Phaser® 7500

Color Printer

Phaser® 7500

User Guide

English
Français Guide d'utilisation
Italiano Guida dell'utente
Deutsch Benutzerhandbuch
Español Guía del usuario
Português Guia do usuário

Nederlands Gebruikershandleiding
Svenska Användarhandbok
Dansk Betjeningsvejledning
Čeština

Polski Przewodnik użytkownika

Uživatelská příručka

Magyar Felhasználói útmutató
Русский Руководство пользователя
Türkçe Kullanıcı Kılavuzu
Ελληνικά Εγχειρίδιο χρήστη

Copyright © 2009 Xerox Corporation. Todos os direitos reservados. Direitos reservados de não publicação, de acordo
com as leis de direitos autorais dos Estados Unidos. O conteúdo desta publicação não pode ser reproduzido de forma
alguma sem a permissão da Xerox Corporation.

A proteção de direitos autorais reivindicada inclui qualquer forma e conteúdo de materiais e informações passíveis de
direitos autorais, permitidos atualmente por leis estatutárias ou judiciais, ou doravante concedidos, incluindo, sem
limitar-se a eles, materiais gerados a partir de programas de software que sejam exibidos na tela, tais como estilos,
máscaras, ícones, exibições de telas, aparências etc.

®

Xerox

, CentreWare®, Phaser®, PrintingScout® e Walk-Up® são marcas da Xerox Corporation nos Estados Unidos e/

ou em outros países.

Adobe

Reader®, Adobe Type Manager®, ATM™, Flash®, Macromedia®, Photoshop® e PostScript® são marcas da

Adobe Systems Incorporated nos Estados Unidos e/ou em outros países.

®

, AppleTalk®, Bonjour®, EtherTalk®, Macintosh®, Mac OS® e TrueType® são marcas da Apple Computer, Inc.

Apple
nos Estados Unidos e/ou em outros países.

®

HP-GL

, HP-UX®, and PCL® são marcas comerciais da Hewlett-Packard Corporation nos Estados Unidos e/ou outros

países.

®

IBM

e AIX® são marcas comerciais da International Business Machines Corporation nos Estados Unidos e/ou em

outros países.

Microsoft

®

, Windows Vista®, Windows® e Windows Server® são marcas comerciais da Microsoft Corporation nos

Estados Unidos e/ou em outros países.

®

, NetWare®, NDPS®, NDS®, Novell Directory Services®, IPX™e Novell Distributed Print Services™ são marcas

Novell
comerciais da Novell, Incorporated nos Estados Unidos e/ou em outros países.

®

SGI

IRIX® é marca comercial da Silicon Graphics, Inc.

SM

Sun

, Sun Microsystems™ e Solaris™ são marcas comerciais da Sun Microsystems, Incorporated nos Estados Unidos

e/ou em outros países.

®

UNIX

é uma marca comercial nos Estados Unidos e em outros países, licenciada exclusivamente pela

X/Open Company Limited.

Como parceira da E
S

TAR em termos de eficiência no consumo de energia. O nome e o logotipo ENERGY STAR são marcas registradas nos

NERGY STAR

®

, a Xerox Corporation determinou que este produto atende às diretrizes da ENERGY

Estados Unidos.

Conteúdo

1Segurança

Segurança elétrica. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Cabo de alimentação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Segurança operacional . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Local da impressora. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Diretrizes operacionais . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Suprimentos da impressora. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Segurança de manutenção. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Símbolos da impressora. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

2 Recursos

Peças da impressora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Vista dianteira. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Vista traseira . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Componentes internos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Configurações da impressora. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Recursos padrão . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Configurações disponíveis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Opções. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Painel de controle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Layout do painel de controle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Páginas de informações. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Mais informações . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Centro de Suporte da Xerox . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

3 Informações básicas sobre rede

Visão geral da instalação e configuração da rede. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Escolha de um método de conexão . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Conexão via Ethernet (recomendada). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Conexão via USB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Configuração do endereço de rede . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Endereços IP e TCP/IP. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Configurando automaticamente o endereço IP da impressora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Métodos dinâmicos de configuração do endereço IP da impressora. . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Configuração manual do endereço IP da impressora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Software de gerenciamento de impressoras . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Serviços do CentreWare na Internet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

CentreWare Web . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Drivers de impressora disponíveis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Impressora em Cores Phaser 7500

Guia do Usuário

3

Conteúdo

Windows 2000 ou mais recente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Etapas preliminares. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Etapas de instalação rápida em CD-ROM. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Outros métodos de instalação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Instalação do cliente do Windows Server de 64 bits a 32 bits . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Solução de problemas sobre Windows 2000 ou posterior . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Macintosh OS X, versão 10.3 e posterior. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Macintosh OS X, versão 10.3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Macintosh OS X (versão 10.4 e posterior). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Solução de problemas no Macintosh (Mac OS X, Versão 10.3 e posterior). . . . . . . . . . . . . . . . . . . . . . 46

UNIX (Linux) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Etapas de instalação rápida . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

IPv6 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Ativar o IPv6 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Definição da ID da interface . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

Atribuição automática de endereço . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

DHCPv6 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

Atribuição manual de endereço. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Precedência de endereço . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

4 Impressão

Visão geral de Impressão . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

Material suportado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

Material recomendado. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

Diretrizes gerais para colocação de material. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

Material que pode danificar a impressora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

Diretrizes para armazenamento de papel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

Colocação do material . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

Colocação de papel na bandeja 1 (MPT) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

Uso da alimentação manual na bandeja 1(MPT) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

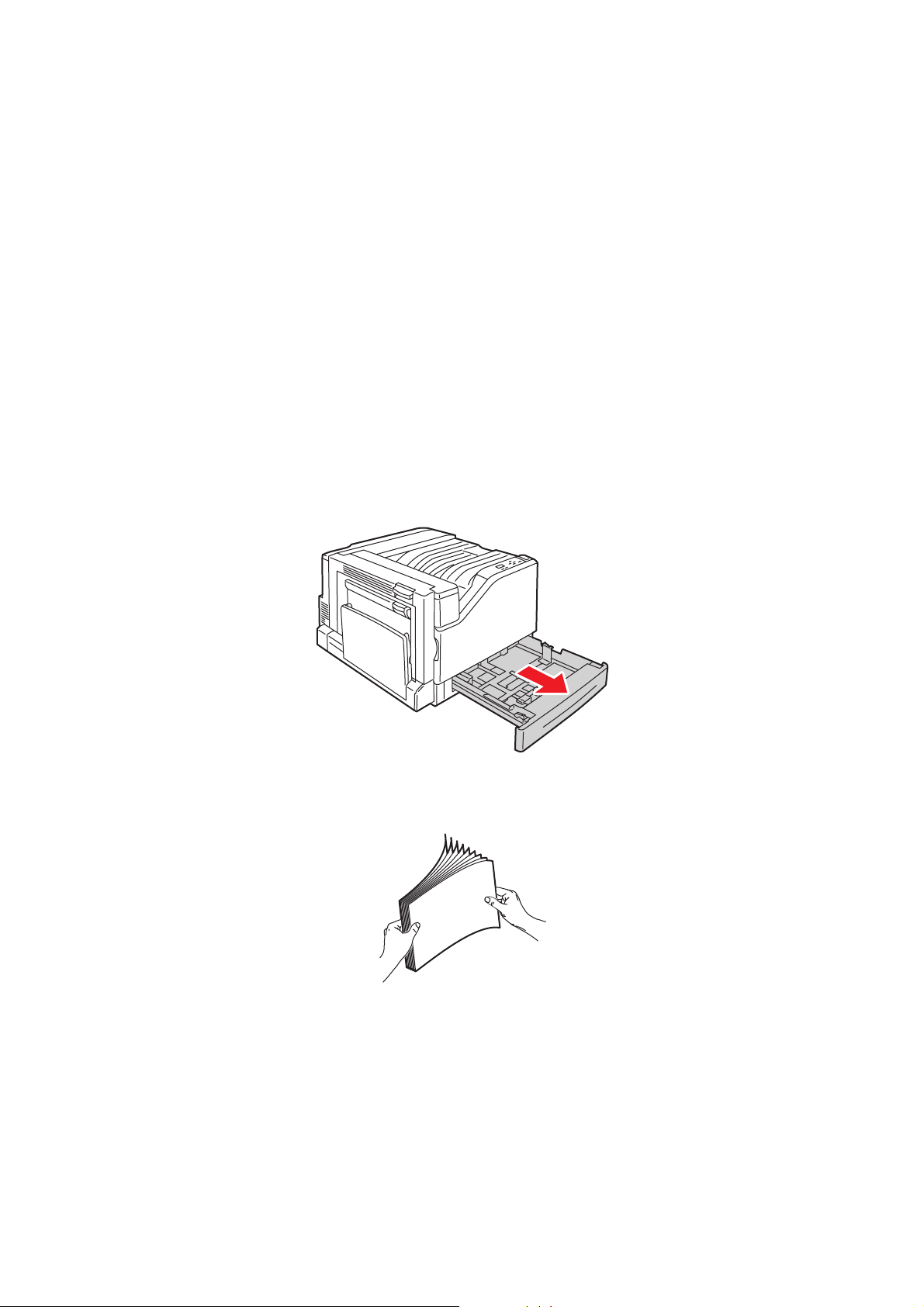

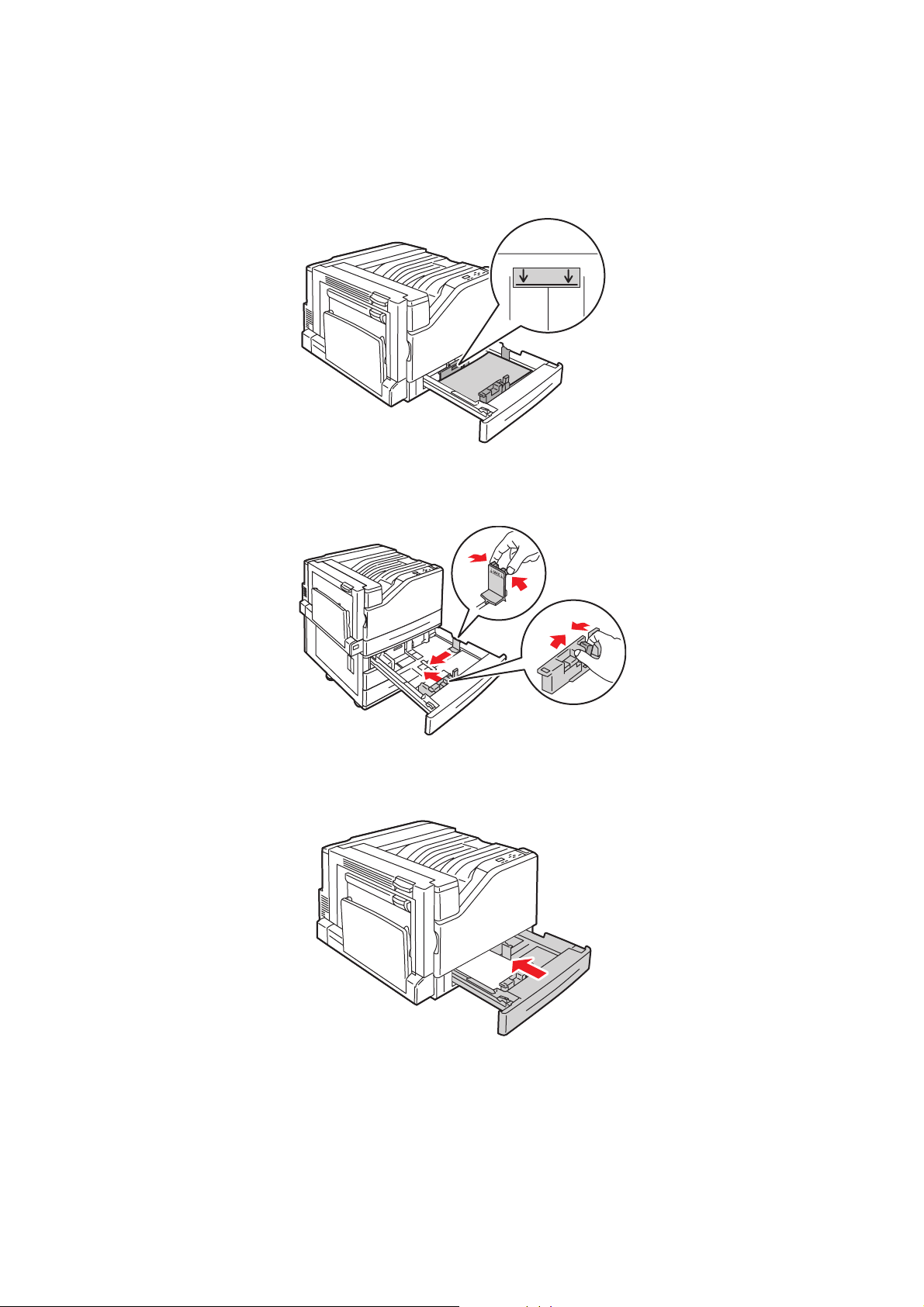

Colocação de papel nas bandejas 2-5 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

Impressão em material especial . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72

Impressão em transparências . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72

Impressão de envelopes. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

Impressão de etiquetas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

Impressão em papel brilhante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

Utilização de tipos de papel personalizados . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

Utilização de papel de tamanho personalizado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76

Seleção das opções de impressão. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

Opções de impressão para Windows . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

Configuração das opções de impressão padrão para Windows. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79

Seleção das opções de impressão para um trabalho específico no Windows . . . . . . . . . . . . . . . . . . . 79

Como salvar um conjunto de opções de impressão usadas com freqüência no Windows. . . . . . . . 79

Opções de impressão para Macintosh . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80

Seleção de opções para um trabalho individual para Macintosh . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80

Como salvar um conjunto de opções de impressão usadas com freqüência no Macintosh . . . . . . 81

Impressora em Cores Phaser 7500

4

Guia do Usuário

Conteúdo

Impressão nos dois lados do papel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82

Diretrizes sobre a impressão em frente e verso. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82

Impressão de um documento em 2 faces. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83

Opções de layout da página . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84

Seleção do tipo de papel a ser usado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85

Seleção do tipo de papel a ser usado para um driver compatível . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85

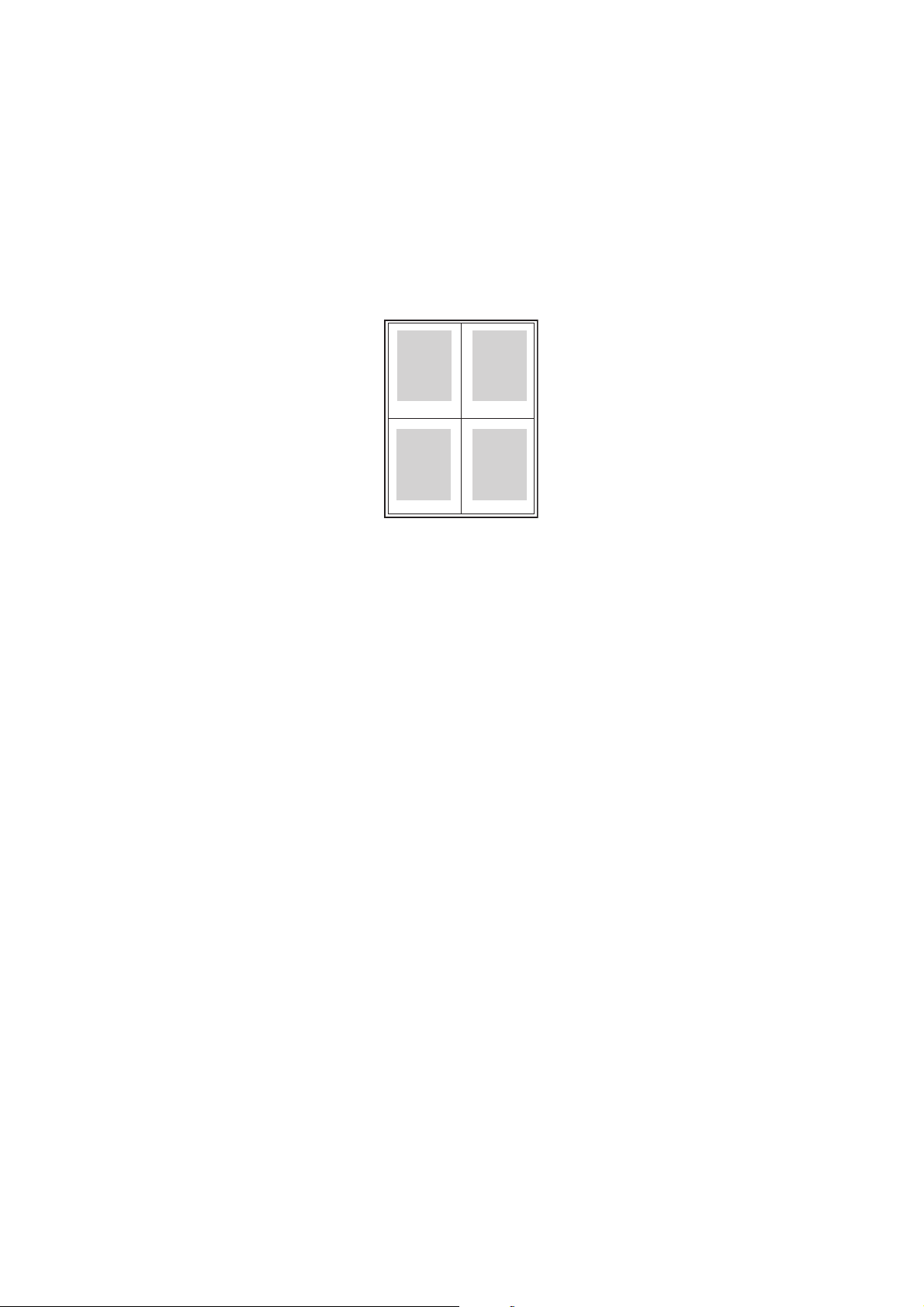

Impressão de várias páginas em uma única folha de papel (várias em 1) . . . . . . . . . . . . . . . . . . . . . . . . . 86

Impressão Várias em 1 usando um driver compatível . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86

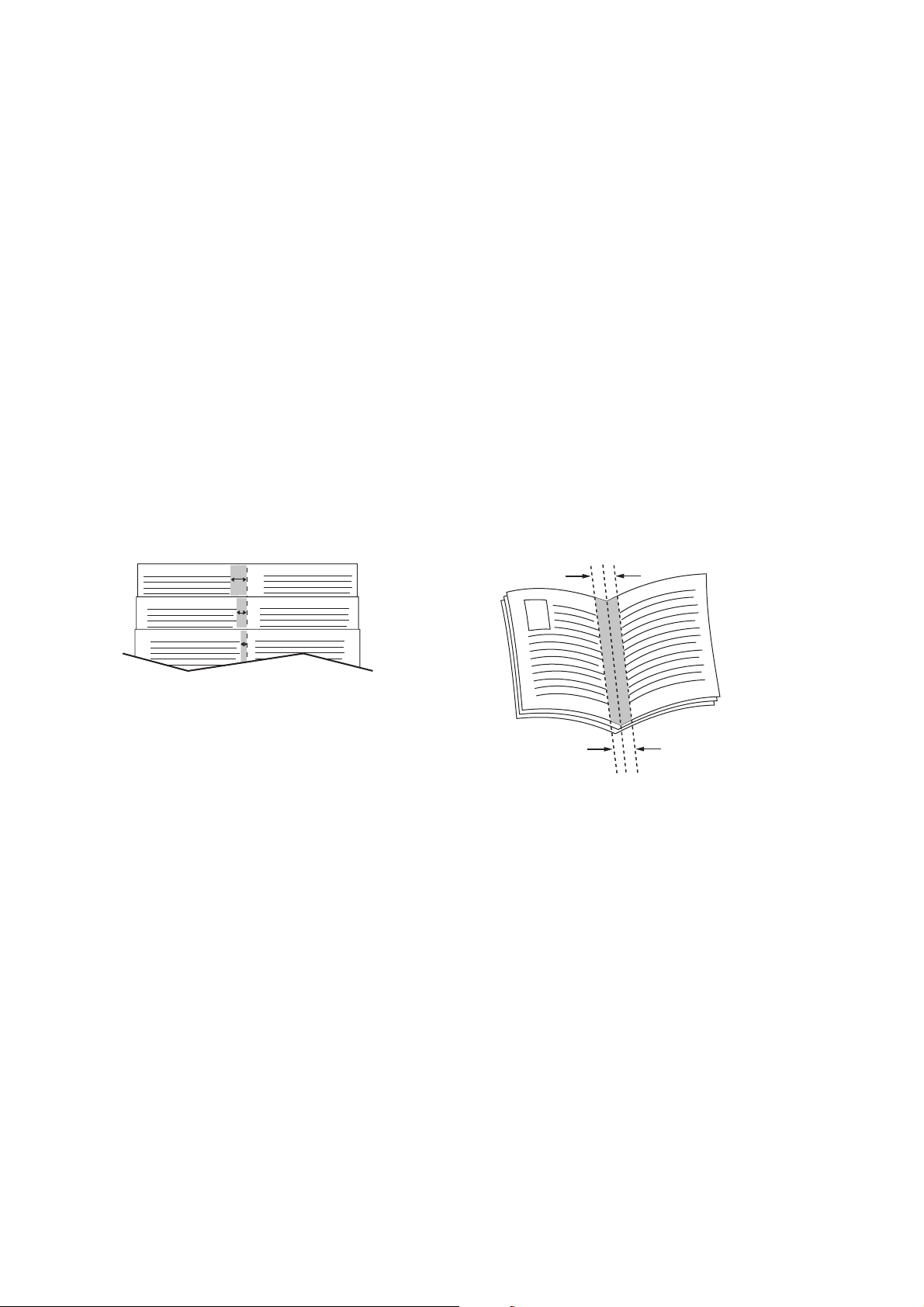

Impressão de livretos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87

Seleção de impressão de livreto em um driver compatível . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87

Utilização das correções de cores . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89

Cores por textos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89

Seleção de Correção de cores em um driver compatível . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90

Como fazer Ajustes de cor em um driver compatível . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90

Fazer ajustes de cores personalizadas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91

Ajuste da Correção de cores automática em um driver compatível . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91

Impressão em preto e branco . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92

Impressão em preto e branco usando um driver compatível . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92

Separadores de impressão . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93

Impressão de páginas insersoras em um driver compatível . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93

Impressão de capas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94

Impressão de capas em um driver compatível . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95

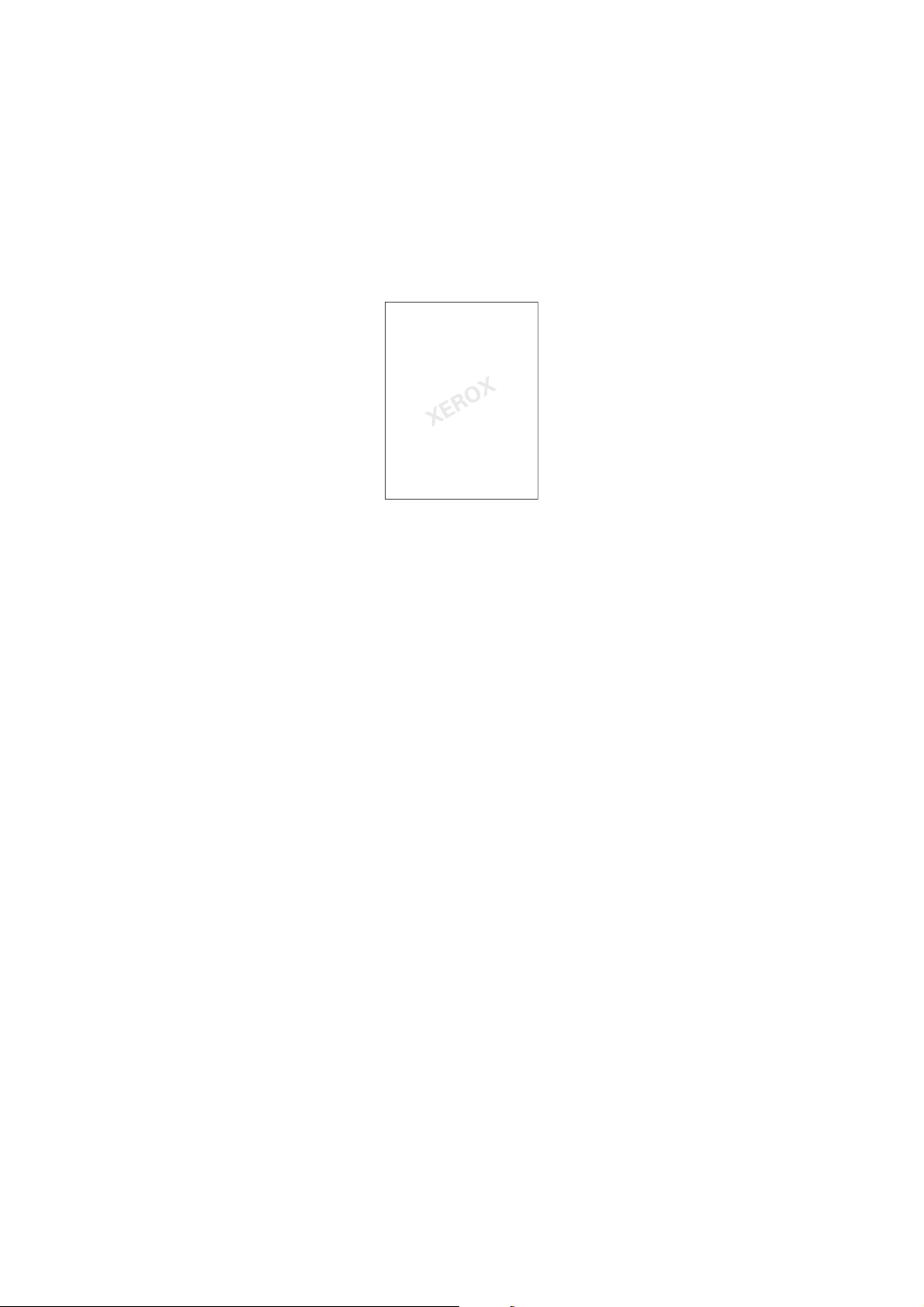

Impressão de marcas d'água . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96

Seleção, criação e edição de marcas d'água em um driver compatível. . . . . . . . . . . . . . . . . . . . . . . . . 96

Impressão de imagens em espelho . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97

Seleção de imagem em espelho em um driver compatível . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97

Impressão de tipos de trabalhos especiais. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98

Envio de trabalhos de impressão pessoal, pessoal salvo, protegidos,

de prova ou de impressão salvo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98

Envio de trabalhos Imprimir com . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99

Impressão ou exclusão de trabalhos de impressão protegida . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100

Impressão ou exclusão de trabalhos de impressão pessoal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100

Imprimir ou excluir trabalhos de impressão de prova e salvos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100

Imprimir ou excluir trabalhos pessoais salvos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101

5Manutenção

Manutenção e limpeza. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 104

Precauções gerais. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 104

Localização do número de série. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 105

Medidores de faturamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 105

Limpeza da impressora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106

Limpeza da parte externa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106

Limpeza dos LEDs. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106

Impressora em Cores Phaser 7500

Guia do Usuário

5

Conteúdo

Solicitação de suprimentos. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 109

Consumíveis. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 109

Itens de manutenção de rotina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 109

Peças substituíveis pelo cliente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 110

Quando solicitar suprimentos. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 110

Reciclagem de suprimentos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 110

Como mover a impressora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 111

6 Solução de problemas

Solução de problemas gerais . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 114

A impressora não liga . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 114

Impressão muito demorada . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 115

A impressora é reinicializada ou desliga com freqüência. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .115

A impressora está fazendo ruídos estranhos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 116

A data e hora estão incorretas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 116

Problemas de frente e verso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 116

A porta dianteira não fecha . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 116

Problemas de alimentação de papel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 117

Liberação de atolamentos de papel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 117

Como minimizar atolamentos de papel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 134

Solução de problemas de alimentação de papel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 135

Problemas de qualidade de impressão . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 137

Uso de ferramentas de solução de problemas integradas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 137

Solução de problemas de qualidade de impressão . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 139

Obtenção de Ajuda . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 149

Mensagens do painel de controle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 149

Assistente de suporte on-line . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 149

Assistência técnica PhaserSMART. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 150

Sites da Web úteis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 150

A Especificações da impressora

Especificações físicas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 152

Unidade base . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 152

Bandejas opcionais 3, 4 e 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 152

Requisitos de espaço. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 152

Especificações ambientais . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 153

Temperatura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 153

Umidade relativa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 153

Especificações elétricas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 154

Especificações de desempenho . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 155

Resolução . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 155

Velocidade de impressão. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 155

Especificações do controlador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 156

Memória . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 156

Interfaces . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 156

Impressora em Cores Phaser 7500

6

Guia do Usuário

Conteúdo

B Informações regulamentares

Regulamentos básicos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 158

Estados Unidos (Regulamentações da FCC) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 158

Canadá (Regulamentações) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 158

União Européia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 158

Liberação de ozônio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 159

Folha de Dados de Segurança do Material . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160

C Reciclagem e descarte

Diretrizes e informações . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 162

Todos os países. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 162

América do Norte. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 162

União Européia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 162

Outros países . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 164

Índice

Impressora em Cores Phaser 7500

Guia do Usuário

7

Conteúdo

Impressora em Cores Phaser 7500

8

Guia do Usuário

Segurança

Este capítulo inclui:

• Segurança elétrica na página 10

• Segurança operacional na página 11

• Segurança de manutenção na página 12

• Símbolos da impressora na página 13

Sua impressora e os suprimentos recomendados foram projetados e testados para atender às
exigências de segurança rígidas. A atenção às seguintes informações garantirá uma operação
contínua e segura da impressora.

1

Impressora em Cores Phaser 7500

Guia do Usuário

9

Segurança

Segurança elétrica

Aviso: Não introduza objetos (inclusive clipes de papel ou grampos) nas passagens de papel ou

nas aberturas da impressora. O contato com um ponto de voltagem, ou causar curto-circuito em
uma peça, poderá resultar em incêndio ou choque elétrico.

Aviso: Não remova as tampas nem os protetores que estejam fixados com parafusos, a menos que

você esteja instalando um equipamento opcional e seja especificamente instruído a fazê-lo.
A alimentação deve estar DESLIGADA durante a execução dessas instalações. Desconecte o cabo
de alimentação ao remover tampas e protetores para instalar equipamentos opcionais.
Exceto opcionais que podem ser instalados pelo usuário, não existem peças atrás dessas tampas
nas quais você possa fazer manutenção ou consertar.

As seguintes situações representam riscos à segurança:

• O cabo de alimentação está danificado ou corroído.

• Algum líquido foi derramado na impressora.

• A impressora foi exposta à água.

Se alguma dessas condições ocorrer, faça o seguinte:

1. Desligue a impressora imediatamente.

2. Desconecte o cabo de alimentação da tomada elétrica.

3. Chame um representante de serviço autorizado.

Cabo de alimentação

• Use o cabo de alimentação fornecido com a impressora.

• Conecte o cabo de alimentação diretamente a uma tomada elétrica devidamente conectada à
terra. Verifique se as extremidades do cabo estão conectadas com firmeza. Se não souber se uma
tomada está aterrada, peça a um eletricista que verifique a tomada.

• Não use um plugue adaptador de terra para conectar a impressora a uma tomada elétrica que não
tenha um terminal de conexão terra.

Aviso: Certifique-se de que a impressora esteja devidamente aterrada para evitar o risco de

choque elétrico. As impressoras elétricas podem ser perigosas se usadas de forma incorreta.

• Não use uma extensão, barra de tomadas ou protetor contra surto de tensão.

• Verifique se a impressora está conectada em uma tomada com a voltagem e a fonte de
alimentação corretas. Verifique as especificações elétricas da impressora com um eletricista se for
necessário.

• Não coloque a impressora em uma área na qual as pessoas possam pisar no cabo de alimentação.

• Não coloque objetos sobre o cabo de alimentação.

O cabo de alimentação é conectado à parte traseira da impressora como um dispositivo de plug-in.
Se for necessário desconectar toda a energia elétrica da impressora, desconecte o cabo de
alimentação da tomada elétrica.

Impressora em Cores Phaser 7500

10

Guia do Usuário

Segurança

Segurança operacional

A impressora e os suprimentos foram projetados e testados para atender às exigências de segurança
rígidas. Essas exigências incluem inspeção e aprovação do grupo de segurança, bem como
conformidade com os padrões ambientais estabelecidos.

O cumprimento das instruções a seguir ajuda a garantir uma operação contínua e segura da impressora.

Local da impressora

• Não bloqueie ou cubra os entalhes ou aberturas da impressora. Essas aberturas foram projetadas
para ventilação e evitar o superaquecimento da impressora.

• Coloque a impressora em uma área onde exista espaço adequado para operação e realização
de serviços.

• Coloque a impressora em uma área que não tenha poeira.

• Não armazene ou opere a impressora em um ambiente extremamente quente, frio ou úmido.
Para obter as especificações de ambiente para desempenho ideal, consulte Especificações

ambientais na página 153.

• Coloque a impressora em uma superfície sólida, nivelada e sem vibrações, suficientemente forte
para suportar o seu peso. O peso da impressora básica sem a embalagem é de aproximadamente
66 kg (145,2 libras).

• Não coloque a impressora perto de uma fonte de calor.

• Para evitar expor os componentes sensíveis à luz, não coloque a impressora sob a luz direta do sol.

• Não coloque a impressora em um local onde receba fluxo de ar frio direto do ar-condicionado.

Diretrizes operacionais

• Não abra a bandeja de origem do papel selecionada no driver da impressora ou no painel de controle.

• Não abra as portas quando a impressora estiver imprimindo.

• Não mova a impressora durante a impressão.

• Mantenha mãos, cabelos, gravatas etc. longe da saída e do rolo de alimentação.

Suprimentos da impressora

• Use suprimentos especificamente projetados para a sua impressora. O uso de materiais inadequados
pode causar um mau desempenho e, possivelmente, uma situação de risco à segurança.

• Siga todos os avisos e instruções marcados na impressora, nos opcionais e nos suprimentos ou
fornecidos com eles.

Cuidado: A Xerox não recomenda o uso de suprimentos não fabricados por ela. A garantia da

Xerox, os contratos de prestação de serviços e a Total Satisfaction Guarantee (Garantia de
satisfação total) não cobrem danos, defeitos ou degradação de desempenho causados pelo uso de
suprimentos não-Xerox ou de suprimentos Xerox não especificados para a impressora. A To ta l
Satisfaction Guarantee (Garantia de satisfação total) está disponível nos Estados Unidos e no
Canadá. A cobertura pode variar fora dessas áreas; entre em contato com o representante local
para obter detalhes.

Impressora em Cores Phaser 7500

Guia do Usuário

11

Segurança

Segurança de manutenção

• Não tente executar nenhum procedimento de manutenção que não esteja especificamente
descrito na documentação fornecida com a impressora.

• Não use limpadores aerossóis. Limpe a impressora apenas com um pano seco sem fiapos.

• Não queime consumíveis nem itens de manutenção de rotina. Para obter informações sobre os
programas de reciclagem de suprimentos da Xerox, vá para www.xerox.com/gwa.

Impressora em Cores Phaser 7500

12

Guia do Usuário

Símbolos da impressora

Símbolo Descrição

Aviso ou Cuidado:

Ignorar esse aviso pode provocar ferimentos graves ou até a morte.

Ignorar esse cuidado pode provocar ferimentos ou danos à propriedade.

Superfície quente sobre a impressora ou dentro dela. Tenha cuidado para
evitar ferimentos.

Cuidado: Dispositivos sensíveis a descarga eletrostática

Verifique se você está adequadamente aterrado antes de tocar na
impressora. Ignorar esse cuidado pode provocar danos à propriedade.

Segurança

Não toque nos componentes que contenham este símbolo pois isso pode
resultar em ferimentos pessoais.

Não incinere o item.

Pode levar 40 minutos para o fusor esfriar.

Impressora em Cores Phaser 7500

Guia do Usuário

13

Segurança

Impressora em Cores Phaser 7500

14

Guia do Usuário

Recursos

Este capítulo inclui:

• Peças da impressora na página 16

• Configurações da impressora na página 18

• Painel de controle na página 20

• Mais informações na página 22

2

Impressora em Cores Phaser 7500

Guia do Usuário

15

Recursos

Peças da impressora

Esta seção inclui:

• Vista dianteira na página 16

• Vista traseira na página 17

• Componentes internos na página 17

Vista dianteira

12

1. Bandeja de saída superior

7

8

9

3

4

5

6

2. Interruptor de alimentação

3. Painel de controle

4. Porta dianteira

5. Bandeja 2

10

7500-028

6. Bandeja 3, 4 e 5 (opção)

7. Porta A

8. Porta B

9. Bandeja 1 (MPT)

10. Porta C

Impressora em Cores Phaser 7500

16

Guia do Usuário

Vista traseira

Recursos

1

2

3

4

7500-026

1. Cartão de configuração 3. Conexão Ethernet

2. Conexão USB 4. Conector do cabo de alimentação

Componentes internos

12

8

7

3
4

5

6

7500-027

1. Fecho da tampa da unidade de imagem 5. Tampa da unidade de imagem

2. Cartuchos de toner 6. Unidades de imagem

3. Limpador da correia 7. Rolo de transferência

4. Cartucho residual 8. Fusor

Impressora em Cores Phaser 7500

Guia do Usuário

17

Recursos

Configurações da impressora

• Recursos padrão na página 18

• Configurações disponíveis na página 18

• Opções na página 19

Recursos padrão

A Impressora em Cores Phaser 7500 possui muitos recursos para atender às suas necessidades
de impressão:

• Velocidade máxima de 35 páginas por minuto (ppm) para impressão monocromática e 35 ppm
para impressão em cores (em papel comum tamanho carta)

• Processador de 1 GHz

• 1200 x 600 dpi (modo Padrão), 1200 x 1200 dpi (modo Avançado) e 1200 x 1200 dpi (modo Foto)

• Bandeja 1 (MPT) que comporta até 100 folhas

• Bandeja 2 que comporta até 500 folhas

• Memória RAM de 512 MB, expansível até 2 GB

• Fontes PostScript e PCL

• Conexões USB e Ethernet 10/100/1000Base-TX

• Papel de até 12 x 18 pol. (SRA3)

• Papel até 280 g/m²

•Intercalação RAM

Configurações disponíveis

A Impressora Phaser 7500 está disponível em quatro configurações.

Recursos Configurações

7500N 7500DN 7500DT 7500DX

Unidade frente e verso Opcional Sim Sim Sim

Alimentador para 500 folhas Opcional Opcional Sim Não

Alimentador para 1.500 folhas Opcional Opcional Opcional Sim

Kit de produtividade (unidade
de disco rígido)

Observação: A impressora suporta o Alimentador para 500 folhas ou o Alimentador para 1.500

folhas, mas não ambos ao mesmo tempo.

Opcional Opcional Opcional Sim

Impressora em Cores Phaser 7500

18

Guia do Usuário

Recursos

Opções

As seguintes opções estão disponíveis para a Impressora Phaser 7500:

• Unidade frente e verso: uma unidade frente e verso pode ser adicionada à impressora para
fornecer impressão automática em frente e verso. A unidade frente e verso é padrão na Phaser
7500DN, 7500DT e 7500DX.

• Alimentador para 500 folhas: fornece a Bandeja 3 para capacidade extra de entrada de papel.

• Alimentador para 1.500 folhas: fornece as bandejas 3, 4 e 5 para capacidade de entrada extra.

• Kit de produtividade: inclui uma unidade de disco rígido interna e suporta intercalação de disco.
Use para ativar os recursos de impressão:

• Trabalhos de impressão pessoal

• Trabalhos de impressão pessoal salvos

• Trabalhos de impressão protegida

• Trabalhos de impressão de prova

• Trabalhos de impressão salvos

• Trabalhos Imprimir com

• Adaptador de rede sem fio: permite conectar a impressora a uma rede sem fio.

• Estante: fornece espaço de armazenamento para suprimentos. Possui prateleiras e extensões para
colocar a impressora e o painel de controle a uma altura conveniente.

Para obter mais informações sobre as opções, visite www.xerox.com/office/7500supplies.

Impressora em Cores Phaser 7500

Guia do Usuário

19

Recursos

Painel de controle

Esta seção inclui:

• Layout do painel de controle na página 20

• Páginas de informações na página 21

Layout do painel de controle

5

3

C

7 8

OK

?

1. Indicador luminoso

Pisca quando a impressora está recebendo e
imprimindo um trabalho.

2. Display gráfico

Indica as mensagens e menus de status.

3. Botão Cancelar

Cancela o trabalho de impressão atual.

4. Botão Voltar

Retorna ao item de menu anterior.

12

5. Botão de Seta para cima

Percorre os menus no sentido ascendente.

6. Botão de Seta para baixo

Percorre os menus no sentido descendente.

7. Botão OK

Seleciona a configuração atual.

8. Botão Ajuda (?)

Exibe uma mensagem de ajuda com
informações sobre a impressora, como o status,
as mensagens de erro e as informações de
manutenção.

4

6

7500-029

Impressora em Cores Phaser 7500

20

Guia do Usuário

Recursos

Páginas de informações

Sua impressora possui um conjunto de páginas de informações imprimíveis. As páginas de
informações fornecem informações referentes à impressora e à sua configuração atual.

Para imprimir uma página de informações:

1. No painel de controle, pressione o botão Seta para baixo para selecionar Informações > Páginas
de informações.

2. Selecione a página de informações e pressione o botão OK.

Observação: As páginas de informações também podem ser impressas a partir dos Serviços do

CentreWare na Internet (CentreWare IS).

Mapa de menus

A página de informações do Mapa de menus mostra como navegar em cada uma das funções da
impressora. Ela é útil para você conhecer os recursos e definir os nomes da sua impressora.

Página de configuração

A Página de configuração lista informações sobre a configuração atual da impressora e é útil para
análise de rede e solução de problemas gerais.

Impressora em Cores Phaser 7500

Guia do Usuário

21

Recursos

Mais informações

Os links a seguir fornecem mais informações sobre a impressora e seus recursos.

Informações Fonte

Guia de instalação Fornecido com a impressora

Guia de utilização rápida Fornecido com a impressora

Guia do usuário (PDF) Software and Documentation CD-ROM (CD-ROM de

software e documentação)

www.xerox.com/office/7500docs

Tutoriais de início rápido www.xerox.com/office/7500docs

Tutoria i s em víde o www.xerox.com/office/7500docs

Recommended Media List (Lista de materiais
recomendados)

Ferramentas de gerenciamento de impressora www.xerox.com/office/7500drivers

Assistente de suporte on-line www.xerox.com/office/7500support

PhaserSMART www.phasersmart.com

Assistência técnica www.xerox.com/office/7500support

Informações sobre menus ou mensagens de erro Botão Ajuda do painel de controle

Páginas de informações Imprimir a partir do painel de controle

System Administrator Guide (Guia do administrador
de sistema)

www.xerox.com/paper (Estados Unidos)
www.xerox.com/europaper (Europa)

www.xerox.com/office/7500docs

Impressora em Cores Phaser 7500

22

Guia do Usuário

Recursos

Centro de Suporte da Xerox

O Centro de Suporte da Xerox fornece acesso às seguintes informações:

• Manuais do usuário e tutoriais em vídeo

• Soluções de problemas

• Status da impressora e dos suprimentos

• Solicitação e reciclagem de suprimentos

• Respostas para perguntas freqüentes

• Configurações padrão do driver de impressora

O Centro de Suporte da Xerox está disponível para sistemas com Windows 2000 e mais recente ou
Mac OS X, versão 10.4 e mais recente. Instale o utilitário Centro de Suporte da Xerox no site da Xerox
na Web em Drivers e Downloads, em www.xerox.com/office/7500drivers.

Para iniciar o utilitário Centro de Suporte da Xerox:

1. Windows: clique duas vezes no ícone do Centro de Suporte da Xerox, na área de trabalho.
Macintosh: clique no ícone do Centro de Suporte da Xerox, na plataforma.

2. Selecione sua impressora na lista suspensa Selecionar impressora.

Consulte também:

Utilização do tutorial do Centro de Suporte da Xerox em www.xerox.com/office/7500docs

Observação: Você precisa ter conexão com a Internet para exibir manuais e vídeos do site da Web.

Impressora em Cores Phaser 7500

Guia do Usuário

23

Recursos

Impressora em Cores Phaser 7500

24

Guia do Usuário

Informações básicas sobre rede

Este capítulo inclui:

• Visão geral da instalação e configuração da rede na página 26

• Escolha de um método de conexão na página 27

• Configuração do endereço de rede na página 29

• Software de gerenciamento de impressoras na página 34

• Drivers de impressora disponíveis na página 36

• Windows 2000 ou mais recente na página 37

• Macintosh OS X, versão 10.3 e posterior na página 44

• UNIX (Linux) na página 47

• IPv6 na página 49

Este capítulo fornece informações básicas sobre a configuração e conexão da impressora.

3

Observação: Para obter informações sobre a configuração e conexão da impressora em uma rede

IPv6, consulte IPv6 na página 49.

Impressora em Cores Phaser 7500

Guia do Usuário

25

Informações básicas sobre rede

Visão geral da instalação e configuração da rede

Para instalar e configurar a rede:

1. Conecte a impressora à rede usando o hardware e os cabos recomendados.

2. Ligue a impressora e o computador.

3. Imprima a Página de configuração e guarde-a como referência para as configurações de rede.

4. Instale o software do driver no computador a partir do Software and Documentation CD-ROM
(CD-ROM de software e documentação). Para obter mais informações sobre a instalação do driver,
consulte a seção neste capítulo para o sistema operacional específico que você está usando.

5. Configure o endereço TCP/IP da impressora, necessário à identificação da impressora na rede.

• Sistemas operacionais Windows: execute o programa de instalação localizado no Software and

Documentation CD-ROM (CD-ROM de software e documentação) para definir
automaticamente o endereço IP da impressora, caso ela seja conectada a uma rede TCP/IP
estabelecida. Também é possível definir manualmente o endereço IP da impressora no painel
de controle.

•Sistemas Macintosh: defina manualmente o endereço TCP/IP da impressora no painel de

controle.

6. Imprima uma página de configuração para verificar as novas configurações.

Observação: Se o Software and Documentation CD-ROM (CD-ROM de software e documentação)

não estiver disponível, você poderá fazer download do driver mais recente no site

www.xerox.com/office/7500drivers.

Impressora em Cores Phaser 7500

26

Guia do Usuário

Informações básicas sobre rede

Escolha de um método de conexão

Conecte a impressora via Ethernet ou USB. Uma conexão USB é uma conexão direta e não usada para
rede. Uma conexão Ethernet é usada para rede. Os requisitos de hardware e cabeamento variam de
acordo com os diferentes métodos de conexão. O cabeamento e o hardware geralmente não são
incluídos com a impressora e devem ser adquiridos separadamente. Esta seção inclui:

• Conexão via Ethernet (recomendada) na página 27

• Conexão via USB na página 28

Conexão via Ethernet (recomendada)

O protocolo Ethernet pode ser usado para um ou mais computadores. Ele suporta muitas impressoras e
sistemas em uma rede Ethernet. Uma conexão Ethernet é recomendada por ser mais rápida que uma
conexão por cabo USB. Também permite o acesso direto aos Serviços do CentreWare na Internet, os
quais permitem que você gerencie, configure e monitore impressoras em rede.

Conexão de rede

Dependendo de sua configuração específica, serão necessários o hardware e o cabeamento para
Ethernet a seguir.

• Se você estiver se conectando a um computador, será necessário um cabo RJ-45 Ethernet
intermediário.

• Se estiver se conectando a um ou mais computadores com um hub Ethernet, ou com um cabo ou
um roteador DSL, utilize dois ou mais cabos de par trançado (categoria 5/RJ-45). (Um cabo para
cada dispositivo.)

Se estiver se conectando a um ou mais computadores com um hub, conecte o computador ao hub
usando um cabo e a impressora ao hub com o segundo cabo. Conecte-se a qualquer porta do hub,
exceto à porta de uplink.

Consulte também:

Configuração do endereço de rede na página 29
Drivers de impressora disponíveis na página 36

Impressora em Cores Phaser 7500

Guia do Usuário

27

Informações básicas sobre rede

Conexão via USB

Se você estiver se conectando a um computador, a conexão USB oferecerá velocidades de dados mais
rápidas. Entretanto, a conexão USB não é tão rápida quanto uma conexão Ethernet. Para usar USB, os
usuários de PC devem utilizar Windows 2000/XP/Server 2003 ou mais recente. Os usuários de
Macintosh devem utilizar o Mac OS X, versão 10.3 e posterior.

Conexão USB

Uma conexão USB requer um cabo USB A/B padrão. Esse cabo não é fornecido com a impressora e
deverá ser adquirido separadamente. Verifique se o cabo USB correto (1.x ou 2.0) está sendo utilizado
na conexão.

1. Conecte uma extremidade do cabo USB à impressora e ligue a impressora.

2. Conecte a outra extremidade do cabo USB ao computador.

Consulte também:

Drivers de impressora disponíveis na página 36

Impressora em Cores Phaser 7500

28

Guia do Usuário

Informações básicas sobre rede

Configuração do endereço de rede

Esta seção inclui:

• Endereços IP e TCP/IP na página 29

• Configurando automaticamente o endereço IP da impressora na página 30

• Métodos dinâmicos de configuração do endereço IP da impressora na página 30

• Configuração manual do endereço IP da impressora na página 32

Endereços IP e TCP/IP

Se o seu computador estiver em uma rede de grande porte, entre em contato com o administrador da
rede para obter os endereços TCP/IP apropriados e informações adicionais sobre configuração.

Se você estiver criando sua própria rede de área local de pequeno porte ou conectando a impressora
diretamente ao computador pela Ethernet, siga o procedimento que define automaticamente o
endereço IP da impressora.

Os PCs e as impressoras usam principalmente protocolos TCP/IP para se comunicarem em uma rede
Ethernet. Com esses protocolos, cada impressora e computador deve ter um endereço IP exclusivo.
É importante que os endereços sejam semelhantes, mas não iguais; somente o último dígito precisa
ser diferente. Por exemplo, a impressora pode ter o endereço 192.168.1.2 e o computador, o endereço

192.168.1.3. Outro dispositivo pode ter o endereço 192.168.1.4.

Em geral, os computadores Macintosh usam o protocolo TCP/IP ou o protocolo EtherTalk para se
comunicarem com uma impressora em rede. Para sistemas Mac OS X, o protocolo TCP/IP é preferível.
Ao contrário do TCP/IP, o EtherTalk não exige que impressoras ou computadores tenham endereços IP.

Muitas redes têm um servidor DHCP (Dynamic Host Configuration Protocol, Protocolo de Configuração
Dinâmica de Hosts). O servidor DHCP programa automaticamente um endereço IP em cada PC e
impressora na rede configurados para utilizar DHCP. Um servidor DHCP é incorporado na maioria dos
cabos e roteadores DSL. Se você usar um cabo ou um roteador DSL, consulte a documentação do
roteador para obter informações sobre o endereçamento IP.

Consulte também:

Assistente de suporte on-line no endereço www.xerox.com/office/7500support

IPv6 na página 49

Impressora em Cores Phaser 7500

Guia do Usuário

29

Informações básicas sobre rede

Configurando automaticamente o endereço IP da impressora

Se a impressora estiver conectada a uma pequena rede TCP/IP estabelecida sem um servidor DHCP,
use o programa de instalação do Software and Documentation CD-ROM (CD-ROM de software e
documentação) para detectar ou atribuir um endereço IP a sua impressora. Para obter mais instruções,
insira o Software and Documentation CD-ROM (CD-ROM de software e documentação) na unidade de
CD-ROM do computador. Após a inicialização do programa de instalação Xerox, siga os avisos de instalação.

Observação: Para que esse programa de instalação automático funcione, a impressora deverá

estar conectada a uma rede TCP/IP estabelecida.

Métodos dinâmicos de configuração do endereço IP da impressora

Há dois protocolos disponíveis para configurar dinamicamente o endereço IP da impressora:

• DHCP (por padrão, o DHCP é ativado em todas as impressoras Phaser)

•IP auto

É possível ligar/desligar ambos os protocolos através do painel de controle. Ou utilize o CentreWare IS
para ligar/desligar o DHCP.

Observação: É possível visualizar o endereço IP da impressora a qualquer momento. No painel de

controle, selecione Informações, pressione o botão OK, selecione Identificação da impressora e,
em seguida, pressione o botão OK.

Utilização do painel de controle

Para ligar/desligar o protocolo DHCP ou IP auto:

1. No painel de controle, selecione Configuração da impressora > Configuração da conexão >
Configuração de rede > Configuração de TCP/IPv4 e pressione o botão OK.

2. Selecione DHCP/BOOTP ou IP auto.

3. Pressione o botão OK para Ligar ou Desligar a seleção.

Utilização do CentreWare IS

Para ligar/desligar o protocolo DHCP:

1. Inicie o navegador da Web.

2. Insira o endereço IP da impressora no campo Endereço do navegador.

3. Selecione Propriedades.

4. Selecione a pasta Protocolos no painel de navegação esquerdo.

5. Selecione TCP/IP.

6. Clique no botão TCP/IP (v4).

7. Na seção Configurações BOOTP/DHCP, defina a opção BOOTP/DHCP como Ligado ou Desligado.

8. Na seção Configurações de TCP/IP, digite o endereço IP estático que deve ser diferente do DHCP
ou endereço IP automático listado. Verifique se a máscara de rede e o endereço de
gateway/roteador estão corretos para a sua rede.

9. Clique no botão Salvar alterações.

Impressora em Cores Phaser 7500

30

Guia do Usuário
