Imaging Unit

Replacing the Imaging Unit

■

Ersetzen der Abbildungseinheit

■

Remplacement de l’unité imageur

■

Reemplazo de la unidad de imagen

■

Sostituzione dell’unità Imaging

■

Remove the imaging unit

■

Pour retirer l’unité imageur

■

Leave the power ON.

Open the front door. T o unloc k the unit, ﬁrst turn the two blue thumbscre ws

counterclockwise

180˚

Laissez l’imprimante sous tension.

Ouvrez le panneau avant. Déverrouillez l’unité en tournant les deux vis bleues à

180° en sens

; then turn the lower blue lever

antihoraire

Rimozione dell’unità Imaging

■

Entfernen der Abbildungseinheit

■

Using the front blue handle, pull out the unit until it catches. Lift up the blue handle on the left.

Slide the imaging unit out all the way.

A l’aide de la poignée bleue sur le devant, tirez l’unité jusqu’à ce qu’elle se bloque. Soulevez la poignée bleue à gauche.

Retirez complètement l’unité imageur.

Retire la unidad de imagen

■

Cover the imaging unit with an empty box or place it in a dark cabinet (to protect it from light if you might reinstall the unit).

When you determine that the unit is used up, discard it as normal ofﬁce waste.

Recouvrez l’unité imageur d’une boîte vide ou placezla dans un placard sombre pour la protéger de la lumière si vous devez réinstaller l’unité.

Lorsque l’unité est épuisée, débarrassez-vous en comme de tout autre déchet de bureau.

■

Unpack

■

Déballage Aprire l’imballaggio

■

Auspacken

■

Desempaque

Remove the new imaging unit from the packaging,

but leave the protective plastic sheet on the imaging unit until you install it

Extremely light-sensitive!

Retirez la nouvelle unité imageur de l’emballage,

en prenant soin de laisser le papier protecteur sur l’unité imageur jusqu’à l’installation

Extrêmement sensible à la lumière!

Lasciare accesa la stampante.

Aprire il coperchio anteriore. Per sbloccare l’unità, ruotare prima le 2 viti blu ad

alette in senso blu inferiore di 180˚ in senso

antiorario

, quindi ruotare la manopola

antiorario

Lassen Sie das Gerät eingeschaltet.

ffnen Sie die vordere Abdeckung.

Um die Sperre der Abbildungseinheit zu lösen, drehen Sie die beiden blauen Knöpfe um 180˚

den Uhrzeigersinn

blauen Hebel um 180˚

. Drehen Sie dann den unteren

gegen den Uhrzeigersinn.

gegen

Deje encendida la impresora.

Abra la cubierta frontal. Para destrabar la unidad, gire primero los dos

tornillos azules en sentido contrario al reloj y luego gire la perilla inferior azul 180˚

al reloj

en sentido contrario

Afferrare la maniglia blu anteriore ed estrarre l’unità facendola scorrere ﬁno ad agganciare l’arresto. Sollevare la maniglia blu a sinistra.

Fare scorrere l’unità imaging completamente.

Ziehen Sie die Einheit am vorderen blauen Griff heraus, bis sie einrastet. Heben Sie den blauen Griff links hoch.

Schieben Sie die Abbildungseinheit heraus.

Tire de la unidad con el asa frontal azul hasta que encaje. Levante el asa azul de la izquierda.

Deslice la unidad de imagen totalmente hacia afuera.

Coprire l’unità Imaging con una scatola vuota o spostarla in un luogo scuro per proteggerla dalla luce nel caso si desideri reinstallarla.

Quando l’unità è completamente consumata, disporne come comune materiale di scarto d’ufﬁcio.

Decken Sie die Abbildungseinheit vollständig ab oder bewahren Sie sie in einem dunklen Raum auf (um sie vor Lichteinwirkung zu schützen, wenn Sie sie wieder installieren wollen).

Wenn Sie feststellen, daß die Einheit verbraucht ist, ensorgen Sie sie als normalen Büroabfall.

Cubra la unidad de imagen con una caja vacía o colóquela en un lugar oscuro (para protegerla de la luz en caso de que vuelva a instalar la unidad).

Cuando la unidad se haya gastado, deséchela como cualquier desecho de oﬁcina.

Estrarre l’unità Imaging dall’imballaggio,

togliere la copertura protettiva dell’unità Imaging ﬁno al momento dell’installazione

Estremamente sensibile alla luce!

Nehmen Sie die neue Abbildungseinheit aus der Verpackung,

der Abbildungseinheit, bis Sie sie installieren

Retire la unidad de imagen del embalaje,

retire el papel que protege la unidad de imagen hasta que la instale

aber lassen Sie das Schutzpapier auf

Extrem lichtempﬁndlich!

¡Es muy sensible a la luz!

evitando di

pero no

■

Replace the ﬁlter

■

Pour remplacer le ﬁltre Sostituire il ﬁltro

■

Ersetzen des Filters

■

Reemplace el ﬁltro

Insert the imaging unit

■

Pour insérer la nouvelle unité imageur

■

Inserire l’unità Imaging

■

Einsetzen der Abbildungseinheit

■

Inserte la unidad de imagen

■

Pull out the used ﬁlter and dispose of it as normal ofﬁce waste.

Insert the new ﬁlter.

Retirez l’ancien ﬁltre et débarrassezvous en comme de tout autre déchet de bureau.

Insérez le nouveau ﬁltre.

Estrarre il ﬁltro usato e disporne come comune materiale di scarto d’ufﬁcio.

Inserire il ﬁltro nuovo.

Ziehen Sie den gebrauchten Filter heraus und entsorgen Sie ihn als normalen Büroabfall.

Setzen Sie den neuen Filter ein.

Saque y deseche el ﬁltro usado como cualquier desecho de oﬁcina.

Inserte el ﬁltro nuevo.

Turn the upper blue lever so that it is pointing position (align the triangles).

Tournez les deux petites poignées bleues de sorte que les triangles soient alignés.

Ruotare la manopola blu superiore verso

l’alto

girandola in senso si sarà arrestata in posizione (i triangoli risulteranno allineati).

Drehen Sie den oberen blauen Hebel

Uhrzeigersinn

(eingerastete Position) zeigt. Richten Sie die beiden Dreiecke aufeinander aus.

Gire la perilla superior azul

del reloj

indicador de cerrado (alinee los triángulos).

, so daß er nach

para que apunte

clockwise

to the locked

orario

en el sentido

hacia arriba

ﬁnché non

oben

Remove the protective plastic sheet.

Never expose the imaging unit to sunlight.

Do not expose the imaging unit to artiﬁcial light for more than 90 seconds.

Retirez la feuille de protection en plastique.

Ne jamais exposer l’unité imageur

à la lumière naturelle.

Evitez d’exposer l’unité imageur à la lumière artiﬁcielle pendant plus de 90 secondes.

Rimuovere l'involucro di plastica protettivo.

Non esporre mai l'unità Imaging

alla luce naturale.

Non esporre l'unità Imaging alla luce artiﬁciale per più di 90 secondi.

Entfernen Sie die Schutzabdeckung.

Setzen Sie die Abbildungseinheit

niemals dem Sonnenlicht aus.

Setzen Sie die Abbildungseinheit nicht länger als 90 Sekunden künstlichem Licht aus.

Extraiga la hoja de plástico protectora.

No exponga nunca la unidad de

imagen a la luz natural.

No exponga la unidad de imagen a la luz artiﬁcial por más de 90 segundos.

Insert the new unit into the printer, holding it by the blue handles. Release the left handle and slide the unit in until it stops.

Insérez la nouvelle unité dans l’imprimante. Relâchez la poignée gauche et faites glisser l’unité jusqu’à ce qu’elle se ﬁxe.

Inserire la nuova unità nella stampante, reggendola dalle maniglie blu. Rilasciare la maniglia sinistra e fare scorrere l’unità all’interno ﬁnché non si ferma.

Halten Sie die neue Einheit an den blauen Griffen fest, und setzen Sie sie in den Drucker ein. Lösen Sie den linken Griff und schieben Sie die Einheit ganz hinein, bis sie einrastet.

Inserte la unidad nueva en la impresora, sosteniendo la unidad por las asas azules. Suelte el asa izquierda y deslice la unidad hacia adentro hasta que se detenga.

Turn the lower blue lever to insert the unit completely and to lock it (align the triangles).

Turn the two blue thumbscrews

clockwise

door.

Tournez la grande poignée bleue en sens à 180˚ complètement et la verrouiller; l’icône de verrouillage doit être alignée avec le triangle.

Refermez le panneau avant de l’imprimante.

Girare la manopola blu inferiore di 180˚ in senso l’unità e bloccarla.

Girare le due viti ad aletta blu in senso

orario

sportello anteriore della stampante. Drehen Sie den großen blauen Knopf

Uhrzeigersinn

Einschubvorgang zu beenden und die Einheit zu sperren. Das Dreieck sollte auf das Schloßsymbol zeigen.

Schließen Sie die Tür an der Vorderseite.

Gire la perilla inferior azul 180˚

sentido del reloj

completamente y trabarla (alinee los triángulos).

Gire los dos tornillos azules

del reloj

puerta nfrontal de la impresora.

to lock the unit. Close the front

horaire

pour insérer l’unité

orario

per inserire completamente

per bloccare l’unità. Chiudere lo

180˚, um den

para trabar la unidad. Cierre la

clockwise

para insertar la unidad

180˚

en el

en el sentido

Replacing a Toner Cartridge

■

Sostituzione della cartuccia del toner

■

Remplacement de la cartouche de toner

■

Ersetzen der Toner-Kassette

■

Reemplazo del cartucho de tóner

■

Remove any media from the output tray and open the right side door.

Retirez le support du bac de sortie et ouvrez le panneau latéral droite.

Rimuovere i supporti di stampa dal cassetto di uscita ed aprire lo sportello laterale destro.

Entfernen Sie jegliches Papier aus dem Ausgabefach und öffnen Sie die rechte Seitentür.

Slide out the used toner cartridge and dispose of it as normal ofﬁce waste.

Enlevez l’ancienne cartouche de toner et débarrassez-vous en comme de tout autre déchet de bureau.

Fare scorrere verso l'esterno la cartuccia usata del toner e disporne come comune materiale di scarto d'ufﬁcio.

Ziehen Sie die gebrauchte Tonerkassette heraus und entsorgen Sie sie als normalen Büroabfall.

Remove the new toner cartridge from its packaging.

Completely remove all packaging tape.

Retirez la nouvelle cartouche de toner de son emballage.

Enlevez les autres bandes adhésives de l’emballage.

Estrarre la nuova cartuccia del toner dall’imballaggio.

Assicurarsi di aver rimosso tutto il nastro di imballaggio.

Entfernen Sie die Verpackung der neuen Tonerkassette.

Entfernen Sie das Klebeband völlig.

Remove the shipping cover. Insert the new toner cartridge and close the

Retirez le couvercle d'expédition. Insérez la nouvelle cartouche et refermez le

Togliere la copertura protettiva. Inserire la nuova cartuccia del toner e

Entfernen Sie die Versandabdeckung.

right side door.

Cartridge and printer labels are color-coded for easy installation.

panneau latéral droit.

La cartouche et l'étiquette sur l'imprimante comportent un code de couleur pour en faciliter l'identiﬁcation.

chiudere lo sportello laterale destro.

La cartuccia e le etichette della stampante sono contrassegnate con un codice a colori per facilitarne l'installazione.

Setzen Sie die neue Tonerkassette ein und schließen Sie die rechte Seitentür.

Die Kassetten und Druckeretiketten sind zur leichten Installation farbcodiert.

Extraiga todo material de la bandeja de alimentación y abra la puerta lateral derecha.

Deslice hacia afuera el cartucho de tóner usado y deséchelo como cualquier desecho de oﬁcina.

Retire el nuevo cartucho de tóner de su embalaje.

Retire toda la cinta adhesiva de embalaje.

Retire la cubierta para transporte. Inserte el nuevo cartucho de tóner y cierre la

puerta lateral derecha.

Las etiquetas del cartucho y de la impresora están identiﬁcadas por colores para facilitar la instalación.

6.8lbs.

3.1kg

■

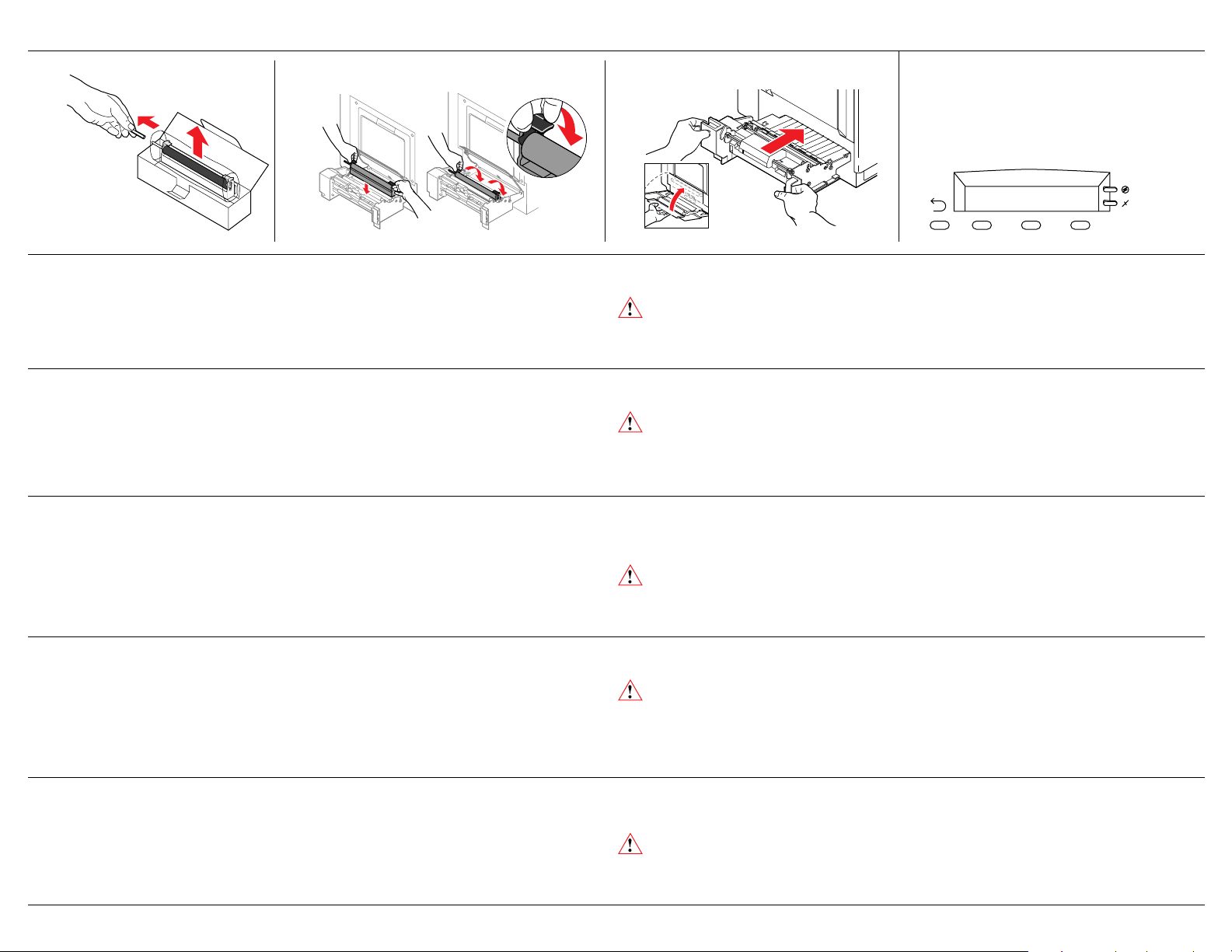

Replacing the Fuser

■

Ersatz der Fusers

■

Remplacement du fuser

■

Reemplazo del fúser

■

Sostituzione del fusore

Remove the fuser

■

Pour remplacer le fuser

■

Leave the power ON.

Open the front door.

Wait 10 minutes for the fuser to cool.

Laissez l’imprimante sous tension.

Ouvrez le panneau avant droite.

Laissez le fuser refroidir pendant 10 minutes.

Lasciare accesa la stampante.

Aprire il coperchio anteriore destro.

Lasciare raffreddare il fusore per 10 minuti.

Rimozione del fusore

■

Entfernung des Fusers

■

To unlock the fuser , turn the blue thrumbscrew that is above the large knob

Déverrouillez le fuser en tournant la vis bleue située au-dessus de la grande poignée en sens

antihoraire

Per sbloccare il fusore, ruotare in senso la vite blu

piccola

posta sopra la manopola grande.

counterclockwise

Retire el fúser

■

Using the blue tab on the right, pull the fuser out until the safety catch stops it.

Press the blue tab on the left to release the safety catch.

A l'aide de la languette bleue située à droite, tirez le fuser jusqu'à ce que le cran de sûreté l'arrête.

Appuyez sur la languette bleue située à gauche pour dégager le cran de sûreté.

Premendo sull'aletta blu a destra, tirare il fusore verso l'esterno ﬁno al suo arresto contro il gancio di sicurezza.

Premere l'aletta blu sulla sinistra per sganciare il dispositivo di sicurezza.

Slide the fuser out all the way, holding it as shown. Dispose of it as normal ofﬁce waste.

Retirez le fuser comme indiqué. Débarrassez-vous en comme de tout autre déchet de bureau.

Fare scorrere il fusore completamente verso l'esterno, reggendolo come illustrato. Disporne come comune materiale di scarto d'ufﬁcio.

Lassen Sie das Gerät eingeschaltet.

Öffnen Sie die vordere Tür.

Lassen Sie den Fuser 10 Minuten abkühlen.

Deje encendida la impresora.

Abra la cubierta frontal derecha.

Espere 10 minutos para que se se enfríe el fúser.

Um die Sperre des Fusers zu lösen, drehen Sie die blaue Schraube über dem großen Knopf

Uhrzeigersinn

Para destrabar el fúser, gire el tornillo azul, ubicado arriba de la perilla grande, en sentido

reloj

gegen den

contrario al

Ziehen Sie den Fuser an der blauen Lasche auf der rechten Seite heraus, bis der Sicherheitsmechanismus einrastet.

Drücken Sie die blaue Lasche auf der linken Seite, um den Sicherheitsmechanismus zu lösen.

Usando la lengüeta azul a la derecha, jale el fúser hacia afuera hasta que lo detenga el mecanismo de seguridad.

Presione la lengüeta azul a la izquierda para soltar el mecanismo de seguridad.

Schieben Sie den Fuser heraus, indem Sie ihn wie gezeigt halten. Entsorgen Sie ihn als normalen Büroabfall.

Deslice el fúser completamente hacia afuera, sosteniéndolo como se muestra. Deséchese como desperdicio normal de oﬁcina.

Unpack

■

Auspacken

■

Déballage

■

Desempaque

■

Aprire l'imballaggio

■

Insert the fuser

■

Pour insérer le fuser

■

Inserimento del fusore

■

Einsatz des Fusers

■

Inserte el fúser

■

Remove the new fuser from its packaging; keep the fuser upright. Slide the new fuser into the printer. To lock the fuser, turn the blue thumbscrew

Close the front door.

Retirez le nouveau fuser de son emballage et maintenez-le dans une position verticale.

Faites glisser le nouveau fuser dans l’imprimante. Verrouillez le fuser en tournant la vis bleue en sens

Fermez le panneau avant droite.

clockwise

horaire

Estrarre il nuovo fusore dal suo imballaggio e mantenerlo in posizione diritta.

Nehmen Sie den neuen Fuser aus der Verpackung. Halten Sie den Fuser aufrecht.

Retire el fúser nuevo del embalaje; manténgalo orientado hacia arriba. Deslice el nuevo fúser en la impresora. Para trabar el fuser, gire el tornillo azul en sentido

Inserire il nuovo fusore nella stampante. Per bloccare il fusore, girare la vite blu in senso

Chiudere il coperchio anteriore destro.

Schieben Sie den neuen Fuser in den Drucker. Um die Sperre des Fusers zu aktivieren, drehen Sie die blaue

Schraube Schließen Sie die vordere Tür.

Cierre la cubierta frontal derecha.

im Uhrzeigersinn

orario

del reloj

■

Replacing the Fuser Roll

■

Sostituzione del rullo fusore

■

Remplacement du rouleau du fuser

■

Ersetzen der Fuserwalze

■

Reemplazo del rodillo del fusor

■

Remove the fuser

■

Pour remplacer le fuser

Leave the power ON.

Open the front door.

Wait 10 minutes for the fuser to cool.

Laissez l’imprimante sous tension.

Ouvrez le panneau avant droit.

Laissez le fuser refroidir pendant 10 minutes.

■

Rimozione del fusore

To unlock the fuser:

■

Turn the blue thumbscrew

counterclockwise

Pour déverrouiller le fuser:

■

Tournez la vis bleue dans

antihoraire

le sens

■

Entfernen des Fusers

Pull the fuser out until it stops. Press the blue tab on the left to release

the safety catch; slide the fuser out all the way and set it on a ﬂat surface.

Tirez sur le fuser jusqu’à ce qu’il se ﬁxe. Appuyez sur l’attache de gauche pour

libérer le capuchon de sécurité; faire glisser le fuser complètement vers l’extérieur et posez-le sur une surface plane.

■

Retire el fusor

6.8lbs.

3.1kg

■

Remove the fuser roll

■

Pour remplacer le rouleau du fuser Rimozione del rullo fusore

■

Entfernen der Fuserwalze

■

Retire el rodillo del fusor

out

Push to release the fuser roll.

Lift the used fuser roll out of the fuser and discard it as normal ofﬁce waste.

Poussez vers l’extérieur les deux attaches (suivez les ﬂèches) pour libérer le rouleau du fuser.

Soulevez le rouleau du fuser usagé, hors du fuser et debarrassez-vous en comme de n’importe quel déchet de bureau.

on the two tabs (follow the arrows)

■

Remove the cleaning pad

■

Pour remplacer le tampon de

nettoyage

■

Rimozione del tampone di pulizia

■

Entfernen des Reinigungs-Pads Retire la almohadilla de limpieza

■

Pull the used cleaning pad out of the fuser and discard it as normal ofﬁce waste.

Sortez l’ancien tampon de nettoyage du fuser en tirant dessus et jettez-le comme de tout autre déchet de bureau.

Lasciare accesa la stampante.

Aprire il coperchio anteriore destro.

Lasciare raffreddare il fusore per 10 minuti.

Lassen Sie das Gerät eingeschaltet.

Öffnen Sie die vordere

Lassen Sie den Fuser 10 Minuten abkühlen.

Tür

Deje encendida la impresora.

Abra la cubierta frontal derecha.

Espere 10 minutos para que se se enfríe el fusor.

Per sbloccare il fusore:

■

Girare la vite blu in senso

Zum Lösen der Fusersperre:

■

Drehen Sie die blaue Schraube

den Uhrzeigersinn

Para destrabar el fusor:

■

Haga girar el tornillo azul

contrario al reloj

antiorario

gegen

en sentido

Estrarre il fusore ﬁnché non si blocca.

Premere la linguetta blu a sinistra per rilasciare il fermo di sicurezza, quindi estrarre il fusore completamente e collocarlo su una superﬁcie piana.

Ziehen Sie den Fuser bis zum Anschlag heraus.

Drücken Sie auf den blauen V orsatz links , um die Sicherheitsverriegelung zu lösen. Ziehen Sie den Fuser nun ganz heraus, und legen Sie ihn auf eine ﬂache Oberﬂäche.

Lleve el fusor hacia afuera hasta que se detenga.

Presione la lengüeta azul para liberar la traba de seguridad, deslice el fusor hacia afuera y colóquelo sobre una superﬁcie plana.

Rilasciare il rullo fusore spingendo le due linguette verso indicata dalle frecce.

Estrarre il rullo fusore e disporne come comune materiale di scarto d'ufﬁcio.

Drücken Sie die beiden Vorsätze nach

außen

zu lösen. Heben Sie die verbrauchte Fuserwalze aus

dem Fuser, und entsorgen Sie ihn als normalen Büroabfall.

Extraiga

de la ﬂecha para destrabar el rodillo del fusor.

Retire el rodillo usado del fusor y deséchelo como cualquier desecho de oﬁcina.

l'esterno

(in Pfeilrichtung), um die Fuserwalze

las dos lengüetas en la dirección

nella direzione

Rimuovere il tampone di pulizia usato dal fusore e disporne come comune materiale di scarto d’ufﬁcio.

Ziehen Sie das gebrauchte ReinigungsPad aus dem Fuser heraus und entsorgen Sie es wie normalen Büroabfall.

Extraiga la almohadilla de limpieza usada del fusor y deséchela como cualquier desecho de oﬁcina.

■

Unpack

■

Aprire l'imballaggio Auspacken

■

Déballage

Desempaque

■

Install the fuser r oll

■

Installez le r ouleau du fuser

■

Installazione del rullo fusore

■

Installieren der Fuserwalze Instale el r odillo del fusor

■

Install the c leaning pad

■

Installez le tampon de nettoyage

■

Installazione del tampone di pulizia Einsetzen des Reinigungs-Pads

■

Instale la almohadilla de limpieza

■

Insert the fuser

■

Einsetzen des Fusers

■

Pour insérer le fuser

■

Inserte el fusor

■

Inserimento del fusore

Remove the new fuser roll from its packaging.

For proper operation, the oiled c loth on the fuser roll must be taut; do not touch it.

Sortez le nouveau rouleau du fuser de son emballage.

Pour un bon fonctionnement, le chiffon huilé du rouleau du fuser doit être tendu; n’y touchez pas.

Estrarre il nuovo rullo fusore dal suo imballaggio.

Per poter operare correttamente, il panno lubriﬁcato del rullo fusore deve essere ben teso; non toccarlo.

Nehmen Sie die neue Fuserwalze aus der Verpackung.

Zur Sicherung des vorschriftsmäßigen Betriebs muß das ölige Tuch an der Fuserwalze gespannt sein; bitte nicht berühren.

Retire el nuevo rodillo del fusor del embalaje.

Para un funcionmamiento correcto, el paño aceitado del rodillo del fusor debe estar tenso. No lo toque.

Place the new fuser roll into the opening on the top of the fuser.

hard

Press down both sides into place.

Placez le nouveau rouleau du fuser dans l’ouverture en haut du fuseur.

Appuyez fermement sur le rouleau du fuser pour enclencher les deux côtés en place.

Inserire il nuovo rullo fusore nell'apertura situata nella parte superiore del fusore.

Spingere il rullo fusore ﬁnché ambedue i lati non scattano in posizione.

Setzen Sie die neue Fuserwalze in die Öffnung oben am Fuser ein.

Drücken Sie die Fuserwalze unten, bis sie an beiden Seiten einrastet.

Coloque el nuevo rodillo sobre la abertura en la parte de arriba del fusor.

Presione el rodillo del fusor hacia abajo con fuerza hasta que los dos lados queden encajados en su sitio.

on the fuser roll to snap

con decisione

fest

nach

Place the new cleaning pad into the opening on the side of the fuser.

Make sure that you insert the cleaning pad into the bottom of the opening.

Placez le nouveau tampon de nettoyage dans l’ouverture latérale du fuser.

Assurez-vous que vous insérez le tampon de nettoyage au bas de l’ouverture.

Inserire il tampone di pulizia nell’apertura laterale del fusore.

Assicurarsi di aver inserito il tampone di pulizia nello slot inferiore dell’apertura.

Setzen Sie das neue Reinigungs-Pad in die Öffnung an der Seite des Fusers ein.

Stellen Sie sicher, daß Sie das Reinigungs-Pad an der Unterseite der Öffnung einsetzen

Introduzca la nueva almohadilla de limpieza en la abertura lateral del fusor.

Asegúrese de insertar la almohadilla de limpieza en la parte de abajo de la abertura.

Slide the fuser into the printer. To lock the fuser , turn the blue thumbscrew

Faites glisser le fuser dans l’imprimante.

Inserire il fusore nella stampante. Per bloccare il fusore, girare la vite blu in

Schieben Sie den Fuser wieder in den Drucker.

Deslice el fusor hacia dentro la impresora.

clockwise

Close the front door.

Verrouillez le fuser en tournant la vis bleue en sens

Fermez le panneau avant droit.

senso Chiudere il coperchio anteriore destro.

Um die Sperre des Fusers zu aktivieren, drehen Sie die blaue Schraube

im Uhrzeigersinn

Schließen Sie die vordere

Para trabar el fusor, gire el tornillo azul

sentido

Cierre la cubierta frontal derecha.

horaire

orario

del reloj

Tür

■

Replace the Transfer Kit

■

Ersetzen der Transferpackung

■

Remplacement du kit de transfer

■

Reemplazo del kit de transf erencia

■

Sostituzione del kit di trasferimento

■

Replace the transfer roller

■

Pour remplacer le rouleau de transfert

Leave the power ON.

Open the left side door; use the blue handles to pull out the paper feeder until it stops.

Laissez l’imprimante sous tension.

Ouvrez le panneau latéral gauche; à l'aide de la poignée bleue, retirez le bac papier jusqu’à ce qu’il se ﬁxe.

Lasciare la stampante accesa.

Aprire lo sportello laterale sinistro; servendosi della maniglia blu, estrarre l'alimentatore della carta ﬁnché non si blocca in posizione.

■

Sostituzione del rullo di trasferimento

on the two blue tabs to unlock the cover.

Push Lift the cover until it catches to stay open.

T ournez les deux vis bleues pour dév errouiller le couvercle.

Soulevez le couvercle jusqu'à ce qu'il s'enclenche ouvert.

l’interno

Spingere le due linguette blu verso sbloccare il coperchio.

Sollevare il coperchio ﬁno ad agganciarlo in posizione aperta.

per

■

Ersetzen der Transferrolle

Holding the transfer roller’s two blue handles, rotate the handles roller/waste bin.

Saisissez les deux poignées bleues du rouleau de transfert; faites tourner les poignées vers le haut.

Retirez le rouleau de transfert et débarrassezvous en comme de tout autre déchet de bureau.

Afferrare contemporaneamente le due manigliette blu del rullo di trasferimento; ruotare le manigliette verso trasferimento e la vaschetta scorie da sostituire.

. Lift out the used transfer

l’alto

. Asportare il rullo di

■

Reemplace el rodillo de transferencia

Before disposing, lock the waste bin:

■

Place a piece of paper over the roller to protect your hands.

■

Press down ( a ) on the roller so that it snaps onto the waste bin.

■

Rotate the handles down ( b )

Dispose of the roller/waste bin as normal ofﬁce waste. Avant de le jeter, verrouillez le bac à déchets:

■

Placez un morceau de papier sur le rouleau aﬁn de protéger vos mains.

■

Appuyez ( a ) sur le rouleau aﬁn qu’il s’enclenche dans le bac à déchets.

■

Tournez les poignées vers le bas ( b ).

Débarrassez-vous du rouleau/bac à déchets comme de tout autre déchet de bureau.

Bloccare la vaschetta scorie prima di gettarla:

■

Collocare della carta sul rullo in modo da proteggere le mani;

■

Esercitare una pressione sul rullo ( a ) ﬁno a bloccarlo alla vaschetta scorie.

■

Ruotare le manigliette verso il basso ( b )

Disporre del rullo di trasferimento e della vaschetta scorie come comune materiale di scarto d’ufﬁcio.

Lassen Sie das Gerät eingeschaltet.

Öffnen Sie die linke Seitentür; ziehen Sie den Papiervorschub am blauen Griff heraus bis er anhält.

Deje encendida la impresora.

Abra la puerta lateral izquierda; use el asa azul para tirar del alimentador de papel hacia afuera hasta que se detenga.

Drücken Sie die beiden blauen Schrauben ein, um die Abdeckung zu lösen.

Heben Sie die Abdeckung hoch, bis sie einrastet und offenbleibt.

Presione los dos tornillos azules para destrabar la cubierta.

Levante la cubierta hasta que se atore y se mantenga abierta.

Halten Sie die beiden blauen Griffe der Transferrolle; drehen Sie die Griffe auf den Drucker zu.

Ziehen Sie die gebrauchte Transferrolle heraus und entsorgen Sie sie als normalen Büroabfall.

Sostenga las dos asas azules del rodillo de transferencia; gire las asas hacia arriba.

Levante y saque el rodillo de transferencia/ cubeta de desechos.

Bevor Sie den Abfallbehälter entsorgen, sperren Sie ihn:

■

Legen Sie ein Stück Papier über die Rolle, damit Ihre Hände nicht beschmutzt werden.

■

Drücken Sie auf ( a ) an der Transferrolle, so daß sie am Abfallbehälter einrastet.

■

Drehen Sie die Griffe nach unten ( b )

Entsorgen Sie die Transferrolle/den Abfallbehälter wie normalen Büroabfall. Antes de desecharlos trabe la cubeta de desechos:

■

Coloque un papel sobre el rodillo para proteger sus manos.

■

Presione ( a ) el rodillo para que quede encajado en la bandeja de desperdicios.

■

Gire las asas hacia abajo ( b )

Deseche el rodillo/cubeta de desechos como desecho normal de oﬁcina.

Reset the copy count

■

Remettez le compteur de copies à zéro

■

Azzerare il contatore delle copie Rücksetzung des Papierzähler s

■

Ponga en cero el contador de copias

Remove the new roller from its packaging ( a ); remove the plastic cover (

Enlevez l’emballage plastique du nouveau rouleau ( plastique (

Rimuovere il nuovo rullo dalla confezione ( e togliere l’involucro di plastica (

Nehmen Sie die neue Rolle aus der Verpackung ( Plastikverpackung (

); enlever l’enveloppe de

); entfernen Sie die

Holding the new transfer roller’s blue handles, place the roller into the paper feeder; rotate the handles roller securely.

Lower the cover and press on it until the tabs lock. Make sure that the gap between the roller and the cover is even, approximately 4 mm.

Tout en maintenant les poignées bleues du nouveau rouleau de transfert, placez ce dernier dans le bac papier, faites pivoter les poignées vers le bas pour ﬁxer le rouleau en place.

Abaissez le couvercle et appuyez dessus jusqu’à ce que les attaches se verrouillent. Assurez-v ous que les interstices entre le rouleau et le couvercle soient égaux, d’approximativement 4 mm.

Afferrando le due manigliette blu del rullo di trasferimento,

);

collocare il rullo all'interno dell'alimentatore della carta. Per ﬁssare il rullo nella sua sede, ruotare le manigliette verso il

basso

Abbassare il coperchio spingendolo ﬁno a bloccare le linguette. Controllare che lo spazio tra rullo e coperchio sia sempre di circa 4 mm.

Halten Sie die neue Transferrolle an den blauen Griffen, und setzen Sie sie in den Papiertransport; drehen Sie die Griffe

unten

nach Drücken Sie die Abdeckung nach unten, bis die Griffe

einrasten. Der Spalt zwischen der Transferrolle und der Abdeckung muß gleichmäßig sein (ca. 4mm).

, um die Transferrolle fest einzusetzen.

down

to seat the

Using two hands, slide the paper feeder completely back into the printer and close the left side door.

Firmly press the paper feeder into the printer; otherwise, the door will not close properly.

Faites glisser le bac papier dans l'imprimante et fermez le panneau latéral gauche.

Pousser fermement le bac papier dans l’imprimante, sinon le panneau ne se fermera pas bien.

Usando entrambe le mani, inserire l'alimentatore della carta facendolo scorrere completamente all'interno della stampante; quindi chiudere lo sportello laterale sinistro.

Inserire l’alimentatore della carta nella stampante premendo con decisione; assicurarsi che lo sportello è stato chiuso correttamente.

Schieben Sie den Papiertransport wieder in den Drucker zurück und schließen Sie die linke Seitentür.

Setzen Sie den Papiervorschub fest in den Drucker ein, damit die Tür richtig schließt.

Reset for proper operation!

The front panel message reads:

New transfer kit? No Yes

■

Press the button for Yes .

Enter Kit Type: X Y Z

■

Enter X , Y , or Z , found on the transfer roller label.

Réinitialisez pour un fontionnement correct !

Le message du panneau avant afﬁche :

Nouveau kit transfert.? Non Oui

■

Appuyez sur le bouton pour Oui .

Enreg. Type kit : X Y Z

■

Enregristrez x, y ou z, lequel apparaît sur l'étiquette du rouleau de transfert.

Per un corretto funzionamento occorre eseguire l’azzeramento.

Appare un messaggio sul pannello anteriore:

Nuovo kit di trasf.? No Sì

■

Premere il pulsante corrispondente a Sì .

Tipo di kit: X Y Z

■

Speciﬁcare x, y o z. Controllare l'etichetta sul rullo di trasferimento per informazioni sul tipo di kit.

Zurücksetzen, um problemlosen Betrieb zu garantieren!

Die Meldung im vorderen Bedienungsfeld zeigt an:

Neue Transferpackung? Nein Ja

■

Drücken Sie die Taste Ja.

Transf.pack.typ eingeben: X Y Z

■

Geben Sie x, y oder z ein (auf dem Etikett der Transferrolle zu ﬁnden).

Retire el nuevo rodillo de su embalaje ( retire la cubierta plástica (

Sosteniendo las asas azules del nuevo rodillo de transf erencia,

);

instale el rodillo en el alimentador de papel; gire las asas hacia abajo para asegurar bien el rodillo en su sitio.

Cierre la cubierta y presiónela hasta que quede bien encajada. Asegúrese de que el espacio entre el rodillo y la cubierta sea uniforme, aproximadamente 4mm.

Con ambas manos, deslice el alimentador de papel de nuevo en la impresora y cierre la puerta lateral izquierda.

Encaje con fuerza el alimentador de papel en la impresora; de no hacerlo así, la puerta no quedará bien asegurada.

¡Ponga en cero para un buen funcionamiento!

Aparece el siguiente mensaje en el panel frontal:

¿Nuevo kit de transf.? No Sí

■

Pulse el botón para Sí .

Entrar tipo de kit: X Y Z

■

Entrar x, y, ó z, que aparecen en la etiqueta del rodillo de transferencia.

■

Replacing the Main Charge Grid

■

Sostituzione della griglia di caricamento principale

■

Reemplazo de la rejilla de carga principal

123

■

Remplacement de la grille de chargement principale

■

Ersatz des Hauptladungsgitters

Leave the power ON.

Open the front door.

Laissez l’imprimante sous tension.

Ouvrez le panneau avant.

Lasciare la stampante accesa.

Aprire il coperchio anteriore.

Lassen Sie das Gerät eingeschaltet.

Öffnen Sie die vordere Abdeckung.

Deje encendida la impresora

Abra la cubierta frontal.

Pinch the handle of the of it as normal ofﬁce waste.

Insert the new main charge grid. Pincez la poignée de la grille de chargement principale pour la

retirer. Débarrassez-vous en comme de tout autre déchet de bureau.

Insérez la nouvelle grille de chargement principale. Comprimere la maniglia della griglia di caricamento principale,

pizzicandola per estrarla; disporne come comune materiale di scarto d'ufﬁcio.

Inserire la nuova griglia di caricamento principale. Drücken Sie den Griff des Hauptladungsgitters zusammen,

um ihn herauszunehmen und entsorgen Sie ihn als normalen Büroabfall.

Setzen Sie das neue Ladungsgitter ein. Pellizque el asa de la rejilla de carga principal para retirarla;

deséchese como desperdicio normal de oﬁcina. Inserte la nueva rejilla de carga principal.

main charge grid to remove it; dispose

Close the front door.

Refermez le panneau avant.

Chiudere il coperchio anteriore.

Schließen Sie die vordere Abdeckung.

Cierre la cubierta frontal.

Xerox PHASER 740, PHASER 740L User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
