Inhalt
Unterstütztes Papier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Fächer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Einlegen von Papier in die Fächer 1 bis 5 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Einlegen von Papier in das Mehrzweckfach . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Benutzerdefiniertes Papierformat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Einlegen von benutzerdefinierten Papierformaten in Fach 1 . . . . . . . . . . . . . . . . . . 9
Einlegen von benutzerdefinierten Papierformaten in das Mehrzweckfach . . . . . . 11
Spezialdruck . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
Automatischer Duplexdruck . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Manueller Duplexdruck . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Manueller Duplexdruck mit den Fächern 1 bis 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Manueller Duplexdruck aus dem Mehrzweckfach . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Transparentfolien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Bedrucken von Transparentfolien aus Fach 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Bedrucken von Transparentfolien aus dem Mehrzweckfach. . . . . . . . . . . . . . . . . . 21
Umschläge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Bedrucken von Umschlägen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Aufkleber, Visitenkarten, Grußkarten, CD/DVD-Einlagen und CD/DVD-Aufkleber. . . . 24
Ausgabefächer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26
Versetzte Druckausgabe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Index. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28
Copyright © 2002 Xerox Corporation. Alle Rechte vorbehalten. i
Farbdrucker Phaser® 7300
Unterstütztes Papier
Im Drucker sind eine Menge nützlicher Informationen als druckbare Seiten gespeichert. Nachfolgend
finden Sie einige Beispiele der druckbaren Seiten zu diesem Thema.
7300-58
Alle druckbaren Seiten besitzen dieses Format sowie Fabstreifen am oberen und unteren Seitenrand.
Drucken Sie diese Seiten über das vordere Bedienfeld des Druckers aus.
Zugreifen auf druckbare Seiten
Greifen Sie über das Menü Druckbare Seiten auf diese Seiten zu:
1. Scrollen Sie am vorderen Bedienfeld mit Hilfe der Nach unten- oder Nach oben-Taste zum
Menü Druckbare Seiten, und drücken Sie auf OK.
2. Scrollen Sie mit der Nach unten- oder Nach oben-Taste zu der gewünschten druckbaren Seite
(z. B. Papiertipps), und drücken Sie auf OK.
Menüübersicht
Um eine vollständige Liste der druckbaren Seiten zu erhalten, drucken Sie die Menüübersicht aus:
1. Wählen Sie am vorderen Bedienfeld die Option Menüs, und drücken Sie auf OK.
2. Wählen Sie die Option Menüübersicht drucken, und drücken Sie auf OK.
Copyright © 2002 Xerox Corporation. Alle Rechte vorbehalten. 1
PHASER® 7300 FARBDRUCKER
Papiertipps
Das Mehrzweckfach und andere Fächer verwenden nur bestimmte Papier- und Folienformate/-sorten. Beachten Sie die hier aufgeführten Tabellen, um
eine optimale Druckqualität zu erzielen und Papierstaus zu vermeiden. Die besten Ergebnisse erzielen Sie mit
Ihnen hervorragende Druckergebnisse auf dem Drucker Phaser
Vorsicht: Schäden, die durch die Verwendung nicht
unterstützter Medien entstehen, fallen nicht unter
die Druckergarantie
Papiersorte
Normalpapier
64 - 120 g/m (17 - 32 lb Bond)
2
Transparentfolie
Vorsicht: Verwenden Sie nur Transparentfolienfilm der
Serie Phaser 35. Andere Transparentfolien können
die Fixiereinheit des Druckers beschädigen.
Dünner Karton
120 - 163 g/m (44 - 60 lb kartoniert)
Dicker Karton
163 - 203 g/m (60 - 75 lb kartoniert)
®
2
2
Umschlag
105 g/m2
Sie können auch benutzerdefinierte Umschlagformate verwenden.
Vorsicht: Verwenden Sie ausschließlich Papierumschläge.
Verwenden Sie keine Umschläge mit Fenstern oder Metallklammern.
Aufkleber
Vorsicht: Verwenden Sie keine Aufkleberseiten, von denen
bereits Aufkleber entfernt wurden.
Briefkopf
64 - 120 g/m (17 - 32 lb., Bond)
Hochglanzpapier
120 - 163 g/m (81 - 110 lb., Buchdruckpapier)
2
2
Vorsicht: Verwenden Sie kein Hochglanztintenstrahldruckpapier oder Nicht-
Lasergeeignetes Hochglanzpapier, da dies die Fixiereinheit des Druckers
beschädigen kann.
Visitenkarten
Vorsicht: Verwenden Sie keine Visitenkartenmedien, aus
denen bereits Karten entfernt wurden.
Mehrzweckfach
Mehrzweckfach
Mehrzweckfach
Mehrzweckfach
Mehrzweckfach
Mehrzweckfach
Mehrzweckfach
Mehrzweckfach
Mehrzweckfach
®
7300. Der Phaser 7300 und Phaser -Medien sind Made for Each Other .
Fach
Alle Fächer
Fach 1
Alle Fächer
Alle Fächer
Fach 1
Letter (8,5 x 11 Zoll)
Umschlag #10 Commercial (4,12 x 9,5 Zoll)
Umschlag Monarch (3,87 x 7,5 Zoll)
Umschlag A7 (5,25 x 7,25 Zoll)
Benutzerdefiniert
®
Legal (8,5 x 14 Zoll)
Tabloid (11 x 17 Zoll)
Executive (7,25 x 10,5 Zoll)
Tabloid Extra (12 x 18 Zoll)
Statement (5,5 x 8.5 Zoll)
Xerox Phaser -Medien. Sie garantieren
®
A4 (210 x 297 mm)
US Folio (8,5 x 13 Zoll)
Benutzerdefiniert
A3 (297 x 420 mm)
Umschlag DL (110 x 220 mm)
Umschlag C4 (229 x 324 mm)
Umschlag C5 (162 x 229 mm)
Umschlag C6 (114 x 162 mm)
Umschlag B5 (176 x 250 mm)
®
A5 (148 x 210 mm)
SRA3 (320 x 450 mm)
®
A6 (105 x 148 mm)
ISO B5 (176 x 250 mm)
*
*
*
B5 JIS (182 x 257 mm)
B4 JIS (257 x 364 mm)
=
=
=
Grußkarten
CD/DVD-Aufkleber und CD/DVD-Einlagen
Vorsicht: Verwenden Sie keine Aufkleber- oder
Einlagenmedien, von denen bereits Aufkleber oder
Einlagen entfernt wurden.
Spezial
Leichtes Papier
64 - 75 g/m (17 - 20 lb., Bond)
Mittleres Papier
75 - 90 g/m (20 - 24 lb Bond)
Mittelschweres Papier
90 - 105 g/m (24 - 28 lb Bond)
Schweres Papier
105 - 120 g/m (28 - 32 lb Bond)
Es kann nicht mehr als eine Spezialeinstellung gleichzeitig gewählt werden.
2
2
2
2
Seite 1 von 2
Mehrzweckfach
Mehrzweckfach
Mehrzweckfach
Fach 1
Mehrzweckfach
Fach 1
Mehrzweckfach
Fach 1
Mehrzweckfach
Fach 1
Nur Fach 1
*
Papiersorte Phaser®-Medien
Format
Bestellnummer
Normalpapier
Transparentfolien
Dünner Karton
Aufkleber
Hochglanzpapier
Farbdruckpapier höchster Qualität, 500 Blätter
Transparentfolien in Standardqualität, Serie 35, 50 Blätter
Transparentfolien höchster Qualität, Serie 35, 50 Blätter
Kartoniertes Papier höchster Qualität, 100 Blätter
Farbdruckaufkleber, 30/Blatt, 100 Blätter
Farbdruckaufkleber, 14/Blatt, 100 Blätter
Farbdruckaufkleber, 6/Blatt, 100 Blätter
Farbdruckaufkleber, 8/Blatt, 100 Blätter
Hochglanzpapier, 100 Blätter
Hochglanzpapier, 50 Blätter
Letter
A4
Tabloid
A3
Tabloid Extra
SRA3
Letter
A4
Letter
A4
Letter
A4
Letter
A4
Letter
A4
Letter
A4
Tabloid
A3
Tabloid Extra
SRA3
016-1368-00
016-1369-00
016-1699-00
016-1700-00
016-1900-00
016-1901-00
016-1894-00
016-1895-00
016-1896-00
016-1897-00
016-1823-00
016-1824-00
016-1812-00
016-1814-00
016-1813-00
016-1815-00
016-1704-00
016-1705-00
016-1718-00
016-1719-00
016-1940-00
016-1941-00
Visitenkarten
Grußkarten
CD/DVD-Aufkleber
CD/DVD-Einlagen
Visitenkarten höchster Qualität, 10/Blatt, 25 Blätter
Grußkarten höchster Qualität mit Umschlägen, 25 Blätter/Umschläge
CD/DVD-Aufkleber und -Einlagen
20 Aufkleber und Einlagen
Letter
A4
Letter
A4
Letter
A4
Papiertipps
• Tritt ein Papierstau auf, fächern Sie das Papier im Fach auf, oder legen Sie
neues Papier aus einem nicht geöffneten Stapel ein.
• Folien sollten vor dem Einlegen aufgefächert werden.
• Andere Umschlagformate können im benutzerdefinierten Modus gedruckt werden.
• Verwenden Sie ausschließlich Papierumschläge. Verwenden Sie keine Umschläge
mit Fenstern oder Metallklammern.
• Aufklebermedien sollten vor dem Einlegen aufgefächert werden.
•' Verwenden Sie keine Aufkleberseiten, von denen bereits Aufkleber entfernt wurden.
016-1898-00
016-1899-00
016-1987-00
016-1988-00
016-2011-00
016-2026-00
Weitere Bestellinformationen finden Sie unter www.xerox.com/officeprinting/7300supplies.
Seite 2 von 2
Farbdrucker Phaser® 7300
Fächer
Dieses Kapitel behandelt folgende Themen:
Einlegen von Papier in die Fächer 1 bis 5 (siehe Seite 3)
Q
Einlegen von Papier in das Mehrzweckfach (siehe Seite 6)
Q
Benutzerdefiniertes Papierformat (siehe Seite 8)
Q
Eine Liste mit den unterstützten Papiersorten, Transparentfolien, Umschlägen und Aufklebern für jedes
Fach finden Sie im Handbuch zu Fächern und Papier, Kapitel Unterstütztes Papier, auf der
Interaktiven Dokumentations-CD-ROM.
Videos mit Anleitungen zum Einlegen von Druckmedien in die Fächer finden Sie auf der
Interaktiven Dokumentations-CD-ROM oder auf der Website von Xerox unter
www.xerox.com/officeprinting/7300support
Außerdem finden Sie Anweisungen zum Einlegen von Papier auf den Aufklebern im Inneren
des Druckers.
Hinweis
Vorsicht
Legen Sie keine Druckmedien in das Fach ein, das gerade zum Drucken verwendet wird.
Jedesmal wenn Sie Papier nachlegen,
MÜSSEN Sie die Papiersorte und das
Papierformat am vorderen Bedienfeld
OK
einstellen. Wenn Sie die Papiersorten bzw.
-formate ändern, sollten Sie sich vergewissern,
dass die Werte am vorderen Bedienfeld mit
6200-46
Ihrer Papierwahl übereinstimmen. Sollten Sie
dies nicht tun, können Schäden an der
Fixiereinheit auftreten.
Copyright © 2002 Xerox Corporation. Alle Rechte vorbehalten. 2
Einlegen von Papier in die Fächer 1 bis 5
Hinweis
Fächer
Wenn Sie die Papiersorte wechseln, MUSS
auch die entsprechende Einstellung am
vorderen Bedienfeld geändert werden.
Hinweis
Transparentfolien und Hochglanzpapier dürfen nicht in die Fächer 2-5 eingelegt werden,
sondern ausschließlich in das Fach 1 oder das Mehrzweckfach. Umschläge, Aufkleber,
Visitenkarten, Grußkarten, dicker Karton, CD/DVD-Aufkleber und CD/DVD-Einlagen dürfen
nicht in die Fächer 1-5 eingelegt werden, sondern ausschließlich in das Mehrzweckfach.
So legen Sie Papier in die Fächer 1 bis 5 ein:
1. Ziehen Sie das Fach heraus.
OK
6200-45
7300-21
2. Stellen Sie die Papierführungen entsprechend den verwendeten Papierformaten ein.
7300-23
Fabdrucker Phaser® 7300 3
3. Fächern Sie das Papier auf, um zusammenklebende Blätter zu trennen.
7300-22
Hinweis
Beachten Sie die Markierungen auf der Rückseite des Fachs. Legen Sie Papier oder
Transparentfolien nur bis zur Markierung für Papier (1) oder Transparentfolien (2) ein, da
sonst ein Stau auftreten kann.
Fächer
1
2
7300-81
Fabdrucker Phaser® 7300 4
4. Legen Sie einen Papierstapel in das Fach ein. Je nach verwendetem Format und Papiersorte
müssen Sie das Papier mit der Zuführung über die lange oder die kurze Kante einlegen.
Informationen zu benutzerdefinierten Papierformaten finden Sie auf Seite 8.
Zuführung über lange Kante Zuführung über kurze Kante
Verwenden Sie die folgenden Formate: Letter, A4
Q
und B5 JIS.
Zur Verwendung von Transparentfolien (nur in
Q
Fach 1). Transparentfolien dürfen NICHT in die
Fächer 2 - 5 eingelegt werden.
Legen Sie die zu bedruckende Seite mit dem
Q
Druckbild nach unten ein. Dabei sollte der oberste
Seitenrand an der Rückseite des Fachs anliegen.
Legen Sie vorgelochtes Papier so ein, dass sich die
Q
Löcher von vorne aus gesehen rechts befinden.
PHASER 7300
Verwenden Sie die folgenden Formate: Legal,
Q
Tabloid (11 x 17 Zoll), Tabloid Extra
(12 x 18 Zoll), Executive, US Folio, A3, SRA3,
A5, A6 und B4 JIS.
Legen Sie die zu bedruckende Seite mit dem
Q
Druckbild nach unten ein. Dabei sollte der oberste
Seitenrand von vorne gesehen rechts anliegen.
Die Löcher bei vorgelochtem Papier müssen in
Q
Richtung Vorderseite des Fachs weisen.
PHASER 7300
Fächer
7300-38
5. Schieben Sie das Fach wieder in den Drucker zurück.
6. Eingabeaufforderungen am vorderen Bedienfeld:
Wenn Sie die Papiersorte nicht geändert haben, drücken Sie die Taste OK, um die aktuelle
Q
Einstellung für die Papiersorte zu übernehmen.
Wenn Sie die Papiersorte geändert haben, scrollen Sie zur entsprechenden Papiersorte und
Q
drücken die Taste OK, um Ihre Auswahl zu speichern.
Hinweis
Achten Sie darauf, dass die eingelegte Papiersorte der Papiersorteneinstellung des Fachs
entspricht, damit keine Probleme bei Druckqualität und Papierzufuhr auftreten.
7300-39
OK
6200-45
Fabdrucker Phaser® 7300 5
Fächer
Einlegen von Papier in das Mehrzweckfach
Verwenden Sie das Mehrzweckfach für Umschläge und Spezialmedien wie Aufkleber, Visitenkarten,
Grußkarten, CD/DVD-Aufkleber und CD/DVD-Einlagen sowie Papier.
Hinweis
Wenn Sie die Papiersorte wechseln, MUSS
auch die entsprechende Einstellung am
vorderen Bedienfeld geändert werden.
Hinweis
Der automatische Duplexdruck ist über das Mehrzweckfach nicht möglich.
So legen Sie Papier in das Mehrzweckfach ein:
1. Öffnen Sie das Mehrzweckfach, und fahren Sie die beiden Erweiterungen aus.
1
2
3
OK
6200-46
7300-18
2. Öffnen Sie beim Drucken von Umschlägen oder Spezialmedien das linke Ausgabefach, und
fahren Sie die beiden Erweiterungen aus.
1
2
7300-17
Fabdrucker Phaser® 7300 6
Fächer

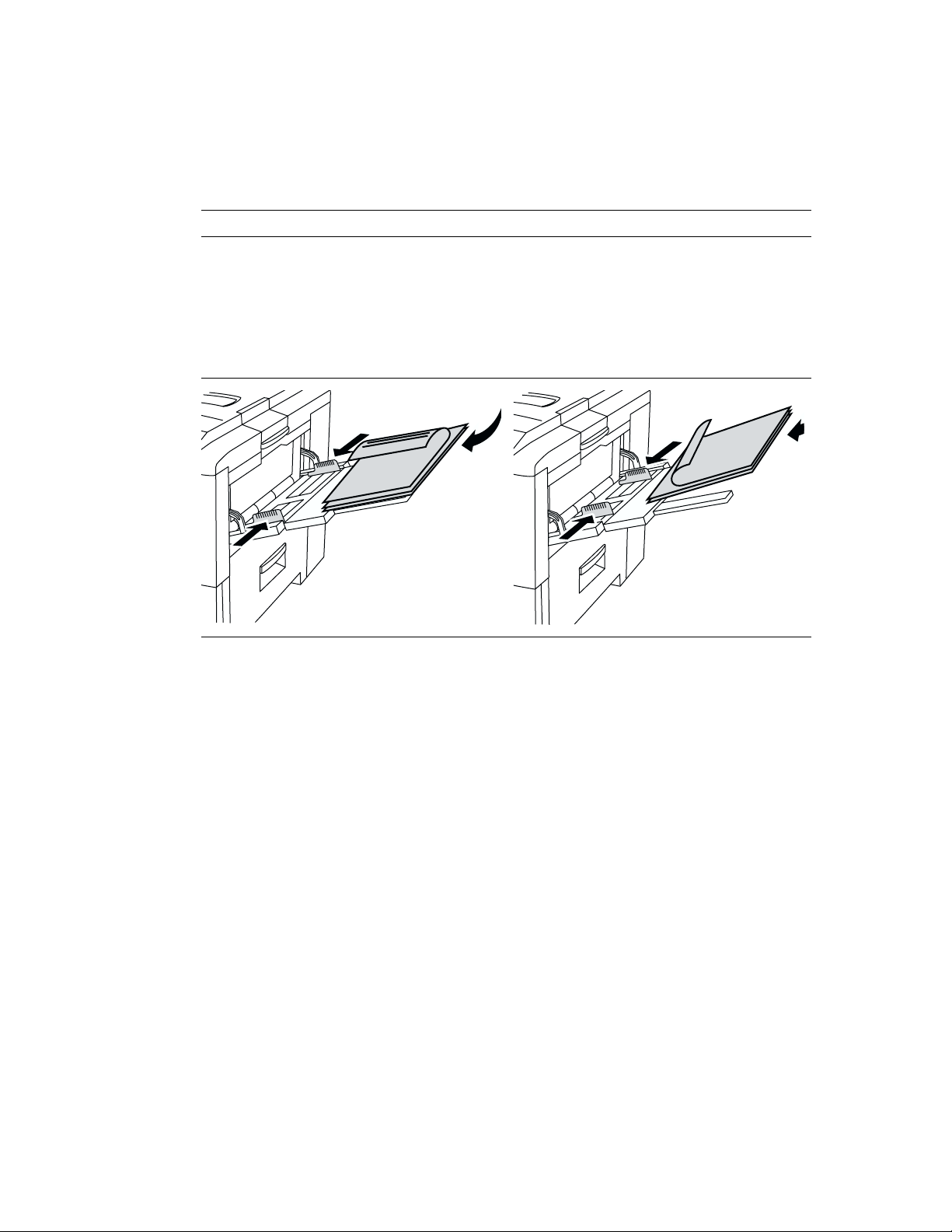

3. Legen Sie das Papier oder die Transparentfolien in das Mehrzwechfach ein, und stellen Sie die
Papierführungen für die Breite entsprechend dem verwendeten Format ein. Je nach verwendetem
Format und Papiersorte müssen Sie das Papier mit der Zuführung über die lange oder die kurze
Kante einlegen. Informationen zu benutzerdefinierten Papierformaten finden Sie auf Seite 11.
Zuführung über lange Kante Zuführung über kurze Kante
Verwenden Sie die folgenden Formate: Letter,
Q
A4, B5 JIS und ISO B5 (mit Ausnahme von
Aufklebern, Visitenkarten, Grußkarten,
CD/DVD-Aufklebern und CD/DVD-Einlagen).
Zur Verwendung von Transparentfolien.
Q
Legen Sie die zu bedruckende Seite mit dem
Q
Druckbild nach oben ein.
Legen Sie vorgelochtes Papier so ein, dass die
Q
Löcher zuerst in den Drucker eingezogen werden.
Für alle Formate mit Ausnahme von Letter, A4,
Q
B5 JIS und ISO B5 der meisten Papiersorten.
Zur Verwendung für alle Formate von
Q
Aufklebern, Visitenkarten, Grußkarten,
CD/DVD-Aufklebern und CD/DVD-Einlagen.
Legen Sie die zu bedruckende Seite mit dem
Q
Druckbild nach oben ein. Dabei sollte der
oberste Seitenrand zuerst in den Drucker
eingezogen werden.
Die Löcher bei vorgelochtem Papier müssen in
Q
Richtung Vorderseite des Druckers weisen.
C4
7300-71
7300-74
7300-72
7300-75
1
2
3
7300-93
Fabdrucker Phaser® 7300 7
Fächer
4. Wenn Sie die Papiersorte oder das -format nicht geändert haben, drücken Sie bei entsprechender
Aufforderung des vorderen Bedienfelds die Taste OK, um die aktuelle Einstellung für die
Papiersorte und das Papierformat zu übernehmen.
5. Wenn Sie Sorte oder Format des Papiers geändert haben:
a. Scrollen Sie am vorderen Bedienfeld des Druckers mit der Nach unten-Taste zu
Ändern,
und drücken Sie die Taste OK.
b. Scrollen Sie zur gewünschten Papiersorte, und drücken Sie die Taste OK, um Ihre Auswahl
zu speichern.
c. Scrollen Sie zum gewünschten Papierformat, und drücken Sie die Taste OK, um Ihre
Auswahl zu speichern.
OK
6200-45
Benutzerdefiniertes Papierformat
Neben der Vielzahl von verfügbaren Papierformaten für diesen Drucker können Sie auch
benutzerdefinierte Papierformate verwenden. Je nach Format kann das benutzerdefinierte Papier in das
Fach 1 oder in das Mehrzweckfach eingelegt werden (siehe Seite 11).
Fach 1 Mehrzweckfach
X-Maß 148 mm - 328 mm
5,83 Zoll - 12,60 Zoll
Y-Maß 148 mm - 457 mm
5,83 Zoll - 18 Zoll
Hinweis
Nachdem Sie ein benutzerdefiniertes Papierformat in eines der Fächer eingelegt haben,
MÜSSEN Sie die Werte des vorderen Bedienfelds so einstellen, dass sie mit dem
eingelegten Papier übereinstimmen.
Hinweis
Banner-Papier (Papier das länger als 45 cm ist) muss in das Mehrzweckfach eingelegt
werden. Sie MÜSSEN für die Ausgabe das linke Ausgabefach verwenden. Siehe
„Ausgabefächer“ auf Seite 26.
105 mm - 328 mm
4,13 Zoll - 12,60 Zoll
148 mm - 914 mm
5,83 Zoll - 36 Zoll
Fabdrucker Phaser® 7300 8
Einlegen von benutzerdefinierten Papierformaten in Fach 1
1. Öffnen Sie das Fach wie auf Seite 3 beschrieben.
2. Legen Sie das benutzerdefinierte Papierformat ein, und stellen Sie die Papierführungen
entsprechend ein. Legen Sie die zu bedruckende Seite mit dem Druckbild nach unten ein.
1
2
7300-82
3. Wenn Sie die Papiersorte am vorderen Bedienfeld bestätigen sollen, scrollen Sie zur
entsprechenden Papiersorte und drücken die Taste OK, um Ihre Auswahl zu speichern.
Fächer
OK
6200-45
4. Legen Sie das Fach für das benutzerdefinierte Papierformat fest, und geben Sie die Maße an:
a. Drücken Sie am vorderen Bedienfeld bei markierter Option Menüs die Taste OK.
b. Scrollen Sie mit Hilfe der Nach unten-Taste zum Menü Druckereinrichtung, und
drücken Sie die Taste OK.
c. Scrollen Sie zum Einrichtungsmenü Fach, und drücken Sie die Taste OK.
d. Scrollen Sie zum Einrichtungsmenü Fach # (wobei # für die Nummer des Fachs
steht), und drücken Sie die Taste OK.
e. Wenn keine Auswahl für X (benutzerdefiniert) einstellen angezeigt wird,
scrollen Sie zu Benutzerdefiniertes Format und drücken die Taste OK, um
Benutzerdefiniertes Format auf Ein zu stellen.
f. Scrollen Sie zu X (benutzerdefiniert) einstellen, und drücken Sie die
Taste OK.
g. Scrollen Sie mit der Nach unten- oder Nach oben-Taste zum Wert für X (Bezeichnung 1 in
der Abbildung in Schritt 2), und drücken Sie die Taste OK.
h. Scrollen Sie zu Y (benutzerdefiniert) einstellen, und drücken Sie die Taste
OK.
i. Scrollen Sie mit der Nach unten- oder Nach oben-Taste zum Wert für Y (Bezeichnung 2 in
der Abbildung in Schritt 2), und drücken Sie die Taste OK.
Fabdrucker Phaser® 7300 9
Fächer
Wenn Sie Papier im Standardformat in Fach 1 eingelegt und die Papierführungen entsprechend
eingestellt haben, brauchen Sie das Papierformat nicht am vorderen Bedienfeld anzugeben. Fach 1 ist
mit Formatsensoren ausgestattet, die den Drucker automatisch über das verwendete Papierformat
informieren. Wenn Sie jedoch benutzerdefinerte Papierformate einlegen und
Benutzerdefiniertes Format
müssen die X- und Y-Werte wie in Schritt 4 eingeben. Falls Sie anschließend wieder Papier im
Standardformat in das Fach einlegen, müssen Sie die Fachsensoren wieder einschalten, indem Sie
Benutzerdefiniertes Format auf Aus stellen:
1. Drücken Sie am vorderen Bedienfeld bei markierter Option Menüs die Taste OK.
2. Scrollen Sie mit Hilfe der Nach unten-Taste zum Menü Druckereinrichtung, und drücken
Sie die Taste OK.
3. Scrollen Sie zum Einrichtungsmenü Fach, und drücken Sie die Taste OK.
4. Scrollen Sie zum Einrichtungsmenü Fach # (wobei # für die Nummer des Fachs steht),
und drücken Sie die Taste OK.
5. Wenn eine Auswahl für X (benutzerdefiniert) einstellen angezeigt wird, scrollen
Sie zu Benutzerdefiniertes Format und drücken auf OK, um
Benutzerdefiniertes Format auf Aus zu stellen. Dadurch werden die Sensoren dieses
Fachs wieder aktiviert.
auf
stellen, werden diese Sensoren ausgeschaltet, und Sie
Ein
Fabdrucker Phaser® 7300 10
Einlegen von benutzerdefinierten Papierformaten in das Mehrzweckfach
1. Öffnen Sie das Mehrzweckfach wie auf Seite 6 beschrieben.
2. Legen Sie das benutzerdefinierte Papierformat ein, und stellen Sie die Papierführungen
entsprechend ein. Legen Sie die zu bedruckende Seite mit dem Druckbild nach oben ein.
1
PHASER 7300
2
Fächer
7300-83
3. Wenn das Papier länger als 45 cm ist, öffnen Sie das linke Ausgabefach. Siehe Seite 26.
4. Gehen Sie wie folgt vor, wenn Sie am vorderen Bedienfeld aufgefordert werden, die Papiersorte
und das Papierformat zu bestätigen:
a. Scrollen Sie mit Hilfe der Nach unten-Taste zu Ändern, und drücken Sie die Taste OK.
b. Scrollen Sie zur gewünschten Papiersorte, und drücken Sie die Taste OK, um Ihre Auswahl
zu speichern.
c. Scrollen Sie zur Einstellung des Papierformats zu Benutzerdefiniert, und drücken
Sie die Taste OK.
d. Scrollen Sie zu X (benutzerdefiniert) einstellen, und drücken Sie die
Taste OK.
e. Scrollen Sie mit der Nach unten- oder Nach oben-Taste zum Wert für X (Bezeichnung 2 in
der Abbildung in Schritt 2), und drücken Sie die Taste OK.
f. Scrollen Sie zu Y (benutzerdefiniert) einstellen, und drücken Sie die Taste
OK.
g. Scrollen Sie mit der Nach unten- oder Nach oben-Taste zum Wert für Y (Bezeichnung 1 in
der Abbildung in Schritt 2), und drücken Sie die Taste OK.
OK
6200-45
Fabdrucker Phaser® 7300 11
Farbdrucker Phaser® 7300
Spezialdruck
Dieses Kapitel behandelt folgende Themen:
Automatischer Duplexdruck (siehe Seite 12)
Q
Manueller Duplexdruck (siehe Seite 14)
Q
Transparentfolien (siehe Seite 19)
Q
Umschläge (siehe Seite 22)
Q
Aufkleber, Visitenkarten, Grußkarten, CD/DVD-Einlagen und CD/DVD-Aufkleber (siehe
Q
Seite 24)
Eine Liste mit den unterstützten Papiersorten, Transparentfolien, Umschlägen und Aufklebern für jedes
Fach finden Sie im Handbuch zu Fächern und Papier, Kapitel Unterstütztes Papier, auf der
Interaktiven Dokumentations-CD-ROM.
Vorsicht
Jedesmal wenn Sie Papier nachlegen, MÜSSEN
Sie die Papiersorte und das Papierformat am
vorderen Bedienfeld einstellen.
Wenn Sie die
Papiersorten bzw. -formate ändern, sollten Sie
sich vergewissern, dass die Werte am vorderen
Bedienfeld mit Ihrer Papierwahl übereinstimmen. Sollten Sie dies nicht tun, können
Schäden an der Fixiereinheit auftreten.
OK
6200-45
Automatischer Duplexdruck
So konfigurieren Sie den Drucker für den automatischen Duplexdruck:
Der Drucker muss über eine Duplexeinheit verfügen.
Q
Das Papier muss in ein Fach eingelegt sein. Der Drucker führt KEINEN automatischen
Q
Duplexdruck auf Papier aus, das im Mehrzweckfach liegt.
Das Papier muss zwischen 75 und 105 g/m2 (20-28 lb., Bond) schwer sein.
Q
Verwenden Sie nur Papier im Format A5 oder größer. Der Drucker führt KEINEN automatischen
Q
Duplexdruck auf Papier aus, das die Maße 148 x 210 mm unterschreitet.
Verwenden Sie die Papiersorten Normalpapier, Briefpapier mit Briefkopf oder Spezial.
Q
Vorsicht
Verwenden Sie für den Duplexdruck KEINE Spezialmedien (z. B. Hochglanzpapier),
Umschläge oder Aufkleber. Sämtliche Schäden, die durch beidseitiges Bedrucken von
Spezialmedien entstehen, fallen nicht unter die Druckergarantie.
Sie erzielen beim Duplexdruck die besten Ergebnisse, wenn Sie bei den geraden Seitenzahlen des
Druckauftrags keine hohe Tonerdeckung verwenden.
Beim Drucken von Aufträgen können Sie die Ausrichtung der Bilder auf der Seite mit Hilfe des
Druckertreibers auswählen: Hochformat oder Querformat. Beim Duplexdruck können Sie auch die
Einstellung für das Binden auswählen. Mit dieser Einstellung wird festgelegt, wie die Seiten gedreht
werden. Informationen zu den in den Druckertreibern verwendeten Begriffen finden Sie in der Tabelle
auf Seite 14.
Copyright © 2002 Xerox Corporation. Alle Rechte vorbehalten. 12
Spezialdruck
Hochformat
Seitlich binden
Lange Seite
Hochformat
An Oberkante binden
Kurze Seite
Querformat
Seitlich binden
Kurze Seite
Querformat
An Oberkante binden
Lange Seite
So führen Sie den automatischen Duplexdruck aus:
1. Legen Sie einen Papierstapel in das Fach ein. Je nach verwendetem Format und Papiersorte
müssen Sie das Papier mit der Zuführung über die lange oder die kurze Kante einlegen. Weitere
Informationen finden Sie im Handbuch zu Fächern und Papier, Kapitel Fächer, auf der
Interaktiven Dokumentations-CD-ROM.
Zuführung über lange Kante Zuführung über kurze Kante
Verwenden Sie die folgenden Formate: Letter, A4
Q
und B5 JIS.
Legen Sie die zu bedruckende Seite mit der
Q
ungeraden Seitenzahl mit dem Druckbild nach
oben ein. Dabei sollte der oberste Seitenrand an
der Rückseite des Fachs anliegen.
Legen Sie vorgelochtes Papier so ein, dass sich
Q
die Löcher von vorne gesehen links befinden.
Verwenden Sie die folgenden Formate: Legal,
Q
Tabloid (11 x 17 Zoll), Tabloid Extra (12 x 18
Zoll), Executive, US Folio, A3, SRA3, A5, A6
und B4 JIS.
Legen Sie die zu bedruckende Seite mit der
Q
ungeraden Seitenzahl mit dem Druckbild nach
unten ein. Dabei sollte sich der oberste
Seitenrand von vorne gesehen rechts befinden.
Legen Sie vorgelochtes Papier so ein, dass die
Q
Löcher in Richtung Rückseite des Druckers
weisen.
PHASER 7300
PHASER 7300
7300-85
7300-86
2. Im Druckertreiber:
Wählen Sie das Fach mit dem Papier aus.
Q
Wählen Sie die Ausrichtung aus.
Q
Wählen Sie Duplexdruck aus. Anweisungen und Informationen zu den in den
Q
Druckertreibern verwendeten Begriffen finden Sie in der Tabelle auf Seite 14.
3. Senden Sie den Druckauftrag an den Drucker.
Farbdrucker Phaser® 7300 13
Einstellen des Druckertreibers für Duplexdruck
Spezialdruck
Macintosh
LaserWriter 8.6
oder
LaserWriter 8.7
Windows 95,
Windows 98 oder
Windows Me
Windows 2000
oder
Windows XP
Windows NT
1. Wählen Sie im Menü Datei die Option Drucken und dann die Option
Layout aus.
2. Wählen Sie anschließend die Option Beidseitig bedrucken aus.
3. Wählen Sie eine Einstellung für das Binden aus.
1. Wählen Sie im Menü Datei die Option Drucken aus.
2. Klicken Sie auf die Schaltfläche Eigenschaften.
3. Wählen Sie auf der Registerkarte Setup die Option
Beidseitiger Druck aus.
4. Aktivieren oder deaktivieren Sie das Kontrollkästchen
An Oberkante binden.
1. Wählen Sie im Menü Datei die Option Drucken aus.
2. Klicken Sie auf die Schaltfläche Eigenschaften.
3. Wählen Sie auf der Registerkarte Layout für Beidseitiger Druck
(Duplex) entweder Lange Seite oder Kurze Seite aus.
1. Wählen Sie im Menü Datei die Option Drucken aus.
2. Klicken Sie auf die Schaltfläche Eigenschaften.
3. Wählen Sie auf der Registerkarte Seite einrichten für Beidseitiger
Druck (Duplex) entweder Lange Kante oder Kurze Kante aus.
Manueller Duplexdruck
Auch wenn der Drucker über keine Duplexeinheit verfügt, können Sie Papier beidseitig bedrucken.
Dazu müssen jedoch zunächst alle Seiten mit ungeraden Seitenzahlen gedruckt und anschließend
wieder in das Papierfach eingelegt werden, um dann die Seiten mit den geraden Seitenzahlen zu
drucken.
Für den manuellen Dupelxdruck können Sie die Fächer 1 bis 5 oder das Mehrzweckfach verwenden.
Papiereigenschaften
Die besten Ergebnisse erzielen Sie mit Normalpapier von 90 g/m2 (24 lb., Bond).
Q
Der Duplexdruck auf Spezialpapier kann die Lebensdauer der Druckerkomponenten verkürzen.
Q
Sie erzielen die besten Ergebnisse, wenn Sie auf Seite 1 eines manuellen Duplexdrucks auf hohe
Q
Tonerdeckung verzichten. Vergrößern Sie den oberen Rand auf Seite 1 auf mindestens 12 mm.
Die Druckqualität kann beim manuellen Duplexdruck bei Papiersorten von 120-203 g/m
Q
(>28-75 lb., 58-112 lb., Karteikarton) auf der zweiten Seite abnehmen.
2
Farbdrucker Phaser® 7300 14
Spezialdruck
Manueller Duplexdruck mit den Fächern 1 bis 5
Bedrucken von Seite 1
1. Legen Sie einen Papierstapel in das Fach ein. Je nach verwendetem Format und Papiersorte
müssen Sie das Papier mit der Zuführung über die lange oder die kurze Kante einlegen. Weitere
Informationen finden Sie im Handbuch zu Fächern und Papier, Kapitel Fächer, auf der
Interaktiven Dokumentations-CD-ROM.
Zuführung über lange Kante Zuführung über kurze Kante
Verwenden Sie die folgenden Formate: Letter, A4
Q
und B5 JIS.
Legen Sie die zu bedruckende Seite mit dem
Q
Druckbild nach unten ein. Dabei sollte der
oberste Seitenrand an der Rückseite des Fachs
anliegen.
Legen Sie vorgelochtes Papier so ein, dass sich
Q
die Löcher von vorne aus gesehen rechts
befinden.
PHASER 7300
7300-38
Verwenden Sie die folgenden Formate: Legal,
Q
Tabloid (11 x 17 Zoll), Tabloid Extra
(12 x 18 Zoll), Executive, US Folio, A3, SRA3,
A5, A6 und B4 JIS.
Legen Sie die zu bedruckende Seite mit dem
Q
Druckbild nach unten ein. Dabei sollte der
oberste Seitenrand von vorne gesehen rechts
anliegen.
Die Löcher bei vorgelochtem Papier müssen in
Q
Richtung Vorderseite des Druckers weisen.
PHASER 7300
7300-39
2. Wählen Sie im Druckertreiber das Fach mit dem Papier aus.
3. Senden Sie den Druckauftrag so an den Drucker, dass die Seiten mit den ungeraden Seitenzahlen
(Seite 1) gedruckt werden.
Farbdrucker Phaser® 7300 15
Spezialdruck
Bedrucken von Seite 2
1. Legen Sie die bedruckte Seite 1 in das Fach. Je nach verwendetem Format und Papiersorte müssen
Sie das Papier mit der Zuführung über die lange oder die kurze Kante einlegen.
Zuführung über lange Kante Zuführung über kurze Kante
Legen Sie die gedruckte Seite 1 mit dem
Q
Druckbild nach oben ein. Dabei sollte der
oberste Seitenrand an der Rückseite des Fachs
anliegen. Die zu bedruckenden Seite zeigt mit
dem Druckbild nach unten.
Legen Sie vorgelochtes Papier so ein, dass sich
Q
die Löcher von vorne gesehen links befinden.
Legen Sie die gedruckte Seite 1 mit dem
Q
Druckbild nach oben ein. Dabei sollte der
oberste Seitenrand von vorne gesehen rechts
anliegen. Die zu bedruckenden Seite zeigt mit
dem Druckbild nach unten.
Legen Sie vorgelochtes Papier so ein, dass sich
Q
die Löcher an der Rückseite des Papierfachs
anliegen.
7300-44
2. Wählen Sie im Druckertreiber das Fach mit dem Papier aus.
PHASER 7300
7300-45
3. Senden Sie den Druckauftrag so an den Drucker, dass die Seiten mit den geraden Seitenzahlen
(Seite 2) gedruckt werden.
Farbdrucker Phaser® 7300 16
Spezialdruck
Manueller Duplexdruck aus dem Mehrzweckfach
Bedrucken von Seite 1
1. Legen Sie einen Stapel Papier in das Mehrzweckfach ein. Je nach verwendetem Format und
Papiersorte müssen Sie das Papier mit der Zuführung über die lange oder die kurze Kante
einlegen. Weitere Informationen finden Sie im Handbuch zu Fächern und Papier, Kapitel Fächer,
auf der Interaktiven Dokumentations-CD-ROM.
Zuführung über lange Kante Zuführung über kurze Kante
Verwenden Sie die folgenden Formate: Letter,
Q
A4, B5 JIS und ISO B5.
Legen Sie die zu bedruckende Seite mit dem
Q
Druckbild nach oben ein. Dabei sollte der
oberste Seitenrand an der Rückseite des Druckers
anliegen.
Legen Sie vorgelochtes Papier so ein, dass die
Q
Löcher zuerst in den Drucker eingezogen werden.
7300-71
Für alle Formate mit Ausnahme von Letter, A4,
Q
B5 JIS und ISO B5 der meisten Papiersorten.
Verwendung für Aufkleber, Visitenkarten,
Q
Grußkarten, CD/DVD-Einlagen und CD/DVDAufkleber.
Legen Sie die zu bedruckende Seite mit dem
Q
Druckbild nach oben ein. Dabei sollte der
oberste Seitenrand zuerst in den Drucker
eingezogen werden.
Die Löcher bei vorgelochtem Papier müssen in
Q
Richtung Vorderseite des Druckers weisen.
7300-72
2. Wählen Sie im Druckertreiber als Papierzufuhr das Mehrzweckfach aus.
3. Senden Sie den Druckauftrag so an den Drucker, dass die Seiten mit den ungeraden Seitenzahlen
(Seite 1) gedruckt werden.
Farbdrucker Phaser® 7300 17
Spezialdruck
Bedrucken von Seite 2
1. Legen Sie die bedruckte Seite 1 in das Mehrzweckfach. Je nach verwendetem Format und
Papiersorte müssen Sie das Papier mit der Zuführung über die lange oder die kurze Kante
einlegen.
Zuführung über lange Kante Zuführung über kurze Kante
Legen Sie die gedruckte Seite 1 mit dem
Q
Druckbild nach unten ein. Dabei sollte der
oberste Seitenrand an der Rückseite des Fachs
anliegen. Die zu bedruckende Seite zeigt mit dem
Druckbild nach oben.
Legen Sie vorgelochtes Papier so ein, dass sich
Q
die Löcher von vorne aus gesehen rechts
befinden.
PHASER 7300
PHASER 2135
7300-46
Legen Sie die gedruckte Seite 1 mit dem
Q
Druckbild nach unten ein. Dabei sollte der
oberste Seitenrand zuerst in den Drucker
eingezogen werden. Die zu bedruckende Seite
zeigt mit dem Druckbild nach oben.
Legen Sie vorgelochtes Papier so ein, dass die
Q
Löcher in Richtung Rückseite des Druckers
weisen.
P
H
A
S
E
PHASER 2135
R
7
3
0
0
7300-47
2. Wählen Sie im Druckertreiber als Papierzufuhr das Mehrzweckfach aus.
3. Senden Sie den Druckauftrag so an den Drucker, dass die Seiten mit den geraden Seitenzahlen
(Seite 2) gedruckt werden.
Farbdrucker Phaser® 7300 18
Spezialdruck
Transparentfolien
Transparentfolien können über das Fach 1 oder über das Mehrzweckfach bedruckt werden. Fassen Sie
Transparentfolien mit beiden Händen an den Rändern an, um zu vermeiden, dass Fingerabdrücke und
zerknitterte Folien die Druckqualität beeinträchtigen.
Es sind Videos mit Informationen und Anleitungen zum Einlegen von Transparentfolien
verfügbar. Diese Videos finden Sie auf der Interaktiven Dokumentations-CD-ROM oder
auf der Website von Xerox unter www.xerox.com/officeprinting/7300support
Transparentfolien der Serie Xerox Phaser 35
Xerox empfiehlt die Verwendung von Transparentfolien der Serie Phaser 35, die speziell für diese Art
von Druckerfixiereinheit entwickelt wurden.
Transparentfolien der Serie Xerox Phaser 35
Artikel Format Beschreibung Bestellnummer
Höchste Qualität A/Letter (US)
8,5 x 11 Zoll
Höchste Qualität A4 (Metrisch Letter)
210 x 297 mm
Standard A/Letter (US)
8,5 x 11 Zoll
Standard A4 (Metrisch Letter)
210 x 297 mm
50 Blatt 016-1896-00
50 Blatt 016-1897-00
50 Blatt 016-1894-00
50 Blatt 016-1895-00
Verbrauchsmaterialien und Zubehör können Sie bei Ihrem lokalen Xerox Händler oder über die Xerox
Website unter www.xerox.com/officeprinting/7300supplies
bestellen.
Verwenden von nicht für die Serie Phaser 35 bestimmtem Transparentfolien
Der Drucker ist mit einer einzigartigen Fixiereinheit ausgestattet, die ohne Öl funktioniert.
Transparentfolien höchster Qualität der Serie Phaser 35 wurden speziell für diese Fixiereinheit
entworfen. Wenn Sie andere Transparentfolien verwenden möchten, müssen Sie Folien verwenden, die
die folgenden Spezifikationen erfüllen:
Q
Kompatibilität mit öllosen Fixiereinheiten muss gewährleistet sein
Q
Fixiertemperatur: 165 Grad C
Die Verwendung von Transparentfolien, die diese Spezifikationen nicht erfüllen, kann eine schlechte
Bildqualität oder Medienstaus im Drucker zur Folge haben. Darüber hinaus können sich die
Transparentfolien um die Fixierwalzen wickeln oder sogar schmelzen. Einige Transparentfolien, die
nicht für die Serie Phaser 35 bestimmt sind, sind an der Kante mit einem Papierstreifen versehen, der
sich in der Wärme der Fixiereinheit lösen und eine Beschädigung des Druckers zur Folge haben kann.
Die Verwendung solcher Transparentfolien kann außerdem die Fixiereinheit beschädigen. Schäden, die
durch Transparentfolien entstanden sind, die nicht für die Serie Phaser 35 entwickelt wurden, sind nicht
von der Garantiebestimmung, dem Service-Vertrag oder der Kundenzufriedenheitsgarantie abgedeckt.
Hinweis
Des weiteren sollten keine Xerox und Xerox Phaser Transparentfolien, die für andere Xerox
Drucker entworfen wurden, mit diesem Drucker verwendet werden. Die Verwendung solcher
Transparentfolien kann die Fixiereinheit beschädigen und fällt nicht unter die Garantiebestimmung.
Farbdrucker Phaser® 7300 19
Spezialdruck
Bedrucken von Transparentfolien aus Fach 1
1. Legen Sie die Transparentfolien mit der Zuführung über die lange Kante in das Fach ein. Weitere
Informationen finden Sie im Handbuch zu Fächern und Papier, Kapitel Fächer, auf der
Interaktiven Dokumentations-CD-ROM.
PHASER 7300
7300-35
2. Legen Sie die Transparentfolien nur bis zur Markierung (2) ein, da sonst ein Stau auftreten kann.
1
2
7300-81
3. Gehen Sie wie folgt vor, wenn Sie am vorderen Bedienfeld aufgefordert werden, die ausgewählte
Papiersorte zu bestätigen oder zu ändern:
a. Scrollen Sie mit der Nach unten-Taste zu Ändern, und drücken Sie die Taste OK.
b. Scrollen Sie zu Transparentfolie, und drücken Sie die Taste OK, um Ihre Auswahl
zu speichern.
4. Wählen Sie im Druckertreiber Fach 1 als Papierzufuhr aus, oder wählen Sie Transparentfolien
als Papiersorte aus.
Farbdrucker Phaser® 7300 20
Spezialdruck
Bedrucken von Transparentfolien aus dem Mehrzweckfach
1. Legen Sie die Transparentfolien mit der Zuführung über die lange Kante in das Mehrzweckfach
ein (maximal 50 Exemplare). Weitere Informationen finden Sie im Handbuch zu Fächern und
Papier, Kapitel Fächer, auf der Interaktiven Dokumentations-CD-ROM.
7300-73
2. Die ausgewählte Papiersorte und das Format müssen Sie nach Aufforderung am vorderen
Bedienfeld bestätigen oder ändern:
a. Scrollen Sie mit der Nach unten-Taste zu Ändern, und drücken Sie die Taste OK.
b. Scrollen Sie zu Transparentfolie, und drücken Sie die Taste OK, um Ihre Auswahl
zu speichern.
c. Scrollen Sie zum gewünschten Papierformat, und drücken Sie die Taste OK, um Ihre
Auswahl zu speichern.
3. Wählen Sie im Druckertreiber Mehrzweckfach als Papierzufuhr aus, oder wählen Sie
Transparentfolien als Papiersorte aus.
Farbdrucker Phaser® 7300 21
Umschläge
Richtlinien für das Bedrucken von Umschlägen
Q
Umschläge können nur über das Mehrzweckfach eingezogen und bedruckt werden.
Q
Verwenden Sie ausschließlich Papierumschläge.
Q
Bedrucken Sie nicht die Rückseite der Umschläge.
Q
Bewahren Sie unbenutzte Umschläge in ihrer Verpackung auf, um zu vermeiden, dass
Feuchtigkeit und Trockenheit die Druckqualität beeinträchtigen und zu Knitterfalten führen.
Q
Viele Anwendungen enthalten eine Funktion zum Erstellen von Dokumenten für Umschläge.
Microsoft Word enthält beispielsweise im Menü Extras die Funktion Umschläge und
Etiketten. Stellen Sie Folgendes sicher:
Q
Wählen Sie Oben bedrucken aus.
Q
Wählen Sie den Einzug bei zentriertem Bild aus.
Q
Deaktiveren Sie die Option Drehen im Uhrzeigersinn.
Q
Legen Sie nur maximal 10 Umschläge auf einmal ein. Dieser Drucker ist nicht auf das
Bedrucken von Umschlägen in der Hochleistungsproduktion ausgelegt.
Q
Umschläge können je nach Gewicht und Steifigkeit der Umschlagsmedien zerknittern.
Spezialdruck
Vorsicht
Verwenden Sie niemals Umschläge mit Fenstern oder Klammern, um den Drucker nicht zu
beschädigen. Schäden, die durch die Verwendung nicht unterstützter Umschläge entstehen,
fallen nicht unter die Druckergarantie.
Bedrucken von Umschlägen
1. Legen Sie die Umschläge mit der Zuführung über die lange Kante in das Mehrzweckfach ein.
Weitere Informationen finden Sie im Handbuch zu Fächern und Papier, Kapitel Fächer, auf der
Interaktiven Dokumentations-CD-ROM.
Die meisten Umschläge C4-Umschläge
Q
Legen Sie die zu bedruckende Seite bei
geschlossener Lasche mit dem Druckbild nach
oben ein. Schlagen Sie die Lasche jedoch nicht
nach innen ein.
Q
Die obere Kante des Umschlags muss zuerst in
den Drucker eingezogen werden.
Q
Maximal können Sie 10 Umschläge einlegen.
Q
Legen Sie die zu bedruckende Seite bei
geschlossener Lasche mit dem Druckbild nach
oben ein. Schlagen Sie die Lasche nach innen ein.
Q
Die obere Kante des Umschlags muss zuletzt in den
Drucker eingezogen werden.
Q
Maximal können Sie 10 Umschläge einlegen.
C4
7300-74
Farbdrucker Phaser® 7300 22
7300-94
Spezialdruck
2. Die ausgewählte Papiersorte und das Format müssen Sie nach Aufforderung am vorderen
Bedienfeld bestätigen oder ändern.
a. Scrollen Sie mit der Nach unten-Taste zu Ändern, und drücken Sie die Taste OK.
b. Scrollen Sie zu Umschläge, und drücken Sie die Taste OK, um Ihre Auswahl zu
speichern.
c. Scrollen Sie zum gewünschten Umschlagformat, und drücken Sie die Taste OK, um Ihre
Auswahl zu speichern.
OK
6200-45
3. Öffnen Sie das linke Ausgabefach.
4. Wählen Sie im Druckertreiber Mehrzweckfach als Papierzufuhr aus, oder wählen Sie Umschläge
als Papiersorte aus.
5. Führen Sie aus Ihrer Anwendung heraus einen Testdruck aus, um die korrekte Ausrichtung des
Umschlags zu bestätigen.
Farbdrucker Phaser® 7300 23
Spezialdruck
Aufkleber, Visitenkarten, Grußkarten, CD/DVD-Einlagen und CD/DVD-Aufkleber
Aufkleber, Visitenkarten, Grußkarten, CD/DVD-Einlagen und CD/DVD-Aufkleber können nur über
das Mehrzweckfach gedruckt werden. Die maximal einzulegende Anzahl der Exemplare hängt vom
verwendeten Druckmedium ab.
Artikel Maximale Anzahl von Exemplaren
Aufkleber 50
Visitenkarten 25
Grußkarten 25
CD/DVD-Aufkleber 50
CD/DVD-Einlagen 25
Weitere Informationen zu den Bestellnummern für diese Artikel finden Sie im Support-Handbuch,
Kapitel Verbrauchsmaterialien, auf der Interaktiven Dokumentations-CD-ROM. Zum Bestellen von
Verbrauchsmaterialien und Zubehör wenden Sie sich bitte an Ihren Händler vor Ort, oder besuchen Sie
die Xerox Website unter www.xerox.com/officeprinting/7300supplies
Richtlinien
Q
Falls auf einem Blatt Aufkleber, Karten oder Einlagen fehlen, verwenden Sie dieses Blatt
nicht, da dadurch Druckerteile beschädigt werden können.
Q
Bewahren Sie unbenutzte Aufkleber, Karten und Einlagen in der Originalverpackung auf,
um zu vermeiden, dass Feuchtigkeit und Trockenheit die Druckqualität beeinträchtigen.
Q
Bewahren Sie nicht benutzte Aufkleber, Karten und Einlagen flach in deren Behältern auf.
Q
Tauschen Sie den Vorrat oft aus. Lange Lagerungszeiten können zu gewellten Aufklebern,
Karten und Einlagen führen und einen Stau im Drucker verursachen.
Q
Verwenden Sie das Mehrzweckfach für das beidseitige Bedrucken von Aufklebern, Karten
und Einlagen. Siehe „Manueller Duplexdruck“ auf Seite 14.
Bedrucken von Aufklebern, Visitenkarten, Grußkarten, CD/DVD-Einlagen
und CD/DVD-Aufklebern
1. Wenn Sie Aufkleber bedrucken und Ihre Anwendung eine entsprechende Einstellung besitzt,
sollten Sie diese als Vorlage verwenden. Vorlagen für Grußkarten usw. finden Sie in der Color
Connection-Website unter www.colorconnection.xerox.com
Farbdrucker Phaser® 7300 24
Spezialdruck
2. Legen Sie die Blätter mit der Zuführung über die kurze Kante in das Mehrzweckfach ein. Legen Sie
die zu bedruckende Seite mit dem Druckbild nach oben ein. Dabei sollte der oberste Seitenrand
zuerst in den Drucker eingezogen werden. Weitere Informationen finden Sie im Handbuch zu
Fächern und Papier, Kapitel Fächer, auf der Interaktiven Dokumentations-CD-ROM.
7300-75
3. Die ausgewählte Papiersorte und das Format müssen Sie nach Aufforderung am vorderen
Bedienfeld bestätigen oder ändern.
a. Scrollen Sie mit der Nach unten-Taste zu Ändern, und drücken Sie die Taste OK.
b. Scrollen Sie zur gewünschten Sorte, und drücken Sie die Taste OK, um Ihre Auswahl zu
speichern.
c. Scrollen Sie zum gewünschten Format, und drücken Sie die Taste OK, um Ihre Auswahl zu
speichern.
4. Öffnen Sie das linke Ausgabefach.
5. Wählen Sie im Druckertreiber Mehrzweckfach als Papierzufuhr aus, oder wählen Sie die
Papiersorte aus.
Farbdrucker Phaser® 7300 25
Ausgabefächer
Die Druckausgabe kann an folgende Fächer gesendet werden:
Farbdrucker Phaser® 7300
Oberes Ausgabefach
Q
Standardausgabeziel.
Q
Gibt Ausdrucke mit dem Druckbild nach unten aus.
Q
Kann für Papier mit einer Länge von bis zu 45 cm
benutzt werden.
Linkes Ausgabefach
Q
Gibt Ausdrucke mit dem Druckbild nach oben aus.
Q
Das Papier wird nicht gefaltet, daher eignet sich dieses
Fach zum Drucken von Umschlägen, Aufklebern,
Visitenkarten und anderen Spezialmedien.
Q
Muss für Papier benutzt werden, das länger als 45 cm ist.
2
So ändern Sie das Standardausgabeziel am vorderen Bedienfeld:
1. Wenn Menüs markiert ist, drücken Sie die Taste OK.
1
7300-17
2. Scrollen Sie mit Hilfe der Nach oben- oder Nach unten-Taste zum Menü
Druckereinrichtung.
3. Drücken Sie die Taste OK.
4. Scrollen Sie zum Menü Auftrags-Standardeinstellungen, und drücken Sie die
Taste OK.
5. Wählen Sie die Option Papierausgabeziel einstellen, und drücken Sie die Taste OK.
6. Wählen Sie die Option Oberes Ausgabefach oder Linkes Ausgabefach, und drücken
Sie die Taste OK.
Die Ausgabe erfolgt über das Standardfach, falls keine entsprechenden Änderungen im Druckertreiber
vorgenommen werden.
Hinweis
Wenn Sie das linke Ausgabefach als Papierziel auswählen und dieses Fach nicht geöffnet ist,
blendet der Drucker am vorderen Bedienfeld eine Fehlermeldung ein. Diese informiert Sie
darüber, dass der Auftrag erst bei geöffnetem linken Ausgabefach gedruckt wird.
Copyright © 2002 Xerox Corporation. Alle Rechte vorbehalten. 26
Ausgabefächer
Versetzte Druckausgabe
Wenn Sie die Ausgabe an das obere Ausgabefach senden, können Sie auch eine versetzte Druckausgabe
auswählen. Durch das Versetzen werden Druckaufträge oder sortierte Sätze eines einzelnen
Druckauftrags im Ausgabefach in Abständen von ca. 24 mm unterteilt.
Hinweis
Wenn die Ausgabe über das linke Ausgabefach erfolgt, führt der Drucker keine versetzte
Druckausgabe durch.
Zum Versetzen sortierter Sätze benötigen Sie eine Festplatte.
Sie können das Versetzen von Druckaufträgen über das vordere Bedienfeld aktivieren bzw.
deaktivieren:
1. Wenn Menüs markiert ist, drücken Sie die Taste OK.
2. Scrollen Sie mit Hilfe der Nach oben- oder Nach unten-Taste zum Menü
Druckereinrichtung, und drücken Sie die Taste OK.
3. Scrollen Sie zum Menü Auftrags-Standardeinstellungen, und drücken Sie die
Taste OK.
4. Scrollen Sie zu Versetzte Ausgabe.
5. Wählen Sie entweder Ein oder Aus durch Drücken der Taste OK.
Hinweis
Wenn Sie die versetze Druckausgabe im Druckertreiber ändern, werden die Einstellungen
für Ihre Druckaufträge am vorderen Bedienfeld überschrieben.
Fabdrucker Phaser® 7300 27
Index
A
Aufkleber
Einlegen in das Mehrzweckfach 7, 24
Ausgabe
Versetzt 27
Ausgabefächer 26
Automatischer Duplexdruck 12
B
Benutzerdefiniertes Papierformat
Einlegen in das Mehrzweckfach 11
Einlegen in Fach 9
Menüauswahl 10
unterstützte Formate 8
Bestellnummern
Transparentfolien 19
Bindeeinstellungen bei Duplexdruck 12
C
CD/DVD-Aufkleber und -Einlagen
Einlegen in das Mehrzweckfach 7, 24
D
Duplexdruck
Automatisch 12
Manuell 14
Treiberauswahl 14
Duplexeinheit 12
E
Eingabeaufforderungen am vorderen Bedienfeld
benutzerdefiniertes Format in Fach 9
benutzerdefiniertes Papierformat im
Mehrzweckfach 11
Papierformat im Mehrzweckfach 8
Papiersorte im Mehrzweckfach 8
Papiersorte in Fach 5
Einlegen von Umschlägen 22
F
Fächer
Einlegen 2
Fachsensoren
Einschalten 10
Formatbereich
Automatischer Duplexdruck 12
G
Gewichtsbereich
Automatischer Duplexdruck 12
Grußkarten
Einlegen in das Mehrzweckfach 7, 24
L
Linkes Ausgabefach 6, 26
M
Manueller Duplexdruck 14
Markierung
Transparentfolie 20
Markierungen in Fach 4
O
Oberes Ausgabefach 26
P
Papier
Einlegen in das Mehrzweckfach 6
Einlegen in Fach 3
Papier einlegen
in Fach 3
in Mehrzweckfach 6
Papierführung in Fach (Breite) 3
Papierführung in Fach (Länge) 3
Papiersorten
Automatischer Duplexdruck 12
Copyright © 2002 Xerox Corporation. Alle Rechte vorbehalten. 28
T
Transparentfolie
Bestellnummern 19
Transparentfolien 19
Einlegen in das Mehrzweckfach 7, 21
Einlegen in Fach 20
Transparentfolien (nicht Serie Phaser 35) 19
Transparentfolien der Serie Phaser 35 19
Transparentfolien in Fach 5
Treiberauswahl für Duplexdruck 14
U
Umschläge
Einlegen in das Mehrzweckfach 7, 22
V
Versetzte Druckausgabe 27
Visitenkarten
Einlegen in das Mehrzweckfach 7, 24
Index
X
X-Maß von benutzerdefiniertem Papierformat 8
Y
Y-Maß von benutzerdefiniertem Papierformat 8
Z
Zuführung über kurze Kante in Fach 5
Zuführung über lange Kante in Fach 5
Fabdruker Phaser® 7300 29
Loading...
