Xerox Phaser 6125, Phaser 6130 Service Manual

Download

Версия 27.05.2009

Руководство по техническому

обслуживанию

PHASER 6125/6130

Документация изменена и дополнена:

1. Изменен каталожный номер для позиции PL 8.2.13 PWBA MCU на 960K36421.

Phaser

Цветной лазерный принтер

Руководство по техническому обслуживанию

701P47834

6125/6130

Phaser

Цветной лазерный принтер

6125/6130

Руководство по техническому обслуживанию

701P47834

Первое издание: декабрь 2007 г.

редупреждение

Данное руководство по техническому обслуживанию предназначено для использования только квалифицированным сервисным персоналом. Во избежание травм не выполняйте никакие процедуры обслуживания, кроме описанных в инструкциях, если вы не обладаете достаточной для этого квалификацией.

Переведено и подготовлено: Xerox Corporation

XOG Worldwide Product Training and Information 26600 SW Parkway Wilsonville, OR 97070

любой форме без разрешения Xerox Corporation. Защита авторских прав распространяется на все формы и виды материалов и информации, которы е подлежат таковой защите в соответствии с

действующими правовыми и зак

онодательными нормами, включая, без каких-либо ограничений, материалы, являющиеся продуктами программного обеспечения и отображаемые на экране, например, стили, шаблоны, пиктограммы, экранные страницы, графические изображения ит. п.

Учебные материалы Xerox и руководства по техническому обслуживанию предназначены для использования только авторизованным сервисным персоналом Xerox и партнерами по техническому обслуживанию, и не подлежат продаже. Эти ма

териалы нельзя распространять, копировать или

воспроизводить каким-либо другим образом без предварительного письменного разрешения Xerox Corporation. XEROX®, CentreWare®, Phaser®, PrintingScout™, TekColor™ и Walk-Up® Являются торговыми марками Xerox Corporation в США и других

странах.

Adobe Reader®, Adobe Type Manager®, ATM™ и PostScript® Являются торговыми марками Adobe Systems Incorporated в США и других странах. Apple®, AppleTalk®, Bonjour®, EtherTalk®, LaserWriter®, LocalTalk®, Macintosh®, Mac OS® и TrueType® Являются торговыми марками Apple

Computer, Inc. в США и других странах. HP-GL®, HP-UX® и PCL® Являются торговыми марками Hewlett-Packard Corporation в США и др

угих странах. Windows®, Vista™ и Windows Server™Являются тогровыми марками Microsoft Corporation в США и других странах. Novell®, NetWare®, NDPS®, NDS®, Novell Directory Services® , IPX™ и Novell Distributed Print Services™ Являются торговыми марками Novell,

Incorporated в США и других странах.

, Sun Microsystems™ и Solaris™ Являются торговыми марками Sun Microsystems, Incorporated в США и других странах.

Sun SWOP® Является торговой маркой SWOP, Inc. UNIX® Является зарегистрированной торговой маркой в США и других странах, лицензированной исключительно через X/Open Company Limited.

Как партнер Energy Star®, корпорация Xerox определила, что данный принтер удовлетворяет стандартам Energy Star по эффективному использованию энергии. Название и логотип Energy Star являются зарегистрированными марками США.

Созданные цвета PANTONE® Colors могут не совпадать с ук

азанными PANT ONE стандартами. Для получения точного цвета обратитесь к

текущим публикациям PANTONE. PANTONE® и другие торговые марки Pantone, Inc. являются собственностью Pantone, Inc. © Pantone, Inc., 2000.

ii Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию

Условные обозначения

Термины, используемые в руководстве

В данном руководстве используются различные термины, которые либо дают дополнительную информацию по определенному вопросу, либо предупреждают пользователя об опасности, сопровождающей процедуру или действие. Принимайте во внимание все используемые в тексте символы и термины, и всегда читайте абзацы, обозначенные как Примечание, Внимание и Предупреждение.

Внимание

римечание

Примечание указывает на процедуру, действие или условие эксплуатации или обслуживания, которые необходимы для эффективного выполнения задачи. В Примечании может содержаться дополнительная информация, относящаяся к определенному объекту, или комментарии результата, полученного с помощью предыдущего действия.

Внимание указывает на процедуру, действие или условие эксплуатации или обслуживания, которые, в случае их несоблюдения, могут привести к повреждению оборудования.

редупреждение

Предупреждение указывает на процедуру, действие или условие эксплуатации или обслуживания, которые, в случае их несоблюдения, могут привести к ранениям или смерти людей.

Обозначения на аппарате

ВНИМАНИЕ: Имеется опасность для здоровья и жизни, которая не очевидна.

Например, опасная зона может быть закрыта панелью.

ОПАСНО: Существует опасность получения травмы в зоне, где расположен знак.

Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию iii

Символы, нанесенные на аппарат

При открытой крышке есть опасность попадания под невидимый лазерный луч. Избегайте прямого воздействия лазерного луча.

Горячая поверхность снаружи или внутри аппарата. Будьте осторожны, чтобы не получить травму.

Будьте осторожны (или обратите особое внимание на определенный компонент аппарата). Обратитесь к руководству, где приводится необходимая информация.

Для охлаждения фьюзера может потребоваться 30 минут.

Не прик

Не подвергайте элемент воздействию солнечного света.

Не подвергайте элемент воздействию света.

асайтесь к данному элементу.

iv Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию

Меры электробезопасности

Источник питания

Для принтеров, рассчитанных на питание от источника 115 В, нельзя использовать питание с действующим значением более 127 В между проводами питания или между любым из проводов питания и землей. Принтеры, рассчитанные на 230 В, нельзя нельзя подключать к источнику с эффективным значением напряжения более 254 В между проводами питания или между проводом питания и землей. Ис разъем электропитания. Данное руководство предназначено для квалифицированных сервисных инженеров.

Подключайте трехпроводный кабель питания (вилка с контактом заземления) только к заземленной электрической розетке. Если нужно, обратитесь к квалифицированному электрику для установки электрической розетки с заземлением. Если аппарат будет отсоединен от заземления, прикосновение к его токопроводящим частям может пр Для безопасной работы данного аппарата очень важным является защитное заземление, обеспечиваемое проводником заземления в кабеле электропитания.

Отключение питания

пользуйте только рекомендованные кабель и

ивести к поражению электрическим током.

редупреждение

Отключение аппарата выключателем питания не отключает принтер от электрической сети полностью. Для полного отключения принтера вам необходимо отключить его кабель питания от электрической розетки питания переменным током. Отсоединяйте кабель питания, вытягивая его за вилку, а не за сам кабель.

Отсоединяйте кабель электропитания в следующих случаях:

■ если кабель или разъем перетерты или повреждены,

■ если в принтер попала жидкость или другие посторонние материалы,

■ если принтер эксплуатируется в условиях повышенной влажности,

■ если принтер роняли или он поврежден,

■ если вы полагаете, что принтер требует обслуживания или ремонта,

■ всякий раз при чистке принтера.

Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию v

Меры предосторожности по предотвращению электростатического разряда (ESD)

Некоторые полупроводниковые элементы и узлы с этими элементами чувствительны к заряду статического электричества (ESD). К таким элементам относятся интегральные схемы (ИС), большие интегральные схемы (БИС), полевые транзисторы и другие полупроводниковые приборы. Описываемые ниже меры позволят снизить вероятность повреждения этих компонентов статическим электричеством.

Убедитесь, что на шасси или печатную плату не подается питание, а та соблюдайте все остальные меры предосторожности.

■ Непосредственно перед тем, как дотронуться до узла, содержащего

полупроводниковые компоненты, снимите электростатический заряд со своего тела. Это можно сделать, дотронувшись до заземленной поверхности или надев на запястье браслет, соединенный с заземленной поверхностью. Кроме того, ношение заземленного браслета позволит избежать накопления телом дополнительного статического заряда. Для того чтобы избежать поражения электрическим током, об браслет перед тем, как подать питание на аппарат.

■ После того, как чувствительный к электростатическому разряду узел будет

извлечен из антистатического пакета, кладите его только на заземленную токопроводящую поверхность. Если антистатический пакет проводит электрический ток, соедините его с заземлением и используйте как токопроводящую поверхность.

кже

язательно снимите заземленный

■ Не используйте распыляемые вещества, содержащие фреон. Они могут

создавать статический заряд, достаточный для повреждения некоторых устройств.

■ Никогда не вынимайте сменный компонент или электрический узел из

защитной упаковки, пока не будете готовы его установить.

■ Непосредственно перед снятием защитного материала с выводов

устанавливаемой детали, прикоснитесь этим материалом к шасси или к цепи, в которую будет установлено устройство.

■ При работе с распакованными устанавливаемыми деталями сведите

движения к минимуму. Движения, которые приводят к трению деталей одежды друг о друга, или поднимание ног с покрытого ковром пола могут привести к созданию электростатического заряда, способного повредить устройство, чувствительное к статическому электричеству.

■ Обращайтесь с интегральными схемами и модулями EPROM аккуратно,

старайтесь не погнуть их выводы.

■ При установке или вставке деталей на печатные платы будьте особенно

внимательны при выборе положения установки.

vi Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию

Общее описание мер безопасности при обслуживании

Общие указания

Только для квалифицированного сервисного персонала: Обратитесь также к

предыдущему разделу “Меры электробезопасности” on page 2-v.

Не выполняйте техническое обслуживание в одиночку: Не выполняйте

техническое обслуживание внутренних узлов или регулировку этого аппарата, если рядом нет человека, способного оказать вам необходимую первую помощь, вплоть до реанимации.

Будьте осторожны при техническом обслуживании включенного аппарата:

В некоторых точках внутри данного аппарата может быть опасное напряжение. Чтобы избежать получения травмы, ни в коем случае не дотрагивайтесь до неизолированных соединений и компонентов, когда аппарат включен. Перед снятием экрана блока питания или заменой компонентов обязательно отключите аппарат от источника питания.

Не носите украшений: Перед техническим обслуживанием аппарата снимите

все украшения. Кольца, цепочки и др контакт с точками опасного напряжения и тока.

Предупреждающие наклейки

угие металлические предметы могут войти в

Читайте все предупреждающие наклейки и руководствуйтесь указанной на них информацией. Предупреждающие наклейки расположены по всему принтеру; они предназначены для обозначения потенциально опасных компонентов. Во время технического обслуживания принтера следите, чтобы все предупреждающие наклейки всегда оставались на месте.

Защитные блокировочные выключатели

После выполнения обслуживания вызова убедитесь, что все крышки на месте, а защитные блокировочные выключатели работают исправно. Если во время технического обслуживания вы отключаете блокировочный выключатель, будьте особенно осторожны при работе на самом аппарате и вокруг него.

Лазерное изделие класса 1

Обозначение Цветной лазерный принтер Phaser 6125/6130 Phaser 6125/6130 Color Laser Printer указывает на то, что данный аппарат соответствует

стандартам для лазерных изделий, установленным Министерством здравоохранения США, и является лазерным изделием класса 1. Это значит, что аппарат не испускает опасного лазерного излучения. Это достигается путем полной изоляции лазерного луча во всех режимах эксплуатации пользователем. При обслуживании принтера или лазерного устройства, со описанные в данном руководстве. В этом случае лазерный луч не будет представлять никакой опасности.

блюдайте процедуры,

Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию vii

Обслуживание электрических компонентов

Перед началом выполнения любой процедуры технического обслуживания выключите принтер и отсоедините шнур электропитания от электрической розетки. Если же вам необходимо проводить техническое обслуживание на включенном аппарате, помните о потенциальной опасности поражения электрическим током.

редупреждение

Ни в коем случае не дотрагивайтесь до любых электрических компонентов, если только это не указано в процедуре технического обслуживания.

s6180-256

Обслуживание механических компонентов

При техническом обслуживании механических элементов прямо на принтере вращайте приводы, ролики и шестерни только вручную.

редупреждение

Не пытайтесь вручную вращать или останавливать узлы привода, если работает какой-либо двигатель принтера.

s6180-257

Обслуживание компонентов фьюзера

редупреждение

Для закрепления образованного тонером изображения на материале для печати используется тепло. Фьюзер ОЧЕНЬ ГОРЯЧИЙ. Перед обслуживанием фьюзера и близлежащих элементов выключите питание принтера и дайте фьюзеру остыть не менее 5 минут.

viii Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию

Законодательные нормы

Компания Xerox проверила это устройство на соответствие международным стандартам на электромагнитное излучение и помехозащищенность. Данные стандарты разработаны для обеспечения защиты от помех, создаваемых или принимаемых данным устройством при обычном использовании в офисе.

Нормы FCC (США)

Данное оборудование протестировано и соответствует требованиям, предъявляемым к цифровым устройствам Класса B, в соответствии с Частью 15 Правил FCC (Федеральной комиссии связи США). Требования разработаны для обеспечения достаточной защиты от помех при установке в жилых помещениях. Аппарат генерирует, использует и может излучать энергию в диапазоне радиочастот. Если аппарат установлен без соблюдения соответствующих инструкций, он мо нельзя гарантировать отсутствие помех в каком-либо частном случае. Если это оборудование создает недопустимые помехи приему радио или телепередач, что можно определить путем отключения и включения оборудования, то пользователь может попытаться устранить эти помехи с помощью следующих мер:

■ Переориентировать или переместить приемник (на котором заметны

жет оказывать недопустимые помехи радиосвязи. Однако,

помехи).

Канада (правила)

■ Увеличить расстояние между аппаратом и приемником.

■ Подключить аппарат и приемник к электрическим розеткам, принадлежащим

разным цепям электропитания.

■ Проконсультироваться с продавцом или обратиться за помощью к опытному

специалисту по обслуживанию радиотелевизионного оборудования.

Любые изменения и усовершенствования, явно не одобренные Xerox, лишают пользователя права использовать данное оборудование. В соответствии с требованиями Части 15 Правил Федеральной комиссии связи США разрешается использование только экранированных интерфейсных кабелей.

Данный цифровой аппарат класса B соответствует стандарту ICES-003 Канады.

Cet appareil numrique de la classe B est conforme la norme NMB-003 du Canada.

Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию ix

Европейский Союз

Обозначение CE на продукте указывает на то, что компания Xerox удостоверяет соответствие данного изделия следующим директивам Европейского Союза выпущенным в соответствующие даты:

1 января 1995 г.: Директива Совета ЕЭС 73/23/EEC с поправками согласно Директиве Совета ЕЭС 93/68/EEC о сближении законов государств — членов ЕЭС в отношении низковольтного оборудования

1 января 1996 г.: Директива Совета ЕЭС 89/336/EEC о сближении законов государств — членов ЕЭС в отношении электромагнитной совместимости

Данное устройство, при условии эксплуатации в соответствии с инструкциями пользователя, не представляет опасности ни для пользователя, ни для окружающей среды.

В соответствии с правилами Европейского Союза, следует использовать только экранированные интерфейсные ка

Подписанную копию Заявления о соответствии на это устройство можно получить в компании Xerox.

бели.

x Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию

Структура Руководства

Phaser 6125/6130 Color Laser Printer Руководство по техническому обслуживанию является основным документом, используемым для поиска и устранения неисправностей, обслуживания и ремонта принтера. Данное руководство является основным источником информации о рабочих характеристиках принтера и всех доступных опциях. В Руководстве представлены технические характеристики, принципы работы и информация, важная для диагностики и разрешения проблем, возникающих при работе принтера и оп также содержит подробное описание процедур замены частей, список запасных частей и схемы электрических соединений.

Phaser 6125/6130 Color Laser Printer Руководство по техническому обслуживанию содержит следующие разделы:

Введение — Техника безопасности и правовая информация Эта глава

содержит важную информацию по технике безопасности и законодательные нормы.

Глава 1 — Общая информация: Общее описание работы принтера, его

конфигураций, технических характеристик и расходных материалов.

Глава 2 — Принципы работы: В данном разделе приводится подробное

описание работы компонентов принтера.

Глава 3 — Сообщения и коды ошибок: В данной главе приводится подробное

описание процедур поиска и устранения неисправностей в соответствии с сообщениями и кодами ошибок, генерируемыми встроенными средствами диагностики.

Глава 4 — Поиск и устранение неисправностей: Описание самотестирования

при вк

лючении питания (POST), режима сервисной диагностики, а также процедур поиска и устранения неисправностей, для которых не выводятся сообщения и не предусмотрены коды ошибок.

Глава 5 — Качество печати: В этой главе основное внимание уделено

процедурам устранения дефектов печати.

Глава 6 — Регулировки и калибровки: Описание процедур регулировки

элементов принтера.

Глава 7 — Чистка и обслуживание: Описание процедур периодической чистки

принтера.

Глава 8 — Снятие и установка элементов: Описание процедур снятия

запасных частей, приведенных в перечне запасных частей. При необходимости приводится также описание процедур установки.

Глава 9 — Перечень запасных частей: Чертежи узлов принтера и опций в

разобранном виде, а также перечни запасных частей (FRU) с номерами для заказа.

Глава 10 — Схемы электрических разъемов и со

расположения разъемов и схемы соединений принтера.

Приложение A — Справочная информация: В данной главе содержится

иллюстрация структуры меню принтера, обновленное руководство программного обеспечения принтера и список встречающихся сокращений.

единений: Схемы

ций. Руководство

Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию xi

xii Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию

Содержание

Условные обозначения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . iii

Символы, нанесенные на аппарат . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . iv

Меры электробезопасности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .v

Меры безопасности по предотвращению электростатического разряда . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . vi

Общее описание мер безопасности при обслуживании . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . vii

Информация о соответствии . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ix

Структура руководства . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xi

1 Общая информация

Знакомство с аппаратом и его общее описание . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2

Информация о технической поддержке . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2

Конфигурации принтера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3

Элементы принтера. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-4

Вид спереди и сбоку . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-4

Вид сзади . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5

Панель управления. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-6

Опции принтера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-8

Дополнительные модули памяти . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-8

Многопротокольная сетевая карта . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-8

Регулярно заменяемые компоненты . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-9

Расходные материалы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-10

Технические характеристики принтера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-11

Характеристики памяти . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-12

Электрические характеристики . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-12

Скорость печати . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-13

Характеристики окружающей среды .

Рабочий режим . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-14

Время выхода первого отпечатка (FPOT) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-15

Характеристики изображения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-16

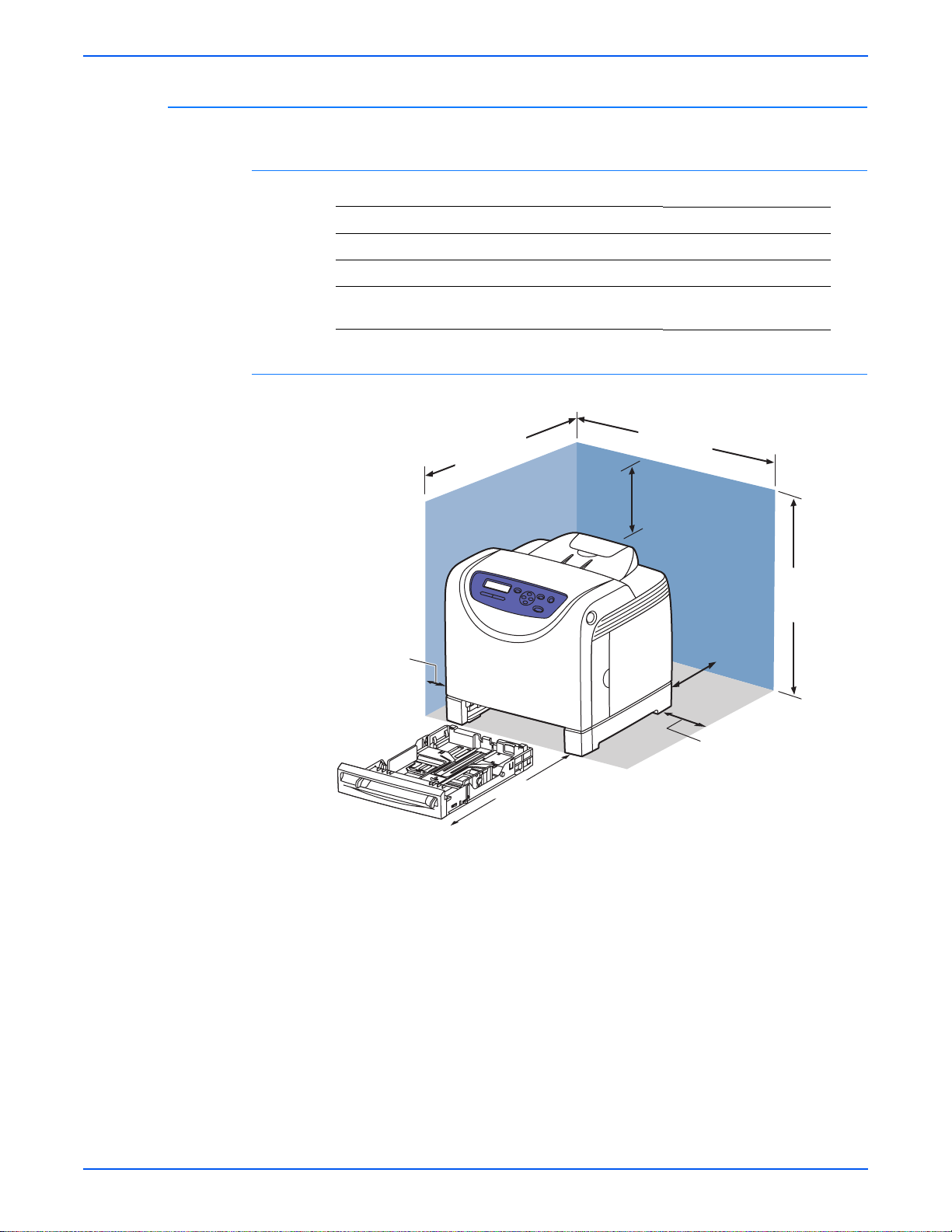

Габариты и расстояние от принтера до стены . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-17

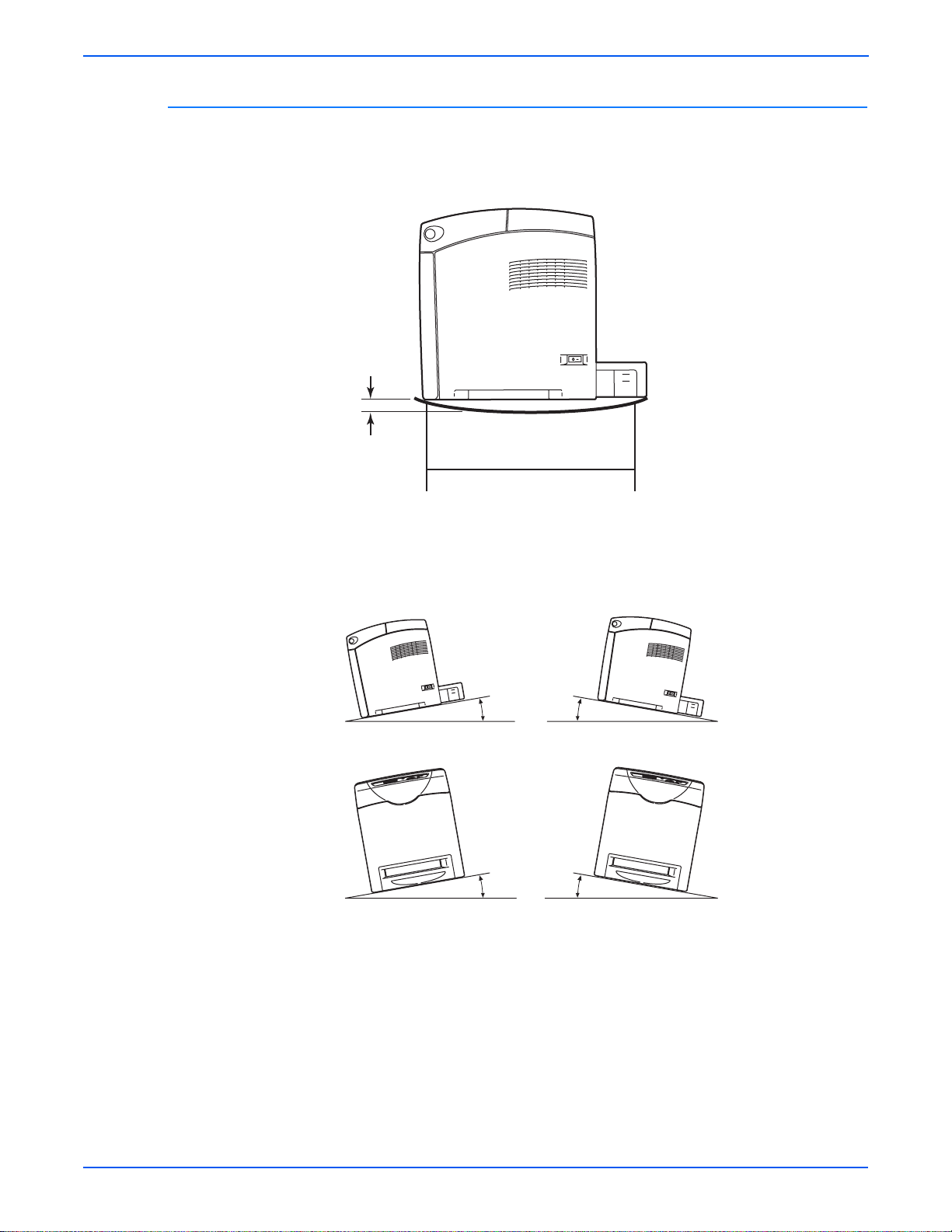

Характеристики опорной поверхности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-18

Характеристики лотка и материала для печати . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-19

Функции контроллера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-20

Управление заданиями. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-20

Режим работы с не подлинными расходными материалами . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-22

Остаток тонера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-23

Функция обслуживания. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-23

Диагностика . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-24

Информационные страницы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-24

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-13

Содержание

2 Принципы работы

Общее описание принципов работы Phaser 6125 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2

Блок-схема процесса печати . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2

Цветной лазерный принтер Phaser 6130 Service Manual xiii

Содержание

Процесс печати . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3

Тракт бумаги . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-13

Основные узлы и их функции . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-15

Режимы принтера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-34

Управление принтером . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-34

Работа привода . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-38

Нанесение заряда . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4

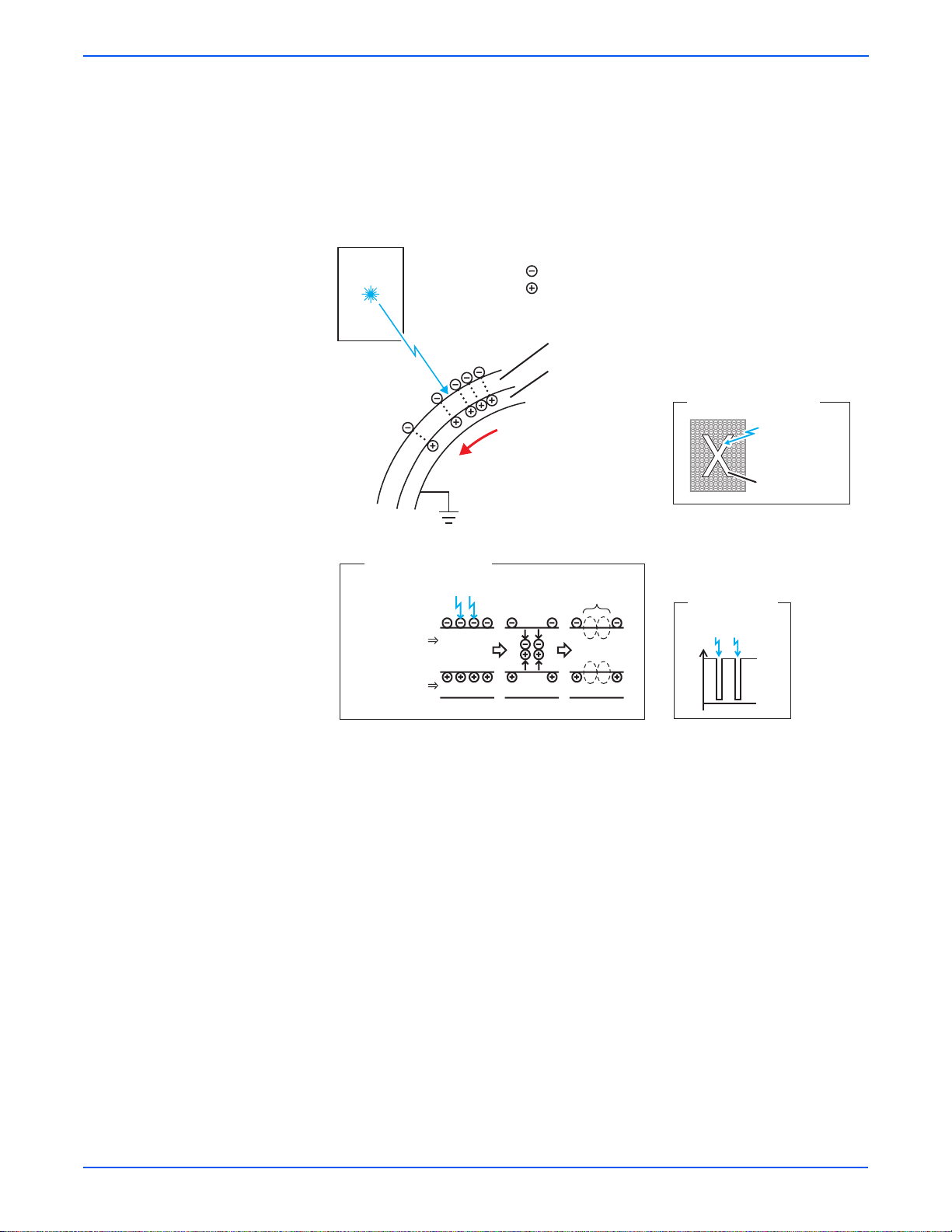

Экспонирование . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5

Проявление . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-7

Перенос (барабан ---> бумага). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-9

Удаление излишнего тонера и заряда (модуль формирования изображений) . . . . . . . . . . . . . . . . . . 2-10

Сбор излишнего тонера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-11

Закрепление . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-12

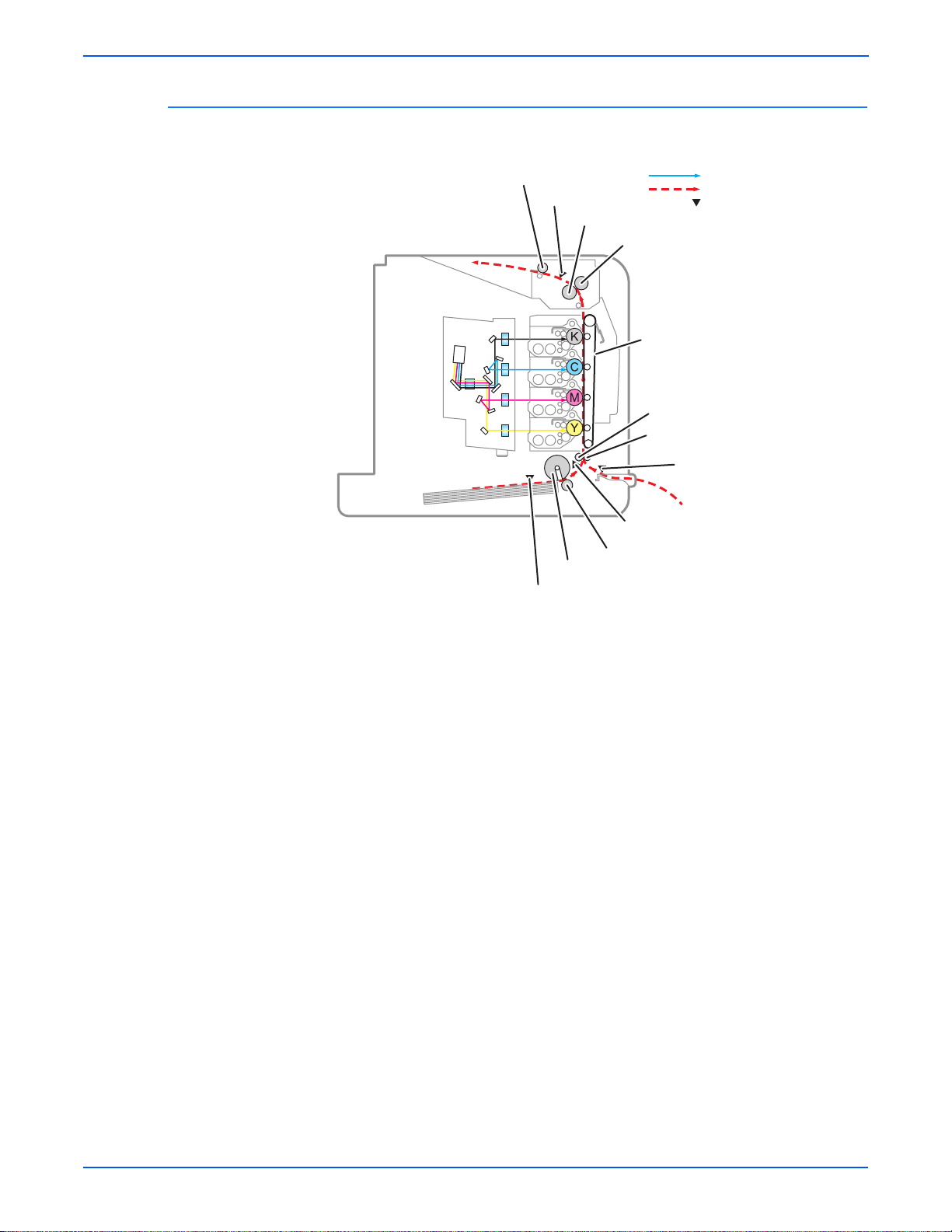

Маршрут бумаги в принтере. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-13

Компоненты тракта бумаги. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-14

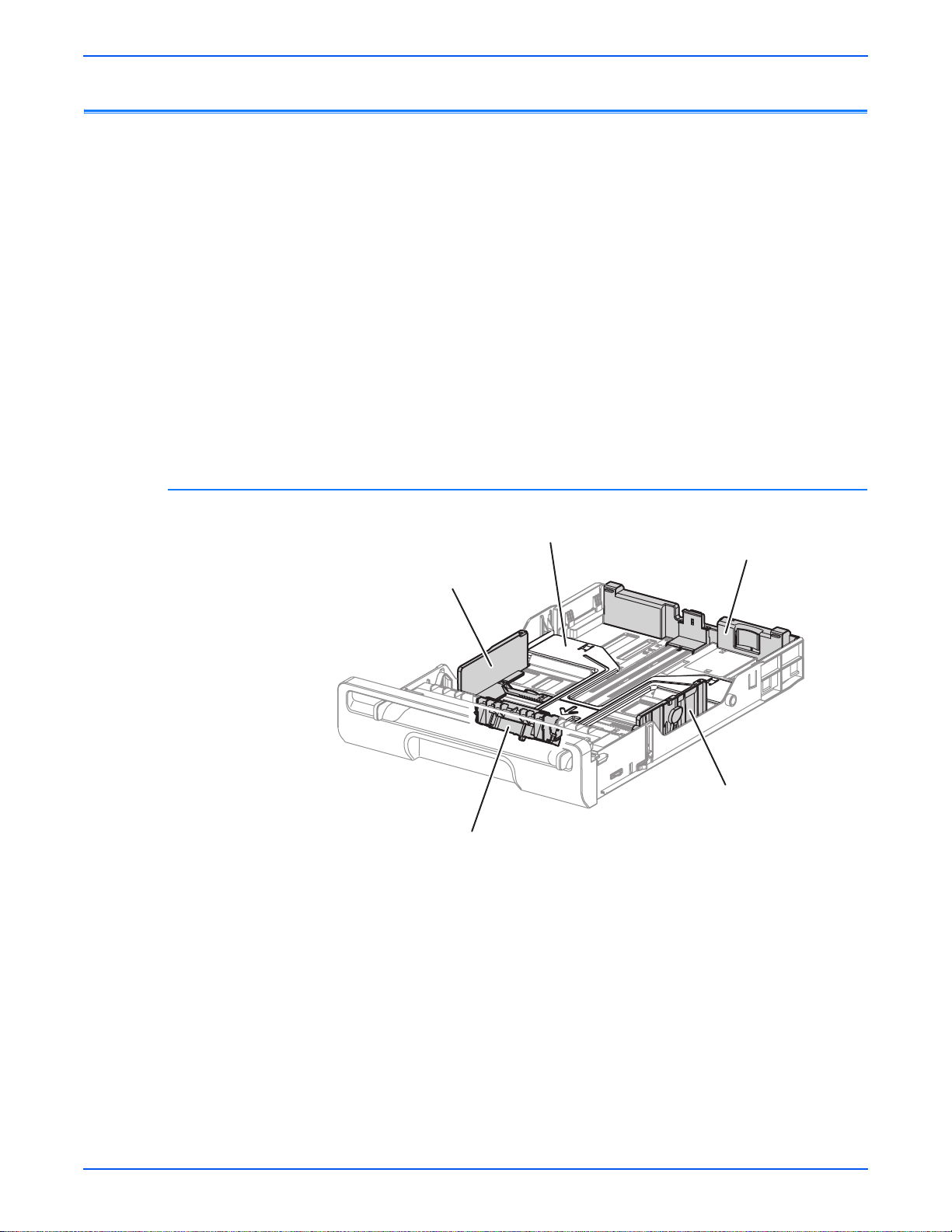

Лоток для бумаги. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-15

Податчик бумаги . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-17

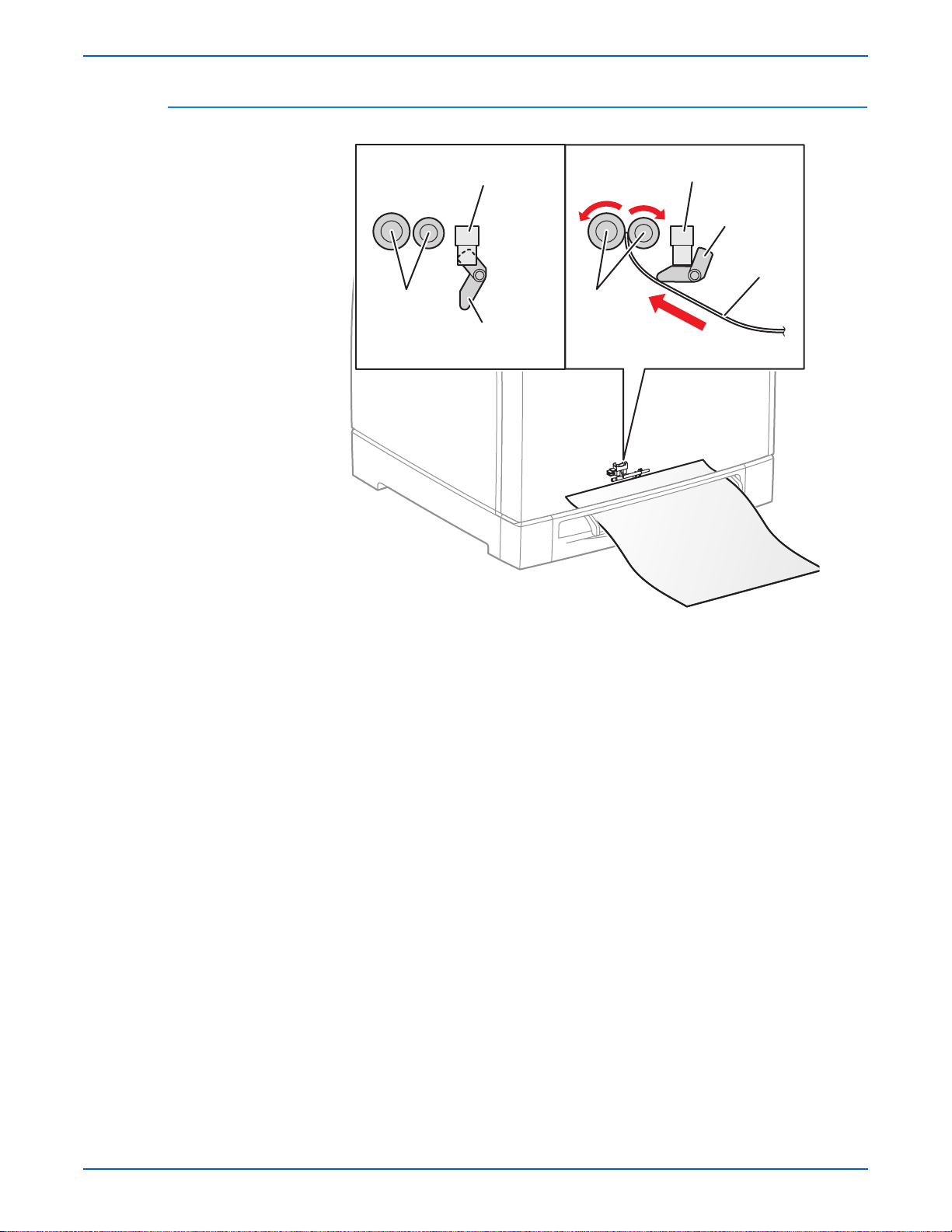

Ручная подача и регистрация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-19

Узел переноса и фью

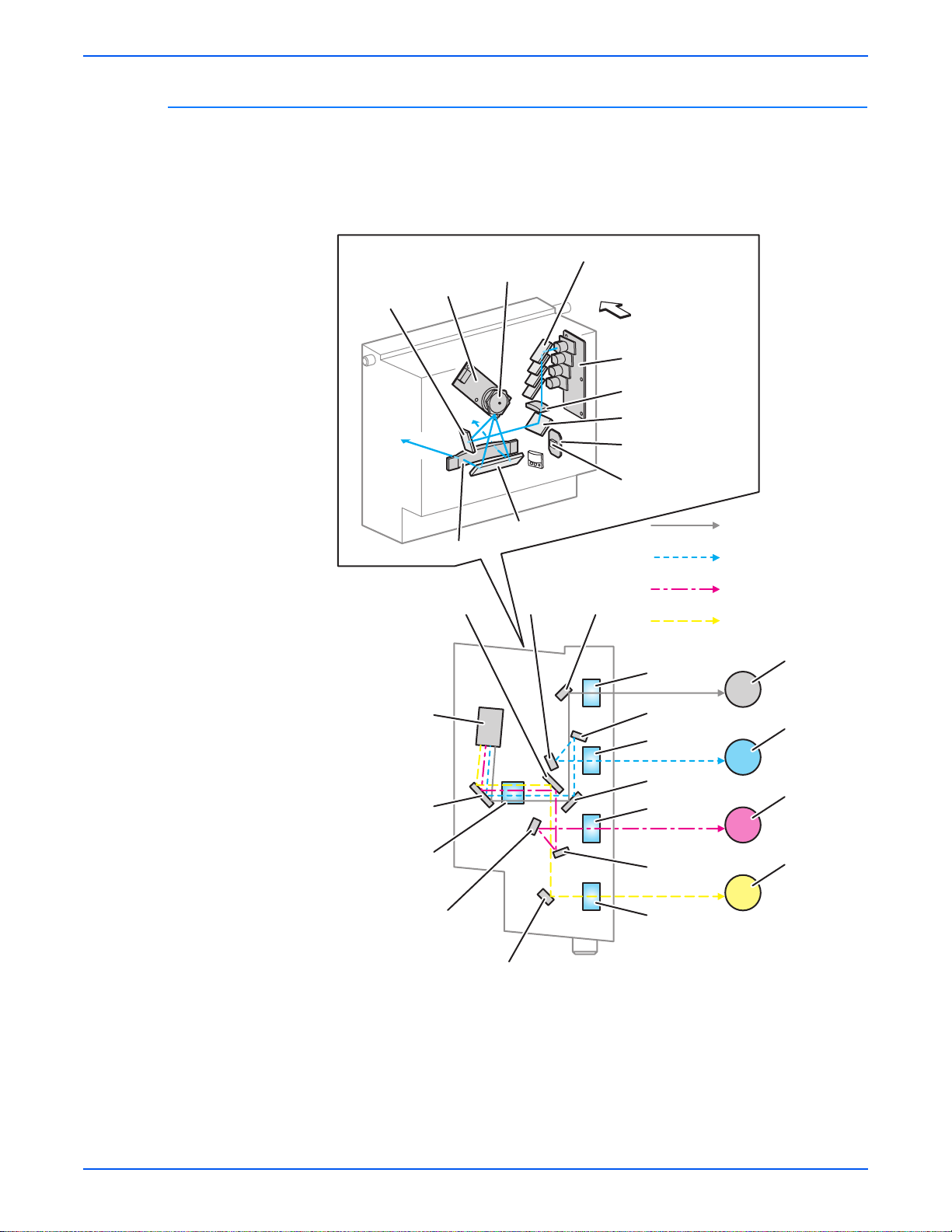

Узел лазера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-24

Тонер-картридж и распределитель . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-26

Модуль формирования изображений . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-27

Узел привода . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-28

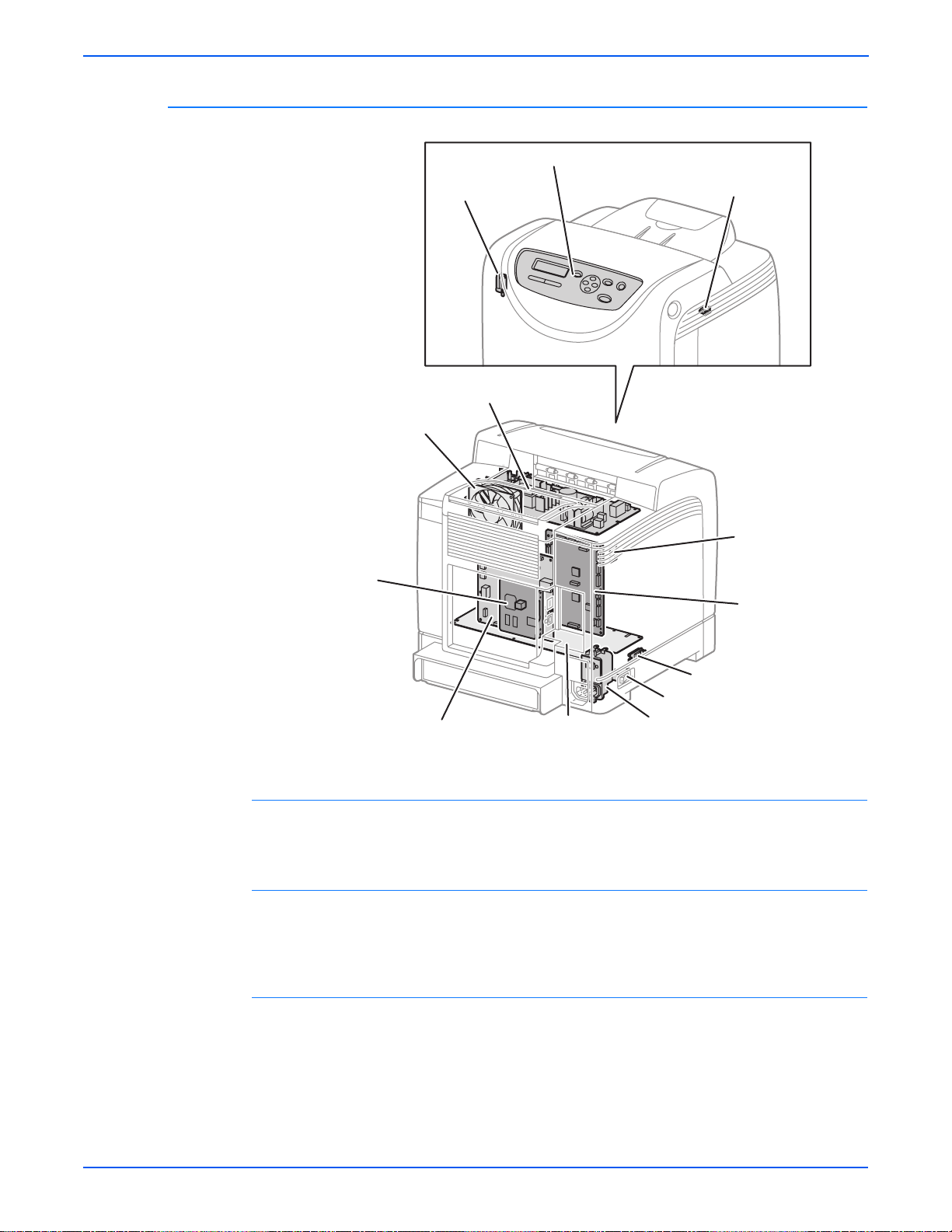

Электрические компоненты . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-30

Рабочие режимы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-34

Определение размера бумаги . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-34

Управление интенсивностью луча узла лазера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-34

Управление процессом. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-35

Управление регистрацией цвета . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-36

Управление работой фьюзера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-37

Главный привод. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-38

Узлы дополнительного привода . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-40

зер . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-23

3 Сообщения и коды ошибок

Введение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2

Доступ к отчету истории ошибок . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2

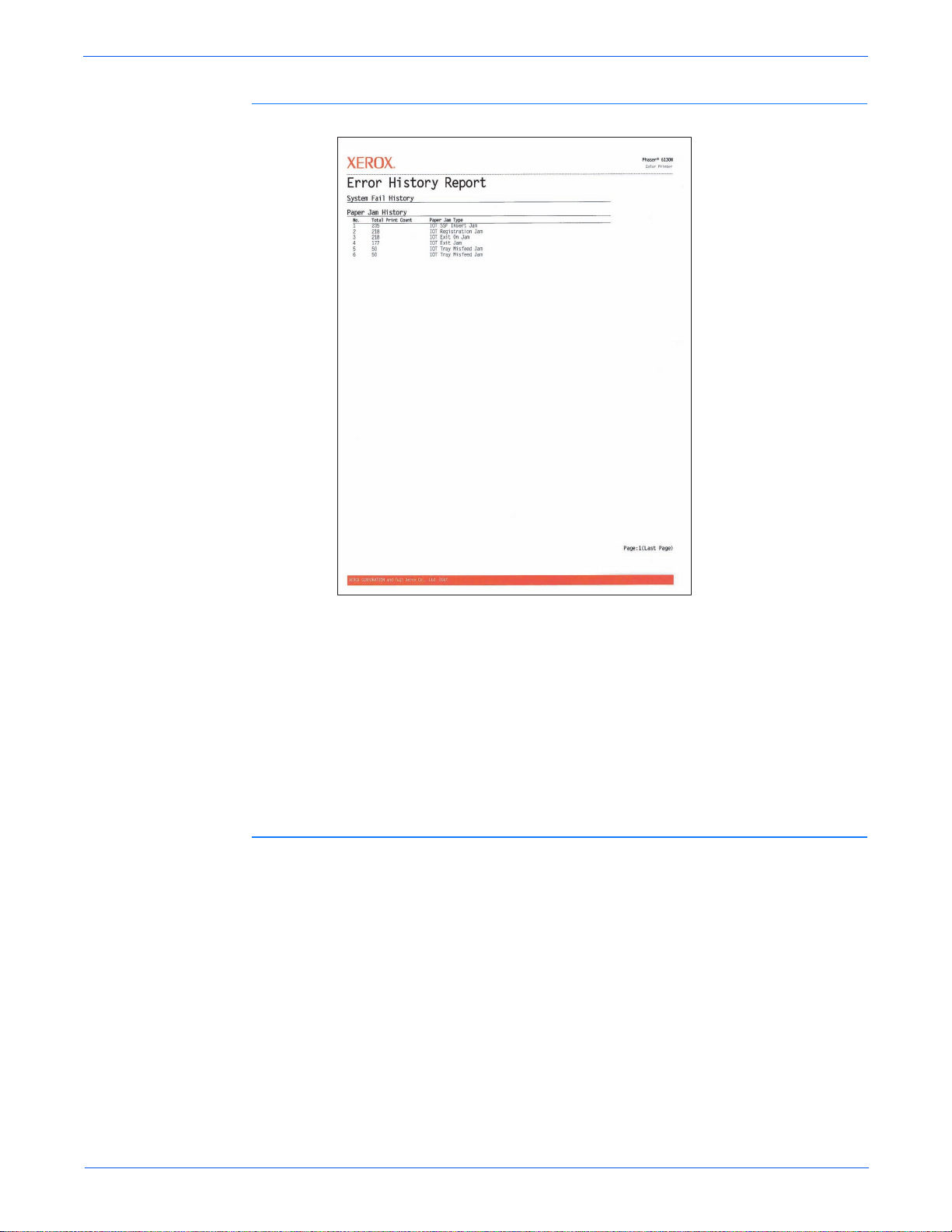

Отчет истории ошибок . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2

Инструкции по техническому обслуживанию . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2

Сообщения, коды ошибок и процедуры. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-5

Сокращения сообщений об ошибках . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-5

Обзор сообщений об ошибках и кодов ошибок . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-6

Ошибки платы процессора изображений . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-21

Ошибки флэш-памяти. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-21

Не хватает памяти . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-22

Ошибка PDL. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-23

Ошибка сети/FontROM/MAC-адреса/RAM/контроллера/NVRAM/ASIC. . . . . . . . . . . . . . . . . . . . . . . . . 3-24

Ошибка PAGEC Time . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-25

Ошибка RAM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-26

Ошибки тонер-к

Insert Yellow/Cyan/Magenta/Black Cartridge (вставьте картридж). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-27

Non-Xerox Toner, Invalid Yellow/Magenta/Cyan/Black (не оригинальный тонер) . . . . . . . . . . . . . . . . . . 3-27

Replace Yellow/Magenta/Cyan/Black (замените картридж) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-27

Yellow/Magenta/Cyan/Black Low (Срок службы картриджей заканчивается) . . . . . . . . . . . . . . . . . . . . 3-27

Waste Full, Yellow/Magenta/Cyan/Black Cartridge (бункер отработки полон). . . . . . . . . . . . . . . . . . . . . 3-28

артриджа . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-27

xiv Цветной лазерный принтер Phaser 6130 Service Manual

Содержание

Ошибки застревания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-29

Jam at Tray (застревание в лотке) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-29

Jam at Front Cover (застревание в передней крышке) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-34

Jam at Manual Feed Slot (застревание в слоте ручной подачи). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-37

Jam at Front Cover (застревание в передней крышке) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-42

Jam at Exit (застревание на выходе) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-44

Jam at Registration Roll (застревание в ролике регистрации) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-46

Ошибки многопротокольной карты . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-50

MPC Error (ошибка многопротокольной карты) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-50

Ошибки узла переноса . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-51

CTD Sensor Error/CTD Sensor/Check Unit (Ошибка датчика CTD). . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-51

DTB Life Over/Transfer Life (Кончился срок службы DTB/Срок службы узла переноса) . . . . . . . . . . . 3-52

Insert Imaging Unit (вставьте модуль фо

Low Density, Yellow/Magenta/Cyan/Black Cartridge (слишком низкая плотность, желтый/пурпурный/

голубой/черный картридж) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-54

Ошибки параметров бумаги . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-56

Insert Output to Tray/Manual Feed (вставьте вышедший лист в лоток/слот ручной подачи) . . . . . . . . 3-56

Load Manual Feed (загрузка в слот ручной подачи) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-56

Load Manual Feed (загрузите бумагу в слот ручной подачи) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-57

Load Tray (загрузите бумагу в лоток). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-59

Load Tray/Tray Empty (загрузите бумагу в лоток/лоток пустой). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-60

Ошибки фьюзера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-62

Insert Fuser (вставьте фьюзер). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-62

lace Fuser / Fuser Life (замените фьюзера/срок службы фьюзера) . . . . . . . . . . . . . . . . . . . . . . . . 3-63

Rep

Fuser Error (ошибка фьюзера) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-64

Ошибки двигателя . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-66

Fan Motor Error (ошибка двигателя вентилятора) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-66

Motor Error (ошибка двигателя) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-67

Sub Motor Error (ошибка дополнительного двигателя) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-69

Ошибки модуля формирования изображений . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-71

Replace Imaging Unit/PHD CRUM Error (замените модуль

формирования изображений/ошибка PHD CRUM). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-71

Ошибки открытых крышек. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-72

Front Cover Open (передняя крышка открыта) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-72

Side Door Open (боковая дверца открыта) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-73

Ошибки блока управления принтером. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-74

MCU Firmware Error (ошибка встроенного ПО блока управления) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-74

MCU NVRAM Error (ошибка NVRAM бл

Ошибки узла переноса . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-76

Laser Error (ошибка лазера) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-76

System Error (системная ошибка). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-77

MCU Communication Error (ошибка связи блока управления) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-77

Другие ошибки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-78

Invalid Job (некорректное задание) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-78

Download Mode (режим загрузки файлов). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-79

K Mode Sol Error (ошибка соленоида в режиме черно-белой печати) . . . . . . . . . . . . . . . . . . . . . . . . . 3-80

Env Sensor Error (ошибка датчика окружающей среды) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-82

рмирования изображений). . . . . . . . . . . . . . . . . . . . . . . . . . . 3-53

ока управления) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-75

Цветной лазерный принтер Phaser 6130 Service Manual xv

Содержание

4 Поиск и устранение неисправностей

Введение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2

Запуск системы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2

Самотестирование при включении (POST-диагностика) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-3

Сервисная диагностика. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-5

Вход в режим технического обслуживания. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-5

Использование режима сервисной диагностики . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-5

Описание кнопок панели управления, используемых для диагностики в режиме

технического обслуживания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-5

Карта меню режима технического обслуживания. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-6

Карта меню - стр.1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-6

Карта меню - стр.2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-7

Компоненты принтера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-8

Двигатели, муфты, соленоиды, лампы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-8

Датчики. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-8

Диагностические тесты ре

Диагностические тесты и служебные программы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-9

Тестирование датчиков . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-20

Тестирование двигателя . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-27

Соленоид подачи лотка (Half/Init) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-30

Поиск и устранение неисправностей панели управления . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-37

Принтер не перешел в состояние «Ready» (Готов к работе) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-37

Индикатор на панели управления горит, но на дисплее ничего нет. . . . . . . . . . . . . . . . . . . . . . . . . . . 4-37

Тест-лист тестирования двигателя . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-38

Устранение неисправимых неполадок принтера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-39

Порядок диагностики неисправностей, из-за ко

Принтер постоянно показывает, что идет нагрев. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-39

Поиск и устранение неисправностей блока питания переменного тока. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-40

Поиск и устранение неисправностей блока питания постоянного тока . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-41

Схема защиты от перегрузки по току низковольтного блока питания . . . . . . . . . . . . . . . . . . . . . . . . . 4-41

Схема защиты от перегрузки по напряжению низковольтного блока питания . . . . . . . . . . . . . . . . . . 4-41

Низковольтный блок питания. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-41

+24 В Бл

Ненормальный звук или неполадки в электрической схеме . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-44

Операционная система и проблемы в работе приложений. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-52

окировочный выключатель . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-43

Ненормальный звук при включении принтера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-44

Ненормальный шум в режиме ожидания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-45

Ненормальный шум во время печати . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-46

Электрический шум. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-49

Неполадки блока питания переменного тока . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-50

Короткое замыкание постоянного тока . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-51

Поиск и устранение проблем Windows 2000, Windows XP, Windows Server . . . . . . . . . . . . . . . . . . . . 4-52

Проверьте настройки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-52

Проверьте, установлены ли др

Устранение проблем Macintosh (Mac OS версии 10.2 и выше) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-53

UNIX / Linux . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-54

жима технического обслуживания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-9

торых не запускается двигатель . . . . . . . . . . . . . . . . 4-39

айверы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-52

Устранение дефектов качества печати

Обзор проблем качества печати . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-2

Дефекты, связанные с определенными компонентами принтера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-2

Перечень операций перед устранением дефектов печати . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-4

Проверка состояния принтера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-4

Перечень операций. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-5

xvi Цветной лазерный принтер Phaser 6130 Service Manual

Содержание

Тест-листы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-8

Пустой тест-лист . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-8

Тестовый шаблон . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-9

Сетка 2 ESS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-9

Голубой 20% ESS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-10

Пурпурный 20% ESS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-10

Желтый 20% ESS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-11

Черный 20% ESS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-11

Голубой, пурпурный, желтый 20% ESS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-12

Градация ESS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-12

Проверка палитры тонера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-13

Проверка загрязненности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-14

Характеристики качества печати . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-15

Условия окружающей среды . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-15

Качество бумаги . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-15

Состояние бумаги . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-15

Статус принтера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-15

Технические характеристики . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-16

Устранение проблем качества печати. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-20

Выявление дефектов качества печати . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-20

Определение интервала времени меж

Светлый или ненасыщенный отпечаток . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-22

Пустой отпечаток (отпечаток без изображения). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-25

Черный отпечаток . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-28

Вертикальные белые полосы. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-30

Горизонтальные полосы, пропуски или штрихи . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-32

Вертикальные полосы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-35

Горизонтальные полосы. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-37

Белая полоса на части листа . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-39

Случайные пятна. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-42

Повторяющиеся полосы, линии, помарки или пятна . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-45

Остаточное или повторное изображение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-46

Загрязнение фона . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-48

Перекос . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-51

ежденная бумага. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-54

Повр

Незакрепленное изображение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-57

Регистрация цвета . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-59

ду повторяющимися проблемами . . . . . . . . . . . . . . . . . . . . . 5-21

6 Регулировки и калибровки

Регулировки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-2

Регистрация цвета . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-2

Печать схемы корректировки регистрации цвета. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-2

Включение/выключение автоматической регистрации цвета . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-3

Регулировка регистрации цвета . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-3

Переустановка фьюзера. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-5

Калибровки. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-6

Инициализация счетчика принтера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-6

Инициализация NVM (NVRAM) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-6

Установка параметров . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-7

Цветной лазерный принтер Phaser 6130 Service Manual xvii

Содержание

7 Очистка и обслуживание

Процедура профилактического обслуживания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-2

Рекомендуемые инструменты . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-2

Чистка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-2

Техническое обслуживание . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-3

Процедура RIP (Repair, Inspect, Prevent - ремонт, проверка, профилактика) . . . . . . . . . . . . . . . . . . . . 7-3

8 Процедуры снятия и установки

Обзор . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-2

Стандартная ориентация принтера. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-3

Подготовка. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-4

Примечания для процедур снятия и установки компонентов . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-5

Типы крепежных деталей . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-6

Регулярно заменяемые элементы и расходные материалы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-7

Разделительный ролик. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-7

Модуль формирования изображений . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-8

Фьюзер . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-9

Тонер-картриджи (голубой, пурпурный, желтый, черный) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-10

Крышки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-11

Дверца доступа к тонеру . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-11

Задняя крышка лотка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-12

Узел фиксации кассеты . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-12

Панель управления. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-13

Верхняя кр

Удлинитель выходного лотка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-15

Правая боковая крышка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-16

Левая боковая крышка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-17

Задняя крышка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-18

Передняя крышка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-19

Податчик бумаги . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-21

Комплект муфты привода. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-21

Узел привода подачи . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-22

Соленоид подачи . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-24

Узел подачи . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-25

Узел левого жгута проводов. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-26

Датчик отсутствия бумаги в слоте ручной подачи . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-28

Ролик подачи. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-30

Узел ксерографии . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-31

Узел лазера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-31

Узел распределителя . .

Узел лампы засветки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-37

Правый ограничивающий блок модуля формирования изображений . . . . . . . . . . . . . . . . . . . . . . . . . 8-38

Левый ограничивающий блок модуля формирования изображений . . . . . . . . . . . . . . . . . . . . . . . . . . 8-39

Держатель тонер-картриджа (черный), (голубой), (пурпурный), (желтый) . . . . . . . . . . . . . . . . . . . . . . 8-40

Узел переноса . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-41

Плата высоковольтного блока питания. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-43

Рама . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-44

Шасси платы процессора изображений . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-44

Шарнир узла переноса в комплекте . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-45

Разделение верхнего и нижнего узлов . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-47

Привод . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-52

Узел главного привода . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-52

полнительный привод . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-53

До

ышка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-14

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-34

xviii Цветной лазерный принтер Phaser 6130 Service Manual

Электрические компоненты . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-54

Жгут проводов панели управления . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-54

Жгут проводов блокиратора. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-54

Низковольтный блок питания. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-55

Вентилятор . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-56

выключатель GFI. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-57

Датчик влажности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-58

Плата блока управления принтером . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-59

Плата процессора изображений . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-60

Выключатель дверцы доступа к тонеру . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-63

9 Перечень запасных частей

Формат серийного номера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-2

Использование перечня запасных частей. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-3

Части механизма печати. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-4

Перечень запасных частей 1.1 Крышки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-4

Перечень запасных частей 2.1 Лоток для бумаги . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-6

Список запасных частей 3.1 Податчик бумаги (лист 1 из 2) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-8

Список запасных частей 3.2 Податчик бумаги (лист 2 из 2) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-10

Перечень запасных частей 4.1 Ксерография . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-12

Перечень запасных частей 5.1 Узел распределителя . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-14

Перечень запасных частей 6.1 Узел переноса и фьюзер . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-16

Перече

Перечень запасных частей 8.1 Электрика (1/2) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-19

Перечень запасных частей 8.2 Электрика (2/2) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-21

Перечень запасных частей 9.1 Провода . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-23

Расходные и вспомогательные материалы от Xerox . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-25

Наборы для монтажа . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-26

нь запасных частей 7.1 Привод . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-18

Содержание

10 Схемы электрических разъемов и соединений

Обозначения на диаграммах разъемов. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-2

Обозначения разъемов двигателя принтера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-2

Местонахождение разъемов . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-6

Общая схема – Местонахождение разъемов и соединений . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-6

Схема 1 - Узел переноса, панель управления, модуль формирования изображений, узел подачи

тонера, фьюзер . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-8

Схема 2 - Узел лазера, узел подачи . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-9

Схема 3 - Низковольтный блок питания, плата процессора изображений, питание

(переменный ток). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-10

Схема 4 - Двигатели распределителя тонера, высоковольтный блок питания,

блок уп

Условные обозначения на схемах соединений. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-12

Схемы соединений двигателя принтера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-15

Конфигурации схем соединений . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-15

Блок питания постоянного тока . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-17

Податчик, узел ручной подачи и узел регистрации . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-19

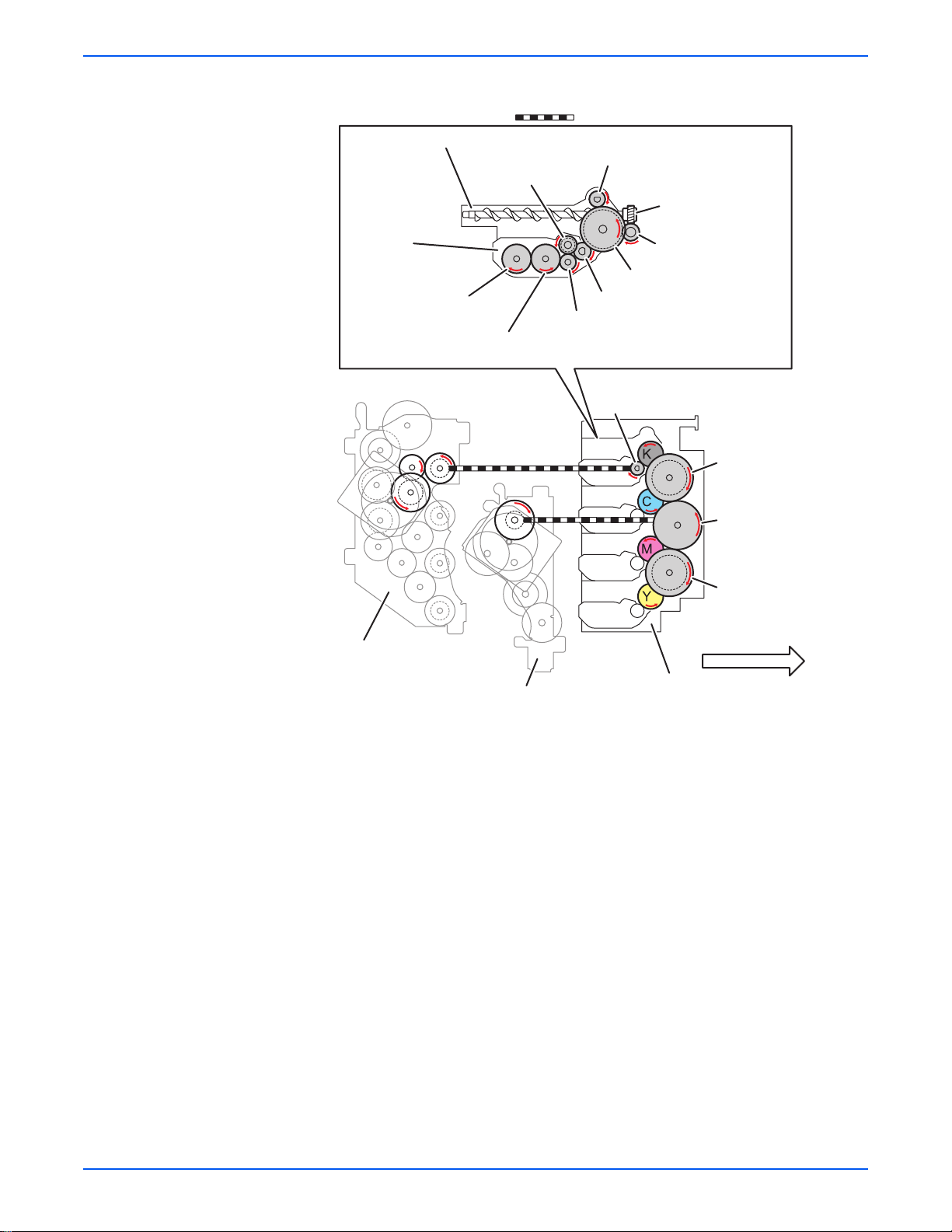

Привод . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-20

Узел лазера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-22

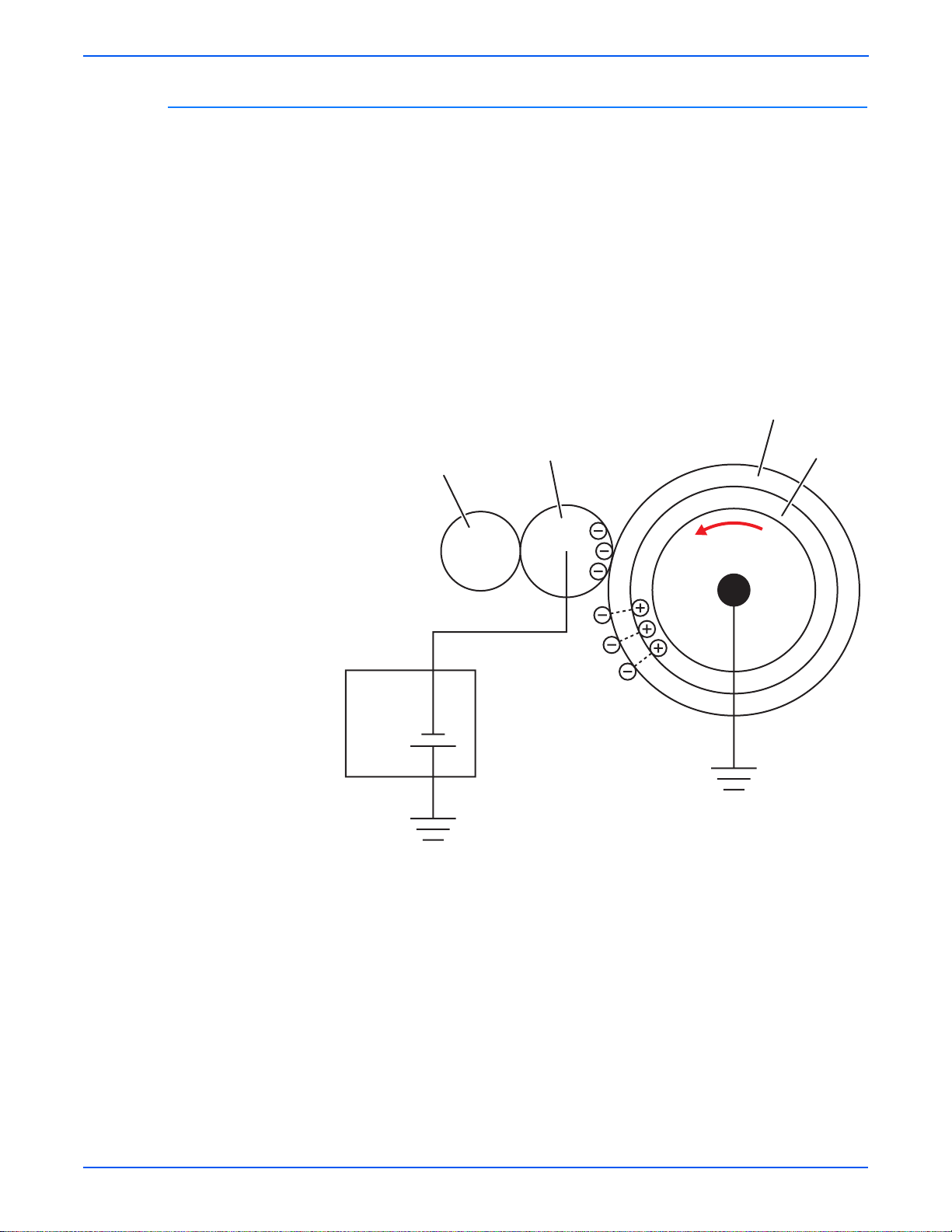

Ксерография . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-24

Высоковольтный блок питания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-26

Проявитель . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-27

Фьюзер . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-29

Контроллер . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-31

равления принтером. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-11

Цветной лазерный принтер Phaser 6130 Service Manual xix

Содержание

Справка

Карта меню принтера Phaser 6130. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-2

Обновление встроенного программного обеспечения. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-3

Сокращения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-6

Указатель

Обновление программного обеспечения контроллера загрузки. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-3

Обновление встроенного программного обеспечения контроллера . . . . . . . . . . . . . . . . . . . . . . . . . . .A-4

Обновление встроенного программного обеспечения многопротокольной сетевой карты . . . . . . . . . A-5

xx Цветной лазерный принтер Phaser 6130 Service Manual

Основная информация

В данной главе…

■ Знакомство с аппаратом и его общее описание

■ Конфигурации принтера

■ Элементы принтера

■ Опции принтера

■ Планово заменяемые элементы

■ Расходные материалы

■ Характеристики принтера

■ Функции контроллера

Глава

Основная информация

Знакомство с аппаратом и его общее описание

Данный Phaser 6125/6130 Color Laser Printer представляет собой цветной лазерный принтер с однопроходной архитектурой, позволяющий печатать цветные и монохромные отпечатки со скоростью 12/16 страниц в минуту с разрешением до 600х600 точек на дюйм (dpi). Принтер поддерживает языки

Adobe PostScript 3 и PCL6, интерфейс USB 2.0 и протокол 10/100 Base-TX Ethernet.

Принтер Phaser 6125/6130 оснащен стандартным лотком на 250 листов и модулем ручной подачи отдельных листов. Как Лоток, так и Мо подачи поддерживают специальные материалы, плотные материалы и конверты. Выходной лоток вмещает 150 листов подачей лицевой стороной вниз.

Опции принтера увеличивают память и функциональность. Обновления памяти для 6130 , доступные от Xerox, повышают стандартную RAM от 128 до 115 2 МБ максимум. Phaser 6125 не принимает допонительную память. Сетевая плата с поддержкой множества протоколов (Multi-Protocol Network Card) расширяет возможность использования сетевых протоколов.

Информация о технической поддержке

дуль ручной

Phaser 6125/6130 Color Laser Printer Руководство по техническому обслуживанию

является основным документом, используемым для поиска и устранения неисправностей, обслуживания и ремонта принтера.

Для обеспечения полного понимания работы данного продукта, Phaser 6125/6130 настоятельно рекомендуется пройти курс обучения в компании Xerox по программе обучения сервисных инженеров. Для обслуживания данного изделия требуется сертификация компании Xerox.

Для получения обновлений Руководства по техническому обслуживанию, Сервисных бю следующим источникам:

■ Xerox Global Service Net — https://www.xrxgsn.com/secure/main.pl

■ Партнеры по техническому обслуживанию: http://www.office.xerox.com/

partners

За дополнительной технической поддержкой обращайтесь в службу технической поддержки Xerox, занимающуюся этим принтером.

ллетеней, базы знаний и подобных документов обратитесь к

1-2 Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию

Конфигурации принтера

Данный принтер доступен в следующих конфигурациях.

Конфигурации принтера

Основная информация

Параметры

Конфигурация принтера

6130N (PDL) 6125N (GDI)

Процессор и тактовая частота 400 МГц 400 МГц

Конфигурация памяти

Скорость печати (цветная/черно-

128 МБ 64 Мбайт

12/16 12/16

белая)

Разрешение (точек на дюйм)

Стандарт 600 x 600 x 1 бит 600 x 600 x 1 бит

Высокое 600 x 600 x 4 бит 600 x 600 x 4 бит

Шрифты Adobe PostScript 3 Стандарт Стандарт

Шрифты PCL6 Стандарт Стандарт

Поточная обработка заданий Стандарт Стандарт

Поддержка скоростного порта USB 2.0 Стандарт Стандарт

Интерфейс Ethernet 10/100 Base-TX 10/100 Base-TX

Модуль ручной подачи (один лист) Стандарт Стандарт

Стандартный лоток (250 листов) Стандарт Стандарт

Беспроводная LAN Опция Опция

Гарантия 1 год после

установки

на месте

1 год после

установки

на месте

a. Phaser 6125/6130 Аппараты всех конфигураций имеют один слот для всех видов памяти

256 МБ/ 512 МБ/ 1Гб DDR2 DIMMs, до 1152 MБ максимум. Стандартная память впаяна в плату. Phaser 6125 не принимает дополнительную память.

Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию 1-3

Основная информация

Элементы принтера

Виды спереди и сбоку

1. Передняя крышка

s6130-179

2. Панель управления

3. Выходной лоток (и верхняя крышка)

4. Дополнительный модуль выходного лотка

5. Кнопка освобождения передней крышки

6. Дверца доступа к тонеру

7. Лоток подачи бумаги

8. Модуль ручной подачи

Top Cover

1-4 Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию

Вид сзади

Основная информация

1. Порт Ethernet

2. Порт USB

3. Разъем сетевого шнура

4. Выключатель питания

s6130-172

Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию 1-5

Основная информация

Панель управления

На панели управления расположены два светодиодных индикатора, одно оно дисплея и восемь функциональных кнопок. Кнопки предназначены для навигации по системе меню на дисплее, выполнения различных функций и выбора режимов работы принтера.

Описание кнопок панели управления

34578

Ready

CMYK

12 6

1. Индикатор готовности (питание/состояние)

2. Светодиодный индикатор ошибки

3. Отображение Отображает настройки и состояние принтера, а

4. Кнопка меню Изменения экрана между режимами Меню и

5. 4-позиционная кнопка Меню навигации.

Вверх и Вниз стрелки

перемещения

Вправо и Влево

стрелки перемещения

Индикатор включен – Готовность к печати или обработка задания печати. Мигание индикатора – получение данных. Индикатор выключен – Возникла ошибка, и принтер работает в автономном режиме.

Индикатор включен – Ошибка при обработке задания печати. (мигание индикатора = пользователь не может исправить ошибку) (Индикатор светится постоянно = пользователь может исправ

также сообщения.

Печати.

Переключение меню или позиций одного уровня.

Переключатели между уровнями Меню.

ить ошибку)

s6130-173

6. Отмена Позволяет отменить текущее задание печати.

7. Кнопка ОК Перемещение к сле

подтверждение настроек и распечатка отчета.

8. выход из режима сна

Светодиод/ кнопка

1-6 Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию

Светодиод включается при переходе принтера в режим экономии энергии. Данная кнопка используется для выхода из режима экономии энергии.

дующему уровню,

Светодиодные индикаторы

Состояние индикатора Состояние принтера

Зеленый Готовность к печати или режим экономии энергии

Мигает зеленым Обработка задания печати

Красный Ошибка, которую может исправить пользователь

Мигает красным Ошибка, которую не может исправить пользователь

Кнопки быстрого вызова команд панели управления

Кнопки, используемые при включении

Режим

Сервисная диагностика Стрелки «вверх» + «вниз»

питания

Основная информация

Сброс пароля на 0000 (используется, когда меню панели

управления заблокированы)

Способ загрузки дляконтроллера Стрелки меню + стрелки «вверх» + «вниз»

(настройка печати)

Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию 1-7

Основная информация

Опции принтера

Дополнительные модули памяти

Опции принтера, доступные для Phaser 6130 ,включают:

■ Дополнительная память (256 МБ/ 512 МБ)

■ Multi-Protocol Network Card — Сетевая плата с поддержкой множества

протоколов

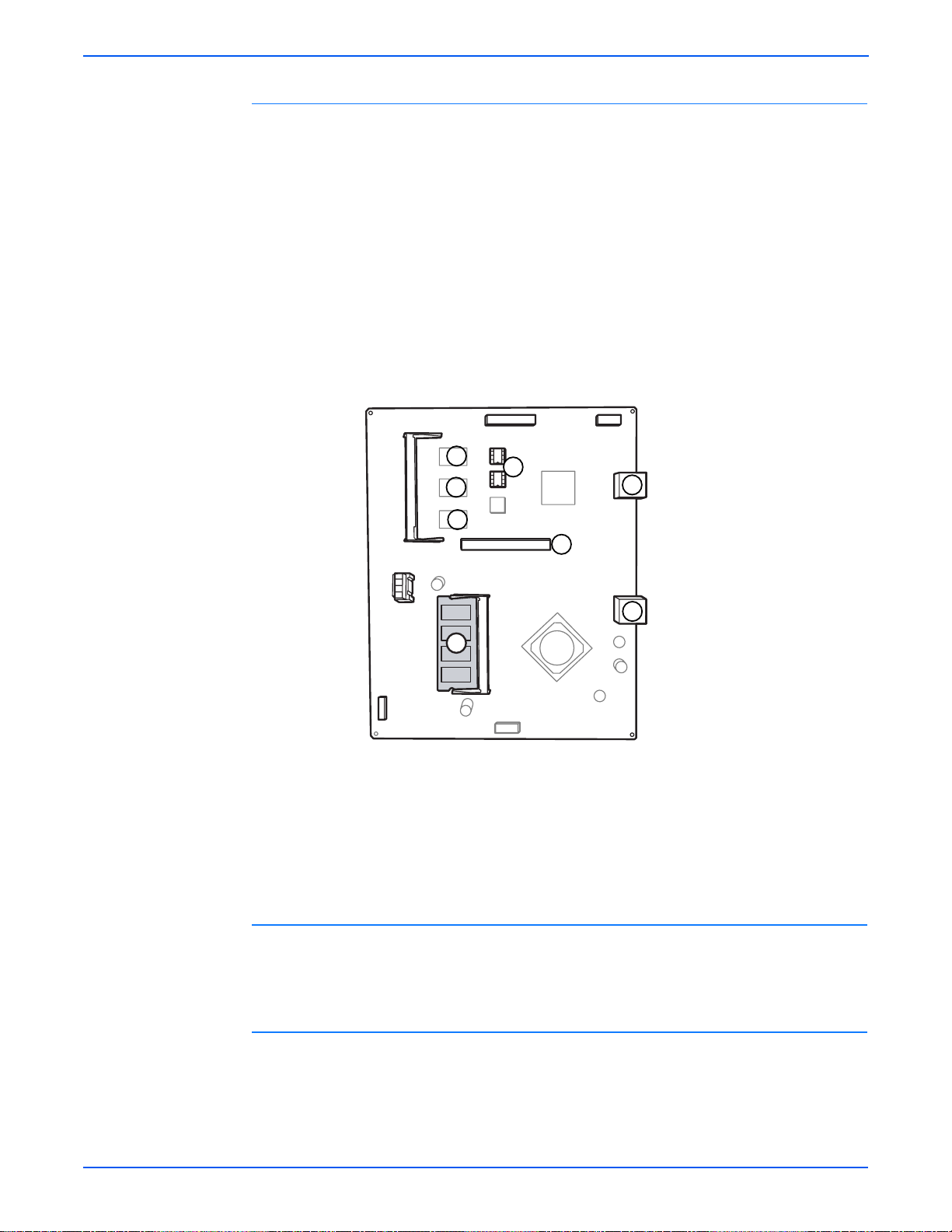

В Phaser 6125/6130 принтере предусмотрен один слот для модулей памяти 256, 512, или 1024 MБ DDR2 DIMMs. Модули памяти должны иметь следующие характеристики:

■ 200 Pin DDR2 SO-DIMM (8 chip type)

■ Без буфера, без контроля по четности

На странице конфигурации указывается объем памяти RAM, установленной на принтере.

s6130-174

римечание

Дополнительная память не доступна для модели 6125.

сетевая карта с поддержкой нескольких протоколов

Опция сетевой платы с поддержкой множества нескольких протоколов (MPC-карта) обеспечивает поддержку дополнительных протоколов и средств безопасности, включая IPP, SMB, SSL/HTTP, WINS, DDNS и Netware.

s6130-175

1-8 Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию

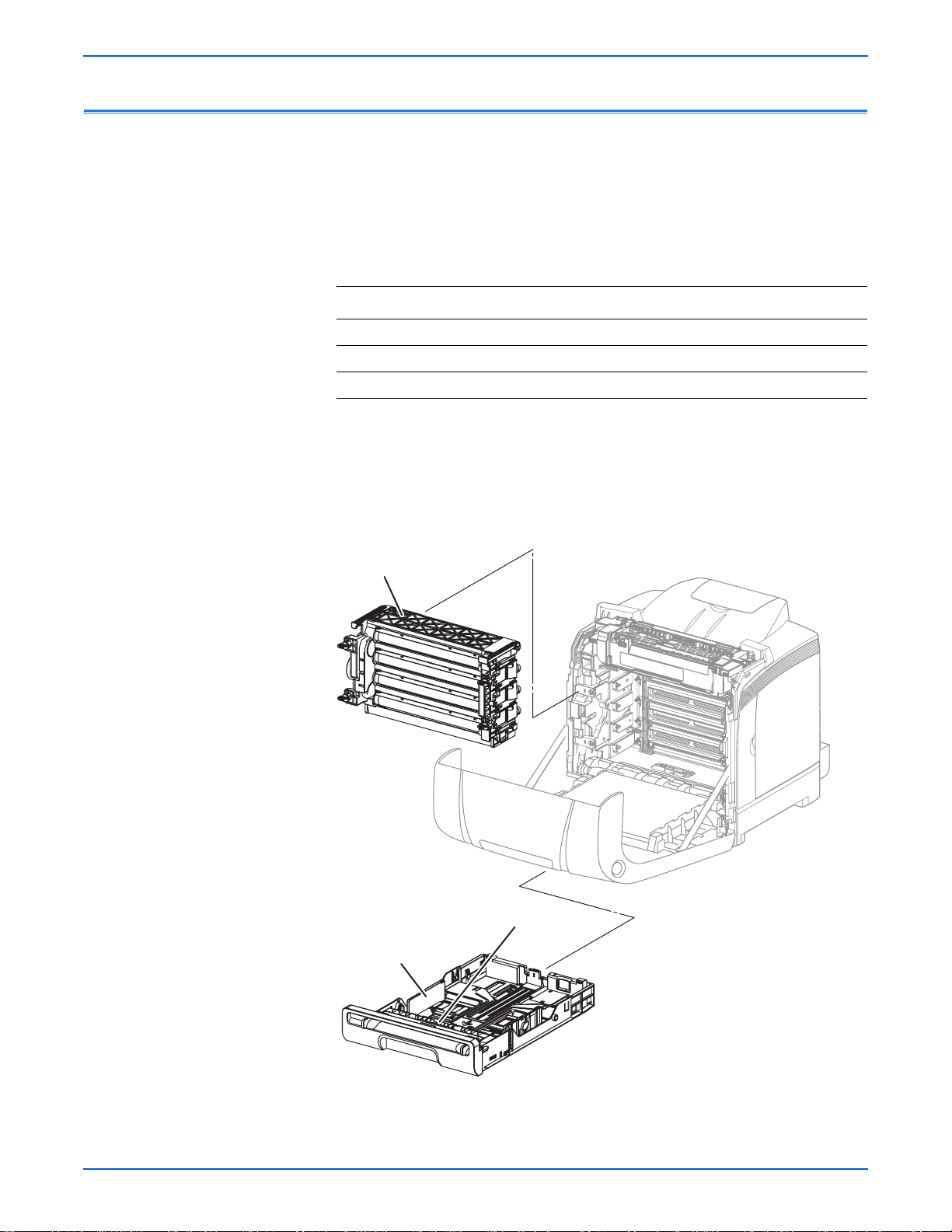

Планово заменяемые элементы

Регулярно обслуживаемыми элементами являются части или узлы, требующие периодической замены. Эти элементы обычно заменяются пользователем

(CRU).

Данные элементы имеют ограниченный срок службы и требуют периодической замены.

Планово заменяемые элементы

Элемент Ресурс

Блок формирования изображения Приблизительно 30 000 страниц

Фьюзер До 50 тыс. страниц

Вал разделителя До 100 тыс. страниц

римечание

Ресурс рассчитан, исходя из затрат на офисную печать в обычном режиме с заполнением 5% для каждого цвета на бумаге плотностью 90 г/кв.м. Ресурс не гарантируется и может изменяться в зависимости от конкретных условий работы. Ресурс блока формирования изображения рассчитывается из расчета печати 3-страничных заданий на бумаге формата А4.

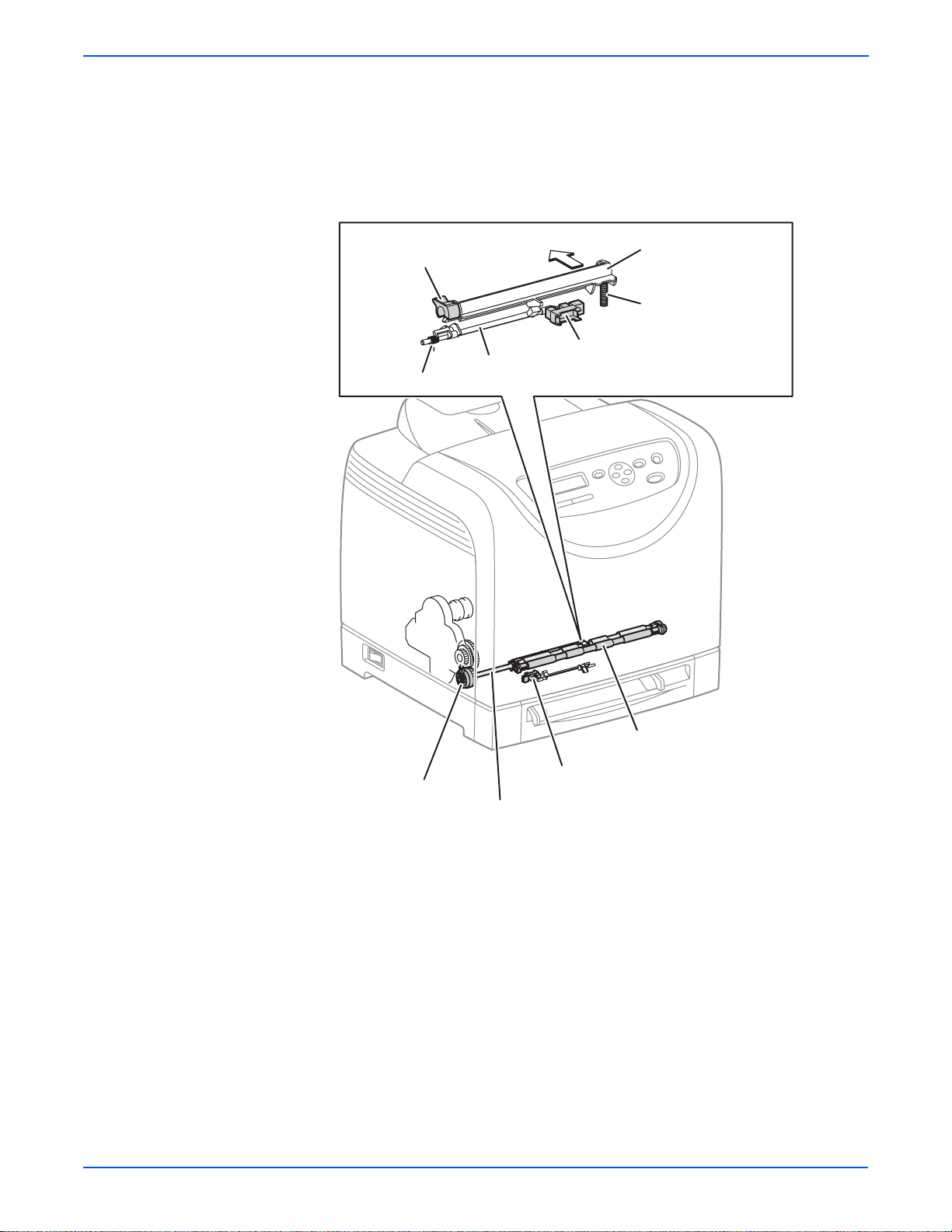

Основная информация

Блок формирования изображения

Ролик разделителя

Лоток для материала для печати

s6130-176

Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию 1-9

Основная информация

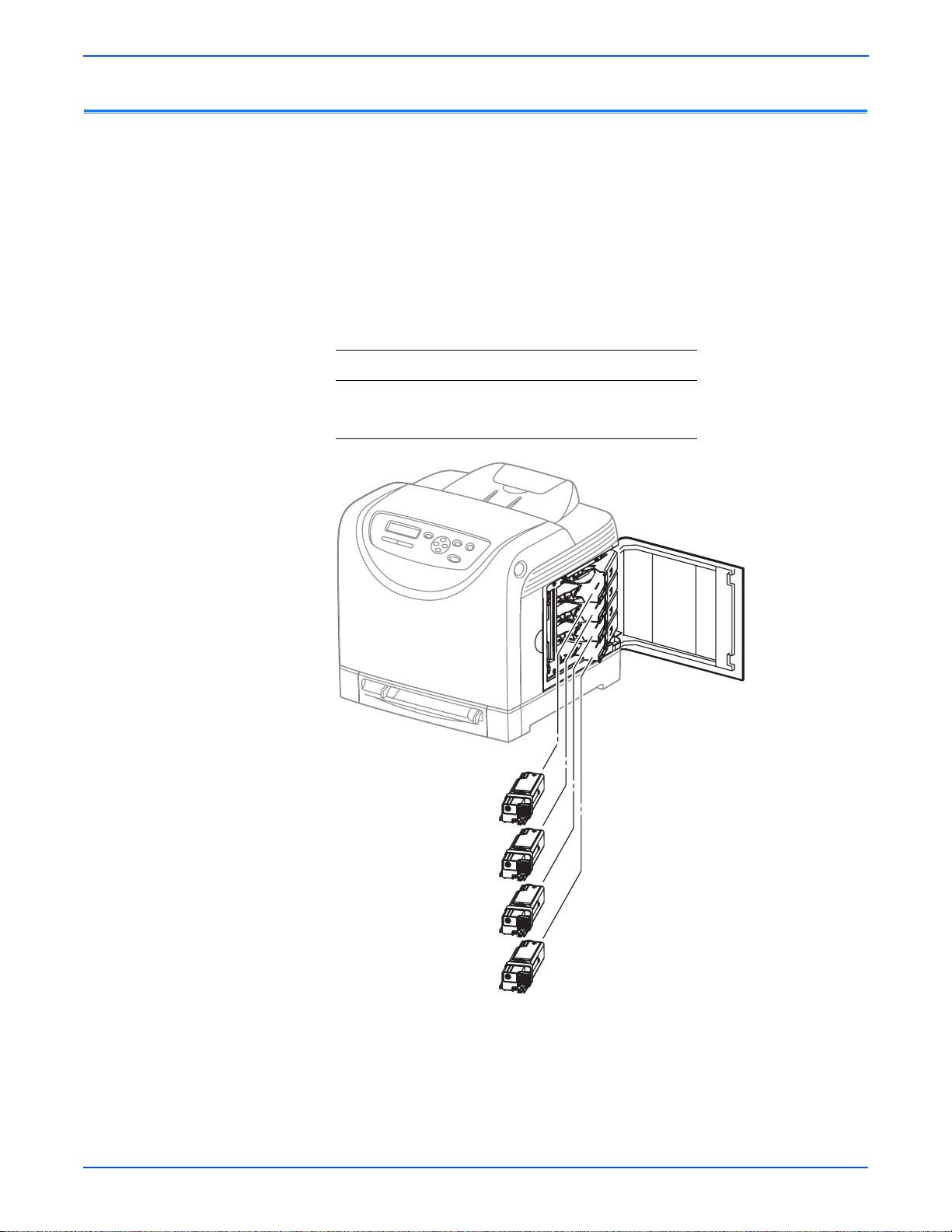

Расходные материалы

К расходным материалам для принтера относятся четыре тонер-картриджа. Тонер CMY не потребляется при печати в черно-белом режиме или градациями

серого. Внутренние счетчики отслеживают срок службы расходных материалов и планово заменяемых элементов.

На каждом принт-картридже установлена схема CRUM (Customer Replaceable Unit Meter — счетчик ресурса планово заменяемых элементов), который записывает нужную информацию. CRUM считает количество остающегося тонера. Ког срока службы), которое и указывает на то, что тонер израсходован.

Расчет производится, исходя из формата A4 при заполнении 5%.

Цветной режим (CMY) Black – черный

До 1 900 отпечатков До 2 500 отпечатков

да тонер израсходован, отправляется сообщение Life End (окончание

Срок службытонер-картриджа

s6130-177

1-10 Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию

Характеристики принтера

Функциональные характеристики

Параметр Характеристика

Технология печати Система записи изображения: Система из

Объем печати Средний 450 тыс. страниц в месяц

Основная информация

последовательно установленных барабанов с прямым переносом изображения с помощью ремня переноса

Система экспонирования: система сканирования лазерным лучом с 4 полупроводниками

Система переноса: Перенос готового четырехцветного изображения на бумагу

Система закрепления: Термическое закрепление с использованием плавающего прижимного ремня (FBNF)

Максимальная 40 тыс. страниц в месяц

дняя 300 тыс. страниц в месяц

Сре

Носитель цвета Желтый, пурпурный, голубой и черный тонер-картриджи

разрешение / Адресуемость (dpi)

Режим качества печати

Среднее заполнение изображения

Максимальное заполнение изображения

Ресурс принтера 100 000 страниц

Максимальный объем печати

Время разогрева Не более 30 секунд после включения питания

Operating System –

операционная система

* Срок печати в месяц приравнивается к 30 дням.

Стандарт 600 x 600 x 1

Высокое 600 x 600 x 4

600 x 600 x 1 бит (стандарт) 600 x 600 x 4 бит (высокое качество)

Color (цвет)5% голубого, пурпурного, желтого,

черного

Черно-белый режим

240% для всех – C, M, Y, K – цветов вместе

40 тыс. страниц в м

Windows 2000/ 2003 Server/ XP Pro/ XP/

Macintosh OS 10.2 или выше

Linux Redhat, SuSe и TurboLinux 10

есяц*

Vista

Desktop

Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию 1-11

Основная информация

Характеристики памяти

Электрические характеристики

Параметр Технические характеристики

Memory Минимальная 128 МБ, память

встроена в плату

Максимальная 1152 МБ

Поддерживаемые модули ОЗУ (RAM)

Параметр Характеристика Напряжение/частота источника питания

Поддержка до 1152 МБ с использованием модулей DDR2 DIMM с одним слотом на 256 МБ/ 512 МБ/ 1 ГБ

Напряжение электрической сети

Диапазон частоты 50/60 Гц ± 3 Гц Предельно допустимый ток Аппарат на 110 В: < 11 A

Потребление эл

Режим экономии энергии 5 Вт, не более

Режим ожидания (фьюзер включен)

Во время непрерывной цветной печати

Во время непрерывной черно-белой печати

Максимальное значение не более 1050 Вт

Пусковой ток

Максимальный в течение первых 2,5 мс

В течение 10 мс 80 А (110 В/ 220 В/ 240 В)

ектроэнергии (со всеми опциями, 11 0 или 220 В)

110-127 Впер.тока ± 10%

220-240 В ± 10%

Аппарат на 220 В: < 5 A

50Вт, не более

280Вт, не более

50 А (с холодного старта) 135 А (с го

85 А (100 В)

рячего старта)

Ток утечки Мощность Ток

При 110 В < 3,5 мА (UL)

120 В < 3,5 мА (UL)

220-240 В < 3,5 мА (IEC)

NERGY STAR Sleep Mode (режим сна)< 45 Вт

1-12 Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию

Скорость печати

Основная информация

Разрешение

Стандарт 600 12/12 16/16

Высокое качество 600 12/12 16/16

Типы бумаги (65-220 г/кв. м)

Letter 12 26

A4 12 25

A5 18 26

Legal 15 26

Прозрачная пленка 66

Характеристики окружающей среды

Параметр

Температ ура

При работе 5-32°C (41-90°F)

Режим ожидания -20-40°C (-4-104°F)

Цветная печать

A/A4

Черно-белая печать

A/A4

Характеристика

Относительная влажность (%)

При работе 15-85%

Режим ожидания 5-85%

Высота над уровнем моря

При работе 0-3 100 метров

Уровень акустического шума LWA(B)

Печать 6.16 51.6

Режим ожидания 4.3 25.7

Уровень акустической мощности (Б)

Звуковое давление (дБ)

Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию 1-13

Основная информация

Режим работы

Режим Условия Описание

Рабочий режим Принтер находится в работе, например,

распечатывает или записывает данные.

Закрепление Обслуживается при номинальной

температуре.

Экспонирование Двигатель лазерного устройства

работает с номинальной скоростью.

Запись Система в работе.

Охлаждающий вентилятор

Работа панели управления

Режим готовности

Вентилятор работает с высокой скоростью.

Подсветка дисплея: Включена Индикатор – Индикатор готовности включен.

Принтер в режиме ожидания, готов к запуску.

Режим сна (режим экономии энергии)

Закрепление В системе поддерживается те

режима ожидания.

Экспонирование Система работает в режиме временной

остановки.

Запись Система работает в режиме временной

остановки.

Охлаждающий вентилятор

Работа панели управления

Закрепление Система выключена.

Экспонирование Система работает в режиме временной

Запись Система работает в режиме временной

Охлаждающий вентилятор

Вентилятор работает с низкой скоростью.

Подсветка дисплея: Включена Индикатор: Если принтер работает в оперативном режиме, индикатор готовности включен.

Принтер переходит в режим экономии энергии для снижения

гопотребления, если не получает

энер данных печати в течение заданного времени.

остановки.

Система выключена.

мпература

Работа панели управления

Примечание: Когда принтер получает задание печати, или если нажата кнопка

ake Up , принтер выходит из режима экономии энергии и переходит в режим

готовности.

1-14 Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию

Индикатор: Выключен, Подсветка дисплея: Выключена Индикатор: Индикатор режима экономии энергии включен.

Время вывода первого отпечатка (FPOT)

Время вывода первого отпечатка определяется как время от получения принтером сигнала начала работы, когда принтер находится в режиме готовности, до вывода первой отпечатанной страницы в выходной лоток.

При этом должны соблюдаться следующие условия:

■ Контроллер не держит принтер в режиме ожидания

■ Принтер находится в режиме готовности

■ Бумага формата А4 подается короткой кромкой вперед (SEF)

■ Не включается время управления процессом

Режим Tray (лоток)FPOT (секунды)

Color (цвет)Tray (лоток) Менее 17 секунд.

Ручная подача Менее 17 секунд.

Черно-белый режим Tray (лоток) Менее 14 секунд.

Ручная подача Менее 14 секунд.

Основная информация

Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию 1-15

Основная информация

Характеристики изображения

римечание

Принтер предусматривает поля 4 мм по всем сторонам.

■ Обратитесь к «Поиск и устранение проблем качества печати» на стр.5-1 для

получения подробностей.

Параметр Характеристика

Максимальная область печати 210,9 x 351,6 мм

Гарантированная область печати 207,9 x 347,6 мм

Перекос 190 мм ± 1,2 мм

Перпендикулярность 114,5 мм ± 0,8 мм

Параллельность

По горизонтали 180 мм ± 1,2 мм

По вертикали 234 мм ± 1,2 мм

Линейность

По горизонтали 190 мм ± 0,5 мм

По вертикали 234 мм ± 0,5 мм

Наклон 269 мм ± 1,2 мм

Ошибка увеличения

По горизонтали при односторонней печати 234 мм ± 0,5 мм

По горизонтали при дв

По вертикали при односторонней печати 190 мм ± 0,5 мм

По вертикали при двусторонней печати 190 мм ± 0,8 мм

Регистрация

Ведущая кромка 10,0 мм ± 2,0 мм

Боковая кромка 8,5 мм ± 2,5 мм

усторонней печати 234 мм ± 0,8 мм

1-16 Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию

Габариты и необходимое свободное пространство

Габариты принтера

Высота 389 мм

Width (ширина)400 мм

Глубина 394 мм

Вес (принтер со заполненными стандартнымитонер-картриджами)

Основная информация

17,2 кг

Минимальный

(3,9 дюйма

подъем (просвет)

51,8 см (20,4 дюйма)

10 см

60,5 см (23,8 дюйма

60 см (23,6 дюйма)

20 см (7,9 дюйма)

58,9 см (23,6 дюйма)

10 см (3,9 дюйма)

25 см (9,8 дюйма)

s6130-178

Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию 1-17

Основная информация

Характеристики поверхности для установки

Данные характеристики относятся к принтерам, используемым как настольные.

1. Кривизна установочной поверхности не должна выходить за указанные

пределы.

Правая сторона

5 мм макс.

s6180-263

2. Ни один из углов и сторон принтера не должны быть подняты более чем на

7 мм.

10° или 7 мм

s6180-262

Несоблюдение приведенных требований к установке приведет к аннулированию всех гарантий, касающихся качества печати и/или производительности аппарата.

о проблем, которые могут возникнуть в результате превышения

В числ предельных значений, связанных с характеристиками поверхности установки, входят:

■ Неправильная регистрация цветов, особенно в горизонтальном направлении

(направлении сканирования лазера).

■ Размазанное изображение или линия тонера на расстоянии приблизительно

40 мм от задней кромки отпечатка.

1-18 Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию

Характеристики материала для печати и лотков

В таблицах ниже представлены типы бумаги, рекомендованные Xerox для работы на принтере.

Поддерживаемые форматы бумаги

Основная информация

Тип бумаги Размер

Manual Feed

(ручная подача)

Tray (лоток)

Letter 8,5 x 11" Yes (Да)Yes (Да) Legal 8,5 x 14" Yes (Да)Yes (Да) US Folio 8,5 x 13" Yes (Да)Yes (Да) Executive 7,25 x 10,5" Yes (Да)Yes (Да) A4 210 x 297 мм Yes (Да)Yes (Да) A5 148 x 210 мм Yes (Да)Yes (Да) B5 JIS 182 x 257 мм Yes (Да)Yes (Да)

Пользовательский размер

a. Минимум 3"x5", максимум 8,66"x14".

Yes (Да)Yes (Да)

Поддерживаемые типы и плотности бумаги

Тип бумаги Размер

Обычная бумага

Бланки

65-90 г/м

85-120 г/м

Manual Feed

(ручная подача)

Yes (Да)Yes (Да)

Tray (лоток)

(с покрытием)

Перфорированная

65-90 г/м

Yes (Да)Yes (Да)

(с покрытием)

Color (цвет)

Тонкий картон

Специальный материал

100-163 г/м

Yes (Да)Yes (Да)

(обложка)

Плотный картон

Глянцевая бумага

Плотная глянцевая бумага

170-216 г/м

100-163 г/м

164-216 г/м

Yes (Да) Нет

Yes (Да)Yes (Да)

Наклейки Нет Yes (Да)Yes (Да)

Поддерживаемые конверты

Тип Размер

Ручная подача

Tray (лоток)

Envelope #10 (Конверт #10) 4,12 x 9,5" Yes (Да)Yes (Да) Конверт Monarch 3,87 x 7,5" Yes (Да)Yes (Да) Конверт C5 162 x 229 мм Yes (Да)Yes (Да) Конверт DL 110 x 220 мм Yes (Да)Yes (Да)

Примечание: Не используйте конверты с плавящимся клеем, окошками и

металлическими скрепками.

Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию 1-19

Основная информация

Функции контроллера

Управление заданиями

Отмена печати

Принудительная обработка

IP-фильтр

Пользователь может отменить работу печати, находящуюся в процессе, с помощью кнопки отмены на панели управления. Отмена не будет осуществлена моментально. Время полной отмены работы зависит от размеров задания.

Эта функция заставляет принтер распечатывать полученные данные, когда он ожидает остающиеся данные при обработке задания.

Пользователь может принимать или отклонять задания печати с пяти заданных IP-адресов. Фильтр доступен только для LPD и порта Port9100.

Job Recovery (восстановление работы)

Если выполнение задания срывается из-за застревания бумаги, принтер автоматически возобновляет выполнение задания после удаления застрявшей бумаги. Пользователю не нужно перепечатывать все задание.

Таймаут работы

Если передача задания прерывается на определенный период времени, данные печати считаются ошибкой и удаляются. Настройки таймаута можно изменять с помощью меню панели управления принтера.

Print Volume Management — Управление объемом печати

Функция управления объемом печати позволяет определять объем печати на каждого пользователя. Управление можно осуществлять для 50 пользователей.

Диск RAM

Эта функция работает, если память расширена для обеспечения функций подборки, защищенной печати, пробной печати, перекрытия форми загрузки шрифтов. Для активизации функции RAM Disk и связанных с ней функций требуется 256 МБ памяти.

1-20 Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию

Основная информация

Подборка

Задание сохраняется в памяти, и распечатывается множество копий. Если памяти недостаточно для всего задания, принтер распечатывает одну копию сохраненных страниц, а остальную часть задания удаляет.

На панель управления выводится сообщение: «Error xxxx Press set key» («ошибка хххх, нажмите клавишу Set»).

Для обеспечения эффективной работы подборки заданий есть два пути:

■ Разделите большое задание печати на несколько частей

■ Увеличьте память принтера

Secure Print — защищенная печать

Если память увеличена до 256 МБ или более, принтер сохраняет данные печати, включая пароль пользователя (11 разрядов), имя пользователя и имя документа.

■ ID пользователя может быть различной длины от 1 до 24 символов

(20H-FFH). Если активизирована опция защищенной печати, драйвер

запросит ввести ID пользователя. В качестве ID пользователя нельзя вводить одни пробелы.

■ Пароль пользователя – может быть различной длины от 0 до 11 цифр.

Пароль не является обязательным. При вводе он скрывается на интерфейсе пользователя символами “*”. Если пароль не задан, драйвер воспримет его как цепочку нулевой длины, и не будет запрашивать пароль при запросе заданий с принтера.

■ Имя документа – может быть различной длины от 0 до 24 символов

(20H-FFH), указывающих имя документа.

Данные не будут распечатаны, пока в меню принтера на панели управления не будут введены соответствующие пароль, имя пользователя и имя документа. После распечатки пользователь может сохранить или удалить данные документа. Данные сохраняются в памяти принтера, пока память не очищена, а

ищена она будет при выключении принтера. Пользователь может пропустить

оч ввод пароля (такой режим называется Store Print — сохраненная печать, и он не доступен для MAC OS 10.2.).

Пробная печать

Опцию пробной печати можно выбрать, только если в драйвере принтера указать много комплектов отпечатков. Для пробной печати требуется 256 МБ памяти. Принтер распечатает только первый комплект данных печати, включая имя пользователя и имя документа, указанные в драйвере принтера. Пользователь может сохранить или удалить данные с помощью меню принтера на панели управления. Данные с то есть, до момента выключении принтера. Эта функция недоступна для операционных систем MAC OS 10.2 и Linux.

охраняются в памяти принтера, пока память не очищена,

Наложение форм

Функция записи форм PCL6 загружается в диск RAM.

Цветной лазерный принтер Phaser 6125/6130 Service Manual 1-21

Основная информация

Загрузка шрифтов

Шрифты PCL6 можно загрузить в RAM-диск.

Счетчики числа отпечатков

Счетчик числа отпечатков отображает количество правильно отпечатанных страниц (односторонний отпечаток считается за 1 страницу, двусторонний считается за 2, включая мультиизображения).

Если после правильной печати одной стороны двустороннего отпечатка возникает ошибка, отпечаток считается как 1 страница.

римечание

Одна интегральная схема сохраняет одни и те же данные для двух или более адресов. При замене контроллера можно перенести и интегральную схему.

Счетчик Описание

Счетчик цветных отпечатков

Счетчик черно-белых отпечатков

Счетчик общего числа отпечатков

Считает количество страниц при цветной печати (7 разрядов).

Считает количество страниц при черно-белой печати (7 разрядов).

Считает общее количество страниц при цветной и черно-белой печати (7 разрядов).

Печать ID

Пользователь может отпечатать имя пользователя, определив его положение в правом верхнем, левом верхнем, правом нижнем и левом нижнем углу страницы (только для PCL6).

Режим печати с картриджем третьего производителя

Когда срок службы принт-картриджа заканчивается, принтер прекращает прием запросов на печать (срок службы отслеживается счетчиком CRUM). Этот режим можно изменить так, что принтер не остановится по достижении окончания срока службы картриджа, но на панели управления все же будет отображаться сообщение об окончании срока службы.

1-22 Цветной лазерный принтер Phaser 6125/6130 Service Manual

Экран принт-картриджа панели управления

Основная информация

Тонеркартридж Сообщение панели управления

Xerox Тонер-картридж

Принт-картридж от Xerox (заправленный)

От другого производителя (не Xerox)

Тон ер-картридж другого производителя

Счетикоставшегося тонера

Количество оставшегося тонера можно отобразить с помощью служб CentreWare Internet Services (IS) и PrintingScout (SimpleMonitor).

Нормальное состояние

Xerox (TM)

Тон ер-картридж Xerox (TM)

Тон ер другого производителя

Предупреждение о близком окончании срока службы

Скоро требуется замена

Срок службы не отслеживается.

Функциональность

Окончание срока службы

Замена тонеркартриджа

Пустой Печать с полной

Замена тонеркартриджа

Печать с полной функциональностью.

функциональностью до 40% ресурса принт-картриджа.

Принтер выведет сообщение об оши

бке и прекратит

печать. Печать с полной

функциональностью.

Функция обслуживания

Обновление встроенного программного

Встроенное программное обеспечение платы процессора изображений и сетевой платы с поддержкой множества протоколов может обновить пользователь или сервисный инженер с помощью компьютера, работающего под Windows или Macintosh, на котором установлены необходимые утилиты. Обновления встроенного программного обеспечения можно получить по адресу

www.xerox.com/office/support.

Подробное описание см. «Обновление встроенного программного обеспечения» на стр.A-3.

римечание

Код загрузки можно обновить только через порты USB .

Обновляемое программное обеспечение Windows

Плата процессора изображений Доступно Доступно Сетевая плата с поддержкой множества

протоколов

MCU плата

a. Плату MCU Board нельзя обновить, если для работы с ней включается постоянное

запоминающее устройство (ПЗУ).

обеспечения

Через USB/

IEEE1284

Доступно Доступно

Через Network

(порт 9100)

Цветной лазерный принтер Phaser 6125/6130 Service Manual 1-23

Основная информация

Диагностика

Информационные страницы

Доступны функции диагностики двух типов:

1. Автоматическая диагностика: Принтер осуществляет проверку при

включении питания. Осуществляется проверка работы аппаратного обеспечения (ROM, RAM, ASIC и т. п.).

2. Ручная диагностика: Ручную диагностику осуществляет только

квалифицированный сервисный персонал в режиме технического обслуживания с панели управления.

Демонстрационная страница

На демонстрационной странице представлен образец печати дляЦветной лазерный принтер Phaser 6125/6130 . Демонстрационная страница распечатывается в цвете из выбранного лотка для бумаги.

Страница конфигурации

римечание

Отображенные конфигурационные страницы — для модели 6130. Панель управления и страницы установок принтера доступны для модели 6125 и содержат похожую информацию.

s6130-180

1-24 Цветной лазерный принтер Phaser 6125/6130 Service Manual

Основная информация

Пользователь может распечатать страницу конфигурации с панели управления, выбрав > конфигурацию > информационных страниц > меню. Страница конфигурации распечатывается из лотка по умолчанию, и включает следующую информацию.

Информация страницы конфигурации

Общее описание Подробное описание

Название Печать названия документа Имя изделия (логотип) Печать логотипа организации Общая информация Общее число отпечатков, общее число цветных

отпечатков, общее число черно-белых отпечатков, объем памяти, язык принтера, количество доступных шрифтов, версия PostScript, серийный номер PostScript, версия встроенного программного обеспечения, версия Boot, версия аппарата, версия PostScript CRD, бумага по умолчанию, язык по умолчанию, текущие температура и влажность.

Опции принтера Плата с поддержкой множества протоколов (если

установлена) Дуплексный модуль: (00.00.00)

Лотки для бумаги: лоток 1 (МЦЛ), лотки 2-3 Объем печати Объем печати для каждого формата Сетевые настройки Версия встроенного программного обеспечения,

адрес MAC, Ethernet, TCP/IP, протокол, список

доступа хоста, протокол Adobe Настройки

параллельного порта Настройки USB Adobe Protocol Настройки системы Время перехода в режим экономии энергии,

Обслуживание Автоматическая регулировка регистрации,

PCL Лоток для бумаги, формат, ориентация, двусторонняя

PostScript Отчет об ошибках PS, таймаут дл

Панель управления Блокировка панели Настройки лотков Режим МЦЛ, лоток 2

ECP, Adobe Protocol

аудиосигналы, таймаут, язык, печать с

автоматической р

текста, титульный лист, диск RAM, переключение

лотков, единицы измерения, стартовая страница

обнаружение тонера от третьей стороны

печать, шрифт, набор символов, размер шрифта, шаг

шрифта, линия форм, количество, улучшение

изображения, Hex Dump, черновой режим, окончание

линий, цвет по умолчанию

режим выбора бумаги

егистрацией, печать ID, печать

я заданий PS,

Список шрифтов PCL

Пользователь может распечатать список шрифтов PCL по умолчанию в цвете на бумаге формата A из лотка по умолчанию. Список шрифтов PCL содержит следующую информацию:

■ №, шрифты, управляющая последовательность, ID шрифта, образец

Макро-лист PCL

Пользователь может распечатать макро-лист PCL по умолчанию на бумаге формата A из лотка по умолчанию.

Цветной лазерный принтер Phaser 6125/6130 Service Manual 1-25

Основная информация

Список шрифтов PostScript

Пользователь может распечатать список шрифтов PostScript по умолчанию на бумаге формата A из лотка по умолчанию. Список шрифтов PostScript содержит следующую информацию:

■ Шрифты для печати, образцы шрифтов

Отчет о статистике заданий

Принтер может сохранять до 20 журналов работ. Статистику работ можно распечатывать вручную или автоматически, когда количество сохраняемых журналов достигает 20. Пользователь может распечатать отчет о статистике работ на бумаге формата A из лотка по умолчанию. Отчет о статистике работ содержит:

■ Дата и время передачи задания

■ Входной интерфейс (USB, LPD и т. п.)

■ Имя документа (имя файла)

■ Цветное выходное изображение

■ Имя пользователя/хоста

■ Количество отпечатанных страниц (цветных / черно-белых)

■ Количество отпечатков (цветных / черно-белых)

■ Формат материала для печати

■ Результат (успешно, ошибка и т. п.)

1-26 Цветной лазерный принтер Phaser 6125/6130 Service Manual

Отчет о статистике ошибок

Основная информация

Принтер может сохранять статистику 42 ошибок, связанных с застреваниями, и 42 неисправимых ошибок. Пользователь может распечатать отчет о статистике

ошибок по умолчанию на бумаге формата A из лотка по умолчанию с помощью меню принтера панели управления.

Журнал статистики застреваний содержит следующую информацию:

■ № позиции, общий счет отпечатков, тип застревания бумаги

Журнал статистики неисправимых ошибок содержит следующую информацию:

■ № позиции, общий счет отпечатков, код «цепь-функция»

Счетчик печати (отчет об объеме печати)

Пользователь может распечатать отчет об объеме печати по умолчанию на бумаге формата A из лотка по умолчанию. Отчет об объеме печати содержит:

■ Дата инициализации, имя пользователя счета задания, количество страниц,

листов, дату и время

s6130-181

Цветной лазерный принтер Phaser 6125/6130 Service Manual 1-27

Основная информация

1-28 Цветной лазерный принтер Phaser 6125/6130 Service Manual

Принципы работы

В данной главе…

■ Phaser 6125/6130 Общее описание принципов работы

■ Процесс печати

■ Тракт бумаги в принтере

■ Основные узлы и функции

■ Режимы принтера

■ Управление принтером

■ Трансмиссия привода

Глава

Принципы работы

Phaser 6125/6130 Общее описание принципов работы

Данный Цветной лазерный принтер Phaser 6125/6130 представляет собой полноцветный лазерный принтер, в котором используются лазеры ROS (Raster Output Scanner — сканер растрового вывода) с четырехцветной (CMYK) электрофотографией. Система последовательного формирования изображения состоит из четырех принт-картриджей разных цветов (C — голубой, M — пурпурный, Y — желтый, K — черный), которые и создают изображение из тонера.

На следующей блок-схеме представлена последовательность этапов ксерографического процесса (штриховые линии) по м (сплошные линии) в принтере.

Блок-схема процесса печати

ере продвижения бумаги

Блок формирования

изображения

(1) Заряд

(2) Экспонирование

(3) Проявка

(5) Очистка

Ремень переноса

изображения

(4) Перенос (Барабан-бумага)

(7) Очистка

Paper (бумага)

(6) Закрепление

s6xxx-001

2-2 Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию

Процесс печати

Принципы работы

Процесс печати принтера включает следующие этапы:

1. Заряд – На поверхность барабанов наносится электрический заряд.

2. Экспонирование – Барабаны подвергаются воздействию лазерных лучей.

3. Проявление – Изображение проявляется с помощью тонера.

4. Перенос (барабан ---> бумага) – Готовое четырехцветное изображение из

тонера переносится с барабанов на бумагу.

5. Чистка блока формирования изображения – Излишки тонера

соскабливаются с барабана и BCR (ва

6. Сборник излишек тонера – Излишки тонера перемещаются в сборник.

7. Закрепление – Фьюзер закрепляет тонер на бумаге под действием тепла и

давления.

Блок формирования изображения [(1) Заряд] [(3) Проявка]

лика заряда).

Лазерный луч Перенос

на бумагу

[(4) Перенос]

Лазерное устройство (2) Экспонирование

[(5) Очистка]

Фьюзер [(6) Закрепление]

Ремень переноса изображения [(4) Перенос] [(7) Очистка]

s6130-002

Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию 2-3

Принципы работы

Заряд

На поверхность барабана наносится отрицательный электрический заряд с помощью валика заряда смещения, вращающегося с постоянной скоростью. Этот процесс выполняется параллельно для голубого, пурпурного, желтого и черного цветов.

Валик заряда находится в контакте с барабаном, и вращается в соответствии с вращением барабана. BCR представляет собой проводящий валик, который получает отрицательный потенциал от высоковольтного ист (HVPS), и переносит отрицательный заряд.

На поверхность барабана равномерно наносится отрицательный заряд смещения. Поверхность барабана представляет собой фоторецептор (изолятор в темноте и проводник при воздействии света), а внутренняя часть барабана выполнена из проводящего материала.

Валиком очистки является полиуретан, находящийся в контакте с валиком BCR для сбора тонера.

очника питания

Фоторецептор

HVPS

Валик очистки

BCR

Проводник

Барабан

s6180-135

2-4 Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию

Экспонирование

Принципы работы

Четыре лазерных диода (один на каждый цвет) в лазерном устройстве являются источником лазерных лучей. Зеркало направляет лучи на многогранное зеркало, вращающемуся двигателем сканера. По мере вращения многогранного зеркала лучи направляются сквозь серию объективов и зеркал на каждый из барабанов, сканируемых от края до края лучами в осевом направлении.

Вид сзади

Сканирование

Зеркало

Многогранное

зеркало

Зеркало

Объектив

Зеркало

Многогранное зеркало

Зеркало

Объектив

Зеркало

Передняя сторона

Плата лазерного диода

Объектив Зеркало

Плата датчика начала сканирования

Датчик начала сканирования (SOS)

Зеркало

Объектив

Зеркало Объектив

Зеркало

Объектив

Лазерный луч для черного цвета (K Лазерный луч для голубого цвета (C) Лазерный луч для пурпурного цвета (M) Лазерный луч для желтого цвета (Y)

Барабан для черного цвета

Барабан для голубого цвета

Барабан для пурпурного цвета

Барабан для желтого цвета

Зеркало

Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию 2-5

s6xxx-003

Принципы работы

Отрицательно заряженная поверхность барабана сканируется лазерными лучами, в результате чего на поверхности создается скрытое электростатическое изображение. Этот процесс выполняется параллельно для голубого, пурпурного, желтого и черного цветов.

Та область на поверхности, где касается лазерный луч, становится проводником. Отрицательный заряд на поверхности стекает на больший по модулю позитивно заряженный барабан, уменьшая потенциал. Та

ким образом, экспонированная лазерным лучом область поверхности, становится электростатическим скрытым изображением.

Лазерное устройство

Лазерный луч

Концепция барабана

Фоторецептор

Проводник

Лазерный луч

Отрицательный электрический заряд Положительный электрический заряд

Фоторецептор

Проводник

Барабан

Электростатическое скрытое изображение

Поверхность барабана

Лазерный луч

Электростатическое скрытое изображение

Потенциал

на поверхности

барабана

Лазерный луч

-V

s6180-137

2-6 Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию

Проявление

Принципы работы

Тонер притягивается к скрытому изображению на поверхности барабана под действием электростатических сил. На барабане формируется видимое изображение.

Тонер в принт-картридже перемешивается с помощью встроенной мешалки и подается в систему проявления. Тонерн ый двигатель и двигатель проявителя в главном приводе приводят в движение шнеки. Количество тонера, рассчитанное в соответствии со счетом отпечатков, по процесс называется распределением тонера, и управляется двумя другими процессами: управлением числом пикселей (Pixel Count Dispense Control

(PCDC)) и автоматическим управлением плотностью (Automatic Density Control (ADC)).

Тонер, подаваемый в систему проявления, и носитель, находящийся в системе, перемешиваются с помощью шнека и подаются на магнитный валик, расположенный у поверхности барабана. Под действием трения от перемешивания тонер и носит отрицательный, а носитель положительный), поэтому они притягиваются электростатическими силами. С помощью планки отделки формируется равномерный слой при притягивании магнитного вещества носителя к магнитному валику.

ель приобретают электрический заряд (тонер

дается в систему проявления. Этот

: Отрицательный электрический заряд

Тонер-картридж

Мешалка

: Положительный электрический заряд : Тонер : Каретка

Шнек

Лопасть

Дозирующий стержень

HVPS

Барабан

Магнитный

валик

s6xxx-004

Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию 2-7

Принципы работы

На поверхности магнитного валика находится тонкая полупроводниковая муфта. На эту полупроводниковую муфту подается напряжение проявления смещения от высоковольтного источника питания (HVPS). Это напряжение представляет собой комбинацию отрицательного постоянного напряжения и переменного напряжения. На магнитном валике поддерживается постоянное отрицательное напряжение по отношению к слою фоторецептора с помощью подачи постоянного потенциала. Следовательно, на тех об где отрицательный электрический заряд не уменьшается, потенциал будет ниже по сравнению с магнитным валиком, а более высокий по сравнению с магнитным валиком потенциал будет там, где отрицательный заряд поверхности барабана понижается. Переменное напряжение встряхивает материал на поверхности магнитного валика, что приводит к переносу тонера на барабан.

Таким образом, от области на поверхности барабана (электростатическое скрытое изображение), где отрицательный заряд ниже по модулю, чем заряд на магнитном валике, формируя на барабане изображение из тонера. Поскольку тонер пристает к барабану, отрицательный заряд носителя тонера понижается, что в свою очередь понижает потенциал и силы, притягивающие то

рицательно заряженный тонер притягивается только к той

ластях поверхности барабана,

нер.

Поверхность барабана

Тонерное изображение

Электрический потенциал на барабане

-V Напряжение смещения на блоке проявки

s6180-446

2-8 Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию

Перенос (барабан ---> бумага)

Изображение из тонера переносится с поверхности барабана на поверхность бумаги. Цвета переносятся на бумагу в следующем порядке: желтый, пурпурный, голубой, черный.

Поверхность барабана

(Изображение черного тонера)

Поверхность барабана

(Изображение Cyan

(голубого) тонера)

Принципы работы

Бумага

Изображение черного тонера

Изображение Cyan (голубого)

Поверхность барабана (Изображение Magenta

(пурпурного) тонера)

тонера Изображение

Magenta (пурпурного) тонера

Изображение Yellow (желтого) тонера

Поверхность барабана

(Изображение Yellow

(желтого) тонера)

s6180-140

■ Валик переноса смещения (BTR) – Это проводящий валик, получающий

положительный потенциал от высоковольтного источника питания (HVPS). BTR находится в контакте с тыльной стороной ремня и переносит положительный потенциал на ремень.

■ Узел переноса (ремень) – Узел переноса является проводящим узлом,

который получает положительный потенциал от валика переноса смещения. После того, как отрицательно заряженное изображение из тонера притягивается с поверхности барабана к положительно заряженному ремню, оно переносится на бумагу. Узел переноса транспортирует бумагу по направлению к фьюзеру.

Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию 2-9

Принципы работы

Чистка блока формирования изображения

Излишки тонера удаляются с поверхностей барабана и BCR, и одновременно с поверхности барабана удаляется излишний электрический заряд.

■ Чистка барабана – Ракель находится в контакте с поверхностью барабана и

собирает излишки тонера путем соскабливания.

■ Чистящий валик – Чистящий валик находится в контакте с поверхностью

BCR и собирает излишки тонера путем соскабливания.

■ Удаление электрического заряда – Когда барабан заряжается от BCR,

всякий излишний заряд препятствует равномерному заряду поверхности барабана, что может привести к проблемам качества печати. Затем заряд, формирующий скрытое изображение на фотопроводящем барабане, снимается с помощью лампы стирания, чтобы подготовить барабан к следующему циклу экспонирования.

Положительный электрический заряд Отрицательный электрический заряд Тонер

Лампа стирания (Узел светодиода)

Валик очистки

Ракель

BCR

Барабан

Проводник

Фоторецептор

s6xxx-005

2-10 Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию

Сборник излишек тонера

Ракель собирает излишки тонера, находясь в контакте с барабаном, осуществляется сбор шнеком(1) к AUGER CLNG SIDE, который затем переносит тонер (2) к сборнику (3) в тонер-картридже.

Принципы работы

Очистка шнека

Сборник отработки

Тонер-картридж

Шнек

Ракель (лезвие очистки)

s6130-006

Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию 2-11

Принципы работы

Закрепление

Тонер закрепляетсяBTR и проявителями. На бумаге тонер закрепляется во фьюзере (узле закрепления) с помощью системы термического закрепления с использованием плавающего ремня с прижимом (Free Belt Nip Fusing (FBNF)). Нагревательный вал, разогреваемый нагревательной лампой, расплавляет частицы тонера. Тоне р вплавляется в материал для печати под действием тепла и давления.

Разогрев Ожидание Печать

Главная нагревательная лампа

Прижимная пружина

Бумага

Закрепленный тонер

Нагревательный вал

Нагревательная лампа

On (Вкл.) Включить/

Выключить

Прижимная головка

Незакрепленный тонер

On (Вкл.)

Войлочная полоска

Ремень

Каркас

Лист

s6130-007

2-12 Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию

Тракт бумаги в принтере

Схема тракта бумаги

Бумага подается из лотка или модуля ручной подачи, и транспортируется по тракту бумаги принтера, как показано на схеме.

Принципы работы

Прорезь ручной подачи

Узел регистрации

Ремень переноса изображения

Выходной валик во фьюзере

Top Cover (Верхняя крышка)

Фьюзер

Лоток

Соленоид/Валик подачи

Двигатель привода/

Муфта/

Валик регистрации

Двигатель привода/

Ремень

Двигатель привода/

Нагревательный вал/

Прижимной ремень

Предотвращение подачи нескольких листов

Двигатель привода/

Регистрация ведущей кромки (Исключая SSI)

s6130-008

Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию 2-13

Принципы работы

Элементы тракта бумаги

Элементы тракта бумаги данного принтера показаны на следующем рисунке.

Ролик вывода

Выходной датчик

Нагревательный вал

Прижимной ремень

Ремень

Резиновый ролик регистрации

Металлический ролик регистрации

Датчик регистрации

Ролик разделителя

Ролик подачи

Датчик отсутствия бумаги в лотке

Лазерный луч Перенос на бумагу Датчики бумаги

Датчик отсутствия бумаги при ручной подаче

s6130-009

2-14 Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию

Основные узлы и функции

Основные функциональные элементы принтера классифицируются по следующим категориям в зависимости от конфигурации принтера.

■ Лоток для материала для печати

■ Податчик бумаги

■ Ручная подача и регистрация

■ Узел переноса и фьюзер

■ Узел лазера

■ Тонер-картридж и подача тонера

■ Блок формирования изображения

■ Узел привода

■ Электрические элементы

Лоток для материала для печати

Принципы работы

Поддон

Концевая направляющая

Боковая направляющая (лев.)

Боковая направляющая (прав.)

Ролик разделителя

■ Левая/правая боковая направляющая

Боковая направляющая перемещается под прямым углом по отношению к направлению транспортировки бумаги для выравнивания бумаги по ширине.

■ Вал разделителя

Ролик разделителя и ролик подачи захватывают бумагу так, чтобы предотвратить подачу более одного листа.

s6130-010

Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию 2-15

Принципы работы

■ Лоток бумаги концевая направляющая

Концевая направляющая перемещается вдоль направления транспортировки бумаги, определяя таким образом формат бумаги.

■ Поддон

Поддон блокируется при извлечении лотка из податчика бумаги, и разблокируется при установке лотка в нем. При разблокировке, поддон поднимает бумагу, подтягивая ее к валику подачи при помощи натяжения пружины.

Предотвращение подачи нескольких листов

Листы, загруженные в лоток, могут иногда слипаться вместе по кромкам, что может служить причиной подачи нескольких листов или застревания бумаги. Листы подаются к валику подачи в позицию между валиком подачи и валиком отделителя. Обычно, при подаче одного листа оба ролика — подачи и торможения (отделения) — проворачиваются и пропускают лист.

Однако, когда одновременно по подачи. Ролик торможения (отделения) блокируется, пропуская верхний лист, отделенный от нижнего, остановленного трением ролика торможения.

Ролик торможения прижимается в направлении ролика подачи под действием пружины, а сила прижима контролируется фрикционной муфтой, с которой он связан.

даются два листа, вращается только ролик

Ролик подачи

Ролик разделителя

Фрикционная муфта

Ролик разделителя

s6130-011

2-16 Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию

Податчик бумаги

Принципы работы

Ролик подачи

Датчик отсутствия бумаги в лотке

Соленоид подачи

■ Tray No Paper Sensor (Photo Sensor) — Датчик отсутствия бумаги в лотке

(фотодатчик)

Определяет наличие/ отсутствие бумаги в лотке, опираясь на позицию Активатора отсутствия бумаги. (Бумага отсутствует: луч датчика прерван)

Датчик отсутствия бумаги в лотке

Поддон

ктиватор датчика отсутствия бумаги

(Позиция датчика отсутствия бумаги

Датчик отсутствия бумаги в лотке

Бумага

Активатор датчика отсутствия бумаги

s6130

s6130-01

■ Соленоид подачи

Соленоид подачи передает вращение от узла главного привода на ролик подачи.

Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию 2-17

Принципы работы

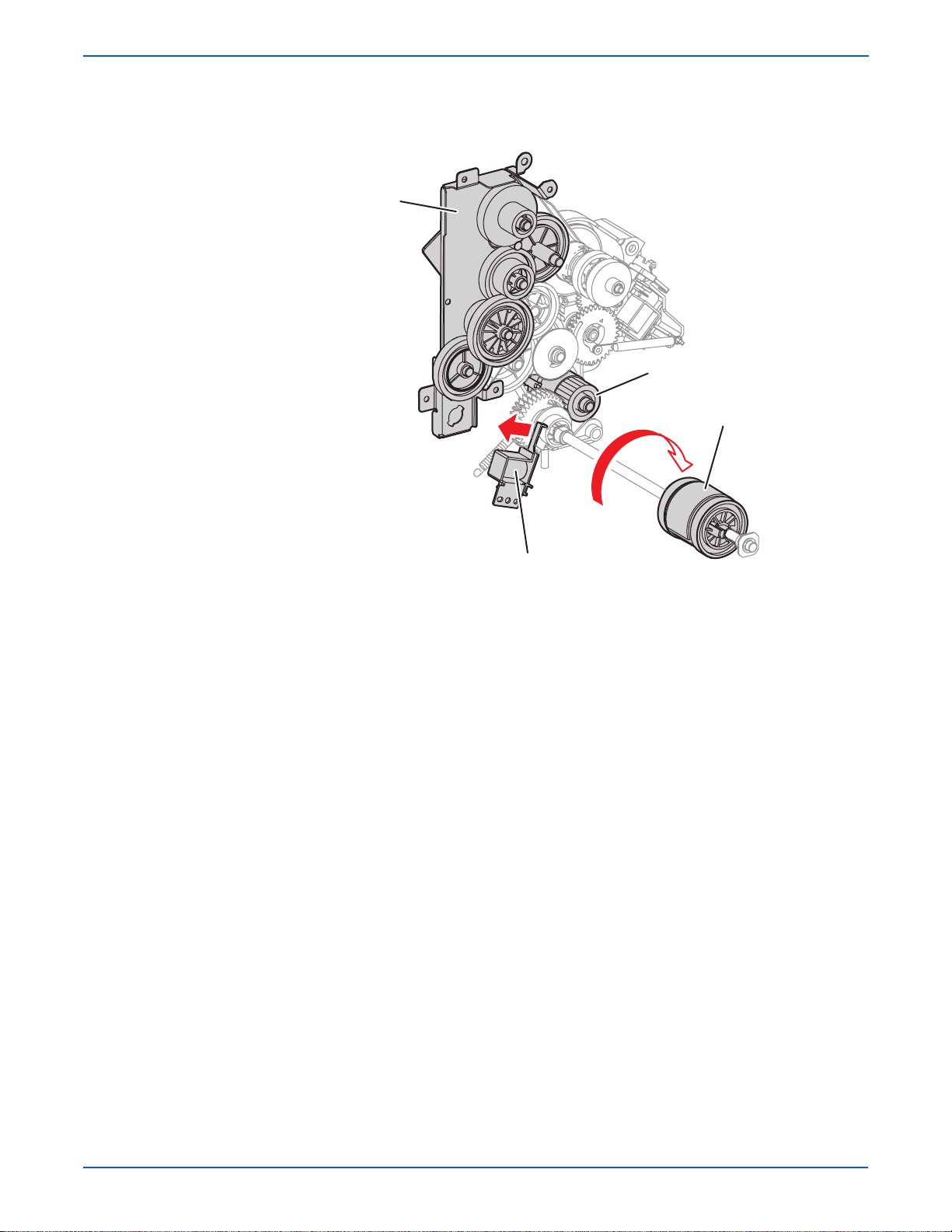

■ Ролик подачи

Когда срабатывает муфта подачи, ролик подачи проворачивается и подает бумагу.

Главный привод

Привод валика подачи

Ролик подачи

Соленоид подачи

s6130-014

2-18 Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию

Ручная подача и регистрация

Принципы работы

Датчик отсутствия бумаги при ручной подаче

Ролики регистрации

Активатор датчика бумаги

при ручной подаче

(позиция датчика отсутствия бумаги)

Датчик отсутствия бумаги при ручной подаче

Активатор датчика бумаги при ручной подаче

Paper (бумага)

Ролики регистрации

s6130

■ Tray No Paper Sensor (Photo Sensor) — Датчик отсутствия бумаги в лотке

ручной подачи (фотодатчик)

Определяет наличие/ отсутствие бумаги в проеме ручной подачи путем изменения позиции активатора.

Опираясь на обнаружении листа, ролик регистрации вращается с определенной продолжительностью для подачи листа в принтер. Лист закрепляется между роликами для предотвращения возможного выпадания из проема ручной подачи.

Ролики останавливаются сразу же пр

и обнаружении бумаги датчиком

регистрации.

■ Датчик регистрации (Фотодатчик)

Датчик регистрации обнаруживает бумагу, когда ведущая кромка бумаги достигает направляющей регистрации. При подаче бумаги из проема ручной подачи, датчик регистрации

измеряет длину бумаги. Значение «On time» (время) конвертируется датчиком в значение длины бумаги.

Примечание

On (включен): Бумага активизирует активатор.

Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию 2-19

Принципы работы

■ Муфта регистрации

Муфта регистрации передает вращение от главного привода к резиновому ролику регистрации, и транспортирует бумагу из лотка и проема ручной подачи в направлении блока формирования изображения. Синхронизация подачи листов после регистрации регулируется продолжительностью работы муфты регистрации, так что изображение из тонера переносится с барабана на бумагу в точно определенном месте листа.

Вид сзади

Передняя сторона

Активатор регистрационного ролика

Активатор входной регистрации

Активатор пружины регистрации

Активатор на выходе

Выходная пружина

Датчик регистрации

Металлический ролик регистрации

Датчик регистрации

Муфта регистрации

Резиновый ролик регистрации

s6130-016

2-20 Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию

Регистрация передней кромки

Когда лист подается из лотка в позицию для переноса тонера, регистрация листа может быть не совсем верной из-за неточного выравнивания ведущей кромки в лотке.

Во избежание этой проблемы, позицию ведущей кромки необходимо выравнивать роликами регистрации прежде, чем подавать лист на ремень узла переноса или BTR (валик переноса).

Принципы работы

Ролики регистрации

s6130-017

Перед началом работы роликов регис роликам. При этом происходит выравнивание ведущей кромки, как показано ниже.

Проталкивание кромки листа к ролику регистрации, находящемуся в покое, обеспечивает регистрацию ведущей кромки листа.

Ролики регистрации

Бумага с перекосом

Управление форматом бумаги

В данном принтере отсутствуют переключатели для определения формата бумаги, и длина бумаги определяется датчиком регистрации при подаче. При несоответствии данных и формата бумаги, посылается ошибка на панель процессора изображения.

трации бумага продвигается из лотка к

s6180-271

Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию 2-21

Принципы работы

Обнаружение бумаги

Поскольку тракт бумаги из проема ручной подачи до датчика регистрации отличается от тракта бумаги из лотка до датчика регистрации, регистрация обеспечивается Активатором регистрации (Registration In Actuator) и активатором ролика регистрации (Registration Roller Actuator).

■ Активатор ролика регистрации обнаруживает лист, поступивший из проема

ручной подачи, а также определяет заднюю кромку листа, поступившего из лотка.

■ Активатор регистрации определяет ведущую кромку листа, поступившего из

лотка.

Движение активатора регистрации не влияет на активатор ролика регистрации.

Вид сзади

Передняя сторона

Активатор регистрационного ролика

Активатор входной регистрации

Активатор пружины регистрации

Нормальная позиция

Датчик регистрации

Активатор регистрационного ролика

Активатор входной регистрации

Определитель бумаги: Задняя кромка

Активатор регистрацион-

Paper (бумага)

ного ролика

Активатор на выходе

Выходная пружина

Датчик регистрации

Из лотка бумаги

Активатор входной регистрации

Датчик регистрации

Paper (бумага)

Из ручной подачи бумаги

Активатор регистрационного ролика

Paper

(бумага)

Датчик регистрации

Активатор входной регистрации

Датчик регистрации

Активатор входной регистрации

s6130-018

2-22 Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию

Узел переноса и фьюзер

Принципы работы

Вид сзади

Выходной датчик

Передняя сторона

Нагревательная лампа

Прижимной ремень

Датчик температуры STS

Нагревательный вал

Термостат

Датчик температуры NCS

Ролик вывода

Fuser (фьюзер)

Датчик автоматического управления плотностью (ADC)

Узел фальцующего ножа

Ремень переноса изображения

Ремень

s6130-019

Узел переноса

Узел переноса состоит из ремня переноса и датчика ADC (датчик автоматического управления плотностью).

■ Ремень переноса

Ремень транспортирует бумагу по направлению к фьюзеру.

■ Датчик автоматического управления плотностью (ADC)

Датчик ADC обнаруживает пятна тонера на ремне и преобразует их плотность в значения напряжения. Значение напряжения используется для контроля над плотностью тонера.

Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию 2-23

Принципы работы

Узел лазера

Фьюзер

Фьюзер закрепляет изображение из тонера на бумаге под действием тепла и давления, и транспортирует бумагу до и после закрепления тонера. Фьюзер состоит из следующих элементов: нагревательного вала, нагревательной лампы, термостата, датчика температуры, прижимного ремня, ролика вывода и выходного датчика.

■ Выходной датчик

Выходной датчик определяет выход отпечатанных страниц после закрепления в зависимости от изменения положения активатора.

Вид сзади

Зеркало

Многогранное зеркало

Сканирование

Объектив

Зеркало

Передняя сторона

Плата лазерного диода

Объектив

Зеркало Плата датчика

начала сканирования Датчик начала сканирования (SOS)

Зеркало

Лазерное устройство

Windows

s6130-020

Лазерное устройство представляет собой устройство экспонирования, в котором генерируются лазерные лучи, создающие скрытое электростатическое изображение на поверхности барабана. Лазерное устройство состоит из следующих элементов: лазерного диода, сканера, платы начала сканирования (SOS), линз, зеркала и окна.

2-24 Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию

Принципы работы

■ Плата лазерного диода

Плата лазерных диодов включает в себя четыре лазерных диода (LD), соответствующих голубому, пурпурному, желтому и черному цветам. Каждый диод преобразует электрические сигналы входящих данных изображения в лазерное излучение. Для стабилизации лазерного излучения при формировании скрытого электростатического изображения, плата лазерных диодов отслеживает интенсивность лазерного луча, и подстраивает ее к соответствующему уровню. Эт

от процесс называется автоматическим

управлением питанием (Auto Power Control (APC)).

■ Сканирование

Сканер включает в себя двигатель сканера, вращающийся с постоянной скоростью, и многогранное зеркало, смонтированное на валу двигателя. Лазерный луч от лазерного диода попадает на многогранное зеркало, отражаясь от неподвижного зеркала. Многогранное зеркало представляет собой шесть отражающих зеркальных поверхностей. Оно изменяет угол отражения лазерного луча по мере вращения двигателя сканера, что позволяет лучу ск

анировать поверхность барабана вдоль оси. Для сканирования одной линии используется отражение от одной грани многогранного зеркала.

■ Плата начала сканирования (SOS)

Датчик начала сканирования (SOS) на плате начала сканирования (SOS) обнаруживает лазерный луч и конвертирует его в электрический сигнал, указывающий на начало сканирования, и передает этот сигнал на плату MCU (контроллера принтера). Сигналы датчика используются для синхронизации начала сканирования лазерным лучом и начальной точки записанного изображения.

■ Линзы

Лазерный луч, отраженный от многогранного зеркала, попадает на поверхность барабана через систему линз, зеркало и окно. Линзы исправляют аберрацию.

■ Зеркало

Зеркало направляет лазерный луч и задает оптический путь.

■ Окошко

Окно предотвращает попадание посторонних материалов в лазерное устройство.

Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию 2-25

Принципы работы

Тонер-картридж и подача тонера

Тонер картридж (K) Разъем CRUM (K)

Тонер картридж (C) Разъем CRUM (С)

Тонер картридж (M) Разъем CRUM (М)

Тонер картридж (Y) Разъем CRUM (Y)

Двигатель подачи тонера (К)

Двигатель подачи тонера (С)

Двигатель подачи тонера (М)

Двигатель подачи тонера (Y)

s6130-021

Принт-картридж представляет собой компонент, заменяемый пользователем, состоящий из следующих элементов:

■ Разъем модуля памяти элемента, заменяемого пользователем (CRUM)

Через разъем CRUM осуществляется считывание и запись данных CRUM. В CRUM сохраняется особая информация о принтере.

■ Устройство подачи тонера (C/M/Y/K)

Двигатель подачи тонера обеспечивает движение мешалки и шнека в тонеркартридже, и доставляет тонер к проявителю.

2-26 Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию

Блок формирования изображения

Принципы работы

Принт-картридж

Барабан K для черного цвета Барабан C для голубого цвета Барабан M для пурпурного цвета Барабан Y для желтого цвета

Вид сзади

Проявитель (K)

Проявитель (C)

Проявитель (M)

Проявитель (Y)

CRUM

Передняя

сторона

Узел светодиодов

s6130-022

Блок формирования изображения — компонент, выполняющий в процессе печати этапы нанесения заряда, проявки, переноса и очистки (см. «Процесс печати» на стр. 2-3).

Блок формирования изображения состоит из двух последовательно расположенных частей:

■ Проявители

Каждый из четырех проявителей включают в себя шнеки, распределяющие тонер, и магнитные ролики, наносящие тонер на барабан для проявки скрытого изображения.

■ Барабаны

На каждом из барабанов создается скрытое изображение, на которое затем наносится проявителем тонер. Окончательное изображение из тонера переносится на бумагу.

■ CRUM

Информация, касающаяся узлов Проявки/Формирования изображения хранится в CRUM.

Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию 2-27

Принципы работы

Узел привода

■ Лампа стирания (LED)

Свет от светодиода (LED) проходит через линзу принт-картриджа, освещает барабан, и удаляет заряд с барабана.

Блок формирования изображения Лампа стиранияОбъектив стирания

Барабан LED (светодиодов)Узел, блок

s6130-023

Дополнительный привод

Главный привод

Привод подачи

s6130-024

Узел привода состоит из трех основных частей:

■ Узел главного привода

Обеспечивает движение барабанов (голубого, пурпурного, желтого, черного), ремня переноса, роликов регистрации и узла подачи.

■ Узел дополнительного привода

Обеспечивает движение Фьюзера и Проявителей (голубого, пурпурного, желтого, черного).

■ Узел привода податчика

Узел привода податчика переводит движущую силу от узла дополнительного привода к соответствующим элементам.

2-28 Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию

Принципы работы

Привод тракта меняется соленоидом переключателя режима цветной печати в узле привода податчика для того, чтобы позволить узлу главного привода достигать только черного проявителя. Это гарантирует отсутствие вращения узлом дополнительного привода желтого, пурпурного и голубого проявителей в процессе монохромной печати.

Датчик переключателя режима цветной печати определяет необходимость активации привода тракта монохромной или по

лноцветной печати.

Полноцветный режим

Шестерня D3 Out

Приводпроявитель (Y, M, C)

Шестерня D3 In

Черно-белый режим

Шестерня D3 Out

Шестерня D3 In

Полноцветный режим

Кулачок C

Шестерня C

Соленоид переключения в режим цветной печати

Кулачок C

Привод дополнительного двигателя

Кулачок C

Привод дополнительного двигателя

Датчик переключения в режим цветной печати

Привод блока формирования изображения

Черно-белый режим

Кулачок C

Шестерня C

Датчик переключения в режим цветной печати

Соленоид переключения в режим цветной печати

s6130-025

Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию 2-29

Принципы работы

Электрические элементы

Вентилятор

Сетевая плата с поддержкой множества протоколов (МРС)

Панель управления

Блокировочный выключатель

LVP S

Переключатель боковой крышки

EEPROM

Плата MCU

Плата IP

HVPS

Вентилятор

Главный вентилятор охлаждает принтер, предотвращая его перегрев.

Выключение питания

С помощью выключателя питания включают и выключают подачу питания принтера переменным током.

Низковольтный источник питания ((LVPS)

Блок LVPS может быть двух типов: на 100/120 В и на 230 В. LVPS подает питание переменным током от источника питания на нагреватель фьюзера. LVPS также генерирует и поставляет стабильное питание переменным током низкого напряжения для логических цепей принтера. Кроме цепи питания, LVPS содержит цепь управления нагревателем фьюзера.

Датчик влажности

Выключатель питания

Автоматический выключатель с реле утечки на землю

s6130-026

2-30 Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию

Плата контроллера принтера

Плата контроллера принтера (MCU) управляет процессом печати, обмениваясь данными с платой процессора изображений и информацией с датчиками и переключателями. Основные функции:

1. Обмен данными с процессором изображений.

2. Получение информации от датчиков и переключателей.

3. Управление двигателями главного привода и узлом привода.

4. Распределение низковольтного постоянного напряжения от LVPS между

компонентами.

5. Управление лазером.

римечание

При замене платы контроллера принтера обязательно перенесите со старой платы на новую модуль NVRAM.

Высоковольтный блок питания (HVPS)

HVPS поставляет высоковольтное питание для элементов узла переноса и узла формирования изображения, необходимое для процессов заряда, проявления и первичного переноса, то есть для BCR, BTR, узла проявления и валика электростатического притяжения (ESA).

Принципы работы

Плата стираемого программируемого постоянного запоминающего устройства (EEPROM)

Плата EEPROM сохраняет информацию о данном принтере.

Панель управления

На панели управления отображается состояние принтера, и с нее же осуществляют управление принтером.

Ready

CMYK

s6130-068

Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию 2-31

Принципы работы

Плата процессора

Плата процессора изображений (I/P) соединена с платой контроллера принтера (MCU), которая управляет функциями принтера, включая диагностику, интерфейс и обработку изображений. Плата I/P является одним из основных элементов Phaser 6130 принтера.

Основной функцией платы I/P является получение данных с центрального компьютера через один из доступных портов (USB или Ethernet). Принятые данные помещаются в буфер, сохраняются и передаются в устройство печати в растров

1. Стандартная память (128 МБ, встроенная RAM)

2. Дополнительный модуль памяти DIMM (следует переустанавливать)

3. Разъем сетевой платы с поддержкой нескольких протоколов

4. NVRAM

5. Разъем Ethernet

6. Разъем USB

изображения

ом формате.

При установке в принтер новой платы процессора изображений, со старой платы необходимо перенести на новую следующие элементы:

■ Модуль памяти DIMM (если установлен)

■ NVRAM

■ Сетевую плату с поддержкой нескольких протоколов (если установлена)

Датчик температуры /влажности

Датчик температуры/влажности измеряет температуру и влажность внутри принтера.

Блокировочный выключатель

s6130-070

Блокировочный выключатель отключает питание +24 В HVPS или двигателя при открывании передней крышки.

2-32 Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию

Принципы работы

Переключатель дверцы доступа к тонеру

Переключатель, определяющий, открыта ли дверца доступа к тонеру.

GFI Breaker — Автоматический выключатель с реле утечки на землю

Открывается для отключения питания, если определяет наличие какого-либо напряжения, тока или тока утечки, превышающих значения блока питания.

Сетевая карта с поддержкой нескольких протоколов (MPC)

Опция, позволяющая воспользоваться различными сетевыми протоколами.

Поток данных

На следующей схеме показан поток сигналов данных печати от платы процессора изображений.

Компьютер

Плата I/P

Контрольная плата электронной подсистемы (электрический сигнал)

Плата MCU

Лазерное устройство

Блок формирования изображения

Хост (электрический сигнал)

Блок контроля устройства (электрический сигнал)

Узел лазера (лазерные лучи)

Электростатическое невидимое изображение на барабане

Изображение из тонера на барабане

Ремень переноса изображения

Фьюзер

Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию 2-33

Изображение из тонера на бумаге

Отпечатанное изображение на бумаге

s6130-069

Принципы работы

Режимы принтера

Режимы работы

Управление принтером

Принтер Phaser 6130 может работать в следующих режимах:

■ Режим готовности

Принтер готов к печати.

■ Режим печати

Идет печать.

■ Sleep Mode (Energy Star) — спящий режим

Принтер вошел в статус экономии энергии.

■ Deep Sleep Mode — глубокий спящий режим

Принтер вошел в статус экономии энергии.

Определение формата бумаги

У принтера отсутствуют переключатели определения формата бумаги, датчиком регистрации определяется только длина бумаги при ее подаче. При несоответствии обнаруженного формата с форматом, отправленным данными на печать, на процессор изображения отправляется ошибка.

Узел управления интенсивностью лазерного излучения

Данные изображения передаются в лазерное устройство в виде электрического сигнала (данные выражаются высокими и низкими значениями напряжения), а лазерные диоды преобразуют электрические сигналы в оптические (данные выражаются включением и выключением лазерных лучей).

При неравномерной интенсивности лазерного излучения либо чувствительности оптической системы (линз) или барабана невозможно создать правильное электростатическое изображение. Поэтому лазерные ди интенсивность лучей и управляют ими.

Лазерное устройство оборудовано четырьмя лазерными диодами для желтого, пурпурного, голубого и черного цветов, и интенсивность лучей автоматически регулируется для каждого цвета.

оды отслеживают

2-34 Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию

Управление процессом печати

Для обеспечения стабильных результатов требуется корректировать параметры, связанные с проявлением изображения, по мере необходимости. Управление процессом осуществляется двумя способами, после 25 выполненных отпечатков или во время непрерывной работы.

■ Контроль потенциала

■ Управление плотностью тонера

Дополнительно предусмотрены следующие средства контроля:

■ Режим высокого заполнения

■ Режим подмешивания

Контроль потенциала

Для обеспечения стабильной плотности отпечатанного изображения осуществляется регулирование напряжения заряда барабана, напряжения проявления и интенсивности лазерного луча в соответствии с возможностью проявления носителя каждого цвета, которая изменяется моментально. Отрегулированные значения напряжения заряда барабана, напряжения проявления и интенсивности лазерных лучей передаются по обратной связи для поддержания постоянства плотности отпечатанного изображения.

Общее описание сре

1. Датчик влажности и температуры определяет влажность и температуру.

2. Для контроля потенциала генерируются пятна соответствующих цветов

(желтого, пурпурного, голубого и черного), которые переносятся на ремень переноса изображения.

3. Датчик автоматического регулирования плотности (ADC) определяет

плотность пятна на ремне.

4. В зависимости от плотности пятна выполняется автоматическое

регулирование напряжения заряда, напряжения пр интенсивности лазерного луча для каждого цвета.

Принципы работы

дств контроля:

оявления и

Управление плотностью тонера

Для обеспечения стабильности печати плотность тонера должна поддерживаться на постоянном уровне. За этим следит система управления плотностью тонера.

1. PCDC (управление числом пикселей)

Количество тонера, потребляемое в процессе проявления, рассчитывается путем подсчета видеосигналов, поступающих в лазерное устройство. Количество потребляемого тонера выражается во времени подачи тонера. При подаче тонера в узел проявления двигатель по течение рассчитанного времени подачи.

2. Автоматическое управление плотностью (ADC)

Для контроля плотности тонера при заданном потенциале генерируются пятна соответствующих цветов (желтого, пурпурного, голубого и черного), которые переносятся на ремень переноса изображения. Датчик ADC измеряет плотность, и измеренное значение сравнивается с контрольным. Если плотность тонера слишком низка, для следующего отпечатка

личество подаваемого тонера увеличивается, а если плотность тонера

ко слишком высока, подача тонера уменьшается. Количество подаваемого тонера выражается временем подачи тонера. Расчет выполняется для каждого цвета.

дачи тонера работает в

Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию 2-35

Принципы работы

Режим высокого заполнения

Постоянная печать изображений с заполнением, превышающим возможности подачи тонера, приводит к понижению плотности тонера в узле проявления.

В режиме высокого заполнения подача следующей страницы откладывается, пока не будет подано дополнительное количество тонера, если время подачи тонера достигает указанного значения при непрерывной печати.

Режим подмешивания

В режиме подмешивания для предотвращения снижения плотности тонер подается немедленно, как только значение плотности контрольного пятна, измеренное датчиком ADC, становится значительно ниже стандартного значения. Это осуществляется за счет подачи дополнительного количества тонера. Если после этой операции уровень плотности тонера восстановить не удается, считается, что тонер израсходован.

ADC датчик функции управления

Датчик ADC представляет собой датчик отражательного типа, который излучает свет от светодиода, направляет его на цель, и обнаруживает отраженный луч с помощью фоторецептора, после чего выдает электрические сигналы, соответствующие интенсивности обнаруженного света.

Для обеспечения точного измерения плотности пятна поверхность датчика ADC чистят, чтобы удалить загрязнения от тонера и других материалов, а также выполняют регу предварительно заданным значениям интенсивности при создании пятна для контроля потенциала и контроля плотности тонера.

лирование света так, чтобы отраженный свет соответствовал

Управления регистрацией света

В принтере использована система из последовательно установленных барабанов с прямым переносом изображения с помощью ремня переноса. Из-за того, что изображения формируются из отдельного цвета на индивидуальном барабане, а затем формируется одно целое изображение, может появиться сдвиг в цветах. Функция контроля регистрации служит для расчета сдвига регистрации и компенсирует ошибки регистрации л

Функция управления сканированием регулирует регистрацию всех четырех цветов в направлении обработки.

Управление регистрацией цвета выполняется, основываясь на изменении температуры внутри аппарата и счета отпечатков при выполнении управления процессом. В целом управление осуществляется следующим образом:

1. Выходное значение сигнала датчика ADC измеряется, когда на ремне

переноса нет тонера. При этом определяется поро

2. На ремне генерируются пятна для управления регистрацией цветов. Эти

пятна представляют собой 10-миллиметровые линии, идущие в порядке «черный — голубой — черный — пурпурный — черный — желтый», по

количеству четырех счетов подачи, управляемых черным триггером.

азерного устройства.

говое значение.

2-36 Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию

Принципы работы

Около половины поворота ремня

3. The Датчик ADC считывает плотность пятен.

4. Величина сдвига регистрации рассчитывается исходя из порогового

значения, определенного на этапе 1, и плотности пятна, измеренного на этапе 3.

5. В зависимости от величины сдвига регистрации рассчитывается

синхронизация лазерного устройства.

Управление фьюзером

10 мм

K K C K M K Y

s6180-290

Управление температурой фьюзера

После того, как целевая температура установлена, температура поверхности нагревательного вала контролируется включением/ выключением нагревательной лампы.

Температура отдельных областей нагревательного вала измеряется бесконтактным датчиком фьюзера (NCS) в середине вала и датчиком температуры Temp Sensor у края.

Настройка целевой температуры варьируется в зависимости от времени разогрева, печати или управления процессом. Изменения целевой установленной температуры основываются на вн принтера, определяемой датчиком влажности.

Охлаждение

В процессе печати распределение температуры по нагревательному валу становится неравномерным, как в области подачи бумаги, так и вне ее. Охлаждение приостанавливает чувствительность принтера на определенный период времени, чтобы распределение температуры нагревательного вала было равномерным.

Когда температура края нагревательного вала слишком высока, выполняется охлаждение для достижения целевой температуры.

Датчик фьюзера NCS Разогрев

утренней температуре

Точнос ть определения температуры бесконтактным датчиком фьюзера в середине нагревательного вала снижается, если температура самого датчика ниже-5° C. Поэтому, если температура ниже -5° C, происходит прогрев датчика.

Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию 2-37

Принципы работы

Трансмиссия привода

Главный привод

Главный привод приводит в движение элементы, как это показано в следующей схеме.

[ Названия движущихся частей ]

Главный привод

Шестерня P2Шестерня T4

Приводные шестерни

[ Ремень ]

Ремень переноса

изображения

[ Ролик подачи ]

Желоб регистрации подачи

Шестерня блока формирования изображения 1

Шестерня блока

формирования изображения 2

[ Барабан C для голубого цвета ]

HSG Xerographics (C)

Шестерня P3

Шестерня P4

Шестерня P5

Привод подачи бумаги

Муфта регистрации

Шестерня подачиСоленоид подачи

[ Металлический ролик регистрации ]

[ Ролик регистрации ]

Резиновая шестерня

регистрации

Металлическая шестерня

регистрации

формирования изображения 2

[ Барабан Y для желтого цвета ]

Шестерня блока

HSG Xerographics (Y)

[ Барабан K для черного цвета ]

HSG Xerographics (K)

Блок формирования изображения

2-38 Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию

[ Барабан M для пурпурного цвета ]

HSG Xerographics (M)

s6130-027

Привод подачи бумаги

Шестерня P2

Шестерня P4

Шестерня P5

[ Названия движущихся частей ]

: Указывает на сцепление шестерен

Ремень переноса изображения

Блок формирования изображения

Валик подачи

Шестерня P3

Шестерня T4

Резиновая шестерня регистрации

Металлическая регистрационная шестерня

[ Металлический регистрационный валик ]

Желоб регистрации подачи

Принципы работы

Блок формирования изображения Шестерня 2

[ Барабан К

для черного цвета ] [ Барабан С для голубого цвета ]

Блока формирования изображения Шестерня 1

Блока формирования изображения Шестерня 2

[ Барабан М для пурпурного цвета ] [ Барабан Y для желтого цвета ]

Шестерня привода

[ Ремень]

Шестерня подачи

[ Валик подачи ]

Регистрационная муфта

[ Регистрационный валик ]

Соленоид подачи

Передняя сторона

s6130-028

Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию 2-39

Принципы работы

Узел дополнительного привода

Приведение в движение дополнительного привода для монохромного режима отличается от цветного, как показано на следующих рисунках.

Черно-белый режим

Дополнительный привод

Main DriveДополнительный двигатель

Шестерня D1 Шестерня P2

Шестерня DK

Шестерня D5

Магнитная шестерня (K)

[ Магнитный ролик

для черного цвета (K) ]

Блок проявления черного цвета (K)

Блок формирования

изображения

Шестерня D1

Шестерня D2

Шестерня D3 In

Шестерня D3 Out

Шестерня P3

Шестерня P4

Шестерня P4-2

Шестерня C

Кулачок C

Фланец D3

Привод блока

формирования изображения

[ Названия движущихся частей ]

Соленоид

переключения

в режим

цветной печати

s6130-029

2-40 Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию

Принципы работы

[ Черно-белый режим ]

Дополнительный привод

Шестерня D1

Дополнительный

двигатель

Шестерня D1

Шестерня D2

Шестерня D3 In

Шестерня D3 Out

Шестерня D2

Шестерня D3 In

Шестерня D4

Шестерня D3 Out

[ Названия движущихся частей ]

: Определяет сцепление шестерен

HSG Проявитель (K)

Магнитная шестерня (K)

Шестерня DK

[ Магнитный валик (К) ]

Шестерня D5

Блок формирования изображения

Кулачок C

Фланец D3

Кулачок C

Привод

принт-картриджа

Соленоид переключения в режим цветной печати

Шестерня C

Шестерня P2

Шестерня P3

Шестерня P4

Шестерня P4-2

Главный привод

СПЕРЕДИ

s6130-143

Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию 2-41

Принципы работы

Цветной режим

Полноцветный режим

Дополнительный привод Привод блока

Дополнительный двигатель

Шестерня D1

Шестерня DK

Шестерня D5

Магнитная

шестерня (K)

[ Магнитный

валик (К) ]

Корпус

проявителя (К)

Привод блока формирования изображения

[ Названия движущихся частей ]

формирования изображения

Шестерня D1

Шестерня D2

Шестерня D3 In

Шестерня D3 Out

Шестерня D4

Шестерня D5 Шестерня D5 Шестерня D5

Магнитная

шестерня (С)

[ Магнитный

валик (C) ]

Корпус

проявителя (K)

Магнитная

шестерня (M)

[ Магнитный

валик (M) ]

Корпус

проявителя (M)

Магнитная

шестерня (Y)

[ Магнитный

валик l (Y) ]

Корпус

проявителя (Y)

s6130-034

2-42 Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию

Принципы работы

Полноцветный режим

Дополнительный привод

Шестерня D1

Дополнительный

двигатель

Шестерня D1

Шестерня D2

Шестерня D3 Out

Шестерня D3 In

Шестерня D4

[ Названия движущихся частей ]

: Определяет сцепление шестерен

Привод блока формирования изображения

Шестерня DK

Шестерня D5

Шестерня D4

Шестерня D5

Шестерня D4

Шестерня D5

Привод блока формирования изображения

Передняя сторона

Магнитная шестерня (K)

[ Магнитный валик (K) ]

Проявитель (K)

Магнитная шестерня (C)

[ Магнитный валик (C) ]

Проявитель (C)

Магнитная шестерня (M)

[ Магнитный валик (M) ]

Проявитель (M)

Магнитная шестерня (Y)

[ Магнитный валик (Y) ]

Проявитель (Y)

s6130-035

Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию 2-43

Принципы работы

Сборка проявителя и излишнего тонера

Сборник отработанного тонера и проявителя

Главный привод Дополнительный привод

Шестерня принт-картриджа 1

Шестерня принт-картриджа 2

[ Барабан]

Шестерня шнека очистки

Шестерня боковых

шнека и шкива

Шестерня бокового шнека

[ Шнек ]

[ Шнек очистки ][ Лопасть проявителя ]

Корпус блока ксерографии (Y/M/C/K)

Блок формирования изображения

[ Названия движущихся частей ]

Магнитная шестерня (Y, M, C, K)

[ Магнитный валик ]

Шестерня магнитного шкива

Шестерня лопастного шкива

Лопастная шестерня

Шестерня шнека

[ Передний шнек ]

Шестерня шнека

[ Задний шнек ]

Корпус блока проявителя (Y/M/C/K)

s6130-030

2-44 Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию

Принципы работы

Сборник отработанного тонера и проявителя

Корпус блока ксерографии (Y/M/C/K)

Шестерня лопастного шкива

Корпус блока проявителя (Y/M/C/K)

Шестерня шнека

[ Задний шнек ]

Шестерня шнека

[ Передний шнек ]

Дополнительный привод

Главный привод

[ Названия движущихся частей ]

: Указывает на сцепление шестерен

Шестерня шнека очистки

[ Шнек ]

Шестерня бокового шнека

[ Шнек очистки ]

Шестерня боковых шнека и шкива

[ Барабан ]

Шестерня магнитного шкива

Лопастная шестерня

[ Лопасть проявителя ]

Магнитная шестерня

[ Магнитный валик ]

Блок формирования изображения Шестерня 2

[ Барабан ]

Блока формирования изображения Шестерня 1

Блок формирования изображения Шестерня 2

[ Барабан ]

Передняя сторона

Блок формирования изображения

s6130-031

Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию 2-45

Принципы работы

Устройство подачи тонера (C/M/Y/K)

Энергия вращения устройства подачи тонера приводит в движение мешалку и шнек в тонер-картридже.

Узел подачи тонера

Двигатель

подачи

тонера (K)

Шестерня шкива (K)

Шестерня

шкива, шнека (K)

Шестерня шнека (K)

[ Шнек (K) ]

Шестерня

шкива (K)

Шестерня

мешалки (K)

[ Мешалка (K) ]

Тонер-картридж (K)

Двигатель

подачи

тонера (C)

Шестерня шкива (C)

Шестерня

шкива, шнека (C)

Шестерня шнека (C)

[ Шнек (C) ]

Шестерня

шкива (C)

Устройство

подачи тонера

Шестерня

мешалки (C)

[ Мешалка (C) ]

Тонер-картридж (C)

[ Названия движущихся частей ]

Двигатель

подачи

тонера (M)

Шестерня шкива (M)

Шестерня

шкива, шнека (M)

Шестерня шнека (M)

[ Шнек (M) ]

Шестерня

шкива (M)

Шестерня

мешалки (M)

[ Мешалка (M) ]

Тонер-картридж (M)

Двигатель

подачи

тонера (Y)

Шестерня шкива (Y)

Шестерня

шкива, шнека (Y)

Шестерня шнека (Y)

[ Шнек (Y) ]

Шестерня

шкива (Y)

Шестерня

мешалки (Y)

[ Мешалка (Y) ]

Тонер-картридж (Y)

s6130-032

Узел подачи тонера

Устройство подачи тонера

Тонер-картридж (K)

Шестерня мешалки (K)

[ Мешалка (K) ]

Тонер-картридж (C)

Тонер-картридж (M)

Тонер-картридж (Y)

Правая сторона

[ Названия движущихся частей ]

: Определяет сцепление шестерен

Шестерня шкива мешалки (K)

Шестерня шкива (K) Двигатель подачи

тонера (K)

Шестерня шкива (K)

Шестерня шнека (K)

[ Шнек (K) ]

Двигатель подачи тонера (C)

Двигатель подачи тонера (M)

Двигатель подачи тонера (Y)

Левая сторона

s6130-033

2-46 Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию

Привод фьюзера

Принципы работы

Привод фьюзера

Шестерня шкива нагревательного вала

Шестерня нагревательного

вала

[ Нагревательный вал ]

[ Названия движущихся частей ]

Дополнительный привод

Шестерня выводного шкива

Шестерня вывода

[ Ролик вывода ]

Фьюзер

s6130-036

Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию 2-47

Принципы работы

Привод фьюзера

Шестерня вывода

[ Ролик вывода ]

Шестерня выходного шкива

[ Названия движущихся частей ]

: Определяет сцепление шестерен

Фьюзер

Шестерня нагревательного вала

[ Нагревательный вал ]

Шестерня шкива нагревательного вала

Дополнительный привод

Передняя сторона

s6130-037

2-48 Цветной лазерный принтер Phaser 6125/6130 Руководство по техническому обслуживанию

Сообщения и коды ошибок

В данной главе…

■ Введение

■ Инструкции по техническому обслуживанию

■ Сообщения, коды и соответствующие процедуры

■ Image Processor Board Errors (Ошибки платы процессора изображения)

■ Ошибки тонер-картриджа

■ Jam Errors (Застревания)

■ Ошибки MPC

■ Ошибки узла переноса изображения

■ Paper Setting Errors (Ошибки настроек бумаги)
