User Guide

Guide d’utilisation

Phaser® 8560MFP/8860MFP

multifunction printer

Guida dell'utente

Benutzerhandbuch

Guía del usuario

Guia do Usuário

Gebruikershandleiding

Användarhandbok

Betjeningsvejledning

Ɋɭɤɨɜɨɞɫɬɜɨɩɨɥɶɡɨɜɚɬɟɥɹ

ǼȖȤİȚȡȓįȚȠȤȡȒıĲȘ

www.xerox.com/support

Copyright © 2007 Xerox Corporation. Todos os direitos reservados. Direitos reservados de não publicação, de acordo com as leis de direitos autorais dos Estados Unidos. O conteúdo desta publicação não pode ser reproduzido de forma alguma sem a permissão da Xerox Corporation.

A proteção de direitos autorais reivindicada inclui qualquer forma e conteúdo de materiais e informações passíveis de direitos autorais, permitidos atualmente por leis estatutárias ou judiciais, ou doravante concedidos, incluindo, sem limitar-se a eles, materiais gerados a partir de programas de software que sejam exibidos na tela, tais como estilos, máscaras, ícones, exibições de telas, aparências etc.

XEROX

, CentreDirect®, CentreWare®, FinePoint™, Phaser®, PhaserSMART®, PrintingScout® e Walk-Up® são marcas

comerciais da Xerox Corporation nos Estados Unidos e/ou em outros países.

Reader®, Adobe Type Manager®, ATM™, Flash®, Macromedia®, Photoshop® e PostScript® são marcas comerciais da

Adobe Adobe Systems Incorporated nos Estados Unidos e/ou em outros países.

, AppleTalk®, Bonjour®, ColorSync®, EtherTalk®, LaserWriter®, LocalTalk®, Macintosh®, Mac OS® e TrueType® são

Apple marcas comerciais da Apple Computer, Inc. nos Estados Unidos e/ou em outros países.

HP-GL

, HP-UX® e PCL® são marcas comerciais da Hewlett-Packard Corporation nos Estados Unidos e/ou em outros países.

e AIX® são marcas comerciais da International Business Machines Corporation nos Estados Unidos e/ou em outros países.

IBM

Microsoft

, Vista™, Windows®, e Windows Server™ são marcas comerciais da Microsoft Corporation nos Estados Unidos e/ou

em outros países.

, NetWare®, NDPS®, NDS®, Novell Directory Services®, IPX™e Novell Distributed Print Services™ são marcas

Novell comerciais da Novell, Incorporated nos Estados Unidos e/ou em outros países.

Sun

, Sun Microsystems™ e Solaris™ são marcas comerciais da Sun Microsystems, Incorporated nos Estados Unidos e/ou em

outros países.

é uma marca comercial da SWOP, Inc.

SWOP

é uma marca comercial nos Estados Unidos e em outros países, licenciada exclusivamente pela

UNIX X/Open Company Limited.

Como parceira da E diretrizes da E

NERGY STAR em termos de eficiência no consumo de energia. O nome e o logotipo ENERGY STAR são marcas

NERGY STAR

, a Xerox Corporation determinou que este produto, com uma configuração S, atende às

registradas nos Estados Unidos.

As cores PANTONE

geradas podem não corresponder às cores PANTONE de padrões identificados. Consulte a atual publicação

PANTONE para uma cor exata. PANTONE © Pantone, Inc., 2000.

e outras marcas comerciais da Pantone, Inc. são propriedade da Pantone, Inc.

Conteúdo

1 Recursos da impressora

Peças da impressora. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2

Vista dianteira . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3

Vista lateral . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-4

Vista traseira . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-4

Vista do sistema aberto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5

Configurações da impressora. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-6

Recursos padrão . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-6

Configurações disponíveis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-7

Opções. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-9

Atualização . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-9

Acessório. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-9

Drivers da impressora e do scanner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-9

Painel de controle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-10

Recursos do painel de controle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-10

Layout do painel de controle. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-10

Páginas de informações. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-14

Mapa de menus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-14

Páginas de amostra . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-14

Mais informações . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-16

Recursos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-16

Centro de Suporte Xerox. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-18

2 Informações básicas sobre rede

Visão geral da configuração da rede . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2

Configuração da rede. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3

Escolha de um método de conexão. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3

Conexão via USB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3

Conexão via Ethernet (recomendada). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3

Configuração do endereço de rede . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5

Endereços IP e TCP/IP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5

Configuração automática do endereço IP da impressora . . . . . . . . . . . . . . . . . . . . . . 2-6

Métodos dinâmicos de configuração do endereço IP da impressora . . . . . . . . . . . . . 2-6

Configuração manual do endereço IP da impressora . . . . . . . . . . . . . . . . . . . . . . . . . 2-9

Instalação dos drivers da impressora. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-10

Drivers disponíveis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-10

Windows 2000 ou mais recente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-11

Macintosh OS X (versão 10.3 e posterior) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-12

Impressora multifuncional Phaser® 8560MFP/8860MFP

Conteúdo

3 Impressão básica

Visão geral das etapas básicas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2

Papel e material suportados. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3

Diretrizes sobre como usar o papel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4

Diretrizes para o Alimentador de documentos automático em frente e verso . . . . . . 3-4

Papel que pode danificar a impressora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-5

Diretrizes para armazenamento de papel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-5

Tamanhos e gramaturas de papel suportados . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-6

Colocação de papel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-9

Colocação de papel na bandeja 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-9

Utilização da alimentação manual . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-14

Colocação de papel nas bandejas 2, 3 ou 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-15

Seleção das opções de impressão . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-21

Seleção das preferências de impressão (Windows) . . . . . . . . . . . . . . . . . . . . . . . . . 3-21

Seleção das opções para um trabalho individual (Windows) . . . . . . . . . . . . . . . . . . 3-22

Seleção de opções para um trabalho individual (Macintosh) . . . . . . . . . . . . . . . . . . 3-23

Impressão nos dois lados do papel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-26

Diretrizes sobre a impressão automática em frente e verso . . . . . . . . . . . . . . . . . . . 3-26

Impressão manual em frente e verso. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-28

Impressão em material especial. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-30

Impressão de transparências . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-30

Impressão de envelopes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-37

Impressão de etiquetas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-43

Impressão de papel brilhante. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-49

Impressão de papel de tamanho personalizado. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-55

Criação de tipos de papel personalizados . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-59

4Cópia

Cópia básica. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2

Ajuste das opções de cópia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-3

Configurações básicas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-3

Ajustes de imagens . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-8

Ajustes dos locais das imagens . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-13

Ajustes de saída. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-16

Cópia avançada . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-18

Gerenciamento das funções de cópia. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-20

Configuração da opção Interrupção de trabalho de impressão . . . . . . . . . . . . . . . . . 4-20

Uso de uma senha de cópia em cores . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-21

Impressora multifuncional Phaser® 8560MFP/8860MFP

Conteúdo

5 Digitalização

Visão geral. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-2

Instalação do driver do scanner. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-2

Digitalização básica. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-3

Digitalização de originais na impressora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-4

Uso da Digitalização do Walk-Up . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-6

Como recuperar imagens digitalizadas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-7

Uso do CentreWare IS para recuperar imagens . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-8

Uso do Utilitário de digitalização da Xerox . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-9

Importação de imagens para um aplicativo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-12

Opções de digitalização. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-15

Configuração da resolução da digitalização . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-15

Supressão automática de variações de segundo plano . . . . . . . . . . . . . . . . . . . . . . . 5-16

Configuração do Modo de cores . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-16

Configuração de originais de 1 lado ou em frente e verso . . . . . . . . . . . . . . . . . . . . 5-17

Configuração do tipo de documento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-18

Configuração do tamanho de original. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-19

Gerenciamento de modelos de digitalização . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-20

Criação um modelo com a opção de imagem em miniatura . . . . . . . . . . . . . . . . . . . 5-21

Criação de um modelo para digitalizar imagens diretamente para uma pasta . . . . . 5-22

Exclusão de modelos. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-23

Gerenciamento de perfis de pasta e e-mail . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-24

Criação ou edição de perfis de e-mail. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-25

Exclusão de perfis de e-mail . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-25

Criação ou edição de perfis de pasta. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-26

Exclusão de perfis de pasta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-26

Gerenciamento de arquivos e políticas de digitalização . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-27

Exclusão de arquivos de imagem do sistema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-27

Exclusão de arquivos de imagem do Utilitário de Digitalização da Xerox . . . . . . . 5-29

Adição de uma senha para digitalizar para o computador . . . . . . . . . . . . . . . . . . . . 5-29

Criação de uma pasta privada . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-30

Controle das políticas de digitalização . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-30

Ajuste do scanner. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-31

Início do procedimento de ajuste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-31

Ajuste do scanner no vidro de documentos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-32

Ajuste do scanner no alimentador de documentos . . . . . . . . . . . . . . . . . . . . . . . . . . 5-33

Impressora multifuncional Phaser® 8560MFP/8860MFP

iii

Conteúdo

6 Envio de fax

Envio de fax básico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-2

Envio de um fax a partir da impressora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-2

Envio de um fax a partir de seu computador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-3

Adição de entradas de discagem rápida de pessoas e grupos . . . . . . . . . . . . . . . . . . . . . . . . 6-5

Adição de uma pessoa. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-6

Adição de um grupo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-8

Edição ou exclusão de uma entrada de discagem rápida de pessoas . . . . . . . . . . . . 6-10

Edição ou exclusão de uma entrada de discagem rápida de grupo . . . . . . . . . . . . . . 6-11

Envio de fax a vários destinatários usando a lista de envio . . . . . . . . . . . . . . . . . . . . . . . . 6-12

Configuração de uma lista de envio de destinatários de fax. . . . . . . . . . . . . . . . . . . 6-12

Exibição ou edição da lista de envio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-13

Seleção das opções de fax . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-14

Definição de destino do fax . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-14

Definição da resolução do fax. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-15

Seleção do tamanho de original . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-15

Seleção de Supressão automática . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-15

Seleção da taxa inicial. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-16

Envio programado de um fax . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-16

Gerenciamento das funções de fax . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-17

Impressão de um relatório de transmissão . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-17

Ativação e desativação de fax protegido. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-18

Impressão ou limpeza de fax protegido . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-19

Limpar fax pendente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-20

Ativação e desativação de prevenção contra fax indesejados. . . . . . . . . . . . . . . . . . 6-21

Impressão de relatórios de fax . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-22

Inserção de pausas em números de fax . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-23

Alteração das configurações padrão . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-24

Solução de problemas de fax. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-25

Configuração do modem. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-25

Impressão do relatório do monitor de protocolo. . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-25

Restauração das opções de fax para o padrão de fábrica . . . . . . . . . . . . . . . . . . . . . 6-26

Impressora multifuncional Phaser® 8560MFP/8860MFP

Conteúdo

7 Qualidade de impressão

Controle da qualidade das impressões. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-2

Seleção de um modo de qualidade de impressão . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-2

Ajuste da cor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-4

Solução de problemas de qualidade de impressão. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-6

Manchas ou sujeiras . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-7

Faixas claras aleatórias . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-8

Faixas claras predominantes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-10

As imagens da transparência estão muito claras ou muito escuras. . . . . . . . . . . . . . 7-11

As cores estão erradas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-12

As cores PANTONE não correspondem. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-13

8 Manutenção

Manutenção e limpeza. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-2

Manutenção de rotina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-2

Limpeza da lâmina de liberação de papel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-11

Limpeza da lâmina do limpador do kit de manutenção . . . . . . . . . . . . . . . . . . . . . . 8-15

Limpeza da parte externa da impressora. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-18

Limpeza do vidro de documentos e do alimentador de documentos . . . . . . . . . . . . 8-18

Solicitação de suprimentos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-23

Consumíveis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-23

Itens de manutenção de rotina. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-24

Quando solicitar suprimentos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-24

Reciclagem de suprimentos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-24

Remoção e reembalagem da impressora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-25

Precauções ao mover a impressora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-25

Remoção da impressora no escritório . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-25

Preparação da impressora para transporte. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-27

Impressora multifuncional Phaser® 8560MFP/8860MFP

Conteúdo

9 Solução de problemas

Liberação de atolamentos de papel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-2

Atolamento na tampa de saída . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-2

Atolamento no trajeto de saída . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-8

Atolamento na tampa frontal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-11

Atolamento na bandeja 2, 3 ou 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-18

Atolamento no alimentador de documentos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-23

Obtenção de Ajuda . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-27

Mensagens do painel de controle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-27

Alertas do PrintingScout. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-27

Alertas de fax e digitalização . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-28

Assistência técnica PhaserSMART. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-28

Assistente de suporte on-line . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-28

Links da Web . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-29

A Segurança do usuário

B Regulamentações para cópia

C Regulamentações para fax

Índice

Impressora multifuncional Phaser® 8560MFP/8860MFP

Recursos da impressora

Este capítulo inclui:

■ Peças da impressora na página 1-2

■ Configurações da impressora na página 1-6

■ Painel de controle na página 1-10

■ Mais informações na página 1-16

Impressora multifuncional Phaser® 8560MFP/8860MFP

1-1

Peças da impressora

Esta seção inclui:

■ Vista dianteira na página 1-3

■ Vista lateral na página 1-4

■ Vista traseira na página 1-4

■ Vista do sistema aberto na página 1-5

Peças da impressora

Impressora multifuncional Phaser® 8560MFP/8860MFP

1-2

Vista dianteira

Impressora Phaser 8560MFP/D e

Impressora Phaser 8860MFP Impressora Phaser 8560MFP/N

Peças da impressora

8860mfp-001

1. Bandeja 4 (opcional)

2. Bandeja 3 (opcional)

3. Bandeja 2

4. Bandeja 1

5. Bandeja de saída

6. Tampa de saída

7. Painel de controle

8. Alimentador de documentos

9. Alimentador de documentos automático em frente

e verso

10. Tampa da interface

11. Porta lateral

12. Liberação da tampa dianteira

8860mfp-134

1. Tampa de documentos

Impressora multifuncional Phaser® 8560MFP/8860MFP

1-3

Vista lateral

Peças da impressora

1. Kit de manutenção

5 6

7 8 9

8860mfp-002

2. Bandeja de cera

3. Conexão do cabo de alimentação

4. Interruptor de alimentação

5. Conexão do cabo do scanner

6. Conexão USB

7. Conexão do fax modem RJ-11

8. Cartão de configuração

9. Conexão Ethernet 10/100 Base-Tx

Vista traseira

1. Unidade de disco rígido

2. Slots para memória RAM

3. Estabilizador

8860mfp-003

8860mfp-135

1. Memória flash

Impressora multifuncional Phaser® 8560MFP/8860MFP

1-4

Vista do sistema aberto

Peças da impressora

1. Extensão para papel longo

2. Lingüeta de parada de papel curto

3. Tampa de saída

4. tampa da tinta

5. Trava de transporte da cabeça de

digitalização

8860mfp-004

Impressora multifuncional Phaser® 8560MFP/8860MFP

1-5

Configurações da impressora

Esta seção inclui:

■ Recursos padrão na página 1-6

■ Configurações disponíveis na página 1-7

■ Opções na página 1-9

■ Atualização na página 1-9

■ Acessório na página 1-9

■ Drivers da impressora e do scanner na página 1-9

Recursos padrão

Sua Impressora multifuncional Phaser 8560MFP/8860MFP oferece muitos recursos padrão para atender às necessidades de seu escritório.

■ Velocidade máxima de impressão (páginas por minuto) com base no papel comum

tamanho carta:

Impressora Phaser 8560MFP Impressora Phaser 8860MFP

Modos de qualidade de impressão PostScript

■ Fast Color: 30 ppm

■ Padrão: 24 ppm

■ Aperfeiçoado: 16 ppm

■ Alta resolução/Foto: 10 ppm

Modos de qualidade de impressão PCL

■ 600 x 300 dpi: 16 ppm

■ 600 x 600 dpi: 8 ppm

■ Velocidade de saída da primeira página (páginas por minuto): 6 segundos para impressões

Modos de qualidade de impressão PostScript

■ Fast Color: 30 ppm

■ Padrão: 24 ppm

■ Aperfeiçoado: 16 ppm

■ Alta resolução/Foto: 10 ppm

Modos de qualidade de impressão PCL

■ 600 x 300 dpi: 16 ppm

■ 600 x 600 dpi: 8 ppm

em cores; 12 segundos para cópias em cores

■ Capacidades para cópia, impressão, digitalização e fax

■ Fontes: PostScript e PCL

■ Bandejas: Bandeja 1 e Bandeja 2

■ Conexão: USB, Ethernet 10/100 Base-Tx

Veja também:

Cópia na página 4-1 Digitalização na página 5-1 Envio de fax na página 6-1

Impressora multifuncional Phaser® 8560MFP/8860MFP

1-6

Configurações da impressora

Configurações disponíveis

Impressora Phaser 8560MFP

Configurações do sistema padrão

8510MFP/N 8560MFP/D 8560MFP/T 8560MFP/X

Memória 512 MB 512 MB 512 MB 1 GB (2x512)

Unidade de disco rígido Sim Sim Sim Sim

Memória flash Não Não Não Não

Impressão automática em frente e verso

Alimentador de documentos automático em frente e verso

Alimentador para 525 folhas (bandeja 3)

Alimentador para 525 folhas (bandeja 4)

Carrinho do sistema Opcional* Opcional* Sim Sim

Cópia Sim Sim Sim Sim

Digitalizar para computador PC ou Macintosh

Digitalizar para e-mail Sim Sim Sim Sim

Digitalizar para unidade de disco rígido do sistema

Fax Sim Sim Sim Sim

* Essa opção pode ser adquirida separadamente de acordo essa configuração.

Não Sim Sim Sim

Opcional* Opcional* Sim Sim

Opcional* Opcional* Opcional* Sim

SimSimSimSim

Impressora multifuncional Phaser® 8560MFP/8860MFP

1-7

Configurações da impressora

Impressora Phaser 8860MFP

Configuração do sistema padrão

8860MFP

Memória 512 MB

Unidade de disco rígido Sim

Memória flash Não

Impressão automática em frente e verso Sim

Alimentador de documentos automático em frente e verso

Alimentador para 525 folhas (bandeja 3) Opcional*

Alimentador para 525 folhas (bandeja 4) Opcional*

Carrinho do sistema Opcional*

Cópia Sim

Digitalizar para computador PC ou Macintosh Sim

Digitalizar para e-mail Sim

Digitalizar para unidade de disco rígido do sistema Sim

Fax Sim

* Essa opção pode ser adquirida separadamente de acordo essa configuração.

Sim

Impressora multifuncional Phaser® 8560MFP/8860MFP

1-8

Configurações da impressora

Opções

É possível solicitar bandejas e memória adicionais se esses itens não forem padrão no sistema. Imprima a Página de configuração para ver quais opções estão instaladas no sistema. Para imprimir a Página de configuração, consulte Páginas de informações na página 1-14.

Bandejas adicionais

■ Alimentador para 525 folhas (bandeja 3)

■ Alimentador para 525 folhas (bandeja 4)

Memória

Cartões de memória RAM: 256 MB e 512 MB (até um total de 1 GB)

Atualização

O kit de atualização da Phaser 8560MFP/N para a Phaser 8560MFP/D contém o alimentador de documentos automático em frente e verso e um cartão de configuração. Para solicitar o kit de atualização, entre em contato com o revendedor local ou visite

www.xerox.com/office/8560MFPsupplies

Acessório

O carrinho do sistema é o único acessório do Phaser 8560MFP/8860MFP printer. Para obter mais informações sobre acessórios, visite www.xerox.com/office/8560MFPsupplies

www.xerox.com/office/8860MFPsupplies

Drivers da impressora e do scanner

Para acessar todos os recursos do sistema, instale os drivers da impressora e do scanner a partir do Software and Documentation CD-ROM (CD-ROM de software e documentação) ou de Drivers e Download no site da Xerox na Web:

■ www.xerox.com/office/8560MFPdrivers (impressora Phaser 8560MFP)

■ www.xerox.com/office/8860MFPdrivers (impressora Phaser 8860MFP)

Os drivers da impressora permitem a comunicação entre o computador e o sistema e fornecem acesso aos recursos do sistema. A Xerox facilita a instalação do driver da impressora com a tecnologia Walk-Up.

Os drivers de digitalização permitem que você digitalize imagens diretamente para seu computador pessoal e coloque imagens digitalizadas diretamente em um aplicativo.

Impressora multifuncional Phaser® 8560MFP/8860MFP

1-9

Painel de controle

Esta seção inclui:

■ Recursos do painel de controle na página 1-10

■ Layout do painel de controle na página 1-10

■ Páginas de informações na página 1-14

■ Mapa de menus na página 1-14

■ Páginas de amostra na página 1-14

Recursos do painel de controle

O painel de controle:

■ Exibe o status operacional do sistema (por exemplo, Imprimindo, Pronto para imprimir),

erros e avisos do sistema.

■ Fornece alertas para colocação de papel, solicitação e substituição de suprimentos e

eliminação de atolamentos.

■ Permite acessar as ferramentas e as páginas de informações para ajudar a resolver

problemas.

■ Permite que você altere as configurações do sistema e da rede.

Layout do painel de controle

O painel de controle é dividido em três áreas principais.

Lado esquerdo

LEDs e botões de função de cópia, digitalização e fax

Meio

Botões de função, tela gráfica, botões de modo, botões de navegação no menu e LED de status

8860mfp-097

Lado direito

Botões de função de fax, teclado numérico, botões Apagar todas, Parar e Iniciar

Impressora multifuncional Phaser® 8560MFP/8860MFP

1-10

Lado esquerdo do painel de controle

Type

Output

Quality

Document

Color Mode

1 263 4 5

O lado esquerdo do painel de controle contém os seguintes LEDs e botões de função de cópia, digitalização e fax. Um LED aceso indica a seleção atual.

1. Botão Modo de cores e LEDs

Pressione o botão Modo de cores para selecionar preto e branco ou cores para seu trabalho de cópia ou digitalização.

2. Botão Tipo de documento e LEDs

Pressione o botão Tipo de documento para selecionar o tipo de documento para seu trabalho de cópia ou digitalização: foto, gráfico, misto (texto e gráficos), apenas texto.

3. Botão Qualidade de saída e LEDs

(apenas cópia) Pressione o botão Qualidade de saída para

selecionar o modo de qualidade de saída para o trabalho de cópia: fast color, padrão, aperfeiçoado e alta- resolução/foto.

Painel de controle

Reduce

Lighten

2 Sided

4. Botão Frente e verso e LEDs

Pressione o botão Frente e verso para selecionar um lado ou frente e verso para o original e para a saída.

5. Botão Clarear/escurecer e LEDs

Pressione o botão Clarear/escurecer para selecionar uma configuração para seu trabalho de cópia, digitalização ou fax.

6. Botão Reduzir/Ampliar e LEDs

Pressione o botão Reduzir/Ampliar para selecionar as opções de porcentagem de redução/ampliação para a saída: 25, 50, 100, 150, 200, 400.

7. Botão Seta para baixo para reduzir/ampliar

Pressione o botão Seta para baixo para reduzir a porcentagem em incrementos de um porcento.

8. Botão Seta para cima para reduzir/ampliar

Pressione o botão Seta para cima para aumentar a porcentagem em incrementos de um porcento.

9. LED de Porcentagem de redução/ampliação

O LED exibe a porcentagem selecionada.

Darken

Enlarge

8860mfp-007

Veja também:

Cópia na página 4-1 Digitalização na página 5-1 Envio de fax na página 6-1

Impressora multifuncional Phaser® 8560MFP/8860MFP

1-11

Meio do painel de controle

Painel de controle

Copy Scan Print Fax System

Ready to Copy

Paper Supply... Reduce/Enlarge... Lighten/Darken... Original Size...

1. Botão Copiar

Pressione para exibir o menu

2. Botão Digitalizar

Pressione para exibir o menu Digitalizar na tela.

3. Botão Imprimir

Pressione para exibir o menu na tela.

4. Botão Fax

Pressione para exibir o menu

5. Botão Sistema

Pressione para exibir o menu Configuração

do sistema

na tela.

6. Botão Ajuda (?)

Pressione para ler uma mensagem de ajuda que explica o menu ou a mensagem que aparece na tela.

Copiar na tela.

Imprimir

Fax na tela.

2: Letter 8.5X11

100%

Tray/Auto

7. Botão OK (✓)

Pressione para aceitar a configuração selecionada.

8. Botão de seta para baixo

Pressione para rolar para baixo nas opções de menu.

9. Botão de seta para cima

Pressione para rolar para cima nas opções de menu.

10. Botão Retornar

Pressione para retornar ao menu anterior.

11. A tela gráfica indica as mensagens de status e

menus.

12. LED indicador de status:

Verde: o sistema está pronto para imprimir,

copiar, digitalizar ou enviar fax. Amarelo: condição de aviso, o sistema

continua a imprimir, copiar, digitalizar ou enviar fax.

Vermelho: existe seqüência de inicialização ou condição de erro para a função atual.

Piscando: o sistema está ocupado ou em aquecimento.

8860mfp-006

Impressora multifuncional Phaser® 8560MFP/8860MFP

1-12

Lado direito do painel de controle

Painel de controle

Speed

Send

Dial

List

ABC2

= : ( ) , ! / *

1. Teclas alfanuméricas

■ Pressione cada tecla alfanumérica várias

vezes para percorrer pelos números e letras.

■ Pressione as teclas * e # várias vezes para

percorrer os caracteres ao usar a discagem rápida.

O cursor avança após um segundo.

2. Botão Iniciar

Pressione para iniciar um trabalho de cópia, digitalização ou fax.

3. Botão Parar

Pressione para interromper os trabalhos de impressão, cópia, digitalização ou fax. Para cancelar o trabalho, siga as instruções indicadas na tela gráfica.

4. Botão Apagar tudo

Pressione uma vez para retornar ao menu principal padrão. Todas as configurações do trabalho são restauradas para o padrão.

5 7

Delay

Send

Pause

5. Botão Pausa

Pressione para inserir pausas (representadas por vírgulas) em números de fax.

6. Botão Envio programado

Pressione para selecionar uma hora posterior para enviar o fax.

7. Botão Lista de envio

Pressione para exibir ou adicionar um número de fax ou os números de discagem rápida de uma pessoa ou grupo.

8. Botão Discagem rápida

Pressione para acessar diretórios de números de fax de grupo ou pessoa.

8860mfp-008

Impressora multifuncional Phaser® 8560MFP/8860MFP

1-13

Painel de controle

Páginas de informações

O sistema vem com um conjunto de páginas de informações para ajudá-lo a obter os melhores resultados do sistema. É possível acessar essas páginas por meio do painel de controle. Imprima o Mapa de menus para ver onde essas páginas de informações se localizam na estrutura de menus do painel de controle.

Observação: Este ícone de impressão é exibido antes dos títulos das

páginas de informações que podem ser impressas. Quando a página de informações estiver realçada no painel de controle, pressione o botão OK para imprimir essa página.

Por exemplo, para imprimir a Página de configuração, que exibe as informações atuais sobre o sistema, faça o seguinte:

1. No painel de controle, pressione o botão Sistema.

2. Selecione

3. Selecione

4. Selecione

Informações e pressione o botão OK. Páginas de informações e pressione o botão OK. Página de configuração e pressione o botão OK para imprimir.

Observação: Você também pode imprimir a Página de configuração do CentreWare IS e do

driver da impressora.

Mapa de menus

O Mapa de menus ajuda a navegar pelos menus do painel de controle. Para imprimir o Mapa de menus:

1. No painel de controle, pressione o botão Sistema.

2. Selecione

3. Selecione

Observação: Imprima o Mapa de menus para ver outras páginas de informações disponíveis

para impressão.

Informações e pressione o botão OK. Mapa de menus e pressione o botão OK para imprimir.

Páginas de amostra

O sistema vem com um conjunto de páginas de amostra com as diferentes funções da impressora.

Para imprimir as páginas de amostra:

1. No painel de controle, pressione o botão Sistema.

2. Selecione

3. Selecione

4. Selecione a página de amostra desejada e pressione o botão OK para imprimir.

Informações e pressione o botão OK. Páginas de amostra e pressione o botão OK.

Impressora multifuncional Phaser® 8560MFP/8860MFP

1-14

Painel de controle

Páginas de escala de cores

As páginas de escala de cores são projetadas para ajudá-lo a selecionar cores nos seus trabalhos de impressão. Cada página lista as porcentagens de ciano, magenta, amarelo e preto, ou as quantidades (de 0 a 255) de vermelho, verde e azul que serão usadas.

Observação: Antes de imprimir a página de amostra, selecione o modo de qualidade de

impressão e a correção de cores padrão apropriados no painel de controle para o trabalho de impressão.

Para imprimir as páginas de escala de cores:

1. No painel de controle, pressione o botão Sistema.

2. Selecione

3. Selecione

4. Selecione uma das seguintes opções e pressione o botão OK para imprimir:

■ Páginas de escala de cores CMYK ou Páginas de escala de cores RGB

■ Páginas de escala de cores PANTONE, Páginas de escala de cores CMYK ou

Informações e pressione o botão OK. Páginas de amostra e pressione o botão OK.

(impressora Phaser 8560MFP)

Páginas de escala de cores RGB (impressora Phaser 8860MFP)

Veja também:

Guia de recursos avançados em www.xerox.com/office/8560MFPsupport

www.xerox.com/office/8860MFPsupport

Impressora multifuncional Phaser® 8560MFP/8860MFP

1-15

Mais informações

Esta seção inclui:

■ Recursos na página 1-16

■ Centro de Suporte Xerox na página 1-18

Você pode obter informações relacionadas ao sistema e suas capacidades nas seguintes fontes.

Recursos

Impressora Phaser 8560MFP:

Informações Fonte

Guia de instalação* Fornecido com o sistema

Guia de utilização rápida* Fornecido com o sistema

Guia do Usuário (PDF)* www.xerox.com/office/8560MFPsupport

Guia de recursos avançados (PDF) www.xerox.com/office/8560MFPsupport

Tutoriais de início rápido www.xerox.com/office/8560MFPsupport

Tutoriais em vídeo www.xerox.com/office/8560MFPsupport

Recommended Media List (Lista de materiais recomendados)

Ferramentas de gerenciamento de impressora

Assistente de suporte on-line www.xerox.com/office/8560MFPsupport

PhaserSMART www.phaserSMART.com

Assistência técnica www.xerox.com/office/8560MFPsupport

Informações sobre seleção de menu ou mensagens de erro no painel de controle

Páginas de informações Menu do painel de controle

* Também disponível no site de Suporte na web.

Recommended Media List (United States) (Lista de materiais recomendados (Estados Unidos))

Recommended Media List (Europe) (Lista de materiais recomendados (Europa))

www.xerox.com/office/8560MFPdrivers

Botão Ajuda (?) do painel de controle

Impressora multifuncional Phaser® 8560MFP/8860MFP

1-16

Impressora Phaser 8860MFP:

Informações Fonte

Guia de instalação* Fornecido com o sistema

Guia de utilização rápida* Fornecido com o sistema

Guia do Usuário (PDF)* www.xerox.com/office/8860MFPsupport

Guia de recursos avançados (PDF) www.xerox.com/office/8860MFPsupport

Tutoriais de início rápido www.xerox.com/office/8860MFPsupport

Tutoriais em vídeo www.xerox.com/office/8860MFPsupport

Mais informações

Recommended Media List (Lista de materiais recomendados)

Ferramentas de gerenciamento de impressora

Assistente de suporte on-line www.xerox.com/office/8860MFPsupport

PhaserSMART www.phaserSMART.com

Assistência técnica www.xerox.com/office/8860MFPsupport

Informações sobre seleção de menu ou mensagens de erro no painel de controle

Páginas de informações Menu do painel de controle

* Também disponível no site de Suporte na web.

Recommended Media List (United States) (Lista de materiais recomendados (Estados Unidos))

Recommended Media List (Europe) (Lista de materiais recomendados (Europa))

www.xerox.com/office/8860MFPdrivers

Botão Ajuda (?) do painel de controle

Impressora multifuncional Phaser® 8560MFP/8860MFP

1-17

Mais informações

Centro de Suporte Xerox

O Centro de Suporte Xerox é um utilitário que é instalado durante a instalação do driver da impressora. Ele está disponível para sistemas com Windows 2000 e posterior ou Mac OS X, versão 10.3 e posterior.

O ícone Centro de Suporte Xerox aparece na área de trabalho dos sistemas Windows ou é colocado na plataforma do Mac OS X. Ele fornece uma localização central para acessar as seguintes informações:

■ Manuais do usuário e tutoriais em vídeo

■ Soluções de problemas

■ Status da impressora e dos suprimentos

■ Solicitação e reciclagem de suprimentos

■ Respostas para perguntas freqüentes

■ Configurações padrão do driver da impressora (somente Windows)

Observação: Instale o utilitário Centro de Suporte Xerox a partir de Drivers e Downloads do

site da Xerox na Web:

■ www.xerox.com/office/8560MFPdrivers (impressora Phaser 8560MFP)

■ www.xerox.com/office/8860MFPdrivers (impressora Phaser 8860MFP)

Para iniciar o utilitário Centro de Suporte Xerox:

1. Selecione uma das seguintes opções:

■ Windows: clique duas vezes no ícone do Centro de

Suporte Xerox na área de trabalho.

■ Macintosh: clique no ícone do Centro de Suporte

Xerox na plataforma.

2. Selecione sua impressora na lista suspensa

Selecione impressora.

Veja também:

Tutorial sobre Uso do Centro de Suporte Xerox no endereço

www.xerox.com/office/8560MFPsupport

ou www.xerox.com/office/8860MFPsupport

Observação: Se você tiver uma conexão USB, algumas das informações de status não

estarão disponíveis. Você precisa ter conexão com a Internet para exibir manuais e vídeos do site da Web.

Impressora multifuncional Phaser® 8560MFP/8860MFP

1-18

Informações básicas sobre rede

Este capítulo inclui:

■ Visão geral da configuração da rede na página 2-2

■ Configuração da rede na página 2-3

■ Configuração do endereço de rede na página 2-5

■ Instalação dos drivers da impressora na página 2-10

Este capítulo fornece informações básicas sobre a configuração e conexão do produto.

Veja também:

Guia de recursos avançados em www.xerox.com/office/8560MFPsupport

www.xerox.com/office/8860MFPsupport

Impressora multifuncional Phaser® 8560MFP/8860MFP

2-1

Visão geral da configuração da rede

Para instalar e configurar a rede:

1. Ligue o produto e o computador.

2. Conecte o produto à rede usando o hardware e os cabos recomendados.

3. Configure o endereço de rede do produto, necessário para identificar o produto na rede.

■ Sistemas operacionais Windows: execute o programa de instalação localizado no

Software and Documentation CD-ROM (CD-ROM de software e documentação) para definir automaticamente o endereço IP do produto, caso ele seja conectado a uma rede TCP/IP estabelecida. Também é possível definir manualmente o endereço IP da impressora no painel de controle. Quando o endereço IP estiver definido, continue o procedimento de instalação para instalar o software do driver.

■ Produtos Macintosh: defina manualmente o endereço de rede do produto (para

TCP/IP) no painel de controle. Instale o software do driver no computador a partir do Software and Documentation CD-ROM (CD-ROM de software e documentação).

Observação: Para obter mais informações sobre a instalação do driver, consulte a seção

neste capítulo do sistema operacional específico que você está usando.

Se o Software and Documentation CD-ROM (CD-ROM de software e documentação) não estiver disponível, você poderá fazer o download do driver mais recente em Drivers e Downloads no site da Xerox na Web:

■ www.xerox.com/office/8560MFPdrivers (impressora Phaser 8560MFP)

■ www.xerox.com/office/8860MFPdrivers (impressora Phaser 8860MFP)

Veja também:

Guia de recursos avançados em www.xerox.com/office/8560MFPsupport

www.xerox.com/office/8860MFPsupport

Impressora multifuncional Phaser® 8560MFP/8860MFP

2-2

Configuração da rede

Esta seção inclui:

■ Escolha de um método de conexão na página 2-3

■ Conexão via USB na página 2-3

■ Conexão via Ethernet (recomendada) na página 2-3

Escolha de um método de conexão

Conecte o produto via Ethernet ou USB. Uma conexão USB é uma conexão direta e não usada para rede. Uma conexão Ethernet é usada para rede. Os requisitos de hardware e cabeamento variam de acordo com os diferentes métodos de conexão. O cabeamento e o hardware geralmente não são incluídos com o produto e devem ser adquiridos separadamente.

Conexão via USB

Se você estiver conectando a um computador, uma conexão USB oferecerá altas velocidades de dados. Entretanto, uma conexão USB não é tão rápida quanto uma conexão Ethernet. Para usar USB, os usuários de computador devem ter o sistema operacional Microsoft Windows 2000, Windows XP, Windows Server 2003 ou mais recente. Os usuários de Macintosh devem utilizar Mac OS X, versão 10.3 e posterior.

Conexão USB

Uma conexão USB requer um cabo USB A/B padrão. Esse cabo não é incluído com o produto e deverá ser adquirido separadamente. Verifique se o cabo USB correto está sendo utilizado na conexão.

1. Conecte uma extremidade do cabo USB ao produto e ligue o sistema.

2. Conecte a outra extremidade do cabo USB ao computador.

Veja também:

Instalação dos drivers da impressora na página 2-10

Conexão via Ethernet (recomendada)

O protocolo Ethernet pode ser usado para um ou mais computadores. É compatível com várias impressoras e produtos em uma rede Ethernet. Uma conexão Ethernet é recomendada por ser mais rápida do que uma conexão por cabo USB. Além disso, permite o acesso direto aos Serviços do CentreWare na Internet (IS). O CentreWare IS fornece uma interface simples que permite gerenciar, configurar e monitorar impressoras de rede através da área de trabalho usando um servidor da Web incorporado. Para obter informações completas sobre o CentreWare IS, clique no botão Ajuda no CentreWare IS para ir para a Ajuda on-line do

CentreWare IS.

Impressora multifuncional Phaser® 8560MFP/8860MFP

2-3

Configuração da rede

Conexão de rede

Dependendo de sua configuração específica, serão necessários o hardware e o cabeamento para Ethernet a seguir.

■ Se você estiver se conectando a um computador, será necessário um cabo RJ-45 Ethernet

“intermediário”.

■ Se você estiver se conectando a um ou mais computadores com um hub, serão necessários

um hub Ethernet e dois cabos de par trançado (categoria 5/RJ-45).

■ Se você estiver se conectando a um ou mais computadores usando um cabo ou roteador

DSL, serão necessários um cabo ou roteador DSL e dois ou mais cabos de par trançado (categoria 5/RJ-45). (Um cabo para cada dispositivo.)

■ Se você estiver se conectando a um ou mais computadores com um hub, conecte o

computador ao hub usando um cabo e o produto ao hub com o segundo cabo. Conecte-se a qualquer porta do hub, exceto à porta de uplink (para conexão com outro hub).

Os protocolos mais comumente usados com cabos Ethernet são TCP/IP e EtherTalk. Para imprimir usando um protocolo TCP/IP, cada computador e produto exige um endereço IP exclusivo.

Veja também:

Configuração do endereço de rede na página 2-5 Instalação dos drivers da impressora na página 2-10

Impressora multifuncional Phaser® 8560MFP/8860MFP

2-4

Configuração do endereço de rede

Esta seção inclui:

■ Endereços IP e TCP/IP na página 2-5

■ Configuração automática do endereço IP da impressora na página 2-6

■ Métodos dinâmicos de configuração do endereço IP da impressora na página 2-6

■ Configuração manual do endereço IP da impressora na página 2-9

Endereços IP e TCP/IP

Se o seu computador estiver em uma rede de grande porte, entre em contato com o administrador da rede para obter os endereços TCP/IP apropriados e informações adicionais sobre configuração.

Se você estiver criando sua própria rede de área local de pequeno porte ou conectando o produto diretamente ao computador pela Ethernet, siga o procedimento que define automaticamente o endereço IP do produto.

Os PCs e os produtos usam principalmente protocolos TCP/IP para se comunicar em uma rede Ethernet. Com esses protocolos, cada produto e computador deve ter um endereço IP exclusivo. É importante que os endereços sejam semelhantes, mas não iguais; somente o último dígito precisa ser diferente. Por exemplo, o produto pode ter o endereço 192.168.1.2 e o computador, o endereço 192.168.1.3. Outro dispositivo pode ter o endereço 192.168.1.4.

Em geral, os computadores Macintosh usam o protocolo TCP/IP ou o protocolo EtherTalk para se comunicarem com uma impressora de rede. Para produtos Mac OS X, o protocolo TCP/IP é preferível. Ao contrário do TCP/IP, o EtherTalk não exige que produtos ou computadores tenham endereços IP.

Muitas redes têm um sevidor DHCP (Dynamic Host Configuration Protocol, Protocolo de Configuração Dinâmica de Hosts). O servidor DHCP programa automaticamente um endereço IP em cada PC e produto na rede, configurados para utilizar DHCP. Um servidor DHCP é incorporado na maioria dos cabos e roteadores DSL. Se você usar um cabo ou um roteador DSL, consulte a documentação do roteador para obter informações sobre o endereçamento IP.

Veja também:

Assistente de suporte on-line no endereço www.xerox.com/office/8560MFPsupport

www.xerox.com/office/8860MFPsupport

Impressora multifuncional Phaser® 8560MFP/8860MFP

2-5

Configuração do endereço de rede

Configuração automática do endereço IP da impressora

Se o produto estiver conectado a uma pequena rede TCP/IP estabelecida sem servidor DHCP, use o programa de instalação do Software and Documentation CD-ROM (CD-ROM de software e documentação) para detectar ou atribuir um endereço IP ao produto. Para obter instruções adicionais, insira o Software and Documentation CD-ROM (CD-ROM de software e documentação) na unidade de CD-ROM do produto. Após a inicialização do programa, siga os avisos de instalação.

Observação: Para que esse programa de instalação automático funcione, o produto deverá

estar conectado a uma rede TCP/IP estabelecida.

Métodos dinâmicos de configuração do endereço IP da impressora

Configure o endereço IP do produto usando qualquer um dos seguintes métodos. Por padrão, o DHCP é ativado em todas as impressoras Phaser.

■ DHCP

■ CentreWare IS

■ IP Auto

Informações necessárias para endereçamento IP manual

Informações Comentários

Endereço IP (Internet Protocol) do produto O formato é xxx.xxx.xxx.xxx, onde xxx

representa um número decimal de 0 a 255.

Máscara de rede Se não tiver certeza, deixe este campo em

branco. O produto escolherá a máscara adequada.

Endereço do roteador/gateway padrão O endereço do roteador é necessário para se

comunicar com o dispositivo host de qualquer lugar diferente do segmento de rede local.

Ativação de DHCP na impressora

Verifique se o protocolo DHCP do produto está ativado. Para isso, configure o painel de controle ou use o CentreWare IS. O DHCP é ativado por padrão.

Observação: Para determinar o endereço IP do produto, selecione

produto

o botão OK, selecione

. No painel de controle, pressione o botão Sistema, selecione Informações, pressione

Identificação do produto e pressione o botão OK para exibir o

endereço IP do produto.

Veja também:

Recursos do painel de controle na página 1-10

Impressora multifuncional Phaser® 8560MFP/8860MFP

2-6

Identificação do

Configuração do endereço de rede

Alteração ou modificação do endereço IP usando o CentreWare IS

O software CentreWare IS fornece uma interface simples que permite gerenciar, configurar e monitorar os produtos de rede através da área de trabalho usando um servidor da Web incorporado. Para obter informações completas sobre o CentreWare IS, clique no botão Ajuda no CentreWare IS para ir para a Ajuda on-line do CentreWare IS.

Depois de definir o endereço IP do produto, você poderá modificar as configurações de TCP/IP usando o CentreWare IS.

1. Inicie o seu navegador da Web.

2. Insira o endereço IP do produto no campo Endereço do navegador.

3. Clique em Propriedades.

4. Selecione a pasta Protocolos no painel de navegação esquerdo.

5. Selecione TCP/IP.

6. Insira ou modifique as configurações e clique em Salvar alterações na parte inferior

da página.

Uso de nomes de host com o DNS (Serviço de nomes de domínio)

O produto suporta DNS através de um solucionador de DNS incorporado. O protocolo do solucionador de DNS comunica-se com um ou mais servidores DNS para determinar o endereço IP de um determinado nome de host ou o nome de host de um endereço IP específico.

Para usar um nome de host IP do produto, é preciso que o administrador do produto configure um ou mais servidores DNS e um banco de dados local de espaço para nome de domínio DNS. Para configurar a impressora para DNS, forneça no máximo dois endereços IP de servidores de nomes DNS.

Impressora multifuncional Phaser® 8560MFP/8860MFP

2-7

Configuração do endereço de rede

DDNS (Dynamic Domain Name Service)

O produto suporta DNS dinâmico por meio de DHCP. Para que o DDNS funcione, ative o DHCP no produto. O servidor DHCP da rede deve suportar também atualizações de DNS dinâmico por meio do suporte à opção 12 ou 81. Consulte o administrador da rede para obter detalhes.

1. Inicie o seu navegador da Web.

2. Insira o endereço IP do produto no campo Endereço do navegador.

3. Selecione Propriedades.

4. Selecione a pasta Protocolos no painel de navegação esquerdo.

5. Selecione TCP/IP.

6. Na seção Configurações BOOTP/DHCP, defina a opção BOOTP/DHCP como LIGADO.

7. Para ativar o DDNS, insira as seguintes informações de configuração do DDNS/WINS:

■ DDNS: defina como LIGADO.

■ Liberar nome do host: defina como NÃO.

■ Nome do DDNS/WINS: use o nome padrão fornecido pela Xerox ou digite

outro nome.

■ Servidor WINS primário (opcional)

■ Servidor WINS Secundário (opcional)

8. Clique em Salvar alterações quando terminar de inserir as configurações.

Impressora multifuncional Phaser® 8560MFP/8860MFP

2-8

Configuração do endereço de rede

Configuração manual do endereço IP da impressora

Observação: Verifique se o computador tem um endereço IP configurado corretamente para

a rede. Entre em contato com o administrador da rede para obter mais informações.

Se estiver em uma rede sem servidor DNS ou em um ambiente no qual o administrador de rede atribui os endereços IP do produto, você poderá usar esse método para definir manualmente o endereço IP. A configuração manual do endereço IP anula o DHCP e o IP auto. Opcionalmente, se estiver em um pequeno escritório com um único computador e usar uma conexão de modem dial-up, você poderá definir manualmente o endereço IP.

1. No painel de controle, pressione o botão Sistema.

2. Selecione

3. Selecione

4. Selecione

5. Selecione

6. Selecione

7. Digite o endereço IP do produto e pressione o botão OK.

Configuração da conexão e pressione o botão OK. Configuração de rede e pressione o botão OK. Configuração de TCP/IP e pressione o botão OK. DHCP/BOOTP, Desligado e pressione o botão OK. Endereço TCP/IP e pressione o botão OK.

Veja também:

Guia de recursos avançados em www.xerox.com/office/8560MFPsupport

www.xerox.com/office/8860MFPsupport

Impressora multifuncional Phaser® 8560MFP/8860MFP

2-9

Instalação dos drivers da impressora

Esta seção inclui:

■ Drivers disponíveis na página 2-10

■ Windows 2000 ou mais recente na página 2-11

■ Macintosh OS X (versão 10.3 e posterior) na página 2-12

Drivers disponíveis

Para acessar as opções de impressão especiais, use um driver de impressora Xerox.

A Xerox oferece drivers para várias linguagens de descrição de página e vários sistemas operacionais. Os drivers da impressora a seguir estão disponíveis:

Driver da impressora Origem* Descrição

Driver Windows PostScript CD-ROM e

Web

Driver PCL Apenas na

Web

Driver Walk-Up Printing da Xerox (Windows e Macintosh)

Driver do Mac OS X (versão

10.3 e posterior)

Driver UNIX Apenas na

Apenas na Web

CD-ROM e Web

Web

O driver PostScript é recomendado para obter todos os benefícios dos recursos personalizados do produto e do Adobe® PostScript® genuíno. (Driver da impressora padrão)

O driver PCL (Printer Command Language linguagem de comandos da impressora) pode ser utilizado em aplicativos que exigem PCL.

Observação: Apenas para Windows 2000 e

Windows XP.

Este driver permite a impressão a partir de um PC para qualquer impressora Xerox habilitada para PostScript. Isso é especialmente útil para profissionais móveis que viajam para vários locais e precisam usar impressoras diferentes.

Este driver permite imprimir de um produto operacional Mac OS X (versão 10.3 ou posterior).

Esse driver permite impressão a partir de um produto operacional UNIX.

* Para obter os drivers de impressora mais recentes, vá até Drivers e Downloads no site da Xerox na Web:

■ www.xerox.com/office/8560MFPdrivers (impressora Phaser 8560MFP)

■ www.xerox.com/office/8860MFPdrivers (impressora Phaser 8860MFP)

Observação: Para obter informações sobre a instalação do driver de digitalização, consulte o

capítulo Digitalização.

Impressora multifuncional Phaser® 8560MFP/8860MFP

2-10

Instalação dos drivers da impressora

Windows 2000 ou mais recente

Para instalar o driver da impressora pelo Software and Documentation CD-ROM (CD-ROM de software e documentação):

1. Insira o CD-ROM na unidade de CD-ROM do computador. Se o programa de instalação

não for acionado, faça o seguinte:

a. Clique em Iniciar e em Executar. b. Na janela Executar, digite: <CD drive>:\INSTALL.EXE.

2. Selecione o idioma desejado na lista.

3. Selecione Instalar driver da impressora.

4. Selecione o método de instalação desejado e siga as instruções na tela.

Veja também:

Para a Phaser 8560MFP: Guia de recursos avançados em www.xerox.com/office/8560MFPsupport Assistente de suporte on-line em www.xerox.com/office/8560MFPsupport

Para a Phaser 8860MFP: Guia de recursos avançados em www.xerox.com/office/8860MFPsupport Assistente de suporte on-line em www.xerox.com/office/8860MFPsupport

Impressora multifuncional Phaser® 8560MFP/8860MFP

2-11

Instalação dos drivers da impressora

Macintosh OS X (versão 10.3 e posterior)

Para instalar o driver da impressora pelo Software and Documentation CD-ROM (CD-ROM de software e documentação):

1. Insira o CD-ROM na unidade de CD-ROM. Se o programa de instalação não for iniciado,

clique em Aplicativos, Utilitários e em Utilitário de configuração da impressora.

2. Clique duas vezes no ícone Programa de instalação VISE.

3. Digite a senha no campo de senha na tela Autenticar e depois clique no botão OK.

4. Clique em Concordo na tela de contrato de licença.

5. Selecione o método de instalação desejado e siga as instruções na tela.

6. Clique em Concluir quando a instalação terminar.

Veja também:

Para a Phaser 8560MFP: Guia de recursos avançados em www.xerox.com/office/8560MFPsupport Assistente de suporte on-line em www.xerox.com/office/8560MFPsupport

Para a Phaser 8860MFP: Guia de recursos avançados em www.xerox.com/office/8860MFPsupport Assistente de suporte on-line em www.xerox.com/office/8860MFPsupport

Impressora multifuncional Phaser® 8560MFP/8860MFP

2-12

Impressão básica

Este capítulo inclui:

■ Visão geral das etapas básicas na página 3-2

■ Papel e material suportados na página 3-3

■ Colocação de papel na página 3-9

■ Seleção das opções de impressão na página 3-21

■ Impressão nos dois lados do papel na página 3-26

■ Impressão em material especial na página 3-30

■ Criação de tipos de papel personalizados na página 3-59

Veja também:

Tutoriais em vídeo sobre como usar as bandejas do papel no endereço

www.xerox.com/office/8560MFPsupport

ou www.xerox.com/office/8860MFPsupport

Impressora multifuncional Phaser® 8560MFP/8860MFP

3-1

Visão geral das etapas básicas

1. Coloque papel na bandeja.

2. Se for solicitado no painel de controle, confirme o tipo e o tamanho de papel, ou altere-o,

se necessário.

3. No aplicativo de software, acesse a caixa de diálogo Imprimir e selecione as opções de

impressão no driver da impressora.

4. Envie o trabalho para o sistema usando a caixa de diálogo Imprimir do aplicativo

de software.

Veja também:

Colocação de papel na página 3-9 Seleção das opções de impressão na página 3-21 Impressão em material especial na página 3-30

Impressora multifuncional Phaser® 8560MFP/8860MFP

3-2

Papel e material suportados

Esta seção inclui:

■ Diretrizes sobre como usar o papel na página 3-4

■ Diretrizes para o Alimentador de documentos automático em frente e verso na página 3-4

■ Papel que pode danificar a impressora na página 3-5

■ Diretrizes para armazenamento de papel na página 3-5

■ Tamanhos e gramaturas de papel suportados na página 3-6

Seu sistema foi projetado para ser usado com vários tipos de papel. Siga as instruções nesta seção para garantir a melhor qualidade de impressão e evitar atolamentos.

Para obter melhores resultados, use os materiais de impressão da Xerox especificados para a Phaser 8560MFP/8860MFP printer. Eles são garantidos para produzir resultados excelentes com o seu sistema.

Para solicitar papel, transparências ou outros materiais especiais, entre em contato com o revendedor local ou visite o site de Suprimentos da Xerox na Web:

■ www.xerox.com/office/8560MFPsupplies (impressora Phaser 8560MFP)

■ www.xerox.com/office/8860MFPsupplies (impressora Phaser 8860MFP)

Cuidado: Danos causados pelo uso de papel, transparências e outros materiais especiais não

suportados não são cobertos pela garantia da Xerox, pelo contrato de serviços ou pela Total Satisfaction Guarantee (Garantia de satisfação total). A Total Satisfaction Guarantee (Garantia de satisfação total) está disponível nos Estados Unidos e no Canadá. A cobertura pode variar fora dessas áreas; entre em contato com o representante local para obter detalhes.

Veja também:

Para a Phaser 8560MFP:

Recommended Media List (United States) (Lista de materiais recomendados (Estados Unidos))

Recommended Media List (Europe) (Lista de materiais recomendados (Europa))

Para a Phaser 8860MFP:

Recommended Media List (United States) (Lista de materiais recomendados (Estados Unidos))

Recommended Media List (Europe) (Lista de materiais recomendados (Europa))

Impressora multifuncional Phaser® 8560MFP/8860MFP

3-3

Papel e material suportados

Diretrizes sobre como usar o papel

As bandejas do sistema acomodam a maioria dos tamanhos e tipos de papel, transparências ou outros materiais especiais. Siga estas instruções ao colocar papel ou outro material nas bandejas:

■ Use somente as transparências Xerox recomendadas; a qualidade da impressão pode variar

com outras transparências.

■ Não imprima em etiquetas que já tenham sido removidas da folha.

■ Use apenas envelopes de papel. Imprima apenas em um lado do envelope.

■ Não sobrecarregue as bandejas de papel.

■ Ajuste as guias do papel para que correspondam ao tamanho do papel.

Veja também:

Impressão de transparências na página 3-30 Impressão de envelopes na página 3-37 Impressão de etiquetas na página 3-43 Impressão de papel brilhante na página 3-49 Impressão de papel de tamanho personalizado na página 3-55

Diretrizes para o Alimentador de documentos automático em frente e verso

O alimentador de documentos suporta tamanhos de original de 114 x 140 mm (4,5 x 5,5 pol.) a

216 x 356 mm (8,5 x 14,0 pol.). A faixa de peso inclui 60-120 g/m (22-45 lb. Capa).

Siga estas diretrizes ao colocar originais no alimentador de documentos:

■ Coloque os originais com a face para cima para que a parte superior do documento entre

no sistema primeiro.

■ Coloque apenas folhas de papel soltas no alimentador de documentos.

■ Ajuste as guias do papel para que correspondam aos originais.

■ Insira o papel no alimentador de documentos somente quando a tinta do papel estiver

completamente seca.

Vidro de documentos

Use o vidro de documentos em vez do alimentador de documentos para copiar ou digitalizar os seguintes tipos de originais:

■ Papel com clipes ou grampos

■ Papel enrugado, encurvado, dobrado, rasgado ou cortado

■ Papel revestido ou sem carbono, transparências ou materiais que não sejam papel, por

exemplo, tecido ou metal

■ Envelopes

(16-32 lb. Bond)

Impressora multifuncional Phaser® 8560MFP/8860MFP

3-4

Papel e material suportados

Papel que pode danificar a impressora

O sistema foi projetado para usar vários tipos de materiais para trabalhos de impressão e cópia. Entretanto, alguns tipos de material podem causar uma qualidade de saída ruim, aumentar os atolamentos de papel ou danificar o sistema.

Materiais inaceitáveis incluem:

■ Material áspero ou poroso

■ Papel que foi usado em fotocopiadora

■ Papel com recortes ou perfurações

■ Papel pré-perfurado no centro da borda curta

■ Papel com grampos

■ Envelopes com janelas, grampos metálicos, acabamentos laterais ou fitas adesivas que se

desprendem

Diretrizes para armazenamento de papel

Armazenar papéis e materiais em boas condições contribui para uma qualidade de impressão ideal.

■ Guarde o papel em locais escuros, frescos e relativamente secos. A maioria dos papéis é

suscetível a danos causados por luz ultravioleta (UV) e comum. A radiação UV, emitida pelo sol e por lâmpadas fluorescentes, é especialmente prejudicial ao papel. A intensidade e o tempo de exposição do papel à luz comum devem ser reduzidos ao máximo.

■ Mantenha constantes a temperatura e a umidade relativa.

■ Evite guardar papel em sótãos, cozinhas, garagens e porões. Áreas internas são mais secas

que as externas, as quais podem absorver umidade.

■ Guarde o papel em posição reta. Ele deve ser armazenado em paletes, caixas de papelão,

prateleiras ou em gabinetes.

■ Evite comer ou beber nas áreas onde o papel é armazenado ou manipulado.

■ Não abra pacotes fechados de papel enquanto antes da hora de colocá-los no sistema.

Deixe o papel na embalagem original. Na maioria das embalagens comerciais, os pacotes das resmas contêm um revestimento interno que protege o papel contra perda ou ganho de umidade.

■ Deixe o material na embalagem até o momento de usá-lo. Coloque o material não usado

novamente na embalagem e feche-a para proteção. Alguns materiais especiais são embalados em sacos plásticos que podem ser vedados novamente.

Impressora multifuncional Phaser® 8560MFP/8860MFP

3-5

Papel e material suportados

Tamanhos e gramaturas de papel suportados

As seguintes seções fornecem informações sobre os tamanhos e as gramaturas de papel que podem ser usados nas bandejas do sistema. Para obter mais informações sobre papéis e outros materiais suportados, imprima a página de Dicas sobre o papel:

1. No painel de controle, pressione o botão Sistema.

2. Selecione

3. Selecione

4. Selecione

Veja também:

Para a Phaser 8560MFP:

Recommended Media List (United States) (Lista de materiais recomendados (Estados Unidos))

Recommended Media List (Europe) (Lista de materiais recomendados (Europa))

Para a Phaser 8860MFP:

Recommended Media List (United States) (Lista de materiais recomendados (Estados Unidos))

Recommended Media List (Europe) (Lista de materiais recomendados (Europa))

Informações e pressione o botão OK. Páginas de informações e pressione o botão OK. Dicas sobre o papel e pressione o botão OK para imprimir.

Impressora multifuncional Phaser® 8560MFP/8860MFP

3-6

Tamanhos e gramaturas de papel para a bandeja 1

60–220 g/m2 (16–40 lb. Bond, 50–80 lb. Capa)

Papel e material suportados

8860mfp-128

Cartão Index 3,0 x 5,0 pol. Tamanhos personalizados

Statement 5,5 x 8,5 pol.

Largura: 76–216 mm (3,0–8.5 pol.) Altura: 127–356 mm (5,0–14,0 pol.)

Executivo 7,25 x 10,5 pol.

Carta 8,5 x 11,0 pol.

Margens

5 mm nas laterais

US Folio 8,5 x 13,0 pol.

Ofício I 8,5 x 14,0 pol.

A4 210 x 297 mm

A5 148 x 210 mm

A6 105 x 148 mm

B5 JIS 182 x 257 mm

ISO B5 176 x 250 mm

Comercial núm. 10 4,12 x 9,5 pol. Margens

Monarch 3,87 x 7,5 pol.

A7 5,25 x 7,25 pol.

Baronial (Nº 5 ½) 4,375 x 5,75 pol.

■ 5 mm em todos os lados, 15 mm

na parte superior e inferior: Monarch Comercial núm. 10 A7

#6 ¾ 3,625 x 6,5 pol.

6 x 9 6,0 x 9,0 pol.

DL 110 x 220 mm

C5 162 x 229 mm

Baronial (Nº 5 ½) #6 ¾

■ 5 mm na lateral, 20 mm na parte

superior e inferior: 6 x 9 DL C5

Impressora multifuncional Phaser® 8560MFP/8860MFP

3-7

Papel e material suportados

Tamanhos e gramaturas de papel suportados para as bandejas 2, 3 ou 4

8860mfp-129

60–120 g/m2 (16–32 lb. Bond, 22–45 lb. Capa)

Statement 5,5 x 8,5 pol. Margens

Executivo 7,25 x 10,5 pol.

5 mm nas laterais

Carta 8,5 x 11,0 pol.

US Folio 8,5 x 13,0 pol.

Ofício I 8,5 x 14,0 pol.

A4 210 x 297 mm

A5 148 x 210 mm

B5 JIS 182 x 257 mm

ISO B5 176 x 250 mm

Comercial núm. 10 4,12 x 9,5 pol. Margens

C5 (aba lateral somente)

162 x 229 mm

■ 5 mm em todos os lados, 15 mm na

parte superior e inferior: Comercial núm. 10

DL 110 x 220 mm

■ 5 mm na lateral, 20 mm na parte

superior e inferior: C5 DL

Impressora multifuncional Phaser® 8560MFP/8860MFP

3-8

Colocação de papel

Esta seção inclui:

■ Colocação de papel na bandeja 1 na página 3-9

■ Utilização da alimentação manual na página 3-14

■ Colocação de papel nas bandejas 2, 3 ou 4 na página 3-15

Colocação de papel na bandeja 1

Use a bandeja 1 para uma grande variedade de materiais, incluindo:

■ Papel comum, timbrado, papel colorido e papel pré-impresso

■ Cartolina

■ Etiquetas

■ Envelopes

■ Transparências

■ Material especial (incluindo cartões de visita, papel fotográfico, cartões postais, papel pré-

perfurado, papel duradocument e folhetos com três dobras)

■ Papel pré-impresso (papel já impresso em um lado)

■ Papel de tamanho personalizado

Veja também:

Tamanhos e gramaturas de papel para a bandeja 1 na página 3-7

Observação: Se você mudar o papel na bandeja 1, selecione o tipo e o tamanho de papel

corretos no painel de controle.

A capacidade de material para a bandeja 1 é:

■ 100 folhas de papel comum (20 libras Bond)

■ 50 folhas de transparências ou cartolina

■ 10 envelopes ou folhas de etiquetas

Impressora multifuncional Phaser® 8560MFP/8860MFP

3-9

Para colocar papel ou outros materiais na bandeja 1:

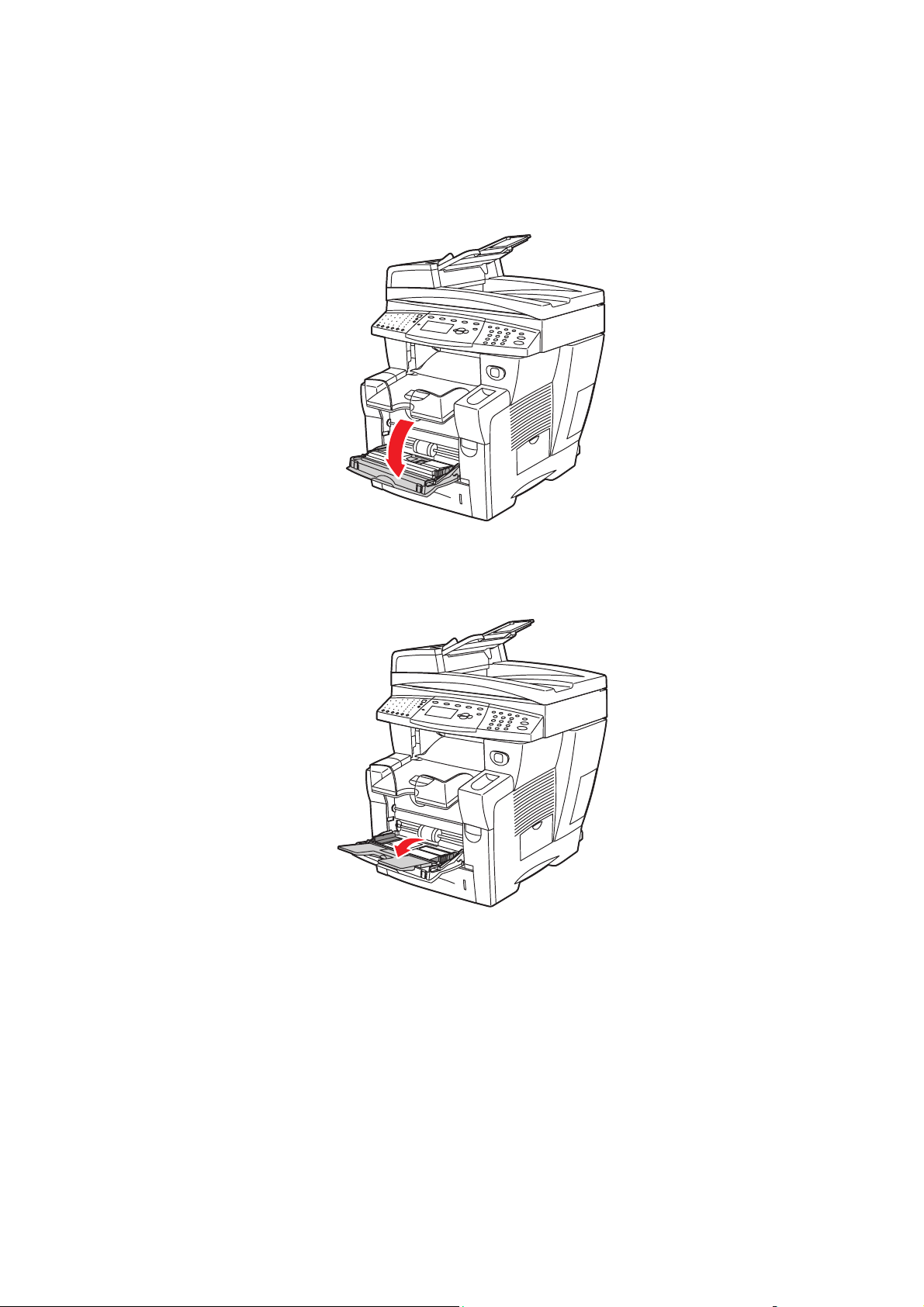

1. Puxe a alça para baixo e para fora para abrir a bandeja 1.

8860mfp-011

Colocação de papel

2. Abra a extensão da bandeja.

8860mfp-012

Impressora multifuncional Phaser® 8560MFP/8860MFP

3-10

Colocação de papel

3. Insira papel ou outros materiais na bandeja.

■ Impressão em um lado: insira o lado a ser impresso com a face para baixo e a parte

superior da página entrando no sistema primeiro.

8860mfp-109

Observação: Ao usar papel pré-perfurado, ajuste as margens de impressão para

acomodar os furos. A impressão sobre os furos pode transferir a tinta para as próximas páginas. Recomenda-se uma margem mínima de 19 mm (0,75 pol.).

■ Envelopes com aba lateral: insira envelopes com o lado da aba para cima e a aba

voltada para o lado esquerdo da bandeja.

8860mfp-019

Impressora multifuncional Phaser® 8560MFP/8860MFP

3-11

Colocação de papel

■ Impressão em frente e verso: insira o lado um com a face para cima e a parte

inferior da página entrando no sistema primeiro.

8860mfp-110

4. Ajuste as guias do papel para que correspondam ao tamanho do papel colocado

na bandeja.

8860mfp-130

5. No painel de controle, pressione o botão OK para usar o tamanho e o tipo do papel

exibidos como a configuração atual ou altere-os:

a. Selecione

Altera configuração e pressione o botão OK.

b. Selecione o tamanho do papel e pressione o botão OK. c. Selecione o tipo de papel e pressione o botão OK.

Impressora multifuncional Phaser® 8560MFP/8860MFP

3-12

Colocação de papel

Modo da bandeja 1

O Modo da bandeja 1 define o comportamento do gerenciamento do material da impressora para melhor ajustar o tipo de impressão que você deseja fazer. Três modos determinam como o tipo e o tamanho do papel são definidos para a Bandeja 1 e qual bandeja será usada se você não selecionar uma bandeja específica:

Automático: a configuração automática permite que os trabalhos de impressão recebidos sejam definidos para o tipo e o tamanho do papel. Imprimirá da bandeja 1 se houver papel no início de um trabalho, a menos que o trabalho tenha selecionado outra bandeja.

Dinâmico (padrão): a configuração dinâmica permite que os trabalhos de impressão recebidos sejam definidos para o tipo e o tamanho do papel. Imprimirá da bandeja 1 se ela estiver selecionada ou se contiver o papel necessário. Se nenhuma bandeja tiver o papel necessário, selecione a bandeja 1 quando solicitado no painel de controle.

Estático: a configuração estática requer que o usuário selecione as configurações de tipo e tamanho do papel quando é colocado na bandeja, ou posteriormente usando a opção de menu Configuração da bandeja de papel no painel de controle da impressora. Imprimirá da bandeja 1 se ela estiver selecionada ou se contiver o papel necessário. Se nenhuma bandeja tiver o papel necessário, selecione a bandeja 1 quando solicitado no painel de controle.

Veja também:

Guia de recursos avançados em www.xerox.com/office/8560MFPsupport

www.xerox.com/office/8860MFPsupport

Impressora multifuncional Phaser® 8560MFP/8860MFP

3-13

Colocação de papel

Utilização da alimentação manual

Se você estiver usando, por exemplo, papel timbrado e não quiser que outras pessoas o usem por engano, você pode definir que o sistema avise quando for a hora de colocar o papel para o seu trabalho de impressão.

Windows

Para selecionar a alimentação manual usando Windows 2000, Windows XP, Windows Server 2003 ou Windows Vista:

1. No driver da impressora do Windows, clique na guia Papel/saída.

2. Clique no botão à direita do resumo do papel, selecione Selecionar por bandeja e

Alimentação manual Bandeja 1 na lista.

3. Clique em Sim na caixa de diálogo Alimentação manual.

4. Clique em OK para salvar as configurações do driver.

5. Envie o trabalho de impressão.

6. Quando solicitado pelo painel de controle, remova o papel da Bandeja 1.

7. Coloque o papel apropriado para o trabalho na bandeja.

Macintosh

Para selecionar a alimentação manual usando o Macintosh OS X, versão 10.3 e posterior:

1. Na caixa de diálogo Imprimir, escolha Alimentação de papel na lista suspensa.

2. Selecione Alimentação manual na lista suspensa Todas as páginas de.

3. Envie o trabalho de impressão.

4. Quando solicitado pelo painel de controle, remova o papel da Bandeja 1.

5. Coloque o papel apropriado para o trabalho na bandeja.

Veja também:

Colocação de papel na bandeja 1 na página 3-9

Impressora multifuncional Phaser® 8560MFP/8860MFP

3-14

Colocação de papel

Colocação de papel nas bandejas 2, 3 ou 4

Use as bandejas 2, 3 ou 4 para uma grande variedade de materiais, incluindo:

■ Papel comum e timbrado

■ Cartolina

■ Etiquetas

■ Envelopes

■ Transparências

■ Material especial (incluindo papel fotográfico, cartões postais, papel pré-perfurado, papel

duradocument e folhetos com três dobras)

■ Papel pré-impresso (papel já impresso em um lado)

Veja também:

Tamanhos e gramaturas de papel suportados para as bandejas 2, 3 ou 4 na página 3-8 Impressão em material especial na página 3-30 Impressão de papel de tamanho personalizado na página 3-55

A capacidade de material para a bandeja 2, 3 ou 4 é:

■ 525 folhas de papel comum (20 libras Bond)

■ 400 folhas de transparências, papel brilhante ou etiquetas

■ 40 envelopes

Impressora multifuncional Phaser® 8560MFP/8860MFP

3-15

Para colocar papel, envelopes ou outros materiais na bandeja 2, 3 ou 4:

1. Remova a bandeja do sistema.

8860mfp-020

Colocação de papel

2. Coloque papel, transparências, envelopes ou material especial na bandeja.

■ Impressão em um lado: insira o lado a ser impresso com a face para cima e a parte

superior da página voltada para a parte dianteira da bandeja.

8860mfp-111

Observação: Ao usar papel pré-perfurado, ajuste as margens de impressão para

acomodar os furos. A impressão sobre os furos pode transferir a tinta para as próximas páginas. Recomenda-se uma margem mínima de 19 mm (0,75 pol.).

Impressora multifuncional Phaser® 8560MFP/8860MFP

3-16

Colocação de papel

■ Envelopes: insira os envelopes com o lado da aba para baixo e a aba voltada para o

lado esquerdo da bandeja.

8860mfp-026

■ Impressão em frente e verso: insira o lado um com a face para baixo e a parte

superior da página voltada para a parte posterior da bandeja.

8860mfp-112

Cuidado: Não coloque papel ou outro material além da linha de preenchimento indicada

na bandeja. Uma bandeja sobrecarregada pode causar atolamentos de papel.

Impressora multifuncional Phaser® 8560MFP/8860MFP

3-17

Colocação de papel

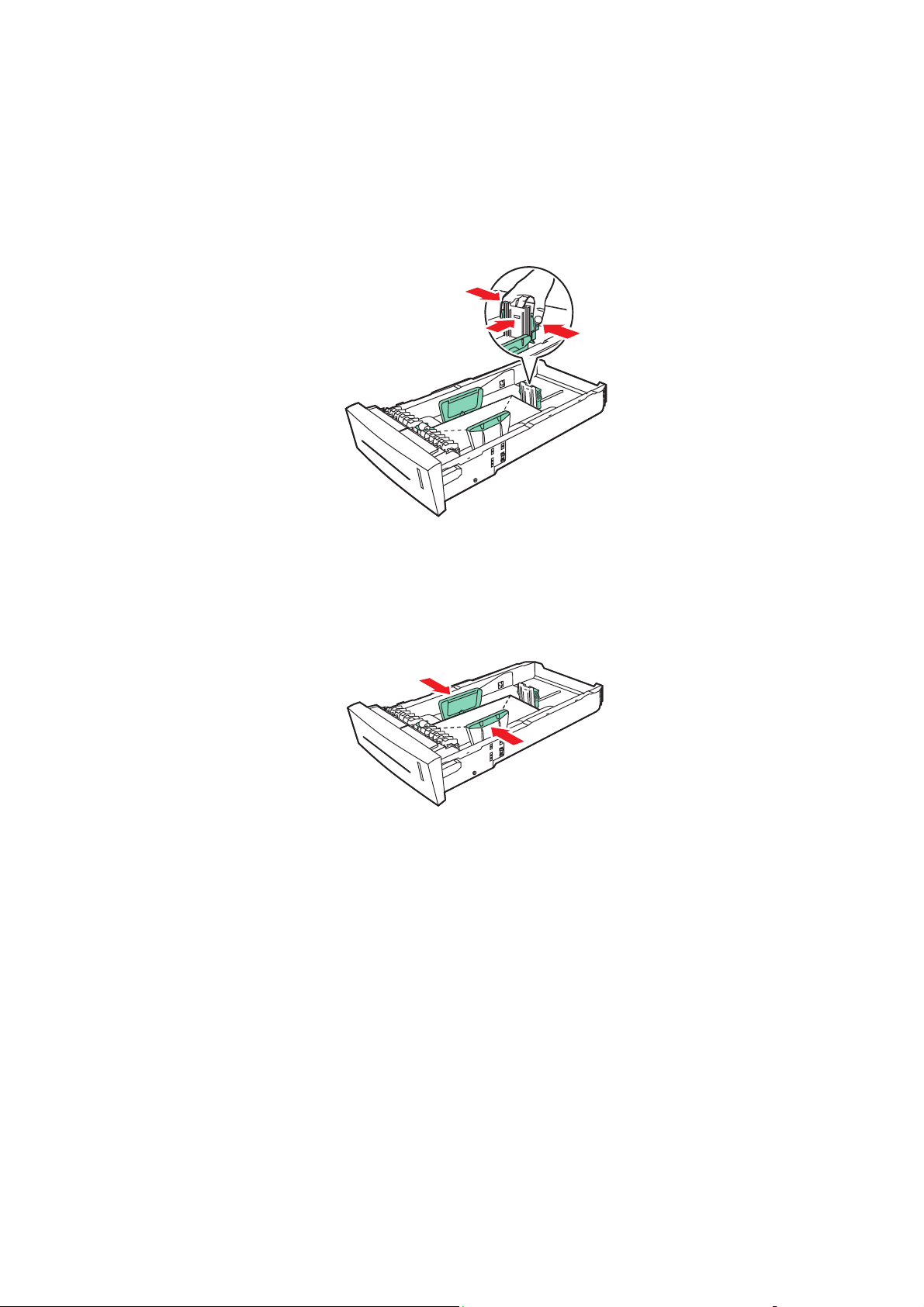

3. Ajuste as guias do papel para que correspondam ao tamanho do papel colocado na bandeja

(se necessário).

■ Guia de extensão: pressione as laterais e, em seguida, deslize a guia até que a seta na

guia aponte para o tamanho de papel apropriado impresso na parte inferior da bandeja. Quando a guia é posicionada corretamente no lugar, ouve-se um clique.

8860mfp-121

■ Guias de largura: deslize as guias de largura até que as setas nas guias apontem para

o tamanho do papel apropriado colocado na parte inferior da bandeja. Quando as guias estão posicionadas corretamente no lugar, ouve-se um clique.

8860mfp-122

Observação: Quando as guias do papel estiverem ajustadas corretamente, poderá haver

um pequeno espaço entre o papel e as guias.

Impressora multifuncional Phaser® 8560MFP/8860MFP

3-18

Colocação de papel

4. Insira a bandeja no respectivo slot e empurre-a para encaixá-la completamente no sistema.

8860mfp-098

5. Ajuste a bandeja de saída para material curto ou longo.

8860mfp-016

Para material menor que 190 mm (7,5 pol.), levante a lingüeta de parada do papel.

8860mfp-017

Para material maior que 297 mm (11,7 pol.), estenda a bandeja de saída.

Impressora multifuncional Phaser® 8560MFP/8860MFP

3-19

6. No painel de controle, pressione o botão Sistema. a. Selecione b. Selecione

Configuração da bandeja de papel e pressione o botão OK. Papel da bandeja 2, Papel da bandeja 3 ou Papel da bandeja 4 e

pressione o botão OK.

c. Selecione

Usar configuração atual se o tipo de papel atual for exibido como a

configuração atual, ou altere o tipo de papel:

■ Selecione Tipo de papel da bandeja 2, Tipo de papel da bandeja 3 ou Tipo de

papel da bandeja 4

■ Selecione o tipo de papel apropriado na lista exibida e pressione o botão OK.

e, em seguida, pressione o botão OK.

Veja também:

Impressão em material especial na página 3-30 Impressão de papel de tamanho personalizado na página 3-55

Colocação de papel

Impressora multifuncional Phaser® 8560MFP/8860MFP

3-20

Seleção das opções de impressão

Esta seção inclui:

■ Seleção das preferências de impressão (Windows) na página 3-21

■ Seleção das opções para um trabalho individual (Windows) na página 3-22

■ Seleção de opções para um trabalho individual (Macintosh) na página 3-23

Veja também:

Guia de recursos avançados em www.xerox.com/office/8560MFPsupport

www.xerox.com/office/8860MFPsupport

Seleção das preferências de impressão (Windows)

As preferências da impressora controlam todos os trabalhos de impressão, a menos que sejam substituídas em um trabalho específico. Por exemplo, para usar a impressão automática em frente e verso na maioria dos trabalhos, defina essa opção nas configurações da impressora.

Para selecionar as preferências da impressora:

1. Selecione uma das seguintes opções:

■ Windows 2000, Windows Server 2003 e Windows Vista: Clique em Iniciar,

selecione Configurações e em Impressoras.

■ Windows XP: clique em Iniciar e selecione Impressoras e aparelhos de fax.

2. Na pasta Impressoras, clique com o botão direito do mouse no ícone da sua impressora.

3. No menu pop-up, selecione Preferências de impressão ou Propriedades.

4. Faça seleções nas guias do driver e, em seguida, clique no botão OK para salvar

as seleções.

Observação: Para obter mais informações sobre as opções do driver da impressora

no Windows, clique no botão Ajuda na guia do driver da impressora para visualizar a ajuda on-line.

Impressora multifuncional Phaser® 8560MFP/8860MFP

3-21

Seleção das opções de impressão

Seleção das opções para um trabalho individual (Windows)

Para usar opções de impressão especiais em um trabalho específico, altere as configurações do driver antes de enviar o trabalho para o sistema. Por exemplo, para usar o modo de qualidade de impressão Alta resolução em um gráfico específico, selecione essa configuração no driver antes de imprimir o trabalho.

1. Com o documento ou o gráfico desejado aberto no aplicativo, acesse a caixa de

diálogo Imprimir.

2. Selecione Phaser 8560MFP/8860MFP printer e clique no botão Propriedades para abrir o

driver da impressora.

3. Faça seleções nas guias do driver. Consulte a tabela a seguir para obter opções de

impressão específicas.

Observação: No Windows 2000, no Windows XP, no Windows Server 2003 e no

Windows Vista, você pode salvar as opções de impressão atuais com um nome exclusivo e aplicar as opções a outros trabalhos de impressão. Selecione Configurações salvas na parte inferior da guia. Clique no botão Ajuda para obter mais informações.

4. Clique no botão OK para salvar as seleções.

5. Imprima o trabalho.

Impressora multifuncional Phaser® 8560MFP/8860MFP

3-22

Seleção das opções de impressão

Consulte a tabela a seguir para obter opções de impressão específicas:

Opções de impressão nos sistemas operacionais Windows

Sistema operacional Guia Driver Opções de impressão

Windows Vista, Windows 2000, Windows XP ou Windows Server 2003

Guia Papel/Saída ■ Tipo de trabalho

■ Seleção da bandeja, do tipo de papel e do

tamanho do documento

■ Impressão em frente e verso

■ Qualidade da impressão

■ Destino de saída

Guia Opções de cor

Guia Layout/Marca

d'água

Guia Avançado

■ Correções de cores

■ Conversão em preto e branco

■ Ajustes de cores

■ Páginas por folha

■ Layout de livreto

■ Orientação

■ Impressão em frente e verso

■ Marca d'água

■ Papel/Saída: cópias, alcear

■ Opções de imagem: reduzir/ampliar, suavização

de imagem

■ Layout de livreto

Observação: Se seu driver não exibir as opções listadas na tabela acima, vá até Drivers e

Downloads no site da Xerox na Web para fazer download do driver mais recente.

■ www.xerox.com/office/8560MFPdrivers (impressora Phaser 8560MFP)

■ www.xerox.com/office/8860MFPdrivers (impressora Phaser 8860MFP)

Seleção de opções para um trabalho individual (Macintosh)

Para selecionar configurações de impressão para um trabalho específico, altere as configurações do driver antes de enviar o trabalho à impressora.

1. Com o documento aberto no aplicativo, clique em Arquivo e em Imprimir.

2. Selecione as opções de impressão desejadas nos menus e nas listas suspensas exibidos.

Observação: No Macintosh OS X, clique em Salvar predefinição na tela do menu

Imprimir para salvar as configurações atuais da impressora. Você pode criar várias predefinições e salvar cada uma com seu próprio nome e suas configurações da impressora. Para imprimir trabalhos usando configurações específicas da impressora, clique na predefinição aplicável salva na lista Predefinições.

3. Clique em Imprimir para imprimir o trabalho.

Impressora multifuncional Phaser® 8560MFP/8860MFP

3-23

Seleção das opções de impressão

Consulte a tabela a seguir para obter opções de impressão específicas:

Configurações do driver PostScript do Macintosh

Título suspenso do

Sistema operacional

driver Opções de impressão

Mac OS X, Versões

10.4 e 10.5

Cópias e páginas

Layout

Gerenciamento de papel

ColorSync

Capa

Alimentação de papel

Tipo de trabalho

■ Cópias

■ Páginas

■ Páginas por folha

■ Direção do layout

■ Borda

■ Impressão em frente e verso

■ Inverter a ordem das páginas

■ Imprimir (todas, ímpares, pares)

■ Correção de cores

■ Capas

■ Origem do papel

■ Impressões protegidas, impressões

pessoais, impressões pessoais salvas, impressões de prova, impressões salvas, imprimir com e fax

Qualidade da imagem ■ Qualidade da impressão

■ Correção ou conversão de cores

■ Suavização da imagem

Recursos da impressora

■ Tipos de papel

■ Páginas de separação

Impressora multifuncional Phaser® 8560MFP/8860MFP

3-24

Configurações do driver PostScript do Macintosh (continuação)

Título suspenso do

Sistema operacional

driver Opções de impressão

Seleção das opções de impressão

Mac OS X, versão

10.3

Cópias e páginas ■ Cópias

■ Páginas

Layout

Gerenciamento do papel

ColorSync

Capa

Alimentação de papel

Opções de acabamento

Tipos de trabalho

■ Páginas por folha

■ Direção do layout

■ Borda

■ Impressão em frente e verso

■ Inverter a ordem das páginas

■ Imprimir (todas, ímpares, pares)

■ Correção de cores

■ Capas

■ Origem do papel

■ Grampeamento

■ Perfuração

■ Destino do papel

■ Deslocar conjuntos intercalados

■ Impressões protegidas, impressões

pessoais, impressões de prova e impressões salvas

Qualidade da imagem ■ Qualidade da impressão

■ Correção de cores e cinzas neutros RGB

■ Suavização da imagem

Recursos da impressora

■ Tipos de papel

■ Páginas de separação

Impressora multifuncional Phaser® 8560MFP/8860MFP

3-25

Impressão nos dois lados do papel

Esta seção inclui:

■ Diretrizes sobre a impressão automática em frente e verso na página 3-26

■ Impressão manual em frente e verso na página 3-28

Observação: Para obter informações sobre a impressão manual em frente e verso, vá até o

Assistente de suporte on-line em www.xerox.com/office/8560MFPsupport

www.xerox.com/office/8860MFPsupport

Diretrizes sobre a impressão automática em frente e verso

A impressão automática em frente e verso está disponível em todas as bandejas. Antes de imprimir um documento em frente e verso, verifique os seguintes requisitos:

■ O sistema possui um alimentador de documentos automático em frente e verso que suporta

impressão em frente e verso.

■ A gramatura do papel está dentro da faixa de gramatura apropriada: 60-122 g/m

Bond).

(16-32 lb

O papel e o material a seguir não podem ser usados para impressão em frente e verso:

■ Transparências

■ Envelopes

■ Etiquetas

Veja também:

Papel e material suportados na página 3-3 Configurações da impressora na página 1-6

Impressora multifuncional Phaser® 8560MFP/8860MFP

3-26

Impressão nos dois lados do papel

Opções de borda de encadernação

Ao usar o driver da impressora para selecionar impressão em frente e verso, selecione também a borda de encadernação, que determina como as páginas viram. O resultado real depende da orientação (retrato ou paisagem) das imagens na página, como mostra a ilustração a seguir.

Retrato Paisagem

Encadernar na borda lateral

Virar na borda longa

Encadernar na borda superior

Virar na borda curta

Encadernar na borda lateral

Virar na borda curta

Encadernar na borda superior

Virar na borda longa

Seleção de impressão em frente e verso

Para selecionar impressão automática em frente e verso:

1. Coloque papel na bandeja.

■ Bandeja 1: insira o lado um com a face para cima e a parte inferior da página

entrando no sistema primeiro.

■ Bandeja 2, 3 ou 4: insira o lado um com a face para baixo e a parte superior da

página voltada para a parte traseira da bandeja.

2. Selecione impressão em frente e verso no driver da impressora.

Impressora multifuncional Phaser® 8560MFP/8860MFP

3-27

Para selecionar impressão automática em frente e verso:

Sistema operacional Etapas

Impressão nos dois lados do papel

Windows Vista, Windows 2000, Windows XP ou Windows Server 2003

Mac OS X, versão 10.3 e posterior

1. Selecione a guia Papel/Saída.

2. Selecione uma opção em Impressão em frente e verso:

■ Impressão em frente e verso

■ Impressão em frente e verso, Virar na borda curta

1. Na caixa de diálogo Imprimir, selecione Layout.

2. Selecione Imprimir nas duas faces.

3. Clique no ícone Encadernação que corresponde à borda a ser

encadernada.

Observação: Se seu driver não exibir as opções listadas na tabela acima, vá até Drivers e

Downloads no site da Xerox na Web para fazer download do driver mais recente.

■ www.xerox.com/office/8560MFPdrivers (impressora Phaser 8560MFP)

■ www.xerox.com/office/8860MFPdrivers (impressora Phaser 8860MFP)

Veja também:

Colocação de papel na bandeja 1 na página 3-9 Colocação de papel nas bandejas 2, 3 ou 4 na página 3-15

Impressão manual em frente e verso

Você poderá imprimir manualmente nos dois lados do papel quando estiver usando tipos de papel que sejam muito pequenos ou muito pesados para a impressão automática em frente e verso. Poderá também imprimir no segundo lado do papel cujo lado um foi pré-impresso por este sistema ou um outro sistema ou impressora de tinta sólida.

Observação: Antes de imprimir no segundo lado do papel, selecione sempre

tipo do papel no painel de controle e no driver da impressora. Selecionar

Face 2 como o

Face 2 assegura uma

boa qualidade de impressão para a impressão em frente e verso.

Veja também:

Tamanhos e gramaturas de papel suportados na página 3-6

Impressão no lado um

1. Coloque papel na bandeja.

■ Bandeja 1: insira o lado um com a face para baixo e a parte superior da página

entrando no sistema primeiro.

■ Bandeja 2, 3 ou 4: insira o lado um com a face para cima e a parte superior da

página voltada para a parte dianteira da bandeja.

2. Selecione as opções apropriadas do painel de controle e do driver da impressora para o

tamanho e tipo do papel e então imprima o lado 1.

Impressora multifuncional Phaser® 8560MFP/8860MFP

3-28

Impressão nos dois lados do papel

Impressão do lado 2

1. Remova o papel da bandeja de saída e recoloque-o na bandeja de papel:

■ Bandeja 1: insira o lado dois com a face para baixo e a parte superior da página

entrando no sistema primeiro.

■ Bandeja 2, 3 ou 4: insira o lado dois com a face para cima e a parte superior da

página voltada para a parte dianteira da bandeja.

2. Selecione

Face 2 no painel de controle:

Bandeja 1 Bandeja 2, 3 ou 4

a. Selecione

pressione o botão OK.

b. Selecione o tamanho do papel

apropriado e pressione o botão OK.

c. Selecione

botão OK.

3. No

driver da impressora, selecione Face 2 como tipo de papel ou a bandeja apropriada

como origem do papel.

Altera configuração e

Face 2 e pressione o

a. Pressione o botão Sistema. b. Selecione

bandeja de papel

botão OK.

c. Selecione

Configuração da

e pressione o

Papel da bandeja 2,

Papel da bandeja 3 ou Papel da bandeja 4

d. Selecione uma das seguintes opções:

■ Selecione Usar configuração

atual

■ Selecione Altera configuração

e pressione o botão OK. Vá para a etapa e.

e. Selecione

botão OK.

e pressione o botão OK.

Face 2 e pressione o

Impressora multifuncional Phaser® 8560MFP/8860MFP

3-29

Impressão em material especial

Esta seção inclui:

■ Impressão de transparências na página 3-30

■ Impressão de envelopes na página 3-37

■ Impressão de etiquetas na página 3-43

■ Impressão de papel brilhante na página 3-49

■ Impressão de papel de tamanho personalizado na página 3-55

Impressão de transparências

As transparências podem ser impressas de qualquer bandeja. Elas devem ser impressas apenas em um lado. Para obter melhores resultados, use somente as transparências Xerox recomendadas.

Para solicitar papel, transparências ou outros materiais especiais, entre em contato com o revendedor local ou visite o site de Suprimentos da Xerox na Web:

■ www.xerox.com/office/8560MFPsupplies (impressora Phaser 8560MFP)

■ www.xerox.com/office/8860MFPsupplies (impressora Phaser 8860MFP)

Cuidado: Danos causados pelo uso de papel, transparências e outros materiais especiais não

Veja também:

Para a Phaser 8560MFP:

Recommended Media List (United States) (Lista de materiais recomendados (Estados Unidos))

Recommended Media List (Europe) (Lista de materiais recomendados (Europa))

Para a Phaser 8860MFP:

Recommended Media List (United States) (Lista de materiais recomendados (Estados Unidos))

Recommended Media List (Europe) (Lista de materiais recomendados (Europa))

Impressora multifuncional Phaser® 8560MFP/8860MFP

3-30

Impressão em material especial

Instruções

■ Remova todos os papéis antes de colocar transparências na bandeja.

■ Manuseie as transparências pelas bordas usando as duas mãos. Marcas de dedos ou vincos

podem prejudicar a qualidade da impressão.

■ Não coloque mais de 50 transparências na bandeja 1. Não coloque mais de

400 transparências nas bandejas 2, 3 ou 4. Sobrecarregar a bandeja pode causar atolamentos no sistema.

■ Não use transparências com faixas nas laterais.

■ Depois de colocar as transparências, altere o tipo de papel no painel de controle:

a. Pressione o botão Sistema. b. Selecione c. Selecione a bandeja apropriada e pressione o botão OK. d. Selecione e. Selecione o tamanho e o tipo do papel para a bandeja 1; selecione o tipo de papel para

a bandeja 2, 3 ou 4.

f. Pressione o botão OK.

Configuração da bandeja de papel e pressione o botão OK.

Altera configuração e pressione o botão OK.

Impressora multifuncional Phaser® 8560MFP/8860MFP

3-31

Impressão de transparências na bandeja 1

Para imprimir transparências:

1. Puxe a alça para baixo e para fora para abrir a bandeja 1.

8860mfp-011

Impressão em material especial

2. Abra a extensão da bandeja.

8860mfp-012

Impressora multifuncional Phaser® 8560MFP/8860MFP

3-32

Impressão em material especial

3. Insira transparências na bandeja.

8860mfp-028

Observação: Não coloque transparências acima da linha de preenchimento

correspondente da bandeja.

4. No painel de controle, pressione o botão OK, se o tamanho correto do papel e a opção

transparência forem exibidos como a configuração atual, ou selecione o tamanho e o tipo

da transparência:

a. Selecione

Altera configuração e pressione o botão OK.

b. Selecione o tamanho apropriado da transparência e pressione o botão OK. c. Selecione

Transparência e pressione o botão OK.

5. No driver da impressora, selecione Transparência como o tipo de papel ou Bandeja 1

como origem do papel.

Impressora multifuncional Phaser® 8560MFP/8860MFP

3-33

Impressão de transparências da bandeja 2, 3 ou 4

Para imprimir transparências:

1. Remova a bandeja do sistema.

Impressão em material especial

8860mfp-020

2. Insira transparências na bandeja.

8860mfp-029

Observação: Não coloque transparências acima da linha de preenchimento

correspondente da bandeja.

Impressora multifuncional Phaser® 8560MFP/8860MFP

3-34

Impressão em material especial

3. Ajuste as guias do papel para que correspondam às transparências (se necessário).

■ Guia de extensão: pressione as laterais e, em seguida, deslize a guia até que a seta na

guia aponte para o tamanho de papel apropriado impresso na parte inferior da bandeja. Quando a guia é posicionada corretamente no lugar, ouve-se um clique.

8860mfp-030

■ Guias de largura: deslize as guias de largura até que as setas nas guias apontem para

o tamanho do papel apropriado colocado na parte inferior da bandeja. Quando as guias estão posicionadas corretamente no lugar, ouve-se um clique.

8860mfp-031

Observação: Quando as guias do papel estiverem ajustadas corretamente, poderá haver

um pequeno espaço entre as transparências e as guias.

Impressora multifuncional Phaser® 8560MFP/8860MFP

3-35

Impressão em material especial

4. Insira a bandeja no respectivo slot e empurre-a para encaixá-la completamente no sistema.

8860mfp-032

5. No painel de controle, pressione o botão Sistema. a. Selecione b. Selecione

Configuração da bandeja de papel e pressione o botão OK. Papel da bandeja 2, Papel da bandeja 3 ou Papel da bandeja 4 e

pressione o botão OK.

c. Selecione

Usar configuração atual se a opção Transparência for exibida como o

tipo de papel atual, ou altere o tipo de papel:

■ Selecione Tipo de papel da bandeja 2, Tipo de papel da bandeja 3 ou Tipo de

papel da bandeja 4

■ Selecione Transparência na lista exibida e pressione o botão OK.

e, em seguida, pressione o botão OK.

6. No driver da impressora, selecione Transparência como o tipo de papel ou a bandeja

apropriada como a origem do papel.

Impressora multifuncional Phaser® 8560MFP/8860MFP

3-36

Impressão em material especial

Impressão de envelopes

Os envelopes podem ser impressos de qualquer bandeja desde que você esteja usando um tipo de envelope suportado.

Veja também:

Tamanhos e gramaturas de papel para a bandeja 1 na página 3-7 Tamanhos e gramaturas de papel suportados para as bandejas 2, 3 ou 4 na página 3-8

Instruções

■ Use apenas os envelopes de papel especificados na tabela Papéis suportados. O êxito na

impressão de envelopes depende muito da qualidade e da estrutura dos envelopes.

■ Mantenha constantes a temperatura e a umidade relativa.

■ Guarde os envelopes não utilizados na embalagem para evitar os efeitos de umidade e

ressecamento, os quais podem afetar a qualidade da impressão e causar enrugamento. O excesso de umidade pode fazer com que os envelopes se colem antes ou durante aimpressão.

■ Evite envelopes acolchoados. Adquira envelopes que fiquem planos sobre uma superfície.

■ Remova as bolhas de ar dos envelopes antes de colocá-los na bandeja, colocando um livro

pesado sobre eles.

■ Use envelopes com acabamentos diagonais e não acabamentos laterais.

Cuidado: Nunca use envelopes com janelas ou grampos metálicos. Eles podem danificar a

impressora. Os danos causados por envelopes não suportados não são cobertos pela garantia da Xerox, pelo contrato de prestação de serviços ou pela Total Satisfaction Guarantee (Garantia de satisfação total). A Total Satisfaction Guarantee (Garantia de satisfação total) está disponível nos Estados Unidos e no Canadá. A cobertura pode variar fora dessas áreas; entre em contato com o representante local para obter detalhes.

Impressora multifuncional Phaser® 8560MFP/8860MFP

3-37

Impressão de envelopes da bandeja 1

Para imprimir envelopes:

1. Puxe a alça para baixo e para fora para abrir a bandeja 1.

8860mfp-011

Impressão em material especial

2. Abra a extensão da bandeja.

8860mfp-012

Impressora multifuncional Phaser® 8560MFP/8860MFP

3-38

Impressão em material especial

3. Coloque os envelopes na bandeja com a aba para cima e a aba dos envelopes virada

para o lado esquerdo da bandeja. Ajuste as guias do papel para que correspondam aos envelopes.

8860mfp-019

4. No painel de controle, pressione o botão OK, se o tamanho e o tipo corretos do envelope

forem exibidos como a configuração atual, ou selecione o tamanho e o tipo do envelope:

a. Selecione

Altera configuração e pressione o botão OK.

b. Selecione o tamanho apropriado do envelope e pressione o botão OK. c. Selecione

Envelope e então pressione o botão OK.

5. No driver da impressora, selecione Envelope como o tipo de papel ou Bandeja 1 como a

origem do papel.

Impressora multifuncional Phaser® 8560MFP/8860MFP

3-39

Impressão de envelopes na bandeja 2, 3 ou 4

Para imprimir envelopes:

1. Remova a bandeja do sistema.

Impressão em material especial

8860mfp-020

2. Coloque envelopes na bandeja com o lado da aba para baixo e com a aba voltada para o

lado esquerdo da bandeja.

8860mfp-026

Impressora multifuncional Phaser® 8560MFP/8860MFP

3-40

Impressão em material especial

3. Ajuste as guias do papel para que correspondam aos envelopes.

■ Guia de extensão: pressione as laterais e, em seguida, deslize a guia até que a seta na

guia aponte para o tamanho de papel apropriado impresso na parte inferior da bandeja. Quando a guia é posicionada corretamente no lugar, ouve-se um clique.

8860mfp-034

■ Guias de largura: deslize as guias de largura até que as setas nas guias apontem para

o tamanho do papel apropriado colocado na parte inferior da bandeja. Quando as guias estão posicionadas corretamente no lugar, ouve-se um clique.

8860mfp-035

Observação: Quando as guias do papel estiverem ajustadas corretamente, poderá haver

um pequeno espaço entre os envelopes e as guias.

Impressora multifuncional Phaser® 8560MFP/8860MFP

3-41

Impressão em material especial

4. Insira a bandeja no respectivo slot e empurre-a para encaixá-la completamente no sistema.

8860mfp-119

5. No painel de controle, pressione o botão Sistema. a. Selecione

b. Selecione

Configuração da bandeja de papel e pressione o botão OK. Papel da bandeja 2, Papel da bandeja 3 ou Papel da bandeja 4 e

pressione o botão OK.

c. Selecione

Usar configuração atual se a opção Envelope for exibida como o tipo de

papel atual, ou altere o tipo de papel:

■ Selecione Tipo de papel da bandeja 2, Tipo de papel da bandeja 3 ou Tipo de

papel da bandeja 4

■ Selecione Envelope na lista exibida e pressione o botão OK.

e, em seguida, pressione o botão OK.

6. No driver da impressora, selecione Envelope como o tipo de papel ou a bandeja

apropriada como a origem do papel.

Impressora multifuncional Phaser® 8560MFP/8860MFP

3-42

Impressão em material especial

Impressão de etiquetas

As etiquetas podem ser impressas de qualquer bandeja.

Para solicitar papel, transparências ou outros materiais especiais, entre em contato com o revendedor local ou visite o site de Suprimentos da Xerox na Web:

■ www.xerox.com/office/8560MFPsupplies (impressora Phaser 8560MFP)

■ www.xerox.com/office/8860MFPsupplies (impressora Phaser 8860MFP)

Veja também:

Tamanhos e gramaturas de papel para a bandeja 1 na página 3-7 Tamanhos e gramaturas de papel suportados para as bandejas 2, 3 ou 4 na página 3-8

Instruções

■ Não use etiquetas plásticas.

■ Imprima em apenas um dos lados da folha de etiquetas.

■ Não use folhas com etiquetas faltando. Isso pode danificar o sistema.

■ Guarde as etiquetas não utilizadas em sua embalagem original, sem dobrar ou amassar.

Mantenha as folhas de etiquetas na embalagem original até o momento do uso. Recoloque qualquer folha de etiquetas não utilizada na embalagem original e feche-a para proteção.

■ Não guarde as etiquetas em locais muito secos ou úmidos nem em locais muito quentes ou

frios. Materiais armazenados em condições extremas podem apresentar problemas de qualidade de impressão ou causar atolamentos no sistema.

■ Movimente o estoque com freqüência. Etiquetas armazenadas por muito tempo em

condições extremas podem ficar enrugadas e provocar atolamentos no sistema.

Impressora multifuncional Phaser® 8560MFP/8860MFP

3-43

Impressão de etiquetas da bandeja 1

Para imprimir etiquetas:

1. Puxe a alça para baixo e para fora para abrir a bandeja 1.

Impressão em material especial

8860mfp-011

2. Abra a extensão da bandeja.

8860mfp-012

Impressora multifuncional Phaser® 8560MFP/8860MFP

3-44

Impressão em material especial

3. Coloque etiquetas na bandeja com o lado a ser impresso voltado para baixo e a parte

superior da página entrando no sistema primeiro.

8860mfp-036

4. Ajuste as guias do papel para que correspondam às etiquetas colocadas na bandeja.

8860mfp-037

5. No painel de controle, pressione o botão OK, se o tamanho correto do papel e a opção

Etiquetas forem exibidos como a configuração atual, ou selecione o tamanho e o tipo

da etiqueta:

a. Selecione

Altera configuração e pressione o botão OK.

b. Selecione o tamanho do papel apropriado e pressione o botão OK. c. Selecione

Etiquetas e pressione o botão OK.

6. No driver da impressora, selecione Etiquetas como o tipo de papel ou Bandeja 1 como a

origem do papel.

Impressora multifuncional Phaser® 8560MFP/8860MFP

3-45

Impressão de etiquetas da bandeja 2, 3 ou 4

Para imprimir etiquetas:

1. Remova a bandeja do sistema.

Impressão em material especial

8860mfp-020

2. Coloque no máximo 400 folhas de etiquetas na bandeja com o lado a ser impresso voltado

para cima e a parte superior da página voltada para a parte dianteira da bandeja.

8860mfp-038

Impressora multifuncional Phaser® 8560MFP/8860MFP

3-46

Impressão em material especial

3. Ajuste as guias do papel para que correspondam às etiquetas (se necessário).

■ Guia de extensão: pressione as laterais e, em seguida, deslize a guia até que a seta na

guia aponte para o tamanho de papel apropriado impresso na parte inferior da bandeja. Quando a guia é posicionada corretamente no lugar, ouve-se um clique.

8860mfp-039

■ Guias de largura: deslize as guias de largura até que as setas nas guias apontem para

o tamanho do papel apropriado colocado na parte inferior da bandeja. Quando as guias estão posicionadas corretamente no lugar, ouve-se um clique.

8860mfp-040

Observação: Quando as guias do papel estiverem ajustadas corretamente, poderá haver

um pequeno espaço entre as etiquetas e as guias.

Impressora multifuncional Phaser® 8560MFP/8860MFP

3-47

Impressão em material especial

4. Insira a bandeja no respectivo slot e empurre-a para encaixá-la completamente no sistema.

8860mfp-041

5. No painel de controle, pressione o botão Sistema. a. Selecione b. Selecione

Configuração da bandeja de papel e pressione o botão OK. Papel da bandeja 2, Papel da bandeja 3 ou Papel da bandeja 4 e

pressione o botão OK.

c. Selecione

Usar configuração atual se a opção Etiquetas for exibida como o tipo de

papel atual, ou altere o tipo de papel:

■ Selecione Tipo de papel da bandeja 2, Tipo de papel da bandeja 3 ou Tipo de

papel da bandeja 4

■ Selecione Etiquetas na lista exibida e pressione o botão OK.

e, em seguida, pressione o botão OK.

6. No driver da impressora, selecione Etiquetas como o tipo de papel ou a bandeja

apropriada como a origem do papel.

Impressora multifuncional Phaser® 8560MFP/8860MFP

3-48

Impressão em material especial

Impressão de papel brilhante

O papel brilhante pode ser impresso em um lado ou em frente e verso, de qualquer bandeja.

Para solicitar papel, transparências ou outros materiais especiais, entre em contato com o revendedor local ou visite o site de Suprimentos da Xerox na Web:

■ www.xerox.com/office/8560MFPsupplies (impressora Phaser 8560MFP)

■ www.xerox.com/office/8860MFPsupplies (impressora Phaser 8860MFP)

Instruções

■ Não abra pacotes fechados de papel brilhante antes da hora de colocá-los no sistema.

■ Deixe o papel brilhante no pacote original e deixe as embalagens na caixa de remessa até a

hora de usá-lo.

■ Remova todos os outros papéis da bandeja antes de colocar papel brilhante.

■ Coloque apenas a quantidade de papel brilhante que planeja usar. Não deixe o papel

brilhante na bandeja quando terminar de imprimir. Reinsira o papel brilhante não usado no pacote original e feche.

■ Movimente o estoque com freqüência. Papel brilhante guardado por muito tempo em

condições extremas pode ficar enrugado e provocar atolamentos no sistema.

Impressora multifuncional Phaser® 8560MFP/8860MFP

3-49

Impressão de papel brilhante da bandeja 1

Para imprimir em papel brilhante:

1. Puxe a alça para baixo e para fora para abrir a bandeja 1.

8860mfp-011

Impressão em material especial

2. Abra a extensão da bandeja.

8860mfp-012

Impressora multifuncional Phaser® 8560MFP/8860MFP

3-50

Impressão em material especial

3. Coloque papel brilhante na bandeja. Ajuste as guias do papel para que correspondam

ao papel.

8860mfp-009

4. No painel de controle, pressione o botão OK, se o tamanho e o tipo corretos do

papel forem exibidos como a configuração atual, ou selecione o tamanho e o tipo do papel apropriados:

a. Selecione

Altera configuração e pressione o botão OK.

b. Selecione o tamanho do papel apropriado e pressione o botão OK. c. Selecione o tipo de papel apropriado e pressione o botão OK:

■ Cartolina (impressora Phaser 8560MFP)

■ Papel brilhante (impressora Phaser 8860MFP)

5. No driver da impressora, selecione o tipo de papel apropriado ou a Bandeja 1 como

origem do papel.

Impressora multifuncional Phaser® 8560MFP/8860MFP

3-51

Impressão de papel brilhante da bandeja 2, 3 ou 4

Para imprimir em papel brilhante:

1. Remova a bandeja do sistema.

Impressão em material especial

8860mfp-020

2. Coloque papel brilhante na bandeja.

8860mfp-042

Impressora multifuncional Phaser® 8560MFP/8860MFP

3-52

Impressão em material especial

3. Ajuste as guias do papel para que correspondam ao papel brilhante (se necessário).

■ Guia de extensão: pressione as laterais e, em seguida, deslize a guia até que a seta na

guia aponte para o tamanho de papel apropriado impresso na parte inferior da bandeja. Quando a guia é posicionada corretamente no lugar, ouve-se um clique.

8860mfp-121

■ Guias de largura: deslize as guias de largura até que as setas nas guias apontem para

o tamanho do papel apropriado colocado na parte inferior da bandeja. Quando as guias são posicionadas apropriadamente no lugar, ouve-se um clique.

8860mfp-122

Observação: Quando as guias do papel estiverem ajustadas corretamente, poderá haver

um pequeno espaço entre o papel e as guias.

Impressora multifuncional Phaser® 8560MFP/8860MFP

3-53

4. Insira a bandeja no respectivo slot e empurre-a para encaixá-la completamente no sistema.

8860mfp-098

Observação: Não coloque papel brilhante acima da linha de preenchimento de

transparência da bandeja. Uma bandeja sobrecarregada pode causar atolamentos de papel.

5. No painel de controle, pressione o botão Sistema. a. Selecione b. Selecione

Configuração da bandeja de papel e pressione o botão OK. Papel da bandeja 2, Papel da bandeja 3 ou Papel da bandeja 4 e

pressione o botão OK.

c. Selecione

selecione

Usar configuração atual se o tipo de papel correto for exibido, ou

Altera configuração se o tipo de papel correto não for exibido. Selecione o

tipo de papel apropriado e pressione o botão OK:

■ Cartolina (impressora Phaser 8560MFP)

■ Papel brilhante (impressora Phaser 8860MFP)

6. No driver da impressora, selecione o tipo de papel correto ou a bandeja apropriada como a

origem do papel.

Impressora multifuncional Phaser® 8560MFP/8860MFP

3-54

Impressão em material especial

Impressão de papel de tamanho personalizado

Além da grande variedade de tamanhos de papel padrão que se pode usar para impressão, você também pode imprimir em papel de tamanho personalizado nas seguintes dimensões.

Observação: Use somente a bandeja 1 para imprimir em papel de tamanho personalizado.

Impressão em um lado Impressão em frente e verso

Borda curta 76–216 mm (3,0–8,5 pol.) 140–216 mm (5,5–8,5 pol.)

Borda longa 127–356 mm (5,0–14,0 pol.) 210–356 mm (8,3–14,0 pol.)

Gramatura

60–220 g/m (16–40 libras Bond) (22–80 libras Capa)

60–120 g/m (16–32 libras Bond) (22–45 libras Capa)

Veja também:

Tamanhos e gramaturas de papel para a bandeja 1 na página 3-7

Impressora multifuncional Phaser® 8560MFP/8860MFP

3-55

Impressão em material especial

Impressão de papel de tamanho personalizado da bandeja 1

Para imprimir em papel de tamanho personalizado:

1. Puxe a alça para baixo e para fora para abrir a bandeja 1.

8860mfp-011

2. Abra a extensão da bandeja.

8860mfp-012

Impressora multifuncional Phaser® 8560MFP/8860MFP

3-56

Impressão em material especial

3. Coloque papel de tamanho personalizado na bandeja.

■ Impressão em um lado: insira o lado a ser impresso com a face para baixo e a parte

superior da página entrando no sistema primeiro.

8860mfp-109

■ Impressão em frente e verso: insira o lado um com a face para cima e a parte

inferior da página entrando no sistema primeiro.

8860mfp-110

4. Ajuste as guias do papel para que correspondam ao tamanho do papel colocado

na bandeja.

Impressora multifuncional Phaser® 8560MFP/8860MFP

3-57

5. Ajuste a bandeja de saída para material curto ou longo.

Impressão em material especial

8860mfp-016

Para material menor que 190 mm (7,5 pol.), levante a lingüeta de parada do papel.

Para material maior que 297 mm (11,7 pol.), estenda a bandeja de saída.

6. No painel de controle, pressione o botão OK, se o tamanho e o tipo corretos

do papel forem exibidos como a configuração atual, ou selecione o tamanho e o tipo do papel apropriados:

a. Selecione b. Selecione

Altera configuração e pressione o botão OK. Novo tamanho personalizado e pressione o botão OK.

c. Escolha uma das seguintes opções para selecionar o tamanho de borda curta:

■ Se o tamanho exibido estiver correto, pressione o botão OK.

■ Se o tamanho exibido não estiver correto, selecione Alterar, pressione o botão

OK, pressione o botão de Seta para cima ou Seta para baixo para selecionar o tamanho correto e, em seguida, pressione o botão OK.

d. Escolha uma das seguintes opções para selecionar o tamanho de borda longa:

■ Se o tamanho exibido estiver correto, pressione o botão OK.

■ Se o tamanho exibido não estiver correto, selecione Alterar, pressione o botão

OK, pressione o botão de Seta para cima ou Seta para baixo para selecionar o tamanho correto e, em seguida, pressione o botão OK.

7. Selecione o tipo de papel apropriado e pressione o botão OK.

8. No driver da impressora, selecione Bandeja 1 como a origem do papel.

8860mfp-017

Impressora multifuncional Phaser® 8560MFP/8860MFP

3-58

Criação de tipos de papel personalizados

Usando o CentreWare IS, você pode criar seu próprio tipo de papel personalizado com configurações específicas que podem ser reutilizadas para trabalhos de impressão de rotina, tais como relatórios mensais. Acesse esses tipos de papel no driver da impressora, no painel de controle e no CentreWare IS.

Observação: A criação de tipos de papel personalizados não está disponível nas impressoras

Phaser 8560MFP.

Para criar tipos de papel personalizados:

1. Inicie o seu navegador da Web.

2. Insira o endereço IP da impressora no campo Endereço do navegador.

3. Clique em Propriedades.

4. Selecione a pasta Geral no painel de navegação esquerdo.

5. Selecione Tipos de papel personalizados.

6. Insira ou modifique as configurações e clique em Salvar alterações na parte inferior

da página.

Observação: Para obter mais informações sobre a criação de tipos de papel personalizado,

clique no botão Ajuda na guia Propriedades para exibir a ajuda on-line.

Impressora multifuncional Phaser® 8560MFP/8860MFP

3-59

Cópia

Este capítulo inclui:

■ Cópia básica na página 4-2

■ Ajuste das opções de cópia na página 4-3

■ Gerenciamento das funções de cópia na página 4-20

Observação: Alguns dos recursos descritos neste capítulo podem não estar disponíveis na

configuração do sistema.

Impressora multifuncional Phaser® 8560MFP/8860MFP

4-1

Cópia básica

Use o vidro de documentos ou o alimentador de documentos para fazer cópias. Carregue os originais a serem copiados e siga as etapas abaixo para fazer as cópias. Para limpar as configurações do trabalho anterior, pressione o botão Limpar tudo uma vez.

Observação: Para obter informações adicionais sobre cópia, imprima o Guia de cópia.

No painel de controle, pressione o botão Cópia, selecione OK para imprimir o guia.

Guia de cópia e pressione o botão

8860mfp-045

8860mfp-044

Vidro de documentos

Levante a tampa do alimentador de documentos ou do vidro de documentos e coloque o original com a face para baixo no canto esquerdo

traseiro do vidro de documentos.

Alimentador de documentos Insira os originais com a face para cima e a

parte superior da página entrando primeiro

no alimentador. Ajuste as guias do papel para que correspondam aos originais.

1. No painel de controle, pressione o botão Copiar.

2. Digite o número de cópias desejado utilizando o teclado do painel de controle. O número

de cópias aparece no canto superior direito da tela.

3. Selecione

4. Selecione

Intercalar e pressione o botão OK. Ligado, Desligado ou Auto e pressione o botão OK.

5. Pressione o botão Iniciar.

■ Se você colocou originais no alimentador de documentos, o processo de cópia

continuará até que o alimentador de documentos fique vazio.

■ Quando a intercalação estiver ligada e você estiver copiando do vidro de documentos,

o sistema copiará a primeira página e perguntará

Outro original para cópia?. Para

que essa mensagem não seja exibida, desligue a intercalação antes de iniciar o trabalho de cópia.

Observação: Como o Phaser 8560MFP/8860MFP printer geralmente é usado em redes,

pode ser que o sistema esteja imprimindo um trabalho quando você desejar usar os recursos de cópia e fax. O sistema pode ser configurado para permitir que os trabalhos de cópia ou fax interrompam os trabalhos de impressão. Consulte a página 4-20 para obter informações sobre a configuração dessa opção.

Impressora multifuncional Phaser® 8560MFP/8860MFP

4-2

Ajuste das opções de cópia

Esta seção inclui:

■ Configurações básicas na página 4-3

■ Ajustes de imagens na página 4-8

■ Ajustes dos locais das imagens na página 4-13

■ Ajustes de saída na página 4-16

■ Cópia avançada na página 4-18

Configurações básicas

Você pode alterar as seguintes configurações básicas:

■ Seleção de uma bandeja a ser usada para cópias na página 4-3

■ Configuração da bandeja de cópia padrão na página 4-4

■ Seleção de cópias em cores ou em preto e branco na página 4-4

■ Especificação de cópias ou originais em frente e verso na página 4-5

■ Seleção da qualidade das cópias na página 4-6

■ Seleção do tipo de documento na página 4-7

Seleção de uma bandeja a ser usada para cópias

Em alguns casos, é conveniente fazer cópias em timbrados, papel colorido ou transparências. Depois de colocar o papel especial em uma bandeja, selecione a bandeja a ser utilizada para as cópias.

Para selecionar a bandeja para copiar papel especial.

1. No painel de controle, pressione o botão Copiar.

2. Selecione

3. Selecione uma das seguintes bandejas a ser utilizada para as cópias e pressione o

botão OK.

■ Bandeja 1

■ Bandeja 2

■ Bandeja 3 (se disponível no sistema)

■ Bandeja 4 (se disponível no sistema)

Observação: Para obter melhores resultados, especifique o tamanho e o tipo do papel se

estiver usando a bandeja 1. Especifique o tipo do papel se estiver usando a bandeja 2, 3 ou 4.

Suprimento de papel e pressione o botão OK.

Impressora multifuncional Phaser® 8560MFP/8860MFP

4-3
