SISTEMA DE CÓPIAS DE FORMATO LARGO 8825,
8830,8850, 510 Series, 721P & X2 TECH
Guia do Usuário da
SISTEMA DE CÓPIAS
DE FORMATO LARGO
versão 9.1 do software
Contents
Apresentação da SISTIMA DE COPIAS DE FORMATO LARGO 5
Apresentação da SISTIMA DE COPIAS DE FORMATO LARGO ................................................ 5
Componentes padrão do scanner................................................................................................ 7
Componentes compactos do scanner....................................................................................... 10
Painel de controle do scanner.................................................................................................... 13
A impressora e a controladora................................................................................................... 27
Ligar a SISTIMA DE COPIAS DE FORMATO LARGO ...............................................................27
Alimentação inicial ............................................................................................................27
Ligar o Scan System......................................................................................................... 28
Ligar a controladora e a impressora (SISTEMA DE CÓPIAS DE FORMATO LARGO
8825/8830/8850)............................................................................................................... 28
Ligar a impressora e a controladora (X2-TECH) .............................................................. 31
Aquecimento do scanner .................................................................................................. 31
Desligar o sistema .......................................................................................................................31
Qualidade do documento 1
Qualidade do documento.............................................................................................................. 1
Detecção de bordas e centralização de documentos automáticas .................................... 2
Determinação da qualidade do documento ................................................................................3
O que é um documento de boa qualidade?........................................................................ 3
O que é um documento de qualidade deficiente? .............................................................. 3
Preparação dos documentos........................................................................................................ 4
Estratégias de varredura............................................................................................................... 5
Qualidade de imagem 1
Tipo do original .............................................................................................................................. 1
Linha Tipo ...........................................................................................................................2
Supressão de fundo....................................................................................................................... 7
Fazer cópias 9
Fazer cópias ...................................................................................................................................9
Fazer cópias com as configurações padrão ............................................................................. 11
Fazer cópias do mesmo tamanho que o documento original................................................. 12
Ajuste da imagem para um tamanho de cópia fixo.................................................................. 13
Varrer ao usar um Dobrador 15
Varrer ao usar um Dobrador ....................................................................................................... 15
Varredura de documentos de tamanhos grandes 17
Varredura de documentos de tamanhos grandes .................................................................... 17
Guia do Usuário da Contents • i
DOCUMENTOS LONGOS............................................................................................................. 17
DOCUMENTOS LARGOS............................................................................................................. 17
Teclas de funções especiais 19
Teclas de funções especiais....................................................................................................... 19
Tecla Interromper impressora .................................................................................................... 20
Tecla Salvar/Recuperar ............................................................................................................... 21
Último trabalho.................................................................................................................. 21
Modelos de trabalho.......................................................................................................... 23
Salvar modelo padrão....................................................................................................... 27
Recuperar padrões de fábrica .......................................................................................... 27
Tecla Módulo de acabamento..................................................................................................... 28
Opções do menu Módulo de acabamento........................................................................ 29
Tecla Jogos ..................................................................................................................................32
Preparação para a montagem de jogos ........................................................................... 32
Criação e impressão de um jogo ...................................................................................... 32
Tecla Lote .....................................................................................................................................33
Tecla Transformar........................................................................................................................ 34
Margens ............................................................................................................................ 35
Alinhamento ...................................................................................................................... 37
Transformar....................................................................................................................... 37
Tecla Amostra ..............................................................................................................................39
Varrer para a rede (modo de VARREDURA) 43
Varrer para a rede (modo de VARREDURA).............................................................................. 43
Alternar entre o modo de CÓPIA e o modo de VARREDURA .................................................44
Compreensão da tela PRONTA PARA VARRER....................................................................... 45
Seleções desativadas no modo de VARREDURA .................................................................... 46
Operação no modo de VARREDURA......................................................................................... 46
Remoção de imagens varridas ................................................................................................... 48
Gerenciamento do sistema de arquivos.................................................................................... 48
Menu Principal 51
Menu Principal.............................................................................................................................. 51
Menu Configuração...................................................................................................................... 52
Localização ....................................................................................................................... 53
Painel de controle .............................................................................................................54
Opções de cópia ............................................................................................................... 54
Opções de varredura (Linha) ..............................................Error! Bookmark not defined.
Opções de varredura (Foto)................................................Error! Bookmark not defined.
Opções de varredura (Cor) .................................................Error! Bookmark not defined.
Temporizadores ................................................................................................................ 61
Economia de energia ........................................................................................................ 62
Controle do scanner.......................................................................................................... 63
Menu Informações do sistema ................................................................................................... 64
Descrição do sistema........................................................................................................ 64
Lista de falhas recentes .................................................................................................... 66
Imprimir configuração........................................................................................................ 67
Menu Administração do sistema................................................................................................ 68
Entrada da senha do Administrador do sistema............................................................... 68
Contabilização do trabalho ...............................................................................................69
Sistema de arquivos.......................................................................................................... 69
Alterar senha..................................................................................................................... 73
Definições de segurança .................................................................................................. 74
ii • Contents Guia do Usuário da
Menu Diagnósticos ...................................................................................................................... 75
MEDIDORES DE USO...................................................................................................... 76
LIMPAR USO DO SCANNER........................................................................................... 76
DIAGNÓSTICOS DO SCANNER .....................................................................................77
SENHA.............................................................................................................................. 92
Contabilização do trabalho 95
Contabilização do trabalho .........................................................................................................95
Visão geral .................................................................................................................................... 95
Menu do Modo de contabilização do trabalho.......................................................................... 96
Envio de trabalhos....................................................................................................................... 96
Do painel de controle do scanner ..................................................................................... 97
Envio de trabalhos da rede............................................................................................... 98
Terminação de uso em uma conta ...................................................................................98
Limpeza e manutenção do scanner 99
Limpeza e manutenção do scanner ........................................................................................... 99
Limpeza do vidro e dos rolos de movimentação de originais ..............................................100
Limpeza da tira de calibração................................................................................................... 101
Solução de problemas 103
Solução de problemas............................................................................................................... 103
Especificações 111
Especificações ........................................................................................................................... 111
Anexos 113
Anexo 1 ....................................................................................................................................... 113
Anexo 2 ....................................................................................................................................... 115
Anexo 3 ....................................................................................................................................... 116
Anexo 4 ....................................................................................................................................... 117
Anexo 5 ....................................................................................................................................... 118
Anexo 6 ....................................................................................................................................... 119
Anexo 7 ....................................................................................................................................... 120
Suplemento ao Firmware 9.0 Error! Bookmark not defined.
Visão geral ..........................................................................................Error! Bookmark not defined.
A Controladora HFT...........................................................................Error! Bookmark not defined.
Ativação da Controladora HFT ...........................................Error! Bookmark not defined.
Chave de Função Turbo III ................................................................Error! Bookmark not defined.
Funções de aperfeiçoamento da imagem .......................................Error! Bookmark not defined.
Chave de função Varrer para Imprimir em cores............................Error! Bookmark not defined.
Opção Bloco de título reposicionado ..............................................Error! Bookmark not defined.
Guia do Usuário da Contents • iii
Apresentação da SISTIMA DE
COPIAS DE FORMATO LARGO
Apresentação da SISTIMA DE
COPIAS DE FORMATO LARGO
Este manual contém instruções de operação para usuários e
administradores do sistema da SISTIMA DE COPIAS DE FORMATO
LARGO 8825/8830/8850/510 Series,721P e X2-TECH com software 9.1
carregado na controladora.
A SISTIMA DE COPIAS DE FORMATO LARGO é uma solução
integrada que permite a varredura eletrônica e, então, a impressão das
imagens para uso em arquitetura ou engenharia. A SISTIMA DE
COPIAS DE FORMATO LARGO consiste no SISTIMA DE VARREDURA
DE FORMATO LARGO e painel de controle que permitem capturar
imagens, em uma controladora para processá-las e na impressora
SISTIMA DE COPIAS DE FORMATO LARGO 8825, 8830, 8850, 510
Series, 721P ou X2-TECH para fazer cópias de boa qualidade das
imagens varridas em tamanhos para engenharia ou arquitetura.
A Tabela 1 abaixo mostras as várias configurações da SISTIMA DE
COPIAS DE FORMATO LARGO. Um Dobrador Online está disponível
para cada uma destas configurações. Ele permite aumentar a
capacidade de processamento da saída impressa.
Tabela 1. Configurações da SISTIMA DE COPIAS DE FORMATO
LARGO
Scanner Impressora Código de
produto/controlador
a
SISTIMA DE
VARREDURA DE
FORMATO LARGO
SISTIMA DE
VARREDURA DE
FORMATO LARGO
SISTIMA DE
VARREDURA DE
SISTIMA DE COPIAS
DE FORMATO LARGO
8825
SISTIMA DE COPIAS
DE FORMATO LARGO
8830
SISTIMA DE COPIAS
DE FORMATO LARGO
N5T/EV4
N5T/CNG
CNG/HFT
Guia do Usuário da Apresentação da SISTIMA DE COPIAS DE FORMATO LARGO • 5
FORMATO LARGO 8850
SISTIMA DE
VARREDURA DE
FORMATO LARGO
SISTIMA DE
VARREDURA DE
FORMATO LARGO
SISTIMA DE
VARREDURA DE
FORMATO LARGO
SISTIMA DE COPIAS
DE FORMATO LARGO
X2-TECH
SISTIMA DE COPIAS
DE FORMATO LARGO
510 Series
SISTIMA DE COPIAS
DE FORMATO LARGO
721P
KLF
HFT
HFT
A SISTIMA DE COPIAS DE FORMATO LARGO possui dois modos de
operação: Cópia e Varredura. No modo de Cópia, os documentos são
varridos, e temporariamente armazenados na memória ou no disco
rígido da controladora e, então, são enviados à impressora local assim
que ela estiver disponível. No modo de Varredura, os documentos são
varridos e armazenados no disco rígido da controladora para serem
recuperados posteriormente da rede por um dispositivo remoto. A
SISTIMA DE COPIAS DE FORMATO LARGO permite a impressão, a
cópia e varredura simultâneas para a rede. Assim, não será necessário
esperar até que a impressora acabe de imprimir para varrer o próximo
documento.
Nota: A SISTEMA DE CÓPIAS DE FORMATO LARGO X2-TECH não é
compatível com o procedimento de cópia no momento.
O SISTEMA DE CÓPIAS DE FORMATO LARGO XEROX contém
tecnologia de Supressão dinâmica de fundo. Esta tecnologia examina
uma amostra do documento de forma inteligente e faz ajustes
automáticos de qualidade de imagem que resultam em uma cópia boa
mesmo de documentos originais insatisfatórios. A largura do documento
é automaticamente detectada e a centralização do original varrido para a
maioria dos documentos opacos é ajustada. Os documentos
translúcidos (transparências, filme transparente, etc.) na maioria dos
casos não serão detectados.
Uma nova função de Produtividade, introduzida na versão 9.1 do
software, requer um SISTEMA DE VARREDURA DE FORMATO
LARGO com a nova Bandeja de alimentação de originais. Os sensores
embutidos na bandeja medem a largura do documento sem fazer uma
varredura prévia, o que aumenta a velocidade de saída do documento e
da cópia, melhorando a produtividade.
Para os documentos que necessitem de ajustes adicionais para a
obtenção da melhor qualidade de cópia, há uma variedade de
configurações de qualidade de imagem e de redução/ampliação
disponíveis. Todas estas funções são controladas no painel de controle
do scanner. Este painel de controle, montado na parte superior do
scanner, recebe toda a alimentação e informações do scanner.
6 • Apresentação da SISTIMA DE COPIAS DE FORMATO LARGO Guia do Usuário da
Componentes padrão do scanner
As ilustrações abaixo mostram os componentes do scanner. Estes
componentes são padrão na XES SISTIMA DE COPIAS DE FORMATO
LARGO 8825, 8830, 8850, 510 Series, 721P e X2-TECH. O suporte é
padrão ou opcional da 8850 . Com exceção do Suporte e do
Organizador padrão, os outros componentes são padrão na SISTIMA
DE COPIAS DE FORMATO LARGO 721P . Veja as descrições
detalhadas de cada componente após as ilustrações.
SISTIMA DE COPIAS DE FORMATO LARGO Vista Dianteira
A: Recirculador de originais D: Suporte
B: Painel de controle do scanner E: Organizador padrão
C: Alavanca para originais espessos
Guia do Usuário da Apresentação da SISTIMA DE COPIAS DE FORMATO LARGO • 7
F: Bandeja de alimentação de
originais
A
E
B
D
C
A: Recirculador de originais D: Suporte
B: Painel de controle do scanner
C: Alavanca para originais espessos
E: Bandeja de alimentação de
originais de produtividade
8 • Apresentação da SISTIMA DE COPIAS DE FORMATO LARGO Guia do Usuário da
Vista Traseira
A: Empilhador padrão D: Conector e cabo de alimentação
B: Slot de saída de documentos E: LED do indicador de status
C: Interruptor de Liga/Desliga F: Conector e cabo IEEE 1394
NOTA: O componente mostrado acima, com exceção do Organizador
padrão, está também disponível no SISTEMA DE VARREDURA DE
FORMATO LARGO.
Guia do Usuário da Apresentação da SISTIMA DE COPIAS DE FORMATO LARGO • 9
Componentes compactos do scanner
As ilustrações abaixo exibem o organizador e o empilhador compactos
que estão disponíveis para o SISTIMA DE COPIAS DE FORMATO
LARGO Scan System. Os componentes compactos permitem instalar a
SISTIMA DE COPIAS DE FORMATO LARGO em locais onde os
requisitos de espaço são muito concorridos.
Vista Dianteira
A: Organizador compacto
10 • Apresentação da SISTIMA DE COPIAS DE FORMATO LARGO Guia do Usuário da
Vista Traseira
A: Empilhador compacto
Bandeja de alimentação
Insira os documentos a serem varridos com a face voltada para baixo e
centralizados na Bandeja de alimentação de originais.
Bandeja de alimentação de originais de produtividade
Fornece sensores de largura de originais embutidos que eliminam a
necessidade de varrer o documento antecipadamente para medir a
largura. Isso aumenta a velocidade de saída do documento, resultando
em uma produtividade maior com o SISTEMA DE CÓPIAS DE
FORMATO LARGO. Esta opção só está disponível no mais novo
SISTEMA DE VARREDURA DE FORMATO LARGO.
Recirculador de originais
Levante o Recirculador de originais para executar funções de
manutenção e acessar os sensores óticos do papel para diagnósticos de
rotina.
Painel de controle do scanner
O painel de controle permite selecionar opções e funções. Além disso,
contém um visor gráfico para a comunicação de informações e
instruções. Consulte o painel de controle do scanner na próxima página
para obter informações adicionais.
Alavanca para originais espessos
Guia do Usuário da Apresentação da SISTIMA DE COPIAS DE FORMATO LARGO • 11
A Alavanca para originais espessos permite ajustar o scanner para
originais espessose para a remoção de documentos do mecanismo de
alimentação do scanner. Ao ajustar a espessura para um documento,
levante a alavanca até a próxima espessura. Se o documento passar os
Rolos de movimentação e entrar no Recirculador de originais, abaixe a
Alavanca até a próxima posição.
Organizador padrão
O Organizador está localizado na parte dianteira do scanner. Ele é útil
para reter os vários documentos a serem varridos. Ele possui duas
extensões e sua extremidade pode ser aberta para acomodar
documentos mais longos (até o tamanho E ou A0).
Conector e cabo IEEE 1394
O Cabo IEEE 1394 é o vínculo de comunicações entre o scanner e a
controladora. Conecte uma extremidade do cabo em uma das conexões
IEEE 1394 na parte traseira do scanner. Conecte a outra na conexão
IEEE 1394 na controladora.
Empilhador padrão
O Empilhador está localizado na parte traseira do scanner. Quando a
função de retorno automático é ajustada para TRASEIRA, os
documentos que saem do scanner são enviados ao Empilhador. O
Empilhador pode ser ajustado para uma de quatro posições. Para fazêlo, você deve levantá-lo ou abaixá-lo. A altura do Empilhador deve ser
ajustada para acomodar o documento que está sendo varrido. Ele
possui duas extensões em suas extremidades que podem ser abertas
para acomodar documentos mais longos (até o tamanho E ou A0). Ao
varrer documentos de gramatura comum (75g/m2), mova o Empilhador
para a segunda posição de baixo para cima.
NOTA: NOTA: Todos os originais espessos e documentos acima de 914
mm (36 pol.) saem pela parte traseira do scanner (independentemente
da configuração de retorno automático). Ao varrer originais espessos, o
Empilhador deve estar ajustado para a posição mais baixa possível para
proporcionar o melhor desempenho.
Slot de saída de documentos
Quando a função de retorno automático estiver ajustada para
TRASEIRA, os documentos sairão do scanner pelo slot e, então, serão
enviados ao Empilhador traseiro.
LED Indicador de Status
O LED digital de status indica a condição do scanner e das
comunicações com a controladora Um P aparecerá no Visor do LED na
parte traseira do scanner está funcionando normalmente e que
estabeleceu comunicações com a controladora.
Interruptor de Liga/Desliga
Este interruptor permite ligar e desligar o scanner. Pressione este
interruptor para colocá-lo na posição (I) e ligar o scanner. Se colocá-lo
na posição (O), você desligará o scanner.
12 • Apresentação da SISTIMA DE COPIAS DE FORMATO LARGO Guia do Usuário da
Conector e cabo de alimentação
O Cabo de alimentação fornece energia para o scanner. Conecte uma
extremidade do cabo no scanner e a outra na tomada elétrica.
Suporte
O Suporte é padrão na XES SISTIMA DE COPIAS DE FORMATO
LARGO 8825, 8830 8850 e opcional na XES SISTIMA DE COPIAS DE
FORMATO LARGO 721P. O Suporte também é padrão no SISTEMA DE
CÓPIAS DE FORMATO LARGO 510 Series.
Painel de controle do scanner
O painel de controle do scanner é dividido em três seções:
• A seção de teclas de opções contém as seguintes seleções:
Seleção do material, Qualidade de imagem e
Redução/Ampliação.
• Seção do visor gráfico e teclas de navegação.
A: Seção de teclas de opções D: Teclado numérico
B: Visor gráfico E: Teclas de funções especiais
C: Teclas de controle de varredura F: Teclas de navegação
TECLAS DE OPÇÕES
• A seção direita que contém o teclado numérico, teclas de
funções especiais e teclas de controle de varredura.
Se a função EMISSOR DE BIP estiver ativada (padrão de fábrica), um
bipe será ouvido quando uma tecla for pressionada. Se uma tecla
inadequada for pressionada, vários bipes serão ouvidos.
A metade esquerda do painel de controle do scanner contém as teclas
para a seleção de opções. Ela é dividida em três áreas: Seleção do
material, Qualidade de imagem e Redução e Ampliação.
Para selecionar uma opção, pressione a tecla logo abaixo da opção. Em
alguns casos, uma tela aparecerá no visor gráfico exigindo informações
ou uma seleção. Quando uma opção for selecionada, o indicador
luminoso à esquerda da opção se iluminará.
A ilustração abaixo exibe as opções do painel de controle do scanner.
Guia do Usuário da Apresentação da SISTIMA DE COPIAS DE FORMATO LARGO • 13
S
Origem Tipo
F
f
R
A
S
F
Folh a
R3
R4R2
R1
Auto
eleção do material
ormato de saída
Filme
Ve llum/
Vegetal
Com um
Manual
Predefinido
Sinc ro
Qualidade de imagem
Original
Tipo
Misto/
Personal.
Foto
Linha
Supressão de
undo
De slig
.
Auto
Cópia
eduçã o e
mpliação
Auto
Manual
Predefinido

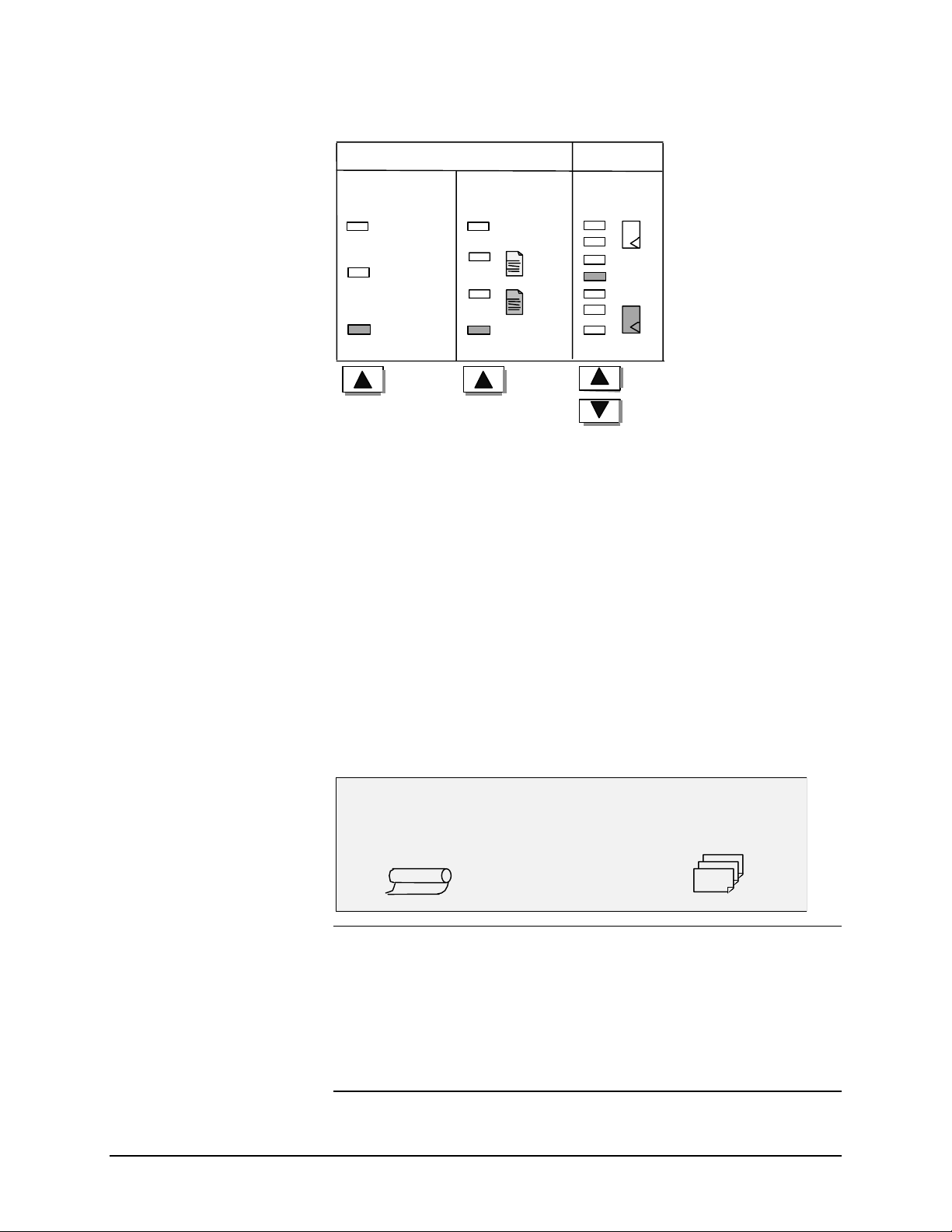

SELEÇÃO DO MATERIAL

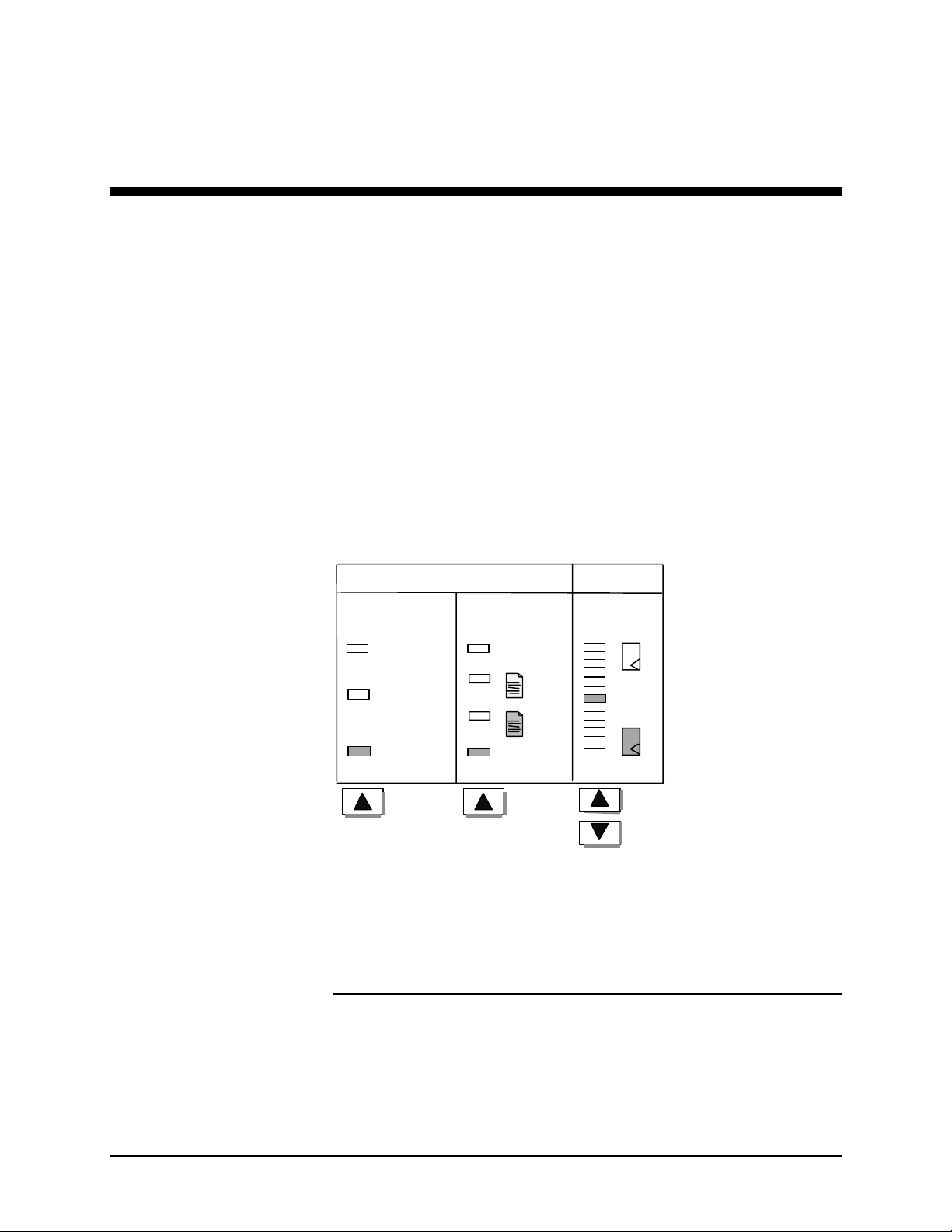

A área de Seleção do material do painel de controle do scanner permite
selecionar a Origem, o Tipo e o Formato de saída do material. A
ilustração abaixo exibe a área de Seleção do material do painel de
controle.
eleção do material
Origem Tipo
Folha
R3
R4R2
R1
Auto
Origem
Filme
Vellu m/
Vegetal
Co mum
ormato de saída
Manual
Predefinido
Sincro
A função Origem permite selecionar a origem do material no qual a
imagem será impressa. Para selecionar a origem do material, pressione
a tecla abaixo das configurações de Origem até que o indicador
luminoso de origem desejado se ilumine.
As configurações de Origem são como se segue:
• Folha: Esta configuração diz à impressora para imprimir de uma
folha de material manualmente inserida.
• R4: Esta configuração aplica-se apenas à SISTIMA DE COPIAS
DE FORMATO LARGO 721P . Quando selecionada na SISTIMA
DE COPIAS DE FORMATO LARGO 721P, ambas as lâmpadas
indicadoras R1 e R3 se iluminarão e a impressora selecionará o
material armazenado no Rolo 4.
• R3: Esta seleção se aplica somente à SISTIMA DE COPIAS DE
FORMATO LARGO 8830, 510 Series e 721P . Quando estiver
14 • Apresentação da SISTIMA DE COPIAS DE FORMATO LARGO Guia do Usuário da
selecionada nesses sistemas, a lâmpada indicadora R3 se
ilumina e a impressora selecionará o material armazenado no
Rolo 3.
• R2: Ao selecionar esta opção, a impressora selecionará o
material armazenado no Rolo 2.
• R1: Ao selecionar esta opção, a impressora selecionará o
material armazenado no Rolo 1.
• Auto (padrão de fábrica): Esta configuração seleciona o rolo que
contém o material ideal para o tamanho de imagem capturada
automaticamente. Para a maioria dos documentos, o scanner é
capaz de detectar automaticamente a largura do documento
varrido. Isso permite que a função Auto selecione o rolo de
material mais apropriado.
NOTA: A alimentação do Rolo 2 e de folhas são opcionais na SISTEMA
DE CÓPIAS DE FORMATO LARGO 8825. O Rolo 2 é opcional no
FORMATO LARGO XEROX 510 Series. Se estas opções não estiverem
instaladas, não poderão ser selecionadas. Para imprimir de uma folha
avulsa, o modo Folha deve ser explicitamente selecionado. O modo
Auto não permite selecionar folhas avulsas.
TIPO
A opção Tipo permite selecionar o tipo de material no qual imprimir:
Comum, Vellum/Vegetal ou Filme. Para selecionar o tipo de material,
pressione a tecla abaixo das configurações de Tipo até que o indicador
luminoso desejado se ilumine.
NOTA: Somente os tipos de materiais carregados na impressora podem
ser selecionados. Quando um rolo for selecionado, o tipo de material
presente será também automaticamente selecionado. Se houver mais
que um tipo de material carregado quando a origem do material for
ajustada para Auto, a prioridade de escolha padrão será Comum
(primeiro), Vellum (segundo) e Filme (terceiro). Consulte a
documentação apropriada da impressora para obter instruções sobre
como colocar rolos e especificar a largura e o tipo do material.
Formato de saída
A opção Formato de saída permite selecionar o tamanho no qual o
material do rolo de movimentação será cortado. Há três modos: Manual,
Predefinido e Sincro.
Manual
O modo Manual permite digitar manualmente a largura e a altura
desejadas.
Para selecionar o modo Manual:
1. Pressione Formato de saída abaixo até que a lâmpada
indicadora de Manual se ilumine. A tela FORMATO DE SAÍDA
PERSONALIZADO aparece.
NOTA: Se a lâmpada indicadora já estiver iluminada, pressione a tecla
uma vez para exibir a tela.
Guia do Usuário da Apresentação da SISTIMA DE COPIAS DE FORMATO LARGO • 15
FORMATO DE SAÍDA PERSONALIZADO
DIGITE O TAMANHO DE MATERIAL PERSONALIZADO:
LARGURA (11,0 – 36,0): 11,0 POL.
COMPRIMENTO (8,3 – 1200,0): 8,5 POL.
2. Pressione Anterior ou Próximo para selecionar a LARGURA ou
o COMPRIMENTO.
3. Pressione Entrar para confirmar o valor.
4. Use o teclado numérico para digitar o valor desejado.
NOTA: O valor digitado deve estar nos limites exibidos entre parênteses
na tela.
5. Pressione Entrar para confirmar o valor.
6. Repita as etapas de 3 a 5 para digitar o valor para as demais
configurações.
7. Quando os valores da LARGURA e do COMPRIMENTO
estiverem corretos, pressione Sair para retornar a tela de
PRONTA.
Predefinido
A opção Predefinido permite selecionar um comprimento predefinido no
qual o material do rolo deve ser cortado durante a impressão. A
especificação de largura associada dependerá da Origem do material.
Se a seleção Origem do material estiver ajustada para Auto, o sistema
selecionará o rolo de material que melhor se adapte à especificação de
largura. Se a Origem do material estiver ajustada para R1, R2, R3, ou
R4, o sistema utilizará o rolo selecionado independentemente da
especificação de largura.
Para selecionar o modo Predefinido:
1. Pressione Formato de saída até que a lâmpada indicadora de
Predefinido se ilumine. A tela FORMATO DE SAÍDA
PREDEFINIDO aparece.
NOTA: Se a lâmpada indicadora já estiver iluminada, pressione uma vez
para exibir a tela.
FORMATO DE SAÍDA
SELECIONE: 8,5 X 11 ANSI A
2. Pressione Anterior ou Próximo para selecionar um item da lista.
16 • Apresentação da SISTIMA DE COPIAS DE FORMATO LARGO Guia do Usuário da
f
NOTA: Formatos podem ser adicionados ou removidos desta lista.
Consulte "Formatos de materiais personalizados" na seção "Menu
Principal" para obter mais informações.
3. Pressione Entrar para confirmar a escolha e retornar à tela de
PRONTA.
Sincro
Quando o modo Sincro for selecionado, o comprimento do original será
medido conforme ele passar pelo scanner e, o material será
automaticamente cortado na impressora para que corresponda ao
comprimento do documento original.Sincro é o padrão de fábrica. Para
selecionar o modo Sincro, pressione Formato de saída até que a
lâmpada indicadora de Sincro se ilumine.
QUALIDADE DE IMAGEM
A área de Qualidade de imagem do painel de controle do scanner
permite que o operador faça ajustes corretivos à imagem e extraia a
melhor qualidade de cópia possível de um documento original. Esta área
contém as opções de Tipo, Supressão de fundo e Cópia.
A ilustração abaixo mostra a área de Qualidade de imagem do painel de
controle.
Qua lidade de imagem
Original
Tipo
Misto/
Personalizo
m
Foto
Linha
Supressão de
undo
Des l.
Auto
Cópia
Tipo
A opção Tipo permite especificar a classificação de tipo do documento.
Para selecionar o tipo de documento, pressione abaixo das
configurações de Tipo até que a lâmpada indicadora de Tipo se ilumine.
As configurações de Tipo são:
Linha (padrão de fábrica): Selecione Linha para uma imagem com texto,
gravuras ou uma mistura deles. Dependendo do modo selecionado
(Cópia ou Varredura), uma das seguintes telas aparecerá. Consulte a
seção Qualidade de imagem para obter informações adicionais.
Guia do Usuário da Apresentação da SISTIMA DE COPIAS DE FORMATO LARGO • 17
NOTA: A tela OPÇÕES DE CÓPIA (LINHA) do MODO DE LINHA só
está disponível com a Controladora HFT e a Chave de Função Turbo III
instaladas.
OPÇÕES DE VARREDURA (LINHA)
VISUALIZAÇÃO
9
BINARIZAÇÃO:
ERRO
FORMATO DE
TIFF
ARQUIVO:
OPÇÕES DE CÓPIA (LINHA)
BITONAL
9
PRESERVAÇÃO LINHA REDUÇÃO
9
MODO DE LINHA:
• Foto: Selecione Foto quando houver imagens em cores ou em
tons de cinza, tais como fotografias. No Modo de Varredura, a
tela a seguir aparecerá. Consulte a seção Qualidade de imagem
para obter informações adicionais.
OPÇÕES DE VARREDURA (FOTO)
QI IDEAL
CRIAR VISUALIZAÇÃO
COMPACTAÇÃO:
FORMATO
NÃO PROC.
TIFF
DE ARQUIVO:
NOTA: A opção Supressão de fundo não pode ser usada com a
configuração Foto. Se a opção Foto for selecionada, a Supressão de
fundo será automaticamente ajustada para Desligada.
• Misto/Personalizado: Selecione Misto/Personalizado se houver
uma mistura de imagens fotográficas e gravuras, ou imagens em
meios-tons. No Modo de Varredura, a tela a seguir aparecerá.
Consulte a seção Qualidade de imagem para obter informações
adicionais.
OPÇÕES DE VARREDURA (COR)
9 VISUALIZAÇÃO
FORMATO:
TIFF
COMPACTAÇÃO: PACKBITS
NOTA: A opção Supressão de fundo não poderá ser usada quando
Misto/Personalizado for selecionado ao varrer em cores. Se você
selecionar OPÇÕES DE VARREDURA (COR) a Supressão de fundo
será automaticamente Desligada.
18 • Apresentação da SISTIMA DE COPIAS DE FORMATO LARGO Guia do Usuário da
NOTA: As velocidades de varredura se alteram, dependendo da seleção
acima. As velocidades estão listadas no Anexo 1.
SUPRESSÃO DE
FUNDO
SUPRESSÃO DE FUNDO
A opção Supressão de fundo permite fazer ajustes para os documentos
com pouco contraste entre o primeiro plano e o fundo da imagem. Há
quatro opções. As seleções de Supressão de fundo trabalham com a
função de Qualidade de imagem Dinâmica (Dynamic IQ). Esta função
efetua a varredura prévia da imagem para assegurar a melhor qualidade
de imagem possível. Para selecionar esta função, selecione Menu,
Configuração e, então, Controle do scanner.
Com a introdução da Versão 9.1 do software, o usuário, além das teclas
de modos de Supressão de fundo do painel de controle, possui agora a
opção de desativar/ativar o método de Supressão dinâmica de fundo.
Quando desativado, o método de Supressão estática de fundo é ativado.
Consulte Menu, Configuração, Aperfeiçoamentos de Imagem.
O padrão é: Supressão automática de fundo, Supressão dinâmica de
fundo ativada.
A Supressão estática de fundo não está disponível no modo de
Produtividade.
APERFEIÇOAMENTO DE IMAGEM
COLOR IQ: SRGB
QI EM CORES:
REMOÇÃO FUNDO DINÂMICO
9
IMAGE ENHANCEMENT
SRGB
NOTA: A Supressão de fundo permanece desativada ao varrer em cores
com Misto selecionado.
São oferecidas quatro Supressão de fundo opções:
Deslig. Esta configuração desativa a Supressão de fundo. Ela produz
um documento que reproduz todas as características do documento
original com um mínimo de alteração. Escolha esta opção quando:
• A borda de ataque for extremamente diferente do resto do
documento (p. ex., a borda de ataque contém uma margem
preta).
• Mapas com conteúdo em tons de cinza ou em cores podem ser
copiados de maneira ideal neste modo.
• Para reter mais informações de cores claras como cinzas e
amarelos claros.
NOTA: Se Foto for selecionado como o Tipo de original, a configuração
Desligado será automaticamente selecionada. O contraste ainda poderá
ser ajustado pressionando-se as teclas sob Cópia na opção Qualidade
de imagem.
Guia do Usuário da Apresentação da SISTIMA DE COPIAS DE FORMATO LARGO • 19
(Claro) Esta configuração é ideal para documentos em
materiais transparentes ou translúcidos, tais como vellum (papel
vegetal), filme ou com níveis médios de fundos em cores em materiais
opacos. Tais documentos possuem um contraste maior entre o primeiro
plano e o fundo que os documentos escuros, mas menos contraste que
os documentos normais.
(Escuro) Use esta configuração para documentos com fundo
escuro ou contraste médio entre o primeiro plano e o fundo. Neste
modo, o fundo não é suprimido, mas a imagem no primeiro plano é
melhorada para aumentar o contraste.
Auto (padrão de fábrica): O Scanner ajusta automaticamente os
parâmetros da qualidade de imagem para obter a melhor cópia.
NOTA: As três configurações de Supressão de fundo podem ser
ajustadas ainda mais pela alteração do ajuste de contraste na área
Cópia de Qualidade de imagem.
CÓPIA
REDUÇÃO/AMPLIAÇ ÃO
Cópia
A opção Cópia permite escurecer ou clarear o contraste da cópia em
relação ao documento original. Pressione a tecla de seta para baixo
para aumentar o contraste. Pressione a tecla de seta para cima para
diminuir o contraste. A lâmpada indicadora para a configuração de
contraste selecionada se ilumina. O contraste médio é a configuração
padrão de fábrica.
Você pode usar esta função para ajustar ainda mais os efeitos das
seleções de Tipo e Supressão de fundo. A função opera em todos os
modos de Supressão de fundo.
A área de Redução/Ampliação do painel de controle do scanner permite
selecionar um dos três modos de redução/ampliação: Auto, Manual e
Predefinida. A ilustração abaixo exibe a área de Redução e Ampliação
do painel de controle.
NOTA: A opção de Redução/Ampliação só pode ser selecionada no
modo de CÓPIA.
20 • Apresentação da SISTIMA DE COPIAS DE FORMATO LARGO Guia do Usuário da
R
edução/
Ampliação
Auto
Manual
Predefinida
Auto
A opção Auto permite ajustar o valor de redução/ampliação ao tamanho
do material de impressão selecionado. Para selecionar o modo Auto,
pressione Redução/Ampliação abaixo até que a lâmpada indicadora de
Auto se ilumine.
NOTA: O tamanho do material impresso deve ser antecipadamente
conhecido para utilizar esta função. Portanto, Auto não é uma seleção
válida se a opção de corte Sincro e de Origem do material Auto ou Folha
forem selecionadas. Se você selecionar esta combinação, o status
COMBINAÇÃO AUTO INVÁLIDA aparecerá.
Guia do Usuário da Apresentação da SISTIMA DE COPIAS DE FORMATO LARGO • 21
Manual
A opção Manual permite reduzir a imagem capturada pelo scanner para
até 25% ou ampliá-la para até 400% do tamanho do original antes que a
cópia seja impressa.
Para selecionar o modo Manual:
1. Pressione Redução/Ampliação abaixo até que a lâmpada
indicadora de Manual se ilumine. A tela
REDUÇÃO/AMPLIAÇÃO MANUAL aparece.
NOTA: Se a lâmpada indicadora já estiver iluminada, pressione a tecla
uma vez para exibir a tela.
REDUÇÃO/AMPLIAÇÃO MANUAL
DIGITE (25,0 – 400,0): 100,0%
2. Digite um valor de redução/ampliação entre 25 e 400%.
Qualquer valor pode ser selecionado em incrementos de 0,1%.
3. Pressione Entrar para confirmar a escolha e retornar à tela de
PRONTA. A tela de PRONTA exibe agora a nova porcentagem
de redução/ampliação.
NOTA: Pressionar Sair rejeita a escolha e mantém a configuração
anterior.
Predefinida
A opção Predefinida (padrões de fábrica) permite selecionar
porcentagens de ampliação e redução predefinidas.
Para selecionar o modo Predefinida:
1. Pressione Redução/Ampliação abaixo até que a lâmpada
indicadora de Predefinido se ilumine. A tela
REDUÇÃO/AMPLIAÇÃO PREDEFINIDA aparece.
NOTA: Se o indicador luminoso já estiver iluminado, pressione a tecla
uma vez para exibir a tela.
REDUÇÃO/AMPLIAÇÃO PREDEFINIDA
SELECIONE: 100,0%
2. Pressione Anterior ou Próximo até que a proporção de
redução/ampliação desejada apareça. As opções possíveis são
quaisquer combinações dos seguintes:
22 • Apresentação da SISTIMA DE COPIAS DE FORMATO LARGO Guia do Usuário da
• 50%, 100% (padrão) e 200%
• 65% e 129%, se os tamanhos ANSI e ARCH estiverem ativados
• 71% e 141%, se os tamanhos ISO A, ISO B ou JIS B estiverem
ativados
• Até seis valores predefinidos adicionais, se estes valores
tiverem sido definidos usando a função de menu R/A
PERSONALIZADA.
NOTA: Consulte a opção "Séries de materiais" na seção "Menu
Principal" para obter mais informações sobre como ativar séries de
materiais e definir valores predefinidos personalizados.
3. Pressione Entrar para confirmar a escolha e retornar à tela de
PRONTA. A tela de PRONTA exibe agora a nova porcentagem
de redução/ampliação.
NOTA: Pressionar a tecla Sair permite rejeitar a escolha e reter a
configuração anterior.
VISOR GRÁFICO E TECLAS DE NAVEGAÇÃO
VISOR GRÁFICO
A porção central do painel de controle do scanner contém o visor gráfico
e as teclas de navegação. A ilustração abaixo exibe a área central do
painel de controle.
PRONTA PARA COPIAR
INSIRA O DOCUMENTO
AUTO
100, 0%
Anterior En trar Sair ModoMenu Próximo
1
O visor gráfico fornece informações e instruções relativas ao sistema.
Ele consiste em quatro linhas de texto e gráficos. O visor pode ser
ajustado para cima para uma vista melhor.
TECLAS DE NAVEGAÇÃO
As teclas de navegação, localizadas abaixo do visor, são usadas para
rolar as telas do menu, selecionar itens na tela e para especificar
parâmetros quando as opções aparecem. Algumas teclas possuem mais
que uma função, dependendo da tela exibida no momento. Estas
funções especiais serão explicadas nas seções posteriores.
Guia do Usuário da Apresentação da SISTIMA DE COPIAS DE FORMATO LARGO • 23
Menu
I
A tecla Menu chama o menu principal. Se já houver uma tela de menu
exibida, pressionar esta tecla sairá dos menus e o encaminhará
diretamente ao estado anterior de PRONTA.
Anterior
A tecla Anterior destaca o item anterior em uma lista exibida.
Próximo
A tecla Próximo destaca o próximo item em uma lista exibida.
Entrar
A tecla Entrar confirma a seleção do item atualmente destacado ou
confirma um valor numérico digitado.
Sair
A tecla Sair cancela a operação selecionada e o encaminha à tela
anterior. Ela tem outros efeitos, dependendo da situação específica,
explicados posteriormente.
Modo
A tecla Modo é uma seleção válida somente quando PRONTA aparecer
na tela. Esta tecla é usada para alternar entre os modos PRONTA PARA
COPIAR e PRONTA PARA VARRER. O modo de VARREDURA poderá
ser acessado somente se a
LARGO
estiver configurada para uso em rede.
SISTIMA DE COPIAS DE FORMATO
Veja abaixo exemplos da tela de PRONTA nos modos de CÓPIA e de
VARREDURA.
NOTA: Se OPÇÕES DE VARREDURA (COR) for ativada e houver uma
impressora em cores conectada ao sistema AccXES, o modo de cópia
será desativado e a tela PRONTA PARA COPIAR será indisponibilizada.
Quando o scanner for ligado e o processo de inicialização estiver
completo, a tela PRONTA PARA VARRER aparecerá. E, se o MODO
DE VARREDURA for desativado e houver uma impressora em cores
conectada, o scanner será desativado.
PRONTA PARA COPIAR
INSIRA O DOCUMENTO
AUTO
100,0%
1

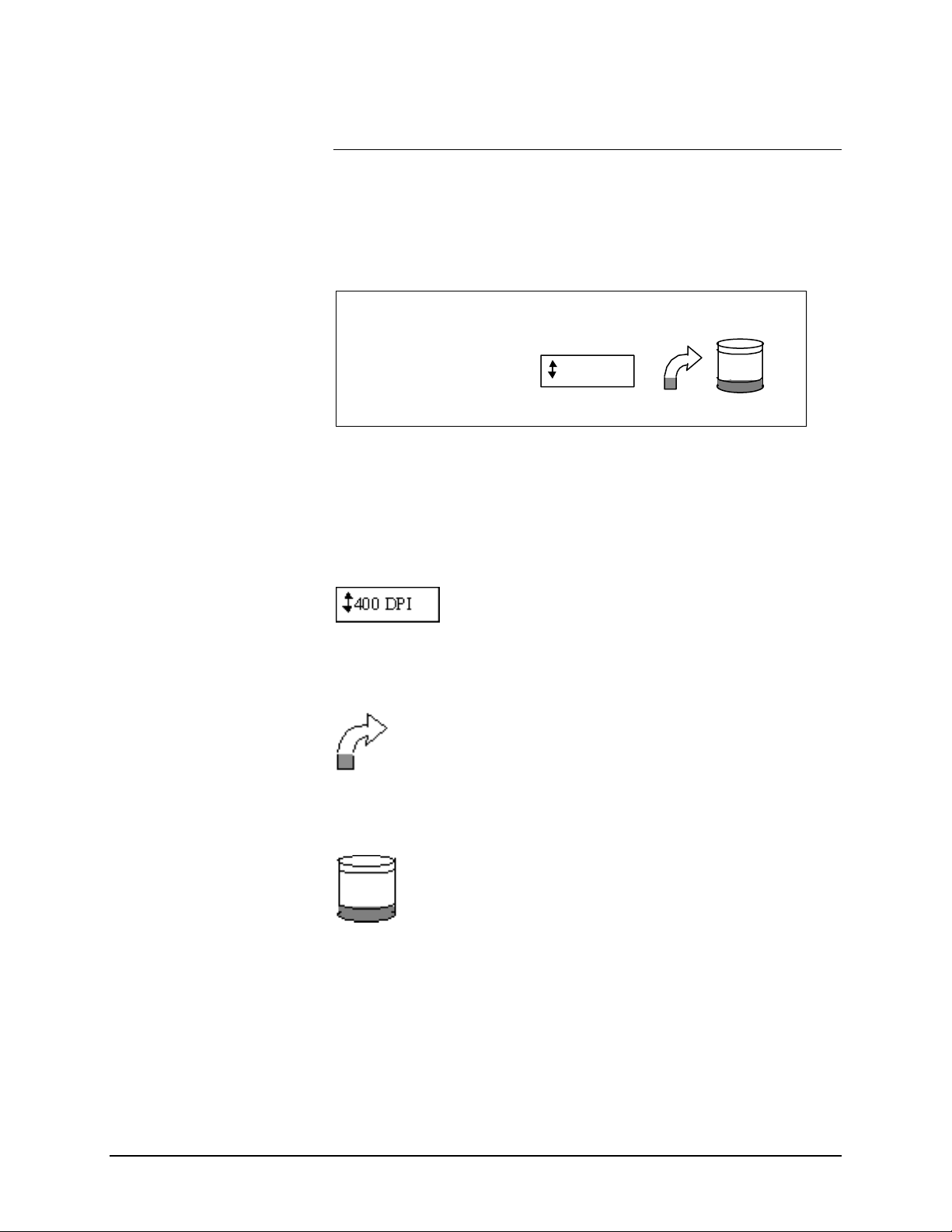

PRONTA PARA VARRER
INSIRA O DOCUMENTO
AUTO
TIFF/CCITTG41
BIT
400 DP
24 • Apresentação da SISTIMA DE COPIAS DE FORMATO LARGO Guia do Usuário da
N
No modo de CÓPIA, a imagem varrida, ou o jogo de imagens, é
impresso na impressora e, então, apagado do disco rígido.
No modo de VARREDURA, a imagem varrida, ou o jogo de imagens, é
armazenado no disco rígido para ser recuperado posteriormente da rede
por um cliente executando em um dispositivo remotamente localizado.
Consulte a seção "Varrer para a rede" para obter mais informações
sobre o modo de VARREDURA.
NOTA: O modo de VARREDURA é uma função opcional na 8825
SISTIMA DE COPIAS DE FORMATO LARGO. Entre em contato com o
representante da XEROX para solicitar informações.
TECLADO NUMÉRICO
E FUNÇÕES
ESPECIAIS/TECLAS DE
CONTROLE
TECLADO NUMÉRICO
O lado direito do painel de controle do scanner contém um teclado
numérico que permite dar entrada à quantidades. Além disso, possui
teclas para a seleção de outras funções e controle da varredura e
impressão de imagens. À esquerda de algumas das teclas encontram-se
lâmpadas indicadoras que se iluminam quando a função associada é
selecionada.
Lote
Jogos
Módulo de
acabamento
Salvar/
Recuperar
Interromper
impressora
Transformar
1
G
4
H
I
P
7
R
S
/.
Parar
2
5
8
0
A
B
C
J
K
L
T
U
V
Iniciar
Amostra
3
6
9
C/CA
D
E
F
M
O
W
X
Y
O teclado numérico contém de 0 a 9 teclas numéricas, uma tecla
decimal e a tecla C/CA.
Teclas numéricas (0-9)
Estas teclas são usadas para entrada numérica, entrada de senha e
campos de quantidades de cópias.
NOTA: As letras ao lado dos números são para digitar as informações
das IDs da Conta e do Usuário do Diretório de Varredura.
Tecla decimal
Esta tecla é usada para entrar valores numéricos e strings para os
campos numéricos de contas.
NOTA: A barra para frente (/), à esquerda do decimal, será usada no
futuro.
Guia do Usuário da Apresentação da SISTIMA DE COPIAS DE FORMATO LARGO • 25
Tecla C/CA (Limpar/Limpar tudo)
Esta tecla possui as seguintes funções:
• Quando no modo PRONTA PARA COPIAR, pressioná-la uma
vez limpa a contagem de cópias atual e estabelece o valor um.
Pressioná-la duas vezes em um segundo restaura os
parâmetros de cópia às configurações padrão.
• Quando no modo PRONTA PARA VARRER, pressioná-la abrirá
a tela APAGAR IMAGEM VARRIDA.
• Quando no modo PRONTA PARA CRIAR JOGO, pressionar
esta tecla abrirá o documento varrido. (Consulte Montagem dos
jogos para obter informações adicionais).
• Quando no estado de entrada para os campos de entradas
numéricos, pressionar esta tecla terá o mesmo efeito que a tecla
de retrocesso/apagar. Quando o último dígito for apagado, o
campo numérico irá à zero.
• Quando nos campos de entrada de senhas e strings, pressionar
esta tecla terá o mesmo efeito que a tecla de retrocesso.
Quando o último caractere for apagado, o campo permanecerá
em branco.
• Quando nos campos de entrada de quantidades, pressionar esta
tecla limpará o campo e estabelecerá o valor 1.
TECLAS DE FUNÇÕES ESPECIAIS
TECLAS DE CONTROLE DE VARREDURA
As teclas de funções são usadas para ativar, desativar, ou alterar
parâmetros associados às funções especiais. Uma lâmpada indicadora
adjacente a cada tecla de função se ilumina sempre que a função
correspondente é ativada.
As teclas de funções especiais contêm as teclas Interromper
impressora, Armazenar/Recuperar, Módulo de acabamento, Jogos, Lote,
Transformar e Amostra. Estas teclas são descritas com detalhes na
seção "Teclas de funções especiais" deste guia.
As teclas Iniciar e Parar controlam a varredura e a impressão das
imagens.
Tecla Iniciar
A tecla Iniciar é usada para iniciar a seqüência de cópias quando a
função VARREDURA AUTOMÁTICA não estiver ativada.
Se você pressionar a tecla Iniciar enquanto o status for NÃO PRONTA
ou COMBINAÇÃO AUTO INVÁLIDA, o sistema emitirá um bipe para
indicar que uma tecla inválida foi pressionada. Se você pressionar a
tecla Iniciar enquanto o status for PRONTA PARA COPIAR ou PRONTA
PARA VARRER, o documento será varrido.
NOTA: A opção COMBINAÇÃO AUTO INVÁLIDA indica uma
combinação incompatível de configurações AUTO (p. ex., Origem da
seleção do material ajustada para Folha ou Auto, Formato de saída da
seleção do material ajustado para Sincro e Redução/Ampliação ajustada
para Auto).
26 • Apresentação da SISTIMA DE COPIAS DE FORMATO LARGO Guia do Usuário da
Tecla Parar
A tecla Parar permite parar a operação de varredura imediatamente para
evitar danos ao documento. Quaisquer informações varridas serão
descartadas. A tela de PRONTA o alertará a remover o documento.
A impressora e a controladora
Consulte a documentação listada abaixo para obter informações sobre
os componentes da impressora e da controladora
DE FORMATO LARGO
O Manual do Operador da Impressora SISTIMA DE COPIAS DE
FORMATO LARGO 8825/8830, o Manual do Operador da Impressora
8850, 510 Series o SISTIMA DE COPIAS DE FORMATO LARGO 721P
Engineering Printer Operator Manual e o Guia do Usuário da ColorgrafX
X2 contêm instruções para a instalação de materiais e outros produtos
de consumo, bem como instruções detalhadas de operação da
impressora.
O Manual de Configuração da Controladora SISTIMA DE COPIAS DE
FORMATO LARGO 8825/8830/8850 contém os detalhes para configurar
as controladoras usadas com as impressoras 8825/8830/8850/510
Series/721P. O Guia do Usuário da Web Printer Manager Tool para
Firmware versão 8.0 contém os detalhes para configurar os parâmetros
para a controladora utilizada com a impressora em cores SISTIMA DE
COPIAS DE FORMATO X2 TECH.
e sobre a conectividade da rede.
SISTIMA DE COPIAS
Alimentação inicial
O SISTIMA DE COPIAS DE FORMATO LARGO 8825/8830/8850/8855
Network Administrator's Guide contém informações importantes sobre a
conectividade em rede e como determinar estas configurações.

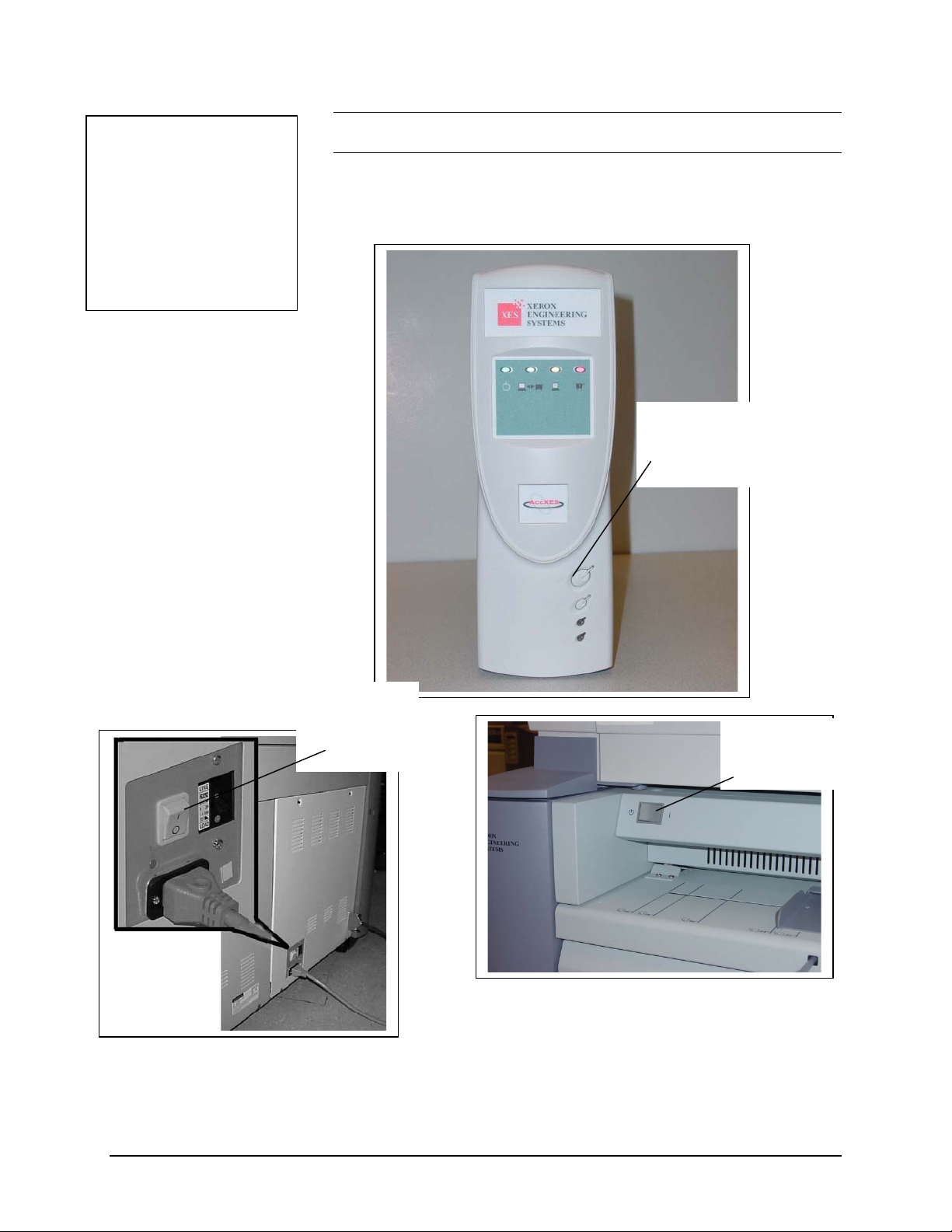

Ligar a SISTIMA DE COPIAS DE FORMATO LARGO
Para ligar a SISTIMA DE COPIAS DE FORMATO LARGO, você deve
primeiro ligar o Scan System e esperar 30 segundos, ou assegurar-se
de que P esteja exibido no LED de status na parte traseira do Scan
System. Em seguida, ligue a controladora e, então, a impressora. Os
procedimentos sobre como ligar a controladora e a impressora são
diferentes na 8825/8830 e na 8855 . Siga as instruções fornecidas para
o seu sistema nesta seção.
Se houver um SISTIMA DE COPIAS DE FORMATO LARGO Scan
System presente, o parâmetro da DDS deve ser ajustado para Ativado
para ativar a funcionalidade de cópia/varredura. Se o parâmetro da DDS
for ajustado para Desativado, a funcionalidade de cópia/varredura não
será ativada.
O padrão para este parâmetro é Desativado. Você deve assegurar-se de
que ele seja ajustado para Ativado ao ligar a SISTEMA DE
EXPLORACIÓN DE FORMATO ANCHO pela primeira vez. Assim que
você ativar este parâmetro, espere 30 segundos e, então, desligue e
torne a ligar o sistema. Uma vez que este parâmetro esteja ativado,
permanecerá assim (mesmo que o software do sistema seja atualizado).
Para a SISTIMA DE COPIAS DE FORMATO LARGO 8825, 8830, 8850
e , você pode ajustar este parâmetro na tela CONFIGURAÇÃO DA
CONTROLADORA do painel de controle da impressora, ou na página
Guia do Usuário da Apresentação da SISTIMA DE COPIAS DE FORMATO LARGO • 27
Diversos/CONFIGURAÇÃO DA IMPRESSORA da Web PMT. Para a
SISTIMA DE COPIAS DE FORMATO LARGO 721P , você só pode
ajustar este parâmetro na Web PMT. Consulte o Manual de
Configuração da Controladora SISTIMA DE COPIAS DE FORMATO
LARGO 8825/8830/8850/510 Series/721P ou o Guia do Usuário da Web
Printer Manager Tool para obter mais informações.
Ligar o Scan System
Ligar a controladora
e a impressora
(SISTEMA DE
CÓPIAS DE
FORMATO LARGO
8825/8830/8850)
Para ligar o scanner, pressione o Interruptor de Liga/Desliga na sua
parte traseira para colocá-lo na posição ligado (I), como mostrado
abaixo. Espere 30 segundos ou até que P apareça no LED de status.
Quando o scanner é ligado, a lâmpada fluorescente em seu interior se
ilumina imediatamente. Se isso não ocorrer, consulte a seção de
"Solução de problemas" deste guia.
Certas controladoras recebem alimentação da impressora. Elas não
possuem um interruptor de alimentação separado.
NOTA: Assegure-se de que o scanner esteja ligado e que P apareça na
janela do indicador de Status.
Para ligar estas controladoras e a impressora, faça o seguinte:
1. Desligue a alimentação da impressora. Coloque o interruptor na
posição Desligado (O).
2. Ligue o interruptor do disjuntor. Coloque-o na posição Ligado (I).
3. Ligue a alimentação da impressora. Coloque o interruptor na
posição Ligado (I).
28 • Apresentação da SISTIMA DE COPIAS DE FORMATO LARGO Guia do Usuário da
A: Controladora
B: Interruptor do disjuntor
C: Interruptor de alimentação da impressora
NOTA: Assegure-se de que o scanner esteja ligado e que P. apareça na
janela do indicador de Status.
Guia do Usuário da Apresentação da SISTIMA DE COPIAS DE FORMATO LARGO • 29
Como ligar a
controladora HFT e a
impressora
(FORMATO LARGO
XEROX
8825/8830/8850/510
Series/721P)
NOTA: Assegure-se de que o scanner seja ligado primeiro e que P
apareça na janela do indicador de status.
A controladora HFT possui seu próprio interruptor de alimentação. Ao
ligar o sistema, primeiro ligue a controladora e, então, a impressora.
Interruptor de
alimentação
da
controladora
Interruptor de
alimentação
da 510 Series
Interruptor de
alimentação
da 721P
30 • Apresentação da SISTIMA DE COPIAS DE FORMATO LARGO Guia do Usuário da
Ligar a impressora e
a controladora (X2TECH)
Aquecimento do scanner
NOTA: Assegure-se de que o scanner esteja ligado e que P. apareça na
janela do indicador de Status.
A controladora KLF e a impressora X2 TECH possuem seus próprios
interruptores de alimentação Ao ligar o sistema, primeiro ligue a
impressora e, então, o scanner. Por último, ligue a controladora.
O scanner necessitará de aproximadamente 45 segundos para aquecer
e inicializar depois que você ligar a
FORMATO LARGO
de PRONTA aparecerá. Veja abaixo um exemplo da tela de PRONTA.
. Assim que a inicialização estiver concluída, a tela
SISTIMA DE COPIAS DE
PRONTA PARA COPIAR
INSIRA O DOCUMENTO
AUTO
100,0
Você pode agora inserir um documento na Bandeja de alimentação de
originais do scanner. Então, o scanner transportará o documento até a
posição inicial. Este transporte do documento é conhecido como
movimentação de dados.
Se você não puder inserir o documento no mecanismo de alimentação e
transportá-lo após aproximadamente 4 minutos, consulte a seção
"Solução de problemas" neste guia.
1
Desligar o sistema
Para desligar a SISTIMA DE COPIAS DE FORMATO LARGO, faça o
seguinte:
1. Desligue a controladora e a impressora.
• Para a 8825/8830/8850/510 Series , coloque o disjuntor na
posição Desligado (O). Então, coloque o interruptor da
impressora na posição Desligado (O).
• Para a 721P , primeiro desligue a impressora. Então, desligue a
controladora.
2. Pressione o Interruptor de Liga/Desliga na parte traseira do
scanner para desligá-lo. Coloque-o na posição Desligado (O),
como mostrado abaixo.
Guia do Usuário da Apresentação da SISTIMA DE COPIAS DE FORMATO LARGO • 31
32 • Apresentação da SISTIMA DE COPIAS DE FORMATO LARGO Guia do Usuário da
Qualidade do documento
Qualidade do documento
A qualidade do documento é o fator primário para a obtenção de cópias
de boa qualidade de originais varridos Para a maioria dos documentos,
as quatro seleções de teclas de Supressão de fundo com Remoção
fundo dinâmico ativada, a qual é a configuração padrão, Alguns
documentos, no entanto, necessitam de ajustes manuais nas
configurações para alcançarem a qualidade de cópia ideal.
Esta seção explica a função Dynamic IQ, descreve as características de
documentos de boa e má qualidade, fornece dicas sobre como preparar
e organizar documentos para varredura, além de um resumo dos
procedimentos sobre como varrer documentos de diferentes qualidades.
Remoção fundo dinâmico
A função Remoção fundo dinâmico elimina a necessidade de se fazer
ajustes manuais adicionais para a maioria dos documentos de entrada.
Consulte Menu, Configuração e, então Aperfeiçoamento da imagem.
Esta função permite que o sistema se ajuste dinamicamente para cada
original. Existem dois modos associados a esta função:
• Quando a opção Remoção fundo dinâmico estiver ativada, a
imagem será monitorada continuamente durante a varredura e
os parâmetros de qualidade de cópia serão ajustados para
atingir a melhor qualidade de cópia.
• Quando Remoção fundo dinâmico não estiver ativada, o
processo efetuará uma amostra de 17,8 mm pela largura inteira
da imagem após a varredura dos primeiros 4 centímetros. Esta
área fixa será utilizada para definir os parâmetros de cópia para
o restante da imagem.
A Remoção fundo dinâmico somente monitora o documento na direção
do processo, da borda de ataque à borda de fuga. Ela não pode fazer
ajustes da lateral esquerda à lateral direita do documento. Por exemplo,
se o documento de entrada for escuro, a Remoção fundo dinâmico fará
a compensação adequada automaticamente para otimizar a reprodução
dos detalhes escuros. Se o documento de entrada tiver um fundo
esmaecido, a função Remoção fundo dinâmico ativará uma reprodução
confiável do original. No entanto, o fundo deverá ser inserido com a área
Guia do Usuário da Qualidade do documento • 1
esmaecida para executar na direção do processo, com a lateral mais
escura em primeiro lugar.
Em alguns casos, o usuário pode querer otimizar as configurações para
documentos individuais. Por exemplo, você talvez não queira reproduzir
manchas de café, linhas de colagens ou outros artefatos no original com
fidelidade. Por este motivo, controles adicionais estão disponíveis para
seleção do tipo de documento, qualidade de imagem, escurecimento
desejado para a saída e supressão de fundo.
A função Remoção fundo dinâmico, quando ativada, utiliza informações
sobre os documentos capturados durante o processo de varredura para
ajustar as configurações de qualidade da imagem. O sistema ajusta
automaticamente para o escurecimento do fundo e o conteúdo da
imagem para o restante do documento. Quando não estiver ativada, usa
somente a informação obtida na área de 17,8 mm pela largura do
documento para estabelecer as configurações de qualidade da imagem.
Portanto, resultados ideais podem ser obtidos se o documento for
alimentado pela borda com uma amostra representativa da imagem do
primeiro plano e do fundo.
A função Remoção fundo dinâmico proporciona cópias precisas da
maioria dos documentos, inclusive os de linhas azuis, cópias
heliográficas, textos/gravuras em cores e documentos mistos com
combinações de meios-tons e gravuras, ou fotografias e gravuras. Para
os documentos com imagens invertidas, a função de INVERSÃO deve
ser ativada. Consulte "Inversão da imagem" na seção "Teclas de
funções especiais" para obter instruções sobre a função de INVERSÃO
Detecção de bordas e
centralização de
documentos
automáticas
As funções LARGURA AUTOMÁTICA / CENTRALIZAÇÃO
AUTOMÁTICA permitem que o sistema detecte automaticamente a
largura e o centro de um documento. Em materiais do tipo
transparências ou documentos translúcidos onde a detecção automática
não é possível, o sistema solicitará a entrada manual da largura. Neste
caso, o documento deverá ser centralizado antes de ser inserido no
scanner.
A função LARGURA/CENTRALIZAÇÃO AUTOMÁTICA poderá ser
ativada ou desativada sempre que você desejar. Consulte a seção
"Controle do scanner" no "Menu Principal" para obter mais informações.
MODO DE PRODUTIVIDADE: Esta função foi disponibilizada na versão
9.1 do software AccXES e requer o novo SISTEMA DE VARREDURA
DE FORMATO LARGO com a Bandeja de alimentação de originais de
produtividade com sensores de detecção nas bordas. Esta função mede
a largura do documento sem fazer uma varredura antecipada,
requerendo que o operador manualmente alinhe o documento com os
sensores. Os sensores de bordas eliminam a necessidade de uma
varredura antecipada, melhorando assim a saída geral do sistema, o
que resulta em uma produtividade maior.
Se o MODO DE PRODUTIVIDADE for utilizado, o operador deverá
selecionar as séries de materiais ANSI, ARCH, ISO A,
PERSONALIZADO, etc., considerando-se que o número de sensores
que podem ser fornecidos não podem monitorar todos os tipos de
materiais. O modo de PRODUTIVIDADE poderá ser ativado/desativado
sempre que você desejar. Consulte “Controle do scanner” na seção
“Menu Principal” para obter mais informações.
2 • Qualidade do documento Guia do Usuário da
p
Determinação da qualidade do documento
Alguns documentos requerem ajustes adicionais para se obter a
qualidade ideal de cópia. Documentos de boa qualidade são fáceis de
varrer e normalmente geram boas cópias na primeira tentativa.
Documentos de baixa qualidade podem necessitar de mais de uma
tentativa e de diferentes especificações para gerarem uma cópia de boa
qualidade.
O que é um documento de boa qualidade?
Fundo
Primeiro
lan o
4"
Um documento de boa qualidade possui todas as características abaixo:
• Alto contraste entre o primeiro plano (a imagem de interesse) e
o fundo. O primeiro plano pode ser em cores ou em preto.
• O primeiro plano é em preto de alta densidade ou em uma cor
escura contínua (azul escuro em uma cópia de linhas azuis, ou
marrom escuro em sépia). A densidade do primeiro plano é
uniforme. Há apenas um tipo de primeiro plano (por exemplo,
não há adições a lápis nas cópias de linhas azuis). Se o
documento for do tipo misto, o primeiro plano será em cores.
• Se o documento for em preto e branco ou em branco em azul, o
primeiro plano será branco claro ou quase branco e o fundo será
de uma cor escura ou preto de alta densidade.
• O fundo é branco ou em cores claras, sem pontos ou quaisquer
outros ruídos. A densidade do fundo é uniforme.
• O documento não tem dobras, manchas, rasgos ou marcas
estranhas que o scanner poderia interpretar como fundo.
4"
O que é um documento de qualidade deficiente?
Guia do Usuário da Qualidade do documento • 3
Documentos de qualidade deficiente sempre necessitam de atenção
especial para produzir uma imagem aceitável. Felizmente, a tecnologia
de processamento de imagem incorporada pode extrair imagens
aceitáveis de documentos danificados por diversos tipos de problemas.
Um documento de qualidade deficiente tem um ou mais dos seguintes
problemas:
• Primeiro plano claro. Exemplos: cópias heliográficas esmaecidas
ou superexpostas; linhas claras a lápis.
• Primeiro plano com densidade variável: algumas partes são
escuras; outras claras.
• O primeiro plano consiste em duas ou mais densidades ou
cores. Exemplos incluem adições a lápis em um desenho a tinta
ou adições a lápis ou a tinta em sépia.
• Fundo escuro ou médio escuro. Exemplo: cópia heliográfica sub-
exposta.
• Fundo com densidade variável.
• O fundo tem pontos.
• Vincos, manchas, rasgos ou marcas estranhas que o scanner
poderia interpretar como fundo.
Preparação dos documentos
Ao preparar documentos para varredura, lembre-se das seguintes
recomendações:
Se os documentos tiverem sido armazenados enrolados, alise-os. Será
bem mais fácil manuseá-los se forem armazenados de forma plana por
pelo menos 8 horas. Quanto mais tempo os documentos permanecerem
planos, mais fácil será varrê-los. Documentos em rolo normalmente
permanecerão enrolados após a varredura.
Se possível, classifique os documentos que pretende varrer de acordo
com as seguintes diretrizes:
• Primeiro, agrupe os documentos pelo tipo de material de
impressão: comum, vellum, filme. Em cada tipo, os documentos
podem ser agrupados por tipo de imagem: cópia heliográfica,
lápis, sépia, linha, foto, misto (foto e linha, heliográfica e lápis),
etc.
• Linha: documentos que contêm linhas ou texto contra
fundos de alto contraste.
• Foto: documentos que são de tom contínuo ou com imagens
em tons de cinza.
• Misto/Personalizado: documentos que contêm elementos de
linha e foto ou imagens em meios-tons.
• Varrer grupos de documentos do mesmo tipo minimizará o
número de alterações que você precisará fazer nas
configurações de qualidade de imagem.
• A seguir, divida os documentos em cada grupo em pilhas de
documentos "bons" e "deficientes" com base na avaliação da
qualidade do primeiro plano e fundo. Consulte as seções "O que
é um documento de boa qualidade?" e "O que é um documento
de qualidade deficiente?" neste Guia do Usuário para obter
ajuda ao dividir os documentos.
• Assim você poderá varrer os documentos de boa qualidade
primeiro e, então, enfocar nos de qualidade deficiente, os
quais precisarão de mais atenção.
• A seguir, determine se há documentos invertidos (p. ex.,
primeiro plano em branco ou claro contra fundo escuro). Se
houver, consulte "Inversão da imagem" na seção "Teclas de
funções especiais".
• Finalmente, classifique os documentos por tamanho. Isso
minimiza o número de vezes que você precisará alterar o
Formato de saída da seleção do material ao usar tamanhos com
formatos personalizados ou predefinidos.
4 • Qualidade do documento Guia do Usuário da
Estratégias de varredura
Ao varrer documentos, tente utilizar primeiro as configurações padrão de
processamento de imagem. Selecione o tipo de documento: Linha, Foto,
ou Misto/Personalizado e use as configurações padrão para o tipo
escolhido. Estas configurações foram projetadas para proporcionar a
melhor qualidade de imagem para a maioria dos documentos.
Se houver um tipo especial de original, você talvez queira experimentar
algumas das funções avançadas de processamento de imagem
disponíveis no scanner. A Tabela 2 na próxima página descreve as
estratégias de varredura para tipos especiais de originais.
Tabela 1. Estratégias de varredura para documentos especiais
Tipo do original Primeira etapa a tentar Segunda etapa a
tentar
Terceira etapa
a tentar
Fotografia em cores
Litografia em cores
Mapa em cores
Cópia heliográfica ou
sépia antiga com
fundo escuro
Cópia heliográfica ou
sépia antiga com
fundo escuro e
esmaecimento de
uma lateral a outra
Ajuste o Tipo do original
para Foto. Desligado.
Ajuste o Tipo do original
para Misto/Personalizado
e a Supressão de fundo e
Bitonal para Desligado.
Ajuste o Tipo do original
para Misto/Personalizado
e a Supressão de fundo e
Bitonal para Desligado..
Ajuste o Tipo do original
para Linha e a Supressão
de fundo para Original
Escuro, Transformar,
Inversão para Ligado e
Bitonal para Ligado
Ajuste o Tipo do original
para Linha, a Supressão
de fundo para Auto e
Bitonal para Ligado.
Ajuste o Tipo do Ajuste
o Tipo do original para
Misto/Personalizado e
a Supressão de fundo e
Bitonal para Desligado.
Ajuste o Tipo do original
para Foto. Desligado.
Ajuste o Tipo do original
para Linha e a
Supressão de fundo
para Desligado.
Ajuste o Tipo do original
para Linha e a
Supressão de fundo
para Auto.
Se o esmaecimento
ainda estiver visível na
cópia, gire o original em
90 graus. Geralmente,
alimentar a borda mais
escura primeiro
proporciona os melhores
resultados.
.
Ajuste o contraste
da Cópia como
requerido para a
melhor qualidade
de imagem.
Ajuste o contraste
da Cópia como
requerido para a
melhor qualidade
de imagem.
Guia do Usuário da Qualidade do documento • 5
Desenho, texto ou
linhas esmaecidos
Ajuste o Tipo do original
para Linha e a Supressão
de fundo para Original
Escuro, Transformar,
Inversão para Ligado e
Bitonal para Ligado.
Se o esmaecimento
ainda permanecer
visível na cópia, gire o
original em 90 graus.
Ajuste o contraste
da Cópia como
requerido para a
melhor qualidade
de imagem.
Em redução, use
supressão de
Linha, foto ou original
do tipo
Misto/Personalizado
em filme,
vellum/vegetal ou
outro material
translúcido
Original em filme com
faixas na área do
fundo
Original em filme com
textos borrados ou
sombras em cinza
Ajuste o Tipo do original
para Linha, a Supressão
de fundo para Auto e
Bitonal para Ligado
Ajuste o Tipo do original
para Linha, a Supressão
de fundo para Auto e
Bitonal para Ligado
Ajuste a Supressão de
fundo para (Claro) e o
Tipo para Linha ou
Misto/Personalizado e
Bitonal para Ligado
6 • Qualidade do documento Guia do Usuário da
Qualidade de imagem
A área de Qualidade de imagem do painel de controle permite ajustar o
tipo do documento Original e de Cópia de saída para produzir a melhor
qualidade de cópia possível. Ela contém seleções para Original
(Documento): Tipo e Supressão de fundo e opções de cópia mais clara
ou mais escura.
A ilustração abaixo descreve a área de Qualidade de imagem do painel
de controle.
Qualidade de Imagem
Original
Tipo
Misto/
Personalizado
Foto
Linha
Supressão de
Fundo
Desl
Auto
Cópia
Tipo do original
Tipo
A opção Tipo permite especificar a classificação de tipo do documento.
Para selecionar um tipo de documento, pressione a tecla abaixo das
configurações de Tipo até que o indicador de Tipo desejado se ilumine.
NOTA: As OPÇÕES DE VARREDURA não aparecerão se a função
Varrer para a rede não estiver ativada. O modo de VARREDURA é uma
opção do SISTEMA DE CÓPIAS DE FORMATO LARGO XEROX 8825 e
da Digital Solution. Se o modo de VARREDURA não tiver sido ativado,
as informações do SISTEMA DE ARQUIVOS não serão
Guia do Usuário da Qualidade de imagem • 1
disponibilizadas. Para solicitar esta função, entre em contato com o
representante da XEROX.
As configurações de Tipo são: Linha, Foto, Misto/Personalizado.
Linha Tipo
Linha (padrão de fábrica): Selecione Linha para imagens com textos,
gravuras ou uma mistura dessas opções. Se a opção Linha for
selecionada e dependendo do modo, Cópia ou Varredura, a tela
OPÇÕES DE CÓPIA (LINHA) ou OPÇÕES DE VARREDURA (LINHA)
aparecerá. As telas oferecem opções adicionais para o usuário.
OPÇÕES DE VARREDURA (LINHA)
9 VISUALIZAÇÃO
BINARIZAÇÃO:
FORMATO DE
ARQUIVO:
O menu da opção OPÇÕES DE VARREDURA (LINHA) permite executar
as seguintes funções:
• Ativar ou desativar a VISUALIZAÇÃO no modo de Linha. Se
você ativar a VISUALIZAÇÃO, um arquivo JPEG (.JPG)
pequeno será criado durante o processo de varredura e
armazenado no disco rígido. O software das Ferramentas
Cliente AccXES, executando em um terminal conectado à rede,
poderá utilizar esse arquivo para exibir uma visualização da
imagem varrida.
ERRO
TIFF
• Ativar a seleção de BINARIZAÇÃO: DIFUSÃO DE ERRO,
LIMITE SIMPLES e BITONAL,
• Ativar a opção FORMATO DE ARQUIVO para selecionar o
formato no qual o arquivo será salvo.
Para especificar as OPÇÕES DE VARREDURA para o Modo de Linha:
1. Pressione a tecla Modo e digite o Nome do Diretório para entrar
no modo de VARREDURA.
2. Pressione a tecla de seta abaixo de Original, Tipo para
selecionar Linha. A tela OPÇÕES DE VARREDURA (LINHA)
aparecerá.
3. Pressione Anterior ou Próximo para destacar a opção de
varredura que você deseja alterar.
4. Faça um dos seguintes:
• Para CRIAR VISUALIZAÇÃO, pressione Entrar para ativar ou
desativar a opção. Aparecerá uma marca de seleção na caixa, à
esquerda da opção, quando ela for ativada. A configuração
padrão de fábrica para ambas as opções é ativada.
NOTA: BITONAL- esta opção é ideal para traçados de linhas, quando a
saída pretendida for linhas pretas em fundo branco. A saída não conterá
qualquer tom de cinza.
2 • Qualidade de imagem Guia do Usuário da
• Para BINARIZAÇÃO, pressione Anterior ou Próximo para
destacar o formato de arquivo desejado. Então, pressione Entrar
para selecionar o formato destacado. As opções são DIFUSÃO
DE ERRO, LIMITE SIMPLES e BITONAL.
• Para FORMATO DE ARQUIVO, pressione Anterior e Próximo
para destacar o formato de arquivo desejado. Então, pressione
Entrar para selecionar o formato destacado. As opções são TIFF
(o formato do documento salvo é TIFF de 1 bit), PDF (1 bit com
compactação CITT do Grupo IV) e CALS1 (compactação do
Grupo IV). A configuração padrão de fábrica é TIFF.
5. Repita as etapas 4 e 5 para cada opção que quiser alterar.
6. Pressione Entrar para confirmar a seleção.
7. Pressione Sair para retornar à tela de Pronta.
OPÇÕES DE CÓPIA (LINHA)
BITONAL
9
PRESERVAÇÃO LINHA REDUÇÃO
9
MODO DE LINHA
QI IDEAL
1. Selecione Linha pressionando a tecla de seta abaixo de Original,
Tipo. Aparecerá OPÇÕES DE VARREDURA (LINHA).
2. Pressione Anterior ou Próximo para destacar a opção de
varredura que você gostaria de alterar.
3. Faça um dos seguintes:
• Para BITONAL, pressione Entrar para ativar ou desativar a
opção. Uma marca de seleção aparecerá na caixa à esquerda
da opção quando a opção for selecionada. Esta opção é ideal
para traçados de linha onde a intenção de saída são linhas
pretas em fundo branco. A saída não conterá tons de cinza.
• Para PRESERVAÇÃO LINHA REDUÇÃO, pressione Entrar para
ativar ou desativar a opção. Se PRESERVAÇÃO LINHA
REDUÇÃO estiver ativada, as linhas finas no documento original
serão preservadas ao reduzir as imagens durante o
procedimento de cópia.
NOTA: A opção MODO DE LINHA só será disponibilizada com a
Controladora HFT com a chave de função TURBO III instalada. Para
solicitar esta função, entre em contato com o representante da XEROX.
• Para o MODO DE LINHA, pressione Anterior ou Próximo para
destacar o modo desejado. Então, pressione Entrar para
selecionar o formato destacado. As opções são: QI IDEAL
(padrão) e O MAIS RÁPIDO. QI IDEAL produz a melhor
qualidade de imagem, mas o processo é lento. O MAIS RÁPIDO
é o processo mais veloz, mas com a menor qualidade de
imagem.
4. Repita as etapas 2 e 3 para cada opção que quiser alterar.
Guia do Usuário da Qualidade de imagem • 3
5. Pressione Entrar para confirmar a seleção.
Tipo Foto
Selecione Foto se o documento contiver uma imagem em cores ou em
tons de cinza, como uma fotografia. Se você selecionar Foto no Modo
de Varredura, aparecerá a tela abaixo. Esta tela oferece opções
adicionais para o usuário.
O menu OPÇÕES DE VARREDURA (FOTO) permite executar as
seguintes funções:
• Ativar ou desativar a criação de visualizações no modo de Foto.
Se você ativar VISUALIZAÇÃO, um arquivo JPEG (.JPG)
pequeno será criado durante o processo de varredura e
armazenado no disco rígido do software das Ferramentas
Cliente AccXES, executando em um terminal conectado à rede.
Você poderá utilizar este arquivo para exibir uma visualização
da imagem varrida.
• Especificar o formato de compactação do documento salvo para
o modo de Foto.
• Exibir o formato de arquivo do documento salvo para o modo de
Foto. O formato é TIFF de 8 bits.
NOTA: Esta opção não será exibida se a função Varrer para a rede não
estiver ativada. Para solicitar esta função, entre em contato com o
Representante da Xerox.
NOTA: A opção Supressão de fundo não pode ser utilizada com a
configuração Foto. Se a opção Foto for selecionada, a Supressão de
fundo será automaticamente ajustada para Desligado.
OPÇÕES DE VARREDURA (FOTO)
CRIAR VISUALIZAÇÃO
COMPACTAÇÃO:
FORMATO
NÃO PROC.
TIFF
DE ARQUIVO:
1. Pressione a tecla Modo e digite o Nome do Diretório para entrar
no modo de VARREDURA.
2. Selecione Foto pressionando a tecla de seta Tipo abaixo de
Original. Aparecerá OPÇÕES DE VARREDURA (FOTO).
3. Pressione Anterior ou Próximo para destacar a opção de
varredura que você gostaria de alterar.
4. Faça um dos seguintes:
• Para CRIAR VISUALIZAÇÃO, pressione Entrar para ativar ou
desativar a opção. Uma marca de seleção aparecerá na caixa à
esquerda da opção quando ela for ativada. A configuração
padrão de fábrica é ativada.
4 • Qualidade de imagem Guia do Usuário da
• Para COMPACTAÇÃO, pressione Anterior ou Próximo para
destacar a configuração desejada. Então, pressione Entrar para
selecionar o formato destacado. As opções são NÃO PROC.
(RAW) e PACKBITS. A configuração padrão de fábrica é NÃO
PROC.
5. Para FORMATO DE ARQUIVO, a seleção é TIFF. Repita as
etapas 3 e 4 para alterar a configuração remanescente, se
desejar.
6. Pressione Entrar para confirmar a seleção.
7. Pressione Sair para retornar à tela de Pronta.
Misto/Personalizado
Misto/Personalizado: Selecione Misto/Personalizado se o documento
contiver uma mistura de imagens fotográficas e em tons contínuos ou
em meios-tons. Se Misto/Personalizado for selecionado no Modo de
Varredura, aparecerá a tela abaixo. As telas oferecem opções adicionais
para o usuário.
Esta opção não será exibida se a função Varrer para a rede não estiver
ativada. O modo de VARREDURA é padrão no SISTEMA DE CÓPIAS
DE FORMATO LARGO 8830/8850//721P e opcional no SISTEMA DE
CÓPIAS DE FORMATO LARGO 8825. Se o modo de VARREDURA não
tiver sido ativado, as informações do SISTEMA DE ARQUIVOS não
estarão disponíveis. Para solicitar esta função, entre em contato com o
representante da Xerox.
A opção OPÇÕES DE VARREDURA (COR) do menu CONFIGURAÇÃO
permite executar as seguintes funções:
• Ativar ou desativar VISUALIZAÇÃO no modo de Cor. Se a
VISUALIZAÇÃO for ativada, um arquivo JPEG pequeno (.JPG)
será criado durante o processo de varredura e armazenado no
Diretório de Varredura do disco rígido da controladora. A
imagem poderá ser recuperada em sua estação de trabalho
usando a Ferramenta de Recuperação das Ferramentas Cliente
AccXES.
• Especifique o formato de compactação do documento para o
modo de Cor.
• Examine o formato do arquivo do documento salvo para o modo
de Foto. Os formatos são: RGB de 24-bits TIFF (6) com Packbits
de compactação sem perdas.
Indexed Color TIFF de 8-bits com compactação Packbits sem perdas e
difusão de erro selecionável e compactação JPEG com perdas com
saída SRGB selecionável.
OPÇÕES DE VARREDURA (COR)
9 VISUALIZAÇÃO
FORMATO:
TIFF
COMPACTAÇÃO: PACKBITS
NOTA: A opção Supressão de fundo não poderá ser utilizada se a
varredura em cores e Misto/Personalizado forem selecionados. Se a
Guia do Usuário da Qualidade de imagem • 5
opção OPÇÕES DE VARREDURA (COR) for selecionada, a Supressão
de fundo será automaticamente ajustada para Desligado.
NOTA: A velocidade da varredura se altera de acordo com a seleção
acima. As velocidades estão listadas no Anexo 1.
Para selecionar as opções de varredura para o Modo de Cor:
1. Pressione a tecla Modo. Aparecerá a tela Digite o diretório.
2. Digite o nome do diretório. Aparecerá a tela Pronta para varrer Insira o documento.
3. Selecione Misto/Personalizado pressionando a tecla de seta
Tipo abaixo de Original. Aparecerá a opção OPÇÕES DE
VARREDURA (COR).
4. Utilize Entrar para ativar/desativar a caixa de seleção e Próximo
ou Anterior para selecionar opções com dois pontos (por
exemplo, FORMATO: TIFF).
As opções disponíveis para seleção exibidas na tela se alterarão em
função do FORMATO e COMPACTAÇÃO selecionados. Veja abaixo a
lista de seleções e opções disponíveis e suas definições:
• VISUALIZAÇÃO: Utilize esta caixa de seleção para ativar ou
desativar a geração de uma imagem de visualização para o
documento varrido. O padrão é ativado (caixa de seleção
assinalada).
• FORMATO: Utilize esta seleção para determinar em que formato
gostaria de salvar a imagem varrida, TIFF ou JPEG. O padrão é
TIFF.
• COMPACTAÇÃO (TIFF selecionado): Utilize esta seleção para
determinar o método de compactação que deseja aplicar ao
documento TIFF salvo. Selecione um dos seguintes:
• PACKBITS: Salva o documento como RGB de 24 bits
compactado com PACKBITS.
• INDEX: Salva o documento com RGB indexed de 8 bits
(com limite) compactado com PACKBITS.
• INDEXED: Salva o documento como RGB indexed de 8 bits
(usando difusão de erro) compactado com PACKBITS
O padrão é PACKBITS
• COMPACTAÇÃO (JPEG selecionado): Utilize esta seleção para
determinar o método de compactação a aplicar ao documento
JPEG salvo. Selecione um dos seguintes:
• QI IDEAL: Salva o documento com a menor taxa de
compactação, mas com a mais alta qualidade de imagem.
• NORMAL: Salva o documento com uma taxa de
compactação e qualidade de imagem médias.
• COMPAC. IDEAL: Salva o documento com uma taxa de
compactação mais alta, mas com uma qualidade de imagem
inferior.
6 • Qualidade de imagem Guia do Usuário da
O padrão é NORMAL
• PALHETA: Só será mostrado quando o FORMATO selecionado
for TIFF e a COMPACTAÇÃO for INDEX ou INDEXED. Utilize
esta seleção para determinar que palheta utilizar durante a
conversão de cor RGB em index. Selecione um dos seguintes:
• PADRÃO: É a palheta padrão do sistema Windows.
• CAD_GIS: É uma palheta baseada em AutoCAD, apropriada
para a varredura de documentos CAD e mapas GIS.
• WEB: É a palheta WEB do Windows de 216 cores,
apropriada para a publicação de documentos na WEB.
• PERCEPTUAL: A palheta Perceptual ou Visual acentua as
cores visualmente sensíveis.
O padrão é PADRÃO.
5. SRGB (Representação dos dados do scanner): Esta opção será
mostrada quando o FORMATO for TIFF e a COMPACTAÇÃO
for PACKBIT ou quando o FORMATO for JPEG. Esta caixa de
seleção ativa ou desativa a geração de dados RGB (sRGB)
padrão pelo scanner. O padrão é ativado (caixa de seleção
assinalada).
Supressão de fundo
A Supressão de fundo permite fazer ajustes entre as imagens em
primeiro plano e o fundo para documentos com pouco contraste. A
Supressão de fundo monitora a imagem previamente varrida para
garantir a melhor qualidade de imagem possível. No modo de
PRODUTIVIDADE, não há varredura prévia, portanto, a Supressão de
fundo será feita durante a varredura do documento. Utilize as opções
Menu, Configuração, Controle do scanner para selecionar esta função.
NOTA: Desligado é a única opção para Foto, Varredura e Varredura em
cores.
São fornecidas quatro opções:
Desligado Esta configuração desativa a Supressão de fundo. Ela
produz um documento que reproduz todas as características do
documento original com um mínimo de alteração. Escolha esta seleção
quando:
• A borda de ataque do documento for extremamente diferente do
restante do documento (por exemplo, a borda de ataque contém
uma margem preta).
• Os mapas em tons de cinza ou com conteúdo em cores podem
ser copiados de forma ideal neste modo.
• Para reter mais informações de cores claras, como cinza claro
ou amarelo.
(Claro) Esta configuração é ideal para documentos em material
translúcido ou transparente, como vellum (papel vegetal) ou filme, ou
para documentos ou materiais opacos com fundos com níveis médios de
Guia do Usuário da Qualidade de imagem • 7
cor. Tais documentos possuem um contraste mais elevado entre o
primeiro plano e o fundo que os documentos escuros, mas menos
contraste que os documentos normais.
(Escuro) Utilize esta configuração para documentos com fundo
escuro ou com contraste médio entre o primeiro plano e o fundo. Neste
modo, o fundo não é suprimido, mas a imagem no primeiro plano é
melhorada em virtude do aumento do contraste.
Auto (padrão de fábrica) – O scanner automaticamente ajusta os
parâmetros de qualidade de imagem para obter a melhor cópia.
NOTA: As três configurações de Supressão de fundo podem ser
ajustadas ainda mais alterando-se a configuração de contraste na área
de Cópia de Qualidade de imagem.
Cópia
A opção Cópia permite escurecer ou clarear o contraste de uma cópia
em relação ao documento original. Pressione a tecla de seta para baixo
para aumentar o contraste. Pressione a tecla de seta para cima para
diminui-lo. A lâmpada indicadora para a configuração de contraste
selecionada se iluminará. A configuração de contraste médio é a padrão
de fábrica.
Você pode utilizar esta função para ajustar ainda mais os efeitos das
seleções Tipo e Supressão de fundo. Esta função opera nos quatro
modos de Supressão de fundo.
8 • Qualidade de imagem Guia do Usuário da
Fazer cópias
Fazer cópias
Quando o visor indicar PRONTA PARA COPIAR a SISTIMA DE
COPIAS DE FORMATO LARGO
Observe que a impressora X2TECH não é compatível com o modo de
cópia no momento.
Controle da
varredura
Diversas configurações estão disponíveis e permitem controlar como o
scanner iniciará e terminará uma varredura. Estas configurações são
acessíveis na opção CONTROLE DO SCANNER do menu
CONFIGURAÇÃO.
estará pronta para fazer cópias.
Ao fazer uma cópia, você precisará estar atento a estas configurações.
Se qualquer uma delas for diferente das configurações padrão, o
scanner talvez não funcione de acordo com as suas expectativas.
Veja abaixo uma descrição breve das configurações de controle do
scanner. Para obter informações completas sobre estas configurações,
consulte "Controle do scanner" na seção "Menu principal".
VARREDURA AUTOMÁTICA
VARREDURA AUTOMÁTICA ativada é a configuração padrão.
Normalmente, o modo VARREDURA AUTOMÁTICA é ativado. Quando
ativado, o scanner iniciará a VARREDURA AUTOMÁTICA assim que um
documento seja inserido. Se o modo VARREDURA AUTOMÁTICA
estiver desativado, o scanner transportará o documento até a posição
inicial e, então, esperará até que você pressione a tecla Iniciar para
iniciar a varredura.
RETORNO DO DOCUMENTO
A configuração padrão é FRENTE. Se a função RETORNO DO DOC.
estiver ajustada para FRENTE, o scanner retornará o documento à parte
dianteira ou à posição de PRONTO na conclusão da varredura. Quando
a função RETORNO DO DOC. estiver ajustada para TRÁS, o scanner
encaminhará o documento para a parte traseira do Empilhador no final
da varredura.
NOTA: Alguns documentos sempre serão enviados à parte traseira do
scanner após completar a varredura, independentemente da
configuração de RETORNO DO DOC. Estes documentos incluem:
Guia do Usuário da Fazer cópias • 9
• Originais espessos
• Documentos mais longos que 1,52 metros
• Documentos muito largos que cubram ambos os sensores de
largura.
MODO:
MANUAL
O usuário deverá digitar a largura do documento manualmente e
centralizá-lo cuidadosamente ao inseri-lo no scanner.
LARGURA AUTO
LARGURA AUTO ativada é a configuração padrão. Quando o modo
LARGURA AUTO estiver ativado, o scanner detectará a largura do
documento automaticamente.
LARGURA/CENTRALIZAÇÃO AUTOMÁTICA
Se a opção LARGURA/CENTRALIZAÇÃO AUTOMÁTICA estiver
ativada, o scanner centralizará a imagem e detectará automaticamente a
largura do documento.
PRODUTIVIDADE - ANSI
A opção PRODUTIVIDADE só está disponível em scanners com
software v9.1 e a Bandeja de alimentação de originais de produtividade,
a qual contém sensores de largura discretos. PRODUTIVIDADE - ANSI
é o padrão. Outras seleções de tipos de materiais são ARCH, ISO A,
ISO B, JIS B e PERSONALIZADO. Estas seleções devem ser feitas
para que os sensores detectem a largura correta. Esta função elimina a
medição prévia de largura, o que aumenta a velocidade de saída do
documento e melhora a produtividade. As opções LARGURA
AUTOMÁTICA e LARGURA/CENTRALIZAÇÃO AUTOMÁTICA não
estão disponíveis neste modo.
Qualidade de imagem
A área de Qualidade de imagem do painel de controle do scanner
permite fazer ajustes para o tipo de documento original e para a Cópia
de saída para produzir a melhor qualidade de cópia possível. Ela contém
seleções para as opções Original (Documento): Tipo e Supressão de
fundo e Cópia mais clara ou mais escura.
A ilustração abaixo descreve o segmento de Qualidade de Imagem do
painel de controle. Consulte a seção Qualidade de imagem para obter
informações adicionais.
10 • Fazer cópias Guia do Usuário da
A
Qualidade de Imagem
Original
Tipo
Misto/
Personalizado
Foto
Linha
Há outras configurações, diferentes de Seleção de material, Qualidade
de imagem e Redução/Ampliação, disponíveis no painel de controle. As
teclas de funções especiais em Transformar permitem ajustar as
margens em torno da imagem, especificar a posição da imagem no
material de impressão e transformar a imagem em uma imagem
invertida e/ou espelho. Consulte as seções aplicáveis deste guia para
obter informações detalhadas sobre as diversas configurações
disponíveis.
Supressão de
Fundo
Desl
Auto
Cópia
Fazer cópias com as configurações padrão
Quando as configurações do documento padrão forem utilizadas, o visor
indicará que o rolo de material que melhor se ajusta ao tamanho do
documento original será automaticamente selecionado. A configuração
de redução/ampliação é 100%. Assim, a cópia será do mesmo tamanho
que o documento original. A quantidade de cópias será ajustada para 1.
A ilustração abaixo mostra a tela de PRONTA em seu estado padrão.
PRONTA PARA COPIAR
INSIRA O DOCUMENTO
UTO
100,0
%
NOTA: Muitas configurações de documentos, diferentes das da padrão
são possíveis. Por exemplo, as teclas de opções no painel de controle
do scanner permitem controlar a seleção de materiais, a qualidade de
imagem e a porcentagem de redução/ampliação. As teclas de funções
especiais em Transformar permitem ajustar as margens em torno da
imagem, especificar a posição da imagem no material de impressão e
transformar a imagem em uma imagem invertida e/ou espelho. Consulte
as seções aplicáveis deste guia para obter informações detalhadas
sobre as diversas configurações disponíveis.
1
Guia do Usuário da Fazer cópias • 11
Para fazer uma cópia usando as configurações do documento padrão:
1. Insira o documento original com a face voltada para baixo e
centralizado na Bandeja de alimentação de originais do scanner.
NOTA: Se um documento não estiver exatamente centralizado e a
função CENTRALIZAÇÃO AUTO for ativada, a SISTIMA DE COPIAS
DE FORMATO LARGO
eletrônica. A imagem resultante será ainda posicionada corretamente no
material impresso. Se o modo CENTRALIZAÇÃO AUTO ou LARGURA
AUTO não estiver ativado, você precisará centralizar o documento com
cuidado ao inseri-lo. Consulte a seção "Controle da varredura" na página
anterior. A opção LARGURA/CENTRALIZAÇÃO AUTOMÁTICA não está
disponível no modo de PRODUTIVIDADE. Assim, o usuário terá que
alinhar o documento manualmente nos sensores apropriados.
2. Mova o documento para frente com cuidado até que a borda de
ataque se encaixe nos rolos de movimentação. O scanner
transportará o documento até a posição inicial. Então, o varrerá.
A imagem resultante será enviada eletronicamente à impressora
e a cópia será impressa.
NOTA: Se a opção VARREDURA AUTOMÁTICA estiver desativada,
você precisará pressionar a tecla Iniciar para iniciar a varredura.
Consulte "Controle da varredura" na página anterior.
automaticamente corrigirá o problema de forma
3. Quando o documento retornar à posição de PRONTA, faça um
dos seguintes:
• Puxe o documento para removê-lo. Levante a Alavanca para
originais espessospara remover os originais espessosou frágeis
• Pressione Iniciar no painel de controle do scanner para varrer o
documento novamente
NOTA: Se o RETORNO DO DOC. estiver ajustado para TRASEIRA, os
documentos serão enviados ao Empilhador na parte traseira. Alguns
documentos são encaminhados ao Empilhador traseiro
independentemente da configuração de RETORNO DO DOC. Consulte
"Controle da varredura" na página anterior.
Fazer cópias do mesmo tamanho que
o documento original
1. Ajuste a Origem da seleção do material para Auto. A lâmpada
indicadora de Auto se ilumina. Esta configuração permite
selecionar automaticamente o rolo de material disponível que
melhor se ajuste à largura da imagem.
NOTA: Se o material de tamanho correto não estiver colocado, o
próximo tamanho maior será usado.
2. Selecione o Tipo de seleção do material. A configuração padrão
é Comum.
12 • Fazer cópias Guia do Usuário da
3. Ajuste o Formato de saída da seleção do material para Sincro.
Esta configuração permite cortar o material do mesmo tamanho
que o documento original.
4. Ajuste a Redução/Ampliação para Predefinida. Se o tamanho
ainda não for 100%, use Anterior e Próximo para selecionar uma
redução. Então, pressione a tecla Entrar.
5. Insira o documento com a face voltada para baixo no scanner.
Se a varredura não iniciar automaticamente, pressione a tecla
Iniciar.
NOTA: Para ajustar a varredura para que inicie automaticamente,
consulte "Controle do scanner" na seção "Menu Principal".
NOTA: Se você precisar girar a imagem para ajustá-la ao tamanho de
material selecionado, precisará de tempo adicional para o
processamento. Se possível, alimente a imagem original de forma que
não seja necessário girar a imagem. Assim, o tempo de processamento
será menor.
Por exemplo, se uma cópia de tamanho A for necessária em um rolo de
30,48 cm, alimente o original com a borda curta primeiro, em vez de
usar a borda longa. Se uma cópia de tamanho B for necessária em um
rolo de 17 polegadas, alimente o documento com a borda longa
primeiro, em vez de usar a borda curta.
O scanner varre o documento e a impressora (caso não esteja ocupada)
imprime a cópia imediatamente. Se a impressora estiver ocupada
durante a varredura, a cópia será impressa quando a impressora for
disponibilizada.
Quando o scanner detectar a borda de fuga do documento, a impressora
automaticamente cortará o material de forma que a cópia tenha o
mesmo comprimento que o original.
Ajuste da imagem para um tamanho de cópia fixo
A imagem varrida pode ser automaticamente ajustada a um tamanho de
material predefinido.
1. Ajuste a Origem de seleção do material para Auto. A lâmpada
indicadora de Auto se ilumina. Esta configuração permite que a
SISTIMA DE COPIAS DE FORMATO LARGO selecione
automaticamente o rolo de material disponível que melhor se
ajuste à largura da imagem.
2. Selecione o Tipo de seleção do material. A configuração padrão
é Comum.
3. Ajuste o Formato de saída de seleção do material para
Predefinido e, então, selecione o tamanho de página desejado.
Esta configuração permite cortar o comprimento do material em
um tamanho previamente escolhido pelo operador.
Guia do Usuário da Fazer cópias • 13
FORMATO DE SAÍDA PREDEFINIDO
SELECIONE
4. Pressione Anterior ou Próximo até que o tamanho de saída
desejado apareça.
5. Pressione Entrar para confirmar sua escolha.
6. Ajuste a Redução/Ampliação para Auto.
7. Insira o documento com a face voltada para baixo no scanner.
Se a varredura não iniciar automaticamente, pressione a tecla
Iniciar.
NOTA: Para definir o início automático da varredura, consulte "Controle
do scanner" na seção "Menu Principal".
O scanner varre o documento e a impressora (caso não esteja ocupada)
imprime a cópia imediatamente. Se a impressora estiver ocupada
quando a varredura for feita, a cópia será impressa quando a impressora
for disponibilizada.
8,5 X 11 ANSI A
14 • Fazer cópias Guia do Usuário da
Varrer ao usar um Dobrador
Varrer ao usar um Dobrador
Consulte as informações de Módulo de Acabamento na seção de
funções Especiais deste manual para obter informações adicionais
sobre como configurar as opções desejadas de dobra e do Módulo de
acabamento.
Documentos acima de 2,1 m somente podem ser parcialmente
dobrados.
Se você usar a função Redução/Ampliação e um Dobrador, deverá
orientar e inserir o bloco de título do documento com a mesma
orientação que a ampliação resultante ou tamanho de cópia reduzido.
Além disso, o material recomendado deverá ser usado.
Por exemplo: o trabalho requer a ampliação de um documento A (A4)
em C (A2). Para que o bloco de título seja visível após a dobra, o
documento A (A4) deve ser inserido como se fosse um documento C
(A2).
Você talvez queira consultar "R/A predefinida personalizada" na seção
"Menu Principal" e definir a Redução/Ampliação para o padrão para
mostrar os valores presentes na Tabela 3. Ajuste o visor de
redução/ampliação de A para C (A4 para A2) acima das teclas.
Para garantir que a dobra selecionada seja feita corretamente, é crítica a
centralização do documento na Bandeja de alimentação de originais do
scanner durante a varredura.
Para obter informações adicionais sobre dobras e o posicionamento do
bloco de título, consulte o Folder Operator Manual (Manual do Operador
do Dobrador) ou o CD do Folding Supplement (Suplemento do
Dobrador).
Guia do Usuário da Varrer ao usar um Dobrador • 15
Tela Pronta para Copiar
do Módulo de
acabamento
Quando a tecla Módulo de acabamento é pressionada e as opções de
acabamento são selecionadas, um novo ícone de página é adicionado à
tela PRONTA PARA COPIAR. O ícone da página aparece com uma
caixa pontilhada em um dos cantos da página. A caixa pontilhada indica
a seleção de local do bloco de título feita usando o menu Módulo de
acabamento. Você poderá usar Próximo e Anterior para alterar o local
do bloco de título nesta tela. Consulte a seção do Módulo de
acabamento para obter informações adicionais. O ícone do bloco de
título mostrará uma linha pontilhada nos quatro cantos quando a opção
INDIFERENTE for selecionada.
PRONTA PARA
INSIRA O DOCUMENTO
AUTO
100.0 %
NOTA: As opções de acabamento poderão ser alteradas durante um
trabalho de Montagem de jogos, antes da inserção do documento a ser
copiado.
1
16 • Varrer ao usar um Dobrador Guia do Usuário da
Varredura de documentos de tamanhos grandes
Varredura de documentos de tamanhos grandes
Um documento de tamanho grande é definido como qualquer
documento com largura ou comprimento maior que um documento
padrão de tamanho E (AO).
DOCUMENTOS LONGOS
A assistência de um operador será necessária para guiar e controlar a
posição de um documento longo, para prevenir o enviesamento ou o
movimento de lado a lado durante a alimentação no scanner. Os
documentos com comprimento acima de 914 mm (36 pol.) sempre serão
enviados à parte traseira do scanner.
DOCUMENTOS LARGOS
Documentos com larguras acima de 914 mm, mas inferiores a 1057 mm,
podem ser varridos. Porém, a área varrida da imagem de um original
centralizado na bandeja de alimentação é de 914 mm. Qualquer parte
da imagem além da largura de 914 mm será cortada na cópia resultante.
Se um documento com largura acima de 914 mm for inserido no
Recirculador de originais, uma mensagem solicitará a largura da
varredura. Para varrer o documento, digite 914 mm e, então, pressione
Entrar para iniciar. Um número maior que 914 mm não será aceito para
a largura.
Guia do Usuário da Varredura de documentos de tamanhos grandes • 17
Teclas de funções especiais
Teclas de funções especiais
Existem diversas funções aperfeiçoadas para fazer cópias que
satisfaçam necessidades especiais As teclas que controlam estas
funções estão na lateral direita do painel de controle do scanner.
Para ativar uma função, pressione a tecla aplicável. Se houver uma tela
associada a uma função, ela aparecerá quando a tecla for pressionada.
Se qualquer configuração for alterada, a lâmpada indicadora
correspondente ao lado da tecla se iluminará. Pressionar a tecla C/CA
no teclado numérico duas vezes retornará todas as configurações da
função ao estado padrão e a lâmpada indicadora correspondente se
apagará.
Quando as configurações para uma função forem adequadamente
ajustadas, pressionar a mesma tecla de função fará com que as
alterações sejam aceitas e o sistema retornará ao estado de PRONTO.
Pressionar uma tecla de função diferente enquanto edita uma
configuração é um procedimento inválido e um bipe será emitido.
Pressionar uma tecla de função diferente se não estiver editando uma
configuração faz com que a tela da função solicitada apareça.
Se não houver uma tela associada a uma função, pressionar a tecla de
função liga (ativa) ou desliga (desativa) a função. Quando tal função for
ativada, a lâmpada indicadora correspondente será iluminada.
Se a função EMISSOR DE BIP (padrão de fábrica) estiver ativada, um
som de bipe será ouvido quando uma tecla for pressionada. Se uma
tecla inadequada for pressionada, o som de vários bipes será ouvido.
A ilustração à direita descreve a área de funções especiais do painel de
controle do scanner.
Guia do Usuário da Teclas de funções especiais • 19
A
Lote
A
Transforma
mostra
Jogos
Módulo de
acabament
Salvar/
Recupera
Interrompe
impressor
1
4
7
/.
Para
2
B
C
G
H
I
P
R
S
J
5
K
L
T
8
U
V
0
Iniciar
3
6
9
C/CA
D
E
F
M
N
O
W
X
Y
Tecla Interromper impressora
Os trabalhos na SISTIMA DE COPIAS DE FORMATO LARGO têm a
seguinte prioridade:
1. Qualquer trabalho sendo impresso no momento.
2. Um trabalho de cópia que esteja pronto para ser impresso.
3. Um trabalho de impressão remota.
Se houver um trabalho de impressão remota em andamento, um
trabalho de cópia (uma ou mais imagens capturadas pelo scanner), não
poderá normalmente usar a impressora até que o trabalho de impressão
seja concluído. A tecla Interromper impressora permite alterar a
prioridade da cópia de normal para alta.
Para processar um trabalho de cópia imediatamente, pressione a tecla
Interromper impressora. O indicador luminoso de status associado se
iluminará e as páginas atuais do trabalho de impressão remota mais
atual serão concluídas. Normalmente, duas páginas no máximo serão
impressas. O trabalho de impressão é então suspenso e o operador
pode executar o trabalho de cópia. Quando os trabalhos de cópia forem
concluídos, o operador poderá pressionar a tecla Interromper
impressora novamente. O indicador luminoso associado se apagarão e
o trabalho de impressão remota interrompido reiniciará.
Se o operador não enviar mais trabalhos de cópia, nem pressionar
outras teclas, ou varrer documentos, a função interromper impressora
será automaticamente desativada após o período definido pelo
temporizador INTERROMPER IMPRESSORA. Consulte a seção
"Temporizadores" no "Menu Principal" para obter instruções sobre como
definir este valor. O valor padrão é 1 minuto, mas pode ser alterado para
um valor entre 1 e 99 minutos.
20 • Teclas de funções especiais Guia do Usuário da
Tecla Salvar/Recuperar
A função Salvar/Recuperar contém as seguintes escolhas de menu:
• ÚLTIMO TRABALHO: Permite recuperar e reutilizar as
informações do último trabalho de cópia.
• MODELOS DO TRABALHO: Permite salvar as configurações de
trabalhos anteriores na memória como modelos.
• SALVAR MODELO PADRÃO: Permite salvar as configurações
de trabalhos atuais como o modelo padrão.
• RECUPERAR PADRÕES DE FÁBRICA: Permite recuperar as
configurações padrão de fábrica como as configurações padrão
ativas.
Para acessar o menu SALVAR/RECUPERAR:
1. Pressione Salvar/Recuperar. A tela do menu
SALVAR/RECUPERAR aparece. As setas pretas indicam que o
menu contém mais opções do que as visíveis. A opção
selecionada será destacada.
Último trabalho
SALVAR/RECUPERAR
ÚLTIMO TRABALHO
MODELOS DO TRABALHO
SALVAR MODELO PADRÃO
2. Pressione Anterior ou Próximo para rolar a lista das opções.
3. Quando a opção desejada estiver destacada, pressione a tecla
Entrar para selecioná-la. O menu ou a tela para a opção
selecionada aparece.
A opção ÚLTIMO TRABALHO do menu SALVAR/RECUPERAR fornece
um submenu com as seguintes opções:
• RECUPERAR ÚLTIMO TRABALHO: Permite salvar e reutilizar
parâmetros, imagens e funções associadas à última cópia do
trabalho. Você poderá reimprimir o último trabalho ou um novo
usando todas as configurações salvas. Se desejado, as
configurações de recuperação poderão ser modificadas sem
varrer novamente o trabalho.
• APAGAR ÚLTIMO TRABALHO: Permite apagar as informações
do último trabalho.
NOTA: No modo de VARREDURA, a opção Último trabalho não se
encontra disponível.
Para acessar o menu do ÚLTIMO TRABALHO:
1. Pressione Salvar/Recuperar. A tela do menu Salvar/Recuperar
aparece.
Guia do Usuário da Teclas de funções especiais • 21
2. Pressione Entrar para selecionar ÚLTIMO TRABALHO. A tela do
menu ÚLTIMO TRABALHO aparece. A opção selecionada
estará destacada.
ÚLTIMO TRABALHO
RECUPERAR ÚL TIMO TRABALHO
APAGAR ÚLTIMO TRABALHO
3. Pressione Anterior ou Próximo para destacar a opção desejada.
4. Pressione Entrar para selecionar a opção. O menu ou a tela
para a opção selecionada aparece.
RECUPERAR ÚLTIMO TRABALHO
Use a opção RECUPERAR ÚLTIMO TRABALHO para recuperar a
informação do último trabalho.
Para recuperar as informações do último trabalho:
1. Pressione Salvar/Recuperar. A tela do menu Salvar/Recuperar
aparece.
2. Pressione Entrar para selecionar ÚLTIMO TRABALHO. A tela do
menu ÚLTIMO TRABALHO aparece.
3. Pressione Entrar para selecionar RECUPERAR ÚLTIMO
TRABALHO. A tela abaixo aparece.
IMAGENS E PARÂMETROS DA COPIADORA
PARA O ÚL TIMO TRABALHO RECUPERADO
PRESSIONE ENTRAR PARA CONTINUAR
4. Pressione Entrar para retornar à tela de PRONTA.
Agora você poderá usar as configurações conforme forem recuperadas,
ou alterar uma ou mais configurações.
NOTA: O trabalho recuperado deve ser impresso ou eliminado antes
que o próximo documento seja varrido. Se não houver um último
trabalho para ser recuperado, como ocorre durante uma inicialização ou
após a remoção do último trabalho, uma mensagem de aviso aparecerá
para aconselhá-lo.
APAGAR ÚLTIMO TRABALHO
22 • Teclas de funções especiais Guia do Usuário da
Se, por motivos de segurança, você não quiser salvar os parâmetros e
imagens do último trabalho use a opção APAGAR ÚLTIMO TRABALHO.
Para apagar a informação do último trabalho:
1. Pressione Salvar/Recuperar. A tela do menu
SALVAR/RECUPERAR aparece.
2. Pressione Entrar para selecionar ÚLTIMO TRABALHO. A tela do
menu ÚLTIMO TRABALHO aparece.
3. Pressione Próximo para destacar o menu APAGAR ÚLTIMO
TRABALHO.
4. Pressione Entrar para selecionar APAGAR ÚLTIMO
TRABALHO. Uma tela de confirmação aparece. A resposta
padrão é NÃO.
APAGAR ÚLTIMO TRABALHO
TEM CERTEZA?: NÃO
5. Pressione Anterior ou Próximo para alterar a resposta para SIM.
6. Pressione Entrar para confirmar o apagamento. A tela mostrada
abaixo aparece. As imagens e parâmetros do último trabalho
serão apagadas.
PARÂMETROS E IMAGENS PARA O
ÚLTIMO TRABALHO APAGADO
Modelos de trabalho
PRESSIONE ENTRAR PARA CONTINUAR
7. Pressione Entrar para retornar à tela de PRONTA.
A opção MODELOS DE TRABALHO do menu SALVAR/RECUPERAR
fornece um submenu com as seguintes opções:
• RECUPERAR MODELO: Permite recuperar as configurações
salvas.
• SALVAR MODELO: Permite salvar as configurações do trabalho
na memória.
• APAGAR MODELO: Permite apagar as configurações salvas.
Para acessar o menu MODELOS DE TRABALHO
1. Pressione Salvar/Recuperar. A tela do menu Salvar/Recuperar
aparece.
2. Pressione Próximo para destacar o menu MODELOS DE
TRABALHO.
3. Pressione Entrar para selecionar MODELOS DE TRABALHO. A
tela do menu MODELOS DE TRABALHO aparece. A opção
selecionada será destacada.
Guia do Usuário da Teclas de funções especiais • 23
MODELOS DE TRABALHO
RECUPERAR MODELO
SALVAR MODELO
APAGAR MODELO
4. Pressione Anterior ou Próximo para destacar a opção desejada.
5. Pressione Entrar para selecionar a opção destacada. A tela para
a opção selecionada aparecerá.
RECUPERAÇÃO DE MODELOS DE TRABALHO
A opção RECUPERAR MODELO permite recuperar os parâmetros do
trabalho que foram salvos anteriormente como modelos e usá-los para o
trabalho atual.
Para recuperar um modelo:
1. Pressione Salvar/Recuperar. A tela do menu
SALVAR/RECUPERAR aparece.
2. Pressione Próximo para destacar o menu MODELOS DE
TRABALHO.
3. Pressione Entrar para selecionar MODELOS DE TRABALHO. A
tela do menu MODELOS DE TRABALHO aparece.
4. Pressione Entrar para selecionar RECUPERAR MODELO. A
tela RECUPERAR MODELO aparece. Os locais de
armazenamento que contiverem modelos aparecerão; os
demais locais não serão mostrados.
Veja abaixo um exemplo da tela RECUPERAR MODELO.
RECUPERAR MODELO
MODELOS EM USO:12345
ENTRAR NÚMERO DO MODELO 0
5. Use o teclado numérico para entrar a localização do modelo que
deseja recuperar.
6. Pressione Entrar para confirmar a escolha. A confirmação da
recuperação aparece. O modelo associado será recuperado e
as configurações do painel de controle do scanner serão
configuradas de acordo.
PARÂMETROS DE TRABALHOS RECUPERADOS
PRESSIONE ENTRAR PARA CONTINUAR
24 • Teclas de funções especiais Guia do Usuário da
Agora você poderá usar as configurações de parâmetros conforme
forem recuperadas, ou poderá alterá-las.
NOTA: Se você alterar quaisquer configurações de Qualidade de
imagem (p. ex., tipo do documento, supressão de fundo, ou contraste da
cópia), ou se quiser inverter a imagem, uma mensagem de erro o
aconselhará a refazer a varredura. Você deve refazer a varredura da
imagem para alterar as configurações de qualidade da imagem de um
trabalho recuperado.
7. Pressione Entrar para retornar à tela de PRONTA.
SALVAR MODELOS DE TRABALHO
A opção SALVAR MODELO permite salvar grupos de configurações
associadas a trabalhos na memória como modelos. Até nove modelos
podem ser salvos.
Para salvar um modelo de trabalho:
1. Pressione Salvar/Recuperar. A tela do menu
SALVAR/RECUPERAR aparece.
2. Pressione Próximo para destacar o menu MODELOS DE
TRABALHO.
3. Pressione Entrar para selecionar MODELOS DE TRABALHO. A
tela do menu MODELOS DE TRABALHO aparece.
4. Pressione Próximo para destacar o menu SALVAR MODELO.
5. Pressione Entrar para selecionar SALVAR MODELO. A tela
SALVAR MODELO aparece. Ela mostra as localizações de
modelos não usados. As localizações que já tiveram modelos
não serão mostradas.
Veja abaixo um exemplo da tela SALVAR MODELO.
SALVAR MODELO
MODELOS NÃO USADOS: 6 7 8 9
ENTRAR NÚMERO DO MODELO 0
6. Escolha uma localização que não tenha sido usada. Então, use
o teclado numérico para digitar sua localização.
7. Pressione Entrar para confirmar a localização escolhida. As
configurações do trabalho de cópia atual serão salvas nesta
localização e uma tela de confirmação de salvamento
aparecerá.
PARÂMETROS DO TRABALHO FORAM SALVOS
PRESSIONE ENTRAR PARA CONTINUAR
Guia do Usuário da Teclas de funções especiais • 25
NOTA: Você pode substituir o conteúdo de uma localização usada com
as informações das configurações do trabalho atual. Se você escolher
uma localização que já contenha informação, a tela MODELO EM USO
aparecerá como mostrado abaixo. Pressione Entrar para sobrescrever o
conteúdo. Pressione Sair para cancelar a operação.
MODELO EM USO
PRESSIONE ENTRAR PARA CONTINUAR
SAIR PARA SUSPENDER
8. Pressione Entrar para retornar à tela de PRONTA.
APAGAR MODELOS DE TRABALHO
Use a opção APAGAR MODELO para apagar os modelos salvos
anteriormente. Este procedimento deixa a localização em branco e
disponível para ser usada novamente. Assim que um modelo for
apagado, não poderá ser recuperado.
Para apagar um modelo salvo:
1. Pressione Salvar/Recuperar. A tela do menu
SALVAR/RECUPERAR aparece.
2. Pressione Próximo para destacar o menu MODELOS DE
TRABALHO.
3. Pressione Entrar para selecionar MODELOS DE TRABALHO. A
tela do menu MODELOS DE TRABALHO aparece.
4. Pressione Próximo até que APAGAR MODELO apareça.
5. Pressione Entrar para selecionar APAGAR MODELO. A tela
APAGAR MODELO aparece. Esta tela indica as localizações
para os modelos atualmente em uso. As localizações sem
modelos não serão mostradas.
Veja abaixo um exemplo da tela APAGAR MODELO.
APAGAR MODELO
MODELOS EM USO: 1 2 3 4 5
ENTRAR NÚMERO DO MODELO: 0
6. Use o teclado numérico para entrar a localização do modelo que
deseja apagar. Então, pressione a tecla Entrar. A localização
apagada e seu conteúdo serão removidos da lista na tela
APAGAR MODELO.
Agora você poderá selecionar outras localizações para apagar da
mesma maneira.
7. Se não desejar apagar outras localizações, pressione a tecla
Sair para retornar à tela de PRONTA.
26 • Teclas de funções especiais Guia do Usuário da
Salvar modelo padrão
A opção SALVAR MODELO PADRÃO do menu SALVAR/RECUPERAR
permite salvar as configurações para o trabalho atual como as
configurações padrão. Cada trabalho adicional estabelecerá estas
configurações como as seleções padrão.
Para salvar as configurações do trabalho atual como o modelo padrão:
1. Assegure-se de que todas as opções em Seleção do Material,
Qualidade de imagem e Redução/Ampliação estejam ajustadas
para o desejado. Faça as alterações necessárias.
2. Pressione Salvar/Recuperar. A tela do menu
SALVAR/RECUPERAR aparece.
3. Pressione Próximo até que SALVAR MODELO PADRÃO
apareça.
4. Pressione Entrar para selecionar SALVAR MODELO PADRÃO.
Uma tela de confirmação aparecerá indicando que os
parâmetros do trabalho foram salvos.
PARÂMETROS DO TRABALHO SALVO
PRESSIONE ENTRAR PARA CONTINUAR
5. Pressione Entrar para retornar à tela de PRONTA.
Recuperar padrões de fábrica
As configurações padrão de fábrica do trabalho são permanentemente
armazenadas na memória. A opção RECUPERAR PADRÕES DE
FÁBRICA do menu SALVAR/RECUPERAR permite recuperar as
configurações padrão de fábrica como configurações padrão ativas.
Para recuperar as configurações padrão de fábrica:
1. Pressione Salvar/Recuperar. A tela do menu
SALVAR/RECUPERAR aparece.
2. Pressione Próximo até que RECUPERAR PADRÕES DE
FÁBRICA apareça.
3. Pressione Entrar para RECUPERAR PADRÕES DE FÁBRICA.
As configurações padrão de fábrica serão imediatamente
recuperadas. Uma tela de confirmação aparece.
PARÂMETROS DO TRABALHO RECUPERADOS
PRESSIONE ENTRAR PARA CONTINUAR
4. Pressione Entrar para retornar à tela de PRONTA.
Guia do Usuário da Teclas de funções especiais • 27
Tecla Módulo de acabamento
Um dispositivo de acabamento, tal como um dobrador, pode ser
conectado à SISTIMA DE COPIAS DE FORMATO LARGO. Se tal
dispositivo estiver conectado, a tecla Módulo de acabamento permitirá
ativá-lo ou desativá-lo.
Para ativar/desativar o dispositivo de acabamento:
1. Pressione Módulo de acabamento. A lâmpada indicadora do
Módulo de acabamento se iluminará e MÓDULO DE
ACABAMENTO aparecerá. As setas pretas indicam que o menu
contém mais opções do que as visíveis. A opção selecionada
será destacada.
MÓDULO DE ACABAMENTO
PROGRAMAR DOBRA
OPÇÃO DE COMPRIMENTO ESTENDIDO
OPÇÕES DA GUIA
NOTA: Se não houver um dispositivo de acabamento conectado,
pressionar a tecla Módulo de acabamento produzirá a mensagem de
erro mostrada abaixo.
MÓDULO DE ACABAMENTO
OPÇÃO MÓDULO DE ACABAMENTO
NÃO D ISPONÍVEL
Durante a criação de jogos, as opções do Módulo de acabamento não
poderão ser alteradas; pressionar a tecla Módulo de acabamento é uma
operação inválida. A tela de erro mostrada abaixo aparece. Ative o
Módulo de acabamento e selecione as opções antes de selecionar a
opção Jogos ou após a criação do jogo.
MÓDULO DE ACABAMENTO
A OPÇÃO DO MÓDULO DE ACABAMENTO NÃO
PODE SER ALTERADA DURANTE A OPERAÇÃO
DE MONTAGEM DE JOGOS
Para as telas de erro, pressione a tecla Sair para retornar à tela de
PRONTA. A lâmpada indicadora do Módulo de acabamento se apaga.
2. Pressione Anterior ou Próximo para rolar a lista de opções.
3. Quando a opção desejada estiver destacada, pressione a tecla
Entrar para selecioná-la. A tela para a opção selecionada
aparece. Consulte as opções do menu Módulo de Acabamento
abaixo e na próxima página para obter uma ilustração e
28 • Teclas de funções especiais Guia do Usuário da
descrição de cada opção.. Além disso, consulte a documentação
do usuário do Dobrador para obter informações adicionais sobre
as opções disponíveis de dobra.
4. Pressione Anterior ou Próximo para rolar as opções
selecionadas.
5. Quando a opção desejada for destacada, pressione a tecla
Entrar para confirmar sua seleção.
6. Repita as etapas 4 e 5 se quiser alterar a configuração de outras
opções.
7. Pressione Sair para retornar à tela de PRONTA.
Um ícone de página aparecerá com uma caixa pontilhada em um dos
cantos da página. A caixa pontilhada indica a seleção do local do bloco
de título feita no menu Módulo de Acabamento. Utilize as opções
Próximo e Anterior se desejar alterar o local do bloco de título nesta tela.
PRONTA PARA
INSIRA O DOCUMENTO
AUTO
Opções do menu Módulo de acabamento
PROGRAMAR DOBRA
OPÇÕES DE COMPRIMENTO ESTENDIDO
100.0 %
8. Para desativar o Módulo de acabamento, pressione a tecla
Módulo de acabamento novamente. A lâmpada indicadora do
Módulo de acabamento se apagará.
Veja abaixo as descrições das opções do menu Módulo de acabamento.
Consulte a documentação do usuário do Módulo de acabamento para
obter informações adicionais sobre estas opções.
A opção PROGRAMAR DOBRA permite selecionar um de até 20
programas definidos pelo usuário. Os nomes de programas são
estabelecidos no Módulo de acabamento e enviados à controladora
quando o Módulo de acabamento passa pela seqüência de iniciação.
1
PROGRAMAR DOB RA
PROGRAMA: NOME DE PROGRAMA DO USUÁRIO
A opção OPÇÕES DE PLOTAGEM LONGA permite especificar como os
documentos longos (acima de 80 polegadas) serão manipulados pelo
dobrador. As opções são SEM DOBRA e DOBRA EM Z. Se a opção
SEM DOBRA for selecionada, o documento longo não será dobrado. Se
DOBRA EM Z for selecionada, o documento longo será dobrado em Z,
mas não em cruz. SEM DOBRA é a configuração padrão de fábrica.
Guia do Usuário da Teclas de funções especiais • 29
OPÇÕES DE GUIAS
OPÇÕES DE PERFURAÇÃO
OPÇÕES DE PLOTAGEM LONGA
MUITO COMP.: SEM DOBRA
A opção OPÇÕES DE GUIAS permite anular configurações de guias
pré-programadas para o programa de acabamento selecionado. As
opções são SEMPRE LIGADO, SEMPRE DESLIGADO e USAR
CONFIGURAÇÃO DO PROGRAMA. USAR CONFIGURAÇÃO DO
PROGRAMA é a configuração padrão de fábrica.
OPÇÕES DE GUIAS
GUIA: USAR CONFIGURAÇÃO DO PROGRAMA
A opção OPÇÕES DE PERFURAÇÃO permite anular configurações de
perfuração pré-programadas para o programa de acabamento. SEMPRE
LIGADO, SEMPRE DESLIGADO e USAR CONFIGURAÇÃO DO
PROGRAMA são as opções disponíveis. USAR CONFIGURAÇÃO DO
PROGRAMA é a configuração padrão de fábrica.
OPÇÕES DE MARGENS
OPÇÕES DE DOBRA EM CRUZ
OPÇÕES DE PERFURAÇÃO
PERFURAÇÃO: USAR CONF IG. DO PROGRAMA
A opção OPÇÕES DE MARGENS permite anular as configurações de
margens pré-programadas para o programa de acabamento
selecionado. As opções são SEMPRE DESLIGADO e USAR
CONFIGURAÇÃO DO PROGRAMA. Observe que SEMPRE LIGADO
não é uma configuração disponível. USAR CONFIGURAÇÃO DO
PROGRAMA é a configuração padrão de fábrica.
OPÇÕES DE MARGENS
MARGEM: USAR CONFIGURAÇÃO DO PROGRAMA
A opção OPÇÕES DE DOBRA EM CRUZ permite anular configurações
de dobra em cruz pré-programadas para o programa de acabamento
selecionado. SEMPRE LIGADO, SEMPRE DESLIGADO e USAR
CONFIGURAÇÃO DO PROGRAMA. USAR CONFIGURAÇÃO DO
PROGRAMA é a configuração padrão de fábrica.
30 • Teclas de funções especiais Guia do Usuário da
LOCALIZAÇÃO DO BLOCO DE TÍTULO
OPÇÕES DE DOBRA EM CRUZ
DOBRA EM CRUZ: USAR CONFIG. DO PROGRAMA
A opção LOCALIZAÇÃO DO BLOCO DE TÍTULO permite especificar a
localização do bloco de título para trabalhos de cópia que estejam
prontos para execução. As opções são INFERIOR DIREITA, INFERIOR
ESQUERDA, SUPERIOR ESQUERDA, SUPERIOR DIREITA e BLOCO
DE TÍTULO INTELIGENTE. INFERIOR DIREITA é a configuração
padrão de fábrica.
A opção BLOCO DE TÍTULO INTELIGENTE deverá ser utilizada se o
bloco de título não estiver presente no local desejado da cópia dobrada.
Esta seleção utilizará informações, tamanho do documento, o programa
de dobra selecionado e a entrada de posição do bloco de título para
colocar o bloco de título em uma posição de acordo com a informação.
Este pode não ser o local desejado pelo usuário. Antes de fazer esta
seleção, verifique se:
• A opção Girar automaticamente está selecionada.
• O documento sendo varrido é de um tamanho padrão verdadeiro
e está corretamente orientado para varredura.
• Assegure-se de que a posição do bloco de título especificada
esteja correta.
Para obter ajuda adicional, consulte o manual Folding Supplement.
ESCANINHO DE SAÍDA
NOTA: O local do bloco de título também poderá ser selecionado na tela
Pronta por meio do ícone de localização do bloco de título. O local do
bloco de título é indicado por linhas pontilhadas.
LOCALIZAÇÃO DO BLOCO DE TÍTULO
LOCALIZAÇÃO BT: INFERIOR D IREITA
A opção ESCANINHO DE SAÍDA permite especificar que escaninho de
saída do Módulo de acabamento usar para a saída impressa. As opções
são INDIFERENTE, ESCANINHO X (onde X igual a 1 é o número real
de escaninhos do Módulo de acabamento), FORMULÁRIO CONTÍNUO
e MANUAL. MANUAL é a configuração padrão de fábrica.
ESCANINHO DE SAÍDA
ESCANINHO DE SAÍDA: MANUAL
Guia do Usuário da Teclas de funções especiais • 31
Tecla Jogos
O modo Montagem dos Jogos permite varrer uma série de imagens e
criar um jogo alceado eletronicamente. Assim que o jogo for criado, uma
ou mais cópias alceadas poderão ser impressas.
NOTA: O modo Montagem dos Jogos não estará disponível se a
SISTIMA DE COPIAS DE FORMATO LARGO não estiver no modo de
CÓPIA.
NOTA: As opções de acabamento poderão ser alteradas durante um
trabalho de Montagem de jogos, antes da inserção do documento a ser
copiado.
Preparação para a montagem de jogos
Criação e impressão de um jogo
No modo Montagem dos Jogos, documentos de tamanho C (A2) ou
maiores podem ser encaminhados normalmente à parte traseira do
scanner após a varredura. Se o parâmetro RETORNO DO DOC. estiver
ajustado para TRASEIRA, todos os documentos serão entregues à parte
traseira após a varredura. A SISTEMA DE VARREDURA DE FORMATO
LARGO está equipada com um dispositivo de coleta, chamado
Empilhador, para receber estes documentos. Consulte a seção "Controle
do scanner" no "Menu Principal" para obter mais informações sobre o
parâmetro RETORNO DO DOC.
Para criar um jogo alceado:
1. Pressione Jogos. A lâmpada indicadora de Jogos se ilumina e a
tela MONTAGEM DOS JOGOS aparece.

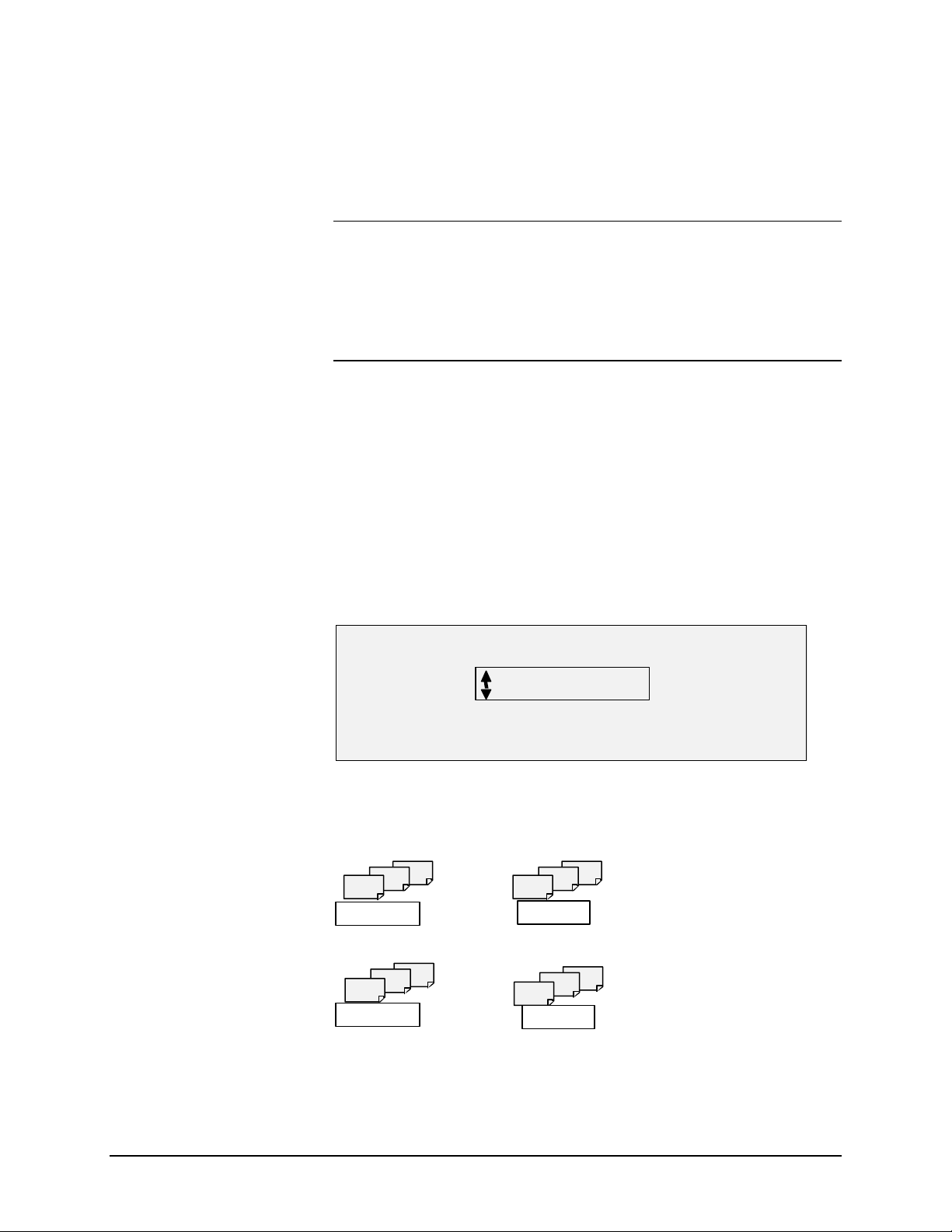

MONTAGEM DOS JOGOS
ALCEAMENTO: NORMAL
2. Pressione Anterior ou Próximo para selecionar alceamento
NORMAL ou INVERTIDO.
• NORMAL permite imprimir o jogo alceado na mesma ordem da
varredura das folhas.
3
VARRED.
• INVERTIDO imprime o jogo em ordem inversa.
1
2
3
VARRED.
3. Pressione Entrar para confirmar sua escolha. A tela PRONTA
PARA MONTAR JOGO aparece.
32 • Teclas de funções especiais Guia do Usuário da
3
IMPRES.
1
IMPRES.
1
2
1
2
3
2
Ó
,
PRONTA PARA MONTAR JOGO
INSIRA O DOCUMENTO: 1
AUTO
4. Insira os documentos do jogo individualmente no scanner como
solicitado no visor. Conforme os documentos forem varridos, a
quantidade de memória usada aparecerá no visor gráfico
retangular.
NOTA: Você pode selecionar redução/ampliação e configurações de
qualidade de cópia para as folhas antes de varrê-las.
5. Quando o jogo estiver totalmente varrido, pressione Jogos
novamente. A lâmpada indicadora de Jogos se apagará quando
você pressionar Iniciar. Então, a tela PRONTA PARA IMPRIMIR
JOGO aparecerá.
100
0
MEM
RIA
PRONTA PARA IMPRIMIR JOGO
PRESSIONE INICIAR PARA IMPRIMIR
100.0
3
6. Se desejar, você poderá fazer outras alterações em Origem do
material e nos valores de Redução/Ampliação neste momento.
Quaisquer alterações serão aplicadas ao trabalho de impressão
inteiro.
7. Digite o número de cópias desejado e pressione a tecla Iniciar. A
impressora imprimirá o número de jogos solicitado.
NOTA: Em ALCEAMENTO NORMAL somente, um jogo adicional é feito
para verificação.
Após imprimir o jogo, você poderá recuperá-lo e os valores poderão ser
novamente alterados. Assim, será possível reimprimir usando os novos
valores. Para recuperar o jogo, consulte a seção "Tecla
Salvar/Recuperar" em "Teclas de funções especiais" para obter mais
informações.
Tecla Lote
A função Lote permite melhorar a velocidade ao copiar. Ativar o Modo
de Lote permite processar diversos documentos no scanner. Quando o
processamento no Modo de Lote é ativado, o scanner coleta
informações prévias de varredura apenas para o primeiro documento
inserido. As informações prévias de varredura dos documentos
subseqüentes no jogo não serão coletadas. Os documentos
subseqüentes serão varridos usando as informações coletadas
Guia do Usuário da Teclas de funções especiais • 33
inicialmente. Eliminar o processo de coleta de informações aumenta a
velocidade geral ao copiar.
Para ativar o processamento no Modo de Lote:
1. Pressione Lote. O indicador luminoso de Lote começará a
piscar.
2. Insira o primeiro original no scanner. O Scanner varre o original
e a tela mostrada abaixo aparece.
LARGURA ENCONTRADA PARA O JOGO
É XX.X
DIGITE OUTRA LARGURA OU
PRESSIONE ENTRAR PARA ACEITAR
3. Faça um dos seguintes:
Use o teclado numérico para digitar a largura do jogo e pressione a tecla
Entrar para aceitar o valor.
Pressione Entrar para aceitar a largura detectada pela
COPIAS DE FORMATO LARGO
O indicador luminoso de Lote torna-se estático e permanece desta forma
até que o modo de lote seja desativado.
4. Quando o último documento no jogo tiver sido varrido, pressione
a tecla Lote para desativar o modo de lote. O indicador luminoso
de Lote apagará.
NOTA: Se o modo Lote estiver desativado, a função CENTRALIZAÇÃO
AUTO será desativada temporariamente. Ao inserir um documento no
scanner, assegure-se de centralizá-lo manualmente.
.
SISTIMA DE
Tecla Transformar
A função Transformar contém as seguintes opções de menu:
• MARGENS: Permite ajustar as dimensões em torno da imagem.
Digitar um valor positivo para as margens permite inserir um
espaço em branco em torno da imagem. Digitar valores
negativos permite recortar partes não desejadas da imagem.
• ALINHAMENTO: Permite ajustar a posição da imagem no
material.
• TRANSFORMAR: Permite solicitar a transformação da imagem
varrida em uma imagem em espelho, ou inversão fotográfica em
negativo, ou ambos.
NOTA: A imagem também pode ser girada. Consulte "Imagem" na
seção "Opções de cópia" para obter mais informações sobre a rotação
da imagem.
Para acessar o MENU TRANSFORMAR:
34 • Teclas de funções especiais Guia do Usuário da
1. Pressione Transformar. A opção TRANSFORMAR aparece. A
opção selecionada será destacada.
MENU TRANSFORMAR
MARGENS
ALINHAMENTO
TRANSFORMAR
2. Pressione Anterior ou Próximo para destacar a opção desejada.
3. Pressione Entrar para selecionar a opção destacada. A tela para
a opção selecionada aparece.
Margens
A opção MARGENS do MENU TRANSFORMAR permite selecionar as
dimensões para as margens que contornam a imagem. Estas margens
são chamadas bordas de ataque, fuga, esquerda e direita.
NOTA: As margens somente poderão ser ajustadas quando a SISTIMA
DE COPIAS DE FORMATO LARGO estiver no modo de CÓPIA.
O exemplo abaixo ilustra uma imagem ao entrar no scanner e a
orientação de suas das margens da imagem.
Scanner
Borda de ataque
Borda direita da
imagem
Borda de fuga
As margens são adicionadas à imagem de duas maneiras:
• Se Sincro tiver sido selecionado na área Formato de saída do
painel de controle do scanner, a margem de ataque será
adicionada antes da imagem ser impressa. A margem de fuga
será adicionada após o recebimento do sinal de corte do
material no scanner. Portanto, o comprimento do material na
impressora será o comprimento do documento varrido mais o
das margens de ataque e de fuga.
Borda esquerda da
imagem
• Se um comprimento fixo de material (Predefinido ou Manual)
tiver sido selecionado como Formato de saída, o espaço em
branco da margem especificada contornará a imagem, mas as
dimensões físicas do material permanecerão como especificado.
As margens reduzirão a área destinada à colocação da imagem
no material.
Para ajustar as margens para uma imagem:
1. Pressione Transformar. A opção TRANSFORMAR aparece.
2. Pressione Entrar para selecionar MARGENS. A tela que exibe
as configurações para cada margem aparece. Veja abaixo um
exemplo da tela.
Guia do Usuário da Teclas de funções especiais • 35
ATAQUE
ESQUERDA
DIREITA
FUGA
Se a unidade de medida tiver sido ajustada para polegadas, "POL"
aparecerá ao lado de cada valor. Se a unidade de medida tiver sido
ajustada para milímetros, "MM" aparecerá ao lado de cada valor.
Consulte "Localização" na seção "Menu Principal" para obter
informações sobre como configurar unidades de medida.
O visor gráfico à direita das configurações de margem ilustra a
colocação aproximada da imagem como resultado das configurações.
3. Pressione Anterior ou Próximo para destacar a configuração que
deseja alterar.
NOTA: Cada margem possui dois componentes. Eles são os
indicadores de "+/-" e o valor numérico. Ao pressionar a tecla Anterior ou
Próximo, os componentes serão individualmente destacados.
4. Pressione Entrar para selecionar a configuração.
5. Altere as configurações como se segue:
• Para alterar a configuração "+" ou "-", pressione a tecla Anterior
ou Próximo.
+ 1,0 P OL
+ 0,0 POL
+ 0,0 P OL
+ 0,0 P OL
Se você digitar um valor negativo poderá recortar uma borda da
imagem. Neste caso, a borda afetada será mostrada como uma linha
pontilhada e o ícone da imagem aparecerá parcialmente fora das bordas
do material.
A ilustração abaixo mostra uma margem esquerda negativa em uma
imagem com alinhamento SUPERIOR ESQUERDO.
ATAQUE + 1,0 POL
ESQUERDA - 1,0 POL
DIREITA + 0,0 POL
FUGA + 0,0 POL
• Para alterar o valor da configuração, use o teclado numérico e
digite um valor.
• Os valores podem ser ajustados em incrementos de 1,0 mm
num intervalo de +100 a -100 mm. Os valores fora do intervalo
permitido serão rejeitados. Se você digitar um valor inválido,
pressione a tecla Sair para eliminá-lo. O valor padrão para as
margens é 0.
6. Pressione Entrar para confirmar a configuração. O visor gráfico
é atualizado de acordo.
NOTA: Para cancelar a configuração, pressione a tecla Sair.
36 • Teclas de funções especiais Guia do Usuário da
Y
7. Após ajustar todas as margens como desejado, pressione a
tecla Sair para retornar à tela do MENU TRANSFORMAR.
Alinhamento
A opção ALINHAMENTO do MENU TRANSFORMAR permite ajustar a
posição da imagem no material de impressão.
NOTA: "Imagem" significa a página inteira varrida, inclusive os espaços
em branco.
Para especificar a posição da imagem:
1. Pressione Transformar. A opção TRANSFORMAR aparece.
2. Pressione Próximo para destacar o menu ALINHAMENTO.
3. Pressione Entrar para selecionar ALINHAMENTO. A opção
ALINHAMENTO aparece. Esta tela mostra as configurações
atuais para as coordenadas X e Y. Além disso, contém um visor
gráfico da posição aproximada da imagem resultante das
configurações.
Veja abaixo um exemplo da tela ALINHAMENTO.
ALINHAMENTO
X:
:
ESQUERDA
CENTRO
4. Pressione Anterior ou Próximo para selecionar a coordenada X
(horizontal) ou Y (vertical).
Transformar
CRIAÇÃO DE UMA IMAGEM EM ESPELHO
5. Pressione Entrar para confirmar a escolha.
6. Pressione Anterior ou Próximo para selecionar uma opção de
alinhamento.
7. Para a direção X, as opções são ESQUERDA e DIREITA. Para
a direção Y, as opções são SUPERIOR, CENTRO e INFERIOR.
8. Pressione Entrar para confirmar a escolha. O visor gráfico é
atualizado de acordo.
NOTA: Para cancelar a opção, pressione a tecla Sair.
9. Repita as etapas de 4 a 7 se desejar alterar a posição de outra
coordenada.
10. Pressione Sair para retornar à tela do MENU TRANSFORMAR.
A opção TRANSFORMAR do MENU TRANSFORMAR permite criar uma
imagem em espelho da imagem varrida e convertê-la em uma imagem
em negativo.
A opção ESPELHO permite criar uma imagem em espelho de uma
imagem varrida.
Para criar uma imagem em espelho:
Guia do Usuário da Teclas de funções especiais • 37
1. Pressione Transformar. A opção TRANSFORMAR aparece.
2. Pressione Próximo até que TRANSFORMAR seja destacado.
3. Pressione Entrar para selecionar TRANSFORMAR. A tela
TRANSFORMAR aparece.
Veja abaixo um exemplo da tela TRANSFORMAR com ambas as
opções, ESPELHO e INVERSÃO, desligadas.
TRANSFORMAR
ESPELHO: DESL.
INVERSÃO : DESL.
4. Pressione Entrar para selecionar ESPELHO.
5. Pressione Anterior ou Próximo para selecionar a transformação
desejada. Quatro opções estão disponíveis: X, Y, XY e
DESLIGADO. A Tabela 4 abaixo descreve as opções
graficamente.
Tabela 4. Transformações em espelho
Eixo
Transformações
X
Y
XY
DESLIGADO
6. Pressione Entrar para confirmar a escolha. O visor gráfico se
atualiza de acordo. A ilustração abaixo mostra a tela
TRANSFORMAR com um "X" como a seleção de imagem em
espelho.
TRANSFORMAR
ESPELHO: X
INVERSÃO : DESL.
NOTA: Para cancelar sua opção, pressione a tecla Sair.
7. Pressione Sair para retornar à tela de PRONTA.
38 • Teclas de funções especiais Guia do Usuário da
INVERSÃO DE UMA IMAGEM
A opção INVERSÃO permite converter a imagem varrida em uma
imagem em negativo. Para imagens em preto e branco, os pixels em
branco serão impressos em preto e os em preto serão impressos em
branco. Para imagens em tons de cinza, a imagem será convertida em
seu negativo fotográfico.
Para inverter a imagem:
1. Pressione Transformar. A tela do menu TRANSFORMAR
aparece.
2. Pressione Próximo até que TRANSFORMAR seja destacado.
3. Pressione Entrar para selecionar TRANSFORMAR. A tela
TRANSFORMAR aparece.
Veja abaixo um exemplo da tela TRANSFORMAR com as opções
ESPELHO e INVERSÃO desligadas.
TRANSFORMAR
ESPELHO: DESL.
INVERSÃO : DE
4. Pressione Próximo para destacar o menu INVERSÃO.
SL.
5. Pressione Entrar para selecionar INVERSÃO.
6. Pressione Anterior ou Próximo para LIGAR ou DESLIGAR a
opção.
7. Pressione Entrar para confirmar a escolha. O visor gráfico é
atualizado de acordo.
Quando INVERSÃO for LIGADO, o ícone na lateral direita da tela
TRANSFORMAR será invertida. O exemplo abaixo mostra a tela
TRANSFORMAR com a opção INVERSÃO ligada.
TRANSFORMA R
ESPELHO DESL.
INVERSÃO
NOTA: Para cancelar sua opção, pressione a tecla Sair.
8. Pressione Sair para retornar à tela de PRONTA.
LIG
Tecla Amostra
A tecla Amostra permite imprimir uma amostra da imagem varrida nos
Modos de Cópia e Varredura. Então, você poderá verificar a qualidade
da amostra ou observar os resultados das funções ou dos ajustes de
qualidade de cópia antes de o documento ser copiado ou varrido para
arquivo.
Guia do Usuário da Teclas de funções especiais • 39
As dimensões da amostra, no modo de Cópia, são a largura da página
por 210 mm. A amostra é feita de um ponto eqüidistante das bordas de
ataque e fuga da imagem. Consulte a seção Modo de Cópia abaixo para
obter instruções sobre como imprimir uma amostra.
No Modo de Varredura o tamanho da amostra é igual ao do documento
inteiro. Para ativar a opção Amostra no Modo de Varredura, a função
Varrer para a rede deverá estar instalada. Para ativar uma amostra de
impressão a função Varrer para imprimir deverá estar instalada.
Consulte a seção Amostra do Modo de Varredura abaixo para obter
instruções sobre como imprimir uma amostra.
Amostra do Modo de
Cópia
Amostra do Modo de
Varredura
Para imprimir uma amostra de uma imagem varrida:
1. Pressione Amostra. O indicador luminoso de Amostra se
ilumina. O painel de controle do scanner é colocado no modo
Interromper impressora e o indicador luminoso de Interromper
impressora se ilumina. A impressora imprime imediatamente
uma amostra da próxima imagem inserida no scanner. A tela
MODO DE AMOSTRA aparece.
MODO DE AMOSTRA
PRESSIONE INICIAR PARA ACEITAR A PÁGINA.
PRESSIONE C/CA PARA REJEITÁ-LA.
2. Faça um dos seguintes:
Pressione INICIAR para imprimir a imagem completa como uma cópia a
100%.
Pressione C/CA para apagar a imagem varrida.
3. Pressione Amostra novamente para desativar a função Amostra.
A impressora retorna à configuração de prioridade padrão e os
indicadores de Amostra e Interromper impressora se apagam.
As melhores impressões de amostra serão produzidas se as funções de
aperfeiçoamento de imagem tiverem sido ativadas. Consulte a seção
Qualidade de imagem para obter mais informações.
Para que as seleções indicadas abaixo estejam disponíveis na tela
MODO DE AMOSTRA, a função Varrer para a rede deverá ser instalada
para disponibilizar VARRER IMAGEM PARA ARQUIVO e a função
Varrer para imprimir deve ser instalada para disponibilizar VARRER
IMAGEM PARA A IMPRESSORA. A função Varrer para imprimir é útil na
X2 TECH, pois ela não possui o Modo de Cópia. No entanto, é
conveniente nos outros SISTEMAS DE CÓPIAS DE FORMATO LARGO
para viabilizar a confecção de amostras antes da varredura de uma
imagem para arquivo.
Para imprimir uma cópia de amostra, execute o seguinte:
1. Se o scanner estiver ajustado para o modo de CÓPIA, passe
para o modo de VARREDURA. Para obter instruções, consulte
Error! Reference source not found.”
“
2. Digite o nome do diretório.
40 • Teclas de funções especiais Guia do Usuário da
3. Pressione a tecla de função especial Amostra. A tela MODO DE
AMOSTRA aparecerá.
MODO DE AMOSTRA
VARRER IMAGEM PARA ARQUIVO
VARRER IMAGEM PARA IMPRESSORA
4. Pressione Próximo para destacar VARRER IMAGEM PARA
IMPRESSORA.
NOTA: As opções VARRER IMAGEM PARA ARQUIVO e VARRER
IMAGEM PARA IMPRESSORA podem ser individualmente ou
simultaneamente selecionadas. No entanto, você não poderá anular
ambas as seleções.
5. Pressione Entrar para ativar VARRER IMAGEM PARA
IMPRESSORA. Pressione SAIR para sair do menu.
A duração do processamento de imagens em Varrer imagem para
impressora será mais longa, dependendo do tamanho da imagem.
Guia do Usuário da Teclas de funções especiais • 41
Varrer para a rede (modo de VARREDURA)
Varrer para a rede (modo de VARREDURA)
A SISTIMA DE COPIAS DE FORMATO LARGO possui dois modos de
varredura: modo de CÓPIA e modo de VARREDURA.
NOTA: O modo de VARREDURA é opcional na SISTIMA DE COPIAS
DE FORMATO LARGO 8825 . Varrer para a rede em cores é uma
opção disponível para todos os modelos equipados com o SISTIMA DE
VARREDURA DE FORMATO LARGO. A função Varrer para a rede em
cores requer uma chave de função de Habilitação de Cor, adquirida
separadamente. Os arquivos varridos em cores podem ser impressos
em cores na impressora X2 TECH. Para solicitar mais informações,
entre em contato com um representante da XEROX.
NOTA: O modo de cópia será desativado e a tela PRONTA PARA
COPIAR não será disponibilizada se OPÇÕES DE VARREDURA (COR)
estiver ativada e houver uma impressora em cores conectada à
controladora.
• No modo de CÓPIA, os documentos são varridos,
temporariamente armazenados na memória ou disco rígido
interno e, então, enviados à impressora local assim que ela
esteja disponível. Quando o próximo trabalho for varrido, o
arquivo do trabalho anterior será automaticamente apagado do
disco rígido, para disponibilizar espaço para os novos arquivos.
A operação do sistema é como descrito nas seções anteriores.
• No modo de VARREDURA, o arquivo de imagem criado pela
varredura é armazenado diretamente no disco rígido para
recuperação posterior de uma rede conectada por um sistema
remoto. A imagem é armazenada no Formato TIFF 6.0 (Tagged
Image File Format) usando compactação CCITT Grupo 4, CALS
ou PDF. Arquivos JPG de alta resolução também estão
disponíveis com a opção Varrer para a rede em cores.
Guia do Usuário da Varrer para a rede (modo de VARREDURA) • 43
Os arquivos armazenados no modo de VARREDURA podem ser
recuperados pela rede. Após a recuperação do arquivo pelo programa
das Ferramentas Cliente AccXES executando em um computador
conectado em rede, a cópia residente no disco rígido local será apagada
automaticamente. Para obter mais informações, consulte o Guia do
Usuário das Ferramentas Cliente AccXES.
Outros programas de recuperação remotos podem usar FTP (File
Transfer Protocol) para recuperar e apagar arquivos do disco rígido da
SISTIMA DE COPIAS DE FORMATO LARGO pela rede. Estes
programas copiarão os arquivos, em vez de movê-los. Assim os
arquivos permanecerão no disco rígido local após a recuperação.
Se um arquivo permanecer no disco rígido local por um período superior
ao especificado no Temporizador de APAGAR ARQUIVOS, o sistema
automaticamente o apagará. Para ajustar o valor do Temporizador de
APAGAR ARQUIVOS, vá à seção Temporizadores (Menu Principal,
Menu Configuração) deste manual.
Alternar entre o modo de CÓPIA e o
modo de VARREDURA
NOTA: O modo de cópia será desativado e a tela PRONTA PARA
COPIAR não será disponibilizada quando OPÇÕES DE VARREDURA
(COR) estiver ativada e houver uma impressora em cores conectada ao
sistema AccXES.
Para alternar entre o modo de CÓPIA e o modo de VARREDURA,
execute as seguintes etapas:
1. Assegure-se de que a tela PRONTA PARA COPIAR apareça.
Se um menu aparecer, pressione a tecla Menu para retornar à
tela de PRONTA. Se uma mensagem para entrar o número da
conta aparecer, digite a ID de usuário e, então, uma conta válida
para obter a tela de PRONTA.
2. Pressione Modo. O sistema alternará para o modo de
VARREDURA e a tela será exibida. Se você pressionar a tecla
Modo novamente retornará ao modo de CÓPIA.
FAVOR, ENTRE
O DIRETÓRIO
IMAGENS
3. Digite o nome do diretório, de até 16 caracteres, para onde
serão varridas as imagens. O nome não pode começar com um
ponto ou ponto decimal.
NOTA
: O protocolo de rede TCP/IP deve estar ativado na controladora,
ou a SISTIMA DE COPIAS DE FORMATO LARGO não entrará no
44 • Varrer para a rede (modo de VARREDURA) Guia do Usuário da
modo de VARREDURA. Para ativar o protocolo TCP/IP, consulte o
Manual de Configuração da Controladora.
Compreensão da tela PRONTA PARA VARRER
Veja abaixo um exemplo da tela PRONTA PARA VARRER. Veja a
seguir, as descrições das informações especiais que aparecerão na tela.
PRONTA PARA VARRER
INSIRA O DOCUMENTO
400 DPI
TIFF/CCITTG41
BIT
TIFF/CCITTG
41 BIT
Este ícone mostra a quantidade de Memória de Acesso
Aleatório (RAM) em uso pelo arquivo varrido. Conforme o
espaço é usado, a área escura aumenta. Após a conclusão
da varredura, o arquivo é processado e, então, movido para
o disco rígido interno. Então, o espaço na RAM é novamente
disponibilizado.
Esta área indica o formato de arquivo selecionado.
Consulte as OPÇÕES DE VARREDURA (LINHA),
(FOTO) ou (COR) para definir estas opções. As
opções disponíveis variarão de acordo com a seleção
da Opção de Varredura.
Esta área mostra a resolução da varredura
selecionada. Pressione Próximo ou Anterior para
selecionar um valor de 100, 200, 300, ou 400 DPI. Um
novo valor pode ser selecionado antes de cada
varredura.
Este ícone mostra a quantidade de espaço no disco rígido
em uso pelos arquivos armazenados. Conforme o espaço é
usado, a área escura aumenta. Quando os arquivos são
movidos para fora do disco pela rede para dispositivos
remotos, o espaço é novamente disponibilizado. Os
arquivos também serão apagados quando a idade do
arquivo exceder o valor definido no temporizador. Consulte
a seção "Temporizadores" no "Menu Principal" para definir
este valor. O padrão são 24 horas.
Guia do Usuário da Varrer para a rede (modo de VARREDURA) • 45
Seleções desativadas no modo de VARREDURA
Certas funções, disponíveis no modo de CÓPIA, não estão disponíveis
no modo de VARREDURA. As funções indisponíveis são:
• Jogos: No modo de VARREDURA, cada documento tem uma
imagem separada armazenada no disco. Cada imagem é
separadamente recuperada no dispositivo remoto. As imagens
não podem ser agrupadas em jogos.
• Especificação do tipo e origem do material: Considerando-se
que a saída é agora um arquivo eletrônico, a especificação de
materiais não é aplicável.
• Especificação do formato de saída: O arquivo de imagem
sempre terá o formato do comprimento do documento pela
largura da varredura. A largura da varredura poderá ser
manualmente especificada, se a largura inteira do documento
não for desejada. Consulte a seção "Controle do scanner" no
"Menu Principal" para ativar ou desativar a especificação manual
de largura da varredura.
• Seleção de Margens e Alinhamento: O operador pode recortar
quantidades iguais de cada borda lateral de um documento pela
especificação manual da largura de uma varredura que seja
mais estreita que o documento real. Consulte a seção "Controle
do scanner" no "Menu Principal" para ativar ou desativar a
especificação manual de largura da varredura.
• Especificação das opções de acabamento: Considerando-se
que não há saída física, as operações de acabamento não são
aplicáveis.
• Seleção de Redução/Ampliação: O arquivo eletrônico é salvo
sem alteração. Assim, a informação varrida será preservada.
• Seleção do tipo de imagem (Misto/Personalizado): Somente os
tipos de imagem Linha, Foto e Cor são válidos no modo de
VARREDURA.
• Supressão de fundo: Esta seleção será automaticamente
desligada se houver uma impressora em cores conectada.
Operação no modo de VARREDURA
Para varrer documentos para recuperação posterior pela rede:
1. Se a contabilização do trabalho estiver ativada, digite a ID da
Conta e Usuário ao ser solicitado e pressione Entrar. Se
contabilização do trabalho não estiver ativada, não será
necessário digitar as IDs.
2. Se você desejar visualizar as imagens varridas quando forem
recuperadas da controladora para a estação de trabalho,
verifique se a caixa de seleção padrão "Visualização" do
scanner está selecionada. (No SISTIMA DE VARREDURA DE
FORMATO LARGO, pode ser localizado ao pressionar o botão
do Menu. No MENU PRINCIPAL selecione CONFIGURAÇÃO >
46 • Varrer para a rede (modo de VARREDURA) Guia do Usuário da
OPÇÕES DE VARREDURA - LINHA ou FOTO (ou COR, se
ativado) > VISUALIZAÇÃO). Use as teclas Anterior, Próximo e
Entrar para navegar nas seleções disponíveis. Use a tecla
Entrar para confirmar suas escolhas.
3. Com Pronta para copiar exibido no painel de controle do
scanner, pressione a tecla Modo.
4. Use o teclado no painel de controle do scanner para entrar o
nome do diretório de varredura de 16 caracteres alfanuméricos.
NOTA: Para imprimir uma Amostra na próxima etapa em uma X2
TECH, a função Varrer para imprimir deve estar instalada. Para obter
mais informações, consulte a seção Amostra, em Amostra do Modo de
Varredura.
5. Para exibir uma amostra de um arquivo antes de varrer para
arquivo, pressione Amostra no painel de controle. Utilize Anterior
ou Próximo para destacar VARRER PARA IMPRESSORA e
pressione Entrar. Pressione Sair para retornar à tela de
PRONTA e, então, pressione Iniciar. A cópia será enviada à
impressora.
6. Quando o painel de controle do scanner exibir Pronta para
copiar, selecione a resolução de varredura desejada com as
teclas PRÓXIMO e ANTERIOR.
NOTA: O formato de arquivo de Varrer para a rede selecionado aparece
no canto inferior esquerdo da tela do Painel de Controle do Scanner.
Para alterar os formatos (inclusive o formato de cor, se ativado),
pressione o botão Menu. Selecione CONFIGURAÇÃO (usando os
botões Anterior e Próximo, se necessário) e pressione Entrar. Utilize o
botão Próximo para selecionar as Opções de varredura (Linha, Foto ou
Cor, se a opção Cor estiver ativada) e pressione Entrar. Utilize os botões
Anterior, Próximo e Entrar para navegar para e pelas seleções
disponíveis. Pressione o botão Entrar para confirmar suas escolhas.
Pressione o botão Menu para recolocar o scanner online.
NOTA: Ao fazer varreduras em cores, assegure-se de selecionar
"Misto/Personalizado" com a tecla de seta em Qualidade de Imagem no
painel de controle do scanner.
7. Insira o documento original com a face voltada para baixo e
centralizado na bandeja de alimentação do scanner.
8. Mova os documentos delicadamente para frente até que suas
bordas de alimentação se encaixem nos rolos de movimentação
do scanner.
9. Se solicitado, digite a largura da varredura desejada e pressione
Entrar.
10. Conforme o documento é automaticamente alimentado no
scanner, a imagem resultante é armazenada como um arquivo
no Diretório de Varredura na unidade de disco rígido da
controladora do sistema. Você poderá utilizar a Ferramenta de
Recuperação das Ferramentas Cliente AccXES para recuperar a
imagem da estação de trabalho.
Guia do Usuário da Varrer para a rede (modo de VARREDURA) • 47
NOTA: Você talvez tenha que pressionar o botão Iniciar se a
configuração padrão de fábrica (para Varredura automática) tiver sido
alterada.
Remoção de imagens varridas
O operador pode remover as imagens varridas do disco rígido da
SISTIMA DE COPIAS DE FORMATO LARGO pressionando a tecla
C/CA.
Para remover as imagens varridas:
1. Pressione C/CA. A tela REMOVER IMAGENS VARRIDAS
aparece.
REMOVER IMAGENS VARRIDAS
NÃO REMOVA A IMAGEM
2. Pressione Anterior ou Próximo para destacar a seleção
desejada.
3. Pressione Entrar para selecionar a opção destacada. As
escolhas são:
• NÃO REMOVA A IMAGEM: A imagem não será removida.
• REMOVER ÚLTIMA IMAGEM: A última imagem varrida pela
conta atualmente ativa será removida. Pressione C/CA
novamente e, então, a tecla Entrar, para remover a penúltima
imagem varrida. Este processo pode ser repetido até que todas
as imagens varridas sejam removidas do disco rígido. Poderá
ser mais demorado eliminar uma foto varrida ou uma imagem
em cores.
NOTA: Não é possível pular imagens. Por exemplo, não é possível
deixar a última imagem varrida, mas apagar a penúltima.
• REMOVER TODAS AS IMAGENS: Todas as imagens
armazenadas na conta atualmente ativa serão removidas.
Gerenciamento do sistema de arquivos
O sistema de arquivos armazena imagens em diretórios na unidade
interna de disco rígido. As imagens são armazenadas no diretório
especificado pelo usuário ao entrar no modo de VARREDURA. O
diretório padrão é "imagens". O gerenciamento do sistema de arquivos
requer uma senha de Administrador do sistema.
A opção SISTEMA DE ARQUIVOS do menu ADMINISTRAÇÃO DO
SISTEMA permite que o Administrador do sistema execute várias
funções de gerenciamento do sistema de arquivos. Elas são:
48 • Varrer para a rede (modo de VARREDURA) Guia do Usuário da
• Listar o número de imagens armazenadas em cada conta e a
porcentagem total de espaço consumido no disco rígido por
cada conta
• Apagar todas as imagens varridas de um diretório
• Apagar todas as imagens atualmente armazenadas no disco
rígido
Consulte "Sistema de arquivos" na seção "Menu Principal" para obter
informações completas sobre as funções acima.
Guia do Usuário da Varrer para a rede (modo de VARREDURA) • 49
Menu Principal
Menu Principal
O Menu Principal fornece opções que permitem configurar o sistema,
obter INFORMAÇÕES DO SISTEMA, executar funções de
administração do sistema e executar diagnósticos do sistema.
Quando você acessar o Menu Principal, um menu com os seguintes
submenus aparecerá:
• CONFIGURAÇÃO: Permite configurar os parâmetros de várias
opções do sistema. Estes incluem: Localização, Painel de
controle, Opções de cópia, Opções de varredura para os modos
Linha e Foto e Cor (se ativado), Temporizadores, Tempo de
espera para economia de energia e Controle do scanner para os
modos de Cópia e Varredura.
• INFORMAÇÕES DO SISTEMA: Permite obter informações
sobre os componentes do sistema, exibir a lista de falhas do
scanner, imprimir páginas de configuração e exibir informações
sobre contas de usuários.
• ADMINISTRAÇÃO DO SISTEMA: Permite que o Administrador
do sistema execute as funções de contabilização do trabalho,
gerenciamento do sistema de arquivos, segurança e altere a
senha. O acesso a este menu requer uma senha de
administrador.
• DIAGNÓSTICOS: Permite que o representante técnico e/ou
operador executem diversas rotinas de diagnósticos do sistema.
Para acessar o Menu Principal:
1. Pressione Menu.
Guia do Usuário da Menu Principal • 51
PRONTA PARA COPIAR
INSIRA O DOCUMENTO
AUTO
100,0%
1
Menu
A tela MENU PRINCIPAL aparece. As setas pretas indicam que a lista
contém mais itens do que os visíveis. O item selecionado na lista é
destacado.
Pró ximo
Ent rar
SairAnterior Modo
MENU PRINCIPAL
CONFIGURAÇÃO
INFORMAÇÕES DO SISTEMA
ADMINISTRAÇÃO DO SISTEMA
2. Pressione Anterior ou Próximo para rolar as opções da lista.
3. Quando destacar a opção desejada, pressione a tecla Entrar
para selecionar uma opção.
Menu Configuração
A opção CONFIGURAÇÃO no Menu Principal fornece um submenu com
as seguintes escolhas:
• LOCALIZAÇÃO: Define o idioma para exibir as unidades de
medida usadas para as dimensões.
• PAINEL DE CONTROLE: Define se um som de bipe será
emitido quando uma tecla for pressionada ou em entradas
inválidas. Também permite a seleção do estilo da fonte e do
modo padrão de operação.
• OPÇÕES DE CÓPIA: Define as opções para as séries de
materiais padrão, formatos de materiais personalizados, valores
de ampliação/redução personalizados e parâmetros da imagem.
• Aperfeiçoamentos de Imagem: Aperfeiçoam a aparência das
imagens varridas em cores, em particular, meios-tons em cores.
• TEMPORIZADORES: Define os valores para os temporizadores
de Função, Interromper impressora e Apagar arquivos.
• ECONOMIA DE ENERGIA: Define o período de inatividade após
o qual o sistema entrará no modo de Economia de Energia.
• CONTROLE DO SCANNER: Define as opções para a operação
do scanner ao copiar e varrer para arquivo.
Para acessar o menu CONFIGURAÇÃO:
1. Pressione Menu. A tela do MENU PRINCIPAL aparece.
52 • Menu Principal Guia do Usuário da
2. Pressione Entrar para selecionar CONFIGURAÇÃO. A tela do
menu CONFIGURAÇÃO aparece. As setas pretas indicam que o
menu contém mais opções do que as visíveis. A opção
selecionada será destacada.
CONFIGURAÇÃO
LOCALIZAÇÃO
PAINEL DE CONTROLE
OPÇÕES DE CÓPIA
3. Pressione Anterior ou Próximo para rolar a lista das opções.
4. Quando destacar a opção desejada, pressione a tecla Entrar
para selecionar uma opção. O menu ou a tela para a opção
selecionada aparecerá.
Localização
A opção LOCALIZAÇÃO do menu CONFIGURAÇÃO define o idioma do
visor de mensagens. Esta opção também controla se as unidades serão
exibidas em polegadas ou milímetros.
Para definir o idioma ou as unidades do visor:
1. Pressione Menu. A tela do MENU PRINCIPAL aparece.
2. Pressione Entrar para selecionar CONFIGURAÇÃO. A tela do
menu CONFIGURAÇÃO aparece.
3. Pressione Entrar para selecionar LOCALIZAÇÃO. A tela
LOCALIZAÇÃO aparece. Veja abaixo um exemplo da tela
LOCALIZAÇÃO.
LOCALIZAÇÃO
IDIOMA: INGLÊS
EXIBIR UNIDADES: POLEGADAS
4. Pressione Anterior ou Próximo para destacar o menu IDIOMA e
EXIBIR UNIDADES.
5. Pressione Entrar para selecionar a opção destacada.
6. Pressione Anterior ou Próximo para destacar a configuração de
menu desejada para a opção.
As opções de IDIOMAS são INGLÊS, ESPANHOL, FRANCÊS,
ITALIANO, ALEMÃO ou PORTUGUÊS. INGLÊS é a configuração
padrão.
As opções para EXIBIR UNIDADES são POLEGADAS ou MM
(MILÍMETROS). POLEGADAS é o padrão.
7. Pressione Entrar para selecionar a configuração destacada.
8. Repita as etapas de 4 a 6 para alterar as demais configurações,
se desejar.
9. Pressione Sair para retornar à tela do menu CONFIGURAÇÃO.
Guia do Usuário da Menu Principal • 53
Painel de controle
A opção do PAINEL DE CONTROLE do menu CONFIGURAÇÃO define
se um som de bipe será emitido quando uma tecla for pressionada ou
em entradas inválidas. Também permite a seleção da fonte do visor e do
modo padrão de operação da
LARGO
Para definir um som de bipe, estilo de texto ou o modo padrão de
operação:
.
1. Pressione Menu. A tela do MENU PRINCIPAL aparece.
2. Pressione Entrar para selecionar CONFIGURAÇÃO. A tela do
menu CONFIGURAÇÃO aparece.
3. Pressione Próximo para selecionar PAINEL DE CONTROLE.
4. Pressione Entrar para selecionar PAINEL DE CONTROLE. A
tela PAINEL DE CONTROLE aparece. Veja abaixo um exemplo
da tela PAINEL DE CONTROLE.
SISTIMA DE COPIAS DE FORMATO
PAINEL DE CONTROLE
EMISSOR DE BIP: ATIVADO
MODO DE TEXTO: NORMAL
MODO PADRÃO: CÓPIA
5. Pressione Anterior ou Próximo para destacar EMISSOR DE BIP,
MODO DE TEXTO ou MODO PADRÃO.
Opções de cópia
6. Pressione Entrar para selecionar a opção destacada.
7. Pressione Anterior ou Próximo para destacar a opção de menu
desejada.
As opções para o EMISSOR DE BIP são ATIVADO ou DESATIVADO.
ATIVADO é a configuração padrão. O bipe de Inicialização e bipe de
Falha não são afetados por esta configuração e não podem ser
desativados.
As opções para o MODO DE TEXTO são NORMAL ou NEGRITO.
Normal é a configuração padrão.
As opções para o MODO PADRÃO são CÓPIA ou VARREDURA.
CÓPIA é a configuração padrão.
NOTA: A configuração do MODO PADRÃO só aparecerá se a função
Varrer para a rede estiver ativada. O modo de VARREDURA é opcional
na SISTIMA DE COPIAS DE FORMATO LARGO 8825 e 8850. Para
solicitar esta função, entre em contato com um representante da .
8. Pressione Entrar para selecionar a opção destacada.
9. Repita as etapas de 5 a 8 para alterar outra configuração.
10. Pressione Sair para retornar à tela do menu CONFIGURAÇÃO.
A opção OPÇÕES DE CÓPIA do menu CONFIGURAÇÃO fornece um
submenu com as seguintes escolhas:
• SÉRIES DE MATERIAIS: Define os tamanhos dos materiais
padrão para formatos de saída predefinidos. A Tabela 5 à direita
54 • Menu Principal Guia do Usuário da
mostra as séries de materiais padrão e os tamanhos
associados.
• FORMATOS DE MATERIAIS PERSONALIZADOS: Define os
tamanhos dos materiais padrão para formatos de saída
predefinidos.
• R/A PREDEFINIDA PERSONALIZADA: Define proporções de
redução/ampliação.
• IMAGEM: Define as opções de imagem.
Para acessar o menu OPÇÕES DE CÓPIA:
1. Pressione Menu. A tela MENU PRINCIPAL aparece.
2. Pressione Entrar para selecionar CONFIGURAÇÃO. A tela do
menu CONFIGURAÇÃO aparece.
3. Pressione Próximo até que OPÇÕES DE CÓPIA apareça. A tela
do menu OPÇÕES DE CÓPIA aparece. As setas pretas indicam
que o menu contém mais opções que as visíveis. A opção
selecionada será destacada.
OPÇÕES DE CÓPIA
SÉRIES DE MATERIAIS
FORMATOS DE MATERIAIS PERSONALIZADOS
R/A PREDEFINIDA PERSONALIZADA
4. Pressione Anterior ou Próximo para rolar a lista de opções.
5. Pressione Entrar para selecionar a opção destacada.
Guia do Usuário da Menu Principal • 55
Tabela 5. Tamanhos dos materiais
Série Tamanhos Dimensões
(largura x
comprimento)
ANSI A 8,5 x 11 polegadas (215,9 x 279,4
B 11 x 17 polegadas (279,4 x 431,8
C 17 x 22 polegadas (431,8 x 558,8
D 22 x 34 polegadas (558,8 x 863,6
E 34 x 44 polegadas (836,6 x 1117,6
ARCH A 9 x 12 polegadas (228,6 x 304,8
B 12 x 18 polegadas (304,8 x 457,2
C 18 x 24 polegadas (457,2 x 609,6
D 24 x 36 polegadas (609,6 x 914,4
E 36 x 48 polegadas (914,4 x 1219,2
30 30 x 42 polegadas (76,2 x 106,7
ISO A (JIS A) A4 210 x 297 mm
A3 297 x 420 mm
A2 420 x 594 mm
A1 594 x 841 mm
A0 841 x 1189 mm
ISO B (JIS B) B4 250 x 353 mm
B3 353 x 500 mm
B2 500 x 707 mm
B1 707 x 1000 mm
mm)
mm)
mm)
mm)
mm)
mm)
mm)
mm)
mm)
mm)
mm)
SÉRIES DE MATERIAIS
A opção SÉRIES DE MATERIAIS permite controlar que séries de
materiais padrão serão exibidas quando Predefinido for selecionado em
Formato de saída no painel de controle do scanner.
Você pode selecionar uma ou mais séries de materiais para exibir.
Consulte a Tabela 5 na página anterior para obter a lista de tamanhos
associados a cada série.
Para ativar ou desativar séries de materiais:
1. Pressione Menu. A tela do MENU PRINCIPAL aparece.
2. Pressione Entrar para selecionar CONFIGURAÇÃO. A tela do
menu CONFIGURAÇÃO aparece.
3. Pressione Próximo até que OPÇÕES DE CÓPIA seja
destacado.
4. Pressione Entrar para selecionar OPÇÕES DE CÓPIA. A tela do
menu OPÇÕES DE CÓPIA aparece.
5. Pressione Entrar para selecionar SÉRIES DE MATERIAIS. A
tela SÉRIES DE MATERIAIS aparece. Um exemplo da tela
SÉRIES DE MATERIAIS é exibido abaixo.
56 • Menu Principal Guia do Usuário da
SÉRIES DE MATERIAIS
FORMATOS DE MATERIAIS PERSONALIZADOS
ANSI
ARCH
IS O A
IS O B
JIS B
6. Pressione Anterior ou Próximo para destacar as séries de
materiais.
7. Pressione Entrar para ATIVAR ou DESATIVAR a seleção
destacada de séries de materiais. Uma marca de seleção
aparecerá na caixa à esquerda da série de material ativada.
A configuração padrão é ATIVADO para as séries de materiais ANSI e
DESATIVADO para as demais.
8. Repita as etapas 6 e 7 para cada série de material que você
queira ativar ou desativar.
9. Pressione Sair para retornar à tela do menu OPÇÕES DE
CÓPIA.
A opção FORMATOS DE MATERIAIS PERSONALIZADOS controla que
FORMATOS DE MATERIAIS PERSONALIZADOS serão exibidos
quando Predefinido for selecionado na área do Formato de saída do
painel de controle do scanner. Até seis formatos de materiais
personalizados poderão ser especificados.
Para especificar um formato de material personalizado:
1. Pressione Menu. A tela do MENU PRINCIPAL aparece.
2. Pressione Entrar para selecionar CONFIGURAÇÃO. A tela do
menu CONFIGURAÇÃO aparece.
3. Pressione Próximo até que o menu OPÇÕES DE CÓPIA seja
destacado.
4. Pressione Entrar para selecionar OPÇÕES DE CÓPIA. A tela do
menu OPÇÕES DE CÓPIA aparece.
5. Pressione Próximo para destacar a opção FORMATOS DE
MATERIAIS PERSONALIZADOS.
6. Pressione Entrar para selecionar FORMATOS DE MATERIAIS
PERSONALIZADOS. A tela FORMATOS DE MATERIAIS
PERSONALIZADOS aparece.
O primeiro "0,0" em cada formato "0,0 x 0,0" representa a largura. O
segundo "0,0" representa o comprimento.
NOTA: Os formatos aparecem nas unidades de medidas selecionadas
para a máquina. Consulte a seção "Localização" no "Menu Principal"
para obter mais informações.
Veja abaixo um exemplo da tela SÉRIES DE MATERIAIS PERSONALIZADOS. No exemplo, as unidades de medidas estão em milímetros.
Guia do Usuário da Menu Principal • 57
FORMATOS DE MATERIAIS PERSONALIZADOS
0,0 X 0,0 0,0.X 0,0
0,0 X 0,0 0,0.X 0,0
0,0 X 0,0 0,0.X 0,0
7. Pressione Anterior ou Próximo para destacar o campo desejado.
8. Use o teclado numérico para digitar o valor para o campo
destacado.
Larguras acima de 914 mm (36 polegadas) ou inferiores a 297 mm (11
polegadas) não são válidas.
9. Pressione Entrar para confirmar o valor.
10. Repita as etapas de 7 a 9 até que todos os formatos desejados
sejam definidos.
NOTA: Quaisquer formatos personalizados não definidos serão
ajustados para zero e não serão exibidos em outros locais.
11. Pressione Sair para retornar à tela do menu OPÇÕES DE
CÓPIA.
REDUÇÃO/AMPLIAÇÃO
(R/A) PREDEFINIDA
PERSONALIZADA
A opção R/A PREDEFINIDA PERSONALIZADA controla as taxas de
redução/ampliação que serão exibidas quando Predefinido for
selecionado em Redução/Ampliação no painel de controle do scanner.
Você pode especificar até seis tamanhos de redução/ampliação
predefinidos.
Para especificar uma redução/ampliação predefinida:
1. Pressione Menu. A tela do MENU PRINCIPAL aparece.
2. Pressione Entrar para selecionar CONFIGURAÇÃO. A tela do
menu CONFIGURAÇÃO aparece.
3. Pressione Próximo até que OPÇÕES DE CÓPIA apareça.
4. Pressione Entrar para selecionar OPÇÕES DE CÓPIA. A tela do
menu OPÇÕES DE CÓPIA aparece.
5. Pressione Próximo para destacar R/A PREDEFINIDA
PERSONALIZADA.
6. Pressione Entrar para selecionar R/A PREDEFINIDA
PERSONALIZADA. A tela R/A PREDEFINIDA
PERSONALIZADA aparece. Veja abaixo um exemplo da tela de
Redução/Ampliação (R/A) PREDEFINIDA PERSONALIZADA.
R/A PREDEFINIDA PERSONALIZADA
100,0% 100,0%
100,0% 100,0%
100,0% 100,0%
7. Pressione Anterior ou Próximo para destacar o valor que deseja
modificar.
58 • Menu Principal Guia do Usuário da
8. Use o teclado numérico para digitar o valor desejado. O valor
desejado deve estar entre 25,0% e 400,0%.
NOTA: Valores duplicados não são exibidos na lista de valores
predefinidos de Redução/Ampliação predefinidas. Você pode remover
um valor predefinido da lista ao configurar o seu valor para 100,0%.
9. Pressione Entrar para confirmar o valor.
10. Repita as etapas de 7 a 9 para cada valor que você queira
modificar.
11. Pressione Sair para retornar à tela do menu OPÇÕES DE
CÓPIA.
IMAGEM
A opção IMAGEM permite a execução das seguintes funções:
• Ativar ou desativar a rotação automática da imagem. Se
ROTAÇÃO AUTO estiver ativada, a imagem varrida será girada
automaticamente, se necessário, para melhor ajustar-se ao
formato de saída especificado.
Para ativar/desativar as opções de imagem:
1. Pressione Menu. A tela do MENU PRINCIPAL aparece.
2. Pressione Entrar para selecionar CONFIGURAÇÃO. A tela do
menu CONFIGURAÇÃO aparece.
3. Pressione Próximo para destacar OPÇÕES DE CÓPIA.
4. Pressione Entrar para selecionar OPÇÕES DE CÓPIA. A tela do
menu OPÇÕES DE CÓPIA aparece.
5. Pressione Próximo até que IMAGEM seja destacada.
6. Pressione Entrar para selecionar IMAGEM. A tela IMAGEM
aparece. Veja abaixo um exemplo da tela IMAGEM.
IMAGEM
ROTAÇÃO AUTO
7. Pressione Anterior ou Próximo para destacar a opção desejada.
8. Pressione Entrar para ativar ou desativar a opção destacada.
Uma marca de seleção aparecerá na caixa à esquerda da opção
quando a opção for ativada.
A configuração padrão de fábrica é desativada para ROTAÇÃO AUTO.
9. Repita as etapas 7 e 8 para ativar ou desativar as demais
configurações, se desejado.
10. Pressione Sair para retornar à tela do menu OPÇÕES DE
CÓPIA.
Guia do Usuário da Menu Principal • 59
Aperfeiçoamentos de
Imagem
As configurações da função Aperfeiçoamento de Imagem são utilizadas
para aperfeiçoar a aparência de imagens varridas em cores,
particularmente originais em meios-tons em cores (por exemplo,
mapas).
Esta função aperfeiçoará bastante a impressão de uma amostra de
cores usando a função Varrer para imprimir em cores.
Para ativar as funções de Aperfeiçoamento de Imagem, execute o
seguinte:
1. Pressione Entrar para selecionar CONFIGURAÇÃO. Aparecerá
a tela do menu CONFIGURAÇÃO.
2. Pressione Próximo até que APERFEIÇOAMENTO DE IMAGEM
seja destacado.
3. Pressione Entrar para selecionar APERFEIÇOAMENTO DE
IMAGEM. Aparecerá a tela do menu APERFEIÇOAMENTO DE
IMAGEM.
4. Pressione Próximo para destacar QI EM CORES.
5. Pressione Entrar para selecionar QI EM CORES. Aparecerá a
tela QI EM CORES. Pressione a tecla Próximo para selecionar a
opção de aperfeiçoamento desejada:
• NENHUMA: a cor varrida não receberá correção de cores.
• SRGB: as cores varridas serão convertidas no espaço de
cor SRGB.
• CONTRASTE ADAPTIVO: as cores varridas serão primeiro
convertidas para o espaço de cor SRGB e, então,
aperfeiçoadas usando um algoritmo de contraste adaptativo.
O ajuste altera o ponto branco e ponto preto das imagens.
NOTA: Um maior aperfeiçoamento de imagem em meio-tom em cores
pode ser alcançado ativando-se o Método de Meio-Tom Raster de
Difusão de Erro na Web PMT da controladora. A configuração pode ser
encontrada na página
modo de CÓPIA e o modo de VARREDURA do menu Método de MeioTom Raster.
6. Pressione Entrar para selecionar uma configuração de
aperfeiçoamento.
7. Pressione Próximo para selecionar REMOÇÃO FUNDO
DINÂMICO. Então, pressione Entrar para ativar/desativar
REMOÇÃO FUNDO DINÂMICO. Desativar a REMOÇÃO
FUNDO DINÂMICO ativa a REMOÇÃO ESTÁTICA DE FUNDO.
REMOÇÃO FUNDO DINÂMICO é a opção padrão e deve ser
utilizada para a maioria dos tipos de documentos.
8. Pressione Entrar para confirmar a seleção.
Padrões de Processamento. Alternar entre o
Pressione Sair para retornar ao menu Configuração.
