Xerox 8825, 8830 Operator's Manual [pt]

Manual do Operador da Impressora XES Synergix
8825/8830
701P19760 Fevereiro de 2001

Avisos da FCC

EUA
Este equipamento foi testado e aprovado como estando de acordo com os limites para dispositivos de informática de classe A segundo a alínea J da parte 15 dos regulamentos FCC. Este equipamento gera, utiliza e pode irradiar energia de freqüência de rádio e, se não for instalado e usado de acordo com os manuais de instruções, pode causar interferências nas comunicações de rádio. Esses limites foram criados para fornecer uma proteção razoável contra tal interferência, quando utilizado em ambiente comercial. A operação deste equipamento em uma área residencial pode provocar interferência. Nesse caso, o usuário, por sua própria conta, deverá tomar as medidas necessárias para corrigir a interferência.
Se necessário, o usuário deve consultar um técnico experiente em rádio/televisão para obter informações adicionais. O usuário pode consultar (em inglês) o seguinte livreto, preparado pela FCC:
"How to Identify and resolve Radio-TV Interference Problems" (Como identificar e solucionar problemas de interferência de rádio e TV)
Código de produto: 004-000-00345-4.
Concordância com EME no Canadá
Este aparelho digital de Classe A não excede os lim ites para em iss ões de ruído de rádio para aparelhos digitais definidos nos regulamentos sobre interferência de rádio do Departamento Canadense de Comunicações.

Reconhecimento de marcas

XEROX®, XES™, Synergix™, The Document Company e os nomes e números de produtos aqui identificados são marcas da XEROX CORPORATION.
®
Windows NT registradas da Microsoft Corporation.
Internet Explorer é um programa da Microsoft Corporation protegido por copyright. Microsoft PowerPoint é marca da Microsoft Corporation. Netscape é marca registrada da Netscape Communications Corporation. CorelDRAW é marca registrada da Corel Corporation. PostScript é marca da Adobe Systems Incorporated. HP-GL/2 é marca da Hewlett-Packard Company. AutoCAD é marca registrada da Autodesk, Inc. ADI é marca registrada da Autodesk, Inc. HDI é o acrônimo de Heidi
Inc.
, Windows® 95, Windows® 98 e Windows® 2000 são marcas
®
Word é um programa da Microsoft Corporation protegido por copyright.
®
Device Interface. Heidi é marca registrada da Autodesk,

Introdução

Parabéns pela aquisição da nova impressora XES Synergix 8825/8830. Esperamos poder apoiá-lo e ajudá-lo a aumentar a sua produtividade organizacional. As funções integradas, facilidade de operação e confiabilidade do equipamento permitirão que você se concentre em seu negócio e deixe o trabalho de impressão para a impressora ou sistema digital de documentos.
Este manual do operador fornece informações que você precisará para familiarizar­se com as funções, componentes da documentação, operações e especificações do equipamento adquirido.
Consulte o Site da XES na Web (XES.com)
para obter as informações e upgrades de
firmware upgrades mais recentes.
Nossa equipe de suporte está disponível para ajudá-lo ainda mais. As informações a seguir serão necessárias quando você chamar a XEROX:
Nome da conta do cliente: Número da conta do cliente: Tipo de máquina: Impressora XES Synergix 8825/8830 Número de série da impressora:
PARA O ATENDIMENTO TÉCNICO DA IMPRESSORA: Número do telefone local:
Um Representante Técnico de Atendimento ao Cliente o ajudará a manter a sua impressora operando e, se necessário, marcará para que um técnico inspecione o sistema e restaure o desempenho do mesmo.
PARA ADQUIRIR OUTROS EQUIPAMENTOS E PRODUTOS DE CONSUMO XEROX:
Número do telefone local (Equipamento): Número do telefone local (Produtos de Consumo): Um Representante de Vendas da Xerox irá ajudá-lo a avaliar suas necessidades e
obter outros equipamentos xerográficos que possam aumentar ainda mais sua produtividade.

ÍNDICE

NOTAS DE SEGURANÇA ................................................. 2
VISÃO GERAL DA IMPRESSORA .................................... 5
Vista do lado esquerdo ................................................... 5
Vista do lado direito ......................................................... 6
Vista dianteira ................................................................. 7
Painel de Controle ........................................................... 8
ALIMENTAÇÃO LIGADA/DESLIGADA............................... 9
Como ligar e desligar a impressora.................................. 9
Economizador de Energia e Modo de Repouso............. 10
INFORMAÇÕES SOBRE O MATERIAL........................... 11
Colocação dos Rolos de Material....................................11
Menu Visualizar Material................................................ 15
ALIMENTAÇÃO MANUAL ................................................ 18
SOLUÇÃO DE PROBLEMAS ...........................................28
Códigos de status ..........................................................28
Atolamentos do material.................................................29
Mensagens de erro.........................................................30
Verificação da perda de alimentação..............................31
Qualidade de impressão ................................................32
CUIDADOS .......................................................................33
Substituição do Cartucho de Toner ................................33
Substituição do Frasco de Toner Usado ........................36
Tarefas Necessárias ......................................................37
Quando chamar o Atendimento Técnico.........................37
Requisição de produtos de consumo..............................38
ESPECIFICAÇÕES DO PRODUTO .................................39
MENUS OFF-LINE ........................................................... 19
Menu Impressora .......................................................... 19
Menu Impressora - Entrada ........................................... 20
1. Indicadores Sonoros ................................................ 21
2. Temporizadores ....................................................... 22
3. Ajustes da Impressora (Densidade) ......................... 24
4. Definições do Módulo de Acabamento..................... 25
5. Diagnósticos ............................................................ 26
6. Medidores de Faturamento ...................................... 27
Manual do Operador da Impressora XES Synergix 8825/8830 1

NOTAS DE SEGURANÇA

Manual do Operador da Impressora XES Synergix 8825/8830 2
A sua impressora foi projetada e testada para satisfazer a rigorosas exigências de segurança. Estas incluem o exame e a aprovação por órgãos qualificados, e a concordância com os padrões ambientais estabelecidos.
Leia atentamente as seguintes instruções antes de operar a impressora e consulte-as conforme a necessidade para assegurar a operação contínua e segura de sua impressora.
Siga todos os avisos e instruções marcados no produto ou fornecidos com ele.
Desconecte a impressora da tomada de parede antes de limpá-la. Use sempre materiais designados especificamente para a impressora. O uso de outros materiais pode resultar no desempenho deficiente e pode criar uma situação perigosa.
Não use líquidos de limpeza em aerossol. Siga as instruções neste Manual do Operador para obter os métodos de limpeza apropriados.
Nunca use produtos de consumo ou materiais de limpeza para fins diferentes do que o pretendido. Mantenha todos os produtos de consumo e materiais fora do alcance das crianças.
Este produto é equipado com um plugue do tipo aterrado de três fios (isto é, um plugue que tem um terceiro pino de aterramento). Este plugue somente se encaixará em uma tomada de alimentação do tipo aterrado. Este é um recurso de segurança. Para evitar o risco de choque elétrico, contate seu eletricista para substituir o receptáculo se você não conseguir inserir o plugue na tomada.
Nunca use um plugue adaptador de aterramento para conectar a impressora a uma fonte de alimentação que não tenha um terminal de conexão de aterramento.
Esta impressora deve ser operada no tipo de fonte de alimentação indicado na etiqueta. Se você não estiver seguro do tipo de alimentação disponível, consulte a companhia de energia elétrica local.
O cabo de alimentação é o dispositivo de desconexão deste equipamento. Assegure-se de que a instalação fique perto da tomada e com fácil acesso.
Não permita que objetos sejam colocados sobre o cabo de alimentação. Não coloque a impressora onde pessoas possam pisar no cabo.
Não use a impressora perto de água, locais úmidos, ou ao ar livre.
(continua)
NOTAS DE SEGURANÇA (continuação)
Os entalhes e as aberturas no gabinete e nas partes traseira e inferior da impressora são fornecidos para ventilação. Para garantir uma operação segura da impressora e para protegê-la de superaquecimento, estas aberturas nunca devem ficar próximas a uma fonte de calor. A impressora não deve ser colocada em uma instalação embutida a menos que haja ventilação adequada.
Nunca introduza objetos de qualquer tipo nas aberturas da impressora, pois eles podem t ocar em pontos de tensão perigo sos ou provocar curto-circuito, o que poderia resultar em risco de fogo ou choque elétrico.
Nunca derrame líquidos de qualquer tipo na impressora. Nunca remova tampas ou protetores que requeiram ferramentas
para a remoção. Não há nenhuma área de manutenção pelo operador dentro destas tampas.
Nunca tente qualquer função de manutenção que não esteja especificada neste Manual do Operador.
Nunca tapeie os interruptores de bloqueio. Esta impressora foi projetada para impedir o acesso do operador às áreas perigosas. As tampas, os protetores e os interruptores de bloqueio são fornecidos para garantir que a impressora não funcione com as tampas abertas.
Desconecte a impressora da tomada de parede e consulte o serviço técnico qualificado nas seguintes circunstâncias:
O cabo de alimentação está danificado ou esgarçado. Foi derramado um líquido na impressora. A impressora foi exposta à chuva ou à água. A impressora está produzindo ruídos ou odores incomuns. A impressora ou o gabinete estão danificados. Se você necessitar informações sobre segurança adicionais em
relação à impressora ou aos materiais fornecidos, telefone para o seu representante local.
(continua)
Manual do Operador da Impressora XES Synergix 8825/8830 3
NOTAS DE SEGURANÇA (continuação)
B

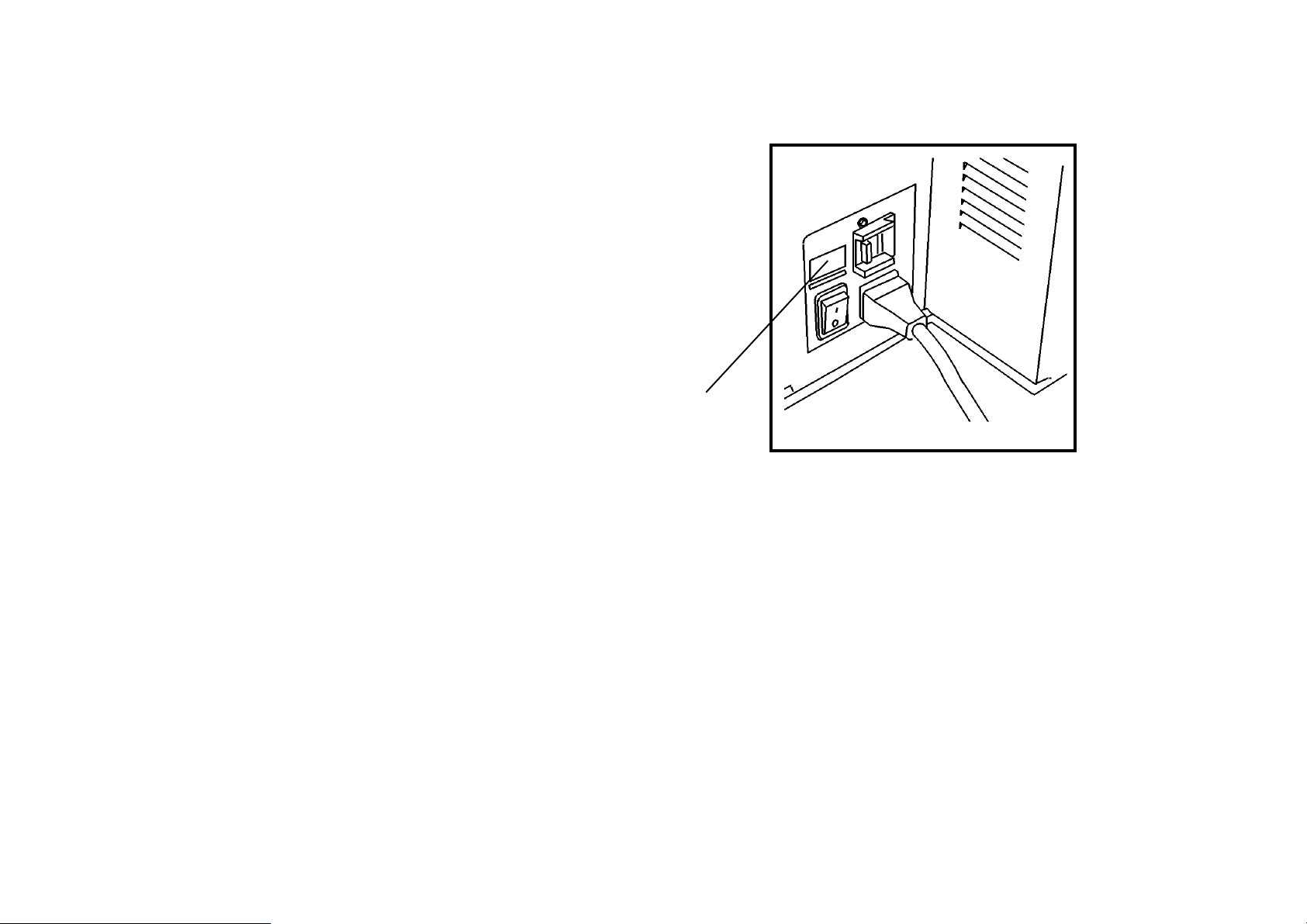

PROTEÇÃO CONTRA FALHA DE ATERRAMENTO

A impressora está equipada com um recurso de segurança adicional, um Interruptor de Falha de Aterramento (GFI - Ground Fault Interrupter). Este dispositivo de segurança remove toda a alimentação da impressora se uma falha elétrica for detectada pelo GFI.
Se a alimentação da impressora for interrompida, localize o dispositivo de segurança GFI no lado direito da impressora próximo ao cabo de alimentação:
Verifique se um indicador vermelho aparece na janela (A) do dispositivo de segurança como mostrado ao lado.
Se nenhum indicador estiver presente, pressione e solte o botão preto de RESTAURAÇÃO (B). O indicador vermelho deve aparecer na janela e a alimentação deve ser restaurada à impressora.
Manual do Operador da Impressora XES Synergix 8825/8830 4
A
Se o dispositivo interromper a alimentação da impressora outra
B
vez, ou se a alimentação não for restaurada executando o procedimento acima, chame o atendimento técnico da Xerox para corrigir o problema.

VISÃO GERAL DA IMPRESSORA

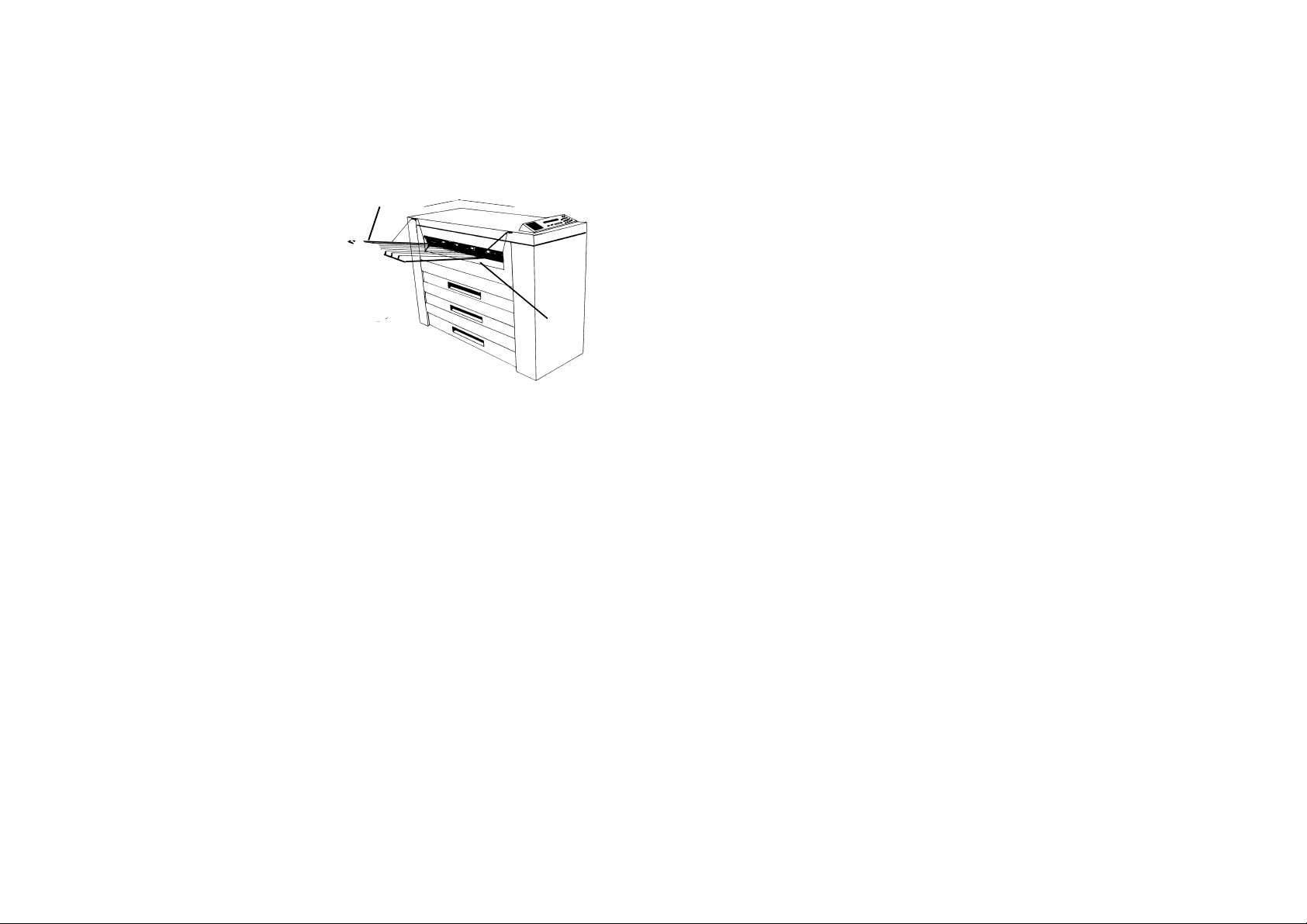

VISTA DO LADO ESQUERDO
Bandeja de Saída
Acomoda as impressões na área de saída.
Gaveta 1 (Superior)
Abra para colocar os rolos de papel e para eliminar atolamentos do
Gaveta 2 (Meio)
Abra para colocar os rolos de papel e para eliminar atolamentos do material. (Opcional na 8825)
Gaveta 3 (Inferior)
Abra para colocar os rolos de papel e para eliminar atolamentos do material. (Não disponível na 8825)
Painel de Controle
Utilize o teclado para digitar e consultar o status e mensagens da impressora.
Bandeja de Alimentação de Folhas Soltas
Insira as folhas soltas aqui para não utilizar o material em rolo nas gavetas. Abaixe a tampa para remover o material atolado. (Opcional na
8825)
Porta Dianteira
Fornece acesso ao frasco de toner usado.
Manual do Operador da Impressora XES Synergix 8825/8830 5
VISÃO GERAL DA IMPRESSORA
VISTA DO LADO DIREITO
Gaveta do Cortador
Abra para eliminar atolamentos do material.
Manual do Operador da Impressora XES Synergix 8825/8830 6
Tampa de Acesso ao Suprimento de Toner
Abra para substituir o cartucho de toner.
Opção da Controladora
Faz a interface cliente/host e formata as impressões de entrada.
Interruptor Liga/Desliga da Controladora
Liga e desliga a controladora.
Interruptor Liga/Desliga da Impressora
Liga e desliga a impressora.
Conexão do Cabo de Alimentação
Conecte o cabo de alimentação a este conector e a uma tomada apropriada.
Protetor contra Falha de Aterramento
Remove a alimentação da impressora se uma falha elétrica for detectada.
VISÃO GERAL DA IMPRESSORA

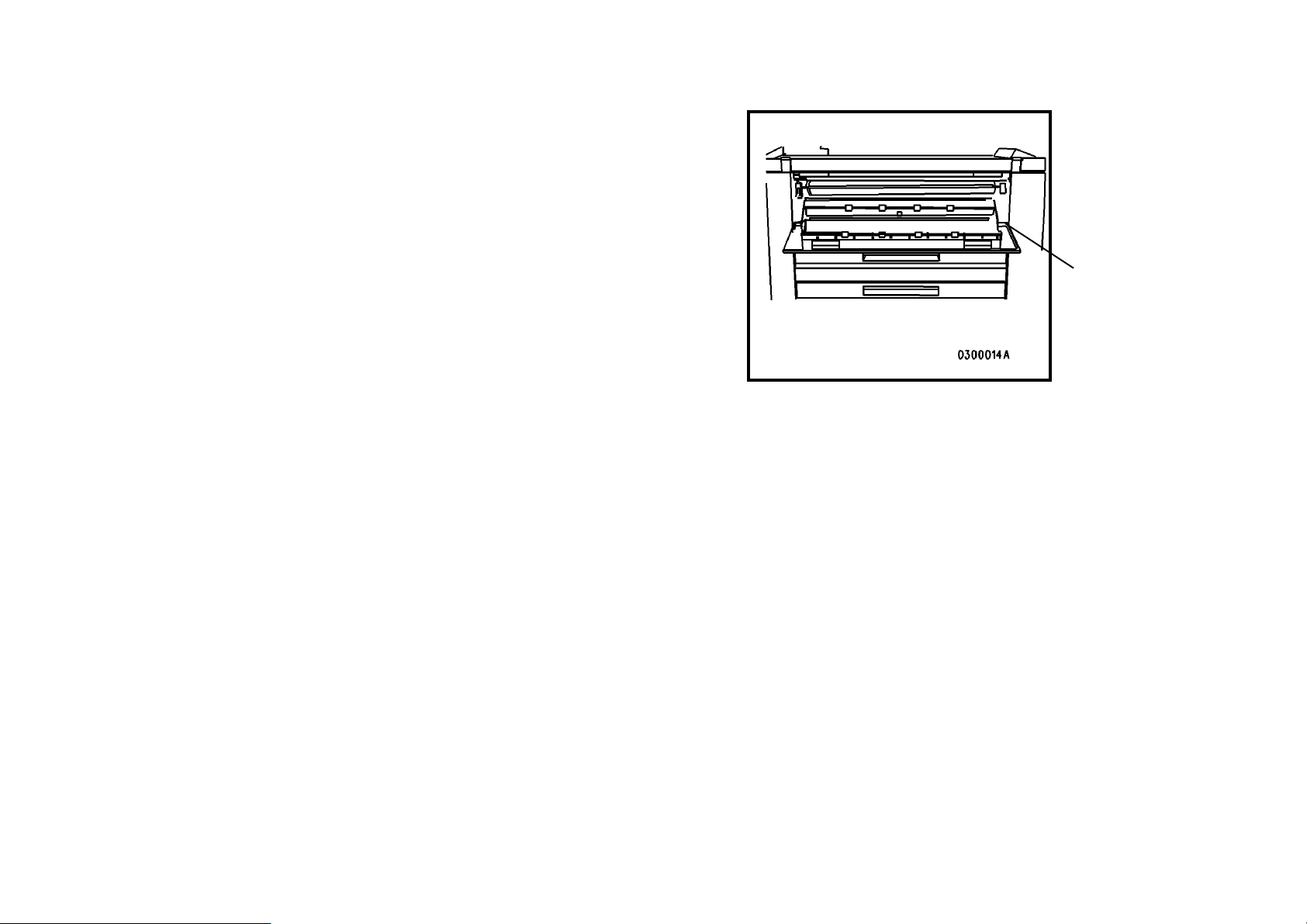

VISTA DIANTEIRA (porta dianteira aberta)
Recipiente de toner usado
Substitua-o em intervalos definidos.
Manual do Operador da Impressora XES Synergix 8825/8830 7
VISÃO GERAL DA IMPRESSORA

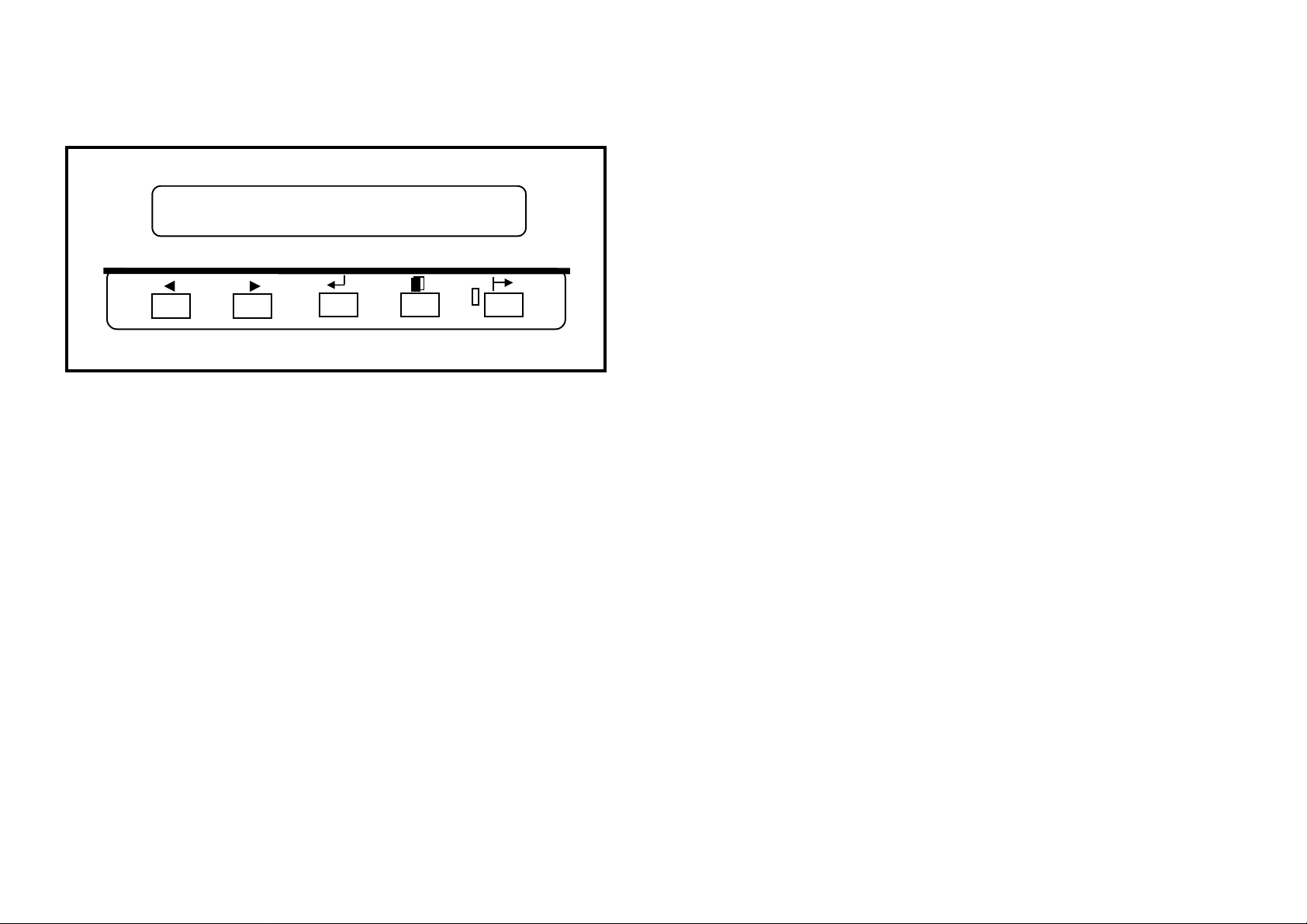

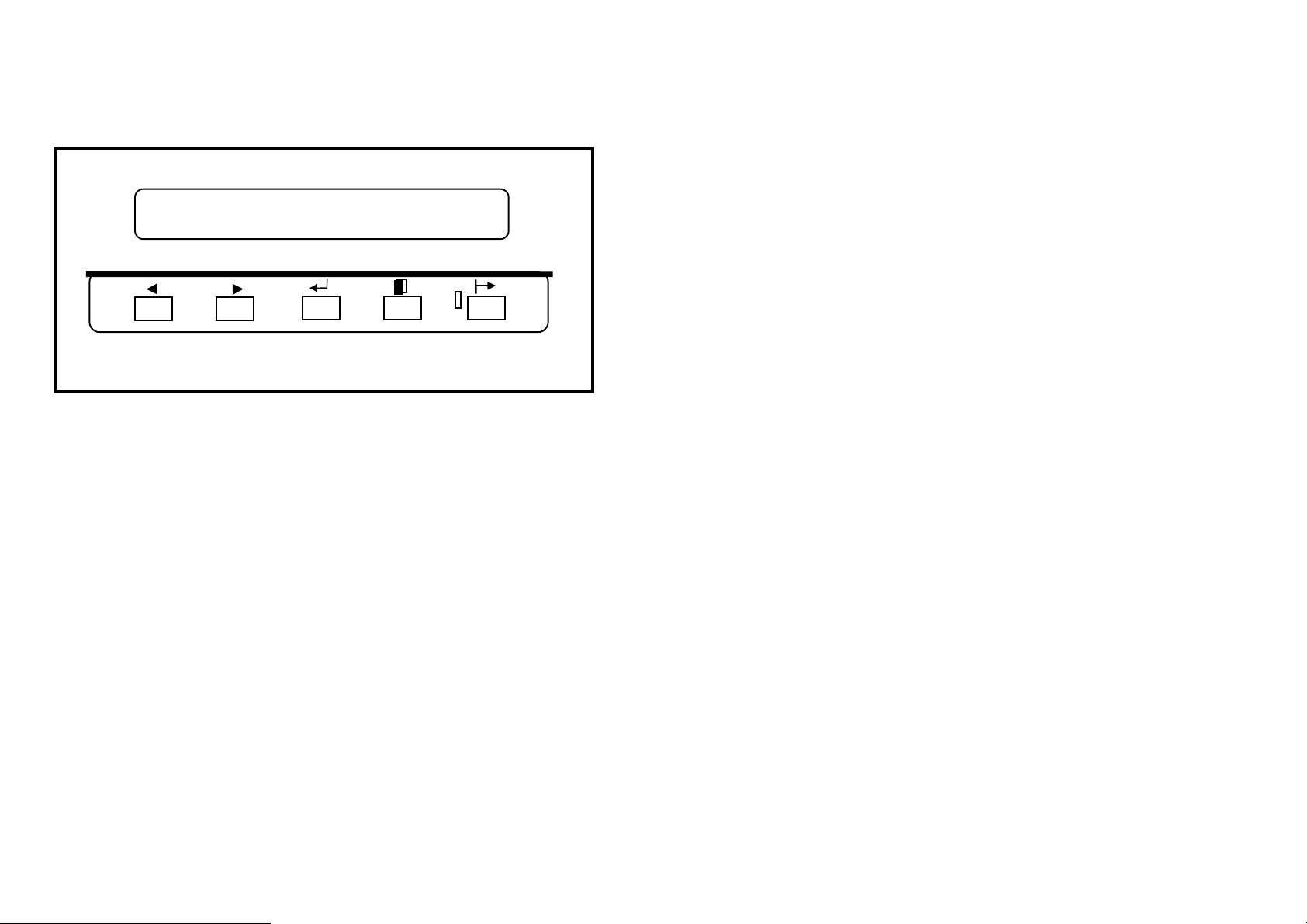

PAINEL DE CONTROLE
Manual do Operador da Impressora XES Synergix 8825/8830 8
Tecla Material
Ativa o Menu Material para selecionar o tamanho e o tipo de material carregado na impressora.
Tecla Anterior
Pressione para mover-se para trás através dos menus e seleções da impressora.
Visor Gráfico
Indica os locais com atolamentos e portas abertas.
(Nota: O LED nas Gavetas 3 não existe na 8825.)
Visor de Mensagens
Exibe o status e menus da impressora em 2 linhas de 40 caracteres alfanuméricos.
Tecla Off-line e
Tecla Sair
Pressione para sair dos menus e seleções da impressora.
LED
Pressione para desligar o LED e colocar a impressora off-line.
Tecla Idioma
Seleciona um idioma secundário para o visor de mensagens (opção).
Teclado Numérico e Tecla Cancelar/Limpar (C/L)
Tecla Próximo
Pressione para mover-se para frente através dos menus e seleções da impressora.
Tecla Entrar
Pressione para acessar os menus da impressora e para armazenar as seleções.

ALIMENTAÇÃO LIGADA/DESLIGADA

Como ligar e desligar a impressora
B
A
Ligar
1. Pressione o interruptor de alimentação da impressora (A) para a posição ligado (I ).
2. Pressione o interruptor de alimentação (B) da Controladora (se estiver instalada) para a posição ligado (I ).
A impressora fará uma contagem regressiva de L9 a L0 enquanto o fusor estiver preaquecendo para a temperatura de operação.
Depois que a contagem terminar, a impressora es tará On line e pronta para imprimir.
A IMPRESSORA ESTÁ PR EA Q UE C EN DO
L9......L0
Desligar
1. Pressione o interruptor de alimentação da Controladora (B) para a posição desligado (0).
2. Pressione o interruptor de alimentação da impressora (A) para a posição desligado (0).
Manual do Operador da Impressora XES Synergix 8825/8830 9
ALIMENTAÇÃO LIGADA/DESLIGADA
Economizador de energia e Modo de Repouso
Manual do Operador da Impressora XES Synergix 8825/8830 10

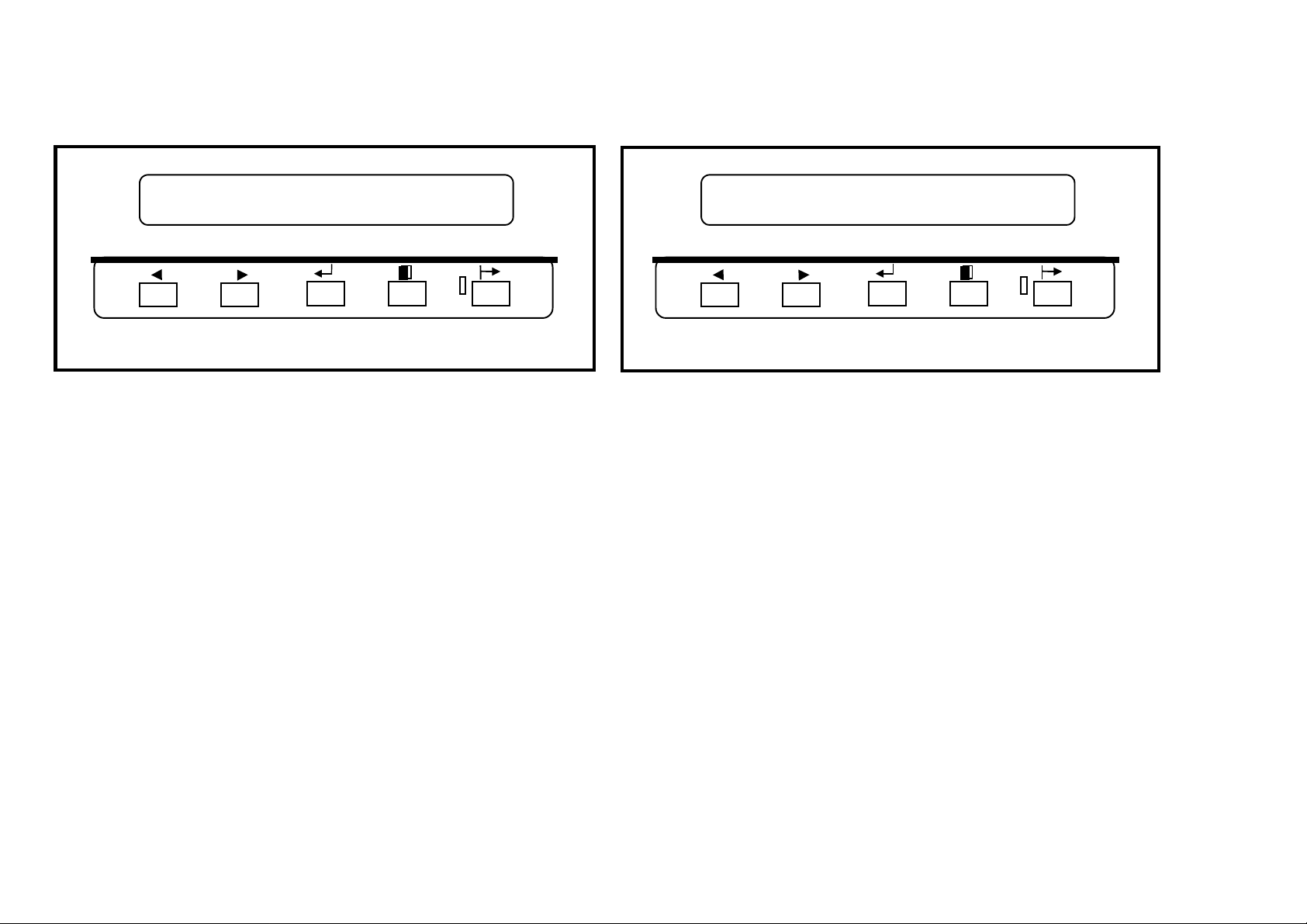

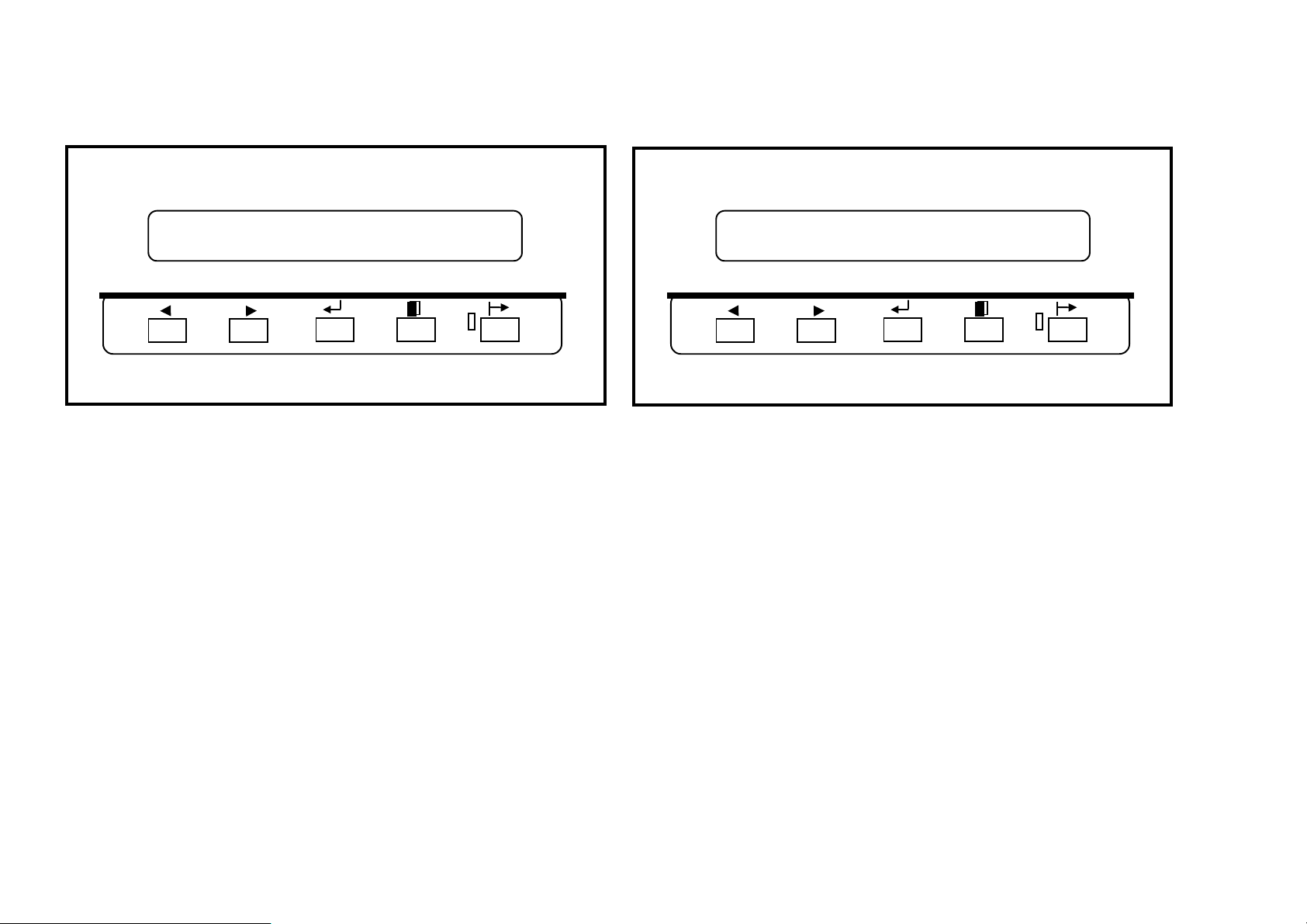

ECONOM. ENERGIA FUSOR C/ POUCA ENERGIA. PRESS [ENTRAR] P/ AQUECER IMPRESSORA
A impressora entrará em dois estágios de conservação de energia após um intervalo de tempo pré-programado sem nenhuma atividade de impressão ou do painel de controle:
1) MODO ECONOMIZADOR DE ENERGIA
Usando o menu da impressora, você pode ajustar para 5 a 50 minutos o intervalo de tempo que a impressora permanece no modo Pronta. Após este intervalo predefinido, a impressora entrará no modo Economizador de Energia. Consulte a seção Menus Off-line deste manual para obter instruções.
MODO DE REPOUSO FUSOR DESLIGADO PRESS [ENTRAR] P/ AQUECER IMPRESSORA.
2) MODO DE REPOUSO
No modo de Repouso, uma alimentação mínima é fornecida à impressora. Usando o menu da impressora, você pode ajustar para 15 a 150 minutos o
intervalo de tempo que a impressora permanece no modo Economizador de Energia. Após este intervalo predefinido, a impressora entrará no modo de Repouso. Consulte a seção Menus Off-line deste manual para obter instruções.
Uma solicitação de impressão retorna a impressora ao modo On line.

INFORMAÇÕES SOBRE O MATERIAL

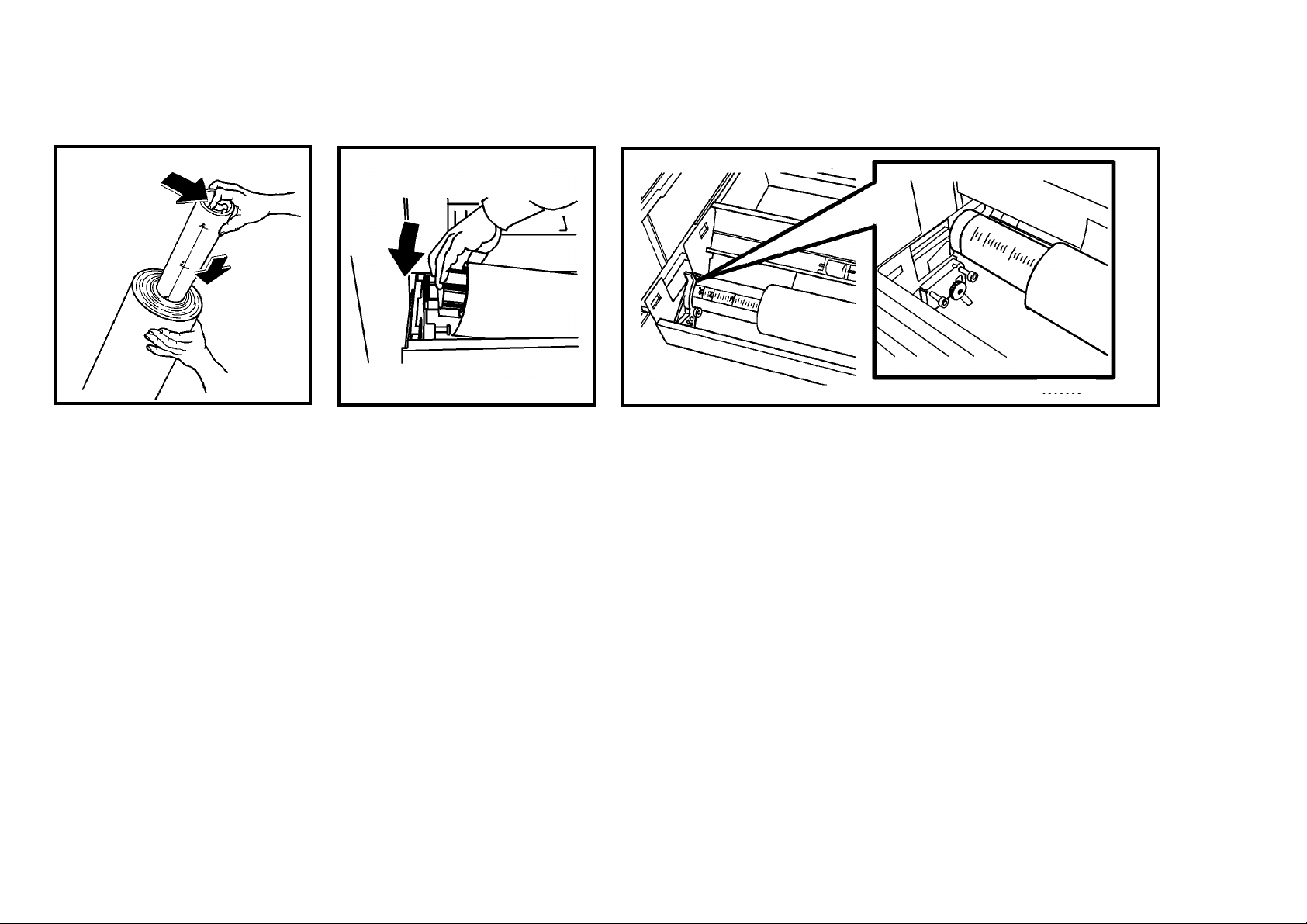

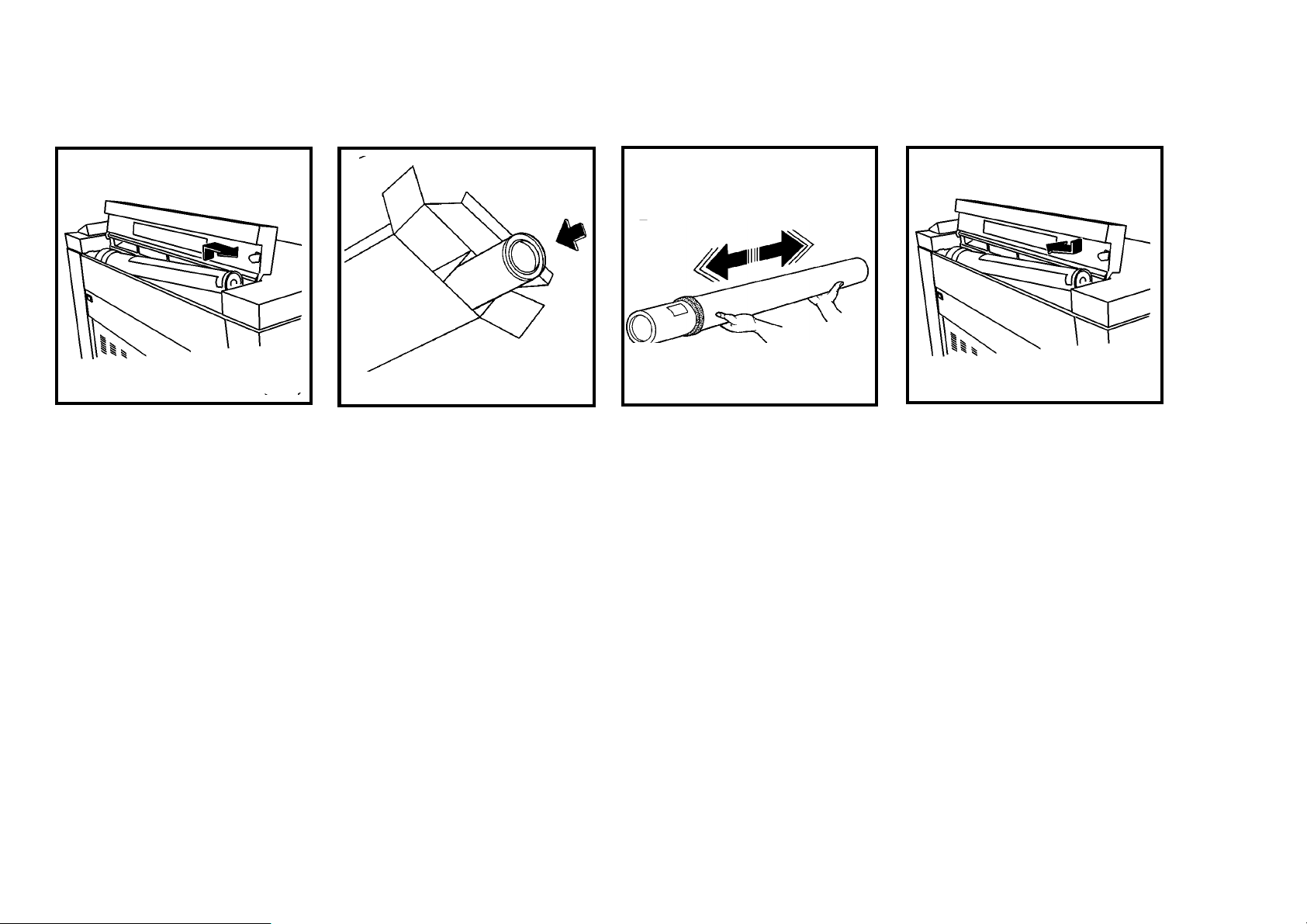

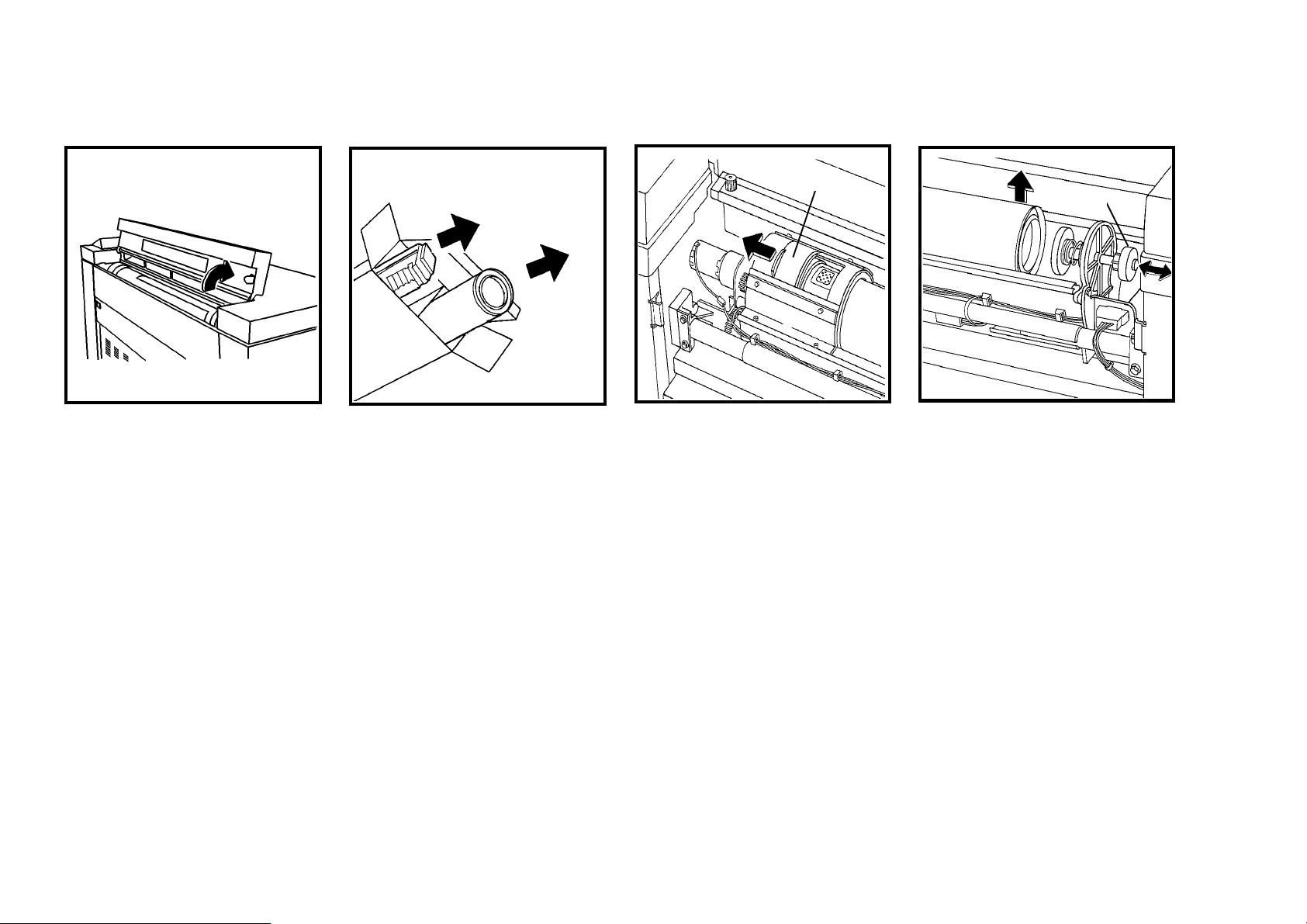

Colocação dos Rolos de Material
A
1
3
NOTA: Coloque o material nas gavetas antes de ligar a alimentação ou depois que a impressora estiver pronta para imprimir.
1. Levante a Bandeja de Saída (A) se necessário e levante o puxador a fim de retirar a Gaveta 1, 2 (Opcional na 8825) ou 3 do Rolo de Material (Não disponível na 8825).
A
2. Comprima as duas alhetas (A) ao mesmo tempo a fim de liberar a trava.
3. Gire o rolo para rebobinar o material restante.
4. Retire o rolo de material usado.
5. Coloque o conjunto do rolo apoiado sobre a sua extremidade.
6. Comprima a alavanca na extremidade do Tubo de Suporte do Rolo de Material e remova o tubo do rolo usado de material.
Manual do Operador da Impressora XES Synergix 8825/8830 11
