Xerox 8254E, 8264E User Manual [de]

November 2009 701P50273

Xerox® 8254E™ / 8264E™ Color Wide Format Printer

Benutzerhandbuch

©2009 Xerox Corporation. Alle Rechte vorbehalten. Unveröffentlichte Rechte vorbehalten gemäß den Urheberrechtsgesetzen der USA. Ohne die ausdrückliche schriftliche Genehmigung seitens Xerox Corporation darf diese Veröffentlichung in keiner Form reproduziert werden

Xerox

, das Sphere of Connectivity-Design und der Xerox® 8254E™ / 8264E™ Color Wide Format Printer sind Marken von Xerox Corporation in den USA und/oder anderen Ländern. Der beanspruchte Urheberrechtsschutz umfasst alle Formen von nach der jetzigen Gesetzgebung urheberrechtsschutzfähigem oder im Folgenden bewilligtem Material und Informationen, einschließlich und ohne Einschränkung des von den Software-Programmen erzeugten Materials, das auf dem Bildschirm in Form von Druckformaten, Vorlagen, Symbolen, Anzeigen, Erscheinungsbildern usw. angezeigt wird.

Microsoft Windows 2000P

ist eine Marke von Microsoft® Corporation in den USA und/oder anderen Ländern. Intel Pentium III® ist

eine Marke von Intel Incorporation in den Vereinigten Staaten und/oder anderen Ländern. Regelmäßige Änderungen sind für dieses Dokument vorbehalten. Änderungen, technische Ungenauigkeiten und Tippfehler werden in

nachfolgenden Ausgaben korrigiert.

Inhalt

1 Sicherheitshinweise

Einführung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1

Warnungen, Vorsichtshinweise und Hinweise. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2

Wichtige Sicherheitsanweisungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3

Elektro-mechanische Zertifikate . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-8

FCC-Hinweise für die USA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-8

EME-Konformität für Kanada. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-8

Produktsicherheits-Zertifikate . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-9

CE-Zeichen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-9

Warnungsaufkleber . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-10

Handhabung der Warnungsaufkleber . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-10

Anbringungsstelle und Art der Warnungsaufkleber. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-11

Nur 8254E - Betriebsverfahrensaufkleber . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-15

Handhabung der Betriebsverfahrensaufkleber. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-15

Anbringungsstelle und Art der Betriebsverfahrensaufkleber . . . . . . . . . . . . . . . . . . . . . . . . . . .1-16

Produkt-Recycling und Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-17

USA u. Kanada:. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-17

Andere Länder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-17

Europäische Union. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-17

2Produktübersicht

Einführung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1

Eigenschaften. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1

Teilebezeichnungen und Funktionen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-2

8264E-Drucker Frontbereich. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2

82654E-Drucker Frontbereich . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4

Druckerrückseite. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-6

Einbaustellen und Funktion der Heizelemente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-8

Drucker-Bedienfeld . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-10

3 Einen Auftrag vorbereiten

Einführung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1

Verbindung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1

8264E Netzkabelverbindungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2

8254E Netzkabelverbindung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-2

Drucker Ein/Ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-5

Gerät einschalten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-5

Gerät ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-6

Xerox 8254E / 8264E Color Wide Format Printer

Benutzerhandbuch

iii

Inhalt

Netzwerkschnittstelle anschließen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-9

Systemanforderungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-9

Kabel vorbereiten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-9

Netzwerkschnittstellenkabel anschließen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-10

Handhabung von Druckmedien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-12

Rollenmaterial laden. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-12

Rollendruckmedien einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-19

8264E Rollendruckmedien laden. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-19

Druckmaterialtyp einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-31

Testdruck . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-33

Setup-Liste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-36

Düsenüberprüfung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-37

Modusdruck . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-38

Farbpalette . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-38

Druck einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-39

4 Handhabung des Druckers

Einführung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-1

Ablaufbeschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-1

Druckerstatus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-3

Ready to Print (Druckbereit) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-3

Setup-Menüanzeige . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-3

Druckerstatus ändern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-3

Anwendung von Druckmedien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-5

Materialart. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-5

Regeln zur Handhabung von Druckmedien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-6

Regeln zur Lagerung von Druckmedien. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-6

Bedruckbarer Bereich . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-7

Kopfhöhenverstellung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-8

Anheben des Druckkopfs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-8

Druckkopf in ursprüngliche Position zurückstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-11

Menü-Überblick . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-15

Setup-Menü (Setup-Element 1 von 7) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-16

Testdruck-Menü (Setup-Element 2 von 7) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-48

Testdruck-Menü einstellen (Setup-Element 3 von 7). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-49

Cleaning Menü (Reinigungs-Menü) (Setup-Element 4 von 7) . . . . . . . . . . . . . . . . . . . . . . . . . .4-50

Selection Menu (Auswahl-Menü) (Setup-Element 5 von 7). . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-50

Version Menu (Version-Menü) (Setup-Element 6 von 7) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-53

Sleep Mode Menu (Ruhezustand-Menü) (Setup-Element 7 von 7) . . . . . . . . . . . . . . . . . . . . . .4-53

Menüeinstellungen auf dem Bedienfeld . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-57

Menüeinstellungs-Verfahren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-57

Bedienfeld-Einrichtungsmenü - Überblick. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-59

Xerox 8254E / 8264E Color Wide Format Printer Benutzerhandbuch

Betrieb vom Bedienfeld . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-60

Zufuhr von Druckmedien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-60

Materialtransportkompensierung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-60

Nur 8264E - Materialniederhalter installieren. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-74

Regelung der Heizelemente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-79

Bedienfeld beim Drucken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-92

Zufuhr von Druckmedien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-92

Druckbetrieb anhalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-93

Eingestellte Werte beim Drucken ändern und bestätigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-94

Druck anhalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-96

Aktionen nach dem Drucken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-97

Druckmaterial zuschneiden. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-97

5Störungsbehebung

Einführung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-1

Ausfälle und Fehlfunktionen des Druckers. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-1

Probleme bei Installation und Einführung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-1

Kein Druck möglich . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-2

Druckmedienbezogene Störungsbehebung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-5

Druckbezogene Störungsbehebung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-8

Fehlermeldungen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-12

Statusmeldungen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-12

Fehlermeldungsanzeige und Korrekturmaßnahmen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-14

Fehlermeldungsanzeige und Korrekturmaßnahmen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-16

Neustart erfordernder Fehler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-17

Bei Druckmaterialstaus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-18

Inhalt

6Wartung

Einführung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-1

Austauschmodule auswechseln. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-1

Tonerpatronen austauschen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-1

Rollendruckmaterial ersetzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-7

Nur 8264E - Reinigungsschwämme austauschen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-13

Reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-16

Außengehäuse reinigen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-16

Reinigen der inneren Partien des Druckers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-17

Druckkopf reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-21

Wischer reinigen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-22

Reinigung um die Kappe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-31

8254E - Reinigen um den Druckkopf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-33

8254E - Reinigen um den Druckkopf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-40

Wartungsarbeiten von autorisierten Technikern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-45

Regelmäßiger Austausch von Teilen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-45

Regelmäßige Inspektion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-46

Drucker auf Dauer lagern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-46

Xerox 8254E / 8264E Color Wide Format Printer

Benutzerhandbuch

Inhalt

7 Anhang

Produktspezifikationen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-1

8264E-Drucker - Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-1

8254E-Drucker - Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-3

Technische Daten - Schnittstelle. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-5

Netzwerkschnittstelle - Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-5

Optionen/Verbrauchsmaterialliste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-6

Verbrauchsmaterialien. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-6

Xerox 8254E / 8264E Color Wide Format Printer Benutzerhandbuch

Sicherheitshinweise

Einführung

In diesem Kapitel werden die Vorsichtsmaßnahmen beschrieben, die zum Installieren und Betrieb des

Xerox die Warnungs- und Vorsichtsbegriffe, mit denen das Bedienungspersonal vertraut sein muss, sowie die Warnungsaufkleber auf dem Hauptgehäuse des Druckers beschrieben.

• Bei der Installation und beim Betrieb dieses Druckers müssen alle Anweisungen und Warnungen in

Vor der Inbetriebnahme des Produkts sind die folgenden Anleitungen aufmerksam durchzulesen, um die dauerhaft sichere Verwendung der Maschine gewährleistet wird.

8254E™ und/oder des 8264E™ Color Wide Format Printers ergriffen werden müssen. Es werden

WARNUNGSHINWEISE:

diesem Benutzerhandbuch befolgt werden.

Ihr Xerox-Gerät und das Zubehör wurden von Xerox mit äußerster Sorgfalt entwickelt und geprüft, um strengsten Sicherheitsvorschriften zu entsprechen. Hierunter fällt auch die Prüfung durch Organisationen und Zulassungsbehörden, durch die die Befolgung von Elektromagnetik-Vorschriften und anerkannten Umweltschutzstandards bestätigt wird.

Die Sicherheits- und Umgebungsprüfungen dieses Produkts wurden ausschließlich unter Verwendung von Xerox-Materialien durchgeführt.

VORSICHTSHINWEISE:

• Jegliche unbefugte Änderung, einschließlich der Hinzufügung neuer Funktionen bzw. des

Anschlusses externer Geräte kann die Betriebserlaubnis des Produkts beeinträchtigen. Weitere Informationen zu diesem Thema vermittelt Ihr Xerox-Partner vor Ort.

Xerox 8254E / 8264E Color Wide Format Printer

Benutzerhandbuch

1-1

Sicherheitshinweise

Warnungen, Vorsichtshinweise und Hinweise

In den Dokumenten für diesen Drucker und auf den am Drucker direkt angebrachten Aufklebern werden drei Warnungskategorien verwendet. Diese Kategorien basieren auf dem Schweregrad der potentiellen Verletzungen des Bedienungspersonals bzw. der Beschädigung des Druckers.

Das Verständnis der Bedeutung der folgenden Warnausdrücke und Befolgen der Anweisungen in diesem Handbuch ist erforderlich.

Symbol Definition

Verwendet für Gefahrensituationen mit Gefahr von leichten,

WARNUNGSHINWEISE:

mittelschweren oder schweren Verletzungen.

VORSICHTSHINWEISE:

Hinweis: / Hinweise:

Verwendet für Gefahrensituationen mit Gefahr von möglicher Beschädigung des Druckers.

Verwendet für besondere Warnhinweise und Informationen, die hervorgehoben werden müssen.

1-2

Xerox 8254E / 8264E Color Wide Format Printer Benutzerhandbuch

Sicherheitshinweise

Wichtige Sicherheitsanweisungen

In diesem Abschnitt werden die allgemeinen Vorsichtsmaßnahmen beschrieben, die zum sicheren Gebrauch des Druckers befogt werden müssen.

Xerox-Geräte und –Verbrauchsmaterialien werden von Xerox mit äußerster Sorgfalt entwickelt und allen erforderlichen Tests unterzogen, um strengsten Sicherheitsvorschriften zu entsprechen. Diese schließen die Prüfung und Freigabe seitens behördlicher Einrichtungen sowie die Einhaltung bestehender Umweltnormen ein.

Zur Gewährleistung eines fortdauernd sicheren Betriebs der Xerox-Geräte sind die folgenden Richtlinien zur Sicherheit ständig einzuhalten.

WARNUNGSHINWEISE:

• Alle auf dem Produkt selbst angebrachten oder mit diesem zusammen ausgelieferten

Warnhinweise und Anleitungen sind jederzeit zu befolgen.

• Der Drucker darf nicht an folgenden Stellen aufgestellt werden. Andernfalls können Verletzungen

oder Beschädigung des Druckers erfolgen. – Auf einer unsicheren Fläche

– Auf einer unsicheren Fläche – Auf einer unebenen oder geneigten Oberfläche

– In Bereichen, in denen Vibrationen von anderen Geräten auftreten

• Nicht auf dem Drucker stehen oder schwere Objekte darauf abstellen. Dadurch könnte der Drucker

kippen oder umfallen, was zu Verletzungen oder Beschädigung führen kann.

• Den Frischlufteinlass des Druckers nicht abdecken. Andernfalls besteht Feuergefahr.

• Den Drucker nicht in feuchten oder staubigen Umgebungen aufstellen. Andernfalls besteht Feuer-

oder Elektroschockgefahr.

• Kein beschädigtes Netzkabel verwenden. Andernfalls besteht Feuer- oder Elektroschockgefahr.

• Das Netzkabel nicht mit nassen Händen einstecken oder abziehen. Andernfalls besteht

Elektroschockgefahr.

• Erdungsleitungen nicht an folgende Stellen anschließen:

– Gasrohre. Es besteht Feuer- oder Explosionsgefahr. – Telefon-Masseleitungen und Blitzableiter. Bei einem Blitzeinschlag kann es zu einer gewaltigen

Stromspitze kommen.

– Wasserrohre und Wasserhähne. Wenn ein Teil des Rohres aus Kunststoff besteht, ist es keine

Masseverbindung.

• Keine entflammbaren Materialien auf dem Einzugsbügel aufbewahren. Andernfalls besteht

Feue rgefa hr.

• Keine entflammbaren Flüssigkeiten auf dem Vorlagenglas verschütten. Andernfalls besteht

Feue rgefa hr.

Xerox 8254E / 8264E Color Wide Format Printer

Benutzerhandbuch

1-3

Sicherheitshinweise

• Keine Metall- oder entflammbaren Objekte durch Öffnungen wie den Frischlufteingang in den

Drucker einführen Andernfalls besteht Feuer- oder Elektroschockgefahr.

• Wenn Fremdstoffe oder Flüssigkeiten wie Wasser in den Drucker gelangen, darf dieser nicht weiter

verwendet werden. Andernfalls besteht Feuer- oder Elektroschockgefahr. – Sofort den Netzschalter des Druckers betätigen, um ihn auszuschalten, das Netzkabel von der

Netzsteckdose trennen und den lokalen Xerox-Händler verständigen.

• Vor dem Beginn der Reinigung muss das Produkt von der Netzsteckdose getrennt werden.

Verwenden Sie immer die spezifisch für dieses Produkt entwickelten Verbrauchsmaterialien; die Verwendung anderer Verbrauchsmaterialien kann zu Leistungseinbußen und möglicherweise zu Gefahrsituationen führen.

• Keine Reinigungsmittel mit Treibgas verwenden. Reinigungsmittel mit Treibgas können auf

elektromechanischen Geräten explosiv und entzündbar sein.

• Beim Bewegen oder Umstellen des Geräts ist immer mit gebührender Umsicht vorzugehen.

Wenden Sie sich an den lokalen Xerox-Kundendienst, wenn das Gerät in einem anderen Gebäude aufgestellt werden soll.

• Die Maschine muss immer auf einer festen Oberfläche (nicht auf einem dicken Teppichboden)

aufgestellt werden, die ausreichend Tragfähigkeit für das Gewicht der Maschine aufweist.

• Das Gerät darf nur in einem ausreichend belüfteten Bereich aufgestellt werden, der einen

entsprechenden Zugang zu Wartungszwecken ernöglicht.

• Vor dem Reinigen ist das Gerät immer von der Netzspannung zu trennen.

• Es darf auf keinen Fall versucht werden, nicht in diesem Bedienungshandbuch beschriebene

Wartungsarbeiten durchzuführen.

• Das Gerät nicht in unmittelbarer Nähe von Heizkörpern oder anderen Wärmequellen aufstellen.

• Elektrische oder mechanische Sperren dürfen nicht übergangen oder deaktiviert werden.

• Das Gerät darf nicht derart aufgestellt werden, dass man auf das Netzkabel treten oder darüber

stolpern kann.

• Diese Gerätschaften dürfen nur in Räumen aufgestellt werden, in denen für ausreichende

Luftzirkulation gesorgt ist. Wenden Sie sich bitte an den Vertragshändler vor Ort für weitere Informationen.

• Die Steckdose für die Maschine muss die auf dem Typenschild auf der Rückseite der Maschine

verzeichneten Anforderungen erfüllen. Wenn Sie sich nicht sicher sind, ob Ihre Spannungsversorgung die Anforderungen erfüllt, wenden Sie sich an das E-Werk vor Ort um Rat.

• Verwenden Sie das Netzkabel aus dem Lieferumfang der Maschine. Es darf kein

Verlängerungskabel verwendet werden. Ebenso darf der Netzkabelstecker nicht entfernt oder verändert werden.

• Niemals elektrische oder mechanische Sicherheitsschalter überbrücken oder deaktivieren.

• Keine Objekte in Steckplätze oder Öffnungen der Maschine schieben. Andernfalls besteht

Elektroschock- oder Feuergefahr.

• Dieses System wird über das Netzkabel von der Stromversorgung getrennt. Das Netzkabel ist an der

Rückseite des Geräts eingesteckt. Zur Trennung der Stromversorgung der Maschine wird das Netzkabel aus der Netzsteckdose gezogen.

• Alle vom Bedienungspersonal durchzuführenden Wartungsverfahren werden in der dem Produkt

beiliegenden Benutzerdokumentation erläutert.

• Verfahren, die nicht in der Kundendokumentation verzeichnet sind, dürfen nicht ausgeführt werden.

1-4

Xerox 8254E / 8264E Color Wide Format Printer Benutzerhandbuch

Sicherheitshinweise

• Alle Verbrauchsmaterialien sind den auf den Verpackungen bzw. Behältern gedruckten

Anweisungen gemäß aufzubewahren.

• Verbrauchsmaterialien sind für Kinder unzugänglich aufzubewahren.

• Die verschiedenen Kabel den Anweisungen im Bedienungshandbuch gemäß anschließen.

Unsachgemäße Kabelverlegung kann zu einem Feuer führen.

• Sicherstellen, dass das/die Netzkabel aus dem Lieferumfang des Druckers verwendet werden. Die

Verwendung anderer Netzkabel kann zu Elektroschock oder Feuer führen.

• Sicherstellen, dass nur die für den Drucker vorgeschriebene entsprechende Netzspannung

verwendet wird. (100 V - 120 V oder 220 V - 240 V). Wenn eine andere Spannung verwendet wird, kann dies zu Elektroschock oder Feuer führen.

• Den Drucker direkt in die Gebäude-Netzsteckdose einstecken (100 V - 120 V oder 220 V - 240 V).

Mehrere Netzkabel dürfen nicht in die gleiche Steckdose eingesteckt werden. Dadurch könnte Hitze entstehen und ein Feuer verursacht werden.

• Es muss eine dedizierte Netzsteckdose mit einem Masseanschluss für die Spannungsversorgung

verwendet und an den Masseleiter angeschlossen werden. Wenn der Masseleiter nicht angeschlossen wird, besteht Elektroschock- oder Feuergefahr.

• Bei der Abfallflüssigkeit des Druckers handelt es sich um Industrieabfall. Die Entsorgung dieser

Abfälle muss im Einklang mit allen entsprechenden Entsorgungsvorschriften durchgeführt werden. Eine Entsorgungsfirma für Industrieabfälle ist mit dieser Entsorgung zu beauftragen.

Xerox 8254E / 8264E Color Wide Format Printer

Benutzerhandbuch

1-5

Sicherheitshinweise

VORSICHTSHINWEISE:

• Bei der Handhabung des/der Netzkabel(s) ist auf die folgenden Punkte zu achten.

– Keine schweren Objekte auf die Netzkabel legen/stellen.

– Die Netzkabel nicht gewaltsam biegen, verdrehen oder ziehen.

– Die Netzkabel nicht in der Nähe von Wärmequellen verlegen.

• Bei der Handhabung eines Netzkabels ist auf die folgenden Punkte zu achten. Eine falsche

Behandlung eines Netzkabels könnte zu einem Feuer führen. – Sicherstellen, dass keine Fremdstoffe, z. B. Staub usw. am Kabelstecker haften.

– Sicherstellen, dass der Kabelstecker vollständig und sicher in die Netzsteckdose eingesteckt

wird.

• Bei der Handhabung der Tonerkassetten muss darauf geachtet werden, dass kein Toner in die

Augen oder auf die Haut gerät. Wenn Toner in die Augen oder auf die Haut gelangt, muss er sofort mit Wasser abgewaschen werden. Andernfalls können Irritationen entstehen oder

• Tonerkassetten dürfen nicht zerlegt werden. Beim Zerlegen kann Toner mit Augen oder Haut in

Kontakt kommen.

• Beim Hochfahren darf der Druckmaterial-Ladehebel nicht betätigt werden. Der Druckkopf könnte

dabei den Druckrollenteil berühren und eine Fehlfunktion verursachen.

• Die Druckmaterialführung beim Drucken nicht berühren. Sie ist heiß und kann zu Verbrennungen

führen.

• Den Druckmaterial-Zufuhrspalt, das Vorlagenglas oder die Druckmaterialführung nicht berühren,

solange die Heizungen arbeiten. Sie sind heiß und können zu Verbrennungen führen.

• Keine flüchtigen Lösungsmittel wie Lackverdünner, Benzol oder Alkohol verwenden. Diese

Lösungsmittel können die Abdeckungen des Druckers beschädigen.

• Sicherstellen, dass keine Feuchtigkeit in den Drucker gelangt. Andernfalls besteht die Möglichkeit,

dass der elektrische Schaltkreis im Drucker kurzgeschlossen wird.

• Unter keinen Umständen dürfen aufgeschraubte Abdeckungen abgenommen werden. Andernfalls

können Elektroschock oder Fehlfunktionen verursacht werden.

• Beim Austauschen der Reinigungs-Schwämme keine Abfallflüssigkeit verschütten. Wenn

Abfallflüssigkeit in Kontakt mit der Gitterwalze kommt, wird deren Oberfläche beschädigt und die Druckmaterialzufuhr-Funktion kann beeinträchtigt werden.

• Zum Reinigen des Abstreifwischers:

– Die Einheit Abstreifwischer-Kopfdeckel nicht mit den Fingern berühren. Hautfett von den

Händen kann das ordnungsgemäße Reinigen des Druckkopfs verhindern. – Der Abstreifwischer der 8264E wird mit einem trockenen Reinigungsstab gesäubert.

– Der Abstreifwischer der 8254E wird mit einem trockenen Polyestertuch gereinigt.

– Den Kopf des Reinigungsstabs oder das Polyestertuch nicht in Wasser eintauchen. Der

Druckkopf kann durch einen nassen Reinigungsstab oder ein nasses Polyestertuch verstopft

werden.

– Reinigungsstab oder Polyestertuch dürfen kein zweites Mal verwendet werden. Der Druckkopf

könnte durch am Reinigungsstab oder Polyestertuch hängenden Staub beschädigt werden.

1-6

Xerox 8254E / 8264E Color Wide Format Printer Benutzerhandbuch

Sicherheitshinweise

• Reinigung um den Druckkopf (nur 8264E):

– Der Druckkopf selbst darf nicht berührt werden. Andernfalls kann der Druckkopf beschädigt

werden.

– Die Spitze des Reinigungsstabs nicht mit den Fingern berühren. Ansonsten kann Hautfett auf

den Reinigungsstab gelangen und den Druckkopf beschädigen. – Den Kopf des Reinigungsstabs nicht in Wasser eintauchen. Ein nasser Stab kann den Druckkopf

beschädigen.

– Der Reinigungsstab darf kein zweites Mal verwendet werden. Der Druckkopf könnte durch am

Reinigungsstab hängenden Staub beschädigt werden.

• Den Drucker nicht kippen, an eine Wand lehnen oder umdrehen. Andernfalls ist es möglich, dass der Toner im Drucker ausläuft. Auch kann ein normaler Betrieb nach dem Umstellen in diese Positionen nicht garantiert werden.

• Wenn der Drucker über einen längeren Zeitraum nicht verwendet werden soll, muss aus Sicherheitsgründen das Netzkabel aus der Steckdose gezogen werden.

• Sicherstellen, dass ein Massekabel mit einem Masseanschluss verbunden wird, der die folgenden Voraussetzungen erfüllt:

– Es dürfen nur ordnungsgemäß geerdete Steckdosen verwendet werden.

– Der Masseleiter ist mit einer Kupferplatte zu verbinden, die dann in der Erde vergraben wird, in

einer Tiefe von 650 mm.

• Der Arbeitsbereich muss ausreichend belüftet werden. Dadurch werden Feuer verhütet und das Bedienungspersonal kann nicht von Dämpfen erkranken.

• Wenn der Druck bendet ist, ist die Druckmaterialführung heiß. Warten, bis sich die Druckmaterialführung abkühlt, bevor sie berührt wird.

• Beim Zuschneiden von Rollendruckmaterial ist auf die folgenden Punkte zu achten. Eine falsche Handhabung der Schneideklinge kann zu Schnittverletzungen and Hand oder Finger führen.

– Wenn Druckmaterial in der Hand gehalten wird, dürfen die Finger nicht auf die

Trennmesserschiene gelegt werden.

– Die Schneideklinge entlang der Trennmesserschiene bewegen.

• Beim Reinigen des Druckers muss dieser zuerst über die [Power]-Taste ausgeschaltet werden, dann wird/werden das/die Netzkabel aus der Steckdose gezogen.

• Wenn der Drucker umgestellt wird, muss er aufrecht und horizontal gehalten werden.

Xerox 8254E / 8264E Color Wide Format Printer

Benutzerhandbuch

1-7

Sicherheitshinweise

Elektro-mechanische Zertifikate

FCC-Hinweise für die USA

Prüfungen zufolge entspricht dieses Gerät den in Teil 15 der FCC-Vorschriften festgelegten Grenzwerten für ein digitales Gerät der Klasse A. Diese Bestimmungen haben zum Ziel, schädliche Störungen beim Betrieb des Geräts in einer kommerziellen Umgebung zu vermeiden. Durch dieses Gerät wird Hochfrequenzenergie erzeugt, eingesetzt und möglicherweise ausgestrahlt und es kann, wenn es nicht entsprechend der Betriebsanleitung installiert und verwendet wird, potenziell gefährliche Störungen im Funkverkehr verursachen. Die Verwendung dieses Geräts in Wohngebieten kann zu gefährlichen Störungen führen, die in einem solchen Fall vom Benutzer auf eigene Kosten behoben werden müssen.

EME-Konformität für Kanada

This Class “A” digital apparatus complies with Canadian ICES-003.

Cet appareil numérique de la classe “A” est conforme à la norme NMB-003 du Canada.

1-8

Xerox 8254E / 8264E Color Wide Format Printer Benutzerhandbuch

Sicherheitshinweise

Produktsicherheits-Zertifikate

Dieses Produkt wurde von den folgenden Organisationen als den aufgeführten Sicherheitsnormen entsprechend zertifiziert.

Behörden

MET LABORATORIES, INC.

Standardwert

UL60950-1 1st (2003) (USA)

IEC60950-1 Edition 1 (2001)

CAN/CSA-C22.2 No. 60950-1-03 (Kanada)

CE-Zeichen

Die an dieses Gerät angebrachte CE-Markierung symbolisiert die Konformitätserklärung seitens XEROX bezüglich der folgenden Richtlinien der Europäischen Gemeinschaft mit dem jeweils angegebenen Gültigkeitsdatum:

12. Dezember 2006: EU-Richtlinie 2006/95/EC und Erweiterung(en). Angleichung der

Rechtsvorschriften der Mitgliedstaaten über Niederspannungsgeräte.

15.12.04: EU-Richtlinie 2004/108/EC und Erweiterung(en). Angleichung der Rechtsvorschriften der

Mitgliedstaaten über die elektromagnetische Verträglichkeit.

09.03.99: EU-Richtlinie 99/5/EG über Funk- und Telekommunikationsendgeräte und die gegenseitige

Anerkennung ihrer Konformität.

Eine vollständige Konformitätserklärung mit Definitionen der relevanten Richtlinien und betroffenen Normen können Sie von Ihrem Xerox-Vertragshändler vor Ort erhalten.

Xerox 8254E / 8264E Color Wide Format Printer

Benutzerhandbuch

1-9

Sicherheitshinweise

Warnungsaufkleber

In diesem Abschnitt werden Behandlung, Anbringungsstellen und Arten der Warnungsaufkleber besprochen.

Warnungsaufkleber werden an den Teilen des Druckers angebracht, die besondere Aufmerksamkeit erfordern. Die Kenntnis der Anbringungsstellen und der Gefahrenbeschreibungen jedes Aufklebers sind erforderlich, bevor der Drucker verwendet wird.

Handhabung der Warnungsaufkleber

Hinweise:

• Wenn die Aufkleber verschmutzt und unleserlich werden, muss der Schmutz mit einem

Tuch, Wasser und einem neutralen Reinigungsmittel entfernt werden. Organische Lösungsmittel oder Benzin dürfen nicht verwendet werden.

• Sollten Aufkleber beschädigt oder unleserlich werden oder verloren gehen, müssen sie

ersetzt werden. Wenn ein Ersatz von Aufklebern erforderlich wird, den Xerox-Händler vor Ort verständigen.

1-10

Xerox 8254E / 8264E Color Wide Format Printer Benutzerhandbuch

Sicherheitshinweise

Anbringungsstelle und Art der Warnungsaufkleber

8264E Warnungsaufkleber

In den folgenden beiden Abbildungen werden die Anbringungsstellen der 8264E-Warnungsaufkleber gezeigt.

Xerox 8254E / 8264E Color Wide Format Printer

Benutzerhandbuch

1-11

Sicherheitshinweise

Nummer Arten von Warnungsaufklebern

1-12

Xerox 8254E / 8264E Color Wide Format Printer Benutzerhandbuch

Nummer Arten von Warnungsaufklebern

Sicherheitshinweise

Xerox 8254E / 8264E Color Wide Format Printer

Benutzerhandbuch

1-13

Sicherheitshinweise

Warnungsaufkleber für die 8254E

In der folgenden Abbildung werden die Anbringungsstellen der 8254E-Warnungsaufkleber gezeigt.

Nr. Arten von Warnungsaufklebern

1-14

Xerox 8254E / 8264E Color Wide Format Printer Benutzerhandbuch

Sicherheitshinweise

Nur 8254E - Betriebsverfahrensaufkleber

In diesem Abschnitt werden Behandlung, Anbringungsstellen und Arten der Betriebsverfahrensaufkleber der 8245E besprochen.

Die 8264E enthält keine Betriebsverfahrensaufkleber.

Handhabung der Betriebsverfahrensaufkleber.

Bei der Behandlung der Warnungsaufkleber müssen folgende Punkte in Betracht gezogen werden.

Hinweis:

• Wenn die Aufkleber verschmutzt und unleserlich werden, muss der Schmutz mit einem

Tuch, Wasser und einem neutralen Reinigungsmittel entfernt werden. Organische Lösungsmittel oder Benzin dürfen nicht verwendet werden.

• Sollten Aufkleber beschädigt oder unleserlich werden oder verloren gehen, müssen sie

ersetzt werden. Wenn ein Ersatz von Aufklebern erforderlich wird, den Xerox-Händler vor Ort verständigen.

Xerox 8254E / 8264E Color Wide Format Printer

Benutzerhandbuch

1-15

Sicherheitshinweise

Anbringungsstelle und Art der Betriebsverfahrensaufkleber

In den folgenden beiden Abbildungen werden die Anbringungsstellen der Betriebsverfahrensaufkleber gezeigt.

Nr. Arten von Betriebsverfahrensaufklebern Referenz

Rollendruckmed ien einstellen auf Seite 19

Tonerpatronen

austauschen

1-16

Xerox 8254E / 8264E Color Wide Format Printer Benutzerhandbuch

Sicherheitshinweise

Produkt-Recycling und Entsorgung

USA u. Kanada:

Xerox betreibt ein weltweites Recyling-Programm, das die Zurücknahme und Wiederverwertung von gebrauchten Geräten/Geräteteilen beinhaltet. Beim Xerox-Partner erfragen (1-800-ASK-XEROX), ob dieses Xerox-Produkt Teil des Programms ist. Weitere Informationen zu diesem Thema können auf der Xerox-Webseite unter www.xerox.com/environment.html

Ist Ihr Xerox-Gerät nicht im Recycling-Programm enthalten, dann entsorgen Sie es entsprechend der regionalen Bestimmungen. Bitte beachten Sie dabei, dass das Gerät u. U. Blei und andere, zu einer gesonderten Entsorgung verpflichtende Materialien enthalten kann. Informationen zu Entsorgung und Recycling erteilen die entsprechenden regionalen Behörden. In den USA kann man auch Informationen auf der Website der Electronic Industries Alliance finden: www.eiae.org

Andere Länder

eingeholt werden.

Gerät den örtlichen Bestimmungen gemäß entsorgen.

Europäische Union

WEEE Richtlinie 2002/96/EC

Manche Geräte können sowohl in einer Wohngebiet/Haushalt-Umgebung als auch in einer geschäftlichen Umgebung verwendet werden.

Produkt-Recycling und Entsorgung (Geschäftsumgebungen, Europa)

Geräte, die dieses Symbol tragen, müssen den nationalen Richtlinien gemäß entsorgt werden. Den europäischen Bestimmungen zum Umgang mit elektrischen und elektronischen Altgeräten ist Folge zu leisten.

Xerox 8254E / 8264E Color Wide Format Printer

Benutzerhandbuch

1-17

Sicherheitshinweise

Produkt-Recycling und Entsorgung (Wohnumgebungen, Europa)

Das Anbringen dieses Symbols auf Ihrem Gerät zeigt an, dass es nicht mit normalem Haushaltsmüll entsorgt werden darf. In Einhaltung der europäischen Gesetzgebung müssen zu entsorgende verschrottbare elektrische und elektronische Geräte vom Haushaltsmüll getrennt werden.

Haushalte in Mitgliederstaaten der europäischen Gemeinschaft können elektrische und elektronische Geräte an speziellen Sammelstellen kostenfrei entsorgen. Wenden Sie sich bitte an die zuständige Behörde vor Ort für weitere Informationen.

In manchen Mitgliedstaaten kann der Händler, der Ihnen ein neues Gerät verkauft, dazu verpflichtet sein, Altgeräte kostenlos zurück zu nehmen. Bitten Sie Ihren Händler um weitere dahingehende Informationen.

Bei der Entsorgung des Geräts den Xerox-Partner kontaktieren.

Benutzerinformationen über Sammeln und Entsorgen alter und gebrauchter Batterien (EU Batterie-Richtlinien)

Diese Symbole auf Produkten und/oder Begleitmaterialien bedeuten, dass gebrauchte elektrische und elektronische Produkte und Batterien nicht mit allgemeinem Haushaltsmüll vermischt werden dürfen.

Für ordnungsgemäße Behandlung, Wiederherstellung und Recycling von Altgeräten und gebrauchten Batterien müssen diese gemäß der jeweils gültigen Vorschriften und der Richtlinien 2002/96/EC sowie 2006/66/EC zu entsprechenden Sammelstellen gebracht werden.

Durch eine verantwortungsbewusste Entsorgung dieser Altgeräte und Batterien können wertvolle Ressourcen gespart und mögliche negative Auswirkungen auf die menschliche Gesundheit und die Umwelt vermieden werden, die sonst aus der unsachgemäßen Handhabung von Abfällen erwachsen können.

Wenn Sie weitere Informationen zur Entsorgung Ihrer Altgeräte und Batterien benötigen, wenden Sie sich bitte an die örtlichen Behörden oder städtischen Entsorgungsdienste oder an den Händler, bei dem Sie das Produkt erworben haben. Je nach der jeweiligen Rechtssprechung kann eine unsachgemäße Entsorgung dieser Produkte rechtliche Schritte nach sich ziehen.

1-18

Xerox 8254E / 8264E Color Wide Format Printer Benutzerhandbuch

Sicherheitshinweise

Geschäftliche Benutzer in der europäischen Gemeinschaft

Wenn Sie elektrische und elektronische Altgeräte entsorgen wollen, wenden Sie sich bitte an den Händler oder Lieferanten für weitere Informationen.

Informationen über die Entsorgung in Ländern außerhalb der europäischen Gemeinschaft

Diese Symbole sind nur in der europäischne Gemeinschaft gültig. Wenn Sie diese Artikel entsorgen wollen, wenden Sie sich bitte an die örtliche Behörden oder Ihren Händler zwecks Informationen bezüglich der korrekten Entsorgungsmethode.

Anmerkung bezüglich des Batteriesymbols

Dieses Symbol einer Mülltonne kann in Verbindung mit einem chemischen Symbol verwendet werden. Dadurch wird die Konformität mit den in der Richtlinie enthaltenen Anforderungen bestätigt.

Ausbau

Batterien dürfen nur von einem vom Hersteller genehmigten Service-Betrieb ausgetauscht werden.

Produktumgebungs-Anforderungen

Wenn Sie für die Entsorgung des Xerox-Produkts verantwortlich sind, beachten Sie bitte dabei, dass das Gerät u. U. Blei, Perchlorat und andere, zu einer gesonderten Entsorgung verpflichtende Materialien enthält. Die Anwesenheit dieser Materialien steht völlig im Einklang mit internationalen Vorschriften, die zur Zeit der Markteinführung des Produkts in Kraft waren. Informationen zu Entsorgung und Recycling erteilen die entsprechenden regionalen Behörden. In den USA kann man auch Informationen auf der Website der Electronic Industries Alliance finden: http://www.eiae.org/ Perchlorat enthaltende Materialien - Dieses Produkt kann ein oder mehrere Perchlorat enthaltende Geräte, z. B. Batterien, enthalten. Eine Sonderbehandlung kann erforderlich sein, siehe bitte:

http://www.dtsc.ca.gov/hazardouswaste/perchlorate/

eingeholt werden.

Xerox 8254E / 8264E Color Wide Format Printer

Benutzerhandbuch

1-19

Sicherheitshinweise

1-20

Xerox 8254E / 8264E Color Wide Format Printer Benutzerhandbuch

Produktübersicht

Einführung

In diesem Kapitel werden die Eigenschaften der Drucker 8264E und 8254E mit Nennung der Namen und Funktion aller Teile behandelt.

Eigenschaften

In diesem Abschnitt werden die Haupteigenschaften der Drucker 8264E und 8254E beschrieben.

1. Ausgabe mit hoher Geschwindigkeit – Mit dem neuen Druckkopf wird eine Ausgabe mit hoher Geschwindigkeit erzielt.

8264E - Mit dem Druckkkopf kann in einer Breite bis zu 1615 mm gedruckt werden.

– 8254E - Mit dem Druckkopf kann in einer Breite bis zu 1355,5 mm gedruckt werden, wenn der

Drucker zum Drucken mit einem Durchgang eingestellt ist. Beim Drucken mit zwei Durchgängen ist die mögliche Druckbreite zu 1336,5 mm.

2. Große Auswahl an kompatiblen Druckmedien Der Druckkopf lässt sich auf zwei Höhen einstellen und kann Druckmedien unterschiedlicher Dicke

bedrucken. Der Dickebereich für den Druckkopf rangiert von 0,08 bis zu 0,30 mm.

3. Lebhafte Farbreproduktion Zum Drucken werden vier Tonerfarben für scharfe und lebhafte Farbreproduktion eingesetzt. In

diesem 8254E-Drucker werden Solvent-Ink-Kassetten mit 220 ml Inhalt verwendet. In die 8254E können 220 ml- oder 440 ml-Kassetten eingesetzt werden. Jede Kassette enthält einen dedizierten IC-Chip. Mit diesem Chip kann die zum Drucken aufgewendete Tonermenge überwacht werden, wodurch die Produktivität erhöht wird. Die Verwendung von variablen Punkten kann auch die Farbwiedergabe verbessern.

4. Mehrere Heizungen Das für die Drucker der Serien 8264E und 8254E entwickelte Druckmedien-Heizsystem ist für den

Gebrauch mit Solvent Ink ausgelegt. Heizungen sind an drei Stellen angebracht (vor dem Einzugsbügel, auf dem Einzugsbügel und nach dem Einzugsbügel), damit die Solvent Ink besser auf dem Druckmaterial fixiert wird und schneller trocknet.

5. Effektive Verwendung von Druckmedien Eine „Ausgang”-Funktion ermöglicht das Einstellen der Position, an der der Druck beginnt, nach

Bedarf. Es kann auf bereits bedruckte Druckmedien gedruckt werden. Dies gestattet die effekive Anwendung von linken Rändern.

Xerox 8254E / 8264E Color Wide Format Printer

Benutzerhandbuch

2-1

Produktübersicht

Teilebezeichnungen und Funktionen

In diesem Abschnitt werden Name und Funktion jedes Teils aufgeführt.

8264E-Drucker Frontbereich

Nr. Name Funktion

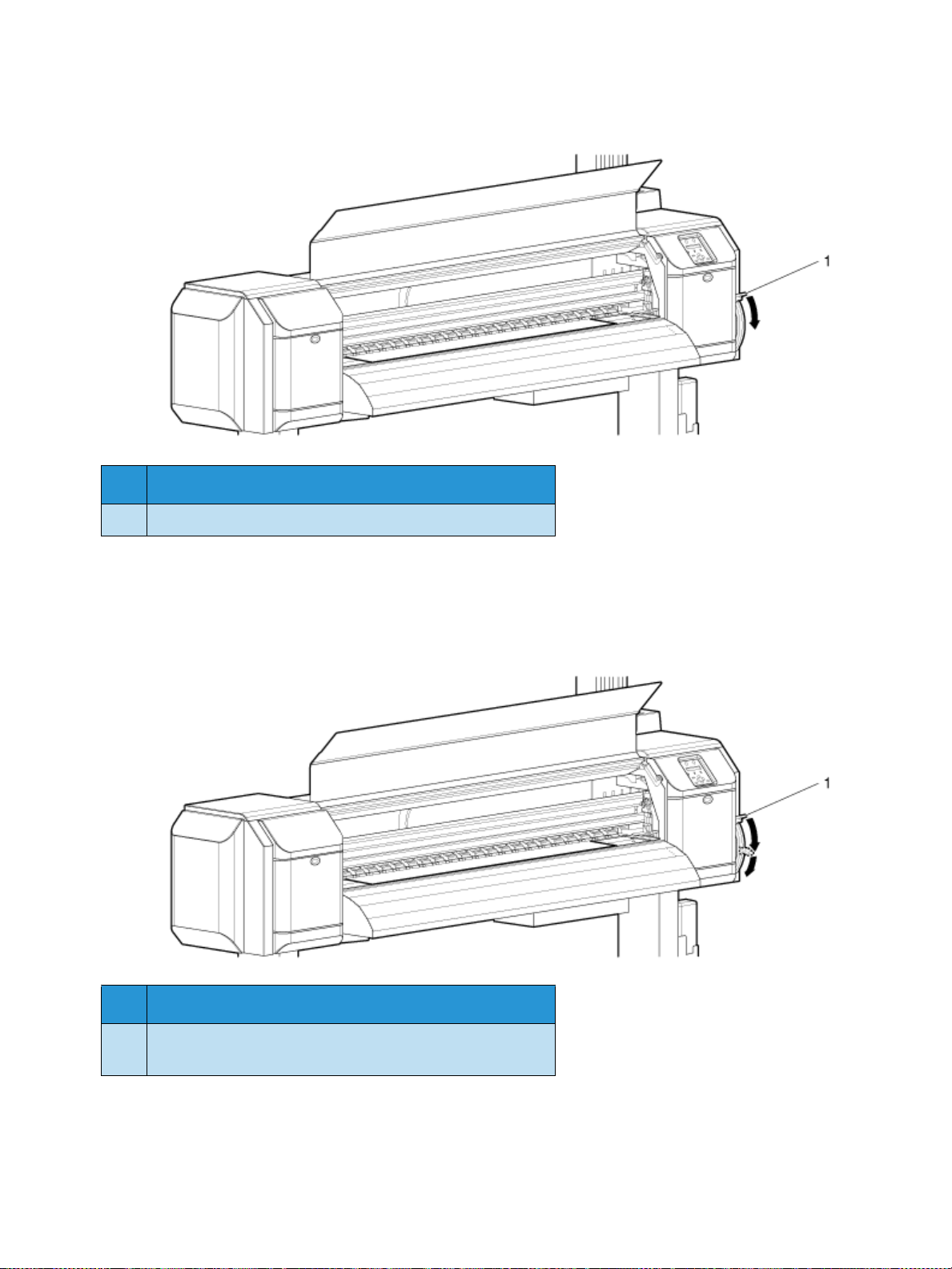

1 Einzugshebel Wird zum Fixieren oder Freigeben von Druckmedien verwendet.

•Zum Fixieren der Druckmedien den Hebel nach unten bewegen.

•Zum festeren Fixieren des Druckmaterials den Hebel weiter nach unten bewegen. Wird zur Verbesserung der Druckmaterialzufuhr-Genauigkeit verwendet.

•Zum Freigeben des Druckmaterials den Hebel nach oben bewegen.

2 Steuerpult Wird zur Regelung der Einstellungen der Betriebsbedingungen und zur Ansicht

des Druckerstatus sowie verschiedener Funktionseinstellungen verwendet.

Drucker-Bedienfeld

3 Vordere Abdeckung Verhindert, dass der Benutzer beim Betrieb mit dem Antriebsmechanismus

in Berührung kommt. Wird geöffnet und geschlossen, wenn Druckmedien eingestellt werden oder gestaut sind. Ist normalerweise geschlossen.

2-2

Xerox 8254E / 8264E Color Wide Format Printer Benutzerhandbuch

Produktübersicht

Nr. Name Funktion

4 Stand Ständer für den Drucker 5 Materialführung Wird zum unproblematischen Zuführen von Druckmedien verwendet, wenn

Druckmedien eingestellt oder bedruckt werden. Der Postfixierer befindet sich unter der Führung.

6 Einzugsbügel Im Inneren der vorderen Abdeckung installiert.

Die Einzugsbügelheizung befindet sich unter dem Einzugsbügel.

7 Andruckwalzen Im Inneren der vorderen Abdeckung installiert.

Halten und drücken das Druckmaterial beim Drucken an.

8 Trennmesserschiene Im Inneren der vorderen Abdeckung installiert.

Wird zum geraden Abschneiden des Druckmaterials verwendet.

9 Wartungsabdeckungen

(Rechts und links)

10 Höhenverstellungen Wird zum Ausrichten des Druckers auf unebenen Oberflächen verwendet. 11 Materialniederhalter

(Rechts und links)

Verhindert, dass der Benutzer mit dem inneren mechanischen Bereich in Berührung kommt. Wird in den folgenden Fällen geöffnet und geschlossen.

• Zum Reinigen des Abstreifwischers

• Beim Reinigen um den Druckkopf Ist normalerweise geschlossen.

Im Inneren der vorderen Abdeckung installiert. Wird zum Halten beider Seiten des Druckmaterials, zum Führen des Materials und zum Verhüten von Stauchen und Verziehen verwendet.

Xerox 8254E / 8264E Color Wide Format Printer

Benutzerhandbuch

2-3

Produktübersicht

82654E-Drucker Frontbereich

Nr. Name Funktion

1 Einzugshebel Wird zum Fixieren oder Freigeben von Druckmedien verwendet.

•Zum Fixieren der Druckmedien den Hebel nach unten bewegen.

•Zum Freigeben des Druckmaterials den Hebel nach oben bewegen.

2 Steuerpult Wird zur Regelung der Einstellungen der Betriebsbedingungen und zur

Ansicht des Druckerstatus sowie verschiedener Funktionseinstellungen verwendet.

3 Vordere Abdeckung Verhindert, dass der Benutzer beim Betrieb mit dem Antriebsmechanismus in

Berührung kommt. Wird geöffnet und geschlossen, wenn Druckmedien

eingestellt werden oder gestaut sind. Ist normalerweise geschlossen. 4 Stand Ständer für den Drucker 5 Buchstand Die Schnellanleitung usw. kann hier aufbewahrt werden. Kann an jedem Bein

des Ständers montiert werden. 6 Materialführung Wird zum unproblematischen Zuführen von Druckmedien verwendet, wenn

Druckmedien eingestellt oder bedruckt werden.

Der Toner-Trockner befindet sich unter der Führung. 7 Trennmesserschiene Wird zum geraden Abschneiden des Druckmaterials verwendet.

2-4

Xerox 8254E / 8264E Color Wide Format Printer Benutzerhandbuch

Nr. Name Funktion

8 Andruckwalzen Im Inneren der vorderen Abdeckung installiert.

Halten und drücken das Druckmaterial beim Drucken an. 9 Einzugsbügel Im Inneren der vorderen Abdeckung installiert.

Die Einzugsbügelheizung befindet sich unter dem Einzugsbügel.

Produktübersicht

Xerox 8254E / 8264E Color Wide Format Printer

Benutzerhandbuch

2-5

Produktübersicht

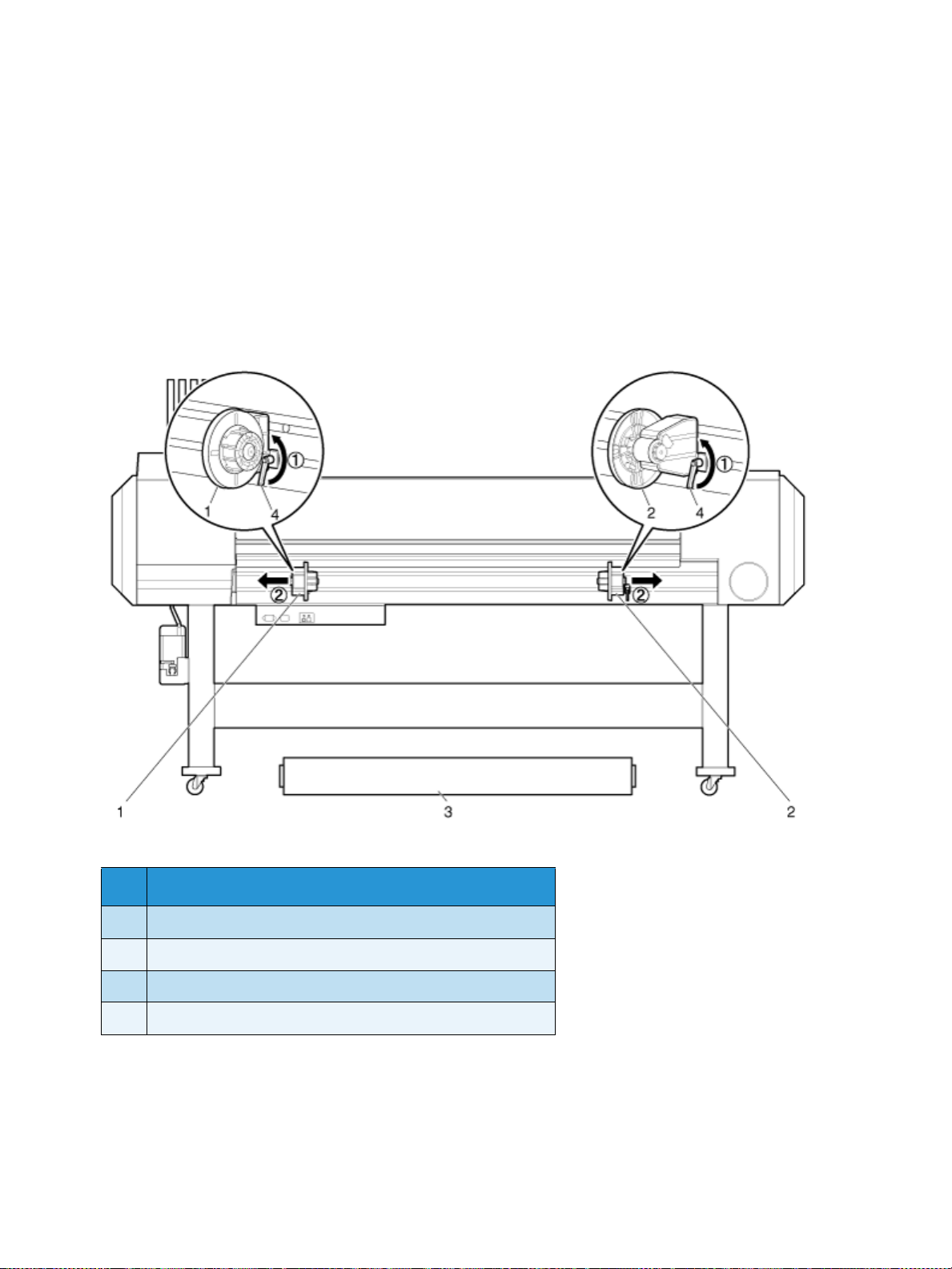

Druckerrückseite

8264E Rückseite

Nr. Name Funktion

1 Druckmaterial-

Rollenhalter

2 Materialzufuhrspalt Für die Zufuhr des Druckmaterials von der Rückseite zur Vorderseite. 3 Tonerkassetten-

Steckplätze

4 Materialführung Wird zum unproblematischen Zuführen von Druckmedien verwendet, wenn

5 Netzbuchsen (2) Zum Einstecken des Netzkabels. 6 USB-Verbindung In diesem Drucker nicht verwendet. 7 Netzwerk-

Schnittstellenanschluss 8 Abfallflüssigkeitsbehälter Zum Auffangen des vom Drucker ausgegebenen Resttoners. 9 Abfallflüssigkeitsventil Wird zum Ablassen der Abfallflüssigkeit vom Abfallflüssigkeitsbehälter

Werden zum Laden von Rollenmaterial verwendet. Enthalten Flansche, die in den Kern der Druckmaterialrollen eingeführt werden, sowie die Ratschenhebel, die die Druckmaterial-Rollenhalter feststellen

Zum Aufnehmen der Tonerkassetten.

Druckmedien eingestellt oder bedruckt werden. Die Vorheizung zum Erwärmen von Druckmaterial befindet sich unter der Druckmaterialführung.

Wird zum Anschließen eines Netzwerk-Schnittstellenkabels verwendet.

verwendet. Ist normalerweise geschlossen.

2-6

Xerox 8254E / 8264E Color Wide Format Printer Benutzerhandbuch

8254E Rückseite

Produktübersicht

Nr. Name Funktion

1 Netzstromeingang Zum Einstecken des Netzkabels. 2 Netzwerk-

Schnittstellenanschluss 3 USB-Verbindung In diesem Drucker nicht verwendet. 4 Rollenhalteraufnahme Zur Aufnahme des Rollenhalters bei Verwendung von Rollendruckmedien. 5 Materialzufuhrspalt Für die Zufuhr des Druckmaterials von der Rückseite zur Vorderseite. 6 To ne r k as s e tt e n-

Steckplatz 7 Materialführung Wird zum unproblematischen Zuführen von Druckmedien verwendet, wenn

8 Abfallflüssigkeitsbehälter Zum Auffangen des vom Drucker ausgegebenen Resttoners. 9 Abfallflüssigkeitsventil Wird zum Ablassen der Abfallflüssigkeit vom Abfallflüssigkeitsbehälter

Wird zum Anschließen eines Netzwerk-Schnittstellenkabels verwendet.

Zum Aufnehmen der Tonerkassetten.

Druckmedien eingestellt oder bedruckt werden. Die Vorheizung zum Erwärmen von Druckmaterial befindet sich unter der Druckmaterialführung.

verwendet. Ist normalerweise geschlossen.

Xerox 8254E / 8264E Color Wide Format Printer

Benutzerhandbuch

2-7

Produktübersicht

Einbaustellen und Funktion der Heizelemente

Vorheizung

Die Vorheizung befindet sich auf der Rückseite des Druckers zwischen der Druckmaterialrolle und dem Druckkopf. Sie wird zum Vorwärmen des Druckmediums vor dem Drucken verwendet. Dadurch werden die Poren des Druckmediums geöffnet, das so den Toner besser aufnimmt.

Nr. Name

1 Rollenführung 2 Vorheizung 3 Druckkopf

Einzugsbügelheizung

Die Einzugsbügelheizung befindet sich unter dem Einzugsbügel direkt unter dem Druckkopf. Mit diesem Heizelement wird der Toner aufgewärmt. Damit wird die Fixierung des Toners auf gestrichenen wie ungestrichenen Druckmedien verbessert sowie die Punktzuwachskontrolle optimiert, wodurch die Druckqualität insgesamt verbessert wird.

Nr. Name

1 Rollenführung 2 Einzugsbügelheizung 3 Druckkopf

2-8

Xerox 8254E / 8264E Color Wide Format Printer Benutzerhandbuch

Postfixierer

Der Postfixierer befindet sich unter der Führung. Er wird zum Abschließen des Fixierungsprozesses verwendet, wobei das bedruckte Material getrocknet wird.

Nr. Name

1 Rollenführung 2 Postfixierer 3 Druckkopf

8254E / 8264E Benutzerhandbuch 2-9

Produktübersicht

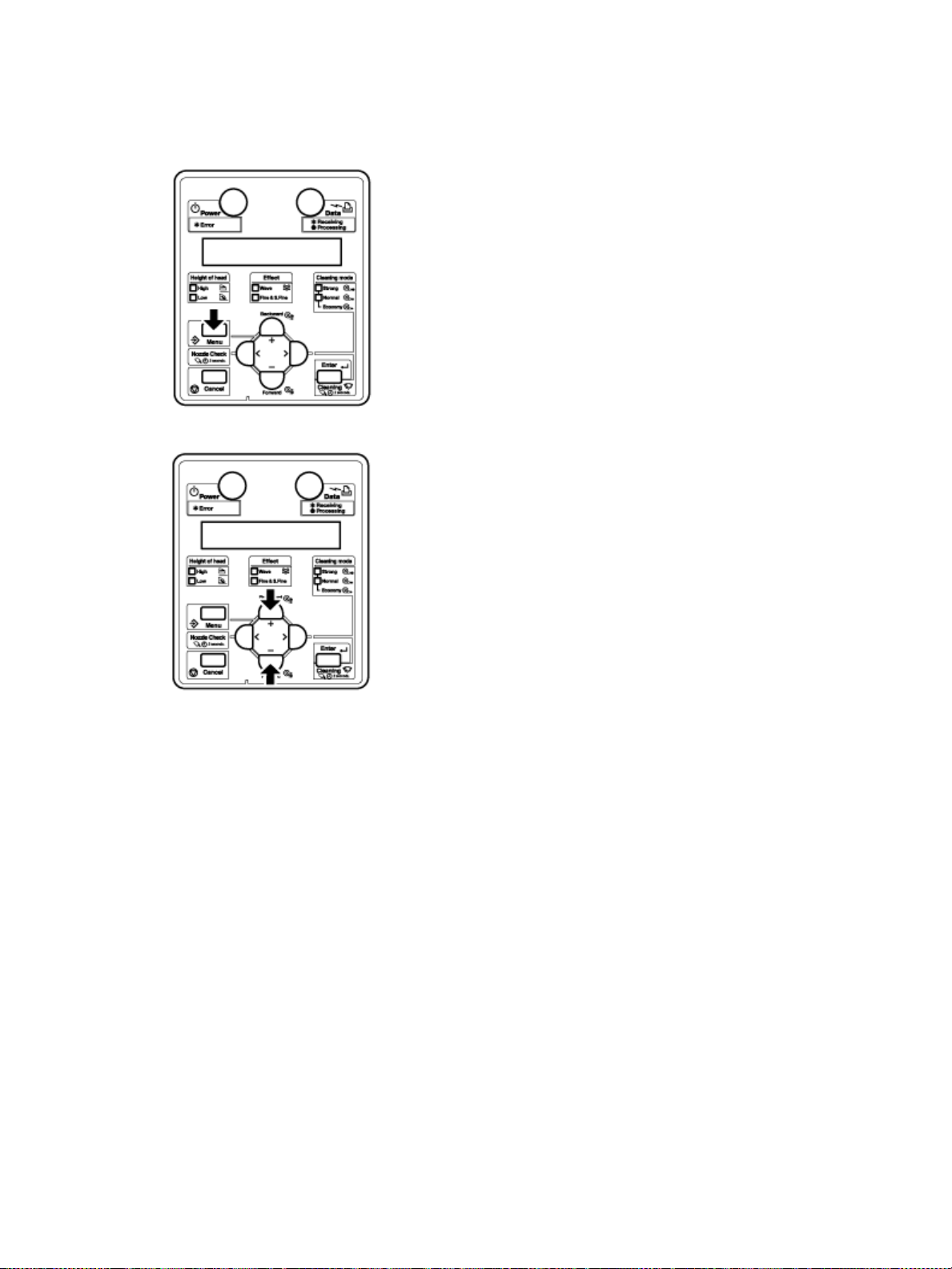

Drucker-Bedienfeld

Das Bedienpult wird zum Festlegen der Betriebsbedingungen und zur Anzeige des Druckerstatus und Zustands anderer Funktionen verwendet. In diesem Abschnitt werden die Bezeichnungen aller Betriebstasten sowie jede Statusanzeige und Funktion beschrieben.

Hinweise:

• Es folgen Details bezüglich der Verwendung des Bedienpults. – Bei der Durchführung von Menüeinstellungen vom Bedienpult: Menüeinstellungen

auf dem Bedienfeld

– Bei der Durchführung von verschiedenen anderen Vorgängen vom Bedienpult:

Betrieb vom Bedienfeld

2-10

Xerox 8254E / 8264E Color Wide Format Printer Benutzerhandbuch

Betriebstasten

Hinweis:

• Den Betriebstasten werden unterschiedliche Bezeichnungen und Funktionen zugeordnet,

abhängig vom Status des Druckers. Details zum Druckerstatus befinden sich hier:

Druckerstatus.

Nr. Name Standard-Menüanzeige Setup-Menüanzeige

Produktübersicht

1 [Menu]-Taste (Menü) Ruft die Anzeige des Setup-

Menüs auf.

2 [Enter]-Taste (Eingabe) Nur 8254E - Nimmt beim

Drucken den Druck wieder auf.

[Cleaning]-Taste (Reinigung)

3 [Cancel]-Taste

(Abbrechen)

4 [<]-Taste

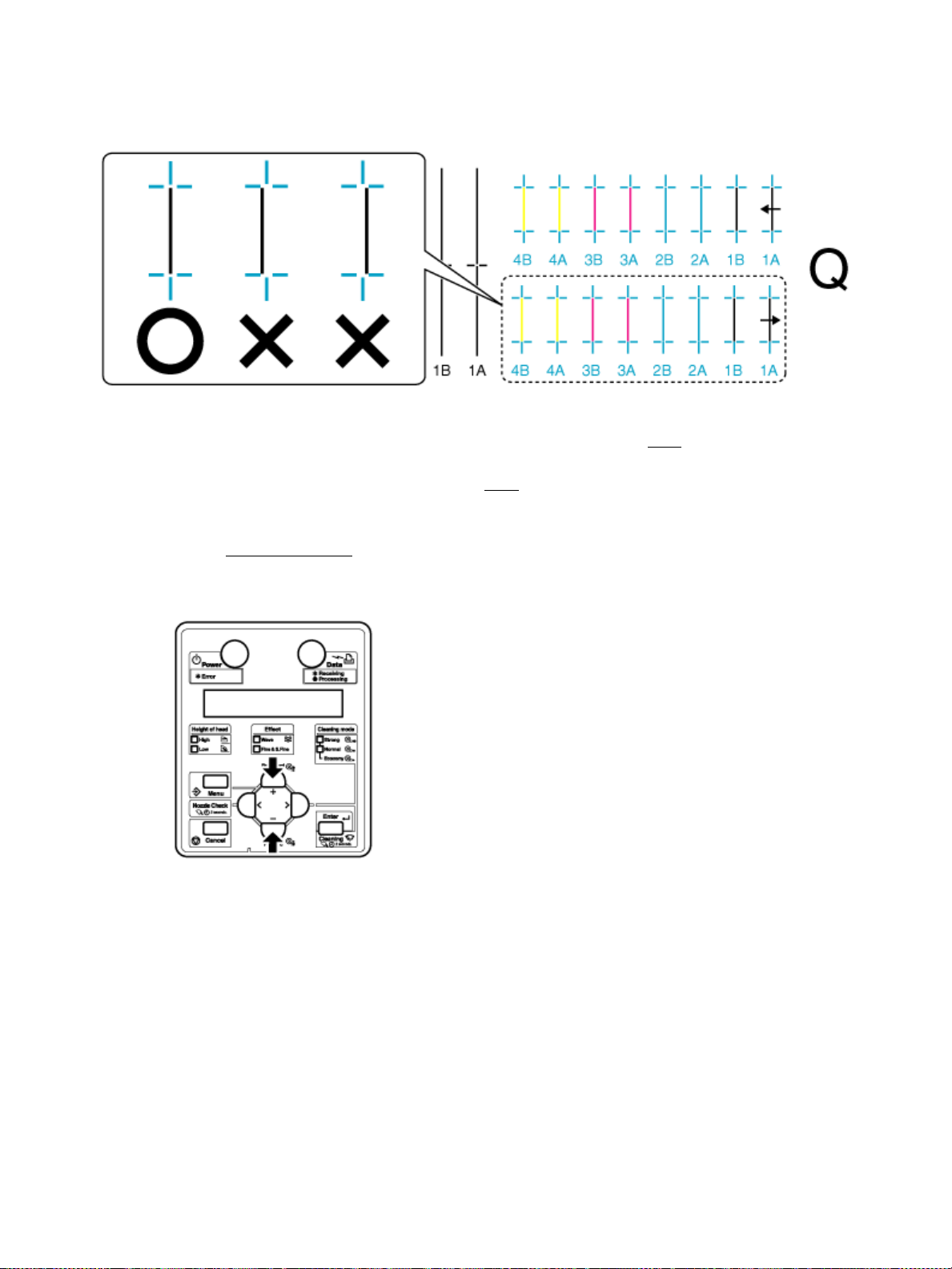

[Nozzle Check]-Taste (Düsenüberprüfung)

5 [>]-Taste Einstellung des

Die Taste mindestens zwei Sekunden lang gedrückt halten, um das DruckkopfReinigungsverfahren zu beginnen.

•Während des Druckens: Erzwingt den Abbruch des Druckvorgangs und löscht eine Datei der verbleibenden Daten.

•Während des Empfangs oder der Analyse: Löscht die Datendatei, die bereits empfangen und analysiert wurde, dann wird die darauf folgende Datendatei gelöscht.

—

Die Taste mindestens zwei Sekunden lang gedrückt halten, um das Düsenüberprüfungsverfahren zu beginnen.

Reinigungsbetriebs.

•Die Lampe für den betreffenden ausgewählten Reinigungsmodus leuchtet grün auf.

•Durch Drücken der [Menu]-Taste wird „Menu 1: Setup>” angezeigt.

•Dies ist das erste von sieben möglichen Menüs.

•Durch Drücken der Taste [+] oder [–] können die anderen sechs Menüs gewählt werden.

•Das einzustellende Menü wird ausgewählt und wird in die nächste Hierarchie verschoben.

• Die Einstellung wird bestimmt und gespeichert.

—

•Kehrt zur vorherigen Menühierarchie zurück, alle nicht gespeicherten Änderungen werden verworfen.

•Wechselt von der Setup-Menüanzeige zur Standard-Menüanzeige.

• Bewegt Sie in der Verzeichnisstruktur aufwärts.

• Wird im Ursprungs-Menü die [<]-Taste gedrückt, wird die Übertragungsentfernung des Druckkopfs erhöht.

—

•Wechselt die Anzeige zum Untermenü eines ausgewählten Menüs, soweit vorhanden.

• Wird, zusammen mit der <-Taste, in den Untermenüs des Auswahlmenüs zur Aus- und Abwahl von Artikeln verwendet, die im SetupMenü angezeigt werden.

• Abwärtsbewegung in der Verzeichnisstruktur.

Xerox 8254E / 8264E Color Wide Format Printer

Benutzerhandbuch

2-11

Produktübersicht

Nr. Name Standard-Menüanzeige Setup-Menüanzeige

6 [Backward↑]-Taste

(Zurück) [+]-Taste •Zum Vorwärtsbewegen des

7 [Forward↓]-Taste

(Vorwärts) [-]-Taste •Zum Rückwärtsbewegen des

8 [Power]-Taste (Netz) Drucker ein- und ausschalten. Drucker ein- und ausschalten.

Zum Zurückbewegen des Druckmaterials.

Druckmediums

•Gleicher Effekt wie die Taste [Forward] (Vorwärts)

Zum Vorwärtsbewegen des Druckmediums.

Druckmediums.

•Gleicher Effekt wie die Taste [Backward] (Rückwärts)

•Nur 8254E - Hält den Drucker beim Drucken an.

—

•Wechselt zum vorherigen Artikel im angezeigten Menü.

•Diese Einstellung wird zur VorwärtsRichtung geändert.

•Der numerische Wert wird bei der numerischen Eingabe erhöht.

—

•Wechselt zum vorherigen Artikel in der angezeigten Einstellung.

•Diese Einstellung wird zur umgekehrten Richtung geändert.

•Der numerische Wert wird bei der numerischen Eingabe verringert.

2-12

Xerox 8254E / 8264E Color Wide Format Printer Benutzerhandbuch

Produktübersicht

Anzeigeabschnitt

Nr. Name Far be Status Beschreibung

9 Spannungslampe Grün Lampe ein Spannung ein

Lampe blinkt Ein Fehler ist aufgetreten.

Fehlerinhalt wird auf dem LCD-Bildschirm angezeigt.

Lampe AUS Spannung AUS

10 Datenlampe Orange Lampe ein •Empfangene Daten werden analysiert.

•Druckvorgang läuft. Lampe blinkt Daten werden empfangen. Lampe AUS Es werden keine Daten empfangen.

11 High-Lampe

(Hoch)

12 Low-Lampe

(Niedrig)

13 Wave -La mpe

(Welle)

14 Fine &S.Fine-

Lampe (Fein und Extrafein)

15 Strong-Lampe

(Stark)

16 Normal-Lampe Grün Lampe ein •Der Reinigungsmodus ist auf „Normal” gesetzt.

17 LCD-Anzeige

Grün Lampe ein Die Kopfhöhe ist auf „High” gesetzt

Lampe AUS Die Kopfhöhe ist auf „Low” gesetzt

Grün Lampe ein Die Kopfhöhe ist auf „Low” gesetzt

Lampe AUS Die Kopfhöhe ist auf „High” gesetzt

Grün Lampe ein Das Effekt-Menü ist auf „Wave” eingestellt.

Lampe AUS Das Effekt-Menü ist auf „None” eingestellt.

Grün Lampe ein Das Effekt-Menü ist auf „Fine” oder „Super Fine” eingestellt.

Lampe AUS Das Effekt-Menü ist auf „Wave” eingestellt.

•Wenn die Wave-Lampe ausgeschaltet ist, ist das Effekt-

Menü auf „None” (Keine) gesetzt.

Grün Lampe ein •Der Reinigungsmodus ist auf „Strong” gesetzt.

•Wenn die Normal-Lampe auch eingeschaltet ist, wird der

Reinigungsmodus auf „Economy” (Sparbetrieb) gesetzt.

Lampe AUS Der Reinigungsmodus ist auf „Normal” gesetzt.

•Wenn die Strong-Lampe auch eingeschaltet ist, wird der

Reinigungsmodus auf „Economy” (Sparbetrieb) gesetzt.

Lampe AUS Der Reinigungsmodus ist auf „Strong” gesetzt.

— —

Zeigt den Betriebsstatus des Druckers oder eine Fehlermeldung an.

Hinweise:

• Wenn ein Fehler auftritt, der einen Neustart erfordert (eine schwere Störung für den

Druckerbetrieb), blinken alle Lampen und ein Alarm wird ausgegeben.

Neustart erfordernder Fehler

• Wenn der Fehler weiter besteht, nachdem die Störung behoben ist, den Xerox-Händler

vor Ort verständigen.

Xerox 8254E / 8264E Color Wide Format Printer

Benutzerhandbuch

2-13

Produktübersicht

2-14

Xerox 8254E / 8264E Color Wide Format Printer Benutzerhandbuch

Einen Auftrag vorbereiten

Einführung

In diesem Kapitel werden die Schritte erläutert, die vor der Verwendung des Druckers durchgeführt werden müssen.

Verbindung

In diesem Abschnitt wird das Anschließen des/der Netzkabel besprochen.

WARNUNGSHINWEISE:

• Sicherstellen, dass das/die Netzkabel aus dem Lieferumfang des Druckers verwendet werden. Die Verwendung anderer Netzkabel kann zu Elektroschock oder Feuer führen.

• Kein beschädigtes Netzkabel verwenden. Andernfalls besteht Feuer- oder Elektroschockgefahr.

VORSICHTSHINWEISE:

• Bei der Handhabung des/der Netzkabel(s) ist auf die folgenden Punkte zu achten.

• Keine schweren Objekte auf die Netzkabel legen/stellen.

• Die Netzkabel nicht gewaltsam biegen, verdrehen oder ziehen.

• Die Netzkabel nicht in der Nähe von Wärmequellen verlegen.

Hinweis:

• Im Falle eines beschädigten Netzkabels den Xerox-Händler benachrichtigen.

Zum Installieren des/der Netzkabel(s) das folgende Verfahren ausführen.

1. Das/die Netzkabel in die Netzbuchse(n) auf der Rückseite des Druckers einstecken.

2. Das/die Netzkabel fest und vollständig in die Netzbuchse(n) stecken.

Xerox 8254E / 8264E Color Wide Format Printer

Benutzerhandbuch

3-1

Einen Auftrag vorbereiten

8264E Netzkabelverbindungen

Nr. Name

1 Netzbuchsen (2)

2 Netzkabel (2)

8254E Netzkabelverbindung

Nr. Name

1 Netzstromeingang

2 Netzkabel mit 90°-Stecker

Hinweis:

3-2

• Nur das Kabel mit dem Stecker mit 90°-Winkel kann mit der 8245E verwendet werden.

Das Kabel mit geradem Stecker, das mit dem Aufroller der 8254E geliefert wird, kann nicht verwendet werden. Es würde dem Druckmaterialaufroller im Weg sein.

Xerox 8254E / 8264E Color Wide Format Printer Benutzerhandbuch

Einen Auftrag vorbereiten

WARNUNGSHINWEISE:

• Das Netzkabel nicht mit nassen Händen einstecken oder abziehen. Andernfalls besteht Gefahr eines Elektroschocks.

• Sicherstellen, dass die für den Drucker vorgeschriebene entsprechende Netzspannung verwendet wird (100 V - 120 V oder 220 V - 240 V). Wenn eine andere Spannung verwendet wird, kann dies zu Elektroschock oder Feuer führen.

• Den Drucker direkt in die Gebäude-Netzsteckdose einstecken (100 V - 120 V oder 220 V - 240 V). Mehrere Netzkabel dürfen nicht in die gleiche Steckdose eingesteckt werden. Dadurch könnte Hitze entstehen und ein Feuer verursacht werden.

• Es muss eine dedizierte Netzsteckdose mit einem Masseanschluss für die Spannungsversorgung verwendet und an den Masseleiter angeschlossen werden. Wenn der Masseleiter nicht angeschlossen wird, besteht Elektroschock- oder Feuergefahr.

• Erdungsleitungen nicht an folgende Stellen anschließen.

•Gasleitung Es besteht Entzündungs- und Explosionsgefahr.

• Masseleitung von Telefonkabeln und Blitzableitern Bei einem Blitzeinschlag kann es zu einer gewaltigen Stromspitze kommen.

• Wasserrohre und Wasserhähne Die Erdungsverbindung ist nicht vollständig, wenn das Rohrsystem zum Teil aus Kunststoff besteht.

• Bei der Handhabung eines Netzkabels ist auf die folgenden Punkte zu achten. Eine falsche Behandlung eines Netzkabels könnte zu einem Feuer führen.

• Sicherstellen, dass keine Fremdstoffe, z. B. Staub usw. am Kabelstecker haften.

• Sicherstellen, dass der Kabelstecker vollständig und sicher in die Netzsteckdose eingesteckt wird.

• Wenn der Drucker über einen längeren Zeitraum nicht verwendet werden soll, muss aus Sicherheitsgründen das Netzkabel aus der Steckdose gezogen werden.

• Sicherstellen, dass ein Massekabel mit einem Masseanschluss verbunden wird, das die folgenden Voraussetzungen erfüllt:

• Es dürfen nur ordnungsgemäß geerdete Steckdosen verwendet werden.

• Der Masseleiter ist mit einer Kupferplatte zu verbinden, die dann in der Erde vergraben wird, in einer Tiefe von 650 mm.

Xerox 8254E / 8264E Color Wide Format Printer

Benutzerhandbuch

3-3

Einen Auftrag vorbereiten

Hinweise:

• Den Einzelhändler verständigen, wenn die Masseverbindung nicht erstellt werden kann,

oder wenn keine Masseverbindung vorhanden ist.

• Die Netzkabel des Druckers dürfen nie aus der Netzsteckdose gezogen werden, ohne

dass zuerst der Netzschalter [Power] betätigt wird, um den Drucker auszuschalten. Ansonsten kann der Drucker den Tonerstand in den Behältern falsch anzeigen. Ein noch nicht leerer Behälter kann fälschlicherweise als leer angezeigt werden. In einem solchen Fall ist die einzige Lösung ein Austausch des Behälters. Das kann zu drastischer Tonerverschwendung führen. Das gleiche Problem kann bei einem Netzstromausfall auftreten.

• Wenn das Netzkabel von der Netzsteckdose getrennt wird, mindestens eine Minute

warten, bevor das Netzkabel wieder eingesteckt wird.

• Die beiden Netzkabel der 8264E erfordern zusammen eine Kapazität von 17 A. Wenn

eine einzelne Steckdose nicht die erforderte Kapazität leisten kann, eins der Netzkabel in eine Steckdose und das andere Kabel in eine andere Steckdose stecken.

Nr. Name

1 Netzkabel

3-4

Xerox 8254E / 8264E Color Wide Format Printer Benutzerhandbuch

Einen Auftrag vorbereiten

Drucker Ein/Ausschalten

In diesem Abschnitt wird erklärt, wie der Drucker ein- oder ausgeschaltet wird.

Gerät einschalten.

Zum Einschalten des Gerätes das folgende Verfahren ausführen.

1. Die Netztaste [Power] auf dem Steuerpult drücken, um den Drucker einzuschalten.

– Die Netzlampe auf dem Bedienfeld leuchtet grün auf. – Der Drucker beginnt mit dem Hochfahrvorgang.

– Wenn der Hochfahrvorgang abgeschlossen ist, wird „Media width” (Druckmaterialbreite) auf

dem Bedienfeld angezeigt.

2. [Menu] drücken. Auf dem Steuerpult wird „Ready to Print” (druckbereit) angezeigt.

Hinweis:

• Bei einem Problem während des Hochfahrens wird eine entsprechende Meldung auf dem

Bedienfeld angezeigt und der Betrieb kann eingestellt werden. Wenn der Vorgang angehalten wird, siehe Störungsbehebung und das Problem beheben.

Xerox 8254E / 8264E Color Wide Format Printer

Benutzerhandbuch

3-5

Einen Auftrag vorbereiten

Gerät ausschalten

Hinweis:

• Die Netzkabel des Druckers dürfen nie aus der Netzsteckdose gezogen werden, ohne dass

zuerst der Netzschalter [Power] betätigt wird, um den Drucker auszuschalten. Ansonsten kann der Drucker den Tonerstand in den Behältern falsch anzeigen. Ein noch nicht leerer Behälter kann fälschlicherweise als leer angezeigt werden. In einem solchen Fall ist die einzige Lösung ein Austausch des Behälters. Das kann zu drastischer Tonerverschwendung führen. Das gleiche Problem kann bei einem Netzstromausfall auftreten.

Zum Ausschalten des Gerätes das folgende Verfahren ausführen.

Nur Schritt 1 weist Unterschiede zwischen der 8264E und der 8254E auf. Die weiteren Schritte sind für beide Drucker gleich.

8264E

1. Die folgenden Punkte bezüglich des Betriebszustands des Druckers überprüfen. – Es laufen keine Druck- oder anderen Vorgänge.

– Auf dem Bedienfeld wird „Ready to Print” (Druckbereit) angezeigt.

8254E

1. Die folgenden Punkte bezüglich des Betriebszustands des Druckers überprüfen. – Es laufen keine Druck- oder anderen Vorgänge.

– Auf dem Bedienfeld wird „Ready to Print” (Druckbereit) angezeigt.

– Die Low-Lampe auf dem Bedienfeld leuchtet grün auf.

Hinweise:

• 8254E - Wenn die „Hoch”-Lampe auf dem Bedienfeld grün aufleuchtet, ist die Kopfhöhe

auf „Hoch” gesetzt.

• Wenn das verwendete Druckmaterial erfordert, dass die Kopfhöhe auf „Hoch” gesetzt

wird, müssen die 8264E und die 8254E diese Einstellung aufweisen. Ansonsten die Kopfhöhe zurück auf „Niedrig” stellen, bevor die Spannung ausgeschaltet wird.

Druckkopf in ursprüngliche Position zurückstellen

3-6

Xerox 8254E / 8264E Color Wide Format Printer Benutzerhandbuch

Einen Auftrag vorbereiten

2. Die Netztaste [Power] auf dem Steuerpult drücken, um den Drucker auszuschalten.

– Die Netzlampe auf dem Bedienfeld wird ausgeschaltet. – Der Drucker beginnt mit dem Herunterfahren.

– „Power Off” wird auf dem Bedienfeld angezeigt.

– Alle Leuchten auf dem Bedienfeld und der LCD-Monitor werden ausgeschaltet.

– Der Drucker wird automatisch ausgeschaltet.

Hinweise:

• Wenn das Bedienfeld in folgendem Zustand ist, ist die Spannung eingeschaltet. – Der Netzschalter [Power] ist eingedrückt. – Die grüne Spannungsleuchte ist eingeschaltet.

• Die Netztaste [Power] erneut auf dem Steuerpult drücken, um den Drucker

auszuschalten.

• Wenn die Kopfhöhe auf „Hoch” gesetzt ist, wird “Change Head Gap Low” (Kopfspalt zu

Niedrig ändern) auf dem Bedienfeld angezeigt und das Verfahren zum Ausschalten des Druckers wird angehalten.

• Zum Neustart des Verfahrens die Kopfhöhe wieder auf „Niedrig” zurückstellen. Druckkopf in ursprüngliche Position zurückstellen

• Bei einem Problem während des Herunterfahrens wird eine entsprechende Meldung auf

dem Bedienfeld angezeigt und der Druckerbetrieb kann eingestellt werden. Wenn der Drucker den Betrieb einstellt, siehe Störungsbehebung und das Problem behandeln.

• Nach dem Ausschalten des Druckers mindestens zehn Sekunden warten, bevor er wieder

eingeschaltet wird.

Xerox 8254E / 8264E Color Wide Format Printer

Benutzerhandbuch

3-7

Einen Auftrag vorbereiten

3. Wenn der Drucker für längere Zeit nicht verwendet wird, muss der Einzugshebel angehoben werden.

8264E

8254E

Nr. Name

1 Einzugshebel

4. Wenn der Drucker auf Dauer gelagert werden soll, muss ein Kopfreinigungsverfahren gemäß dem Kopfwaschverfahren in Head Wash Menu (Kopfspülung-Menü) durchgeführt werden. Zusätzlich müssen der Netzschalter [Power] zum Ausschalten des Druckers gedrückt, dann die Netzkabel und das Kommunikationskabel getrennt werden.

3-8

Xerox 8254E / 8264E Color Wide Format Printer Benutzerhandbuch

Einen Auftrag vorbereiten

Netzwerkschnittstelle anschließen

In diesem Abschnitt wird erklärt, wie der Drucker an einen PC angeschlossen wird.

Systemanforderungen

Die Systemanforderungen für diesen Drucker und Softwareserver-RIP (optional) sind wie folgt.

Betriebssystem

CPU

Verfügbarer Arbeitsspeicher (RAM) 512 MB oder mehr

Verfügbarer Festplattenspeicher 10 GB oder mehr

Hinweise:

• Der erforderliche Speicher hängt von der Anwendungssoftware und der Art der

Druckdaten ab.

• Wir empfehlen eine große Festplatte und eine große Speicherkapazität.

Windows 2000® Professional, Linux

Pentium III®Prozessor, mind. 1 GHz

Kabel vorbereiten

Der Drucker ist mit einer Netzwerkschnittstelle für den Anschluss an einen PC ausgestattet. Für den Anschluss dieses Druckers an einen PC ist ein Netzwerkschnittstellenkabel erforderlich. Das Kabel entsprechend dem anzuschließenden PC vorbereiten.

Hinweise:

• Informationen über den Anschluss eines Netztwerkschnittstellenkabels sind in Netzwerkschnittstellenkabel anschließen beschrieben.

• Für die empfohlenen Kabelspezifikationen siehe Technische Daten - Schnittstelle.

Xerox 8254E / 8264E Color Wide Format Printer

Benutzerhandbuch

3-9

Einen Auftrag vorbereiten

Netzwerkschnittstellenkabel anschließen

In diesem Abschnitt wird erklärt, wie ein Netzwerkschnittstellenkabel angeschlossen wird. Für den Anschluss des Druckers an den PC das folgende Verfahren verwenden.

1. Den Drucker und den PC ausschalten.

2. Das Netzwerkschnittstellenkabel in den Netzwerkschnittstellenanschluss auf der Rückseite des Druckers einstecken.

8264E

8254E

Nr. Name

1 Netzwerkschnittstellenkabel

2 Netzwerkschnittstellenanschluss

3-10

Xerox 8254E / 8264E Color Wide Format Printer Benutzerhandbuch

3. Das Netzwerkschnittstellenkabel in die Kabelschelle einfügen.

8254E

Nr. Name

1 Netzwerkschnittstellenkabel

Einen Auftrag vorbereiten

2 Kabelschelle

4. Das andere Ende des Netzwerkschnittstellenkabels in den PC einstecken.

Hinweise:

• Das Benutzerhandbuch für den PC enthält Informationen über den Anschluss an

einen PC.

• Die druckerseitigen Netzwerkeinstellungen sind in Bedienfeld-Einrichtungsmenü Überblick enthalten.

Xerox 8254E / 8264E Color Wide Format Printer

Benutzerhandbuch

3-11

Einen Auftrag vorbereiten

Handhabung von Druckmedien

In diesem Abschnitt wird erklärt, wie die Druckmedien eingestellt werden. Dazu werden die Einstellungen für jeden Druckmedientyp beschrieben.

Hinweise:

• Siehe die folgenden Details bezüglich der Handhabung der Druckmedien. Anwendung von Druckmedien

• Siehe die folgenden Details bezüglich der Typen und Einzelheiten der empfohlenen

Druckmedien.

Materialart Optionen/Verbrauchsmaterialliste

Rollenmaterial laden

In diesem Abschnitt wird erklärt, wie Rollendruckmaterial geladen wird.

Hinweise:

• Rollendruckmaterial innerhalb der folgenden Abmessungen kann an dem mit diesen

Druckern ausgelieferten Rollenhalter befestigt werden:

– Durchmesser Druckmedienrohr: 77 mm – Außendurchmesser Druckmaterial: 150 mm – Druckmaterialgewicht: – 8264E Maximum = 30 kg – 8254E Maximum = 19 kg

3-12

Xerox 8254E / 8264E Color Wide Format Printer Benutzerhandbuch

Einen Auftrag vorbereiten

8264E Rollendruckmedien laden

Das folgende Verfahren zum Laden der Druckmedienrollen auf der 8264E ausführen.

1. Den rechten und den linken Druckmedienhalter auf der Rückseite des Druckers lösen. Dazu muss der Hebel auf sich herangezogen werden, bis er aus der Ratsche freigegeben wird. Dann drehen Sie den Hebel im Uhrzeigersinn, bis Sie ihn nicht mehr fest greifen können. Den Hebel freigeben (so dass die Ratsche einrastet), dann den Hebel im Gegenuhrzeigersinn drehen, bis die Materialhalter auf ihrer Schiene zurück geschoben werden können.

2. Beide Druckmedien-Rollenhalter nach außen schieben.

3. Den Abstand zwischen den Druckmedien-Rollenhaltern zeitweise etwas breiter als die Breite der zu ladenden Druckmedienrolle einstellen.

Nr. Name

1 Druckmedien-Rollenhalter (links)

2 Druckmedien-Rollenhalter (rechts)

3 Rollenmaterial

4 Haltehebel

4. Die Dämpfungsplatten und ihre Halteklammern am Ende jedes Druckmedienhalters einrasten, um die Spannung der Druckmedienrolle zu erhöhen, damit Durchhängen und „Kein Druckmaterial gefunden”-Fehler vermieden werden.

Xerox 8254E / 8264E Color Wide Format Printer

Benutzerhandbuch

3-13

Einen Auftrag vorbereiten

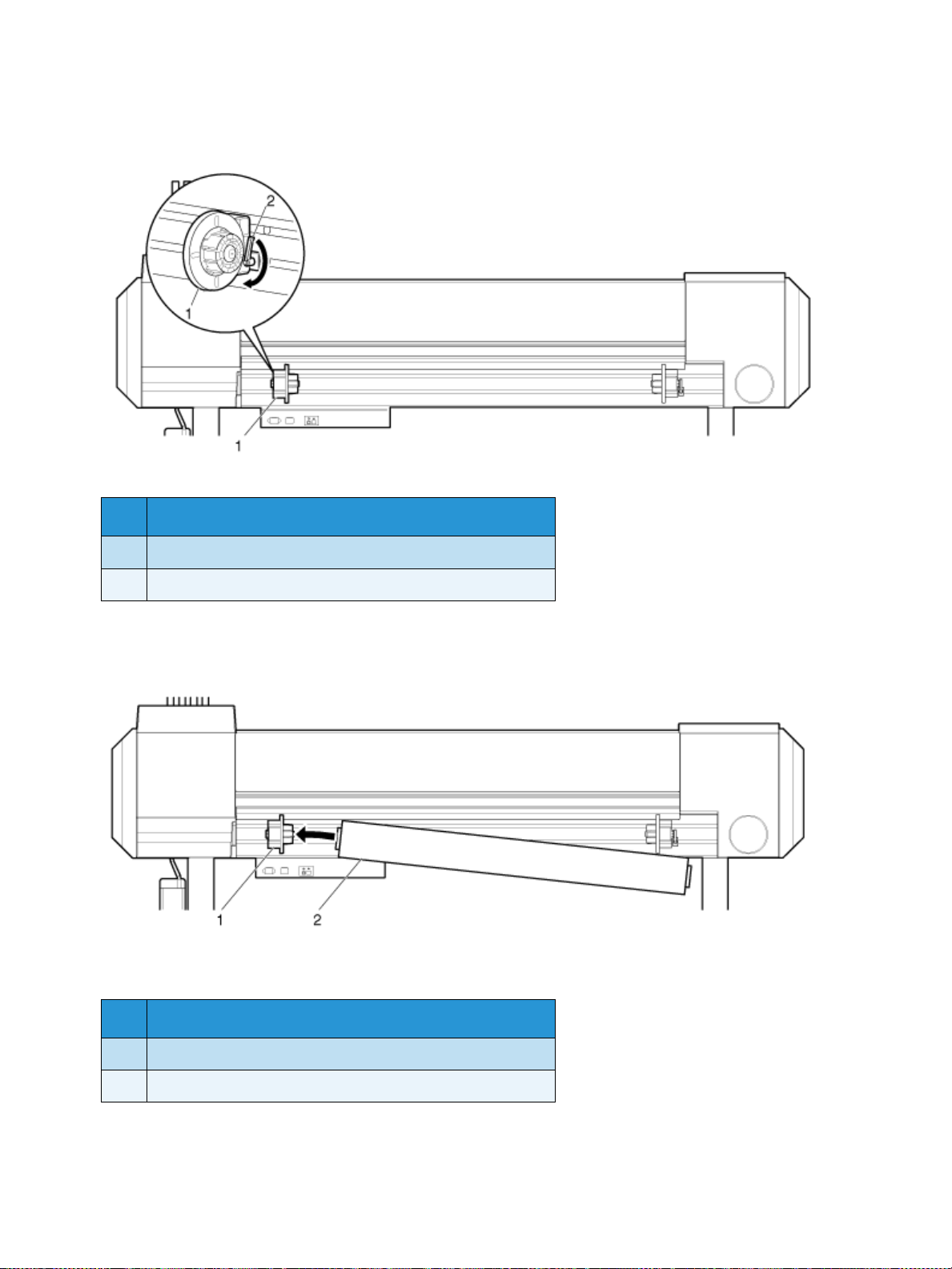

5. Den Haltehebel auf dem Druckmaterial-Rollenhalter (links) festziehen, dazu den Hebel im Uhrzeigersinn bewegen, bis der Rollenhalter befestigt ist und sich nicht bewegen lässt.

Nr. Name

1 Druckmedien-Rollenhalter (links)

2 Haltehebel

6. Die Druckmaterialrolle auf den Kern des Druckmedien-Rollenhalters (links) montieren. Sicherstellen, dass das Kartonrohr des Druckmaterials vollständig auf den Kern geschoben wird, so dass es bündig mit dem inneren Teil des Halterflansches ist.

Nr. Name

1 Druckmedien-Rollenhalter (links)

2 Rollenmaterial

3-14

Xerox 8254E / 8264E Color Wide Format Printer Benutzerhandbuch

Einen Auftrag vorbereiten

7. Den Druckmaterial-Rollenhalter (rechts) nach links schieben und den Kern in das Kartonrohr der Druckmaterialrolle einführen. Sicherstellen, dass der Materialhalter vollständig in das Rohr eingeschoben wird, so dass die Innenfläche des Flansches bündig mit dem Kartonrohr ist. Den Fixierungshebel nicht festziehen.

Nr. Name

1 Druckmedien-Rollenhalter (rechts)

2 Rollenmaterial

3 Haltehebel

8. Den Fixierungshebel des Druckmaterial-Rollenhalters (links) im Gegenuhrzeigersinn bewegen, um den Materialhalter wieder zu lösen. Wenn beide Druckmaterialhalter lose sind, die gesamte Baugruppe in die Mitte bewegen.

9. Beide Fixierungshebel festziehen.

Xerox 8254E / 8264E Color Wide Format Printer

Benutzerhandbuch

3-15

Einen Auftrag vorbereiten

10. Die Dämpfungsplatten und ihre Halteklammern am Ende jedes Druckmedienhalters einrasten, um die Spannung der Druckmedienrolle zu erhöhen, damit Durchhängen und „No media found” (Kein Druckmaterial gefunden)-Fehler vermieden werden.

Nr. Name

1 Druckmedien-Rollenhalter (links)

2 Druckmedien-Rollenhalter (rechts)

3 Rollenmaterial

4 Haltehebel

3-16

Xerox 8254E / 8264E Color Wide Format Printer Benutzerhandbuch

Einen Auftrag vorbereiten

8254E Rollendruckmedien laden

Das folgende Verfahren zum Laden der Druckmedienrollen auf der 8254E ausführen.

VORSICHT:

• Das Rollenmaterial auf einer waagerechten Fläche, z. B. einem Schreibtisch oder einem Tisch laden. Wenn die Rolle senkrecht auf den Rollenhalter geladen wird, kann dieser beschädigt werden.

1. Die Rolle so auf den Rollenhalter stecken, dass die Vorderkante des Materials, vom festen Flansch aus gesehen, nach links zeigt, siehe unten.

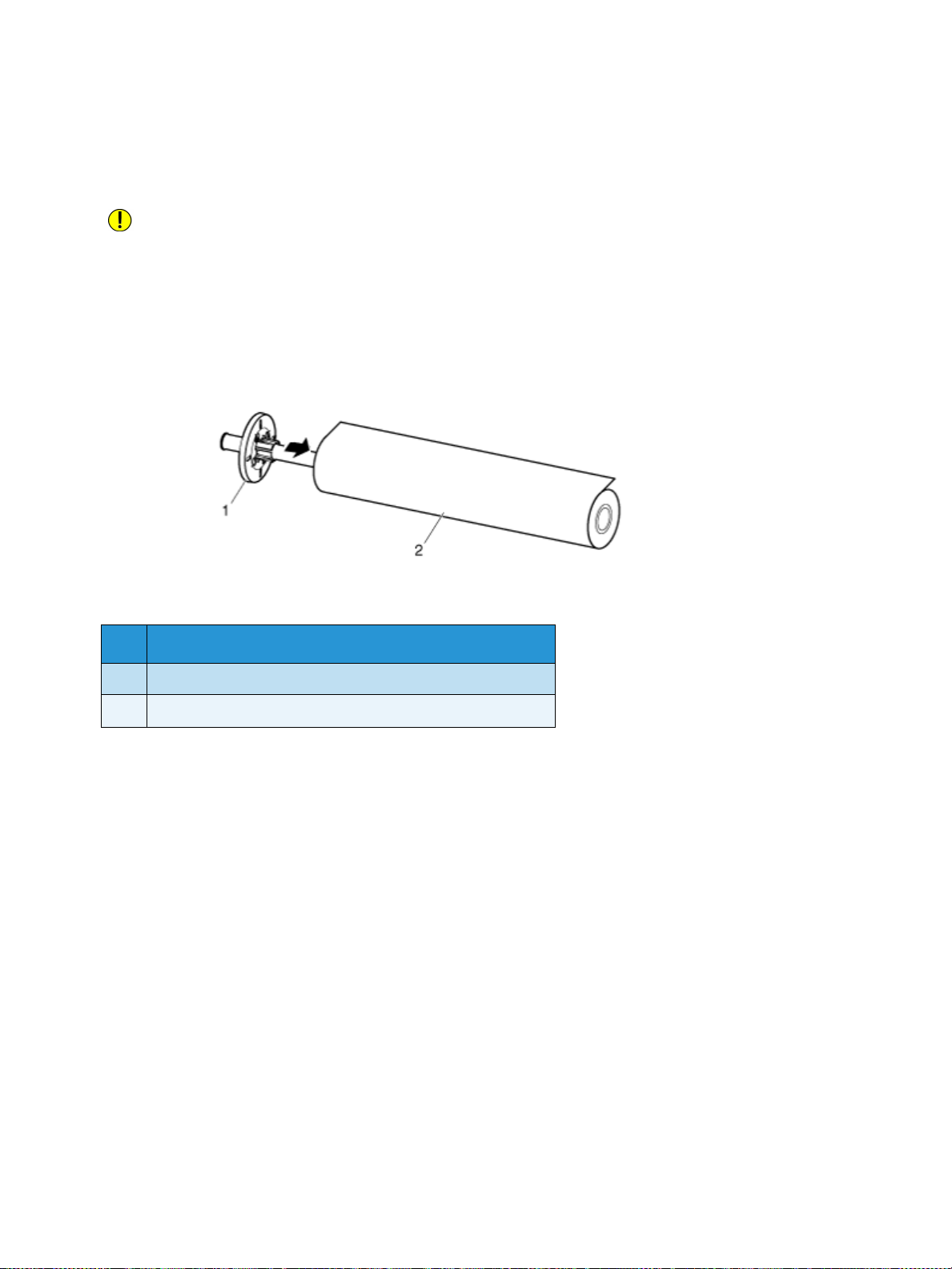

2. Den festen Flansch in die Druckmaterialrolle drücken, bis die Innenfläche des Flansches bündig mit dem Kartonkern der Rolle ist.

Nr. Name

1 Fester Flansch

2 Rollenmaterial

Xerox 8254E / 8264E Color Wide Format Printer

Benutzerhandbuch

3-17

Einen Auftrag vorbereiten

3. Den abnehmbaren Flansch fest an die Druckmaterialrolle drücken, so dass die Innenfläche des Flansches bündig mit dem Kartonkern der Rolle ist.

Nr. Name

1 Abnehmbarer Flansch

2 Rollenmaterial

4. Den Rollenhalter so auf seine Aufnahme setzen, dass der feste Flansch auf der Seite der Tonerkassette-Steckplätze ist.

Nr. Name

1 Rollenhalter

2 Fester Flansch

3 To n er k as s e tt e n

4 Rollenhalteraufnahme

3-18

Xerox 8254E / 8264E Color Wide Format Printer Benutzerhandbuch

Einen Auftrag vorbereiten

Rollendruckmedien einstellen

In diesem Abschnitt wird erklärt, wie das Rollendruckmedium eingestellt wird.

8264E Rollendruckmedien laden

Zum Einstellen der Druckmaterialrolle das folgende Verfahren ausführen.

1. Die Netztaste [Power] auf dem Steuerpult drücken, um den Drucker einzuschalten.

– Die Netzlampe auf dem Bedienfeld leuchtet grün auf.

– Der Drucker beginnt mit dem Hochfahrvorgang. – „Medienende” wird auf dem Bedienfeld angezeigt.

VORSICHT:

• Beim Hochfahren darf der Druckmaterial-Ladehebel nicht betätigt werden. Der Druckkopf könnte dabei den Druckrollenteil berühren und eine Fehlfunktion verursachen.

Xerox 8254E / 8264E Color Wide Format Printer

Benutzerhandbuch

3-19

Einen Auftrag vorbereiten

2. Den Einzugshebel anheben. „Lever Up” (Hebel angehoben) wird auf dem Bedienfeld angezeigt.

Nr. Name

1 Einzugshebel

3. Die vordere Abdeckung öffnen.

Nr. Name

1 Vordere Abdeckung

4. Von der Rückseite das Rollenmaterial in den Materialzufuhrspalt einführen.

Hinweis:

• Wenn beim Laden der Druckmaterialrolle die Dämpfungsplatten eingerasted und

gesperrt wurden, sollte dies ein Durchhängen des Rollenmaterials verhüten. Wenn jedoch das Rollenmaterial etwas durchsackt, es gespannt wieder aufrollen und neu laden.

3-20

Xerox 8254E / 8264E Color Wide Format Printer Benutzerhandbuch

Nr. Name

1 Rollenmaterial

2 Materialzufuhrspalt

Einen Auftrag vorbereiten

5. Das Rollenmaterial in der Länge von etwa einem Meter durch den Materialzufuhrspalt in der vorderen Abdeckung ziehen.

Nr. Name

1 Rollenmaterial

2 Materialzufuhrspalt

Xerox 8254E / 8264E Color Wide Format Printer

Benutzerhandbuch

3-21

Einen Auftrag vorbereiten

6. Durchhängen und Verziehen beheben, indem die Vorderkante des Druckmaterials gehalten oder festgeklebt und das Rollenmaterial am Flansch des Materialniederhalters etwas zurückgerollt wird.

Hinweise:

• Wenn die Vorderkante des Druckmaterials beim Zurückrollen nicht festgehalten wird,

wird sie durch den Materialzufuhrspalt auf der Rückseite des Druckers gezogen.

• Sicherstellen, dass die rechte Kante des Rollenmaterials nicht über die Lademarkierung

auf der rechten Seite der Materialführung auf der Vorderseite des Druckers hinaus reicht. Andernfalls kann die Druckqualität nachteilig beeinflusst werden.

Nr. Name

1 Rollenmaterial

2 Druckmaterial-Lademarkierung

3-22

Xerox 8254E / 8264E Color Wide Format Printer Benutzerhandbuch

Hinweis:

• Bei Ausrichten des Druckmaterials müssen beide Seiten des Druckmaterials mindestens

Nr. Name

Einen Auftrag vorbereiten

5 mm von der Kante der Andruckwalze entfernt sein. Bei Nichtbefolgung kann es beim Drucken zu Rutschen oder Knicken kommen.

1 Rollenmaterial

2 Andruckwalzen

Xerox 8254E / 8264E Color Wide Format Printer

Benutzerhandbuch

3-23

Einen Auftrag vorbereiten

7. Wenn die Kante der Druckmaterialrolle einen Abstand von weniger als 5 mm von der Andruckwalze hat, stellen Sie die Lage des Materials mithilfe des folgenden Verfahrens ein.

a. Die Fixierungshebel der rechten und linken Druckmedien-Rollenhalter lösen und die Materialrolle nach

links oder rechts verschieben.

b. Danach die Rolle durch Festziehen der Fixierungshebel wieder festziehen.

Hinweis:

• Die Druckmaterial-Rollenhalter durch Andrücken der Halter an den Drucker fixieren.

Nr. Name

1 Druckmedien-Rollenhalter (links)

2 Druckmedien-Rollenhalter (rechts)

3 Rollenmaterial

4 Haltehebel

3-24

Xerox 8254E / 8264E Color Wide Format Printer Benutzerhandbuch

8. Den Einzugshebel herunterdrücken.

Nr. Name

1 Einzugshebel

Einen Auftrag vorbereiten

Hinweise:

• Wenn eine Druckmaterialrolle geladen wird, schneiden Sie die Vorderkante des Materials

• Zum Erhöhen des Drucks auf das Druckmaterial den Hebel noch weiter herabdrücken.

Nr. Name

zurecht, wenn sie nicht gerade ist.

8264E Druckmaterial zuschneiden

1 Einzugshebel (der zweite Pfeil zeigt, dass mehr Druck

angelegt wird)

Xerox 8254E / 8264E Color Wide Format Printer

3-25

Benutzerhandbuch

Einen Auftrag vorbereiten

9. Vordere Abdeckung schließen. Das Media Type Setup-Menü wird auf dem Bedienfeld angezeigt.

Nr. Name

1 Vordere Abdeckung

Hinweis:

• Zum Ändern des Druckmaterialtyps die Anweisungen in Druckmaterialtyp einstellen

ausführen.

8254E Druckmaterialrollen einstellen

Zum Einstellen der Druckmaterialrolle auf der 8254E das folgende Verfahren ausführen.

1. Die Netztaste [Power] auf dem Steuerpult drücken, um den Drucker einzuschalten.

– Die grüne LED leuchtet auf. – Der Drucker beginnt mit dem Hochfahrvorgang.

– „Media End” (Medienende) wird auf dem Bedienfeld angezeigt.

3-26

Xerox 8254E / 8264E Color Wide Format Printer Benutzerhandbuch

Einen Auftrag vorbereiten

VORSICHT:

• Beim Hochfahren darf der Einzugshebel nicht betätigt werden. Der Druckkopf könnte dabei den Druckrollenteil berühren und eine Fehlfunktion verursachen.

2. Den Einzugshebel nach hinten drücken. „Lever Up” (Hebel angehoben) wird auf dem Bedienfeld angezeigt.

Nr. Name

1 Einzugshebel

3. Die Druckmaterialrolle am Materialzufuhrspalt ansetzen.

Hinweis:

• Wenn das Druckmaterial nicht fest aufgerollt ist, es erneut und fest aufrollen und dann

laden.

Xerox 8254E / 8264E Color Wide Format Printer

Benutzerhandbuch

3-27

Einen Auftrag vorbereiten

Nr. Name

1 Rollenmaterial

2 Materialzufuhrspalt

4. Die vordere Abdeckung öffnen und das Druckmaterial herausziehen.

Nr. Name

1 Vordere Abdeckung

2 Rollenmaterial

3-28

Xerox 8254E / 8264E Color Wide Format Printer Benutzerhandbuch

Einen Auftrag vorbereiten

5. Die Vorderkante des Druckmaterials festhalten und die Druckmaterialrolle an den Rollenflanschen zurückdrehen, um Durchhang und/oder Verziehung des Materials zu beheben.

Nr. Name

1 Rollenmaterial

2 Rollenhalterflansche

6. Den Einzugshebel herunterdrücken.

Xerox 8254E / 8264E Color Wide Format Printer

Benutzerhandbuch

3-29

Einen Auftrag vorbereiten

Nr. Name

1 Einzugshebel

Hinweise:

• Wenn eine neue Druckmaterialrolle geladen wird, schneiden Sie die Vorderkante des

Materials zurecht, wenn sie nicht gerade ist.

– 8264E Druckmaterial zuschneiden, wenn das Menü 'Druckmaterial zuschneiden'

auf „Manuell” gesetzt ist

– 8254E Druckmaterial zuschneiden, wenn das Menü 'Druckmaterial zuschneiden'

auf „Manuell” gesetzt ist

• Standardmäßig wird die Funktion „Media Cut” auf Aus gestellt und ist aus den

Menüauswahlmöglichkeiten ausgeblendet. Der Bediener muss zuerst die Anzeige der Funktion über das Auswahlmenü einstellen. Dann kann er zwischen „Manual” (Manuell)

und „Off” (Aus) wählen.

– Selection Menu (Auswahl-Menü) (Setup-Element 5 von 7)

7. Vordere Abdeckung schließen.

Nr. Name

1 Vordere Abdeckung

3-30

Xerox 8254E / 8264E Color Wide Format Printer Benutzerhandbuch

Einen Auftrag vorbereiten

Druckmaterialtyp einstellen

Zum Einstellen des Druckmaterialtyps das folgende Verfahren ausführen.

1. Die Netztaste [Power] auf dem Steuerpult drücken, um den Drucker einzuschalten.

2. Material laden. – Wenn das Druckmaterial geladen ist, wechselt die Anzeige zum Druckmaterialtyp-Einstellmenü.

Hinweis:

• Siehe die folgenden Ausführungen zum Laden von Druckmedien. Rollendruckmedien einstellen

3. Die Taste [+] oder [–] zur Auswahl des Typs der geladenen Druckmedien drücken.

Xerox 8254E / 8264E Color Wide Format Printer

Benutzerhandbuch

3-31

Einen Auftrag vorbereiten

4. [Enter] drücken. „Media Initial” (Medienanfang) wird auf dem Bedienfeld angezeigt.

– Damit ist der Druckmedientyp gesetzt. – Druckmedien-Hochfahrvorgang

Hinweise:

• Wenn die folgenden Maßnahmen im Setup-Menü „Media Type” ausgeführt werden,

beginnt der Drucker mit der Druckmedien-Initialisierung:

– Drücken der Abbrechen-Taste [Cancel]. – Es werden 10 Sekunden lang keine Tasten auf dem Steuerpult betätigt.

• Jedes Mal, wenn der Einzugshebel angehoben und wieder abgesenkt wird, wird auf dem

Drucker angezeigt „Media: Typ x OK?” Das „x” steht für den Standarddruckmaterialtyp des Druckers. Werksseitig wird dieser Standard auf Typ 1 eingestellt. Andernfalls wird der zuletzt verwendete Druckmaterialtyp angewendet. Wenn keine Tasten betätigt werden, geht der Drucker automatisch zu diesem Druckmaterialtyp. Auf der Anzeige wird „Media Initial” (Druckmaterial-Initialisierung) eingeblendet. Der Druckkopf wird über die gesamte Breite des Druckmaterials bewegt, dann wird die Breitenabmessung des Materials angezeigt. Eine beliebige Taste drücken und auf der Anzeige wird wieder „Ready to Print” (Druckbereit) eingeblendet.

– Auf dem Steuerpult wird die Breite des Druckmaterials angezeigt.

5. Wenn dies korrekt ist, [Enter] (Eingabe) oder [Cancel] (Abbrechen) betätigen. Auf dem Steuerpult wird „Ready to Print” (druckbereit) angezeigt.

6. Wenn Rollendruckmaterial verwendet wird, die Rolle mithilfe der Rollenhalterflansche zurückdrehen, bis kein Durchhang mehr besteht.

Damit ist das Druckmedien-Ladeverfahren abgeschlossen.

3-32

Xerox 8254E / 8264E Color Wide Format Printer Benutzerhandbuch

Einen Auftrag vorbereiten

Testdruck

Mittels des folgenden Verfahrens wird ein Testdruck zur Bestätigung der korrekten Funktionsweise des Druckers durchgeführt.

1. Die Netztaste [Power] auf dem Steuerpult drücken, um den Drucker einzuschalten.

2. Rollenmaterial laden.

Rollendruckmedien einstellen

3. Feststellen, ob auf dem Bedienfeld „Ready to Print” (Druckbereit) angezeigt wird.

4. Das Testdruck-Menü wird mittels der folgenden Schritte auf dem Steuerpult angezeigt.

a. [Menu] drücken. „Menü 1: Setup>” wird auf dem Bedienfeld angezeigt.

b. Die Taste [+] oder [–] drücken, um „Menu2: Test Print>” (Menü 2: Testdruck) aufzurufen.

Xerox 8254E / 8264E Color Wide Format Printer

Benutzerhandbuch

3-33

Einen Auftrag vorbereiten

c. Die [>]-Taste drücken. „Test1: Nozzle Check” (Test 1: Düsenkontrolle) wird auf dem Steuerpult angezeigt.

– Testdruck-Menü (Setup-Element 2 von 7)

5. Mit [+] oder [–] eine der folgenden Auswahlmöglichkeiten zum Drucken wählen. – Düsenüberprüfung

–Druckmodus

– Einstellungsliste

– Liste ALLE Einstellungen –Paletten-Druck

Hinweis:

• Wenn „Banner 1” oder „Banner 2” im Druckmodus-Menü eingestellt ist, wird „PalettePrint”

nicht im Testdruckmenü angezeigt. Testdruck-Menü (Setup-Element 2 von 7)

3-34

Xerox 8254E / 8264E Color Wide Format Printer Benutzerhandbuch

Einen Auftrag vorbereiten

6. [Enter] drücken.

– Der Drucker erstellt einen Testdruck des ausgewählten Elements.

Hinweis:

• Im Folgenden werden Details für jedes der Drucklistenelemente angegeben. Düsenüberprüfung bis Farbp al ette

7. Schritte 4 und 5 wiederholen, wenn ein Testausdruck für andere Elemente erstellt werden soll.

8. Zum Beenden von Test Print die [Cancel]-Taste drücken. Auf dem Steuerpult wird „Ready to Print” (druckbereit) angezeigt.

Der Testdruck ist damit abgeschlossen.

Xerox 8254E / 8264E Color Wide Format Printer

Benutzerhandbuch

3-35

Einen Auftrag vorbereiten

Setup-Liste

Wird zum Überprüfen des derzeitigen Setup des Druckers verwendet. Beispiele (nur auf Englisch) werden unten gezeigt.

Hinweise:

• Benutzermedien- und Druckmoduslisten werden nur ausgedruckt, wenn ALL Set-Liste

ausgewählt ist.

• Siehe die folgenden Ausführungen zum Druckverfahren. Testdruck-Menü (Setup-Element 2 von 7)

3-36

Xerox 8254E / 8264E Color Wide Format Printer Benutzerhandbuch

Einen Auftrag vorbereiten

Düsenüberprüfung

Mit diesem Test wird geprüft, ob Düsen verstopft sind, was zu verschwommenen Drucken bzw. Drucken mit fehlenden Daten führen kann.

Hinweise:

• Wenn das Ergebnis der Düsenkontrolle anzeigt, dass überprüfte Punkte verschwommen

sind oder fehlen, muss der Druckkopf gereinigt werden. Druckkopf reinigen

– Die Düsenprüfung am Ende der Arbeit erneut durchführen.

• Siehe die folgenden Ausführungen zum Druckverfahren. Testdruck-Menü (Setup-Element 2 von 7)

Xerox 8254E / 8264E Color Wide Format Printer

Benutzerhandbuch

3-37

Einen Auftrag vorbereiten

Modusdruck

Hiermit werden die folgenden Druckbedingungen überprüft.

•Druckmodus

•Effekt

• Vorheizung-Einstelltemperatur

• Druckwalzenheizung-Einstelltemperatur

• Trockner-Einstelltemperatur

• Einstellwert

Hinweis:

• Siehe die folgenden Ausführungen zum Druckverfahren. Testdruck-Menü (Setup-Element 2 von 7)

Farbpalette

Damit werden die Farben, die vom Drucker erzeugt werden, mit denen, die auf dem Computermonitor angezeigt werden, verglichen. Beispiele (nur auf Englisch) werden unten gezeigt.

Hinweise:

• Wenn „Banner 1” oder „Banner 2” im Druckmodus-Menü eingestellt ist, wird „PalettePrint”

nicht im Testdruckmenü angezeigt. Testdruck-Menü (Setup-Element 2 von 7)

• Siehe die folgenden Ausführungen zum Druckverfahren. Testdruck-Menü (Setup-Element 2 von 7)

3-38

Xerox 8254E / 8264E Color Wide Format Printer Benutzerhandbuch

Einen Auftrag vorbereiten

Druck einstellen

Hiermit wird die Druckbildqualität der Ausdrucke optimiert.

Die Ausrichtung muss für jeden einzelnen Druckmodustyp eingestellt werden.

Nach der Auswahl des gewünschten Druckmodus das folgende Verfahren zur Durchführung der Ausrichtung verfolgen.

Hinweis:

• Dieser Drucker wurde im Werk auf eine optimale Druckqualität eingestellt.

Es kann erforderlich sein, den Druckkopf zu justieren, wenn die Druckqualität nach einer Änderung der Installationsumgebung oder des Druckmediums abfällt.

1. Die Netztaste [Power] auf dem Steuerpult drücken, um den Drucker einzuschalten. Auf dem Steuerpult wird „Ready to Print” (druckbereit) angezeigt.

2. Rollenmaterial laden.

Rollendruckmedien einstellen

3. Das Druckmodus-Menü wird mittels der folgenden Schritte auf dem Steuerpult angezeigt.

a. [Menu] drücken. „Menü 1: Setup>” wird auf dem Bedienfeld angezeigt.

b. Die [>]-Taste drücken. „Set1: MediaType” (Materialtyp) wird auf dem Bedienfeld angezeigt.

Xerox 8254E / 8264E Color Wide Format Printer

Benutzerhandbuch

3-39

Einen Auftrag vorbereiten

c. [Enter] drücken. „Media: Type 1” (Medien: Typ 1) wird auf dem Bedienfeld angezeigt.

d. Die Taste [+] oder [–] zur Auswahl des zu verwendenden Druckmedientyps betätigen.

e. [Enter] drücken. „**>1: Print Mode” (Druckmodus) wird auf dem Bedienfeld angezeigt.

Hinweis:

• Das ausgewählte Druckmaterial (Typ 1 bis 30) wird für „**” eingefüllt. Materialart-Menü

3-40

Xerox 8254E / 8264E Color Wide Format Printer Benutzerhandbuch

Einen Auftrag vorbereiten

f. [Enter] drücken. „Mode: Graphics 2 – >” (Modus: Grafik 2) wird auf dem Bedienfeld angezeigt.

Druckmodus-Menü

4. Den gewünschten Druckmodus auswählen.

a. Die Taste [+] oder [–] zur Auswahl des zu verwendenden Druckmedientyps betätigen.

b. Mehrmals auf [Cancel] drücken. Auf dem Steuerpult wird „Ready to Print” (Druckbereit) angezeigt

Xerox 8254E / 8264E Color Wide Format Printer

Benutzerhandbuch

3-41

Einen Auftrag vorbereiten

5. Das Druckeinstellungs-Menü auf dem Steuerpult aufrufen.

a. [Menu] drücken. „Menü 1: Setup>” wird auf dem Bedienfeld angezeigt.

b. Die Taste [+] oder [–] drücken, um „Menu3: Adjust Print>” (Menü 3: Druckeinstellung) aufzurufen.

3-42

Xerox 8254E / 8264E Color Wide Format Printer Benutzerhandbuch

Einen Auftrag vorbereiten

c. Die [>]-Taste drücken. „Adj.1: Confirm” (Einst. 1: Bestätigen) wird auf dem Steuerpult angezeigt

Testdruck-Menü einstellen (Setup-Element 3 von 7)

6. [Enter] drücken.

• Ein Bestätigungsmuster zur Qualitätseinstellung wird gedruckt.

• Nach dem Drucken des Bestätigungsmusters wird „Adj.1: Confirm” (Einst. 1: Bestätigen) wird

auf dem Steuerpult angezeigt

Xerox 8254E / 8264E Color Wide Format Printer

Benutzerhandbuch

3-43

Einen Auftrag vorbereiten

7. Bestätigen, dass das gedruckte Bestätigungsmuster wie folgt aussieht.

a. Wenn das Druckergebnis dem obigen entspricht, braucht die Ausrichtung nicht ausgeführt zu werden.

Weiter mit Schritt 10.

b. Wenn das Druckergebnis dem obigen entspricht, muss

Schritt 8.

die Ausrichtung ausgeführt werden. Weiter mit

8. Nur 8254E - Einen Einstellungswert für Bi-D-Qualität (Drucken mit zwei Durchläufen/Qualitätspriorität

a. Das „Adjust Print” (Druckeinstellungs-Menü) wie in Schritt 5 aufrufen. b. Taste [+] oder [–] drücken, um „Adj.5: Bi-D Quality” (Einst. 5: Bi-D-Qualität) auszuwählen.

-Modus) registrieren.

3-44

Xerox 8254E / 8264E Color Wide Format Printer Benutzerhandbuch

Einen Auftrag vorbereiten

c. [Enter] drücken.

• Der Druck des Bi-D-Qualitätsmusters (siehe unten) beginnt.

• „*Accur. Adj Print*” (Druck genau einst.) wird während des Testmuster-Drucks angezeigt.

• „Pattern: 4” (Muster: 4) wird angezeigt, wenn das Prüfmuster fertig gedruckt ist.

d. Die drei Druckmuster mit dem Bi-D-Qualitätsmuster überprüfen und die Nummer des korrekt

ausgerichteten Musters auswählen. Im folgenden Beispiel wurde die Nummer „4” ausgewählt.

e. Zur Eingabe der in Schritt d ausgewählten Nummer die Taste [+] oder [–] drücken.

Xerox 8254E / 8264E Color Wide Format Printer

Benutzerhandbuch

3-45

Einen Auftrag vorbereiten

f. [Enter] drücken. Auf dem Steuerpult wird „Ready to Print” (druckbereit) angezeigt.

• Der Einstellwert für Bi-D-Qualität ist registriert.

9. 8264E und 8254E - Die Einstellung für Bi-D-Normal (zweifacher Durchlauf/normaler Modus) wie in Schritten 8a bis 8f registrieren.

a. Das „Adjust Print” (Druckeinstellungs-Menü) wie in Schritt 5 aufrufen. b. „Adj. 6 Bi-D Normal” (Einst. 6 Bi-D Normal) an Stelle von „Adj.5: Bi-D Quality” (Einst. 5: Bi-D-Qualität)

eingeben.

c. Die verbleibenden Schritte 8c bis 8f ausführen.

• Der Einstellwert für Bi-D Normal ist registriert.

• Auf dem Steuerpult wird „Ready to Print” (druckbereit) angezeigt.

10. Nur 8264E - Die Einstellung für Bi-D-Normal (zweifacher Durchlauf/Geschwindigkeit-Modus) wie in Schritten 8a bis 8f registrieren.

a. Das „Adjust Print” (Druckeinstellungs-Menü) wie in Schritt 5 aufrufen. b. „Adj. 7 Bi-D Normal” (Einst. 7 Bi-D Normal) an Stelle von „Adj.5: Bi-D Quality” (Einst. 5: Bi-D-Qualität)

eingeben.

c. Die verbleibenden Schritte 8c bis 8f ausführen.

• Der Einstellwert für Bi-D Geschwindigkeit ist registriert.

• Auf dem Steuerpult wird „Ready to Print” (druckbereit) angezeigt.

Damit ist das Ausrichtungsverfahren abgeschlossen.

3-46

Xerox 8254E / 8264E Color Wide Format Printer Benutzerhandbuch

Handhabung des Druckers

Einführung

In diesem Kapitel wird der Betrieb des Druckers erklärt.

Ablaufbeschreibung

Das folgende Ablaufdiagramm stellt das Verfahren für den Druckerbetrieb dar. Siehe die einzelnen Abschnitte nach Bedarf.

1. Druckdaten erstellen

Druckdaten mittels Anwendungssoftware erstellen.

↓

2. Das Gerät einschalten und das Druckmaterial vorbereiten.

Gerät einschalten.

Rollendruckmedien einstellen

Anwendung von Druckmedien

↓

3. Die Druckbedingungen einstellen.

Menüeinstellungen auf dem Bedienfeld

↓

4. Den Druckvorgang durchführen.

Betrieb vom Bedienfeld

Xerox 8254E / 8264E Color Wide Format Printer

Benutzerhandbuch

4-1

Handhabung des Druckers

WARNUNGSHINWEISE:

• Keine entflammbaren Materialien auf dem Einzugsbügel aufbewahren. Feuergefahr!

• Keine entflammbaren Flüssigkeiten auf dem Einzugsbügel verschütten. Feuergefahr!

VORSICHTSHINWEISE:

• Die Druckmaterialführung beim Drucken nicht berühren. Sie ist heiß und kann zu Verbrennungen führen.

• Den Druckmaterial-Zufuhrspalt, den Einzugsbügel oder die Druckmaterialführung nicht berühren, solange die Heizungen arbeiten. Sie sind heiß und können zu Verbrennungen führen.

• Der Arbeitsbereich muss ausreichend belüftet werden. Damit werden Feuer und Gerüche unterbunden.

Hinweise:

• Die vordere Abdeckung beim Drucken nicht öffnen. Wenn die vordere Abdeckung

geöffnet wird, wird der Druck unterbrochen.

• Der Druck wird fortgesetzt, wenn die vordere Abdeckung wieder geschlossen wird.

Die Unterbrechung kann jedoch zu einem Verlust an Druckqualität führen.

4-2

Xerox 8254E / 8264E Color Wide Format Printer Benutzerhandbuch

Handhabung des Druckers

Druckerstatus

In diesem Abschnitt wird der Druckerstatus erklärt.

Ready to Print (Druckbereit)

Drucken ist möglich, wenn Druckmaterial geladen ist. Die verschiedenen Druckfunktionen können auf dem Bedienfeld ausgeführt werden.

Setup-Menüanzeige

Die verschiedenen Druck-Einstellungen und Funktionen werden vom Steuerpuilt aus durchgeführt. Der Inhalt der Anzeige auf dem LCD-Monitor des Bedienfelds ist wie folgt.

Druckerstatus ändern

Zum Ändern des Druckerstatus das folgende Verfahren verwenden.

1. Die Standard-Menüanzeige zur Setup-Menüanzeige ändern – Wenn „Ready to Print” (druckbereit) angezeigt wird, die Taste [Menu] drücken. „Menü 1:

Setup>” wird auf dem Bedienfeld angezeigt.

Hinweis:

• Für Einzelheiten bezüglich des Setup-Menüs siehe Menüeinstellungen auf dem Bedienfeld.

Xerox 8254E / 8264E Color Wide Format Printer

Benutzerhandbuch

4-3

Handhabung des Druckers

2. Die Setup-Menüanzeige zur Standard-Menüanzeige ändern

Wenn auf dem Drucker das Setup-Menü angezeigt wird, einen der folgenden Vorgänge durchführen, um die Standardanzeige auf dem Bedienfeld aufzurufen.

– Im Setup-Menü die Tasten drei Minuten lang nicht berühren.

– Die Abbrechen-Taste [Cancel] drücken.

Hinweis:

• Einzelheiten bezüglich der Statusmeldungen können in Statusmeldungen nachgelesen

werden.

4-4

Xerox 8254E / 8264E Color Wide Format Printer Benutzerhandbuch

Handhabung des Druckers

Anwendung von Druckmedien

In diesem Abschnitt werden die Details von verfügbaren Druckmedien für diesen Drucker erklärt.

Materialart

Art und Qualität der Druckmedien haben einen starken Einfluss auf das Druckergebnis. Druckmedien verwenden, die der Anwendung entsprechen, unter Einbeziehung der folgenden Informationen.

Für diesen Drucker gibt es eine Reihe an empfohlenen Druckmedien. Wählen Sie das entsprechende Druckmaterial in Bezug zur geplanten Anwendung.

Hinweise:

• Details über empfohlene Druckmaterialien sind vom lokalen Xerox-Händler erhältlich.

• Bei Störungen oder Fehlfunktionen des Druckers aufgrund der Verwendung von nicht

empfohlenen Druckmedien:

• Die Garantie für den Drucker erstreckt sich nicht auf diesen Fall, Reparaturkosten müssen

vom Kunden getragen werden

• Weitere Einzelheiten sind in den folgenden Abschnitten enthalten: Wartung und Störungsbehebung

• Zum Anfordern einer Reparatur den Xerox-Händler vor Ort verständigen.

• Drucken auf nicht empfohlene Druckmedien:

• Siehe das eventuell mit dem Druckmedium gelieferte Handbuch oder den Händler für

das jeweilige Druckmaterial nach den entsprechenden Druckereinstellungen fragen.

• Die Druckqualität entsprechend Materialart-Menü festlegen.

Xerox 8254E / 8264E Color Wide Format Printer

Benutzerhandbuch

4-5

Handhabung des Druckers

Regeln zur Handhabung von Druckmedien

Bei der Handhabung von Druckmedien sind folgende Punkte in Betracht zu ziehen.

Hinweis:

• Empfohlene Druckmedien in den entsprechenden Umgebungen einsetzen. Die

ordnungsgemäßen Temperatur- und Luftfeuchtigkeitsbedingungen sind wie folgt:

VORSICHTSHINWEISE:

• Gefaltetes, eingeschnittenes oder eingerissenes Druckmaterial darf nicht verwendet werden.

• Die Eigenschaften von Druckmedien können sich ändern, wenn die Druckumgebungsbedingungen geändert werden. Vor dem Verwenden von Druckmedien müssen diese sich mindestens 30 Minuten lang an die Umgebung anpassen, in der sie verwendet werden. Sollte dies nicht geschehen, können Materialstaus oder Falten im Druckmedium verursacht werden. Auch die Druckqualität kann nachteilig beeinflusst werden.

• Die zu bedruckende Seite des Druckmaterials nicht berühren. Feuchtigkeit und Hautfette können die Druckqualität beeinträchtigen.

• Druckmaterial darf nicht über längere Zeit im Drucker gelassen werden. Manche Druckmedien tendieren zur Wellung, was zu Staus und/oder Verschlechterung der Druckqualität führen kann. Solche Druckmedien sind zu vermeiden, insbesondere im Winter, in trockenen Umgebungen oder beim Drucken von formellen Dokumenten.

• Den Karton und den Beutel, in dem das Druckmaterial geliefert wurde, nicht wegwerfen. Sie sind zum Aufbewahren des Druckmaterials verwendbar.

Regeln zur Lagerung von Druckmedien

VORSICHTSHINWEISE:

• Hohe Temperaturen, hohe Luftfeuchtigkeit und direktes Sonnenlicht beim Lagern von Druckmedien vermeiden.

• Nach der Entnahme unbenutzten Rollendruckmaterials von der Zufuhreinheit das Material ordnungsgemäß aufrollen. Dann es in einen Beutel stecken und in einem eigenen Karton aufbewahren.

• Das Druckmaterial trocken halten.

4-6

Xerox 8254E / 8264E Color Wide Format Printer Benutzerhandbuch

Bedruckbarer Bereich

8264E Bedruckbarer Bereich

Der bedruckbare Bereich des 8264E-Druckers ist wie folgt:

Handhabung des Druckers

8254E Bedruckbarer Bereich

Der bedruckbare Bereich des 8254E-Druckers ist wie folgt:

Xerox 8254E / 8264E Color Wide Format Printer

Benutzerhandbuch

4-7

Handhabung des Druckers

Kopfhöhenverstellung

Bei Verwendung einer hohen Druckrate oder von stark gebogenenem Druckmaterial kann der Druckkopf auf dem Druckmaterial reiben. Dieses Problem kann durch eine Verstellung der Kopfhöhe vermieden werden.

Ändern Sie die Kopfhöhe mittels des folgenden Verfahrens.

Anheben des Druckkopfs

VORSICHT:

• Wenn der Höhenverstellungshebel angehoben wird, kann die Druckqualität nicht garantiert werden.

• Beim Drucken die vordere Abdeckung nicht öffnen und die Kopfhöhe nicht ändern. Wenn die Kopfhöhe geändert wird, verstellt dies die Ausrichtung und eine hohe Druckqualität kann nicht garantiert werden.

4-8

Xerox 8254E / 8264E Color Wide Format Printer Benutzerhandbuch

1. Die vordere Abdeckung öffnen.

8264E

8254E

Handhabung des Druckers

Nr. Name

1 Vordere Abdeckung

2. Nach dem Lesen des Hinweises unten, die Kopfhöhe durch Anheben des orangefarbenen Höhenverstellungshebels ändern, wie in der folgenden Abbildung dargestellt:

VORSICHT:

• Den Höhenverstellungshebel nicht über die unten gezeigte 90°-Stellung hinaus bewegen. Andernfalls kann der Drucker beschädigt werden.

Xerox 8254E / 8264E Color Wide Format Printer

Benutzerhandbuch

4-9

Handhabung des Druckers

8264E

8254E

Nr. Name

1 Höhenverstellungshebel

Die High-Lampe auf dem Bedienfeld leuchtet grün auf.

3. Vordere Abdeckung schließen.

4-10

Xerox 8254E / 8264E Color Wide Format Printer Benutzerhandbuch

8264E

8254E

Handhabung des Druckers

Nr. Name

1 Vordere Abdeckung

Druckkopf in ursprüngliche Position zurückstellen

VORSICHT:

Xerox 8254E / 8264E Color Wide Format Printer

Benutzerhandbuch

4-11

Handhabung des Druckers

1. Die vordere Abdeckung öffnen.

8264E

8254E

Nr. Name

1 Vordere Abdeckung

4-12

Xerox 8254E / 8264E Color Wide Format Printer Benutzerhandbuch

Handhabung des Druckers

2. Die Kopfhöhe durch Abwärtsbewegen des orangefarbenen Höhenverstellungshebels ändern.

8264E

8254E

Nr. Name

1 Höhenverstellungshebel

• Die Low-Lampe auf dem Bedienfeld leuchtet grün auf.

Xerox 8254E / 8264E Color Wide Format Printer

4-13

Benutzerhandbuch

Handhabung des Druckers

3. Vordere Abdeckung schließen.

8264E

8254E

Nr. Name

1 Vordere Abdeckung

4-14
