Xerox 700i, 700 Color printing [fr]

Xerox 700 Digital Color Press avec Integrated
Fiery

®

Color Server

Impression couleur

© 2008 Electronics for Imaging, Inc. Les Informations juridiques rédigées pour ce produit
s’appliquent au contenu du présent document.

45072755
11 juin 2008

TABLE DES MATIÈRES 3

TABLE DES MATIÈRES

TABLE DES MATIÈRES

INTRODUCTION 7

Terminologie et conventions 7

A propos de ce document 8

Principales fonctions de ColorWise 9

COLORWISE PRO TOOLS 11

A propos du présent chapitre 12

Configuration de ColorWise Pro Tools sur un ordinateur Windows 12

Installation de ColorWise Pro Tools 12

Installation des profils ICC 13

Configuration de la connexion 14

Modification de la configuration 16

Configuration de ColorWise Pro Tools sur un ordinateur Mac OS 16

Installation de ColorWise Pro Tools sur un ordinateur Mac OS 16

Installation des profils ColorSync 17

Configuration de la connexion 18

Modification de la configuration 20

Utilisation de ColorWise Pro Tools 21

Utilisation de Calibrator 21

Utilisation de Color Editor 21

Utilisation de Profile Manager 26

Utilisation de Spot-On 31

Utilisation de Color Setup 31

TABLE DES MATIÈRES 4

CALIBRAGE 34

A propos du présent chapitre 35

Calibrage avec Calibrator de ColorWise Pro Tools 36

Démarrage de Calibrator 36

Mode Expert 37

Application de mesures à plusieurs jeux de calibrage 39

Rétablissement des mesures de calibrage par défaut 39

Calibrage avec ColorCal 40

Calibrage avec le DTP32 ou DTP32 Series II 43

Calibrage avec le DTP41 46

Calibrage avec l’ES-1000 49

Calibrage à partir du panneau de commande de la presse numérique 53

Calibrage avec ColorCal 53

Qu’est-ce que le calibrage ? 56

Présentation du calibrage 56

Principe de fonctionnement du calibrage 56

Périodicité du calibrage 58

Vérification du statut du calibrage 59

SPOT-ON 60

Utilisation de Spot-On 60

Démarrage de Spot-On 61

Fenêtre principale de Spot-On 62

Utilisation des couleurs existantes 63

Création de couleurs personnalisées 65

Téléchargement de groupes de couleurs personnalisées 65

Téléchargement de groupes de couleurs persoannalisées vers un ordinateur 66

Modification des valeurs chromatiques 67

Utilisation d’un instrument de mesure pour définir les couleurs 71

Rétablissement des valeurs d’usine pour les couleurs par défaut 72

Enregistrement des modifications et fermeture de Spot-On 73

TABLE DES MATIÈRES 5

Spot-On et couleurs de remplacement 73

Création d’une couleur de remplacement 73

Définition des valeurs d’une couleur de remplacement 75

Impression d’une tâche avec une couleur de remplacement 77

Boîte de dialogue relative aux couleurs de remplacement 79

Principes liés aux couleurs de remplacement 80

Téléchargement (envoi et réception) d’un groupe de couleurs de remplacement 83

OPTIONS D’IMPRESSION COLORWISE 84

A propos du présent chapitre 84

Gestion des couleurs sur le Integrated Fiery Color Server 85

Options d’impression ColorWise 87

Trapping auto 87

Détection du noir 87

Surimpression du noir 88

Texte et graphiques en noir 89

Profil de simulation CMJN 90

Méthode de simulation CMJN 91

Activer surimpression 92

Surimpression composite 93

Profil de sortie 93

Gris avec noir uniquement 94

Rendu des couleurs 95

Séparation RVB 96

Profil source RVB 96

Correspondance des tons directs 98

Remplacer les couleurs 99

Utiliser mode de sortie PDF/X 99

Pilotes d’imprimante et options d’impression 100

Définition des options d’impression pour Windows 100

Définition des options de gestion des couleurs sous Mac OS 102

Utilisation des Paramètres couleur professionnels pour activer les profils Device Link 105

TABLE DES MATIÈRES 6

IMPORTATION DES MESURES DE DENSITÉ 107

Format de fichier simple ASCII 107

Exemple de densité 1D Status T pour une page de 21 échantillons d’EFI 108

Exemple de densité 1D Status T pour une page de 34 échantillons d’EFI 108

Exemple de densité 1D Status T pour une page quelconque 109

INDEX 111

INTRODUCTION

INTRODUCTION 7

Ce document explique comment gérer les sorties couleur sur la Xerox 700 Digital Color Press
avec Integrated Fiery Color Server et donne des informations sur le calibrage et les profils
couleur.

Ce document fait partie d’une documentation qui comprend plusieurs ouvrages destinés aux
utilisateurs et aux administrateurs système. Consultez les autres ouvrages disponibles dans
votre entreprise pour obtenir une description complète de votre Xerox 700 Digital Color Press
avec Integrated Fiery Color Server.

Pour plus d’informations sur les systèmes d’exploitation pris en charge et la configuration
requise, voir Bienvenue.

Terminologie et conventions

Ce document utilise la terminologie et les conventions suivantes.

Le terme ou la convention signifie

Aero Integrated Fiery Color Server (dans les illustrations et les exemples)

Command WorkStation Command WorkStation, Windows Edition, et

Integrated Fiery Color Server Xerox 700 Digital Color Press avec Integrated Fiery Color Server

Mac OS Apple Mac OS X

Presse numérique Xerox 700 Digital Color Press

Titres en italique Renvois à d’autres ouvrages du kit de documentation

Windows Microsoft Windows 2000, Windows XP, Windows Server 2003,

Command WorkStation, Macintosh Edition

Windows Vista

Sujets pour lesquels des informations supplémentaires sont
disponibles en démarrant l’aide du logiciel.

Astuces et informations

Informations importantes

Informations importantes sur des problèmes pouvant engendrer un
danger physique pour vous-même ou pour les autres.

INTRODUCTION 8

A propos de ce document

Ce document est organisé de manière à vous fournir des informations importantes sur la
gestion des sorties couleur sur votre Integrated Fiery Color Server.

Ce document aborde les sujets suivants :

• Installation et configuration de ColorWise Pro Tools.

• Utilisation de Color Editor, Profile Manager et Color Setup.

• Présentation du calibrage et description des différentes méthodes pour calibrer l’Integrated
Fiery Color Server avec Calibrator de ColorWise Pro Tools.

• Utilisation de Spot-On pour gérer les tons directs.

• Définition des options d’impression ColorWise sur les ordinateurs Windows et Mac OS.

• Descriptions du format de fichier Simple ASCII (SAIFF), qui peut être utilisé pour
importer les mesures de densité de toner effectuées par les densitomètres.

REMARQUE : Le Glossaire donne la définition des termes en gras dans ce manuel, profil de

sortie par exemple. Les termes et concepts tels que espace couleur, tons directs, gamme des

couleurs et profil source sont cités tout au long de ce guide. Si vous débutez dans le domaine
de l’impression couleur de bureau ou si un terme ne vous est pas familier, consultez le

Glossaire.

INTRODUCTION 9

Principales fonctions de ColorWise

ColorWise, système de gestion des couleurs (SGC) intégré à l’Integrated Fiery Color Server

permet aux utilisateurs, aussi bien expérimentés que débutants, d’optimiser leurs sorties
couleur pour différents types de travaux. Les options par défaut de ColorWise donnent des
couleurs de haute qualité sans réglage préalable, à partir de nombreuses applications Windows
et Mac OS. Cela signifie que des utilisateurs occasionnels peuvent obtenir d’excellents
résultats sans avoir à connaître ou modifier les réglages couleur de l’Integrated Fiery Color
Server.

Afin de conserver des couleurs régulières dans le temps, calibrez l’Integrated Fiery Color
Server régulièrement. ColorWise Pro Tools comprend un outil simple d’utilisation qui permet
d’effectuer un calibrage à l’aide du module de numérisation intégré à la presse numérique ou à
l’aide d’un spectrophotomètre fourni en option ou d’un densitomètre (voir « Calibrage », à la
page 34).

Les fonctions ColorWise vous permettent de modifier les résultats d’impression. En fonction
de vos besoins, vous pouvez donc :

• Définir le comportement de l’impression CMJN pour simuler les normes DIC, Euroscale,

SWOP et autres normes d’impression offset.

• Obtenir une excellente correspondance des couleurs PANTONE et autres tons directs lors
d’une impression en quadrichromie ou sur des presses utilisant des plaques
supplémentaires personnalisées.

• Sélectionner un dictionnaire de rendu des couleurs (CRD), appelé également rendu des
couleurs, pour l’impression RV B. Les CRD permettent une impression dense, aux
couleurs saturées pour les graphiques de présentation, ou précise et régulière pour les
photographies. Ils offrent également des rendus colorimétriques absolus et relatifs pour les
besoins spéciaux.

• Définir la source des données couleur RVB pour une conversion couleur optimale des
données RVB en l’absence d’informations sur leur source.

• Déterminer si les données RVB doivent être converties dans la gamme complète des
couleurs de la presse numérique ou si elles doivent d’abord être converties dans la gamme
d’un autre périphérique telle qu’une norme d’imprimerie. Cette fonction s’avère pratique
pour faire en sorte que des périphériques différents traitent les données RVB de la même
façon. ainsi que pour voir le résultat d’un fichier RVB dans différentes conditions
d’impression sans avoir à retraiter chaque fois ses données.

INTRODUCTION 10

La gestion des couleurs ColorWise (ColorWise) offre une architecture couleur ouverte qui
permet aux utilisateurs de personnaliser l’Integrated Fiery Color Server afin de répondre à de
nouveaux besoins. ColorWise prend en charge les profils ICC, qui sont des profils couleur
standard définissant le comportement couleur d’un périphérique. Les profils utilisant la
version 4 des spécifications ICC (version 4.2.0.0) sont pris en charge, tout comme ceux
utilisant la version 2. Le téléchargement des profils ICC sur l’Integrated Fiery Color Server
vous permet de simuler une presse personnalisée (ou une autre presse numérique) et
d’imprimer avec précision les couleurs d’un moniteur ou d’un scanner particulier. De plus,
vous pouvez créer des profils ICC personnalisés pour la presse numérique.

ColorWise permet également d’utiliser un densitomètre Status T quelconque par importation
des données dans un format de fichier standard (voir « Importation des mesures de densité », à
la page 107). Dans ce cas, il est important de noter que la qualité de l’instrument utilisé
détermine la qualité du calibrage.

COLORWISE PRO TOOLS 11

COLORWISE PRO TOOLS

Les options par défaut de ColorWise donnent des couleurs de haute qualité sans réglage
préalable, à partir de nombreuses applications Windows et Mac OS. Cela signifie que des
utilisateurs occasionnels peuvent obtenir d’excellents résultats sans avoir à connaître ou
modifier les réglages couleur de l’Integrated Fiery Color Server. Le système de gestion des
couleurs de ColorWise (SGC) permet également aux utilisateurs chevronnés d’obtenir une
excellente sortie couleur. ColorWise Pro Tools permet aux utilisateurs de personnaliser les
paramètres pour optimiser leurs sorties couleur en fonction de différents types de travaux.

Conçu de manière à offrir une grande souplesse pour le contrôle de l’impression couleur,
ColorWise Pro Tools propose les outils suivants de gestion des couleurs :

• Calibrator (pour calibrer l’Integrated Fiery Color Server de différentes façons)

• Color Editor (pour personnaliser les profils de simulation et de sortie)

• Profile Manager (pour gérer les profils)

• Spot-On (pour définir les équivalents CMJN des tons directs)

• Color Setup (pour définir les options d’impression par défaut de ColorWise)

COLORWISE PRO TOOLS 12

A propos du présent chapitre

Ce chapitre décrit les procédures pour installer, configurer et utiliser ColorWise Pro Tools sur
les ordinateurs Windows et Mac OS.

Plate-forme Fonction Voir

Windows Installer ColorWise Pro Tools page 12

Mac OS Installer ColorWise Pro Tools page 16

Installer les profils ICC page 13

Configurer la connexion page 14

Modifier la configuration page 16

Installer les profils ColorSync page 17

Configurer la connexion page 18

Modifier la configuration page 20

Windows et Mac OS Utiliser Calibrator page 21

Utiliser Color Editor page 21

Utiliser Profile Manager page 26

Utiliser Spot-On page 31

Utiliser Color Setup page 31

Configuration de ColorWise Pro Tools sur un ordinateur Windows

Les sections suivantes décrivent comment installer ColorWise Pro Tools et d’autres fichiers et
configurer la connexion sur un ordinateur Windows.

Installation de ColorWise Pro Tools

Sur un ordinateur Windows, toute installation de logiciels utilisateur s’effectue à l’aide du
programme d’installation des Logiciels Utilisateur Fiery. Les procédures du manuel Utilitaires
expliquent comment procéder à l’aide du DVD Logiciels Utilisateur.

Pour utiliser ColorWise Pro Tools sur un ordinateur Windows, vous devez installer Sun Java 5
ou 6. Si ce fichier n’est pas installé sur votre ordinateur, le programme d’installation de
ColorWise Pro Tools lance automatiquement le processus d’installation. Suivez les
instructions qui s’affichent à l’écran.

COLORWISE PRO TOOLS 13

Installation des profils ICC

Vous pouvez copier des profils ICC supplémentaires sur votre ordinateur à partir du DVD
Logiciels Utilisateur. Ils peuvent être utilisés avec des applications qui prennent en charge les
normes ICC, telles que Adobe Photoshop. Pour la plupart des applications ICC, ces fichiers
doivent être installés dans le dossier Color. Les fichiers à utiliser avec ColorWise Pro Tools
peuvent être placés dans un autre dossier de votre choix.

POUR INSTALLER LES PROFILS ICC SOUS WINDOWS À PARTIR DU DVD LOGICIELS UTILISATEUR

1 Insérez le DVD Logiciels Utilisateur dans le lecteur de DVD.

2 Ouvrez le dossier ICC.

3 Cliquez avec le bouton droit de la souris sur le profil souhaité, puis cliquez sur Installer

un profil.

Les profils sont installés automatiquement dans le dossier
Windows\system32\spool\drivers\color (Windows XP/Server 2003/Vista) ou
WINNT\system 32\spool\drivers\color (Windows 2000) de votre ordinateur.

Fichiers couleur

Vous pouvez copier des fichiers supplémentaires à partir du DVD Logiciels Utilisateur.
La plupart sont des fichiers PostScript qui peuvent être importés et imprimés à l’aide de
la Command WorkStation.

Dossier Windows
Color Files

CMYK Color Reference.ps : Fichier PostScript de 11 pages au

format A4, servant de référence pour la définition des
couleurs CMJN dans les applications.

PANTONE Book.ps : Fichier PostScript de 20 pages au format A4,

permettant de voir l’équivalent PANTONE le plus proche, pour
papier brillant, pouvant être obtenu avec l’Integrated Fiery Color
Server et votre modèle de presse numérique. La méthode utilisée
pour imprimer le fichier PANTONE Book.ps dépend du
paramètre Correspondance tons directs. Pour plus
d’informations, voir « Correspondance des tons directs », à la
page 98.

RGB page 01.doc : Fichier Microsoft Word pouvant être imprimé

pour voir quelles sont les couleurs RVB disponibles.

RGB page 02.ppt : Fichier Microsoft PowerPoint pouvant être

imprimé pour voir quelles sont les couleurs RVB disponibles.

Dossier Color Bars
(dans le dossier

FieryColorBar.eps : Fichier pouvant être utilisé pour imprimer

une barre de contrôle des couleurs.

Windows Color Files)

COLORWISE PRO TOOLS 14

Dossier PS Files
(dans le dossier
Windows Color
Files\Calibration Files)

Dossier Halftone
Calibration Files
(dans le dossier
Windows Color
Files\Calibration Files)

Custom21.ps, Custom34.ps, Standard21.ps et Standard34.ps :

Fichiers PostScript d’échantillons couleur permettant d’effectuer
des mesures.

Les chiffres figurant dans les noms de fichiers indiquent le
nombre d’échantillons sur la page. Les fichiers utilisateur sont
fournis pour vous permettre de télécharger des échantillons de
mesures tenant compte du calibrage actuel de la presse
numérique. Les fichiers standard sont fournis pour vous
permettre de télécharger des échantillons de mesures qui ne
tiennent pas compte du calibrage actuel de la presse numérique.

REMARQUE : Ces fichiers sont destinés à des utilisateurs

chevronnés et ne doivent pas être employés pour le calibrage
quotidien.

Images de pages de mesure pour différents instruments de
calibrage et formats papier, utilisées pour calibrer l’Integrated
Fiery Color Server pour plusieurs types de trames. Ces fichiers
sont fournis pour Adobe Photoshop et d’autres applications.

REMARQUE : Pour le densitomètre X-Rite DTP32 Series II,

utilisez le fichier de calibrage destiné au densitomètre X-Rite
DTP32.

Configuration de la connexion

Lors de la première utilisation de ColorWise Pro Tools, vous devez configurer la connexion à
l’Integrated Fiery Color Server.

AVANT DE COMMENCER

• Imprimez la page de configuration et notez l’adresse IP de l’Integrated Fiery Color Server.

Pour plus d’informations sur l’impression d’une page de configuration, voir Configuration et

installation.

Cette page contient des informations dont vous avez besoin pour configurer la connexion
(par exemple, l’adresse IP). Pour les installations TCP/IP, vous pouvez utiliser le nom du
serveur de noms de domaines (DNS) de l’Integrated Fiery Color Server au lieu de l’adresse IP.
Assurez-vous que l’Integrated Fiery Color Server est enregistré dans un DNS utilisé par votre
réseau. Pour plus d’informations, voir la documentation fournie avec votre système Windows.

COLORWISE PRO TOOLS 15

POUR CONFIGURER LA CONNEXION POUR COLORWISE PRO TOOLS

1 Lancez ColorWise Pro Tools.

2 Si la boîte de dialogue Choisir le périphérique d’impression s’affiche, cliquez sur Ajouter.

3 Entrez les informations appropriées pour l’Integrated Fiery Color Server.

Entrez le nom de votre choix pour l’Integrated Fiery Color Server. Il ne doit pas

Nom :

nécessairement correspondre au nom de serveur réel de l’Integrated Fiery Color Server.

REMARQUE : Ce nom ne peut pas contenir de caractère de tabulation.

Nom du serveur ou Adresse IP du serveur : Saisissez l’adresse IP (ou le nom DNS) de

l’Integrated Fiery Color Server.

Nouveau périphérique : Entrez un nom de périphérique pour l’Integrated Fiery Color Server.

4 Lorsque vous avez saisi toutes les informations, cliquez sur Ajouter.

5 Le nom du périphérique étant sélectionné dans la liste des périphériques, cliquez sur OK.

L’Integrated Fiery Color Server apparaît dans la liste des serveurs disponibles. La première
ligne indique le nom que vous avez donné à l’Integrated Fiery Color Server, suivi du
protocole. La seconde ligne affiche le nom du périphérique.

COLORWISE PRO TOOLS 16

6 Le nom du périphérique étant sélectionné dans la liste des serveurs disponibles, cliquez sur

Sélectionner.

7 Si vous y êtes invité, saisissez le mot de passe du serveur et cliquez sur Connexion.

La fenêtre principale de ColorWise Pro Tools apparaît.

Modification de la configuration

Modifiez la configuration chaque fois qu’une information change au niveau de l’Integrated
Fiery Color Server ou du réseau (nom du serveur ou adresse IP, par exemple). Avant de
configurer la connexion, modifiez les informations concernées au niveau de la configuration
de l’Integrated Fiery Color Server.

POUR MODIFIER LA CONFIGURATION

1 Pour ajouter un nouvel Integrated Fiery Color Server, cliquez sur Ajouter. Configurez la boîte

de dialogue Ajouter un nouveau serveur comme cela est décrit aux étapes 3 à 5 de la
procédure précédente.

2 Pour retirer un Integrated Fiery Color Server, sélectionnez-le par son nom et cliquez sur

Supprimer.

3 Pour modifier les informations, sélectionnez l’Integrated Fiery Color Server par son nom et

cliquez sur Modifier. Apportez les modifications nécessaires dans la boîte de dialogue
Modifier les paramètres du serveur et cliquez sur OK.

La liste des serveurs disponibles reflète vos modifications.

Configuration de ColorWise Pro Tools sur un ordinateur Mac OS

Les sections suivantes décrivent comment installer ColorWise Pro Tools et d’autres fichiers et
configurer la connexion sur un ordinateur Mac OS.

Installation de ColorWise Pro Tools sur un ordinateur Mac OS

Vous pouvez installer ColorWise Pro Tools à partir du DVD Logiciels Utilisateur.

Avant de commencer toute installation, déterminez l’emplacement d’installation sur votre
disque dur pour chaque élément. Sinon, les logiciels seront placés par défaut dans le dossier
Fiery.

POUR INSTALLER COLORWISE PRO TOOLS SUR UN ORDINATEUR MAC OS À L’AIDE DU DVD LOGICIELS
U

TILISATEUR

1 Insérez le DVD Logiciels Utilisateur dans le lecteur de DVD.

2 Parcourez le dossier à la recherche de votre système d’exploitation.

3 Double-cliquez sur l’icône d’installation de ColorWise Pro Tools.

4 Suivez les instructions qui s’affichent à l’écran.

5 Si vous y êtes invité, cliquez sur Quitter pour fermer le programme d’installation.

COLORWISE PRO TOOLS 17

Installation des profils ColorSync

Vous pouvez copier des fichiers supplémentaires à partir du DVD Logiciels Utilisateur. Ils
peuvent être utilisés avec des applications qui prennent en charge les normes ICC, telles que
Adobe Photoshop. Pour la plupart des applications ICC, ces fichiers doivent être installés dans
le dossier Bibliothèque: ColorSync. Dans le cas de ColorWise Pro Tools, ils peuvent être
copiés dans n’importe quel dossier.

POUR INSTALLER LES PROFILS COLORSYNC SUR UN ORDINATEUR MAC OS À PARTIR DU DVD LOGICIELS
U

TILISATEUR

1 Insérez le DVD Logiciels Utilisateur dans le lecteur de CD-ROM.

2 Ouvrez le dossier ColorSync.

3 Copiez les profils dans Bibliothèque: ColorSync: Profiles.

REMARQUE : Vous devez être connecté en tant qu’administrateur.

Après avoir installé les fichiers ColorSync, pour plus d’informations sur la définition des
profils ColorSync, comme EFIRGB, voir la documentation de ColorSync.

Fichiers couleur

Vous pouvez copier des fichiers supplémentaires à partir du DVD Logiciels Utilisateur.
La plupart sont des fichiers PostScript qui peuvent être importés et imprimés à l’aide de la
Command WorkStation.

Dossier Mac Color
Files

CMYK Color Reference.ps : Fichier PostScript de 11 pages au

format A4, servant de référence pour la définition des couleurs
CMJN dans les applications.

PANTONE Book.ps : Fichier PostScript de 20 pages au format A4,

permettant de voir l’équivalent PANTONE le plus proche, pour
papier brillant, pouvant être obtenu avec l’Integrated Fiery Color
Server et votre modèle de presse numérique. La méthode utilisée
pour imprimer le fichier PANTONE Book.ps dépend du paramètre
Correspondance tons directs. Pour plus d’informations, voir

« Correspondance des tons directs », à la page 98.

RGB page 01.doc : Fichier Microsoft Word pouvant être imprimé

pour voir quelles sont les couleurs RVB disponibles.

RGB page 02.ppt : Fichier Microsoft PowerPoint pouvant être

imprimé pour voir quelles sont les couleurs RVB disponibles.

Dossier Color Bars
(dans le dossier Mac

FieryColorBar.eps : Fichier pouvant être utilisé pour imprimer une

barre de contrôle des couleurs.

Color Files)

COLORWISE PRO TOOLS 18

Dossier PS Files
(dans le dossier Mac
Color Files:

Custom21.ps, Custom34.ps, Standard21.ps et Standard34.ps :

Fichiers PostScript d’échantillons couleur permettant d’effectuer des
mesures.

Calibration Files)

Les chiffres figurant dans les noms de fichiers indiquent le nombre
d’échantillons sur la page. Les fichiers utilisateur sont fournis pour
vous permettre de télécharger des échantillons de mesures tenant
compte du calibrage actuel. Les fichiers standard permettent quant à
eux de télécharger des échantillons qui ignorent ce calibrage.

REMARQUE : Ces fichiers sont destinés à des utilisateurs chevronnés et

ne doivent pas être employés pour le calibrage quotidien.

Dossier Halftone
Calibration Files
(dans le dossier
Mac Color Files:

Images de pages de mesure pour différents instruments de calibrage
et formats papier, utilisées pour calibrer l’Integrated Fiery Color
Server pour plusieurs types de trames. Ces fichiers sont fournis pour
Adobe Photoshop et d’autres applications.

Calibration Files)

REMARQUE : Pour le densitomètre X-Rite DTP32 Series II, utilisez le

fichier de calibrage destiné au densitomètre X-Rite DTP32.

Configuration de la connexion

Lors de la première utilisation de ColorWise Pro Tools, vous devez configurer la connexion à
l’Integrated Fiery Color Server.

REMARQUE : ColorWise Pro Tools n’est pris en charge que sur un réseau TCP/IP.

AVANT DE COMMENCER

• Imprimez la page de configuration et notez l’adresse IP de l’Integrated Fiery Color Server.

Pour plus d’informations sur l’impression d’une page de configuration, voir Configuration et

installation.

Cette page présente les informations dont vous avez besoin pour configurer la connexion.
Pour les installations TCP/IP, vous pouvez utiliser le nom du serveur de noms de domaines
(DNS) de l’Integrated Fiery Color Server au lieu de l’adresse IP. Assurez-vous que l’Integrated
Fiery Color Server est enregistré dans un DNS utilisé par votre réseau. Pour plus
d’informations, voir la documentation fournie avec votre système Macintosh.

COLORWISE PRO TOOLS 19

POUR CONFIGURER LA CONNEXION POUR COLORWISE PRO TOOLS

1 Double-cliquez sur l’icône ColorWise Pro Tools.

La boîte de dialogue Choisir le périphérique d’impression s’affiche.

2 Si la boîte de dialogue Absence de serveur configuré s’affiche, cliquez sur OK. Si la boîte de

dialogue Choisir le périphérique d’impression s’affiche, cliquez sur Ajouter.

3 Entrez les informations appropriées pour l’Integrated Fiery Color Server.

Nom :

Entrez le nom de votre choix pour l’Integrated Fiery Color Server. Il ne doit pas

nécessairement correspondre au nom de serveur de l’Integrated Fiery Color Server.

REMARQUE : Ce nom ne peut pas contenir de caractère de tabulation.

Nom du serveur ou Adresse IP du serveur : Saisissez l’adresse IP (ou le nom DNS ou hôte) de

l’Integrated Fiery Color Server.

Nouveau périphérique : Entrez un nom de périphérique pour l’Integrated Fiery Color Server.

4 Lorsque vous avez saisi toutes les informations, cliquez sur Ajouter.

COLORWISE PRO TOOLS 20

5 Le nom du périphérique étant sélectionné dans la liste des périphériques, cliquez sur OK.

L’Integrated Fiery Color Server apparaît dans la liste des serveurs disponibles. La première
ligne indique le nom que vous avez donné à l’Integrated Fiery Color Server, suivi du
protocole. La seconde ligne donne le nom du périphérique.

6 Le nom du périphérique étant sélectionné dans la liste des serveurs disponibles, cliquez sur

Sélectionner.

La fenêtre principale de ColorWise Pro Tools apparaît.

Modification de la configuration

Modifiez la configuration chaque fois qu’une information change au niveau de l’Integrated
Fiery Color Server ou du réseau (nom du serveur ou adresse IP, par exemple). Avant de
configurer la connexion, modifiez les informations concernées au niveau de la configuration
de l’Integrated Fiery Color Server.

POUR MODIFIER LA CONFIGURATION

1 Pour ajouter un nouvel Integrated Fiery Color Server, cliquez sur Ajouter. Configurez la boîte

de dialogue Ajouter un nouveau serveur comme cela est décrit aux étapes 3 à 5 de la
procédure précédente.

2 Pour retirer un Integrated Fiery Color Server, sélectionnez-le par son nom et cliquez sur

Supprimer.

3 Pour modifier les informations, sélectionnez l’Integrated Fiery Color Server par son nom et

cliquez sur Modifier. Apportez les modifications nécessaires dans la boîte de dialogue
Modifier les paramètres du serveur et cliquez sur OK.

La liste des serveurs disponibles reflète vos modifications.

COLORWISE PRO TOOLS 21

Utilisation de ColorWise Pro Tools

ColorWise Pro Tools vous offre un contrôle souple sur l’impression couleur en vous
permettant de calibrer l’Integrated Fiery Color Server, personnaliser les profils de simulation
et de sortie, gérer les profils sur l’Integrated Fiery Color Server, gérer les tons directs et définir
les valeurs par défaut des options d’impression ColorWise.

Utilisation de Calibrator

L’outil Calibrator de ColorWise Pro Tools permet de calibrer l’Integrated Fiery Color Server
avec la méthode de mesure de votre choix. Pour plus d’informations sur le calibrage de
l’Integrated Fiery Color Server, voir page 34.

Utilisation de Color Editor

L’outil Color Editor de ColorWise Pro Tools permet de créer des profils personnalisés à partir
de profils de simulation ou de sortie existants, en les modifiant et en les enregistrant sous un
autre nom. Avec Color Editor, vous pouvez créer, sur l’Integrated Fiery Color Server, un profil
parfaitement adapté à vos besoins. Vous pouvez y accéder soit directement, en cliquant sur son
icône dans la fenêtre principale de ColorWise Pro Tools, soit indirectement via Profile
Manager.

REMARQUE : Vous ne pouvez pas modifier les profils source. Seuls les profils de simulation et

de sortie peuvent être personnalisés.

POUR UTILISER COLOR EDITOR

1 Lancez ColorWise Pro Tools et connectez-vous à l’Integrated Fiery Color Server.

COLORWISE PRO TOOLS 22

2 Cliquez sur Color Editor.

La liste Simulation affiche les profils de simulation qui résident sur l’Integrated Fiery Color
Server. La liste Sortie affiche les profils de sortie qui résident sur l’Integrated Fiery Color
Server.

3 Sélectionnez un profil et cliquez sur Sélectionner.

Pour plus d’informations sur Color Editor, voir la section correspondante de l’aide de
ColorWise Pro Tools.

COLORWISE PRO TOOLS 23

Réglage de la balance des gris

La fonction AutoGray permet d’utiliser le scanner intégré à la presse numérique comme
instrument de mesure pour régler la balance des gris des profils de sortie. La balance des gris
fait référence à la qualité des tons gris neutre dans un profil. Dans de nombreux cas, ces tons
peuvent avoir une dominante de couleur bleutée ou rougeâtre. La fonction AutoGray vous
permet de rétablir les gris neutres. Si la balance des gris de la presse numérique est
satisfaisante, vous n’avez pas besoin d’utiliser la fonction AutoGray.

POUR CORRIGER LA BALANCE DES GRIS D’UN PROFIL DE SORTIE

1 Lancez ColorWise Pro Tools et cliquez sur Color Editor.

2 Sélectionnez Sortie dans la liste Afficher.

3 Sélectionnez un profil à modifier et cliquez sur Sélectionner.

Vous pouvez également ouvrir Profile Manager, sélectionner un profil et cliquer sur Modifier
pour lancer Color Editor.

4 Sélectionnez Utilisateur dans le menu Mode d’édition.

5Cliquez sur AutoGray.

COLORWISE PRO TOOLS 24

6 Si le profil de sortie ne contient aucun point de modification, passez à l’étape 8. Si le profil

de sortie contient des points de modification venant d’une session précédente de AutoGray,
choisissez Affiner ou Nouveau.

Affiner

réutilise les points de modification d’une précédente session pour les rendre plus
précis. Affiner est facultatif, utilisez-le uniquement si la balance des gris de votre document de
test nécessite des améliorations après la première session AutoGray. Si, après deux applications
Affiner, le problème n’est pas résolu, il est probable que votre document de test ne répond pas
au profil de sortie de manière correcte, ou que le profil de sortie que vous modifiez ne décrive
pas de manière adéquate la presse numérique et les conditions d’impression réelles. Il n’est pas
recommandé d’appliquer Affiner plus de deux fois.

Nouveau lance une nouvelle session AutoGray en éliminant d’abord tous les points de

modification d’une précédente session. Nouveau est recommandé lorsque vous avez effectué
plus de deux applications Affiner.

7 Si le profil de sortie contient des points de modification saisis par un utilisateur, choisissez

Continuer pour retirer les points et poursuivre avec les réglages AutoGray.

Continuer lance une nouvelle session AutoGray en éliminant d’abord tous les points de
modification saisis par un utilisateur. AutoGray ne peut pas modifier ces points.

8 Dans la boîte de dialogue Options d’impression qui s’affiche, choisissez le bac d’alimentation

à utiliser pour la page d’échantillons.

Le menu Type de page sélectionne automatiquement la page d’échantillons AutoGray.

Le format papier est automatiquement défini sur A4/Lettre US.

COLORWISE PRO TOOLS 25

9 Cliquez sur Afficher les options avancées si vous souhaitez configurer les options de niveau

de brillance et de tramé.

10 Pour imprimer la page d’instructions en plus de la page d’échantillons, sélectionnez Imprimer

les instructions.

Ne cochez pas cette option si vous avez déjà la page d’instructions.

11 Cliquez sur Imprimer pour imprimer la page d’échantillons.

12 Récupérez la page d’échantillons et la page d’instructions sur le copieur.

13 Suivez les indications de la page d’instructions et de l’écran pour placer la bande de niveaux

de gris Kodak et la page d’échantillons AutoGray sur la vitre de la presse numérique et lancer
la lecture.

Des messages affichent la progression du réglage de la balance des gris.

14 Lorsque le réglage est terminé, cliquez sur OK.

Color Editor affiche la courbe du profil de sortie après réglage. De nouveaux points de
modification ont été insérés par AutoGray pour modifier la balance des gris, tel qu’un
utilisateur chevronné aurait pu le faire manuellement.

15 Pour apporter des modifications à la courbe du profil de sortie, cliquez à nouveau sur

AutoGray.

16 Choisissez Affiner pour créer la courbe ou Nouveau pour avoir une nouvelle courbe à

modifier.

Pour plus d’informations sur ces étapes, voir page 24.

17 Pour accepter le réglage AutoGray et enregistrer les résultats sous forme de nouveau profil,

cliquez sur Enregistrer.

18 Cliquez sur Terminé pour fermer Color Editor.

COLORWISE PRO TOOLS 26

Utilisation de Profile Manager

L’outil Profile Manager de ColorWise Pro Tools permet de gérer et de modifier les
profils ICC.

POUR UTILISER PROFILE MANAGER

1 Lancez ColorWise Pro Tools et connectez-vous à l’Integrated Fiery Color Server.

2 Cliquez sur Profile Manager.

1 Profils de sortie

La fenêtre Profile Manager s’affiche.

1

COLORWISE PRO TOOLS 27

3 Cliquez sur un profil pour le sélectionner.

Des informations relatives au profil, telles que sa date de création et la version des
spécifications ICC, s’affichent en bas de la fenêtre. Les profils utilisant la version 4 des
spécifications ICC (version 4.2.0.0) sont pris en charge, tout comme ceux utilisant la
version 2.

Pour plus d’informations sur Profile Manager, voir l’aide de ColorWise Pro Tools.

Pour plus d’informations concernant l’option Utiliser profil du support, voir « Utilisation des

profils de sortie correspondant aux supports », à la page 27.

Pour plus d’informations sur l’utilisation des profils Device Link, voir page 28.

Définition des profils par défaut

Vous pouvez utiliser Profile Manager pour définir un profil source RVB, un profil de
simulation ou un profil de sortie par défaut. Le profil source RVB et le profil de simulation
par défaut que vous définissez sont appliqués à toutes les tâches d’impression envoyées à
l’Integrated Fiery Color Server, à moins que l’utilisateur ne les remplace à l’aide des options
d’impression. Cela est également vrai pour le profil de sortie par défaut que vous définissez, à
moins que l’option Utiliser profil du support ne soit activée.

Cette option détermine si les profils de sortie associés aux types de support de vos tâches
d’impression doivent être appliqués automatiquement ou non. Pour plus d’informations, voir
la section suivante.

Utilisation des profils de sortie correspondant aux supports

Au lieu de demander à Profile Manager d’appliquer un profil de sortie par défaut à toutes vos
tâches d’impression, vous pouvez maintenir l’option Utiliser profil du support activée. Cette
option applique automatiquement le profil de sortie qui a été prédéfini pour le type de
support de votre tâche d’impression. Si cette dernière se compose de plusieurs supports,
l’option Utiliser profil du support peut appliquer les différents profils de sortie prédéfinis pour
les différents supports.

POUR UTILISER LES PROFILS DE SORTIE CORRESPONDANT AUX SUPPORTS

1 Lancez ColorWise Pro Tools et cliquez sur Profile Manager.

2 Sélectionnez Utiliser profil du support sur la barre Sortie de Profile Manager.

Le fait de modifier la configuration de l’option Utiliser profil du support dans Profile
Manager entraîne automatiquement la même modification dans Color Setup. Pour plus
d’informations, voir « Utilisation de Color Setup », à la page 31.

COLORWISE PRO TOOLS 28

Présentation des profils Device Link

L’Integrated Fiery Color Server prend en charge l’utilisation des profils Device Link. Un profil
Device Link décrit la conversion d’un espace couleur à un autre. Les profils Device Link sont
restrictifs car ils définissent un processus, celui consistant à convertir un périphérique source
en périphérique de destination. Lorsque vous imprimez avec un profil Device Link, vous ne
choisissez pas les profils source ou de sortie car il les paramètre tous les deux. ColorWise prend
en charge deux sortes de profils Device Link : Source RVB vers cible CMJN et Source CMJN
vers cible CMJN.

Un profil Device Link ignore la plupart des options de gestion des couleurs car il contient
toutes les informations nécessaires à la conversion de la source vers la cible.

Pour créer un profil Device Link, utilisez un logiciel de création de profils tel que EFI Color
Profiler Suite.

REMARQUE : L’utilisation ou non des profils Device Link dépend du flux de la tâche.

Installation des profils Device Link

Si vous êtes administrateur, vous pouvez télécharger les profils Device Link sur l’Integrated
Fiery Color Server en utilisant Profile Manager. Vous devez associer un profil Device Link
avec les paramètres suivants :

• Un paramètre de profil source RVB ou de profil de simulation CMJN et

• Un paramètre de profil de sortie

Le profil Device Link est activé une fois ces deux paramètres définis.

Vous pouvez activer un profil Device Link de trois façons :

• Dans Color Setup de ColorWise Pro Tools, où vous sélectionnez les valeurs par défaut du

profil source RVB, du profil de simulation CMJN et du profil de sortie. Ces paramètres
seront appliqués à toutes les tâches, sauf si vous les modifiez pour une tâche particulière.

• Dans les pilotes d’imprimante de l’Integrated Fiery Color Server, à l’aide des Paramètres

couleur professionnels, où vous sélectionnez les valeurs du profil source RVB, du profil de
simulation CMJN et du profil de sortie pour une tâche d’impression.

• Dans la Command WorkStation, à l’aide des Propriétés des tâches, où vous modifiez les

valeurs du profil source RVB, du profil de simulation CMJN et du profil de sortie pour
une tâche donnée.

Pour plus d’informations sur l’activation des profils Device Link, voir page 33. Pour plus
d’informations sur l’activation des profils Device Link à l’aide des paramètres couleur
professionnels dans le pilote d’imprimante de l’Integrated Fiery Color Server, voir page 105.

1 Fenêtre Device Link

COLORWISE PRO TOOLS 29

POUR TÉLÉCHARGER LES PROFILS DEVICE LINK À L’AIDE DE PROFILE MANAGER

1 Dans Profile Manager, si le profil Device Link n’apparaît pas dans la liste Description,

sélectionnez le dossier dans lequel il se trouve en cliquant sur Parcourir dans le coin
supérieur gauche.

2 Cliquez sur OK pour ajouter le contenu du dossier à la liste Description.

Le profil Device Link est ajouté à la liste Description.

3 Pour ajouter le profil Device Link dans la fenêtre Device Link, sélectionnez-le dans la liste

Description et cliquez sur la flèche verte pointant vers la fenêtre Device Link.

1

La boîte de dialogue Paramètres de profil Device Link s’affiche. Pour affecter les paramètres,
utilisez la procédure suivante.

COLORWISE PRO TOOLS 30

Affectation des paramètres de profil Device Link

Les illustrations suivantes de la boîte de dialogue Paramètres de profil Device Link
correspondent à un profil source RVB. Si vous utilisez une simulation CMJN, l’écran affiche
la description d’un profil de simulation CMJN au lieu d’une description de profil
source RVB.

POUR AFFECTER DES PARAMÈTRES DE PROFIL DEVICE LINK

1 Après avoir téléchargé le profil Device Link à l’aide de Profile Manager et l’avoir ajouté dans

la fenêtre Profil Device Link, sélectionnez les profils source et de sortie pour ce profil dans la
boîte de dialogue Paramètres de profil Device Link.

Si le profil Device Link est déjà associé à un profil source et à un profil de sortie, ces profils
apparaissent automatiquement.

Si les profils source ou de sortie référencés dans le profil Device Link sont introuvables sur
l’Integrated Fiery Color Server, la mention « Non affecté » apparaît pour le profil source et un
message signale que le profil source ou de sortie est introuvable.

Cliquez sur Informations pour obtenir plus de détails sur le profil manquant.

Si vous installez le profil source ou de sortie sur l’Integrated Fiery Color Server correspondant
au profil manquant référencé dans le profil Device Link, la mention « Non affecté » est mise à
jour automatiquement.

REMARQUE : Si le profil source ou le profil de sortie n’est pas affecté, il est impossible d’utiliser

le profil Device Link. Vous devez affecter des paramètres.

COLORWISE PRO TOOLS 31

2 Si le profil Device Link n’est associé à aucun profil source ou de sortie, sélectionnez un nom

dans la zone Description du profil et les profils source et de sortie pour le profil Device Link.

3 Lorsque vous avez terminé d’affecter les paramètres au profil Device Link, cliquez sur OK.

Modification des profils Device Link

Il est possible de modifier les paramètres des profils Device Link en procédant comme suit.

POUR MODIFIER DES PARAMÈTRES DE PROFIL DEVICE LINK

1 Double-cliquez sur le profil Device Link dans la fenêtre Device Link.

La boîte de dialogue Paramètres de profil Device Link s’affiche.

2 Indiquez les nouveaux profils source et de sortie.

3 Cliquez sur Appliquer, puis sur OK.

REMARQUE : Il n’est pas possible de modifier un profil Device Link dans ColorWise Pro Tools.

Vous devez utiliser l’application dans laquelle le profil Device Link a été créé.

Utilisation de Spot-On

Spot-On permet d’ajuster et de gérer les listes de tons directs et de leurs équivalents CMJN.
Ces listes sont connues sous le nom de Dictionnaires de couleurs Spot-On. Spot-On autorise
l’existence de plusieurs de ces dictionnaires pour chaque profil de sortie de l’Integrated Fiery
Color Server. Pour plus d’informations sur Spot-On, voir page 60.

Utilisation de Color Setup

L’outil Color Setup de ColorWise Pro Tools permet de définir les valeurs par défaut des
options et paramètres d’impression ColorWise pour l’Integrated Fiery Color Server.

COLORWISE PRO TOOLS 32

Ces paramètres s’appliquent à toutes les tâches d’impression envoyées à l’Integrated Fiery
Color Server, à moins qu’un utilisateur ne les modifie au niveau du pilote d’imprimante pour
une tâche particulière. Ces paramètres par défaut peuvent également être modifiés à l’aide de
la Command WorkStation. Par ailleurs, les paramètres par défaut de Color Setup sont
appliqués automatiquement dans les autres outils de l’Integrated Fiery Color Server configurés
avec des paramètres par défaut.

Dans Color Setup, les options sont organisées de façon à représenter le flux du traitement des
couleurs tel qu’il se produit sur l’Integrated Fiery Color Server. Pour rétablir les paramètres
par défaut de l’Integrated Fiery Color Server, cliquez sur Valeur par défaut dans le coin
inférieur gauche de la fenêtre Color Setup.

POUR UTILISER COLOR SETUP

1 Lancez ColorWise Pro Tools et connectez-vous à l’Integrated Fiery Color Server.

2 Cliquez sur Color Setup.

COLORWISE PRO TOOLS 33

Utilisation de Color Setup pour activer les profils Device Link

Il est possible d’activer des profils Device Link au moyen de Color Setup.

Pour plus d’informations sur l’installation et l’affectation des profils Device Link,
voir page 28.

POUR ACTIVER LES PROFILS DEVICE LINK AVEC COLOR SETUP DE COLORWISE

1 Cliquez sur Color Setup dans ColorWise Pro Tools.

2 Sélectionnez le profil Source RVB ou le profil de simulation CMJN et le profil de sortie.

Une fois que vous avez sélectionné une combinaison de profil source et de profil de sortie
comme profil Device Link, le profil Device Link est automatiquement activé.

Une fois le profil Device Link sélectionné, la fenêtre Ecoulement de processus de couleur se
met à jour. Certaines options d’impression Fiery peuvent ne plus apparaître.

Le message « Profil Device Link utilisé » s’affiche sous Profil source RVB ou Profil de
simulation CMJN.

1 Profil Device Link utilisé

1

3 Cliquez sur OK pour quitter cette boîte de dialogue.

CALIBRAGE

CALIBRAGE 34

Le calibrage de l’Integrated Fiery Color Server permet d’obtenir des sorties couleur uniformes
et fiables. Calibrez l’Integrated Fiery Color Server à l’aide de Calibrator de ColorWise Pro
Tools, avec le scanner intégré à la presse numérique, un densitomètre ou un
spectrophotomètre.

Ce manuel utilise la terminologie suivante pour les instruments de mesure des couleurs :

Terme signifie

ColorCal avec Calibrator Cette méthode utilise le scanner intégré à la presse numérique pour

mesurer les valeurs de densité de toner. Vous pouvez utiliser Calibrator
dans ColorWise Pro Tools pour procéder au calibrage ColorCal.

DTP32 ou DTP32 Series II Densitomètre automatique X-Rite DTP32 ou DTP32 Series II

DTP41 Spectrophotomètre automatique X-Rite DTP41

ES-1000 Spectrophotomètre à main Spectrophotometer ES-1000

ColorCal depuis le panneau
de commande de la presse
numérique

Cette méthode utilise le scanner intégré à la presse numérique pour
mesurer les valeurs de densité de toner. Vous pouvez utiliser le panneau
de commande de la presse numérique pour procéder au calibrage
ColorCal.

CALIBRAGE 35

A propos du présent chapitre

Ce chapitre décrit les procédures de calibrage de l’Integrated Fiery Color Server à l’aide de
Calibrator de ColorWise Pro Tools avec divers instruments de mesure des couleurs, ou de
calibrage à partir du panneau de commande de la presse numérique. Le tableau suivant
indique l’emplacement de chaque procédure.

Méthode de calibrage Voir

ColorCal avec Calibrator page 40

DTP32 ou DTP32 Series II avec Calibrator page 43

DTP41 avec Calibrator page 46

ES-1000 avec Calibrator page 49

ColorCal depuis le panneau de commande de la
presse numérique

page 53

Ce chapitre décrit également d’importants concepts et fournit des suggestions nécessaires à la
compréhension du calibrage. Le tableau suivant indique l’emplacement de chaque
description.

Pour plus d’informations sur Voir

Présentation du calibrage page 56

Principe de fonctionnement du calibrage page 56

Périodicité du calibrage page 58

Vérification du statut du calibrage page 59

REMARQUE : Les procédures décrites dans le présent chapitre sont quasiment identiques pour

Mac OS et pour Windows, à quelques exceptions près. Dans ce chapitre, les illustrations
correspondent à un ordinateur Windows.

CALIBRAGE 36

Calibrage avec Calibrator de ColorWise Pro Tools

L’outil Calibrator de ColorWise Pro Tools permet de calibrer l’Integrated Fiery Color Server
avec la méthode de mesure de votre choix.

La modification du calibrage affectant toutes les tâches de tous les utilisateurs, vous devez
envisager de limiter le nombre de personnes autorisées à effectuer un calibrage. Un mot de
passe Administrateur peut être défini pour contrôler l’accès au calibrage (voir Configuration et

installation).

REMARQUE : Plusieurs utilisateurs peuvent être connectés sur un Integrated Fiery Color Server

avec ColorWise Pro Tools, mais un seul utilisateur à la fois peut utiliser Calibrator. Si vous
tentez de vous y connecter alors qu’une autre personne utilise ColorWise Pro Tools pour le
calibrage, vous obtenez un message d’erreur.

Démarrage de Calibrator

Vous pouvez lancer Calibrator à partir de la fenêtre principale de ColorWise Pro Tools.

POUR CALIBRER L’INTEGRATED FIERY COLOR SERVER À L’AIDE DE CALIBRATOR

1 Lancez ColorWise Pro Tools et connectez-vous à l’Integrated Fiery Color Server.

Pour plus d’informations sur la configuration de la connexion à l’Integrated Fiery Color
Server, voir pages 14 et18.

2 Cliquez sur Calibrator.

1 Méthodes de calibrage

CALIBRAGE 37

3 Dans le menu Sélectionner une méthode de mesure, choisissez une méthode.

1

1 Méthodes de calibrage

Ces procédures sont décrites dans les sections suivantes de ce chapitre.

Mode Expert

Calibrator peut être utilisé en mode Standard et Expert. Le mode Standard vous permet
d’effectuer les principales tâches de calibrage, tandis que le mode Expert offre deux options
supplémentaires : Imprimer les pages et Voir les mesures.

1

1 Nom du profil de sortie

CALIBRAGE 38

Avec l’option Imprimer les pages, vous pouvez imprimer des pages de test montrant les
résultats obtenus pour les nouvelles mesures avec l’un des profils associés aux données de
calibrage actuelles. Vous pouvez créer une page de test personnalisée et l’enregistrer dans un
fichier PostScript ou PostScript Encapsulé (EPS) intitulé CALIB.PS. Envoyez ensuite ce
fichier à la queue Attente de l’Integrated Fiery Color Server à partir de votre application. Vous
pouvez aussi créer un fichier CALIB.PS en renommant toute tâche présente dans la queue
Attente à l’aide de la Command WorkStation.

Avec l’option Voir les mesures, vous pouvez visualiser les mesures actuelles sous forme de
tableau ou de graphique représentant à la fois les mesures et la cible.

1

Lorsque plusieurs profils utilisent la même cible, un menu supplémentaire nommé Aligner sur
s’affiche dans le coin supérieur droit de la boîte de dialogue. Il répertorie tous les profils de
sortie utilisant les mêmes données de calibrage. La sélection d’un profil de sortie dans ce menu
affiche les courbes cible associées. Si chaque profil de sortie contient une cible de calibrage
unique, les courbes affichées changent également lorsque vous changez de profil.

CALIBRAGE 39

Application de mesures à plusieurs jeux de calibrage

Calibrator propose l’option Appliquer à tous les jeux de calibrage, qui permet de copier les
mesures du calibrage actuel sur tous les jeux du serveur. Cette option est uniquement
disponible si l’Integrated Fiery Color Server contient plusieurs jeux de calibrage.

Si vous désactivez l’option Appliquer à tous les jeux de calibrage, vous pouvez choisir
d’appliquer le calibrage actuel à un sous-ensemble du jeu de calibrage sur le serveur. Indiquez
les jeux de calibrage concernés en cliquant sur Personnaliser en regard de l’option Appliquer à
tous les jeux de calibrage. Cliquez pour sélectionner ou désélectionner chacun des jeux de
calibrage, puis cliquez sur OK

Si l’un des jeux de calibrage sélectionnés n’est associé à aucun profil de sortie, vous en êtes
averti, mais vous pouvez toutefois appliquer les données de calibrage à ce jeu.

Les données de calibrage sont copiées sur les jeux de calibrage spécifiés à la fin du processus de
calibrage lorsque vous cliquez sur Appliquer.

Rétablissement des mesures de calibrage par défaut

Procédez comme suit pour rétablir les données de calibrage par défaut.

POUR RÉTABLIR LES MESURES DE CALIBRAGE PAR DÉFAUT

1 Dans la boîte de dialogue de Calibrator, cliquez sur Rétablir calibrage.

2 Cliquez sur OK pour rétablir les données de calibrage par défaut prédéfinies.

REMARQUE : Si l’option Appliquer à tous les jeux de calibrage est sélectionnée, toutes les

données des jeux de calibrage du serveur sont rétablies. Si cette option n’est pas sélectionnée,
l’option Rétablir calibrage ne s’applique qu’aux jeux de calibrage sélectionnés dans
Personnaliser.

CALIBRAGE 40

Calibrage avec ColorCal

ColorCal vous permet de calibrer l’Integrated Fiery Color Server sans avoir recours à un
spectrophotomètre ou à un densitomètre. Il utilise le scanner intégré à la presse numérique
pour mesurer les valeurs de densité de toner.

ColorCal possède les fonctions suivantes:

•

Calibrage du scanner : ColorCal vous permet de calibrer le scanner (chargeur de la presse

numérique) à l’aide des bandes couleur et niveaux de gris Kodak.

Page d’échantillons : Avec ColorCal, des carrés d’échantillons couleur et noir et blanc sont

•

imprimés de manière aléatoire sur la page d’échantillons. Ainsi, ColorCal est moins
influencé par le comportement de la presse numérique et peut fournir une plus grande
précision dans la reproduction chromatique et le calibrage.

REMARQUE : Pour calibrer avec ColorCal, il vous faut la bande de niveaux de gris Kodak

fournie avec le kit médias de l’Integrated Fiery Color Server. Vous aurez également besoin de
cette bande et de la bande d’échantillons de contrôle couleur Kodak pour calibrer le scanner
de la presse numérique avec la méthode ColorCal.

Lorsque vous exécutez ColorCal à partir de ColorWise Pro Tools, vous pouvez calibrer le
scanner de la presse numérique avant de calibrer l’Integrated Fiery Color Server lui-même. Il
est recommandé de calibrer le scanner pour ColorCal à la suite d’une intervention ou d’un
réglage, ou chaque fois que la sortie de la presse numérique a été modifiée.

POUR CALIBRER AVEC COLORWISE PRO TOOLS ET COLORCAL

1 Lancez Calibrator.

Pour plus d’informations sur le démarrage de Calibrator, voir page 36.

2 Sous Sélectionner une méthode de mesure, choisissez ColorCal.

3 Sous Vérifier les paramètres d’impression, sélectionnez les données de calibrage souhaitées.

Si plusieurs options s’affichent, choisissez les données de calibrage en fonction du type de
support sur lequel vous imprimerez le plus souvent.

REMARQUE : Pour que le calibrage prenne effet, vous devez associer les données de calibrage à

un ou plusieurs profils de sortie. Les données de calibrage par défaut sont déjà associées au
profil de sortie par défaut. Il n’est donc pas nécessaire de procéder à de nouvelles associations.

4 Sous Générer la page d’échantillons, cliquez sur Imprimer.

CALIBRAGE 41

5 Sélectionnez le type de page.

• Page de mesure ColorCal imprime l’un des 256 motifs ColorCal choisi au hasard.

• Motif unique imprime un motif spécifique. Saisissez le numéro du motif dans le champ

N° des carrés.

Le format papier est automatiquement défini sur A4/Lettre US.

6 Choisissez le bac d’alimentation à utiliser pour la page d’échantillons.

7 Pour sélectionner les modes de tramé et de brillance, cliquez sur Afficher les options

avancées.

8 Choisissez la trame pour imprimer la page d’échantillons.

Si vous voulez imprimer avec l’option Mode de tramage imprimante réglée sur 200, rotation
ligne, sélectionnez Ligne. Sinon, sélectionnez Point.

9 Sélectionnez le niveau de brillance à utiliser pour imprimer la page d’échantillons.

Si vous voulez imprimer avec un niveau de brillance optimisé, sélectionnez Optimisé. Sinon,
sélectionnez Normal.

CALIBRAGE 42

10 Pour imprimer la page d’instructions en plus de la page d’échantillons, sélectionnez Imprimer

les instructions.

Ne cochez pas cette option si vous avez déjà la page d’instructions.

11 Pour imprimer la page d’échantillons et calibrer le scanner avant de calibrer l’Integrated Fiery

Color Server, sélectionnez Page de calibrage de scanner.

Si vous ne sélectionnez pas cette option, seule la page d’échantillons ColorCal s’imprime, sans
calibrage du scanner.

Il est conseillé de toujours calibrer le scanner avant de calibrer l’Integrated Fiery Color Server.

12 Cliquez sur Imprimer.

Le message qui s’affiche indique le statut de la tâche d’impression.

13 Cliquez sur OK pour continuer.

14 Récupérez la page d’échantillons ColorCal (et la page d’échantillons du scanner, si vous l’avez

demandée) sur la presse numérique.

15 Sous Afficher les mesures, cliquez sur Mesure.

16 Si vous ignorez le calibrage du scanner, passez à l’étape 21.

17 Suivez les indications de la page d’instructions pour placer la bande de niveaux de gris et la

bande couleur Kodak, ainsi que la page d’échantillons sur la vitre du copieur, et pour lancer la
numérisation.

18 Une fois la numérisation terminée, cliquez sur Mesure sous Afficher les mesures.

Une boîte de dialogue vous indiquant que vous devez numériser la page d’échantillons avant
de passer à l’étape suivante s’affiche.

19 Cliquez sur Continuer pour commencer à scanner la page d’échantillons.

Une fois le processus de mesure terminé, la boîte de dialogue d’information s’affiche.

CALIBRAGE 43

20 Cliquez sur Continuer pour terminer le calibrage du scanner.

Une boîte de dialogue vous indiquant que vous devez numériser la page d’échantillons
ColorCal avant de passer à l’étape suivante s’affiche.

21 Suivez les indications de la page d’instructions pour placer la bande de niveaux de gris Kodak

et la page d’échantillons ColorCal sur la vitre du copieur et lancer la lecture.

22 Cliquez sur Continuer pour commencer à scanner la page d’échantillons ColorCal.

Une fois le processus de mesure terminé, la boîte de dialogue Mesure s’affiche.

23 Cliquez sur OK pour terminer le calibrage.

24 Pour appliquer le calibrage ColorCal, cliquez sur Appliquer.

25 Pour fermer Calibrator, cliquez sur Terminé.

Calibrage avec le DTP32 ou DTP32 Series II

En utilisant le densitomètre DTP32 ou DTP32 Series II, vous pouvez mesurer rapidement
des échantillons de couleur générés par la presse numérique et télécharger automatiquement
vos mesures sur l’Integrated Fiery Color Server.

REMARQUE : Avant d’utiliser ColorWise Pro Tools pour calibrer l’Integrated Fiery Color

Server, réglez et calibrez le DTP ou DTP32 Series II. Pour plus d’informations, voir la
documentation de cet instrument.

POUR CALIBRER L’INTEGRATED FIERY COLOR SERVER À L’AIDE DU DTP32 OU DU DTP32 SERIES II

1 Lancez Calibrator.

Pour plus d’informations, voir page 36.

2 Sous Sélectionner une méthode de mesure, choisissez X-Rite DTP32 ou X-Rite DTP32 Series II.

CALIBRAGE 44

3 Sous Vérifier les paramètres d’impression, sélectionnez les données de calibrage souhaitées.

Si plusieurs options s’affichent, choisissez les données de calibrage en fonction du type de
support sur lequel vous imprimerez le plus souvent.

REMARQUE : Pour que le calibrage prenne effet, vous devez associer les données de calibrage à

un ou plusieurs profils de sortie. Les données de calibrage par défaut sont déjà associées au
profil de sortie par défaut. Il est inutile de choisir d’autres associations.

4 Sous Générer la page d’échantillons, cliquez sur Imprimer.

La boîte de dialogue Options d’impression s’affiche.

5 Choisissez les options appropriées.

Type de page :

Format papier : Le format papier est automatiquement défini sur A4/Lettre US pour 21

échantillons triés. Choisissez A3/Tabloïd ou 12

Bac d’alimentation : Permet de définir la source de papier.

6 Pour sélectionner les modes de tramé et de brillance, cliquez sur Afficher les options

avancées.

7 Sélectionnez le niveau de brillance à utiliser pour imprimer la page d’échantillons.

Choisissez 21 ou 34 échantillons triés.

x18/SRA3 pour 34 échantillons triés.

Si vous voulez imprimer avec un niveau de brillance optimisé, sélectionnez Optimisé. Sinon,
sélectionnez Normal.

CALIBRAGE 45

8 Choisissez la trame pour imprimer la page d’échantillons.

Si vous voulez imprimer avec l’option Mode de tramage imprimante réglée sur 200, rotation
ligne, sélectionnez Ligne. Sinon, sélectionnez Point.

9Cliquez sur Imprimer.

Le message qui s’affiche indique le statut de la tâche d’impression.

10 Cliquez sur OK pour continuer.

11 Récupérez la page d’échantillons sur la presse numérique.

12 Sous Afficher les mesures, cliquez sur Mesure.

La boîte de dialogue Options de mesure présente les options définies pour le type et le format
de papier.

13 Cliquez sur Mesure.

Suivez les instructions qui s’affichent à l’écran pour alimenter la page d’échantillons par
le DTP32.

DTP32

DTP32 Series II

REMARQUE : En effet, le DTP32 Series II n’en possède pas. Positionnez donc la page de sorte

que la bande à mesurer soit alignée directement sous le repère d’alignement.

Le champ Statut affiche à quatre reprises des instructions concernant le choix du port et
l’analyse de la page d’échantillons par le DTP32, une fois pour chaque bande de couleur.

14 Lorsque le champ Statut indique que les mesures ont été lues correctement, cliquez sur

Accepter.

15 Dans la boîte de dialogue Mesure, cliquez sur OK.

CALIBRAGE 46

16 Dans la boîte de dialogue de Calibrator, cliquez sur Appliquer pour mettre en œuvre les

nouvelles données de calibrage.

17 Dans la boîte de dialogue d’informations, cliquez sur OK.

Cela met fin au processus de calibrage.

Calibrage avec le DTP41

En utilisant le spectrophotomètre DTP41, vous pouvez mesurer rapidement des échantillons
de couleur générés par la presse numérique et télécharger automatiquement vos mesures sur
l’Integrated Fiery Color Server.

REMARQUE : Avant d’utiliser ColorWise Pro Tools pour calibrer l’Integrated Fiery Color

Server, réglez et calibrez le DTP41. Pour plus d’informations, voir la documentation de cet
instrument.

POUR CALIBRER L’INTEGRATED FIERY COLOR SERVER À L’AIDE DU DTP41

1 Lancez Calibrator.

Pour plus d’informations, voir page 36.

2 Sélectionnez le X-Rite DTP41 comme méthode de mesure.

3 Sous Vérifier les paramètres d’impression, sélectionnez les données de calibrage souhaitées.

Si plusieurs options s’affichent, choisissez les données de calibrage en fonction du type de
support sur lequel vous imprimerez le plus souvent.

REMARQUE : Pour que le calibrage prenne effet, vous devez associer les données de calibrage à

un ou plusieurs profils de sortie. Les données de calibrage par défaut sont déjà associées au
profil de sortie par défaut. Il est inutile de choisir d’autres associations.

4 Sous Générer la page d’échantillons, cliquez sur Imprimer.

La boîte de dialogue Options d’impression s’affiche.

5 Choisissez les options appropriées.

CALIBRAGE 47

Type de page : Choisissez 21 ou 34 échantillons triés.

Format papier : Le format papier est automatiquement défini sur A4/Lettre US pour

21 échantillons triés. Choisissez A3/Tabloïd ou 12

Bac d’alimentation : Spécifiez la source papier à utiliser pour imprimer la page d’échantillons.

6 Pour sélectionner les modes de tramé et de brillance, cliquez sur Afficher les options

avancées.

7 Sélectionnez le niveau de brillance à utiliser pour imprimer la page d’échantillons.

x18/SRA3 pour 34 échantillons triés.

Si vous voulez imprimer avec un niveau de brillance optimisé, sélectionnez Optimisé. Sinon,
sélectionnez Normal.

8 Choisissez la trame pour imprimer la page d’échantillons.

Si vous voulez imprimer avec l’option Mode de tramage imprimante réglée sur 200, rotation
ligne, sélectionnez Ligne. Sinon, sélectionnez Point.

9Cliquez sur Imprimer.

Le message qui s’affiche indique le statut de la tâche d’impression.

10 Cliquez sur OK pour continuer.

11 Récupérez la page d’échantillons sur la presse numérique.

12 Sous Afficher les mesures, cliquez sur Mesure.

La boîte de dialogue Options de mesure présente les options définies pour le type et le format
de papier.

13 Cliquez sur Mesure.

CALIBRAGE 48

14 Si nécessaire, choisissez le port COM correspondant au DTP41 dans le menu Ports disponibles,

puis cliquez sur Commencer les mesures.

15 Introduisez la page d’échantillons dans le DTP41 en commençant par la bande cyan.

Alignez la page par rapport à la fente ménagée à cet effet sur le DTP41 de manière à centrer la
colonne couleur appropriée sous le repère d’alignement. Faites avancer la page d’environ
7,5 cm, de manière qu’elle dépasse les galets situés à l’avant et vienne en butée contre les
rouleaux d’entraînement arrière, provoquant un effet de résistance.

16 Cliquez sur Lire la bande.

Le DTP41 fait avancer la page d’échantillons automatiquement.

Une fois que la page est lue, Calibrator vous demande de l’insérer et de l’aligner une nouvelle
fois pour la couleur suivante.

CALIBRAGE 49

17 Répétez le processus de mesure pour les bandes magenta, jaune et noire.

Une coche apparaît dans le cercle correspondant à la couleur lue, et le champ Statut indique
que cette dernière a été mesurée.

Utilisez les boutons Précédent et Suivant pour reculer ou avancer d’une étape dans la séquence
de mesure.

18 Lorsque le champ Statut indique que les quatre bandes de couleur ont été lues correctement,

cliquez sur Accepter les mesures.

19 Dans la boîte de dialogue Mesure, cliquez sur OK.

20 Dans la boîte de dialogue de Calibrator, cliquez sur Appliquer pour mettre en œuvre les

nouvelles données de calibrage.

21 Dans la boîte de dialogue d’informations, cliquez sur OK.

Cela met fin au processus de calibrage de l’Integrated Fiery Color Server.

Calibrage avec l’ES-1000

Utilisez ColorWise Pro Tools avec le spectrophotomètre ES-1000 pour calibrer l’Integrated
Fiery Color Server.

REMARQUE : Avant d’utiliser ColorWise Pro Tools pour calibrer l’Integrated Fiery Color

Server, installez et calibrez l’ES-1000. Pour les instructions, voir la documentation de cet
instrument.

POUR CALIBRER L’INTEGRATED FIERY COLOR SERVER À L’AIDE DE L’ES-1000

1 Lancez Calibrator.

Pour plus d’informations, voir page 36.

2 Sélectionnez l’ES-1000 comme méthode de mesure.

CALIBRAGE 50

3 Sous Vérifier les paramètres d’impression, sélectionnez les données de calibrage souhaitées.

Si plusieurs options s’affichent, choisissez les données de calibrage en fonction du type de
support sur lequel vous imprimerez le plus souvent.

REMARQUE : Pour que le calibrage prenne effet, vous devez associer les données de calibrage à

un ou plusieurs profils de sortie. Les données de calibrage par défaut sont déjà associées au
profil de sortie par défaut. Il est inutile de choisir d’autres associations.

4 Sous Générer la page d’échantillons, cliquez sur Imprimer.

La boîte de dialogue Options d’impression s’affiche.

5 Choisissez les options appropriées.

Type de page :

Sélectionnez 21 ou 34 échantillons triés ou aléatoires. Les échantillons triés
sont imprimés sur la page par niveaux de teinte et de saturation. Les échantillons choisis de
façon aléatoire sont imprimés sur la page sans ordre spécifique, afin de compenser les
irrégularités de densité observées sur les différentes parties de la page.

Format papier : Le format papier est automatiquement défini sur A4/Lettre US pour

21 échantillons. Choisissez A3/Tabloïd ou 12

Bac d’alimentation : Automatiquement défini sur Sélection automatique.

6 Pour sélectionner les modes de tramé et de brillance, cliquez sur Afficher les options

avancées.

x18/SRA3 pour 34 échantillons.

CALIBRAGE 51

7 Sélectionnez le niveau de brillance à utiliser pour imprimer la page d’échantillons.

Si vous voulez imprimer avec un niveau de brillance optimisé, sélectionnez Optimisé. Sinon,
sélectionnez Normal.

8 Choisissez la trame pour imprimer la page d’échantillons.

Si vous voulez imprimer avec l’option Mode de tramage imprimante réglée sur 200, rotation
ligne, sélectionnez Ligne. Sinon, sélectionnez Point.

9Cliquez sur Imprimer.

Le message qui s’affiche indique le statut de la tâche d’impression.

10 Cliquez sur OK pour continuer.

11 Récupérez la page d’échantillons imprimée sur la presse numérique.

12 Sous Afficher les mesures, cliquez sur Mesure.

La boîte de dialogue Options de mesure s’affiche.

Le menu Type de page est automatiquement défini sur le type sélectionné à l’étape 5.

CALIBRAGE 52

13 Vérifiez les paramètres et cliquez sur Commencer.

La boîte de dialogue Information s’affiche.

14 Positionnez l’ES-1000 sur le support de calibrage.

Dans une telle configuration, le calibrage du point blanc permet de calibrer le
spectrophotomètre et de compenser les variations graduelles dans l’instrument. Assurez-vous
que l’ouverture est en contact direct avec le carreau blanc du support de calibrage. Si celui-ci
n’est pas bien placé sur le support de calibrage, les mesures effectuées par le spectrophotomètre
ne seront pas précises.

15 Cliquez sur OK.

La boîte de dialogue d’impression s’affiche. Les instructions de mesure des bandes s’affichent
dans le champ Status (Statut).

16 Pour une mesure plus précise, placez plusieurs feuilles de papier ordinaire blanc sous la page

de mesure.

Elles empêchent la lecture des couleurs sous-jacentes par l’instrument.

17 Orientez la page de mesure de façon que les bandes soient horizontales et que la

numérisation se fasse de gauche à droite (le sens est indiqué par les flèches au début de
chaque bande).

18 Placez l’ES-1000 de façon que sa longueur soit perpendiculaire au sens de la numérisation et

positionnez l’ouverture sur l’espace vierge devant la couleur spécifiée.

19 Maintenez le bouton Mesure enfoncé jusqu’à ce qu’un signal sonore se fasse entendre, ou

attendez que la couleur de fond de la boîte de dialogue passe de vert à blanc.

REMARQUE : Pour pouvoir entendre le signal sonore sur un ordinateur compatible Windows,

une carte son et des enceintes doivent être installées. Vous aurez peut-être à augmenter le
volume sur votre ordinateur pour entendre le signal.

CALIBRAGE 53

20 Après ce signal sonore ou changement de couleur, faites glisser l’ES-1000 lentement, mais

régulièrement le long de la bande.

Il faut environ cinq secondes pour faire glisser toute la longueur de la bande.

21 Relâchez le bouton une fois que tous les échantillons de la bande ont été mesurés et que

vous avez atteint l’espace vierge situé à la fin de la bande.

Lorsqu’une bande est mesurée correctement, le fond de la boîte de dialogue devient vert et le
pointeur en croix se déplace sur la couleur suivante. En cas d’échec de la mesure de la bande, le
fond de la boîte de dialogue devient rouge et un message vous invite à réessayer.

22 Répétez les étapes 18 à 21 jusqu’à ce que toutes les bandes aient été mesurées.

REMARQUE : Les mesures doivent être prises dans l’ordre indiqué dans le champ

Status (Statut).

23 Lorsque tous les échantillons ont été lus correctement, cliquez sur Accept (Accepter).

24 Dans la boîte de dialogue de Calibrator, cliquez sur Appliquer.

La nouvelle mesure de calibrage est appliquée.

25 Dans la boîte de dialogue d’informations, cliquez sur OK.

Cela met fin au processus de calibrage de l’Integrated Fiery Color Server.

Calibrage à partir du panneau de commande de la presse numérique

Le calibrage de l’Integrated Fiery Color Server peut également être effectué à partir du
panneau de commande de la presse numérique avec ColorCal, sans l’aide de Calibrator de
ColorWise Pro Tools.

Calibrage avec ColorCal

Si un mot de passe Administrateur a été défini, vous devez le saisir pour effectuer le calibrage à
partir du panneau de commande de la presse numérique. Pour plus d’informations sur
l’utilisation du panneau de commande de la presse numérique, voir Configuration et

installation.

POUR UTILISER COLORCAL À PARTIR DU PANNEAU DE COMMANDE DE LA PRESSE NUMÉRIQUE

1 Appuyez sur le bouton All Services (Tous les services) de la presse numérique pour afficher

l’écran principal.

2 Au niveau du panneau de commande de la presse numérique, appuyez sur Web Applications

(Applications Web).

3 Appuyez sur Calibrer.

4 Si un mot de passe a été défini sur l’Integrated Fiery Color Server, saisissez-le et appuyez sur

Ouvr sess.

5 Sélectionnez les données de calibrage en sélectionnant le support et appuyez sur Continuer.

CALIBRAGE 54

6 Spécifiez la source papier à utiliser pour imprimer la page d’échantillons.

Cette page est constituée d’échantillons de couleur qui seront mesurés par le scanner de la
presse numérique, puis comparés aux valeurs cibles de la couleur.

Choisissez Sélection auto ou Bac 5. Le format de page est automatiquement défini sur
LT R/ A4 .

REMARQUE : Si vous imprimez une page d’échantillons à partir du bac 5, vous devez placer

dans ce dernier du papier approprié et sélectionner le format papier sur le panneau de
commande de la presse numérique.

7 Pour imprimer la page d’instructions en plus de la page d’échantillons, sélectionnez Imprimer

les instructions.

Ne cochez pas cette option si vous avez déjà la page d’instructions.

8 Pour imprimer la page d’échantillons et calibrer le scanner avant de calibrer l’Integrated Fiery

Color Server, sélectionnez Page de calibrage de scanner.

Si vous ne sélectionnez pas cette option, la page d’échantillons ColorCal s’imprime, sans
calibrage du scanner. Dans ce cas, passez à l’étape 17.

Il est conseillé de toujours calibrer le scanner avant de calibrer l’Integrated Fiery Color Server.

9 Appuyez sur Impression.

Vous pouvez aussi appuyer sur Ignorer l’impression si vous disposez déjà des pages nécessaires
et souhaitez procéder à la numérisation.

10 Récupérez la page d’échantillons (et la page d’instructions si vous l’avez demandée) sur la

presse numérique.

11 En suivant les indications de la page d’instructions, placez la bande de niveaux de gris Kodak

face vers le bas sur la vitre de la presse numérique.

12 Placez la page d’échantillons face vers le bas sur la bande de niveaux de gris et abaissez le

cache de la vitre.

Veillez à ne pas déplacer la bande et la page.

13 Sur le panneau de commande de la presse numérique, sélectionnez les paramètres indiqués

sur la page d’instructions et appuyez sur le bouton vert de démarrage pour lancer la lecture.

14 Une fois la lecture terminée (signal sonore), appuyez sur All Services (Tous les services) pour

afficher l’écran principal, sur Web Applications (Applications Web) puis sur Calibrer.

L’écran précédant la lecture s’affiche à nouveau.

15 Appuyez sur Mesurer échantillons.

Une fois la mesure effectuée, l’écran précédant le calibrage du scanner s’affiche à nouveau.

16 Désactivez l’option Page de calibrage de scanner.

1 Placez la bande de niveaux

de gris face vers le bas

2 Placez la page d’échantillons

couleur face vers le bas, sur
la bande de niveaux de gris

CALIBRAGE 55

17 Appuyez sur Impression pour imprimer la page d’échantillons ColorCal (et la page

d’instructions si vous l’avez sélectionnée).

Vous pouvez aussi appuyer sur Ignorer l’impression si vous disposez déjà des pages nécessaires
et souhaitez procéder à la numérisation.

18 Récupérez la page d’échantillons (et la page d’instructions si vous l’avez demandée) sur la

presse numérique.

19 En suivant les indications de la page d’instructions ColorCal, placez la bande de niveaux de

gris Kodak face vers le bas sur la vitre de la presse numérique.

Placez la bande contre le bord supérieur de la presse numérique afin qu’elle soit centrée entre
les repères de largeur du papier de la presse numérique.

1 2

20 Placez la page d’échantillons face vers le bas sur la bande de niveaux de gris et abaissez le

cache de la vitre.

Veillez à ne pas déplacer la bande et la page.

21 Sur le panneau de commande de la presse numérique, sélectionnez les paramètres indiqués

sur la page d’instructions et appuyez sur le bouton vert de démarrage pour lancer la lecture.

Bien que la page d’échantillons soit orientée en mode Portrait (debout), la page d’instructions
vous invite à configurer la numérisation afin d’obtenir une orientation en mode Paysage
(couché). Ces instructions sont correctes, de même que le résultat obtenu.

22 Une fois la lecture terminée (signal sonore), appuyez sur All Services (Tous les services) pour

afficher l’écran principal, sur Web Applications (Applications Web) puis sur Calibrer.

L’écran précédant la lecture s’affiche à nouveau.

23 Appuyez sur Mesurer échantillons.

Un message vous avertit lorsque la mesure est terminée.

24 Pour imprimer une page de test, appuyez sur Impression.

La page de test permet de voir comment se fera l’impression sur la presse numérique calibré.

25 Si le résultat vous convient, appuyez sur Appliquer, puis sur Oui pour confirmer.

Les mesures de calibrage sont alors enregistrées.

CALIBRAGE 56

Qu’est-ce que le calibrage ?

La section suivante décrit d’importants concepts et fournit des suggestions nécessaires à la
compréhension du calibrage.

Présentation du calibrage

Le calibrage génère des courbes qui ajustent la différence entre les densités de toner réelles
(mesures) et la réponse attendue par le profil de sortie.

• Les mesures reflètent la façon dont la presse numérique reproduit les couleurs.

• Les données de calibrage sont des ensembles de mesures qui réunissent des options de

support définies pour Calibrator.

• Chaque profil de sortie contient une cible de calibrage qui décrit le comportement attendu

de la presse numérique.

Une fois l’Integrated Fiery Color Server calibré, les données correspondantes sont mémorisées.
Ces données peuvent être associées à un profil de sortie. Chaque profil de sortie est associé à
un ensemble de données de calibrage. Si vous n’en avez pas spécifié, ce sont les données
correspondant au profil de sortie par défaut qui sont utilisées.

Si vous modifiez le calibrage après avoir traité (rippé) une tâche enregistrée, vous n’avez pas
besoin de la traiter à nouveau (reripper). Le nouveau calibrage s’applique automatiquement.

REMARQUE : La modification du calibrage affectant toutes les tâches de tous les utilisateurs,

vous devez envisager de limiter le nombre de personnes autorisées à effectuer un calibrage. Un
mot de passe Administrateur peut être défini lors de la configuration de l’Integrated Fiery
Color Server pour contrôler l’accès au calibrage (voir Configuration et installation).

Principe de fonctionnement du calibrage

L’Integrated Fiery Color Server vous permet de choisir des données de calibrage afin de
personnaliser le calibrage des tâches spécialisées, bien que les données par défaut répondent à
la plupart des besoins des utilisateurs.

Le calibrage vous permet :

• d’optimiser la capacité de reproduction des couleurs de l’Integrated Fiery Color Server ;

• d’assurer une qualité des couleurs régulière dans le temps ;

• d’obtenir des sorties homogènes d’un serveur Integrated Fiery Color Server à un autre ;

• d’assurer une meilleure conformité de la couleur lorsque vous reproduisez des tons directs

comme ceux du nuancier PANTONE ou d’autres systèmes de couleurs nommées ;

• d’optimiser l’Integrated Fiery Color Server pour l’utiliser avec les CRD (dictionnaires de

rendu des couleurs) ColorWise, les simulations CMJN et les profils ICC.

CALIBRAGE 57

La qualité d’impression sur l’Integrated Fiery Color Server dépend de nombreux facteurs.
Obtenir et conserver des densités de toner optimales sont parmi les plus importants. La

densité correspond à la quantité de lumière absorbée par une surface. Une régulation précise

de celle des toners permet d’obtenir des impressions couleur régulières.

Même avec un système calibré, la densité de toner est affectée par les paramètres définis pour
la presse numérique, ainsi que par l’humidité et la température. La densité tend également à
varier dans le temps. Une densité de toner irrégulière sur le papier affecte les résultats du
calibrage. Une mesure régulière permet de détecter ces variations quotidiennes en termes de
densité, gradation et reproduction des couleurs, et le calibrage permet de les corriger.

Le calibrage s’effectue par création de courbes de calibrage sur l’Integrated Fiery Color Server,
qui compensent les écarts constatés (mesurés) par rapport aux densités voulues (cibles). Les
courbes de calibrage sont l’équivalent graphique des fonctions de transfert, qui sont des
descriptions mathématiques des changements apportés aux données de départ. Les fonctions
de transfert sont souvent représentées par des courbes d’entrée/sortie.

L’Integrated Fiery Color Server génère des courbes de calibrage après comparaison des valeurs
mesurées avec les valeurs cibles finales pour chacun des quatre toners couleur. Les valeurs
cibles sont basées sur le profil de sortie.

Mesures

Les fichiers de mesures fournissent les valeurs numériques correspondant à la densité de toner
produite par la presse numérique à l’impression d’aplats de cyan, magenta, jaune et noir, et de
différents dégradés de ces couleurs.

Pour créer un fichier de mesures, imprimez une page d’échantillons couleur, que vous pourrez
ensuite mesurer en utilisant un instrument de mesure des couleurs connecté à un ordinateur
du réseau ou, le cas échéant, au scanner du périphérique d’impression. Ces nouvelles mesures
sont ensuite téléchargées automatiquement vers l’Integrated Fiery Color Server.

Profils de sortie et données de calibrage

Les profils de sortie et les données de calibrage permettent de définir les résultats de calibrage
souhaités. Un ou plusieurs profils de sortie et jeux de données de calibrage sont fournis avec
l’Integrated Fiery Color Server. Quand vous procédez au calibrage de l’Integrated Fiery Color
Server, sélectionnez les données de calibrage correspondant aux besoins d’impression habituels
de votre entreprise. Ces données peuvent être associées à un ou plusieurs profils de sortie. Pour
plus d’informations sur les profils de sortie, voir page 93.

CALIBRAGE 58

Périodicité du calibrage

Selon le volume des tâches d’impression, il est conseillé de calibrer l’Integrated Fiery Color
Server au moins une fois par jour. S’il est très important pour vous d’obtenir
systématiquement des couleurs régulières ou si la presse numérique est soumis à des variations
importantes de température ou d’humidité, calibrez après quelques heures. Pour des
performances optimales, calibrez dès que vous remarquez une baisse de la qualité d’impression
ou que vous n’obtenez pas les résultats attendus.

Si vous êtes amené à diviser une tâche d’impression en plusieurs parties à imprimer à des
heures différentes, il est particulièrement indiqué de calibrer avant l’impression de chacune
d’entre elles. Il est également conseillé de calibrer l’Integrated Fiery Color Server après la
maintenance de la presse numérique. Toutefois, comme les performances du presse
numérique risquent d’être légèrement instables après une telle intervention, il est conseillé de
ne calibrer qu’après l’impression d’une cinquantaine de pages environ.

REMARQUE : La presse numérique est très sensible aux variations de température et

d’humidité. Il est donc recommandé de ne pas la placer à proximité d’une fenêtre ou à la
lumière directe du soleil ou encore près d’un radiateur ou d’un climatiseur. Le papier est
également sensible aux variations atmosphériques : il est recommandé de le stocker dans un
environnement frais et sec aux conditions stables. Les ramettes doivent également être
conservées dans leur emballage jusqu’au moment de leur utilisation.

Pour gérer la qualité d’impression, imprimez les pages couleur suivantes :

• Les nuanciers disponibles (depuis la Command WorkStation ou le panneau de commande

de la presse numérique)

• Les pages de référence couleur fournies sur le DVD Logiciels Utilisateur

(voir pages 13 et 17)

Ces pages comprennent des échantillons de couleurs totalement saturées et différentes
nuances de cyan, magenta, jaune et noir. Par ailleurs, les images comportant des tons chair
sont bien adaptées à la comparaison. Enregistrez et comparez périodiquement les pages
que vous imprimez. Si vous constatez une dérive, vous devez calibrer l’Integrated Fiery Color
Server.

Tous les échantillons de couleur doivent être visibles sur la page de test, même ceux qui se
situent dans la gamme des 5 à 2 %. Chaque jeu d’échantillons de couleur doit présenter une
gradation identique d’un échantillon à l’autre, la couleur devenant de plus en plus claire en
variant de cent pour cent à zéro pour cent.

Si les aplats de couleur (100 % de cyan, de magenta, de jaune ou de noir) paraissent moins
saturés avec le temps, montrez-les au technicien de maintenance de la presse numérique et
demandez-lui s’il est possible d’effectuer un réglage pour résoudre ce problème.

CALIBRAGE 59

Vérification du statut du calibrage

Pour vérifier si l’Integrated Fiery Color Server est calibré, quelles données de calibrage et quel
profil de sortie ont été utilisés et quand le dernier calibrage de la presse numérique a eu lieu,
procédez comme suit :

• Imprimez une page de configuration ou une page de test à partir du panneau de

commande de la presse numérique ou de la Command WorkStation.

Pour plus d’informations sur l’impression d’une page de configuration, voir Configuration

et installation.

• Sélectionnez les données de calibrage dans Calibrator. Le dernier calibrage et l’utilisateur

qui l’a effectué s’affichent.

SPOT-ON

SPOT-ON 60

L’option d’impression Correspondance tons directs fournit des correspondances automatiques
des tons directs avec leurs meilleurs équivalents CMJN, ce qui permet de simuler ces couleurs
avec le toner CMJN de la presse numérique. Toutefois, vous souhaiterez peut-être affiner
vous-même les équivalents CMJN par défaut pour faire correspondre au mieux les couleurs
avec vos conditions d’impression. Vous pouvez modifier les tons directs à l’aide de Spot-On.

Outre la gestion des couleurs « nommées » (tons directs et couleurs personnalisées), Spot-On
permet la création d’une liste de couleurs de « remplacement ». Ces couleurs, lorsqu’elles sont
appelées dans un document par leurs valeurs RVB ou CMJN, sont remplacées par des
couleurs différentes présentant les valeurs CMJN issues du dictionnaire de couleurs Spot-On.
Cette fonction permet un contrôle précis des couleurs et prend le pas sur les couleurs RVB
et CMJN individuelles.

Utilisation de Spot-On

Spot-On permet d’ajuster et de gérer les listes de tons directs et de leurs équivalents CMJN.
Ces listes sont connues sous le nom de Dictionnaires de couleurs Spot-On. Spot-On autorise
l’existence de plusieurs de ces dictionnaires pour chaque profil de sortie de l’Integrated Fiery
Color Server.

REMARQUE : Pour utiliser les fonctions Spot-On avec des couleurs nommées, vous devez

activer l’option d’impression Correspondance tons directs. Pour plus d’informations sur cette
option, voir page 98.

REMARQUE : Les tons directs identifiés par leur nom sont imprimés avec leurs valeurs CMJN

définies. Les modifications apportées au profil de sortie à l’aide de Color Editor n’affectent
aucunement l’impression des tons directs.

Certaines fonctionnalités de Spot-On nécessitent des couleurs spécifiques pour l’affichage des
tâches sur votre moniteur. Pour assurer un affichage correct des couleurs sur votre moniteur,
vous devez configurer celui-ci conformément aux recommandations du fabricant et définir le
profil de moniteur approprié pour votre écran.

Définissez les paramètres suivants pour l’affichage de votre moniteur :

• Au niveau du moniteur : luminosité, contraste et température de couleur

• A partir du panneau de configuration de votre système d’exploitation : résolution,

fréquence de rafraîchissement et nombre de couleurs

Pour plus d’informations sur la configuration de votre moniteur et la définition de son profil,
voir la documentation fournie avec le moniteur.

SPOT-ON 61

Démarrage de Spot-On

Pour utiliser Spot-On, vous devez au préalable spécifier le profil de sortie associé au
dictionnaire de couleurs Spot-On à modifier.

Si vous sélectionnez le profil de sortie X et redéfinissez PANTONE 123 de 30%M sur 50%M
à l’aide de Spot-On, vous obtiendrez 50%M lors d’une impression réalisée avec le profil de
sortie X. Si vous imprimez une tâche à l’aide du profil de sortie Y, vous obtiendrez la valeur
initiale. Si vous sélectionnez le profil de sortie X et créez une couleur personnalisée intitulée
Mauve personnalisé que vous définissez comme 80C 40M, ColorWise calcule
automatiquement les valeurs Lab à l’aide du profil de sortie X, puis crée de nouvelles
valeurs CMJN qui seront utilisées avec le profil de sortie Y.

REMARQUE : L’Integrated Fiery Color Server autorise la connexion d’un seul utilisateur

à la fois avec Spot-On.

POUR LANCER SPOT-ON

1 Lancez ColorWise Pro Tools et connectez-vous à l’Integrated Fiery Color Server.

1 Profil de sortie actuel
2 Profils de sortie à associer

2 Cliquez sur Spot-On.

La boîte de dialogue Choisir profil sortie s’affiche.

3 Choisissez un profil de sortie, puis cliquez sur OK.

1

2

La boîte de dialogue principale de Spot-On apparaît. Les valeurs CMJN qu’elle présente sont
calculées en fonction du profil spécifié.

REMARQUE : Lors de l’impression d’une tâche, choisissez, à partir du pilote d’imprimante,

le même profil de sortie que celui sélectionné dans la boîte de dialogue Choisir profil sortie.
Dans le cas contraire, les ajustements de couleurs réalisés à partir de Spot-On n’ont
aucun effet.

SPOT-ON 62

Fenêtre principale de Spot-On

La fenêtre principale de Spot-On présente une liste de groupes de couleurs qui correspondent
aux bibliothèques de tons directs de l’Integrated Fiery Color Server. Des outils (sous forme
d’icône) permettant de travailler sur les couleurs s’affichent en haut de la fenêtre.

1Profil de sortie
2 Enregistrer
3 Télécharger depuis
4 Télécharger vers
5Couper
6Copier
7Coller
8 Tout fermer
9 Imprimer
10 Haut
11 Bas
12 Groupe de couleurs

personnalisées

13 Groupe de couleurs par

défaut

1

2 3 4 5 6 7 8 9 1101

21

31

Par défaut, l’Integrated Fiery Color Server comporte, outre une bibliothèque système,
plusieurs bibliothèques PANTONE. Ces bibliothèques installées par défaut en usine sont
identifiées par l’icône de groupe par défaut ( ).

Les bibliothèques DIC, HKS et TOYO sont également disponibles dans Spot-On.

Il est possible d’ajouter des groupes de couleurs personnalisées et des couleurs personnalisées
dans la fenêtre Spot-On (voir page 65). Ces groupes sont alors identifiés par l’icône
correspondante ( ). Vous pouvez consulter le contenu des deux types de groupes (par
défaut et personnalisés).

SPOT-ON 63

POUR OUVRIR OU FERMER UN GROUPE DE COULEURS

1 Pour ouvrir un groupe de couleurs, double-cliquez sur l’icône qui figure à gauche de son nom.

Lorsque vous ouvrez un groupe, toutes les couleurs qui le constituent s’affichent, et son icône
change d’aspect.

2 Pour fermer un groupe de couleurs, double-cliquez sur l’icône qui figure à gauche de

son nom.

3 Pour fermer tous les groupes de couleurs de la liste, sélectionnez Tout fermer dans le

menu Edition.

Utilisation des couleurs existantes

Spot-On permet d’afficher et de gérer les groupes de couleurs existants dans l’Integrated Fiery
Color Server mais aussi de rechercher une couleur spécifique dans la liste Spot-On.

Les groupes de couleurs qui figurent dans la fenêtre Spot-On sont classés par ordre de priorité.
Ainsi, ceux qui apparaissent en tête de liste ont la priorité la plus haute. Par exemple, si deux
couleurs appartenant à des groupes différents portent le même nom, l’Integrated Fiery Color
Server utilise celle qui figure dans le groupe le plus haut dans la liste sans tenir compte de
l’autre. En gérant la priorité des couleurs de cette manière, vous pouvez conserver plusieurs
variantes CMJN pour le même ton direct.

SPOT-ON 64

POUR MODIFIER LA PRIORITÉ DES COULEURS

1 Pour modifier un groupe de couleurs dans son ensemble, sélectionnez-le.

Pour modifier une couleur individuelle, sélectionnez-la.

Les tons directs individuels sont identifiés par des icônes de couleur rondes.

2 Pour déplacer la sélection vers le haut ou le bas de la liste, cliquez sur l’icône correspondante

de la barre d’outils.

3 Pour coller la sélection à un autre niveau de la liste, cliquez sur l’icône Couper ou Copier de la

barre d’outils.

REMARQUE : Seules les couleurs personnalisées peuvent être coupées.

4 Cliquez sur le niveau de la liste où vous souhaitez coller la sélection coupée ou copiée, puis

cliquez sur l’icône Coller de la barre d’outils.

Lorsque vous collez une couleur ou un groupe PANTONE par défaut, un message
d’avertissement vous invite à renommer votre sélection en raison des nombreux préfixes et
suffixes des couleurs et groupes PANTONE. A l’aide des menus, choisissez le préfixe et le
suffixe du nouveau nom, puis cliquez sur OK. Cela a pour effet d’enregistrer le groupe de
couleurs ou la couleur sélectionnée sous un nouveau nom.

POUR TROUVER UNE COULEUR SPÉCIFIQUE

1 Dans le menu Edition, choisissez Rechercher.

Une boîte de dialogue de recherche s’affiche.

2 Saisissez le nom de la couleur recherchée et cliquez sur OK.

Spot-On recherche la couleur souhaitée dans la liste, en commençant par le début. Une fois
localisée, la couleur est sélectionnée dans la liste des couleurs.

3 Pour trouver d’autres couleurs sur la base des mêmes critères de recherche, choisissez

Reprendre rech. dans le menu Edition.

SPOT-ON 65

Création de couleurs personnalisées

Spot-On fournit plusieurs groupes de couleurs par défaut au sein de la liste de couleurs. Vous
pouvez compléter cette liste avec vos propres groupes de couleurs et tons directs personnalisés.

POUR AJOUTER UNE NOUVELLE COULEUR OU UN GROUPE DE COULEURS

1 Dans la liste des groupes ou des couleurs, sélectionnez l’emplacement souhaité pour insérer

votre ajout.

2 Pour insérer un nouveau groupe, sélectionnez Nouv. groupe dans le menu Edition ; pour

insérer une nouvelle couleur, sélectionnez Nouv. couleur dans le même menu.

Les nouveaux groupes ou couleurs s’affichent avec l’intitulé Sans titre.

POUR RENOMMER UNE COULEUR OU UN GROUPE DE COULEURS PERSONNALISÉES

1 Sélectionnez la couleur ou le groupe spécifique à renommer.

2 Double-cliquez sur le nom de la couleur ou du groupe.

3 Saisissez le nouveau nom tel qu’il apparaît dans la tâche, en respectant le cas échéant les

majuscules et les minuscules.

Ce nouveau nom est attribué par l’application source (telle qu’Adobe Illustrator ou
QuarkXPress) à votre tâche PostScript.

REMARQUE : Il est impossible de renommer les groupes ou les couleurs par défaut (notamment

PANTONE).

Téléchargement de groupes de couleurs personnalisées

Vous pouvez télécharger des groupes de couleurs personnalisées sur l’Integrated Fiery Color
Server depuis un ordinateur. Les groupes téléchargés viennent s’ajouter à la liste de couleurs
Spot-On en tant que groupes personnalisés, et sont immédiatement disponibles sur
l’Integrated Fiery Color Server.

SPOT-ON 66

POUR TÉLÉCHARGER DES GROUPES DE COULEURS PERSONNALISÉES

1 Dans la liste de couleurs, sélectionnez l’emplacement où doit venir s’insérer le groupe

téléchargé.

2 Sélectionnez Tlchg vers dans le menu Fichier.

La boîte de dialogue Choisir fichier s’affiche.

REMARQUE : Même si de nombreux profils ICC s’affichent, vous ne pouvez télécharger que

des profils de couleurs à dénomination ICC.

3 Localisez et sélectionnez le groupe de couleurs souhaité, puis cliquez sur Ouvrir.

Le groupe téléchargé apparaît à l’emplacement indiqué dans la liste Spot-On. Si vous n’en avez
pas spécifié, il est placé en tête de cette liste.

S’il porte le même nom qu’un autre groupe de la liste, vous êtes invité à le renommer.

Téléchargement de groupes de couleurs persoannalisées vers un ordinateur

Vous pouvez télécharger des groupes de couleurs personnalisées depuis l’Integrated Fiery
Color Server sur votre ordinateur, sous forme de fichiers ICC. Cette fonction de
téléchargement vous permet de partager un groupe en en créant une copie locale qui peut
ensuite être téléchargée sur un autre Integrated Fiery Color Server.

Un groupe de couleurs doit être enregistré sur l’Integrated Fiery Color Server avant de pouvoir
être téléchargé vers un ordinateur. Pour télécharger un groupe défini par défaut en usine,
commencez par le copier-coller en tant que nouveau groupe personnalisé, puis téléchargez ce
groupe comme requis.

SPOT-ON 67

POUR TÉLÉCHARGER DES GROUPES DE COULEURS PERSONNALISÉES VERS UN ORDINATEUR

1 Sélectionnez le nom du groupe de couleurs à télécharger.

2 Sélectionnez Tlchg depuis dans le menu Fichier.

La boîte de dialogue Enregistrer sous s’affiche.

3 Choisissez l’emplacement du fichier, donnez un nom à ce dernier, puis cliquez sur Enregistrer.

Modification des valeurs chromatiques

Si un ton direct existant ne donne pas le résultat escompté à l’impression, modifiez les valeurs
chromatiques en conséquence. Pour modifier ces valeurs chromatiques, saisissez les
valeurs CMJN exactes dans la fenêtre principale de Spot-On, dans la boîte de dialogue Définir
coul. échant. central ou à l’aide de la fonction de recherche de couleur de Spot-On.

Procédez comme suit pour modifier une couleur nommée par la saisie des valeurs CMJN
exactes. Pour créer une couleur avec la fonction de recherche de couleur de Spot-On, voir

page 69.

POUR MODIFIER UNE COULEUR DANS LA FENÊTRE PRINCIPALE DE SPOT-ON

1 Sélectionnez la couleur à modifier.

2 Double-cliquez sur la valeur de la colonne C, M, Y ou K, puis saisissez la valeur souhaitée pour

chaque canal de couleur.

La couleur modifiée apparaît dans la liste des couleurs.

REMARQUE : Pour enregistrer cette couleur, choisissez Enregistrer dans le menu Fichier.

SPOT-ON 68

POUR MODIFIER UNE COULEUR DANS LA BOÎTE DE DIALOGUE DÉFINIR COUL. ÉCHANT. CENTRAL

1 Sélectionnez la couleur à modifier.

2 Double-cliquez sur l’icône correspondant à cette couleur.

La boîte de dialogue de recherche de couleur de Spot-On apparaît avec la couleur sélectionnée
en son centre.

3 Cliquez sur l’échantillon central.

La boîte de dialogue Définir coul. échant. central s’affiche.

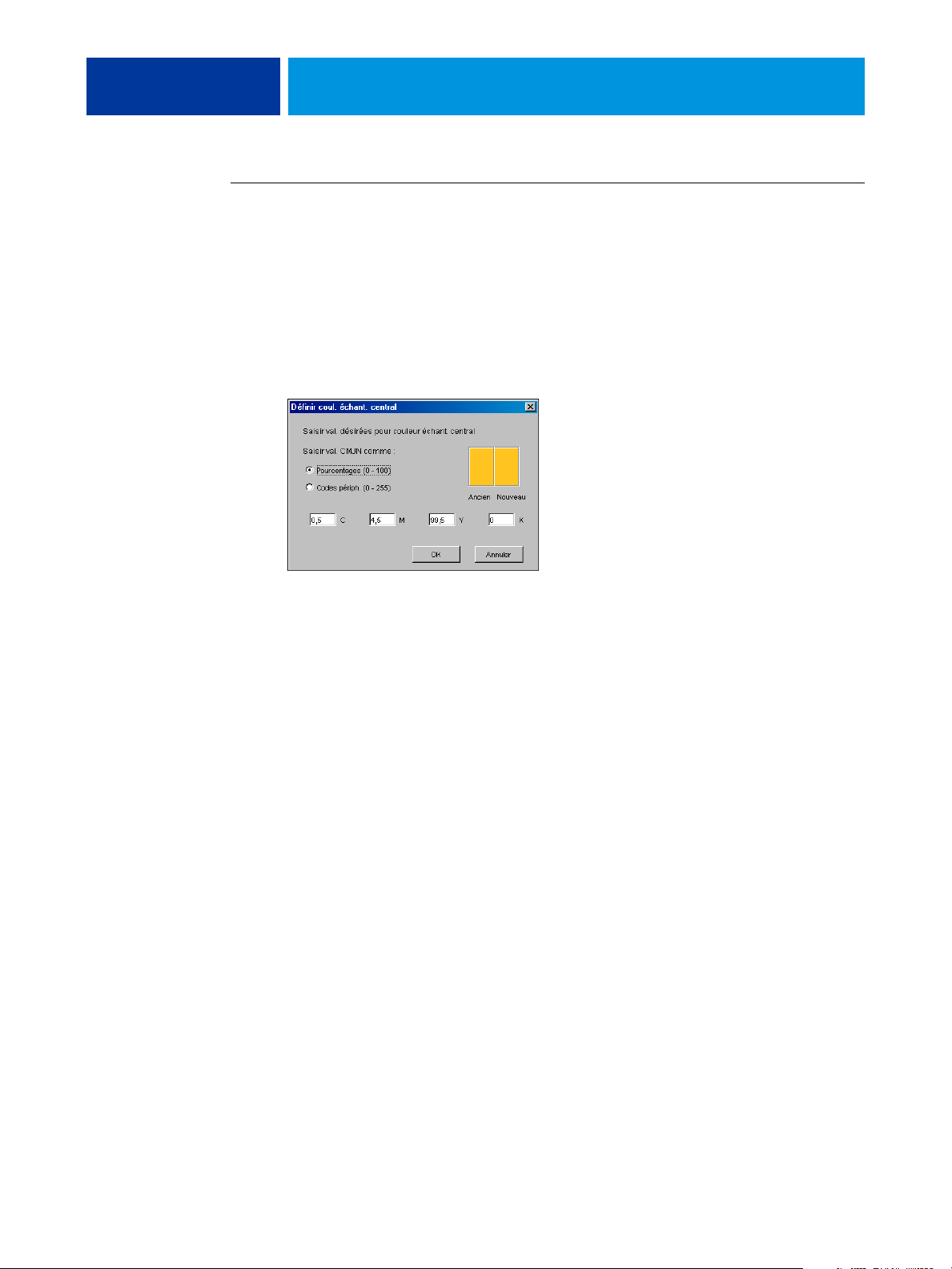

4 Indiquez le mode d’entrée des valeurs CMJN : en pourcentages ou en codes périphérique.

L’option Pourcentages permet de saisir des valeurs chromatiques comprises entre 0 et 100 %,
par pas de 0,5. Les valeurs situées en dehors de cette fourchette sont arrondies au nombre le
plus proche (entier ou par tranche de 0,5).

L’option Codes périph. permet d’entrer des valeurs chromatiques comprises entre 0 et 255.
Elle couvre ainsi la totalité des couleurs que l’Integrated Fiery Color Server peut reproduire, et
offre des nuances plus fines que l’option précédente.

5 Entrez les valeurs C, M, Y (J) et K (N) de la couleur désignée dans les champs correspondants.

Utilisez la touche de tabulation pour passer d’un champ à l’autre. Chaque nouvelle saisie
modifie l’aspect de l’échantillon, qui présente en parallèle l’ancienne couleur et la nouvelle.

6Cliquez sur OK.

La nouvelle couleur apparaît au centre de la boîte de dialogue de recherche de couleur de
Spot-On.

7Cliquez sur OK.

La couleur modifiée s’affiche dans la liste qui figure dans la fenêtre principale de Spot-On.

Procédez comme suit pour atteindre une couleur cible à l’aide de la boîte de dialogue de
recherche de couleur de Spot-On. En partant d’une couleur proche dans cette boîte de
dialogue, modifiez sa teinte, sa saturation et sa luminosité jusqu’à atteindre une
correspondance satisfaisante.

SPOT-ON 69

POUR ATTEINDRE UNE COULEUR CIBLE AVEC LA FONCTION DE RECHERCHE DE COULEUR DE SPOT-ON

1 Sélectionnez la couleur à modifier.

2 Double-cliquez sur l’icône correspondant à cette couleur.

La boîte de dialogue Spot-On Rech. couleur apparaît avec la couleur sélectionnée en
son centre.

3 Pour actualiser l’échantillon central en fonction d’une couleur adjacente qui correspond plus

étroitement à la cible, cliquez sur celle-ci.

Les échantillons adjacents représentent des variations de l’échantillon central ; on peut
les sélectionner s’ils correspondent mieux à la couleur recherchée. Le fait de cliquer sur
l’un d’entre eux modifie l’échantillon central en conséquence, et offre une nouvelle sélection
de couleurs adjacentes. Selon l’option choisie à l’étape suivante, ces échantillons diffèrent en
termes de luminosité ou de saturation.

REMARQUE : Lorsque vous sélectionnez certaines couleurs, une icône en forme de point

d’exclamation peut apparaître dans le coin supérieur-droit de la boîte de dialogue. Cette icône
signale qu’un ou plusieurs colorants ont atteint leur valeur maximale.

4 Procédez de la façon suivante pour contrôler la génération des échantillons de couleur

adjacents.

Sous Instructions couleur, sélectionnez Luminosité ou Saturation.

Luminosité génère des échantillons basés sur des tons plus foncés ou plus clairs de la couleur
d’origine. Cette variation s’effectue de gauche à droite, la couleur d’origine conservant sa
position centrale dans le groupe du milieu.

Saturation génère des échantillons basés sur des variations plus ou moins saturées de la couleur
d’origine. Cette variation s’effectue de gauche à droite, la couleur d’origine conservant sa
position centrale dans le groupe du milieu.

SPOT-ON 70

Choisissez un paramètre dans le menu Espace couleur pour contrôler la correspondance des
échantillons adjacents.

Un paramètre plus élevé génère des échantillons qui diffèrent de façon plus notable de la
couleur d’origine. Lorsque vous vous rapprochez de la couleur cible, réduisez l’espace couleur.

Sélectionnez Compensation moniteur pour simuler la façon dont les échantillons couleur
figurant à l’écran seront reproduits sur papier.

Cette simulation dépend du profil de moniteur configuré pour votre écran. Pour spécifier le
profil de moniteur, choisissez Préférences dans le menu Edition (fenêtre principale de
Spot-On).

Veillez à observer les recommandations du fabricant lors de la configuration de votre moniteur
et à sélectionner le profil adéquat.

5 Poursuivez le réglage jusqu’à ce que la couleur de l’échantillon central vous convienne

parfaitement.

6 Cliquez sur Imprimer motif.

REMARQUE : La correspondance exacte des tons directs est très difficile à obtenir sur un

moniteur. Veillez à procéder à une impression de test systématique afin d’obtenir la
correspondance souhaitée des tons directs.

7 Choisissez les paramètres appropriés dans les menus déroulants Style de sortie, Format

papier et Bac d’alimentation.

Dans le champ Style de sortie, vous avez le choix entre Motif rech. couleur et Motif couleur
proche. Motif rech. couleur imprime des échantillons ayant un motif identique à celui que
présente la fenêtre de recherche de couleur. Motif couleur proche imprime des échantillons
sur trois colonnes de huit lignes.

Pour Format papier, sélectionnez le format du papier à utiliser pour l’impression des
échantillons.

Pour Bac d’alimentation, sélectionnez la source papier contenant le papier à utiliser.

SPOT-ON 71

8 Cliquez sur OK pour imprimer les échantillons.

La page de test Motif d’impr. fournit les informations suivantes :

• Valeur CMJN de la couleur de l’échantillon central

• Espace couleur

• Luminosité ou saturation sélectionnées pour les échantillons adjacents

• Profil de sortie sélectionné

L’objectif de la procédure de recherche de couleur de Spot-On est de faire correspondre la
cible avec l’échantillon imprimé, et non pas avec sa représentation à l’écran. L’impression d’un
motif des échantillons de couleurs adjacents permet de comparer ces derniers avec la couleur
cible. Suite à cette comparaison, vous pouvez identifier celui des échantillons imprimés qui
correspond le mieux à la cible, et le sélectionner dans un deuxième temps à l’écran.

9 Sélectionnez la couleur cible souhaitée dans la boîte de dialogue de recherche de couleur de

Spot-On, puis cliquez sur OK.

La couleur modifiée s’affiche dans la liste qui figure dans la fenêtre principale de Spot-On.

Utilisation d’un instrument de mesure pour définir les couleurs

Si vous disposez du spectrophotomètre EFI Spectrophotometer ES-1000, vous pouvez
importer des valeurs chromatiques mesurées directement dans Spot-On. Cette fonction vous
permet de reproduire les couleurs des objets qui vous entourent, le rouge d’un logo ou le jaune
d’une enveloppe, par exemple.

POUR IMPORTER DES MESURES COULEUR DANS SPOT-ON

1 Installez et configurez l’ES-1000 pour l’utiliser avec votre ordinateur.

Pour plus d’informations sur l’installation et la configuration, voir la documentation fournie
avec l’instrument.

2 Sélectionnez Début dans le menu Instrument de la fenêtre principale de Spot-On.

La boîte de dialogue Choisissez l’instrument s’affiche.

3 Choisissez l’instrument retenu pour la prise de mesures. Choisissez la connexion au port série

correspondant à cet instrument. Cliquez sur OK.

4 Placez l’ES-1000 sur la couleur cible, en veillant à centrer l’ouverture par rapport à

l’échantillon. Cliquez sur Mesure pour prendre la mesure.

Les valeurs CMJN mesurées sont importées dans Spot-On de la façon suivante :

• Si une couleur individuelle est sélectionnée dans la liste des couleurs, elle est modifiée en

fonction de la couleur mesurée.

• Si un groupe est sélectionné dans la liste des couleurs, une nouvelle couleur correspondant

aux mesures prises est créée dans ce groupe.

SPOT-ON 72

• Si la fenêtre de recherche de couleur de Spot-On est ouverte, l’échantillon central change

en fonction des valeurs mesurées, et les échantillons adjacents sont modifiés en
conséquence.

• Si la boîte de dialogue Définir coul. échant. central est ouverte, les valeurs mesurées sont

importées dans les champs CMJN.

5 Lorsque la prise de mesures couleurs est terminée, sélectionnez Arrêt dans le menu

Instrument.

Spot-On met fin à la connexion avec l’instrument.

Rétablissement des valeurs d’usine pour les couleurs par défaut

Vous pouvez rétablir les valeurs d’usine pour les couleurs par défaut. Rétablissez l’ensemble
des couleurs d’un groupe de couleurs par défaut ou uniquement une ou plusieurs couleurs
spécifiques d’un groupe. Les valeurs d’usine par défaut seront restaurées uniquement pour les
couleurs sélectionnées.

POUR RÉTABLIR LES VALEURS D’USINE POUR TOUTES LES COULEURS D’UN GROUPE DE COULEURS PAR DÉFAUT

1 Cliquez sur l’icône située à gauche du nom du groupe dont vous souhaitez rétablir les

paramètres.

2 Sélectionnez Rétablir groupe dans le menu Fichier.

Un message d’avertissement apparaît.

3Cliquez sur OK.

POUR RÉTABLIR LES VALEURS D’USINE POUR DES COULEURS SPÉCIFIQUES D’UN GROUPE DE COULEURS PAR DÉFAUT

1 Cliquez sur l’icône située à gauche du nom du groupe contenant les couleurs dont

vous souhaitez rétablir les paramètres.

2 Sélectionnez les couleurs pour lesquelles vous souhaitez rétablir les valeurs d’usine.

Pour sélectionner plusieurs couleurs, cliquez sur les couleurs en maintenant la touche Maj
enfoncée si elles sont adjacentes, ou en maintenant la touche Ctrl enfoncée si elles ne le sont
pas.

3 Sélectionnez Rétablir les couleurs d’usine dans le menu Fichier.

Un message d’avertissement apparaît.

4Cliquez sur OK.

SPOT-ON 73

Enregistrement des modifications et fermeture de Spot-On

Pour utiliser les équivalents tons directs sur l’Integrated Fiery Color Server, vous devez
enregistrer vos modifications avant de quitter Spot-On. Vous aurez ainsi la garantie que toutes
les modifications apportées aux définitions de couleurs dans Spot-On sont enregistrées sur
l’Integrated Fiery Color Server et disponibles pour l’impression de documents contenant des
tons directs.

Les modifications suivantes prennent effet sans qu’il soit nécessaire de les enregistrer :

• Modification de la priorité dans un groupe de couleurs

• Téléchargement de groupes de couleurs

• Effacement ou suppression de groupes de couleurs

POUR ENREGISTRER LA LISTE DE COULEURS SPOT-ON

1 Sélectionnez Enregist. dans le menu Fichier.

2 Cliquez sur la case de fermeture (en haut à droite de la fenêtre principale de Spot-On) pour

quitter l’utilitaire.

Spot-On et couleurs de remplacement

Le flux de couleurs de remplacement consiste en la définition des valeurs des couleurs de
remplacement à l’aide de Spot-On, suivie par l’impression d’un document en activant l’option
d’impression Remplacer les couleurs à partir du pilote d’imprimante. Vous pouvez également
modifier le paramètre d’option d’impression à l’aide de la Command WorkStation.

REMARQUE : Les remplacements de couleurs affectent uniquement le texte, les images

vectorielles et les dessins. Ils n’ont aucun effet sur les images raster.

REMARQUE : Lorsqu’une couleur est définie comme couleur de remplacement, les paramètres

des options d’impression d’une couleur RVB (tels que Source RVB, Rendu des couleurs et
Séparation RVB) ou d’une couleur CMJN (tels que Profil de simulation CMJN et Méthode
de simulation CMJN) n’ont aucun effet. La couleur est convertie selon le même procédé que
pour un ton direct.

Création d’une couleur de remplacement

Procédez comme suit pour ajouter une nouvelle couleur de remplacement à un groupe de
couleurs de remplacement et préciser le nom/valeur de la couleur à substituer.

REMARQUE : Une nouvelle couleur de remplacement peut être ajoutée uniquement à un

groupe de couleurs de remplacement.

SPOT-ON 74

POUR AJOUTER UNE NOUVELLE COULEUR DE REMPLACEMENT ET PRÉCISER LE NOM/VALEUR À SUBSTITUER

1 Lancez ColorWise Pro Tools et connectez-vous à l’Integrated Fiery Color Server.

Lancez ColorWise Pro Tools à partir d’une application autonome ou de la Command
WorkStation, sur votre ordinateur ou sur l’écran connecté à l’Integrated Fiery Color Server.

2 Cliquez sur Spot-On.

La boîte de dialogue Choisir profil sortie s’affiche.

3 Choisissez un profil de sortie, puis cliquez sur OK.

La fenêtre principale de Spot-On s’affiche.

4 Dans la liste des groupes, sélectionnez l’emplacement souhaité pour insérer votre ajout.

5 Dans le menu Edition, choisissez Nouveau groupe pour le remplacement.

Un nouveau groupe de couleurs de remplacement apparaît, avec l’intitulé Sans titre.

6 Double-cliquez sur Sans titre et saisissez un nouveau nom.

7 Sélectionnez le groupe de couleurs de remplacement, puis choisissez Nouvelle couleur de

remplacement dans le menu Edition.

REMARQUE : Si le groupe de couleurs de remplacement contient déjà des couleurs,

sélectionnez la couleur située au-dessus de l’emplacement où vous souhaitez insérer votre
nouvelle couleur.

La boîte de dialogue Ajouter une couleur de remplacement s’affiche.

8 Sélectionnez un mode couleur pour la couleur de remplacement.

9 Sélectionnez un niveau de tolérance pour la couleur de remplacement.

Pour plus d’informations sur l’option Tolérance, voir page 80.

SPOT-ON 75

10 Saisissez les valeurs de la couleur à remplacer.

11 Cliquez sur OK.

La couleur de remplacement apparaît à l’emplacement sélectionné.

Définition des valeurs d’une couleur de remplacement

Après avoir précisé la couleur initiale à remplacer, vous devez définir les valeurs CMJN de la
couleur de remplacement. Pour cela, saisissez ces valeurs exactes dans la fenêtre principale de
Spot-On, dans la boîte de dialogue Définir coul. échant. central ou à l’aide de la fonction de
recherche de couleur de Spot-On.

Pour plus d’informations sur la définition d’une couleur de remplacement en saisissant les
valeurs CMJN exactes, voir les sections suivantes. Pour définir une couleur de remplacement à
partir de la fenêtre de recherche de couleur de Spot-On,
voir page 77.

POUR DÉFINIR UNE COULEUR DE REMPLACEMENT DANS LA FENÊTRE PRINCIPALE DE SPOT-ON

1 Lancez ColorWise Pro Tools et connectez-vous à l’Integrated Fiery Color Server.

1Profil de sortie

2 Cliquez sur Spot-On.

La boîte de dialogue Choisir profil sortie s’affiche.

3 Choisissez un profil de sortie, puis cliquez sur OK.

La boîte de dialogue principale de Spot-On apparaît.

4 Sélectionnez la couleur à remplacer.

1

5 Double-cliquez sur la valeur de la colonne C, M, Y ou K, puis saisissez la valeur souhaitée pour

chaque canal de couleur.

Les nouvelles valeurs de la couleur de remplacement apparaissent dans la liste des couleurs.

REMARQUE : Pour enregistrer cette couleur, choisissez Enregistrer dans le menu Fichier.

1 Echantillon central

SPOT-ON 76

POUR DÉFINIR UNE COULEUR DE REMPLACEMENT DANS LA BOÎTE DE DIALOGUE DÉFINIR COUL. ÉCHANT. CENTRAL

1 Sélectionnez la couleur à remplacer.

2 Double-cliquez sur l’icône correspondant à cette couleur.

La boîte de dialogue de recherche de couleur de Spot-On apparaît avec la couleur sélectionnée
en son centre.

1

3 Cliquez sur l’échantillon central.

La boîte de dialogue Définir coul. échant. central s’affiche.

4 Saisissez les valeurs souhaitées pour chaque canal de couleur C, M, J et N.

Pour plus d’informations sur l’utilisation de la boîte de dialogue Définir coul. échant. central,
voir page 68.

5Cliquez sur OK.

La nouvelle couleur apparaît au centre de la boîte de dialogue de recherche de couleur de
Spot-On.

6Cliquez sur OK.

La nouvelle couleur s’affiche dans la liste qui figure dans la fenêtre principale de Spot-On.

REMARQUE : Pour enregistrer cette couleur, choisissez Enregistrer dans le menu Fichier.

1 Echantillons adjacents

SPOT-ON 77

Procédez comme suit pour créer une couleur de remplacement à l’aide de la boîte de dialogue
de recherche de couleur de Spot-On.

POUR DÉFINIR UNE COULEUR DE REMPLACEMENT À L’AIDE DE LA FENÊTRE DE RECHERCHE DE COULEUR DE Spot-On

1 Sélectionnez la couleur à remplacer.

2 Double-cliquez sur l’icône correspondant à cette couleur.

La boîte de dialogue de recherche de couleur de Spot-On apparaît avec la couleur sélectionnée
en son centre.

1

3 Cliquez sur les échantillons adjacents afin de localiser la couleur que vous souhaitez utiliser

en remplacement.

Pour plus d’informations sur l’utilisation de la fonction de recherche de couleur de Spot-On,
voir page 69.

4Cliquez sur OK.

La nouvelle couleur de remplacement s’affiche dans la liste qui figure dans la fenêtre principale
de Spot-On.

REMARQUE : Pour enregistrer cette couleur, choisissez Enregistrer dans le menu Fichier.

Impression d’une tâche avec une couleur de remplacement

Après avoir défini les valeurs CMJN de remplacement dans Spot-On, vous pouvez imprimer
un document en indiquant dans le pilote d’imprimante que la couleur de remplacement doit
être utilisée. Vous pouvez également spécifier cette option d’impression pour une tâche
existante en modifiant ses propriétés dans la Command WorkStation.

REMARQUE : Lorsque vous imprimez la tâche, choisissez, dans le pilote d’imprimante, le profil

de sortie sélectionné dans Spot-On pour définir le remplacement de couleurs. Dans le cas
contraire, les remplacements de couleurs définis dans Spot-On sont sans effet.

SPOT-ON 78

REMARQUE : Les procédures d’impression sont similaires sous Mac OS et Windows.

La procédure suivante présente la version Mac OS.

POUR IMPRIMER UNE TÂCHE AVEC UNE COULEUR DE REMPLACEMENT

1 Ouvrez un document dans votre application.

2 Choisissez Imprimer.

3 Cliquez sur Copies et pages et choisissez Fonctions Fiery dans le menu.

4 Cliquez sur Toutes les propriétés puis sur l’icône Couleur.

La sous-fenêtre Couleur s’affiche.

5 Sélectionnez Remplacer les couleurs.

6Cliquez sur OK.

La tâche est ensuite imprimée avec la couleur de remplacement définie dans Spot-On.

SPOT-ON 79

Boîte de dialogue relative aux couleurs de remplacement

Vous pouvez définir le mode couleur et le niveau de tolérance d’une couleur de remplacement
dans les boîtes de dialogue Ajouter une couleur de remplacement et Renommer la couleur de
remplacement.

REMARQUE : La boîte de dialogue Ajouter une couleur de remplacement s’affiche si vous

choisissez Edition > Nouvelle couleur de remplacement après avoir sélectionné un groupe de
couleurs de remplacement dans la liste. La boîte de dialogue Renommer la couleur de
remplacement s’affiche lorsque vous double-cliquez sur la partie entre crochets d’une couleur
de remplacement.

REMARQUE : Les boîtes de dialogue Ajouter une couleur de remplacement et Renommer la

couleur de remplacement offrent le même niveau de définition des couleurs de remplacement.

Couleur de remplacement : Sélectionnez l’un des modes couleurs suivants pour votre

•

couleur de remplacement :

– CMJN (0-100 %)

– RVB (Device Code 0-255)

–RVB (0-100 %)

Tolérance : Sélectionnez l’un des niveaux de tolérance suivants pour votre couleur de

•

remplacement :

– Petit (minuscules)

– Grand (majuscules)

Afin d’éviter toute erreur de saisie, les boîtes de dialogue Ajouter une couleur de
remplacement et Modification de la couleur de remplacement affichent les valeurs dans les
formats prédéfinis indiqués ci-après. Ces boîtes de dialogue affichent également des caractères
en majuscules ou en minuscules, ainsi qu’un symbole %, selon les sélections effectuées.

• Mode CMJN (0-100 %)

– Petit : <« 0 » %c, « 0 » %m, « 0 » %j, « 0 » %n>

– Grand : <« 0 » %C, « 0 » %M, « 0 » %J, « 0 » %N>

SPOT-ON 80

• Mode RVB (Device Code 0-255)

– Petit : <« 0 » r, « 0 » v, « 0 » b>

– Grand : <« 0 » R, « 0 » V, « 0 » B>

•Mode RVB (0-100 %)

– Petit : <« 0 » %r, « 0 » %v, « 0 » %b>

– Grand : <« 0 » %R, « 0 » %V, « 0 » %B>

Principes liés aux couleurs de remplacement

Lors de la définition des valeurs des couleurs de remplacement, tenez compte des principes
suivants.

Niveau de tolérance

La précision de la couleur de remplacement peut varier en fonction de différents éléments, tels
que les applications, systèmes d’exploitation, pilotes d’imprimante et processus de distillation.
Afin de résoudre les « erreurs » dues aux règles d’arrondis entre les nombres saisis par les
utilisateurs et les nombres reçus par l’Integrated Fiery Color Server, les options de niveau de
tolérance faible ou élevé sont disponibles pour le remplacement de couleurs.

Le tableau suivant indique les niveaux de tolérance, faible ou élevé (Petit ou Grand), des
remplacements pour chaque mode couleur.

Mode couleur Niveau de tolérance faible Niveau de tolérance élevé

CMJN (0-100 %) +/- 0,25 % +/- 0,5 %

RVB (Device Code 0-255) +/- 0,25 +/- 1

RVB (0-100 %) +/- 0,25 % +/- 0,5 %

REMARQUE : Les valeurs des niveaux de tolérance sont approximatives.

• CMJN (0-100 %)

– Petit : Une couleur de remplacement supplante toute couleur proche (à +/-0,25 %) de

la valeur chromatique saisie.

– Grand : Une couleur de remplacement supplante toute couleur proche (à +/-0,5 %) de

la valeur chromatique saisie.

• RVB (Device Code 0-255)

– Petit : Une couleur de remplacement supplante toute couleur proche (à +/-0,25) de la

valeur chromatique saisie.

– Grand : Une couleur de remplacement supplante toute couleur proche (à +/-1) de la

valeur chromatique saisie.

SPOT-ON 81

•RVB (0-100 %)

– Petit : Une couleur de remplacement supplante toute couleur proche (à +/-0,25 %) de

la valeur chromatique après redimensionnement.

– Grand : Une couleur de remplacement supplante toute couleur proche (à +/-0,5 %) de

la valeur chromatique après redimensionnement.

Remplacement de couleurs

Le remplacement de couleurs s’effectue lorsqu’une couleur de remplacement est définie par
une série de valeurs CMJN différentes pour une couleur initiale de même nom/valeur.

Les exemples colorimétriques suivants illustrent un remplacement :

Couleur initiale : <100, 0, 0, 0> pour les valeurs CMJN (cyan)

•

Remplacement 1 : <0, 100, 100, 0> (rouge)

•

Remplacement 2 : <100, 0, 100, 0> (vert)

•

REMARQUE : Dans les exemples fournis, les valeurs et termes extrêmes rouge et vert sont

uniquement utilisés à titre d’illustration. En pratique, le remplacement des couleurs n’est pas
utilisé pour des couleurs extrêmes.

Le tableau suivant décrit un remplacement de couleurs avec des valeurs CMJN différentes
attribuées à la même couleur initiale.

Nom/valeur
de remplacement

Couleur initiale — <100, 0, 0, 0> — —

Remplacement 1 <100,0c, 0,0m, 0,0j, 0,0n> <0, 100, 100, 0> cyan rouge

Remplacement 2 <100,0c, 0,0m, 0,0j, 0,0n> <100, 0, 100, 0> cyan vert

Valeurs
CMJN

Avant
remplacement

Après
remplacement

Priorités

Lorsque deux couleurs de remplacement sont définies avec le même nom/valeur mais avec des
valeurs CMJN et niveaux de tolérance différents, Spot-On résout la priorité de remplacement
en fonction de l’ordre des couleurs dans le groupe.

Le remplacement des couleurs dans Spot-On s’effectue donc selon l’ordre des couleurs dans le
groupe. Les couleurs situées en tête de liste sont prioritaires sur les couleurs figurant en fin de
liste. Spot-On parcourt la liste de haut en bas et procède aux remplacements selon un ordre
linéaire. Lorsqu’une couleur est remplacée, elle ne fait plus l’objet d’aucun appel de
remplacement par la suite.

SPOT-ON 82

Les exemples colorimétriques suivants illustrent l’ordre des priorités.

Couleur initiale : <100, 0, 0, 0> pour les valeurs CMJN (cyan)

•

Remplacement 3 : <0, 100, 100, 0> (rouge) avec une tolérance faible

•

Remplacement 4 : <100, 0, 100, 0> (vert) avec une tolérance élevée

•

REMARQUE : Dans les exemples fournis, les valeurs et termes extrêmes rouge et vert sont

uniquement utilisés à titre d’illustration.

Ordre des couleurs

• Cas 1 : La couleur de remplacement 3 (rouge) est située avant la couleur de

remplacement 4 (vert) dans la liste.

Cas 2 : La couleur de remplacement 4 (vert) est située avant la couleur de remplacement 3

•

(rouge) dans la liste.

Le tableau suivant illustre l’ordre des priorités dans le cas où les mêmes noms/valeurs sont
attribués à la couleur initiale mais avec des valeurs CMJN et niveaux de tolérance différents.

Couleur
couleurs

Couleur initiale <100, 0, 0, 0>

Cas 1 Remplacement 3

Remplacement 4

Cas 2 Remplacement 4

Remplacement 3

Nom/valeur
de remplacement

<100,0c, 0,0m, 0,0j, 0,0n>
<100,0C, 0,0M, 0,0J, 0,0N>

<100,0C, 0,0M, 0,0J, 0,0N>
<100,0c, 0,0m, 0,0j, 0,0n>

Valeurs CMJN Avant

<0, 100, 100, 0>
<100, 0, 100, 0>

<100, 0, 100, 0>
<0, 100, 100, 0>

Les couleurs de remplacement 3 et 4 présentent les mêmes noms/valeurs. Toutefois, selon leur
ordre dans la liste, Spot-On génère des résultats différents.

• Dans le cas 1, la couleur de remplacement 3, rouge, est prioritaire étant donné qu’elle se

trouve plus haut dans la liste. Toutes les occurrences de la couleur d’origine, cyan, se
trouvant dans la zone du niveau de tolérance faible sont remplacées par du rouge. Les
occurrences de cyan se trouvant dans la zone du niveau de tolérance élevé mais dépassant le
niveau de tolérance faible sont remplacées par la couleur de remplacement 4, vert.

• Dans le cas 2, la couleur de remplacement 4, vert, est prioritaire étant donné qu’elle se

trouve plus haut dans la liste. La couleur de remplacement 3, rouge, peut uniquement
remplacer les occurrences de la couleur d’origine, cyan, se trouvant dans la zone du niveau
de tolérance faible. Or, celles-ci ont déjà été remplacées par du vert. Aucun remplacement
n’est alors effectué.

Après

remplacement

cyan rouge

cyan vert

remplacement

(voir ci-dessous)

(voir ci-dessous)

SPOT-ON 83

Téléchargement (envoi et réception) d’un groupe de couleurs de remplacement

A l’instar des groupes de couleurs nommées, un groupe de couleurs de remplacement peut
être téléchargé (envoi ou réception) en tant que profil ICC. Les définitions des couleurs de
remplacement sont sauvegardées dans un profil ICC avec des marqueurs personnalisés. Ceci
vous permet ensuite d’exporter les définitions d’un groupe de remplacement entre différents
serveurs d’impression.

OPTIONS D’IMPRESSION COLORWISE 84

OPTIONS D’IMPRESSION COLORWISE

Le système de gestion des couleurs ColorWise fournit des options d’impression qui affectent
la sortie des objets dans les différents espaces de couleur. En spécifiant les paramètres
appropriés pour chaque option d’impression, vous pouvez obtenir les résultats attendus pour
vos travaux.

A propos du présent chapitre

Ce chapitre présente le système de gestion des couleurs (SGC) de ColorWise qui contrôle les
couleurs sur l’Integrated Fiery Color Server (voir page 85) et explique en détail chaque option
d’impression. Reportez-vous au tableau suivant pour connaître l’emplacement de chaque
option d’impression.

Option d’impression ColorWise Voir

Activer surimpression page 92

Correspondance des tons directs page 98

Couleurs de remplacement page 99

Détection du noir page 87

Gris avec noir uniquement page 94

Méthode de simulation CMJN page 91

Profil de simulation CMJN page 90

Profil de sortie page 93

Profil source RVB page 96

Rendu des couleurs page 95

Séparation RVB page 96

Surimpression composite page 93

Surimpression du noir page 88

Texte et graphiques en noir page 89

Trapping auto page 87

Utiliser mode de sortie PDF/X page 99

OPTIONS D’IMPRESSION COLORWISE 85

Ce chapitre fournit également des informations sur les pilotes d’imprimante PostScript et des
instructions pour la définition des options d’impression ColorWise pour les ordinateurs
Windows et Mac OS. Pour plus d’informations, voir page 100.

REMARQUE : La plupart des fonctions de gestion des couleurs décrites dans le présent chapitre

sont disponibles uniquement avec le pilote PostScript et non avec le pilote PCL.

Gestion des couleurs sur le Integrated Fiery Color Server

Pour modifier le comportement de l’impression de l’Integrated Fiery Color Server, procédez
comme suit :

• Spécifiez les options ColorWise pour chaque tâche d’impression à l’aide des menus du

pilote d’imprimante.

• Sélectionnez la plupart des options ColorWise comme paramètres de serveur par défaut à

partir de Color Setup dans ColorWise Pro Tools (voir page 31). Les paramètres par défaut
peuvent également être définis lors de la configuration de l’Integrated Fiery Color Server,
comme il est décrit dans Configuration et installation. Les paramètres par défaut seront
appliqués à toutes les tâches suivantes, sauf si vous les modifiez.

• Spécifiez certaines options ColorWise, plus particulièrement les paramètres du profil ICC

par défaut et les options de calibrage, à partir de ColorWise Pro Tools. Il s’agit de Profil de
simulation par défaut (page 90), Méthode de simulation (page 91), Profil source par
défaut (page 96), Séparation RVB ( page 96) et des données de calibrage associées
(page 36).

Les applications vous permettent de générer les données couleur destinées à l’Integrated Fiery
Color Server dans plusieurs espaces couleur. Le type de données couleur le plus courant pour
les applications bureautiques est RVB alors que les applications de prépresse produisent
généralement des données CMJN. Les applications génèrent également des tons directs tels
que les couleurs PANTONE. Pour rendre les choses plus compliquées encore, une même page
peut contenir un mélange de couleurs RVB et CMJN, et de tons directs. L’Integrated Fiery
Color Server vous permet de contrôler l’impression des documents mixtes avec des fonctions
qui s’appliquent spécifiquement aux données RVB ou CMJN, ou aux tons directs.

OPTIONS D’IMPRESSION COLORWISE 86

Le schéma ci-dessous illustre les options d’impression du système de gestion des couleurs de
l’Integrated Fiery Color Server affectant les conversions des données couleur. Vous pouvez
accéder à ces options lorsque vous envoyez une tâche d’impression à l’Integrated Fiery Color
Server. La plupart d’entre elles, ainsi que leurs paramètres, sont décrites dans les sections
suivantes de ce chapitre.

Données RVB

Données CMJN

Données de tons directs Correspondance des tons directs

Profil source RVB
Gris avec noir uniquement (RVB)
Rendu des couleurs (CRD)
Luminosité
Texte et graphiques en noir
Séparation RVB
Profil de sortie

Profil de simulation CMJN
Méthode de simulation CMJN
Gris avec noir uniquement (CMJN)
Luminosité
Texte et graphiques en noir
Activer surimpression
Profil de sortie

Le Profil source RVB est la seule option couleur qui s’applique uniquement aux données
couleur RVB. Les autres options concernant les couleurs RVB affectent également les données
couleur d’espaces couleur calibrés plus rarement utilisés, comme Lab ou XYZ.

REMARQUE : Avec PostScript 3, une tâche PostScript peut comporter des données CMJN (ou

CIEBasedDEFG) calibrées. L’option Rendu des couleurs, qui ne concerne normalement que
les données RVB, s’applique également aux données CMJN calibrées. Le paramètre de profil
source RVB ne s’applique pas aux données CMJN.

Traitement
couleur de
l’Integrated Fiery
Color Server

Données couleur envoyées
à la presse numérique

OPTIONS D’IMPRESSION COLORWISE 87

Options d’impression ColorWise

Les sections suivantes expliquent en détail les options d’impression ColorWise et l’incidence
de ces options sur les tâches d’impression.

Trapping auto

Le trapping est une technique qui permet de modifier la taille des objets pour que les couleurs
imprimées se chevauchent légèrement afin d’éviter les bords blancs. Ces bords blancs,
également appelés halos, sont dus à des erreurs de repérage, aux propriétés physiques
des toners ou à la rigidité du support. L’illustration suivante présente la même image
sans trapping.

Si cette option est activée, le trapping automatique est appliqué aux objets de la tâche.

Détection du noir

L’option Détection du noir vous permet de spécifier si vous voulez que les pages en noir et
blanc soient détectées avant l’impression. Pour utiliser cette option, définissez le mode couleur
sur Couleur standard ou Couleur profess.

•

Non : Désactivez cette option si votre document comporte des pages de texte noir et un

nombre important de pages couleur.

Oui : Activez-la si vous devez imprimer un document principalement en noir et blanc.

•

Les pages uniquement en noir et blanc s’impriment avec les informations de facturation
appropriées.

REMARQUE : Cette fonction n’est pas disponible avec le pilote PCL.

OPTIONS D’IMPRESSION COLORWISE 88

Surimpression du noir

L’option Surimpression du noir vous permet de spécifier si le texte en noir ou le texte et
les graphiques en noir (définis par RVB = 0, 0, 0 ou par CMJN = 0 %, 0 %, 0 %, 100 %)
doivent venir en surimpression sur les fonds de couleur.

•

Texte : Le texte en noir est surimprimé sur les fonds de couleur, ce qui évite les risques

de halo ou les erreurs de repérage des couleurs. Ce paramètre peut être sélectionné
uniquement si l’option Texte et graphiques en noir est réglée sur Noir 100 % activé.

•

Texte/Graphiques : Le texte et les graphiques en noir sont surimprimés sur les fonds

de couleur, ce qui évite les risques de halo ou les erreurs de repérage des couleurs.
Ce paramètre peut être sélectionné uniquement si l’option Texte et graphiques en noir est
réglée sur Noir 100 % activé.

•

Non : Le texte et les graphiques en noir éliminent les fonds de couleur (défonce).

REMARQUE : Certaines applications PostScript effectuent leurs propres conversions pour la

surimpression du noir, avant d’envoyer la tâche d’impression à la presse numérique.

Cette option peut être utile, par exemple, dans le cas d’une page comportant du texte noir sur
un fond bleu clair. Le fond bleu est CMJN = 40 %, 30 %, 0 %, 0 %. Le texte noir est
CMJN = 0 %, 0 %, 0 %, 100 %.

• Si l’option Surimpression du noir est paramétrée sur Texte ou Texte/Graphiques, le texte et

les graphiques de la page sont surimprimés, c’est-à-dire combinés avec les couleurs du
fond. Les couleurs noires générées par les applications (par exemple, RVB = 0, 0, 0 ou
CMJN = 0 %, 0 %, 0 %, 100 %) sont imprimées en utilisant du toner noir. Par
conséquent, le texte et les dessins au trait noirs ne présentent pas de dégradations
indésirables dues au tramage (avec un calibrage correct de la presse numérique). Il n’y a
aucune interruption des toners cyan et magenta. La qualité de l’impression est améliorée
car aucune dégradation indésirable n’apparaît à la limite du texte définie dans l’espace RVB
(RVB = 0, 0, 0).

• Si l’option Surimpression du noir est désactivée, les zones de texte ou du texte et des

graphiques et les zones de couleur (ici, cyan et magenta) sont juxtaposées : on a soit du
toner cyan et magenta uniquement (en dehors du texte), soit du toner noir uniquement (à
l’intérieur des caractères du texte). Des dégradations visibles se produisent à la limite de ces
deux zones, du fait des limitations techniques de la presse numérique.

REMARQUE : Si vous sélectionnez Texte/Graphiques pour l’option Surimpression du noir, les

textes et les graphiques en noir s’impriment en surimpression sur les fonds de couleur (voir

« Méthode de simulation CMJN », à la page 91).

REMARQUE : La reproduction des éléments CMJN est affectée par le paramétrage de la

simulation CMJN et par la courbe de calibrage lorsque la valeur CMJN diffère de 0 %, 0 %,
0 %, 0 %.

REMARQUE : Cette fonction n’est pas disponible avec le pilote PCL.

OPTIONS D’IMPRESSION COLORWISE 89

Texte et graphiques en noir

L’option Texte et graphiques en noir affecte le texte et les images vectorielles noirs. Dans la
plupart des cas, paramétrez cette option sur Noir 100 % activé. Lorsque Noir 100 % activé est
sélectionné, les couleurs noires générées par les applications (par exemple, RVB = 0, 0, 0 ou
CMJN = 0 %, 0 %, 0 %, 100 %) sont imprimées en utilisant uniquement du toner noir. Le
texte et les dessins noirs ne présenteront pas de dégradations indésirables dues au tramage
(avec un calibrage correct de la presse numérique) ni d’erreurs de repérage, un seul toner étant
utilisé. De plus, ce paramètre élimine tout risque de débordement. Cette option doit être
réglée sur Noir 100 % activé si vous souhaitez sélectionner Texte ou Texte/Graphiques pour
l’option Surimpression du noir.

Pour certaines tâches, il est préférable de paramétrer cette option sur Normal, par exemple si le
noir de la page imprimée se superpose à de larges dégradés. Le tableau ci-dessous décrit le
comportement de l’option Texte et graphiques en noir avec des données de noir définies dans
différents espaces couleur.

REMARQUE : Vous pouvez utiliser l’option Texte et graphiques en noir pour imprimer les

composites, mais pas les séparations.

Couleur Texte et graphiques en noir = Normal Texte et graphiques noir = Noir 100 %

activé ou Noir quadri activé

RVB = 0, 0, 0

(les autres valeurs RVB ne sont
pas concernées par l’option
Texte et graphiques en noir)

RVB = 0, 0, 0 s’imprime selon la définition pour
cette valeur dans le profil de sortie. Il peut s’agir
d’un noir quadri imprimé à l’aide de tous les
toners si le profil de sortie indique un noir
quadri ou d’un noir 100 % si le profil de sortie
spécifie un noir 100 % pour la valeur RVB = 0,
0, 0. La sortie est affectée par la courbe de
calibrage.

RVB = 0, 0, 0 s’imprime en noir 100 % à l’aide
du toner noir (Noir 100 % activé) ou avec des
valeurs de 100 % pour le noir et 50 % pour le
cyan (Noir quadri activé) à l’aide des toners noir
et cyan. Les autres valeurs RVB ne sont pas
concernées par l’option Texte et graphiques en
noir.

OPTIONS D’IMPRESSION COLORWISE 90

Couleur Texte et graphiques en noir = Normal Texte et graphiques noir = Noir 100 %

activé ou Noir quadri activé

CMJN = 0 %, 0 %, 0 %,
100 %

(les autres valeurs CMJN ne
sont pas concernées par l’option
Texte et graphiques en noir)

Tons directs

(les tons directs ne sont pas
concernés par l’option Texte et
graphiques en noir)

CMJN = 0 %, 0 %, 0 %, 100 % peuvent
s’imprimer en noir 100 % ou en noir quadri à
l’aide de tous les toners, selon les paramètres
définis pour l’option Profil de simulation
CMJN.

Si l’option Profil de simulation CMJN est
définie sur un profil spécifique, CMJN = 0 %,
0 %, 0 %, 100 % s’imprime en noir 100 % et la
quantité de toner utilisée est limitée par le profil
de simulation et la courbe de calibrage.

Lorsque l’option Profil de simulation CMJN est
paramétrée sur ColorWise NON, le profil de
simulation et la courbe de calibrage sont
désactivés. Dans ce cas, la quantité de toner noir
n’est pas limitée par la courbe de calibrage.

Traitement standard des tons directs. Traitement standard des tons directs.

RVB = 0, 0, 0 s’imprime en noir 100 % à l’aide
du toner noir (Noir 100 % activé) ou avec des
valeurs de 100 % pour le noir et 50 % pour le
cyan (Noir quadri activé) à l’aide des toners noir
et cyan quels que soient les paramètres des
options Profil de simulation CMJN et Méthode
de simulation CMJN. Les autres valeurs CMJN
ne sont pas concernées par l’option Texte et
graphiques en noir.

Lorsque l’option Profil de simulation CMJN est
paramétrée sur ColorWise NON, le profil de
simulation et la courbe de calibrage sont
désactivés. Dans ce cas, la quantité de toner noir
n’est pas limitée par la courbe de calibrage.

REMARQUE : Les applications PostScript (QuarkXPress par exemple) peuvent convertir les

éléments définis comme RVB = 0, 0, 0 en noir CMJN avant d’envoyer la tâche à l’Integrated
Fiery Color Server. Ces éléments ne sont alors pas concernés par l’option Texte et graphique
en noir. Pour plus d’informations, voir Référence Fiery pour la couleur. De plus, le texte et les
dessins définis comme RVB = 0, 0, 0 dans les applications bureautiques (comme Microsoft
Word) sont convertis en noir 100 % (CMJN = 0 %, 0 %, 0 %, 100 %) par le pilote
d’imprimante Microsoft PostScript Niveau 3 pour Windows 2000/XP/Server 2003. Pour
imprimer avec ce noir 100 % à la densité maximale de toner de la presse numérique,
sélectionnez Noir 100 % activé pour l’option Texte et graphiques en noir.

Profil de simulation CMJN

L’option Profil de simulation CMJN vous permet d’imprimer des épreuves ou des simulations
de presse. Elle sert à spécifier la norme de presse offset ou le périphérique d’impression couleur
que vous souhaitez simuler. Cette option affecte uniquement les données CMJN.

REMARQUE : Si un document contient un profil CMJN intégré, celui-ci est appliqué aux

données CMJN et l’option Profil de simulation CMJN est ignorée.

Les pilotes d’imprimante Windows vous permettent également de visualiser un nombre
illimité de simulations complètes créées à l’aide de ColorWise Pro Tools. Sur les ordinateurs
Mac OS, vous pouvez ainsi visualiser jusqu’à 10 simulations personnalisées complètes. Le
nombre de simulations personnalisées est limité par l’espace disque disponible de l’Integrated
Fiery Color Server.

OPTIONS D’IMPRESSION COLORWISE 91

Si vous imprimez avec un pilote PostScript et que vous avez activé la communication
bidirectionnelle, le nom de chaque profil téléchargé ou personnalisé figure dans le menu
déroulant du profil de simulation CMJN. En revanche, si la communication bidirectionnelle
n’est pas activée, les profils téléchargés ou personnalisés sont nommés Simulation 1 à 10. Pour
plus d’informations sur la communication bidirectionnelle, voir Impression sous Windows ou

Impression sous Mac OS.

Le paramètre Non envoie les données CMJN d’origine à la presse numérique lorsqu’elle est
calibrée, sans conversions pour simuler une autre imprimante. Le paramètre ColorWise NON
envoie les données CMJN d’origine à la presse numérique en mode non calibré, sans
conversions pour simuler une autre imprimante. Généralement, il est déconseillé d’utiliser ce
paramètre, sauf lorsque vous souhaitez ignorer la conversion ColorWise et utiliser un autre
système de gestion des couleurs.

La sélection à effectuer pour l’option Profil de simulation CMJN dépend de la norme
d’impression pour laquelle les données CMJN ont été séparées.

• Pour les images qui ont été séparées à l’aide d’une séparation personnalisée (telles qu’une

séparation produite avec un profil ICC), choisissez le profil correspondant sur l’Integrated
Fiery Color Server.

• Pour les images séparées pour SWOP, sélectionnez SWOP.

Pour simuler correctement une image imprimée et séparée à l’aide d’un profil ICC, ce profil
doit se trouver sur l’Integrated Fiery Color Server. Pour plus d’informations sur le
téléchargement des profils ICC sur l’Integrated Fiery Color Server, voir page 13.

REMARQUE : Cette fonction n’est pas disponible avec le pilote PCL.

Méthode de simulation CMJN

L’option Méthode de simulation CMJN vous permet de définir la méthode de conversion
de CMJN vers CMJN que vous préférez.

Rapide applique des courbes de transfert à une dimension pour ajuster uniquement les

•

densités de sortie dans les canaux cyan, magenta, jaune et noir. Sur la presse numérique,
cette méthode présente une sortie couleur agréable à l’œil : les couleurs primaires pures ne
sont pas « polluées » par d’autres colorants. Sachant que cette méthode de simulation est la
plus rapide et la mieux adaptée pour les brouillons, évitez de l’utiliser pour les documents
finaux qui servent d’épreuves de presse. D’autres méthodes proposent plus de précision
dans la simulation des couleurs, comme le nécessitent les applications d’épreuves.

•

Complète (GCR source) fournit une simulation complète et précise basée sur des

transformations colorimétriques. Les teintes sont conservées, même pour les couleurs
primaires. Le niveau de traitement achromatique (GCR, ou Gray Component Replacement)
spécifié dans le document (source) original est également conservé pour les textes et
graphiques en noir 100 %. Le noir quadri exprimé en CMJ est reproduit à l’aide du
toner CMJ. L’option Complète (GCR source) est recommandée pour les applications de
simulation de presse de grande qualité.

OPTIONS D’IMPRESSION COLORWISE 92

• Complète (GCR sortie) est une méthode de simulation complète et précise basée sur des

transformations colorimétriques. Les teintes sont conservées, même pour les couleurs
primaires. Avec cette méthode, le niveau de traitement achromatique (GCR) spécifié dans
le document original n’est pas conservé. A la place, toutes les données CMJN sont séparées
à nouveau à l’aide du niveau de GCR spécifié dans le profil de sortie. Cette méthode de
simulation est similaire aux méthodes traditionnelles de correspondance des couleurs ICC
et est plus appropriée que la méthode Complète (GCR source) pour l’impression couleur
conçue pour la presse, mais reproduite sur votre presse numérique.

REMARQUE : Lorsque Texte et graphiques en noir est réglé sur Noir 100 % activé et que la

méthode de simulation CMJN sélectionnée est Complète (GCR sortie), les textes et
graphiques noirs sont imprimés avec du toner noir 100 %.

REMARQUE : Cette fonction n’est pas disponible avec le pilote PCL.

Activer surimpression

L’option Activer surimpression indique comment imprimer les données CMJN séparées.
La fonction prend en charge les couleurs : Cyan, Magenta, Jaune, Noir et un ou plusieurs tons
directs.

•

Non imprime individuellement chaque séparation.

Oui imprime les séparations sous forme d’un document couleur composite unique, et règle

•

automatiquement les paramètres des options d’impression suivantes : Mode Couleur
(CMJN), Texte et graphiques en noir (Normal), Surimpression du noir (Non) ou
Correspondance tons directs (Non).

Le regroupement de plusieurs plaques donne des résultats homogènes et précis, quelle que soit
l’application d’origine. La fonction prend également en charge le format de fichier DCS 2.0,
lorsque celui-ci est inclus dans une tâche d’impression PostScript à partir d’une application
de PAO.

La compatibilité des applications suivantes avec l’option Activer surimpression a été testée à
la fois pour Mac OS et pour Windows :

• Adobe Illustrator

•Adobe InDesign

•Adobe PageMaker

• Adobe FreeHand

• QuarkXPress

Pour plus d’informations sur l’utilisation de l’option Activer surimpression dans différentes
applications (comme Photoshop), voir Référence Fiery pour la couleur.

REMARQUE : Cette fonction n’est pas disponible avec le pilote PCL.

OPTIONS D’IMPRESSION COLORWISE 93

Surimpression composite

Lors de l’impression de deux objets qui se chevauchent, l’objet au premier plan peut soit être
surimprimé sur l’objet du second plan, soit être imprimé en défonce. Avec la surimpression,
l’objet en arrière-plan apparaît sous celui du premier plan, là où ils se chevauchent, et la
couleur obtenue est le mélange des couleurs des deux objets. Avec la défonce, l’objet au
premier plan cache celui de l’arrière-plan là où ils se chevauchent.

L’option d’impression Surimpression composite permet d’imprimer en surimpression les
objets comme spécifié dans le fichier source. Par défaut, cette option est désactivée et les
éléments au second plan sont éliminés (défonce).

REMARQUE : L’option d’impression Surimpression composite ne permet pas d’imprimer en

surimpression un objet au premier plan si c’est un objet RVB.

L’option d’impression Surimpression composite est prise en charge pour les tâches PostScript
et PDF par les applications suivantes :

•Adobe Acrobat

•Adobe Illustrator

•Adobe InDesign

• Adobe FreeHand

• QuarkXPress

•CorelDRAW

Si l’option Surimpression composite est activée pour une tâche contenant des tons directs,
l’utilitaire Spot-On doit être activé sur l’Integrated Fiery Color Server.

Si une tâche contient plus de 32 tons directs, l’impression peut ne pas s’effectuer
correctement.

Profil de sortie

L’option Profil de sortie s’appliquant à toutes les données de la tâche d’impression, il est
important de sélectionner le bon profil. Le profil de sortie par défaut se compose d’un profil
pour votre presse numérique, dont il décrit les caractéristiques couleur, et d’une cible de

calibrage, qui décrit le comportement de la presse numérique.

Vous pouvez également télécharger sur l’Integrated Fiery Color Server votre propre profil de
sortie, à l’aide de l’outil Profile Manager de ColorWise Pro Tools (voir « Utilisation de Profile

Manager », à la page 26). Dans un premier temps, les profils téléchargés sont associés à la cible

de calibrage correspondant au profil de sortie par défaut. Le cas échéant, vous pouvez modifier
séparément les valeurs de densité maximale (D-Max) de cette cible.

OPTIONS D’IMPRESSION COLORWISE 94

Si vous imprimez avec un pilote PostScript et que vous avez activé la communication
bidirectionnelle, le nom de chaque profil téléchargé ou personnalisé figure dans le
menu déroulant du profil de sortie. Si la communication bidirectionnelle n’est pas activée,
les profils téléchargés ou personnalisés figurent en tant que Sortie 1 à 10 et le paramètre
Utiliser profil serveur par défaut peut être sélectionné. Sélectionnez l’option Utiliser profil
serveur par défaut pour utiliser le profil de sortie par défaut défini dans Color Setup. Pour plus
d’informations sur Color Setup, voir « Utilisation de Color Setup », à la page 31. Pour plus
d’informations sur la communication bidirectionnelle, voir Impression sous Windows ou

Impression sous Mac OS.

Sélectionnez l’option Utiliser profil du support pour ne pas définir un profil de sortie
particulier et pour appliquer automatiquement les profils de sortie associés aux types de
support de vos tâches d’impression. Pour plus d’informations, voir « Utilisation des profils de

sortie correspondant aux supports », à la page 27.

REMARQUE : Cette fonction n’est pas disponible avec le pilote PCL.

Gris avec noir uniquement

Lorsque Gris avec noir uniquement est activé, tous les gris (ou toutes les couleurs pour
lesquelles R = V = B ou C = J= M, ou le noir 100 %) ne sont pas traités comme du noir quadri
et s’impriment avec le toner noir uniquement.

Vous pouvez paramétrer cette option sur Texte/Graphiques ou sur Texte/Graphiques/Images.

Il est nécessaire de prendre en considération les limitations suivantes :

• L’option Gris avec noir uniquement n’a aucun effet pour les tâches préséparées, sauf dans le

cas où l’option Gris avec noir uniquement (CMJN) est désactivée et chaque séparation de
l’image en niveau de gris est imprimée en gris quadri.

• L’option Gris avec noir uniquement (CMJN) n’a aucun effet sur la sortie si l’option

Méthode de simulation CMJN est paramétrée sur Complète (GCR source) ou sur Rapide.

• L’option Gris avec noir uniquement (RVB) est désactivée si l’option Séparation RVB est

paramétrée sur Simulation. De même, si l’option Gris avec noir (RVB) est activée, le
paramètre Simulation ne sera pas disponible pour l’option Séparation RVB.

• L’option Texte et graphiques en noir, paramétrée sur Noir 100 % activé ou sur Noir quadri

activé, est prioritaire sur l’option Gris avec noir uniquement pour les textes et graphiques
tout en noir.

• L’option Gris avec noir uniquement n’a pas d’effet sur un gris défini comme ton direct.

OPTIONS D’IMPRESSION COLORWISE 95

Rendu des couleurs

L’option Rendu des couleurs permet de spécifier un CRD pour les conversions de couleurs.
Vous pouvez la modifier pour contrôler l’aspect des images, telles que les impressions réalisées
à partir d’applications bureautiques ou les photographies RVB imprimées depuis Photoshop.
L’Integrated Fiery Color Server vous permet de sélectionner l’un des quatre rendus suivants,
fréquemment utilisés dans les profils ICC.

Rendu des couleurs
Integrated Fiery Color Server

Photographique : Ce rendu produit

généralement une impression moins
saturée que le rendu Présentation
pour les couleurs qui ne se situent pas
dans la gamme des couleurs du
périphérique d’impression. Il
préserve les relations tonales des
images.

Présentation :

couleurs saturées. Il ne tente pas de
faire correspondre exactement les
couleurs imprimées avec les couleurs
affichées. Les couleurs situées dans la
gamme, telles que les tons chair, sont
bien rendues. Ce rendu est similaire
au rendu Photographique.

Colorimétrique relatif :

transforme le point blanc entre la
source et la destination. Par exemple,
le blanc bleuté (gris) d’un moniteur
est remplacé par le blanc du papier.
Ce style permet d’éviter l’apparition
de bordures visibles entre les espaces
vierges et les objets blancs.

Ce rendu donne des

Ce rendu

Usage Rendu des couleurs

équivalent ICC

Photographies, y compris les
images numérisées et celles
provenant de CD de photographies
de référence et d’appareils photo
numériques.

Illustrations et graphiques de
présentation. Dans de nombreux
cas, ce rendu peut être utilisé pour
les pages combinant graphiques de
présentation et photographies.

Utilisation avancée lorsque la
correspondance des couleurs est
importante, mais que l’on préfère
que le blanc du document
s’imprime comme le blanc du
papier. Ce rendu peut également
être utilisé avec le système de
gestion des couleurs PostScript
pour modifier les données CMJN
lors de simulations.

Image, Contraste et
Perception

Saturation,
Illustrations

Colorimétrique
relatif

Colorimétrique absolu :

transforme pas le point blanc entre la
source et la destination. Par exemple,
le blanc bleuté (gris) n’est pas
remplacé par le blanc du papier.

Ce rendu ne

Cas où des couleurs exactes sont
nécessaires et où les bordures
visibles sont tolérées. Ce rendu
peut également être utilisé avec le
système de gestion des couleurs
PostScript pour modifier les
données CMJN lors de
simulations.

Colorimétrique
absolu

OPTIONS D’IMPRESSION COLORWISE 96

Séparation RVB

L’option Séparation RVB détermine la façon dont les couleurs RVB (et les couleurs Lab
et XYZ) sont converties en CMJN. Le nom de cette option est censé être descriptif, dans la
mesure où elle définit les espaces couleur qui sont utilisés par l’Integrated Fiery Color Server
pour « séparer » les données RVB en valeurs CMJN.

Les deux choix disponibles pour cette option déterminent si les données RVB sont converties
dans la gamme des couleurs complète de la presse numérique (sortie) ou si elles sont d’abord
converties dans la gamme des couleurs d’une autre imprimante numérique ou d’une norme
d’impression (simulation). Cette fonction s’avère pratique pour faire en sorte qu’un
périphérique se comporte comme un autre pour les données RVB. Par exemple, si un profil
ICC de qualité est disponible pour un autre périphérique d’impression, la presse numérique
peut simuler le comportement de ce périphérique.

L’option Séparation RVB est également pratique pour les applications de prépresse. Par
exemple, elle vous permet de procéder à des expérimentations pour voir l’aspect d’une
numérisation RVB dans différentes conditions d’impression sur presse sans avoir à convertir
chaque fois les données RVB en données CMJN. Une fois les bonnes conditions déterminées,
vous pouvez convertir le fichier en CMJN en utilisant le profil de simulation CMJN employé
lors de l’expérimentation.

REMARQUE : L’option d’impression Séparation RVB doit être utilisée conjointement avec les

options Profil de sortie ou Profil de simulation CMJN.

Sortie convertit toutes les couleurs RVB dans l’espace couleur CMJN de la presse

•

numérique (lorsque Imprimante par défaut est sélectionné pour l’option Profil de sortie)
ou dans un espace couleur CMJN personnalisé pour votre presse numérique (lorsque
Sortie 1 à 10 est sélectionné pour l’option Profil de sortie).

•

Simulation convertit toutes les couleurs RVB dans l’espace couleur CMJN d’une

simulation donnée (sélectionnez la simulation désirée avec l’option d’impression Profil de
simulation CMJN).

Profil source RVB

L’op ti o n d e profil source RVB vous permet de définir les caractéristiques des données RVB de
votre document afin que la conversion des couleurs soit correctement effectuée sur
l’Integrated Fiery Color Server. Les espaces couleur de moniteur les plus couramment utilisés
sont disponibles à partir du pilote d’imprimante et de l’Integrated Fiery Color Server. Pour les
autres, vous pouvez utiliser Profile Manager de ColorWise Pro Tools pour télécharger des
profils de moniteur ou de scanner en fonction de vos besoins.

OPTIONS D’IMPRESSION COLORWISE 97

Lorsque vous spécifiez un paramètre autre que Non pour le profil source RVB, l’Integrated
Fiery Color Server prend le pas sur les définitions d’espace colorimétrique source ou sur les
profils ayant pu être spécifiés par d’autres systèmes de gestion des couleurs. Par exemple, si
votre document contient un profil RVB intégré, le paramètre de profil source RVB le
remplace. Si vous ne voulez pas qu’un autre espace couleur spécifié soit remplacé par ce
paramètre, choisissez Non.

Si vous spécifiez un paramètre autre que Non, les impressions de l’Integrated Fiery Color
Server sont semblables sur toutes les plates-formes puisque ce paramètre remplace les
définitions d’espace couleur. Les paramètres de l’option Profil source RVB de l’Integrated
Fiery Color Server sont les suivants :

•

EFIRGB sélectionne un espace couleur Electronics For Imaging recommandé pour les

utilisateurs ne disposant pas d’informations détaillées sur leurs données RVB.

sRGB (PC) sélectionne la définition de profil d’écran Windows utilisé par défaut.

•

NormeApple sélectionne la définition de profil d’écran Mac OS utilisé par défaut.

•

Adobe RGB (1998) est un espace couleur Adobe, utilisé dans le prépresse comme espace de

•

travail par défaut dans Photoshop 5.

ECI-RGB est un espace couleur de travail RGB et un format d’échange des données couleur,

•

recommandé par l’ECI (European Color Initiative) pour les agences publicitaires, les
éditeurs et les ateliers de reproduction et d’impression.

•

Fiery RGB est un espace couleur EFI recommandé pour les utilisateurs d’applications

bureautiques. Cet espace couleur est similaire à EFIRGB, mais en plus large, et peut
produire des sorties bleues de meilleure qualité.

•

Sources 1 à 10 permettent de spécifier les données que vous pouvez télécharger comme

profils source RVB.

Si vous imprimez avec un pilote PostScript et que vous avez activé la communication
bidirectionnelle, le nom de chaque profil téléchargé figure dans le menu déroulant du
profil source RVB. En revanche, si la communication bidirectionnelle n’est pas activée, les
profils téléchargés sont nommés Source 1 à 10. Pour plus d’informations sur la
communication bidirectionnelle, voir Impression sous Windows ou Impression sous Mac OS.

•

Non indique à l’Integrated Fiery Color Server que les sources RVB définies ailleurs, dans les

applications par exemple, peuvent être utilisées. Si ce paramètre est sélectionné, l’aspect des
couleurs n’ e st p a s fonction du type de fichier. Par exemple, les fichiers RVB EPS seront
différents des fichiers RVB TIFF.

Lorsque le paramètre Non est sélectionné pour l’option Profil source RVB, les
données RVB PostScript contenant une définition d’espace couleur source sont converties
à l’aide du CRD spécifié avec l’option Rendu des couleurs (voir « Rendu des couleurs », à
la page 95). Les données RVB PostScript et non PostScript sans définition d’espace couleur
source sont converties à l’aide d’une méthode générale de conversion par retrait des sous-

couleurs (UCR ou Undercolor Removal).

REMARQUE : Cette fonction n’est pas disponible avec le pilote PCL.

OPTIONS D’IMPRESSION COLORWISE 98

Correspondance des tons directs

L’option Correspondance tons directs fournit des correspondances automatiques des couleurs
d’accompagnement avec leurs meilleurs équivalents CMJN.

Oui : L’Integrated Fiery Color Server utilise sa table de consultation intégrée pour générer

•

les correspondances CMJN les plus proches des tons directs que peut produire votre presse
numérique. (De nouvelles tables sont générées lorsque vous ajoutez de nouveaux profils de
sortie.)

Avec Spot-On, l’Integrated Fiery Color Server utilise les correspondances CMJN
déterminées à l’aide de cette application (voir page 60).

•

Non : L’Integrated Fiery Color Server traite les tons directs comme des données CMJN et

utilise les équivalents CMJN définis par les fabricants de tons directs comme PANTONE.
Ces valeurs CMJN sont identiques à celles définies dans les applications comportant des
bibliothèques de tons directs.

REMARQUE : Les tons directs qui ne figurent pas dans la table de consultation intégrée sont

traités comme des couleurs CMJN.

Pour les tâches comportant des tons directs, activez l’option Correspondance tons directs, sauf
si vous imprimez des simulations de presse. Dans ce cas, désactivez cette option et choisissez le
paramètre de Simulation CMJN approprié (voir page 90).

Pour les tâches au format PDF comportant des tons directs qui ne sont pas inclus dans la table
de consultation intégrée, l’activation de l’option Correspondance tons directs conserve le ton
direct spécifié à l’origine. L’Integrated Fiery Color Server se reporte à la table de consultation
intégrée pour générer les correspondances CMJN les plus proches du ton d’origine.

REMARQUE : Utilisez l’option Correspondance tons directs pour l’impression de composites,

mais pas pour l’impression de séparations.

Correspondance tons directs et nuancier PANTONE pour papier brillant

Selon la sélection effectuée pour l’option Correspondance tons directs, le nuancier
PANTONE pour papier brillant (voir Référence Fiery pour la couleur) donne des résultats
différents à l’impression.

Oui : L’Integrated Fiery Color Server utilise sa table de consultation intégrée ou les

•

dictionnaires de couleurs Spot-On pour générer les équivalents les plus proches des
couleurs PANTONE pouvant être produits par votre presse numérique. Le numéro
PANTONE s’imprime sous chaque échantillon.

Pour plus d’informations sur Spot-On, voir page 60.

Non : L’Integrated Fiery Color Server imprime des échantillons à l’aide des valeurs CMJN

•

recommandées par Pantone, Inc. (et utilisées par les applications proposant des
bibliothèques PANTONE). Les valeurs CMJN utilisées pour générer la couleur, ainsi que
le numéro PANTONE de la couleur, s’impriment sous chaque échantillon. Ces
valeurs CMJN sont imprimées via la simulation CMJN et le profil de sortie sélectionnés.

REMARQUE : Cette fonction n’est pas disponible avec le pilote PCL.

OPTIONS D’IMPRESSION COLORWISE 99

Remplacer les couleurs

Spot-On permet de créer une liste de couleurs de remplacement. Ces couleurs, lorsqu’elles
sont appelées dans un document par leurs valeurs RVB ou CMJN, sont remplacées par des
couleurs différentes présentant les valeurs CMJN issues du dictionnaire de couleurs Spot-On.
Cette fonction permet un contrôle précis des couleurs et prend le pas sur les couleurs RVB
et CMJN individuelles.

Pour activer les couleurs de remplacement pour une tâche, sélectionnez l’option Remplacer les
couleurs.

Pour plus d’informations sur la création et l’utilisation des couleurs de remplacement, voir

« Spot-On et couleurs de remplacement », à la page 73.

REMARQUE : Cette fonction n’est pas disponible avec le pilote PCL.

Utiliser mode de sortie PDF/X

PDF/X est un sous-ensemble de la spécification PDF. Les fichiers PDF peuvent contenir
divers éléments (du texte, des graphiques et même des animations) et la manière d’afficher ou
d’imprimer ces éléments n’est pas toujours évidente. PDF/X a été conçu dans l’optique
d’obtenir une qualité d’impression supérieure. Il rend impossible l’utilisation des
fonctions PDF inadaptées aux arts graphiques et ajoute des fonctions capables d’exclure les
ambiguïtés liées à l’impression. Un document conforme PDF/X intègre des informations sur
les conditions d’impression souhaitées.

Lorsqu’elle est activée pour une tâche PDF/X, l’option Utiliser mode de sortie PDF/X indique
que l’Integrated Fiery Color Server utilise le mode de sortie PDF/X intégré au document
PDF/X. En règle générale, l’utilisation de cette option dépend de l’utilisation de l’Integrated
Fiery Color Server pour l’épreuvage ou l’impression de production (finale).

Les épreuves sont supposées être identiques à la sortie du périphérique de production final,
quelles que soient les capacités de l’Integrated Fiery Color Server ou de la presse numérique.
Par exemple, pour un épreuvage journal, il faut que la gamme de couleurs de la presse
numérique soit limitée par rapport à ses possibilités. En production, vous souhaiterez
généralement optimiser l’utilisation de la gamme de la presse numérique en appliquant des
fonctionnalités couleur spécifiques de l’Integrated Fiery Color Server ou de la presse
numérique. Cependant, même en production, vous pouvez choisir de limiter cette gamme
afin de garantir l’uniformité des couleurs produites par les différents périphériques.

L’option Utiliser mode de sortie PDF/X n’affecte que les fichiers PDF/X (conformes à la
norme PDF/X-3 ou PDF/X-1a). Elle n’a aucun effet sur les fichiers autres que PDF ou les
fichiers PDF non conformes PDF/X. Les profils spécifiés par les fichiers PDF/X doivent être
intégrés aux fichiers et non référencés à partir d’un emplacement externe.

OPTIONS D’IMPRESSION COLORWISE 100

Lorsque l’option Utiliser mode de sortie PDF/X est activée et qu’aucun autre paramètre n’est
incompatible, l’Integrated Fiery Color Server traite les fichiers conformes PDF/X de telle
façon que les résultats correspondent aux rendus et espaces couleur source intégrés au fichier.
Il ne tient pas compte des options Méthode de simulation CMJN et Profil de
simulation CMJN. Les modes de sortie du fichier PDF/X sont utilisés et l’impression est
limitée à la gamme de couleurs spécifiée par le profil de sortie intégré au fichier.

Lorsque l’option Utiliser mode de sortie PDF/X est désactivée, l’Integrated Fiery Color Server
ignore le mode de sortie PDF/X.

Dans les Propriétés de la tâche de la Command WorkStation, vous pouvez sélectionner
l’option d’impression Utiliser mode de sortie PDF/X pour une tâche. Cependant, vous ne
pouvez pas la sélectionner lorsque vous imprimez à partir du pilote d’imprimante. En effet, les
fichiers PDF/X peuvent être directement importés sur l’Integrated Fiery Color Server à l’aide
de la Command WorkStation ou des Hot Folders, mais les pilotes d’imprimante convertissent
toujours les fichiers PDF avant d’envoyer une tâche à l’Integrated Fiery Color Server. L’option
Utiliser mode de sortie PDF/X n’apparaît pas dans le pilote d’imprimante.

Lorsque vous activez l’option Utiliser mode de sortie PDF/X, vous devez paramétrer l’option
Profil source RVB sur Non pour utiliser le mode de sortie intégré au fichier PDF/X. Les
options Utiliser mode de sortie PDF/X et Profil source RVB se trouvent dans la fenêtre
Paramètres couleur professionnels, accessible via l’icône Couleur dans les Propriétés de la
tâche.

Pilotes d’imprimante et options d’impression

Le pilote d’imprimante écrit un fichier PostScript contenant les instructions générées par
l’application et les options d’impression ColorWise sélectionnées, puis envoie ce fichier à
l’Integrated Fiery Color Server. Ce dernier effectue le traitement PostScript et les conversions
de couleurs en fonction des paramètres choisis, puis transmet les données raster couleur à la
presse numérique.

Définition des options d’impression pour Windows

Cette section explique comment définir les options d’impression de gestion des couleurs avec
les pilotes d’imprimante Adobe et Microsoft PostScript pour Windows, c’est-à-dire des pilotes
d’imprimante PostScript 3 qui tirent pleinement parti des fonctionnalités couleur de
l’Integrated Fiery Color Server.

Avant de poursuivre, effectuez les opérations suivantes :

• Installez le pilote d’imprimante et le fichier PPD de l’Integrated Fiery Color Server (voir

Impression sous Windows).

• Configurez l’Integrated Fiery Color Server pour l’impression (voir Impression sous

Windows ).
