Xerox 700i, 700 Color Printing [pt]

Xerox EX Print Server, Powered by Fiery para a Xerox 700 Digital Color Press

Impressão em cores

45069907 09 de junho de 2008

CONTEÚDO

CONTEÚDO 3

INTRODUÇÃO 7

Terminologia e convenções 7

Sobre este documento 8

Recursos-chave do ColorWise 8

COLORWISE PRO TOOLS 10

Sobre este capítulo 11

Configuração do ColorWise Pro Tools em um computador com Windows 11

Instalação do ColorWise Pro Tools 11

Instalação dos perfis ICC 12

Configuração da conexão 14

Edição da configuração 16

Configuração do ColorWise Pro Tools em um computador na plataforma Mac OS 17

Instalação do ColorWise Pro Tools em um computador com Mac OS 17

Instalação dos perfis ColorSync 18

Configuração da conexão 20

Edição da configuração 22

Utilização do ColorWise Pro Tools 23

Utilização do Calibrator 23

Utilização do Color Editor 23

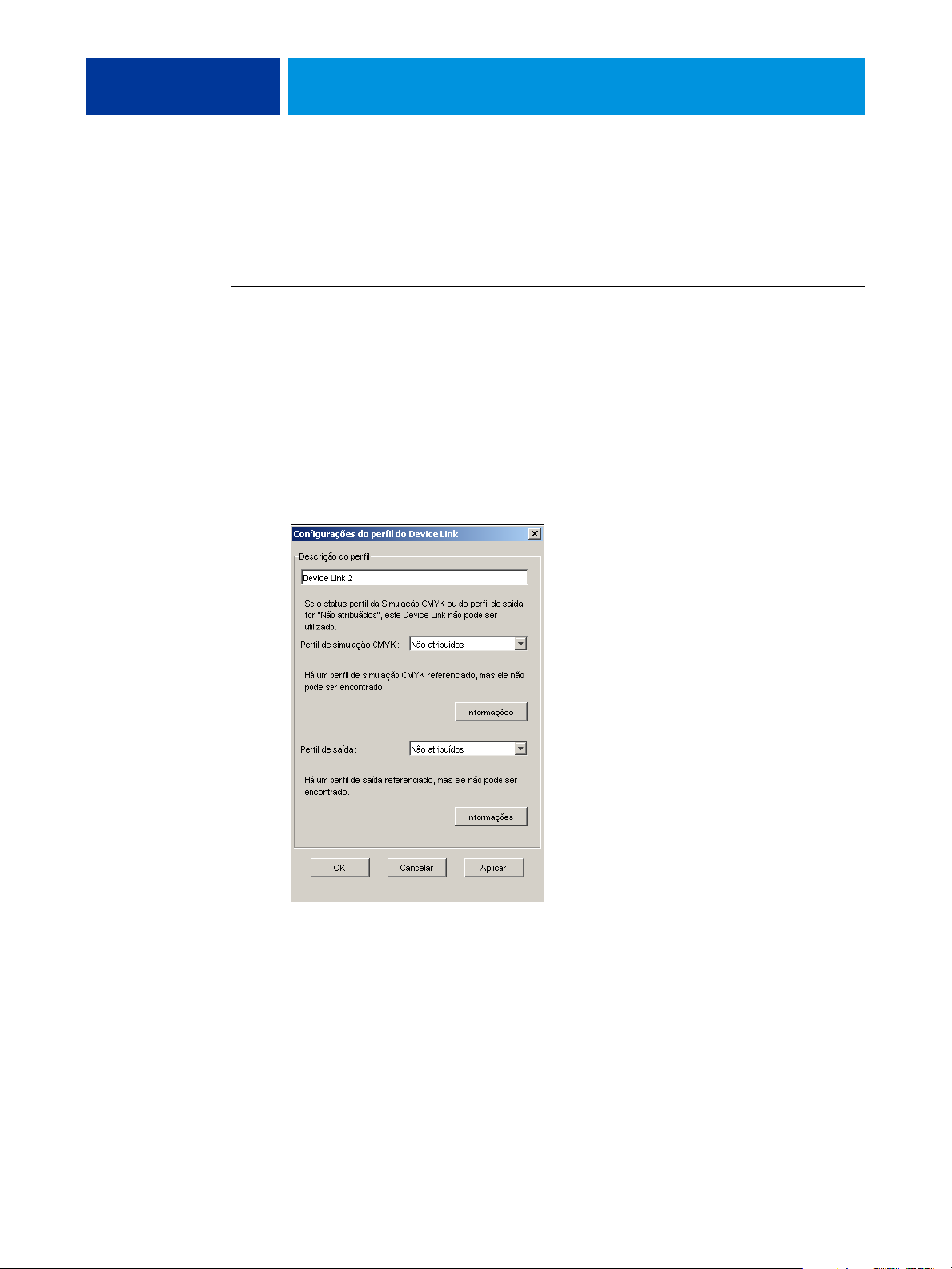

Utilização do Profile Manager 28

Utilização do Spot-On 34

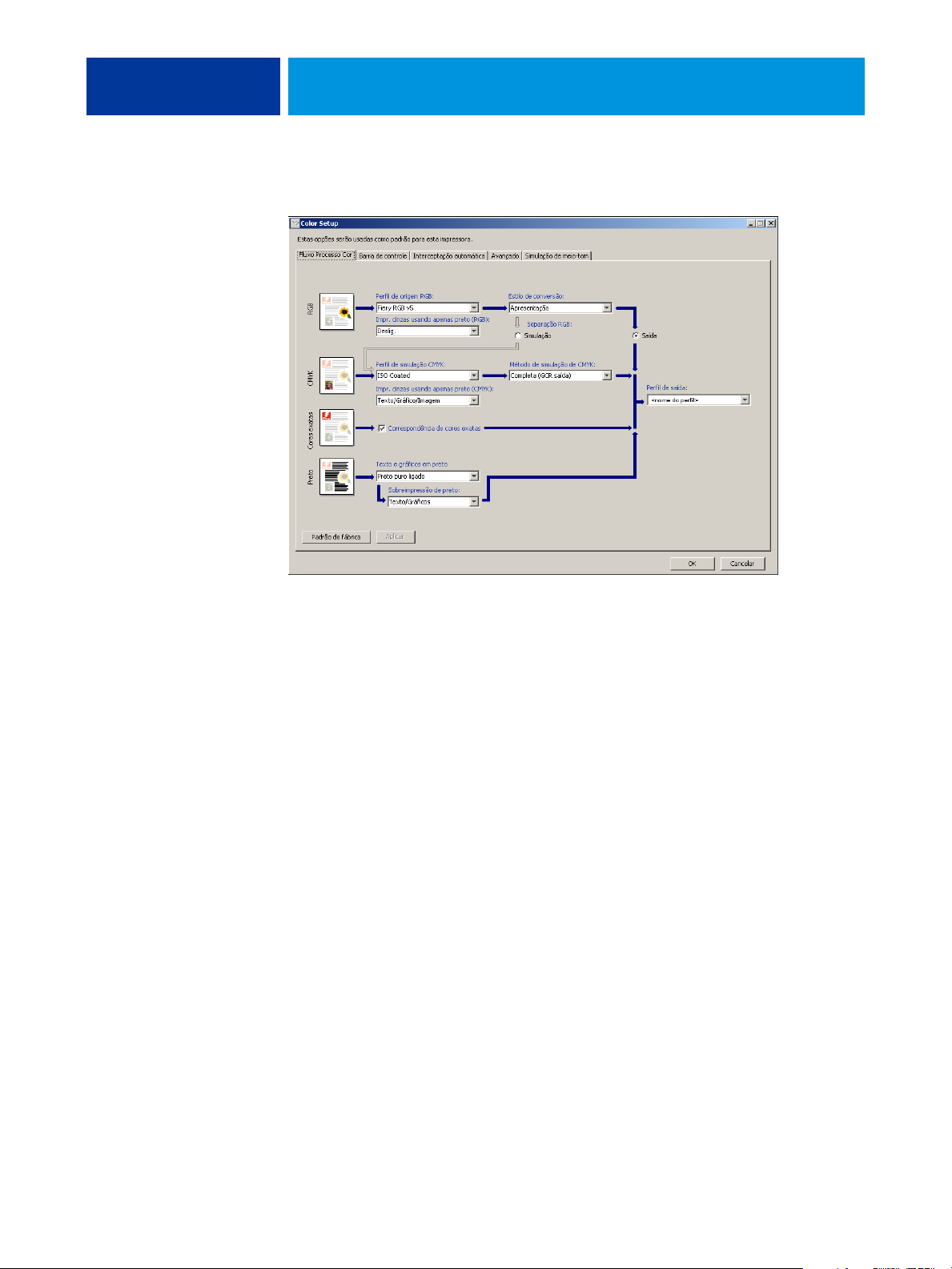

Utilização do Color Setup 34

CONTEÚDO 4

CALIBRAGEM 37

Sobre este capítulo 37

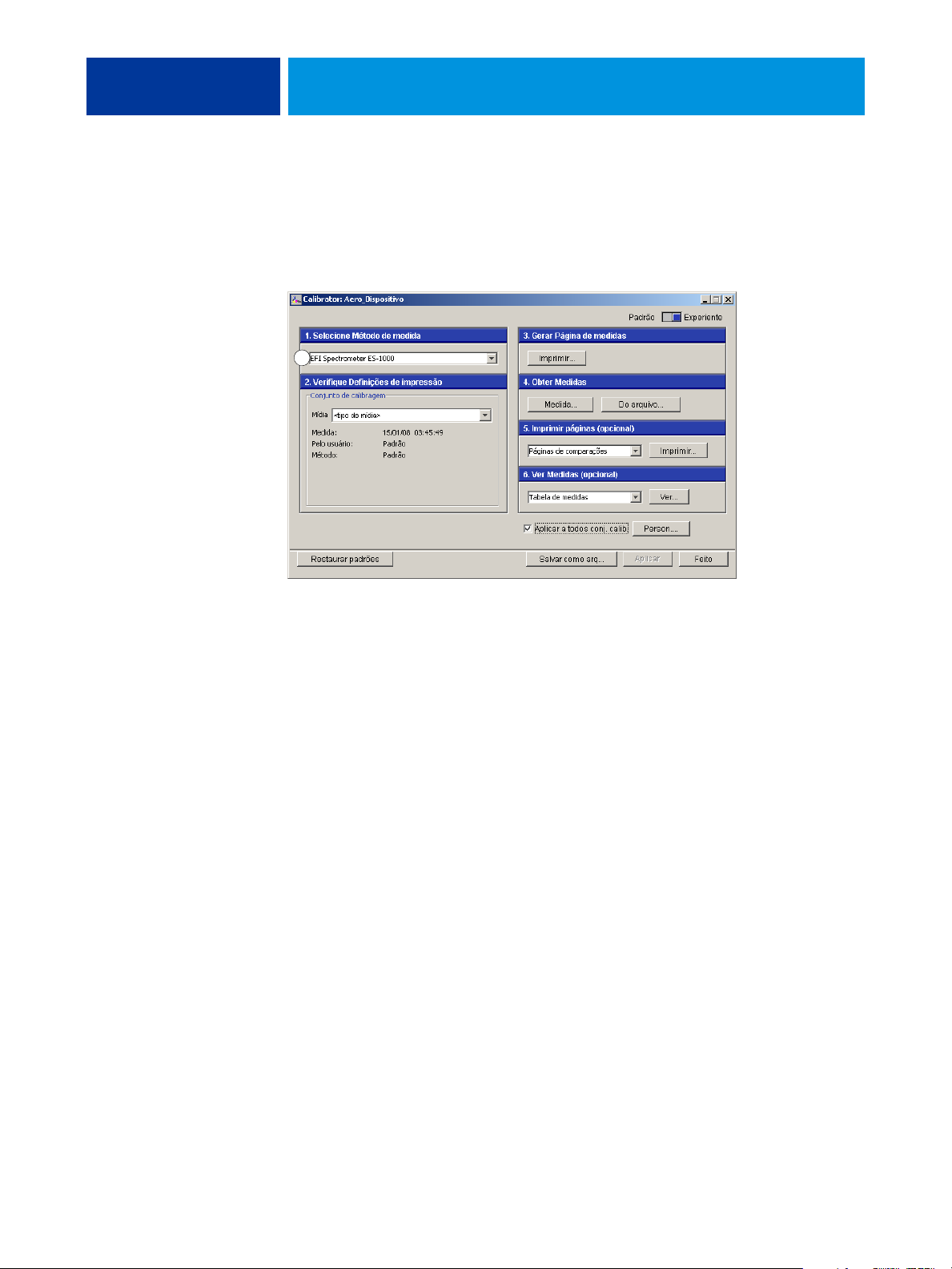

Calibragem com o Calibrator do ColorWise Pro Tools 38

Inicialização do Calibrator 39

Modo Experiente 40

Aplicação de medidas a vários conjuntos de calibragem 42

Restauração das medidas de calibragem padrão 42

Calibração com o ColorCal 43

Calibragem com o DTP32 ou o DTP32 Série II 46

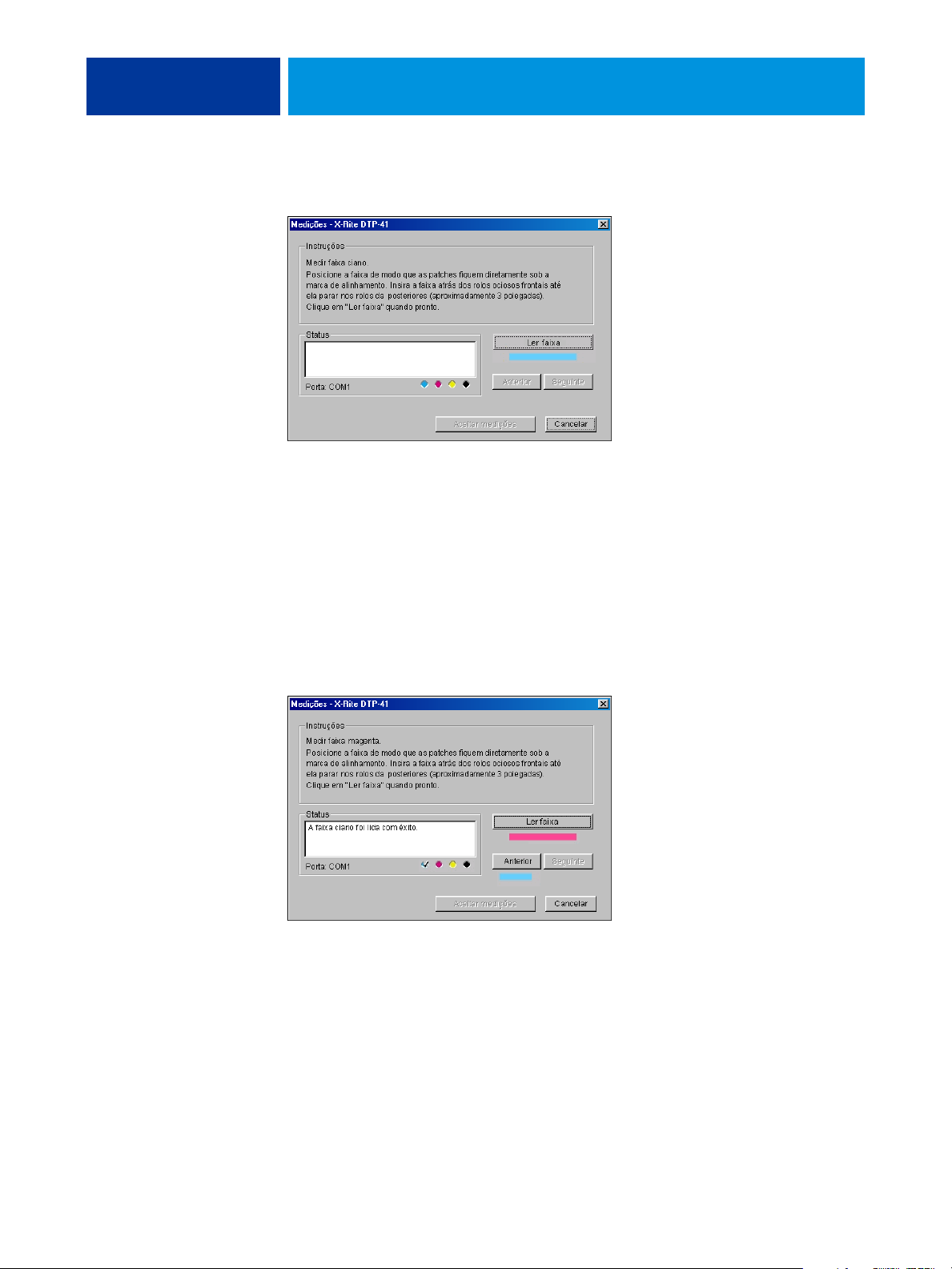

Calibragem com o DTP41 49

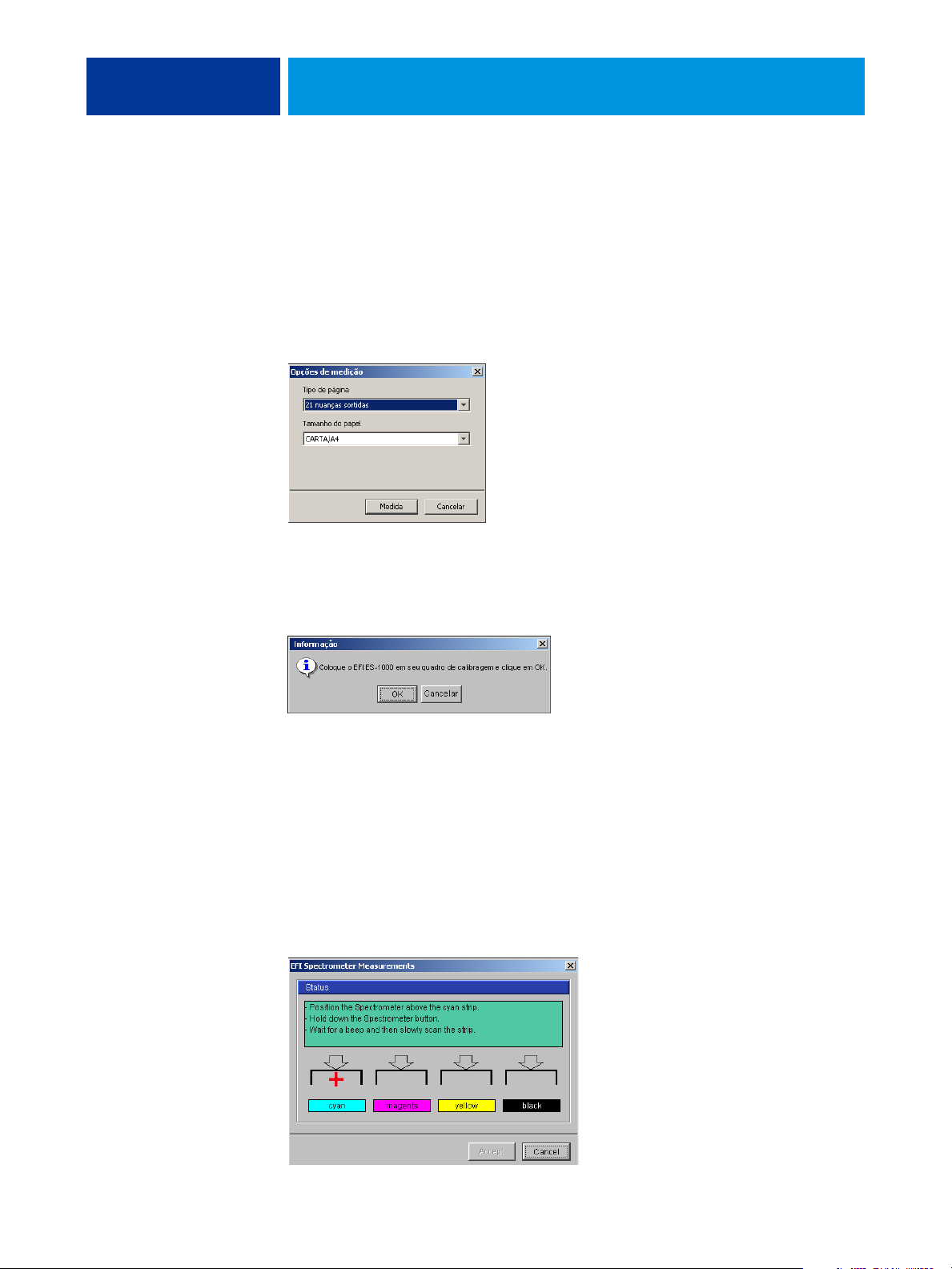

Calibragem com o ES-1000 52

Calibragem a partir do painel de controle da impressora digital 56

Calibragem com o ColorCal 56

Compreensão da calibragem 59

Visão geral da calibragem 59

Funcionamento da calibragem 59

Programação da calibragem 61

Verificação do status da calibragem 62

SPOT-ON 63

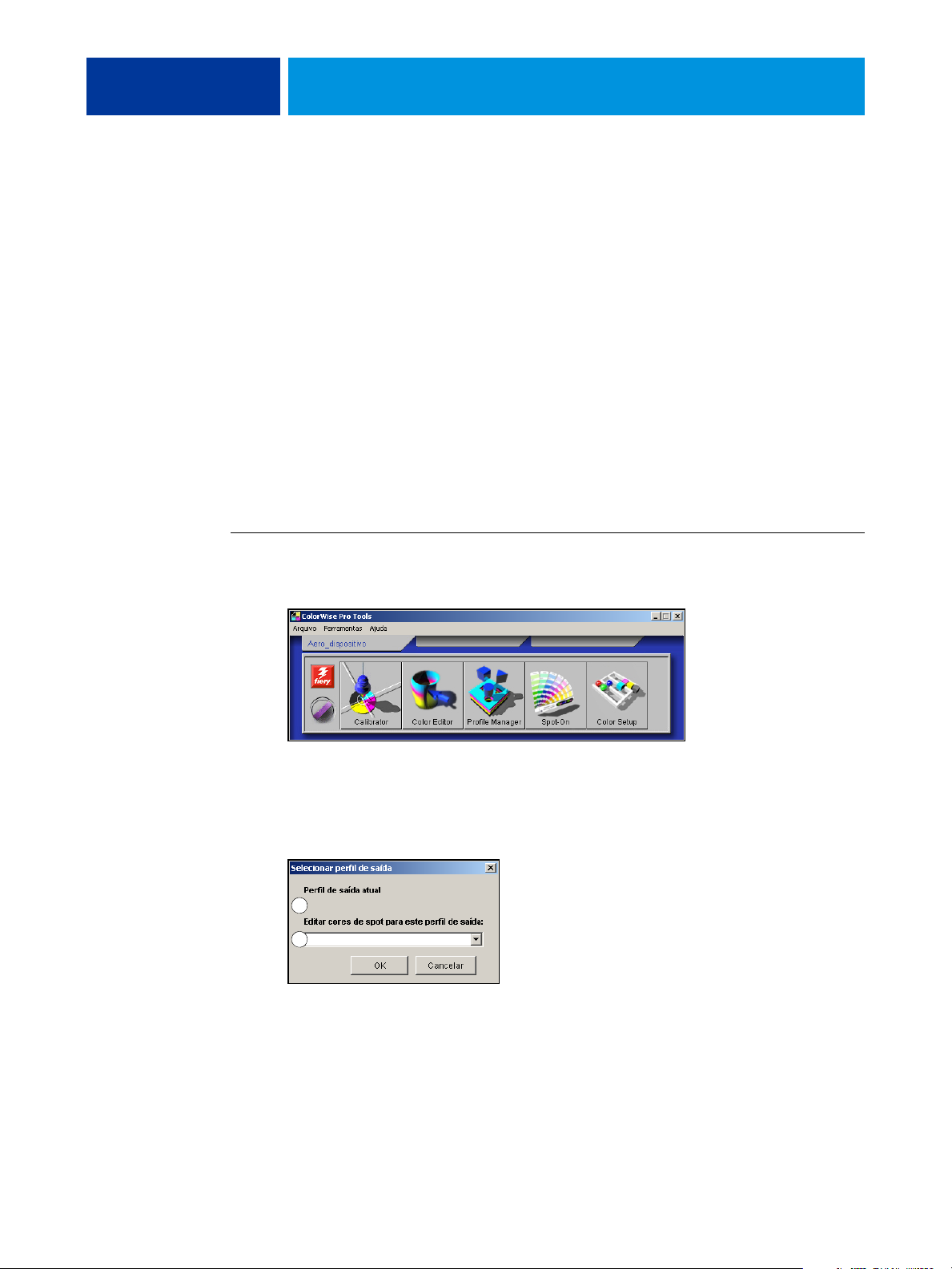

Utilização do Spot-On 63

Inicialização do Spot-On 64

Janela principal do Spot-On 65

Trabalho com as cores existentes 66

Criação de cores personalizadas 68

Download de grupos de cores personalizados 69

Carregamento de grupos de cores personalizados 70

Edição de valores de cores 71

Utilização de um instrumento de medida para cores alvo 75

Reversão das cores padrão para as configurações de fábrica 76

Salvamento das alterações e saída do Spot-On 77

CONTEÚDO 5

Spot-On com cores substitutas 77

Criação de uma cor para substituição 78

Definição de valores de cor para a cor substituta 79

Impressão de uma tarefa com uma cor substituta 81

Caixa de diálogo Cor substituta 83

Princípios para cores substitutas 84

Carregamento e descarregamento de um grupo de cores substitutas 86

OPÇÕES DE IMPRESSÃO COLORWISE 87

Sobre este capítulo 87

Gerenciamento de cores no EX Print Server 88

Opções de impressão ColorWise 89

Interceptação automática 89

Detecção de preto 90

Sobreposição em preto 90

Texto e gráficos em preto 91

Perfil de simulação CMYK 93

Método de simulação CMYK 94

Combinar separações 95

Sobreimpressão composta 96

Perfil de saída 97

Imprimir cinzas usando apenas preto 97

Estilos de renderização 98

Separação RGB 100

Perfil de origem RGB 100

Correspondência de cores exatas 102

Cores substitutas 103

Usar o método de saída PDF/X 103

Drivers de impressora e opções de impressão 104

Configuração das opções de impressão na plataforma Windows 104

Configuração das opções de impressão do gerenciamento de cores para Mac OS 107

Utilização das Configurações de cor para especialistas para ativar os perfis do Device Link109

CONTEÚDO 6

IMPORTAÇÃO DE MEDIDAS DE DENSIDADE 111

Formato de arquivo de importação ASCII simples 111

Exemplo de densidade 1D do Status T para a página de amostra EFI 21 112

Exemplo de densidade 1D do Status T para a página de amostra EFI 34 112

Exemplo de densidade 1D do Status T para uma página arbitrária 113

ÍNDICE 115

INTRODUÇÃO

INTRODUÇÃO 7

Este documento explica como gerenciar a saída de cores no Xerox EX Print Server, otimizado pelo Fiery, para a Xerox 700 Digital Color Press e fornece informações sobre calibragem e perfis de cores.

Este documento é parte de um conjunto de documentação que inclui a documentação para usuários e administradores de sistema. Consulte os outros guias disponíveis em seu local de trabalho para obter uma descrição completa do Xerox EX Print Server, otimizado pelo Fiery, para a Xerox 700 Digital Color Press.

Para obter informações sobre os sistemas operacionais compatíveis e os requisitos de sistema, consulte Bem-vindo.

Terminologia e convenções

Este documento usa a terminologia e as convenções descritas a seguir.

Termo ou convenção Refere-se a

Aero EX Print Server (em ilustrações e exemplos)

Command WorkSt at io n

EX Print Server Xerox EX Print Server, otimizado pelo Fiery, para a Xerox 700

Impressora digital Xerox 700 Digital Color Press

Mac OS Apple Mac OS X

Títulos em itálico Referências a outros manuais neste conjunto de documentos

Windows Microsoft Windows 2000, Windows XP, Windows Server 2003,

Command WorkStation, Windows Edition e Command WorkStation, Macintosh Edition

Digital Color Press

Windows Vista

Tópicos para os quais há informações adicionais disponíveis na Ajuda do software

Dicas e informações

Informações importantes

Informações importantes sobre procedimentos que podem resultar em danos físicos para o usuário ou outras pessoas

INTRODUÇÃO 8

Sobre este documento

Este documento é organizado para fornecer informações importantes sobre o gerenciamento da saída de cores do EX Print Server.

Este documento abrange os seguintes tópicos:

• Instalação e configuração do ColorWise Pro Tools.

• Utilização de Color Editor, Profile Manager e Color Setup.

• Visão geral de calibração e descrição de como calibrar o EX Print Server utilizando os vários métodos do Calibrator do ColorWise Pro Tools.

• Utilização do Spot-On para gerenciar cores exatas.

• Configuração das opções de impressão ColorWise em computadores Windows e Mac OS.

• Descrições do Simple ASCII File Format (SAIFF, Formato de arquivo ASCII simples), o qual pode ser utilizado para importar medidas de densidade do toner a partir de dispositivos de medida.

NOTA: O Glossário define as palavras em negrito, por exemplo, perfil de saída, que aparecem

ao longo deste guia. Termos e conceitos de cores, como “espaço de cores”, “cor exata”, “escala de cores” e “perfil de origem” são usados ao longo de todo este guia. Se você não está familiarizado com a editoração de cores no PC, ou se alguns dos termos não forem familiares, consulte o Glossário.

Recursos-chave do ColorWise

O ColorWise é o sistema de gerenciamento de cores (CMS) incorporado ao EX Print Server e projetado para fornecer a usuários ocasionais e especializados a melhor saída de cores para diversas finalidades. As configurações padrão do ColorWise fornecem cores de alta qualidade já prontas a partir de muitos aplicativos do Windows e do Mac OS. Isso permite que usuários ocasionais obtenham impressões de qualidade sem conhecer ou alterar as configurações de cores no EX Print Server.

Para obter cores consistentes, calibre o EX Print Server regularmente. O ColorWise Pro Tools inclui um calibrador de fácil utilização que permite calibrar quer pelo uso de uma unidade digitalizadora incorporada à impressora digital, quer por um espectrofotômetro ou

densitômetro opcional (consulte “Calibragem” na página 37).

As características do ColorWise permitem que os resultados da impressão sejam modificados. Dependendo de suas necessidades particulares, é possível:

• Definir o comportamento de impressão CMYK para emular as impressoras de padrão offset DIC, Euroscale e SWOP, dentre outras.

INTRODUÇÃO 9

• Corresponder as cores PANTONE e outras cores exatas para a melhor correspondência quando imprimir usando as condições de impressão em quatro cores ou imprimir com chapas extras e personalizadas.

• Selecionar um CRD (Dicionário de renderização de cores), também chamado de estilo de renderização, para impressão RGB. Os CRDs permitem impressão rica e saturada de

gráficos de apresentação, impressão suave e precisa de fotografias e conversão

colorimétrica relativa e absoluta para necessidades específicas.

• Definir a origem dos dados de cores RGB recebidos para melhor conversão de cores dos dados RGB sem nenhuma informação de origem.

• Definir se os dados RGB são convertidos na escala de cores completa da impressora digital ou se são convertidos primeiro na escala de cores de outro dispositivo, como uma impressora padrão. Esse recurso é útil para que um dispositivo se comporte como outro em relação aos dados RGB. Ele também permite avaliar a aparência do arquivo RGB em diferentes condições de impressão, sem a necessidade de converter os dados RGB em CMYK primeiro.

O gerenciamento de cores ColorWise (ColorWise) oferece uma arquitetura aberta de cores, permitindo aos usuários personalizar o EX Print Server para atender a novas necessidades de impressão que possam surgir. O ColorWise suporta perfis ICC, que são perfis de cores padrão da indústria que descrevem o comportamento de cores de um dispositivo. Observe que os perfis ICC com a especificação de versão 4 (perfil versão 4.2.0.0) são aceitos assim como a versão 2. Descarregar perfis ICC no EX Print Server permite que o EX Print Server simule uma impressora personalizada (ou outra impressora digital), bem como imprimir cores de forma precisa a partir de um monitor ou de um scanner. Além disso, é possível criar perfis ICC personalizados para a impressora digital.

O ColorWise também permite que você utilize qualquer densitômetro Status T importando dados em um formato de arquivos padrão (consulte “Importação de medidas de densidade” na página 111). Nesse caso, é importante observar que a qualidade do instrumento utilizado determinará a qualidade da calibragem.

COLORWISE PRO TOOLS 10

COLORWISE PRO TOOLS

As configurações padrão do ColorWise fornecem cores de alta qualidade, prontas, de muitos aplicativos do Windows e do Mac OS. Isso permite que usuários ocasionais obtenham impressões de qualidade sem conhecerem ou alterarem as configurações de cores no EX Print Server. O sistema de gerenciamento de cores do ColorWise (CMS) também permite que usuários experientes obtenham a melhor saída de cores. O ColorWise Pro Tools permite que os usuários personalizem configurações para obter a melhor saída para diversas finalidades.

Projetado para proporcionar flexibilidade no controle da impressão de cores, o ColorWise Pro Tools inclui as seguintes ferramentas de gerenciamento:

• Calibrator (calibra o EX Print Server de diferentes maneiras)

• Color Editor (permite personalizar perfis de simulação e de saída)

• Profile Manager (gerencia perfis)

• Spot-On (define equivalentes CMYK para cores exatas)

• Color Setup (define padrões para as opções de impressão ColorWise)

COLORWISE PRO TOOLS 11

Sobre este capítulo

Este capítulo descreve os procedimentos de instalação, configuração e utilização do ColorWise Pro Tools em computadores das plataformas Windows e Mac OS.

Plataforma Para fazer isto Consulte

Windows Instalar o ColorWise Pro Tools página 11

Mac OS Instalar o ColorWise Pro Tools página 17

Instalar os perfis ICC página 12

Configurar a conexão página 14

Modificar a configuração página 16

Instalar os perfis ColorSync página 18

Configurar a conexão página 20

Modificar a configuração página 22

Windows e Mac OS Utilizar o Calibrator página 23

Utilizar o Color Editor página 23

Utilizar o Profile Manager página 28

Utilizar o Spot-On página 34

Utilizar o Color Setup página 34

Configuração do ColorWise Pro Tools em um computador com Windows

As seções seguintes descrevem como instalar o ColorWise Pro Tools e outros arquivos e como configurar a conexão em um computador com a plataforma Windows.

Instalação do ColorWise Pro Tools

Toda a instalação do software do usuário em um computador Windows é feita através do Instalador do software do usuário do Fiery. Os procedimentos em Utilitários descrevem a instalação a partir do DVD do software do usuário ou da rede.

Para usar o ColorWise Pro Tools em um computador Windows, é necessário instalar o Sun Java 5 ou 6. Se este arquivo não estiver instalado, o instalador do ColorWise Pro Tools inicia automaticamente o processo de instalação. Siga as instruções na tela.

COLORWISE PRO TOOLS 12

Instalação dos perfis ICC

É possível copiar perfis ICC adicionais do DVD do software do usuário ou o EX Print Server para o seu computador. Utilize os perfis ICC com os aplicativos que suportam padrões ICC, como o Adobe Photoshop. Para a maioria dos aplicativos compatíveis com o ICC, os arquivos devem ser instalados em uma pasta chamada Color. Para utilização com o ColorWise Pro Tools, copie os arquivos para uma pasta de sua escolha.

PARA INSTALAR OS PERFIS ICC EM UM COMPUTADOR WINDOWS A PARTIR DO DVD DO SOFTWARE DO USUÁRIO

1 Insira o DVD do software do usuário na unidade de DVD.

2 Abra a pasta ICC.

3 Clique com o botão direito do mouse no perfil que deseja e clique em Instalar perfil.

Os perfis são instalados automaticamente na pasta Windows\System32\spool\drivers\color (Windows XP/Server 2003/Vista) ou na pasta WINNT\System32\spool\drivers\color (Windows 2000) do seu computador.

PARA INSTALAR OS PERFIS ICC EM UM COMPUTADOR WINDOWS A PARTIR DO EX PRINT SERVER NA REDE

1 Procure o EX Print Server na rede, usando o endereço IP ou o nome do servidor DNS.

2 Digite o nome do usuário e a senha, se necessário.

Consulte seu administrador de rede para ver se isso é necessário.

3 Clique duas vezes no diretório PC_User_SW.

4 Abra a pasta ICC.

5 Clique com o botão direito do mouse no perfil que deseja e clique em Instalar perfil.

Os perfis são instalados automaticamente na pasta Windows\System32\spool\drivers\color (Windows XP/Server 2003/Vista) ou na pasta WINNT\System32\spool\drivers\color (Windows 2000) do seu computador.

COLORWISE PRO TOOLS 13

Arquivos de cores

É possível copiar arquivos de cores adicionais do DVD do software do usuário ou do EX Print Server. Muitos dos arquivos são arquivos PostScript que podem ser importados e impressos utilizando a Command WorkStation.

Pasta Windows Color Files

Pasta Color Bars (dentro da pasta Windows Color Files)

Pasta PS Files (na pasta Windows Color Files\Calibration Files)

CMYK Color Reference.ps: Arquivo PostScript de 11 páginas em

tamanho Carta para ser utilizado como referência na definição de cores CMYK em aplicativos.

PANTONE Book.ps: Arquivo PostScript de 20 páginas em tamanho

Carta que indica o equivalente mais próximo das cores revestidas PANTONE que podem ser produzidas pelo EX Print Server e pelo modelo da impressora digital. O método utilizado para imprimir o arquivo PANTONE Book.ps varia de acordo com a configuração de Correspondência de cores exatas. Para obter mais informações, consulte a “Correspondência de cores exatas” na página 102.

RGB page 01.doc: Um arquivo Microsoft Word que pode ser

impresso para visualizar as cores RGB disponíveis.

RGB page 02.ppt: Um arquivo Microsoft PowerPoint que pode

ser impresso para visualizar as cores RGB disponíveis.

FieryColorBar.eps: Usado para o recurso Barra de controle. Para

mais informações sobre a Barra de controle, consulte Graphic Arts

Package.

Custom21.ps, Custom34.ps, Standard21.ps e Standard34.ps:

Arquivos PostScript de amostra de cores para a obtenção de medidas.

Os números nos nomes dos arquivos se referem ao número de amostras na página. Os arquivos Custom permitem descarregar amostras de medidas que incorporem o conjunto de calibração atual da impressora digital. Os arquivos Standard permitem descarregar amostras de medidas padrão que não utilizam o conjunto de calibração atual da impressora digital.

NOTA: Esses arquivos são fornecidos para usuários experientes e

não devem ser utilizados para calibração no dia-a-dia.

COLORWISE PRO TOOLS 14

Pasta Halftone Calibration Files (na pasta Windows Color Files\Calibration Files)

Imagens de páginas de medida para vários instrumentos de calibragem e tamanhos de página, usadas para calibrar o EX Print Server para diferentes telas de meio-tom. Os arquivos são fornecidos para o Adobe Photoshop e outros aplicativos. Para obter mais informações sobre o a calibragem de meio-tom, consulte Graphic Arts Package.

NOTA: Para o densitômetro X-Rite DTP32 Série II, use o arquivo

de calibragem do densitômetro X-Rite DTP32.

Configuração da conexão

Na primeira vez que iniciar o ColorWise Pro Tools, é necessário configurar a conexão com o EX Print Server.

ANTES DE COMEÇAR

• Imprima a Página de configuração e anote o endereço IP do EX Print Server.

Para obter instruções sobre a impressão da Página de configuração, consulte Configuração e

instalação.

Essa página contém as informações necessárias durante a configuração da conexão, como o endereço IP. Para instalações TCP/IP, é possível utilizar o nome do Servidor de nome de domínio (DNS) do EX Print Server em vez do endereço IP. Verifique se o EX Print Server está listado no DNS utilizado pela rede. Para obter mais informações, consulte a documentação que acompanha seu sistema Windows.

PARA CONFIGURAR A CONEXÃO PARA O COLORWISE PRO TOOLS

1 Inicie o ColorWise Pro Tools.

2 Se a caixa de diálogo Escolher Dispositivo da Impressora for exibida, clique em Adicionar.

3 Digite as informações apropriadas para o EX Print Server.

Apelido:

Digite um nome para o EX Print Server. Esse nome não tem que ser igual ao Nome

do servidor real do EX Print Server.

COLORWISE PRO TOOLS 15

NOTA: O apelido não pode conter um caractere de tabulação.

Nome do servidor ou endereço IP do servidor: Digite o endereço IP (ou o nome de DNS) do

EX Print Server.

Novo dispositivo: Digite um nome de dispositivo para o EX Print Server.

4 Após digitar todas as informações, clique em Adicionar.

5 Com o nome do dispositivo selecionado na lista Dispositivos, clique em OK.

O EX Print Server aparece na lista Servidores disponíveis. A primeira linha da entrada mostra o apelido dado ao EX Print Server, seguido pelo protocolo. A segunda linha exibe o nome do dispositivo.

6 Com o nome do dispositivo selecionado na lista Servidores disponíveis, clique em Selecionar.

7 Se for solicitado a fornecer a senha do servidor, digite a senha e clique em Login.

A janela principal do ColorWise Pro Tools é exibida.

COLORWISE PRO TOOLS 16

Edição da configuração

Edite a configuração sempre que houver uma alteração no EX Print Server ou na rede, como, por exemplo, um nome de servidor ou endereço IP. Altere as informações específicas da Configuração do EX Print Server antes de configurar a conexão.

PARA EDITAR A CONFIGURAÇÃO

1 Para adicionar um novo EX Print Server, clique em Adicionar. Configure a caixa de diálogo

Adicionar servidor, como descrito nas etapas 3 a 5 do procedimento anterior.

2 Para remover um EX Print Server, selecione o EX Print Server pelo apelido e clique

Remover.

3 Para alterar as informações, selecione o EX Print Server por seu apelido e clique em Modificar.

Edite as informações na caixa de diálogo Modificar configurações do servidor e clique em OK.

A lista Servidores disponíveis reflete as modificações feitas.

COLORWISE PRO TOOLS 17

Configuração do ColorWise Pro Tools em um computador

plataforma Mac OS

As seções seguintes descrevem como instalar o ColorWise Pro Tools e outros arquivos e como configurar a conexão em um computador com a plataforma Mac OS.

Instalação do ColorWise Pro Tools em um computador com Mac OS

É possível instalar o ColorWise Pro Tools a partir do DVD do software do usuário ou do EX Print Server na rede.

Antes de começar cada instalação, determine onde deseja instalar cada item no disco rígido. Caso contrário, o software será colocado por padrão na pasta “Fiery”.

PARA INSTALAR O COLORWISE PRO TOOLS EM UM COMPUTADOR COM MAC OS USANDO O DVD DO

SOFTWARE DO USUÁRIO

1 Insira o DVD do software do usuário na unidade de DVD.

2 Navegue até a pasta do sistema operacional.

3 Clique duas vezes no ícone do instalador do ColorWise Pro Tools.

4 Siga as instruções na tela.

5 Se solicitado, clique em Encerrar para fechar o instalador.

PARA INSTALAR O COLORWISE PRO TOOLS EM UM COMPUTADOR COM MAC OS ATRAVÉS DA REDE

1 Selecione Conectar ao servidor do menu Ir.

2 Digite smb:// seguido pelo endereço IP do EX Print Server e clique em Conectar.

Se não for possível localizar o EX Print Server, entre em contato com o administrador da rede.

3 Digite o nome do usuário e a senha, se necessário.

Consulte seu administrador de rede para ver se isso é necessário.

4 Clique duas vezes no ícone do diretório Mac_User_SW.

5 Abra a pasta OS X.

6 Clique duas vezes no ícone do instalador do ColorWise Pro Tools.

7 Siga as instruções na tela.

8 Se solicitado, clique em Encerrar para fechar o instalador.

COLORWISE PRO TOOLS 18

Instalação dos perfis ColorSync

É possível copiar arquivos de cores adicionais do DVD do software do usuário ou do EX Print Server. Utilize os perfis ICC com os aplicativos que suportem padrões ICC, como o Photoshop. Na maioria dos aplicativos compatíveis com ICC, os arquivos devem ser instalados em uma pasta chamada Profiles, na Biblioteca: ColorSync. Para utilização com o ColorWise Pro Tools, você pode copiar os arquivos para uma pasta de sua escolha.

PARA INSTALAR OS PERFIS COLORSYNC EM UM COMPUTADOR MAC OS A PARTIR DO DVD DO

SOFTWARE DO USUÁRIO

1 Insira o DVD do software do usuário na unidade de CD-ROM.

2 Abra a pasta ColorSync.

3 Copie os perfis em Biblioteca: ColorSync: Profiles.

NOTA: Você precisa estar conectado como administrador.

PARA INSTALAR OS PERFIS COLORSYNC EM UM COMPUTADOR MAC OS A PARTIR DO EX PRINT SERVER NA REDE

1 Selecione Conectar ao servidor do menu Ir.

2 Digite smb:// seguido pelo endereço IP do EX Print Server e clique em Conectar.

Se não for possível localizar o EX Print Server, entre em contato com o administrador da rede.

3 Digite o nome do usuário e a senha, se necessário.

Consulte seu administrador de rede para ver se isso é necessário.

4 Clique duas vezes no diretório Mac_User_SW.

5 Abra a pasta ColorSync.

6 Copie os perfis em Biblioteca: ColorSync: Profiles.

NOTA: Você precisa estar conectado como administrador.

Depois de instalar os arquivos do ColorSync, consulte a respectiva documentação para saber como configurar os perfis, como EFIRGB.

COLORWISE PRO TOOLS 19

Arquivos de cores

Você pode copiar arquivos de cores adicionais do DVD do software do usuário. Muitos dos arquivos são arquivos PostScript que podem ser importados e impressos utilizando a Command WorkStation.

Pasta Mac Color Files

Pasta Color Bars (dentro da pasta Mac Color Files)

CMYK Color Reference.ps: Arquivo PostScript de 11 páginas em

tamanho Carta para ser utilizado como referência na definição de cores CMYK em aplicativos.

PANTONE Book.ps: Arquivo PostScript de 20 páginas em tamanho

RGB page 01.doc: Um arquivo Microsoft Word que pode ser

impresso para visualizar as cores RGB disponíveis.

RGB page 02.ppt: Um arquivo Microsoft PowerPoint que pode ser

impresso para visualizar as cores RGB disponíveis.

FieryColorBar.eps: Usado para o recurso Barra de controle. Para mais

informações sobre a Barra de controle, consulte Graphic Arts Package.

COLORWISE PRO TOOLS 20

Pasta PS Files (de ntro da pasta Mac Color

Custom21.ps, Custom34.ps, Standard21.ps e Standard34.ps:

Arquivos PostScript de amostra de cores para a obtenção de medidas. Files: Calibration Files)

Os números nos nomes dos arquivos se referem ao número

de amostras na página. Os arquivos personalizados permitem o

download de amostras de medidas que incorporam o conjunto

de calibração atualmente instalado. Os arquivos Padrão permitem o

download de amostras de medidas que não substituem o conjunto

de calibração atualmente instalado.

NOTA: Esses arquivos são fornecidos para usuários experientes e não

devem ser utilizados para a calibração no dia-a-dia.

Pasta Halftone Calibration Files (dentro da pasta Mac Color Files: Calibration Files)

Imagens de páginas de medida para vários instrumentos de

calibragem e tamanhos de página, usadas para calibrar o

EX Print Server para diferentes telas de meio-tom. Os arquivos são

fornecidos para o Adobe Photoshop e outros aplicativos. Para obter

mais informações sobre o a calibragem de meio-tom, consulte

Graphic Arts Package.

NOTA: Para o densitômetro X-Rite DTP32 Série II, use o arquivo

de calibragem do densitômetro X-Rite DTP32.

Configuração da conexão

Na primeira vez que iniciar o ColorWise Pro Tools, é necessário configurar a conexão com o EX Print Server.

NOTA: O ColorWise Pro Tools é suportado somente em redes TCP/IP.

ANTES DE COMEÇAR

• Imprima a Página de configuração e anote o endereço IP do EX Print Server.

Para obter instruções sobre a impressão da Página de configuração, consulte Configuração e

instalação.

Essa página contém as informações necessárias durante a configuração da conexão. Para instalações TCP/IP, é possível utilizar o nome do Servidor de Nome de Domínio (DNS) do EX Print Server em vez do endereço IP. Verifique se o EX Print Server está listado no DNS utilizado pela rede. Para obter mais informações, consulte a documentação que acompanha o sistema Macintosh.

COLORWISE PRO TOOLS 21

PARA CONFIGURAR A CONEXÃO PARA O COLORWISE PRO TOOLS

1 Clique duas vezes no ícone ColorWise Pro Tools.

A caixa de diálogo Escolher dispositivo da impressora é exibida.

2 Se a caixa de diálogo Nenhum servidor configurado for exibida, clique em OK. Se a caixa de

diálogo Escolher Dispositivo da Impressora for exibida, clique em Adicionar.

3 Digite as informações apropriadas para o EX Print Server.

Apelido:

Digite um nome para o EX Print Server. Ele não precisa ser igual ao nome real do

servidor do EX Print Server.

NOTA: O apelido não pode conter um caractere de tabulação.

Nome do servidor ou endereço IP do servidor: Digite o endereço IP (ou o nome de DNS do

host) do EX Print Server.

Novo dispositivo: Digite um nome de dispositivo para o EX Print Server.

4 Após digitar todas as informações, clique em Adicionar.

COLORWISE PRO TOOLS 22

5 Com o nome do dispositivo selecionado na lista Dispositivos, clique em OK.

O EX Print Server aparece na lista Servidores disponíveis. A primeira linha da entrada mostra o apelido dado ao EX Print Server, seguido pelo protocolo. A segunda linha mostra o nome do dispositivo.

6 Com o nome do dispositivo selecionado na lista Servidores disponíveis, clique em Selecionar.

A janela principal do ColorWise Pro Tools é exibida.

Edição da configuração

PARA EDITAR A CONFIGURAÇÃO

1 Para adicionar um novo EX Print Server, clique em Adicionar. Configure a caixa de diálogo

Adicionar servidor como descrito nas etapas 3 a 5 no procedimento anterior.

2 Para remover um EX Print Server, selecione o EX Print Server pelo apelido e clique

Remover.

3 Para alterar as informações, selecione o EX Print Server por seu apelido e clique em Modificar.

Edite as informações na caixa de diálogo Modificar configurações do servidor e clique em OK.

A lista Servidores disponíveis reflete as modificações feitas.

COLORWISE PRO TOOLS 23

Utilização do ColorWise Pro Tools

O ColorWise Pro Tools proporciona um controle flexível da impressão em cores, permitindo calibrar o EX Print Server, personalizar perfis de simulação e de saída, gerenciar perfis no EX Print Server, gerenciar cores exatas e configurar valores padrão para as opções de impressão ColorWise.

Utilização do Calibrator

O Calibrator do ColorWise Pro Tools permite calibrar o EX Print Server usando o método de medida da sua escolha. Para obter informações sobre a calibragem do EX Print Server, consulte a página 37.

Utilização do Color Editor

O Color Editor do ColorWise Pro Tools possibilita a criação de perfis personalizados mediante a edição de perfis de simulação ou de saída existentes e o armazenamento das alterações como um novo perfil. Utilize o Color Editor para fazer ajustes finos em um perfil no EX Print Server para atender às suas especificações exatas. Acesse o Color Editor diretamente clicando no ícone da janela principal do ColorWise Pro Tools ou, indiretamente, por meio do Profile Manager.

NOTA: Não é possível editar perfis de origem. Apenas os perfis de simulação e de saída podem

ser personalizados.

PARA UTILIZAR O COLOR EDITOR

1 Inicie o ColorWise Pro Tools e conecte-se ao EX Print Server.

COLORWISE PRO TOOLS 24

2 Clique em Color Editor.

Simulação lista os perfis de simulação residentes no EX Print Server. Saída lista os perfis de saída residentes no EX Print Server.

3 Escolha um perfil e clique em Selecionar.

Para obter mais informações sobre o Color Editor, consulte a seção Color Editor da Ajuda do ColorWise Pro Tools.

COLORWISE PRO TOOLS 25

Ajuste do equilíbrio de tons de cinza

O recurso AutoGray permite usar o scanner incorporado da impressora digital como um dispositivo de medida para ajustar o equilíbrio de tons de cinza dos perfis de saída. O equilíbrio de tons de cinza refere-se à qualidade dos tons de cinza neutros em um perfil. Em muitos casos, os tons de cinza podem ter um aspecto azulado ou avermelhado. O AutoGray ajuda a neutralizar esses tons. Se estiver satisfeito com o equilíbrio de tons de cinza da impressora digital, não é necessário usar o AutoGray.

PARA CORRIGIR O EQUILÍBRIO DE TONS DE CINZA DE UM PERFIL DE SAÍDA

1 Inicie o ColorWise Pro Tools e clique em Color Editor.

2 Selecione Saída em Exibir lista.

3 Escolha um perfil a ser editado e clique em Selecionar.

Se preferir, abra o Profile Manager, selecione um perfil e clique em Editar, para iniciar o Color Editor.

4 Selecione Personalizar, no menu Modo de edição.

5 Clique em AutoGray.

COLORWISE PRO TOOLS 26

6 Se o perfil de saída não tiver nenhum ponto de edição, vá para a etapa 8. Se o perfil de saída

tiver pontos de edição de uma sessão anterior do AutoGray, selecione Refine (Refinar) ou New (Novo).

A opção Refine (Refinar) reutiliza os pontos de edição de uma sessão anterior para torná-los mais precisos. Ela é uma configuração opcional; utilize-a apenas se o equilíbrio de tons de cinza do documento de teste ainda precisar de melhorias após a primeira sessão do AutoGray. Se duas aplicações da opção Refine (Refinar) não corrigirem a situação, provavelmente o documento de teste não está tratando o perfil de saída corretamente ou o perfil de saída que está sendo editado não descreve adequadamente a impressora digital e as condições de impressão reais. Aplicar Refine (Refinar) mais de duas vezes não é recomendável.

A opção

New (Novo) inicia uma nova sessão do AutoGray, removendo primeiro todos os

pontos de edição de uma sessão anterior. New (Novo) é recomendável quando você tiver aplicado a opção Refine (Refinar) mais de duas vezes.

7 Se o perfil de saída tiver pontos de edição que foram inseridos pelo usuário, selecione

Proceed (Prosseguir) para remover os pontos e continuar com o ajuste do AutoGray.

A opção Proceed (Prosseguir) inicia uma nova sessão do AutoGray, removendo primeiro todos os pontos de edição do usuário. É por esse motivo que o AutoGray não pode modificar pontos inseridos pelo usuário.

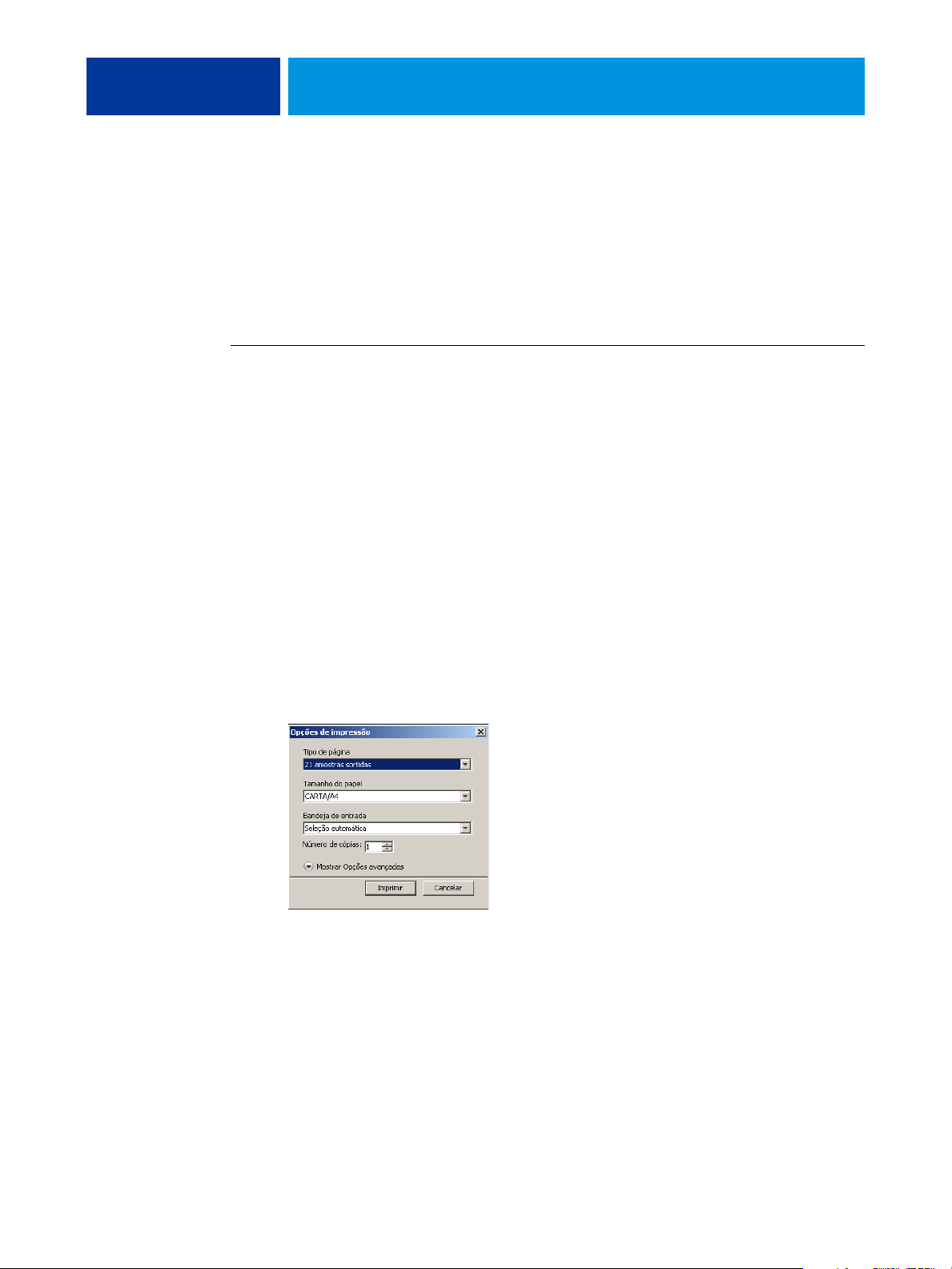

8 Na caixa de diálogo Opções de impressão que é exibida, selecione a Bandeja de entrada a ser

usada para a página de medidas.

O Tipo de página é definido automaticamente para Página de medidas do AutoGray.

O Tamanho de papel é automaticamente definido para Carta/A4.

COLORWISE PRO TOOLS 27

9 Clique em Mostrar opções avançadas se desejar configurar as opções Nível de brilho e

Meio-tom.

10 Para imprimir a página de instruções e a de medida, selecione Imprimir instruções para

digitalização.

Desmarque essa opção se já tiver a página de instruções.

11 Clique em Imprimir para imprimir a página de medidas.

12 Recupere a página de medidas e a página de instruções da copiadora.

13 Siga as instruções da página de instruções e da tela para colocar a faixa Escala de tons de

cinza da Kodak e a página de medidas de AutoGray no vidro da impressora digital e iniciar a digitalização.

As mensagens exibem o progresso do ajuste do equilíbrio de tons de cinza.

14 Quando o ajuste estiver concluído, clique em OK.

O Color Editor exibe a curva ajustada do perfil de saída. Novos pontos de edição foram inseridos pelo AutoGray para modificar o equilíbrio de tons de cinza, similar ao processo manual feito por um usuário experiente.

15 Para editar a curva do perfil de saída, clique em AutoGray novamente.

16 Selecione Refine (Refinar) para ajustar a curva ou New (Novo) para adquirir uma nova curva

de edição.

Para obter mais informações sobre essas etapas, consulte a página 26.

17 Para aceitar o ajuste do AutoGray e salvar os resultados como um novo perfil, clique

em Salvar.

18 Clique em Concluído para fechar o Color Editor.

COLORWISE PRO TOOLS 28

Utilização do Profile Manager

ColorWise Pro Tools O Profile Manager do ColorWise Pro Tools permite gerenciar e editar perfis ICC.

PARA UTILIZAR O PROFILE MANAGER

1 Inicie o ColorWise Pro Tools e conecte-se ao EX Print Server.

2 Clique em Profile Manager.

A janela Profile Manager aparece.

1 Perfis de saída

COLORWISE PRO TOOLS 29

3 Clique em qualquer perfil para selecioná-lo.

Informações sobre o perfil, como sua data de criação e versão de especificação ICC, aparecem no final da janela. Observe que os perfis de especificação ICC da versão 4 (perfil versão 4.2.0.0) são aceitos, assim como os da versão 2.

Para obter mais informações sobre o Profile Manager, consulte a seção Profile Manager da Ajuda do ColorWise Pro Tools.

Para obter informações sobre a opção Usar perfil da mídia, consulte “Utilização de perfis de

saída definidos por mídia” na página 29.

Para obter mais informações sobre como utilizar os perfis do Device Link, consulte a

página 30.

Configuração dos perfis padrão

Utilize o Profile Manager para definir um perfil de origem RGB padrão, um perfil de simulação e um perfil de saída. A origem RGB padrão e os perfis de simulação configurados são aplicados a todas as tarefas de impressão enviadas ao EX Print Server, a não ser que você os substitua utilizando as opções de impressão. O mesmo se aplica ao perfil de saída padrão definido, a não ser que você selecione a opção Usar perfil da mídia.

A opção Usar perfil da mídia indica se o perfil de saída associado ao tipo de mídia usado em uma tarefa de impressão deve ou não ser aplicado automaticamente. Para mais informações, consulte a próxima seção.

Utilização de perfis de saída definidos por mídia

Em vez de fazer o Profile Manager aplicar um perfil de saída padrão a todas as tarefas de impressão, é possível manter a opção Usar perfil do meio selecionada. Essa opção aplica automaticamente o perfil de saída predefinido para o tipo de mídia na tarefa de impressão. Se a tarefa contiver mídia mista, essa opção pode aplicar perfis de saída diferentes predefinidos para as diferentes mídias.

PARA UTILIZAR PERFIS DE SAÍDA DEFINIDOS POR MÍDIA

1 Inicie o ColorWise Pro Tools e clique em Profile Manager.

2 Selecione Usar perfil do meio na barra Saída do Profile Manager.

A alteração da configuração da opção Usar perfil do meio no Profile Manager altera automaticamente a mesma configuração no Color Setup. Para obter mais informações, consulte “Utilização do Color Setup” na página 34.

COLORWISE PRO TOOLS 30

Sobre os perfis do Device Link

O EX Print Server aceita a utilização de perfis do Device Link. O perfil do Device Link descreve a conversão de um espaço de cores em outro. Os perfis do Device Link são restritos porque eles definem a conversão completa de um dispositivo de origem em um dispositivo de destino. Ao imprimir usando um perfil do Device Link, você não seleciona um perfil de origem ou um perfil de saída porque o perfil do Device Link especifica ambos. O ColorWise aceita dois tipos de perfis do Device Link: Origem RGB para destino CMYK e origem CMYK para destino CMYK.

Um perfil do Device Link ignora a maior parte do gerenciamento de cores do ColorWise porque as informações necessárias para a conversão da origem para o destino estão totalmente contidas nesse perfil.

Para criar um perfil do Device Link, use software de geração de perfis como o EFI Color Profiler Suite.

NOTA: Dependendo do fluxo de trabalho da tarefa, pode ser necessário utilizar tais perfis.

Instalação dos perfis do Device Link

Se você for um administrador, você pode descarregar perfis do Device Link para o EX Print Server usando o Profile Manager. É necessário associar um perfil do Device Link às seguintes configurações:

• Um perfil de origem RGB ou uma configuração de perfil de simulação CMYK e

• Uma configuração de perfil de saída

O perfil do Device Link é ativado quando essas duas configurações são selecionadas.

É possível ativar os perfis do Device Link em três locais:

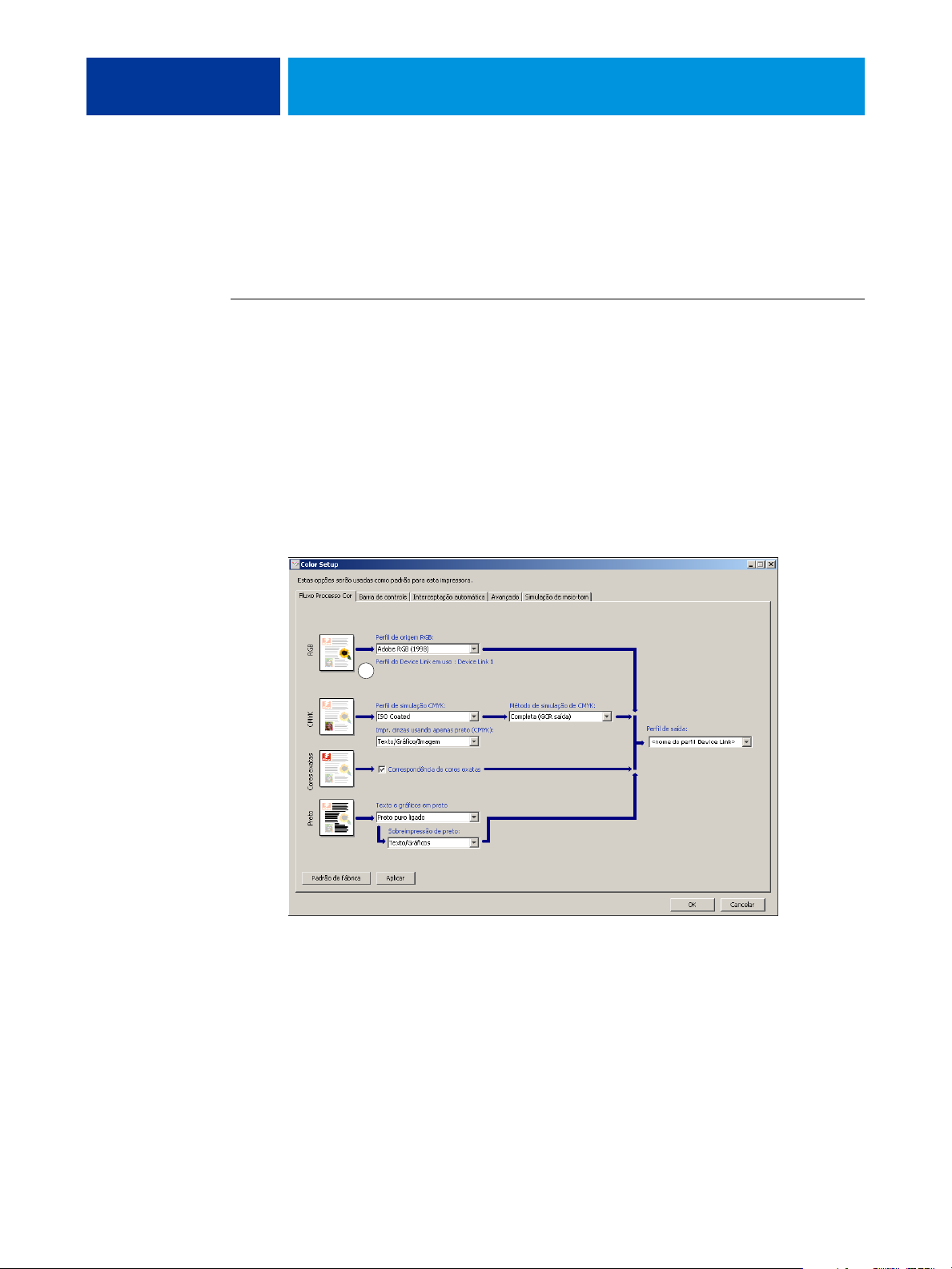

• No Color Setup do ColorWise Pro Tools, selecione as configurações padrão para o perfil

de origem RGB, perfil de simulação CMYK e perfil de saída. Essas configurações se aplicam a todas as tarefas, a não ser que sejam substituídas para uma tarefa em particular.

• Use as Configurações de cor para especialistas dos drivers de impressora do EX Print Server

para selecionar as configurações de perfil de origem RGB, perfil de simulação CMYK e perfil de saída quando você for imprimir uma tarefa.

• Use as Propriedades da tarefa da Command WorkStation para substituir as configurações

de perfil de origem RGB, perfil de simulação CMYK e perfil de saída para uma tarefa específica.

Para obter mais informações sobre como ativar os perfis do Device Link utilizando o Color Setup, consulte a página 36. Para obter mais informações sobre como ativar os perfis do Device Link utilizando as Configurações de cor para especialistas no driver da impressora do EX Print Server, consulte a página 109.

+ 88 hidden pages
