XEROX 7000, 8000 User Manual [it]

Versione 3.1

Marzo 2007

DocuColor 8000/7000

Manuale

dell'operatore

Preparato da:

Xerox Corporation
Global Knowledge & Language Services
800 Phillips Road
Building 845
Webster, New York 14580

©Copyright 2007 by Xerox Corporation. Tutti i diritti riservati.
La protezione dei diritti d’autore è rivendicata tra l’altro per tutte le forme e i contenuti di materiale e informazioni soggetti al diritto d’autore,
come ammesso attualmente dalla legge scritta o giudiziale, o come successivamente concesso, compreso, ma non ad esso limitato, il
materiale generato dai programmi software visualizzati sullo schermo, quali gli stili, i modelli, le icone, le schermate ecc.

Xerox®, Xerox Canada Ltd®, Xerox Limited® e tutti i nomi e i numeri di prodotti Xerox citati in questa pubblicazione sono marchi di XEROX
CORPORATION. La protezione dei diritti d’autore è rivendicata tra l’altro per tutte le forme e i contenuti di materiale e informazioni soggetti al
diritto d’autore, come ammesso attualmente dalla legge scritta o giudiziale, o come successivamente concesso, compreso, ma non ad esso
limitato, il materiale generato dai programmi software visualizzati sullo schermo, quali gli stili, i modelli, le icone, le schermate ecc. Altri marchi
di fabbrica o nomi di prodotto possono essere marchi commerciali o marchi registrati delle rispettive società e sono riconosciuti come tali.

Pur confermando che questo manuale è stato preparato con la più possibile accuratezza, Xerox Corporation non accetta alcuna responsabilità
dovuta ad omissioni o inaccuratezze.

Questo manuale viene aggiornato periodicamente. Eventuali cambiamenti, imprecisioni tecniche ed errori tipografici verranno corretti nelle
edizioni successive.

Sommario

Convenzioni ix

Simboli . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .ix

Convenzioni stilistiche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . x

Note sulla sicurezza xi

Sicurezza elettrica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .xi

Sezionatore. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .xiii

Sicurezza laser . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .xiv

Nord America . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .xiv

Europa (Ue) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xv

Standard di sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .xvi

Nord America . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .xvi

Europa (Ue) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .xvi

Sicurezza di manutenzione. . . . . . . . . . . . . . . . . . . . . . . . . . . . .xvi

Sicurezza operativa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xvii

Sicurezza e ozono . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xviii

Avvisi xix

Emissione di frequenze radio . . . . . . . . . . . . . . . . . . . . . . . . . . .xix

FCC negli Stati Uniti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .xix

In Canada (ICES-003) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xx

Informazioni sulle norme vigenti relative a RFID . . . . . . . . . xx

Omologazione SELV. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xx

Certificazioni europee . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .xxi

Operazioni illegali negli Stati Uniti. . . . . . . . . . . . . . . . . . . . . . . xxii

Operazioni illegali in Canada . . . . . . . . . . . . . . . . . . . . . . . . . . xxv

Informazioni ambientali relative al Canada. . . . . . . . . . . . . . . xxvii

Riciclaggio e smaltimento dei prodotti . . . . . . . . . . . . . . . . . . xxviii

DocuColor 8000/7000 - Manuale dell’operatore

iii

Sommario

Panoramica 1-1

Individuazione dei componenti esterni . . . . . . . . . . . . . . . . . . . 1-2

Modulo ecologico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5

Modulo elettrico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-6

Contenitore del toner di scarto . . . . . . . . . . . . . . . . . . . . . . 1-7

Interruttori salvavita (GFI) . . . . . . . . . . . . . . . . . . . . . . . . . . 1-8

Interfaccia utente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-10

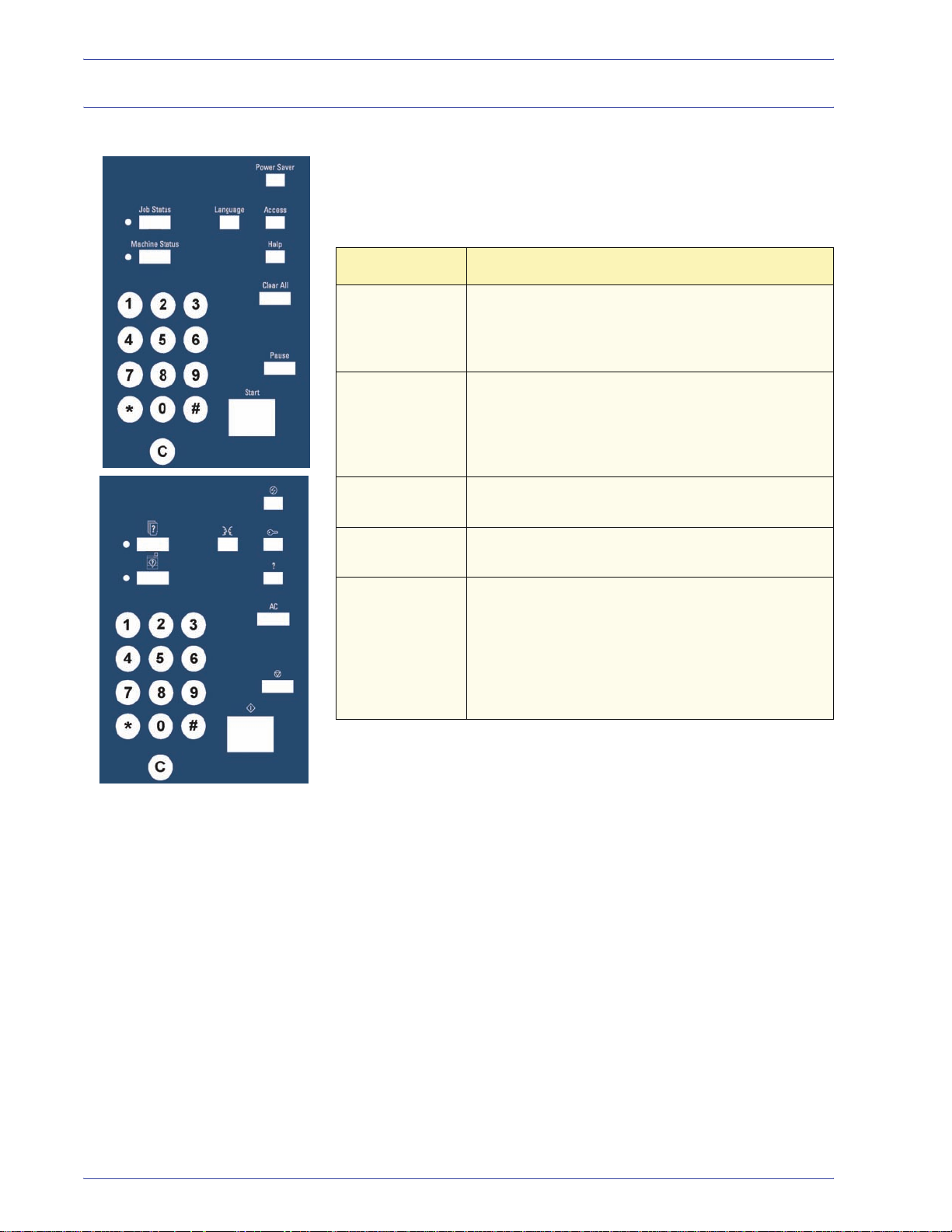

Pannello comandi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-12

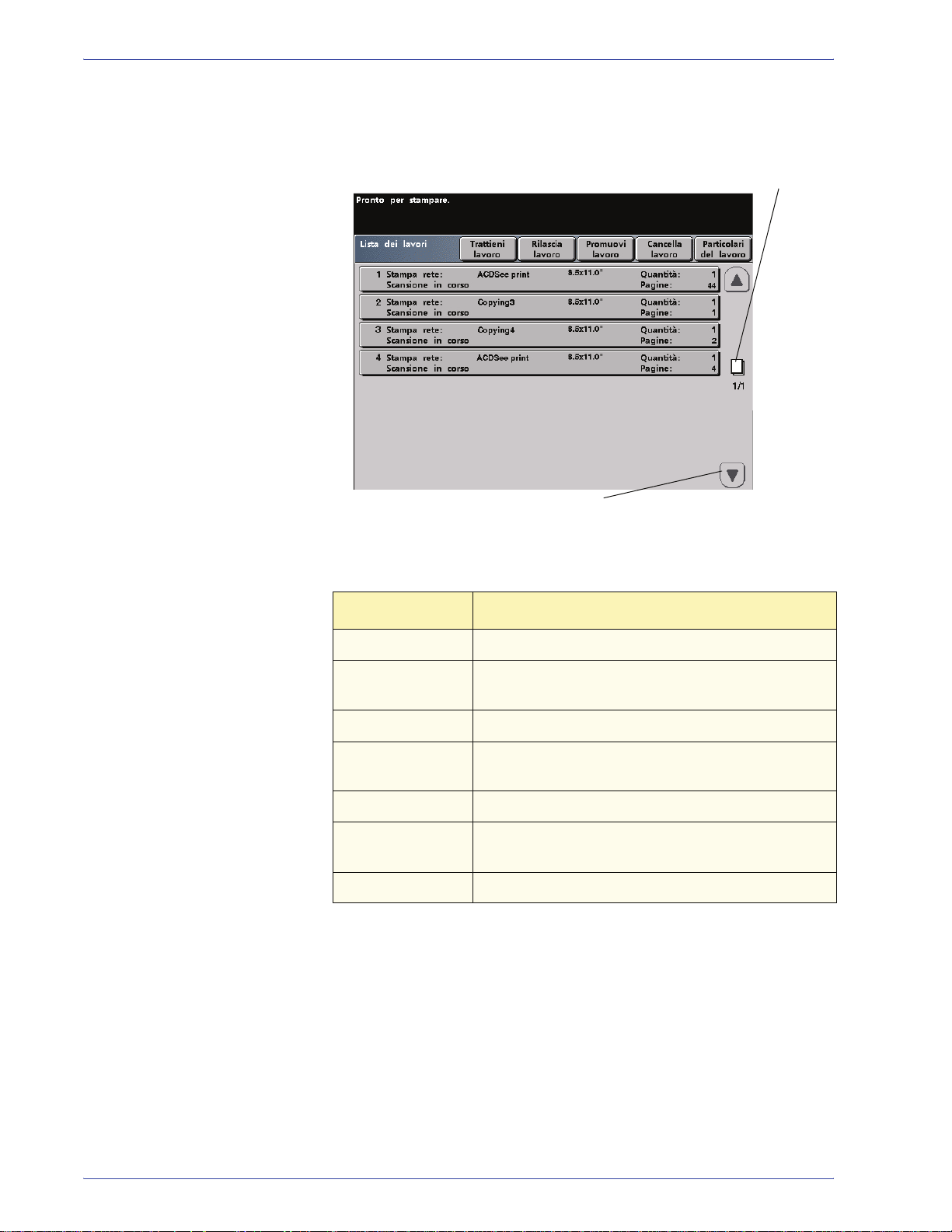

Stato lavoro. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-14

Economizzatore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-17

Lingua . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-17

Accesso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-18

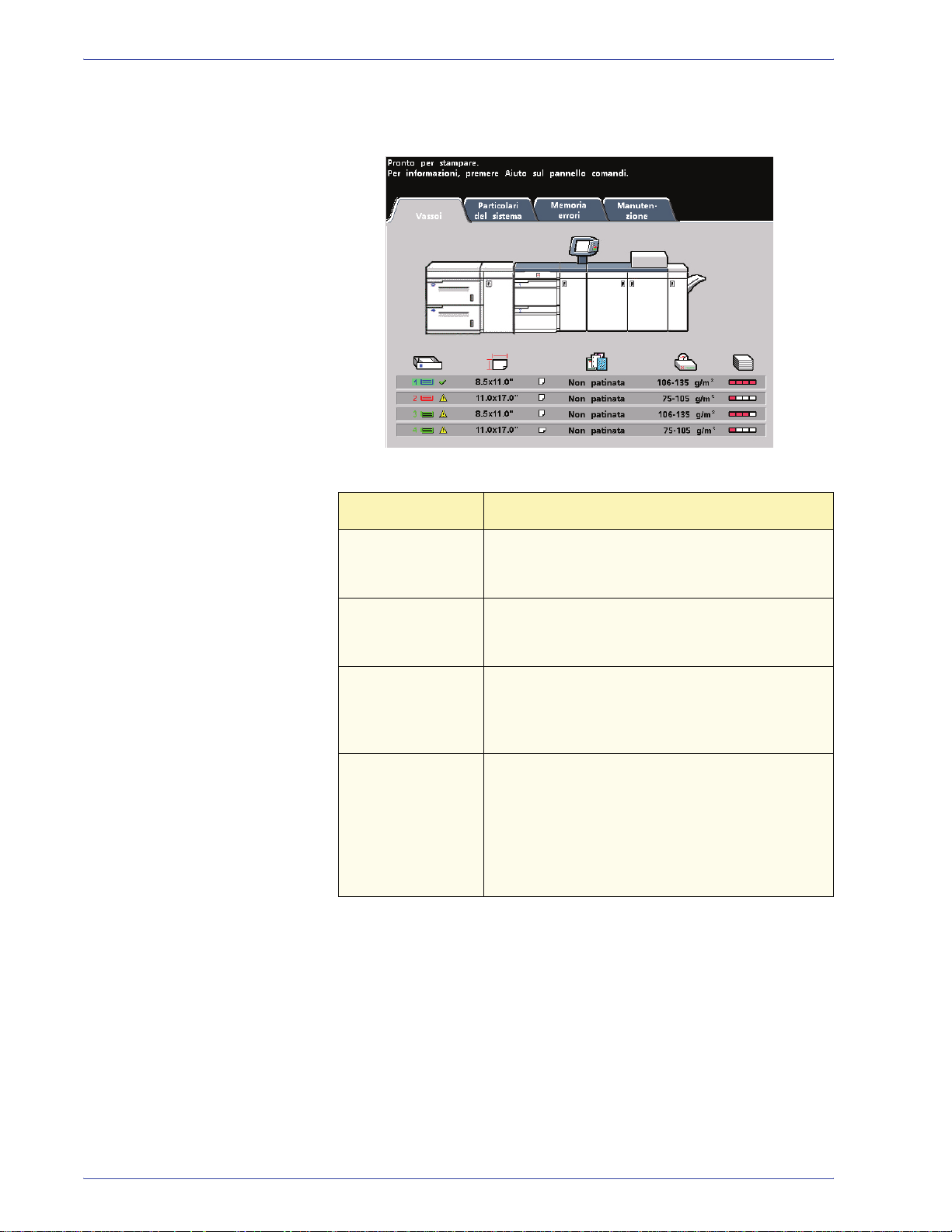

Stato del sistema. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-18

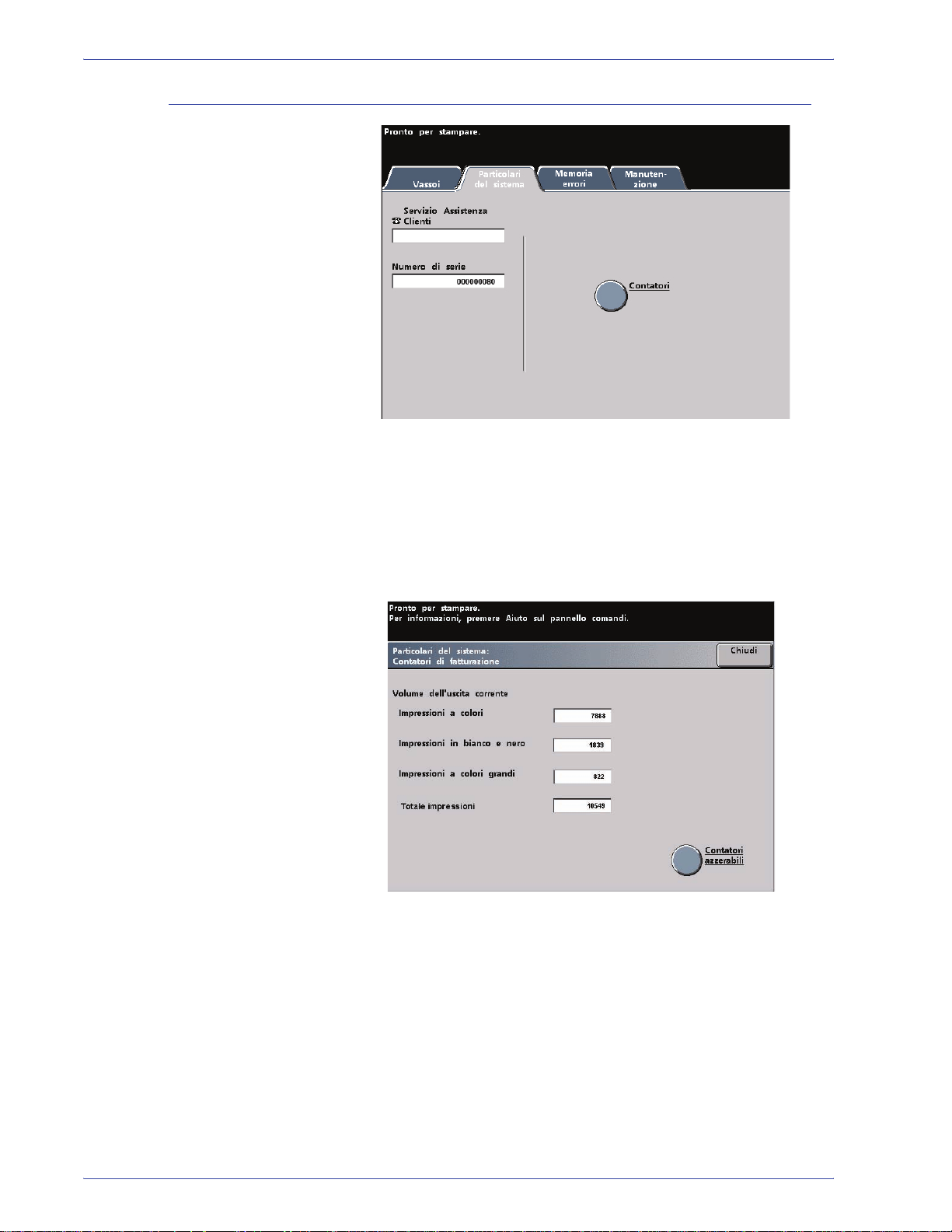

Scheda Particolari del sistema . . . . . . . . . . . . . . . . . . . . . 1-20

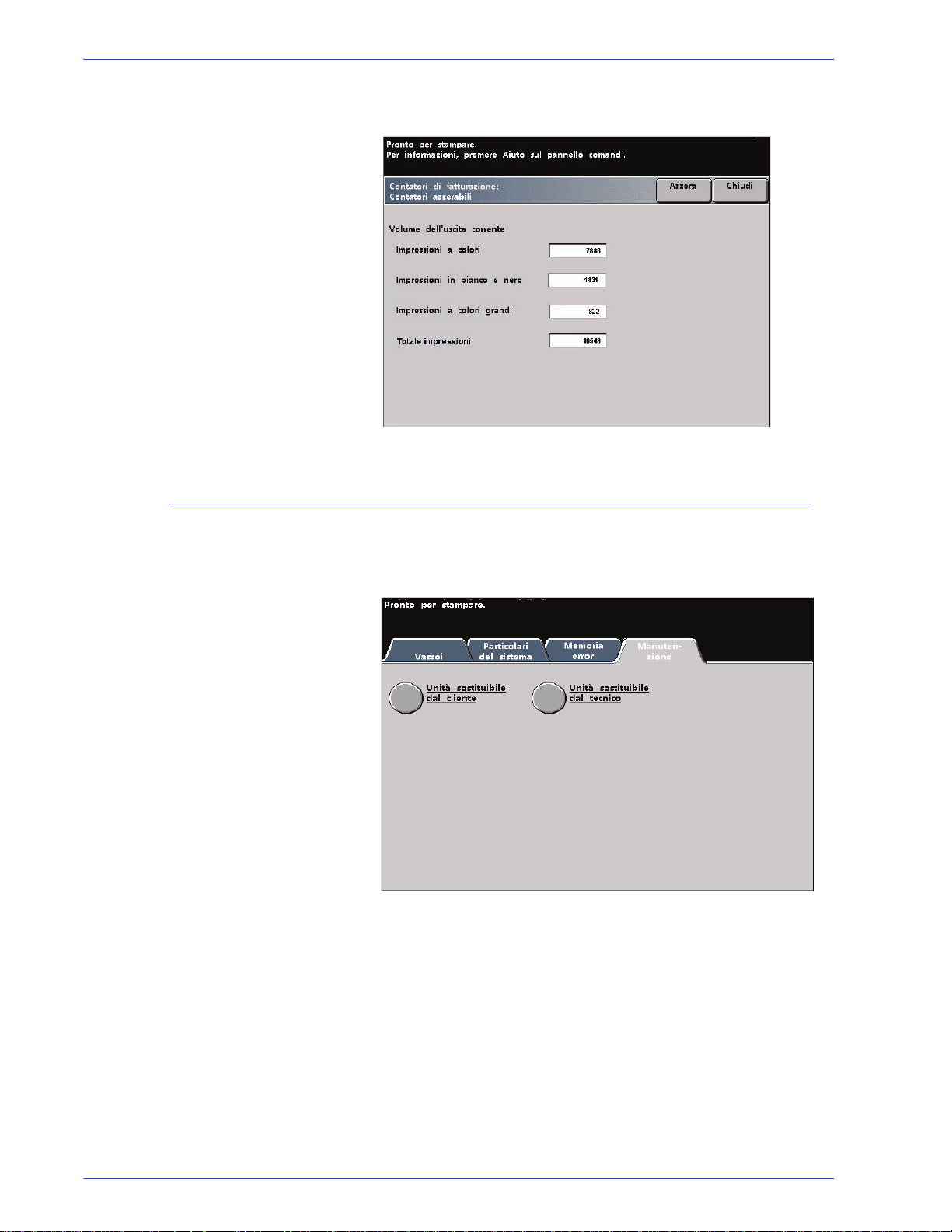

Scheda Manutenzione . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-21

Aiuto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-24

Segnali sonori. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-24

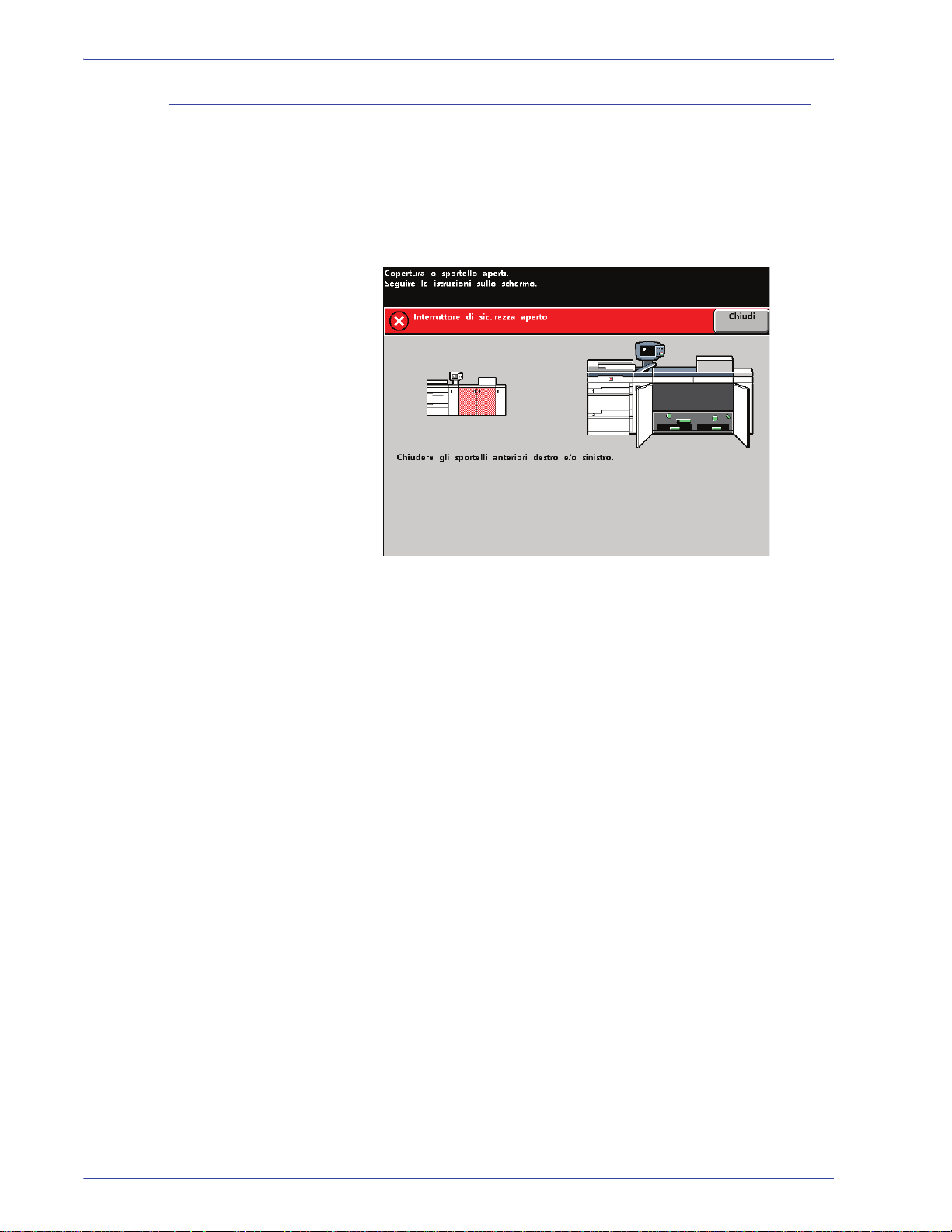

Schermi di avvertimento . . . . . . . . . . . . . . . . . . . . . . . . . . 1-25

Individuazione dei componenti interni. . . . . . . . . . . . . . . . . . . 1-26

Etichetta del numero di serie . . . . . . . . . . . . . . . . . . . . . . 1-26

Cassetto del trasporto carta . . . . . . . . . . . . . . . . . . . . . . . 1-26

Modulo di trasporto. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-27

Percorso carta nella stampante digitale . . . . . . . . . . . . . . 1-28

Modulo di uscita . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-29

Spostamento della stampante digitale . . . . . . . . . . . . . . . . . . 1-30

Aggiornamenti alla documentazione del cliente . . . . . . . . . . . 1-30

iv

Carta e vassoi 2-1

Lista dei materiali suggeriti . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1

Gestione della carta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1

Vassoi carta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4

Consigli per l'uso della carta . . . . . . . . . . . . . . . . . . . . . . . . 2-5

Arricciatura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-6

Specifiche dei supporti . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-7

Capacità dei vassoi. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-8

Fronte/retro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-8

Istruzioni per l'uso di trasparenti . . . . . . . . . . . . . . . . . . . . . 2-8

Inserti a rubrica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-9

Carta perforata . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-10

Lavori di stampa solo fronte . . . . . . . . . . . . . . . . . . . . 2-10

Lavori di stampa fronte/retro . . . . . . . . . . . . . . . . . . . . 2-10

DocuColor 8000/7000 - Manuale dell’operatore

Sommario

Carta intestata. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-11

Formato carta non standard . . . . . . . . . . . . . . . . . . . . . . . 2-11

Scambio automatico vassoi . . . . . . . . . . . . . . . . . . . . . . . . . . 2-12

Selezione carta automatica . . . . . . . . . . . . . . . . . . . . . . . . . . 2-12

Caricamento della carta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-13

Tavole di conversione delle grammature . . . . . . . . . . . . . . . . 2-16

Conversione di grammature specifiche. . . . . . . . . . . . . . . 2-16

Intervalli di conversione delle grammature . . . . . . . . . . . . 2-17

Accessori 3-1

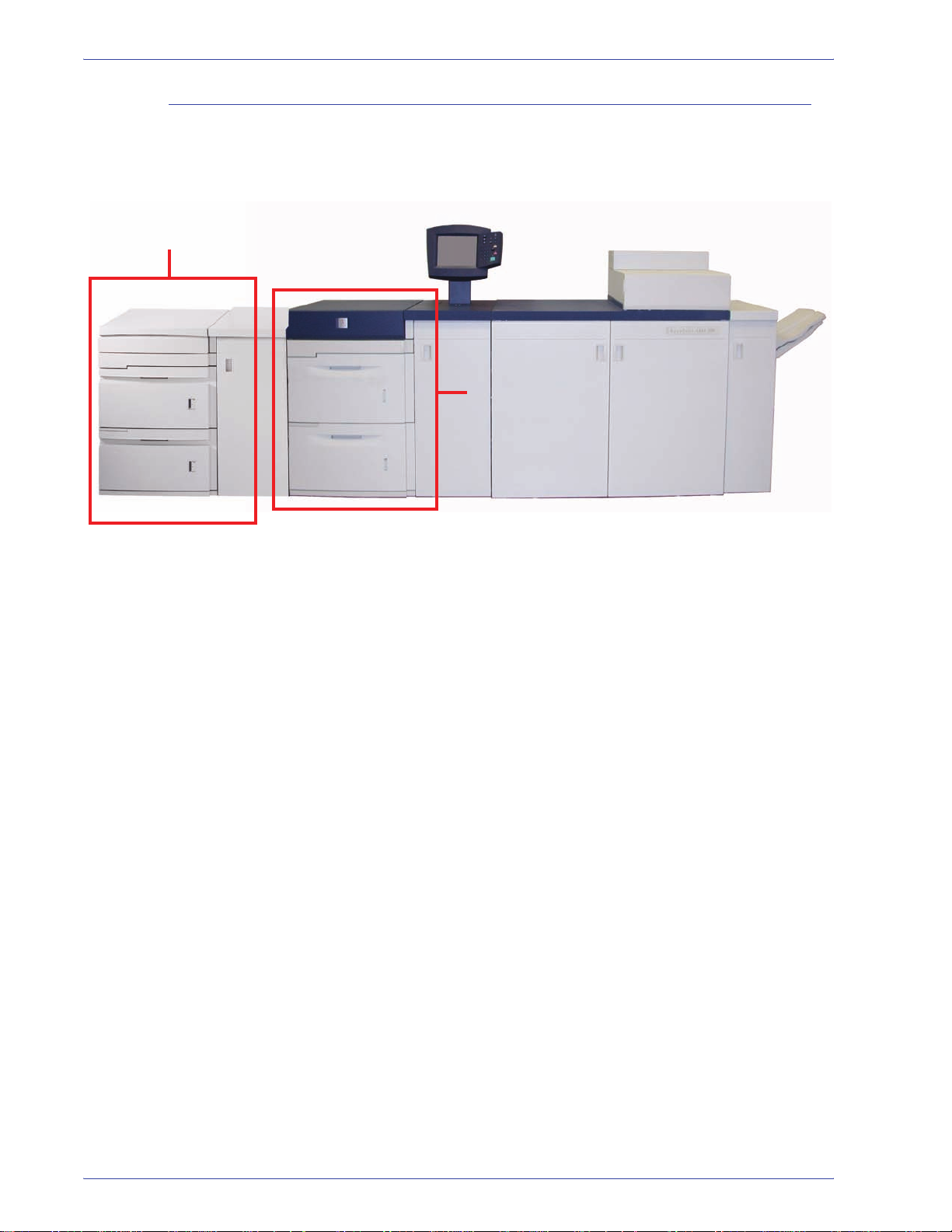

Vassoi 3 e 4 (secondo modulo di alimentazione) . . . . . . . . . . . 3-1

Individuazione dei componenti . . . . . . . . . . . . . . . . . . . . . . 3-2

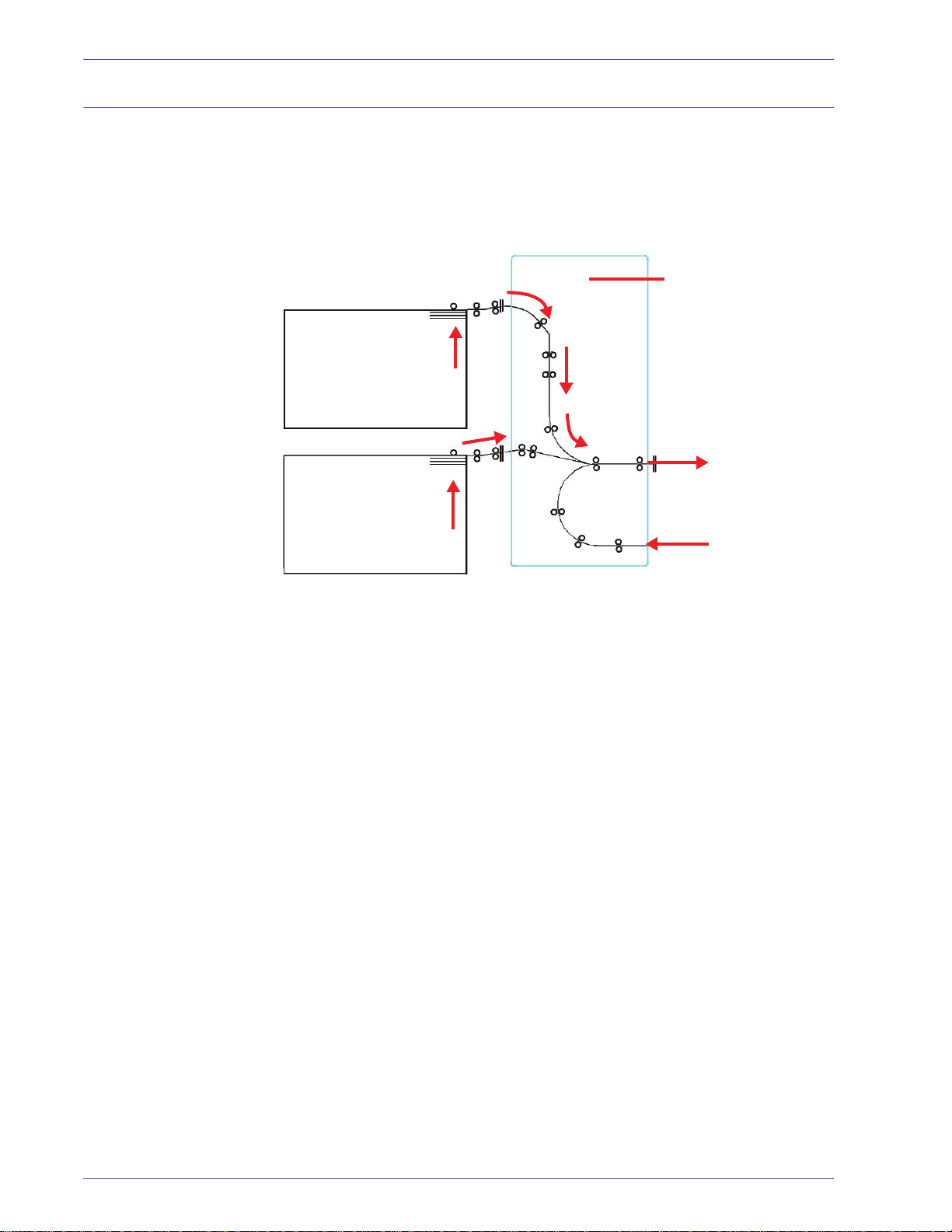

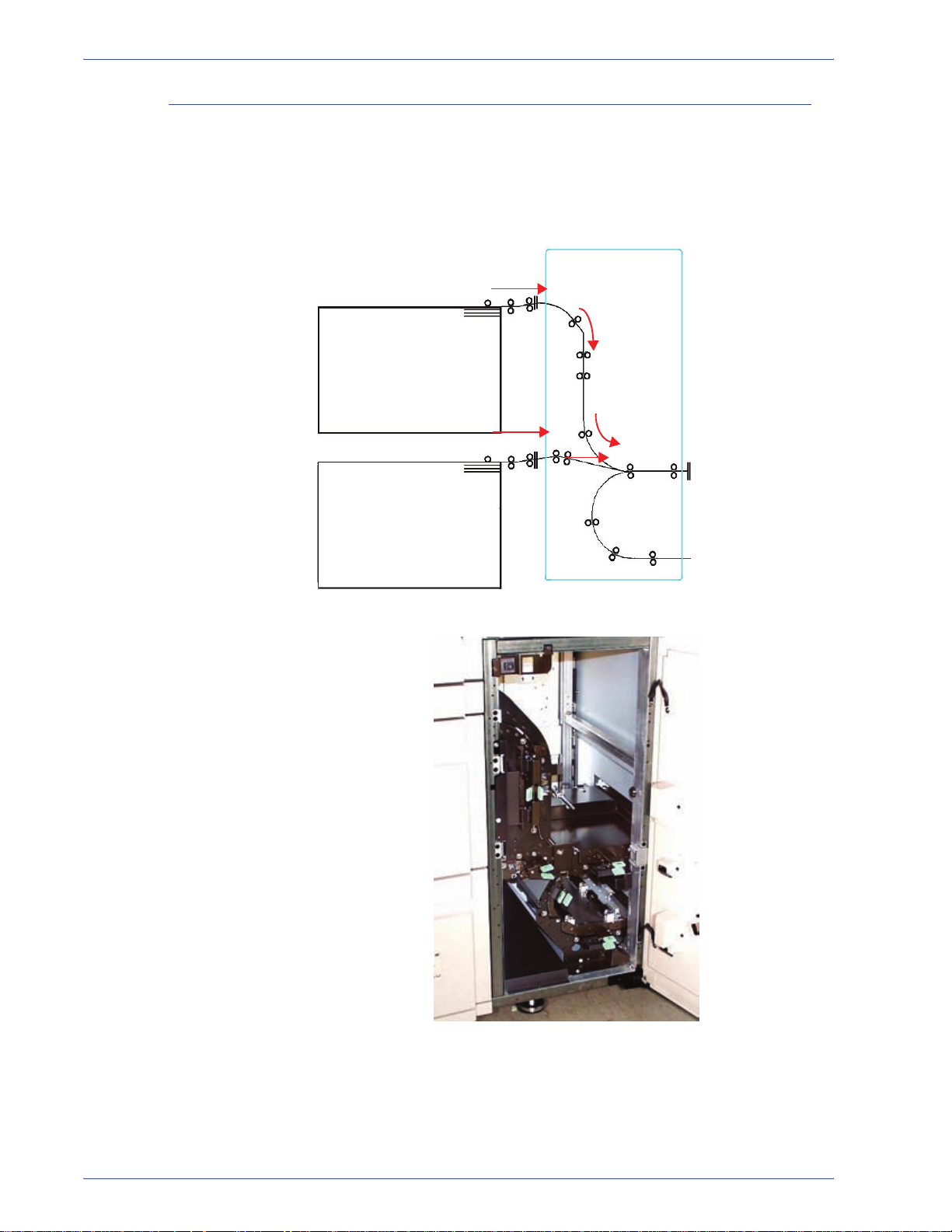

Percorso carta. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3

Consigli per l'uso della carta . . . . . . . . . . . . . . . . . . . . . . . . 3-4

Specifiche dei supporti . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-5

Caricamento della carta . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-6

Regolazione dell'aria dei vassoi . . . . . . . . . . . . . . . . . . . . . 3-7

Eliminazione degli inceppamenti. . . . . . . . . . . . . . . . . . . . . 3-8

Caratteristiche fisiche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-8

Dimensioni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-8

Peso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-8

Requisiti di spazio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-8

HCS80 (Impilatore grande capacità 80) . . . . . . . . . . . . . . . . . . 3-9

Individuazione dei componenti . . . . . . . . . . . . . . . . . . . . . 3-11

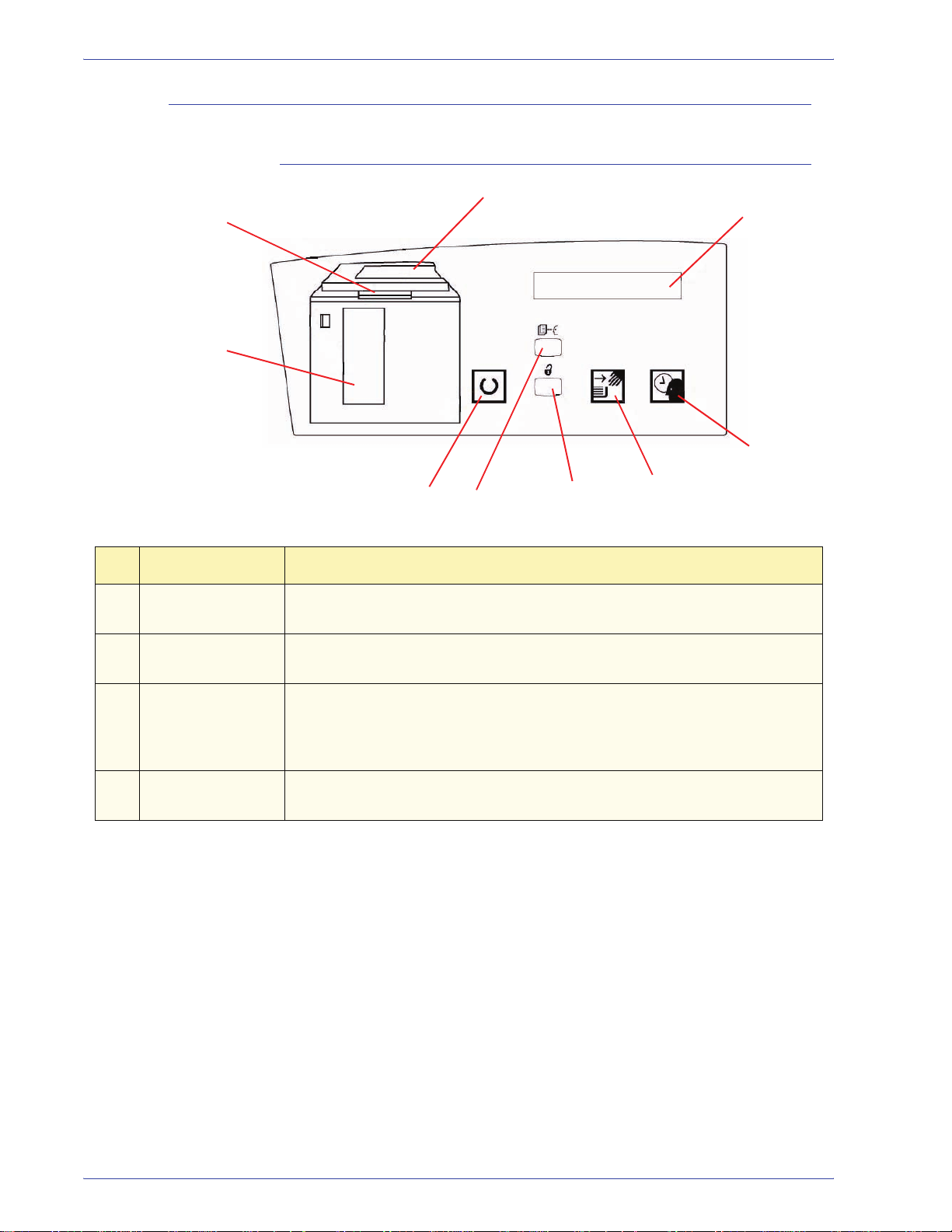

Pannello comandi . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-11

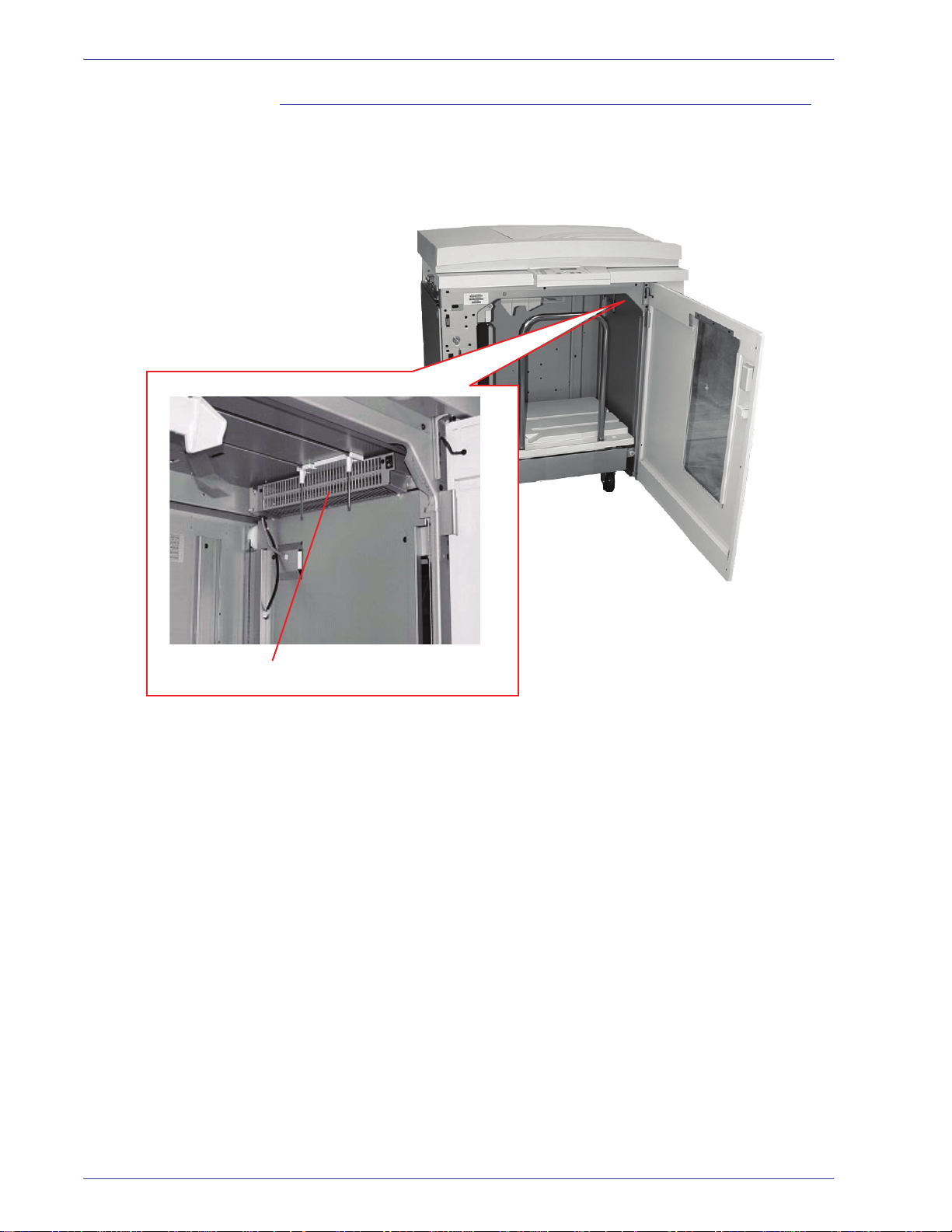

Ventola di raffreddamento. . . . . . . . . . . . . . . . . . . . . . 3-13

Percorso carta. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-15

Vassoio superiore . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-15

Carrello vassoio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-15

Bypass . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-15

Consigli per l'uso della carta . . . . . . . . . . . . . . . . . . . . . . . 3-16

Carta raccomandata . . . . . . . . . . . . . . . . . . . . . . . . . . 3-16

Specifiche dei supporti . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-17

Scaricamento del vassoio impilatore . . . . . . . . . . . . . . . . 3-18

Selezione delle opzioni. . . . . . . . . . . . . . . . . . . . . . . . . . . 3-19

Come abilitare lo scambio automatico dei vassoi . . . . 3-19

Uso di un dispositivo di finitura digitale. . . . . . . . . . . . . . . 3-20

DocuColor 8000/7000 - Manuale dell’operatore

v

Sommario

Eliminazione degli inceppamenti. . . . . . . . . . . . . . . . . . . . 3-20

Eliminazione di un inceppamento nel bypass . . . . . . . 3-21

Eliminazione degli inceppamenti del vassoio

superiore e del vassoio impilatore . . . . . . . . . . . . . . . 3-22

Manutenzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-22

Risoluzione dei problemi. . . . . . . . . . . . . . . . . . . . . . . . . . 3-23

Interruzione dell’alimentazione . . . . . . . . . . . . . . . . . . 3-24

HCSS80 (Pinzatrice/impilatore grande capacità 80) . . . . . . . 3-25

Individuazione dei componenti dell'HCSS80 . . . . . . . . . . 3-25

Pannello comandi . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-26

Requisiti elettrici/ambientali . . . . . . . . . . . . . . . . . . . . . . . 3-27

Specifiche dei supporti . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-27

Percorso carta. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-29

Utilizzo dell'HCSS80 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-30

Suggerimenti. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-30

Suggerimenti per la pinzatura. . . . . . . . . . . . . . . . . . . 3-30

Specifiche dei supporti per la pinzatura . . . . . . . . . . . 3-31

Posizione dei punti . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-32

Capacità di pinzatura per tipi di carta

e grammature differenti. . . . . . . . . . . . . . . . . . . . . . . . . . . 3-34

Svuotamento dell'HCSS80 . . . . . . . . . . . . . . . . . . . . . . . . 3-34

Eliminazione degli inceppamenti. . . . . . . . . . . . . . . . . . . . 3-35

Ordinazione e caricamento dei punti metallici . . . . . . . . . 3-36

Manutenzione dell'HCSS80 . . . . . . . . . . . . . . . . . . . . . . . 3-37

Pulizia dell'HCSS80 . . . . . . . . . . . . . . . . . . . . . . . . . . 3-37

Risoluzione dei problemi. . . . . . . . . . . . . . . . . . . . . . . . . . 3-37

Interruzione dell’alimentazione . . . . . . . . . . . . . . . . . . 3-40

vi

Risoluzione dei problemi 4-1

Problemi generali . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-1

Eliminazione degli inceppamenti . . . . . . . . . . . . . . . . . . . . . . . 4-6

Inceppamenti nei vassoi carta . . . . . . . . . . . . . . . . . . . . . . 4-7

Inceppamenti nell’area di trasporto superiore . . . . . . . . . . 4-8

Inceppamenti nel modulo di trasporto. . . . . . . . . . . . . . . . . 4-9

Inceppamenti nel modulo di uscita . . . . . . . . . . . . . . . . . . 4-11

Inceppamenti nel percorso carta

(sportelli destro e sinistro). . . . . . . . . . . . . . . . . . . . . . . . . 4-12

Eliminazione degli inceppamenti

durante la stampa fronte/retro. . . . . . . . . . . . . . . . . . . 4-14

Codici di errore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-15

DocuColor 8000/7000 - Manuale dell’operatore

Sommario

Dati tecnici 5-1

Specifiche della stampante digitale. . . . . . . . . . . . . . . . . . . . . . 5-1

Alimentazione elettrica . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-1

Specifiche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-1

Consumo energetico. . . . . . . . . . . . . . . . . . . . . . . . . . . 5-1

Tempo di riscaldamento . . . . . . . . . . . . . . . . . . . . . . . . 5-1

Tempo di uscita prima copia . . . . . . . . . . . . . . . . . . . . . 5-1

Requisiti ambientali. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-2

Temperatura dell’ambiente e umidità . . . . . . . . . . . . . . 5-2

Altitudine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-2

Illuminazione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-2

Livelli di rumore. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-3

Emissioni di ozono . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-3

Polvere . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-3

Caratteristiche funzionali. . . . . . . . . . . . . . . . . . . . . . . . . . . 5-4

Capacità dei vassoi. . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-4

Capacità produttiva . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-4

Velocità di stampa. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-5

Caratteristiche fisiche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-6

Dimensioni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-6

Peso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-6

Requisiti di spazio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-6

Tabella di conversione metrica . . . . . . . . . . . . . . . . . . . . . . . . . 5-7

Manutenzione 6-1

Procedure di pulizia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-1

Pulizia della stampante digitale. . . . . . . . . . . . . . . . . . . . . . 6-1

Pulizia dello schermo sensibile dell'interfaccia utente . . . . 6-2

Pulizia dei corotron di carica . . . . . . . . . . . . . . . . . . . . . . . . 6-2

Pulizia del secondo trasporto e delle aree di fusione . . . . 6-10

Pulizia del percorso carta . . . . . . . . . . . . . . . . . . . . . . . . . 6-16

Sostituzione dei materiali di consumo . . . . . . . . . . . . . . . . . . 6-19

Sostituzione della cartuccia toner . . . . . . . . . . . . . . . . . . . 6-20

Aggiunta di olio del fusore. . . . . . . . . . . . . . . . . . . . . . . . . 6-23

Sostituzione del contenitore del toner di scarto . . . . . . . . 6-25

Sostituzione del corotron di carica . . . . . . . . . . . . . . . . . . 6-27

Quando sostituire il corotron di carica. . . . . . . . . . . . . 6-27

Quale corotron di carica sostituire . . . . . . . . . . . . . . . 6-27

Esempi di striature . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-28

Sostituzione del tessuto del fusore . . . . . . . . . . . . . . . . . . 6-31

Richiesta di assistenza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-35

Materiali di consumo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-37

DocuColor 8000/7000 - Manuale dell’operatore

vii

Sommario

viii

DocuColor 8000/7000 - Manuale dell’operatore

Simboli

Convenzioni

In questo manuale sono state utilizzate delle convenzioni standard
per aiutare il lettore a individuare e identificare rapidamente le
informazioni.

ATTENZIONE: questo simbolo contraddistingue un’azione che
può causare danni all’hardware o al software oppure provocare la
perdita di dati.

AVVERTENZA: il simbolo di avvertenza mette in guardia gli
operatori contro un potenziale rischio di danni alla persona.

AVVERTENZA: questo simbolo identifica un’area
dell'apparecchio particolarmente CALDA e che può provocare
ustioni.

AVVERTENZA: questo simbolo indica che l’apparecchio utilizza
un raggio laser e ricorda di attenersi alle relative informazioni sulla
sicurezza.

SUGGERIMENTO: questo simbolo identifica un’informazione
importante da ricordare.

DocuColor 8000/7000 - Manuale dell’operatore

ix

Convenzioni

Il simbolo 1 2 3... indica l’inizio di una procedura o di una serie di
operazioni ed è seguito dalla prima fase della procedura o della
serie di operazioni.

NOTA: questo simbolo richiama l’attenzione su un’informazione
che è utile ma non essenziale per il completamento di una
procedura o di un’operazione.

x

DocuColor 8000/7000 - Manuale dell’operatore

Note sulla sicurezza

questo prodotto Xerox e i relativi materiali sono stati progettati e
testati per soddisfare requisiti di sicurezza molto severi,
prevedono, tra l’altro, l’ispezione e l’approvazione da parte di
organismi speciali e il rispetto degli standard ambientali.
le istruzioni seguenti prima di far funzionare il prodotto e
consultarle secondo necessità al fine di assicurare il
funzionamento continuato della stampante digitale.

SUGGERIMENTO: i test di sicurezza sono stati eseguiti usando
solo materiali Xerox. Lo stesso vale per la verifica delle prestazioni
di questo prodotto.

AVVERTENZA: eventuali modifiche non autorizzate, compresa
l'aggiunta di nuove funzioni o il collegamento di dispositivi esterni,
possono compromettere l'omologazione del prodotto.
informazioni, rivolgersi al rivenditore locale.

che

Leggere

Per ulteriori

Sicurezza elettrica

• Usare esclusivamente il cavo di alimentazione fornito con
l’apparecchio.

• Collegare il cavo direttamente a una presa con messa a terra
regolamentare.
l’apparecchio a una presa sprovvista del terminale di messa a
terra.

Se non si è certi che la presa sia dotata di messa a

terra, consultare un elettricista.

• Non usare un adattatore di terra per collegare l’apparecchio a
una presa sprovvista del terminale di terra.

AVVERTENZA: se la presa elettrica non è dotata di messa a terra
si corre il rischio di ricevere una potente scossa elettrica.

• Non collocare l’apparecchio dove è possibile che il cavo di
alimentazione venga calpestato.
cavo di alimentazione.

• Non escludere o disattivare interruttori di sicurezza elettrici o
meccanici.

• Non ostruire le aperture per la ventilazione, che hanno il
compito di evitare il surriscaldamento della macchina.

Non usare un adattatore per collegare

Non collocare oggetti sul

DocuColor 8000/7000 - Manuale dell’operatore

xi

Note sulla sicurezza

Dispositivo di scollegamento

AVVERTENZA: non infilare oggetti nelle fessure e nelle aperture

dell’apparecchio.

Un eventuale contatto con una parte in tensione
o la sua messa in corto circuito potrebbero causare un incendio o
una scossa elettrica.

Se si verifica una delle condizioni descritte di seguito, spegnere
immediatamente l’apparecchio e scollegare il cavo di
alimentazione dalla presa a muro.

Contattare un tecnico

dell’assistenza Xerox per risolvere il problema.

• Il sistema emette odori o rumori insoliti.

• Il cavo dell’alimentazione è danneggiato o logoro.

• È scattato un interruttore salvavita, un fusibile o un altro

dispositivo di sicurezza.

• È stato versato del liquido sulla stampante.

• L’apparecchio è entrato in contatto con acqua.

• Una parte dell’apparecchio è danneggiata.

Il cavo di alimentazione è il dispositivo di scollegamento per
questa apparecchiatura ed è collegato al retro della macchina
come un dispositivo aggiuntivo.

Per interrompere completamente
l’alimentazione alla macchina scollegare il cavo dalla presa a
muro.

AVVERTENZA: questo prodotto deve essere collegato a un
circuito con adeguata messa a terra.

xii

DocuColor 8000/7000 - Manuale dell’operatore

Sicurezza laser

Nord America

Note sulla sicurezza

Questo prodotto è conforme agli standard di sicurezza ed è
certificato come prodotto laser di Classe 1 dal Center for Devices
and Radiological Health (CDRH) dell'ente Food and Drug
Administration (FDA) degli Stati Uniti per i prodotti laser.
prodotto è conforme alle norme FDA 21 CFR 1940.10 e 1040.11,
tranne che per le deviazioni relative alla Laser Notice N. 50, in
data 26 luglio 2001.
commercializzati negli Stati Uniti d'America.
macchina indicano la conformità alle normative CDRH e devono
essere applicate ai prodotti laser commercializzati negli Stati
Uniti.

Questo prodotto non emette radiazioni laser dannose.

ATTENZIONE: l’esecuzione di procedure e l'uso di comandi o
regolazioni non menzionati in questo manuale può comportare
l’esposizione a emissioni laser nocive.

Tali norme si applicano ai prodotti laser

Le etichette sulla

Questo

Dal momento che le radiazioni emesse all'interno di questo
prodotto sono schermate dall'involucro protettivo e dalle coperture
esterne, il raggio laser non può fuoriuscire dalla macchina durante
il funzionamento.

Questo prodotto contiene etichette di avvertenza laser, che
devono essere utilizzate dal tecnico dell'assistenza Xerox e sono
apposte sui pannelli o gli schermi (o in prossimità di questi) che
richiedono attrezzi speciali per la rimozione.
pannelli:
dall'operatore.

all'interno di queste coperture non vi sono aree riparabili

Non rimuovere i

DocuColor 8000/7000 - Manuale dell’operatore

xiii

Note sulla sicurezza

Europa (Ue) e altri mer cati

Questo prodotto è conforme allo standard di sicurezza IEC 60825-1
(Edizione 1.2) pubblicato nell'agosto 2001.

L’apparecchio è conforme agli standard sulle prestazioni dei
prodotti laser stabiliti dagli enti governativi, nazionali e
internazionali per i prodotti laser di Classe 1.
radiazioni laser pericolose, poiché il raggio è completamente
racchiuso durante tutte le fasi di utilizzo e manutenzione svolte
dall'utente.

ATTENZIONE: l'esecuzione di procedure e l’uso di regolazioni o
di comandi non menzionati in questo manuale può comportare
l’esposizione a radiazioni laser nocive.

Questo prodotto contiene etichette di avvertenza laser, che
devono essere utilizzate dal tecnico dell'assistenza Xerox e sono
apposte sui pannelli o gli schermi (o in prossimità di questi) che
richiedono attrezzi speciali per la rimozione.
pannelli:
dall'operatore.

all'interno di queste coperture non vi sono aree riparabili

Non emette

Non rimuovere i

Standard di sicurezza

Nord America

Europa (Ue) e altri mer cati

Per ulteriori informazioni sulla sicurezza del prodotto o dei
materiali Xerox qui acclusi, chiamare il numero:

[phone]

La sicurezza di questo prodotto Xerox è certificata da Underwriters
Laboratories Incorporated per gli standard UL60950-1, (prima
edizione) e CSA International CAN/CSA C22.2 N. 60950-1-03
(prima edizione).

La sicurezza di questo prodotto Xerox è certificata da NEMKO in
base alla pubblicazione IEC60950-1 (2001), prima edizione.

xiv

DocuColor 8000/7000 - Manuale dell’operatore

Sicurezza di manutenzione

• Non improvvisare operazioni di manutenzione non descritte

• Non utilizzare detergenti spray. L’impiego di prodotti non

• Utilizzare materiali di consumo e di pulizia unicamente come

• Non rimuovere le coperture o le protezioni fissate mediante

Non eseguire alcuna operazione di manutenzione se non si è
seguito un corso di formazione impartito da un rappresentante
Xerox o se la procedura non è specificamente descritta in uno dei
manuali della stampante.

Note sulla sicurezza

nella documentazione fornita col prodotto.

approvati può compromettere le prestazioni della stampante e
potrebbe rivelarsi pericoloso.

indicato dal presente manuale.
della portata dei bambini.

viti.

In queste aree non è previsto alcun intervento da parte

dell'utente.

Tenere tali prodotti al di fuori

Sicurezza operativa

Questo apparecchio Xerox e i relativi materiali di consumo sono
stati costruiti e testati per soddisfare requisiti di sicurezza molto
severi che prevedono, tra l’altro, l’ispezione e l’approvazione da
parte di organismi speciali e il rispetto degli standard ambientali.

Per garantire il funzionamento continuato e la sicurezza del
prodotto, attenersi sempre alle seguenti norme di sicurezza:

• Usare esclusivamente materiali e prodotti studiati

appositamente per il prodotto. L’utilizzo di prodotti non
approvati può compromettere le prestazioni della stampante e
potrebbe rivelarsi pericoloso.

• Rispettare attentamente le avvertenze riportate sul sistema o

sulla documentazione.

• Collocare il sistema in un ambiente sufficientemente ventilato

e spazioso per agevolare eventuali interventi di assistenza.

• Sistemare l’apparecchio su una superficie solida e piana (non

su moquette di elevato spessore) in grado di sopportarne il
peso.

• Non tentare di spostare l’apparecchio. Al momento

dell'installazione, dal fondo dell’apparecchio viene estratto un
dispositivo di livellamento che può danneggiare il pavimento.

• Non installare l’apparecchio in prossimità di una fonte di calore.

• Non esporre l’apparecchio alla luce diretta del sole.

DocuColor 8000/7000 - Manuale dell’operatore

xv

Note sulla sicurezza

Sicurezza e ozono

• Non sistemare l’apparecchio in corrispondenza del flusso di

aria fredda proveniente da un sistema di condizionamento
dell’aria.

• Non appoggiare sull’apparecchio recipienti contenenti caffè o

altri liquidi.

• Non bloccare o coprire le fessure o le aperture

dell’apparecchio.

• Non tentare di disattivare gli interruttori di sicurezza elettrici o

meccanici.

AVVERTENZA: prestare attenzione quando si lavora in aree
identificate da questo simbolo di avvertenza. Tali aree possono
essere caratterizzate da calore eccessivo e non devono essere
toccate.

Per ulteriori informazioni sulla sicurezza dell’apparecchio o dei
relativi materiali, rivolgersi al rappresentante Xerox.

Durante il normale funzionamento, l’apparecchio produce ozono.
L’ozono è più pesante dell’aria e la quantità prodotta dipende dal
volume della stampa. Se si rispettano i parametri ambientali
corretti specificati nelle procedure di installazione Xerox, è
possibile garantire livelli di concentrazione inferiori ai limiti di
sicurezza.

Per ulteriori informazioni sull’emissione di ozono, richiedere la
pubblicazione Xerox OZONE al numero 1 800 828 6571 (Stati
Uniti). Per la versione in francese, chiamare il numero 1 800 828
6571 (Stati Uniti) e premere 2.

xvi

DocuColor 8000/7000 - Manuale dell’operatore

Avvisi

Emissione di frequenze radio

FCC negli Stati Uniti

Questo sistema è stato testato e dichiarato conforme alle
limitazioni previste per i dispositivi digitali di Classe A, ai sensi
delle norme FCC (Federal Communications Commission) Part 15.
Tali limitazioni sono volte a fornire un’adeguata protezione contro
interferenze dannose provocate dall’uso del sistema in ambienti
commerciali. Questa apparecchiatura genera, utilizza e diffonde
frequenze radio e, se non viene installata e utilizzata in conformità
con le istruzioni, può causare interferenze pericolose nelle
comunicazioni radio. L’uso del sistema in aree residenziali può
provocare interferenze dannose; in questi casi, gli interventi
necessari per eliminare le interferenze sono a carico dell’utente.

Eventuali cambiamenti o modifiche all'apparecchiatura non
specificatamente approvate da Xerox Corporation potrebbero
invalidare il diritto dell'utente di utilizzare l'apparecchiatura.

AVVERTENZA: utilizzare esclusivamente cavi schermati per
mantenere la conformità con le norme FCC.

In Canada (ICES-003)

Questa apparecchiatura digitale di classe "A" è conforme alla
normativa canadese ICES-003.

Cet appareil numérique de la classe "A" est conforme à la norme
NMB-003 du Canada.

DocuColor 8000/7000 - Manuale dell’operatore

xvii

Avvisi

Informazioni sulle norme vigenti

Omologazione SELV

Questo prodotto genera un segnale da 13,56 MHz tramite un
sistema a circuito induttivo utilizzato come dispositivo di
identificazione in radio frequenza (RFID).
certificato in accordo alla Direttiva del Consiglio 99/5/CEE e alle
leggi e normative locali applicabili.

Questo prodotto Xerox è conforme a varie normative nazionali e di
enti governativi. Tutte le porte di sistema rispettano le norme di
sicurezza SELV (Safety Extra Low Voltage) relative alla bassa
tensione per il collegamento a dispositivi e reti dell’utente. Gli
eventuali accessori del cliente o di terze parti collegati alla
stampante devono, a loro volta, soddisfare i requisiti
precedentemente indicati. Tutti i moduli che richiedono un
collegamento esterno devono essere installati seguendo la
procedura di installazione della stampante.

Tale sistema è

Certificazioni europee

1° gennaio 1995: Direttiva del Consiglio 73/23/CEE emendata dalla Direttiva del

1° gennaio 1996: Direttiva del Consiglio 89/336/CEE, sulla convergenza delle leggi

9 marzo 1999: Direttiva 99/5/CE del Consiglio in materia di apparecchiature radio

Il marchio CE riportato su questo prodotto rappresenta la
dichiarazione di conformità Xerox con le seguenti direttive
applicative dell’Unione Europea a partire dalle date indicate:

Consiglio 93/68/CEE, sulla convergenza delle leggi degli Stati
Membri sulle apparecchiature a bassa tensione.

degli Stati Membri sulla compatibilità elettromagnetica.

e apparecchiature terminali di telecomunicazione e il mutuo
riconoscimento della loro conformità.

xviii

DocuColor 8000/7000 - Manuale dell’operatore

Avvisi

È possibile richiedere al rappresentante Xerox Limited un
documento completo, contenente il testo delle direttive in
questione e le norme di riferimento.

Environment, Health and Safety (Informazioni su salute e
sicurezza ambientale)
The Document Company Xerox
Bessemer Road
Welwyn Garden City
Herts
AL7 1HE
England
Tel. [phone]

AVVERTENZA: questo prodotto è stato omologato e testato in
base a normative severe in materia di sicurezza ed emissione di
radiofrequenze.

Qualsiasi modifica non autorizzata, ivi compresa
l’aggiunta di nuove funzioni o connessioni a dispositivi esterni, può
invalidare tale omologazione.

Richiedere un elenco completo
degli accessori approvati presso il rivenditore di zona di XEROX
Limited.

AVVERTENZA: per consentire l'uso di questa apparecchiatura in
prossimità di apparecchiature industriali, scientifiche e mediche, le
radiazioni esterne di tali apparecchiature devono essere limitate
oppure devono essere adottate misure speciali di mitigazione.

AVVERTENZA: questo è un prodotto di Classe A. In ambiente
domestico il prodotto potrebbe causare interferenze radio, nel
qual caso l'utente è tenuto ad adottare contromisure adeguate.

AVVERTENZA: con questa apparecchiatura è necessario
utilizzare cavi schermati in conformità con la Direttiva EMC (89/
336/CEE).

DocuColor 8000/7000 - Manuale dell’operatore

xix

Avvisi

Operazioni illega li neg li Stati Uniti

Una legge del Congresso degli Stati Uniti vieta la riproduzione, in
determinate circostanze, dei documenti elencati di seguito. Il
mancato rispetto di tale divieto può essere punito con
un'ammenda o con la detenzione.

1. Obbligazioni o titoli emessi dal governo degli Stati Uniti,

quali:
Certificati obbligazionari Valuta della Banca nazionale
Cedole di obbligazioni Banconote della Federal Reserve Bank
Banconote Silver Certificate Banconote Gold Certificate
Obbligazioni degli Stati Uniti Buoni del Tesoro
Banconote della Federal Reserve Valuta divisionale
Certificati di deposito Cartamoneta
Obbligazioni e titoli emessi da alcune agenzie governative,

quali la FHA ecc.
Titoli. (È possibile fotografare i buoni del tesoro degli Stati

Uniti unicamente a scopo pubblicitario e in occasione di
campagne finalizzate alla vendita degli stessi.)

Marche da bollo. (È possibile riprodurre documenti legali
contenenti marche da bollo annullate a condizione che la
copia venga utilizzata unicamente per fini legali.)

Francobolli, timbrati e non timbrati. (È possibile fotografare
francobolli per scopi filatelici, a condizione che la
riproduzione sia in bianco e nero e di dimensioni inferiori al
75% dell'originale o superiori al 150%.)

Vaglia postali.
Fatture, tratte o assegni emessi o autorizzati da funzionari

degli Stati Uniti.
Francobolli o altri bolli di qualsivoglia denominazione e

valore emessi per atto del Congresso.

xx

DocuColor 8000/7000 - Manuale dell’operatore

Avvisi

2. Certificati di indennità per i veterani delle guerre mondiali.

3. Obbligazioni e titoli emessi da governi, banche o società di

paesi stranieri.

4. Materiale protetto dalle leggi sul copyright, a meno che non

si possieda l’autorizzazione del proprietario del marchio o

che la riproduzione non rientri nelle clausole di “uso legale”

previste da tali leggi. Per ulteriori informazioni su tali

clausole, è possibile contattare l'ufficio preposto: Copyright

Office, Library of Congress, Washington, D.C. 20559.

Richiedere la Circolare R21.

5. Certificati di cittadinanza o di naturalizzazione. (È possibile

fotografare i certificati di naturalizzazione esteri.)

6. Passaporti. (È possibile fotografare i passaporti esteri.)

7. Documenti di immigrazione.

8. Libretti di immatricolazione.

9. Documenti “Selective Service Induction” che contengono le

seguenti informazioni relative al titolare:
RedditoStato di dipendenza
Precedenti penaliServizio militare
Stato fisico o mentale
Eccezione: è consentito fotocopiare i certificati di congedo

dell'esercito degli Stati Uniti.

10. Badge, cartellini di identificazione e lasciapassare

appartenenti a personale dell'esercito o a membri dei vari

dipartimenti federali, quali FBI, Tesoro ecc. (a meno che la

fotocopia non sia stata ordinata dal capo di tale dipartimento

o ufficio.)
In alcuni stati è inoltre vietata la riproduzione dei seguenti

documenti: Targhe di automobile – Patenti di guida – Libretti
di circolazione.

Il presente elenco non è completo; si declina ogni responsabilità
per eventuali mancanze o inesattezze. In caso di dubbi,
consultare un avvocato.

DocuColor 8000/7000 - Manuale dell’operatore

xxi

Avvisi

Operazioni illegali in Canada

Una legge del Congresso degli Stati Uniti vieta la riproduzione, in
determinate circostanze, dei documenti elencati di seguito. Il
mancato rispetto di tale divieto può essere punito con
un’ammenda o con la detenzione.

1. Banconote e valuta corrente.

2. Obbligazioni o titoli emessi da governi o banche.

3. Carta per buoni del Tesoro o per altri documenti emessi dal

4. Il pubblico sigillo del Canada o di una sua provincia, così

5. Proclami, ordinanze, norme, nomine, o avvisi relativi agli

6. Nomi, marchi, sigilli o simboli utilizzati da o per conto del

ministero del Tesoro (francobolli, licenze, permessi, ecc.).

come il sigillo appartenente a un ente pubblico, a un’autorità

o a un tribunale canadese.

stessi (nel caso in cui la copia rechi il falso timbro della

Regina o di un’amministrazione provinciale).

governo canadese o di una provincia, dal governo di un

paese straniero o da un dipartimento, una commissione o

un organismo fondato dal governo canadese o di una

provincia, o dal governo di un paese straniero.

7. Marche da bollo nazionali ed estere.

8. Documenti e registri custoditi da funzionari pubblici

incaricati di eseguirne copie certificate, nel caso in cui nella

riproduzione si attesti falsamente che si tratti di una copia

certificata.

9. Materiale protetto dalle leggi sul copyright o marchi di

qualsiasi natura, in assenza di un’autorizzazione del

proprietario del marchio.

Il presente elenco non è completo; si declina ogni responsabilità
per eventuali mancanze o inesattezze. In caso di dubbi,
consultare un avvocato.

xxii

DocuColor 8000/7000 - Manuale dell’operatore

Informazioni ambientali relative al Canada

L’ente canadese Terra Choice Environmental Services, Inc. ha
verificato che questo prodotto Xerox è conforme alla normativa
Environmental Choice EcoLogo il che lo rende un prodotto a
basso impatto ambientale.

In qualità di partecipante al programma di difesa ambientale
Environmental Choice, la Xerox Corporation ha deciso di rendere
il presente prodotto conforme a quanto stabilito da tale
programma in materia di rendimento energetico.

Environment Canada ha stabilito il programma Environmental
Choice nel 1988 per aiutare i consumatori a identificare i prodotti e
i servizi rispettosi dell'ambiente. Copiatrici, macchine da stampa
digitali, scanner e apparecchi fax devono essere conformi a
determinati criteri relativi a emissioni e rendimento energetico e
devono poter utilizzare materiali di consumo riciclati.
Environmental Choice ha più di 1.600 prodotti approvati e 140
licenziatari. Xerox è leader nel proporre prodotti approvati da
EcoLogo e nel 1996 è stata la prima azienda a ottenere
l’autorizzazione a utilizzare l’EcoLogo di Environmental Choice su
copiatrici, stampanti e apparecchi fax.

Avvisi

DocuColor 8000/7000 - Manuale dell’operatore

xxiii

Avvisi

Riciclaggio e smaltimento dei prodotti

Se si smaltisce il prodotto Xerox in modo autonomo, tenere
presente che potrebbe contenere piombo e altre sostanze il
cui smaltimento è regolato a causa dell'alto impatto
ambientale.
in vigore al momento della messa in commercio del prodotto.

Nord America

Xerox ha messo in atto un programma mondiale di ritiro, riutilizzo
e riciclaggio dei propri prodotti. Per sapere se questo prodotto
Xerox rientra tra quelli compresi nel programma, rivolgersi a un
rappresentante dell’assistenza Xerox. Per ulteriori informazioni
circa i programmi di tutela ambientale di Xerox, visitare il sito

www.xerox.com/environment

Per informazioni sul riciclaggio e lo smaltimento, rivolgersi alle
autorità competenti del proprio paese.
anche consultare il sito Web di Electronic Industries Alliance:

www.eiae.org

La presenza di piombo è compatibile con le leggi

Per gli Stati Uniti, è possibile

Perclorati Il prodotto può contenere dispositivi, quali batterie, contenenti

perclorato. Per informazioni sulle norme di sicurezza pertinenti,
visitare il sito

Se il prodotto non è preso in considerazione dal programma Xerox
e lo si smaltisce autonomamente, attenersi alle istruzioni fornite in
precedenza.

www.dtsc.ca.gov/hazardouswaste/perchlorate.

xxiv

DocuColor 8000/7000 - Manuale dell’operatore

Unione Europea

Altri paesi

Avvisi

L'applicazione di questo simbolo sull'apparecchio è la conferma
che l'apparecchio deve essere smaltito in conformità alle
normative nazionali concordate.

In conformità alla legislazione europea, le apparecchiature che
hanno raggiunto la durata massima consigliata e destinate allo
smaltimento devono essere trattate in base alle procedure
concordate.

Prima dello smaltimento, contattare il rivenditore di zona o il
rappresentante Xerox per informazioni in merito.

Contattare le autorità preposte allo smaltimento dei rifiuti e
richiedere la guida allo smaltimento.

DocuColor 8000/7000 - Manuale dell’operatore

xxv

Avvisi

xxvi

DocuColor 8000/7000 - Manuale dell’operatore

1. Panoramica

DocuColor 8000/7000 è una stampante digitale a colori e in
bianco e nero in grado di raggiungere una velocità di 80 copie al
minuto (DocuColor 8000) oppure 70 copie al minuto (DocuColor

7000). Questo capitolo descrive la posizione, il nome e la funzione
dei seguenti componenti della stampante:

• Componenti esterni

• Interfaccia utente

• Pannello comandi

• Componenti interni

DocuColor 8000/7000 - Manuale dell’operatore

1-1

Panoramica

Individuazione dei componenti esterni

Utilizzare l’illustrazione seguente per identificare i componenti
esterni elencati nella tabella alla pagina seguente.

Interruttore di
accensione/spegnimento

Vassoio 1

Vassoio 2

Modulo di trasporto

Interfaccia utente

Pannello comandi

Sportelli anteriori

Scomparto toner

Vassoio di raccolta
sfalsamento

Modulo di uscita

1-2

DocuColor 8000/7000 - Manuale dell’operatore

Panoramica

Componente Descrizione

Vassoio carta 1 Ha una capienza di 2000 fogli di carta da 90 g/m².
Vassoio carta 2 Ha una capienza di 2000 fogli di carta da 90 g/m².
Modulo di trasporto Il modulo di trasporto trasporta la carta dai vassoi carta al percorso carta

superiore della stampante digitale e la smista dal percorso carta inferiore a
quello superiore durante la stampa fronte/retro.

On/Off

On

Off
Interfaccia utente L'interfaccia utente è composta di due elementi: il pannello comandi e

Portare l’interruttore di accensione nella posizione di inserimento (On) per
accendere la stampante digitale.
Un messaggio avvisa che è necessaria una breve attesa, durante la quale
il fusore si scalda e la stampante esegue un controllo di sistema.

Portare l’interruttore di accensione nella posizione Off per spegnere la
stampante digitale.
Attendere che la stampante digitale rimanga spenta per almeno 20 secondi
prima di riaccenderla.

lo schermo sensibile.

Lo schermo sensibile consente di effettuare le selezioni tramite una
leggera pressione dei pulsanti dello schermo.

DocuColor 8000/7000 - Manuale dell’operatore

1-3

Panoramica

Componente Descrizione

Pannello comandi Consente di selezionare le funzioni mediante il tastierino. Consultare

la sezione Pannello comandi di questo capitolo.

Scomparto toner Contiene le cartucce di toner. Le cartucce dei toner colorati sono

disposte nel seguente ordine (da sinistra a destra): nero, ciano,
magenta e giallo. Per istruzioni su come sostituirle, consultare il
capitolo Manutenzione di questo manuale.

Vassoio raccolta sfalsamento Riceve il lavoro di stampa completato. I fogli vengono sfalsati per una

migliore separazione. La capacità massima è di 500 fogli di carta
da 90 g/m².

Sportelli anteriori destro e
sinistro

Alloggiano il sistema di trasferimento delle immagini per la stampa
fronte e fronte/retro e possono essere aperti per eliminare gli
inceppamenti nel percorso carta del modulo di stampa e del fusore.
Seguire attentamente le istruzioni per eliminare gli inceppamenti nel
fusore.

AVVERTENZA: il fusore è estremamente caldo e può
provocare lesioni se non ci si attiene alle istruzioni per
l’eliminazione degli inceppamenti.

Modulo di uscita Questa unità contiene il dispositivo antiarricciatura e l’invertitore. Il

dispositivo antiarricciatura elimina tutte le arricciature presenti sul
foglio stampato. L’invertitore viene utilizzato quando è selezionata la
stampa fronte/retro o l’uscita a faccia in giù.

1-4

DocuColor 8000/7000 - Manuale dell’operatore

Modulo ecologico

Panoramica

Il modulo ecologico collegato al retro del sistema DocuColor
8000/7000 contiene i componenti ambientali (filtri per l’ozono e
la polvere). La

manutenzione di questo modulo è affidata al

rappresentante dell’assistenza Xerox.

DocuColor 8000/7000 - Manuale dell’operatore

1-5

Panoramica

Modulo elettrico

Il modulo elettrico alloggia il software, le schede a circuiti stampati
e i gruppi di alimentazione.

Per caricare il software ed eseguire
programmi diagnostici, il rappresentante dell’assistenza Xerox
collega un computer laptop al connettore a 25 pin del modulo
elettrico. Questo connettore è ad uso esclusivo dei rappresentanti
dell’assistenza Xerox e non deve essere utilizzato per collegare
un cavo del computer.

ATTENZIONE: NON ostruire le aperture del modulo elettrico.

AVVERTENZA: non rimuovere le coperture o le protezioni fissate

mediante viti. Le parti che si trovano al di sotto di tali coperture
non possono essere oggetto di manutenzione o utilizzo da parte
dell’utente.

1-6

DocuColor 8000/7000 - Manuale dell’operatore

Contenitore del toner di scarto

Il contenitore del toner di scarto, situato sul retro del modulo di
uscita, raccoglie il toner che viene scartato durante il processo di
stampa. Si trova sul retro del modulo di uscita e può essere
sostituito dall’utente.

Per istruzioni su come sostituire il contenitore del toner di scarto,
consultare il capitolo dedicato alla manutenzione.

Contenitore del
toner di scarto

Panoramica

DocuColor 8000/7000 - Manuale dell’operatore

1-7

Panoramica

Interruttori salvavita (GFI)

La stampante digitale è dotata di due interruttori salvavita di tipo
GFI (Ground Fault Indicator), che scattano se viene rilevata
un’interruzione nell’alimentazione alla stampante digitale.

Modulo ecologico

GFI del
fusore

GFI della stampante
e dell’SFM

GFI del fusore Il fusore riceve l’alimentazione attraverso il GFI del fusore.

GFI della stampante La stampante riceve l’alimentazione attraverso il GFI della

stampante. Se un modulo di alimentazione secondario opzionale
è collegato alla stampante, allora anche esso riceve
l’alimentazione da questo GFI.

In caso di perdita di

alimentazione:

Riaccendere la stampante non appena l’alimentazione viene
ristabilita e stampare un lavoro per accertarsi che la stampante
non abbia subito danni.

1-8

DocuColor 8000/7000 - Manuale dell’operatore

Panoramica

Se l’alimentazione della stampante viene interrotta:

• Individuare gli interruttori salvavita nel modulo ecologico sul

retro della stampante digitale, accanto al contenitore del toner
di scarto.

• Se uno dei dispositivi è scattato, l’interruttore si trova in

posizione disattivata (rivolto verso il basso).

Farlo ruotare

verso l’alto.

NOTA: se il dispositivo scatta ancora e la procedura precedente
non serve a ripristinare l’alimentazione, rivolgersi al
rappresentante dell'assistenza Xerox.

ATTENZIONE: il tampone di pressione del fusore rimane rivolto
verso l’alto se si interrompe l’alimentazione mentre la stampante è
in funzione e resta in tale posizione finché non si ripristina
l’alimentazione, non si mette il pulsante di accensione in posizione
di accensione e non si preme il pulsante Stampa.

PUNTO IMPORTANTE: se il tampone di pressione rimane rivolto
verso l’alto per un tempo prolungato, la qualità di stampa può
risentirne.

DocuColor 8000/7000 - Manuale dell’operatore

1-9

Panoramica

Interfaccia utente

Sull'interfaccia utente sono visualizzati i messaggi indicanti lo
stato della stampante (inattiva, attiva o guasta).
utente, inoltre, viene visualizzato lo schermo di default selezionato
in Modo Strumenti dall’amministratore di sistema.

Sull'interfaccia

Gli schermi Stato lavoro o Stato del sistema possono essere
impostati come schermo iniziale.

1-10

DocuColor 8000/7000 - Manuale dell’operatore

Panoramica

Area dei messaggi

Schede

Area dei messaggi Nell’area superiore dell'interfaccia utente vengono visualizzati i

messaggi relativi allo stato della stampante digitale, a conflitti di
programmazione o a errori. I messaggi possono anche contenere
istruzioni per l’operatore.

Schede e funzioni Alcune schermate dell'interfaccia utente contengono schede con

diverse opzioni selezionabili.

Le opzioni sono impostate
inizialmente in fabbrica. Tali impostazioni possono essere
modificate nel Modo Strumenti dall’amministratore di sistema.

Per maggiori informazioni su quest e selezioni, rivolgersi
all’ammini stratore di sis tema

o consultare la Guida

all’amministrazione del sistema.

DocuColor 8000/7000 - Manuale dell’operatore

1-11

Panoramica

Pannello comandi

La stampante digitale può avere due tipi di pannello comandi:
un

pannello di tipo testuale o uno con simboli internazionali.

La

funzione di ciascun pulsante è descritta nella tabella riportata

nelle pagine seguenti.

Nome Funzione

Economizzatore Si accende quando la stampante è in modalità

risparmio energia, in cui la temperatura del fusore
viene ridotta. Premere il pulsante per tornare al
modo Standby.

Stato lavoro Visualizza un elenco e lo stato corrente di tutti i

lavori inviati. È inoltre possibile trattenere,
rilasciare, promuovere ed eliminare qualsiasi
lavoro presente, così come visualizzarne le opzioni
selezionate.

Lingua Consente di selezionare la lingua da visualizzare

sull'interfaccia utente (sono disponibili due lingue).

Accesso Consente l’accesso protetto da password al Modo

Strumenti e al Modo Auditron.

Stato del
sistema

Fornisce accesso alle schermate Vassoi,
Particolari del sistema, Memoria errori e
Manutenzione. In Stato del sistema è possibile
trovare il numero di serie della stampante digitale, i
numeri telefonici dell’assistenza clienti e i contatori
delle stampe a colori, in bianco e nero, di grandi
dimensioni e totali.

1-12

DocuColor 8000/7000 - Manuale dell’operatore

Panoramica

Nome Funzione

Aiuto Visualizza informazioni aggiuntive utili per

l’esecuzione di un’operazione.

Annulla
tutto

Pausa Premere il pulsante Pausa per sospendere

Stampa Il pulsante Stampa viene utilizzato anche

Ta st ie ri no Utilizzare il tastierino per inserire la

Il pulsante Annulla tutto del Modo Strumenti
consente di annullare certe selezioni o
impostazioni.
rappresentante dell'assistenza di accedere
al modo Diagnostica.

il processo di stampa ed eseguire
procedure di manutenzione quali la
sostituzione dell'olio del fusore o della
cartuccia toner. Premere di nuovo Pausa
per riprendere la stampa.

per effettuare alcune impostazioni nel
Modo Strumenti.
rappresentante dell'assistenza di accedere
al modo Diagnostica.

password di accesso al Modo Strumenti
Utilizzare il tastierino per certe funzioni del
Modo Strumenti.
inoltre al rappresentante dell'assistenza di
accedere al modo Diagnostica.

Consente inoltre al

Consente inoltre al

Il tastierino consente

DocuColor 8000/7000 - Manuale dell’operatore

1-13

Panoramica

Stato lavoro

Quando si preme questo pulsante, viene visualizzato lo schermo
Stato lavoro.

Lo schermo Stato lavoro può essere impostato come schermo
iniziale di default dall’amministratore di sistema. Le informazioni
relative al lavoro comprendono: tipo di lavoro, stato corrente,
formato carta, quantità copie (numero di fogli per i lavori di una
sola pagina e numero di serie o pile per i lavori di più pagine) e
numero totale di pagine.

I lavori vengono numerati nell’ordine in cui sono ricevuti dalla
macchina per essere elaborati. L’ordine dei lavori in coda può
essere modificato mediante il comando Trattieni automatico
(per

riprendere il lavoro è necessario intervenire sulla stampante),
manuale (richiesto dall’utente), mediante la promozione di uno o
più lavori o la cancellazione di un lavoro.

1-14

DocuColor 8000/7000 - Manuale dell’operatore

Panoramica

Per eseguire una delle seguenti funzioni, è necessario prima
selezionare il lavoro desiderato sull'interfaccia utente, quindi
selezionare uno dei pulsanti elencati di seguito.

• Selezionare Trattieni lavoro per trattenere manualmente un

lavoro. Se un lavoro viene trattenuto in coda, non viene
stampato nemmeno quando raggiunge il primo posto nella
coda di stampa, ma viene saltato fino a quando non lo si
rilascia o elimina.

• Selezionare Rilascia lavoro per riattivare un lavoro trattenuto

in coda. Se il lavoro è stato trattenuto a causa di un problema
di risorse (assenza di carta, toner, ecc.), esso non può essere
rilasciato fino a quando la risorsa in questione non è
disponibile. Per rilasciare un lavoro trattenuto in seguito alla
richiesta di un utente è invece sufficiente selezionare il
pulsante Rilascia.

• Selezionare Promuovi lavoro per fare avanzare il lavoro

selezionato nella coda di stampa e fare in modo che venga
elaborato subito dopo il lavoro in fase di stampa. Se i lavori
promossi sono più d'uno, sono elaborati nell’ordine in cui
vengono ricevuti: un lavoro promosso non può essere
superato da lavori promossi successivamente.

• Selezionare Cancell a lavoro per eliminare dalla coda il lavoro

selezionato. Rispondere “Sì” alla richiesta di conferma
dell’eliminazione.

• Selezionare Particolari del lavoro per visualizzare

informazioni più dettagliate sul lavoro selezionato, quali
Numero di pagine elaborate, Modo colore, Vassoio utilizzato,
Tipo di carta e Finitura.

DocuColor 8000/7000 - Manuale dell’operatore

1-15

Panoramica

Nello schermo Stato lavoro i nomi dei lavori vengono visualizzati
con un massimo di 16 caratteri (inferiore al limite sul server a
colori).

Indica il totale delle pagine
dell'elenco lavori

I pulsanti freccia su/giù sono selezionabili
se il numero totale dei lavori
supera una pagina

Nome Funzione

Lista dei lavori Mostra tutti i lavori inviati alla stampante digitale.

Trattieni lavoro Trattiene un lavoro nella coda di stampa fino a

quando non viene rilasciato.

Rilascia lavoro Rilascia un lavoro trattenuto alla coda di stampa.

Promuovi lavoro Consente di anteporre un lavoro rispetto ad altri

lavori presenti nella coda.

Cancella lavoro Cancella un lavoro selezionato.

Particolari del
lavoro

Frecce su/giù Consentono di far scorrere la lista dei lavori.

Mostra le opzioni programmate per un lavoro.

1-16

DocuColor 8000/7000 - Manuale dell’operatore

Economizzatore

Lingua

Panoramica

Il pulsante Economizzatore consente di mettere la stampante
digitale in stato di consumo ridotto, in cui la temperatura del fusore
viene ridotta. La stampante entra automaticamente in questa
modalità in caso di inattività per 15 minuti (impostazione di
default). La durata può essere impostata nel Modo Strumenti su
un valore compreso tra 1 e 240 minuti

.

Per maggiori informazioni, consult are la Guida all’amministrazione
del sistema.

Il pulsante Lingua consente di scegliere una delle due lingue
disponibili per visualizzare le opzioni dell'interfaccia utente.

DocuColor 8000/7000 - Manuale dell’operatore

1-17

Panoramica

Accesso

Stato del sistema

Il pulsante Accesso consente di visualizzare uno schermo nel
quale viene richiesta una password per accedere al Modo
Strumenti o al Modo Auditron.

Per informazioni sulle funzioni dei modi Strumenti e Auditron,
consultare la Guida all’amminis trazione del sistema.

Quando so seleziona il pulsante Stato del sistema del pannello
comandi, come impostazione di default viene visualizzata la
scheda Vassoi. Lo schermo Stato del sistema può essere
impostato come schermo iniziale di default dall’amministratore di
sistema.

1-18

DocuColor 8000/7000 - Manuale dell’operatore

Panoramica

I vassoi 3 e 4 vengono visualizzati nella colonna Vassoi carta solo
se il secondo modulo di alimentazione è effettivamente collegato
alla stampante.

Nome schermo Funzione

Vassoi Mostra i vassoi disponibili e il livello, la

grammatura, il tipo e il formato della carta
caricata.

Particolari del
sistema

Memoria errori Mostra tutti i codici di errore al fine di assistere il

Manutenzione Il pulsante Unità sostituibile dal cliente permette

Visualizza il numero telefonico del servizio di
assistenza clienti, il numero di serie della
macchina e l’accesso allo schermo Contatori.

rappresentante dell’assistenza Xerox nella
risoluzione dei problemi della stampante
digitale.

di visualizzare lo stato delle cartucce di toner,
del contenitore del toner di scarto, dei corotron
di carica e del rullo del fusore. Lo stato di OK è
contrassegnato da un segno di spunta verde, lo
stato di Attenzione da un segno di spunta giallo
e lo stato di Guasto da un cerchio rosso.

DocuColor 8000/7000 - Manuale dell’operatore

1-19

Panoramica

Scheda Particolari del sistema

Questo schermo contiene il numero di telefono del servizio di
assistenza, il numero di serie del sistema e fornisce accesso ai
contatori di utilizzo.

I contatori registrano tutti i conteggi delle stampe. Per visualizzare
il conteggio delle stampe, selezionare il pulsante Contatori nello
schermo Particolari del sistema. Viene visualizzato lo schermo
Contatori di fatturazione.

1-20

DocuColor 8000/7000 - Manuale dell’operatore

Per azzerare i contatori, selezionare il pulsante Contatori

azzerabili e, nello schermo seguente, il pulsante Azzera.

Scheda Manutenzione

Panoramica

Selezionare il pulsante Unità sostituibile dal cliente dello schermo
Manutenzione per accedere all’elenco delle unità sostituibili del
sistema con il relativo stato.

DocuColor 8000/7000 - Manuale dell’operatore

1-21

Panoramica

La schermata Unità sostituibile dal cliente visualizza un indicatore
o un segno di spunta che indica il livello in cui si trova il materiale
di consumo.

Per esempio, gli indicatori di livello delle cartucce toner indicano il
livello di toner in ciascuna cartuccia:

• se tutte le barre sono rosse, la cartuccia è piena;

• se solo tre barre sono rosse, la cartuccia è piena per 3/4;

• se solo due barre sono rosse, la cartuccia è piena per 1/2;

• se solo una barra è rossa, la cartuccia è piena per 1/4.

Per gli altri materiali di consumo, come il contenitore del toner di
scarto, i corotron e il tessuto del fusore, vale quanto segue:

• un segno di spunta verde indica che il livello è sufficiente;

• un triangolo giallo avverte che il livello è basso;

• un cerchio rosso indica che il materiale è esaurito.
Se un materiale è esaurito, il lavoro in fase di esecuzione viene

automaticamente interrotto e viene ripreso solo dopo la
sostituzione del prodotto mancante.

1-22

DocuColor 8000/7000 - Manuale dell’operatore

Panoramica

Il rappresentante Xerox utilizza la funzione unità sostituibile dal
rappresentante dell'assistenza per controllare lo stato delle parti
che solo lui può sostituire.

Le parti comprendono l'olio del fusore e la la seconda cinghia di
trasferimento carica.

DocuColor 8000/7000 - Manuale dell’operatore

1-23

Panoramica

Aiuto

Segnali sonori

La funzione Aiuto fornisce informazioni sulle varie opzioni
visualizzate nelle varie schede dell'interfaccia utente.

Esistono tre tipi di segnali sonori:

• Attenzione

Il segnale di attenzione viene emesso sei secondi dopo il
completamento di un lavoro di scansione per ricordare
all’utente di rimuovere il documento dalla lastra dello scanner.

• Selezione pulsante

Un segnale unico indica che il pulsante selezionato è
disponibile. Un segnale doppio indica che il pulsante non è
disponibile.

• Guasto

Il segnale di guasto indica che la stampante è guasta e non
può essere utilizzata fino a quando non verrà riparata.

I segnali sonori possono essere disattivati o aumentati tramite il
Modo Strumenti.

Per ulteriori informazioni, consultare la Guida all’amministrazione
del sistema.

1-24

DocuColor 8000/7000 - Manuale dell’operatore

Schermi di avverti mento

Gli schermi di avvertimento presentano una barra rossa
trasversale e vengono visualizzati quando è necessario sostituire
un prodotto di consumo quale il toner. Gli schermi di avvertimento
indicano inoltre la presenza di guasti. Per risolvere il problema e
riprendere la stampa interrotta, seguire le istruzioni riportate
sull'interfaccia utente.

Panoramica

DocuColor 8000/7000 - Manuale dell’operatore

1-25

Panoramica

Individuazione dei componenti interni

Complessivi dei corotron di carica

Cassetto del trasporto carta

Etichetta del numero di serie

Se la stampante digitale subisce un’interruzione
dell’alimentazione che rende impossibile l’accesso alla scheda
Particolari del sistema e la visualizzazione del numero di serie,
aprire i due sportelli principali anteriori. L’etichetta con il numero di
serie è collocata al centro del pannello inferiore della stampante
digitale.

Cassetto del trasporto carta

In quest’area la carta viene allineata, l’immagine applicata alla
carta e la carta viene capovolta se l’operazione di stampa lo
richiede.

Etichetta del numero di serie

1-26

DocuColor 8000/7000 - Manuale dell’operatore

Modulo di trasporto

Panoramica

Il percorso carta superiore del modulo di trasporto trasporta la
carta dai vassoi carta al percorso carta superiore della stampante
digitale.

Durante le operazioni di stampa fronte/retro, il percorso
carta inferiore trasporta la carta al percorso carta superiore della
stampante digitale attraverso il modulo di trasporto.

Vassoio 1

Percorso carta
superiore

Vassoio 2

Percorso carta
inferiore

DocuColor 8000/7000 - Manuale dell’operatore

1-27

Panoramica

e

Percorso carta nella stampante digitale

Il percorso carta trasferisce l’immagine sulla carta e la fonde per le
selezioni fronte e per quelle fronte/retro. È suddiviso in due aree: il
percorso carta superiore e quello inferiore.

Il percorso carta
superiore viene utilizzato per le stampe fronte e per quelle fronte/
retro, mentre il percorso carta inferiore viene utilizzato solo per le
stampe fronte/retro.

Il trasporto orizzontale 1 elimina le

arricciature della carta durante la stampa fronte/retro.

Ingresso
invertitore

Dal modulo di trasporto

Al modulo di trasporto

Trasporto
Trasporto
di allineamento

Trasporto orizzontale 2

ad aspirazione

Trasporto invertitore

Trasporto fusore

Trasporto orizzontale 1

Al modulo di uscita

Dal trasporto invertitor
modulo fronte/retro

1-28

DocuColor 8000/7000 - Manuale dell’operatore

Modulo di uscita

Panoramica

Una stampa completata passa attraverso il modulo di uscita e
arriva al vassoio raccolta sfalsamento (o a qualsiasi altra unità di
finitura).

Il modulo di uscita contiene un dispositivo antiarricciatura
che rimuove dal foglio l’arricciatura che si forma durante il
processo di fusione.

Il modulo di uscita contiene anche un
invertitore, che capovolge il foglio in modo che sia possibile
stampare sul lato 2 quando è selezionata la modalità fronte/retro o
l'uscita a faccia in giù.

Al
dispositivo
di uscita

Dalla stampante

Al trasporto invertitore

Alla stampante

Dispositivo antiarricciatura

Trasporto
invertitore

fronte/retro

DocuColor 8000/7000 - Manuale dell’operatore

1-29

Panoramica

Spostamento della stampante digitale

Se la stampante digitale deve essere spostata, rivolgersi al
rappresentante dell’assistenza clienti Xerox. È necessario
effettuare la pianificazione dell'installazione per ogni nuova sede.

Aggiornamenti alla documentazione del cliente

Per eventuali aggiornamenti alla documentazione del cliente,
visitare il sito
periodicamente questo sito per le ultimissime informazioni sulla
vostra stampante.

www.xerox.com. Accertarsi di controllare

1-30

DocuColor 8000/7000 - Manuale dell’operatore

2. Carta e vassoi

Lista dei materi ali suggeriti

Per indicazioni sulla carta, consultare la Guida all'uso dei
materiali, la Lista dei materiali suggeriti e la Guida ai supporti
speciali: suggerimenti.
ai supporti speciali: suggerimenti vengono aggiornati

regolarmente.

www.xerox.com. Utilizzare il parametro di ricerca DocuColor

8000/7000 e seguire il percorso fino a trovare i file da scaricare.

Gestione della carta

La Lista dei materiali suggeriti e la Guida

I file PDF sono disponibili all'indirizzo

x

o

r

e

X

L'etichetta sulla risma
suggerisce di
“Stampare prima dal
lato della freccia”

Per ottenere risultati ottimali, caricare la carta con il lato di
chiusura rivolto verso l'alto in tutti i vassoi. Il lato di chiusura è
quello in corrispondenza del quale viene chiuso l'involucro della
confezione.

Seguire le istruzioni dell'etichetta sulla confezione.

NOTA: molti produttori utilizzano frecce sull'etichetta delle risme
di fogli per indicare il lato consigliato per la stampa di immagini.
Utilizzare il lato contraddistinto dalla freccia come equivalente del
lato di chiusura quando si carica la carta.

DocuColor 8000/7000 - Manuale dell’operatore

2-1

2. Carta e vassoi

Le prestazioni della carta sono influenzate da molti fattori, tra cui
la temperatura e l'umidità dell'ambiente, la qualità della carta, la
polvere e le dimensioni dell'area di stampa.

Se si verificano
inceppamenti o arricciature, rimuovere la carta dal vassoio,
capovolgerla, caricarla di nuovo nel vassoio e riprendere la
stampa.

Se il problema viene risolto, continuare a caricare la

carta allo stesso modo.
Altrimenti, caricare una nuova risma di carta e riprovare

l'operazione.

Se il problema persiste, l'amministratore del sistema
può accedere al Modo Strumenti e provare a cambiare
l'impostazione del dispositivo antiarricciatura.

Se il problema non
scompare nemmeno dopo che sono stati effettuati tutti i tentativi
indicati, rivolgersi al rappresentante Xerox.

Per ottenere un funzionamento affidabile della stampante digitale
e una buona qualità di stampa, Xerox consiglia di:

Conservazione della carta • Su una superficie piana. Non conservare la carta a diretto

contatto con il pavimento, in quanto si aumenta la possibilità
che la carta assorba l'umidità. La carta deve essere sistemata
su pallet di legno, scaffali o in armadietti all'interno di aree
protette da condizioni estreme di temperatura o umidità.

• In un'area a bassa concentrazione di polvere.

• In un'area a basso tasso di umidità. Il controllo dell'umidità è

fondamentale per rispettare le caratteristiche della carta. Le
condizioni ottimali per la conservazione della carta richiedono
un'umidità relativa compresa tra il 35 e il 55%. Un aumento
dell'umidità può provocare la comparsa di margini ondulati.
Ciò accade poiché i margini assorbono l'umidità mentre il resto
della risma rimane inalterato. L'ondulazione può creare
inceppamenti e problemi di alimentazione della carta.

• In un contenitore ermetico a prova di umidità.

2-2

DocuColor 8000/7000 - Manuale dell’operatore

2. Carta e vassoi

• In un ambiente a temperatura controllata. La temperatura della

stanza in cui viene conservata la carta ha un effetto
considerevole sul rendimento della carta nella macchina. La
temperatura ottimale per la conservazione della carta è
compresa tra 20 e 24,4

°C.°

Per ulteriori informazion i sul la gestione della carta, consultare la
Guida all'uso dei materiali.

Taglio e rifilatura del la c arta

L'impiego di carta di taglio accurato è di fondamentale importanza.
Alcune cartiere producono carta in formati tagliati e rifilati tramite
sistemi estremamente sofisticati che prevedono l'impiego di lame
circolari e la rimozione della polvere in ogni punto di taglio,
consentendo in tal modo di prevenire problemi di contaminazione.

Il taglio e la rifilatura della carta finalizzata all'ottenimento del
formato desiderato tramite lame poco affilate provoca la
formazione di pulviscolo. Si raccomanda di rifilare la carta solo al
termine del lavoro di stampa, per evitare la formazione di
pulviscolo e il verificarsi di problemi di contaminazione.

Se è assolutamente necessario eseguire tali operazioni in fase di
pre-stampa, si consigliano interventi di manutenzione adeguati,
quali l'affilatura delle lame e la rimozione della polvere di carta
tramite aspirazione.

DocuColor 8000/7000 - Manuale dell’operatore

2-3

2. Carta e vassoi

Vassoi carta

I vassoi carta 1 e 2 sono i vassoi standard presenti nella
configurazione di base della stampante digitale.

La figura
seguente illustra il percorso carta dai vassoi 1 e 2 attraverso il
Modulo di trasporto.

Modulo
di trasporto

Vassoio 1

Alla stampante
digitale

Vassoio 2

Dal
trasporto
orizzontale
fronte/retro

2-4

DocuColor 8000/7000 - Manuale dell’operatore

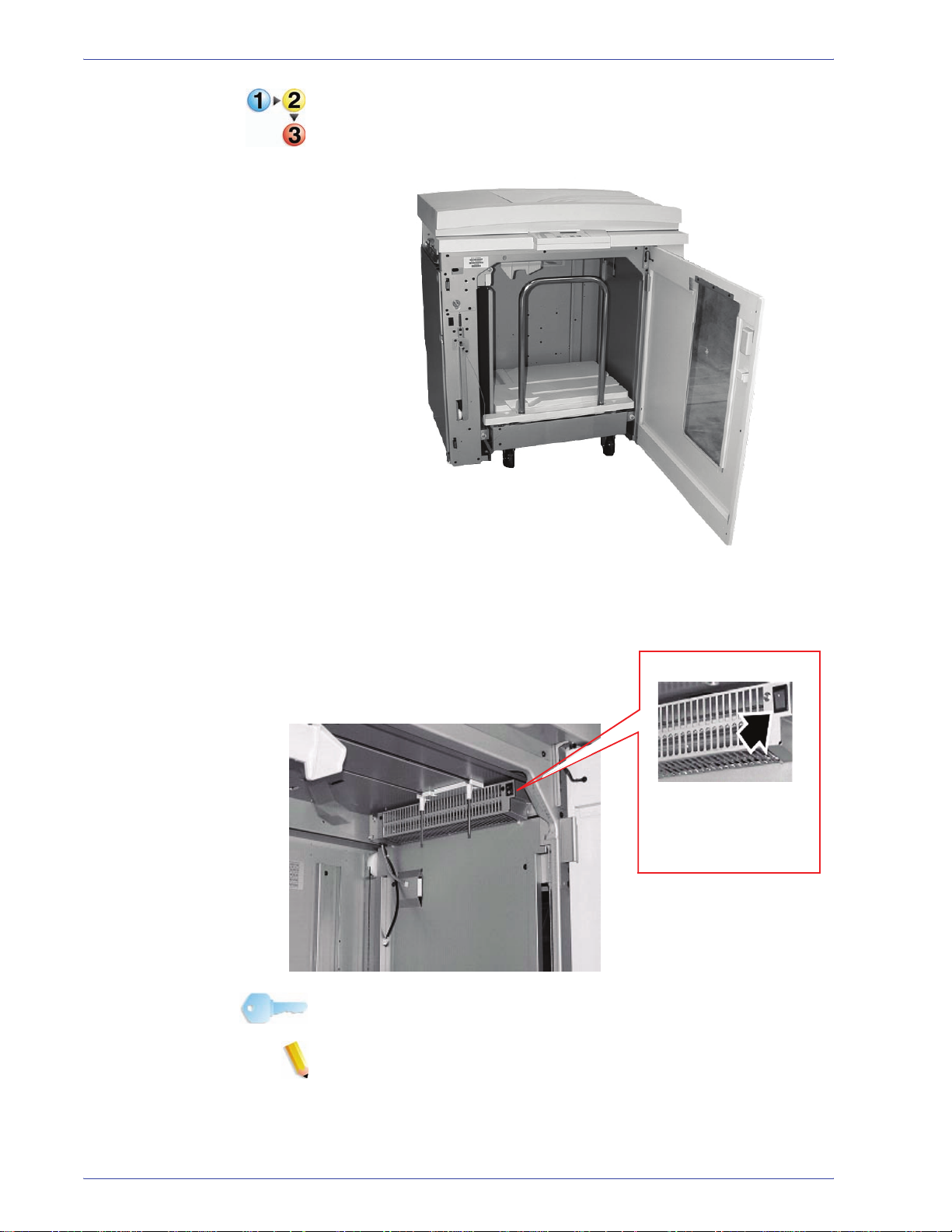

Consigli per l'uso della carta

Per risultati ottimali, è importante rispettare le seguenti indicazioni:

• Non caricare la carta o altri materiali oltre la linea MAX sulla

• Non conservare risme di carta nei vassoi.

• Non utilizzare carta increspata, strappata, arricciata o piegata.

• Usare i formati e le grammature elencati nellaLista dei

• Seguire i suggerimenti della Guida ai supporti speciali:

• Non mischiare fogli di formato e grammatura diversi in un

• Verificare che gli indicatori luminosi dei vassoi siano impostati

La carta viene alimentata nella stampante digitale in due possibili
posizioni: alimentazione lato lungo (LEF) o alimentazione lato
corto (SEF). Il lato lungo citato è il bordo più lungo della carta.
Quando si usa la posizione LEF, sistemare la carta in modo che il

SEF

LEF

lato lungo venga alimentato per primo. Il lato corto è il bordo più
corto della carta. Quando si usa la posizione SEF, sistemare la
carta in modo che il lato corto venga alimentato per primo.

2. Carta e vassoi

guida della carta posteriore.

materiali suggeriti.

suggerimenti.

vassoio carta.

sul formato, l'intervallo di grammature e il tipo di carta corretti.

NOTA: è fondamentale che la carta venga caricata con le guide
della carta in posizione corret ta. La carta caricata in modo NON
corretto si mette di traverso, provocando un inceppamento.

DocuColor 8000/7000 - Manuale dell’operatore

2-5

2. Carta e vassoi

Arricciatura

Quando viene esposta al calore, la carta perde umidità e si
arriccia in corrispondenza della fonte di calore. I lavori ad alta
copertura di stampa tendono ad arricciarsi maggiormente a causa
dell'effetto di plastificazione esercitato dal toner sulla superficie
del foglio. Il sistema tenta di ridurre questo effetto mediante
appositi dispositivi antiarricciatura meccanici disposti lungo il
percorso carta.

La stampante è stata progettata con un sistema di controllo
automatico delle arricciature che si basa su informazioni quali la
quantità di copertura del toner sul foglio, la grammatura della
carta, la patinatura della carta, l'umidità e la temperatura correnti.
Il sistema determina la quantità di pressione necessaria ai vari
dispositivi antiarricciatura per ridurre le arricciature delle stampe
finali.

Se si verificano arricciature eccessive, rimuovere la carta dal
vassoio, capovolgerla e riposizionarla nel vassoio. Se le
arricciature sono ancora eccessiv e, consultare il capitolo Modo
Strumenti della Guida all'amministrazione del sistema per
modificare le impostazioni del dispositivo antiarricciatura e
adattarle alle condizioni dell'ambiente e della carta.

2-6

DocuColor 8000/7000 - Manuale dell’operatore

Specifiche dei supporti

Carta T ut ti i vassoi

Formato minimo 182 x 182 mm

(7,16 x 7,16 poll.)

Formato massimo 320 x 488 mm

(12,6 x 19,2 poll.)

Formati standard B5 LEF/SEF A4 LEF/SEF

B4 SEF A3 SEF
8 x 10 poll. LEF 8,5 x 11 poll. LEF/SEF
8,5 x 13 poll. SEF 8,5 x 14 poll. SEF
11 x 17 poll. SEF 12 x 18 poll. SEF
Kai8 SEF Kai16 LEF

12,6 x 17,7 poll. SEF✸12,6 x 19,2 poll. SEF

2. Carta e vassoi

✸

Intervallo grammature

Trasparenti

★

60 - 300 g/m²

Si
(A4 LEF o 8,5 x 11 poll. LEF)

Etichette

★

Carta a trasferimento

Carta patinata

Inserti a rubrica

◆ ❂

✤

★

Si

No

Si

Si

Carta perforata Sì: 2, 3, 4 fori

✸

Consultare la sezione Formato carta non standard di questo

capitolo.

✤

Consultare la sezione Inserti a rubrica di questo capitolo.

★Per informazioni, consultare la Lista dei materiali suggeriti e la
Guida ai supporti speciali.

◆

Fronte/retro è limitato alla carta di grammatura 220 g/m² o

inferiore.

❂

L80 g/m² non può essere usata per la copia in fronte/retro in
condizioni di umidità elevata.
usata.

L85 g/m² patinata non può essere

DocuColor 8000/7000 - Manuale dell’operatore

2-7

2. Carta e vassoi

Capacità dei vassoi

Fronte/retro

Istruzioni per l'uso di trasparenti

Tutti i vassoi hanno una capacità di 2.000 fogli da 90 g/m².

Il sistema DocuColor 8000/7000 è in grado di stampare fronte/
retro da tutti i vassoi su carta con una grammatura massima di
220 g/m². La stampa fronte/retro non è possibile con supporti di
formato superiore a 321,1 x 458,1 mm.

I trasparenti possono essere stampati da tutti i vassoi.
Utilizzare solo i trasparenti consigliati:

• Trasparenti Xerox con striscia di rinforzo: USA e Canada,

3R5765; Xerox Europe, 3R93179.

• Caricare i trasparenti nel vassoio con la striscia di rinforzo

come bordo anteriore e rivolta verso il BASSO. (Il bordo
anteriore è quello che viene alimentato per primo nella
stampante digitale.)

• Per evitare inceppamenti, non mischiare carta e
trasparenti nel vassoio.

• Assicurarsi che l'opzione Trasparenti sia selezionata in
corrispondenza della sezione Grammature sulla parte
superiore anteriore del vassoio.

2-8

DocuColor 8000/7000 - Manuale dell’operatore

Inserti a rubrica

2. Carta e vassoi

Gli inserti a rubrica possono essere caricati nei vassoi come carta
non standard.

• Durante il caricamento, inserire il lato lungo senza linguetta
dell'inserto a rubrica come bordo anteriore nella stampante.

• Non esiste una procedura di recupero dagli inceppamenti
quando si stampa su supporti a rubrica.

• È necessario riassemblare manualmente gli originali e le

stampe, determinare il punto in cui il lavoro è stato
interrotto e riprendere la stampa o annullarla per effettuarla
di nuovo.

• Il formato dell'inserto a rubrica deve essere di 229 x 279 mm
per il formato Letter e di 223,5 x 296 per il formato A4.

• La grammatura corretta dell'inserto deve essere

selezionata sul vassoio.

• Selezionare Formato non standard sul vassoio e
sull'interfaccia utente e, nel Modo Strumenti selezionato dallo
schermo sensibile, inserire 296 mm per A4 in corrispondenza
dell'asse X e 223,5 mm per A4 in corrispondenza dell'asse Y
per l'alimentazione SEF.

Per informazioni sulla procedura di programmazione di carta di
formato non standard, consultare la Guida all'amministrazione del
sistema.

DocuColor 8000/7000 - Manuale dell’operatore

2-9

2. Carta e vassoi

Carta perforata

La carta perforata (3 fori) può essere alimentata da qualsiasi
vassoio con orientamento LEF o SEF e il bordo coi fori rivolto in
qualsiasi direzione.

NOTA: per pinzare la carta perforata a tre fori con la pinzatrice/
impilatore grande capacità opzionale (HCSS80), consultare il
capitolo Accessori per informazioni su come caricare la carta in
base alla posizione in cui apporre il punto.

Caricare la carta perforata fronte o fronte/retro con gli orientamenti
mostrati di seguito, al fine di evitare gli inceppamenti carta causati
dall'incorretto allineamento dei fori ai sensori carta della
stampante.

Lavori di stampa solo fronte

Caricare la carta perforata in uno qualsiasi dei vassoi nella
direzione di alimentazione dal lato lungo (LEF).
seguente illustrazione:

Basarsi sulla

Retro del vassoio carta

Guide
vassoio

carta

Fronte vassoio carta

Lavori di stampa fronte/retro

Caricare la carta perforata in uno qualsiasi dei vassoi nella
direzione di alimentazione dal lato lungo (LEF) o dal lato corto
(SEF).

Basarsi sulla seguente illustrazione:

Direzione LEF

Retro del vassoio carta

Guide

vassoio
carta

Fronte vassoio carta

Lato

destro

Lato
destro

Direzione SEF

Retro del vassoio carta

Guide
vassoio
carta

Fronte vassoio carta

2-10

NOTA: per pinzare la carta perforata a tre fori con l'HCSS80
(pinzatrice/impilatore grande capacità opzionale 80), consultare il
capitolo

Accessori (vedere le pagg. 3-27 e 3-43) per informazioni
su come caricare la carta in base alla posizione in cui apporre il
punto.

DocuColor 8000/7000 - Manuale dell’operatore

Carta intestata

Per la realizzazione di carta intestata prestampata vengono
utilizzati vari tipi di inchiostri e toner che possono non risultare
intatti dopo essere passati attraverso la stampante digitale.

Per informazioni sull' uso di cart a intestat a prestamp ata, consul tare
la Guida ai supporti speciali: suggerimenti.

Formato carta non standard

Per formato carta non standard si intende qualsiasi formato per
cui non esiste un'impostazione intermedia della guida carta tra i
formati minimo e massimo accettati: 182 x 320 mm LEF e
182

x 488 mm SEF.

I formati non standard possono essere alimentati da qualsiasi
vassoio. L'impostazione Non standard deve essere selezionata
nella parte anteriore superiore del vassoio.

2. Carta e vassoi

Per informazioni su come programmare un formato non st andard
come formato di default di un particolare vassoio, consultare la
Guida all'amministrazione del sistema.

DocuColor 8000/7000 - Manuale dell’operatore

2-11

2. Carta e vassoi

Scambio automatico vassoi

Se viene attivata la funzione Scambio automatico vassoi nel Modo
Strumenti, nel caso la carta contenuta nel vassoio selezionato si
esaurisca, la stampante passa automaticamente a un altro
vassoio contenente carta di uguale formato, tipo, grammatura e
orientamento di alimentazione (SEF o LEF).

Per maggiori informazioni, c onsultare la Guida al l'amministrazione
del sistema.

Selezione carta automatica

Questa opzione può essere attivata in Modo Strumenti. Quando è
abilitata, la stampante digitale seleziona automaticamente il
vassoio che contiene il formato carta corretto,senza che sia
necessario selezionarne uno.

Per maggiori informazioni sull'attivazione di questa funzione e
sull'impostazione di un vassoio predefinito, consultare la Guida
all'amministrazione del sistema.

Quando l'opzione Impostazioni produttività è impostata su Carta
leggera nel Modo Strumenti, la funzione Selezione carta
automatica seleziona il formato corretto nell'intervallo di
grammature 81-105 g/m². Quando Impostazioni produttività è
impostata su Carta pesante, Selezione carta automatica seleziona
il formato nell'intervallo di grammature 106-135 g/m²

.

2-12

DocuColor 8000/7000 - Manuale dell’operatore

Caricamento della carta

2. Carta e vassoi

Seguire questa procedura per caricare la carta in qualsiasi
vassoio.

1. Estrarre il vassoio fino al punto di arresto.

2. Inserire la carta del formato appropriato nel vassoio con

l'orientamento di alimentazione corretto. Leggere le etichette
di orientamento presenti su ciascun vassoio.

• Caricare la risma con il lato di chiusura della confezione
rivolto verso l'alto (quello in corrispondenza della chiusura
della confezione di carta).

• Non caricare la carta oltre la linea MAX sulla guida
posteriore.

• Non conservare le risme di carta nella zona aperta dei
vassoi. Il vassoio sarà inutilizzabile finché la carta non sarà
stata rimossa.

NOTA: molti produttori indicano il lato consigliato per la
stampa tramite frecce sull'etichetta delle risme di carta.
Utilizzare il lato contraddistinto dalla freccia come
equivalente del lato di chiusura quando si carica la carta.

3. Regolare le guide della carta premendo verso l'interno i

dispositivi di rilascio e muovendo con cautela la guida del
bordo fino a quando non tocca il bordo del materiale presente
nel vassoio.

4. Benché tutti i vassoi riconoscano automaticamente il formato,

l'intervallo della grammatura carta (g/m²) deve essere
selezionato nell'indicatore della grammatura sulla parte
anteriore/superiore di ogni vassoio.

• La selezione del corretto intervallo influisce sulle
prestazioni del sistema e la qualità di stampa.

DocuColor 8000/7000 - Manuale dell’operatore

2-13

2. Carta e vassoi

•Premere il pulsante di selezione fino a quando non si
illumina la spia accanto alla grammatura corretta.

• Per la conversione da libbre a g/m², consultare le Tavole di
conversione delle grammature in questo capitolo.

5. Selezionare Trasparenti se si utilizzano i trasparenti.

6. Selezionare Non standard se gli indicatori di formato delle

guide non prevedono il formato della carta che si sta
alimentando.

7. Selezionare Patinata o Non patinata.

Pulsanti di selezione

Etichetta senza testo

Pulsanti di selezione

2-14

DocuColor 8000/7000 - Manuale dell’operatore

2. Carta e vassoi

Regolazione dell'aria dei

vassoi

I compressori aiutano a mantenere ottimali le condizioni di stampa
dei vassoi:

• Ogni vassoio è dotato di due compressori e di due
ventilatori.
mentre i due ventilatori sono situati a destra del vassoio.

• Il compressore del bordo anteriore è sempre attivo e
produce aria calda se viene effettuata la selezione di carta
patinata, trasparenti o carta comune da 106 g/m² o di
grammatura superiore. Il compressore del bordo
posteriore è sempre attivo e non produce aria calda.

• I vassoi sono dotati anche di leve di regolazione dell'aria,
le quali permettono di regolare la direzione dell'aria.

I ventilatori sono situati sul davanti dei vassoi,

8. Se la grammatura è compresa tra 64 e 256 g/m², la leva di

regolazione dell'aria deve essere rivolta verso la parte
anteriore del vassoio.

9. Se la grammatura è compresa tra 257 e 300 g/m², le leve di

regolazione dell'aria devono essere rivolte verso il retro del
vassoio.

DocuColor 8000/7000 - Manuale dell’operatore

2-15

2. Carta e vassoi

Tavole di conversione delle grammature

Conversione di grammature specifiche

Carta

Gramma-

tura

g/m²

60 16 41 22 33 27

64 17 43 24 35 29

75 20 50 28 41 34

80 21 54 30 44 36

90 24 60 33 50 41

105 28 70 39 58 48

120 32 80 44 66 55

135 35 90 50 75 62

150 40 100 55 83 67

158 42 107 58 87 72

163 43 110 60 90 74

xerografica di
qualità, carta per
scrittura, libbre -

500 fogli da 432

x 558,8 mm

Offset,

T esto, Libro,

libbre -

500 fogli da

635 x 965,2

mm

Copertina,

libbre -

500 fogli da

508 x 660,4

mm

Cartoncino,

libbre -

500 fogli da

647,7 x

774,7 mm

Cartoncino

500 fogli da

Bristol e

divisori,

libbre ­571,5 x

723,9 mm

176 47 119 65 97 80

200 53 135 74 110 91

203 54 137 75 112 93

216 57 146 80 119 98

220 59 149 81 122 100

259 66 169 92 140 114

280 74 189 104 155 128

300 74 189 104 155 128

L'evidenziazione in giallo indica le qualità più diffuse per la
categoria

2-16

DocuColor 8000/7000 - Manuale dell’operatore

2. Carta e vassoi

Intervalli di conversione delle grammature

Carta

xerografica

di qualità,

Gramma­tura g/m²

60 - 80 17 - 21 43 - 54 24 - 30 35 - 44 29 - 36

81 - 105 22 - 28 55 - 70 31 - 39 45 - 58 37 - 48

106 - 135 29 - 36 71 - 90 40 - 44 59 - 75 49 - 62

136 - 150 37 - 40 91 - 100 45 - 55 76 - 83 63 - 67

151 - 220 41 - 59 101 - 149 56 - 81 84 - 122 68 - 100

carta per

scrittura,

libbre -

500 fogli da

432 x 558,8

mm

Offset,

T esto, Libro,

libbre -

500 fogli da

635 x 965,2

mm

Copertina,

libbre -

500 fogli da

508 x 660,4

mm

Cartoncino,

libbre -

500 fogli da

647,7 x

774,7 mm

Cartoncino

Bristol e

divisori,

libbre -

500 fogli da

571,5 x

723,9 mm

221 - 300 60 - 74 150 - 189 82 - 110 123 - 166 101 - 128

DocuColor 8000/7000 - Manuale dell’operatore

2-17

2. Carta e vassoi

2-18

DocuColor 8000/7000 - Manuale dell’operatore

3. Accessori

NOTA: l’alimentatore grande capacità opzionale del sistema
DocuColor 2060/2045 è compatibile anche con il sistema
DocuColor 8000/7000. Quando è collegato, l’alimentatore appare
nelle schermate di selezione vassoi sotto la dicitura “Vassoi o

Vassoi 3 e 4 (secondo modulo di alimentazione)

Il secondo modulo di alimentazione è un dispositivo di
alimentazione opzionale che contiene i vassoi 3 e 4. Questo
modulo supporta la stessa quantità e gli stessi tipi di supporto del
primo modulo di alimentazione (FFM, First Feeder Module), che
contiene i vassoi 1 e 2. Il primo modulo di alimentazione non è
opzionale ed è connesso in modo permanente alla stampante
digitale.

3”.

Ogni vassoio ha una capienza di 2000 fogli di carta da 90 g/m². Il
capitolo 2 fornisce informazioni più dettagliate sui singoli tipi di
carta.

NOTA: consultare sempre la Lista dei materiali suggeriti e la
Guida ai supporti speciali.

DocuColor 8000/7000 - Manuale dell’operatore

3-1

3. Accessori

Individuazione dei componenti

Secondo modulo di alimentazione

Vassoio 3

Vassoio 4

Vassoio 1

Vassoio 2

Primo modulo di alimentazione

3-2

DocuColor 8000/7000 - Manuale dell’operatore

Percorso carta

3. Accessori

La carta viene alimentata dal lato destro dei vassoi. I fogli
transitano dall'area di trasporto, posta dietro lo sportello destro del
secondo modulo di alimentazione (SFM), e arrivano all'area di
trasporto superiore al di sopra dei vassoi 1 e 2. Da qui passano
attraverso il modulo di trasporto ed entrano nella stampante.

Area di trasporto SFM

Vassoio 3

Vassoio 4

Area di trasporto superiore

Vassoio 1

Vassoio 2

Modulo di trasporto

DocuColor 8000/7000 - Manuale dell’operatore

3-3

3. Accessori

Consigli per l'uso della carta

Per risultati ottimali, è importante rispettare le seguenti indicazioni:

• Non caricare la carta o altri materiali oltre la linea MAX sulla
guida della carta posteriore.

• Non conservare risme di carta nei vassoi.

• Non utilizzare carta increspata, strappata, arricciata o piegata.

• Usare i formati e le grammature elencati nella Lista dei
materiali suggeriti.

• Seguire i suggerimenti della Guida ai supporti speciali:
suggerimenti.

• Non mischiare fogli di formato e grammatura diversi in un
vassoio carta.

• Verificare che gli indicatori luminosi dei vassoi siano impostati
sul formato, l'intervallo di grammature e il tipo di carta corretti.

NOTA: è fondamentale che la carta venga caricata con le guide
della carta in posiz ion e corret t a. Se la c art a NON v iene caric at a in
modo corretto, essa si dispone di traverso provocando un
inceppamento.

3-4

DocuColor 8000/7000 - Manuale dell’operatore

Specifiche dei supporti

Guide T ut ti i vassoi

Formato minimo 182 x 182 mm

(7,16 x 7,16 poll.)

Formato massimo 320 x 488 mm

(12,6 x 19,2 poll.)

Formati standard B5 LEF/SEF A4 LEF/SEF

B4 SEF A3 SEF
8 x 10 poll. LEF 8,5 x 11 poll. LEF/SEF
8,5 x 13 poll. SEF 8,5 x 14 poll. SEF
11 x 17 poll. SEF 12 x 18 poll. SEF
Kai8 SEF Kai16 LEF

12,6 x 17,7 poll. SEF✸12,6 x 19,2 poll. SEF

3. Accessori

✸

Intervallo grammature

Trasparenti

★

60 - 300 g/m²

Sì
(A4 LEF o 8,5 x 11 poll. LEF)

Etichette

★

Carta a trasferimento

Carta patinata

Inserti a rubrica

◆ ❂

✤

★

Sì

No

Sì

Sì

Carta perforata Sì: 2, 3, 4 fori

✸

Consultare la sezione Formato carta non standard di questo

capitolo.

✤

Consultare la sezione Inserti a rubrica di questo capitolo.

★

Per informazioni, consultare la Lista dei materiali suggeriti e la

Guida ai supporti speciali.

◆

La stampa fronte/retro è limitata alla carta di grammatura

220

g/m² o inferiore.

❂

L80 g/m² non può essere usata per la copia in fronte/retro in
condizioni di umidità elevata.
essere usata.

La carta L85 g/m² patinata non può

DocuColor 8000/7000 - Manuale dell’operatore

3-5

3. Accessori

Caricamento della carta

Sul lato anteriore superiore dei vassoi carta sono disponibili tre
impostazioni da selezionare per ottenere le migliori prestazioni in
termini di velocità e qualità delle stampe.

• Formato carta: non standard o standard.

Selezionare Non standard se gli indicatori di formato delle
guide non prevedono il formato della carta che si sta
alimentando.

• Grammatura: trasparenti o intervalli di grammature.

Selezionare Trasparenti o l'intervallo in cui è compresa la
grammatura della carta caricata.

• Tipo di carta: patinata o non patinata.
Tenere premuto il pulsante di selezione finché la spia di fianco alla

voce desiderata non si accende.

Etichetta senza testo

Pulsanti di selezione

Pulsanti di selezione

3-6

DocuColor 8000/7000 - Manuale dell’operatore

Regolazione dell'aria dei vassoi

I compressori aiutano a mantenere ottimali le condizioni di stampa
dei vassoi:

• Ogni vassoio è dotato di due compressori. Il compressore
del bordo anteriore è sempre attivo ed emette aria calda
se si effettua una delle seguenti selezioni: Carta patinata,
Trasparenti o Carta comune di grammatura 106 g/m² o
superiore. Il compressore del bordo posteriore è sempre
acceso e non produce aria calda.

• I vassoi sono dotati anche di leve di regolazione dell'aria,
le quali permettono di regolare la direzione dell'aria. Se la
grammatura è compresa tra 64 e 256 g/m², la leva di
regolazione dell'aria deve essere rivolta verso la parte
anteriore del vassoio. Se la grammatura è compresa tra
257 e 300 g/m², la leva di regolazione dell'aria deve essere
rivolta verso la parte posteriore del vassoio.

Spostare le leve di regolazione in base alla grammatura della
carta caricata. Spostare la leva in avanti se la carta ha una
grammatura compresa tra 64 e 256 g/m². Spostare le leve verso il
retro del vassoio se la grammatura della carta è compresa
tra

257 e 300 g/m².

3. Accessori

DocuColor 8000/7000 - Manuale dell’operatore

3-7

3. Accessori

Eliminazione degli inceppamenti

Caratteristi che fi siche

Se si verifica un inceppamento della carta all’interno della
stampante digitale, viene visualizzato un messaggio
sull'interfaccia utente. Seguire le istruzioni visualizzate per
eliminare l'inceppamento dall'area o dalle aree interessate e
riprendere la stampa. Le istruzioni per l'eliminazione degli
inceppamenti sono riportate anche nel capitolo Risoluzione dei
problemi.

Dimensioni

1060 mm (L) x 750 mm (P) x 969 mm (A).

Peso

250 Kg.

Requisiti di spazio

Per i requisiti di spazio per l'installazione, chiedere al
rappresentante Xerox di consultare la Guida alla pianificazione
dell'installazione di DocuColor 8000/7000.

3-8

DocuColor 8000/7000 - Manuale dell’operatore

HCS80 (Impilatore grande capacità 80)

L'HCS80 (impilatore grande capacità 80) è un dispositivo
opzionale di finitura con funzionalità di impilatura e sfalsamento
delle stampe in uscita in un vassoio impilatore. L'HCS80 si collega
al lato destro della stampante e sostituisce il vassoio raccolta e
sfalsamento.

3. Accessori

Il vassoio impilatore ha una capacità di 3500 fogli da 90 g/m² (o di
370 mm di altezza). Il vassoio superiore ha una capacità di 250
fogli da 90 g/m². L'HCS80 viene fornito con due carrelli impilatore.
Se necessario, è possibile acquistare un carrello impilatore
aggiuntivo. Per ulteriori dettagli, rivolgersi al proprio
rappresentante Xerox.

NOTA: dal momento che il vassoio impilatore non può contenere
più di 45 kg di stampe, il limite per i fogli di carta patinata è 3500
(p.es., SRA3).

DocuColor 8000/7000 - Manuale dell’operatore

3-9

3. Accessori

Con l'HCS80 è possibile:

• selezionare la modalità di sfalsamento quando i fascicoli
vengono inviati al vassoio impilatore;

• inviare documenti al vassoio superiore;

• inviare supporti di formati misti al vassoio impilatore o al
vassoio superiore;

NOTA: non impilare fascicoli di dimensioni maggiori sopra
fascicoli di dimensioni minori, poiché potrebbero verificarsi
inceppamenti.

• inviare una serie di prova al vassoio superiore;

• collegare due impilatori alla stampante digitale e inviare
fascicoli all'impilatore 1 o 2 o a entrambi;

• inviare fascicoli a un altro dispositivo di finitura attraverso
l'impilatore.

3-10

DocuColor 8000/7000 - Manuale dell’operatore

Individuazione dei componenti

Pannello comandi

8

9

3. Accessori

7

6

5

1

Nome Funzione

1 Spia di pronto La spia di pronto lampeggia durante la fase di inizializzazione e rimane

accesa quando l'HCS80 è in funzione o in standby.

2 Pulsante Serie di

prova

3 Pulsante Scarica Premere una volta il pulsante per abbassare il vassoio impilatore e

4 Spia Scarica La spia si accende quando il vassoio impilatore si è completamente

Premere il pulsante se si vuole che l'HCS80 invii il fascicolo successivo al
vassoio superiore.

sbloccare lo sportello anteriore. Se si preme il pulsante durante un lavoro,
tutti i fogli nel percorso carta vengono espulsi prima dell'abbassamento del
vassoio impilatore.

abbassato e lo sportello anteriore può essere aperto.

2

3

4

DocuColor 8000/7000 - Manuale dell’operatore

3-11

3. Accessori

Nome Funzione

5 Spia di attesa La spia lampeggia quando il vassoio impilatore si solleva o si abbassa.

6 Visualizzazione

dei codici di errore

7 Area inceppamenti

del vassoio
superiore

8 Area inceppamenti

del bypass

9 Area inceppamenti

del vassoio
impilatore

Tas tie ri n o Viene utilizzato dal rappresentante del servizio di assistenza per la

Visualizza un codice quando si verifica un guasto nell'HCS80. Per ulteriori
informazioni, consultare la tabella dei codici di errore della sezione
Risoluzione dei problemi di questo capitolo.

Lampeggia quando si verifica un inceppamento

Lampeggia quando si verifica un inceppamento

Lampeggia quando si verifica un inceppamento o lo sportello è aperto.

diagnostica (non illustrato). Il tastierino si trova sul lato anteriore destro del
pannello comandi.

3-12

DocuColor 8000/7000 - Manuale dell’operatore

Ventola di raffreddamento

L'HCS80 è dotato di una ventola di raffreddamento che può
essere accesa o spenta a piacimento. La ventola è situata
all'interno dello sportello anteriore:

3. Accessori

Vent ola di raffreddamento dell'HCS80

La ventola è di solito spenta. Accenderla quando si usa carta
patinata di grammatura 120 g/m² o superiore.

Per carta patinata di grammatura inferiore a 120 g/m² e per carta
non patinata, lasciare la ventola spenta.

DocuColor 8000/7000 - Manuale dell’operatore

3-13

3. Accessori

Per accendere la ventola di raffreddamento, procedere come
segue:

1. Aprire lo sportello anteriore dell'HCS80.

2. Portare l'interruttore della ventola di raffreddamento sulla

posizione di accensione (On).

Interruttore di
alimentazione
dell'HCS80

PUNTO IMPORTANTE: accenderla solo quando si usa carta

patinata di grammatura 120 g/m² o superiore.

NOTA: ricordare di spegnerla al termine del lavoro e quando si
usa carta patinata di grammatura inferiore a 120 g/m².

3-14

DocuColor 8000/7000 - Manuale dell’operatore

Percorso carta

V assoio superiore

Dalla stampante digitale

.

PUNTO IMPORTANTE: le etichette possono avere come
destinazione solo il vassoio superiore.

I fogli vengono trasferiti al vassoio superiore:

• quando vengono scartati dopo un inceppamento;

• quando viene selezionato il pulsante Serie di prova;

• quando viene selezionato il vassoio superiore come
Destinazione di uscita.

Vassoio superiore

Bypass

3. Accessori

Carrello vassoio

I fascicoli vengono trasferiti al vassoio impilatore.

Bypass

Il bypass trasporta i fascicoli dall'HCS80 a un dispositivo di finitura
collegato o a un altro HCS80.

Se la configurazione del sistema include due impilatori, il bypass
al secondo impilatore non sarà disponibile.

Carrello vassoio

Carrello dell'impilatore

impilatore

DocuColor 8000/7000 - Manuale dell’operatore

3-15

3. Accessori

Consigli per l'uso della carta

• Il vassoio impilatore accetta fogli di carta (patinata o non
patinata) di grammatura compresa tra 64 e 280 g/m² di qualità
anche pessima che comporta un incremento nel numero degli
inceppamenti.

• I trasparenti possono essere utilizzati in entrambi i vassoi
(superiore e dell'impilatore). Si consiglia di limitare a 100 la
quantità dei trasparenti nelle pile.

• L'alimentazione della carta patinata di grammatura inferiore a
100 g/m² può risultare meno affidabile di quella di grammatura
superiore a 100 g/m².

• Per i supporti non standard il cui lato alimentato per primo ha
una lunghezza superiore a 305 mm è richiesta una lunghezza
minima di 210 mm del lato opposto.

• Per i supporti non standard il cui lato trasversale ha una
lunghezza inferiore a 254 mm è richiesta una lunghezza
minima di 330 mm del lato alimentato per primo.

Carta raccomandata

Per ottenere le prestazioni migliori dall'HCS80, usare i tipi di carta
consigliati, che sono elencati di seguito:

• Non patinata: Xerox Digital Color Xpressions+, 90 g/m².
In

Europa, Xerox Digital Color Colotech+ 90 g/m².

• Patinata: Xerox Digital Color Gloss Coated Text (120 g/m²).
In

Europa, Xerox Digital Color Colotech+ Gloss Coated

120

g/m².

3-16

DocuColor 8000/7000 - Manuale dell’operatore

Specifiche dei supporti

Formato carta Uscita

3. Accessori

Designazione

industriale

B5 7,2 x 10,1 SEF Sì Sì Sì

B5 7,2 x 10,1 LEF Sì Sì Sì

A4 8,3 x 11,7 SEF Sì Sì Sì

Letter 8,5 x 11 SEF Sì Sì Sì

Legal 8,5 x 14 SEF Sì Sì Sì

B4 10,1 x 14,3 SEF Sì Sì Sì

Tabloid 11 x 17 SEF Sì Sì Sì

A3 11,7 x 16,5 SEF Sì Sì Sì

SRA3 12,6 x 17,7 SEF Sì Sì Sì

Pollici Orientament

o

8,5 x 13 SEF Sì Sì Sì

11 x 14,9 SEF Sì Sì Sì

12 x 18 SEF Sì Sì Sì

8 x 10 LEF Sì Sì Sì

Vassoio

impilatore 60-

300 g/m²

Bypass

60 - 300 g/m²

Vassoio

superiore

60 - 300 g/m²

A4 8,3 x 11,7 LEF Sì Sì Sì

Letter 8,5 x 11 LEF Sì Sì Sì

Kai8 10,5 x 15,3 SEF Sì Sì Sì

Kai16 10,5 x 7,6 LEF Sì Sì Sì

Trasparenti A4 e Letter LEF Sì* Sì* Sì*

Etichette A4 e Letter LEF No Sì* Sì*

* Sebbene non esistano limiti di sistema alla selezione
personalizzata, si consiglia di impilare meno di 100 fogli per volta.

DocuColor 8000/7000 - Manuale dell’operatore

3-17

3. Accessori

Scaricamento del vassoio impilatore

Procedere come segue per scaricare l’impilatore grande capacità
quando è pieno o un lavoro è terminato.

1. Premere il pulsante Scarica sul pannello comandi

dell'impilatore. La spia di attesa lampeggia fino a quando il
vassoio impilatore non si è completamente abbassato.

2. Aprire lo sportello anteriore quando la spia Scarica si illumina.

3. Posizionare la barra di blocco sopra i fogli impilati.

4. Estrarre il carrello dell'impilatore.

5. Rimuovere la barra di blocco.

6. Rimuovere la carta dal vassoio impilatore.

7. Inserire il carrello dell'impilatore vuoto nell’HCS80.

8. Posizionare la barra di blocco nell'area non rimovibile

all'interno dell'HCS80.

NOTA: lo sportello anteriore non si chiude se la barra di
blocco non è adeguatamente fissata al telaio dell'impilatore.

9. Chiudere lo sportello anteriore dell'HCS80.

10.Seguire le istruzioni visualizzate sull'interfaccia utente per la

ripresa delle operazioni di stampa.

3-18

DocuColor 8000/7000 - Manuale dell’operatore

Selezione delle opzioni

Se il lavoro arriva attraverso la rete, consultare la documentazione
in dotazione con il server a colori per le istruzioni sulla selezione
delle opzioni dell’impilatore nelle schermate del driver di stampa.

Come abilitare lo scambio automatico dei vassoi

Se la configurazione del sistema include due impilatori, è possibile
abilitare lo scambio automatico dei vassoi. Con lo scambio
automatico dei vassoi, la stampante digitale seleziona
automaticamente un vassoio impilatore disponibile a cui inviare i
fascicoli.

Quando il vassoio impilatore è pieno oppure viene selezionato il
pulsante Scarica, tutti i fogli ancora all'interno della stampante
vengono espulsi nello stesso vassoio impilatore, mentre il resto
delle stampe verrà espulso nell'altro vassoio impilatore.

NOTA: il vassoio impilatore ha una capacità di 3500 fogli da
90

g/m² (o di 370 mm di altezza). Per informazioni aggiornate
sull'utilizzo di tipi di supporti specifici con l'HCS80, consultare la
Lista dei materiali suggeriti e la Guida ai supporti speciali.

3. Accessori

PUNTO IMPORTANTE: se la funzione di scambio automatico dei
vassoi non è abilitata, in Modo Strumenti non sarà possibile
selezionare il pulsante Entrambi gli impilatori. Per informazioni
dettagliate su come abilitare questa funzione, vedere la Guida
all'amministrazione del sistema DocuCol or 8000/7000.

DocuColor 8000/7000 - Manuale dell’operatore

3-19

3. Accessori

Uso di un dispositivo di finitura digitale

Eliminazione degli inceppamenti

È possibile connettere un dispositivo di finitura digitale (DFA,
Digital Finishing Architecture) direttamente alla stampante digitale
o all'HCS80.

Tutti i dispositivi di finitura digitale vengono installati dal
rappresentante dell'assistenza Xerox. Dopo l'installazione, sugli
schermi dell'interfaccia utente è possibile selezionare le opzioni di
Modulo di finitura.

Se il lavoro arriva attraverso la rete, consultare la documentazione
in dotazione con il server a colori per informazioni su come
selezionare le opzioni del dispositivo di finitura digitale nelle
schermate del driver di stampa.

Se si verifica un inceppamento della carta all’interno dell’HCS80,
viene visualizzato un messaggio sull'interfaccia utente della
stampante digitale. Seguire le istruzioni visualizzate.
Sull'immagine situata sul pannello comandi dell’HCS80 si
accende l’area in cui è avvenuto l’inceppamento.

3-20

DocuColor 8000/7000 - Manuale dell’operatore

Eliminazione di un inceppamento nel bypass

Per eliminare l’inceppamento nell'area di bypass dell'HCS80 e
riprendere la stampa, procedere come segue.

1. Rimuovere la carta dal vassoio superiore.

3. Accessori

2. Sollevare la copertura superiore dell'HCS80.

3. Alzare una o più maniglie verdi, indicate sull'interfaccia utente,

ed estrarre la carta bloccata nell’area di bypass. Rimuovere la
carta solo dalle aree indicate.

4. Chiudere tutte le maniglie verdi.

5. Chiudere la copertura superiore dell'HCS80.

6. Se sull'interfaccia utente viene indicato un inceppamento nella

stampante, seguire le istruzioni riportate sullo schermo per
eliminarlo. Consultare la sezione Eliminazione degli
inceppamenti nel capitolo Risoluzione dei problemi del
presente manuale.

7. Seguire le istruzioni visualizzate sull'interfaccia utente per la

ripresa delle operazioni di stampa.

DocuColor 8000/7000 - Manuale dell’operatore

3-21

3. Accessori

Eliminazione degli inceppamenti del vassoio superiore e del vassoio impilatore

Per eliminare gli inceppamenti dal vassoio superiore, rimuovere
tutta la carta dal vassoio.

Per eliminare l’inceppamento del vassoio impilatore e riprendere
la stampa, procedere come segue.

1. Premere il pulsante Scarica sul pannello comandi

dell'impilatore. La spia di attesa lampeggia fino a quando il
vassoio impilatore non si è completamente abbassato.

2. Aprire lo sportello anteriore quando la spia Scarica si illumina.

3. Posizionare la barra di blocco sopra i fogli impilati.

4. Estrarre il carrello dell'impilatore.

5. Rimuovere la carta inceppata dal carrello.

6. Inserire di nuovo il carrello nell’HCS80.

7. Posizionare la barra di blocco nell'area non rimovibile

all'interno dell'HCS80.

Manutenzione

NOTA: lo sportello anteriore non si chiude se la barra di
blocco non è adeguatamente fissata al telaio dell'impilatore.

8. Chiudere lo sportello anteriore dell'HCS80.

9. Seguire le istruzioni visualizzate sull'interfaccia utente per la

ripresa delle operazioni di stampa.

Non pulire le aree all'interno dell'HCS80. Se è necessario pulire le
coperture, inumidire un fazzoletto di carta o un panno morbido e
pulito con acqua o un detergente per vetri liquido e non abrasivo.

Per non danneggiare l'HCS80, non versare acqua o spruzzare
detergenti direttamente sull'HCS80, ma applicare sempre il liquido
sul panno.

Non utilizzare altri detergenti o solventi sull'HCS80, in quanto
potrebbero reagire con la vernice delle coperture e causarne il
distacco.

3-22

DocuColor 8000/7000 - Manuale dell’operatore

Risoluzione dei problemi

Rivolgersi all’assistenza tecnica se il problema persiste anche
dopo che si sono tentate le soIuzioni consigliate.
riportati di seguito vengono visualizzati sul display dell’HCS80.

Codice errore Causa Soluzione

3. Accessori

I codici di errore

212 100
212 110
212 120
212 130
212 140
212 900

212 251
212 252
212 253
212 254

212 302 Copertura superiore

212 540 Vassoio impilatore

212 541 Posizione del vassoio

Inceppamento carta Si è verificato un inceppamento durante

Problema
dell'impilatore

aperta

pieno

impilatore

l'alimentazione. Rimuovere la carta dalle aree di
eliminazione degli inceppamenti. Aprire e chiudere la
copertura superiore e lo sportello anteriore. Un foglio
di scarto potrebbe essere espulso nel vassoio
superiore. Se l'inceppamento si verifica nel secondo
HCS80, controllare anche l'area bypass del primo
HCS80.

Spegnere e riaccendere l'apparecchio.

Chiudere la copertura superiore.

Svuotare il vassoio impilatore.

• Premere il pulsante Scarica. La spia di attesa
lampeggia fino a quando il vassoio impilatore non
si è completamente abbassato.

• Quando il vassoio impilatore si è completamente
abbassato, aprire lo sportello anteriore.

• Rimuovere il carrello dell'impilatore.

• Rimuovere tutta la carta impilata.

• Inserire correttamente il carrello impilatore
nell’HCS80.

• Chiudere lo sportello anteriore.

212 542 Nessun carrello

dell'impilatore

212 544 Sportello aperto Chiudere lo sportello

DocuColor 8000/7000 - Manuale dell’operatore

Aprire lo sportello anteriore.
Rimuovere il carrello impilatore dall'HCS80.
Inserire correttamente il carrello impilatore
nell’HCS80.
Chiudere lo sportello anteriore.

3-23

3. Accessori

Interruzione dell’alimentazione

Se si interrompe l'alimentazione all'HCS80:

• Verificare che il cavo di alimentazione sia inserito nella presa a
muro appropriata.

• assicurarsi che la stampante sia accesa e che l’interruttore
salvavita sia attivato (posizione ON);

• se l'alimentazione non viene ripristinata, rivolgersi
all'assistenza clienti Xerox.

Rivolgersi al rappresentante dell'assistenza Xerox anche quando
l'interruzione dell'alimentazione all'HCS80 si verifica troppo di
frequente.

3-24

DocuColor 8000/7000 - Manuale dell’operatore

HCSS80 (Pinzatrice/impilatore grande capacità 80)

L'HCSS80 (pinzatrice/impilatore grande capacità 80) è un
dispositivo opzionale di finitura con funzionalità di impilatura,
sfalsamento e pinzatura (singola o doppia) delle stampe in uscita.
Consente di pinzare fascicoli composti da un massimo di 50 fogli
di grammatura compresa tra 64 e 80 g/m².

L'HCSS80 viene collegato al lato destro della stampante e
sostituisce il vassoio raccolta sfalsamento. Il vassoio impilatore ha
una capacità di 2000 fogli di carta di grammatura compresa tra 64
e 80 g/m². L'HCSS80 offre anche l’opzione di sfalsamento, che
consente la separazione dei fascicoli impilati che sono stati inviati
al vassoio impilatore. L’HCSS80 consente inoltre di inviare
documenti (non pinzati) al vassoio superiore, fino a un massimo di
250 fogli da 64-80 g/m².

I fogli di identificazione possono essere utilizzati con il server a
colori e vengono sempre stampati su fogli di formato
216

x 279 mm con orientamento LEF. Per ulteriori informazioni su

questa funzione, consultare la documentazione in dotazione
con

il server a colori.

3. Accessori

Individuazione dei componenti dell'HCSS80

Vassoio superiore

Vassoio
pinzatrice/
impilatore
con sfalsamento

DocuColor 8000/7000 - Manuale dell’operatore

3-25

3. Accessori

Pannello comandi

4

5

1

Nome Funzione

1 Spia di pronto La spia di pronto lampeggia durante la

fase di inizializzazione della stampante
digitale, mentre rimane accesa quando la
stampante è in funzione o in standby.

2 Spia punti

metallici

3 Tas ti er in o Il tastierino, compreso il tasto C, viene

La spia punti lampeggia quando la
pinzatrice è quasi vuota, mentre rimane
accesa quando questa è completamente
vuota.

utilizzato esclusivamente da parte del
rappresentante dell’assistenza Xerox.

2

3

3-26

4 Area dei

messaggi

5 Area di

visualizzazione
inceppamenti

Visualizza i codici di errore.

L’area si accende per avvertire l’utente di
un inceppamento nell'HCSS80 e
segnalarne l’esatta posizione.

DocuColor 8000/7000 - Manuale dell’operatore
