FreeFlow® Accxes® Print Server V15.0 August 2010 701P50914

Xerox® 6279® Wide Format Solution

Druckerbenutzer-handbuch

USA und/oder anderen Ländern.

ENERGY STAR® und ENERGY STAR MARK® sind in den USA registrierte Marken. Microsoft Windows® ist eine Marke von Microsoft Corporation in den Vereinigten Staaten und in anderen Ländern. Adobe®, PostScript®, PostScript®3™ und das PostScript Logo® sind Marken von Adobe Systems Incorporated in den Vereinigten Staaten und/oder anderen Ländern. AutoCAD® ist eine eingetragene Marke von Autodesk, Inc. Produkterscheinungsbild, Baustatus und/oder die technischen Details können ohne Vorankündigung geändert werden.

Inhalt

1 Produktübersicht..................................................................................1-1

Drucken.............................................................................................................................1-1

Komponenten des Geräts..........................................................................................1-2

Rückansicht........................................................................................................1-3

Controller-Vorderansicht..............................................................................1-4

Controller-Rückansicht..................................................................................1-4

Controller-Rückseitenanschlüsse...............................................................1-5

Kabel und Steckverbinder des Controllers.............................................1-6

Steuerpult...........................................................................................................1-6

Touchscreen.......................................................................................................1-7

Touchscreen verwenden...............................................................................1-8

Aufbau des Touchscreens............................................................................1-9

Tastaturen........................................................................................................1-10

Steuerpult........................................................................................................1-11

Sprache................................................................................................1-12

Status- und Fehlermeldungen....................................................1-12

System ein-/ausschalten.........................................................................................1-13

Energiesparmodus verwenden................................................................1-13

System-Hochfahrverfahren.......................................................................1-14

Verfahren zum Herunterfahren des Systems.....................................1-15

Abschaltung von der Bedieneroberfläche durchführen................1-16

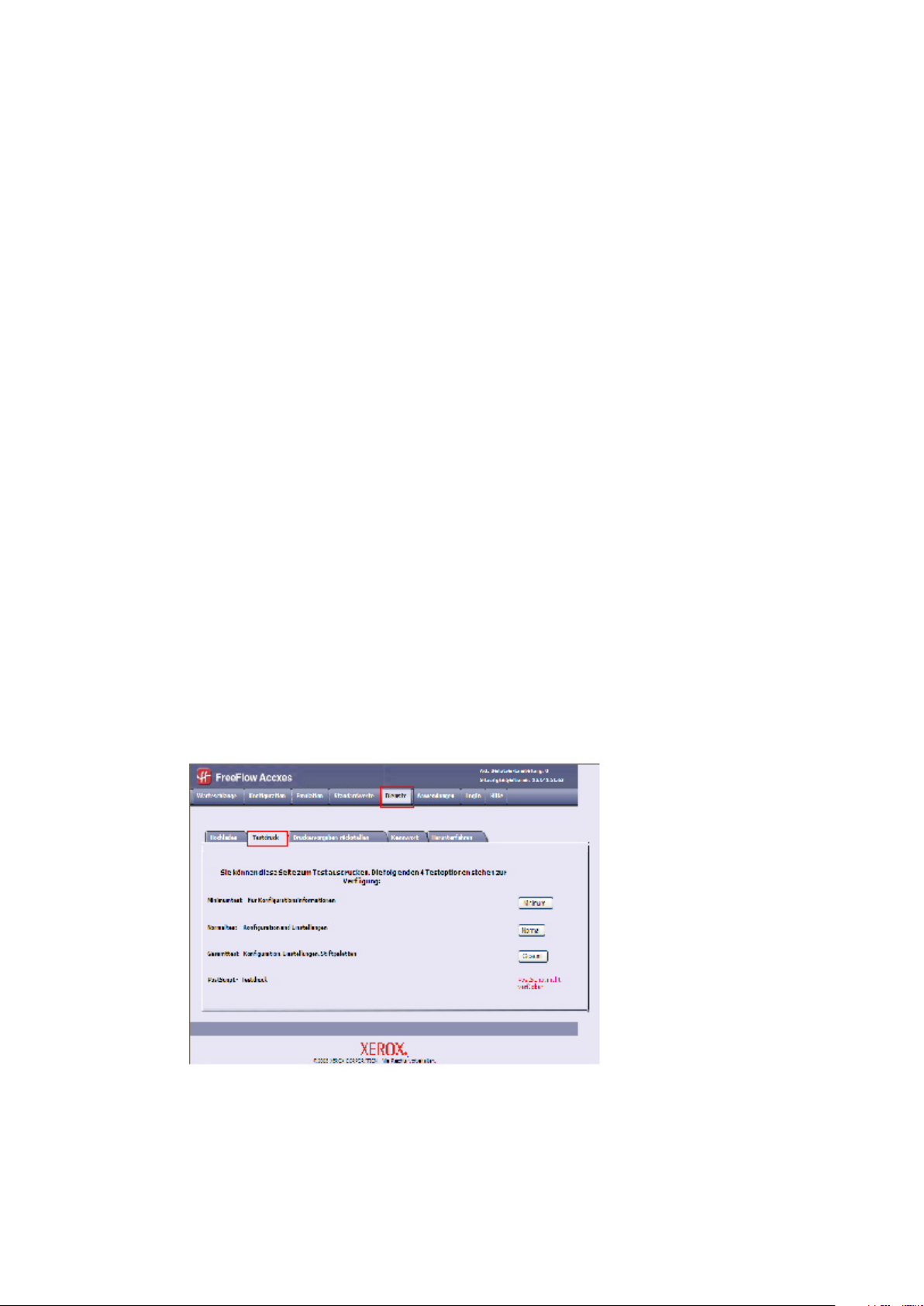

System über Web Print Management Tool abschalten.................1-16

Schutzschalter prüfen...............................................................................................1-18

Druckmaterial .............................................................................................................1-18

Materialeigenschaften...............................................................................1-19

Materialarten und Gewichte ...................................................................1-19

Rollenmaterialformate...............................................................................1-20

Behälterformate............................................................................................1-20

Formate für die Zusatzzufuhr..................................................................1-21

Regeln zur Handhabung von Druckmaterial......................................1-21

Druckmaterial lagern..................................................................................1-21

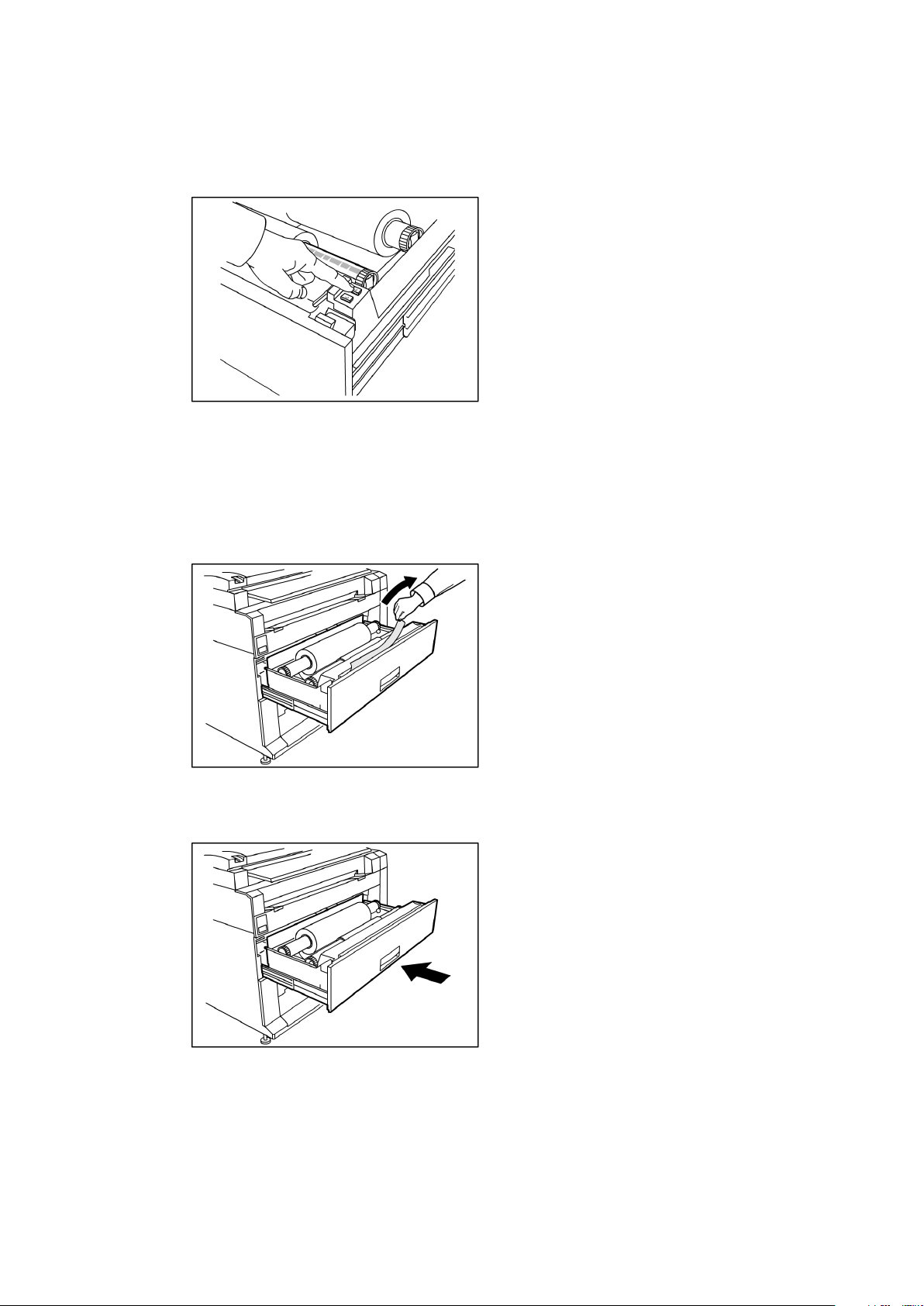

Rollenmaterial laden................................................................................................1-22

Rollenmaterial schneiden..........................................................................1-26

Bogenmaterial laden................................................................................................1-28

2 Auftragsinfo...........................................................................................2-1

Alles-Register..................................................................................................................2-1

Aktiv-Register....................................................................................................2-1

Gehalten-Register............................................................................................2-2

Xerox® 6279® Wide Format Solution Druckerbenutzer-handbuch

Inhalt

Administrator-verwaltete Warteschlangen...........................................2-2

Auftrags-Neudruck.......................................................................................................2-3

Bearbeiteten Auftrag erneut drucken..................................................................2-3

Auftragseinstellungen bearbeiten.........................................................................2-4

Verkleinern/Vergrößern.................................................................................2-4

Materialarten....................................................................................................2-4

Materialzufuhr..................................................................................................2-4

Ausgabeformat................................................................................................2-5

Ausgabeformat (Druckaufträge)..............................................................2-5

Ausgabeformat (Kopieraufträge).............................................................2-5

Sortierung........................................................................................................................2-5

Endbearbeitung.............................................................................................................2-6

Ausgewählte Aufträge entfernen...........................................................................2-6

Druckauftrag-Nachdruck vom Web Printer Management Tool .................2-7

3 Systemverwaltung...............................................................................3-1

Systemverwaltung – Überblick................................................................................3-1

Systemverwaltung aufrufen.....................................................................................3-2

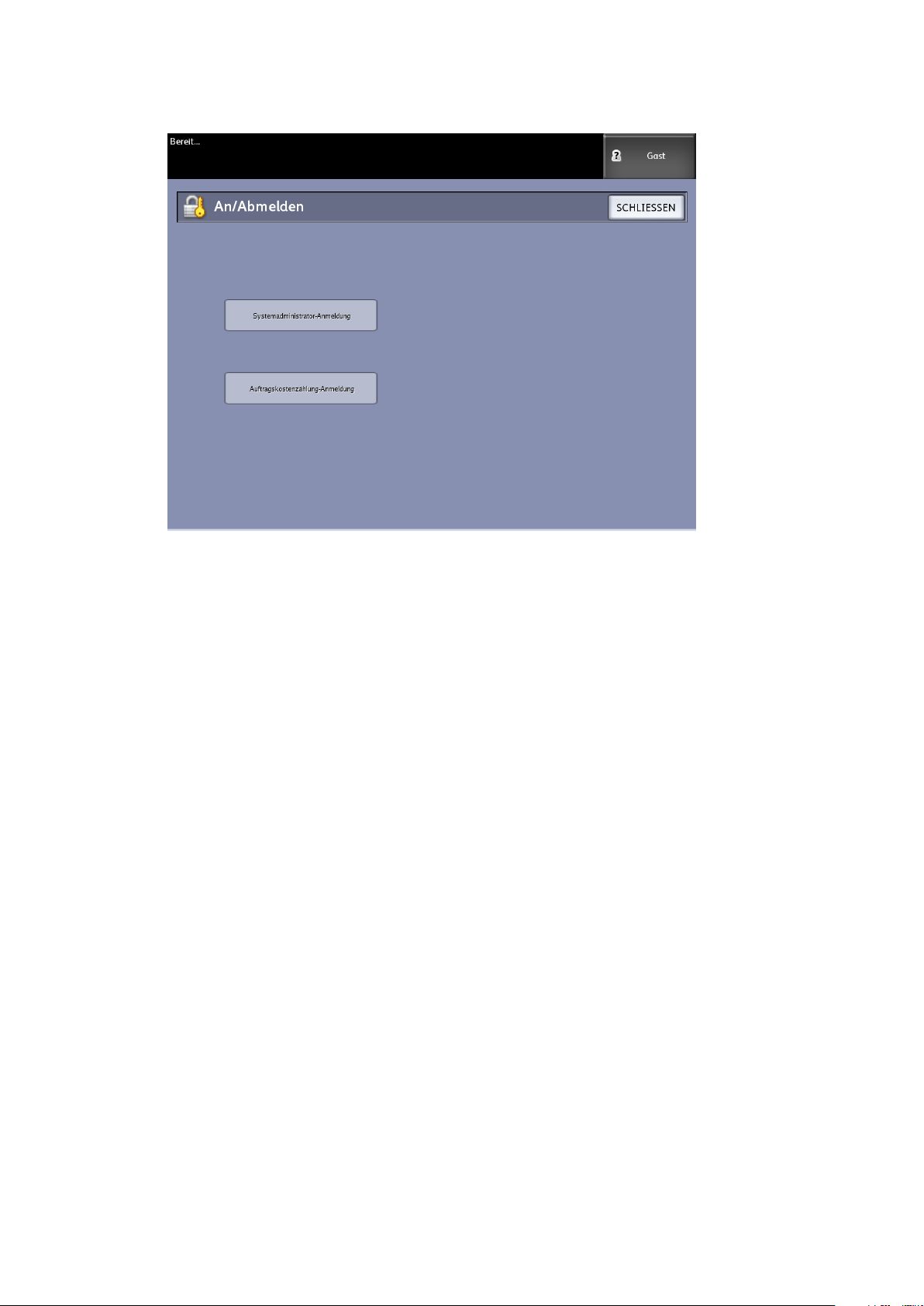

Anmeldeoptionen.........................................................................................................3-2

Systemverwaltung beenden.....................................................................................3-4

Allgemeine Verwaltung..............................................................................................3-4

Datum und Uhrzeit einstellen....................................................................3-5

Das Administrator-Kennwort ändern......................................................3-5

Auftragskostenzählung – Überblick.........................................................3-6

Kostenzählung aktivieren.............................................................................3-6

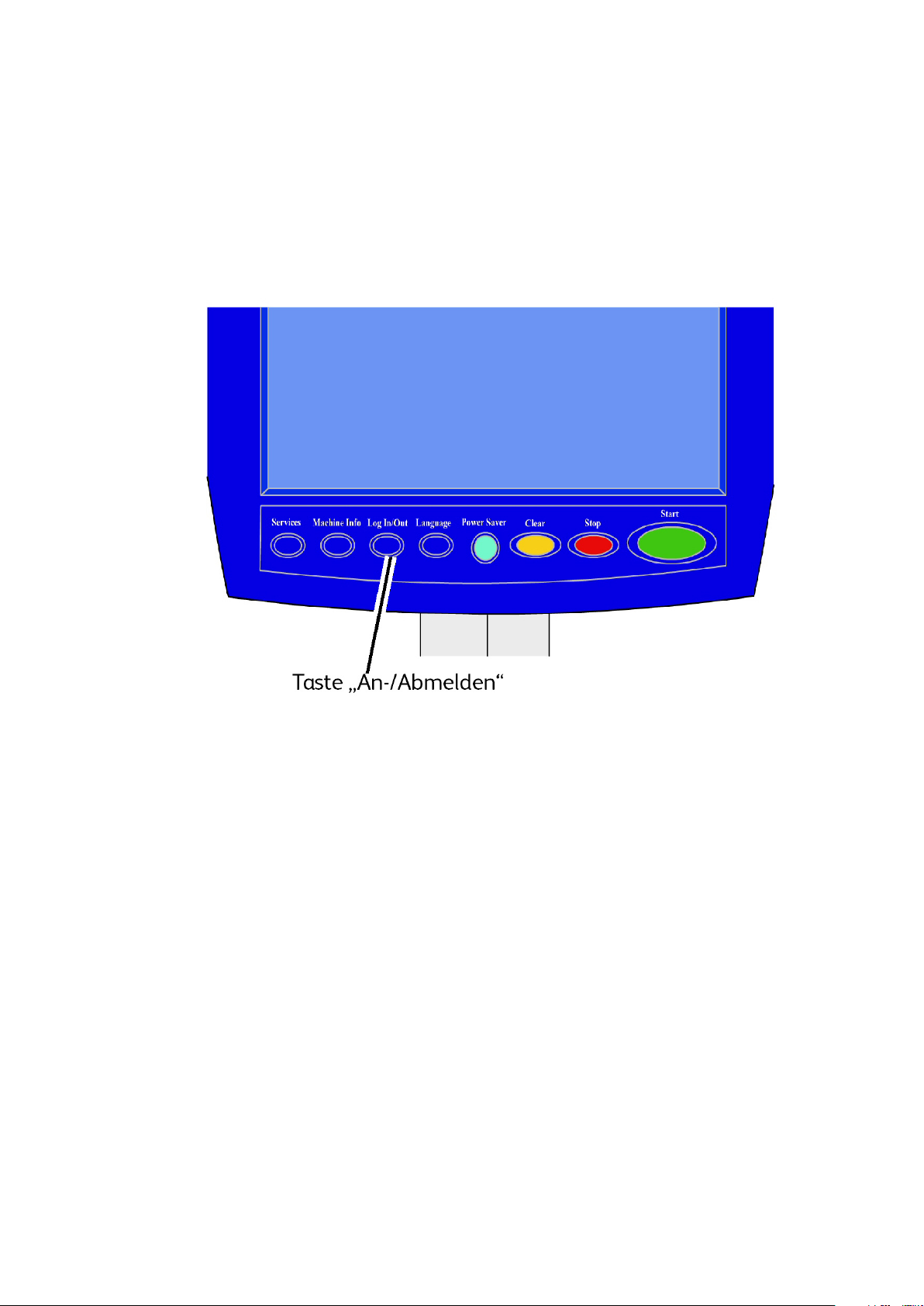

Als Kostenzählungsbenutzer anmelden....................................3-7

Auftragsneudruck konfigurieren...............................................................3-7

Herunterfahren/Neustart.............................................................................3-8

Stomunterbrechungs-Auftragstatus..........................................3-8

Wenn Auftragsneudruck aktiviert ist:........................................3-9

System über Web Print Management Tool

abschalten......................................................................................3-9

IIO – Sofortiges Bildüberschreiben.......................................................3-10

Algorithmus für Sofortiges Bildüberschreiben.....................3-10

Erstellen der Miniaturansicht wird eingestellt...................................3-11

Administrator-verwaltete Warteschlangen........................................3-11

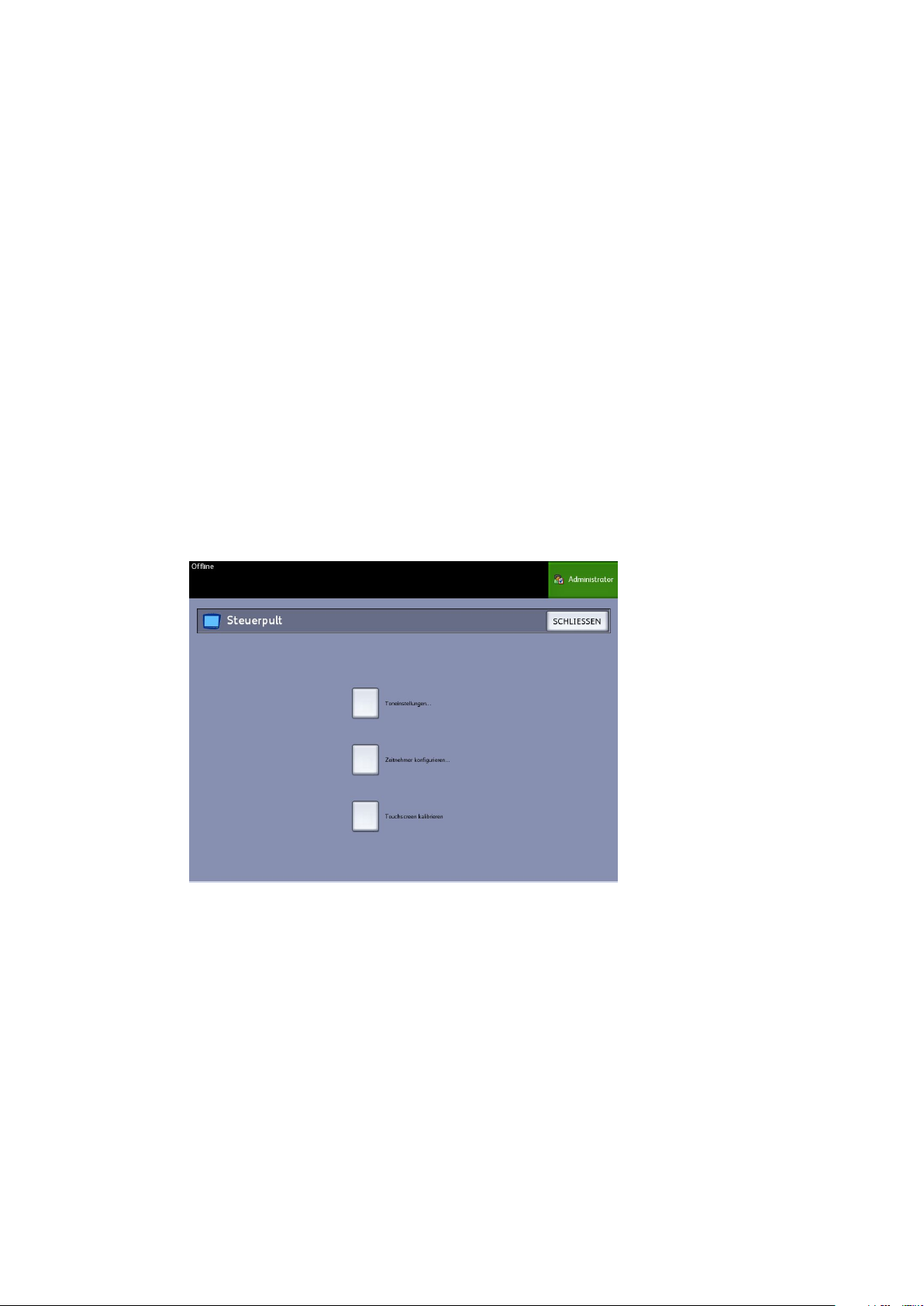

Steuerpulteinstellungen..........................................................................................3-12

Toneinstellungen vornehmen..................................................................3-12

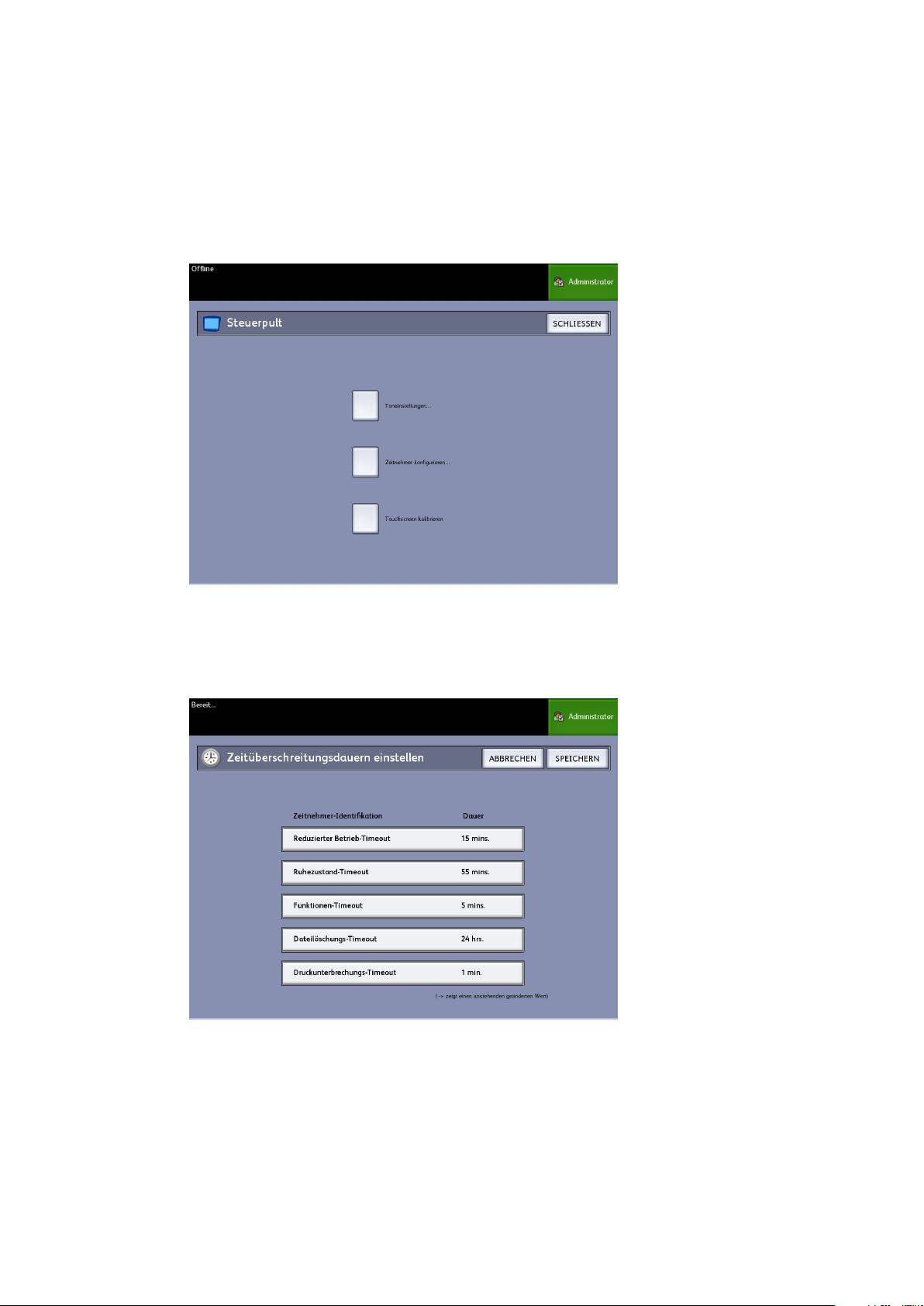

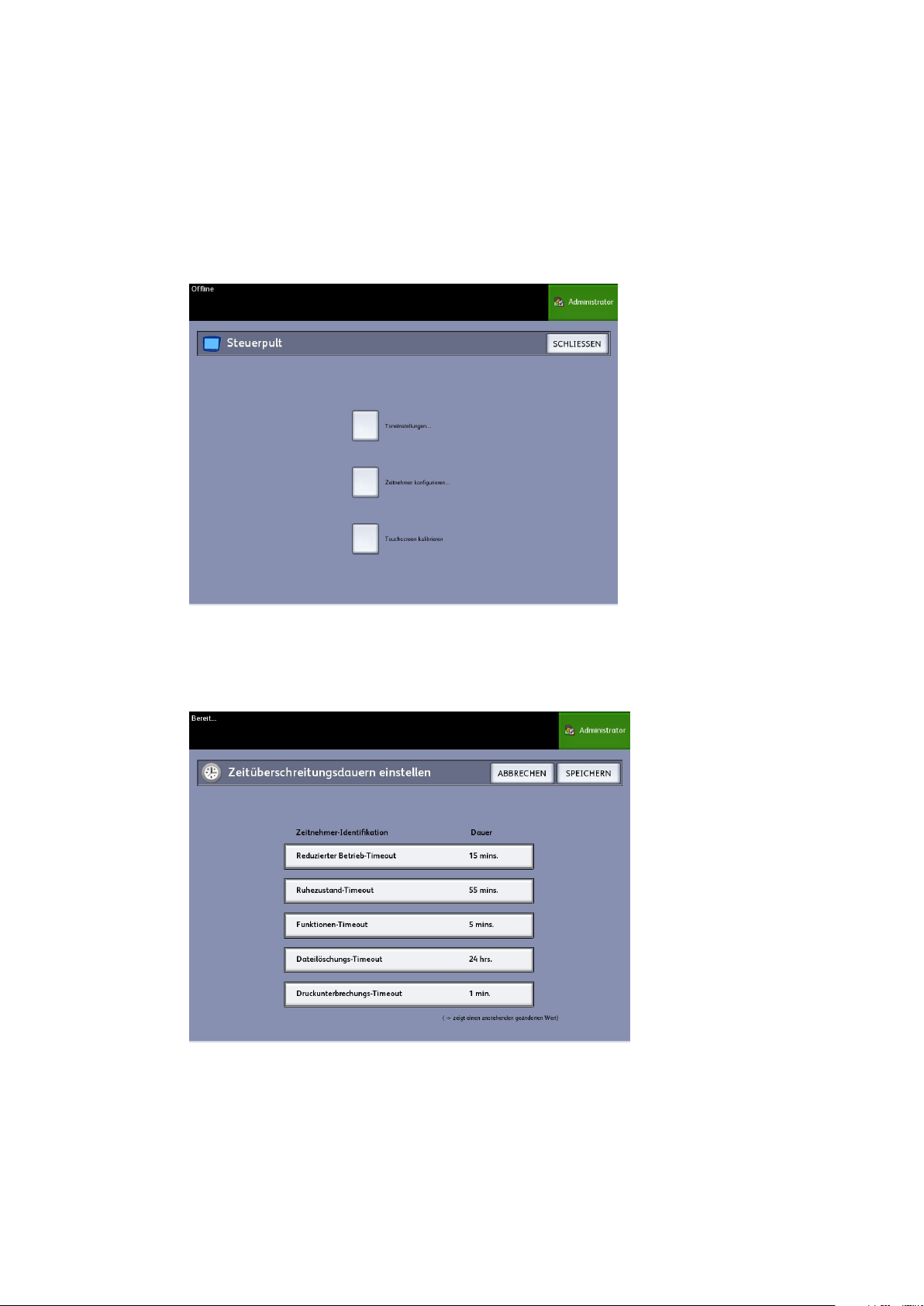

Zeitnehmer konfigurieren............................................................3-14

Reduzierter Betrieb-Timeout festlegen.....................3-14

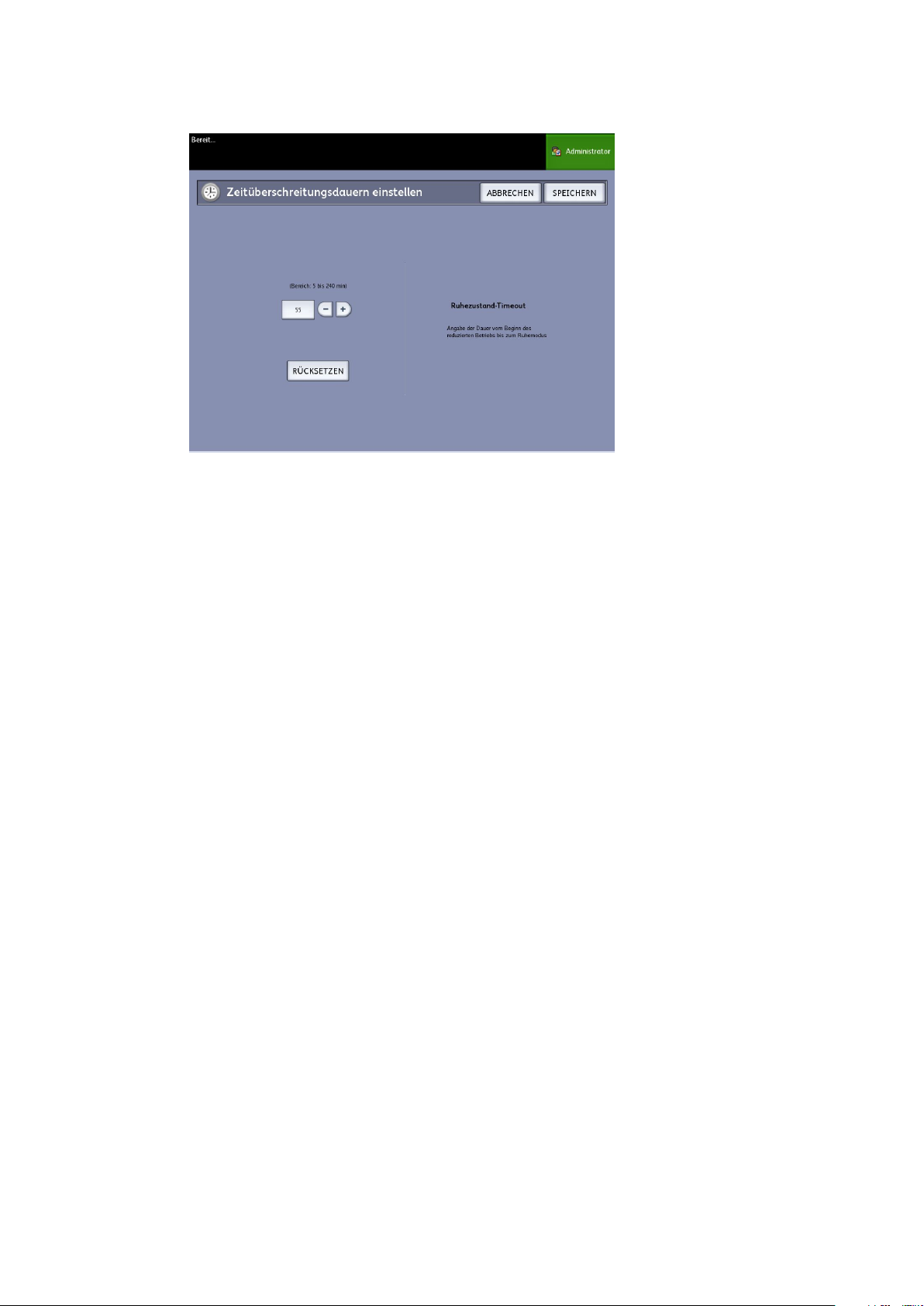

Ruhezustand-Timeout........................................3-16

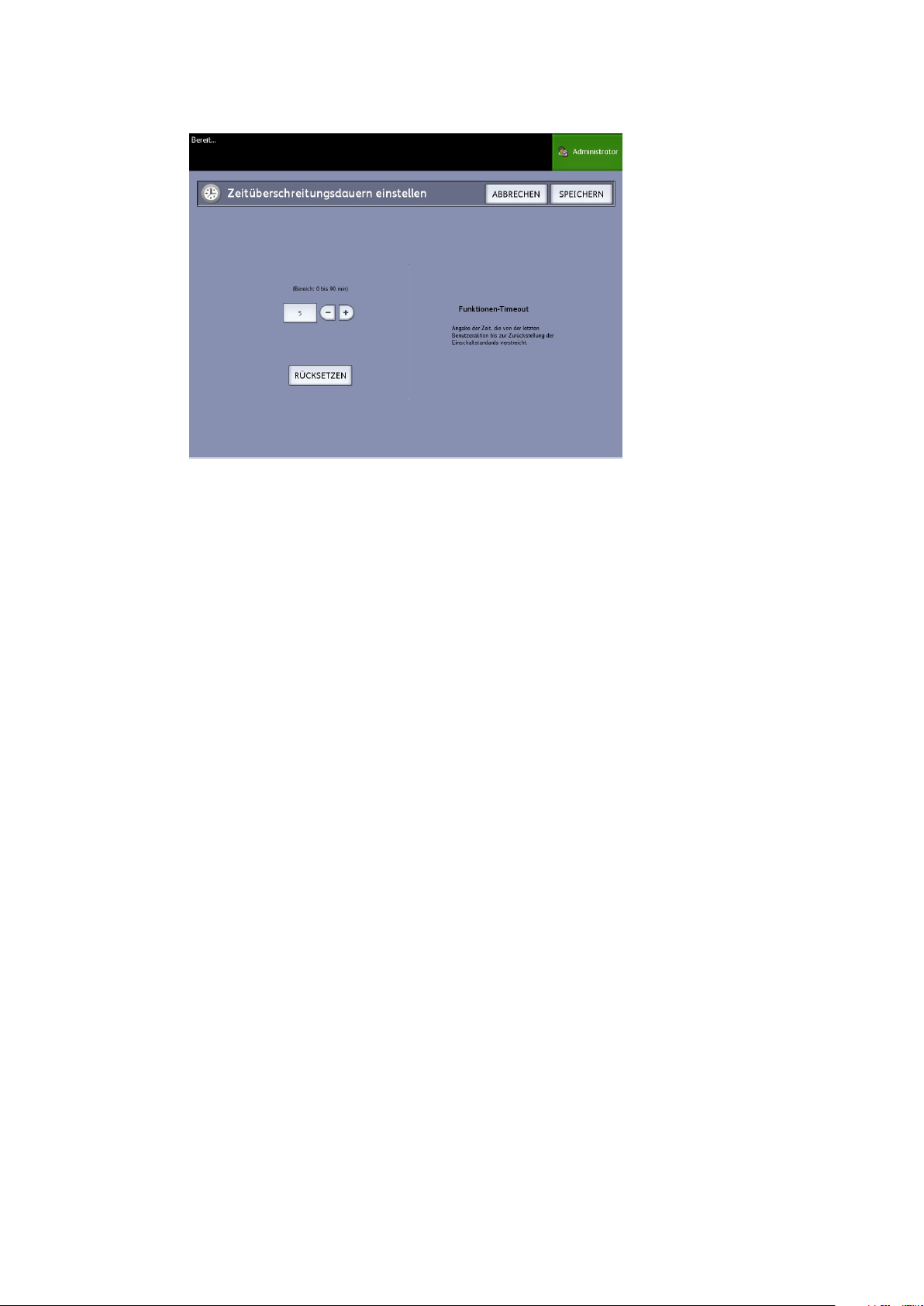

Funktionen-Timeout festlegen........................3-18

Dateilöschungs-Timeout...................................3-19

Xerox® 6279® Wide Format Solution

Druckerbenutzer-handbuch

Inhalt

Druckunterbrechungs-Timeout.......................3-19

Touchscreen kalibrieren......................................3-20

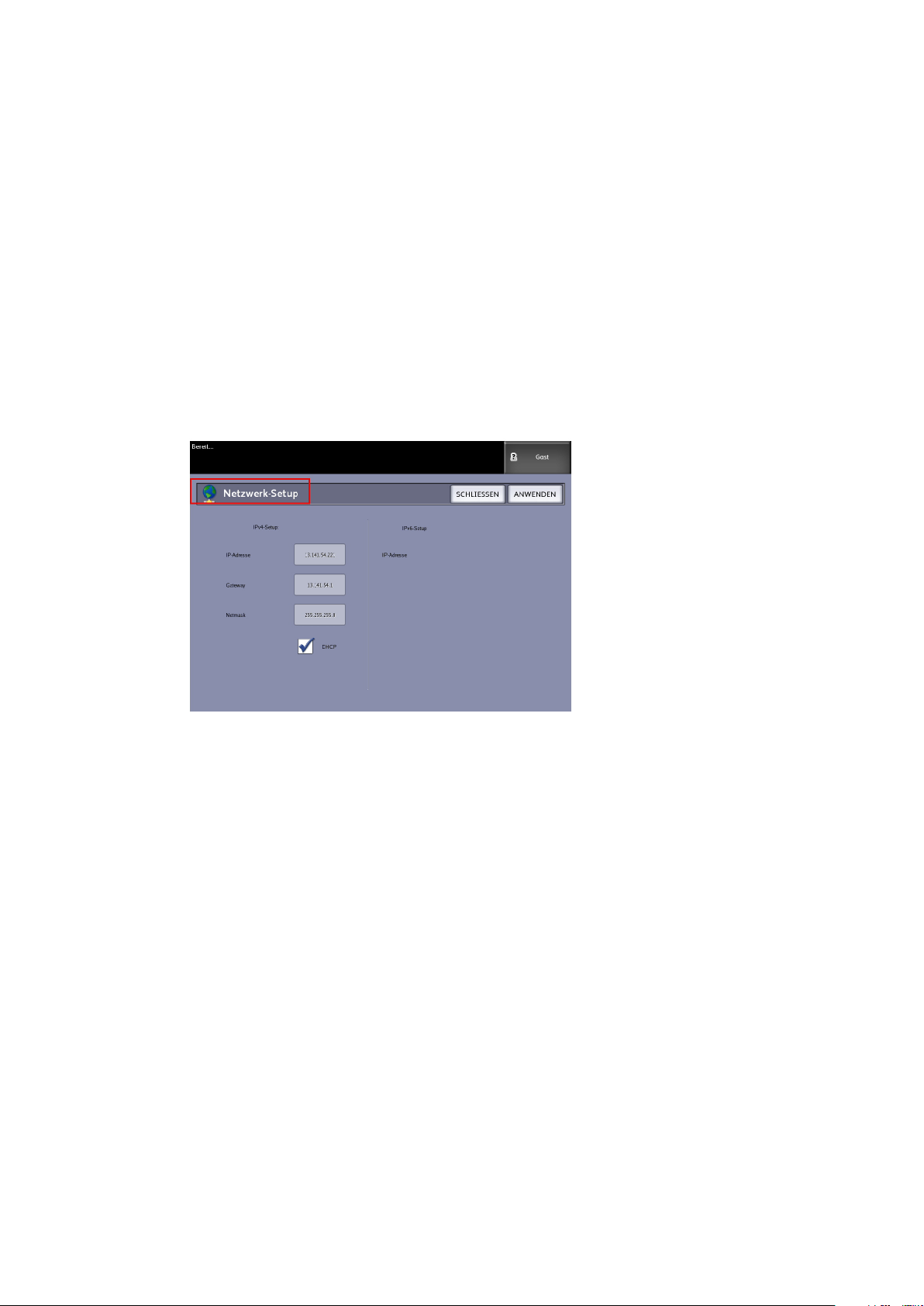

Netzwerk-Setup..................................................................3-20

Eine statische IP-Adresse festlegen...............3-21

IP-Gateway einrichten........................................3-22

Subnetzmaske einrichten..................................3-23

DHCP einstellen.....................................................3-23

4 Geräteinformationen ........................................................................4-1

Geräteinformationen – Übersicht..........................................................................4-1

Druckmaterialstatus und Setup ................................................................4-2

Druckmaterialeinstellungen ändern........................................................4-2

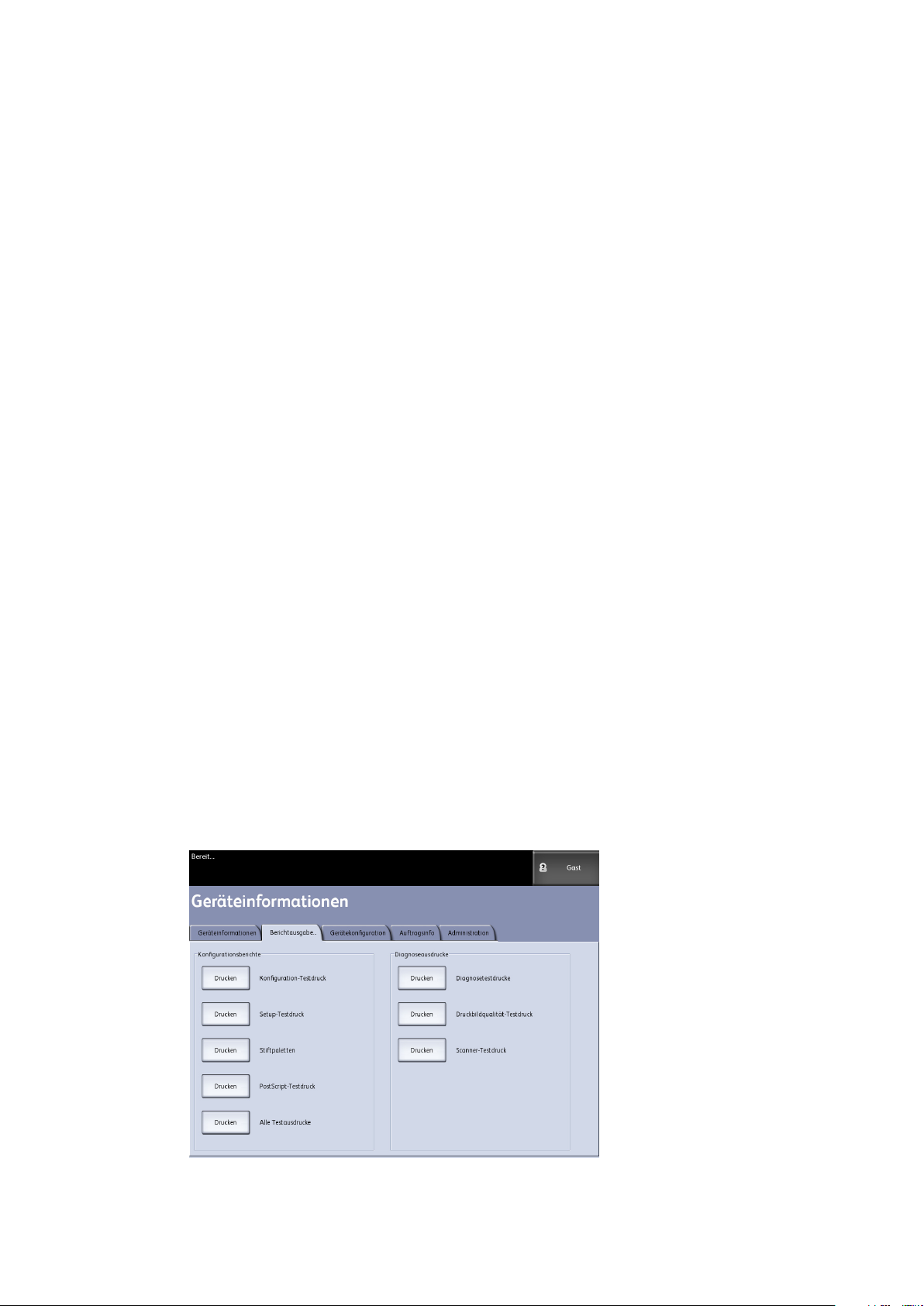

Berichte drucken..............................................................................................4-5

Berichtausgabe über das Steuerpult..........................................4-5

Berichtausgabe über Web Printer Management

Tool....................................................................................................4-6

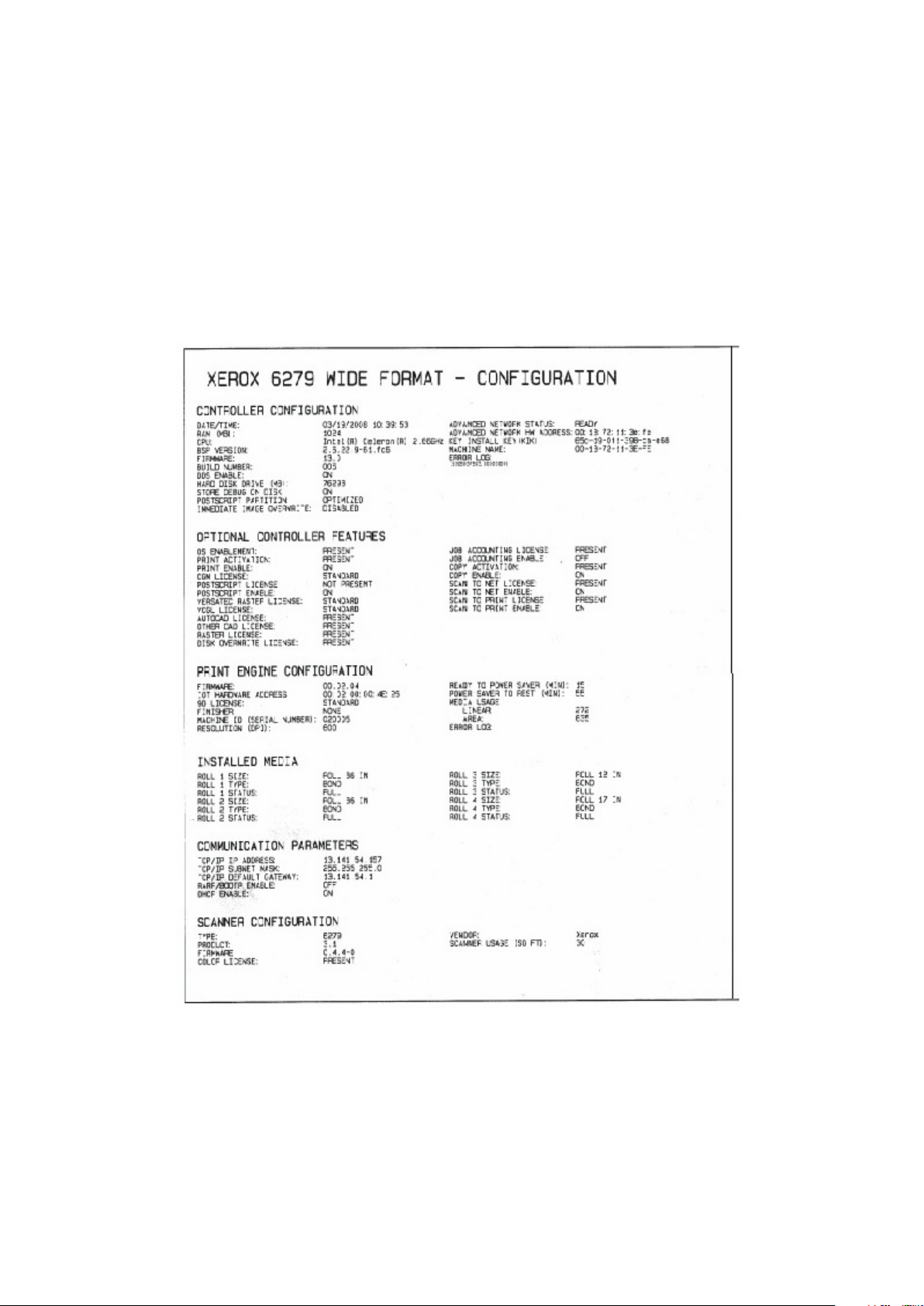

Beispiel: Konfigurations-Testbericht (Drucker)....................................4-7

Beispiel: Einstellungs-Testbericht (Druckereinstellungen)...............4-8

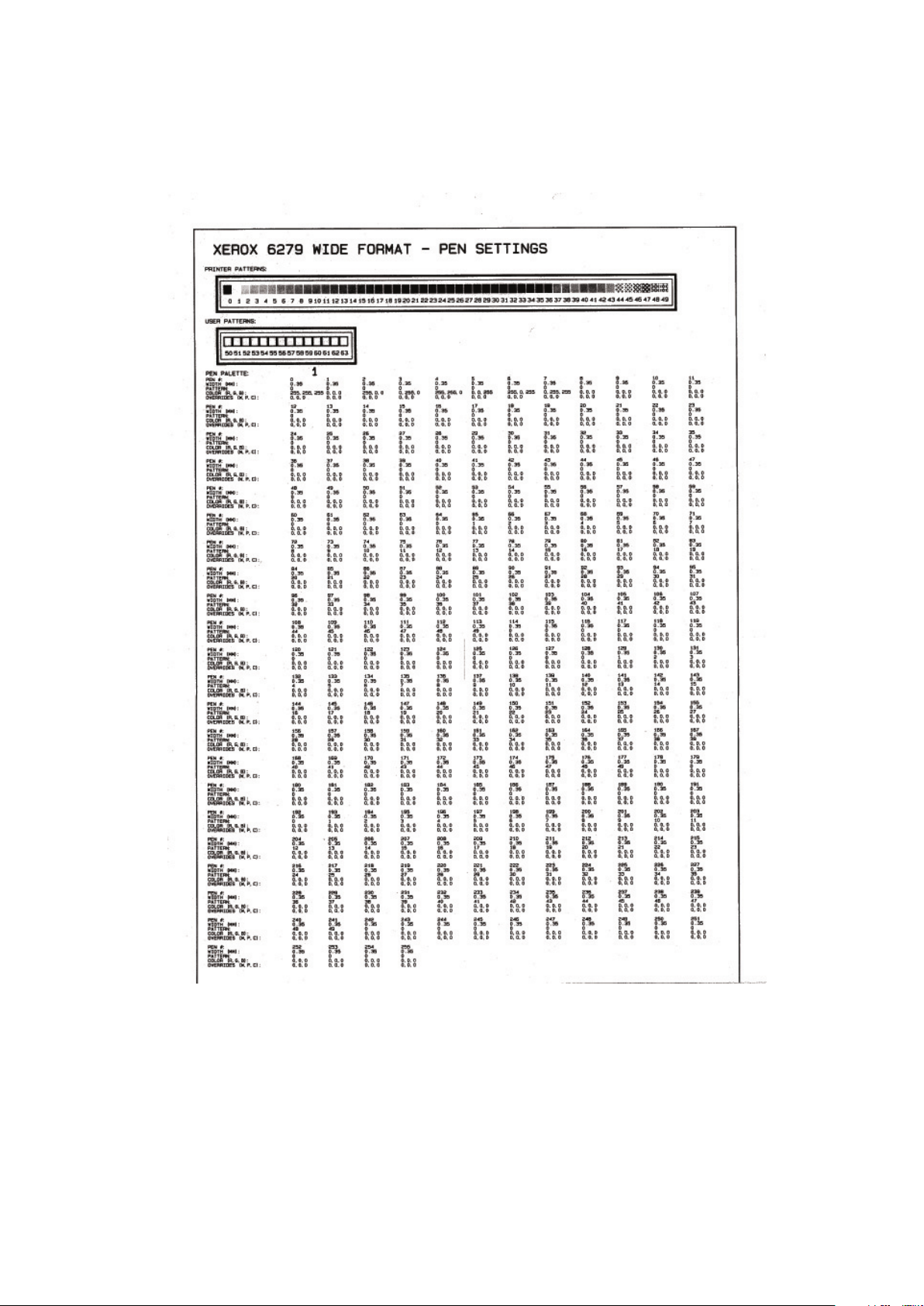

Stiftpaletten-Testbericht..............................................................................4-9

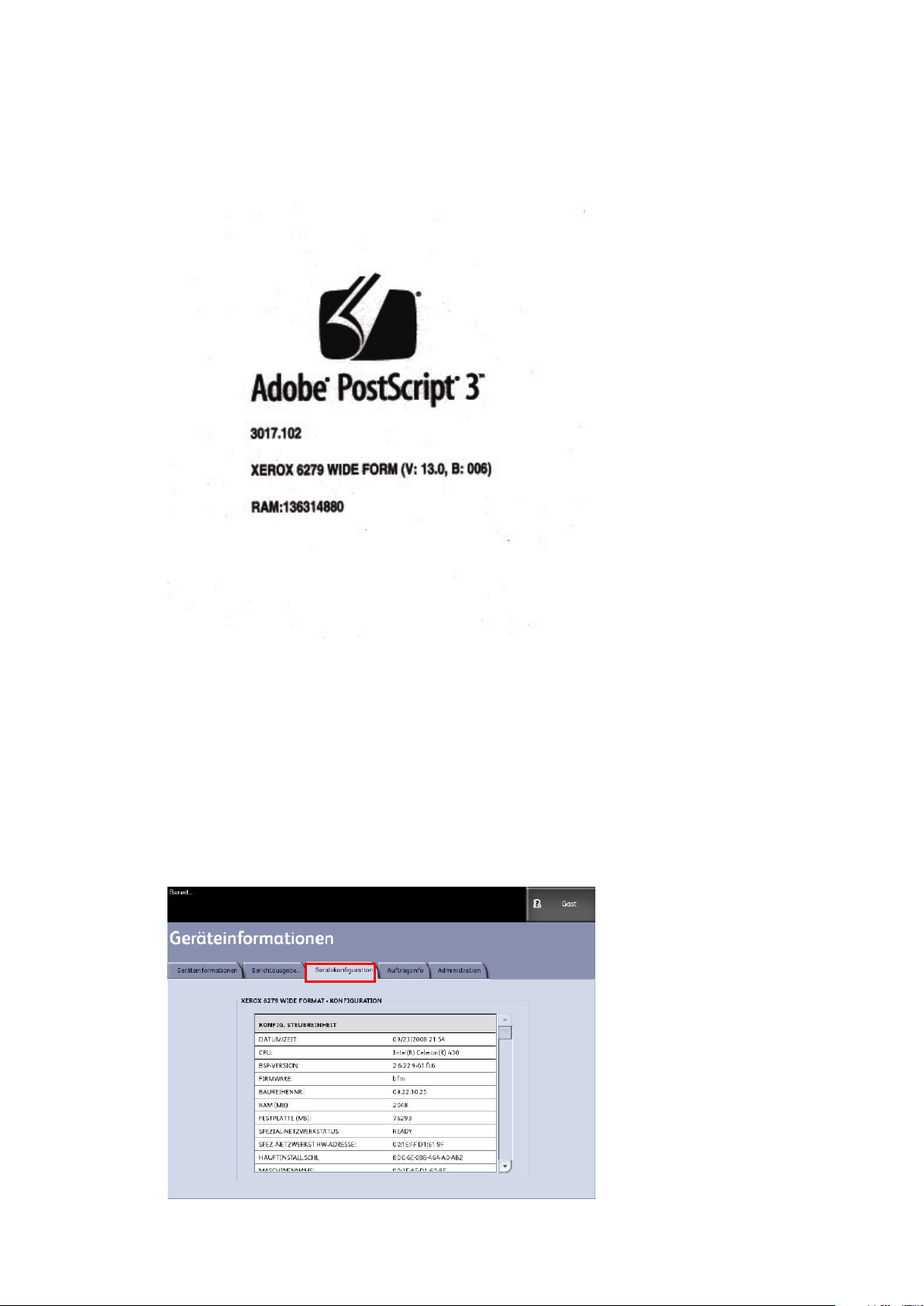

Beispiel: PostScript-Testbericht...............................................................4-10

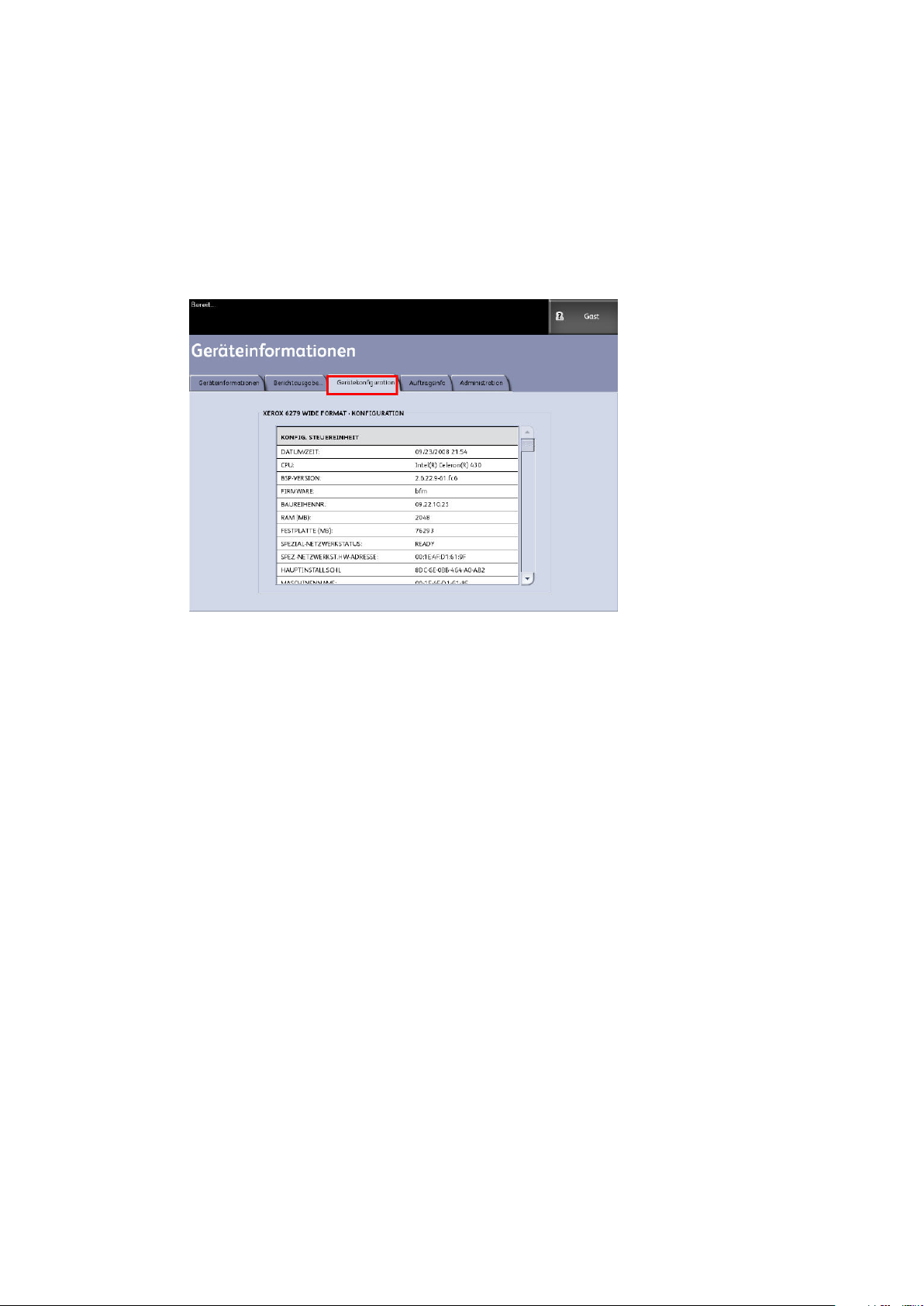

Zugriff auf das Register „Gerätekonfiguration“...............................4-11

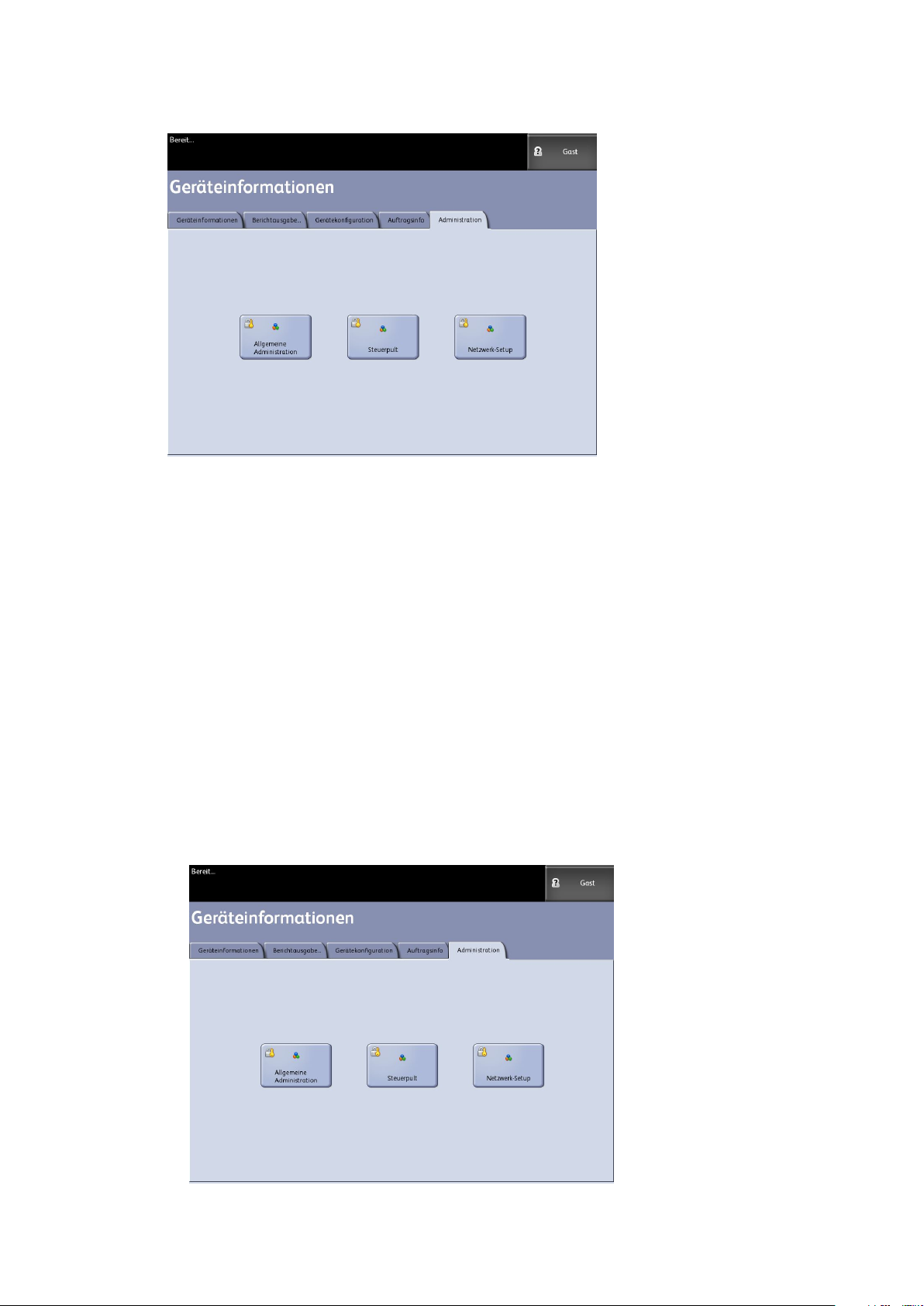

Zugriff auf das Register „Administration“..........................................4-12

5 Wartung..................................................................................................5-1

Verbrauchsmaterial austauschen...........................................................................5-1

Toner nachfüllen...........................................................................................................5-3

Tonersammelbehälter austauschen......................................................................5-5

Gerät reinigen................................................................................................................5-8

6 Fehlerbeseitigung................................................................................6-1

Allgemeine Gerätestörungen...................................................................................6-1

Probleme während des Druckens...........................................................................6-2

Fehlermeldungen..........................................................................................................6-6

Materialstaus.................................................................................................................6-6

Materialstauanzeigen...................................................................................6-7

Materialstaus in Behälter 1 oder 2...........................................................6-8

Materialstaus in Behälter 3 oder 4........................................................6-11

Materialstaus in der Zusatzzufuhr.........................................................6-12

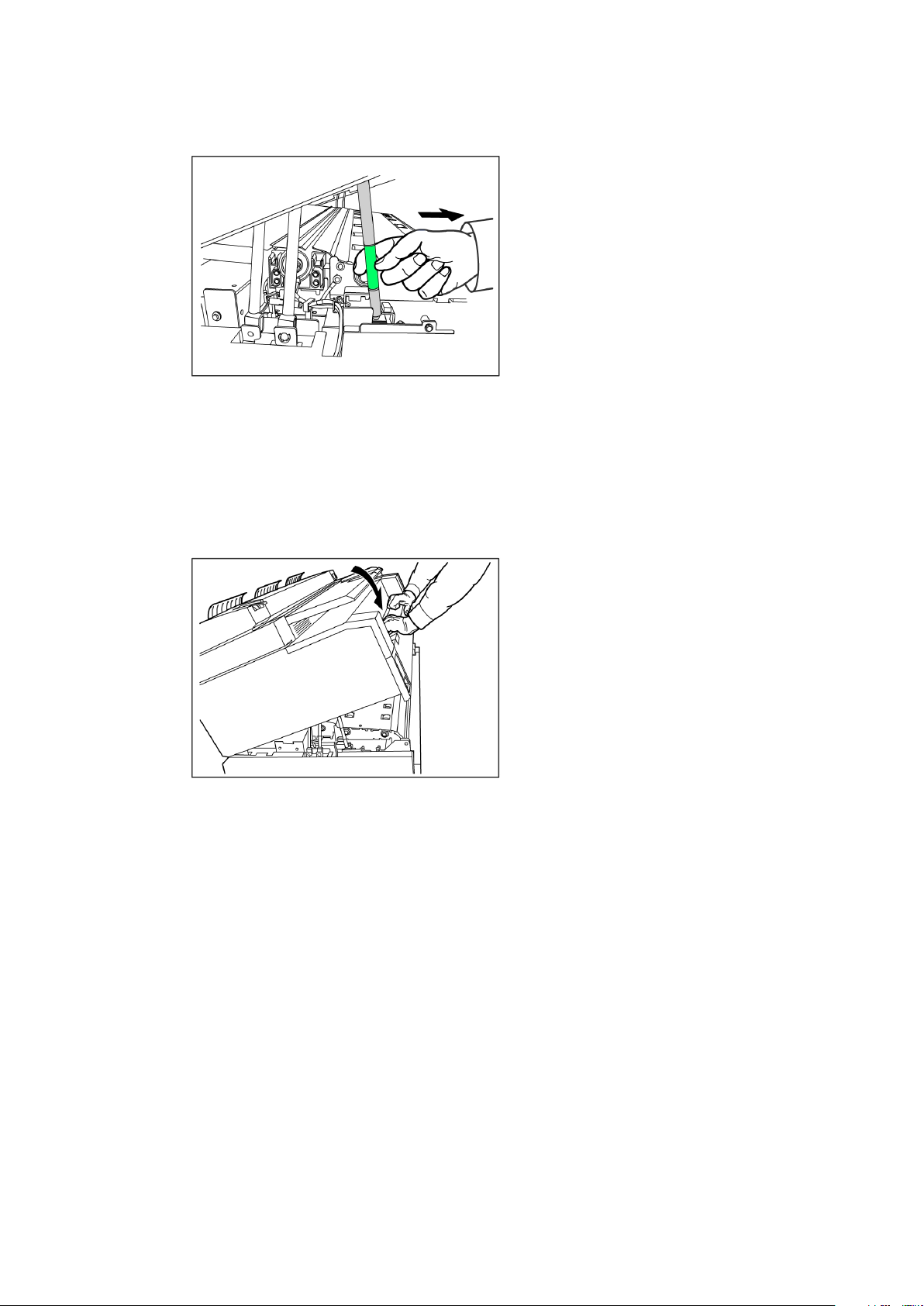

Materialstaus in der oberen Einheit...................................................................6-14

Materialstaus in der Fixiereinheit..........................................................6-16

Xerox® 6279® Wide Format Solution Druckerbenutzer-handbuch

iii

Inhalt

7 Anhang....................................................................................................7-1

Platzbedarf, Spannungsversorgung und

Umgebungsbedingungen...................................................................................7-1

Technische Daten.........................................................................................................7-3

Optionen..........................................................................................................................7-9

Client-Tools......................................................................................................................7-9

Warnhinweise und Einschränkungen.................................................................7-10

Hinweise und Einschränkungen bei der Verwendung des

Geräts..........................................................................................................7-10

Xerox® 6279® Wide Format Solution

Druckerbenutzer-handbuch

Produktübersicht

Der Drucker Xerox 6279 Wide Format verarbeitet Druckaufträge, die von einer Client-Workstation empfangen werden. Mit der Xerox 6279 Wide Format lassen sich Druckbilddaten verschiedenster Art auf die vom Gerät unterstützten Materialformate (Standard- und Sonderformate) drucken. Der Benutzer kann den Status von Druckaufträgen ansehen, Druckaufträge abbrechen und die Priorität der Druckaufträge ändern.

In diesem Kapitel werden der allgemeine Betrieb des Druckers Xerox 6279 Wide Format und die Funktionen seiner Hauptkomponenten erläutert. Folgende Informationen werden vermittelt:

• Komponenten des Geräts

• Sprache

• System ein-/ausschalten

• Energiesparmodus verwenden

• Schutzschalter prüfen

• Druckmaterial

• Rollenmaterial laden

• Bogenmaterial laden

Drucken

Anweisungen zum Drucken sind der Dokumentation zu der Anwendung zu entnehmen, mit der jeweilige Auftrag an den Drucker gesendet wird. Zu den möglichen Anwendungen und Dienstprogrammen gehören Windows-Treiber, Web Printer Management Tool und Accxes Client Tools.

Xerox® 6279® Wide Format Solution Druckerbenutzer-handbuch

1-1

Produktübersicht

Komponenten des Geräts

In diesem Abschnitt werden die Hauptkomponenten der Xerox 6279 Wide Format Solution mit FreeFlow Accxes Druckserver beschrieben.

Die Tabelle auf der nächsten Seite enthält Beschreibungen zu den numerierten gekennzeichneten Komponenten in den Abbildungen oben.

1-2

Xerox® 6279® Wide Format Solution

Druckerbenutzer-handbuch

Tabelle 1: Gerätekomponenten (Vorderansicht)

Wird zur Zufuhr von Bogenmaterial verwendet.Manueller Vorlageneinzug1

Produktübersicht

BeschreibungKomponenteNr.

Aufkleber zur

Formatbestimmung

Steuerpult3

Touchscreen4

Steuerpult5

Behälter für Rolle 3 und 48

Freigabehebel für die obere

Einheit

Dieser Aufkleber dient als Markierung zum mittigen Ausrichten des Druckmaterials.

Besteht aus dem Touchscreen und dem Bedienfeld. Das Steuerpult dient zur Anzeige und Programmierung von Druckaufträgen sowie zur Einrichtung von Funktionen der Xerox 6279.

Dient zur Materialvorwahl sowie zur Anzeige von Meldungen, Verfahrensanleitungen und Fehlerbehebungsmaßnahmen (z.B. bei der Staubeseitigung).

Enthält Auswahltasten und Zugang zu den Druckdiensten.

Dient zum Ein- bzw. Ausschalten des Geräts.Netzschalter6

Ein Zufuhrbehälter mit zwei Materialrollen.Behälter für Rolle 1 und 27

Ein Zufuhrbehälter mit zwei Materialrollen (alsZubehör erhältlich).

Dient zum Öffnen der oberen Druckereinheit, sodass gestautes Material entfernt werden kann, und zum Öffnen der Türen des Tonersammelbehälters und der Fixiereinheit.

Behälter 310

Behälter 411

Rückansicht

Zufuhrbehälter für Bogenmaterial (alsZubehör erhältlich).

Xerox® 6279® Wide Format Solution Druckerbenutzer-handbuch

1-3

Produktübersicht

Tabelle 2: Gerätekomponenten (Rückansicht)

BeschreibungKomponenteNr.

Scanner1

Schutz-schalter3

Prüftaste des Schutzschalters4

Tür des Tonersammelbehälters5

Der Scanner kann als Sonderausstattung bestellt werden. Weitere Informationen zum Kopieren und Scannen sind dem Xerox 6279 Wide Format Kopierer-/Scanner-Bedienungshandbuch zu entnehmen.

Dient zur Ausgabe der Drucke.Druckerausgang2

Versorgt den Drucker mit Netzstrom bzw. blockiert zu Sicherheitszwecken den Strom bei Stromspitzen.

Mit dieser Taste kann geprüft werden, ob der Schutzschalter erwartungsgemäß funktioniert.

Diese Tür zum Zugang zu Tonersammelbehälter und Papierheizungsschalter öffnen.

GEFAHR

Keine Bereiche berühren, die als heiß oder scharfkantig gekennzeichnet sind. Es besteht Verbrennungs- oder Verletzungsgefahr.

Controller-Vorderansicht

Der Accxes-Controller kommuniziert mit der Druckeinheit (dem Gerät) über die Befehlsstatusschnittstelle. Die Befehlsstatusschnittstelle zeigt Statusmeldungen zum Betrieb des Druckwerks an.

Controller-Rückansicht

Die Ausführung ist von dem jeweiligen Modell abhängig.

1-4

Xerox® 6279® Wide Format Solution

Druckerbenutzer-handbuch

Tabelle 3: Controller-Rückansicht

Produktübersicht

BeschreibungNr.

Platineneinschub (Einbauort ist abhängig vom jeweiligen Controller-Modul)

Abdeckungs-Entriegelung2

Netzanschluss3

Ring für Vorhängeschloss4

Controller-Rückseitenanschlüsse

Die Ausführung ist von dem jeweiligen Modell abhängig.

Xerox® 6279® Wide Format Solution Druckerbenutzer-handbuch

1-5

Produktübersicht

Tabelle 4: Rückseiten-Anschlüsse

BeschreibungNr.

Parallelanschluss (nicht verwendet)1

Seriellanschluss2

Verbindungsanzeigeleuchte3

Netzwerkadapter-Steckverbindung4

Netzwerkaktivitätsleuchte5

Ausgangs-Steckverbindung (Ton)

Eingang/Mikrofonsteckverbindung (nicht verwendet7

USB 2.0-Anschlüsse (6)8

VGA-Videoanschluss9

eSATA-Anschluss (nicht verwendet)10

Anzeige-Port-Steckverbinder (nicht verwendet)11

HINWEIS

Bei normalem Systembetrieb und stabiler Netzwerkverbindung leuchtet die Verbindungsanzeige ständig; die Aktivitätsanzeige blinkt bei Netzwerkaktivität.

Kabel und Steckverbinder des Controllers

Die sechs Kommunikationspfad-Kabel (markiert als Element 8 auf dem Steckverbinder auf der Rückseite) werden unten beschrieben.

• USB - Scanner an Controller - Dieses Kabel verbindet den Scanner mit dem Controller für Statusinformationen und Bilddaten.

• USB - Drucker an Controller - Statusinformationen und Bilddaten.

• USB - Netzmodul an Controller - Informationen zum Status des vorderen

Netzschalters und Aktivierung der Stromzufuhr zum Drucker.

• USB - Benutzerschnittstelle an Controller.

• Audiokabel: Dieses Kabel verbindet das Steuerpult mit dem Controller zur Ausgabe

akustischer Signale.

• Videokabel: Dieses Kabel verbindet das Steuerpult mit dem Controller für die Anzeigen auf dem Touchscreen.

Videodaten- und Befehlsstatusinformationen werden über die gleiche USB-Schnittstelle übertragen. Der Accxes-Controller lädt die Druckersoftware/Firmware über die Befehlsstatusschnittstelle auf dem USB-Anschluss herunter.

Steuerpult

Der Benutzer kann Druckaufträge über das Steuerpult des Druckers und/oder die Anwendung Web Printer Management Tool (über einen Web-Browser) vorbereiten und ausführen.

1-6

Xerox® 6279® Wide Format Solution

Druckerbenutzer-handbuch

Produktübersicht

Touchscreen und Bedienfeld gehören zum Steuerpult des Druckers und ermöglichen es, eine Vielzahl von Aufgaben durchzuführen.

Tabelle 5: Komponenten des Steuerpults

BeschreibungKomponente

Touchscreen

USB-Anschlüsse

Bedienfeldtasten

Anzeige von Meldungen und Bildschirm-Schaltflächen zur Auswahl von Funktionen. Zur Auswahl von Funktionen und Optionen den Bildschirm berühren.

Verbindet Tastaturen, Maus und Flashdrive-Geräte mit dem Accxes Controller.

Folgende Tasten sind vorhanden: Services, Maschineninfo, An/Abmelden, Sprache, Stromsparprogramm, Löschen, Stop und Start.

Touchscreen

Zu den Aufgaben, die über das Steuerpult ausgeführt werden können, gehören u. a.:

• Einrichtung des Druckmaterials für die Rollenzufuhr und den manuellen Vorlageneinzug

• Einrichtung der Systemparameter

• Ausgabe von Probedrucken zur Überprüfung des Druckerbetriebs

• Verwaltung von Auftrags- und Fehlerprotokoll

• Anzeige von Kostenzählerinformationen

Auf dem Touchscreen werden Meldungen angezeigt und er enthält Auswahl- und Funktionsschaltflächen zum Einrichten von Kopier- und Scanaufträgen. Zur Auswahl von Funktionen und Optionen den Bildschirm berühren.

HINWEIS

Die angezeigten Funktionen können, abhängig vom Modell, von den installierten Optionen und den Maschineneinstellungen abweichen.

Xerox® 6279® Wide Format Solution Druckerbenutzer-handbuch

1-7

Produktübersicht

Touchscreen verwenden

Schaltflächen in der Anzeige „Services“

Die Anzeige Services-Menü ist die Standardanzeige auf dem Touchscreen. Er wird eingeblendet, wenn das Gerät hochgefahren wird oder den Stromsparmodus beendet und wenn das Gerät den Administrationsmodus beendet.

Der Bildschirm unten zeigt die Kopier-/Scan-Funktionen an. Es ist ein Scanner angeschlossen.

Der Bildschirm unten zeigt die nur die Kopierfunktionen an. Es ist kein Scanner angeschlossen.

1-8

Xerox® 6279® Wide Format Solution

Druckerbenutzer-handbuch

Tabelle 6: Anzeige „Services“

Produktübersicht

BeschreibungSchaltfläche

Maschinen-Info

Auftragsinfo

Vom Gerät drucken

Kopieren

Scannen zu Mailbox

Scannen zu FTP

Scannen zu Remote-Drucker

Aufbau des Touchscreens

Zur Aktivierung und Änderung von Systemeinstellungen und Konfiguration.

Aufträge werden mit dem Status gelistet. Aufträge können von der Warteschlangenliste aus nachgedruckt werden.

Scannen zu und Drucken von einem herausnehmbaren Datenträgern (USB).

Zeigt die Register Kopieren, Bildqualität, Erweiterte Einstellungen und Rückruf an.

Gescannte Aufträge können zum späteren Abrufen und Drucken in einer Mailbox gespeichert werden.

Scan-Aufträge können zu einem Dateiserver im Netzwerk gesendet werden.

Scan-Aufträge können zu einem Remote-Drucker gesendet werden.

Xerox® 6279® Wide Format Solution Druckerbenutzer-handbuch

1-9

Produktübersicht

Tabelle 7: Touchscreen

BeschreibungKomponente

Meldungsbereich

Funktionsregister

Kopienanzahl

Optionen

Schaltflächen „+“ und „–“

Dient zur Anzeige von Statusinformationen, Benutzeranweisungen und Zugriffsebene.

Dienen zum Zugriff auf verschiedene Anzeigen mit zusätzliche Funktionen.

Über die Tastatur die Kopienzahl eingeben. Die Anzahl der Kopien kann von 1 bis 999 gesetzt werden. Die Steuerpulttaste Löschen zum Löschen eines falschen Eintrags drücken.

Zur Auswahl einer Option berühren. Wenn die Schaltfläche berührt wird, wird sie hervorgehoben.

Dienen zum Auswählen eines Werts in einer Liste oder zum schrittweisen Einstellen eines Werts.

Tastaturen

Text eingeben

Es können Bildschirme angezeigt werden, auf denen zur Eingabe von Text aufgefordert wird. Auf diesem Teil der Tastatur wird Text eingegeben.

Tabelle 8: Tastatur-Layout

BeschreibungKomponente

Eingabebereich

Cursortasten

Tabelle 9: Tastaturverfahren

Alphanumerische Zeichen eingeben

Ein Zeichen löschen

Die Eingabe abbrechen oder speichern

Anzeige der über die Zahlentastatur eingegebenen Zeichen.

Mit diesen Tasten wird Text angesteuert und eingeben.

VerfahrenBeschreibung

Die gewünschten Zeichen berühren. Durch Antippen der Umschalttaste wird zwischen Klein- und Großbuchstaben umgeschaltet.

Durch Antippen von Rückschritt das Zeichen an der Cursorposition löschen.

Je nach Bedarf die Schaltfläche Abbrechen oder

Speichern antippen.

HINWEIS

Eine Fehlermeldung Ungültiger Eintrag wird u. U. angezeigt, wenn ein für die Funktion nicht gültiges Zeichen ausgewählt wird. Bei der Benennung einer Mailbox darf z. B. kein Apostroph verwendet werden.

1-10

Xerox® 6279® Wide Format Solution

Druckerbenutzer-handbuch

Steuerpult

Produktübersicht

Tabelle 10: Steuerpult

Services1

Geräteinformationen2

An/Abmeldung3

Sprache4

BeschreibungTasten- bezeichnungNr.

Ruft das „Services“-Menü auf, das eine Schaltfläche für „Maschinen-Info“, „Auftragsinfo“, „Kopie“, „Scannen zu

Mailbox“, „Scannen zu FTP“ und „Scannen zu Remote-Drucker“ enthält. Das sind die primären Services.

Zeigt den Gerätestatus, den Druckmaterialstatus, die Kostenzählerstände sowie die Seriennummer, die Systemkonfiguration und die aktuellsten Fehlermeldungen an. Ermöglich auch das Ausdrucken von Konfigurations- und Einstellungsinformationen.

Aktiviert den Zugriff auf die Anmeldung für die Systemverwaltung und die Auftragskostenzählung. Administrator-Zugriff erfordert ein geschütztes Kennwort. Zugriff auf Auftragskostenzählung benötigt eine Kundennummer und eine Benutzer-ID. Für den Gastzugriff ist keine Anmeldung erforderlich.

Auf dem Bildschirm können die Sprache der Anzeige geändert, metrische oder zöllige Einheiten gewählt und das Imperiale oder internationale Datumsformat gewählt werden.

Stromsparmodus5

Löschen6

Xerox® 6279® Wide Format Solution Druckerbenutzer-handbuch

Die Taste <Stromsparmodus> leuchtet auf, wenn sich das System im Stromspar- oder Ruhemodus befindet.

Löscht fälschlich über die Zahlentastatur eingegebene Werte und wird zum Zurücksetzen der Scanstandards in jedem Scanmodus verwendet.

1-11

Produktübersicht

BeschreibungTasten- bezeichnungNr.

Dient zum Anhalten des Scanvorgangs.Stopp7

Dient zum Starten von Kopier- und Scanvorgängen.Start8

Sprache

Mit der Sprache-Funktion können die Standardsprache, die Maßeinheiten und das Datumsformat für die Anzeigen auf dem Touchscreen, den Seiten im Webbrowser und den vom Controller erstellten Ausdrucken (Begleitblätter, Berichte, Fehlermeldungen usw.) ausgewählt werden.

1. Die Taste Sprache auf dem Bedienfeld drücken.

2. Die gewünschte Option antippen:

3. Wählen Sie Zoll oder Millimeter zum Setzen der Standard-Maßeinheiten.

4. Unter Datenformat das gewünschte Datumsformat auswählen.

• Imperial: Das Datum wird im Format MM/TT/JJJJ angezeigt.

• International: Das Datum wird im Format TT/MM/JJJJ angezeigt.

5. Mit Speichern die Anzeige Sprache schließen und zur Anzeige Services zurückkehren.

Status- und Fehlermeldungen

Meldungen zum Gerätestatus werden auf dem Touchscreen angezeigt. Wird z. B. momentan ein Druckauftrag ausgeführt, erscheint die entsprechende Druckstatusmeldung auf dem Touchscreen.

Beim Auftreten einer Störung oder eines anderweitigen Problems werden Fehlermeldungen eingeblendet. Welche Fehlermeldung angezeigt wird, hängt von der jeweiligen Situation und der vorliegenden Störung ab. Die Fehleranzeige besteht aus einem Diagramm, der Beschreibung sowie Maßnahmen zur Behebung des Fehlers (siehe folgendes Beispiel).

1-12

Xerox® 6279® Wide Format Solution

Druckerbenutzer-handbuch

Produktübersicht

Verfahren zur Fehlerbehebung sind Kapitel 7, Fehlerbeseitigung zu entnehmen.

System ein-/ausschalten

Sowohl Drucker als auch Controller sind mit einem Netzschalter ausgestattet. Der Schutzschalter muss eingeschaltet sein (Position ON), damit der Drucker über den Netzschalter ein- und ausgeschaltet werden kann.

Energiesparmodus verwenden

Die Stromsparfunktion verringert die Leistungsaufnahme der Maschine automatisch, wenn innerhalb eines vorbestimmten Zeitraums keine Druckdaten empfangen werden. Man unterscheidet zwei Energiesparzustände: Stromsparmodus und Ruhezustand.

Nach Ablauf eines vorbestimmten Zeitraums wird das Gerät in den Stromsparmodus geschaltet. Das Gerät geht vom Stromsparmodus in den Ruhezustand über, wenn das Gerät über einen weiteren Zeitraum nicht benutzt wird.

HINWEIS

Im Abschnitt 'Zeitnehmer' wird erklärt, wie die Stromsparmodus-Einstellungen benutzerspezifisch eingestellt werden.

Stromsparmodus

In diesem Modus wird der Strom zum Steuerpult und Fixierer verringert. Wenn das Gerät in den Stromsparmodus geschaltet wird, wird der Berührungsbildschirm abgeschaltet und die Leuchte Stromsparmodus auf dem Steuerpult leuchtet auf.

Ruhemodus

In diesem Modus wird die Spannungsversorgung noch weiter verringert als im Stromsparmodus. Während des Übergangs vom Stromsparmodus in den Ruhemodus bleibt der Touchscreen dunkel und Stromsparmodus leuchtet weiterhin.

Xerox® 6279® Wide Format Solution Druckerbenutzer-handbuch

1-13

Produktübersicht

In den Energiesparmodus wechseln

Der Eintritt in den Stromsparmodus erfolgt entweder automatisch oder von Hand.

Automatische Methode

Nach Ablauf eines vorbestimmten Zeitraums wird das Gerät in den Stromsparmodus geschaltet. Das Gerät geht vom Stromsparmodus in den Ruhemodus über, wenn das Gerät über einen weiteren, voreingestellten Zeitraum nicht benutzt wird.

Manuelle Methode

Die Schaltfläche Stromsparmodus auf dem Steuerpult drücken. Die Taste leuchtet auf, die Maschine wird in den Stromsparmodus geschaltet und die Hintergrundbeleuchtung des Touchscreen wird ausgeschaltet.

Energiesparmodus beenden

Die Beendigung des Stromsparmodus erfolgt entweder automatisch oder von Hand.

Manuelle Methode

Der Energiesparmodus wird durch Drücken der leuchtenden Taste Stromsparmodus beendet. Die Leuchte in der Taste wird ausgeschaltet, der Touchscreen zeigt die Meldung 'Drucker wird aufgewärmt' und das Gerät geht in den Aufwärmzyklus über.

Automatische Methode

Das Gerät wird aus dem Stromsparmodus geschaltet, wenn ein Druckauftrag in der aktiven Warteschlange festgestellt wird.

HINWEIS

Im Kapitel 'Systemverwaltung' wird erklärt, wie die Stromsparmodus-Einstellungen benutzerspezifisch eingestellt werden. Diese Einstellung kann nur vom Systemadministrator vorgenommen werden.

System-Hochfahrverfahren

Im Folgenden wird das Einschalten eines zuvor vollständig abgeschalteten Systems (Drucker und Controller sind ausgeschaltet) beschrieben. Dieses Verfahren wird als Kaltstart bezeichnet.

1. Den Schutzschalter des Druckers aufwärts in die Position „On“ schieben.

1-14

Xerox® 6279® Wide Format Solution

Druckerbenutzer-handbuch

Produktübersicht

2. Den Netzschalter des Druckers aufwärts in die Position „On“ schieben.

3. Den Netzschalter an der Vorderseite des Controllers drücken. Die Betriebsanzeige leuchtet auf. Auf dem Touchscreen wird eine Meldung angezeigt, dass sich das Gerät in der Aufwärmphase befindet. Das Gerät wird dann in etwa drei Minuten druckbereit sein.

Verfahren zum Herunterfahren des Systems

ACHTUNG

Ein unsachgemäßes Abschalten des Systems kann zu Datenverlust führen und einen Wartungsbesuch erforderlich machen.

Mit dem folgenden Verfahren wird der Controller ordnungsgemäß abgeschaltet. Die Systemabschaltung wird mithilfe des Web Printer Management Tools oder über den Bildschirm "Systemadministrator" durchgeführt. In manchen Umgebungen ist die Systemabschaltung nur autorisiertem Personal vorbehalten und deshalb wird ein Systemadministrator-Kennwort benötigt.

Xerox® 6279® Wide Format Solution Druckerbenutzer-handbuch

1-15

Produktübersicht

Abschaltung von der Bedieneroberfläche durchführen

HINWEIS

Viele der Funktionen im Register Verwaltung benötigen zum Zugriff ein Kennwort. Vor Beginn den Systemadministrator um das Kennwort bitten, wenn der Administrator-Modus nicht bereits aktiviert ist.

HINWEIS

Systemabschaltung und Neustart wird zum Neustart des Systems verwendet.

Diese Option wird den Controller nicht vollständig herunterfahren

1. Geräte-Info entweder vom Services-Menü oder durch Drücken der Schaltfläche Geräte-Info auf dem Steuerpult auswählen.

2. Zum Register Administration wechseln.

3. Allgemeine Verwaltung antippen.

4. Wenn der Bildschirm SA-Kennwort eingeben angezeigt wird, das Systemadministrator-Kennwort eingeben und dann auf Eingeben drücken.

5. Auswahl von Herunterfahren/Neustart. . . von der Anzeige Allgemeine Verwaltung.

6. Systemabschaltung antippen.

Die Abschaltung des Controllers erfolgt innerhalb von 30 Sekunden nach Abschalten des Druckers. Die Betriebsanzeige des Controllers erlischt, wenn der Controller abgeschaltet ist.

System über Web Print Management Tool abschalten

1. Die Anwendung Web Print Management Tool auf der Workstation öffnen.

1-16

Xerox® 6279® Wide Format Solution

Druckerbenutzer-handbuch

Produktübersicht

2. Auf Dienstprogramme > Herunterfahren > Herunterfahren klicken.

HINWEIS

Nicht auf die Schaltfläche Controller neu starten klicken. Mit dieser Schaltfläche wird das System neu gestartet, falls Aufträge in der Druckwarteschlange nicht ordnungsgemäß verarbeitet wurden. Statt dessen warten, bis das System abgeschaltet ist, und dann das System manuell neu starten.

3. Den Netzschalter des Druckers abwärts in die Position „Off“ schieben.

4. Den Schutzschalter des Druckers abwärts in die Position „Off“ schieben.

Xerox® 6279® Wide Format Solution Druckerbenutzer-handbuch

1-17

Produktübersicht

Schutzschalter prüfen

Im Falle eines Kurzschlusses oder Überstroms unterbricht der Schutzschalter automatisch die Stromversorgung des Geräts.

Befindet sich der Schutzschalter in der oberen Position, wird das Gerät mit Strom versorgt. Wenn das Gerät über einen längeren Zeitraum nicht verwendet wird, können der Drucker und der Controller abgeschaltet werden.

Die sachgemäße Funktion des Leistungsschalters ist monatlich zu überprüfen. Wenn ungewöhnliche Umstände bemerkt werden, das Xerox Customer Support Center verständigen.

Schutzschalter prüfen:

1. Schritte 1 und 2 des Verfahrens Verfahren zum Herunterfahren des Systems ausführen.

2. Während sich der Schutzschalter in der Position „On“ (oben) befindet, auf die Test-Taste drücken. Wird der Schutzschalter in die Position „Off“ (unten) geschaltet, funktioniert er ordnungsgemäß.

3. Den Schutzschalter wieder zurücksetzen und das Verfahren

System-Hochfahrverfahren ausführen.

Druckmaterial

In diesem Abschnitt werden die für dieses Gerät verwendbaren Druckmaterialarten und die richtigen Vorgehensweisen zur Handhabung, zum Laden und zum Lagern des Druckmaterials beschrieben.

Die Verwendung ungeeigneter Druckmaterialien kann Materialstaus, Fehlfunktionen und andere Probleme verursachen und die Druckqualität mindern. Daher nur von Xerox empfohlene Druckmaterialien verwenden.

1-18

Xerox® 6279® Wide Format Solution

Druckerbenutzer-handbuch

Produktübersicht

Die Xerox 6279 wird in mehreren Materialzufuhrkonfigurationen angeboten. Die Standardkonfiguration besteht aus einem Behälter mit zwei Rollen. Optional können ein zweiter Behälter mit zwei Rollen oder zwei Behälter für Bogenmaterial hinzugefügt werden.

HINWEIS

Druckmaterialien können in den USA von Xerox unter www.xerox.com bestellt werden. Auf der Homepage Supplies (Verbrauchsmaterialien)

> Paper and Media Type (Papier- und Materialtyp) > For Wide Format Products (Für Wide Format-Produkte).

HINWEIS

Die Meldung Materialtyp laden oder ändern wird auf dem Touchscreen angezeigt, wenn das erforderliche Druckmaterial für einen eingegangenen Druckauftrag nicht im Gerät geladen ist.

Materialeigenschaften

Die Materialeigenschaften (Format, Art, Gewicht) müssen beim Einlegen von neuem Material und bei Änderung von Materialart und format eingestellt werden. Diese Informationen ermöglichen es dem Accxes Controller, den Druck- und Fixiervorgang optimal an die Eigenschaften des im Druckauftrag vorgewählten Materials anzupassen.

Weitere Informationen zur Übermittlung von Druckaufträgen an den Drucker enthalten die Themen „Übersicht“ und „Schnellanleitung“ der Onlinehilfe zu Client Accxes Tools.

Weitere Informationen zu den Druckmaterialspezifikationen können dem Kapitel Technische Daten entnommen werden.

Materialarten und Gewichte

Tabelle 11: Materialarten und Gewichte

Gewicht (US)Gewicht (metrisch)MaterialartMaterial-zufuhr

Rolle

Zusatz- zufuhr

Bond Zeichenfolie Folie T-Bond

60 – 110 g/m² 90 – 112 gms 75 - 100 µm

60 – 110 g/m² 90 – 112 gms 75-100 µm

18 – 20 lb 90 – 112 gms 4 mil 8,16 kg

18 – 20 lb60 – 110 g/m²BondBehälter

18 – 20 lb 90 – 112 gms 4 mil 8,16 kg

HINWEIS

GSM oder g/m2 ist eine in Gramm pro Quadratmeter ausgedrückte Gewichteinheit für Bedruckstoff und ist nicht abhängig von der Anzahl der Blätter im Ries.

Xerox® 6279® Wide Format Solution Druckerbenutzer-handbuch

1-19

Produktübersicht

Rollenmaterialformate

Tabelle 12: Rollenmaterialformate

RollenmaterialformateFormatserie

E (34 Zoll), D (22 Zoll), C (17 Zoll), B (11 Zoll)ANSI

E (36 Zoll), D (24 Zoll), C (18 Zoll), B (12 Zoll)ARCH1

30”, 24”, 15”, 12ARCH2

ISO A

A3 (297 mm breit) A2 (420 mm breit) A1 (594 mm breit) A0 (841 mm breit)

B1, B2, B3ISO B

B1, B2, B3JIS B

A3, A2 (440 mm), A1 (625 mm), A0 (880 mm)Spezial A1

A3, A2+ (435 mm), A1+ (620 mm), A0+ (860 mm)Spezial A2

Behälterformate

Tabelle 13: Behälterformate

ANSI

ARCH

BehälterformateFormatserie

Querformat/Hochformat (8,5 x 11 Zoll) Querformat/Hochformat (11 x 17 Zoll) Querformat (17 x 22 Zoll)

Querformat/Hochformat (9 x 12 Zoll) Querformat/Hochformat (12 x 18 Zoll) Querformat (18 x 24 Zoll)

ISO A (JIS)

ISO B

JIS B

1-20

A4 (210 x 297 mm) Querformat/Hochformat A3 (297 x 420 mm) Querformat/Hochformat A2 (420 x 594 mm) Querformat

B3 Querformat/Hochformat B4 Querformat/Hochformat

Xerox® 6279® Wide Format Solution

Druckerbenutzer-handbuch

Formate für die Zusatzzufuhr

Tabelle 14: Formate für die Zusatzzufuhr

Formate für die ZusatzzufuhrFormatserie

A (8,5 Zoll), B (11 Zoll), C (17 Zoll), D (22 Zoll), E (34 Zoll)ANSI

A (9 Zoll), B (12 Zoll), C (18 Zoll), D (24 Zoll), E (36 Zoll)ARCH1

A (9 Zoll), B (12 Zoll), D (24 Zoll) 30 ZollARCH2

B1, B2, B3, B4ISO

B1, B2, B3, B4JIS

A0, A1, A2, A3, A4JIS (ISO)

A0 (880 mm), A1 (625 mm), A2 (440 mm), A3, A4SPEZIAL A 1

A0+ (860 mm), A1+ (620 mm), A2+ (435 mm), A3+SPEZIAL A 2

Produktübersicht

Regeln zur Handhabung von Druckmaterial

Bei der Handhabung von Druckmaterial folgende Regeln beachten:

• Druckmaterial, das gefaltet, zerknittert, eingerissen oder gelocht ist, mit Vorsicht handhaben. Sie können reißen und Materialstaus verursachen.

• Das Druckmaterial darf nicht feucht sein.

TIPP

Entspricht das verwendete Druckmaterial nicht den aktuellen Materialeinstellungen, können Materialstaus auftreten. Daher darauf achten, dass Material mit den richtigen Eigenschaften (Format, Art, Stärke) ausgewählt wird.

Druckmaterial lagern

Druckmaterial stets bei einer relativen Luftfeuchtigkeit von 40 bis 45 % lagern. Die folgenden Punkte sind beim Lagern von Papier zu beachten:

• Feuchtigkeit beeinträchtigt die Qualität des Druckmaterials. Druckmaterialien nur in der bereitgestellten Verpackung in einem Raum mit geringer Luftfeuchtigkeit lagern. Transparentpapier ist dabei besonders anfällig und sollte in einer Plastiktüte oder in einem Antikondensationsbeutel aufbewahrt werden.

• Wird das Gerät über einen längeren Zeitraum nicht genutzt, muss das Material aus dem Gerät entnommen und ordnungsgemäß gelagert werden.

• Der Drucker ist mit einer Materialheizung ausgerüstet. Diese Heizung wird eingeschaltet, wenn das System Feuchtigkeit feststellt. Der Schalter befindet sich neben dem Tonerabfallbehälter an der rechten Geräteseite.

• Zur Vermeidung von Wellung müssen Druckmaterialien auf ebener Fläche gelagert werden.

Xerox® 6279® Wide Format Solution Druckerbenutzer-handbuch

1-21

Produktübersicht

Rollenmaterial laden

Die Meldung Materialtyp laden oder ändern wird auf dem Touchscreen angezeigt, wenn das erforderliche Druckmaterial für einen eingegangenen Druckauftrag nicht im Gerät geladen ist.

Nach dem Austausch von Druckmaterial zunächst die Materialeinstellungen (Format, Art, Stärke) auf das neue Material einstellen, bevor der Druckbetrieb fortgesetzt wird. In diesem Abschnitt werden auch das Vorschieben von Material mit der Taste Materialvorschub und das Zuschneiden von Material beschrieben.

Informationen zur Einstellung des Druckmaterials sind dem Abschnitt

Druckmaterialstatus und Setup in Kapitel 4, Maschineninformationen, zu entnehmen.

1. Den Materialbehälter1 für die Rollen 1 und 2 herausziehen

oder den optionalen Materialbehälter 2 herausziehen, falls dieser installiert ist und beladen werden muss.

2. Die auszutauschende Materialrolle anheben und aus dem Behälter entnehmen.

1-22

Xerox® 6279® Wide Format Solution

Druckerbenutzer-handbuch

Produktübersicht

3. Den grünen Hebel am Ende der Materialwelle in Richtung Materialformataufkleber drücken, um die Rolle von der Welle freizugeben.

HINWEIS

Durch das Drücken des grünen Hebels wird die federgeladene Rollensperre freigegeben und die Welle kann aus dem Rollenkern genommen werden.

4. Die Materialwelle langsam aus dem Kern der Materialrolle ziehen.

5. Den grünen Hebel erneut drücken, um die Materialwelle in eine neue Materialrolle einzuführen. Sicherstellen, dass die Rollenenden dem Materialformataufkleber entsprechend ausgerichtet sind.

Xerox® 6279® Wide Format Solution Druckerbenutzer-handbuch

1-23

Produktübersicht

6. Das Klebeband des Herstellers entfernen, das ein Abrollen der Rollenenden verhindert.

HINWEIS

Wenn Klebstoff nach dem Abziehen des Klebebands auf dem Material verbleibt, muss dieser abgewischt werden. Klebstoffreste können Fehleinzüge verursachen.

Wenn die Druckmaterialrolle beschädigt ist, die betreffende Kante vor dem Fortsetzen des Verfahrens zunächst mit einer Schere beschneiden.

GEFAHR

Beim Einlegen der Rolle in den Behälter nicht die Finger einklemmen.

7. Die Druckmaterialrolle in die Wellenaufnahme einhängen, wobei die Führungskante des Materials unter der Rolle durch nach vorn geführt wird.

8. Die Druckmaterialrolle drehen, bis die Führungskante vom Antriebsrollenbereich erfasst wird. Die Rolle wird etwas zugeführt und dann automatisch angehalten.

1-24

Xerox® 6279® Wide Format Solution

Druckerbenutzer-handbuch
