Xerox 6279 User Guide [it]

FreeFlow® Accxes® Print Server V15.0 AGOSTO 2010 701P50916

Xerox® 6279® Wide Format Solution

Guida per l'utente della stampante

Solution, Accxes® e FreeFlow® sono marchi di Xerox Corporation negli Stati Uniti e/o in altri paesi.

ENERGY STAR® e ENERGY STAR MARK® sono marchi registrati negli Stati Uniti. Microsoft Windows® è un marchio di Microsoft Corporation negli Stati Uniti e/o in altri paesi. Adobe®, PostScript®, PostScript®3™ e PostScript Logo® sono marchi di Adobe Systems Incorporated negli Stati Uniti e/o in altri paesi. AutoCAD® è un marchio registrato di Autodesk, Incorporated. Lo stato del prodotto, della build e/o le specifiche sono soggetti modifica senza preavviso.

Indice generale

1 Panoramica del prodotto..................................................................1-1

Stampa.............................................................................................................................1-1

Componenti del sistema............................................................................................1-2

Vista posteriore................................................................................................1-4

Vista anteriore del controller......................................................................1-4

Vista posteriore del controller....................................................................1-5

Connettori del pannello posteriore del controller..............................1-5

Cavi e connettori del controller..................................................................1-7

Interfaccia utente...........................................................................................1-7

Schermo sensibile............................................................................................1-8

Uso dello schermo sensibile........................................................................1-8

Funzioni e caratteristiche dello schermo sensibile..........................1-10

Tastiere.............................................................................................................1-10

Pannello di controllo....................................................................................1-11

Lingua .................................................................................................1-12

Messaggi di stato e di errore......................................................1-12

Accensione e spegnimento del sistema............................................................1-13

Uso della funzione Economizzatore......................................................1-14

Procedura di accensione del sistema....................................................1-15

Procedura di spegnimento del sistema................................................1-16

Arresto dall'interfaccia utente................................................................1-16

Arresto da Web PMT...................................................................................1-17

Controllo dell'interruttore automatico..............................................................1-18

Informazioni sui supporti e sugli originali .......................................................1-19

Parametri dei supporti................................................................................1-19

Tipi supporto e grammature ...................................................................1-20

Specifiche supporto su rullo.....................................................................1-20

Formati vassoio supporti...........................................................................1-21

Formati vassoio di alimentazione manuale (bypass).....................1-21

Precauzioni da osservare per la conservazione dei

supporti......................................................................................................1-21

Magazzinaggio dei supporti.....................................................................1-22

Caricamento del supporto su rullo......................................................................1-22

Taglio del supporto su rullo.......................................................................1-26

Caricamento dei supporti a fogli singoli...........................................................1-28

2 Informazioni lavoro............................................................................2-1

Scheda Tutto..................................................................................................................2-1

Scheda Attivi.....................................................................................................2-1

Scheda Trattenuti............................................................................................2-2

Xerox® 6279® Wide Format Solution Guida per l'utente della stampante

Indice generale

Code gestite dall'amministratore.............................................................2-2

Ristampa lavori..............................................................................................................2-3

Ristampa di lavori modificati...................................................................................2-3

Rielaborare Impostazioni Lavori.............................................................................2-4

Riduzione/Ingrandimento...........................................................................2-4

Tipi di supporto................................................................................................2-4

Origine supporto..............................................................................................2-4

Formato stampa..............................................................................................2-5

Formato stampa (lavori di stampa).........................................................2-5

Formato stampa (lavori di copia).............................................................2-5

Fascicolazione................................................................................................................2-5

Finitura..............................................................................................................................2-6

Rimozione dei lavori selezionati..............................................................................2-6

Ristampa di un lavoro da Web Printer Management Tool ..........................2-7

3 Gestione del sistema..........................................................................3-1

Panoramica di Gestione del sistema.....................................................................3-1

Accesso al modo Amministrazione........................................................................3-1

Opzioni di accesso........................................................................................................3-2

Uscita dal modo Amministrazione........................................................................3-4

Impostazioni di Amministrazione generale.......................................................3-4

Impostazione di data e ora.........................................................................3-5

Modifica della password dell'amministratore.....................................3-5

Descrizione di Contabilità lavori................................................................3-6

Abilitazione del Modo Contabilità lavori................................................3-6

Accesso come utente di Contabilità lavori...............................3-7

Configura Ristampa lavori...........................................................................3-8

Arresto/Riavvio.................................................................................................3-8

Stato dei lavori con interruzione di corrente...........................3-9

Se Ristampa lavori è abilitata:......................................................3-9

Arresto da Web PMT.........................................................................3-9

sovrascrittura immediata delle immagini...........................................3-10

Algoritmo di sovrascrittura immediata delle

immagini......................................................................................3-11

Imposta creazione miniatura..................................................................3-11

Code gestite dall'amministratore..........................................................3-12

Impostazioni del pannello di controllo..............................................................3-12

Impostazioni audio......................................................................................3-13

Timer....................................................................................................3-14

Timeout risparmio energia............................................3-14

Timeout sospensione..........................................3-16

Timeout funzioni..................................................3-18

Timeout cancellazione file................................3-19

Xerox® 6279® Wide Format Solution

Guida per l'utente della stampante

Indice generale

Timeout interruzione stampa..........................3-19

Calibra schermo sensibile..................................3-20

Impostazione di rete........................................................3-20

Configurazione di un indirizzo IP

statico.................................................................3-21

Impostazione del gateway IP.........................3-22

Impostazione di Netmask.................................3-22

Configurazione di DHCP....................................3-23

4 Informazioni sistema ........................................................................4-1

Panoramica di Informazioni sistema....................................................................4-1

Stato supporto e impostazione ................................................................4-2

Accesso alle impostazioni dei supporti...................................................4-2

Scheda Stampa di rapporti.......................................................................................4-4

Stampa di rapporti..........................................................................................4-5

Dall'interfaccia utente.....................................................................4-5

Da Web PMT........................................................................................4-6

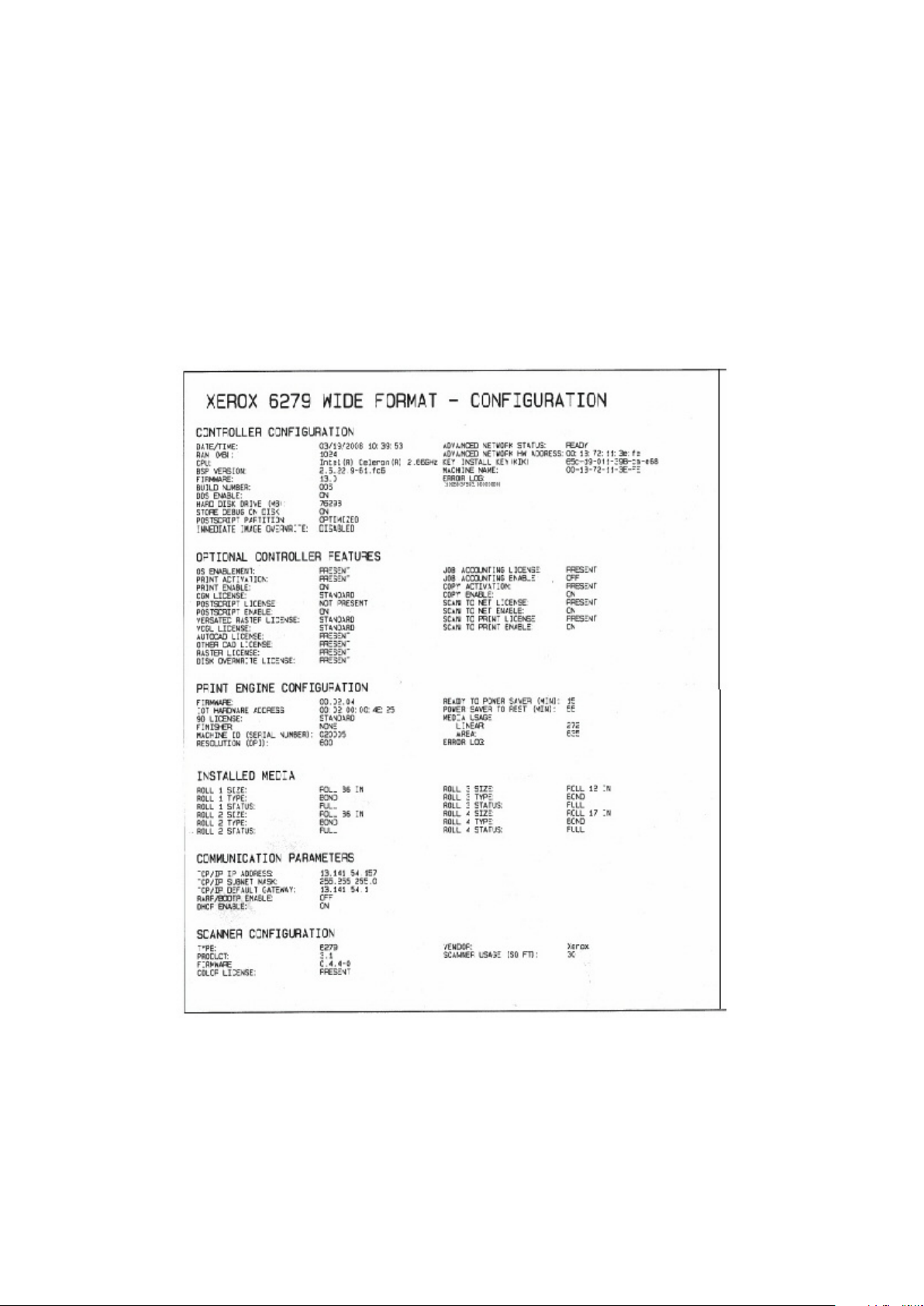

Esempio del rapporto Stampa di prova dei parametri di

configurazione (stampante).................................................................4-7

Esempio del rapporto Imposta stampa di prova

(impostazioni stampante).....................................................................4-8

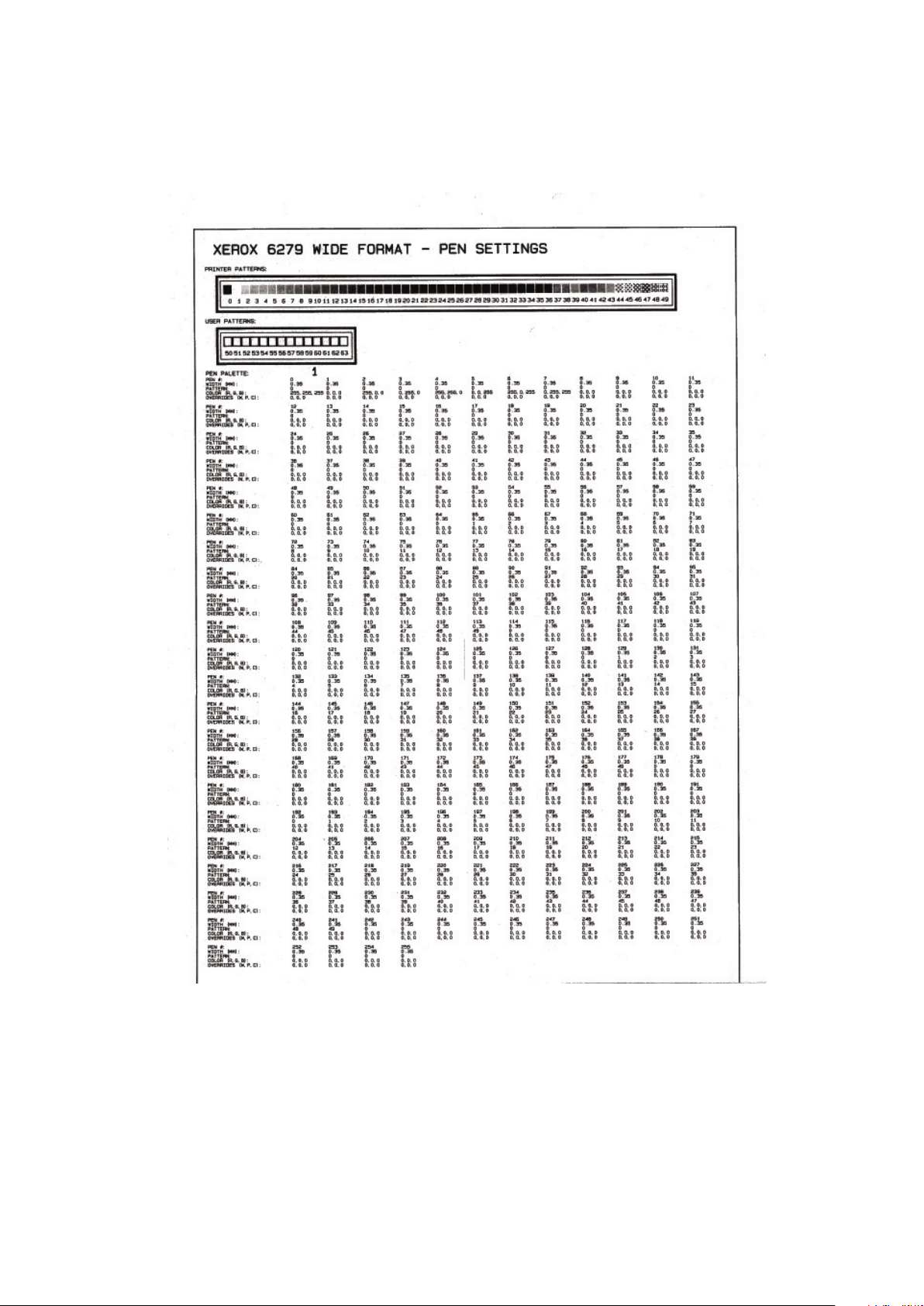

Esempio del rapporto Tavolozze penna..................................................4-9

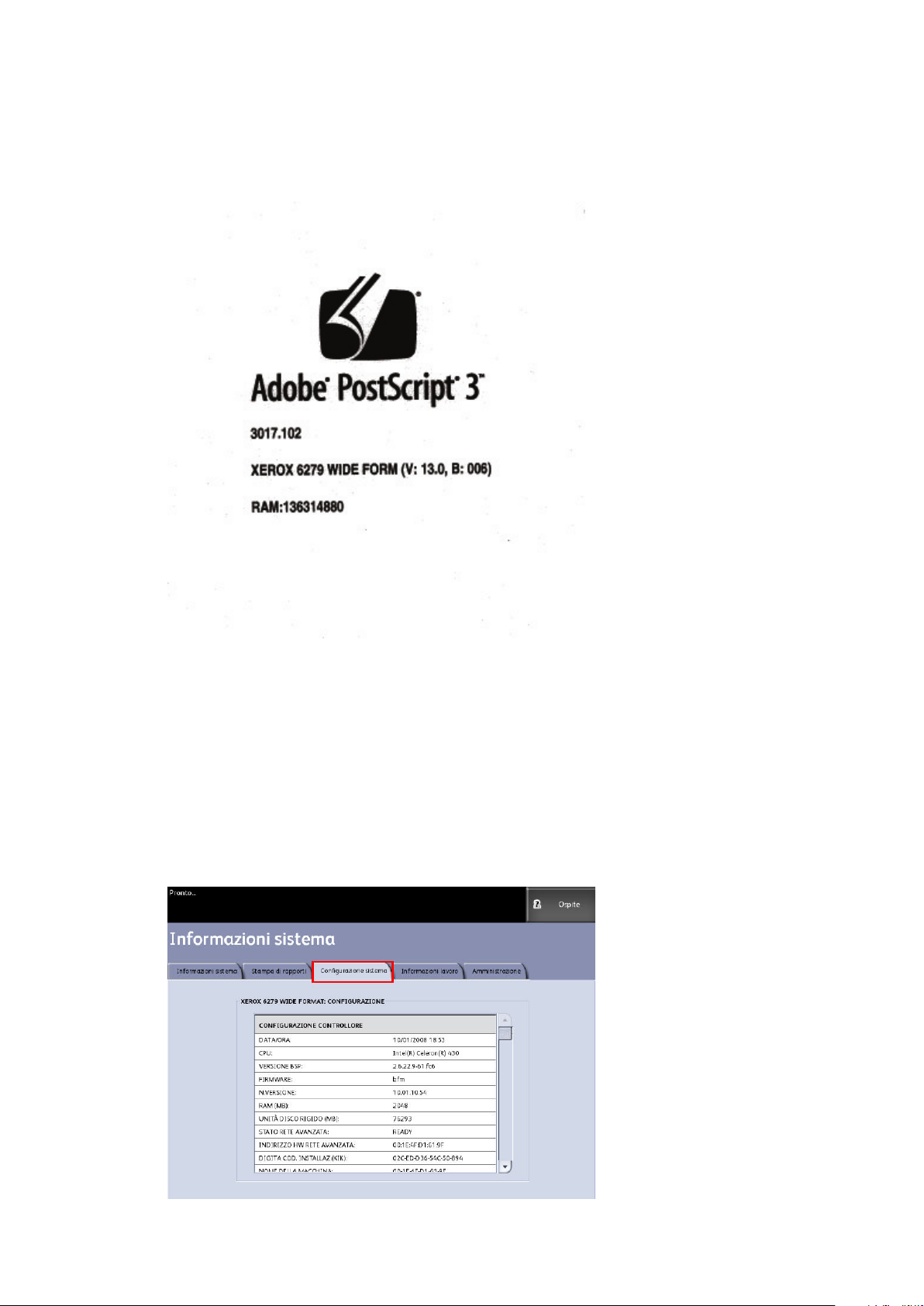

Esempio del rapporto Stampa di prova PostScript.........................4-10

Scheda Configurazione sistema...........................................................................4-10

Accesso a Configurazione sistema........................................................4-11

Scheda Amministrazione........................................................................................4-11

Accesso ad Amministrazione...................................................................4-12

5 Manutenzione.......................................................................................5-1

Sostituzione dei materiali di consumo.................................................................5-1

Caricamento del toner................................................................................................5-2

Sostituzione del contenitore del toner di scarto..............................................5-5

pulizia del sistema........................................................................................................5-8

6 Soluzione dei problemi......................................................................6-1

Problemi generici..........................................................................................................6-1

Problemi durante le operazioni di stampa..........................................................6-2

Messaggi di errore........................................................................................................6-6

Inceppamenti carta.....................................................................................................6-6

Visualizzazione inceppamenti carta........................................................6-7

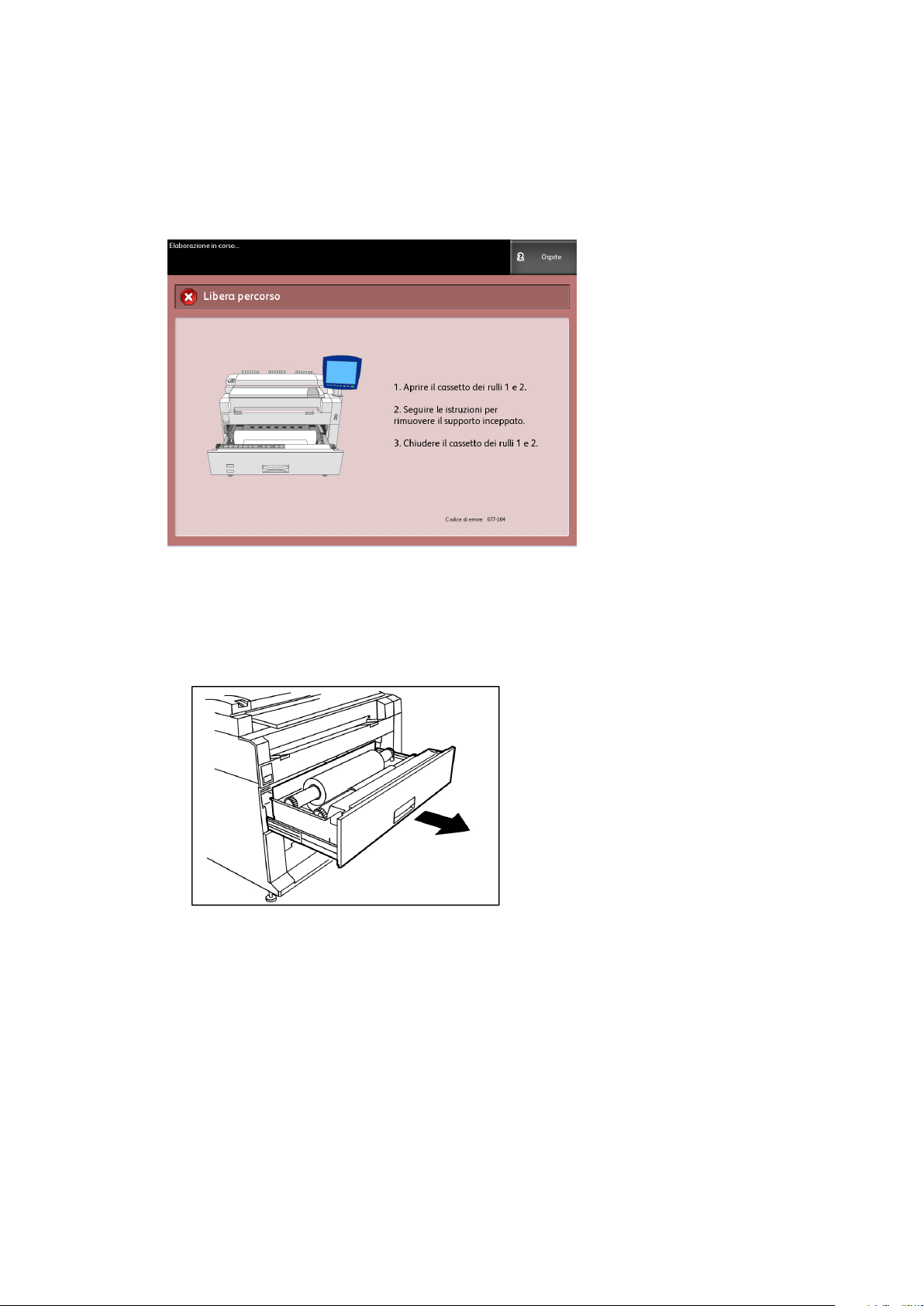

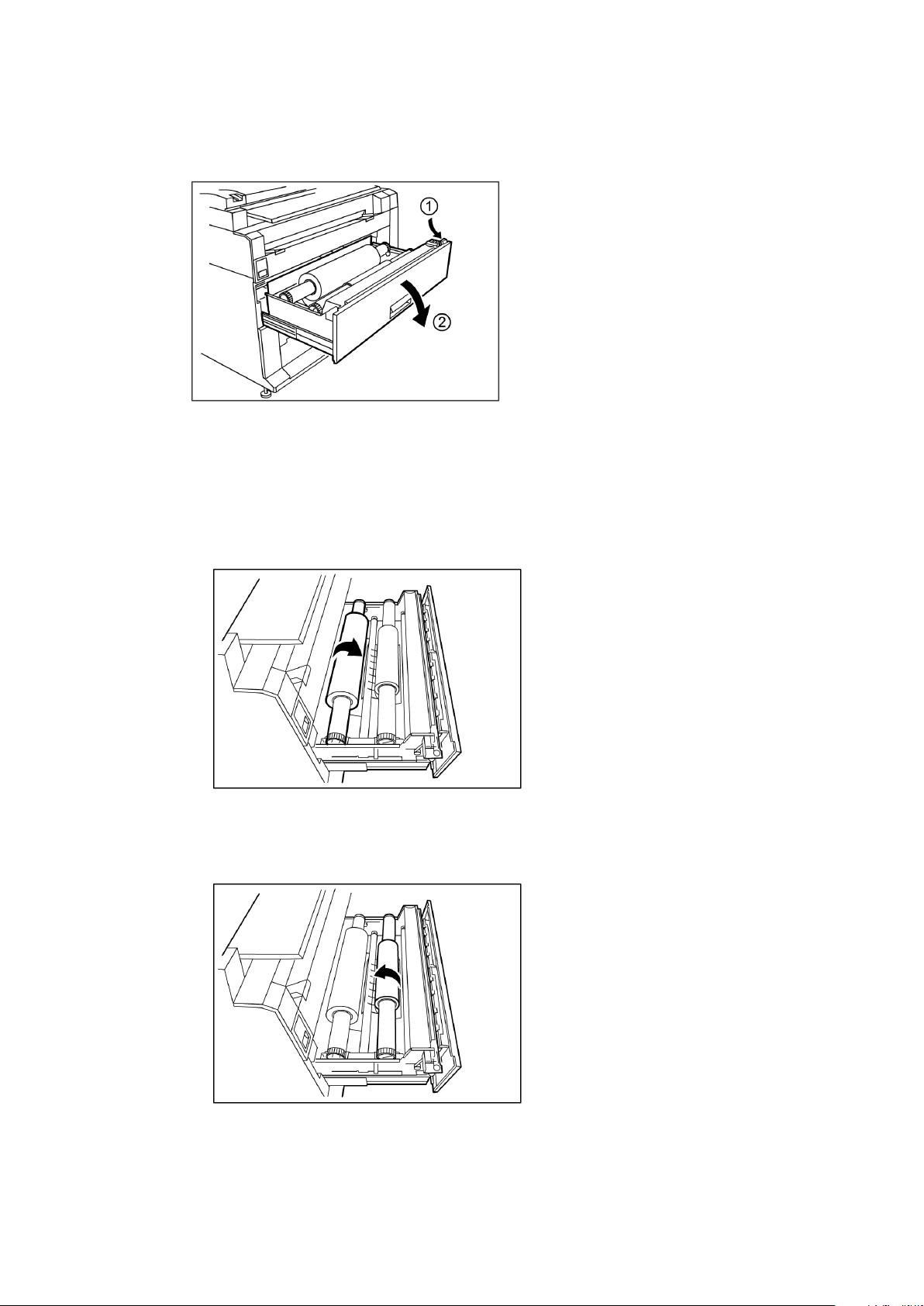

Inceppamenti carta nei cassetti 1 o 2....................................................6-8

Inceppamenti carta nei vassoi 3 o 4....................................................6-11

Inceppamenti carta nel vassoio di alimentazione manuale

(bypass)......................................................................................................6-12

Inceppamenti carta nell'unità superiore..........................................................6-14

Xerox® 6279® Wide Format Solution Guida per l'utente della stampante

iii

Indice generale

Inceppamenti carta nel fusore................................................................6-16

7 Appendice...............................................................................................7-1

Requisiti di spazio, elettrici e ambientali.............................................................7-1

Specifiche.........................................................................................................................7-3

Opzioni..............................................................................................................................7-9

Strumenti client.............................................................................................................7-9

Precauzioni e limitazioni..........................................................................................7-10

Note e limitazioni per l'uso del sistema..............................................7-10

Xerox® 6279® Wide Format Solution

Guida per l'utente della stampante

Panoramica del prodotto

La stampante 6279 Wide Format elabora i lavori di stampa ricevuti da una workstation client. Consente di stampare tutti i tipi di dati di immagine sui formati supportati, compresi i documenti di formato standard e non standard. Consente inoltre di visualizzare lo stato dei lavori di stampa, di annullarli e modificare la priorità.

In questo capitolo si descrive il generale funzionamento della stampante Xerox 6279 Wide Format e le funzionalità dei componenti principali. Le informazioni presentate sono le seguenti:

• Componenti del sistema

• Lingua

• Accensione e spegnimento del sistema

• Uso della funzione Economizzatore

• Controllo dell'interruttore automatico

• Informazioni sui supporti e sugli originali

• Caricamento del supporto su rullo

• Caricamento dei supporti a fogli singoli

Stampa

Cercare le istruzioni di stampa nella documentazione dello strumento utilizzato per inviare il lavoro di stampa alla stampante, ad esempio, il driver Windows, Web Printer Management Tool, Accxes Client Tools, e così via. Vedere in proposito la documentazione fornita con lo strumento.

Xerox® 6279® Wide Format Solution Guida per l'utente della stampante

1-1

Panoramica del prodotto

Componenti del sistema

In questa sezione si descrivono i componenti principali della stampante Xerox 6279 Wide Format Solution con FreeFlow Accxes Print Server.

Per informazioni sulle didascalie dei disegni, vedere la tabella alla pagina seguente.

1-2

Xerox® 6279® Wide Format Solution

Guida per l'utente della stampante

Tabella 1: Componenti del sistema (vista anteriore)

Panoramica del prodotto

FunzioneComponenteN.

manuale (bypass)

Etichetta di indicazione

formato

Interfaccia utente3

Schermo sensibile4

Pannello di controllo5

alimentazione della stampante

Cassetto dei rulli 1 e 27

Cassetto dei rulli 3 e 48

Utilizzato per la stampa su supporti a fogli singoli.Vassoio di alimentazione

Utilizzata come guida per allineare gli originali al centro per la stampa.

Contiene lo schermo sensibile e il pannello di controllo e costituisce l'area dove l'operatore visualizza e programma i lavori e imposta le funzioni del sistema 6279 Wide Format.

Utilizzato per impostare le informazioni sui supporti, visualizzare i messaggi e le procedure e fornire una guida alla risoluzione dei problemi, ad esempio l'eliminazione degli inceppamenti.

Contiene i pulsanti di selezione e l'accesso ai servizi di stampa.

Utilizzato per accendere e spegnere il sistema.Interruttore di

Un vassoio supporti di tipo a doppio rullo che alimenta la carta su rulli.

Un cassetto a due rulli che alimenta carta su rullo; questo cassetto aggiuntivo deve essere ordinato come aggiornamento.

Leva di rilascio dell'unità

superiore

Cassetto vassoio 310

Cassetto vassoio 411

Alzare questa leva per aprire l'unità superiore della stampante e accedere al supporto inceppato o aprire lo sportello del contenitore del toner di scarto o del fusore.

Vassoio per supporti a fogli singoli, se si ordina un aggiornamento del vassoio.

Xerox® 6279® Wide Format Solution Guida per l'utente della stampante

1-3

Panoramica del prodotto

Vista posteriore

Tabella 2: Componenti del sistema (vista posteriore)

FunzioneComponenteN.

Scanner1

Porta di espulsione stampe2

Interruttore automatico3

Pulsante di test interruttore automatico

Sportello del contenitore del toner di scarto

Lo scanner può essere ordinato come aggiornamento. Per ulteriori informazioni sulla scansione e la copia, vedere la Guida per l'utente per Copia/Scansione di Xerox 6279 Wide Format Solution.

Il punto in cui le stampe escono dalla stampante.

Utilizzato per fornire l'alimentazione di rete alla stampante e interromperla durante sbalzi di tensione, a scopo precauzionale.

Utilizzato per controllare che l'interruttore automatico funzioni.

Aprire questo sportello per accedere al contenitore del toner di scarto e all'interruttore riscaldatore carta.

PERICOLO

Non toccare le zone contrassegnate da etichette nei pressi di parti calde o affilate, perché c'è il rischio di scottarsi o tagliarsi.

Vista anteriore del controller

Il controller di Accxes comunica con il motore di stampa/il sistema tramite l'interfaccia di stato di comando. Il software interfaccia di stato di comando fornisce i messaggi di stato sul funzionamento del motore di stampa.

1-4

Xerox® 6279® Wide Format Solution

Guida per l'utente della stampante

Vista posteriore del controller

Panoramica del prodotto

Può variare a seconda del modello.

Tabella 3: Vista posteriore del controller

DescrizioneN.

Fessura per scheda (la posizione può variare a seconda del modello di

controller)

Gancio di rilascio della copertura2

Connettore dell'alimentazione3

Anello del lucchetto4

Connettori del pannello posteriore del controller

Può variare a seconda del modello.

Xerox® 6279® Wide Format Solution Guida per l'utente della stampante

1-5

Panoramica del prodotto

Tabella 4: Connettori del pannello

DescrizioneN.

Connettore parallelo (non utilizzato)1

Connettore seriale2

Spia di integrità del collegamento3

Connettore dell'adattatore di rete4

Spia di attività della rete5

Connettore linea in uscita (Audio)

Connettore microfono/linea in entrata (non utilizzato)7

Connettori USB 2.0 (6)8

Connettore video VGA9

Connettore eSATA (non utilizzato)10

Connettore DisplayPort (non utilizzato)11

NOTA

In un sistema funzionante e dotato di connessione di rete attiva, la spia di integrità del collegamento è sempre accesa e la spia di attività della rete lampeggia in corrispondenza delle operazioni di rete.

1-6

Xerox® 6279® Wide Format Solution

Guida per l'utente della stampante

Panoramica del prodotto

Cavi e connettori del controller

Ecco una descrizione dei sei cavi di comunicazione (voce 8 dei Connettori del pannello posteriore).

• USB - Dallo scanner al controller comunica lo stato e le informazioni sulle immagini

• USB - Dalla stampante al controller comunica lo stato e le informazioni sulle

immagini

• USB - Dal gruppo di alimentazione al controller, comunica lo stato dell'interruttore di alimentazione anteriore e consente l'alimentazione alla stampante.

• USB - Dall'interfaccia utente al controller.

• Cavo audio - Dall'interfaccia utente al controller per i toni degli altoparlanti, p.es.

i segnali acustici di quando si preme un tasto e i segnali di allarme.

• Cavo video - Dall'interfaccia utente al controller per la visualizzazione del contenuto del monitor.

Le informazioni dei dati video e di stato dei comandi sono trasmesse attraverso la stessa interfaccia USB. Il controller di Accxes scarica il software/firmware della stampante attraverso l'interfaccia dalla riga di comando sulla porta USB.

Interfaccia utente

L'interfaccia utente della stampante e Web Printer Management Tool, a cui si accede con un browser, sono i due strumenti a disposizione degli utenti per impostare ed eseguire le operazioni del servizio stampa.

L'interfaccia utente della stampante consente di eseguire molte attività utilizzando i pulsanti dello schermo sensibile e del pannello di controllo.

Xerox® 6279® Wide Format Solution Guida per l'utente della stampante

1-7

Panoramica del prodotto

Tabella 5: Componenti dell'interfaccia utente

FunzioneComponente

Schermo sensibile

Porte USB

Pulsanti del pannello di controllo

Visualizza messaggi e pulsanti software per la scelta delle funzioni. Sfiorare lo schermo per selezionare funzioni e opzioni.

Collegare accessori quali tastiere, mouse e dispositivi di archiviazione USB al controller Accxes.

Contiene i pulsanti Servizi, Info sistema, Login/Logout, Lingua, Economizzatore, Cancella, Arresta e Avvio.

Schermo sensibile

Alcune funzionalità dell'interfaccia utente sono:

• Impostazione dei supporti per supporti su rullo e vassoio di alimentazione manuale

• Configurazione dei parametri di sistema

• Stampa dei modelli di prova per la verifica del funzionamento della stampante

• Registro lavori e gestione del registro errori

• Visualizzazione delle informazioni del contatore di fatturazione

Lo schermo sensibile visualizza i messaggi del sistema e contiene pulsanti funzione e di selezione per impostare i lavori di copia e scansione. Sfiorare lo schermo per selezionare funzioni e opzioni.

NOTA

Le funzioni visualizzate dipendono dal modello, dalle opzioni installate e dalle impostazioni del sistema.

Uso dello schermo sensibile

Funzioni del menu Servizi

Il Menu Servizi è la pagina predefinita per l'interfaccia utente. Appare quando si accende il sistema, quando il sistema esce dal modo Economizzatore e quando il sistema esce dal modo Gestione del sistema.

La schermata sotto visualizza le funzioni di copia/scansione. Uno scanner è collegato.

1-8

Xerox® 6279® Wide Format Solution

Guida per l'utente della stampante

Panoramica del prodotto

La schermata sotto visualizza le funzioni esclusiva per la stampa. Nessuno scanner è collegato.

Tabella 6: Menu Servizi

FunzioneServizio

Informazioni sistema

Informazioni lavoro

Stampa dal dispositivo

Copia

Scansione su mailbox

Scansione su FTP

Scansione su stampante remota

Consente di abilitare e modificare le configurazioni e le impostazioni di sistema.

Elenco dei lavori con relativo stato. L'utente può ristampare i lavori dall'elenco della coda.

Scansione su e stampa da un disco rimovibile (USB).

Visualizza le schede Copia base, Qualità immagine, Impostazioni avanzate e Richiama.

Permette agli utenti di memorizzare i lavori in una mailbox per essere recuperati e stampati in seguito.

Consente agli utenti di trasferire le scansioni su un file server della rete.

Consente agli utenti di trasferire le scansioni su una stampante remota.

Xerox® 6279® Wide Format Solution Guida per l'utente della stampante

1-9

Panoramica del prodotto

Funzioni e caratteristiche dello schermo sensibile

Tabella 7: Schermo sensibile

FunzioneComponente schermo sensibile

Area messaggi

Schede delle funzioni

N. di copie

Pulsanti di selezione

Pulsanti di scorrimento

Visualizza le informazioni sullo stato, le istruzioni per gli utenti e la schermata di accesso.

Toccare le schede per selezionare e visualizzare la schermata e le funzioni aggiuntive.

Immettere il numero di copie usando il tastierino. Il numero di copie può essere impostato da 1 a 999. Premere il pulsante Cancella per cancellare un valore errato.

Toccare l'opzione per selezionarla. Il pulsante selezionato risulta evidenziato.

Usare i pulsanti a freccia per evidenziare un valore e selezionarlo.

Tastiere

Immissione di testo

Potrebbero essere visualizzate delle schermate che richiedono di immettere del testo. Questa sezione della tastiera è utilizzata per immettere testo.

Tabella 8: Disposizione della tastiera

Area di immissione

Pulsanti di scorrimento

1-10

FunzioneComponente

Visualizza i caratteri immessi tramite il tastierino numerico.

Usare i pulsanti di scorrimento per spostarsi e inserire il testo.

Xerox® 6279® Wide Format Solution

Guida per l'utente della stampante

Tabella 9: Procedure da tastiera

Panoramica del prodotto

ProceduraFunzione

Immissione di caratteri alfabetici e numerici

Eliminazione di un carattere

immesse

Toccare i caratteri desiderati. Selezionare Maiusc per passare dai caratteri minuscoli ai maiuscoli e viceversa.

Selezionare Indietro per cancellare un carattere alla volta.

Selezionare Annulla o Salva.Annullamento o salvataggio delle voci

NOTA

Se si seleziona un carattere non valido per la funzione, è possibile si riceva un messaggio di errore Voce non valida. Ad esempio, quando si assegna un nome a una mailbox, non è consentito utilizzare l'apostrofo.

Pannello di controllo

Xerox® 6279® Wide Format Solution Guida per l'utente della stampante

1-11

Panoramica del prodotto

Tabella 10: Pannello di controllo

FunzioneNome pulsanteN.

Servizi1

Informazioni sistema2

Lingua4

Economizzatore5

Cancella6

Visualizza il menu Servizi il quale ha i pulsanti Informazioni sistema, Informazioni lavoro, Copia, Scansione su mailbox, Scansione su FTP e Scansione su stampante remota. Questi sono i servizi primari.

Visualizza lo stato del sistema e dei supporti, i valori dei contatori, il numero di serie, la configurazione del sistema e gli errori più recenti. Permette inoltre di stampare i dati di configurazione e di impostazione.

Fornisce accesso di tipo Amministratore di sistema e Login contabilità lavori. L'accesso amministratore richiede una password protetta. L'accesso a Contabilità lavori richiede un nome account e un ID utente. L'accesso come ospite non richiede la procedura di accesso.

Schermata in cui l'utente può scegliere una lingua alternativa, impostare pollici o millimetri come unità e selezionare il formato anglosassone o internazionale per la data.

Il pulsante <Economizzatore> si accende quando il sistema entra in modalità Risparmio energia o Sospensione.

Cancella i valori errati immessi con la tastierina numerica e ripristina le impostazioni predefinite di scansione.

Utilizzato per arrestare la scansione dell'originale.Stop7

Utilizzato per avviare un lavoro di copia o scansione.Avvio8

Lingua

La funzione Lingua permette di scegliere la lingua, le unità di misura e il formato data predefiniti da visualizzare sullo schermo sensibile e sull'interfaccia Web, oltre che nelle stampe generate dal controller, nelle pagine di introduzione, di configurazione e così via.

1. Selezionare il pulsante Lingua del pannello di controllo.

2. Selezionare il pulsante di scelta della lingua desiderata.

3. Impostare l'unità di misura scegliendo tra Pollici e Millimetri.

4. Selezionare il pulsante di scelta appropriato tra quelli di Formato data.

• Anglosassone: Il formato della data è MM/GG/AAAA.

• Internazionale: Il formato della data è GG/MM/AAAA.

5. Selezionare Salva per chiudere la schermata Lingua e ritornare al menu Servizi.

Messaggi di stato e di errore

Visualizzazione dei messaggi di stato del sistema sullo schermo sensibile. Ad esempio, quando il sistema stampa, viene visualizzato il messaggio di stato della stampa.

1-12

Xerox® 6279® Wide Format Solution

Guida per l'utente della stampante

Panoramica del prodotto

Inoltre, in caso di problemi sono visualizzati dei messaggi di errore. Il messaggio di errore visualizzato dipende dalla particolare situazione e dall'errore verificatosi. La schermata di errore contiene una riproduzione del sistema, una descrizione del problema e le istruzioni da seguire. Vedere l'esempio sottostante.

Per ulteriori informazioni sugli errori e sulla risoluzione dei problemi, vedere il capitolo 7, Soluzione dei problemi.

Accensione e spegnimento del sistema

La stampante e il controller sono entrambi dotati di un interruttore di alimentazione. L'interruttore automatico deve essere inserito (posizione alzata) per fornire e interrompere l'alimentazione alla stampante.

Xerox® 6279® Wide Format Solution Guida per l'utente della stampante

1-13

Panoramica del prodotto

Uso della funzione Economizzatore

La funzione Economizzatore riduce automaticamente il consumo energetico quando il sistema non riceve dati di stampa per un periodo di tempo prestabilito. La funzione di risparmio energia può essere impostata in due modi: Modo Potenza ridotta e il Modo Sospensione.

Il sistema entra nel modo Potenza ridotta una volta trascorso un periodo di tempo prestabilito. Il sistema passa al modo Sospensione da modo Potenza ridotta se l'inattività perdura per un ulteriore periodo di tempo.

NOTA

Consultare la sezione Timer per informazioni su come personalizzare le impostazioni del modo Economizzatore.

Modo Risparmio energia

In questo modo, l'energia erogata al pannello di controllo e all'unità del fusore viene ridotta. Quando il sistema entra in modo Energia ridotta, lo schermo sensibile si spegne e il pulsante Risparmio energia del pannello comandi si accende.

Modo Sospensione

In questo modo, l'energia viene ridotta ulteriormente rispetto al modo Potenza ridotta. Durante il passaggio dal Modo Risparmio energia al Modo Sospensione, lo schermo sensibile rimane spento e il pulsante Economizzatore del pannello di controllo rimane acceso.

Attivazione del modo Economizzatore

Il modo Economizzatore può essere attivato automaticamente o manualmente.

Metodo Automatico

Il sistema entra nel modo Potenza ridotta una volta trascorso un periodo di tempo prestabilito. Il sistema passa al Modo Sospensione da Modo Risparmio energia se l'inattività perdura per un ulteriore periodo di tempo.

Metodo Manuale

Premere il pulsante Economizzatore del pannello di controllo. Il pulsante si accende, viene attivato il Modo Risparmio energia e la retroilluminazione dello schermo sensibile viene interrotta.

Uscita dal modo Economizzatore

Il modo Economizzatore può essere disattivato automaticamente o manualmente.

Metodo Manuale

Quando il sistema è nel modo Risparmio energia, premere il pulsante Economizzatore illuminato. La spia del pulsante si spegne, sullo schermo sensibile un messaggio avverte che il sistema si sta riscaldando e comincia la procedura di riscaldamento.

1-14

Xerox® 6279® Wide Format Solution

Guida per l'utente della stampante

Panoramica del prodotto

Metodo Automatico

Il sistema esce dal modo Economizzatore quando rileva la presenza di un lavoro nella coda attiva.

NOTA

Consultare la sezione Gestione del sistema per informazioni su come personalizzare le impostazioni del modo Economizzatore. Questa opzione può essere impostata solo dall'amministratore di sistema.

Procedura di accensione del sistema

La procedura riportata sotto descrive il processo di accensione del sistema da spento, vale a dire quando sia la stampante che il controller sono completamente spenti.

1. Portare l'interruttore automatico della stampante sulla posizione di accensione (alzato).

2. Portare l'interruttore di alimentazione della stampante sulla posizione di accensione (alzato).

3. Premere il pulsante di alimentazione sul davanti del controller per accenderlo. La spia del pulsante di alimentazione si accende e sul pannello di controllo è visualizzato il messaggio “Riscaldamento in corso”. Il sistema è pronto all'uso nel giro di circa tre minuti.

Xerox® 6279® Wide Format Solution Guida per l'utente della stampante

1-15

Panoramica del prodotto

Procedura di spegnimento del sistema

ATTENZIONE

Se si spegne il sistema in modo errato, i dati possono danneggiarsi e sarà necessario richiedere un intervento di assistenza.

La selezione di Arresto sistema descritta di seguito permette di spegnere il controller correttamente. Si consiglia di eseguire l'arresto del sistema tramite Web PMT o la schermata Gestione del sistema. In alcuni ambienti, solo personale autorizzato può spegnere il sistema. In questi casi è necessario disporre della password dell'amministratore di sistema.

Arresto dall'interfaccia utente

NOTA

Per poter accedere a molte funzione della scheda Amministrazione, è necessaria una password. Rivolgersi all'amministratore del sistema per ottenere la password prima di procedere, a meno che il modo Amministratore non sia già attivo.

NOTA

Arresto sistema e riavvio consente di riavviare il sistema. Questa opzione

non arresta completamente il controller.

1. Per accedere, premere Info sistema nel menu Servizi o premere il pulsante Info sistema sul pannello di controllo.

2. Selezionare la scheda [Amministrazione].

3. Selezionare Amministrazione generale.

4. Se appare la schermata Inserire password SA, immettere la password dell'amministratore e premere Invio.

5. Selezionare Arresto/Riavvio . . nella schermata Amministrazione generale.

1-16

Xerox® 6279® Wide Format Solution

Guida per l'utente della stampante

6. Selezionare Arresto sistema.

Panoramica del prodotto

Il controller si arresta completamente entro 30 secondi dal momento in cui la stampante si arresta. La spia del pulsante di alimentazione del controller si spegne quando il controller si arresta.

Arresto da Web PMT

1. Aprire Web PMT dalla workstation.

2. Selezionare Utilità > Arresto > Arresto.

NOTA

Non selezionare Riavvia controller. in quanto questo comando viene utilizzato per riavviare il sistema nel caso in cui i lavori in coda non vengano elaborati correttamente. Attendere che sia il sistema ad arrestarsi.

Xerox® 6279® Wide Format Solution Guida per l'utente della stampante

1-17

Panoramica del prodotto

3. Portare l'interruttore di alimentazione della stampante sulla posizione di spegnimento (abbassato).

4. Portare l'interruttore automatico della stampante sulla posizione di spegnimento (abbassato).

Controllo dell'interruttore automatico

In caso di corto circuito o sovratensione, l'interruttore automatico si apre automaticamente bloccando l'alimentazione in ingresso al sistema.

Quando l'interruttore automatico è nella posizione alzata, la macchina riceve l'alimentazione in ingresso. Se il sistema rimane inattivo per un determinato periodo di tempo, la stampante e il controller possono essere spenti.

Una volta al mese, verificare che l'interruttore funzioni correttamente. Se si notano situazioni insolite, rivolgersi al centro di assistenza clienti Xerox.

La procedura per verificare se l'interruttore automatico funziona correttamente è la seguente:

1. Eseguire i punti 1 e 2 della Procedura di spegnimento del sistema.

2. Premere il pulsante Test quando l'interruttore è in posizione di attivazione (alzata). Se l'interruttore automatico si spegne, significa che funziona correttamente.

1-18

Xerox® 6279® Wide Format Solution

Guida per l'utente della stampante

Panoramica del prodotto

3. Ripristinare l'interruttore automatico della stampante ed eseguire la Procedura

di accensione del sistema.

Informazioni sui supporti e sugli originali

In questa sezione si descrivono i tipi di supporto che il sistema è in grado di gestire, come maneggiarli, caricarli e conservarli.

L'uso di supporti inadatti potrebbe causare inceppamenti, malfunzionamenti e altri problemi, nonché ridurre la qualità della stampa. Per beneficiare delle funzionalità del sistema nel modo più efficiente possibile, si raccomanda di utilizzare solo i supporti consigliati da Xerox.

Esistono diverse configurazioni di alimentazione dei supporti per la stampante 6279 Wide Format. La configurazione standard è un sistema con un cassetto e due rulli. È possibile aggiungere un secondo cassetto con due rulli o due vassoi per supporti a fogli singoli.

NOTA

I supporti possono essere ordinati presso Xerox direttamente sul sito

www.xerox.com. Dalla home page, selezionare

Materiali di Consumo > Tipo di carta o supporto > per Wide Format.

NOTA

Se il controller di Accxes rileva che il supporto richiesto non è caricato sul sistema, sull'interfaccia utente appare il pulsante Caricare o cambiare tipo di supporto.

Parametri dei supporti

Quando si carica un nuovo supporto o quando si modifica il formato e il tipo di supporto devono essere impostati i parametri dei supporti (serie di formati, tipo, grammatura). Queste informazioni consentono al controller Accxes di ottimizzare la stampa e la fusione in base al supporto selezionato per il lavoro.

Xerox® 6279® Wide Format Solution Guida per l'utente della stampante

1-19

Panoramica del prodotto

Per ulteriori informazioni su come inviare i lavori alla stampante, vedere le sezioni “Guida Panoramica e Avvio rapido” della Guida in linea di Accxes Client Tools.

Vedere il capitolo Specifiche per ulteriori dettagli sulle specifiche dei supporti.

Tipi supporto e grammature

Tabella 11: Tipi supporto e grammature

Grammatura NACOGrammatura EOTipoOrigine

supporto

Rullo

Vassoio di alimentazione manuale (bypass)

Carta di qualità Carta da ricalco Pellicola T-Bond

60-110 g/m² 90-112 g/m² 75 - 100 µm

18-20 lb 90-112 g/m² 4 mil 18 lb

18-20 lb60-110 g/m²Carta di qualitàTipo/grammatura

18-20 lb 90-112 g/m² 4 mil 18 lb

NOTA

g/m² è l'unità di misura del volume/grammatura della carta espresso in grammi per metro quadro e non dipende dal numero di fogli della risma.

Specifiche supporto su rullo

Tabella 12: Specifiche supporto su rullo

Formati supporto su rulloSerie formati

E (34 poll.), D (22 poll.), C (17 poll.), B (11 poll.)ANSI

E (36 poll.), D (24 poll.), C (18 poll.), B (12 poll.)ARCH 1

ISO A

1-20

30”, 24”, 15”, 12ARCH 2

A3 (297 mm in larghezza) A2 (420 mm in larghezza) A1 (594 mm in larghezza) A0 (841 mm in larghezza)

B1, B2, B3ISO B

B1, B2, B3JIS B

A3, A2 (440 mm), A1 (625 mm), A0 (880 mm)Special A1

A3, A2+ (435 mm), A1+ (620 mm), A0+ (860 mm)Special A2

Xerox® 6279® Wide Format Solution

Guida per l'utente della stampante

Formati vassoio supporti

Tabella 13: Formati vassoio supporti

Formati vassoio supportiSerie formati

Panoramica del prodotto

ANSI

ARCH

ISO A (JIS)

ISO B

JIS B

Orizzontale/Verticale (8,5x11 poll.) Orizzontale/Verticale (11x17 poll.) Orizzontale (17x22 poll.)

Orizzontale/Verticale (9x12 poll.) Orizzontale/Verticale (12x18 poll.) Orizzontale (18x24 poll.)

A4/Orizzontale/Verticale (210X297 mm) A3/Orizzontale/Verticale (297x420 mm) A2/Orizzontale (420x594 mm)

B3/Orizzontale/Verticale B4/Orizzontale/Verticale

Formati vassoio di alimentazione manuale (bypass)

Tabella 14: Formati vassoio di alimentazione manuale (bypass)

Formati originali alimentazione manualeSerie formati

A (8,5 poll.), B (11 poll.), C (17 poll.), D (22 poll.), E (34 poll.)ANSI

A (9 poll.), B (12 poll.), C (18 poll.), D (24 poll.), E (36 poll.)ARCH 1

A (9 poll.), B (12 poll.), C (15 poll.), D (24 poll.), 30 poll.ARCH 2

B1, B2, B3, B4ISO

B1, B2, B3, B4JIS

A0, A1, A2, A3, A4JIS (ISO)

A0 (880 mm), A1 (625 mm), A2 (440 mm), A3, A4A1 SPECIALE

A0+ (860 mm), A1+ (620 mm), A2+ (435 mm), A3+A2 SPECIALE

Precauzioni da osservare per la conservazione dei supporti

Trattare gli originali con cautela e osservare le precauzioni seguenti.

• Usare cautela con gli originali che sono stati piegati, sgualciti, strappati o che presentano dei fori. L'uso di tali originali potrebbe causare inceppamenti e strappi.

• Assicurarsi che il supporto non sia umido.

SUGGERIMENTO

Se le impostazioni relative al supporto non corrispondono al supporto effettivamente caricato, si possono verificare inceppamenti. Per ottenere stampe di alta qualità, selezionare il formato, il tipo e lo spessore corretti per il supporto.

Xerox® 6279® Wide Format Solution Guida per l'utente della stampante

1-21

Panoramica del prodotto

Magazzinaggio dei supporti

L'ambiente ideale in cui conservare il supporto deve avere un'umidità intorno al 40

- 45%. Tenere presente i seguenti punti per la conservazione dei supporti:

• L'umidità danneggia i supporti. È opportuno avvolgerli nella carta fornita allo scopo e immagazzinarli in un luogo relativamente asciutto. In particolare, la carta da disegno deve essere messa in una borsa di plastica o comunque a prova di umidità e contenente una sostanza igroscopica.

• Se non si utilizza il sistema per lunghi periodi di tempo, rimuovere il supporto e riporlo in modo opportuno.

• La stampante è dotata di un riscaldatore carta, che si accende quando il sistema rileva umidità. L'interruttore si trova accanto al contenitore toner di scarto, sul lato destro del sistema.

• Conservare i supporti su una superficie piana per prevenire arricciature.

Caricamento del supporto su rullo

Se il controller di Accxes rileva che il supporto richiesto non è caricato sul sistema, sull'interfaccia utente appare il pulsante Caricare o cambiare tipo di supporto.

Quando si cambiano i tipi, i formati o la grammatura del supporto, assicurarsi di modificare le impostazioni del supporto prima di avviare la stampa. In questa sezione si mostra come utilizzare il pulsante Avanzamento supporto per fare avanzare il supporto e tagliarlo.

Per informazioni sulla procedura di impostazione, vedere la sezione Stato supporto

e impostazione , capitolo 4, Informazioni sistema.

1. Estrarre con cautela il cassetto 1 per i supporti su rullo 1 e 2.

Oppure estrarre il cassetto 2 (opzionale) se presente sul sistema e se deve essere riempito.

1-22

Xerox® 6279® Wide Format Solution

Guida per l'utente della stampante

Panoramica del prodotto

2. Alzare e rimuovere il supporto di stampa su rullo che deve essere sostituito.

3. Stringere la leva verde alla fine dell'albero del supporto in direzione dell'etichetta formato supporto per liberare il rullo dall'albero.

NOTA

Stringendo la leva verde si libera il blocco del tendimolla e si consente la rimozione dell'albero dal fulcro del rullo.

4. Estrarre lentamente l'albero del supporto dal fulcro del rullo del supporto.

Xerox® 6279® Wide Format Solution Guida per l'utente della stampante

1-23

Panoramica del prodotto

5. Stringere di nuovo con due dita la leva verde per inserire l'albero del supporto nel nuovo rullo. Accertarsi che le estremità del rullo siano allineate in base all'etichetta formato supporto.

6. Rimuovere il pezzo di nastro adesivo del produttore che impedisce al bordo del rullo di srotolarsi,

NOTA

quando si rimuove il nastro adesivo dal rullo nuovo, eliminare eventuali residui di colla, in quanto potrebbero causare inceppamenti.

Se il rullo del supporto è danneggiato, pareggiare il bordo danneggiato con le forbici prima di procedere al punto seguente.

PERICOLO

Quando si carica il supporto su rullo nel cassetto, fare attenzione a che le dita non restino prese.

7. Reinstallare il rullo del supporto nella guida dell'albero in modo che il bordo anteriore della carta fuoriesca da sotto il rullo e sia rivolto verso la propria persona.

1-24

Xerox® 6279® Wide Format Solution

Guida per l'utente della stampante
