XEROX 6204 User Manual [de]

FreeFlow® Accxes® Print Server V12.0 February 2010 701P50643

Xerox® 6204® Wide Format Lösung

Kopieren/Scannen Benutzerhandbuch

Accxes® Print Server sind Marken von Xerox Corporation in den USA und/oder anderen Ländern. Alle anderen Produktnamen und bezeichnungen sind Marken der jeweiligen Hersteller und werden hiermit anerkannt. Microsoft Windows Network und Windows Server sind Marken von Microsoft Corporation in den USA und in anderen Ländern. Adobe PostScript

, PostScript®3™ und PostScript Logo® sind Marken von Adobe Systems Inc. HP, HPGL, HPGL/2 und HP-UX sind Marken von

, MS-DOS, Microsoft

, Acrobat®,

Hewlett-Packard Corporation.

Dokument Version 1.0: Februar 2010

Inhalt

1 Vor dem Gebrauch des Geräts

Vorwort. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2

Zugehörige Informationsquellen und CDs. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3

Optionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-4

Verwendung dieses Handbuchs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5

Vorausgesetztes Wissen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5

Struktur dieses Handbuchs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-5

Konventionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-7

Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-8

Betrieb. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-10

Wartung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-11

Ozonemission . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-11

Verbrauchsmaterialien. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-11

Hochfrequenzenergie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-11

Sicherheitszertifizierung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-12

Behördliche Informationen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-13

Umweltschutzbestimmungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-13

Unrechtmäßige Vervielfältigung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-14

USA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-14

Kanada . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-15

Andere Länder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-16

Recycling und Entsorgung des Geräts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-17

WEEE Richtlinie 2002/96/EC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-17

Netzanschluss. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-18

Umgebung und Temperatur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-19

Lage von Warnhinweisen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-20

Inhalt

2Produktüberblick

Gerätekomponenten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-22

Gerätekomponenten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-23

Steuerpult. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-28

Berührungsbildschirm verwenden. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-29

Xerox® 6204® Wide Format Lösung

Benutzerhandbuch

iii

Inhalt

System ein-/ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-34

Stromsparfunktion verwenden. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-34

Eintritt in den Stromsparmodus. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-35

Energiesparmodus beenden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-35

System einschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-36

System abschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-37

Leistungsschalter überprüfen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-39

Verwendbare Vorlagen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-40

Für die folgenden Vorlagen ist der Vorlagenträger zu verwenden:. . . . . . . . . . . . . . . . . . . . . .2-40

Vorsichtsmaßnahmen beim Umgang mit Vorlagen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-40

Formatserieneinstellungen für Vorlagen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-41

Materialarten und Laden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-43

Materialart. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-44

Handhabung und Lagerung von Druckmedien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-45

Material laden. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-46

Rollenmaterial schneiden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-51

Druckmedieneinstellungen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-53

3Kopieren

Kopierverfahren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-58

Schritt 1 - Auswahl der Funktionen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-58

Schritt 2 - Kopienanzahl eingeben . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-60

Schritt 3 - Vorlage scannen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-61

Scannen und Kopieren anhalten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-62

Scan anhalten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-62

Kopierauftrag stoppen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-63

Sortierte Kopien erstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-67

Manuellzufuhrfach zum Erstellen von Kopien verwenden. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-71

Einen Druckauftrag unterbrechen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-74

Aus Speicher kopieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-76

Verfahren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-76

[Kopieren]-Auswahlen festlegen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-78

Verkleinern/Vergrößern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-79

Materialquelle. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-82

Materialart. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-83

Ausgabeformat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-83

Einstellungen im Register „Bildqualität“ vornehmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-85

Vorlagenart . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-85

Dichte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-87

Hintergrundunterdrückung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-87

Kontrast . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-88

Xerox® 6204® Wide Format Lösung Benutzerhandbuch

[Funktionen]-Auswahlen einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-90

Musterkopie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-91

Bild-Position. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-93

Scan-Breite. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-95

Ränder. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-96

Negativbild . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-98

Rendern. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-99

Spiegeln . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-100

Schärfe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-101

Scan-Versatz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-102

4 Scannen

Vorbereitung zum Scannen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-106

Die Netzwerkeinstellungen einrichten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-106

Ein Ziel erstellen (Mailbox) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-106

Scannen - Überblick . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-107

Schritt 1 - Mailbox auswählen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-107

Schritt 2 - Auswahl der Funktionen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-109

Schritt 3 - Vorlage scannen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-110

Scan anhalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-111

Druckauftrag unterbrechen, um eine Vorlage zu scannen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-112

[Kopieren]-Auswahlen festlegen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-114

Vorlagenart . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-115

Scan-Auflösung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-116

Dateiformat. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-116

Einstellungen im Register [Bildqualität] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-117

Rendern. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-117

Schärfe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-118

Helligkeit. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-119

Hintergrundunterdrückung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-119

Kontrast . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-120

Auswahlen für die [Funktionen] einstellen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-122

Scan-Breite. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-123

Scan-Versatz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-124

Negativbild . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-126

Spiegeln . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-127

Vorschau. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-129

Scannen zum Drucken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-130

Dokumente aus einer Mailbox löschen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-131

Alle Dokumente löschen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-131

Dokument löschen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-133

Mailbox erstellen und löschen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-135

Mailbox erstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-135

Mailbox löschen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-138

Inhalt

Xerox® 6204® Wide Format Lösung

Benutzerhandbuch

Inhalt

5 Speichern/Rückrufen

Zugriff auf das Menü [Speichern/Rückrufen] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-140

Letzten Kopierauftrag zurückrufen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-141

Letzten Kopierauftrag löschen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-144

Kopierauftragsvorlagen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-145

Vorlage zurückrufen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-147

Vorlage speichern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-149

Vorlage löschen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-151

Standardvorlage speichern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-153

Werkseinstellungen wiederherstellen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-154

6System-Setup

Lokalisierung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-156

Datum und Uhrzeit einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-157

Datum-Format . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-157

Zeitgeber . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-159

Steuerpult . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-161

Sondertasten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-161

Hörbare Töne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-164

Standardbildschirm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-167

Benutzerdefinierte Menüs. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-169

Netzwerk-Einstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-173

Zeitnehmer konfigurieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-176

Sparbetrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-176

Ruhezustand . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-178

Funktionen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-179

Druckunterbrechung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-181

Dateilöschung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-183

Benutzerdefinierte Vorlagenserie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-185

Kopieroptionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-187

Ausgabematerial-Serie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-187

Benutzer-V/V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-189

Verkleinern Linienerhaltung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-192

Benutzerformate . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-194

Autom. Drehen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-197

Scan-Start . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-199

7Systemverwaltung

Systemverwaltung – Überblick . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-202

Systemverwaltungsmodus beginnen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-202

Systemverwaltungsmodus beenden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-204

Systemverwaltungsfunktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-205

Auftragskostenzählung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-206

Kennwort ändern. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-208

Diagnoseausdrucke. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-210

Xerox® 6204® Wide Format Lösung Benutzerhandbuch

Herunterfahren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-212

Bildrückruf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-213

8 Gerätestatus

Übersicht zum Gerätestatus. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-216

Druckerstatus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-217

Materialstatus. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-219

Konfigurations-Drucke . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-221

Konfigurations-Probedrucke . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-223

Kostenzähler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-227

Aktuellen Druckauftrag anzeigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-229

System-Beschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-232

Letzte Fehler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-234

9Wartung

Verbrauchsmaterial ersetzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-238

Toner auffüllen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-239

Auswechseln des Tonersammelbehälters . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-242

Gerät reinigen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-245

Inhalt

10 Fehlerbeseitigung

Fehlerbehebung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-248

Allgemeine Gerätestörungen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-249

Probleme während des Kopierens. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-250

Scanspezifische Probleme. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-255

Druckspezifische Probleme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-257

Fehlermeldungen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-261

Vorlagenstaus. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-262

Materialstaus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-264

Papierstaus in Rolle 1 bzw. Rolle 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-267

Papierstaus im manuellen Zufuhrfach (Bypass) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-271

Papierstaus in der oberen Einheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-272

Papierstaus in der Fixierereinheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-275

11 Anhang

Raumbedarf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-280

Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-281

Optionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-290

Druckertreiber/Client-Tools. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-291

Warnhinweise und Einschränkungen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-292

Hinweise und Einschränkungen bei der Verwendung des Geräts . . . . . . . . . . . . . . . . . . . . 11-292

Xerox® 6204® Wide Format Lösung

Benutzerhandbuch

vii

Inhalt

viii

Xerox® 6204® Wide Format Lösung Benutzerhandbuch

Vor dem Gebrauch

des Geräts

Das vorliegende Kapitel beschreibt die Verwendung des Benutzerhandbuchs und enthält außerdem Hinweise zur sicheren und legalen Nutzung des Geräts.

• Vorwort

• Zugehörige Informationsquellen und CDs

•Optionen

• Verwendung dieses Handbuchs

• Sicherheitshinweise

• Behördliche Informationen

• Unrechtmäßige Vervielfältigung

• Recycling und Entsorgung des Geräts

•Netzanschluss

• Aufkleber mit Warnhinweisen

Xerox® 6204® Wide Format Lösung

Benutzerhandbuch

1-1

Vor dem Gebrauch des Geräts

Vorwort

Wir danken Ihnen für die Wahl der Xerox 6204® Wide Format Solution mit FreeFlow® Accxes® Print Server. Diese Maschine leistet hochqualitative, kosteneffektive einfarbige Kopier-, Scanning- und Druckarbeiten mit 600 dpi mit einer Druckgeschwindigkeit von 4 A1-Drucken/Minute oder, optional, 5 A1-Drucken/Minute. Der Drucker kann auf Rollen- und Bogendruckmaterial (Bond, Velin, Pauspapier, Folie) in Größen bis zu einer Breite von 914 mm drucken.

In diesem Handbuch werden die Verfahren zur Einrichtung, zum Betrieb und zur Wartung des Geräts beschrieben. Das Handbuch sorgfältig durchlesen, nur so lässt sich das Gerät optimal nutzen. Es sollte so aufbewahrt werden, dass es im Bedarfsfall (z. B., wenn Hilfe zu einer Aufgabe oder zur Fehlerbehebung benötigt wird) griffbereit zur Hand liegt.

1-2

Xerox® 6204® Wide Format Lösung Benutzerhandbuch

Vor dem Gebrauch des Geräts

Zugehörige Informationsquellen und CDs

Xerox stellt folgende Dokumentation und CDs bereit, die dem Benutzer helfen, das Gerät optimal einzusetzen.

Benutzerhandbuch

Das Xerox 6204 Druckserver enthält die Verfahren zum Einrichten, Betreiben und Warten der Maschine. Dieses

Handbuch liegt im PDF-Format auf der CD vor.

Kurzübersicht

In der Kurzübersicht werden die Hauptfunktionen des Geräts vorgestellt und die grundlegenden Betriebsanweisungen gegeben. Dieses Dokument liegt ebenfalls im PDF-Format auf der CD vor.

CD-ROMs

Zum Lieferumfang des Geräts gehören mehrere CD-ROMs, u. a.:

• Dokumentations-CD: Enthält Drucker- und Kopierer/Drucker-Benutzerhandbücher im PDF-Format sowie Installationsanweisungen für die Client- und Treiber-Software. Die Benutzerhandbücher für die Client- und Treibersoftware liegen der entsprechenden Software bei.

• Treibersoftware: Enthält alle Accxes-Druckertreiber einschließlich des Windows (HP-GL) Druckertreibers Version 12.0, des PostScript-Treibers Version 12.0 (diese Funktion muss mittels eines Funktionsschlüssels aktiviert werden) und des AutoCAD HDI-Treibers Version 11.0 für AutoCAD 2002/2004/2005/2006.

• Client-Software-CD: Enthält die Accxes Client Tool-Software und die Account Management ToolSoftware Version 11.00.06.

Wide Format Solution Kopierer/Scanner-Benutzerhandbuch für den FreeFlow Accxes

Xerox® 6204® Wide Format Lösung

Benutzerhandbuch

1-3

Vor dem Gebrauch des Geräts

Optionen

Es stehen Hardware- und Software-Optionen für die Maschine zur Verfügung.

Die Benutzerhandbücher für die optionale Software sind im Lieferumfang enthalten. Diese Dokumente enthalten die Verfahren zum Installieren und Betreiben der Software.

1-4

Xerox® 6204® Wide Format Lösung Benutzerhandbuch

Vor dem Gebrauch des Geräts

Verwendung dieses Handbuchs

Dieses Handbuch wurde für das Personal konzipiert, das die Xerox 6204 Wide Format Solution mit FreeFlow Accxes-Druckserver regelmäßig bedient. Bei der Verwendung dieses Handbuchs lesen Sie das Kapitel, das das von Ihnen durchgeführte Verfahren behandelt, um ein weiteres Verständnis des Prozesses zu erhalten.

Vorausgesetztes Wissen

Mit diesem Handbuch wird vorausgesetzt, dass das Bedienungspersonal ein grundlegendes Verständnis der Betriebsumgebung des verwendeten Pesonalcomputers, der Netzwerkumgebungen und der Bedienung eines Personalcomputers hat. Für weitere Informationen beziehen Sie sich auf die Handbücher, die mit dem Personalcomputer, dem Betriebssystem und dem Netzwerk ausgeliefert werden.

Struktur dieses Handbuchs

1 - Vor dem Gebrauch des Geräts

Enthält Richtlinien für den sicheren und rechtlichen Gebrauch der Maschine.

2 - Produktüberblick

Beschreibung von Zweck und Anwendung der Hauptkomponenten der Maschine, Ein- und Ausschalten der Maschine, sachgemäße Verwendung von Vorlagen und von Auswahl und Laden von Druckmaterial.

3 - Kopieren

In diesem Kapitel werden die Kopierfunktionen und die Verfahren zum Kopieren von Vorlagen beschrieben.

4 - Scannen

In diesem Kapitel werden die Scanfunktionen sowie die Einrichtung und Verwaltung von Mailboxen beschrieben

5 - Speichern/Rückrufen

Beschreibung der Funktion Auftragsrückruf (Speicherprogramme) und ihrer Anwendung.

Xerox® 6204® Wide Format Lösung

Benutzerhandbuch

1-5

Vor dem Gebrauch des Geräts

6 - System-Setup

Beschreibung der Verfahren zum Einrichten der Standardfunktionen der Maschine.

7 - Systemverwaltung

In diesem Kapitel werden die Funktionen des Registers „System-Administration“ beschrieben.

8 - Gerätestatus

Beschreibung der Informationen, die über die Funktion Maschinenstatus abgerufen werden kann.

9 - Wartung

In diesem Kapitel werden die Verfahren zum Austausch von Verbrauchsmaterialien und zur Gerätereinigung beschrieben.

10 - Fehlerbeseitigung

Dieses Kapitel enthält Maßnahmen zur Behebung von Gerätestörungen.

11 - Anhang

Der Anhang enthält die technischen Daten des Geräts sowie Informationen zu den verfügbaren Optionen.

1-6

Xerox® 6204® Wide Format Lösung Benutzerhandbuch

Vor dem Gebrauch des Geräts

Konventionen

In diesem Dokument bezieht sich der Ausdruck ‚Computer‘ auf einen Personalcomputer oder eine Workstation.

In diesem Handbuch werden die folgenden Symbole verwendet.

VORSICHT: Das Symbol VORSICHT kennzeichnet ein Verfahren, dessen unsachgemäße

Durchführung zur Beschädigung des Geräts und der Software sowie zu Datenverlust führen kann.

ACHTUNG: Das Symbol ACHTUNG weist darauf hin, dass eine Aktion zu Verletzungen führen

kann.

HINWEIS

Zeigt zusätzliche Informationen über Vorgänge oder Funktionen an und enthält wichtige, lesenswerte Informationen.

In diesem Handbuch werden die folgenden Konventionen verwendet.

„ “ Der Querverweis ist innerhalb dieses Handbuchs. „ “ Bezieht sich auf eine CD-ROM, Namen von Funktionen, Berührungsbildschirmmeldungen und

Eingabetext. [] Verweist auf Ordner, Dateien, Anwendungen, auf dem Berührungsbildschirm angezeigte

Schaltflächen- oder Menünamen sowie die Namen von Menüs, Befehlen, auf dem ComputerBildschirm angezeigten Fenstern oder Dialogfenster sowie deren Schaltflächen- und Menübezeichnungen.

< > Schalter Verweist auf eine Taste auf dem Steuerpult. < > Taste Verweist auf eine Taste auf der Tastatur des Computers.

Xerox® 6204® Wide Format Lösung

Benutzerhandbuch

1-7

Vor dem Gebrauch des Geräts

Sicherheitshinweise

Lesen Sie bitte diese Sicherheitshinweise sorgfältig vor der Inbetriebnahme dieses Produkts, damit sichergestellt wird, dass Sie diese Maschine sicher betreiben können.

Das Xerox-Gerät und die empfohlenen Verbrauchsmaterialien bzw. Austauschmodule wurden nach strengen Sicherheitsanforderungen entwickelt und getestet. Sie entsprechen den geltenden Sicherheitsbestimmungen und Umweltschutznormen. Für den sicheren Betrieb des Geräts die Anweisungen auf den folgenden Seiten unbedingt beachten.

Die Sicherheits- und Umweltverträglichkeitsprüfungen wurden unter ausschließlicher Verwendung von Xerox-Materialien durchgeführt.

ACHTUNG: Änderungen oder Umbauten am Gerät wie der Anschluss externer Geräte oder

Funktionserweiterungen, die nicht von Xerox genehmigt wurden, können zur Ungültigkeit der Produktzertifizierung führen. Für weitere Informationen steht der Vertragshändler vor Ort zur Verfügung.

Warnhinweise

Alle am Gerät angebrachten oder in der Dokumentation zum Gerät enthaltenen Warnhinweise müssen befolgt werden.

WARNUNGSHINWEISE:

• Diese Warnung verweist den Benutzer auf Bereiche des Produkts, wo eine Verletzungsgefahr besteht.

• Dieser Warnhinweis kennzeichnet Teile des Geräts, die heiß werden und deren Berührung deshalb vermieden werden sollte.

Netzanschluss

Dieses Produkt muss mit der Spannungsversorgung betrieben werden, die auf dem Typenschild des Produkts eingetragen ist. Wenn Sie sich nicht sicher sind, ob Ihr Netzgerät die Anforderungen erfüllt, wenden Sie sich an das E-Werk vor Ort um Rat.

ACHTUNG: Das Gerät an eine einwandfrei geerdete Steckdose anschließen.

Das Gerät ist mit einem Schutzkontaktstecker ausgerüstet, Dieser Stecker kann nur in eine entsprechend ausgelegte Netzsteckdose eingesteckt werden. Hierbei handelt es sich um eine Sicherheitsvorkehrung. Falls der Stecker nicht in die Steckdose passt, die Steckdose durch einen Elektriker austauschen lassen; sonst besteht Stromschlaggefahr. Keinen geerdeten Adapterstecker für den Anschluss an eine Steckdose ohne Erdung verwenden.

Für Bedienungskräfte zugängliche Bereiche

Die Bauweise des Geräts verhindert den Zugriff auf gefährliche Bereiche durch Bedienungskräfte. Gefährliche Bereiche sind durch Abdeckungen oder Schutzeinrichtungen geschützt, die nur mit Werkzeug entfernt werden können. Diese Abdeckungen oder Schutzeinrichtungen nicht entfernen.

1-8

Xerox® 6204® Wide Format Lösung Benutzerhandbuch

Vor dem Gebrauch des Geräts

Wartung

Die durch Bedienungskräfte auszuführenden Wartungsarbeiten sind in der Dokumentation zum Gerät beschrieben. Keine Wartungsarbeiten durchführen, die nicht in der Dokumentation beschrieben sind.

Gerät reinigen

Vor der Reinigung des Geräts den Stecker aus der Steckdose ziehen. Nur die für das Gerät empfohlenen Teile und Verbrauchsmaterialien verwenden, andernfalls sind Leistungseinbußen oder Gefahrensituationen die mögliche Folge. Reinigungssprays bergen Explosionsgefahr und sind leicht entflammbar. Sie dürfen deshalb nicht zum Einsatz kommen.

Elektrische Sicherheit

WARNUNGSHINWEISE:

• Nur das mit dem Gerät gelieferte Netzkabel verwenden.

• Das Netzkabel direkt an eine geerdete Steckdose anschließen. Kein Verlängerungskabel verwenden. Im Zweifelsfall einen Elektriker zurate ziehen.

Wenn dieses Gerät umgesetzt werden muss, an den Xerox-Partner wenden.

• Wenn der Erdleiter des Geräts unsachgemäß angeschlossen ist, besteht Stromschlaggefahr.

• Keine Gegenstände auf das Netzkabel stellen.

• Bei der Aufstellung des Geräts darauf achten, dass niemand auf das Netzkabel treten oder darüber stolpern kann.

• Elektrische oder mechanische Sicherheitsschalter und -vorrichtungen nicht überbrücken oder deaktivieren.

• Die Lüftungsschlitze frei halten.

• Keine Gegenstände in Schlitze oder Öffnungen des Geräts stecken.

Wenn einer der nachstehenden Fälle eintritt, das Gerät sofort ausschalten und das Netzkabel aus der Steckdose ziehen. Zur Behebung des Problems an den Kundendienst wenden.

• Die Maschine erzeugt ungewöhnliche Geräusche bzw. Gerüche.

• Das Netzkabel ist beschädigt oder verschlissen.

• Ein Trennschalter, eine Sicherung oder eine andere Sicherungseinrichtung wurde ausgelöst.

• Flüssigkeit wird in den Kopierer/Drucker verschüttet.

•Wasser dring in die Maschine ein.

• Ein Teil der Maschine ist beschädigt.

Xerox® 6204® Wide Format Lösung

Benutzerhandbuch

1-9

Vor dem Gebrauch des Geräts

Betrieb

Zur Gewährleistung eines sicheren Betriebs dieses Xerox-Geräts stets die folgenden Sicherheitsrichtlinien befolgen.

• Gerät nur an eine ordnungsgemäß geerdete Steckdose anschließen. Im Zweifelsfall einen

• Stets alle am Gerät angebrachten oder in der Dokumentation zum Gerät enthaltenen Warnungen

• Beim Umstellen oder Transportieren des Geräts stets Vorsicht walten lassen. Wenn das Gerät in ein

• Das Gerät nur an gut belüfteten Orten aufstellen, an denen genügend Platz für Wartungs- und

• Nur Materialien bzw. Verbrauchsmaterialien verwenden, die für dieses Xerox-Gerät ausgelegt sind,

• Vor der Reinigung des Geräts den Stecker aus der Steckdose ziehen.

Elektriker zurate ziehen.

• Das Gerät an eine einwandfrei geerdete Steckdose anschließen. Das Gerät ist mit einem

Schutzkontaktstecker ausgerüstet, Dieser Stecker kann nur in eine entsprechend ausgelegte Netzsteckdose eingesteckt werden. Hierbei handelt es sich um eine Sicherheitsvorkehrung. Falls der Stecker nicht in die Steckdose passt, die Steckdose durch einen Elektriker austauschen lassen; sonst besteht Stromschlaggefahr. Nur Schukostecker benutzen; ein Erdkontakt muss vorhanden sein.

und Anweisungen befolgen.

anderes Gebäude gebracht werden soll, bitte an den Xerox-Kundendienst wenden.

Reparaturarbeiten vorhanden ist. Mindestabmessungen siehe Installationshandbuch.

da es sonst zu Leistungseinbußen kommen kann.

• Nur Schukostecker benutzen; ein Erdkontakt muss vorhanden sein.

• Keine Wartungsarbeiten durchführen, die nicht ausdrücklich in dieser Dokumentation beschrieben sind.

• Das Gerät nicht an Orten mit mangelnder Belüftung aufstellen. Näheres ist beim Xerox-Partner oder autorisierten Händler zu erfahren.

• Mit Schrauben befestigte Abdeckungen und Schutzeinrichtungen nicht entfernen. Die dahinter liegenden Bereiche können nicht von der Bedienungskraft gewartet oder gepflegt werden.

• Das Gerät nicht in der Nähe von Heizkörpern oder anderen Wärmequellen aufstellen.

• Keine Gegenstände in die Lüftungsöffnungen des Geräts stecken.

• Elektrische oder mechanische Sicherheitsschaltungen oder -vorrichtungen nicht überbrücken oder deaktivieren.

• Gerät nicht benutzen, wenn es ungewöhnliche Geräusche oder Gerüche abgibt. In diesem Fall den Netzstecker ziehen und sofort den Kundendienst rufen.

1-10

Xerox® 6204® Wide Format Lösung Benutzerhandbuch

Vor dem Gebrauch des Geräts

Wartung

Es dürfen keine Wartungsverfahren ausgeführt werden, die nicht spezifisch in der mit dem Kopierer/Drucker ausgelieferten Dokumentation beschrieben sind.

• Keine Reinigungssprays verwenden. Nur für das Gerät empfohlene Reinigungsmittel verwenden. Sonst sind Leistungseinbußen oder Gefahrensituationen die mögliche Folge.

• Verbrauchsmaterialien und Reinigungsmittel nur wie in diesem Handbuch beschrieben verwenden. Sämtliche Materialien außerhalb der Reichweite von Kindern aufbewahren.

• Mit Schrauben befestigte Abdeckungen und Schutzeinrichtungen nicht entfernen. Sie schützen Teile, die nicht von der Bedienungskraft gewartet oder repariert werden können.

• Keine Wartungsarbeiten durchführen, sofern nicht vom Xerox-Partner dazu angeleitet oder sofern das entsprechende Verfahren nicht ausdrücklich in der Dokumentation beschrieben ist.

Ozonemission

Dieses Gerät produziert im Normalbetrieb Ozon. Das erzeugte Ozon ist schwerer als Luft und die erzeugte Menge hängt vom Kopiervolumen ab. Das genaue Befolgen der in den Installationsverfahren von Xerox beschriebenen Umgebungsbedingungen gewährleistet, dass die Ozonkonzentration den Sicherheitsvorschriften entspricht.

Weitere Informationen über Ozon finden sich in der Veröffentlichung Ozone von Xerox, die in den USA und Kanada telefonisch unter 1-800-828-6571 angefordert werden kann. Für Informationen in deutscher Sprache an den Xerox-Partner oder den autorisierten Händler wenden.

Verbrauchsmaterialien

Alle Verbrauchsmaterialien gemäß den Anweisungen auf der Verpackung lagern.

• Sämtliche Verbrauchsmaterialien außerhalb der Reichweite von Kindern aufbewahren.

• Toner, Tonerpatronen und Tonersammelbehälter niemals verbrennen.

Hochfrequenzenergie

Europa, USA, Kanada, Australien, Neuseeland

HINWEIS

Prüfungen zufolge entspricht dieses Gerät den in Teil 15 der FCC-Vorschriften festgelegten Grenzwerten für ein digitales Gerät der Klasse A. Diese Bestimmungen sollen bei der Installation in einer gewerblichen Umgebung einen angemessenen Schutz gegen schädliche Störungen gewährleisten. Das Gerät erzeugt und nutzt Hochfrequenzenergie und kann diese ausstrahlen und bei nicht vorschriftsmäßiger Installation und Nutzung Funkstörungen verursachen. Der Betrieb des Geräts in Wohnumgebungen kann Funkstörungen verursachen, in diesem Fall ist der Benutzer gehalten, diese Störungen auf seine Kosten zu beseitigen.

Änderungen am Gerät, die nicht ausdrücklich von Xerox zugelassen sind, können die Betriebserlaubnis des Geräts außer Kraft setzen.

Xerox® 6204® Wide Format Lösung

Benutzerhandbuch

1-11

Vor dem Gebrauch des Geräts

Sicherheitszertifizierung

Das Xerox-Gerät wurde von folgenden Körperschaften zertifiziert:

Agentur

TUV Rhineland of North America

NEMKO

Standard

UL60950-1 1st (2003) (USA/Canada)

IEC60950-1 Edition 1 (2001)

1-12

Xerox® 6204® Wide Format Lösung Benutzerhandbuch

Vor dem Gebrauch des Geräts

Behördliche Informationen

CE-Markierung

Die an diesem Gerät angebrachte CE-Markierung symbolisiert die Konformitätserklärung seitens Xerox bezüglich der folgenden Richtlinien der Europäischen Gemeinschaft mit dem jeweils angegebenen Gültigkeitsdatum:

1. Januar 1995: EU-Richtlinie 73/23/EWG ergänzt durch EU-Richtlinie 93/68/EWG, Angleichung der

Rechtsvorschriften der Mitgliedstaaten betreffend elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen

1. Januar 1996: EU-Richtlinie 89/336/EWG, Angleichung der Rechtsvorschriften der Mitgliedstaaten

über die elektromagnetische Verträglichkeit

9. März 1999: EG-Richtlinie 99/5/EWG über Funkanlagen und Telekommunikationsendeinrichtungen

und die gegenseitige Anerkennung ihrer Konformität.

Der vollständige Text dieser Erklärung, einschließlich der Definition der entsprechenden Richtlinien sowie der jeweiligen Standards, kann vom Xerox-Partner bezogen werden.

WARNUNGSHINWEISE:

• Um eine fehlerfreie Funktion dieses Geräts in der Umgebung von ISM-Geräten

(Hochfrequenzgeräte für industrielle, wissenschaftliche, medizinische und ähnliche Zwecke) zu gewährleisten, ist es erforderlich, dass die Störstrahlung dieser Geräte reduziert oder auf andere Weise begrenzt wird.

• Dies ist ein Produkt der Grenzwertklasse A. In Wohnbezirken kann dieses Produkt

Funkstörungen erzeugen. Der Einsatz dieses Systems in Wohngebieten kann Frequenzstörungen hervorrufen, deren Beseitigung in jedem Fall dem Benutzer obliegt.

Umweltschutzbestimmungen

Canada - Environmental Choice

Terra Choice Environmental Services, Inc. of Canada has verified that this Xerox product conforms to all applicable Environmental Choice EcoLogo requirements for minimized impact to the environment.

As a participant in the Environmental Choice program, Xerox Corporation has determined that this product meets the Environmental Choice guidelines for energy efficiency.

Environment Canada established the Environmental Choice program in 1988 to help consumers identify environmentally responsible products and services. Copier, printer, digital press, and fax products must meet energy efficiency and emissions criteria, and exhibit compatibility with recycled supplies. Currently, Environmental Choice has more than 1600 approved products and 140 licensees. Xerox has been a leader in offering EcoLogo approved products.

Xerox® 6204® Wide Format Lösung

Benutzerhandbuch

1-13

Vor dem Gebrauch des Geräts

Unrechtmäßige Vervielfältigung

USA

Congress, by statute, has forbidden the reproduction of the following subjects under certain circumstances. Penalties of fine or imprisonment may be imposed on those guilty of making such reproductions.

1. Obligations or Securities of the United States Government, such as:

• Certificates of Indebtedness

•National Bank Currency

• Coupons from Bonds

• Federal Reserve Bank Notes

• Silver Certificates

• Gold Certificates

• United States Bonds

• Treasury Notes

• Federal Reserve Notes

•Fractional Notes

• Certificates of Deposit

• Paper Money

• Bonds and Obligations of certain agencies of the government, such as FHA, etc.

• Bonds. (U.S. Savings Bonds may be photographed only for publicity purposes in connection with the campaign for the sale of such bonds.)

• Internal Revenue Stamps. (If it is necessary to reproduce a legal document on which there is a canceled revenue stamp, this may be done provided the reproduction of the document is performed for lawful purposes.)

• Postage Stamps, canceled or uncanceled. (For philatelic purposes, Postage Stamps may be photographed, provided the reproduction is in black and white and is less than 75% or more than 150% of the linear dimensions of the original.)

• Postal Money Orders.

• Bills, Checks, or Drafts of money drawn by or upon authorized officers of the United States.

• Stamps and other representatives of value, of whatever denomination, which have been or may be issued under any Act of Congress.

2. Adjusted Compensation Certificates for Veterans of the World Wars.

3. Obligations or Securities of any Foreign Government, Bank, or Corporation.

4. Copyrighted materials, unless permission of the copyright owner has been obtained or the reproduction falls within the „fair use“ or library reproduction rights provisions of the copyright law. Further information of these provisions may be obtained from the Copyright Office, Library of Congress, Washington, D.C. 20559. Ask for Circular R21.

5. Certificates of Citizenship or Naturalization. (Foreign Naturalization Certificates may be photographed.)

6. Passports. (Foreign Passports may be photographed.)

7. Immigration Papers.

8. Draft Registration Cards.

1-14

Xerox® 6204® Wide Format Lösung Benutzerhandbuch

Vor dem Gebrauch des Geräts

9. Selective Service Induction Papers that bear any of the following Registrant’s information:

• Earnings or Income

• Dependency Status

•Court Records

• Previous military service

• Physical or mental condition

• Exception: United States military discharge certificates may be photographed.

10. Badges, Identification Cards, Passes, or Insignia carried by military personnel, or by members of the various Federal Departments, such as the FBI, Treasury, etc. (unless the photograph is ordered by the Head of such department or bureau).

Reproducing the following is also prohibited in certain states: Automobile Licenses - Driver’s Licenses - Automobile Certificates of Title

The above list is not all-inclusive, and no liability is assumed for its completeness or accuracy. In case of doubt, consult your attorney.

Kanada

Parliament, by statute, has forbidden the reproduction of the following subjects under certain circumstances. Penalties of fine or imprisonment may be imposed on those guilty of making such reproductions.

1. Current bank notes or current paper money.

2. Obligations or securities of a government or bank.

3. Exchequer bill paper or revenue paper.

4. The public seal of Canada or of a province, or the seal of a public body or authority in Canada, or of a court of law.

5. Proclamations, orders, regulations or appointments, or notices thereof (with intent to falsely cause same to purport to have been printed by the Queen’s Printer for Canada, or the equivalent printer for a province).

6. Marks, brands, seals, wrappers or designs used by or on behalf of the Government of Canada or of a province, the government of a state other than Canada or a department, board, Commission or agency established by the Government of Canada or of a province or of a government of a state other than Canada.

7. Impressed or adhesive stamps used for the purpose of revenue by the Government of Canada or of a province or by the government of a state other than Canada.

8. Documents, registers or records kept by public officials charged with the duty of making or issuing certified copies thereof, where the copy falsely purports to be a certified copy thereof.

9. Copyrighted material or trademarks of any manner or kind without the consent of the copyright or trademark owner.

The above list is provided for your convenience and assistance, but it is not all inclusive, and no liability is assumed for its completeness or accuracy. In case of doubt, consult your solicitor.

Xerox® 6204® Wide Format Lösung

Benutzerhandbuch

1-15

Vor dem Gebrauch des Geräts

Andere Länder

Die Vervielfältigung bestimmter Dokumente ist in manchen Ländern gesetzeswidrig und kann mit Geld- oder Gefängnisstrafen geahndet werden:

1. Geldscheine

2. Banknoten und Schecks

3. Bank- und Staatsanleihen, Wertpapiere

4. Reisepässe und Ausweise

5. Urheberrechtlich geschütztes Material oder Markenzeichen, sofern nicht die Erlaubnis des Inhabers eingeholt wurde

6. Briefmarken

7. Andere geldwerte Mittel.

Diese Liste ist nicht vollständig, und es wird keine Haftung für ihre Vollständigkeit oder Genauigkeit übernommen. Im Zweifelsfall einen Rechtsanwalt zurate ziehen.

1-16

Xerox® 6204® Wide Format Lösung Benutzerhandbuch

Vor dem Gebrauch des Geräts

Recycling und Entsorgung des Geräts

Ist Ihr Xerox-Gerät nicht im Recycling-Programm enthalten, entsorgen Sie dieses entsprechend den regionalen Bestimmungen. Bitte beachten Sie dabei, dass das Gerät u. U. mit Blei, Quecksilber und anderen, zur gesonderten Entsorgung verpflichtenden Materialien versehen ist. Das Vorhandensein von Blei und Quecksilber entspricht den einschlägigen internationalen Bestimmungen bei der Markteinführung des Geräts.

Der vollständige Text dieser Erklärung, einschließlich der Definition der entsprechenden Richtlinien sowie der jeweiligen Standards, kann vom Xerox-Partner bezogen werden.

WEEE Richtlinie 2002/96/EC

Dieses Symbol am Gerät weist darauf hin, dass es gemäß nationaler Vorschriften entsorgt werden muss.

Nach den europäischen Rechtsvorschriften gelten für die Entsorgung von Elektro-/Elektronikgeräten bestimmte Verfahren.

Vor der Entsorgung des Geräts beim örtlichen Xerox-Händler erkundigen, ob das Gerät zurückgenommen wird.

Xerox® 6204® Wide Format Lösung

Benutzerhandbuch

1-17

Vor dem Gebrauch des Geräts

Netzanschluss

Im folgenden werden zwei Netzspannungs-Spezifikationen angeführt. Die auf Ihre Maschine zutreffenden Spezifikationen sind abhängig von der jeweiligen Maschinenkonfiguration und den Vorschriften des entsprechenden Landes. Zur Vermeidung von Stromschlägen muss das Gerät an eine geerdete Netzsteckdose mit der richtigen Nennspannung angeschlossen werden. Im Zweifelsfall bitte an das Xerox Customer Support Center wenden.

1. Nennspannung 120 V Wechselspannung (+/- 10%) bei 12 A Nennfrequenz 50/60 Hz

2. Nennspannung 220 - 240 V Wechselspannung (-10% bis +6%) bei 10,0 A Nennfrequenz 50/60 Hz

Den Steckeranschluss stets staubfrei halten. Insbesondere in feuchten Umgebungen kann ein verschmutzter Stecker Anschlussprobleme verursachen.

Darauf achten, dass das Netzkabel nicht gezogen, gebogen, gescheuert oder anderweitig beschädigt wird. Keine Gegenstände auf das Netzkabel stellen.

Bei Anzeichen von Rauch, Überhitzung, ungewöhnlichen Geräuschen oder Gerüchen oder wenn Flüssigkeit (z. B. Wasser, Kaffee, Tee usw.) auf dem Gerät verschüttet wurde, das Gerät sofort außer Betrieb nehmen. Das Gerät sofort ausschalten und den Netzstecker ziehen. Dann das Xerox Customer Support Center anrufen.

1-18

Xerox® 6204® Wide Format Lösung Benutzerhandbuch

Vor dem Gebrauch des Geräts

Umgebung und Temperatur

Das Gerät ist innerhalb der folgenden Grenzwerte auf einen normalen Betrieb ausgelegt:

Temperaturbereich: 10 - 32 °C

Luftfeuchtigkeitsbereich: 15 - 85% (nicht-kondensierend)

Die max. Temperatur beträgt bei einer relativen Luftfeuchtigkeit von 47,5% 32 °C und bei einer relativen Luftfeuchtigkeit von 85% 28 °C.

HINWEIS

Plötzliche Temperaturschwankungen können die Kopierqualität beeinträchtigen. Ein zu schnelles Aufheizen eines kalten Raums führt zu Kondensation im Gerät und damit zur Beeinträchtigung der Bildübertragung.

Xerox® 6204® Wide Format Lösung

Benutzerhandbuch

1-19

Vor dem Gebrauch des Geräts

Lage von Warnhinweisen

Aufkleber mit Warnhinweisen sind an verschiedenen Stellen an der Xerox 6204 Wide Format Solution mit FreeFlow Accxes Print Server angebracht.

1-20

Xerox® 6204® Wide Format Lösung Benutzerhandbuch

Produktüberblick

In diesem Kapitel werden der allgemeine Betrieb des Geräts und die Funktion ihrer Hauptkomponenten, das ordnungsgemäße Hoch- und Herunterfahren des Geräts, die Anwendung der Stromsparfunktion sowie die Verwendung des Steuerpults besprochen. Des Weiteren werden in diesem Kapitel auch die Eigenschaften der Vorlagen, die kopiert und gescannt werden können, die zur Verwendung geeigneten Materialarten und Einstellung der Materialformat, -art und -dicke besprochen.

• Gerätekomponenten

• System ein-/ausschalten

• Leistungsschalter prüfen

• Energiesparmodus verwenden

• Formatserieneinstellungen für Vorlagen

• Materialarten und Laden

• Druckmedieneinstellungen

Xerox® 6204® Wide Format Lösung

Benutzerhandbuch

2-21

Produktüberblick

Gerätekomponenten

In diesem Abschnitt werden die Hauptkomponenten der Xerox 6204 Wide Format Solution mit FreeFlow Accxes Druckserver beschrieben.

2-22

Xerox® 6204® Wide Format Lösung Benutzerhandbuch

Gerätekomponenten

Frontansicht

Produktüberblick

(Controller nicht gezeigt)

Nr. Komponente Beschreibung

1 Zufuhrfach Vorlage hier mit dem Druckbild nach unten auflegen. 2 Vorlagenwechsl

erabdeckung

3 Vorlagen-

führung

4 Bedienfeld Das Steuerpult besteht aus Betriebsschaltern, LED-Anzeigen sowie einem

5 Druckeraus-

gang 6 Vordertüren Diese Türen öffnen, um Materialstaus zu beheben und Druckmaterial einzulegen. 7 Klappe für

Kleinformatpa-

pier 8 Auffangfach Fach, in dem mittel- und großformatige Kopien und Drucke aufgenommen und

9 Rolle Zum Blockieren der Räder des Geräts. Blockieren Sie diese Rollen, wenn das Gerät an

10 Erweiterung Wenn sie von der Rückseite des Kopiendrahtkorbs ausgehängt wird, können Kopien

Zum Beheben eines Vorlagenstaus diese Abdeckung entfernen.

Die rechte Kante der Vorlage mit dieser Führung ausrichten.

Berührungsbildschirm. Weitere Details enthält der Abschnitt „Steuerpult“ in diesem Kapitel. Kopien und Drucker werden hier mit dem Schriftbild nach oben ausgeliefert.

Nimmt kleinformatige Kopien und Drucke (216 mm bis 457 mm) auf und stapelt sie, wenn die Klappe geöffnet ist. Es können etwa 20 Blatt Bondpapier gestapelt werden. Informationen zur Verwendung sind auf dem Etikett enthalten.

gestapelt werden. Das Fach nimmt Kopien/Drucke im Format 432 mm bis 1219 mm auf, wenn die Erweiterung in das Ende des Drahtkorbs eingehängt ist, und im Format von 1219 mm und darüber, wenn die Erweiterung ausgehängt wird. Es können etwa 20 Blatt Bondpapier gestapelt werden. Siehe den Aufkleber an der Gerätevorderseite für Gebrauchsinformationen.

ihrem Einbauort steht.

und Drucke der Größe 1219 mm und länger aufgenommen werden.

Xerox® 6204® Wide Format Lösung

Benutzerhandbuch

2-23

Produktüberblick

2-24

Xerox® 6204® Wide Format Lösung Benutzerhandbuch

Ansichten von rechts und hinten

Produktüberblick

(Controller nicht gezeigt)

Nr. Komponente Beschreibung

11 Scannerausgangsanschluss Gescannte Vorlagen werden hier ausgegeben. 12 Umkehrführung Sendet die gescannten Vorlagen zur Vorderseite zurück. Ein optionaler

Vorlagenauffangkorb kann auf der Rückseite der Maschine installiert werden. Ihr Xerox-Partner kann Ihnen weitere Informationen über diese

Option geben. 13 Toner-Einfüllöffnung Durch diese Öffnung wird Toner aufgefüllt. 14 Leistungsschalter Zum Ein/Ausschalten der Stromversorgung des Geräts mit

Stromspitzen- und Kurzschlussschutz. 15 Netzschalter Zum Ein- und Ausschalten des Geräts. (Auch Bereitschaftsschalter

genannt.) 16 Freigabehebel obere Einheit Mit diesem Hebel wird die obere Einheit geöffnet. 17 Obere Einheit Zum Beheben von Papierstaus öffnen. 18 Zusatzzufuhr Hier öffnen und Druckmaterial für Kopien oder Drucken von Hand

zuführen. 19 Fixiererabdeckung Zum Beheben von Papierstaus öffnen. 20 Materialheizungsschalter Zum Ein/Ausschalten der Materialheizung.

Bei eingeschalteter Materialheizung wird verhindert, dass das

Druckmaterial knittert. Normalerweise ist die Materialheizung

eingeschaltet. 21 Abschneiderschalter Schneidet entlang der Führungskante von Rollenmaterial. 22 Abschneiderabdeckung Deckt den Druckmaterialabschneider ab. Diese Abdeckung ist

normalerweise geschlossen zu halten.

Xerox® 6204® Wide Format Lösung

Benutzerhandbuch

2-25

Produktüberblick

Nr. Komponente Beschreibung

23 Rolle 1 Hier wird Rollenmaterial geladen. 24 Einbaulage Rolle 2 Eine zweite, optionale Rolle (Rolle 2) kann unterhalb von Rolle 1

installiert werden.

ACHTUNG: Keine Bereiche berühren, die als heiß oder scharfkantig gekennzeichnet sind. Es

besteht Verbrennungs- oder Verletzungsgefahr.

YKE-N-Controller (Vorderansicht)

Spannungsversorgung Schaltfläche

2-26

Xerox® 6204® Wide Format Lösung Benutzerhandbuch

Produktüberblick

YKE-N-Controller (Rückansichten)

115/230 V Wählschalter

Dieser Schalter wird im Lauf der Geräteinstallation sachgemäß gesetzt. Schalter-

position nicht ändern!

Netzkabel

Ethernet-Kabel-anschluss

USB-Kabel 2 auf dem Druckermodell; 3 auf dem Kopierer/Druckermodell

Mit den USB-Kabeln erhält man Kommunikationspfade zwischen dem Controller und der Xerox 6204 Wide Format Solution.

IEEE 1394 Firewire-Anschlüsse

(zum Anschließen des Wide Format Scan-Systems)

Verbindungsanzeige

Aktivitätsanzeige

Bei normalem Systembetrieb und stabiler Netzwerkverbindung leuchtet die Verbindungsanzeige ständig; die Aktivitätsanzeige blinkt bei Netzwerkaktivität.

Xerox® 6204® Wide Format Lösung

Benutzerhandbuch

2-27

Produktüberblick

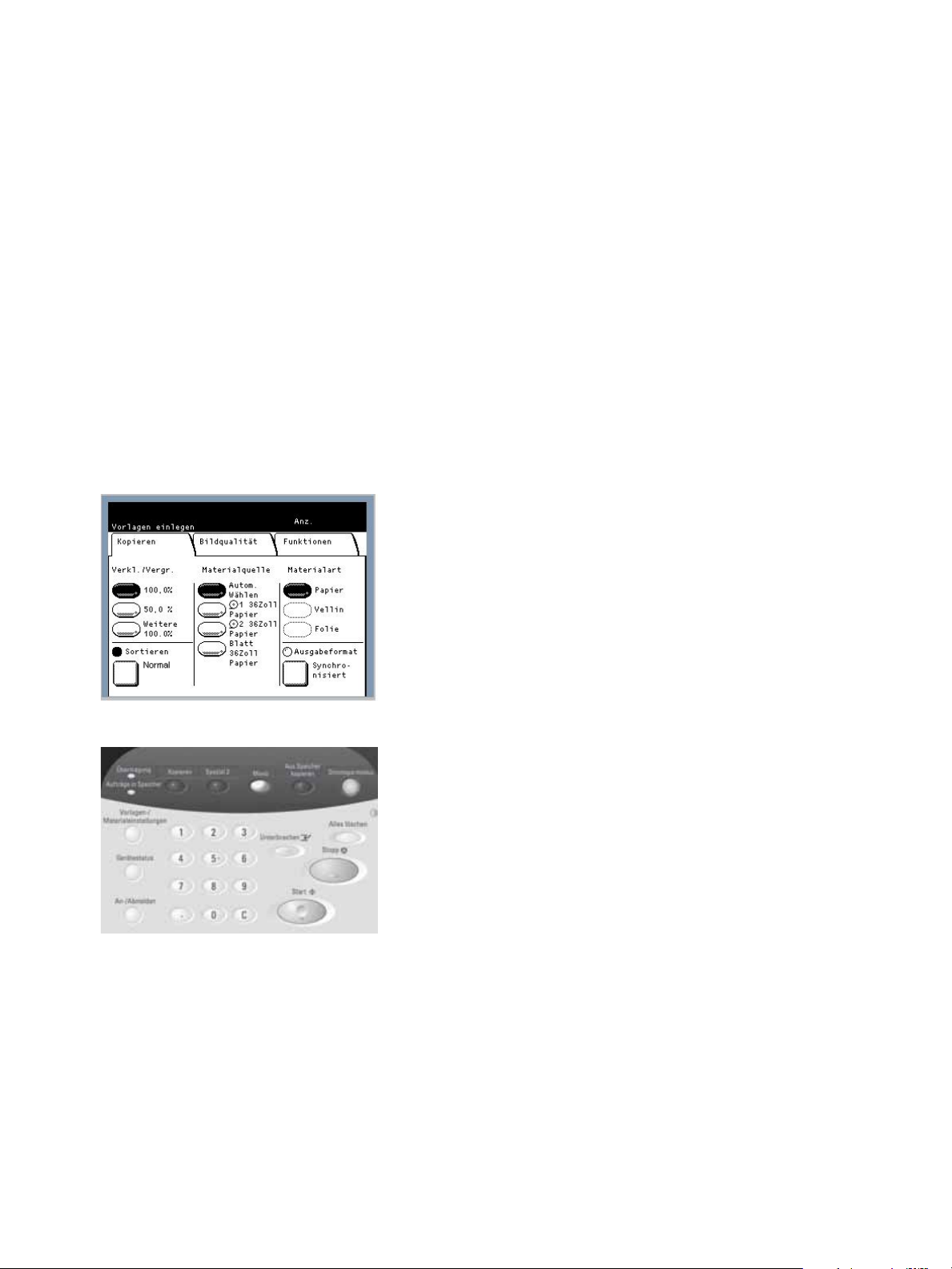

Steuerpult

Im folgenden werden die Steuerpult-Bauteile beschrieben.

2 3

7 8

9 10

12 13 14 15

16 17

Nr. Komponente Beschreibung

1 Berührungsbildschirm Anzeige von Meldungen und Bildschirm-Schaltflächen zur Auswahl von

Funktionen. Zur Auswahl von Funktionen und Optionen den Bildschirm

berühren. 2 <Übertragungs>-Anzeige Leuchtet auf, während die Maschine mit dem Controller kommuniziert. 3 <Aufträge im Speicher>-

4 Schaltfläche <Vorlagen-

/Materialeinstellungen>

5 Schaltfläche <Gerätestatus> Zeigt den Gerätestatus, den Druckmaterialstatus, die

6 Ta s t e

7 <Spezial 1>

Leuchtet, wenn Daten (vom Kopieren und Scannen) im Speicher

abgelegt werden.

Anzeige des Bildschirms [Vorlagen/Materialeinstellungen]. Eins oder

beide der angezeigten Register wählen, um die Vorlagenformatserie

sowie die Druckmaterialformatserie, -art und -dicke anzusehen oder zu

ändern.

Kostenzählerstände sowie die Seriennummer, die Systemkonfiguration

und die aktuellsten Fehlermeldungen an. Ermöglicht auch das

Ausdrucken von Konfigurations- und Einstellungsberichten.

Anzeige des Bildschirms Systemadministrator-Modus

Jede Taste kann zum Aufrufen einer benutzerbestimmten Funktion

eingerichtet werden.

2-28

Xerox® 6204® Wide Format Lösung Benutzerhandbuch

Produktüberblick

Nr. Komponente Beschreibung

8 Taste <Menü> Anzeige des [Menü]-Bildschirms 9 Schaltfläche/Anzeige <Aus

Speicher kopieren>

10 Schaltfläche <Energiespar-

Modus>

11 Helligkeitsdrehschalter Zur Einstellung der Helligkeit auf der Berührungsbildschirm-Anzeige. Mit

12 Schaltfläche <Alles Löschen> Setzt den Status aller angezeigten Services auf die Grundeinstellungen

13 <Unterbrechungs>taste/Anze

ige

14 <Stop>-Taste: Wird verwendet, um das Scannen der gegenwärtigen Vorlage sowie den

15 Zahlentastatur Zum Eingabe von Zahlenwerten in Datenfelder. 16 Tas te < St ar t > Wird verwendet zum Beginnen des Scannens einer Vorlage. 17 <C>-Taste Löscht über das numerische Tastenfeld eingegebene Werte.

Leitet den erneuten Druck des zuletzt fertig gestellten Kopierauftrags

(einzelne und mehrere Vorlagen) ein.

Durch Drücken dieser Taste bei kopier-, scan- oder druckbereiter

Maschine wird die Maschine in den [Stromsparmodus] geschaltet. Wenn

sich das Gerät im [Stromsparmodus] befindet, leuchtet die Taste.

Wenn sich das Gerät im [Stromsparmodus] befindet, diese Taste

drücken, um zum normalen Betrieb zurückzukehren.

diesem Einstellrad wird die Helligkeit des Berührungsbildschirms

eingestellt.

zurück.

Ermöglicht die zeitweilige Unterbrechung eines Druckauftrags

zugunsten eines Kopier- oder Scanauftrags mit höherer Priorität. Die

Taste <Unterbrechen> leuchtet auf, wenn sie betätigt wird und bleibt

während des Unterbrechungsauftrags beleuchtet. Durch ein erneutes

Drücken von <Unterbrechen> wird der Unterbrechungsmodus

abgebrochen und der unterbrochene Auftrag kann fortgesetzt werden.

aktuellen Kopier-, Scan- oder Druckauftrag anzuhalten.

Berührungsbildschirm verwenden

Auf dem Berührungsbildschirm werden Meldungen angezeigt und er enthält Auswahl- und Funktionsschaltflächen zum Einrichten von Kopier- und Scanaufträgen. Zur Auswahl von Funktionen und Optionen den Bildschirm berühren.

Hinweis

Die angezeigten Funktionen können, abhängig vom Modell, den installierten Optionen und den Maschineneinstellungen abweichen.

Standardbildschirm

Der Standardbildschirm ist die normale Berührungsbildschirmanzeige, die die Benutzer täglich sehen. Er wird eingeblendet, wenn das Gerät hochgefahren wird oder den Stromsparmodus beendet, wenn die Taste <Alles löschen> gedrückt wird, wenn das Gerät den Administrationsmodus beendet und nachdem ein Benutzer den Gerätestatus überprüft.

Xerox® 6204® Wide Format Lösung

Benutzerhandbuch

2-29

Produktüberblick

Der Standardbildschirm kann von den folgenden Optionen ausgewählt werden. Das Verfahren zum Ändern des Standardbildschirms ist in dem entsprechenden Abschnitt beschrieben.

ildschirm [Menü]

ildschirm [Kopieren]

Bildschirm [Scannen]

Bildschirm [Druckerstatus]

2-30

Xerox® 6204® Wide Format Lösung Benutzerhandbuch

Produktüberblick

Funktionen und Arbeitsweisen

Im Folgenden werden die Namen und Funktionsweisen der Funktionen auf dem Berührungsbildschirm beschrieben.

Meldungsfeld

Kopienanzahl

Auswahltasten

Funktionsschaltfläche

Komponente Beschreibung

Meldungsfeld Anzeige der Gerätestatusmeldungen und Hinweisen zum Betrieb des Geräts. Register Zum Auswählen und zur Anzeige der Menüs [Kopieren-Grundfunktionen],

[Druckbildqualität] und [Weitere Funktionen] ein Register berühren.

Kopienanzahl Über die Tastatur die Kopienzahl eingeben. Die Anzahl der Kopien kann von 1 bis 999

gesetzt werden. Die Steuerpulttaste <C> zum Löschen eines falschen Eintrags drücken.

Auswahltasten Die einzelnen Optionen werden durch Antippen ausgewählt. Ausgewählte Optionen

werden hervorgehoben.

Hinweis: Wenn Mehr auf dem Berührungsbildschirm berührt wird, wird ein weiterer

Bildschirm mit zusätzlichen Optionen aufgerufen.

Funktionsschaltfläche Berühren, um die Funktionseinrichtungs-Bildschirme anzuzeigen.

Xerox® 6204® Wide Format Lösung

Benutzerhandbuch

2-31

Produktüberblick

Funktionseinrichtungs-Bildschirm

Eingabebereich

Rolltasten

Umschalttaste

Komponente Beschreibung

Eingabebereich Dient zur Anzeige der eingegebenen Zeichen. Die Zahlen innerhalb der Klammern ( )

zeigen die Einstellungsbereiche an.

Rolltasten Dienen zum Auswählen eines Werts in einer Liste oder zum schrittweisen Einstellen

eines Werts. Die nicht auswählbaren Elemente und Schaltflächen werden grau unterlegt.

Umschalttasten Durch Berühren der Umschalttasten werden die Werte im gewählten

Eingabebereich von positiv zu negativ oder umgekehrt umgeschaltet. Sie können auch die Rollschaltflächen verwenden, um zu positiven oder negativen Werten zu rollen.

2-32

Xerox® 6204® Wide Format Lösung Benutzerhandbuch

Produktüberblick

Text eingeben

In einigen Anzeigen wird zur Eingabe von Text aufgefordert. In diesem Abschnitt wird beschrieben, wie Text auf dem Berührungsbildschirm eingegeben wird.

Alphanumerische Tastatur Symboltastatur

Alphabetische Zeichen und Zahlen eingeben Die Schaltfläche [Alphanumerisch] wählen, dann die

gewünschten Zeichen antippen. Mit [Umschalten] wird zwischen Klein- und Großbuchstaben umgeschaltet.

Symbole eingeben Zur Anzeige der Symboltastatur die Schaltfläche

[Symbol] auswählen, dann das gewünschte Zeichen berühren.

Zeichen löschen Mit der Schaltfläche [Zurück] kann man ein Zeichen

nach dem anderen löschen.

Eingabe abbrechen oder speichern [Abbrechen] oder [Speichern] wählen.

Xerox® 6204® Wide Format Lösung

Benutzerhandbuch

2-33

Produktüberblick

System ein-/ausschalten

Obwohl Drucker und Controller von Hand ein- und ausgeschaltet werden können, ist das empfohlene Verfahren, die Kontrolle des Geräts der Stromsparfunktion zu überlassen.

Stromsparfunktion verwenden

Die Stromsparfunktion verringert die Leistungsaufnahme der Maschine automatisch, wenn innerhalb eines vorbestimmten Zeitraums keine Druckdaten erhalten werden. Die Stromsparfunktion hat zwei Modi: [Stromsparmodus] und [Ruhemodus].

Nach Ablauf eines vorbestimmten Zeitraums wird das Gerät in den [Stromsparmodus] geschaltet. Das Gerät geht vom [Stromsparmodus] in den [Ruhemodus] über, wenn das Gerät über einen weiteren Zeitraum nicht benutzt wird.

Hinweis

Im Abschnitt ‚Zeitnehmer‘ wird erklärt, wie die Stromsparmodus-Einstellungen benutzerspezifisch eingestellt werden.

Energiespar-modus

In diesem Modus wird der Strom zum Steuerpult und Fixierer verringert. Wenn das Gerät in den [Stromsparmodus] geschaltet wird, wird der Berührungsbildschirm abgeschaltet und die Leuchte <Stromsparmodus> auf dem Steuerpult leuchtet.

Ruhezustand

In diesem Modus wird die Spannungsversorgung noch weiter verringert als im [Stromsparmodus]. Während des Übergangs vom Stromsparmodus in den Stromsparmodus bleibt der Berührungsbildschirm dunkel und <Stromsparmodus> leuchtet weiterhin.

2-34

Xerox® 6204® Wide Format Lösung Benutzerhandbuch

Produktüberblick

Eintritt in den Stromsparmodus

Der Wechsel in den Energiesparmodus kann manuell oder automatisch erfolgen.

Automatisch: Nach Ablauf eines vorbestimmten Zeitraums wird das Gerät in den [Stromsparmodus] geschaltet. Die Maschine geht vom [Stromsparmodus] in den [Ruhemodus] über, wenn die Maschine über einen weiteren Zeitraum nicht benutzt wird.

Manuell: <Stromsparmodus> auf dem Steuerpult drücken. Die Taste leuchtet auf, das Gerät wird in den

[Stromsparmodus] geschaltet und die Beleuchtung des Berührungsbildschirms wird ausgeschaltet.

Energiesparmodus beenden

Der Energiesparmodus kann manuell oder automatisch beendet werden.

Manuelle Methode: Wenn das Gerät sich im Stromsparmodus befindet, drücken Sie die leuchtende <Stromsparmodus>-Taste. Die Leuchte in der Taste wird ausgeschaltet, der Berührungsbildschirm zeigt die Meldung ‚Drucker wird aufgewärmt‘ an und das Gerät wechselt in den Aufwärmzyklus.

Automatische Methode: Das Gerät wird aus dem Stromsparmodus geschaltet, wenn ein Druckauftrag

in der aktiven Warteschlange festgestellt wird.

Xerox® 6204® Wide Format Lösung

Benutzerhandbuch

2-35

Produktüberblick

System einschalten

Im folgenden Verfahren wird das Verfahren zum Hochfahren des Systems von einem Kaltstart beschrieben, d.h., es wird vorausgesetzt, dass der Drucker und der Controller vollständig ausgeschaltet sind.

1. Den Leistungsschalter aufwärts auf Ein [

Netzschalter

Leistungsschalte

| ] schalten.

2. Den Drucker-Netzschalter auf Ein [

| ] schalten.

3. Die Netztaste auf der Controller-Vorderseite drücken.

Netz-schalter

Die Leuchte in der Netztaste wird eingeschaltet. Nach etwa einer halben Minute wird auf dem Steuerpult die Meldung ‚Drucker wird vorgewärmt‘ angezeigt. Das Gerät wird dann in etwa drei Minuten druckbereit sein.

2-36

Xerox® 6204® Wide Format Lösung Benutzerhandbuch

Produktüberblick

System abschalten

VORSICHT: Ein unsachgemäßes Abschalten des Systems kann zu Datenverlust führen und

einen Wartungsbesuch erforderlich machen. Mit dem im Folgenden beschriebenen SystemHerunterfahrverfahren kann der Controller ordnungsgemäß heruntergefahren werden. Die Abschaltung wird am besten mithilfe des Web Print Management Tools bzw. der Systemverwaltung-Menüfunktion [Herunterfahren] durchgeführt. Die Systemabschaltung darf nur von entsprechend autorisiertem Personal durchgeführt werden.

Das folgende Verfahren bezieht sich auf die Abschaltung des gesamten Systems. Verwenden Sie dieses Verfahren, um Datenverluste und die Notwendigkeit eines Wartungsbesuchs zu vermeiden, wenn das vollständige Herunterfahren des Systems angebracht ist.

1. Stellen Sie sicher, dass alle Druckaufträge fertig gedruckt sind und dass die Anzeigeleuchte <Übertragung> nicht leuchtet.

2. Wählen Sie [Herunterfahren] vom Steuerpult oder vom Web Print Management Tool aus.

Vom Steuerpult aus herunterfahren:

1. Die Taste <An/Abmelden> auf dem Steuerpult drücken, das Systemverwaltungs-Kennwort eingeben, sobald der [Kennwort]-Bildschirm angezeigt wird, und dann [Herunterfahren] im [Systemverwaltung]-Menü wählen.

2. Der Bildschirm [Herunterfahren] wird angezeigt.

Xerox® 6204® Wide Format Lösung

Benutzerhandbuch

2-37

Produktüberblick

3. [Herunterfahren] wählen.

Hinweis

Die Taste [Neu starten] nicht wählen. Mit dieser Schaltfläche wird das System neu gestartet, falls Aufträge in der Druckwarteschlange nicht ordnungsgemäß verarbeitet wurden.

Der Abschalt-Bildschirm wird kurz auf dem Steuerpult angezeigt, dann werden Steuerpult und Drucker ausgeschaltet.

Der Controller beendet seinen Abschaltvorgang innerhalb 30 Sekunden von dem Moment, wenn Steuerpult und Drucker heruntergefahren werden. Die Netzstromleuchte des Controllers wird ausgeschaltet, wenn der Controller den Herunterfahrvorgang beendet.

Vom Web Print Management Tool:

1. Öffnen Sie das Web Print Management Tool auf Ihrer Workstation.

2. Dienstprogramme > Herunterfahren> [Herunterfahren] wählen.

Hinweis

Die Taste [Controller neu starten] nicht wählen. Sie wird zum Neustarten des System verwendet, wenn Aufträge in der Druckwarteschlange nicht ordnungsgemäß verarbeitet werden.

Steuerpult, Drucker und Controller werden dem gleichen Prozess zum Herunterfahren unterzogen, der oben beschrieben wurde.

3. Den Drucker-Netzschalter auf Aus schalten.

4. Den Drucker-Leistungsschalter auf Aus schalten.

2-38

Xerox® 6204® Wide Format Lösung Benutzerhandbuch

Produktüberblick

Leistungsschalter überprüfen

Der Leistungsschalter wird automatisch geöffnet, wodurch die Stromversorgung des Geräts unterbrochen wird, wenn ein Kurzschluss oder Überstromzustand eintritt.

Ein

Befindet sich der Schutzschalter in der oberen Position [

|], wird das Gerät mit Strom versorgt. Wenn das

Gerät für einen längeren Zeitraum nicht verwendet wird, können der Drucker und der Controller wie im Verfahren ‚System herunterfahren‘ beschrieben heruntergefahren werden.

Die fehlerfreie Funktion des Schutzschalters ist monatlich zu prüfen. Reagiert der Schutzschalter nicht wie erwartet, das Xerox Customer Support Center verständigen.

Das Verfahren zum Überprüfen des Leistungsschalters ist wie folgt:

1. Schritte 1 bis 3 des Verfahrens ‚System herunterfahren‘ durchführen.

2. Mit dem Leistungsschalter auf [

| ] drücken Sie die TEST-Taste. Wenn der Leistungsschalter

abschaltet, fungiert er ordnungsgemäß.

Test Schaltfläche

3. Den Leistungsschalter zurückstellen und das Verfahren ‚System hochfahren‘ ausführen.

Xerox® 6204® Wide Format Lösung

Benutzerhandbuch

2-39

Produktüberblick

Verwendbare Vorlagen

Vorlagen der folgenden Formate können verwendet werden.

Vorlagenart

Standard Die Tabelle Vorlagen-Formatserie auf der nächsten Seite

Sonderformate Breite: 182 - 914,4 mm

Ausgangsformat

enthält eine Liste der Vorlagenformate, die mit der Xerox 6204 Wide Format Solution verwendet werden.

Länge: 210 - 15 000 mm

Dicke

Flaches Papier (0,05 - 3,2 mm)

Für die folgenden Vorlagen ist der Vorlagenträger zu verwenden:

Den Vorlagenträger für die folgenden Vorlagen verwenden:

• Perforierte, geknitterte, stark gewellte oder eingerissene Vorlagen

• Vorlagen, die mit Leim oder Klebeband versehen sind.

Vorsichtsmaßnahmen beim Umgang mit Vorlagen

Folgende Regeln sollten bei der Handhabung von Vorlagen stets beachtet werden:

• Der Scanbereich kann verschmutzt werden, wenn Vorlagen mit Klebstoff, Klebeband oder Korrekturflüssigkeit in den Scanner eingelegt werden. Klebestifte oder -sprays können den Scanbereich verschmutzen, wodurch schwarze Linien auf den Kopien verursacht werden.

• Vorlagen, die gefaltet, zerknittert, eingerissen oder gelocht ist, mit Vorsicht handhaben. Sie können reißen und Materialstaus verursachen.

• Wenn Vorlagen auf Rolle verwendet werden, muss der Durchmesser der Rolle mindestens 4 cm betragen. Rollen mit geringerem Durchmesser müssen vor dem Scannen an der Führungskante geglättet werden.

• Dicke Vorlagen beim Scannen mit den Händen abstützen.

2-40

Xerox® 6204® Wide Format Lösung Benutzerhandbuch

Produktüberblick

Formatserieneinstellungen für Vorlagen

Die erforderliche Formatserie zur Vorlagenformat-Feststellung von [ISO A-Serie], [JIS B-Serie], [ISO B-Serie], [SP. A-1-Serie], [SP. A-2-Serie], [ARCH-1-Serie], [ARCH-2-Serie] und [ANSI-Serie] auswählen. Die

Werkseinstellung ist [ANSI-Serie].

Hinweis

Es darf nicht vergesen werden die Einstellung der Vorlagenformatserie zu ändern, bevor eine Vorlage gescannt wird, die von der aktuellen Einstellung abweicht.

Vorlagen-Formatserie

Formatserie Vorlagenformate

ISO A-Serie A0, A1, A2, A3, A4 JIS B-Serie JIS B1, JIS B2, JIS B3, JIS B4 ISO B-Serie B1, B2, B3, B4 SP.A-1-Serie 880 x 1, 230 mm, 620 x 871 mm, 440 x 625 mm, A3, A4 SP.A-2-Serie 880 x 1, 210 mm, 620 x 871 mm, A2, A3, A4 ARCH-1 Serie 36 x 48 Zoll, 24 x 36 Zoll, 18 x 24 Zoll, 12 x 18 Zoll, 12 x 9 Zoll ARCH-2 Serie 36 x 48 Zoll, 24 x 36 Zoll, 18 x 24 Zoll, 12 x 18 Zoll, 12 x 9 Zoll ANSI-Serie 34 x 44 Zoll, 22 x 34 Zoll, 17 x 22 Zoll, 11 x 17 Zoll, 11 x 8,5 Zoll

1. Die Taste <Vorlagen-/Materialeinstellungen> drücken.

Der Bildschirm [Vorlagenformatserie/Materialeinstellungen] wird angezeigt.

Xerox® 6204® Wide Format Lösung

Benutzerhandbuch

2-41

Produktüberblick

2. Wählen Sie die Taste für die entsprechende Vorlagenformatserie im Register [Vorlagenformatserie].

3. [Beenden] wählen.

2-42

Xerox® 6204® Wide Format Lösung Benutzerhandbuch

Produktüberblick

Materialarten und Laden

In diesem Abschnitt werden die für dieses Gerät verfügbaren Druckmaterialarten und die korrekten Verfahren für Materialhandhabung, Laden und Lagern beschrieben.

Die Verwendung von ungeeigneten Druckmaterialien kann zu Materialstaus, verringerter Druckbildqualität, Fehlfunktionen und anderen Problemen führen. Zur effizientesten Anwendung des Geräts wird empfohlen, dass nur von Xerox empfohlene Druckmaterialien eingesetzt werden.

Hinweise

Material kann von Xerox unter www.xerox.com bestellt werden. Auf der Startseite Verbrauchsmaterial>Papier- und Materialtyp> für Breitformat-Produkte auswählen.

Ein Bildschirm [Materialübereinstimmungsfehler] wird angezeigt, wenn das erforderliche Druckmaterial beim Erstellen von Kopien nicht in der Maschine geladen ist. Das Problem entsprechend den Anweisungen auf dem Bildschirm durchführen. Auf dem [Menü]-Bildschirm wird die Schaltfläche [Materialübereinstimmungsfehler] angezeigt, wenn der Controller beim Empfangen eines Druckauftrags diesen Zustand feststellt. Drücken Sie die Schaltfläche [Materialübereinstimmungsfehler] und führen Sie die auf dem Bildschirm angezeigten Anweisungen aus.

Wenn Sie beschließen, nicht von Xerox empfohlene Materialien zu verwenden, verständigen Sie bitte das Xerox Customer Support Center.

Xerox® 6204® Wide Format Lösung

Benutzerhandbuch

2-43

Produktüberblick

Materialart

Bedruckbare Materialien

Bei der Verwendung von Papier von Drittanbietern zum Kopieren oder Drucken muss sichergestellt werden, dass es den folgenden Spezifikationen entspricht. Es wird jedoch empfohlen, die Standardpapiertypen zu verwenden, die auf der folgenden Seite gelistet sind, um klare Kopien und Druckergebnisse zu erzielen.

Hinweis

Das Standardpapier wird von Xerox empfohlen.

Tabelle 1. Rollenmaterial

Standardpapier

Walze/ Behälter

Rolle 1, Rolle 2

Gewicht

Bond-Papier:

20 lb.-500 ft.-Rollen (152 m): Xerox

Premium Bond oder Xerox Performance Bond

18 lb.: Translucent Bond

Pauspapier und Velin:

20 lb. Performance HPH Vellum

Europa:

Premium Tracing 90-112 g/m Folie: 4-mil Accu-

Image Elite Folie - Europa: 75-

100 micron

Ladbare Materialformate

ARCH-1 36",24",18",12" ARCH-2 30 Zoll, 24 Zoll,

18 Zoll, 12 Zoll ANSI 34",22",17",11" ISO A0, A1, A2, A3, A4 JIS B1, B2, B3 ISO B1, B2, B3 SP. A0 (880, 860 mm) SP.A1 (620 mm) SP.A2 (440 mm)

Außendiameter der Rolle: kleiner/gleich 170 mm

(einschließlich empfohlenes Papier)

Komponente

Premium Premium-Töne Premium Fluorescents Präsentation Leistung Translucent Bond

HPH Vellum

4-mil Accu-Image Elite

Premium Tracing 90

Premium Tracing 112

g/m2

75 g/m 80 g/m 80 g/m 110g/m 75g/m

Nicht zutreffend

90g/m

112g/m

Nicht zutreffend

20 18

Nicht zutreffend

2-44

Xerox® 6204® Wide Format Lösung Benutzerhandbuch

Premium Translucent 75 micron

Premium Translucent 100 micron

Premium Opaque 100 micron

Nicht zutreffend

Tabelle 1. Rollenmaterial

Walze/ Behälter

Manuelle Zufuhr

Gewicht

Einfaches BondPapier:

20 lb.-500 ft.-Rollen (152 m): Xerox

Premium Bond oder Xerox Performance Bond

18 lb.: Translucent Bond

Pauspapier und Velin:

20 lb. Performance HPH Vellum

Europa:

90-112 g/m Folie: 4-Mil Zero-

Solvent A-I Elite Folie - Europa: 75-

100 micron

Ladbare Materialformate

ARCH-1: 36x48", 24x36", 18x24", 12x18", 12x9"

ARCH-2: 30x42 Zoll ANSI: 34x44", 22x34",

17x22", 11x17", 11x8,5" ISO A0, A1, A2, A3, A4 JIS B1, JIS B2, JIS B3,

JIS B4 ISO B1, ISO B2, ISO B3,

ISO B4 SP. A0 (880, 860 mm) SP.A1 (620 mm) SP.A2 (440 mm)

Breite: 210 – 914,4 mm Länge: 297 –

15 000 mm

Produktüberblick

Standardpapier (einschließlich empfohlenes Papier)

Komponente

Premium Business (A3, A4) Translucent Bond Nicht

HPH Vellum 20 4-mil Accu-Image Elite Premium Tracing 90

Premium Tracing 112

Premium Translucent 75 micron

Premium Translucent 100 micron

Premium Opaque 100 Nicht zutreffend

g/m2

75g/m 75g/m

zutreffend

90g/m

112g/m

20 18

Nicht zutreffend

Hinweise

• Staus können auftreten, wenn die verwendeten Druckmedien von den gegenwärtigen

Druckmedien-Einstellungen abweichen. Wählen Sie immer das korrekte Druckmedienformat, -art, und -dicke für die besten Ergebnisse.

• Die Maßeinheit (g/m

) ist eine von der Anzahl der Blätter im Ries abhängige

Gewichtseinheit für Druckmaterial.

Handhabung und Lagerung von Druckmedien

Handhabung von Druckmedien

Druckmedien, die gefaltet, geknittert oder stark gewellt sind, dürfen nicht verwendet werden, da sie zu Medienstaus führen können.

Xerox® 6204® Wide Format Lösung

Benutzerhandbuch

2-45

Produktüberblick

Lagerung von Druckmedien

Druckmaterial stets bei einer relativen Luftfeuchtigkeit von 40 bis 45% lagern. Folgendes beachten:

• Feuchtigkeit beeinträchtigt die Qualität des Druckmaterials. Druckmaterial in der Verpackung an einem trockenen Ort lagern. Zeichenfolie ist dabei besonders anfällig und sollte in einer Plastiktüte oder in einem Antikondensationsbeutel aufbewahrt werden.

• Wird das Gerät über einen längeren Zeitraum nicht genutzt, muss das Material aus dem Gerät entnommen und ordnungsgemäß gelagert werden.

Material laden

Rollenmaterial

ACHTUNG: Bei Einlegen der Rolle in den Behälter kann man sich leicht die Finger einklemmen.

Das Rollenmaterial auf Rolle 1 oder die optionale Rolle 2 laden.

Beim Ändern von Druckmedienformat, -art, und -dicke müssen die Materialeinstellungen entsprechend geändert werden, bevor mit dem Drucken begonnen werden kann. Weitere Informationen über das Setup-Verfahren enthält der Abschnitt ‚Druckmaterial-Einstellungen‘.

1. Die Vordertüren öffnen.

2. Den Behälter für Rolle 1 oder Rolle 2 herausziehen.

2-46

Xerox® 6204® Wide Format Lösung Benutzerhandbuch

Produktüberblick

3. Die Welle und die restliche Rolle bzw. den Rollenkern aus dem Gerät nehmen.

4. Den Hebel am Ende der Welle eindrücken und die Welle aus der Materialrolle herausziehen.

Hinweis

Durch das Drücken des Hebels wird die federgeladene Rollensperre freigegeben und die Welle kann aus dem Rollenkern genommen werden.

5. Den Hebel am Ende der Welle eindrücken und die Welle in die neue Materialrolle einschieben. Sicherstellen, dass die Enden der Rolle auf die Druckmaterialführung ausgerichtet sind.

Xerox® 6204® Wide Format Lösung

Benutzerhandbuch

2-47

Produktüberblick

6. Stellen Sie die Ausrichtung des Rollenmaterials ein und legen Sie die Welle auf die Wellenführung.

7. Die Materialrolle drehen, bis die Führungskante von der Walze erfasst wird.

Das Rollenmaterial wird nun automatisch bis zum Stopp eingeführt.

Hinweis

Wenn sich das Rollenmaterial nicht sachgemäß laden lässt, da die Führungskante beschädigt ist, schneiden Sie sie zu, bevor Sie die Rolle einsetzen.

ACHTUNG: Die Abschneideabdeckung für Rolle 1 oder Rolle 2 nicht öffnen, wenn es nicht

ausdrücklich erfordert ist.

8. Die Abschneidertaste drücken, um die Führungskante des Rollenmaterials zuzuschneiden.

2-48

Xerox® 6204® Wide Format Lösung Benutzerhandbuch

Produktüberblick

Die Führungskante des Rollenmaterials wird geschnitten.

Hinweis

Durch ein einmaliges Drücken der Abschneidertaste wird Material in einer Länge von etwa 210 mm von der Führungskante der Rolle abgeschnitten. Wird die Abschneidertaste gedrückt gehalten, wird das Rollenmaterial kontinuierlich zugeführt, bis die Taste freigegeben wird. Das Rollenmaterial wird geschnitten, wenn die Abschneidertaste freigegeben wird.

9. Das abgeschnittene Papierstück entfernen.

10. Den Behälter der Rolle 1 oder Rolle 2 sacht bis zum Anschlag in das Gerät schieben.

11. Die Vordertüren schließen.

Xerox® 6204® Wide Format Lösung

Benutzerhandbuch

2-49

Produktüberblick

Manuellzufuhrfach verwenden

Beim Drucken von Druckbogen muss das Material über das Manuellzufuhrfach zugeführt werden.

Wenn Materialien unterschiedlicher Arten, Größen oder Dicken geladen werden, müssen die Materialeinstellungen vor dem Kopieren geändert werden. Weitere Informationen über das Ändern von Druckmaterialeinstellungen enthält der gleichnamige Abschnitt.

1. Öffnen Sie das Manuellzufuhrfach.

2. Die Kanten des Materials mit den Formatanzeigen ausrichten und die Führungskante bis zum Anschlag einführen.

Das Gerät führt nun den Bogen in die Startposition.

Hinweis

• Nur Einzelbögen zuführen.

• Wenn die Führungskante des Materials gewellt ist, halten Sie den gewellten Teil mit den

Händen bei Einführen in das Gerät.

• Halten Sie das Material beim Zuführen. Wenn Sie das Material zu früh freigeben, kann

ein Stau auftreten.

2-50

Xerox® 6204® Wide Format Lösung Benutzerhandbuch

Produktüberblick

Rollenmaterial schneiden

Im Folgenden wird beschrieben, wie die Führungskante des Rollenmaterials zugeschnitten wird.

Verfahren

1. Die Vordertüren öffnen.

2. Den Behälter für Rolle 1 oder Rolle 2 herausziehen.

ACHTUNG: Die Abschneideabdeckung für Rolle 1 oder Rolle 2 nicht öffnen, wenn es nicht

ausdrücklich erfordert ist.

3. Drücken Sie die Abschneidertaste, um die Führungskante des Materials zuzuschneiden.

Die Führungskante des Materials wird geschnitten.

Hinweis

Xerox® 6204® Wide Format Lösung

Benutzerhandbuch

2-51

Produktüberblick

4. Das abgeschnittene Papierstück entfernen.

5. Den Behälter der Rolle 1 oder Rolle 2 sacht bis zum Anschlag und Einrasten in das Gerät schieben.

6. Die Vordertüren schließen.

2-52

Xerox® 6204® Wide Format Lösung Benutzerhandbuch

Produktüberblick

Druckmedieneinstellungen

Die Materialeinstellungen (Materialformatserie, Art und Dicke) müssen beim ersten Laden der Druckmaterialien in das Gerät und wann immer das zu ladende Material von den aktuellen Einstellungen abweicht, eingegeben werden.

Es folgen die akzeptablen Materialformatserien, Arten und Dicken. Das Verfahren zum Einstellen der Druckmaterialien beginnt auf der folgenden Seite.

Materialformat-Serien

Serie Format

ISO A 841 mm (A0), 594 mm (A1), 420 mm (A2), 297 mm (A3) JIS B 728 mm (B1), 515 mm (B2), 364 mm (B3) ISO B 707mm (B1), 500mm (B2), 353mm (B3) SP. A-1 880 mm, 620 mm, 440 mm SP. A-2 860mm ARCH -1 36", 24", 18", 12 ARCH -2 30" ANSI 34", 22", 17", 11"

Druckmaterialdicke und -art

Dicke Materialart Komponente Gewicht

Hell Bond Translucent Bond 8,16 kg.

Velinpapier HPH Vellum 20 lb. Fol ie 4-mil AccuImage Elite -

Normal Bond Premium 20 lb.

Leistung 20 lb. Premium-Töne

Premium Fluorescent Velinpapier Premium Tracing 90 Fol ie Premium Translucent 75 micron 75μm

Schwer Bond Präsentation

Velinpapier Premium Pauspapier (112 g/m2) Fol ie Premium Translucent 100 micron 100μm

* Pauspapier wird als [Velin] angezeigt.

80g/m 80g/m 90g/m

110g/m 112g/m

Xerox® 6204® Wide Format Lösung

Benutzerhandbuch

2-53

Produktüberblick

1. Die Taste <Vorlage/Materialeinstellung> auf dem Steuerpult drücken.

Der Bildschirm [Vorlagenformatserie/Materialeinstellungen] wird angezeigt, mit dem Register [Vorlagenformatserie] oben.

2. Zur Anzeige der verfügbaren Optionen das Register [Materialeinstellungen] wählen.

2-54

Xerox® 6204® Wide Format Lösung Benutzerhandbuch

Produktüberblick

3. Unter der Überschrift Formatserie die Schaltfläche für das einzustellende Druckmaterial wählen, das heißt, Rolle 1, Rolle 2 oder Manuell.

Der entsprechende Setup-Bildschirm wird angezeigt, zum Beispiel [Rolle 1 Formatserie].

4. Wählen Sie die Schaltfläche für die geeignete Formatserie und drücken Sie dann [Speichern].

Das Register [Materialeinstellungen] wird wieder angezeigt.

5. Unter den Überschriften Art und Dicke die Schaltfläche für das neu einzurichtende Druckmaterial wählen, das heißt, Rolle 1, Rolle 2 oder Manuell.

Der Bildschirm [Materialart/Dicke] wird angezeigt.

Xerox® 6204® Wide Format Lösung

Benutzerhandbuch

2-55

Produktüberblick

6. Wählen Sie die Schaltflächen für die Materialart und -dicke des neuen Druckmaterials und dann [Speichern].

Das Register [Materialeinstellungen] wird wieder angezeigt.

7. [Schließen] wählen.

2-56

Xerox® 6204® Wide Format Lösung Benutzerhandbuch

Kopieren

In diesem Kapitel werden die Funktionen und Verwendung des Bildschirms [Kopieren], die Erstellung von Kopien von Rollenmaterial und von Hand zugeführten Bogen sowie die Einstellung der vielen Kopierfunktionen beschrieben, auf die über den Bildschirm [Kopieren] zugegriffen werden kann.

• Kopierverfahren

• Scannen und Kopieren anhalten

• Sortierte Kopien erstellen

• Manuellzufuhrfach zum Erstellen von Kopien verwenden

• Druckauftrag unterbrechen

• Aus Speicher kopieren

• Einstellungen im Register „Kopieren“

• Einstellungen im Register „Bildqualität“

• [Funktionen]-Auswahlen einstellen

Xerox® 6204® Wide Format Lösung

Benutzerhandbuch

3-57

Kopieren

Kopierverfahren

In diesem Abschnitt werden die Verfahren zum Erstellen von Kopien beschrieben. Siehe die im Folgenden aufgelisteten Abschnitte für zusätzliche Details.

• Schritt 1 - Auswahl der Funktionen

• Schritt 2 - Kopienanzahl eingeben

• Schritt 3 - Vorlagen scannen

Schritt 1 - Auswahl der Funktionen

Die Erstellung einer Kopie beginnt mit dem Aufrufen des Bildschirms [Kopieren]. Sobald dies geschieht, bereiten Sie den Kopierauftrag vor, indem Sie die erforderlichen Funktionen in den Registern [KopierenGrundfunktionen], [Bildqualität] und [Funktionen] auswählen und dann die Kopienanzahl eingeben.

1. Drücken Sie <Kopieren> auf dem Steuerpult, um den Bildschirm [Kopieren] aufzurufen.

Hinweise

• Der Bildschirm [Kopieren] kann auch durch die Wahl von [Kopieren] auf dem Bildschirm

[Menü] angezeigt werden. Der Bildschirm [Menü] wird angezeigt, wenn <Menü> auf dem Steuerpult betätigt wird.

• Wenn der Bildschirm [Kopieren] als Ausgangsbildschirm festgelegt ist, wird er angezeigt,

wenn das Gerät hochgefahren wird und nachdem das Gerät den Stromsparmodus beendet.

2. Die erforderten Kopierfunktionen unter den im Register [Kopieren-Grundfunktionen] angezeigten Funktionen auswählen.

3-58

Xerox® 6204® Wide Format Lösung Benutzerhandbuch

Hinweis

Ausführliche Informationen zu diesem Register sind in ‚Einstellungen im Register [Kopieren]‘ weiter hinten in diesem Kapitel enthalten.

3. Die erforderten Druckbildqualitäts-Funktionen unter den im Register [Druckbildqualität] angezeigten Funktionen auswählen. Durch Berühren des Registers wird dieses in den Vordergrund gebracht.

Kopieren

Hinweis

Ausführliche Informationen zu diesem Register sind in ‚Einstellungen im Register [Druckbildqualität]‘ weiter hinten in diesem Kapitel enthalten.

4. Die einzurichtenden Funktionen in den Registern [Funktionen] auswählen.

Hinweise

• Durch Berühren von [2] oder [3] in der rechten unteren Ecke des Berührungsbildschirms

werden zusätzliche Funktionen angezeigt.

• Ausführliche Informationen zu diesem Register sind in ‚Einstellungen im Register

[Funktionen]‘ weiter hinten in diesem Kapitel enthalten.

Xerox® 6204® Wide Format Lösung

Benutzerhandbuch

3-59

Kopieren

Schritt 2 - Kopienanzahl eingeben

Es kann eine Kopienanzahl von1 bis 999 eingegeben werden.

1. Die gewünschte Kopienanzahl über die Zifferntastatur eingeben.

Zahlentastatur

Die eingegebene Kopienanzahl wird in der rechten oberen Ecke des Berührungsbildschirms angezeigt.

2. Wenn Sie einen fehlerhaften Wert eingeben, drücken Sie <C>, um den Eintrag zu löschen und geben Sie dann den korrekten Wert ein.

< C >

3-60

Xerox® 6204® Wide Format Lösung Benutzerhandbuch

Schritt 3 - Vorlage scannen

Zum Scannen der Vorlage führen Sie das folgende Verfahren aus.

Hinweise

• Beim Scannen nicht an der Vorlage ziehen oder zu fest auf diese drücken, sonst treten

Vorlagenstaus auf.

• Vorlagen mit Löchern stets so zuführen, dass die Lochseite zuletzt eingeführt wird

(Hinterkante).

1. Legen Sie die Vorlage mit dem Schriftbild nach unten auf und richten Sie sie an der Materialführung aus. Dann führen Sie die Führungskante gleichmäßig in den Scanner ein. Wenn der Scanner die Vorlage feststellt, führt er sie ein Stück weit ein und hält kurz an, dann wird der Scan automatisch durchgeführt.

Kopieren

Hinweise

• Halten Sie die Vorlage mit beiden Händen flach (jeweils eine Hand an der Seite der in

der Abbildung gezeigten Pfeile), während sie in die Ausgangsposition eingeführt wird. Dadurch können Falten verhindert werden, die zu dunklen Bereichen auf der Kopie führen können. Die Vorlage kann gestaut werden, wenn Sie sie freigeben, bevor die Zufuhr anhält.

• Wenn die Vorlage nicht automatisch zugeführt wird, kann der Scan-Startmodus auf

[Manueller Start] eingestellt werden. In diesem Fall die Taste <Start> auf dem Bedienfeld drücken. Für weitere Informationen siehe den Abschnitt über Scan-Start.

• Für Großformatvorlagen oder für Vorlagen mit Aufhängelöchern kann die

Vorlagenführung nach rechts verschoben werden.

• Wenn beim Scannen ein Problem auftreten sollte, wird eine Fehlermeldung auf dem

Berührungsbildschirm angezeigt. Die Anweisungen in der Meldung befolgen.

2. Wenn der Scanner mit Umkehrführungen ausgestattet ist, wird die Vorlage an der Vorderseite des Geräts ausgegeben. Es empfiehlt sich, die Vorlage während der Ausgabe an der Führungskante festzuhalten.

Xerox® 6204® Wide Format Lösung

Benutzerhandbuch

3-61

Kopieren

Scannen und Kopieren anhalten

Scan anhalten

Führen Sie das unten angeführte Verfahren zum Anhalten eines Vorlagenscans aus.

1. Die Taste <Stoppen> auf dem Bedienfeld drücken, während eine Vorlage gescannt wird oder gerade aus dem Scanner geführt wird.

Der Scanvorgang wird sofort unterbrochen.

<Stopp>

Hinweis

Wenn <Stop> gedrückt wird, nachdem die Vorlage gescannt worden ist und der Druck beginnt, hat dies keine Auswirkung. Wenn dies der Fall ist, siehe ‚Kopierauftrag anhalten‘ (unten).

2. Wenn die Vorlagen beim Anhalten des Scanvorgangs immer noch im Scanner ist, wird die Meldung [Vorlagenstau] angezeigt. Beheben Sie den Vorlagenstau und entfernen Sie die Vorlage mittels der auf dem Berührungsbildschirm angezeigten Schritte.

3-62

Xerox® 6204® Wide Format Lösung Benutzerhandbuch

Kopieren

Kopierauftrag stoppen

Ein Kopierauftrag kann auf zweierlei Art angehalten werden, nachdem er begonnen hat: Durch Drücken auf <Alles löschen> oder auf <Gerätestatus>.

Methode 1: Die Schaltfläche <Alles Löschen> drücken.

1. Drücken Sie die Schaltfläche <Alles Löschen>. Der [Drucken]-Bildschirm wird angezeigt, er enthält den Status des aktuellen Kopierauftrags.

2. Auf dem [Drucken]-Bildschirm [Stop] drücken. Der Dialog [Drucken - Auftrag löschen] wird angezeigt.

3. Über die Auswahlen im Dialog [Drucken - Auftrag löschen] kann der Auftrag entweder gelöscht oder angehalten werden oder weiter ausführen.

Xerox® 6204® Wide Format Lösung

Benutzerhandbuch

3-63

Kopieren

Auftrag löschen und anhalten.

[OK] wählen.

Eine Animationsgrafik zeigt den Auftragslöschungsprozess auf dem Bildschirm [Löschen], der aktuelle Auftrag druckt nicht weiter und wird aus dem Speicher gelöscht. Es ist normal, wenn mehrere Kopien aus dem Gerät ausgegeben werden, bevor der Auftrag angehalten wird.

Nachdem ein Auftrag gelöscht ist, wird der [Kopieren]-Bildschirm (oder ein anderer vorgewählter Standardbildschirm) wieder angezeigt.

Zum Fortsetzen des Druckens

[Abbrechen] wählen.

Der Kopierauftrag wird fortgesetzt.

Methode 2: Taste <Gerätestatus> drücken.

Durch Drücken von <Gerätestatus> werden Sie durch einen dem oben beschriebenen Verfahren ähnlichen Prozess geführt.

1. Hierzu die Taste <Gerätestatus> drücken. Das Menü [Gerätestatus] wird angezeigt.

<Gerätestatus>

3-64

Xerox® 6204® Wide Format Lösung Benutzerhandbuch

2. [Aktuellen Druckauftrag anzeigen] wählen. Der Statusbildschirm [Drucken] wird angezeigt.

3. [Stop] betätigen. Der Dialog [Drucken - Auftrag löschen] wird angezeigt.

Kopieren

4. Über die Auswahlen im Dialog [Drucken - Auftrag löschen] können Sie den Auftrag entweder löschen, anhalten oder ihn weiter ausführen lassen.

Auftrag löschen und anhalten.

[OK] wählen.

Xerox® 6204® Wide Format Lösung

Benutzerhandbuch

3-65

Kopieren

Nachdem ein Auftrag gelöscht ist, wird wieder der [Kopieren]-Bildschirm (oder ein anderer vorgewählter Standardbildschirm) angezeigt.

Zum Fortsetzen des Druckens

[Abbrechen] wählen. Der Kopierauftrag wird fortgesetzt.

3-66

Xerox® 6204® Wide Format Lösung Benutzerhandbuch

Kopieren

Sortierte Kopien erstellen

Bei Kopieraufträgen mit mehreren Vorlagen, kann die Ausgabe sortiert werden. Die Vorlagen im Satz können auch gemischt sein, d.h. verschiedene Arten (Text, Foto usw.). Es können bis zu 256 Seiten in jeden Sortierauftrag gescannt werden. Die Werkseinstellung für Sortieren ist [Keine].

Hinweis

Bei der unsortierten Ausgabe werden zunächst alle Kopien der ersten Vorlage, dann alle Kopien der zweiten Vorlage usw. ausgegeben. Bei sortierter Ausgabe werden die Kopien in Sätze sortiert.

Unsortiert Sortiert

1. Wählen Sie das Register [Kopieren-Grundfunktionen] auf dem Bildschirm [Kopieren]

2. [Sortieren] wählen. Das Menü [Sortieren (Sätze)] wird angezeigt.

Xerox® 6204® Wide Format Lösung

Benutzerhandbuch

3-67

Kopieren

3. Wählen Sie die gewünschte Sortieroption, entweder [Normal ] oder [Rückwärts]. Sie können auch [Checkplot] wählen.

[Normal]

Wenn die Vorlagen von Nummer 1 bis n gescannt werden, ist Seite 1 oben auf dem Ausgabestapel.

[Rückwärts]

Wenn die Vorlagen von Nummer n bis 1 gescannt werden, ist Seite 1 im Ausgabestapel unten.

[Checkplot]

Wählen Sie [Checkplot], wenn Sie eine gedruckte Testkopie (Checkplot) nach dem Scannen jeder Vorlage und vor dem Drucken als Sätze wünschen.

4. [Speichern] wählen. Der Bildschirm [Kopieren] wird angezeigt. Im Meldungsbereich wird [Bereit zur Satzerstellung]

angezeigt.

5. Bestimmen Sie die Kopierfunktionen für die erste Vorlage von den Auswahlen in den Registern [Kopieren], [Bildqualität] und [Funktionen].

6. Über die Zifferntastatur die Kopienzahl (1 bis 999) eingeben.

3-68

Xerox® 6204® Wide Format Lösung Benutzerhandbuch

7. Die erste Vorlage in den Scanner einlegen.

Das Gerät scannt die Vorlage. Der Scan-Vorgang wird auf dem Bildschirm [Satzerstellung] angezeigt.

8. Wenn die Vorlage aus dem Scanner ausgegeben wird, werden vier Schaltflächen auf dem Bildschirm [Satzzusammenstellung] angezeigt: [Einstell. ändern], [Vorh. Bild löschen], [Alle Bilder löschen] und [Letzte Vorlagen].

Kopieren

Wenn alle zu scannenden Vorlagen die gleiche Art und Format haben, können Sie jetzt mit dem Zuführen fortfahren.

Wenn die Vorlagen im Satz unterschiedliche Arten oder Formate haben, siehe Schritt 9.

[Einstellungen ändern]

Ruft den Bildschirm [Kopieren] auf, wo Sie über die Register [Kopieren], [Bildqualität] und [Funktionen] die Einstellungen für die nächste Vorlage ändern können, d.h. Vergrößerung/Verkleinerung, Vorlagentyp, Druckmaterialauswahl usw.

[Vorh. Bild löschen]

Sie können die Bilddaten der zuletzt gescannten Vorlage löschen. Dies ist eine nützliche Funktion, wenn vorher [Checkplot] gewählt worden war und Sie feststellen, dass eine oder mehrere Kopiereinstellungen geändert werden müssen.

[Alle Bilder löschen]

Wird diese Schaltfläche gewählt, werden alle gescannten Bilder gelöscht.

Xerox® 6204® Wide Format Lösung

Benutzerhandbuch

3-69

Kopieren

[Letzte Vorlagen]

Über diese Schaltfläche wird der Scanvorgang beendet und die Ausgabe der Kopien gestartet. Diese Schaltfläche antippen, sobald die letzte Vorlage im Satz gescannt wurde.

9. Wenn der Satz unterschiedliche Vorlagenarten oder -formate aufweist bzw. wenn Sie eine andere Druckmaterialquelle auswählen oder eine andere Funktion anwenden wollen, betätigen Sie die Schaltfläche [Einstellungen ändern], um den Bildschirm [Kopieren] anzuzeigen. Dadurch können Sie die Einstellungen für die nächste Vorlage bestimmen.

Hinweis

Auf dem Bildschirm [Kopieren] wird nunmehr die Schaltfläche [Schließen] in der rechten oberen Ecke angezeigt. Sie können diese Schaltfläche wählen, um den Bildschirm [Kopieren] zu schließen und zum Bildschirm [Satzerstellung] zurück wechseln, wenn Sie keine Änderungen an den Einstellungen für die nächste Vorlage vornehmen wollen.

10. Weitere Vorlagen zuführen und die erforderlichen Einstellungen für jede einzelne Vorlage vornehmen.

11. Wenn die letzte Vorlage gescannt worden ist, [Letzte Vorlage] wählen.

12. Bestätigen Sie die Kopienanzahl auf dem Bildschirm [Anzahl] oder geben Sie eine neue Anzahl entweder über die Zifferntastatur oder die Rolltasten ein.

13. Auf dem [Anzahl]-Bildschirm drücken Sie [Drucken]. Das Gerät beginnt mit der Ausgabe der sortierten Kopiensätze.

14. Drücken Sie <Alles löschen>, um das Steuerpult auf die Grundeinstellungen zurückzustellen.

3-70

Xerox® 6204® Wide Format Lösung Benutzerhandbuch

Kopieren

Manuellzufuhrfach zum Erstellen von Kopien verwenden

Mit der Funktion Manuellzufuhrfach können Sie auf Bogendruckmaterial kopieren. Es kann jeweils nur ein Bogen zugeführt werden

1. Wählen Sie die Schaltfläche [Blatt] unter [Materialquelle] im Register [Kopieren].

2. Die Taste <Vorlagen-/Materialeinstellung> auf dem Steuerpult drücken.

Auf dem Berührungsbildschirm werden die Register [Vorlagen-Formatserie] und [Materialeinstellungen] angezeigt.

3. Das Register [Materialeinstellungen] anwählen.

Die aktuellen Einstellungen für Format, Art und Dicke werden für Rollen- und Bogenmaterial angezeigt.

Xerox® 6204® Wide Format Lösung

Benutzerhandbuch

3-71

Kopieren

4. Unter der Überschrift Formatserie [Manuell] wählen. Der Bildschirm [Manuell-Formatserie] wird angezeigt.

5. Die Schaltfläche für die Formatserie des zu bedruckenden Materials und dann [Speichern] wählen. Das Register [Materialeinstellungen] wird wieder angezeigt.

6. Unter der Überschrift Materialart/-stärke [Manuell] wählen. Das Beispiel rechts zeigt an, dass die aktuellen Auswahlen ‚Papier‘ und ‚‘Normal‘ sind.

Der Bildschirm [Manuellmaterialtyp/Dicke] wird angezeigt.

7. Wählen Sie die entsprechenden Schaltflächen zur Bestimmung von [Materialtyp] und [Materialdicke] und dann wählen Sie [Speichern].

8. [Schließen] wählen, wenn das Register [Materialeinstellungen] wieder angezeigt wird.

9. Alle zusätzlichen erforderlichen Einstellungen in den Registern [Kopieren], [Bildqualität] und [Funktionen] vornehmen.

3-72

Xerox® 6204® Wide Format Lösung Benutzerhandbuch

Kopieren

10. Über die Zifferntastatur die Kopienzahl (1 bis 999) eingeben.

11. Öffnen Sie das Manuellzufuhrfach und führen Sie das Druckmaterial von Hand zu, richten Sie dabei die Blattkanten mit den entsprechenden Formatanzeigen aus.

Das Gerät zieht das Material ein kurzes Stück ein, nachdem es die Führungskante des Blatts feststellt, dann hält es an.

Hinweis

Wenn Sie nach der Auswahl von [Bogen] als [Materialquelle] die Vorlage scannen, bevor Sie das Material einlegen, wird der Bildschirm [Materialübereinstimmungsfehler] angezeigt. Zur erfolgreichen Durchführung des Kopiervorgangs die Anweisungen auf den Touchscreen befolgen.

12. Die Vorlage scannen. Nachdem die Vorlage gescannt ist, wird das Material in das Gerät eingezogen und die Kopie wird

erstellt.

13. Das Manuellzufuhrfach ist nach Beendigung des Kopierauftrags zu schließen.

Xerox® 6204® Wide Format Lösung

Benutzerhandbuch

3-73

Kopieren

Einen Druckauftrag unterbrechen

Ein Druckauftrag kann unterbrochen werden, um eine Kopie mit hoher Priorität zu erstellen. Der unterbrochene Druckauftrag wird nach Abschluss des Kopierauftrags wieder aufgenommen.

1. Drücken Sie <Unterbrechen> auf dem Steuerpult, während der Druckauftrag ausgeführt wird.

Die Taste <Unterbrechen> leuchtet auf, wenn sie betätigt wird und bleibt während des Unterbrechungsauftrags beleuchtet. Gewöhnlich werden nicht mehr als zwei Ausdrucke vom Gerät ausgegeben, bevor das Drucken angehalten wird.

2. Wenn der angehaltene Auftrag anhält, wird der Bildschirm [Kopieren] angezeigt.

3. Alle erforderlichen Kopiereinstellungen auf den Bildschirmen [Kopieren], [Bildqualität] und [Funktionen] vornehmen.

4. Über die Zifferntastatur die Kopienzahl (1 bis 999) eingeben.

5. Die Vorlage(n) scannen. Der Kopierauftrag wird ausgeführt.

3-74

Xerox® 6204® Wide Format Lösung Benutzerhandbuch

Kopieren

6. Wenn der Kopierauftrag beendet ist, wiederum auf die Schaltfläche <Unterbrechen> drücken. Der Unterbrechungsmodus wird abgebrochen, die Leuchte in der <Unterbrechen>-Taste wird

ausgeschaltet und der unterbrochene Druckauftrag nimmt den Druck wieder auf.

Hinweise

• Wenn Sie vergessen, die <Unterbrechen>-Taste zum Abbrechen des Unterbrechungsmodus

zu drücken, wird dieser automatisch abgebrochen, sobald der Standard-Zeitnehmer abläuft.

• Das Druckunterbrechungs-Zeitlimit kann von der Standardeinstellung 60 Sekunden bis

zu 90 Sekunden verlängert werden. Dies geschieht, indem man die Taste [Setup] auf dem Steuerpult drückt, die Funktion [Zeitnehmer] und dann [4. Druckunterbrechung] wählt. Zur Wahl eines anderen Zeitlimits können die Zifferntastatur oder die Rolltasten verwendet werden.

Xerox® 6204® Wide Format Lösung

Benutzerhandbuch

3-75

Kopieren

Aus Speicher kopieren

Mit der Funktion ‚Aus Speicher kopieren‘ können Sie die zuletzt kopierte Vorlage bzw. den letzten Vorlagensatz erneut drucken. Wenn Bildinformationen von einem kürzlich erstellten Auftrag im Speicher verwahrt werden, wird die Anzeige <Aufträge im Speicher> beleuchtet.

Aufträge in der Speicher-Anzeige

Verfahren

1. Zum Einleiten des Auftragsrückrufs drücken Sie auf <Aus Speicher kopieren>. Der Dialog

<Aus Speicher

[Auftragsrückruf] wird angezeigt.

2. Die [Drucken]-Taste im [Auftragsrückruf]-Dialog auswählen. Der Bildschirm [Einstell. überschr.] wird angezeigt und die Anzeige <Aus Speicher kopieren> leuchtet auf.

3-76

Xerox® 6204® Wide Format Lösung Benutzerhandbuch

Kopieren

3. Auf dem Bildschirm [Einstell. überschr.] können Sie den gespeicherten Auftrag entweder so wie er ist drucken, oder die gespeicherten Einstellungen übergehen und dann den Auftrag drucken. Sie können die Kopienanzahl in beiden Fällen ändern.

Den Auftrag unverändert drucken:

Um den Auftrag unverändert drucken zu lassen, wählen Sie [Drucken].

Die <Übertragung>-Anzeige leuchtet, die <Aus Speicher kopieren>-Leuchte wird ausgeschaltet, der Bildschirm [Kopieren] wird angezeigt und der gespeicherte Auftrag wird gedruckt.

Auftragseinstellungen ändern und dann drucken:

Zum Ändern der Auftragseinstellungen und dem darauffolgenden Drucken des gespeicherten Auftrags müssen zuerst die erforderlichen Optionen auf dem Bildschirm [Einstell. überschr.] festgelegt werden, d.h. wählen Sie sie aus den für [Kopieren], [Bildqualität] und [Funktionen] verfügbaren Einstellungen und wählen Sie dann [Drucken].

Die <Übertragung>-Anzeige leuchtet, die <Aus Speicher kopieren>-Leuchte wird ausgeschaltet, der Bildschirm [Kopieren] wird angezeigt und der gespeicherte Auftrag wird gedruckt. Die geänderten Einstellungen werden nur auf die Nachdrucke angewendet. Die ursprünglichen Kopierauftrageinstellungen werden unverändert im Speicher bewahrt.

Hinweis

Der Modus ‚Aus Speicher kopieren‘ wird automatisch abgebrochen, wenn ein vorbestimmter Zeitraum verstreicht, ohne dass eine Kopie erstellt wird.

Xerox® 6204® Wide Format Lösung

Benutzerhandbuch

3-77

Kopieren

[Kopieren]-Auswahlen festlegen

Wenn die Anforderungen eines bestimmten Kopierauftrags von den Standardeinstellungen des Geräts abweichen, können auftragsspezifische Einstellungen auf dem [Kopieren]-Bildschirm und dessen Registern [Kopieren], [Bildqualität] und [Funktionen] vorgenommen werden. Folgende Optionen können im Register [Kopieren] ausgewählt werden.

• Verkleinern/Vergrößern

• Materialquelle

•Materialart

• Ausgabeformat

Zugriff auf das Register [Kopieren]:

1. Auf <Kopieren> drücken oder [Kopieren] auf dem Bildschirm [Menü] wählen.

Der Bildschirm [Kopieren] wird angezeigt.

2. Die erforderlichen Funktionen im Register [Kopieren] wählen

3-78

Xerox® 6204® Wide Format Lösung Benutzerhandbuch

Verkleinern/Vergrößern

Sie können ein Vergrößerungs/Verkleinerungsverhältnis für verkleinerte bzw. vergrößerte Kopien wählen. Die Werkseinstellung ist [100,0%].

Verfahren

1. Den Bildschirm [Kopieren] aufrufen.

2. Wählen Sie eins der drei verfügbaren [Vergrößerungs/Verkleinerungs]-Verhältnisse.

100%

Benutzer-V/V-%

Voreingestellte Verhältnisse

Kopieren

100,0%

Kopien werden in der gleichen Größe wie die Vorlage erstellt.

V/V-BENUTZER-%

Die mittlere Schaltfläche ist eine benutzerdefinierte, im Voraus festgelegte Vergrößerungs/Verkleinerungs-Einstellung zwischen 25 und 400%.

Weitere

Durch die Wahl von [Weitere] wird der Bildschirm [Verkl./Vergr.] angezeigt, auf dem drei weitere Optionen ausgewählt werden können: [Auto], [Manuell] oder [Voreinstellung].

Hinweis

Die Verkleinerungs- und Vergrößerungsverhältnisse, die bei der Wahl von [Benutzerdefiniert%] oder [Weitere] angezeigt werden, können auf die eigenen Bedürfnisse eingestellt werden. Anleitungen zum Ändern der Standardeinstellungen befinden sich im Abschnitt über den Bildschirm ‚Benutzerdefinierte Menüs und V/V-Benutzer [Verkleinern/Vergrößern]‘.

Für die Auswahl eines Vergrößerungs/Verkleinerungsverhältnisses, das nicht auf dem Bildschirm [Kopieren] angezeigt wird, führen Sie das folgende Verfahren aus.

Xerox® 6204® Wide Format Lösung

Benutzerhandbuch

3-79

Kopieren

Verfahren

1. [Weiter...] im Register [Kopieren] wählen

Der Bildschirm [Vergrößern/Verkleinern] wird angezeigt.

2. Die Schaltfläche für die gewünschte Verkleinerung bzw. Vergrößerung wählen.

Automatisch

Das Verhältnis wird, basierend auf der Vorlagengröße und der Größe des geladenen Materials automatisch bestimmt. Die Vorlage wird passend auf das gewählte Druckmaterial kopiert.

Manuell

Sie können ein beliebiges Verhältnis zwischen 25% und 400% wählen, in 0,1%-Schritten. Den Wert über die Zifferntastatur eingeben. Es werden nur gültige Skalierungsfaktoren akzeptiert.

3-80

Xerox® 6204® Wide Format Lösung Benutzerhandbuch

Voreingestellter Prozentsatz

Zur Wahl stehen sechs Festwerte.

Hinweis

Sie können diese Festwerte ändern. Für weitere Informationen über dieses Verfahren siehe „Benutzer-V/V“

Kopieren

3. [Speichern] wählen.

Xerox® 6204® Wide Format Lösung

Benutzerhandbuch

3-81

Kopieren

Materialquelle

Mit den Materialquelle-Auswahlmöglichkeiten können Sie das jeweilige Druckmaterial für einen Kopierauftrag bestimmen. Die Werkseinstellung ist [Autom. wählen]

Wenn Sie ein anderes als das im Gerät befindliche Druckmaterial laden müssen, dürfen Sie nicht vergessen, die Taste [Vorlagen-/Materialformat] auf dem Steuerpult zu betätigen und Format, Art und Dicke des Druckmaterials einzustellen.

Verfahren

1. Wählen Sie das Druckmaterial in [Materialquelle].

Autom. wählen

Das Gerät wählt das korrekte Rollenmaterial automatisch, basierend auf der festgestellten Vorlagengröße und der eingegebenen Vergrößerung bzw. Verkleinerung.

Rollenmaterial (2. und 3. Taste)

Wählen Sie eine der in den Fächern geladenen Rollengrößen.

Hinweis

Fach 2 ist optional.

Blatt

Ermöglicht die Eingabe von Materialserie, -art und -dicke des Bogendruckmaterials, das vom Manuellzufuhrfach aus bedruckt wird.

3-82

Xerox® 6204® Wide Format Lösung Benutzerhandbuch

Kopieren

Materialart

Als Materialart können Sie [Bond], [Velin] oder [Folie] wählen. Die Einstellung [Velin] ist zu wählen, wenn Pauspapier verwendet wird. Die Werkseinstellung ist [Bond]-Papier.

Verfahren

1. Drücken Sie entweder <Kopieren> oder wählen Sie die [Kopieren]-Taste auf dem Bildschirm [Menü], um den Bildschirm [Kopieren] anzuzeigen.

2. Wählen Sie die Taste [Bond], [Velin] oder [Folie] zur Angabe der Materialart.

Hinweis

Wenn [Materialquelle] gewählt wird, wird die im Behälter geladene Materialart automatisch gewählt.

Ausgabeformat

Mit der Funktion Ausgabeformat kännen Sie den Materialschnittmodus vorgeben. Die

Werkseinstellung ist [Synchronisiert].

Verfahren

1. Wählen Sie die Schaltfläche unterhalb [Ausgabeformat] in der rechten unteren Ecke des Registers [Kopieren].

2. Eine der angezeigten Optionen für den Materialschnitt auswählen.

Xerox® 6204® Wide Format Lösung

3-83

Benutzerhandbuch

Kopieren

Synchron

Das Rollenmaterial wird auf die Vorlagengröße zugeschnitten.

Fest wert

Das Rollenmaterial wird auf eine vom Benutzer gewählte Standardgröße zugeschnitten. Die Standardgrößen-Optionen werden angezeigt, wenn die Taste [Festwert] gewählt wird.

Wählen Sie die gewünschte Option und drücken Sie [Speichern].

Manuell

Das Rollenmaterial wird auf eine vom Benutzer gewählte Größe zugeschnitten. Ein Bildschirm mit Dateneingabefeldern wird angezeigt, wenn [Manuell] gewählt wird.

Wählen Sie die gewünschte Größeninformation und drücken Sie [Speichern].

3-84

Xerox® 6204® Wide Format Lösung Benutzerhandbuch

Kopieren

Einstellungen im Register „Bildqualität“ vornehmen

Die auf dem Bildschirm [Bildqualität] angezeigten Bildqualitätsfunktionen können so konfiguriert werden, dass von jeder Vorlage die beste Bildqualität erhalten wird. Das Register [Bildqualität] bietet folgende Optionen:

•Vorlagenart

•Dichte

• Hintergrundunterdrückung

•Kontrast

Vorlagenart

Mit der Vorlagentyp-Option kann man die Artklassifikation der Vorlage festlegen. Mit der ausgewählten Einstellung kann der Controller die optimale Bildverarbeitung zum Erreichen der bestmöglichen Bildqualität anwenden. Die Werkseinstellung ist [Text/Linie].

Verfahren

1. Drücken Sie entweder <Kopieren> oder wählen Sie die [Kopieren]-Taste auf dem Bildschirm [Menü], um den Bildschirm [Kopieren] anzuzeigen.

2. Wählen Sie das Register [Bildqualität].

3. Die [Vorlagenart], die der Vorlage am besten entspricht, auswählen.

Xerox® 6204® Wide Format Lösung

Benutzerhandbuch

3-85

Kopieren

Text/Linie

Wählen Sie diesen Modus für Hochkontrastkopien von Vorlagen mit Text und Linien.

Text/Linie (Klar)

Wählen Sie diesen Modus zum Erstellen von Kopien von transparenten (durchsichtigen) Vorlagen. Diese Option ist geeignet für Folien- und Velinvorlagen, deren Hintergrund wasserklar, weiß, bläulich oder braun ist.

Text/Foto

Wählen Sie diesen Modus zum Erstellen von Kopien von Vorlagen mit Text und Fotos.

Foto (Raster)

Wählen Sie diesen Modus, wenn Vorlagen ein Grauskala- oder Halbtonfarbbild enthalten, z. B. eine gedruckte Grafik.

Foto (Contone)

Wählen Sie diesen Modus, wenn Vorlagen einen durchgängigen Ton, ein schwarzweißes oder Farbbild enthalten, z. B. ein Foto.

3-86

Xerox® 6204® Wide Format Lösung Benutzerhandbuch

Kopieren

Dichte

Mit der Option ‚Kopierdichte‘ können Sie die Helligkeit oder Dunkelheit der Kopien relativ zur Vorlage einstellen. Die Werkseinstellung ist [Normal].

Verfahren

1. Die Kopierdichte-Einstellung wird mit den Schaltflächen [Aufwärtspfeil] und [Abwärtspfeil] vorgenommen.

Es kann eine von neun Stufen zwischen [Hell] und [Dunkel] gewählt werden. Die Kopierdichte wird stärker, wenn die Einstellung auf [Dunkel] zu gestellt wird, und wird leichter, wenn die Einstellung auf [Hell] zu verstellt wird.

Hintergrundunterdrückung

Die Funktion Hintergrundunterdrückung bietet die Möglichkeit, für Dokumente mit geringem Kontrast zwischen Vordergrundbild und Hintergrund Anpassungen vorzunehmen. Diese Funktion ist besonders nützlich zum Verbessern der Kopierqualität, wenn die Vorlagen Ausschneidungen/Einfügungen, ungleichmäßige Dichten oder dunkle oder farbige Hintergründe enthalten. Die Werkseinstellung ist [Ein].

Hinweise

• Es ist u.U. erforderlich, das Bild um 90 Grad zu drehen, um beim Kopieren oder Scannen

die korrekte Hintergrundunterdrückung zu erzielen

• Die Funktion Hintergrundunterdrückung ist nicht verfügbar, wenn [Vorlagenart] auf

entweder [Foto (Halbton)] oder [Foto (Contone)] gesetzt wird.

Xerox® 6204® Wide Format Lösung

Benutzerhandbuch

3-87

Kopieren

Verfahren

1. Wählen Sie [Aus] oder [Ein].

Aus

Die Hintergrundunterdrückung ist deaktiviert.

Ein

Das System wendet die Hintergrundunterdrückung an, um den möglicherweise auf der Vorlage vorhandenen Hintergrund auf den Kopien zu verhindern.

Kontrast

Mit der Kontrast-Option wird der Kontrast auf der Kopie relativ zur Vorlage verstärkt oder geschwächt. Hohe Kontrasteinstellungen vegrößern den Unterschied zwischen den hellen und dunklen Bereichen eines Bildes durch Aufhellen von hellen Bereichen und Verdunkeln von dunklen Bereichen. Bei niedrigen Kontrasteinstellungen sind die Unterschiede zwischen hellen und dunklen Bereichen geringer. Die

Werkseinstellung ist [Normal].

Verfahren

1. [Kontrast] wählen.

3-88

Xerox® 6204® Wide Format Lösung Benutzerhandbuch

Kopieren

2. Die Werte mit den Schaltflächen [Aufwärtspfeil] und [Abwärtspfeil] ändern und dann [Speichern] wählen.

Es stehen fünf Kontraststufen zwischen [Am höchst.] und [Am niedr.] zur Verfügung.

Je näher die Stufe an [Am höchst.] ist, desto größer ist der Unterschied zwischen den hellen und dunklen Teilen.

Xerox® 6204® Wide Format Lösung

Benutzerhandbuch

3-89

Kopieren

[Funktionen]-Auswahlen einstellen

Sie können jedes Element im Register [Funktionen] durch Auswahl des Elements, Auswahl der entsprechenden Wahlmöglichkeit(en) und Speichern der Änderungen konfigurieren. Die Verfahren für diesen Abschnitt werden im folgenden aufgelistet.

•Musterkopie

•Bild-Position

•Scan-Breite

•Ränder

• Bild invertieren

• Rendern

•Spiegeln

•Schärfe

•Scan-Versatz

3-90

Xerox® 6204® Wide Format Lösung Benutzerhandbuch

Kopieren

Musterkopie

Mit der Funktion ‚Musterkopie‘ wird eine teilweise Testkopie der Vorlage erstellt, nach der Sie die Kopiereinstellungen entweder akzeptieren oder ändern können, bevor die eigentlichen Kopien erstellt werden. Die Werkseinstellung ist [Keine Musterkopie].

Verfahren

1. Drücken Sie entweder <Kopieren> oder wählen Sie die [Kopieren]-Taste auf dem Bildschirm [Menü], um den Bildschirm [Kopieren] anzuzeigen.

2. Wählen Sie das Register [Funktionen]

3. [Musterkopie] auf dem obersten Register [1] [Funktionen] wählen.

Der Bildschirm [Musterkopie] wird angezeigt.

Xerox® 6204® Wide Format Lösung

Benutzerhandbuch

3-91

Kopieren

4. [Keine Musterkopie] oder [Musterkopie erstellen] wählen und dann [Speichern] wählen.

Keine Musterkopie

Es wird keine Musterkopie erstellt.

Musterkopie erstellen

Eine Musterkopie wird von der Mitte der Vorlagenseite erstellt.

Ein Bestätigungsbildschirm wird angezeigt, nachdem die Musterkopie ausgedruckt wurde. Wenn die Bildqualität und die anderen ausgewählten Funktionen akzeptabel sind, [Drucken] wählen. Wenn zusätzliche Einstellungen auf dem Bildschirm [Kopieren] vorgenommen werden müssen, [Abbrechen] wählen.

3-92

Xerox® 6204® Wide Format Lösung Benutzerhandbuch
