Xerox 6204 User Guide [de]

FreeFlow® Accxes® Print Server V12.0
February 2010
701P50637

Xerox® 6204® Wide Format
Lösung

Druckerbenutzer-handbuch

©2010 Xerox Corporation. Alle Rechte vorbehalten. Unveröffentlichte Rechte vorbehalten gemäß den Urheberrechtsgesetzen der
USA. Ohne die ausdrückliche schriftliche Genehmigung seitens Xerox Corporation darf diese Veröffentlichung in keiner Form
reproduziert werden

®

Xerox

und das Sphere of Connectivity-Design, Xerox 6204® und FreeFlow® Accxes® Print Server sind Marken von Xerox Corporation

in den USA und/oder anderen Ländern. Alle anderen Produktnamen und -bezeichnungen sind Marken der jeweiligen Hersteller und
werden hiermit anerkannt. Microsoft, MS-DOS, Microsoft Windows
Microsoft Corporation in den USA und in anderen Ländern. Adobe

®

, Microsoft Network und Windows Server sind Marken von

®

, Acrobat®, PostScript®, PostScript®3™ und PostScript Logo® sind

Marken von Adobe Systems Inc. HP, HPGL, HPGL/2 und HP-UX sind Marken von Hewlett-Packard Corporation.

Dokument Version 1.0: Februar 2010

Inhalt

1 Vor dem Gebrauch des Geräts

Vorwort. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2

Zugehörige Informationsquellen und CDs. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3

Optionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-4

Verwendung dieses Handbuchs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5

Vorausgesetztes Wissen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5

Struktur dieses Handbuchs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-5

Konventionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-6

Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-7

Informationen zur Betriebssicherheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-9

Wartung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-10

Ozonemission . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-10

Verbrauchsmaterialien. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-10

Hochfrequenzenergie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-10

Sicherheitszertifizierung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-11

Behördliche Informationen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-12

Umweltschutzbestimmungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-12

Unrechtliche Kopien und Ausdrucke . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-13

USA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-13

Kanada . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-14

Andere Länder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-15

Recycling und Entsorgen des Geräts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-16

WEEE Richtlinie 2002/96/EC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-16

Netzanschluss. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-17

Umgebung und Temperatur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-18

Aufkleber mit Warnhinweisen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-19

Inhalt

2Produktüberblick

Komponenten des Geräts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-22

Bedienfeld . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-27

Berührungsbildschirm verwenden. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-29

System ein-/ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-32

Energiesparmodus verwenden. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-32

Eintritt in den Stromsparmodus. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-32

Stromsparmodus beenden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-33

System einschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-33

System abschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-34

Leistungsschalter überprüfen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-37

Xerox® 6204® Wide Format Lösung

Druckerbenutzer-handbuch

iii

Inhalt

Materialarten und Laden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-38

Materialart. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-39

Handhabung und Lagerung von Druckmedien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-41

Material laden. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-41

Rollenmaterial schneiden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-46

Druckmedieneinstellungen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-48

3System-Setup

Lokalisierung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2

Datum und Uhrzeit einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3

Datum-Format . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3

Zeitgeber . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-5

Steuerpult . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-7

Sondertasten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-7

Hörbare Töne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-10

Standardbildschirm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-12

Netzwerk-Einstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-14

Zeitnehmer konfigurieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-17

1. Sparbetrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-17

2. Ruhemodus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-18

3. Funktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-20

4Systemverwaltung

Systemverwaltung – Überblick . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2

Systemverwaltungsmodus beginnen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2

Systemverwaltungsmodus beenden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-3

Systemverwaltungsfunktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-4

Auftragskostenzählung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-5

Kennwort ändern. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-7

Diagnoseausdrucke. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-9

Herunterfahren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-11

5 Gerätestatus

Übersicht zum Gerätestatus. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-2

Druckerstatus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-3

Auftragswarteschlange . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-5

Konfigurations-Drucke . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-7

Konfigurations-Probedrucke . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-9

Kostenzähler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-13

Aktuellen Druckauftrag anzeigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-15

System-Beschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-18

Letzte Fehler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-20

iv

Xerox® 6204® Wide Format Lösung
Druckerbenutzer-handbuch

6Wartung

Verbrauchsmaterial ersetzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-2

Toner auffüllen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-3

Tonersammelbehälter austauschen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-6

Gerät reinigen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-9

7 Fehlerbeseitigung

Fehlerbehebung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-2

Allgemeine Verfahren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-3

Druckspezifische Probleme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-4

Fehlermeldungen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-8

Materialstaus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-9

Papierstaus in Rolle 1 bzw. Rolle 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-11

Papierstaus im manuellen Zufuhrfach (Bypass) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-14

Papierstaus in der oberen Einheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-15

Papierstaus in der Fixierereinheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-18

8 Anhang

Inhalt

Raumbedarf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-2

Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-3

Optionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8-10

Druckertreiber/Client-Tools. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8-11

Warnhinweise und Einschränkungen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8-12

Hinweise und Einschränkungen bei der Verwendung des Geräts . . . . . . . . . . . . . . . . . . . . . . .8-12

Xerox® 6204® Wide Format Lösung

Druckerbenutzer-handbuch

v

Inhalt

vi

Xerox® 6204® Wide Format Lösung
Druckerbenutzer-handbuch

Vor dem Gebrauch des Geräts

In diesem Kapitel wird beschrieben, wie dieses Dokument zu verwenden ist, und es enthält
Warnungshinweise bezüglich der sicheren und legalen Verwendung des Produkts.

• Vorwort

• Produktdokumentation

• Verwendung dieses Handbuchs

• Sicherheitshinweise

• Informationen zur Betriebssicherheit

• Unrechtmäßige Vervielfältigung

• Recycling und Entsorgung des Geräts

•Netzanschluss

• Umgebung und Temperatur

• Aufkleber mit Warnhinweisen

1

Xerox® 6204® Wide Format Lösung

Druckerbenutzer-handbuch

1-1

Vor dem Gebrauch des Geräts

Vorwort

Wir danken Ihnen für die Wahl der Xerox 6204® Wide Format Solution mit FreeFlow Accxes Print
Server. Diese Maschine leistet hochqualitative, kosteneffektive einfarbige Druckarbeiten mit 600 dpi
mit einer Druckgeschwindigkeit von 4 A1-Drucken/Minute oder, optional, 5 A1-Drucken/Minute. Der
Drucker kann auf Rollen- und Bogendruckmaterial (Bond, Velin, Pauspapier, Folie) in Größen bis zu einer
Breite von 914 mm drucken.

In diesem Handbuch werden die Verfahren zur Einrichtung, zum Betrieb und zur Wartung des Geräts
beschrieben. Das Handbuch sorgfältig durchlesen, nur so lässt sich das Gerät optimal nutzen. Es sollte
so aufbewahrt werden, dass es im Bedarfsfall (z. B., wenn Hilfe zu einer Aufgabe oder zur
Fehlerbehebung benötigt wird) griffbereit zur Hand liegt.

1-2

Xerox® 6204® Wide Format Lösung
Druckerbenutzer-handbuch

Vor dem Gebrauch des Geräts

Zugehörige Informationsquellen und CDs

Xerox stellt folgende Dokumentation und CDs bereit, die dem Benutzer helfen, das Gerät optimal
einzusetzen.

Benutzerhandbuch

®

Das Xerox 6204
Print Server enthält die Verfahren zum Einrichten, Betreiben und Warten der Maschine. Dieses

Handbuch liegt im PDF-Format auf der CD vor.

Kurzübersicht

In der Kurzübersicht werden die Hauptfunktionen des Geräts vorgestellt und die grundlegenden
Betriebsanweisungen gegeben. Dieses Dokument liegt ebenfalls im PDF-Format auf der CD vor.

CD-ROMs

Zum Lieferumfang des Geräts gehören mehrere CD-ROMs, u. a.:

• Dokumentations-CD: Enthält Drucker- und Kopierer/Drucker-Benutzerhandbücher im PDF-Format
sowie Installationsanweisungen für die Client- und Treiber-Software. Die Benutzerhandbücher für
die Client- und Treibersoftware liegen der entsprechenden Software bei.

• Treibersoftware: Enthält alle Accxes-Druckertreiber einschließlich des Windows (HP-GL)
Druckertreibers Version 12.0, des PostScript-Treibers Version 12.0 (diese Funktion muss mittels
eines Funktionsschlüssels aktiviert werden) und des AutoCAD HDI-Treibers Version 11.0 für
AutoCAD 2002/2004/2005/2006.

• Client-Software-CD: Enthält die Accxes Client Tool-Software und die Account Management Tool­Software Version 11.00.06.

Wide Format Solution Kopierer/Scanner-Benutzerhandbuch für den FreeFlow® Accxes®

.

Xerox® 6204® Wide Format Lösung

Druckerbenutzer-handbuch

1-3

Vor dem Gebrauch des Geräts

Optionen

Es stehen Hardware- und Software-Optionen für die Maschine zur Verfügung. Weitere Informationen
zu diesem Thema enthält der Abschnitt „Optionen“. Die Benutzerhandbücher für die optionale
Software sind im Lieferumfang enthalten. Diese Dokumente enthalten die Verfahren zum Installieren
und Betreiben der Software.

1-4

Xerox® 6204® Wide Format Lösung
Druckerbenutzer-handbuch

Vor dem Gebrauch des Geräts

Verwendung dieses Handbuchs

Dieses Handbuch wurde für das Personal konzipiert, das die Xerox 6204 Wide Format Solution mit
FreeFlow Accxes-Druckserver regelmäßig bedient. Bei der Verwendung dieses Handbuchs lesen Sie
das Kapitel, das das von Ihnen durchgeführte Verfahren behandelt, um ein weiteres Verständnis des
Prozesses zu erhalten.

Vorausgesetztes Wissen

Mit diesem Handbuch wird vorausgesetzt, dass das Bedienungspersonal ein grundlegendes
Verständnis der Betriebsumgebung des verwendeten Pesonalcomputers, der Netzwerkumgebungen
und der Bedienung eines Personalcomputers hat. Für weitere Informationen beziehen Sie sich auf die
Handbücher, die mit dem Personalcomputer, dem Betriebssystem und dem Netzwerk ausgeliefert
werden.

Struktur dieses Handbuchs

1 - Vor dem Gebrauch des Geräts

Enthält Richtlinien für den sicheren und rechtlichen Gebrauch der Maschine.

2 - Produktüberblick

Beschreibung von Zweck und Anwendung der Hauptkomponenten der Maschine, Ein- und
Ausschalten der Maschine und von Auswahl und Laden von Druckmaterial.

3 - System-Setup

Beschreibung der Verfahren zum Einrichten der Standardfunktionen der Maschine.

4 - Systemverwaltung

In diesem Kapitel werden die Funktionen des Registers „System-Administration“ beschrieben.

5 - Gerätestatus

Beschreibung der Informationen, die über die Funktion Maschinenstatus abgerufen werden kann.

6 - Wartung

In diesem Kapitel werden die Verfahren zum Austausch von Verbrauchsmaterialien und zur
Gerätereinigung beschrieben.

7 - Fehlerbeseitigung

Dieses Kapitel enthält Maßnahmen zur Behebung von Gerätestörungen.

8 - Anhang

Der Anhang enthält die technischen Daten des Geräts sowie Informationen zu den verfügbaren
Optionen.

Xerox® 6204® Wide Format Lösung

Druckerbenutzer-handbuch

1-5

Vor dem Gebrauch des Geräts

Konventionen

In diesem Dokument bezieht sich der Ausdruck ‚Computer‘ auf einen Personalcomputer oder eine
Workstation.

In diesem Handbuch werden die folgenden Symbole verwendet.

VORSICHT: Das Symbol VORSICHT kennzeichnet ein Verfahren, dessen unsachgemäße

Durchführung zur Beschädigung des Geräts und der Software sowie zu Datenverlust führen kann.

ACHTUNG: Das Symbol ACHTUNG weist darauf hin, dass eine Aktion zu Verletzungen führen

kann.

Hinweise

• Deutet auf zusätzliche Informationen zu einem Verfahren oder einer Funktion hin.

• Deutet auf wichtige Informationen hin, die unbedingt gelesen werden sollten.

In diesem Handbuch werden die folgenden Konventionen verwendet.

• „ “ Der Querverweis ist innerhalb dieses Handbuchs.

• „ “ Bezieht sich auf eine CD-ROM, Namen von Funktionen, Berührungsbildschirmmeldungen und
Eingabetext.

• [ ] Verweist auf Ordner, Dateien, Anwendungen, auf dem Berührungsbildschirm angezeigte
Schaltflächen- oder Menünamen sowie die Namen von Menüs, Befehlen, auf dem Computer­Bildschirm angezeigten Fenstern oder Dialogfenster sowie deren Schaltflächen- und
Menübezeichnungen.

• < > Schalter Verweist auf einen Schalter auf dem Steuerpult.

• < > Taste Verweist auf eine Taste auf der Tastatur des Computers.

1-6

Xerox® 6204® Wide Format Lösung
Druckerbenutzer-handbuch

Vor dem Gebrauch des Geräts

Sicherheitshinweise

Lesen Sie bitte diese Sicherheitshinweise sorgfältig vor der Inbetriebnahme dieses Produkts, damit
sichergestellt wird, dass Sie diese Maschine sicher betreiben können.

Das Xerox-Gerät und die empfohlenen Verbrauchsmaterialien bzw. Austauschmodule wurden
nach strengen Sicherheitsanforderungen entwickelt und getestet. Hierunter fällt auch die
Prüfung durch Organisationen und Zulassungsbehörden, durch die die Befolgung anerkannter
Umweltschutzstandards bestätigt wird. Vor der Inbetriebnahme des Produkts sind die folgenden
Anleitungen aufmerksam durchzulesen und aufzubewahren, damit sie im Bedarfsfall erneut
herangezogen werden können. Auf diese Weise wird die dauerhaft sichere Verwendung des Produkts
gewährleistet.

Die Sicherheits- und Umweltverträglichkeitsprüfungen wurden unter ausschließlicher Verwendung von
Xerox-Materialien durchgeführt.

ACHTUNG: Änderungen oder Umbauten am Gerät wie der Anschluss externer Geräte oder

Funktionserweiterungen, die nicht von Xerox genehmigt wurden, können zur Ungültigkeit der
Produktzertifizierung führen. Für weitere Informationen steht der Vertragshändler vor Ort zur
Verfügung.

Warnhinweise

Alle am Gerät angebrachten oder in der Dokumentation zum Gerät enthaltenen Warnhinweise müssen
befolgt werden.

WARNUNGSHINWEISE:

• Dieser Warnhinweis kennzeichnet Teile des Geräts, die Verletzungsgefahr bergen.

• Dieser Warnhinweis kennzeichnet Bereiche des Geräts, die heiß werden und deren Berührung
deshalb vermieden werden sollte.

Netzanschluss

Dieses Produkt muss mit der Spannungsversorgung betrieben werden, die auf dem Typenschild des
Produkts eingetragen ist. Wenn Sie sich nicht sicher sind, ob Ihr Netzgerät die Anforderungen erfüllt,
wenden Sie sich an das E-Werk vor Ort um Rat.

ACHTUNG: Das Gerät an eine einwandfrei geerdete Steckdose anschließen.

Das Gerät ist mit einem Schutzkontaktstecker ausgerüstet, Dieser Stecker kann nur in eine
entsprechend ausgelegte Netzsteckdose eingesteckt werden. Hierbei handelt es sich um eine
Sicherheitsvorkehrung. Falls der Stecker nicht in die Steckdose passt, die Steckdose durch einen
Elektriker austauschen lassen; sonst besteht Stromschlaggefahr. Keinen geerdeten Adapterstecker für
den Anschluss an eine Steckdose ohne Erdung verwenden.

Xerox® 6204® Wide Format Lösung

Druckerbenutzer-handbuch

1-7

Vor dem Gebrauch des Geräts

Für Bedienungskräfte zugängliche Bereiche

Die Bauweise des Geräts verhindert den Zugriff auf gefährliche Bereiche durch Bedienungskräfte.
Gefährliche Bereiche sind durch Abdeckungen oder Schutzeinrichtungen geschützt, die nur mit Werkzeug
entfernt werden können. Diese Abdeckungen oder Schutzeinrichtungen nicht entfernen.

Wartung

Die durch Bedienungskräfte auszuführenden Wartungsarbeiten sind in der Dokumentation zum Gerät
beschrieben. Keine Wartungsarbeiten durchführen, die nicht in der Dokumentation beschrieben sind.

Gerät reinigen

Vor der Reinigung des Geräts den Stecker aus der Steckdose ziehen. Nur die für das Gerät empfohlenen
Teile und Verbrauchsmaterialien verwenden, andernfalls sind Leistungseinbußen oder Gefahrensituationen
die mögliche Folge. Reinigungssprays bergen Explosionsgefahr und sind leicht entflammbar. Sie dürfen
deshalb nicht zum Einsatz kommen.

WARNUNGSHINWEISE:

Elektrische Sicherheit

• Nur das mit dem Gerät gelieferte Netzkabel verwenden.

• Das Netzkabel direkt an eine geerdete Steckdose anschließen. Kein Verlängerungskabel verwenden. Im
Zweifelsfall einen Elektriker zurate ziehen.

• Wenn dieses Gerät umgesetzt werden muss, an den Xerox-Partner wenden.

• Wenn der Erdleiter des Geräts unsachgemäß angeschlossen ist, besteht Stromschlaggefahr.

• Keine Gegenstände auf das Netzkabel stellen.

• Bei der Aufstellung des Geräts darauf achten, dass niemand auf das Netzkabel treten oder

darüber stolpern kann.

• Elektrische oder mechanische Sicherheitsschalter und -vorrichtungen nicht überbrücken oder

deaktivieren.

• Die Lüftungsschlitze frei halten.

• Keine Gegenstände in Schlitze oder Öffnungen des Geräts stecken.

• Wenn einer der nachstehenden Fälle eintritt, das Gerät sofort ausschalten und das Netzkabel aus der
Steckdose ziehen. Zur Behebung des Problems an den Kundendienst wenden.

• Die Maschine erzeugt ungewöhnliche Geräusche bzw. Gerüche.

• Das Netzkabel ist beschädigt oder verschlissen.

• Ein Trennschalter, eine Sicherung oder eine andere Sicherungseinrichtung wurde ausgelöst.

• Flüssigkeit wird in den Kopierer/Drucker verschüttet.

• Wasser dring in die Maschine ein.

• Ein Teil der Maschine ist beschädigt.

1-8

Xerox® 6204® Wide Format Lösung
Druckerbenutzer-handbuch

Vor dem Gebrauch des Geräts

Informationen zur Betriebssicherheit

Zur Gewährleistung eines sicheren Betriebs dieses Xerox-Geräts stets die folgenden
Sicherheitsrichtlinien befolgen.

Durchführen:

• Gerät nur an eine ordnungsgemäß geerdete Steckdose anschließen. Im Zweifelsfall einen
Elektriker zurate ziehen.

• Das Gerät an eine einwandfrei geerdete Steckdose anschließen. Das Gerät ist mit einem

Schutzkontaktstecker ausgerüstet, Dieser Stecker kann nur in eine entsprechend ausgelegte
Netzsteckdose eingesteckt werden. Hierbei handelt es sich um eine Sicherheitsvorkehrung.
Falls der Stecker nicht in die Steckdose passt, die Steckdose durch einen Elektriker
austauschen lassen; sonst besteht Stromschlaggefahr. Nur Schukostecker benutzen; ein
Erdkontakt muss vorhanden sein.

• Stets alle am Gerät angebrachten oder in der Dokumentation zum Gerät enthaltenen Warnungen
und Anweisungen befolgen.

• Beim Umstellen oder Transportieren des Geräts stets Vorsicht walten lassen. Wenn das Gerät in ein
anderes Gebäude gebracht werden soll, bitte an den Xerox-Kundendienst wenden.

• Das Gerät nur an gut belüfteten Orten aufstellen, an denen genügend Platz für Wartungs- und
Reparaturarbeiten vorhanden ist. Mindestabmessungen siehe Installationshandbuch.

• Nur Materialien bzw. Verbrauchsmaterialien verwenden, die für dieses Xerox-Gerät ausgelegt sind,
da es sonst zu Leistungseinbußen kommen kann.

• Vor der Reinigung des Geräts den Stecker aus der Steckdose ziehen.

Nicht durchführen:

• Nur Schukostecker benutzen; ein Erdkontakt muss vorhanden sein.

• Keine Wartungsarbeiten durchführen, die nicht ausdrücklich in dieser Dokumentation beschrieben
sind.

• Das Gerät nicht an Orten mit mangelnder Belüftung aufstellen. Näheres ist beim Xerox-Partner
oder autorisierten Händler zu erfahren.

• Mit Schrauben befestigte Abdeckungen und Schutzeinrichtungen nicht entfernen. Die dahinter
liegenden Bereiche können nicht von der Bedienungskraft gewartet oder gepflegt werden.

• Das Gerät nicht in der Nähe von Heizkörpern oder anderen Wärmequellen aufstellen.

• Keine Gegenstände in die Lüftungsöffnungen des Geräts stecken.

• Elektrische oder mechanische Sicherheitsschaltungen oder -vorrichtungen nicht überbrücken oder
deaktivieren.

• Gerät nicht benutzen, wenn es ungewöhnliche Geräusche oder Gerüche abgibt. In diesem Fall den
Netzstecker ziehen und sofort den Kundendienst rufen.

Xerox® 6204® Wide Format Lösung

Druckerbenutzer-handbuch

1-9

Vor dem Gebrauch des Geräts

Wartung

Es dürfen keine Wartungsverfahren ausgeführt werden, die nicht spezifisch in der mit dem
Kopierer/Drucker ausgelieferten Dokumentation beschrieben sind.

• Keine Reinigungssprays verwenden. Nur für das Gerät empfohlene Reinigungsmittel verwenden.
Sonst sind Leistungseinbußen oder Gefahrensituationen die mögliche Folge.

• Verbrauchsmaterialien und Reinigungsmittel nur wie in diesem Handbuch beschrieben verwenden.
Sämtliche Materialien außerhalb der Reichweite von Kindern aufbewahren.

• Mit Schrauben befestigte Abdeckungen und Schutzeinrichtungen nicht entfernen. Sie schützen
Teile, die nicht von der Bedienungskraft gewartet oder repariert werden können.

• Keine Wartungsarbeiten durchführen, sofern nicht vom Xerox-Partner dazu angeleitet oder sofern
das entsprechende Verfahren nicht ausdrücklich in der Dokumentation beschrieben ist.

Ozonemission

Dieses Gerät produziert im Normalbetrieb Ozon. Das erzeugte Ozon ist schwerer als Luft und die
erzeugte Menge hängt vom Kopiervolumen ab. Das genaue Befolgen der in den Installationsverfahren
von Xerox beschriebenen Umgebungsbedingungen gewährleistet, dass die Ozonkonzentration den
Sicherheitsvorschriften entspricht.

Weitere Informationen über Ozon finden sich in der Veröffentlichung Ozone von Xerox, die in den USA
und Kanada telefonisch unter 1-800-828-6571 angefordert werden kann. Für Informationen in
deutscher Sprache an den Xerox-Partner oder den autorisierten Händler wenden.

Verbrauchsmaterialien

Alle Verbrauchsmaterialien gemäß den Anweisungen auf der Verpackung lagern.

• Sämtliche Verbrauchsmaterialien außerhalb der Reichweite von Kindern aufbewahren.

• Toner, Tonerpatronen und Tonersammelbehälter niemals verbrennen.

Hochfrequenzenergie

Europa, USA, Kanada, Australien, Neuseeland

Hinweis

Prüfungen zufolge entspricht dieses Gerät den in Teil 15 der FCC-Vorschriften festgelegten
Grenzwerten für ein digitales Gerät der Klasse A. Diese Bestimmungen sollen bei der Installation
in einer gewerblichen Umgebung einen angemessenen Schutz gegen schädliche Störungen
gewährleisten. Das Gerät erzeugt und nutzt Hochfrequenzenergie und kann diese ausstrahlen und
bei nicht vorschriftsmäßiger Installation und Nutzung Funkstörungen verursachen. Der Betrieb des
Geräts in Wohnumgebungen kann Funkstörungen verursachen, in diesem Fall ist der Benutzer
gehalten, diese Störungen auf seine Kosten zu beseitigen.

Änderungen am Gerät, die nicht ausdrücklich von Xerox zugelassen sind, können die Betriebserlaubnis
des Geräts außer Kraft setzen.

1-10

Xerox® 6204® Wide Format Lösung
Druckerbenutzer-handbuch

Sicherheitszertifizierung

Das Xerox-Gerät wurde von folgenden Körperschaften zertifiziert:

Agentur

TUV Rhineland of North America

NEMKO

Standard

UL60950-1 1st (2003) (USA/Canada)

IEC60950-1 Edition 1 (2001)

Vor dem Gebrauch des Geräts

Xerox® 6204® Wide Format Lösung

Druckerbenutzer-handbuch

1-11

Vor dem Gebrauch des Geräts

Behördliche Informationen

CE-Markierung

Die an dieses Gerät angebrachte CE-Markierung symbolisiert die Konformitätserklärung seitens Xerox
bezüglich der folgenden Richtlinien der Europäischen Gemeinschaft mit dem jeweils angegebenen
Gültigkeitsdatum:

1. Januar 1995: EU-Richtlinie 73/23/EWG ergänzt durch EU-Richtlinie 93/68/EWG, Angleichung der

Rechtsvorschriften der Mitgliedstaaten betreffend elektrische Betriebsmittel zur Verwendung innerhalb
bestimmter Spannungsgrenzen

1. Januar 1996: EU-Richtlinie 89/336/EWG, Angleichung der Rechtsvorschriften der Mitgliedstaaten

über die elektromagnetische Verträglichkeit

9. März 1999: EG-Richtlinie 99/5/EWG über Funkanlagen und Telekommunikationsendeinrichtungen

und die gegenseitige Anerkennung ihrer Konformität.

Der vollständige Text dieser Erklärung, einschließlich der Definition der entsprechenden Richtlinien
sowie der jeweiligen Standards, kann vom Xerox-Partner bezogen werden.

WARNUNGSHINWEISE:

• Um eine fehlerfreie Funktion dieses Geräts in der Umgebung von ISM-Geräten
(Hochfrequenzgeräte für industrielle, wissenschaftliche, medizinische und ähnliche Zwecke) zu
gewährleisten, ist es erforderlich, dass die Störstrahlung dieser Geräte reduziert oder auf andere
Weise begrenzt wird.

• Dies ist ein Produkt der Grenzwertklasse A. In Wohnbezirken kann dieses Produkt Funkstörungen
erzeugen. Der Einsatz dieses Systems in Wohngebieten kann Frequenzstörungen hervorrufen,
deren Beseitigung in jedem Fall dem Benutzer obliegt.

Umweltschutzbestimmungen

Canada - Environmental Choice

Terra Choice Environmental Services, Inc. of Canada has verified that this Xerox product conforms to all
applicable Environmental Choice EcoLogo requirements for minimized impact to the environment.

As a participant in the Environmental Choice program, Xerox Corporation has determined that this
product meets the Environmental Choice guidelines for energy efficiency.

Environment Canada established the Environmental Choice program in 1988 to help consumers
identify environmentally responsible products and services. Copier, printer, digital press, and fax
products must meet energy efficiency and emissions criteria, and exhibit compatibility with recycled
supplies. Currently, Environmental Choice has more than 1600 approved products and 140 licensees.
Xerox has been a leader in offering EcoLogo approved products.

1-12

Xerox® 6204® Wide Format Lösung
Druckerbenutzer-handbuch

Vor dem Gebrauch des Geräts

Unrechtliche Kopien und Ausdrucke

USA

Congress, by statute, has forbidden the reproduction of the following subjects under certain
circumstances. Penalties of fine or imprisonment may be imposed on those guilty of making such
reproductions.

1. Obligations or Securities of the United States Government, such as:

• Certificates of IndebtednessNational Bank Currency

• Coupons from BondsFederal Reserve Bank Notes

• Silver CertificatesGold Certificates

• United States BondsTreasury Notes

• Federal Reserve NotesFractional Notes

• Certificates of DepositPaper Money

• Bonds and Obligations of certain agencies of the government, such as FHA, etc.

• Bonds. (U.S. Savings Bonds may be photographed only for publicity purposes in connection

with the campaign for the sale of such bonds.)

• Internal Revenue Stamps. (If it is necessary to reproduce a legal document on which there is a

canceled revenue stamp, this may be done provided the reproduction of the document is
performed for lawful purposes.)

• Postage Stamps, canceled or uncanceled. (For philatelic purposes, Postage Stamps may be

photographed, provided the reproduction is in black and white and is less than 75% or more
than 150% of the linear dimensions of the original.)

• Postal Money Orders.

• Bills, Checks, or Drafts of money drawn by or upon authorized officers of the United States.

• Stamps and other representatives of value, of whatever denomination, which have been or

may be issued under any Act of Congress.

2. Adjusted Compensation Certificates for Veterans of the World Wars.

3. Obligations or Securities of any Foreign Government, Bank, or Corporation.

4. Copyrighted materials, unless permission of the copyright owner has been obtained or the
reproduction falls within the "fair use" or library reproduction rights provisions of the copyright law.
Further information of these provisions may be obtained from the Copyright Office, Library of
Congress, Washington, D.C. 20559. Ask for Circular R21.

5. Certificates of Citizenship or Naturalization. (Foreign Naturalization Certificates may be
photographed.)

6. Passports. (Foreign Passports may be photographed.)

7. Immigration Papers.

8. Draft Registration Cards.

Xerox® 6204® Wide Format Lösung

Druckerbenutzer-handbuch

1-13

Vor dem Gebrauch des Geräts

9. Selective Service Induction Papers that bear any of the following Registrant’s information:

• Earnings or Income

• Dependency Status

•Court Records

• Previous military service

• Physical or mental condition

• Exception: United States military discharge certificates may be photographed.

10. Badges, Identification Cards, Passes, or Insignia carried by military personnel, or by members of
the various Federal Departments, such as FBI, Treasury, etc. (unless photograph is ordered by the
head of such department or bureau.)
Reproducing the following is also prohibited in certain states:

• Automobile Licenses

• Driver’s Licenses

• Automobile Certificates of Title

The above list is not all-inclusive, and no liability is assumed for its completeness or accuracy. In case of
doubt, consult your attorney.

Kanada

Parliament, by statute, has forbidden the reproduction of the following subjects under certain
circumstances. Penalties of fine or imprisonment may be imposed on those guilty of making such
reproductions.

1. Current bank notes or current paper money.

2. Obligations or securities of a government or bank.

3. Exchequer bill paper or revenue paper.

4. The public seal of Canada or of a province, or the seal of a public body or authority in Canada, or
of a court of law.

5. Proclamations, orders, regulations or appointments, or notices thereof (with intent to falsely cause
same to purport to have been printed by the Queen’s Printer for Canada, or the equivalent printer
for a province).

6. Marks, brands, seals, wrappers or designs used by or on behalf of the Government of Canada or of
a province, the government of a state other than Canada or a department, board, Commission or
agency established by the Government of Canada or of a province or of a government of a state
other than Canada.

7. Impressed or adhesive stamps used for the purpose of revenue by the Government of Canada or
of a province or by the government of a state other than Canada.

8. Documents, registers or records kept by public officials charged with the duty of making or issuing
certified copies thereof, where the copy falsely purports to be a certified copy thereof.

9. Copyrighted material or trademarks of any manner or kind without the consent of the copyright
or trademark owner.

The above list is provided for your convenience and assistance, but it is not all inclusive, and no liability
is assumed for its completeness or accuracy. In case of doubt, consult your solicitor.

1-14

Xerox® 6204® Wide Format Lösung
Druckerbenutzer-handbuch

Vor dem Gebrauch des Geräts

Andere Länder

Die Vervielfältigung bestimmter Dokumente ist in manchen Ländern gesetzeswidrig und kann mit Geld­oder Gefängnisstrafen geahndet werden:

1. Geldscheine

2. Banknoten und Schecks

3. Bank- und Staatsanleihen, Wertpapiere

4. Reisepässe und Ausweise

5. Urheberrechtlich geschütztes Material oder Markenzeichen, sofern nicht die Erlaubnis des Inhabers
eingeholt wurde

6. Briefmarken

7. Andere geldwerte Mittel.

Die hier angeführte Liste darf als nicht allumfassend betrachtet werden und es wird weder für ihre
Vollständigkeit noch für ihre Genauigkeit gebürgt. Im Zweifelsfall einen Rechtsanwalt zurate ziehen.

Xerox® 6204® Wide Format Lösung

Druckerbenutzer-handbuch

1-15

Vor dem Gebrauch des Geräts

Recycling und Entsorgen des Geräts

Ist Ihr Xerox-Gerät nicht im Recycling-Programm enthalten, entsorgen Sie dieses entsprechend den
regionalen Bestimmungen. Bitte beachten Sie dabei, dass das Gerät u. U. mit Blei, Quecksilber und
anderen, zur gesonderten Entsorgung verpflichtenden Materialien versehen ist. Das Vorhandensein von
Blei und Quecksilber entspricht den einschlägigen internationalen Bestimmungen bei der
Markteinführung des Geräts.

Der vollständige Text dieser Erklärung, einschließlich der Definition der entsprechenden Richtlinien
sowie der jeweiligen Standards, kann vom Xerox-Partner bezogen werden.

WEEE Richtlinie 2002/96/EC

Dieses Symbol am Gerät weist darauf hin, dass es gemäß nationaler Vorschriften entsorgt werden
muss.

Nach den europäischen Rechtsvorschriften gelten für die Entsorgung von Elektro-/Elektronikgeräten
bestimmte Verfahren.

Vor der Entsorgung des Geräts beim örtlichen Xerox-Händler erkundigen, ob das Gerät
zurückgenommen wird.

1-16

Xerox® 6204® Wide Format Lösung
Druckerbenutzer-handbuch

Vor dem Gebrauch des Geräts

Netzanschluss

Im folgenden werden zwei Netzspannungs-Spezifikationen angeführt. Die auf Ihre Maschine
zutreffenden Spezifikationen sind abhängig von der jeweiligen Maschinenkonfiguration und den
Vorschriften des entsprechenden Landes. Zur Vermeidung von Stromschlägen muss das Gerät an eine
geerdete Netzsteckdose mit der richtigen Nennspannung angeschlossen werden. Im Zweifelsfall bitte
an das Xerox Customer Support Center wenden.

1. Nennspannung 120 V Wechselspannung (+/- 10%) bei 12 A
Nennfrequenz 50/60 Hz

2. Nennspannung 220 - 240 V Wechselspannung (-10% bis +6%) bei 10,0 A
Nennfrequenz 50/60 Hz

Den Steckeranschluss stets staubfrei halten. Insbesondere in feuchten Umgebungen kann ein
verschmutzter Stecker Anschlussprobleme verursachen.

Darauf achten, dass das Netzkabel nicht gezogen, gebogen, gescheuert oder anderweitig beschädigt
wird. Keine Gegenstände auf das Netzkabel stellen.

Bei Anzeichen von Rauch, Überhitzung, ungewöhnlichen Geräuschen oder Gerüchen oder wenn
Flüssigkeit (z. B. Wasser, Kaffee, Tee usw.) auf dem Gerät verschüttet wurde, das Gerät sofort außer
Betrieb nehmen. Das Gerät sofort ausschalten und den Netzstecker ziehen. Dann das Xerox Customer
Support Center anrufen.

Xerox® 6204® Wide Format Lösung

Druckerbenutzer-handbuch

1-17

Vor dem Gebrauch des Geräts

Umgebung und Temperatur

Das Gerät ist innerhalb der folgenden Grenzwerte auf einen normalen Betrieb ausgelegt:

Tem pe ra tu r: 10 - 32 °C

Rel. Luftfeuchtigkeit:15 - 85% (kondensationsfrei)

Die max. Temperatur beträgt bei einer relativen Luftfeuchtigkeit von 47,5% 32 °C und bei einer
relativen Luftfeuchtigkeit von 85% 28 °C.

Hinweis

Plötzliche Temperaturschwankungen können die Kopierqualität beeinträchtigen. Ein zu schnelles
Aufheizen eines kalten Raums kann zu Kondensation in der Maschine führen, was die
Bildübertragung beeinträchtigen kann.

1-18

Xerox® 6204® Wide Format Lösung
Druckerbenutzer-handbuch

Vor dem Gebrauch des Geräts

Aufkleber mit Warnhinweisen

Aufkleber mit Warnhinweisen sind an verschiedenen Stellen an der Xerox 6204 Wide Format Solution
mit FreeFlow Accxes Print Server angebracht.

Xerox® 6204® Wide Format Lösung

Druckerbenutzer-handbuch

1-19

Vor dem Gebrauch des Geräts

1-20

Xerox® 6204® Wide Format Lösung
Druckerbenutzer-handbuch

Produktüberblick

In diesem Kapitel werden der allgemeine Betrieb des Geräts und die Funktion ihrer Hauptkomponenten,
das ordnungsgemäße Hoch- und Herunterfahren des Geräts, die Anwendung der Stromsparfunktion
sowie die Verwendung des Steuerpults besprochen. In dem Kapitel werden auch die Arten von
verwendbaren Druckmaterialien sowie die Einstellung von Materialformat, -art und -dicke besprochen.

• Gerätekomponenten

• System ein-/ausschalten

• Schutzschalter prüfen

• Materialarten und Laden

• Druckmedieneinstellungen

2

Xerox® 6204® Wide Format Lösung

Druckerbenutzer-handbuch

2-21

Produktüberblick

(C

)

Komponenten des Geräts

In diesem Abschnitt werden die Hauptkomponenten der Xerox 6204 Wide Format Solution mit
FreeFlow Accxes Druckserver gezeigt und beschrieben.

Frontansicht

ontroller nicht gezeigt

7

1

2

3

6

5

4

Nr. Komponente Beschreibung

1 Bedienfeld Das Steuerpult besteht aus Betriebsschaltern, LED-Anzeigen sowie einem

Berührungsbildschirm.
Weitere Details enthält der Abschnitt „Steuerpult“ in diesem Kapitel.

2 Druckeraus-

gang
3 Vordertüren Diese Türen öffnen, um Materialstaus zu beheben und Druckmaterial einzulegen.
4 Klappe für

5 Auffangfach Fach, in dem mittel- und großformatige Kopien und Drucke aufgenommen und

Kleinformatpa-

pier

Kopien und Drucker werden hier mit dem Schriftbild nach oben ausgeliefert.

Nimmt kleinformatige Kopien und Drucke (216 mm bis 457 mm) auf und stapelt sie,
wenn die Klappe geöffnet ist. Es können etwa 20 Blatt Bondpapier gestapelt werden.
Siehe den Aufkleber an der Gerätevorderseite für Gebrauchsinformationen.

gestapelt werden. Das Fach nimmt Kopien/Drucke im Format 432 mm bis 1219 mm auf,
wenn die Erweiterung in das Ende des Drahtkorbs eingehängt ist, und im Format von
1219 mm und darüber, wenn die Erweiterung ausgehängt wird. Es können etwa 20
Blatt Bondpapier gestapelt werden. Siehe den Aufkleber an der Gerätevorderseite für
Gebrauchsinformationen.

2-22

Xerox® 6204® Wide Format Lösung

Druckerbenutzer-handbuch

Produktüberblick

Nr. Komponente Beschreibung

6 Rolle Zum Blockieren der Räder des Geräts. Blockieren Sie diese Rollen, wenn das Gerät an

ihrem Einbauort steht.

7 Erweiterung Wenn sie von der Rückseite des Kopiendrahtkorbs ausgehängt wird, können Drucke der

Größe 1219 mm und länger aufgenommen werden.

Xerox® 6204® Wide Format Lösung

Druckerbenutzer-handbuch

2-23

Produktüberblick

Ansichten von rechts und hinten*

12

(Controller nicht gezeigt)

11

10

9

* Gezeigter Kopierer/Drucker. Die Druckerkomponenten

sind identisch.

8

13

19

14

18

17

15

16

Nr. Komponente Beschreibung

8 Toner-Einfüllöffnung Durch diese Öffnung wird Toner aufgefüllt.
9 Leistungsschalter Zum Ein/Ausschalten der Stromversorgung des Geräts mit Stromspitzen- und

Kurzschlussschutz.
10 Netzschalter Zum Ein- und Ausschalten des Geräts. (Auch Bereitschaftsschalter genannt.)
11 Freigabehebel obere

Einheit
12 Obere Einheit Zum Beheben von Papierstaus öffnen.
13 Zusatzzufuhr Hier öffnen und Druckmaterial für Kopien oder Drucken von Hand zuführen.
14 Fixiererabdeckung Zum Beheben von Papierstaus öffnen.
15 Materialheizungss-

chalter

16 Abschneiderschalter Schneidet entlang der Führungskante von Rollenmaterial.
17 Abschneiderabdeck-

ung
18 Rolle 1 Hier wird Rollenmaterial geladen.
19 Einbaulage Rolle 2 Eine zweite, optionale Rolle (Rolle 2) kann unterhalb von Rolle 1 installiert

Mit diesem Hebel wird die obere Einheit geöffnet.

Zum Ein/Ausschalten der Materialheizung.
Bei eingeschalteter Materialheizung wird verhindert, dass das Druckmaterial
knittert. Normalerweise ist die Materialheizung eingeschaltet.

Deckt den Druckmaterialabschneider ab. Diese Abdeckung ist normalerweise
geschlossen zu halten.

werden.

2-24

Xerox® 6204® Wide Format Lösung

Druckerbenutzer-handbuch

ACHTUNG: Keine Bereiche berühren, die als heiß oder scharfkantig gekennzeichnet sind. Es

besteht Verbrennungs- oder Verletzungsgefahr.

YKE-N-Controller (Vorderansicht)

Spannungsversorgung
Schaltfläche

Produktüberblick

Xerox® 6204® Wide Format Lösung

Druckerbenutzer-handbuch

2-25

Produktüberblick

YKE-N-Controller (Rückansichten)

IEEE 1394 Firewire-Anschlüsse

(zum Anschließen des Wide Format Scan-Systems)

115/230 V Wählschalter

Dieser Schalter wird im Lauf der Geräteinstallation
in die korrekte Position gesetzt.

Schalter-position nicht ändern!

Netzkabel

Ethernet-Kabel-anschluss

USB-Kabel
2 auf dem Druckermodell;
3 auf dem Kopierer/Druckermodell

USB-Kabel sorgen für die Kommunikation
zwischen Controller und der
Xerox 6204 Wide Format Solution

Aktivitäts-anzeige

Verbindungs-anzeige

Bei einem System, das normal arbeitet und eine gute Netzwerkverbindung aufweist, leuchtet die
Verknüpfungs-LED ständig, während die Aktivitäts-LED entsprechend des Netzwerkaufkommens blinkt.

2-26

Xerox® 6204® Wide Format Lösung

Druckerbenutzer-handbuch

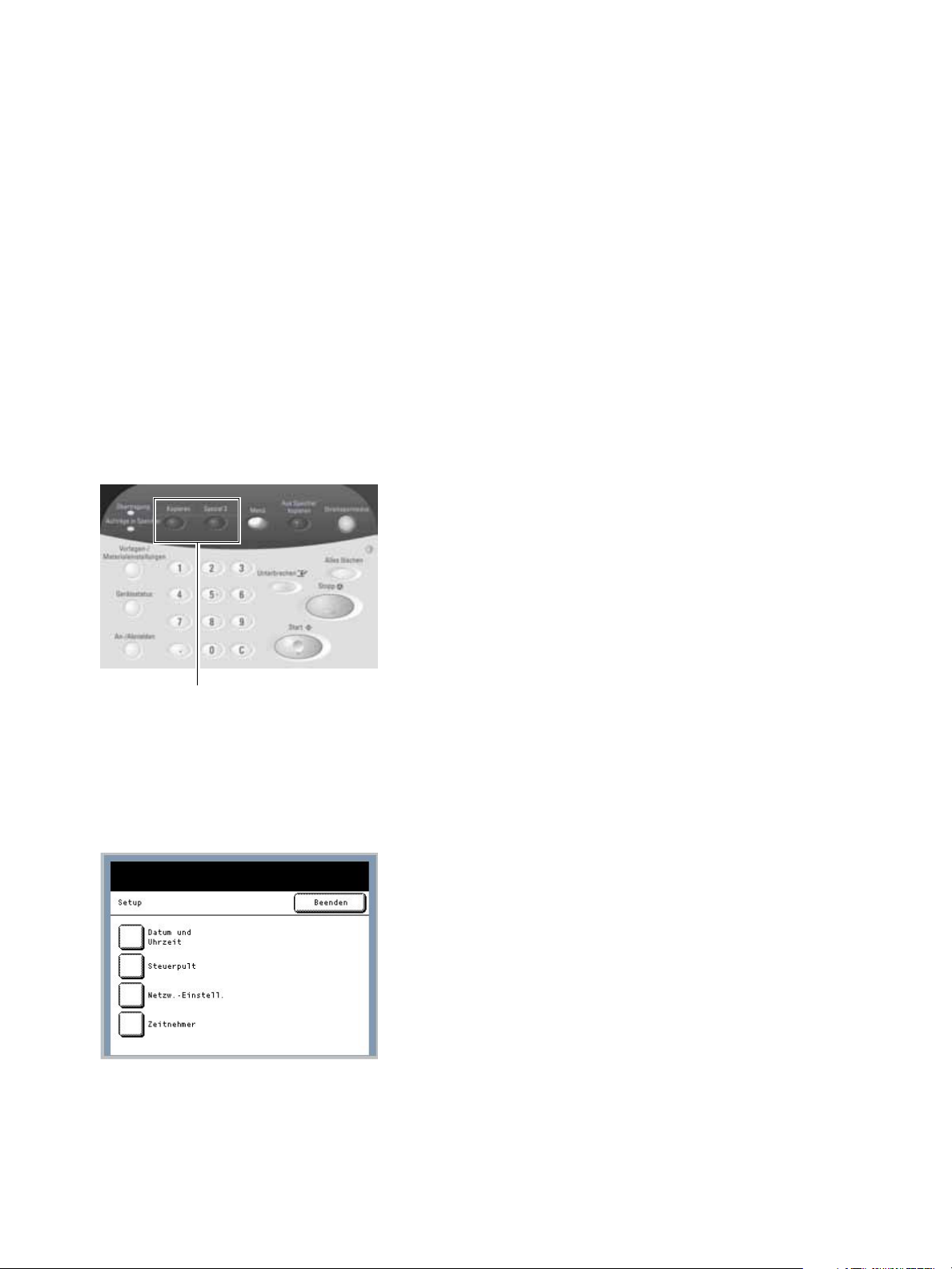

Bedienfeld

Im folgenden werden die Steuerpult-Bauteile beschrieben.

1

Produktüberblick

7

8
9

2
3

4

5

6

10

11

12

13
14

15
16

17

Nr. Komponente Beschreibung

1 Berührungsbildschirm Anzeige von Meldungen und Bildschirm-Schaltflächen zur Auswahl von

Funktionen. Zur Auswahl von Funktionen und Optionen den Bildschirm

berühren.
2 <Übertragungs>-Anzeige Leuchtet, wenn Druckdaten vom Controller zum Drucker übertragen werden.
3 <Aufträge im Speicher>-

Anzeige

4 Schaltfläche <Vorlagen-

/Materialeinstellungen>

5 Schaltfläche <Gerätestatus> Zeigt den Gerätestatus, den Druckmaterialstatus, die Kostenzählerstände

6 Taste <Anmelden/Abmelden> Anzeige des Bildschirms Systemverwaltungsmodus
7 Taste <Benutzerdefiniert 1>

Taste <Benutzerdefiniert 2>

8 Taste <Menü> Anzeige des [Menü]-Bildschirms

Nicht verwendet

Anzeige des Bildschirms [Materialeinstellungen]. Ermöglicht die Einstellung

von Materialformatserie, Typ und Dicke des in das Gerät geladenen

Druckmaterials.

sowie die Seriennummer, die Systemkonfiguration und die aktuellsten

Fehlermeldungen an. Ermöglicht auch das Ausdrucken von Konfigurations-

und Einstellungsberichten.

Jede Taste kann zum Aufrufen einer benutzerbestimmten Funktion

eingerichtet werden.

Xerox® 6204® Wide Format Lösung

Druckerbenutzer-handbuch

2-27

Produktüberblick

Nr. Komponente Beschreibung

9 Schaltfläche/Anzeige <Aus

Speicher kopieren>

10 Schaltfläche <Energiespar-

Modus>

11 Helligkeits-Einstellrad Zur Einstellung der Helligkeit auf der Berührungsbildschirm-Anzeige. Mit

12 Schaltfläche <Alles Löschen> Nicht verwendet
13 <Unterbrechungs>taste/AnzeigeNicht verwendet

14 <Stop>-Taste: Zum Abbrechen des aktuellen Druckauftrags.
15 Zahlentastatur Zum Eingabe von Zahlenwerten in Datenfelder.
16 Tas te <S ta rt > Nicht verwendet
17 <C>-Taste Löscht die über das numerische Tastenfeld eingegebenen Daten.

Nicht verwendet

Durch Drücken dieser Taste bei druckbereitem Gerät wird es in den
[Stromsparmodus] geschaltet. Wenn sich das Gerät im [Stromsparmodus]
befindet, leuchtet die Taste.

Wenn sich das Gerät im [Stromsparmodus] befindet, diese Taste drücken, um
zum normalen Betrieb zurückzukehren.

diesem Einstellrad wird die Helligkeit des Berührungsbildschirms eingestellt.

2-28

Xerox® 6204® Wide Format Lösung
Druckerbenutzer-handbuch

Produktüberblick

Berührungsbildschirm verwenden

Auf dem Berührungsbildschirm werden Meldungen angezeigt und er enthält Auswahl- und
Funktionsschaltflächen zum Einrichten des Druckers.

Hinweis

Die angezeigten Funktionen können je nach Modell, installierten Optionen und
Geräteeinstellungen unterschiedlich sein.

Standardbildschirm

Der Standardbildschirm ist die normale Berührungsbildschirmanzeige, die die Benutzer täglich sehen.
Er wird eingeblendet, wenn das Gerät hochgefahren wird oder den Stromsparmodus beendet, wenn die
Taste <Alles löschen> gedrückt wird, wenn das Gerät den Administrationsmodus beendet und nachdem
ein Benutzer den Gerätestatus überprüft.

Der Standardbildschirm kann von den folgenden Optionen ausgewählt werden. Das Verfahren zum
Ändern des Standardbildschirms ist in dem entsprechenden Abschnitt beschrieben.

ildschirm [Menü]

Bildschirm [Druckerstatus]

Xerox® 6204® Wide Format Lösung

Druckerbenutzer-handbuch

2-29

Produktüberblick

Tou ch scr ee n

Im Folgenden werden die Namen und Funktionsweisen der Funktionen auf dem Berührungsbildschirm
beschrieben.

Meldungsfeld

Funktionsschaltfläche

Auswahltasten

Komponente Beschreibung

Meldungsfeld Anzeige der Gerätestatusmeldungen und Hinweisen zum Betrieb des

Geräts.

Auswahltasten Die einzelnen Optionen werden durch Antippen ausgewählt. Ausgewählte

Optionen werden hervorgehoben.

Funktionsschaltfläche Berühren, um die Funktionseinrichtungs-Bildschirme anzuzeigen.

2-30

Xerox® 6204® Wide Format Lösung
Druckerbenutzer-handbuch

Funktionseinrichtungs-Bildschirm

Produktüberblick

Eingabebereich

Rolltasten

Komponente Beschreibung

Eingabebereich Dient zur Anzeige der eingegebenen Zeichen. Die Zahlen innerhalb der Klammern ( )

zeigen die Einstellungsbereiche an.

[Suchen]­Schaltflächen

Die Rollschaltflächen zum Suchen und Auswählen eines Wertes verwenden. Die nicht
auswählbaren Elemente und Schaltflächen werden grau unterlegt.

Text eingeben

In einigen Anzeigen wird zur Eingabe von Text aufgefordert. In diesem Abschnitt wird beschrieben, wie
Text auf dem Berührungsbildschirm eingegeben wird.

Alphanumerische
Ta st a tu r

Symboltastatur

Alphabetische Zeichen und
Zahlen eingeben

Symbole eingeben Zur Anzeige der Symboltastatur die Schaltfläche [Symbol] auswählen, dann das

Zeichen löschen Mit der Schaltfläche [Zurück] kann man ein Zeichen nach dem anderen löschen.

Eingabe abbrechen oder
speichern

Die Schaltfläche [Alphanumerisch] wählen, dann die gewünschten Zeichen
antippen. Mit [Umschalten] wird zwischen Klein- und Großbuchstaben
umgeschaltet.

gewünschte Zeichen berühren.

[Abbrechen] oder [Speichern] wählen.

Xerox® 6204® Wide Format Lösung

Druckerbenutzer-handbuch

2-31

Produktüberblick

System ein-/ausschalten

Obwohl Drucker und Controller von Hand ein- und ausgeschaltet werden können, ist das empfohlene
Verfahren, die Kontrolle des Geräts der Stromsparfunktion zu überlassen.

Energiesparmodus verwenden

Die Stromsparfunktion verringert die Leistungsaufnahme des Geräts automatisch, wenn innerhalb eines
vorbestimmten Zeitraums keine Druckdaten erhalten werden. Die Stromsparfunktion hat zwei Modi:
[Stromsparmodus] und [Ruhemodus].

Nach Ablauf eines vorbestimmten Zeitraums wird das Gerät in den [Stromsparmodus] geschaltet. Das
Gerät geht vom [Stromsparmodus] in den [Ruhemodus] über, wenn das Gerät über einen weiteren
Zeitraum nicht benutzt wird.

Hinweis

Im Abschnitt ‚Zeitnehmer‘ wird erklärt, wie die Stromsparmodus-Einstellungen benutzerspezifisch
eingestellt werden.

Energiespar-modus

In diesem Modus wird der Strom zum Steuerpult und Fixierer verringert. Wenn das Gerät in den
[Stromsparmodus] geschaltet wird, wird der Berührungsbildschirm abgeschaltet und die Leuchte
<Stromsparmodus> auf dem Steuerpult leuchtet.

Ruhezustand

In diesem Modus wird die Spannungsversorgung noch weiter verringert als im [Stromsparmodus].
Während des Übergangs vom Stromsparmodus in den Stromsparmodus bleibt der Berührungsbildschirm
dunkel und <Stromsparmodus> leuchtet weiterhin.

Eintritt in den Stromsparmodus

Der Wechsel in den Energiesparmodus kann manuell oder automatisch erfolgen.

Automatisch: Nach Ablauf eines vorbestimmten Zeitraums wird das Gerät in den [Stromsparmodus]
geschaltet. Das Gerät geht vom [Stromsparmodus] in den [Ruhemodus] über, wenn das Gerät über einen
weiteren Zeitraum nicht benutzt wird.

<Stromsparmodus>

Manuell: <Stromspar-Modus> auf dem Steuerpult drücken. Die Taste leuchtet auf, das Gerät wird in den

[Stromsparmodus] geschaltet und die Beleuchtung des Berührungsbildschirms wird ausgeschaltet.

2-32

Xerox® 6204® Wide Format Lösung
Druckerbenutzer-handbuch

Produktüberblick

Stromsparmodus beenden

Der Energiesparmodus kann manuell oder automatisch beendet werden.

<Stromsparmodus>

Manuelle Methode: Wenn das Gerät sich im Stromsparmodus befindet, drücken Sie die leuchtende
<Stromspar-Modus>-Taste. Die Leuchte in der Taste wird ausgeschaltet, der Berührungsbildschirm zeigt
die Meldung ‚Drucker wird aufgewärmt‘ an und das Gerät wechselt in den Aufwärmzyklus.

Automatische Methode: Das Gerät wird aus dem Stromsparmodus geschaltet, wenn ein Druckauftrag
in der aktiven Warteschlange festgestellt wird.

System einschalten

Im folgenden Verfahren wird das Verfahren zum Hochfahren des Systems von einem Kaltstart beschrieben,
d.h., es wird vorausgesetzt, dass der Drucker und der Controller vollständig ausgeschaltet sind.

1. Den Leistungsschalter aufwärts auf Ein [

2. Den Drucker-Netzschalter auf Ein [

2 Netzschalter
1 Leistungsschalter

| ] schalten.

| ] schalten.

Xerox® 6204® Wide Format Lösung

Druckerbenutzer-handbuch

2-33

Produktüberblick

3. Die Netztaste auf der Controller-Vorderseite drücken.

3 Netztaste

Die Leuchte in der Netztaste wird eingeschaltet. Nach etwa einer halben Minute wird auf dem
Steuerpult die Meldung ‚Drucker wird vorgewärmt‘ angezeigt. Das Gerät wird dann in etwa drei
Minuten druckbereit sein.

System abschalten

VORSICHT: Ein unsachgemäßes Abschalten des Systems kann zu Datenverlust führen und

einen Wartungsbesuch erforderlich machen. Mit dem im Folgenden beschriebenen System­Herunterfahrverfahren kann der Controller ordnungsgemäß heruntergefahren werden.
Die Abschaltung wird am besten mithilfe des Web Print Management Tools bzw. der
Systemverwaltung-Menüfunktion [Herunterfahren] durchgeführt. Die Systemabschaltung
darf nur von entsprechend autorisiertem Personal durchgeführt werden.

Das folgende Verfahren bezieht sich auf die Abschaltung des gesamten Systems. Verwenden Sie dieses
Verfahren, um Datenverluste und die Notwendigkeit eines Wartungsbesuchs zu vermeiden, wenn das
vollständige Herunterfahren des Systems angebracht ist.

1. Stellen Sie sicher, dass alle Druckaufträge fertig gedruckt sind und dass die Anzeigeleuchte
<Übertragung> nicht leuchtet.

2. Wählen Sie [Herunterfahren] vom Steuerpult oder vom Web Print Management Tool aus.

Vom Steuerpult aus herunterfahren:

1. Die Taste <An/Abmelden> auf dem Steuerpult drücken, das Systemverwaltungs-Kennwort
eingeben, sobald der [Kennwort]-Bildschirm angezeigt wird, und dann [Herunterfahren] im
[Systemverwaltung]-Menü wählen. Der Bildschirm [Herunterfahren] wird angezeigt.

2-34

Xerox® 6204® Wide Format Lösung
Druckerbenutzer-handbuch

Produktüberblick

2. [Herunterfahren] wählen.

Hinweis

Die Taste [Neu starten] nicht wählen. Mit dieser Schaltfläche wird das System neu gestartet, falls
Aufträge in der Druckwarteschlange nicht ordnungsgemäß verarbeitet wurden.

Der Abschalt-Bildschirm wird kurz auf dem Steuerpult angezeigt, dann werden Steuerpult und
Drucker ausgeschaltet.

Der Controller beendet seinen Abschaltvorgang innerhalb 30 Sekunden von dem Moment, wenn
Steuerpult und Drucker heruntergefahren werden. Die Netzstromleuchte des Controllers wird
ausgeschaltet, wenn der Controller den Herunterfahrvorgang beendet.

Xerox® 6204® Wide Format Lösung

Druckerbenutzer-handbuch

2-35

Produktüberblick

Vom Web Print Management Tool:

1. Öffnen Sie das Web Print Management Tool auf Ihrer Workstation.

2. Dienstprogramme > Herunterfahren> [Herunterfahren] wählen.

Hinweis

Die Taste [Controller neu starten] nicht wählen. Mit dieser Schaltfläche wird das System neu
gestartet, falls Aufträge in der Druckwarteschlange nicht ordnungsgemäß verarbeitet wurden.

Steuerpult, Drucker und Controller werden dem gleichen Prozess zum Herunterfahren unterzogen,
der oben beschrieben wurde.

3. Den Drucker-Netzschalter auf Aus <> schalten.

4. Den Drucker-Leistungsschalter auf Aus schalten.

2-36

Xerox® 6204® Wide Format Lösung
Druckerbenutzer-handbuch

Produktüberblick

Leistungsschalter überprüfen

Der Leistungsschalter wird automatisch geöffnet, wodurch die Stromversorgung des Geräts
unterbrochen wird, wenn ein Kurzschluss oder Überstromzustand eintritt.

Ein

Befindet sich der Schutzschalter in der oberen Position [

|], wird das Gerät mit Strom versorgt. Wenn das

Gerät für einen längeren Zeitraum nicht verwendet wird, können der Drucker und der Controller wie im
Abschnitt ‚System herunterfahren‘ beschrieben heruntergefahren werden.

Die fehlerfreie Funktion des Schutzschalters ist monatlich zu prüfen. Reagiert der Schutzschalter nicht
wie erwartet, das Xerox Customer Support Center verständigen.

Das Verfahren zum Überprüfen des Leistungsschalters ist wie folgt:

1. Schritte 1 bis 3 des Verfahrens ‚System herunterfahren‘ durchführen.

2. Mit dem Leistungsschalter auf [

| ] drücken Sie die TEST-Taste. Wenn der Leistungsschalter

abschaltet, fungiert er ordnungsgemäß.

Test
Schaltfläche

3. Den Leistungsschalter zurückstellen und das Verfahren ‚System hochfahren‘ ausführen.

Xerox® 6204® Wide Format Lösung

Druckerbenutzer-handbuch

2-37

Produktüberblick

Materialarten und Laden

In diesem Abschnitt werden die für dieses Gerät verfügbaren Druckmaterialarten und die korrekten
Verfahren für Materialhandhabung, Laden und Lagern beschrieben.

Die Verwendung von ungeeigneten Druckmaterialien kann zu Materialstaus, verringerter
Druckbildqualität, Fehlfunktionen und anderen Problemen führen. Zur effizientesten Anwendung des
Geräts wird empfohlen, dass nur von Xerox empfohlene Druckmaterialien eingesetzt werden.

Hinweise

• Material kann von Xerox unter www.xerox.com bestellt werden. Auf der Startseite

Verbrauchsmaterial > Papier- und Materialtyp > für Breitformat-Produkte auswählen.

• Die Schaltfläche [Materialübereinstimmungsfehler] wird auf dem [Menü]-Bildschirm

angezeigt, wenn der Controller feststellt, dass das erforderliche Druckmaterial nicht in
das Gerät geladen ist, wenn diese einen Druckauftrag empfängt. Drücken Sie die
Schaltfläche [Materialübereinstimmungsfehler] und führen Sie die auf dem Bildschirm
angezeigten Anweisungen aus.

Wenn Sie beschließen, nicht von Xerox empfohlene Materialien zu verwenden, verständigen Sie bitte
das Xerox Customer Support Center.

2-38

Xerox® 6204® Wide Format Lösung
Druckerbenutzer-handbuch

Produktüberblick

Materialart

Bedruckbares Papier

Bei der Verwendung von Lieferantenpapier (bedruckbares Papier) zum Kopieren oder Drucken muss
sichergestellt werden, dass es den folgenden Spezifikationen entspricht. Es wird empfohlen, die
Standardpapierarten zu verwenden, die auf der folgenden Seite gelistet sind, um klare Kopien und
Druckergebnisse zu erzielen.

Hinweis

Das Standardpapier wird von Xerox empfohlen.

Standardpapier
(einschließlich empfohlenes Papier)

Rolle/Fach Gewicht

Rolle 1,
Rolle 2

Einfaches Bond­Papier:

20 lb.-500 ft.-Rollen
(152 m): Xerox

Premium Bond oder
Xerox Performance
Bond

18 lb.:
Translucent Bond

Pauspapier und
Velin:

20 lb. Performance
HPH Vellum

Europa:

90-112 g/m
Folie: 4-mil Accu-

Image Elite
Folie - Europa: 75-

100 micron

2

Ladbare
Materialformate

ARCH-1 36",24",18",12"
ARCH-2 30"
ANSI 34",22",17",11"
ISO A0, A1, A2, A3, A4
JIS B1, B2, B3
ISO B1, B2, B3
SP. A0 (880, 860 mm)
SP.A1 (620 mm)
SP.A2 (440 mm)

Außendiameter der
Rolle: kleiner/gleich
170 mm

Komponente

Premium

Premium-Töne

Premium Fluorescents

Präsentation

Leistung

Translucent Bond

HPH Vellum

4-mil Accu-Image Elite

Premium Tracing 90

Premium Tracing 112

g/m2
Gebühren
zähler

75 g/m

80 g/m

80 g/m

110g/m

75g/m
Nicht

zutreffend

90g/m

112g/m

2

2

2

2

2

2

2

Lb

20

Nicht zutreffend

Nicht zutreffend

Nicht zutreffend

20

18

20

Nicht zutreffend

Nicht zutreffend

Premium Translucent
75 micron

Premium Translucent
100 micron

Premium Opaque
100 micron

Xerox® 6204® Wide Format Lösung

Druckerbenutzer-handbuch

Nicht zutreffend

Nicht zutreffend

Nicht zutreffend

2-39

Produktüberblick

Rolle/Fach Gewicht

Ladbare
Materialformate

Standardpapier
(einschließlich empfohlenes Papier)

g/m2

Komponente

Gebühren

Lb

zähler

Manuelle
Zufuhr

Einfaches Bond­Papier:

20 lb.-500 ft.-Rollen
(152 m): Xerox

Premium Bond oder
Xerox Performance
Bond

18 lb.:
Translucent Bond

Pauspapier und
Velin:

20 lb. Performance
HPH Vellum

Europa:

90-112 g/m

2

ARCH-1: 36x48",
24x36", 18x24", 12x18",
12x9"

ARCH-2: 30x42 Zoll
ANSI: 34x44", 22x34",

17x22", 11x17", 11x8,5"
ISO A0, A1, A2, A3, A4
JIS B1, JIS B2, JIS B3,

JIS B4
ISO B1, ISO B2, ISO B3,

ISO B4
SP. A0 (880, 860 mm)
SP.A1 (620 mm)
SP.A2 (440 mm)

Premium

Business (A3, A4)

Translucent Bond Nicht

HPH Vellum 20
4-mil Accu-Image Elite
Premium Tracing 90

Premium Tracing 112

Premium Translucent 75
micron

2

75g/m

2

75g/m

zutreffend

2

90g/m

112g/m

2

20

20

18

Nicht zutreffend

Nicht zutreffend

Nicht zutreffend

Folie: 4-Mil Zero­Solvent A-I Elite

Folie - Europa: 75­100 micron

Premium Translucent
100 micron

Breite: 210 – 914,4 mm
Länge: 297 – 15

Nicht zutreffend

000 mm

Premium Opaque 100 Nicht zutreffend

Staus können auftreten, wenn die verwendeten Druckmedien von den gegenwärtigen
Druckmedien-Einstellungen abweichen. Wählen Sie immer das korrekte Druckmedienformat, -art,
und -dicke für die besten Ergebnisse.

Hinweis

Die Maßeinheit (g/m
Druckmaterial.

2-40

Xerox® 6204® Wide Format Lösung
Druckerbenutzer-handbuch

2

) ist eine von der Anzahl der Blätter im Ries abhängige Gewichtseinheit für

Produktüberblick

Handhabung und Lagerung von Druckmedien

Handhabung von Druckmedien

Druckmedien, die gefaltet, geknittert oder stark gewellt sind, dürfen nicht verwendet werden, da sie zu
Medienstaus führen können.

Lagerung von Druckmedien

Druckmaterial stets bei einer relativen Luftfeuchtigkeit von 40 bis 45%. lagern. Folgendes beachten:

• Feuchtigkeit beeinträchtigt die Qualität des Druckmaterials. Druckmaterial in der Verpackung an
einem trockenen Ort lagern. Zeichenfolie ist dabei besonders anfällig und sollte in einer Plastiktüte
oder in einem Antikondensationsbeutel aufbewahrt werden.

• Wird das Gerät über einen längeren Zeitraum nicht genutzt, muss das Material aus dem Gerät
entnommen und ordnungsgemäß gelagert werden.

Material laden

Rollenmaterial laden

ACHTUNG: Bei Einlegen der Rolle in den Behälter kann man sich leicht die Finger einklemmen.

Laden Sie das Rollenmaterial in den Rolle 1- oder den optionalen Rolle 2-Behälter.

Beim Ändern von Druckmedienformat, -art, und -dicke müssen die Materialeinstellungen entsprechend
geändert werden, bevor mit dem Drucken begonnen werden kann. Weitere Informationen über das
Setup-Verfahren enthält der Abschnitt ‚Druckmaterial-Einstellungen‘.

1. Die Vordertüren öffnen.

Xerox® 6204® Wide Format Lösung

Druckerbenutzer-handbuch

2-41

Produktüberblick

2. Den Behälter für Rolle 1 oder Rolle 2 herausziehen.

3. Die Welle und die restliche Rolle bzw. den Rollenkern aus dem Gerät nehmen.

4. Den Hebel am Ende der Welle eindrücken und die Welle aus der Materialrolle herausziehen.

Hinweis

Durch das Drücken des Hebels wird die federgeladene Rollensperre freigegeben und die Welle
kann aus dem Rollenkern genommen werden.

2-42

Xerox® 6204® Wide Format Lösung
Druckerbenutzer-handbuch

Produktüberblick

5. Den Hebel am Ende der Welle eindrücken und die Welle in die neue Materialrolle einschieben.
Sicherstellen, dass die Enden der Rolle auf die Druckmaterialführung ausgerichtet sind.

6. Stellen Sie die Ausrichtung des Rollenmaterials ein und legen Sie die Welle auf die Wellenführung.

7. Die Materialrolle drehen, bis die Führungskante von der Walze erfasst wird.

Das Rollenmaterial wird nun automatisch bis zum Stopp eingeführt.

Hinweis

Wenn sich das Rollenmaterial nicht sachgemäß laden lässt, da die Führungskante beschädigt ist,
schneiden Sie sie zu, bevor Sie die Rolle einsetzen.

ACHTUNG: Die Abschneideabdeckung für Rolle 1 oder Rolle 2 nicht öffnen, wenn es nicht

ausdrücklich erfordert ist.

Xerox® 6204® Wide Format Lösung

Druckerbenutzer-handbuch

2-43

Produktüberblick

8. Drücken Sie die Abschneidertaste, um die Führungskante des Rollenmaterials zuzuschneiden. Die
Führungskante des Rollenmaterials wird geschnitten.

Hinweis

Durch ein einmaliges Drücken der Abschneidertaste wird Material in einer Länge von etwa
210 mm von der Führungskante der Rolle abgeschnitten. Wird die Abschneidertaste gedrückt
gehalten, wird das Rollenmaterial kontinuierlich zugeführt, bis die Taste freigegeben wird. Das
Rollenmaterial wird geschnitten, wenn die Abschneidertaste freigegeben wird.

9. Das abgeschnittene Papierstück entfernen.

10. Den Behälter der Rolle 1 oder Rolle 2 sacht bis zum Anschlag in das Gerät schieben.

2-44

Xerox® 6204® Wide Format Lösung
Druckerbenutzer-handbuch

Produktüberblick

11. Die Vordertüren schließen.

Manuellzufuhrfach verwenden

Beim Drucken von Druckbogen muss das Material über das Manuellzufuhrfach zugeführt werden.

Hinweis

Wenn Materialien unterschiedlicher Arten, Größen oder Dicken geladen werden, müssen die
Materialeinstellungen vor dem Drucken geändert werden. Weitere Informationen über das
Ändern von Druckmaterialeinstellungen enthält der gleichnamige Abschnitt.

1. Öffnen Sie das Manuellzufuhrfach.

2. Die Kanten des Materials mit den Formatanzeigen ausrichten und die Führungskante bis zum
Anschlag einführen.

Das Gerät führt nun den Bogen in die Startposition.

Hinweise

• Nur Einzelbögen zuführen.

• Wenn die Führungskante des Materials gewellt ist, halten Sie den gewellten Teil mit den

Händen bei Einführen in das Gerät.

• Halten Sie das Material beim Zuführen. Wenn Sie das Material zu früh freigeben, kann

ein Stau auftreten.

Xerox® 6204® Wide Format Lösung

Druckerbenutzer-handbuch

2-45

Produktüberblick

Rollenmaterial schneiden

Im Folgenden wird beschrieben, wie die Führungskante des in Behälter 1 oder 2 geladenen
Rollenmaterials zugeschnitten wird.

1. Die Vordertüren öffnen.

2. Den Behälter für Rolle 1 oder Rolle 2 herausziehen.

ACHTUNG: Die Abschneideabdeckung für Rolle 1 oder Rolle 2 nicht öffnen, wenn es nicht

ausdrücklich erfordert ist.

3. Drücken Sie die Abschneidertaste, um die Führungskante des Materials zuzuschneiden.

Die Führungskante des Materials wird geschnitten.

Hinweis

Durch ein einmaliges Drücken der Abschneidertaste wird Material in einer Länge von etwa
210 mm von der Führungskante der Rolle abgeschnitten. Wird die Abschneidertaste gedrückt
gehalten, wird das Rollenmaterial kontinuierlich zugeführt, bis die Taste freigegeben wird. Das
Rollenmaterial wird geschnitten, wenn die Abschneidertaste freigegeben wird.

2-46

Xerox® 6204® Wide Format Lösung
Druckerbenutzer-handbuch

Produktüberblick

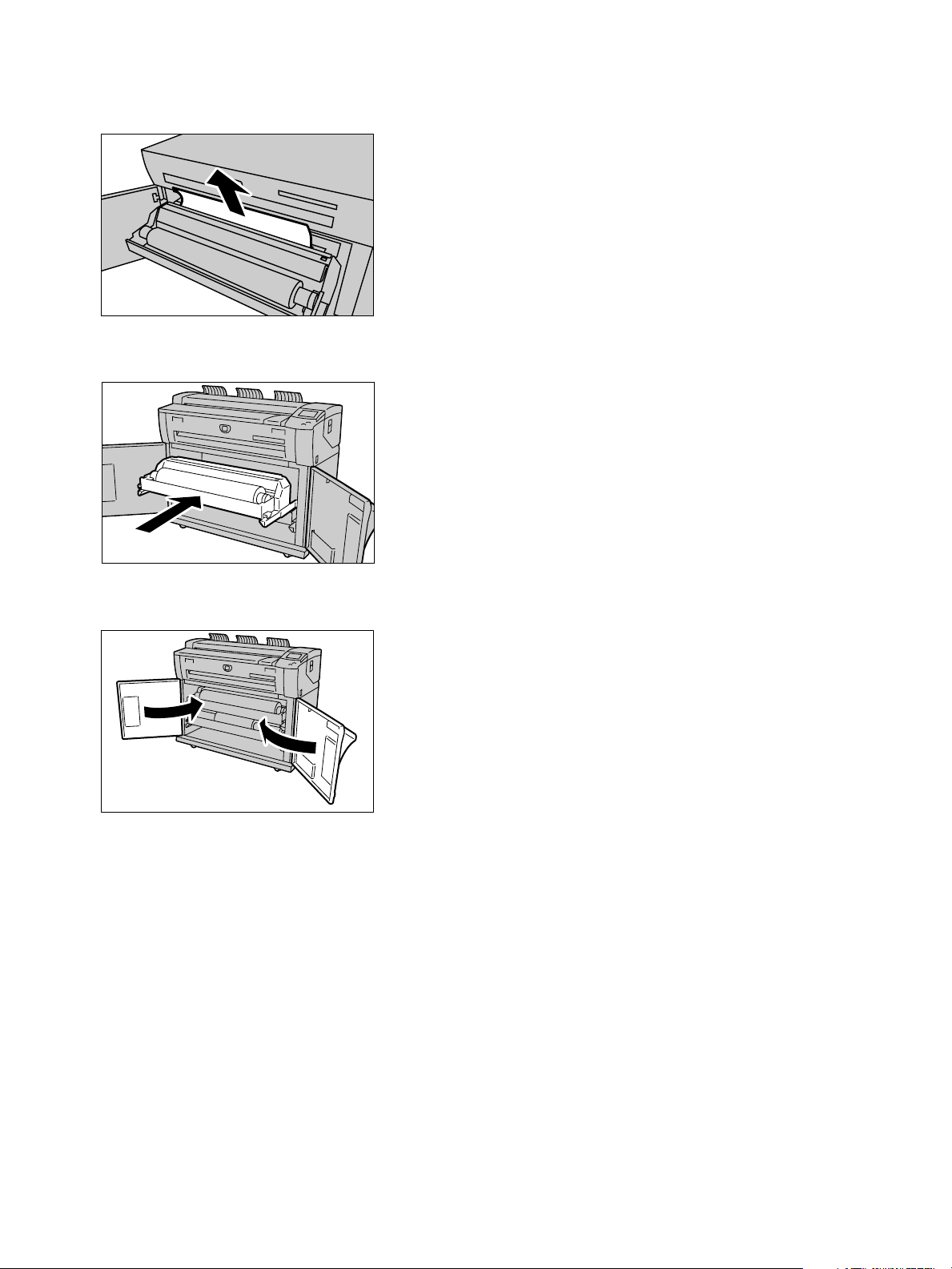

4. Das abgeschnittene Papierstück entfernen.

5. Den Behälter der Rolle 1 oder Rolle 2 sacht bis zum Anschlag und Einrasten in das Gerät schieben.

6. Die Vordertüren schließen.

Xerox® 6204® Wide Format Lösung

Druckerbenutzer-handbuch

2-47

Produktüberblick

Druckmedieneinstellungen

Die Materialeinstellungen (Materialformatserie, Art und Dicke) müssen beim ersten Laden der
Druckmaterialien in das Gerät und wann immer das zu ladende Material von den aktuellen
Einstellungen abweicht, eingegeben werden.

Es folgen die akzeptablen Materialformatserien, Arten und Dicken. Das Verfahren zum Einstellen
der Druckmaterialien beginnt auf der folgenden Seite.

Materialformat-Serien

Serie Format

ISO A 841 mm (A0), 594 mm (A1), 420 mm (A2), 297 mm (A3)
JIS B 728 mm (B1), 515 mm (B2), 364 mm (B3)
ISO B 707 mm (B1), 500 mm (B2), 35 3mm (B3)
SP. A-1 880 mm, 620 mm, 440 mm
SP. A-2 860 mm
ARCH -1 36", 24", 18", 12
ARCH -2 30"
ANSI 34", 22", 17", 11"

Druckmaterialdicke und -art

Dicke Materialart Komponente Gewicht

Hell Bond Translucent Bond 8,16 kg.

Velinpapier HPH Vellum 20 lb.
Folie 4-mil AccuImage Elite -

Normal Bond Premium 20 lb.

Leistung 20 lb.
Premium-Töne

Premium Fluorescent

Velinpapier Premium Tracing 90

Folie Premium Translucent 75 micron 75μm

Schwer Bond Präsentation

Velinpapier Premium Pauspapier (112 g/m2)

Folie Premium Translucent 100 micron 100μm

* Pauspapier wird als [Velin] angezeigt.

80g/m

80g/m

90g/m

110g/m

112g/m

2

2

2

2

2

2-48

Xerox® 6204® Wide Format Lösung
Druckerbenutzer-handbuch

Produktüberblick

Verfahren

1. Die Taste <Vorlage/Materialeinstellung> auf dem Steuerpult drücken.

<Vorlage/Materialeinstellungen>

Der Bildschirm [Druckmaterialeinstellungen] wird angezeigt.

2. Unter der Überschrift Formatserie die Schaltfläche für das einzustellende Druckmaterial wählen,
das heißt, Rolle 1, Rolle 2 oder Manuell.

Der entsprechende Setup-Bildschirm wird angezeigt, zum Beispiel [Rolle 1 Formatserie].

Xerox® 6204® Wide Format Lösung

Druckerbenutzer-handbuch

2-49

Produktüberblick

3. Wählen Sie die Schaltfläche für die geeignete Formatserie und drücken Sie dann [Speichern].

Der Bildschirm [Druckmaterialeinstellungen] wird wieder angezeigt.

4. Unter den Überschriften Art und Dicke die Schaltfläche für das einzustellende Druckmaterial
wählen, das heißt, Rolle 1, Rolle 2 oder Manuell.

Der Bildschirm [Materialart/Dicke] wird angezeigt.

5. Wählen Sie die Schaltflächen für die Materialart und -dicke des neuen Druckmaterials und dann
[Speichern].

Der Bildschirm [Druckmaterialeinstellungen] wird angezeigt.

2-50

Xerox® 6204® Wide Format Lösung
Druckerbenutzer-handbuch

6. [Schließen] wählen.

Produktüberblick

Xerox® 6204® Wide Format Lösung

Druckerbenutzer-handbuch

2-51

Produktüberblick

2-52

Xerox® 6204® Wide Format Lösung
Druckerbenutzer-handbuch

System-Setup

Die Schaltflächen [Lokalisierung] und [Setup] gewähren Zugriff auf die Optionen zum Einstellen der
Systemstandardwerte. Dieses Kapitel enthält die Setup-Verfahren für die folgenden Einstellungen:

• Lokalisierung

• Datum und Uhrzeit einstellen

• Standardbildschirm

• Netzwerk-Einstellungen

• Zeitnehmer konfigurieren

3

Xerox® 6204® Wide Format Lösung

Druckerbenutzer-handbuch

3-1

System-Setup

Lokalisierung

Mit der Funktion [Lokalisierung] können Sie Standardsprache und -dimensionen wählen, die auf dem
Berührungsbildschirm und der Internet-Oberfläche sowie auf vom Controller erstellten Probedrucken,
Titelblättern, Konfigurationsseiten usw. verwendet werden.

Hinweis

Die Sprachauswahl [Benutzerdef.] betrifft nur den Berührungsbildschirm.

Verfahren

1. Die Schaltfläche [Lokalisierung] auf dem [Menu]-Bildschirm wählen.

Das Menü [Lokalisierung] wird angezeigt.

2. Wählen Sie entsprechende Sprache.

3. Wählen Sie [Zoll] oder [Millimeter] zum Setzen der Standard-Maßeinheiten.

4. [Speichern] wählen.

3-2

Xerox® 6204® Wide Format Lösung
Druckerbenutzer-handbuch

System-Setup

Datum und Uhrzeit einstellen

Datum-Format

Das Datum, das auf dem Berührungsbildschirm angezeigt wird und auf den vom Controller erstellten
Drucken (Titelblätter, Berichte, Fehlermeldungen usw.) erscheint, kann über die Schaltfläche [Datum
und Uhrzeit] auf dem [Setup]-Bildschirm eingestellt werden.

Verfahren

1. Die Schaltfläche [Setup] auf dem [Menü]-Bildschirm wählen.

Das Menü [Setup] wird angezeigt.

2. [Datum und Uhrzeit] wählen.

Das Menü [Datum und Uhrzeit] wird angezeigt.

Xerox® 6204® Wide Format Lösung

Druckerbenutzer-handbuch

3-3

System-Setup

3. [Datumformat] wählen.

Der Bildschirm [Datumformat] wird angezeigt.

4. Den entsprechenden Punkt wählen:

International

Das Datum wird im Format TT/MM/JJJJ angezeigt.

Imperial

Das Datum wird im Format mm/TT/JJJJ angezeigt.

5. [Speichern] wählen.

3-4

Xerox® 6204® Wide Format Lösung
Druckerbenutzer-handbuch

System-Setup

Zeitgeber

Die Uhrzeit, die auf dem Berührungsbildschirm angezeigt wird und auf den vom Controller erstellten
Drucken (Titelblätter, Berichte, Fehlermeldungen usw.) kann über die Schaltfläche [Datum und Uhrzeit]
auf dem [Setup]-Bildschirm eingestellt werden.

Verfahren

1. [Datum und Uhrzeit] wählen.

Das Menü [Datum und Uhrzeit] wird angezeigt.

2. [Uhr] wählen.

Der Bildschirm [Gerätekonfiguration] wird angezeigt.

Xerox® 6204® Wide Format Lösung

Druckerbenutzer-handbuch

3-5

System-Setup

3. Das Feld [Jahr] ist aktiv (hervorgehoben), wenn der Bildschirm [Geräteuhr] angezeigt wird.
Verwenden Sie entweder die Zifferntastatur oder die Rollschaltflächen auf dem Bildschirm und
geben Sie das aktuelle Jahr ein.

4. Setzen Sie die Einstellung der Geräteuhr fort mit der Wahl der Felder [Monat], [Tag], [Stunden],
and [Minuten] und der Eingabe der entsprechenden Werte.

5. [Speichern] wählen.

6. Zur Rückkehr zum Bildschirm [Menü] wählen Sie [Schließen] auf den Bildschirmen [Datum und
Uhrzeit] und [Setup].

3-6

Xerox® 6204® Wide Format Lösung
Druckerbenutzer-handbuch

System-Setup

Steuerpult

Mit den Optionen auf dem Steuerpult können Sie die Funktionen der Benutzertasten ändern, die mit
dem Drücken von Tasten, ungültigen Eingaben und Fehlern verbundenen Tonsignale aktivieren oder
deaktivieren, sowie die Anzeige des Standard-Berührungsbildschirms ändern.

Sondertasten

Wenn eine der benutzerdefinierten Tasten (<Setup> und <Benutz.-Taste 2> in der folgenden Abbildung)
gewählt wird, wird auf dem Berührungsbildschirm die Anzeige bzw. das Menü angezeigt, die/das
standardmäßig dieser Schaltfläche zugeordnet wird. Sie können den Bildschirm ändern, der
eingeblendet wird, wenn ein Benutzer eine Benutzertaste drückt, wenn dies einfacher als die
Verwendung der Standardeinstellungen ist.

Jeder Benutzertaste kann einer von zwei Bildschirmen zugeordnet werden: [Setup] oder [Lokalisierung].
Um eine Taste unzugeordnet zu lassen, wählen Sie [Nicht eingeg.]

<Sondertasten>

Die werkseitigen Einstellungen für die Benutzertaste sind [Setup] für die <Benutz.-Taste 1> und
[Lokalisierung] für die <Benutz.-Taste 2>.

Verfahren

1. Wählen Sie [Steuerpult] im [Setup]-Menü.

Das [Steuerpult]-Menü wird angezeigt.

Xerox® 6204® Wide Format Lösung

Druckerbenutzer-handbuch

3-7

System-Setup

2. Wählen Sie [Sondertasten].

Das Menü [Sondertasten] wird angezeigt.

3. Entweder [1. Benutz.-Taste -1...] oder [2. Benutz.-Taste -2...] wählen.

Hinweis

Die aktuellen Einstellungen werden auf den Tasten angezeigt.

3-8

Xerox® 6204® Wide Format Lösung
Druckerbenutzer-handbuch

System-Setup

4. Wählen Sie die Funktion, die angezeigt werden soll, wenn ein Benutzer die Sondertaste drückt.

Setup

Wählen Sie [Setup] zur Anzeige des [Setup]-Menüs, wenn ein Benutzer <Benutz.-Taste 1> drückt.

Lokalisierung

Wählen Sie [Lokalisierung] zur Anzeige des [Setup]-Menüs, wenn ein Benutzer <Benutz.-Taste 1> drückt.

Nicht eingegeben

Wählen Sie [Nicht eingegeben], wenn Sie kein Menü oder keine Setup-Anzeige einer <Sondertaste>
zuordnen wollen. In diesem Fall hat das Drücken einer nicht zugeordneten Taste keine Auswirkung auf
den Berührungsbildschirm.

5. [Speichern] wählen.
Das Menü [Sondertasten] wird angezeigt.

6. Wiederholen Sie Schritte 3 bis 5 zum Einrichten der anderen <Sondertaste> und dann wählen Sie
[Schließen], um zum [Steuerpult] zurückzukehren.

Xerox® 6204® Wide Format Lösung

Druckerbenutzer-handbuch

3-9

System-Setup

Hörbare Töne

Mit den Optionen ‚Hörbare Töne‘ wird bestimmt, ob ein oder mehrere Signaltöne ausgegeben werden,
wenn der Benutzer Tasten auf dem Steuerpult drückt, eine ungültige Eingabe auf dem Steuerpult oder
dem Berührungsbildschirm macht oder wenn ein Fehler auftritt. Die Werksgrundeinstellung für

‚Hörbare Töne‘ ist [Ein].

Verfahren

1. Wählen Sie [Steuerpult] im [Setup]-Menü.

Das [Steuerpult]-Menü wird angezeigt.

2. [Hörbare Töne] wählen.

Das Menü [Hörbare Töne] wird eingeblendet.

3-10

Xerox® 6204® Wide Format Lösung
Druckerbenutzer-handbuch

System-Setup

3. Wählen Sie die einzurichtende Funktion.

1. Tastendruck

Ein einzelner kurzer Ton wird ausgegeben, wenn der Benutzer eine gültige Auswahl einer Taste auf dem
Steuerpult oder einer Schaltfläche auf dem Berührungsbildschirm vornimmt.

2. Ungültige Eingabe

Ein kurzer Ton, dem ein etwas längerer Ton folgt, wird ausgegeben, wenn der Benutzer eine ungültige
Auswahl auf dem Steuerpult oder auf dem Berührungsbildschirm trifft.

3. Fehler

Fünf Sätze mit fünf Warntönen werden ausgegeben, wenn der Controller einen Fehlerzustand feststellt,
z. B. einen Stau, Tonermangel, Druckmaterialmangel usw.

4. Gerät bereit

Zwei Töne mittlerer Länge zeigen an, dass das Gerät im Bereitzustand ist.

4. Wählen Sie [Aus] oder [Ein].

Hinweis

Mit [Ein] wird ein Ton aktiviert, mit [Aus] deaktiviert.

5. [Speichern] wählen.

Xerox® 6204® Wide Format Lösung

Druckerbenutzer-handbuch

3-11

System-Setup

6. Wiederholen Sie Schritte 3 bis 5, um eine andere Option ‚Hörbare Töne‘ einzurichten.

7. Wählen Sie [Schließen] im [Hörbare Töne]-Menü, um zum [Steuerpult]-Menü zurückzukehren.

Standardbildschirm

Auf dem Standardbildschirm können Sie die Bildschirmanzeige wählen, die angezeigt wird, wenn das
Gerät den Sparbetrieb- bzw. den Systemadministrationszustand beendet und in den Zustand ‚Bereit‘
wechselt. Die Standardeinstellung ist [Kopieren].

Verfahren

1. Wählen Sie [Steuerpult] im [Setup]-Menü.

Das [Steuerpult]-Menü wird angezeigt.

2. [Standardbildschirm] wählen.

Das [Standardbildschirm]-Menü wird angezeigt.

3-12

Xerox® 6204® Wide Format Lösung
Druckerbenutzer-handbuch

3. Eine dieser beiden Optionen wählen: [Menü] oder [Druckerstatus].

Menü

Der [Menü]-Bildschirm wird angezeigt, wenn das Gerät den Sparbetrieb- oder den
Systemverwaltungsmodus beendet.

Druckerstatus

Der [Druckerstatus]-Bildschirm wird angezeigt, wenn das Gerät den Sparbetrieb- oder den
Systemverwaltungsmodus beendet.

System-Setup

4. [Speichern] wählen.

5. Wählen Sie [Schließen] im [Steuerpult]-Menü, um zum [Setup]-Menü zurückzukehren.

Xerox® 6204® Wide Format Lösung

Druckerbenutzer-handbuch

3-13

System-Setup

Netzwerk-Einstellungen

DHCP (Dynamic Host Configuration Protocol), die IP-Adresse, Teilnetzmaske und den Gateway können
auf dem Bildschirm [Netzwerk-Einstellungen] eingestellt werden. Die neuen Einstellungen werden
sofort wirksam.

• Bei Installation in einer DHCP-Umgebung sind die Schritte in „Verfahren (DHCP)“ auszuführen.

• Bei Installation einer statischen IP-Adresse sind die Schritte in „Verfahren (Statische IP-Adresse)“
auszuführen.

Hinweis

Die Netzwerkeinstellungen können auch mithilfe des Web Print Management Tool festgelegt
werden. Hinweise hierzu sind der Online-Hilfe für das Web Print Management Tool zu entnehmen.

Verfahren (DHCP)

1. Wählen Sie [Netzw.-Einstell.] im [Setup]-Menü.

Das Menü [Netzw.-Einstell.] wird eingeblendet.

2. Wählen Sie [DHCP].

Der Bildschirm [DHCP] wird angezeigt.

3-14

Xerox® 6204® Wide Format Lösung
Druckerbenutzer-handbuch

System-Setup

3. Setzen Sie DHCP auf entweder [Aus] oder [Ein] und wählen Sie dann [Speichern].

4. Wählen Sie [Schließen] im [Netzwerk-Einstellungen]-Menü, um zum [Setup]-Menü zurückzukehren.

Xerox® 6204® Wide Format Lösung

Druckerbenutzer-handbuch

3-15

System-Setup

Verfahren (Statische IP-Adresse)

1. [TCP/IP] im Menü [Netzwerkeinstellungen] auswählen.

Der Bildschirm [TCP/IP] wird angezeigt

2. Die IP-Adresse, Teilnetz-Maske und den Gateway eingeben.

IP-Adresse

Die IP-Adresse wird im Format XXX.XXX.XXX.XXX eingegeben.

Te il n et z- M as ke

Die Subnetzmaske im folgenden Format über den Ziffernblock eingeben: XXX.XXX.XXX.XXX

Gateway

Das Gateway im folgenden Format über den Ziffernblock eingeben: XXX.XXX.XXX.XXX

3. [Speichern] wählen.

4. Wählen Sie [Schließen] im [Netzwerk-Einstellungen]-Menü, um zum [Setup]-Menü zurückzukehren.

3-16

Xerox® 6204® Wide Format Lösung
Druckerbenutzer-handbuch

System-Setup

Zeitnehmer konfigurieren

Über die [Zeitnehmer]-Auswahl im [Setup]-Menü kann man die Werte für die Zeitüberschreitungs­Funktionen festlegen. Es können drei Zeitüberschreitungs-Funktionen festgelegt werden:

1. Sparbetrieb

2. Ruhezustand

3. Funktionen

Die Funktionen werden einzeln im Folgenden beschrieben.

1. Sparbetrieb

Verfahren zum Einrichten des Sparbetriebs: Zulässig sind Werte zwischen 5 und 240 Minuten. Die

Werkseinstellung für [1. Sparbetrieb] ist 15 Minuten.

Verfahren

1. Wählen Sie [Zeitnehmer] im [Setup]-Menü.

Das Menü [Zeitnehmer] wird angezeigt.

2. Wählen Sie [1. Sparbetrieb].

Der Bildschirm [Auto-Energiesparmodus] wird angezeigt.

Xerox® 6204® Wide Format Lösung

Druckerbenutzer-handbuch

3-17

System-Setup

3. Geben Sie die gewünschte Einstellung des [Auto-Energiesparmodus] mittels der Zifferntastatur
oder der Rolltasten ein und drücken Sie dann [Speichern].

Hinweis

Diese Einstellung entspricht dem Zeitraum, der nach dem letzten Benutzervorgang, z. B. Drücken
einer Taste, verstreichen muss, bis das Gerät in den [Niedrigstrom-Modus] schaltet.

4. Wählen Sie [Schließen] im [Zeitnehmer]-Menü, um zum [Setup]-Menü zurückzukehren.

2. Ruhemodus

Verfahren zum Einrichten des Ruhemodus: Zulässig sind Werte zwischen 5 und 240 Minuten. Die

Werkseinstellung für [2. Ruhe] ist 30 Minuten.

Verfahren

1. Wählen Sie [Zeitnehmer] im [Setup]-Menü.

Der Bildschirm [Zeitnehmer] wird angezeigt.

3-18

Xerox® 6204® Wide Format Lösung
Druckerbenutzer-handbuch

System-Setup

2. [2. Ruhe] wählen.

Der Bildschirm Ruhe - [Auto-Energiesparmodus] wird angezeigt.

3. Geben Sie die gewünschte Einstellung des [Ruhemodus] mittels der Zifferntastatur oder der
Rolltasten ein und drücken Sie dann [Speichern].

Hinweise

• Diese Einstellung entspricht dem Zeitraum, der nach dem letzten Benutzervorgang, z. B.

Drücken einer Taste, verstreichen muss, bis das Gerät in den [Ruhezustand] schaltet.

• Der Wert für den [Ruhezustand] darf nicht unter dem Wert für den [Sparbetrieb] liegen.

4. Wählen Sie [Schließen] im [Zeitnehmer]-Menü, um zum [Setup]-Menü zurückzukehren.

Xerox® 6204® Wide Format Lösung

Druckerbenutzer-handbuch

3-19

System-Setup

3. Funktionen

Die Option Funktionen steuert, wie lange die aktuellen Funktionsparameter über die Benutzeraktion, z.
B. einen Tastendruck, hinaus gültig bleiben. Der [Funktion]-Zeitnehmer kann auf 0 bis 99 Minuten
eingestellt werden. Bei dem Wert 0 wird die Funktion nie ausgeschaltet. Der Standardwert für [3.

Funktionen] ist [1 Minute].

Verfahren

1. Wählen Sie [Zeitnehmer] im [Setup]-Menü. Das Menü [Zeitnehmer] wird angezeigt.

2. Wählen Sie [3. Funktionen]. Der Bildschirm [Unterbrechung-Timeout] wird eingeblendet.

3. Geben Sie die gewünschte Einstellung mittels der Zifferntastatur oder der Rolltasten ein und
drücken Sie dann [Speichern].

4. Wählen Sie [Schließen] im [Zeitnehmer]-Menü, um zum [Setup]-Menü zurückzukehren.

3-20

Xerox® 6204® Wide Format Lösung
Druckerbenutzer-handbuch

Systemverwaltung

Mit den Funktionen der Systemverwaltung kann der Administrator die Auftragskostenzählung
aktivieren bzw. deaktivieren, das Systemverwaltungs-Kennwort ändern und Diagnoseausdrucke von auf
dem Controller gespeicherten Bildern erstellen. Der Inhalt dieses Kapitels folgt:

•Systemverwaltung – Überblick

• Auftragskostenzählung

• Kennwort ändern

• Diagnoseausdrucke

•Herunterfahren

4

Xerox® 6204® Wide Format Lösung

Druckerbenutzer-handbuch

4-1

Systemverwaltung

Systemverwaltung – Überblick

Obwohl die meisten Funktionen der Xerox 6204 Wide Format Solution mit FreeFlow Accxes Druckserver
auf dem [Menü]-Bildschirm gewählt werden können, der jedem Benutzer zugänglich ist, muss man sich
zum Zugriff auf die Systemverwaltungsfunktionen am System anmelden.

Hinweis

Der Zugriff auf die Funktionen der Systemverwaltung kann und sollte kennwortgeschützt sein.

Die in diesem Kapitel enthaltenen Informationen umfassen das Verfahren zum Einrichten und
Benutzen der Systemverwaltungs-Anmeldung. Die folgenden Themen werden im ersten Teil dieses
Kapitels behandelt:

• Systemverwaltungsmodus beginnen

• Systemverwaltungsmodus beenden

•Systemverwaltungsfunktionen

Systemverwaltungsmodus beginnen

1. Die Taste <An/Abmelden> wählen.

<An-/Abmelden>

Das Gerät schaltet in den Systemverwaltungsmodus und das Menü [Systemverwaltung] wird
angezeigt.

4-2

Xerox® 6204® Wide Format Lösung
Druckerbenutzer-handbuch

Hinweise

• Das werkseitige Standardkennwort ist Null (0). In dieser Einstellung zeigt der

Berührungsbildschirm das Menü [Systemverwaltung] an, wenn die Schaltfläche
<Anmelden/Abmelden> gewählt wird.

• Zum Schutz vor unbefugtem Zugriff das Systemkennwort direkt nach der Installation

ändern. Siehe den Abschnitt über das Ändern des Kennworts.

• Nachdem das Systemkennwort festgelegt ist, wird auf die Betätigung der Taste

<Anmelden/Abmelden> ein Anmeldungsbildschirm eingeblendet, wodurch der Zugriff
auf autorisierte Personen beschränkt wird.

2. Ein Systemkennwort nach dem Verfahren in ‚Kennwort ändern‘ erstellen.

Systemverwaltungsmodus beenden

1. Im [Systemverwaltung]-Menü [Schließen] wählen.

Systemverwaltung

Das System beendet den Systemverwaltungsmodus und der Standardbildschirm wird eingeblendet.

Hinweis

Der Standardbildschirm kann vom [Menü]-Bildschirm geändert werden: Wählen Sie [Setup] >
[Systemsteuerung] > [Standardbildschirm] und wählen Sie eine der verfügbaren Optionen.

Xerox® 6204® Wide Format Lösung

Druckerbenutzer-handbuch

4-3

Systemverwaltung

Systemverwaltungsfunktionen

Über das [Systemverwaltung]-Menü erhält man Zugriff auf die im Folgenden beschriebenen
Funktionen.

Auftragskostenzählung

Auftragskostenzählung kann aktiviert bzw. deaktiviert werden oder eine optionale
Auftragskostenzählungs-Einstellung kann gewählt werden. Siehe den Abschnitt über Kostenzählung.

Kennwort ändern

Sie können das Systemkennwort setzen oder ändern. Siehe den Abschnitt über das Ändern des
Kennworts.

Diagnoseausdrucke

Es können einer oder mehrere von drei Diagnose-Testdrucken gewählt und ausgedruckt werden. Siehe
den Abschnitt über Diagnoseausdrucke.

Herunterfahren

Die Herunterfahrfunktion ermöglicht, das System (Drucker und Controller) vollständig
herunterzufahren oder das System neu zu starten. Siehe den Abschnitt über das Herunterfahren.

4-4

Xerox® 6204® Wide Format Lösung
Druckerbenutzer-handbuch

Auftragskostenzählung

Hinweise

• Die Funktion ‚Auftragskostenzählung‘ ist eine Option, die mit einem Funktionsschlüssel

aktiviert werden muss. Wurde diese Funktion erworben, kann sie der Systemadministrator
jederzeit aktivieren, indem er eine spezielle Schlüsseldatei an den Drucker sendet. Wenn die
Funktion einmal aktiviert ist, bleibt sie aktiv (selbst durch Systemsoftware-Aktualisierungen
hindurch). Nähere Informationen erteilt der XES Partner.

• Auftragskostenzählung verfolgt den Verbrauch von Druckmedien. Hierzu wird die Fläche

und Länge des verwendeten Materials ermittelt. Das Account Management Tool (AMT)
oder ein anderes Dritt-Kostenzählungstool wird zur Zuweisung einer Benutzer-ID,
Kostenstellen-ID und Drucker-ID verwendet. Dann sammelt und summiert es die
gespeicherten Daten von den vernetzten Geräten. Für die Xerox 6204 Wide Format
Solution mit FreeFlow Accxes Druckserver kann die Kostenzählung vom Steuerpult aus
und über das Web Print Management Tool eingerichtet werden. Die Standardeinstellung

ist [Deaktiviert].

Systemverwaltung

Verfahren

1. Die Taste <An/Abmelden> wählen.

<An-/Abmelden>

Das Gerät schaltet in den Systemverwaltungsmodus und das Menü [Systemverwaltung] wird angezeigt.

2. Wählen Sie [Kostenzählung].

Der Bildschirm [Kostenzählung] wird angezeigt.

Xerox® 6204® Wide Format Lösung

Druckerbenutzer-handbuch

4-5

Systemverwaltung

3. Die entsprechende Option wählen:

Deaktiviert

Die Kostenzählung ist ausgeschaltet.

Optional

Benutzer haben die Möglichkeit, Kostenzählungsinformationen einzugeben.

Aktiviert

Kostenzählungsinformationen sind erforderlich für alle Benutzer.

4. [Speichern] wählen.

4-6

Xerox® 6204® Wide Format Lösung
Druckerbenutzer-handbuch

Systemverwaltung

Kennwort ändern

Im Folgenden wird das Verfahren zum Erstellen oder Ändern eines Systemkennworts beschrieben. Es
handelt sich dabei um das gleiche Systemkennwort, das zum Zugriff auf das Gerät vom Web Print
Management Tool aus erfordert ist.

Das SA-Kennwort sofort nach der Installation und dann in regelmäßigen Abständen ändern. Das SA­Kennwort notieren und die Notiz an einem sicheren Ort aufbewahren.

Verfahren

1. Die Taste <An/Abmelden> wählen.

<An-/Abmelden>

Das Gerät schaltet in den Systemverwaltungsmodus und das Menü [Systemverwaltung] wird
angezeigt.

2. Wählen Sie die Schaltfläche [Kennwort ändern].

Das Menü [Systemadministrator - Kennwort] wird angezeigt.

Xerox® 6204® Wide Format Lösung

Druckerbenutzer-handbuch

4-7

Systemverwaltung

3. Geben Sie ein Systemkennwort mittels der Zifferntastatur in das Feld [Neues Kennwort] ein.

Hinweis

Das Kennwort muss eine Zahl mit einer bis fünf Stellen sein.

4. Wählen Sie das Feld [Passwort bestätigen].

Das Feld [Passwort bestätigen] wird hervorgehoben und eine numerische Eingabe kann gemacht
werden.

5. Geben Sie das Kennwort in das Feld [Passwort bestätigen] ein und drücken Sie dann [Speichern].

Das neue Kennwort ist sofort gültig und ein Anmeldebildschirm wird angezeigt, wenn die Taste
<An/Abmelden> gedrückt wird.

4-8

Xerox® 6204® Wide Format Lösung
Druckerbenutzer-handbuch

Systemverwaltung

Diagnoseausdrucke

Die Funktion Diagnosedrucke ermöglicht die Auswahl und das Ausdrucken von zwei Testmustern, die
überprüft werden können, wenn ein Bildqualitätsproblem auftritt. Die Verwendung von geprüften
Standardtestmustern hilft bei der Bestimmung der Ursache von Bildqualitätsproblemen.

Verfahren

1. Die Taste <An/Abmelden> wählen.

<An-/Abmelden>

Das Gerät schaltet in den Systemverwaltungsmodus und das Menü [Systemverwaltung] wird
angezeigt.

2. [Diagnosedrucke] wählen.

Der Bildschirm [Diagnosedrucke] wird angezeigt.

Xerox® 6204® Wide Format Lösung

Druckerbenutzer-handbuch

4-9

Systemverwaltung

3. Die entsprechende Option wählen:

•Grundmuster

• Druckbildqualitätsmuster

• IIT-Tabelle

4. [Drucken] wählen.

Der ausgewählte Bericht oder Ausdruck wird gedruckt.

4-10

Xerox® 6204® Wide Format Lösung
Druckerbenutzer-handbuch

Herunterfahren

Die Herunterfahrfunktion ermöglicht, das System (Drucker und Controller) vollständig
herunterzufahren oder das System neu zu starten.

Verfahren

1. Die Taste <An/Abmelden> wählen.

<An-/Abmelden>

Systemverwaltung

Das Gerät schaltet in den Systemverwaltungsmodus und das Menü [Systemverwaltung] wird
angezeigt.

2. [Herunterfahren] wählen.

Das Menü [Herunterfahren] wird angezeigt.

Xerox® 6204® Wide Format Lösung

Druckerbenutzer-handbuch

4-11

Systemverwaltung

3. Die entsprechende Option wählen:

Herunterfahren

Durch die Wahl von [Herunterfahren] wird das System (Kopierer/Drucker und Controller) sicher
abgeschaltet

Neustart

Durch die Wahl von [Neustart] wird das System neu gestartet. Verwenden Sie diese Auswahl, wenn
Aufträge in der Warteschlange nicht gedruckt werden.

4-12

Xerox® 6204® Wide Format Lösung
Druckerbenutzer-handbuch

Gerätestatus

Das vorliegende Kapitel beschreibt Funktionen zum Prüfen des Gerätestatus.

• Übersicht zum Gerätestatus

•Druckerstatus

• Auftragswarteschlange

•Konfigurations-Drucke

• Druckereinstellungen-Bericht

• Aktuellen Druckauftrag anzeigen

•System-Beschreibung

• Letzte Fehler

5

Xerox® 6204® Wide Format Lösung

Druckerbenutzer-handbuch

5-1

Gerätestatus

Übersicht zum Gerätestatus

Die Optionen für den Gerätestatus werden angezeigt, wenn Sie die Taste <Gerätestatus> auf dem
Steuerpult drücken.

1. Hierzu die Taste <Gerätestatus> drücken.

<Gerätestatus>

Das Menü [Gerätestatus] wird angezeigt.

2. Mittels der Auswahlmöglichkeiten im Menü [Gerätestatus] können die folgenden Tests und Aktivitäten
ausgeführt werden.

Druckerstatus

Anzeige des Online/Offline-Status des Geräts und von Materialstatus (verfügbares Druckmaterial),
eingelegte Materialgröße(n) und eingelegte Druckmaterialarten. Siehe den Abschnitt über Druckerzustand.
Materialstatus

Hier wird der Status der Druckmaterialien angegeben (vorhandenes Rollenmaterial, eingelegte(s)
Materialformat(e) und eingelegte Materialart(en). Siehe den Abschnitt über Materialstatus.

Konfigurations-Drucke

Mit diesen Auswahlen können Ausdrucke mit der Konfiguration und den Einstellungen des Geräts erstellt
werden. Siehe den Abschnitt über Konfigurationsausdrucke.

5-2

Xerox® 6204® Wide Format Lösung
Druckerbenutzer-handbuch

Gerätestatus

Kostenzähler

Die Kostenzählerinformationen umfassen die Anzahl an laufenden Metern und Quadratmetern von bis
zum gegenwärtigen Zeitpunkt bedrucktem Material sowie die Seriennummer des Geräts. Siehe den
Abschnitt über Kostenzähler.

Aktuellen Druckauftrag anzeigen

Mit dieser Auswahl wird der Status des aktuellen Druckauftrags angezeigt, wenn kein Druckauftrag
verarbeitet wird, wird ‚Keine‘ angezeigt. Siehe den Abschnitt ‚Aktuellen Druckauftrag anzeigen‘.

System-Beschreibung

Die System-Beschreibung enthält Informationen über das Modell und die Firmware-Version für jede
auf der Xerox 6204 Wide Format Solution with Accxes FreeFlow Druckserver installierte Komponente.
Siehe den Abschnitt ‚Systembeschreibung‘.

Letzte Fehler

Diese Funktion listet die Fehlercodes und Kopienanzahl der 20 letzten Fehler. Siehe den Abschnitt
‚Letzte Fehler‘.

Druckerstatus

Mit der Druckerstatus-Funktion können Sie sehen, ob der Drucker on- oder offline ist, Sie können den
Drucker on- oder offline schalten und die geladenen Materialgrößen, -arten und -dicken sehen.

Hinweis

Rolle 2 gehört zur optionalen Ausrüstung. Sie wird auf dem Statusbildschirm [Drucken] angezeigt,
wenn sie installiert und aktiviert ist.

Verfahren

1. Hierzu die Taste <Gerätestatus> drücken.

<Gerätestatus>

Das Menü [Gerätestatus] wird angezeigt.

Xerox® 6204® Wide Format Lösung

Druckerbenutzer-handbuch

5-3

Gerätestatus

2. [Druckerstatus] wählen.

Der Statusbildschirm [Drucken] wird angezeigt.

3. Der Statusbildschirm [Drucken] zeigt Informationen über Materialien und den Online/Offline­Status des Geräts an.

Online

[Online] wählen, damit der Drucker Druckaufträge annehmen kann.

Offline

[Offline] wählen, um den Drucker davon abzuhalten, Druckaufträge anzunehmen. Wenn ein
Druckauftrag bearbeitet wird, wenn [Offline] gewählt wird, wird dieser Auftrag zu Ende gedruckt.

Hinweis

Zur Ansicht der Druckwarteschlange muss das Web Print Management Tool verwendet werden.

5-4

Xerox® 6204® Wide Format Lösung
Druckerbenutzer-handbuch

Auftragswarteschlange

Die Funktion Materialstatus enthält die Materialquelle, den Status (auf der Rolle oder im
Manuellzufuhr-Fach verbleibendes Material), das Materialformat und die Materialart.

Verfahren

1. Hierzu die Taste <Gerätestatus> drücken.

<Gerätestatus>

Das Menü [Gerätestatus] wird angezeigt.

Gerätestatus

2. [Materialstatus] wählen.

Der Bildschirm [Materialstatus] wird angezeigt.

Xerox® 6204® Wide Format Lösung

Druckerbenutzer-handbuch

5-5

Gerätestatus

3. Der Status von Rolle 1 und Rolle 2 ist wie folgt:

Rolle 1/Rolle 2

Die Statusanzeige erfolgt in drei Stufen: Voll, Niedrig und Kein Material. ‚Niedrig‘ wird angezeigt, wenn
die Rolle bis etwa auf ein Fünftel verbraucht ist. Das in dem Gerät geladene Materialformat und die
Materialart werden ebenfalls angezeigt.

4. Mit [Schließen] kehren Sie zum Menü [Gerätestatus] zurück.

5-6

Xerox® 6204® Wide Format Lösung
Druckerbenutzer-handbuch

Gerätestatus

Konfigurations-Drucke

Mit der Funktion ‚Konfigurations-Drucke‘ können Sie detaillierte Berichte über das Gerät ausdrucken,
einschließlich der Konfiguration, der aktuellen Druckereinstellungen und Stiftpaletteneinstellungen.

Verfahren

1. Hierzu die Taste <Gerätestatus> drücken.

<Gerätestatus>

Das Menü [Gerätestatus] wird angezeigt.

2. [Konfigurations-Drucke] wählen.

Das Menü [Konfigurations-Drucke] wird angezeigt.

Xerox® 6204® Wide Format Lösung

Druckerbenutzer-handbuch

5-7

Gerätestatus

3. Die entsprechende Option wählen:

[Alle]

Alle auf dem Bildschirm aufgelisteten Berichte werden gedruckt.

Hinweis

Es wird auch ein Adobe PostScript 3-Konfigurationsbericht gedruckt, wenn die Option
‚PostScript/PDF‘ installiert und aktiviert ist.

Zur Ansicht dieser Berichte siehe den Abschnitt über Konfigurations-Probedrucke.

[Druckerkonfiguration]

Ein eine Seite langer Druckerkonfigurationsbericht wird gedruckt.

[Drucker-Einstellungen]

Ein eine Seite langer Druckereinstellungsbericht wird gedruckt.

[Stiftpalette]

Ein mehrere Seiten langer Stiftpaletten-Einstellungsbericht wird gedruckt.

4. [Drucken] für die ausgewählten Berichte oder [Abbrechen] wählen, um zum Bildschirm
[Gerätestatus] zurückzukehren.

5-8

Xerox® 6204® Wide Format Lösung
Druckerbenutzer-handbuch

Konfigurations-Probedrucke

Druckerkonfigurationsbericht

Gerätestatus

Xerox® 6204® Wide Format Lösung

Druckerbenutzer-handbuch

5-9

Gerätestatus

Druckereinstellungen-Bericht

5-10

Xerox® 6204® Wide Format Lösung
Druckerbenutzer-handbuch
