X4 Tech TU-1200 Instruction manual [de]

Tuner
TU-1200
HiFi-Stereo-Tuner
mit integriertem
RDS-Radioempfänger
Abbildung ähnlich
Bedienungsanleitung
Inhalt
5 Kapitel 1 Bestimmungsgemäße Verwendung 5 Symbol-Erklärungen
6 Kapitel 2 Sicherheitshinweise 9 Vor dem Gebrauch
10 Kapitel 3 Das Gerät
10 Eigenschaften 10 TU-1200 – Geräteübersicht 12 Die Fernbedienung 13 Einlegen der Batterien in die Fernbedienung und Batteriehinweise
15 Kapitel 4 Aufstellung
16 Kapitel 5 Anschluss
24 Kapitel 9 Produkteigenschaften
24 Technische Daten 24 Lieferumfang
16 Anschluss der Netzversorgung 16 Anschluss der Antennen
17 Kapitel 6 Allgemeine Bedienung
17 Ein-/Ausschalten 17 Lautlos 17 Bandauswahl 17 Betriebsart 18 Sendersuche 18 Speichern eines Senders 18 Programmwahl 19 Radio Data System (RDS)
20 Kapitel 7 Problembehandlung
22 Kapitel 8 Instandhaltung und Umgang mit dem Gerät
2
3
Bestimmungsgemäße Verwendung
1
Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank, dass Sie sich für X4-TECH entschieden haben. Mit diesem Gerät haben Sie eines unserer Qualitätsprodukte erworben. Im Folgenden werden wir Ihnen die Funktionen und die Handhabung unseres Gerätes erklären. Bitte nehmen Sie sich etwas Zeit und lesen Sie dieses Handbuch in Ruhe durch. Beachten Sie bitte auch alle enthal­tenen Sicherheits- und Bedienungshinweise. Bewahren Sie dieses Handbuch auf und geben Sie es bei Weitergabe des Gerätes mit.
Sollten Sie Fragen oder Anregungen zu diesem Gerät haben, wenden Sie sich bitte an Ihren Fachhändler oder unser Service-Team.
Wir würden uns freuen, wenn Sie uns weiter empfehlen und wünschen Ihnen viel Freude mit Ihrem X4-TECH Tuner mit integriertem RDS-Radioempfänger.
Ihr X4-TECH Team
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jewei­ligen Inhaber. Alle Rechte vorbehalten.
Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung entstehen, erlischt der Garan­tieanspruch. Für Folgeschäden übernehmen wir keine Haftung.
Das Produkt ist EMV-geprüft und erfüllt die Anforderungen der geltenden europäischen und na­tionalen Richtlinien. Die CE-Konformität wurde nachgewiesen, die entsprechenden Erklärungen sind beim Hersteller hinterlegt.
Der X4-TECH Tuner TU-1200 ist ein hochwertiger Radioempfänger für Stereoanlagen und dient dem Empfang von AM- und FM-Radiosendern und der Anzeige mitgesendeter RDS-Daten bei UKW-Sendern.
› Dieses Produkt ist nur für den Anschluss an 230 V~/50 Hz Wechselspannung zugelassen.
› Es ist für die Verwendung in geschlossenen Räumen vorgesehen.
Beachten Sie alle Sicherheitshinweise dieser Bedienungsanleitung!
Symbol-Erklärungen
Das Symbol mit dem Ausrufungszeichen weist auf Punkte hin, denen besondere Auf­merksamkeit zuteil werden muss.
Das Blitzsymbol warnt vor ungeschützten, spannungsführenden Bauteilen bezie­hungsweise Bauelementen im Gehäuseinneren oder vor berührungsgefährlichen An­schlussstellen. Die Berührung dieser Bauteile bzw. Anschlussstellen kann lebensgefähr­lich sein. Leitungen, die an solche Anschlussstellen angeschlossen werden, darf nur der Fachmann anschließen oder es müssen anschlussfertige Leitungen verwendet werden. Im Gerät benden sich keine, von dem Benutzer zu wartenden Teile. Önen Sie das Gerät deshalb nie.
4
Kapitel 1 Bestimmungsgemäße Verwendung
5
Sicherheitshinweise
2
Sehr geehrte Kundin, sehr geehrter Kunde,
die folgenden Sicherheits- und Gefahrenhinweise dienen nicht nur dem Schutz des Gerätes, sondern auch dem Schutz Ihrer Gesundheit. Lesen Sie sich bitte die folgenden Punkte aufmerk­sam durch.
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, wird keine Haftung übernommen. In solchen Fällen erlischt der Garantieanspruch.
› Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/ oder Verändern des Produkts nicht gestattet. Außerdem erlischt dadurch die Garan­tie/Gewährleistung.
› Alle Personen, welche dieses Gerät bedienen, installieren, aufstellen, in Betrieb neh­men oder warten, müssen entsprechend ausgebildet und qualiziert sein und diese Bedienungsanleitung beachten.
› Achten Sie auf eine sachgerechte Inbetriebnahme des Gerätes. Beachten Sie hierbei diese Bedienungsanleitung.
› Um eine vollständige Trennung vom Stromnetz zu erzielen, muss der Netzstecker des Gerätes aus der Netzsteckdose gezogen werden. Es genügt nicht, das Gerät mit dem Ein-/Ausschalter auszuschalten. Achten Sie deshalb darauf, dass der Netzstecker immer frei zugänglich ist.
› Ziehen Sie den Netzstecker nie an der Leitung aus der Steckdose, sondern immer an den dafür vorgesehenen Griächen.
› Ziehen Sie bei längerer Nichtbenutzung den Netzstecker aus der Netzsteckdose.
› Ziehen Sie aus Sicherheitsgründen bei einem Gewitter immer den Netzstecker aus der Netzsteckdose.
› Verlegen Sie Kabel so, dass diese keine Stolpergefahr darstellen.
› Verwenden Sie das Gerät nicht, wenn das Anschlusskabel oder das Gerät beschä­digt ist.
Dieses Produkt ist kein Spielzeug für Kinder unter 3 Jahren. Kleinkinder können die Gefahren, die im Umgang mit elektrischen Geräten bestehen, nicht einschätzen. Außerdem enthält das Produkt verschluckbare Kleinteile.
› Das Gerät ist in Schutzklasse II aufgebaut. Als Spannungsquelle darf nur eine ord­nungsgemäße Netzsteckdose (230 V~/50 Hz) des öentlichen Versorgungsnetzes verwendet werden.
› Beachten Sie, dass das Netzkabel nicht gequetscht, geknickt, durch scharfe Kanten beschädigt oder anders mechanisch belastet wird. Vermeiden Sie eine übermäßige thermische Belastung des Netzkabels durch große Hitze oder große Kälte. Verändern Sie das Netzkabel nicht. Wird dies nicht beachtet, kann das Netzkabel beschädigt wer­den. Ein beschädigtes Netzkabel kann einen lebensgefährlichen elektrischen Schlag zur Folge haben.
› Sollte das Gerät oder seine Anschlussleitung Beschädigungen aufweisen, so berüh­ren Sie es nicht. Schalten Sie zuerst die zugehörige Netzsteckdose stromlos (z.B. über den zugehörigen Sicherungsautomaten) und ziehen Sie danach den Netzstecker vor­sichtig aus der Netzsteckdose. Betreiben Sie das Produkt danach nicht mehr, sondern bringen Sie es in eine Fachwerkstatt.
› Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden. Halten Sie Verpackungs- und Schutzfolien von Kindern fern. Es besteht Erstickungsgefahr.
› Das Produkt darf nicht feucht oder nass werden.
› Um die Ausbreitung eines Feuers oder elektrische Schocks zu vermeiden, bitten wir Sie, das Gerät nicht mit Tropfwasser, Spritzwasser, Regen oder Feuchtigkeit in Kontakt zu bringen.
› Betreiben Sie das Produkt nur in gemäßigtem Klima, nicht in tropischem Klima.
› Wenn das Produkt von einem kalten in einen warmen Raum gebracht wird (z.B. beim Transport), kann Kondenswasser entstehen. Lassen Sie in diesem Fall das Gerät erst wieder auf Zimmertemperatur kommen, bevor Sie es verwenden.
› Stellen Sie keine Gefäße mit Flüssigkeiten, z.B. Eimer, Vasen oder Panzen, in die unmittelbare Nähe des Produkts. Flüssigkeiten könnten ins Gehäuseinnere gelangen.
6
Kapitel 2 SicherheitshinweiseKapitel 2 Sicherheitshinweise
7
Dadurch wird nicht nur das Gerät zerstört, sondern es besteht auch Brandgefahr.
Vor dem Gebrauch
› Der Kontakt mit Feuchtigkeit, z.B. im Badezimmer, ist unbedingt zu vermeiden.
› Fassen Sie den Netzstecker des Gerätes niemals mit feuchten oder nassen Händen an. Es besteht die Gefahr eines lebensgefährlichen Schlages!
› Betreiben Sie dieses Produkt bitte nicht in einer eingeengten Räumlichkeit, wie zum Beispiel einem Bücherregal.
› Achten Sie während des Betriebes auf eine ausreichende Belüftung des Gerätes. Bedecken Sie die Lüftungsönungen nicht mit Gegenständen, wie z.B. durch Zeit­schriften, Tischdecken oder Vorhänge.
› Achten Sie auf einen ebenen Untergrund.
› Stellen Sie keine oenen Brandquellen, wie brennende Kerzen, auf dem Gerät oder in dessen Nähe ab.
› Beachten Sie, dass übermäßiger Schalldruck durch hohe Lautstärke bei Verwendung von Ohrhörern und Kopfhörern den Verlust des Hörsinns verursachen kann.
Lesen Sie vor der Benutzung des Gerätes bitte sorgfältig dieses Benutzerhandbuch und bewah­ren Sie dieses für zukünftige Fragestellungen auf. Durch das Benutzerhandbuch soll eine dauer­hafte und sichere Nutzung des Gerätes gewährleistet werden.
Dieses Benutzerhandbuch enthält Informationen zur Bedienung und Instandhaltung des Ge­rätes. Sollte ein Teil Wartung oder Instandsetzung benötigen, wenden Sie sich bitte an eine be­rechtigte Wartungsniederlassung.
› Beachten Sie auch die zusätzlichen Sicherheitshinweise in den einzelnen Kapiteln dieser Bedienungsanleitung.
› Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, welche an dieses Gerät angeschlossen werden/sind.
› Wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den korrekten Anschluss des Gerätes haben oder sich Fragen ergeben sollten, die nicht im Laufe dieser Bedie­nungsanleitung abgeklärt werden, wenden Sie sich an eine Fachkraft oder setzen Sie sich mit unserer technischen Auskunft in Verbindung.
› Verpackungen sind im Interesse des Umweltschutzes den jeweiligen Entsorgungs­systemen, wie z.B. dem Dualen System Deutschland, zuzuführen.
8
Kapitel 2 Sicherheitshinweise
Kapitel 2 Sicherheitshinweise
9
Das Gerät
3
Eigenschaften
› UKW- und MW-Radioempfang › Senderspeicher von bis zu 20 Senderspeichern je Band › Infrarot-Systemfernbedienung für die Bedienung des Tuners und als Systemfernbedienung für den CD-Player CD-1200M und den Verstärker A-1200 der 1200er Serie von X4-TECH
TU-1200 – Geräteübersicht
Vorderseite
10. Hauptschalter An/Aus: Dient zum Ein- und Ausschalten mit Netztrennung
11. LED-Kontrollanzeige: Leuchtet blau im angeschalteten Zustand, leuchtet rot im StandBy-Modus
Rückseite
1. Netzanschluss
1. Display/Anzeige
2. PRESET –: Wechselt zum vorherigen voreingestellten Sender
3. PRESET +: Wechselt zum nächsten voreingestellten Sender
4. MEMORY: Taste zum Abspeichern eines Senders
5. AUTO-Taste: Dient dem automatischen Suchlauf nach Sendern (etwa 3 Sek. drücken)
6. STR/MONO: Wechselt zwischen Zweikanal-Stereobetrieb und Einkanal-Monobetrieb
7. AM/FM: Wechselt zwischen UKW- und MW-Empfang
8. INFO: Drücken Sie diese Taste, um RDS-Informationen anzuzeigen.
9. Frequenz-Drehregler „TUNING“: Drehen Sie diesen Regler im Uhrzeigersinn, um die Frequenz zu steigern. Drehen Sie den Regler entgegen des Uhrzeigersinns, um die Frequenz zu senken.
2. Warnhinweis gegen elektronische Schläge
3. Cinch-Anschluss Stereo L/R zum Anschluss an den Verstärker
4. Anschlüsse für die Antennen (MW und UKW)
10
Kapitel 3 Das GerätKapitel 3 Das Gerät
11
Die Fernbedienung
Mit der beiliegenden Systemfernbe­dienung können Sie die Hauptfunk­tionen des X4-TECH TU-1200 (Tuner), des X4-TECH A-1200 (Verstärker) und des X4-TECH CD-1200M (CD-MP3-Pla­yer) bequem fernsteuern. Sollten Sie nur den Tuner erworben haben, ist ein Teil der Tasten für Sie ohne Funktion.
10. STR
Auswahl Zweikanalbetrieb Stereo
1
2
11. AUTO
Wählt einen automatischen Suchlauf aus (mindestens 3 Sek. lang drücken)
3
7
4
8
5
6
PRESET
10
11
9
Einlegen der Batterien in die Fernbedienung und Batteriehinweise
1. MUTE Lautlostaste
2. StandBy
Taste zum Ein- und Ausschalten des Gerätes (in den StandBy­ Betrieb)
3. AM/FM-Taste
Wechsel zwischen UKW- und MW­ Empfang
4. INFO-Taste
Auswahl der anzuzeigenden RDS-Informationen
5. Tune +/–
Einstellung der Empfangsfrequenz
6. Preset +/–
Auswahl der voreingestellten Sender
Tasten für CD-Player
Tasten für Verstärker
Mit der beiliegenden Systemfernbedienung können Sie die Hauptfunktionen des Tuners be­quem von dem Sessel aus fernsteuern.
INTR O
Einlegen der Batterien in die Fernbedienung
Nehmen Sie den Batteriefachdeckel an der Rückseite der Fernbedienung vorsichtig ab. Bitte legen Sie die Batterien so in die Fernbedienung ein, wie es in der Grak im Inneren der Fernbedienung angezeigt wird. Achten Sie auf die richtige Polung beim Einlegen. Der Betrieb der Fernbedienung mit Akkus ist im Prinzip möglich, wird aufgrund der schnelleren Selbstentladung von Akkus jedoch nicht empfohlen. Benötigt werden 2 Batterien vom Typ AAA. Stecken Sie den Batteriefachdeckel im Anschluss wieder vorsichtig auf das Batteriefach und drücken Sie ihn ein, bis dieser einrastet. Die nachfolgende Abbildung zeigt Ihnen, wie Sie die Batterien richtig einlegen:
Batterien gehören nicht in Kinderhände.

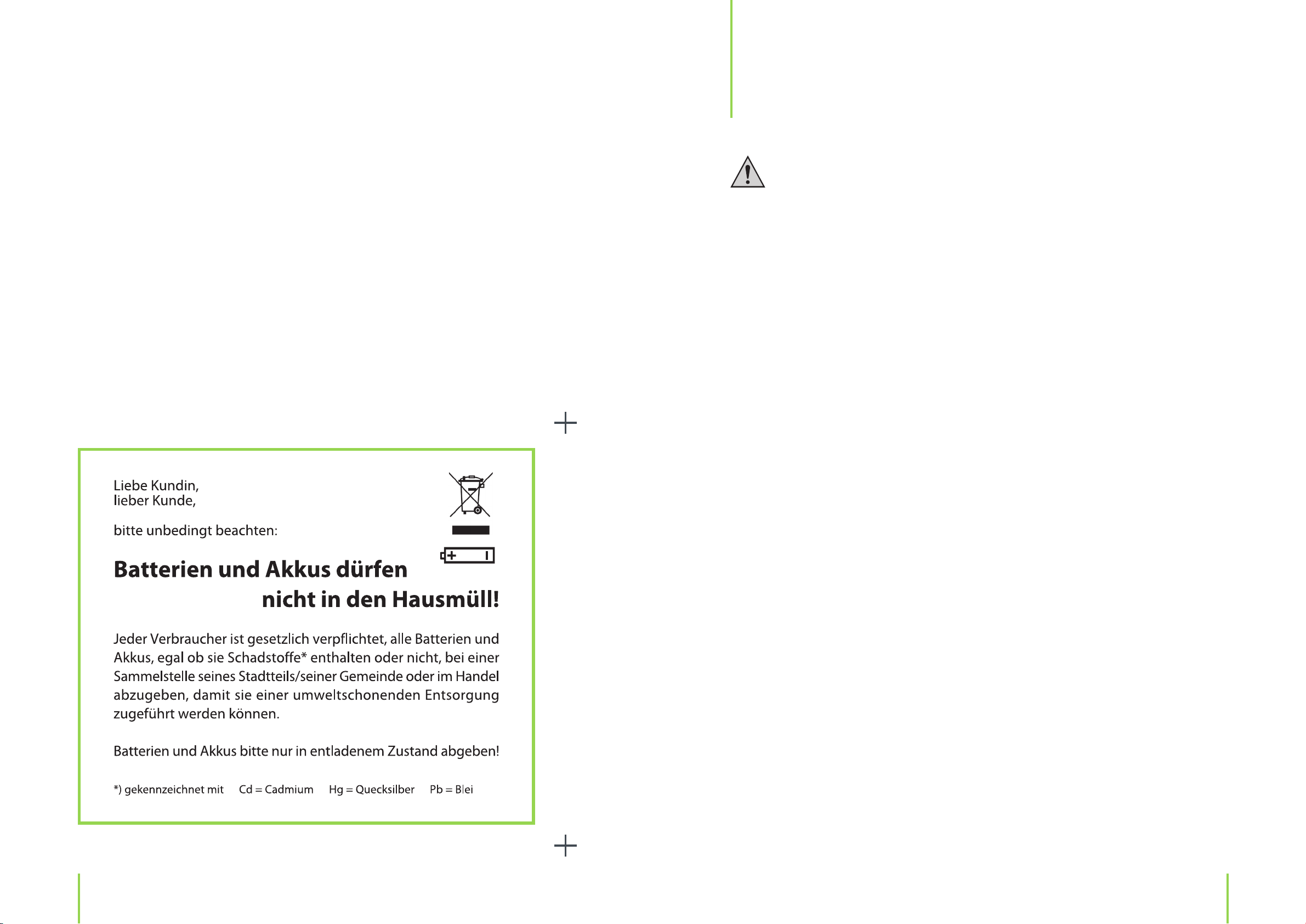

› Batterien sind Sondermüll und gehören nicht in den Hausmüll.
› Entfernen Sie Batterien bei längerer Nichtbenutzung der Fernbedienung.
7. Tastenfeld
Für die Direktwahl eines voreingestellten Senders
8. MONO
Auswahl Einkanalbetrieb Mono
9 . MEMORY
Dient dem Abspeichern von Sendern
12
› Lassen Sie Batterien nicht oen herumliegen. Es besteht die Gefahr, dass diese von Kindern oder Haustieren verschluckt werden. Suchen Sie in diesem Fall sofort einen Arzt auf.
› Achten Sie darauf, dass Batterien nicht kurzgeschlossen oder in das Feuer geworfen werden. Sie dürfen außerdem nicht aufgeladen werden. Es besteht Explosionsgefahr.
› Bitte befolgen Sie die Anweisung der Hersteller, falls Sie eine auadbare Batterie auaden möchten.
Kapitel 3 Das GerätKapitel 3 Das Gerät
13
Aufstellung
4
› Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Verätzungen verursachen. Benutzen Sie in diesem Fall geeignete Schutzhandschuhe.
› Wenn die Reichweite der Fernbedienung nachlässt oder die Fernbedienung nicht mehr richtig funktioniert, wechseln Sie die Batterien, wie oben beschrieben.
› Benutzen Sie nur Batterien vom Typ Alkaline für eine lange Batterielebensdauer.
› Mischen Sie niemals Batterien unterschiedlichen Ladezustandes, verschiedener Hersteller oder Batterien und Akkus miteinander.
› Es ist sicher zu stellen, dass das Gerät nach dem Gebrauch ausgeschaltet ist.
› Immer alle Batterien gleichzeitig austauschen.
› Batterie- und Gerätekontakte vor dem Einlegen bei Bedarf reinigen.
Berücksichtigen Sie bei der Wahl des Aufstellungsortes die Raumgegebenheiten, wie z.B. die Lage der nächsten Steckdose. Auch müssen direktes Sonnenlicht, Vibrationen, Staub, Hitze, Kälte und Feuchtigkeit vermieden werden. Ebenso dürfen sich keine starken Transformatoren oder Motoren in der Nähe des Gerätes benden.
› Wählen Sie einen stabilen, waagerechten und ebenen Untergrund.
› Achten Sie darauf, dass die Lüftungsschlitze des Gerätes frei bleiben und das Gerät nicht in beengten Verhältnissen steht.
› Bohren oder schrauben Sie zur Befestigung des Gerätes keine zusätzlichen Schrauben in das Gehäuse.
› Angesichts der Vielfalt der verwendeten Lacke und Polituren bei Möbeln ist es nicht auszu­schließen, dass die Gerätefüße, hervorgerufen durch eine chemische Reaktion, sichtbare Rück­stände auf den Möbeln hinterlassen könnten. Das Gerät sollte deshalb nicht ohne geeigneten Schutz auf Möbelächen gestellt werden.
14
Kapitel 3 Das Gerät
Kapitel 4 Aufstellung
15
Anschluss
Allgemeine Bedienung
5
Verbinden Sie die zumeist mit „Tuner“ (abhängig von Ihrem Verstärker) gekennzeichne­ten Anschlüsse auf der Rückseite Ihres Verstärkers mit den entsprechenden Cinchan­schlüssen an Ihrem Tuner. Diese sind mit „Signal Output“ auf der Geräterückseite ge­kennzeichnet.
Anschluss der Netzversorgung
Stellen Sie sicher, dass während des Anschlusses der TU-1200 von der Stromversorgung getrennt ist.
› Nach dem Anschluss stecken Sie den Netzstecker des Verstärkers in eine Steckdose (230 V~/50 Hz) des öentlichen Stromversorgungsnetzes.
6
Überprüfen Sie vor dem erstmaligen Einschalten nochmals alle Anschlüsse auf Richtigkeit.
Ein-/Ausschalten
› Drücken Sie die Taste „POWER“ am Gerät hinein. Das Gerät schaltet sich automatisch ein. Wenn Sie nun die Taste „POWER“ auf der Fernbedienung drücken, bendet sich das Gerät im StandBy­Modus. Durch erneuten Druck dieser Taste schalten Sie das Gerät wieder ein.
› Zum Ausschalten drücken Sie die Taste „POWER“ an dem Gerät, so dass diese herausragt.
Lautlos
Anschluss der Antennen
Die nachfolgende Grak zeigt die Anschlüsse der Antennen im Detail auf:
UKW-Antenne (Kabelantenne im Lieferumfang)
oder alternativ
Externe UKW-Antenne bzw. Hausanschluss (falls vorhanden)
MW-Loop­Antenne
oder alternativ
› Durch Drücken der „MUTE“-Taste können Sie den Ton stumm- oder wieder einschalten. So lang die Stummschaltung aktiviert ist, sind einige Funktionen des Gerätes nicht mehr nutzbar.
Bandauswahl
› Mit der Taste „FM/AM“ können Sie zwischen „UKW-Empfang “ und „MW-Empfang“ auswählen.
Betriebsart
› Mit der Taste „STEREO “ am Gerät oder „STR “auf der Fernbedienung wechseln Sie zwischen Mono- und Stereo-Betrieb.
16
Externe Loop­Antenne
Kapitel 6 Allgemeine BedienungKapitel 5 Anschluss
17
Sendersuche
Radio Data System (RDS)
› Drücken Sie die Taste „AUTO“ für 3 Sek., um einen automatischen Sendersuchlauf zu starten.
Speichern eines Senders
Ihnen stehen 20 Speicherplätze je Band (UKW + MW) für Ihre Lieblingssender zur Verfügung:
› Stellen Sie den gewünschten Sender mit dem Drehrad „Tuning“ oder der Fernbedienung („Tune + und –“) ein.
› Drücken Sie die Taste „MEMORY“. Das Gerät zeigt „SAVE 00“ an.
› Wählen Sie mit den Tasten „PRESET +/ –“ einen Speicherplatz aus, auf dem der ausgesuchte Kanal abgespeichert werden soll. Warten Sie 3 Sekunden – Ihre Auswahl wird automatisch ab­gespeichert und die Radiofrequenz ist einem Programmplatz zugeordnet.
› RDS ist eine Methode, Informationen mittels Radiosignal zu übertragen. Dies ist nur im FM­Bereich (UKW) möglich. Wenn der Sender diese Technik nutzt und das RDS-Signal stark genug ist, können diese Informationen auf dem Display angezeigt werden.
› Der TU-1200 bietet Ihnen die Möglichkeit, die folgenden RDS-Informationen zu nutzen. Sie wählen die unterschiedlichen Funktionen durch wiederholtes Drücken der Taste „INFO“ am Ge­rät oder auf der Fernbedienung aus.
1 x Drücken > PS › Anzeige Sendername 2 x Drücken > RDS Date › Anzeige des Datums 3 x Drücken > RDS Text › Anzeige Radiotext 4 x Drücken > FM › Ohne RDS 5 x Drücken > PTY › Anzeige Programmtyp
Programmwahl
Mit den Tasten „PRESET +/–“ auf der Fernbedienung können Sie einen der Programmplätze aus­wählen. Am Gerät können Sie den Senderplatz mit den Tasten „PRESET +/–“ auswählen.
› Alternativ dazu können Sie mit den Tasten „1 – 5“ und „5 +“ direkt einen Ihrer gespeicherten Sender auswählen.
› Die Tasten „1 – 5“ wählen Platz 1 – 5 aus. Vorheriges Drücken der Taste „5 +“ wählt jeweils die nächsten fünf Programmplätze aus.
Beispiel: Wenn Sie zweimal „5 +“ drücken und anschließend die „2“, wählen Sie Programmplatz 12 aus.
18
Kapitel 6 Allgemeine BedienungKapitel 6 Allgemeine Bedienung
19
Problembehandlung
7
Mit diesem Gerät haben Sie ein Produkt erworben, welches nach dem Stand der Technik gebaut wurde und betriebssicher ist. Dennoch kann es zu Problemen oder Störungen kommen.
Bevor Sie den Service anrufen, können Sie die folgenden Tipps anschauen:
Keine oder gestörte Tonausgabe.
› Prüfen Sie, ob alles richtig angeschlossen ist. › Prüfen Sie. ob alle Geräte der Wiedergabekette eingeschaltet und/oder angeschlossen sind. › Prüfen Sie, ob der richtige Eingang angewählt ist. › Prüfen Sie die Stellung des Lautstärkereglers.
Die Fernbedienung reagiert nicht.
› Überprüfen Sie, ob die Batterien richtig herum eingelegt sind. › Die Batterien sind entladen. Tauschen Sie diese aus. › Richten Sie die Fernbedienung auf den Sensor und betätigen Sie diese. › Entfernen Sie Objekte zwischen der Fernbedienung und dem Sensor. › Benutzen Sie die Fernbedienung nicht weiter als 8 m vom Gerät entfernt.
Keine Taste funktioniert mehr (sowohl beim Gerät und/oder der Fernbedienung).
› Schalten Sie das Gerät aus und wieder ein. Alternativ schalten Sie das Gerät aus, trennen es von der Stromversorgung und verbinden es wieder. (Das Gerät könnte evtl. nicht funktionieren aufgrund von Blitzschlag, statischer Elektrizität oder anderen externen Faktoren.)
Der Empfang ist verrauscht.
› Die Empfangsfrequenz ist nicht optimal eingestellt. › Die Antenne ist falsch ausgerichtet. › Es wird ein schwacher Sender empfangen und die FM-Betriebsart steht auf Stereo.
RDS-Daten können nicht empfangen werden.
› Der Sender strahlt keine RDS-Daten aus. › Der Empfang ist zu schlecht. Ändern Sie die Position der Antenne.
Sollten alle Maßnahmen nichts helfen, achten Sie darauf, dass Reparaturen ausschließ­lich durch einen autorisierten Fachmann durchzuführen sind. Versuchen Sie niemals, Ihr Gerät selbst zu reparieren.
Ein Kanal funktioniert nicht.
› Es hat sich ein Cinchkabel von dem Quellgerät oder dem Verstärkereingang gelöst. › Ein Lautsprecherkabel hat sich aus den Lautsprecherklemmen gelöst.
Es tritt ein Brummen auf.
› Der Eingang des Verstärkers wird mit einem zu großen Signal angesteuert. › Die Lautstärke ist zu hoch eingestellt, die Lautsprecher verzerren. › Die Bässe oder Höhen sind zu hoch eingestellt. › Die Masseverbindung der Masseklemme besteht nicht oder hat sich gelöst (nur bei Phonowie­dergabe). › Ein Cinchkabel ist defekt.
Es treten Verzerrungen auf.
› Der Eingang des Verstärkers wird mit einem zu großen Signal angesteuert. › Die Lautstärke ist zu hoch eingestellt, die Lautsprecher verzerren. › Die Ansteuerquelle ist ein Hochpegelgerät und wurde fälschlicherweise an den Phonoeingang an dem Verstärker angeschlossen.
20
Kapitel 7 ProblembehandlungKapitel 7 Problembehandlung
21
Instandhaltung und Umgang mit dem Gerät
8
Überprüfen Sie regelmäßig die technische Sicherheit des Gerätes, zum Beispiel auf Beschädi­gung der Netzleitung und des Gehäuses.
Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät au­ßer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Vergessen Sie nicht, den Netzstecker aus der Netzdose zu ziehen und gegebenenfalls die Netzdose vorher stromlos zu schalten.
Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn: › das Gerät oder die Netzleitung sichtbare Beschädigungen aufweisen › das Gerät nicht mehr arbeitet › nach längerer Lagerung unter ungünstigen Verhältnissen › nach schweren Transportbeanspruchungen.
Bevor Sie das Gerät reinigen oder warten, beachten Sie unbedingt folgende Sicherheitshinweise:
Bei dem Önen von Abdeckungen oder Entfernen von Teilen können spannungsfüh­rende Teile freigelegt werden.
Saubermachen des Geräts
› Benutzen Sie ein weiches, trockenes Tuch, um das Gerät zu reinigen. Falls das Gerät stark ver­schmutzt ist, verwenden Sie ein weiches Tuch mit einer milden Reinigungslösung. › Benutzen Sie keine starken Lösungsmittel, wie Alkohol, Benzin oder Verdünner, da diese das Gehäuse beschädigen können.
Entsorgen Sie das unbrauchbare Gerät gemäß den geltenden gesetzlichen Vorschriften.
› Vor einer Wartung oder Instandsetzung muss das Gerät von allen Spannungsquellen getrennt werden.
› Kondensatoren in dem Gerät können noch geladen sein, selbst wenn dieses von allen Span­nungsquellen getrennt wurde.
› Eine Reparatur darf nur durch eine Fachkraft erfolgen, die mit den damit verbundenen Ge­fahren beziehungsweise einschlägigen Vorschriften vertraut ist.
› Zum Verschicken des Geräts bewahren Sie bitte den Originalkarton und das Verpackungsmate­rial auf. Sollten Sie das Gerät verschicken müssen, packen Sie es so in den Karton zurück, wie Sie es gekauft haben, um Schäden zu vermeiden. Bewahren Sie auch diese Bedienungsanleitung auf und geben Sie diese gegebenenfalls mit an Dritte weiter. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung.
Sauberhalten der Außenhülle
› Benutzen Sie keine üchtigen Flüssigkeiten, wie z.B. Insektenspray, in der Nähe des Gerätes. › Lassen Sie keine Gummi- oder Kunststoprodukte für längere Zeit in Kontakt mit dem Gerät. Ansonsten können diese Spuren hinterlassen.
22
Kapitel 8 Instandhaltung und Umgang mit dem Gerät Kapitel 8 Instandhaltung und Umgang mit dem Gerät
23
Produkteigenschaften
9
Technische Daten
Senderspeicher
› Speichert bis zu 20 Senderplätze im UKW-Frequenzbereich › Speichert bis zu 20 Senderplätze im MW-Frequenzbereich
Frequenzbereiche
› UKW 87,5 – 108 MHz › MW 522 kHz – 1611 kHz
Ausgänge › Stereo-Out Cinch-Anschlüsse › Antenne UKW 75 Ohm › Antenne AM-Loop
Allgemein › Netzspannung: 230 V~/50 Hz › Max. Leistung: 20 Watt › Abmaße (inkl. Standfüße): 430 x 302 x 80 mm › Gewicht: 3,65 kg › Fernbedienung: Systemfernbedienung, dient auch der Bedienung des CD-1200M und des A-1200
Service
Bei Fragen wenden Sie sich bitte an Ihren Fachhändler oder an unsere Service-Hotline:
Hotline: (0 53 02) 8 06-450 Adresse: x-services.eu gmbh Serviceabteilung X4-TECH Brackestraße 3 · 38159 Vechelde/Germany
Informationen und Updates unter: http://www.x4-tech.de
› X4-TECH übernimmt keine Gewähr für die Richtigkeit der Inhalte dieser Bedienungsanleitung.
› Der Inhalt dieser Bedienungsanleitung kann ohne vorhergehende Ankündigung geändert werden.
› Alle genannten Marken sind Eigentum von X4-TECH oder der jeweiligen Rechtsinhaber.
© 2009 X4-TECH Alle Rechte vorbehalten.
Lieferumfang
› X4-TECH Tuner TU-1200 › Antenne für UKW-Empfang (Kabelantenne) › Antenne für den MW-Empfang (Loop-Antenne) › RCA-Kabel › Fernbedienung › Batterien › Service-Begleitschein › Benutzerhandbuch
24
Kapitel 9 Produkteigenschaften
Hersteller
x-peer.de GmbH Brackestraße 3 · 38159 Vechelde/Germany Internet: www.x-peer.de · E-Mail: info@x-peer.de
25
Version 1.1 – 8/2009
www.x4-tech.de
Loading...
