Page 1
UNIDOM VS306
Mode d’emploi
& Manuel d’installation
UD - UNIVERSEL DOMAVENIR - www.u-d.fr
Page 2
Transmetteur Audio - Vidéo sans fil
VS306
Vous venez d’acquérir un appareil de haute technologie. L’émetteur & le récepteur
VS306 vous permet de transmettre et recevoir des images en couleur et un son de
qualité stéréo même à travers les plafonds et les cloisons.
La mise en service de cet apppareil nécessite la lecture attentive de ce mode
d’emploi même si l’appareil a déjà été mis en service par un tiers.
Descrirtif de la télécommande voir son propre manuel.
Vous y trouverez toutes les informations et explications nécessaires pour utiliser
l’appareil. Dans le cas où des problèmes surviendraient, informez immédiatement
votre revendeur.
Conservez ce mode d’emploi pour vous y reporter ultérieurement.
Sommaire
1. Description générale : utilisation, précautions d’emploi et garantie p2
2. Transmission de signaux A/V et commande des appareils p3
3. Le Pack UNIDOM VS306 et ses accessoires p4
4. L’émetteur / transmitter VS306E p5
5. Branchement de l’émetteur / transmitter VS306E p5 - 6
6. Le récepteur / receiver VS306R p7
7. Branchement du récepteur / receiver VS306R p7 à 9
8. Possibilités de fonctionnement p9 - 10
9. Dépannage p11
10.Données techniques et agrément p12
Page 1
Page 3
1. Description générale
Utilisation prévue
L’émetteur/transmitter & le récepteur/receiver sont conçus pour fonctionner dans un local
sec, en intérieur.
Les conditions d’humidité et de température extrêmes doivent être évitées.
L’alimentation s’effectue par des blocs d’alimentation 12V fournis. Utilisez uniquement les
accessoires d’alimentation prévus.
L’appareil est homologué CE. Il est également conforme aux directives sur les basses tensions.
Précaution d’emploi
Tout maniement incorrect expose l’utilisateur à des risques d’accidents électriques.
En cas de défaillance de l’alimentation, l’appareil doit être immédiatement mis hors service.
Pour éviter les dommages dûs à la foudre, l’appareil doit être débranché du secteur en cas
de menace d’orage. Cette précaution s’applique également lorsque l’appareil reste inutilisé
pendant une période prolongée.
ATTENTION : le TRANSMETTEUR AUDIO-VIDEO VS306 NE DOIT PAS ETRE UTILISE
A L’EXTERIEUR.
Si toutefois vous décidez, à vos risques, de l’utiliser à l’extérieur,
protéger l’appareil des projections d’eau.
Garantie limitée
La garantie s’applique aux matériels contenus dans le Pack VS306 (émetteur/transmitter,
récepteur/receiver, télécommande universelle et accessoirs), néanmois elle ne couvre pas
l’adjonction de nouveaux codes de la télécommande ZAP311 ceci concernant tous appareils audio-visuels commercialisés après la date d’achat du transmetteur audio-vidéo VS306.
L’ouverture des blocs secteur est proscrite. Toute intervention de contrôle sur l’appareil doit
être réalisée par un technicien compétent.
Le produit ne doit pas être modifié ou démonté. Les instructions de sécurité et de montage
doivent être respectées.
Les pièces défectueuses doivent être remplacées par des pièces détachées d’origine.
Les valeurs électriques caractéristiques doivent être systématiquement respectées,
notamment pour la tension de service de l’appareil et des accessoires
En cas de dommages imputables au non respect du mode d’emploi ou des clauses précédentes, la garantie ne s’applique pas, et nous ne pouvons être tenu responsable des préjudices ainsi causés.
Page 2
Page 4
2. Transmission de signaux audio et video
Les signaux audio et vidéo sont transmis dans la plage de 2.4 GHz par l’émetteur au récepteur.
Selon le nombre et l’épaisseur des parois à traverser, la distance de transmission entre
émetteur et récepteur peut aller jusqu’à 30 m, alors qu’elle pourra atteindre jusqu’à 100 m
en champs libre et selon les conditions environnantes.
Commande à distance des appareils audiovisuels par la
télécommande d’origine
Si l’on oriente la télécommande d’origine en direction de la fenêtre infrarouge du récepteur/
receiver, les signaux infrarouge de la télécommande sont convertis en signaux radio HF.
Ces signaux sont transmis dans la plage des 433 MHz à l’émetteur/transmitter qui les
reconvertit en signaux infrarouges pour la commande à distance des appareils audiovisuels.
Ces signaux infrarouges sont acheminés, via le renvoi infrarouge IR jusqu’à l’appareil
audiovisuel correspondant (ex. récepteur satellite SAT ).
Pour que l’appareil, exemple le récepteur SAT, puisse être commandé à distance pour
sélectionner le programme, le renvoi infrarouge IR doit être placé entre 20 et 30 cms face
aux appareils à commander.
A l’aide du mode d’emploi de l’appareil à commander, définir l’emplacement du renvoi
infrarouge IR, le positionnement doit s’effectuer par essais successifs.
Une fois placé, le renvoi infrarouge IR permet de commander plusieurs appareils différents,
par exemple un récepteur satellite (SAT, TPS ou CANAL Satellite) et un magnétoscope
(VCR).
Vous aurez ainsi la possibilité de commander l’ensemble à l’aide des télécommandes
d’origine.
Pour faciliter les commandes à distance nous vous conseillons d’utiliser une télécommande
universelle (consulter votre revendeur ou visitez notre site internet www.unidom.fr)
Page 3
Page 5

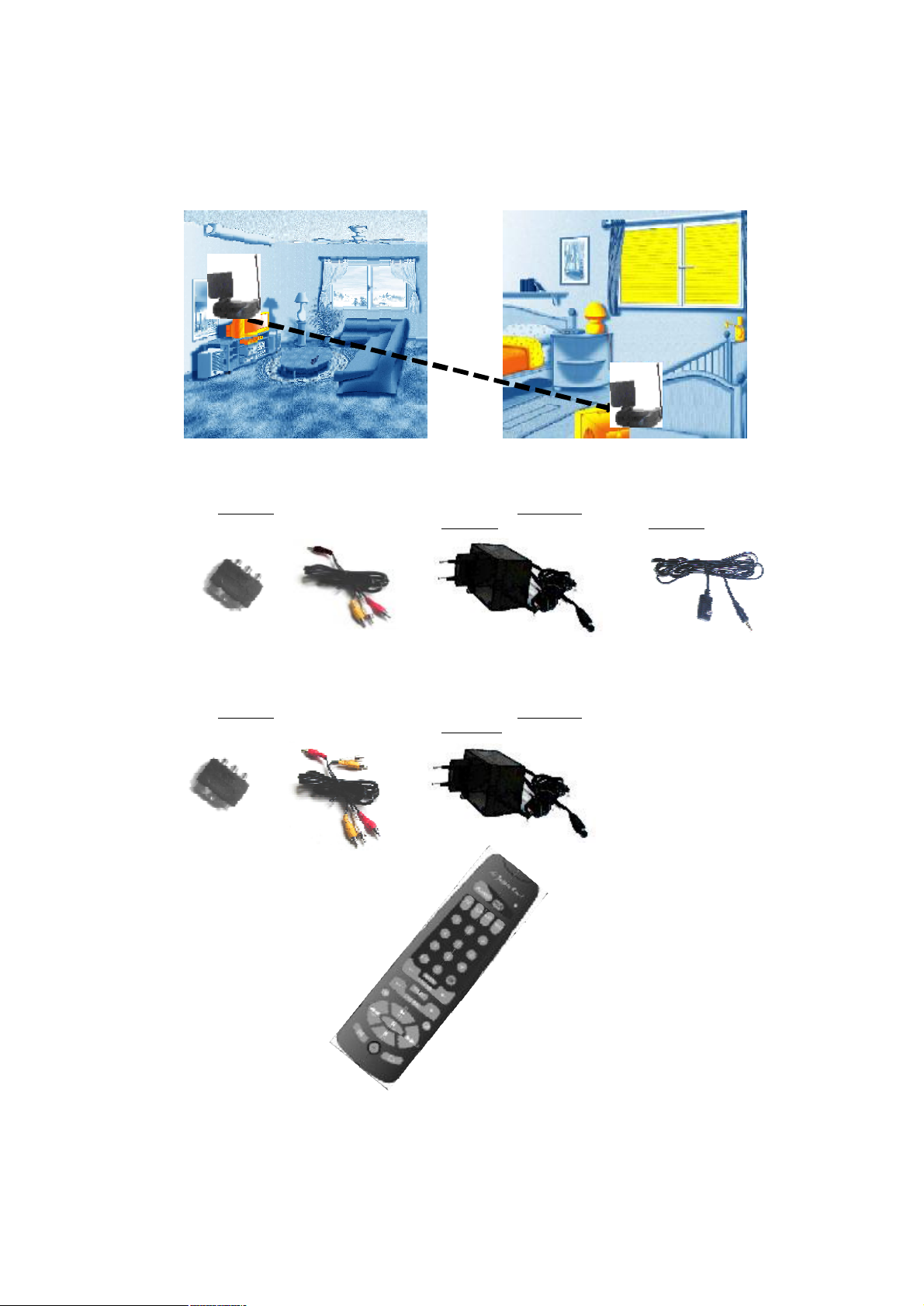

Emetteur/transmitter
Ses accessoires spécifiques
Prise spécifique RCA/Péritel Emetteur/transmitter avec son câble
RCA/DIN
Récepteur/receiver
Ses accessoires spécifiques
Prise spécifique RCA/Péritel Récepteur/
receiver avec son câble RCA/RCA
Télécommande
Universelle
Alimentation 12V/200mA
spécifique Emetteur/transmitter
Alimentation 12V/500mA
spécifique Récepteur/receiver
Renvoi Infrarouge IR
spécifique Emetteur/
transmitter
Voir le manuel correspondant
Page 4
Page 6

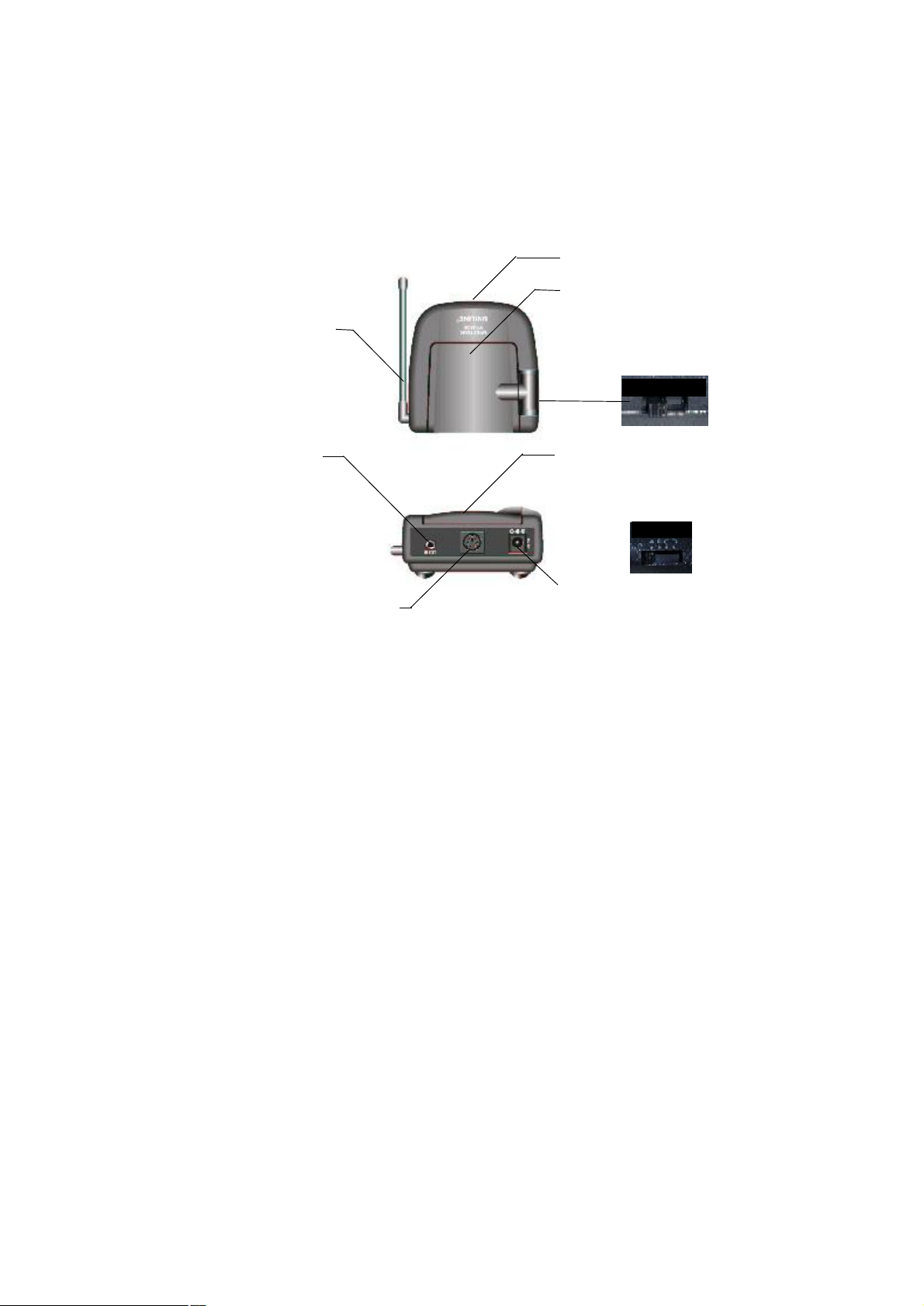

4. L’émetteur/transmitter VS306E
UNIDO
M
1. Antenne radio
Elle reçoit les signaux infrarouges de la télécommande
envoyés par le récepteur
4. Témoin d’alimentation
5. Antenne de transmission
Envoie le signal Audio/Vidéo
dans la plage de 2.4 GHz au
récepteur
6. Interrupteur marche/arrêt
Marche/ Arrêt
2. Prise pour renvoi
Infra-Rouge IR
VS 301 E
UNIDOM
3.Prise d’entrée du câble RCA/DIN
7. Sélecteur de canaux
Situé en dessous de l’antenne, le canal choisi doit être
identique à celui du récepteur
CANAL
CANAL
8. Prise d’alimentation
secteur
Connecter l’alimentation
12V/200mA
5. Branchement de l’émetteur/transmitter VS306E
Tout appareil audiovisuel peut être branché au moyen des câbles adaptateurs correspondants
(adaptateur RCA/Péritel fourni).
L’émetteur/transmitter peut transmettre via la prise RCA/DIN tous les signaux Vidéo
Composite PAL, SECAM, NTSC en provenance de VCR, DVD, DVD de PC, Caméra, etc.
ATTENTION: tous autres signaux (S-Vidéo, YUV) entraîneront une détérioration de la
transmission (image brouillée ou en noir et blanc). Consultez votre revendeur pour, soit
reconfigurer la sortie en Vidéo Composite, soit pour acheter l’adaptateur approprié.
Branchement:
1. Brancher les connecteurs RCA du câble de raccordement, dans les prises Audio/Vidéo
de la prise spécifique RCA/Péritel. Brancher l’autre extrémité du cable (prise DIN) sur
l’émetteur/transmitter.
ATTENTION: respecter les codes couleurs entre le câble RCA et la prise RCA/Péritel.
2. Relier la prise spécifique RCA/Péritel à l’appareil qui fournit les signaux (marquée
TRANSMITTER ou EMETTEUR). Respecter le sens de branchement de la prise péritel.
CONSEIL : Ne forcez pas sur les branchements. Le non respect des couleurs peut conduire
à la détérioration de l’appareil.
Page 5
Page 7
3. Régler le canal sur A, B, C ou D à l’aide du sélecteur de canaux.
ATTENTION : Le canal doit être identique (sur A, B, C ou D) sur l’émetteur/transmitter et le
récepteur/receiver pour qu’ils fonctionnent ensemble.
4. Brancher le bloc d’alimentation de l’émetteur/transmitter sur le secteur et le raccord 12V
dans la prise prévue à cet effet. Utiliser exclusivement le bloc d’alimentation correspondant
à l’émetteur (12V/200mA).
5. Brancher l’émetteur/transmitter vidéo correctement (ex: sur le téléviseur) et orientez
l’antenne de 2,4 GHz en direction du récepteur/receiver vidéo de façon a obtenir la meilleure
image possible.
6. Placer l’interrupteur marche/arrêt en position «MARCHE».
7. Brancher le renvoi infrarouge IR dans la prise correspondante et placer l’autre extrémité
(la LED) entre 20 et 30 cms face aux appareils à commander. (voir FIGURE 1)

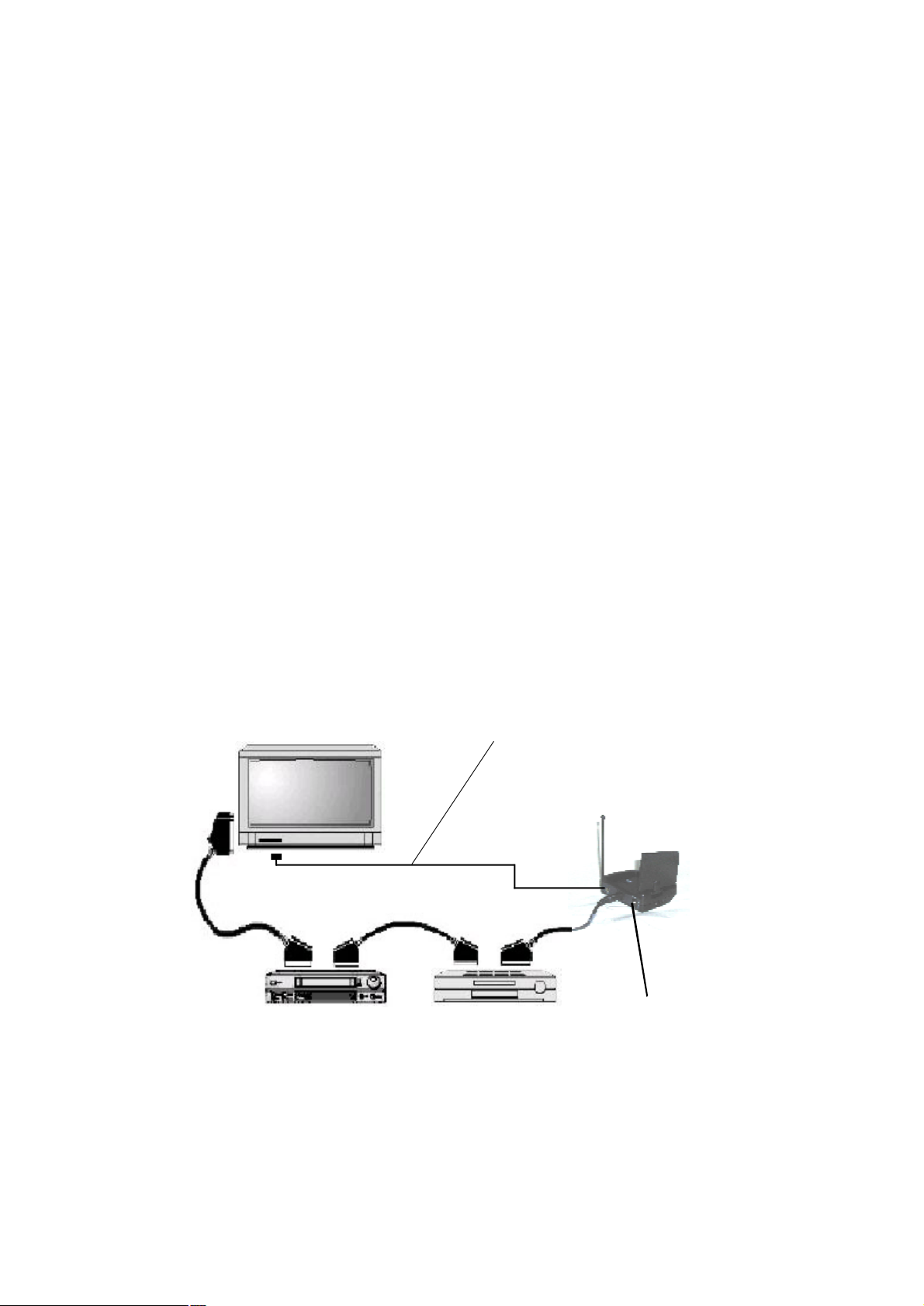

Branchement avec plusieurs appareils Audio/Vidéo:
Si vous souhaitez transmettre les signaux de plusieurs appareils (récepteur Sat, magnétoscope, lecteur de disques vidéo, etc.), tous les appareils doivent être montés en ligne.
(voir FIGURE 1)
Raccorder l’émetteur/transmitter aux prises «line out» (sortie péritel) du dernier appareil.
Si le téléviseur possède plusieurs prises péritels, branchez l’emetteur/transmitter sur la
prise non dédiée à un quelconque décodeur.
Téléviseur Principal
AV1
AV2/LINE OUT
Magnétoscope/VCR
Connecter le renvoi infrarouge IR
dans l’émetteur/transmitter
VS306E puis positionner la tête IR
à 20, 30 cm de la partie translucide de l’appareil (en face de la
LED réceptrice)
Emetteur/transmitter
VS306E
Alimentation
12V/200mA
DVD
FIGURE 1
Page 6
Page 8

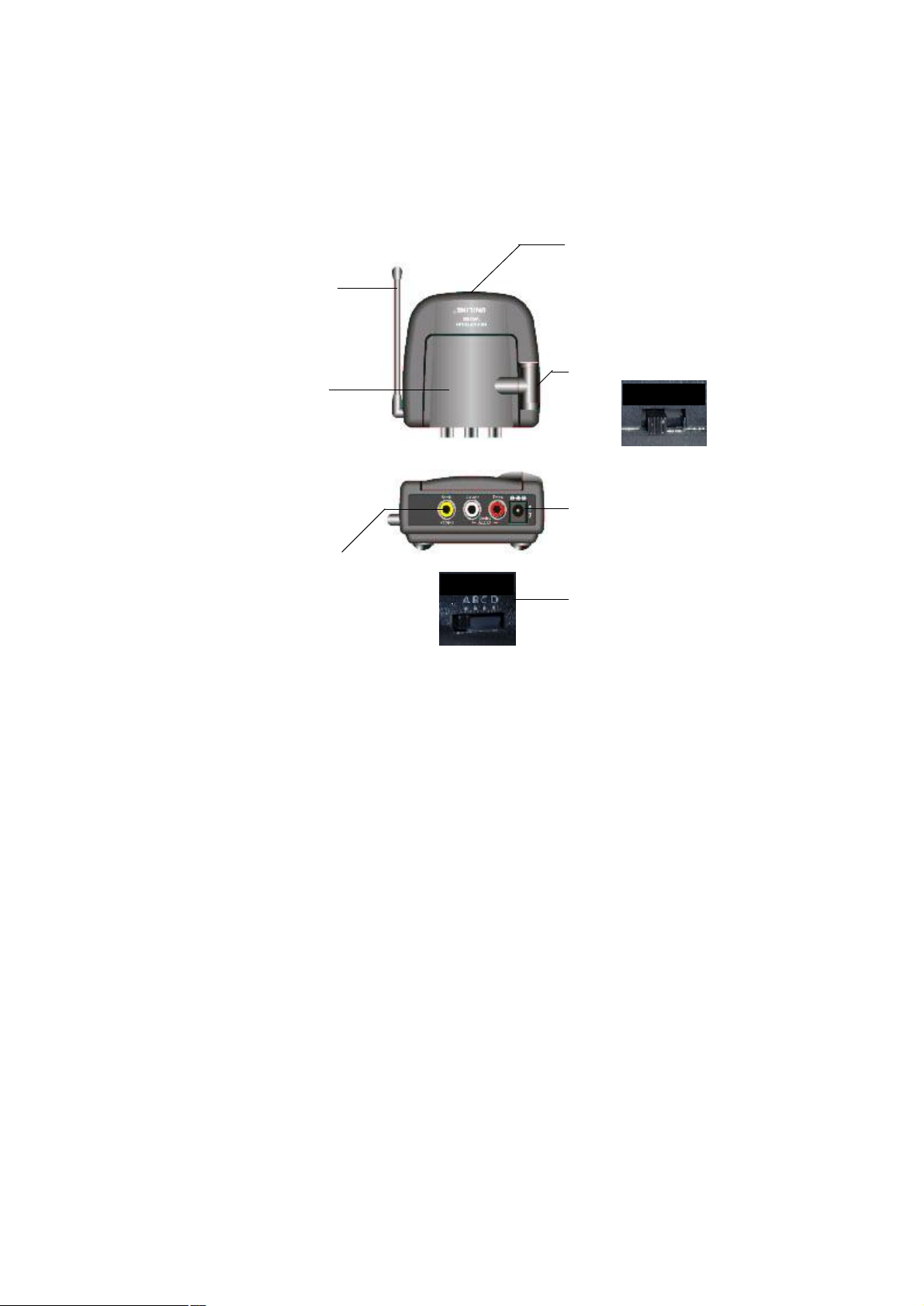

6. Le récepteur/receiver VS306R
1. Antenne de commande
Elle émet les signaux infrarouges de commande en
433 MHz de la télécommande universelle ou
d’origine
2. Antenne de réception
Reçoit le signal Audio/Vidéo
dans la plage de 2.4 GHz de
l’émetteur/transmitter
3. Prises de sortie RCA.
Bien respecter les codes couleurs lors du branchement du
câble RCA/Péritel.
M
CANAL
UNIDO
4. Fenêtre Infrarouge (oeil IR)
La télécommande doit être
orientée vers cet oeil pour la
commande à distance des
appareils source (VCR, DVD,
TPS, C-SAT)
5. Interrupteur marche/arrêt
Marche/ Arrêt
6. Prise d’alimentation
secteur
Connecter l’alimentation
12V/500mA
7. Sélecteur de canaux
Situé en dessous du récepteur, le canal choisi doit être
identique à celui de l’émetteur.
7. Branchement du récepteur/receiver VS306R
Branchement:
1. Brancher les connecteurs RCA du câble de raccordement dans les prises du récepteur/
receiver.
ATTENTION: respecter les codes couleurs entre le câble RCA et la prise RCA/Péritel.
2. Relier à l’aide de la prise spécifique RCA/Péritel (marquée RECEIVER ou RECEPTEUR)
la télévision. Respecter le sens de branchement de la prise péritel.
CONSEIL : Ne forcez pas sur les branchements. Si vous utilisez un câble RCA (accessoire)
pour le raccordement, la couleur du connecteur doit être la même que celle des prises de
l’appareil. Le non respect des couleurs peut conduire à la détérioration de l’appareil.
3. Régler le canal sur A, B, C ou D à l’aide du sélecteur de canaux.
4. Brancher le bloc d’alimentation du récepteur/receiver sur le secteur et le raccord 9V dans
la prise prévue à cet effet. Utiliser exclusivement le bloc d’alimentation correspondant au
récepteur (12V/500mA).
IMPORTANT : Le canal doit être identique (sur A, B, C ou D) sur l’émetteur/transmitter et le
récepteur/receiver pour qu’ils fonctionnent ensembles.
Page 7
Page 9

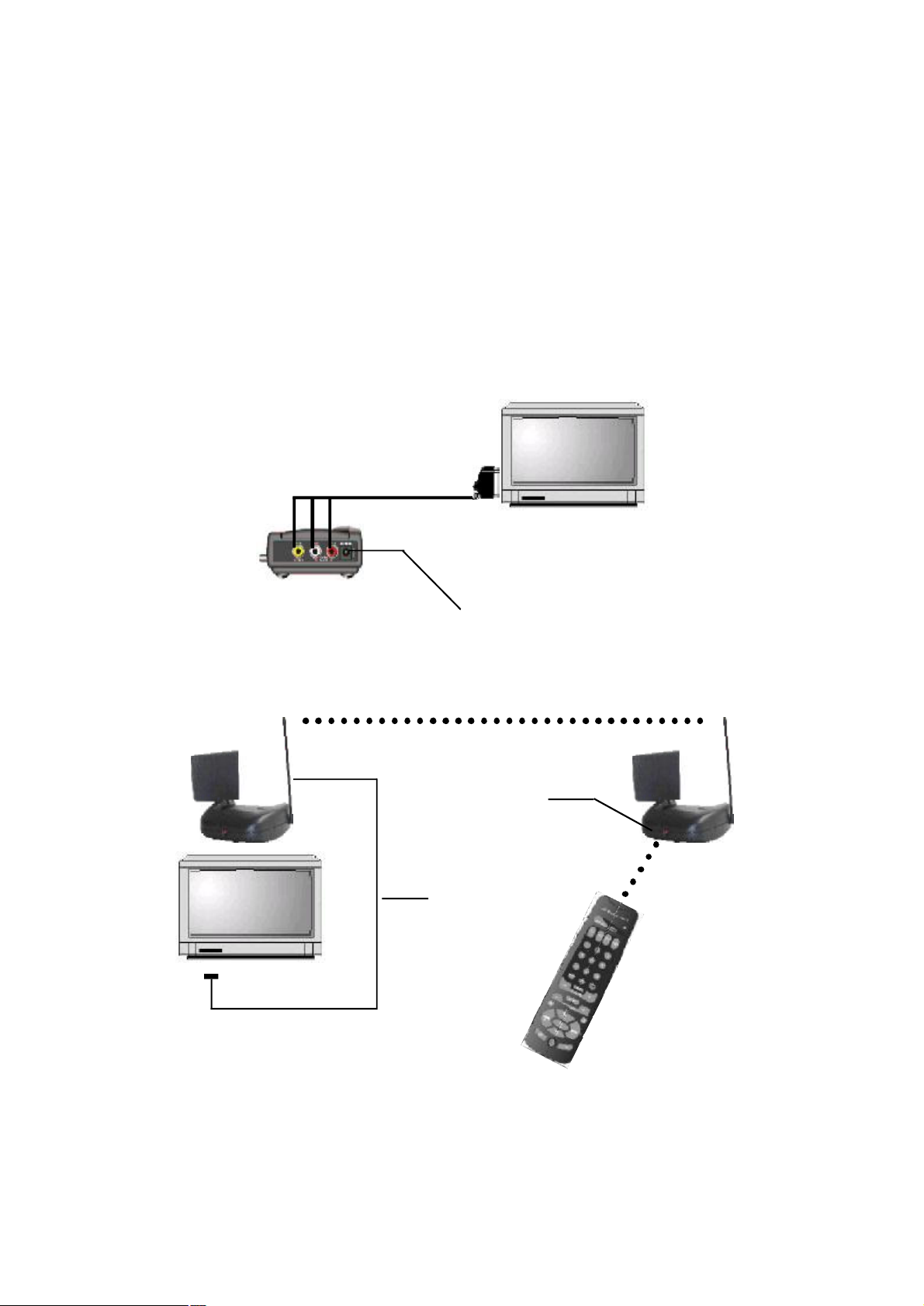

5. Brancher le récepteur/receiver vidéo correctement (ex: sur le téléviseur) et orienter
l’antenne de 2,4 GHz en direction de l’émetteur/transmitter vidéo.
6. Placer l’interrupteur marche/arrêt en position «MARCHE».
Pour commander à distance un appareil (magnétoscope, SAT, DVD, autres), orienter la
télécommande universelle, ou celle d’origine, vers la fenêtre infrarouge (oeil IR) du récepteur/
receiver (panneau avant). (Voir figure 3)
Téléviseur Déporté
VR30E
UNILINE
Emetteur
Récepteur/receiver
VS306R
Alimentation
12V/500mA
Figure 2
Fenêtre infrarouge
oeil IR
Récepteur
Renvoi infrarouge
IR
Figure 3
Page 8
Page 10

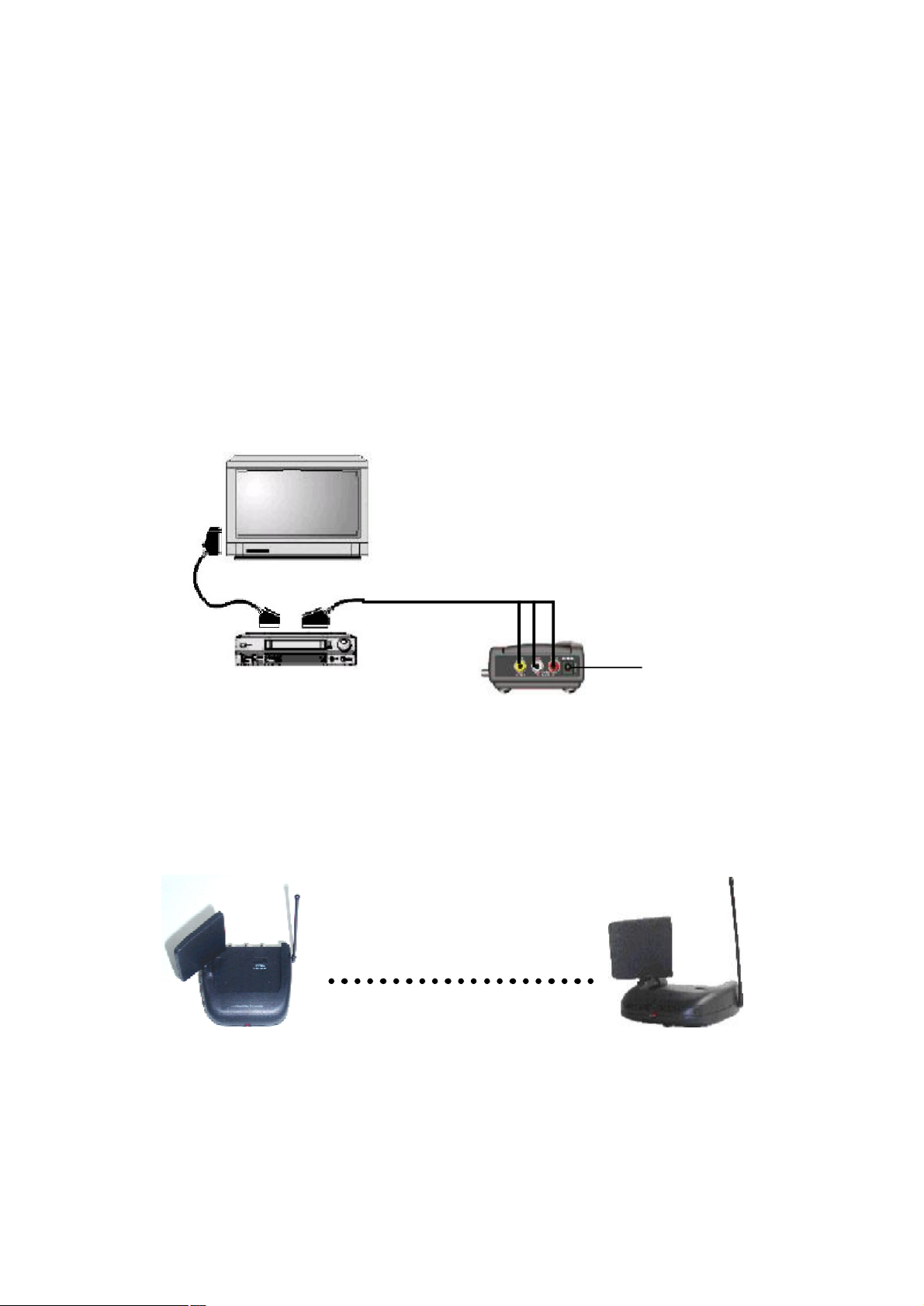

Branchement du récepteur/receiver au téléviseur avec magnétoscope
Si vous souhaitez renvoyer le signal Audio/vidéo vers un magnétoscope, branchez le
récepteur/receiver aux prises d’entrée Audio/vidéo ou péritel du magnétoscope.Vous pouvez
ainsi enregistrer le programme reçu et/ou le regarder en même temps sur le téléviseur.
Orienter la télécommande universelle, ou celle d’origine du magnétoscope, vers la fenêtre
infrarouge (oeil IR) du récepteur/receiver (panneau avant).
Téléviseur Déporté
AV1 AV2/LINE OUT
Alimentation
Magnétoscope/VCR
12V/500mA
Récepteur/receiver
VS306R

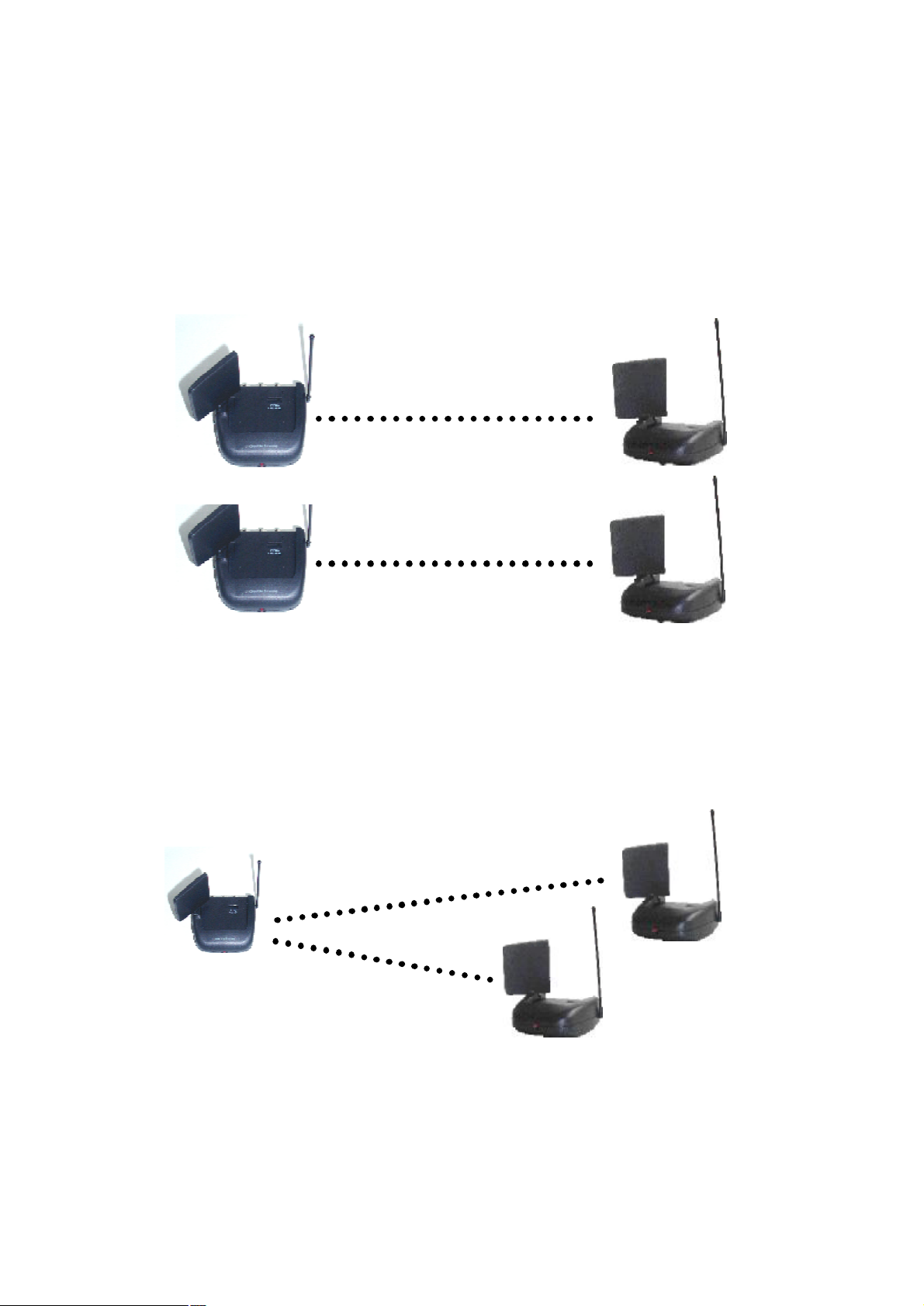

8. Possibilités de fonctionnement
Réglage précis de l’émetteur/transmitter
L’émetteur/transmitter est capable de transmettre des signaux Audio/Vidéo jusqu’à une
distance de 100 m (zone dégagée). Un mur ou un plancher en béton représente un obstacle
à la transmission et limite, par conséquent, la portée de transmission du système. La portée
moyenne dans une habitation est de 30m
Emetteur Récepteur
Page 9
Page 11
Le meilleur résultat de transmission est obtenu lorque les antennes de l’émetteur/transmitter
et du récepteur/receiver se font face.
Fonctionnement en parallèle de plusieurs émetteurs/receiver :
Le réglage des différents canaux (A à D) permet de faire fonctionner jusqu’à 4 émetteurs/
transmitter dans un même lieu.
(exemple : canal A,B,C ou D)
ex : CANAL A
Récepteurs
Emetteurs
Récepteurs
ex : CANAL B
Possibilités d’extension de l’émetteur/transmitter :
Un émetteur/transmitter peut être associé à plusieurs récepteurs/receiver , distribuant l’image
sur plusieurs téléviseurs déportés.
Nota : Seule 1 chaîne est transmise et celle-ci sera visible sur tous les téléviseurs déportés.
1 émetteur/transmitter vers 2 récep-
teurs/receiver (vendus séparement)
Récepteurs
Emetteur
Page 10
Page 12
Dépannage
Qualité d’image médiocre
Pas de réception
Difficulté pour
changer de chaîne
1. Les réflections du signal peuvent quelquefois affecter la
qualité de la transmission. Déplacer d’un centimètre ou deux
l’émetteur/transmitter ou le récepteur/receiver afin
d’améliorer la transmission.
2. Orienter la parabole de l’émetteur/transmitter en direction
de celle du récepteur/receiver.
3. Changer à l’identique le canal (soit A, B, C ou D) sur
l’émetteur/transmitter et le récepteur/receiver.
Vérifier que le voyant rouge (LED sur émetteur) reste
constament allumé lors de l’émission / réception
1. Vérifier que les canaux (A,B,C ou D) sont bien identiques
sur chacun des émetteurs/transmitter et récepteurs/receiver
et que la touche A/V de la télécommande a été
préalablement appuyée.
2. L’épaisseur des murs et des plafonds peuvent réduire
considérablement l’émission / réception. Diminuez la
distance entre l’émetteur/transmitter et récepteur/receiver et
orientez les paraboles face à face.
3. Vérifier que vous n’avez pas interverti les prises Péritel.
Chaque Péritel est identifiée pour correspondre soit à
l’émetteur/transmitter soit au récepteur/receiver.
1. Si vous utilisez un casque RF ou tout autre matériel du
même type en complément de l’émetteur/transmitter et sur
la même fréquence, alors la réception sera réduite de façon
significative.
2. Vérifier que vous avez bien installé l’extension infrarouge
IR tel que décrit dans le manuel d’origine de l’émetteur/
transmitter. Pointer votre télécommande en direction du
récepteur/receiver et changer de chaîne.
Problèmes liés à la télécommande universelle ZAP311
1. Reportez vous au manuel de la télécommande universel
ZAP311
Page 11
Page 13
Données techniques
Emetteur/transmitter
Tension de service : Bloc d’alimentation 230V AC/12V DC 200mA
Emetteur : 4 canaux
canal A : 2.411 GHz
canal B : 2.433 GHz
canal C : 2.453 GHz
canal D : 2.473 GHz
Bande passante : 18.0 MHz
Puissance émise : 10 mW
Récepteur : 433.92 MHz
Raccordement AV : Prise RCA/Péritel
Modulation : FM
Signal d’entrée vidéo : 1Vpp (type)
Signal d’entrée audio : 1 Vpp (type)
Impédence d’entrée vidéo : 75 ohms
Impédence d’entrée audio : 600 ohms
Dimensions (L x H x P) : 135 x 100 x 140 mm
Poids : 175g
Récepteur/receiver
Tension de service : Bloc d’alimentation 230V AC/12V DC 500mA
Récepteur : 4 canaux
canal A : 2.411 GHz
canal B : 2.433 GHz
canal C : 2.453 GHz
canal D : 2.473 GHz
Raccordements AV : Prise RCA/Péritel
Signal de sortie video : 1 Vpp (type) 75 ohms
Signal de sortie audio : 1 Vpp (type) 600 ohms
Modulation UHF : canal 36/ 591.25 MHz
Canal de télécommande : 433.92 MHz,
Dimensions (L x H x P) : 135 x 100 x 140 mm
Poids : 175 g
audio et vidéo
audio et vidéo
+/- 500 kHz
1 mW de puissance émise
Module infrarouge 1 tête
Renvoi de commande infrarouge à 1 tête et prise Jack
Déclaration de Conformité CE
UNIVERSEL DOMAVENIR, 2, rue andré ampère - BP42 - 77130
MONTEREAU, déclarons sous notre entière responsabilité que les
produit suivants:
GIGAVIDEO (Marque UNIDOM) comprenant un émetteur/transmitter
VS306E, un récepteur/receiver VS306R et 2 alimentations
HKA1220EC/BS et HKA1250EC/BS est en conformité avec les
exigences essentielles applicables et en particulier celle de la directive
1999/5/CE et des normes suivantes:
Article 3.1a:
Norme EN 61 558-2-6 : 1997 (version Europe)
Norme EN 61 558-1 : 1997 + A1:1998
Page 12
Article 3.1b:
Norme ETS 300 683: 1997
Article 3.2:
Normes EN 300 220-1: 1997 et I-ETS 300 440: 1995
Organisme notifié:
Nom: ART
Numéro d’identification: 0165
Procédure suivie: Annexe IV de la Directive 1999/5/EC
Date: 13.12.00
Loading...
