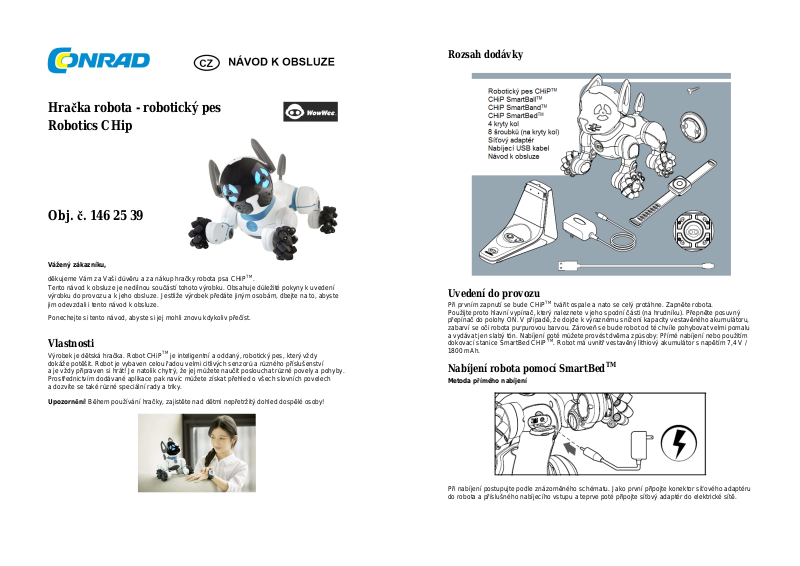

WowWee Robotics CHiP User manual [cs]

Rozsah dodávky

Hračka robota - robotický pes
Robotics CHip

Obj. č. 146 25 39

Vážený zákazníku,

děkujeme Vám za Vaši důvěru a za nákup hračky robota psa CHiPTM.
Tento návod k obsluze je nedílnou součástí tohoto výrobku. Obsahuje důležité pokyny k uvedení
výrobku do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste
jim odevzdali i tento návod k obsluze.

Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst.

Vlastnosti

Výrobek je dětská hračka. Robot CHiPTM je inteligentní a oddaný, robotický pes, který vždy
dokáže potěšit. Robot je vybaven celou řadou velmi citlivých senzorů a různého příslušenství
a je vždy připraven si hrát! Je natolik chytrý, že jej můžete naučit poslouchat různé povely a pohyby.
Prostřednictvím dodávané aplikace pak navíc můžete získat přehled o všech slovních povelech
a dozvíte se také různé speciální rady a triky.

Upozornění! Během používání hračky, zajistěte nad dětmi nepřetržitý dohled dospělé osoby!

Uvedení do provozu

Při prvním zapnutí se bude CHiP
Použijte proto hlavní vypínač, který naleznete v jeho spodní části (na hrudníku). Přepněte posuvný
přepínač do polohy ON. V případě, že dojde k výraznému snížení kapacity vestavěného akumulátoru,
zabarví se oči robota purpurovou barvou. Zároveň se bude robot od té chvíle pohybovat velmi pomalu
a vydávat jen slabý tón. Nabíjení poté můžete provést dvěma způsoby: Přímé nabíjení nebo použitím
dokovací stanice SmartBed CHiPTM. Robot má uvnitř vestavěný lithiový akumulátor s napětím 7,4 V /
1800 mAh.

TM

tvářit ospale a nato se celý protáhne. Zapněte robota.

Nabíjení robota pomocí SmartBedTM

Metoda přímého nabíjení

Při nabíjení postupujte podle znázorněného schématu. Jako první připojte konektor síťového adaptéru
do robota a příslušného nabíjecího vstupu a teprve poté připojte síťový adaptér do elektrické sítě.

Vložení / Výměna akumulátoru

Odstraňte kryt přihrádky akumulátoru. Použijte proto šroubovák (typ PH). Přihrádka akumulátoru
se nachází ve spodní části robota. Do přihrádky vložte akumulátor (viz obrázek). Při vkládání dbejte
vložení akumulátoru do správné polohy a polarity. Všimněte si proto příslušných symbolů „+“ a „–“
v přihrádce a stejně tak i na akumulátoru. Uzavřete přihrádku akumulátoru a připevněte ji pomocí
šroubů. Dbejte na to, aby při montáži krytu nedošlo k poškození (stržení) šroubků.

Metoda nabíjení prostřednictvím SmartBedTM

Poté, co zapojíte CHiP SmartBed

TM

, robot předvede svou schopnost automatického dokování

(připojení) do nabíjení stanice.

1. Robot a stejně tak i CHiP SmartBed
Robot poté automaticky rozpozná blízkost dokovací stanice SmartBed
nabíjení.

2. V případě, že stisknete a přidržíte tlačítko na náramku CHiP SmartBand

TM

musí být zapnuté (ON) a zároveň v těsné blízkosti (3 m).

TM

a sám se připojí ke zdroji

TM

v době, kdy je robot

v blízkosti dokovací stanice, robot se znovu automaticky připojí ke zdroji nabíjení.

3. Pakliže je kapacita akumulátoru na kritické úrovni a není možné provést nabíjení ani jedním
z výše popsaných způsobů, použijte metodu přímého nabíjení a nabijte robota prostřednictvím
síťového adaptéru. Uchopte jej a přeneste k nejbližší zásuvce, do které připojíte adaptér.

4. Poté, co dojde k plnému nabití akumulátoru, robot se sám postaví a zamezí tak dalšímu nabíjení.
Pokud chcete robota přivolat a používat ještě před úplným nabitím akumulátoru, stiskněte
příslušné tlačítko na náramku SmartBand

Poznámka: Optimální umístění nabíjecí (dokovací) stanice je v místnosti, kde robota používáte

TM

.

nejčastěji. Před samotnou lokalizací dokovací stanice musí robot nejprve stanici vizuálně zaznamenat.

Po zapojení dokovací stanice ke zdroji, dojde k rozsvícení modré LED. Pakliže systém zaznamená
nízkou kapacitu akumulátoru robota, zabarví se LED na dokovací stanici a stejně tak i oči robota
do purpurové barvy. Během této doby robot provádí vyhledávání dokovací stanice a takto zabarvená
indikace zůstane až do doby, než se robot k nabíjecí stanici připojí. Barevná LED indikace robota
přejde do modré barvy ve chvíli, kdy se připojí ke zdroji nabíjení. Pakliže budou oči robota zabarvené
do purpurové barvy i poté, co se připojí k dokovací stanici, znamená to, že nedošlo k dokonalému
připojení robota k nabíjecí stanici. V žádném případě se však nesnažte za použití násilí robota
k dokovací stanici připojit. Snažte se mu pouze lehce pomoci a stejně tak odstraňte všechny předměty
a překážky v jeho cestě k dokovací stanici. Navíc poté můžete dokovací stanici restartovat.
Odpojte ji proto od síťového zdroje a po chvilce znovu připojte. Tím dojde k restartování celého
dokovacího a nabíjecího procesu.

Míček SmartBallTM

Po prvním zapnutí míčku SmartBallTM robot předvede svou zručnost a schopnosti ve hře s míčem.
Zapněte SmartBallTM. Přesuňte proto přepínač do polohy ON. V případě, že výrazně poklesne
kapacita baterií ve SmartBallTM, vyměňte všechny staré baterie za nové. Před výměnou baterií však
SmartBall

Výměna a vložení baterií

Pomocí šroubováku (typ PH) odstraňte 2 šroubky u krytu bateriového prostoru. Vyjměte staré baterie

TM

vypněte.

a vložte nové. Při vkládání baterií dbejte jejich vložení do správné polohy a polarity. Všimněte si proto
příslušných symbolů polarity uvnitř bateriové přihrádky a stejně tak na samotných bateriích. Uzavřete
kryt přihrádky pro baterie a zajistěte jej znovu pomocí šroubků.

Grafické

znázornění
polarity baterií při jejich
vkládání do SmartBallTM

Do míčku SmartBallTM vložte 4 ks baterií typu AAA (nejsou součástí dodávky). Doporučujeme použití
pouze vysoce kvalitních a alkalických baterií.

Náramek SmartBandTM

Po prvním zapnutím náramku SmartBandTM, dojde k tomu,
že robot uposlechne jeho příkaz a přemístí se do jeho blízkosti.
Uposlechne tak příkaz svého pána a přiběhne. Náramek zapnete (ON)
po stisknutí a přidržení (2 s) ovládacího tlačítka „CHiP“ uprostřed
náramku. Náramek vypnete (OFF) stisknete-li stejné tlačítko a přidržíte
stisknuté po dobu 4 sekund. V případě, že klesne kapacita
vestavěného akumulátoru v náramku SmartBandTM na nízkou úroveň,
rozsvítí se LED (purpurové barvy) nad ovládacími tlačítky.
Připojte proto náramek ke zdroji nabíjení. Použijte proto dodávaný
USB kabel.

Nabíjení SmartBandTM

Připojte konektor mikro USB kabelu do příslušného portu na náramku a opačný konec kabelu ke zdroji
nabíjení. Použijte proto například USB port počítače s výstupními hodnotami 5 V DC 500 mA.

Náramek používá jako zdroj napájení Li-Io akumulátor se jmenovitým napětím 3,7 V DC / 130 mAh.
Nabíjecí proces je indikován blikající LED. Po dosažení maximální kapacity akumulátoru bude
ukončení nabíjecího procesu indikováno trvale rozsvícenou LED. Stiskněte středové tlačítko „CHiP“
na náramku. Tím dojde k jeho restartu.

Upozornění! Baterie / akumulátory nejsou žádná hračka a nepatří tak do rukou malých dětí, neboť by
je mohly spolknout. Udržujte proto baterie vždy mimo dosah malých dětí! Nikdy nepoužívejte zároveň
staré a nové baterie. Vyměňte současně všechny baterie, za nové baterie shodných parametrů a
výrobce. Nabíjet je možné pouze akumulátory, nikoliv běžné baterie. Při nabíjení běžných baterií hrozí
riziko jejich exploze! Při vkládání baterií vždy dbejte jejich vložení do správné polohy a polarity!.

Popis robota CHiPTM

A. Oči robota / LED indikátory
B. Ocas
C. Kola umožňující pohyb všemi směry
D. Dotykové senzory
E. IR vysílač
F. Vysoce citlivý dotykový senzor
G. Pohyblivé uši
H. Reproduktor
I. IR přijímač
J. Hlavní vypínač On / Off
K. Zdířka pro připojení nabíjecího kabelu (pro přímé nabíjení)
L. Nabíjecí kontakty

Náramek SmartBandTM

A – Joypad se 4. ovládacími prky
B – Tlačítko „CHiP“
C – Pásek
D – Nabíjecí port

Míček SmartBallTM

A – LED indikátor
B – Hlavní vypínač (On / Off)
C – IR senzory

Dokovací stanice SmartBedTM

A – LED indikátor
B – Nabíjecí kontakty
C – Vstup pro připojení kabelu

síťového adaptéru
