WX390 WX390.1 WX390.31 WX390.9

Original instructions EN
Originalbetriebsanleitung D
Notice originale F
Istruzioni originali I
Manual original ES
Oorspronkelijke gebruiksaanwijzing NL
Tłumaczenie oryginalnych instrukcji PL
Eredeti használati utasítás HU

Traducerea instrucţiunilor iniţiale RO
Překlad původních pokynů CZ
Preklad pôvodných pokynov SK

Tradução das instruções originais PT
Översättning av originalinstruktionerna SV
Izvorna navodila SL

21

3

4

6

5

12

8

11

10

9

7

A1

A2

1

2

B

C2

C1

SDS-plus

D1

SDS-plus

1

2

1

2

RoundHex

D2

1

2

2

1

D3

RoundHex

1

2

D4

F

E

G

19

19

D4

F

H

19

E

19

G

1

2

I

1. DUST PROTECTION CAP

2. TOOL HOLDER LOCKING SLEEVE

3. FORWARD AND REVERSE ROTATION CONTROL

4. ON/OFF SWITCH

5. BATTERY PACK*

6. HAMMER DRILL /DRILL SELECTOR DIAL

7. BATTERY PACK RELEASE CLIP

8. LED LIGHT

9. SDS KEYLESS CHUCK ADAPTOR*

10. PH2 SCREWDRIVER BIT*

11. HSS METAL DRILL BIT (5mm,6mm)*

12. SDS PLUS DRILL BITS (6mm,8mm)*

* Not all the accessories illustrated or described are included in standard delivery.

TECHNICAL DATA

Type WX390 WX390.1 WX390.31 WX390.9(3- designation of machinery, representative
of Hammer Drill)

WX390 WX390.1 WX390.31

Voltage 20V Max**
No load speed 0-900/min
Impact rate 0-5000bpm
Impact energy 1.2J
Battery capacity

Steel
Max.
drilling
capacity

Machine weight 1.6kg

Wood

Concrete

Brickwork

2.0Ah Li-Ion 3.0Ah Li-Ion 2.0Ah Li-Ion
10mm
13mm
13mm
13mm

WX390.9

1.2kg

7

**Voltage measured without workload. Initial battery voltage reaches maximum of 20 volts.
Nominal voltage is 18 volts.

NOISE INFORMATION

A weighted sound pressure LpA: 84dB(A)
A weighted sound power LwA: 95dB(A)
KpA&K

wA

Wear ear protection when sound pressure is over

3.0dB(A)

80dB(A)

Cordless Rotary Hammer EN

VIBRATION INFORMATION

Vibration total values (triax vector sum) determined according to EN 60745:

Hammer drilling into
concrete

The declared vibration total value may be used for comparing one tool with another, and may
also be used in a preliminary assessment of exposure.

WARNING: The vibration emission value during actual use of the power tool can differ

from the declared value depending on the ways in which the tool is used dependant on
the following examples and other variations on how the tool is used:
How the tool is used and the materials being cut or drilled.
The tool being in good condition and well maintained.
The use the correct accessory for the tool and ensuring it is sharp and in good condition.
The tightness of the grip on the handles and if any anti vibration accessories are used.
And the tool is being used as intended by its design and these instructions.

This tool may cause hand-arm vibration syndrome if its use is not adequately
managed.

WARNING: To be accurate, an estimation of exposure level in the actual conditions of

use should also take account of all parts of the operating cycle such as the times when
the tool is switched off and when it is running idle but not actually doing the job. This may
significantly reduce the exposure level over the total working period.
Helping to minimize your vibration exposure risk.
ALWAYS use sharp chisels, drills and blades.

8

Maintain this tool in accordance with these instructions and keep well lubricated (where
appropriate).
If the tool is to be used regularly then invest in anti vibration accessories.
Avoid using tools in temperatures of 10°C or less.

Plan your work schedule to spread any high vibration tool use across a number of days.

Vibration emission value a
Uncertainty K= 1.5m/s²

= 8.51m/s

h,HD

2

ACCESSORIES

WX390 WX390.1 WX390.31 WX390.9
Battery charger
Battery pack
Keyless chuck with adaptor
HSS drill bits 2 (5mm,6mm)

Screwdriver bits

SDS drill bits

We recommend that you purchase your accessories from the same store that sold you the tool.
Refer to the accessory packaging for further details. Store personnel can assist you and offer
advice.

1 2 1 /

4(PH2*50mm,PZ1*50mm,PZ2*50mm, Slotted*5.5mm*50mm)

1 /

1

2 (6mm,8mm)

Cordless Rotary Hammer EN

HAMMER SAFETY
WARNINGS

1. Wear ear protectors. Exposure to noise

can cause hearing loss.

2. Use auxiliary handles, If supplied

with the tool. Loss of control can cause

personal injury.

3. Hold power tools by insulated

gripping surfaces, when performing
an operation where the cutting
accessory may contact hidden
wiring. Cutting accessory contacting a

‘live’ wire may make exposed metal parts
of the power tool ‘live’ and could give the
operator an electric shock.

SAFETY WARNINGS FOR
BATTERY PACK

a) Do not dismantle, open or shred

cells or battery pack.

b) Do not short-circuit a battery

pack. Do not store battery packs
haphazardly in a box or drawer
where they may short-circuit each
other or be short-circuited by
conductive materials. When battery

pack is not in use, keep it away from
other metal objects, like paper clips,
coins, keys, nails, screws or other small
metal objects, that can make a connection
from one terminal to another. Shorting
the battery terminals together may cause
burns or a fire.

c) Do not expose battery pack to heat

or fire. Avoid storage in direct sunlight.

d) Do not subject battery pack to

mechanical shock.

e) In the event of battery leaking, do

not allow the liquid to come into
contact with the skin or eyes. If

contact has been made, wash the affected
area with copious amounts of water and
seek medical advice.

f) Seek medical advice immediately

if a cell or battery pack has been

swallowed.
g) Keep battery pack clean and dry.
h) Wipe the battery pack terminals with

a clean dry cloth if they become
dirty.

i) Battery pack needs to be charged

before use. Always refer to this

instruction and use the correct charging
procedure.

j) Do not maintain battery pack on

charge when not in use.

k) After extended periods of storage,

it may be necessary to charge
and discharge the battery pack
several times to obtain maximum
performance.

l) Battery pack gives its best

performance when it is operated at
normal room temperature (20°C ±
5°C).

m) When disposing of battery packs,

keep battery packs of different
electrochemical systems separate
from each other.

n) Recharge only with the charger

specified by WORX. Do not use any

charger other than that specifically
provided for use with the equipment.
A charger that is suitable for one type
of battery pack may create a risk of fire
when used with another battery pack.

o) Do not use any battery pack which

is not designed for use with the
equipment.

p) Keep battery pack out of the reach

of children.

q) Retain the original product literature

for future reference.

r) Remove the battery from the

equipment when not in use.

s) Dispose of properly.

9

Cordless Rotary Hammer EN

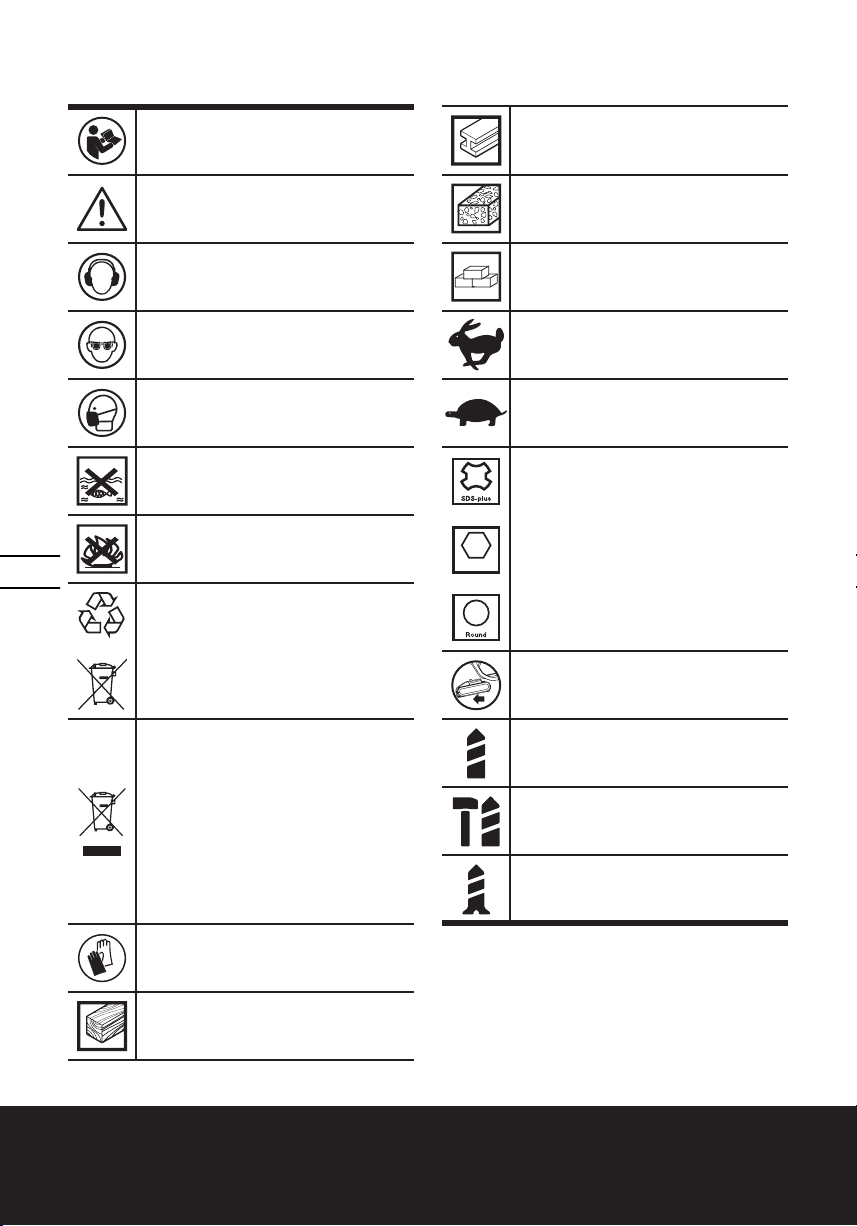

SYMBOLS

10

Li-I on

To reduce the risk of injury, user
must read instruction manual

Warning

Wear ear protection

Wear eye protection

Wear dust mask

Do not expose to rain or water

Do not burn

Do not dispose of batteries.
Return exhausted batteries to
your local collection or recycling
point

Concrete

Brickwork

High speed

Low speed

Tool holder

Hex

Make sure the battery is removed
prior to changing accessories.

Drilling without impact

Waste electrical products must not
be disposed of with household
waste. Please recycle where
facilities exist. Check with your
local authorities or retailer for
recycling advice.

Wear protective gloves

Wood

Steel

Hammer Drilling

Screwdriving

Cordless Rotary Hammer EN

OPERATING INSTRUCTIONS

NOTE: Before using the tool, read the
instruction book carefully.

INTENDED USE

The machine is intended for hammer drilling
in concrete, brick and stone. It is also suitable
for drilling without impact in wood, metal,
ceramic and plastic. Machines with electronic
control and right/left rotation are also suitable
for screwdriving.

WORKING HINTS FOR YOUR
TOOL

If your power tool becomes over heated, set
the speed to maximum and run no load for 2-3
minutes to cool the motor. SDS-plus tungsten
carbide drill bits should always be used for
concrete and masonry.
When drilling in metal, only use HSS drill bits
in good condition. Where possible use a pilot
hole before drilling a large diameter hole.

OPERATION

ACTION FIGURE

Removing
Inserting The Battery See Fig. A2
Selecting The Operating Mode See Fig. B

HAMMER DRILLING

Inserting Drill Bits See Fig. C1
Removing Drill Bits See Fig. C2

DRILLING &
SCREWDRIVING

Inserting Adaptors See Fig. D1
Inserting Bits into Chuck See Fig. D2
Removing Adaptors See Fig. D3
Removing Bits from Chuck See Fig. D4
On/Off Switch See Fig. E
Switch Lock

NOTE: The Switch Trigger
Can Be Locked In The Off
Position.

Forward Rotation Control See Fig. G
Reverse Rotation Control See Fig. H
LED Light See Fig. I
Temperature Dependent

Overload Protection
Protection Against Deep

Discharging

The Battery

See Fig. A1

See Fig. F

/

/

PROBLEM SOLUTION

1. REASONS FOR DIFFERENT BATTERY
PACK WORKING TIMES

Charging time problems, having not used a
battery pack for a prolonged time will reduce
the battery pack working time. This can be
corrected after several charge and discharge
operations by charging & working with your
tool. Heavy working conditions such as large
screws into hard wood will use up the battery
pack energy faster than lighter working
conditions. Do not re-charge your battery pack
below 0oC and above 30oC as this will affect
performance.

MAINTENANCE

Remove the battery pack from the tool
before carrying out any adjustment,
servicing or maintenance.

Your power tool requires no additional
lubrication or maintenance, except for the
cleaning & lubrication of the SDS bits and
adaptors before inserting into the chuck.
There are no user serviceable parts in your
power tool. Never use water or chemical
cleaners to clean your power tool. Wipe clean
with a dry cloth. Always store your power tool
in a dry place. Keep the motor ventilation slots
clean. Keep all working controls free of dust.
Occasionally you may see sparks through the
ventilation slots. This is normal and will not
damage your power tool.

11

Cordless Rotary Hammer EN

ENVIRONMENTAL
PROTECTION

Waste electrical products must not be
disposed of with household waste.

Please recycle where facilities exist.
Check with your local authorities or retailer for
recycling advice.

DISPOSAL OF AN
EXHAUSTED BATTERY PACK

To preserve natural resources, please
recycle or dispose of the battery pack

Li-Ion

properly. This battery pack contains
Li-ion batteries. Consult your local waste
authority for information regarding available
recycling and/or disposal options. Discharge
your battery pack by operating your tool, then
remove the battery pack from the tool housing
and cover the battery pack connections with
heavy-duty adhesive tape to prevent short
circuit and energy discharge. Do not attempt to
open or remove any of the components.

12

DECLARATION OF
CONFORMITY

We,
POSITEC Germany GmbH
Konrad-Adenauer-Ufer 37
50668 Köln

Declare that the product,
Description WORX Cordless Rotary Hammer
Type WX390 WX390.1 WX390.31

WX390.9 (3- designation of machinery,
representative of Hammer Drill)

Function Hammering various materials

Complies with the following directives,

2006/42/EC
2011/65/EU
2014/30/EU

Standards conform to

EN 55014-1
EN 55014-2
EN 60745-1
EN 60745-2-6

The person authorized to compile the
technical file,

Name Russell Nicholson
Address Positec Power Tools (Europe)
Ltd, PO Box 6242, Newbury, RG14 9LT,
UK

Suzhou 2016/06/12
Allen Ding
Deputy Chief Engineer,Testing & Certification

Cordless Rotary Hammer EN

1. STAUBSCHUTZKAPPE

2. WERKZEUGHALTERARRETIERHÜLSE

3. VORWÄRTS-RÜCKWÄRTSLAUF-REGELUNG

4. EIN/AUS-SCHALTER

5. AKKU*

6. SCHLAGBOHRER/BOHRERWÄHLER

7. AKKUVERRIEGELUNG

8. LED-BELEUCHTUNG

9. SDS-BOHRFUTTERADAPTER, SCHLÜSSELLOS*

10. PH2-SCHRAUBENDREHERBIT*

11. HSS BOHRER (5mm,6mm)*

12. SDS BOHRER (6mm,8mm)*

*Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang.

TECHNISCHE DATEN

Typ WX390 WX390.1 WX390.31 WX390.9 (Bezeichnung der Maschine, repräsentiert
die Bohrhammer)

WX390 WX390.1 WX390.31

Nennspannung 20V Max**
Nenndrehzahl 0-900/min
Leerlaufschlagzahl 0-5000bpm
Schlagkraft 1.2J
Akkukapazität

Stahl 10mm

Max.
Bohrleistung
in

Gewicht 1.6kg

Holz 13mm

Beton 13mm

Mauerwerk 13mm

2.0Ah Li-Ion 3.0Ah Li-Ion 2.0Ah Li-Ion

WX390.9

1.2kg

1312

**Spannung ohne Arbeitslast gemessen. Anfangsakkuspannung erreicht maximal 20 Volt.
Nennspannung ist 18 Volt.

INFORMATIONEN ÜBER LÄRM

Gewichteter Schalldruck LpA: 84dB(A)
Gewichtete Schallleistung LwA: 95dB(A)
KpA&K

wA

Tragen Sie bei einem Schalldruck über einen Gehörschutz

3.0dB(A)

80dB(A)

Akku-Bohrhammer D

INFORMATIONEN ÜBER VIBRATIONEN

Vibrationsgesamtmesswertermittlung gemäß EN 60745:

Schlagbohren in Beton

Der angegebene Gesamtvibrationswert kann zum Vergleich eines Werkzeugs mit einem
anderen und auch zur vorläufigen Expositionsbewertung verwendet werden.

WARNUNG: Der Vibrationsemissionswert kann während des tatsächlichen Gebrauchs

des Elektrowerkzeugs vom angegebenen Wert abweichen, je nachdem, wie das Werkzeug
gemäß folgenden Beispielen und weiteren Verwendungsmöglichkeiten eingesetzt wird:
Die Verwendung des Werkzeugs und die Art, wie die Materialien geschnitten oder angebohrt
werden.
Der Pflege- und Wartungszustand des Werkzeugs.
Die Verwendung des richtigen Zubehörs und dessen Schärfe und Zustand.
Die Festigkeit der Handgriffe und die Benutzung von Antivibrationszubehör.
Der bestimmungsgemäß eund diesen Anweisungen entsprechende Gebrauch.

Wird dieses Werkzeug nicht angemessen gehandhabt, kann es zum Auftreten des
Hand-Arm-Vibrationssyndroms kommen.

WARNUNG: Sie sollten die tatsächlichen Arbeitsabschnitte genau ermitteln, um so den

Belastungsrad abzuschätzen. Auf diese Weise kann der Belastungsgrad während der
gesamten Arbeitszeit möglicherweise wesentlich gemindert werden.
So minimieren Sie das Risiko, dem Sie bei Vibrationen ausgesetzt sind.
Verwenden Sie IMMER scharfe Meißel, Bohrer und Sägeblätter.
Pflegen Sie dieses Werkzeug den Anweisungen entsprechend und achten Sie stets auf eine
gutes Einfetten (wo erforderlich).
Bei regelmäßiger Verwendung von Elektrowerkzeug sollten Sie in Antivibrationszubehör inves­tieren.
Vermeiden Sie den Einsatz von Werkzeugen bei Temperaturen von 10ºC oder darunter.
Erstellen Sie einen Arbeitsplan, um die Verwendung von hochvibrierenden Werkzeugen auf
mehrere Tage zu verteilen.

Vibrationsemissionswert a
Unsicherheit K= 1.5m/s²

= 8.51m/s

h,HD

2

ZUBEHÖRTEILE

WX390 WX390.1 WX390.31 WX390.9
Lader
Akku
Schnellspannbohrfutter mit Adapter
HSS Bohrer 2 (5mm,6mm)

Schraubendreher-Einsätze

SDS Bohrer

Wir empfehlen Ihnen, sämtliche Zubehörteile beim selben Fachhändler zu beziehen, bei dem
Sie auch Ihr Elektrowerkzeug gekauft haben. Verwenden Sie nur hochwertige Zubehörteile von
namhaften Herstellern. Auch Ihr Fachhändler berät Sie gerne.

1 2 1 /

4(PH2*50mm,PZ1*50mm,PZ2*50mm,

1 /

1

Geschlitzt *5.5mm*50mm)

2 (6mm,8mm)

Akku-Bohrhammer D

SICHERHEITSHINWEISE
FÜR HÄMMER

1. Tragen Sie Gehörschutz, Wenn Sie

die Schlagbohrmaschine benutzen.

Lärmaussetzung kann Gehörverlust
verursachen.

2. Benutzen Sie mit dem Gerät gelieferte

Zusatzhandgriffe. Der Verlust der

Kontrolle kann zu Verletzungen führen.

3. Halten Sie das Werkzeug nur an den

isolierten griffigen Oberflächen, wenn
Sie einen Einsatz durchführen, bei
dem Schneidwerkzeuge eventuell
versteckte Kabel berühren könnten.

Berührung mit einem unter Strom
stehenden Kabel kann auch die Metallteile
des Gerätes unter Strom setzen und
dem Bedienenden einen Stromschlag
versetzen.

SICHERHEIT HINWEISE
FÜR AKKUPACK

a) Zellen bzw. Akkupack nicht zerlegen,

öffnen oder zerdrücken.

b) Akkupack nicht kurzschließen.

Akkupacks nicht wahllos in
einer Schachtel oder Schublade
aufbewahren, wo sie einander
kurzschließen oder durch
andere leitfähige Materialien
kurzgeschlossen werden könnten.

Bei Nichtverwendung des Akkupacks
ist dieses von Metallgegenständen
fernzuhalten, wie etwa Büroklammern,
Münzen, Nägeln, Schrauben oder anderen
kleinen Metallgegenständen, wo sich
die Batterieklemmen berühren könnten.
Das Kurzschließen der Batterieklemmen
kann Verbrennungen bzw. einen Brand
verursachen.

c) Zellen bzw. Akkupacks nicht Hitze

oder Feuer aussetzen. Lagerung in
direktem Sonnenlicht vermeiden.

d) Akkupack nicht mechanischen Stößen

aussetzen.

e) Im Fall, dass Flüssigkeit aus dem

Akku austritt, darf diese nicht in
Kontakt mit der Haut oder den
Augen kommen. Sollte dies dennoch
geschehen, den betroffenen Bereich
sofort mit viel Wasser spülen und
einen Arzt aufsuchen.

f) Beim Verschlucken einer Zelle oder

eines Akkupacks muss sofort ein Arzt

herangezogen werden.
g) Akkupack sauber und trocken halten.
h) Sollten die Klemmen des Akkupacks

schmutzig werden, diese mit einem

sauberen, trockenen Tuch abwischen.
i) Akkupackmuss vor Gebrauch

aufgeladen werden. Immer dieses

Anweisungen beachten und den korrekten

Ladevorgang ausführen.

j) Akkupack bei Nichtverwendung nicht

längere Zeit aufladen lassen.
k) Nach längerer Lagerung des Gerätes

ist es eventuell notwendig, die Zellen

oder das Akkupack mehrere Male

aufzuladen und zu entladen, um eine

optimale Leistung zu erhalten.
l) Akkupacks funktionieren bei normaler

Zimmertemperatur (20°C ± 5°C) am

besten.
m) Beim Entsorgen von Akkupacks

sollten Akkupacks mit verschiedenen

elektrochemischen Systemen

voneinander getrennt gehalten

werden.
n) Nur mit dem von WORX bezeichneten

Ladegerät aufladen. Kein Ladegerät

verwenden, das nicht ausdrücklich

für den Gebrauch mit dem Gerät

vorgesehen ist. Ein Ladegerät, das für

eine bestimmte Art von Akkupackgeeignet

ist, kann bei Verwendung mit einem

anderen Akkupack eine Brandgefahr

darstellen.

o) Kein Akkupack verwenden, das nicht

für den Gebrauch mit dem Gerät

vorgesehen ist.
p) Akkupacks von Kindern fernhalten.
q) Die originalen Produktunterlagen zum

späteren Nachschlagen aufbewahren.
r) Den Akku bei Nichtverwendung aus

dem Gerät nehmen.
s) Ordnungsgemäß entsorgen.

1514

Akku-Bohrhammer D

SYMBOLE

Zur Reduzierung der
Verletzungsgefahr bitte die
Bedienungsanleitung durchlesen

Stahl

Li-I on

WARNUNG!

Tragen Sie einen Gehörschutz

Tragen Sie eine Schutzbrille

Tragen Sie eine Staubmaske

Vor Regen und Feuchtigkeit
schützen

Nicht verbrennen

Akku nicht in den Haushaltsmüll
geben. Bringen Sie den leeren
Akku zu Ihrer lokalen Sammel­oder Recyclingstelle

Elektroprodukte dürfen nicht mit
dem normalen Haushaltsmüll
entsorgt werden, sondern
sollten nach Möglichkeit zu einer
Recyclingstelle gebracht werden.
Ihre zuständigen Behörden oder
Ihr Fachhändler geben Ihnen
hierzu gerne Auskunft.

Beton

Mauerwerk

Große Dreh

Kleine Dreh

Werkzeughalter

Hex

Stellen Sie sicher, dass der Akku
vor dem Wechseln des Zubehörs
entfernt wird.

Bohren ohne Schlag

Hammerbohren

Schrauben

Schutzhandschuhe tragen

Holz

Akku-Bohrhammer D

HINWEISE ZUM BETRIEB

HINWEIS: Lesen Sie das Handbuch
vor Inbetriebnahme des Werkzeuges

sorgfältig durch.

BESTIMMUNGSGEMÄSSER GEBRAUCH

Das Elektrowerkzeug ist bestimmt zum
Hammerbohren in Beton, Ziegel und
Gestein. Es ist ebenso geeignet zum Bohren
ohne Schlag in Holz, Metall, Keramik
und Kunststoff. Elektrowerkzeuge mit
elektronischer Regelung und Rechts-/Linkslauf
sind auch geeignet zum Schrauben.

BEDIENUNG

AKTION ABBILDUNG

Akku entfernen Siehe Bild A1
Akku einsetzen Siehe Bild A2
Betriebmodus wählen Siehe Bild B

HAMMERBOHREN

Bohrer einsetzen Siehe Bild C1
Bohrer entfernen Siehe Bild C2

BOHREN&SCHRAUBEN

Adapter einsetzen Siehe Bild D1
Bits in Bohrfutter einsetzen Siehe Bild D2
Adapter entfernen Siehe Bild D3
Bits aus Bohrfutter

entfernen
Ein-/Ausschalter Siehe Bild E
Wechselsperre

HINWEIS: Der
Wechselauslöser kann in
der Aus-Position gesperrt
werden.

Regler Vorwärtsdrehung Siehe Bild G
Regler Rückwärtsdrehung Siehe Bild H
LED-Beleuchtung Siehe Bild I
Temperaturabhängiger

Überlastungsschutz
Schutz gegen Tiefentladung /

Siehe Bild D4

Siehe Bild F

/

ARBEITSHINWEISE FÜR
IHREN BOHRHAMMER

PROBLEM SOLUTION

Wenn derBohrhammer zu heiß wird, lassen
Sie ihn 2-3 Minuten im Leerlauf laufen, um
den Motor abzukühlen.
SDS-plus Hartmetall-Bohrer für Beton und
Mauerwerk.
Zum Bohren in Metall, Holz, Kunststoff,
verwenden Sie nur HSS-Bohrer oder
dem Material entsprechende Bohrer in
gutem Zustand. Einen magnetischen
Halter verwenden, wenn Sie kurze
Schraubendreherbits verwenden.

PROBLEMBEHEBUNG

1. GRÜNDE FÜR UNTERSCHIEDLICHE
EINSATZZEITEN

Probleme beim Laden oder längere Zeiten
des Nichtgebrauchs können die Einsatzzeit
des Akkus beträchtlich herabsetzen. Nach
mehreren Lade- und Entladevorgängen
im Rahmen des Gebrauchs und des
Wiederaufladens Ihres Werkzeugs wird der
Akku seine volle Leistung wieder erreichen.
Harte Einsatzbedingungen wie z. B. das
Eindrehen großer Schrauben in hartes Holz
verbrauchen mehr Energie als weniger
schwere Arbeiten. Laden Sie den Akku nicht
bei Temperaturen unter 0°C bzw. über 30°C;
andernfalls wird die Leistung beeinträchtigt.

WARTUNG

Ziehen Sie grundsätzlich den
Netzstecker, bevor Sie Einstell-,
Reparatur- oder Wartungstätigkeiten
ausführen.

Ihr Werkzeug benötigt keine zusätzliche
Schmierung oder Wartung, Ausgenommenen
zum Reinigen und Schmieren der SDS­Bits und Adapter vor dem Einsetzen in
das Bohrfutter. Es enthält keine Teile,
die Sie warten müssen. Reinigen Sie
Ihr Werkzeug niemals mit Wasser oder
chemischen Loesungsmitteln. Wischen

1716

Akku-Bohrhammer D

Sie es mit einem trockenen Tuch sauber.
Lagern Sie Ihr Werkzeug immer an einem
trockenen Platz. Sorgen Sie dafür, dass bei
staubigen Arbeiten die Lüftungsöffnungen
frei sind. Falls es erforderlich sein sollte, den
Staub zu entfernen, trennen Sie zuerst das
Elektrowerkzeug vom Stromversorgungsnetz.
Verwenden Sie nichtmetallische Objekte zum
Entfernen von Staub und vermeiden Sie das
Beschädigen innerer Teile. Gelegentlich sind
durch die Lüftungsschlitze hindurch Funken zu
sehen. Dies ist normal und wird Ihr Werkzeug
nicht beschädigen.

UMWELTSCHUTZ

Elektroprodukte dürfen nicht mit dem
normalen Haushaltsmüll entsorgt

werden, sondern sollten nach
Möglichkeit zu einer Recyclingstelle gebracht
werden. Ihre zuständigen Behörden oder
Ihr Fachhändler geben Ihnen hierzu gerne
Auskunft.

ENTSORGUNG VON AKKUS

Der Umwelt zuliebe sollten Sie
ausgediente Akkus vorschriftsmäßig

Li-Ion

entsorgen oder einem
Recycling zuführen. Der Akku enthält
Lithiumbatterie. Erkundigen Sie sich bei
Ihrer lokalen Abfallentsorgungsstelle
über bestehende Recycling- und/oder
Entsorgungsmöglichkeiten. Entleeren Sie
den Akku in der Kreissäge und nehmen Sie
ihn dann heraus. Kleben Sie die metallischen
Anschlüsse des Akkus mit Industrieklebeband
ab, um zu verhindern, dass durch einen
Kurzschluss des Akkus Energie freigesetzt wird.
Versuchen Sie unter keinen Umständen, eine
der Komponenten zu entfernen oder zu öffnen.

KONFORMITÄTSERK­LÄRUNG

Wir,
POSITEC Germany GmbH
Konrad-Adenauer-Ufer 37
50668 Köln

Erklären hiermit, dass unser Produkt
Beschreibung WORX Akku-Bohrhammer
Typ WX390 WX390.1 WX390.31

WX390.9(Bezeichnung der Maschine,
repräsentiert die Akku-Bohrhammer)
Funktionen Hämmern verschiedener
Materialien

Den Bestimmungen der folgenden Richtlinien
entspricht:

2006/42/EC
2011/65/EU
2014/30/EU

Werte nach

EN 55014-1
EN 55014-2
EN 60745-1
EN 60745-2-6

Zur Kompilierung der technischen Datei
ermächtigte Person,

Name Russell Nicholson
Anschrift Positec Power Tools (Europe)
Ltd, PO Box 6242, Newbury, RG14 9LT,
UK

Suzhou 2016/06/12
Allen Ding
Stellvertretender Chefingenieur, Prüfung und
Zertifizierung

Akku-Bohrhammer D

1. JAUGE DE PROFONDEUR AJUSTABLE

2. BAGUE DE VERROUILLAGE DU PORTE-OUTILS

3. INVERSEUR DE SENS DE ROTATION L

4. INTERRUPTEUR DE MARCHE/ARRET

5. PACK BATTERIE*

6. PERCEUSE À PERCUSSION/SÉLECTEUR ROTATIF DE PERÇAGE

7. VERROU DE PACK BATTERIE

8. ÉCLAIRAGE LED

9. ADAPTATEUR DE SERRAGE SANS CLÉ SDS*

10. EMBOUT DE TOURNEVIS PH2*

11. FORETS HSS (5mm,6mm)*

12. FORETS SDS (6mm,8mm)*

*Les accessoires reproduits ou décrits ne sont pas tous compris avec le modèle standard livré.

CARACTÉRISTIQUES TECHNIQUES

Modèl WX390 WX390.1 WX390.31 WX390.9 ( 3- désignations des pièces, illustration
de la Perceuse percussion)

WX390 WX390.1 WX390.31

Tension Nominale- Fréquence 20V Max**
Vitesse à vide 0-900/min
Cadence de frappe nominale 0-5000bpm
Energie d'impact 1.2J
Capacité de la batterie

Acier 10mm

Capacité
max de
perçage

Masse de la machine 1.6kg

Bois 13mm

Béton 13mm

Maçonnerie 13mm

2.0Ah Li-Ion 3.0Ah Li-Ion 2.0Ah Li-Ion

WX390.9

1.2kg

1918

1918

**La tension est mesurée à vide. La tension initiale de la batterie attaint un maximum de 20 volts.
La tension nominale est de 18 volts.

INFORMATIONS RELATIVES AU BRUIT

Niveau de pression acoustique pondéré A LpA: 84dB(A)
Niveau de puissance acoustique pondéré A LwA: 95dB(A)
KpA&K

wA

Porter des protections auditives lorsque la pression sonore est supérieure à

3.0dB(A)

80dB(A)

Marteau perforateur sans fil F

INFORMATIONS RELATIVES AUX VIBRATIONS

Valeurs totales de vibrations déterminées selon la norme EN 60745:

Perçage à percussion
dans du béton

La valeur totale de vibration déclarée peut être utilisée pour comparer un outil à un autre, et peut
également être utilisé dans une évaluation préliminaire de l’exposition.

AVERTISSEMENT: La valeur d’émission de vibrations pendant l’utilisation réelle de l’outil

électrique peut différer de la valeur déclarée selon la façon dont l’outil est utilisé, selon les
exemples suivants et d’autres variations sur la façon dont l’outil est utilisé:
Comment l’outil est utilisé et quels matériaux sont coupés ou percés.
L’outil est en bon état et bien entretien
L’utilisation du bon accessoire pour l’outil et l’assurance qu’il est affuté et en bon état.
Le serrage du grip sur les poignées et le cas échéant les accessoires anti-vibrations utilisés.
L’outil est utilisé comme prévu dans sa conception et dans le présent mode d’emploi.

Cet outil peut causer un syndrome des vibrations main-bras s’il n’est pas
correctement géré.

AVERTISSEMENT: Pour être précise, une évaluation du niveau d’exposition en conditions

réelles d’utilisation doit également tenir compte de toutes les parties du cycle d’utilisation
telles que les moments où l’outil est éteint, et ceux où il fonctionne au ralenti mais ne réalise pas
réellement de tâche. Ceci peut réduire de manière significative le niveau d’exposition et la durée
d’utilisation totale.
Afin de minimiser le risque d’exposition aux vibrations :
Utilisez TOUJOURS des burins, des forets et des lames affûtés.
Entretenez cet outil de manière conforme au mode d’emploi et maintenez-le lubrifié (le cas
échéant).
Si l’outil doit être utilisé régulièrement, investissez dans des accessoires anti-vibrations.
Évitez d’utiliser des outils à des températures inférieures ou égales à 10°C.
Planifiez votre travail pour étaler l’utilisation des outils à forte vibration sur plusieurs jours.

Valeur d’émission de vibrations a
Uncertainty K= 1.5m/s²

= 8.51m/s

h,HD

2

ACCESSOIRES

WX390 WX390.1 WX390.31 WX390.9
Chargeur
Pack batterie
Mandrin sans clé avec adaptateur
Forets HSS 2 (5mm,6mm)

Embouts de tournevis

Forets SDS

Nous recommandons d’acheter tous les accessoires dans le magasin d’acquisition de l’outil.
Pour plus d’informations, se référer à l’emballage des accessoires. Le personnel du magasin
est également là pour vous conseiller.

1 2 1 /

4(PH2*50mm,PZ1*50mm,PZ2*50mm,

1 /

1

Slotted*5.5mm*50mm)

2 (6mm,8mm)

Marteau perforateur sans fil F

AVERTISSEMENTS DE
SÉCURITÉ POUR LES
MARTEAUX

1. Porter une protection pour les oreilles.

L’exposition au bruit peut causer une perte
d’audition.

2. Utiliser la(les) poignée(s) auxiliaire(s)

fournie(s) avec l’outil. Toute perte de

contrôle peut provoquer des blessures.

3. Tenir l’outil par ses surfaces

antidérapantes et isolées si l’outil de
coupe risque d’entrer en contact avec
des câbles cachés. L’entrée en contact

avec un câble sous tension rendra les
parties en métal de l’outil également sous
tension et l’utilisateur pourrait recevoir
une décharge électrique.

MISES EN GARDE
CONCERNANT LA
BATTERIE

a) La batterie et les piles secondaires ne

doivent pas être ouvertes, démontées
ou broyées.

b) La batterie ne doit pas être court-

circuitée. Évitez de mettre la batterie
en vrac dans une boîte ou dans un
tiroir où elles risqueraient de se court­circuiter entre elles ou au contact
d’autres objets métalliques. Après

usage, évitez tout contact de la batterie
avec d’autres objets métalliques de petite
taille (trombones, pièces, clés, clous, vis
etc.) susceptibles de court-circuiter les
pôles. Un court-circuit entre les pôles de
la batterie peut être à l’origine de brûlures
ou d’un incendie.

c) La batterie ne doit pas être exposée

au feu et à la chaleur. Évitez de la
ranger à la lumière du soleil.

d) La batterie et les piles ne doivent

pas être soumises à des chocs
mécaniques.

e) En cas de fuite des piles, évitez

tout contact du liquide avec la peau
et les yeux. En cas de contact, rincez

abondamment la surface touchée avec de

l’eau et appelez les urgences.

f) En cas d’ingestion d’une pile ou d’une

batterie, appelez immédiatement les
urgences.

g) La batterie et les piles doivent rester

propres et sèches.

h) Si la batterie ou les piles se salissent,

essuyez-les avec un chiffon propre et
sec.

i) La batterie et les piles doivent être

chargées avant usage. Utilisez toujours

le chargeur adéquat, et respectez les
instructions du fabricant ou le mode
d’emploi de l’appareil concernant la
procédure de recharge.

j) Évitez de laisser une batterie se

charger pendant trop longtemps
lorsqu’elle n’est pas utilisée.

k) Après de longues périodes

d’inutilisation, il peut être nécessaire
de charger et décharger la batterie
et les piles à plusieurs reprises avant
que celles-ci ne retrouvent leur
capacité maximale.

l) La batterie et les piles fonctionnent

au mieux de leur capacité dans une
température ambiante normale,
comprise entre +15°C et +25°C
environ.

m) Les batteries fonctionnant avec des

systèmes électrochimiques différents
doivent être mis au rebut séparément.

n) N’utilisez pas d’autre chargeur que

celui spécifié par WORX. N’utilisez pas

d’autre chargeur que celui spécifiquement
fourni avec l’appareil. Un chargeur destiné
à un type de batterie donné peut être à
l’origine d’un incendie s’il est utilisé avec
une autre batterie.

o) N’utilisez en aucun cas une batterie

autre que celle prévue pour cet
appareil.

p) La batterie doit être tenue hors de

portée des enfants.

q) Gardez la documentation d’origine du

produit afin de pouvoir vous y référer
ultérieurement.

r) Enlevez la batterie de l’appareil

lorsque vous ne l’utilisez pas.

s) Respectez les procédures de mise au

rebut.

2120

Marteau perforateur sans fil F

SYMBOLES

Pour réduire le risque de blessure,
l’utilisateur doit lire le mode
d’emploi.

Métal

Li-I on

Avertissement

Porter une protection pour les
oreilles

Porter une protection pour les
yeux

Porter un masque contre la
poussière

Ne pas exposer à la pluie ou à
l’eau

Ne pas brûler

Ne pas jeter les batteries. Les
batteries usagées doivent être
déposées dans un centre de
collecte local ou dans un centre
de recyclage

Les déchets d’équipements
électriques et électroniques ne
doivent pas être déposés avec les
ordures ménagères. Ils doivent
être collectés pour être recyclés
dans des centres spécialisés.
Consultez les autorités locales ou
votre revendeur pour obtenir des
renseignements sur l’organisation
de la collecte.

Béton

Maçonnerie

Haute vitesse

Basse vitesse

Porte-outil

Hex

S’assurer d’avoir retiré la batterie
avec de changer les accessoires.

Perçage sans percussion

Perceuse percussion

Tournevis

Portez des gants de protection

Bois

Marteau perforateur sans fil F

FONCTIONNEMENT

REMARQUE: Avant d’utiliser cet outil,
lire attentivement le mode d’emploi.

UTILISATION CONFORME

Cet outil électroportatif est destiné au perçage
en frappe dans le béton, la brique et dans la
Pierre naturelle. Il est également tout à fait
approprié au perçage sans frappe du bois,
du métal, de la céramique ou de matières
plastiques. Les outils électroportatifs avec
réglage électronique et rotation à droite/à
gauche sont également appropriés pour le

vissage.

CONSEIL D’UTILISATION DU
MARTEAU

Si l’outil motorisé devient trop chaud, régler-le
sur la vitesse maximale et faite-le tourner à
vide pendant 2-3 minutes pour refroidir le
moteur. Les mèches en carbure de tungstène
SDS-plus doivent toujours être utilisées pour
le béton et la maçonnerie.
Pour percer dans le métal, utiliser uniquement
des mèches HSS en bon état. Lorsque c’est
possible, faites un avant-trou avant de percer
un trou de gros diamètre.

FONCTIONNEMENT

ACTION

Retrait de la batterie Voir Fig. A1
Insertion de la batterie Voir Fig. A2
Sélection du mode de

fonctionnement

PERCEUSE À PERCUSSION

Insertion d'un foret Voir Fig. C1
Retrait d'un foret Voir Fig. C2

PERÇAGE & VISSAGE

Insertion des adaptateurs Voir Fig. D1
Insertion des forets dans le

mandrin
Retrait des adaptateurs Voir Fig. D3
Retrait des forets du mandrin
Bouton Marche/Arrêt Voir Fig. E
Bouton de verrouillage

REMARQUE: Le bouton
de déclenchement peut être
verrouillé en position Arrêt.

Contrôle de rotation avant Voir Fig. G
Contrôle de rotation arrière Voir Fig. H
Éclairage LED Voir Fig. I
Protection contre surcharge

sous température
Protection contre décharge

brusque

ILLUSTRATION

Voir Fig. B

Voir Fig. D2

Voir Fig. D4

Voir Fig. F

/

/

RESOLUTION DES
PROBLEMES

1. QUELLES SONT LES RAISONS DE
LA DIFFERENCE D ’AUTONOMIE DES
BATTERIES

Des problèmes de temps de charge et
de stockage prolongés peuvent réduire
l’autonomie de la batterie. Ceci peut être
corrigé après plusieurs cycles de charge et
de décharge, en travaillant avec votre outil
après l’avoir chargé. Des conditions de travail
sévères, par exemple de vissage de grosses
vis dans du bois dur, déchargeront plus
rapidement la batterie que des conditions
moins sévères. Ne rechargez pas votre
batterie en dessous de 0°C ni au-dessus de
30°C car ceci affecte ses performances.

ENTRETIEN

Retirer la fiche de la prise avant de
procéder à un réglage, une réparation ou
un entretien.

L’outil ne requiert pas de graissage ou
d’entretien particulier. Sauf pour le nettoyage
et la lubrification des embouts et adaptateurs
SDS avant insertion dans le mandrin. Il n’y
a pas de pièces réparables par l’utilisateur
dans cet outil. Ne jamais utiliser d’eau ou de
nettoyants chimiques pour nettoyer l’outil.
Nettoyer avec un chiffon sec. Toujours
conserver l’outil motorisé dans un endroit sec.
Maintenir les fentes de ventilation du moteur
propres. Empêcher que les commandes

2322

Marteau perforateur sans fil F

de marche soient couvertes de sciure. Il est
normal que des étincelles soient visibles dans
les fentes de ventilation, cela n’endommagera
pas l’outil motorisé.

PROTECTION DE
L’ENVIRONNEMENT

Les déchets d’équipements électriques
et électroniques ne doivent pas être

déposés avec les ordures ménagères.
Ils sont collectés pour être recyclés dans des
centres spécialisés. Consultez les autorités
locales ou votre revendeur pour obtenir
des renseignements sur l’organisation de la
collecte.

MISE AU REBUT D’UNE
BATTERIE USAGEE

Afin de préserver les ressources
naturelles, veuillez faire collecter ou

Li-Ion

recycler la batterie conformément aux
normes locales . Ce pack contient des batteries
Li-ion. Consultez les autorités traitants les
déchets afin de connaître les possibilités de
collecte et de recyclage. Déchargez votre
batterie en faisant fonctionner votre machine,
puis retirez la batterie de la machine et
masquez les connexions à l ’aide de rubans
adhésifs épais afin d ’éviter les courts-circuits
et les décharges. N ’essayez pas d ’ouvrir ou
de retirer un quelconque composant du pack.

DÉCLARATION DE
CONFORMITÉ

Nous,
POSITEC Germany GmbH
Konrad-Adenauer-Ufer 37
50668 Köln

Déclarons que ce produit,
Description WORX Marteau Perforateur

sans fil
Modèle WX390 WX390.1 WX390.31
WX390.9 ( 3- désignations des pièces,
illustration de la Perceuse percussion)
Fonctions Martelage de différents
matériaux

Est conforme aux directives suivantes

2006/42/EC
2011/65/EU
2014/30/EU

Et conforme aux normes,

EN 55014-1
EN 55014-2
EN 60745-1
EN 60745-2-6

La personne autorisée à compiler le dossier
technique,

Nom Russell Nicholson
Adresse Positec Power Tools (Europe)
Ltd, PO Box 6242, Newbury, RG14 9LT,
UK

Suzhou 2016/06/12
Allen Ding
Ingénieur en chef adjoint, Essais &
Certification

Marteau perforateur sans fil F

1. PROTEZIONE ANTIPOLVERE

2. GANASCIA BLOCCAGIO UTENSILE

3. CONTROLLO ROTAZIONE AVANTI ED INDIETRO

4. INTERRUTTORE D’ACCENSIONE/SPEGNIMENTO

5. UNITÀ BATTERIA*

6. FORATURA CON PERCUSSIONE /SELETTORE FORATURA

7. SERRATURA A SCATTO UNITÀ BATTERIA

8. LUCE FRONTALE

9. ADATTATORE MANDRINO SDS SENZA USO DI UTENSILI*

10. PUNTA GIRAVITE PH2*

11. PUNTE TRAPANO HSS (5mm,6mm)*

12. PUNTE TRAPANO SDS (6mm,8mm)*

* Accessori illustrati o descritti non fanno necessariamente parte del volume di consegna.

DATI TECNICI

Codice WX390 WX390.1 WX390.31 WX390.9 (3- Designazione del macchinario,
rappresentativo della Trapano a Percussione)

WX390 WX390.1 WX390.31

Tensione 20V Max**
Velocità nominale a vuoto 0-900/min
Velocità impatto 0-5000bpm
Energia di impatto 1.2J
Capacità batteria

Capacità
massima
di
foratura

Peso 1.6kg

Opere in muratura 13mm

Acciaio 10mm

Legno 13mm

Calcestruzzo 13mm

2.0Ah Li-Ion 3.0Ah Li-Ion 2.0Ah Li-Ion

WX390.9

1.2kg

2524

2524

**Tensione misurata senza carico di lavoro. La tensione iniziale della batteria raggiunge un
massimo di 20 Volt. La tensione nominale è di 18 Volt.

INFORMAZIONI SUL RUMORE

Pressione sonora ponderata A LpA: 84dB(A)
Potenza sonora ponderata A LwA: 95dB(A)
KpA&K

wA

Indossare la protezione per le orecchie quando la pressione sonora è superiore a

3.0dB(A)

80dB(A)

Martello rotante a baatteria I

INFORMAZIONI SULLA VIBRAZIONE

I valori totali di vibrazione sono determinati secondo lo standard EN 60745

Perforazione a
percussione su cemento

Si può usare il valore totale della vibrazione dichiarata per rapportare un attrezzo all’altro e anche
come verifica preliminare dell’espoziione.

AVVERTENZA: Il valore delle vibrazioni emesse durante il reale utilizzo dello strumento

possono differire dal valore dichiarato in base ai modi con cui viene usato lo strumento, ai
seguenti esempi e ad altre variabili:
Come viene usato l’apparecchio e i materiali tagliati o forati.
Le condizioni e la buona manutenzione dello strumento
L’uso dell’accessorio corretto per il taglio e la sua affilatura, nonché le sue buone condizioni.
La stretta sull’impugnatura e l’eventuale utilizzo di accessori antivibrazione.
L’adeguatezza dell’utilizzo dell’utensile rispetto a quanto previsto.

Questo strumento potrebbe causare la sindrome della vibrazione dell’avambraccio se
il suo utilizzo non viene gestito correttamente.

AVVERTENZA: Per essere precisi, una stima del livello di esposizione nelle attuali

condizioni di utilizzo dovrebbe anche tenere conto di tutte le parti del ciclo operativo, come
le volte in cui lo strumento viene spento e il tempo in cui viene lasciato girare a vuoto senza
realmente fare il suo lavoro. Questo potrebbe ridurre significativamente il livello di esposizione
sul periodo di lavoro totale.
Un aiuto a minimizzare il proprio rischio di esposizione alle vibrazioni.
Usare sempre scalpelli, trapani e lame affilati.
Conservare questo strumento sempre in conformità a queste istruzioni e mantenerlo ben
lubrificato (dove appropriato).
Se lo strumento deve essere usato regolarmente, investire in accessori antivibrazione.
Evitare l’utilizzo dello strumento a temperature di 10°C o inferiori
Pianificare il programma di lavoro in modo da suddividere i lavori che implicano le maggiori
vibrazioni nell’arco di più giorni.

Valore emissione vibrazioni a
Incertezza K= 1.5m/s²

= 8.51m/s

h,HD

2

ACCESSORI

WX390 W X390.1 WX390.31 WX390.9
Caricabatteria (WA3860)
Unità batteria
Mandrino senza chiave con adattatore
Punte trapano HSS 2 (5mm,6mm)

Inserti cacciavite

Punte trapano SDS

Si raccomanda di acquistare tutti gli accessori nello stesso negozio in cui è stato acquistato
l’attrezzo. Fare riferimento alla confezione dell’accessorio per altri dettagli. Il personale del
negozio può aiutarvi e consigliarvi.

1 2 1 /

PZ2*50mm,Slotted*5.5mm*50mm)

1 /

1

4(PH2*50mm,PZ1*50mm,

2 (6mm,8mm)

Martello rotante a baatteria I

INDICAZIONI DI SICUREZZA
PER MARTELLI

1. Indossare protezione per le orecchie.

L’esposizione al rumore può provocare la
perdita dell’udito.

2. Utilizzare le impugnature

supplementari fornite insieme
all’elettroutensile. La perdita di

controllo sull’elettroutensile può
comportare il pericolo di incidenti.

3. Afferrare lo strumento per le

apposite maniglie quando si
eseguono operazioni durante le
quali l’attrezzo potrebbe entrare in
contatto con cavi nascosti. Il contatto

con cavi elettrici in tensione espone
l’operatore al rischio di scosse elettriche.

ISTRUZIONI PER LA
SICUREZZA DEL PACCO
BATTERIA

a) Non smontare, aprire o strappare

le cellule secondarie o il pacco
batteria.

b) Non cortocircuitare un pacco

batteria. Non conservare un pacco
batteria disordinatamente in
una scatola o un cassetto in cui
potrebbero cortocircuitarsi tra essi o
essere cortocircuitati da altri oggetti
metallici. Quando il pacco batteria non

è in uso, tenerlo lontano da altri oggetti
metallici come graffette, monete, chiavi,
chiodi, viti e altri piccoli oggetti metallici,
potrebbe avverarsi un collegamento
tra i due terminali. Collegare i terminali
della batteria potrebbe causare incendi o
ustioni.

c) Non esporre il pacco batteria a

calore o fuoco. Evitare di conservarli

alla luce diretta del sole.

d) Non sottoporre il pacco batteria a

scosse meccaniche.

e) In caso di perdite da una cellula,

evitare che il liquido entri in contatto
con la pelle o gli occhi. In caso di

contatto, lavare l’area interessata con
abbondante acqua e consultare un
medico.

f) Se si ingerisce una cellula o

un pacco batteria, consultare
immediatamente un medico.

g) Tenere le cellule e il pacco batteria

puliti e asciutti.

h) Pulire i terminali delle cellule e del

pacco batteria con un panno pulito e
asciutto nel caso in cui si sporchino.

i) Il pacco batteria deve essere

caricato prima dell’uso. Utilizzare

sempre il caricatore corretto e consultare
le istruzioni.

j) Non lasciare un pacco batteria in

carica se non in uso.

k) Dopo lunghi periodi di

conservazione, potrebbe essere
necessario caricare e scaricare le
cellule o il pacco batteria diverse
volte per ottenere le massime
prestazioni.

l) Il pacco batteria offre prestazioni

ottimali se utilizzate ad una
temperatura ambiente normale (20°C
± 5°C).

m) Quando si smaltiscono i pacchi

batteria, tenere i pacchi batteria
con diversi sistemi elettrochimici
separati gli uni dagli altri.

n) Ricaricare solo con il caricatore

specificato da WORX. Non utilizzare

caricatori diversi da quelli forniti per
l’uso specifico con l’apparecchiatura.
Un caricatore adatto ad un tipo di pacco
batteria potrebbe provocare rischi
d’incendi quando è usato con un altro
pacco batteria.

o) Non utilizzare un pacco batteria

non progettato per l’uso con
l’apparecchiatura.

p) Tenere il pacco batteria fuori dalla

portata dei bambini.

q) Conservare i documenti originali del

prodotto per riferimenti futuri.

r) Rimuovere la batteria

dall’apparecchiatura, se non in uso.

s) Smaltire adeguatamente.

2726

Martello rotante a baatteria I

SIMBOLI

Per ridurre il rischio di lesioni,
l’utente deve leggere il manuale di
istruzioni

Metallo

Li-I on

Attenzione

Indossare protezione per le
orecchie

Indossare protezione per gli occhi

Indossare una mascherina
antipolvere

Non esporre alla pioggia o
all’acqua

Non bruciare

Non smaltire le batterie. Portare le
batterie scariche presso un punto
locale di riciclaggio o di raccolta.

I prodotti elettrici non possono
essere gettati tra i rifiuti domestici.
L’apparecchio da rottamare
deve essere portato al centro
di riciclaggio per un corretto
trattamento. Controllare con le
autorità locali o con il rivenditore
per localizzare il centro di
riciclaggio più vicino.

Calcestruzzo

Opere in muratura

Alta velocità

Bassa velocità

Portatuensili

Hex

Assicurarsi che la batteria venga
rimossa prima di sostituire gli
accessori.

Foratura senza percussione

Trapano a Percussione

Avvitatore

Indossare guanti protettivi

Legno

Martello rotante a baatteria I

ISTRUZIONI SUL
FUNZIONAMENTO

NOTA: Leggere scrupolosamente il
manuale delle istruzioni prima di usare

l’attrezzo.

USO CONFORME ALLE NORME

L’elettroutensile è ideale per forature battenti
in calcestruzzo, mattoni e roccia. Lo stesso
è inoltre adatto per forature non battenti
nel legno, nel metallo, nella ceramica ed
in materiali sintetici. Elettroutensili con
regolazione elettronica e rotazione destrorsa/
sinistrorsa sono adatti anche per avvitare.

FUNZIONAMENTO

Azione Figura

Rimozione della batteria

Inserimento della batteria

Selezione della modalità di
funzionamento

FORATURA CON
PERCUSSIONE

Inserimento punte per
foratura

Rimozione punte foratura

FORATURA E
AVVITATURA

Inserimento adatatori
Inserimento punte nel

mandrino
Rimozione adattatori
Rimozione punte dal

mandrino
Interruttore On/Off
Interruttore Blocco

NOTA:

Il grilletto
dell’interruttore può essere
bloccato nella posizione
Off.

Vedere Figura. A1

Vedere Figura. A2

Vedere Figura. B

Vedere Figura. C1

Vedere Figura. C2

Vedere Figura. D1

Vedere Figura. D2

Vedere Figura. D3

Vedere Figura. D4

Vedere Figura. E

Vedere Figura. F

Controllo rotazione in avanti
Controllo rotazione

indietro
Luz de LED Vedere Figura. I
Protezione sovraccarico

dipendente da temperatura
Protezione da scariche forti

Vedere Figura. G

Vedere Figura. H

/

/

CONSIGLI SUL
FUNZIONAMENTO DEL
TRAPANO MARTELLO

Se l’attrezzo diventa troppo caldo, impostare
la velocità al massimo e farlo funzionare a
vuoto per 2-3 minuti per raffreddare il motore.
Le punte per forare al carburo di tungsteno
di tipo SDS-plus devono essere utilizzate solo
per cemento e opere in muratura.
Quando si fora il metallo, usare solamente
punte HSS in buone condizioni. Dove
possibile, usare fori pilota prima di trapanare
buchi di diametro maggiore.

SOLUZIONE DI PROBLEMI

1. RAGIONI DI UNA DIVERSA DURATA
DI ESERCIZIO DELL’UNITÀ BATTERIA

I problemi relativi ai tempi di caricamento
elencati sopra e un prolungato non utilizzo
di un’unità batteria provocano la riduzione
della durata d’esercizio dell’unità batteria
stessa. Questo inconveniente può essere
risolto solamente grazie ad un utilizzo più
continuo e a diverse operazioni di caricamento
e scaricamento con l’uso dell’utensile.
Condizioni di lavoro più pesanti, come
ad esempio l’inserimento di viti di grandi
dimensioni nel legno duro, provocano un
consumo più rapido della batteria rispetto a
condizioni di lavoro leggere. Non ricaricare
l’unità batteria con temperature al di
sotto di 0oC e al di sopra di 30oC poiché
quest’operazione incide sul rendimento della
batteria stessa.

2928

Martello rotante a baatteria I

MANUTENZIONE

Rimuovere la spina dalla presa di
corrente prima di eseguire qualsiasi
regolazione, riparazione o manutenzione.

L’attrezzo non richiede lubrificazione o
manutenzione aggiuntiva. tranne per la
pulizia e la lubrificazione delle punte SDS e
degli adattatori prima dell’inserimento nel
mandrino. All’interno dell’attrezzo non ci
sono parti riparabili da parte dell’utente. Non
usare mai acqua o detergenti chimici per
pulire l’attrezzo. Pulire con un panno asciutto.
Immagazzinare sempre gli attrezzi elettrici in
luoghi asciutti. Tenere pulite le aperture di
ventilazione del motore. Tenere puliti dalla
polvere tutti i controlli operativi. La formazione
di scintille all’interno delle aperture di
ventilazione, è un fenomeno normale che non
crea danni all’attrezzo.

TUTELA AMBIENTALE

I prodotti elettrici non possono

essere gettati tra i rifiuti domestici.

L’apparecchio da rottamare deve essere
portato al centro di riciclaggio per un corretto
trattamento. Controllare con le autorità locali
o con il rivenditore per localizzare il centro di
riciclaggio più vicino.

ELIMINAZIONE DELL’UNITÁ
BATTERIA SCARICA

Per preservare le risorse naturali, si
raccomanda di riciclare o eliminare

Li-Ion

l’unità batteria in modo appropriato. Si
tratta infatti di un’unità contenente batterie al
Li-ion. Rivolgersi all’ente locale di smaltimento
rifiuti richiedendo tutte le informazioni relative
alle soluzioni di riciclaggio e/o eliminazione.
Scaricare completamente la batteria con
l’uso del trapano, quindi togliere l’unità
dall’alloggiamento nel trapano e coprire i
collegamenti dell’unità con nastro adesivo
resistente per prevenire cortocircuiti e scariche
di corrente. Non tentare di aprire o togliere
alcun componente interno.

DICHIARAZIONE DI
CONFORMITÀ

NOI,
POSITEC Germany GmbH
Konrad-Adenauer-Ufer 37
50668 Köln

Dichiariamo che l’apparecchio,
Descrizione WORX Martello Rotante a

batteria
Codice WX390 WX390.1 WX390.31
WX390.9 (3- Designazione del
macchinario, rappresentativo della
Trapano

Funzioni Perforazione di vari materiali.

È conforme alle seguenti direttive,

2006/42/EC
2011/65/EU
2014/30/EU

Conforme a,

EN 55014-1
EN 55014-2
EN 60745-1
EN 60745-2-6

Il responsabile autorizzato alla compilazione
della documentazione tecnica,

Nome Russell Nicholson
Indirizzo Positec Power Tools (Europe)
Ltd, PO Box 6242, Newbury, RG14 9LT,
UK

Suzhou 2016/06/12
Allen Ding
Vice capo ingegnere, testing e certificazione

Martello rotante a baatteria I

1. RETÉN DE PROTECCIÓN ANTIPOLVO

2. MANGUITO DE BLOQUEO DE INSERCIÓN DE HERRAMIENTA

3. PALANCA DE CONTROL DEL SENTIDO DE GIRO

4. INTERRUPTOR DE ENCENDIDO/APAGADO

5. BATERÍA*

6. TALADRADORA DE PERCUSIÓN / MANDO DE SELECCIÓN DE TALADRADORA

7. BLOQUEO DE LA BATERÍA

8. LUZ LED

9. ADAPTADOR DE PORTABROCAS SIN LLAVE SDS*

10. PUNTA DE DESTORNILLADOR PH2*

11. BROCAS HSS (5mm,6mm)*

12. BROCAS SDS (6mm,8mm)*

*Los accesorios ilustrados o descritos pueden no corresponder al material
suministrado de serie con el aparato.

CARACTERÍSTICAS TÉCNICAS

Modelo WX390 WX390.1 WX390.31 WX390.9 (3- designación de maquinaria,
representantes de Taladro con percusión)

WX390 WX390.1 WX390.31

Tensión nominal - Frecuencia 20V Max**
Velocidad sin carga 0-900/min
Impactos por minuto 0-5000bpm
Energía de impacto 1.2J
Capacidad de la batería

Acero 10mm

Capacidad
máxima del
martillo

Peso de la máquina 1.6kg

Madera 13mm

cemento 13mm

Ladrillos 13mm

2.0Ah Li-Ion 3.0Ah Li-Ion 2.0Ah Li-Ion

WX390.9

1.2kg

3130

3130

**Voltaje medido sin carga. El voltaje inicial máximo de la batería es de 20 voltios. El voltaje
nominal es de 18 voltios.

INFORMACIÓN SOBRE EL RUIDO

Nivel de presión acústica ponderada LpA: 84dB(A)
Nivel de potencia acústica ponderada LwA: 95dB(A)
KpA&K

wA

Utilice protección auditiva cuando la presión acústica sea superior a

3.0dB(A)

80dB(A)

Martillo rotatorio a batería ES

INFORMACIÓN SOBRE LAS VIBRACIONES

Los valores totales de vibración (suma de cobertura triax) se determinan según la norma EN 60745:

Perforación percutora en
cemento

El valor total de vibración declarado se puede utilizar para comparar una herramienta con otra
y también en una evaluación preliminar de exposición.

ADVERTENCIA: El valor de emisión de vibraciones durante el uso de la herramienta

podría ser distinto al valor declarado dependiendo de la forma en que se use la
herramienta según las condiciones siguientes, y otras variaciones sobre el uso de la
herramienta:
El modo de uso de la herramienta y los materiales que se cortan o perforan.
El estado general y las condiciones de mantenimiento de la herramienta
La utilización del accesorio correcto para la herramienta y su correcto mantenimiento afilado y
en buenas condiciones.
La firme sujeción de las empuñaduras y la utilización de accesorios antivibración.
El uso de la herramienta conforme a su diseño y estas instrucciones.

Esta herramienta podría causar síndrome de vibración mano-brazo si no se utiliza
correctamente.

ADVERTENCIA: Para conseguir una mayor precisión, debe tenerse en cuenta una

estimación del nivel de exposición en condiciones reales de todas las partes del ciclo
de uso, como los tiempos durante los que la herramienta está apagada o el tiempo que está
funcionando al ralentí sin realizar ningún trabajo. Esto podría reducir notablemente el nivel de
exposición durante el periodo completo de trabajo.
Cómo minimizar el riesgo de exposición a la vibración.
Utilice SIEMPRE cinceles, brocas y cuchillas afiladas.
Mantenga esta herramienta de acuerdo con estas instrucciones y bien lubricada (si es necesario).
Si la herramienta se utiliza regularmente, invierta en accesorios antivibración.
Evite el uso de herramientas a temperaturas de 10ºC o menos.

Planifique su programa de trabajo para distribuir el uso de la herramienta a lo largo de varios días.

Valor de emisión de vibración a
Incertidumbre K=1.5m/s

2

=8.51 m/s2

h,HD

ACCESORIOS

WX390 WX390.1 WX390.31 WX390.9
Cargador
Batería
Mandril sin llave con adaptador
Brocas HSS 2 (5mm,6mm)

Puntas de destornillador

Brocas SDS

Recomendamos que adquiera todos sus accesorios en el mismo establecimiento donde compró
la herramienta. Consulte los estuches de los accesorios para más detalles. El personal del
establecimiento también puede ayudar y aconsejar.

1 2 1 /

4(PH2*50mm,PZ1*50mm,PZ2*50mm,

1 /

1

Ranurada*5.5mm*50mm)

2 (6mm,8mm)

Martillo rotatorio a batería ES

INSTRUCCIONES DE
SEGURIDAD PARA
MARTILLOS

1. Utilíce protección auditiva. Estar

expuesto a altos niveles de ruido puede
causar perdida de audición.

2. Emplee las empuñaduras adicionales

suministradas con la herramienta
eléctrica. La pérdida de control sobre la

herramienta eléctrica puede provocar un
accidente.

3. Sostenga la herramienta por las

empuñaduras aislantes cuando
realice una operación donde la
herramienta de corte puede entrar
en contacto con cableado oculto.

El contacto con un cable con corriente
también hará que las partes expuestas
del metal de la herramienta puedan
transmitirle una descarga eléctrica.

ADVERTENCIAS DE
SEGURIDAD PARA LA
BATERÍA

a) No desmonte, abra o destruya las

pilas o las baterías recargables.

b) No provoque un cortocircuito en la

batería. No almacene las baterías de

forma descuidada en una caja o cajón
donde podría provocar un cortocircuito
entre ellas o mediante otros objetos
metálicos. Cuando la batería no esté
siendo utilizada, manténgala alejada de
objetos metálicos, como clips de papel,
monedas, llaves, clavos, tornillos u otros
objetos metálicos pequeños, que pueden
posibilitar la conexión de un borne con
otro. Al provocar un cortocircuito con
los bornes de la batería se pueden sufrir
quemaduras o generar un incendio.

c) No exponga las baterías al calor o

al fuego. No las guarde expuestas
directamente al sol.

d) No exponga las baterías a impactos

mecánicos.

e) En caso de que la batería tenga fugas

de líquido, no permita que el líquido
entre en contacto con la piel o los
ojos. Si se produce el contacto, lave la

zona afectada con grandes cantidades de
agua y acuda a un médico.

f) Acuda a un médico inmediatamente

si se ha ingerido una pila o una
batería.

g) Mantenga las baterías limpias y

secas.

h) Limpie los bornes de la batería con

un paño limpio si se ensucian.

i) Cargue la batería antes de utilizarla.

Consulte siempre estas instrucciones
y aplique el procedimiento de carga
adecuado.

j) No deje la batería cargándose

durante prolongados períodos de
tiempo cuando no se utilice.

k) Después de prolongados períodos

de almacenamiento, puede que sea
necesario cargar y descargar la
batería varias veces para obtener el
máximo rendimiento.

l) Las baterías recargables

proporcionan mejor rendimiento
cuando se utilizan a temperatura
ambiente normal (20ºC ± 5ºC).

m) Al eliminar las baterías, mantenga

las baterías de distinto sistema
electroquímico separadas unas de
otras.

n) Recargue solo con el cargador

indicado por WORX. No utilice

ningún otro cargador que no sea el
específicamente proporcionado para
el uso con este equipo. El cargador
adecuado para un tipo de baterías puede
provocar un incendio si se utiliza con otro
tipo de baterías.

o) No utilice ninguna batería distinta

a la diseñada para utilizarse con el
aparato.

p) Mantenga la batería fuera del

alcance de los niños.

q) Conserve la documentación original

del producto por si tuviera que
consultarla en otro momento.

r) Extraiga la batería del aparato

cuando no lo utilice.

s) Deshágase del producto

correctamente.

3332

Martillo rotatorio a batería ES

SÍMBOLOS

Li-I on

Para reducir el riesgo de lesión,
lea el manual de instrucciones

Advertencia

Utilice protección auditiva

Utilizar protección ocular

Utilizar una máscara antipolvo

No exponer a la lluvia o al agua

No quemar

No tirar las baterías. Las baterías
agotadas deben llevarse al punto
local de recogida o reciclaje de
residuos

Metal

Cemento

Ladrillos

Alta velocidad

Bajo velocidad

Portaherramientas

Hex

Compruebe que se haya extraído
la batería antes de cambiar los
accesorios.

Los residuos de aparatos
eléctricos y electrónicos no
deben depositarse en la basura
doméstica. Se deben reciclar en
las instalaciones especializadas.
Consulte a las autoridades locales
o el establecimiento para saber
cómo reciclar estos productos.

Utilizar guantes de protección

Madera

Taladrar sin impactos

Taladro con percusión

Atornillador

Martillo rotatorio a batería ES

INSTRUCCIONES DE
FUNCIONAMIENTO

NOTA: Antes de usar la herramienta
lea el manual de instrucciones

detenidamente.

USO INDICADO

La herramienta eléctrica ha sido diseñada para
taladrar con percusión en hormigón, ladrillo
y piedra. También es apropiada para taladrar
sin percutir en madera, metal, cerámica
y plástico. Las herramientas eléctricas de
giro reversible dotadas con un regulador
electrónico pueden utilizarse además para
atornillar.

FUNCIONAMIENTO

ACCIÓN FIGURA

Quitar la batería Ver Fig. A1
Insertar la batería Ver Fig. A2
Seleccionar el modo de

funcionamiento

TALADRO DE PERCUSIÓN

Insertar las brocas Ver Fig. C1
Quitar las brocas Ver Fig. C2

TALADRAR Y
ATORNILLAR

Insertar adaptadores Ver Fig. D1
Insertar brocas en el

portabrocas
Quitar adaptadores Ver Fig. D3
Quitar brocas del

portabrocas
Conmutador de encendido y

apagado
Bloqueo del conmutador

NOTA: El gatillo del
conmutador se puede
bloquear en la posición de
Apagado.

Control de giro directo Ver Fig. G

Ver Fig. B

Ver Fig. D2

Ver Fig. D4

Ver Fig. E

Ver Fig. F

Control de giro inverso Ver Fig. H
Luz LED Ver Fig. I
Protección contra

sobrecargas dependiente de
la temperatura

Protección contra descarga
profunda

/

/

CONSEJOS DE TRABAJO
PARA SU MARTILLO
PERFORADOR

Si su herramienta eléctrica se recalienta
demasiado, lleve la velocidad al máximo
y accione sin carga durante 2 o 3 minutos
para enfriar el motor. Las brocas de
carburo de tungsteno SDS-plus deben
utilizarse exclusivamente para hormigón y
mampostería.
Para perforar metal, use exclusivamente
brocas HSS en buenas condiciones. Siempre
que le sea posible, realice los taladros de gran
diámetro haciendo taladros previos de menor
diámetro de forma escalonada.

SOLUCIÓN DE PROBLEMAS

1. RAZONES DE LOS DISTINTOS
TIEMPOS DE FUNCIONAMIENTO DEL
PACK DE BATERÍ

Los problemas de tiempo de carga, como se
señaló arriba, y el hecho de no haber usado
la batería por un largo tiempo, reducen el
rendimiento del pack de batería. Dicho efecto
puede corregirse llevando a cabo varios
ciclos de carga y descarga de la herramienta.
Condiciones severas de trabajo, como por
ejemplo tornillos grandes en madera dura,
agotarán más rápido la energía de la batería
que si se trabajara en condiciones más
suaves. No recargue su pack de batería por
debajo de 0ºC ni por encima de 30ºC, ya que
esto afectará el rendimiento.

3534

Martillo rotatorio a batería ES

MANTENIMIENTO

Retire el enchufe de la toma de corriente
antes de efectuar cualquier ajuste,
reparación o mantenimiento.

Su herramienta eléctrica no requiere de
lubricación ni mantenimiento adicional , a
excepción de la limpieza y lubricación de
las brocas SDS y los adaptadores antes de
insertarlos en el mandril. No posee piezas
en su interior que deban ser reparadas por
el usuario. Nunca emplee agua o productos
químicos para limpiar su herramienta.
Use simplemente un paño seco. Guarde
siempre su herramienta en un lugar seco.
Mantenga limpias las ranuras de ventilación
del motor. Mantenga todos los controles
de funcionamiento libres de polvo. La
observación de chispas que destellan
bajo las ranuras de ventilación indica un
funcionamiento normal que no dañará su
herramienta.

PROTECCION AMBIENTAL

Los residuos de aparatos eléctricos y
electrónicos no deben depositarse en la

basura doméstica. Se deben reciclar en
las instalaciones especializadas. Consulte a las
autoridades locales o el establecimiento para
saber cómo reciclar estos productos.

DESCARTE DE UN PACK DE
BATERÍA AGOTADO

Para preservar los recursos
naturales, por favor recicle o descarte

Li-Ion

correctamente el pack de batería. Este
pack contiene baterías de Litio. Consulte con
la empresa local de recolección de residuos
para información sobre reciclado y/o opciones
de descarte disponibles. Una vez que el pack
de batería está agotado, retírelo de la caja
de su taladro y cubra las conexiones del
mismo con cinta adhesiva resistente para
evitar cortocircuitos y descarga de energía.
No intente abrir o retirar ninguno de sus
componentes.

DECLARACIÓN DE
CONFORMIDAD

Los que reciben,
POSITEC Germany GmbH
Konrad-Adenauer-Ufer 37
50668 Köln

Declaran que el producto,
Descripcón WORX Martillo rotatorio a

batería
Modelo WX390 WX390.1 WX390.31
WX390.9 (3- designación de maquinaria,
representantes de Taladro con percusión)

Funciones Martillando varios materiales

Cumple con las siguientes Directivas :

2006/42/EC
2011/65/EU
2014/30/EU

Cumple las normativas

EN 55014-1
EN 55014-2
EN 60745-1
EN 60745-2-6

La persona autorizada para componer el
archivo técnico,

Nombre Russell Nicholson
Dirección Positec Power Tools
(Europe) Ltd, PO Box 6242, Newbury,
RG14 9LT, UK

Suzhou 2016/06/12
Allen Ding
Ingeniero Jefe Adjunto. Pruebas y
Certificación.

Martillo rotatorio a batería ES

1. STOFBESCHERMKAP

2. BORGMOF BOORKOP

3. VOOR- EN ACHTERWAARTSE DRAAI INSTELLING

4. AAN/UITSCHAKELAAR

5. ACCUPACK*

6. KEUZESCHAKELAAR HAMERBOOR /BOOR

7. PAL ACCUPACK

8. WERKLAMPJE

9. SDS SLEUTELLOZE KLEMADAPTER*

10. PH2 SCHROEVENDRAAIERKOP*

11. HSS BOREN (5mm,6mm)*

12. SDS BOREN (6mm,8mm)*

* Niet alle afgebeelde of beschreven toebehoren worden standaard meegeleverd.

TECHNISCHE GEGEVENS

Type WX390 WX390.1 WX390.31 WX390.9 (3- aanduiding van machines,
kenmerkend voor Klopboormachine)

WX390 WX390.1 WX390.31

Spanning 20V Max**
Toerental onbelast 0-900/min
Aantal slagen onbelast 0-5000bpm
Slagkracht 1.2J
Accucapaciteit

Staal 10mm

Max.
boordiameter
in

Gewicht machine 1.6kg

Hout 13mm

Beton 13mm

Murværk 13mm

2.0Ah Li-Ion 3.0Ah Li-Ion 2.0Ah Li-Ion

WX390.9

1.2kg

3736

3736

**Spanning gemeten zonder belasting. Beginspanning batterij bereikt maximum 20 volt.
Nominale spanning is 18 volt.

GELUIDSPRODUCTIE

A-gewogen geluidsdruk LpA: 84dB(A)
A-gewogen geluidsniveau LwA: 95dB(A)
KpA&K

wA

Draag gehoorbescherming indien de geluidsdruk hoger is dan

3.0dB(A)

80dB(A)

Snoerloze boorhamer NL

TRILLINGSGEGEVENS

Totale trillingswaarden (triax vector-som) volgens EN 60745:

Hamerboren in beton

De opgegeven totale trillingswaarde kan worden gebruikt om een gereedschap met een ander te
vergelijken en kan ook dienen als een voorlopige beoordeling van de blootstelling.

WAARSCHUWING: De trillingsemissiewaarde tijdens het feitelijke gebruik van dit

elektrisch gereedschap kan afwijken van de opgegeven waarde, afhankelijk van de wijze
waarop het gereedschap wordt gebruikt, zoals in de volgende voorbeelden:
Hoe het gereedschap wordt gebruikt en welk materiaal wordt gesneden of geboord.
Of het gereedschap in goede staat verkeerd en correct wordt onderhouden.
Gebruik van de juiste toebehoren voor het gereedschap en of deze scherp zijn en in goede staat verkeren.
De stevigheid van de grip op de handgrepen en het eventuele gebruik van antivibratie-accessoires.
En of het gereedschap wordt gebruikt waarvoor het ontworpen is en in overeenstemming met
deze instructies.

Dit gereedschap kan een trillingssyndroom in de handen en armen veroorzaken als
het niet op de juiste wijze gehanteerd wordt.

WAARSCHUWING: Voor de nauwkeurigheid moet bij een schatting van het

blootstellingsniveau in de feitelijke gebruiksomstandigheden rekening worden gehouden
met alle delen van de bedrijfscyclus, zoals het moment waarop het gereedschap wordt
uitgeschakeld en terwijl het gereedschap in werking is zonder daadwerkelijk gebruikt te worden.
Dit kan het blootstellingsniveau over de totale werkperiode aanzienlijk verminderen.
Help de blootstelling aan trillingen te minimaliseren.
Gebruik ALTIJD scherpe beitels, boren en messen.
Onderhoud het gereedschap in overeenstemming met deze instructies en houd het goed ges­meerd (indien van toepassing).
Schaf antivibratie-accessoires aan wanneer u het gereedschap geregeld gebruikt.
Vermijd het gebruik van gereedschap bij temperaturen van 100C of minder.

Plan de werkzaamheden zodat de taken met veel trillingen over een aantal dagen verspreid worden.

Trillingsemissiewaarde a
Onzekerheid K= 1.5m/s²

= 8.51m/s

h,HD

2

TOEBEHOREN

WX390 W X390.1 WX390.31 WX390.9
Lader
Accupack
Sleutelloze boorhouder met verloopstuk
HSS boren 2 (5mm,6mm)

Schroefbits

SDS boren

Wij adviseren u alle accessoires te kopen in de winkel waar u het gereedschap heeft
aangekocht. Kijk op de verpakking van accessoires voor meer informatie. Ook het
winkelpersoneel kan u helpen en adviseren.

1 2 1 /

PZ2*50mm,

1 /

1

4(PH2*50mm,PZ1*50mm,

Slotted*5.5mm*50mm)

2 (6mm,8mm)

Snoerloze boorhamer NL

VEILIGHEIDSVOORSCHRIFT­EN VOOR HAMERS

1. Draag oorbescherming. Blootstelling

aan lawaai kan gehoorverlies veroorzaken.

2. Gebruik de bij het gereedschap

geleverde extra handgrepen.

Controleverlies kan tot verwonding leiden.

2. Houd het gereedschap vast bij de

geïsoleerde handvatten als u een actie
onderneemt waarbij het priemende
gereedschap in contact kan komen
met verborgen kabels. Contact met een

kabel waar spanning op staat zet tevens
spanning op metalen onderdelen van het
apparaat en geeft de gebruiker een schok.

VEILIGHEIDSINSTRUCTIES
VOOR HET ACCUPACK

a) Batterijcellen en accupacks mogen

niet gedemonteerd, geopend of
vernietigd worden.

b) Sluit accupacks niet kort. Bewaar

accupacks niet willekeurig in een
doos of lade waar ze elkaar kunnen
kortsluiten of door geleidende
voorwerpen kortgesloten kunnen
worden. Houd het accupack op een

afstand van andere metalen voorwerpen
als paperclips, muntstukken, sleutels,
nagels, schroeven en andere kleine
metalen voorwerpen die de contacten
van de accupack kunnen verbinden.
Kortgesloten contacten van accupacks
kunnen brandwonden of brand
veroorzaken.

c) Stel accupacks niet bloot aan warmte

of vuur. Vermijd opslag in direct
zonlicht.

d) Stel accupacks niet bloot aan

mechanische schokken.

e) Als een accu lekt dient men

voorzichtig te zijn dat de vloeistof
niet in contact komt met de huid of de
ogen. Als dat toch gebeurt spoelt men de

huid onder stromend water en raadpleegt
men een arts.

f) Raadpleeg meteen een arts wanneer

een batterij of accupack is ingeslikt .

g) Houd batterijcellen en accupacks

schoon en droog.

h) Veeg de aansluitingen van het

accupack schoon met een droge doek
als ze vuil zijn geworden.

i) Accupacks moeten voor gebruik

worden opgeladen. Lees de
gebruiksaanwijzing voor de juiste
laadinstructies.

j) Laat accupacks niet langdurig opladen

als ze niet worden gebruikt.

k) Na een lange opslagperiode kan het

nodig zijn het accupack enkele keren
op te laden en te ontladen voor een
optimale prestatie.

l) Accupacks presteren het best bij

normale kamertemperatuur (20°C ±
5°C).

m) Wanneer u accupacks wegwerpt,

dient u accupacks van verschillende
elektrochemische systemen van
elkaar afgezonderd te houden.

n) Laad alleen op met een lader met

de technische gegevens van WORX.

Gebruik geen andere lader dan de lader die
specifiek voor dat doel met de apparatuur
is meegeleverd. Een lader voor één type
accupack geschikt is kan een brandgevaar
inhouden wanneer gebruikt met een ander
type.

o) Gebruikt geen accupack dat niet

bedoeld is voor gebruik met deze
apparatuur.

p) Houd accupacks buiten het bereik van

kinderen.

q) Bewaar de oorspronkelijke instructies

van het product voor latere gebruik.

r) Verwijder het batterijpakket uit de

apparatuur als het niet in gebruik is.

s) Volg de juiste procedure voor

afvalverwijdering na afdanken van dit
apparaat .

3938

Snoerloze boorhamer NL

SYMBOLEN

Li-I on

Lees de gebruikershandleiding om
het risico op letsels te beperken.

Waarschuwing

Draag oorbescherming

Draag een veiligheidsbril

Draag een stofmasker

Niet blootstellen aan regen of
water

Niet verbranden

Batterijen niet weggooien.
Breng lege accu’s naar een
recyclecentrum of inzamelpunt
voor chemisch afval bij u in de
buurt.

Metaal

Beton

Murværk

Stort dreje

Lille dreje

Værktøjsholderen

Hex

Zorg ervoor dat de batterij vooraf­gaand aan het verwisselen van de
accessoires wordt verwijderd.

Afgedankte elektrische producten
mogen niet bij het normale
huisafval terechtkomen. Breng
deze producten waar mogelijk
naar een recyclecentrum bij u in
de buurt. Vraag de verkoper of de
gemeente informatie en advies
over het recyclen van elektrische
apparatuur.

Draag beschermende hand­schoenen

Hout

Borearbejde uden slag

Klopboormachine

Schroevendraaier

Snoerloze boorhamer NL

BEDIENINGSINSTRUCTIES

OPMERKING: Lees het instructieboekje
aandachtig voor gebruik van het

gereedschap.

BEOOGD GEBRUIK

Het elektrische gereedschap is bestemd voor
het hameren in beton, baksteen en steen. Het
is eveneens geschikt voor boorwerkzaamheden
zonder slag in hout, metaal, keramiek en
kunststof. Elektrische gereedschappen met
elektronische regeling en rechts-/linksdraaien
zijn ook geschikt voor het in- en uitdraaien van
schroeven.

BEDIENING

ACTIE AFBEELDING

De batterij verwijderen Zie. A1
De batterij plaatsen Zie. A2
De bedieningsmodus

selecteren

HAMERBOOR

Boorbits plaatsen Zie. C1
Boorbits verwijderen Zie. C2

BOREN & SCHROEVEN
DRAAIEN

Adapters plaatsen Zie. D1
Boorkoppen in de

klemplaat stoppen
Adapters verwijderen Zie. D3
Bits uit de klemplaat

verwijderen
Aan-/uit-schakelaar Zie. E
Schakelaarsvergrendeling

OPMERKING: de
schakelaarsactivering kan
worden vergrendeld in de
positie Uit.

Bediening vooruit roteren Zie. G
Bediening achteruit roteren Zie. H
WERKLAMPJE Zie. I

Zie. B

Zie. D2

Zie. D4

Zie. F

Temperatuurafhankelijke
overbelastingsbescherming

Bescherming tegen diepe
ontlading

/

/

TIPS VOOR HET WERKEN
MET UW BOOR

Wanneer het gereedschap te heet wordt, laat
het dan twee minuten onbelast draaien om
de motor af te laten koelen. U moet altijd
SDS-plus boren gebruiken voor beton en
metselwerk.
Gebruik alleen HSS boren in goede staat
wanneer u in metaal boort. Gebruik waar
mogelijk een proefgat voor u een groot gat
boort.

PROBLEEMOPLOSSINGEN

1. REDENEN VOOR VERSCHILLENDE
ACCUDUUR

Problemen met de oplaadtijden, zoals
hierboven, en als u het accupack lange tijd
niet gebruikt hebt, verkorten de werkduur van
het accupack. Dit kan worden gecorrigeerd
door het accupack een paar keer op te laden
en weer leeg te laten lopen door de zaag
te gebruiken. Laad het accupack niet op bij
temperaturen onder de 0°C en boven de 30°C
aangezien dit een slecht effect heeft op de
prestaties.

ONDERHOUD

Trek de voedingskabel uit de aansluiting
voordat u eventuele aanpassingen,
reparaties of onderhoud uitvoert.

Uw gereedschap vereist geen smering of
onderhoud, behalve voor het schoonmaken en
smeren van de SDS-bits en -verloopstukken
voordat ze in de boorkop worden gestoken. Dit
gereedschap bevat geen onderdelen die door
de gebruiker dienen te worden onderhouden.
Gebruik nooit water of chemische
reinigingsmiddelen voor het schoonmaken
van uw elektrische gereedschap. Veeg schoon

4140

Snoerloze boorhamer NL

met een droge doek. Bewaar uw elektrische
gereedschap altijd op een droge plaats. Houd
de ventilatieopeningen van de motor schoon.
Houd alle bedieningselementen vrij van stof.
Af en toe ziet u vonken in de ventilatiegleuven.
Dit is normaal en zal uw gereedschap niet
beschadigen.

CONFORMITEIT­VERKLARING

Wij,
POSITEC Germany GmbH
Konrad-Adenauer-Ufer 37
50668 Köln

BESCHERMING VAN HET
MILIEU

Afgedankte elektrische producten kunt u
niet met het normale huisafval weg-

gooien. Breng deze producten, indien
mogelijk, naar een recyclecentrum bij u in de
buurt. Vraag de verkoper of de gemeente naar
informatie en advies over het recyclen van
elektrische producten.

LEGE ACCUPACKS

Om het milieu te beschermen, dient u
zich op de juiste wijze van het accupack

Li-Ion

te ontdoen of het te laten recyclen. Dit
accupack bevat Li-ion accu’s. Raadpleeg de
gemeente of het vuilophaalbedrijf voor infor­matie over mogelijke recycle- of afvalcentra
waar u het accupack kwijt kunt. Ontlaad uw ac­cupack door het te gebruiken in de boor, haal
daarna het accupack uit de boor en plak de
contactpunten van het accupack af met stevig
plakband om kortsluiting energie¬ontlading te
voorkomen. Probeer niet een van de onderdel­en te openen of te verwijderen.

Verklaren dat het product
Beschrijving WORX Snoerloze boorhamer
Type WX390 WX390.1 WX390.31

WX390.9 (3- aanduiding van machines,
kenmerkend voor Klopboormachine)

Functie Verschillende materialen hameren

Voldoet aan de volgende richtlijnen,

2006/42/EC
2011/65/EU
2014/30/EU

Normen voldoen aan,

EN 55014-1
EN 55014-2
EN 60745-1
EN 60745-2-6

De persoon die bevoegd is om het technische
bestand te compileren,

Naam Russell Nicholson
Adres Positec Power Tools (Europe)
Ltd, PO Box 6242, Newbury, RG14 9LT,
UK

Suzhou 2016/06/12
Allen Ding
Plaatsvervangend Chief Ingenieur, Testen en

Snoerloze boorhamer NL

1. OSŁONA PRZECIWPYŁOWA

2. TULEJA ZACISKOWA UCHWYTU

3. PRZEŁĄCZNIK KIERUNKU OBROTÓW

4. WŁĄCZNIK/WYŁĄCZNIK

5. MODUŁ AKUMULATORA*

6. MŁOT UDAROWY/POKRĘTŁO WYBORU WIERTŁA

7. PRZYCISK ZWALNIANIA MODUŁU AKUMULATORA

8. ŚWIATŁO LED

9. BEZKLUCZOWY ADAPTER UCHWYTU SDS*

10. BIT WKRĘTARKI PH2*

11. WIERTŁO DO METALU HSS (5mm,6mm)*

12. WIERTŁA SDS (6mm,8mm)*

* Nie wszystkie pokazane na ilustracji akcesoria są dostarczane standardowo.

DANE TECHNICZNE

Typ

WX390 WX390.1 WX390.31 WX390.9(3- kod sprzętu, odniesienie do młota pneumatycznego)

WX390 WX390.1 WX390.31

Napięcie znamionowe 20V Max**
Prędkość znamionowa bez obciążenia 0-900/min
Częstotliwość udarów bez obciążenia 0-5000bpm
Energia udaru 1.2J
Pojemność akumulatora

Stal 10mm
Maks.
Możliwości
wiercenia

Masa urządzenia 1.6kg

Drewno 13mm

Beton 13mm

Mur 13mm

2.0Ah Li-Ion 3.0Ah Li-Ion 2.0Ah Li-Ion

WX390.9

1.2kg

4342

4342

** Napięcie mierzone bez obciążenia. Początkowe napięcie akumulatora osiąga maksymalną wartość
20 V. Napięcie nominalne wynosi 18 V.

DANE DOTYCZĄCE HAŁASU I WIBRACJI

Ważone ciśnienie akustyczne LpA: 84dB(A)
Ważona moc akustyczna LwA: 95dB(A)

KpA&K

wA

Używać ochrony słuchu, gdy ciśnienie akustyczne przekracza

3.0dB(A)

80dB(A)

Akumulatorowy młot obrotowy PL

INFORMACJE DOTYCZĄCE DRGAŃ

Łączna wartość drgań (suma wektora triax) określona według normy EN 60745:

Wiercenie z funkcją młota
w betonie

Zadeklarowana całkowita wartość wibracji może być wykorzystana do porównania jednego narzędzia
z innym oraz może być użyta we wstępnej ocenie narażenia.

OSTRZEŻENIE: Wartość emisji wibracji w czasie rzeczywistego używania elektronarzędzia

może się różnić od zadeklarowanej, w zależności od sposobu używania narzędzia w
następujących przykładach i innych sposobach używania narzędzia:
Jak używane jest narzędzie oraz, czy materiał jest cięty czy wiercony.
Czy narzędzie jest w dobrym stanie i czy jest prawidłowo konserwowane.
Czy używane są prawidłowe akcesoria narzędzia i czy narzędzie jest właściwie naostrzone oraz w dobrym stanie.
Czy dokręcone są szczęki na uchwycie i czy używane są jakiekolwiek akcesoria antybiracyjne.
Oraz, czy narzędzie jest używane zgodnie z przeznaczeniem i według instrukcji.

Niepawidłowe prowadzenie tego narzędzia może spowodować syndrom wibracji
rąk

OSTRZEŻENIE: W szczególności, oszacowanie poziomu ekspozycji w rzeczywistych wa-

runkach używania powinno brać także pod uwagę wszystkie elementy cyklu działania, takie jak
czasy wyłączenia narzędzia i czas bezczynności, ale nie rzeczywiście wykonywaną pracę. Może to
znacznie zmniejszyć poziom ekspozycji w całym okresie pracy.
Pomoc w minimalizacji narażenia na wibracje.
Należy ZAWSZE używać ostrych dłut, wierteł i ostrzy
Narzędzie należy konserwować z godnie z instrukcjami i prawidłowo smarować (w odpowiednich miejscach)
Jeśli narzędzie jest używane regularnie należy zakupić akcesoria antywibracyjne.
Należy unikać używania narzędzi w temperaturach 100C lub niższych
Należy zaplanować harmonogram pracy w celu rozłożenia używania narzędzi wytwarzających wysoki
poziom drgań na kilka dni.

Wartość przenoszenia wibracji a
Niepewność K= 1.5m/s²

= 8.51m/s

h,HD

2

AKCESORIA

WX390 WX39 0.1 WX390.31 WX390.9

Ładowarki

Akumulatorki

Uchwyt bezkluczykowy z adapterem
Wiertła HSS 2 (5mm,6mm)

Końcówki wkrętakowe

Wiertła SDS

Zaleca się zakup wszystkich akcesoriów w sklepie, gdzie zakupiono narzędzie. Więcej szczegółów
można znaleźć w dodatkowym opakowaniu. Personel sklepu może również udzielić pomocy i porad.

1 2 1 /

4(PH2*50mm,PZ1*50mm,PZ2*50mm,

1 /

1

szczelinowe *5.5mm*50mm)

2 (6mm,8mm)

Akumulatorowy młot obrotowy PL

WSKAZÓWKI DOTYCZĄCE
BEZPIECZEŃSTWA
PRACY Z MŁOTAMI

1. Używać ochrony słuchu z

wiertarkami udarowymi. Hałas może
spowodować utratę słuchu.

2. Używać dodatkowych uchwytów

dostarczonych wraz z narzędziem. Utrata

kontroli może spowodować obrażenia ciała.

3. Podczas wykonywania pracy,

gdy istnieje możliwość kontaktu
narzędzia z ukrytymi przewodami,
należy trzymać narzędzie za
izolowane powierzchnie do
chwytania. Kontakt z przewodem pod

napięciem spowoduje także przepływ prądu
w odsłoniętych częściach metalowych
narzędzia i porazi operatora prądem.

INSTRUKCJA
BEZPIECZEŃSTWA
DOTYCZĄCA MODUŁU
AKUMULATORA

a) Nie demontuj, nie otwieraj lub nie

niszcz ogniw pomocniczych lub
modułu akumulatora.

b) Nie zwieraj ogniwa lub modułu

akumulatora. Nie przechowuj ogniw
lub modułu akumulatora w sposób
bezładny w pudle lub szuadzie,
gdzie mogą się wzajemnie zewrzeć
lub ulec zwarciu przez inne metalowe
przedmioty. Nie używany akumulator należy

trzymać z daleka od spinaczy, monet, kluczy,
gwoździ, śrub lub innych małych przedmiotów
metalowych, które mogłyby spowodować
zmostkowanie kontaktów. Zwarcie pomiędzy
kontaktami akumulatora może spowodować
oparzenia lub pożar.

c) Nie narażaj ogniw lub modułu

akumulatora na działanie ciepła lub
ognia. Unikaj składowania w miejscach

pod bezpośrednim działaniem światła
słonecznego.

d) Nie narażaj ogniw lub modułu

akumulatora na uderzenia
mechaniczne.

e) W razie wycieku z ogniwa, nie

dopuść, aby płyn zetknął się ze
skórą lub dostał się do oczu. Jeśli

już nastąpił kontakt z płynem,
przemyj skażoną powierzchnię dużą
ilością wody i zwróć się o pomoc
medyczną.

f) Nie używaj ogniwa lub modułu

akumulatora nie przeznaczonego do
pracy z danym urządzeniem.

g) Utrzymuj ogniwa i moduł

akumulatora w czystości i w stanie
suchym.

h) Jeśli zaciski ogniwa lub

akumulatora zostały
zanieczyszczone, oczyść je czystą i
suchą szmatką.

i) Ogniwa pomocnicze i moduł

akumulatora należy przed użyciem
naładować. Zawsze używaj właściwej

ładowarki i przestrzegaj instrukcji ładowania
zawartej w instrukcji obsługi dostarczonej
przez producenta urządzenia.

j) Nie pozostawiaj modułu

akumulatora na długie ładowanie,
jeśli go nie używasz.

k) Po dłuższym okresie składowania

może być niezbędne kilkukrotne
naładowanie i rozładowanie ogniw
lub modułu akumulatora, aby
uzyskać optymalną wydajność.

l) Ogniwa pomocnicze oraz moduł

akumulatora osiągają największą
wydajność podczas pracy w
normalnej temperaturze pokojowej
(20oC ± 5oC).

m) Podczas utylizacji akumulatorów

należy oddzielić od siebie
akumulatory o różnych systemach
elektromechanicznych.

n) Akumulatory należy ładować tylko

w ładowarkach, które poleci)

producent. Dla ładowarki, która nadaje
się do ładowania określonych akumulatorów
istnieje niebezpieczeństwo pożaru, gdy
użyte zostaną inne akumulatory.

o) Nie używaj ogniwa lub modułu

akumulatora nie przeznaczonego do
pracy z danym urządzeniem.

p) Trzymaj ogniwa i moduł

akumulatora poza zasięgiem dzieci.

q) Zachowaj oryginalne instrukcje

produktu do wglądu.

r) Kiedy to możliwe, wyjmuj moduł

akumulatora, jeśli urządzenia się
nie używa.

s) Zużyte ogniwa i akumulatory

utylizuj zgodnie z zasadami
gospodarki odpadami.

4544

Akumulatorowy młot obrotowy PL

SYMBOLE

Li-I on

Aby zmniejszyć niebezpieczeństwo
odniesienia obrażeń, użytkownik powinien
przeczytać podręcznik z instrukcjami

Ostrzeżenie

Używać ochrony słuchu

Używać ochrony wzroku

Używać maski przeciwpyłowej

Nie wystawiać na działanie deszczu
lub wody

Nie wrzucać do ognia

Nie wyrzucać akumulatorków,
Oddawać zużyte baterie do
odpowiednich punktów zbierania lub
recyklingu.

Metal

Beton

Mur

Wysoka prędkość obrotowa

Niska prędkość obrotowa

Uchwyt narzędziowy

Hex

Przed przystąpieniem do wymiany
akcesoriów upewnić się, że akumu­lator został wyjęty.

Odpady wyrobów elektrycznych
nie powinny być wyrzucane
razem z odpadami gospodarstwa
domowego. Należy korzystać z
recyklingu, jeśli istnieje odpowiednia
infrastruktura. Porady dotyczące
recyklingu można uzyskać u
władz lokalnych lub sprzedawcy
detalicznego.

Należy zakładać okulary ochronne

Drewno

Wiercenie bez udaru

Wiercenie udarowe

Śruby

Akumulatorowy młot obrotowy PL

INSTRUKCJE OBSŁUGI

UWAGA: Przed użyciem narzędzia

przeczytać uważnie instrukcję obsługi.

UŻYCIE ZGODNE Z PRZEZNACZENIEM

Elektronarzędzie jest przeznaczone do wiercenia
udarowego w betonie, cegle i kamieniu oraz
do lżejszych prac związanych z dłutowaniem.
Narzędzie jest również przystosowane do
wiercenia bez udaru w drewnie, metalu,
ceramic i tworzywach sztucznych. Urządzenia z
elektronicznym sterowaniem i obrotami w prawą/

lewą stronę również nadają się do wkręcania.

OBSŁUGA

DZIAŁANIE

Wyjmowanie baterii Patrz Rys. A1
Wkładanie baterii Patrz Rys. A2
Wybór trybu działania Patrz Rys. B

WIERCENIE Z FUNKCJĄ
UDARU

Wkładanie wierteł Patrz Rys. C1
Wyjmowanie wierteł Patrz Rys. C2

WIERCENIE I WKRĘCANIE

Wkładanie adapterów Patrz Rys. D1
Wkładanie bitów do uchwytu Patrz Rys. D2
Wyjmowanie adapterów Patrz Rys. D3
Wyjmowanie bitów z uchwytu Patrz Rys. D4
Przełącznik włączenia/

wyłączenia
Przełącznik blokady

UWAGA: Przełącznik
wyzwalacz można zablokować
w pozycji wyłączenia.

Sterowanie obrotami w prawo Patrz Rys. G
Sterowanie obrotami w lewo Patrz Rys. H
Światło LED Patrz Rys. I
Zabezpieczenie przed

przeciążeniem zależne od
temperatury

Zabezpieczenie przed
głębokim rozładowaniem

ILUSTRACJA

Patrz Rys. E

Patrz Rys. F

/

/

PORADY DOTYCZĄCE
WIERTARKI

Jeśli narzędzie zbytnio się nagrzeje, ustawić
prędkość na maksimum i pozwolić na 2-3
minutową pracę urządzenia bez obciążenia,
aby schłodzić silnik. W przypadku betonu i
muru należy zawsze używać wierteł SDS-plus
z węglika wolframu. Do wiercenia w metalu
należy używać tylko wierteł w dobrym stanie ze
stali szybkotnącej. Podczas używania krótkich
wkrętaków należy zawsze używać uchwytu
magnetycznego. Tam gdzie to możliwe, należy
stosować otwór pilotujący przed wierceniem
otworu o większej średnicy.

ROZWIĄZYWANIE
PROBLEMÓW

1. PRZYCZYNY RÓŻNYCH CZASÓW
ROBOCZYCH AKUMULATORKÓW

Problemy z ładowaniem opisane powyżej
oraz długa przerwa w użytkowaniu
akumulatorków spowodują skrócenie czasu
pracy akumulatorków. Można to naprawić po
kilku cyklach ładowania i rozładowywania,
ładując wiertarkę i używając jej do pracy.
Ciężkie warunki pracy, takie jak duże wkręty
wkręcane w twarde drewno, spowodują szybsze
wyczerpywanie się akumulatorków niż podczas
pracy w lżejszych warunkach. Nie należy
ładować akumulatorków temperaturze poniżej

0oC oraz powyżej 30oC, gdyż zmniejszy to

wydajność.

KONSERWACJA

Przed przystąpieniem do jakiejkolwiek
regulacji, serwisowania lub
konserwacji należy wyjąć akumulator.

Narzędzie to nie wymaga żadnego dodatkowego
smarowania czy konserwacji, z wyjątkiem
czyszczenia i smarowania bitów i adapterów
SDS przed włożeniem do uchwytu. W
narzędziu nie ma żadnych części, które
wymagałyby serwisowania przez użytkownika.
Nigdy nie należy używać wody czy środków
czyszczących do czyszczenia narzędzia z
napędem elektrycznym. Czyścić suchą szmatką.
Zawsze należy przechowywać narzędzie w
suchym miejscu. Utrzymywać w czystości
otwory wentylacyjne silnika. Utrzymywać
wszystkie urządzenia sterujące w czystości.
Jeśli uszkodzony zostanie przewód zasilający,

4746

Akumulatorowy młot obrotowy PL

aby uniknąć niebezpieczeństwa powinien zostać
wymieniony przez producenta, przedstawiciela
serwisu lub inną wykwalikowaną osobę.

OCHRONA ŚRODOWISKA

Odpady wyrobów elektrycznych nie
powinny być wyrzucane razem z odpadami

gospodarstwa domowego. Należy
korzystać z recyklingu, jeśli istnieje odpowiednia
infrastruktura. Porady dotyczące recyklingu
można uzyskać u władz lokalnych lub sprzedawcy
detalicznego.

POZBYWANIE
SIĘ ZUŻYTYCH
AKUMULATORKÓW

Aby chronić zasoby naturalne, zużyte
akumulatorki należy poddawać

Li-Ion

recyklingowi lub pozbywać się ich
we właściwy sposób. Pojemnik bateryjny
zawiera akumulatorki Li. Skonsultować się z
władzami lokalnymi w celu uzyskania informacji
dotyczących dostępnych sposobów recyklingu i/
lub pozbywania się zużytych akumulatorków.
Rozładować akumulatorki obsługując
wiertarkę, następnie wyjąć pojemnik bateryjny
z obudowy wiertarki i przykryć styki pojemnika
bateryjnego wytrzymałą taśmą przylepną w celu
zabezpieczenia przed zwarciem i rozładowaniem.
Nie należy otwierać ani usuwać jakichkolwiek
elementów.

DEKLARACJA
ZGODNOŚCI

My,
POSITEC Germany GmbH
Konrad-Adenauer-Ufer 37
50668 Köln

Deklarujemy, że produkt,
Opis WORX Akumulatorowy młot

obrotowy
Typ WX390 WX390.1 WX390.31
WX390.9(3- kod sprzętu, odniesienie do
młota pneumatycznego)
Funkcja Kucie udarowe w różnych
materiałach

Jest zgodny z następującymi dyrektywami,

2006/42/EC
2011/65/EU
2014/30/EU

Normy są zgodne z:

EN 55014-1
EN 55014-2
EN 60745-1
EN 60745-2-6

Osoba upoważniona do kompilacji pliku
technicznego,

Nazwa Russell Nicholson
Adres Positec Power Tools (Europe) Ltd,
PO Box 6242, Newbury, RG14 9LT, UK

Suzhou 2016/06/12

Allen Ding
Zastępca głównego inżyniera, testowanie i
certykacja

Akumulatorowy młot obrotowy PL

1. PORVÉDŐ KUPAK

2. ESZKÖZTARTÓ RÖGZÍTŐHÜVELY

3. FORGÁSIRÁNY-SZABÁLYOZÓ

4. KI-/BEKAPCSOLÓ GOMB

5. AKKUMULÁTOR*

6. ÜTVEFÚRÁS/FÚRÁS VÁLASZTÓKAPCSOLÓ

7. AKKUMULÁTORKIOLDÓ GOMB

8. LED LÁMPA

9. SDS KULCSMENTES TOKMÁNY*

10. PH2 CSAVARBEHAJTÓ FEJ*

11. HSS FÉM FÚRÓFEJ T (5mm,6mm)*

12. SDS FÚRÓFEJEK (6mm,8mm)*

* Nem minden készülék tartalmazza valamennyi, a fentiekben felsorolt alkatrészt.

MŰSZAKI ADATOK

Típus WX390 WX390.1 WX390.31 WX390.9(3- a szerszám megjelölése, fúrókalapács)

WX390 WX390.1 WX390.31

Feszültség 20V Max**
Terhelés nélküli sebesség 0-900/min
Névleges ütközési arány 0-5000bpm
ütés ereje 1.2J
Akkumulátor Kapacitás

Acél 10mm

Maximális
teljesítményértékek

Téglafalban 13mm

A készülék súlya 1.6kg

** Terhelés nélküli feszültség. Az akkumulátor kezdő feszültsége maximum 20 volt. A névleges
feszültség 18 volt.

Fa 13mm

Betonban 13mm

2.0Ah Li-Ion 3.0Ah Li-Ion 2.0Ah Li-Ion

WX390.9

1.2kg

4948

4948

ZAJÉRTÉKEK

A-súlyozású hangnyomásszint LpA: 84dB(A)
A-súlyozású hangerő LwA: 95dB(A)

KpA&K

wA

Viseljen fülvédelmet, ha a hangnyomásszint meghaladja a következő értéket

3.0dB(A)

80dB(A)

Akkumulátoros fúrókalapács HU

REZGÉSÉRTÉKEK

Az EN60745 szabvány szerint meghatározott összes rezgés (háromtengelyű vektoriális összeg) a
következő:

Ütvefúrás betonba

A hivatalos összesített rezgésszint a szerszámok összehasonlítására, illetve a kitettség előzetes
felmérésére használható.

FIGYELEM: Az elektromos kéziszerszám használata során a rezgéskibocsátás eltérhet a fenti

értéktől attól függően, hogy a szerszámot hogyan használják. Az érték függhet az alábbiaktól:
Hogyan használják a szerszámot, milyen anyagokat vágnak vagy fúrnak.
Az eszköz jó állapotban van-e, megfelelően karbantartják-e.
Megfelelő tartozékokat használnak-e az eszközhöz, vigyáznak-e, hogy hegyes legyen és jó állapotban
maradjon.
A markolat megfelelően rögzül-e, használnak-e rezgéscsillapító tartozékokat.
A szerszámot rendeltetésszerűen, kialakításának és a jelen utasításoknak megfelelően használják-e.

Ha a szerszámot nem kezelik megfelelően, kéz-kar vibrációs szindrómát okozhat.

FIGYELEM: A pontosság érdekében az expozíciós szint becsült értékéhez a valós használati

körülmények között gyelembe kell venni a működési ciklus valamennyi elemét, így azt az időt
is, amikor a szerszám ki van kapcsolva, és amikor üresjáratban működik. Ez a teljes munkaidőszak
viszonylatában jelentősen csökkentheti az expozíciós szintet.
A rezgéskockázatnak való kitettséget az alábbiakkal csökkentheti:
MINDIG éles vésőt, pengét, és hegyes fúrófejet használjon.
Az eszközt jelen utasításoknak megfelelően tartsa karban, és vigyázzon a megfelelő kenésre (ahol
erre szükség van).
Ha rendszeresen használja az eszközt, vásároljon rezgéscsillapító tartozékokat.
Kerülje az eszköz használatát 100C vagy alacsonyabb hőmérsékleten.
Úgy tervezze meg a munkáját, hogy a magas rezgésszámú eszközök használatát igénylő feladatokat
több napra ossza el.

Rezgéskibocsátás a
Bizonytalanság K= 1.5m/s²

= 8.51m/s

h,HD

2

TARTOZÉKOK

WX390 WX3 90.1 WX390.31 WX390.9

Töltés

akkumulátor

Tokmány adapterrel

HSS fúrófejek 2 (5mm,6mm)
Csavarozófejek
SDS fúrófejek

Javasoljuk, hogy a tartozékokat ugyanabból a boltból vásárolja meg, ahol a szerszámot is vásárolta.
További részleteket a tartozék csomagolásán talál. Kérjen segítséget és tanácsot a bolti eladóktól.

1 2 1 /

4(PH2*50mm,PZ1*50mm,PZ2*50mm, hornyos *5.5mm*50mm)

1 /

1

2 (6mm,8mm)

Akkumulátoros fúrókalapács HU

BIZTONSÁGI
ELŐÍRÁSOK A
KALAPÁCSOK
SZÁMÁRA

1. Viseljen fülvédőt. Ennek elmulasztása

esetén a zaj hatása a hallóképesség
elvesztéséhez vezethet.

2. Ha az eszközhöz kiegészítő

markolato(ka)t mellékeltek,
használja az(oka)t. A kontrollvesztés

személyi sérülést eredményezhet.

3. Az elektromos kéziszerszámot csak

a szigetelt fogantyúfelületeknél
fogva tartsa, ha olyan munkát végez,
amelynek során a betétszerszám
vagy a csavar feszültség alatt álló,
kívülről nem látható vezetékekhez
érhet. Ha a berendezés egy feszültség

alatt álló vezetékhez ér, az elektromos
kéziszerszám fémrészei szintén feszültség alá
kerülhetnek és áramütéshez vezethetnek.

AZ AKKUMULÁTORRAL
KAPCSOLATOS
BIZTONSÁGI
FIGYELMEZTETÉSEK

a) Az akkumulátort ne szedje szét, ne

nyissa fel és ne vágja meg.

b) Ne zárja rövidre az akkumulátort.

Az akkumulátorokat ne tárolja
olyan dobozban vagy ókban,
ahol rövidre zárhatják egymást,
vagy valamilyen vezető anyag
a rövidzárlatukat okozhatja. Az

akkumulátorokat használaton kívül tartsa
a fémtárgyaktól, például gemkapcsoktól,
pénzérméktől, kulcsoktól, szögektől,
csavaroktól vagy más kis fémtárgyaktól távol,
mert ezek összekapcsolhatják a pólusokat. Az
akkumulátor pólusainak rövidzárlata égés- és
tűzveszélyes.

c) Ne tegye ki hőnek vagy tűznek az

akkumulátort. Ne tárolja közvetlen

napfényben.
d) Az akkumulátort ne tegye ki ütésnek.
e) Ha az akkumulátor szivárog,

vigyázzon, hogy a folyadék ne

kerüljön a bőrre vagy szembe.
Amennyiben a bőrre vagy szembe
kerül, az érintett területet mossa le
bő vízzel, és forduljon orvoshoz.

f) Az akkumulátor vagy egy cella

lenyelése esetén azonnal forduljon
orvoshoz.

g) Vigyázzon, hogy az akkumulátor

tiszta és száraz maradjon.

h) Ha az akkumulátor pólusaira

szennyeződés kerül, azt egy tiszta,
száraz ruhával törölje le.

i) Az akkumulátort használat előtt

fel kell tölteni. A töltést mindig az

utasításoknak megfelelően, helyes eljárást
használva végezze.

j) Használaton kívül ne hagyja töltőn az

akkumulátort.

k) Hosszan tartó tárolást követően

a maximális teljesítmény elérése
érdekében szükséges lehet, hogy az
akkumulátort többször feltöltse és

lemerítse.

l) Az akkumulátor szobahőmérsékleten

(20°C ± 5°C) használva nyújtja a
legjobb teljesítményt.

m) Az akkumulátorok

ártalmatlanításakor a különböző
elektrokémiai rendszereket különítse
el egymástól.

n) Csak a WORX által javasolt töltővel

töltse fel. Kizárólag a készülékhez
való használatra mellékelt töltőt
használja. Ha egy adott akkumulátorhoz

megfelelő töltőt másik akkumulátorral használ,
az tűzveszélyes lehet.

o) Ne használjon a készülékkel való

használatra tervezettől eltérő

akkumulátort.

p) Az akkumulátor gyermekektől távol

tartandó.

q) Őrizze meg a termékhez mellékelt

utasításokat, a későbbiekben
szüksége lehet ezekre.

r) Amikor a szerszámot nem használja,

vegye ki belőle az akkumulátort.

s) Ártalmatlanításnál megfelelően

járjon el.

5150

Akkumulátoros fúrókalapács HU

SZIMBÓLUMOK

A sérülésveszély csökkentése
érdekében a felhasználónak el kell
olvasnia az utasításokat

Fém

Li-I on

Figyelmeztetés

Viseljen szemvédőt

Viseljen fülvédőt

Viseljen pormaszkot

Ne tegye ki esőnek vagy víznek

Ne dobja tűzbe

Az elemeket ne dobja ki, a lemerült
elemeket vigye a helyi gyűjtő- vagy
újrahasznosító pontokra.

A leselejtezett elektromos
készülékek nem dobhatók ki a
háztartási hulladékkal. Ha van a
közelben elektromos hulladék gyűjtő
udvar, vigye oda a készüléket. Az
újrahasznosítási lehetőségekről
tájékozódjon a helyi hatóságoknál
vagy a kereskedőnél.

Betonban

Téglafalban

Magas fordulat

Alacsony fordulat

Szerszámbefogó egység

Hex

Gondoskodjon arról, hogy az akku­mulátort eltávolította az alkatrészek
cseréjét megelőzően..

S ütés nélkül

Kalapácsos fúrás

Csavarok

Viseljen védőszemüveget

Fa

Akkumulátoros fúrókalapács HU

HASZNÁLATI
UTASÍTÁSOK

MEGJEGYZÉS: Mielőtt a szerszámot

használná, olvassa el gyelmesen az

utasításokat.

RENDELTETÉS

A szerszám rendeltetése: ütvefúrás betonba,
kőbe és téglába. Alkalmas ugyanakkor fába,
fémbe, kerámiába és műanyagba történő ütés
nélküli fúráshoz is. Az elektronikus szabályozású,
jobb/bal forgású készülékek csavarozásra is

alkalmasak.

AZ ESZKÖZ
HASZNÁLATÁVAL
KAPCSOLATOS
JAVASLATOK

Amennyiben a szerszám túlságosan
felmelegedik, állítsa maximális sebességre,
és járassa terhelés nélkül 2-3 percig a motor
lehűlése érdekében. Betonhoz és falazathoz
mindig SDS-karbid anyagú fúrószárat használjon.
Fémhez kizárólag jó állapotú HSS fúrószárat
használjon. Mielőtt nagy átmérőjű lyukat fúrna, ha
lehetséges, előbb fúrjon egy kisebb lyukat.

MŰKÖDÉS

MŰVELET ÁBRA

Az akkumulátor kiszerelése Lásd A1. Ábra
Az akkumulátor behelyezése Lásd A2. Ábra
Üzemmód kiválasztása Lásd B. Ábra

ÜTVEFÚRÁS

Fúrószár behelyezése Lásd C1. Ábra
Fúrószár kivétele Lásd C2. Ábra

FÚRÁS ÉS
CSAVARBEHAJTÁS

Tokmány behelyezése Lásd D1. Ábra
Fúrószár/csavarbehajtó

behelyezése a tokmányba
Tokmány kivétele Lásd D3. Ábra
Fúrószár/csavarbehajtó

kivétele a tokmányból
Főkapcsoló Lásd E. Ábra
Kapcsolózár

MEGJEGYZÉS: a

kapcsoló(ravasz) a KI állásban
rögzíthető.

Forgás előre kapcsoló Lásd G. Ábra
Forgás hátrafele kapcsoló Lásd H. Ábra
LED lámpa Lásd I. Ábra
Hőmérsékletfüggő túlterhelés-

védelem
Védelem a túlzott lemerülés

ellen

Lásd D2. Ábra

Lásd D4. Ábra

Lásd F. Ábra

/

/

HIBAELHÁRÍTÁS

1. MIÉRT VÁLTOZIK AZ AKKUMULÁTOR
LEMERÜLÉSI IDEJE?

A töltési idő problémái (lásd feljebb), illetve
az, ha az akkumulátort hosszabb ideje nem
használta, csökkenti az akkumulátor működési
idejét. Ezt kijavíthatja, ha néhányszor feltölti
és lemeríti a szerszámot. Ha nehéz munkát
végez, például nagy csavarokat hajt be kemény
fába, az akkumulátor több energiát használ,
mint könnyebb feladatok esetén. Ne töltse az
akkumulátort 0oC alatt vagy 30oC fölött, mivel ez
befolyásolja a teljesítményt.

KARBANTARTÁS

Bármilyen állítás, javítás vagy
karbantartási művelet előtt vegye ki a
szerszámból az akkumulátort.

A szerszámot nem szükséges megkenni vagy
karbantartani, kivéve a tisztítás és kenés az SDS
bitek és adapter behelyezése előtt a tokmányba.
A szerszám nem tartalmaz a felhasználó által
javítható alkatrészeket. Soha ne használjon
vizet vagy vegyi tisztítószereket a szerszám
tisztításához. Törölje tisztára egy száraz
ronggyal. A szerszámot mindig száraz helyen
tárolja. Tartsa tisztán a motor szellőzőnyílásait.
Minden szabályozóeszközt tartson pormentesen.
A szellőzőnyílásokon keresztül néha szikrák
láthatók. Ez természetes, nem okoz kárt az
elektromos kéziszerszámban.

5352

Akkumulátoros fúrókalapács HU

KÖRNYEZETVÉDELEM

A leselejtezett elektromos készülékek nem
dobhatók ki a háztartási hulladékkal. Ha

van a közelben elektromos hulladék gyűjtő
udvar, vigye oda a készüléket. Az újrahasznosítási
lehetőségekről tájékozódjon a helyi hatóságoknál
vagy a kereskedőnél.

AZ AKKUMULÁTOR
LESELEJTEZÉSE

A környezet védelme érdekében kérjük,
hogy az akkumulátort megfelelően

Li-Ion

selejtezze le. Az akkumulátor lítiumot
tartalmaz. Az elérhető újrahasznosítási és
leselejtezési lehetőségekről tájékozódjon
a helyi hulladékgyűjtő vállalatnál. A fúró
működtetésével merítse le az akkumulátort,
majd vegye ki azt a szerszámból, és a pólusokat
ragassza le ragasztószalaggal, hogy megelőzze
a rövidzárlatot és az energiakisülést. Az
akkumulátort ne próbálja meg felnyitni vagy
szétszedni.

MEGFELELŐSÉGI
NYILATKOZAT

A gyártó:
POSITEC Germany GmbH
Konrad-Adenauer-Ufer 37
50668 Köln

Kijelenti, hogy a termék:
Leírás WORX Akkumulátoros

fúrókalapács

Típus WX390 WX390.1 WX390.31
WX390.9(3- a szerszám megjelölése,

fúrókalapács)

Funkció Különböző anyagok ütvefúrása

Megfelel a következő irányelveknek:

2006/42/EC
2011/65/EU
2014/30/EU

Az alábbi normáknak:

EN 55014-1
EN 55014-2
EN 60745-1
EN 60745-2-6

A műszaki dokumentáció összeállítására jogosult
személy:

Név: Russell Nicholson
Cím: Positec Power Tools (Europe) Ltd,
PO Box 6242, Newbury, RG14 9LT, UK

Suzhou 2016/06/12

Allen Ding
Helyettes főmérnöke, Tesztelés és minősítés

Akkumulátoros fúrókalapács HU

1. CAPAC PROTECÞIE PRAF

2. MANªON BLOCARE SUPORT SCULÃ

3. CONTROL ROTAÞIE SENS DIRECT ªI INVERS

4. ÎNTRERUPÃTOR PORNIT/OPRIT

5. ACUMULATOR*

6. SELECTOR GĂURIRE CU PERCUŢIE/MAŞINĂ DE GĂURIT

7. BUTON DE ELIBERARE A ACUMULATORULUI

8. LUMINĂ DE POZIŢIE

9. ADAPTOR DE MANDRINĂ FĂRĂ CHEIE SDS*

10. BURGHIU ŞURUBELNIŢĂ PH2*

11. VÂRFURI DE BURGHIU METALICE HSS (5mm,6mm)*

12. VÂRFURI DE BURGHIU SDS (6mm,8mm)*

* Nu toate accesoriile ilustrate sau descrise sunt incluse în livrarea standard.

DATE TEHNICE

Tip WX390 WX390.1 WX390.31 WX390.9(3- denumire maşină, reprezentând Ciocanul

perforator)

WX390 WX390.1 WX390.31

Tensiune nominalã 20V Max**
Turaþie nominalã fãrã sarcinã 0-900/min
Numãr lovituri 0-5000bpm
Energie lovituri 1.2J
Capacitatea bateriei

Oţel 10mm

Capacitate max.
tăiere

Greutate maºinã 1.6kg

Lemn 13mm

Beton 13mm

Zidărie 13mm

2.0Ah Li-Ion 3.0Ah Li-Ion 2.0Ah Li-Ion

WX390.9

1.2kg

5554

5554

** Tensiune măsurată în gol. Tensiunea iniţială a bateriei atinge maximum 20 volţi. Tensiunea
nominală este de 18 volţi.

INFORMAÞII VIBRAÞIE/ZGOMOT

Presiune sonorã ponderatã A LpA: 84dB(A)
Putere sonorã ponderatã A LwA: 95dB(A)

KpA&K

wA

Purtaþi dispozitiv de protecþia auzului când presiunea sonorã este peste

3.0dB(A)

80dB(A)

Ciocan rotopercutor cuacumulator RO

INFORMAŢII DESPRE VIBRAŢII

Valorile totale de vibraţie (vector sumă triaxial) determinat după EN 60745:

Găurire cu percuţie în
beton

Valoarea totală declarată a vibraţiilor poate  utilizată pentru compararea unei unelte cu o alta şi, de
asemenea, poate  utilizată în cazul unei evaluări preliminare a expunerii.

AVERTISMENT: Valoarea de emisie a vibraţiei în timpul folosirii efective a sculei electrice

poate diferi de valoarea declarată în funcţie de modurile în care este folosită scula, ce depind
de exemplele următoare şi de variaţii ale modului de utilizare a sculei:
Modul în care scula este folosită şi tipul de materiale tăiate sau sfredelite.
Scula este în stare bună de funcţionare şi bine întreţinută
Folosirea accesoriului corect pentru sculă şi păstrarea acesteia în condiţii bune.
Strângerea corespunzătoare a mânerelor şi dacă se folosesc accesorii anti-vibraţie.
Scula este folosită conform indicaţiilor din fabrică şi conform acestor instrucţiuni.

Această sculă poate cauza sindromul vibraţie mână-braţ dacă nu este folosită în
mod corespunzător

AVERTISMENT: Pentru a  corectă, estimarea nivelului de expunere în condiţii concrete de

folosire trebuie să ia în considerare toate părţile ciclului de operare cum ar  de câte ori scula
este oprită şi cât timp este pornită dar nu lucrează. Acest lucru poate reduce semnicativ nivelul de
expunere de-a lungul perioadei de lucru totale.
Ajută la micşorarea riscului de expunere le vibraţii.
Păstraţi acest aparat în conformitate cu aceste instrucţiuni şi păstraţi-l bine gresat (dacă e cazul)
Dacă acest aparat este folosit în mod constant, atunci cumprăaţi accesorii anti-vibraţie.
Evitaţi folosirea aparaturii la temperaturi mai joase de 10oC
Planicaţi-vă programul de lucru pentru a folosi sculele cu număr mare de vibraţii de-a lungul a mai multe zile.

Valoarea de emisie a vibraţiei a
Incertitudinea K= 1.5m/s²

= 8.51m/s

h,HD

2

ACCESORII

WX390 WX390.1 WX390.31 WX390.9

Încărcător

Acumulator

Mandrină fără cheie cu adaptor
Vârf de burghiu HSS 2 (5mm,6mm)

Capete de înşurubare

Vârfuri de burghiu SDS

Vă recomandăm să achiziţionaţi accesoriile de la acelaşi magazin de la care aţi cumpărat unealta.
Consultaţi ambalajul accesoriului pentru detalii suplimentare. Personalul din magazin vă poate oferi
asistenţă şi sfaturi.

1 2 1 /

4(PH2*50mm,PZ1*50mm,PZ2*50mm,

1 /

1

Crestate *5.5mm*50mm)

2 (6mm,8mm)

Ciocan rotopercutor cuacumulator RO

INSTRUCŢIUNI DE
SIGURANŢĂ PENTRU
CIOCANE

1. Purtaţi aparat de protecţie auditivă.

Zgomotul poate provoca pierderea auzului.

2. Folosiţi mânerul(ele) auxiliar(e),

dacă este/sunt furnizat(e) cu unealta.

Pierderea controlului poate duce la răniri.

3. Apucaţi scula electrică de

suprafeţele de prindere izolate atunci
când executaţi lucrări la care capul
de şurubelniţă sau şurubul poate
atinge re electrice ascunse. Contactul

cu un cablu aat sub tensiune poate pune sub
tensiune şi componentele metalice ale sculei
electrice şi duce la electrocutare.

AVERTISMENTE
PRIVIND SIGURANŢA
PENTRU ACUMULATOR

a) Nu demontaţi, deschideţi sau rupeţi

elementele sau acumulatorul.

b) Nu scurtcircuitaţi un acumulator.

Nu depozitaţi acumulatoarele la
întâmplare într-o cutie sau într-un
sertar unde s-ar putea scurtcircuita
între ele sau prin materiale

conductoare. Când bateria nu este în uz,
ţineţi-o la distanţã de alte obiecte metalice,
cum sunt agrafele pentru hârtie, monede,
cuie, şuruburi sau alte obiecte metalice mici,
care pot crea contact între bornele aceasteia.
Scurtcircuitarea bornelor bateriei poate cauza
arsuri sau incendii.

c) Nu expuneţi acumulatorul la căldură

sau foc. Evitaţi depozitarea în lumina
directă a soarelui.

d) Nu supuneţi acumulatorul la şocuri

mecanice.

e) În cazul scurgerii acumulatorului,

aveţi grijă ca lichidul să nu intre în
contact cu pielea sau ochii. În cazul

contactului, spălaţi zona afectată cu apă din
belşug şi solicitaţi asistenţă medicală.

f) Consultaţi medicul imediat dacă

aţi înghiţit un element sau un

acumulator.

g) Menţineţi acumulatorul curat şi

uscat.

h) Ştergeţi terminalele acumulatorului

cu o cârpă curată şi uscată dacă se
murdăresc.

i) Acumulatorul trebuie încărcat înainte

de utilizare. Consultaţi întotdeauna aceste

instrucţiuni şi utilizaţi procedura de încărcare
corectă.

j) Nu încărcaţi acumulatorul atunci

când nu îl utilizaţi.

k) După perioade extinse de depozitare,

ar putea  necesară încărcarea
şi descărcarea acumulatorului
de mai multe ori pentru a obţine
performanţe maxime.

l) Acumulatorul oferă cele mai bune

performanţe când este operat la
temperatura normală a camerei
(20°C ± 5°C).

m) Când depuneţi la deşeuri

acumulatorii, păstraţi separat

acumulatorii unor sisteme

electrochimice diferite.

n) Reîncărcaţi folosind doar

încărcătorul specicat de POSITEC.

Un încărcător potrivit pentru un tip de cartuş
de acumulatori poate provoca riscul incendierii
dacă este folosit pentru un alt tip de cartuş de
acumulatori.

o) Nu utilizaţi acumulatoare care nu

sunt concepute pentru a  utilizate
cu acest echipament.

p) Nu lăsaţi acumulatorul la îndemâna

copiilor.

q) Păstraţi documentaţia originală

a produsului pentru consultări

ulterioare.

r) Îndepărtaţi acumulatorul din

echipament atunci când nu îl
utilizaţi.

s) Eliminaţi acumulatorul în mod

corespunzător.

5756

Ciocan rotopercutor cuacumulator RO

SIMBOLURI

Li-I on

Pentru a reduce riscul de
accidentări, utilizatorul trebuie să
citească manualul de instrucţiuni

Avertisment

Purtaţi echipament de protecţie
pentru urechi

Purtaţi echipament de protecţie
pentru ochi

Purtaţi mască de protecţie contra
prafului

Nu expuneţi la ploaie sau apă

Nu ardeţi

Nu aruncaţi acumulatorii. Returnaţi
acumulatorii consumaţi la punctul
local de colectare sau reciclare.

Metal

Beton

Zidărie

Turaţie mare

Turaţie micl

Sistem de prindere accesorii

Hex

Asiguraţi-vă că acumulatorul este
scos înaintea schimbării accesoriilor.

Produsele electrice nu trebuie
depuse la deşeuri împreună cu
gunoiul menajer. Vă rugăm să
depuneţi produsele electrice la
unităţile de reciclare existente.
Consultaţi-vă cu autorităţile locale
sau cu distribuitorul pentru sfaturi
privind reciclarea.

Purtaţi mănuşi de protecţie

Lemn

Găurire fără percuţie

Găurire cu percuţie

Şuruburi

Ciocan rotopercutor cuacumulator RO

INSTRUCÞIUNI DE
EXPLOATARE

NOTÃ: Înainte de utilizarea sculei, citiþi

manualul de instrucþiuni cu atenþie.

UTILIZARE CONFORM DESTINAŢIEI

Scula electrică este destinată găuririi cu percuţie
în beton, cărămidă şi piatră. Este deasemeni
adecvată pentru găurirea fără percuţie în lemn,
metal,ceramică şi material plastic. Maşinile cu
comandă electronică şi rotaţie stânga/dreapta

sunt, de asemenea, adecvate pentru înşurubare.

SFATURI PRIVIND
LUCRUL CU UNEALTA

Dacã scula electricã devine prea erbinte, setaþi
turaþia la maxim ºi rulaþi fãrã sarcinã timp de 2-3
minute pentru rãcirea motorului.
Burghiele din aliaj de tungsten SDS-plus trebuie
folosite întotdeauna pentru beton ºi zidãrie.
Când gãuriþi metal, utilizaþi numai burghie HSS
în stare bunã. Când este posibil, utilizaþi o gaurã
de ghidare înainte de executarea unei gãuri de
diametru mare.

OPERARE

ACŢIUNE FIGURA

Scoaterea acumulatorului
Introducerea acumulatorului
Selectarea modului de

operare

GĂURIRE CU PERCUŢIE

Introducerea burghielor
Scoaterea burghielor

GĂURIRE ŞI
ÎNŞURUBARE

Introducerea adaptoarelor
Introducerea burghielor în

mandrină
Îndepărtarea adaptoarelor
Scoaterea burghielor din

mandrină
Întrerupător de pornire/oprire
Blocare buton declanşator

NOTĂ: Butonul declanşator
poate  blocat în poziţia OFF
(Oprit).

Control rotaţie înainte
Control rotaţie înapoi
Lumină de poziţie
Protecţie la suprasarcină în

funcţie de temperatură
Protecţie împotriva

descărcării la adâncime

Consultaţi Fig. A1
Consultaţi Fig. A2

Consultaţi Fig. B

Consultaţi Fig. C1
Consultaţi Fig. C2

Consultaţi Fig. D1

Consultaţi Fig. D2

Consultaţi Fig. D3

Consultaţi Fig. D4

Consultaţi Fig. E

Consultaţi Fig. F

Consultaţi Fig. G
Consultaţi Fig. H
Consultaţi Fig. I

/

/

SOLUŢII LA PROBLEME

1. MOTIVE PENTRU TIMPI DE LUCRU
DIFERIŢI AI ACUMULATORULUI

Problemele privind timpul de încărcare, conform
specicaţiilor de mai sus, şi neutilizarea
acumulatorului o perioadă îndelungată vor
reduce timpul de operare al acumulatorului. Acest
lucru poate  corectat după mai multe operaţii
de încărcare şi descărcare prin încărcarea şi
operarea maşinii de găurit. Condiţiile de lucru
dicile, precum înşurubarea şuruburilor mari în
lemn dur, vor consuma acumulatorul mai repede
decât în condiţii de lucru uşoare. Nu reîncărcaţi
acumulatorul la sub 0oC şi peste 30oC deoarece
acest lucru va afecta performanţa acumulatorului.

ÎNTREŢINERE

Scoateţi acumulatorul din unealtă
înainte de a efectua orice ajustări,
operaţiuni de service sau întreţinere.

Unealta dumneavoastră nu necesită lubriere
sau întreţinere suplimentară, cu excepţia pentru
curăţarea şi lubrierea de biţi şi adaptoare SDS
înainte de a introduce în mandrină. Interiorul
uneltei electrice nu conţine piese care pot 
depanate de către utilizator. Nu utilizaţi niciodată
apă sau agenţi chimici de curăţare pentru
curăţarea uneltei electrice. Ştergeţi unealta cu
o cârpă uscată. Depozitaţi întotdeauna unealta
într-un loc uscat. Menţineţi fantele de aerisire a
motorului curate. Feriţi de praf toate comenzile
de lucru. Ocazional, puteţi observa scântei prin
fantele de aerisire. Acest lucru este normal şi nu
va defecta unealta electrică.

5958

Ciocan rotopercutor cuacumulator RO

PROTECÞIA MEDIULUI

Produsele electrice nu trebuie depuse la
deşeuri împreună cu gunoiul menajer. Vă

rugăm să depuneţi produsele electrice
la unităţile de reciclare existente. Consultaţi-vă
cu autorităţile locale sau cu distribuitorul pentru
sfaturi privind reciclarea.

ELIMINAREA UNEI
BATERII CONSUMATE

Pentru păstrarea resurselor naturale, vă
rugăm reciclaţi sau eliminaţi bateria în mod

Li-Ion

adecvat. Bateria conţine nichel-cadmiu sau
nichel-metal hibrid. Consultaţi autorităţile locale
din domeniul deşeurilor pentru informaţii privind
opţiunile de reciclare şi/sau eliminare disponibile.
Descărcaţi bateria prin utilizarea ferăstrăului,
apoi scoateţi bateria din carcasa ferăstrăului şi
acoperiţi conexiunile bateriei cu bandă adezivă
destinată pentru sarcină mare pentru prevenirea
scurtcircuitării şi descărcării energetice. Nu
încercaþi sã deschideþi sau sã scoateþi niciun
component.

DECLARAŢIE DE
CONFORMITATE

Subsemnaţii,
POSITEC Germany GmbH
Konrad-Adenauer-Ufer 37
50668 Köln

Declarăm că produsul
Descriere WORX Ciocan rotopercutor

cuacumulator

Tip WX390 WX390.1 WX390.31
WX390.9(3- denumire maşină,
reprezentând Ciocanul perforator)

Funcţie Ciocănire a diverselor materiale

Respectă următoarele Directive,

2006/42/EC
2011/65/EU
2014/30/EU

Se conformează standardelor

EN 55014-1
EN 55014-2
EN 60745-1
EN 60745-2-6

Persoana responsabilă pentru elaborarea şei
tehnice,

Nume Russell Nicholson
Adresa Positec Power Tools (Europe)
Ltd, PO Box 6242, Newbury, RG14 9LT,
UK

Suzhou 2016/06/12
Allen Ding

Adjunct Inginer şef, Testare si certicare

Ciocan rotopercutor cuacumulator RO

1. PROTIPRACHOVÉ VÍČKO

2. ZAJIŠŤOVACÍ POUZDRO DRŽÁKU NÁSTROJE

3. OVLÁDÁNÍ OTÁČEK DOPŘEDU A DOZADU

4. VYPÍNAČ

5. BATERIE*

6. VOLIČ REŽIMU VRTÁNÍ/PŘÍKLEPOVÉ VRTÁNÍ

7. UVOLŇOVACÍ TLAČÍTKO BATERIE

8. SVĚTLO LED

9. ADAPTÉR RYCHLOUPÍNACÍHO SKLÍČIDLA SDS*

10. ŠROUBOVACÍ NÁSTAVEC PH2*

11. VRTÁK HSS DO KOVU (5mm,6mm)*

12. VRTÁKY SDS (6mm,8mm)*

* Standardní dodávka nemusí obsahovat veškeré vyobrazené či popsané příslušenství.

TECHNICKÉ ÚDAJE

Typ WX390 WX390.1 WX390.31 WX390.9(3- označení stroje, zástupce Příklepová
vrtačka)

WX390 WX390.1 WX390.31

Jmenovité napájecí napětí: 20V Max**
Jmenovité otáčky naprázno 0-900/min
Jmenovitý počet příklepů 0-5000bpm
Nárazová energie 1.2J
Kapacita baterie

Ocel 10mm

Max. průměr
vrtání

Hmotnost přístroje 1.6kg

** Napětí měřené bez zátěže. Počáteční napětí baterie dosáhne maximálně 20voltů. Jmenovité
napětí je 18 voltů.

Dřevo 13mm
Beton 13mm

Zdivo 13mm

2.0Ah Li-Ion 3.0Ah Li-Ion 2.0Ah Li-Ion

WX390.9

1.2kg

6160

6160

ÚDAJE O HLUKU A VIBRACÍCH

Naměřená hladina akustického tlaku LpA: 84dB(A)
Naměřený akustický výkon LwA: 95dB(A)

KpA&K

wA

Použijte ochranu sluchu, přesáhne-li akustický tlak

3.0dB(A)

80dB(A)

Aku vrtací kladivo CZ

INFORMACE O VIBRACÍCH

Celkové hodnoty vibrací (trojosé nebo vektorové součtové měření) stanovené v souladu s EN 60745:

Vrtání s příklepem do
betonu

Deklarovaná celková hodnota vibrací může být použita pro vzájemné srovnání jednotlivých nářadí a
rovněž může být použita k předběžnému stanovení doby práce.

VÝSTRAHA: Hodnota vibračních emisí během praktického používání tohoto elektrického

nástroje se může lišit od deklarované hodnoty v závislosti na způsobech, jakými je nástroj
používán v závislosti na následujících podmínkách a dalších možnostech použití nástroje:
Způsob, jakým je nástroj používán,a povaha narušovaných nebo vrtaných materiálů.
Dobrý stav nástroje a řádné provádění jeho údržby
Používání správného příslušenství s nástrojem, ostrost a dobrý stav příslušenství.
Utažení úchopu na rukojetích a použití antivibračního příslušenství.
Používání nástroje k účelům určeným konstrukcí a v souladu s těmito pokyny.

Při nesprávném používání může tento nástroj způsobit syndrom vibrací rukou a paží.

VÝSTRAHA: Je třeba upřesnit, že při odhadu výše rizika vibrací v praxi je nutno rovněž

zohlednit všechny fáze pracovního cyklu, například dobu, kdy je nástroj vypnutý a kdy běží
naprázdno, ale nevykonává práci. To může podstatně snížit působení vibrací v rámci celkového
pracovního času.
Zásady pro omezení rizika působení vibrací:
Provádějte údržbu tohoto nástroje v souladu s těmito pokyny a nástroj (příslušným způsobem) dobře
promazávejte.
Má-li být tento nástroj používán pravidelně, zakupte antivibrační příslušenství.
Nepoužívejte nástroje při teplotě 100C nižší.
Naplánujte práci tak, aby bylo provádění úkolů, které vyžadují silné vibrace nástroje, rozloženo do několika dní.

Hodnota vibračních emisí a
Kolísání K= 1.5m/s²

= 8.51m/s

h,HD

2

PŘÍSLUŠENSTVÍ

WX390 WX390.1 WX390.31 WX390.9
Nabíječka baterií
Baterie
Bezklíčové upínadlo s adaptérem
Vrtáky HSS 2 (5mm,6mm)

Šroubovací adaptéry

Vrtáky SDS

Doporučujeme, abyste si příslušenství zakoupili od stejného prodejce, u kterého jste koupili nářadí.
Pro další detaily prostudujte obal příslušenství. V případě potřeby požádejte personál prodejny o
pomoc a radu.

1 2 1 /

4(PH2*50mm,PZ1*50mm,PZ2*50mm,

1 /

1

Slotted*5.5mm*50mm)

2 (6mm,8mm)

Aku vrtací kladivo CZ

BEZPEČNOSTNÍ
UPOZORNĚNÍ PRO
KLADIVA

1. Používejte pomůcky na ochranu

sluchu. Hluk může způsobit ztrátu sluchu.

2. Používejte přídavné rukojeti

dodávané s elektrickým nářadím.

Ztráta kontroly může vést ke zraněním.

2. Pokud provádíte práce, při kterých

může používaný nástroj zasáhnout
skrytá elektrická vedení nebo vlastní
síťový kabel, pak držte elektrické
nářadí za izolované plochy rukojeti.

Kontakt s vedením pod napětím může přivést
napětí i na kovové díly elektrického nářadí a
způsobit úraz elektrickým proudem.

BEZPEČNOSTNÍ
VAROVÁNÍ TÝKAJÍCÍ SE
BATERIÍ

a) Nepokoušejte se demontovat,

rozebírat nebo rozřezávat baterie
nebo její články.

b) Neprovádějte zkratování baterie.

Neukládejte baterie nahodile v
krabicích nebo v zásuvkách, kde
by mohlo dojít k jejich vzájemnému
zkratování nebo k zkratování
způsobenému jinými předměty. Není-li

baterie používána, udržujte ji v bezpečné
vzdálenosti od sponek na papíry, mincí, klíčů,
hřebíků, šroubů nebo jiných malých kovových
předmětů, které mohou způsobit propojení
kontaktů baterie. Zkratování kontaktů baterie
může způsobit popáleniny nebo požár.

c) Nevystavujte baterii působení horka

nebo ohně. Vyvarujte se skladování
baterií na otevřeném slunci.

d) Nevystavujte baterii mechanickým

rázům.

e) Dojde-li k úniku kapaliny z baterie,

zabraňte tomu, aby se tato kapalina
dostala do kontaktu s pokožkou nebo
aby zasáhla oči. Dojde-li k takovému

kontaktu, zasažené místo omyjte značným
množstvím vody a vyhledejte lékařské
ošetření.

f) Dojde-li k požití kapaliny z baterie,

vyhledejte okamžitě lékařské
ošetření.

g) Udržujte baterie čisté a suché.
h) Jsou-li svorky baterie znečištěny,

otřete je čistým a suchým hadříkem.

i) Baterie musí být před použitím

nabita. Vždy postupujte podle uvedených

pokynů a používejte správný postup nabíjení.

j) Nenechávejte baterii nabíjet, nebude-

li baterie použita.

k) Po dlouhodobém uložení budete

možná muset provést několik cyklů
nabíjení a vybíjení, aby baterie
dosáhla svého maximálního výkonu.

l) Baterie poskytuje nejvyšší výkon,

je-li používána při běžné pokojové
teplotě (20°C ± 5°C).

m) Při likvidaci baterií oddělte

od sebe baterie s odlišnými
elektrochemickými systémy.

n) Provádějte nabíjení pouze v

nabíječce, která je specikovaná
společností WORX. Nepoužívejte jinou

nabíječku, než je nabíječka speciálně dodaná
pro použití s tímto zařízením. Nabíječka,
která je vhodná pro jeden typ baterie, může
při použití jiného typu baterie vytvářet riziko
způsobení požáru.

o) Nepoužívejte žádnou baterii, která

není určena pro použití s tímto

zařízením.
p) Ukládejte baterie mimo dosah dětí.
q) Uschovejte originální dokumentaci k

tomuto výrobku pro budoucí odkazy.
r) Není-li zařízení používáno, vyjměte z

něj baterii.
s) Provádějte řádnou likvidaci baterie.

6362

Aku vrtací kladivo CZ

SYMBOLY

Li-I on

Pro omezení rizika zranění si pečlivě
přečtěte návod k obsluze.

Výstraha

Používejte pomůcky pro ochranu
sluchu.

Používejte pomůcky pro ochranu
očí.

Používejte respirátor.

Nevystavujte dešti nebo vodě.

Nevystavujte ohni.

Baterie neodhazujte do komunálního
odpadu. Odevzdejte je do sběren
pro likvidaci (recyklaci) speciálního
odpadu.

Kov

Beton

Zdivo

Velký počet otáček

Malý počet otáček

Nástrojový držák

Hex

Před výměnou příslušenství
zajistěte, aby byla z nářadí vyjmuta
baterie.

Vysloužilé elektrické přístroje by
neměli být vyhazovány společně
s odpadem z domácnosti. Nářadí
recyklujte ve sběrnách zřízených
k tomuto účelu. O možnostech
recyklace se informujte na místních
úřadech nebo u prodejce.

Používejte ochranné rukavice

Dřevo

Vrtání bez příklepu

Příklepové vrtání

Šrouby

Aku vrtací kladivo CZ

NÁVOD K POUŽITÍ

POZNÁMKA: Před tím než začnete

nářadí používat, přečtěte si pečlivě manuál.

ÚČEL POUŽITÍ

Toto nářadí je určeno pro příklepové vrtání do
betonu, cihel a kamene. Je rovněž vhodné pro
nepříklepové vrtání dřeva, kovu, keramiky a
plastů. Nástroje s elektronickým ovládáním a
pravým/levým otáčením jsou rovněž vhodné pro
šroubování.

POUŽÍVÁNÍ

POSTUP OBRÁZEK

Vyjmutí baterie
Vložení baterie
Volba pracovního režimu

PŘÍKLEPOVÉ VRTÁNÍ

Vložení vrtáku
Vyjmutí vrtáku

VRTÁNÍ A ŠROUBOVÁNÍ

Vložení adaptéru
Vložení nástavců do sklíčidla
Vyjmutí adaptéru
Vyjmutí nástavců ze sklíčidla
Spínač zapnuto/vypnuto
Zajistění spínače

POZNÁMKA: Spouštěcí
spínač může být zajištěn v
poloze vypnuto.

Ovládání otáčení vpřed
Ovládání otáčení vzad
Světlo LED Viz Obr. I
Ochrana proti přetížení

závislá na teplotě
Ochrana proti úplnému vybití /

Viz Obr. A1
Viz Obr. A2
Viz Obr. B

Viz Obr. C1
Viz Obr. C2

Viz Obr. D1
Viz Obr. D2
Viz Obr. D3
Viz Obr. D4
Viz Obr. E

Viz Obr. F

Viz Obr. G
Viz Obr. H

/

TIPY PRO PRÁCI S
TÍMTO NÁSTROJEM

Pokud se toto elektrické nářadí přehřívá, nastavte
maximální rychlost a nechte je běžet 2 - 3 minuty
bez zátěže, aby se ochladil motor. Pro vrtání
do betonu a zdiva vždy používejte SDS-plus
karbidové vrtáky.
K vrtání kovů používejte pouze vrtáky HSS v
dobrém stavu. Otvory většího průměru pokud
možno vždy předvrtejte.

ŘEŠENÍ PROBLÉMŮ

1. DŮVODY RŮZNÉ ŽIVOTNOSTI
BATERIE

V případě problémů s délkou nabíjení nebo
nepoužívání baterie delší dobu se snižuje
provozní doba baterie. Tomu lze zabránit
opakovaným nabíjením a vybíjením při používání
nástroje. V náročných pracovních podmínkách,
například při šroubování velkých vrutů do tvrdého
dřeva, se energie baterie spotřebovává rychleji,
než při méně náročných činnostech. Nenabíjejte
baterii při teplotě pod 0oC a nad 30oC, protože to
negativně ovlivňuje výkon.

6564

ÚDRŽBA

Před prováděním nastavení, servisních
prací nebo údržbě vyjměte z nářadí
baterii.

Vaše nářadí nevyžaduje žádné dodatečné
promazání nebo údržbu. Vaše nářadí neobsahuje
žádné části vyžadující údržbu. Na čištění vašeho
nářadí nikdy nepoužívejte vodu, chemické čistící
prostředky. Vytřete jej suchým hadrem. Nářadí
skladujte na suchém místě. Větrací otvory motoru
udržujte čisté. Všechny ovládací prvky pravidelně
čistěte od prachu.

Aku vrtací kladivo CZ

OCHRANA ŽIVOTNÍHO
PROSTŘEDÍ

Vysloužilé elektrické přístroje by neměli
být vyhazovány společně s odpadem z

domácnosti. Nářadí recyklujte ve sběrnách
zřízených k tomuto účelu. O možnostech
recyklace se informujte na místních úřadech nebo
u prodejce

LIKVIDACE POUŽITÉ
BATERIE

Použitou baterii řádně recyklujte nebo
zlikvidujte pro zachování přírodních

Li-Ion

zdrojů. Tento akumulátor obsahuje baterie
Li-ion. Požádejte místní orgány o informace
o dostupných možnostech recyklace a/nebo
likvidace. Během provozu nástroje vybijte baterii,
vyjměte ji z nástroje a zalepte póly baterie pevnou
lepící páskou, aby se zabránilo zkratu a vybíjení.
Nepokoušejte se otevřít nebo vyjmout jakékoli
součásti.

PROHLÁŠENÍ O SHODĚ

My,
POSITEC Germany GmbH
Konrad-Adenauer-Ufer 37
50668 Köln

Prohlašujeme, že produkt,
Popis Aku Vrtací kladivo WORX

Typ WX390 WX390.1 WX390.31
WX390.9(3- označení stroje, zástupce
Příklepová vrtačka)
Funkce Příklepové vrtání různých
materiálů

Splňuje následující směrnice,

2006/42/EC
2011/65/EU
2014/30/EU

Splňované normy:

EN 55014-1
EN 55014-2
EN 60745-1
EN 60745-2-6

Osoba oprávněná uspořádat technický soubor,

Název Russell Nicholson
Adresa Positec Power Tools (Europe)
Ltd, PO Box 6242, Newbury, RG14 9LT,
UK

Suzhou 2016/06/12
Allen Ding

Zástupce vrchní konstrukční kanceláře, Testování
& Certikace

Aku vrtací kladivo CZ

1. OCHRANNÝ KRYT PROTI PRACHU

2. ZAISŤOVACIA MANŽETA NA DRŽIAKU NÁSTROJA

3. VOLIČ SPÄTNÉHO OTÁČANIA A OTÁČANIA VPRED

4. VYPÍNAČ

5. BATÉRIOVÝ MODUL*

6. VOLIACI PREPÍNAČ PRÍKLEPOVEJ VŔTAČKY/VŔTAČKY BEZ PRÍKLEPU

7. UVOĽŇOVACIE TLAČIDLO BATÉRIOVÉHO MODULU

8. KONTROLKA LED

9. ADAPTÉR SKĽUČOVADLA SDS BEZ KĽÚČA*

10. BIT SKRUTKOVAČA PH2*

11. VRTÁK DO KOVU HSS (5mm,6mm)*

12. VRTÁKY SDS (6mm,8mm)*

* Štandardná dodávka neobsahuje všetko zobrazené či opísané príslušenstvo.

TECHNICKÉ ÚDAJE

Typ WX390 WX390.1 WX390.31 WX390.9 (3 – označenie zariadenia, zástupca
Vŕtacie kladivo)

WX390 WX390.1 WX390.31

Menovité napätie 20V Max**
Otáčky na voľnobeh 0-900/min
Menovitá nárazová energia 0-5000bpm
Typ skľučovadla 1.2J
Kapacita batérie

Oceľ 10mm

Max. vŕtací
výkon

Hmotnosť náradia 1.6kg

** Napätie merané bez prevádzkového zaťaženia. Počiatočné nabitie batérie dosahuje maximálne 20
Voltov. Nominálne napätie je 18 Voltov.

Drevo 13mm
Betón 13mm

Murivo 13mm

2.0Ah Li-Ion 3.0Ah Li-Ion 2.0Ah Li-Ion

WX390.9

1.2kg

67

6766

INFORMÁCIE O HLUKU/VIBRÁCIÁCH

Nameraný akustický tlak LpA: 84dB(A)
Nameraný akustický tlak LwA: 95dB(A)

KpA&K

wA

Použite chrániče sluchu, ak akustický tlak presiahne

3.0dB(A)

80dB(A)

Aku vŕtacie kladivo SK

INFORMÁCIE O VIBRÁCIÁCH

Výsledné celkové hodnoty pre vibrácie (suma pre trojosový vektor) stanovené podľa normy EN 60745:

Vŕtanie s príklepom do
betónu

Deklarovaná celková hodnota vibrácií sa môže použiť na vzájomné porovnanie jednotlivých náradí a
takisto aj na predbežné stanovenie času práce.

VÝSTRAHA: Hodnota emisie vibrácií počas skutočného používania elektrického náradia sa

môže odlišovať od deklarovanej hodnoty, a to v závislosti od spôsobu používania náradia a v
závislosti od nasledujúcich príkladov odchýlok od spôsobu používania náradia:
Akým spôsobom sa náradie používa a aké materiály budú rezané alebo vŕtané.
Náradie je v dobrom stave a je dobre udržiavané.
Používanie správneho príslušenstva v spojení s náradím a zabezpečenie jeho ostrosti a dobrého
stavu.
Tesnosť zovretia rukovätí a používanie doplnkov proti vibráciám.
Používanie náradia na účel určený podľa konštrukcie a v súlade s pokynmi.

Toto náradie môže vyvolávať syndróm trasenia rúk a ramien, pokiaľ jeho
používanie nie je správnym spôsobom riadené.

VÝSTRAHA: Kvôli presnosti odhad úrovne expozície v skutočných podmienkach používania

by mal obsahovať taktiež všetky súčasti prevádzkového cyklu, ako sú časy, keď je náradie
vypnuté a počas ktorých beží na voľnobehu, a to okrem skutočného vykonávania práce. Tým môže
dôjsť k značnému zníženiu úrovne expozície počas celkového prevádzkového času.
Pomôžte minimalizovať riziko expozície účinkom vibrácií.

68

VŽDY používajte ostré sekáče a čepele.
Náradie udržiavajte v súlade s týmto návodom a udržiavajte ho dobre namazané (ak je to potrebné).
Ak sa náradie používa často, investujte do príslušenstva zabraňujúceho vibráciám.
Vyhnite sa používaniu náradia pri teplote 10oC a menej.
Prácu si naplánujte tak, aby ste akékoľvek používanie náradia pri vysokých vibráciách rozdelili do

niekoľkých dní.

Hodnota emisie vibrácií a
Nepresnosť K= 1.5m/s²

= 8.51m/s

h,HD

2

PRÍSLUŠENSTVO

WX390 WX3 90.1 WX390.31 WX390.9
Nabíjačka batérie
Batériový modul
Rýchloupínacie skľučovadlo s adaptérom
Vrtáky HSS 2 (5mm,6mm)

Skrutkovacie bity

Vrtáky SDS

Odporúčame príslušenstvo kúpiť v rovnakom obchode ako samotné náradie. Podrobnejšie informácie
sú pribalené k jednotlivému príslušenstvu. Odborní predavači vám pomôžu a poradia.

1 2 1 /

PZ2*50mm, Slotted*5.5mm*50mm)

1 /

1

4(PH2*50mm,PZ1*50mm,

2 (6mm,8mm)

Aku vŕtacie kladivo SK

BEZPEČNOSTNÉ
POKYNY PRE KLADIVÁ

1. Používajte chrániče sluchu. Vystavenie

sa hluku môže spôsobiť stratu sluchu.

2. Používajte prídavné rukoväti, dodané

s náradím. Ak stratíte nad náradím kontrolu,
môže dôjsť k zraneniu osôb.

3. Pri vykonávaní takej práce, pri ktorej

by mohol nástroj natrať na skryté
elektrické vedenia alebo zasiahnuť
samotnú prívodnú šnúru náradia,
držte náradie len za izolované
plochy rukovätí. Kontakt s elektrickým

vedením, ktoré je pod napätím, môže dostať
pod napätie aj kovové súčiastky náradia a
spôsobiť zásah elektrickým prúdom.

BEZPEČNOSTNÉ
VAROVANIA TÝKAJÚCE
SA BATÉRIÍ

a) Nepokúšajte sa demontovať,

rozoberať alebo rozrezávať batérie
alebo jej články.

b) Batériu neskratujte. Neukladajte

batérie náhodne v škatuliach alebo
v zásuvkách, kde by mohlo dôjsť k
ich vzájomnému skratovaniu alebo
k skratovaniu spôsobenému inými

predmetmi. Ak sa batéria nepoužíva,
udržujte ju v bezpečnej vzdialenosti od
sponiek na papiere, mincí, kľúčov, klincov,
skrutiek alebo iných malých kovových
predmetov, ktoré môžu spôsobiť prepojenie
kontaktov batérie. Skratovanie kontaktov
batérie môže spôsobiť popáleniny alebo
požiar.

c) Nevystavujte batériu pôsobeniu tepla

alebo ohňa. Vyvarujte sa skladovania

batérií na otvorenom slnku.

d) Nevystavujte batériu mechanickým

rázom.

e) Ak dôjde k úniku kvapaliny z batérie,

zabráňte tomu, aby sa táto kvapalina
dostala do kontaktu s pokožkou
alebo aby zasiahla oči. Ak dôjde k

takému kontaktu, zasiahnuté miesto umyte
značným množstvom vody a vyhľadajte
lekárske ošetrenie.

f) Ak dôjde k požitiu kvapaliny z

batérie, vyhľadajte okamžite

lekárske ošetrenie.
g) Udržujte batérie čisté a suché.
h) Ak sú svorky batérie znečistené,

utrite ich čistou a suchou

handričkou.
i) Batéria musí byť pred použitím

nabitá. Vždy postupujte podľa

uvedených pokynov a používajte

správny postup nabíjania.
j) Nenechávajte batériu nabíjať, ak

nebude batéria použitá.
k) Po dlhodobom uložení budete možno

musieť vykonať niekoľko cyklov

nabíjania a vybíjania, aby batéria

dosiahla svoj maximálny výkon.
l) Batéria poskytuje najvyšší výkon, ak

sa používa pri bežnej izbovej teplote

(20°C ± 5°C).
m) Pri likvidácii batérií oddeľte

od seba batérie s odlišnými

elektrochemickými systémami.
n) Vykonávajte nabíjanie iba v

nabíjačke, ktorá je špecikovaná

spoločnosťou WORX. Nepoužívajte inú

nabíjačku, než je nabíjačka špeciálne dodaná

na použitie s týmto zariadením. Nabíjačka,

ktorá je vhodná pre jeden typ batérie, môže

pri použití iného typu batérie vytvárať riziko

spôsobenia požiaru.

o) Nepoužívajte žiadnu batériu, ktorá

nie je určená na použitie s týmto

zariadením.
p) Ukladajte batérie mimo dosahu detí.
q) Uschovajte originálnu dokumentáciu

k tomuto výrobku na budúce odkazy.
r) Ak sa zariadenie nepoužíva, vyberte

z neho batériu.
s) Vykonávajte riadnu likvidáciu

batérie.

69

Aku vŕtacie kladivo SK

SYMBOLY

70

Li-I on

Kvôli zníženiu rizika poranenia je
potrebné, aby si používateľ najprv
prečítal návod

Výstraha

Používajte ochranu sluchu

Používajte ochranné prostriedky
zraku

Používajte protiprachovú masku

Nevystavujte dažďu alebo vode

Nevystavujte ohňu

Batérie nezahadzujte. Vyčerpané
batérie odneste do miestneho
zberného (recyklačného) miesta
špeciálneho odpadu

Kov

Betón

Murivo

Vysoký počet obrátok

Malý počet obrátok

Skľučovadlo

Hex

Pred výmenou príslušenstva zaistite,
aby bola z náradia vybratá batéria.

Elektrické výrobky sa nesmú
likvidovať spolu s domácim
odpadom. Recyklujte v zberných
miestach na tento účel zriadených.
O možnosti recyklácie sa informujte
na miestnych úradoch alebo u
predajcu.

Používajte ochranné rukavice.

Drevo

Vŕtanie bez príklepu

Vŕtanie s príklepom

Skrutky

Aku vŕtacie kladivo SK

NÁVOD NA POUŽITIE

POZNÁMKA: Pred tým,ako náradie

použijete, prečítajte si návod na použitie.

ÚČEL POUŽITIA

Táto vŕtačka je určená na príklepové vŕtanie do
betónu, tehál a kameňa. Je tiež vhodná na vŕtanie
bez príklepu do dreva, kovu, keramiky a plastu.
Vŕtačky s elektronickou reguláciou otáčania
doprava a doľava sú vhodné aj na skrutkovanie.

OBSLUHA

VYKONÁVANÝ ÚKON OBR.

Vyberanie batérie
Vkladanie batérie
Výber prevádzkového režimu

PRÍKLEPOVÉ VŔTANIE

Vkladanie vrtákov
Vyberanie vrtákov

VŔTANIE A
ZASKRUTKÚVANIE
SKRUTIEK

Vkladanie adaptérov
Vkladanie vrtákov do

skľučovadla
Vyberanie adaptérov
Vyberanie bitov zo

skľučovadla
Vypínač
Zámok spínača

POZNÁMKA: Spúšťač
spínača môže byť zamknutý
v polohe Vypnuté.

Regulácia otáčania dopredu
Regulácia spätného otáčania Pozrite časť H
Kontrolka LED Pozrite časť I
Ochrana proti tepelnému

preťaženiu
Ochrana proti prílišnému

vybíjaniu

Pozrite časť A1
Pozrite časť A2
Pozrite časť B

Pozrite časť C1
Pozrite časť C2

Pozrite časť D1

Pozrite časť D2

Pozrite časť D3

Pozrite časť D4

Pozrite časť E

Pozrite časť F

Pozrite časť G

/

/

TIPY NA POUŽÍVANIE
VŔTAČKY

Ak sa vaše elektrické náradie prehrieva, otáčky
nastavte na maximum a nechajte v chode bez
zaťaženia 2 – 3 minúty, aby sa ochladil motor.
Na vŕtanie do betónu a muriva by sa vždy mali
používať vrtáky SDS-plus s platničkami z karbidu
volfrámu.
Pri vŕtaní do kovu používajte iba vrtáky HSS
v dobrom stave. Tam, kde je to možné, pred
vŕtaním diery s veľkým priemerom používajte
vodiaci otvor.

RIEŠENIE PROBLÉMOV

1. DÔVODY PRE INÉ PRACOVNÉ ČASY
BATÉRIOVÝCH MODULOV

Problémy s časom nabíjania batériového modulu,
ktorý sa nepoužíva dlhšie, môžu spôsobiť
zníženie pracovného času batériového modulu.
Tieto problémy sa môžu odstrániť po niekoľkých
cykloch nabitia a vybitia pri nabíjaní a používaní
nástroja. Pri náročných pracovných podmienkach,
ako napríklad veľké skrutky do tvrdého dreva, sa
batériový modul vybije rýchlejšie ako pri ľahších
pracovných podmienkach. Batériový modul
znovu nenabíjajte pri teplote pod 0°C a nad 30°C,
pretože to bude mať vplyv na výkon.

ÚDRŽBA

Pred vykonaním akéhokoľvek
nastavovania, opráv a údržby odpojte
vŕtačku od siete.

Vaše náradie si nevyžaduje žiadne dodatočné
mazanie ani údržbu. Vaše náradie si nevyžaduje
žiadny servisný zásah. Svoje náradie nikdy
nečistite vodou alebo chemickými čistiacimi
prostriedkami. Vytrite ho suchou handrou.
Náradie ukladajte na suchom mieste. Vetracie
otvory motora udržiavajte čisté. Ovládacie prvky
zbavujte prachu. Cez vetracie štrbiny občas
možno vidieť iskrenie komutátora. Je to normálny
stav a nepoškodzuje to vaše náradie.

71

Aku vŕtacie kladivo SK

OCHRANA ŽIVOTNÉHO
PROSTREDIA

Elektrické výrobky sa nesmú likvidovať
spolu s domácim odpadom. Recyklujte

v zberných miestach na tento účel
zriadených. O možnosti recyklácie sa informujte o
miestnych úradoch alebo u predajcu.

LIKVIDÁCIA VYBITÉHO
BATÉRIOVÉHO MODULU

Vybitý batériový modul správne recyklujte
alebo zlikvidujte, aby sa uchovali prírodné

Li-Ion

zdroje. Tento batériový modul obsahuje
lítiovo-iónové batérie. Informácie týkajúce sa
dostupných možností recyklovania alebo likvidácie
si vyžiadajte od miestnej zberne druhotných
surovín. Batériový modul vybite používaním
nástroja, potom batériový modul vyberte z telesa
nástroja a spoje batériového modulu omotajte
lepiacou páskou do náročných podmienok, aby
sa zabránilo skratu a vybitiu energie. Žiadne
komponenty sa nepokúšajte otvárať alebo

72

odmontovávať.

VYHLÁSENIE O ZHODE

My,
POSITEC Germany GmbH
Konrad-Adenauer-Ufer 37
50668 Köln

Vyhlasujeme, že tento výrobok
Popis WORX Aku vŕtacie kladivo

Typ WX390 WX390.1 WX390.31 WX390.9
(3 – označenie zariadenia, zástupca
Vŕtacie kladivo)
Funkcie Príklepové vŕtanie do rôznych

materiálov

Zodpovedá nasledujúcim smerniciam:

2006/42/EC
2011/65/EU
2014/30/EU

Spĺňa posudzované normy:

EN 55014-1
EN 55014-2
EN 60745-1
EN 60745-2-6

Osoba oprávnená za zostavenie technického
súboru,

Názov Russell Nicholson
Adresa Positec Power Tools (Europe)
Ltd, PO Box 6242, Newbury, RG14 9LT,
UK

Suzhou 2016/06/12
Allen Ding

Zástupca vrchnej konštrukčnej kancelárie,
Testovanie & Certikácia

Aku vŕtacie kladivo SK

1. TAMPA DE PROTECÇÃO CONTRA PÓ

2. MANGA DE BLOQUEIO DO SUPORTE

3. CONTROLO DE MOVIMENTO PARA DIANTE E INVERSO

4. INTERRUPTOR ON/OFF

5. CONJUNTO DE BATERIAS*

6. MARTELO PERFURADOR /SELETOR DE BROCAS

7. FECHO DO CONJUNTO DE BATERIA

8. LUZ LED

9. ADAPTADOR DO MANDRIL SEM CHAVE SDS*

10. PH2 BITS PARA CHAVES DE PARAFUSOS*

11. BROCA DE PERFURAR EM METAL HSS (5mm, 6mm)*

12. BROCAS DE PERFURAR SDS PLUS (6mm, 8mm)*

* Nem todos os acessórios ilustrados ou descritos estão incluídos no modelo fornecido.

DADOS TÉCNICOS

Tipo WX390 WX390.1 WX390.31 WX390.9(3- designação de máquinas, representantes
do Martelo Perfurador)

WX390 WX390.1 WX390.31

Tensão nominal 20V Max**
Velocidade nominal em vazio 0-900/min
Taxa de Impacto avaliada 0-5000bpm
Energia de impacto 1.2J
Capacidade da bateria

Aço 10mm

Capacidade
máx. De
perfuração

Peso de máquina 1.6kg

Madeira 13mm

Betão 13mm

Alvenaria 13mm

2.0Ah Li-Ion 3.0Ah Li-Ion 2.0Ah Li-Ion

WX390.9

1.2kg

73

** Tensão medida sem carga. A tensão inicial da bateria atinge o máximo de 20 volts. A tensão
nominal é de 18 volts.

INFORMAÇÃO DE RUÍDO

Pressão sonora ponderada LpA: 84dB(A)
Potência sonora ponderada LwA: 95dB(A)
KpA&K

wA

Use protecção de ouvidos quando a pressão sonora for superior a

3.0dB(A)

80dB(A)

Martelo Rotativo PT

INFORMAÇÃO DE VIBRAÇÃO

Os valores totais de vibração são determinados de acordo com a normativa EN60745:

Perfuração no cimento
com martelo

O valor total declarado da vibração poderá ser utilizado para comparar uma ferramenta com
outra e poderá também ser utilizado numa avaliação preliminar de exposição.

AVISO: Os valores de emissão de vibração durante a utilização da ferramenta podem

divergir dos valores declarados, dependendo da forma como a ferramenta é utilizada,
dependendo dos exemplos seguintes e de outros modos de utilização:
O modo como a ferramenta é utilizada, os materiais a cortar ou perfurar.
A ferramenta estar em boas condições e bem conservada.
A utilização do acessório correcto para a ferramenta e a garantia de que está afiada e em boas
condições.
A firmeza com que se segura nas pegas e se quaisquer acessórios vibratórios são utilizados
Se a ferramenta é utilizada para o objectivo para a qual foi concebida e segundo as instruções.

Esta ferramenta pode causar síndrome de vibração mão-braço, se não for
adequadamente utilizada.

AVISO: Para ser preciso, uma estimativa do nível de exposição nas condições actuais

de utilização devem ter em conta todas as partes do ciclo de operação, como tempos em
que a ferramenta está desligada e quando está em funcionamento, mas inactiva, ou seja, não
realizando o seu trabalho. Isto poderá reduzir significativamente o nível de exposição durante
o período total de trabalho.

74

Como minimizar o seu risco de
Utilize SEMPRE formões, brocas e lâminas afiadas.
Mantenha esta ferramenta de acordo com as instruções e bem lubrificada (quando aplicável)
Se a ferramenta for utilizada regularmente, invista em acessórios anti-vibração.
Evite utilizar ferramentas a temperaturas de 10OC ou inferior.
Planeie o seu horário de trabalho de forma a distribuir a utilização de ferramentas de alta vib­ração ao longo de vários dias.

Valor da emissão da vibração a
Instabilidade K=1.5m/s

2

=8.51 m/s

h,HD

2

ACESSÓRIOS

WX390 W X390.1 WX390.31 WX390.9
Carregador
Conjunto de baterias
Bucha sem chave com adaptador*
Porcas de perfuração HSS 2 (5mm,6mm)

bits para chaves de parafusos*

Brocas de perfuração SDS

Recomendamos-lhe que compre todos os acessórios no fornecedor onde tenha adquirido a
ferramenta. Para mais pormenores, consulte a embalagem destes. Os comerciais também
pode ajudar e aconselhar.

1 2 1 /

4(PH2*50mm,PZ1*50mm,PZ2*50mm,

1 /

1

Slotted*5.5mm*50mm)

2 (6mm,8mm)

Martelo Rotativo PT

AVISOS DE SEGURANÇA DO
MARTELO

1. Use protetores auriculares. A

exposição ao barulho pode causar perda
de audição.

2. Use as pegas auxiliares fornecidas

com a ferramenta. A perda de controlo

pode causar danos pessoais.

3. Segure a ferramenta agarrando as

superfícies isoladas ao executar uma
operação onde a ferramenta cortante
pode entrar em contacto com fios
eléctricos escondidos ou com o seu
próprio cabo eléctrico. O contacto

com um fio com corrente fará com que as
peças de metal expostas da ferramenta
fiquem com corrente e dêem choque ao
operador.

INSTRUÇÕES DE
SEGURANÇA PARA A
BATERIA

a) Não desmonte nem abra as pilhas ou

a bateria.

b) Não provoque curto-circuito

na bateria. Não guarde
indiscriminadamente as baterias
numa caixa ou numa gaveta onde
possam entrar em contacto entre
si ou com objectos metálicos,
provocando curto-circuitos. Quando

a bateria não estiver a ser utilizada,
mantenha-a afastada de outros objectos
de metal, como os clips, moedas, chaves,
pregos, parafusos ou outros pequenos
objectos que podem promover uma
ligação de um terminal ao outro. Se
ocorrer a ligação dos dois terminais, pode
provocar queimaduras ou incêndio.

c) Não exponha a bateria ao calor ou

ao fogo. Evite o seu armazenamento em

locais expostos à luz solar directa.

d) Não submeta a bateria a choques ou

pancadas.

e) No caso de fuga de líquidos, não

permita que os líquidos entrem
em contacto com a pele ou com
os olhos. Em caso de contacto, lave a

área afectada com bastante água e
procure aconselhamento médico.

f) Em caso de ingestão de uma pilha ou

bateria, procure imediatamente ajuda
médica.

g) Mantenha a bateria limpa e seca.

h) Se os terminais da bateria estiverem

sujos, limpe-os com um pano limpo e
seco.

i) A bateria precisa de ser carregada

antes de ser utilizada. Consulte

sempre as instruções e utilize a forma
correcta de carregamento.

j) Não deixe a bateria a carregar

quando não estiver a ser utilizada.

k) Após períodos prolongados de

armazenamento, poderá ser
necessário carregar e descarregar
a bateria várias vezes para obter o
desempenho máximo.

l) A bateria oferece o melhor

desempenho quando é utilizada à
temperatura ambiente normal (20ºC
± 5°C).

m) Quando eliminar baterias, mantenha

as baterias de diferentes sistemas

electromecânicos separadas entre si.

n) A recarga da bateria apenas deve

ser efectuada com o carregador
especificado pela WORX. Não utilize

qualquer outro carregador além do
especificamente fornecido para utilização
com o equipamento. Um carregador que
seja adequado para um tipo de bateria
pode criar um risco de incêndio quando
utilizado com outro tipo de bateria.

o) Não utilize qualquer bateria não

concebida para ser utilizada com o
equipamento.

p) Mantenha a bateria fora do alcance

de crianças.

q) Guarde a documentação original do

produto para referência futura.

r) Retire a bateria do equipamento

quando o mesmo não estiver a ser
utilizado.

s) Elimine o equipamento de forma

correcta.

75

Martelo Rotativo PT

SÍMBOLOS

Para reduzir o risco de feri­mentos o utilizador deve ler o
manual de instruções.

Aço

76

Li-I on

Atenção

Usar protecção para os ouvidos

Usar protecção ocular

Usar máscara contra o pó

Não expor as baterias à chuva
ou água

Não queimar

Não eliminar as baterias. As
baterias usadas devem ser
entregues num ponto de
reciclagem.

Os equipamentos eléctricos não
devem ser depositados com o
lixo doméstico. Se existirem
instalações adequadas deve
reciclá-los. Consulte a sua
autoridade local para tratamento
de lixos ou fornecedor para
obter aconselhamento sobre
reciclagem.

Cimento

Alvenaria

Alta velocidade

Baixa velocidade

Suporte de ferramentas

Hex

Certifique-se de que a pilha é
removida antes de substituir os
acessórios.

Perfuração sem impacto

Perfuração com martelo

Aparafusamento

Usar luvas de proteção

Madeira

Martelo Rotativo PT

INSTRUÇÕES DE
FUNCIONAMIENTO

NOTA: Antes de utilizar a ferramenta,
leia atentamente o livro de instruções.

UTILIZAÇÃO CONFORME AS
DISPOSIÇÕES

A ferramenta eléctrica é destinada para
furar com percussão em betão, tijolos e em
pedras. Ela também é apropriada para furar
sem percussão em madeira, metal, cerâmica
e plástico. Ferramentas eléctricas com
regulação electrónica e marcha à direita/à
esquerda também são apropriadas para
aparafusar.

OPERAÇÃO

AÇÃO FIGURA

Remover o conjunto de pilhas Ver A1
Instalar o conjunto de pilhas Ver A2
Selecionar o modo de

funcionamento

PERFURAÇÃO COM
MARTELO

Inserir as brocas Ver C1
Remover as brocas Ver C2

PERFURAÇÃO,
APARAFUSAMENTO

Inserir adaptadores Ver D1
Inserir brocas no mandril Ver D2
Remover adaptadores Ver D3
Remover brocas do mandril Ver D4
INTERRUPTOR ON/OFF Ver E
INTERRUPTOR DE

BLOQUEIO
AVISO: O interruptor de gatilho

pode ser bloqueado na posição
OFF

Controlo de rotação de avanço Ver G
Controlo de rotação de recúo Ver H

Ver B

Ver F

Luz LED Ver I
Protecção Contra Sobrecarga

Em Dependência Da
Temperatura

Protecção Contra Descarga
Total

/

/

SUGESTÕES DE TRABALHO
PARA A SUA BROCA

Se a sua ferramenta elétrica ficar
excessivamente quente, defina a velocidade
para o valor máximo e execute-a sem carga
durante 2-3 minutos para arrefecer o motor.
As brocas de perfuração de carboneto de
tungesténio sds-plus devem ser sempre
utilizadas para betão e alvenaria. Quando
perfurar em metal, utilize apenas brocas de
perfuração hss em bom estado. Utilize sempre
um suporte de brocas magnético quando
utilizar brocas de aparafusamento curtas.
Sempre que possível, utilize um orifício piloto
antes de perfurar um orifício de diâmetro
grande.

SOLUÇÃO DE PROBLEMAS

1. RAZÕES PARA TEMPOS DE SERVIÇO
DIFERENTES DO CONJUNTO DE
BATERIAS

Pelos tempos de recarga acima referidos, e se
o conjunto de baterias não tiver sido utilizado
durante um período prolongado, o tempo de
funcionamento do conjunto de baterias será
reduzido. Isto pode ser corrigido por várias
operações de carga e descarga, ao carregar
e trabalhar com o berbequim. Condições de
serviço mais pesadas tais como a aplicação de
parafusos de grandes dimensões em madeira
rígida, consumirão mais depressa a energia
do conjunto de baterias do que condições de
serviço mais leves. Não recarregue o conjunto
de baterias com temperaturas inferiores a 0oC
e superiores e 30oC porque isso afectará o seu
rendimento.

77

Martelo Rotativo PT

MANUTENÇÃO

Remova o conjunto de pilhas da
ferramenta antes de realizar qualquer
ajuste, reparação ou manutenção.

A sua ferramenta não requer qualquer
lubrificação ou manutenção adicional.
Na sua ferramenta eléctrica, não existem
componentes susceptíveis de serem
substituídos pelo utilizador. Nunca utilize
água ou produtos químicos para limpar a sua
ferramenta. Limpe-a com um pano macio
e seco. Guarde sempre a sua ferramenta
num local seco. Mantenha as ranhuras de
ventilação do motor devidamente limpas. Se
observar a ocorrência de faíscas nas ranhuras
de ventilação, isso é normal e não danificará a
sua ferramenta.

DECLARAÇÃO DE
CONFORMIDADE

Nós,
POSITEC Germany GmbH
Konrad-Adenauer-Ufer 37
50668 Köln

Declaramos que o produto,
Descrição Martelo Rotativo WORX
Tipo WX390 WX390.1 WX390.31

WX390.9(3- designação de máquinas,
representantes do Martelo Perfurador)

Função martelamento de vários materiais

Cumpre as seguintes Directivas,

2006/42/EC
2011/65/EU
2014/30/EU

PROTECÇÃO AMBIENTAL

Os equipamentos eléctricos não devem
ser depositados com o lixo doméstico.
Se existirem instalações adequadas deve

reciclá-los. Consulte a sua autoridade local

78

para tratamento de lixos ou fornecedor para
obter aconselhamento sobre reciclagem.

ELIMINAÇÃO DE UM
CONJUNTO DE BATERIAS

Para preservar os recursos naturais,
recicle ou descarte o conjunto de

Li-Ion

baterias adequadamente. Este
conjunto contém baterias de Li-ion. Consulte
e peça informações à sua autoridade local
para tratamento de lixos sobre as opções
de reciclagem e/ou eliminação disponíveis.
Consuma a carga das baterias fazendo
funcionar o berbequim e, a seguir, remova o
conjunto de baterias do respectivo alojamento
e tape as respectivas ligações com uma fita
adesiva resistente, para evitar qualquer curto­circuito e descarga eléctrica. Não tente abrir ou
remover nenhum dos componentes.

Em conformidade com as seguintes Normas

EN 55014-1
EN 55014-2
EN 60745-1
EN 60745-2-6

Pessoa autorizada a compilar o ficheiro
técnico,

Nome Russell Nicholson
Endereço Positec Power Tools (Europe)
Ltd, PO Box 6242, Newbury, RG14 9LT,
UK

Suzhou 2016/06/12
Allen Ding
Engenheiro-chefe adjunto, Teste e Certificação

Martelo Rotativo PT

1. DAMMSKYDDSLOCK

2. VERKTYGSHÅLLARENS LÅSNINGSRING

3. ROTATIONSKONTROLL FRAMÅT OCH BAKÅT

4. PÅ/AV-KNAPP

5. BATTERIPACK*

6. HAMMARBORR/BORRFINGERSKIVA

7. BATTERIPACKENS UTLÖSNINGSKLÄMMA

8. LED-LJUS

9. NYCKELLÖS SDS-CHUCKADAPTER*

10. PH2 SKRUVSKÄR*

11. HSS METALLBORRSKÄR (5mm, 6mm)*

12. SDS PLUS-BORRSKÄR (6mm, 8mm)*

*Avbildat eller beskrivet tillbehör ingår delvis inte I leveransomfånget.

TEKNISK INFORMATION

Typ WX390 WX390.1 WX390.31 WX390.9 (3- beteckning för maskin, representant för
hammarborr)

WX390 WX390.1 WX390.31

Spänning 20V Max**
Hastighet utan belastning: 0-900/min
Anslagsvärde 0-5000bpm
Slagenergi 1.2J
Batterikapacitet

Stål: 10mm

Max.
borrkapacitet:

Maskinens vikt 1.6kg

Trä: 13mm

betong 13mm

Tegelsten 13mm

2.0Ah Li-Ion 3.0Ah Li-Ion 2.0Ah Li-Ion

WX390.9

1.2kg

79

**Spänning uppmätt utan belastning. Initial batterispänning är max. 20 V. Nominell spänning är
18 V.

BULLERINFORMATION

Ett uppmätt ljudtryck LpA: 84dB(A)
En uppmätt ljudstyrka LwA: 95dB(A)
KpA&K

wA

Använd hörselskydd när ljudtrycket är över

3.0dB(A)

80dB(A)

Sladdlös borrhammare SV

VIBRATIONSINFORMATION

Vibration totala värden fastställda enligt EN60745:

Hammarborr i betong

Det angivna totala vibrationsvärdet kan användas för att jämföra olika verktyg med varandra
samt vid en preliminär exponeringsutvärdering.

VARNING: Vibrationsvärde vid verklig användning av maskinverktyget kan skilja sig åt

från det deklarerade värdet beroende på hur verktyget används och beroende på följande
exempel och andra variationer om hur verktyget används:
Hur verktyget används och materialet som borras.
Verktyget är i bra skick och bra underhållet.
Användning av korrekt tillbehör för verktyget och säkerställ att de är skarpa och i bra skick.
Åtdragningsgraden av greppet på handtaget och om några antivibrationstillbehör används.
Och att verktyget används såsom avsett enligt dess konstruktion och dessa instruktioner.

Detta verktyg kan orsaka hand-arm vibrationssyndrom om det används på felaktigt sätt

VARNING: För att vara korrekt bör en beräkning av exponeringsnivån under verkliga

förhållanden vid användning också tas med för alla delar av hanteringscykeln såsom
tiden när verktyget är avstängt och när det körs på tomgång utan att utföra något arbete. Detta
kan betydligt minska exponeringsnivån över den totala arbetsperioden.
Hjälp för att minimera risken för vibrationsexponering.

80

Använd ALLTID skarpa mejslar, borrar och blad.
Underhåll verktyget i enlighet med dessa instruktioner och håll det välsmort (där så behövs)
Om verktyget ska användas regelbundet, investera i antivibrationstillbehör.
Undvik att använda verktygen i temperaturer på 10 0C eller lägre
Planera ditt arbetsschema för att sprida ut användning av kraftigt vibrerande verktyg över flera
dagar.

Vibrationsutsändningsvärde a
Osäkerhet K=1.5m/s

2

=8.51 m/s2

h,HD

TILLBEHÖR

WX390 WX390.1 WX390.31 WX390.9
laddning
Batteripaket
Snabbchuck med adapter
HSS -borrbits 2 (5mm,6mm)

skruvmejselbits

SDS –borrbits

Vi rekommenderar att du köper alla dina tillbehör från samma affär där du köpte verktyget.
Se avsnittet med arbetstips i denna bruksanvisning eller tillbehörets förpackning för mer
information.Affärspersonalen kan också hjälpa dig och ge dig råd.

1 2 1 /

4(PH2*50mm,PZ1*50mm,PZ2*50mm, Slitsade*5.5mm*50mm)

1 /

1

2 (6mm,8mm)

Sladdlös borrhammare SV

VERKTYGETS
SÄKERHETSVARNINGAR

1. Använd hörselskydd när du använder

borrhammaren. Buller kan orsaka

hörselskador.

2. Använd hjälphandtag som följde med

verktyget. Om du förlorar kontrollen

över verktyget kan det medföra
personskador.

3. Hĺll verktyget med isolerade

greppytor när du utför ett arbete där
sĺgverktyget kan komma i kontakt
med dolda sladdar eller sin egen
sladd. Kommer man i kontakt med en

strömförande sladd kommer det att leda
in ström i verktygets metalldelar och ge
användaren en elchock.

SÄKERHETSFÖRESKRIFTER
FÖR BATTERIET

a) Ta inte isär batteriet, öppna inte heller

batteriet eller sära på battericeller.

b) Kortslut inte batteriet. Förvara inte

batteriet på ett slarvigt sätt i en låda
där det kan kortslutas eller skadas
av ledande material. När batteriet
inte används, håll det borta från
metallobjekt, såsom pappersgem,
pengar, nycklar, naglar, skruvar eller
andra små metallobjekt som kan leda
ström från en terminal till en annan.
Om batteriterminalerna kortsluter
varandra kan de förorsaka brandrisk.

c) Exponera inte batteriet för eld eller

värme. Undvik förvaring i direkt
solljus.

d) Utsätt inte batteriet för mekanisk

chock.

e) Om batteriet läcker, låt inte vätskan

komma i kontakt med hud eller ögon.
Om så ändå skulle hända, skölj med
mycket vatten och sök läkarhjälp.

f) Sök omedelbar läkarhjälp om någon

har svalt en battericell eller batteriet.
g) Håll batteriet rent och torrt.
h) Torka av batteriet om det blir smutsigt

med en torr, ren trasa.
i) Batteriet måste laddas före

användning. Använd den här
bruksanvisningen för att ladda
batteriet korrekt.

j) Låt inte batteriet stå på laddning när

det inte används.

k) Efter lång tids användning kan det

bli nödvändigt att ladda och ladda ur
batterieet många gånger för att nå
maximal prestanda.

l) Batterier fungerar bäst när de används

vid normal rumstemperatur (20°C ±
5°C).

m) När du kasserar batteriet, se

till att hålla batterier med olika
elektrokemiska system ifrån varandra.

n) Ladda endast med laddare av

varumärket WORX. Använd ingen
annan laddare än den som specifikt
ska användas med det här batteriet.

En laddare som passar för en viss typ
av batteri kan förorsaka brandrisk vid
användning tillsammans med ett annat
batteri.

o) Använd inte ett batteri som inte är

avsett för användning med det här

verktyget.
p) Håll batteriet borta från barn.
q) Behåll den ursprungliga

bruksanvisningen för framtida

användning.
r) Plocka ur batteriet från verktyget då

det inte används.
s) Kassera batteriet på rätt sätt.

81

Sladdlös borrhammare SV

SYMBOLER

För att minska risken för skador
måste användaren läsa bruksan­visningen.

Betong

82

Li-I on

Varning

Använd hörselskydd

Använd skyddsglasögon

Använd skyddsmask mot damm

Får ej utsättas för regn eller
vatten

Bränn inte

Kasta inte batterier i soptunnan.
Lämna uttjänta batterier till
din lokala uppsamlings eller
återvinningsstation.

Uttjänade elektriska produkter
får inte kasseras som
hushållsavfall. Återanvänd
där det finns anläggningar
för det. Kontakta dina lokala
myndigheter eller ĺterförsäljare
för ĺtervinningsrĺd.

Tegelsten

Hög hastighet

Låg hastighet

Verktygshållare

Hex

Kontrollera att batteriet är bort­taget innan du byter tillbehör

Borra utan stötar

Hammarborrning

Skruvdragning

Använd skyddsglasögon

Trä

Stål

Sladdlös borrhammare SV

LADDNINGSPROCEDUR

OBS: Innan du använder verktyget, läs
noga igenom bruksanvisningen.

ÄNDAMÅLSENLIG ANVÄNDNING

Elverktyget är avsett för slagborrning i
betong, tegel och sten. Det är även lämpligt
för borrning utan slag i trä, metall, keramik
och plast. Elverktyg med elektronisk reglering
och höger-/vänstergång är även lämpliga för
skruvdragning.

ARBETSTIPS FÖR DIN
BORR

Om ditt verktyg blir för varmt, ställ in på
högsta hastighet och använd det utan
belastning i 2-3 minuter för att kyla av motorn.
SDS-plus hårdmetall borr ska alltid användas
för betong och murverk.
När du borrar i metall använder du bara HSS­borr som inte är slitna.Gör ett rikthål först när
det är möjligt innan du borrar ett hål med stor
diameter.

MONTERING OCH DRIFT

ÅTGÄRD FIGUR

Ta bort batteriet SE. A1
Sätta i batteriet SE. A2
Välja dritläge SE. B

HAMMARBORRNING

Sätta i borrskär SE. C1
Ta bort borrskär SE. C2

BORRNING OCH
SKRUVDRAGNING

Sätta i adaptrar SE. D1
Sätta i skär i chucken SE. D2
Ta bort adaptrar SE. D3
Ta bort skär från chucken SE. D4
Strömbrytare SE. E

Kontaktlås
Obs! Kontaktutlösaren kan

låsas i av-läget.

Reglage för framåtrotation SE. G
Reglage för bakåtrotation SE. H
LED-ljus SE. I
Temperaturberoende

överbelastniningsskydd
Skydd mot djup urladdninng /

SE. F

/

FELSÖKNING

1. ORSAKER TILL ATT BATTERIPAKETEN
VARAR OLIKA LÄNGE.

Laddningsproblem som beskrivs ovan och om
batteripaketet legat lagrat och inte använts
under en lång tid minskar batteriets driftstid.
Detta kan åtgärdas efter flera laddningar och
urladdningar genom att verktyget används
och laddas upprepade gånger. Om maskinen
belastas hårt, t.ex. genom att stora skruvar
dras in i hårt trä, förbrukas batteriets energi
snabbare än vid lätt belastning. Ladda inte
batterierna vid temperaturer under 0oC
eller över 30oC eftersom detta påverkar
egenskaperna.

UNDERHÅLL

Ta bort pluggen från hållaren innan du
gör några anpassningar, servis eller
underhåll.

Ditt verktyg kräver inte extra smörjning
eller underhåll, förutom rengöringen och
smörjningen av SDS bitsen och adaptern
innan isättning i chucken. Det finns inga delar
som kan repareras av användaren i verktyget.
Använd aldrig vatten eller kemiska medel för
att rengöra verktyget. Torka rent med en torr
trasa. Förvara alltid verktyget på en torr plats.
Håll motorns ventileringsöppningar rena. Håll
alla arbetskontroller fria från damm.

83

Sladdlös borrhammare SV

MILJÖSKYDD

Uttjänade elektriska produkter får
inte kasseras som hushållsavfall.

Återanvänd där det finns anläggningar
för det. Kontakta dina lokala myndigheter eller
ĺterförsäljare för ĺtervinningsrĺd.

HANTERING AV
FÖRBRUKADE
BATTERIPAKET

Var rädd om naturen och lämna
batteripaketet enligt lagar och

Li-Ion

förordningar. Batteripaketet innehåller
Li-ion-batterier. Fråga kommunens
miljöavdelning var och hur du kan lämna
batteripaketet. Ladda ur batteriet helt
genom att köra maskinen och ta sedan bort
batteripaketet från maskinen. Tejpa sedan
över batteripaketets anslutningspoler med
kraftig tejp för att förhindra kortslutning och
urladdning. Försök inte öppna batteripaketet
eller ta bort delar från batteripaketet.

84

DEKLARATION OM
ÖVERENSSTÄMMELSE

Vi,
POSITEC Germany GmbH
Konrad-Adenauer-Ufer 37
50668 Köln

Deklarerar att denna produkt,
Beskrivning WORX Sladdlös borrhammare
Typ WX390 WX390.1 WX390.9

WX390.31(3- beteckning för maskin,
representant för hammarborr)

Funktion Slagborrning i olika material

Uppfyller följande direktiv,

2006/42/EC
2011/65/EU
2014/30/EU

Standarder överensstämmer med

EN 55014-1
EN 55014-2
EN 60745-1
EN 60745-2-6

Personen som godkänts att sammanställa den
tekniska filen.

Namn Russell Nicholson
Adress Positec Power Tools (Europe)
Ltd, PO Box 6242, Newbury, RG14 9LT,
UK

Suzhou 2016/06/12

Allen Ding
Vice chefsingenjör, tester och certiering

Sladdlös borrhammare SV

1. PROTIPRAŠNI POKROVČEK

2. ZAKLEP DRŽALA ORODJA

3. PREKLOP VRTENJA PROTI LEVI/DESNI

4. STIKALO ZA VKLOP/IZKLOP

5. AKUMULATOR*

6. IZBIRNI GUMB ZA VRTANJE/UDARNO VRTANJE

7. GUMB ZA SPROSTITEV AKUMULATORJA

8. LED LUČKA

9. ADAPTER BREZKLJUČNE ČELJUSTI SDS*

10. NASTAVEK ZA VIJAČENJE PH2*

11. HSS SVEDER ZA KOVINO (5mm, 6mm)*

12. SDS PLUS SVEDRI (6mm, 8mm)*

* Pri standardni dobavi niso vključeni vsi prikazani dodatki.

TEHNIČNI PODATKI

Vrsta WX390 WX390.1 WX390.31 WX390.9(3- zasnova naprave, predstavnik udarnih

vrtalnikov)

Napetost
Št. vrt. brez obremenitve
Udarno razmerje
Udarna energija
Kapaciteta akumulatorja

Maks.
Kapaciteta
vrtanja

Teža strojčka

Jeklo

Les

Beton

Opeka

WX390 WX390.1 WX390.31

20V Max**

0-900/min

0-5000bpm

1.2J

2.0Ah Li-Ion 3.0Ah Li-Ion 2.0Ah Li-Ion
10mm
13mm
13mm
13mm

1.6kg

WX390.9

1.2kg

85

**Napetost je bila izmerjena brez obremenitve. Začetna napetost akumulatorja doseže maksimum 20 V.
Običajna napetost je 18 V.

PODATKI O HRUPU

Vrednotena raven zvočnega tlaka
Vrednotena raven zvočne moči

KpA&K

wA

Pri povišani ravni hrupa, uporabite zaščito za ušesa

LpA: 84dB(A)

LwA: 95dB(A)

3.0dB(A)

80dB(A)

Rotacijsko kladivo SL

PODATKI O VIBRACIJAH

Skupne vrednosti oscilacij (vektorski seštevek treh smeri), skladno z EN 60745:

Udarno vrtanje v beton

Deklarirano vrednost emisije vibracij lahko uporabite za primerjavo med strojčki, hkrati pa s pomočjo
nje predvidite pričakovano raven izpostavljenosti.

OPOZORILO: Dejanska vrednost emisij vibracij med uporabo strojčka, se lahko razlikuje od

navedene, kajti nanjo vpliva tudi način uporabe strojčka, predvsem naslednje okoliščine:
Način uporabe strojčka in materiali, ki jih lahko žagate.
Ali je strojček v dobrem stanju in ustrezno vzdrževan.
Ali uporabljate ustrezni dodatek in njegova brezhibnost.
Čvrstost oprijema ročajev in morebitna uporaba dodatkov za zmanjševanje vibracij.
Uporaba strojčka za predviden namen, skladen s temi navodili.

Če strojčka ne uporabljate pravilno, lahko povzroči vibracijski sindrom zapestja in rok.

OPOZORILO: Če želimo resnično natančno oceniti raven izpostavljenosti v dejanskih

okoliščinah, moramo upoštevati tudi vse faze delovnega procesa, tudi število vklopov in
izklopov strojčka ter čas, ko deluje v prostem teku in neobremenjeno. To lahko znatno zmanjša raven
izpostavljenosti tekom celotnega delovnega procesa.
Pomoč pri zmanjševanju tveganja pri izpostavljenosti vibracijam.
VEDNO uporabljajte le ostre pripomočke.

86

Strojček vzdržujte skladno s temi navodili in poskrbite, da bo dobro namazan (kjer je potrebno).
Če boste strojček uporabljali redno, potem investirajte v dodatke za zmanjševanje vibracij.
Strojčka ne uporabljajte pri temperaturah pod 10OC.
Delo si organizirajte tako, da boste opravila z visoko ravnjo vibracij izvajali v več fazah, tekom nekaj
dni.

Vrednost emisije vibracij a
Nezanesljivost meritve K=1.5m/s

=8.51 m/s2

h,HD

2

DODATKI

WX390 W X390.1 WX390.31 WX390.9

Polnilec

Akumulator

Brezključna čeljust z adapterjem
HSS svedri

Nastavki za vijačenje

SDS svedri

Priporočamo vam, da dodatke vedno kupujete v isti trgovini, kot ste kupili strojček. Za podrobnosti
si oglejte razlage na embalaži kompleta dodatkov. Pri odločanju o ustreznem dodatku, vam lahko
pomaga tudi osebje v trgovini.

1 2 1 /

4(PH2*50mm,PZ1*50mm,PZ2*50mm,

1 /

1

2 (5mm,6mm)

zrežami*5.5mm*50mm)

2 (6mm,8mm)

Rotacijsko kladivo SL

VARNOSTNA NAVODILA
ZA UDARNO KLADIVO

1. Nosite zaščito za ušesa.,

Izpostavljenost hrupu lahko povzroči okvaro
sluha.

2. Če je strojčku priložen stranski

ročaj, ga namestite. Izguba nadzora

lahko povzroči telesne poškodbe.

3. Kadar bi med uporabo električnega

strojčka lahko z rezalnim orodjem
prišli v stik z električno napeljavo,
morate slednjega vedno držati za
izolirane ročaje. Če z rezalnim orodjem

pridete v stil z električno napeljavo pod
“napetostjo”, to povzroči, da postanejo
“električni” tudi kovinski deli strojčka, zaradi
česar uporabnik lahko doživi električni udar.

VARNOSTNA
OPOZORILA ZA
AKUMULATOR

a) Ne razstavljajte, odpirajte ali

odstranjujte celic akumulatorja.

b)

Pazite, da ne povzročite kratkega
stika med kontaktoma akumulatorja.
Akumulatorjev nikoli ne shranjujte v
škatli ali predalu, kjer bi lahko prišlo do
kratkega stika zaradi stika kontaktov

s prevodnimi predmeti. Kadar akumulator
ni nameščen v orodju, ga hranite proč od drugih
kovinskih predmetov, kot so sponke za papir,
kovanci, ključi, žeblji, vijaki ali drugi drobni
kovinski predmeti, ki bi lahko omogočili stik med
kontaktoma. Če pride do stika med kontaktoma
akumulatorja, to lahko povzroči požar.

c)

Akumulatorja ne izpostavljajte
vročini ali ognju. Poskrbite, da ne bo
izpostavljen neposredni sončni svetlobi.

d) Akumulatorja ne izpostavljajte

mehanskim udarcem.

e) Če opazite, da akumulator pušča,

pazite, da tekočina ne bo prišla v stik
z očmi. Če akumulatorska tekočina
vseeno pride v stik z očmi, izperite
prizadeto območje z obilo vode in
poiščite zdravniško pomoč.

f)

Predvsem pa takoj poiščite medicinsko pomoč,

če ste celico ali del akumulatorja zaužili.

g) Akumulator shranjujte na čistem in

suhem mestu.

h) Če se akumulator zamaže, ga takoj

očistite s čisto in suho krpo.

i) Akumulator morate pred uporabo

napolniti. Pri polnjenju akumulatorja
vedno upoštevajte predpisana

navodila in postopke.

j) Če akumulatorja ne polnite, ga

odstranite iz polnilca.

k) Po daljšem obdobju skladiščenja,

boste za dosego maksimalne
zmogljivosti akumulatorja verjetno
morali slednjega nekajkrat napolniti
in izprazniti.

l) Akumulator deluje najbolj učinkovito,

če ga uporabljate pri običajni sobni
temperaturi (20°C ± 5°C).

m)

Pri odlaganju akumulatorja pazite, da
boste akumulatorje, ki imajo različne
elektrokemične sisteme zavrgli ločeno.

n) Za polnjenje uporabljajte le polnilce,

ki jih je predpisal WORX. Nikoli ne
uporabljajte polnilcev, ki niso posebej
namenjeni za polnjenje vašega
akumulatorja. Polnilec, ki je lahko primeren

za polnjenje ene vrste akumulatorjev, lahko pri
drugi povzroči nevarnost požara.

o) Nikoli ne uporabljajte polnilcev, ki

niso posebej zasnovani za polnjenje
vašega akumulatorja.

p)

Akumulatorje shranjujte izven dosega otrok.

q) Za podrobnosti, si oglejte gradivo, ki je

bilo priloženo akumulatorju.

r) Če orodja ne uporabljate, iz njega

odstranite akumulator.

s) Akumulatorje odlagajte skladno s

predpisi.

87

Rotacijsko kladivo SL

SIMBOLI

Zaradi zmanjševanja nevarnosti
poškodb, se temeljito seznanite z
navodili za uporabo

Beton

88

Li-I on

Opozorilo

Uporabljajte zaščito za ušesa

Uporabljajte zaščito za oči.

Nosite zaščitno masko za prah

Ne izpostavljajte dežju ali vodi

Prepovedano sežiganje.

Akumulatorjev ne zavrzite skupaj
z ostalimi odpadki, temveč jih
dostavite na mesto za ločeno
zbiranje odpadkov.

Odpadnih električnih naprav ne
smete zavreči skupaj z ostalimi
gospodinjskimi odpadki. Dostavite
jih na mesto za ločeno zbiranje
odpadkov. Glede podrobnosti, se
posvetujte z lokalno službo za
ravnanje z odpadki

Opeka

Hitro

Počasi

Držalo orodja

Hex

Poskrbite, da boste pred men­javanjem dodatkov odstranili
akumulator.

Brezudarno vrtanje

Udarno vrtanje

Vijačenje

Nosite zaščitne rokavice

Les

Jeklo

Rotacijsko kladivo SL

NAVODILA ZA UPORABO

OPOMBA: Preden začnete uporabljati

strojček, si pozorno preberite navodila.

Namen uporabe

Strojček je namenjen za udarno vrtanje v beton,
opeko in kamen. Primeren je tudi za običajno
vrtanje v les, kovino, keramiko ter plastiko.
Strojčki z elektronskim nadzorom in možnostjo
vrtenja proti levi/desni, so primerni tudi za
vijačenje.

DELOVANJE

OPRAVILO SLIKA

Odstranjevanje akumulatorja Glejte sliko A1
Nameščanje akumulatorja Glejte sliko A2
Izbira načina delovanja Glejte sliko B

UDARNO VRTANJE

Vstavljanje nastavkov Glejte sliko C1

Odstranjevanje nastavkov Glejte sliko C2

VRTANJE, VIJAČENJE

Vstavljanje adapterja Glejte sliko D1
Vstavljanje svedrov v čeljust Glejte sliko D2
Odstranjevanje adapterjev Glejte sliko D3
Odstranjevanje nastavkov iz

čeljusti
Stikalo za vklop/izklop Glejte sliko E

ZAKLEP STIKALA

OPOZORILO: Stkalo lahko
zaklenete v IZKLOPLJEN
položaj.

Nadzor vrtenja naprej Glejte sliko G
Prekop vrtenja proti desni Glejte sliko H
LED lučka Glejte sliko I
Termična zaščita pred

preobremenitvijo
Zaščita pred popolno

izpraznitvijo

Glejte sliko D4

Glejte sliko F

/

/

NAPOTKI ZA UPORABO
VRTALNIKA

Če se orodje pregreje, ga pustite 2 – 3
minute delovati z maksimalno hitrostjo in
neobremenjenega, da se motor ustrezno ohladi.
SDS-plus vidia svedre lahko uporabljate le za
vrtanje v beton in opeko. Pri vrtanju v kovine,
uporabljajte le dobro nabrušene HSS svedre. Pri
vijačenju, nastavke vpnite v magnetno držalo.
Če je možno, večje luknje vrtajte tako, da najprej
uporabite sveder manjšega premera, nato pa
luknjo povrtate z večjim.

REŠEVANJE TEŽAV

1. RAZLOGI ZA RAZLIČEN ČAS
DELOVANJA AKUMULATORJA

Težave pri polnjenju, kot so opisane zgoraj in
vstavitev akumulatorja v strojčku tudi, ko ga
ne uporabljate, skrajša kapaciteto delovanja
akumulatorja. To težavo lahko odpravite, če
akumulator nekajkrat do konca izpraznite in
ponovno napolnite. Če s strojčkom izvajate
močno obremenjujoča opravila, kot je vijačenje
večjih vijakov v trd les, se bo akumulator
zaradi tega hitreje izpraznil, kot, če bi izvajali
lažja opravila. Akumulatorja ne polnite, če je
temperatura okolice nižja od 0oC ali višja od 30oC,
saj bo to zmanjšalo njegovo kapaciteto.

VZDRŽEVANJE

Pred vsakim prilagajanjem,
servisiranjem ali vzdrževanjem,
odstranite akumulator iz orodja.

Vašega strojčka ne rabite dodatno mazati.
Strojček tudi nima nobenih delov, ki bi jih
morali servisirati. Za čiščenje strojčka nikoli ne
uporabljajte vode ali kemičnih sredstev. Obrišite
ga le s suho krpo. Strojček vedno shranjujte na
suhem mestu. Poskrbite, da bodo prezračevalne
odprtine čiste. Vsi elementi krmiljenja morajo biti
čisti, brez prahu. Med uporabo strojčka boste
skozi prezračevalne reže lahko opazili iskrenje.
To je običajno in ne bo poškodovalo strojčka.
Med uporabo strojčka boste skozi prezračevalne
reže lahko opazili iskrenje. To je običajno in ne bo
poškodovalo strojčka.

89

Rotacijsko kladivo SL

VAROVANJE OKOLJA

Odpadnih električnih naprav ne smete
zavreči skupaj z ostalimi gospodinjskimi

odpadki. Dostavite jih na mesto za ločeno
zbiranje odpadkov. Glede podrobnosti, se
posvetujte z lokalno službo za ravnanje z odpadki.

ODLAGANJE
IZTROŠENEGA
AKUMULATORJA

Zaradi varovanja naravnih virov, izrabljene
akumulatorje odlagajte na predpisan način.

Li-Ion

Akumulator vsebuje litijeve celice. Glede
odlaganja iztrošenega akumulatorja se posvetujte
z lokalnim centrom za zbiranje odpadkov.
Izpraznite akumulator tako, da ga vstavite v
orodje, in z njim delate dokler ne ne izprazni, nato
ga vzemite iz orodja in preko kontaktov namestite
trdni lepilni trak, da preprečite kratki stik ali
odtekanje električne energije. Akumulatorja nikoli
ne odpirajte, niti razstavljaj

90

IZJAVA O SKLADNOSTI

Mi,
POSITEC Germany GmbH
Konrad-Adenauer-Ufer 37
50668 Köln

Izjavljamo, da je izdelek,

Opis izdelka WORX Rotacijsko kladivo
Vrsta izdelka WX390 WX390.1 WX390.31

WX390.9(3- zasnova naprave,
predstavnik udarnih vrtalnikov)

Namen uporabe Udarno vrtanje v različne
materiale

Skladen z naslednjimi direktivami,

2006/42/EC
2011/65/EU
2014/30/EU

In izpolnjuje naslednje standarde

EN 55014-1
EN 55014-2
EN 60745-1
EN 60745-2-6

Oseba, ki je pooblaščena za skladnost tehnične
dokumentacije,

Ime: Russell Nicholson
Naslov: Positec Power Tools (Europe)
Ltd, PO Box 6242, Newbury, RG14 9LT,
UK

Suzhou 2016/06/12

Allen Ding
Pooblaščeni glavni inženir za testiranje in
certiciranje

Rotacijsko kladivo SL

www.worx.com

Copyright © 2015, Positec. All Rights Reserved.
AR01005701
