Worldsat MAESTROJACK User Manual

MOTORISATION
d’ANTENNE SATELLITE
DiSEqC 1.2
avec fonction “Goto X”
MAESTRO JACK
Mega Force System
NOTICE d’INSTALLATION
l’installation,
contactez directement
l’
Assistance Technique
WORLDSAT
au 04.42.39.34.60
ou sur le site
www.worldsat.fr
MaestroJack - ed.2
SOMMAIRE
SOMMAIRE
1. Consignes importantes de sécurité . . . . . . . . . . .p. 2
2. Installation provisoire . . . . . . . . . . . . . . . .p. 3
3. Montage du MaestroJack . . . . . . . . . . . . . . . .p. 4
4. Raccordements . . . . . . . . . . . . . . . .p. 6
5. Initialisation du moteur . . . . . . . . . . . . . . . .p. 6
6. Réglages de la motorisation MaestroJack . . . . . .p. 7
6.1. Pré-réglage sur le satellite Hot Bird . . . . . . . .p. 7
6.2. Recherche du satellite Hot Bird . . . . . . . . . . .p. 8
6.3. Recherche des autres satellites . . . . . . . . . . .p. 9
7. Réglages fins . . . . . . . . . . . . . . . .p. 10
8. Résolution des problèmes . . . . . . . . . . . . . . . .p. 10
9. Spécifications techniques . . . . . . . . . . . . . . . .p. 11
1 -
1 -
CONSIGNES IMPORT
CONSIGNES IMPORT
ANTES de SÉCURITÉ
ANTES de SÉCURITÉ
PRÉCAUTIONS LORS DE L'INSTALLATION
- Débranchez tous les appareils (téléviseur, décodeur, magnétoscope...) raccordés au Récepteur Satellite ou au Terminal Numérique, avant de brancher ou débrancher le câble coaxial satellite.
- Prenez toutes les précautions d’usage si vous installez votre antenne en hauteur :
N’installez pas l’antenne en cas de vent fort, de pluie ou de givre, Posez l’échelle sur un sol dur ou à défaut une planche, Interdisez l’accès sous l’antenne, Ecartez-vous de l’antenne durant sa rotation, Vérifiez la solidité du mur ou de la cheminée qui doit supporter l’antenne,
etc...
ATTENTION : le non respect des consignes de sécurité, d’installation et d’utilisation des appareils,
ainsi que les dommages causés par un obstacle lors de la rotation de l’antenne ne sont pas cou­verts par la garantie constructeur.
MaestroJack - ed.2 -2-
Veuillez lire cette notice attentivement
avant d’installer le Maestro Jack
2 -
2 -
INST
INST
ALLA
ALLA
TION PROVISOIRE
TION PROVISOIRE (facultatif)
Si vous n’avez jamais réglé d’antenne satellite, nous vous conseillons d'effectuer une installation provisoire
dans un lieu dégagé et facile d’accès.
L
es satellites se situent toujours entre le Sud-Est et le Sud Ouest. Aucun obstacle (bâtiment, arbre, vitre,
tuile...) ne doit s'interposer entre la parabole et le satellite (fig. A et B).
L'élévation apparente de la parabole est inférieure de 20° environ à l’élévation réelle du satellite qui se situe autour de 30° (fig.B).
En cas de doute sur la direction du satellite, effectuez un repérage rapide du satellite :
1. A proximité de la parabole, raccordez la tête (LNB), le Terminal numérique et un téléviseur (voir notice du
Terminal).
2. Sélectionnez un transpondeur (= fréquence) du satellite recherché dans le menu de Positionnement d’an-
tenne du Terminal.
3. Orientez la parabole verticalement vers le Sud (l’angle d’élévation réelle est alors de 20° environ).
4. Inclinez lentement la parabole vers le ciel (40° environ) en conservant la même direction vers le Sud (azi-
mut). La durée de ce balayage doit être d’environ 10 secondes (fig.C).
5. Si le niveau du signal de réception ne réagit pas, tournez la parabole d’1 degré environ vers la droite (ou
vers la gauche), puis effectuez à nouveau ce balayage de haut en bas. Recommencez cette procédure en tournant degré par degré la parabole vers la droite (ou vers la gauche) jusqu’à obtenir le satellite.
Attention : si le niveau Eb/No (= niveau de qualité) reste très faible ou nul, le signal reçu ne provient pas
du satellite recherché.
6. Repérez la direction exacte du ou des satellites et choisissez un emplacement sans obstacle.
.
MaestroJack - ed.2 -3-
fig.A
fig.B
fig.C
3 -
3 -
MONT
MONT
AGE du MAESTROJACK
AGE du MAESTROJACK
Important : Aucun obstacle (bâtiment, arbre, vitre, tuile ...)
ne doit s’interposer entre la parabole et les satellites.
1. Assemblez les 2 Etriers et le U sur la Monture fixe (fig.1).
2. Assemblez le Tube sur la partie mobile de la Monture (fig.1).
3. Assemblez le Bras perpendiculairement à la partie mobile de la Monture en respectant le sens de montage, les 2 encoches du Bras étant dirigées vers le bas (fig.3 & fig.1).
4. Réglez l’Elévation Monture (fig.2) sur la valeur donnée dans les Tableaux d’Elévation Monture.
5. Fixez la Monture sur le pied (non fourni). Le pied doit être réglé en position parfaite­ment vertical (montage au sol ou au mur) (fig.2).
6. Assemblez la parabole et la tête (LNB) non fournies (voir la notice de la parabole).
Outillage nécessaire :
- 1 clé plate de 12 mm
- 1 clé plate de 13 mm
- 1 tourne vis cruciforme
- 1 cutter
- 1 pince coupante
- 1 mètre
- 1 niveau à bulle ou 1 fil à plomb
MaestroJack - ed.2 -4-
Bras
Tube
U
Etriers
Pied
V
ille la Elévation
plus proche Monture
AJACCIO 48° BESANCON 43° BORDEAUX 45° BREST 42° CAEN 41° CHALON/MARN 41° LA ROCHELLE 44° LILLE 40° LIMOGES 45° LYON 45° MARSEILLE 47° NANTES 43° NEVERS 43° NICE 47° PARIS 41° PAU 47° PERPIGNAN 48° RENNES 42° STRASBOURG 42° TOULOUSE 47° TOURS 43°
TABLEAUX
Elévation Monture
Ville la Elévation
plus proche Monture
ANNABA 54° BATNA 55° BEJAIA 54° BESKRA 56° BORDJ BOU AR 54° BOU SAADA 55° ECH CHELIFF 54° EL DJAZAIR 54° GHILIZANE 55° GUELMA 54° JIJEL 54° KENCHLA 55° LEMDIYYA 54° ORAN 55° QACENTINA 54° SAIDA 56° SIDI BEL ABBES 55° SOUQ AHRAS 54° STIF 54° TBESSA 55° TIHERT 55° TILIMSEN 56°
TIZI OUZOU 54°
Monture
partie fixe
Monture partie mobile
Etrier vérin
Elévation
Monture
Elévation Parabole =
39° en Algérie 38° en France
vers Terminal numérique
ou Récepteur Satellite
encoche
Bras
Tube
Fig.1
Fig.3
Fig.2

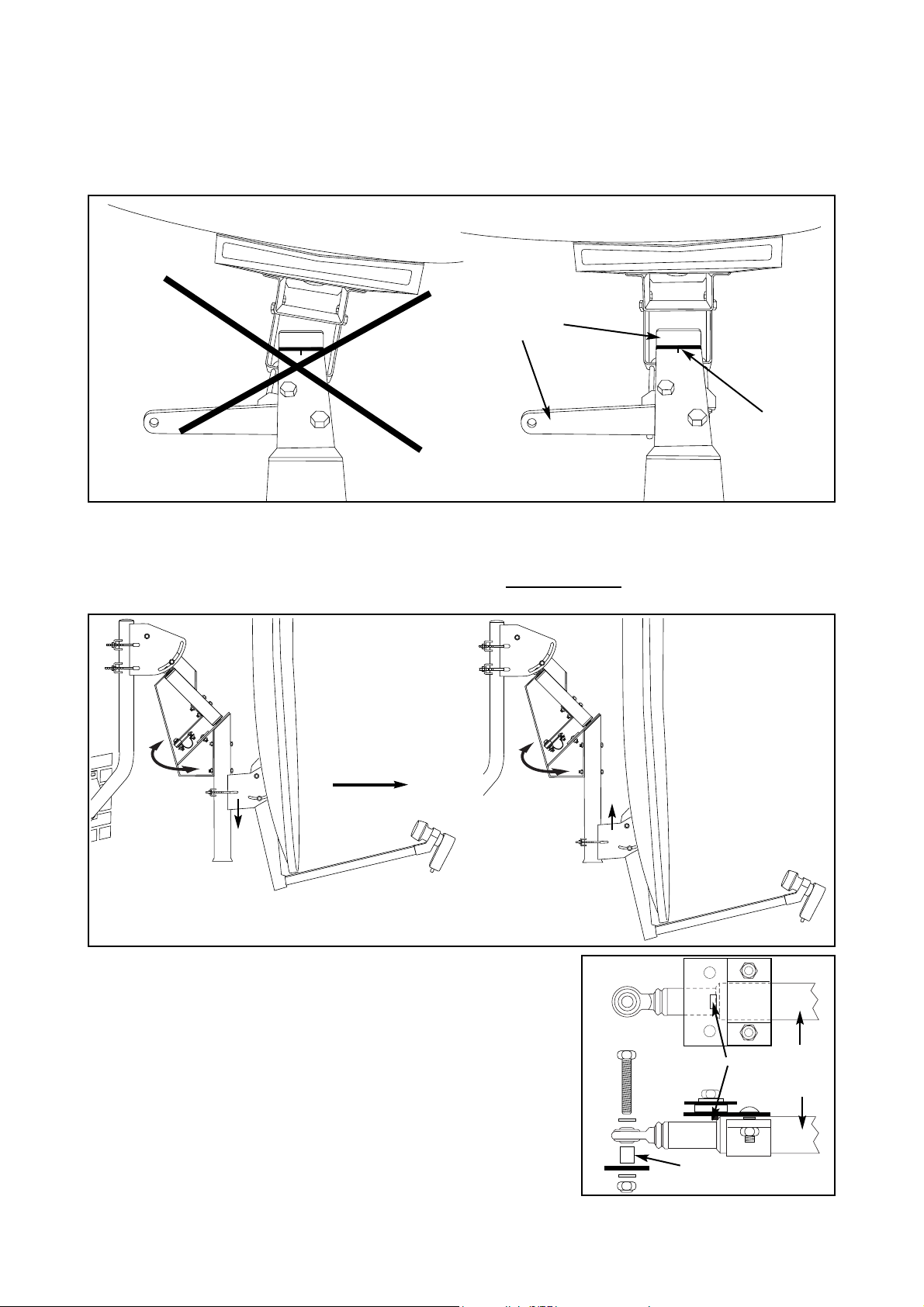

7. Réglez l’Elévation Parabole à 39° en Afrique du Nord et à 38° en France (fig.2).
8. Montez la parabole sur le tube perpendiculairement à la partie mobile de la Monture (fig.4).
9. IMPORTANT : équilibrez la partie mobile de la Monture en réglant la hauteur de fixation de la parabole sur le Tube de sorte que la parabole tourne sans effort (fig.5) ; si la parabole tombe à droite ou à gauche, descendez-la, sinon montez-la jusqu’à trouver l’équilibre. Attention, après cet équilibrage, la parabole doit restée perpendiculaire
(fig.4) à la partie mobile de la
Monture.
10. Vérifiez le serrage de l’axe de rotation de l’étrier vérin (fig.1) de sorte qu’il tourne sans jeu.
11. Emmanchez le vérin jusqu’à la butée de l’étrier et serrez l’étrier (fig.6). Les sorties des connecteurs du moteur doivent être dirigées vers le sol.
12. Montez la vis avec l’entretoise en extrémité du vérin (fig.6) et ser­rez la fortement.
13. Effectuez une Initialisation du moteur (voir § 5 Initialisation du Moteur).
Vérin
MaestroJack - ed.2 -5-
entretoise
butée
parabole
parabole
Monture
partie fixe
OUI
NON !
VUE DE DESSUS
Monture
partie fixe
Monture
partie mobile
repère
d’Azimut
vérin
SUD
Fig.4
Fig.5
Fig.6
0
2
0
0
2
4
0
0
4
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
0
2
0
0
2
4
0
0
4
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
4 -
4 -
RACCORDEMENTS
RACCORDEMENTS
Par précaution, débranchez tous les cordons secteur avant de raccorder le
MaestroJack.
Le raccordement du MaestroJack s’effectue par 2 câbles coaxiaux équipés de fiches F ;
1. Enlevez le capot moteur du vérin (n’oubliez pas de le refermer avec les 4 vis fournies après avoir effectué les réglages).
2. Raccordez l’entrée marquée “LNB” du Moteur à la tête (fig.7).
3. Raccordez la sortie marquée “RECEPTEUR” du Moteur à l’entrée satel­lite de votre Terminal numérique ou de votre Récepteur satellite (fig.7).
4. Branchez les cordons secteur et mettre en marche le Terminal numérique et le téléviseur après avoir effectué tous les raccordements (voir explica­tions dans la notice du Terminal numérique).
Conseils pratiques
- Si une fiche F se visse mal, ne forcez pas ; dévissez-la complètement avant de la revis­ser à la main.
- Vérifiez que les câbles coaxiaux ne peu­vent pas se coincer durant la rotation de la parabole. Pour cela, il est préférable de les fixer sur le tube externe du vérin (fig.8).
5 -
5 -
INITIALISA
INITIALISA
TION DU MOTEUR
TION DU MOTEUR
Cette initialisation rétablit l’Azimut vérin à 0°, les positions satellite d’usine du moteur (voir liste ci-contre) et les limites à 50° Est et 50° Ouest. La commande “Aller à la position 0°” du Maestro (ou une commande “Reset” d’un autre Terminal) initiali­se le moteur à la position 0° réelle sans modifier les positions satellites mémorisées.
1. Appuyez simultanément pendant 5 secondes environ sur les 2 boutons “Est” et “Ouest” à l’intérieur du moteur ; le vérin se replie complètement puis se déplie jusqu’à 0° d’Azimut vérin ce qui correspond à l’ali­gnement de la partie mobile avec la partie fixe de la monture.
2. Attendre l’arrêt complet du moteur.
ATTENTION :
- Lors de l’initialisation, le vérin se replie complètement jusqu’en butée mécanique avant de revenir à 0° d’Azimut vérin. Si un obstacle empêche ce repli, l’azimut sera erronée.
- Durant l’initialisation aucune autre commande ne peut être prise en compte.
MaestroJack - ed.2 -6-

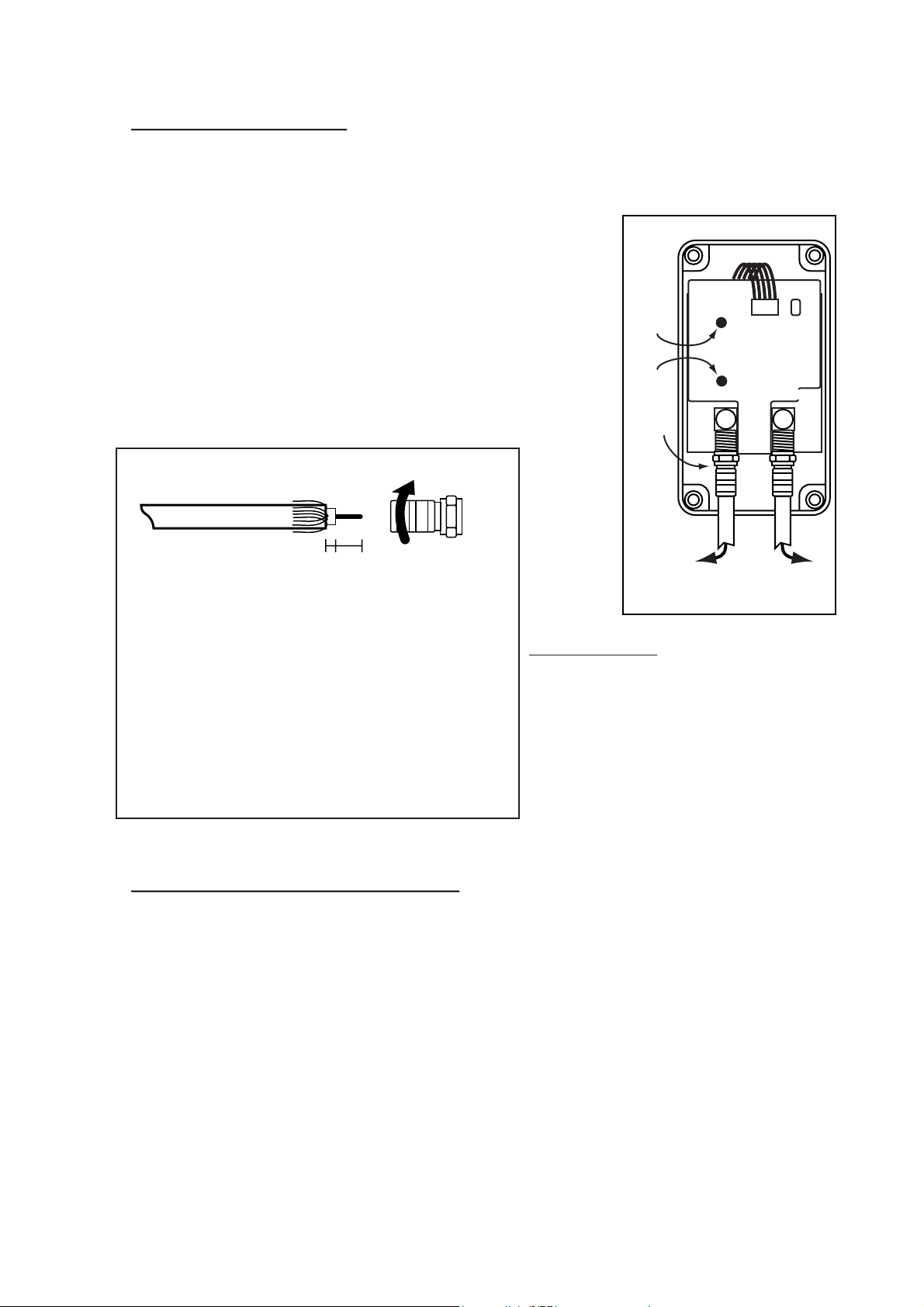

MONTAGE DES FICHES “F”
1. Dénudez la gaine du câble coaxial sur 11 mm et rabat­tez la tresse sur la gaine.
2. Dénudez le fil central sur 8 mm.
3. Vissez la fiche “F” sur le câble en vérifiant qu’un fil de tresse n’est pas en contact avec le fil central. Il est important que la tresse soit en contact avec le corps de la fiche F.
4. Recouvrez la fiche “F” de la tête exposée à la pluie avec un produit d’étanchéité (silicone, ruban auto-vul­canisant...).
SERREZ LES FICHES F A LA MAIN car un serrage
trop important peut endommager les connecteurs.
câble coaxial
Fiche F
3 8 mm
MOTEUR
Bouton
Ouest
Bouton
Est
Fiches
F
vers la Tête
(LNB)
vers le
Terminal
numérique
Fig.7
West Ouest
East Est
LNB
Récepteur
6 -
6 -
RÉGLAGES de la MOT
RÉGLAGES de la MOT
ORISA
ORISA
TION MAESTROJACK
TION MAESTROJACK
6.1. P-RÉGLAGE SUR LE SATELLITE HOT BIRD
La fonction Goto X permet de programmer directement sur le Terminal numérique une position en degré.
Avec les Terminaux Maestro 1000, 2000 et 9000 (avec fonction Goto X)
1. Sélectionnez “Moteur DiSEqC & MaestroJack” dans le menu “Réception” (Configuration / Installation).
2. Sélectionnez “Prépositionnement” du satellite Hot Bird 13° Est dans le menu “Positionnement antenne”.
3. Dans le menu “Positionnement antenne”, appuyez sur la touche “Info” et tapez la “Position ajustée” de Hot Bird relevée dans les Tableaux d’Azimut ci-contre (par exemple : 60 Est pour Annaba).
4. Appuyez sur OK, puis sur la flèche du joystick ; le moteur s’oriente sur cette position ; attendre 30 secondes puis appuyez sur la touche OK pour arrêter la procédure.
5. Appuyez sur la touche verte de la télécommande (lance la fonction “Mémorise” qui mémorise la position du satellite).
6. Appuyez sur OK puis sur la touche rouge (lance la fonction “Recalcule et mémorise” qui calcule et mémorise la posi­tions des autres satellites en fonction de la liste des satel­lites pré-programmés dans le moteur).
7. Continuez l’installation en passant au § 6.2.
Avec un Terminal DiSEqC 1.2 avec fonction Goto X
Attention, Hot Bird doit être programmé en position n°1 dans la liste des satellites.
1. Dans le menu correspondant du Terminal numérique (“Recherche satellite”, “Position satellite”,...), programmez l’azimut de Hot Bird relevé dans les Tableaux d’Azimut ci­contre (par exemple : 7,8° Est pour Batna).
2. Mémorisez cette position satellite.
3. Mémorisez toutes les autres positions satellite (“Tous sat”), ou lancez la fonction “Recalcul” des autres positions satellite. ATTENTION : ce recal-
cul n’est valable que si les listes des satellites préprogram-més du Terminal et du Moteur sont identiques. Dans le cas contraire, chaque satellite doit être recherché depuis le Terminal soit en recherche automatique soit en recherche manuelle.
4. Continuez l’installation en passant au § 6.2.
MaestroJack - ed.2 -7-
T
ableau Azimut
Ville la
plus proche AJACCIO BESANCON BORDEAUX BREST CAEN
CHALON/MARN
LA ROCHELLE LILLE LIMOGES LYON MARSEILLE NANTES NEVERS NICE PARIS PAU PERPIGNAN RENNES STRASBOURG TOULOUSE TOURS
HOT BIRD
Position ajustée
48 Est
78 Est 152 Est 194 Est 148 Est
96 Est 158 Est 110 Est 131 Est
91 Est
85 Est 162 Est 110 Est
65 Est 118 Est 150 Est 114 Est 163 Est
58 Est 130 Est 137 Est
13° EST
Azimut
Az. vérin 4,8° 14,9 cm 7,8° 14,3 cm
15,2° 12,8 cm 19,4° 11,8 cm 14,8° 12,9 cm
9,6° 14,0 cm
15,8° 12,6 cm
11° 13,6 cm
13,1° 13,2 cm
9,1° 14,1 cm 8,5° 14,2 cm
16,2° 12,5 cm
11° 13,6 cm
6,5° 14,6 cm
11,8° 13,4 cm
15° 12,8 cm 11,4° 13,5 cm 16,3° 12,4 cm
5,8° 14,7 cm
13° 13,2 cm 13,7° 13,1 cm
Liste des satellites
préprogrammés du Moteur
N° Satellites Positions
1 Hot Bird 13° Est 2 Astra 19°,2 Est 3 Eutelsat W2 16° Est 4 Eutelsat W1 10° Est 5 Eutelsat W3 Est 6 Sirius 2/3 Est 7 Thor 2/3 0°,8 Ouest 8 Intelsat 707 Ouest
9 Telecom 2C Ouest 10 Telecom 2D Ouest 11 Intelsat 705 18° Ouest 12 NSS 803 21°,5 Ouest 13 Intelsat 605 27°,5 Ouest 14 Hispasat 30° Ouest 15 Telstar 11 37°,5 Ouest 16 Kopernikus 23°,5 Est 17 Arabsat 2A/3A 26° Est 18 Astra 2 28°,2 Est 19 Eutelsat II F4 28°,5 Est 20 Arabsat 2B 30°,5 Est 21 Turksat 1B 31°,3 Est 22 Turksat 1C 42° Est 23 Nilesat 101-2 Ouest
TABLEAUX d’AZIMUT de HOT BIRD
Tableau Azimut
Ville la
plus proche ANNABA BATNA BEJAIA BESKRA BORDJ BOU AR BOU SAADA ECH CHELIFF EL DJAZAIR GHILIZANE GUELMA JIJEL KENCHLA LEMDIYYA ORAN QACENTINA SAIDA SIDI BEL ABBES SOUQ AHRAS STIF TBESSA TIHERT TILIMSEN TIZI OUZOU
HOT BIRD
Position ajustée
60 Est 78 Est 90 Est 83 Est
94 Est 101 Est 133 Est 113 Est 142 Est
63 Est
82 Est
66 Est 116 Est 156 Est
73 Est 146 Est 150 Est
57 Est
86 Est
55 Est 133 Est 162 Est 102 Est
13° EST
Azimut
Az. vérin
14,7 cm
7,8° 14,3 cm
14,1 cm 8,3° 14,2 cm 9,4° 14,0 cm
10,1° 13,9 cm 13,3° 13,2 cm 11,3° 13,5 cm 14,2° 13,0 cm
6,3° 14,6 cm 8,2° 14,3 cm 6,6° 14,6 cm
11,6° 13,5 cm 15,6° 12,6 cm
7,3° 14,4 cm
14,6° 12,9 cm
15° 12,8 cm 5,7° 14,8 cm 8,6° 14,2 cm 5,5° 14,8 cm
13,3° 13,1 cm 16,2° 12,5 cm 10,2° 13,9 cm
Avec un Terminal DiSEqC 1.2 sans fonction Goto X
1. Sélectionnez ou programmez un transpondeur (fréquence) du satel­lite Hot Bird dans le menu corres­pondant du Terminal (“Recherche satellite”, “Position satellite”,...).
2. Appuyez sur le bouton “Est” ou “Ouest” à l’intérieur du moteur (fig.7) pour obtenir en face du Repère d’Azimut (fig.4) l’”Azimut” relevé dans les Tableaux d’Azimut de Hot Bird.
Cet Azimut peut être plus précisément mesuré sur le vérin entre le centre de la vis A de l’étrier et le centre de la vis B de l’extrémité du vérin (fig.8). Par exemple pour Bejaia : 9° Est ou 14,1 cm.
3. Mémorisez cette position satellite.
6.2. R
ECHERCHE DU
SATELLITE
HOT BIRD
Avant de commencer la recherche, vérifiez ;
- l’Elévation Parabole est réglée à 39° en Afrique du Nord et à 38° en France,
- l’Elévation Monture est réglée sur la valeur donnée dans les Tableaux d’Elévation Monture,
- l’Azimut vérin est réglé sur la valeur donnée dans les Tableaux d’Azimut,
- la parabole est parfaitement perpendiculaire à la partie mobile de la Monture (fig.4),
- le pied est vertical.
Les variations rapides du “Niveau du signal” permettent de repérer les satellites sans discri­mination précise ; son niveau n’est pas signifi­catif. Le niveau “Eb/No” (Niveau de qualité) donne une indication précise et fiable du satelli­te reçu.

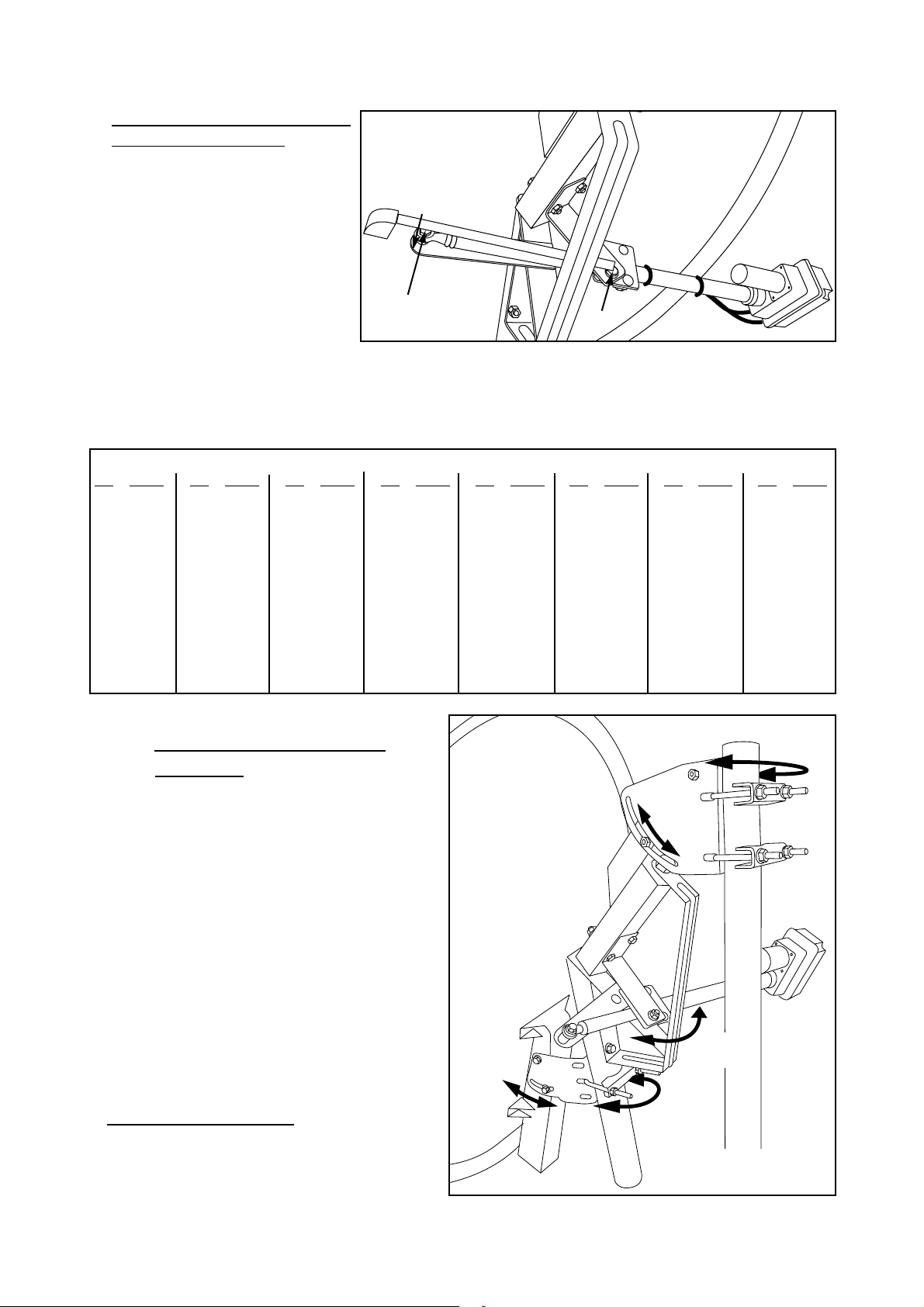

1. Sans actionner le moteur
, orientez manuelle­ment l’Azimut Monture (c’est-à-dire tout l’en­semble fixé sur le pied) plein Sud (fig.9).
MaestroJack - ed.2 -8-
A
B
mètre
TABLEAU AZIMUT VÉRIN - Azimut Est (E) ou Ouest (W), Longueur AB en centimètre (fig.8)
AZ Long
0°E 16,0cm 1°E 15,8cm 2°E 15,5
cm
3°E 15,3cm 4°E 15,1cm 5°E 14,9
cm
6°E 14,7cm 7°E 14,5cm 8°E 14,3
cm
9°E 14,1
cm
10°E 13,9cm 11°E 13,6cm 12°E 13,4
cm
AZ Long
13°E 13,2cm 14°E 13,0cm 15°E 12,8
cm
16°E 12,5cm 17°E 12,3cm 18°E 12,1
cm
19°E 11,9cm 20°E 11,7cm 21°E 11,4
cm
22°E 11,2
cm
23°E 11,0cm 24°E 10,8cm 25°E 10,5
cm
AZ Long
26°E 10,3cm 27°E 10,1cm 28°E 9,9
cm
29°E 9,7cm 30°E 9,4cm 31°E 9,2
cm
32°E 9,0cm 33°E 8,8cm 34°E 8,5
cm
35°E 8,3
cm
36°E 8,1cm 37°E 7,9cm 38°E 7,6
cm
AZ Long
39°E 7,4cm 40°E 7,2cm 41°E 7,0
cm
42°E 6,8cm 43°E 6,6cm 44°E 6,3
cm
45°E 6,1cm 46°E 5,9cm 47°E 5,7
cm
48°E 5,5
cm
49°E 5,3cm 50°E 5,1cm
AZ Long
0°W 16,0
cm
1°W 16,2cm 2°W 16,4cm 3°W 16,6
cm
4°W 16,8
cm
5°W 17,0cm 6°W 17,2
cm
7°W 17,4
cm
8°W 17,6cm 9°W 17,8cm
10°W 18,0
cm
11°W 18,2cm 12°W 18,4cm
AZ Long
13°W 18,5
cm
14°W 18,7cm 15°W 18,9cm 16°W 19,1
cm
17°W 19,3
cm
18°W 19,5cm 19°W 19,7
cm
20°W 19,8
cm
21°W 20,0cm 22°W 20,2cm 23°W 20,4
cm
24°W 20,6cm 25°W 20,7cm
AZ Long
26°W 20,9
cm
27°W 21,1cm 28°W 21,2cm 29°W 21,4
cm
30°W 21,6
cm
31°W 21,7cm 32°W 21,9
cm
33°W 22,1
cm
34°W 22,2cm 35°W 22,4cm 36°W 22,6
cm
37°W 22,7cm 38°W 22,9cm
AZ Long
39°W 23,0
cm
40°W 23,2cm 41°W 23,3cm 42°W 23,5
cm
43°W 23,6
cm
44°W 23,8cm 45°W 23,9
cm
46°W 24,0
cm
47°W 24,2cm 48°W 24,3cm 49°W 24,4
cm
50°W 24,6cm
Fig.8
Azimut Monture
Elévation
Monture
Elévation
Parabole
Fig.9
Azimut
Parabole
toujours
perpendiculaire
à la partie mobile
Azimut
Vérin
IIIIIIIIIIIIIIIIIIIII
2. A l’aide des indicateurs de “Niveau du signal” et “Eb/No” (ou Niveau de qualité), recherchez manuellement le satellite Hot Bird en balayant verticalement l’Elévation Parabole de ± 10° autour de sa position initiale.
3. En cas de faible niveau Eb/No, décalez d’1 degré vers l’Est ou l’Ouest l’Azimut Monture (sans actionner le moteur) et recommencez le balayage vertical.
4. Répétez l’étape précédente jusqu’à obtenir le niveau maximal Eb/No puis bloquez les réglages.
Attention, pendant cette recherche il ne faut pas dérégler ni l’Elévation Monture, ni l’Azimut Parabole, ni l’Azimut Vérin.
6.3. RECHERCHE DES AUTRES SATELLITES
Avec les Terminaux Maestro 1000, 2000 et 9000 (avec fonction Goto X)
1. Sélectionnez un autre satellite (par exemple Astra 19.2° Est) par la touche “Info”, puis . Si les satel­lites ne sont pas programmés dans l’ordre de la liste des satellites préprogrammés du moteur (voir Liste), la parabole ne s’oriente pas sur le satelllite désiré. Il faut alors actionner le moteur pour rechercher ce satellite.
2. Sélectionnez “Allez à la position mémorisée”, puis appuyez sur la flèche du joystick ; le moteur s’orien­te sur cette nouvelle position. Attendre 30 secondes puis appuyez sur OK pour arrêter la procédure.
3. Ajustez la position avec les touches de couleur afin d’obtenir le niveau “Eb/No” maximal. Si vous ne trouvez pas tous les satellites, suivez la procédure “Réglages Fins” du paragraphe suivant.
4. Mémorisez la position en appuyant sur la touche OK puis sur la touche verte.
5. Programmez les autres satellites en suivant la même procédure.
6. Lancez la recherche des chaînes pour chaque satellite dans le menu “Scan satellite” de “Gestion des chaînes”.
Avec un Terminal DiSEqC 1.2 avec fonction Goto X
1. Sélectionnez un autre satellite ; la parabole s’oriente vers ce satellite. Si les satellites ne sont pas pro­grammés dans l’ordre de la liste des satellites préprogrammés du moteur (voir Liste), la parabole ne s’oriente pas sur le satelllite désiré. Il faut alors actionner le moteur pour rechercher ce satellite.
2. Ajustez cette position en actionnant le moteur en vitesse lente afin d’obtenir le niveau de qualité maximal. Si vous ne trouvez pas tous les satellites, suivez la procédure “Réglages Fins” du paragraphe suivant.
3. Mémorisez la position.
4. Programmez les autres satellites en suivant la même procédure.
5. Lancez la recherche des chaînes pour chaque satellite.
Avec un Terminal DiSEqC 1.2 sans fonction Goto X
1. Sélectionnez ou programmez un transpondeur (fréquence) d’un autre satellite. Si les satellites ne sont pas programmés dans l’ordre de la liste des satellites préprogrammés du moteur (voir Liste), la parabole ne s’oriente pas sur le satelllite désiré. Il faut alors actionner le moteur pour rechercher ce satellite.
2. Actionnez le moteur afin d’orienter la parabole vers ce satellite (en vitesse lente).
3. Ajustez cette position en vitesse lente afin d’obtenir le niveau de qualité maximal. Si vous ne trouvez pas tous les satellites, suivez la procédure “Réglages Fins” du paragraphe suivant.
4. Mémorisez la position.
5. Programmez les autres satellites en suivant la même procédure.
6. Lancez la recherche des chaînes pour chaque satellite.
MaestroJack - ed.2 -9-
7 -
7 -
RÉGLAGES FINS
RÉGLAGES FINS
Méthode :
- Prendre 3 satellites comme référence, un proche du Sud (par exemple Hot Bird à 13° Est), un autre à l’Est (par exemple Turksat 1C à 42° Est) et le dernier à l’Ouest (par exemple Telecom 2D à 8° Ouest).
- Les erreurs d’élévation permettent de déterminer le réglage à ajuster. Pour relever ces erreurs, modifiez l’Elévation Parabole degré par degré, et actionnez le moteur jusqu’à recevoir le satellite Est ou Ouest. Pour faciliter le relevé, avant toute modification, repérez sur la monture à l’aide d’un crayon l’Elévation Monture, l’Azimut Monture et l’Elévation Parabole.
8 -
8 -
RÉSOLUTION DES PROBLÈMES
RÉSOLUTION DES PROBLÈMES
Si les boutons du moteur “Est” et “Ouest” n’agissent pas ; 1 - Vérifiez que le Terminal satellite est en marche avec l’alimentation de la tête (LNB) active et le câble
coaxial bien raccordé.
2 - Attendre tant que le moteur tourne, car les commandes envoyées par le Terminal satellite peuvent inhiber
ces boutons.
3- Attendre la fin de l’initialisation du moteur, car ces boutons et les commandes envoyées par le Terminal
sont inhibés.
Si le moteur ne tourne pas ; 1 - Vérifiez que le Terminal satellite est en marche avec l’alimentation de la tête (LNB) active et le câble
coaxial bien raccordé.
2 - Vérifiez que le Terminal satellite est programmé en mode positionneur Diseqc 1.2 ou moteur Diseqc 1.2. 3 - Vérifiez que la parabole n’est pas trop lourde ou qu’une limite moteur (50° Est ou 50° Ouest) n’est pas
atteinte.
Si le moteur tourne par intermittence ou par à coup ; 1 - Vérifiez que le moteur n’a pas atteint une des limites programmées dans le Terminal satellite.
2 - Vérifiez que le moteur n’a pas atteint une des limites moteur (50° Est ou 50° Ouest). 3 - Vérifiez que la parabole ne bute pas sur un obstacle. 4 - Vérifiez que la parabole n’est pas trop grande et trop lourde. 5 - Vérifiez que le câble coaxial n’est pas endommagé ou de mauvaise qualité.
MaestroJack - ed.2 -10-
- Effectuez la correction en partant toujours du satellite Sud correctement pointé
:
Erreurs de point
age relevées Réglage à ajuster Correction à apporter
1- sat Est + bas et sat Ouest + bas Elévation Parabole diminuer de 1° (vers le sol) 2- sat Est + bas et sat Ouest bon Azimut Monture tourner de 1° vers l’Ouest 3- sat Est + bas et sat Ouest + haut Azimut Monture tourner de 3° vers l’Ouest 4- sat Est bon et sat Ouest + bas Azimut Monture tourner de 1° vers l’Est
5- sat Est bon et sat Ouest bon Réglages correctes
6- sat Est bon et sat Ouest + haut Azimut Monture tourner de 1° vers l’Ouest 7- sat Est + haut et sat Ouest + bas Azimut Monture tourner de 3° vers l’Est 8- sat Est + haut et sat Ouest bon Azimut Monture tourner de 1° vers l’Est 9- sat Est + haut et sat Ouest + haut Elévation Parabole augmenter de 1° (vers le ciel)
Par exemple, si vous devez incliner la parabole vers le sol pour trouver le satellite Est, et l’incliner vers le ciel pour trouver le satellite Ouest, vous devez effectuer la correction de la ligne 3.
- Après avoir modifié le “Réglage à ajuster” indiqué, réglez à nouveau l’Elévation monture et l’Azimut Monture sur le satellite Sud, puis relevez les erreurs d’élévation sur les satellites Est et Ouest.
- Recommencez cette procédure jusqu’à recevoir correctement les 3 satellites.
Si le moteur tourne plus ou moins vite ; 1 - La vitesse de rotation dépend de la polarisation de la chaîne sélectionnée ; le moteur tourne plus vite en
polarisation Horizontale qu’en polarisation Verticale.
Si la Liste des satellites préprogrammés du moteur est différente de la liste du Terminal :
1- Reprogrammez la liste du Terminal, sinon ; 2- Conservez la liste du Terminal et recherchez les satellites sans tenir compte de la liste du moteur. Cette
recherche sera plus longue. En effet, le moteur qui ne reçoit du Terminal que le numéro du satellite, ira sur la position correspondante à la Liste des satellites préprogrammés du moteur . Il faudra actionner le moteur pour positionner la parabole sur le satellite désiré.
Si toutes les positions des satellites ne sont pas correctes ; 1 - Vérifiez que la numérotation des satellites dans le Terminal satellite est identique à la Liste des satellites
préprogrammés du moteur ; Sinon, effectuez une recherche des satellites non trouvés.
2 - Si cette recherche n’aboutit pas, suivez la procédure du paragraphe “Réglages Fins” ;
Si toutes les positions satellites sont décalées ;
1 - Lancez la réinitialisation à zéro (reset) depuis le Terminal (pour le Maestro, lancez “Allez à la position 0”
du menu “Positionnement antenne”).
9 -
9 -
SPÉCIFICA
SPÉCIFICA
TIONS TECHNIQUES
TIONS TECHNIQUES
- Protocoles supportés : DiSEqC 1.2, DiSEqC 1.2 Goto X
- 49 positions satellite programmables.
- Dimension de la parabole : 1,80 m max. (variable selon le poids de l’antenne et le type de monture)
- Sélection automatique des satellites.
- Sans positionneur, ni alimentation externe.
- Raccordement du moteur MaestroJack au câble coaxial de descente.
- Compatible avec tous types de tête (LNB)
- Compatible avec tout Terminal numérique et Récepteur satellite à la norme DiSEqC 1.2
- Boutons Est-Ouest pour le réglage manuel
- Fonction “Goto X”
- Fonction “Goto 0°”
- Fonction “Recalcule”
- Arrêt automatique en cas d’obstacle
- 2 types de protection : - par programmation des limites logiciels
- par détection de surintensité du moteur
- Plage de réglage d’élévation moteur : 30° à 80°
- Plage de réglage d’azimut moteur : 100° (50° Est à 50° Ouest)
- Haute précision angulaire : < 0,1°
- Vitesse angulaire : 1,7°/sec. (polar.H), 1,2°/sec. (polar. V)
- Alimentation : 13VDC et 18VDC
- Consommation : 350 mA en rotation (fournie par le Terminal numérique)
15 mA à l’arrêt (fournie par le Terminal numérique)
- Consommation : 7 W (< 0,3 W à l’arrêt)
- Connectique : 2 connecteurs type F mâles
- Diamètre du pied : 35 à 60 mm
- Tube de fixation de la parabole : diamètre 50 mm
- Poids : 6 kg
Ces spécifications peuvent être modifiées sans préavis.
Illustrations non contractuelles.
DiSEqC est une marque déposée par Eutelsat.
MaestroJack - ed.2 -11-
Loading...
