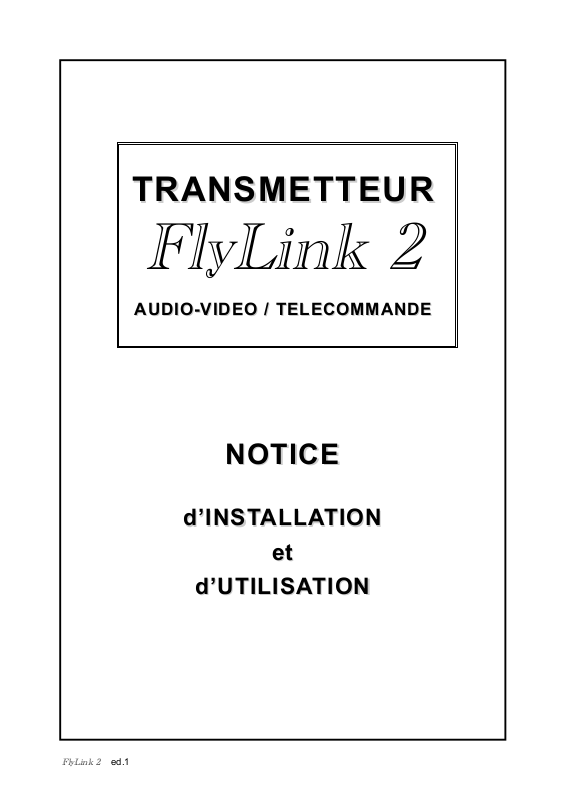

TRANSMETTEUR

FlyLink 2

AUDIO-VIDEO / TELECOMMANDE

NOTICE

d’INST

ALLA

TION

d’UTILISA

TION

FlyLink 2

ed.1

Page 2

SOMMAIRE

Réglementation, Recommandations et Présentation 1 INSTALLATION RAPIDE

Montage des OpticLink 2 Apprentissage de la touche “

flylink

”3

Raccordement des appareils 4

UTILISATION

Marche/Arrêt du récepteur 5 Marche/Arrêt du transmetteur 5 Sélection des appareils 5 Commutation péritel du téléviseur 5

Télécommande à distance des appareils 5 AUTRES CONFIGURATIONS 6 REGLAGES COMPLEMENTAIRES

Accès au mode Réglage 7

Sortie du mode Réglage 7

Apprentissage de la touche “

flylink

”7

Sélection du canal 7 EN CAS DE PROBLEMES 8 SPECIFICATIONS TECHNIQUES 9

RÉGLEMENT

RÉGLEMENTAA

TION

L’utilisation de ce produit est limité aux transmissions privées à l’intérieur d’un bâtiment. Le raccordement à un réseau public ou privé ainsi que l’adjonction d’une antenne

extérieure sont interdits.

RECOMMANDA

TIONS

Avant toute intervention et tout raccordement, débranchez tous vos appareils du secteur. N’obstruez pas les fentes d’aération des appareils. Placez les appareils dans un endroit ventilé à l’abri de l’humidité et de la poussière. Ne placez pas vos appareils près d’une source de chaleur. N’utilisez que le blocs d’alimentation fournis sous peine d’endommager les appareils et

d’être hors norme.

PRÉSENT

PRÉSENTAA

TION

FlyLink

est un système de transmission sans fil de signaux audio-vidéo et de télécommande. Il est constitué d’un transmetteur (émetteur) et d’un récepteur qui intègrent chacun un commutateur de sources.

Quatre appareils (TV1, TV2, AV1, AV2) peuvent être directement sélectionnés sur votre

téléviseur secondaire indépendamment des 2 appareils (TV1, AV1) sélectionnables sur votre téléviseur principal. Cette sélection s’effectue par une touche d’une de vos télécommandes après auto-apprentissage de cette touche.

Les ordres des télécommandes sont transmis à distance et distribués aux différents

appareils par fibre optique (jusqu’à 6 fibres) grâce au système breveté OpticLink.

FlyLink 2

ed.1 1

Page 3

INST

ALLA

TION RAPIDE

ONT

AGE

DES

PTIC

INK

Les OpticLinks acheminent à vos différents appareils les ordres de télécommande émis depuis le récepteur FlyLink.

1 - Décollez la protection d’une

pastille adhésive double face.

2 - Appliquez le côté plat d’un OpticLink sur

la pastille hors de la zone active (voir dessin).

3 - Sur la face avant de chaque appareil à

télécommander à distance, collez un OpticLink sur la fenêtre du capteur infrarouge (IR sensor).

4 - A l’arrière du transmetteur

FlyLink

, tirez

jusqu’en butée la pièce mobile du connecteur OpticLink.

5 - Insérez les fibres optiques jusqu’en

butée sous la pièce mobile en la maintenant

tirée.

6 - Enfoncez (de 5 mm maximum) la pièce

mobile pour coincer les fibres optiques.

Le capteur infrarouge (IR sensor) se situe en général à côté de l’afficheur. Pour délimiter son emplacement, dirigez et plaquez la télécommande de l’appareil sur sa fenêtre en plexiglass teintée. Déplacez-la le long de cette fenêtre jusqu’à ce que la télécommande que vous actionnée, soit reçue par l’appareil. Le capteur infrarouge se situe alors en face de la fenêtre d’émission de la télécommande. Après installation complète, si l’appareil ne réagit à distance à sa télécommande, demandez à une personne d’actionner la télécommande depuis le récepteur (l’appareil ne doit pas recevoir directement les signaux de sa télécommande). déplacez l’OpticLink jusqu’à ce que l’ordre soit reçu.

Attention : La fibre optique est fragile. Ne pas la plier avec un rayon de courbure inférieur à 2 cm.

Coupez la fibre optique à la longueur désirée avec un cutter. Coupez à angle droit.

FlyLink 2

ed.1 2

magnétoscope

OUI

NON

zone active

(côté plat)

pastille

fibre optique

OpticLink

1 2

pièce mobile

Page 4

INST

ALLA

TION RAPIDE

TION RAPIDE (suite)

PPRENTISSAGE

PPRENTISSAGEDEDE

TTOUCHE

OUCHE

“

flyylink

”

A effectuer uniquement sur le récepteur.

La sélection (TV, AV) et le marche-arrêt du récepteur s’effectuent par une touche quelconque d’une de vos télécommandes qu’il faut programmer dans le récepteur.

Cette touche est appelée “touche

FlyLink

”.

Choisissez une touche n’ayant pas de fonction en utilisation courante.

Certaines télécommandes sont incompatibles avec le

FlyLink

. Dans ce cas, choisissez une autre

télécommande.

7 - Branchez le bloc d’alimentation “Power Supply Adaptator” au secteur, sans raccorder

son cordon au connecteur “+15V” à l’arrière du récepteur

FlyLink

8 - Tout en maintenant appuyé le bouton

“Sélect.” à l’arrière du récepteur, branchez le cordon au connecteur “+15V” ; le voyant “AV” du récepteur se met à clignoter rapidement. Relâchez alors le bouton “Sélect.”.

9 - Appuyez à plusieurs reprises (en

espaçant les pressions successives) sur la touche de la télécommande que vous souhaitez programmer (par exemple ; touche “OK” ou “Enter”), jusqu’au moment où le voyant “AV” passe en clignotement lent ; cette touche est alors programmée.

10 - Sortez du mode Réglage en débranchant puis rebranchant le cordon au connecteur

“+15V”.

FlyLink 2

ed.1 3

Page 5

INST

ALLA

TION RAPIDE

TION RAPIDE (suite)

ACCORDEMENT

DES

APP

AREILS

11 - Raccordez les sorties TV de

vos appareils au transmetteur

FlyLink

sur leurs prises péritel

respectives.

Il est possible de raccorder d’autres types d’appareil.

Le décodeur Canal+ peut être raccordé directement à la prise “AV/AUX” du transmetteur, ou mieux, à la prise “Canal+” du magnétoscope.

La commutation de la prise péritel “AV/AUX” du récepteur est automatique.

N.B. : Les prises péritel “AV/AUX” transmettent les signaux RVB (de qualité numérique) aux prises péritel “TV”.

12 - Raccordez les sorties TV de vos

appareils au récepteur

FlyLink

sur

leurs prises péritel respectives.

Votre système

FlyLink

est maintenant

prêt à fonctionner.

Si des difficultés surviennent, consultez les § “Autres configurations”, “Réglages

complémentaires” et “En cas de problèmes”.

FlyLink 2

ed.1 4

TELEVISEUR PRINCIPAL

TRANSMETTEUR FLYLINK

VCR, SAT, DVD...

CANAL+

AUX

BLOC SECTEUR

Page 6

UTILISA

TION

TION (en mode utilisation, les voyants ne clignotent pas)

ARCHE

- AA

RRÊT

RRÊTDUDU

RÉCEPTEUR

FlyLink

- Mettez en marche en appuyant sur la touche “

flylink

”(voir § “Apprentissage de la touche

“

flylink

”), ou sur le bouton “Sélect.” à l’arrière du récepteur ; le voyant “VCR” s’allume

et le transmetteur est automatiquement activé à distance.

- Arrêtez en appuyant plus de 3 secondes

sur la touche “

flylink

”, ou sur le bouton

“Sélect.” à l’arrière ; les voyants s’éteignent et le transmetteur est automatiquement désactivé à distance.

ARCHE

- AA

RRÊT

DUDUTRANSMETTEUR

TRANSMETTEUR

FlyLink

Le transmetteur est mis en marche ou arrêté automatiquement par le récepteur.

ÉLECTION

DES

APP

AREILS

SUR

SURLELE

RÉCEPTEUR

RÉCEPTEURETETLELE

TRANSMETTEUR

FlyLink

- Sur le récepteur, sélectionnez un de vos appareils en appuyant sur la touche “

flylink

”

ou sur le bouton “Sélect.” ; les voyants indiquent l’appareil sélectionné.

L’appareil raccordé à la prise péritel “AV-AUX” du récepteur est automatiquement sélectionné quand

l’appareil est en fonctionnement (en position lecture ou en marche) ; le voyant ne change pas.

Le récepteur

FlyLink

peut sélectionner le téléviseur raccordé au transmetteur, ce qui permet de regarder

les chaînes nationales sans antenne TV hertzienne, côté récepteur

FlyLink

- Sur le transmetteur, la sélection de l’appareil est automatique et s’effectue par la commutation péritel du téléviseur (voir § suivant).

OMMUT

OMMUTAA

TION

PÉRITEL

PÉRITELDUDU

TÉLÉVISEUR

La commutation péritel du téléviseur permet de regarder soit les chaînes hertziennes reçues par l’antenne

TV (raccordée au téléviseur), soit les programmes provenant de la prise péritel du téléviseur (raccordée au récepteur ou au transmetteur

FlyLink

Pour regarder les chaînes hertziennes :

- soit, tapez le numéro de chaîne désiré sur la télécommande du téléviseur,

- soit, appuyez sur la touche “AV” du téléviseur,

- soit, mettez à l’arrêt l’appareil raccordé au transmetteur ou au récepteur

FlyLink

- soit, arrêtez le récepteur

FlyLink

Pour regarder les programmes provenant du récepteur ou du transmetteur

FlyLink

- soit mettez en route l’appareil raccordé au récepteur ou au transmetteur

FlyLink

- soit appuyez sur la touche “AV” du téléviseur.

ÉLÉCOMMANDE

ÉLÉCOMMANDEÀÀ

DIST

ANCE

DES

APP

AREILS

- Télécommandez à distance vos appareils (raccordés au transmetteur) à partir du récepteur

FlyLink

, en utilisant normalement leurs télécommandes (ou une

télécommande universelle) dirigées vers le récepteur

FlyLink

FlyLink 4

ed.1 5

Page 7

AUTRES CONFIGURA

TIONS

De nombreuses configurations peuvent être réalisées,

comme par exemple :

FlyLink 2

ed.1 6

Caméscope

Transmetteur

Flylink

Télésurveillance

Récepteur

FlyLink

Magnétoscope

Au choix :

TV, VCR,Cam.

Image + son

Transmetteur

Flylink

Informatique sur téléviseur

Récepteur

FlyLink

Au choix :

TV,

Console de jeux,

Ordinateur

Console de jeux

Clavier radio

Ordinateur

équipé d'une sortie

audio-vidéo

Ordinateur :

Internet,

DVD, jeux...

Image + son

Page 8

REGLAGES COMPLEMENT

AIRES

AIRES (en mode Réglage les voyants clignotent)

Le récepteur et le transmetteur

FlyLink

sont réglés d’origine sur le canal 1.

Les fonctions suivantes sont disponibles en mode Réglage :

- Menu Apprentissage de la touche “

flylink

” ; le voyant “AV” clignote (sur le récepteur uniquement).

- Menu Sélection de canal ; le voyant “TV” clignote sur le récepteur ou le voyant “AV” sur le transmetteur.

CCÈS

CCÈSAUAU

MODE

ÉGLAGE

A effectuer sur le transmetteur et sur le récepteur ;

- Tout en maintenant appuyé le bouton “Sélect.” à l’arrière, branchez au connecteur “+15V” le cordon du bloc d’alimentation préalablement raccordé au secteur ; le voyant “AV” se met à clignoter ; l’appareil est en mode Réglage.

ORTIE

ORTIEDUDU

MODE

ÉGLAGE

A effectuer sur le transmetteur et sur le récepteur :

- Débranchez puis rebranchez le cordon au connecteur “+15V” pour sortir du mode Réglage.

PPRENTISSAGE

PPRENTISSAGEDEDELALATT

OUCHE

“

flyylink

”

A effectuer uniquement sur le récepteur : Cet apprentissage est décrit dans le chapitre “Installation rapide”.

ÉLECTION

ÉLECTIONDUDU

CANAL

A effectuer sur le transmetteur et sur le récepteur : En cas de brouillage de l’image ou d’utilisation d’un second transmetteur, sélectionnez le canal 2.

IMPORTANT : le canal sélectionné sur le transmetteur et le récepteur doit être identique.

1 - Accédez au mode Réglage ; le voyant “AV” clignote. 2 - Sur le récepteur

uniquement sélectionnez le voyant “TV” à l’aide du bouton “Sélect.”

; le voyant “TV” clignote (uniquement sur le récepteur).

3 - Appuyez sur le bouton “Sélect.” pour modifier le canal :

clignotement 1 éclat répétitif = canal 1 transmetteur = voyant “AV” clignotement 2 éclats répétitifs = canal 2 récepteur = voyant “TV”

4 - Sortez du mode Réglage (voir § “Sortie du mode Réglage”).

FlyLink 2

ed.1 7

}

Page 9

EN CAS DE PROBLEMES

Aucune réception d'image :

- Vérifiez le câblage de votre installation.

- Vérifiez que le transmetteur et le récepteur sont en marche (voyant allumé).

- Vérifiez que le transmetteur et le récepteur sont sur le même canal.

Réception d'une mauvaise image :

- Déplacez et/ou tournez légèrement le transmetteur et/ou le récepteur.

- Changez de canal sur le transmetteur et le récepteur.

- Eloignez autant que possible le transmetteur et le récepteur d'objets métalliques (boîtiers métalliques des appareils à proximité, haut-parleurs...) qui peuvent limiter la portée de la transmission.

- Des appareils peuvent générer des parasites pendant leur utilisation, tels que fours micro-ondes, néons, lampes basse consommation, télécommandes sans fil...

Les ordres de télécommande de tous les appareils distants ne passent pas :

- Effectuez les mêmes opérations que pour le problème précédent.

- Une télécommande, côté transmetteur, est actionnée ce qui crée des interférences.

- Un autre appareil transmet sur la même fréquence.

Les ordres de télécommande d'un appareil distant ne passent pas :

-L'OpticLink s'est décollé ou n'est pas collé en face du capteur de l'appareil.

- Vérifiez que la fibre optique est enfoncée jusqu’en butée dans le connecteur.

- Vérifiez que la fibre optique n'est pas endommagée suite à un pliage trop important. Sinon cette télécommande a un type de codage incompatible avec la transmission.

L’apprentissage de la touche “

flyylink

” n’est pas possible :

- Si après une vingtaine de pressions sur la touche à programmer, l’apprentissage ne se réalise pas, changez de télécommande (le type de codage de cette télécommande

est incompatible).

Toutes les touches de la télécommande agissent comme la touche “

flyylink

” :

- Changez de télécommande (le type de codage de cette télécommande est incompatible).

La touche “

FFlyyLLink

” agit une fois sur deux :

- Appuyez systématiquement deux fois (deux codes différents sont émis alternativement), ou changez de télécommande.

La touche “

FFlyyLLink

” n'agit pas après un apprentissage réussi :

- Vérifiez les piles de la télécommande.

- Reprogrammez la touche “

FlyLink

” ou, en cas d'échec, changez de télécommande.

La touche “

FFlyyLLink

” agit pour la sélection des appareils mais pas pour l’arrêt :

- soit arrêtez par le bouton “Select.”,

- soit changez de télécommande (le code n’est pas répété pendant 3 secondes).

Avec 2 transmetteurs couplés, le voyant “VCR” ne sélectionne pas le magnétoscope :

- Sélectionnez l’entrée péritel “AV” sur le téléviseur.

FlyLink 2

ed.1 8

Page 10

FlyLink 2

ed.1 9

CARACTERISTIQUES TECHNIQUES

Fréquences de transmission audio-vidéo = 2,461 GHz et 2,476 GHz Canaux audio-vidéo = 2 (conformément à la législation française) Fréquence de transmission télécommande = 433,92 MHz Modulation vidéo = FM avec Contrôle Automatique de Fréquence Modulation audio = FM stéréo (2 sous-porteuses : 6,0-6,5 MHz) Modulation télécommande = ASK Puissance d’émission audio-vidéo : <10 mW (selon la norme EN 300-440) Puissance d’émission télécommande : <10 mW (selon la norme EN 300-220) Portée maximale en champ libre = 100 m Portée moyenne en habitation = 30 m (variable selon la nature de la construction Température ambiante de fonctionnement = 0 à 50°C Normes CE : EN 300-220, EN 300-440, EN 300-683, EN 55022, EN 60065

(le respect de ces normes n’est garanti qu’avec les alimentations secteur fournies)

RANSMETTEUR

Péritels = 2 (TV, AV) avec commutation RVB. Nombre de sources = 1 locale + TV. Sélection de la source locale par commutation péritel automatique. Visualisation de la source locale par voyant. Télécommande IR à distance = 6 appareils (par fibre optique : système OpticLink). Alimentation (par bloc secteur séparé) = 15V continu régulé, 350 mA max. Consommation en fonctionnement = 4 W Consommation en veille = <1W

ÉCEPTEUR

Péritels = 2 avec commutation RVB. Nombre de sources = 1 locale + 2 distantes + TV. Sélection des sources distantes par télécommande ou bouton poussoir. Sélection de la source locale par commutation péritel automatique. Auto-apprentissage d’une touche de télécommande pour la sélection de source. Visualisation de la source sélectionnée par voyant. Retransmission des ordres de télécommande. Alimentation (par bloc secteur séparé) = 15V continu régulé, 350 mA max. Consommation en fonctionnement = 4 W Consommation en veille = <1W

LIMENT

LIMENTAA

TION

modèle :

LLY

INK

(LLA48/150-050)

Secteur = 230 V, 50 Hz Tension de sortie = 15 V continu régulé Intensité de sortie = 500 mA max.
