Page 1

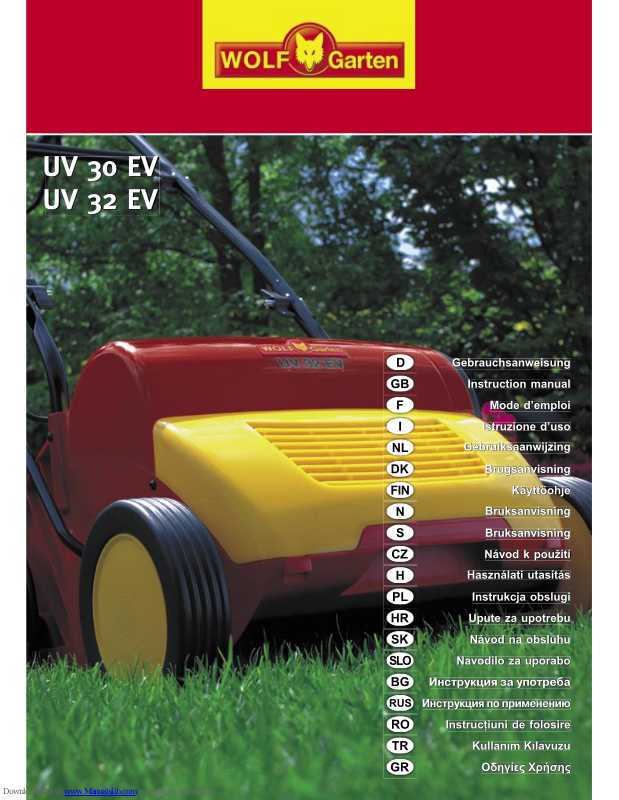

UV 30 EV UV 32 EV

Page 2

- Montage - Assembly - Montage - Montaggio - Montage - Montering - Asennus - Montering - Montering

Montáž - Szerelés - Montaž - Montaža -

Montáž

- Montaža -

Монтаж

Συναρμολόγηση

Montare

Сборка

Montaj

a 2x b 1x c 1x d 1x e 2x f 2x g 3x h 1x

M1 M2

Page 3

≤ ø 6,5 mm > ø 6,5 mm

Page 4

UV 30 EV - UV 32 EV

1 Interrutore per avviare 2 Slitta Flick-Flack (UV 32 EV) 3 Regolazione di lavoro 4 Regolazione profondità di lavoro 5 Collegamento del tirante 6 Mettere la leva 7 Portacavo 8 Compricinghia

1 In- en uitschakelaar 2 Kabelgeleiding Flick-Flack (UV 32 EV) 3 Werkdiepte handknop 4 Knikbescherming 5 Instelduwboomverbinding 6 Instelhandel start- arbeidstand 7 Kabelhouder 8 Beschermkap

1 Afbryder 2 Kabelføring Flick-Flack (UV 32 EV) 3 Indstilling af arbejdsdybde 4 Kabelknækbeskyttelse 5 Trækstangsforbindelse 6 Arbejdsarm for start-/arbejdsstilling 7 Kabeltrækaflastning 8 Remsafdækning

1 Ein- Ausschalter 2 Kabelführung Flick-Flack (UV 32 EV) 3 Arbeitstiefeneinstellung 4 Kabel-Knickschutz 5 Zugstangenverbindung 6 Arbeitshebel für Start-/Arbeitsstellung 7 Kabelzugentlastung 8 Riemenabdeckung

1 On-/off switch 2 Cable-guide Flick-Flack (UV 32 EV) 3 Adjustment of working depth 4 Cable anti-king protection 5 Rod connection 6 Start-/working lever 7 Cable-kink protection 8 Cover

1 Interrupteur 2 Guide-cable Flick-Flack (UV 32 EV) 3 Reglage de profondeur de travail 4 Protection antipliage du câble 5 Liaison de la tige de traction 6 Levier de réglage start/travail 7 Fixe-câble 8 Protection de la courroie

3 4

Page 5

UV 30 EV - UV 32 EV

1 Virtakytkin 2 Kaapelinohjain Flick-Flack (UV 32 EV) 3 Työsyvyyden säätäminen 4 Kaapelin taittosuoja 5 Välitanko 6 Käynnistys-/työasennon säätövipu 7 Vedonpoistin 8 Kiilahihnan suojus

1 På-/av bryter 2 Kabelføring Flick-Flack (UV 32 EV) 3 Arbeidsdybdeinnstilling 4 Knekkebeskyttelse for kabel 5 Trekkstangforbindelse 6 Arbeidsspak for start-/arbeidsposisjon 7 Kabelstrekkavlastning 8 Remvern

1 Omkopplare TILL / FRÅN 2 Kabeldragning Flick-Flack (UV 32 EV) 3 Inställning av arbetsdjup 4 Kabel-knäckskydd 5 Dragstångsförbindelse 6 Arbetsspak för start- / arbetsläge 7 Kabeldragavlastning 8 Remsskydd

1 Spínač 2 Vedení kabelu „Flick-Flack“ (UV 32 EV) 3 Nastavení pracovní hloubky 4 Ochrana kabelu 5 Spoj 6 Rukojeť – spouštění vertikutace 7 Omezovač tahu kabelu 8 Kryt řemene

1 be- / kikapcsoló 2 kábelvezető Flick-Flack (UV 32 EV) 3 munkamélység beállító 4 kábeltörés gátló 5 vonórúd összekötő 6 Az indítási- / munkahelyzet kapcsoló-

karja 7 kábelkihúzás gátló 8 ékszíjburkolat

1 Włącznik / Wyłącznik 2

Prowadnica kabla Flick-Flack (UV 32 EV) 3 Regulacja głębokości pracy 4 Ochrona przeciwzgięciowa kabla 5 Łaczenie drążka 6 Drążek regulacji pozycji roboczej startu

i transportu 7 Zabezpieczenie przed splątaniem kabla 8 Obudowa

1 Uključna –isključna sklopka 2 Vodilica kabela ik-ak (UV 32 EV) 3 Namještanje radne dubine 4 Zaštita kabela od prijeloma 5 Kopča/omča 6 Radna ručica za startnu i radnu poziciju 7 Rasterećenje kabela na vlak 8 Poklopac remena

1 Zapnutie - vypnutie 2 Vedenie kábla Flick-Flack (UV 32 EV) 3 Nastavenie pracovnej hĺbky 4 Kábel - zlomová ochrana 5 Spojenie tiahla 6 Pracovná páka pre štart-/ pracovné

nastavenie 7 Odľahčenie ťahu kábla 8 Kryt remeňa

1 Stikalo za vklop/izklop 2 Vodilo kabla Flick-Flack (UV 32 EV) 3 Nastavitev delovne globine 4 Varovalo kabla proti zlomu 5 Spoj vlečnega droga 6 Delovna ročica za pozicijo start/

obratovanje 7 Razbremenitvena sponka kabla 8 Pokrov jermena

1 Включване - Изключване 2 Водач на кабела Flick/Flack (UV 32 EV) 3 Настройка за дълбочина на работа 4 Предпазител на кабела от прегъване 5 Свръзка на лостта за скорости 6 Лост за настройка за стартиране,

транспорт и работа

7 Автоматично изключване на кабела 8 Капак на ремъчната трансмисия

1 Выключатель 2 Кабелепровод Flick/Flack

® (UV 32 EV)

3 Установка глубины обработки 4 Защита от перегиба кабеля 5 Тяговое соединение 6 Рычаг переключения: пуск/

транспортировка/раб. положение

7 Предохранитель кабеля 8 Крышка отсека клиноременной

передачи

1 Comutator pornit/oprit 2

Ghidajul cablului (mecanism Flick/Flack

®,

UV 32 EV)

Ajustarea pe înălţime a poziţiei de lucru 4 Protecţie contra îndoirii 5

Piesă de legătură pentru bara de tracţiune 6 Mâner pentru poziţia de pornire şi

transport/lucru 7 Dispozitiv pentru descărcarea 8 Protecţie curea dinţată

1 Întrerupător pornit - oprit 2 Kablo yolu Flick/Flack® (UV 32 EV) 3 Çalışma derinliği ayar 4 Kablo-kırılma koruması 5 Çekme kolu bağlanısı 6 Start için ayar kolu- ve Taşıma-/

Çalışma konumu 7 Dispozitiv de slăbire a cablului 8 Kama kayışı muhafazası

1 Διακόπτης on/off 2 Οδηγός καλωδίου Flick/Flack

(UV 32 EV) 3 Ρύθμιση βάθους εργασίας 4 Προστατευτικό κάμψης καλωδίου 5 Σύνδεση ράβδου 6 Μοχλός ρύθμισης στη θέση έναρξης,

μεταφοράς/εργασίας

7 Προστασία έλξης καλωδίου 8 Κάλυμμα τραπεζοειδούς ιμάντα

Page 6

H - Tartalom

47 47 48 49 49 50 50 50 89

Gratuláció Műszaki adatok Biztonsági előírások Összeszerelés Karbantartás A zavorak elhárítása Pótalkatrészek Garanciális feltételek Megfeleloségi nyilatkozat

63 63 64 65 65 66 66 66 89

Čestitamo Tehnični podatki Varnostna navodila Obratovanje Servisiranje Odpravljanje napak Nadomestni deli Garancijski pogoji EG Izjava o skladnosti

SLO - VsebinaHR - Sadržaj

55 55 56 57 57 58 58 58 89

Čestitanje Tehnički podatci Sigurnosne upute Pogon Održavanje Otklanjanje smetnji Rezervni dijelovi Uvjeti garancije Izjava o konformitetu

59 59 60 61 61 62 62 62

Gratulácia Technické údaje Bezpečnostné predpisy Prevádzka Údržba Odstránnnenie porúch Náhradné diely Podmienky záruky Vyhlásenie o zhode s predpismi Európskej únie

SK - Obsah

67 67

68 69 69 70 70 70

Поздравления Технически данни Инструкции за техника на безопасност Експлоатация Поддържане Отстраняване на повреди Резервни части Гаранционни условия Декларация за съответствие

BG -

Съдържание

S - Innehåll

39 39 40 41 41 42 42 42 88

Lyckönskan Tekniska data Säkerhetsanvisningar Drift Underhåll Åtgärder vid störning Reservdelar Garantivillkor Konformitetsintyg

CZ - Obsah

43 43 44 45 45 46 46 46 89

Blahopřání Technické údaje Bezpečnostní pokyny Provoz Údržba Odstranění závad Náhradní díly Záruční podmínky Prohlášení o shodě

PL - Treść

51 51 52 53 53 54 54 54 89

Gratulacje Parametry techniczne Wskazówki bezpieczeństwa Eksploatacja Ostrezeżenie Usunięcie zakłóceń Części zamienne Warunki gwarancji Oswiadczenie zgodnosci

FIN - Sisällys

31 31 32 33 33 34 34 34 88

Onnentoivotus Tekniset tiedot Turvallisuusohjeet Käyttö Huolto Häiriöiden poistaminen Varaosat Takuuehdot Vastaavuustodistus

NL - Inhoud

23 23 24 25 25 26 26 26 88

Gelukwens Technische gegevens Veiligheidsvoorschriften Gebruik De verzorging Opheffen van storingen Reserveonderdelen Garantievoorwaarden Conformiteitsverklaring

27 27 28 29 29 30 30 30

DK - Inhold

Tillykke Tekniske data Sikkerhedshenvisninger Drift Vedligeholdelse Afhjælpning af fejl Reservedele Garantibetingelser Overensstemmelseserklæring

N - Innhold

35 35 36 37 37 38 38 38 88

Gratulasjon Tekniske data Sikkerhetsmerknader Drift Vedlikehold Feilretting Reservedeler Garantibetingelser Konformitetserklæring

GB - Contents

11 11 12 13 13 14 14 14 88

Congratulation Technical data Safety instructions Operation Maintenance Faults and how to remedy Spare parts Guarantee terms Declaration of Conformity

7 7 8 9 9 10 10 10 88

Gratulation Technische Daten Sicherheitshinweise Betrieb Wartung Beseitigung von Störungen Ersatzteile Garantiebedingungen Konformitätserklärung

D - Inhalt

F - Sommaire

15 15 16 17 17 18

18 18 88

Congratulation Données Techniques Consignes de sécurité Fonctionnement Entretien Comment remédier aux pannes Pièces de rechange Conditions de la garantie Déclaration de conformité

I - Contenuto

19 19 20 21 21 22 22 22

Congratulatzione Dati tecnici Indicazioni di sicurezza Messa in opera Manutenzione Interventi di riparazione Ricambi Condizioni di garanzia Dichiarazione di Conformità

79 79 80 81 81 82 82 82 89

Tebrikler Teknik Bilgiler Güvenlik Uyarıları Çalıştırma Bakım Arızaların Giderilmesi Yedek Parçalar Garanti Uygunluk Beyannamesi

TR - İçindekiler

71 71

72 73 73 74 74 74 89

Поздравление Технические данные Правила техники безопасности Эксплуатация Техобслуживание Устранение неполадок Запчасти Гарантийные условия Заявление о соответствии

RUS - Содержание

75 75 76 77 77 78 78 78 89

Felicitări

Date tehnice

Instrucţiuni pentru siguranţă

Utilizare

Întreţinere Înlăturarea defecţiunilor

Piese de schimb

Condiţiile garanţiei Declaraţie de conformitate

RO - Cuprins

83 83 84 85 85 86 86 86 89

Συγχαρητήρια Τεχνικά Στοιχεία Υποδείξεις ασφαλείας Λειτουργία Συντήρηση Αντιμετώπιση βλαβών Ανταλλακτικά Εγγύηση Δήλωση Συμμόρφωσης

GR - Περιεχόμενα

Page 7

Herzlichen Glückwunsch zum Kauf Ihres WOLF-Produkts

Lesen Sie die Gebrauchsanweisung sorgfältig, und machen Sie sich mit den Bedienungselementen und dem richtigen Gebrauch des Gerätes vertraut. Der Benutzer ist verantwortlich für Unfälle mit anderen Personen oder deren Eigentum. Beachten Sie die Hinweise, Erläuterungen und Vorschriften.

Lassen Sie nie Kinder oder andere Personen, die die Gebrauchsanweisung nicht kennen, den Vertikutierer benutzen. Jugendliche unter 16 Jahre dürfen das Gerät nicht benutzen. Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen.

UV 30 EV UV 32 EV

Typ 3630 ... 3632 ... A 62 cm 62 cm B 55 cm 55 cm C 54 cm 54 cm

LP 79 dB (A) LP 79 dB (A)

ahw 2,5 m/

s²

ahw 2,5 m/

s²

Nennleistung 1100 W 1200 W Stromstärke 7,4 A 7,9 A Kondensator 20 µF 20 µF Netzspannung 230 VAC 230 VAC Arbeitsbreite 30 cm 32 cm Gewicht 18 kg 20 kg

Technische Daten

D Lärmmessung am Ohr der Bedienungsperson in Anlehnung

an EN 13684

E Schwingungen gemessen am Führungsholm, mit Bedienperson

nach EN 1033 und EN 13684. Die bewertete Beschleunigung beträgt typischerweise:

Änderungen aus technischen Gründen vorbehalten.

Page 8

Sicherheitshinweise

Sie dürfen das Gerät nicht in Betrieb nehmen, bevor Sie diese Gebrauchsanweisung gelesen, alle angegebenen Hinweise beachtet und das Gerät wie beschrieben montiert haben. Gebrauchsanweisung für künftige Verwendungen aufbewahren.

Bedeutung der Symbole

Dritte aus dem Gefahrenbereich fernhalten!

Warnung!

Vor Inbetriebnahme

die Gebrauchsanweisung lesen!

Vorsicht! - Scharfe Schneidmesser - vor Wartungsarbeiten und bei Beschädigung der Leitung den Stecker aus dem Netz entfernen. Anschlusskabel vom Schneidwerkzeug fernhalten!

Beim Vertikutieren

• Achtung, Gefahr! Schneidwerkzeug läuft nach!

• Halten Sie den durch die Führungsholme gegebenen

Sicherheitsabstand ein.

• Schalten Sie den Motor nur ein, wenn Ihre Füße in sicherem Abstand von den Schneidwerkzeugen sind.

• Achten Sie auf sicheren Stand, besonders an Abhängen. Nie laufen, ruhig vorwärtsgehen.

• Vertikutieren Sie nicht an steilen Abhängen.

• Das Kabel ist beim Vertikutieren vom Arbeitswerkzeug

fernzuhalten.

• Vertikutieren Sie Abhangstellen immer quer zum Gefälle, nicht aufund abwärts.

• Schalten Sie den Vertikutierer ab, wenn Sie ihn kippen oder transportieren.

• Gebrauchen Sie den Vertikutierer nie, wenn Schutzeinrichtungen oder Gehäuseteile beschädigt sind oder fehlen.

•

Bevor Sie den Vertikutierer aufheben oder wegtragen, schalten Sie den Motor ab und warten Sie bis die Arbeitswerkzeuge zum Stillstand gekommen sind.

•

Vor Abnahme der Grasfangeinrichtung oder dem Verstellen der Arbeitshöhe ist der Motor abzustellen und der Stillstand der Arbeitswerkzeuge abzuwarten.

•

Abgenutzte oder beschädigte Messer satzweise erneuern. Beachten Sie die Einbauhinweise. Aus Sicherheitsgründen nur OriginalErsatzteile verwenden.

•

Wartungs- und Reinigungsarbeiten am Vertikutierer sowie das Abnehmen der Schutzeinrichtungen dürfen nur bei abgestelltem Motor vorgenommen werden.

• Stellen Sie den Vertikutierer nicht in feuchten Räumen oder in der Nähe von offenen Flammen ab.

•

Sollten Sie einmal auf ein Hindernis gefahren sein, lassen Sie den Vertikutierer sicherheitshalber von einem Fachmann überprüfen (siehe Werkstattverzeichnis).

• Wenn die Anschlussleitung während des Gebrauchs beschädigt wird, muss sie sofort vom Netz getrennt werden. Leitung nicht berühren bevor sie vom Netz getrennt ist.

Allgemeine Hinweise

•

Wegen körperlicher Gefährdung des Benutzers darf der Vertikutierer nicht benutzt werden

- als Motorhacke

- zum Einebnen von Bodenerhebungen, wie Maulwurfhügeln.

•

Lassen Sie nie Kinder oder andere Personen, die mit der Wirkungs-

weise der Maschine nicht vertraut sind, mit dem Vertikutierer arbeiten. Jugendliche unter 16 Jahren dürfen das Gerät nicht benutzen.

• Den Vertikutierer nur auf abgetrocknetem Rasen einsetzen.

• Arbeiten Sie nur bei Tageslicht oder mit entsprechender

künstlicher Beleuchtung.

Vor dem Vertikutieren

• Tragen Sie immer geeignete Arbeitskleidung; keine weite Kleidung etc. die vom Schneidwerkzeug erfasst werden kann. Festes Schuhwerk! Schützen Sie auch Ihre Beine (z. B. durch lange Hosen) und Hände (Handschuhe).

• Bringen Sie den mitgelieferten Prallschutz bzw. Fangeinrichtung an. Achten Sie auf festen Sitz. Die Benutzung ohne oder beschädigter Schutzeinrichtungen ist verboten.

• Entfernen Sie vor dem Vertikutieren alle Fremdkörper wie Steine, Holzstücke, Knochen o. ä. aus dem zu vertikutierenden Rasen.

• Kontrollieren Sie das Arbeitswerkzeug auf

a) festen Sitz der Befestigungsteile b) Beschädigung oder starke Abnutzung

• Beim Austausch Einbauhinweise beachten.

• Die am Gerät außen installierte Leitung und das Anschlusskabel

auf Beschädigung und Alterung (Brüchigkeit) untersuchen. Nur in einwandfreiem Zustand benutzen.

• Lassen Sie Reparaturen am Kabel nur vom Fachmann durchführen.

• Überprüfen Sie die Grasfangeinrichtung häufiger auf Verschleißerscheinungen.

• Vor dem Einstellen oder Säubern des Gerätes oder vor dem Prüfen, ob die Anschlussleitung verschlungen oder verletzt ist, das Gerät ausschalten und den Netzstecker ziehen.

Kabel

• Bitte arbeiten Sie mit Sicherheitskabeln. Als Anschlussleitung dürfen nur Leitungen verwendet werden, die nicht leichter sind als Gummischlauchleitungen HO 7 RN-F mit einem MindestQuerschnitt von 3 x 1,5 mm2.

•

Sie müssen spritzwassergeschützt sein.

• Benutzen Sie eine Fehlerstromschutzeinrichtung (RCD) mit einem Fehlerstrom von nicht mehr als 30 mA.

•

Anschlusskabel an der Zugentlastung befestigen. Nicht an Kanten, spitzen oder scharfen Gegenständen scheuern lassen. Kabel nicht durch Türritze oder Fensterspalten quetschen. Schalteinrichtungen dürfen nicht entfernt oder überbrückt werden (z. B. Anbinden des Schalthebels am Führungsholm).

Beim Start

• Schalten Sie den Motor nur ein, wenn Ihre Füße in sicherem Abstand von den Schneidwerkzeugen sind.

• Kippen Sie den Vertikutierer nicht, wenn Sie den Schalter betätigen, wenn dies nicht unbedingt erforderlich ist. Falls doch, kippen Sie den Vertikutierer so wenig wie möglich und immer so, dass der Vertikutierer zwischen Ihnen und dem Messer bleibt.

Entsorgung

• Elektrogeräte gehören nicht in den Hausmüll. Gerät,

Zubehör und Verpackung einer umweltfreundlichen Wiederverwertung zuführen.

Page 9

Betrieb

Arbeitstiefe einstellen (Abb. B)

Nur bei abgeschaltetem Motor und stillstehender Vertikutierwalze. Die Arbeitstiefe muss auf die jeweiligen Gras- und Bodenverhältnisse eingestellt werden.

• Den Arbeitshebel nach vorne legen (Abb. B, 1).

• Arbeitstiefe mit Drehgriff auf die gewünschte Tiefe stellen

(Abb. B, 2).

Vertikutierprobe:

- Arbeitshebel wieder nach oben ziehen

- Gerät starten (Abb. C)

- Arbeitshebel langsam nach vorne legen (Abb. D)

- Gerät langsam in Arbeitsrichtung schieben

- Bei Steinschlaggeräuschen oder Blockieren des Motors das Gerät sofort ausschalten

- Drehgriff 1-2 Umdrehungen nach links drehen (-). Eine Umdrehung entspricht 1,5 mm

- Erneute Vertikutierprobe

• Nach häufigem Gebrauch kann die Vertikutiertiefe entsprechend der Messerabnutzung nachgestellt werden (+).

Betriebszeiten

Bitte regionale Vorschriften beachten. Erfragen Sie die Betriebszeiten bei Ihrer örtlichen Ordnungsbehörde.

Anschluss an die Steckdose

(Wechselstrom 230 Volt, 50 Hz)

Das Gerät kann an jede Steckdose angeschlossen werden, die mit einer 16 Amp. Sicherung träge (oder LS-Schalter Typ B) abgesichert ist.

Hinweis: Benutzen Sie eine Fehlerstromschutzeinrichtung (RCD) mit einem Fehlerstrom von nicht mehr als 30 mA.

Kabel in die Zugentlastung montieren (Abb. A)

Bitte führen Sie das Kabel anhand der Grafik in die Zugentlastung.

Empfehlungen zur Arbeitstiefe

gepflegte Flächen mit steinfreiem, weichem Boden

• Arbeitsstellung exakt auf Bodenhöhe einstellen

steinige, unsaubere Flächen

• Arbeitswerkzeug auf Bodenhöhe einstellen

• Bei Steinschlag geringere Arbeitstiefe einstellen

ungepflegte, stark vermooste Flächen

• mit geringer Arbeitstiefe beginnen

• Gerät nicht überlasten (bei Blockieren des Motors Arbeitstiefe höher einstellen)

• mehrmals kreuzweise vertikutieren

• nachsäen mit WOLF Rasen-Samen, z. B. >>Loretta<<

Fangsack einhängen* (Abb. F)

Schutzklappe anheben. Fangsack mit Haken in Aussparungen im Chassis einhängen, Schutzklappe auegen. *Fangsack TK-VV 3632 060 - Zubehör gegen Aufpreis.

Vertikutieren

1. Knopf (Abb. C, 1) drücken und halten.

2. Hebel (Abb. C, 2) anziehen, Knopf (Abb. C, 1) loslassen.

3. Arbeitshebel (Abb. D) langsam nach vorne legen.

4. Motor aus: Hebel (Abb. C, 2) freigeben.

Achtung

Legen Sie das Kabel stets sicher auf Terrasse, Wege oder die bereits bearbeitete Fläche.

Hinweis (UV 32 EV)

WOLF Flick-Flack® ermöglicht beim Wenden ein leichtes Umlegen des Stromkabels (Abb. E).

Wartung

Wartung und Pflege

Bei allen Wartungs- und Reinigungsarbeiten Netzstecker ziehen.

Nach jedem Vertikutieren reinigen Sie bitte das Gerät mit einem Handfeger. Keinesfalls mit Wasser abspritzen. Gerät trocken lagern.

Wir empfehlen

Lassen Sie Ihr Gerät im Herbst von einer WOLF Kundendienstwerkstatt überprüfen, dann ist es im Frühjahr sofort einsatzbereit.

Page 10

Ersatzteile

Bestell-Nr. Artikel-Bezeichnung Artikel-Beschreibung

3632 060 TK-VV Fangsack 3568 081 UV-EV Ersatzmesser (16 Stk.) 3630 065 Messerwalze kpl. (UV 30 EV) 3632 065 Messerwalze kpl. (UV 32 EV) Die Lieferung erfolgt über Ihren Händler

Die Garantieleistungen werden erfüllt durch unsere autorisierten Kundendienstwerkstätten oder bei:

Garantiebedingungen

- Beachtung der vorgeschriebenen Wartungsintervalle.

- Keine eigenmächtige Änderung der Konstruktion.

- Einbau von Original WOLF Ersatzteilen/Zubehör.

Vorlage der ausgefüllten Garantiekarte und/oder des Kaufnachweises. Die Garantie erstreckt sich nicht auf den normalen Verschleiß von Messern, Messerbefestigungsteilen wie Reibscheiben, Keil-/Zahnriemen, Laufräder/ Reifen, Luftfilter, Zündkerzen und Zündkerzenstecker. Bei eigenmächtiger Reparatur erlischt automatisch sofort jeglicher Garantieanspruch. Auftretende Fehler und Mängel, deren Ursachen auf Material- oder Fertigungsfehler zurückzuführen sind, werden ausschließlich durch unsere Vertragswerkstätten (der Verkäufer hat das Recht zur Nachbesserung) in Ihrer Nähe oder, falls er näher liegt, durch den Hersteller beseitigt. Über die Garantieleistung hinausgehende Ansprüche sind ausgeschlossen. Ein Anspruch auf Ersatzlieferung besteht nicht. Etwaige Transportschäden sind nicht uns, sondern dem zuständigen Transportträger zu melden, da sonst die Ersatzansprüche an diese Unternehmen verloren gehen.

WOLF-Garten Schweiz AG Nordringstraße 16 4702 Oensingen

Tel.: ++ 41 (62) - 3 88 04 50 Fax: ++ 41 (62) - 3 88 04 60

WOLF-Garten Austria Ges.m.b.H Businesspark Wien Süd, Campus 21 Liebermannstraße F02-402 2345 Brunn am Gebirge

Tel.: ++ 43 (1) - 8 66 70 - 2 25 30 Fax: ++ 43 (1) - 8 66 70 - 2 25 40 E-mail: info@at.WOLF-Garten.com

WOLF-Garten GmbH & Co KG Industriestraße 83-85 57518 Betzdorf

Tel.: ++ 49 (27 41) - 28 15 00 Fax: ++ 49 (27 41) - 28 12 99 E-mail: info@de.WOLF-Garten.com

Die vom Verkäufer ausgefüllte Garantiekarte bzw. den Kaufbeleg bitte sorgfältig aufbewahren.

Für die Dauer von 24 Monaten vom Kaufdatum an leistet die Firma WOLF-Garten eine dem jeweiligen Stand der Technik und dem Verwendungszweck/Anwendungsgebiet entsprechende Garantie. Die gesetzlichen Rechte des Endverbrauchers werden durch die nachstehenden Garantierichtlinien nicht beeinträchtigt.

Voraussetzungen für den 24monatigen Garantieanspruch:

- Einsatz des Gerätes für den ausschließlichen privaten Gebrauch.

Im gewerblichen Bereich oder Verleihgeschäft reduziert sich die Garantie auf 12 Monate.

- Sachgemäße Behandlung und Beachtung aller Hinweise in der Gebrauchsanweisung, die Bestandteil unserer Garantiebedingungen ist.

Beseitigung von Störungen

Abhilfe (X) durch:

Problem Mögliche Ursache

WOLF

Service-Werkstatt

Selbst

Kein Vertikutierergebnis • Arbeitstiefe zu gering eingestellt --- X Unruhiger Lauf, starkes

vibrieren des Gerätes

• Messer schadhaft und/oder lose X ---

Abnorme Geräusche am Gerät - klappern

• Messer und/oder Schrauben lose --- X

Motor läuft nicht

• Sicherung schadhaft

• Kabelschaden

Bei Durchschneiden des Kabels löst selbst bei richtiger Absicherung (16 Amp.) nicht immer die Sicherung aus.

Bitte deshalb an- oder durchgeschnittenes Kabel niemals berühren, ehe der Stecker aus der Steckdose gezogen ist. Es ist verboten, das Kabel mit Isolierband zu flicken.

--X

---

Im Zweifelsfall immer eine WOLF Service-Werkstatt aufsuchen. Achtung! Vertikutierer vor jeder Prüfung, Reinigung oder Arbeiten am Messer abstellen, und Netzstecker ziehen.

Page 11

Congratulations on your purchase of a WOLF scarifier

It is important that you read, fully understand and observe the following safety precautions and warnings. Careless or improper use of the machine may cause serious or fatal injury. The user is responsible for any accidents involving other people or other people‘s property.

Never let children or other persons who are not familiar with the operating instructions use the scarifier. Juveniles under l6 years may not use the equipment. Local regulations may specify the minimum age of the operator.

UV 30 EV UV 32 EV

Type 3630 ... 3632 ... A 62 cm 62 cm B 55 cm 55 cm C 54 cm 54 cm

LP 79 dB (A) LP 79 dB (A)

ahw 2,5 m/

s²

ahw 2,5 m/

s²

Performanche 1100 W 1200 W Amperage 7,4 A 7,9 A Condensator 20 µF 20 µF Voltage 230 VAC 230 VAC Working width 30 cm 32 cm Weight 18 kg 20 kg

Technical data

D Measurement of noise at the operator's ear according to EN

13684.

Measurement of vibrations at the handlebar held by the operator according to EN 1033, EN 13684. The typical weighted acceleration is:

We reserve the right of technical changes

Page 12

Safety instructions

Do not operate machine before having read the operating instructions, understood all the notes and assembly the machine as described here. Keep the instructions in a safe place for future use.

Meaning of the symbols

Keep bystanders away!Attention!

Read Instruction manual before use!

Attention!

- Sharp knives - before performing a maintenance work or if the cable is damaged pull out the plug. Keep the supply flexible cord away from the cutting blade!

During aeriation

• Warning, Danger! Cutting tool is lagging!

• Adhere to the safety distance given by the guidance spars.

• Only switch on motor when your feet are at a safe distance from the

cutting tools.

• Always make sure that you have a safe footing, especially on slopes. Never run, always walk slowly.

• Do not use the aeriator on steep slopes.

• Keep cable away from operating tool when aeriating.

• Always move aeriator horizontally to the slope, never up and

down.

• Switch off aeriator when tilting or transporting.

• Never use the aeriator when protective devices or housing parts are

damaged or missing.

• Before lifting or removing the aeriator switch off motor an wait until the operating tools have come to a complete standstill.

• Before removing the grassbox or adjusting of the operating height switch off motor and wait for the complete standstill of the operating tools.

• Replace worn or damaged blades as a complete set. Observe installation instructions. For safety reasons always use original spare parts.

• Maintenance and cleaning procedures on the aeriator as well as removing the protective devices may only be carried out when the engine is switched off.

• Never store the aeriator in damp surroundings or near open ame.

• Should have run over an object with the aeriator it should be exam-

ined by a specialist (see list of repair shops) for safety reasons.

• If the connection cable is damaged during use it must be disconnected immediately. Do not touch the cable until it is disconnected.

General Notes

• Due to physical danger of the user the aeriator must not be used:

- As motorised hoe

- For the levelling of ground elevations like mole hills

• Never let children or other persons who are not familiar with the operation of the tool use the aerator. Children under 16 years of age are not permitted to use the tool.

• Only use the aeriator on dry grass.

• Only work in daylight or appropriate articial lightning.

Before aeriating

• Always wear suitable clothing; never loose clothing which could be caught by the cutting tool. Wear suitable footwear! Also protect your legs (e. g. with long trousers) and your hands (gloves).

• Attach the deector and collecting device respectively included in the delivery. Make sure it is attached securely. The use without or with damaged devices is not permitted.

• Remove all foreign particles like stones, wood pieces, bones or similar from the lawn prior to aeriating.

• Check the operating tool for a) tight t of the attachment parts b) damage or heavy wear and tear - When replacing observe installation instructions

• Examine line installed on the outside of the tool and the connection cable for damage and wear and tear (brittleness). Only use when no damages can be found.

• Repairs to the cable may only be carried out by a specialist.

• Check the grassbox more often for wear and tear.

• Before adjusting or cleaning of the tool or before checking whether

the connection line has been knotted up or damaged switch off the tool and pull plug out of the socket.

Cable

• Please work with safety cables. For the connection only lines which are not lighter than rubber hose lines H0 7 RN-F with a minimum diameter of 3 x 1,5 mm2 must be used.

• They must be waterproofmobile decvices that are used outdoors must be connected via a residual current circuit breaker.

• Use a leakage-protective system (RCD) with a leakage current of no more than 30 mA.

• Attach connection cable to traction relief. Make sure that in does not rub against edges, pointed or sharp objects. Do not squeeze cable through door or window gaps.

• Switching devices must not be removed or bridged (e. g. tying of switching lever to guide spar).

Starting up

• Only switch on motor when your feet are at a safe distance from the cutting tools.

• Do not tilt the aeriator when operating the switch unless absolutely necessary. If it is necessary tilt the aeriator as little as possible and always in such a way that the aeriator remains between you and the blade.

Disposal

• Do not dispose of electrical equipment in domestic waste. Recycle equipment, accessories and packaging in an environment-friendly manner.

Page 13

Maintenance

Remove spark plug/mains plug cap before attemting any work to the unit.

Clean the unit thoroughly with a brush after each use. Do not spray with water. Store unit in a dry room.

We recommend

Allow a WOLF-service centre to check the unit in the autumn.

Operation

Adjust operating depth (Fig. B)

Only with motor switched off and non-mowing aeriating roller. The operating depth must be adjusted to the corresponding grass and ground conditions.

• Move operating lever towards front (Fig. B, 1).

•

Adjust operating depth with turn handle to the desired depth (+).

Aeriating test:

- Pull operating lever up again.

- Start tool (Fig. C).

- Push operating lever slowly forward (Fig. D).

- Move tool slowly into operating direction.

- On hearing stones being hit or blocking of the motor immediately switch off tool.

- Turn rotating handle 1–2 rotations towards the left (–) - (One revolution corresponds to 1,5 mm.)

- Start aeriating test again.

• When used regularly the aeriating depth may be adjusted according to the wear of the blade (+).

Recommended working heights

well kept lawns with stone-free, soft ground

• Set tool exactly to ground height

stony, untidy lawns

• Set tool to ground height

• Increase working height if stones are thrown up

unkempt, extremely mossy lawns

• Start with a high working height

• Do not overload appliance (increase working height if motor blocks)

• Cut vertically and crossways several times

• Re-sow with WOLF >>Loretta<< lawn seeds

Attach grassbox* (Fig. F)

Lift protective ap, hook grassbox with the hooks provided into the holes in the chassis (see arrow), reattach protective ap.

*Grassbox TK-VV 3632 060 - (accessory, available at additional cost)

Starting up the engine/Scarifying

1. Depress button (Fig. C, 1) and hold.

2. Lift up bar (Fig. C, 2) and release button (Fig. C, 1).

3. Place lever (Fig. D) slowly into forward position.

4. Switch-off motor: Release bar (Fig. C, 2).

Important: Place the cable rmly off the lawn or on the already cut side of the lawn when starting to mow.

Turning (UV 32 EV)

The cable relief holder enables you to move the cable from one side of the handle frame to the other. Thus you ensure that the cable always trails on the ride of the lawn already cut – and not in front of the machine (Fig. E).

Operating times

Please check noise abatement regulations prevailing in your country.

Connecting to the mains (230 Volts, A.C., 50 Hz)

The mower operates from any normal household mains supply, provided with a 16 Amps. fuse. Note: Use a residual current device (RCD) rated for a residual current not greater than 30 mA.

Inserting power cable into cable holder (Fig. A)

Insert the power cord into the strain relief as shown in the illustration.

Page 14

Faults and how to remedy

Remedy (X) by:

Problem Possible cause

WOLF

service-workshop

Yourself

No scarification result • The working depth is set too low --- X Machine runs unevenly,

with heavy vibrations

• Blade is damaged due to contact with hard objects X ---

Abnormal noises or rattling in the machine

• Screws are loose --- X

Motor will not run

• Fuse blown

• Cable damaged

Important! If you inadvertently cut through the cable, the fuse (16 Amp.) will not always blow.

In the interest of safety, never touch damaged or servered cables before disconnecting the mains plug. Repairing the cable with insulating tape is prohibited.

--X

---

When in doubt, always consult a WOLF service workshop. Important: switch off the scarier and disconnect the mains plug before inspecting, cleaning or working on the blades.

The guarantee services will be performed by our authorized repair shops or:

Guarantee terms

Please carefully retain the guarantee card completed by the seller, or the proof of purchase.

The company WOLF-Garten provides a guarantee for 24 months from the date of purchase. This guarantee is in accordance with the relevant state of technology and the utilisation purpose / area of application. The consumer‘s statutory rights are not affected by the following guarantee guidelines.

Pre-conditions for the 24-month guarantee entitlement:

- Deployment of the device solely for private use.

The guarantee is reduced to 12 months in the commercial sector or leasing business.

- Proper handling and observance of all information given in the operating manual, which forms part of our guarantee terms.

- Observance of the prescribed maintenance intervals.

- No unauthorised alteration of the design.

- Installation of original WOLF replacement parts / accessories.

- Presentation of the completed guarantee card and/or proof of purchase.

This guarantee does not extend to normal wear-and-tear on blades, blade mounting components or friction disks, V-belts/toothed belts, running wheels/tyres, air filters, spark plugs and spark plug connectors. Any guarantee claim shall be immediately void in the event of unauthorised repairs. Faults and defects which can be traced to material or manufacturing faults will be rectified exclusively by our contracted workshops (the seller has the right to remedy a defect) in your vicinity, or by the manufacturer if the latter is closer. Any claims going beyond the provision of a guarantee are ruled out. There is no entitlement to a replacement. Any transport damage should be reported not to us but to the shipper in question since, otherwise, any compensation claims vis-à-vis the shipper would be voided.

WOLFGarden Ltd. Crown BusinessPark Tredegar Gwent, NP22 4EF

Tel.: ++ 44 / 14 95 30 66 00 Fax: ++ 44 / 14 95 30 33 44 E-mail: info@uk.WOLF-Garten.com www.WOLF-Garten.com

Spare parts

Item number Order description Product information

3632 060 TK-VV Grass catcher 3568 081 UV-EV Replacement blade (16x) 3630 065 Replacement cylinder (UV 30 EV) 3632 065 Replacement cylinder (UV 32 EV) Supplied by your dealer

Page 15

Nous vous remercions d‘avoir acheté une scarificateur WOLF

Lisez soigneusement la notice d‘utilisation et familiarisez-vous avec les commandes et l‘utilisation correcte de la tondeuse. L‘utilisateur est responsabledes accidents causés aux tiers ou à leur propriété. Observez les indications, explications et prescriptions.

Ne jamais laisser des enfants ou autres personnes n'ayant pas lu la notice d'utilisation utiliser la scarificateur. L'utilisation de cet appareil est interdit à tout adolescent de moins de 16 ans. Respecter la réglementation locale concernant l'âge minimum d'utilisation de cet appareil.

UV 30 EV UV 32 EV

Type 3630 ... 3632 ... A 62 cm 62 cm B 55 cm 55 cm C 54 cm 54 cm D LP 79 dB (A) LP 79 dB (A) E ahw 2,5 m/

s²

ahw 2,5 m/

s²

Puissance 1100 W 1200 W Courant nominal 7,4 A 7,9 A Condensateur 20 µF 20 µF Tension 230 VAC 230 VAC Largeur de travail 30 cm 32 cm Poids 18 kg 20 kg

Données Techniques

D Mesurage du bruit au niveau de l'oreille de l'opérateur selon

EN 13684.

Mesurage des vibrations au guidon tenu par un opérateur selon EN 1033, EN 13684. L’accélération pondérée normale est de:

Droit de modifications techniques réservés

Page 16

Consignes de sécurité

Vous ne devez pas mettre la machine en route avant d’avoir lu attentivement ce mode d’emploi, d’avoir observé toutes les informations indiquées et d’avoir monté la machine comme décrit. Conserver ces notice d’utilisation pour tout utilisateur future.

Signification des symboles

Tenir les tiers à l‘ecart de la zone dangereuse!

Attention!

Avant utilisation lire la notice d‘emploi!

Attention !

- Couteaux tranchants Avant d‘entreprendre des travaux de maintenance et si le câble est endommagé, retirer la prise de courant.

Tenir le câble de raccord éloigné de l‘outil de coupe!

Pendant le travail

• Attention , danger ! L‘outil de coupe continue de tourner quand vous arrêtez l‘appareil.

• Respecter la distance de sécurité indiqué par le guidon.

• Ne démarrer l‘appareil que lorsque vos jambes se trouvent à une

distance raisonnable de l‘outil de coupe.

• Se tenir sur une position stable, surtout dans les pentes. Ne jamais courir avec l‘appareil et avancer toujours tranquillement.

• Ne pas aérer les surfaces trop en pente.

• Tenir le câble à distance de l‘outil de coupe pendant le travail avec

l‘appareil.

• Pour aérer les surfaces en pente, avancer toujours en diagonale et jamais en avant ou en arrière.

• Éteindre l‘appareil lorsque vous le penchez ou le transportez.

• Ne jamais utiliser le scaricateur lorsque des protections ou des

carters ont été endommagés ou retirés.

• Avant de soulever ou de transporter le scaricateur, arrêter le moteur et attendre l‘arrêt complet des outils de coupe.

•

Avant de démonter le bac de ramassage ou de régler la hauteur de travail de l‘appareil, arrêter le moteur et attendre l‘arrêt complet des outils de coupe.

• Remplacer le jeu complet des outils de coupe lorsque ceux-ci sont usés ou endommagés. Respecter les consignes de montage. Pour des raisons de sécurité, n‘utiliser que des pièces de rechange d‘origine Wolf.

• L‘entretien et le nettoyage de l‘appareil et le démontage des protections ne doivent être effectués que lorsque le moteur est à l‘arrêt.

• Ne jamais ranger le scaricateur dans un endroit humide ou à proximité d‘une amme nue.

• Lorsque vous avez roulez sur un corps étranger avec le scaricateur, il est recommandé de le faire inspecter par un spécialiste (consulter la liste des centres de réparation agréés).

• En cas de détérioration du câble d‘alimentation lors de l‘utilisation de l‘appareil, débrancher immédiatement le câble. Ne pas toucher le câble tant qu‘il est branché sur secteur.

Généralités

• An d‘éviter toute blessure de l‘utilisateur, il est interdit d‘utiliser le scaricateur

- comme motobineuse

- pour l‘égalisation du sol, des buttes de taupe par ex.

• Ne jamais laisser personne, enfants ou autres personnes, ne

s‘étant pas familiarisé avec le fonctionnement de l‘appareil, utiliser le scaricateur. L‘utilisation de cet appareil est interdit à tout adolescent de moins de 16 ans.

• N‘utiliser le scaricateur que sur un gazon sec.

• Ne travailler que de jour ou avec éclairage électrique sufsant.

Avant d‘aérer le gazon

• Toujours porter des vêtements de travail adéquats, ne pas porter de vêtements amples, etc. qui pourraient être happés par l‘outil de coupe. Porter des chaussures fermées ! Penser également à protéger ses jambes (en portant par ex. un pantalon) et ses mains (en portant des gants).

• Placer la protection fournie dans l‘emballage ou le bac de ramassage. Vérier qu‘il/elle soit bien inséré(e). Il est interdit d‘utiliser cet appareil sans protection ou avec une protection défectueuse.

• Éloigner tout corps étranger (pierres, brindilles, os, etc.) se trouvant sur la surface à aérer.

• Contrôle de l‘outil de coupe ;

a) vérier le serrage des éléments de xation b) vérier l‘état ou l‘usure des pièces

• en cas de remplacement des pièces, respecter les consignes de montage.

• Contrôler l‘état des connexions extérieures et du câble d‘alimentation de l‘appareil. N‘utiliser l‘appareil que si ils sont en parfait état.

• Toute réparation opérée sur les connexions électriques ne doit être effectuée que par un spécialiste.

• Contrôler l‘état d‘usure du bac de ramassage plus souvent que celui des autres pièces.

• Arrêter l‘appareil et débrancher la prise de courant avant tout réglage ou nettoyage ou avant de détordre les connexions électriques.

Câbles électriques

• Utiliser les câbles de sécurité. N‘utiliser que des câbles électriques plus lourds que des câbles en caoutchouc HO 7 RN-F et de diamètre 3 x 1,5 mm2 minimum.

• Elles doivent être protégées contre les projections d‘eau.

• Utiliser un disjoncteur (RCD) dont le courant de défaut ne dépasse

pas les 30 mA.

• Attacher les câbles électriques du détendeur. Éviter les frottements avec des arêtes, des corps pointus ou aiguisés. Ne pas écraser les câbles à des encoignures de portes ou de fenêtres.

• Il est interdit de supprimer ou de ponter les interrupteurs (par ex. en attachant le levier de commande au guidon).

Au démarrage

• Ne démarrer l‘appareil que lorsque vos jambes se trouvent à une distance raisonnable de l‘outil de coupe.

• Ne pas pencher le scaricateur lorsque vous mettez l‘appareil en marche et que cela n‘est pas absolument nécessaire. Si pourtant vous devez le faire, veillez à pencher le scaricateur le moins possible et ce faisant, veiller à placer le scaricateur entre vous et l‘outil de coupe.

Élimination de l’appareil

• Ne jetez pas l’équipement électrique avec les ordures ménagères. Recyclez équipement, accessoires et emballage de façon écologique.

Page 17

Entretien

Retirer la capuchon de bougie/la fiche de la prise avant d’effectuer toute opération de nettoyage ou d’entretien de l’appareil. Nettoyer l’appareil au moyen d’une brosse après

chaque scarification. N’utiliseren aucun cas le jet d’eau. Remiser l’appareil dans un endroit sec.

Nous recommandons

De faire vérifier votre machine en automne par une stationservice WOLF, de manière à ce qu’elle soit prête à travailler dès printemps.

Fonctionnement

Réglage de la hauteur de travail (fig. B)

À n’effectuer que lorsque le moteur et l’outil de coupe de l’appareil sont à l’arrêt. Régler la hauteur de travail de l’appareil en fonction de l’état du terrain et de l’herbe.

• Abaisser le levier de travail (fig. B, 1).

• Régler l’appareil à la hauteur de travail désirée en tournant la coulisse (+).

Essai:

- Relever le levier de travail.

- Démarrer le scarificateur. (fig. C)

- Abaisser lentement le levier de travail (fig. D).

- Pousser l’appareil lentement en position de travail.

- Éteindre l’appareil au premier bruit de pierres ou en cas de blocage du moteur.

- Faire tourner la coulisse de 1 à 2 tours vers la gauche (–)

- (Un tour complet correspond à 1,5 mm.)

- Procéder à un nouvel essai d’aération de l’herbe.

• Procéder à un nouveau réglage de la hauteur de travail de l’appareil après une utilisation prolongée et en fonction de l’état d’usure de l’outil de coupe (+).

Conseils pour la hauteur de travail

Surfaces entretenues, sans pierres, sol tendre

Positionner I‘outil de travail exactement à la hauteur du sol Surfaces non entretenues et pierreuses

Positionner I‘outil de travail à la hauteur du sol

• En cas de jets de pierres, travailler à une hauteur de travail plus basse

Surfaces non entretenues, forte présebce de mousses

• Commencer le travail à une hauteur plus basse

• Ne pas appliquer une charge trop grande au moteur (Régler I‘appareil à une hauteur plus élevée en cas de blocage du moteur)

• Passer le scarificateur plusieurs fois en croix

• Ressemer en utilisant le graines >>Loretta<<

Fixation du bac de ramassage* (g. F)

Lever le volet de protection, accrocher le bac de ramassage en utilisant les crochets et les trous du châssis (voir èches), relâcher la trappe.

* Bac de ramassage TK-VV 3632 060 - (accessoire,

contre paiement)

Démarrage

1. Appuyez sur le bouton (g. C, 1) et maintenez-le enfoncé.

2. Amenez la poignée (g. C, 2) vers de guidon et lâchez le

bouton (g. C, 1).

3. Amener lentement le levier de réglage vers l’avant (g. D).

Ne pas laisser la machine sur place moteur tournant.

4. Arrêt: Lâchez la poignée (g. C, 2).

Attention

Toujours poser la câble sur une terrasse, dans un chemin ou sur une partie de la pelouse déjà tondue.

Tourner (UV 32 EV)

Le xe-câble au guidon permet de faire passer facilement le vâble de l’un côte à l’autre. Faites demi-tour avec la tondeuse sur une partie déjà tondue (g. E).

Tranches horaires

Observez les dispositions spécifiques de la lloi nationale.

Raccordement à la prise (courant alternatif 230 volts)

La tondeuse peut être branchées sur n‘importe quelle prise de courant protégée par un fusible de 16 Amp. Attention: Utilisez un dispositif de protection de courant de défaut (RCD) avec un courant de défaut n‘exédant pas 30 mA.

Passer le câble dans la pince de décharge de traction (fig. A)

Faire passer le câble dans la pince de décharge de traction comme le montre le graphique.

Page 18

Conditions de la garantie

Les prestations de garantie seront exécutées par nos ateliers agréés ou chez:

La carte de garantie remplie par les vendeurs ou le justificatif d‘achat doivent être conservés avec soin.

La société Wolf-Garten fournit une garantie selon l‘état actuel de la technique et l‘objectif d‘utilisation / le domaine d‘application pour une durée de 24 mois à partir de la date d‘achat. Les droits légaux du consommateur final ne sont pas entravés par les directives suivantes en matière de garantie.

Conditions préalables à l‘application de la garantie de 24 mois:

- Utilisation de l‘appareil exclusivement à usage privé.

Dans le secteur professionnel ou pour les sociétés de location, la garantie est de 12 mois.

- Manipulation réglementaire et respect de toutes les consignes figurant dans le mode d‘emploi, qui fait partie de nos conditions de garantie.

- Respect de la périodicité prescrite pour la maintenance.

- Pas de modification arbitraire de la construction.

- Montage de pièces détachées / accessoires WOLF originaux.

- Présentation de la carte de garantie remplie et/ou de la preuve d‘achat. La garantie ne s‘applique pas à l‘usure normale des dents ni aux pièces de fixation de ces dents telles que les disques de friction, les courroies trapézoïdales / dentées, les roues/pneus, le(s) filtre(s) à air, les bougies /cosses d‘allumage. En cas de réparation arbitraire, tout droit à la garantie est automatiquement supprimé. Les défauts et les imperfections dont les causes sont attribuées à un défaut de matériau ou de fabrication sont réparés exclusivement par nos ateliers partenaires (le vendeur a droit aux améliorations) situés près de chez vous ou le fabricant s‘il est plus proche. Les droits dépassant les limites de la garantie sont exclus. Un droit à une livraison compensatrice n‘existe pas. Les dommages éventuels survenus pendant le transport ne doivent pas être communiqués à notre société mais au transporteur concerné pour conserver les droits à indemnité envers cette entreprise.

WOLF-Garten Schweiz AG Nordringstraße 16 4702 Oensingen

Tel.: ++ 41 (62) - 3 88 04 50 Fax: ++ 41 (62) - 3 88 04 60

Graham NV-SA Zoning Industriel21 1440 Wauthier-Braine

Tel.: ++ 32 (2) - 3 67 16 11 Fax: ++ 32 (2) - 3 67 16 12 E-mail: com@graham.be

Comment remédier aux pannes

Mesures ŕ prendre (X) par :

Dysfonctionnements Causes possibles

L‘atelier de

service aprčs-

vente WOLF

L‘utilisateur

Pas de résultat du scarificateur

• La profondeur de travail est trop basse --- X

Marche irrégulière, fortes vibrations de I‘appareil

• Lame défectueuse en raison de contact avec objects durs X ---

Bruits anormaux de I‘appareil, claquements

• Vis desserrées --- X

Le moteur ne démarre pas

• Le fusible a fondu

• Le câble est endommagé

Attention! En cas de coupure intempestive du câble, il se peut que le fusible ne fonde pas, même si la protection par fusibles est correcte (16 A).

C‘est pourquoi nous vous demandons, par mesure de sécurité, de ne pas toucher un câble coupé ou endommagé, avant dàvoir débranché la tondeuse du secteur. Il est interdit de réparer le câble avec du ruban isolant.

--X

---

En cas de doute, il est toujours conseillé de s‘adresser à un centre d‘entretien agrée WOLF. Attention: Avant tout contrôle ou intervention sur les lames, arrêter et débrancher le scarificateur!

Pièces de rechange

Numéro d‘article Désignation pour la commande Information produit

3632 060 TK-VV Sac de ramassage 3568 081 UV-EV Lame de rechange (16x) 3630 065 Rotor de rechange (UV 30 EV) 3632 065 Rotor de rechange (UV 32 EV) Fourni(e) par le revendeur spécialisé

WOLF-Garten GmbH & Co KG Industriestraße 83-85 57518 Betzdorf

Tel.: ++ 49 (27 41) - 28 15 00 Fax: ++ 49 (27 41) - 28 12 99 E-mail: info@de.WOLF-Garten.com

Page 19

Complimenti per aver scelto un arieggiatore WOLF

Leggere attentamente le istruzioni per l‘uso e familiarizzare con gli elementi di comando e con il coretto utilizzo dell‘apparecchio. L‘utente è responsabile degli incidenti causati ad altre persone o alla loro proprietà. Osservare le idicazioni, le spiegazioni e le prescrizioni.

Non fate lavorare con lo scaricatore bambini o altre persone che non conoscono il funzionamento della macchina. Le disposizioni locali possono eventualmente limitare l’età minima per l’operatore.

UV 30 EV UV 32 EV

Tipo 3630 ... 3632 ... A 62 cm 62 cm B 55 cm 55 cm C 54 cm 54 cm

LP 79 dB (A) LP 79 dB (A)

ahw 2,5 m/

s²

ahw 2,5 m/

s²

Potenza 1100 W 1200 W Corrente normale 7,4 A 7,9 A Condensatore 20 µF 20 µF Tensione 230 VAC 230 VAC Larghezza di lavovo 30 cm 32 cm Peso 18 kg 20 kg

Dati tecnici

D Misuratione della rumorositá all'altezza dell'orecchio

dell'utente eseguita in confomotà alla norma EN 13684.

Vibrazioni misurate sul manubrio di guida, con utente, in conformitá a EN 1033, EN 13684. L’accelerazione ponderata tipica è di:

Ci riserviamo pertanto eventuali modifiche tecnici dovute all'ulteriore sviluppo dei nostri prodotti

Page 20

Indicazioni di sicurezza

Perciò evitate di metterlo in funzione senza aver letto attentamente le seguenti istruzioni ed informazioni ed montato l’apparecchio comre descritto. Conservare le istruzioni per usi futuri.

Leggenda simboli

Allontanare le persone dalla zona di pericolo!

Attenzione!

Prima dell‘uso leggere istruzioni!

Attenzione!

- Lame da taglio affilate

- staccare la spina prima di qualsiasi intervento di manutenzione ed in presenza di danni alla linea.

Tenere lontani i cavi collegamento dall‘utensile da taglio!

Tagliando

• Attenzione, pericolo! L‘utensile di taglio continua a girare!

• Mantenere tramite il manico di guida la prevista distanza di

sicurezza.

• Mettere in funzione il motore solo quando i piedi si trovano a sicura distanza dall‘utensile di taglio.

• Mantenere una buona stabilità, specialmente sui pendii. Non correre mai, procedere con calma.

• Tagliando su pendii ripidi.

• Mantenere tagliando il cavo distante da utensili di lavoro.

• Tagliare sui pendii sempre di traverso, non in discesa o in salita.

• Disinnestare il tagliaerba quando lo si deve inclinare o trasportare.

• Non utilizzare il tagliaerba quando i dispositivi di sicurezza o parti

del carter sono danneggiati o mancanti.

• Prima di sollevare o trasportare il tagliaerba, disinnestare il motore e attendere l‘arresto degli utensili di taglio.

•

Prima della rimossa del dispositivo di raccolta o della regolazione di lavoro in altezza si deve disinnestare il motore e attendere l‘arresto degli utensili di taglio.

•

Sostituire in serie le lame usurate o danneggiate. Prestare attenzione alle indicazioni di montaggio. Per motivi di sicurezza utilizzare solo ricambi originali.

• I lavori di manutenzione e di pulizia, come pure la rimossa dei dispositivi di sicurezza, vanno effettuati solo a motore spento.

• Non depositare il tagliaerba in locali umidi o nelle vicinanze di amme libere.

• Se si è passati su di un ostacolo, far controllare il tagliaerba a titolo di sicurezza da una persona specializzata (vedi lista delle ofcine).

• Se durante l‘utilizzo viene danneggiato il cavo di allacciamento, questo deve venire subito staccato dalla rete. Non toccare il cavo prima dello svincolo dalla rete.

Istruzioni generali

• Per sicurezza personale dell‘utente non usare il tagliaerba

- come motozappa

- per livellare elevazioni del terreno tipo mucchi di talpa

• Non far utilizzare il tagliaerba da bambini o da altre persone che

non hanno dimestichezza con la macchina. Giovani sotto i 16 anni non devono usare l‘apparecchi.

• Impiegare l‘apparecchio solo con prato asciutto.

• Lavorare solo alla luce del giorno o con rispettiva illuminazione

articiale.

Prima del taglio

• Portare sempre abbigliamento di lavoro adatto, non largo ecc. Che potrebbe venire afferrato dalle lame. Calzature robuste! Proteggere anche le gambe (ad es. con pantaloni lunghi) e le mani (guanti).

• Montare la protezione d‘urto consegnata e il raccoglitore. Controllare che sianomontati correttamente. L‘utilizzo della macchina con i dispositivi di protezione danneggiati o mancanti è vietato.

• Prima del taglio rimuovere dal prato tutti i corpi estranei come pietre, rami, ossa ecc.

• Controllare che gli utensili di lavoro

a) siano ben ssi nella loro sede b) non presentino danni o forti usure

• Per il ricambio osservare le modalità di montaggio.

• Controllare che la installata conduttura e il cavo di collegamento

non siano danneggiati o alterati (frangibili). Utilizzare solo in stato ineccepibile.

• Far eseguire riparazioni al cavo solo da una persona specializzata.

• Controllare spesso che il dispositivo di raccolta non presenti usure.

• Prima della regolazione o della pulizia dell‘apparecchio oppure prima di controllare che il cavo non si sia attorcigliato o sia danneggiato, disinserire la macchina e slare la spina di collegamento.

Cavo

• Lavorare con cavi di sicurezza. Per il collegamento si devono usare solo cavi non più leggeri dei cavi essibili in gomma HO 7 RN-F con un diametro minimo di 3 x 1,5 mm².

•

Essi devono essere protetti dagli spruzzi d‘acqua.

• Utilizzare un dispostivo di sicurezza per correnti di guasto (RCD) con una corrente di guasto di non oltre 30 mA.

• Fissare il cavo di collegamento allo sgravio di tiraggio. Non far sfregare oggetti appuntiti o taglienti agli spigoli. Non schiacciare il cavo attraverso fessure della porta o spalti delle nestre. I dispositivi di commutazione non devono essere rimossi o superati (ad es. Attaccando la leva di comando al manico di guida).

Avviamento

• Mettere in funzione il motore solo quando i piedi si trovano ad una sicura distanza dall‘utensile di taglio.

• Non ribaltare il tagliaerba quando si aziona l‘interruttore, se non è indispensabilmente necessario. In caso contrario ribaltare il tagliaerba il meno possibile di modo che il tagliaerba rimanga tra Voi e la lama.

Smaltimento riuti

• Non smaltire apparecchiature elettriche insieme ai riuti domestici. Riciclare componenti, accessori e imballaggi in modo ecologico

Page 21

Manutenzione

Pulizia e manutenzione

Prima di ogni lavoro estrarre lo spinotto della candela/ spina della corrente di accensione.

Dopo ogni lavoro pulite l’attrezzo con una scopetta. Mai spruzzare acqua. Riporre l’attrezzo in locale asciutto.

Noi consigliamo

Lasciare il vostro attrezzo in autunno presso un’officina autorizzata WOLF in modo che in primavera sia perfettamente efficiente.

Messa in opera

Regolazione dell’altezza di taglio (fig. B)

Solo con motore spento e cilindro di taglio fermo. L’altezza di taglio deve essere regolata a seconda delle rispettive condizioni dell’erba e del terreno.

• Spostare in avanti la leva di regolazione (fig. B, 1).

• Impostare con pomello rotante l’altezza di taglio (+). Prova di taglio:

Spostare lentamente la leva di regolazione in avanti (fig. C).

Spingere lentamente l’apparecchio nella direzione di taglio (fig. D).

- In caso di rumori di sassi o del blocco del motore, disinnestare subito l’apparecchio.

- Ruotare a sinistra il pomello di 1–2 giri (–) - (Un giro corrisponde a 1,5 mm.)

- Nuova prova di taglio.

• Con utilizzazione frequente si può regolare l’altezza di taglio in corrispondenza all’usura delle lame (+).

Consigli sulla profondità lavorazione

Superfici curate con suolo molle, privo di sassi

• Regolare perfettamente L‘attrezzo di lavoro in base all‘alltezza

del suolo

Superfici sassose e sporche

• Regolare L‘attrezzo di lavoro in base all‘altezza del suolo

• In presenza di sassi impostare una profondità di lavorazione più ridotta

Surfaces non entretenues, forte présebce de mousses

• Comminiciare con una profondità di lavorazione più ridotta

• Non sollecitare I‘apparecchio (con blocco del motore impostare una profondità di lavorazione più profonda

• Scarificare più volte a strisce parallele

• Seminare di nuovo con I‘inseminatore da giardino WOLF modello >>Loretta<<

Aggancio del sacco di raccolta* (fig. F)

Sollevare lo sportello di sicurezza. Agganciare il sacco di raccolta con i ganci nelle cavità del carter (vedi freccia), chiudere lo sportello di sicurezza.

* Sacco di raccolta TK-VV 3632 060 - (accessorio, con

sovrapprezzo)

Avviamento

1. Tener premuto il pulsante (g. C, 1).

2. Tirare la leva (g. C, 2) e lasciare il pulsante (g. C, 1).

Muovere la leva di regolazione lentamente in avanti (g. D).

4. Per spegnere il motore: Lasciare la leva (g. C, 2).

Attenzione

Mettete sempre il cavo in maniera sicura sul terrazzo, sul sentiero o sull’erba già tosata.

Effettuare una svolta (UV 32 EV)

Voltando l’attrezzo portacavo facilita lo spostamento del cavo. Si dovrebbe voltare la tosaerba sulta supercie già tosata (g. E).

Tempo d’esercizio

Si prega di osservare le prescrizioni vigenti nei singoli stati.

Inserire la spina della corrente

(corrente alternata 230 Volt, 50 Hz)

Si potrà allacciare l‘attrezzo a qualsiasi presa, purchè sia munita di una valvola di protezione di 16 Ampère (oppure di un terruttore-LS tipo B)

Avvertenza: Adoperi un apparecchio fi protezione contro la corrente di difetto (RCD) con una corrente di difetto non superiore a 30 mA.

Guidare il cavo nello scarico della trazione (fig. A)

Si prega di guidare il cavo in base al grafico nello scarico della trazione.

Page 22

Interventi di riparazione

Rimedio (X) :

Problema Possibi causale

Ofcina Di

assistenza WOLF

In modo

autonomo

Nessun risultato di scarificazione

•

Profondità di lavoro regolata troppo bassa --- X

Corsa rumorosa, forte vibrazione dell‘apparecchio

• Lama danneggiata a causa del passaggio su oggetti solidi.

X ---

Rumori anomali dell‘appar ecchiosbattimento

• Viti allentate --- X

Il motore non funziona

• Fusibile danneggiato

• Cavo danneggiato

Attenzione! In caso di taglio involontario del cavo, non sempre il fusibile disinserisce I‘apparecchio, persino con I‘adeguata protezione (16 Amp.).

Mai toccare cavi tranciati o tagliati, finché la spina non è stata staccata della presa. E‘ vietato riparare il cavo con nastro isolante.

--X

---

In caso di dubbio rivolgersi sempre ad un centro assistenza WOLF. Attenzione, prima di ogni controllo o lavoro alle lame occorre disinserire I‘arieggiatore ed estrarre la spina d‘alimentazione.

Le prestazioni in garanzia vengono rese dalle nostre ofcine autorizzata contrattualmente o nel caso di:

Condizioni di garanzia

Custodite con cura il certificato di garanzia compilato dal venditore oppure il documento d‘acquisto.

Per la durata di 24 mesi a partire dalla data d‘acquisto, la Ditta WolfGarten presta garanzia in conformità al rispettivo stato della tecnica e allo scopo/campo d‘applicazione. I diritti legali del consumatore finale non vengono compromessi mediante i criteri di garanzia di seguito elencati.

Premesse per il diritto alla garanzia di 24 mesi:

- Impiego dell‘apparecchio esclusivamente per uso privato.

Nel campo industriale oppure negli esercizi di noleggio, la garanzia viene ridotta a 12 mesi.

- Uso conforme allo scopo e rispetto di tutte le avvertenze delle istruzioni sull‘uso che formano parte integrante delle nostre condizioni di garanzia.

- Rispetto degli intervalli di manutenzione prescritti.

- Nessuna variazione della costruzione su propria iniziativa.

- Montaggio delle parti di ricambio originali/accessori della WOLF.

- Presentazione del documento di garanzia compilato e/o del certificato d‘acquisto.

La garanzia non si estende alla normale usura delle lame, alle parti di fissaggio delle lame come ruote di frizione, cinghie trapezoidali e cinghie dentate, ruote portanti/pneumatici, filtri dell‘aria, candele d‘accensione e cappucci per candele. In caso di riparazioni effettuate in proprio, si estingue automaticamente ogni diritto di garanzia. I difetti e le carenze che si dovessero presentare le cui cause sono riconducibili a difetti di materiale o di produzione, vengono rimossi esclusivamente dalle nostre officine autorizzate (il venditore ha il diritto alla riparazione) oppure dal produttore stesso, se egli fosse più vicino alla Vostra sede. Sono escluse rivendicazioni non rientranti nella prestazione di garanzia. Non è ammessa una rivendicazione per la fornitura di parti di ricambio. Eventuali danni dovuti al trasporto non devono essere segnalati a noi, ma alla ditta competente per il trasporto, poichè in caso contrario i diritti all‘indennizzo da parte di queste imprese decadono.

WOLF Italia S.r.l. Via G. Galilei 5 20060 Ornago (Mi)

Tel.: ++ 39 (0 39) - 62 86 41 Fax: ++ 39 (0 39) - 6 01 02 57 E-mail: info@it.WOLF-Garten.com

WOLF-Garten Schweiz AG Nordringstraße 16 4702 Oensingen

Tel.: ++ 41 (62) - 3 88 04 50 Fax: ++ 41 (62) - 3 88 04 60

Ricambi

Articolo N° Denominazione articolo Informazione sul prodotto

3632 060 TK-VV Sacco di raccolta 3568 081 UV-EV Lama di ricambio (16x) 3630 065 Cilindro intercambiabile (UV 30 EV) 3632 065 Cilindro intercambiabile (UV 32 EV) Fornitura attraverso il Vostro Rivenditore

Page 23

Hartelijk gefeliciteerd met de aanschaf van uw WOLF vertikuteermachine

Lees het instructieboekje aandachtig door en stelt u zich op de hoogte van de bedieningsorganen en het correcte gebruik van het apparaat. De gebruiker is aannsprakelijk voor ongevallen met andere personen en voor schade aan hun eigendommen. Neem de aanwijzingen, voorschriften en de verklarende teksten in acht.

Kinderen of andere personen die de gebruiksaanwijzing niet kennen, mogen de Verticuteermachine nooit gebruiken. Voor kinderen onder de zestien is het gebruik van het apparaat verboden.

D Lawaaimeting aan het oor van de bedienende persoon wird

uitgevoerd overeenkomstig EN 13684.

E Trillingen gemeten aan de duwstang, met bedienende

persoon, conform EN 1033, EN 13684. De gemiddelde gewogen versnelling is:

Veranderingen an technische aanpassingen voorbehouden

UV 30 EV UV 32 EV

Type 3630 ... 3632 ... A 62 cm 62 cm B 55 cm 55 cm C 54 cm 54 cm

LP 79 dB (A) LP 79 dB (A)

ahw 2,5 m/

s²

ahw 2,5 m/

s²

Vermogen 1100 W 1200 W Verbruik 7,4 A 7,9 A Condensator 20 µF 20 µF Spanning 230 VAC 230 VAC Werkbreedte 30 cm 32 cm Gewicht 18 kg 20 kg

Technische gegevens

Page 24

Veiligheidsvoorschriften

U mag het apparaat niet in bedrijf nemen, voordat U deze gebruiksaanwijzing heeft gelezen, alle instruties hebt gevolgd en het apparaat volgens de beschrijving heeft gemonteerd. Bewaar deze bedieningsaanwijzing voor alle toekomstige toepassingen.

Betekenis van de symbolen

Opgelet!

Voor gebruik de gebruiksaanwijzing lezen!

Voorzichtig!

- Scherpe snijmessen - vóór onderhoudswerkzaamheden en bij beschadiging van de leiding de stekker uit het stroomnet trekken. Aansluitkabels mogen niet in de buurt komen van het snijgereedschap!

Anderen buiten de gevarenzone houden!

Bij het verticuteren

• Let op, gevaar! Snijgereedschap loopt na!

• Houd u zich aan de veiligheidsafstand tussen de duwstang en de

machine.

• Schakel de motor alleen in, als u uw voeten op een veilige afstand

van het snijgereedschap hebt.

• Houd de machine op een veilige afstand, vooral op hellingen. Nooit

rennen met de machine, maar rustig lopen.

• Verticuteer niet op steile hellingen.

• De kabel moet bij het verticuteren op afstand van het gereedschap

worden gehouden.

• Verticuteer hellingen altijd in dwarsrichting en niet van boven naar

beneden of omgekeerd.

• Schakel de verticuteermachine uit als u deze kantelt of

transporteert.

• Gebruik de verticuteermachine nooit als de bescherminrichtingen of

onderdelen van de behuizing beschadigd zijn of ontbreken.

• Schakel de motor uit en wacht tot het gereedschap tot stilstand is

gekomen, voordat u de verticuteermachine optilt of wegdraagt.

• Schakel de motor uit en wacht tot het gereedschap tot stilstand is

gekomen, voordat u de grasopvangzak verwijdert of de werkhoogte verstelt.

• Vervang versleten of beschadigde messen alleen per set.

Neem hiervoor de montage-aanwijzingen in acht. Gebruik om veiligheidsredenen uitsluitend originele vervangingsonderdelen.

• Onderhouds- en reinigingswerkzaamheden aan de

verticuteermachine en het verwijderen van de bescherminrichtingen mogen alleen worden uitgevoerd bij een uitgeschakelde motor.

• Zet de verticuteermachine niet in vochtige ruimten of in de buurt

van open vuur.

•

Mocht u op een hindernis zijn gereden, laat de verticuteermachine dan voor de veiligheid door erkend vakpersoneel controleren (zie werkplaatsindex).

• Als de aansluitkabel tijdens het gebruik wordt beschadigd, moet u

onmiddellijk de netstekker eruit trekken. Raak de kabel niet aan, voordat deze van het elektriciteitsnet is gescheiden.

Algemene aanwijzingen

• Wegens gevaar voor lichaamsdelen van de gebruiker mag de verticuteermachine niet worden gebruikt

- als motorhakfrees;

- voor het egaliseren van bodemverhefngen, zoals molshopen.

• Laat nooit kinderen of andere personen die de werkwijze van de

machine niet kennen met de verticuteermachine werken. Jongeren onder 16 jaar mogen de machine niet gebruiken.

• Gebruik de verticuteermachine alleen op droog gras.

• Maai alleen bij daglicht of met voldoende verlichting.

Voordat u gaat verticuteren

• Draag altijd geschikte werkkleding, geen wijde kleding enz., die in het snijgereedschap kunnen blijven steken. Draag stevige schoenen! Bescherm ook uw benen (bijv. door een lange broek) en handen (handschoenen).

• Bevestig de bijgeleverde stootplaat resp. grasopvanginrichting. Let erop dat deze goed vast zitten. Het is niet toegestaan de machine zonder bescherminrichtingen of met beschadigde bescherminrichtingen te gebruiken.

• Verwijder voor het verticuteren alle vreemde voorwerpen zoals stenen, stukken hout, botten e.d. van het gazon.

• Controleer het gereedschap op

a) vaste zitting van de bevestigingsonderdelen b) beschadiging of sterke slijtage

• Neem bij het vervangen ervan de inbouwinstructies in acht.

• Controleer de aan de buitenkant van de machine geïnstalleerde

kabel en de aansluitkabel op beschadigingen en slijtage (poreuze plekken). Gebruik de machine alleen als deze zich in goede staat bevindt.

• Laat de kabels uitsluitend door erkend vakpersoneel repareren.

• Schakel de machine uit en trek de netstekker eruit, voordat u gaat

controleren of de aansluitkabel gedraaid of beschadigd is of als u de machine wilt instellen of reinigen.

Kabel

•

Werk met veiligheidskabels. Voor de aansluiting mogen alleen kabels worden gebruikt die niet lichter zijn dan de rubberkabels HO 7 RN-F met een minimum diameter van 3 x 1,5 mm².

• Ze moeten beveiligd zijn tegen opspattend water.

• Gebruik een aardlekbeveiliging (RCD) met een lekstroom van

maximaal 30 mA.

•

Bevestig de aansluitkabel aan de kabelontlasting. Laat de kabel niet tegen randen, puntige of scherpe voorwerpen aan schuren. Klem de kabel niet tussen deuropeningen of raamkieren. Schakelvoorzieningen mogen niet worden verwijderd of overbrugd (bijv. schakelhefboom verbinden met de duwstang).

Bij het starten

• Schakel de motor alleen in, als u uw voeten op een veilige afstand van het snijgereedschap hebt.

• Kantel de verticuteermachine niet terwijl u de schakelaar indrukt als dit niet dringend noodzakelijk is. Is dit toch het geval, kantel de verticuteermachine dan zo min mogelijk en steeds zo, dat de messen van u af wijzen.

Afvalverwijdering

• Afgedankte elektrische apparatuur mag niet met het huishoudelijk afval meegegeven worden. Recycle apparatuur, accessoires en verpakking op milieuvriendelijke wijze.

Page 25

De verzorging

Onderhoud

Bij service of onderhoudsbeurt altijd de bougiedop/ stekker verwijderen.

Na gebruik het apparaat met handveger reinigen.Niet met water afspuiten. In een droge ruimte opbergen.

Aanbeveiling:

Lat uw machine in de herfst nakijken bij een WOLF Service Centrum.

Gebruik

Werkdiepte instellen (Afb. B)

Alleen bij een uitgeschakelde motor en een stilstaande verticuteercilinder. De werkdiepte moet op de afzonderlijke gras- en bodemcondities worden afgesteld.

• De hefboom naar voeren zetten (Afb. B, 1).

• Werkdiepte met draaihandel op de gewenste diepte instellen (+). Verticuteerproef:

- Trek de hefboom weer naar boven.

- Start de machine (Afb. C).

- Zet de hefboom langzaam naar voren (Afb. D).

- Schuif de machine langzaam in de werkrichting.

- Schakel de machine bij geluiden van steenslag of als de motor blokkeert onmiddellijk uit.

- Draai de handel 1–2 omwentelingen naar links (–) - (Een omwenteling komt overeen met 1,5 mm.)

- Voer nogmaals een verticuteerproef uit.

• Na regelmatig gebruik kan de verticuteerdiepte overeenkomstig de slijtage van de messen worden bijgesteld (+).

Aanbevelingen voor de snijdiepte

Verzorgd gazon met zachte bodem zonder stenen

• Gereedschap exact instellen opbodemhoogte

Steenachtige, slordige oppervlakken

Gereedschap instellen op bodemhoogte

• Stel bij steenslag een kleinere snijdiepte in

Slordige, sterk bemoste oppervlakken

• Begin met een kleinere snijdiepte

• Zorg ervoor, dat de machine niet overbelast wordt (als de motor blokkeert, stelt u de snijdiepte hoger in)

• Verticuteer meerdere malen kruisgewijs

• aai het gazon bij met WOLF gazonzaad >>Loretta<<

Opvangzak inhaken* (Afb. E)

Til de beschermklep op. Haak de opvangzak met de haak in de uitsparingen in het chassis (zie pijl), klap de beschermklep omlaag. *Opvangzak TK-VV 3632 060 - (toebehoren, tegen meerprijs)

Motor starten/Verticuteren

1. Knop (Afb. C, 1) indrukken en vasthouden.

2. Hefboom (Afb. C, 2) aantrekken, knop (Afb. C, 1) loslaten.

3. Instellhandel (Afb. D) langzaam naarvoren brengen.

4. Motor uitzetten: Hefboom (Afb. C, 2) loslaten.

Opgelet

Leg de kabel steeds veilig neer op terrassen, paden, of op het reeds gemaaide gras.

Keren (UV 32 EV)

De kabelhouder maakt een gemakelijk verleggen van de kabel mogelijk. Het keren van de machine moet op het reeds gemaaide plaatsvinden (Afb. B6).

Gebruikstijden

Gelieve de specifieke nationale verordeningen in acht te nemen.

Aansluiting aan het stopcontact

(wisselstroom 230 Volt, 50 Hz)

De machine kan aan jeder stopcontact aangesloten worden, dat met een 16 Ah. zekering (of LS-schakelaar type B) gezekerd is. Gebruik een elektrische beveiliging (RCD) met een max. stroomsterkte van 30 mA.

Kabel in de trekontlasting leiden (Afb. A)

Leid de kabel a.u.b. aan de hand van de grafiek in de trekontlasting.

Page 26

Werkzaamheden die onder de garantie vallen, worden uitgevoerd door onze geautoriseerde werkplaatsen of bij:

Garantievoorwaarden

Gelieve de door de verkoper ingevulde garantiekaart en het aankoopbewijs zorgvuldig te bewaren.

Gedurende een periode van 24 maanden, te rekenen vanaf de aankoopdatum, verstrekt de firma WOLF-Garten een garantie, die met de respectievelijke stand van de techniek en met het gebruiksdoeleinde/ toepassingsgebied overeenstemt. Aan de wettelijke rechten van de eindgebruiker doen de hierna volgende garantierichtlijnen geen afbreuk.

Vereiste voorwaarden voor de garantieclaim gedurende 24 maanden:

- Gebruik van het toestel uitsluitend voor privé-doeleinden.

Voor industrieel gebruik of verhuur wordt de garantie tot 6 maanden beperkt.

- Deskundige behandeling en inachtneming van alle instructies in de gebruiksaanwijzing, die een bestanddeel van onze garantievoorwaarden vormt.

Inachtneming van de voorgeschreven tussentijden voor het onderhoud

- Geen eigenmachtige wijziging van de constructie.

- Inbouw van originele WOLF reserveonderdelen/toebehoren.

Voorlegging van de ingevulde garantiekaart en/of van het aankoopbewijs. De garantie is niet van toepassing voor de normale slijtage van messen, mesbevestigende onderdelen zoals frictieschijven, V-riemen, tandriemen, loopwielen/banden, luchtfilters, ontstekingskaarsen en bougiestekkers. In geval van een eigenmachtige reparatie komt iedere garantieclaim automatisch te vervallen. Fouten en gebreken, die zich voordoen en waarvan de oorzaken aan materiaal- of fabricagefouten te wijten zijn, worden uitsluitend door onze contractueel gebonden werkplaatsen in uw buurt of, indien deze dichterbij gesitueerd is, door de fabrikant verholpen. Buiten de verstrekte garantie ressorterende claims zijn uitgesloten. Een aanspraak op levering van reserveonderdelen bestaat niet. Eventueel door het transport resolterende beschadigingen dienen niet aan onze firma, doch aan de bevoegde, met het transport belaste firma te worden gerapporteerd. In het andere geval gaan de schadeclaims ten opzichte van dergelijke bedrijven immers verloren.

WOLF-Garten Nederland Postbus 32 5240 AA Rosmalen

Tel.: ++ 31 (73) 5 23 58 50 Fax: ++ 31 (73) 5 21 76 14 E-mail: info@nl.WOLF-Garten.com

Graham NV-SA Zoning Industriel21 1440 Wauthier-Braine

Tel.: ++ 32 (2) - 3 67 16 11 Fax: ++ 32 (2) - 3 67 16 12 E-mail: com@graham.be

Opheffen van storingen

Oplossing (X) door:

Probleem Mogelijke oorzaak

WOLF

Service-dienst

Zelf

Geen verticuteerresultaat

• Arbeidsdiepte te gering ingesteld --- X

Onrustige motor, sterk vibreren van het toestel.

• De messen werden door het raken van vaste voorwerpen beschadigd

X ---

Ongewone geluiden binnen het toestelklapperen

• Schroeven los --- X

De motor slaat niet aan

• Zekering defect

• Kabel beschadigd

Attentie! Bij abusievelijk doorsnijden van de kabel gaat de zekering zelfs bij een correcte afscherming (16 A) niet altijd uit.

Raak daarom voor de veiligheid nooit aangesneden of doorgesneden kabels aan, voordat de stekker uit de contactdoos is verwijderd. Het is niet toegelaten de kabel met isoltieband te repareren.

--X

---

In geval van twijfel steeds een WOLF servicewerkplaats contacteren! Attentie: Altijd de stekker uit het stopcontact halen, als u de verticuteermachine controleert of eraan werkt.

Reserveonderdelen

Artikelnummer Artikelnaam Productinformatie

3632 060 TK-VV Opvangzack kpl 3568 081 UV-EV Trekkrachtontlasting (16x) 3630 065 Uitwisselbare wals (UV 30 EV) 3632 065 Uitwisselbare wals (UV 32 EV) Levering via een WOLF verkooppunt

WOLF-Garten GmbH & Co KG Industriestraße 83-85 57518 Betzdorf

Tel.: ++ 49 (27 41) - 28 15 00 Fax: ++ 49 (27 41) - 28 12 99 E-mail: info@de.WOLF-Garten.com

Page 27

Notes

Page 28

Wir / We / Nous / Noi / Wij / Vi / Täten / Vi / Vi

WOLF-Garten GmbH & Co KG Industriestr. 83-85, D-57518 Betzdorf

erklären, dass die Maschine / declare that the machine / déclarons que la machine / dichiariamo che la macchina / verklaren dat de machine / da stroje todistamme, että / erklærer, at maskinen / erklærer, at maskinen / förklarar, att maskinen

Vertikutierer mit Elektromotor Scarifier with electric motor Scarificateur à moteur électrique Manuale e alimentato dalla rete Verticuteermachine, met de hand bediend en met netvoeding Vertikalskærer, håndstyret og netdrevet Käsinohjattava, verkkovirtatoiminen ruohonleikkuri Mosefjerner, manuelt styrt og strømdrevet Handdriven gräsmatteluftare med elanslutning

Typ, type, type, tipo, type, Type, tyyppi, type, typ:

3630 ... - 3632 ...

mit folgenden EG-Richtlinien übereinstimmt - conforms to the specifications of the following EC directives - est conforme aux spécifications des directives CE suivantes - è conforme alle seguenti direttive CE - met volgende EG-richtlijnen overeenstemt, stemmer overens med følgende EU-direktiver - vastaa seuraavia EY-direktiivejä - oppfyller kravene i henhold til EU-retningslinjene - stämmer överens med följande EU-riktlinjer - se shoduje s následujícími směrnicemi EG:

98/37/EG, 73/23/EWG, 89/336/EWG, 2000/14/EG, 2005/88/EG, 2002/95/EG Angewandtes Konformitätsverfahren - Conformity assessment procedure followed - La procédure appliquée pour l‘évaluation de la

conformité, procedura di conformità applicata, toegepaste conformiteitmethode, Anvendte overensstemmelsesmetoder - sovellettu vastaavuusmenettely - anvendt konformitetsprosess - använt konformitetsförfarande:

Anhang V Name und Anschrift der beteiligten benannten Stelle - name and address of the notified body involved - le nom et l‘organisme notifé

- nome ed indirizzo dell‘ufficio competente citato - naam en adres van de bevoegde, benoemde dienst - navn og adresse på den myndighed, som er involveret - tarvittaessa osallistujan nimi ja osoite - navn og adresse til den deltagende, nevnte, institusjonen - i förekommande fall namn och adress på berört omnämnt tjänsteställe:

VDE Prüf- und Zertifizierungsinstitut, Merianstr. 28, D-63069 Offenbach

1. Repräsentativer gemessener Schallleistungspegel - representative measured sound power level - le niveau de puissance acoustique mesuré représentatif - livello di potenza sonora approssimativo misurato - representatief gemeten geluidsoverdrachtniveau - Repræsentativt målte støjniveau - Edustava mitattu melutaso - representativt målt lydeffektnivå - representativ uppmätt ljudeffektnivå.

2. Garantierter Schallleistungspegel - guaranteed sound power level - le niveau de puissance acoustique garanti - livello di potenza sonora garantito - gewaarborgd geluidsoverdrachtniveau - Garanteret støjniveau - Taattu melutaso - garantert lydeffektnivå.

3630 ... 3632 ...

Arbeitsbreite - Working width - Largeur de travail - Larghezza di lavovo - Werkbreedte -

Arbejdsbredde - Työleveys - Arbeidsbredde - Arbetsbredd

30 cm 32 cm

Drehzahl - R. P. M. - Régime - N. giri - Toerental

Varvtal - Omdrejningstal - Turtall - Kierrosluku

2.950 1/min. 2.950 1/min.

1. 88 dB (A) 88 dB (A)

2. 90 dB (A) 90 dB (A)

EG-Conformiteitsverklaring

EC Declaration of Conformity

EG-Konformitätserklärung

CE Déclaration de conformité

Dichiarazione CE di Conformità

EY-vastaavuustodistus

EG-konformitetsintyg

EF-overensstemmelseserklæring

EC-konformitetserklæring

Betzdorf, den 02.01.2007 J. Hörmann (Geschäftsführung) Dr.-Ing. M. Simon (Entwicklungsleitung)

Page 29

My / Mi / My / Mi / My / Izjavljamo / Ние / Εμείς / Noi / Мы / Biz

WOLF-Garten GmbH & Co KG Industriestr. 83-85, D-57518 Betzdorf

prohlašujeme, že stroj / kijelentjük, hogy a / oświadczamy, źe maszyna, objašnjavamo, da stroj / prehlasujeme, že stroj /

декларираме,

че машината / δηλώνουμε, ότι η μηχανή

declarăm că maşina

заявляем, что машина

aağıda yazılı makineye ilikin olarak beyan

ederiz ki,

Vertikutátor, ručně vedený se síťovým napájením villamos hálózatról működő, kézzel mozgatott, talajlazítógép Nóż do trawników, prowadzony ręcznie i zasilany sieciowo Vertikutator sa elektromotorom Vertikutátor s elektromotorom Prezračevalnik z elektromotorjem

Сенокосачка, ръчно управление с двигател Εκριζωτής βρυών, ωθούμενος με κινητήρα καύσης

Maşină de tuns iarba, condusă manual cu motor cu ardere internă

Аэратор с ручным управлением, с двигателем внутреннего сгорания Elle yönlendirilen içten yanmalı motora sahip çim biçme makinesi

melynek, típusa, typ, typ, typ, typ, модел, Τύπος, Tip, Тип, Model:

3630 ... - 3632 ...

se shoduje s následujícími směrnicemi EG - megfelel a következő EU irányelveknek - odpowiada następującym wytycznym Unii Europejskiej - odgovaraju s ovim smjernicama - Sú v súlade s nasledovnými predpismi - ustrezajo naslednjim smernicam - отговаря на

следните директиви на ЕО - αποκρίνεται στις παρακάτω κατευθυντήριες οδηγίες της ΕΚ - este conformă cu următoarele directive ale UE - соответствует следующим Директивам ЕС - aşağıdaki AT Yönetmeliklerine uygundur:

98/37/EG, 73/23/EWG, 89/336/EWG, 2000/14/EG, 2005/88/EG, 2002/95/EG Použitý postup prohlášení o shodě - Az alkalmazott megfelelőségi eljárások - Stosowana procedura zgodności - primijenjeni postupak konformiteta

- použitý spôsob odsúhlasenia - uporabljenemu postopku o skladnosti - Приложен метод на съгласуване - Διαδικασία, που εφαρμόζεται σχετικά

με την πιστοποίηση - Procedura de conformitate aplicată - Применённая методика соответствия - Uygulanan uygunluk yöntemi: Anhang V Případně jméno a adresa jmenovaného podílejícího se místa - a nevezett résztvevő helyek neve és címe - Nazwa i adres

kompetentnego w danym przypadku urzędu - u protivnom ime i adresa navedenog mjesta koje učestvuje - prípadné mená a adresy zúčastnených - po potrebi ime in naslov udeležene navedene službe - Име и адрес на съответната служба - Όνομα και διεύθυνση

όλων των εμπλεκόμενων του αρμοδίου φορέα - Numele şi adresa Ociului menţionat implicat - Фамилия и подпись представителя названного органа - Katılımcı yetkili kurumun adı ve adresi:

VDE Prüf- und Zertifizierungsinstitut, Merianstr. 28, D-63069 Offenbach

1. Reprezentativní naměřená hodnota hladiny hluku - a mért hangnyomás jellemző értéke - reprezentatywny zmierzony poziom natęźenia dźwięku - Reprezentativno mjerena zvučna razina - Reprezentatívna nameraná hlučnosť - reprezentativno izmerjen nivo moči zvoka

- Представително измерено ниво на шума - Αντιπροσωπευτική στάθμη μέτρησης θορύβου - Nivelul puterii zgomotului măsurat reprezentativ - Выборочно измеренный уровень шума - Temsili ölçülen ses seviyesi.

2. Zaručená hodnota hladiny hluku - garantált maximális hangnyomás - gwarantowany poziom natężenia dżwięku - Garantirana zvučna razina

- Garantovaná hlučnosť - rarantiran nivo moči zvokael - Гарантирано ниво на шума - Εγγυημένη στάθμη θορύβου - Nivelul garantat

al puterii zgomotului - Гарантированный уровень шума - Garanti edilen ses seviyesi.

EU-megfelelőségi nyilatkozat

Oświadczenie zgodności z EU

Prohlášení o shodě EG

Vyhlásenie o zhode s predpismi EU

EG-Izjava o konformitetu

EG Izjava o skladnosti

Декларация за съответствие на ЕО Δήλωση συμμόρφωσης EG Declaraţia de conformitate UE

ЕС-Заявление о соответствии AT-Uygunluk Beyanı

3630 ... 3632 ...

Pracovní šířka - Munkaszélesség - Szerokość robocza - Radna širina - Pracovná šírka - Delovna širina Обхват на работа - Πλάτος εργασίας - Lăţimea frontului de lucru - Ширина обработки - Biçme genişliği

30 cm 32 cm

Počet otáček - Fordulatszám - Ilość obrotów - Broj okretaja - Otáčky

število vrtljajev - Обороти - Αριθμός στροφών - Turaţie - Число оборотов - Devir sayısı:

2.950 1/min. 2.950 1/min.

1. 88 dB (A) 88 dB (A)

2. 90 dB (A) 90 dB (A)

Betzdorf, den 02.01.2007 J. Hörmann (Geschäftsführung) Dr.-Ing. M. Simon (Entwicklungsleitung)

Page 30

www.WOLF-Garten.com

Teil-Nr. 0054 453 - TB

Wolf Garten UV 30 EV, UV 32 EV, UV 30 EV plus, UV 34 E Instruction Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
