Wolf Garten UV 28 EV Instruction Manual

UV 28 EV

3

- Montage - Assembly - Montage - Montaggio - Montage - Montering - Asennus - Montering - Montering

-

Montáž - Szerelés - Montaž - Montaža -

Montáž

- Montaža -

Монтаж

-

Συναρμολόγηση

-

Montare

-

Сборка

-

Montaj

M1

M2

M3

M4

A (2x)

B (2x)

C (2x)

D (2x)

E

F

G

H (4x)

J

J2

K

L (2x)

M (2x)

N (2x)

O

P

33

E

A

1

2

3

B

c

3

2

1

D

1

2

C

1

2

4

5

UV 28 EV

1 Ein- Ausschalter
2 Kabelzugentlastung
3 Klammer
4 Kabel-Knickschutz
5 Schutzklappe
6 Griffbefestigung
7 Arbeitstiefeneinstellung

1 On-/off switch
2 Cable-kink protection
3 Clamp
4 Cable anti-king protection
5 Deector plate
6 Fitting of handle
7 Adjustment of working depth

1 Interrupteur
2 Fixe-câble
3 Crampon
4 Protection antipliage du câble
5 Clapet de sécurité
6 Fixation du guidon
7 Reglage de profondeur de travail

1 Interrutore per avviare
2 Portacavo
3 Staffa
4 Regolazione profondità di lavoro
5 Deettore
6 Fissare I‘impugnatura
7 Regolazione di lavoro

1 In- en uitschakelaar
2 Kabelhouder
3 Klem
4 Knikbescherming
5 Achterklep
6 Duwboombefestigung
7 Werkdiepte handknop

1 Afbryder
2 Kabeltrækaflastning
3 Klemme
4 Kabelknækbeskyttelse
5 Baklucken
6 Fastkruvning av handtaget
7 Indstilling af arbejdsdybde

1

2

3

5

3

6
7

6

4

6
7

5

UV 28 EV

1 På-/av bryter
2 Kabelstrekkavlastning
3 Klammer
4 Knekkebeskyttelse for kabel
5 Bakplate
6 Styreskruer
7 Arbeidsdybdeinnstilling

1 Virtakytkin
2 Vedonpoistin
3 Pinne
4 Kaapelin taittosuoja
5 Aisan kiinnittäminen
6 Kahvan Kiinnike
7 Työsyvyyden säätäminen

1 Omkopplare TILL / FRÅN
2 Kabeldragavlastning
3 Klammer
4 Kabel-knäckskydd
5 Backplaten
6 Grebs fastgørelse
7 Inställning av arbetsdjup

1 be- / kikapcsoló
2 kábelkihúzás gátló
3 szorító
4 kábeltörés gátló
5 védőfedél
6 fogantyú rögzítő
7 munkamélység beállító

1 Włącznik / Wyłącznik
2 Zabezpieczenie przed splątaniem

kabla
3 Klips mocowania kabla
4 Ochrona przeciwzgięciowa kabla
5 Klapa ochronna
6

Mocowanie ramy uchwytu
7 Regulacja głębokości pracy

1 Spínač
2 Omezovač tahu kabelu
3 Svorka
4 Ochrana kabelu
5 Ochranný kryt
6 Upevnění rukojeti
7 Nastavení pracovní hloubky

1 Uključna –isključna sklopka
2 Rasterećenje kabela na vlak
3 Kopča
4 Zaštita kabela od prijeloma
5 Zaštitna zaklopka
6 Pričvršćivač ručke
7 Namještanje radne dubine

1 Zapnutie - vypnutie
2 Odľahčenie ťahu kábla
3 Svorka
4 Kábel - zlomová ochrana
5 Ochranný kryt
6 Upevnenie držadiel
7 Nastavenie pracovnej hĺbky

1 Stikalo za vklop/izklop
2 Razbremenitvena sponka kabla
3 Sponka
4 Varovalo kabla proti zlomu
5 Zaščitna zaklopka
6 Pritrditev ročaja
7 Nastavitev delovne globine

1 Включване - Изключване
2 Автоматично изключване на кабела
3 Скоба/клуп
4 Предпазител на кабела от прегъване
5 Предпазен капак
6

Закрепване на дръжката/ ръкохватката

7 Настройка за дълбочина на работа

1 Comutator pornit/oprit
2 Dispozitiv pentru descărcarea
3 Clemă/Ureche
4 Protecţie contra îndoirii
5 Clapă de protecţie
6 Fixarea ghidonului
7

Ajustarea pe înălţime a poziţiei
de lucru

RO

1 Выключатель
2 Предохранитель кабеля
3 Зажим/петля
4 Защита от перегиба кабеля
5 Защитный клапан
6

Крепление рукоятки

7 Установка глубины обработки

1 Διακόπτης on/off
2 Προστασία έλξης καλωδίου
3 Σφιγκτήρας/θηλειά
4 Προστατευτικό κάμψης καλωδίου
5 Κλαπέτο προστασίας
6 Στερέωση λαβής
7 Ρύθμιση βάθους εργασίας

1 Întrerupător pornit - oprit
2 Dispozitiv de slăbire a cablului
3 Mandal/İlmik
4 Kablo-kırılma koruması
5 Koruyucu kapak
6 Kol sabitleme düzeneği
7 Çalışma derinliği ayar

6

H - Tartalom

47
47
48
49
49
50
50
50
89

Gratuláció
Műszaki adatok
Biztonsági előírások
Szerelés
Összeszerelés
Karbantartás
A zavorak elhárítása
Garanciális feltételek
Megfeleloségi nyilatkozat

63
63
64
65
65
66
66
66
89

Čestitamo
Tehnični podatki
Varnostna navodila
Montaža
Obratovanje
Servisiranje
Odpravljanje napak
Garancijski pogoji
EG Izjava o skladnosti

SLO - VsebinaHR - Sadržaj

55
55
56
57
57
58
58
58
89

Čestitanje
Tehnički podatci
Sigurnosne upute
Montaža
Pogon
Održavanje
Otklanjanje smetnji
Uvjeti garancije
Izjava o konformitetu

59
59
60
61
61
62
62
62

89

Gratulácia
Technické údaje
Bezpečnostné predpisy
Montážny návod
Prevádzka
Údržba
Odstránnnenie porúch
Podmienky záruky
Vyhlásenie o zhode
s predpismi Európskej únie

SK - Obsah

67
67

68
69
69
70
70
70

89

Поздравления
Технически данни
Инструкции за техника на
безопасност
Експлоатация
Поддържане
Отстраняване на повреди
Резервни части
Гаранционни условия
Декларация за
съответствие

BG -

Съдържание

S - Innehåll

39
39
40
41
41
42
42
42
88

Lyckönskan
Tekniska data
Säkerhetsanvisningar
Montering
Drift
Underhåll
Åtgärder vid störning
Garantivillkor
Konformitetsintyg

CZ - Obsah

43
43
44
45
45
46
46
46
89

Blahopřání
Technické údaje
Bezpečnostní pokyny
Montáž
Provoz
Údržba
Odstranění závad
Záruční podmínky
Prohlášení o shodě

PL - Treść

51
51
52
53
53
54
54
54
89

Gratulacje
Parametry techniczne
Wskazówki bezpieczeństwa
Montaž
Eksploatacja
Ostrezeżenie
Usunięcie zakłóceń
Warunki gwarancji
Oswiadczenie zgodnosci

FIN - Sisällys

31
31
32
33
33
34
34
34
88

Onnentoivotus
Tekniset tiedot
Turvallisuusohjeet
Asennus
Käyttö
Huolto
Häiriöiden poistaminen
Takuuehdot
Vastaavuustodistus

NL - Inhoud

23
23
24
25
25
26
26
26
88

Gelukwens
Technische gegevens
Veiligheidsvoorschriften
Montage
Gebruik
De verzorging
Opheffen van storingen
Garantievoorwaarden
Conformiteitsverklaring

27
27
28
29
29
30
30
30

88

DK - Inhold

Tillykke
Tekniske data
Sikkerhedshenvisninger
Montering
Drift
Vedligeholdelse
Afhjælpning af fejl
Garantibetingelser
Overensstemmelses­erklæring

N - Innhold

35
35
36
37
37
38
38
38
88

Gratulasjon
Tekniske data
Sikkerhetsmerknader
Montering
Drift
Vedlikehold
Feilretting
Garantibetingelser
Konformitetserklæring

GB - Contents

11
11
12
13
13
14
14
14
88

Congratulation
Technical data
Safety instruction
Assembly
Operation
Maintenance
Faults and how to remedy
Guarantee terms
Declaration of Conformity

7
7
8
9

9
10
10
10
88

Gratulation
Technische Daten
Sicherheitshinweise
Montage
Betrieb
Wartung
Beseitigung von Störungen
Garantiebedingungen
Konformitätserklärung

D - Inhalt

F - Sommaire

15
15
16
17
17
18

18
18
88

Congratulation
Données Techniques
Consignes de sécurité
Montage
Fonctionnement
Entretien
Comment remédier
aux pannes
Conditions de la garantie
Déclaration de conformité

I - Contenuto

19
19
20
21
21
22
22
22

88

Congratulatzione
Dati tecnici
Indicazioni di sicurezza
Montaggio
Messa in opera
Manutenzione
Interventi di riparazione
Condizioni di garanzia
Dichiarazione di
Conformità

79
79
80
81
81
82
82
82
89

Tebrikler
Teknik Bilgiler
Güvenlik Uyarıları
Çalıştırma
Bakım
Arızaların Giderilmesi
Yedek Parçalar
Garanti
Uygunluk Beyannamesi

TR - İçindekiler

71
71

72
73
73
74
74
74
89

Поздравление
Технические данные
Правила техники
безопасности
Эксплуатация
Техобслуживание
Устранение неполадок
Запчасти
Гарантийные условия
Заявление о соответствии

RUS - Содержание

75
75
76
77
77
78
78
78
89

Felicitări

Date tehnice

Instrucţiuni pentru siguranţă

Utilizare

Întreţinere
Înlăturarea defecţiunilor

Piese de schimb

Condiţiile garanţiei
Declaraţie de conformitate

RO - Cuprins

83
83
84
85
85
86
86
86
89

Συγχαρητήρια
Τεχνικά Στοιχεία
Υποδείξεις ασφαλείας
Λειτουργία
Συντήρηση
Αντιμετώπιση βλαβών
Ανταλλακτικά
Εγγύηση
Δήλωση Συμμόρφωσης

GR - Περιεχόμενα

7

Herzlichen Glückwunsch zum Kauf Ihres WOLF-Produkts

Lesen Sie die Gebrauchsanweisung sorgfältig, und
machen Sie sich mit den Bedienungselementen und
dem richtigen Gebrauch des Gerätes vertraut. Der
Benutzer ist verantwortlich für Unfälle mit anderen
Personen oder deren Eigentum. Beachten Sie die
Hinweise, Erläuterungen und Vorschriften.

Lassen Sie nie Kinder oder andere Personen,
die die Gebrauchsanweisung nicht kennen, den
Vertikutierer benutzen. Jugendliche unter 16
Jahre dürfen das Gerät nicht benutzen. Örtliche
Bestimmungen können das Mindestalter des
Benutzers festlegen.

UV 28 EV

Typ 3615 ...
A 112 cm
B 84 cm
C 50 cm

D

LP 83 dB (A)

E

ahw 2,5 m/

s²

Nennleistung 800 W
Netzspannung 230 VAC
Arbeitshöhe 3 / -3 / -9 mm
Arbeitsbreite 28 cm
Gewicht 11 kg

Technische Daten

D Lärmmessung am Ohr der Bedienungsperson in Anlehnung

an EN 836

E Schwingungen gemessen am Führungsholm, mit Bedienperson

nach EN 1033 und EN 836. Die bewertete Beschleunigung
beträgt typischerweise:

Änderungen aus technischen Gründen vorbehalten.

A

B

C

8

9

Sicherheitshinweise

Sie dürfen das Gerät nicht in Betrieb nehmen, bevor Sie diese Gebrauchsanweisung gelesen, alle angegebenen Hinweise
beachtet und das Gerät wie beschrieben montiert haben. Gebrauchsanweisung für künftige Verwendungen aufbewahren.

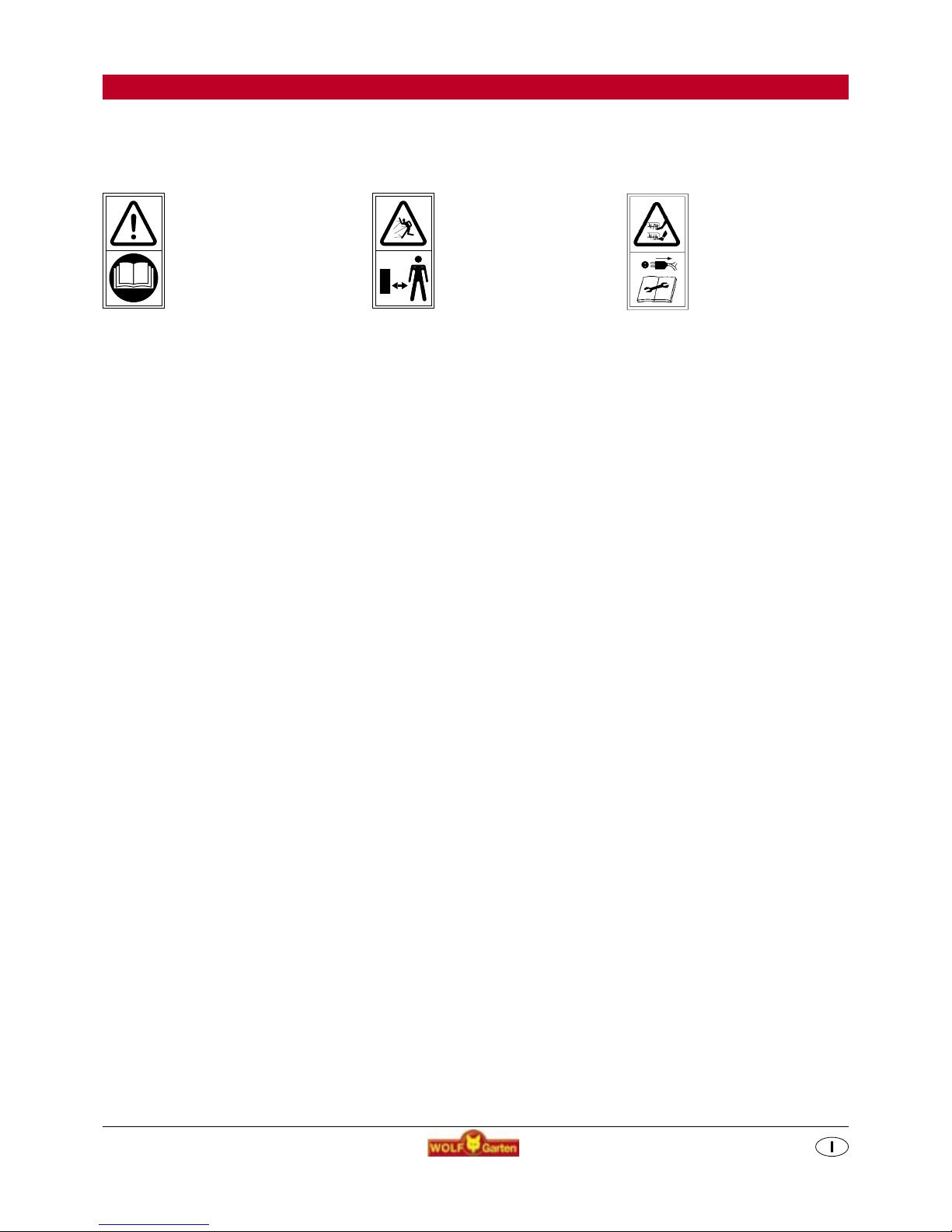

Bedeutung der Symbole

Dritte aus dem
Gefahrenbereich
fernhalten!

Warnung!

Vor Inbetriebnahme

die
Gebrauchsanweisung
lesen!

Vorsicht! - Scharfe
Schneidmesser - vor
Wartungsarbeiten und bei
Beschädigung der Leitung
den Stecker aus dem Netz
entfernen.
Anschlusskabel vom Schneid­werkzeug fernhalten!

Beim Vertikutieren

• Achtung, Gefahr! Schneidwerkzeug läuft nach!

• Halten Sie den durch die Führungsholme gegebenen

Sicherheitsabstand ein.

• Schalten Sie den Motor nur ein, wenn Ihre Füße in sicherem
Abstand von den Schneidwerkzeugen sind.

• Achten Sie auf sicheren Stand, besonders an Abhängen. Nie
laufen, ruhig vorwärtsgehen.

• Vertikutieren Sie nicht an steilen Abhängen.

• Das Kabel ist beim Vertikutieren vom Arbeitswerkzeug

fernzuhalten.

• Vertikutieren Sie Abhangstellen immer quer zum Gefälle, nicht auf­und abwärts.

• Schalten Sie den Vertikutierer ab, wenn Sie ihn kippen oder
transportieren.

• Gebrauchen Sie den Vertikutierer nie, wenn Schutzeinrichtungen
oder Gehäuseteile beschädigt sind oder fehlen.

•

Bevor Sie den Vertikutierer aufheben oder wegtragen, schalten Sie
den Motor ab und warten Sie bis die Arbeitswerkzeuge zum Stillstand
gekommen sind.

•

Vor Abnahme der Grasfangeinrichtung oder dem Verstellen der
Arbeitshöhe ist der Motor abzustellen und der Stillstand der
Arbeitswerkzeuge abzuwarten.

•

Abgenutzte oder beschädigte Messer satzweise erneuern. Beachten
Sie die Einbauhinweise. Aus Sicherheitsgründen nur Original­Ersatzteile verwenden.

•

Wartungs- und Reinigungsarbeiten am Vertikutierer sowie das
Abnehmen der Schutzeinrichtungen dürfen nur bei abgestelltem Motor
vorgenommen werden.

• Stellen Sie den Vertikutierer nicht in feuchten Räumen oder in der
Nähe von offenen Flammen ab.

•

Sollten Sie einmal auf ein Hindernis gefahren sein, lassen Sie den
Vertikutierer sicherheitshalber von einem Fachmann überprüfen
(siehe Werkstattverzeichnis).

• Wenn die Anschlussleitung während des Gebrauchs beschädigt
wird, muss sie sofort vom Netz getrennt werden. Leitung nicht
berühren bevor sie vom Netz getrennt ist.

Allgemeine Hinweise

•

Wegen körperlicher Gefährdung des Benutzers darf der Vertikutierer
nicht benutzt werden

- als Motorhacke

- zum Einebnen von Bodenerhebungen, wie Maulwurfhügeln.

•

Lassen Sie nie Kinder oder andere Personen, die mit der
Wirkungs-

weise der Maschine nicht vertraut sind, mit dem
Vertikutierer arbeiten. Jugendliche unter 16 Jahren dürfen das
Gerät nicht benutzen.

• Den Vertikutierer nur auf abgetrocknetem Rasen einsetzen.

• Arbeiten Sie nur bei Tageslicht oder mit entsprechender

künstlicher Beleuchtung.

Vor dem Vertikutieren

• Tragen Sie immer geeignete Arbeitskleidung; keine weite Kleidung
etc. die vom Schneidwerkzeug erfasst werden kann. Festes
Schuhwerk! Schützen Sie auch Ihre Beine (z. B. durch lange
Hosen) und Hände (Handschuhe).

• Bringen Sie den mitgelieferten Prallschutz bzw. Fangeinrichtung
an. Achten Sie auf festen Sitz. Die Benutzung ohne oder
beschädigter Schutzeinrichtungen ist verboten.

• Entfernen Sie vor dem Vertikutieren alle Fremdkörper wie Steine,
Holzstücke, Knochen o. ä. aus dem zu vertikutierenden Rasen.

• Kontrollieren Sie das Arbeitswerkzeug auf

a) festen Sitz der Befestigungsteile
b) Beschädigung oder starke Abnutzung

• Beim Austausch Einbauhinweise beachten.

• Die am Gerät außen installierte Leitung und das Anschlusskabel

auf Beschädigung und Alterung (Brüchigkeit) untersuchen. Nur in
einwandfreiem Zustand benutzen.

• Lassen Sie Reparaturen am Kabel nur vom Fachmann
durchführen.

• Überprüfen Sie die Grasfangeinrichtung häufiger auf
Verschleißerscheinungen.

• Vor dem Einstellen oder Säubern des Gerätes oder vor dem
Prüfen, ob die Anschlussleitung verschlungen oder verletzt ist, das
Gerät ausschalten und den Netzstecker ziehen.

Kabel

• Als Anschlussleitung dürfen nur Leitungen verwendet werden, die
nicht leichter sind als Gummischlauchleitungen HO 7 RN-F mit
einem Mindest-Querschnitt von 3 x 1,5 mm2.

•

Sie müssen spritzwassergeschützt sein.

• Benutzen Sie eine Fehlerstromschutzeinrichtung (RCD) mit einem
Fehlerstrom von nicht mehr als 30 mA.

•

Anschlusskabel an der Zugentlastung befestigen. Nicht an Kanten,
spitzen oder scharfen Gegenständen scheuern lassen. Kabel nicht
durch Türritze oder Fensterspalten quetschen. Schalteinrichtungen
dürfen nicht entfernt oder überbrückt werden (z. B. Anbinden des
Schalthebels am Führungsholm).

Beim Start

• Schalten Sie den Motor nur ein, wenn Ihre Füße in sicherem
Abstand von den Schneidwerkzeugen sind.

• Kippen Sie den Vertikutierer nicht, wenn Sie den Schalter
betätigen, wenn dies nicht unbedingt erforderlich ist. Falls doch,
kippen Sie den Vertikutierer so wenig wie möglich und immer so,
dass der Vertikutierer zwischen Ihnen und dem Messer bleibt.

9

Wartung

Wartung und Pflege

Vor allen Wartungs- und Reinigungsarbeiten Netz-stecker
ziehen

Das Gerät nach jeder Benutzung trocken reinigen (E).
Bitte beachten:

Die Lufteinlass-Schlitze des Elektromotors (B, 3) unbedingt
von Gras- und Moosrückständen reinigen!

Gerät nicht mit Wasser abspritzen. Das Gerät in einem
trockenen Raum lagern.

Wir empfehlen

Lassen Sie Ihr Gerät im Herbst von einer WOLF
Kundendienstwerkstatt überprüfen, dann ist es im Frühjahr
sofort einsatzbereit.

Montage

Untere Griffteile montieren (Abb. M1)

Sicherungsschraube (A) so von innen durch das
linke Seitenteil führen, dass die beiden Nasen in den
Aussparungen einrasten (1). Isolierstück (B) von außen
aufsetzen, die beiden Noppen müssen in den Bohrungen des
Seitenteiles einrasten (2). Griffteil (N) in dem Isolierstück (B)
positionieren. Isolierscheibe (C) so aufsetzen, dass die große
Öffnung nach außen zeigt. Anschließend Scheibe (D) in die
Öffnung der Isolierscheibe (C) drücken und Flügelmutter (H)
fest anziehen.
Montage des rechten Griffteiles in gleicher Reihenfolge.

Griffoberteil montieren (Abb. M2)

Schalter, Zugentlastung und Klammern befestigen (Abb. M3)

Schalterlasche (1) aufklappen und Schalter (J) am
Griffoberteil so positionieren, dass die beiden Noppen in
die Bohrungen (2) einrasten. Schalterlasche (1) zuklappen
und Kabelzugentlastung (K) einstecken. Schalter (J) und
Kabelzugentlastung (K) anschließend mit den beiden
Schrauben (L) befestigen. Schalterkabel (J2) mit den
Klammern (M) am Griffgestänge befestigen.

Schutzklappe befestigen (Abb. M4)

Schutzklappe (P) an der Abdeckhaube (1) anlegen.
Anschließend Aufnahmeschlitze (2) in die Befestigungslaschen
(3

) an der Abdeckhaube (1) eindrücken.

Betrieb

Einstellung der Arbeitstiefe (Abb. B)

Die Arbeitstiefe ist 3-fach einstellbar (3 mm, -3 mm,

-9 mm). Einstellarme (1) vom Seitenblech wegziehen
und in gewünschter Höhenposition (2) wieder einrasten
lassen (abwechselnd rechts und links jeweils nur um 1
Position verstellen). Die Einstellarme müssen immer auf
gleicher Höhenposition sein.

Betriebszeiten

Bitte regionale Vorschriften beachten.
Erfragen Sie die Betriebszeiten bei Ihrer örtlichen
Ordnungsbehörde.

Anschluss an die Steckdose

(Wechselstrom 230 Volt, 50 Hz)

Das Gerät kann an jede Steckdose angeschlossen werden,
die mit einer 16 Amp. Sicherung träge (oder LS-Schalter Typ
B) abgesichert ist.

Hinweis: Benutzen Sie eine Fehlerstromschutzeinrichtung
(RCD) mit einem Fehlerstrom von nicht mehr als 30 mA.

Kabel in die Zugentlastung montieren (Abb. A)

Bitte führen Sie das Kabel anhand der Grafik in die
Zugentlastung.

Vertikutieren (Abb. C)

1. Knopf (1) drücken und halten.

2. Hebel (2) anziehen, Knopf (1) loslassen.

3. Motor aus: Hebel (2) freigeben.

Achtung

Legen Sie das Kabel stets sicher auf Terrasse, Wege oder die
bereits bearbeitete Fläche.

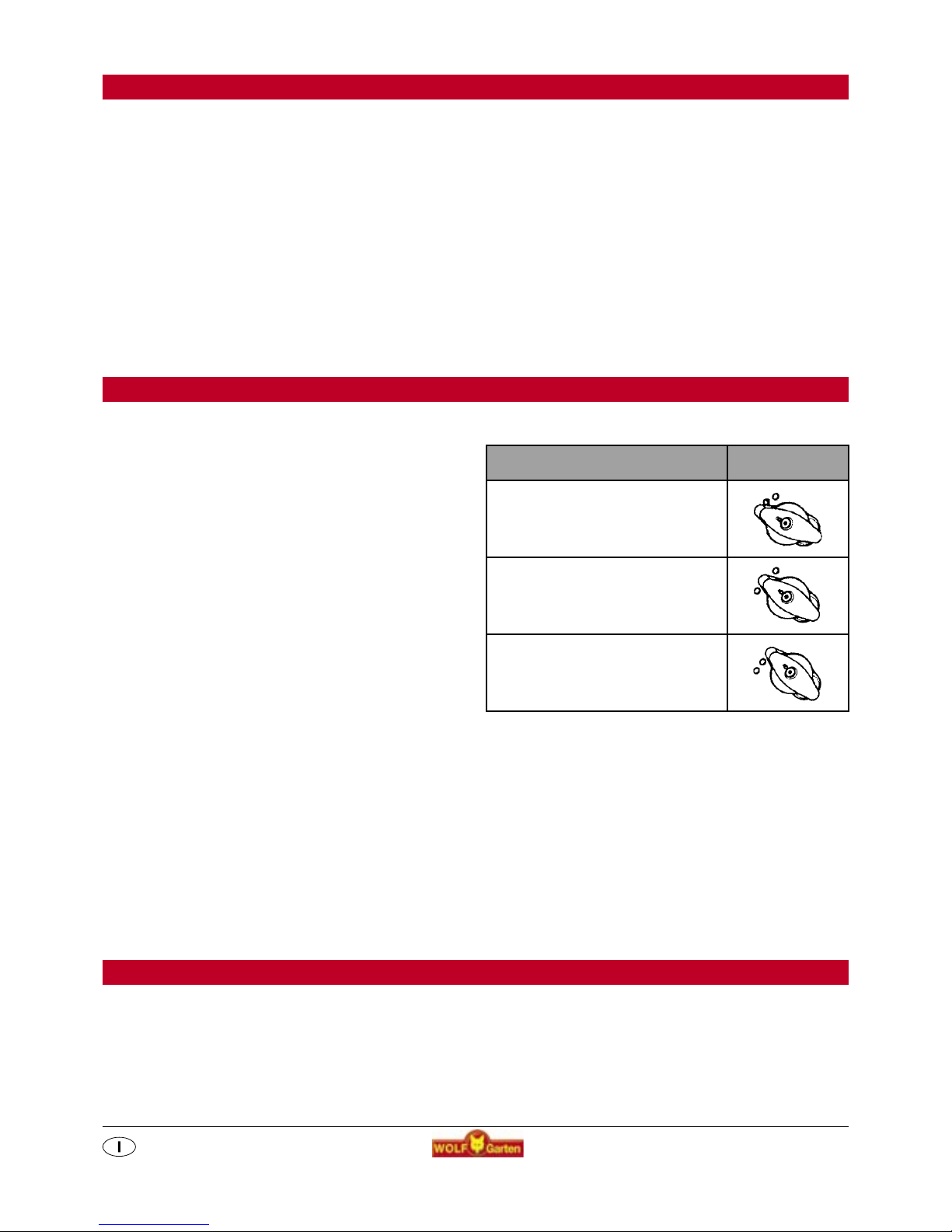

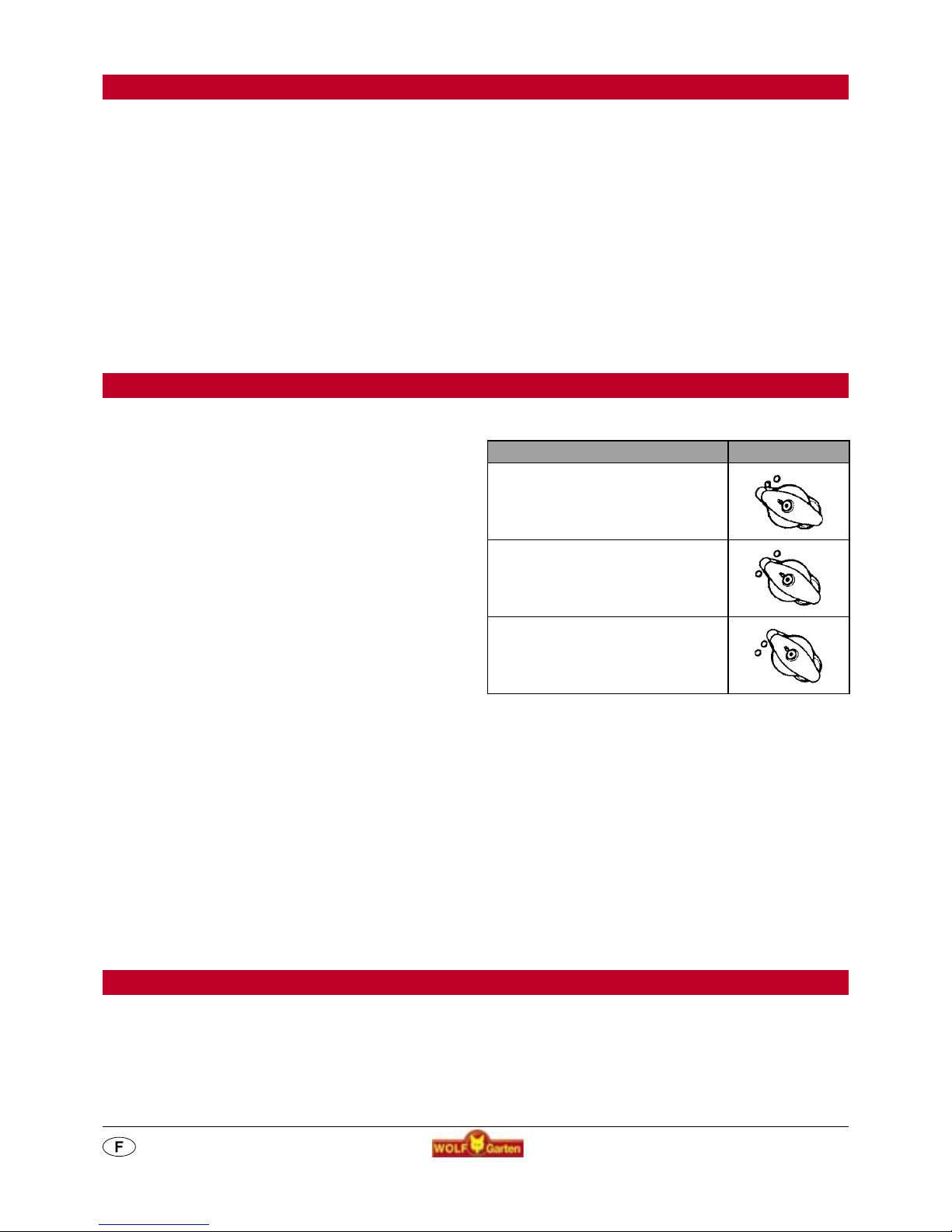

Arbeitstiefenempfehlung

Beschaffenheit des Rasens Arbeitsstellung

Transport / unebene Rasenfläche

3 mm

saubere Rasenfläche

-3 mm

bei Messerverschleiß

-9 mm

Fangsack* einhängen (Abb. D)

Schutzklappe (1) anheben. Fangsack (2) mit den Haken an
den beiden Bolzen** der Seitenteile einhängen.
(* TK 33 3615 060, Zubehör gegen Aufpreis, ** Bolzen
liegen dem Fangsack bei)
