Wolf Garten TRAC OHV 6 Instruction Manual

www.WOLF-Garten.com

TRAC OHV 6

TRAC OHV 7

Gebrauchsanweisung

Seiten 2-20, 81-86

Instruction manual

Pages 2-4, 21-35, 81-86

Mode d’emploi

Pages 2-4, 36-50, 81-86

Istruzione d’uso

Pagine 2-4, 51-65, 81-86

Gebruiksaanwijzing

Bladzijden 2-4, 66-86

- Beschreibung - Description - Description - Denominazione - Omschrijving -

Eléments de commande

1 Armaturenbrett 2 Gashebel 3 Zünd- Anlassschalter 4 Mähantrieb EIN/AUS 5 Parkbremshebel 6 Bremshebel 7 Auskupplungshebel (am Heckblech) 8 Lenkrad 9 Choke 10 Schnitthöheneinstellung 11 Gaspedal für Vorwärtsfahrt 12 Gaspedal für Rückwärtsfahrt

Bedienelemente

1 Cruscotto 2 Leva del gas 3 Interruttore di accensione - avviamento 4 Azionamento falciatura ON/OFF 5 Leva del freno di stazionamento 6 Leva del freno 7

Leva di disinnesto (sulla lamiera posteriore) 8 Volante 9 Starter 10 Regolazione dell‘altezza di taglio 11 Pedale del gas per la marcia in avanti 12 Pedale del gas per la retromarcia

Bedieningselementen

Elementi di comando

1 Tableau de bord 2 Accélérateur 3 Interrupteur d‘allumage/de démarrage 4 Entraînement de coupe MARCHE/ARRET 5 Levier de frein parking 6 Levier du frein 7 Levier de débrayage (à la tôle arrière) 8 Volant 9 Etrangleur 10 Réglage de la hauteur de coupe 11 Accélérateur pour marche avant 12 Accélérateur pour marche arrière

1 Instrumentenpaneel 2 Gashendel 3 Contact- startschakelaar 4 Maaibedrijf AAN/UIT 5 Parkeerremhendel 6 Remhendel 7 Uitkoppelingshendel (aan de hekplaat) 8 Stuurwiel 9Choke 10 Maaihoogteregeling 11 Gaspedaal voor vooruit rijden 12 Gaspedaal voor achteruit rijden

Control Elements

1 Instrument Panel 2 Gas Pedal 3 Ignition/Starting Switch 4 Mower Drive ON/OFF 5 Parking Brake Lever 6 Brake Lever 7 Clutch Lever (on the rear panel) 8 Steering Wheel 9Choke 10 Setting for Cutting Height 11 Gas Pedal for Forward Travel 12 Gas Pedal for Reverse Travel

- Wartung - Maintenance - Entretien - Manutenzione - De verzorging -

- Betrieb - Operation - Utilisation - Messa in opera - In werking stellen -

- Symbole - Symbols - Symboles - Simboli - Symbolen -

Diese Symbole finden Sie auf Ihrem Gerät sowie in dieser Gebrauchsanweisung. Prägen Sie sich deren Bedeutung ein, und die richtige Bedienung der Maschine wird wesentlich erleichtert. Deze symbolen vindt u op uw apparaat alsook in deze gebruiksaanwijzing. Onthoud goed de betekenis ervan, daardoor wordt de correcte bediening van de machine aanzienlijk vereenvoudigd. Ces symboles se trouvent sur votre appareil ainsi que dans l‘instruction de service. Mémorisez la signification de ces symboles et la commande correcte de la machine est considérablement facilitée. Questi simboli si trovano sull‘apparecchio e nelle presenti istruzioni per l‘uso. Imprimetevi bene nella mente il loro significato e sarà un gioco da ragazzi usare correttamente la macchina. These symbols can be found both on your equipment and in these Operating Instructions. Remembering their meaning will make it much easier to operate the machine.

Rückwärtsgang. Achteruitversnelling. Marche arrière. Retromarcia. Reverse Gear.

Leerlauf. Nullast. Marche à vide. Minimo (folle). Idle

Transportstellung. Transportstand. Position de transport. Posizione di trasporto. Transport Position.

Vorwärts. Voorwaarts. En avant. Avanti. Forward.

Schnell. Snel. Vite. Veloce.

Fast.

Langsam. Langzaam. Lentement. Lento. Slow.

Motor - Stop. Motor-Stop. Arrêt moteur. Arresto motore. Stop Engine.

Nicht rauchen. Niet roken. Ne pas fumer. Vietato fumare. No Smoking.

Choke. Choke. Etrangleur. Starter. Choke.

Motor-Start. Motor-Start. Marche moteur. Avviamento del motore. Start Engine.

Nicht anfassen! Niet aanraken! Ne pas toucher! Non toccare! Do Not Touch!

Bremsen zum Anhalten. Remmen om te stoppen. Freiner pour s‘arrêter.r fermarsi. Brake to a Stop.

Bremsenfreigabe. Remmenvrijgave. Libération des freins. Abilitazione freno. Release Brake.

Schnitthöhe. Maaihoogte. Hauteur de coupe. Altezza di taglio. Cutting Height.

Rückwärts. Achteruit. En arrière. Indietro. Reverse.

Vorwärts. Voorwaarts. En avant. Avanti. Forward.

Motor überprüfen. Motor controleren. Contrôler le moteur. Controllare il motore. Check Engine

Motor läuft. Motor loopt. Le moteur. marche. Motore in funzione. Engine Running.

Mähbetrieb EIN. Maaibedrijf AAN. Service de coupe. MARCHE. Falciatura ON. Mowing ON.

Feststellbremse. Blokkeerrem. Frein de blocage. Freno di stazio-

namento. Parking Brake

Warnung. Waarschuwing. Avertissement. Attenzione. Warning

Laufenden Traktor nie unbeaufsichtigt lassen! Lopende Trac nooit zonder toezicht laten! Ne jamais laisser le tracteur en marche sans surveillance! Non lasciare mai il Trac in moto da solo! Never leave the Trac unattended while it is running!

Mähbetrieb AUS. Maaibedrijf UIT. Service de coupe. ARRET. Falciatura OFF. Mowing OFF.

Umlaufende Messer. Circulerende messen. Lames rotatives Lame in funzione. Rotary Blades.

Konform zu den EG-Richtlinien für Maschinensicherheit. EG-Richtlijnen voor machineveiligheid. Directives CE pour la sécurité de machines. Direttive CE per la sicurezza delle macchine. EC-Directives for the Safety of Machinery.

Nicht in Hanglage mähen. Niet op hellingen maaien. Ne pas tondre en situation en flanc de coteau. Non falciare sui pendii. Do not mow on a slope.

Personen, insbesondere Kinder, und Haustiere vom laufenden Gerät fernhalten. Personen, in het bijzonder kinderen, en huisdieren uit de buurt van het lopende apparaat houden. Tenir le véhicule en marche à l‘abri de personnes, surtout d‘enfants, et aussi d‘animaux. Tenere lontano dall‘apparecchio le persone, specialmente i bambini e gli animali domestici. Keep people, especially children and pets away from the machine when it is running.

GeräuschEmissionswert. Geluidsemissiewaarde. Valeur d‘émission de bruits. Valore di immissioni acustiche. Noise Emission ating.

Keine Personen mitnehmen! Geen personen meenemen! Ne pas prendre des personnes avec soi! Non trasportare persone a bordo! Do not give people a ride!

Nicht betreten! Niet betreden! Ne pas entrer! Non salire a bordo! Do not step here!

Warnung! Vor Inbetriebnahme die Gebrauchsanweisung lesen!

Waarschuwing! Voor de inbedrijfstelling de gebruiksaanwijzing lezen! Avertissement! Lire les instructions de service avant la mise en service!

Attenzione! Leggere le istruzioni per l‘uso prima della messa in unzione!

Warning! Be sure to read the Instructions for Use fore starting it up.

Dritte aus dem Gefahrenbereich fernhalten! Houdt derden uit het gevaarsbereik! Mettre des tiers à l‘abri du domaine de danger! Tenere lontano terzi dalla zona di pericolo! Keep other people out of the danger zone!

Lesen Sie die Gebrauchsanweisung sorgfältig, und machen Sie sich mit den Bedienungselementen und dem richtigen Gebrauch des Gerätes vertraut. Der Benutzer ist verantwortlich für Unfälle mit anderen Personen oder deren Eigentum. Beachten Sie die Hinweise, Erläuterungen und Vorschriften.

Allgemeine Hinweise:

• Machen Sie sich mit den Bedienelementen vertraut und lernen Sie, wie man das Gerät schnell zum Stillstand bringt.

• Lesen, verstehen und befolgen Sie vor dem Starten alle Anweisungen in der Bedienungsanleitung und auf der Maschine.

• Der Benutzer ist verantwortlich für Unfälle mit anderen Personen oder deren Eigentum.

• Lassen Sie nur Erwachsene, die die Bedienungsanleitung kennen, mit dem Gerät arbeiten.

• Fahren Sie nie barfuß auf der Maschine. Tragen Sie stets festes Schuhwerk, bevorzugt mit stahlverstärkter Spitze.

• Tragen Sie keine lose fallende Kleidung, die sich in den beweglichen Teilen verfangen könnte.

• Änderungen am Trac und missbräuchliche Verwendungen sind verboten.

• Lassen Sie nie Kinder oder andere Personen, die die Gebrauchsanweisung nicht kennen, den Trac benutzen.

• Jugendliche unter 16 Jahren dürfen den Trac nicht benutzen.

• Mähen Sie nie, wenn Personen, besonders Kinder, oder Tiere in der Nähe sind.

• Lassen Sie keine Personen mitfahren.

Optimale Rasenpflege mit Produkten von WOLF-Garten

Sicherheitshinweise

Unser Know-how für Ihren Traumrasen

Herzlichen Glückwunsch zum Kauf Ihres WOLF Rasenmähers! Damit haben Sie sich für ein Gerät auf dem neuesten Stand der Technik entschieden, das Ihnen eine perfekte Rasenpflege ermöglicht. Damit Sie viel Freude an Ihrem Rasen haben, verraten wir Ihnen hier einige Tipps zur Neugestaltung, Renovierung und Pflege. Auf das Saatgut kommt es an! Die Basis für einen schönen Rasen bildet das hochwertige Saatgut. Für die Rasenneuanlage empfehlen wir Ihnen zwei exzellente Produkte:

WOLF Rasen-Samen >>Supra<<

Diese hochwertige Mischung spezieller Rasensamen zeichnet sich durch extreme Dichtewüchsigkeit aus, dadurch haben Moos und Unkraut keine Chance. Der weitere Vorteil von >>Supra<<

- Rasen: Er wächst im Schatten so gut wie in sonnigen Lagen.

WOLF Rasen-Samen >>Loretta<<

>>Loretta<< - Rasen ist äußerst belastbar und widerstandsfähig, er eignet sich besonders für stark strapazierte Flächen. Schnelle Keimung und Regenerationsfähigkeit garantieren für einen schon nach kurzer Zeit dichten und anspruchslosen Rasen.

Neuer Rasen ohne Umgraben

Sie sind mit Ihrem bestehenden Rasen nicht zufrieden, haben aber keine Lust zu einer kompletten Neuanlage? - Kein Problem, wir verraten Ihnen gern, wie Sie Ihre vorhandene Rasenfläche auch ohne Umgraben in kurzer Zeit und mit wenig Aufwand in einen absoluten Traumrasen verwandeln können.

Das Rasenerneuerungssystem >>Novaplant®<< verhilft Ihnen einfach und schnell zu einem schönen, dichten und strapazierfähigen Rasen, um den Sie alle beneiden werden. Alles was Sie dafür brauchen, sind ein Rasenmäher, ein Vertikutierer und WOLF Novaplant

>>Supra<< (enthält neben

speziellem Starter-Dünger die hochwertige Rasen-Mischung >>Supra<<) oder WOLF Novaplant

>>Loretta<< (enthält

neben speziellem Starter Dünger die hochwertige RasenMischung >>Loretta<<). Nach 5 kinderleichten Arbeitsschritten und in nur 6 Wochen haben

Sie Ihren alten Rasen mit diesem

einzigartigen Rasenerneuerungssystem in einen Traumrasen verwandelt.

Die perfekte Rasenpflege

Wie Ihr Traumrasen lange schön bleibt, verrät Ihnen der folgende Leitfaden für die Rasenpflege

Mähen:

Wichtig für die Dichte und Belastbarkeit des Rasens. Wir empfehlen regelmäßiges Mähen 1 x pro Woche immer in der gleichen Schnitthöhe: nicht tiefer als 3,4 cm, nicht höher als 5 cm, im Schatten sind 5,0 cm ideal. Ist der Aufwuchs z. B. im Frühjahr oder nach dem Urlaub höher als 8 cm, ist schrittweises Abschneiden notwendig.

Düngen:

Gibt dem Rasen die erforderlichen Nährstoffe, hält ihn gesund und widerstandsfähig. Wir empfehlen 4 x Düngen pro Saison mit einem speziellen Rasendünger (bitte kein Blaukorn!):

März: WOLF Starterdünger für neuen Rasen Mai: WOLF Rasendünger >>Super<< Juli: WOLF Rasendünger >>Super<< September: WOLF Vital NK plus

Beregnen:

Absolut notwendig bei Trockenheit. Dann empfehlen wir 1 bis 2-mal wurzeltiefes Beregnen pro Woche. Dabei soll das Wasser ca. 10 cm tief in die Erde eindringen (10 - 15 Liter/m

). Höherer

Wasserbedarf unter Bäumen.

Vertikutieren:

Wichtig für das Entfernen von Rasenfilz und abgestorbenen Pflanzenteilen. Mindestens 1 x pro Jahr im zeitigen Frühjahr (April/Mai). Anschließend das Vertikutiergut vom Rasen komplett abräumen.

Unkrautbekämpfung: Beseitigt unerwünschte Unkräuter aus dem Rasen. Bei Bedarf mit WOLF Unkrautvernichter plus Rasendünger. Bester Zeitraum: Mitte Mai bis Anfang September

Moosbekämpfung:

Beseitigt Moos aus dem Rasen. Bei Bedarf mit WOLF Moosvernichter und Rasendünger Bester Zeitraum: Frühjahr und Herbst (Gebrauchsanweisung beachten) Bei starkem Moosbesatz: Moos herausvertikutieren und nachsäen.

Laub: Entzieht dem Rasen Licht, fördert Krankheiten - Muss so rasch wie möglich vom Rasen entfernt werden! Gerade im Schatten ist die richtige und ständige Pflege des Rasens überlebenswichtig. Der ständige Lichtmangel schwächt die Gräser, Blatt- und Wurzelwachstum lassen nach, und Krankheiten können sich schnell ausbreiten. >>SUPRA<< ist der derzeit beste Rasen für schattige Bereiche. Natürlich wächst er auch sehr gut an sonnigen Standorten.

Wir wünschen Ihnen viel Freude an Ihrem schönen Rasen!

Ihre WOLF Rasenexperten

• Jeder Benutzer sollte sich bemühen, fachkundige und praktische Unterweisung zu bekommen. Schwerpunkte dieser Unterweisung sollten sein:

- Einsicht zu erlangen für Sorgfalt und Konzentration während der Arbeit mit Maschinen mit Fahrersitz

- dass bei einer Maschine mit Fahrersitz, die auf einem Hang abgleitet, eine Kontrolle nicht durch Betätigung der Bremse erreicht wird.

• Die wesentlichen Gründe für unkontrolliertes Fahrverhalten sind:

- ungenügende Haftung der Räder

- zu schnelles Fahren

- unangepasstes Bremsen

- mangelnde Wartung der Bremse und des Fahrpedals

- der Trac ist für diese Anwendung nicht geeignet

- mangelnde Kenntnisse über Bodenverhältnisse, insbesondere an Hängen

Vorbereitende Maßnahmen

• Vor dem Mähen sicherstellen, dass sich keine anderen Leute in der Arbeitszone aufhalten. Maschine anhalten, wenn jemand die Arbeitszone

betritt.

• Entfernen Sie vor dem Mähen alle Fremdkörper wie Steine, Holzstücke, etc. aus dem zu mähenden Rasen.

• WARNUNG! Benzin ist hochgradig entflammbar.

- Bewahren Sie den Kraftstoff nur in dafür zugelassenen Behältern auf.

- Nur im Freien tanken.

- Nicht rauchen, kein offenes Feuer.

- Vor dem Starten des Motors Kraftstoff (Normalbenzin) einfüllen.

- Tankdeckel immer fest verschließen.

- Während der Motor läuft oder bei heißer Maschine darf nicht nachgetankt werden oder der Tankdeckel geöffnet werden.

- Falls Benzin übergelaufen ist, darf kein Versuch unternommen werden den Motor zu starten. Statt dessen ist die Maschine von der

benzinverschmutzten Fläche zu entfernen. Jeglicher Zündversuch ist zu vermeiden bis sich die Benzindämpfe verflüchtigt haben.

- Aus Sicherheitsgründen ist der Tankverschluss bei Beschädigung auszutauschen.

- Tankfüllstand vor jedem Gebrauch prüfen. Dehnungsraum lassen, denn die Wärme des Motors und/oder Sonnenbestrahlung bewirken eine

Dehnung des Treibstoffs und Überlaufen des Tanks.

• Beim Handhaben von Batteriesäure besonders vorsichtig sein. Säure verursacht beim Kontakt mit der Haut schwere Verbrennungen. Kontakt mit

den Augen kann zum Erblinden führen.

• Beim Batterieservice besonders vorsichtig sein. In der Batterie entsteht explosives Gas. Die Batterie nicht oder in der Nähe von Funken- oder

Flammquellen warten (nicht Rauchen). Die Batterie kann dadurch explodieren und schwere Verletzungen verursachen.

• Achten Sie darauf, dass der Sitz des Trac immer richtig eingerastet und verschraubt ist.

• Kontrollieren Sie den Trac auf festen Sitz der Befestigungsteile.

• Beim Austausch des Schneidwerkzeuges – Einbauhinweise beachten und nur Original - Ersatzteile verwenden.

• Prüfen Sie die Grasfangeinrichtung regelmäßig auf Verschleiß oder Verlust der Funktionsfähigkeit.

• Prüfen Sie vor dem Mähen alle Befestigungsteile der Grasfangeinrichtung.

• Ersetzen Sie defekte Schalldämpfer.

• Geräte mit Viertaktmotor müssen vor erster Inbetriebnahme mit Motoröl versehen werden.

• Vor jedem Mähen Ölstand kontrollieren.

Handhabung

• Der Verbrennungsmotor darf nicht in geschlossenen Räumen laufen, in denen sich gefährliches Kohlenmonoxid sammeln kann.

• Mähen Sie nur bei Tageslicht oder bei guter künstlicher Beleuchtung.

• Achten Sie auf Autoverkehr, wenn Sie Straßen überqueren oder wenn Sie in Straßennähe arbeiten.

• Beim Arbeiten in der Nähe von Straßen den Straßenverkehr berücksichtigen.

• Die Benutzung des Gerätes auf öffentlichen Straßen ist verboten.

• Benutzen Sie niemals Maschinen mit beschädigten oder nicht angebauten Schutzeinrichtungen.

• Möglichst nicht im Rückwärtsgang mähen. Vor dem Mähen und während des Mähens im Rückwärtsgang nach unten und nach hinten schauen.

• Die Auswurfrichtung nicht vergessen und sie nicht auf Personen richten.

• Trac nicht ohne die komplette Grasfangeinrichtung oder den Prallschutz benutzen.

• Vor Kehrtwendungen Geschwindigkeit reduzieren.

• Die laufende Maschine nicht unbeaufsichtigt lassen. Die Messer immer abstellen, Parkbremse feststellen, Motor abschalten und Sc

hlüssel vor dem

Absteigen abziehen.

• Messer abstellen wenn Sie nicht mähen.

• Vor dem Abnehmen der Grasfangeinrichtung oder vor dem Beseitigen von Verstopfungen am Auswurf den Motor abstellen.

• Maschine nach Alkohol- oder Arzneimittelkonsum nicht benutzen.

• Beim Mähen um feststehende Objekte vorsichtig vorgehen, damit die Messer nicht anstoßen. Nicht absichtlich über Fremdkörper fahren.

• Beim Verladen oder Abladen der Maschine auf/von einem LKW oder Anhänger besonders vorsichtig vorgehen.

• Beim Ziehen von Lasten vorsichtig vorgehen.

- Nur die zugelassenen Deichselanhängepunkte verwenden.

- Lasten auf ein Gewicht beschränken, dass Sie sicher kontrollieren können. Zulässige Anhängelast nicht überschreiten.

- Nicht plötzlich umkehren. Beim Rückwärtsfahren vorsichtig vorgehen.

- Gegengewicht, Radgewichte oder Reifenketten benutzen, wenn dieses in den Anweisungen für Benutzung von Zubehör vorgeschrieben ist.

- Suchen Sie für das Starten des Motors eine ebene Stelle.

• Motor oder Auspuff nicht während oder kurz nach dem Betreiben berühren:

- Heiße Teile können zu Verbrennungen führen oder schreckhafte Bewegungen provozieren, die Verletzungen zur Folge haben können.

- Motorölwechsel stets bei leerem, geschlossenem Tank und warmen Motor durchführen.

• Halten Sie das Schneidwerkzeug an, bevor Sie andere Flächen als Grasflächen überqueren.

• Achten Sie beim Gebrauch von Anbaugeräten darauf, dass Gras nicht in Richtung auf Dritte ausgeworfen wird und dass sich während des Mähens

keine Personen in ihrer Nähe befinden.

• Stellen Sie das Messer und den Motor ab bevor Sie nachtanken.

• Bevor Sie den Trac verlassen:

- schalten Sie den Antrieb aus

- legen Sie den Leerlauf ein

- stellen Sie den Motor und Messer ab

- ziehen Sie den Schaltschlüssel ab

Sicherheitshinweise

Motoröl einfüllen (Abb. B1)

Achtung Kurbelgehäuse nur mit Öl SAE 30 oder SAE 15W30 füllen. Nicht überfüllen, dadurch wird der Motor ernsthaft beschädigt. Bevor Sie den Motor starten, lesen Sie zunächst sorgfaltig die mitgelieferte Bedienungsanleitung für den Motor.

Kraftstoff einfüllen (Abb. B2)

Benützen Sie bleifreies Normalbenzin. Der empfohlene niedrigste Oktanwert liegt bei 95. Wenn der Motor mit einem niedrigeren Wert als 95 betrieben wird, kann es zu sogenannten Klopferscheinungen kommen. Dadurch erhöht sich die Motortemperatur und es können Motorausfälle auftreten.

Wiederauffüllung von Kraftstoff

Warnung Sicherstellen, dass bei der Auffüllung für gute Belüftung gesorgt ist.

1. Motor anhalten und abkühlen lassen.

2. Tankdeckel vorsichtig abnehmen, damit ein eventuell vorhandener Überdruck entweichen kann.

3. Tankdeckel nach dem Auffüllen wieder fest zuschrauben.

4. Bereich um den Tankdeckel abwischen. Kraftstofftank regelmäßig reinigen. Verschmutzungen im Tank können zu Betriebsproblemen führen.

• Stellen Sie den Motor ab und ziehen Sie den Schaltschlüssel und Zündkerzenstecker ab:

- bevor Sie Blockierungen lösen oder eine Verstopfung im Auswurfkanal beseitigen

- bevor Sie die Maschine überprüfen, reinigen oder an ihr arbeiten

• Wenn ein Fremdkörper getroffen wurde, suchen Sie nach Beschädigungen an der Maschine und lassen Sie die erforderlichen Reparaturen

durchführen

• Falls die Maschine anfängt, ungewöhnlich stark zu vibrieren, ist eine sofortige Prüfung erforderlich.

• Wenn der Bediener nicht auf die Anwesenheit von Kindern achtet, kann es zu tragischen Unglücksfällen kommen. Für Kinder wirken ein

Rasenmäher und das Mähen anziehend. Sie dürfen auf keinen Fall annehmen, dass Kinder da bleiben, wo Sie sie zuletzt gesehen haben.

• Kinder aus der Arbeitszone fernhalten. Ein anderer Erwachsener muss die Kinder beaufsichtigen.

• Wachsam bleiben und die Maschine abstellen, wenn Kinder die Arbeitszone betreten.

• Vor dem Rückwärtsfahren und während des Rückwärtsfahren nach hinten und nach unten blicken, so dass Sie kleine Kinder sehen können.

• Kinder nie mitfahren lassen. Sie können herunterfallen und schwer verletzt werden oder den sicheren Betrieb der Maschine behindern.

• Brandgefahren reduzieren. Den Motor von Gras, Blättern oder anderen Ansammlungen fernhalten. Übergeflossenes Öl und Benzin wegwischen.

Vor dem Wegstellen den Motor abkühlen lassen.

• Bei laufendem Motor keine Einstellungen und Reparaturen vornehmen.

• Die Bestandteile der Grasfangeinrichtung nutzen sich ab, werden beschädigt und verschlechtern sich, das kann zum Freilegen von beweglichen

Teilen und Wegschleudern von Gegenständen führen. Prüfen Sie die Bestandteile regelmäßig und ersetzen diese bei Bedarf durch empfohlene Originalteile.

• Die Mäherklingen sind scharf und verursachen Schnittwunden. Wickeln Sie diese vor Wartung oder Reparaturen ein und arbeiten Sie mit

Handschuhen. Beim Service besonders vorsichtig sein.

• Die Funktionstüchtigkeit der Bremsen oft prüfen. Bei Bedarf einstellen und warten.

Fahren auf Hängen

Hänge sind ein großer Risikofaktor. Sie verursachen Verlust der Kontrolle und Umkippen, was zu schweren Verletzungen und Tod führen kann. Alle Hänge machen besondere Vorsicht erforderlich. Wenn Sie nicht rückwärts einen Hang hinauf fahren können oder sich dabei nicht sicher fühlen, mähen Sie den Hang nicht.

So sollten Sie sich verhalten:

• Hänge auf- und abwärts mähen, aber nicht quer.

• Entfernen Sie Steine, Stämme, usw.

• Halten Sie nach Löchern, Fahrrinnen oder Höckern Ausschau. Auf unebenem Gelände kann die Maschine umkippen. Hohes Gras kann Hindernisse

verbergen.

• Fahren Sie langsam. Wählen Sie einen langsamen Gang, so dass Sie nicht zum Gangwechseln auf dem Hang halten müssen.

• Mit Grasfangeinrichtungen und anderen Zusatzgeräten besonders vorsichtig umgehen. Sie können die Standfestigkeit der Maschine verändern.

• Auf Hängen Bewegungen immer nur langsam und allmählich durchführen. Keine plötzlichen Geschwindigkeits- oder Richtungsänderungen

vornehmen.

• Starten und Anhalten auf Hängen muss vermieden werden. Verliert ein Reifen Zugkraft, Mähwerk abstellen und langsam gerade den Hügel

hinunterfahren.

So sollten Sie sich nicht verhalten

• Außer, wenn es wirklich notwendig ist, dürfen Sie auf Hügeln nicht wenden. Wenn möglich, Wendungen immer langsam und allmählich beim

Abwärtsfahren durchführen.

• Nicht in der Nähe von Klippen, Gräben und Ufern arbeiten. Wenn ein Rad über den Abhang gerät oder wenn eine Kante einbricht, kann der Trac

plötzlich umfallen.

• Kein nasses Gras mähen. Die verminderte Radhaftung kann zum Rutschen führen.

• Die Maschine nicht durch Abstützen mit dem Fuß auf dem Boden stabilisieren. An steilen Hängen die Grasfangeinrichtung nicht benutzen.

• Kinder dürfen die Maschine nie bedienen.

• Besondere Vorsicht ist geboten, wenn Sie sich nicht einsehbaren Ecken, Büschen, Bäumen oder anderen Gegenständen nähern, die die Sicht

verstellen.

• Muttern und Bolzen, vor allem die Befestigungsbolzen für Messer, immer gut festziehen, die Ausrüstung muss in bestem Zustand sein. Keine

Eingriffe an Sicherheitsvorrichtungen vornehmen, ihr gutes Funktionieren muss regelmäßig geprüft werden.

• Die Einstellung des Motorreglers nicht ändern, den Motor nicht überdrehen.

Sicherheitshinweise

Bitte regionale Vorschriften beachten.

Erfragen Sie die Betriebszeiten bei Ihrer örtlichen Ordnungsbehörde.

Betriebszeiten

Betrieb

Zum Betanken einen vorschriftgemäßen Benzinbehälter sowie einen Trichter benutzen. Die max. Füllmenge des Kraftstoffbehälters beträgt ca. 7,0 l.

Gefahr Besondere Vorsicht beim Umgang mit Kraftstoffen walten lassen. Sie sind leicht entflammbar, entwickeln Gase und sind explosiv. Motor vor Betanken abkühlen lassen und nicht rauchen! Treibstoff nur in vorgeschriebenen Behältern lagern!

Eine Liste der empfohlenen Kraftstoffe und Öle finden Sie in der Bedienungsanleitung für den Motor.

Schalter Mähantrieb (Abb. B3)

Der Schalter dient zum Ein- und Ausstellen des Mähantriebes. Um den Mähantrieb zu betätigen, muss der Schalter in die Stellung ON gekippt werden.

Warnsignal voller Korb

Ihr Trac verfügt über ein Warnsystem zur Vermeidung einer Tunnelverstopfung. Wenn der Korb voll ist, ertönt ein Signal. Schalten Sie das Mähwerk aus und entleeren Sie den Korb.

Sitzverstellung (Abb. B4)

So wird der Sitz verstellt:

1. Befestigungsschraube unter der Sitzplatte lösen.

2. Sitz nach vorne oder hinten in die gewünschte Position verschieben.

3. Schraube wieder fest anziehen.

Motor Starten

Gefahr Motor nie in geschlossenen oder nicht ausreichend belüfteten Räumen laufen lassen, VERGIFTUNGSGEFAHR!

So wird der Motor gestartet:

1. Den Benzinhahn öffnen. Der Griff sollte gemäß (Abb. B5) nach unten zeigen.

2. Nehmen Sie eine bequeme Sitzposition ein. Der Sicherheitsschalter hat Kontakt.

3. Treten Sie das Bremspedal ganz durch und halten Sie es gedrückt (Abb. B6). 1 - Vorwärts, 2 - Rückwärts (Abb. B7).

4. Stellen Sie den Gasverstellhebel auf die Position Choke (Abb. B8).

5. Stellen Sie den Schalter Mähantrieb auf OFF (Abb. B3).

6. Drehen Sie den Zündschlüssel in Richtung START (Abb. B9), und geben Sie den Schlüssel frei, sobald der Motor gestartet ist. Nicht länger als 15 Sekunden (pro Minute) ununterbrochen starten, da der Anlasser sonst überhitzt. In diesem Fall den Anlasser zwei Minuten abkühlen lassen.

7. Nach dem Motorstart den Gasverstellhebel auf Position Hase stellen. (Abb. B8).

Gefahr Bevor Sie den Motor starten, seien Sie sicher, dass das Bremspedal durchgetreten ist, der Mähwerkschalter in OFFStellung ist, die Grasfangeinrichtung montiert ist.

Gefahr Motor in geschlossenen oder in schlecht gelüfteten Räumen nicht laufen lassen. Auspuffgase enthalten Kohlenmonoxyd! Hände, Füße und Kleidung vom Motor fernhalten.

Wichtig Stellen Sie den Gashebel auf Leerlauf, bevor Sie den Motor ausstellen. Das verhindert Fehlzündungen und schont den Motor.

Warnung Stellen Sie das Mähwerk in die höchste Position, wenn Sie den Rasen verlassen. Es könnten sonst bei der Transportfahrt die Messer beschädigt werden.

Fahren des Trac

Der Trac verfügt über ein hydrostatisches Getriebe. Dies bedeutet, dass die Geschwindigkeit beim Vorwärts- und Rückwärtsfahren über die Pedale geregelt werden kann (Abb. B7). Je mehr die Pedale heruntergedrückt werden, desto schneller fährt der Trac.

Hinweis Wenn der Trac geschoben werden soll, muss der Auskupplungshebel am Heck ausgezogen werden (Seite 2 Pkt. 7). Nach dem Vorgang muss der Hebel wieder eingeschoben werden.

Bremsen (Abb. B6)

Die Bremse wirkt bei voll durchgetretenem Fußpedal. Dann sollten Sie den Gashebel in Leerlaufstellung bringen (Abb. B8).

Mit dem Rasthebel können Sie die Parkbremse festsetzen (Abb. B6, Pos. 2).

Rückwärtsgang (Abb. B7)

Vorsicht! Gerät voll zum Stehen bringen, bevor Sie von Vorwärts- auf Rückwärtsfahren schalten. Das Gaspedal für die Rückwärtsfahrt langsam heruntertreten (Abb. B7, Pos.2).

Warnung

Bei Rückwärtsfahrt immer nach hinten schauen! Das Mähwerk muss ausgeschaltet sein!

Betrieb

Rasenmähen

Wichtig Reinigen Sie die zu mähende Fläche erst von herumliegenden Gegenständen wie Spielzeug, Drähten, Zweigen, Steinen, usw. Keine weite Kleidung tragen, da sich diese in den sich bewegenden Teilen verfangen könnte. Tragen Sie immer festes Schuhwerk. Kinder und Tiere während des Mähens fernhalten. Hände und Füße vom Mähwerk entfernt halten. Nie jemanden mitfahren

lassen. Versichern Sie sich, dass der Schalter für das Mähwerk in AUS-Stellung ist, bevor Sie den Motor starten (Abb.B3).

Zustand der Mähmesser

Überprüfen Sie öfter den Zustand der Messer. Unscharfe Messer ergeben ein schlechtes Mähbild. Die Messer müssen dann geschärft oder ausgetauscht werden.

Schnitthöheneinstellung (Abb. B10).

Der Verstellhebel befindet sich im rechten Kotflügel. Die niedrigste Zahl entspricht der tiefsten Schnitthöhe.

Stützräder

Der Trac ist mit 4 Stützrädern ausgerüstet. Die Stützräder dienen dazu, dass Mähwerk vor einer Unebenheit zu schützen. Die Stützräder müssen immer in der unteren Position angebracht sein.

Wichtig Bevor Sie mit dem Mähen beginnen, achten Sie auf den richtigen Sitz der Grasfangeinrichtung.

Fahren und Mähen

Gehen Sie wie folgt vor:

1. Starten Sie den Motor und fahren Sie zu der zu mähenden Fläche.

2. Wenn Sie auf dem Rasen angekommen sind, schalten Sie das Mähwerk mit dem Schalter (Abb. B3) ein.

3. Zum Erreichen der gewünschten Geschwindigkeit das Gaspedal für die Vorwärtsfahrt langsam heruntertreten.

Wichtig

Bevor Sie das Mähwerk einschalten, den Gashebel auf die mittlere Drehzahl einstellen, um abrupte Schläge auf den Riemenantrieb zu vermeiden.

Arbeitsgeschwindigkeit

Die kleinste Geschwindigkeit kommt beim Mähen am Hang und von hohem, feuchtem Gras zum Einsatz. Je kürzer das Gras, desto höher kann die Geschwindigkeit sein. Bei Transportfahrten (nicht beim Mähen) für größte Geschwindigkeit das Gaspedal für die Vorwärtsfahrt heruntertreten.

Immer: Bei Hindernissen sofort Messer abstellen und den Mähwerk in die höchste Stellung bringen.

Achtung

Wenn das Mähwerk auf einen festen Gegenstand stößt, sofort Messer abstellen und den Mäher in die höchste Stellung bringen. Das Mähwerk auf Beschädigungen überprüfen.

Wichtig

Sobald eines der Mähmesser auf einen harten Gegenstand trifft (z. B. Stein), brechen die Scherstifte im vorgesehenen Bereich. Stoppen Sie sofort den Motor! Überprüfen Sie den Zustand der Messer! Ersetzen Sie gebrochene Scherstifte durch Originalteile. Für das Einsetzen der Scherstifte siehe (Abb. W3). Abschließend versichern Sie sich, dass alle Befestigungsteile der Messer fest verschraubt sind.

Ratschläge fürs Mähen

1. Wir empfehlen, entweder in Längs- oder Querrichtung zu mähen und dabei leicht den Schnitt zu überlappen, damit kein ungeschnittener Streifen bleibt.

2. Die Fahrgeschwindigkeit beim Mähen entsprechend der Höhe und Dichte des Rasens anpassen.

Regel: Je mehr Gras zu schneiden ist, um so langsamer sollte die Fahrgeschwindigkeit sein.

Mähen an Hängen

Alle abschüssigen Gelände bedürfen besonderer Vorsicht. Nicht mähen, wenn die Neigung höher als 10° (17%) ist. Hänge immer hangaufwärts und hangabwärts, nie aber quer zum Hang mähen. Vermeiden Sie plötzliche Richtungswechsel. Entfernen Sie vorher Steine, Äste, Sandhaufen, usw.

Warnung Beim Fahren hangabwärts immer eine niedrige Geschwindigkeit wählen! Wenn Sie das Gerät abstellen müssen, das Bremspedal voll durchtreten und mit dem Parkbremshebel sichern (Abb. B6, Pos.2).

Entleeren der Grasfangeinrichtung

Teleskopstange hochziehen und nach vorne drücken, nach der Entleerung Teleskopstange zurückführen.

Warnsignal voller Korb

Ein Sensor gibt ein Signal ab, sobald der Fangkorb gefüllt ist. Stellen Sie das Mähwerk aus und fahren Sie zum Entleerungsplatz. Zum Entleeren des Korbes ziehen Sie die Teleskopstange heraus und kippen Sie nach vorne. Wenn der Fangkorb leer ist, können Sie das Mähwerk wieder einschalten.

Betrieb

Achtung

Wenn die Löcher der Grasfangeinrichtung voller Gras und schmutzig sind, die ganze Box mit Wasser reinigen und trocknen lassen.

2. Von Zeit zu Zeit das Umfeld des Sensors reinigen, besonders im unteren Bereich.

Auswurftunnelreinigung

1. Die Grasfangeinrichtung vom Trac abnehmen.

2. Das Tunnelinnere in seiner ganzen Länge bis zum Mähwerk vom Gras reinigen.

3. Die Grasfangeinrichtung wieder einhängen.

Scheinwerfer

Die Funktion der Scheinwerfer ist im Schlüsselstart integriert (Abb. B9).

Sicherheitseinrichtungen

Der Motor lässt sich nicht starten, wenn:

1. der Sitz nicht durch das Gewicht des Fahrers belastet ist.

2. das Bremspedal nicht voll eingedrückt ist (Abb. B6).

3. der Schneidschalter sich in Stellung ON befindet (Abb. B3).

4. die Grasfangeinrichtung nicht eingehangen ist.

Nach dem Mähen

Bringen Sie das Schneidwerkzeug in seine höchste Position und stellen Sie den Mähschalter auf OFF. Stellen Sie die Zündung ab, treten Sie das Bremspedal voll durch und sichern Sie es mit dem Parkbremshebel. Schließen Sie den Benzinhahn.

Wichtig Ziehen Sie den Zündschlüssel immer ab, bevor Sie den Trac verlassen. Bei längerer Nichtbenutzung sollten die Batteriekabel abgeklemmt werden.

Reinigung

Warnung

Vor allen Reinigungs- oder Reparaturarbeiten den Zündschlüssel abziehen. Tragen Sie immer festes Schuhwerk und Arbeitshandschuhe. Warnung vor auspritzendem Kraftstoff, Öl oder anderer giftiger Substanzen. Nach jedem Mähen den Auswurftunnel und die Grasfangeinrichtung von Schmutz und Gras befreien.

Reinigen des Trac

Gehen Sie wie folgt vor:

1. Spritzen Sie den Trac nicht mit dem Hochdruckreiniger ab. Bem.: Benutzen Sie zum Reinigen des Mähwerks die Wasseran schlüsse.

2. Reinigen Sie den Auswurftunnel und das Mäher/Messer von unten (Abb. B11).

3. Bauen Sie die Grasfangeinrichtung ab und säubern Sie sie von innen. Trocken lassen.

4. Reinigen Sie die Kunststoffteile des Trac mit einem Schwamm und Seifenwasser.

Wichtig Nicht direkt mit Wasser auf das Armaturenbrett, die Schalter oder auf andere elektrische Einrichtungen kommen.

Vorsicht Den Motor nie mit Hochdruckreiniger oder agressiven Reinigungsmitteln säubern!

Motorwartung

Befolgen Sie die Serviceanweisungen in der Motor-Bedienungsanleitung. Motorölwechsel Das Motoröl muss nach den ersten 5 Betriebsstunden gewechselt werden (siehe Wartungstabelle).

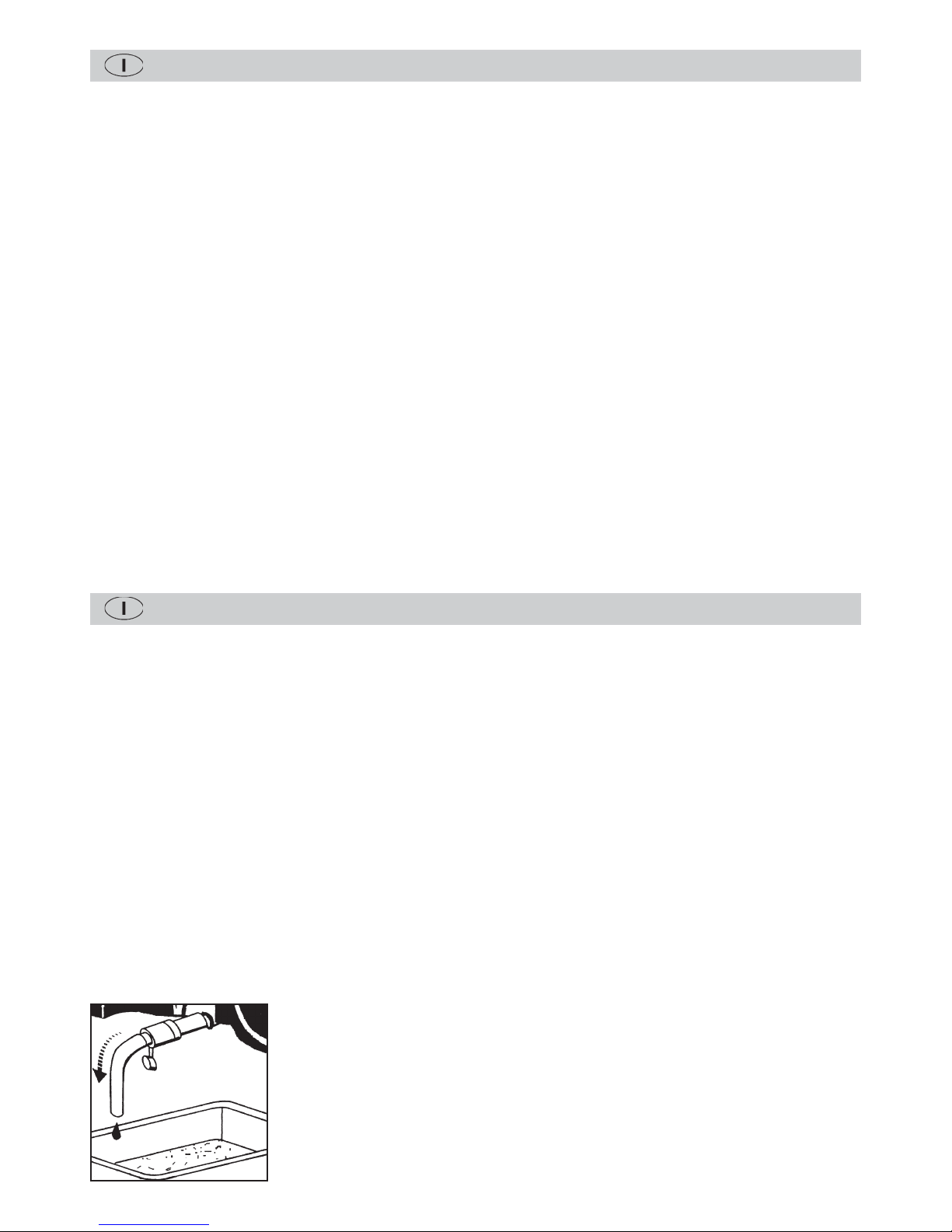

Ölwechsel:

1. Stellen Sie einen Ölfangbehälter unter das Ölablassventil. Hinweis: Bocken Sie den Trac unter den linken Rädern auf, damit das Altöl besser ausfließen kann.

2. Drehen Sie das Ölablassventil im Uhrzeigersinn und ziehen Sie es heraus. Hinweis: Öffnen Sie den Öleinfüllstutzen für leichteres Auslaufen des Motoröls.

3. Verschließen Sie den Ölablass, indem Sie ihn wieder eindrücken und im Uhrzeigersinn befestigen.

4. Öl SAE 30 oder SAE 10W/30W einfüllen.

5. Den Öleinlassstutzen wieder verschließen.

6. Am Ölmessstab überprüfen, ob genügend Öl eingefüllt ist (Abb. B1).

7. Altöl muss vorschriftsmäßig entsorgt werden. Altöl darf nicht ins Erdreich gelangen.

Ölablassstutzen

Betrieb

Wartung

Hinweise:

1. H

äufiger wechseln, wenn der Trac unter schwerer Belastung oder bei hohen Temperaturen betrieben wird (über 35° C).

2. Häufiger warten, falls der Trac unter schmutzigen oder staubigen Bedingungen betrieben wird.

3. Häufiger ersetzen, wenn auf sandigem Boden gemäht wird.

Die Garantie für diesen Aufsitzmäher deckt keine Teile, die durch den Bediener missbraucht oder vernachlässigt wurden. Das Fahrzeug muss gemäß den Vorschriften in dieser Gebrauchsanweisung gewartet werden. Die nachstehende Wartungstabelle soll Bedienern bei der richtigen Wartung Ihres Aufsitzmäher helfen. Dies ist jedoch nur eine Prüfliste und kann Sonderwartungen nicht einschließen. Wenn auf Einstellungen verwiesen wird, im Abschnitt Einstellungen dieser Gebrauchsanweisung nachschlagen.

Wartung

Aufbocken des Trac

Beim Aufbocken des Trac einen Wagenheber zum Anheben auf die Stützen verwenden. Trac wie folgt aufbocken:

1. Wagenheber unter der Hinterachsübersetzung ansetzen und hinteren Teil des Trac anheben.

2. Zwei Stützen unter der Hinterachse jeweils innen neben den beiden Hinterrädern anbringen.

3. Vorderen Teil anheben und zwei Stützen unter dem Vorderachsträger anbringen, jeweils innen neben den beiden Vorderradachszapfen.

Vorsicht

Unter keinen Umständen ist es möglich, während Wartungs- oder Einstellarbeiten den Trac mehr als 500 mm auf einer Seite anzuheben, ohne die nachstehenden Vorsichtsmaßnahmen zu treffen:

1. Kraftstoff aus dem Tank entleeren und Motor laufen lassen, bis der Vergaser trocken ist.

2. Batterie ausbauen (siehe Ausbau der Batterie unter Wartung).

3. Das Öl aus dem Kurbelgehäuse entleeren.

Schmierung

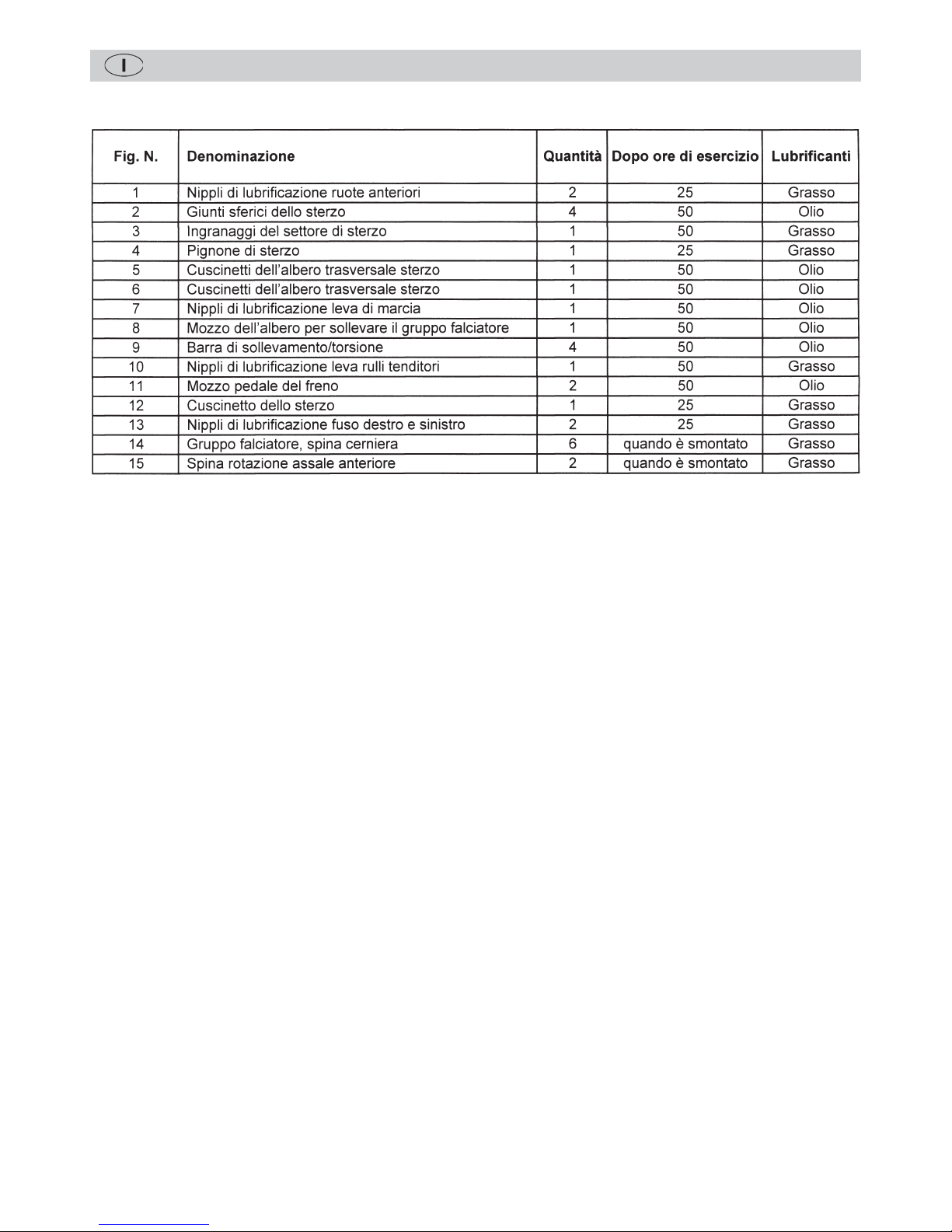

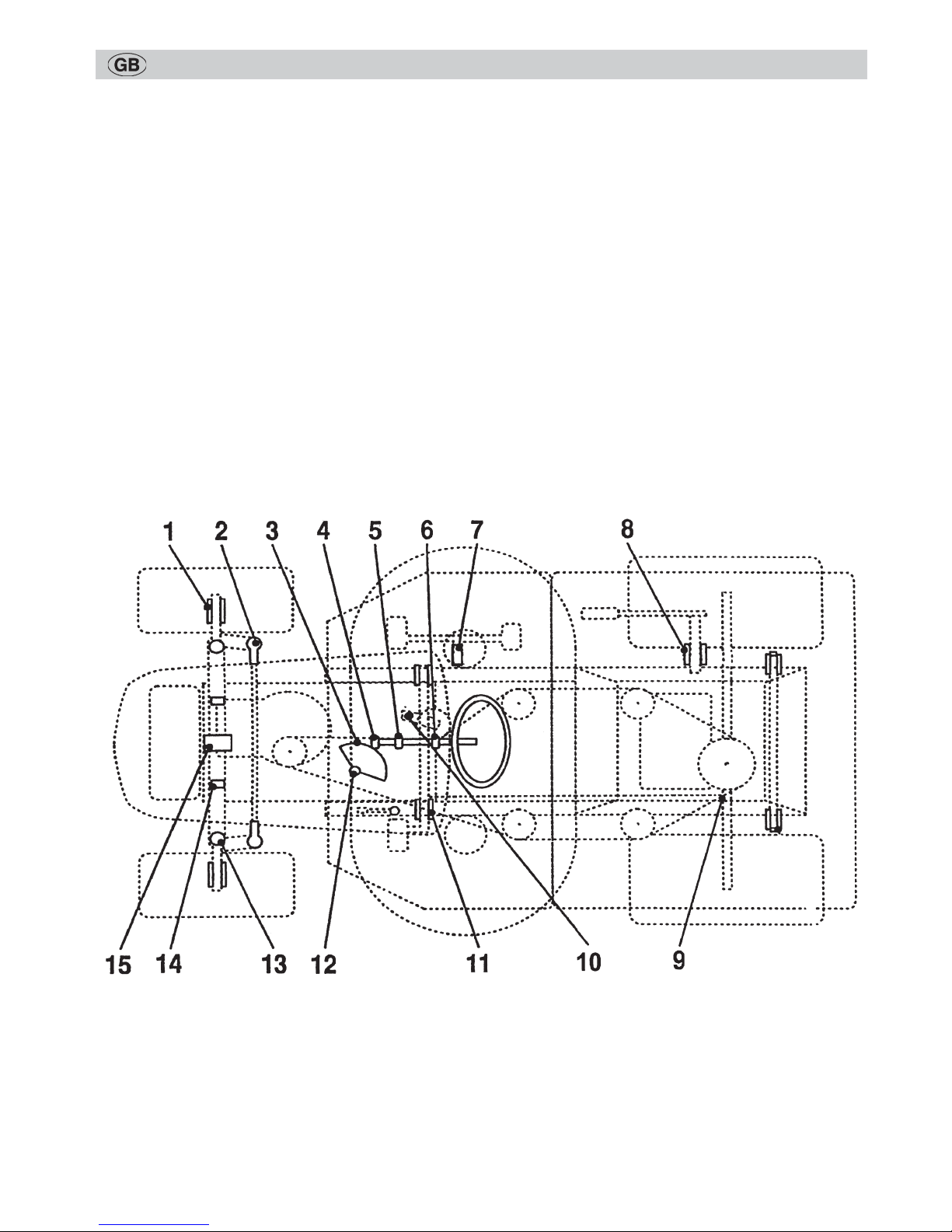

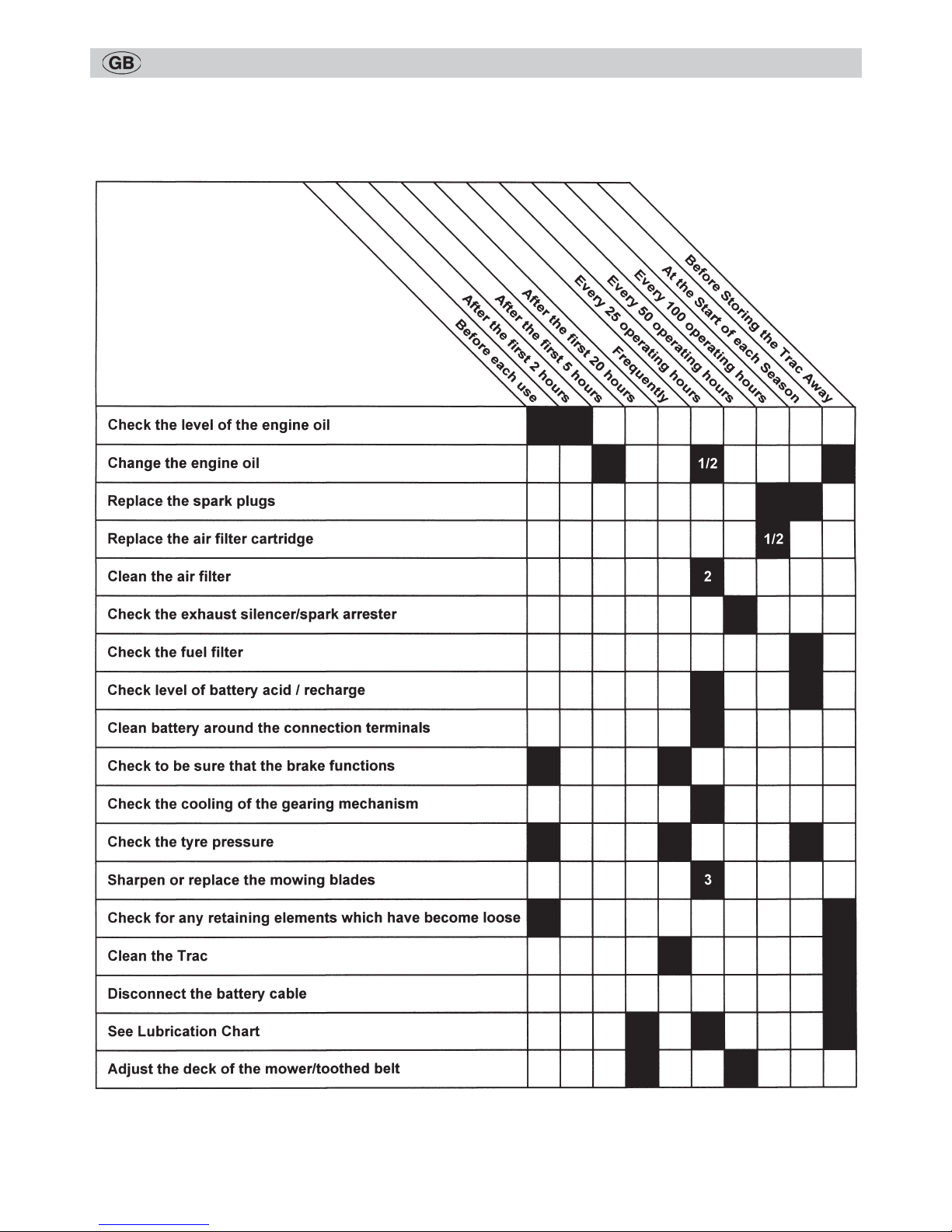

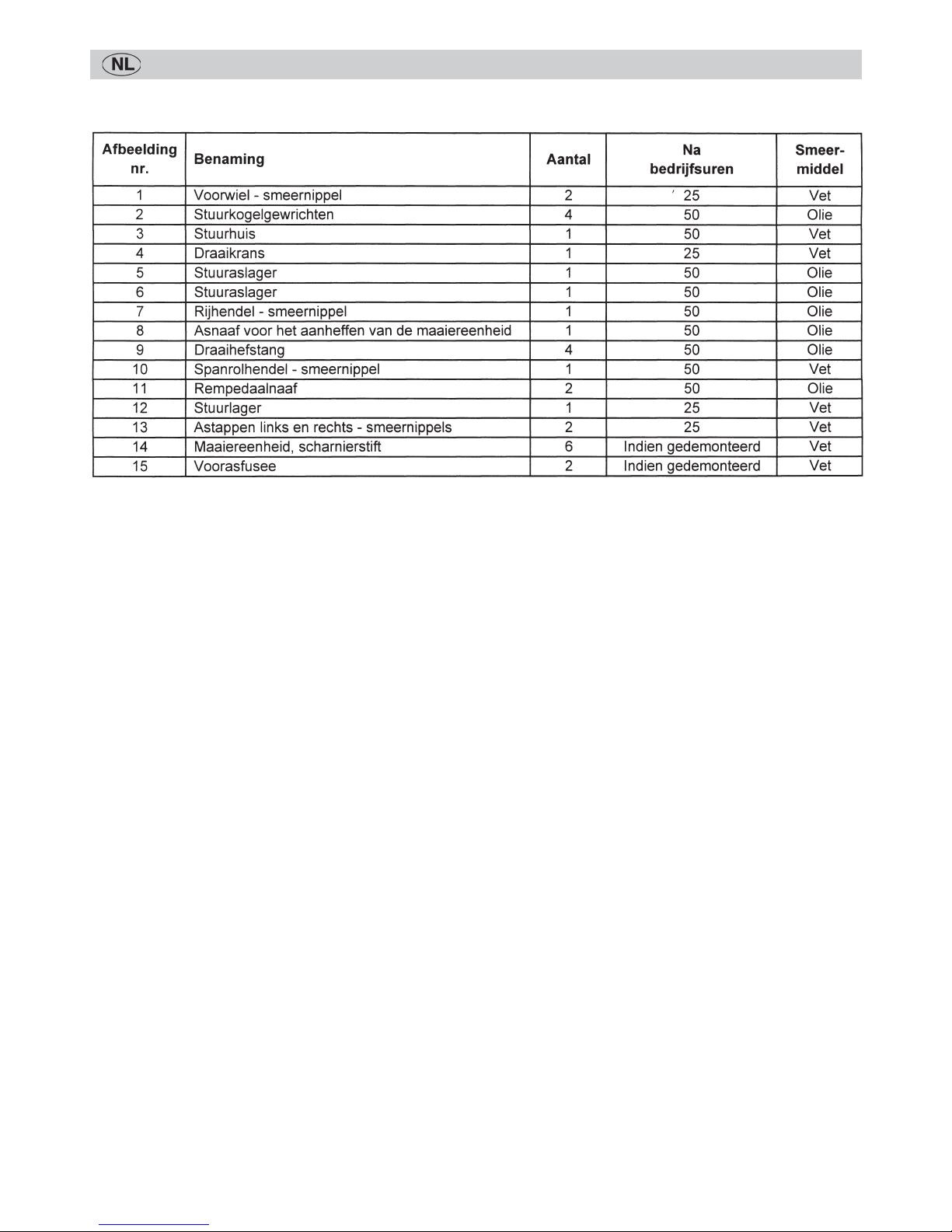

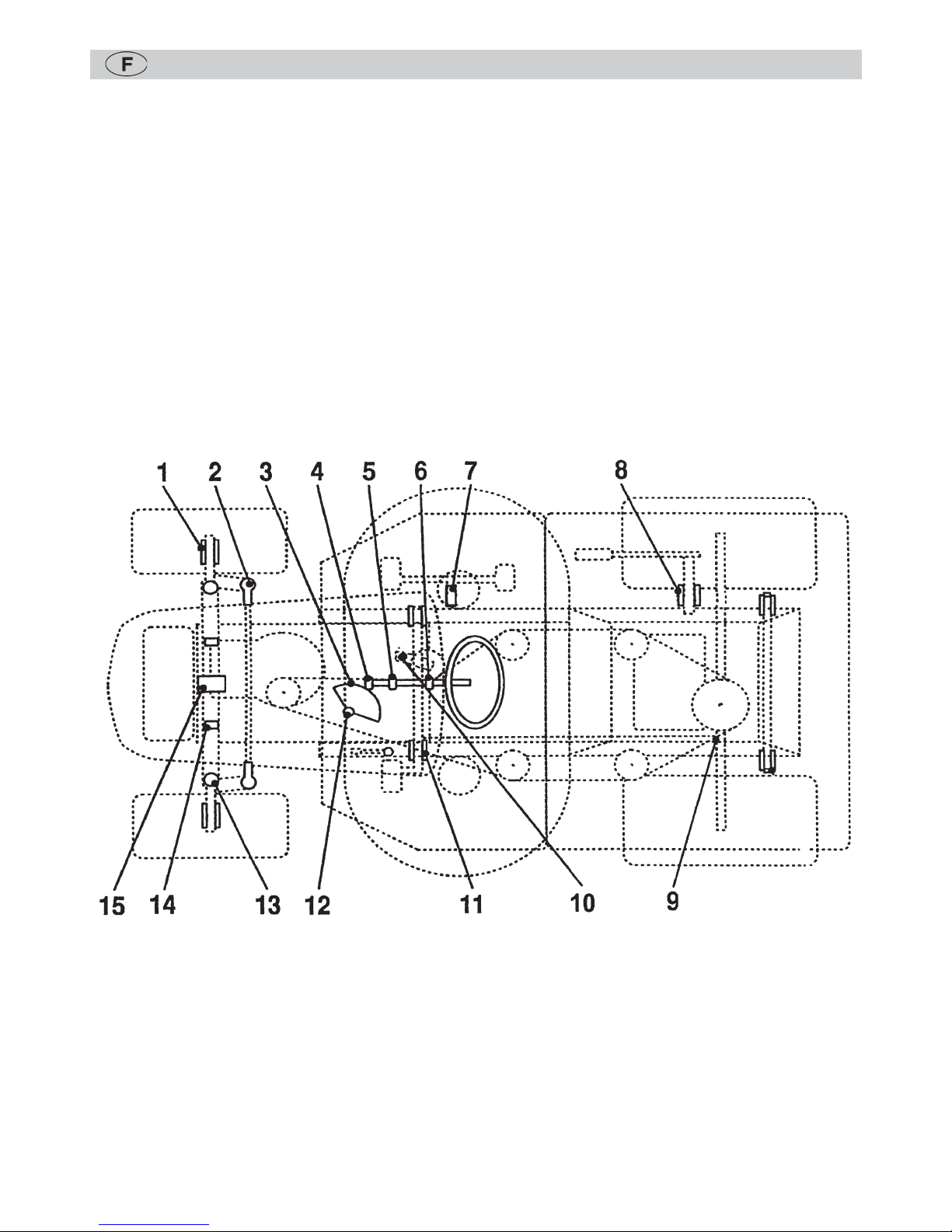

Die Schmierhäufigkeit ist dem Schmierplan zu entnehmen. Die Schmierstellen und Ölsorten sind dort angegeben. Das Getriebe ist auf Lebensdauer geschmiert.

Motorwartung

Siehe: Betriebs- und Wartungsanleitung für Motoren.

Schmierung

Zu Schmieren sind die aufgeführten Punkte.

Wartung

Schmierplan

Die Rollenlager in den Riemenscheiben und Spannrollen sind dauergeschmiert. Das Getriebe ist mit Öl gefüllt.

Gefahr

Bleisäurebatterien erzeugen explosive Gase. Funken, offenes Feuer und Rauchwaren von der Batterie fernhalten. Bei Arbeiten in der Nähe von Batterien immer Augenschutz tragen.

Batteriepflege (Abb. B12)

Wenn Motorstart - Probleme vorliegen, obwohl der Starter funktioniert und die Batterieanschlüsse sauber sind und festsitzen, kann ein Ladeproblem der Batterie vorliegen. Lassen Sie die Batterie von Fachleuten überprüfen oder Batterie mit dem Ladegerät laden.

Sollte der Motor nicht sofort starten, den Startvorgang nicht verlängern, da er Batterie und Starter beschädigen könnte. Zündung und Benzinleitung überprüfen und ggf. Fehler abstellen.

Die Batterie sollte immer sauber gehalten werden. Wenn die Oberfläche der Batterie mit Schmutz oder Fett bedeckt ist, sollte man sie zum Reinigen ausbauen. Säubern Sie die

Batterie mit einer Lösung aus Backpulver und Wasser. Bürsten Sie sie ab, ohne die Kappen der Zellen abzuschrauben, damit das Reinigungsmittel nicht eindringen kann. Lassen Sie die Reinigungslösung einige Minuten wirken und spülen Sie diese mit klarem Wasser ab, dann trocknen lassen. Wenn die Batteriepole oxydiert sind, mit Stahlbürste abschmiergeln und mit Petroleum behandeln.

Gefahr

Beim Einbau der Batterie auf gleiche Position und festen Sitz der Kabel achten (ROT positiver Pol - SCHWARZ negativer Pol). Gute Batteriepflege erhöht die Lebensdauer. Wenn die Batterie einmal ausgewechselt werden muss, benutzen Sie denselben

Batterientyp und gleichen Abmessungen.

Gefahr

Immer zuerst das Minuskabel (SCHWARZ) der Batterie lösen. Wenn zuerst das Pluskabel gelöst wird, kann es zum elektrischen Kurzschluß bei Kontakt des Schraubenschlüssels mit einem Metallteil kommen. Vergewissern Sie sich, dass der Batteriehalter keine Berührung mit den Batteriepolen hat.

Gefahr

Immer zuerst das Pluskabel (ROT) der Batterie anschließen. Wenn zuerst das Minuskabel angeschlossen wird, kann es zum elektrischen Kurzschluß bei Kontakt des Schraubenschlüssels mit einem Metallteil kommen. Vergewissern Sie sich, dass der Batteriehalter keine Berührung mit den Batteriepolen hat.

Zündkerzenwartung

Zündkerze in regelmäßigen Abständen auf Verschmutzung und Elektrodenabstand prüfen. Der Elektrodenabstand sollte ca. 0,7 mm betragen (siehe auch Motoranleitung).

Luftfilter

Bei normalem Betrieb Luftfilter alle 25 Betriebsstunden reinigen oder ersetzen. Bei besonders staubigen Einsätzen häufiger (siehe auch Motoranleitung).

Wartung

Austausch der Scheinwerferbirnen

Austausch der Sicherungen

Der Sicherungskasten befindet sich unter dem Armaturenbrett. Motorhaube öffnen.

1. Die defekte Sicherung ausbauen und durch gleiche Sicherung erzetzen (15A oder 5A).

2. Falls der Motor weiterhin nicht startet, einen Fachmann einschalten.

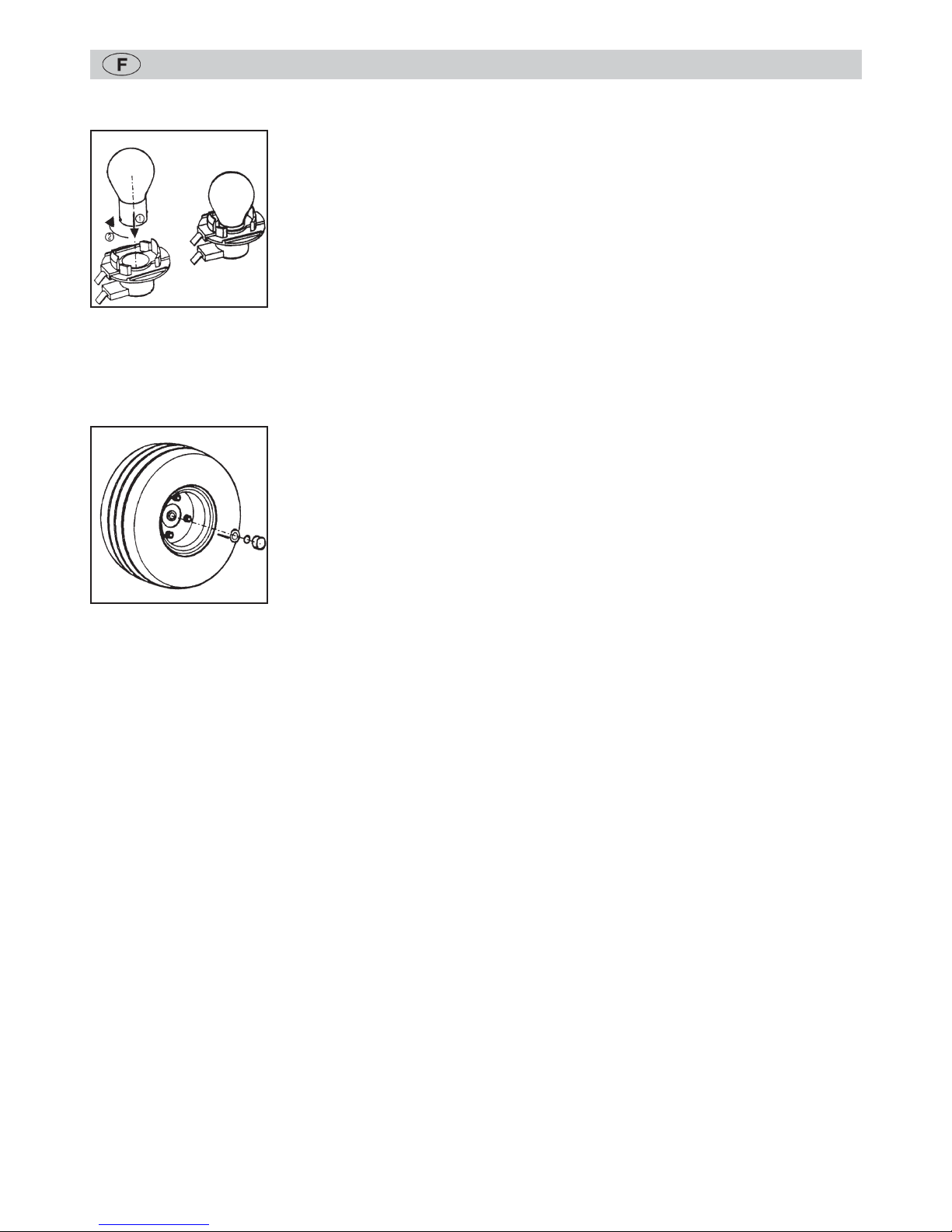

Öffnen Sie die Motorhaube. Die Birnen sind in einem Sockel mit Bajonettverschluss eingesetzt.

Wie folgt vorgehen:

1. Zündschlüssel abziehen.

2. Trac aufbocken

3. Kunststoffkappen vom Rad entfernen.

4. Sicherungsring und Abstandsscheibe abziehen und Rad ausbauen.

Bitte beachten: Bei Abbau Hinterrad die Passfeder (Keil) nicht verlieren

Bremseinrichtung (Abb. W1) *

Der Trac ist mit einer Scheibenbremse ausgerüstet, die sich hinten am Getriebe befindet. Prüfung der Bremswirkung:

1. Den Trac auf ebenen Boden stellen und den Motor ausschalten.

2. Den Kupplungsarm (über Auskupplungshebel, Seite 2 Pkt. 7) in die hinterste Position führen, um das Getriebe freizukuppeln.

3. Das Bremspedal durchtreten und mit Parkbremshebel sichern (siehe auch Abb.B6)

4. Versuchen Sie jetzt, den Trac zu schieben. Ist dieses nicht möglich, ist die Bremse zu fest eingestellt und sollte etwas gelöst werden.

Wenn Sie den Trac ohne großen Kraftaufwand schieben können, ist die Bremse zu lose eingestellt. Sie muss fester

eingestellt werden.

Nachstellen einer zu losen Bremse *

1. Den Kupplungsarm (über Auskupplungshebel, Seite 2 Pkt. 7) in die hinterste Position führen, um das Getriebe freizukuppeln.

2. Die Bremsstellmutter im Uhrzeigersinn festziehen, bis man den Trac nicht mehr leicht schieben kann.

3. Überprüfen Sie nochmals die Bremswirkung, wie vorher beschrieben.

Nachstellen einer zu festen Bremse *

1. Den Kupplungsarm (über Auskupplungshebel, Seite 2 Pkt. 7) in die hinterste Position führen, um das Getriebe freizukuppeln.

2. Die Bremsmutter entgegen dem Uhrzeigsinn lösen, bis man den Trac schieben kann.

3. Überprüfen Sie nochmals die Bremswirkung, wie vorher beschrieben.

Prüfen Sie den Anhalteweg. Fahren Sie mit dem Trac im höchsten Gang mit der maximalen Geschwindigkeit um dann eine Vollbremsung zu machen. Ist der Anhalteweg länger als 1 Meter, muss die Bremse nachgestellt werden!

* Nur in WOLF-Servicewerkstatt durchführen lassen!

Messeraustausch (Abb. W2/W3)

Die Messer sollten immer scharf sein und dürfen keine Unwucht aufweisen. Durch die leicht nach oben gebogene Form der Schneiden können die Messer das Gras optimal abschneiden und zur Grasfangeinrichtung befördern.

Wichtig Es wird empfohlen, die Messer zu wechseln, wenn die nach oben gebogenen Schneiden Anzeichen von Verschleiss zeigen. Ausbau der Messer

1. Das Mähwerk unter dem Trac ausbauen.

Abbau der Räder

Wartung

Die alten Messer abschrauben und die neuen Messer in der umgekehrten Reihenfolge wieder montieren. Versichern Sie sich,

dass die Messerschrauben fest angezogen sind, da sonst erhebliche Vibrationen auftreten können (siehe Abb. W2/W3).

Die Messerflügel an den Messerenden müssen im montierten Zustand nach oben zeigen, da die Messer sonst nicht schneiden.

Wichtig

Die Befestigungsschraube des in Fahrtrichtung rechten Messers hat ein Linksgewinde und passt nur für dieses Messer!

Gefahr

Die Messer nicht mit bloßen Händen anfassen. Tragen Sie Handschuhe oder wickeln Sie die Messer mit Papier oder anderem Material ein, bevor Sie die Messer an- oder abbauen.

3. Das Mähwerk wieder anbauen.

Scherstifte (Abb. W3)

Schärfen der Messer

Wichtig

Unbedingt darauf achten, dass die Messer gerade (plan) sind. Verbogene Messer erzeugen erhebliche Vibrationen und können zur Beschädigung des Motors oder des Mähers führen.

1. Die Messer können mit einer Feile oder einem Schleifstein geschärft werden. Messer nicht direkt am Mähwerk schärfen.

Schieben Sie einen Schraubenzieher durch die zentrale Bohrung des Mähmessers und halten Sie es waagerecht. Ist das

Messer ausgewuchtet, bleibt es in dieser Position. Sollte eine Messerseite Übergewicht haben, muss hier nachgeschliffen werden, bis

das Messer in waagerechter Stellung bleibt.

Einstellen der Antriebsriemen (Abb. W4/W6/W7)

Wichtig

Die Lebensdauer von Keilriemen und ihr korrektes Funktionieren ist abhängig von der richtigen Spannung und einwandfreier Führung des Riemens. Nach einigen Betriebsstunden sollten sie überprüft und ggf. eingestellt werden.

Sie finden insgesamt 3 Riemen unter dem Chassis. Ein Riemen treibt das Getriebe und damit das Gerät an. Ein zweiter überträgt die Kraft von der elektromagnetischen Mäherkupplung auf das Mähwerk. Der dritte Riemen ist ein Zahnriemen, der die Umdrehungen der Mähmesser synchronisiert.

Fahrantriebs-Keilriemen (Abb. W4)

1. Motorriemenscheibe

2. Riemenscheibe

3. Mitlaufscheibe

Mäherkupplungs-Riemen (Abb. W6 )

Die Spannung des Riemens wird automatisch an der federbelasteten Mitlaufscheibe eingestellt. Bitte beachten: Das längere Ende der Hakenfeder am Tracfahrgestell einhaken, das kürzere Ende am Mähwerk einhaken.

Mäherriemen (Abb. W7)

Einstellung des Mäherzahnriemens

Anmerkung: Es empfiehlt sich, den Mäherzahnriemen nach 20 Betriebsstunden einzustellen, da neue Riemen sich in der Einlaufphase leicht dehnen.

a) Entfernung des Mähwerks (Abb. W5)

1. Mähwerk in unterste Stellung bringen.

2. Mitlaufscheibenarm einziehen und Keilriemen von der Scheibe abnehmen.

3. Feder vom Einrasthebel entfernen.

Tunnel zur Abnahme des unteren Teils von den beiden angeschweissten Stiften anheben, mit denen er an der Mähereinheit befestigt ist.

5. Tunnel um etwa 10 cm (100 mm) nach hinten herausziehen und sichern, damit er nicht zurückrutschen kann.

Haarnadelklammern vom vorderen Stift und den beiden hinteren Stiften abnehmen. Anmerkung: Obwohl es nicht erforderlich ist,

empfiehlt es sich, die große Feder aus Sicherheitsgründen und zur Erleichterung der Wiederanbringung des Mähwerks zu lösen.

Dazu muss der Tunnel entfernt werden.

Hinteren Stift von einer Seite herausziehen und anschließend den anderen hinteren Stift mit einer Zange von der anderen Seite

aus herausziehen.

Vorsicht

Falls die große Feder nicht gelöst ist, springt die Dreharmkombination mit Kraft hoch. Nicht die Hände oder Finger über die Dreharmkombination bringen und eine Zange zum Herausziehen des zweiten hinteren Stiftes benutzen.

8. Vorher den Stift herausziehen.

9. Keilriemen von der elektromagnetischen Kupplung entfernen.

10. Mähwerk seitlich unter dem Trac herausziehen.

b) Spannung des Mäherzahnriemens einstellen

1. Mähwerk aus dem Trac herausnehmen, dabei gemäß Beschreibung unter a) vorgehen.

2. Keilriemenscheibe und Mitlaufscheibenarm entfernen.

3. Kunststoffriemenabdeckung abnehmen.

4. Die beiden Sechskantmuttern an der Zahnriemenscheibe an der Spannklammermitlaufscheibe lösen.

Wartung

5. Mutter M10 justieren, bis die vorgegebene Spannung am Zahnriemen erreicht ist (siehe Abb. W7).

6. Die beiden Sechskantmuttern an der Zahnriemenscheibe nachziehen, jetzt ist der Riemen vorschriftsmäßig eingestellt.

7. Zur Wiederanbringung des Mähwerk in umgekehrter Reihenfolge vorgehen.

Anmerkung: Es ist nicht möglich, die Zahnriemenspannung ohne Abnehmen des Mähwerks vom Trac zu justieren.

Gefahr

Dieser Zahnriemen muss vorschriftsmäßig eingestellt werden. Falls nicht, können die Messer aneinander geraten, so dass der Riemen und somit auch das Schneidwerk beschädigt werden.

Gefahr

Beim Auftreffen auf harte Gegenstände zerbrechen die Messerbolzen, so dass der Zahnriemen beschädigt werden kann! Der Zahnriemen muss überprüft werden!

Die beiden Messer müssen im rechten Winkel zueinander angebracht sein (Abb. W8).

Ersatzteile

Grundsätzlich nur Original-Ersatzteile verwenden.

Drehmomentdaten Schneidwerk:

Mäherzahnriemen siehe Abb. W7 Messerbolzen links 50 Nm Messerbolzen rechts 50 Nm Gehäusebolzen M8x30 32 Nm Stopmutter M12 (Scheibe) 65 Nm Innensechskantschraube M8x25 (Mitlaufscheibenarm) 25 Nm

Lenkzahngetriebbehalter:

Schraube M8x20 25 Nm Sperrmutter M12 80 Nm

Motorübersetzungsantrieb:

Auspuffschrauben 16 Nm Kurbelwellenbolzen 108 Nm Schraube M10x40 (Leitrollen) 40 Nm Stopmutter M8 15-20 Nm Lenkzwischenhebel)

Wartung

Mäher mäht ungleichmäßig

1. Grasansammlungen von der Unterseite des Gehäuses der Mähereinheit entfernen.

2. Sicherstellen, dass die Mähmesser scharf und in gutem Zustand sind (weder verbogen noch falsch montiert)

3. Befestigungsschrauben der Mähmesser prüfen. Die Schrauben müssen festgezogen sein.

4. Niveaueinstellung der Mähereinheit anhand der Gebrauchsanweisung prüfen. Bei Bedarf einstellen.

5. Mähmesserriemenspannung anhand der Gebrauchsanweisung prüfen. Bei Bedarf einstellen.

6. Riemenscheiben auf Schäden oder Abnutzung prüfen. Bei Bedarf ersetzen.

7. Gehäuse der Mähereinheit auf eventuelle Schäden prüfen. Bei Bedarf reparieren oder ersetzen.

Mäher hinterlässt zwischen den Mähmessern ungemähte Streifen

1. Beim Mähen von sehr hohem, dichtem und extrem feuchtem Gras kann ein ungemähter Streifen zwischen beiden Messern stehenbleiben.

2. Die Vorwärtsgeschwindigkeit sollte durch die Gangwahl an die Mähbedingungen angepasst werden. Der Motor sollte mit höchster Drehzahl laufen.

3. Sicherstellen, dass die Mähmesser scharf und in gutem Zustand sind. Bei Bedarf ersetzen.

4. Mähmesserriemenspannung prüfen. Bei Bedarf einstellen.

5. Messer auf Schäden oder Abnutzung prüfen. Bei Bedarf ersetzen.

6. Gehäuse der Mähereinheit auf eventuelle Schäden prüfen. Bei Bedarf reparieren oder ersetzen.

Mäher schält den Rasen (Schälen kann sich bei rauhen oder unebenen Rasenflächen ergeben)

1. Einstellung der Schnitthöhe prüfen und bei Bedarf einstellen.

2. Gehäuse des Mähwerks auf Schäden prüfen. Bei Bedarf reparieren oder ersetzen.

3. Auf verbogene Messer prüfen. Bei Bedarf ersetzen.

4. Niveaueinstellung der Mäheinheit prüfen. Bei Bedarf einstellen.

Mäher wirft das Gras nicht aus

1. Grasansammlungen von der Unterseite des Gehäuses der Mähereinheit entfernen.

2. Bei nassen Arbeitsbedingungen können sich der Auswurftunnel und die Unterseite des Mähwerks mit Gras verstopfen.

3. Die Vorwärtsgeschwindigkeit sollte an die Mähbedingungen angepasst werden. Der Motor sollte mit höchster Drehzahl

laufen.

4. Beim Mähen von hohem Gras zuerst einmal hohe Schnitthöhe einstellen, dann drei Tage später mit gewünschter Schnitthöhe nachschneiden.

5. Mähmesserriemenspannung anhand der Gebrauchsanweisung prüfen. Bei Bedarf anpassen.

6. Wurde(n) (ein) Mähmesser ersetzt, sicherstellen, dass sie (es) richtig montiert ist (sind).

Mähmesser Antriebsriemen springt beim Gebrauch ab

1. Der Mähmesser-Antriebsriemen kann an Strängen beschädigt sein. Bei Bedarf Riemen ersetzen.

2. Riemenspannung anhand der Gebrauchsanweisung prüfen. Bei Bedarf einstellen.

3. Riemenführung prüfen. Der richtige Abstand beträgt 1,5 mm von der Scheibe, wenn der Mähmesserkupplungshebel

eingekuppelt ist.

4. Niveaueinstellung des Mähwerks anhand der Gebrauchsanweisung prüfen. Bei Bedarf einstellen.

5. Auf Fremdkörper, die die Riemenfortbewegung behindern, prüfen. Eventuelle Fremdkörper entfernen.

6. Alle Scheiben des Mähwerks prüfen. Eine verbogene oder gesprungene Scheibe kann zu Problemen führen. Bei Bedarf

ersetzen.

7. Innenfläche der Motor-Antriebsscheibe prüfen. Ist die Innenfläche rauh oder gespalten, sollte die Scheibe ersetzt werden.

8. Spannrolleneinheit der Mähmesserkupplung auf Abnutzung prüfen. Die erforderlichen Teile ersetzen.

Mähmesser Antriebsriemen rutscht

1. Ist das Gras zu hoch oder zu nass, kann der Riemen durchrutschen.

2. Riemen auf Abnutzung und Schäden prüfen. Bei Bedarf ersetzen.

3. Riemenspannung anhand der Gebrauchsanweisung prüfen. Bei Bedarf einstellen.

4. Spannfeder des Mähmesser-Antriebsriemen prüfen. Eine gedehnte oder beschädigte Feder ist zu ersetzen.

Mähmesser Antriebsriemen nutzt sich übermäßig ab

1. Alle Riemenführungen prüfen. Der richtige Abstand beträgt 1,5 mm von der Scheibe, wenn der Mähmesserkupplunghebel eingekuppelt ist.

2. Auf Fremdkörper, die die Riemenfortbewegung behindern, prüfen. Eventuelle Fremdkörper entfernen.

3. Scheiben auf Schäden prüfen. Bei Bedarf ersetzen.

4. Sicherstellen, dass die Mähmesserbremse den Riemen freigibt, wenn der Kupplungshebel eingekuppelt ist. Bei Bedarf

einstellen oder ersetzen.

5. Die Einstellung des Mähwerks prüfen. Bei Bedarf einstellen.

6. Mähmesserriemenspannung anhand der Gebrauchsanweisung prüfen. Bei Bedarf einstellen.

Messer lassen sich nicht einkuppeln

1. Riemen prüfen. Ist er abgenutzt oder brüchig, ersetzen. Ist er locker, Riemeneinstellung vornehmen.

2. Kuppelfeder an der Mäher - Kupplungsspannrolle prüfen. Eine zerbrochene oder beschädigte Feder ist zu ersetzen.

3. Auf Fremdkörper, die die Riemenfortbewegung behindern, prüfen. Eventuelle Fremdkörper entfernen.

Messer lassen sich nicht auskuppeln

1. Mähmesserriemenspannung anhand der Gebrauchsanweisung prüfen. Bei Bedarf einstellen.

2. Ergibt die Mähmesserriemeneinstellung kein zufriedenstellendes Ergebnis, einen neuen Originalriemen einbauen.

Fehlersuche

3. Auf Fremdkörper, die die Riemenfortbewegung behindern, prüfen. Eventuelle Fremdkörper entfernen.

Beim Einkuppeln der Messer entstehen extreme Vibrationen

1. Mähmesser prüfen und sicherstellen, dass sie nicht verbogen oder lose sind. Bei Bedarf ersetzen.

2. Riemen auf Brandflecken oder Unregelmäßigkeiten prüfen, die zu Schwingungen führen können. Bei Bedarf ersetzen.

3. Messer auf Schäden oder Abnutzung prüfen. Bei Bedarf ersetzen.

4. Auf abgenutzte oder beschädigte Einkuppelteile prüfen. Bei Bedarf reparieren oder ersetzen.

5. Innenfläche der Motor-Antriebsscheibe prüfen. Ist die Innenfläche rauh oder gespalten, sollte die Scheibe ersetzt werden.

6. Unterseite des Gehäuses der Mähereinheit auf Grasansammlungen prüfen. Gras entfernen.

7. Auf lose oder beschädigte Motorbefestigungen prüfen. Bei Bedarf festziehen oder ersetzen.

8. Mähmesserriemenspannung anhand der Gebrauchsanweisung prüfen. Bei Bedarf einstellen.

Fahrantriebsriemen rutscht

1. Einstellung(en) des Antriebsriemen prüfen. Bei Bedarf einstellen.

2. Auf beschädigte oder zerbrochene Spannrollenfeder prüfen. Bei Bedarf ersetzen.

3. Riemen auf Abnutzung oder Schäden prüfen. Bei Bedarf ersetzen.

4. Auf Fremdkörper, die den Kupplungsspannrollenmechanismus behindern, prüfen. Eventuelle Fremdkörper entfernen.

5. Auf zerbrochene Motor- oder Hinterachsscheibe prüfen. Bei Bedarf ersetzen.

Fahrantriebsriemen quietscht beim Bremsen

1. Einstellung des Antriebsriemens des Trac und Bremseneinstellung anhand der Gebrauchsanweisung prüfen. Bei Bedarf einstellen.

2. Auf Fremdkörper, die den Kupplungsspannrollenmechanismus behindern, prüfen. Eventuelle Fremdkörper entfernen.

Fahrantriebsriemen springt beim Gebrauch ab

1. Riemenspannung prüfen. Bei Bedarf einstellen.

2. Riemenführungen prüfen. Bei Bedarf einstellen.

3. Auf zerbrochene oder beschädigte Scheibe(n) prüfen. Bei Bedarf ersetzen.

4. Fluchtung des Kupplungsspannrollenmechanismus prüfen. Bei Abweichungen kann der Spannrollenträger verbogen sein. Bei Bedarf ersetzen.

Gerät fährt nicht, obwohl gekuppelt ist

1. Siehe Schritte 1 bis 5 des Abschnitts Antriebsriemen der Einheit rutscht.

2. Motor- oder Hinterachsscheibe auf abgescherte oder fehlende Keile Prüfen. Bei Bedarf ersetzen.

Beim Kuppeln entstehen extreme Schwingungen

1. Auf zerbrochene oder beschädigte Scheibe(n) prüfen. Bei Bedarf ersetzen.

2. Riemen auf Unregelmäßigkeiten oder Brandflecken prüfen. Bei Bedarf ersetzen.

3. Sicherstellen, dass die Riemenspannung stimmt. Bei Bedarf einstellen.

4. Kupplungsspannrollenmechanismus auf Abnutzung oder Schäden prüfen. Bei Bedarf Teile ersetzen.

Lenkung hat großes Spiel

1. Prüfen, ob Lenkzahnsegment und Ritzel zu locker sind. Ist das der Fall, Zahnsegment einstellen.

2. Kugelgelenke auf Abnutzung prüfen. Bei Bedarf ersetzen.

Motor läuft nicht

1. Startverfahren prüfen. Sicherstellen, dass die Anweisungen befolgt wurden.

2. Sicherung prüfen.

3. Ladung der Batterie prüfen. Sicherstellen, dass Batterie aktiviert und geladen ist.

4. Falls neues Gerät, die Zündkerze entfernen und den Zylinder auf Ansammlungen von Öl (aufgrund falscher Behandlung) prüfen.

5. Sichtprüfung des Elektrosystems vornehmen, um sicherzustellen, dass alle Anschlüsse und Schalter zuverlässig arbeiten.

6. Motor gemäß den Herstelleranweisungen prüfen.

7. Elektrosystem von einem Fachmann prüfen lassen.

Motor dreht, will aber nicht anspringen

1. Startverfahren prüfen. Sicherstellen, dass die Anweisungen befolgt wurden.

2. Sicherstellen, dass der Tank sauberes, frisches Benzin enthält.

3. Sicherstellen, dass der Benzinhahn offen ist.

4. Sicherstellen, dass sich die Chokeklappe auf der Position START befindet (Kaltzustand).

5. Motor gemäß den Herstelleranweisungen prüfen.

6. Verkabelung und Schalter von einem Fachmann prüfen lassen.

7. Benzinfilter auf Verstopfungen prüfen.

8. Choke - Einstellung am Motor prüfen.

Mähtunnel verstopft

1. Grasfangeinrichtung abbauen und Tunnel säuber

Fehlersuche

Bei Saisonende oder bei Nicht-Benutzung für mehr als 30 Tage, sollte der Trac sofort für die Lagerung vorbereitet werden. Benzin kann ungebraucht längere Zeit (30 Tage oder mehr) stehen, kann aber klebrige Ablagerungen bilden, die den Vergaser beeinträchtigen und zu Störungen führen.

Gefahr

Motor mit Benzin im Tank nie in schlecht gelüfteten Räumen lagern, wo Benzindämpfe eine offene Flamme oder Funken- oder Dauerflammen wie zum Beispiel an einem Ofen, Durchlauferhitzer, Wäschetrockner usw., erreichen können. Benzin mit Sorgfalt und Vorsicht handhaben. Es ist sehr leicht entflammbar und fahrlässiger Gebrauch kann zu schweren Brandschäden für Personen oder Güter führen. Draußen, abseits von offenen Flammen, Benzin in einen genehmigten Behälter ablassen.

Vorbereitung des Trac für die Lagerung:

1. Trac gründlich reinigen.

2. Trac auf abgenutzte oder beschädigte Teile untersuchen und alle losen Schrauben und Muttern festziehen.

3. Motor für die Lagerung vorbereiten (siehe Handbuch Motorbetrieb und Wartung).

4. Alle in der Schmiertabelle angegebenen Punkte schmieren.

5. Batterie ausbauen (siehe Absatz Entfernen der Batterie im Abschnitt Montage der vorliegenden Gebrauchsanweisung).

6. Batterie wie im Absatz Wartung der Batterie im Abschnitt Wartung der vorliegenden Gebrauchsanweisung angegeben, reinigen. Mit destilliertem Wasser bis zum Anzeigering füllen und die Batterie ganz aufladen. Eine entladene Batterie friert ein und kann platzen. Wenn möglich, die Batterie an einem kühlem, trockenen Ort aufbewahren. Batterie alle 30 Tage eine Nacht lang aufladen.

7. Trac an einem sauberen, trockenen Platz lagern und als zusätzlichen Schutz abdecken.

Eine jährliche Revision und Kontrolle bei einem Fachmann sichert Ihnen maximale Leistung Ihres Geräts in der nächsten Saison.

Hinweis

Ein Kraftstoff-Stabilisator stellt eine mögliche Alternative dar, die die Bildung von Ablagerungen während der Lagerung verhindert. Den Stabilisator dem Benzin im Benzintank oder im Vorratsbehälter hinzufügen. Das auf dem Behälter angegebene Mischungsverhältnis muss in jedem Fall eingehalten werden. Nach Hinzufügen des Stabilisators den Motor mindestens 10 Minuten laufen lassen, um sicherzustellen, dass der Stabilisator in den Vergaser gelangt. Falls Sie bei der Lagerung Stabilisator verwenden, müssen Sie den

Lagerung

Die vom Verkäufer ausgefüllte Garantiekarte bzw. den Kaufbeleg bitte sorgfältig aufbewahren.

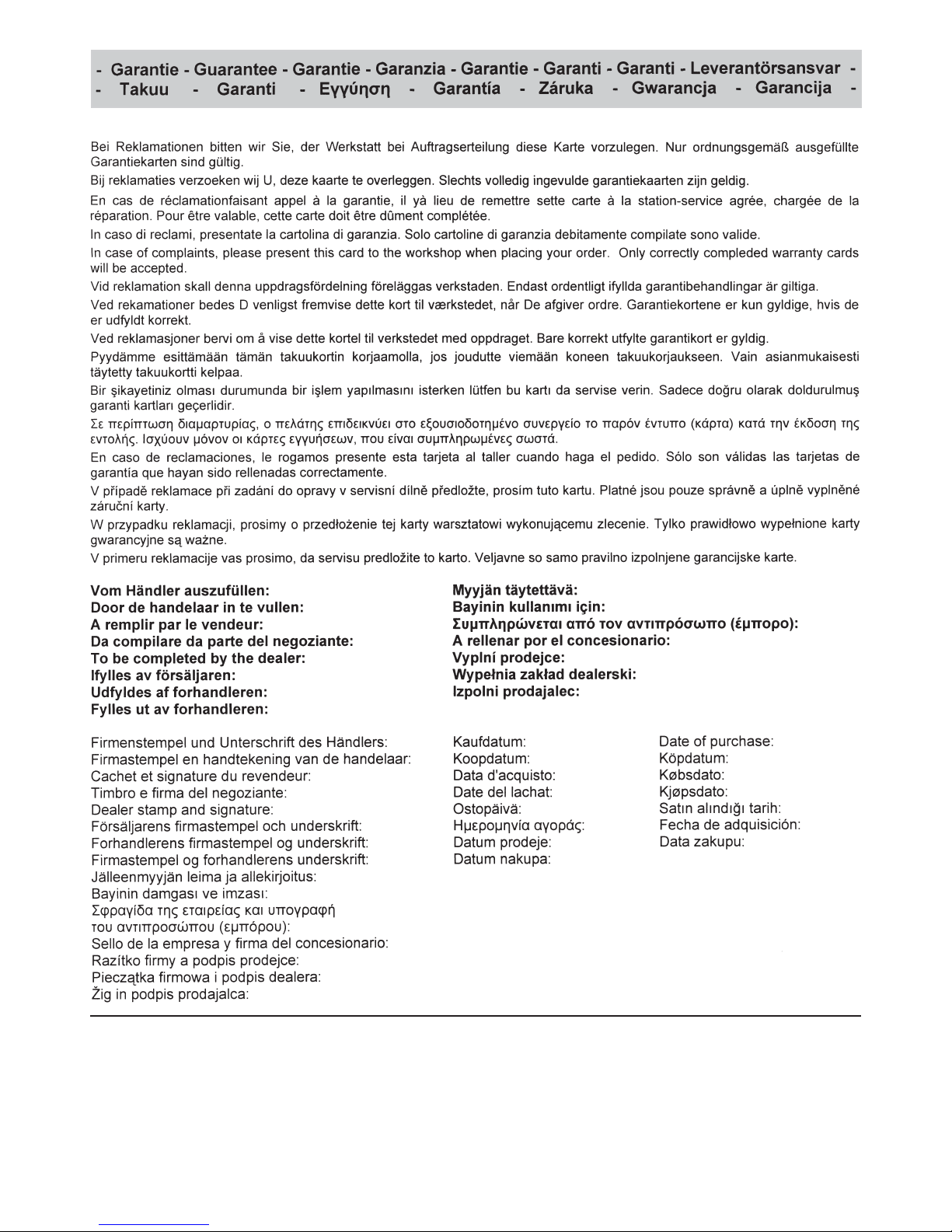

Für die Dauer von 24 Monaten vom Kaufdatum an leistet die Firma WOLF-Garten eine dem jeweiligen Stand der Technik und dem Verwendungszweck / Anwendungsgebiet entsprechende Garantie. Die gesetzlichen Rechte des Endverbrauchers werden durch die nachstehenden Garantierichtlinien nicht beeinträchtigt.

Voraussetzungen für den 24monatigen Garantieanspruch:

- Einsatz des Gerätes für den ausschließlichen privaten Gebrauch.

Im gewerblichen Bereich oder Verleihgeschäft reduziert sich die Garantie auf 12 Monate.

- Sachgemäße Behandlung und Beachtung aller Hinweise in der Gebrauchsanweisung, die Bestandteil unserer Garantiebedingungen ist.

- Beachtung der vorgeschriebenen Wartungsintervalle.

- Keine eigenmächtige Änderung der Konstruktion.

- Einbau von Original WOLF Ersatzteilen/Zubehör.

- Vorlage der ausgefüllten Garantiekarte und/oder des Kaufnachweises. Die Garantie erstreckt sich nicht auf den normalen Verschleiß von Messern, Messerbefestigungsteilen wie Reibscheiben, Keil-/Zahnriemen, Laufräder/Reifen, Luftfilter, Zündkerzen und Zündkerzenstecker. Bei eigenmächtiger Reparatur erlischt automatisch sofort jeglicher Garantieanspruch. Auftretende Fehler und Mängel, deren Ursachen auf Material- oder Fertigungsfehler zurückzuführen sind, werden ausschließlich durch unsere Vertragswerkstätten (der Verkäufer hat das Recht zur Nachbesserung) in Ihrer Nähe oder, falls er näher liegt, durch den Hersteller beseitigt. Über die Garantieleistung hinausgehende Ansprüche sind ausgeschlossen. Ein Anspruch auf Ersatzlieferung besteht nicht. Etwaige Transportschäden sind nicht uns, sondern dem zuständigen Transportträger zu melden, da sonst die Ersatzansprüche an diese Unternehmen verloren gehen.

Garantiebedingungen

Notizen

Read carefully the Instructions for Use and familiarise yourself with the control elements and how to use the machine correctly. The use is responsible for any accidents with other individuals or their property. Observe the instructions, explanations and regulations.

General Information:

• Familiarise yourself with the control elements and learn how to bring the machine to a stop quickly.

• Before starting, read, understand and follow all the instructions in the Operating Instructions and on the machine.

• The user is responsible for any accidents with other individuals or their property.

• Only allow adults who know the Operating Instructions to work with this piece of equipment.

• Never drive the machine barefoot. Always wear sturdy shoes, preferably with steel-reinforced toes.

• Do not wear loose clothing that could get caught in the moving parts.

• It is prohibited to make any alterations to the Trac or to misuse it.

• Never let children or other individuals who do not know the Instructions for use the Trac.

• Young people under 16 years of age are not allowed to use the Trac.

• Never mow when any individuals, especially children or animals, are nearby.

• Do not let any other individuals ride along with you.

• Every user should make an effort to get competent and practical instruction. The focus of this instruction should be on:

- Understanding the importance of carefulness and concentration while working with riding lawn mowers

- The fact that when riding lawn mowers slide down a slope, it is not possible to control them by using the brake.

Optimum lawn care with products from WOLF-Garten

Safety Instructions

Our know-how for your beautiful lawn

Congratulations on your purchase of a WOLF lawn mower. You have thereby chosen a machine built to the latest standards of technology to provide you with perfect lawn care. To ensure that you have great pleasure from your lawn, we have included several hints on sowing, refurbishment and care. The seed is important! A high quality seed is the basis for a beautiful lawn. We recommend two excellent products for sowing new lawns:

WOLF lawn seed >>Supra<<

This high-quality mixture of lawn seeds features an extremely dense growth which doesn‘t give moss or weeds a chance. Another advantage of >>Supra<< lawns: they grow as well in the shade as in sunny spaces.

WOLF lawn seed >>Loretta<<

>>Loretta<< lawns are extremely rugged and durable and are particularly suitable for heavily used areas. The rapid germination and regenerative capacity guarantee a dense, hardy lawn in the shortest time.

A new lawn without digging over

Are you dissatisfied with your lawn but don‘t want to tackle the job of sowing a completely new one? - No problem, we can show you how to transform your lawn quickly and without extensive work into the most beautiful lawn without digging over. The lawn renewal system „Novaplant

“ will quickly and easily provide you with a beautiful, dense and durable lawn which will be the envy of your neighbours. All that you need are a lawn mower, a scarifier and WOLF Novaplant

>>Supra<< (apart

from a special starter fertiliser, this contains the high-quality >>Supra<< lawn mixture) or WOLF Novaplant® >>Loretta<< (apart from a special starter fertiliser, this contains the highquality >>Loretta<< lawn mixture). After 5 simple steps and in only 6 weeks, you will have transformed your old lawn into the lawn of your dreams with this unique lawn renewal system.

Perfect lawn care

The following guidelines for lawn care show you how to keep the lawn of your dreams beautiful for a long time.

Mowing:

Important for the density and durability of the lawn. We recommend regular mowing once per week always at the same cutting height: not lower than 3.4 cm, not higher then 5 cm, 5 cm is ideal in the shade. If the lawn has grown higher than 8 cm, possibly in Spring or after holidays, it is necessary to cut this back in stages.

Fertilising:

Provides the lawn with the necessary nutrients, keeps it healthy and durable. We recommend 4 x fertilisations per season with a special lawn fertiliser (please don‘t use general purpose types):

March: WOLF starter fertiliser for new lawns May: WOLF lawn fertiliser >>Super<< July: WOLF lawn fertiliser >>Super<< September: WOLF Vital NK plus

Watering:

An absolute necessity in dry weather. We recommend root-deep watering once to twice per week. The water should penetrate approximately 10 cm into the soil (10 - 15 litres / m

). More water

is required under trees.

Scarifying:

Important to remove lawn moss and dead vegetation. At least once per year in the early Spring (April/May). Then clear the removed material completely from the lawn.

Combating weeds: Removes undesired weeds from the lawn Use WOLF weed killer plus lawn fertiliser as necessary

Best times: The middle of May to the beginning of September Combating moss:

Removes moss from the lawn Use WOLF moss killer plus lawn fertiliser as necessary Best times: Spring and Autumn (see instructions) For heavy moss growth: Remove moss with a scarifier and reseed

Foliage: Deprives the lawn of light and encourages diseases - must be removed from the lawn as quickly as possible.

Correct and regular care of the lawn is particularly important in the shade. The constant deficiency of light weakens the grasses, blade and root growth are retarded and diseases can spread quickly. >>SUPRA<< is currently the best lawn for shady areas. Of course, it also grows very well in sunny spots.

We hope you take great pleasure in your beautiful lawn.

Safety Instructions

- The fact that when riding lawn mowers slide down a slope, it is not possible to control them by using the brake.

• The most important reasons for uncontrollable handling are:

- Insufficient grip by the wheels

- Driving too fast

- Not adapting one‘s braking

- Lacking maintenance of the brake or of the accelerator

- The Trac is not suited for the application

- Lack of understanding of ground conditions, especially slopes

Preparatory Measures

• Before mowing, be sure that no other people are in the working zone. Stop the machine if anyone enters the working area.

• Before mowing, remove any foreign objects, such as rocks, pieces of wood, etc. from the lawn to be mown.

• WARNING! Petrol is highly inflammable.

- Only store fuel in containers approved for such.

- Only tank up outdoors.

- Do not smoke. No open flames!

- Before starting the engine, fill with fuel (regular grad petrol).

- Always close the lid to the tank tightly.

- It is not allowed to refuel or open the lid to the tank while the engine is running or while the machine is hot.

- If petrol has spilled over, you must not attempt to start the engine. Instead, remove the machine away from the area polluted with petrol. Avoid

any attempt at ignition until the petrol vapours have evaporated.

- For safety reasons, replace the lid to the tank if it gets damaged.

- Check the tank level before each use. Allow room for expansion, because the heat of the engine and/or radiation from the sun will cause the

fuel to expand and spill out of the tank.

- Be especially careful when handling battery acid. On contact with the skin, acid causes severe burns. Contact with the eyes can result in blindness.

• Be especially careful when servicing the battery. Explosive gas is produced in the battery. Do not serve the battery near any source of sparks or

flames (do not smoke). This might cause the battery to explode and severe injuries.

• Be sure that the seat of the Trac is always snapped into place correctly and bolted.

• Check the Trac to be sure that the retaining components are tight.

• When replacing the cutting tool, follow the instructions for mounting and only use parts made by the manufacturer.

• Regularly check the grass-catcher for wear or loss of its functionality.

• Before mowing, check all the retaining components of the grass-catcher.

• Check the grass-catcher frequently for any wear.

• Replace the exhaust silencer if it becomes defective.

• Equipment with a four-cycle engine have to be provided with engine oil before being used the first time.

• Before you mow each time, check the oil level.

Handling

• The combustion engine must not be run in closed room in which dangerous carbon monoxide could accumulate.

• Only mow during daylight or with good artificial lighting.

• Pay attention to automobile traffic when you cross roads or when you work near a road.

• When working near streets, take the road traffic into consideration.

• It is prohibited to used this piece of equipment on public roads.

• Never use the machine if the safety equipment is damaged or not attached.

• Do not mow in reverse gear if possible. Before and while mowing in reverse gear, look downward and to the rear.

• Do not forget the direction of discharge and do not point it toward any individuals.

• Do not use Trac without the complete grass-catching sack and the impact guard.

• Reduce speed before making U-turns.

• Do not leave the machine unattended while it is running. Before getting off, always turn off the blades, set the parking brake, turn off the engine

and take out the key.

• Turn off the blades when you are not mowing.

• Turn off the engine before taking off the grass-catcher and before removing clogging on the ejection hole.

•

Do not use the machine after consuming alcohol or medicines.

• When mowing around fixed objects, proceed carefully such that the blades to not hit them. Do not intentionally drive over any foreign objects.

• Be especially careful when loading or unloading the machine onto or off of a truck or trailer.

• Proceed carefully when pulling loads.

- Only use the approved hitching points.

- Restrict loads to a weight you can safely control. Do not exceed the approved hauling load.

- Do not make sudden turns. When driving in reverse, proceed carefully.

- Use counterweight, wheel weights or tyre chains if the accessories‘ instructions for use prescribe such.

- Find a level place to start the engine.

• Do not touch the engine or exhaust silencer during or shortly after operation:

- Hot parts can cause burns or provoke jumpy movements, which could result in accidents.

- Always change the engine oil with the tank empty and closed and the engine warm.

• Stop the cutting tools before crossing any other surfaces than grass.

• When using attached equipment, be sure that no grass gets thrown in the direction of other individuals and that there are no individuals near you

while mowing.

• Turn off both the blade and the engine before refuelling.

• Before you leave the Trac:

- Turn off the drive

- Put it in idle

- Turn off both the engine and the blade

- Take out the ignition key

• Turn off the engine, take out the ignition key and take off the spark plug connector:

- Before you loosen any blocking or remove clogging in the ejection duct

- Before you inspect, clean or carry out work on the machine

• When a foreign object has been hit, check for any damage to the machine and have any necessary repairs done.

• If the machine begins to vibrate unusually strongly, an immediately inspection is necessary.

Safety Instructions

Operating Times

Operation

• Tragic accidents may occur if the operator does not pay attention to the presence of children. Both a Trac and mowing have an attracting effect

on children. You must not by any means assume that children remain where you last saw them.

• Keep children out of the working zone. Another adult has to supervise any children.

• Remain watchful and turn off the machine if any children enter the working zone.

• Before driving in reverse and while driving in reverse, look to the rear and downwards so that you will be able to see any small children.

• Never let children ride along with you. They could fall off and injure themselves severely or hinder safe operation of the machine.

• Reduce the dangers of fire. Keep the engine away from grass, leaves or other accumulations. Wipe away any oil or petrol spilt. Let the engine

cool down before putting the machine away.

• Do not make any adjustments or repairs while the engine is running.

• If any of the components of the grass-catcher wear out, get damaged or deteriorate, this might result in the moving parts becoming exposed and

objects being flung out. Check these components regularly and replace them if necessary by parts made by the manufacturer.

• The Trac‘s blades are sharp and will cause cuts. Before carrying out maintenance and repairs, wrap them up and work with gloves. Be especially

careful when carrying out service.

• Check the functionality of the brakes frequently. If necessary, adjust and carry out maintenance on them.

Driving on Slopes

Slopes are a great risk factor. They cause loss of control and tipping over, which can result in severe injuries and death. All slopes require special caution. If you cannot drive in reverse up a slope or do not feel safe doing so, do not mow the slope.

This is What You Should Do:

• Mow slopes upwards and downwards, but never crosswise.

• Remove any rocks, tree trunks, etc.

• Be on the lookout for holes, ruts and bumps. The machine might topple over on uneven terrain. High grass can conceal obstacles.

• Drive slowly. Select a slow gear so that you will not have to stop on the slope to change gears.

• Work with grass-catchers and other attachments especially carefully. They can change the stability of the machine.

• On slopes, be sure to only carry out movements slowly and gradually. Do not make any sudden changes in speed or direction.

• You must avoid starting and stopping on slopes. If a tyre loses traction, turn off the blades and drive straight down the hill slowly.

This is What You Should NOT Do:

• Except when it is really necessary, you must not turn on hills. If possible, always make turns slowly and gradually while driving downwards.

• Do not work near cliffs, trenches or the banks of water bodies. If a wheel gets over the side of a descent, or if an edge should cave in, the Trac

might turnover suddenly.

• Do not mow wet grass. The reduced traction might result in slipping.

• Do not support the machine by propping up with your foot on the ground. Do not use grass-catcher on steep slopes.

• Children must never operate the machine.

• Special caution is required when you approach corners, bushes, trees or any other objects obstructing a good view.

• Always tighten nuts and bolts well, especially the fastening bolts for the blades. This equipment has to be in the best of condition. Do not interfere

with any of the safety devices. Regular checks have to be made to be sure that they function well.

• Do not change the setting of the engine regulator, and do not rev up the engine excessively.

Please check noise abatement regulations prevailing in your country.

Filling in Engine Oil (Fig. B1)

Important

Only fill the crankcase with SAE 30 or SAE 15W30 oil. Do not overfill, as this will only damage the engine. Before you start the engine, first carefully read the Operating Instructions for the engine included in the delivery.

Filling in Fuel (Fig. B2)

Use lead-free regular petrol. The lowest recommended octane rating is 95. If the engine is operated with a rating lower than 95, engine knock, as it is called, might occur. This would cause the temperature of the engine to rise, and the engine might fail.

Re-filling Fuel Warning

Be sure that good ventilation is provided when re-filling.

1. Stop the engine and let it cool down.

2. Remove the lid to the tank carefully so that any excess pressure there might be can escape.

3. After refilling, screw the lid to the tank back on tightly.

4. Wipe clean the surface surrounding the lid to the tank. Clean the fuel tank regularly. Dirt in the tank can result in operational

problems.

For tanking up, use a regulation petrol container and a funnel. The maximum capacity of the fuel tank is approx. 7.0 l.

Danger

Be especially careful when dealing with fuels. They are easily inflammable, produce gases and are explosive. Before filling up, let the engine cool down and do not smoke!

Only Store Fuel in Safety Containers!

A list of the recommended fuels and oils can be found in the Operating Instructions for the engine.

Operation

Mower Drive Switch (Fig. B3)

This switching is for turning the mower drive on and off. To actuate the mower drive, this switch has to be set to the ON position.

Basket Full Warning Signal

Your Trac has a warning system to avoid clogging of the tunnel. When the basket is full, a warning signal sounds. Turn the mower off and empty the basket.

Seat Adjustment (Fig. B4)

Adjust the seat like this:

1. Loosen the fastening bolt under the seat mounting plate.

2. Move the seat forward or backwards into the desired position.

3. Tighten the bolt.

Start Engine Danger

Never leave the engine running in a closed room or a room without sufficient ventilation – DANGER OF POISONING! Start the engine like this:

1. Open the petrol shutoff. The handle should point downward in accordance with (Fig. B5).

2. Assume a comfortable sitting position. The safety switch has contact.

3. Push the brake pedal all the down and hold it pressed down. (Fig. B6).

1 - Forward, 2 - Reverse (Fig. B7)

4. Put the throttle lever onto the position “choke” (Fig. B8).

5. Set the Mower Drive switch to OFF (Fig. B3).

6. Turn the ignition key toward START (Fig. B9), and let go of the key as soon as the engine starts. Do not carry out starting

without interruption for any longer than 15 seconds (per minute), as otherwise the starter will overheat. In such case, let the starter cool down for two minutes.

7. When the motor has started put the throttle lever onto the position “rabbit” (Fig. B8).

Danger

Before you start the engine, be sure that the brake pedal is pushed down, that the mower drive switch is in the OFF-position and that the grass-catcher is attached.

Danger

Do not let the engine run in closed rooms or rooms with poor ventilation. Exhaust fumes contain carbon monoxide! Keep your hands, feet and clothing away from the engine.

Important

Set the gas lever to idle before turning the engine off. This will prevent misfires and is easy on the engine.

Warning

Set the blades into the highest position when you leave the lawn. The blades might otherwise get damaged during the transport trip.

Driving the Trac

The Trac has hydrostatic gearing. This means that its speed can be controlled in forward and reverse travel by means of the pedals

(Fig. B7). The further the pedals are pushed down, the faster the Trac will go.

Note

If the Trac is to be pushed, the clutch lever on the rear has to be pulled out (Page 2 Item 7). After the procedure, the lever has to be pushed

Brakes (Fig. B6)

The brake takes effect when the foot pedal is pushed all the down. Then you should put the gas lever in the idle position (Fig. B8). You can set the brake with the notch lever (Fig. B6, Item 2).

Reverse Travel (Fig. B7)

Caution

Bring the machine to a standstill before you switch from forward to reverse travel. For reverse travel, push down the gas pedal slowly. (Fig.B7, Item 2).

Warning

When travelling in reverse, always look to the rear! The blades have to be switched off!

Lawn Mowing Important

First clear the area to be mown of any objects lying around, such as toys, wires, branches, rocks, etc. Do not wear loose-fitting clothing, as it could get caught in the moving parts. Always wear sturdy shoes. Keep children and animals away while mowing. Keep your hands and feed away from the blades. Never let anyone ride along with you. Be sure that the switch for the blades is in the OFF-position before you start the engine (Fig. B3).

Condition of the Mower Blades

Check the condition of the blades frequently. Dull blades produce mowing with a poor visual effect. The blades then have to be sharpened or replaced.

Operation

Setting for Cutting Height (Fig. B10)

The adjusting lever is located in the right-hand mudguard. The lowest number corresponds to the lowest cutting height.

Support Wheels

The Trac is equipped with four support wheels. The job of the support wheels is to protect the blades from any unevenness. The support wheels always have to be attached in the bottom position.

Important

Before you begin mowing, be sure the grass-catcher is attached properly.

Driving and Mowing

Proceed as follows:

1. Start the engine and drive to the area to be mown.

2. When you arrive on the lawn, turn on the blades with the switch (Fig. B3).

3. To attain the speed desired, slowly push down the gas pedal for forward travel.

Important

Before you turn on the blades, set the gas lever to the medium speed to avoid any abrupt shocks on the belt drive.

Working Speed

Use the lowest speed when mowing on slopes or high, wet grass. The shorter the grass, the higher the speed may be. For the highest speed during transport runs (not while mowing), push down the gas pedal for forward travel.

Always: When there are obstacles, always turn off the blades immediately and put the mower in the highest position.

Caution

If the mowing blades hit a solid object, immediately turn off the blades and put the Trac in the highest position. Check the mowing blades for any damage.

Important

As soon as one of the mowing blades hits a hard object (e.g. a rock), the shearing pins break in the area provided. Stop the engine immediately! Check the condition of the blades! Replace broken shearing pins with ones made by the manufacturer. For inserting the shearing pins, see (Fig. W3). Then make sure that all the retaining elements of the blades are bolted tight.

Tips for Mowing

1. We recommend either mowing lengthwise or crosswise, overlapping the cut slightly so that no strips remain uncut.

2. While mowing, adjust the driving speed to the height and density of the lawn.

Rule: The more grass there is to cut, the slower the speed should be.

Mowing on Slopes

All sloping terrain requires special caution. Do not mow if the incline is greater than 10° (17%). Always mow slopes going up and down the slope and never crosswise to the slope. Avoid sudden changes of direction. First remove any rocks, branches, piles of sand, etc.

Warning

When driving down a slope, always select a low speed! If you have to turn off the machine, push the brake pedal all the way down and secure it with the parking brake lever. (Fig. B6, Item 2).

Emptying the Grass-catcher

Pull up the telescoping rod and press forward. After emptying, put the telescoping rod back.

Full Basket Warning Signal

A sensor sounds a signal as soon as the catcher basket is full. Turn off the mowing blades and drive to the location where the emptying is to be carried out. To empty the basket, pull out the telescoping rod and tilt forward. When the catching basket is empty you can turn the mowing blades back on.

Caution

1. When the holes of the grass-catcher get full of grass or get dirty, wash the entire box with a high-pressure cleaner and let it

dry.

2. From time to time clean the area surrounding the sensor, especially the bottom area.

Cleaning the Ejection Tunnel

1. Take the grass-catcher off of the Trac.

2. Remove the grass from the entire length of the inside of the tunnel up to the mowing blades.

3. Put the grass-catcher back on.

Headlamps The function of the headlamps is integrated in the switch box (Fig. B9).

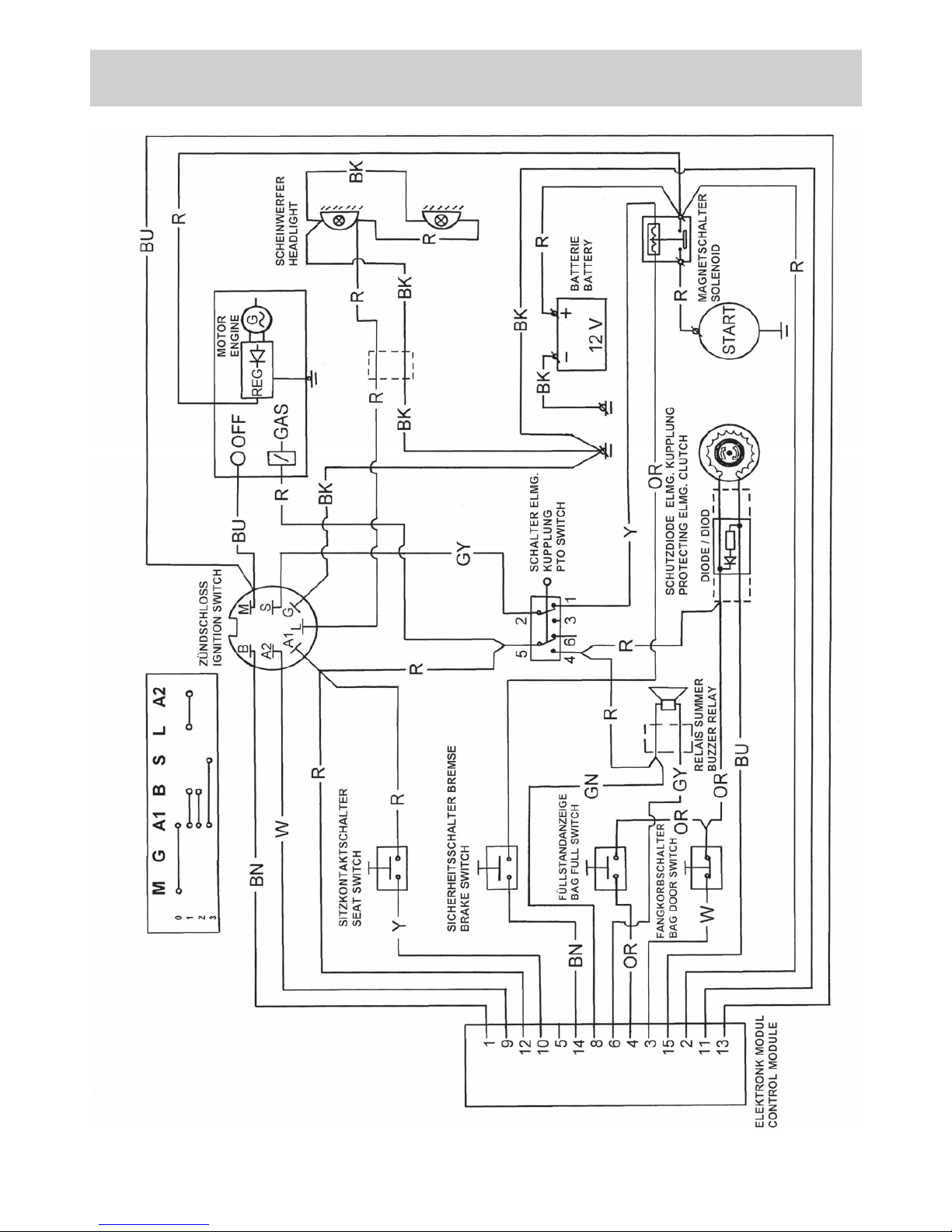

Safety Equipment

The engine will not start if:

1. The seat is not loaded by the weight of the driver.

2. The brake pedal is not pushed all the way down (Fig. B6).

3. The cutting switch is in the ON position (Fig. B3).

4. The grass-catcher is not attached.

Maintenance

Operation

Cleaning Warning

Before all cleaning or repair work, take out the ignition key. Always wear sturdy shoes and work gloves. Be wary of any fuel, oil or other toxic substances squirting out. Each time after mowing, remove dirt and grass from the ejection tunnel and the grasscatcher.

Washing the Trac

Proceed as follows:

1. Spray the Trac and the grass-catcher down with water. NOTE: Use the connections for washing the mowing blades.

2. Clean the ejection tunnel and the blades from below (Fig. B11).

3. Remove the grass-catcher and clean it from the inside. Allow to dry.

4. Clean the Trac plastic parts with a sponge and soapy water.

Important

Do not get water directly on the instrument panel, the switches or on the other electrical equipment.

Caution

Never clean the maintenance with a high-pressure cleaner or corrosive cleaning agents!

Maintenance of the Engine

Follow the servicing instructions in the Operating Instructions for the engine.

Changing the Engine Oil

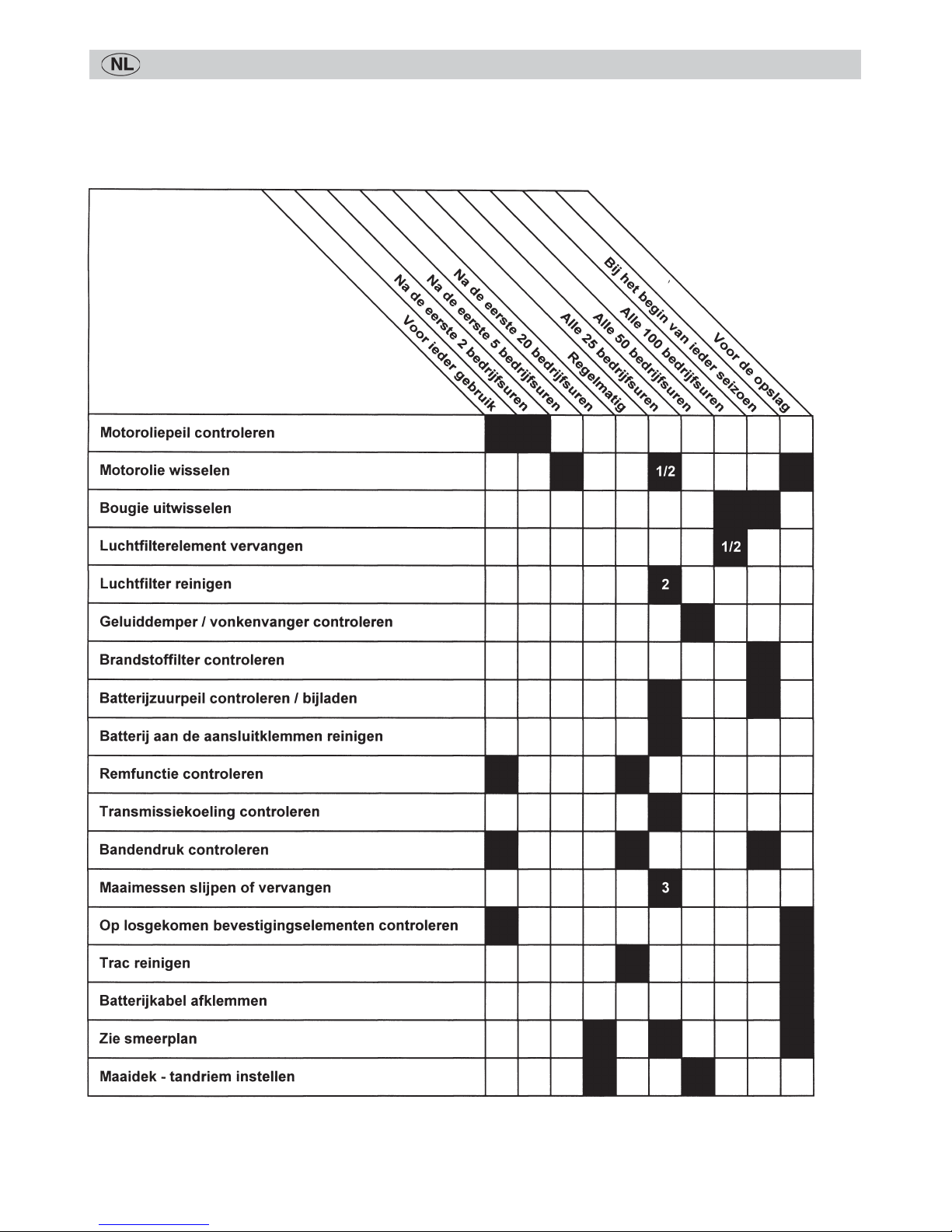

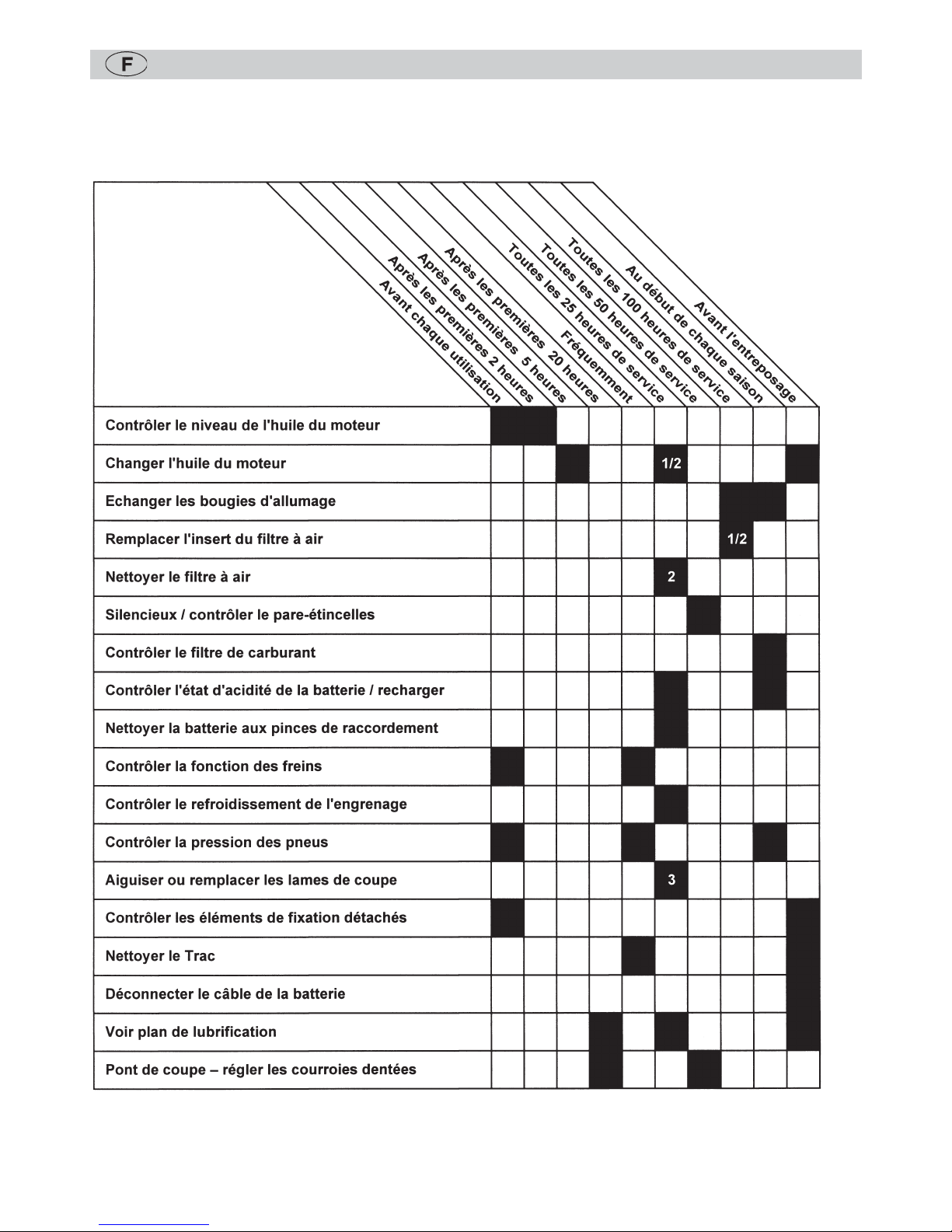

The engine oil has to be changed after the first five hours of operation (see Maintenance Chart).

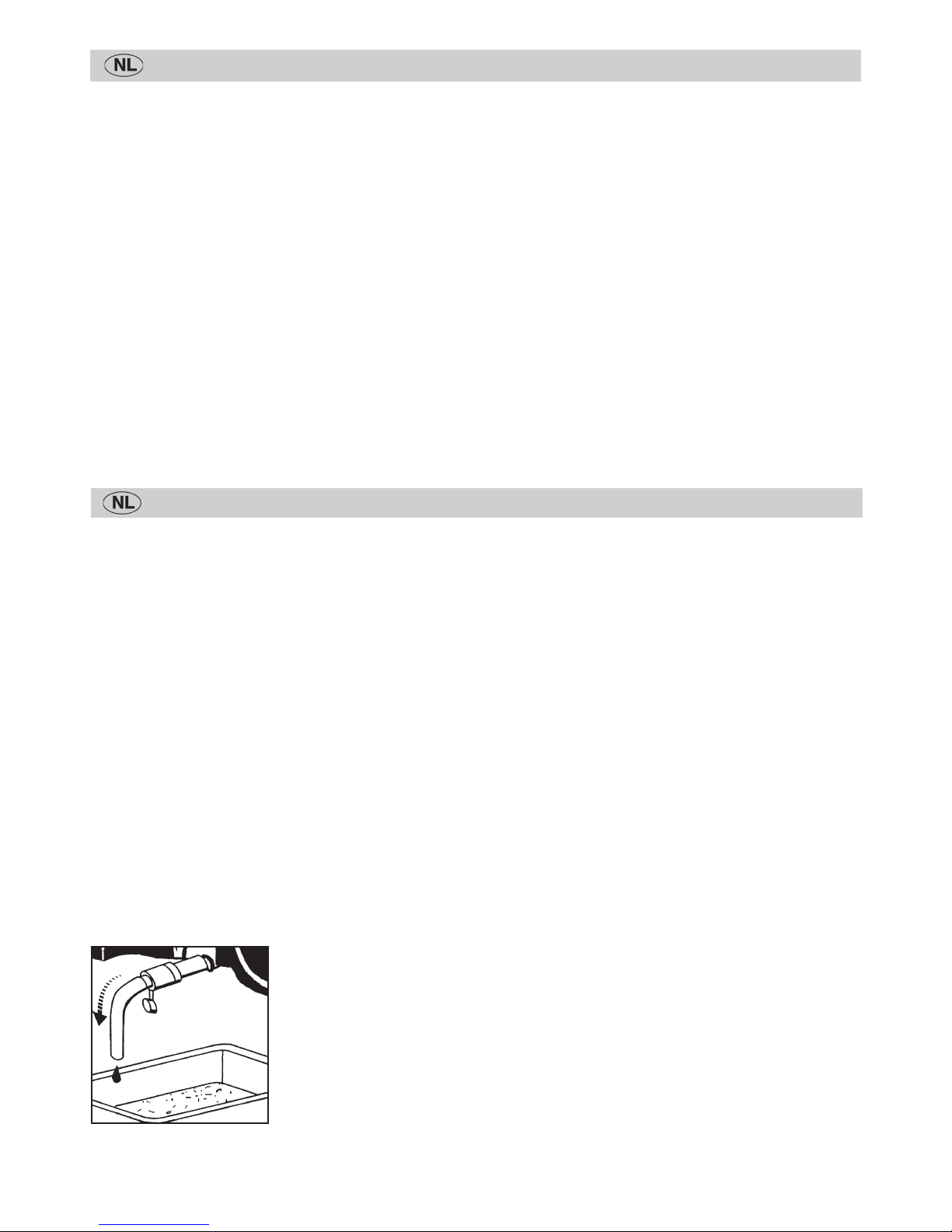

Oil Drain Connection Piece Changing the Oil:

1. Put an oil collection container under the oil drain valve. Note: Jack up the Trac under the lefthand wheels so that the old oil will flow better.

2. Turn the oil drain valve clockwise and pull it out. Note: Open the oil filler connection piece to make the engine oil drain out easily.

3. Close the oil drain by pushing it back in and securing it clockwise.

4. Fill with SAE 30 or SAE 10W/30W oil.

5. Lock the oil intake connection piece.

6. Check the oil dipstick to see whether it is filled with enough oil (Fig. B1).

7. Used oil has to be disposed of according to regulations. Used oil must not get into the ground.

After Mowing

Put the cutting tool in its highest position and switch the mowing switch to OFF. Turn off the ignition, push the brake pedal all the way down and secure it with the parking brake lever. Close the petrol shutoff.

Important

Always take out the ignition key before you leave the Trac. When it is not to be used for a long time, you should disconnect the battery cable.

+ 60 hidden pages

Wolf Garten TRAC OHV 6 Instruction Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
