Cooktop Ventilation Hoods Installation Guide

COOKTOP VENTILATION HOODS

Contents

3 Cooktop Ventilation Hoods

4 Specications

6 Installation

10 Troubleshooting

Features and specications are subject to change at any
time without notice. Visit wolfappliance.com/specs for the
most up-to-date information.

Important Note

To ensure this product is installed and operated as safely
and efciently as possible, take note of the following types
of highlighted information throughout this guide:

IMPORTANT NOTE highlights information that is especially

important.

CAUTION indicates a situation where minor injury or product

damage may occur if instructions are not followed.

WARNING states a hazard that may cause serious injury or

death if precautions are not followed.

IMPORTANT NOTE: Throughout this guide, dimensions in

parentheses are millimeters unless otherwise specied.

IMPORTANT NOTE: Save these instructions for the local

electrical inspector.

2 | Wolf Customer Care 800.222.7820

COOKTOP VENTILATION HOODS

Product Information

Important product information including the model and
serial number are listed on the product rating plate. The
rating plate is located under the left side of the hood, above
the lters (lters must be removed). Refer to the illustration
below.

If service is necessary, contact Wolf factory certied
service with the model and serial number. For the name of
the nearest Wolf factory certied service or for questions
regarding the installation, visit the contact & support section
of our website, wolfappliance.com or call Wolf customer
care at 800-222-7820.

RATING PLATE

IMPORTANT INSTRUCTIONS

WARNING

TO REDUCE THE RISK OF FIRE, ELECTRIC
SHOCK, OR INJURY TO PERSONS, OBSERVE
THE FOLLOWING:

a) Installation work and electrical wiring must be

done by qualied person(s) in accordance with
all applicable codes and standards, including
re-rated construction.

b) Sufcient air is needed for proper combus-

tion and exhausting of gases through the ue
(chimney) of fuel burning equipment to prevent
back drafting. Follow the heating equipment
manufacturer’s guideline and safety standards
such as those published by the National Fire
Protection Association (NFPA), and the Amer­ican Society for Heating, Refrigeration and Air
Conditioning Engineers (ASHRAE), and the
local code authorities.

c) When cutting or drilling into wall or ceiling, do

not damage electrical wiring and other hidden
utilities.

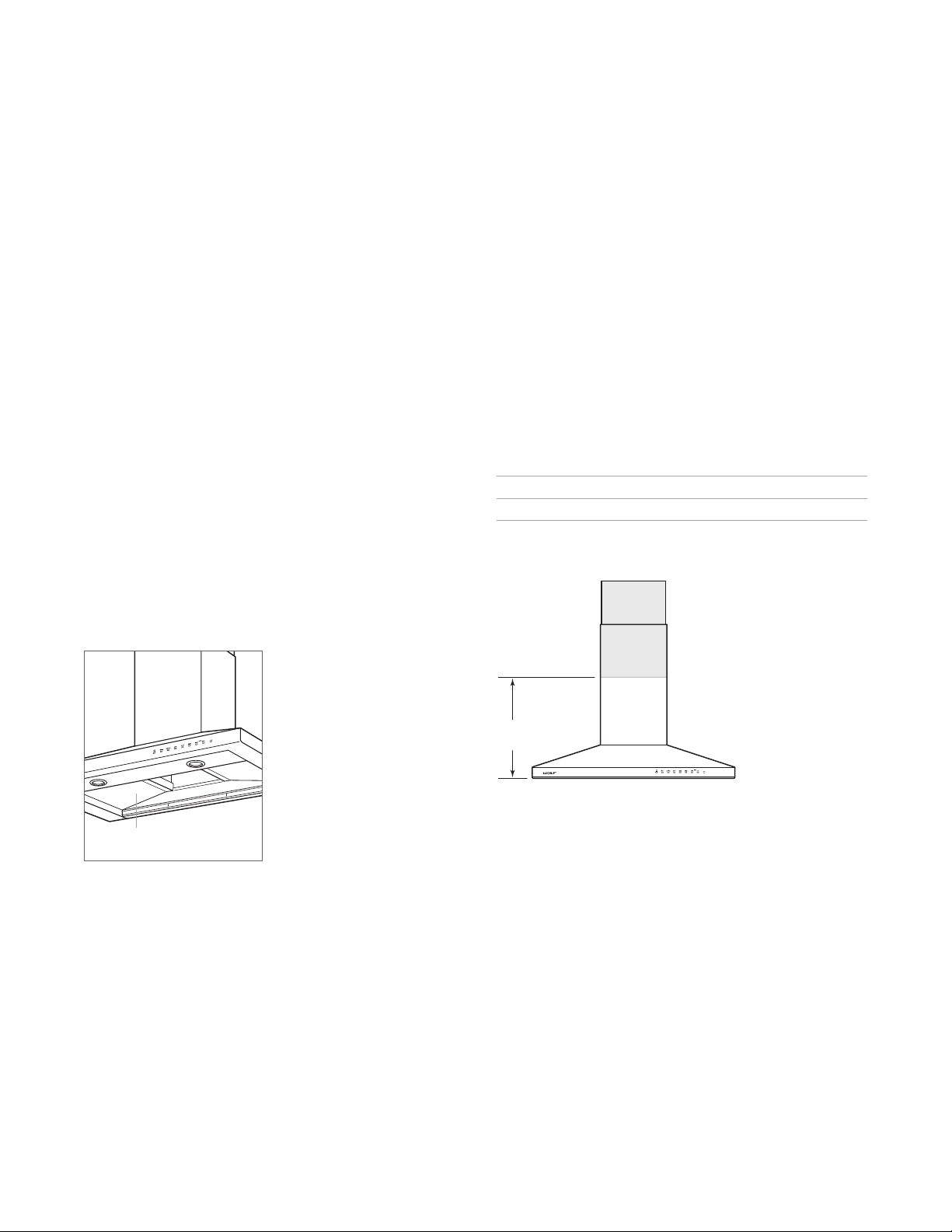

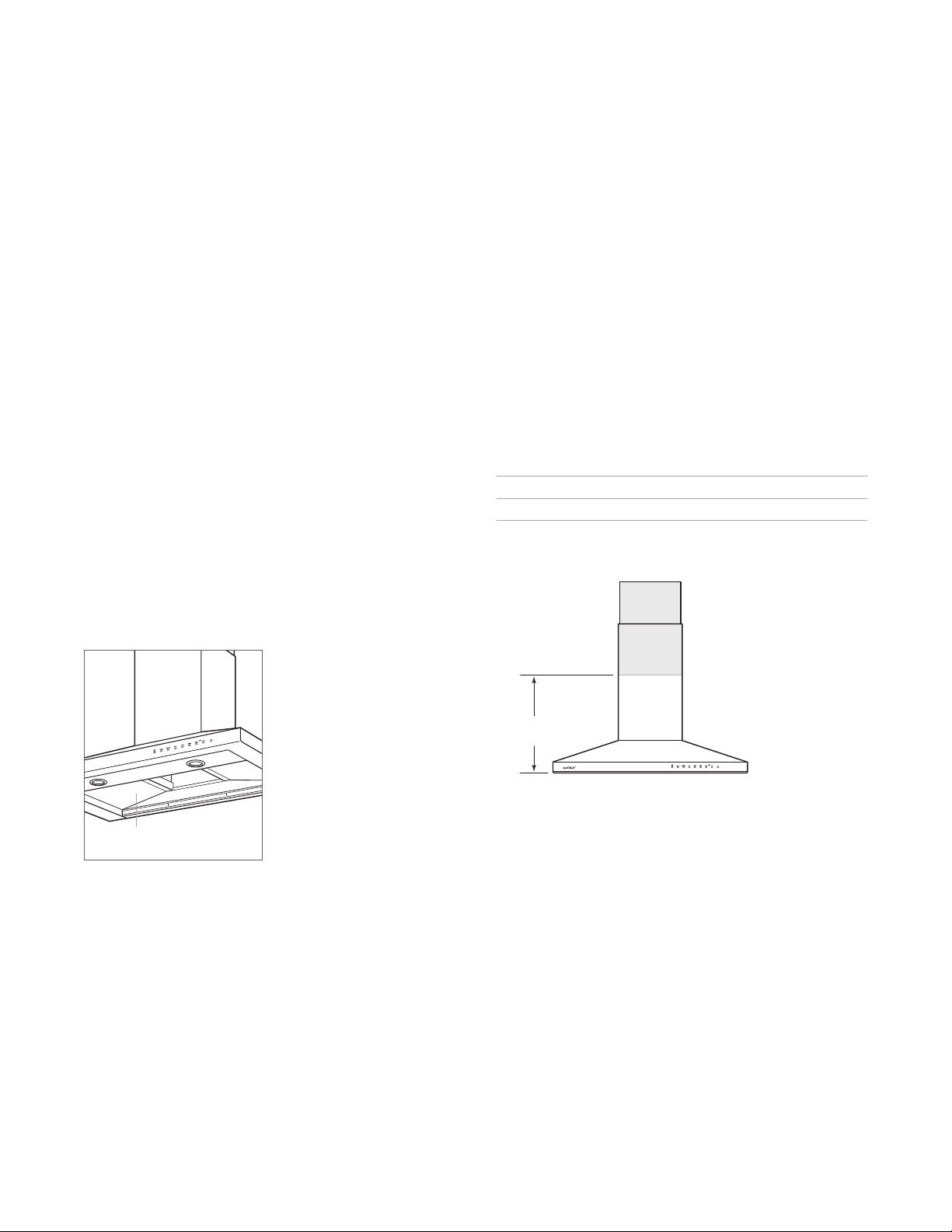

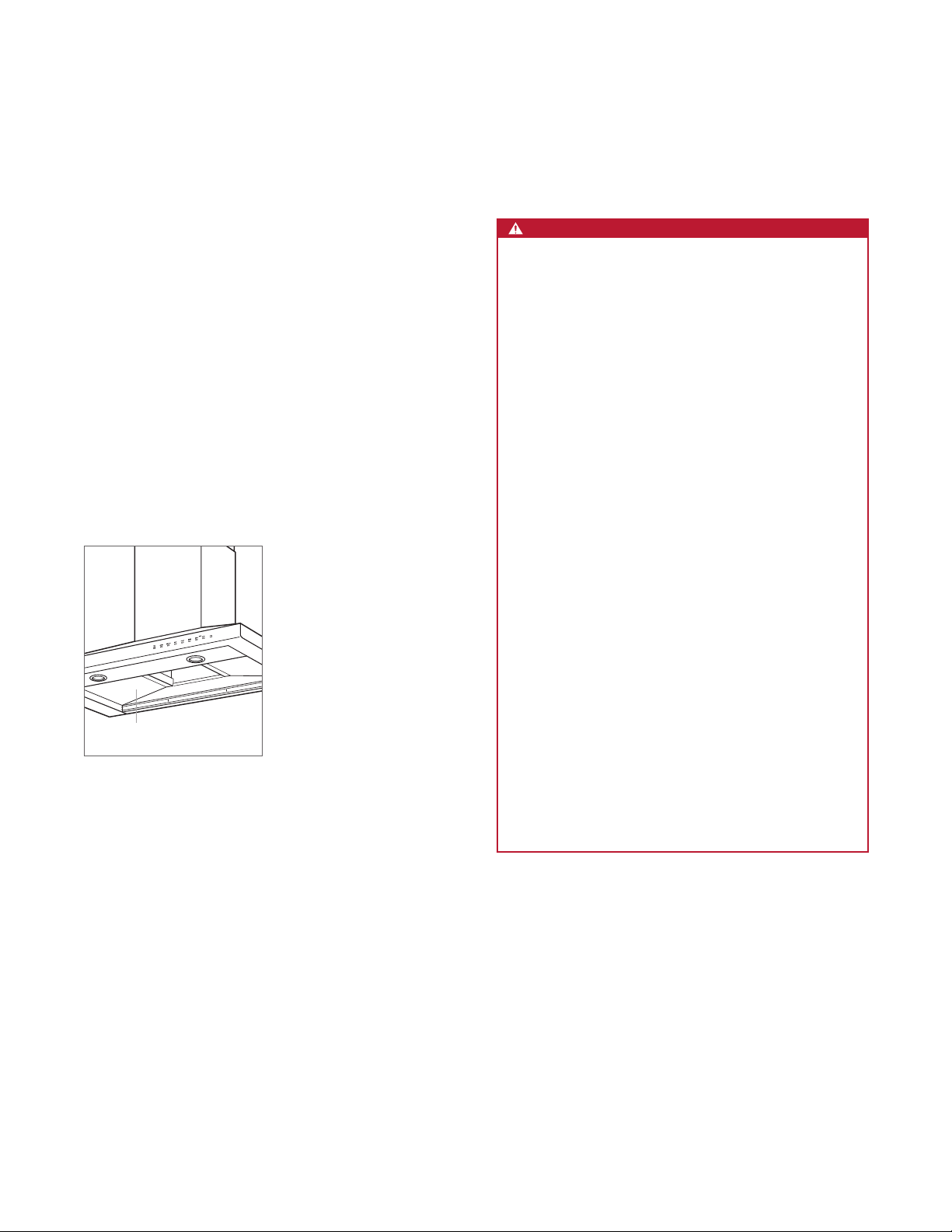

Rating plate location.

d) Ducted fans must always be vented to the

outdoors.

wolfappliance.com | 3

SPECIFICATIONS

24"

Installation Requirements

Wolf cooktop ventilation hoods are recommended for
use with Wolf induction, electric and gas cooktops and
integrated modules. For ranges and rangetops, a Wolf pro
ventilation hood is recommended.

These hoods have a telescopic chimney ue. A ue exten­sion is available through an authorized Wolf dealer.

Installation of the cooktop hood should be 24"

(914) from the bottom of the hood to the countertop.

36"

Wall and island hoods require an internal, in-line or remote
blower assembly, avail able through an authorized Wolf
dealer. For local dealer information, visit the nd a show­room section of our website, wolfappliance.com.

Consult a qualied HVAC professional for specic installa­tion and ducting applications.

(610) to

Electrical

Installation must comply with all applicable electrical codes.

For wall hoods, locate the electrical supply within the
shaded area shown in the illustration below. Allow a
minimum 12"

(305) Romex

hoods, locate the electrical supply on the ceiling inside the
top of the hood. Allow a minimum 6'
connection. A separate circuit, servicing only this appliance
is required.

ELECTRICAL REQUIREMENTS

Electrical Supply grounded, 110/120 VAC, 60 Hz
Service 15 amp dedicated circuit

LOCATE

ELECTRICAL

WITHIN

SHADED AREA

®

wire for connection. For island

(1.8 m) Romex

E

®

wire for

RATING PLATE

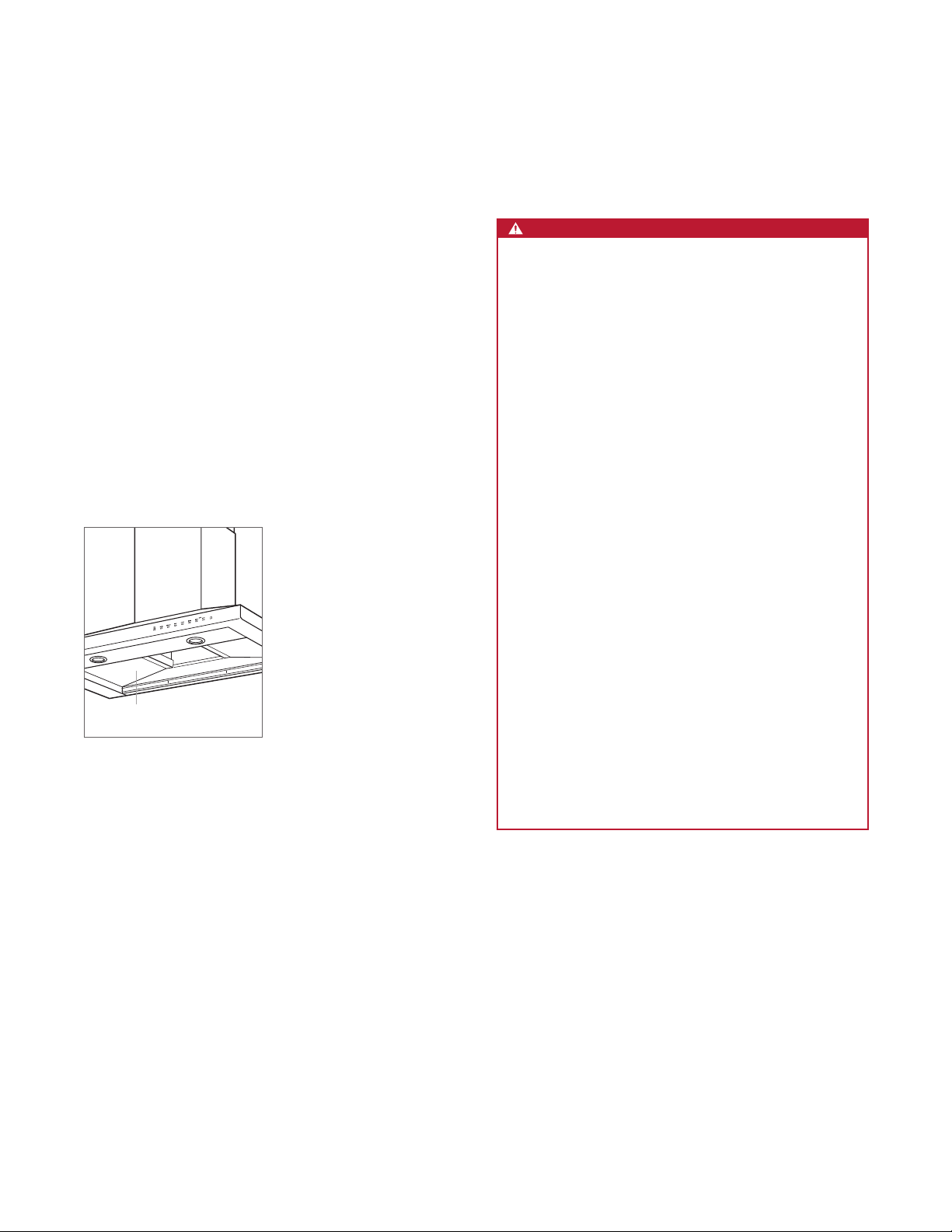

Rating plate location.

18"

(457)

(610) TO 36" (914) BOTTOM EDGE TO COUNTERTOP

Electrical location—all wall hoods.

4 | Wolf Customer Care 800.222.7820

SPECIFICATIONS

Ducting

WARNING

To reduce the risk of re, use only metal ducting.

IMPORTANT NOTE: Consult a qualied HVAC professional

for specic installation and ducting applications.

Cooktop ventilation hoods accommodate a 6"

(152) round

duct. Use only rigid metal ducting.

A straight, short duct run is most effective and will ensure
proper performance. If the duct run exceeds 50'

(15 m), a

higher CFM blower may be required to maintain proper air
ow. A remote blower installed on a short duct run may
increase the potential for noise.

Internal and in-line blowers require a roof or wall cap. Con­nect ducting to the cap and work back towards the hood.
Use sheet metal screws and aluminum tape or high temper­ature duct tape to seal joints between ducting sections.

Cooktop hoods include a backdraft damper. Local codes
may require the use of an additional backdraft and/or
make-up air damper. Contact your local HVAC professional
for specic requirements.

A make-up air damper is available through an authorized
Wolf dealer. For local dealer information, visit the nd a
showroom section of our website, wolfappliance.com.

CAUTION

To reduce the risk of re and to properly exhaust air,
be sure to duct air outside. Do not vent exhaust air
into spaces within walls or ceilings or into attics, crawl
spaces or garages.

CAUTION

To reduce the risk of re and electrical shock, only
install this range hood with remote blower models
rated a maximum of 3A suitable for use with solid state
speed control or internal blowers manufactured by
Wolf, “Blower—300 CFM” or “Blower—600 CFM”.

wolfappliance.com | 5

INSTALLATION

Installation

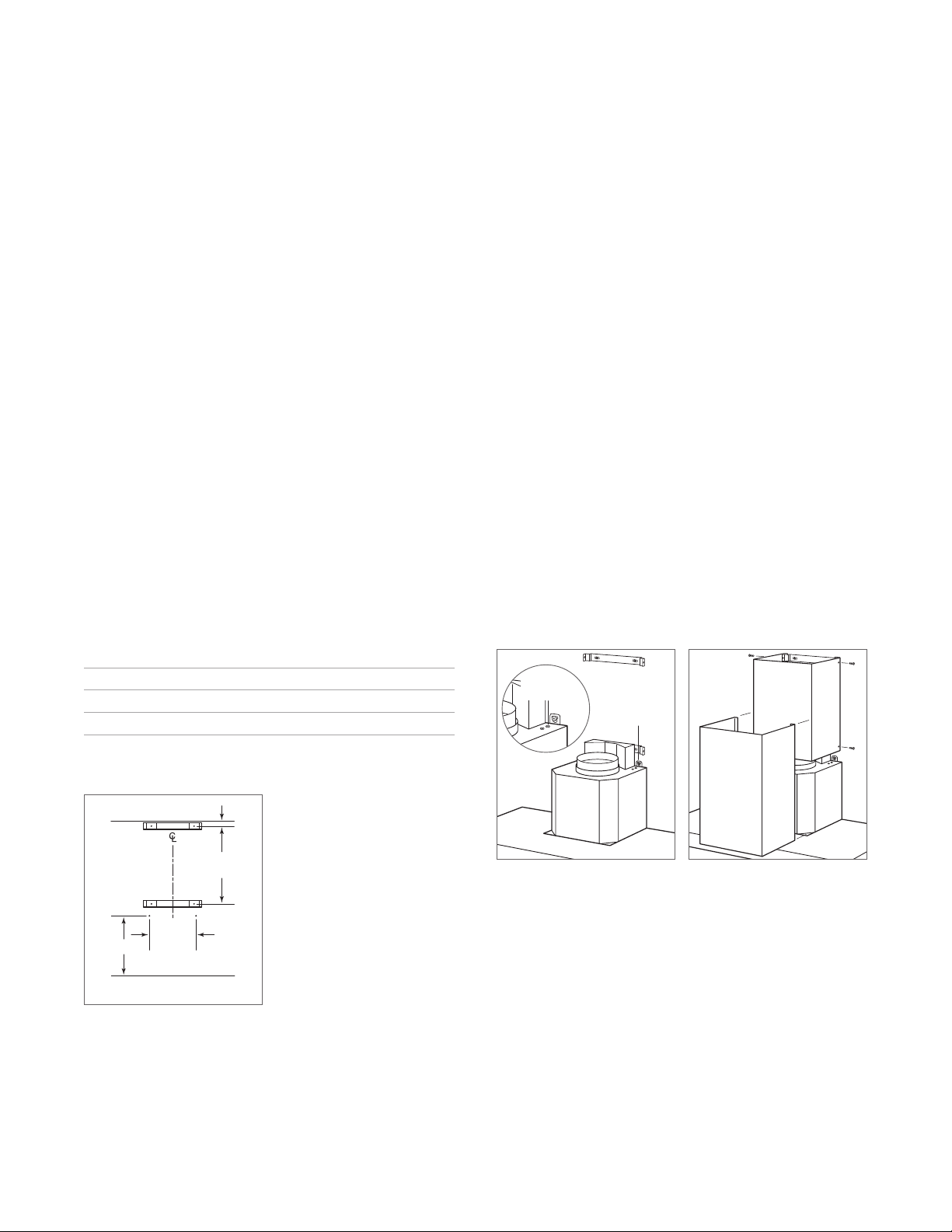

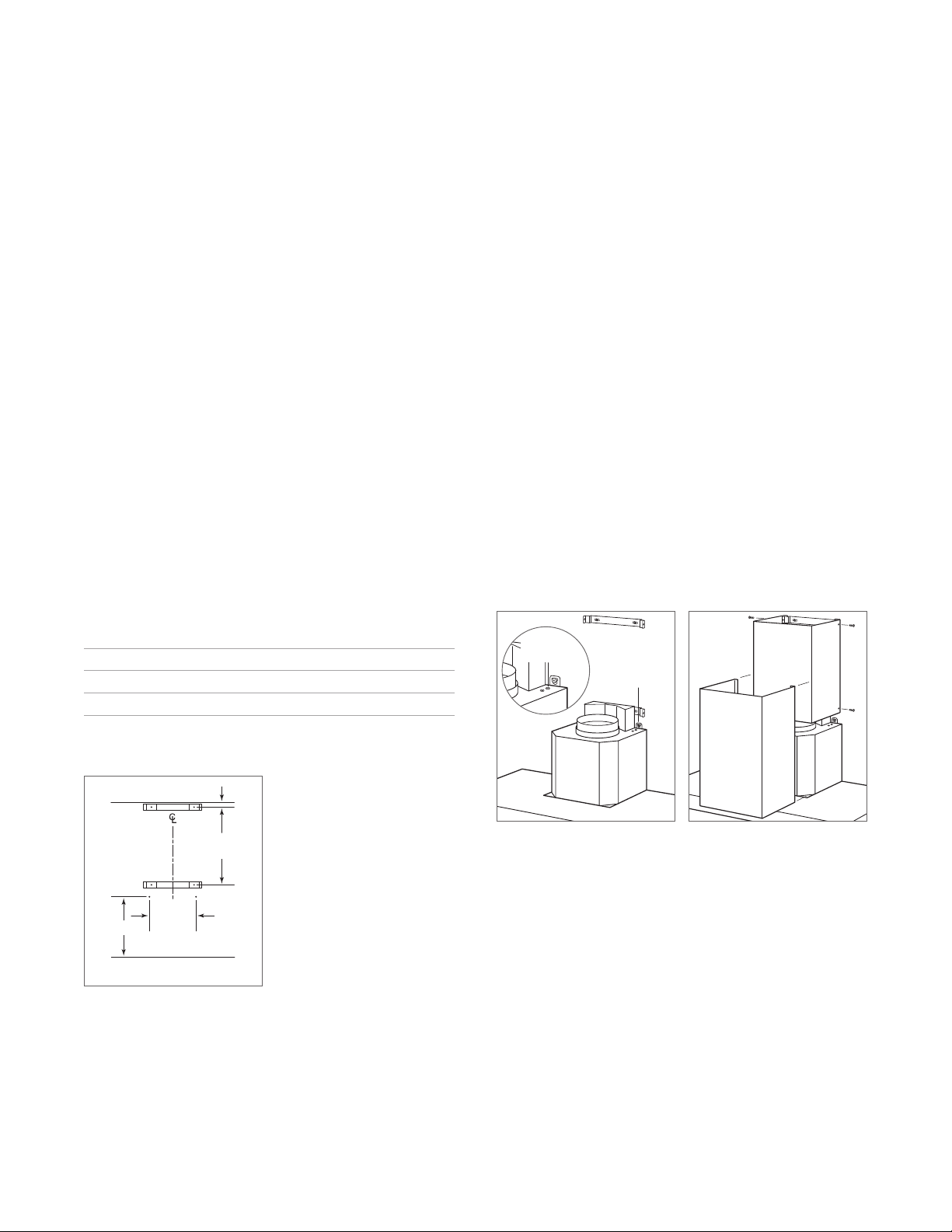

WALL HOOD

IMPORTANT NOTE: The hood is wired for an internal

blower. If an in-line or remote blower will be used, refer to
In-Line | Remote Blower Wiring on page 9.

If an internal blower will be used, install the blower prior
to mounting the hood. Refer to page 8 for internal blower
installation.

1 Mark the center line for location of two mounting holes

using dimensions shown in the chart and illustration
below. Additional wall framing is recommended in this
location. If wall framing is not available, the use of wall
anchors is recommended. Install the mounting screws

1

so there is approximately

/4" (6) gap between the screw
head and wall. Position the two mounting brackets for
the chimney ue, then install using two mounting screws
per bracket. Refer to the illustration below.

MOUNTING LOCATION

Black Hood 123/4" (324)
Stainless Hood 163/8" (416)
Glass Hood 129/16" (319)

2 Place the mounting tabs over the mounting screws. Use

the leveling adjustment screws to ensure the hood is
level. Refer to the illustration below.

3 Mount the electrical plate to the wall using screws

provided.

4 Place the backdraft damper on the round discharge then

install 6"

(152) round metal ducting (not provided) to the

damper and seal with aluminum tape.

5 Make wiring connections. Refer to page 9.

6 Once wiring connections are complete, secure the upper

chimney ue to the mounting brackets using screws
provided. Refer to the illustration below. Place the lower
chimney ue over the upper, then lower until it rests on
the hood.

A

LEVELING

SCREW

MOUNTING

TAB

CEILING

1

/8

9

"

(232)

A

BOTTOM OF HOOD

Mounting location.

17

1

(433)

/16

3
(19)

"

/4

"

6 | Wolf Customer Care 800.222.7820

Mount and level hood.

Install telescopic ue.

INSTALLATION

8

5

/8

"

(219)

ELECTRICAL

LOCATION

11"

(279)

UPPER

FLUE

Installation

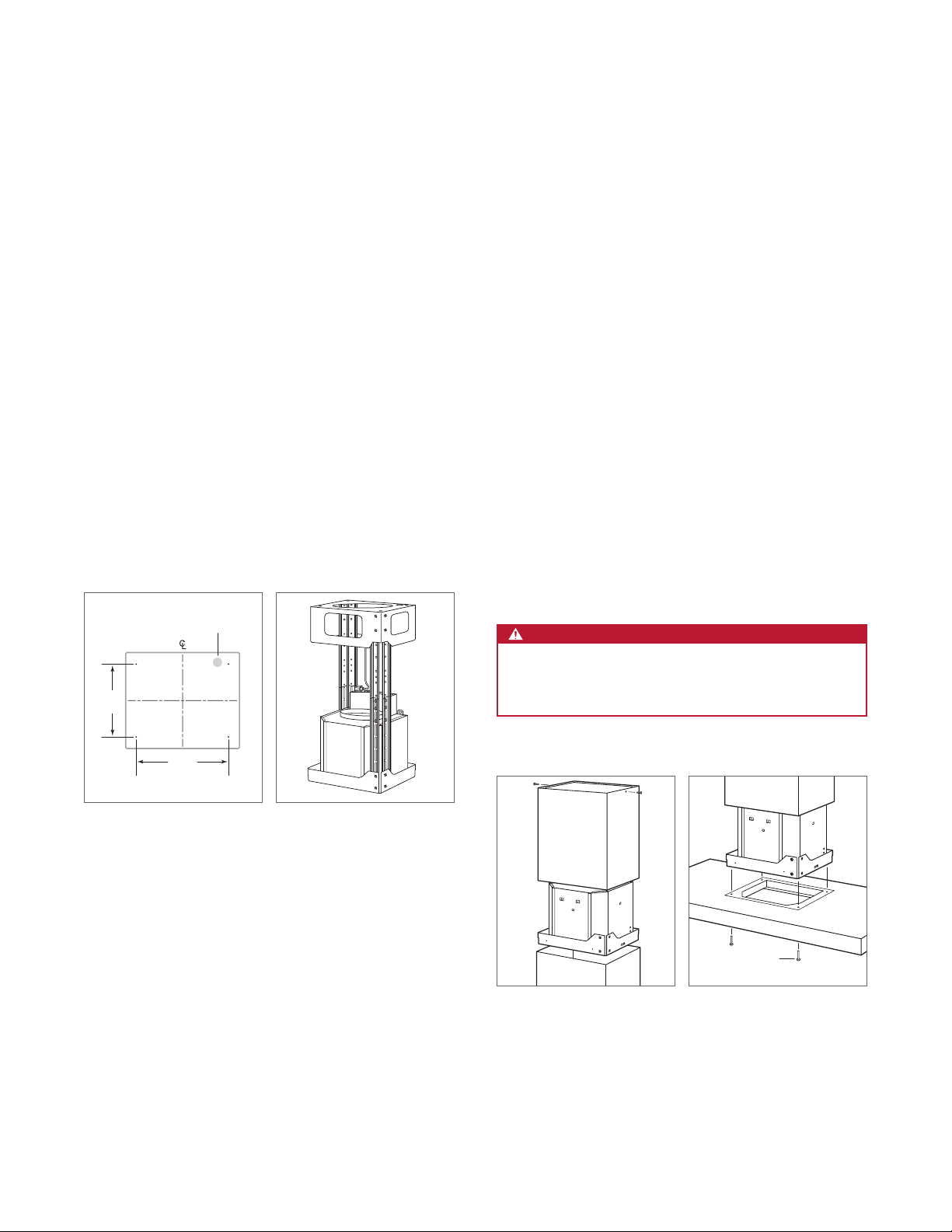

ISLAND HOOD

1 Mark the center line for location of four mounting holes

using dimensions shown in the illustration below. Use
the template provided to mark the mounting support

1

locations, then use a 1

/4" drill bit to create a hole for the

electrical power supply.

2 Place four mounting screws into the ceiling, then posi-

tion the support frame on those screws. Once the sup­port frame is in place, tighten screws.

3 Determine the desired height of the support frame and

adjust the height by removing four screws. Once the
desired height is achieved, reinstall and tighten screws.

4 Place the damper on the support frame then attach

ducting to the damper.

5 Slide the upper chimney ue onto the support frame and

attach to the support frame using screws provided. Refer
to the illustration below. Slide the lower chimney ue
over the upper and temporarily secure in this position
using adhesive tape.

6 Raise the hood to the support frame and connect the

hood to the support frame with four screws provided.
Refer to the illustration below.

7 Insert the two prong connector from the hood into the

receptacle on the support frame.

8 For internal blowers, install the blower. For remote

blowers, continue to step 9.

9 Make wiring connections. Refer to page 9.

10 Once wiring connections are complete, remove the

adhesive tape securing the lower chimney ue, then
lower until it rests on the hood.

WARNING

Failure to install the screws or xing device in accor­dance with these instructions may result in electrical
hazards.

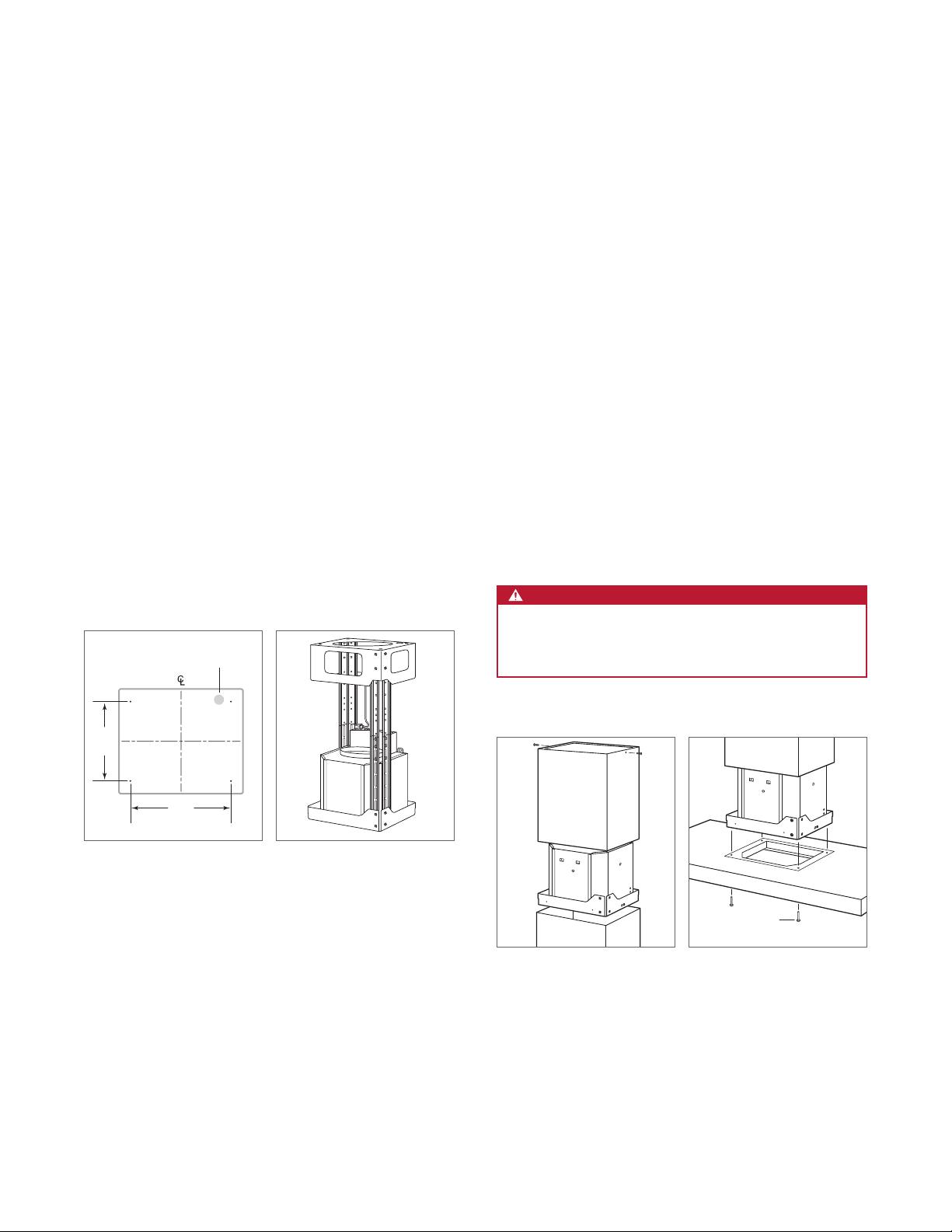

Mounting location.

Support frame.

Install telescopic ue.

MOUNTING

SCREW

Mount hood.

wolfappliance.com | 7

wolfappliance.com | 7

INSTALLATION

Installation

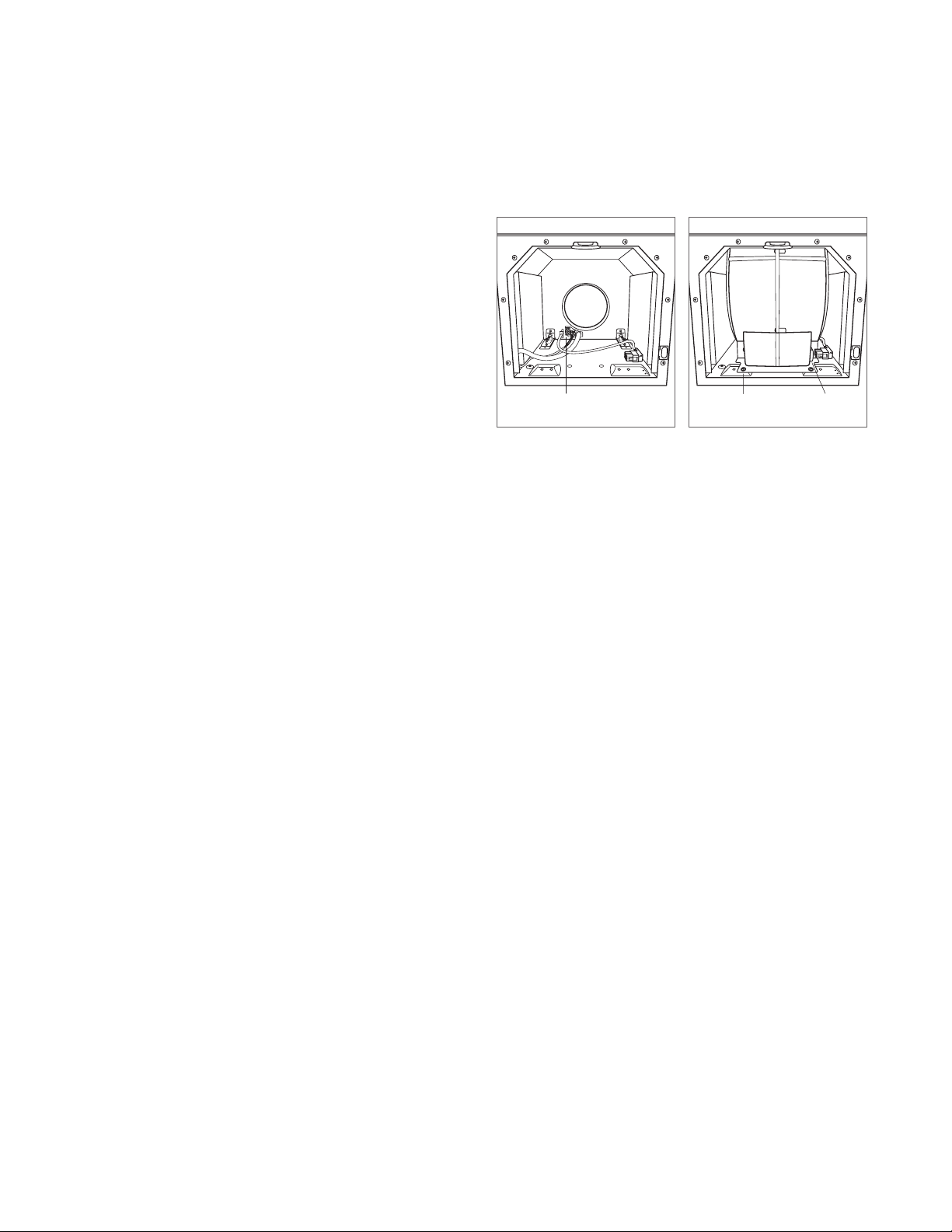

INTERNAL BLOWER

IMPORTANT NOTE: The blower must be installed and

plugged in prior to making the electrical connection to the
hood.

1 Insert the three-prong plug from the blower wire into the

hood receptacle. Refer to the illustration.

2 Insert the blower by aligning the round discharge on the

blower with the discharge on the hood.

3 Insert the plug from the blower wire into the receptacle

on the blower. Refer to the illustration.

4 Secure the blower to the hood using the two mounting

screws provided.

RECEPTACLE

Hood receptacle.

MOUNTING

SCREW

Mount blower.

RECEPTACLE

8 | Wolf Customer Care 800.222.7820

INSTALLATION

KNOCKOUT

COVER

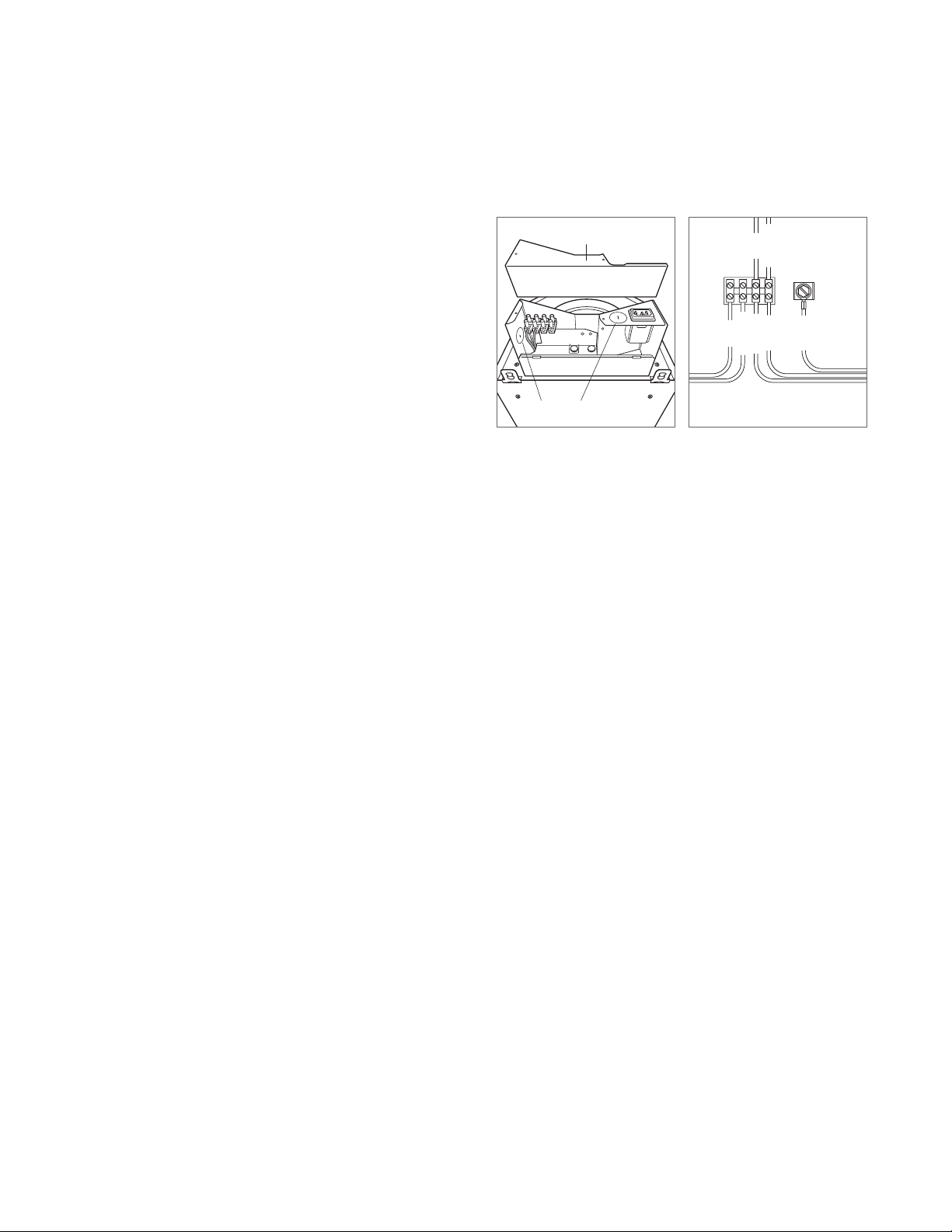

Wiring Connections

IN-LINE | REMOTE BLOWER WIRING

1 Remove the top cover of the electrical box by extracting

two screws. Refer to the illustration.

2 Remove one of the round knockouts using a at blade

screwdriver.

3 Insert Romex

®

wire from the blower through the

knockout and secure using an approved cord stain relief.

4 Connect white to blue, black to brown and green to

ground. Refer to the illustration.

5 Place all wiring connections inside the electrical box and

reinstall the cover. Make sure all wires are secure and not
pinched between the cover and electrical box.

6 Secure the junction box supplied with the hood to the

support frame, then connect to the (Romex

®

) power
supply from the home. Once the connection has been
made, insert the plug into the receptacle on the hood.

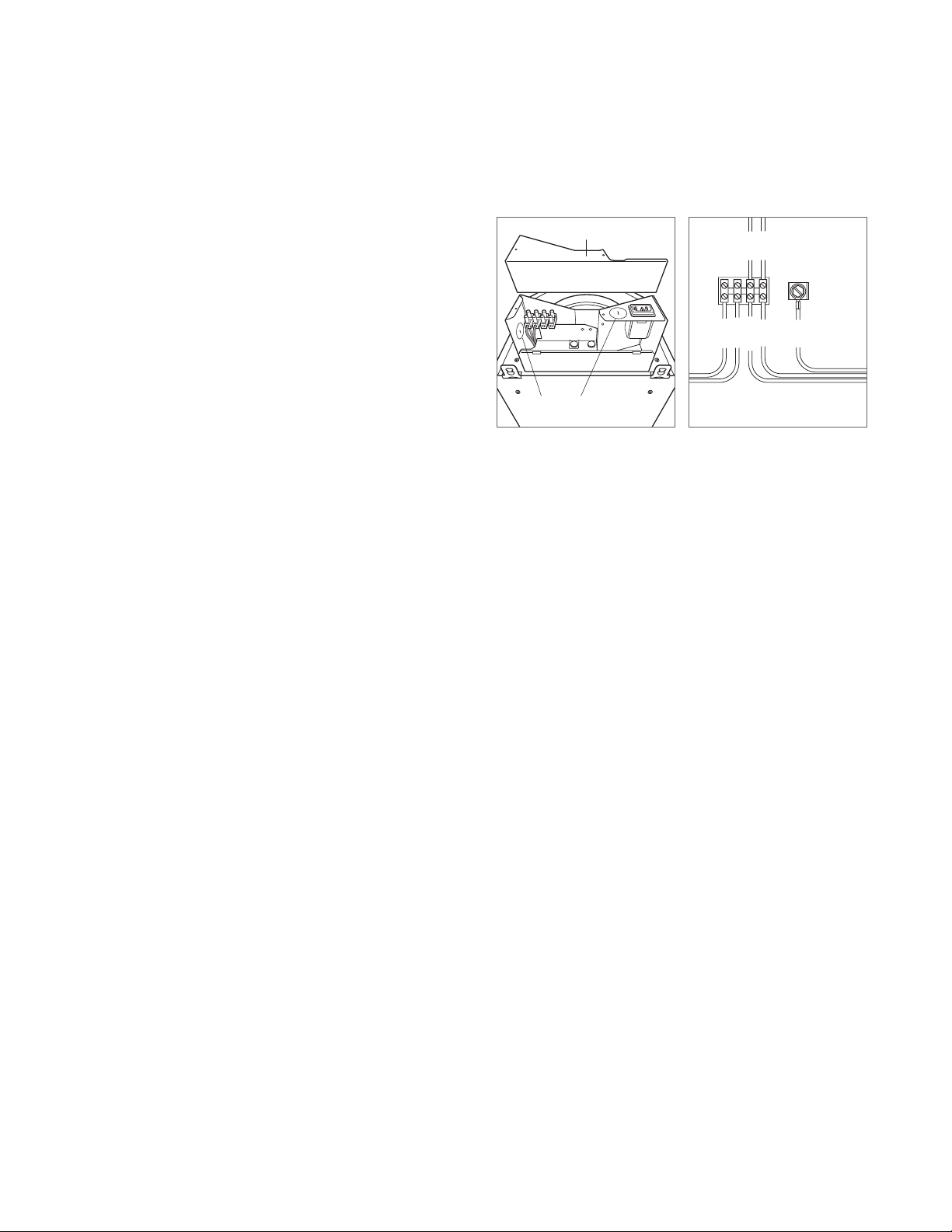

Wiring location.

BLUE

BROWN

GROUND

BLUE

WHITE

BLACK

BROWN

GREEN

TO IN-LINE/REMOTE

BLOWER

In-line | remote blower wiring.

wolfappliance.com | 9

TROUBLESHOOTING

Troubleshooting

IMPORTANT NOTE: If the ventilation hood does not operate

properly, follow these troubleshooting steps:

• Verify electrical power is supplied to the ventilation hood.

• Verify proper wiring connections.

• If the ventilation hood does not operate properly, contact

Wolf factory certied service. Do not attempt to repair
the hood. Wolf is not responsible for service required to
correct a faulty installation.

10 | Wolf Customer Care 800.222.7820

Wolf, Wolf & Design, Wolf Gourmet, W & Design and the color red as applied to knobs are registered trademarks and service marks of Wolf Appliance, Inc. Sub-Zero,
Sub-Zero & Design, Dual Refrigeration, The Living Kitchen, Great American Kitchens The Fine Art of Kitchen Design, and Ingredients are registered trademarks and service marks
of Sub-Zero, Inc. All other trademarks or registered trademarks are property of their respective owners in the United States and other countries.

CAMPANAS DE VENTILACIÓN PARA ESTUFAS

Contenido

3 Campanas de ventilación para estufas

4 Especicaciones

6 Instalación

10 Resolución de problemas

Las características y especicaciones están sujetas a
cambios sin previo aviso. Visite wolfappliance.com/specs
para obtener la información más actualizada.

Aviso importante

Para garantizar que este producto se instale y opere de
la forma más segura y eciente posible, tome nota de los
siguientes tipos de información resaltada en esta guía:

AVISO IMPORTANTE señala la información que es

especialmente importante.

PRECAUCIÓN indica una situación en la que se pueden

sufrir heridas leves o provocar daños al producto si no se
siguen las instrucciones.

ADVERTENCIA indica peligro de que se produzcan heridas

graves o incluso la muerte si no se siguen las precauciones.

AVISO IMPORTANTE: En toda esta guía, las dimensiones

entre paréntesis son milímetros, a menos que se especique
lo contrario.

AVISO IMPORTANTE: Guarde estas instrucciones para el

inspector eléctrico local.

2 | Atención al cliente de Wolf 800.222.7820

CAMPANAS DE VENTILACIÓN PARA ESTUFAS

Información del producto

La información importante del producto, incluido el modelo
y número de serie de la unidad, se encuentra en la placa de
datos del producto, que está debajo del costado izquierdo
de la campana, encima de los ltros (se deben retirar los
ltros). Consulte la siguiente ilustración.

Si necesita servicio, póngase en contacto con el servicio
autorizado de Wolf y tenga a mano el modelo y el número
de serie. Para obtener los datos del centro de servicio
autorizado de Wolf más cercano o si tiene preguntas acerca
de la instalación, visite la sección de contacto y soporte
técnico en nuestra página de Internet wolfappliance.
com o llame a la línea de atención al cliente de Wolf al
800-222-7820.

PLACA

DE DATOS

Ubicación de la placa de datos.

INSTRUCCIONES IMPORTANTES

ADVERTENCIA

PARA REDUCIR EL RIESGO DE INCENDIO,
DESCARGA ELÉCTRICA O LESIONES A
LAS PERSONAS, TOME LAS SIGUIENTES
PRECAUCIONES:

a) Una persona calicada debe realizar el

trabajo de instalación y cableado eléctrico de
conformidad con todos los códigos y normas
aplicables, incluyendo la de construcción a
prueba de fuego.

b) Se necesita suciente aire para permitir una

combustión y escape de gases adecuados
por el tubo de chimenea del equipo quemador
de combustible para evitar que se produzcan
llamaradas. Siga las directrices del fabricante
del equipo de calefacción y las normas
de seguridad como las publicadas por la
Asociación Nacional de Protección contra
Incendios (NFPA, por sus siglas en inglés) y la
Sociedad Estadounidense de Ingenieros en
Calefacción, Refrigeración y Aire Acondicionado
(ASHRAE, por sus siglas en inglés) y los
códigos de las autoridades locales.

c) Al cortar o perforar la pared o el techo, no dañe

el cableado eléctrico ni otros servicios ocultos.

d) Los ventiladores con conductos siempre

deben descargarse hacia el exterior.

wolfappliance.com | 3

ESPECIFICACIONES

E

18"

(457)

24"

(610) A

36"

(914) DESDE EL BORDE INFERIOR A LA ENCIMER

A

LOCATE

ELECTRICAL

WITHIN

SHADED AREA

Requisitos de instalación

Se recomienda utilizar las campanas de ventilación con
estufas de inducción, eléctricas y de gas y módulos
integrados Wolf. Se recomienda una campana de
ventilación Wolf pro en estufas y hornillas.

Estas campanas tienen un tubo de chimenea telescópico.
Una extensión del tubo de chimenea está disponible a
través de un distribuidor autorizado de Wolf.

La instalación de la campana para estufa se debe realizar
entre 24"
de la campana a la encimera.

Las campanas para paredes e islas requieren que se instale
un extractor interno, en línea o remoto, que se puede
obtener a través de un distribuidor autorizado de Wolf.
Para obtener más información acerca de los distribuidores
locales, visite la sección para encontrar una sala de
exposición de nuestro sitio web, wolfappliance.com.

Consulte a un profesional de climatización calicado para la
instalación especíca y las aplicaciones de conductos.

(610) y 36" (914) de distancia desde la parte inferior

Instalación eléctrica

La instalación debe cumplir con todos los códigos
eléctricos vigentes.

En el caso de las campanas de pared, ubique la
alimentación eléctrica dentro del área sombreada que se
muestra en la siguiente ilustración. Deje como mínimo un
cable Romex
campanas para islas, ubique la alimentación eléctrica en el
techo dentro de la parte superior de la campana. Deje como
mínimo un cable Romex
Es necesario un circuito independiente que dé servicio
únicamente a este aparato.

REQUISITOS ELÉCTRICOS

Suministro eléctrico
Servicio Circuito dedicado de 15 amperes

®

de 12" (305) para la conexión. En el caso de

®

de 6' (1.8 m) para la conexión.

Con conexión a tierra, 110/120 VCA, 60 Hz

PLACA

DE DATOS

Ubicación de la placa de datos.

4 | Atención al cliente de Wolf 800.222.7820

Ubicación eléctrica: todas las campanas de pared.

ESPECIFICACIONES

Conductos

ADVERTENCIA

Para reducir el riesgo de incendio, utilice solamente
conductos metálicos.

AVISO IMPORTANTE: Consulte a un profesional de

climatización calicado para la instalación especíca y las
aplicaciones de conductos.

Las campanas de ventilación para estufas admiten un
conducto redondo de 6"
metálicos rígidos.

Los tramos de conductos cortos y rectos son más efectivos
y garantizarán un desempeño adecuado. Si el tramo de
conducto supera las 50'
extractor CFM más alto para mantener un ujo de aire
adecuado. La instalación de un extractor remoto en un
tramo de conducto corto puede aumentar el ruido.

Los extractores internos y en línea necesitan una rejilla
de techo o de pared. Conecte los conductos a la rejilla y
trabaje hacia la campana. Utilice tornillos de metal y cinta
de aluminio o cinta para conductos de alta temperatura
para sellar las uniones entre las secciones de conductos.

(152). Utilice solamente conductos

(15 m), se puede necesitar un

PRECAUCIÓN

Para reducir el riesgo de incendio y extraer el aire de
manera apropiada, asegúrese de dirigir el aire hacia
el exterior. No ventile el aire del escape en espacios
cerrados por paredes o techos, áticos, espacios
angostos o garajes.

PRECAUCIÓN

Para reducir el riesgo de incendio y descargas
eléctricas, instale solamente esta campana con los
modelos de extractores que tengan una capacidad
máxima de 3A y que sean adecuados para utilizarlos
con los controles de velocidad de estado sólido o
los extractores internos “Extractor—300 CFM” o
“Extractor—600 CFM” fabricados por Wolf.

Las campanas para cocina incluyen una compuerta de
contraujo de aire. Es posible que los códigos locales exijan
que se utilice una compuerta adicional de contraujo o
aire renovable. Comuníquese con un profesional local de
climatización para conocer los requisitos especícos.

Una compuerta de aire renovable está disponible a través
de un distribuidor autorizado de Wolf. Para obtener más
información acerca de los distribuidores locales, visite la
sección para encontrar una sala de exposición de nuestro
sitio web, wolfappliance.com.

wolfappliance.com | 5

INSTALACIÓN

Instalación

CAMPANA DE PARED

AVISO IMPORTANTE:

La campana está cableado para un
extractor interno. Si se utilizan una línea en o extractor
remoto, consulte cableado del extractor en línea | remoto en
la página 9.

Si se va a utilizar un extractor interno, instálelo antes de
montar la campana. Consulte la página 8 para obtener
información sobre instalación de extractores internos.

1 Marque la línea central para ubicar los dos oricios de

montaje según las dimensiones que se muestran en la
tabla e ilustración a continuación. En esta ubicación se
recomienda una estructura de pared. Si no se dispone
de una estructura de pared, se recomienda utilizar los
anclajes de pared. Instale los tornillos de montaje de tal

1

forma que haya un espacio de

/4" (6) aproximadamente
entre la cabeza del tornillo y la pared. Ubique los dos
soportes de montaje del tubo de chimenea y luego
instálelos con dos tornillos de montaje por soporte.
Consulte la siguiente ilustración.

UBICACIÓN DEL MONTAJE

Campana negra 123/4" (324)
Campana inoxidable 163/8" (416)
Campana de vidrio 129/16" (319)

A

2 Coloque las lengüetas de montaje sobre los tornillos.

Utilice tornillos de ajuste de nivel para asegurarse de
que la campana esté nivelada. Consulte la siguiente
ilustración.

3 Instale la placa eléctrica en la pared con los tornillos que

vienen incluidos.

4 Coloque la compuerta de contraujo en el escape circular

e instale un conducto metálico redondo de 6"

(152)

(no incluido) en la compuerta y selle con cinta de aluminio.

5 Realice las conexiones de cableado. Consulte la página 9.

6 Una vez que termine las conexiones de cableado,

asegure el tubo de chimenea a los soportes de montaje
con los tornillos que vienen incluidos. Consulte la
siguiente ilustración. Coloque la parte inferior del tubo
de chimenea sobre la parte superior y luego bájelo hasta
que se apoye sobre la campana.

TORNILLO

DE NIVELACIÓN

LENGÜETA

DE MONTAJE

TECHO

1

/8

9

"

(232)

A

PARTE INFERIOR DE LA CAMPANA

Ubicación del montaje.

17

1

(433)

/16

3
(19)

"

/4

"

6 | Atención al cliente de Wolf 800.222.7820

Monte y nivele la campana.

Instale el tubo telescópico.

INSTALACIÓN

8

5

/8

"

(219)

UBICACIÓN
ELÉCTRICA

11"

(279)

UPPER

FLUE

Instalación

CAMPANA PARA ISLAS

1 Marque la línea central para ubicar los cuatro oricios

de montaje según las dimensiones que se muestran en
la ilustración a continuación. Utilice la plantilla que viene
incluida para marcar la ubicación de los soportes de

1

montaje y con una broca de taladro de 1

/4" perfore un

oricio para la alimentación eléctrica.

2 Coloque los cuatro tornillos de montaje en el techo y

luego ubique el marco de soporte sobre estos tornillos.
Una vez que el marco de soporte esté en su lugar,
apriete los tornillos.

3 Determine la altura deseada del marco de soporte y

ajuste la altura retirando los cuatro tornillos. Una vez que
se logre la altura deseada, vuelva a instalar y asegure los
tornillos.

4 Coloque la compuerta sobre el marco de soporte y luego

una los conductos a la compuerta.

5 Deslice el tubo de chimenea superior sobre el marco

de soporte y je el marco de soporte con los tornillos
incluidos. Consulte la siguiente ilustración. Deslice el
tubo de chimenea inferior sobre el superior y asegúrelo
temporalmente en su posición con cinta adhesiva.

6 Levante la campana hacia el marco de soporte y

conecte la campana al marco de soporte con los cuatro
tornillos incluidos. Consulte la siguiente ilustración.

7 Introduzca el conector de dos clavijas de la campana en

el tomacorriente del marco de soporte.

8 Si se trata de un extractor interno, instálelo. Si se trata

de un extractor remoto, continúe con el paso 9.

9 Realice las conexiones de cableado. Consulte la página 9.

10 Una vez que termine las conexiones eléctricas, retire la

cinta adhesiva que sostiene el tubo de chimenea inferior
y luego bájelo hasta que se apoye sobre la campana.

ADVERTENCIA

Si no se instalan los tornillos o el dispositivo de jación
de acuerdo con estas instrucciones se pueden generar
riesgos eléctricos.

Ubicación del montaje.

Marco de soporte.

Instale el tubo telescópico.

TORNILLO

DE MONTAJE

Instale la campana.

wolfappliance.com | 7

INSTALACIÓN

Instalación

EXTRACTOR INTERNO

AVISO IMPORTANTE:

El extractor debe ser instalado
y conectado antes de hacer la conexión eléctrica a la
campana.

1 Introduzca el enchufe de tres clavijas del cable del

extractor en el tomacorriente de la campana. Consulte la
ilustración.

2 Introduzca el extractor alineando el escape circular del

extractor con el escape de la campana.

3

Introduzca el enchufe del cable del extractor en el
tomacorriente del extractor.

4 Asegure el extractor a la campana con los dos tornillos

Consulte la ilustración.

de montaje que vienen incluidos.

TOMACORRIENTE

Tomacorriente de la campana. Instale el extractor.

TORNILLO

DE MONTAJE

TOMACORRIENTE

8 | Atención al cliente de Wolf 800.222.7820

INSTALACIÓN

PREPUNZONADOS

CUBIERTA

Conexiones de cableado

CABLEADO DEL EXTRACTOR EN LÍNEA | REMOTO

1 Retire la tapa superior de la caja eléctrica extrayendo los

dos tornillos. Consulte la ilustración.

2 Retire una de las tapas prepunzonadas con un

destornillador de cabeza plana.

3 Introduzca el cable Romex

®

del extractor a través de
la tapa prepunzonada y asegúrelo con un liberador de
tensión aprobado.

4 Conecte el blanco con el azul, el negro con el marrón y

el verde con tierra. Consulte la ilustración.

5 Coloque todas las conexiones de cableado dentro de

la caja eléctrica y vuelva a instalar la tapa. Cerciórese
de que todos los cables estén asegurados y de que no
queden prensados entre la tapa y la caja eléctrica.

6 Asegure al marco de soporte la caja de derivación

que viene con la campana y conéctela a la fuente de

®

alimentación (Romex

) de la vivienda. Una vez que se
haya realizado la conexión, introduzca el enchufe en el
tomacorriente de la campana.

Ubicación del cableado.

AZUL

MARRÓN

TIERRA

AZUL

MARRÓN

BLANCO

VERDE

NEGRO

AL EXTRACTOR EN

LÍNEA O REMOTO

Cableado del extractor
en línea | remoto.

wolfappliance.com | 9

RESOLUCIÓN DE PROBLEMAS

Resolución de problemas

AVISO IMPORTANTE: Si la campana de ventilación no

funciona correctamente, siga estos pasos para resolver los
problemas:

• Compruebe que la campana de ventilación tiene

corriente eléctrica.

• Compruebe que las conexiones de cableado estén

correctas.

• Si la campana de ventilación no funciona correctamente,

póngase en contacto con el centro de servicio
autorizado de Wolf. No intente reparar la campana. Wolf
no es responsable del servicio necesario para corregir
una instalación defectuosa.

10 | Atención al cliente de Wolf 800.222.7820

Wolf, Wolf & Design, Wolf Gourmet, W & Design y el color rojo aplicado a las perillas son marcas comerciales registradas y marcas de servicio de Wolf Appliance, Inc. Sub-Zero,
Sub-Zero & Design, Dual Refrigeration, The Living Kitchen, Great American Kitchens The Fine Art of Kitchen Design, e Ingredients son marcas comerciales registradas y marcas
de servicios de Sub-Zero, Inc. Todas las demás marcas o marcas registradas son propiedad de sus respectivos dueños en Estados Unidos y otros países.

HOTTES DE VENTILATION POUR SURFACE DE CUISSON

Table des matières

3 Hottes de ventilation pour surface de cuisson

4 Spécications

6 Installation

10 Dépannage

Les caractéristiques et les spécications peuvent être modiées
en tout temps sans préavis. Visitez wolfappliance.com/specs
pour obtenir les renseignements les plus récents.

Remarque importante

Pour s'assurer que ce produit est installé et utilisé en toute
sécurité et aussi efcacement que possible, prenez note des
types de renseignement mis en évidence tout au long de ce
guide :

REMARQUE IMPORTANTE met en évidence des

renseignements qui sont particulièrement importants.

MISE EN GARDE indique une situation où une blessure

mineure ou des dommages au produit peuvent se produire
si les directives ne sont pas respectées.

AVERTISSEMENT décrit un danger qui peut causer une

blessure grave ou la mort si les précautions ne sont pas
respectées.

REMARQUE IMPORTANTE : tout au long de ce guide, les

dimensions entre parenthèses sont en millimètres à moins
d'indication contraire.

REMARQUE IMPORTANTE : conservez ces directives pour

l'inspecteur en électricité local.

2 | Service à la clientèle de Wolf 800.222.7820

HOTTES DE VENTILATION POUR SURFACE DE CUISSON

Renseignements sur le produit

Des renseignements importants sur le produit, y compris les
numéros de modèle et de série, se trouvent sur la plaque
signalétique du produit. La plaque signalétique est située
sous le côté gauche de la hotte, au-dessus des ltres (les
ltres doivent être enlevés). Reportez-vous à l'illustration
ci-dessous.

Si vous avez besoin de service, communiquez avec le
service Wolf certié par l'usine avec les numéros de modèle
et de série. Pour obtenir le nom du centre de service Wolf
certié par l'usine le près de chez vous ou si vous avez des
questions concernant l'installation, consultez la section
Contact et assistance de notre site Web, wolfappliance.
com ou appelez le service à la clientèle de Wolf au
800-222-7820.

PLAQUE

SIGNALÉTIQUE

Emplacement de la plaque
signalétique.

DIRECTIVES IMPORTANTES

AVERTISSEMENT

EN VUE DE RÉDUIRE LE RISQUE D'INCENDIE,
DE CHOC ÉLECTRIQUE OU DE BLESSURES,
RESPECTEZ LES ÉLÉMENTS SUIVANTS :

a) Le travail d'installation et le câblage électrique

doivent être effectués par une (des) personne(s)
qualiée(s) conformément à tous les codes et
normes applicables, y compris ceux concernant
la construction résistante au feu.

b) Il faut sufsamment d'air pour la combustion

appropriée et l'évacuation des gaz dans
le conduit (cheminée) de l'équipement de
chauffage au mazout pour éviter le refoulement
de l'air. Suivez les directives du fabricant de
l'équipement de chauffage et les normes
de sécurité comme celles publiées par la
National Fire Protection Association (NFPA
ou association nationale de protection contre
les incendies), l'American Society for Heating,
Refrigeration and Air Conditioning Engineers
(ASHRAE ou société américaine des ingénieurs
de chauffage, réfrigération et climatisation) et
les autorités locales concernant les codes.

c) Lorsque vous coupez ou percez dans un mur

ou un plafond, n'endommagez pas les ls
électriques ou d'autres services publics cachés.

d) Les ventilateurs à enveloppe doivent toujours

être ventilés vers l'extérieur.

wolfappliance.com | 3

SPÉCIFICATIONS

18 po

INFÉRIEUR JUSQU'AU COMPTOIR

Exigences d'installation

Il est recommandé d'utiliser les hottes de ventilation pour
surface de cuisson de Wolf avec les surfaces de cuisson
à induction, électriques et au gaz et avec les modules
intégrés. Pour les cuisinières et les dessus de cuisinières,
une hotte de ventilation pro Wolf est recommandée.

Ces hottes possèdent un conduit de cheminée
télescopique. Un prolongement de conduit est offert par les
dépositaires Wolf autorisés.

L'installation de la hotte pour surface de cuisson doit être
effectuée à une distance de 24po (610) à 36po (914) de la
partie inférieure de la hotte jusqu'au comptoir.

Les hottes murales et d'îlot nécessitent un assemblage
de souferie interne en ligne ou à distance, offert
par les dépositaires Wolf autorisés. Pour obtenir des
renseignements sur le dépositaire local, visitez la section
salle d'exposition de notre site Web, wolfappliance.com.

Consultez un professionnel en CVC qualié pour des
installations et des applications de gaines précises.

Électricité

L'installation doit se conformer à tous les codes électriques
applicables.

Pour les hottes murales, l'alimentation électrique doit se
trouver à l'intérieur de la zone ombragée indiquée dans
l'illustration ci-dessous. Ayez un l Romex
12po (305) pour effectuer la connexion. Pour les hottes
d'îlot, l'alimentation électrique doit se trouver au plafond
à l'intérieur de la partie supérieure de la hotte. Ayez un l

®

Romex

d'au moins 6pi (1,8m) pour effectuer la connexion.
Un circuit séparé servant uniquement cet appareil est
requis.

EXIGENCES ÉLECTRIQUES

Alimentation électrique
Service circuit dédié de 15 ampères

LOCATE

ELECTRICAL

WITHIN

SHADED AREA

mise à la terre, 110/120 volts CA, 60 Hz

E

®

d'au moins

PLAQUE

SIGNALÉTIQUE

Emplacement de la
plaque signalétique.

4 | Service à la clientèle de Wolf 800.222.7820

(457)

24 PO (610) À 36 PO (914) DU REBORD

Emplacement de l'électricité—toutes les hottes murales.

SPÉCIFICATIONS

Gaines

AVERTISSEMENT

En vue de réduire le risque d'incendie, utilisez
seulement des gaines en acier.

REMARQUE IMPORTANTE : consultez un professionnel en

CVC qualié pour des installations et des applications de
gaines précises.

Les hottes de ventilation pour surface de cuisson acceptent
une gaine ronde de 6po
gaines métalliques rigides.

Un tracé de gaines court et droit est plus efcace et assure
une meilleure performance. Si le tracé des gaines dépasse

(15m), une souferie à débit plus élevé pourra être

50pi
requise pour obtenir le débit d'air approprié. Une souferie
à distance installée sur une gaine courte peut augmenter le
niveau du bruit.

Les souferies internes et en ligne nécessitent un capuchon
de toit ou de mur. Reliez les gaines au capuchon et
remontez vers la hotte. Utilisez des vis autotaraudeuses
et du ruban d'aluminium ou du ruban adhésif en toile pour
température élevée pour sceller les joints entre les sections
de gaine.

(152). Utilisez uniquement des

MISE EN GARDE

En vue de réduire le risque d'incendie et de
correctement évacuer l'air, assurez-vous d'acheminer
l'air vers l'extérieur. Ne ventilez pas l'évacuation dans
des espaces entre des murs ou des plafonds ou dans
des greniers, des galeries ou des garages.

MISE EN GARDE

En vue de réduire le risque d'incendie et de choc
électrique, installez cette hotte de cuisinière uniquement
avec les modèles de souferie classés pour un
maximum de 3 ampères pour utilisation avec une
commande électronique de vitesses ou des souferies
internes fabriquées par Wolf, «Souferie—300pi³/min»
ou «Souferie—600pi³/min».

Les hottes pour surface de cuisson comprennent une
persienne antiretour. Les codes locaux peuvent exiger
l'utilisation d'une persienne antiretour ou d'air d'appoint.
Communiquez avec votre professionnel en CVC local pour
connaître les exigences précises.

Une persienne d'air d'appoint est offerte par les dépositaires
Wolf autorisés. Pour obtenir des renseignements sur le
dépositaire local, visitez la section salle d'exposition de
notre site Web, wolfappliance.com.

wolfappliance.com | 5

INSTALLATION

Installation

HOTTE MURALE

REMARQUE IMPORTANTE :

Le capot est câblé pour un
souferie interne. Si un en ligne ou la souferie à distance
seront utilisés, reportez-vous câblage de la souferie en
ligne | à distance à la page 9.

Si une souferie interne sera utilisée, installez la souferie
avant d'installer la hotte. Reportez-vous à la page 8 pour
l'installation de la souferie interne.

1 Marquez la ligne centrale pour l'emplacement de

deux trous de montage en utilisant les dimensions
indiquées dans le tableau et l'illustration ci-dessous.
Une charpente murale supplémentaire est recommandée
à cet endroit. Si une charpente murale n'est pas
disponible, l'utilisation de dispositifs d'ancrage au mur
est recommandée. Installez les vis de montage an
qu'il y ait un écart d'environ ¼po

(6) entre la tête de

la vis et le mur. Placez les deux supports de montage
pour le conduit de cheminée, puis installez au moyen
de deux vis de montage par support. Reportez-vous à
l'illustration ci-dessous.

EMPLACEMENT DE MONTAGE

Hotte noire 123/4po (324)
Hotte en acier inoxydable 163/8po (416)
Hotte en verre 129/16po (319)

2 Placez les onglets de montage sur les vis de montage.

Utilisez les vis de réglage du niveau pour s'assurer que
la hotte est de niveau. Reportez-vous à l'illustration
ci-dessous.

3 Installez la plaque électrique sur le mur au moyen des vis

fournies.

4 Placez la persienne antiretour sur la décharge ronde,

puis installez une gaine métallique ronde de 6po

(152)

(non fournie) sur la persienne et scellez avec du ruban
d'aluminium.

5 Effectuez les connexions des ls. Reportez-vous à la

page 9.

6 Une fois les connexions de ls effectuées, xez le

conduit de cheminé supérieur aux supports de montage
au moyen des vis fournies. Reportez-vous à l'illustration
ci-dessous. Placez le conduit de cheminée inférieur sur
le conduit supérieur, puis abaissez-le jusqu'à ce qu'il soit
appuyé sur la hotte.

A

VIS DE

MISE À NIVEAU

ONGLET DE

MONTAGE

PLAFOND

1

/8

9

po

(232)

A

PARTIE INFÉRIEURE

DE LA HOTTE

Emplacement de montage.

17

1

/16

(433)

3

po

/4
(19)

po

6 | Service à la clientèle de Wolf 800.222.7820

Installez et nivelez la hotte.

Installez la cheminée
télescopique.

INSTALLATION

8

5

/8

po

(219)

EMPLACEMENT

DE L'ÉLECTRICITÉ

11 po

(279)

UPPER

FLUE

Installation

HOTTE D'ÎLOT

1 Marquez la ligne centrale pour l'emplacement de quatre

trous de montage en utilisant les dimensions indiquées
dans l'illustration ci-dessous. Utilisez le gabarit fourni
pour marquer l'emplacement des supports de montage,
puis utilisez une mèche de 1¼po pour percer un trou
pour l'alimentation électrique.

2 Placez quatre vis de montage dans le plafond, plus

placez la cadre d'appui sur ces vis. Une fois le cadre
d'appui en place, serrez les vis.

3 Déterminez la hauteur désirée du cadre d'appui et

réglez-la en retirant quatre vis. Une fois la hauteur
désirée obtenue, réinstallez et serrez les vis.

4 Placez la persienne sur le cadre d'appui, puis xez la

gaine à la persienne.

5 Glissez le conduit de cheminée supérieur sur le cadre

d'appui et xez ce dernier au moyen des vis fournies.
Reportez-vous à l'illustration ci-dessous. Glissez le
conduit de cheminée inférieur sur le conduit supérieur et
xez-le temporairement dans cette position au moyen de
ruban adhésif.

6 Relevez la hotte jusqu'au cadre d'appui et reliez la

hotte au cadre de soutien avec les quatre vis fournies.
Reportez-vous à l'illustration ci-dessous.

7 Insérez le connecteur à deux broches de la hotte dans la

prise située sur le cadre d'appui.

8 Pour les souferies internes, installez la souferie. Pour

les souferies à distance, passez à l'étape 9.

9 Effectuez les connexions des ls. Reportez-vous à la

page 9.

10 Une fois les connexions de ls terminées, retirez le ruban

adhésif xant le conduit de cheminée inférieur, puis
abaissez-le jusqu'à ce qu'il soit appuyé sur la hotte.

AVERTISSEMENT

Des chocs électriques sont possibles si les vis ne
sont pas installées ou si l'appareil n'est pas xé
conformément à ces directives.

Emplacement de montage.

Cadre d'appui.

Installez la cheminée
télescopique.

VIS DE

MONTAGE

Installez la hotte.

wolfappliance.com | 7

INSTALLATION

Installation

SOUFFLERIE INTERNE

REMARQUE IMPORTANTE :

La souferie doit être installé et
branché avant de faire la connexion électrique à la hotte.

1 Insérez la che à trois broches du l de la souferie dans

la prise de la hotte. Reportez-vous à l'illustration.

2 Insérez la souferie en alignant la décharge ronde de la

souferie avec la décharge de la hotte.

3 Insérez la che du l de la souferie dans la prise de la

souferie. Reportez-vous à l'illustration.

4 Fixez la souferie à la hotte au moyen des deux vis de

montage fournies.

PRISE

Prise de la hotte.

VIS DE

MONTAGE

Installez la souferie.

PRISE

8 | Service à la clientèle de Wolf 800.222.7820

INSTALLATION

ALVÉOLE

DÉFONÇABLE

COUVERCLE

Connexions de ls

CÂBLAGE DE LA SOUFFLERIE EN LIGNE | À
DISTANCE

1 Retirez le couvercle supérieur du coffret électrique en

extrayant deux vis. Reportez-vous à l'illustration.

2 Retirez une des alvéoles défonçables rondes au moyen

d'un tournevis plat.

3 Insérez le l Romex

et xez au moyen d'un dispositif de soulagement de
traction du cordon approuvé.

4 Reliez le l bleu au l blanc, le l noir au l brun et

le l vert au l de mise à la terre. Reportez-vous à
l'illustration.

®

de la souferie dans l'alvéole

Emplacement du câblage.

BLEU

BRUN

MISE À

LA TERRE

NOIR

BLEU

BRUN

BLANC

VERT

VERS LA SOUFFLERIE
EN LIGNE/À DISTANCE

Câblage de la souferie en
ligne | à distance.

5 Placez toutes les connexions de câblage à l'intérieur du

coffret électrique et réinstallez le couvercle. Assurez­vous que tous les ls sont sécurisés et non coincés entre
le couvercle et le coffret électrique.

6 Fixez le boîtier de raccordement fourni avec la hotte

au cadre d'appui, puis reliez à l'alimentation électrique

®

(Romex

) de la résidence. Une fois la connexion établie,

insérez la che dans la prise de la hotte.

wolfappliance.com | 9

DÉPANNAGE

Dépannage

REMARQUE IMPORTANTE : si la hotte de ventilation

ne fonctionne pas correctement, suivez ces étapes de
dépannage:

• Vériez l'alimentation électrique de la hotte de

ventilation.

• Vériez les connexions des ls.

• Si la hotte de ventilation ne fonctionne pas correctement,

communiquez avec le centre de service Wolf certié
par l'usine. Ne tentez pas de réparer la hotte. Wolf n'est
pas responsable du service requis pour corriger une
installation défectueuse.

10 | Service à la clientèle de Wolf 800.222.7820

Wolf, Wolf & Design, Wolf Gourmet, W & Design et la couleur rouge qui est appliquée aux boutons sont des marques déposées et de service de Wolf Appliance, Inc. Sub-Zero,
Sub-Zero & Design, Dual Refrigeration, The Living Kitchen, Great American Kitchens The Fine Art of Kitchen Design et Ingredients sont des marques déposées et de service
Sub-Zero, Inc. Toutes les autres marques de commerce ou déposées appartiennent à leurs propriétaires respectifs aux États-Unis et dans d'autres pays.

WOLF APPLIANCE, INC. P.O. BOX 44848 MADISON, WI 53744 WOLFAPPLIANCE.COM 800.222.7820

825480 REV-C 3/2016
