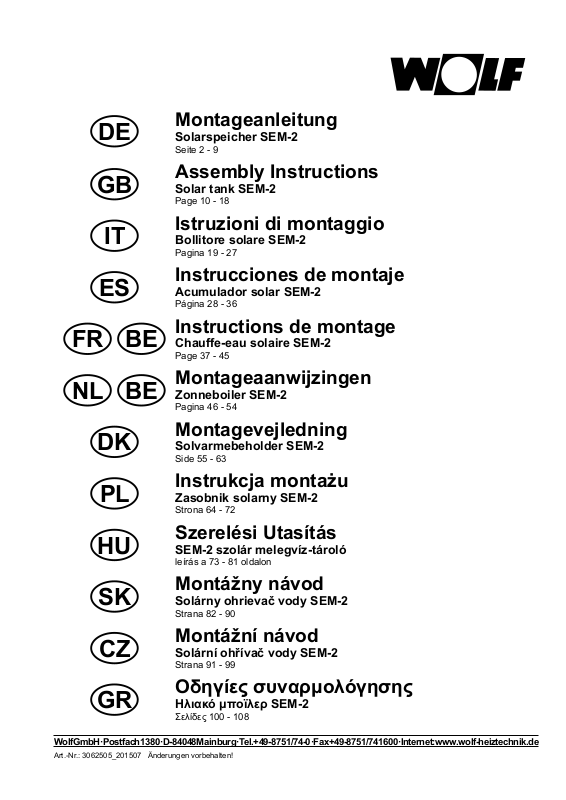

Wolf SEM-2 Installation instructions

DE

GB

IT

ES

Montageanleitung

Solarspeicher SEM-2

Seite 2 - 9

Assembly Instructions

Solar tank SEM-2

Page 10 - 18

Istruzioni di montaggio

Bollitore solare SEM-2

Pagina 19 - 27

Instrucciones de montaje

Acumulador solar SEM-2

Página 28 - 36

Instructions de montage

BEFR

Chauffe-eau solaire SEM-2

Page 37 - 45

Montageaanwijzingen

BENL

Zonneboiler SEM-2

Pagina 46 - 54

DK

PL

HU

SK

CZ

GR

Montagevejledning

Solvarmebeholder SEM-2

Side 55 - 63

Instrukcja montażu

Zasobnik solarny SEM-2

Strona 64 - 72

Szerelési Utasítás

SEM-2 szolár melegvíz-tároló

leírás a 73 - 81 oldalon

Montážny návod

Solárny ohrievač vody SEM-2

Strana 82 - 90

Montážní návod

Solární ohřívač vody SEM-2

Strana 91 - 99

Οδηγίες συναρμολόγησης

Ηλιακό μποϊλερ SEM-2

Σελίδες 100 - 108

Wolf GmbH · Postfach 1380 · D-84048 Mainburg · Tel. [phone] · Fax [phone] · Internet: www.wolf-heiztechnik.de

Art.-Nr.: 3062505_201507 Änderungen vorbehalten!

Bester Service,

uniDomo GmbH & Co. KG Thorshammer 12 24866 Busdorf UstIdNr. DE257133895 Geschäftsführer: Rainer Nau, Sven Klinker

.

...

beste Preise

Ihr Online-Fachhändler für:

• Kostenlose und individuelle Beratung

• Hochwertige Produkte

• Kostenloser und schneller Versand

E-Mail: [email protected]

Tel.: 04621 - 30 60 89 0

• TOP Bewertungen

• Exzelenter Kundenservice

• Über 20 Jahre Erfahrung

www.unidomo.de

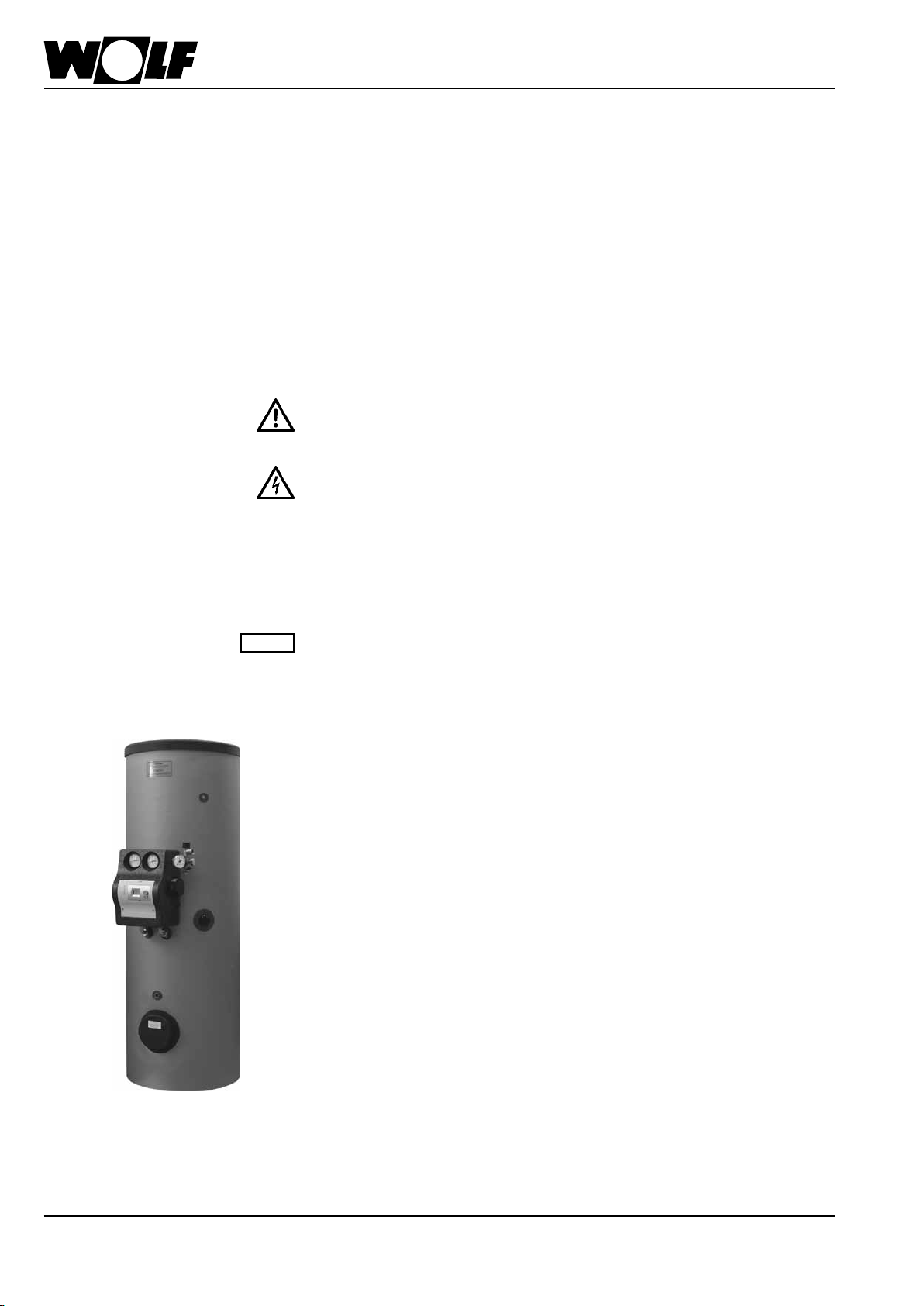

Sicherheitshinweise /
Kurzbeschreibung

Inhaltsverzeichnis

Sicherheitshinweise

Sicherheitshinweise und Kurzbeschreibung .................................................................2

Technische Daten .........................................................................................................3

Verrohrung ....................................................................................................................4

Aufstellung / Montage ...................................................................................................5

Regelung für Ladepumpe ............................................................................................6

Inbetriebnahme - Wartung ............................................................................................7

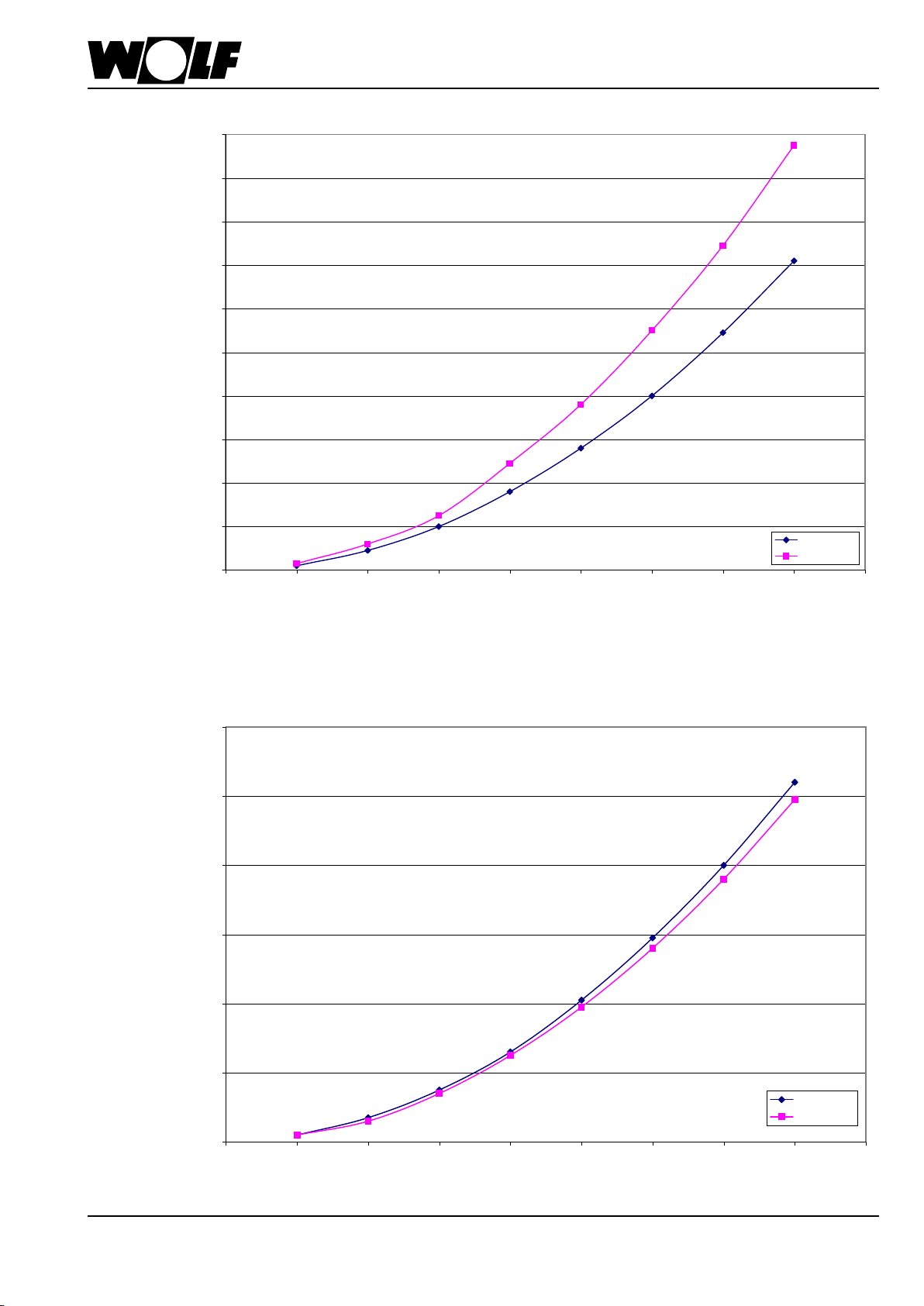

Durchusswiderstände .................................................................................................8

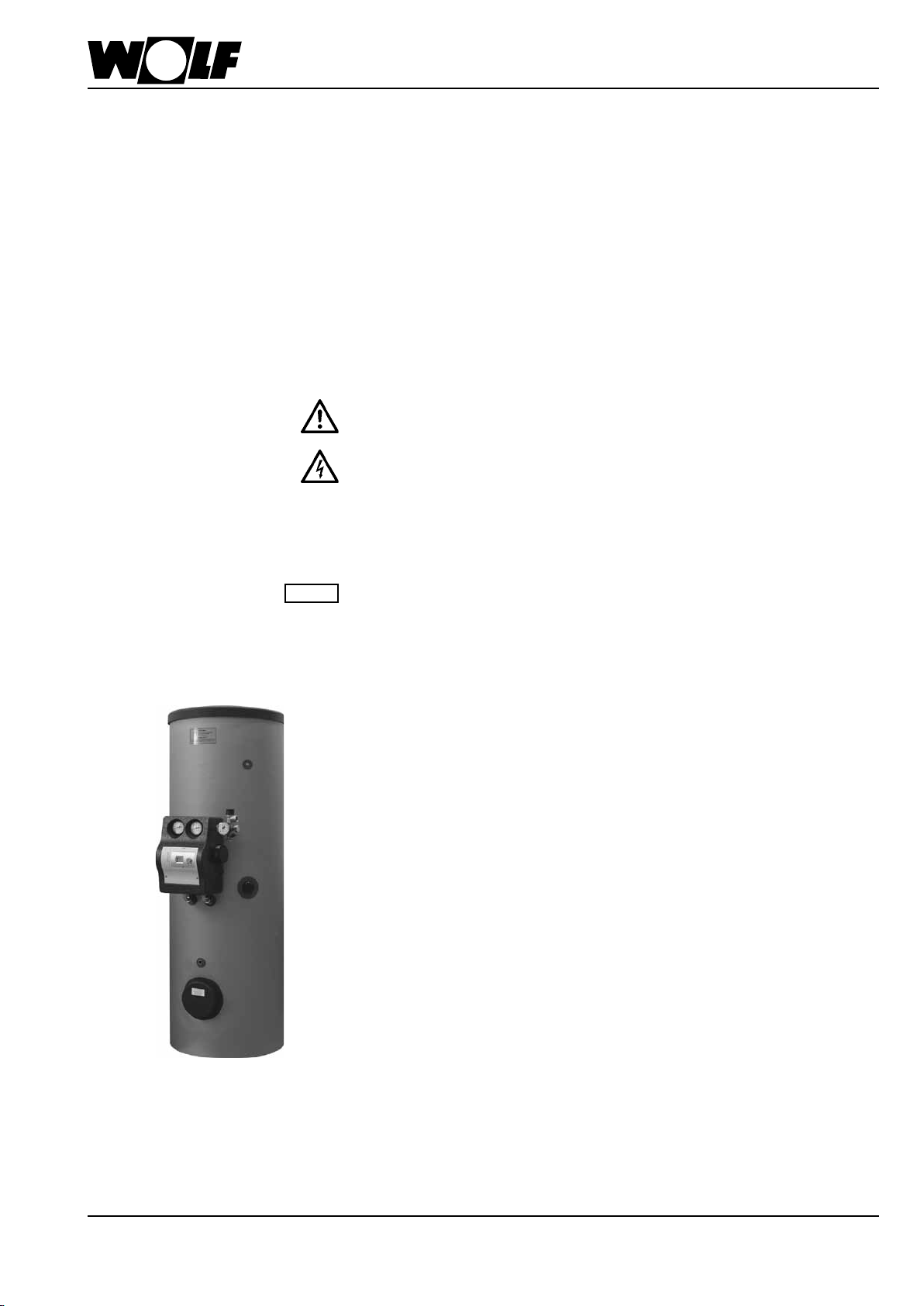

In dieser Beschreibung werden die folgenden Symbole und Hinweiszeichen
verwendet. Diese wichtigen Anweisungen betreffen den Personenschutz und die

technische Betriebssicherheit.

"Sicherheitshinweis" kennzeichnet Anweisungen, die genau einzuhalten sind, um
Gefährdung oder Verletzung von Personen zu vermeiden und Beschädigungen
am Gerät zu verhindern.

Gefahr durch elektrische Spannung an elektrischen Bauteilen!
Achtung: Vor Abnahme der Verkleidung Betriebsschalter ausschalten.

Greifen Sie niemals bei eingeschaltetem Betriebsschalter an elektrische Bauteile

und Kontakte! Es besteht die Gefahr eines Stromschlages mit Gesundheitsge­fährdung oder Todesfolge.

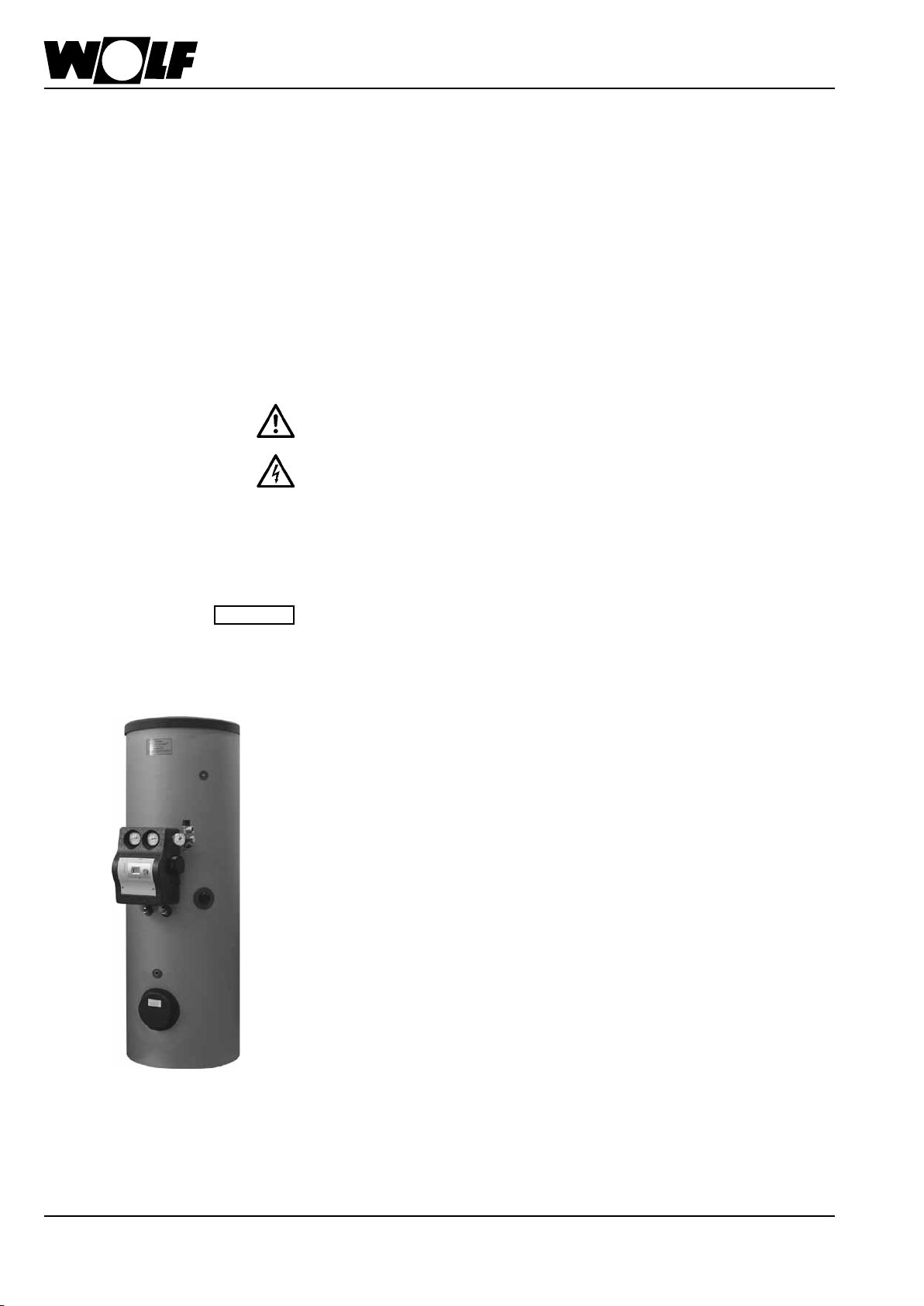

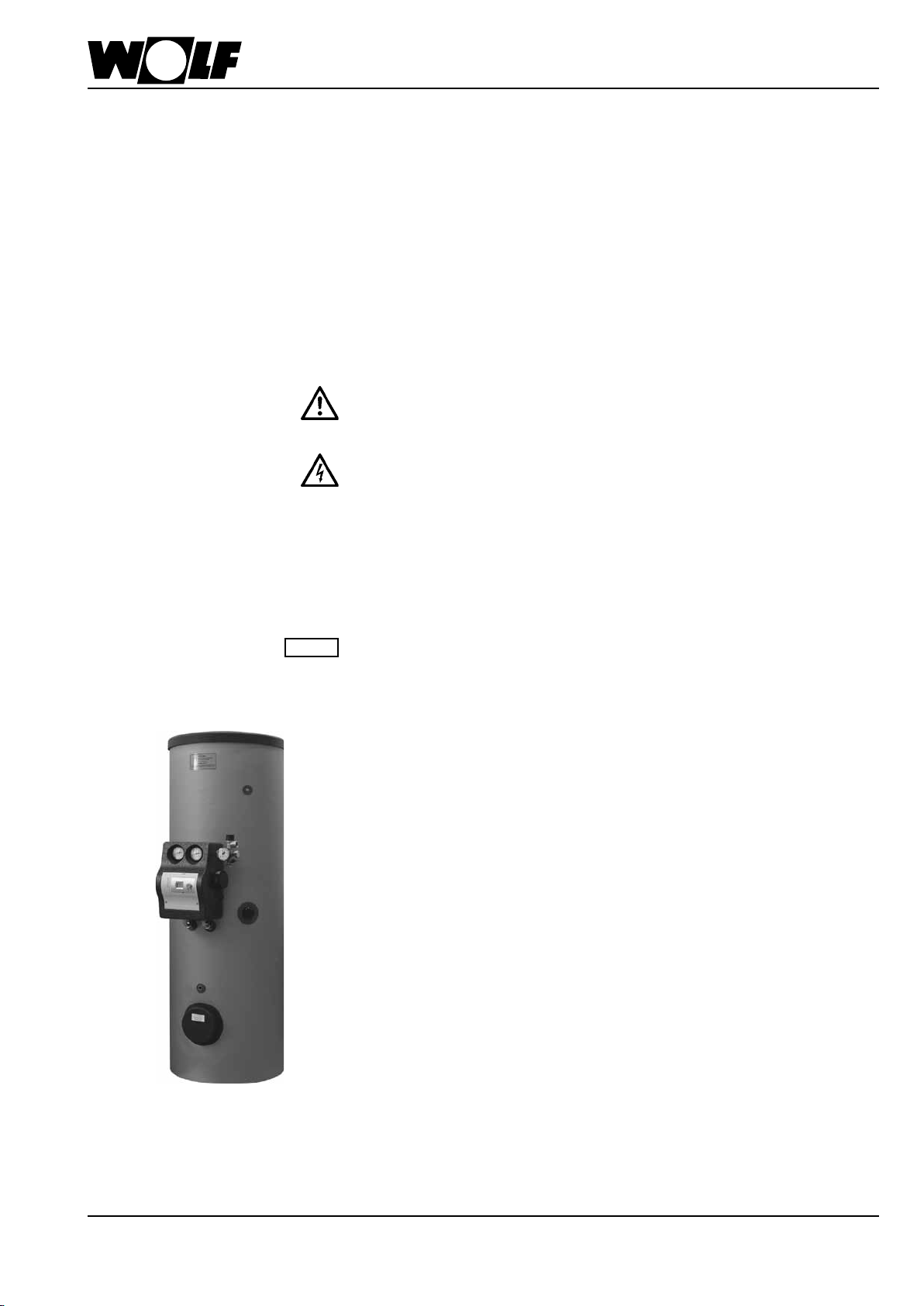

Solarspeicher SEM-2

Achtung

An Anschlußklemmen liegt auch bei ausgeschaltetem Betriebsschalter Spannung
an.

"Hinweis" kennzeichnet technische Anweisungen, die zu beachten sind, um
Schäden und Funktionsstörungen am Gerät zu verhindern.

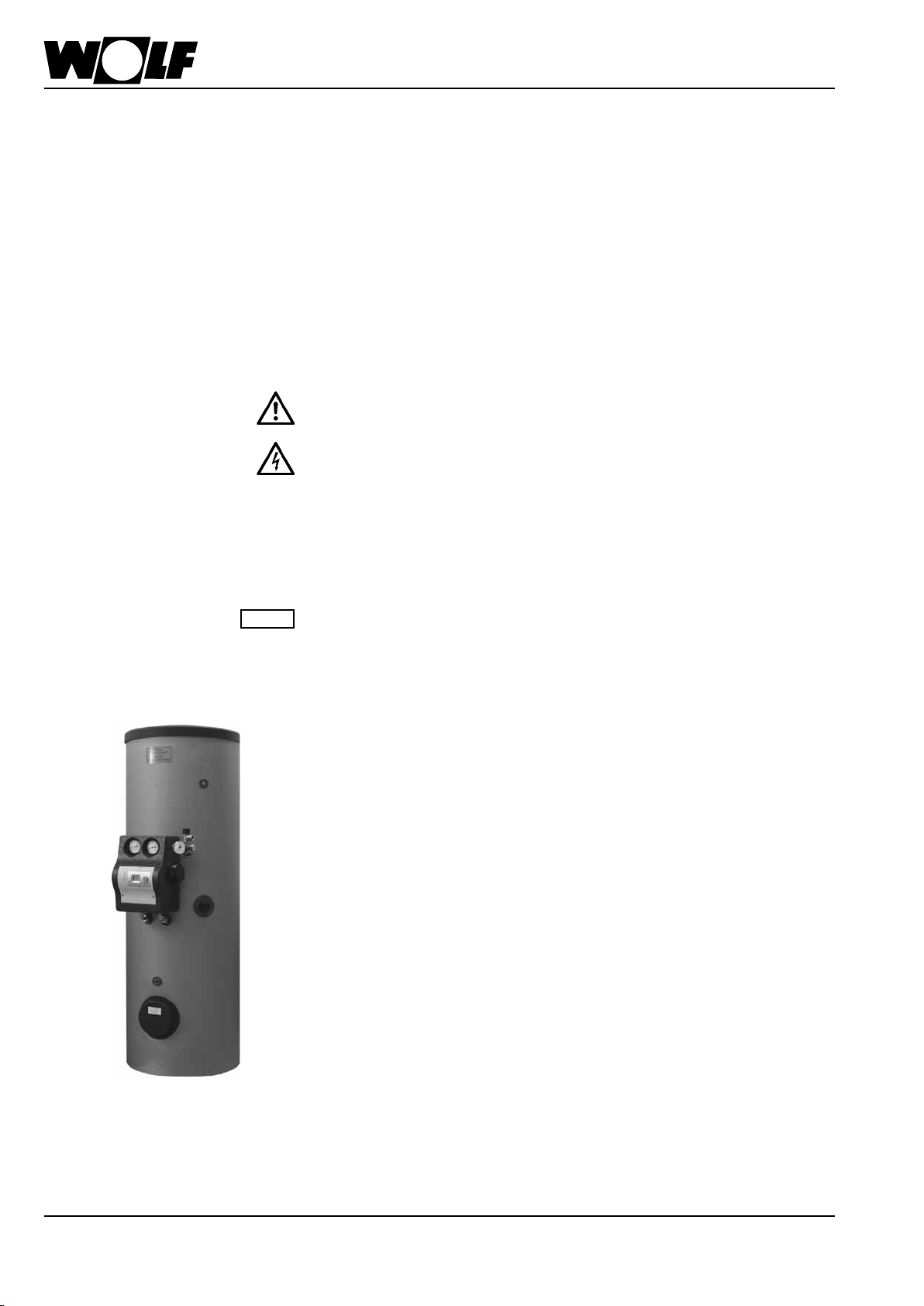

Solarspeicher Typ SEM-2 aus Stahl S235JR mit Gütenachweis (mit seitlichem Flansch).

Korrosionsschutz durch Doppelschicht-Emaillierung von Behälterinnenwand und
Heizschlange nach DIN 4753 Teil 3. Zusätzlicher Korrosionsschutz durch Magnesium­Schutzanode, bei allen Wasserverhältnissen und in jedem Leitungsnetz einsetzbar.

Optional kann die Solarpumpengruppe aus dem Wolf-Lieferprogramm mit Hilfe des
Anschluss-Sets Solar direkt am Solarspeicher SEM-2 montiert werden.

Hinweis

2 3062505_201507

Durch den Betrieb des Speichers unter 60°C kann in erheblichem Umfang Energie
eingespart werden.
Ideale Betriebstemperaturen liegen bei 50-60°C.
Wärmeverluste und Verkalkung sind in diesem Bereich wesentlich reduziert.

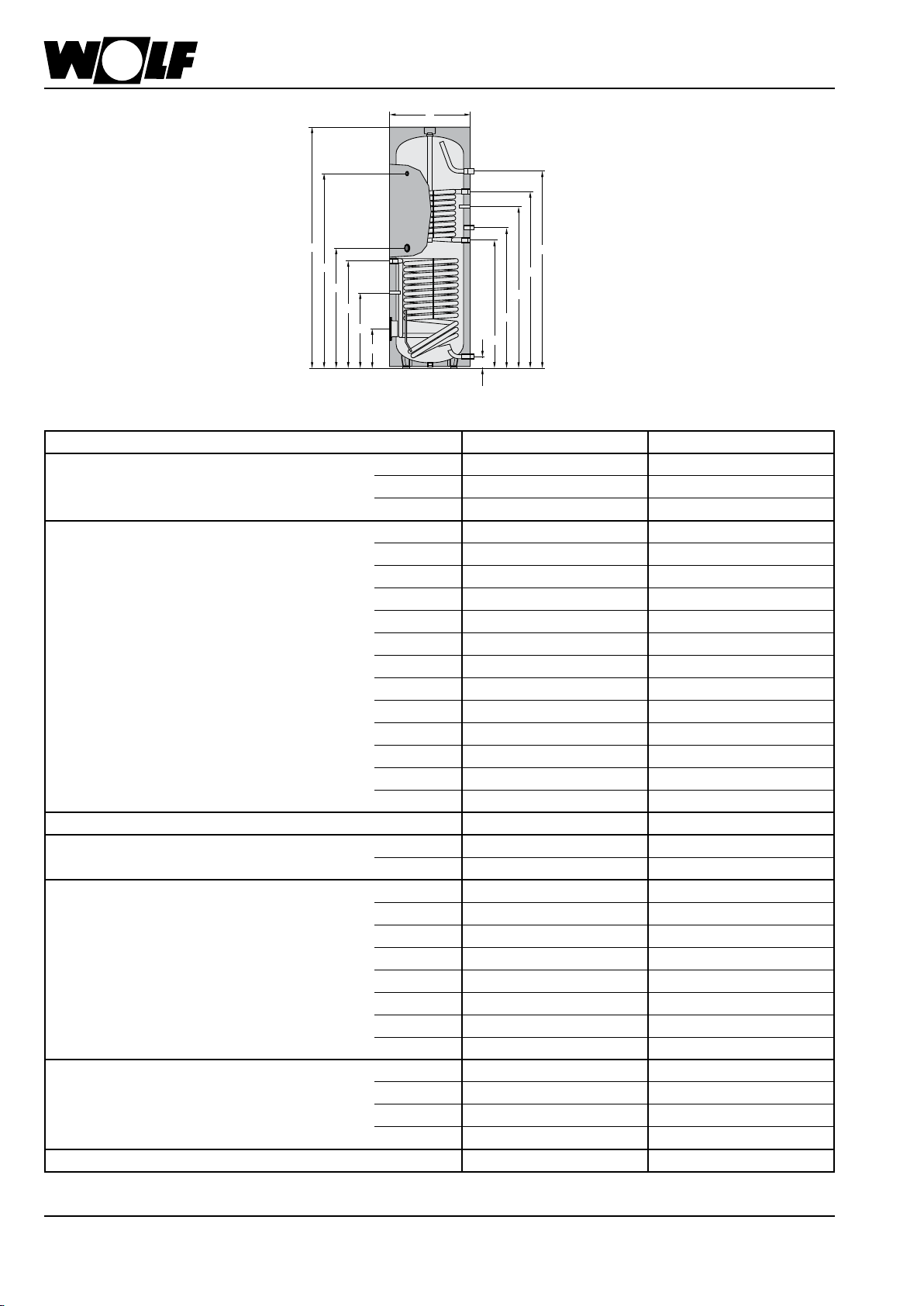

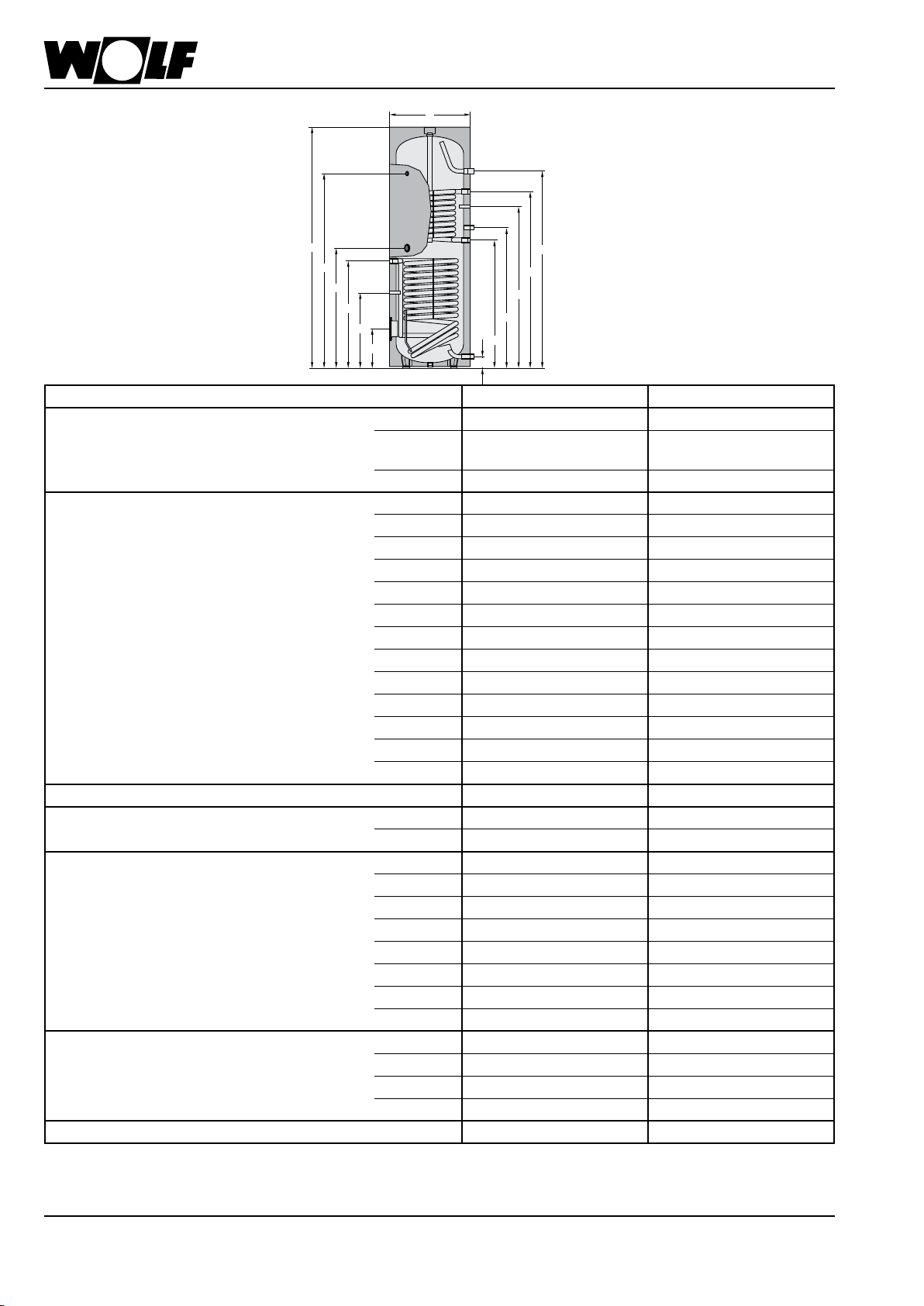

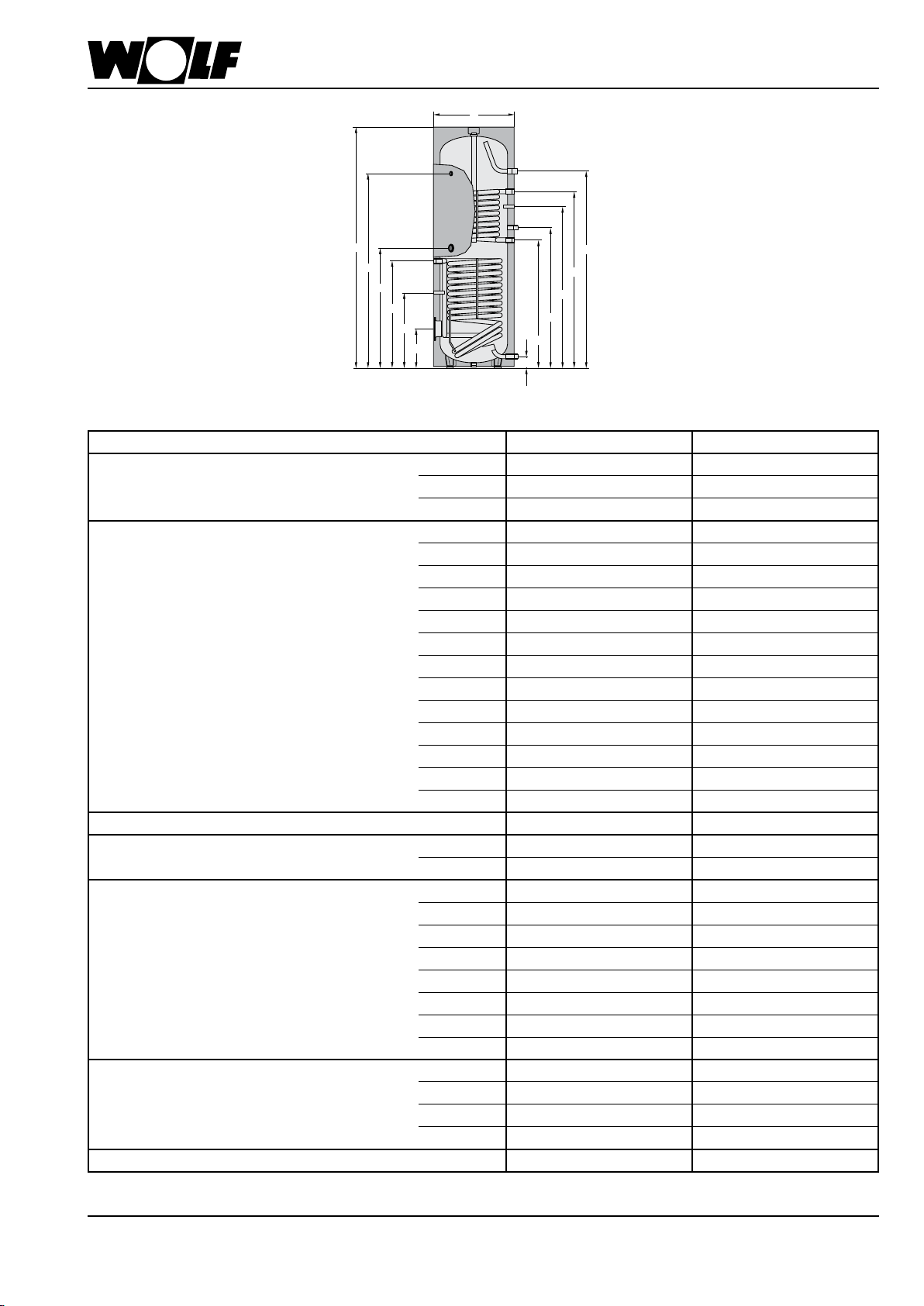

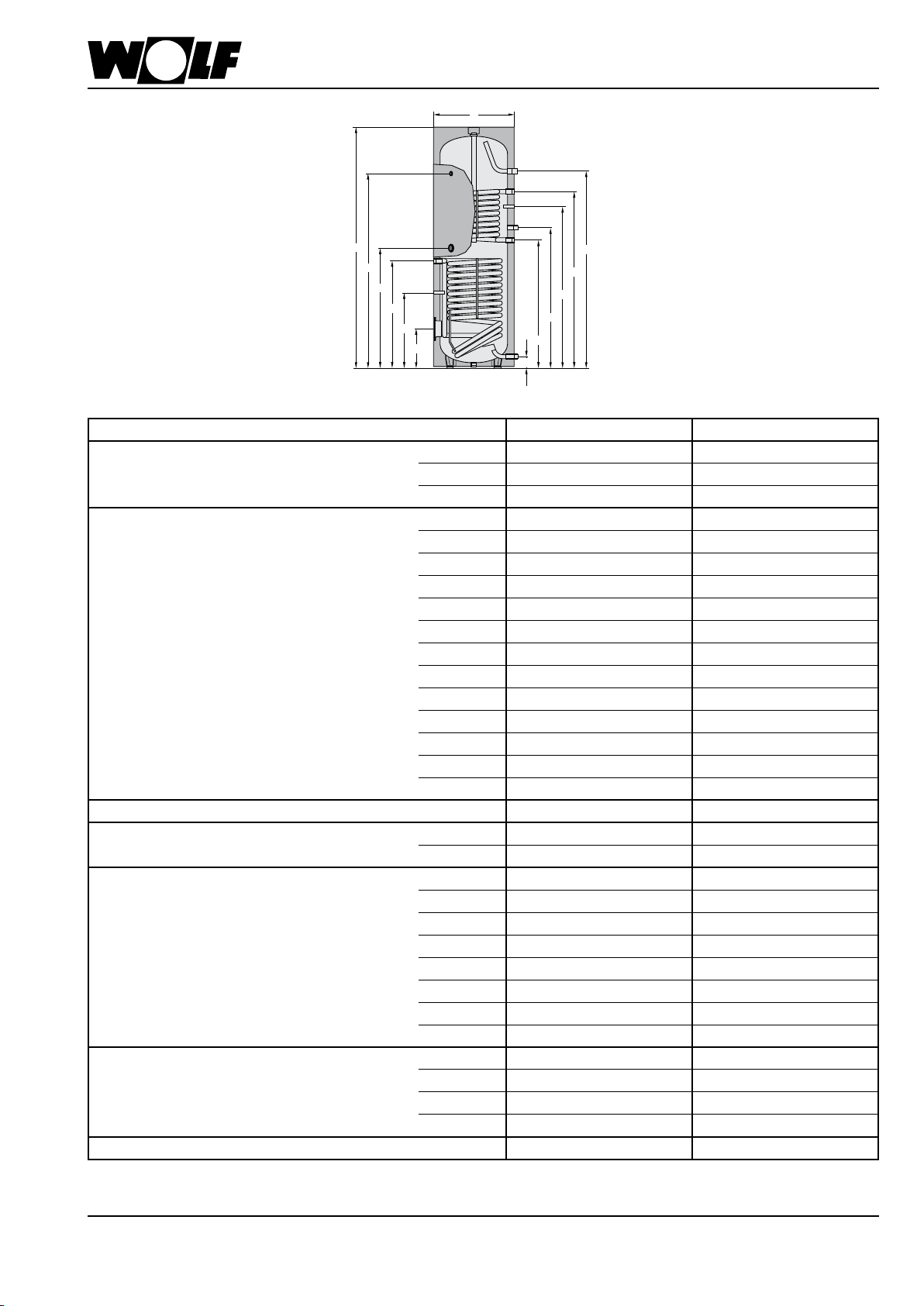

Technische Daten

M

L

K

J

I

H

G

B

A

F

E

D

C

TYP SEM-2 300 400

Speicherinhalt Ltr. 285 385
Speicherdauerleistung 80/60-10/45°C (Heizung) kW - Ltr./h 20 - 490 20 - 490
Leistungskennzahl (Heizung) NL60 2,3 4,8
Kaltwasseranschluss A mm 90 55
Rücklauf Heizung B mm 974 987
Zirkulation C mm 1077 1092
Speicherfühler Heizung D mm 1154 1204
Vorlauf Heizung E mm 1334 1335
Warmwasseranschluss F mm 1728 1586
Flansch (unten) G mm 324 275
Speicherfühler Solar H mm 506 416
Rück-/Vorlauf Solar I mm 815 874
Elektrozusatzheizung J mm 887 915
Thermometer K mm 1504 1416
Gesamthöhe L mm 1794 1651
Durchmesser mit Wärmedämmung M mm 600 701
Kippmaß mit Wärmedämmung mm 1898 1820
Primär-Heizwasser bar/°C 10/110 10/110
Sekundär-Brauchwasser bar/°C 10/95 10/95
Flanschinnendurchmesser mm 110 110
Kaltwasseranschluss R (AG) 1“ 1“
Heizungsvor-/Heizungsrücklauf G (IG) 1“ 1“
Solarvor-/Solarrücklauf G (IG) ¾“ ¾“
Zirkulation G (IG) ¾“ ¾“ *
Warmwasseranschluss R (AG) 1“ 1“
Elektrozusatzheizung G (IG) 1½“ 1½“
Thermometer G (IG) ½“ ½“

Wärmetauscheräche (Heizung) m² 0,95 0,95
Wärmetauscheräche (Solar) m² 1,3 1,8

Wärmetauscherinhalt (Heizung) Ltr. 6,6 7,0
Wärmetauscherinhalt (Solar) Ltr. 9,0 12,8
Gewicht kg 130 159

3062505_201507 3

Anschluß Solarspeicher SEM-2

an Heizkessel und Kollektorfeld

Verrohrung

Tauchhülse Thermometer

Elektrozusatzheizung

Solarvorlauf

Solarrücklauf

Speicherfühler Solar

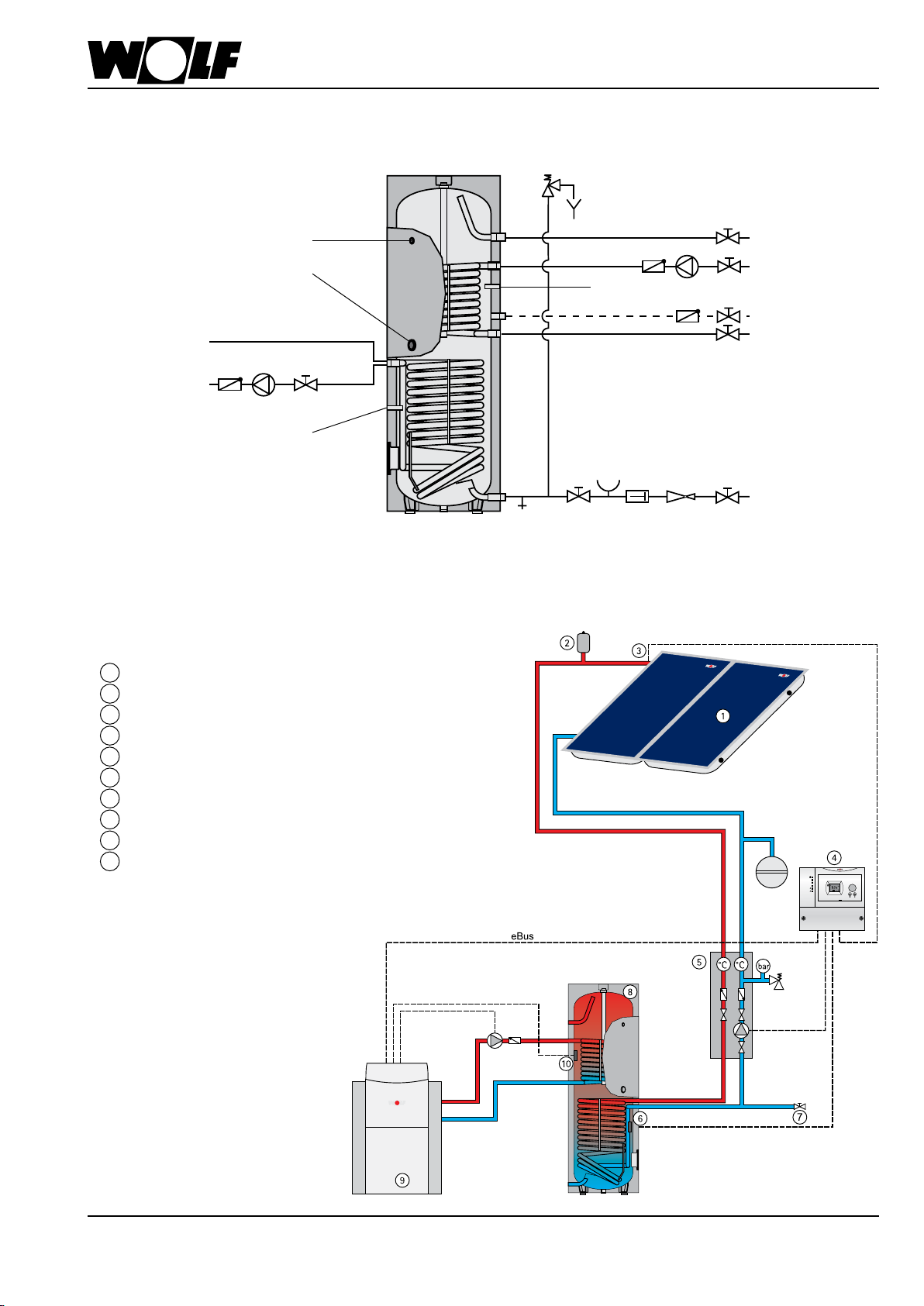

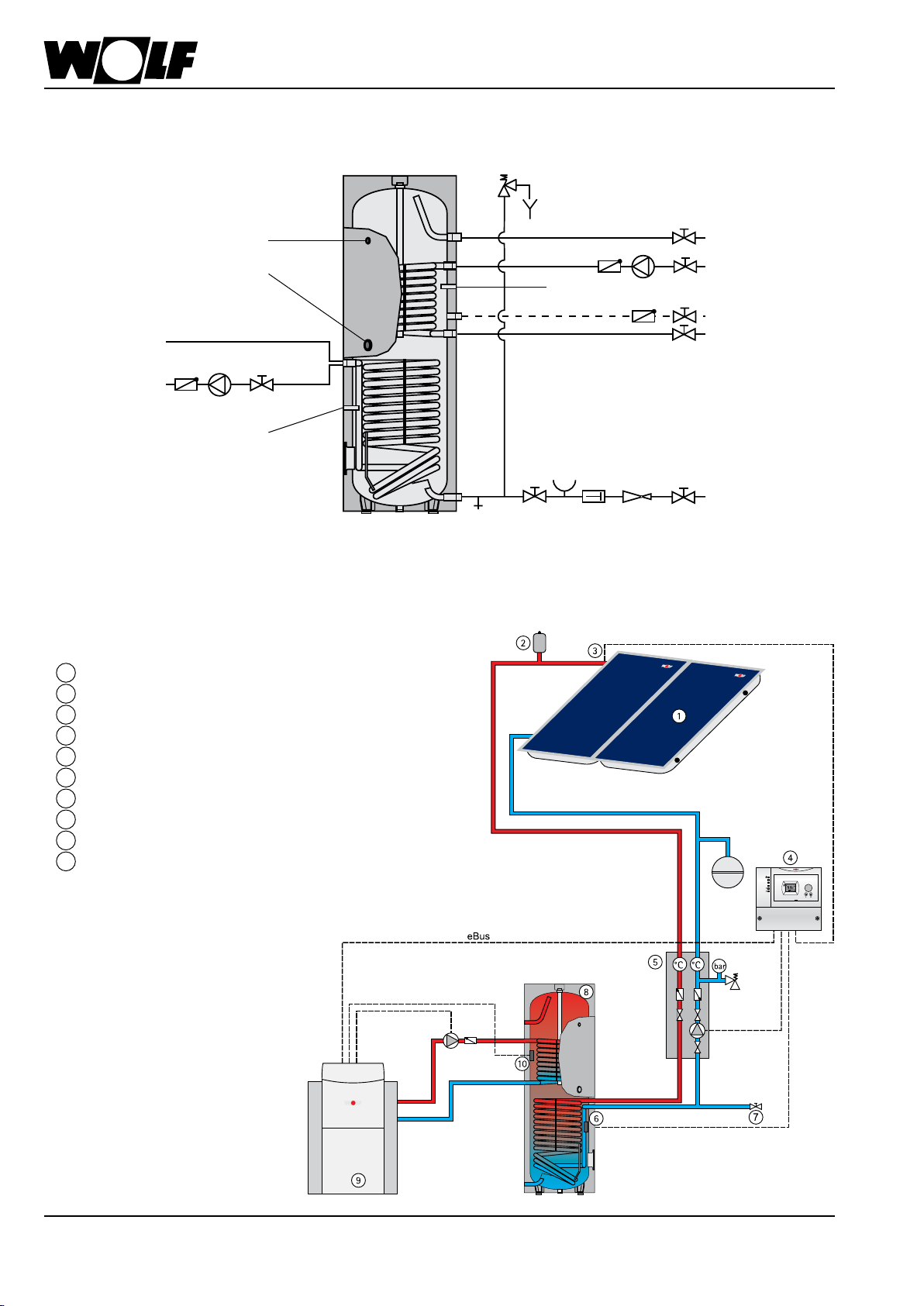

Anlagenschema

1 Kollektorfeld
2 Entlüftungstopf
3 Kollektorfühler
4 Solarmodul
5 Solarpumpenruppe
6 Speicherfühler Solar
7 Füll- und Entleerungshahn
8 Solarspeicher SEM-2
9 Heizkessel
10 Speicherfühler Heizung

Warmwasseranschluß

Heizungsvorlauf

Speicherfühler Heizung

Zirkulation
Heizungsrücklauf

Kaltwasseranschluß
nach DIN 1988

4 3062505_201507

Aufstellung / Montage

Aufstellung

Warm-/Kaltwasseranschluß
Solarspeicher

Achtung

Achtung

Achtung

Der Solarspeicher darf nur in einem frostgeschützten Raum aufgestellt werden, an­dernfalls muß bei Frostgefahr der Speicher, sowie alle wasserführenden Armaturen
und Anschlußleitungen entleert werden!

Eisbildung in der Anlage kann zu Leckagen und Zerstörung des Speichers führen!
Beim Entleeren der Anlage kann heißes Wasser austreten und Verletzungen,
insbesondere Verbrennungen verursachen!

Der Aufstellungsort muß den notwendigen Raum für Wartung und Reparatur, sowie eine
ausreichende Tragfähigkeit des Untergrundes gewährleisten!

Vor der Rohrinstallation Wärmedämmung anbringen.
Der Solarspeicher ist nach dem Verrohrungs-Schema auf Seite 4 anzuschließen. Es darf
nur ein bauteilgeprüftes Sicherheitsventil verwendet werden. Zwischen Solarspeicher
und Sicherheitsventil darf keine Absperreinrichtung eingebaut werden.

Ist der Speicher an den Warm- und Kaltwasseranschlüssen mit nicht metallischen
Rohrwerkstoffen verbunden, so muss der Speicher geerdet werden!

Der Einbau von Schmutzfängern oder anderen Verengungen in die Verbindungsleitung
zwischen Solarspeicher und Sicherheitsventil ist unzulässig.

Der Mindest-Anschlußdurchmesser des Sicherheitsventils muß DN20-¾" betragen.
Die Ausblaseleitung muß mindestens in Größe des Sicherheitsventil-Austrittsquerschnitt

ausgeführt werden, darf höchstens 2 Bögen aufweisen und höchstens 2 m lang sein.
Werden aus zwingenden Gründen 3 Bögen oder eine Länge bis zu 4 m erforderlich,
so muß die gesamte Ausblaseleitung eine Nennweite größer ausgeführt werden. Mehr
als 3 Bögen sowie eine Länge über 4 m sind unzulässig. Die Ausblaseleitung muß mit

Gefälle verlegt sein. Die Ablaueitung hinter dem Ablauftrichter muß mindestens den

doppelten Querschnitt des Ventileintritts aufweisen. In der Nähe der Ausblaseleitung
des Sicherheitsventils, zweckmäßig am Sicherheitsventil selbst, ist ein Hinweisschild
anzubringen mit der Aufschrift:

"Während der Beheizung tritt aus Sicherheitsgründen Wasser aus der Ausblase­leitung aus! Nicht verschließen!"

Entleerung

Druckminderer

Trinkwasserlter

Achtung

Achtung

Bei der Wahl des anlagenseitigen Installationsmaterials ist auf die Regeln der Technik
sowie auf eventuelle mögliche elektrochemische Vorgänge zu achten (Mischinstalla­tion)! Der Speicher kann mit einer Elektrozusatzheizung ausgerüstet werden, die mit
einem Sicherheitstemperaturbegrenzer ausgestattet ist. Dieser schaltet im Falle einer
Fehlfunktion die weitere Beheizung bei max. 110° C ab.

Die betreffenden Anschlußkomponenten sind für diese Temperatur auszulegen
oder die Temperatur über ein Mischventil zu begrenzen!

Bei Brauchwassertemperaturen über 60°C wird generell empfohlen, diese über ein
Mischventil auf 60°C zu begrenzen!

Heißes Wasser kann Verletzungen, insbesondere Verbrühungen verursachen!

Der Solarspeicher ist so zu installieren, daß er ohne Demontage entleert werden kann.

Der Einbau eines Druckminderventils wird empfohlen. Der zulässige Betriebsdruck des
Solarspeichers beträgt brauchwasserseitig 10 bar. Wird das Versorgungsnetz mit einem
höheren Druck betrieben, muß ein Druckminderer einbaut werden.

Eine Überschreitung des zulässigen Betriebsdruckes kann zu Leckagen und
Zerstörung des Speichers führen!

Zur Verminderung der Fließgeräusche innerhalb von Gebäuden sollte der Leitungsdruck
auf ca. 3,5 bar eingestellt werden.

Da eingeschwemmte Fremdteile Armaturen usw. verstopfen und Korrosion in den Lei-

tungen verursachen, wird empfohlen in der Kaltwasserzuleitung einen Trinkwasserlter

zu installieren.

Wärmedämmung

3062505_201507 5

Die Wärmedämmung des Speichers muß vor der Verrohrung angebracht werden!

Feuer, Lötamme bzw. Schweißbrenner nicht in die Nähe der Dämmung bringen.
Achtung: Brandgefahr!

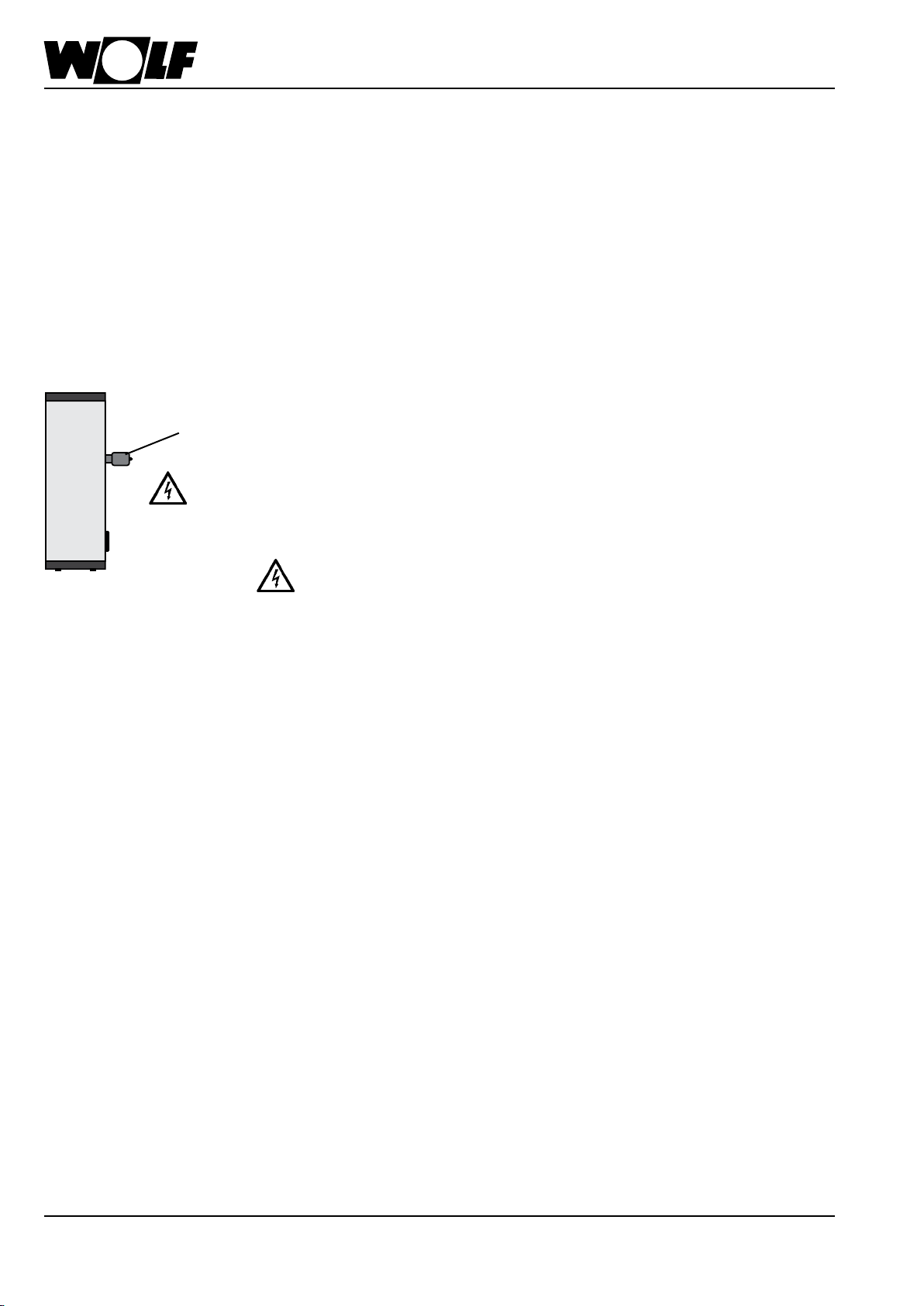

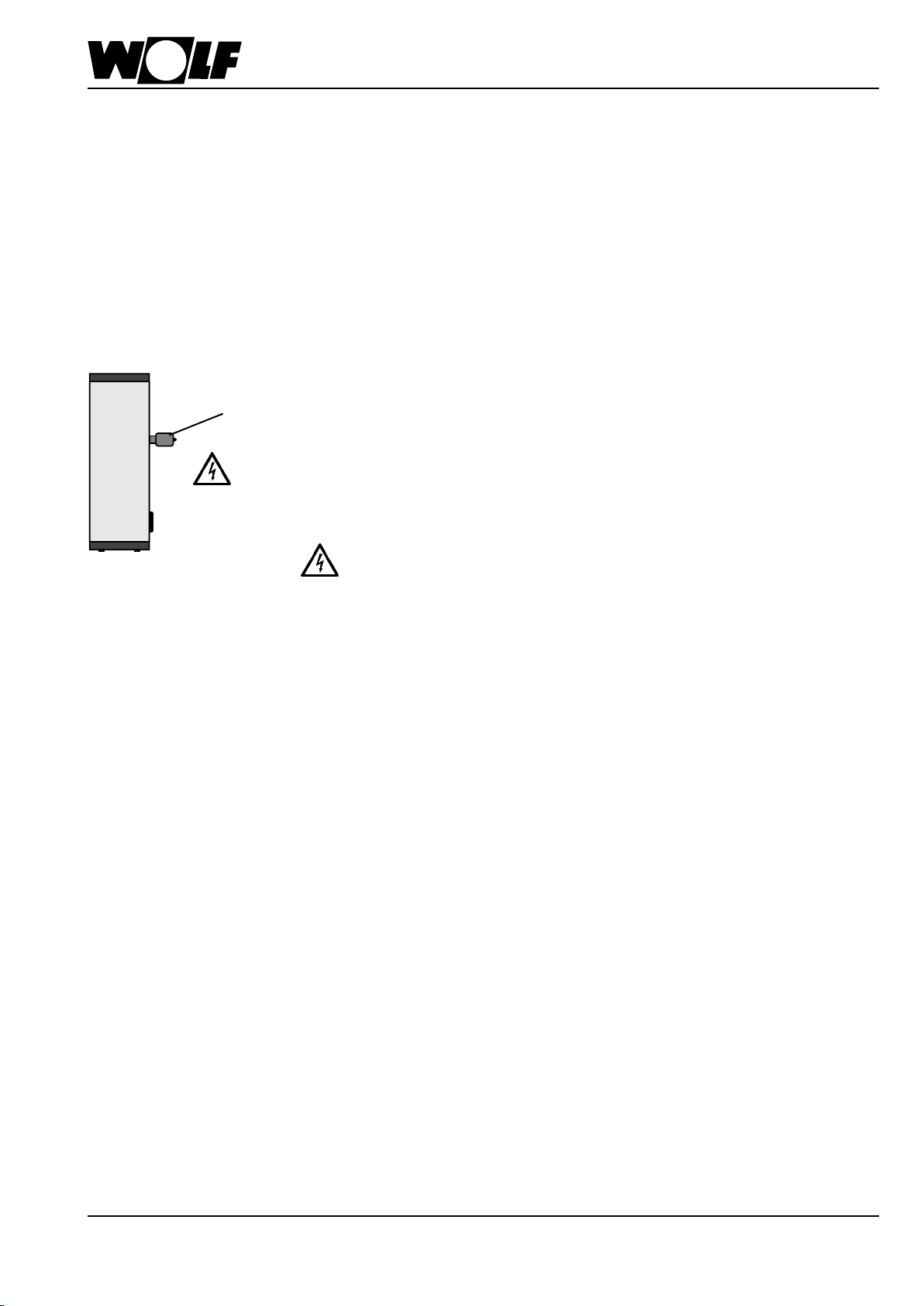

Regelung für Ladepumpe

Witterungsgeführte Heizungsregelung

(Heizungsregelung mit integriertem

Speichertemperaturregler und Spei­chertemperaturfühler)

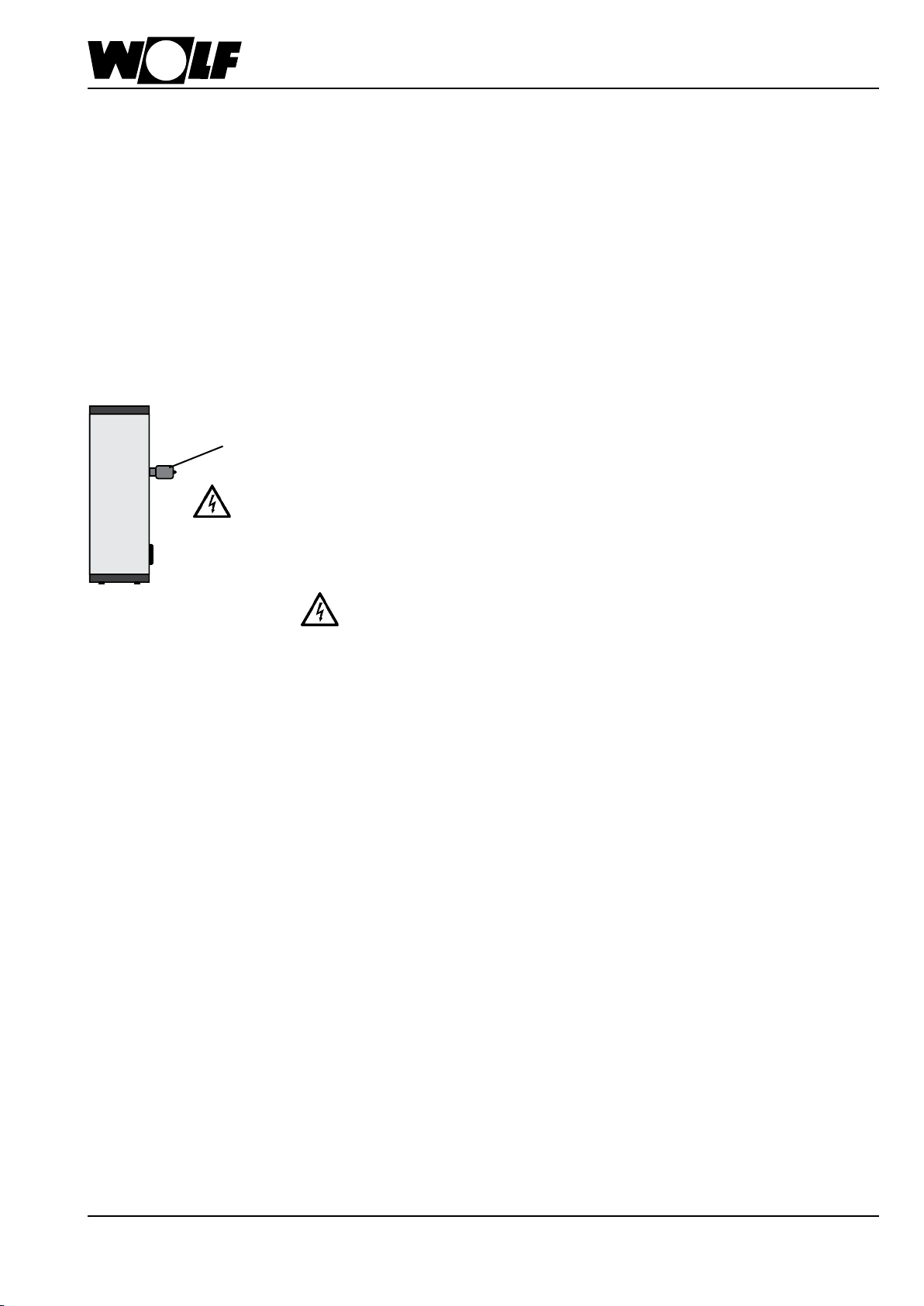

Elektrozusatzheizung E2 / E4,5 / E6

Elektrozusatzheizung

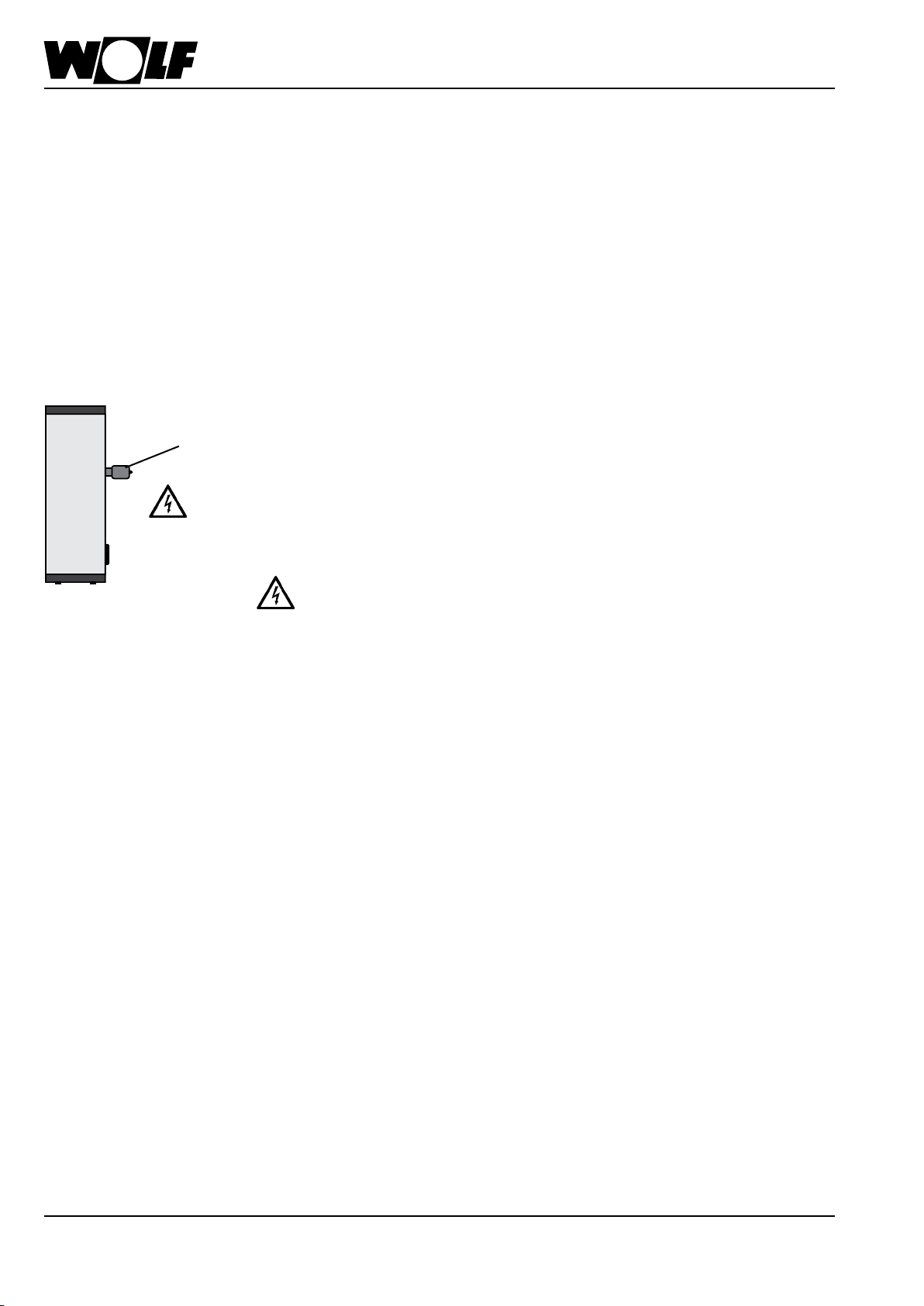

Elektronischen Speichertemperaturfühler der Heizungsregelung in die obere Tauchhül­se für Speicherfühler Heizung stecken und mit Fühlerhalter befestigen. Bei Speichern
mit Fühlerkanal, Fühler senkrecht nach unten, bis Anschlag einschieben. Gewünschte
Speichertemperatur am Speichertemperaturregler der Heizungsregelung einstellen.
(max. 60°C).

Elektrozusatzheizung 2 kW/230V~, 4,5 kW/400 V~, 6 kW/400 V~.
mit eingebautem Speichertemperaturregler und Sicherheitstemperaturbegrenzer.

Elektrozusatzheizung in die 1 1/2" Muffe am Solarspeicher eindrehen und
abdichten.

Die Vorschriften und Bestimmungen des VDE und der örtlichen Energie-Versorgungs­unternehmen sind zu beachten.

Der Anschluß muß durch einen konzessionierten Elektroinstallateur erfolgen.

Geräte vor dem Öffnen stromlos machen! Berühren Sie niemals unter Strom
stehende Bauteile - es besteht die Gefahr von Verletzung oder Tod!

Deckel von Elektrozusatzheizung abschrauben und gemäß beiliegender Anleitung an
Netz 230 oder 400 V~ anschließen. Anschlußkabel muß bauseits gestellt werden.

6 3062505_201507

Inbetriebnahme - Wartung

Inbetriebnahme

Frostschutz

Wartung

Magnesiumanode

Die Aufstellung und erste Inbetriebnahme darf nur durch eine anerkannte Installations-

rma erfolgen.

Nach der Montage Rohre und Speicher gründlich durchspülen, Speicher mit Wasser
füllen. Warmwasserzapfhahn öffnen bis Wasser ausläuft und Sicherheitsventil durch
Anlüften überprüfen.

Vor Inbetriebnahme Speicher unbedingt füllen und entlüften!

Achtung: Max. Betriebsdruck von 10 bar darf nicht überschritten werden!
Eine Überschreitung des zulässigen Betriebsdruckes kann zu Leckagen und

Zerstörung des Speichers führen!

Betrieb mit Ladepumpe:
Speichertemperaturregler auf gewünschte Temperatur (max. 60°C) einstellen. Bei

Anschluß eines elektronischen Speicherfühlers wird die Speichertemperatur an der
Kesselregelung eingestellt.

Betrieb mit Elektrozusatzheizung E2 / E4,5 / E6
Speichertemperaturregler der Heizungsregelung auf 20°C einstellen.
Speichertemperaturregler der Elektrozusatzheizung auf gewünschte Temperatur

(max.60°C) drehen.

Zur Energieeinsparung bei längerer Abwesenheit kann der Speichertemperaturregler
ganz nach links (gegen Uhrzeigersinn) gedreht werden, dabei bleibt die Frostschutz­funktion erhalten.

Die Anlage ist alle 2 Jahre durch eine Fachrma überprüfen zu lassen.

Bei eingebauter Magnesiumanode beruht die Schutzwirkung auf elektrochemischer
Reaktion, die einen Abbau des Magnesiums zur Folge hat. Bei verbrauchter Magne-

siumanode ist der Korrosionsschutz des Speichers nicht mehr gewährleistet!
Folge: Durchrostung, Wasseraustritt. Deshalb muß sie alle 2 Jahre durch einen
konzessionierten Installateur kontrolliert und bei mehr als 2/3 Abnutzung erneuert
werden!

Zum Austausch der Anode muß der Speicher drucklos gemacht werden.
Kaltwasseranschluß schließen, Zirkulationspumpe abschalten und beliebigen Warm­wasserhahn im Haus öffnen.

Beim Entleeren der Anlage kann heißes Wasser austreten und Verletzungen,
insbesondere Verbrühungen verursachen!

Bei eingebauter Fremdstromanode fällt keine Wartung an.

Flansch

Störung Ursache Behebung

Undichtigkeit am Standspeicher Flansch undicht Schrauben mit 20-25 Nm

Aufheizzeit zu lang Heizwasser-Temperatur zu niedrig (am

Brauchwassertemperatur zu gering Thermostat schaltet zu früh ab Thermostat nachstellen

3062505_201507 7

Achtung

Nach Demontage des Flansches muss bei Wiedereinbau die Dichtung erneuert wer­den, Anzugsdrehmoment der Muttern 20-25 Nm.

kreuzweise nachziehen;
Dichtung auswechseln

Rohranschlüsse undicht Neu eindichten

Vorlauf Standspeicher messen, nicht am
Wärmeerzeuger)

Heizwassermenge zu klein (bewirkt große
Spreizung, d.h. Rücklauftemperatur zu
niedrig)

Heizschlange nicht entlüftet Bei abgeschalteter Pumpe mehrmals

Verkalkung der Heizäche Heizäche entkalken

Rücklauftemperatur zu niedrig (z.B. zu
große Spreizung)

Temperatur erhöhen (Regler einstellen)

Größere Pumpe
Gegendruck von parallelen Heizungskreis­lauf beachten

entlüften

Größere Ladepumpe

Durchusswiderstände

0 500 1000 1500 2000 2500 3000 3500 4000 4500

0

20

40

60

80

100

120

0 500 1000 1500 2000 2500 3000 3500 4000 4500

SEM-2-300

SEM-2-400

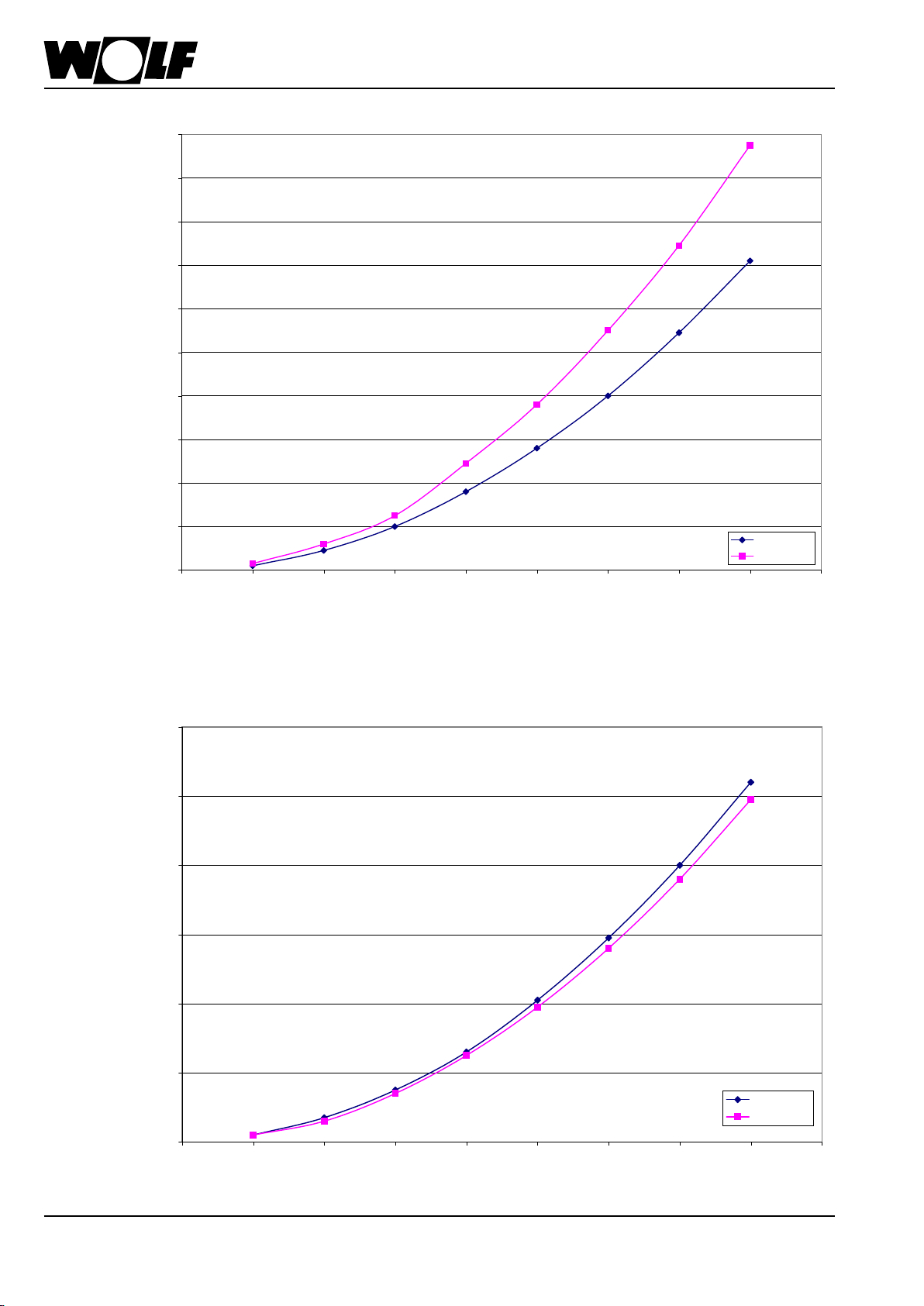

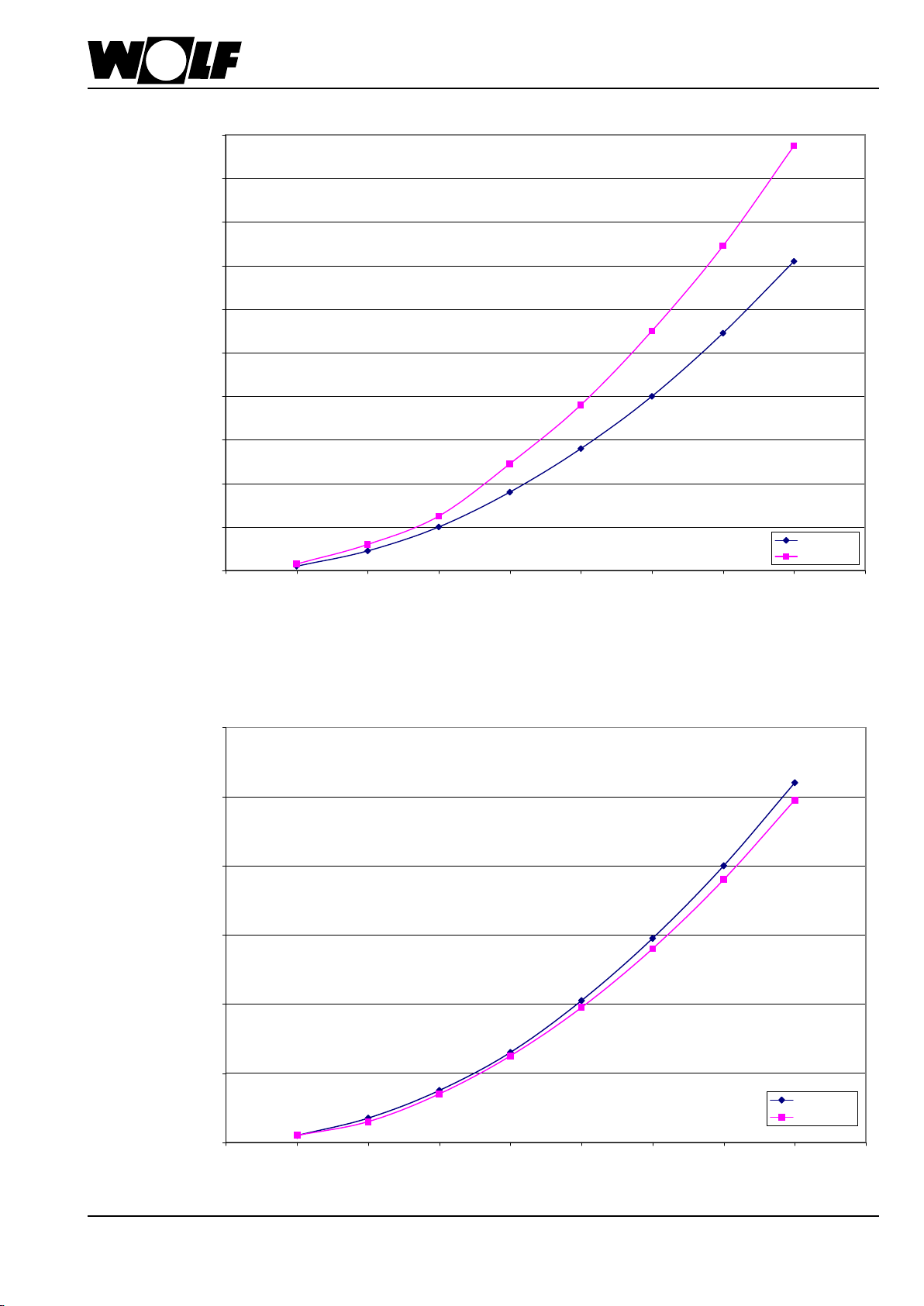

Solarseitiger Durchusswiderstand Solarwendel (unten)

200

180

160

140

120

100

80

Durchusswiderstand [mbar]

60

40

20

0

Heizwasserseitiger Durchusswiderstand Heizwendel (oben)

SEM-2-300

SEM-2-400

Solarüssigkeitdurchsatz [l/h]

Durchusswiderstand [mbar]

Heizwasserdurchsatz [l/h]

8 3062505_201507

KONFORMITÄTSERKLÄRUNG

(nach ISO/IEC 17050-1)

Nummer: 3062505
Aussteller: Wolf GmbH
Anschrift: Industriestraße 1, D-84048 Mainburg
Produkt: Solarspeicher SEM-2

Das oben beschriebene Produkt ist konform mit den Anforderungen der folgenden Dokumente:

DIN EN 12897:2006-09

Gemäß den Bestimmungen der folgenden Richtlinien

2009/125/EG (ErP-Richtlinie)

wird das Produkt wie folgt gekennzeichnet:

Mainburg, 15.07.2015

Gerdewan Jacobs

Geschäftsführer Technik

3062505_201507 9

i. V. Klaus Grabmaier

Produktzulassung

GB

Assembly Instructions

Solar tank SEM-2

Page 10 - 18

Wolf GmbH · Postfach 1380 · D-84048 Mainburg · Tel. [phone] · Fax [phone] · Internet: www.wolf-heiztechnik.de

Safety instructions /
Short description

Table of contents

Safety instructions

Safety instructions and short description ....................................................................11

Technical data.............................................................................................................12

Pipework .....................................................................................................................13

Installation / assembly ................................................................................................14

Controller for charging pump .....................................................................................15

Start-up - Servicing .....................................................................................................16

Flow resistances .........................................................................................................17

The following symbols and signs are used in this description. These important
instructions concern personal safety and technical reliability.

"Safety instructions" identify instructions with which you must exactly comply
to prevent injury and damage to the equipment.

Danger through 'live' electrical components.
Warning: Switch the ON/OFF switch to OFF before removing the casing.

Never touch electrical components or contacts when the ON/OFF switch is in
the ON position. This brings a risk of electrocution, which may result in injury
or death.

Solar tank SEM-2

Warning

The supply terminals are still “live” even when the ON/OFF switch is OFF.

"Information" identies technical instructions which you must observe to prevent
damage and avoid malfunctions.

Solar tank type SEM-2 made of steel S235JR with quality certication (with lateral ange).

Corrosion protection by double coat enamelling of the inner surface of the tank and heater
coil in accordance with DIN 4753, part 3. Additional corrosion protection with magnesium
protective anode. Can be used with all water conditions and in any pipe system.

The solar pump assembly from the Wolf range can be optionally mounted directly to
the solar tank SEM-2 with the assistance of a solar connection set.

Note

3062505_201507 11

By operating the tank below 60°C, substantial energy savings can be achieved.
Ideal operating temperatures are between 50-60°C.

Heat loss and calcication is substantially reduced in this range.

Technical data

M

L

K

J

I

H

G

B

A

F

E

D

C

TYPE SEM-2 300 400

Tank contents litres 285 385
Continuous storage capacity 80/60-10/45°C (heating) kW - l/h 20 - 490 20 - 490
Output coefcient (heating) NL60 2.3 4.8
Cold water connection A mm 90 55
Return heating B mm 974 987
Circulation C mm 1077 1092
Tank sensor of heating D mm 1154 1204
Supply heating E mm 1334 1335
Hot water connection F mm 1728 1586
Flange (bottom) G mm 324 275
Tank sensor solar H mm 506 416
Solar supply/return line I mm 815 874
Electrical auxiliary heating system J mm 887 915
Thermometer K mm 1504 1416
Total height L mm 1794 1651
Diameter with thermal insulation M mm 600 701
Tilting measure with thermal insulation mm 1898 1820
Primary - heating water bar/°C 10/110 10/110
Secondary - service water bar/°C 10/95 10/95
Internal ange diameter mm 110 110
Cold water connection R (ext. thread) 1“ 1“
Heating supply /heating return G (int. thread) 1“ 1“
Solar supply /solar return G (int. thread) ¾“ ¾“
Circulation G (int. thread) ¾“ ¾“ *
Hot water connection R (ext. thread) 1“ 1“
Electrical auxiliary heating system G (int. thread) 1½“ 1½“
Thermometer G (int. thread) ½“ ½“
Heat exchanger surface (heating) m² 0.95 0.95
Heat exchanger surface (solar) m² 1.3 1.8
Heat exchanger content (heating) litres 6.6 7.0
Heat exchanger content (solar) litres 9.0 12.8
Weight kg 130 159

12 3062505_201507

Connection solar tank SEM-2

to boiler and collector eld

Pipework

Immersion sleeve thermometer

Electrical auxiliary heating system

Solar supply

Solar return

Tank sensor solar

System diagram

1 Collector eld
2 Air-vent bowl
3 Collector sensor
4 Solar module
5 Solar pump assembly
6 Tank sensor solar
7 Fill and drain valve
8 Solar tank SEM-2
9 Boiler
10 Tank sensor of heating

Hot water connection

Heating supply

Tank sensor of heating

Circulation
Heating return

Cold water connection
according to DIN 1988

3062505_201507 13

Installation / assembly

Installation

Hot/cold water connection

solar tank

Warning

Warning

Warning

The solar tank may only be installed in a room protected against frost, otherwise the

tank and all water-carrying ttings and connecting lines must be emptied if there is a

danger of frost!

Ice formation in the system can lead to leaks and destruction of the tank!
When emptying the system, hot water may escape and cause injuries, particularly
burns!

The installation site must guarantee the space required for maintenance and repair

work as well as sufcient load-bearing capacity of the base!

Install insulation before installing tubing.
The solar tank must be connected according to the pipework diagram on page 4. Only
a component-tested safety valve may be used. No shut-off system may be installed
between solar tank and safety valve.

If the tank is connected with non-metal pipe materials at the hot and cold water
connections, the tank must be earthed!

The installation of splash guards or other narrowings into the connection pipe between
the solar tank and the safety valve is not permitted.

The minimum connection diameter of the safety valve must be DN20-¾".
The exit pipe must be at least equal in size to the safety valve outlet cross-section, may

have no more than 2 elbows and a maximum length of 2 m. If 3 elbows or a length up to
4 m are absolutely required, then the total exit pipe must be designed one nominal size
larger. The use of more than 3 elbows or a length over 4 m is not permitted. The exit
pipe must be installed with downward gradient. The drain pipe behind the drain funnel
must have at least twice the cross section of the valve entry. In the proximity of the exit
pipe of the safety valve, generally on the safety valve itself, a warning label must be
attached with the following text:

"During heating, water exits from exit pipe for safety reasons!
Do not plug the pipe!"

Drain

Pressure reducer

Drinking water lter

Warning

Warning

When selecting the installation material on the system side, attention must be paid to
technical regulations and to any possible electrochemical processes (mixed installation)!
The tank can be equipped with an electrical auxiliary heating system, which is equipped
with a safety temperature limiter. In the event of a malfunction, it cuts off any further
heating at max. 110° C.

The corresponding connection components must be designed for this temperature
or the temperature must be limited via a mixing valve!

At service water temperatures exceeding 60°C, limitation to 60°C via a mixing valve is
generally recommended!

Hot water can lead to injuries, particularly scalding!

The solar tank must be installed in such a way that it can be emptied without dismantling.

The installation of a pressure reducing valve is recommended. The permissible operating
pressure of the solar tank on the service water side is 10 bar. If the mains is operated
with a higher pressure, a pressure reducer must be installed.

Exceeding the permissible operating pressure can lead to leaks and destruction
of the tank!

To reduce the ow noises within buildings, the pipe pressure should be set to approx.

3.5 bar.

Since washed-in foreign particles clog up ttings etc. and cause corrosion in the lines,
it is recommended to install a drinking water lter in the cold water inlet.

Thermal insulation

14 3062505_201507

The thermal insulation of the tank must be installed before laying the pipes!

Keep re, soldering ame and/or torches away from the insulation.
Warning: Danger of re!

Controller for charging pump

Weather-compensated heating control
(heating control with integrated tank
temperature controller and tank tem­perature sensor)

Electrical auxiliary heating system

E2 / E4.5 / E6

Electrical auxiliary heating system

Insert the electronic tank temperature sensor of the heating control into the upper im­mersion sleeve for the tank sensor of the heater and fasten with the sensor bracket.
For tanks with a sensor channel, push the sensor in vertically as far as it will go. Set
desired tank temperature at the tank temperature controller of the heating control.
(max. 60°C).

Electrical auxiliary heating system 2 kW/230V~, 4.5 kW/400 V~, 6 kW/400 V~.
with integrated tank temperature controller and safety temperature limiter.

Screw electrical auxiliary heating system into the 1 ½" pipe coupling at the solar tank
and seal it.

The rules and regulations of the VDE and the local energy supply companies must be
observed.

The connection must be performed by a licensed electrician.

Disconnect power before opening devices! Never touch live components - risk
of injury or even death!

Unscrew the lid of the electrical auxiliary heating system and connect to the mains 230
or 400 V~ according to the enclosed instructions. Connecting wire must be provided
on site.

3062505_201507 15

Start-up - Servicing

Start-up

Frost protection

The installation and rst start-up may be performed only by a recognised installation

company.

Flush pipes and tank thoroughly after installation, ll tank with water. Open hot water

tap until water runs out and check safety valve by introducing air.

It is essential to ll and completely bleed tank before the rst start-up!

Warning: Max. operating pressure of 10 bar must not be exceeded!
Exceeding the permissible operating pressure can lead to leaks and destruction

of the tank!

Operation with charging pump:
Adjust the tank temperature controller to the desired temperature (max. 60°C).

When connecting an electronic tank sensor, the tank temperature is set at the boiler
control.

Operation with the electrical auxiliary heating system E2 / E4.5 / E6
Set tank temperature controller of the heating control to 20°C.
Turn the tank temperature controller of the electrical auxiliary heating system to

desired temperature (60°C max).

To save energy in the event of longer absence, the tank temperature controller can
be turned completely to the left (counter-clockwise); the frost protection function is
maintained.

Maintenance of

magnesium anode

Flange

Fault Cause Remedy

Leakage at oor-standing hot water tank Flange leaking Tighten the screws diagonally with

Heating-up time too long Hot water temperature too low (measure at

Service water temperature too low Thermostat switches off too early Reset thermostat

Warning

The unit must be checked by a professional company every 2 years.
In case of a built-in magnesium anode, the protective effect is based on an electrochemical

reaction, which results in a decomposition of the magnesium. When the magnesium

anode is worn out, the corrosion protection of the tank is no longer ensured! The
result: corrosion perforation, water leakage. Therefore it must be checked every
2 years and replaced in case of more than 2/3 wear by a qualied technician!

When changing the anode, the tank pressure must be relieved.
Close cold water connection, switch off circulating pump and open any hot water tap
in the house.

When emptying the system, hot water may escape and cause injuries, particularly
scalding!

When using a built-in impressed-current anode, no servicing is required.

After disassembly of the ange, the seal must be replaced upon re-installation; tighte­ning torque for the nuts 20-25 Nm.

20-25 Nm;
replace the seal

Pipe connections leaking Re-seal

the supply of oor-standing hot water tank,

not at the boiler)
Heating water amount too small (causes

large spreading, i.e. return temperature
too low)

Heating coil does not bleed Bleed repeatedly with switched-off pump
Calcication of heating surface Decalcify heating surface

Return temperature too low (e.g. excessive
spreading)

Increase temperature (adjust controller)

Larger pump
Observe back pressure of parallel heater
circuit

Larger charging pump

16 3062505_201507

Flow resistances

0 500 1000 1500 2000 2500 3000 3500 4000 4500

0

20

40

60

80

100

120

0 500 1000 1500 2000 2500 3000 3500 4000 4500

SEM-2-300

SEM-2-400

Flow resistance on solar-side, solar coil (bottom)

200

180

160

140

120

100

80

Flow resistance [mbar]

60

40

20

SEM-2-300

SEM-2-400

0

Solar uid ow rate [l/h]

Flow resistance heating water side, heating coil (top)

Flow resistance [mbar]

Hot water ow rate [l/h]

3062505_201507 17

Declaration of conformity

(acc. to ISO/IEC 17050-1)

No.: 3062505
Issued by: Wolf GmbH
Address: Industriestraße 1, D-84048 Mainburg
Product: Solar tank SEM-2

The product described above conforms to the requirements specied in the following documents:

DIN EN 12897:2006-09

In accordance with the following Directives:

2009/125/EG (ErP Directive)

This product is identied as follows:

Mainburg, 15.07.2015

Gerdewan Jacobs

Executive Board Engineering

18 3062505_201507

i. V. Klaus Grabmaier

Product approval

IT

Istruzioni di montaggio

Bollitore solare SEM-2

Pagina 19 - 27

Wolf GmbH · Postfach 1380 · D-84048 Mainburg · Tel. [phone] · Fax [phone] · Internet: www.wolf-heiztechnik.de

Art.-Nr.: 3062505_201507 Änderungen vorbehalten!

Indicazioni di sicurezza /
Descrizione breve

Indice

Indicazioni di sicurezza

Indicazioni di sicurezza e descrizione breve ..............................................................20

Dati tecnici ..................................................................................................................21

Collegamenti idraulici .................................................................................................22

Installazione / Montaggio ............................................................................................23

Regolazione per la pompa di carico ..........................................................................24

Messa in servizio - Manutenzione ..............................................................................25

Perdite di carico ..........................................................................................................26

In questo manuale vengono utilizzati i seguenti simboli e segnali informativi.
Queste importanti indicazioni riguardano la protezione personale e la sicurezza
di funzionamento.

"Indicazioni di sicurezza" si riferisce ad istruzioni da seguire attentamente per
evitare ferimenti di persone e danneggiamenti all'apparecchio.

Pericolo a causa della tensione elettrica sui componenti elettrici!
Attenzione: Spegnere l'interruttore generale prima di togliere il mantello.

Non toccare mai i componenti ed i contatti elettrici con l'interruttore generale
acceso! Vi è il pericolo di scosse elettriche che possono compromettere la salute
o avere conseguenze mortali.

Bollitore solare SEM-2

Attenzione

I morsetti sono alimentati anche con l'interruttore generale spento.

"Avvertenza" indica istruzioni tecniche che devono essere osservate per evitare
danni o problemi di funzionamento all'apparecchio.

Bollitore solare di tipo SEM-2 in acciaio S235JR con certicato di qualità (dotato di angia

laterale).

Protetto dalla corrosione mediante doppia smaltatura della parete interna del serbatoio
e serpentino di riscaldamento conforme a DIN 4753 parte 3. Ulteriore protezione dalla
corrosione grazie all’anodo di protezione al magnesio, utilizzabile con tutti i tipi di acqua
e ogni tipo di rete di alimentazione.

Facoltativamente il gruppo pompe solari della gamma Wolf può essere montato con
l’ausilio di kit di collegamento solare direttamente al bollitore solare SEM-2.

Indicazione

20 3062505_201507

Utilizzando il bollitore a temperature inferiori ai 60°C è possibile risparmiare una note­vole quantità di energia.
Le temperature di esercizio ideali sono comprese tra i 50 e i 60°C.
Le dispersioni termiche e le incrostazioni di calcare si riducono notevolmente con
queste temperature.

Dati tecnici

M

L

K

J

I

H

G

B

A

F

E

D

C

TIPO SEM-2 300 400

Capacità bollitore ltr. 285 385
Potenza continua bollitore 80/60-10/45°C (riscaldamento) kW - ltr./h 20 - 490 20 - 490
Fattore di utilizzo (riscaldamento) NL60 2,3 4,8
Attacco acqua fredda A mm 90 55
Ritorno riscaldamento B mm 974 987
Ricircolo C mm 1077 1092
Sensore bollitore riscaldamento D mm 1154 1204
Mandata riscaldamento E mm 1334 1335
Attacco acqua calda F mm 1728 1586
Flangia (inferiore) G mm 324 275
Sensore bollitore solare H mm 506 416
Ritorno/mandata solare I mm 815 874
Riscaldamento elettrico supplementare J mm 887 915
Termometro K mm 1504 1416
Altezza complessiva L mm 1794 1651
Diametro con isolamento termico M mm 600 701
Misura diagonale con isolamento termico mm 1898 1820
Acqua di riscaldamento primaria bar/°C 10/110 10/110
Acqua sanitaria secondaria bar/°C 10/95 10/95
Diametro interno angia mm 110 110
Attacco acqua fredda R (lett. est.) 1“ 1“
Mandata/ritorno riscaldamento G (lett. int.) 1“ 1“
Mandata/ritorno solare G (lett. int.) ¾“ ¾“
Ricircolo G (lett. int.) ¾“ ¾“ *
Attacco acqua calda R (lett. est.) 1“ 1“
Riscaldamento elettrico supplementare G (lett. int.) 1½“ 1½“
Termometro G (lett. int.) ½“ ½“

Supercie scambiatore di calore (riscaldamento) m² 0,95 0,95
Supercie scambiatore di calore (solare) m² 1,3 1,8

Capacità scambiatore di calore (riscaldamento) ltr. 6,6 7,0
Capacità scambiatore di calore (solare) ltr. 9,0 12,8
Peso kg 130 159

3062505_201507 21

Collegamento del bollitore solare SEM-2
alla caldaia e alla batteria collettori

Collegamenti idraulici

Pozzetto ad immersione termometro

Riscaldamento elettrico supplementare

Mandata solare

Ritorno solare

Sensore bollitore solare

Schema impianto

1 Batteria collettori

2 Valvola di sato

3 Sonda collettore
4 Modulo solare
5 Gruppo pompa solare
6 Sensore bollitore solare
7 Rubinetto di carico e scarico
8 Bollitore solare SEM-2
9 Caldaia
10 Sensore bollitore riscaldamento

Sensore bollitore riscaldamento

Attacco acqua calda
Mandata riscalda-

mento

Ricircolo
Ritorno riscaldamento

Attacco acqua fredda
secondo DIN 1988

22 3062505_201507

Installazione / Montaggio

Allestimento

Attacco acqua calda/fredda

bollitore solare

Attenzione

Attenzione

Attenzione

Il bollitore solare va installato in un ambiente protetto dal gelo, altrimenti è necessario
svuotare il bollitore e tutti i rubinetti e le linee di collegamento, se esposti al gelo!

La formazione di ghiaccio nell’impianto può causare perdite e danneggiare il bollitore!
Durante lo svuotamento dell’impianto può fuoriuscire acqua bollente e causare
lesioni, in particolare ustioni!

Il luogo di installazione deve garantire lo spazio necessario per manutenzione e ripa­razione e una portata sufciente del sottofondo!

Prima della posa dei tubi applicare l’isolamento.
Il bollitore solare deve essere collegato secondo lo schema idraulico riportato a pagina

4. È possibile montare solo una valvola di sicurezza omologata. Tra il bollitore solare e
la valvola di sicurezza non deve essere installato alcun dispositivo di bloccaggio.

Se il bollitore è collegato agli attacchi per acqua calda e fredda con materiali non
metallici, il bollitore deve essere messo a terra!

Non è consentito il montaggio di ltri o altri restringimenti nel tubo di raccordo tra il

bollitore solare e la valvola di sicurezza.
Il diametro minimo dell’attacco della valvola di sicurezza deve essere DN20-¾".

Il tubo di sato deve essere realizzato con dimensioni pari alla sezione trasversale di uscita

della valvola di sicurezza, può presentare al massimo 2 curve e avere una lunghezza di

2 m massimo. Se dovesse essere necessario predisporre 3 curve o una lunghezza no
a 4 m, tutto il tubo di sato deve essere realizzato con un diametro nominale superiore

di una misura. Non sono ammesse più di 3 curve e una lunghezza superiore a 4 m.

Il tubo di sato deve essere posato in pendenza. Il tubo di scarico dietro all’imbuto di

scarico deve avere perlomeno un doppia sezione trasversale dell’entrata della valvola.

Vicino al tubo di sato della valvola di sicurezza, possibilmente sulla valvola di sicurezza

stessa, deve essere applicata una targhetta con la dicitura:

"Durante il riscaldamento è possibile che per motivi di sicurezza fuoriesca acqua
dal tubo di sato! Non chiudere!"

Scarico

Riduttore di pressione

Filtro per l’acqua

potabile

Attenzione

Attenzione

Nella scelta del materiale da utilizzare per l’installazione dell’impianto prestare attenzio­ne alle regole della tecnica e ai possibili processi elettrochimici (installazione mista)! Il
bollitore può essere dotato di un riscaldamento elettrico supplementare che presenta
un limitatore di temperatura di sicurezza. Questo in caso di malfunzionamento disattiva
l'ulteriore riscaldamento a max. 110° C.

I componenti di collegamento coinvolti devono essere progettati per questa tem­peratura oppure limitare la temperatura attraverso una valvola di miscelazione!

Con temperature di acqua sanitaria superiori a 60°C si consiglia in generale di limitarle
a 60°C attraverso una valvola di miscelazione!

L’acqua bollente può causare lesioni, in particolare scottature!

Il bollitore solare va installato in modo da poter essere scaricato senza doverlo smontare.

Si consiglia il montaggio di una valvola di riduzione della pressione. La pressione di
esercizio ammessa del bollitore solare è pari a 10 bar sul lato dell’acqua sanitaria. Se
la rete di alimentazione funziona con una pressione superiore, è necessario installare
un riduttore di pressione.

Una pressione di esercizio superiore a quella max. ammessa può portare a delle
perdite e al danneggiamento del bollitore!

Per ridurre eventuali rumori di acqua corrente all’interno degli edici impostare la pres­sione delle tubature a circa 3,5 bar.

Poiché elementi estranei trasportati dall’acqua possono intasare i rubinetti ecc. e

corrodere le tubature, si consiglia di installare un ltro per l’acqua potabile nel tubo di

alimentazione dell’acqua fredda.

Isolamento termico

3062505_201507 23

L’isolamento termico del bollitore deve essere montato prima del collegamento idraulico!

Non esporre l’isolamento a fuoco, amme di saldatura o cannelli per saldatura.
Attenzione: Pericolo d'incendio!

Regolazione per la pompa di carico

Termoregolazione in base alle condi-

zioni atmosferiche (termoregolazione

con termoregolatore e sensore della
temperatura integrati nel bollitore)

Riscaldamento elettrico

supplementare E2 / E4,5 / E6

Riscaldamento elettrico
supplementare

Inserire il sensore elettronico della temperatura del termoregolatore nel pozzetto ad

immersione superiore per il sensore bollitore riscaldamento e ssare con il relativo

supporto. Nei bollitori con canale di sensore, inserire i sensori in verticale verso il basso

no alla battuta. Impostare la temperatura desiderata del bollitore sul termoregolatore

del riscaldamento. (max. 60°C).

Riscaldamento elettrico supplementare 2 kW/230V~, 4,5 kW/400 V~, 6 kW/400 V~.
con termoregolatore e limitatore di temperatura di sicurezza incorporati.

Avvitare il riscaldamento elettrico supplementare nel manicotto 1 1/2" sul bollitore solare
e chiudere a tenuta.

Attenersi alle prescrizioni e alle disposizioni VDE e a quelle delle aziende elettriche
locali.

Il collegamento deve essere effettuato da un elettricista autorizzato.

Prima di aprire i dispositivi staccare la corrente! Non toccare mai i componenti
sotto corrente - pericolo di lesioni o morte!

Svitare il coperchio del riscaldamento elettrico supplementare e collegarlo alla rete 230
o 400 V~ secondo le istruzioni allegate. Il cavo di collegamento deve essere fornito
dal cliente.

24 3062505_201507

Messa in servizio - Manutenzione

Messa in servizio

Protezione antigelo

Manutenzione anodo
di magnesio

L’allestimento e la prima messa in servizio devono essere eseguiti solo da una ditta di
installazione autorizzata.

Dopo il montaggio lavare con cura i tubi e il bollitore e riempire con acqua il bollitore.

Aprire il rubinetto di prelievo dell’acqua calda no a quando viene scaricata l’acqua e

controllare la valvola di sicurezza immettendo aria.

Prima della messa in servizio riempire assolutamente il bollitore e satare!

Attenzione: Non superare la pressione di esercizio max. di 10 bar!
Una pressione di esercizio superiore a quella max. ammessa può portare a delle

perdite e al danneggiamento del bollitore!

Funzionamento con pompa di carico:
Impostare il termoregolatore del bollitore sulla temperatura desiderata (max. 60°C).

Se si collega un sensore elettronico del bollitore, la temperatura del bollitore viene
impostata sul regolatore della caldaia.

Funzionamento con riscaldamento elettrico supplementare E2 / E4,5 / E6
Impostare il termoregolatore del bollitore della termoregolazione su 20°C.
Impostare il termoregolatore del bollitore del riscaldamento elettrico supplementare

sulla temperatura desiderata (max. 60 °C)

In caso di assenza prolungata è possibile ruotare il termoregolatore del bollitore com­pletamente verso sinistra (in senso antiorario), per risparmiare energia mantenendo la
funzione antigelo.

Far controllare l’impianto ogni 2 anni da una ditta specializzata.
Se è installato un anodo di magnesio la funzione protettiva si basa sulla reazione

elettrochimica che provoca la decomposizione del magnesio. Con l’anodo di magnesio

usato non si può più garantire la protezione dalla corrosione del bollitore! Questo
comporta ruggine, fuoriuscita di acqua. Pertanto è necessario farlo controllare
ogni 2 anni da un tecnico autorizzato e in caso si riscontri un’usura per oltre i
2/3 sostituirlo!

Per la sostituzione dell’anodo è necessario rimuovere la pressione dal bollitore.
Chiudere l’attacco acqua fredda, disattivare la pompa di ricircolo e aprire un qualsiasi
rubinetto dell’acqua calda in casa.

Durante lo svuotamento dell’impianto può fuoriuscire acqua bollente e causare
lesioni, in particolare scottature!

Se viene installato un anodo per correnti vaganti non è necessaria alcuna manutenzione.

Flangia

Guasto Causa Rimedio

Perdite nel bollitore verticale Flangia non a tenuta Stringere le viti con una coppia

Tempo di riscaldamento troppo lungo Temperatura acqua riscaldamento troppo

Temperatura acqua sanitaria troppo
bassa

3062505_201507 25

Attenzione

Dopo lo smontaggio della angia durante il suo rimontaggio è necessario sostituire la

guarnizione, coppia di serraggio dei dadi 20-25 Nm.

di 20-25 Nm;
sostituire la guarnizione

Collegamenti idraulici non a tenuta Richiuderli a tenuta

bassa (misurare sulla mandata del bollitore
verticale, non sul generatore di calore)

Quantità acqua riscaldamento troppo bassa
(comporta un elevato scostamento, ovvero
la temperatura di ritorno è troppo bassa)

Serpentino di riscaldamento non sata Satare più volte con la pompa scolle-

Incrostazioni di calcare sulla supercie

riscaldante
Termostato si spegne troppo presto Regolare il termostato

Temperatura di ritorno troppo bassa (ad
esempio scostamento troppo elevato)

Aumentare la temperatura (impostare il
regolatore)

Pompa più grande
Attenersi alla contropressione del circuito
di riscaldamento parallelo

gata
Rimuovere il calcare dalla superficie

riscaldante

Pompa di carico più grande

Perdite di carico

0

20

40

60

80

100

120

0 500 1000 1500 2000 2500 3000 3500 4000 4500

SEM-2-300

SEM-2-400

Perdite di carico serpentina di scambio termico lato solare (in basso)

200

180

160

140

120

100

80

Perdite carico [mbar]

60

40

20

0

0 500 1000 1500 2000 2500 3000 3500 4000 4500

Portata liquido solare [l/h]

Perdite di carico serpentina di scambio termico lato riscaldamento (in alto)

SEM-2-300

SEM-2-400

Perdite carico [mbar]

Portata acqua di riscaldamento [l/h]

26 3062505_201507

DICHIARAZIONE DI CONFORMITÀ

(secondo ISO/IEC 17050-1)

Numero: 3062505
Autore: Wolf GmbH
Indirizzo: Industriestraße 1, D-84048 Mainburg
Prodotto: Bollitore solare SEM-2

Il prodotto sopra descritto è conforme ai requisiti contenuti nei seguenti documenti:

DIN EN 12897:2006-09

Secondo le disposizioni contenute nelle seguenti direttive:

2009/125/EG (ErP Directive)

il prodotto ha le seguenti caratteristiche:

Mainburg, 15.07.2015

Gerdewan Jacobs

Direzione tecnica

3062505_201507 27

p.i. Klaus Grabmaier

Autorizzazione all’immis-

sione in commercio del

prodotto

ES

Instrucciones de montaje

Acumulador solar SEM-2

Página 28 - 36

Wolf GmbH · Postfach 1380 · D-84048 Mainburg · Tel. [phone] · Fax [phone] · Internet: www.wolf-heiztechnik.de

Advertencias de seguridad /
breve descripción

Índice

Advertencias de seguridad

Advertencias de seguridad y breve descripción .........................................................29

Datos técnicos ............................................................................................................30

Tuberías .....................................................................................................................31

Colocación / Montaje ..................................................................................................32

Regulación de la bomba de carga .............................................................................33

Puesta en marcha - Mantenimiento............................................................................34

Resistencias de paso .................................................................................................35

En esta descripción se utilizan los siguientes símbolos y señales de adverten­cia. Estas indicaciones son muy importantes porque afectan a la seguridad del
personal y del funcionamiento.

Las "advertencias de seguridad" son instrucciones que deben respetarse a raja­tabla para evitar peligros y lesiones del personal y desperfectos de la unidad.

Peligro por componentes eléctricos bajo tensión.
Atención: desconectar el interruptor principal antes de desmontar el revestimi-

ento.

No toque nunca los componentes y contactos eléctricos con el interruptor prin­cipal conectado. De lo contrario corre peligro de descarga eléctrica con daños
para la salud e incluso con riesgo de muerte.

Acumulador solar SEM-2

Atención

Los bornes de conexión están bajo tensión incluso cuando se ha desconectado

el interruptor principal.

"Nota" indica instrucciones técnicas que se deben tener en cuenta para evitar
daños en el aparato y fallos de funcionamiento.

Acumulador solar modelo SEM-2 de acero S235JR con certicado de calidad (con brida

lateral).

Protección anticorrosiva en forma de doble capa de esmalte en la pared interior del
depósito y intercambiador de calor según DIN 4753 parte 3. Protección anticorrosiva

adicional mediante ánodo protector de magnesio, aplicable en todas las proporciones
de agua y en cualquier red de tuberías.

De forma opcional se puede montar el grupo de bomba solar del programa de dis-

tribución Wolf directamente en el acumulador solar SEM-2 con ayuda del juego de
conexión Solar.

Nota

3062505_201507 29

Con el funcionamiento del acumulador por debajo de 60 °C se puede ahorrar energía
considerablemente.
La temperatura ideal de funcionamiento se encuentra de 50 a 60 °C.

De este modo, se reducen en gran medida las pérdidas de calor y la calcicación.

Datos técnicos

M

L

K

J

I

H

G

B

A

F

E

D

C

MODELO SEM-2 300 400

Capacidad del acumulador Litros 285 385
Rendimiento continiuo del acumulador 80/60-

kW - l/h 20 - 490 20 - 490

10/45° C (calefacción)
Índice de rendimiento (calefacción) NL60 2,3 4,8
Conexión a agua fría A mm 90 55
Retorno calefacción B mm 974 987
Circulación C mm 1077 1092
Sonda de acumulador calefacción D mm 1154 1204
Avance calefacción E mm 1334 1335
Conexión de agua caliente F mm 1728 1586

Brida (inferior) G mm 324 275
Sonda de acumulador solar H mm 506 416
Retorno/avance solar I mm 815 874

Calefacción eléctrica auxiliar J mm 887 915
Termómetro K mm 1504 1416

Altura total L mm 1794 1651
Diámetro con aislamiento térmico M mm 600 701

Cota de inclinación con aislamiento térmico mm 1898 1820
Agua de calefacción primaria bar/°C 10/110 10/110

Agua sanitaria secundaria bar/°C 10/95 10/95
Diámetro interior de brida mm 110 110

Conexión a agua fría R (AG) 1“ 1“
Avance y retorno de calefacción G (IG) 1“ 1“

Avance y retorno solar G (IG) ¾“ ¾“

Circulación G (IG) ¾“ ¾“ *
Conexión de agua caliente R (AG) 1“ 1“
Calefacción eléctrica auxiliar G (IG) 1½“ 1½“
Termómetro G (IG) ½“ ½“
Supercie de intercambiador de calor (calefacción) m² 0,95 0,95
Supercie de intercambiador de calor (solar) m² 1,3 1,8
Contenido de intercambiador de calor (calefacción) Litros 6,6 7,0

Contenido de intercambiador de calor (solar) Litros 9,0 12,8
Peso kg 130 159

30 3062505_201507

Conexión del acumulador solar SEM-2
a la caldera y al panel colector

Tuberías

Casquillo de inmersión Termómetro

Calefacción eléctrica auxiliar

Avance solar

Retorno solar

Sonda de acumulador solar

Esquema de instalación

1 Panel colector
2 Purgador de aire
3 Sonda del colector

4 Módulo solar

5 Grupo bomba solar
6 Sonda de acumulador solar
7 Llave de llenado y vaciado
8 Acumulador solar SEM-2
9 Caldera

10 Sonda de acumulador calefacción

Conexión de agua

caliente

Avance calefacción

Sonda de acumulador calefacción

Circulación
Retorno calefacción

Conexión a agua fría
según DIN 1988

3062505_201507 31

Colocación / Montaje

Colocación

Conexión de agua caliente y
fría del acumulador solar

Atención

Atención

Atención

El acumulador solar sólo se puede colocar en una habitación protegida contra heladas.

En caso contrario, se deben vaciar de agua el acumulador, toda la estructura conductora

de agua y los tubos de conexión.

¡La formación de hielo en la instalación puede producir escapes y romper el acu­mulador!
¡Al vaciar la instalación puede salir agua caliente, provocar daños y especial­mente quemaduras!

¡El lugar de colocación debe asegurar el espacio suciente para el mantenimiento y la
reparación, así como una capacidad de carga suciente del fondo!

Aplicar el aislamiento antes de la instalación de tuberías.
Se debe conectar el acumulador solar según el plano de tuberías de la página 4. Sólo
se puede utilizar una válvula de seguridad comprobada. No se puede instalar ningún

mecanismo de bloqueo entre el acumulador solar y la válvula de seguridad.

Si el acumulador está conectado a las conexiones de agua fría y caliente con
material de tubos no metálicos, ¡se debe conectar a tierra el acumulador!

No se permite la integración de ltros colectores de suciedad u otras constricciones
en el conducto de unión entre el acumulador solar y la válvula de seguridad.

El diámetro de conexión mínimo de la válvula de seguridad debe ser DN20-¾".
El conducto de evacuación debe ser al menos del tamaño de la sección transversal de

salida de la válvula de seguridad, debe tener como máximo 2 codos y 2 m de longitud.
Si es necesario contar con 3 codos o con hasta 4 m de longitud, se debe dimensionar
todo el conducto de evacuación un diámetro nominal más grande. No se permiten más
de 3 codos y una longitud superior a 4 m. Debe colocarse el conducto de evacuación
con pendiente. El conducto de desagüe detrás del embudo debe contar con al menos la

sección transversal doble de la entrada de válvula. Cerca del conducto de evacuación

de la válvula de seguridad, o en la misma válvula de seguridad, se debe poner una
placa de advertencia con el texto:

"¡Durante el calentamiento sale agua del conducto de evacuación por motivos
de seguridad! ¡No cerrar!"

Vaciado

Reductor de presión

Filtro de agua potable

Atención

Atención

¡En la selección del material de instalación junto al dispositivo se deben tener en cuenta
las regulaciones de la técnica y los posibles procesos electroquímicos (instalación mixta)!
Se puede equipar el acumulador con una calefacción eléctrica auxiliar con un limitador

de la temperatura de seguridad. En caso de avería, éste desconecta el calentamiento
a partir de 110° C máx.

¡Los componentes de conexión afectados se deben disponer para esta tempera­tura o limitar la temperatura con una válvula mezcladora!

¡Con una temperatura de agua sanitaria superior a 60°C se recomienda limitarla a 60°C
con una válvula mezcladora!

¡El agua caliente puede provocar daños y, especialmente, escaldaduras!

Se debe instalar el acumulador solar de modo que se pueda vaciar sin tener que
desmontarlo.

Se recomienda la instalación de una válvula reductora de presión. La presión de trabajo
autorizada del acumulador solar es de 10 bar en agua sanitaria. Si la red de alimentación
tiene una presión mayor, se debe instalar un reductor de presión.

¡Un exceso de la presión de trabajo permitida puede producir escapes y romper
el acumulador!

Para evitar los ruidos de ujo dentro de los edicios se debe congurar la presión a

aprox. 3,5 bar.

Puesto que partículas extrañas arrastradas pueden atascar la grifería y provocar cor-

rosión en los conductos, se recomienda instalar un ltro de agua potable en la toma

del agua fría.

Aislamiento térmico

32 3062505_201507

¡El aislamiento térmico del acumulador se debe colocar antes de conectar las tuberías!

No aplicar fuego, llamas o soldaduras cerca del aislamiento.
Atención: ¡Peligro de incendio!

Regulación de la bomba de carga

Regulación de calefacción controlada
por la temperatura exterior (regulación
de calefacción con regulador de tem­peratura del acumulador integrado y
sonda de temperatura de acumulador)

Calefacción eléctrica auxiliar

E2 / E4,5 / E6

Calefacción eléctrica auxiliar

Introducir la sonde de temperatura electrónica del acumulador de la regulación de cale­facción en el casquillo de inmersión superior para la sonda de acumulador calefacción y
jarla mediante el soporte de sonda. En los acumuladores con canal de sonda, introducir

la sonda de forma vertical hacia abajo hasta llegar al tope. Ajustar la temperatura del

acumulador deseada en el regulador de temperatura del acumulador de la regulación
de calefacción. (máx. 60 °C).

Calefacción eléctrica auxiliar 2 kW/230V~, 4,5 kW/400 V~, 6 kW/400 V~.

con regulador de temperatura del acumulador y limitador de temperatura de seguridad
integrados.

Girar la calefacción eléctrica auxiliar en el manguito 1 1/2" del acumulador solar y

hermetizarla.

Se deben tener en cuenta las normas y determinaciones de VDE y de las compañías
eléctricas locales.

La conexión debe conarse a un instalador eléctrico ocial.

¡Desconectar los aparatos antes de abrirlos! ¡No toque nunca los componentes
con corriente, existe el peligro de daños o muerte!

Retirar la tapa de la calefacción eléctrica auxiliar y conectarla según las instrucciones
adjuntas a la red 230 ó 400 V~. El cliente debe colocar el cable de conexión.

3062505_201507 33

Puesta en marcha - Mantenimiento

Puesta en marcha

Protección antiheladas

Sólo una empresa instaladora autorizada puede realizar la colocación y la primera

puesta en marcha.
Después del montaje, limpiar a fondo con agua los tubos y el acumulador y llenar el

acumulador. Abrir el grifo de agua caliente hasta que salga agua y vericar que la

válvula de seguridad ventila.
¡Antes de la puesta en servicio es preciso llenar y purgar completamente el acumulador!

Atención: ¡No se debe exceder la presión máxima de trabajo de 10 bar!
¡Un exceso de la presión de trabajo permitida puede producir escapes y romper

el acumulador!

Funcionamiento con la bomba de carga:
Ajustar el regulador de temperatura del acumulador en la temperatura deseada

(máx. 60 °C). Con la conexión de una sonda de acumulador electrónico se ajusta
la temperatura del acumulador en la regulación de la caldera.

Funcionamiento con calefacción eléctrica auxiliar E2 / E4,5 / E6
Ajustar el regulador de temperatura del acumulador en la regulación de calefacción

a 20° C.

Colocar el regulador de temperatura del acumulador de la calefacción eléctrica

auxiliar a la temperatura deseada (máx.60 °C)

Para periodos de ausencia prolongada puede girarse el regulador de temperatura del

acumulador completamente a la izquierda (giro antihorario); la función de protección

antiheladas permanece activa.

Mantenimiento del ánodo de

magnesio

Brida

Fallo Causa Remedio

Pérdida de estanquidad del acumulador
vertical

Tiempo de caldeo demasiado largo Temperatura de agua de calefacción

Temperatura de agua sanitaria demasiado
baja

Atención

La instalación deberá ser revisada cada 2 años por una empresa especializada.
Si hay un ánodo de magnesio instalado, el efecto protector se basa en una reacción

electroquímica que consume el magnesio. ¡Con un ánodo de magnesio consumido
ya no se asegura más la protección anticorrosiva del acumulador! Consecuen­cia: óxido, salida de agua. ¡Por eso, un instalador autorizado debe comprobar el
equipo cada 2 años y remplazarlo con un desgaste superior a 2/3!

Para cambiar el ánodo es necesario quitar la presión del acumulador.
Cerrar la toma de agua fría, desconectar la bomba de circulación y abrir un grifo de

agua caliente de la casa.

¡Al vaciar la instalación puede salir agua caliente, provocar daños y especialmente
escaldaduras!

Los ánodos de corriente parásita no requieren mantenimiento.

Tras desmontar la brida, se debe remplazar la junta con la nueva integración, par de

apriete de las tuercas 20-25 Nm.

Brida inestanca Atornillar con 20-25 Nm,

Conexiones de tubos inestancas Hermetizar de nuevo

demasiado baja (medir en el avance del
acumulador vertical, no en el calentador)

Caudal de agua de calefacción insuciente

(aumenta la diferencia, es decir, tempera­tura de retorno demasiado baja)

Serpentín no purgado Purgar varias veces con la bomba de-

Calcicación de la supercie calefactora Descalcicar la supercie calefactora

El termostato se desconecta muy pronto Volver a ajustar el termostato

Temperatura de retorno muy baja (p.ej.
diferencia excesiva)

apretar en cruz;
cambiar la junta

Aumentar la temperatura (ajustar el re­gulador)

Bomba más grande

Tener en cuenta la contrapresión del
circuito de calefacción paralelo

sconectada

Bomba de carga más grande

34 3062505_201507

Resistencias de paso

0 500 1000 1500 2000 2500 3000 3500 4000 4500

0

20

40

60

80

100

120

0 500 1000 1500 2000 2500 3000 3500 4000 4500

SEM-2-300

SEM-2-400

Resistencia de paso por parte de solar serpentín solar (abajo)

200

180

160

140

120

100

80

Resistencia de paso [mbar]

60

40

20

SEM-2-300

SEM-2-400

0

Caudal de líquido solar [l/h]

Resistencia de paso por parte del agua de calefacción serpentín de calefacción (arriba)

Resistencia de paso [mbar]

Caudal de agua de calefacción [l/h]

3062505_201507 35

DECLARACIÓN DE CONFORMIDAD

(según ISO/IEC 17050-1)

Número: 3062505

Emisor: Wolf GmbH

Dirección: Industriestraße 1, D-84048 Mainburg

Producto: Acumulador solar SEM-2

El producto descrito cumple los requisitos de los siguientes documentos:

DIN EN 12897:2006-09

De conformidad con lo dispuesto en las siguientes Directivas

2009/125/EG (Directiva ErP)

el producto lleva la etiqueta siguiente:

Mainburg, 15.07.2015

Gerdewan Jacobs

Dirección Técnica

36 3062505_201507

p.a. Klaus Grabmaier

Homologación de productos

Instructions de montage

BEFR

Chauffe-eau solaire SEM-2

Page 37 - 45

Wolf GmbH · Postfach 1380 · D-84048 Mainburg · Tel. [phone] · Fax [phone] · Internet: www.wolf-heiztechnik.de

Art.-Nr.: 3062505_201507 Änderungen vorbehalten!

Conseils de sécurité /
Brève description

Table des matières

Conseils de sécurité

Conseils de sécurité et brève description ...................................................................38

Caractéristiques techniques .......................................................................................39

Tuyauterie ...................................................................................................................40

Mise en place / Montage ............................................................................................41

Régulation pour pompe de charge ............................................................................42

Mise en service - Maintenance ...................................................................................43

Résistances au débit ..................................................................................................44

Dans ce descriptif, les symboles et les signes suivants sont utilisés. Ces in­structions importantes concernent la protection des personnes et la sécurité de
fonctionnement technique.

Un « conseil de sécurité » caractérise des instructions à suivre à la lettre pour éviter
de mettre en danger ou de blesser des personnes, et d’endommager l’appareil.

Danger dû à la tension électrique des composants électriques !
Attention : Couper l'interrupteur de fonctionnement avant d’enlever l’habillage.

Ne jamais saisir de composants ni de contacts électriques lorsque l'interrupteur
de fonctionnement est sous tension ! Il y a un risque de décharge électrique
pouvant entraîner des lésions corporelles ou la mort.

Les bornes de raccordement sont toujours sous tension même avec l’interrupteur
de fonctionnement hors service.

Chauffe-eau solaire SEM-2

Attention

Un « conseil » caractérise des instructions techniques pour éviter des dégâts à
l’appareil ou des dysfonctionnements.

Chauffe-eau solaire modèle SEM-2 en acier S235JR avec certificat de qualité
(avec bride latérale).

Protection contre la corrosion par émaillage double couche de la face interne du réser­voir et du serpentin de chauffage selon DIN 4753, partie 3. Protection supplémentaire
contre la corrosion par anode de protection en magnésium, compatible avec tout régime
d'eau et toute canalisation.

En option, le groupe de pompes solaires du programme de vente Wolf peut également être
monté directement sur le chauffe-eau solaire SEM-2 à l’aide du set de raccordement.

Note

38 3062505_201507

En faisant fonctionner l’appareil sous les 60 °C, on peut épargner considérablement
l’énergie.
Les températures de service idéales se situent entre 50 et 60 °C.
Les pertes thermiques et l’entartrage sont considérablement réduits dans cette gamme
de températures.

Caractéristiques techniques

M

L

K

J

I

H

G

B

A

F

E

D

C

TYPE SEM-2 300 400

Capacité du chauffe-eau Ltr. 285 385
Puissance/débit continu 80/60-10/45°C (Chauffage) kW - Ltr./h 20 - 490 20 - 490
Caractéristique de performance (Chauffage) NL60 2,3 4,8
Raccord d’eau froide A mm 90 55
Retour chauffage B mm 974 987
Circulation C mm 1077 1092
Sonde chauffage D mm 1154 1204
Départ chauffage E mm 1334 1335
Raccord d’eau chaude F mm 1728 1586
Bride (en dessous) G mm 324 275
Sonde chauffe-eau solaire H mm 506 416
Retour / départ solaire I mm 815 874
Chauffage électrique d’appoint J mm 887 915
Thermomètre K mm 1504 1416
Hauteur totale L mm 1794 1651
Diamètre avec isolation thermique M mm 600 701
Hauteur nécessaire pour basculement avec isolati-

mm 1898 1820

on thermique
Eau de chauffage primaire bar/°C 10/110 10/110
Eau sanitaire secondaire bar/°C 10/95 10/95
Diamètre intérieur de bride mm 110 110
Raccord d’eau froide R (let ext.) 1“ 1“
Départ chauffage / retour chauffage G (let int.) 1“ 1“
Départ solaire / retour solaire G (let int.) ¾“ ¾“
Circulation G (let int.) ¾“ ¾“ *
Raccord d’eau chaude R (let ext.) 1“ 1“
Chauffage électrique d’appoint G (let int.) 1½“ 1½“
Thermomètre G (let int.) ½“ ½“
Surface de l'échangeur thermique (Chauffage) m² 0,95 0,95
Surface de l'échangeur thermique (Solaire) m² 1,3 1,8
Capacité de l'échangeur thermique (Chauffage) Ltr. 6,6 7,0
Capacité de l'échangeur thermique (Solaire) Ltr. 9,0 12,8
Poids kg 130 159

3062505_201507 39

Raccordement du chauffe-eau solaire
SEM-2 à la chaudière et au champ de

capteurs

Tuyauterie

Doigt de gant de thermomètre

Chauffage électrique d’appoint

Départ solaire

Retour solaire

Sonde chauffe-eau solaire

Schéma d'installation

1 Capteurs
2 Cuve de purge d’air
3 Sonde de capteur
4 Module solaire
5 Groupe de pompes solaires
6 Sonde chauffe-eau solaire
7 Robinet de remplissage et de
vidange
8 Chauffe-eau solaire SEM-2
9 Chaudière
10 Sonde chauffage

Raccord d'eau chaude

Départ eau de chauffage

Sonde chauffage

Circulation
Retour eau de chauffage

Raccord d’eau froide
selon DIN 1988

40 3062505_201507

Mise en place / Montage

Mise en place

Raccordement eau chaude /
froide du chauffe-eau solaire

Attention

Attention

Attention

Le chauffe-eau solaire ne peut être installé que dans un local protégé du gel. Si tel
n’est pas le cas, il doit être vidangé en cas de risque de gel, ainsi que les accessoires
et conduites d’eau.

La formation de glace dans l’installation peut provoquer des fuites et endommager
le chauffe-eau !
Lors de la vidange de l’installation, de l’eau chaude peut s’écouler et provoquer
des blessures, en particulier des brûlures !

L’emplacement d’installation doit offrir sufsamment d’espace pour la maintenance et

les réparations, et le sol doit présenter une capacité de charge appropriée !

Mettre l’isolation en place avant de poser les conduites.
Le chauffe-eau solaire doit être raccordé selon les schémas de tuyauterie page 4. Seule
une soupape de sécurité testée peut être utilisée. Aucun dispositif d'arrêt ne peut être
installé entre le chauffe-eau solaire et la soupape de sécurité.

Si le chauffe-eau n’est pas relié aux raccords d’eau chaude et d’eau froide par
des tuyaux métalliques, il doit être mis à la terre !

Il est interdit de poser des séparateurs de boue ou autres étranglements sur la conduite
de raccord entre le chauffe-eau solaire et la soupape de sécurité.

Le diamètre minimum de raccordement de la soupape de sécurité doit être de DN20-¾".
La conduite d'évacuation doit au moins être de la même section que la section de sortie

de la soupape de sécurité, doit présenter au maximum deux coudes et ne peut pas
dépasser une longueur de 2 m. Si, pour des raisons incontournables, la conduite doit
comporter 3 coudes ou avoir une longueur de 4 m, l'ensemble de la conduite d'évacuation
doit alors être exécuté dans un diamètre nominal plus grand. Il est interdit d'avoir plus
de 3 coudes ainsi qu’une longueur supérieure à 4 m. La conduite d'évacuation doit être
posée avec une pente. La conduite de décharge derrière le coude de décharge doit
présenter au moins une section double de l'entrée de vanne. À proximité de la conduite
d'évacuation de la soupape de sécurité, ou si possible sur la soupape de sécurité elle­même, il faut poser une plaquette indicatrice avec l'inscription :

« Pour des raisons de sécurité, de l’eau s'écoule lors du chauffage !
Ne pas boucher ! »

Vidange

Réducteur de pression

Filtre à eau potable

Attention

Attention

Lors du choix du matériau servant au montage de l’installation, il faut veiller aux règles
de la technique ainsi qu’à d’éventuels processus électrochimiques (installation mixte) !
Le chauffe-eau peut être pourvu d’un chauffage électrique d’appoint équipé d’un limiteur
de température de sécurité. Ce dernier permet en cas de dysfonctionnement de couper
le chauffage à une température maximale de 110 °C.

Les composants de raccordement concernés doivent être conçus pour ces tem­pératures, sans quoi il convient de limiter celles-ci via un robinet mélangeur !

Avec des températures d’eau sanitaire au delà de 60 °C, il est recommandé de limiter
celles-ci à 60 °C au moyen d’un robinet mélangeur.

L’eau chaude peut provoquer des blessures, en particulier des brûlures!

Il faut installer le chauffe-eau solaire de sorte qu’il puisse être vidangé sans démontage.

Il est recommandé d’installer un réducteur de pression. La pression maximale autorisée
du chauffe-eau solaire est de 10 bar côté eau sanitaire. Si le réseau de distribution d’eau
dispose d’une pression plus haute, il faut placer un réducteur de pression.

Tout dépassement de la pression de service autorisée peut provoquer des fuites
et endommager le chauffe-eau !

An d’éviter des bruits d’écoulement dans le bâtiment, la pression dans les conduites

sera réglée à environ 3,5 bar.

Comme des particules étrangères en suspension peuvent provoquer l’obstruction et

la corrosion dans les conduites, nous recommandons d’installer un ltre à eau potable

dans la conduite d’arrivée d’eau froide.

Isolation thermique

3062505_201507 41

L’isolation thermique du chauffe-eau doit être mise en place avant la pose des conduites !

Tenir ammes, ammes à souder et chalumeaux de soudage à distance de l’isolation.
Attention : Risque d’incendie !

Régulation pour pompe de charge

Régulation de chauffage en fonction
des conditions extérieures (régula­tion de chauffage avec régulateur et
sonde de température de chauffe-eau
intégrés)

Chauffage électrique d’appoint

E2 / E4,5 / E6

Chauffage électrique d’appoint

Introduire la sonde électronique de température de chauffe-eau du régulateur de

chauffage dans le doigt de gant supérieur prévu à cet effet dans le chauffage et xer

la sonde à l’aide de son support. Pour les chauffe-eau à canaux de sonde, glisser la
sonde à la verticale vers le bas jusqu’à la butée. Régler la température au régulateur
de température de chauffe-eau du régulateur de chauffage. (max. 60 °C).

Chauffage électrique d’appoint 2 kW/230V~, 4,5 kW/400 V~, 6 kW/400 V~.
avec régulateur de température de chauffe-eau intégré et limiteur de température de
sécurité.

Visser le chauffage électrique d’appoint dans le manchon 1½" au chauffe-eau solaire
puis rendre étanche.

Les dispositions et les prescriptions du VDE ainsi que celles des compagnies locales
distributrices d’électricité doivent être observées.

Le raccordement doit être effectué par un électricien agréé.

Débrancher les appareils avant de les ouvrir ! Ne jamais toucher des composants
sous tension - danger de blessures ou de mort !

Dévisser le couvercle du chauffage électrique d’appoint et raccorder ce dernier au
réseau 230 ou 400 V~ conformément aux instructions jointes. Les câbles de raccor­dement à prévoir.

42 3062505_201507

Mise en service - Maintenance

Mise en service

Protection antigel

Entretien de
l’anode au magnésium

Le montage et la première mise en service ne peuvent être effectués que par un in­stallateur agréé.

Après le montage, rincer à fond les tuyaux et le chauffe-eau, remplir d’eau le chauffe-eau.
Ouvrir un robinet d’eau chaude jusqu’à ce que l’eau s’écoule et contrôler la soupape
de sécurité en la manœuvrant pour évacuer la pression.

Avant la mise en service, il faut absolument remplir et purger le chauffe-eau !

Attention : Il est interdit de dépasser la pression de service maximale de 10 bar !
Tout dépassement de la pression de service autorisée peut provoquer des fuites

et endommager le chauffe-eau !

Fonctionnement avec pompe de charge :
Régler le régulateur de température de chauffe-eau à la température souhaitée

(max. 60 °C). Avec le raccordement d’une sonde électronique de température de
chauffe-eau, la température du chauffe-eau est réglée au régulateur de chaudière.

Fonctionnement avec chauffage électrique d'appoint E32 / E4,5 / E6
Régler le régulateur de température de chauffe-eau du régulateur de chauffage à 20 °C.
Régler le régulateur de température du chauffage électrique d'appoint à la tempé-

rature souhaitée (max. 60 °C).

An d’économiser l’énergie en cas d’absence prolongée, tourner à fond vers la gauche

(dans le sens contraire des aiguilles d’une montre) le régulateur de température de
chauffe-eau; la fonction de protection antigel est alors enclenchée.

L’installation est à faire contrôler tous les 2 ans par une rme professionnelle.

En cas d’anode au magnésium intégrée, la protection se fait par réaction électrochi­mique, ce qui a pour conséquence une décomposition du magnésium. Si l’anode au

magnésium est usagée, la protection anticorrosion du chauffe-eau n’est plus
garantie ! Conséquence : perforation par la rouille, fuites d’eau. C’est la raison
pour laquelle l’anode doit être contrôlée tous les deux ans par un installateur
agréé et être remplacée si elle présente une usure dépassant les 2/3 !

Avant de remplacer l’anode, il faut dépressuriser le chauffe-eau.
Couper le raccordement à l’eau froide, débrancher la pompe de circulation et ouvrir un
robinet quelconque d’eau chaude dans la maison.

Lors de la vidange de l’installation, de l’eau chaude peut s’écouler et provoquer
des blessures, en particulier des brûlures !

En cas d’anode énergisée, il n’y a pas d’entretien particulier.

Bride

Panne Causes Remèdes

Mauvaise étanchéité du chauffe-eau vertical Bride non étanche Resserrer les vis en croix à

Temps de réchauffement trop long Température d'eau chaude trop basse (me-

Température d’eau sanitaire trop basse Le thermostat se coupe trop tôt. Régler le thermostat.

3062505_201507 43

Attention

Après le démontage de la bride, le joint doit être remplacé lors du remontage, couple
de serrage des écrous 20 à 25 Nm.

un couple de 20-25 Nm ;
remplacer le joint

Raccords de tuyaux non étanches Refaire l’étanchéité

surer sur le départ de chauffe-eau vertical,
pas sur le générateur de chaleur)

Débit d'eau chaude trop faible (produit
un grand "delta t", c.-à-d. température de
retour trop faible)

Serpentin de chauffage non purgé Purger à plusieurs reprises lorsque la

Entartrage des éléments chauffants Détartrer les éléments de chauffage.

Température de retour trop basse (p.ex.,
"delta t" trop grand)

Augmenter la température (régler le ré­gulateur).

Pompe plus forte
Observer la contre pression de circuits de
chauffage parallèles

pompe est hors circuit

Pompe de charge plus forte

Résistances au débit

0 500 1000 1500 2000 2500 3000 3500 4000 4500

0

20

40

60

80

100

120

0 500 1000 1500 2000 2500 3000 3500 4000 4500

SEM-2-300

SEM-2-400

Résistance au débit côté solaire du lament solaire (en dessous)

200

180

160

140

120

100

80

Résistance au débit [mbar]

60

40

20

0

Débit liquide du circuit solaire [l/h]

Résistance au débit côté eau chaude du lament de chauffage (au dessus)

SEM-2-300

SEM-2-400

Résistance au débit [mbar]

Débit eau de chauffage [l/h]

44 3062505_201507

DÉCLARATION DE CONFORMITÉ

(selon ISO/IEC 17050-1)

Numéro: 3062505
Émetteur: Wolf GmbH
Adresse: Industriestraße 1, D-84048 Mainburg
Produit: Chauffe-eau solaire SEM-2

Le produit décrit ci-dessus satisfait aux exigences des documents suivants :

DIN EN 12897:2006-09

Conformément aux dispositions des directives ci-dessous

2009/125/EG (Directive ErP)

le produit porte le marquage ci-dessous

Mainburg, 15.07.2015

:

Gerdewan Jacobs

Directeur technique

p.p. Klaus Grabmaier

Homologation produits

3062505_201507 45

Montageaanwijzingen

BENL

Zonneboiler SEM-2

Pagina 46 - 54

Wolf GmbH · Postfach 1380 · D-84048 Mainburg · Tel. [phone] · Fax [phone] · Internet: www.wolf-heiztechnik.de

Veiligheidsinformatie /
Korte beschrijving

Inhoudsopgave

Veiligheidsinformatie

Veiligheidsinformatie en korte beschrijving.................................................................47

Technische gegevens .................................................................................................48

Leidingen ....................................................................................................................49

Opstelling / montage...................................................................................................50

Regeling voor laadpomp ............................................................................................51

Inbedrijfstelling - onderhoud .......................................................................................52

Doorstromingsweerstanden........................................................................................53

In deze beschrijving worden de volgende symbolen en aanwijzingstekens ge­bruikt: deze belangrijke instructies betreffen de bescherming van personen en
de technische veiligheid.

"Veiligheidsinformatie": Aanduiding van instructies die strikt gevolgd moeten
worden om gevaar of verwonding van personen te vermijden en beschadigingen
aan het toestel te verhinderen.

Gevaar door elektrische spanning aan elektrische componenten!
Opgelet: Voor de afname van de bekleding de netschakelaar uitschakelen.

Grijp nooit bij ingeschakelde netschakelaar elektrische componenten en contacten!
Er bestaat gevaar voor een elektrische schok, met letsel of de dood tot gevolg.

Zonneboiler SEM-2

Opgelet

Aan aansluitklemmen is ook bij uitgeschakelde netschakelaar spanning aanwe­zig.

"Opmerking" kenmerkt technische aanwijzingen die in acht genomen moeten wor­den om schaden en storingen van de werking van het toestel te verhinderen.

Zonneboiler type SEM-2 van staal S235JR met kwaliteitsbewijs (met zijdelingse ens).

Corrosiebescherming door dubbele emaillaag aan de binnenkant van het reservoir en
de verwarmingsslang volgens DIN 4753 deel 3. Bijkomende corrosiebescherming door
magnesiumbeschermanode, inzetbaar bij alle waterverhoudingen en in elk leidingnet.

De zonnepompgroep uit het Wolf-leveringsprogramma kan optioneel met behulp van
de aansluitslet rechtstreeks op de zonneboiler SEM-2 worden gemonteerd.

Opmerking

3062505_201507 47

Door gebruik van de boiler onder 60°C kan op aanzienlijke wijze energie bespaard
worden.
De ideale bedrijfstemperaturen liggen tussen 50-60°C.
Warmteverliezen en verkalking zijn in dit bereik aanzienlijk verminderd.

Technische gegevens

M

L

K

J

I

H

G

B

A

F

E

D

C

TYPE SEM-2 300 400

Inhoud van de boiler Liter 285 385
Constant vermogen van de boiler 80/60-10/45°C

kW-Ltr./h 20 - 490 20 - 490

(verwarming)
Vermogenskengetal (verwarming) NL60 2,3 4,8
Koud water aansluiting A mm 90 55
Retour verwarming B mm 974 987
Circulatie C mm 1077 1092
Boilervoeler verwarming D mm 1154 1204
Aanvoer verwarming E mm 1334 1335
Warm water aansluiting F mm 1728 1586
Flens (beneden) G mm 324 275
Boilervoeler solarcircuit H mm 506 416
Retour/aanvoer zonnecircuit I mm 815 874
Bijkomende elektrische verwarming J mm 887 915
Thermometer K mm 1504 1416
Totale hoogte L mm 1794 1651
Diameter met isolatie M mm 600 701
Kantelmaat met warmte-isolatie mm 1898 1820
Primair-verwarmingswater bar/°C 10/110 10/110
Secundair-tapwater bar/°C 10/95 10/95
Binnendiameter van de ens mm 110 110
Koud water aansluiting R (AG) 1“ 1“
Verwarmingsaanvoer/verwarmingsretour G (IG) 1“ 1“
Solar aanvoer/-retour G (IG) ¾“ ¾“
Circulatie G (IG) ¾“ ¾“ *
Warm water aansluiting R (AG) 1“ 1“
Bijkomende elektrische verwarming G (IG) 1½“ 1½“
Thermometer G (IG) ½“ ½“
Oppervlakte van de warmtewisselaar (verwarming) m² 0,95 0,95
Oppervlakte van de warmtewisselaar (solarcircuit) m² 1,3 1,8
Inhoud van de warmtewisselaar (verwarming) Liter 6,6 7,0
Inhoud van de warmtewisselaar (solarcircuit) Liter 9,0 12,8
Gewicht kg 130 159

AG = buitendraad
IG = binnenschroefdraad

48 3062505_201507

Aansluiten van de zonneboiler SEM-2
aan verwarmingsketel en collectorveld

Leidingen

Dompelhuls thermometer

Bijkomende elektrische verwarming

Solar aanvoer

Solar retour

Boilervoeler solarcircuit

Installatieschema

1 Collectorveld
2 Ontluchtingsvat
3 Collectorvoeler
4 Zonnemodule
5 Zonnepompgroep
6 Boilervoeler solarcircuit
7 Vul- en aftapkraan
8 Zonneboiler SEM-2
9 Verwarmingsketel
10 Boilervoeler verwarming

Aansluiting warm water

Aanvoer verwarming

Boilervoeler verwarming

Circulatie
Retour verwarming

Aansluiting koud wa­ter volgens DIN 1988

3062505_201507 49

Opstelling / montage

Opstelling

Warm-koudwateraansluing

zonneboiler

Opgelet

Opgelet

Opgelet

De zonneboiler mag alleen in een vorstvrije ruimte worden opgesteld. Is dit niet het
geval dan moeten bij vorstgevaar de boiler en alle watervoerende armaturen en aans­luitleidingen worden geleegd!

IJsvorming in de installatie kan tot lekkages en ernstige beschadiging van de
boiler leiden!
Bij het leegmaken van de installatie kan heet water uittreden en verwondingen,
in het bijzonder verbrandingen veroorzaken!

De boiler moet zo worden geïnstalleerd, dat voldoende ruimte voor onderhoud en reparaties be­schikbaar is, bovendien moet de ondergrond over het nodige draagvermogen beschikken!

Voor de installatie van de leidingen isolatie aanbrengen.
De zonneboiler moet volgens het leidingschema op pagina 4 worden aangesloten. Er
mag enkel en alleen een componentgetest veiligheidsventiel gebruikt worden. Tussen
zonneboiler en veiligheidsventiel mag geen afsluitvoorziening worden ingebouwd.

Als de boiler aan de aansluitingen voor warm en koud water met niet-metalen
buismateriaal verbonden is, moet de boiler worden geaard.

Het inbouwen van vuilopvanginrichtingen of andere vernauwingen in de verbindings­leiding tussen zonneboiler en veiligheidsventiel is niet toegestaan.

De minimale aansluitdiameter van het veiligheidsventiel moet DN20-¾" bedragen.
De uitblaasleiding moet tenminste in de grootte van de uitlaatdwarsdoorsnede van

het veiligheidsventiel uitgevoerd zijn, en mag ten hoogste 2 bochten vertonen en een
maximum lengte van 2 m hebben. Indien omwille van dwingende redenen 3 bochten
of een lengte tot 4 m nodig is, dan moet de volledige uitblaasleiding één nominale
diameter groter uitgevoerd zijn. Meer dan 3 bochten evenals een lengte groter dan 4 m
zijn niet toegelaten. De uitblaasleiding moet met verval gelegd zijn. De aoopleiding

achter de aooptrechter moet tenminste de dubbele dwarsdoorsnede van de ingang

van het ventiel vertonen. In de buurt van de uitblaasleiding van het veiligheidsventiel,

en nóg doeltreffender op het veiligheidsventiel zelf, moet een waarschuwingsbord met

de volgende tekst aangebracht worden :

"Om veiligheidsredenen komt er tijdens het verwarmen water vrij!
Niet sluiten!”

Lediging

Drukbegrenzer

Drinkwaterlter

Opgelet

Opgelet

Bij de keuze van het installatie-zijdige installatiemateriaal moet op de technische regels
en op eventueel mogelijke elektrochemische processen worden gelet (menginstallatie)!
De boiler kan van een aanvullende elektrische verwarming worden voorzien, deze is
uitgevoerd met een veiligheidstemperatuurbegrenzer. Deze schakelt bij foutieve werking
de verdere verwarming bij max. 110° C uit.

De betreffende aansluitcomponenten moeten voor deze temperatuur zijn ontwor­pen, of de temperatuur moet m.b.v. een mengventiel worden begrensd!

Bij tapwatertemperaturen boven 60°C wordt gewoonlijk aangeraden, deze m.b.v. een
mengventiel op 60°C te begrenzen!

Heet water kan verwondingen, in het bijzonder vloeistofverbrandingen veroorzaken!

De zonneboiler moet zodanig geïnstalleerd worden dat hij zonder demontage geledigd
kan worden.

De inbouw van een drukbegrenzingsventiel wordt aangeraden. De toegelaten bedrijfsdruk
van de zonneboiler bedraagt 10 bar voor het tapwater. Indien het toevoernetwerk met
een hogere druk bedreven wordt dan moet een drukbegrenzer ingebouwd worden.

Een overschrijding van de maximaal toelaatbare werkdruk kan tot lekkage en
ernstige beschadigingen van de boiler leiden!

Om de stroomgeluiden in gebouwen te verminderen moet de leidingdruk op ongeveer
3,5 bar ingesteld worden.

Aangezien ingespoelde vreemde voorwerpen, armaturen enz. verstoppen en corrosie

in de leidingen veroorzaken is het aangeraden een drinkwaterlter in de toevoerleiding

voor het koude water te installeren.

Isolatie

50 3062505_201507

De isolatie van de boiler moet voor het leggen van de leidingen worden aangebracht!

Vuur, soldeervlam resp. lasbrander niet in de buurt van de isolatie brengen.
Opgelet: Brandgevaar!

Regeling voor laadpomp

Weersafhankelijke verwarmingsrege­ling (verwarmingsregeling met geïn­tegreerde boilertemperatuurregelaar
en boiler-temperatuurvoeler)

Bijkomende elektrische verwarming

E2 / E4,5 / E6

Bijkomende elektrische verwarming

Elektronische boilertemperatuurvoeler van de verwarmingsregeling in de bovenste
dompelhuls voor boilervoeler verwarming steken en bevestigen met voelerhouder. Bij
boilers met voelerkanaal de voeler loodrecht naar beneden tot de aanslag inschuiven.
De gewenste boilertemperatuur bij de boilertemperatuurregelaar van de verwarmings­regeling instellen. (max. 60°C).

Bijkomende elektrische verwarming 2 kW/230V~, 4,5 kW/400 V~, 6 kW/400 V~.
met ingebouwde boiler-temperatuurregelaar en veiligheidstemperatuurbegrenzer.

Bijkomende elektrische verwarming in de 1/2" mof van de zonneboiler indraaien en
afdichten.

De voorschriften en bepalingen van de VDE en de plaatselijke energiemaatschappij
moeten in acht worden genomen.

De aansluiting moet door een bevoegde elektrische installateur uitgevoerd
worden.

De toestellen, vooraleer ze te openen, spanningsvrij maken! Raak nooit onder
spanning staande componenten aan. Gevaar voor letsels of voor de dood!

Deksel van de bijkomende elektrische verwarming afschroeven en volgens bijgevoegde
handleiding aan het 230 of 400 V~ net aansluiten. De aansluitkabel moet door de klant
voorzien worden.

3062505_201507 51

Inbedrijfstelling - onderhoud

Inbedrijfstelling

Vorstbescherming

Onderhoud
magnesiumanode

De opstelling en de eerste inbedrijfstelling mag enkel door een erkende installatierma

gebeuren.
Na de montage de buizen en de boiler grondig doorspoelen, de boiler met water vullen.

De aftapkraan voor warm water openen tot water naar buiten loopt en het veiligheids­ventiel door ontluchting controleren.

Voor de inbedrijfstelling de boiler in elk geval vullen en ontluchten!

Opgelet: Max. bedrijfsdruk van 10 bar mag niet worden overschreden!
Een overschrijding van de maximaal toelaatbare werkdruk kan tot lekkage en

ernstige beschadigingen van de boiler leiden!

Bedrijf met laadpomp:
Boilertemperatuurregelaar op de gewenste temperatuur (max.60°C) instellen. Bij

aansluiting van een elektronische boilervoeler wordt de boilertemperatuur op de
ketelregeling ingesteld.

Gebruik met bijkomende elektrische verwarming E2 / E4,5 / E6
De boilertemperatuurregelaar van de verwarmingsregeling op 20°C instellen.
De boilertemperatuurregelaar van de bijkomende elektrische verwarming op de

gewenste temperatuur (max. 60°C) draaien.

Teneinde energie te besparen bij langere afwezigheid kan de boilertemperatuurregelaar
helemaal naar links (tegen de richting van de wijzers van de klok in) gedraaid worden,
daarbij blijft de vorstbeschermingsfunctie behouden.

De installatie om de 2 jaar door een gespecialiseerde rma laten controleren.

Bij ingebouwde magnesiumanode is de beschermende werking op een elektrochemische
reactie gebaseerd die een afbouw van het magnesium tot gevolg heeft. Bij verbruikte

magnesiumanode is de corrosiebescherming niet meer gegarandeerd! Gevolg:
doorroesten, waterlekkage. Daarom moet deze om de 2 jaar door een erkende
gespecialiseerde installateur gecontroleerd en bij meer als 2/3 slijtage worden
vernieuwd!

Om de anode te vervangen moet de boiler drukloos gemaakt worden.
De aansluiting voor het koude water sluiten, de circulatiepomp uitschakelen en eender
welke kraan voor warm water in het huis openen.

Bij het leegmaken van de installatie kan heet water uittreden en verwondingen,
in het bijzonder vloeistofverbranding veroorzaken!

Bij ingebouwde actieve anode is geen onderhoud nodig.

Flens

Storing Oorzaak Oplossing

Lek aan de staande boiler Flens vertoont lekken Schroeven met 20-25 Nm

Te lange opwarmtijd De temperatuur van het verwarmingswater

De temperatuur van het tapwater is te
gering

52 3062505_201507

Opgelet

Na demontage van de ens moet de dichting bij hermontage worden vernieuwd,

aandraaimoment van de moeren 20-25 Nm.

kruisgewijs aandraaien.
Pakking wisselen.

Buisaansluitingen vertonen lekken Opnieuw afdichten

is te laag (op de aanvoerleiding van de
staande boiler meten, niet op de warmte­generator)

Te kleine hoeveelheid verwarmingswater
(veroorzaakt een grote spreiding, d.w.z.
een te lage retourtemperatuur)

Verwarmingsslang niet ontlucht Bij uitgeschakelde pomp meerdere keren

Verkalking van de verwarmingsoppervlakte Verwarmingsoppervlakte ontkalken
De thermostaat schakelt te vroeg uit De thermostaat opnieuw instellen

Retourtemperatuur te laag (bijvoorbeeld
te grote spreiding)

Temperatuur verhogen (regelaar instellen)

Grotere pomp
Rekening houden met de tegendruk van
de parallelle verwarmingskringloop

ontluchten

Grotere laadpomp

Doorstromingsweerstanden

0 500 1000 1500 2000 2500 3000 3500 4000 4500

0

20

40

60

80

100

120

0 500 1000 1500 2000 2500 3000 3500 4000 4500

SEM-2-300

SEM-2-400

Doorstromingsweerstand aan zonnekant zonnespiraal (beneden)

200

180

160

140

120

100

80

60

Doorstromingsweerstand [mbar]

40

20

SEM-2-300

SEM-2-400

0

Zonnevloeistofdebiet [l/h]

Doorstromingsweerstand aan warm waterkant verwarmingsspiraal (boven)

Doorstromingsweerstand [mbar]

Verwarmingswaterdebiet [l/h]

3062505_201507 53

CONFORMITEITSVERKLARING

(volgens ISO/IEC 17050-1)

Nummer: 3062505
Ondertekenaar: Wolf GmbH
Adres: Industriestraße 1, D-84048 Mainburg
Product: Zonneboiler SEM-2

Het hierboven beschreven product is conform de eisen van de volgende documenten:

DIN EN 12897:2006-09

Conform de bepalingen van de volgende richtlijnen

2009/125/EG (ErP-richtlijn)

wordt het product als volgt gemarkeerd:

Mainburg, 15.07.2015

Gerdewan Jacobs

Directeur techniek

54 3062505_201507

i.o. Klaus Grabmaier

Producttoelating

DK

Montagevejledning

Solvarmebeholder SEM-2

Side 55 - 63

Wolf GmbH · Postfach 1380 · D-84048 Mainburg · Tel. [phone] · Fax [phone] · Internet: www.wolf-heiztechnik.de

Art.-Nr.: 3062505_201507 Änderungen vorbehalten!

Sikkerhedshenvisninger /
Kort beskrivelse

Indholdsfortegnelse

Sikkerhedsanvisninger

Sikkerhedshenvisninger og kort beskrivelse ..............................................................56

Tekniske data..............................................................................................................57

Rørsystem ..................................................................................................................58

Opstilling / Montering ..................................................................................................59

Regulering til ladepumpe ...........................................................................................60

Idriftsættelse / Vedligeholdelse ...................................................................................61

Gennemstrømningsmodstand ....................................................................................62

I denne vejledning anvendes følgende tegn og symboler. Disse vigtige anvisninger
vedrører personbeskyttelse og teknisk driftssikkerhed.

En "sikkerhedsanvisning" er en anvisning, der skal overholdes nøje for at forhindre
fare eller personskader og skader på udstyret.

Fare på grund af elektrisk spænding på elektriske komponenter!
Bemærk: Sluk for strømmen på driftsafbryderen, før afdækningen afmonteres.

Rør aldrig ved elektriske komponenter og kontakter, når strømmen er slået til på
driftsafbryderen! Indebærer en fare for at få elektrisk stød, hvilket kan medføre
personskader eller døden.

Tilslutningsklemmerne er også spændingsførende, når strømmen er slået fra på
driftsafbryderen.

Solfangerbeholder SEM-2

Bemærk

"Bemærk" svarer til tekniske anvisninger, der skal følges for at forhindre skader
og driftsforstyrrelser.

Solfangerbeholder type SEM-2 af stål S235JR med kvalitetsattest (sideange).

Korrosionsbeskyttelse: Dobbelt emaljering af indvendig beholdervæg og varmeslange iht.
DIN 4753, del 3. Ekstra korrosionsbeskyttelse i form af magnesium-beskyttelsesanode,
egnet til alle vandforhold og ledningsnet.

Solarpumpegruppen fra Wolf-leveringsprogrammet kan sluttes direkte til solfangerbe­holder SEM-2 ved hjælp af tilslutningssæt ”Solar“.

Bemærk

56 3062505_201507

Ved brug af beholderen under en temperatur på 60° C kan der spares store mængder
energi.
Den ideelle driftstemperatur ligger på omkring 50-60° C.
I dette område er varmetab og forkalkning væsentligt reduceret.

Tekniske data

M

L

K

J

I

H

G

B

A

F

E

D

C

TYPE SEM-2 300 400

Indhold (beholder) l 285 385
Kontinuerlig ydelse 80/60-10/45° C (varmeanlæg) kW - l/h 20 - 490 20 - 490
Karakteristik (varmeanlæg) NL60 2,3 4,8
Koldvandstilslutning A mm 90 55
Returløb (varmeanlæg) B mm 974 987
Cirkulation C mm 1077 1092
Sensor (varmeanlæg) D mm 1154 1204
Fremløb (varmeanlæg) E mm 1334 1335
Varmvandstilslutning F mm 1728 1586
Flange (forneden) G mm 324 275
Sensor (solar) H mm 506 416
Retur-/fremløb (solar) I mm 815 874
Elektrisk tilskudsvarme J mm 887 915
Termometer K mm 1504 1416
Samlet højde L mm 1794 1651
Diameter med varmeisolering M mm 600 701
Vippemål med varmeisolering mm 1898 1820
Primært vand til fyring bar/°C 10/110 10/110
Sekundært brugsvand bar/°C 10/95 10/95
Indvendig diameter, ange mm 110 110
Koldvandstilslutning R (UG) 1“ 1“
Varmefremløb/varmereturløb G (IG) 1“ 1“
Solarfremløb/solarreturløb G (IG) ¾“ ¾“
Cirkulation G (IG) ¾“ ¾“ *
Varmvandstilslutning R (UG) 1“ 1“
Elektrisk tilskudsvarme G (IG) 1½“ 1½“
Termometer G (IG) ½“ ½“

Varmevekslerade (varmeanlæg) m² 0,95 0,95
Varmevekslerade (solar) m² 1,3 1,8

Varmevekslerindhold (varmeanlæg) l 6,6 7,0
Varmevekslerindhold (solar) l 9,0 12,8
Vægt kg 130 159

3062505_201507 57

Tilslutning af solfangerbeholder SEM-2
til kedelvarmeanlæg og kollektorfelt

Rørsystem

Dyklomme terrmometer

Elektrisk tilskudsvarme

Solarfremløb

Solarreturløb

Sensor (solar)

Anlæg (skema)

1 Kollektorfelt
2 Udluftningsventil
3 Kollektorsensor
4 Solarmodul
5 Solarpumpegruppe
6 Sensor (solar)
7 Fylde- og tømmehane
8 Solfangerbeholder SEM-2
9 Varmekedel
10 Sensor (varmeanlæg)

Varmvandstilslutning

Varmefremløb

Sensor (varmeanlæg)

Cirkulation
Varmereturløb

Koldvandstilslutning
iht. DIN 1988

58 3062505_201507

Opstilling / Montering

Opstilling

Varm- og koldvandstilslutning
(solfangerbeholder)

Bemærk

Bemærk

Bemærk

Solfangerbeholderen må kun opstilles i et frostbeskyttet rum, ellers skal beholderen og
alle vandførende armaturer og tilslutningsledninger tømmes i tilfælde af frostfare!

Isdannelse i anlægget kan føre til læk i og ødelæggelse af beholderen!
Ved tømning af anlægget er der fare for, at der løber varmt vand ud og forårsager
tilskadekomst, herunder især forbrændinger!

På opstillingsstedet skal der være god plads til vedligeholdelse og reparationer, og
desuden skal undergrunde have den fornødne bæreevne!

Før rørinstallation skal isoleringen anbringes.
Solfangerbeholderen tilsluttes iht. skemaet for rørlægning på side 4. Der må kun be­nyttes en afprøvet sikkerhedsventil. Der må ikke installeres spærreanordning mellem
solfangerbeholderen og sikkerhedsventilen.

Hvis beholderen er forbundet med ikke-metalliske rørmaterialer på varm- og
koldvandstilslutningerne, skal beholderen jordforbindes!

Det er ikke tilladt at installere smudsfangere eller andre indsnævringer i forbindelses­ledningen mellem solfangerbeholderen og sikkerhedsventilen.

Sikkerhedsventilen skal have en tilslutningsdiameter på mindst DN20-¾".
Udblæsningsledningen skal som minimum svare til størrelsen på sikkerhedsventilens

udløbstværsnit. Den må kun have 2 buer og være højst 2 m lang. Hvis det bliver tvingende
nødvendigt med 3 buer eller en længde på op til 4 m, skal hele udblæsningsledningen
være en indvendig diameter større. Det er ikke tilladt at arbejde med over 3 buer eller
en længde på over 4 m. Udblæsningsledningen skal indstalleres med hældning. Aøbs-

ledningen bag aøbstragten skal have et tværsnit, der mindst svarer til det dobbelte af

ventilindgangen. I nærheden af sikkerhedsventilens udblæsningsledning, og helst på
selve sikkerhedsventilen, anbringes et skilt med følgende tekst:

"Under opvarmningen kommer der af sikkerhedsgrunde vand ud af udblæsnings­ledningen! Må ikke lukkes!"

Tømning

Trykregulator

Drikkevandslter

Bemærk

Bemærk

I forbindelse med valg af installationsmaterialet til anlægget skal man være opmærk­som på de tekniske regler samt på evt. elektrokemiske processer (blandet installation)!
Beholderen kan udstyres med ekstra el- tilskudsvarmer, der har en sikkerhedstempera­turbegrænser. Denne sørger for udkobling af opvarmningen ved max. 110° C i tilfælde
af en fejlfunktion.

De pågældende tilslutningskomponenter skal være egnet til denne temperatur,
eller temperaturen begrænses via en blandeventil!

Ved brugsvandstemperaturer på over 60° C anbefales det normalt at begrænse disse
til 60° C ved hjælp af en blandeventil!

Varmt vand kan forårsage tilskadekomst, herunder især forbrændinger!

Solfangerbeholderen skal installeres, så den nemt kan tømmes uden at skulle afmon­teres først.

Det anbefales at montere en trykreguleringsventil. Solfangerbeholderens tilladte driftstryk
for brugsvand svarer til 10 bar. Hvis der arbejdes med et højere tryk til forsyningsnettet,
skal der monteres en trykregulator.

Hvis det tilladte driftstryk overskrides, kan dette medføre læk i og ødelæggelse
af beholderen!

Ledningstrykket indstilles til ca. 3,5 bar for at mindske lyden at rindende vand inde i
bygninger.

Det anbefales at installere et drikkevandslter i koldvandsledningen for at forhindre, at

fremmede partikler sætter sig i armaturerne eller forårsager korrosion i ledningerne.

Varmeisolering

3062505_201507 59

Solfangerbeholderens varmeisolering skal anbringes foran rørsystemet!

Ild, loddeamme og svejsebrænder må ikke komme i nærheden af isoleringen.
Bemærk: Brandfare!

Regulering til ladepumpe

Vejrafhængig varmeregulering (var­meregulering med indbygget tempera­turregulering (beholder) og tempera­turføler (beholder))

Elektrisk tilskudsvarme E2 / E4,5 / E6

Elektrisk tilskudsvarme

Stik varmereguleringens elektroniske temperaturføler ned i den øverste dyklomme og
spænd den fast med holderen. Ved beholdere, der er udstyret med følerkanal, stikkes
føleren lodret ned til anslaget. Den ønskede temperatur i beholderen indstilles på var­mereguleringens temperaturregulator (max. 60°C).

El-tilskudsvarmer 2 kW/230V~, 4,5 kW/400 V~, 6 kW/400 V~.
med indbygget temperaturregulator for beholder og sikkerhedstemperaturbegrænser.

El-tilskudsvarmer drejes ind i 1 1/2" muffen på solfangerbeholderen og tætnes.

Forskrifter og bestemmelser vedtaget af VDE og de lokale energiforsyningsvirksom­heder skal overholdes.

EL-tilslutning foretages af autoriseret elektriker.

Udstyr gøres strømløst, inden det åbnes! Rør aldrig ved strømførende kompo­nenter - fare for kvæstelser, i værste fald med dødelig udgang!

Låg på el-tilskudsvarmer skrues af og sluttes til net 230 eller 400 V~ iht. medfølgende
oversigt. Tilslutningskabel skal være til stede.

60 3062505_201507

Idriftsættelse / Vedligeholdelse

Idriftsættelse

Frostbeskyttelse

Vedligeholdelse af
magnesiumanode

Opstilling og idræftsættelse af beholderen foretages af et anerkendt installationsrma.

Efter montagen skylles rør og beholder grundigt, og beholderen fyldes med vand.
Aftapningshanen til varmt vand åbnes, til der kommer vand ud af den. Sikkerhedsventil

tjekkes med kort auftning.
Før idriftsættelse er det vigtigt, at beholderen fyldes og auftes!

Bemærk: Max. driftstryk på 10 bar må ikke overskrides!
Hvis det tilladte driftstryk overskrides, kan dette medføre læk i og ødelæggelse

af beholderen!

Drift med ladepumpe:
Temperaturregulator (beholder) indstilles på den ønskede temperatur (max. 60° C).

Ved tilslutning af en elektronisk føler (beholder) indstilles temperaturen på kedelre­gulatoren.

Drift med el-tilskudsvarmer E2 / E4,5 / E6
Varmereguleringens temperaturregulator (beholder) indstilles på 20° C.
El-tilskudsvarmerens temperaturregulator (beholder) indstilles på den ønskede

temperatur (max. 60° C).

Ved længere fravær kan der spares energi ved at dreje temperaturregulatoren (beholder)
helt til venstre (mod uret). Frostbeskyttelsesfunktionen bevares dog.

Anlægget skal kontrolleres af et autoriseret rma hvert 2. år.

Med en indbygget magnesiumanode beror beskyttelseseffekten på en elektrokemisk
reaktion, der bevirker, at magnesium nedbrydes. Når magnesiumanoden er opbrugt,

er beholderen derfor ikke længere beskyttet mod korrosion, og det kan have rust
og vandudslip til følge. Af den grund skal anoden kontrolleres hvert 2. år af en
autoriseret installatør og udskiftes, hvis nedslidningsgraden er over 2/3!

Beholderen skal gøres trykløs i forbindelse med udskiftning af anoden.
Koldvandstilslutning lukkes, cirkulationspumpe slukkes og der åbnes for en tilfældig
varmvandshane i huset.

Ved tømning af anlægget er der fare for, at der løber varmt vand ud og forårsager
tilskadekomst, herunder især forbrændinger!

Anoder med påtrykt strøm skal ikke vedligeholdes.

Flange

Fejl Årsag Afhjælpning

Utætheder i beholderen Flange utæt Skruer efterspændes

Opvarmningstid for lang For lav temperatur for fyringsvand (beholder

Brugsvandstemperatur for lav Termostat slår fra for tidligt Termostat justeres

3062505_201507 61

Bemærk

Hvis angen har været afmonteret, skal tætningen udskiftes inden angen monteres

påny. Drejningsmoment for stramning af møtrikker: 20-25 Nm.

krydsvis med 20-25 Nm;
tætning udskiftes

Rørforbindelser utætte Rør tætnes

måles på fremløbet, ikke på varmegene­rator)

For lille mængde fyringsvand (bevirker
større spredning, dvs. returløbstemperatur
er for lav)

Varmeslange er ikke auftet Sluk for pumpe og auft ere gange
Forkalkning af varmeaden Varmeade afkalkes

Returløbstemperatur for lav (f.eks. for stor
spredning)

Temperatur sættes op (regulator indstilles)

Større pumpe
Bemærk modtryk fra parallelle varme­kredsløb

Større ladepumpe

Gennemstrømningsmodstand

0 500 1000 1500 2000 2500 3000 3500 4000 4500

0

20

40

60

80

100

120

0 500 1000 1500 2000 2500 3000 3500 4000 4500

SEM-2-300

SEM-2-400

Gennemstrømningsmodstand solar, solspiral (forneden)

200

180

160

140

120

100

80

60

Gennemstrømningsmodstand [mbar]

40

20

0

Gennemstrømningsmodstand fyringsvand, varmespiral (foroven)

SEM-2-300

SEM-2-400

Solar væskemængde [l/h]

Gennemstrømningsmodstand [mbar]

Mængde fyringsvand [l/h]

62 3062505_201507

KONFORMITETSERKLÆRING

(iht ISO/IEC 17050-1)

Nummer: 3062505
Udstiller: Wolf GmbH
Adresse: Industriestraße 1, D-84048 Mainburg
Produkt: Solvarmebeholder SEM-2

Det ovenfor beskrevne produkt er konformt med kravene i de følgende dokumenter:

DIN EN 12897:2006-09

Iht. bestemmelserne i følgende direktiver

2009/125/EG (ErP-direktiv)

kendetegnes produktet på følgende måde

Mainburg, 15.07.2015

:

Gerdewan Jacobs

Teknisk leder

e.b. Klaus Grabmaier

Produkttilladelse

3062505_201507 63

PL

Instrukcja montażu

Zasobnik solarny SEM-2

Strona 64 - 72

Wolf GmbH · Postfach 1380 · D-84048 Mainburg · Tel. [phone] · Fax [phone] · Internet: www.wolf-heiztechnik.de

Wskazówki bezpieczeństwa /
krótki opis

Spis treści

Wskazówki bezpieczeństwa

Wskazówki bezpieczeństwa oraz krótki opis ..............................................................65

Dane techniczne .........................................................................................................66

Orurowanie .................................................................................................................67

Ustawianie / montaż ...................................................................................................68

Regulacja pompy ładującej ........................................................................................69

Uruchamianie - konserwacja ......................................................................................70

Opory przepływu.........................................................................................................71

W opisie są stosowane następujące symbole i oznaczenia dotyczące wskazówek.
Niniejsze ważne wskazówki odnoszą się do bezpieczeństwa ludzi i technicznego
bezpieczeństwa eksploatacji.

"Wskazówka bezpieczeństwa" oznacza instrukcje, które należy dokładnie zachować
w celu uniknięcia zagrożenia lub zranienia ludzi oraz uniknięcia uszkodzeń
urządzenia.

Zagrożenie napięciem elektrycznym przy kontakcie z elementami elektrycznymi
urządzenia!
Uwaga: Przed zdjęciem obudowy należy wyłączyć wyłącznik główny.

Przy włączonym wyłączniku głównym nie wolno nigdy dotykać elementów i
zestyków elektrycznych! Grozi to porażeniem prądem elektrycznym, co może
zagrażać zdrowiu lub życiu.

Zasobnik solarny SEM-2

Uwaga

Zaciski przyłączeniowe znajdują się pod napięciem również przy wyłączonym
wyłączniku głównym.

"Wskazówka" oznacza instrukcje techniczne, do których należy się stosować, aby
zapobiec uszkodzeniom urządzenia oraz zakłóceniom w jego działaniu.

Zasobnik solarny typu SEM-2 wykonany ze stali S235JR, posiadający świadectwo jakości
(z kołnierzem bocznym).

Ochrona antykorozyjna wewnętrznej ścianki zbiornika i wężownicy grzejnej dzięki podwój­nej powłoce emaliowej zgodnie z normą DIN 4753 część 3. Dodatkowe zabezpieczenie
przeciwkorozyjne dzięki magnezowej anodzie ochronnej. Możliwość zastosowania w
każdych warunkach wodnych i w każdej sieci przewodów.

Solarną grupę pompową (w programie dostaw rmy Wolf) można opcjonalnie zamontować
bezpośrednio do zasobnika solarnego SEM-2, używając do tego celu specjalnego
zestawu przyłączeniowego do instalacji solarnej.

Wskazówka

3062505_201507 65

Eksploatacja zasobnika w temperaturze poniżej 60°C pozwala w znacznym stopniu
zaoszczędzić energię.
Idealne temperatury robocze mieszczą się w zakresie od 50 do 60°C.
Straty ciepła i osadzanie się kamienia w powyższym przedziale ulegają znacznej

redukcji.

Dane techniczne

M

L

K

J

I

H

G

B

A

F

E

D

C

TYP SEM-2 300 400

Pojemność zasobnika l 285 385
Wydajność ciągła 80/60 - 10/45°C (obieg c.o.) kW - l/h 20 - 490 20 - 490

Liczba znamionowa (obieg c.o.) NL60 2,3 4,8

Przyłącze wody zimnej A mm 90 55
Powrót (obieg c.o.) B mm 974 987

Cyrkulacja C mm 1077 1092
Czujnik zasobnika (obieg c.o.) D mm 1154 1204
Zasilanie (obieg c.o.) E mm 1334 1335

Przyłącze wody ciepłej F mm 1728 1586
Kołnierz (dolny) G mm 324 275

Czujnik zasobnika (obieg solarny) H mm 506 416

Powrót/zasilanie (obieg solarny) I mm 815 874
Dodatkowa grzałka elektryczna J mm 887 915

Termometr K mm 1504 1416

Wysokość całkowita L mm 1794 1651
Średnica z izolacją cieplną M mm 600 701
Wysokość transportowa z izolacją cieplną mm 1898 1820

Pierwotny obieg grzewczy bar/°C 10/110 10/110

Wtórny obieg grzewczy bar/°C 10/95 10/95
Wewnętrzna średnica kołnierza mm 110 110
Przyłącze wody zimnej R (g. zew.) 1“ 1“
Zasilanie/powrót (obieg c.o.) G (g. wew.) 1“ 1“
Zasilanie/powrót (obieg solarny) G (g. wew.) ¾“ ¾“

Cyrkulacja G (g. wew.) ¾“ ¾“ *

Przyłącze wody ciepłej R (g. zew.) 1“ 1“
Dodatkowa grzałka elektryczna G (g. wew.) 1½“ 1½“

Termometr G (g. wew.) ½“ ½“

Powierzchnia wymiany ciepła (obieg c.o.) m² 0,95 0,95
Powierzchnia wymiany ciepła (obieg solarny) m² 1,3 1,8
Pojemność wężownicy (obieg c.o.) Ltr. 6,6 7,0
Pojemność wężownicy (obieg solarny) Ltr. 9,0 12,8
Ciężar kg 130 159

66 3062505_201507

Przyłączanie zasobnika solarnego
SEM-2 do kotła grzewczego i pola

kolektorowego

Orurowanie

Tuleja zanurzeniowa termometru

Dodatkowa grzałka elektryczna

Zasilanie obiegu

solarnego

Powrót obiegu

solarnego

Czujnik zasobnika (obieg solarny)

Schemat instalacji

1 Pole kolektorowe
2 Odpowietrznik
3 Czujnik kolektora

4 Moduł solarny

5 Pompowa grupa solarna
6 Czujnik zasobnika obieg solarny

7 Zawór napełniająco-spustowy

8 Zasobnik solarny SEM-2

9 Kocioł grzewczy

10 Czujnik zasobnika (obieg c.o.)

Przyłącze wody
ciepłej

Zasilanie (obiegu c.o.)

Czujnik zasobnika (obieg c.o.)

Cyrkulacja

Powrót (obiegu c.o.)

Przyłącze wody zimnej

wg normy DIN 1988

3062505_201507 67

Ustawianie / montaż

Ustawianie

Przyłącze wody ciepłej/
zimnej zasobnik solarny

Uwaga

Uwaga

Uwaga

Zasobnik solarny ustawiać tylko w pomieszczeniach zabezpieczonych przed mrozem.
W przeciwnym razie, tzn. w przypadku zagrożenia zamarznięciem, należy opróżnić
zasobnik oraz wszystkie armatury i przewody przyłączeniowe transportujące wodę.

Powstawanie lodu w instalacji może powodować nieszczelności, a nawet doprowadzić
do zniszczenia zasobnika!
Podczas opróżniania instalacji może dojść do wypłynięcia gorącej wody, która może
spowodować obrażenia, a w szczególności doprowadzić do oparzeń ciała!

Miejsce ustawienia zasobnika solarnego musi zapewniać niezbędną przestrzeń
do przeprowadzania prac konserwacyjno-naprawczych, jak również gwarantować

wystarczającą nośność podłoża!

Przed zainstalowaniem orurowania założyć izolację.
Zasobnik solarny należy przyłączyć zgodnie ze schematem orurowania na stronie

4. Stosować tylko zawory bezpieczeństwa sprawdzone pod względem konstrukcji.
Pomiędzy zasobnikiem solarnym i zaworem bezpieczeństwa nie wolno zakładać
urządzeń odcinających.

Uziemienie zasobnika solarnego jest konieczne, jeżeli w miejscu przyłączy wody
ciepłej i zimnej jest on połączony z niemetalowymi materiałami orurowania!

Montaż osadników zanieczyszczeń lub innych zwężeń w przewodzie łączącym pomiędzy
zasobnikiem solarnym i zaworem bezpieczeństwa jest niedozwolony.

Minimalna średnica przyłączeniowa zaworu bezpieczeństwa musi wynosić DN20-¾".
Przewód wydmuchowy musi odpowiadać wielkości przekroju otworu wylotowego zaworu

bezpieczeństwa, może mieć najwyżej 2 kolana, a jego długość nie może przekraczać 2 m.
Jeżeli zaistnieje konieczność zastosowania 3 kolan lub wydłużenia przewodu do 4 m,
wówczas należy zwiększyć o jeden wymiar średnicę znamionową przewodu wydmuch­owego. Przewód posiadający więcej niż 3 kolana lub dłuższy niż 4 m jest niedozwolony.
Przewód wydmuchowy należy układać ze spadkiem. Przewód odpływowy za lejkiem
odpływowym musi mieć przekrój co najmniej dwa razy większy niż wlot zaworu. W
pobliżu przewodu wydmuchowego zaworu bezpieczeństwa należy umieścić (wskazane
jest również umieszczenie na samym zaworze bezpieczeństwa) tabliczkę informacyjną
z napisem następującej treści:

„Z uwagi na bezpieczeństwo podczas ogrzewania z przewodu wydmuchowego
wydostaje się woda! Nie zamykać!”

Opróżnianie

Reduktor ciśnienia

Filtr wody pitnej

Uwaga

Uwaga

Przy wyborze materiału instalacyjnego po stronie instalacji należy zwracać uwagę na

zasady techniczne oraz na ewentualne procesy elektrochemiczne (instalacja mieszana)!

Zasobnik może być wyposażony w dodatkową grzałkę elektryczną, która posiada
bezpiecznik termiczny. W przypadku nieprawidłowego działania wyłącza on dalsze

ogrzewanie przy maks. temperaturze 110°C.

Do tej temperatury należy dobrać właściwe elementy przyłączeniowe lub ograniczyć
temperaturę za pomocą zaworu mieszającego!

Przy temperaturach wody użytkowej wyższych niż 60°C zaleca się generalnie ich ogra­niczenie do 60°C za pośrednictwem zaworu mieszającego!

Gorąca woda może prowadzić do obrażeń ciała, a w szczególności powodować
oparzenia!

Zasobnik solarny należy zainstalować w taki sposób, aby można go było opróżniać bez
konieczności demontażu.

Zaleca się zamontowanie reduktora ciśnienia. Dopuszczalne maksymalne ciśnienie ro­bocze zasobnika solarnego po stronie wody użytkowej wynosi 10 bar. Reduktor ciśnienia
należy zakładać wtedy, gdy w sieci zasilającej dominuje wyższe ciśnienie.

Przekroczenie dopuszczalnego maksymalnego ciśnienia roboczego może
powodować nieszczelności, a nawet doprowadzić do zniszczenia zasobnika!

W celu zmniejszenia szumów w obszarze budynków, które powodowane są przez wodę
płynącą w instalacji, ciśnienie w przewodach należy ustawić na ok. 3,5 bar.

Zaleca się zainstalowanie ltra wody pitnej w przewodzie doprowadzającym wodę
zimną, ponieważ napływające ciała obce mogą prowadzić do zapchania armatur oraz
powodować korozję w przewodach.

Izolacja cieplna

68 3062505_201507

Izolację cieplną zasobnika należy założyć przed ułożeniem orurowania!

W pobliżu izolacji nie używać otwartego ognia, lutownic lub palników spawalniczych.
Uwaga: Niebezpieczeństwo pożaru!

Regulacja pompy ładującej

Sterowana pogodowo regulacja c.o.
(regulacja ogrzewania wyposażona
w zintegrowany regulator i czujnik
c.w.u.)

Dodatkowa grzałka elektryczna

E2 / E4,5 / E6

Dodatkowa grzałka elektryczna

Elektroniczny czujnik c.w.u. na regulatorze c.o. wetknąć w górną tuleję zanurzeniową
czujnika zasobnika i zamocować przy pomocy uchwytu czujnika. W zasobnikach z
kanałem czujnikowym czujnik należy do oporu wsunąć pionowo w dół. Na regulatorze
c.w.u. na regulatorze c.o. nastawić żądaną temperaturę c.w.u. (maks. 60°C).

Dostępne grzałki elektryczne: 2 kW/230V~, 4,5 kW/400 V~, 6 kW/400 V

z wbudowanym regulatorem c.w.u. i bezpiecznikiem termicznym.

Grzałkę elektryczną wkręcić w mufę 1 1/2" na zasobniku solarnym i uszczelnić.

Należy przestrzegać przepisów i postanowień VDE (Niemieckiego Związku Elektryków)
i miejscowych zakładów energetycznych.

Przyłącze musi wykonać koncesjonowany instalator elektryk.

Urządzenia należy przed otwarciem odłączać od napięcia! Nigdy nie dotykać ele­mentów znajdujących się pod napięciem - istnieje niebezpieczeństwo zranienia
lub śmierci!

Odkręcić pokrywę z grzałki elektrycznej i przyłączyć zgodnie z dołączoną instrukcją
do sieci 230 lub 400 V~. Udostępnienie przewodu przyłączeniowego leży w gestii

inwestora.

3062505_201507 69

Uruchamianie - konserwacja

Uruchomienie

Ochrona przed zamarzaniem

Konserwacja anody

magnezowej

Ustawienie oraz pierwsze uruchomienie może przeprowadzić tylko uznana rma in­stalacyjna.

Po zakończeniu montażu należy gruntownie przepłukać rury i zasobnik, a następnie
napełnić zasobnik wodą. Otworzyć kurek wody ciepłej i odczekać, aż wypłynie woda,
a następnie sprawdzić zawór bezpieczeństwa poprzez przedmuchiwanie.

Przed uruchomieniem zasobnik należy koniecznie napełnić i odpowietrzyć!

Uwaga: Nie wolno przekroczyć maksymalnego dopuszczalnego ciśnienia roboc-
zego, które wynosi 10 bar!

Przekroczenie dopuszczalnego maksymalnego ciśnienia roboczego może
powodować nieszczelności, a nawet doprowadzić do zniszczenia zasobnika!

Praca z zastosowaniem pompy ładującej:
Regulator c.w.u. ustawić na żądaną temperaturę (maks. 60°C). Podczas przyłączania elek-

tronicznego czujnika zasobnika ustawiana jest temperatura c.w.u. na regulatorze kotła.

Praca z zastosowaniem grzałki elektrycznej E2 / E4,5 / E6
Regulator c.w.u. na regulatorze c.o. ustawić na 20°C.
Regulator c.w.u. na grzałce elektrycznej ustawić na żądaną temperaturę (maks. 60°C).

W celu zaoszczędzenia energii (w razie dłuższej nieobecności) można przekręcić
regulator c.w.u. całkowicie w lewo (przeciwnie do kierunku ruchu wskazówek zegara),

przy czym funkcja ochrony przed zamarzaniem zostaje zachowana.

Co 2 lata należy zlecać kontrolę instalacji specjalistycznej rmie.
Przy wbudowanej anodzie magnezowej działanie ochronne opiera się na reakcji

elektrochemicznej, która powoduje rozpad magnezu. W przypadku zużytej anody

magnezowej nie można zagwarantować skutecznej ochrony przeciwkorozyjnej
zasobnika! Skutek: przerdzewienie, wyciek wody. Dlatego też anoda musi być
sprawdzana co 2 lata przez koncesjonowanego instalatora i wymieniana na nową
w przypadku stwierdzenia zużycia większego niż 2/3!

W celu wymiany anody należy usunąć ciśnienie panujące w zasobniku.
Zamknąć przyłącze wody zimnej, wyłączyć pompę cyrkulacyjną i otworzyć w domu
dowolny kurek z ciepłą wodą.

Podczas opróżniania instalacji może dojść do wypłynięcia gorącej wody, która może
spowodować obrażenia, a w szczególności doprowadzić do oparzeń ciała!

Wbudowana anoda ochronna z zasilaniem z sieci zewnętrznej nie wymaga konserwacji.

Kołnierz

Usterka Przyczyna Sposób usunięcia

Nieszczelność zasobnika Kołnierz jest nieszczelny Śruby dokręcić na krzyż

Zbyt długi czas nagrzewania Temperatura wody gorącej jest zbyt niska

Zbyt niska temperatura w.u. Termostat wyłącza zbyt wcześnie Nastawić termostat

70 3062505_201507

Uwaga

Po zdemontowaniu kołnierza należy przy ponownym montażu wymienić uszczelkę
(moment dokręcający nakrętek wynosi 20-25 Nm).

momentem 20-25 Nm;

wymienić uszczelkę

Przyłącza rurowe są nieszczelne Ponownie uszczelnić

(pomiar na zasilaniu zasobnika, a nie na

generatorze ciepła)
Ilość wody gorącej jest zbyt mała (powo-

duje dużą różnicę temperatury, tzn. tem-

peratura na powrocie jest zbyt niska)
Wężownica grzejna nie jest odpowietr-

zona
Osad z kamienia na powierzchni grzewczej Usunąć kamień z powierzchni grzewczej

Temperatura na powrocie jest zbyt niska

(np. zbyt duża różnica temperatury)

Zwiększyć temperaturę (ustawić regu-

lator)

Dobrać większą pompę
Zwrócić uwagę na przeciwciśnienie w
równoległych obiegach grzewczych

Wielokrotnie odpowietrzyć przy wyłączonej

pompie

Dobrać większą pompę ładującą

Opory przepływu

0 500 1000 1500 2000 2500 3000 3500 4000 4500

0

20

40

60

80

100

120

0 500 1000 1500 2000 2500 3000 3500 4000 4500

SEM-2-300

SEM-2-400

Opór przepływu po stronie solarnej - skrętka solarna (na dole)

200

180

160

140

120

100

80

Opór przepływu [mbar]

60

40

20

SEM-2-300

SEM-2-400

0

Przepustowość płynu solarnego [l/h]

Opór przepływu po stronie wody gorącej - skrętka grzejna (u góry)

Opór przepływu [mbar]

Przepustowość wody gorącej [l/h]

3062505_201507 71

DEKLARACJA ZGODNOŚCI

(wg ISO/IEC 17050-1)

Numer: 3062505

Wystawił: Wolf GmbH

Adres: Industriestraße 1, D-84048 Mainburg
Produkt: Zasobnik solarny SEM-2

Wyżej wymieniony produkt jest zgodny z wymaganiami następujących norm i dokumentów:

DIN EN 12897:2006-09

Zgodnie z zaleceniami następujących dyrektyw:

2009/125/EG (Dyrektywa ErP)

Produkt nosi następujące oznaczenie:

Mainburg, 15.07.2015

Gerdewan Jacobs

Dyrektor techniczny

72 3062505_201507

i. V. Klaus Grabmaier

Dział atestów

HU

Szerelési Utasítás

SEM-2 szolár melegvíz-tároló

leírás a 73 - 81 oldalon

Wolf GmbH · Postfach 1380 · D-84048 Mainburg · Tel. [phone] · Fax [phone] · Internet: www.wolf-heiztechnik.de

Art.-Nr.: 3062505_201507 Änderungen vorbehalten!

Biztonsági útmutatások /

Rövid ismertetés

Tartalomjegyzék

Biztonsági útmutatások

Biztonsági útmutatások és rövid ismertetés ...............................................................74

Műszaki adatok...........................................................................................................75

Csövezés ....................................................................................................................76

Felállítás / összeszerelés ...........................................................................................77

Szabályozás töltőszivattyúhoz ...................................................................................78

Üzembe helyezés - karbantartás ................................................................................79

Átfolyási ellenállások ..................................................................................................80

Az ismertetőben az alábbi jelképek és útbaigazító jelek szerepelnek. Ezek a fontos
utasítások a személyvédelmet és a műszaki üzembiztonságot érintik.

A "biztonsági útmutatás" olyan utasításokat jelöl, amelyeknek pontos betartásával
kivédhetők az embereket fenyegető veszélyek és sérülések, valamint megakadá­lyozhatók a készüléken bekövetkező rongálódások.

Életveszély! Áram alatt lévő elektromos alkatrészek!
Figyelem: A burkolat levétele előtt kapcsolja ki az üzemi kapcsolót.

Soha ne nyúljon hozzá elektromos alkatrészekhez és érintkezőkhöz, ha be van
kapcsolva az üzemi kapcsoló! Fennáll az egészség károsodásával járó vagy
halálos kimenetelű áramütés veszélye.

Napenergia tároló SEM-2

Figyelem

A csatlakozókapcsok még akkor is feszültség alatt vannak, ha kikapcsolta az
üzemi kapcsolót.

Az "útmutatás" olyan műszaki tartalmú utasításokat jelöl, amelyeknek követésével
megakadályozhatók a készüléken bekövetkező károk és működési zavarok.

S235JR acélból készült, minőségi tanúsítvánnyal rendelkező, SEM-2 típusú napenergia
tároló (oldalkarimával).

A tartály belső falán és a csőkígyón kétrétegű zománc véd a korróziótól, amely megfelel
a DIN 4753 3. rész előírásainak. A további korrózió védelemről magnézium védőanód
gondoskodik, amely minden vizes körülmény között és minden vezetékhálózatban
használható.

Választástól függően a Wolf szállítási programjában található napelemes szivattyúc­soport a napelemes csatlakozókészlet segítségével közvetlenül a SEM-2 napenergia
tárolóra is rászerelhető.

Útmutatás

74 3062505_201507

Amennyiben a tároló 60 °C alatt üzemeltethető, jelentékeny energia megtakarítás
érhető el.
Ideális esetben az üzemi hőmérséklet 50-60 °C.
Ebben a tartományban lényegesen csökkennek a hő veszteségek és a vízkövesedés

kockázata.

Mûszaki adatok

M

L

K

J

I

H

G

B

A

F

E

D

C

TÍPUS SEM-2 300 400

Energiatároló űrtartalma lit. 285 385
Tároló tartós teljesítménye 80/60-10/45°C (fűtési) kW - lit./h 20 - 490 20 - 490
Teljesítmény jelzőszám (fűtési) NL60 2,3 4,8
Hidegvíz csatlakozó A mm 90 55
Fűtés visszatérő vezeték (fűtési) B mm 974 987

Keringetés C mm 1077 1092

Fűtési energiatároló érzékelő D mm 1154 1204
Fűtési előremenő vezeték E mm 1334 1335
Melegvíz csatlakozó F mm 1728 1586

Karima (lenn) G mm 324 275

Napelemes tároló érzékelő H mm 506 416
Napenergiás visszatérő-/előremenő vezeték I mm 815 874
Elektromos pótfűtés J mm 887 915
Hőmérő K mm 1504 1416

Teljes magasság L mm 1794 1651

Átmérő hőszigeteléssel M mm 600 701
Billentési méret hőszigeteléssel mm 1898 1820
Elsődleges fűtővíz bar/°C 10/110 10/110

Másodlagos használati víz bar/°C 10/95 10/95

Belső karimaátmérő mm 110 110
Hidegvíz csatlakozó R (KM) 1“ 1“
Fűtési előremenő-/visszatérő vezeték G (BM) 1“ 1“
Napelemes előremenő-/visszatérő vezeték G (BM) ¾“ ¾“

Keringetés G (BM) ¾“ ¾“ *

Melegvíz csatlakozó R (KM) 1“ 1“
Elektromos pótfűtés G (BM) 1½“ 1½“
Hőmérő G (BM) ½“ ½“
Hőcserélő felület (fűtési) m² 0,95 0,95
Hőcserélő felület (napelemes) m² 1,3 1,8
Hőcserélő űrtartalom (fűtési) lit. 6,6 7,0
Hőcserélő űrtartalom (napelemes) lit. 9,0 12,8

Tömeg kg 130 159

3062505_201507 75

SEM-2 napenergia tároló csatlakoztatá­sa fűtőkazánra és sugárgyűjtő mezőre

Csövezés

Hőmérő merülő hüvely

Elektromos pótfűtés

Napelemes

előremenő vezeték

Napelemes

visszatérő vezeték

Napelemes tároló érzékelő

Berendezés séma

1 Sugárgyűjtő mező
2 Légtelenítő üst
3 Sugárgyűjtő érzékelő

4 Napelem modul

5 Napelemes szivattyúcsoport
6 Napelemes tároló érzékelő
7 Töltő- és ürítő csap
8 Napenergia tároló SEM-2
9 Fűtőkazán
10 Fűtési energiatároló érzékelő

Melegvíz csatlakozó
Fűtési előremenő

vezeték

Fűtési energiatároló érzékelő

Keringetés

Fűtési visszatérő

vezeték

Hidegvíz csatlakozó

DIN 1988 szerint

76 3062505_201507

Felállítás / összeszerelés

Felállítás

Napenergia tároló meleg-/
hidegvíz csatlakozása

Figyelem

Figyelem

Figyelem

A napenergia tároló csak fagy ellen védett helyiségben állítható fel, máskülönben fa­gyveszély esetén ki kell üríteni a tárolót, a vízvezető szerelvényeket és a csatlakozó

vezetékeket!

A berendezésben képződő jég a tároló szivárgásához és tönkremeneteléhez vezethet!
A berendezés kiürítésekor kilépő forró víz sérüléseket, első sorban égési sérülé­seket okozhat!

A felállításhoz olyan helyet kell választani, ahol rendelkezésre áll a karbantartáshoz és
javításhoz szükséges hely és ahol a hordozófelület teherbírása megfelelő!

Beszerelésük előtt helyezzen el szigetelést a csöveken.
A napenergia tárolót a 4. oldal csövezési rajza szerint kell csatlakoztatni. Csak bevizsgált
alkatrésznek számító biztonsági szelepet szabad használni. A napenergia tároló és a
biztonsági szelep közé nem szabad beépíteni elzáró berendezést.

Ha a tároló nem fémes csőanyagokkal van rákötve a meleg- és hidegvíz csatla­kozókra, a tárolót le kell földelni!

A napenergia tároló és a biztonsági szelep közti összekötő vezetékbe nem szabad
beépíteni piszokfogókat vagy egyéb szűkületeket.

A biztonsági szelepet minimum DN20-¾"-as átmérővel kell csatlakoztatni.
Méretét tekintve a kifúvó vezetéknek legalább a biztonsági szelep kilépő keresztmetsze-

tével egyezőnek kell lennie, legfeljebb 2 csőívet tartalmazhat és legfeljebb 2 m hosszú
lehet. Ha kényszerűségből 3 csőívre vagy maximum 4 m-es hosszra lenne szükség, az
egész kifúvó vezetéknek eggyel nagyobb névleges átmérőt kell választani. 3-nál több
csőív, valamint 4 m-nél hosszabb vezeték nem használható. A kifúvó vezetéket eséssel
kell vezetni. A lefolyó garat mögött elhelyezkedő lefolyó vezetéknek legalább kétszer
akkora keresztmetszettel kell rendelkeznie, mint a szelep belépő nyílása. A biztonsági
szelep kifúvó vezetékének közelében, célszerűen magán a biztonsági szelepen, útbai­gazító táblát kell elhelyezni, amelyen a következő feliratnak kell látszódnia:

"Biztonsági okokból a kifúvó vezetékből víz lép ki a fűtés alatt! Nem szabad
elzárni!”

Kiürítés

Nyomáscsökkentő

Ivóvíz szűrő

Figyelem

Figyelem

Ügyelni kell, hogy a berendezés oldalán olyan szerelési anyagot válasszanak, amely

összhangban van a technika szabályaival, valamint az esetleg jelentkező elektrokémiai
folyamatokkal (vegyes szerelés)! A tároló elektromos pótfűtéssel szerelhető fel, amely
biztonsági hőmérséklethatárolóval rendelkezik. Ez hibás működés esetén, max. 110°
C elérésekor lekapcsolja a további fűtést.

Az illető csatlakozóelemeket erre a hőmérsékletre kell méretezni, vagy a
hőmérsékletet keverőszelep használatával erre az értékre kell korlátozni!

Ha használati víz esetében a hőmérséklet meghaladja a 60 °C-t, általánosan ajánlható
a hőmérséklet 60 °C-ra korlátozása keverőszelep használatával!

A forró víz sérüléseket, főként leforrázási sérüléseket okozhat.

A napenergia tárolót úgy kell beszerelni, hogy kiszerelés nélkül kiüríthető legyen.

Ajánlatos nyomáscsökkentő szelepet beépíteni. A használati víz oldalán a napenergia
tároló megengedett üzemi nyomása 10 bar. Ha ennél nagyobb nyomással üzemeltetik
az ellátó hálózatot, nyomáscsökkentőt kell beépíteni.

A megengedett üzemi nyomás túllépése a tároló szivárgásához és tönkremene­teléhez vezethet!

Célszerű a vezeték nyomását kb. 3,5 bar értékre beállítani, hogy csökkenjenek a folyási

zajok az épületeken belül.

Mivel a vízzel bemosott szennyezések eltömik a szerelvényeket stb. és korróziót okoznak
a vezetékekben, ajánlatos ivóvíz szűrőt beszerelni a hidegvíz betápláló vezetékbe.

Hőszigetelés

3062505_201507 77

A csövezés előtt el kell helyezni a tároló hőszigetelését!

Nem szabad közel vinni nyílt lángot, égő forrasztólámpát ill. hegesztőpisztoly a

szigeteléshez.

Figyelem: Tűzveszély!

Szabályozás töltőszivattyúhoz

Időjárásfüggő fűtésszabályozás
(fűtésszabályozás egybeépített tároló­hőmérséklet szabályozóval és tároló­hőmérséklet érzékelővel)

Elektromos pótfűtés E2 / E4,5 / E6

Elektromos pótfűtés

Dugja be a fűtésszabályozás elektronikus tároló- hőmérséklet érzékelőjét a fűtési
tároló-érzékelőjének felső merülő hüvelyébe és rögzítse az érzékelőtartóval. Érzékelő
csatornás tárolóknál tolja el lefelé ütközésig az érzékelőt függőleges helyzetben. Állítsa
be a tároló kívánt hőmérsékletét a fűtésszabályozás tároló-hőmérséklet szabályozóján.

(max. 60°C-ra).

2 kW/230V~, 4,5 kW/400 V~, 6 kW/400 V~nagyságú elektromos pótfűtés
beépített tároló-hőmérséklet szabályozóval és biztonsági hőmérséklethatárolóval.

Csavarja be az elektromos pótfűtést a napenergia tároló 1 1/2"-es karmantyújába és

tömítse el.

A VDE és a helyi energiaszolgáltató vállalat előírásait és rendelkezéseit meg kell tartani.

A csatlakoztatással engedélyezett villanyszerelőt kell megbízni.

Felnyitása előtt áramtalanítsa a készülékeket! Soha ne érintsen meg áram alatt
lévő alkatrészeket - fennáll a sérülés vagy halálos baleset veszélye!

Csavarozza le az elektromos pótfűtés fedelét és csatlakoztassa 230 vagy 400 V~ -os
hálózatra a mellékelt útmutató szerint. A csatlakozókábelről az építtetőnek kell gondo-

skodnia.

78 3062505_201507

Üzembe helyezés - karbantartás

Üzembe helyezés

Fagyvédelem

Magnézium anód karbantartása

Csak elismert szerelőcég végezheti a felállítást és üzembe helyezést.
A szerelés után öblítse át alaposan a csöveket és a tárolót, a tárolót töltse meg vízzel.

Nyissa ki a melegvíz leeresztő csapot annyira, hogy víz folyjon ki és rálevegőzéssel

vizsgálja át a biztonsági szelepet.

Üzembe helyezés előtt okvetlenül töltse meg és légtelenítse a tárolót!

Figyelem: Max. Az üzemi nyomással nem szabad túllépni a 10 bar értéket!
A megengedett üzemi nyomás túllépése a tároló szivárgásához és tönkremene-

teléhez vezethet!

Üzemelés töltőszivattyúval:
Állítsa be a tároló hőmérséklet szabályozóját a kívánt hőmérsékletre (max. 60 °C-

ra). Elektronikus tároló-érzékelő csatlakoztatásakor a tároló hőmérsékletét a kazán

szabályozásán lehet beállítani.

Üzemelés E2 / E4,5 / E6 pótfűtéssel
Állítsa be a fűtésszabályozás tároló-hőmérséklet szabályozóját 20 °C-ra.
Forgassa az elektromos pótfűtés tároló-hőmérséklet szabályozóját a kívánt

hőmérsékletre (max. 60 °C-ra).

Hosszabb távollét esetén energiát tud megtakarítani, ha a tároló-hőmérséklet szabályo­zóját balra (az óramutató járásával ellentétesen) ütközésig forgatja; ilyenkor továbbra
is működik a fagyvédelem.

2 évente át kell vizsgáltatni a berendezést erre szakosodott céggel.
A beépített magnézium anód védő hatása elektrokémiai reakción alapul, aminek követ-

kezében a magnézium fokozatosan lebomlik. Amint elfogyott a magnézium anód,

többé nincs korrózió elleni védelem a tárolóban. Emiatt: át fog rozsdásodni, víz
fog kilépni. Ezért 2 évente ellenőriztetni kell engedélyezett szerelővel és ha már
2/3-nál jobban elhasználódott, fel kell újítani!

Az anód kicseréléséhez nyomásmentes állapotba kell hozni az energiatárolót.
Zárja el a hidegvíz csatlakozót, kapcsolja le a keringető szivattyút és nyissa ki a lakás

valamelyik melegvíz csapját.

A berendezés kiürítésekor kilépő forró víz sérüléseket, első sorban égési sérülé­seket okozhat!

Ha a kóboráram okozta korrózió ellen védőanód van beépítve, nincs szükség karban­tartásra.

Karima

Üzemzavar Oka Elhárítása

Tömítetlenség az álló tárolón Karima tömítetlen Csavarokat 20-25 Nm-el

Felfűtési idő túl hosszú Fűtővíz hőmérséklet túl alacsony (az álló

Használati víz hőmérséklete túl kicsi Termosztát túl korán kapcsol le Termosztátot utána állítani

3062505_201507 79

Figyelem

Ha kiszerelték a karimát, visszaépítéskor fel kell újítani a tömítést; az anyák
meghúzási nyomatéka 20-25 Nm.

átlósan utána húzni;

tömítést kicserélni

Csőcsatlakozók tömítetlenek Újratömíteni

tároló elmenő vezetékén, nem pedig a
fűtőberendezésen mérve)

Fűtővíz mennyisége túl kevés (túl nagy
széttartást idéz elő, azaz, a visszatérő
hőmérséklet túl alacsony)

Fűtő csőkígyó nincs légtelenítve Bekapcsolt szivattyú mellett többször

A fűtőfelület vízköves lett Fűtőfelületet vízkőtől mentesíteni

Visszafolyó hőmérséklet túl alacsony (pl.
túl nagy a széttartás)

Hőmérsékletet megnövelni (szabályozót

beállítani)

Nagyobb szivattyú
A párhuzamos fűtő körfolyam ellen­nyomására gyelni

légteleníteni

Nagyobb töltőszivattyú

Átfolyási ellenállások

0 500 1000 1500 2000 2500 3000 3500 4000 4500

0

20

40

60

80

100

120

0 500 1000 1500 2000 2500 3000 3500 4000 4500

SEM-2-300

SEM-2-400

Napelem oldali átfolyási ellenállás napelemes spirál (lenn)

200

180

160

140

120

100

80

Átfolyási ellenállás [mbar]

60

40

20

0

Melegvíz oldali átfolyási ellenállás fűtőspirál (fenn)

SEM-2-300

SEM-2-400

Napelemes folyadékátömlés [l/h]

Átfolyási ellenállás [mbar]

Melegvíz átömlés [l/h]

80 3062505_201507

EU-MEGFELELÉSI NYILATKOZAT

(ISO/IEC 17050-1 szerint)

Száma: 3062505

Kiállító: Wolf GmbH

Cím: Industriestraße 1, D-84048 Mainburg
Termék: SEM-2 szolár melegvíz-tároló

A fent megnevezett termékek megfelelnek az alábbi dokumentumokban található követelményeknek:

DIN EN 12897:2006-09

valamint az alábbi irányelvek rendelkezéseinek:

2009/125/EG (ErP-irányelv)

A termék ennek megfelelően az alábbi jelölést viseli:

Mainburg, 15.07.2015

Gerdewan Jacobs

Műszaki ügyvezető

3062505_201507 81

i. V. Klaus Grabmaier

Termékengedélyezés

SK

Montážny návod

Solárny ohrievač vody SEM-2

Strana 82 - 90

Wolf GmbH · Postfach 1380 · D-84048 Mainburg · Tel. [phone] · Fax [phone] · Internet: www.wolf-heiztechnik.de

Bezpečnostné upozornenia/
Stručný opis

Obsah

Bezpečnostné upozornenia

Bezpečnostné upozornenia a stručný opis .................................................................83

Technické údaje ..........................................................................................................84

Pripojenie....................................................................................................................85

Umiestnenie/Montáž ...................................................................................................86

Regulácia čerpadla ohrievača vody ...........................................................................87

Uvedenie do prevádzky – údržba ...............................................................................88

Tlaková strata vykurovacej vložky ..............................................................................89

V tomto návode sa používajú tieto symboly a výstražné značky. Najdôležitejšie
upozornenia sa týkajú ochrany zdravia osôb a prevádzkovej bezpečnosti.

Nedodržanie týchto upozornení môže vážne ohroziť život a zdravie osôb a po­škodiť zariadenie.

Nebezpečenstvo úrazu elektrickým prúdom!
Pozor: Pred demontážou ochranného krytu treba vypnúť hlavný vypínač.

Ak je hlavný vypínač zapnutý, manipulácia s elektrickými súčiastkami, zapojeniami
a kontaktmi je životu nebezpečná!

Pripájacie svorky sú pod napätím, aj keď je hlavný vypínač vypnutý.

Solárny ohrievač vody SEM-2

Pozor

Nedodržanie týchto upozornení spôsobí poškodenie a funkčnú poruchu zaria­denia.

Solárny ohrievač vody typu SEM-2 z ocele S235JR s certikátom kvality (s bočnou príru­bou).

Ochranu proti korózii zabezpečuje dvojitá vrstva smaltu na vnútornej stene zásobníka
a registra podľa DIN 4753, 3. časť. Protikoróznu ochranu zvyšuje prídavná horčíková
anóda. Ohrievač vody sa môže použiť na akýkoľvek druh vody a dá sa pripojiť do
každej rozvodnej siete.

erpadlo solárnej sústavy z výrobného programu rmy Wolf sa dá namontovať pomocou

Č
pripájacej súpravy na solárne zariadenie priamo na solárny ohrievač vody SEM-2.

Upozornenie

3062505_201507 83

Ak sa ohrievač vody prevádzkuje pri nižšej teplote než 60 °C, ušetrí sa veľké množstvo

energie.
Ideálna prevádzková teplota je 50 – 60 °C.

Pri tomto tepelnom rozsahu sa výrazne znížia tepelné straty a zníži sa aj tvorba vod­ného kameňa.

Technické údaje

M

L

K

J

I

H

G

B

A

F

E

D

C

TYP SEM-2 300 400

Menovitý objem ohrievača l 285 385
Trvalý výkon ohrievača 80/60 – 10/45°C (ohrev

horným registrom) kW-l/h 20 - 490 20 - 490
Výkonové číslo (ohrev horným registrom) NL60 2,3 4,8
Prípojka studenej vody (vstup) A mm 90 55
Spiatočka horného registra B mm 974 987
Cirkulácia C mm 1077 1092
Snímač teploty hornej zóny D mm 1154 1204
Prívod horného registra E mm 1334 1335
Prípojka teplej vody F mm 1728 1586
Príruba (dolná) G mm 324 275

Snímač teploty v solárnom ohrievači vody H mm 506 416
Spiatočka/prívod soláru I mm 815 874

Prídavný elektrický ohrev J mm 887 915
Teplomer K mm 1504 1416
Celková výška L mm 1794 1651
Priemer s tepelnou izoláciou M mm 600 701
Klopná výška s tepelnou izoláciou mm 1898 1820
Primárna ohrievacia voda – dovolený tlak a teplota bar/°C 10/110 10/110
Sekundárna ohriata pitná voda bar/°C 10/95 10/95
Vnútorný priemer príruby mm 110 110
Prípojka studenej vody R (AG) 1“ 1“

Prívod/spiatočka kotla G (IG) 1“ 1“
Prívod/spiatočka solárneho zariadenia G (IG) ¾“ ¾“

Cirkulácia G (IG) ¾“ ¾“ *
Prípojka teplej vody R (AG) 1“ 1“
Prídavný elektrický ohrev G (IG) 1½“ 1½“
Teplomer G (IG) ½“ ½“
Výhrevná plocha horného registra m² 0,95 0,95
Výhrevná plocha dolného registra m² 1,3 1,8
Objem horného registra l 6,6 7,0
Objem dolného registra l 9,0 12,8
Hmotnosť kg 130 159

84 3062505_201507

Pripojenie

Pripojenie solárneho ohrievača vody SEM-2
ku kotlu a kolektorovému poľu

ponorné puzdro teplomera

hrdlo na prídavný elektrický ohrev

prívod solárneho

kolektora

spiatočka solárneho

kolektora

snímač teploty v ohrievači vody

na riadenie solárneho zariadenia

Schéma zariadenia

1 kolektorové pole

2 odvzdušňovacia nádoba
3 kolektorový snímač

4 solárny modul

5 čerpadlová skupina pre solárne zariadenie
6 snímač teploty v ohrievači vody solár
7 napúšťací a vypúšťací kohút
8 solárny ohrievač vody SEM-2

9 kotol

10 snímač teploty v ohrievači vody

na riadenie kotla

prípojka teplej vody

prívod kotla

snímač teploty v ohrievači

vody na riadenie kotla

cirkulácia

spiatočka kotla

prívod studenej vody

podľa DIN 1988

3062505_201507 85

Umiestnenie/Montáž

Umiestnenie

Prípojka teplej a studenej
vody solárneho ohrievača

Pozor

Pozor

Pozor

Solárny ohrievač vody sa môže umiestniť len v miestnosti chránenej pred mrazom, ak
hrozí riziko zamrznutia, zásobník, všetky armatúry a prívodné potrubia naplnené vodou
sa musia vyprázdniť.

Vytvorený ľad môže spôsobiť netesnosti a poškodiť zásobník.
Pri vypúšťaní môže zo zásobníka vytekať horúca voda a spôsobiť zranenia najmä
obarením.

V mieste montáže musí byť dostatočný priestor na údržbu a opravy a dostatočne
pevný a nosný podklad.

Pred inštaláciou rúr namontujte izoláciu.
Solárny ohrievač vody pripojte podľa schémy na strane 4. Môže sa použiť len certiko­vaný poistný ventil. Medzi solárny ohrievač a poistný ventil sa nesmie montovať nijaká
uzatváracia armatúra.

Ak sa na prívody teplej a studenej vody do ohrievača nepoužili kovové rúrky,
treba ohrievač uzemniť!

Do potrubia medzi solárny ohrievač a poistný ventil sa nesmie montovať lapač nečistôt
ani iný prvok vytvárajúci zúženie.

Minimálny pripájací priemer poistného ventilu musí byť DN20- ¾“.
Odtokové potrubie sa musí dimenzovať minimálne vo veľkosti prierezu výstupu poistného

ventilu, môžu sa doň namontovať najviac dve kolená a jeho dĺžka nesmie presiahnuť
2 m. Ak si dané podmienky vyžadujú použitie 3 kolien alebo dĺžku potrubia do 4 m, musí
mať odtokové potrubie o jeden stupeň väčšiu menovitú svetlosť ako napúšťacie potrubie.
Potrubie nesmie mať viac než 3 kolená a dĺžka potrubia nesmie presiahnuť 4 m.
Potrubie musí byť vyspádované. Odtokové potrubie za sifónom musí mať najmenej dva
razy väčší prierez ako prívod ventilu. V blízkosti výstupného potrubia poistného ventilu,
najvhodnejšie na samotnom poistnom ventile, treba umiestniť štítok s týmto nápisom:

Vypúšťanie

Tlakový redukčný ventil

Pozor

Z bezpečnostných dôvodov uniká počas ohrevu z odtokového potrubia prívodu
voda. Potrubie nezatvárajte!

Pri výbere inštalačného materiálu postupujte podľa technických noriem a zohľadnite
aj možné elektrochemické procesy (ak ide o kombinovanú inštaláciu)! Do ohrievača
vody sa môže zabudovať elektrický ohrev s havarijným termostatom, ktorý v prípade
nesprávnej funkcie vypne ďalší ohrev pri teplote maximálne 110 °C.

Príslušné pripájacie prvky musia byť na túto teplotu dimenzované alebo treba
teplotu obmedziť zmiešavacím ventilom!

Pri ohreve vody nad 60 °C sa vždy odporúča výstupnú teplotu obmedzovať zmiešavacím

ventilom na 60 °C.

Horúca voda môže spôsobiť zranenia, hrozí najmä obarenie.

Solárny ohrievač vody nainštalujete tak, aby sa dal bez demontáže úplne vypustiť.

Odporúčame použiť tlakový redukčný ventil. Dovolený prevádzkový tlak solárneho
ohrievača je 10 barov. Pri vodovodnej rozvodnej sieti s vyšším tlakom sa musí nainštalovať
tlakový redukčný ventil.

Prekročenie dovoleného prevádzkového tlaku môže spôsobiť netesnosti a po­škodiť ohrievač vody.

Aby sa v budove znížila hladina hluku z prúdenia kvapalín, treba nastaviť tlak v potrubí

na cca 3,5 baru.

Filter pitnej vody

Pozor

Tepelná izolácia

86 3062505_201507

Keďže cudzorodé čiastočky vo vode upchávajú armatúry a spôsobujú koróziu rozvodov,
odporúčame namontovať do prívodu studenej vody lter.

Tepelná izolácia zásobníkového ohrievača sa musí namontovať pred pripojením

potrubí.

V blízkosti tepelnej izolácie nemanipulujte s otvoreným ohňom, nepoužívajte
spájkovačku ani zvárací plameň. Pozor, nebezpečenstvo požiaru!

Regulácia

čerpadla ohrievača vody

Ekvitermická regulácia vykurovania
s integrovaným regulátorom ohrevu
pitnej vody

Prídavný elektrický ohrev E2/E4, 5/E6

prídavný elektrický ohrev

Elektronický snímač ohrievača vody zasuňte do horného ponorného puzdra snímača
teploty solárneho ohrievača a zaistite ho držiakom. Pri ohrievačoch s kanálikom zasuňte
snímač zvisle nadol až na doraz. Na regulátore nastavte požadovanú teplotu vody
v ohrievači (max. 60 °C).

Prídavný elektrický ohrev 2 kW/230V~, 4,5 kW/400V~, 6 kW/400V~, so zabudovaným

regulátorom teploty ohrievača a havarijným termostatom.

Prídavný elektrický ohrev zaskrutkujte do hrdla 1 ½“ solárneho ohrievača a spoj utesnite.

Dodržiavajte platné predpisy a ustanovenia miestneho energetického podniku.

Pripojenie môže zhotoviť len odborník s príslušným oprávnením.

Kým pristúpite k práci na elektrickom zariadení, odpojte elektrické napájanie!
Nikdy sa nedotýkajte častí pod elektrickým napätím – hrozí nebezpečenstvo
poranenia alebo smrti!

Odstráňte kryt prídavného elektrického ohrevu a podľa priloženého návodu ho pripojte
na sieť 230 alebo 400 V~. Pripájací kábel musí byť na mieste inštalácie pripravený.

3062505_201507 87

Uvedenie do prevádzky – údržba

Uvedenie do prevádzky

Ochrana proti mrazu

Údržba
Horčíková anóda

Inštaláciu a prvé uvedenie do prevádzky môže vykonať len inštalatérska rma s prí­slušným oprávnením.

Po montáži dôkladne vypláchnite rúry a ohrievač, zásobník naplňte vodou. Otvorte kohút
teplej vody, počkajte, kým z neho začne vytekať voda a preplavením (nadvihnutím)
preskúšajte poistný ventil.

Pred uvedením do prevádzky musí byť ohrievač vody bezpodmienečne naplnený a
úplne odvzdušnený!

Pozor: Maximálny prevádzkový tlak 10 barov sa nesmie prekročiť!
Prekročenie dovoleného prevádzkového tlaku môže spôsobiť netesnosti a

poškodiť zásobník.

Prevádzka s čerpadlom ohrievača
Regulátor teploty zásobníka nastavte na požadovanú teplotu (max. 60 °C). Ak je

pripojený elektronický snímač teploty ohrievača, nastavuje sa teplota ohrievača na

regulácii kotla.

Prevádzka s elektrickým prídavným ohrevom E2/E4, 5/E6

Teplotu ohrievača vody v regulácii vykurovania nastavte na 20 °C.
Regulátor teploty elektrického prídavného ohrevu nastavte otočením na požadovanú

teplotu (max. 60 °C).

Počas dlhšej neprítomnosti sa môže regulátor teploty zásobníka otočiť celkom doľava
(v protismere hodinových ručičiek), pritom ochrana proti mrazu ostáva aktivovaná, čím
sa šetrí energia.

Každé dva roky treba zariadenie odborne skontrolovať.
Pri zabudovanej horčíkovej anóde spočíva ochrana v elektrochemickej reakcii, pri ktorej

dochádza odbúravaním horčíka. Pri opotrebovaní horčíkovej anódy nie je zaručená

protikorózna ochrana ohrievača, v dôsledku čoho ohrievač zhrdzavie a hrozí únik
vody. Preto musí každé dva roky ohrievač vody skontrolovať inštalatér s príslušným
oprávnením. Anódu, z ktorej ubudlo viac ako 2/3, musí vymeniť!

Pri výmene anódy nesmie byť zásobník pod tlakom.
Zatvorte prívod studenej vody, vypnite obehové čerpadlo a otvorte ktorýkoľvek kohút

teplej vody v budove.

Pri vypúšťaní môže zo zásobníka vytekať horúca voda a spôsobiť zranenia najmä
obarením!

Ak je nainštalovaná anóda s externým zdrojom napätia, nevyžaduje si údržbu.

Príruba

Porucha Príčina Odstránenie

Solárny zásobník nie je tesný netesná príruba utiahnite do kríža skrutky momentom

Príliš dlhý čas ohrevu príliš nízka teplota ohrievacej vody

Príliš nízka teplota ohrievanej vody termostat vypína príliš skoro nastavte termostat

88 3062505_201507

Pozor

Po demontáži príruby treba pri opätovnej montáži vymeniť tesnenie, uťahovací moment

matíc 20 – 25 Nm.

20 – 25 Nm, vymeňte tesnenie

netesné rúrové spoje nanovo utesnite

(merajte v prívode zásobníka,
nie v tepelnom zdroji)

príliš malý prietok ohrievacej vody (spôsobí
veľký teplotný spád, t. j. teplota spiatočky
je príliš nízka)

register nie je odvzdušnený register viackrát odvzdušnite pri vypnutom

na výhrevných plochách sa tvorí vodný

kameň

teplota spiatočky je príliš nízka
(príliš veľký teplotný spád)

zvýšte teplotu (nastavte regulátor)

väčšie čerpadlo
dodržiavajte protitlak

v paralelnom vykurovacom okruhu

čerpadle
odstráňte vodný kameň vhodným

prostriedkom (nie mechanicky)

väčšie čerpadlo ohrievača

Tlaková strata horného registra

0

20

40

60

80

100

120

0 500 1000 1500 2000 2500 3000 3500 4000 4500

SEM-2-300

SEM-2-400

200

180

160

140

120

100

80

tlaková strata [mbar]

60

40

Tlaková strata
vykurovacej vložky

20

SEM-2-300

SEM-2-400

0

0 500 1000 1500 2000 2500 3000 3500 4000 4500

prietok solárnej kvapaliny [l/h]

Tlaková strata dolného registra

tlaková strata [mbar]

prietok ohrievacej vody [l/h]

3062505_201507 89

VYHLÁSENIE O ZHODE

(podľa ISO/IEC 17050-1)

Číslo: 3062505

Výrobca: Wolf GmbH
Adresa: Industriestraße 1, D-84048 Mainburg
Výrobok: Solárny ohrievač vody SEM-2

Opísaný produkt sa zhoduje s požiadavkami uvedenými v nasledujúcich dokumentoch:

DIN EN 12897:2006-09

V súlade s ustanoveniami týchto smerníc EU

2009/125/EG (Smernica ErP)

má výrobok nasledujúce označenie:

Mainburg, 15.07.2015

Gerdewan Jacobs

člen vedenia zodpovedný

za techniku

90 3062505_201507

v zast. Klaus Grabmaier

schvaľovanie výrobkov

CZ

Montážní návod

Solární ohřívač vody SEM-2

Strana 91 - 99

Wolf GmbH · Postfach 1380 · D-84048 Mainburg · Tel. [phone] · Fax [phone] · Internet: www.wolf-heiztechnik.de

Art.-Nr.: 3062505_201507 Änderungen vorbehalten!

Bezpečnostní pokyny/
stručný popis

Obsah

Bezpečnostní pokyny

Bezpečnostní pokyny a stručný popis ........................................................................92

Technické údaje ..........................................................................................................93

Provedení trubek ........................................................................................................94

Instalace/montáž ........................................................................................................95

Regulace pro plnící čerpadlo ......................................................................................96

Uvedení do provozu – údržba ....................................................................................97

Tlaková ztráta otopné vložky ......................................................................................98

V tomto popisu jsou použity dále uvedené symboly a značky. Tyto důležité
pokyny se týkají ochrany osob a technické bezpečnosti provozu.

"Bezpečnostní upozornění“ označuje pokyny, které je nutno přesně dodržet,
aby se předešlo ohrožení nebo poranění osob a zabránilo poškození zařízení.

Nebezpečí úrazu elektrickým proudem při doteku elektrických konstrukčních
dílů!
Pozor: Dříve než sejmete opláštění, vypněte hlavní vypínač.

Nikdy se nedotýkejte elektrických částí a kontaktů, když je zapnutý hlavní
vypínač. Hrozí nebezpečí zasažení elektrickým proudem s následkem ohrožení
zdraví nebo smrti.

Solární ohřívač vody SEM-2

Pozor

Připojovací svorky jsou pod napětím, i když je hlavní vypínač vypnutý.

„Upozornění“ označuje technické pokyny, kterými je třeba se řídit, aby se
zabránilo škodám na zařízení a jeho funkčním poruchám.

Solární ohřívač vody typu SEM-2 se dvěma vinutými trubkovými topnými vložkami a bočním
revizním hrdlem. Ohřívač je vyroben z oceli S235JR s certikátem kvality.

Ochrana povrchu pláště před korozí je zajištěna dvouvrstvým smaltováním vnitřní stěny
nádrže a otopné trubkové vložky na straně ve styku s ohřívanou vodou podle DIN 4753
část 3. Dodatečná protikorozní ochrana je zajištěna prostřednictvím obětované ochranné
hořčíkové anody. Jako příslušenství lze dodat bezúdržbovou titanovou anodu s cizím
zdrojem napětí.

Volitelně lze čerpadla solární soustavy z výrobního programu rmy Wolf namontovat
pomocí připojovací sady pro solární zařízení přímo na solární ohřívač vody SEM-2.

Zásobníky s vinutými trubkovými topnými vložkami smí být přepravovány pouze ve svis­lé poloze. Na tuto skutečnost upozorňuje i piktogram na obalu zásobníku. Při přepravě
ve vodorovné poloze může dojít k poškození.
Před montáží, prvím uvedením do provozu a před zahájením provozu prostudujte pro­sím pozorně tento návod. Návod předejte konečnému uživateli.

Upozornění

92 3062505_201507

Provozováním zásobníkového ohřívače při teplotách nižších než 60 °C lze uspořit
značné množství energie.

Ideální provozní teploty se pohybují mezi 50 a 60 °C.

Při tomto tepelném rozsahu jsou významně redukovány tepelné ztráty a tvorba vodního

kamene.

Technické údaje

M

L

K

J

I

H

G

B

A

F

E

D

C

TYP SEM-2 300 400

Objem zásobníkového ohřívače l 285 385
Trvalý výkon ohřívače 80/60 – 10/45 °C (vytápění) kW-l/h 20 - 490 20 - 490
Výkonové číslo NL60 2,3 4,8
Přípojka studené vody A mm 90 55
Vratná voda, vytápění B mm 974 987

Cirkulace C mm 1077 1092

Snímač teploty v ohřívači vody, vytápění D mm 1154 1204
Otopná voda, vytápění E mm 1334 1335
Přípojka teplé vody F mm 1728 1586
Příruba (dolní) G mm 324 275
Snímač teploty v ohřívači vody, solár H mm 506 416

Vratná/otopná voda, solár I mm 815 874

Přídavné elektrické vytápění J mm 887 915
Teploměr K mm 1504 1416
Celková výška L mm 1794 1651
Průměr s tepelnou izolací M mm 600 701
Klopný rozměr s tepelnou izolací mm 1898 1820

Primární otopná voda – dovolený tlak a teplota bar/°C 10/110 10/110

Sekundární užitková voda bar/°C 10/95 10/95
Vnitřní průměr příruby mm 110 110
Přípojka studené vody R (AG) 1“ 1“
Otopná/vratná voda vytápění G (IG) 1“ 1“

Otopná/vratná voda soláru G (IG) ¾“ ¾“
Cirkulace G (IG) ¾“ ¾“ *

Přípojka teplé vody R (AG) 1“ 1“
Přídavné elektrické vytápění G (IG) 1½“ 1½“
Teploměr G (IG) ½“ ½“
Plocha výměníku tepla (vytápění) m² 0,95 0,95
Plocha výměníku tepla (solár) m² 1,3 1,8
Objem výměníku tepla (vytápění) l 6,6 7,0
Objem výměníku tepla (solár) l 9,0 12,8

Hmotnost kg 130 159

3062505_201507 93

Přípojka solárního ohřívače vody SEM-2
k topnému kotli a kolektorovému poli

Provedení trubek

ponorné pouzdro teploměru

hrdlo pro přídavné elektrické

vytápění

vstup otopné vody

ze solárního zařízení

výstup vratné vody

do solárního zařízení

snímač teploty v ohřívači vody,

pro řízení solárního zařízení

Schéma zařízení

1 kolektorové pole

2 odvzdušňovací nádoba
3 čidlo teploty kolektoru

4 solární modul

5 čerpadlová skupina pro solární zařízení
6 snímač teploty v ohřívači vody,
pro řízení solárního zařízení
7 plnící a vypouštěcí kohout
8 solární ohřívač vody SEM-2
9 tepelný zdroj, např. teplovodní kotel
10 snímač teploty v ohřívači vody,
pro řízení teplovodního zdroje

snímač teploty v ohřívači
vody, pro řízení teplovod-

ního zdroje

výstup teplé vody
vstup otopné vody

z teplovodního zdroje
(kotel)

vstup cirkulace
výstup vratné vody

z teplovodního zdroje
(kotel)

vstup studené vody
podle DIN 1988

94 3062505_201507

Instalace/Montáž

Instalace/Montáž

Přípojka teplé a studené vody
solárního ohřívače

Pozor

Pozor

Pozor

Solární ohřívač vody se smí instalovat pouze v místnosti chráněné proti mrazu, mi­nimální teplota nesmí klesnout pod +5 °C, v opačném případě musí být při hrozícím
nebezpečí mrazu ohřívač spolu se všemi armaturami a přípojkami, kterými protéká
voda, vypuštěn!

Vytvoření ledu v zařízení může zapříčinit netěsnosti a zničení ohřívače!
Při vypouštění zařízení může vytékat horká voda, která může způsobit poranění,
zejména popáleniny!

Místo instalace zařízení musí zaručovat potřebný prostor pro údržbu a opravy a základ
pod zásobník musí mít dostatečnou únosnost!

Před instalací potrubí a armatur řádně upevněte izolaci.
Solární ohřívač vody je třeba připojit podle schématu zapojení na straně 4. Všechna

hrdla musejí být osazena uzavíracími armaturami.

Smí se použít pouze schválený pojistný ventil.
Ventil musí být instalován v pojistném úseku ohřívače, mezi ventil a zásobník nesmějí
být montovány uzavírací armatury, clony ani jiná zařízení, která mohou ovlivnit správnou
funkci ventilu. Odpad z pojistného ventilu nesmí být redukován ani škrcen.

Pokud ohřívač není připojen přípojkou teplé a studené vody z kovových materiálů,
případně je oddělen izolační podložkou, je nutno jej samostatně uzemnit!

Minimální připojovací průměr pojistného ventilu musí být DN20-¾”.
V souladu s ČSN 06 0830 musí být výstupní potrubí z pojistného ventilu co nejkratší a

musí být zavedeno viditelně do dostatečně dimenzovaného odpadu. Dimenze výstupního
ani odpadního potrubí nesmí být menší než dimenze osazeného pojistného ventilu. Pro­vedení musí zajišťovat dostatečnou bezpečnost obsluhy při kontrole pojistného ventilu.
Odpad musí být zabezpečen proti zamrznutí. Otevírací přetlak pojistného ventilu nesmí
být větší než maximální dovolený tlak nádoby. Projektem musí být zajištěna ochrana
zařízení příslušnou expanzí objemu ohřívané vody tak, aby v zásobníku nebyl při zahřátí
na maximální dovolenou teplotu překročen otevírací přetlak pojistného ventilu. Pokud
dochází k periodickým únikům z pojistného ventilu, je expanzní objem nedostatečný a
pojistný ventil přestává plnit funkci, zůstane trvale netěsný. Potřebný objem expanzní

nádoby se pohybuje mezi 3 – 6 % objemu zásobníku.

K pojistnému ventilu instalujte výstražnou tabulku:

Vypouštění

Redukční ventil

Filtr pitné vody

Tepelná izolace

Pozor

Pozor

"POZOR, NEBEZPEČÍ OPAŘENÍ PŘI OTEVŘENÍ POJISTNÉHO VENTILU."

Materiál použitý při instalaci musí vyhovovat hygienickým požadavkům na materiály
ve styku s pitnou a teplou vodou. Při použití různých kovů je třeba zohlednit možnost
elektrochemické koroze, například instalací izolačních plastových vložek mezi kovová
hrdla zásobníku a další potrubí. Ohřívač může být vybaven i elektrickým ohřívacím
tělesem, které musí být opatřeno provozním a havarijním termostatem. Havarijní termostat
musí vypínat při teplotě nižší, než je nejvyšší dovolená pracovní teplota zásobníku, viz
technické parametry. Způsob provozu elektrické topné vložky a nastavení teplot musí
být řádně popsáno v provozním řádu pro zařízení.

Veškeré instalační materiály, těsnění, armatury a potrubí musejí být dimenzovány
na maximální dovolenou teplotu a maximální dovolený tlak zásobníku.

V případě, že teplota ohřáté vody vystupující k odběratelům je vyšší než 60 °C, obecně
se doporučuje omezit tuto teplotu pomocí směšovacího ventilu na 60 °C!

Horká voda může způsobit poranění, především pak opaření!

Solární ohřívač vody musí být nainstalován tak, aby jej bylo možno vypouštět, aniž by

musel být demontován.

Doporučuje se montáž redukčního ventilu. Povolený provozní tlak v solárním ohřívači
vody dosahuje u užitkové vody 10 barů. Pokud je distribuční síť provozována pod vyšším
tlakem, musí být namontován redukční ventil.

Překročení povoleného provozního tlaku může vést k netěsnostem a ke zničení
ohřívače!

Za účelem snížení hluku způsobovaného tekoucí vodou uvnitř budovy by měl být tlak

v potrubí nastaven na cca 3,5 baru.

Naplavené cizí částice ucpávají armatury a další díly a způsobují korozi v potrubích,
doporučujeme do přívodu studené vody nainstalovat ltr nečistot.

Odnímatelná tepelná izolace ohřívače musí být upevněna ještě před připojení armatur

a potrubí!

V blízkosti izolace nepoužívejte otevřený plamen, pájecí lampu ani svařovací hořák.
Pozor: Nebezpečí požáru! Nebezpečí poškození izolace!

3062505_201507 95

Regulace pro plnící čerpadlo

Ekvitermní regulace vytápění
(regulace vytápění s integrovaným
regulátorem teploty v zásobníku
a čidlem teploty zásobníku)

Přídavné elektrické vytápění

E2/E4,5/E6

přídavné elektrické vytápění

Elektronické čidlo teploty zásobníku regulace vytápění zasuňte do horního ponorného
pouzdra pro snímač teploty v solárním ohřívači vody pro řízení teplovodního zdroje
a upevněte jej pomocí drážku čidla. U ohřívačů se svislým kanálem pro snímač pod
opláštěním zasuňte snímač svisle směrem dolů až na doraz.
Nastavte požadovanou teplotu zásobníku na regulátoru teploty v zásobníku na regulaci
vytápění (max. 60 °C).

Přídavné elektrické vytápění 2 kW/230V~, 4,5 kW/400 V~, 6 kW/400 V~ se zabudovaným

regulátorem teploty v zásobníku a havarijním termostatem.

Přídavné elektrické vytápění namontujte do závitového hrdla 1 1/2" na solárním ohřívači
vody a utěsněte.

Při instalaci elektrických zařízení je nutno dodržovat veškeré normy a předpisy pro
příslušná zařízení a obecné bezpečnostní předpisy platné v místě instalace.

Připojení musí provést subjekt s příslušným oprávněním pro práce s elektrickým
technickým zařízením.

Než zahájíte práci na elektrickém zařízení, odpojte elektrické napájení! Nikdy
se nedotýkejte částí pod elektrickým napětím – hrozí nebezpečí poranění nebo

smrti.

Demontujte víko přídavného elektrického vytápění a vytápění připojte podle přiloženého
návodu na síť 230 nebo 400 V~. Připojovací kabel vhodného průřezu musí být součástí
stavební přípravy.

96 3062505_201507

Uvedení do provozu – údržba

Uvedení do provozu

Ochrana proti zamrzání

Údržba
Hořčíková anoda

Příruba

Instalaci a první uvedení do provozu smí provádět pouze subjekt s příslušným oprávněním
pro příslušné technické zařízení.

Po montáži je nutno potrubí a ohřívač řádně propláchnout a ohřívač naplnit vodou.
Výtokovou armaturu teplé vody je třeba otevřít a počkat, až začne vytékat voda. Pojistný
ventil je třeba po dosažení provozního tlaku zkontrolovat odlehčením.

Před uvedením do provozu je bezpodmínečně nutné ohřívač naplnit a odvzdušnit, bez
naplnění pláště vodou nesmí být zásobník provozován!

Pozor! Nesmí dojít k překročení max. provozního tlaku 10 barů!
Překročení povoleného provozního tlaku může vést k netěsnostem a k zničení

ohřívače!

Provoz plnícího čerpadla
Regulátor teploty v zásobníku nastavte na požadovanou teplotu (max. 60 °C). Při

připojení elektronického snímače teploty v ohřívači vody se nastaví teplota zásob-

níku na regulaci kotle.

Provoz s přídavným elektrickým vytápěním E2/E4,5/E6
Regulátor teploty v zásobníku regulace vytápění nastavte na 20 °C.
Regulátor teploty přídavného elektrického vytápění nastavte otočením na požadova-

nou teplotu (max. 60 °C).

Pro účely úspory energie při delší nepřítomnosti je možno regulátor teploty v zásobníku
nastavit na minimum (proti smyslu otáčení hodinových ručiček), funkce ochrany proti
zamrzání přitom zůstane zachována. Při výpadku napájecího napětí není funkce pro-

timrazové ochrany aktivní.

Jednou za 2 roky musí zařízení zkontrolovat odborná rma.
Pokud je opotřebení anody větší než 30 %, musí být vyměněna. Ochranný účinek

zabudované hořčíkové anody je založen na elektrochemické reakci, která je vyvolána
uvolňováním hořčíku. Dojde-li k opotřebování hořčíkové anody,není ochrana proti

korozi ohřívače plně zajištěna!
Následek: prorezavění a únik vody. Proto musí zařízení jednou za 2 roky zkontrolovat
odborná rma a když je opotřebení anody větší než 30 %, musí být vyměněna.

Za účelem výměny anody je třeba v ohřívači zrušit přetlak vody. Uzavřete přívod studené
vody, odpojte oběhové čerpadlo a otevřete libovolnou výtokovou armaturu teplé vody
co nejblíže k ohřívači.

Při vypouštění zařízení může vytékat horká voda a způsobit poranění, zejména
opaření!

Pokud je instalována anoda s cizím napájením, není potřebná žádná údržba. U nových
zařízení je třeba před uvedením do provozu zkontrolovat dotažení matic na přírubě.

Po demontáži víka boční příruby je třeba při nové montáži vždy vyměnit těsnění, moment
dotažení matic je 20 – 25 Nm.

Porucha Příčina Odstranění

Netěsnost na solárním ohřívači vody netěsnost příruby křížově dotáhnout šrouby

netěsné přípojky trubek nově utěsnit

Příliš dlouhá doba ohřívání příliš nízká teplota otopné vody

(měřit na výstupu otopné vody solárního
ohřívače vody, nikoli na zdroji tepla)

příliš malé množství otopné vody
nízký průtok, velký teplotní spád

zavzdušnění topné vložky proveďte několikrát odvzdušnění

tvorba vodního kamene na teplosměnné
ploše

Příliš nízká teplota užitkové vody termostat se vypíná příliš brzy upravte nastavení termostatu

teplota vratné vody je příliš nízká instalujte plnící čerpadlo s vyšším

3062505_201507 97

na 20 – 25 Nm; vyměnit těsnění

zvýšit teplotu (nastavit regulátor)

instalovat plnící čerpadlo s vyšším

výkonem

při vypnutém čerpadle
teplosměnnou plochu zbavujte vodního

kamene pomocí vhodného prostředku

(ne mechanicky)

výkonem

Tlaková ztráta

0 500 1000 1500 2000 2500 3000 3500 4000 4500

0

20

40

60

80

100

120

0 500 1000 1500 2000 2500 3000 3500 4000 4500

SEM-2-300

SEM-2-400

Tlaková ztráta otopné vložky solárního ohřívače vody na straně solárního zařízení (dole)

200

180

160

140

120

100

80

tlaková ztráta [mbar]

60

40

20

0

průtok kapaliny v solárním ohřívači vody [l/h]

Tlaková ztráta otopné vložky na straně otopné vody (nahoře)

SEM-2-300

SEM-2-400

tlaková ztráta [mbar]

průtok otopné vody [l/h]

98 3062505_201507

PROHLÁŠENÍ O SHODĚ

(podle ISO/IEC 17050-1)

Číslo: 3062505

Výrobce: Wolf GmbH
Adresa: Industriestraße 1, D-84048 Mainburg
Výrobek: Solární ohřívač vody SEM-2

Výše uvedený výrobek splňuje požadavky následujících předpisů:

DIN EN 12897:2006-09

V souladu s ustanovením těchto pokynů

2009/125/EG (Směrnice ErP)

Výrobek je označen následujícím způsobem:

Mainburg, 15.07.2015

Gerdewan Jacobs

vedoucí obchodního

oddělení

3062505_201507 99

v zast. Klaus Grabmaier

schválil
