WOLF RM46BF User Manual [fr, pt, es]

R M 4 6 B F

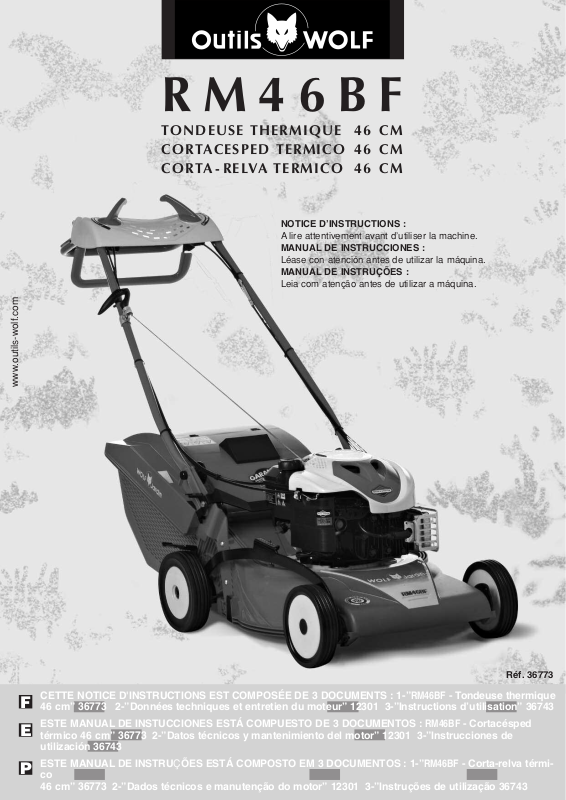

TONDEUSE THERMIQUE 46 C M
CORTACESPED TERMICO 46 C M
CORTA-RELVA TERMICO 46 C M

NOTICE D’INSTRUCTIONS :

A lire attentivement avant d’utiliser la machine.

MANUAL DE INSTRUCCIONES :

Léase con atención antes de utilizar la máquina.

MANUAL DE INSTRUÇÕES :

Leia com atenção antes de utilizar a máquina.

www.outils-wolf.com

CETTE NOTICE D'INSTRUCTIONS EST COMPOSÉE DE 3 DOCUMENTS : 1-”

F

46 cm”
ESTE MANUAL DE INSTUCCIONES ESTÁ COMPUESTO DE 3 DOCUMENTOS :

E

térmico 46 cm”
utilización 36743

ESTE MANUAL DE INSTRUÇÕES ESTÁ COMPOSTO EM 3 DOCUMENTOS : 1-”

P

co
46 cm”

36773

36773

2-”Données techniques et entretien du moteur” 12301 3-”Instructions d’utilisation” 36743

36773

2-”Dados técnicos e manutenção do motor” 12301 3-”Instruções de utilização 36743

2-”Datos técnicos y mantenimiento del motor” 12301 3-”Instrucciones de

RM46BF

RM46BF

RM46BF

Réf. 36773

- Tondeuse thermique

- Cortacésped

- Corta-relva térmi-

MODÈLE RM46BF

Version

Tractée avec système
de lame débrayable

Bougie résistive

Culot Ø 14 mm x 9,5 mm
Écartement des électrodes :
0,75 mm

Moteur

Briggs & Stratton « 650 Series »
Quantum XNP55 - 4 temps ­190 cm

3

Hauteurs de
coupe (réglage centralisé)

28 - 38 - 48 - 58 - 68 - 78 - 88 mm

Puissance maximale
mesurée en sortie
d’arbre

5 ch / 3,7 kW à 3600 min

-1

Vitesse d’avancement 2,7 à 5,4 km/h par variateur

Régime d’utilisation 30

00 min

-1

Capacité du bac

de ramassage

56 l

Huile (0,6 l)

SAE 30 ou SAE 10W30

Encombrement

guidon monté

guidon replié

150 x 51 x 110 cm
125 x 51 x 45 cm

C

arburant (1,5 l)

Supercarburant sans plomb Masse 43 kg

Carburateur

À flotteur avec « ReadyStart »

Niveau de pression
acoustique au poste
de conduite *

84 dB(A)

Filtre à air

Cartouche papier

Niveau de vibration
au guidon **

3 m/s

2

(aeq)

Allumage Électronique

MODÈLO RM46BF

Versión

Con tracción con sistema de
embrague freno de cuchilla

Bujía resistiva

Casquillo Ø 14 mm x 9,5 mm
Separación de los electrodos :
0,75 mm

Motor

Briggs & Stratton « 650 Series »
Quantum XNP55 - 4 tiempos - 190 cm

3

Alturas de corte
(ajuste centralizado)

28 - 38 - 48 - 58 - 68 - 78 - 88 mm

Potencia máxima
medida a la salida
del eje

5 CV / 3,7 kW a 3600 r.p.m.Velocidad de avance 2,7 a 5,4 km/h por variador

Régimen de utilización

3000 r.p.m. Capacidad del recogedor 56 l

Aceite (0,6 l)

SAE 30 o SAE 10W30

Dimensiones

manillar montado

manillar replegado

150 x 51 x 110 cm
125 x 51 x 45 cm

Carburante (1,5 l)

Súpercarburante sin plomo Peso 43 kg

Carburador

De flotador con « ReadyStart »

Nivel de presión
acústica en el puesto
de conducción *

84 dB(A)

Filtro de aire

Cartucho de papel

Nivel de vibración
en el manillar **

3 m/s

2

(aeq)

Encendido Électrónico

MODELO RM46BF

Versão

Tracção com embraiagem
de lâmina

Vela

Rosca Ø 14 mm x 9,5 mm
Separação dos eléctrodos :
0,75 mm

Moteur

Briggs & Stratton « 650 Series » travão
Quantum XNP55 - 4 tempos - 190 cm

3

Alturas de corte
(Afinação centralizada)

28 - 38 - 48 - 58 -68 - 78 - 88 mm

Potencia máxima
medida à saída
da cambota

5 cv / 3,7 kW a 3600 min-1Velocidade de avanço 2,7 a 5,4 km/h por variador

Regime de utilização

3000 min

-1

Capacidade cesto
de recolha

56 l

Óleo (0,6 l)

SAE 30 ou SAE 10W30

Dimensões

guiador montado

guiador dobrado

150 x 51 x 110 cm
125 x 51 x 45 cm

Combustível (1,5 l)

Super combustível sem chumbo Peso 43 kg

Carburador

Bóia com « ReadyStart »

Nível de pressão
acústica no posto
de condução*

84 dB(A)

Filtro de ar

Cartucho de papel

Nível de vibração
ao guiador**

3 m/s

2

( aeq)

Ignição Electrónica

F

CARACTERISTIQUES TECHNIQUES

* Norme de référence pour les mesures : EN 836 / ** Normes de référence pour les mesures : EN 1033, EN 836

E

P

CARACTERISTICAS TECNICAS

* Norma de referencia para las medidas : EN 836 / ** Normas de referencia para las medidas : EN 1033, EN 836

CARACTERISTICAS TECNICAS

* Norma de referencia para las medidas : EN 836 / ** Normas de referência para as medidas : EN 1033, EN 836

1

2

Commande à distance du moteur

Mando a distancia del motor

Comando a distância do motor

3
4
5

6

7
8
9

10

11

13

pour réduire le régime…

­usqu’à la position STOP

j

our la mise à l’arrêt du moteur

p
para reducir el régimen…

-

hasta posición STOP para parar el motor
para reduzir o regime…

-

té posição STOP para parar o motor

a

plage de réglage du régime moteur

-

- margen de ajuste del régimen motor

espaço de afinação regime motor

-

pour augmenter le régime… jusqu’au régime maxi

-

- para aumentar el régimen… hasta régimen máximo

para aumentar o regime… até ao regime máximo

-

12

DESCRIPTIF

1- Manette de commande

du variateur

2- Manette de commande

des gaz

3- Levier d’embrayage de lame
4- Levier d’avancement
5- Poignée de lanceur
6- Bouclier/déflecteur de sécurité
7- Bac de ramassage (56 l)
8- Indicateur de remplissage

du bac de ramassage

9- Pédale de déverrouillage

du guidon

10- Levier de réglage centralisé

de la hauteur de coupe

11- Insert « mulching » amovible
12- Indicateur de hauteur de coupe
13- Boutons + vis (réglage

de la hauteur du guidon)

DESCRIPCIÓN

1- Manipulo de comando

do variador

2- Manipulo de comando

dos gases

3- Alavanca da embraiagem

de lâmina

4- Alavanca de avanço
5- Punho do lançador
6- Escudo / deflector

de segurança

7- Cesto de recolha (56 l)
8- Indicador de enchimento

do cesto de recolha

9- Pedal de desbloqueio

do guiador

10- Alavanca de afinação

centralizada da altura de corte

11- Obturador « mulching »

amovível

12- Indicador da altura de corte
13- Botões + parafuso (afinação

da altura do guiador)

DESCRITIVO

1- Palanca de mando

del variador

2- Manecilla de mando

de los gases

3- Palanca del embrague

de cuchilla

4- Palanca de avance
5- Empuñadura del lanzador
6- Pantalla de protección
7- Recogedor (56 l)
8- Indicador de llenado

del recogedor

9- Pedal de desbloqueo

del manillar

10- Manecilla de ajuste centralizado

de la altura de corte

11- Obturador «mulching»

amovible

12- Indicador de altura de corte
13- Botones + tornillos (ajuste

de la altura del manillar)

ACCESSOIRES ET PIÈCES
DE RECHANGE D’ORIGINE

MODÈLE

Lame de coupe MZ46
Bougie d’allumage ZY784

Outils WOLF

RM46BF

ACCESORIOS Y PIEZAS

DE RECAMBIO DE ORIGEN

MODELO

Lâmina de corte MZ46
Vela de ignição ZY784

Outils WOLF

RM46BF

ACESSÓRIOS E PEÇAS

DE ASSISTÊNCIA DE ORIGEM

MODELO

Cuchilla de corte MZ46
Bujía de encendido ZY784

Outils WOLF

RM46BF

DÉCLARATION «CE» DE CONFORMITÉ

DECLARACIÓN «CE» DE CONFORMIDAD

ECLARAÇÃO «CE» DE CONFORMIDADE

D

Selon la directive 98/37/CE du 22/06/98, codifiant la directive 89/392/CEE modifiée,

F

F

déclarons sous notre propre responsabilité, que la tondeuse thermique, type RM46BF, à laquelle cette déclaration

e rapporte, satisfait aux exigences essentielles de sécurité et de santé de la directive 89/392/CEE modifiée qui

s
lui est applicable, aux réglementations nationales la transposant, ainsi qu’aux dispositions des autres directives
européennes qui lui sont applicables :

- 89/336/CEE du 03/05/89 compatibilité électromagnétique

- 2000/14/CE du 08/05/00 émissions sonores dans l’environnement des matériels destinés à être utilisés à

et garantissons que la tondeuse thermique, type RM46BF, satisfait aux exigences de la directive 2000/14/CE en
matière d’émissions sonores dans l’environnement, et est soumise à la procédure de contrôle interne de la
production, avec évaluation de la documentation technique et contrôle périodique par un organisme notifié, le CETIM,

-60304 SENLIS CEDEX.

F
Niveau de puissance acoustique moyen mesuré : 96 dB(A) / Niveau de puissance acoustique garanti : 96 dB(A)

Nous, 5 rue de l’Industrie, BP 80001, 67165 WISSEMBOURG CEDEX,

l’extérieur des bâtiments

Según la directiva 98/37/CE de 22/06/98, que codifica la directiva 89/392/CEE modificada,

E

E

P

P

El que suscribe, 5 rue de l’Industrie, BP 80001, 67165 WISSEMBOURG CEDEX, Francia,

declara bajo su propia responsabilidad, que el cortacésped térmico, tipo RM46BF, objeto de esta declaración,
cumple con las exigencias esenciales de seguridad y de salud de la directiva 89/392/CEE modificada que le es
aplicable, con las legislaciones nacionales que la transponen, como igualmente con las exigencias de otras directivas
europeas aplicables:

- 89/336/CEE de 03/05/89 compatibilidad electromagnética

- 2000/14/CE de 08/05/00 emisiones sonoras en el ámbito de materiales destinados al exterior de las

instalaciones

y garantizamos que el cortacésped térmico, tipo RM46BF, cumple con las exigencias 2000/14/CE relativa a las
emisiones sonoras en el ambiente, y está sometido al procedimiento de control interno de la fabricación, con valoración
de la documentación técnica y controles periódicos por un organismo autorizado, CETIM, F-60304 SENLIS CEDEX.

Nivel de potencia acústica medio medido: 96 dB(A) / Nivel de potencia acústica garantizado: 96 dB(A)

Segundo à directiva 98/37/CE de 22/06/98, codificativa da directiva 89/392/CEE modificada,

Nós, 5 rue de l’Industrie, BP 80001, 67165 WISSEMBOURG CEDEX, França,

declaramos sobre a nossa própria responsabilidade, que o corta-relva térmico, tipo RM46BF, ao qual esta decla­ração se destina, satisfaz as exigências essenciais de segurança e saúde da directiva 89/392/CEE modificada
que lhe é aplicável, às legislações nacionais transpondo-a, assim que as disposições das outras directivas
europeias aplicáveis:

- 89/336/CEE de 03/05/89 compatibilidade electromagnética

- 2000/14/CE de 08/05/00 émissões sonoras no ámbito dos materias destinados ao exterior das instalações
e garantimos que o corta-relva térmico, tipo RM46BF, satisfaz às exigências da directiva 2000/14/CE relativa às

emissões sonoras no ambiente, e está submetido ao procedimento de contrôle interno da fabricação, com a
avaliação da documentação técnica e contrôle periódico por um organismo oficial, o CETIM, F-60304 SENLIS
CEDEX.

Nível médio de potência acústica medida: 96 dB(A) / Nível de potência acústica garantido: 96 dB(A)

Modèle :

N° de série :

Modelo:

N° de serie:

Modelo:

N° de série:

Fait à Wissembourg, le 3 novembre 2008
Dado en Wissembourg, a 3 de noviembre de 2008
Feito em Wissembourg, a 3 de novembro de 2008

Pierre WOLF
Président
Presidente
Presidente

Outils WOLF S.A.S. - 5 rue de l’Industrie - BP 80001 - F-67165 WISSEMBOURG
CEDEX - RCS STRASBOURG B 708 503 131

Outils WOLF ESPAÑA, S.L. Ctra. C-35, Km. 66 – 17451 SANT FELIU DE
BUIXALLEU (Gerona) - Tel. [phone] – Reg. Merc. de Gerona, Tomo 838,
Libro O, Sección 8, Folio 40, Hoja GE 15935

WOLF JARDIM – Utensílios para Jardim, Lda - Rua da Mata Nacional – Armazém
n° 5 – Vinagreiro – Pousos – 2410-028 LEIRIA (Portugal) – Tel. [phone] –
Contribuinte n° 501 985 310 – C.R.C. de Leiria n° 4996 Fls 2 Livro

Dans un souci constant d’amélioration, votre tondeuse peut présenter des différences par rapport à la présente notice. Con el constante afán de mejora, su cortacésped puede presentar ligeras

diferencias con respecto al presente manual. Em virtude duma preocupação constante de melhoramento, a sua máquina pode apresentar ligeiras diferenças em relação a este manual.

Réf. 36773A - Mars 2009

BRIGGS & STRATTON

R

2

DESCRIPTIF DESCRIPCIÓN DESCRITIVO

1-Commande à distance

du carburateur

2-Grille de ventilation
3-Remplissage dʼhuile
4-Commande du frein (selon modèle)
5-Pot dʼéchappement
6-Bougie dʼallumage
7-Cylindre/culasse
8-Carburateur

9-Poignée de lanceur
10 - Filtre à air
11 - Remplissage dʼessence
12 - Primer (selon modèle)
13 - Robinet dʼessence

Description des pictogrammes
de sécurité présents sur le moteur

ATTENTION !

Lire et suivre les instructions avant de démarrer
le moteur

L’essence est inflammable ; laisser refroidir le
moteur pendant au moins 2 minutes avant de
remplir le réservoir.

Les moteurs émettent de l’oxyde de carbone ;
ne pas faire fonctionner dans un local clos.

1-Mando a distancia del carburador
2-Rejilla de ventilación
3-Llenado de aceite
4-Mando del freno (según modelo)
5-Escape
6-Bujía
7-Cilindro/Culata
8-Carburador

9-Empuñadura del lanzador
10 - Filtro de aire
11 - Llenado de gasolina
12 - Primer (según modelo)
13 - Grifo de gasolina

Descripción de las etiquetas de segu­ridad presentes sobre el motor

CUIDADO !

Leer y seguir las instrucciones de uso antes de
arrancar el motor.

La gasolina es inflamable ; deje enfriar el motor
como mínimo 2 minutos antes de llenar el
depósito.

os motores emiten óxido de carbono ; no

L
ponerlos en marcha en un local cerrado.

1-Comando a distância do carburador
2-Grelha de ventilação
3-Enchimento do óleo
4-Comando do travão

(segundo o modelo)

5-Tubo de escape
6-Vela
7-Cilindro/Culassa
8-Carburador

9-Punho do lançador
10 - Filtro de ar
11 - Enchimento da gasolina
12 - Primer (segundo o modelo)
13 - Torneira da gasolina

Descrição dos pictogramas de
segurança presentes sobre o motor

ATENÇÃO

Ler e seguir as instruções de utilização de
arrancar o motor.

A gasolina é inflamable ; deixe arrefecer o
motor durante pelo menos 2 minutos
antes de encher o depósito.

Os motores emitem óxido de carbono ;
não fazer funcionar num local fechado.

.

3

F

1. PRÉPARATION DU MOTEUR

Remplissage du carter dʼhuile moteur.

Pour des raisons de transport, le carter du
moteur de votre tondeuse ne contient pas dʼhui-

le. Ne faites jamais tourner le moteur sans huile

même pendant une courte période.

Utilisez toujours une huile dʼexcellente qualité (classée
“Service SE, SF, SG” et de viscosité SAE30).

- Placez la tondeuse sur une aire horizontale dégagée.

- Dévissez le bouchon dʼhuile et retirez la jauge.

- Versez lentement lʼhuile. La capacité du carter dʼhuile
est de 0,6 l.

- Vissez à fond la jauge sur le tube de remplissage puis
retirez-la pour vérifier le niveau.

- La marque laissée sur la jauge doit atteindre le niveau
“Full”. Eventuellement, complétez (Fig. 1).

- En cas dʼexcédent, éliminez aussitôt le trop-plein en
couchant la tondeuse sur le côté de manière à ce que le
filtre à air et le carburateur soient dirigés vers le haut.

E

1. PREPARACIÓN DEL MOTOR

Llenado del cárter de aceite motor

Por motivos de transporte, el cárter del
motor de su cortacésped no contiene

aceite. Nunca haga funcionar el motor sin acei-

te incluso durante un corto periodo.

Utilice siempre un aceite de buena calidad (clasifi­cado SE, SF, SG y de viscosidad SAE 30)

- Coloque el cortacésped sobre un plano horizontal.

- Retire el tapón marcado y la varilla.

- Vierta lentamente el aceite. La capacidad del
cárter es de 0,6 l.

- Rosque a fondo la varilla en el tubo de llnado y
retirela para comprobar el nivel.

- La señal dejada en la varilla debe alcanzar el
nivel “Full”. Si es necesario, reponga aceite (Fig.1).

- En caso de exceso, incline el cortacésped sobre
el lado izquierdo para extraerlo.

La jauge doit être vissée à fond lorsque le
moteur tourne.

Remplissage du réservoir de carburant

ATTENTION DANGER : Lʼessence est haute­ment inflammable.

- Utilisez du carburant sans plomb « frais», conservé
dans une nourrice propre spécialement prévue à cet
effet. Nʼachetez que la quantité de carburant que vous
utiliserez sous 1 mois.

- Faites toujours le plein à lʼextérieur, et ne fumez
pas en remplissant le réservoir. La capacité du réser­voir est de 1,5 l. Evitez de renverser de lʼessence et
veillez à ne pas trop remplir pour éviter tout débor­dement : laissez environ1,5 cm dʼespace sous le col
pour permettre la dilatation du carburant.

- Remettez correctement en place les bouchons du
réservoir et de la nourrice dʼessence.
Nʼajoutez pas dʼhuile à lʼessence ! Lʼadjonction dʼun

stabilisant de carburant, commercialisé sous la réf.
ZY 739 permet de conserver le carburant jusquʼà 6 mois.

La varilla debe hallarse completamente
roscada cuando el motor funciona.

Llenado del depósito de carburante

CUIDADO PELIGRO : La gasolina es
muy inflamable.

- Emplee carburante sin plomo « reciente »,
conservado en un bidón limpio previsto exclusiva­mente para este uso. Compre únicamente la

cantidad de carburante que utilizará en 1 mes.

- Llene el depósito en el exterior, y no fume mien­tras llena el depósito. La capacidad del depósito
es de 1,5 l. Evite derramar gasolina y cuide no lle­narlo mucho para evitar que se derrame: deje
unos 1,5 cm de espacio por debajo del cuello
para permitir la dilatación del carburante.

- Coloque correctamente en sus sitios los tapo­nes del depósito y del bidón de gasolina.

¡ No añada aceite a la gasolina ! Si se añade el

estabilizador de carburante, comercializado con la
ref. ZY 739 conservará el carburante hasta 6 meses

Modèles à démarrage électrique :
alable de la batterie (24 heures).

mise en charge pré-

2. MISE EN MARCHE ET ARRÊT
DU MOTEUR

Modèle GTAB4M : Pour raison de sécurité, le système de
démarrage automatique est livré désamorcé. La première
mise en marche du moteur devra être opérée à lʼaide du
lanceur manuel.

Mise en marche

Ouvrez le robinet dʼessence (fig. 2).

•

Introduisez la clé de sécurité et tournez-la sur la position

•

déverrouillée “MARCHE” (modèle GTAB4M)

Appuyez 3 fois sur le Primer en attendant environ 2 secondes

•

entre chaque pression (pour les modèles qui en disposent).

Placez-vous derrière le guidon (comme en position de

•

travail).

Placez la commande de gaz sur la position “MAXI”

•

(pour les modèles qui en disposent).

Actionnez la commande de sécurité (fig. 3) et mainte-

•

nez-la (modèles avec moteur-frein uniquement).

Modelos con arranque eléctrico
previamente cargarse (24 horas).

: la batería debe

2. PUESTA EN MARCHA Y PARADA
DEL MOTOR

Modelo GTAB4M: Por razones de seguridad, el siste­ma de arranque automático se manda destensado.

Puesta en marcha

Abra el grifo de gasolina (fig.2).

•

Introduzca la llave de seguridad y girela en la posi-

•

ción desbloqueada “MARCHA” (modelo GTAB4M).

Pulse 3 veces el cebador (Primer) esperando unos

•

2 segundos entre cada acción (para los modelos
que dispongan).

Colóquese detrás del manillar (en posición de trabajo).

•

Coloque el mando de gas en la posición “MAXI”

•

(para los modelos que dispongan).

Accione la palanca de seguridad (fig. 3) y man-

•

téngala (sólo modelos con freno-motor)

• Arranque el motor tirando de la empuñadura del lan­zador (fig. 4) o accione el arranque eléctrico (modelo

P

1. PREPARAÇÃO DO MOTOR

Enchimento do cárter de óleo motor

Por razões de transporte, o cárter do
motor do seu corta-relvas não contem

óleo. Nunca faça funcionar o motor sem óleo

mesmo durante um curto período.

Utilize sempre um óleo de boa qualidade (classifi­cado SE, SF, SG ou de viscosidade SAE 30).

- Coloque a máquina numa zona plana.

- Desaperte o tampão e retire a vareta.

- Deite lentamente o óleo. A capacidade do carter
de óleo é de 0,6 l.

- Aperte a vareta no tubo de enchimento e retire-a
para verificar o nível.

- O sinal deve atingir o nível “full”. Se for preciso,
ateste (fig.1).

- Em caso de excedente, elimine algum deitanto a
máquina sobre o lado esquerdo.

A vareta do óleo deve estar sempre bem
apertada quando o motor funciona.

4

Enchimento do depósito de combustível

ATENÇÃO PERIGO: A gasolina é alta­mente inflamável.

- Utilize combustível sem chumbo «reciente»,
conservado num recipiente especialmente previsto
para esse efeito. Compre só a quantidade de com­bustíve necessária para um 1 mês de utilização.

- Encher sempre o depósito no exterior, e não
fume quando o está a encher. A capacidade do
depósito é de 1,5 l. Evite entornar gasolina
e tenha o cuidado de não encher muito para
evitar todo derrame: deixe aproximadamente
1,5 cm de espaço abaixo do gargalo para
permitir a dilatação do combustível.

- Repor correctamente no sitio as tampas do
depósito e do recipiente de gasolina.

Não adicione óleo à gasolina !

A adição de um conservador para gasolina, comer­cializado com a ref. ZY 739, permite conservar a
gasolina até 6 meses.

Modelos com arranque eléctrico :
mente a batería (24 horas).

carregar prévia-

2. ARRANQUE E PARAGEM
DO MOTOR

Modelo GTAB4M : Por razões de segurança, o siste­ma de arranque automático é fornecido desarmado.
A primeira entrada em serviço do motor deve ser
efectuada através da ajuda do lançador manual.

Arranque

Abra a torneira da gasolina (fig.2).

•

Introduza a chave de segurança e rode para a posi-

•

ção desbloqueada “MARCHA” (modelo GTAB4M).

Carregue 3 vezes na bomba de borracha (Primer)

•

esperando uns 2 segundos entre cada acção (para
os modelos equipados).

Coloque-se atrás do guiador (em posição de trabalho).

•

Coloque o comando de acelerador na posição

•

“MAXI” (para os modelos equipados).

Accione o comando de segurança (fig. 3) e man-

•

tenha-o (só modelos com travão-motor).

Lancez le moteur en tirant sur la poignée de lanceur

•

(fig. 4) ou actionnez le démarreur électrique (modèle
NTEB5) (fig. 5). Raccompagnez la poignée de lanceur et
laissez-la toujours dans son support au guidon.

Lorsque le moteur tourne, relâchez lʼaction sur

la clé. Au démarrage du moteur, le démarreur
électrique ne doit être maintenu actionné au-delà de
5 secondes.

Ne mettez pas en route le moteur, lorsque la

batterie nʼest pas raccordée au faisceau éle
trique de démarrage : risque dʼétincelles au niveau du
connecteur (pour les tondeuses à démarrage électrique).

Si les tentatives de mise en marche restent
infructueuses, répétez lʼopération sans action-

ner le Primer (pour éviter de noyer le moteur).

Ne laissez jamais tourner le moteur dans un
local fermé où les vapeurs nocives de mono-

xyde de carbone peuvent sʼaccumuler.

Ne modifiez jamais les réglages dʼorigine
du moteur. Ne faites pas tourner le moteur

en surrégime.

NTEB5) (fig. 5). Acompañe en su retroceso la empu­ñadura del lanzador y déjela siempre en su suporte
en el manillar.
Nunca deje funcionar el motor en un local cerrado,
donde los vapores nocivos de monóxido de carbono
puedan acumularse.

En cuanto el motor arranque, deje de accio­nar la llave de contacto. El arranque eléctrico

no debe permanecer accionado más de 5 segundos.

No arranque el motor sin que la batería
esté conectada al haz eléctrico de

arranque : podrían producirse chispas en la conexión.

Si los intentos de puesta en marcha no dans
resultado, repita la operación sin actuar en el

Primer (para evitar ahogar el motor).

Nunca deje funcionar el motor en un local
cerrado donde se puedan acumular los

vapores nocivos de monóxido de carbono.

No modifique los ajustes de origen del motor,
ni ponga en marcha el motor en régimen

acelerado.

Arranque o motor puxando pelo punho do lança-

•

dor (fig. 4) ou accione o arranque eléctrico (mode­lo NTEB5) (fig. 5). Acompanhe o punho do lança­dor e coloque-o sempre no seu suporte no guiador.

Logo que o motor arranque largue a chave

de contacto. No arranque do motor, o
arranque eléctrico não deve manter-se accionado
mais de 5 segundos.

Não ponha o motor a trabalhar quando a

batería não está ligada ao feixe eléctrico
de arranque : risco de faíiscas ao nível da conexão.

Se as tentativas para pôr o motor a trabal-

har não o conseguem arrancar, repita
a operação sema accionar o Primer (para evitar
afogar o motor).

Não deixe o motor a trabalhar num local

fechado, onde os vapores nocivos de
monóxido de carbono podem acumularse.

Não modifique as fafinações do motor que

vem de origem, não faça trabalhar o motor
em regime excessivo.

5

67891011121314

15

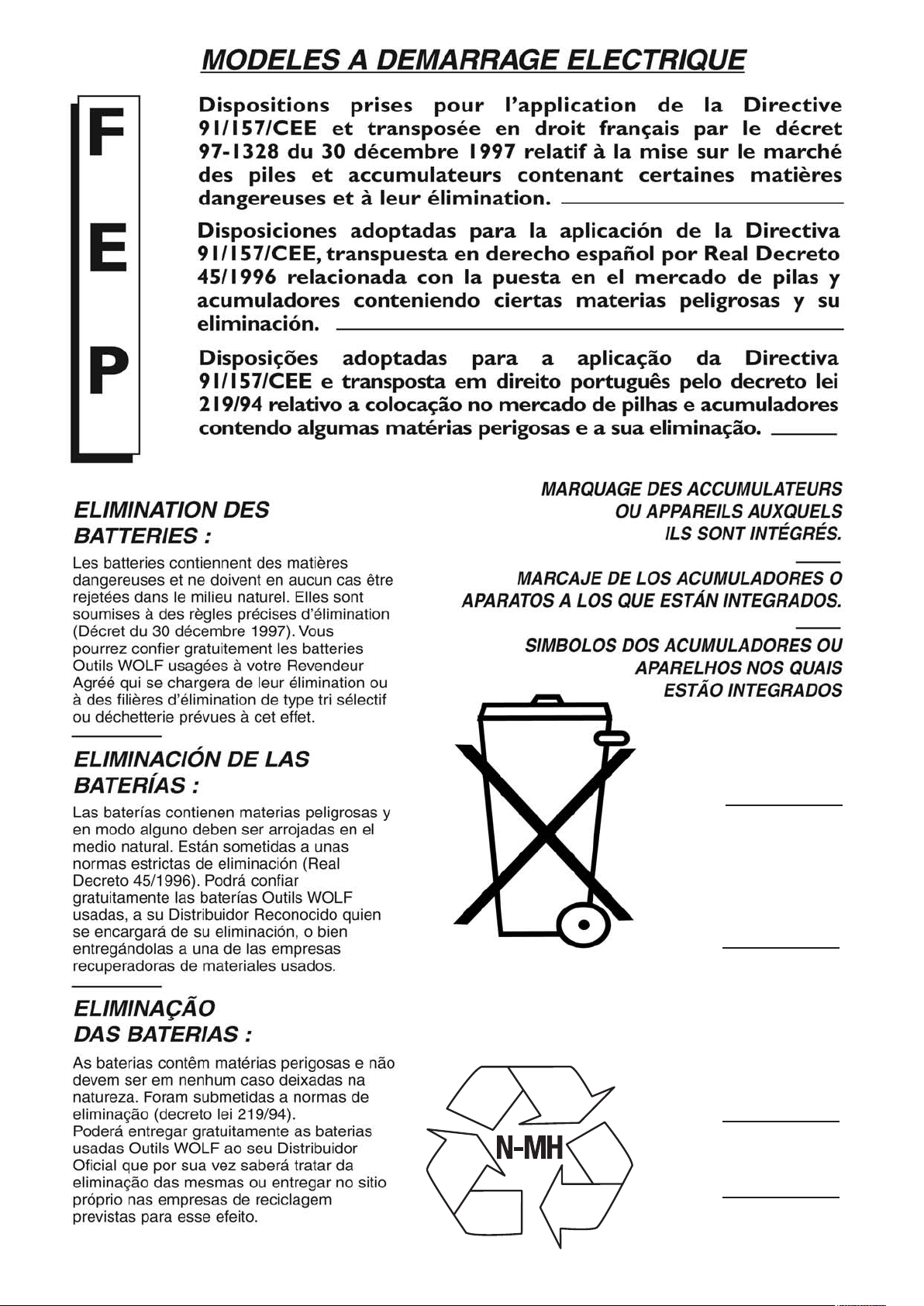

indique quʼil sʼagit de

produits dangereux à

rendre de préférence aux

distributeurs.

este símbolo indica que

se trata de productos

peligrosos que no deben

tirarse a la basura sino

entregarse a los

distribuidores.

indica que se trata de

productos perigosos a

entregar de preferência

aos distribuidores.

N-MH indique la présence

de Nickel (N) et de

Métalhydrure (MH)

N-MH indica la presencia

de Níquel (N) o de

Metalhidruro (MH)

N-MH indica presençia de

Níquel (N) ou de

Metalhidruro (MH)

Imprimé en France par lʼimprimerie VALBLOR Illkirch - Réf 12301G - Juillet 2008 - Dans un souci constant dʼamélioration, votre tondeuse peut présenter des différences par rapport à la présente notice.

com

.

f

ol

w

s-

l

i

out

.

w

w

w

INSTRUCTIONS D’UTILISATION

Tondeuses de 46 cm

MANUAL DE INSTRUCCIONES

Cortacéspedes de 46 cm

INSTRUÇÕES DE UTILIZAÇÃO

Corta-relvas de 46 cm

Réf. 36743

À LIRE ATTENTIVEMENT AVANT D’UTILISER LA MACHINE

LEER ATENTAMENTE ANTES DE UTILIZAR LA MÁQUINA

LEIA COM ATENÇÃO ANTES DE UTIL IZAR A MÁQUINA

F

INTRODUCTION

•Avant de vous mettre à tondre, lisez attentivement les instructions d’utilisation et respectez surtout les conseils relatifs
à votre sécurité et à celle des autres.

•Conservez précieusement la notice d’instructions pour des consultations ultérieures.

• Cette tondeuse est uniquement destinée à la tonte de l’herbe sur des terrains plats ou en légère pente (jusqu’à 10°);
out autre usage en dehors de la tonte des surfaces engazonnées est à proscrire.

t

E

P

INTRODUCCIÓN

Antes de cortar, lea atentamente las instrucciones de uso y respete sobre todo los consejos relativos a su seguridad

•
y a la de los demás.

•Conserve cuidadosamente el folleto de instrucciones para intervenciones ulteriores.

• Este cortacésped sirve únicamente para cortar la hierba en terrenos planos o con poca pendiente (hasta 10°);
se proscribe cualquier uso que no sea el de cortar superficies con césped.

INTRODUÇÃO

•Antes de começar o corte, leia com atenção as instruções de utilização e respeite sobretudo os conselhos relativos
à sua segurança e a dos outros.

•Conserve preciosamente o manual de instruções para consultas posteriores.

• Este corta-relva é unicamente destinado ao corte da relva em terrenos planos ou com uma ligeira inclinação (até 10º);
toda outra utilização fora do corte de uma zona relvada e não conforme ao manual de instruções é proibida.

a

c

e

EXPLICATION DES PICTOGRAMMES
DE SÉCURITÉ

a. ATTENTION!
b. Avant utilisation, lire et observer

rigoureusement les instructions
de la notice.

c. Risque de sectionnement

des doigts.

d. Arrêter le moteur et retirer

le capuchon de la bougie avant
de procéder à toute opération
de maintenance ou de réparation.

e. Risque de projection d’objets.
f. Tenir les tiers à l’écart de la zone

dangereuse.

b

d

EXPLICACIONES DE LOS PICTOGRAMAS
DE SEGURIDAD

a. ¡CUIDADO !
b. Antes de usar la máquina, leer y

observar cuidadosamente las ins­trucciones del manual.

c. Riesgo de cortarse los dedos.
d. Parar el motor y retirar el capuchón

de la bujía antes de proceder a
cualquier maniobra de manteni­miento o de reparaciones.

e. Riesgo de proyección de objetos.
f. Mantener las personas fuera de la

zona peligrosa.

f

EXPLICAÇÃO DOS PICTOGRAMAS
DE SEGURANÇA

a. ATENÇÃO !
b. Antes da utilização, leia e respeite

rigorosamente as instruções do
manual.

c. Risco de corte dos dedos
d. Pare o motor e retire o cachimbo

da vela antes de proceder a toda
operação de manutenção ou repa­ração.

e. Risco de projecção de objectos.
f. Manter as pessoas afastadas da

zona perigosa

2

!

!

F

POUR VOTRE SÉCURITÉ

ET CELLE DES AUTRES

1. AVANT D’UTILISER
VOTRE TONDEUSE

- Familiarisez-vous avec ses com-
mandes. Étudiez soigneusement son

onctionnement pour pouvoir arrêter

f
rapidement le moteur.

- Dégagez le terrain des pierres, bois,
ferrailles, fils, os, plastiques, branches, et
autres débris pouvant être projetés par la
tondeuse. Supprimez aussi les branches
basses pouvant blesser les yeux.

- Avant chaque tonte, assurez-vous du

bon état de la lame et de sa fixation, et
du bon verrouillage du guidon.

2. VOTRE SÉCURITE
ET CELLE DES AUTRES

-

Ne portez jamais de vêtements amples pour
tondre. Equipez-vousde chaussures fermées,
solides et antidérapantes. Portez également
des pantalons longs. N’utilisez pas la tondeu­se lorsque vous êtes pieds nus ou en san­dales. Portez une protection auditive.

- Votre tondeuse doit être utilisée

conformément à la présente notice
d'instructions.

- Les adolescents de moins de 16 ans, ainsi
que les personnes non familiarisées avec la
tondeuse, ne doivent pas utiliser la machine.

- Ne confiez jamais la tondeuse à une
personne n'ayant pas pris connaissance
de la notice d'instructions.

- N'utilisez pas la machine si vous êtes
fatigué ou malade. Évitez également de le
faire si vous avez consommé des boissons
alcoolisées ou pris des médicaments.

- L'utilisateur ou l'opérateur est respon-

sable de la sécurité des tiers se trou­vant dans la zone de travail de la
machine. Veillez à ce que personne ne

puisse être blessé par des projections de
pierres ou d'autres objets lors de l'utilisation.

- Évitez la présence de personnes (surtout
d'enfants), ou d'animaux à proximité de la
machine lorsque le moteur tourne.

- N'enlevez jamais les étiquettes ou les

éléments de sécurité.

- La tondeuse doit être obligatoirement
pourvue de son bac de ramassage ou de
son bouclier/déflecteur de sécurité.
N’utilisez jamais la tondeuse si ses
protecteurs sont défectueux.

- Avant de décrocher le bac de ramassa­ge, ou de changer de hauteur de coupe,
arrêtez le moteur ou débrayez la lame de
coupe et attendez son immobilisation.

Ne mettez jamais ni main, ni pied sous le

­carter de coupe. Ne les approchez pas des
pièces rotatives et en mouvement. Tenez-vous
toujours à l’écart de l’ouverture d’éjection.

- Évitez les obstacles tels que taupinières,
souches, bordures, socles bétonnés qui ne
peuvent être coupés par la lame et qui ris­quent d'endommager le système de coupe.
Après avoir heurté un objet étranger, ou si la
machine commence à vibrer de manière
anormale, arrêtez le moteur, retirez le capu­chon de bougie et inspectez la tondeuse

pour vérifier si elle est endommagée. Faites
effectuer les réparations avant de redémar­rer et d’utiliser la tondeuse.

- N'utilisez la tondeuse qu'en plein jour, ou
avec un bon éclairage artificiel.

- Dans la mesure du possible, évitez de
tondre de l’herbe mouillée.

- Ne courez jamais, mais avancez lentement
en assurant vos pas, en particulier en pente.

- Respectez la distance de sécurité minima­le donnée par la longueur du guidon.
Lorsque vous utilisez la tondeuse sur des
pentes, il convient d'être particulièrement
prudent et de changer de direction avec

eaucoup de précaution. Tondez perpendi-

b
culairement au dénivelé de la pente, jamais
en montant ou en descendant. L'utilisation
sur des pentes trop abruptes est à proscrire.

- Si vous devez tirer la tondeuse vers vous,
faites-le avec beaucoup de précaution.

- Ne conduisez pas trop près de talus, de
fossés, sur des terrains meubles ou pré­sentant des risques de renversement.

- En cas d'intervention sur la machine,

arrêtez le moteur.

- La commande de sécurité et la comman­de d'avance sont des dispositifs à action
maintenue : ne jamais les bloquer.

- Arrêtez le moteur avant de faire le plein
et aussi toutes les fois où la tondeuse doit
rester sans surveillance.

- Si la machine doit être soulevée ou trans­portée, arrêtez le moteur. Par précaution,
retirez le capuchon de la bougie.

Pour déplacer la tondeuse en dehors de la

­pelouse, arrêtez le moteur ou débrayez la lame
de coupe et attendez son immobilisation.

- Il est recommandé d’avoir recours à une
rampe de chargement ou de se faire aider
par quelqu’un pour charger ou décharger la
machine.

- Respectez également d'éventuelles
prescriptions légales relatives à l'utilisa­tion de machines à moteur thermique.

Ces précautions sont indispensables pour
votre sécurité. Les recommandations men­tionnées ne sont toutefois pas exhaustives;
à tout moment, utilisez votre tondeuse à
bon escient.

SOMMAIRE

Pour votre sécurité
et celle des autres

Avant de tondre : préparation
de la tondeuse

Pour tondre : utilisation
de la tondeuse

L'entretien régulier
de votre tondeuse

Dépannage courant :
pannes et remèdes

Conditions de garantie

_ ___ _ _ _ _ ___ _ _ _ _ p. 3

_ ___ _ _ _ _ ___ _ _ _ p. 6 à 7

_ ___ _ _ _ _ ___ _ _ p. 8 à 13

_ ___ _ _ _ _ p. 14 à 17

_ ___ _ _ _ _ ___ _ p. 18

_ ___ _ _ _ _ p. 21

3. MAINTENANCE ET STOCKAGE

- Maintenez toujours la machine et ses
différents accessoires en parfait état de
fonctionnement.

Remplacez les pièces usées ou endom-

­magées pour plus de sécurité.

- Les travaux d'entretien et de nettoyage

de la tondeuse ne doivent être effectués
que lorsque le moteur est arrêté. Par pré-

caution, retirez le capuchon de la bougie.

- Les lames de rechange doivent être
uniquement montées sur les machines
pour lesquelles elles sont prévues, et ce
conformément aux indications données.

- Après un choc sur la lame, celle-ci est à
changer impérativement.

4. SPÉCIFICATIONS
PARTICULIÈRES AU MOTEUR

Référez-vous à la notice « Données
techniques et entretien du moteur ».

Lisez attentivement les instructions d’utili­sation et d’entretien et respectez surtout
les conseils relatifs à votre sécurité et celle
des autres.

5. RESPONSABILITÉ

- En cas d'utilisation non conforme à la
notice d’instructions et à la réglementa­tion en vigueur, Outils WOLF décline toute
responsabilité.

- Vous ne devez pas effectuer de modifica­tions sur la tondeuse sans accord préalable
de la part des Outils WOLF. Toute modifica-

tion non autorisée par Outils WOLF peut
rendre la machine dangereuse et condui­re à de sévères blessures lors de l'utilisa­tion. En cas de non respect de ces

consignes, Outils WOLF décline toute res­ponsabilité.

Vous ne serez prêt à utiliser cette ton­deuse qu'après avoir lu attentivement
les consignes de sécurité. Lisez entiè­rement ce manuel d'instructions pour
l'utilisation et l'entretien de la machine.

6. IDENTIFICATION DE LA MACHINE

Le numéro d'identification de votre ton­deuse se trouve sur l'étiquette signalé­tique apposée sur la machine.
Communiquez ce numéro à votre
Spécialiste agréé par Outils WOLF en cas
d'intervention sur la tondeuse.

Ce signe vous indiquera les conseils

qui concernent votre sécurité

Ce signe vous indiquera les conseils
qui concernent la longévité de votre
tondeuse

Dans un souci constant d’amé­lioration de ses produits, Outils
WOLF se réserve le droit de
modifier, sans préavis, les
spécifications des modèles
présentés. Photos et illustra­tions non contractuelles.

3

E

!

!

PARA SU SEGURIDAD

Y LA DE LOS DEMÁS

1.ANTES DE UTILIZAR SU
CORTACÉSPED

- Familiarízese con sus mandos. Estudie
detenidamente su funcionamiento para

oder parar rápidamente el motor.

p

- Retire de la pradera las piedras, made­ras, chatarras, alambres, huesos, plásti­cos, ramas, y otros objetos que puedan
ser expulsados por el cortacésped.
Elimine igualmente las ramas bajas que
puedan herir los ojos.

- Antes de cada corte, cerciórese del

buen estado de la cuchilla y su correcta
fijación, y del buen cierre del manillar.

2.SU SEGURIDAD Y LA DE LOS
DEMÁS

- Nunca se vista con ropa ancha durante
el corte. Póngase zapatos cerrados, resis­tentes y que no resbalen. Lleve igualmen­te pantalones largos. No utilice el corta­césped si está descalzo o con sandalias.
Lleve una protección auditiva.

- El uso del cortacésped queda limitado

exclusivamente a lo expuesto en el pre­sente manual de instrucciones.

- Los adolescentes menores de 16 años, y
también las personas no acostumbradas al
cortacésped, no deben utilizar la máquina.

- Nunca confie su cortacésped a una per­sona que no tenga conocimiento del
manual de instrucciones.

- No utilice su máquina si se siente cansa­do o enfermo. Evite también utilizarla si ha
tomado bebidas alcohólicas o medica­mentos.

- El usuario es responsable de la segu-

ridad de terceros en la zona de uso de
la máquina. Cuide que nadie pueda resul-

tar herido por las proyecciones de piedras
o demás objetos durante el corte.

- Evite la presencia de personas (en parti­cular niños), o animales en un perímetro
próximo a la máquina cuando ésta esté en
marcha.

- En ningún caso deben retirarse las eti-

quetas o los elementos de seguridad.

- El cortacésped no debe utilizarse sin su
recogedor o su faldón de seguridad.
Nunca utilice el cortacésped si sus pro­tectores son defectuosos.

- Antes de retirar el recogedor, o de cam­biar la altura de corte, apague el motor o
desembrague la cuchilla de corte y espe­re su inmovilización.

- No introduzca nunca las manos, o los
pies debajo del cárter de corte. No los
acerque de las piezas que estén girando.
Manténgase siempre alejado de la abertu­ra del canal de expulsión.

- Evite los obstáculos tales como topine­ras, cepas, borduras, zócalos de hor­migón que no pueden ser cortados por la
cuchilla y pueden dañar el sistema de
corte. Tras un golpe con un objeto extra­ño, o si la máquina empieza a vibrar de
manera anormal, pare el motor, retire el
capuchón de la bujía y examine el corta-

césped para verificar si está dañado.
Haga efectuar las reparaciones antes de
ponerla de nuevo en marcha y de utilizar
el cortacésped.

- Corte únicamente durante el día, o con
una buena iluminación artificial.

- En la medida de lo posible, evite cortar
con hierba mojada.

No corra nunca, pero avance lentamente con

­pasos seguros, en particular en pendientes.

- Respete la distancia de seguridad mínima
condicionada por los largueros del manillar.
Al utilizar el cortacésped en pendientes, es
conveniente ser particularmente prudente y

ambiar de dirección con mucha precau-

c
ción. Corte perpendicularmente al desnivel
de la pendiente, nunca subiendo o bajando.
La utilización en pendientes muy abruptas
no está permitida.

- Si debe arrastrar el cortacésped, hágalo
con mucha precaución.

- No conduzca demasiado próximo a
taludes, cunetas, terrenos movedizos o
que presenten el riesgo de volcar.

- Antes de efectuar cualquier interven-

ción, pare el motor.

- El mando de seguridad y el mando de
avance son unos dispositivos de acción
mantenida : no deben nunca bloquearse.

- Pare el motor antes de llenar el depósito
y también cada vez que el cortacésped
tenga que quedarse sin vigilancia.

- Si debe alzar o transportar la máquina,
pare el motor. Como medida de precau­ción, retire el capuchón de la bujía.

- Para desplazar el cortacésped fuera del
césped, pare el motor o desembrague la
cuchilla de corte y espere su inmovilización.

- Le recomendamos el uso de rampas de
descarga o que alguién le ayude para
cargar o descargar la máquina.

- Respete igualmente las eventuales reco­mendaciones legales relativas al uso de
máquinas con motor térmico.

Estas precauciones son imprescin­dibles para su seguridad. No obstante,
las recomendaciones indicadas no son
exhaustivas; utilice siempre su corta­césped a propósito.

INDICE

Para su seguridad
y la de los demás

Antes de cortar : preparación
del cortacésped

Para cortar : utilización
del cortacésped

El mantenimiento corriente
de su cortacésped

Reparación corriente :
averías y soluciones

Condiciones de garantía

_ ___ _ _ _ _ ___ _ _ _ _ p. 4

_ ___ _ _ _ _ ___ _ _ p. 6 à 7

_ ___ _ _ _ _ ___ _ p. 8 à 13

_ ___ _ _ _ _ p. 14 à 17

_ ___ _ _ _ _ ___ p. 19

_ ___ _ _ _ p. 23

3.MANTENIMIENTO Y ALMACENA­MIENTO

- Mantenga siempre la máquina y sus
diferentes accesorios en perfecto estado
de funcionamiento.

- Sustituya las piezas gastadas o dañadas
para mayor seguridad.

- Los trabajos de mantenimiento y de

limpieza del cortacésped sólo deben
efectuarse si el motor está parado.

Como medida de precaución, retire el
capuchón de la bujía.

- Las cuchillas de recambio deben montarse
exclusivamente en los cortacéspedes para

os que han sido previstas, y en conformidad

l
con las indicaciones expresas.

- En cuanto la cuchilla reciba un golpe,
debe cambiarse inmediatamente.

4. PARTICULARIDADES
ESPECÍFICAS DEL MOTOR

Remítase al manual « Datos técnicos y
mantenimiento del motor ».

Lea atentamente las instrucciones de
utilización y de mantenimiento y observe
en particular los consejos relativos a su
seguridad y la de los demás.

5. RESPONSABILIDAD

Si la utilización del cortacésped no se efectúa
en conformidad con el manual de utilización o
según el reglamento en vigor, Outils WOLF
rehusa cualquier responsabilidad.
No deberá efectuar modificaciones en su
cortacésped sin previo acuerdo por parte de
Outils WOLF. Cualquier modificación que

no haya sido acordada por Outils WOLF
puede traer como consecuencia que la
máquina resulte peligrosa y provocar
heridas graves durante su uso.

Si estas consignas no son respetadas, Outils
WOLF rehusa cualquier responsabilidad.

Sólo estará en disposición de utilizar su
cortacésped cuando haya leído atenta­mente las consignas de seguridad. Lea
integralmente este manual de instruc­ciones para la utilización y el manteni­miento de la máquina.

6.IDENTIFICACIÓN DEL
CORTACÉSPED

El número de identificación de su corta­césped se halla situado en la placa
descriptiva situada en la máquina.
Comunique este número a su Especialista
Autorizado Outils WOLF en caso de inter­vención de su cortacésped.

Este signo le indicará consejos relati-

vos a su seguridad.

Este signo le indicará consejos relati­vos a la longevidad de su cortacésped.

Con el afán constante de mejorar
sus productos, Outils WOLF se
reserva el derecho de modificar, sin
previo aviso, las especificaciones de
los modelos presentados. Fotos e
ilustraciones no contractuales.

4

P

!

!

A SUA SEGURANÇA

E A DOS OUTROS

1.ANTES DE UTILIZAR O SEU
CORTA-RELVA

- Familiarize-se com os comandos, estu-
de com atenção o funcionamento damáqui-

a para poder parar rapidamente o motor.

n

- Limpe o relvado das pedras, madeiras,
ferros, fios, ossos, plásticos, ramos e
outros resíduos que possam ser projecta­dos pelo corta-relva. Elimine também os
ramos baixos que podem ferir os olhos.

- Antes de cada corte, verifique o bom

estado e o bom aperto da lâmina de
corte e a sua fixação, assim como o
bom bloqueio do guiador.

2.A SUA SEGURANÇA E A DOS
OUTROS

- Nunca utilize roupas largas durante o
corte. Calce botas fechadas, sólidas e anti
deslizantes. Deve vestir igualmente calças
compridas. Nunca utilize o corta-relva
quando está descalço ou com sandálias.
Utilize uma protecção auditiva.

- O seu corta-relva só deve ser utilizado
em conformidade com o manual de ins­truções.

- Os adolescentes menores de 16 anos,
assim como as pessoas que não estão
familiarizadas com o corta-relva, não
devem utilizar a máquina.

- Nunca confie o seu corta-relva a uma
pessoa que não tomou conhecimento do
manual de instruções.

-

Não utilize a maquina se estiver cansado ou
doente. Evite igualmente de o fazer se consu­miu bebidas com álcool ou medicamentos.

- O utilizador ou o operador é responsá-

vel pela segurança de terceiros que
se encontram na zona de trabalho da
máquina. Tenha o cuidado de que ninguém

possa ser ferido por projecções de pedras
ou outros objectos durante a utilização.

- Evite a presença de pessoas (sobretudo
crianças), ou animais a proximidade da
máquina quando o motor está a funcionar.

- Nunca retire as etiquetas ou os ele-

mentos de segurança.

- O corta-relva deve ter obrigatoriamente o
seu cesto de recolha montado ou o seu
escudo/deflector de segurança. Nunca utili­ze o corta-relva se os protectores estão
defeituosos.

- Antes de retirar o cesto de recolha, ou de
mudar de altura de corte, pare o motor ou
desembraie a lâmina de corte e aguarde a
sua imobilização.

- Nunca coloque as mãos, nem os pés
debaixo do cárter de corte. Não os
aproxime das peças rotativas e em movi­mento. Mantenha-se sempre afastado da
abertura de ejecção.

- Evite os obstáculos tais como montes de
terra, cepas, bordas, alicerces cimentados
que não podem ser cortados pela lâmina e
que arriscam danificar o sistema de corte.
Apóster batidonum objecto estranho, ou se
a maquina começa a vibrar de maneira
anormal, pare o motor, retire o cachimbo da

vela e inspeccione o corta-relva para verifi­car se está danificado. Faça efectuar as
reparações antes de arrancar e utilizar o
corta-relva.

- Só utilize o corta-relva em pleno dia, ou
com uma boa iluminação artificial.

- Evite cortar relva molhada.

- Não corra, mas avance lentamente e
cuidadosamente, particularmente nas
inclinações.

- Respeite a distância de segurança mínima
dadapelocomprimentodo guiador. Quando
utiliza o corta-relva em inclinações, convêm
ser particularmente prudente e mudar de

irecção com muita precaução. Corte per-

d
pendicularmente ao desnível da inclinação,
nunca a subir ou a descer. A utilização sobre
inclinações muito importantes é proibida.

- Se deve puxar o corta-relva para si, faça­o com muito cuidado.

- Não conduza muito perto das valetas,
taludes, terrenos que apresentam riscos
para sua segurança.

- Em caso de intervenção sobre a

máquina, pare o motor.

- O comando de segurança e o comando
de avanço são dispositivos de segurança
de aperto mantido: nunca os bloquear.

- Pare o motor antes de atestar o deposi­to e também cada vez que o corta-relva
fica sem vigilância.

- Se a maquina deve ser levantada ou
transportada, pare o motor. Por precau­ção, retire o cachimbo da vela.

- Para deslocar o corta-relva fora do relva­do, pare o motor e desembraie a lâmina
de corte e aguarde a sua imobilização.

- É recomendado a utilização de uma
rampa de carregamento ou então pedir
ajuda a outra pessoa para carregar ou
descarregar a máquina.

- Respeite igualmente as eventuais pres­crições legais relativas à utilização de
máquinas com motor térmico.

Estas precauções são indispensáveis para
a sua segurança. As recomendações
mencionadas não são de maneira nenhuma
exaustivas, a todo o momento, utilize o seu
corta-relva com bom conhecimento.

SUMARIO

Para sua segurança
e a dos outros

Antes de cortar : preparação
do corta-relva

Para cortar : utilização
do corta-relva

Manutenção regular
do seu corta-relva

Reparação correntes :
avarias e soluções

Condições de garantia

_ ___ _ _ _ _ ___ _ _ _ _ ___ _ p. 5

_ ___ _ _ _ _ ___ _ _ _ _ p. 6 à 7

_ ___ _ _ _ _ ___ _ _ _ p. 8 à 13

_ ___ _ _ _ _ p. 14 à 17

_ ___ _ _ _ _ ___ _ _ p. 20

_ ___ _ _ _ _ _p. 25

3.MANUTENÇÃO
E ARMAZENAMENTO

- Mantenha sempre o seu corta-relva e os
seus diferentes acessórios em perfeito

stado de funcionamento.

e

- Substitua as peças usadas ou danifi-

cadas para mais segurança.

- Os trabalhos de manutenção e de
limpeza do corta-relva, devem ser
efectuados só com o motor parado. Por
precaução retire o cachimbo da vela.

- As lâminas de substituição devem ser
montadas unicamente sobre as máquinas
para as quais foram previstas, e conforme
às indicações fornecidas.

-

Depois de um choque sobre a lâmina, a

mesma deve ser imperativamente substituída.

4.ESPECIFICAÇÕES
PARTICULARES AO MOTOR

Refira-se ao manual « Dados técnicos e
manutenção do motor ».

Leia atentamente as instruções de utiliza­ção e de manutenção e respeite sobretu­do os conselhos relativos à sua seguran­ça e à dos outros.

4.RESPONSABILIDADE

- Em caso de uma utilização não confor­me ao manual e à regulamentação em
vigor, a Outils WOLF declina toda respon­sabilidade.

-

Você não deve efectuar modificações sobre

o corta-relva sem o acordo prévio da parte da
Outils WOLF. Toda modificação não autori-

zada pela Outils WOLF pode tornar a
máquina perigosa e levar a sérios ferimen­tos durante a utilização. Em caso de não
respeito dessas consignas, Outils WOLF
declina toda responsabilidade.
Só estará pronto a utilizar este corta­relva depois de ter lido atentamente os
conselhos de segurança. Leia completa­mente este manual de instruções para a
utilização e a manutenção da máquina.

6.IDENTIFICAÇÃO DA MAQUINA

O número de identificação do seu corta­relva encontra-se na etiqueta sinalética
colada sobre a máquina
Comunique esse número ao seu especia­lista autorizado Outils WOLF em caso de
intervenção sobre o corta-relva.

Este símbolo indica os conselhos

relativos à sua segurança

Este símbolo indica os conselhos

relativos à duração do seu corta-relva.

Numa preocupação constante de
melhorar os seus produtos, Outils
WOLF se reserva o direito de modifi­car sem pré-aviso, as especifica­ções dos modelos apresentados.
Fotografias e ilustrações não
contratuais.

5

F

!

!

!

!

!

!

!

!

!

AVANT DETONDRE :

PRÉPARATION DE LA TONDEUSE

Le guidon

- Présentez le guidon en position de travail
pour vous assurer de la bonne disposition

es câbles de commande à distance

d
(fig. 1), puis retournez-le vers l’avant et
posez-le au sol .

-Fixez le guidon de chaque côté avec la vis
de fixation, la rondelle et le bouton. Vissez
celui-ci jusque dans la gorge de la vis.

Modèles avec guidon fixe

- Amenez le guidon en position de travail,
présentez le pivot inférieur du guidon dans
le trou prévu à cet effet, engagez la vis de
fixation dans le trou correspondant à la
hauteur de guidon souhaitée (3 positions),
puis vissez et serrez le bouton (fig. 2).

- Procédez de même de l‘autre côté en
prenant soin de présenter la vis de fixation

E

El manillar

- Presente el manillar en posición de
trabajo cuidando la correcta disposición
de los cables de los mandos a distancia
(fig. 1), seguidamente déle la vuelta hacia
delante y colóquelo en el suelo.

- Fije el manillar en ambos lados con el
tornillo de fijación, la arandela y el botón.
Enrosque éste hasta dentro de la garganta
del tornillo.

Modelos con manillar fijo

-Ponga el manillar en posición de trabajo,
presente el pivote inferior del manillar en el
agujero previsto con este fin, introduzca el
tornillo de fijación en el agujero correspon­diente a la altura adaptada del manillar
(3 posiciones), seguidamente enrosque y
apriete el botón (fig. 2).

dans le trou correspondant à la même
hauteur de guidon.

Modèles avec guidon relevable

- Relevez le guidon en position verticale,
engagez la vis de fixation dans le trou
correspondant à la hauteur de guidon
souhaitée (3 positions), puis vissez et
serrez le bouton (fig. 3).

- Procédez de même de l‘autre côté en
prenant soin de présenter la vis de fixation

ans le trou correspondant à la même

d
hauteur de guidon.

- Raccompagnez le guidon dans sa posi­tion de travail : il se verrouillera automati­quement.

Maintenez vos doigts à distance des

articulations pour éviter de vous blesser.

la fixation du guidon.

- Disposez la corde du lanceur dans son
guide situé sur le mancheron droit du
guidon (fig. 4). La corde de lanceur doit
toujours rester maintenue dans son guide.

Le moteur

Référez-vous à la notice « Données tech­niques et entretien du moteur ».
S
« Préparation du moteur ».

Aucun jeu ne doit apparaître dans

uivez attentivement les instructions

ANTES DE CORTAR :

PREPARACIÓN DEL CORTACÉSPED

- Haga lo mismo por la otra parte ocupán­dose en presentar el tornillo de fijación
en el agujero correspondiente a la misma
altura del manillar.

Modelos con manillar alzable

- Levante el manillar verticalmente, intro­duzca el tornillo de fijación en el agujero
correspondiente a la alltura adaptada del
manillar (3 posiciones), seguidamente
enrosque y apriete el botón (fig. 3).

- Haga lo mismo por la otra parte ocupán­dose en presentar el tornillo de fijación en
el agujero correspondiente a la misma
altura del manillar.

- Acompañe el manillar hacia su posición de
trabajo : se bloqueará automáticamente.

Mantenga sus dedos a distancia de

las articulaciones para evitar herirse.

No debe existir ninguna holgura

en la fijación del manillar.

- Coloque la cuerda del lanzador en su
guía situado en el larguero derecho del
manillar (fig. 4). La cuerda del lanzador
debe quedarse siempre en su guía.

El motor

Remítase al manual “Datos técnicos y
mantenimiento del motor”.
Siga atentamente las instrucciones
"Preparación del motor".

P

6

ANTES DE COMEÇAR A CORTAR :

PREPARAÇÃO DO CORTA-RELVA

O guiador

- Apresente o guiador em posição de
trabalho cuidando da boa disposição dos
cabos de comando a distancia (fig. 1), e
incline-o para a frente e pouse-o no solo.

- Fixe o guiador de cada lado com o para­fuso de fixação, a anilha e o botão. Aperte
o botão até encaixar no parafuso.

Modelos com guiador fixo

- Coloque o guiador em posição de trabal­ho, apresentando o eixo inferior do guia­dor no buraco previsto, introduza o para­fuso de fixação no buraco correspondente
à altura desejada do guiador (3 posições),
aparafuse e aperte o botão (fig. 2).

- Proceda da mesma maneira do outro
lado tendo cuidado de apresentar o para­fuso de fixação no buraco corresponden­do à mesma altura do guiador.

Modelos com guiador levantável

- Levante o guiador em posição vertical,
introduza o parafuso de fixação no buraco
correspondendo à altura desejada do
guiador (3 posições), aparafuse e aperte o
botão (fig.3).

- Proceda da mesma maneira do outro
lado tendo cuidado de apresentar o para­fuso de fixação no buraco corresponden­do à mesma altura do guiador.

- Acompanhe o guiador na sua posição de
trabalho: ele vai se bloquear automatica­mente.

Mantenha os dedos afastados das

articulações para evitar qualquer ferimento.

Não deve aparecer folga nenhu-

ma na fixação do guiador

- Coloque a corda do lançador na guia
situada no lado direito do guiador (fig.4).
A corda do lançador deve estar sempre
colocada na guia.

O motor

Refira-se ao manual « Dados técnicos e
manutenção do motor ».
Siga com atenção as instruções
« Preparação do motor ».

1

2

2

1

3b3a

1

4

2

7

F

!

!

!!!

!

!

!

!

!

!

!

!

!

!!!

!

POURTONDRE :

UTILISATION DE LATONDEUSE

1.Réglage centralisé de la hauteur de
coupe

Arrêtez toujours le moteur avant de

procéder au réglage.

Préréglez la hauteur decoupe en fonction de
la hauteur de l’herbe à couper.

-Tirez le levier de réglage centralisé vers
l’extérieur pour la libérer de son crantage,
puis faites-le pivoter jusqu’à la position sou­haitée et relâchez-le dans son nouveau cran­tage (fig. 5).
Les valeurs numériques sur l’indicateur cor­respondent à la hauteur de coupe en milli­mètres.
Ajustez le réglage de la hauteur de coupe
selon les conditions de tonte. Si l’herbe à
couper est très dense ou mouillée, il
convient de relever la hauteur de coupe.

E

1.Ajuste centralizadode la altura de corte

Pare siempre el motor antes de efec-

tuar este ajuste.

Preajuste la altura de corte a la altura de la
hierba a cortar.

- Tire la empuñadura de ajuste centraliza­do hacia el exterior para liberarla de su
muesca, seguidamente hágala girar hasta
la posición deseada y súeltala en su nueva
muesca (fig. 5).
Un indicador numérico visualiza el valor en
milímetros de la altura de corte seleccio­nada.
Ajuste la altura de corte de acuerdo con las
condiciones de corte. Si la hierba está muy
densa o mojada, es conveniente subir la
altura de corte.

2.Mise en place du bac de ramassage

Effectuez toujours cette opération,

lame arrêtée.

-Soulevez le bouclier/déflecteur de sécurité
par sa poignée et présentez le bec dubac de
ramassage dans le canal d’éjection (fig. 6).

-Accrochez le bac de ramassage par ses
crochets avant sur le châssis de la tondeuse
(fig. 7) et reposez le bouclier/déflecteur de
sécurité sur le dessus du bac de ramassage.

Modèles avec guidon relevable

Pour un accès plus aisé :

-Appuyez sur la pédale de déverrouillage du
guidon et redressez le guidon (fig. 8)
jusqu’en butée. Cette position libère entière­ment l’arrière de la machine pour faciliter
l’accrochage du bac de ramassage.

-Raccompagnez le guidon dans sa position

de travail : il se verrouillera automatique­ment.

Avant de vous mettre à tondre, vérifiez
la bonne mise en place du bac de ramassa­ge et du bouclier/déflecteur de sécurité ainsi
que leur bon état : faites-les remplacer dès
qu’ils présentent des traces de détérioration.

3.Mise en marche et arrêt du moteur et
de la lame de coupe

Avant de mettre en marche le moteur,
assurez-vous que le guidon est bien ver­rouillé et que la lame de coupe est convena­blement montée et correctement serrée.

lame débrayable, la lame de coupe est en
liaison directe avec le moteur et tourne dès

PARA CORTAR:

UTILIZACIÓN DEL CORTACÉSPED

2.Colocación del recogedor

Efectúe siempre esta operación con

la cuchilla parada.

-Levante la pantalla/deflector de seguridad
por su empuñadura y presente el pico del
recogedor en el canal de expulsión (fig. 6).

-Enganche el recogedor por sus ganchos
delanteros sobre el chasis del cortacésped
(fig. 7) y coloque la pantalla/deflector de pro­tección por encima del recogedor.

Modelos con manillar alzable

Para un acceso más cómodo :

-Pise el pedal de desbloqueo del manillar y
enderece el manillar (fig. 8) hasta hacer tope.
Esta posición libera totalmente la parte tra­sera de la máquina para facilitar el enganche
del recogedor.

-Acompañe de nuevo el manillar hasta su
posición de trabajo : se bloqueará automáti­camente.

Antes de cortar, revise que elrecogedor
esté bien colocado así como la pantal­la/deflector de seguridad y que estén en
buen estado: hágalos cambiar en cuanto
presenten señales de deterioro.

3.Puesta en marcha y parada del motor y
de la cuchilla de corte

Antes de poner en marcha el motor,
asegúrese que el manillar esté bien bloquea­do y que la cuchilla de corte esté correcta­mente montada y apretada.

embrague-freno de cuchilla, la cuchilla de

Sur les modèles sans système de

En los modelos sin sistema de

P

8

PARA CORTAR : UTILIZAÇÃO

1.

Afinação centralizada da altura de corte

Pare sempre o motor antes de proce-

der à afinação

Pre-afinar a altura de corte em função da
altura de relva a cortar.

-Puxe a alavanca da afinação centralizada
para o exterior para a libertar do trinco, e
faça a rodar até à posição desejada e largue
no trinco desejado (fig. 5).
Os valores numéricos no indicador corres­pondem à altura de corte em milímetros.
Ajuste a afinação da altura de corte segundo
as condições de corte. Se a relva para cor­tar está muito densa ou molhada, convêm
subir a altura de corte.

2.Colocação do cesto de recolha
Efectue sempre esta operação, com

a lâmina parada.

DO CORTA-RELVA

-Levante o escudo/deflector de segurança
pelo punho e apresente o bico do cesto de
recolha no canal de ejecção (fig. 6).

-Engate o cesto de recolha com os ganchos
da frente ao chassis do corta-relva (fig. 7) e
coloque o escudo/deflector de segurança
por cima do cesto de recolha.

Modelos com guiador levantável

Para um acesso mais fácil:

-Carregue no pedal de desbloqueio do
guiador e endireite o guiador (fig. 8) até
ao batente. Esta posição liberta completa­mente a traseira da maquina para facilitar
o encaixe do cesto de recolha.

-Acompanhe o guiador até sua posição de
trabalho: ele bloqueia-se automaticamente.

Antes de começar a cortar, verifique a
boa colocação do cesto de recolha e o
escudo/deflector de segurança assim como

o seu bom estado: mande-os substituir logo
que apresentam sinais de deterioração.

3.Arranque e paragem do motor e da
lâmina de corte

Antes de pôr o motor a trabalhar, veri­fique o bloqueio do guiador e verifique que a
lâmina de corte está bem montada e correc­tamente apertada.

Nos modelos sem sistema de
embraiagem de lâmina, a lâmina está ligada
directamente ao motor e começa a rodar
logo que o motor começa a trabalhar. Não
arranque o motor quando a lâmina de corte
estiver em contacto com relva alta e não
cortada porque isso poderia causar dificul­dades no arranque. Arranque o corta-relva
com precaução, numa área livre. Nunca vire
o seu corta-relva durante o arranque, nem

la mise en marche. Ne démarrez pas le
moteur lorsque la lame de coupe se trouve
en contact avec de l’herbe longue et non
coupée car ceci pourrait causer des difficul­tés au démarrage. Démarrez la tondeuse
avec précaution, sur une aire dégagée. Ne
basculez jamais votre tondeuse lors de la
mise en marche, ni pendant la rotation de la
lame de coupe. Maintenez toujours les pieds
éloignés de la lame de coupe.

-Pour la mise en marche du moteur et la
manipulation de ses organes de commande,
reportez-vous aussi aux instructions
détaillées dans la notice « Données tech­niques et entretien du moteur ».

Tondeuses avec moteur frein

-Placez-vous derrière le guidon (fig. 9).

-Rabattez le levier de sécurité sur le guidon
(fig. 10) et mettez en marche le moteur : Le

5

2

1

6

corte está en comunicación directa con el
motor y gira en cuanto éste arranque. No
arranque el motor cuando la cuchilla de
corte está en contacto con hierba alta y no
cortada pues podría causar dificultades de
arranque. Arranque el cortacésped con pre­caución, en una superficie despejada.
Nunca vuelque el cortacésped para ponerlo
en marcha, ni durante la rotación de la
cuchilla. Mantenga siempre los pies alejados
de la cuchilla de corte.

-Para la puesta en marcha del motor y la
manipulación de los elementos de mando,
remítase también a las instrucciones detalla­das que figuran en el manual «Datos técni­cos y mantenimiento del motor ».

Cortacéspedes con motor freno

-Colóquese detrás del manillar (fig. 9).

durante a rotação da lâmina de corte.
Mantenha sempre os pés afastados da
lâmina de corte.

-

Para pôr o motor a funcionar e para a mani­pulação dos seus órgãos de comando,
consulte as instruções detalhadas no manual
«Dados técnicos e manutenção do motor».

Corta-relvas com motor travão

-Coloque-se por trás do guiador (fig. 9).

-Baixe a alavanca de segurança sobre o
guiador (fig. 10) e ponha o motor a funcio­nar : O motor e a lâmina são postos a fun-

cionar em simultâneo.

-Para a paragem, largue a alavanca de
segurança : O motor e a lâmina param e

são travados.
Corta-relvas com sistema de embraia-

gem de lâmina

Este dispositivo de segurança permite utili-

7

9

F

!

POURTONDRE :

UTILISATION DE LATONDEUSE

moteur et la lame sont mis en marche
simultanément.

-Pour la mise à l’arrêt, relâchez le levier de
sécurité : Le moteur et la lame sont mis à

l’arrêt et freinés.
Tondeuses avec système de lame

débrayable

Ce dispositif de sécurité permet d’utiliser
l’avancement de la tondeuse sans rotation
de la lame de coupe, notamment pour les
déplacements en dehors de la surface à
tondre.

-Placez-vous derrière le guidon (fig. 9).

-Mettez le moteur en marche.

-Poussez le verrou du levier d’embrayage
de lame vers l’avant et rabattez le levier
d’embrayage de lame franchement sur le
guidon (fig. 11): La lame est mise en

marche.

E

-Baje la palanca de seguridad sobre el
manillar (fig. 10) y arranque el motor : El

motor y la cuchilla se ponen en marcha
simultáneamente.

-Para parar el motor, suelte la palanca de
seguridad : El motor y la cuchilla quedarán

parados y frenados.
Cortacéspedes con embrague-freno de

cuchilla

Este dispositivo de seguridad permite utilizar
el avance del cortacésped sin rotación de la
cuchilla de corte, especialmente para los
traslados fuera de la superficie de corte.

-Colóquese detrás del manillar (fig. 9).

-Ponga el motor en marcha.

- Empuje el pestillo de la palanca del
embrague-freno de cuchilla hacia adelante
y baje la palanca del embrague-freno de
cuchilla directamente sobre el manillar

-Pour la mise à l’arrêt, relâchez le levier
d’embrayage de lame : La lame est mise à

l’arrêt et freinée.

-Mettez le moteur à l’arrêt.

4.Commande d’avancement

-Pour avancer, appliquez le levier d’avance­ment franchement contre le guidon (fig. 12).

-Pour vous arrêter, relâchez l’action sur le
levier d’avancement.

5.Sélection de la vitesse d’avancement
(modèles avec variateur)

Le variateur de vitesse permet d’adapter
l’avancement de votre tondeuse à toutes les
conditions de coupe et d’utilisation grâce à
une variation continue de la vitesse.

Pour changer de vitesse d’avancement,

­mettez le moteur en marche, puis actionnez la

manette de commande du variateur (fig. 13).
C’est l’observation de votre pelouse qui
vous guidera dans le choix de la vitesse
d’avancement optimale :

-Sélectionnez une vitesse lente [ ] si les
conditions de tonte l’exigent : herbe haute,
dense ou mouillée, ou terrain en pente.

-Choisissez une vitesse plus rapide [ ] si
les conditions de tonte le permettent : herbe
sèche, ni trop haute ni trop dense, et terrain
plat.
Evitez de manœuvrer la manette de com­mande du variateur quand le moteur est à
l’arrêt car la courroie pourrait se désolidari­ser du système d’entraînement. En cas
d’une telle manipulation, placez la manette
sur la position [ ] après la mise en marche
du moteur puis revenez à la position de tonte
habituelle.

PARA CORTAR:

UTILIZACIÓN DEL CORTACÉSPED

(fig. 11) : La cuchilla se pone en marcha.

- Para la parada, suelte la palanca del
embrague-freno de cuchilla : La cuchilla
quedará parada y frenada.

-Pare el motor.

4. Mando de avance

-Para avanzar, aplique la palanca de avance
directamente contra el manillar (fig. 12).

-Para pararse, suelte la palanca de avance.

5.Selección de la velocidad de avance
(modelos con variador)

El variador de velocidad permite ajustar el
avance de su cortacésped en cualquier
condición de corte y de uso gracias a una
variación continua de la velocidad.

-Para cambiar de velocidad de avance,
ponga el motor en marcha, y active la palan­ca de mando del variador (fig. 13).

Para escoger la velocidad de avance óptima
tendrá que observar su césped:

- Seleccione una velocidad lenta [ ]
cuando las condiciones de corte lo exijan :
hierba alta, tupida o mojada, o terreno con
pendientes.

- Seleccione una velocidad más rápida
[ ] si las condiciones de corte lo permiten:
hierba seca, ni demasiada alta ni demasiada
tupida, y terreno plano.
Evite actionar la palanca de mando del varia­dor cuando el motor está parado ya que
la correa podría desolidarizarse del sistema
de arrastre. En caso de una tal maniobra,
coloque la palanca en la posición [ ]
después la puesta en marcha del motor y
vuelva a la posición de corte habitual.

P

10

PARA CORTAR : UTILIZAÇÃO

zar o avanço do corta-relva sem rotação da
lâmina de corte, principalmente nas deslo­cações fora da superfície a cortar

-Coloque-se por trás do guiador (fig. 9).

-Ponha o motor a funcionar.

- Empurre o bloqueio da alavanca de
embraiagem para a frente e baixe com
firmeza a alavanca de embraiagem de lâmi­na sobre o guiador (fig. 11) : A lâmina é

posta a funcionar.

-Para parar, largue a alavanca de embraia­gem de lâmina: A lâmina para e é travada.

- Pare o motor

4.Comando de avanço

-Para avançar, coloque a alavanca de avan­ço contra o guiador (fig. 12).

-Para parar, largue a alavanca de avanço.

DO CORTA-RELVA

5. Selecção da velocidade de avanço
(modelos com variador)

O variador de velocidade permite adaptar o
avanço do seu corta-relva a todas as condi­ções de corte e utilização devido a uma
variação contínua da velocidade.

- Para mudar de velocidade de avanço,
ponha o motor a trabalhar, e accione o maní­pulo de comando do variador (fig.13).
É a observação do seurelvado que o vai aju­dar na escolha da velocidade de avanço
mais adequada :

-Seleccione umavelocidade lenta[ ] se
as condições de corte o exigem : relva alta,
densa ou molhada, ou terreno inclinado.

-Escolha uma velocidade mais rápida [ ]
se as condições de corte o permitem : relva
seca, nem muito alta nem muito densa, e
terreno plano.

Evite manobrar o manípulo de comando
do variador quando o motor está parado
porque a correia poderia sair fora do siste­ma de rotação. Em caso de uma tal
manipulação coloque o manipulo sobre a
posição [ ] após ter posto o motor a
funcionar e volte à posição de corte habi­tual.

6.O Corte

Equipe se com sapatos sólidos e
calças. Limpe o relvado de todos os objec­tos estranhos que podem apresentar um
perigo. Nunca coloque nem as mãos, nem

os pés debaixo do cárter de cortequando
o motor está a trabalhar.

-Corte de preferência quando a relva está
seca. Se ela está húmida ou muito alta,
efectue duas passagens : corte uma

6.Tonte

!

!

Equipez-vous de chaussures solides et
de pantalons. Débarrassez la pelouse des
objets étrangers qui peuvent présenter un
danger. Ne mettez jamais ni main, ni pied

ous le carter de coupe lorsque le moteur

s
tourne.

Tondez de préférence lorsque l’herbe est
assez sèche. Si elle est humide ou si sa hau-

eur est excessive, effectuez deux pas-

t
sages : tondez une première fois à la hauteur
maximale pour ne pas surcharger le moteur,
puis à la hauteur définitive.
Lorsque vous tondez sur des pentes, il
convient d’être particulièrement prudent et
de changer de direction avec beaucoup de
précaution. La tonte sur des pentes trop
abruptes est à proscrire. Respectez le
schéma de tonte ci-après (fig. 14).

8a 8b

2

1

9

6.Corte

Póngase pantalones y zapatos resis­tentes. Retire del césped todos los cuerpos
extraños que puedan resultar peligrosos.

Nunca introduzca las manos o los pies
debajo del cárter de corte cuando el
motor está en marcha.

Corte con preferencia con hierba seca. Si la
hierba está húmeda o si su altura es excesi­va, efectúe dos pasadas : una primera vez a
la altura de corte máxima para no forzar el
motor, después con la altura definitiva.
Al cortar en pendientes, hay que ser pruden­te y cambiar de dirección con mucha pre­caución. No está permitido cortar en pen­dientes muy abruptas. Respete el esquema
de corte indicado a continuación (fig. 14).
Cuando se haya acumulado hierba debajo
del chasis, pare el motor y retire el capu-

primeira vez com a altura máxima para
não sobre carregar o motor, e depois com
a altura definitiva.

-Quando corta em inclinações, convêm ser
muito prudente e mudar de direcção com
muito cuidado. O corte nas inclinações
muito importantes é proibido. Respeite o
esquema de corte mais abaixo (fig. 14)

-Se a relva se acumular debaixo do chassis,
pare o motor e retire o cachimbo da vela
antes de toda intervenção de desentupi­mento.

-A distância entre as rodas correspondendo
à largura do chassis, você pode visualizar
com facilidade a largura de corte. Alem
disso, permite cortar com mais facilidade
rente aos muros e aos maciços assim como
contornar as árvores. Para obter um bonito
relvado, aconselhamos que proceda por

10

11

F

!

!

!

!

POURTONDRE :

UTILISATION DE LATONDEUSE

Si de l’herbe devait s’accumuler sous le
châssis, arrêtez le moteur et retirez le capu-
chon de bougie avant toute intervention de
débourrage.
L’écartement des roues correspondant à la
largeur du châssis, vous pouvez facilement

isualiser la largeur de coupe. De plus, cela

v
permet de tondre facilement au ras des murs
et des massifs et de contourner les arbres.
Aussi, pour obtenir une belle pelouse après

a tonte, nous vous conseillons de procéder

l
à des passages parallèles qui se chevau­chent toujours légèrement avec la roue.

➢ Tonte avec ramassage

-Dégrafez et retirez préalablement l’insert
« mulching » amovible (fig. 15).
Lorsque vous tondez avec le bac de ramas­sage, habituez-vous à déceler son remplis­sage maximum. Arrêtez-vous avant que

E

chón de bujía antes de efectuar cualquier
intervención para desatascar.
La separación entre las ruedas corresponde
a la anchuradel chasis, lo que permite visua­lizar perfectamente la anchura de corte.
Además de esto, permite cortar a ras de
los muros y macizos así como bordear los
árboles. También, para obtener un césped
bonito después del corte, le aconsejamos
efectuar pasadas paralelas que se super­pongan siempre levemente con la rueda .

Corte con recogida

-Desabroche y retire previamente el obtura­dor « mulching » amovible (fig. 15).
Cuando corte con el recogedor, acostúm­brese a detectar su llenado máximo.
Deténgase antes de que la hierba empiece a
acumularse debajo del chasis. El recogedor

l’herbe ne commence à s’accumuler sous le
châssis. Le bac de ramassage dispose sur
sa face supérieure d’un témoin de remplis­sage (fig. 16) qui signale, par l’indication
« STOP », que l’herbe ne pénètre plus à
l’intérieur du bac de ramassage. Dans ce
cas, sa vidange est nécessaire.

Vidange du bac de ramassage

Effectuez toujours cette opération,

lame arrêtée.

-Relâchez le levier de sécurité ou le levier
d’embrayage de lame pour arrêter la rotation
de la lame.

-Pour un accès aisé, déverrouillez le guidon
et redressez-le jusqu’en butée (modèles
avec guidon relevable).

-D’une main soulevez le bouclier/déflecteur
de sécurité et de l’autre mainsoulevez lebac

de ramassage pour le décrochez et retirez-le
pour le vidanger. Cette opération peut se
faire indifféremment de n’importe quel côté
de la tondeuse.

➢ Tonte « mulching »

(configuration « tondeuse-mulcheuse »)

-Installez l’insert « mulching » amovible :
Engagez son extrémité dans son logement
situé à l’arrière sous le carter et enfoncez fer­mement son clip de retenue sur l’emplace­ment prévu sur la jupe du carter (fig. 17).

-Adaptez toujours la hauteur de coupe à la
hauteur et à la densité de l’herbe à couper et
aux conditions climatiques.

Observez la surface tondue : elle devrait être

­exempte d’herbe coupée déposée en surface.
Si des traces d’herbe devaient être visibles, il
conviendrait de relever la hauteur de coupe
jusqu’à obtenir le résultat recherché.

PARA CORTAR:

UTILIZACIÓN DEL CORTACÉSPED

dispone en su parte superior de un indicador
de llenado (fig. 16) que indica, con la señal
« STOP », que no penetra más hierba en el
interior del recogedor. En este caso, es
necesario vaciar el recogedor.

Vaciado del recogedor

Efectúe siempre esta operación con

la cuchilla parada.

- Suelte la palanca de seguridad o de
embrague-freno de cuchilla para parar la
rotación de la cuchilla.

-Para un acceso cómodo, desbloquée el
manillar y enderécelo hasta hacer tope
(modelos con manillar alzable).

-Con una mano levante la pantalla /deflector
de seguridad y con la otra mano levante el
recogedor para desengancharlo y retírelo
para vaciarlo. Esta operación puede realizar-

se desde cualquier lado del cortacésped.

➢ Corte « mulching »

(configuración « cortacésped-mulching »)

-Instale el obturador « mulching » amovible :
Introduzca la horquilla de su extremidad en
el resalte situado en la parte trasera debajo
del cárter y empuje firmemente su clip de
retención en el alojamiento previsto en el
faldón del cárter (fig. 17).

-Adapte siempre la altura de corte a la altu­ra y a la densidad de la hierba a segar y a las
condiciones climáticas.

-Observe la superficie cortada : debe estar
exenta de hierba cortada depositada en la
superficie. Si se viesen restos de hierba,
sería conveniente subir la altura de corte
hasta obtener el resultado deseado.

P

12

UTILIZAÇÃO DO CORTA-RELVA

passagens paralelas que se acavalam ligei­ramente com a roda.

Corte com recolha

-Desagrafe e retire o obturador “mulching”
amovível (fig. 15).
Quando corta com o cesto de recolha, habi­tue-se a detectaro seu enchimento máximo.
Pare antes que a relva comece a se acumu­lar debaixo do chassis. O cesto de recolha
dispõe sobre a face superior um indicador
de enchimento (fig. 16) que assinala, através
da indicação « STOP », que a relva já não
penetra no interior. Nesse caso, é necessá­rio despeja-lo.

Despejo do cesto de recolha

Efectue sempre esta operação, com

a lâmina parada.

PARA CORTAR:

-Largue a alavanca de segurança ou a ala­vanca de embraiagem de lâmina para parar
a rotação da lâmina.

-Para um acesso mais fácil, desbloqueie o
guiador e levante-o até ele atingir o batente
(modelos com guiador levantável).

-Com uma mão levante o escudo/deflector
de segurança e com a outra mão levante o
cesto de recolha para o desencaixar e retire­o para o despejar. Esta operação pode ser
efectuada de qualquer lado do corta-relva.

➢ Corte “mulching”

(configuração “corta-relva-reciclador”)

-Instale o obturador “mulching” amovível:
engate a sua extremidade na parte situada
na traseira debaixo do cártere carregue com
firmeza no freio de bloqueio no sítio previsto
debaixo do cárter (fig. 17)

-Adapte sempre a altura de corte à altura e
à densidade da relva a cortar e às condições
climáticas.

-Observe a superfície cortada: não deve
aparecer relva cortada depositada à super­fície. Se aparece relva cortada, convêm
levantar a altura de corte até obter o resulta­do procurado.

➢ Corte sem recolha

(configuração “ejecção traseira”)
Para um corte ocasional da relva alta, tam-

bém pode utilizar o seu corta-relva sem o
dispositivo de recolha e sem o obturador
“mulching” amovível.

Em configuração “ejecção traseira” o

escudo de segurança garante a sua protec­ção contra as projecções. Nunca utilize a

➢ Tonte sans ramassage

!

!

(configuration « éjection arrière »)
Pour la tonte occasionnelle d’herbe haute,
vouspouvez utiliser votre tondeuse sansson
dispositif de ramassage et sans l’insert
« mulching » amovible.

En configuration « éjection arrière », le
bouclier/déflecteur de sécurité assure votre
protection contre les projections. N’utilisez

pas la machine avec un bouclier/
déflecteur endommagé ou manquant.

e démontez-le sous aucun prétexte.

N

Conseil : Après un premier passage en
position haute, vous pouvez réinstaller
l’insert « mulching » amovible (configura­tion tondeuse-mulcheuse) et terminer la
tonte par un second passage à la hauteur
de coupe appropriée.

11

2

13

12

➢ Corte sin recogida

(configuración « eyección trasera »)
Cuando excepcionalmente se tenga que

cortar con hierba alta, podrá utilizar su cor­tacésped sin su dispositivo de recogida y sin
el obturador « mulching » amovible.

En configuración « eyección trasera », la
pantalla/deflector de seguridad asegura una
protección contra las proyecciones. No uti-

licela máquinacon una pantalla/deflector
estropeada o desmontada. En ningún
caso deberá desmontarse.

Consejo : Tras efectuar un primer corte en
posición alta, podrá montar de nuevo el
obturador « mulching » amovible (configura­ción cortacésped-mulching) y terminar el
trabajo realizando una segunda pasada
con la altura de corte apropiada.

máquina com um escudo de protecção e
as palas anti-projecção danificadas ou
em falta. Nunca o desmonte.

Conselho: Após uma primeira passagem em
posição alta, pode reinstalar o obturador
“mulching” amovível (configuração corta­relva-reciclador) e acabar o corte com uma
segunda passagem com a altura de corte
apropriada.

13

14

10°

13

F

!

!

!

!

!

L’ENTRETIEN RÉGULIER

DEVOTRE TONDEUSE

Le meilleur entretien est avant tout un
nettoyage régulier de votre tondeuse
après chaque tonte (carter de coupe,

oues, système de transmission …).

r

Avant tout entretien, arrêtez le

moteur, fermez le robinet à essence et

etirez le capuchon de bougie.

r

Les opérations d’entretien spécifiques au
moteur de votre tondeuse figurent dans la
notice « Données techniques et entretien
du moteur ».

1. Nettoyage du système de coupe

- Après avoir arrêté et laissé refroidir le
moteur, décrochez le bac de ramassage,
déverrouillez et redressez le guidon
(modèles avec guidon relevable) ou
desserrez les écrous de fixation du guidon
jusqu’à la gorge de la vis (modèles avec
guidon fixe), et soulevez le châssis par

E

El mejor mantenimiento consiste sobre
todo en una limpieza corriente del corta­césped tras cada corte (carcasa, ruedas,
sistema de transmisión …).

Antes de efectuar cualquier opera­ción, pare el motor, cierre el grifo de
gasolina y retire el capuchón de bujía.

Las operaciones de mantenimiento
específicas al motor de su cortacésped
figuran en el manual « Datos técnicos y
mantenimiento del motor ».

1. Limpieza del sistema de corte

- Una vez parado y dejado que el motor se
haya enfriado, desenganche el recogedor,
desbloquée el manillar y levántelo (mode­los con manillar alzable) o desatornille las
tuercas de fijación del manillar hasta la
garganta del tornillo (modelos con

l’avant pour le placer à la verticale (fig. 18).
Si vous préférez coucher la tondeuse sur
le côté, veillez à ce que le filtre à air soit

oujours orienté vers le haut.

t

- Nettoyez la tondeuse et tout particulière­ment la face intérieure du carter de coupe.
Enlevez les débris et les restes d’herbe cou­pée avec un grattoir et une brosse. Évitez de
faire tourner la lame de coupe pendant les
opérations de nettoyage afin de garantir par
la suite un démarrage plus facile.

- Ne dirigez jamais le jet d’un nettoyeur
haute pression vers les organes de trans­mission ou le moteur. N’utilisez jamais de

nettoyeur à eau chaude.

2. Entretien du système de coupe

- Avant et après chaque utilisation, vérifiez
le bon état de la lame de coupe et de ses
éléments de fixation.

- Une lame de coupe déformée ou usée
au-delà des témoins d’usure (petites
encoches aux extrémités de la lame), doit
être remplacée.

Assurez-vous régulièrement du parfait

­équilibrage de la lame de coupe (fig. 19).

-

Tout choc contre un obstacle, ou toute
usure anormale de la lame peut entraîner
son déséquilibrage et conduire à la détério­ration des paliers, voire du moteur dans son

nsemble. Dans ce cas la garantie est

e
exclue. Utilisez une lame de coupe neuve
plutôt que de risquer une avarie du moteur
à la suite d’un balourd excessif d’une lame
mal équilibrée.

Remplacement de la lame de coupe :

afin d’éviter tout accident en manipulant

MANTENIMIENTO REGULAR

DE SU CORTACÉSPED

manillar fijo) ; levante el chasis por delan­te para colocarlo verticalmente (fig. 18). Si
prefiere tumbar la máquina sobre el lado,
cuide que el filtro de aire del motor esté
orientado hacia arriba.

- Limpie el cortacésped y en particular el
interior del cárter de corte. Retire los
restos de hierba cortada sirviéndose de
un raspador y de un cepillo. Evite que la
cuchilla gire durante las operaciones de
limpieza para que posteriormente el cor­tacésped arranque con mayor facilidad.

- No dirija nunca el chorro de un limpiador
de alta presión hacia los órganos de
transmisión o el motor. No utilice nunca

un limpiador con agua caliente.

2. Mantenimiento del sistema de corte

- Antes y después de cada utilización,

compruebe el buen estado de la cuchilla
de corte y de sus elementos de fijación.

- Una cuchilla de corte desformada o
gastada por encima de las señales de
desgaste (pequeñas marcas en las extre­midades de la cuchilla), debe sustituirse.

- Compruebe con regularidad el perfecto
equilibrio de la cuchilla de corte (fig. 19).

- Todo choque contra un obstáculo, o
todo desgaste anormal de la cuchilla
puede causar un desequilibrio y el dete­rioro de los cojinetes, incluso del motor en
su conjunto. En este caso se excluye la
garantía. Utilice una cuchilla de corte
nueva antes que exponerse a una avería
del motor como consecuencia de un cim­breo excesivo debido a una cuchilla mal
equilibrada.

Munissez-vous d’une paire de gants

P

14

A MANUTENÇÃO REGULAR

A melhor manutenção é antes de mais
uma limpeza regular do seu corta-relva
após cada corte (Cárter de corte, chassis,
rodas, sistema de transmissão …).

Antes de qualquer manutenção,
pare o motor, feche a torneira da gaso­lina e retire o cachimbo da vela.

As operações de manutenção específicas
ao motor do seu corta-relva figuram no
manual “Dados técnicos e manutenção
do motor”

1. Limpeza do sistema de corte

- Após ter parado e deixado arrefecer o
motor, desengate o cesto de recolha,
desbloqueie e levante o guiador (modelos
com guiador levantável) ou desaperte as
porcas de fixação do guiador (modelos
com guiador fixo), e levante o chassis

DO SEU CORTA-RELVA

pela frente para o colocar à vertical
(fig.18). Se prefere deitar ao corta-relva
para o lado tenha o cuidado de orientar o
filtro de ar sempre para cima.

- Limpe o corta-relva e particularmente a
face interna do cárter de corte. Utilize um
par de luvas e retire os resíduos e os
restos de relva cortada com uma espátu­la e uma escova. Evite rodar a lâmina de
corte durante as operações de limpeza
para garantir um arranque mais fácil.

-Nunca projecte um jacto de água de uma
máquina de pressão nos órgãos de trans­missão ou no motor. Nunca utilize uma

máquina de pressão com água quente.

2. Manutenção do sistema de corte.

- Antes e após cada utilização, verifique
o bom estado da lâmina de corte e dos
parafusos de fixação.

- Uma lâmina de corte deformada ou usada
para alem dos indicadores de desgaste
(pequenos entalhes nas extremidades das
laminas), deve ser substituída.

- Verifique regularmente a perfeita equili­bragem da lâmina de corte (fig. 19).

- Todo choque contra um obstáculo, ou
todo uso anormal dalâmina pode fazercom
que ela fique desequilibrada e originar a
deterioração dos casquilhos, ou do motor.
Nesse caso a garantia é excluída. Utilize
uma lâmina de corte nova antes de arriscar
uma avaria do motor após um desgaste
excessivo de uma lâmina mal equilibrada.

Substituição da lâmina de corte :

Utilize um par de luvas afim de evitar
qualquer acidente ao manipular a lâmina de
corte, que é extremamente cortante nas
partes afiadas. Retire o cachimbo da vela.

15

16

1

2

17 18

1

2

19 20 21

15

!

!

F

!

!

L’ENTRETIEN REGULIER

DEVOTRE TONDEUSE

la lame de coupe, qui est extrêmement
tranchante sur les parties affûtées. Retirez
le capuchon de bougie.

Tondeuses avec système de lame
débrayable :

- Déposez les 2 vis de fixation de la lame.

- Remplacez la lame. Sens de montage :
« ailettes » vers le moteur (fig. 20).

Tondeuses avec moteur-frein : l’arbre
moteur entraîne la lame de coupe par
l’intermédiaire d’une rondelle d’accouple­ment. En cas de choc de la lame contre
un obstacle, les ergots sont cisaillés, la
lame n’est plus entraînée normalement.
Cette rondelle est une pièce d’usure dont
le remplacement est chose normale.

- Dévissez la vis de fixation de la lame de
coupe.

E

Cambio de la cuchilla de corte :

Póngase guantes para evitar herirse las
manos al manipular la cuchilla de corte, la
cual es muy cortante en sus partes afiladas.
Retire el capuchón de la bujía.

Cortacéspedes con sistema de
embrague-freno de cuchilla :

- Retire los 2 tornillos de fijación de la
cuchilla.

- Sustituya la cuchilla. Sentido de monta­je : « aletas » hacia el motor (fig. 20).
Cortacépedes con motor-freno : el eje
motor arrastra la cuchilla de corte mediante
una arandela de acoplamiento. En caso de
golpe de la cuchilla contra un obstáculo, las
patillas de la arandela se parten, la cuchilla
deja de ser arrastrada normalmente. Esta
arandela es una pieza de desgaste cuya
sustitución es cosa normal.

- Remplacez la lame de coupe et la ron­delle d’accouplement en respectant le
sens de montage (fig. 21).

Tous modèles

Vérifiez que les deux points de coupe
tournent dans le même plan. Mesurez la
distance qui sépare l’extrémité de la lame
du bord inférieur de la jupe du châssis.
Cette distance doit rester identique
lorsque vous faites passer l’autre extrémi­té de la lame au point de mesure et ne pas
être inférieure à 3 mm.

Après un choc sur la lame de coupe,
celle-ci est à remplacer impérativement.
Des microfissures provoquées par un
choc peuvent entraîner la rupture ultérieu­re de la lame si elle n’est pas remplacée.

3.Entretien du système de transmission
d’avancement et d’embrayage de lame

Après chaque utilisation, nettoyez le sys­tème de transmission en le débarrassant
de l’herbe qui aurait pu s’y accumuler.

Important ! Vérifiez régulièrement le bon
réglage du câble d’embrayage d’avance
et du câble d’embrayage de lame.

Vérification et réglage de la tension des
câbles d’embrayage (fig. 22) :

La contrainte appliquée aux ressorts
reliant les câbles aux leviers de comman­de (valeur L
position embrayée et moteur arrêté, à une
valeur comprise entre 4 et 5 mm pour
les câbles d’embrayage d’avancement et
d’embrayage de lame.
Les éventuels réglages peuvent être

MANTENIMIENTO REGULAR

DE SU CORTACÉSPED

- Afloje el tornillo de fijación de la cuchilla
de corte.

- Cambie la cuchilla de corte y la arandela
de acoplamiento respetando el sentido de
montaje (fig. 21).

Todos los modelos

Cuide que los dos puntos de corte giren
en un mismo plano. Mida la distancia
entre el extremo de la cuchilla y el límite
inferior del faldón del chasis. Esta distan­cia debe ser la misma cuando haga pasar
el otro extremo de la cuchilla por el punto
de medida y no ser inferior a 3 mm.

En cuanto la cuchilla reciba un golpe,
es necesario cambiarla. Unas microfisu­ras provocadas por un golpe pueden ori­ginar la ruptura ulterior de la cuchilla si
ésta no se ha cambiado.

3. Mantenimiento del sistema de trans­misión de avance y del embrague-freno
de cuchilla

Después de cada utilización, limpie el sis­tema de transmisión retirando la hierba
que haya podido acumularse.

¡Importante ! Compruebe con regulari­dad el ajuste correcto del cable de
embrague del avance y el cable del
embrague-freno de cuchilla.
Comprobación del ajuste de la tensión
de los cables de embrague (fig. 22) :

La presión del muelle (valor L
posición embragada, motor parado, debe
mantenerse en un valor comprendido entre
4 y 5 mm para los cables de embrague de
avance y de embrague de cuchilla.
Los eventuales ajustes pueden efectuarse
desplazando los topes con tornillos de los

) doit être maintenue, en

1-L0

1-L0

) en

P

16

A MANUTENÇÃO REGULAR

Corta-relva com embraiagem de lâmina :

- Retireos 2 parafusos de fixação da lâmina.

- Substituir a lâmina. Sentido de monta­gem : « alhetas » dirigidas em direcção ao
motor (fig. 20).

Corta-relvas com motor-travão: O veio
do motor movimenta a lâmina de corte
pelo intermédio de uma anilha de acopla­mento. Em caso de choque da lâmina
contra um obstáculo, os pernos são
cortados, a lâmina já não é movimentada
normalmente. Esta anilha é uma peça de
desgaste cuja a substituição é normal.

- Desaperte o parafuso de fixação da
lâmina de corte.

- Substitua a lâmina de corte e a anilha de
acoplamento respeitando o sentido de
montagem (fig. 21).

DO SEU CORTA-RELVA

Todos os modelos

Após a substituição da lâmina de corte veri­fique que os dois pontos de corte rodam no
mesmo plano. Meça a distancia que separa
a extremidade da lâmina do limite inferior da
borda do chassis. Essa distância deve ser
idêntica quando faz passar a outra extremi­dade da lâmina ao ponto de medida e não
deve ser inferior a 3 mm.

Após um choque sobre a lâmina de
corte, deve substitui-la imperativamente.
Micro-fissuras provocadas por um
choque podem originar a ruptura a poste­rior da lâmina, se esta não for substituída.

Manutenção do sistema de trans­missão de avanço e da embraiagem­travão de lâmina

Após cada utilização, limpe o sistema de
transmissão retirando a relva que pode
ter se acumulado.

Importante! Verifique regularmente a
boa afinação do cabo de embraiagem
de avanço e o cabo de embraiagem de
lâmina.

Verificação e afinação da tensão dos
cabos de embraiagem (fig. 22) :

A força da mola que liga os cabos às ala­vancas do comando (valor L
mantida, em posição embraiada e com o
motor parado, num valor entre 4 e 5 mm
para o cabo de embraiagem de avanço e
para o cabo de embraiagem de lâmina.
As eventuais afinações podem ser efectua­das através da deslocação dos batentes
reguláveis nos esticadores situados nas
bichas ao nível do guiador:

- Desaperte as contra-porcas, desaperte
os batentes reguláveis do valor necessá­rio, reaperte e controle

) deve ser

1-L0

entrepris par déplacement des butées à

!

!

!

!

!

!

!

!

!

!

!

!

vis sur les tendeurs situés sur les gaines
au niveau des mancherons du guidon :

- Desserrez les contre-écrous, dévissez les
butées de la valeur nécessaire, puis res­serrez les contre-écrous et contrôlez.

Lorsque les leviers de commande
ne sont pas actionnés, les ressorts ne
doivent exercer aucune tension sur les
câbles.

4. Vérification des dispositifs de sécurité

-Vérifiez régulièrement le bon état du bou­clier/déflecteur sécurité et du bac de ramas­sage. Faites-les remplacer dès qu’ils présen­tent des traces de détérioration.

-

Assurez-vous du bon fonctionnement de la
commande de sécurité : levier de sécurité ou
levier d’embrayage de lame relâché = arrêt de
la lame de coupe en moins de 3 secondes.

tensores colocados en las fundas a nivel
de los largueros del manillar :
Afloje las contra-tuercas, desatornille los
topes del valor necesario, y apriete las
contra-tuercas y compruebe.

Si las palancas de mando no están
activadas, los muelles no deben ejercer
ninguna tensión sobre los cables.

Verificación de los dispositivos de
seguridad

- Compruebe con regularidad el buen
estado de la pantalla/deflector seguridad y
del recogedor. Hágalos cambiar en cuanto
estén deteriorados.

- Asegúrese del buen funcionamiento del
mando de seguridad : palanca de seguri­dad o palanca de embrague-freno de
cuchilla suelta = parada de la cuchilla de
corte en menos de 3 segundos .

Si vous constatez une irrégularité de

fonctionnement, faites aussitôt vérifier le

ystème de sécurité par votre Réparateur

s
agréé par Outils WOLF.

5. Transport : repliage rapide du guidon

Ne transportez jamais la tondeuse
avec de l’essence dans le réservoir ou
avec le robinet d’essence ouvert.
Pour réduire l’encombrement de votre ton­deuse à des fins de transport, le guidon

eut être rapidement replié vers l’avant :

p

- Déverrouillez et redressez le guidon
(modèles avec guidon relevable) et/ou
desserrez les écrous de fixation du guidon
jusqu’à la gorge de la vis (tous modèles).

- Repliez le guidon vers l’avant en l’ac­compagnant dans le mouvement (fig. 23).

Si observa una irregularidad en el
funcionamiento, haga comprobar inmedia­tamente el sistema de seguridad por un
Reparador autorizado por Outils WOLF.

Transporte : plegado rápido del manillar

El cortacésped no debe nunca trans­portarse con gasolina en el depósito o con
el gifo de gasolina abierto.
Para reducir el volumen de su cortacésped
a fines de transporte, se podrá replegar
rápidamente el manillar hacia delante:

- Desbloquée el manillar y enderécelo
(modelos con manillar alzable) y/o afloje
las tuercas de fijación del manillar hasta la
garganta del tornillo (todos modelos).

- Doble el manillar hacia delante acom­pañándolo en el movimiento (fig. 23).

2

2

ÉGLAGES DES COMMANDES /

R

JUSTES DE LOS MANDOS /

A

FINAÇÃO DOS COMANDOS

A

mbrayage / frein de lame / Traction :

E

1 - L0 = 4 - 5 mm

L

L0 = longueur du ressort au repos
L1 = longueur du ressort lorsque la commande
correspondante est actionnée.

orsque la commande est relâchée

L
aucune tension du câble ne doit
s’exercer sur le ressort.

Embrague / freno de cuchilla / Tracción:

1 - L0 = 4 - 5 mm

L

L0 = longitud del muelle en reposo
L1 = longitud del muelle cuando el mando
correspondiente está accionado.

Cuando el mando no está accionado,
ninguna tensión del cable debe ejercerse
sobre el muelles.

Embraiagem / travão de lâmina / Tracção:
L1 - L0 = 4 - 5 mm

L0 = comprimento da mola sem estar esticada
L1 = comprimento da mola
quando o comando correspondente está
accionado.

Cuando o comando foi solto, nehuma
tensão do cabo deve ser exercida na
mola.

Quando as alavancas de comando
não estão accionadas, os cabos não
devem exercer tensão nenhuma sobre
as molas.

4.Verificação dos dispositivos desegurança

- Verifique regularmente o bom estado do
escudo/deflector de segurança e do cesto
de recolha. Mande substitui-los quando
apresentam sinais de deterioração.

-Assegure-se do bom funcionamento do
comando de segurança : alavanca de segu­rança largada ou alavanca de embraiagem
de lâmina largada = paragem da lâmina de
corte em menos de 3 segundos.

Se constata uma irregularidade de
funcionamento, faça verificar imediata­mente o sistema de segurança pelo seu
Reparador autorizado pela Outils WOLF.

23

5. Transporte: dobragem rápida do
guiador

Nunca transporte o corta-relva com
gasolina no depósito ou com a torneira de
gasolina aberta.
Para reduzir o volume do seu corta-relva
durante o transporte ou para o seu arma­zenamento, o guiador pode ser rapida­mente dobrado para a frente :

- Desbloqueie e levante o guiador (mode­los com guiador levantável) e/ou desaper­te as porcas de fixação do guiador (todos
os modelos)

- Dobre o guiador para a frente acompan­hando o movimento (fig.23).

17

DÉPANNAGE COURANT - PANNES

!

F

La plupart des anomalies de fonctionnement sont dues à de mauvaises manœuvres, à une mauvaise utilisation de la machine ou à

’absence de l’entretien normal que nous préconisons. Si la panne persistait malgré les vérifications que nous indiquons ci-dessous,

l
s’adresser à votre Spécialiste agréé par Outils WOLF.

Dysfonctionnements Origines probables Remèdes

Marche inégale, fortes vibrations

Mauvaise coupe, le bac de ramassage
se remplit mal

Dépôt d’herbe visible en surface
derrière la tondeuse

Embrayage d’avancement patine,
embrayage de lame défaillant

ET REMÈDES

Balourd de la lame de coupe
Lame de coupe desserrée

Rondelle d’accouplement
défectueuse

Lame émoussée Faire affûter ou remplacer
Lame ne tourne pas dans un plan

horizontal
Hauteur de coupe trop basse Relever la hauteur de coupe

Avancement trop rapide Sélectionner une vitesse inférieure

Régime moteur trop faible

Hauteur de coupe trop basse Relever la hauteur de coupe
Carter de coupe obstrué

par des débris d’herbe et de terre

Déréglage de la commande à distance Régler la tension du câble

Faire équilibrer ou remplacer
Resserrer la/les vis

Remplacer

Faire remplacer

Placer la manette de gaz
sur la position MAXI”

Nettoyer le carter

18

Avant toute intervention, retirez le capuchon de bougie et fermez

le robinet à essence.

IMPORTANT : En cas de remplacement de pièces, n’utilisez que des
pièces d’origine Outils WOLF. La qualité du travail effectué, la
longévité de la tondeuse et votre sécurité en dépendent. L’utilisation
de toute pièce « non d’origine », en plus des risques encourus
par l’utilisateur, entraînerait l’annulation de la garantie pour tout
dommage en résultant. La société Outils WOLF décline toute respon­sabilité en cas d’accident dû à l’utilisation d’une pièce « non d’origine ».

INTERVENCIONES CORRIENTES:

!

E

La mayoría de las anomalías de funcionamiento se deben a falsas maniobras, a una mala utilización del cortacésped o a la

usencia del mantenimiento normal que preconizamos. Si la avería persiste a pesar de haber efectuado las comprobaciones

a
indicadas a continuación, diríjase a un Especialista autorizado por Outils WOLF.

Anomalías Causas probables Soluciones

Marcha desigual, fuertes vibraciones

Corte defectuoso, el recogedor
no se llena bien

Restos de hierba visible en superficie
detrás del cortacésped

Embrague de avance patina,
embrague de cuchilla defectuoso

AVERÍASY SUS SOLUCIONES

Cuchilla de corte desequilibrada

uchilla de corte aflojada

C

Arandela de acoplamiento defectuosa Cambiarla

Cuchilla desafilada Hacer afilar o cambiarla

Cuchilla no gira en plano horizontal Cambiarla

Altura de corte muy baja Subir la altura de corte

Avance demasiado rápido Seleccionar una velocidad inferior

Régimen motor muy bajo

Altura de corte muy baja Subir la altura de corte
Cárter de corte obstruido por cúmulo

de hierba y de tierra

Desajuste del mando a distancia Ajustar la tensión del cable

Hacer equilibrar la cuchilla o cam­biarla
Apretar el/los tornillos

Poner la manecilla de gases
en posición « MAXI »

Limpiar el cárter

Antes de efectuar cualquier operación, retire el capuchón de la bujía

y cierre el grifo de la gasolina.
IMPORTANTE : Cuando tenga que sustituir alguna pieza, utilice exclusi­vamente piezas de origen Outils WOLF. La calidad del trabajo efectuado,
la duración del cortacésped y su seguridad personal dependen de ello.
La utilización de piezas que « no sean de origen », acarrea además de los
riesgos a que se expone el utilizador, la anulación de la garantía para
cualquier daño que resulte. Outils WOLF ESPAÑA, S.L. rehusa cualquier
responsabilidad en caso de accidente provocado por una pieza que
«no sea de origen».

19

P

!

REPARAÇÃO CORRENTE:

AVARIAS E SOLUÇÕES

A maior parte das anomalias de funcionamento são devidas a manobras erradas, a uma má utilização da máquina ou à ausên-

ia de manutenção normal que nós preconizamos. Se a avaria persiste após estas verificações, dirija-se ao seu especialista

c
autorizado pela Outils WOLF.

Anomalias Origens prováveis Remédios

Mandar equilibrar a lâmina
ou substitui-la
Apertar os parafusos de fixação

Coloque o manípulo dos gases em
posição « MAXI »

Limpar o cárter (debaixo do chassis)

Andamento irregular, fortes vibrações

Corta mal, o cesto de recolha não se
enche bem

Resíduos de relva visível na superfície
atrás do corta-relvas

Embraiagem de lâmina patina,
embraiagem de lâmina com falhas

Equilíbrio da lâmina de corte

âmina de corte desapertada

L

Anilha do acoplamento defeituosa Substituir

Lâmina gasta Mandar afiar ou substituir a lâmina

Lâmina não gira num plano horizontal Mandar substituir

Altura de corte muito baixa Levantar a altura de corte

Avanço muito rápido Seleccione uma velocidade inferior

Regime motor muito fraco

Altura de corte muito baixa Levantar a altura de corte
Cárter de corte obstruído por resíduos

de relva ou de terra

Desafinação do comando a distancia Afine a tensão do cabo

20

Antes de toda intervenção, retire o cachimbo da vela e feche a

torneira da gasolina.
IMPORTANTE: em caso de substituição de peças, utilize exclusivamente
peças de origem Outils WOLF. A qualidade do trabalho efectuado, a dura­ção do corta-relva e a sua segurança dependem desta condição. A utili­zação de peças «não de origem», alem dos riscos corridos pelo utilizador,
daria origem à anulação da garantia por qualquer dano daí resultante. A
empresa WOLF JARDIM Lda. – Utensílios para jardim Lda. declina toda
responsabilidade em caso de acidente devido à utilização de uma peça
«não de origem».

F

CONDITIONS DE GARANTIE

Garanties contractuelles

Dans le cadre d'un usage non professionnel,
et sous réserve que l'utilisation et l'entretien
soient conformes aux prescriptions citées
dans la notice d'instructions fournie avec
chaque tondeuse, Outils WOLF - 67165
WISSEMBOURG CEDEX offre, en sus des

aranties légales notamment celle concer-

g
nant les défauts et les vices rédhibitoires

Art. 1641 à 1649 du code civil) et la garantie

(
de la conformité du bien au contrat due par le
vendeur au consommateur (Art. L211-a à
L211-14 du code de la consommation), une
garantie contractuelle :

- de 3 ans sur votre tondeuse et une exten­sion jusqu'à 5 ans, soumise à conditions,

- de 10 ans sur le carter (10 ans pièce et
3 ou 5 ans main-d'œuvre)

pour tout défaut de matière et de fabrication
selon les modalités précisées ci-dessous.
Cette garantie est assurée par l'intermédiaire
du réseau de Spécialistes agréés par Outils
WOLF. L'attention de l'utilisateur est attirée
sur les recommandations essentielles conte­nues dans la notice d'instructions fournie
avec chaque tondeuse, qu'il est absolument
indispensable d'observer et de respecter
pour obtenir un bon fonctionnement de
l'appareil et bénéficier de la garantie contrac­tuelle. Cette garantie est limitée au pays
d'achat.
NB : Lorsque la tondeuse est utilisée dans
un cadre professionnel, la garantie contrac­tuelle accordée se limite à la garantie légale.

- La garantie contractuelle pour une durée

de 3 ans à partir de la date d'achat de la
tondeuse n'est accordée que sous réserve
du strict respect des indications des points
1 à 4.

- L'extension de la garantie contractuelle à une

durée de 5 ans à partir de la date d'achat n'est
accordée que sous réserve du strict respect
des indications des points 1 à 5.

1. La carte de garantie et l'attestation de

mise en service sont à remplir par le vendeur
au moment de l'achat.

2. L'attestation de mise en service doit être

renvoyée par l'utilisateur, dûment complétée,
dans un délai de 8 jours francs après
l'achat, à Outils WOLF - Service Garantie ­5 rue de l’Industrie - BP 80001 - 67165
WISSEMBOURG CEDEX.

3. La tondeuse doit être employée dans des

conditions normales d'utilisation, dans un
usage non professionnel. Sont donc notam­ment exclues les tondeuses utilisées par
les entreprises paysagistes, les collectivités
locales, les municipalités ainsi que les celles
destinées à la location payante ou au prêt
gratuit.

4. L'entretien et l'utilisation de la tondeuse

doivent être conformes aux prescriptions
de la notice d'instructions. L'utilisateur doit
prendre connaissance et respecter les
instructions figurant sous l'intitulé “Pour votre
sécurité et celle des autres".

5. Durant la 3

d'achat, et en plus de l'entretien périodique

e

année suivant la date

préconisé, il doit être fait procéder à une
révision payante de la tondeuse par un
Spécialiste agréé par Outils WOLF et la
facture relative à cette révision doit être
soigneusement conservée. Les détails des
opérations de la révision obligatoire sont
notés sur le tableau de l'extension de la
garantie à 5 ans dans la notice d'utilisation.

out défaut de matière et de fabrication, recon-

T
nu comme tel par Outils WOLF, sera réparé
gratuitement (pièces et main d'œuvre) auprès
des Spécialistes agréés par Outils WOLF, sur
présentation de la carte de garantie. Tous frais

ventuels d'immobilisation, de transport de

é
l'appareil ou des pièces défectueuses restent
à la charge de l'utilisateur.
La remise en état de la tondeuse ou le
remplacement des pièces défectueuses
dégage Outils WOLF de toute autre obliga­tion de garantie contractuelle. Elle exclut
particulièrement toute autre revendication
ou dérogation au contrat de vente.
Pour toute réclamation invoquant le bénéfice
de la garantie contractuelle de 3 ans, la
facture d'achat peut être exigée. Pour toute
réclamation invoquant le bénéfice de l'exten­sion de la garantie à 5 ans, la présentation

de la facture de la révision obligatoire est
exigée.

Les pièces faisant l'objet d'une demande de
garantie doivent être conservées et tenues à
disposition de la Société Outils WOLF par le
Spécialiste agréé par Outils WOLF ayant
effectué la réparation durant une période de
4 mois suivant la date de la demande de
garantie. Les pièces seront uniquement
transmises aux Outils WOLF sur leur
demande, dans ces 4 mois.
Outils WOLF décline toute responsabilité
en particulier en matière de responsabilité
civile résultant de l'utilisation des appareils,
notamment pour les cas suivants :

- pour tout démontage, modification ou
adjonction de pièces “non d'origine” y
compris les lames. En tout état de cause,
la garantie Outils WOLF ne pourra être
invoquée en cas d'accident, de casse, de
troubles de fonctionnement dus à l'utilisation
de pièces non fabriquées, fournies ou
homologuées par Outils WOLF.

- pour tout dommage résultant du non res­pect des instructions d'utilisation et d'entre­tien (notamment les révisions courantes) qui
sont énoncées dans la notice d'instructions.

Cette garantie ne couvre pas les points
suivants :

- toute usure normale des pièces, notam­ment bougies, corde de lanceur, éléments de
filtre à air et de filtre à essence, pot d'échap­pement, joints et membranes, lames et
pièces d'accouplement, câbles et gaines,
courroies, bandages de roues, garnitures de
freins et d'embrayages, etc.

- les perceptions subjectives reconnues sans
danger pour l'utilisateur et sans conséquen­ce pour la qualité du produit, telles que
bruits, vibrations, jeux fonctionnels ou autres
considérations d'ordre esthétique, ainsi que

les décolorations, oxydations et corrosions
résultant des conditions de stockage et du
vieillissement et les traces de suintement

'huile,

d

les avaries dues à un défaut d'entretien, à

­l'inexpérience de l'utilisateur ou à une utilisa­tion non conforme,

- les opérations d'entretien périodique à
caractère préventif, telles que définies dans
la notice d'instructions.

Tout démontage, modification ou adjonction
de pièces “non d'origine” y compris les
lames, annule tout droit à l'ensemble de
la garantie. Il en est de même pour tout
dommage résultant du non-respect des
instructions d'utilisation et d'entretien qui
sont énoncées dans la notice d'instructions
jointe à votre tondeuse.

Comment faire valoir votre droit à
cette garantie contractuelle de 3 ans ?

Sous respect des conditions de garantie :

1. Lors de l'achat, faites remplir la carte
de garantie et l'attestation de mise en ser­vice, qui sont jointes à la notice d'instruc­tions. Conservez votre facture d'achat.

2. Retournez l'attestation de mise en ser­vice dûment complétée, dans un délai de
8 jours francs après l'achat, à Outils
WOLF - Service Garantie - 5 rue de
l’Industrie - BP 80001 - 67165 WISSEM­BOURG CEDEX.

3. Conservez la carte de garantie. En cas
d'intervention sous garantie, adressez­vous à votre Spécialiste agréé par Outils
WOLF (ou liste sur demande à Outils
WOLF - 5 rue de l’Industrie - BP 80001 ­67165 WISSEMBOURG CEDEX) muni
de celle-ci.

Comment faire valoir votre droit à l'ex­tension de la garantie contractuelle de
3 à 5 ans ?
Durant la 3

d'achat, faites procéder à une révision de
votre tondeuse par votre Spécialiste
agréé par Outils WOLF et conservez
soigneusement la facture relative à cette
révision. Les détails des opérations de
la révision obligatoire sont notés sur le
tableau de l'extension de la garantie
5 ans dans la notice d'instructions.

e

année suivant la date

21

F

CONDITIONS DE GARANTIE

Ces garanties contractuelles viennent en sus
de la garantie légale des défauts cachés et
vices rédhibitoires régie par les articles 1641 à
1649 du code civil et de la garantie de confor­mité du bien au contrat due par le vendeur au
consommateur régie par les articles L 211-4 à
L 211-14 du code de la consommation.

• Article L 211-4 du code de la consommation

Le vendeur est tenu de livrer un bien conforme
au contrat et répond des défauts de conformi­té existant lors de la délivrance. Il répond éga­lement des défauts de conformité résultant de
l’emballage, des instructions de montage ou
de l’installation lorsque celle-ci a été mise à sa
charge par le contrat ou a été réalisée sous sa
responsabilité.

EXTENSION DE LA GARANTIE

Détails des opérations de la révision obligatoire dans la 3eannée

pour les tondeuses achetées après le 01/01/2006

• Article L 211-5 du code de la consommation

Pour être conforme au contrat, le bien doit :

1.Etre propre à l’usage habituellement attendu
d’un bien semblable et, le cas échéant :

-correspondre à la description donnée par le
vendeur et posséder les qualités que celui-ci
a présentées à l’acheteur sous forme
d’échantillon ou de modèle ;

-présenter les qualités qu’un acheteur peut
légitimement attendre eu égard aux déclara­tions publiques faites par le vendeur, par le
producteur ou par son représentant, notam­ment dans la publicité ou l’étiquetage ;

2.Ou présenter les caractéristiques définies

d’un commun accord par les parties ou être
propre à tout usage spécial recherché par

’acheteur, porté à la connaissancedu vendeur

l
et que ce dernier a accepté.

À 5 ANS

•Article L 211-12 du code de la consommation
L’action résultant du défaut de conformité
se prescrit par deux ans à compter de la
délivrance du bien.

• Article 1641 du code civil

Le vendeur est tenu de la garantie à raison
des défauts cachés de la chose vendue qui la
rendent impropre à l’usage auquel on la
destine, ou qui diminuent tellement cet usage,
que l’acheteur ne l’aurait pas acquise, ou n’en
aurait donné qu’un moindre prix, s’il les avait
connus.

Article 1648 du code civil :

•

L’action résultant des vices rédhibitoires doit
être intentée par l’acquéreur, dans un délai de

eux ans à compter de la découverte du vice.

d

Moteur

Tondeuse

Lame

Hauteurs de coupe
Panier de ramassage

Roues

Entraînement avance

Entraînement de lame

Sécurité

TONDEUSE THERMIQUE

MOTEUR FREIN DISPOSITIF DE DÉBRAYAGE DE LAME

❏ Remplacement de la bougie, du filtre à air et de la corde de lanceur
❏ Nettoyage du carburateur et rinçage du réservoir d'essence
❏ Remplacement de l'huile moteur
❏ Nettoyage des ailettes de refroidissement du moteur
❏ Serrage des vis de fixation sur carcasse
❏ Serrage des vis de la grille du pot d’échappement,
❏ Réglage de la commande à distance : positions start, maxi, mini, stop
❏ Réglage du régime ralenti et maxi du moteur
❏ Vérification du fonctionnement Primer / Starter / ReadyStart

❏ Contrôle du serrage de la visserie
❏ Vérification des câbles de commande à distance, si nécessaire remplacement

❏ Vérification : - de l’état et de l’équilibrage (éventuellement remplacement)

- de l’état de l’accouplement de lame

- de sa rondelle d’accouplement (état des ergots)

- serrage dynamométrique

❏ Nettoyage + graissage
❏ Nettoyage des grilles d’évacuation d’air
❏ Suppression du jeu par adjonction de rondelles
❏ Graissage des paliers

❏ Nettoyage / graissage des pignons + cliquets
❏ Vérification de l’usure des poulies, si nécessaire remplacement
❏ Graissage des paliers du réducteur et de l’arbre de transmission
❏ Etat de la courroie / remplacement
❏ Réglage du guide

❏ Remplacement de la garniture de frein
❏ Nettoyage du compartiement embrayage /

frein de lame

❏ Vérification : - du temps d’arrêt de la lame : < 3 secondes

- du déflecteur de sécurité d’éjection d’herbe

22

Utiliser uniquement des pièces d’origine Outils WOLF. Vérifier la conformité aux exigences de sécurité.

E

CONDICIONES DE GARANTIA

Garantias contractuales

En condiciones de utilización no profesio­nal, y con la condición que el uso y el man­tenimiento sean conformes con las pres­cripciones citadas en el manual de instruc­ciones entregado con cada cortacésped,
Outils WOLF ofrece, además de las
garantías legales en particular la relativa
a defectos y vicios ocultos, una garantía
contractual :

-de 3 años para su cortacésped y de una
extensión hasta 5 años,sometida a condi-
ciones,

-de 10 años para el chasis (10 años / pieza
y 3 o 5 años / mano de obra), cubriendo
cualquier defecto de material y de fabrica­ción según las modalidades indicadas a
continuación.
Esta garantía está asegurada por mediación
de la red de Especialistas autorizados por
Outils WOLF. Se tiene que llamar la atención
del utilizador sobre las recomendaciones
esenciales preconizadas en el manual de
instrucciones que acompaña cada corta­césped, que deben cumplirse y observarse
rigurosamente para conseguir un buen
funcionamiento de la máquina y beneficiar
de la garantía contractual. Esta garantía
está limitada al país de compra.

Si el cortacésped se utiliza de forma

NB:
profesional, la garantía contractual concedi­da se limita a la garantía legal.
La garantía contractual por un periodo de
3 años a partir de la fecha de compra del
cortacésped sólo será válida si se observa
el riguroso cumplimiento de los párrrafos
1 a 4.
La extensión de la garantía contractual
hasta un periodo de 5 años a partir de la
fecha de compra sólo se concede si se
observa el riguroso cumplimiento de las
indicaciones de los párrafos 1 a 5.

1.La tarjeta de garantía y la tarjeta de pues­ta en servicio deben ser rellenadas por el
vendedor en el momento de la compra.

2.La tarjeta de puesta en servicio debe ser
enviada por el utilizador, debidamente relle­nada, en un plazo de 8 días cabales tras la
compra, a Outils WOLF ESPAÑA – Dpto.
Garantía - Ctra. C-35, Km. 66 - 17451 SANT
FELIU DE BUIXALLEU (Gerona).

3.El cortacésped debe trabajar siempre
en condiciones normales de utiliización, y
nunca en uso profesional. Por ello están
excluidos los cortacéspedes utilizados
por paisajistas, colectividades, municipali­dades, así como los cortacéspedes de
alquiler o prestados gratuitamente.

4.El mantenimiento y el uso del cortacés­ped son conformes a lo prescrito en el
manual de instrucciones. El utilizador debe
conocer y respetar todas las instrucciones
citadas en el apartado « Para su seguridad
y la de los demás ».

5.Durante el 3er año que sigue la fecha de
compra, y además del mantenimiento
periodico preconizado, tiene que haberse
efectuado una revisión (con pago) del

cortacésped por un Especialista autorizado
por Outils WOLF y la factura relativa
a esta revisión debe conservarse cuidado­samente. Los detalles de las operaciones
de la revisión obligatoria figuran en cuadro
de la extension de la garantia hasta 5 años
en el manual de instrucciones.
Cualquier defecto material y de fabricación,
reconocido como tal por Outils WOLF, será
reparado gratuitamente (piezas y mano de
obra) en los Especialistas autorizados por
Outils WOLF, mediante la presentación de la
tarjeta de garantía. Todos los gastos even­tuales de inmovilización, de transporte del
cortacésped o de las piezas defectuosas,
corren por cuenta del utilizador.
La reparación del cortacésped o la substitu­ción de las piezas defectuosas exime Outils
WOLF de cualquier otro compromiso de
garantía contractual. Excluye en particular
cualquier otra reclamación o derogación al
contrato de venta.
Para cualquier reclamación alegando al
beneficio de la garantía contractual de
3 años, la factura de compra puede ser exi­gida. Para cualquier reclamación alegando
al beneficio de la extensión de la garantía
hasta 5 años, la presentación de la factu-
ra de la revisión obligatoria será exigida.
Las piezas objeto de un pedido de garantía
deben ser conservadas a disposición de la
Sociedad Outils WOLF por el Especialista
autorizado por Outils WOLF que ha efectua­do la reparación durante un periodo de
4 meses siguientes a la fecha del pedido de
garantía. Las piezas sólo serán enviadas a
Outils WOLF a petición de ésta, dentro de
los 4 meses.
Outils WOLF declina cualquier responsabili­dad en particular en materia de responsabi­lidad civil que resulte de la utilización del
cortacésped, especialmente en los casos
siguientes :

-para cualquier desmontaje, modificación
o añadido de piezas « que no sean de
origen » comprendidas las cuchillas. Nunca
se podrá alegar la garantía Outils WOLF
en caso de accidente, piezas partidas,
anomalías de funcionamiento por utilización
de piezas que no han sido fabricadas, sumi­nistradas u homologadas por Outils WOLF.

-paracualquier daño que resulte por incum­plimiento de las instrucciones de utilización
y de mantenimiento (especialmente las
revisiones corrientes) descritas en el manual
de instrucciones.

Quedan excluídos de esta garantía :

todo desgaste normal de piezas, en particu­lar bujías, cuerda del lanzador, elementos
de filtro de aire y de filtro de gasolina, tubo
de escape, juntas y membranas, cuchillas y
piezas de acoplamiento, cables y fundas,
correas, neumáticos, guarniciones de freno
y de embrague, etc.- percepciones subjeti­vas reconocidas sin peligro para el utilizador
y sin consecuencia para la calidad del
producto, tales como ruidos, vibraciones,
juegos funcionales u otras consideraciones

de orden estético, así como descoloramien­tos, oxidaciones y corrosiones resultantes
de las condiciones de almacenamiento
y del envejecimiento y las manchas o chor­ros de aceite,

-cuando las averías se deban a un defecto
de mantenimiento, de inexperiencia del
utilizador o a una utilización que no sea
conforme,

- las operaciones de mantenimiento
periódico de carácter preventivo, definidas
en el manual de instrucciones.
Cualquier desmontaje, modificación o
añadido de piezas « que no sean de
origen » incluidas las cuchillas, anula
cualquier derecho al conjunto de la garantía.
Lo mismo ocurre para cualquier daño que
resulte por incumplimiento de las instruc­ciones de utilización y de mantenimiento
descritas en el manual de instrucciones
unido a su cortacésped.

¿Cómo hacer valer su derecho a la
presente garantía contractual de
3 años ?

Previa observación de las condiciones
de garantía :

1. En el momento de la compra, hacer
rellenar la tarjeta de garantía y la tarje­ta de puesta en servicio, insertas en el
manual de instrucciones. Conserve su
factura de compra.

2. Envie la tarjeta de puesta en servicio
debidamente completada, dentro de
los 8 días siguientes a la fecha de
compra, a Outils WOLF ESPAÑA, S.L.

- Servicio Garantía – Ctra. C-35,
Km. 66 – 17451 SANT FELIU DE
BUIXALLEU (Gerona).

3. Conserve la tarjeta de garantía. En
caso de intervención bajo garantía,
diríjase a su Especialista autorizado
por Outils WOLF (o solicite la lista a
Outils WOLF ESPAÑA, S.L. Ctra. C-35,
Km. 66 – 17451 SANT FELIU DE
BUIXALLEU (Gerona) provisto de la
tarjeta de garantía.

¿Cómo hacer valer su derecho a la
extensión de la garantía contractual
de 3 a 5 años ?
Durante el 3er año siguiente a la
fecha de compra, haga efectuar una
revision de su cortacésped por un

Especialista autorizado por Outils
WOLF y conserve cuidadosamente la
factura relativa a esta revision. Los
detalles de las operaciones de la revi­sión obligatoria figuran en el cuadro de
la extensión de la garantia 5 años en el
manual de instrucciones

23

E

CONDICIONES DE GARANTÍA

Estas garantías contractuales vienen en

omplemenot de la garantía legal por defec-

c
tos ocultos y vicios redhibitorios regida por

EXTENSIÓN DE LA GARANTÍA

Detalles de las operaciones de la revisión obligatoria en el 3

para los cortacéspedes comprados después del 01/01/2006

Motor

❏ Sustitución de la bujía, del filtro de aire y de la cuerda del lanzador
❏ Limpieza del carburador y del depósito de gasolina (con gasolina)
❏ Sustitución del aceite motor
❏ Limpieza de las aletas de refrigeración del motor
❏ Apriete de los tornillos de fijación en carcasa
❏ Apriete de los tornillos de la reja del tubo de escape,
❏ Ajuste del mando a distancia : posiciones start, maxi, mini, stop
❏ Ajuste del régimen ralentí y máxi del motor
❏ Comprobación del funcionamiento Primer / Starter / ReadyStart

ciertos artículos del código civil y de la

arantía de conformidad del bien con el

g
contrato debida por el vendedor al consumi-

HASTA 5 AÑOS

CORTACÉSPED TÉRMICO

MOTOR FRENO

dor, regida por ciertos artículos del código

el consumo.

d

r

e

año

DISPOSITIVO DE DESEMBRAGUE DE CUCHILLA

Cortacésped

Cuchilla

Alturas de corte

Recogedo

Ruedas

Tracción avance

Tracción de la cuchilla

❏ Comprobación del apriete de los tornillos
❏ Comprobación de los cables de mando a distancia, sustituir en caso de necesidad

❏ Comprobación: - del estado y del equilibrado (sustituir si es necesario)

- del estado del acoplamiento de la cuchilla

- de su arandela de acoplamiento (estado de las patillas)

- apriete dinamométrico

❏ Limpieza + engrase

❏ Limpieza de las rejas de escape de aire

❏ Supresión del juego por añadidura de arandelas

❏ Engrase de los cojinetes
❏ Limpieza/engrase de los piñones + trinquetes
❏ Verificación del desgaste de las poleas, si es necesario sustitución
❏ Engrase de los cojinetes del reductor y del árbol de transmisión
❏ Estado de la correa / sustitución
❏ Ajuste de la guía

❏ Cambio de la guarnición de freno
❏ Limpieza de la zona embrague/

freno de cuchilla

Seguridad

Utilizar exclusivamente piezas de origen Outils Wolf. Verificar la conformidad con las exigencias de seguridad.

❏ Verificación : - del tiempo de frenado de la cuchilla: < 3 segundos

- del deflector de seguridad de expulsión de hierba

24

P

CONDIÇÕES DE GARANTIA

Garantias contratuais

Em condições de uma utilização não pro­fissional, e sob reserva que a utilização e
a manutenção sejam conformes às pres­crições indicadas no manual de utilização
fornecido com cada corta-relvas, Outils
WOLF oferece, alem das garantias legais
contra os defeitos ou avarias não detectá­veis, os defeitos redibitórios e a garantia
de conformidade do bem ao contrato
devido pelo vendedor ao consumidor,
uma garantia contratual:

- De 3 anos sobre o seu corta-relva e uma
extensão de garantia até 5 anos, sujeita
a condições,

- De 10 anos sobre o chassis (10 anos
peça e 3 ou 5 anos mão-de-obra),
Para qualquer defeito de matéria ou de
fabrico segundo as modalidades indica­das mais abaixo.
Esta garantia é assegurada pelo intermé­dio da rede de especialistas autorizados
pela Outils WOLF.
Chamamos a atenção do utilizador sobre
as recomendações essenciais contidas
no manual de instruções fornecido com
cada corta-relva, que devem ser cumpri­das rigorosamente afim de obter um bom
funcionamento da máquina e beneficiar
da garantia contratual.
Esta garantia abrange só o país de compra.

NB: Quando o corta-relva é utilizado em
condições profissionais, a garantia contra­tual concedida limita-se à garantia legal.

- A garantia contratual para uma duração
de 3 anos a partir da data de compra do
corta-relva só será concedida sob reserva
do estrito cumprimento das indicações
dos pontos 1 a 4.

- A extensão de garantia até 5 anos a par­tir da data de compra só será concedida
sob reserva do estrito respeito das indica­ções dos pontos 1 a 5.

1. A carta de garantia e o certificado de
entrada em serviço devem ser preenchidos
pelo vendedor no momento da compra.

2. O certificado de entrada em serviço
deve ser enviado pelo utilizador, devida­mente preenchido, num prazo de 8 dias
úteis após a compra, para:
WOLF JARDIM – Utensílios para Jardim
Lda. – Rua da Mata Nacional – Pousos –
2410-028 LEIRIA

3. O corta-relva deve ser utilizadoem condi­ções normais de utilização, e nunca em uti­lização profissional. Por essa razão são
excluídos os corta-relvas utilizados pelas
empresas de parques e jardins, as colectivi­dades locais, as câmaras municipais assim
como os corta-relvas destinados ao aluguer
pago ou empréstimo gratuito.

4. A manutenção e a utilização do corta­relva devem estar conformes as prescri­ções do manual de instruções. O utiliza­dor deve tomar conhecimento e respeitar
todas as instruções descritas no capítulo
«para sua segurança e a dos outros».

5. Durante o 3º ano que segue a data de
compra, alem da manutenção periódica
preconizada, deve ser feita uma revisão
que será facturada do corta-relva por
um especialista autorizado pela Outils
WOLF e a factura relativa a essa revisão
deve ser preciosamente conservada. Os
pormenores das operações da revisão
obrigatória estão indicados em anexo no
quadro sobre a extensão de garantia até 5
anos no manual de instruções.
Qualquer defeito de matéria e de fabrico,
reconhecido como tal por Outils WOLF, será
reparado gratuitamente (peças e mão-de­obra) através dos especialistas autorizados
pela Outils WOLF, mediante a apresentação
do cupão de garantia. Todos os eventuais
custos de imobilização, de transporte do
corta-relva ou das peças defeituosas ficam
a cargo do utilizador.
A reparação do corta-relva ou a substitui­ção das peças defeituosas exclui Outils
WOLF de qualquer outra obrigação de
garantia contratual. Exclui particularmen­te qualquer outra reivindicação ou derro­gação ao contrato de venda.
Para qualquer reclamação, invocando o
benefício da garantia contratual de 3 anos,
a factura de compra pode ser exigida. Para
qualquer reclamação invocando o benefí­cio da extensão de garantia até 5 anos, a

apresentação da factura da revisão obri­gatória é exigida.

As peças fazendo o objecto de um pedido
de garantia devem ser conservadas e
postas à disposição da empresa WOLF
Jardim – Utensílios para Jardim Lda. pelo
especialista autorizado pela Outils WOLF
tendo efectuado a reparação, durante um
período de 4 meses que segue a data do
pedido de garantia. As peças só serão
entregues à WOLF Jardim – Utensílios para
Jardim Lda., sobre pedido da mesma,
nesses 4 meses.
Outils WOLF declina toda e qualquer
outra responsabilidade, particularmente
em matéria de responsabilidade civil
resultando da utilização do corta-relva,
especialmente nos seguintes casos:

- Para toda desmontagem, modificação
ou montagem de peças «não de origem»
incluindo as lâminas. Tendo em conta,
que a garantia Outils WOLF não pode ser
aceite em caso de acidente, de quebra,
de anomalias de funcionamento devido à
utilização de peças não fabricadas, forne­cidas ou homologadas pela Outils WOLF.

- Por todo dano resultando do não respei­to das instruções de utilização e de
manutenção (especialmente as revisões
normais) que são descritas no manual de
instruções.

Esta garantia não cobre os pontos
seguintes:

- Todo desgaste normal das peças, princi­palmente velas, corda do lançador, elemen­tos de filtro de ar e de filtro de gasolina,
escape, juntas e membranas, lâminas e

peças de acoplamento, cabos e bichas,
correias, pneus, calços de travões, etc.

- As percepções subjectivas reconheci­das sem perigo para o utilizador e sem
sequencias para a qualidade do produto,
tais como ruídos, vibrações, jogos funcio­nais ou outras considerações de ordem
estética, assim como as descolorações,
oxidações e corrosões restantes das
condições de armazenamento e envelhe­cimento e das ressumações de óleo,

- As avarias devidas a um defeito de
manutenção, à inexperiência do utilizador
ou a uma utilização não conforme,

- As operações de manutenção periódi­cas de carácter preventivo, tais como
definidas no manual de instruções.
Qualquer desmontagem, modificação ou
adjunção de peças «não de origem» incluin­do as lâminas, anula todo o direito ao
conjunto da garantia. Assim como para
todo dano resultando do não respeito das
instruções de utilização e de manutenção
que estão descritas no manual de instru­ções junto com o seu corta-relva.

Como fazer valer o seu direito a esta
garantia contratual de 3 anos?

Respeitando as nossas condições de
garantia:

1. No momento da compra, mandar
preencher o cupão de garantia e o cer­tificado de entrada em serviço, que
estão juntos ao manual de instruções.
Conserve a sua factura de compra.

2. Enviar o certificado de entrada em
serviço devidamente preenchido, num
prazo de 8 dias úteis após a compra,
à WOLF JARDIM – Utensílios para
Jardim Lda. Rua da Mata Nacional –
Armazém nº 5 – Pousos – 2410-028
LEIRIA.

3. Conserve o cupão de garantia. Em
caso de intervenção em garantia, entre
em contacto com o seu especialista
autorizado pela Outils WOLF (ou lista
sobre pedido à WOLF JARDIM –
Utensílios para Jardim Lda. Rua da Mata
Nacional – Armazém nº 5 – Pousos –
2410-028 LEIRIA) munido do cupão de
garantia.

Como fazer valer o seu direito à
extensão de garantia contratual de
3 a 5 anos?

Durante o 3º ano que segue a data de
compra, faça proceder a uma revisão
que será facturada, do seu corta rel­vas, por um especialista autorizado
pela Outils WOLF e conserve preciosa­mente a factura relativa a essa revisão.
Os pormenores das operações da
revisão obrigatória estão indicados em
anexo no quadro sobre a extensão de
garantia até 5 anos no manual de ins­truções.

25

P

CONDIÇÕES DE GARANTIA

Estas garantias contratuais vem alem da garan-

ia legal contra os defeitos e avarias não detectá-

t

EXTENSÃO DA GARANTIA

Pormenores das operações da revisão obrigatória durante o 3° ano

Para os corta-relvas comprados após o 01/01/2006

Motor

❏ Substituição da vela, do filtro de ar e da corda do lançador
❏ Limpeza do carburador e do deposito de gasolina
❏ Substituição do óleo motor
❏ Limpeza das alhetas de arrefecimento motor
❏ Aperto dos parafusos de fixação sobre chassis
❏ Aperto dos parafusos da grelha do escape,
❏ Afinação do comando a distancia: posição start, maxi, mini, stop
❏ Afinação do regime ralenti e maxi. do motor
❏ Verificação do funcionamento Primer / Starter / ReadyStart

veis concedidas pelos artigos do código civil e a

arantia de conformidade do bem ao contrato

g

ATÉ 5 ANOS

CORTA-RELVAS TERMICO

MOTOR TRAVÃO

que deve o vendedor ao consumidor concedida

elos artigos do código do consumidor.

p

DISPOSITIVO DE DESEMBRAIAGEM DA LÂMINA

Corta-relvas

Lâmina

Alturas de corte

Cesto de recolha

Rodas

Sistema de avanço

Sistema rotação lâmina

❏ Controlo do aperto dos parafusos

❏ Verificações dos cabos de comando a distancia, se necessário substituição
❏ Verificação: - Do estado da equilibragem (eventualmente substituição)

- Do estado do acoplamento de lamina

- Da anilha de acoplamento (estado dos encaixes)

- Aperto dinamómetro

❏ Limpeza e lubrificação

❏ Limpeza das grelhas de evacuação do ar

❏ Supressão da folga por acrescente de anilhas
❏ Lubrificação dos discos
❏ Limpeza / lubrificação dos carretos + linguetes
❏ Verificação do desgaste das polis, se necessário substituição
❏ Limpeza dos discos do redutore e do eixo de transmissão
❏ Estado das correias / substituição
❏ Afinação da guia

❏ Substituição dos calços de travão
❏ Limpeza do compartimento embraiagem /

travão de lâmina

26

Segurança

Utilizar unicamente peças de origem Outils WOLF. Verificar a conformidade as exigências de segurança.

❏ Verificação: - do tempo de paragem da lâmina: < 3 segundos

- do deflector de segurança de ejecção de relva

F

E

Dans un souci constant d’amélioration, votre tondeuse peut présenter

des différences par rapport à la présente notice.

Con el constante afán de mejora, su cortacésped puede presentar ligeras diferencias

con respecto al presente manual.

P

Em virtude duma preocupação constante de melhoramento,

a sua máquina pode apresentar ligeiras diferenças em relação a este manual.

27

Outils WOLF S.A.S. - 5 rue de l’Industrie - BP 80001 - F-67165 WISSEMBOURG CEDEX - RCS STRASBOURG B 708 503 131

Outils WOLF ESPAÑA, S.L. Ctra. C-35, Km. 66 - 17451 SANT FELIU DE BUIXALLEU (Gerona)

Reg. Merc. de Gerona, Tomo 838, Libro O, Sección 8, Folio 40, Hoja GE 15935

WOLF JARDIM - Utensílios para Jardim, Lda. - Rua da Mata Nacional - Armazém nº 5 - Vinagreiro - Pousos - 2410-028 LEIRIA

(Portugal) - Contribuinte nº 501 985 310 - C.R.C. de Leiria nº 4996 Fls 2 Livro

Réf. 36743 - Novembre 2008.
