Моторизированный проекторный лифт
PL100L/PL200L
ИНСТРУКЦИЯ
Page 2

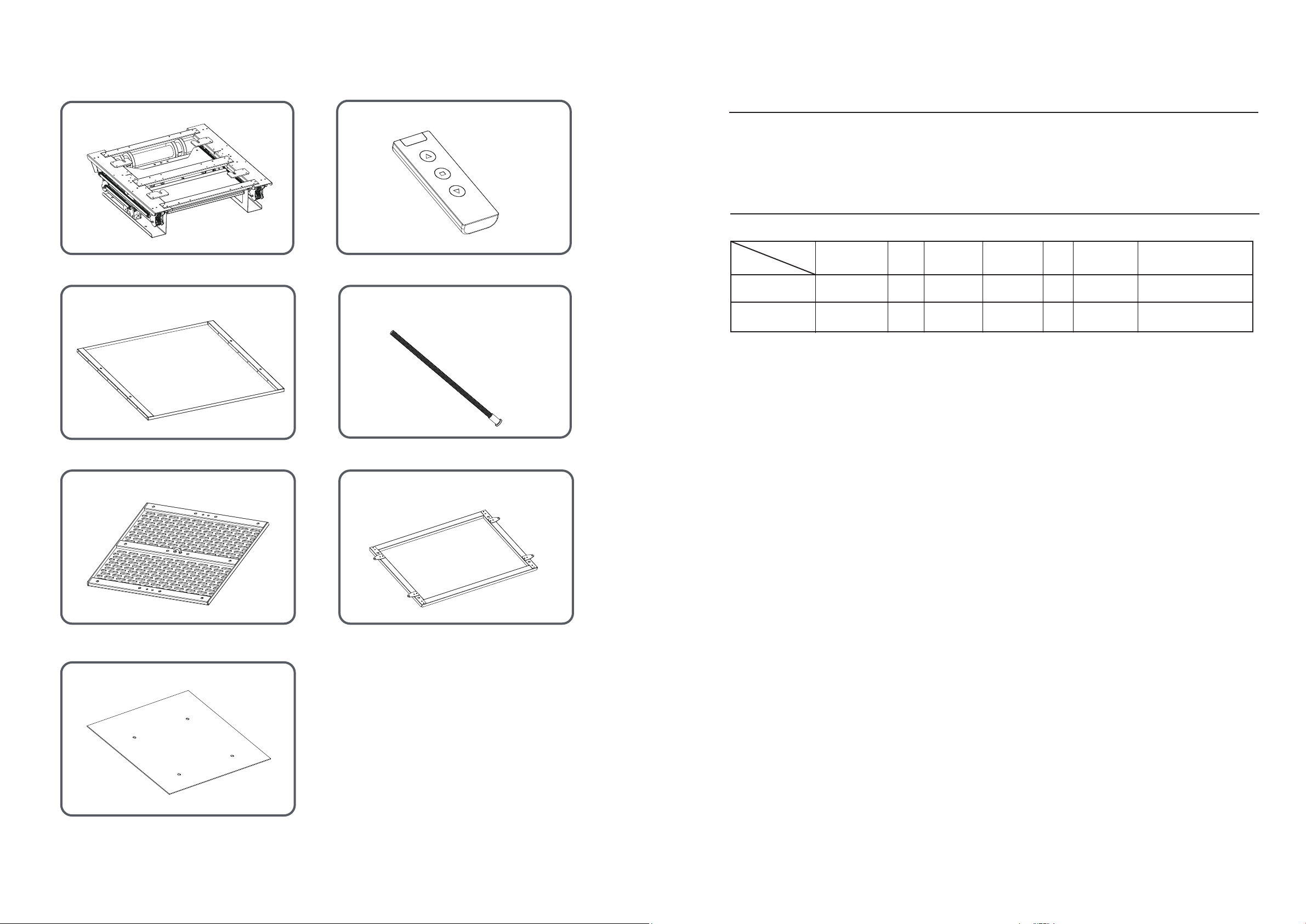

Комплектация:
Данный лифт является последней разработкой Wize AV. Лаконичный дизайн, контроль качества
производства и простота монтажа делают его лучшим выбором для профессиональных
инсталляций.
Корпус с мотором
Декоративная пластина
X 1
X 1
Пульт управления
Винтовой стержень
X 1
(250*M8) X 4
1. Ультратонкий дизайн для инсталляций в узких местах.
2. Тихий режим работы.
3. Функция защиты от перегрева.
4. Упрощенная схема прокладки кабеля.
Спецификации
Модель.
PL100L
PL200L
Парам.
Размер корпуса
(мм)
730*730*315.5
Кол-во
секций
5
Длина хода
（мм）
223.5-10203
Декоративная
пластина
（мм）
724*724
0 724*724
Нагрузка
(кг)
40730*730*223.5
Размер проектора
(мм)
500*600*240
Требуемое расстояние
от фальшпотолка до
перекрытия
Условия внешней среды (только для использования внутри помещений):
1. Температура: -10°C --- +40°C
2. Относительная влажность: <95%
3. Отсутствие коррозийных газов;
4. Помещения без органических аэрозолей и
легковоспламеняющихся, взрывчатых газов;
5. Напряжение: 100V / 220V (±10%)
6. Отсутствие сильных вибраций и ударов оборудования.
250-850500*600*240
350-170040315.5-191
Пластина для монтажа проектора
Шаблонная пластина
X 1
X 1
Рама микроподстройки
X 1
Аксессуары:
1. Винт под шестигранник M4*20 (X4)
2. Металлическая шайба 20*1.5 (X8)
3. Шестигранный ключ (X2)
4. Шестигранный ключ для подстройки мотора (X1)
5. Силовой кабель (X1)
6. Прокладка из пенополиэтилена (X1)

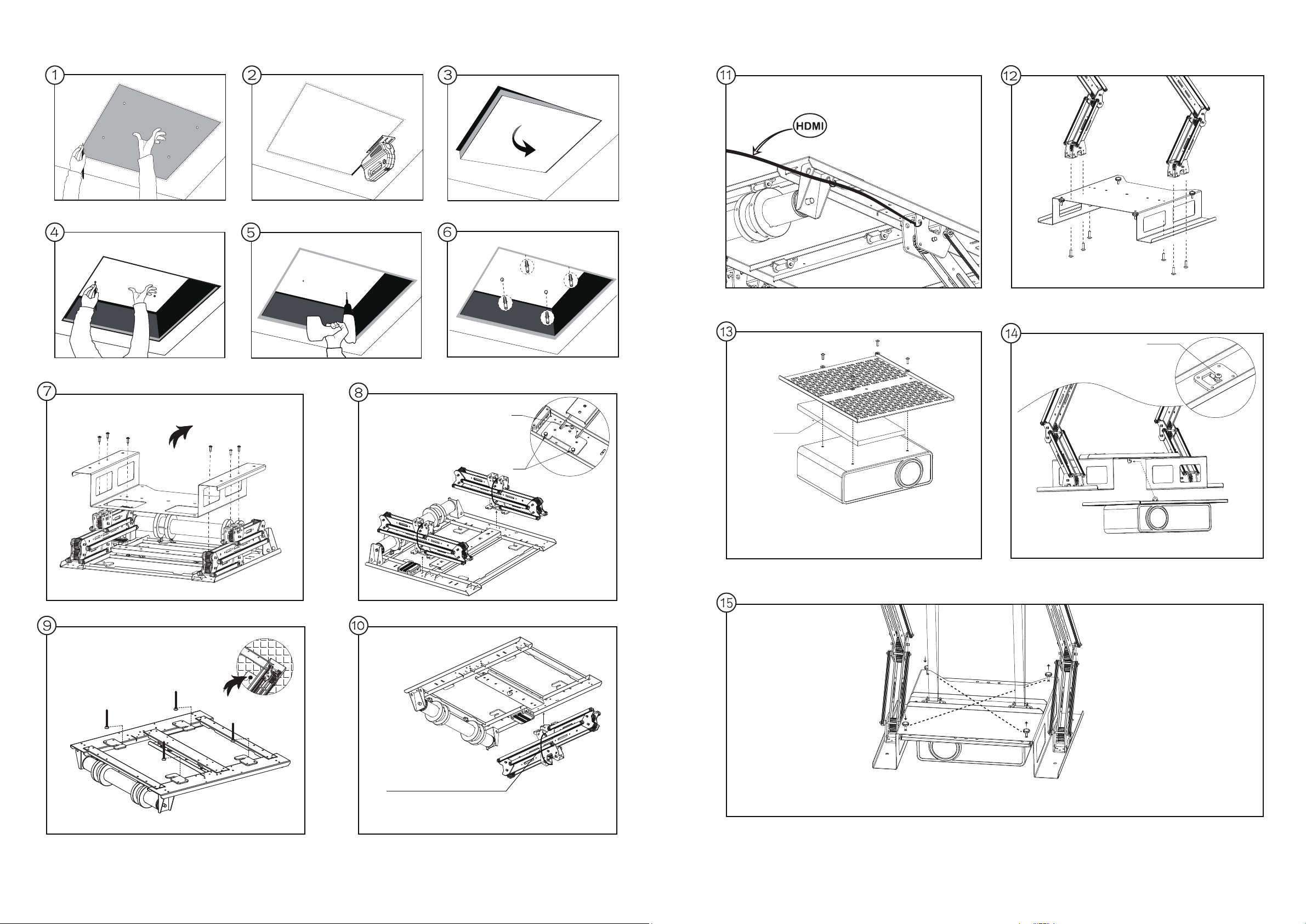

Этапы установки:
1. Определив место установки лифта, исходя из фокусного расстояния линзы проектора и размеров
экрана, использовать шаблонную пластину, чтобы отметить место выреза отверстия под лифт.
2. Вырезать отверстие по линии шаблона.
3. Вырезанную часть потолка отложить для дальнейшего использования.
4. С помощью шаблона отметить на потолке 4 точки для крепежных винтов или анкеров.
5. Просверлить 4 отверстия в потолке.
6. Вставить в просверленные отверстия распорочные винты.
7. Открутить 6 винтов и снять пыленепроницаемое покрытие.
8. Окрутить винты, как показано на рисунке 8 и снять складывающиеся стабилизаторы.
9. Установить раму тела лифта на потолок.
10. Прикрепить боковые стабилизаторы к раме тела лифта, затем, подвязав их хомутами, медленно
опустить вниз.
11. Подсоединить необходимые кабели (HDMI и т.д.).
12. Прикрепить пыленепроницаемую крышку к боковым стабилизаторам.
13. Установить проектор на монтажную пластину.
14. Повесить проектор на крючок пыленепроницаемой крышки и затянуть винт в ее верхней части.
15. Использовать четыре винта по бокам пыленепроницаемой крышки, чтобы настроить угол наклона
проектора.
16. Включить лифт и настроить его верхние и нижние концевые положения.
17. Прикрепить раму микроподстройки. Использовать винтовые стержни, чтобы отрегулировать
положение рамы относительно фальшпотолка.
18. Установить декоративную крышку.
Page 3
Этапы установки:
Направьте кабель HDMI по верху. Для
проведения по боковым стабилизаторам
рекомендуется связать HDMI и силовой кабели.
Затянуть винт после
того, как проектор
повешен на крючок.
Открутить
Открутить
Прокладка
из пенополиэтилена
Замечание: рекомендуется использовать
прокладку из пенополиэтилена, если нет внешнего
воздействия тепла
Установить хомут после прикрепления. Во
избежание травм, будьте осторожны при
открытии стабилизаторов до установки
хомутов.
Для настройки уровня используйте принцип диагонали:
если передний левый винт вкручивается, задний правый
следует
выкручивать
Page 4

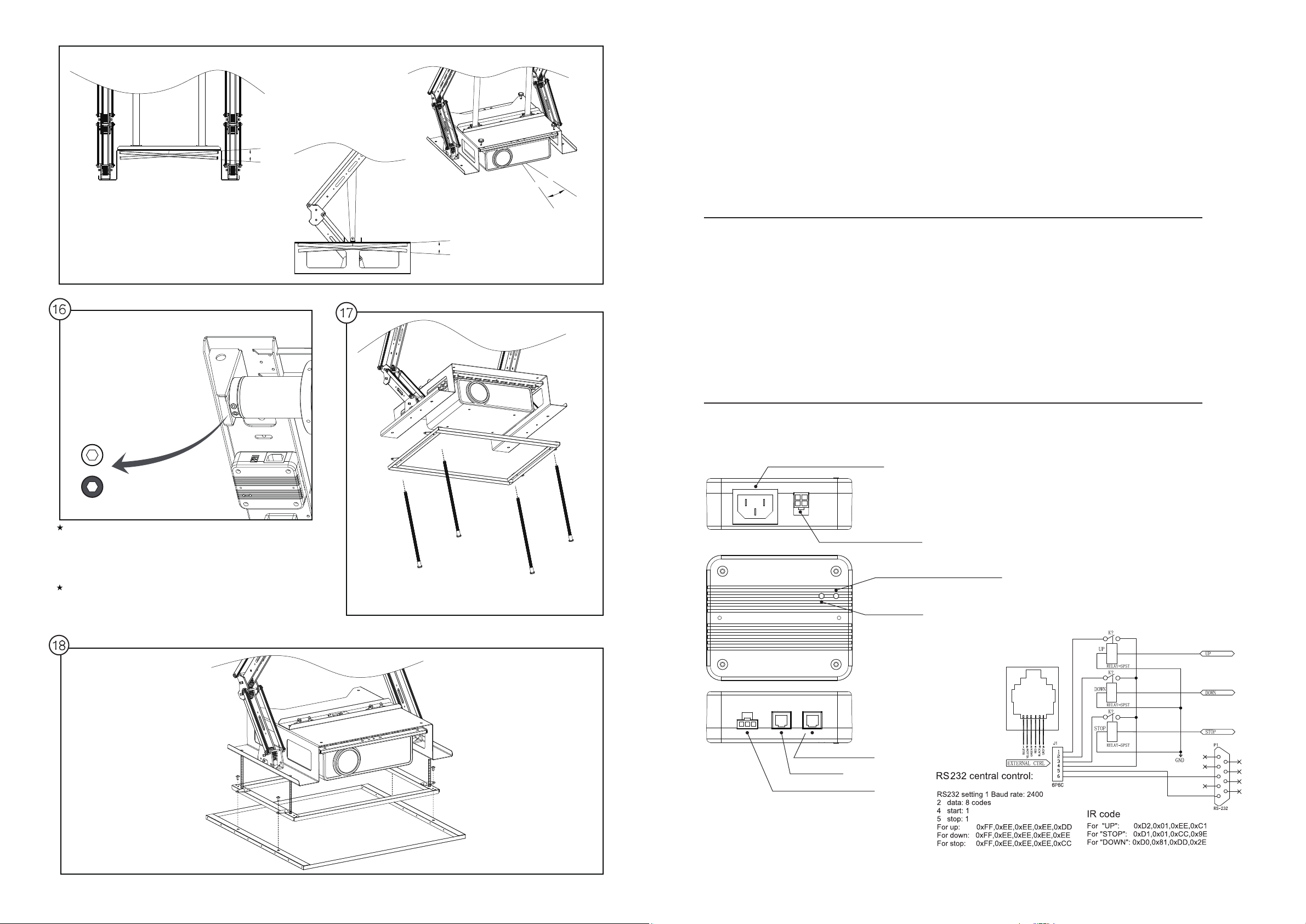

Меры предосторожности при работе с лифтом.
Пожалуйста, проделайте следующие процедуры, если лифт не работает:
1. Убедитесь, что силовой кабель подключен, и подается рабочее напряжение.
2. Не переключайте команды управления лифтом часто.
3. Остановите мотор на 15 минут, затем включите его снова и проверьте, не
7°
6°
находится ли он в режиме защиты от перегрева. Если проблема не
устранилась, свяжитесь со своим дилером для дальнейшей диагностики.
Пожалуйста, не пытайтесь разобрать лифт самостоятельно.
Белый разъем - для регулировки нижнего положения
Против часовой стрелки - увеличить длину хода вниз. По часовой
стрелке - уменьшить длину хода вниз.
Внимание: Если лифт находится в крайнем нижнем положении, не
поворачивать по часовой стрелке.
Красный разъем - для регулировки верхнего положения
Против часовой стрелки - увеличить длину хода вверх.
По часовой стрелке - уменьшить длину хода вверх.
Внимание: Если лифт находится в крайнем верхнем положении, не
поворачивать по часовой стрелке.
7°
Замечание: Максимальная длина, на которую
штифты выходят из
пыленепроницаемой крышки,
- 760 мм
Устранение неисправностей:
1. Через 15 минут перерыва в работе включите лифт и проверьте, включен ли режим
защиты от перегрева.
2. Проверьте оба конца силового кабеля и убедитесь, что питание подается.
3. Если питание в порядке, пожалуйста, убедитесь в целостности всех кабелей, а
также в отсутствии оплавленных мест.
Система управления лифтом
AC вход (110В/220В)
AC выход (110В/220В)
Кнопка программирования дистанционного пульта
Индикаторный светодиод
RS232 / RS485
12В триггер
AC выход (110В/220В)
