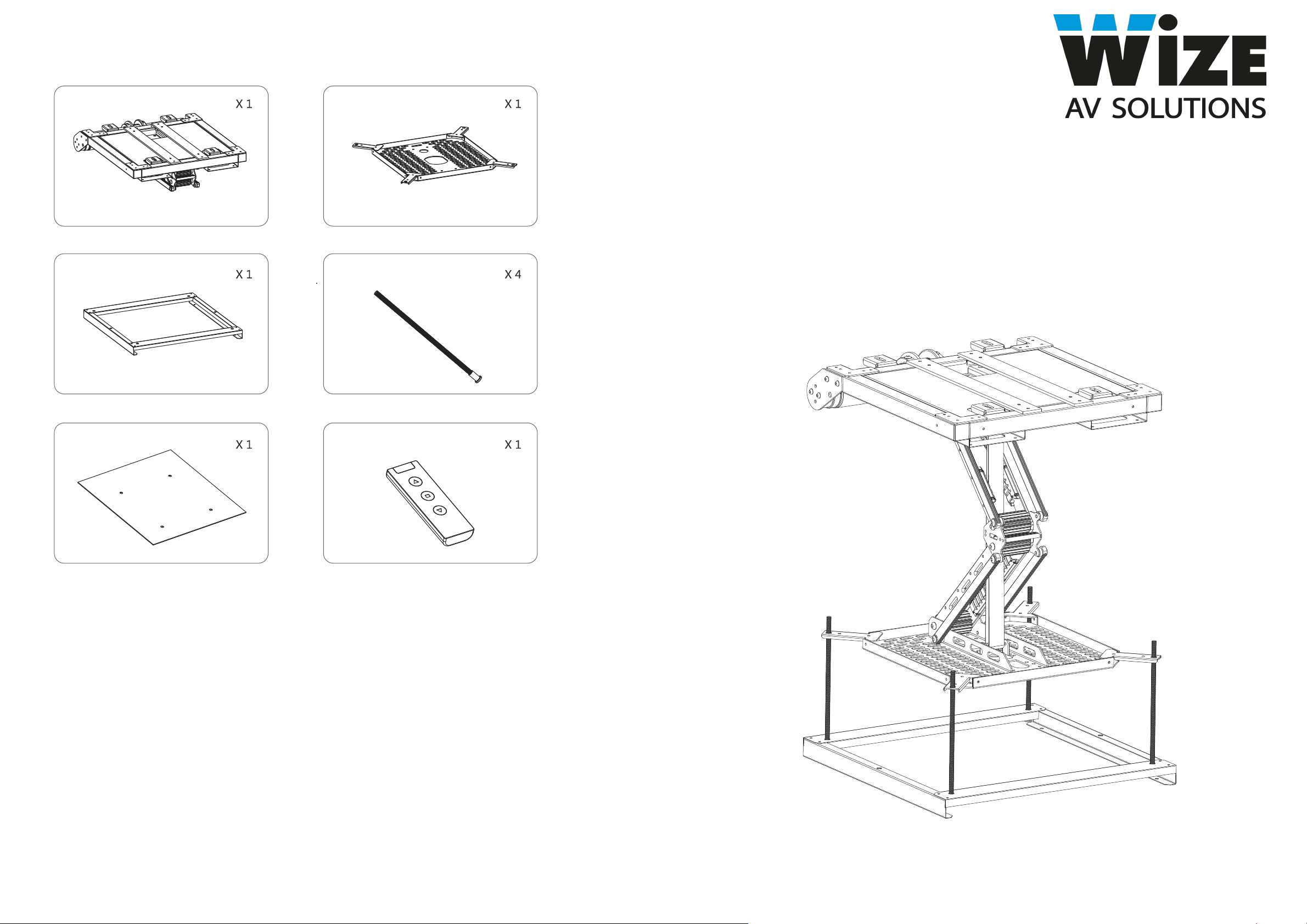

Комплектация:
Головная часть лифта с мотором
и стабилизатором движения
Монтажная пластина
Моторизованный тонкопрофильный
лифт для проектора
Декоративная рама
Измерительная пластина
Монтажная шпилька
PL50B/100B/150B
Пульт ДУ
Аксессуары:
1. Шестигранный винт M6*8(X4),M4*16(X4)
2. Шайба металлическая 20*1.5(X8)
3. Шайба пластиковая 20*6(X8)
4. Анкер для бетона M10*60(x4)
5. Шестигранный ключ (X2)
6. Ключ регулировки мотора (X1)
7. Силовой кабель (X1)
8. Инструкция пользователя
ПРЕДУПРЕЖДЕНИЕ: НЕ ИСПОЛЬЗУЙТЕ ДАННЫЙ ЛИФТ БЕЗ НАГРУЗКИ.
Page 2
Ключевые особенности серии
1. Тонкопрофильный корпус для возможности инсталляции в узких
местах
2. Низкий уровень шума
3. Функция защиты мотора от перегрева
4. Удобная прокладка кабеля.
Характеристики
Этапы установки лифта
Модель.
PL50B
PL100B
PL150B
Хар.
Размер лифта
(мм)
453*528*129
453*528*210
453*528*281 6 290-1478 500-1500
Кол-во
складных
секций
2
4
Общий ход
(мм)
130-520
2 10-990
Декоративная
пластина
(мм)
490*494
490*494
490*494
Макс. вес
нагрузки
(кг)
40
40
40
Размеры
проектора
(мм)
480*410
480*410
480*410
Параметры окружающей среды при использовании (только внутри помещений)
1. Температура: -10°C --- +40°C
2. Относит
ельная влажность: <95%
3. Отсутствие коррозийных газов;
4. Помещения без органических аэрозолей и
легковоспламеняющихся, взрывчатых газов;
5. Напряжение: 100V / 220V (±10%)
6. Отсутствие сильных вибраций и ударов оборудования.

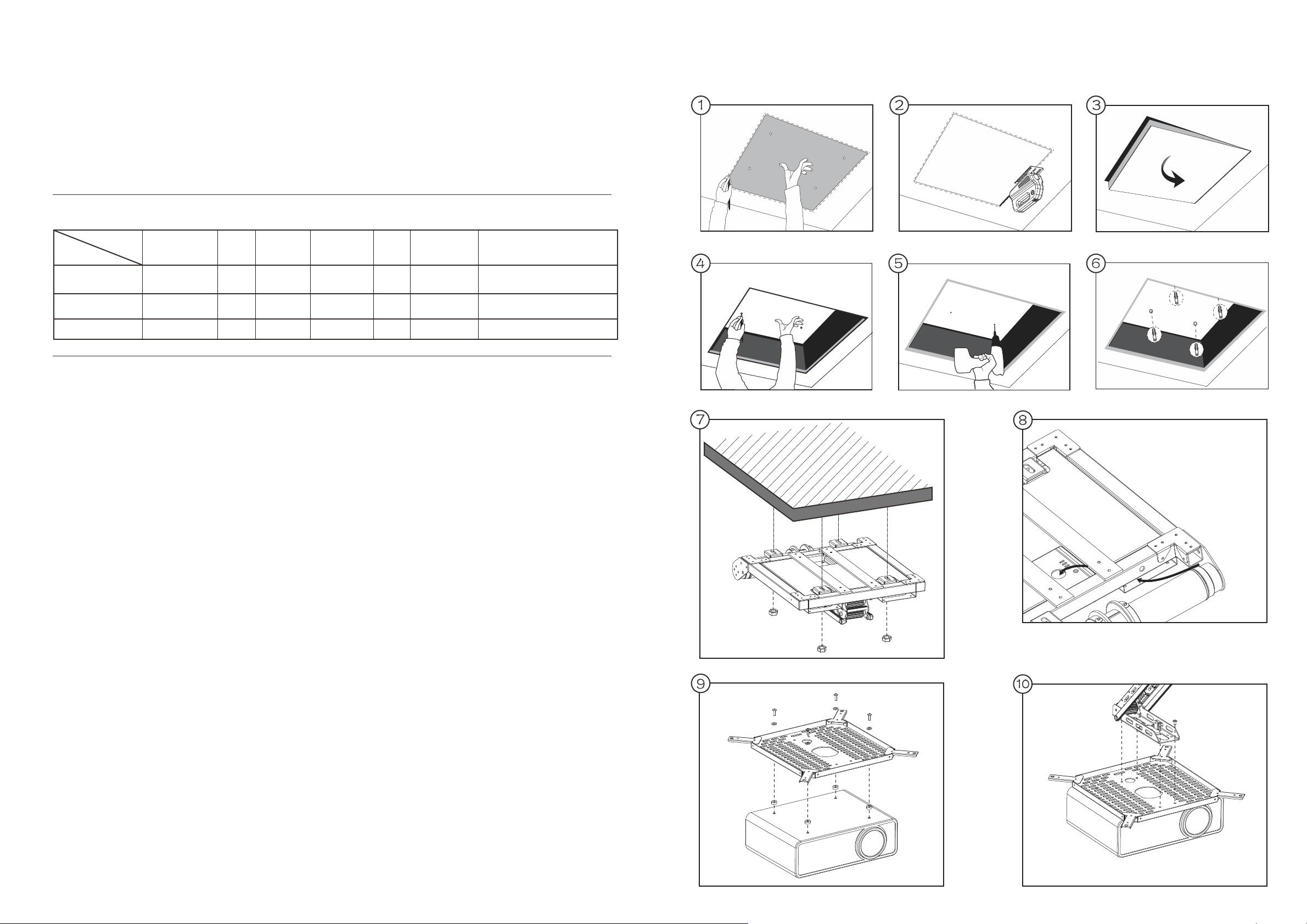

Этапы установки
1. Отмерьте расстояние на потолке в зависимости от размера экрана и фокусного расстояния
проектора.
2. Используйте шаблонную пластину, чтобы отметить отверстие для выреза.
3. По намеченной линии вырежьте отверстие в потолке. Вырезанную часть временно отложите.
4. По измерительной пластине наметьте на потолке 4 места для анкерных болтов.
5. Просверлите 4 отверстия по отметкам.
6. Вбейте в отверстия анкерные болты.
7. Установите головную часть лифта.
8. Проложите кабель по лифту.
9. Установите проектор на монтажную пластину.
10. Соедините стабилизатор головной части лифта и монтажную пластину с установленным
проектором.
11. Установите декоративную пластину.
12. При необходимости настройте концевые переключатели, регулируя верхнее и нижнее
положение лифта.
13. Настройте высоту шпилек, чтобы выровнять декоративную пластину с фальшпотолком.
14. Вставьте отрезанную часть фальшпотолка в декоративную пластину.
Расстояние от потолка до
фальшпотолка
(мм)
350-550
450-1000
Направьте кабель HDMI в верхнюю часть корпуса
лифта. Для прокладки кабеля по стабилизатору
следует ориентироваться на положение силового
кабеля.
Page 3
Использование:
1. Убедитесь в целостности кабеля питания и корректности организации розеточных
блоков.
2. Избегайте продолжительной работы мотора лифта.
3. Если после 15 минутного перерыва лифт не восстановил работоспособность,
обратитесь за сервисным обслуживанием к вашему дилеру или дистрибьютору. Не
разбирайте и не пытайтесь внести изменения в конструкцию лифта самостоятельно.
Диагностика.
Рекомендуется к исполнению только высококвалифицированным инженерным
персоналом:
При отказе работы лифта.
Настройте высоту шпилек, чтобы выровнять
декоративную пластину с фальшпотолком.
Белое гнездо для установки нижнего положения лифта
Против часовой стрелки - увеличение длины хода вниз.
По часовой стрелке - уменьшение длины хода вниз.
Внимание: в нижнем положении лифта не поворачивать по
часовой стрелке.
Красное гнездо для установки верхнего положения лифта
Против часовой стрелки - увеличение длины хода вверх.
По часовой стрелке - уменьшение длины хода вверх.
Внимание: в верхнем положении лифта не поворачивать по
часовой стрелке.
1. Перезапустить лифт через 15 минут, чтобы проверить, находится ли он в режиме защиты
от перегрева.
2. Проверить клеммы кабеля питания, чтобы убедиться, что проблема не связана с
источником питания.
3. Если напряжение в норме, проверить, нет ли оборванных проводов или перегоревшего
предохранителя.

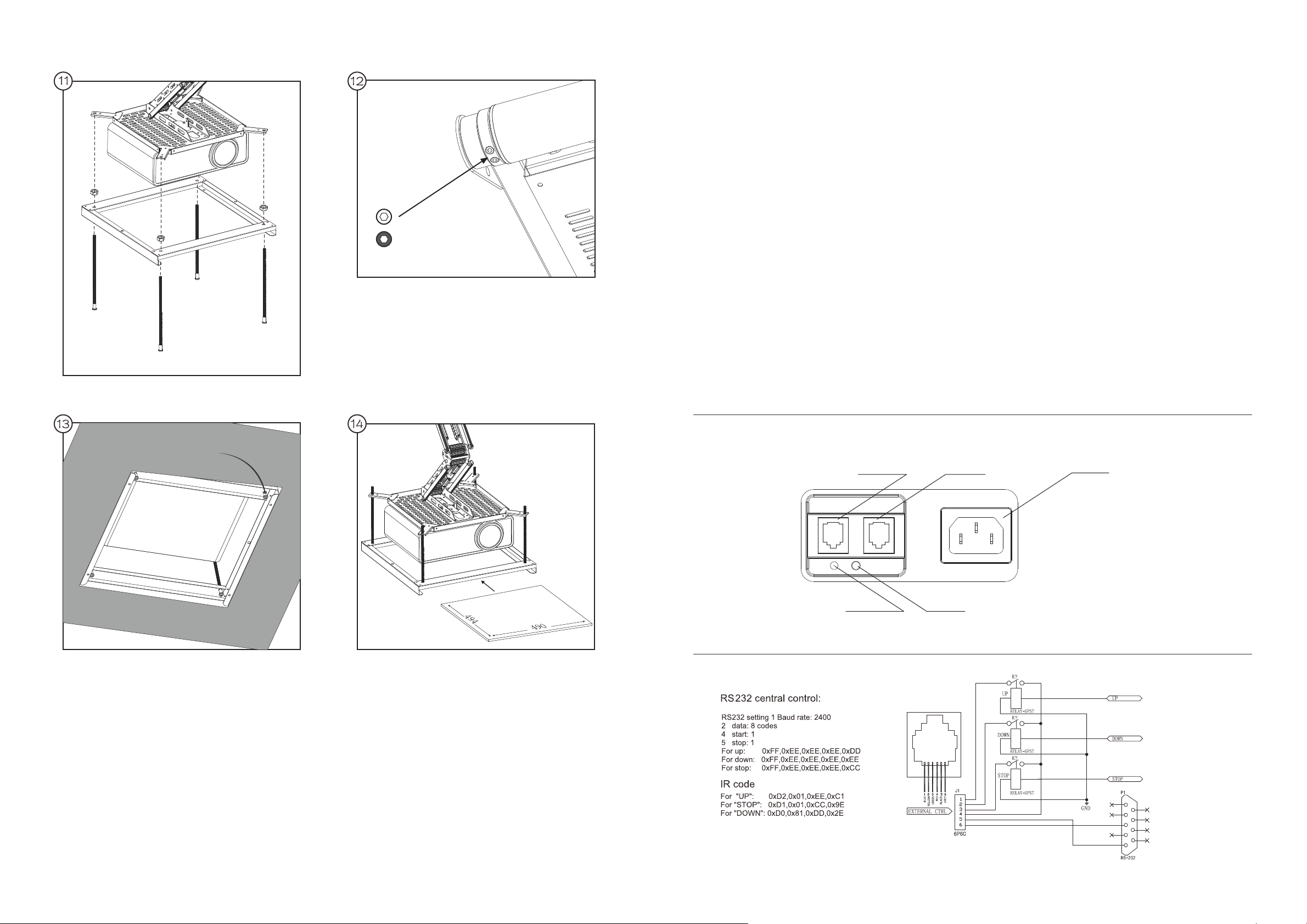

Управление
12В Триггер / ИК
RS 232
AC (110В/220В)
Вырезанная часть
фальшпотолка
Внимание:
1. Не выполняйте регулировки лифта без груза.
2. Убедитесь, что анкерные болты надежно и корректно закреплены.
3. Во избежание повреждений оборудования и несчастных случаев с персоналом убедитесь, что во время
работы лифта отсутствуют препятствия или люди, которые могли бы помешать поступательному
движению устройства.
4. Во избежание дисбаланса убедитесь, что проектор установлен в центральной точке монтажной
пластины лифта.
5. Никогда не эксплуатируйте устройство в перегруженном состоянии.
6. Избегайте попадания инородных предметов и частей тела в подвижной стабилизатор лифта.
Индикаторная лампа
Кнопка включения кодового сопряжения для радиочастотного
пульта дистанционного управления
