Page 1
MICRO
DE
Montage- und Bedienungsanleitung
GB
Installation and operating instructions
F
Instructions de montage et Consignes d‘utilisation
E
Instrucciones para el montaje y el funcionamiento
P
Guia de Instalação e instruções operação
Page 2
Installationshinweise
Notes on Installation
D
Multifunktionale, berührungslose Sanitärsteuerung zur
Steuerung von bis zu 6 Wasserabgabestellen, wählbar
zwischen Urinalen oder Waschtischen, Licht- und
Lüftersteuerung.
Bedarfsabhängige Vorspülung,
druckunabhängige, mengengesteuerte Hauptspülung sowie
Hygienespülung und Entlüftung
bei 24 Stunden Nichtbenutzung.
Beleuchtungs- und Entlüftungszeit von 4 - 20 Minuten
einstellbar.
Bestehend aus:
Rohbauset mit Wandeinbaukasten und Putzdeckel,

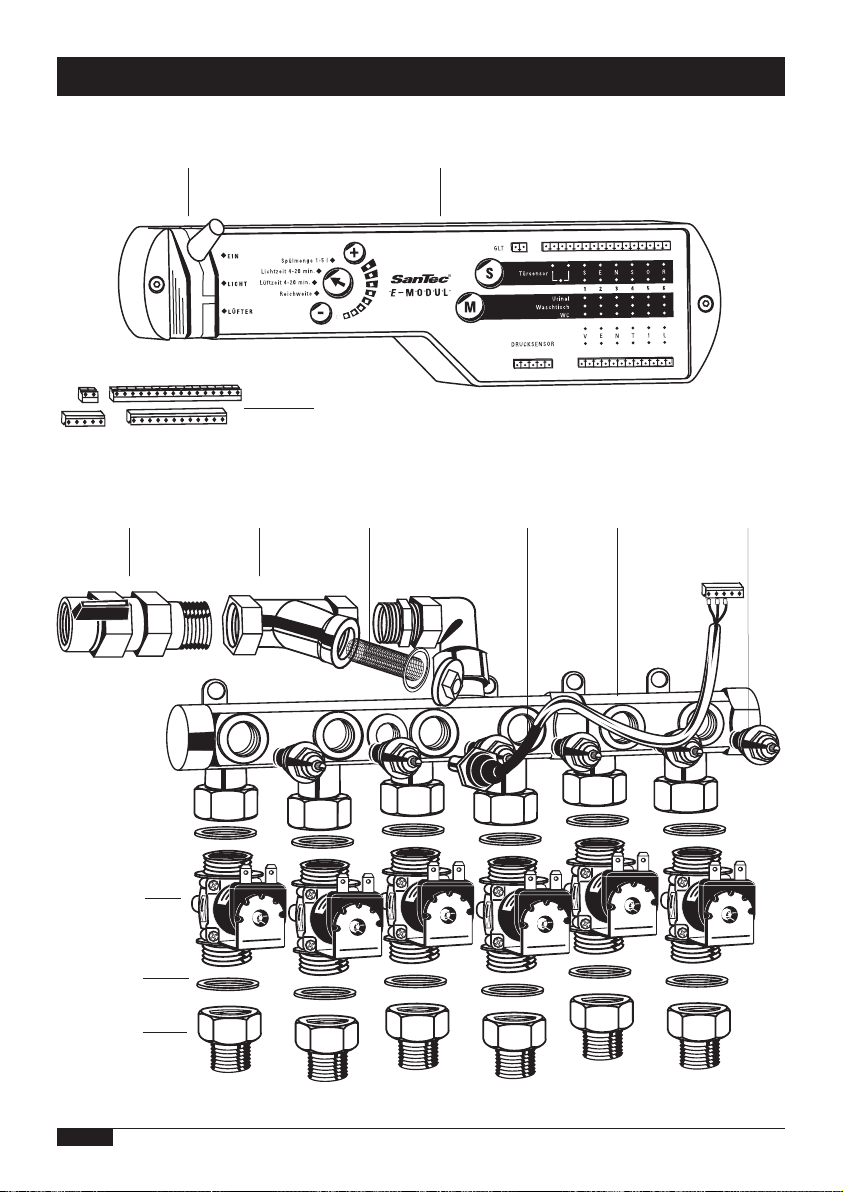

6-fach Magnetventileinheit mit
Drucksensor, Ventile einzeln
absperrbar. Zentrales Absperrventil, Schmutzfänger sowie
Frontplatte.
Elektronikmodul mit integriertem
Netzteil.
Die Montage und Installation
darf nur durch einen konzessionierten Fachbetrieb, gemäß
DIN 1988, ÖVE EN1 sowie VDE
0100 Teil 701 erfolgen.
Die Netzzuleitung ist über einen
2-poligen Hauptschalter mit mindestens 3 mm Kontaktöffnung
zu führen und mit maximal 6A
abzusichern!
Bei der Planung und Errichtung
von Sanitäranlagen sind die
entsprechenden örtlichen,
nationalen und internationalen
Normen und Vorschriften zu
beachten!
GB
Multi-functional, hands-free
sanitary control for controlling
up to 6 water-delivery points,
selectable between urinals or
wash basins, light- and ventilator
control.
On-demand pre-flushing,
pressure-independent
quantity-regulated main flushing
as well as hygienic flushing
and ventilation when not used
for 24 hours. Illumination- and
ventilation period adjustable
from 4 - 20 minutes.
Consists of:
Basic set with wall-installation
box and cleaning cover, 6-fold
solenoid valve unit with
pressure sensor, valves
individually blockable. Central
blocking valve, dirt trap as well
as front plate.
Electronic module with
integrated power unit.
Mounting and installation must
be performed by licensed craftsmen to DIN 1988, ÖVE EN1,
and VDE 0100 Teil 701 standards only.
The mains supply lead is to be
led via a 2-pole mains switch
with at least a 3mm contact gap
and to be protected with 6A
maximum!
When planning and installing
sanitary systems, the relevant
local, national, and international
standards and regulations must
be complied with!
Allgemeine Installationsbedingungen unter
www.wimtec.com.
2
Page 3
Directives d’installation
Instrucciones para el montaje
Instruções para a Instalação
F
Commande sanitaire multifonctionnelle sans contact pour commander jusqu‘à 6 points d’eau
au choix : urinoirs ou lavabos.
Commande éclairage et ventilateur. Prérinçage suivant nécessité, rinçage principal indépendant
de la pression avec commande
du débit de même que rinçage
hygiénique et aération en cas de
non-utilisation durant 24 heures.
Temps d’éclairage et d’aération
réglable de 4 à 20 minutes.
Comprend :
Ensemble construction brute
avec réservoir à encastrer et
plaque de recouvrement, unité
de 6 électrovannes avec capteur
de pression, vannes à fermeture
indépendante. Robinet d’arrêt
centralisé, épurateur et plaque
frontale.
Module électronique avec bloc
secteur intégré.
Le montage et l’installation
ne doivent être effectués que
par une entreprise spécialisée
agréée conformément à DIN
1988, ÖVE EN1 et VDE 0100
partie 701.
L’alimentation secteur doit passer par un interrupteur principal
bipolaire avec une ouverture de
contact d’au minimum 3 mm et
doit être protégée par un fusible
d’un maximum de 6A.
Lors de la planification et de
la mise en place d’installations
sanitaires, il est indispensable
de respecter les standards et
prescriptions applicables au
niveau local, national et international !
E
Mando multifuncional sin
contacto de sanitarios para el
control de hasta 6 puntos de
salida de agua, a elegir entre
urinarioso lavabos. Control de
iluminación y de ventiladores.
Predescarga según las necesidades, descarga principal
independiente de la presión con
regulación de caudal, así como
descarga higiénica y ventilación
tras 24 horas sin utilización.
Tiempo de iluminación y ventilación ajustable entre 4 y 20
minutos.
Constando de:
Equipo en obra bruta con caja
empotrada en pared y tapa de
limpieza, unidad con 6 válvulas
magnéticas y sensor de presión.
Las válvulas pueden cerrarse
independientemente. Válvula de
corte central, colector de lodos,
así como panel frontal.
Módulo electrónico con fuente
de alimentación integrada.
El montaje y la instalación deben
ser efectuados exclusivamente
por una empresa especializada
y autorizada según DIN 1988,
ÖVE EN1 y VDE 0100 parte 701.
La línea de alimentación desde
la red debe pasar por un interruptor principal bipolar con una
abertura de contacto mínima de
3 mm y ser asegurada con un
fusible de un máximo de 6 A
Durante la planificación y la
instalación de instalaciones
sanitarias hay que observar las
correspondientes normas y disposiciones locales, nacionales e
internacionales.
P
Comando de sanitários multifuncional sem necessidade
de contacto manual para até
6 pontos de fornecimento de
água, seleccionável entre urinóis
ou lavatórios. Comando da luz
e ventilador. Pré-enxaguamento
conforme a necessidade,
enxaguamento principal com
comando do volume do fluxo
não dependente da pressão,
bem como enxaguamento de
higiene e ventilação quando não
usado durante 24 horas. Tempo
de iluminação e de ventilação
regulável de 4-20 minutos.
Composto por:
Conjunto de montagem no
tosco com caixa de encastrar
mural e tampa apropriada para
reboco, unidade de 6 válvulas
magnéticas com sensor de pressão, válvulas de fecho individual.
Válvula de fecho central, filtro
para sujidades, bem como placa
frontal. Módulo electrónico com
alimentador eléctrico integrado.
Os trabalhos de montagem e
instalação devem ser realizados
apenas por técnicos devidamente autorizados, de acordo
com as normas DIN 1988, ÖVE
EN1 e VDE 0100 Teil 701.
A linha de alimentação tem que
ser colocada por via de um interruptor principal bipolar com uma
distância de contactos mínima
de 3 mm, e tem que ser protegida com um máximo de 6A.
Aquando do planeamento e
da montagem de instalações
sanitárias, devem ser cumpridas
as normas e disposições locais,
nacionais e internacionais
relevantes!
3
Page 4
Technische Daten, Technical Specifications
Einbaumaße in mm
D
mounting dimensions
GB
in mm
Cotes de montage
F
en mm
Dimensiones de montaje
E
en mm
dimensões de montagem
P
em mm
D
Anschlussspannung: 110-230V / 50-60Hz
275
385
Magnetventile: 24V / 50Hz
Beleuchtung: 110-230V / max. 0,8A
Lüftung: 110-230V / max. 0,8A
Spülmenge: 1 - 5 Liter
Fließdruck: 1 - 6 bar
Wasserzulauf: R1/2” IG (DN 15)
Wasserabläufe: R1/2” AG (DN 15)
250
160
70
110
Abmessungen:
Wandeinbaukasten: 360 x 250 x 110 mm
Frontplatte: 385 x 275 mm
GB
Supply voltage: 110-230V / 50-60Hz
Magnetic valves: 24V / 50Hz
Lighting: 110-230V / 0,8A max.
Venting: 110-230V / 0,8A max.
Flushing quantity: 1 - 5 liters
Flow pressure: 1 - 6 bar
Water inlet: R1/2“ IG (DN 15)
Water outlets: R1/2“ AG (DN 15)
Dimensions:
Wall-recess-mounted box: 360 x 250 x 110 mm
Front panel: 385 x 275 mm
4
Page 5
Données techniques , Datos técnicos, Especificações técnicas
F
Tension d’alimentation: 110-230V / 50-60Hz
Electrovannes: 24V / 50Hz
Eclairage: 110-230V / max. 0,8A
Aération: 110-230V / max. 0,8A
Quantité de rinçage: 1 - 5 litres
Pression d’écoulement: 1 - 6 bars
Arrivée d’eau: R1/2“ IG (DN 15)
Ecoulements des eaux: R1/2“ AG (DN 15)
Dimensions:
Réservoir encastrable: 360 x 250 x 110 mm
Plaque frontale: 385 x 275 mm
E
Tensión de conexión: 110-230V / 50-60 Hz
Válvulas magnéticas: 24V / 50 Hz
Iluminación: 110-230V / máx. 0,8A
Ventilación: 110-230V / máx. 0,8A
Volumen de descarga: 1-5 litros
Presión de salida: 1-6 bar
Acometida de agua: R1/2” IG (DN15)
Desagües de agua: R1/2” AG (DN15)
Dimensiones:
Caja empotrada en la pared: 360 x 250 x 110 mm
Panel frontal: 385 x 275 mm
P
Tensão de alimentação: 110-230V / 50-60Hz
Válvulas magnéticas: 24V / 50Hz
Iluminação: 110-230V / máx. 0,8A
Ventilação: 110-230V / máx. 0,8A
Volume do fluxo de enxaguamento: 1 - 5 litros
Pressão do fluxo: 1 - 6 bar
Entrada da água: R1/2” IG (DN 15)
Saídas de água: R1/2” AG (DN 15)
Dimensões:
Caixa de encastrar mural: 360 x 250 x 110 mm
Placa frontal: 385 x 275 mm
5
Page 6
Einsatzbereich, Range of usage, domaine d’application, Campo de aplicación, Área de aplicação
Urinalsensor, Urinal sensor,
Capteur urinoir, Sensor de urinario,
Türsensor,
Door sensor,
Capteur porte,
Sensor de puerta,
Sensor da porta
Waschtischsensor, Washbasin sensor ,
Capteur lavabo, Sensor de lavabo,
Sensor do lavatório
Berührungslose Sanitärsteuerung zur Steuerung von bis zu
D
6 Wasserabgabestellen, wählbar zwischen Urinalen oder
Waschtischen. Licht und Lüftersteuerung.
Sensor do urinol
MICRO
Center
DN 15
50-60Hz
110-230V
Lüfter,
Ventilator,
Ventilateur,
Ventilador,
Ventilador
Licht,
Light,
Eclairage,
Iluminación,
Luz
GB
Hands-free sanitary controller for controlling up to
6 water-delivery points, selectable between urinals or
washbasins.
Light- and ventilator control.
Commande sanitaire sans contact pour commander jusqu’à
F
6 points d’eau au choix : urinoirs ou lavabos.
Commande éclairage et ventilateur.
Mando de sanitarios para el control sin contacto de hasta 6
E
puntos de salida de agua, a elegir entre urinarios, lavabos o
depósitos. Control de iluminación y de ventiladores.
Comando de sanitários sem necessidade de contacto manual
P
para até 6 pontos de fornecimento de água, seleccionável
entre urinóis ou lavatórios. Comando da luz e ventilador.
6
Page 7
Montage, Installation, Installation, Montaje, Instalação

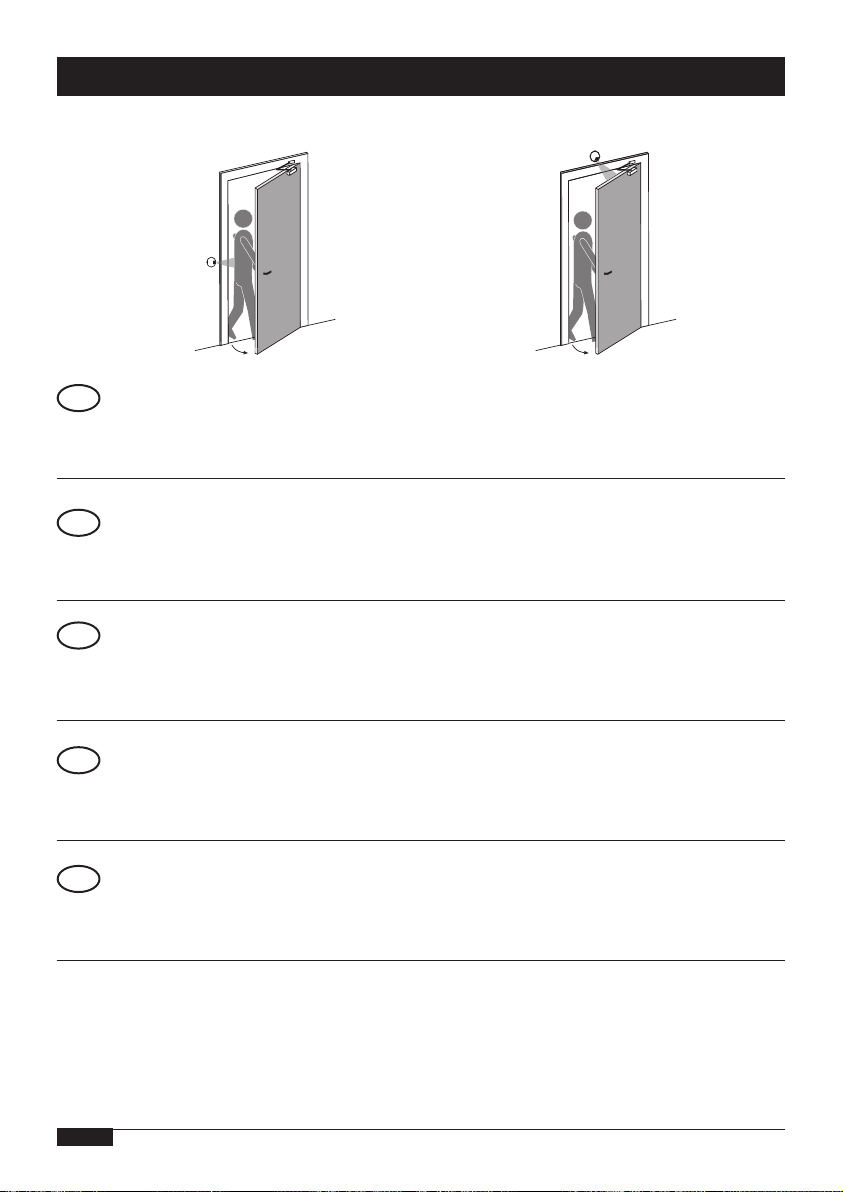

Türsensor
Door sensor
Capteur porte
Sensor de puerta
Sensor da porta
Var. B
65°
Var. A
max. 2
~ 90
Einbaumaße der verschiedenen Senoren.
D
Die detaillierte Installation ist den Montageanleitungen der
Urinalsensor Infrarot
Urinal sensor infrared
Capteur urinoir infrarouge
Sensor de urinario infrarrojo
Sensor do urinol infravermelhos
max. 2
~ 20
Maße in cm, Dimensions in cm, Cotes en cm,
Dimensiones en cm, Medidas em cm
jeweiligen Sensoren zu entnehmen.
Installation dimensions of the various sensors.
GB
The detailed installation is to be taken from the assembly instructions
of the respective sensors.

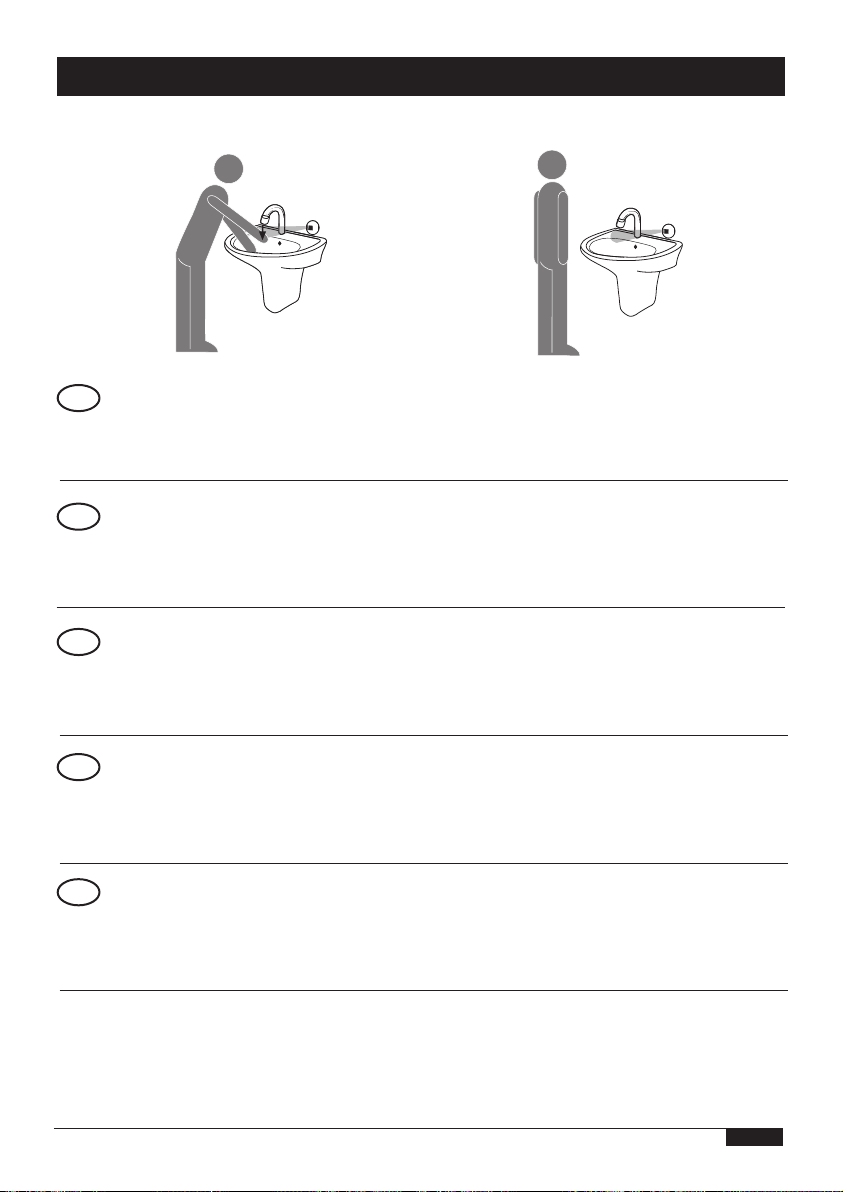

Waschtischsensor
Washbasin sensor
Capteur lavabo
Sensor de lavabo
Sensor do lavatório
~ 20
max. 2
Cotes de montage des différents capteurs.
F
Pour les détails de l’installation, voir les instructions de montage
des capteurs correspondants.
Dimensiones de montaje de los diferentes sensores.
E
La instalación detallada puede verse en las instrucciones
de montaje de cada uno de los sensores.
Medidas de montagem dos vários sensores.
P
A instalação detalhada deve ser consultada no manual
de instalação dos respectivos sensores.
7
Page 8
Türsensor
Urinal
W
aschtisch
WC
S E N S O R
Türsensor
Urinal
Waschtisch
WC
S E N S O R
Türsensor
Urinal
Waschtisch
WC
S E N S O R
Türsensor
Urinal
Waschtisch
WC
S E N S O R
Türsensor
Urinal
Waschtisch
WC
S E N S O R
Türsensor
Urinal
Waschtisch
WC
S E N S O R
Türsensor
Urinal
Waschtisch
WC
S E N S O R
Anwendungsschema, Practical diagram, Schéma d’utilisation, Esquema de aplicación,
Esquema de Aplicação
Urinal mit SanTec MICRO Sensor
D

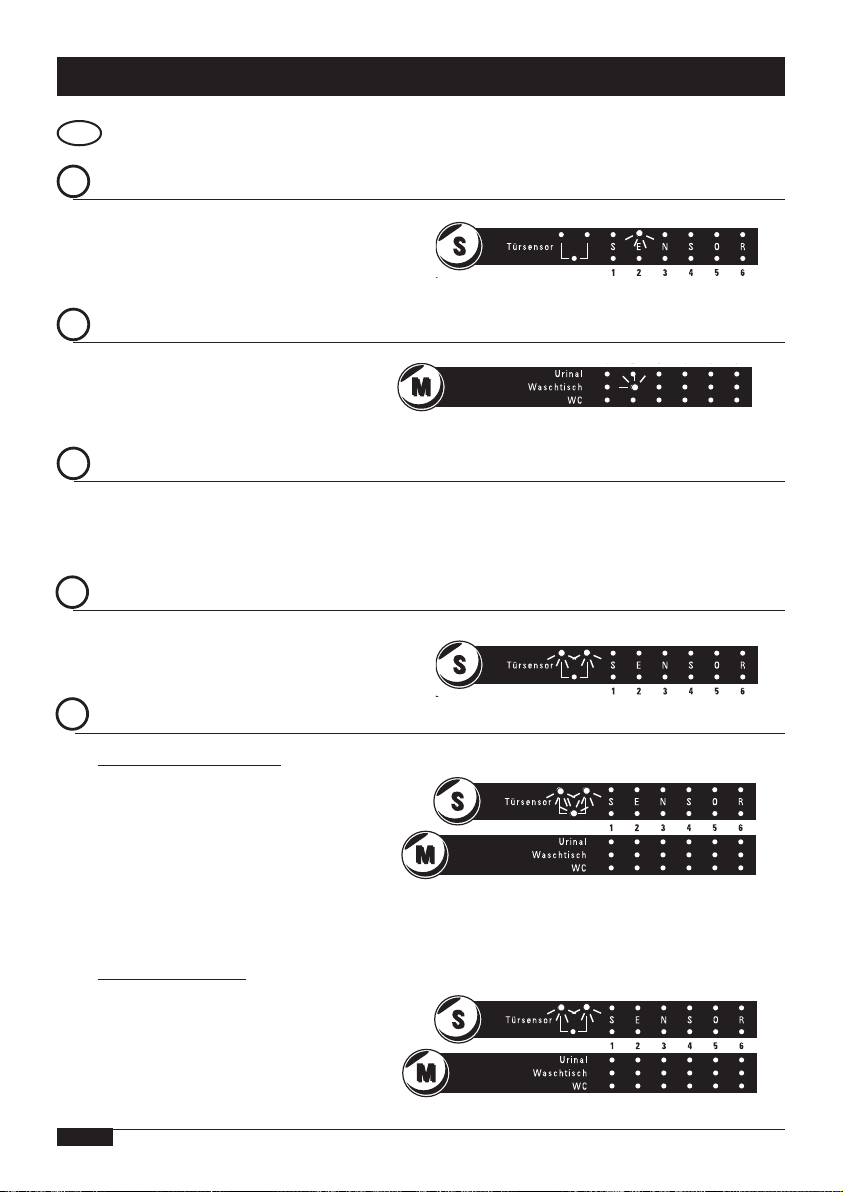

Mittels „S“ Taste den gewünschen Sensor von 1 bis 6 auswählen und mit
„M“ Taste Modus auf Urinal stellen.
Urinal with SanTec MICRO Sensor
GB
Select the desired sensor from 1 to 6 by pressing the ”S” key and set mode to
urinal with the ”M” key.
Urinoir avec capteur SanTec MICRO
F
Sélectionner le capteur souhaité de 1 à 6 avec la touche « S » et mettre sur mode
urinoir avec la touche « M ».
Urinario con sensor SanTec MICRO
E
Seleccionar el sensor deseado entre 1 y 6 mediante la tecla “S” y poner en modo
urinario mediante la tecla “M”.
Urinol com sensor SanTec MICRO
P
Seleccionar, através da tecla ”S”, o sensor pretendido de 1 a 6 e colocar no urinol
através da tecla ”M” (Modo).
110-230V/50-60Hz
DN 15
8
DN 15
2 x 0,5 mm
2
Page 9
Anwendungsschema, Practical diagram, Schéma d’utilisation, Esquema de aplicación,
Türsensor
Urinal
W
aschtisch
WC
S E N S O R
Türsensor
Urinal
Waschtisch
WC
S E N S O R
Türsensor
Urinal
Waschtisch
WC
S E N S O R
Türsensor
Urinal
Waschtisch
WC
S E N S O R
Esquema de Aplicação
Waschtisch mit Kaltwasser oder Niederdruckspeicher
D
Mittels „S“ Taste den gewünschen Sensor von 1 bis 6 auswählen und mit
„M“ Taste Modus auf Waschtisch stellen.
Washbasin with cold water or low-pressure reservoir
GB
Select the desired sensor from 1 to 6 by pressing the ”S” key and set mode to
washbasin with the ”M” key.
Lavabo à eau froide ou réservoir basse tension
F
Sélectionner le capteur souhaité de 1 à 6 avec la touche « S » et mettre sur mode
lavabo avec la touche « M ».
Lavabo con agua fría o depósito de baja presión
E
Seleccionar el sensor deseado entre 1 y 6 mediante la tecla “S” y poner en modo
lavabo mediante la tecla “M”.
Lavatório com água fria ou esquentador de baixa pressão
P
Seleccionar, através da tecla ”S”, o sensor pretendido de 1 a 6 e colocar no modo
urinol através da tecla ”M”.
110-230V/50-60Hz
DN 15
DN 15
2 x 0,5 mm
2
Niederdruckspeicher
low-pressure reservoir
Réservoir basse tension
Depósito de baja presión
Esquentador de baixa pressão
9
Page 10
Türsensor
Urinal
Waschtisch
WC
S E N S O R
Türsensor
Urinal
Waschtisch
WC
S E N S O R
Anwendungsschema, Practical diagram, Schéma d’utilisation, Esquema de aplicación,
Esquema de Aplicação
Waschtisch mit temperiertem Wasser
D
Mittels „S“ Taste den gewünschen Sensor von 1 bis 6 auswählen und mit
„M“ Taste Modus auf Waschtisch stellen.
Washbasin with moderated water
GB
Select the desired sensor from 1 to 6 by pressing the ”S” key and set mode to
washbasin with the ”M” key.
Lavabo à eau tiède
F
Sélectionner le capteur souhaité de 1 à 6 avec la touche « S » et mettre sur mode
lavabo avec la touche « M ».
Lavabo con agua templada
E
Seleccionar el sensor deseado entre 1 y 6 mediante la tecla “S” y poner en modo
lavabo mediante la tecla “M”.
Lavatório com água temperada
P
Seleccionar, através da tecla ”S”, o sensor pretendido de 1 a 6 e colocar no modo
urinol através da tecla ”M”.
10
110-230V/50-60Hz
DN 15
2 x 0,5 mm
DN 15
2 x 0,5 mm
2
Zubehör No.: 182 200
2-fach Extern Ventileinheit
Accessory No.: 182 200
2-fold external valve unit
2
Accessoire n° : 182 200
Unité externe à 2 vannes
Accesorio n° 182 200
Unidad de válvulas doble externa
Acessório nº 182 200
DN 15
Unidade de válvula dupla externa
Page 11
Türsensor
Urinal
W
aschtisch
WC
S E N S O R
Türsensor
Urinal
Waschtisch
WC
S E N S O R
Anwendungsschema, Practical diagram, Schéma d’utilisation, Esquema de aplicación,
Esquema de Aplicação
SanTec MICRO Türsensor für getrennte Licht- und Lüftersteuerung
D
in einem WC Raum
Mittels „S“ Taste Türsensor auswählen und mit „M“ Taste Individualmodus
auswählen, Licht- und Lüftzeit sind getrennt voneinander einstellbar.
SanTec MICRO door sensor for separate light- and ventilation control in a WC room
GB
Select the door sensor by pressing the ”S” key and select the individual mode
with the aid of the ”M” key, light- and ventilation periods are adjustable separately
from each other.
Capteur de porte SanTec MICRO pour commander séparément éclairage et
F
ventilateur dans un WC
Sélectionner le capteur de porte avec la touche « S » et le mode individuel avec la
touche « M », les temps d’éclairage et d’aération se règlent séparément.
Sensor de puerta SanTec MICRO para el control separado de la iluminación y
E
de la ventilación en una sala de servicios.
Seleccionar el sensor de puerta con la tecla “S” y seleccionar el modo individual con la tecla
“M”. El tiempo de iluminación y de ventilación pueden seleccionarse de forma independiente.
Sensor de porta SanTec MICRO para o comando independente da luz e
P
ventilador num sanitário
Seleccionar, através da tecla ”S”, o sensor da porta e seleccionar, através da tecla ”M”, o
modo individual; o tempo para a luz e para o ventilador pode ser ajustado independentemente.
110-230V/50-60Hz
2 x 1,5 mm
2
2 x 1,5 mm
2
LSYY-F6x1,0 OZ
2 x 0,5 mm
Var. B
2
Var. A
11
Page 12
Türsensor
Urinal
Waschtisch
WC
S E N S O R
Anwendungsschema, Practical diagram, Schéma d’utilisation, Esquema de aplicación,
Esquema de Aplicação

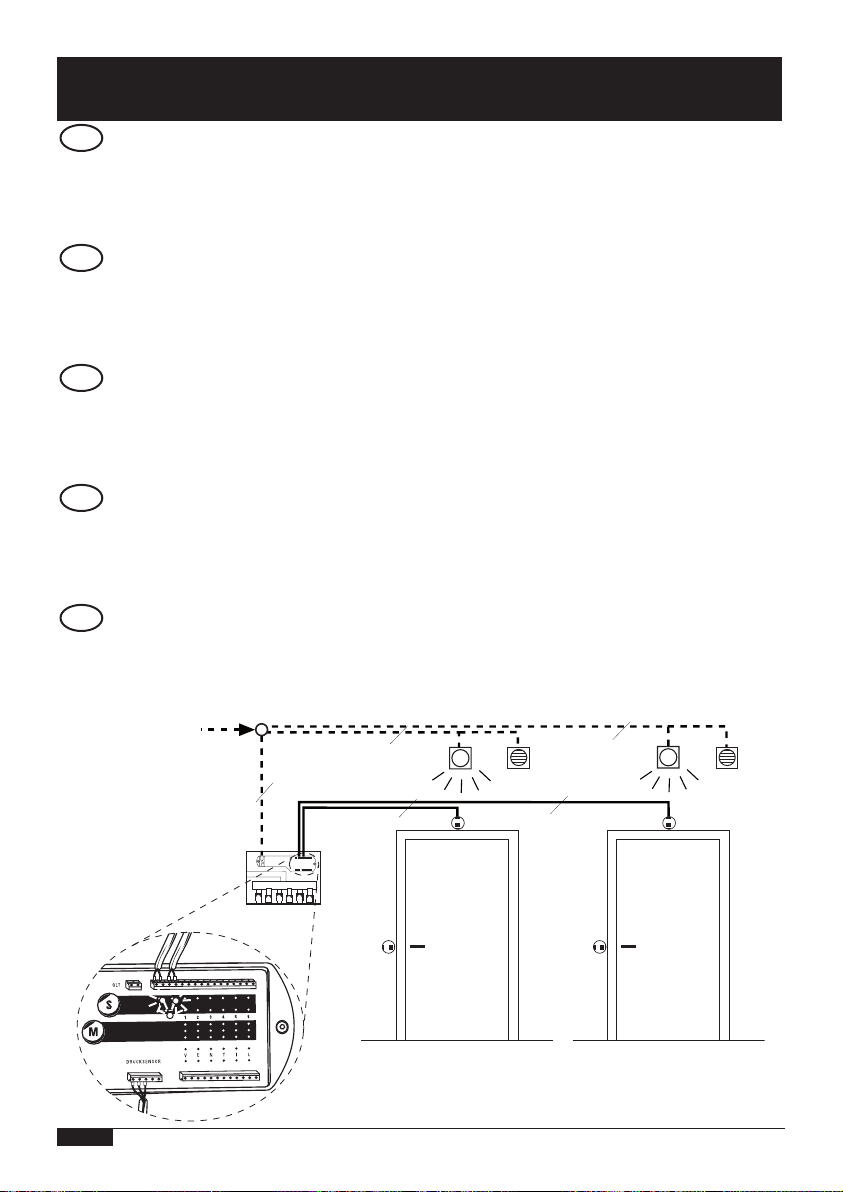

SanTec MICRO Türsensor für Licht und Lüftersteuerung
D
in 2 von einander unabhängigen WC Räumen (Damen / Herren)
Mittels „S“ Taste Türsensoren auswählen und mit „M“ Taste Kombinationsmodus
auswählen. Licht u. Lüfter sind kombiniert und über die Lichtzeit gemeinsam
einstellbar. Es stehen 2 Anschlüsse zur Verfügung.
SanTec MICRO door sensor for light- and ventilator control in 2 WC rooms
GB
(Ladies / Gentlemen) independent from each other
Select the door sensor with the aid of the ”S” key and select the combined mode
by pressing the ”M” key. Light and ventilator are combined and jointly adjustable
via the lighting period.
Capteur de porte SanTec MICRO pour commander éclairage et ventilateur
F
dans 2 WC indépendants l’un de l’autre (hommes/dames)
Sélectionner le capteur de porte de 1 à 6 avec la touche « S » et le mode combiné
avec la touche « M ». Eclairage et aération sont combinés et se règlent tous les
deux sur le temps d’éclairage.
Sensor de puerta SanTec MICRO para el control de la iluminación y de la ven-
E
tilación en dos servicios independientes (Señoras / Caballeros)
Seleccionar sensores de puerta mediante la tecla “S” y seleccionar el modo combinado mediante la tecla “M”. La iluminación y la ventilación pueden ser reguladas
conjuntamente y a través del tiempo de iluminación.
Sensor de porta SanTec MICRO para o comando da luz e ventilador em dois
P
sanitários independentes (Senhoras/Homens)
Seleccionar, através da tecla ”S”, o sensor da porta e seleccionar, através da tecla
”M”, o modo combinado. A luz e os ventiladores encontram-se combinados e ajustáveis em conjunto através do tempo para a luz.
2 x 1,5 mm
2
110-230V/50-60Hz
LSYY-F6x1,0 OZ
12
2 x 1,5 mm
2 x 0,5 mm
2
2
Var. A Var. A
Var. B Var. B
2 x 0,5 mm
2
Page 13
Montage, Installation, Installation, Montaje, Instalação
MICRO CENTER Unterputzkasten mit beiligenden Montagewinkeln in Mauerwerk
D
oder auf Vorwand (Variante A) montieren, Wasseranschlüsse herstellen,
Vorspülung durchführen und Sensor- bzw. Netzverkabelung vorbereiten.
Assemble MICRO CENTER flush-mounted box to the brickwork or the wall
GB
(Variant A) with enclosed assembly angle-bracket, establish water supplies, carry
out pre-flushing and prepare sensor- or mains cabling resp.
Monter la boîte à encastrer dans le mur ou sur la cloison (variante A) avec les
F
cornières de montage jointes, établir les branchements d’eau, faire un prérinçage
et préparer le câblage des capteurs et le câblage au réseau
Montar la caja empotrable MICRO CENTER con los ángulos de montaje adjuntos en
E
la mampostería o sobre la pared (Variante A), efectuar las conexiones de agua, rea-
lizar una descarga de agua previa y preparar el cableado a los sensores y a la red.
Montar a caixa de encastrar MICRO CENTER com os esquadros de montagem
P
juntos, na alvenaria ou na face da parede (Variante A), fazer as ligações à água,
passar o pré-enxaguamento e preparar a cablagem para o sensor ou para a rede.
Variante A, Variante A, Variante A, Variante A, Variante A
13
Page 14

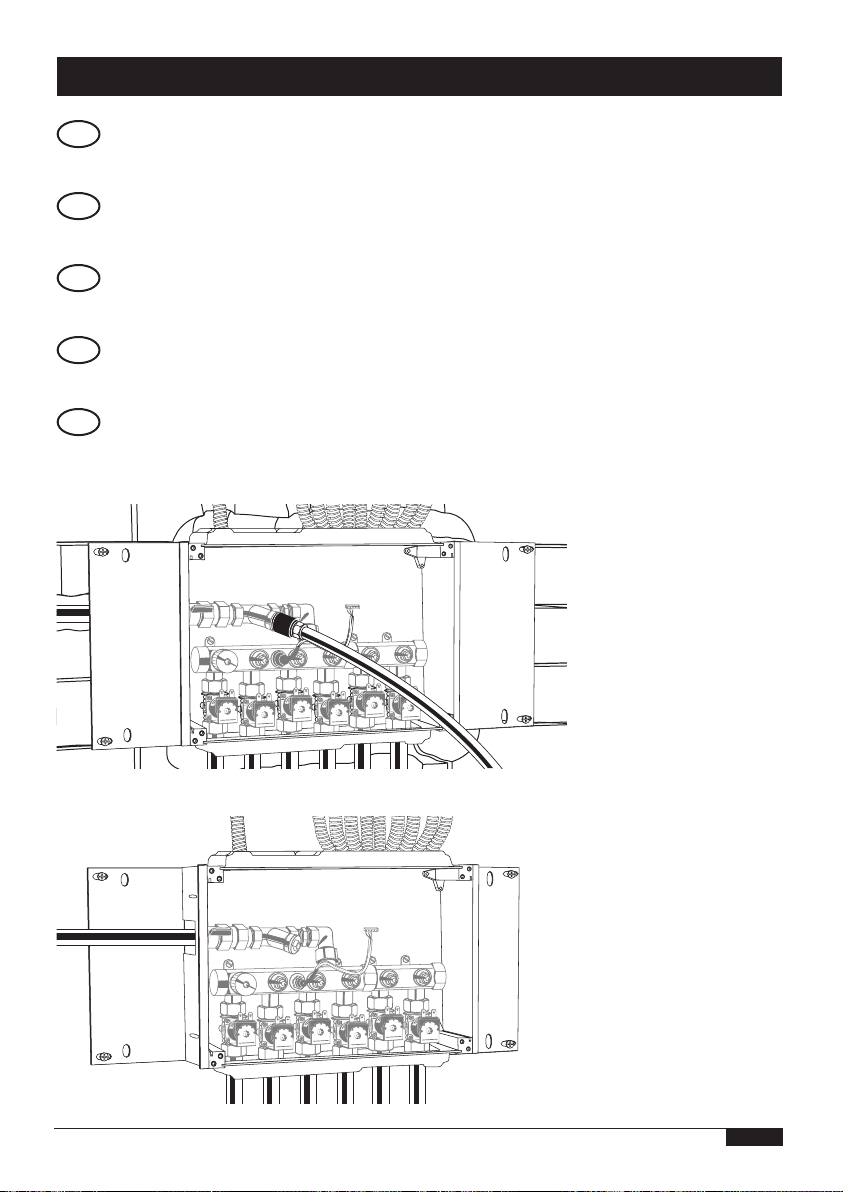

Montage, Installation, Installation, Montaje, Instalação
M I C R O

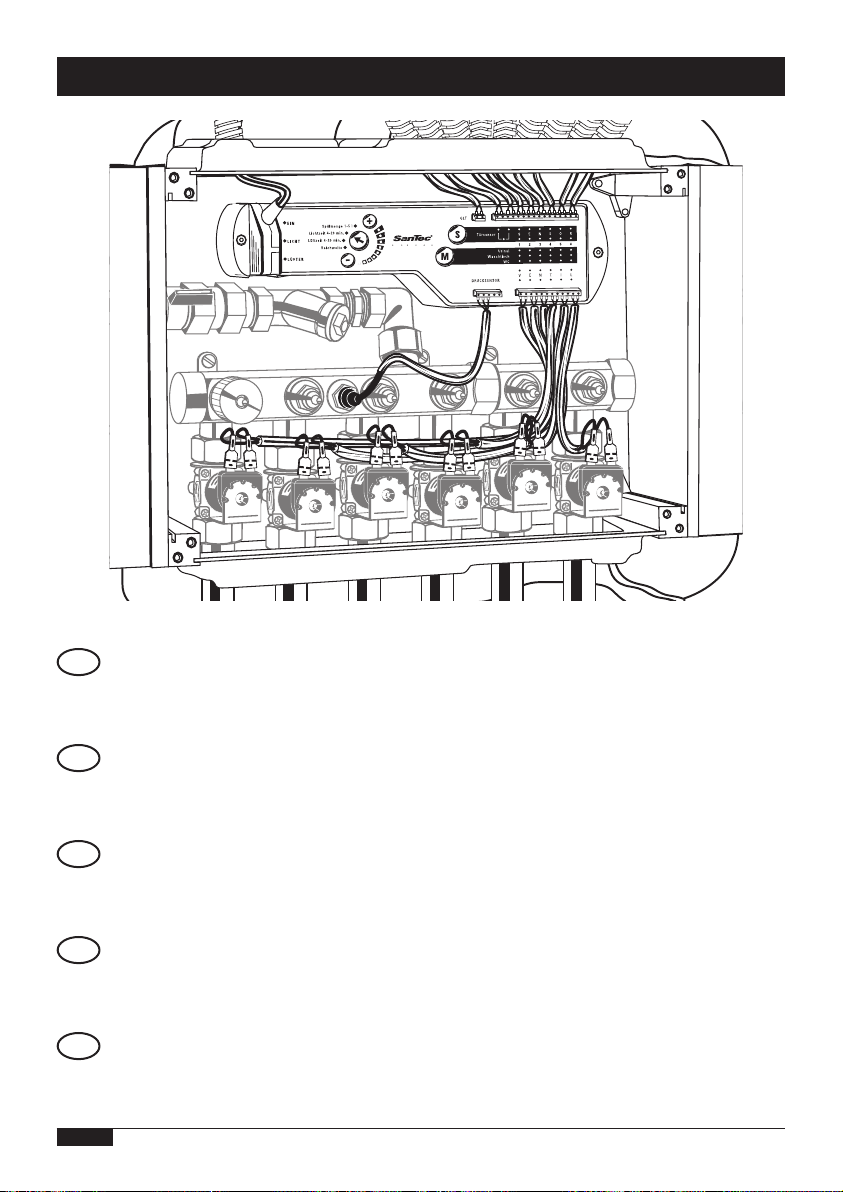

E-Modul in Unterputzkasten einschrauben
D
Sensor- und Magnetventilverkabelung fertigstellen.
Zuordnung von Sensor und Magnetventilanschluss beachten!
Screw E-module into flush-mounted box
GB
Complete sensor- and solenoid valve wiring.
Observe the allocation of sensor and solenoid valve connection!
Visser le module électrique dans la boîte à encastrer.
F
Terminer le câblage des capteurs et électrovannes.
Attention à l’affectation des raccords capteurs et électrovannes !
Atornillar el módulo electrónico en la caja empotrable.
E
Terminar el cableado de los sensores y válvulas magnéticas.
Observar la coordinación de la conexión de sensores y válvulas magnéticas.
Aparafusar o módulo E na caixa de encastrar na alvenaria,
P
concluir a ligação dos cabos para sensor e válvula magnética.
Ter em atenção a correspondência das ligações ao sensor e à válvula magnética!
14
Page 15
Montage, Installation, Installation, Montaje, Instalação

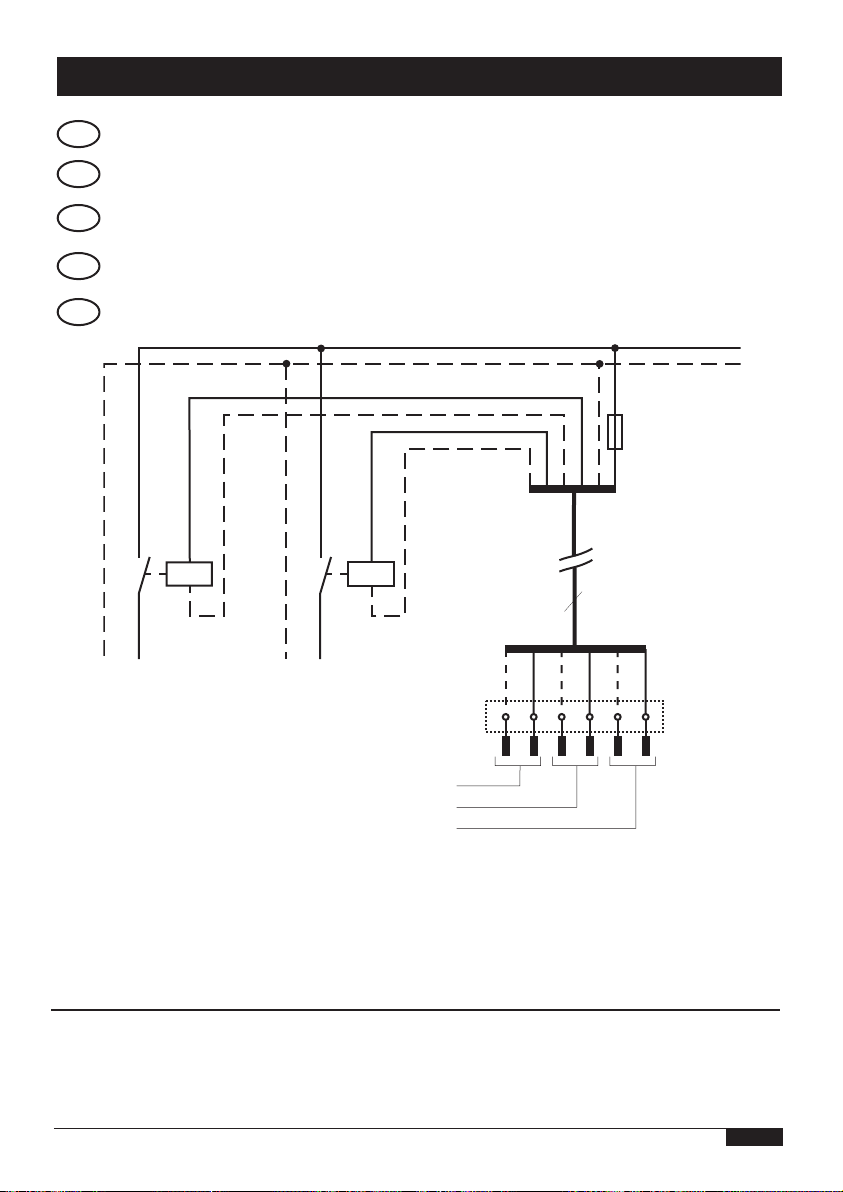

Verkabelungsschema & Klemmenplan des Netzsteckers
D
Wiring diagram & terminal drawing of mains plug
GB
Plan d’aménagement des câbles & schéma des bornes de la prise secteur
F
Esquema de cableado y de bornes del conector de red
E
Esquema de ligações e esquema de bornes da ficha de alimentação.
P
23456
1
6A
L
N
110-230V/
50-60Hz
14
A1
14
K1
A2
11
Lüfter, Ventilator,
Licht, Light, Eclairage,
Ventilateur, Ventilador,
Ventilador
110- 230V /max. 2,5A
110- 230V /max. 2,5A
Licht, Light, Eclairage, Iluminación, Luz
Lüfter, Ventilator, Ventilateur, Ventilador, Ventilador
No.
189 186
189 179
Zubehör, Accessories, Accessoire, Accesorios, Acessórios
K1, K2 Relais 230V, Relay 230V, Relais 230V, Relé 230V, Relé 230V
K1, K2 Relais 110V, Relay 110V, Relais 110V, Relé 110V, Relé 110V
11
Iluminación, Luz
A1
K2
A2
110-230V/50-60Hz
LSYY-F6x1,0 OZ
3
1
2
4
5
6
N1
L1 N2 L2 N3 L3
Netzstecker E-Modul
Mains plug E-module
Prise secteur module électrique
Conector de red del módulo electrónico
Ficha de alimentação Módulo E
15
Page 16
Montage, Installation, Installation, Montaje, Instalação
SanTec MICRO Center mit Edelstahlfrontplatte
D
SanTec MICRO Center with stainless steel front plate
GB
Centre SanTec MICRO avec plaque frontale en acier
F
SanTec MICRO Center con panel frontal de acero fino
E
Placa frontal em aço nobre SanTec MICRO Center
P
16
Page 17

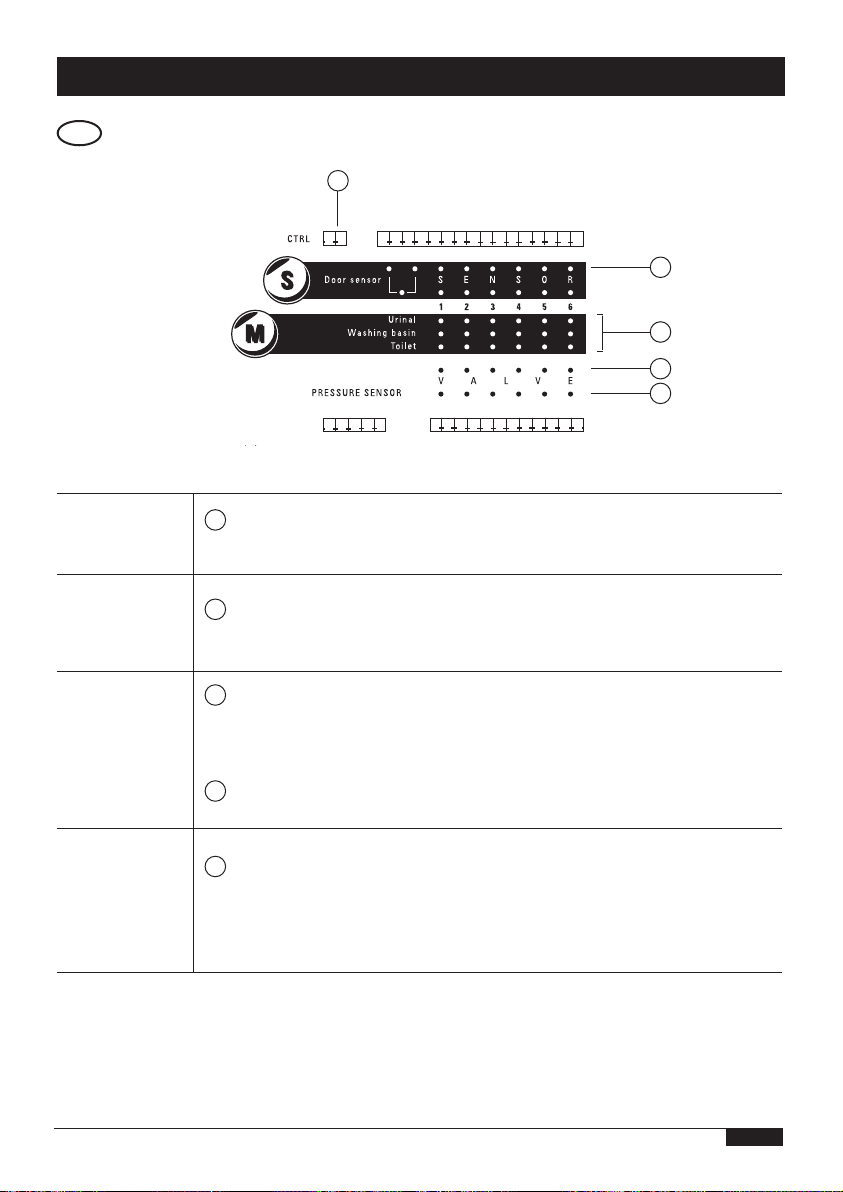

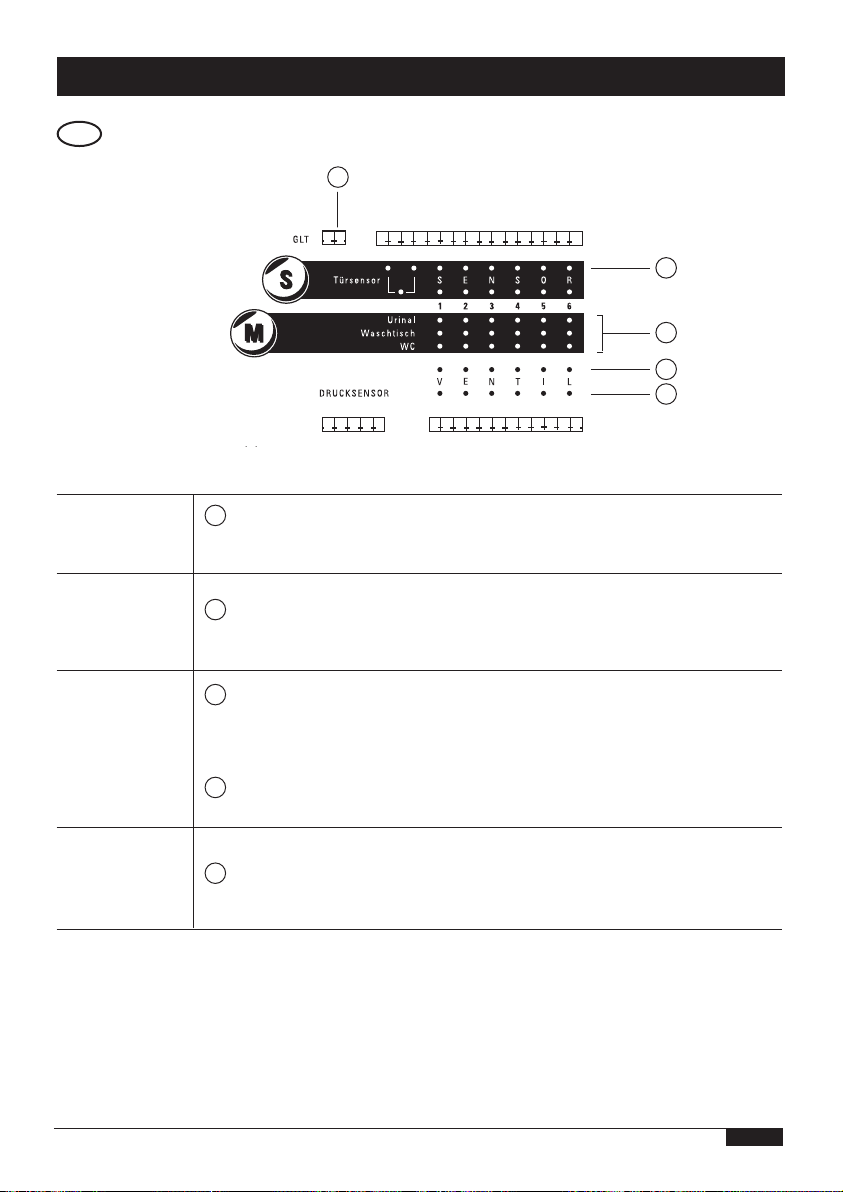

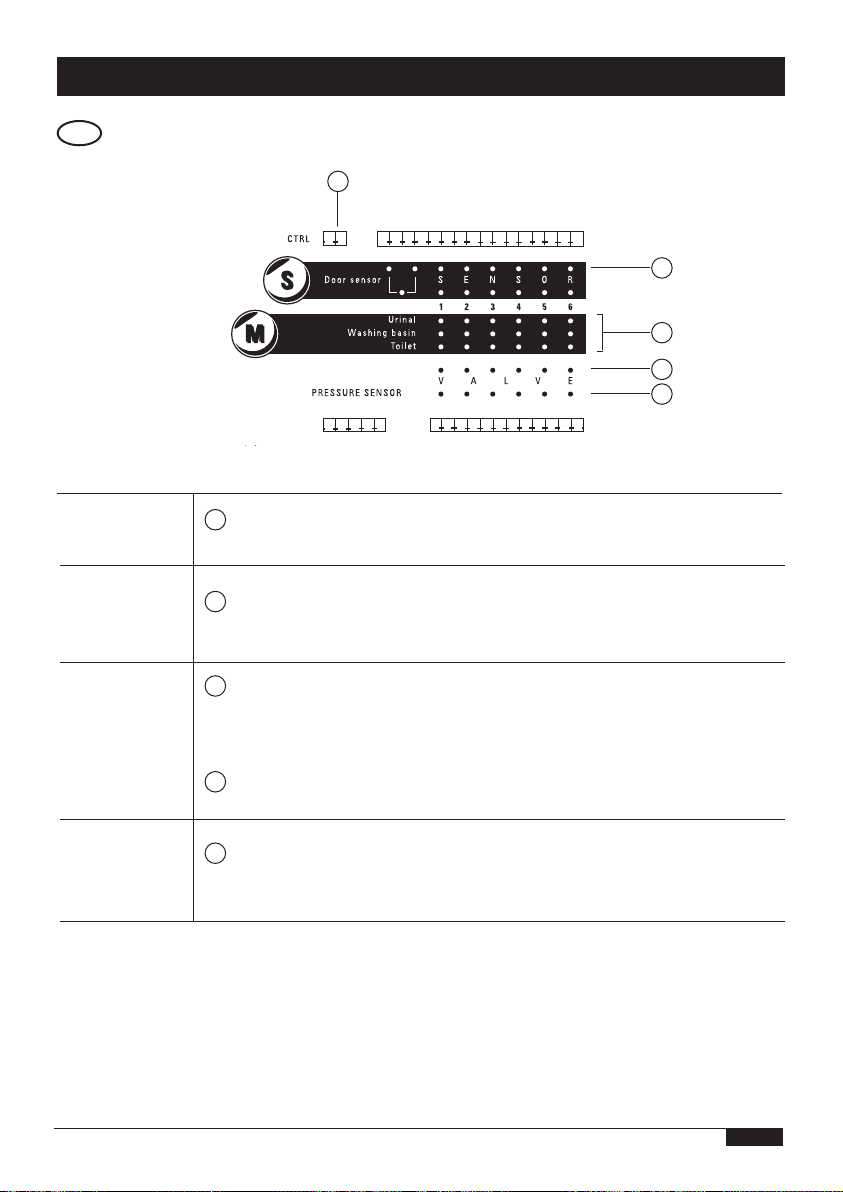

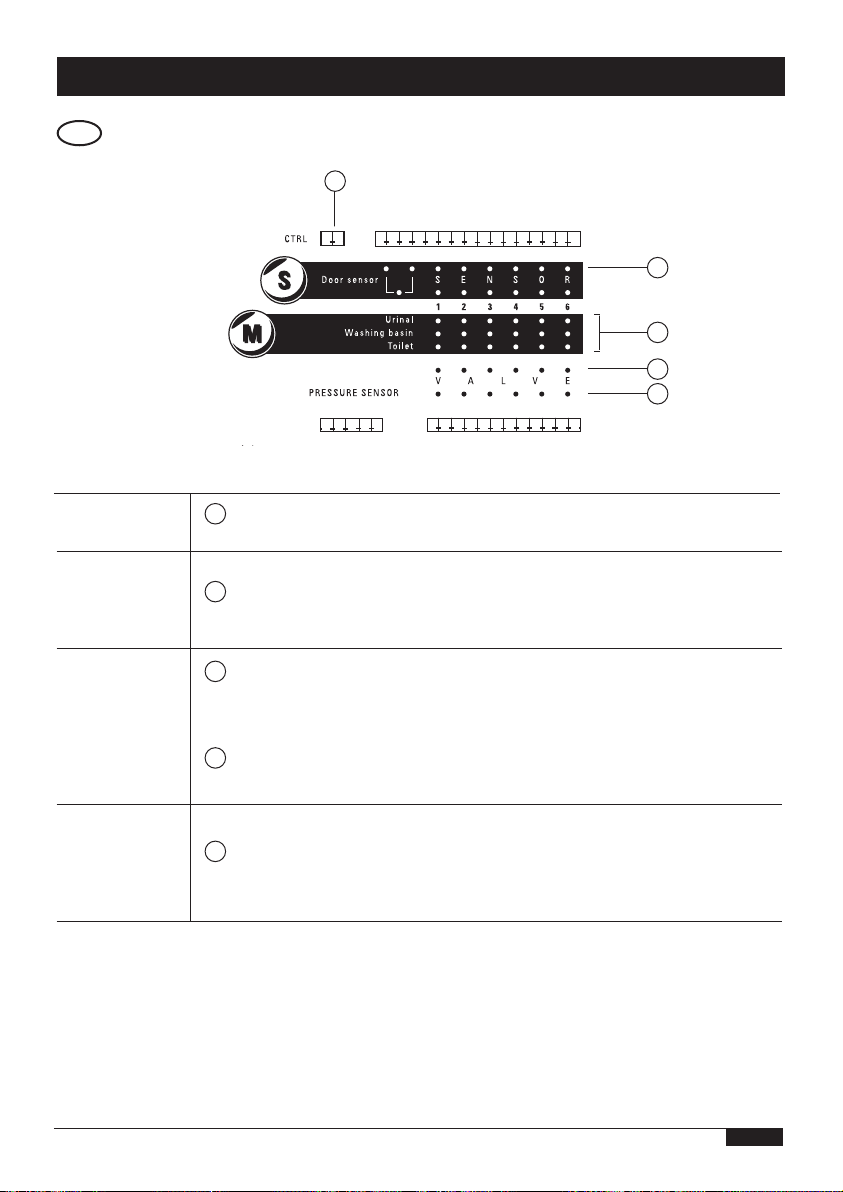

E-Modul
1
1 Netzstecker
D
2 Diagnoseanschluss für
Gebäudeleittechnik
3 Sensorenanschluss
4 Drucksensorenanschluss
5 Magnetventilanschluss
1 Mains plug
GB
2 Diagnostics connection for
building-management system
3 Sensor connection
4 Pressure sensor connection
5 Solenoid valve connection
10
2 3
9
8
7
6
4 5
6 Sensorauswahl
7 Modusauswahl
8 Parameterauswahl
9 Parameter erhöhen
10 Parameter verringern
6 Sensor selection
7 Mode selection
8 Parameter selection
9 Increase parameter
10 Decrease parameter
1 Prise secteur
F
2 Raccord de diagnostic pour
gestion technique centralisée
3 Raccord capteur
4 Raccord capteur de pression
5 Raccord électrovanne
1 Conector de red
E
2 Conexión de diagnóstico para
técnica de mando de edificios
3 Conexión de los sensores
4 Conexión de los sensores de presión
5 Conexión de las válvulas magnéticas
1 Ficha de ligação à rede
P
2 Ligação de diagnóstico para o
contro lo técnico do edifício
3 Ligação dos sensores
4 Ligação do sensor de pressão
5 Ligação das válvulas magnéticas
6 Sélection capteur
7 Sélection mode
8 Sélection paramètre
9 Augmenter le paramètre
10 Réduire le paramètre
6 Selección de sensores
7 Selección de modos
8 Selección de parámetros
9 Aumentar parámetro
10 Disminuir parámetro
6 Selecção dos sensores
7 Selecção dos modos
8 Selecção dos parâmetros
9 Aumentar os parâmetros
10 Diminuir os parâmetros
17
Page 18
E-Modul Einstellung
D
Urinal und Waschtisch Einstellung
1
Sensor auswählen
Sensortaster „S“ drücken, bis gewünschte
Sensor LED blinkt.
2
Modus auswählen
Mittels Modustaster „M“
den gewünschten Modus
auswählen.
3
Schritte 1 und 2 für jeden Sensor wiederholen
Türsensor Einstellung Individualmodus oder Kombinationsmodus
1
Türensor auswählen
Sensortaster „S“ drücken, bis beide LED’s
beim Türsensor blinken.
2
Modus auswählen Individualmodus oder Kombinationsmodus
Kombinationsmodus:
(grüne untere LED leuchtet):
Licht und Lüfter werden elektrisch am gleichen Ausgang
betrieben und sind über die
Lichtzeit gemeinsam einstellbar.
Zur getrennten Steuerung von
2 unabhängigen WC Räumen
(Damen/Herren).
Individualmodus:
Licht- und Lüftzeit sind getrennt
voneinander einstellbar für
Licht- und Lüftersteuerung in
einem WC Raum
18
Page 19
E-Modul Einstellung
Diagnosefunktion der einzelnen LED´s
D
LED grün leuchtet wenn der angeschlossene Sensor aktiv ist.
LED Linie
Sensoren
1
Weiters blinkt diese LED im Einstellmodus
5
1
2
3
4
LED Linie
SensorenEinstellung
LED Linie
Magnetventile
DiagnoseAnschluss
für GLT
LED grün leuchtet immer bei entsprechend ausgewählter
2
Einstellung (Urinal, Waschtisch oder WC).
LED rot leuchtet bei Kurzschluss bzw. elektrischer Störung am
3
Magnetventil (mechanische Störung des MV´s wird nicht
angezeigt).
4
LED grün leuchtet bei Schaltung des Magnetventils - Spülung
wird durchgeführt.
Bei Störungen und Stromausfall erfolgt eine kurzzeitige
5
Auslösung des GLT-Kontaktes (Öffner 24 V / max. 20 mA)
Zur Auswertung an einer Gebäudeleittechnik
19
Page 20

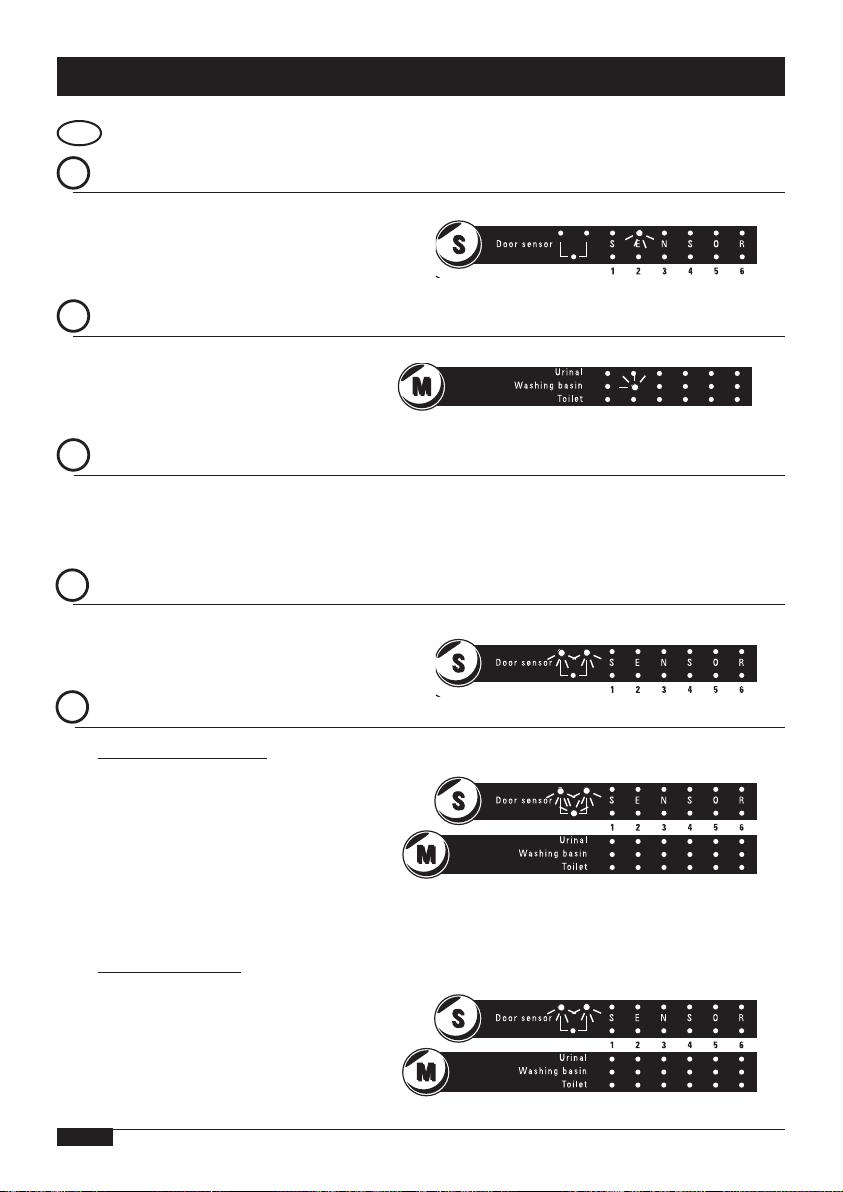

E-Module setting
Urinal and washbasin setting
GB
1
Selecting sensor
Press sensor key ”S”
until the sensor LED
flashes.
2
Selecting mode
Select the desired mode
with the aid of the mode
key ”M”.
3
Repeat steps 1 and 2 for each sensor
Door sensor setting individual mode or combination mode
1
Selecting door sensor
Press sensor key ”S”
until both LED’s at
Door Sensor flash
2
Selecting mode to individual mode or combination mode
Combination mode:
(green lower LED lights up):
Light and ventilator are operated electrically at the same
output and are jointly adjustable via the lighting period.
For separate control of 2 independent WC rooms (Ladies /
Gentlemen).
Individual mode:
Light- and ventilation period
can be adjusted separately from
each other for light- and ventilator control in one WC room.
20
Page 21
E-Module setting
GB
Diagnostics function of the individual LED’s
5
1
2
3
4
LED line
Sensors
LED line
Sensor
setting
LED line
Solenoid
valves
Diagnostics
connection
for GLT
Green LED light up when the connected sensor is active.
1
This LED also flashes in setting mode.
Green LED is always lit up for the corresponding setting
2
selected (urinal, washbasin or WC).
Red LED lights up by short circuit or electrical fault on the
3
solenoid valve resp. (Mechanical fault of the SV’s is not
displayed).
Green LED lights up when switching of the solenoid valve -
4
flushing - is effected.
With faults and power failures, a brief triggering of the
5
GLT-contact takes place (break contact 24 V / max. 20 mA).
For analysis on a building-management system.
21
Page 22

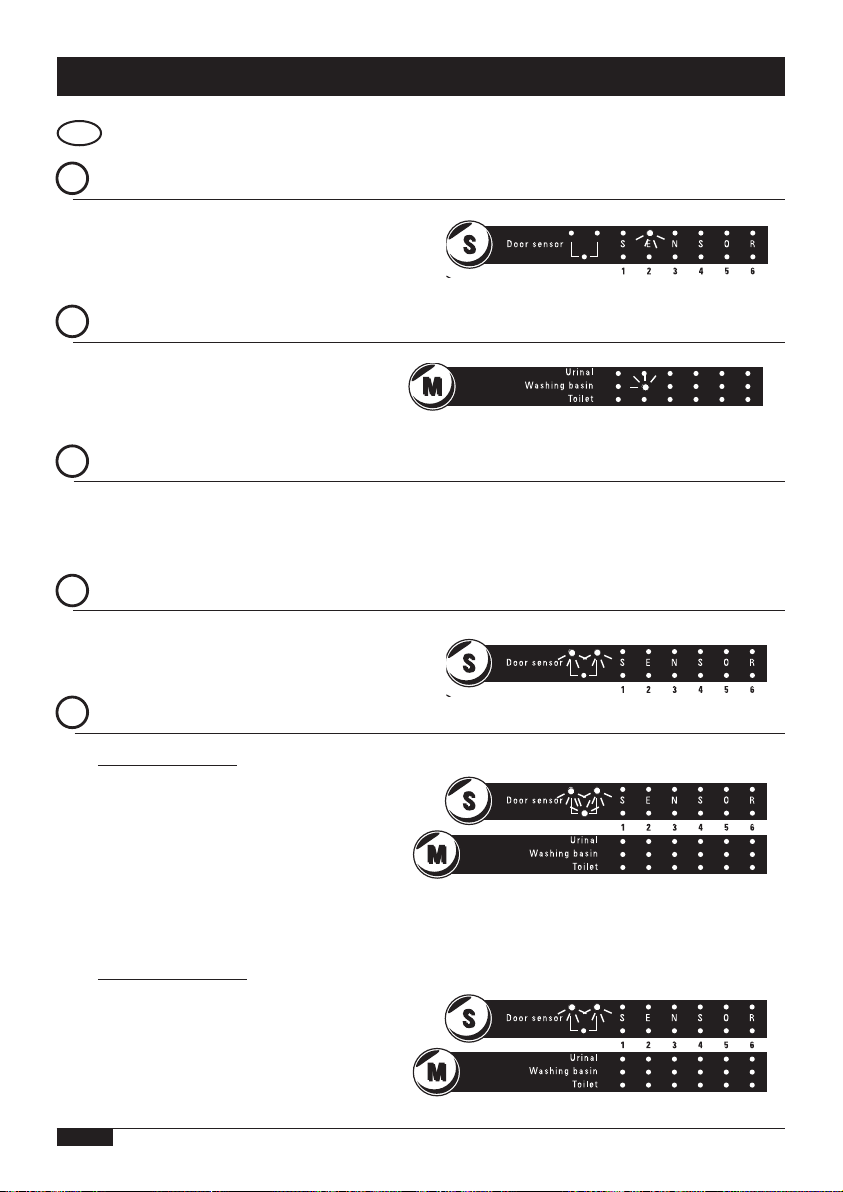

Réglage du module
F
Réglage pour urinoir et lavabo
1
Sélectionner le capteur
Appuyer sur la touche
capteur « S » jusqu’à ce
que la DEL du capteur
souhaité clignote.
2
Sélectionner le mode
Sélectionner le mode
souhaité avec la touche
mode « M ».
3
Répéter les opérations 1 et 2 pour chaque capteur
Réglage du capteur de porte en mode individuel ou combiné
1
Sélectionner le capteur de porte
Appuyer sur la touche
capteur « S » jusqu’à ce
que les deux DEL du capteur de porte clignotent.
2
Sélectionner le mode individuel ou combiné
Mode combiné :
(DEL verte inférieure allumée) :
Eclairage et ventilateur sont
commandés électriquement à
la même sortie et se règlent
tous les deux sur le temps
d’éclairage. Pour commander
séparément 2 WC indépendants
(hommes/dames).
Mode individuel :
Les temps d’éclairage et
d’aération se règlent séparément, pour commander éclairage et ventilateur d’un WC.
22
Page 23
Réglage du module
F
Fonction diagnostique des différentes DEL
5
1
2
3
4
Ligne DEL
capteurs
Ligne DEL
réglage des
capteurs
Ligne DEL
électrovannes
Raccord de
diagnostic
pour GTC
La DEL verte s’allume lorsque que le capteur raccordé est
1
activé. Cette DEL clignote d’autre part en mode réglage
La DEL verte est toujours allumée lorsqu’est sélectionné le
2
réglage correspondant (urinoir, lavabo ou WC).
La DEL rouge s’allume en cas de court-circuit ou de dérange-
3
ment électrique sur l’électrovanne (les dérangements mécaniques de l’électrovanne ne sont pas signalés).
La DEL verte s’allume lorsque l’électrovanne est enclenché, un
4
rinçage se fait.
En cas de dérangement et de panne de courant, le contact GTC
5
est brièvement interrompu (rupteur 24 V / max. 20 mA)
Pour analyse par une gestion technique centralisée
23
Page 24
Regulación del módulo electrónico
E
Ajuste del urinarioe lavabo
1
Seleccionar el sensor
Apretar la tecla de sensor
“S” hasta que parpadee el
LED del sensor deseado.
2
Seleccionar el modo
Mediante la tecla de modo
“M” seleccionar el modo
deseado.
3
Repetir los pasos 1 y 2 para cada sensor
Ajuste del sensor de puerta en modo individual o combinado
1
Seleccionar el sensor de puerta
Apretar la tecla de sensor
“S” hasta que parpadeen
los dos LEDs del sensor de
puerta
2
Seleccionar el modo individual o el modo combinado
Modo combinado:
(se ilumina el LED verde inferior):
la iluminación y la ventilación
se accionan eléctricamente en la
misma salida y pueden ser reguladas conjuntamente a través del
tiempo de iluminación. Para el
control por separado de dos servicios independientes (Señoras /
Caballeros).
Modo individual:
el tiempo de iluminación y de
ventilación puede ser regulado
de forma independiente para el
control de la iluminación y de la
ventilación en un servicio.
24
Page 25
Regulación del módulo electrónico
E
Función de diagnóstico de los diferentes LEDs
5
1
2
3
4
Línea de
LEDs
Sensores
Línea de LEDs
Regulación de
los sensores
Línea de
LEDs
Válvulas
magnéticas
Conexión de
diagnóstico
para técnica
de mando
de edificios
(TME)
El LED verde se ilumina cuando el sensor conectado está acti-
1
vo. También parpadea en modo de ajuste.
El LED verde permanece iluminado con el ajuste seleccionad
2
correspondiente (urinario, lavabo o inodoro)
El LED rojo se ilumina en caso de cortocircuito o avería eléctri-
3
ca en la válvula magnética (no se indican las averías mecánicas en las válvulas magnéticas).
El LED verde se ilumina al conectarse la válvula magnética – se
4
efectúa la descarga de agua.
En el caso de averías y de corte del suministro eléctrico se
5
efectúa un breve disparo del contacto TME (contacto ruptor 24
V /máx. 20 mA).
Para su evaluación en una técnica de mando de edificios.
25
Page 26
Regulação do módulo E
P
Regulação do urinol e lavatório
1
Seleccionar o sensor
Premir a tecla ”S” do
sensor até que o LED pretendido pisque.
2
Seleccionar o modo
Seleccionar o modo desejado através da tecla do
modo ”M”.
3
Repetir os passos 1 e 2 para cada sensor
Regulação do sensor da porta, modo individual ou modo combinado
1
Seleccionar o sensor da porta
Premir a tecla ”S” do sensor até
que os dois LED’s do sensor da
porta pisquem
2
Seleccionar o modo, modo individual ou modo combinado
Modo combinado:
(o LED verde inferior está
aceso): a luz e o ventilador
são accionados electricamente
pela mesma saída e são
ambos regulados pelo tempo
de iluminação. Para o comando
separado de 2 sanitários independentes (Senhoras/Homens).
Modo individual:
O tempo de iluminação e ventilação são regulados separadamente para o comando da
luz e do ventilador num único
sanitário.
26
Page 27
Regulação do módulo E
P
Função de diagnóstico dos diversos LED’s
5
1
2
3
4
Linha dos
LED’s
Sensores
Linha dos
LED’s
Regulação dos
sensores
Linha dos
LED’s
Válvulas
magnéticas
Ligação de
diagnóstico
para o controlo técnico
do edifício
O LED verde está aceso quando o sensor ligado se encontrar
1
activado. Além disso, o LED pisca no modo de regulação
O LED verde está sempre aceso com a respectiva regulação
2
seleccionada (urinol, lavatório ou WC).
O LED vermelho acende-se em caso de curto-circuito ou falha
3
eléctrica na válvula magnética (uma falha mecânica na válvula
magnética não é assinalada).
O LED verde acende-se ao ser accionada a válvula magnética -
4
o enxaguamento é efectuado.
Em caso de falhas ou falta de corrente, é efectuado um disparo
5
de curta duração do contacto do controlo técnico do edifício
(abridor 24 V/ máx. 20 mA). Para a análise no controlo técnico
do edifício.
27
Page 28

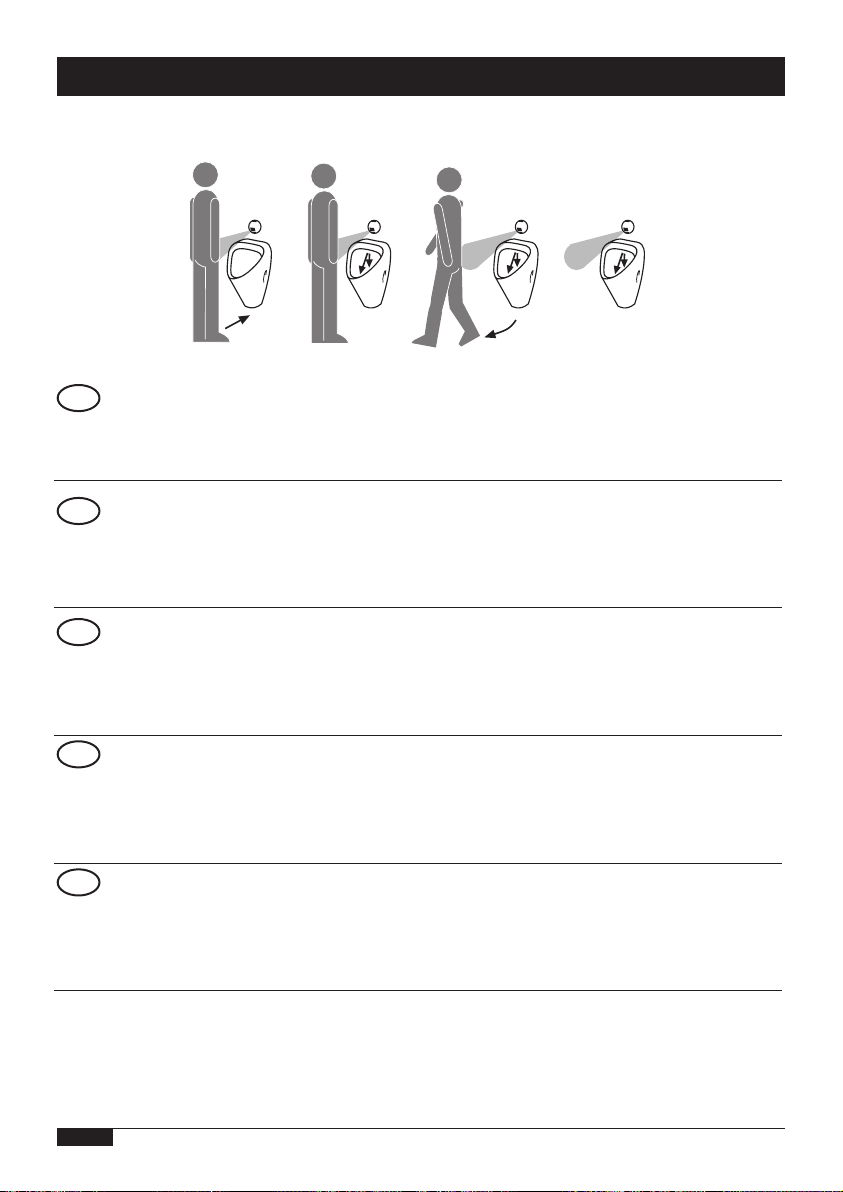

Funktion, Function, Fonctionnement, Funcionamiento, Função
Urinalsensor:
D
GB
F
E
P
Mindest-
verweil zeit
4 sec.
minimum
waiting
period
4 secs.
Temps de
présence
minimum
4 sec.
Tiempo de
presencia
mínimo
4 seg.
período
mínimo de
demora
4 seg.
Bedarfsabhängige
Vorspülung
1 sec. wenn letzte
Spülung länger als
5 min. zurückligt
pre-flushing as
required
1 sec. if last flushing
took place more
than 5 min. ago
Prérinçage suivant
nécessité
1 sec. si le dernier
rinçage est antérieur
de plus de 5 min.
Pre-descarga de
agua de 1 seg.
según las necesidades si la última
descarga de agua
ha tenido lugar hace
más de 5 min.
pré-enxaguadela
conforme as
necessidades,
1 segundo se o últi-
mo ciclo de enxagu-
ar teve lugar há mais
de 5 minutos
Druckunabhängige,
mengengesteuerte
Hauptspülung
von 1 bis 5 Liter
non-pressure-dependent,
quantity-controlled
adjustable
main flushing cycle
from 1 to 5 liters
Rinçage principal indépendant de la pression
avec commande du
débit de 1 à 5 litres
Descarga de agua princi-
pal independiente de la
presión con
volumen regulable
entre 1 y 5 litros.
enxaguadela principal
não-dependente de
pressão, controlada por
quantidades
de 1 a 5 litros
Hygienespülung
bei 24 Stunden
Nichtbenutzung
hygiene flushing
when not used
for 24 hours
Rinçage hygié-
nique en cas de
non-utilisation
durant 24 heures
Descarga de
agua higiénica en
caso de no-uti-
lización durante
24 horas
Descarga de
agua higiénica en
caso de que no
se haya utilizado
durante
24 horas
28
Page 29
Funktion, Function, Fonctionnement, Funcionamiento, Função
Waschtischsensor:
D
GB
F
E
P
Wasserfluss, solange Hände
im Aktivbereich
Nach 2 min. automatischer
Wasserstop
Water flows as long as hands
are within active range.
Water stops flowing automati-
cally after 2 minutes.
Ecoulement de l’eau tant que
les mains sont dans la zone
d’activation
Arrêt automatique de l’eau au
bout de 2 min.
Salida de agua mientras las
manos se encuentran en
la zona activa. Al cabo de 2
minutos, corte automático
del agua.
Fluxo de água enquanto as
mãos estiverem na área de
activação.
Após 2 min., fecho automáti-
co do fluxo de água
Hände außerhalb des
Aktivbereiches
Wasserfluss stoppt
Hands outside
the active range.
Flow of water stops.
Mains hors de la
zone d’activation
Arrêt de l’écoulement d’eau
Manos fuera de
la zona activa.
Se detiene la
salida de agua.
Mãos fora da área de acti-
vação.
O fluxo de água pára
29
Page 30
Funktion, Function, Fonctionnement, Funcionamiento, Função
Türsensor:
D
GB
F
E
P
Variante A:
Aktivierung durch
den Körper
Variant A:
Activated
by the body.
Variante A:
Activation
par le corps
Variante A:
activación por
el cuerpo
Variante A:
Activação através
do corpo
Variante B:
Aktivierung durch
öffnen der Tür
Variant B:
Activated on opening
the door.
Variante B:
Activation par ouverture
de la porte
Variante B:
activación al abrirse
la puerta
Variante B:
Activação através da abertura
da porta
30
Page 31
Zubehör, Accessories, Accessoire, Accesorios, Acessórios

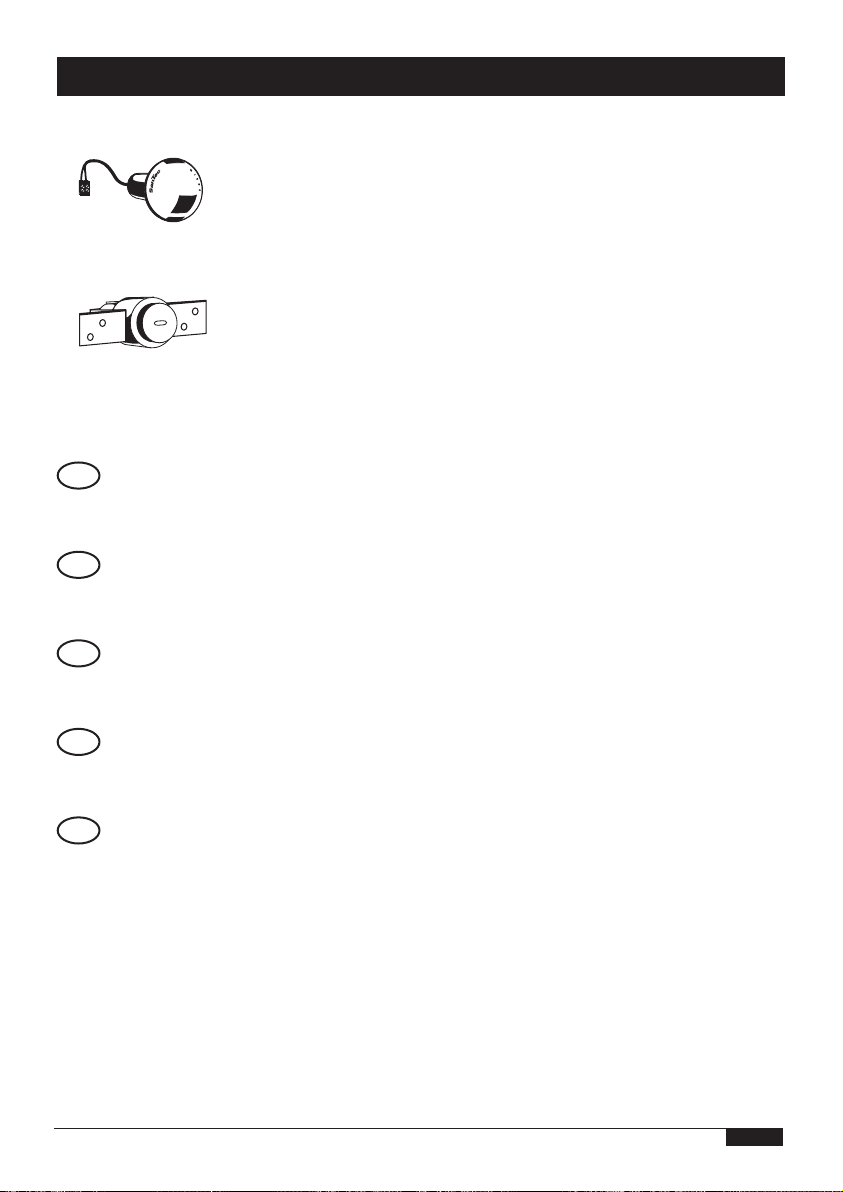

SanTec Micro Sensor No.: 189 001
Urinal und Tür chrom, Urinal and door - chrome, Urinoir et porte chromé,
Urinario y puerta cromados, Urinol e porta cromados
SanTec Micro Sensor No.: 189 018
Urinal und Tür weiß, Urinal and door - white, Urinoir et porte blanc,
Urinario y puerta blancos, Urinol e porta brancos
Berührungsloser Infrarot-Sensor zur Steuerung von Urinalen, Licht und Lüfter.
D
Zum Anschluss an Micro Center über Zweileiterverdrahtung.
Hands-free infrared sensor for the control of urinals, light and ventilator.
GB
For connection to Micro Center via twin-core cable.
Capteur à infrarouge sans contact pour commander urinoirs, éclairage et ventilateur.
F
Se raccorde au centre Micro par câblage bifilaire.
Sensor de infrarrojos para el control sin contacto de urinarios, iluminación y ventilación.
E
Para ser conectado al Micro Center mediante cable de dos conductores.
Sensor de infravermelhos sem contacto manual para o comando de urinóis,
P
luz e ventiladores. Para uma ligação, bifilar ao Micro Center.
31
Page 32
Zubehör, Accessories, Accessoire, Accesorios, Acessórios

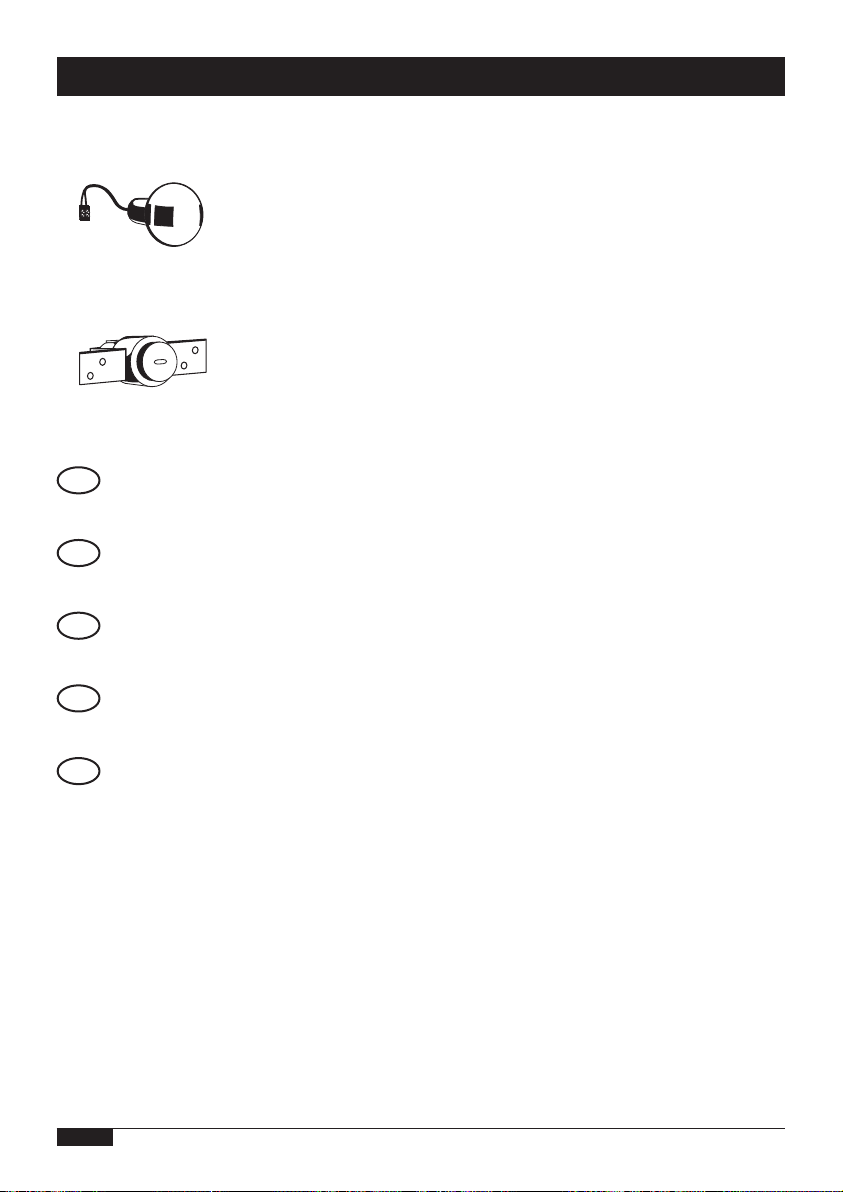

SanTec Micro Sensor No.: 189 025
Waschtisch chrom, Washbasin - chrome. Lavabo chromé,
Lavabo cromado, Lavatório cromado
SanTec Micro Sensor No.: 189 032
Waschtisch weiß, Washbasin - white. Lavabo blanc,
Lavabo blanco, Lavatório branco
Berührungsloser Infrarot-Sensor zur Steuerung von Waschtischen.
D
Zum Anschluss an Micro Center über Zweileiterverdrahtung.
Hands-free infrared sensor for controlling washbasins.
GB
For connection to Micro Center via twin-core cable.
Capteur à infrarouge sans contact pour commander des lavabos.
F
Se raccorde au centre Micro par câblage bifilaire.
Sensor de infrarrojos para el mando sin contacto de lavabos.
E
Para ser conectado al Micro Center mediante cable de dos conductores.
Sensor de infravermelhos sem contacto manual para o comando de lavatórios.
P
Para uma ligação, bifilar ao Micro Center.
32
Page 33
Zubehör, Accessories, Accessoire, Accesorios, Acessórios

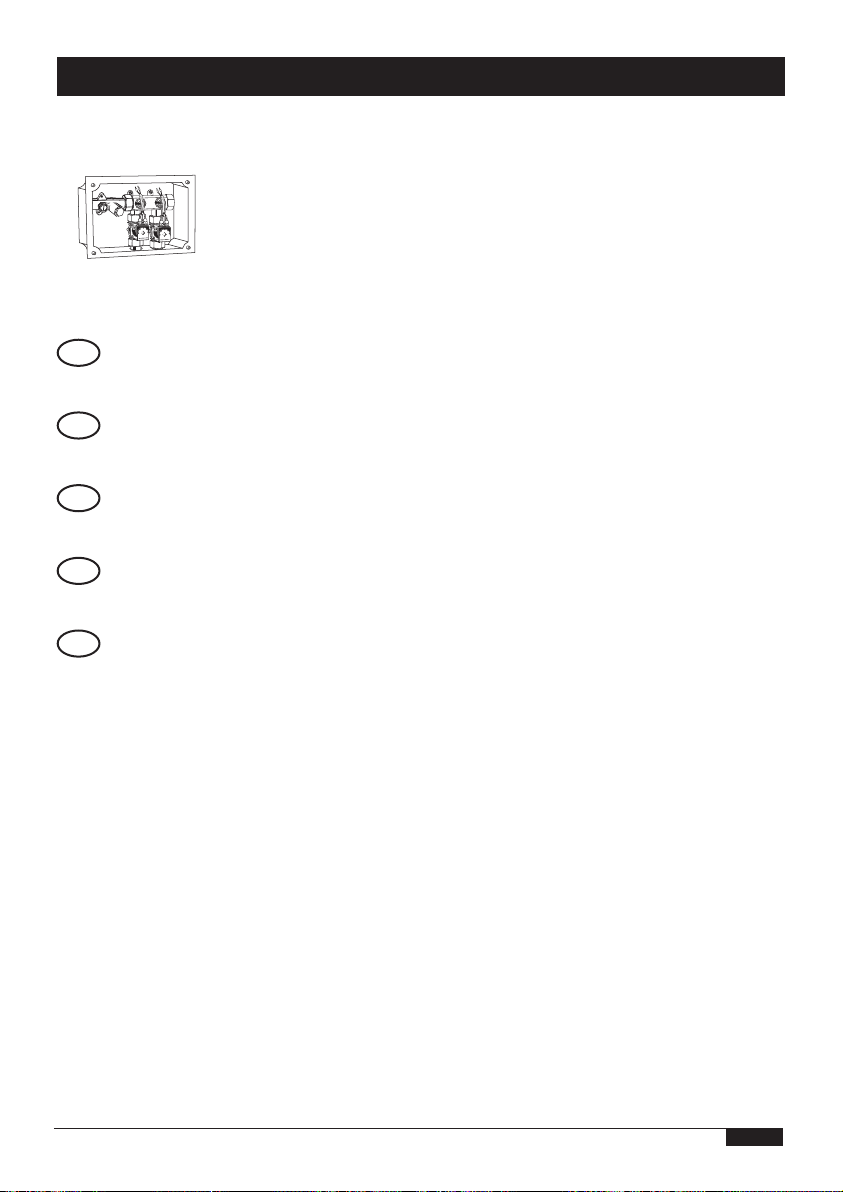

SanTec Micro 2-fach Extern No.: 182 200
Externe 2-fach Ventileinheit chrom, External 2-fold valve unit - chrome,
Unité externe à 2 vannes chromée, Unidad de válvula doble externa cromada,
Unidade de válvula dupla externa cromada
Für die Versorgung von bis zu 2 Waschtischen von einer zentralen
D
Warmwasseraufbereitung. Zum Anschluss an SanTec Micro Center.
For the supply of up to 2 washbasins from one central warm-water heater.
GB
For connection to SanTec Micro Center.
Pour alimenter jusqu’à 2 lavabos à partir d’un chauffe-eau centralisé.
F
Se raccorde au centre SanTec Micro.
Para la alimentación de hasta dos lavabos desde una unidad de agua caliente central.
E
Para ser conectada al Micro Center SanTec.
Para a alimentação até 2 lavatórios a partir de uma central de aquecimento de água.
P
Para uma ligação ao SanTec Micro Center.
33
Page 34
Ersatzteile, Spare Parts, Pièces de rechange, Piezas de recambio, Peças Sobresselentes
291 261291 438
291 162
291 483
291 490
291 018 291 186 291 285
291 254
291 513
221 237
221 008
222 074
221 053
34
Page 35
Ersatzteile, Spare Parts, Pièces de rechange, Piezas de recambio, Peças Sobresselentes
No.
291 261
291 438
291 162
291 018
291 186
291 285
291 254
Bezeichnung, Designation, Dénomination, Designación, Designação
SanTec MICRO Elektronikmodul, electronic module,
Module électronique, Módulo electrónico,
Módulo electrónico
SanTec MICRO Netzstecker, Mains plug, Bloc secteur,
Conector de red, Ficha de ligação à rede
SanTec MICRO Klemmenset, Terminal set, Jeu de bornes,
Juego de bornes, Jogo de bornes
SanTec MICRO Absperrventil, Blocking valve, Robinet d’arrêt,
Válvula de corte, Válvula de fecho
SanTec MICRO Schmutzfänger komplett, Dirt trap complete,
Epurateur complet, Colector de lodos completo,
Filtro de sujidades completo
SanTec MICRO Sieb und Dichtring, Screen and sealing ring,
Filtre et bague d’étanchéité,
Criba y anillo obturador del filtro,
Rede e anel vedante do filtro
Drucksensor, Pressure sensor, Capteur de pression, Sensor de presión,
Sensor de pressão
Verteiler komplett ink. MV´s und Drucksensor
Distributor complete including SV’s and pressure sensor
Distributeur complet électrovannes, électrovannes et capteur de pression com-
pris
Distribuidor completo con sensor de presión y válvula magnética
Distribuidor completo, incluindo válvulas magnéticas e sensor de pressão
291 483
291 490
291 513
221 237
221 008
222 074
221 053
6-fach, 6-fold, 6, séxtuple, 6-saídas
4-fach, 4-fold, 4, cuádruple, 4-saídas
2-fach, 2-fold, 2, doble, 2-saídas
Sanitäroberteil (Regulier- u. Absperrventil),
Sanitary top piece (regulation- and blocking valve),
Elément supérieur sanitaire (robinet de régulation et d’arrêt,
Parte superior del sanitario (válvula de regulación y corte,
Peça superior sanitária (válvula de regulação e de fecho
Magnetventil 24V, 24V solenoid valve, Electrovanne 24V,
Válvula magnética 24V, válvula magnética, 24V
Dichtung, gasket, Garniture, Junta, vedação
Anschlußverschraubung R 1/2“ AG, threaded connecting piece R 1/2“ AG,
Racor de empalme R 1/2“ AG, Atornilladura de empalme R 1/2“ AG,
União roscada de ligação R 1/2“ AG
35
Page 36
www.wimtec.com
WIMTEC Elektronische Steuerungs- u. Meßgeräte GmbH
p: A - 3325 Ferschnitz, Freidegg 50, AUSTRIA
t: +43 (0) 7473 5000 f: +43 (0) 7473 5000 - 500
m: [email protected] i: www.wimtec.com
Auflage 18 09 2006; Art.Nr.: 902 044
Loading...
