Fiche technique
Caractéristiques hydrauliques
Pression de service
maximale
PN
2 bar
Type de construction de la
roue
Roue multicanale ouverte
Granulométrie de
l'hydraulique
10 mm
Profondeur d'immersion
max.
1 m
Température du fluide min.
T
3 °C
Température du fluide max.
T
35 °C
Min. température ambiante
T
3 °C
Température ambiante max.
T
35 °C
Caractéristiques du moteur
Alimentation réseau
1~230 V, 50 Hz
Tolérance de tension
±10 %
Facteur de puissance
cos φ
0.98
Puissance nominale du
moteur
P
0,37 kW
Puissance absorbée
P
450 W
Courant nominal
I
2,1 A
Courant de démarrage
I
4,8 A
Type de branchement
Direct en ligne (DOL)
Vitesse nominale
n
2900 1/min
Nombre de démarrages max.
t
50 1/h
Classe d'isolation
F
Classe de protection
IP68
Mode de fonctionnement
(immergé)
S1
Mode de fonctionnement
(non immergé)
S3-25%
Câble
Longueur du câble de
raccordement
4 m
Type de câble
H07RN-F
Section du câble
3G1 mm²
Prise électrique
CEE7/7 (contact de
protection)
Type de câble de
raccordement
Non détachable
min
ma x
min
ma x
2
1 max
N
Drain TMW 32/8
27/01/2023 - fr/fr Sous réserve de modifications 1
Équipement/Fonction
Interrupteur à flotteur
oui
Type de protection
antidéflagrante
-
Protection moteur
Bimétal
Matériaux
Corps de pompe
PP-GF30
Roue
PPE/PS-GF20
Matériau du joint côté pompe
BQ1PFF
Matériau du joint côté
moteur
NBR
Matériau du joint
NBR
Corps du moteur
Acier inoxydable
Dimensions de montage
Bride côté refoulement
DNd
G 1¼
Drain TMW 32/8
27/01/2023 - fr/fr Sous réserve de modifications 2
Caractéristiques
Fluide Eau 100 %
Température du fluide
T
20,00 °C
Vitesse de rotation au point de fonctionnement 2.900 1/min
Drain TMW 32/8
27/01/2023 - fr/fr Sous réserve de modifications 3

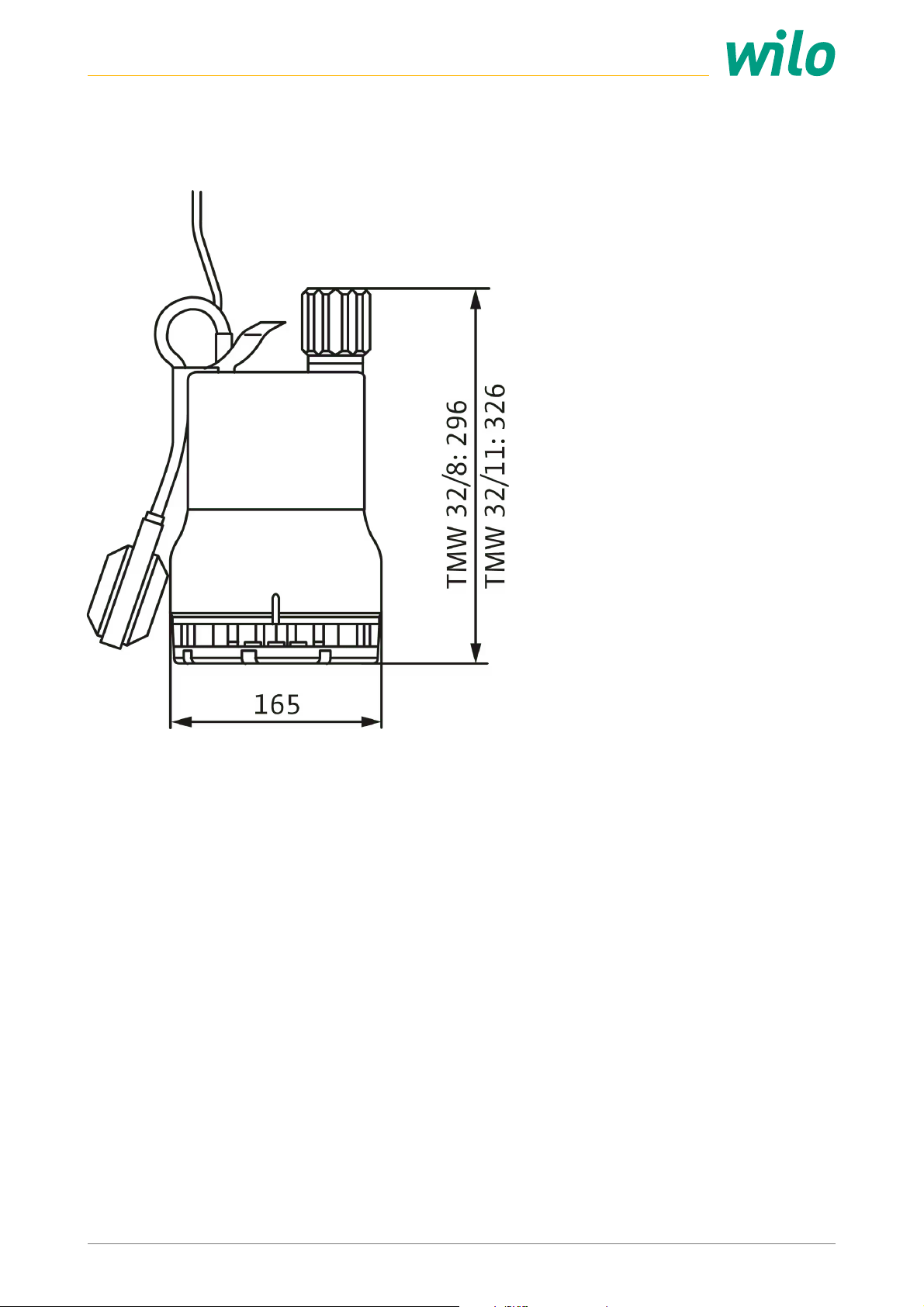

Dimensions et plans d'encombrement
Wilo-Drain TMW 32
Drain TMW 32/8
27/01/2023 - fr/fr Sous réserve de modifications 4
Descriptif
Pompe submersible pour l'installation immergée
stationnaire et transportable. Pompe avec interrupteur
à flotteur intégré pour un fonctionnement entièrement
automatique.
Pour l'évacuation en milieu domestique des :
Pompe pour eaux chargées avec tête d'agitation
intégrée (fonction Twister), roue multicanale ouverte et
orifice fileté vertical. Le corps de pompe, la crépine
d'aspiration et la roue sont en matériau composite.
Moteur 1~ (refroidissement par enveloppe) avec
condensateur de fonctionnement intégré et surveillance
thermique du moteur à commutation automatique.
Carter de moteur en acier inoxydable. Chambre
d'étanchéité remplie d'huile avec étanchement double :
une bague d'étanchéité d'arbre est montée côté
moteur, une garniture mécanique côté pompe. Câble de
raccordement avec interrupteur à flotteur et fiche
(CEE 7/7) intégrée.
Données de produit
Type de construction de la
roue
Roue multicanale ouverte
Granulométrie de
l'hydraulique
10 mm
Pression de service
maximale
PN
2 bar
Profondeur d'immersion
max.
1 m
Température du fluide
T
3 °C
Température du fluide max.
sur une courte période
jusqu'à 3 min.
T
90 °C
Caractéristiques du moteur
Alimentation réseau
1~230 V, 50 Hz
Tolérance de tension
±10 %
Facteur de puissance
cos φ
0.98
Puissance nominale du
moteur
P
0,37 kW
Puissance absorbée
P
0,45 kW
Courant nominal
I
2,1 A
Type de branchement
Direct en ligne (DOL)
Vitesse nominale
n
2900 1/min
Nombre de démarrages max.
t
50 1/h
Classe d'isolation
F
Classe de protection
IP68
Mode de fonctionnement
(immergé)
S1
Mode de fonctionnement
(non immergé)
S3-25%
Câble
Longueur du câble de
raccordement
4 m
Type de câble
H07RN-F
Section du câble
3G1 mm²
Prise électrique
CEE7/7 (contact de
protection)
Type de câble de
raccordement
Non détachable
Équipement/Fonction
Interrupteur à flotteur
oui
Type de protection
antidéflagrante
-
Protection moteur
Bimétal
Matériaux
Corps de pompe
PP-GF30
Roue
PPE/PS-GF20
Arbre
Acier inoxydable
Matériau du joint côté pompe
BQ1PFF
Matériau du joint côté
moteur
NBR
Matériau du joint
NBR
Corps du moteur
Acier inoxydable
Dimensions de montage
Bride côté aspiration
DNs
-
Bride côté refoulement
DNd
G 1¼
Eaux chargées exemptes de matières fécales
Eaux usées (contenant peu de sable et de gravier)
2
1 max
N
Drain TMW 32/8
27/01/2023 - fr/fr Sous réserve de modifications 5
Informations sur les passations de commande
Fabricant
Wilo
Désignation du produit
Drain TMW 32/8
Poids net approx.
m
5 kg
Référence
4048413
Drain TMW 32/8
