WHIRLPOOL ZENDOSE8 Use & Care [fr]

Consignes d'installation, utilisation et sécurité

www.whirlpool.eu/register

FRANÇAIS ..................................... p

.3

2

FRANÇAIS

CONSIGNES D'INSTALLATION,

UTILISATION et SÉCURITÉ

MERCI D'AVOIR CHOISI UN PRODUIT WHIRLPOOL.

An de recevoir une assistance plus complète, merci
d'enregistrer votre appareil sur www.whirlpool.eu/register

Index

RECOMMANDATIONS DE SÉCURITÉ ........................................................... 5

CONSIGNES DE SÉCURITÉ IMPORTANTES ...............................................................5

FR

PROTECTION DE L’ENVIRONNEMENT .......................................................... 9

DÉCLARATION DE CONFORMITÉ .............................................................10

DESCRIPTION DU PRODUIT ..................................................................11

APPAREIL ............................................................................................11

DISTRIBUTEUR DE DÉTERGENT .......................................................................11

PANNEAU DE COMMANDE ...........................................................................12

DONNÉES TECHNIQUES POUR LE BRANCHEMENT DE L’EAU ............................................13

PORTE ...............................................................................................14

LUMIÈRE DU TAMBOUR (selon le modèle) .............................................................14

ACCESSOIRES ........................................................................................14

COMMENT UTILISER L’APPAREIL .............................................................15

PREMIÈRE UTILISATION ...............................................................................15

UTILISATION QUOTIDIENNE ..........................................................................16

TRIER VOTRE LINGE ........................................................................................................16

COMMENT UTILISER LE LAVE-LINGE ........................................................................................17

PROGRAMMES ET OPTIONS ..........................................................................20

3

FONCTIONS ..........................................................................................28

VOYANTS ............................................................................................30

FONCTION DOSAGE AUTOMATIQUE : DOSAGE AUTOMATIQUE DU DÉTERGENT / ASSOUPLISSANT ......31

DOSAGE AUTOMATIQUE / PREMIÈRE UTILISATION .....................................................32

DOSAGE AUTOMATIQUE / UTILISATION QUOTIDIENNE .................................................36

CONSEILS POUR RÉALISER DES ÉCONOMIES ...........................................................37

ENTRETIEN ET NETTOYAGE ..................................................................38

NETTOYER L’EXTÉRIEUR DU LAVE-LINGE ...............................................................38

VÉRIFICATION DU TUYAU D’ALIMENTATION D’EAU .....................................................39

NETTOYAGE DES FILTRES À TAMIS DU TUYAU D’ALIMENTATION D’EAU ..................................40

NETTOYAGE DU DISTRIBUTEUR DE DÉTERGENT .......................................................41

NETTOYAGE DU FILTRE À EAU / VIDANGE DES EAUX USÉES ............................................43

TRANSPORT ET MANUTENTION ......................................................................45

GUIDE DE DÉPANNAGE ......................................................................46

PORTE - COMMENT L’OUVRIR LORS D’UNE PANNE POUR SORTIR LE LINGE

(Disponible uniquement sur certains modèles) ........................................................51

SERVICE APRÈS-VENTE ...............................................................................52

Consignes d’installation ..............................................................................53

4

Guide de santé et sécurité

RECOMMANDATIONS DE
SÉCURITÉ

CONSIGNES DE SÉCURITÉ IMPORTANTES

FR

VOTRE SÉCURITÉ ET CELLE
DES AUTRES EST TRÈS
IMPORTANTE.

Le présent manuel contient
des consignes de sécurité
importantes, qui gurent
également sur l'appareil; elles
doivent être lues et observées
à tout moment.

Voici le symbole d'alerte à la
sécurité.
Ce symbole vous avertit des
risques potentiels de blessures
graves ou même de mort qui
peuvent survenir pour vous et
toute autre personne.
Tous les messages de sécurité
suivent le symbole d'alerte à la
sécurité et le mot DANGER ou
AVERTISSEMENT. Ces mots
signient :

DANGER

Indique une situation
dangereuse qui, si elle n'est
pas évitée, occasionnera des
blessures graves.

AVERTISSEMENT

Indique une situation
dangereuse qui, si elle n'est

pas évitée, est susceptible
d'entraîner des blessures
graves.

Tous les messages relatifs
à la sécurité spécient le
danger potentiel présenté et
indiquent comment réduire
le risque de blessure, de
dommage et de décharge
électrique résultant d'une
mauvaise utilisation de
l'appareil. Veuillez observer
scrupuleusement les
instructions suivantes.
Le non-respect de ces
directives peut augmenter les
risques.
Le fabricant décline toute
responsabilité en cas de
blessure à des personnes
ou des animaux, ou en cas
de dommage matériel si
les directives et consignes
contenues dans ce guide ne
sont pas respectées.

Conservez ces directives à
portée de main pour toute
consultation ultérieure.

Ne stockez pas de substances
explosives comme les aérosols
et ne placez pas ou n'utilisez
pas d'essence ou d'autres
matériaux inammables

dans ou près de l'appareil :
ils risquent de s'enammer
si l'appareil démarrer par
accident.

Lors de la mise au rebut
de l'appareil, rendez-le
inutilisable en coupant le
câble d'alimentation et en
enlevant les portes et les
étagères (le cas échéant)
de sorte que les enfants
ne puissent pas facilement
grimper à l'intérieur et s'y
retrouver piégés. Ne laissez
pas l'appareil sans surveillance,
ne serait-ce que quelques
jours, car il représente un
danger potentiel pour les
enfants.

Enlevez les boulons de
transport
Le lave-linge est doté d'écrous
de transport destinés à éviter
tout endommagement
intérieur pendant le transport.
Avant de mettre l'appareil
en service, les boulons
de transport doivent être
impérativement retirés.
Une fois cette opération
terminée, bouchez les
ouvertures à l'aide des
4obturateurs en plastique
fournis.

5

N'ouvrez pas la porte avec trop
de vigueur et ne l'utilisez pas
comme marchepied.

UTILISATION PRÉVUE
DU PRODUIT

Cet appareil est conçu
uniquement pour un usage
domestique. Il est interdit d'en
faire un usage professionnel.
Le fabricant décline toute
responsabilité suite à une
mauvaise utilisation ou
un mauvais réglage des
commandes.

Cet appareil n'est pas conçu
pour fonctionner à l'aide d'une
minuterie ou d'un système de
télécommande.

N'utilisez pas l'appareil à
l'extérieur.

Ce lave-linge est prévu
uniquement pour le
traitement des tissus lavables
à la machine, selon des
quantités normales pour une
résidence familiale.

INSTALLATION

L'installation et les
réparations doivent être
eectuées par un technicien
qualié, conformément
aux directives du fabricant
et la réglementation de
sécurité locale. Ne procédez à
aucune réparation ni à aucun
remplacement de pièce sur
l'appareil autres que ceux
spéciquement indiqués dans
le guide d'utilisation.

Utilisez des gants de
protection pour le déballage
et l'installation de l'appareil.

L'appareil ne doit pas être
branché à l'alimentation
électrique lors de l'installation.

Branchez l'appareil seulement
après avoir complété
l'installation.

Après le déballage de
l'appareil, assurez-vous qu'il
n'a pas été endommagé
pendant le transport. En cas
de problème, contactez le
détaillant ou le Service après­vente le plus proche.

Pendant l'installation,
assurez-vous que l'appareil
n'endommage pas le câble
d'alimentation.
L’appareil doit être manipulé
et installé par au moins deux
personnes.

Lors de l'installation de
l'appareil, assurez-vous que les
quatre supports sont stables et
reposent sur le sol, ajustez-les
au besoin, et assurez-vous que
l'appareil est parfaitement de
niveau en utilisant un niveau à
bulle.

Enlevez la protection
inférieure en inclinant et en
tournant la machine à laver
sur un des supports inférieurs
arrières. Assurez-vous que
la partie en plastique de la
protection inférieure (si elle

est présente sur votre modèle)
reste dans l'emballage et non
au bas de l'appareil. C'est
important, car autrement, la
partie en plastique pourrait
endommager le lave-linge
pendant l'utilisation.

Si l'appareil a été exposé
au froid avant d'être livré,
maintenez-le à température
ambiante pendant quelques
heures avant de le mettre en
marche.

N'installez pas votre appareil
dans un endroit où il pourrait
être exposé à des conditions
extrêmes comme : mauvaise
ventilation, température
inférieure à 5°C ou supérieure
à 35°C.
Si l'appareil est installé sur un
plancher en bois ou sur un
«plancher ottant» (certains
parquets ou planchers
stratiés, par exemple),
placez-le sur un panneau
en contreplaqué de 60
cm de largeur x 60 cm de
longueur, et au minimum 3cm
d'épaisseur, préalablement
xé au sol.

Utilisez uniquement de
nouveaux tuyaux pour relier
l'appareil à l'alimentation
d'eau. N'utilisez jamais de
tuyaux usagés ; mettez-les au
rebut.

Ne déplacez jamais l'appareil
en le tenant par le plan de
travail.

6

FR

Raccordez le(s) tuyau(x)
d’alimentation d’eau
conformément aux
règlements locaux de la
compagnie de distribution
d'eau.

Pour des modèles conçus
pour un lavage à l’eau froide
uniquement : Ne raccordez
pas l'alimentation en eau
chaude.
Pour les modèles avec arrivée
d'eau chaude: la température
de l'eau chaude à l'arrivée ne
doit pas dépasser 60°C.

Assurez-vous que les bouches
de ventilation à la base
de votre laveuse (selon le
modèle) ne sont pas obstruées
par de la moquette ou tout
autre matériau.

La pression de l'eau doit être
entre 0,1-1 MPa.

Si vous souhaitez installer
une sécheuse au-dessus
de votre lave-linge, vériez
d'abord si cela est possible
auprès du Service après-vente
ou de votre détaillant. Une
telle installation nécessite la
xation du sèche-linge sur
le lave-linge à l'aide d'un kit
de superposition adéquat,
disponible auprès du Service
après-vente ou de votre
détaillant.

ALIMENTATION
ÉLECTRIQUE

Assurez-vous que la tension

spéciée sur l'étiquette
signalétique correspond à
celle de votre résidence.
Les plages d'alimentation
électriques sont indiquées sur
la plaque de signalisation.

La mise à la terre de l'appareil
est obligatoire.

Pour que l'installation soit
conforme à la réglementation
en vigueur en matière de
sécurité, un interrupteur
omnipolaire avec un intervalle
de contact minimum de 3 mm
est requis.

Si le câble électrique est
endommagé, il doit être
remplacé par un câble
identique. Le câble électrique
ne doit être remplacé que
par un technicien qualié
conformément aux directives
du fabricant et aux normes de
sécurité en vigueur. Adressez­vous à un Service après-vente
agréé.

Une fois l'installation
terminée, l'utilisateur ne doit
plus pouvoir accéder aux
composantes électriques.

Le câble d’alimentation doit
être susamment long pour
permettre le branchement de
l'appareil, une fois installé, à
l'alimentation principale.

N'utilisez pas de rallonges.

Ne tirez pas sur le câble
d'alimentation.

N'utilisez pas de multiprises si
l'appareil est muni d'une che.

Pour les appareils dotés
d'une che, si la che n'est
pas adaptée à votre prise

de courant, contactez un
technicien qualié.

Évitez de toucher l'appareil
si vous êtes mouillé, et ne
l'utilisez pas si vous êtes pieds
nus.

N'utilisez pas cet appareil
si le câble d'alimentation
ou la prise de courant sont
endommagés, si l'appareil ne
fonctionne pas correctement,
ou s'il a été échappé ou
endommagé. Ne plongez
jamais le câble d'alimentation
ou la prise dans l'eau. Gardez
le câble loin des surfaces
chaudes.

Lors de l'utilisation d'un
disjoncteur à courant résiduel
(RCCB), utilisez uniquement un
modèle portant le symbole

BRANCHEMENT ÉLECTRIQUE
POUR LA GRANDE­BRETAGNE ET L'IRLANDE
UNIQUEMENT

Remplacement du fusible

Si le câble d'alimentation de
cet appareil est équipé d'une
che BS 1363A 13A dont le
fusible a sauté, remplacez ce
dernier par un fusible de type
A.S.T.A. agréé conforme à la
norme BS1362 et procédez
comme suit:

1. Enlevez le couvercle du

7

fusible (A) et le fusible (B).

2. Insérez le fusible de
rechange 13 A dans le
couvercle du fusible.

3. Replacez les deux éléments
dans la prise électrique.

Important:

Le couvercle du fusible doit
être remis en place chaque fois
qu'un fusible est remplacé. En
cas de perte, n'utilisez la che
qu'après avoir remplacé le
couvercle manquant.
Le code de couleur ou les mots
en relief inscrits en couleur à
la base de la che permettent
d'identier le couvercle adapté
pour votre appareil.
Vous pouvez vous procurer
des couvercles de fusible chez
le marchand d'équipement
électrique le plus proche.

Pour la République d'Irlande
uniquement

Généralement, les
informations fournies pour la
Grande-Bretagne s'appliquent,
mais un troisième type de
che et de prise est également
utilisé; à 2broches avec mise
à la terre latérale.

Prise de courant/ fiche
(valable pour les deux pays)

Si la che de l'appareil ne
correspond pas à votre
prise de courant, veuillez
contacter le Service après­vente pour la marche à suivre.
N'essayez pas de remplacer
la che vous-même. Cette
procédure doit être exécutée
par un technicien qualié,
conformément aux directives
du fabricant et aux normes de
sécurité locales en vigueur.

UTILISATION CORRECTE

N'utilisez que des détergents
et/ou des produits additifs
pour lave-linge/sécheuse
destinés à un usage
domestique.
Ne dépassez pas la charge
maximale autorisée.
Vériez la charge maximale
autorisée dans le tableau des
programmes.

Fermez le robinet lorsque
l'appareil n'est pas utilisé.

N'utilisez pas de solvants
(par exemple térébenthine,
benzène), de détergents
contenant des solvants,
de la poudre à récurer, de
détergents pour vitre ou
tout usage, ou de liquides
inammables ; Ne lavez
jamais des tissus imbibés avec
du solvant ou des liquides
inammables dans le lave-

linge.

SÉCURITÉ DES ENFANTS

Les enfants en bas âge
(0-3 ans) et les jeunes enfants
(3-8 ans) doivent être tenus
à l' écart de l'appareil sauf
s'ils sont constamment sous
supervision.
Les enfants âgés de 8 ans et
plus, ainsi que les personnes
présentant des capacités
physiques, sensorielles ou
mentales réduites, ou ne
possédant ni l'expérience
ni les connaissances
requises, peuvent utiliser cet
appareil seulement s'ils sont
supervisés, ou si une personne
responsable leur a expliqué

l'utilisation sécuritaire et
les dangers potentiels de
l'appareil. Les enfants ne
doivent pas jouer avec
l'appareil. Le nettoyage et
l'entretien ne doivent pas être
exécutés par des enfants sans
surveillance.

Gardez le matériel d'emballage
(sacs en plastique, parties en
polystyrène, etc.) hors de la
portée des enfants.

NETTOYAGE ET ENTRETIEN

L'appareil doit être débranché
avant d'eectuer une
quelconque opération de
nettoyage ou d'entretien.
N'utilisez jamais d'appareil de
nettoyage à vapeur.

8

PROTECTION
DE L'ENVIRONNEMENT

FR

ÉLIMINATION DES MATÉ
RIAUX D'EMBALLAGE

Les matériaux d'emballage sont
entièrement recyclables comme
l'indique le symbole de recyclage :

Les diérentes parties de
l'emballage doivent donc être
jetées de manière responsable
et en totale conformité avec les
réglementations des autorités
locales régissant la mise au rebut
de déchets.

MISE AU REBUT DES APPA
REILS ÉLECTROMÉNAGERS
USAGÉS

Cet appareil est fabriqué avec
des matériaux recyclables ou
pouvant être réutilisés. Mettez­le au rebut en vous conformant
aux réglementations locales
en matière d'élimination des
déchets.

Pour plus d'information sur le
traitement et le recyclage des
appareils électroménagers,
contactez le service municipal
compétent, le service de collecte
des déchets ménagers ou le
magasin où vous avez acheté
l'appareil.

Cet appareil est certié conforme
à la Directive européenne
2012/19/UE relative aux déchets
d'équipements électriques et
électroniques (DEEE).
En s'assurant que l'appareil est
mis au rebut correctement,
vous pouvez aider à éviter
d'éventuelles conséquences
négatives sur l'environnement et
la santé humaine, qui pourraient
autrement être provoquées par
une mise au rebut inappropriée
du présent appareil.

Ce symbole sur le produit
ou sur la documentation
jointe indique qu'il ne

doit pas être traité
comme un déchet domestique,
mais doit être remis à un centre
de collecte spécialisé pour le
recyclage des appareils
électriques et électroniques.

9

DÉCLARATION
DE CONFORMITÉ

Cet appareil a été conçu, fabriqué
et commercialisé conformément
aux:
› objectifs de sécurité de la
Directive « Basse Tension »
2006/95/CE (qui remplace
la norme 73/23/ CEE et les
amendements successifs);
› normes de protection de la
Directive « CEM » 2004/108/
EC.La garantie sur la sécurité
du système électrique de cet
appareil s’applique uniquement
si l’appareil est correctement
branché à un système de mise à
la terre agréée.

10

Guide d'utilisation et entretien

DESCRIPTION DU PRODUIT

APPAREIL

1.

1. Plan de travail

2.

2. Distributeur de détergent

3.

3. Panneau de commande

4. Poignée de porte

5. Porte

6. Filtre à eau / Tuyau de vidange d'urgence

(selon le modèle) - derrière la plinthe -

7. Plinthe (amovible)

4.

8. Supports réglables (4)

5.

FR

6.

7.

8.

DISTRIBUTEUR DE DÉTERGENT

Dosage automatique :

imPoRtaNt : Utiliser uniquement un détergent

liquide pour remplir les réservoirs de détergent
(« 1 » et « 2 »); ne jamais utiliser un détergent en poudre.

1. Réservoir 1

• Détergent générique liquide OU

• Détergent liquide spécique (p. ex. pour les couleurs, le
lainage, les vêtements de sport, etc.)

Quantité de remplissage maximum : 600 ml.

imPoRtaNt : Ne jamais verser d'assouplissant
dans le Réservoir 1.

2. Réservoir 2

• Assouplissant OU

• Détergent liquide (liquide générique ou spécique
pour les couleurs, lainage, ou détergent pour
vêtements de sport)

Quantité de remplissage maximum : 400 ml.
Choisissez votre conguration préférée parmi celles

mentionnées dans la section DOSAGE AUTOMATIQUE
– PREMIÈRE UTILISATION dans le GUIDE D’UTILISATION
ET D’ENTRETIEN. Les étiquettes sur les trappes des
réservoirs peuvent être tournées ou changées pour vous
rappeler la conguration choisie.

1

2

Softener

2

4

1

3

1

2

Softener

11

Dosage maNuel :

3. Compartiment pour détergent pour le
dosage manuel

• Lessive en poudre ou liquide

• Additifs
Si vous utilisez une lessive en poudre, assurez-vous de
ne pas dépasser la marque « max » lors du remplissage.

4. Relâchez la touche

Appuyez vers le bas pour enlever le distributeur de
lessive an de le nettoyer.

CoNseils Relatifs au DéteRgeNt eN foNCtioN Du

tyPe De liNge

Type de linge

Température
réglable

Type de détergent recommandé

Linge blanc résistant (froid-95°C) Détergents pour grosse lessive

Linge blanc délicat (froid-40°C)

Couleurs nuancées claires/
pastelles

(froid-60°C)

Couleurs voyantes (froid-60°C)

Détergents doux à base d'eau de Javel et/ou
agents de blanchiment optique

Détergents à base d'eau de Javel et/ou agents de
blanchiment optique

Détergents couleurs sans agent blanchissant/
agents de blanchiment optique

Couleurs foncées/noires (froid-60°C) Détergents spéciaux pour linge noir/ foncé

* Trouvez un adoucisseur d'eau adéquat pour votre
lave-linge sur www.whirlpool.eu

PANNEAU DE COMMANDE

12.13.

MAX

60°

30’

40°

1.

2. 8.3. 9.4. 5. 6. 10. 11.7.

1. Bouton Marche/arrêt

(s'il est maintenu : Réinitialisation/Vidange)

2. Touche Programme

3. Dosage automatique / Réservoir 1

4. Dosage automatique / Réservoir 2

5. Touche Fraîch tambour

6. Bouton

(tournez pour sélectionner et appuyez pour
conrmer)

12

1 2

7. Touche Prêt dans

8. Touche de réglage de la température

9. Touche Vitesse d'essorage

10. Bouton Options

(s'il est maintenu : Verrouillage touche)

11. Touche Départ / Pause

12. Acheur

13. Espace programmes

DONNÉES TECHNIQUES POUR LE

BRANCHEMENT DE L'EAU

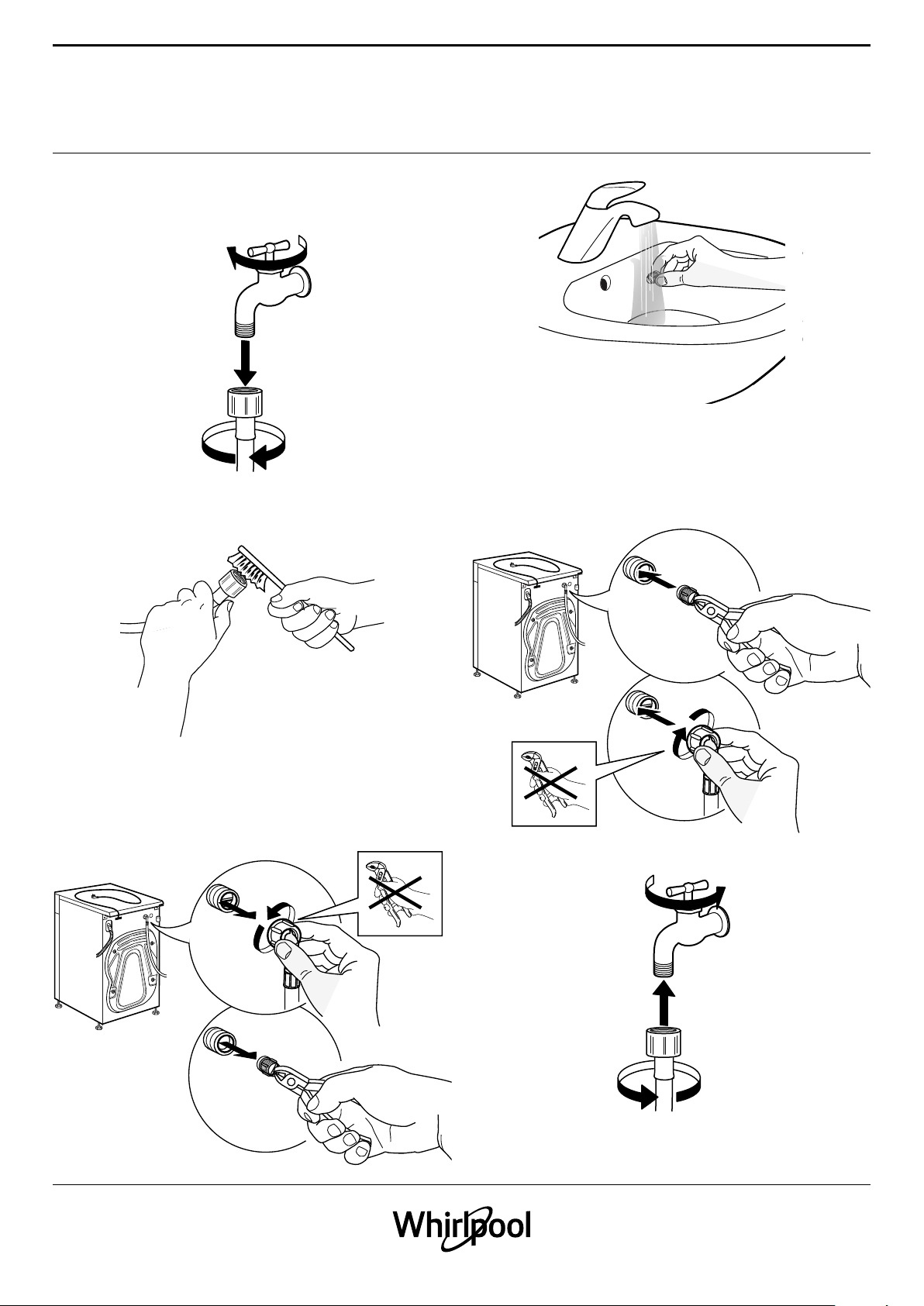

RACCORDEMENT DE L'EAU

ALIMENTATION D'EAU Froide

ROBINET D'EAU raccord de tuyau leté de 3/4"

FR

PRESSION D'ALIMENTATION D’EAU
MINIMALE

PRESSION D'ALIMENTATION DE L’EAU
MAXIMALE

100 kPa (1 bar)

1000 kPa (10 bars)

13

PORTE

Pour ouvrir la porte, tirez sur la poignée

Pour fermer la porte, tenez la poignée et poussez-la
jusqu'à ce qu'elle s'enclenche.

LUMIÈRE DU TAMBOUR (selon le modèle)

• Lors de la sélection du programme : la lumière
s'allume pour le chargement du linge

• Après le démarrage du programme, la lumière
clignote pendant que la charge est évaluée.

• À la n du programme, lorsque vous ouvrez
la porte, la lumière s'allume pour permettre le
déchargement du linge. Elle s'éteint de nouveau
pour économiser de l'énergie; appuyez n'importe
quelle touche pour l'allumer de nouveau.

ACCESSOIRES

Communiquez avec notre Service après-vente pour
vérier si les accessoires suivants sont disponibles
pour votre modèle de lave-linge (sécheuse)

SOCLE

Peut être installé sous le lave-linge pour soulever
l'appareil et permettre de le charger et décharger
plus confortablement.

KIT POUR SUPERPOSER

grâce auquel votre sécheuse peut être installée au­dessus du lave-linge pour économiser de l'espace
et pour faciliter le chargement et déchargement de
la sécheuse dans cette position plus élevé.

14

COMMENT UTILISER L'APPAREIL

PREMIÈRE UTILISATION

FR

Si vous branchez le lave-linge, il s'allume
automatiquement. Vous serez amené à régler la
langue d'achage souhaitée.
Tournez le bouton pour sélectionner le langage
souhaité, puis appuyez sur le bouton pour
conrmer.

Par la suite, vous pouvez ajuster le réglage de
la dureté de l'eau de votre lave-linge à la dureté
de l'eau de votre région. Cette opération est
recommandée pour optimiser la fonction « Aide
au dosage ». Tournez le bouton pour choisir entre
doux / moyen / dur et conrmez en appuyant sur le
bouton.

Pour éliminer les résidus du processus de
fabrication.

1. Sélectionnez le programme « coton » avec une

température de 95°C.

2. Versez une petite quantité de détergent

dans le compartiment de dosage manuel du
distributeur de détergent (au maximum 1/3 de
la quantité de détergent recommandée par le
fabricant pour le linge légèrement sale).
Désactivez les touches pour le Dosage
automatique (Réservoir 1 et Réservoir2) : appuyez
jusqu'à ce que le voyant de la touche s'éteigne.

3. Démarrez le programme sans ajouter de linge.

Voir la section UTILISATION QUOTIDIENNE pour la
sélection et le démarrage d'un programme.

FONCTION DOSAGE AUTOMATIQUE

Le distributeur de détergent du lave-linge comprend
deux réservoirs pour la distribution automatique de
détergent liquide et d’assouplissant.

Avant d’utiliser cette fonction, suivez les directives
dans le GUIDE D’UTILISATION ET D’ENTRETIEN –
PREMIÈRE UTILISATION pour :

1. Régler le bon niveau de dureté de l’eau

2. Régler le contenu du Réservoir 2. Pas défaut,

le détergent (votre détergent principal) est versé
dans le Réservoir 1, et l’assouplissant est versé dans
le Réservoir 2. Si vous n’utilisez pas d’assouplissant,
vous pouvez utiliser le Réservoir 2 pour un autre
détergent.

3. Vériez/ajustez les quantités de dosage

préréglées.

Par défaut, le système est ajusté pour les valeurs de
dosage suivantes :

• 80 ml de détergent pour le Réservoir 1

• 30 ml d’assouplissant pour le Réservoir 2

Vous devez ajustez les valeurs de dosage préréglées
aux valeurs de dosage indiquées sur les contenants
de détergent et d’assouplissant que vous avez
l’intention d’utiliser.

Après avoir réglé la fonction Dosage automatique,
remplissez les réservoirs avec le liquide approprié,
et installez les étiquettes correspondantes sur
les réservoirs en suivant les directives du GUIDE
D’UTILISATION ET D’ENTRETIEN / DOSAGE
AUTOMATIQUE – PREMIÈRE UTILISATION.

15

UTILISATION QUOTIDIENNE

TRIER VOTRE LINGE

1. ASSUREZVOUS QUE LES POCHES

SONT VIDES

• La monnaie, les épingles, etc. peuvent
endommager votre linge et les pièces du
lave-linge.

• Des articles comme des mouchoirs en papier vont
se déchirer en petits morceaux et devront être
enlevés à la main après le lavage.

2. FERMEZ LES FERMETURES À

GLISSIÈRE, ATTACHEZ LES
BOUTONS ET LES CROCHETS.
ATTACHEZ LES CEINTURES ET LES RUBANS
ENSEMBLE.

• Lavez les petits articles (p. ex. bas en nylon,
ceintures) et le linge avec agrafes (p. ex. soutien­gorge) dans un sac à linge ou dans une taie
d'oreiller avec fermeture à glissière. Retirez tous
les crochets de rideaux ou placez les rideaux avec
leurs crochets dans un sac de coton.

3. TYPE DE TEXTILE / SYMBOLE D'ÉTIQUETTE

D'ENTRETIEN

Articles en coton, bres mixtes, d'entretien facile/
synthétique, laine, lavable à la main.

• Couleur
Séparez le linge de couleur du linge blanc.
Lavez séparément le linge de couleur neuf.

• Taille
Lavez les articles de taille diérente ensemble
an d'améliorer l'ecacité du lavage et la
répartition du linge à l'intérieur du tambour.

• Délicats
Lavez les articles délicats séparément;
ils demandent un cycle délicat.

16

COMMENT UTILISER LE LAVE-LINGE

FR

1.CHARGER LE LINGE

• Ouvrez la porte et chargez le linge.
Insérez le linge, un morceau à la fois, dans
le tambour, sans surcharger l'appareil. Respectez
les poids de chargement indiqués dans le tableau
des programmes.
Surcharger le lave-linge ne donnera pas de bons
résultats et froissera les vêtements.

2.FERMER LA PORTE

• Assurez-vous qu'aucun morceau
de linge ne reste coincé entre la
porte et le joint de porte.

• Fermez la porte et assurez-vous d'entendre
l’emboîtement.

3.OUVRIR ROBINET D'EAU

• Assurez-vous que le lave-linge et
branché au réseau d’alimentation
électrique.

• Ouvrez le robinet d'eau.

programme et la durée par défaut apparaissent sur
l'acheur.
Appuyez sur le bouton pour conrmer le
programme souhaité. La charge de linge maximale
possible, pour le programme sélectionné, apparaît
sur l'acheur.

Trouvez de plus amples informations sur les
programmes dans la section PROGRAMMES,
OPTIONS ET FONCTIONS et dans le Guide
d'utilisation quotidienne.

Modiez la température au besoin

Si vous désirez modier la température
indiquée sur l'acheur, assurez-vous que la
touche de réglage de la température.
Tournez le bouton pour sélectionner la
température souhaitée, puis appuyez sur le bouton
pour conrmer

4.ALLUMEZ LE LAVELINGE

• Appuyez sur la touche « Marche/Arrêt
» jusqu'à ce que la touche Programme
s'illumine. Le panneau de commande s'illumine
et l'appareil émet un son. Le lave-linge est
maintenant prêt à fonctionner.

• Le dernier programme que vous avez utilisé
apparaît sur le panneau de commande.

5. RÉGLEZ LE PROGRAMME SOUHAITÉ

MODE GUIDÉ

Le voyant de la touche vous guidera lors du réglage
du programme dans l'ordre suivant : sélection du
programme / température / vitesse d'essorage /
options. Dès la conrmation d'une sélection par la
pression du le bouton, le voyant passe à la phase
suivante.

Sélection du programme

Assurez-vous que la touche Programme
s'illumine. Tournez le bouton pour
sélectionner le programme souhaité. Le voyant
pour le programme sélectionné s'illumine, le

Modiez la vitesse d'essorage au besoin

Si vous désirez modier la vitesse
d'essorage indiquée sur l'acheur, assurez­vous que la touche Essorage s'illumine.
Tournez le bouton pour sélectionner la vitesse
d'essorage souhaitée, ou Arrêt cuve pleine , et
appuyez sur le bouton pour conrmer.

Si vous sélectionnez la vitesse d'essorage « 0 », le
programme se termine avec la vidange de l'eau de
rinçage. Il n'y aura pas d'essorage nal.
Si vous sélectionnez « Arrêt cuve pleine », le
programme s'arrête après le cycle de rinçage. Le
linge trempe dans la dernière eau de rinçage. Vous
trouverez de plus amples informations à la section

PROGRAMMES, OPTIONS ET FONCTIONS / Arrêt
cuve pleine

17

Sélectionner des options au besoin

Si vous souhaitez sélectionner des options
supplémentaires, assurez-vous que la touche
Options s'illumine. Les options sélectionnables
pour le programme sont indiquées par des èches.
Tournez le bouton pour sélectionner les options
souhaitées. Le symbole de l'option sélectionnée
clignote.
Appuyez sur le bouton pour la conrmer. Le
symbole de l'option s'illumine et reste allumé.

Certaines options ne peuvent pas être utilisées
en même temps. Lorsque vous sélectionnez une
option, les options qui ne peuvent être utilisées en
même temps se désactivent automatiquement.
Certaines options / fonctions peuvent être
sélectionnées en appuyant directement sur la
touche :

1 2

Si une option n'est pas disponible pour le
programme, elle s'éteint automatiquement lorsque
vous appuyez sur la touche.
Pour plus d'information, reportez-vous à la section
PROGRAMMES ET OPTIONS.

MODE INDIVIDUEL

Une fois le lave-linge allumé, vous n'êtes pas tenu
de suivre le MODE GUIDÉ.
Vous êtes libre de choisir l'ordre de réglage du
programme. Pour eectuer un réglage, appuyez
d'abord sur la touche appropriée puis tournez le
bouton pour sélectionner avant de l'enfoncer pour
conrmer.
La plage de températures, de vitesses d'essorage et
les options dépendent du programme sélectionné.
Il est donc recommandé de commencer le réglage
par la sélection du programme.

6. AJOUTER DU DÉTERGENT

• Si vous désirez ajouter du détergent
manuellement, tirez le distributeur et
ajoutez du détergent (et des additifs) maintenant,
comme mentionné dans la section DISTRIBUTEUR
DE DÉTERGENT. Respectez les doses
recommandées sur l'emballage du détergent. Si

vous avez sélectionné PRÉLAVAGE ou PRÊT DANS,
suivez les directives de la section PROGRAMMES
ET OPTIONS, et FONCTIONS.
Fermez ensuite soigneusement le distributeur de
détergent.

• Si vous désirez que le lave-linge ajuste la quantité

de détergent automatiquement, simplement
vous assurer que la fonction Dosage automatique
est activée (voir la section OPTIONS, FONCTIONS,
ET VOYANTS/Dosage automatique). Le détergent
est ajouté par le système de Dosage automatique
après le démarrage du programme.
Pour obtenir un bon dosage, assurez-vous que le
système de Dosage automatique est réglé pour
votre détergent / assouplisseur (voir DOSAGE
AUTOMATIQUE/ UTILISATION QUOTIDIENNE).

Le bon dosage de détergent / additifs est
important pour

• optimiser la propreté

• éviter les résidus déplaisants sur votre linge causé
par un surplus de détergent

• économiser de l'argent en évitant les surplus de
détergent

• protéger le lave-linge en prévenant la formation
de dépôts calcaires sur les composantes

• respecter l'environnement en évitant des
répercussions négatives pour l'environnement

7. DÉMARRER LE PROGRAMME

• Appuyez sur « Départ/Pause » jusqu'à ce
que la touche s'illumine et reste allumée; le
programme démarre.

• Le tambour tourne et la charge est détectée.
L'acheur conrme la phase de détection de la
charge et le panneau de commande s'anime.

• Le temps qu’il reste au programme, indiqué sur
l'acheur, peut varier. Des facteurs comme une
charge de linge déséquilibrée ou la formation
de mousse peuvent inuencer la durée du
programme. Chaque fois que la durée d'un
programme est recalculée, l'écran conrme
la détection, et l'acheur du panneau de
commande s'anime.

• Si le lave-linge détecte un déséquilibre dans la
charge de linge, il tente automatiquement de
l'équilibrer. L'écran indique que le lave-linge
tente d'équilibrer la charge.

Consultez la section Dépannage pour de plus
amples informations sur le déséquilibre de la
charge de linge.

18

FR

8. MODIFIEZ AU BESOIN LES RÉGLAGES D'UN

PROGRAMME EN COURS

Il est possible de modier les réglages lorsqu'un
programme est en cours. Les modications
seront appliquées, à condition que la phase du
programme en question ne soit encore terminée.

• Appuyez sur la touche appropriée (par exemple
la touche « Vitesse d'essorage » pour modier la
vitesse d'essorage). La valeur clignotera pendant
quelques secondes.

• Pendant le clignotement, vous pouvez modier le
réglage en tournant le bouton. Si la valeur cesse
de clignoter avant que vous ne l'ayez réglée,
appuyez de nouveau sur la touche.

• Appuyez sur le bouton pour conrmer. Si vous ne
conrmez pas, le nouveau réglage sera conrmé
automatiquement - le réglage modié cesse de
clignoter.

9. INTERROMPRE UN PROGRAMME EN COURS

ET OUVRIR LA PORTE AU BESOIN

Après le lancement du programme, l’acheur
indique jusqu’à quel moment le programme peut
être interrompu pour ajouter des vêtements.

• Appuyez « Départ/Pause » pour
interrompre le programme en cours

• Si le niveau d'eau ou la température n'est
pas trop élevé, le voyant « porte ouverte »
s'illumine. Vous pouvez ouvrir la porte
pour, par exemple, ajouter du linge ou
enlever du linge qui aurait été chargé par erreur.

• Appuyez sur la touche «Départ/Pause» pour
poursuivre le programme.

10. RÉINITIALISER UN PROGRAMME EN

COURS, SI NÉCESSAIRE

• Appuyez sur le bouton « Marche/Arrêt
» jusqu'à ce que l'acheur indique que
le programme est annulé. L'eau se
vidange. Le programme se termine et la porte se
déverrouille.

Le programme se mettra en marche
automatiquement lorsque vous aurez terminé les
modications au réglage. Pour éviter qu'un
programme en cours ne soit modié par accident
(par un enfant par exemple), utilisez la « Clé de
verrouillage » (voir le paragraphe

PROGRAMMES, OPTIONS ET FONCTIONS).

Pour modier les réglages d'un programme en
cours vous pouvez aussi

• Appuyez sur la touche «Départ/Pause» pour
interrompre le programme

• Modiez les réglages

• Appuyez à nouveau sur la touche «Départ/
Pause» pour reprendre le programme.

Si vous avez modié le programme, n'ajoutez pas
de détergent pour le nouveau programme.

11. ÉTEINDRE LE LAVELINGE À LA FIN DU

PROGRAMME

• L’acheur indique que le cycle est terminé
et le voyant « Porte ouverte » s’illumine –
vous pouvez retirer votre linge.

• Appuyez sur « Marche/Arrêt » pour éteindre
le lave-linge. Si vous ne l'éteignez pas, le
lave-linge s'éteint automatiquement au
bout d'un quart d'heure environ au terme du
programme, dans un souci d'économie d'énergie.

• Laissez la porte entrouverte, de manière à faire
sécher l'intérieur du lave-linge.

19

PROGRAMMES

ET OPTIONS

Respectez les consignes indiquées sur l'étiquette
d'entretien du linge pour sélectionner le programme
approprié.

PROGRAMME Genre de lavage

et recommandations

Coton Éco

Linge en coton moyennement
sale.
À 40 et 60°C, programme
régulier pour le coton, et le
plus économique en termes de
consommation d'eau et d'énergie.
Les valeurs utilisées se retrouvent
sur l'étiquette énergétique.

COTON

Serviettes, sous-vêtements,
nappes, draps, etc., en
coton résistant et en lin, de
moyennement à très sales.

MIXTE

Linge résistant en coton, lin,
bres articielles et mélanges de
ces matières, de légèrement à
moyennement sale.
Programme ecace d'une heure.
Seulement laver ensemble le linge
de couleurs semblables.

SYNTHÉTIQUE

Articles moyennement sales
en bres articielles (comme le
polyester, le polyacrylique, la
viscose, etc.) ou leurs mélanges
avec du coton.

DÉLICAT

Linge n en tissu délicat,
demandant un traitement doux.

Étiquettes
d'entretien

Réglages

charge max. max
plage de température Froide à

60°C

vitesse d'essorage max max
options disponibles Rinçage

intensif, Rapide, Couleurs
15°, Fraîch tambour

charge max. max
plage de température Froide à

95°C

vitesse d'essorage max max
options disponibles Prélavage,

Rinçage chaud, Très sale,
Rinçage intensif, Rapide,
Couleurs 15°, Fraîch
tambour

charge max. 4,0 kg
plage de température Froide à

40°C

vitesse d'essorage max max
options disponibles Rinçage

chaud, Rinçage intensif,
Rapide, Couleurs 15°,
Fraîch tambour

charge max. 3,0 kg
plage de température Froide à

60°C

vitesse d'essorage max max
options disponibles Prélavage,

Très sale, Rinçage intensif,
Rapide, Couleurs 15°,
Fraîch tambour

charge max. 1,5 kg
plage de température Froide à

40°C

vitesse d'essorage max 1000
options disponibles Prélavage,

Rapide, Couleurs 15°,
Fraîch tambour

20

FR

PROGRAMME Genre de lavage

et recommandations

LAINE

Lainages portant l'étiquette
« Woolmark » et lavables à la
machine, ainsi que les vêtements
de soie, le lin, la laine, et la viscose
lavable à la main uniquement.
Respectez les recommandations
du fabricant gurant sur l'étiquette
d'entretien.

RAPIDE 30'

Le linge légèrement sale et
sans taches, fait de coton et/ou

30’

synthétique.
Programme Fraîcheur.

COULEURS

Linge de peu à moyennement
sale en coton, synthétique et leurs
mélanges ; également délicat.
Aide à protéger les couleurs de
votre linge. Assurez-vous d'utiliser
un détergent adapté aux couleurs
de votre linge.

Étiquettes
d'entretien

Réglages

charge max. 1,0 kg
plage de température Froide à

40°C

vitesse d'essorage max 1000
options disponibles Rapide,

Couleurs 15°, Fraîch
tambour

charge max. 3,0 kg

plage de température Froide à

30°C

vitesse d'essorage max max
options disponibles Couleurs

15, Fraîch tambour

charge max. 4,0 kg
plage de température Froide à

60°C

vitesse d'essorage max 1000
options disponibles Prélavage,

Très sale, Rapide, Couleurs
15°

ESSORAGE

RINÇAGE ES
SOR.

VIDANGE

Programme d'essorage intensif
séparé. Idéal pour le linge
résistant.

Programmes de rinçage et
d'essorage intensif séparés. Idéal
pour le linge résistant.

Un programme séparé pour
vidanger l'eau sans essorage. Peut
être sélectionné si vous avez utilisé
l'option Arrêt cuve pleine et que
vous désirez vidanger l'eau sans
essorer le linge mouillé. Comme
alternative au programme de
vidange, vous pouvez sélectionner
la vitesse d'essorage « 0 » pour
terminer l'Arrêt cuve pleine sans
essorage. Adéquat pour le linge
délicat comme la lingerie ne ou
les rideaux en tissus légers.

charge max. max
plage de température Froide
vitesse d'essorage max max
options disponibles "Fraîch

tambour"

charge max. max
plage de température Froide
vitesse d'essorage max max
options disponibles "Rinçage

intensif, Fraîch tambour"

21

PROGRAMME Genre de lavage

et recommandations

Étiquettes
d'entretien

Réglages

PROGRAMMES
SPÉCIAUX

CHEMISES

COUETTE

LINGE DE LIT

CACHEMIRE

Pour accéder à un des
programmes suivants,
sélectionnez et conrmez le
réglage pour les programmes
spéciaux. Tournez ensuite le
bouton pour sélectionner un
des huit programmes suivants;
l'acheur indique le nom
du programme. Appuyez sur
le bouton pour conrmer le
programme souhaité.

Chemises, chemisiers, et
vêtements de travail délicats faits
de coton, synthétiques, ou leurs
mélanges.
Permet un traitement délicat de la
lingerie ne.

Les gros articles comme les sacs
de couchage, les couvertures
lavables, tapis de salle de bain,
oreillers, et les duvets en plumes
ou matériel synthétique.
Adapté pour le lavage et l'essorage
de gros articles.
Respectez les directives du
fabricant gurant sur l'étiquette
d'entretien

Les draps et taies blancs ou de
couleurs, faits de coton et bres
synthétiques, ou un mélange des
deux.
Ce programme réduit les microbes
et lave en douceur, y compris le
linge de lit délicat. Un rinçage en
profondeur permet d'éliminer les
résidus de détergent et de pollen.
Utilisez de préférence un
détergent en poudre pour ce
programme.

Les vêtements en cachemire de
haute qualité lavable à la machine
ou à la main.
Utilisez un détergent liquide pour
le lainage. Respectez les directives
du fabricant gurant sur l'étiquette
d'entretien.

charge max. 1,5 kg
plage de température Froide à

40°C

vitesse d'essorage max 1000

tr/min options disponibles
Prélavage, Couleurs 15°,
Rapide, Fraîch tambour

charge max. 3,0 kg

plage de température Froide à

60°C

vitesse d'essorage max 1000

trs/mn options disponibles
Prélavage, Rinçage
intensif, Rinçage chaud,
Couleurs 15°, Rapide,
Fraîch tambour

charge max. 3,5 kg
plage de température Froide à

95°C

vitesse d'essorage max max
options disponibles Prélavage,

Rinçage intensif, Rinçage
chaud, Couleurs 15°,
Rapide, Fraîch tambour

charge max. 1,0 kg
plage de température Froide à

40°C

vitesse d'essorage max 400

tr/min options disponibles
Rapide, Couleurs 15°,
Fraîch tambour

22

FR

PROGRAMME Genre de lavage

et recommandations

Vêtements de sport en jersey

SPORT

de coton ou microbres,
moyennement sales.
Ce programme comprend
un cycle de prélavage - vous
pouvez également ajouter du
détergent dans le compartiment
de prélavage pour laver les
vêtements de sport sales.
N'utilisez pas d'assouplissant;
il peut endommager la bre
spandex souvent présente dans le
vêtement de sport.

JEANS

Les jeans et autres vêtements,
comme les pantalons et les
vestes, conçus de matériel en jean
robuste, moyennement sales.
Pour les vêtements en jean
foncé, l'utilisation d'un détergent
spécial pour linge foncé est
recommandée.

ARTICLES DE

Les articles de bébé moyennement
sale faits de coton et/ou lin.

BÉBÉ

L'eau savonneuse est
soigneusement rincée, protégeant
ainsi la peau sensible du bébé.

Linge en coton et/ou en bres

PETITE

synthétiques en tissus solides.
Idéal pour laver une petite charge

CHARGE

de linge de façon économique.
Prétraitement des taches
recommandé. Ne conviens pas au
linge délicat.

Étiquettes
d'entretien

Réglages

charge max. 3,0 kg
plage de température Froide à

40°C

vitesse d'essorage max max
options disponibles Prélavage,

Rinçage intensif, Couleurs
15°, Rapide, Fraîch
tambour

charge max. 4,0 kg
plage de température Froide à

60°C

vitesse d'essorage max max
options disponibles Prélavage,

Très sale, Rinçage intensif,
Rinçage chaud, Couleurs
15°, Rapide, Fraîch
tambour

charge max. 4,0 kg
plage de température Froide à

60°C

vitesse d'essorage max max

options disponibles Rinçage

intensif, Couleurs 15°,
Rapide, Fraîch tambour

charge max. 1,0 kg

plage de température Froide à

40°C

vitesse d'essorage max max

options disponibles Rinçage

intensif, Couleurs 15°,
Rapide, Fraîch tambour

23

OPTIONS DISPONIBLES AVEC LA TOUCHE
OPTIONS

Le tableau des programmes
permet une vue d'ensemble des
combinaisons de programmes
et d'options disponibles. Les

PRÉLAVAGE Ajoute une phase de prélavage au

programme de lavage sélectionné.
Pour le linge très sale (contenant du
sable ou de la terre, par exemple).
– Bien secouez le linge avant de le
charger dans le tambour.

Pour ajouter du détergent à la phase
de prélavage

• automatiquement : assurez­vous que le système de dosage
automatique est activé (voir
FONCTIONS / Dosage automatique)

combinaisons de programmes
et d'options ne sont pas toutes
disponibles. De plus, certaines
options ne peuvent pas être

combinées. Dans ce cas, le
voyant de l'option qui n'est pas
combinable clignote et s'éteint, et
un signal sonore se fait entendre.

• manuellement : avant de démarrer
le programme, ajoutez la quantité
de lessive pour la phase de
prélavage directement dans le
tambour en utilisant une capsule de
lessive.

RINÇAGE CHAUD

COULEURS 15

Le cycle de rinçage se termine avec
un rinçage chaud qui détend les
bres du tissu avant de passer à un
court cycle d'essorage délicat.

Aide à protéger les couleurs de votre
linge en le lavant à l'eau froide (15°C).
Économise l'énergie utilisée pour le
réchauer l'eau tout en garantissant
un bon résultat.

Adapté pour du linge de couleur, peu
sale, et sans taches.

Procure une agréable sensation de
chaleur lorsque le linge est retiré peu
de temps après la n du programme.

Assurez-vous que votre détergent est
adéquat pour le lavage à l'eau froide
(15 ou 20°C).

Pas disponible pour le coton à 95 °C.

24

FR

TRÈS SALE Aide à nettoyer le linge très sale et

taché en optimisant l'ecacité des
additifs pour le détachage.
Ajouter une quantité appropriée
de détachant (en poudre) dans le
compartiment de lavage principal
avec le détergent. n'utilisez que
du détergent en poudre avec
cette option. Respectez le dosage
recommandé par le fabricant.
Peut prolonger la durée du

RINÇAGE INTENSIF

Aide à prévenir le dépôt de résidus de
détergent sur le linge en prolongeant
le cycle de rinçage.
Particulièrement adapté pour laver
le linge de bébé, pour les personnes
sourant d'allergies, et pour les
régions avec de l'eau douce.

programme jusqu'à 15minutes.
IMPORTANT : Adéquat pour
l'utilisation de détachants et agents
de blanchiment à base d'oxygène.

N'utilisez pas de chlore ou d'agents
de blanchiment perborates.

RAPIDE

Permet un lavage plus rapide. Réduit
la durée du programme tout en
garantissant un bon résultat.
Recommandée uniquement pour le
linge légèrement sale.
Pas disponible pour le lavage Coton à
95 °C.

25

OPTIONS DIRECTEMENT SÉLECTIONNABLES
EN APPUYANT SUR LA TOUCHE RELATIVE

SOINS FRAÎCHEUR Aide à maintenir votre linge frais

si vous ne pouvez le décharger
immédiatement après le programme.

Le lave-linge fait tourner
périodiquement le linge pendant
quelques minutes après la n du
programme. Cette rotation peut

TEMPÉRATURE

Si vous souhaitez modier la
température, appuyez sur la touche
de réglage de la température, tournez
le bouton pour sélectionner la
température souhaitée, et conrmez
en appuyant sur le bouton.

durer jusqu'à 6 heures après la n du
programme de lavage. Vous pouvez
l'arrêter à tout moment en appuyant
sur n’importe quelle touche; la porte
se déverrouille et vous pouvez retirer
votre linge.

Si vous allumez le lave-linge, le
dernier programme utilisé et la
dernière température choisie
apparaissent sur le panneau de
commande.
Si vous modiez le programme,
la température par défaut pour le
programme sélectionné sera indiquée
sur l'acheur.

ESSORAGE

26

Si vous souhaitez modier la vitesse
d'essorage, appuyez sur la touche
Essorage, tournez le bouton pour
sélectionner la vitesse d'essorage, et
conrmez en appuyant sur le bouton.
Si vous sélectionnez « 0 » comme
vitesse d'essorage, l'eau de rinçage
va se vidanger à la n du programme
et il n'y aura pas de dernier cycle
d'essorage.

Si vous allumez le lave-linge, le
dernier programme utilisé et la
dernière vitesse d'essorage choisie
apparaissent sur le panneau de
commande.
Si vous modiez le programme, la
vitesse d'essorage par défaut pour le
programme sélectionné s'achera
sur l'acheur.

FR

ARRÊT CUVE PLEINE Pour éviter un dernier essorage

automatique du linge à la n
du programme. Le linge reste
dans la dernière eau de rinçage,
le programme ne continue pas.
L'acheur indique lorsque le lave­linge a atteint le cycle Arrêt cuve
pleine.
Adéquat pour le linge délicat qui
ne doit pas être essoré, ou qui doit
être essoré à une vitesse d'essorage
inférieure.
Ne pas utiliser avec la soie.
Pour terminer l'option «Arrêt cuve
pleine», choisir entre:

• vidanger l'eau sans essorage :
tournez le bouton pour sélectionner
la vitesse d'essorage « 0 » et
appuyez sur « Départ/Pause » : l'eau
est vidangée et le programme se
termine

• essorage du linge :
la vitesse d'essorage par défaut
clignote - lancez le cycle d'essorage
en appuyant sur « Départ/Pause ».
Ou sélectionnez une autre vitesse
d'essorage en tournant le bouton,
appuyez pour conrmer, et appuyez
sur « Départ/Pause » pour lancer le
cycle d'essorage

27

FONCTIONS

MARCHE/ARRÊT Pour allumer le lave-linge : appuyez

sur la touche « Départ/Pause » jusqu'à
ce que la touche s'illumine.

Pour annuler un programme en
cours : Appuyez sur le bouton jusqu'à

ce que l'acheur indique que le
programme est annulé; le lave-linge
va exécuter un cycle de vidange pour
terminer le programme.

BOUTON • Pour sélectionner et conrmer les

programmes et les options

• Tournez pour sélectionner

Pour éteindre le lave-linge à la n
du programme :

appuyez sur la touche jusqu'à ce que
le voyant s'éteigne.

• Appuyez pour conrmer

DÉPART/PAUSE

VERROUILLAGE

• Pour lancer un programme après
avoir complété vos réglages

Cette fonction vous permet de
verrouiller les touches et le bouton
du panneau de commande pour
prévenir les opérations démarrées par
accident, par exemple par de jeunes
enfants.

Le lave-linge doit être allumé.

Appuyez sur la touche Option
pendant au moins 3 secondes;

l'acheur indique que les
touches sont verrouillées.

• Pour interrompre un programme en
cours

• Pour redémarrer un programme
interrompu

Le bouton et les touches sont
maintenant verrouillés. La seule
fonction encore active est le bouton
« Marche/Arrêt » pour éteindre le
lave-linge. – La clé de verrouillage
demeure active même si vous
éteignez et rallumez le lave-linge.

Pour déverrouiller les touches et le
bouton, appuyez sur la touche Option
pendant au moins 3 secondes, jusqu'à
ce que l'acheur indique que les
touches sont déverrouillées.

28

FR

1

2

DOSAGE AUTOMA­TIQUE

PRÊT DANS

Voir la section Dosage automatique

- Première utilisation / Utilisation
quotidienne.

Dière l'heure de la n de votre
programme. Permet de proter d'un
taux d'énergie plus économique (p.
ex. durant la nuit), ou d'avoir le lavage
prêt à un temps déterminé. Ne pas
utiliser de détergent liquide avec
cette fonction.

Choisissez un délai allant jusqu'à
23:30 heures.

• Sélectionnez le programme,
la température et les options
souhaités.

• Appuyez la touche « Prêt
dans » - le symbole sur la
touche clignote.

• Tournez le bouton pour
sélectionner un délai allant jusqu'à
23:30 heures, qui sera aché à
l'écran. Appuyez sur le bouton pour
conrmer le délai. Le symbole de la
touche Prêt dans s'illumine et reste
illuminé.

• Lorsque vous avez terminé
vos réglages, appuyez sur
« Départ/Pause » - le voyant
de la touche s'illumine et
reste illuminé. L'acheur indique le
compte à rebours jusqu'à la n du
programme. La porte se bloque.

• Après la phase d'attente,
le programme est lancé
automatiquement. L'acheur
indique ensuite le temps qu’il reste
au programme.

Pour annuler le départ diéré

• appuyez sur « Départ/Pause
» pour annuler le délai; pour
lancer le programme sélectionné
immédiatement, appuyez sur
« Départ/Pause » de nouveau

• ou appuyez sur « Marche/Arrêt
» pour annuler le réglage du
programme.

RÉGLAGES

Les réglages suivants peuvent être
modiés :
Langue d'achage / tonalité des
touches / alerte de n de cycle /
contraste de l'acheur / dureté
de l'eau / aide au dosage (ajuste
la quantité de détergent que
vous utilisez) / mode éco (éteint
automatiquement la fonction à la
n du programme) / réglages du
fabricant par défaut.

• Appuyez sur la touche Programme
pour au moins 3 secondes.

• Tournez le bouton pour
sélectionner le réglage que vous
voulez modier; il apparaît sur
l'acheur. Conrmez en appuyant
sur le bouton.

• Tournez le bouton pour ajuster le
réglage; conrmez en appuyant sur
le bouton.

• Pour sortir du mode Réglage,
tournez le bouton jusqu'à ce
que l'acheur indique que vous
êtes sortis - conrmez ensuite
en appuyant sur le bouton. Ou
appuyez sur la touche Programme.

29

VOYANTS

LA PORTE PEUT
ÊTRE OUVERTE

ÉCRAN ÉNERGIE
/
EAU

DÉTARTRAGE

PANNE : Consultez la section Dépannage pour de plus amples informations.

Le voyant s'illumine

• avant le démarrage du programme

• lorsque le programme est suspendu et que le niveau d'eau n'est pas
trop haut ou que le linge n'est pas trop chaud durant ce cycle du
programme

• lorsqu'un programme est terminé et que le linge peut être enlevé

Donne de l'information sur la consommation d'énergie et d'eau pour le
programme sélectionné. Moins le voyant s'illumine, plus économique est
le programme. Peut toujours être activé après la phase de détection de
la charge.

Un message vous rappellera à intervalle régulier de détartrer le lave­linge. Trouvez un détartreur approprié pour votre lave-linge (WPRO) sur
wpro.eu
Pour annuler le rappel sur l'acheur appuyez sur le bouton.

30

FONCTION DOSAGE AUTOMATIQUE :

DOSAGE AUTOMATIQUE DU DÉTERGENT /
ASSOUPLISSANT

FR

Dosage automatique :

1. Réservoir 1

• Détergent liquide générique
OU

• Détergent liquide spécique

Quantité de remplissage maximum : 600 ml

2. Réservoir 2

• Assouplissant OU

• Détergent liquide (liquide générique ou
spécique pour les couleurs, lainage, ou
détergent pour vêtements de sport)

Quantité de remplissage maximum : 400 ml.

2

1

Distribue automatiquement les détergents
liquides et l'assouplissant (au besoin) des

réservoirs du distributeur de détergent. Pour
permettre un bon dosage, cette fonction doit être
réglée selon les consignes dans la section DOSAGE
AUTOMATIQUE / PREMIÈRE UTILISATION.

IMPORTANT :

• Ne jamais remplir les réservoirs avec un détergent
en poudre; le détergent en poudre peut
uniquement être utilisé avec le dosage manuel
(voir la section DISTRIBUTEUR DE DÉTERGENT).

• L'assouplissant peut seulement être utilisé avec
le dosage automatique dans le Réservoir 2;
le dosage manuel de l'assouplissant n'est pas
possible.

1

2

Softener

31

DOSAGE AUTOMATIQUE / PREMIÈRE

UTILISATION

Avant de pouvoir utiliser la fonction Dosage
automatique, vous devez accomplir quelques
étapes.

1. Régler le bon niveau de dureté de l’eau.

Le bon dosage de détergent dépend - entre autres
– de la dureté de l'eau de votre région. L'eau dure
demande un plus grand dosage de détergent que
l'eau douce. Lorsque vous achetez votre lave-linge,
la dureté de l'eau par défaut est « doux ».

Vous devez en premier déterminer la dureté de
l'eau de votre localité en utilisant l'internet, en
contactant les autorités publiques en charge des
eaux, ou en utilisant la bandelette de test pour la
dureté de l'eau fournie avec le lave-linge (si dispo­nible). Si la dureté de l'eau de votre localité n'est
pas « douce », le niveau de dureté de l'eau du lave­linge doit être ajusté en conséquence :

• Appuyez la touche Programme pour accéder au
mode Réglages.

• Sélectionnez DURETÉ DE L’EAU en tournant et
appuyant sur le bouton.

• Sélectionnez le niveau de dureté de l’eau
approprié (doux, moyen, dur) en tournant et en
appuyant sur le bouton.

• Sélectionnez QUITTER pour sortir du mode
Réglages en tournant et en appuyant sur le
bouton.

2. Régler le contenu du Réservoir 2.

Pas défaut, le détergent (votre détergent principal)
est versé dans le Réservoir 1, et l’assouplissant
est versé dans le Réservoir 2. Si vous n'utilisez pas
d'assouplissant, réglez le Réservoir 2 pour un autre
détergent (par exemple, un détergent spécial pour
la laine, les couleurs, ou les vêtements de sport).

• Appuyez sur la touche Réglages jusqu'à
ce que le menu de réglages apparaisse à
l'écran.

• Sélectionner "Contenu Réservoir 2" dans le menu
indiqué sur l'écran en tournant le bouton.

• Conrmez en appuyant sur le bouton.

• Sélectionnez détergent ou assouplissant.
Conrmez en appuyant sur le bouton.

• Pour sortir du mode Réglages, sélectionnez
l'option Sortir à partir du menu à l'écran ou
appuyez de nouveau sur la touche Réglages.

3. Personnalisé

les étiquettes du
réservoir.
Les étiquettes
sur les réservoir
sont réversibles et
interchangeables.
Elles sont là pour
vous rappeler votre
décision par rapport
au contenu des

réservoirs de dosage automatique.

1

2

Softener

32

Placez les étiquettes selon une des combinaisons
techniquement possible suivantes :

Contenu Réservoir 1 Contenu Réservoir 2

FR

Détergent liquide principal

Détergent liquide principal

Détergent liquide spécial

Détergent liquide principal

Détergent liquide spécial

Exemple : si vous n'utilisez pas d'assouplissant,
vous pouvez remplir le Réservoir 2 avec un
détergent spécial, p. ex. pour la laine ou les
vêtements de sport. dans cette situation, vous
placez l'étiquette pour le détergent principal sur le
Réservoir 1 et l'étiquette «couleurs » sur le Réservoir
2 (voir la section « Personnalisé les réservoirs »).

Pour enlever une étiquette, ouvrez le rabat du
réservoir. Tenir le bord extérieur de l'étiquette, où
se trouve une petite fente sur le rabat du réservoir,
et enlevez-le délicatement.

et

et

et

et

et

Assouplissant

Détergent liquide spécial

Assouplissant

Détergent liquide principal

Détergent liquide principal

Collez l'étiquette sur le rabat du réservoir en
plaçant en premier le petit onglet sur le bord
inférieur de l'étiquette. Ensuite, appliquez
l'étiquette en place.

Colors

1

2

Softener

MAX

MAX

1

Colors

2

Softener

1

2

Softener

33

4. Régler les quantités de détergent/

MAX

assouplissant pour les réservoirs.

La concentration des détergents disponibles sur le
marché varie considérablement; pour cette raison,
les niveaux de dosage de la fonction de dosage
automatique doivent être ajustés au détergent /
assouplissant que vous utilisez.

Les réglages de dosage par défaut du lave-linge
sont les suivants :

• 80 ml de DÉTERGENT pour le réservoir 1

• 30 ml d'ASSOUPLISSANT pour le Réservoir 2

En premier, vériez le dosage recommandé pour
votre détergent / assouplissant :

• Pour le détergent liquide : repérez la
recommandation de dosage pour une dureté de
l'eau moyenne et un degré de saleté moyen sur la
bouteille de votre détergent.

• Pour l'assouplissant : vériez la quantité
recommandée sur la bouteille d'assouplissant.

Si les recommandations de dosage sont diérentes
des réglages par défaut du lave-linge, vous devez
ajuster les valeurs du dosage du système de dosage
automatique.

5. Remplir les réservoirs de détergent /

d'assouplissant

Les réservoirs peuvent maintenant être remplis de
détergent / assouplissant.
Veuillez noter que :

• la quantité maximale pour le Réservoir 1 est 600 ml

• la quantité maximale pour le Réservoir 2 est 400 ml

• l'assouplissant ne pas être versé dans le

Réservoir 1

• ne jamais mettre du détergent en poudre dans
les réservoirs

Ouvrez le rabat du réservoir et versez
soigneusement du détergent ou de l'assouplissant
liquide. Ne dépassez pas la marque MAX.

MAX

• Appuyez sur la touche Réglages jusqu'à
ce que l'écran indique que vous êtes en
mode Réglages.

• Tournez le bouton pour naviguer jusqu'à “10.
ÉTALONNAGE" et conrmez en appuyant sur le
bouton.

• Tournez le bouton pour sélectionner le
Réservoir 1 “DÉTERGENT ….ml” ou le réservoir
2 “ASSOUPLISSANT/DÉTERGENT ….ml “, et
conrmez en appuyant sur le bouton. L'écran
ache la valeur de dosage présentement
enregistrée pour le Réservoir que vous avez
sélectionné.

• Tournez le bouton pour sélectionner la valeur de
dosage indiquée. Conrmez ensuite la nouvelle
valeur de dosage; un crochet apparaît à côté de la
valeur.

• Pour sortir du menu de réglages, sélectionnez
« RETOUR »; ensuite, sélectionnez et conrmez
avec « QUITTER ». Ou attendez quelques secondes
jusqu'à ce que le mode Réglages se termine
automatiquement.

34

MAX

2

Softener

FR

Replacez le rabat du réservoir et poussez le
distributeur de détergent dans le compartiment du
distributeur.
Le système de Dosage automatique est maintenant
prêt à être utilisé

Si vous préférez ajouter le détergent
manuellement et que vous ne voulez pas utiliser
la fonction Dosage automatique.

Vous pouvez désactiver de façon permanente la
fonction comme suit :

• Appuyez sur la touche Réglages jusqu'à
ce que l'écran indique que vous êtes en
mode Réglages.

• Tournez le bouton pour sélectionner et naviguer
jusqu'à “9. DOSAGE AUTOMATIQUE”, et conrmez
en appuyant sur le bouton.

• Tournez le bouton pour sélectionner si vous
voulez que la fonction soit allumée ou éteinte, et
conrmez en appuyant sur le bouton.

• Pour sortir du menu de réglages, sélectionnez
« RETOUR »; ensuite, sélectionnez et conrmez
avec « QUITTER ». Ou attendez quelques secondes
jusqu'à ce que le mode Réglages se termine
automatiquement.

Pour le dosage manuel du détergent, utilisez
seulement le compartiment de dosage manuel
de détergent (voir la section Distributeur de
détergent) – n'utilisez pas les Réservoirs.

35

DOSAGE AUTOMATIQUE / UTILISATION

1

2

MAX

QUOTIDIENNE

Assurez-vous que le distributeur de détergent est
bien inséré

Si le distributeur de détergent n'est pas bien inséré,
vous ne pouvez pas démarrer de programme et
l'écran indique que le distributeur doit être inséré. Un
programme en cours sera interrompu si le distributeur
de détergent est déplacée; le programme doit être
lancé de nouveau après avoir replacé le distributeur de
détergent.

Assurez-vous que le dosage est activé

Lorsque vous sélectionnez un programme, les touches
pour le dosage automatique, sur le panneau de
commande, sont automatiquement activées (à moins
d'avoir désactivé de façon permanente la fonction de
dosage automatique – voir la section FONCTIONS /
RÉGLAGES) – les touches s'illuminent, ce qui signie
que le dosage automatique est activé pour les deux
réservoirs.

« bas niveau » lorsque le lave-linge est allumé, et aussi
à la n du programme. De plus, le voyant du réservoir
correspondant clignote à quelques reprises. Lorsque le
message apparaît pour la première fois, la quantité dans
le réservoir en question est généralement susante
pour deux ou trois programmes de plus.

Pour remplir de détergent : Ouvrez le rabatdu réservoir
en question et versez soigneusement du détergent à
l'intérieur (ou de l'assouplissant si le Réservoir 2 est

réglé pour l'assouplissant). Assurez-vous de ne pas
dépasser la marque MAX lorsque vous versez le

détergent ou l'assouplissant.

MAX

Si vous désirez que le lave-linge distribue automatique­ment le détergent / assouplissant, assurez-vous que la
touche pour le réservoir correspondant est allumée.

Désactiver les réservoirs

Si, par exemple,

• vous désirez utiliser un détergent spécial pour lequel
les réservoirs de sont pas réglés,

• vous ne voulez pas ajouter d'assouplissant durant le
lavage,

désactivez le dosage automatique pour le réservoir
désiré simplement en appuyant sur la touche pour
réservoir correspondant sur le panneau de commande.

Si vous ajoutez le détergent manuellement,

• désactivez les deux touches pour réservoir (si les deux
réservoirs contiennent du détergent) OU

• gardez la touche pour le Réservoir 2 activée si vous
désirez ajouter de l'assouplissant durant le lavage,
ou désactivez la touche pour le Réservoir 2 si vous ne
désirez pas ajouter de l'assouplissant (si le Réservoir
2 contient de l'assouplissant).

MAX

MAX

MAX

MAX

2

Softener

Approvisionnement de détergent / assouplissant
dans les réservoirs

Lorsque la quantité de détergent/assouplissant dans un
des réservoirs est basse, l’écran ache un avertissement

36

CONSEILS POUR RÉALISER DES ÉCONOMIES

FR

• Vous économiserez de l'énergie, de l'eau, du
détergent et du temps en utilisant la charge
maximale recommandée pour les programmes,
comme indiqué dans le tableau des programmes.

• Ne dépassez pas les quantités de détergent
prescrites dans les instructions du fabricant du
détergent. Utilisez la fonction Aide au dosage;
réglez cette fonction comme indiqué dans
«Première utilisation de l' Aide au dosage».

• Utilisez la fonction «Prélavage» uniquement
lorsque le linge est très sale.

• Pré-traitez les taches avec un détachant, ou
frottez-les avec du savon et faites tremper l'article
pour éviter d'utiliser un programme de lavage à
haute température.

• Économisez de l'énergie en utilisant un
programme de lavage à 60°C au lieu d'un
programme à 95°C, ou à 40°C au lieu de 60°C.
Pour le coton, privilégiez le programme Coton
Eco à 40°C ou 60°C.

• Économisez de l'énergie et du temps en
choisissant un essorage à vitesse élevée pour
réduire l'humidité du linge avant d'utiliser une
sécheuse.

• Utilisez l'option « Couleurs 15 » pour le linge
légèrement sale; vous économiserez sur le
chauage de l'eau.

37

ENTRETIEN ET NETTOYAGE

AVERTISSEMENT

Pour l'entretien et le nettoyage, éteignez et

débranchez le lave-linge.
N'utilisez pas de liquides inammables pour
nettoyer le lave-linge.

NETTOYER L'EXTÉRIEUR DU LAVE-LINGE

Utilisez un linge humide doux pour nettoyer les
parties extérieures du lave-linge.

N'utilisez pas un nettoyant pour vitre ou tout
usage, une poudre à récurer ou un nettoyant
de même type pour nettoyer le panneau de
commande - ces produits pourraient endommager
l'achage.

38

VÉRIFICATION DU TUYAU D'ALIMENTATION

D'EAU

Vériez le tuyau d'alimentation régulièrement
pour des ssures ou des points fragilisés. S'il est
endommagé, replacez-le avec un nouveau tuyau
obtenu à travers notre Service après-vente ou un
détaillant spécialisé.
Selon le type de tuyau :

Pour les tuyaux d'arrêt d'eau : vériez la fenêtre
d'inspection de la petite soupape de sécurité (voir

la èche). Si elle est rouge, la fonction d'arrêt d'eau
Si le tuyau d'alimentation a un revêtement incolore,
assurez-vous périodiquement qu'il n'y a pas de
changement de couleur. Si oui, le tuyau peut avoir

une fuite et devrait être remplacé.

a été déclenchée et le tuyau doit être remplacé.

Pour dévisser ce tuyau, appuyez sur le bouton de

déverrouillage (si disponible) tout en dévissant le

tuyau.

FR

39

NETTOYAGE DES FILTRES À TAMIS DU TUYAU

D'ALIMENTATION D'EAU

1. Fermez le robinet d'eau et dévissez le tuyau

d'alimentation.

1

2

2. Nettoyez le ltre à tamis à l'extrémité du tuyau

avec une brosse douce.

3. Dévissez ensuite à la main le tuyau

d'alimentation au dos du lave-linge.
Sortez le ltre à tamis de la soupape au dos du lave­linge avec des pinces et nettoyez-le soigneusement.

4. Replacez le ltre à tamis. Rebranchez le tuyau

d'alimentation au robinet d'eau et au lave-linge.

N'utilisez pas d'outils pour brancher le tuyau

d’alimentation. Ouvrez le robinet d'eau et assurez-

vous que tous les raccords sont bien serrés.

40

2

1

NETTOYAGE DU DISTRIBUTEUR DE

DÉTERGENT

FR

1. Enlevez le distributeur de détergent en

appuyant sur le bouton déclencheur et en tirant sur
le distributeur.

1

2

Softener

2. Enlevez soigneusement le couvercle du

distributeur de détergent. Tout en l'enlevant,
prenez garde aux pièces fonctionnelles du côté
inférieur du couvercle.

Softener

4. Nettoyez soigneusement toutes les pièces

avec de l'eau et enlevez tous les résidus de

détergents et d'assouplissants. Prenez soins de

ne pas endommager les pièces fonctionnelles à

l'arrière du couvercle du réservoir.

5. Asséchez les pièces avec un linge doux sec.

3. FACULTATIF : Si un réservoir contient

toujours une bonne quantité de détergent
ou d'assouplissant, ils peuvent être récupérés
pour être utilisés plus tard. Les deux butées en
caoutchouc, sur la partie inférieure arrière du
distributeur de détergent, peuvent être enlevées.
Au besoin, enlevez la butée et recueillez le
détergent ou l'assouplissant qui s'écoule dans un
récipient.

6. Seulement si vous avez enlevé les butées de

caoutchouc pour vider le contenu du réservoir

(étape 3) : Replacez les butées de caoutchouc.

Assurez-vous qu'elles sont bien insérées

pour éviter que du détergent ne s'échappe

accidentellement.

41

7. Replacez le distributeur de détergent et

poussez-le en place dans le compartiment de
détergent. Assurez-vous qu'il soit complètement
inséré; sinon le lave-linge ne fonctionnera pas.

1

2

Softener

42

NETTOYAGE DU FILTRE À EAU / VIDANGE DES

EAUX USÉES

Nettoyez le ltre à eau régulièrement pour éviter

AVERTISSEMENT

Éteignez et débranchez le lave-linge avant de
nettoyer le ltre à eau ou vidanger l'eau résiduelle.
Si vous avez utilisé un programme à eau chaude,
attendez que l'eau ait refroidi avant de vidanger
l'eau.

un problème de vidange d'eau causé par un ltre
bouché.
Si l'eau ne peut pas se vidanger, l’acheur indique
que le ltre à eau peut être bouché.

FR

1. Enlevez la plinthe : Poussez les onglets gauche

et droit pour relâcher la plinthe et enlevez-la.

2. Récipient pour vidanger l'eau :

Si votre lave-linge est équipé d'un tuyau de
vidange d'urgence:
Placez un récipient pour vidanger l'eau.
Débranchez le tuyau de vidange d'urgence de la
base du lave-linge.

Placez un grand récipient plat sous le ltre à eau

pour récupérer l'eau de vidange.

3. Vidanger l'eau :

Si votre lave-linge est équipé d'un tuyau de

vidange d'urgence:

Enlevez le bouchon à l'extrémité du tuyau et

laissez l'eau s'écouler dans le récipient. Lorsque le

récipient est plein d'eau, placez le bouchon sur le

tuyau et videz le récipient. Répétez la procédure

jusqu'à ce que le tuyau soit vide. Fermez ensuite

fermement le tuyau de vidange d'urgence avec le

bouchon et replacez le tuyau dans la base du lave-

linge.

Si votre lave-linge n'est pas équipé d'un tuyau de
vidange d'urgence:

43

Si votre lave-linge n'est pas équipé d'un tuyau de
vidange d'urgence:
Tournez lentement le ltre dans le sens antihoraire
jusqu'à ce que l'eau se vidange. Laissez l'eau se
vidanger sans enlever le ltre.
Lorsque le récipient est plein, fermez le ltre à
eau en le tournant dans le sens horaire. Videz le
récipient. Répétez cette procédure jusqu'à ce que
l'eau soit vidangée.

4. Enlevez le ltre : Placez un linge de coton sous

le ltre d'eau qui pourra absorber la petite quantité
d'eau qui reste. Enlevez ensuite le ltre à eau en le
tournant dans le sens antihoraire.

5. Nettoyez le ltre à eau : enlevez les résidus

dans le ltre et nettoyez-le sous l'eau courante.

6. Insérez le ltre à eau et réinstallez la plinthe :

Replacez le ltre à eau en le tournant dans le sens

horaire. Assurez-vous de le tourner aussi loin que

possible; la poignée du ltre doit être en position

verticale. Pour vérier l'étanchéité du ltre à eau,

vous pouvez verser environ 1 litre d'eau dans le

distributeur de détergent.

Replacez ensuite la plinthe.

2

1

44

TRANSPORT ET MANUTENTION

AVERTISSEMENT

Ne jamais soulever le lave-linge en le tenant par le
haut.

FR

1. Débranchez le lave-linge et fermez le robinet

d'eau.

2. Assurez-vous que la porte et le distributeur de

détergent sont bien fermés.

3. Débranchez le tuyau d'alimentation du

robinet d'eau, et enlevez le tuyau de vidange des
points de vidange. Enlevez toute l'eau des tuyaux,
et attachez-les de façon à ne pas les endommager
lors du transport.

4. Replacez les boulons de transport. Suivez les

directives pour enlever les boulons de transport

dans les Consignes d'installation dans l'ordre

inverse.

Important: Ne déplacez pas le lave-linge si vous

n'avez pas installé les boulons de transport.

45

GUIDE DE DÉPANNAGE

Votre lave-linge comprend plusieurs fonctions
de sécurité et de rétroaction automatiques. Elles
permettent la détection et l'achage de pannes et
d’entretien nécessaire.

Ces pannes sont généralement peu importantes et

peuvent être résolues en quelques minutes.

Lorsqu'une panne se produit, le voyant de

détection, au milieu du panneau de commande,

peut clignoter.

PROBLÈME CAUSE POSSIBLE SOLUTION

L'appareil ne démarre pas,
aucun voyant ne s'illumine

L'appareil ne démarre pas
malgré l'activation de la touche
«Départ/Pause»

Le lave-linge s'arrête en cours
de programme et Marche/Arrêt
clignote

Des résidus de détergent
sont encore présents dans le
distributeur de détergent à la n
du programme

Le lave-linge vibre durant
l'essorage

Pas branché à l'alimentation
principale

La prise ou le fusible ne fonctionnent
pas

Panne de courant Le lave-linge repartira

La porte est-elle bien fermée Poussez la porte jusqu'à ce qu'elle

La clé de verrouillage est activée Appuyez la touche avec le symbole

Le distributeur de détergent n'est pas
bien inséré

Arrêt cuve pleine (= position de la
touche d'essorage) est activé

Le programme a été interrompu; la
porte a peut être été ouverte

Le système de sécurité a été activé :
le voyant de panne s'illumine et/ou
l'acheur indique une panne (F...); le
robinet d'eau est peut être fermé

La pression de l'eau est insusante;
le ltre à tamis du tuyau
d'alimentation d'eau est peut être
bouché

Les boulons de transport n'ont pas
été enlevés (!)

Le lave-linge n'est pas stable sur ses
quatre supports

Insérez la che dans la prise

Vériez la fonction avec une lampe,
faite réparer la pièce fautive

automatiquement lorsque
l'alimentation électrique sera
disponible de nouveau

soit bien enclenchée

de la clé pour au moins
3 secondes pour désactiver la clé
de verrouillage

Poussez complètement le
distributeur de détergent dans son
compartiment

Terminez l'Arrêt cuve pleine avec
la vidange de l'eau ou l'essorage
du linge (voir « Arrêt cuve pleine » ­FONCTIONS ET OPTIONS).

Assurez-vous que la porte est
fermée.
Appuyez sur «Départ/Pause» pour
poursuivre le programme

Reportez-vous au paragraphe «
Voyants de panne ». Assurez-vous
que le robinet est ouvert et que le
tuyau d'alimentation n'est pas plié.

Assurez-vous que le robinet d'eau
est bien ouvert. Vériez les ltres
à tamis du tuyau d'alimentation,
voir ENTRETIEN ET NETTOYAGE /
Nettoyage des ltres à tamis du
tuyau d’alimentation

Enlevez les boulons de transport
conformément aux directives dans
les CONSIGNES D'INSTALLATION

Ajustez les supports (CONSIGNES
D'INSTALLATION). Assurez-vous
que le lave-linge est installé sur un
sol stable et ferme.

46

PROBLÈME CAUSE POSSIBLE SOLUTION

FR

La vitesse d'essorage « 0 »
clignote sur le panneau de
commande et/ou le linge est
encore très humide

Essorage inadéquat La touche d'essorage était réglée à

Des traces de détergent sont
présentes sur le linge après le
lavage

Le lave-linge ne fonctionne
pas durant le programme /
le programme ne semble pas
fonctionner / durant l'arrêt,
l'acheur et illuminé et animé

Le programme est plus long ou
plus court que la durée indiquée
dans le tableau des programmes
/ l'acheur.

Pour protéger le lave-linge, le cycle
d’essorage de démarre pas à cause
d’un déséquilibre de la charge de
linge

une vitesse d'essorage plus basse.

Un déséquilibre lors de l'essorage
empêche le dernier cycle d'essorage.

Une formation excessive de mousse
empêche l'essorage.

Trop de détergent en poudre utilisé /
qualité du détergent.

Le programme change de cycle sans
mouvement du tambour.

Une formation de mousse excessive
(possiblement trop de détergent)
interrompt le programme.
L'interruption peut se produire à
plusieurs reprises jusqu'à ce que la
quantité de mousse ait susamment
diminué.

La possible détection d'une sous­ou surtension de l'alimentation
principale.

Le lave-linge s'adapte aux facteurs
qui ont un eet sur la durée, comme
la taille de la charge de linge, la
formation excessive de mousse, un
déséquilibre de la charge, un temps
de chauage de l'eau plus long causé
par une température d'arrivée de
l'eau plus basse, etc. Lorsque la durée
du programme est recalculée, une
animation apparaît sur l'acheur.

Si vous souhaitez essorer le linge
humide, ajoutez plus d'articles
de diérentes tailles, puis lancez
le programme «Rinçage et
essorage».
Évitez les petites charges de linge
composées de quelques gros
articles absorbants / lavez des
articles de diérentes tailles dans
une charge

Sélectionnez et démarrez le
programme « Essorage » à une
vitesse plus élevée (si possible).

Voir l’information plus haut.

Démarrez le programme « Rinçage
et Essorage ». Évitez d'utiliser trop
de détergent.
Ajustez et utilisez la fonction Aide
au dosage.

Évitez d'utiliser trop de détergent.
Brossez le linge.
Utilisez l'option « Rinçage intensif »
(selon le modèle).
Utilisez un détergent liquide /
utilisé un détergent spécial pour le
linge foncé ou noir.

Des phases d'arrêts de 2 minutes
ou moins sont normales avec
certains programmes de lavage.

Le programme reprend
automatiquement aussitôt
que la quantité de mousse a
susamment diminué.
Si l'acheur indique Fod (=panne
dosage excessif), reportez-vous au
tableau VOYANTS DE PANNE ET
MESSAGES.

Le programme reprend
automatiquement aussitôt que la
tension principale est adéquate.

Évitez les petites charges de
linge composées de gros articles
absorbants / lavez des articles de
diérentes tailles.
Évitez d’utiliser trop de détergent ­respectez les recommandations du
fabricant du détergent. Ajustez et
utilisez la fonction Aide au dosage.

47

PROBLÈME CAUSE POSSIBLE SOLUTION

La porte est verrouillée, avec ou
sans indication de panne, et le
programme n'est pas en cours.

Lumière du tambour (selon le
modèle) ne fonctionne pas.

Le programme ne démarre pas;
l'écran indique que le distributeur
de détergent n'est pas bien inséré.

L'écran indique le mode
démonstration

En cas de panne de courant, la
porte se verrouille.

Le lave-linge est à l'arrêt (comme
décrit à la section précédente « Le
lave-linge à l'arrêt...).

Le niveau d'eau ou la température
trop élevée, ou une panne d'une
composante électrique.

L'ampoule doit être remplacée. Appelez le Service après-vente

Le distributeur de détergent
n'est pas bien inséré dans le
compartiment; le distributeur
n'est pas en contact avec le point
de connexion à l'extrémité du
compartiment.

Le mode de démonstration
du lave-linge, utilisé pour les
partenaires commerciaux, n'a pas
été annulé après la démonstration

Le programme reprend
automatiquement aussitôt que
l'alimentation électrique revient.

Le programme reprend
automatiquement après que la
raison de l'arrêt n’existe plus.

Voir les directives pour la «
réparation » des pannes : panne du
verrouillage de la porte / FdL / F29
à la section Voyants de panne.

pour remplacer l'ampoule.

Poussez doucement le
distributeur de détergent dans
son compartiment aussi loin que
possible.

Appuyez en même temps sur la
deuxième touche à la droite et
la deuxième touche à la gauche
du panneau de commande. Le
mode démonstration est annulé
et le lave-linge peut fonctionner
conformément aux directives
fournies.

48

VOYANTS DE PANNE ET MESSAGES

FR

Vous trouverez ci-dessous un résumé des causes de
panne possibles ainsi que les solutions.
Si le problème persiste après avoir corrigé la raison
de la panne, appuyez le bouton Marche/Arrêt

Le voyant
de panne
s'illumine

Message af­ché

Ouvrir
robinet d'eau

Filtre à eau
bouché

Trop de
mousse

Charge
déséquilibrée

Cause possible Solution possible

Pas ou pas susamment
d'alimentation en eau

• Robinet d'eau fermé

• Des nœuds dans le tuyau
d'alimentation

• La pression d'eau est
insusante

• Le ltre à tamis du tuyau
d'alimentation est bouché

• Le tuyau d'alimentation
d'eau est gelé

Les eaux usées ne sont pas
vidangées

• Des nœuds dans le tuyau de
vidange

• Le tuyau de vidange est
bouché ou gelé

• Le ltre est bouché

• La pompe est bouchée

Une formation de mousse
excessive (possiblement trop
de détergent) interrompt le
programme. L'interruption
peut se produire à plusieurs
reprises jusqu'à ce que la
quantité de mousse ait
susamment diminué.

Pour protéger le lave-linge, le
cycle d’essorage de démarre
pas à cause d’un déséquilibre
de la charge de linge

pour au moins trois secondes. Si le voyant de la
panne est toujours allumé, fermez le robinet d'eau,
éteignez et débranchez le lave-linge et contactez le
Service après-vente.

Ouvrir le robinet d'eau.
Assurez-vous que le tuyau n'est pas plié
Assurez-vous que la pression d'eau est
susante
Nettoyez les ltres de tamis dans le tuyau
d'alimentation (ENTRETIEN ET NETTOYAGE).
Installez le lave-linge à une température
ambiante d'au moins 5°C.
Après avoir corrigé le problème, appuyez
sur Marche/Pause. Si le problème persiste,
appuyez sur Marche/Arrêt au moins 3
secondes.

Assurez-vous que le tuyau de vidange n'est
pas plié.
Installez le lave-linge à une température
ambiante d'au moins 5°C.
Nettoyez le ltre d'eau comme indiqué à la
section NETTOYAGE DU FILTRE.
Après avoir corrigé le problème, appuyez
sur Marche/Pause. Si le problème persiste,
appuyez sur Marche/Arrêt au moins 3
secondes.

Démarrez le programme « Rinçage et
Essorage » avec l'option Rinçage intensif.
Respectez les recommandations du fabricant
pour la quantité de détergent.
Ajustez et utilisez la fonction Aide au dosage.
Assurez-vous que le ltre à eau est propre.

Si vous souhaitez essorer le linge humide,
ajoutez plus d'articles de diérentes tailles, puis
lancez le programme « Rinçage et essorage ».
Évitez les petites charges de linge composées
de quelques gros articles absorbants. Lavez des
articles de diérentes tailles dans une charge.

Indication sur le panneau de commande Cause possible Solution possible

Le voyant « Porte ouverte »
clignote

La porte ne se verrouille
pas

Appuyez fermement sur la porte, près
du verrou, pour la fermer correctement.
Appuyez ensuite sur Départ/Pause. Si le
problème persiste, appuyez sur Marche/
Arrêt au moins 3 secondes.

49

Le voyant de
panne s'illumine

Message
affiché

FdL
(ou F29)

Cause possible Solution possible

La porte ne se ver­rouille pas.

Appuyez fermement sur la porte, près du verrou
de la porte, appuyez ensuite sur Marche/Arrêt pour
au moins 3 secondes.
Si le cycle chaud est sélectionné, attendez que le
lave-linge se refroidisse et appuyez de nouveau sur
Marche/Arrêt pour au moins 3 secondes.
Allumez le lave-linge. Si la panne persiste, vériez
et éliminez les causes possibles comme indiqué
pour la panne « Nettoyer le ltre ». Allumez le lave­linge de nouveau. Si la porte ne se déverrouille
pas, appuyez sur Marche/Arrêt pour au moins 3
secondes.

Si la porte ne se déverrouille toujours pas, reportez­vous à la section « PORTE - COMMENT L'OUVRIR EN
CAS DE PANNE ». Avant de vidanger l'eau / ouvrir la
porte, donnez le temps à l'eau de se refroidir (pour
les programmes à l'eau chaude).

Appeler
maintenance

F24

Appeler
maintenance

F02

Trop de linge pour
un programme avec
une petite charge
maximum

Arrivée d'eau trop
grande

Panne d'arrêt d'eau

- une fuite d'eau est
détectée dans le bac
inférieur.

Sélectionnez et démarrez le programme «Rinçage
et Essorage» pour que le programme de lavage
interrompu se termine.
Ne surchargez pas le lave-linge. Respectez la
charge de linge maximum du programme
indiquée dans le tableau des programmes.

Fermez le robinet d'eau. Appuyez Marche/Arrêt
pour au moins 3 secondes pour vidanger l’eau;
attendez que le cycle de drainage soit complété (le
mot « End » apparaît sur l'acheur).
Ouvrez le robinet d'eau de nouveau. – Si l'eau
circule dans le lave-linge (sans avoir démarré un
programme), il y a une panne d'une composante
électrique. Fermez le robinet d'eau, éteignez et
débranchez le lave-linge. Contactez le Service
après-vente.

Appuyez sur « Départ/Pause »”. Si le problème
persiste, appuyez sur Marche/Arrêt au moins 3
secondes. Si la panne persiste, contactez le Service
après-vente.

50

Appeler
maintenance

F04 à F99

Panne d'une
composante
électrique

Appuyez le bouton Marche/Arrêt pour au moins
3 secondes pour remettre la panne à zéro. Si le
problème persiste, éteignez et débranchez le lave­linge et fermez le robinet d'eau; appelez le Service
après-vente.

PORTE - COMMENT L'OUVRIR LORS D'UNE

PANNE POUR SORTIR LE LINGE (Disponible
uniquement sur certains modèles)

FR

Éteignez le lave-linge et débranchez-le. Fermez
le robinet d'eau.
Attendez jusqu'à ce que le tambour ait ni de
tourner. Ne jamais ouvrir la porte lorsque le
tambour est en mouvement.
Donnez le temps au linge de refroidir lorsque
vous lavez avec de l'eau très chaude.

Avant d'ouvrir la porte comme indiqué à la section
ci-dessous, reportez-vous à la panne « La porte est
verrouillée, avec ou sans indication de panne, et le
programme n'est pas en marche ». La porte peut se
déverrouiller par elle-même lorsque des conditions,
comme une perte de courant, n'existent plus.
Si vous désirez sortir le linge sans attendre, essayez
en premier de déverrouiller la porte comme
indiqué dans VOYANTS DE PANNE ET MESSAGES

1. En premier, vidangez l'eau résiduelle comme

indiqué à la section « Vidange de l'eau résiduelle

Vidangez toujours l'eau avant d'ouvrir la porte
en appuyant le bouton « Marche/Arrêt » jusqu'à
ce que « rES » apparaisse, ou manuellement
comme indiqué à la section VIDANGE DE L'EAU
RÉSIDUELLE.

(FdL or F29). Procédez comme indiqué ci-dessous
seulement si la porte ne peut pas être ouverte en
suivant les directives de la section précédente.
En cas de panne de courant, le lave-linge reprendra
là où il a été interrompu aussitôt que le courant
sera de retour.
Si une panne se produit et la porte du lave-linge est
verrouillée et que vous devez sortir votre linge :

4. Replacez ensuite la courroie en serrant la vis

avec le tournevis.

2. Enlevez la vis avec le tournevis.

3. Tirez ensuite vers le bas la courroie marquée «

Porte ouverte ». Vous pouvez maintenant ouvrir la
porte et sortir votre linge.

5. Replacez la plinthe

51

SERVICE APRÈS-VENTE

AVANT D'APPELER LE SER
VICE APRÈSVENTE

SI LA PANNE SE PRODUIT ENCORE, CONTAC
TEZ LE SERVICE APRÈSVENTE

Appelez le numéro inscrit dans le livret de garantie,
ou suivez les directives sur le site

website www.whirlpool.eu

1. Assurez-vous de ne pouvoir résoudre le

problème par vous-même à l'aide de cette section

GUIDE DE DÉPANNAGE.

2. Éteignez puis rallumez l'appareil pour voir si le

problème persiste.

Ache toujours

• Une brève description de la panne

• Modèle de lave-linge (voir la plaque signalétique
à l'intérieur de la porte)

• Numéro de série (sur la che de service auto­collante à l'intérieur de la porte; le numéro après
« Service »)

• Votre adresse complète et votre numéro de
téléphone.

52

Pour toutes réparations, et pour vous assurer que
les réparations sont bien faites avec des pièces
d'origine, utilisez notre Service après-vente agréé.

CONSIGNES D'INSTALLATION

xxxxxxx xxxxx

12 mm - 0,47 inch

17 mm - 0,67 inch

1. 2.

xxxxxxx xxxxx

53

3.

4.

2 cm - 0,7 inch

54

5.

xxxxxxx xxxxx

6. 7.

55

8. 9.

max 2,5 cm
max 0,9 inch

10.

1

2

56

11. 12.

13.

57

14.

max 125 cm

49 inch

min 60 cm

24 inch

max 125 cm
49 inch

min 60 cm
24 inch

max 125 cm
49 inch

min 60 cm
24 inch

58

15.

Type D xxx

..............

xxx V ~ xx Hz

xx A

W

IPX4

E

V

D

xxxx xxxx xxxx

Whirlpool Europe s.r.l.
Viale G.Borghi 27
21025 Comerio - Italy

16.

59

Whirlpool® Marque déposée/TM Marque déposée du groupe Whirlpool - © Tous contenus Whirlpool Europe s.r.l. 2014.
Tous droits réservés - http://www.whirlpool.eu

FR

400011352582
