Page 1

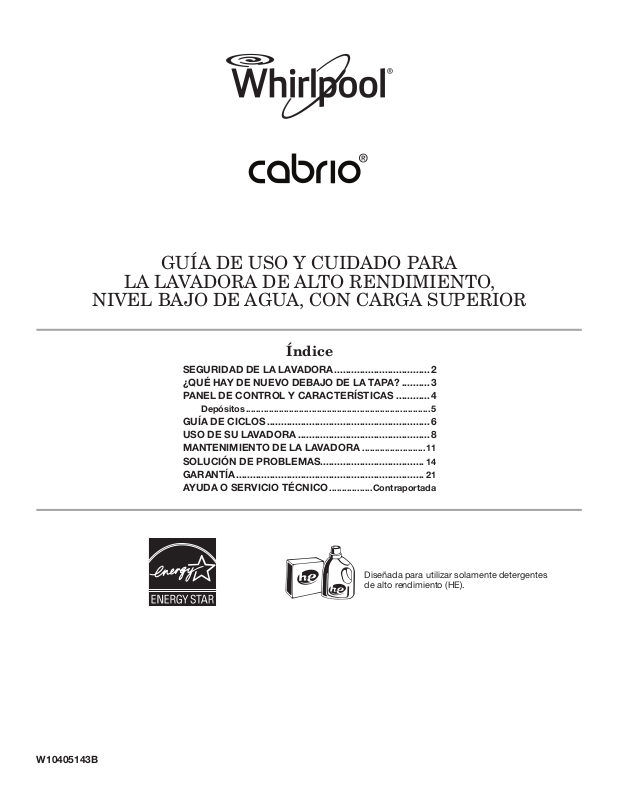

GUÍA DE USO Y CUIDADO PARA
LA LAVADORA DE ALTO RENDIMIENTO,
NIVEL BAJO DE AGUA, CON CARGA SUPERIOR
Índice
SEGURIDAD DE LA LAVADORA ..................................2
¿QUÉ HAY DE NUEVO DEBAJO DE LA TAPA? ..........3
PANEL DE CONTROL Y CARACTERÍSTICAS ............4
Depósitos ......................................................................... 5
GUÍA DE CICLOS .......................................................... 6
USO DE SU LAVADORA ...............................................8
MANTENIMIENTO DE LA LAVADORA .........................11

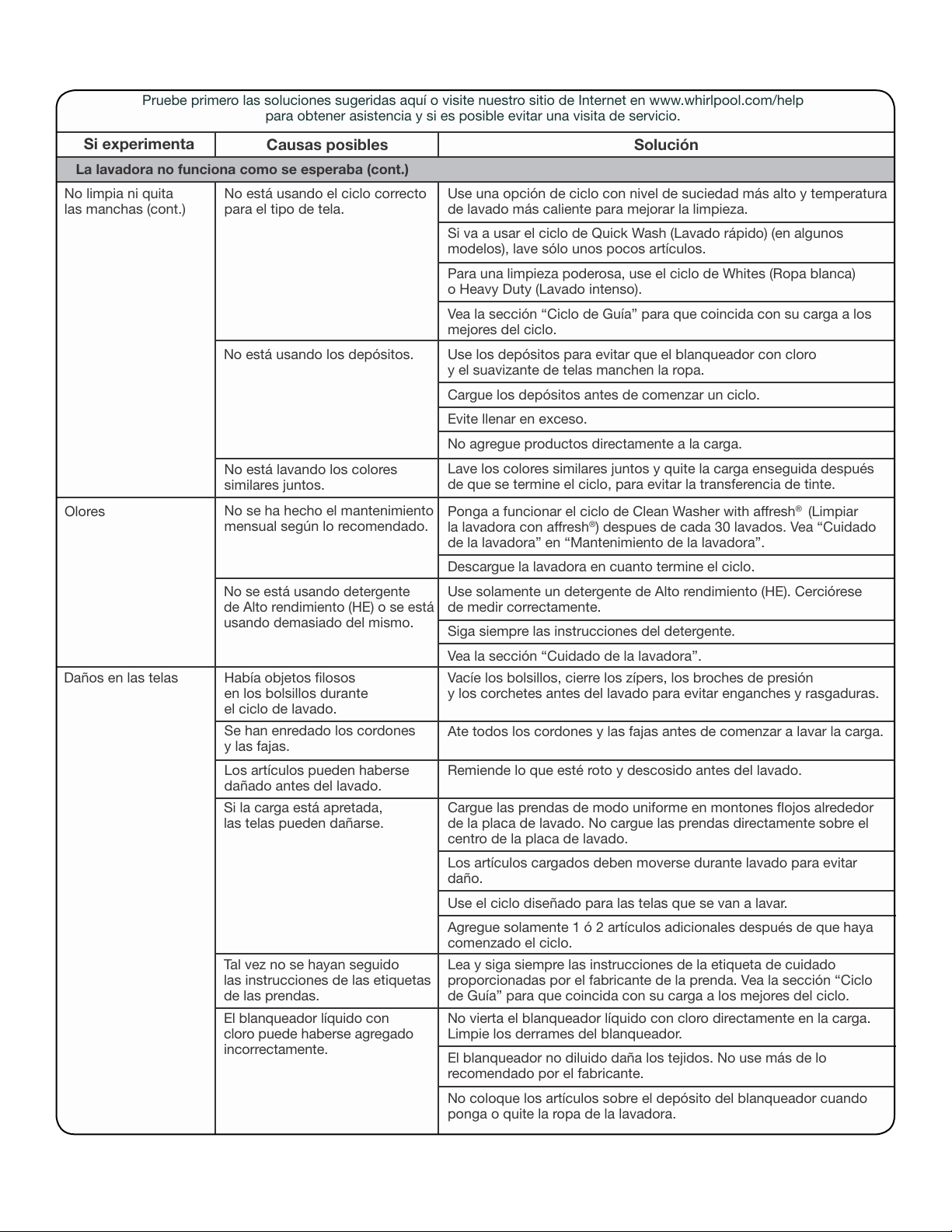

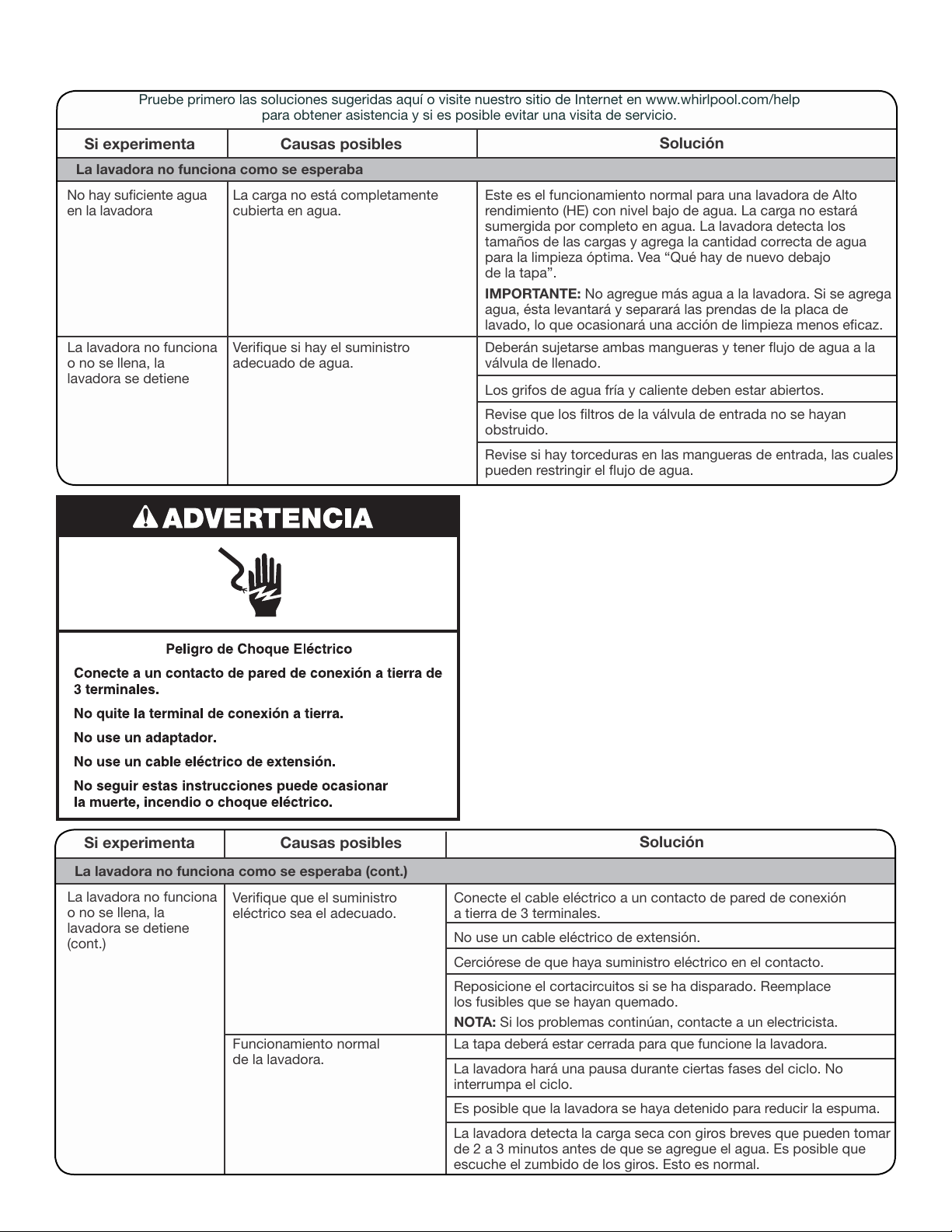

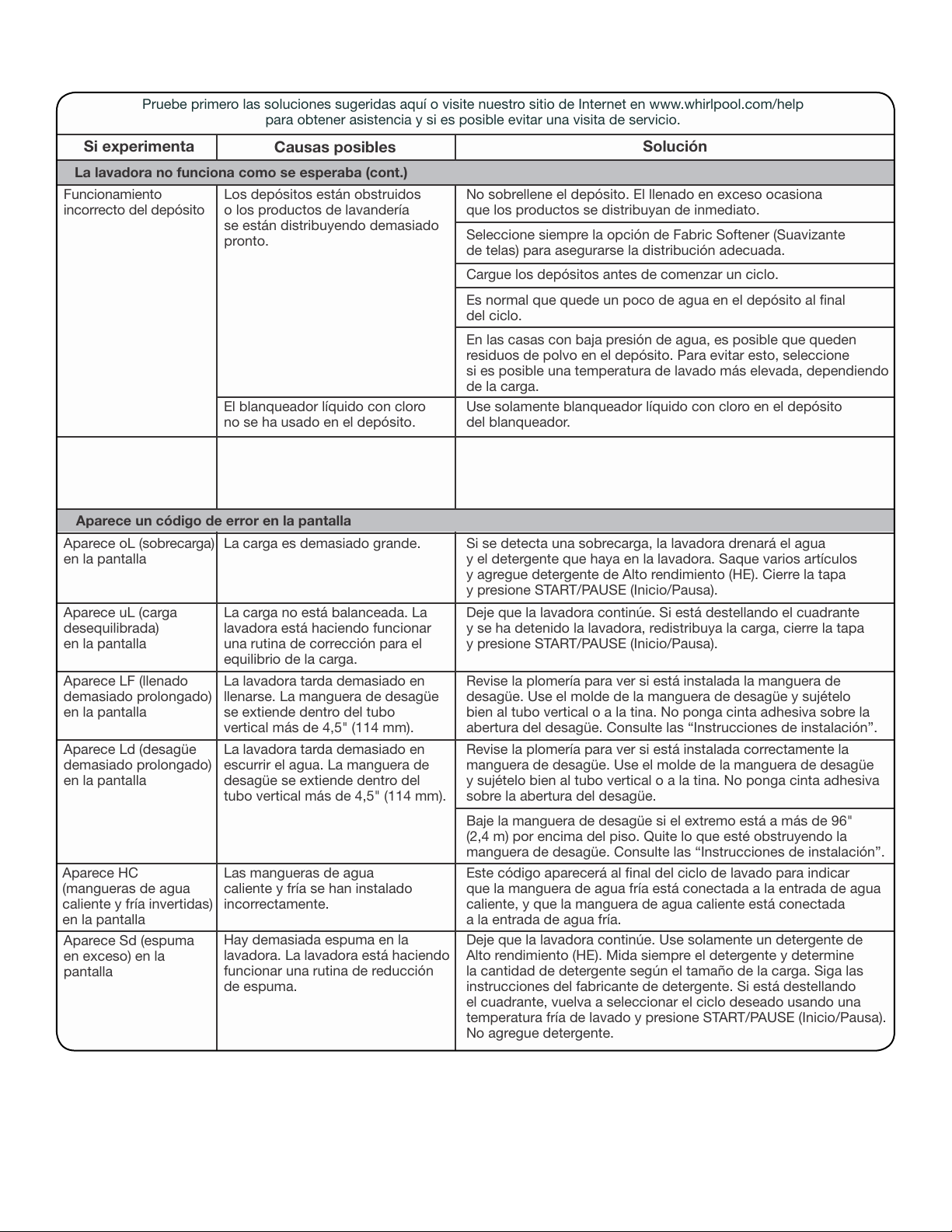

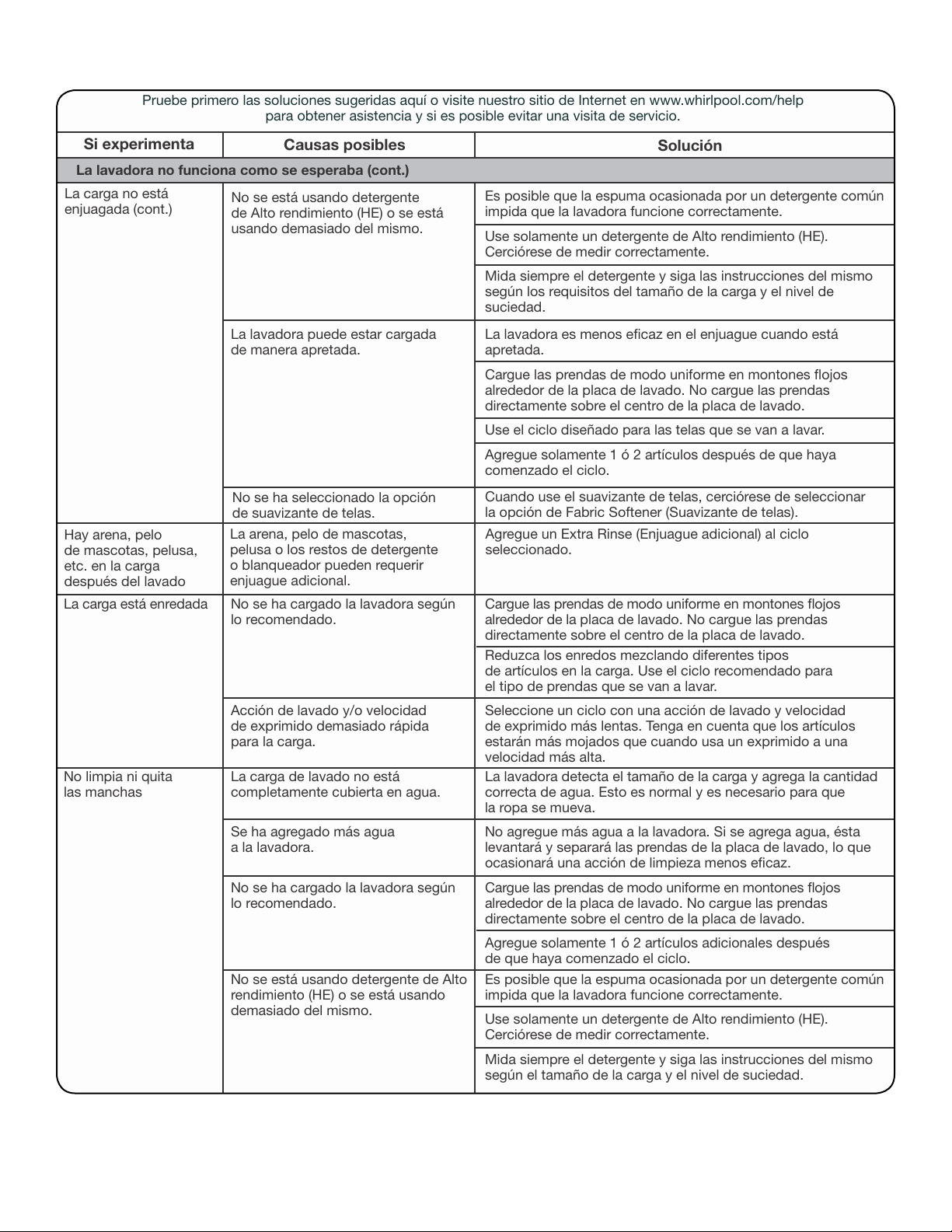

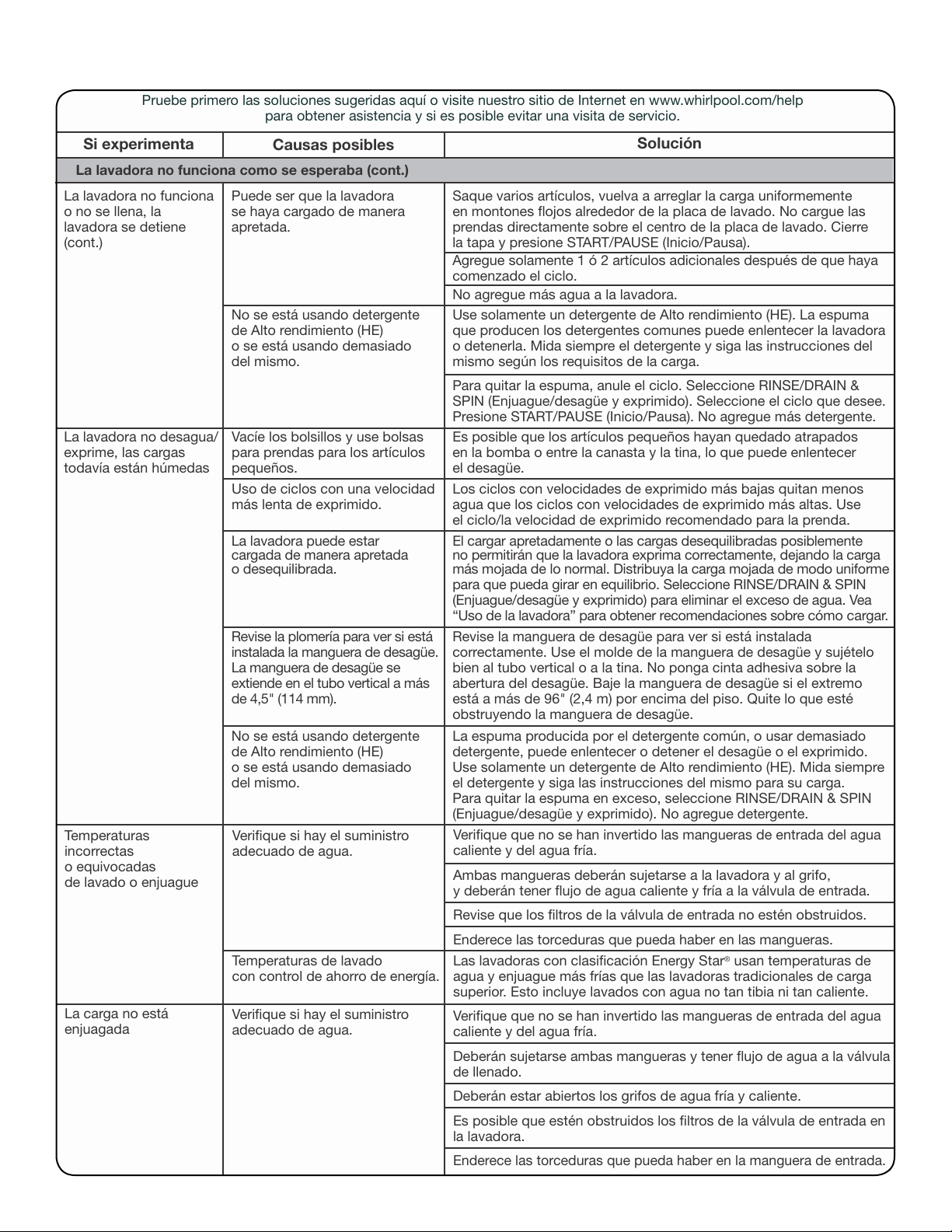

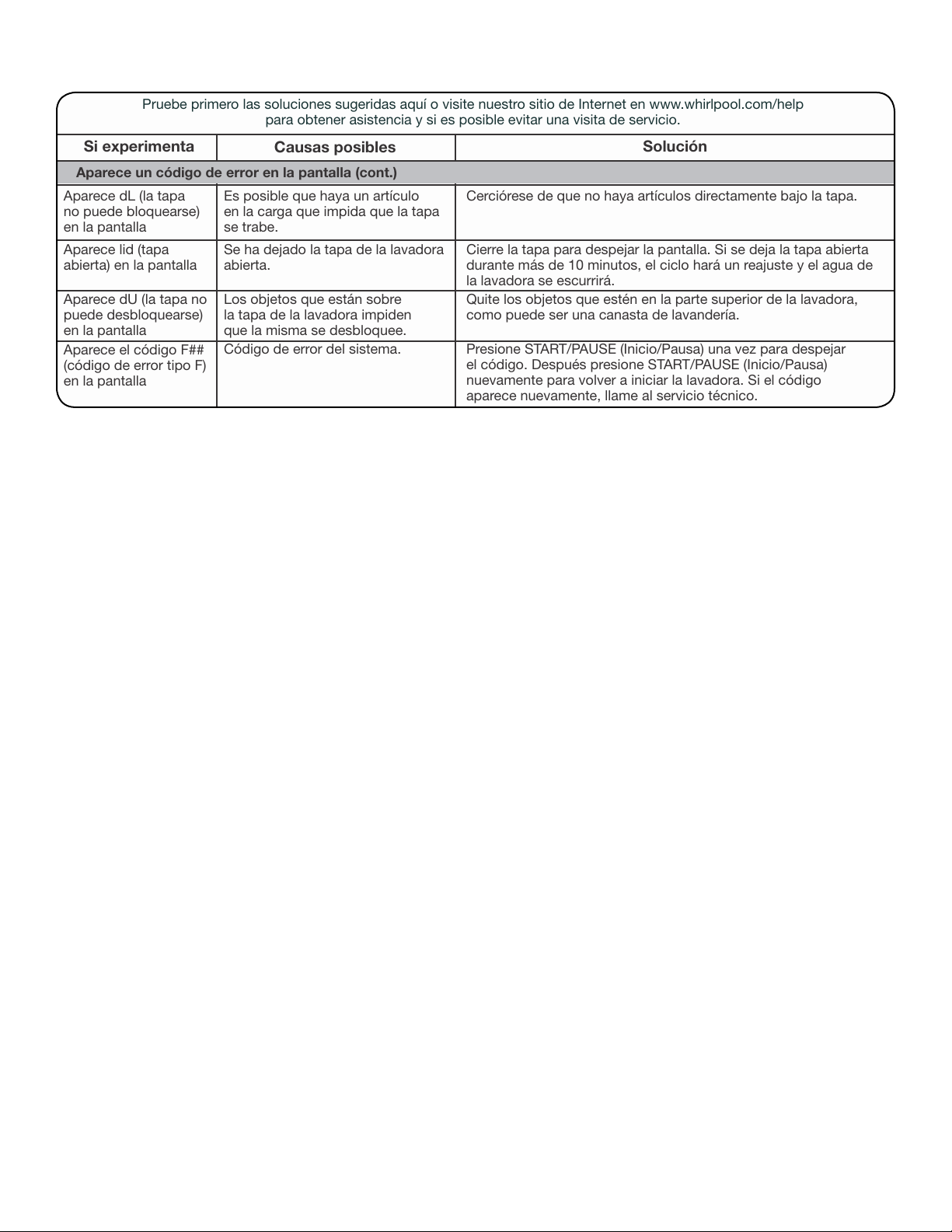

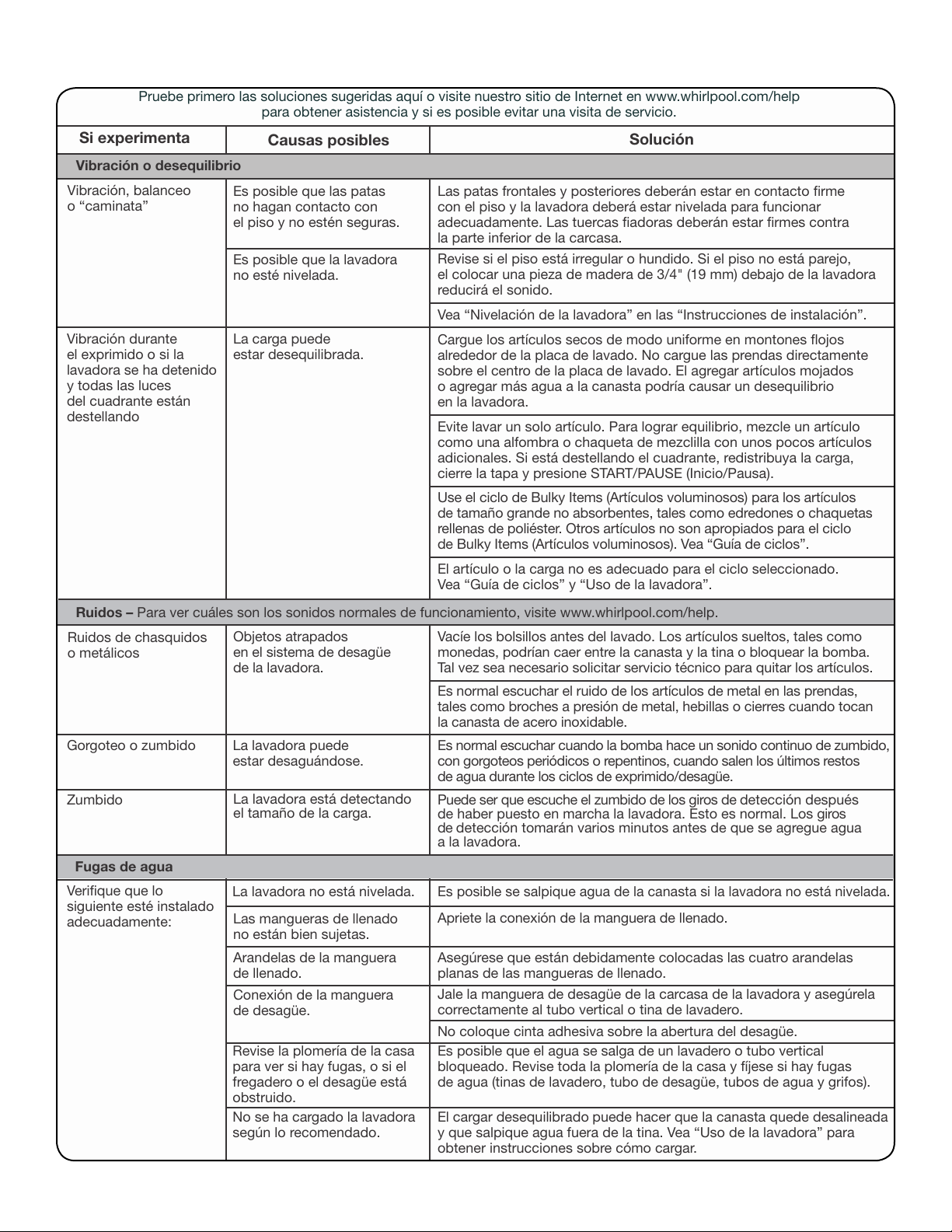

SOLUCIÓN DE PROBLEMAS ..................................... 14
GARANTÍA ................................................................... 21
AYUDA O SERVICIO TÉCNICO .................Contraportada
W10405143B
Diseñada para utilizar solamente detergentes
de alto rendimiento (HE).
Page 2
SEGURIDAD DE LA LAVADORA
2
Page 3
¿QUÉ HAY DE NUEVO DEBAJO DE LA TAPA?
Limpieza con menos agua
Placa
de lavado
Lavadora de estilo
tradicional con agitador
La diferencia más llamativa en su nueva lavadora es el sistema
de lavado con placa de lavado y bajo nivel de agua. La lavadora
regula automáticamente el nivel del agua de acuerdo al tamaño
de la carga; no se necesita un selector de nivel de agua.
Lavadora con bajo
nivel de agua
Detección automática
del tamaño de la carga
Una vez que ponga en marcha el ciclo, la tapa se asegurará
y la lavadora comenzará el proceso de detección para
determinar el nivel de agua adecuado para la carga.
Escuchará el motor haciendo girar la canasta con impulsos
cortos para mojar la carga por completo. Este método de
lavado con bajo nivel de agua usa menos agua y energía, en
comparación con el estilo tradicional de lavadora con agitador.
Selección del detergente adecuado
Use solamente detergentes de alto rendimiento. El paquete
tendrá la indicación “HE” o “High Efciency” (Alto rendimiento).
El lavado con poca agua crea espuma en exceso con un
detergente común que no sea HE. El uso de un detergente
común probablemente derive en tiempos de ciclo más
prolongados y menor rendimiento de enjuague. También
puede ocasionar fallas en los componentes y moho evidente.
Los detergentes de Alto rendimiento (HE) están hechos para
producir la cantidad adecuada de espuma para el mejor
rendimiento. Siga las instrucciones del fabricante para
determinar la cantidad de detergente que debe usar.
Cargue las prendas de modo uniforme en montones ojos
alrededor de la placa de lavado. No cargue las prendas
directemente sobre el centro de la placa de lavado; cuando
cargue, la placa de lavado deberá estar visible.
A medida que la lavadora moja y mueve la carga, las prendas
se acomodan en la canasta y el nivel de las mismas se
asentará. Esto es normal y no indica que se deban agregar
más prendas.
IMPORTANTE: No verá una canasta llena de agua como solía
ver en su lavadora anterior de estilo tradicional con agitador.
Es normal que parte de la carga quede por encima del nivel
de agua.
Use solamente un detergente de Alto rendimiento (HE).
Limpieza concentrada
Una limpieza con bajo nivel de agua signica una limpieza
concentrada. En lugar de diluir el detergente como lo hace
una lavadora con agitador, esta lavadora aplica el detergente
directamente sobre la suciedad.
Sonidos normales
que puede esperar
En diferentes etapas del ciclo de lavado, podrá escuchar
sonidos y ruidos que son diferentes a los de su lavadora
anterior. Por ejemplo, podrá escuchar un chasquido y un
zumbido al comienzo del ciclo, cuando el seguro de la tapa
realiza una autovericación. Se escucharán distintos tipos
de zumbidos y runruneos mientras la placa de lavado mueve
la carga. Algunas veces no escuchará nada, ya que la lavadora
determina el nivel de agua adecuado para su carga y deja la
ropa en remojo por un tiempo.
3
Page 4
PANEL DE CONTROL Y CARACTERÍSTICAS
1
2
3
4
5 6
No todas las características y ciclos están disponibles en todos los modelos.
BOTÓN DE POWER (Encendido)
1
Presione para ENCENDER la lavadora. El presionarlo
una vez cuando la lavadora está encendida anulará el ciclo
actual. El presionarlo dos veces APAGARÁ la lavadora.
PERILLA DE CICLOS DE LAVADO
2
Gire la perilla de ciclos de lavado para seleccionar un
ciclo para su carga. Consulte “Guía de ciclos” para ver
descripciones detalladas de los ciclos.
3
PANTALLA DEL TIEMPO/ESTADO
La pantalla de Estimated Time Remaining (Tiempo estimado
restante) muestra el tiempo necesario para que se complete
el ciclo. Factores tales como el tamaño de la carga y la
presión del agua pueden afectar el tiempo que se muestra
en la pantalla. El sobrecargar, las cargas desequilibradas o
la espuma en exceso también pueden hacer que la lavadora
regule el tiempo del ciclo.
Si ha ajustado un retraso de inicio al ciclo, la pantalla de
Estimated Time Remaining (Tiempo estimado restante)
aparecerá el tiempo de retraso ajustado.
Cuando el ciclo se haya completado, el indicador de DONE
(Listo) estará iluminado hasta que se abra la tapa.
El indicador de Lid Lock (Bloqueo de la tapa) indica que la
tapa está asegurada y no se puede abrir. Si necesita abrir
la tapa, presione START/PAUSE (Inicio/Pausa). La tapa se
desbloqueará una vez que se haya detenido el movimiento
de la lavadora. Esto puede tomar varios minutos si la carga
estaba exprimiéndose a alta velocidad. Presione START/
PAUSE (Inicio/Pausa) nuevamente para volver a comenzar
el ciclo.
4
ECO MONITOR (Monitor ecológico)
Su lavadora se ha diseñado especialmente para conservar
energía y agua. Cada ciclo, junto con cualquier opción
seleccionada, tendrá un consumo de energía y agua
diferente. Para utilizar el Eco Monitor (Monitor ecológico),
elija el mejor ciclo para la carga que va a lavar, luego ajuste
las opciones de temperatura y velocidad de exprimido para
mejorar el consumo de energía en ese ciclo.
5
BOTÓN DE START/PAUSE (Inicio/Pausa)
Presione para iniciar el ciclo seleccionado; presione
nuevamente para hacer una pausa en un ciclo.
6
BOTÓN DE CYCLE SIGNAL (Señal de ciclo)
Utilice esta opción para regular el volumen de la señal que
suena al nal de un ciclo. Una señal fuerte es útil para sacar
los artículos en cuanto se haya completado el ciclo.
OPCIONES DE LOS CICLOS
7
También puede añadir o quitar opciones para cada ciclo.
No todas las opciones se pueden utilizar con todos los
ciclos, y algunas están prejadas para funcionar con
ciertos ciclos.
MODIFICADORES DE LOS CICLOS
8
Cuando selecciona un ciclo, se encenderán sus ajustes
por defecto.
8
ECOBOOST (Impulso ecológico)
La opción del EcoBoost (Impulso ecológico) le permite
aumentar su ahorro de energía en los ciclos de lavado.
Cuando se utiliza esta opción, el ciclo de lavado utilizará
agua de lavado más fría que la del ciclo seleccionado,
y puede aumentar la velocidad de exprimido para
un secado más rápido.
EXTRA RINSE (Enjuague adicional)
Esta opción se puede usar para agregar automáticamente
un segundo enjuague a la mayoría de los ciclos.
FABRIC SOFTENER DISPENSER
(Depósito de suavizante de telas)
Presione este botón para establecer el dispensador
de suavizante de telas para añadir automáticamente
el suavizante de telas líquido a la carga en el momento
correcto.
SOIL LEVEL (Nivel de suciedad)
El nivel de suciedad (tiempo de lavado) está prejado
para cada ciclo de lavado. Cuando usted presione el
botón de Soil Level (Nivel de suciedad), el tiempo del ciclo
(en minutos) aumentará o disminuirá en la pantalla de
Estimated Time Remaining (Tiempo estimado restante),
y aparecerá un tiempo de lavado diferente.
Para la mayoría de las cargas, utilice el nivel de suciedad
que está prejado con el ciclo que ha seleccionado.
Para telas resistentes y telas con suciedad profunda,
presione SOIL LEVEL (Nivel de suciedad) para seleccionar
más tiempo de lavado, si fuera necesario. Para las telas
delicadas y telas con poca suciedad, presione SOIL
LEVEL (Nivel de suciedad) para seleccionar menos
tiempo de lavado, si fuera necesario. Un ajuste de nivel
de suciedad más bajo ayuda a reducir los enredos y
la formación de arrugas.
7
4
Page 5
SPIN SPEED (Velocidad de exprimido)
Esta lavadora selecciona automáticamente la velocidad
de exprimido según el ciclo seleccionado. Las velocidades
prejadas pueden cambiarse. No todas las velocidades de
exprimido están disponibles con todos los ciclos.
• Las velocidades de exprimido más rápidas proveen
tiempos de secado más cortos, pero pueden aumentar
la formación de arrugas en su carga.
• Las velocidades de exprimido más bajas disminuyen
las arrugas, pero dejarán su carga más húmeda.
Depósitos
WASH TEMP (Temperatura de lavado)
El Temperature Control (Control de Temperatura) detecta
y mantiene temperaturas de agua uniformes, regulando
el agua fría y caliente que entra.
Seleccione una temperatura de lavado según el tipo de
tela que esté lavando y el nivel de suciedad. Para obtener
los mejores resultados y siguiendo las instrucciones de
las etiquetas de las prendas, use el agua de lavado más
caliente que las telas puedan resistir.
• El agua tibia y caliente tendrá una temperatura menor
a la que su lavadora anterior proveía.
• Aun en ajustes de agua fría, un poco de agua tibia
puede agregarse a la lavadora para mantener una
temperatura mínima.
C
B
A
Depósito de detergente de alto rendimiento “HE”
A
Agregue detergente líquido o en polvo de Alto rendimiento
(HE) en este compartimiento para su ciclo de lavado
principal.
Use solamente un detergente de Alto rendimiento (HE).
Depósito del blanqueador líquido con cloro
B
El depósito tiene una capacidad para hasta
3/4 taza (180 ml) de blanqueador líquido con cloro.
El blanqueador se diluirá y distribuirá automáticamente
en el momento óptimo durante el ciclo de lavado. Este
depósito no puede diluir blanqueador en polvo.
NOTA: Llene el depósito solamente con blanqueador
líquido con cloro.
Depósito de suavizante líquido de telas
C
Si lo desea, vierta la cantidad medida del suavizante de
telas líquido en el depósito de suavizante de telas líquido.
Será distribuido automáticamente en el momento óptimo,
cuando se seleccione la opción de Fabric Softener
(Suavizante de telas).
• Use solamente suavizante de telas líquido en este
depósito.
5
Page 6
GUÍA DE CICLOS
Los ajustes y las opciones que se muestran en negrita son los ajustes por defecto para ese ciclo.
Para lograr el mejor cuidado de las telas, elija el ciclo que sea el más adecuado para la carga que va a lavar.
Si va a utilizar el Monitor ecológico (Eco Monitor), ajuste la temperatura y la velocidad de exprimido de ese ciclo,
para mejorar el consumo de energía.
No todos los ciclos y opciones están disponibles en todos los modelos.
Artículos
a lavar:
Prendas
ligeramente
sucias
Seda lavable
a máquina,
telas de lavado
a mano y lana
Ropa atlética
y de alto
rendimiento
Sábanas
con suciedad
normal
Telas
inarrugables
Algodón,
lino y cargas
de prendas
mezcladas
Ciclo:
Quick Wash
(Lavado
rápido)
Handwash/
Delicate
(Lavado a
mano/Ropa
delicada)
Active
Wear/
(Ropa
deportiva)
Sheets
(Sábanas)
Perm Press/
Casual
(Planchado
permanente/
Informal)
Normal
Temperatura
de Lavado*:
Hot
Warm
Cool
Cold
Warm
Cool
Cold
Hot
Warm
Cool
Cold
Hot
Warm
Cool
Cold
Hot
Warm
Cool
Cold
Hot
Warm
Cool
Cold
Velocidad
de
exprimido:
High
Medium
Low
Medium
Low
High
Medium
Low
High
Medium
Low
High
Medium
Low
High
Medium
Nivel de
suciedad:
Heavy
Normal
Medium
Light
Heavy
Normal
Medium
Light
Heavy
Normal
Medium
Light
Heavy
Normal
Medium
Light
Heavy
Normal
Medium
Light
Heavy
Normal**
Medium
Light
Opciones
disponibles:
Extra Rinse
Fabric Softener
Extra Rinse
Fabric Softener
Extra Rinse
EcoBoost
Fabric Softener
Extra Rinse
EcoBoost
Fabric Softener
Extra Rinse
EcoBoost
Fabric Softener
Extra Rinse
EcoBoost
Fabric Softener
Detalles de los ciclos:
Use este ciclo para lavar cargas pequeñas de 2 a 3
prendas con suciedad ligera que necesite de prisa.
Este ciclo combina una agitación rápida, un tiempo
de lavado más corto y un exprimido a velocidad alta
para acortar el tiempo de secado.
Use este ciclo para las prendas delicadas lavables
a máquina. Este ciclo usa una acción de lavado
intermitente con agua fresca y un exprimido lento,
para el cuidado delicado de artículos nos lavables
y evitar el encogimiento. Coloque los artículos
pequeños en bolsas de malla antes de lavarlos.
Use este ciclo para lavar cargas de telas que
no necesiten plancharse, tales como camisas
deportivas y otra ropa deportiva.
Use este ciclo para lavar sábanas. Este ciclo utiliza
agua adicional y una acción de lavado especial para
que las sábanas no se enrollen tanto.
Use este ciclo para ropa de ocina con suciedad
ligera. El ciclo utiliza un lavado tibio, un enfriamiento
y una velocidad de exprimido media para una mejor
reducción de las arrugas.
Use este ciclo para limpiar las prendas de algodón
y cargas de telas mixtas con suciedad normal. Pueden
regularse los ajustes por defecto según se necesite.
Prendas de
colores vivos
u oscuros de
algodón, lino
y cargas de
informal y
mezcladas
Artículos
grandes
como bolsas
para dormir,
edredones
pequeños,
chaquetas
Telas
resistentes,
prendas que
no destiñen
* Temperaturas de lavado varían de acuerdo con el ajuste del ciclo seleccionado. Todos los ajustes del ciclo tienen un enjuague con agua fría.
** No todos los modelos por defecto al ajuste del mismo Nivel de suciedad. Algunos modelos por defecto a Medio en este ciclo.
Opciones de
Temperatura de lavado:
Hot (Caliente)
Warm (Tibia)
Cool (Fresca)
Cold (Fría)
Cold Wash/
Clean Care
(Lavado en
frío/Limpiar
cuidado)
Bulky Items
(Artículos
voluminosos)
Heavy Duty
(Intenso)
Cold
Hot
Warm
Cool
Cold
Hot
Warm
Cool
Cold
Opciones de
Velocidad de exprimido:
High (Alta)
Medium (Media)
Low (Baja)
High
Medium
Low
Medium
Low
High
Medium
Low
Heavy
Normal
Medium
Light
Heavy
Normal
Medium
Light
Heavy
Normal
Medium
Light
Opciones de
Nivel de suciedad:
Heavy (Intensa)
Normal
Medium (Media)
Light (Ligera)
Extra Rinse
EcoBoost
Fabric Softener
Extra Rinse
EcoBoost
Fabric Softener
Extra Rinse
EcoBoost
Fabric Softener
Este ciclo se uso el agua de lavado en frío y una
solución de detergente concentrado con suavidad
levantar las manchas y el cuidado de las telas. Los
ajustes pueden ajustarse como se desee, pero debe
usar sólo los ajustes de agua fría.
Este ciclo está diseñado para artículos grandes que
no absorben el agua fácilmente tales como edredones,
almohadas y chaquetas rellenas de poliéster. Este
ciclo utiliza un remojo inicial para saturar
completamente el (los) artículo(s).
Use este ciclo para cargas de algodón pesadas o
con mucha suciedad. Este ciclo combina una acción
de lavado a alta velocidad, un tiempo de lavado más
prolongado y un exprimido a velocidad extra alta para
acortar el tiempo de secado. Regule los ajustes de
temperatura según sea necesario.
Opciones disponibles:
Extra Rinse (Enjuague adicional)
EcoBoost (Impulso ecológico)
Fabric Softener (Suavizante de telas)
6
Page 7
GUÍA DE CICLOS
Los ajustes y las opciones que se muestran en negrita son los ajustes por defecto para ese ciclo.
Para lograr el mejor cuidado de las telas, elija el ciclo que sea el más adecuado para la carga que va a lavar.
Si va a utilizar el Monitor ecológico (Eco Monitor), ajuste la temperatura y la velocidad de exprimido de ese ciclo,
para mejorar el consumo de energía.
No todos los ciclos y opciones están disponibles en todos los modelos.
Artículos
a lavar:
Ciclo:
Temperatura
de Lavado*:
Velocidad
de
Nivel de
suciedad:
Opciones
disponibles:
Detalles de los ciclos:
exprimido:
Telas blancas
con suciedad
Ninguna prenda
en la lavadora
Telas con suciedad
profunda
Para los modelos con posiciones de mando separado para Enjuague y exprimido y Desagüe y exprimido:
Trajes de baño,
artículos que
sólo necesiten
enjuagarse
Whites
(Ropa blanca)
Clean
Washer with
lavadora con
Rinse & Spin
(Enjuague y
®
affresh
(Limpiar la
affresh®)
Soak
(Remojo)
exprimido)
Hot
Warm
Cool
Cold
Warm
Cool
Cold
High
Medium
Low
High
Medium
Low
Heavy
Normal
Medium
Light
Heavy
Normal
Medium
Light
Extra Rinse
EcoBoost
Fabric Softener
EcoBoost
EcoBoost
EcoBoost
Fabric Softener
En este ciclo se agrega el blanqueador líquido
con cloro a la carga en el momento adecuado
para el blanqueamiento mejorado de las telas
blancas sucias.
Use este ciclo cada 30 lavados para mantener
el interior de su lavadora fresco y limpio. Este
ciclo usa un nivel de agua más alto. Úselo con
la tableta limpiadora para lavadoras affresh® o
con blanqueador líquido con cloro, para limpiar
a fondo el interior de su lavadora. Este ciclo
no debe interrumpirse. Vea “Cuidado de la
lavadora”.
IMPORTANTE: No coloque prendas ni otros
artículos en la lavadora durante el ciclo de
Clean Washer with affresh® (Limpiar la lavadora
con affresh® ). Use este ciclo con la tina de
lavado vacía.
Use este ciclo para absorber manchas pequeñas
de las manchas en las telas. Después de tiempo
ha expirado, la lavadora se desaguará pero no
exprimirá y se escuchará un tono. Para establecer
un ciclo de seguimiento, agregue detergente
adicional y seleccione un ciclo basado en el tipo
de tejido.
Este ciclo utiliza un exprimido a alta velocidad.
Para algunas telas, podría regular la velocidad
de exprimido a un ajuste más bajo.
Carga de ropa
mojada
Para los modelos con posición del ciclo de Enjuague/Desagüe y exprimido:
Trajes de baño,
artículos que
sólo necesiten
enjuagarse
Carga de ropa
mojada
* Temperaturas de lavado varían de acuerdo con el ajuste del ciclo seleccionado. Todos los ajustes del ciclo tienen un enjuague con agua fría.
Opciones de
Temperatura de lavado:
Hot (Caliente)
Warm (Tibia)
Cool (Fresca)
Cold (Fría)
Drain & Spin
(Desagüe y
exprimido)
Rinse/
Drain & Spin
(Enjuague/
Desagüe y
exprimido)
Rinse/
Drain & Spin
(Enjuague/
Desagüe y
exprimido)
Opciones de
Velocidad de exprimido:
High (Alta)
Medium (Media)
Low (Baja)
High
Medium
Low
High
Medium
Low
High
Medium
Low
EcoBoost
Fabric Softener
Opciones de
Nivel de suciedad:
Heavy (Intensa)
Normal
Medium (Media)
Light (Ligera)
Use este ciclo para hacer girar el exceso de agua
de una carga. Este ciclo se drena el agua y hace
girar a alta velocidad. La velocidad del exprimido
es regulable.
Este ciclo utiliza un exprimido a alta velocidad.
Para algunas telas, podría regular la velocidad
de exprimido a un ajuste más bajo.
Para seleccionarlo, elija Rinse/Drain & Spin
(Enjuague/Desagüe y exprimido) y apague
Extra Rinse (Enjuague adicional).
ciclo para sacar el exceso de agua de una carga.
En este ciclo hay un desagüe y un exprimido
a velocidad alta. La velocidad del exprimido
es regulable.
Opciones disponibles:
Extra Rinse (Enjuague adicional)
EcoBoost (Impulso ecológico)
Fabric Softener (Suavizante de telas)
Use este
7
Page 8
USO DE SU LAVADORA
1. Separe y prepare su ropa
2. Agregue un paquete de detergente
de lavandería de una dosis única, Oxi,
blanqueador no decolorante o cristales
de suavizante de telas (si lo desea)
• Vacíe los bolsillos. Las monedas, los botones o cualquier
objeto pequeño puede pasar debajo de la placa de lavado
y atorarse, provocando sonidos no esperados.
• Separe los artículos según el ciclo recomendado, la
temperatura del agua y la resistencia a perder el color.
• Separe los artículos con mucha suciedad de los que
tienen poca suciedad.
• Separe los artículos delicados de las telas resistentes.
• No seque los artículos si aún hay manchas después
del lavado; el calor puede hacer las manchas permanentes.
• Trate las manchas inmediatamente.
• Cierre los zípers, ajuste los corchetes, amarre los cordones
y las fajas. Quite todo adorno y ornamento que no sea lavable.
• Remiende lo que esté roto y desgarrado para evitar más
daños a los artículos durante el lavado.
Consejos útiles:
• Cuando lave artículos a prueba o resistentes al agua,
colóquelos de modo parejo. Consulte “Guía de ciclos”
para obtener consejos y más información acerca del ciclo
de Bulky Items (Artículos voluminosos).
• Use bolsas de malla para ayudar a evitar los enredos
cuando lave artículos delicados o pequeños.
• Vuelva al revés las prendas de tejido para evitar que se formen
motitas. Separe las prendas que sueltan pelusa de las que la
atraen. A las prendas de telas sintéticas, los tejidos y la pana
se les pegará la pelusa de las toallas, los tapetes y la felpilla.
NOTA: Siempre lea y siga las instrucciones de cuidado
de las telas para evitar daños a sus prendas.
8
Un paquete de detergente de lavandería de una dosis única,
blanqueador no decolorante, los productos Oxi o cristales de
suavizante de telas se pueden agregar a la canasta de la lavadora
antes de agregar la lavandería.
NOTA: No agregue las prendas a la canasta de la lavadora
antes de agregar los productos de lavandería. Siga siempre
las instrucciones del fabricante.
3. Cargue las prendas en la lavadora
Cargue las prendas de modo uniforme
en montones ojos alrededor de la
placa de lavado. No cargue las prendas
directamente sobre el centro de la placa
de lavado; cuando cargue, el centro de
la placa de lavado deberá estar visible. Pruebe mezclar prendas
de distintos tamaños para reducir los enredos.
IMPORTANTE: Las prendas deben moverse libremente para una
mejor limpieza y para reducir la formación de arrugas y enredos.
Page 9
NOTA: No agregue los paquetes de detergente de lavandería
de una dosis única, blanqueador no decolorante, los productos
Oxi o cristales de suavizante de telas a los depósitos. No
distribuirán correctamente.
4. Agregue detergente HE al depósito
Depósito del detergente
Agregue una cantidad medida
de detergente HE en el depósito
del detergente.
IMPORTANTE: Use solamente detergentes de alto rendimiento.
El paquete tendrá la marca “HE” o “High Efciency” (Alto
rendimiento). El lavado con poca agua crea espuma
en exceso con un detergente regular que no sea HE. El uso
de un detergente común probablemente derive en tiempos
de ciclo más prolongados y menor rendimiento de enjuague.
También puede ocasionar fallas en los componentes y moho
evidente. Los detergentes de alto rendimiento HE están
hechos para producir la cantidad adecuada de espuma para
el mejor rendimiento. Siga las instrucciones del fabricante
para determinar la cantidad de detergente que debe usar.
NOTA: Si usando un producto Oxi, agregue en el depósito
del detergente.
CONSEJO ÚTIL: Vea “Mantenimiento de la lavadora”
para obtener información acerca del método recomendado
de limpieza de los depósitos de la lavadora.
6. Agregue suavizante de telas
al depósito
Depósito de suavizante de telas
Vierta una cantidad medida de suavizante
de telas líquido en el depósito. Siempre siga
las instrucciones del fabricante para usar la cantidad correcta
de suavizante de telas según el tamaño de la carga. Luego
seleccione la opción de Fabric Softener (Suavizante de telas).
IMPORTANTE: La opción de suavizante de telas se
debe seleccionar para asegurar la distribución apropiada
en el momento oportuno durante el ciclo. No sobrellene
ni diluya. El sobrellenar el depósito hará que el suavizante
de telas se distribuya inmediatamente en la lavadora.
Si se selecciona la opción de Extra Rinse (Enjuague adicional),
el suavizante de telas se distribuirá en el enjuague nal.
NOTA: No use bolas que distribuyen suavizante de telas
en esta lavadora. No distribuirán correctamente.
7. Presione POWER (Encendido)
para encender la lavadora
5. Agregue blanqueador líquido
con cloro al depósito
Depósito del blanqueador
líquido con cloro
No lo sobrellene, diluya ni utilice más de 3/4 taza (180 ml). No
utilice blanqueador no decolorante ni productos Oxi en el mismo
ciclo con blanqueador líquido con cloro.
9
Page 10
8. Seleccione un ciclo
Gire la perilla de los ciclos
para elegir su ciclo de
lavado. Se iluminará el
Estimated Time Remaining
(Tiempo estimado restante)
con la duración del ciclo. Es posible que note que el tiempo
se ajusta durante el ciclo. Esto es normal.
Si no desea comenzar un ciclo inmediatamente, puede elegir
la opción de DELAY WASH (Lavado con retraso).
Para elegir el tiempo de retraso:
1. Presione el botón de DELAY WASH (Lavado con retraso)
para seleccionar el tiempo diferido deseado.
2. Presione START/PAUSE (Inicio/Pausa) para ajustar el retraso.
La cuenta regresiva de retraso se ha iniciado cuando la luz
START/PAUSE (Inicio/Pausa) deje de parpadear.
Para anular un ciclo con retraso:
1. Presione START/PAUSE (Inicio/Pausa) nuevamente
para comenzar un ciclo de lavado inmediatamente.
IMPORTANTE: Cuando retrase un ciclo, utilice solamente
detergente líquido HE en el depósito. Los detergentes en polvo
pueden absorber la humedad de un ciclo anterior y aglutinarse
antes de que comience el ciclo de lavado.
9. Seleccione los modicadores
del ciclo, si lo desea
Una vez que haya seleccionado un ciclo, los ajustes por
defecto de ese ciclo se iluminarán. Presione los botones de los
ajustes del ciclo para cambiar el Soil Level (Nivel de suciedad),
la Spin Speed (Velocidad de exprimido) y la Wash Temp
(Temperatura de lavado), si lo desea. No todos los ajustes
están disponibles con todos los ciclos.
NOTA: Siempre lea y siga las instrucciones de cuidado
de las telas para evitar daños a sus prendas.
Temperatura de lavado
Hot (Caliente)
Se agrega un poco de agua
fría para ahorrar energía.
El agua estará más fría que
la del ajuste del agua caliente
de su calentador de agua.
Warm (Tibia)
Se agregará un poco de agua
fría, de modo que el agua estará
más fría que el agua provista por
su lavadora anterior.
Cool (Fresca)
Se agrega agua tibia para
ayudar a remover la suciedad
y a disolver el detergente.
Telas sugeridas
Ropa blanca y
de color pastel
Prendas durables
Suciedad profunda
Colores vivos
Suciedad entre
moderada y ligera
Colores oscuros que
destiñen o que se opacan
Suciedad ligera
10
Cold (Fría)
Puede se agrega agua tibia para
ayudar a remover la suciedad
y a disolver el detergente.
Colores oscuros que
destiñen o que se opacan
Suciedad ligera
Page 11
10. Seleccione las opciones del ciclo
Seleccione cualquier otra opción de ciclo que desee agregar,
si no se ha jado previamente. En algunos ciclos se agregarán
opciones automáticamente, tales como Extra Rinse (Enjuague
adicional). Estas opciones pueden apagarse si lo desea.
NOTA: No todas las opciones están disponibles con todos
los ciclos.
11. Presione y sostenga START/
PAUSE (Inicio/Pausa) para
comenzar el ciclo de lavado
Presione el botón de START/PAUSE (Inicio/Pausa)
para comenzar el ciclo de lavado. Cuando haya terminado
el ciclo, se encenderá el indicador de DONE (Listo)
y se escuchará la señal de n de ciclo (si se ha jado).
Saque las prendas a tiempo cuando se haya terminado
el ciclo para evitar olores, reducir la formación de arrugas
y evitar que se herrumbren los gancho, zípers y broches
a presión de metal.
Cómo desbloquear la tapa para agregar prendas
Si usted necesita abrir la tapa para agregar 1 ó 2 prendas:
Presione START/PAUSE (Inicio/Pausa); la tapa se
desbloqueará una vez que la lavadora haya dejado de
moverse. Esto puede tomar varios minutos si la carga
estaba exprimiéndose a alta velocidad. Luego cierre
la tapa y presione nuevamente START/PAUSE
(Inicio/Pausa) para volver a iniciar el ciclo.
Si se deja la tapa abierta por más de 10 minutos,
el agua será bombeada hacia fuera.
MANTENIMIENTO DE LA LAVADORA
MANGUERAS DE ENTRADA DE AGUA
Reemplace las mangueras de entrada después de 5 años
de uso para reducir el riesgo de que fallen. Inspeccione
periódicamente y cambie las mangueras si se hallan
protuberancias, torceduras, cortes, desgaste o pérdidas
de agua.
Cuando reemplace sus mangueras de entrada de agua,
anote la fecha de reposición en la etiqueta con un marcador
permanente.
NOTA: Este lavadora no incluye mangueras de entrada. Vea
las “Instrucciones de instalación” para más información.
CUIDADO DE LA LAVADORA
Recomendaciones para ayudar a que su lavadora
limpie y rinda de la mejor manera
1. Use siempre detergentes HE (Alto rendimiento) y siga
las instrucciones del fabricante de detergente HE acerca
de la cantidad de detergente HE a usar. Nunca use más
de la cantidad recomendada, ya que puede acelerar la
acumulación de residuos de detergente y suciedad en
la lavadora, lo que puede causar un olor no deseado.
2. Use a veces lavados con agua tibia o caliente (no
solamente lavados con agua fría), ya que los mismos
pueden hacer un mejor trabajo al controlar el ritmo
en el cual se acumulan la suciedad y el detergente.
3. Deje siempre la tapa de la lavadora abierta entre un uso
y otro, para ayudar a que se termine de secar la lavadora
y evitar la acumulación de residuos causantes de olores.
Limpieza de la lavadora de carga superior
Lea estas instrucciones completamente antes de comenzar
el proceso de limpieza de rutina que se recomienda a
continuación. El procedimiento de mantenimiento de la
lavadora deberá efectuarse una vez al mes o cada 30
ciclos de lavado como mínimo, lo primero que ocurra, para
controlar el ritmo en el cual puedan acumularse la suciedad
y el detergente en la lavadora.
Cómo limpiar el interior de la lavadora
Para mantener la lavadora libre de olores, siga las
instrucciones de uso detalladas arriba y utilice este
procedimiento mensual de limpieza que recomendamos
a continuación:
Ciclo de Clean Washer (Limpiar la lavadora)
Esta lavadora tiene un ciclo especial que utiliza un mayor
volumen de agua, junto con el limpiador para lavadora
affresh® o blanqueador líquido con cloro, para limpiar
el interior de su lavadora.
Comience el procedimiento
1. Procedimiento del ciclo con limpiador para lavadora
affresh® (se recomienda para el mejor desempeño):
a. Abra la tapa de la lavadora y saque la ropa o artículos
de la misma.
b. Coloque una pastilla del limpiador para lavadora
affresh® en el fondo de la canasta de la lavadora.
c. No agregue la pastilla del limpiador para lavadora
affresh® al depósito del detergente.
d. No agregue detergente ni ningún otro producto químico
a la lavadora cuando siga este procedimiento.
e. Cierre la tapa de la lavadora.
f. Seleccione el ciclo de CLEAN WASHER (Limpiar
la lavadora).
11
Page 12
CUIDADO DE LA LAVADORA (cont.)
g. Presione el botón de START/PAUSE (Inicio/Pausa)
para comenzar el ciclo. A continuación se describe
cómo funciona el ciclo de CLEAN WASHER (Limpiar
la lavadora).
NOTA: Para obtener los mejores resultados, no
interrumpa el ciclo. Si es necesario interrumpir el ciclo,
presione POWER/CANCEL (Encendido/Anulación). (Para
los modelos sin botón de Power/Cancel [Encendido/
Anulación], presione y sostenga START/PAUSE [Inicio/
Pausa] durante tres segundos). Después de que
se detenga el ciclo de CLEAN WASHER (Limpiar la
lavadora), ponga en marcha un ciclo de Rinse/Drain
& Spin (Enjuague/desagüe y exprimido) para enjuagar
el limpiador de la lavadora.
2. Procedimiento de blanqueador con cloro (alternativa):
a. Abra la tapa de la lavadora y saque la ropa o artículos
de la misma.
b. Agregue 1 taza (236 mL) de blanqueador líquido con
cloro al depósito del blanqueador.
NOTA: El usar más blanqueador líquido con cloro de
lo recomendado anteriormente puede ocasionar daños
en la lavadora con el paso del tiempo.
c. Cierre la tapa de la lavadora.
d. No agregue detergente ni ningún otro producto químico
a la lavadora cuando siga este procedimiento.
e. Seleccione el ciclo de CLEAN WASHER (Limpiar
la lavadora).
f. Presione el botón de START/PAUSE (Inicio/Pausa)
para comenzar el ciclo. A continuación se describe
cómo funciona el ciclo de CLEAN WASHER (Limpiar
la lavadora).
NOTA: Para obtener los mejores resultados, no
interrumpa el ciclo. Si es necesario interrumpir el ciclo,
presione POWER/CANCEL (Encendido/Anulación). (Para
los modelos sin botón de Power/Cancel [Encendido/
Anulación], presione y sostenga START/PAUSE [Inicio/
Pausa] durante tres segundos). Después de que
se detenga el ciclo de CLEAN WASHER (Limpiar la
lavadora), ponga en marcha un ciclo de Rinse/Drain
& Spin (Enjuague/desagüe y exprimido) para enjuagar
el limpiador de la lavadora.
Descripción del funcionamiento del ciclo de Clean
Washer (Limpiar la lavadora):
1. Este ciclo llenará la lavadora de agua hasta un nivel más
alto que los ciclos normales de lavado para enjuagar
arriba de la línea de agua de un ciclo normal.
2. Durante este ciclo, habrá períodos de agitación y
exprimido para eliminar mejor la suciedad.
Una vez que haya nalizado el ciclo, deje la tapa abierta
para que haya una mejor ventilación y secado del interior
de la lavadora.
Limpieza de los depósitos
Después de usar la lavadora durante cierto tiempo, es
posible que encuentre acumulación de residuos en los
depósitos de la misma. Para quitar los restos de los
depósitos, límpielos con un paño húmedo y seque con
una toalla. No intente sacar los depósitos ni el borde para
la limpieza. Los depósitos y el borde no se pueden sacar.
Si su modelo tiene un cajón de depósito, sin embargo,
saque el cajón y límpielo antes o después de poner en
marcha el ciclo de Clean Washer (Limpiar la lavadora).
Use un limpiador multiuso para supercies, si es necesario.
Cómo limpiar el exterior de la lavadora
Use un paño suave y húmedo o una esponja para limpiar
cualquier derrame. Utilice sólo limpiadores o jabones suaves
para limpiar las supercies externas de la lavadora.
IMPORTANTE: Para evitar dañar el acabado de la lavadora,
no use productos abrasivos.
CUIDADO DURANTE LA FALTA DE USO
Y LAS VACACIONES
Ponga a funcionar su lavadora únicamente cuando esté
en casa. Si va a mudarse o no va a usar la lavadora
durante cierto período, siga esos pasos:
1. Desenchufe la lavadora o desconecte el suministro
de energía a la misma.
2. Cierre el suministro de agua a la lavadora para evitar
inundaciones debidas a aumentos en la presión
del agua.
CUIDADO PARA EL ALMACENAMIENTO
DURANTE EL INVIERNO
IMPORTANTE: Para evitar daños, instale y guarde
la lavadora en un lugar donde no se congele. Debido
a que queda un poco de agua en las mangueras,
el congelamiento de la misma podría dañar la lavadora.
Si va a almacenar o mover su lavadora durante una
temporada de invierno riguroso, acondiciónela para
el mismo.
Para acondicionar la lavadora para el invierno:
1. Cierre ambos grifos de agua; desconecte y escurra
el agua de las mangueras de llenado.
2. Vierta un 1 cuarto (1 L) de anticongelante tipo R.V.
en la canasta y ponga a funcionar la lavadora
en un ciclo de RINSE/DRAIN & SPIN (Enjuague/desagüe
y exprimido) durante unos 30 segundos para mezclar
el anticongelante con el agua restante.
3. Desenchufe la lavadora o desconecte el suministro
de energía.
12
Page 13
TRANSPORTE DE LA LAVADORA
1. Cierre ambos grifos de agua. Desconecte y elimine
el agua de las mangueras de entrada de agua.
2. Si se va a trasladar la lavadora durante una temporada
de invierno riguroso, siga las instrucciones descritas
en CUIDADO PARA EL ALMACENAMIENTO DURANTE
EL INVIERNO antes de la mudanza.
3. Desconecte el desagüe del sistema de desagüe.
4. Desenchufe el cable eléctrico
5. Ponga las mangueras de entrada en el interior de la
canasta de la lavadora.
6. Cuelgue el cable eléctrico y la manguera de desagüe
sobre la consola y asegúrelo con cinta adhesiva.
7. Coloque el anillo de empaque de espuma de los
materiales de envío originales nuevamente en el interior
de la lavadora. Si no cuenta con el anillo de empaque,
coloque sábanas gruesas o toallas en la abertura
de la canasta. Cierre la tapa y coloque cinta sobre
la misma hacia el frente a la lavadora. Mantenga la tapa
pegada con cinta adhesiva hasta que se coloque
la lavadora en su nuevo lugar.
CÓMO REINSTALAR
O USAR LA LAVADORA NUEVAMENTE
Para reinstalar la lavadora después de la falta de uso,
vacaciones, almacenamiento durante el invierno
o mudanza:
1. Consulte las Instrucciones de instalación para ubicar,
nivelar y conectar la lavadora.
2. Antes de usar la lavadora nuevamente, póngala
a funcionar siguiendo el procedimiento recomendado
a continuación:
Para volver a usar la lavadora:
1. Deje correr el agua por los tubos y las mangueras.
Vuelva a conectar las mangueras de entrada de agua.
Abra ambos grifos de agua.
2. Enchufe la lavadora o reconecte el suministro
de energía.
3. Ponga a funcionar la lavadora en el ciclo de BULKY
ITEMS (Artículos voluminosos) para limpiarla y para
quitar el anticongelante, de haberlo usado. Use
solamente un detergente de alto rendimiento (HE).
Use la mitad de la cantidad recomendada por el
fabricante para una carga de tamaño mediano.
13
Page 14
SOLUCIÓN DE PROBLEMAS
Pruebe primero las soluciones sugeridas aquí o visite nuestro sitio de Internet en www.whirlpool.com/help
para obtener asistencia y si es posible evitar una visita de servicio.
Si experimenta
Vibración o desequilibrio
Vibración, balanceo
o “caminata”
Vibración durante
el exprimido o si la
lavadora se ha detenido
y todas las luces
del cuadrante están
destellando
Causas posibles
Es posible que las patas
no hagan contacto con
el piso y no estén seguras.
Es posible que la lavadora
no esté nivelada.
La carga puede
estar desequilibrada.
Solución
Las patas frontales y posteriores deberán estar en contacto rme
con el piso y la lavadora deberá estar nivelada para funcionar
adecuadamente. Las tuercas adoras deberán estar rmes contra
la parte inferior de la carcasa.
Revise si el piso está irregular o hundido. Si el piso no está parejo,
el colocar una pieza de madera de 3/4" (19 mm) debajo de la lavadora
reducirá el sonido.
Vea “Nivelación de la lavadora” en las “Instrucciones de instalación”.
Cargue los artículos secos de modo uniforme en montones ojos
alrededor de la placa de lavado. No cargue las prendas directamente
sobre el centro de la placa de lavado. El agregar artículos mojados
o agregar más agua a la canasta podría causar un desequilibrio
en la lavadora.
Evite lavar un solo artículo. Para lograr equilibrio, mezcle un artículo
como una alfombra o chaqueta de mezclilla con unos pocos artículos
adicionales. Si está destellando el cuadrante, redistribuya la carga,
cierre la tapa y presione START/PAUSE (Inicio/Pausa).
Use el ciclo de Bulky Items (Artículos voluminosos) para los artículos
de tamaño grande no absorbentes, tales como edredones o chaquetas
rellenas de poliéster. Otros artículos no son apropiados para el ciclo
de Bulky Items (Artículos voluminosos). Vea “Guía de ciclos”.
El artículo o la carga no es adecuado para el ciclo seleccionado.
Vea “Guía de ciclos” y “Uso de la lavadora”.
Ruidos – Para ver cuáles son los sonidos normales de funcionamiento, visite www.whirlpool.com/help.
Ruidos de chasquidos
o metálicos
Gorgoteo o zumbido Es normal escuchar cuando la bomba hace un sonido continuo de zumbido,
Zumbido
Fugas de agua
Verique que lo
siguiente esté instalado
adecuadamente:
Objetos atrapados
en el sistema de desagüe
de la lavadora.
La lavadora puede
estar desaguándose.
La lavadora está detectando
el tamaño de la carga.
La lavadora no está nivelada.
Las mangueras de llenado
no están bien sujetas.
Arandelas de la manguera
de llenado.
Conexión de la manguera
de desagüe.
Revise la plomería de la casa
para ver si hay fugas, o si el
fregadero o el desagüe está
obstruido.
No se ha cargado la lavadora
según lo recomendado.
Vacíe los bolsillos antes del lavado. Los artículos sueltos, tales como
monedas, podrían caer entre la canasta y la tina o bloquear la bomba.
Tal vez sea necesario solicitar servicio técnico para quitar los artículos.
Es normal escuchar el ruido de los artículos de metal en las prendas,
tales como broches a presión de metal, hebillas o cierres cuando tocan
la canasta de acero inoxidable.
con gorgoteos periódicos o repentinos, cuando salen los últimos restos
de agua durante los ciclos de exprimido/desagüe.
Puede ser que escuche el zumbido de los giros de detección después
de haber puesto en marcha la lavadora. Esto es normal. Los giros
de detección tomarán varios minutos antes de que se agregue agua
a la lavadora.
Es posible se salpique agua de la canasta si la lavadora no está nivelada.
Apriete la conexión de la manguera de llenado.
Asegúrese que están debidamente colocadas las cuatro arandelas
planas de las mangueras de llenado.
Jale la manguera de desagüe de la carcasa de la lavadora y asegúrela
correctamente al tubo vertical o tina de lavadero.
No coloque cinta adhesiva sobre la abertura del desagüe.
Es posible que el agua se salga de un lavadero o tubo vertical
bloqueado. Revise toda la plomería de la casa y fíjese si hay fugas
de agua (tinas de lavadero, tubo de desagüe, tubos de agua y grifos).
El cargar desequilibrado puede hacer que la canasta quede desalineada
y que salpique agua fuera de la tina. Vea “Uso de la lavadora” para
obtener instrucciones sobre cómo cargar.
14
Page 15
SOLUCIÓN DE PROBLEMAS
Pruebe primero las soluciones sugeridas aquí o visite nuestro sitio de Internet en www.whirlpool.com/help
para obtener asistencia y si es posible evitar una visita de servicio.
Si experimenta
La lavadora no funciona como se esperaba
No hay suciente agua
en la lavadora
La lavadora no funciona
o no se llena, la
lavadora se detiene
La carga no está completamente
cubierta en agua.
Verique si hay el suministro
adecuado de agua.
Causas posibles
Solución
Este es el funcionamiento normal para una lavadora de Alto
rendimiento (HE) con nivel bajo de agua. La carga no estará
sumergida por completo en agua. La lavadora detecta los
tamaños de las cargas y agrega la cantidad correcta de agua
para la limpieza óptima. Vea “Qué hay de nuevo debajo
de la tapa”.
IMPORTANTE: No agregue más agua a la lavadora. Si se agrega
agua, ésta levantará y separará las prendas de la placa de
lavado, lo que ocasionará una acción de limpieza menos ecaz.
Deberán sujetarse ambas mangueras y tener ujo de agua a la
válvula de llenado.
Los grifos de agua fría y caliente deben estar abiertos.
Revise que los ltros de la válvula de entrada no se hayan
obstruido.
Revise si hay torceduras en las mangueras de entrada, las cuales
pueden restringir el ujo de agua.
Si experimenta
La lavadora no funciona como se esperaba (cont.)
La lavadora no funciona
o no se llena, la
lavadora se detiene
(cont.)
Verique que el suministro
eléctrico sea el adecuado.
Funcionamiento normal
de la lavadora.
Causas posibles
Solución
Conecte el cable eléctrico a un contacto de pared de conexión
a tierra de 3 terminales.
No use un cable eléctrico de extensión.
Cerciórese de que haya suministro eléctrico en el contacto.
Reposicione el cortacircuitos si se ha disparado. Reemplace
los fusibles que se hayan quemado.
NOTA: Si los problemas continúan, contacte a un electricista.
La tapa deberá estar cerrada para que funcione la lavadora.
La lavadora hará una pausa durante ciertas fases del ciclo. No
interrumpa el ciclo.
Es posible que la lavadora se haya detenido para reducir la espuma.
La lavadora detecta la carga seca con giros breves que pueden tomar
de 2 a 3 minutos antes de que se agregue el agua. Es posible que
escuche el zumbido de los giros. Esto es normal.
15
Page 16
SOLUCIÓN DE PROBLEMAS
Pruebe primero las soluciones sugeridas aquí o visite nuestro sitio de Internet en www.whirlpool.com/help
para obtener asistencia y si es posible evitar una visita de servicio.
Si experimenta
La lavadora no funciona como se esperaba (cont.)
La lavadora no funciona
o no se llena, la
lavadora se detiene
(cont.)
La lavadora no desagua/
exprime, las cargas
todavía están húmedas
Temperaturas
incorrectas
o equivocadas
de lavado o enjuague
La carga no está
enjuagada
Causas posibles
Puede ser que la lavadora
se haya cargado de manera
apretada.
No se está usando detergente
de Alto rendimiento (HE)
o se está usando demasiado
del mismo.
Vacíe los bolsillos y use bolsas
para prendas para los artículos
pequeños.
Uso de ciclos con una velocidad
más lenta de exprimido.
La lavadora puede estar
cargada de manera apretada
o desequilibrada.
Revise la plomería para ver si está
instalada la manguera de desagüe.
La manguera de desagüe se
extiende en el tubo vertical a más
de 4,5" (114 mm).
No se está usando detergente
de Alto rendimiento (HE)
o se está usando demasiado
del mismo.
Verique si hay el suministro
adecuado de agua.
Temperaturas de lavado
con control de ahorro de energía.
Verique si hay el suministro
adecuado de agua.
Solución
Saque varios artículos, vuelva a arreglar la carga uniformemente
en montones ojos alrededor de la placa de lavado. No cargue las
prendas directamente sobre el centro de la placa de lavado. Cierre
la tapa y presione START/PAUSE (Inicio/Pausa).
Agregue solamente 1 ó 2 artículos adicionales después de que haya
comenzado el ciclo.
No agregue más agua a la lavadora.
Use solamente un detergente de Alto rendimiento (HE). La espuma
que producen los detergentes comunes puede enlentecer la lavadora
o detenerla. Mida siempre el detergente y siga las instrucciones del
mismo según los requisitos de la carga.
Para quitar la espuma, anule el ciclo. Seleccione RINSE/DRAIN &
SPIN (Enjuague/desagüe y exprimido). Seleccione el ciclo que desee.
Presione START/PAUSE (Inicio/Pausa). No agregue más detergente.
Es posible que los artículos pequeños hayan quedado atrapados
en la bomba o entre la canasta y la tina, lo que puede enlentecer
el desagüe.
Los ciclos con velocidades de exprimido más bajas quitan menos
agua que los ciclos con velocidades de exprimido más altas. Use
el ciclo/la velocidad de exprimido recomendado para la prenda.
El cargar apretadamente o las cargas desequilibradas posiblemente
no permitirán que la lavadora exprima correctamente, dejando la carga
más mojada de lo normal. Distribuya la carga mojada de modo uniforme
para que pueda girar en equilibrio. Seleccione RINSE/DRAIN & SPIN
(Enjuague/desagüe y exprimido) para eliminar el exceso de agua. Vea
“Uso de la lavadora” para obtener recomendaciones sobre cómo cargar.
Revise la manguera de desagüe para ver si está instalada
correctamente. Use el molde de la manguera de desagüe y sujételo
bien al tubo vertical o a la tina. No ponga cinta adhesiva sobre la
abertura del desagüe. Baje la manguera de desagüe si el extremo
está a más de 96" (2,4 m) por encima del piso. Quite lo que esté
obstruyendo la manguera de desagüe.
La espuma producida por el detergente común, o usar demasiado
detergente, puede enlentecer o detener el desagüe o el exprimido.
Use solamente un detergente de Alto rendimiento (HE). Mida siempre
el detergente y siga las instrucciones del mismo para su carga.
Para quitar la espuma en exceso, seleccione RINSE/DRAIN & SPIN
(Enjuague/desagüe y exprimido). No agregue detergente.
Verique que no se han invertido las mangueras de entrada del agua
caliente y del agua fría.
Ambas mangueras deberán sujetarse a la lavadora y al grifo,
y deberán tener ujo de agua caliente y fría a la válvula de entrada.
Revise que los ltros de la válvula de entrada no estén obstruidos.
Enderece las torceduras que pueda haber en las mangueras.
Las lavadoras con clasicación Energy Star® usan temperaturas de
agua y enjuague más frías que las lavadoras tradicionales de carga
superior. Esto incluye lavados con agua no tan tibia ni tan caliente.
Verique que no se han invertido las mangueras de entrada del agua
caliente y del agua fría.
Deberán sujetarse ambas mangueras y tener ujo de agua a la válvula
de llenado.
Deberán estar abiertos los grifos de agua fría y caliente.
Es posible que estén obstruidos los ltros de la válvula de entrada en
la lavadora.
Enderece las torceduras que pueda haber en la manguera de entrada.
16
Page 17
SOLUCIÓN DE PROBLEMAS
Pruebe primero las soluciones sugeridas aquí o visite nuestro sitio de Internet en www.whirlpool.com/help
para obtener asistencia y si es posible evitar una visita de servicio.
Si experimenta
La lavadora no funciona como se esperaba (cont.)
La carga no está
enjuagada (cont.)
Hay arena, pelo
de mascotas, pelusa,
etc. en la carga
después del lavado
La carga está enredada
No limpia ni quita
las manchas
No se está usando detergente
de Alto rendimiento (HE) o se está
usando demasiado del mismo.
La lavadora puede estar cargada
de manera apretada.
No se ha seleccionado la opción
de suavizante de telas.
La arena, pelo de mascotas,
pelusa o los restos de detergente
o blanqueador pueden requerir
enjuague adicional.
No se ha cargado la lavadora según
lo recomendado.
Acción de lavado y/o velocidad
de exprimido demasiado rápida
para la carga.
La carga de lavado no está
completamente cubierta en agua.
Se ha agregado más agua
a la lavadora.
No se ha cargado la lavadora según
lo recomendado.
No se está usando detergente de Alto
rendimiento (HE) o se está usando
demasiado del mismo.
Causas posibles
Solución
Es posible que la espuma ocasionada por un detergente común
impida que la lavadora funcione correctamente.
Use solamente un detergente de Alto rendimiento (HE).
Cerciórese de medir correctamente.
Mida siempre el detergente y siga las instrucciones del mismo
según los requisitos del tamaño de la carga y el nivel de
suciedad.
La lavadora es menos ecaz en el enjuague cuando está
apretada.
Cargue las prendas de modo uniforme en montones ojos
alrededor de la placa de lavado. No cargue las prendas
directamente sobre el centro de la placa de lavado.
Use el ciclo diseñado para las telas que se van a lavar.
Agregue solamente 1 ó 2 artículos después de que haya
comenzado el ciclo.
Cuando use el suavizante de telas, cerciórese de seleccionar
la opción de Fabric Softener (Suavizante de telas).
Agregue un Extra Rinse (Enjuague adicional) al ciclo
seleccionado.
Cargue las prendas de modo uniforme en montones ojos
alrededor de la placa de lavado. No cargue las prendas
directamente sobre el centro de la placa de lavado.
Reduzca los enredos mezclando diferentes tipos
de artículos en la carga. Use el ciclo recomendado para
el tipo de prendas que se van a lavar.
Seleccione un ciclo con una acción de lavado y velocidad
de exprimido más lentas. Tenga en cuenta que los artículos
estarán más mojados que cuando usa un exprimido a una
velocidad más alta.
La lavadora detecta el tamaño de la carga y agrega la cantidad
correcta de agua. Esto es normal y es necesario para que
la ropa se mueva.
No agregue más agua a la lavadora. Si se agrega agua, ésta
levantará y separará las prendas de la placa de lavado, lo que
ocasionará una acción de limpieza menos ecaz.
Cargue las prendas de modo uniforme en montones ojos
alrededor de la placa de lavado. No cargue las prendas
directamente sobre el centro de la placa de lavado.
Agregue solamente 1 ó 2 artículos adicionales después
de que haya comenzado el ciclo.
Es posible que la espuma ocasionada por un detergente común
impida que la lavadora funcione correctamente.
Use solamente un detergente de Alto rendimiento (HE).
Cerciórese de medir correctamente.
Mida siempre el detergente y siga las instrucciones del mismo
según el tamaño de la carga y el nivel de suciedad.
17
Page 18
SOLUCIÓN DE PROBLEMAS
Pruebe primero las soluciones sugeridas aquí o visite nuestro sitio de Internet en www.whirlpool.com/help
para obtener asistencia y si es posible evitar una visita de servicio.
Si experimenta
La lavadora no funciona como se esperaba (cont.)
No limpia ni quita
las manchas (cont.)
Olores
Daños en las telas
Causas posibles
No está usando el ciclo correcto
para el tipo de tela.
No está usando los depósitos.
No está lavando los colores
similares juntos.
No se ha hecho el mantenimiento
mensual según lo recomendado.
No se está usando detergente
de Alto rendimiento (HE) o se está
usando demasiado del mismo.
Había objetos losos
en los bolsillos durante
el ciclo de lavado.
Se han enredado los cordones
y las fajas.
Los artículos pueden haberse
dañado antes del lavado.
Si la carga está apretada,
las telas pueden dañarse.
Tal vez no se hayan seguido
las instrucciones de las etiquetas
de las prendas.
El blanqueador líquido con
cloro puede haberse agregado
incorrectamente.
Solución
Use una opción de ciclo con nivel de suciedad más alto y temperatura
de lavado más caliente para mejorar la limpieza.
Si va a usar el ciclo de Quick Wash (Lavado rápido) (en algunos
modelos), lave sólo unos pocos artículos.
Para una limpieza poderosa, use el ciclo de Whites (Ropa blanca)
o Heavy Duty (Lavado intenso).
Vea la sección “Ciclo de Guía” para que coincida con su carga a los
mejores del ciclo.
Use los depósitos para evitar que el blanqueador con cloro
y el suavizante de telas manchen la ropa.
Cargue los depósitos antes de comenzar un ciclo.
Evite llenar en exceso.
No agregue productos directamente a la carga.
Lave los colores similares juntos y quite la carga enseguida después
de que se termine el ciclo, para evitar la transferencia de tinte.
Ponga a funcionar el ciclo de Clean Washer with affresh® (Limpiar
la lavadora con affresh®) despues de cada 30 lavados. Vea “Cuidado
de la lavadora” en “Mantenimiento de la lavadora”.
Descargue la lavadora en cuanto termine el ciclo.
Use solamente un detergente de Alto rendimiento (HE). Cerciórese
de medir correctamente.
Siga siempre las instrucciones del detergente.
Vea la sección “Cuidado de la lavadora”.
Vacíe los bolsillos, cierre los zípers, los broches de presión
y los corchetes antes del lavado para evitar enganches y rasgaduras.
Ate todos los cordones y las fajas antes de comenzar a lavar la carga.
Remiende lo que esté roto y descosido antes del lavado.
Cargue las prendas de modo uniforme en montones ojos alrededor
de la placa de lavado. No cargue las prendas directamente sobre el
centro de la placa de lavado.
Los artículos cargados deben moverse durante lavado para evitar
daño.
Use el ciclo diseñado para las telas que se van a lavar.
Agregue solamente 1 ó 2 artículos adicionales después de que haya
comenzado el ciclo.
Lea y siga siempre las instrucciones de la etiqueta de cuidado
proporcionadas por el fabricante de la prenda. Vea la sección “Ciclo
de Guía” para que coincida con su carga a los mejores del ciclo.
No vierta el blanqueador líquido con cloro directamente en la carga.
Limpie los derrames del blanqueador.
El blanqueador no diluido daña los tejidos. No use más de lo
recomendado por el fabricante.
No coloque los artículos sobre el depósito del blanqueador cuando
ponga o quite la ropa de la lavadora.
18
Page 19
SOLUCIÓN DE PROBLEMAS
Si experimenta
La lavadora no funciona como se esperaba (cont.)
Funcionamiento
incorrecto del depósito
Está usando un
paquete de detergente
de lavandería de una
dosis única
Aparece un código de error en la pantalla
Aparece oL (sobrecarga)
en la pantalla
Aparece uL (carga
desequilibrada)
en la pantalla
Aparece LF (llenado
demasiado prolongado)
en la pantalla
Aparece Ld (desagüe
demasiado prolongado)
en la pantalla
Aparece HC
(mangueras de agua
caliente y fría invertidas)
en la pantalla
Aparece Sd (espuma
en exceso) en la
pantalla
Pruebe primero las soluciones sugeridas aquí o visite nuestro sitio de Internet en www.whirlpool.com/help
para obtener asistencia y si es posible evitar una visita de servicio.
Causas posibles
Los depósitos están obstruidos
o los productos de lavandería
se están distribuyendo demasiado
pronto.
El blanqueador líquido con cloro
no se ha usado en el depósito.
El paquete no se disuelve. Cerciórese de que el paquete de detergente de lavandería
La carga es demasiado grande.
La carga no está balanceada. La
lavadora está haciendo funcionar
una rutina de corrección para el
equilibrio de la carga.
La lavadora tarda demasiado en
llenarse. La manguera de desagüe
se extiende dentro del tubo
vertical más de 4,5" (114 mm).
La lavadora tarda demasiado en
escurrir el agua. La manguera de
desagüe se extiende dentro del
tubo vertical más de 4,5" (114 mm).
Las mangueras de agua
caliente y fría se han instalado
incorrectamente.
Hay demasiada espuma en la
lavadora. La lavadora está haciendo
funcionar una rutina de reducción
de espuma.
Solución
No sobrellene el depósito. El llenado en exceso ocasiona
que los productos se distribuyan de inmediato.
Seleccione siempre la opción de Fabric Softener (Suavizante
de telas) para asegurarse la distribución adecuada.
Cargue los depósitos antes de comenzar un ciclo.
Es normal que quede un poco de agua en el depósito al nal
del ciclo.
En las casas con baja presión de agua, es posible que queden
residuos de polvo en el depósito. Para evitar esto, seleccione
si es posible una temperatura de lavado más elevada, dependiendo
de la carga.
Use solamente blanqueador líquido con cloro en el depósito
del blanqueador.
de una dosis única se agregue a la canasta de la lavadora antes
de agregar prendas. Siga las recomendaciones del fabricante.
Si se detecta una sobrecarga, la lavadora drenará el agua
y el detergente que haya en la lavadora. Saque varios artículos
y agregue detergente de Alto rendimiento (HE). Cierre la tapa
y presione START/PAUSE (Inicio/Pausa).
Deje que la lavadora continúe. Si está destellando el cuadrante
y se ha detenido la lavadora, redistribuya la carga, cierre la tapa
y presione START/PAUSE (Inicio/Pausa).
Revise la plomería para ver si está instalada la manguera de
desagüe. Use el molde de la manguera de desagüe y sujételo
bien al tubo vertical o a la tina. No ponga cinta adhesiva sobre la
abertura del desagüe. Consulte las “Instrucciones de instalación”.
Revise la plomería para ver si está instalada correctamente la
manguera de desagüe. Use el molde de la manguera de desagüe
y sujételo bien al tubo vertical o a la tina. No ponga cinta adhesiva
sobre la abertura del desagüe.
Baje la manguera de desagüe si el extremo está a más de 96"
(2,4 m) por encima del piso. Quite lo que esté obstruyendo la
manguera de desagüe. Consulte las “Instrucciones de instalación”.
Este código aparecerá al nal del ciclo de lavado para indicar
que la manguera de agua fría está conectada a la entrada de agua
caliente, y que la manguera de agua caliente está conectada
a la entrada de agua fría.
Deje que la lavadora continúe. Use solamente un detergente de
Alto rendimiento (HE). Mida siempre el detergente y determine
la cantidad de detergente según el tamaño de la carga. Siga las
instrucciones del fabricante de detergente. Si está destellando
el cuadrante, vuelva a seleccionar el ciclo deseado usando una
temperatura fría de lavado y presione START/PAUSE (Inicio/Pausa).
No agregue detergente.
19
Page 20
SOLUCIÓN DE PROBLEMAS
Si experimenta
Aparece un código de error en la pantalla (cont.)
Aparece dL (la tapa
no puede bloquearse)
en la pantalla
Aparece lid (tapa
abierta) en la pantalla
Aparece dU (la tapa no
puede desbloquearse)
en la pantalla
Aparece el código F##
(código de error tipo F)
en la pantalla
Pruebe primero las soluciones sugeridas aquí o visite nuestro sitio de Internet en www.whirlpool.com/help
para obtener asistencia y si es posible evitar una visita de servicio.
Causas posibles
Es posible que haya un artículo
en la carga que impida que la tapa
se trabe.
Se ha dejado la tapa de la lavadora
abierta.
Los objetos que están sobre
la tapa de la lavadora impiden
que la misma se desbloquee.
Código de error del sistema.
Solución
Cerciórese de que no haya artículos directamente bajo la tapa.
Cierre la tapa para despejar la pantalla. Si se deja la tapa abierta
durante más de 10 minutos, el ciclo hará un reajuste y el agua de
la lavadora se escurrirá.
Quite los objetos que estén en la parte superior de la lavadora,
como puede ser una canasta de lavandería.
Presione START/PAUSE (Inicio/Pausa) una vez para despejar
el código. Después presione START/PAUSE (Inicio/Pausa)
nuevamente para volver a iniciar la lavadora. Si el código
aparece nuevamente, llame al servicio técnico.
20
Page 21
GARANTÍA DE LOS PRODUCTOS DE LAVANDERÍA DE WHIRLPOOL CORPORATION
Durante un año a partir de la fecha de compra, siempre y cuando se dé a este electrodoméstico principal un uso y mantenimiento de
conformidad con las instrucciones adjuntas o provistas con el producto, Whirlpool Corporation o Whirlpool Canada LP (en lo sucesivo
denominada “Whirlpool”), se hará cargo del costo de las piezas especicadas de fábrica y del trabajo de reparación para corregir
defectos en los materiales o en la mano de obra, existentes en el momento de la compra de este electrodoméstico principal.
SU ÚNICO Y EXCLUSIVO RECURSO SEGÚN LOS TÉRMINOS DE ESTA GARANTÍA LIMITADA SERÁ EL DE REPARAR EL
PRODUCTO SEGÚN SE ESTIPULA EN LA PRESENTE. El servicio deberá ser suministrado por una compañía de servicio designada
por Whirlpool. Esta garantía limitada es válida solamente en Estados Unidos o en Canadá y se aplica solamente cuando el
electrodoméstico principal se use en el país en el que se ha comprado. Esta garantía limitada entrará en vigor a partir de la fecha de
la compra del consumidor original. Se requiere una prueba de la fecha de compra original para obtener servicio bajo esta garantía
limitada.
Esta garantía limitada no cubre:
1. Piezas de repuesto o mano de obra si este electrodoméstico principal se usa de un modo diferente al doméstico normal de una
familia, o cuando se use de un modo contrario a las instrucciones publicadas para el usuario u operador y/o las instrucciones de
instalación.
2. Visitas de servicio técnico para corregir la instalación de su electrodoméstico principal, para enseñarle a usar su electrodoméstico
principal, para cambiar o reparar fusibles domésticos o para corregir la instalación eléctrica o de la tubería de la casa.
3. Visitas de servicio técnico para reparar o reemplazar focos para electrodomésticos, ltros de aire o ltros de agua. Las piezas de
consumo están excluidas de la cobertura de la garantía.
4. Daños causados por accidente, alteración, uso indebido, abuso, incendio, inundación, actos fortuitos, instalación incorrecta,
instalación que no esté de acuerdo con los códigos eléctricos o de plomería, o el empleo de productos no aprobados por
Whirlpool.
5. Daños estéticos, incluyendo rayaduras, abolladuras, desportilladuras u otro daño al acabado de su electrodoméstico principal,
a menos que el mismo sea debido a defectos en los materiales o la mano de obra y se le informe a Whirlpool en un lapso de
30 días a partir de la fecha de compra.
6. Recogida y entrega. Este electrodoméstico principal se ha destinado para ser reparado en el hogar.
7.
Reparaciones de piezas o sistemas como resultado de modicaciones no autorizadas que se hayan efectuado en el
electrodoméstico.
8. Gastos de viaje y transporte para obtener servicio para el producto, si su electrodoméstico principal está ubicado en un lugar
remoto en el cual no haya disponible un técnico de servicio autorizado por Whirlpool.
9. La remoción y reinstalación de su electrodoméstico principal, si estuviera instalado en un lugar inaccesible o si no estuviera
instalado de conformidad con las instrucciones de instalación publicadas por Whirlpool.
10. Piezas de repuesto o mano de obra para la reparación en electrodomésticos principales con números de modelo/serie originales
que se hayan removido, alterado o que no puedan ser identicados con facilidad.
El costo de la reparación o del reemplazo bajo estas circunstancias excluidas correrá por cuenta del cliente.
GARANTÍA LIMITADA
EXCLUSIONES DE LA GARANTÍA
EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS
LAS GARANTÍAS IMPLÍCITAS, INCLUYENDO CUALQUIER GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O GARANTÍA IMPLÍCITA
DE CAPACIDAD PARA UN PROPÓSITO PARTICULAR, SERÁN LIMITADAS A UN AÑO O AL PERÍODO MÁS CORTO PERMITIDO POR
LEY. Algunos estados y provincias no permiten la limitación de la duración de garantías implícitas de comercialización o aptitud, de
modo que la limitación arriba indicada quizás no le corresponda. Esta garantía le otorga derechos legales especícos, y es posible
que usted tenga también otros derechos que varían de un estado a otro o de una provincia a otra.
Whirlpool no hace declaraciones acerca de la calidad, durabilidad o necesidad de servicio técnico o reparación de este
electrodoméstico principal aparte de las declaraciones incluidas en esta Garantía. Si usted desea una garantía con una duración más
prolongada o más completa que la garantía limitada que se incluye con este electrodoméstico principal, deberá dirigirse a Whirlpool o
a su distribuidor acerca de la compra de una garantía extendida.
LIMITACIÓN DE RECURSOS; EXCLUSIÓN DE DAÑOS INCIDENTALES Y CONSECUENTES
SU ÚNICO Y EXCLUSIVO RECURSO SEGÚN LOS TÉRMINOS DE ESTA GARANTÍA LIMITADA SERÁ EL DE REPARAR EL
PRODUCTO SEGÚN SE ESTIPULA EN LA PRESENTE. WHIRLPOOL NO SE RESPONSABILIZARÁ POR DAÑOS INCIDENTALES O
CONSECUENTES. Algunos estados y provincias no permiten la exclusión o limitación de daños incidentales o consecuentes, de
modo que estas limitaciones y exclusiones quizás no le correspondan. Esta garantía le otorga derechos legales especícos, y es
posible que usted tenga también otros derechos que varían de un estado a otro o de una provincia a otra.
Si usted se encuentra fuera de los cincuenta Estados Unidos y Canadá, póngase en contacto con su distribuidor autorizado de
Whirlpool para determinar si corresponde otra garantía.
Si considera que necesita servicio de reparación, consulte primero la sección “Solución de problemas” del Manual de uso y cuidado.
Si no ha podido resolver el problema después de consultar la sección “Solución de problemas”, puede encontrar ayuda adicional
en la sección “Ayuda o servicio técnico”, o llamando a Whirlpool. En EE.UU., llame al 1-800-253-1301. En Canadá, llame al
1-800-807-6777. 10/11
EXCLUSIÓN DE DECLARACIONES FUERA DE LA GARANTÍA
Guarde este libro y su comprobante de compra juntos para
referencia futura. Usted deberá proporcionar el comprobante
de la compra o una fecha de instalación para obtener
servicio bajo la garantía.
Escriba la siguiente información acerca de su electrodoméstico
principal para ayudarle mejor a obtener asistencia o servicio
técnico si alguna vez llegara a necesitarlo. Deberá tener a mano
el número completo del modelo y de la serie. Usted puede
encontrar esta información en la etiqueta con el número de
modelo y de serie ubicada en el producto.
Nombre del distribuidor ___________________________________
Dirección ________________________________________________
Número de teléfono _______________________________________
Número de modelo _______________________________________
Número de serie __________________________________________
Fecha de compra _________________________________________
21
Page 22
NOTAS
22
Page 23
NOTAS
23
Page 24
AYUDA O SERVICIO TÉCNICO
Antes de llamar para solicitar ayuda o servicio técnico, sírvase consultar “Solución de problemas”
o visite www.whirlpool.com/help. Esto le podría ahorrar el costo de una visita de servicio técnico.
Si considera que aún necesita ayuda, siga las instrucciones que aparecen a continuación.
Cuando llame, tenga a mano la fecha de compra y el número completo del modelo y de la serie de su electrodoméstico.
Esta información nos ayudará a atender mejor a su pedido.
Si necesita piezas de repuesto o para pedir accesorios
Recomendamos que use solamente piezas especicadas de fábrica FSP®. Estas piezas encajarán bien y funcionarán bien ya
que están fabricadas con la misma precisión empleada en la fabricación de cada electrodoméstico nuevo de WHIRLPOOL®.
Para conseguir piezas de repuesto FSP®, para obtener asistencia en su localidad o para accesorios:
Whirlpool Corporation Customer eXperience Center
1-800-253-1301 www.whirlpool.com
1-800-442-9991 (Accesorios)
www.whirlpool.com/accessories
O bien llame al centro de servicio designado más cercano a su localidad o vea el directorio telefónico de las Páginas amarillas.
Whirlpool Canada LP
Customer eXperience Centre
1-800-807-6777
www.whirlpool.ca
Nuestros consultores ofrecen ayuda para
En los EE.UU.
Características y especicaciones de nuestra línea
completa de electrodomésticos.
Información sobre la instalación.
Asistencia especializada para el consumidor (habla
hispana, problemas de audición, visión limitada, etc.).
Usted puede escribir con cualquier pregunta o preocupación a:
Whirlpool Corporation
Customer eXperience Center
553 Benson Road
Benton Harbor, MI 49022-2692
Por favor incluya en su correspondencia un número de teléfono en el que se le pueda localizar durante el día.
En los EE.UU. y Canadá
Procedimientos de uso y mantenimiento.
Venta de accesorios y partes para reparación.
Recomendaciones con distribuidores locales,
distribuidores de partes para reparación y compañías que
otorgan servicio. Los técnicos de servicio designados
por Whirlpool® están capacitados para cumplir con
la garantía de producto y ofrecer servicio una vez que
la garantía termine, en cualquier lugar de los Estados
Unidos y Canadá.
Customer eXperience Centre
Whirlpool Canada LP
Unit 200-6750 Century Ave
Mississauga, Ontario L5N 0B7
W10405143B
© 2012 07/12
Todos los derechos reservados. Impreso en EE.UU.
® Marca registrada/TM Marca de comercio de Whirlpool, U.S.A.,
usada bajo licencia de Whirlpool Canada LP en Canadá
Loading...
