Page 1

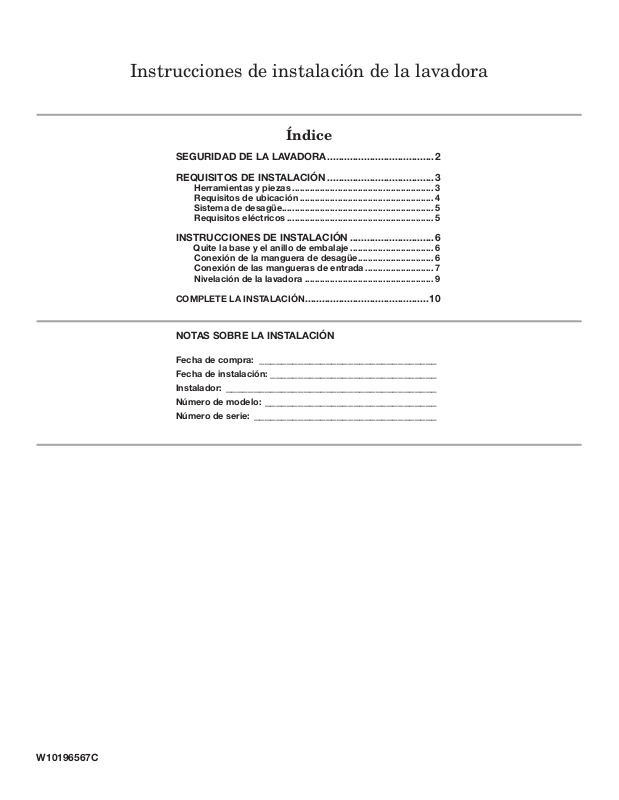

Instrucciones de instalación de la lavadora
Índice
SEGURIDAD DE LA LAVADORA ...................................... 2
REQUISITOS DE INSTALACIÓN ......................................3
Herramientas y piezas ........................................................ 3
Requisitos de ubicación ..................................................... 4
Sistema de desagüe ............................................................ 5
Requisitos eléctricos .......................................................... 5
INSTRUCCIONES DE INSTALACIÓN ..............................6
Quite la base y el anillo de embalaje ................................. 6
Conexión de la manguera de desagüe .............................. 6
Conexión de las mangueras de entrada ........................... 7
Nivelación de la lavadora ................................................... 9
COMPLETE LA INSTALACIÓN ............................................ 10
NOTAS SOBRE LA INSTALACIÓN
Fecha de compra: ________________________________
Fecha de instalación: ______________________________
Instalador: ______________________________________
Número de modelo: _______________________________
Número de serie: _________________________________
W10196567C
Page 2
SEGURIDAD DE LA LAVADORA
2
Page 3
REQUISITOS DE INSTALACIÓN
Para hacer un pedido, consulte los números gratuitos
en la contraportada del “Manual de uso y cuidado”.
HERRAMIENTAS Y PIEZAS
Reúna las herramientas y piezas necesarias antes de comenzar
la instalación.
Herramientas necesarias:
Pinzas que se abran a
19⁄16" (39,5 mm)
Llave de tuercas ajustable
o de extremo abierto
de 9/16" (14 mm)
Regla o cinta para medir Nivel
Linterna (opcional)
4" min
(102 mm)
Bloque de madera
Piezas suministradas (localizado en la canasta de la lavadora):
■ 8212656RP Manguera de entrada de 10 pies (3,0 m) de
caucho de etileno propileno negro (EPDM)
(paquete de 2)
■ 8212641RP Manguera de entrada de 5 pies (1,5 m) de
caucho de etileno propileno negro (EPDM)
(paquete de 2)
■ 8212646RP Manguera de entrada de 4 pies (1,2 m) de
caucho de etileno propileno negro (EPDM)
(paquete de 2)
■ 8212545RP Manguera de entrada de 5 pies (1,5 m) de
caucho de etileno propileno rojo y azul (EPDM)
(paquete de 2)
■ 8212487RP Manguera de entrada de 5 pies (1,5 m) de
nylon trenzado (paquete de 2)
■ 8212638RP Manguera de entrada de nylon trenzado
de 6 pies (1,8 m), codo de 90° para ahorrar
espacio, acoplamientos de acero “hypro-blue”
(paquete de 2)
■ 8212637RP Manguera de entrada de 6 pies (1,8 m)
de caucho de etileno propileno negro
(EPDM), codo de 90° para ahorrar espacio,
acoplamientos de acero “hypro-blue”
(paquete de 2)
Piezas alternativas (No se proveen con la lavadora):
Su instalación puede requerir piezas suplementarias. Para hacer
un pedido, consulte los números gratuitos en la contraportada
del “Manual de uso y cuidado”.
Si tiene: Usted necesitará:
Tina de lavandería Sistema de bomba de sumidero
o tubo vertical de (si no está disponible aún)
más de 96" (2,4 m)
de altura
Molde de la manguera
de desagüe
Atadura de cables
Piezas necesarias (No se proveen con la lavadora):
Mangueras de entrada
de agua (2)
Arandelas planas para
la manguera de entrada (4)
Tubo vertical de Juego de adaptador de tubo vertical
1" (25 mm) de diámetro de 2" (51 mm) de diámetro a 1"
(25 mm) de diámetro,
pieza número 3363920
Juego de conectores,
pieza número 285835
Una alcantarilla Tina de desagüe estándar de 20
suspendida galones (76 L) 39" (990 mm) de altura
o lavadero utilitario, bomba de
sumidero y conectores (disponible
con proveedores locales)
Desagüe por el piso Interruptor de efecto de sifón,
pieza número 285834
Juego de extensión de desagüe,
pieza número 285863
Juego de conectores,
pieza número 285835
Una manguera de Juego de extensión de desagüe,
desagüe corta pieza número 285863
Juego de conectores,
pieza número 285835
Desagüe obstruido Protector del desagüe,
por pelusa pieza número 376031
3
Page 4

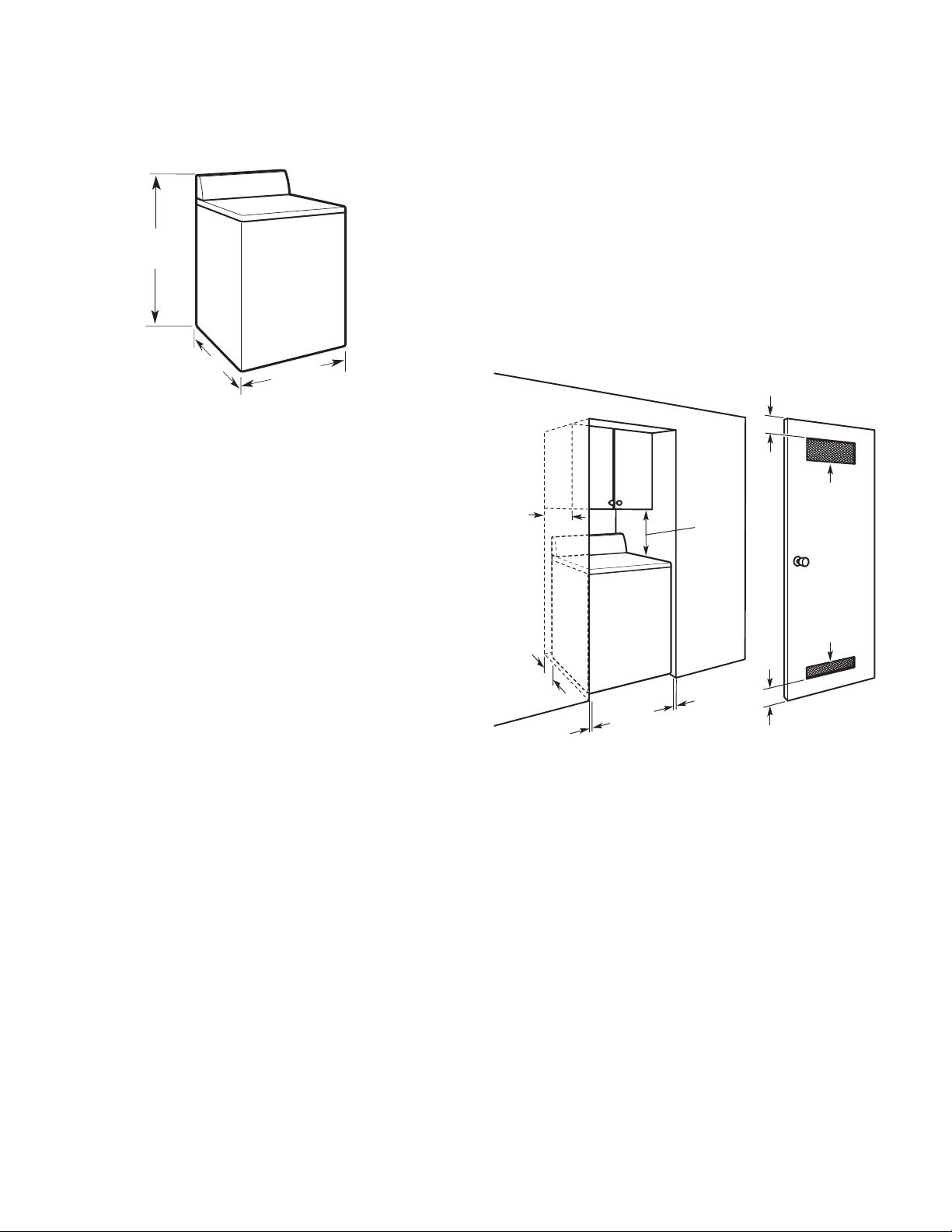

REQUISITOS DE UBICACIÓN
14" max.
(356 mm)
Seleccione una ubicación apropiada para su lavadora, para
realzar el rendimiento y reducir al mínimo el ruido y la posible
“caminata” de la lavadora. Instale su lavadora en un sótano,
cuarto para lavar, clóset o un lugar empotrado.
44"
(1118 mm)
27.5"
(698 mm)
Usted necesitará:
■ Un calentador de agua jado en 120°F (49°C).
■ Un contacto con conexión a tierra ubicado a no más
de 4 pies (1,2 m) del cable eléctrico en la parte posterior
de la lavadora. Vea “Requisitos eléctricos”.
■ Grifos de agua caliente y de agua fría ubicados a una
distancia de no más de 3 pies (0,9 m) de las válvulas
de llenado del agua caliente y fría en la lavadora y
una presión de agua de 20–100 lb/pulg² (138–690 kPa)
para un mejor rendimiento.
■ Un piso nivelado con un declive máximo de 1" (25 mm)
debajo de la lavadora completa. No se recomienda
la instalación sobre una alfombra.
■ El piso debe sostener el peso total de la lavadora (con el agua
y la carga) de 315 lb (143 kg).
IMPORTANTE: No instale, guarde ni utilice la lavadora en donde
estará expuesta a la intemperie o en temperaturas por debajo
de 32°F (0°C). El agua que queda en la lavadora después del uso
puede causar daños en temperaturas bajas. Vea “Cuidado de
la lavadora” en el “Manual de uso y cuidado”, para saber cómo
acondicionarla para el invierno.
La instalación correcta es su responsabilidad.
27.5"
(698 mm)
Instalación en zona empotrada o en el clóset
Se recomiendan las siguientes dimensiones de espacio para esta
lavadora. Esta lavadora fue puesta a prueba para la instalación
con un espacio de 0" (0 mm) en ambos lados.
■ Debe considerarse espacio adicional para facilitar
la instalación y el servicio técnico.
■ Se podrían necesitar espacios libres adicionales para
las molduras de la pared, de la puerta y del piso.
■ Se debe considerar agregar espacio adicional en todos los
lados de la lavadora para reducir la transferencia de ruidos.
■ Para la instalación en clóset, con una puerta, se requieren
aberturas de ventilación mínimas en la parte superior e
inferior de la puerta. Se aceptan puertas tipo persiana
con aberturas de ventilación equivalentes.
■ También se debe considerar espacio adicional para otro
electrodoméstico que le acompañe.
3"
*
(76 mm)
2
*
3"
*
48 in.
(310 cm2)
2
24 in.
(155 cm2)
*
*
5"
(126 mm)
* Espacio necesario
1"
(25 mm)
*
17"
(432 mm)
1"
(25 mm)
(76 mm)
4
Page 5

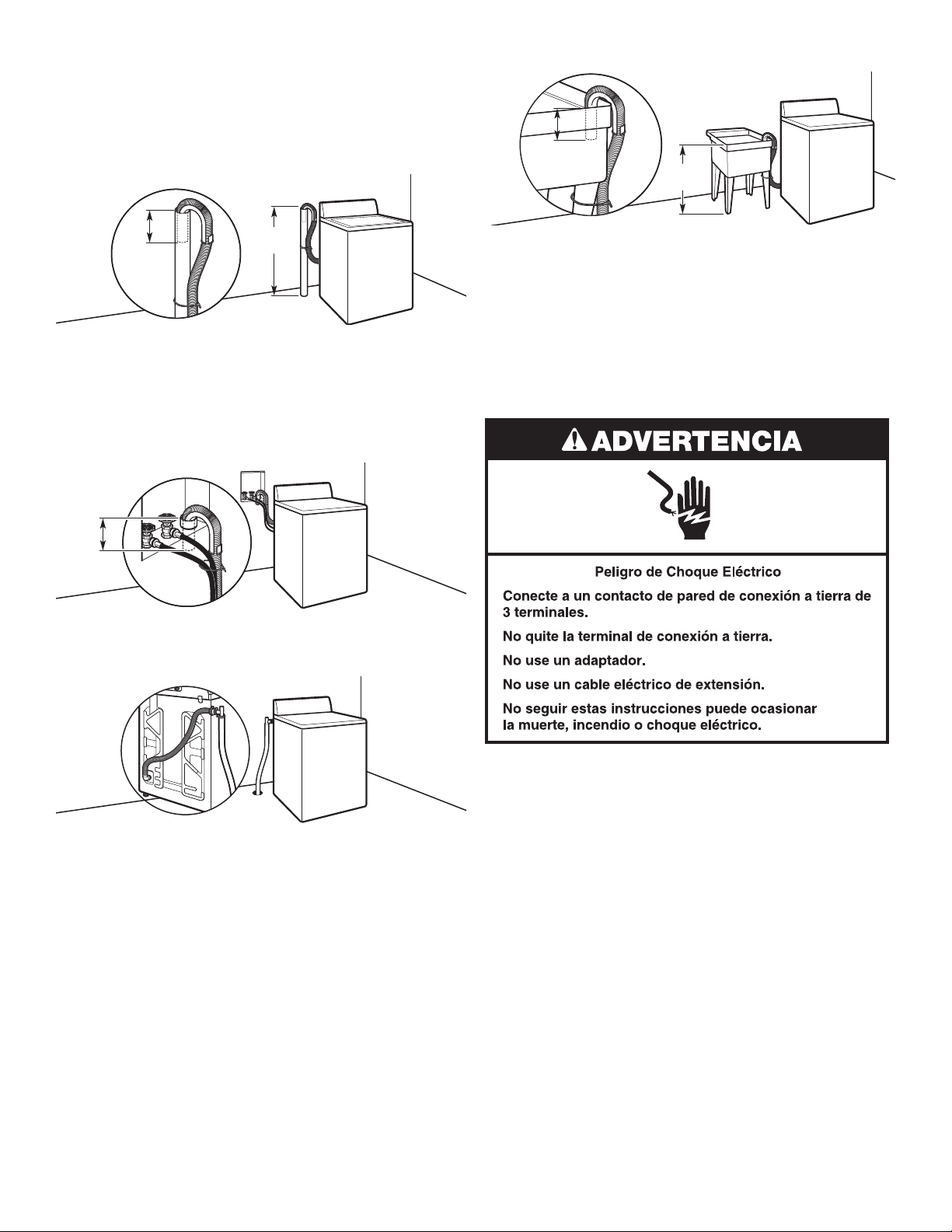

SISTEMA DE DESAGÜE
41/2"
(114 mm)
El sistema de desagüe de la lavadora se puede instalar utilizando
un desagüe de piso, un tubo vertical de pared, un tubo vertical
de piso o una tina de lavadero. Seleccione el método que
necesita.
Sistema de desagüe de tina de lavadero
Sistema de desagüe de tubo vertical de piso
39"
41/2"
(114 mm)
Diámetro mínimo para el desagüe de tubo vertical: 2" (51 mm).
Capacidad de desplazamiento mínima: 17 gal. (64 L) por minuto.
La parte superior del tubo vertical debe estar a 39" (991 mm) de
altura como mínimo; instálela a no más de 96" (2,4 m) de la base
de la lavadora. Si la instala a más de 96" (2,4 m), necesitará un
sistema de bomba de sumidero.
(990 mm)
Sistema de desagüe de tubo vertical de pared
41/2"
(114 mm)
30"
39"
(762 mm)
(990 mm)
Capacidad mínima: 20 gal. (76 L). La parte superior de la tina
de lavadero debe estar a 39" (990 mm) del piso como mínimo;
instálela a no más de 96" (2,4 m) de la base de la lavadora.
IMPORTANTE: Para evitar el efecto de sifón, no debe haber
más de 4 ½" (114 mm) de manguera de desagüe dentro del tubo
vertical o debajo de la parte superior de la tina de lavado.
Siempre ajuste la manguera de desagüe con una atadura
de cables.
REQUISITOS ELÉCTRICOS
Vea los requisitos para el sistema de desagüe de tubo vertical
de piso.
Sistema de desagüe de piso
Un sistema de desagüe por el piso requiere de un juego
de desviación de sifón (pieza número 285834), 2 juegos de
conectores (pieza número 285835) y extensión de manguera
de desagüe (pieza número 285863), la cual puede comprarse
por separado. Para ordenar, sírvase consultar los números
gratuitos en el “Manual de uso y cuidado”. Desviación de sifón
mínima: 28" (710 mm) de la base de la lavadora. (Se pueden
necesitar mangueras adicionales.)
■ Se necesita un suministro eléctrico de 120 voltios, 60
hertzios, CA solamente, de 15 ó 20 amperios y protegido
con fusible. Se recomienda un fusible retardador o un
cortacircuitos, en un circuito independiente que preste
servicio únicamente a este aparato.
■ Esta lavadora viene equipada con un cable eléctrico dotado
de un enchufe de 3 terminales con conexión a tierra.
■ Para reducir al mínimo el peligro de posibles choques
eléctricos, el cable debe ser enchufado en un contacto
apropiado de pared de 3 terminales, conectado a tierra
de acuerdo con los códigos y normas locales. Si no hay
disponible una salida equivalente, es responsabilidad
y obligación personal del cliente de tener un contacto
apropiado con conexión a tierra instalado por un electricista
calicado.
■ Si los códigos lo permiten y se emplea un alambre
de conexión a tierra separado, es recomendable que
un electricista calicado determine si la trayectoria
de conexión a tierra es adecuada.
■ No conecte a tierra usando una tubería de gas.
■ Si no está seguro de que la conexión a tierra de la lavadora
sea la adecuada, verifíquela con un electricista competente.
■ No instale un fusible en el circuito neutral o de tierra.
5
Page 6

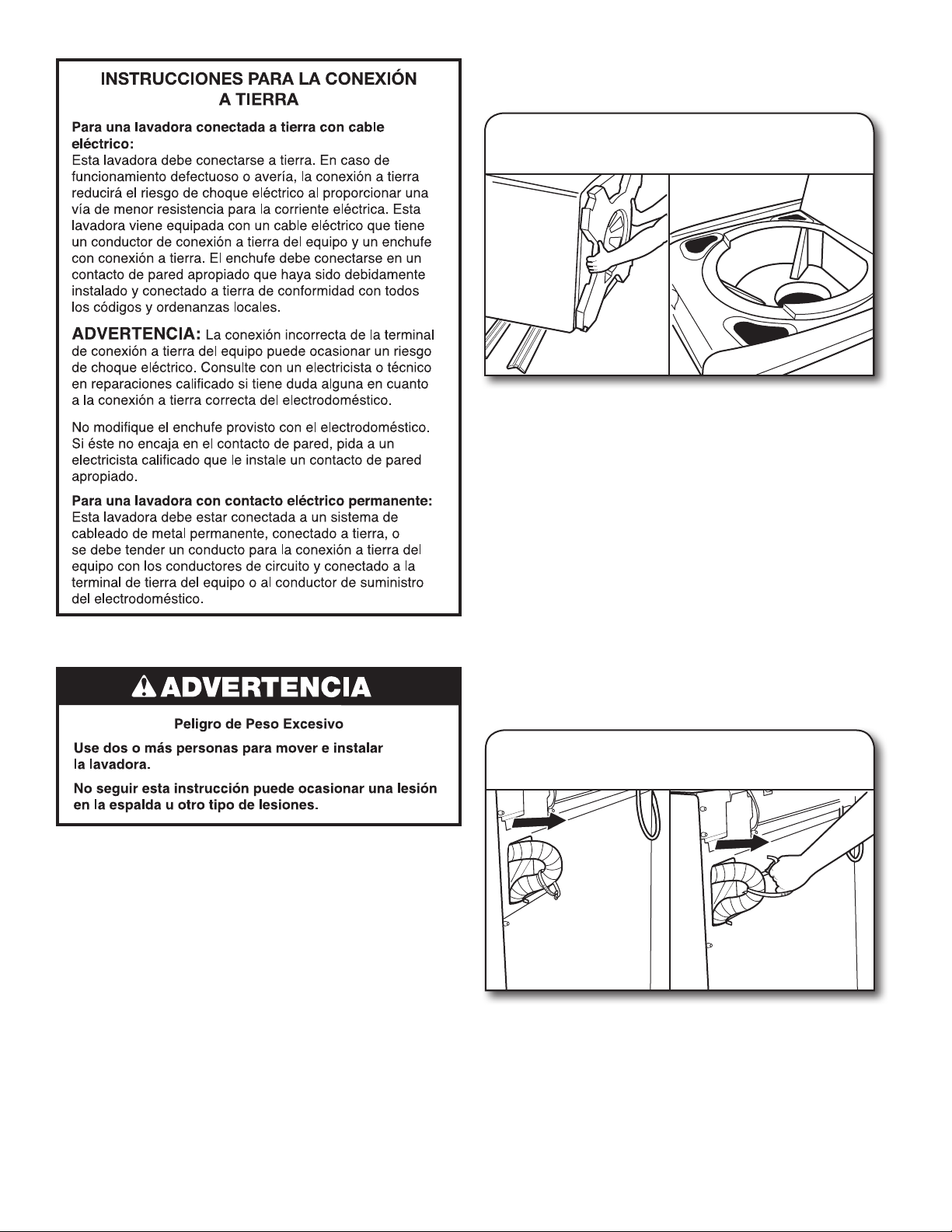

QUITE LA BASE Y EL ANILLO
DE EMBALAJE
1. Saque la base de transporte
y el anillo de embalaje
Coloque los soportes de cartón del embalaje sobre el piso
detrás de la lavadora para soporte. Asegure la tapa con
cinta adhesiva. Con la ayuda de 2 o más personas, incline la
lavadora sobre su parte posterior y colóquela sobre los soportes
de cartón. Quite la base de embalaje de espuma. A continuación,
coloque la lavadora nuevamente en posición vertical y quite la
cinta adhesiva de la tapa para poder abrirla; quite el anillo de
embalaje de espuma de la tina de la lavadora.
NOTA: Conserve el anillo de embalaje de espuma en caso
de que necesite mover la lavadora en el futuro.
INSTRUCCIONES DE INSTALACIÓN
Antes de comenzar: Quite los materiales de transporte.
Es necesario quitar todos materiales de transporte para obtener
un funcionamiento adecuado y para evitar ruido excesivo de la
lavadora.
NOTA: Para evitar daños en el piso, coloque la lavadora
sobre un cartón antes de moverla.
IMPORTANTE:
■ Asegúrese de que se ha quitado la base de embalaje de
espuma de la parte inferior de la lavadora como se indica
en la sección “Quite la base y el anillo de embalaje”.
■ Si no se ha quitado la base de embalaje de espuma,
asegúrese de que la tapa esté ajustada con cinta adhesiva
antes de colocar la lavadora sobre su parte posterior.
■ Para un funcionamiento adecuado es necesario quitar la base
de embalaje de espuma.

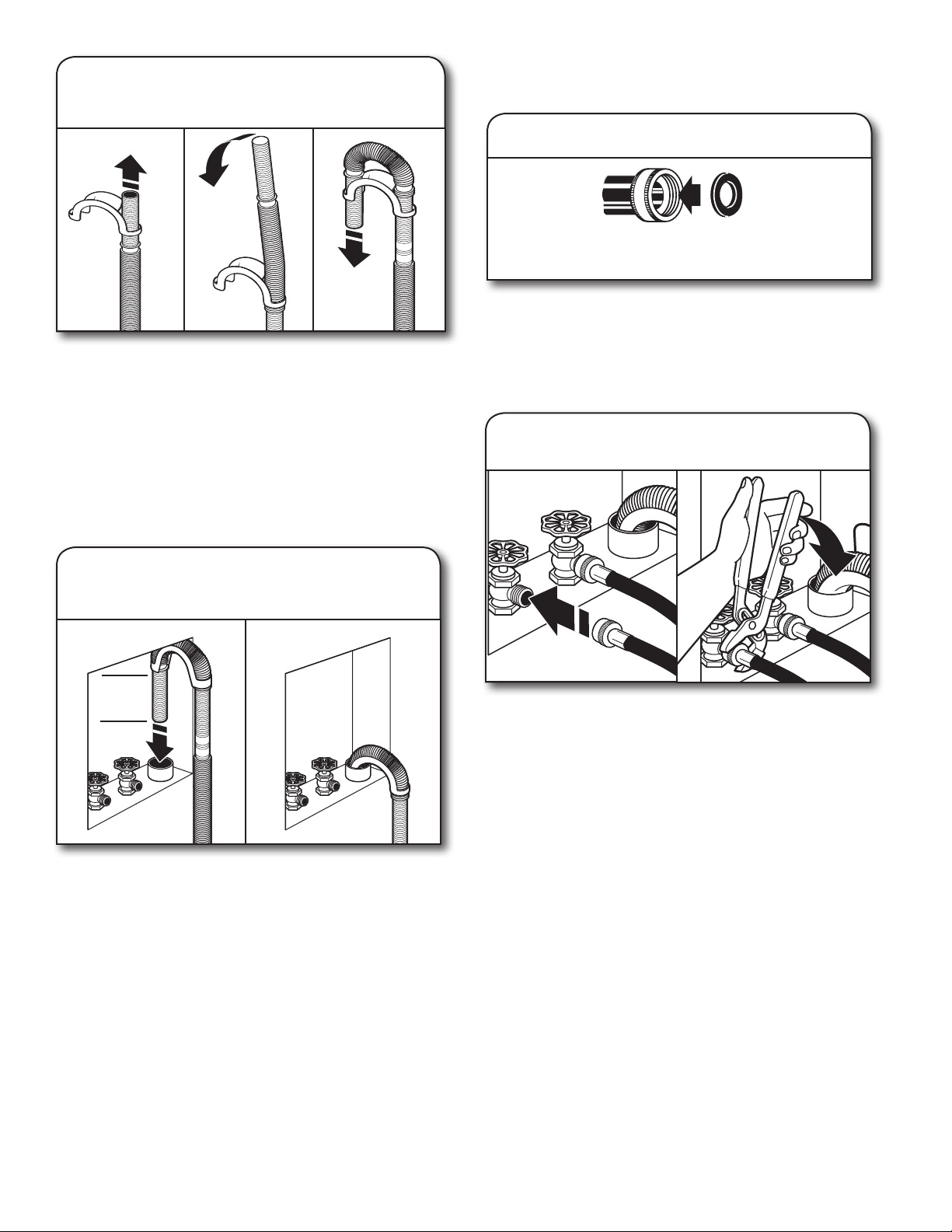

CONEXIÓN DE LA MANGUERA
DE DESAGÜE
IMPORTANTE: Para proteger sus pisos de los daños
ocasionados por las fugas de agua, conecte correctamente
la manguera de desagüe. La manguera de desagüe está
conectada a su lavadora y está guardada dentro de la carcasa
de la misma.
1. Quite la manguera de desagüe
de la carcasa de la lavadora
Jale cuidadosamente la manguera fuera de la parte posterior de
la carcasa de la lavadora, desde la parte de arriba, hasta que
salga el extremo.
IMPORTANTE: No fuerce el exceso de la manguera
de desagüe nuevamente dentro de la parte posterior
de la lavadora.
6
Page 7
2. Conecte el molde de la manguera
de desagüe
Para un desagüe a través de la tina de lavadero o por tubo
vertical, conecte el molde de la manguera de desagüe. Para
un desagüe por el piso, no instale el molde de la manguera
de desagüe. Puede ser que necesite piezas alternativas con
instrucciones por separado. Vea “Herramientas y piezas” para
determinar lo que pueda necesitar.
Haga pasar la manguera dentro de un extremo del molde.
Doble la manguera e insértela a través del otro lado,
asegurándola en las secciones lisas de la misma.
La manguera deberá extenderse 4,5" (114 mm) más allá
del molde.
CONEXIÓN DE LAS MANGUERAS
DE ENTRADA
1. Inserte nuevas arandelas planas
A B
A. Acoplamiento
B. Arandela
IMPORTANTE: Para evitar los escapes, verique que las
mangueras de entrada de agua tengan arandelas planas en
ambos extremos. La lavadora debe estar conectada a los grifos
de agua con mangueras de entrada nuevas y arandelas planas
(no provistas). No use mangueras viejas. No use las mangueras
sin las arandelas.
2. Conecte las mangueras
de entrada a los grifos del agua
3. Coloque la manguera de desagüe
en el tubo vertical
4,5"
(114 mm)
Coloque la manguera dentro del tubo vertical (se muestra
en la ilustración) o sobre el lado de la tina de lavadero.
IMPORTANTE: Para evitar que el agua de desagüe vuelva
a su lavadora:
■ No fuerce el exceso de la manguera de desagüe dentro
del tubo vertical. La manguera debe estar asegurada pero
a la vez lo sucientemente oja que permita un espacio
para el aire.
■ No tienda el exceso de la manguera en el fondo de la tina
del lavadero.
Asegúrese de que la canasta de la lavadora esté vacía.
Conecte la manguera con la etiqueta “hot” (caliente) al grifo
de agua caliente. Atornille el acoplamiento con la mano hasta
que se asiente en la arandela. Apriete los acoplamientos con
los alicates, girándolos dos tercios de vuelta adicional. Repita
este paso con la manguera marcada con la etiqueta “cold” (fría)
para el grifo de agua fría. Deben conectarse ambas mangueras
para que la lavadora funcione correctamente.
IMPORTANTE: No apriete en exceso ni use cinta
o selladores en la válvula cuando la sujete a los grifos
o a la lavadora. Puede resultar en daños.
CONSEJO ÚTIL: Tome nota de cuál de las mangueras
está conectada al agua caliente, para ayudar a conectar
las mangueras a la lavadora correctamente.
7
Page 8

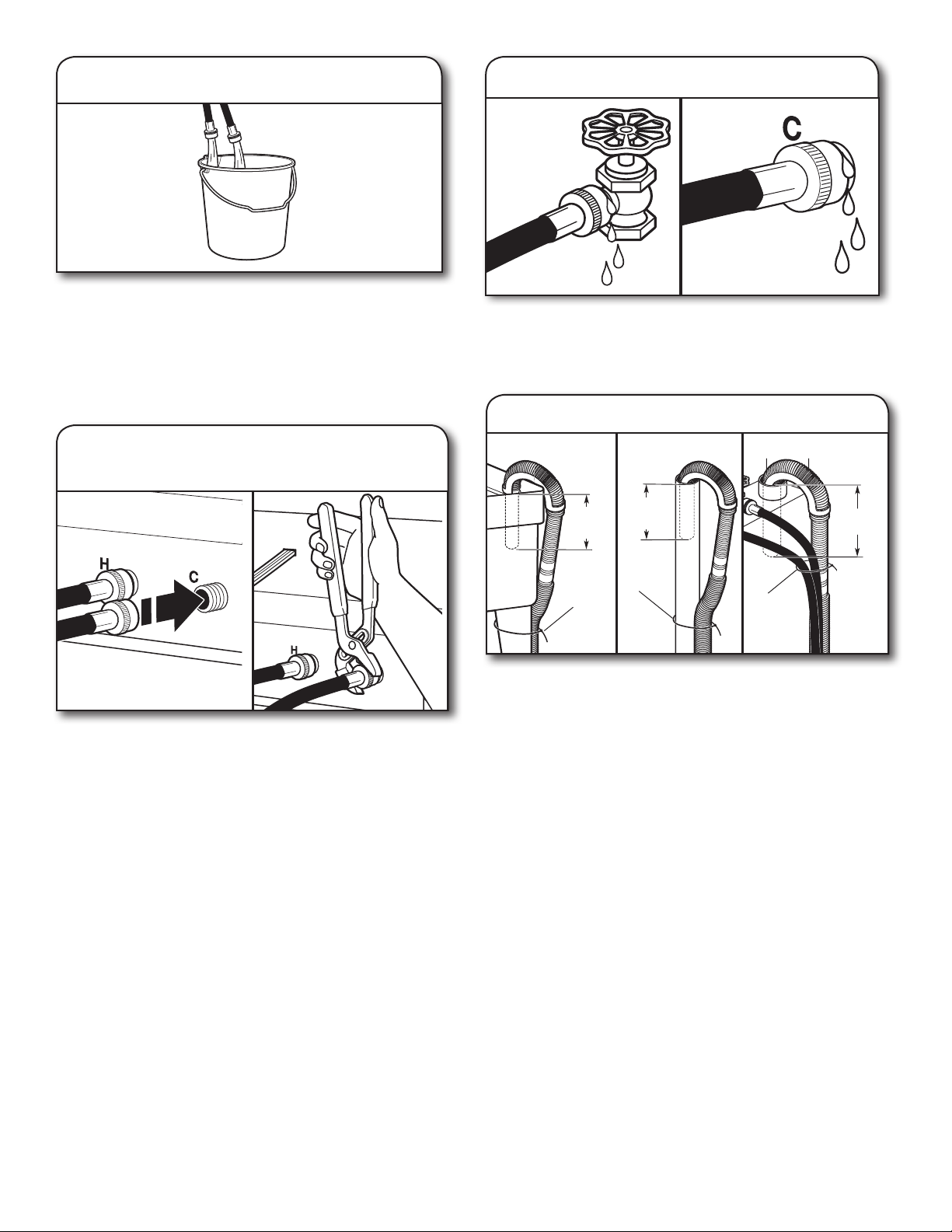

3. Despeje las líneas de agua
Deje correr agua por algunos segundos por las mangueras,
a una tina de lavadero, tubo de desagüe o cubeta para evitar
que se obstruya. El agua debe correr hasta que salga limpia.
Verique la temperatura del agua para asegurarse de que la
manguera de agua caliente esté conectada al grifo de agua
caliente y que la manguera de agua fría esté conectada al grifo
de agua fría.
4. Conecte las mangueras
de entrada a la lavadora
5. Revise si hay fugas
Abra los grifos del agua para revisar si hay fugas de agua
en el grifo y en la conexión a la lavadora. Una pequeña
cantidad de agua podría entrar en la lavadora. Ésta
se desaguará más tarde.
6. Asegure la manguera de desagüe
Tina de lavadero Tubo vertical Pared
4,5"
4,5"
4.5"
(114 mm)
(114 mm)
4.5"
(114 mm)
(114 mm)
4.5"
4,5"
(114 mm)
(114 mm)
Sujete la manguera de agua caliente a la válvula de entrada
del agua caliente. Atornille el acoplamiento a mano hasta que
quede apretado. Use pinzas para apretar los acoplamientos dos
tercios de vuelta adicional. Repítalo con la válvula de entrada
del agua fría. Deben conectarse ambas mangueras para que
la lavadora funcione correctamente.
IMPORTANTE: No apriete en exceso ni use cinta o selladores
en la válvula cuando la sujete a los grifos o a la lavadora. Puede
resultar en daños.
NOTA: Para reducir el riesgo de que las mangueras fallen,
reemplácelas cada 5 años. Para consulta en el futuro,
anote en las mangueras la fecha de instalación o la fecha
de reposición de las mismas.
■ Inspeccione periódicamente y reemplace las mangueras
si aparecen bultos, torceduras, cortaduras, desgaste
o ltraciones de agua.
A
A
Asegure la manguera de desagüe a la pata del lavadero,
al tubo vertical o a las mangueras de entrada para el tubo
vertical de pared, utilizando la atadura de cables (A).
Esto contribuirá a reducir la posibilidad de que se salpique
agua del desagüe en el piso.
A
8
Page 9

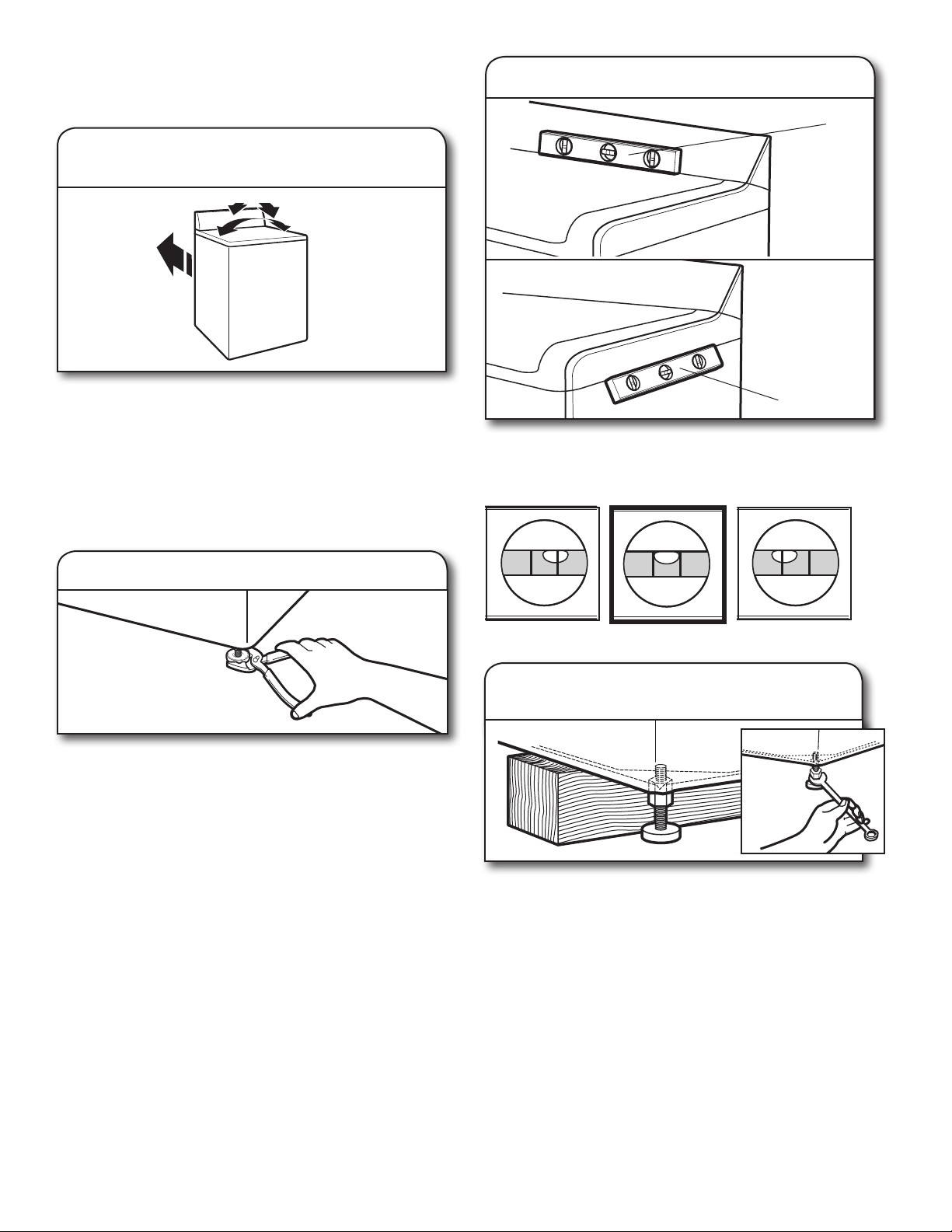

NIVELACIÓN DE LA LAVADORA
IMPORTANTE: El nivelar adecuadamente su lavadora reduce
el ruido y la vibración en exceso.
1. Mueva la lavadora a su ubicación
nal
3. Revise la nivelación de la lavadora
Coloque el nivel aquí
Mueva la lavadora a su ubicación nal. Balancee la lavadora
hacia atrás y hacia delante para ver si las cuatro patas están
estables y en contacto rme con el piso. Si la lavadora se
balancea, es posible que su modelo sea uno que viene con 3
patas ajustadas previamente de fábrica. Será necesario ajustar
la pata frontal derecha para nivelar la lavadora. Si las 4 patas
fueron ajustadas previamente de fábrica, es posible que se
necesite hacer pequeños ajustes para nivelar la lavadora
en el piso de su casa.
2. Ajuste la pata frontal de nivelación
Para las lavadoras con una pata frontal derecha regulable,
baje la pata frontal derecha hasta que haga contacto con
el piso. Con las pinzas, gire la pata hacia arriba 1 ½ giro
adicional.
Coloque
el nivel aquí
Verique el grado de nivelación de la lavadora. Primero coloque
un nivel sobre la tapa cerca de la consola. Después coloque
el nivel al costado de la lavadora, en la plegadura que está
entre la parte superior de la lavadora y la carcasa.
No está nivelada NIVELADA No está nivelada
4. Cómo ajustar la nivelación
de la lavadora
Si la lavadora no está nivelada, muévala levemente hacia
afuera, inclínela hacia atrás y apuntale el frente de la
lavadora con un bloque de madera. Regule la pata frontal
derecha aojando la contratuerca con una llave de boca
de 9/16" o 14 mm; después gire la pata hacia arriba
o hacia abajo, según sea necesario. Después de que la
lavadora se haya nivelado, asegúrese de que las cuatro patas
estén estables y en contacto rme con el piso, balanceando
suavemente la lavadora de adelante hacia atrás, de lado a
lado y diagonalmente. Regule las patas si es necesario; luego
gire las contratuercas hacia la izquierda sobre la pata usando
nuevamente la llave de tuercas, para apretarlas a la carcasa
de la lavadora.
CONSEJO ÚTIL: Tal vez tenga que regular las patas
posteriores para nivelar la lavadora. Si usted va a instalar
la lavadora en un área apretada o difícil de acceder, tal vez
necesite mover la lavadora hacia fuera para poder alcanzar
las patas con comodidad. Tal vez desee trabar las patas
posteriores antes de mover la lavadora nuevamente en
su lugar.
IMPORTANTE: Si las contratuercas no están apretadas
contra la carcasa de la lavadora, la misma podría vibrar.
9
Page 10

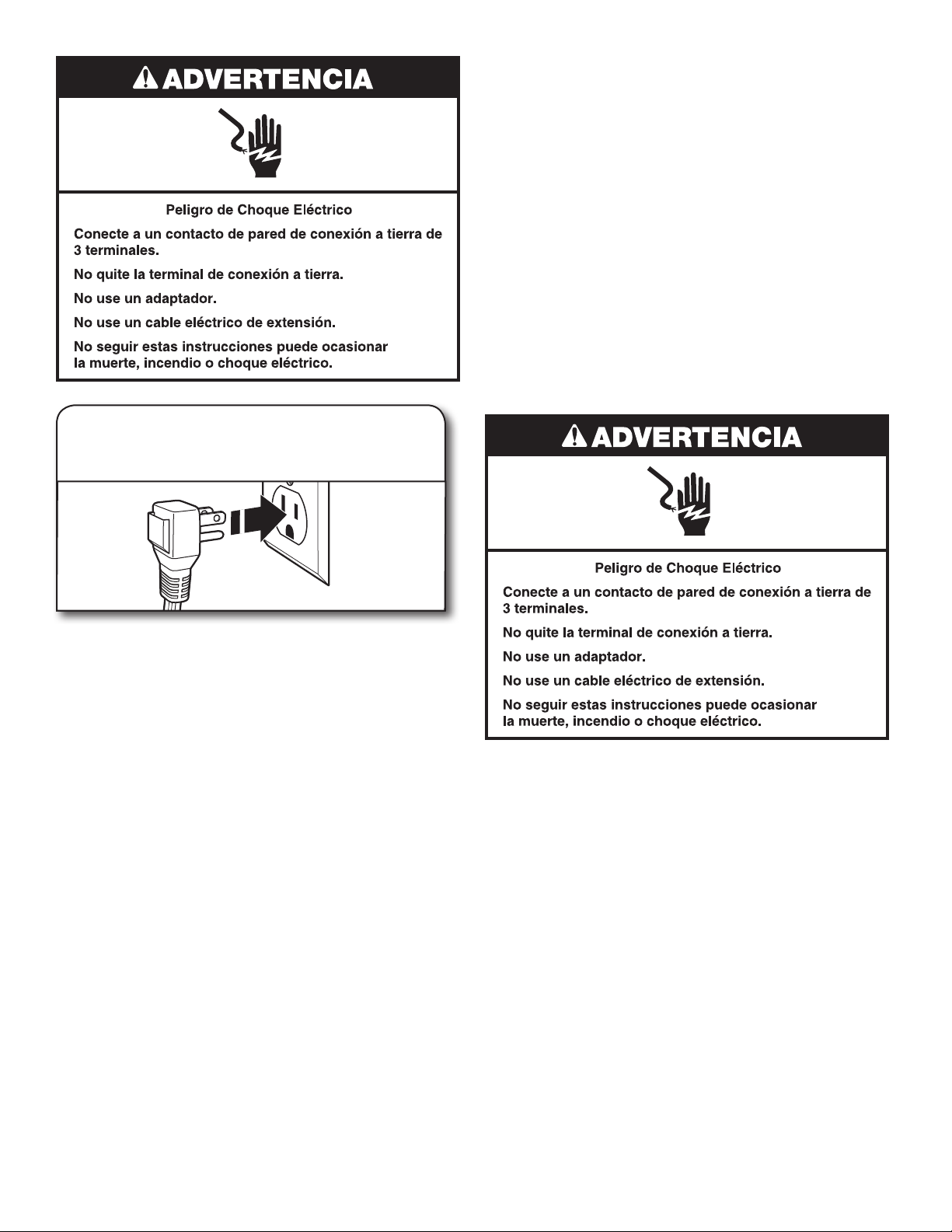

5. Conecte a un contacto
de pared de conexión a tierra
de 3 terminales
COMPLETE LA INSTALACIÓN
■ Revise los requisitos eléctricos. Asegúrese de contar con
la fuente de electricidad correcta y el método recomendado
de conexión a tierra. Vea “Requisitos eléctricos”.
■ Verique que todas las piezas estén ahora instaladas. Si hay
alguna pieza extra, vuelva a revisar todos los pasos para ver
qué se omitió.
■ Verique que tenga todas las herramientas.
■ Guarde el anillo de embalaje de espuma que vino en la tina
de la lavadora para poder cambiar de lugar la lavadora en
el futuro. Deshágase de todos los materiales de embalaje
o recíclelos.
■ Verique que los ambos grifos de agua estén abiertos.
■ Verique si hay fugas alrededor de los grifos y
de las mangueras de entrada.
■ Quite la película de la consola y la cinta que quede
en la lavadora.
■ Revise que la lavadora esté conectada en un contacto
de 3 terminales con conexión a tierra.
■ Lea “Uso de la lavadora” en las Manual de uso y cuidado de
la lavadora.
■ Para probar y limpiar su lavadora, mida de la cantidad
de detergente de alto rendimiento (HE) en polvo o líquido
recomendada por el fabricante para una carga mediana y
viértalo en el depósito de detergente. Cierre la tapa. Oprima
POWER (Encendido). Seleccione un ciclo normal y oprima
START (Puesta en marcha). Deje que la lavadora funcione
durante el ciclo completo.
W10196567C
®
/™ © 2013. 09/13
Todos los derechos reservados Impreso en EE.UU.
Loading...
