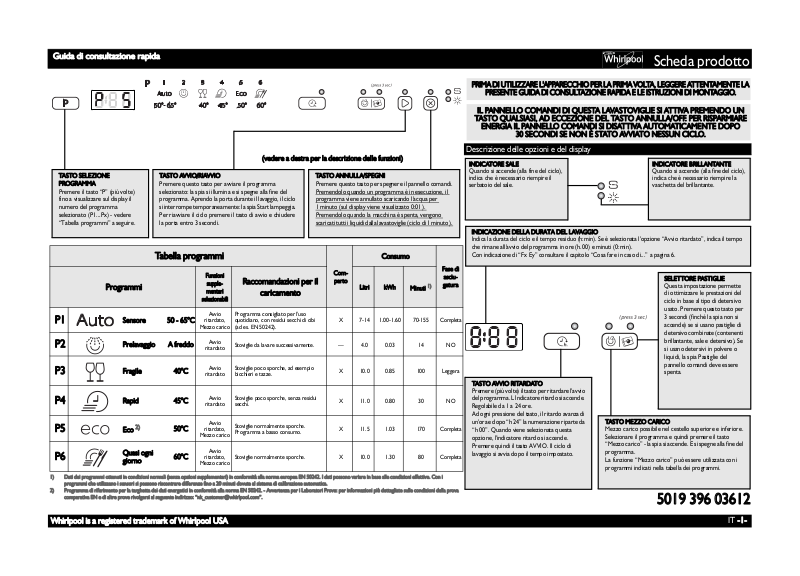

Whirlpool WP 75/6 PRODUCT SHEET [it]

(vedere a destra per la descrizione delle funzioni)

TASTO SELEZIONE
PROGRAMMA
Premere il tasto “P” (più volte)
fino a visualizzare sul display il
numero del programma
selezionato (P1...Px) - vedere
“Tabella programmi” a seguire.

TASTO AVVIO/RIAVVIO
Premere questo tasto per avviare il programma
selezionato: la spia si illumina e si spegne alla fine del
programma. Aprendo la porta durante il lavaggio, il ciclo
si interrompe temporaneamente: la spia Start lampeggia.
Per riavviare il ciclo premere il tasto di avvio e chiudere
la porta entro 3 secondi.

TASTO ANNULLA/SPEGNI
Premere questo tasto per spegnere il pannello comandi.
Premendolo quando un programma è in esecuzione, il
programma viene annullato scaricando l'acqua per
1 minuto (sul display viene visualizzato 0:01).
Premendolo quando la macchina è spenta, vengono
scaricati tutti i liquidi dalla lavastoviglie (ciclo di 1 minuto).

1) Dati dei programmi ottenuti in condizioni normali (senza opzioni supplementari) in conformità alla norma europea EN 50242. I dati possono variare in base alle condizioni effettive. Con i
programmi che utilizzano i sensori si possono riscontrare differenze fino a 20 minuti dovute al sistema di calibra zione automatica.

2) Programma di riferimento per la targhetta dei dati energetici in conformità alla norma EN 50242. - Avvertenza per i Laboratori Prove: per informazioni più dettagliate sulle condizioni della prova
comparativa EN e di altre prove rivolgersi al seguente indirizzo: “[e-mail]”.

Tabella programmi

Com­parto

Consumo

Fase di

asciu­gatura

Programmi

Funzioni

supple-

mentari

selezionabili

Raccomandazioni per il

caricamento

Litri kWh

Minuti

1)

P1

Sensore 50 - 65°C

Avvio

ritardato,

Mezzo carico

Programma consigliato per l'uso
quotidiano, con resi dui secchi di cibi
(ad es. EN 50242).

X 7-14 1.00-1.60 70-155 Completa

P2

Prelavaggio A freddo

Avvio

ritardato

Stoviglie da lavare successivamente. — 4.0 0.03 14 NO

P3

Fragil e 40°C

Avvio

ritardato

Stoviglie poco sporche, ad esempio
bicchieri e tazze.

X 10.0 0.85 100 Leggera

P4

Rapid 45°C

Avvio

ritardato

Stoviglie poco sporche, senza residui
secchi.

X 11.0 0.80 30 NO

P5

Eco

2)

50°C

Avvio

ritardato,

Mezzo carico

Stoviglie normalmente sporche.
Programma a basso consumo.

X 11.5 1.03 170 Compl eta

P6

Quasi ogni
giorno

60°C

Avvio

ritardato,

Mezzo carico

Stoviglie normalmente sporche. X 10.0 1.30 80 Completa

5019 396 03612

PRIMA DI UTILIZZARE L'APPARECCHIO PER LA PRIMA VOLTA, LEGGERE ATTENTAMENTE LA

PRESENTE GUIDA DI CONSULTAZIONE RAPIDA E LE ISTRUZIONI DI MONTAGGIO.

Descrizione delle opzioni e del display

INDICATORE SALE
Quando si accende (alla fine del ciclo),
indica che è necessario riempire il
serbatoio del sale.

INDICATORE BRILLANTANTE
Quando si accende (alla fine del ciclo),
indica che è necessario riempire la
vaschetta del brillantante.

IL PANNELLO COMANDI DI QUESTA LAVASTOVIGLIE SI ATTIVA PREMENDO UN

TASTO QUALSIASI, AD ECCEZIONE DEL TASTO ANNULLA/OFF. PER RISPARMIARE

ENERGIA IL PANNELLO COMANDI SI DISATTIVA AUTOMATICAMENTE DOPO

30 SECONDI SE NON È STATO AVVIATO NESSUN CICLO.

SELETTORE PASTIGLIE
Questa impostazione permette

di ottimizzare le prestazioni del
ciclo in base al tipo di detersivo
usato. Premere qu esto tasto per
3 secondi (finché la spia non si
accende) se si usano pastiglie di
detersivo combinate (contenenti
brillantante, sale e detersivo). Se
si usano detersivi in polvere o
liquidi, la spia Pastiglie del
pannello comandi deve essere
spenta.

TASTO AVVIO RITARDATO
Premere (più volte) il tasto per ritardare l'avvio
del programma. L'indicatore ritardo si accende.

Regolabile da 1 a 24 ore.
Ad ogni pressione del tasto, il ritardo avanza di
un'ora e dopo “h 24” la numerazione riparte da
“h 00”. Quando viene selezionata questa
opzione, l'indicatore ritardo si accende.
Premere quindi il tasto AVVIO. Il ciclo di
lavaggio si avvia dopo il tempo impostato.

TASTO MEZZO CARICO
Mezzo carico possibile nel cestello superiore e inferiore.

Selezionare il programma e quindi premere il tasto
“Mezzo carico” - la spia si accende. E si spegne alla fine del
programma.
La funzione “Mezzo carico” può essere utilizzata con i
programmi indicati nella tabella dei programmi.

INDICAZIONE DELLA DURATA DEL LAVAGGIO
Indica la durata del ciclo e il tempo residuo (h:min). Se è selezionata l'opzione “Avvio ritardato”, indica il tempo

che rimane all'avvio del programma in ore (h.00) e minuti (0:min).
Con indicazione di “Fx Ey” consultare il capitolo “Cosa fare in caso di...” a pagina 6.

Guida di consultazione rapida

Whirlpool is a registered trademark of Whirlpool USA

Scheda prodotto

IT

-1-

5

7

86

1

4

10

9

2

3

1- serbatoio del sale
2- distributore del brillantante
3- cassetto del detersivo
4- cestelli
5, 6, 7, 8- funzioni disponibili sul pannello
9- filtri
10- bracci aspersori

Il grado di durezza dell'acqua può essere

impostato solo prima del primo lavaggio o se

la durezza dell'acqua è cambiata

1

Indicatore ottico
(a seconda del
modello).
Svitare il tappo.

Solo prima del primo lavaggio

riempire il serbatoio del sale di acqua.

(a seconda del modello)

La spia del livello del sale potrebbe rimanere
accesa per la durata di diversi cicli di lavaggio. Se
la durezza dell'acqua rientra nella categoria
(dolce), non usare il sale.

Indicatore del sale sul pannello comandi Indicatore del sale sul tappo del serbatoio

La spia si illumina quando È NECESSARIO
AGGIUNGERE SALE.

verde: OK.

chiaro: È NECESSARIO

AGGIUNGERE
BRILLANTANTE

Controllo quotidiano

Riempimento del serbatoio del sale -

Eliminazione del calcare (non necessario se il livello di durezza dell'acqua è impostato su “dolce”!)

- Tenere premuti i tasti

Selezione PROGRAMMA

e

ANNULLA/Off

per almeno 3 secondi.

- L'attuale grado di durezza viene indicato sul display.

- Premere il tasto

Selezione PROGRAMMA

per aumentare il valore impostato. I valori vanno da 1 a 7 (quando il livello raggiunge 7,

premendo il tasto start un'altra volta viene riportato a 1).

- Attendere 30 secondi (il pannello comandi si spegne) o premere il tasto

Start/Riprendi

per memorizzare le impostazioni.

Riempire con il sale

(in nessun caso aggiungere

detersivo!) min. 0,8 kg / max. 1 kg

Avvitare il tappo.
Rimuovere gli
eventuali residui di
sale attorno al
tappo. In alcuni
serbatoi del sale
l'indicatore di livello
è integrato nel
tappo (vedere di
seguito come
eseguire il
controllo).

1.

Consultare l'Ente locale erogatore dell'acqua per sapere qual è il

grado di

durezza dell'acqua

...

2.

...immettere questo
valore nella lavastoviglie

Consigli per l'uso del detersivo

Gradi

tedeschi °dH

Gradi

francesi °fH

Gradi

inglesi °eH

Grado di durezza

dell'acqua

Il display mostra il valore

inserito

Gel o polvere

(brillantante e sale)

Past iglie

0 - 5 0 - 9 0 - 6,3 Dolce 1

fare riferimento

alla fase 1

(vedere “Controllo

quotidiano”)

6 - 10 10 - 18 7 - 12,6 Media 2

11 - 15 19 - 27 13,3 - 18,9 Media 3

16 - 21 28 - 37 19,6 - 25,9 Medio-dura 4

se l'acqua è DURA è

necessario aggiungere

più sale

(fare riferimento alla

fase 1, “Controllo

quotidiano”)

22 - 28 38 - 50 26,6 - 35 Dura 5

29 - 35 51 - 63 35,7 - 44,1 Molto dura 6

36 - 50 64 - 90 44,8 - 62,4 Estremamente dura 7

L'impostazione di fabbrica è sulla
posizione medio-dura (livello 4).

Se si utilizza detersivo in pastiglie,
già di per sé contenente sale, è
comunque necessario aggiungere
altro sale. Le pastiglie non
addolciscono sufficientemente
l'acqua.

Al primo utilizzo, il serbatoio del
sale deve essere riempito
indipendentemente dal grado di
durezza dell'acqua
(vedere la descrizione alla fase 1
“Controllo quotidiano”).

Quando si aggiunge il sale, avviare immediatamente un programma di lavaggio

(il programma “Prelavaggio” non è sufficiente). La soluzione salina fuoriuscita o granelli di sale

possono comportare corrosione profonda danneggiando irreparabilmente i componenti in acciaio inox. Non prestiamo alcuna garanzia in caso di reclami a tale proposito.

Come impostare la durezza dell'acqua per assicurare sempre i migliori risultati di lavaggio

Primo utilizzo

IT

-2-

3

Controllare l'indicatore di brillantante per verificare il
livello nel distributore.

(a seconda del modello)
Indicatore del brillantante sul pannello comandi Indicatore del brillantante sul distributore

La spia si illumina quando È NECESSARIO AGGIUNGERE
BRILLANTANTE.

scuro: OK.

chiaro: È NECESSARIO AGGIUNGERE

BRILLANTANTE

Utilizzare solo brillantante per lavastoviglie. Se inavvertitamente si rovescia del brillantante, rimuoverlo

immediatamente

. In questo modo si evita un'eccessiva formazione di schiuma che può causare un'anomalia dell'apparecchio.

Se sono presenti striature: regolare la dose di brillantante su una posizione inferiore (1-3). Se le stoviglie non sono perfettamente asciutte: regolare la dose su una posizione superiore (5-6). Le stoviglie in plastica si asciugano con
maggiore difficoltà e anche una regolazione su una posizione superiore non migliora la situazione.

I detersivi con brillantante possono avere effetto soltanto con programmi di maggiore durata. Con programmi brevi possono presentarsi residui di detersivo (utilizzare eventualmente detersivi in polvere). I detersivi con brillantante
tendono a formare eccessiva schiuma.

Uso quotidiano

Aggiunta di detersivo -

Utilizzare solo detersivo per lavastoviglie in conformità alle istruzioni del fornitore

Aprire il coperchio A

(premere il tasto apposito).

Riempire il distributore
del detersivo solo
prima di avviare il
programma di lavaggio.

Chiudere il coperchio premendo

leggermente le apposite scanalature.

Se necessario,
aprire il
coperchio B
(premere il
tasto apposito).

Aggiungere del
brillantante

fino
alla linea di
massimo
~150 ml

La quantità di brillantante può essere
adattata al prodotto utilizzato.
Minore è la regolazione, minore è la
quantità di brillantante (regolazione di
fabbrica: posizione 4).
Premere il tasto per aprire il
coperchio B. Con una moneta o simili
ruotare la freccia nella posizione
desiderata. Richiudere il coperchio
una volta modificata la quantità di
brillantante.

Indicatore
ottico

2

Introdurre il detersivo:

pastiglie / polvere / liquido

nella vaschetta più grande.

Leggere i consigli di utilizzo del produttore del detersivo sulla confezione del prodotto.

Utilizzare una pastiglia per un ciclo,
collocandola nel distributore del detersivo.

Possono essere utilizzati tutti i tipi di
pastiglie, per quelle di tipo 2 in 1 l'aggiunta
di sale è obbligatoria.

Alcuni tipi di pastiglie potrebbero non
dissolversi del tutto durante i cicli brevi
(Rapido, Fragile, Lavaggio a mano); per
facilitare lo scioglimento e il lavaggio,
posizionare la pastiglia sul fondo della vasca.

Aggiunta di brillantante

(non necessario in caso si utilizzi detersivo in pastiglie). Come regolare la dose di brillantante

Controllo quotidiano

IT

-3-
