WHIRLPOOL WHVS 61F LT DP K User guide [pl]

IT Istruzioni per l'uso
EN Instruction for use
DE Betriebsanleitung
FR Mode d'emploi
NL Gebruiksaanwijzingen
ES Instrucciones de uso
PT Instruções de uso
BG Ръководство за употреба
CS Návod k použití
HU Használati útmutató
PL Instrukcja obsługi
RO Informaţii pentru utilizator
SK Návod na používanie
SQ Udhëzime për përdorim
HR Upute za korištenje
ET Kasutusjuhend
LT Naudojimo instrukcijos
LV Lietošanas instrukcija
MK Упатство за употреба
SR Упутство за употребу
UK Інструкції з використання
BA Uputstvo za upotrebu

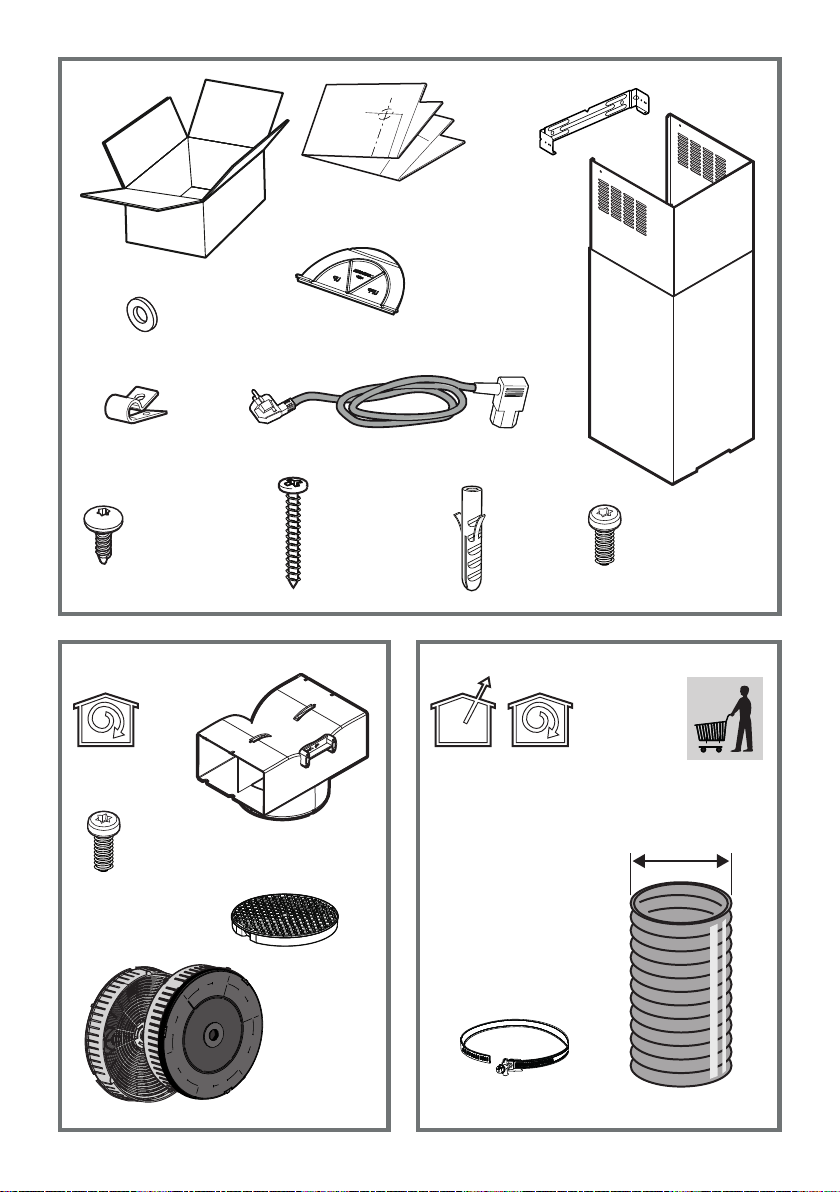

1x

1x

1x

1x

1x

1x

Ø3,5x9,5 mm

2x

Ø2,9x6,5 mm

5x

Ø5x45 mm

2x

5x

Ø8

1x

1x

2x

Ø2,9x6,5 mm

Ø 150 mm

2x

1x

2x

1x

23

= =

= =

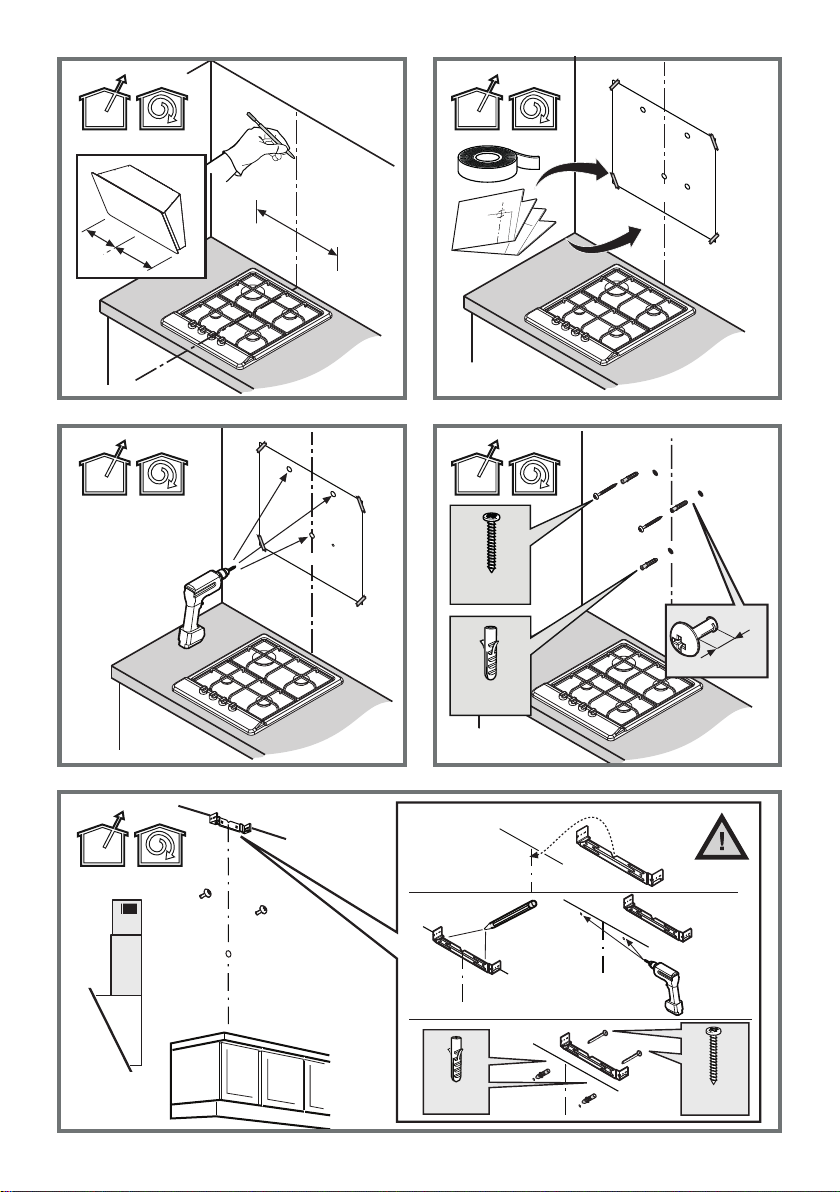

1 2

3x Ø8mm

3

5*

Ø5x45mm

Ø8x40mm

4

x 2

Ø 8 x 40mm

2 x

3 x

x Ø 8mm 2

x 2

Ø 5 x 45mm

5mm

2x
Ø2,9x6,5mm

6

clack!

7

8

*

9

10

11

.1

.2

OK!

4x

2x

.1

.1

.2

.2

12

14

13

11

4x

.1

.2

15

2x
Ø2,9x6,5mm

13

2x

OK!

16

18

1x
Ø5x45mm

1x

17

19

20

.1

21

Ø 150 mm Ø 150 mm

.2

22

24

23

2x
Ø2,9x6,5mm

.1

.1

.2

25

B

x 2

A

26

IT

SICUREZZA GENERALE

•Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di
scarico. •Prima di qualsiasi operazione di pulizia o manutenzione, disinserire il
prodotto dalla rete elettrica togliendo la spina o staccando l’interruttore generale
dell’abitazione. •Per tutte le operazioni di installazione e manutenzione utilizzare
guanti da lavoro.• Il prodotto può essere utilizzato da bambini di età non inferiore
a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di
esperienza o della necessaria conoscenza, purché sotto sorveglianza oppure
dopo che le stesse abbiano ricevuto istruzioni relative all’uso sicuro
dell’apparecchio e alla comprensione dei pericoli ad esso inerenti.• I bambini
devono essere controllati affinché non giochino con il prodotto.• La pulizia e la
manutenzione non deve essere effettuata da bambini senza sorveglianza. •Il
locale deve disporre di sufficiente ventilazione, quando il prodotto viene utilizzato
contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili.

•Il prodotto va frequentemente pulito sia internamente che esternamente
(ALMENO UNA VOLTA AL MESE), rispettare comunque quanto espressamente
indicato nelle istruzioni di manutenzione. •L’inosservanza delle norme di pulizia
del prodotto e della sostituzione/pulizia dei filtri comporta rischi di incendi.• E’
severamente vietato fare cibi alla fiamma sotto il prodotto.• ATTENZIONE:
Quando il piano di cottura è in funzione le parti accessibili del prodotto possono
diventare calde.• Non collegare il prodotto alla rete elettrica finché l’installazione
non è totalmente completata.• Per quanto riguarda le misure tecniche e di
sicurezza da adottare per lo scarico dei fumi attenersi strettamente a quanto
previsto dai regolamenti delle autorità locali competenti.• L’aria aspirata non deve
essere convogliata in un condotto usato per lo scarico dei fumi prodotti da
apparecchi a combustione di gas o di altri combustibili.• Non utilizzare o lasciare il
prodotto privo di lampade correttamente montate per possibile rischio di scossa
elettrica.• Il prodotto non va MAI utilizzato senza griglia correttamente montata. • Il
prodotto non va MAI utilizzato come piano di appoggio a meno che non sia
espressamente indicato.

• Utilizzare solo le viti di fissaggio in dotazione con il prodotto per l’installazione o,
se non indotazione, acquistare il tipo di viti corretto. Utilizzare la lunghezza
corretta per le viti che sono identificati nella Guida all’istallazione.

● Attenzione! La mancata installazione di viti e dispositivi di fissaggio in
conformità di queste istruzioni può comportare rischi di natura elettrica.

• Per la sostituzione della lampada utilizzare solo il tipo lampada indicato nella
sezione manutenzione /sistema di illuminazione di questo manuale. • L’impiego di
fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere
evitato in ogni caso. • La frittura deve essere fatta sotto controllo onde evitare che
l’olio surriscaldato prenda fuoco. • In caso di dubbio, consultare il centro di
assistenza autorizzato o personale qualificato similare.

2

Attenzione! Non utilizzare con un programmatore, timer, telecomando separato o
qualsiasi altro dispositivo che si attiva automaticamente.

• La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di
cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 45
cm in caso di cucine elettriche e di 60 cm in caso di cucine a gas o miste.
Se le istruzioni di installazione del dispositivo di cottura a gas specificano una
distanza maggiore, bisogna tenerne conto.
Tenere i bambini di età inferiore a 3 anni lontani dall'apparecchio. Senza la
sorveglianza costante di un adulto, tenere l'apparecchio fuori dalla portata dei
bambini di età inferiore a 8 anni.

ATTENZIONE: l'apparecchio non è destinato ad essere messo in funzione

mediante un dispositivo esterno o un sistema di comando a distanza separato.

Questo apparecchio non è destinato all'uso professionale. Non utilizzare

l'apparecchio all'aperto.

Per evitare il rischio di lesioni personali, l'apparecchio deve essere

movimentato e installato da due o più persone.

L'installazione, comprendente anche eventuali raccordi per l'alimentazione
idrica (se previsti) e i collegamenti elettrici, e gli interventi di riparazione devono
essere eseguiti da personale qualificato.
A installazione completata, conservare il materiale di imballaggio (parti in plastica,
polistirolo, ecc.) fuori della portata dei bambini per evitare il rischio di
soffocamento.
Non utilizzare l'apparecchio quando si è bagnati oppure a piedi nudi.
Mai utilizzare apparecchi per pulizia a vapore – rischio di shock elettrico.
Attenersi strettamente alle istruzioni riportate in questo manuale. Si declina
ogni responsabilità per eventuali inconvenienti, danni o incendi provocati
all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo
manuale. L’apparecchio è destinato esclusivamente ad uso domestico per la
cottura di alimenti e aspirazione dei fumi derivanti dalla cottura stessa. Non sono
consentiti altri usi (es. riscaldare ambienti). Il fabbricante declina ogni
responsabilità per usi non appropriati o per errate impostazioni dei comandi.

● Leggere attentamente le istruzioni: ci sono importanti informazioni
sull'installazione, sull'uso e sulla sicurezza.

● Non effettuare variazioni elettriche sull'apparecchio.

● Prima di procedere all'installazione dell'apparecchio verificare che tutti i
componenti non siano danneggiati. In caso contrario contattare il rivenditore e non
proseguire con l'installazione.

● E' importante conservare tutti i manuali che accompagnano il prodotto per
poterli consultare in ogni momento. In caso di vendita, di cessione o di trasloco,
assicurarsi che restino insieme al prodotto.

L'apparecchio potrebbe avere estetiche differenti rispetto a quanto illustrato nei disegni di questo libretto,
comunque le istruzioni per l'uso, la manutenzione e l'installazione rimangono le stesse.

3

COLLEGAMENTO ELETTRICO

La tensione di rete deve corrispondere alla tensione riportata sull’etichetta
caratteristiche situata all’interno della cappa. Se provvista di spina allacciare la
cappa ad una presa conforme alle norme vigenti posta in zona accessibile anche
dopo l’installazione. Se sprovvista di spina (collegamento diretto alla rete) o la spina
non è posta in zona accessibile, anche dopo installazione, applicare un interruttore
bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni
della categoria di sovratensione III, conformemente alle regole di installazione.

● Attenzione! Prima di ricollegare il circuito all’alimentazione di rete e di verificarne
il corretto funzionamento, controllare sempre che il cavo di alimentazione sia stato
montato correttamente.
Non utilizzare prolunghe, prese multiple o adattatori.
Se il cavo non è provvisto di spina,collegare i fili attenendosi alla tabella seguente:

Tensione e frequenza della rete

Fare riferimento al valore indicato nella etichetta caratteristiche all'interno della cappa.

Collegamento fili

: giallo/verde
N: blu
L: marrone

Sostituzione del cavo di alimentazione

La cappa è provvista di un cavo alimentazione speciale; in caso di
danneggiamento del cavo, richiederlo al servizio assistenza tecnica.

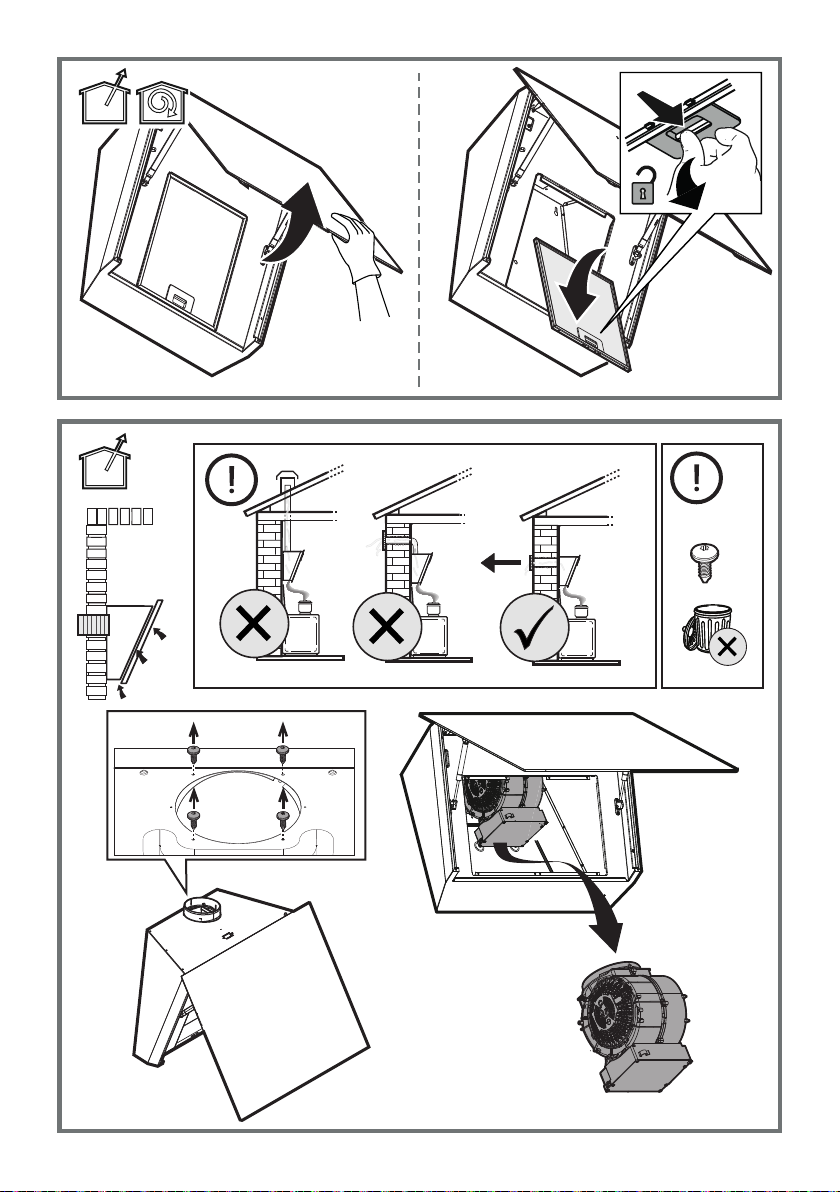

SCARICO DELL'ARIA

(per le versioni aspiranti)

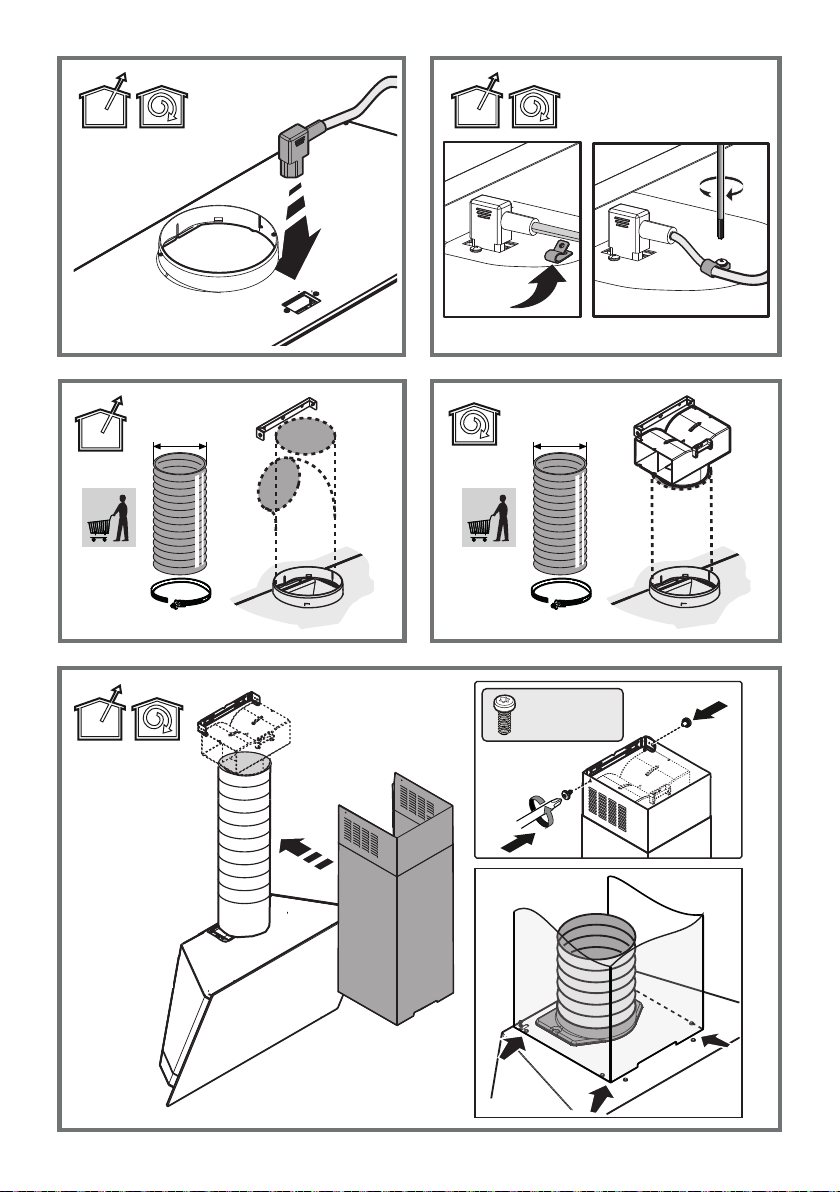

Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo).
L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinerà una diminuzione delle prestazioni di
aspirazione ed un drastico aumento della rumorosità.
Si declina perciò ogni responsabilità in merito.
! Usare un condotto lungo il minimo indispensabile.
! Usare un condotto con minor numero di curve possibile (angolo massimo della curva: 90°).
! Evitare cambiamenti drastici di sezione del condotto.
! L'azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

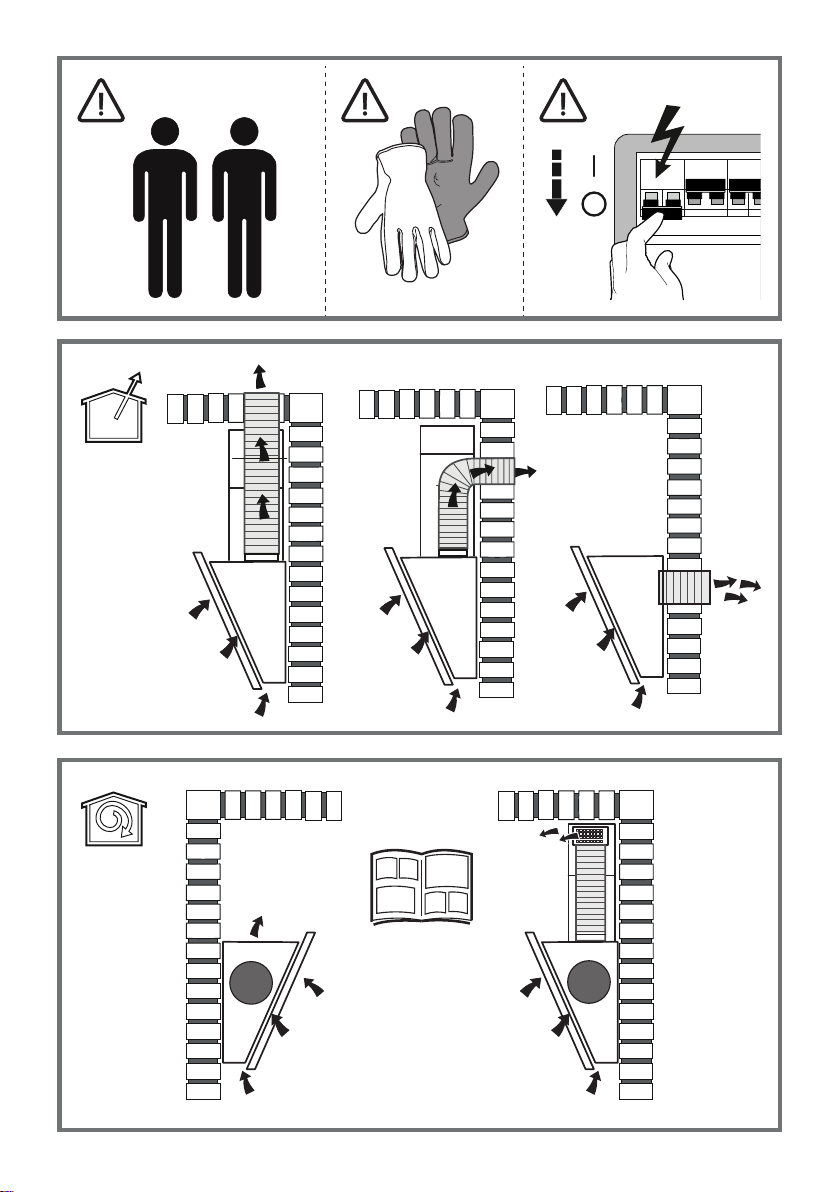

FILTRANTE O ASPIRANTE?

! La vostra cappa è pronta per essere utilizzata in versione aspirante.
Per utilizzare la cappa in versione filtrante va installato l’apposito KIT ACCESSORIO.
Verificate nelle prime pagine di questo manuale se il KIT ACCESSORIO è già fornito a corredo o va acquistato a parte.
Nota: Se fornito a corredo, in alcuni casi, il sistema di filtraggio aggiuntivo a base di carboni attivi potrebbe essere già
installato sulla cappa.
Le informazioni per la trasformazione della cappa da versione aspirante a versione filtrante sono già contenute in
questomanuale.

Versione aspirante

I vapori vengono evacuati verso l’esterno tramite un tubo di scarico fissato alla flangia di raccordo.

ATTENZIONE

Il tubo di evacuazione non è fornito e va acquistato.
Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione.
Se la cappa è provvista di filtro/i a carbone, questo/i deve/devono essere rimosso/i.

4

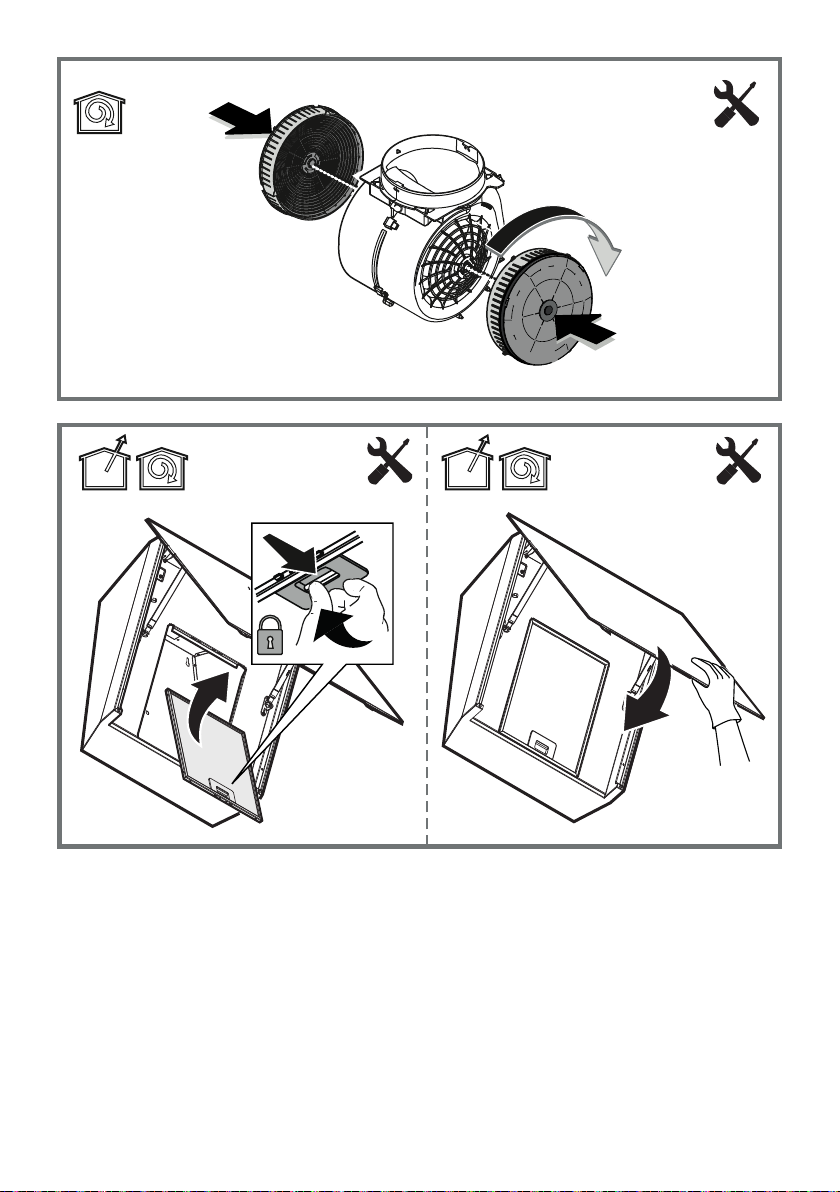

Versione filtrante

L’aria aspirata verrà sgrassata e deodorata prima di essere riconvogliata nella stanza. Per utilizzare la cappa in questa
versione è necessario installare un sistema di filtraggio aggiuntivo a base di carboni attivi.

Un innovativo trattamento di nano rivestimento che impedisce efficacemente alle gocce di cadere dalla superficie in vetro della
cappa sul piano cottura, garantendo così un'esperienza di cottura senza gocciolamenti*.

*basato su test interni Whirlpool considerando le normali condizioni di cottura.

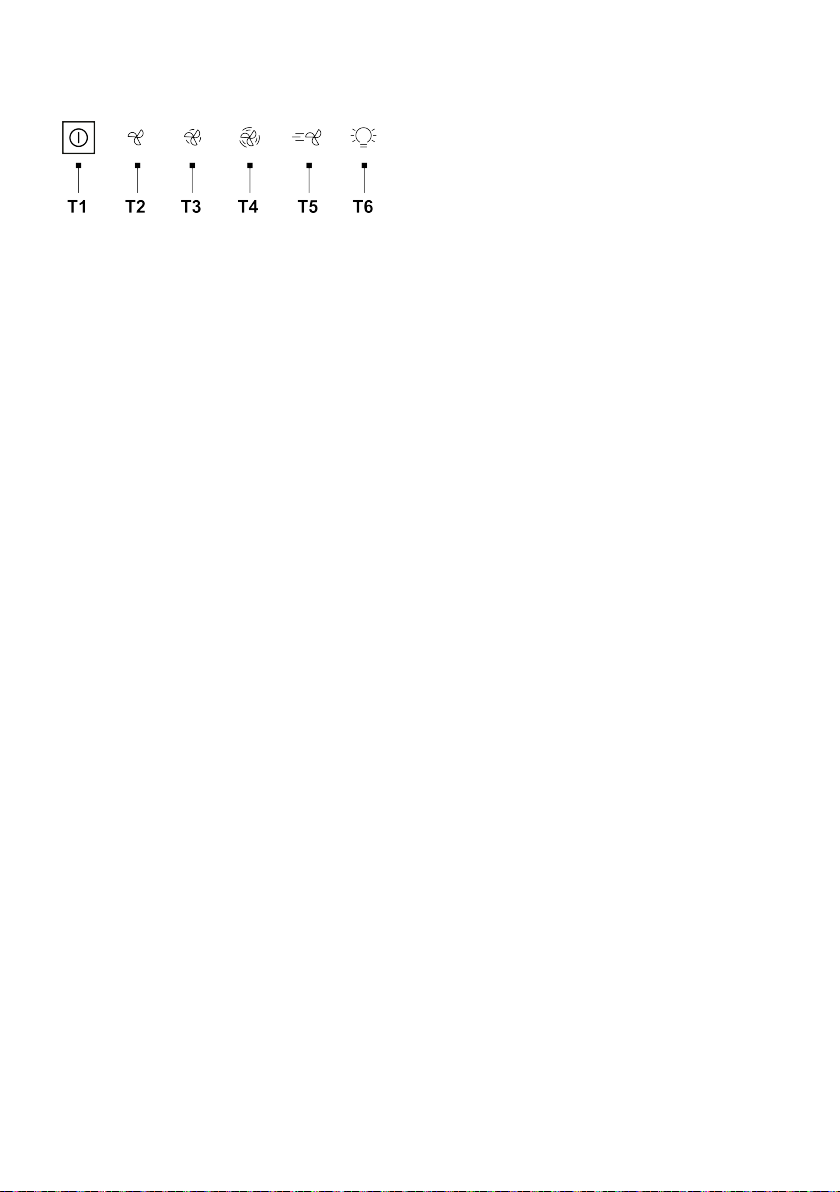

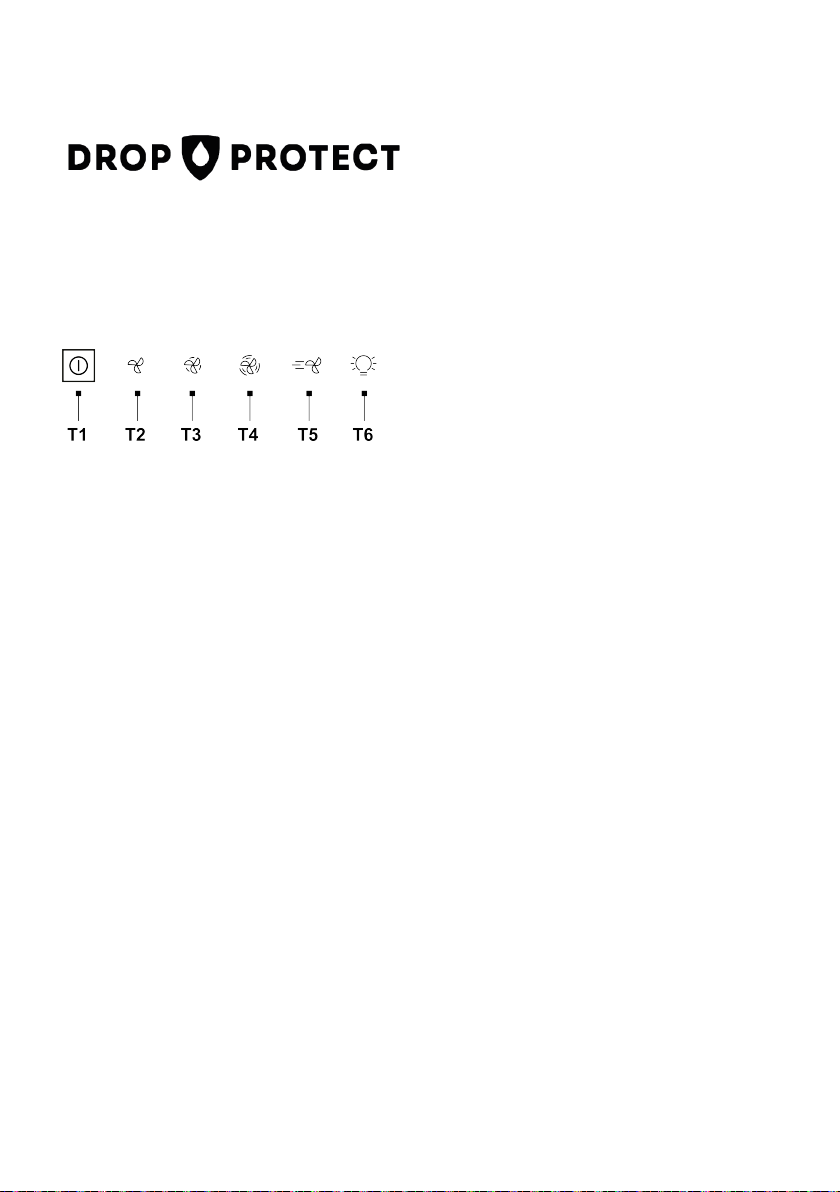

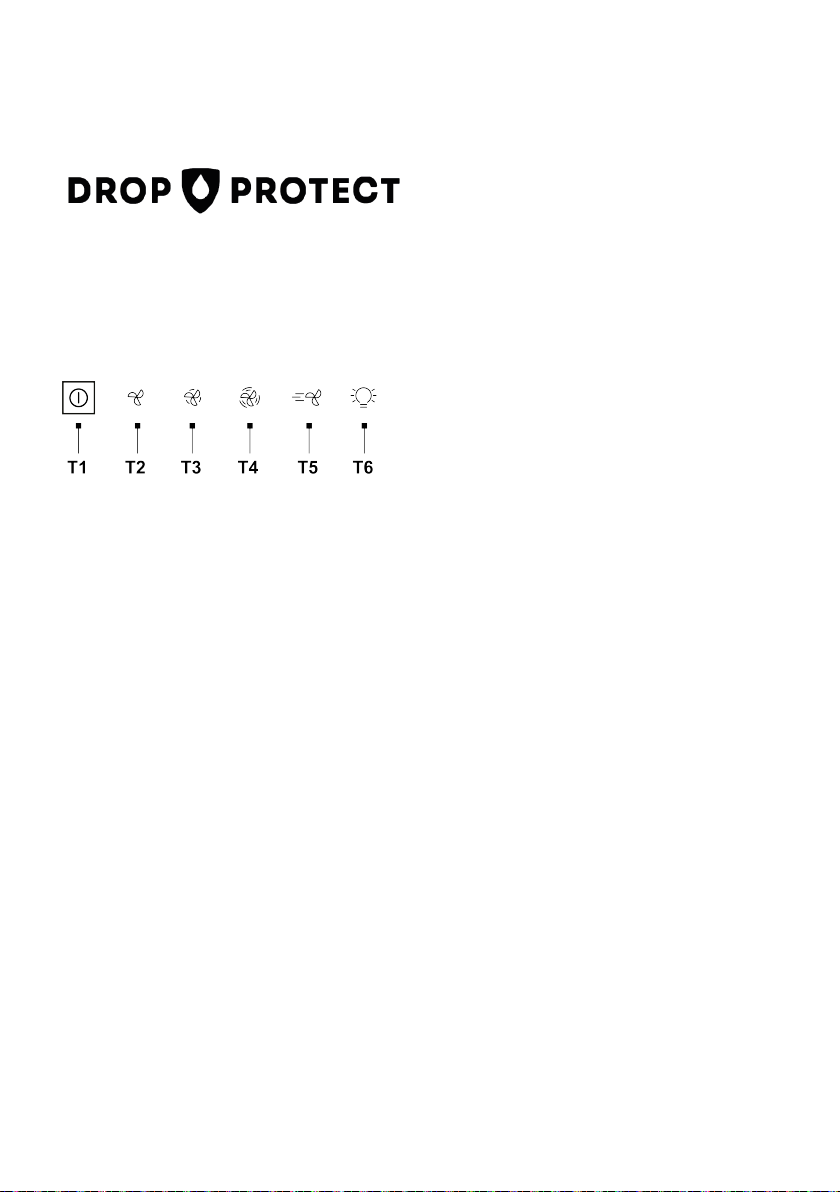

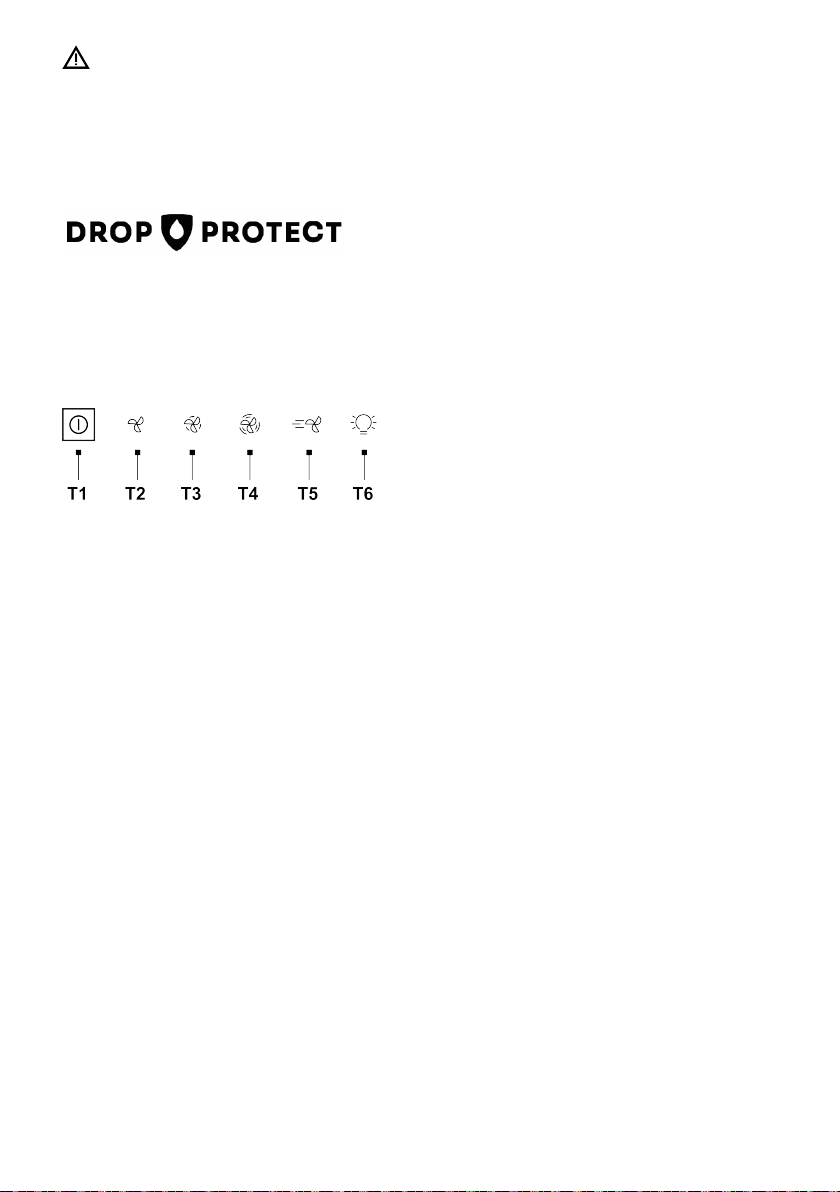

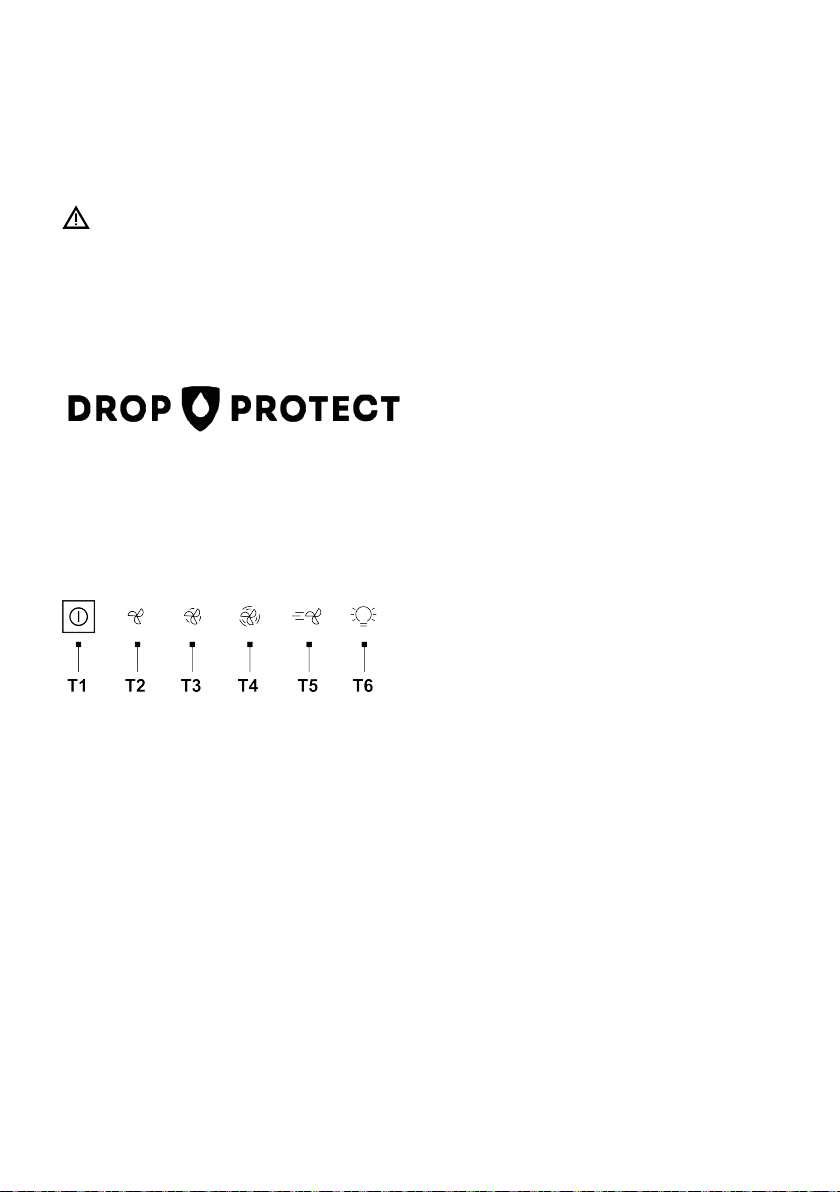

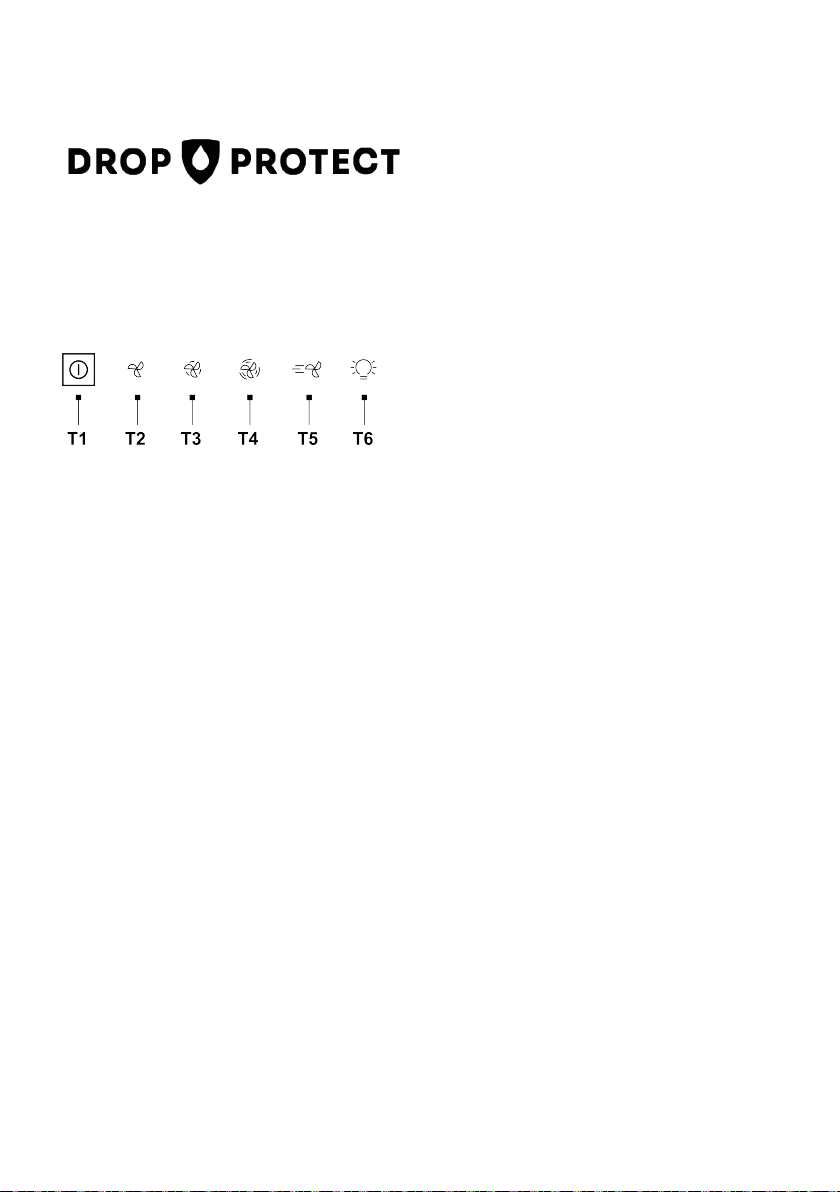

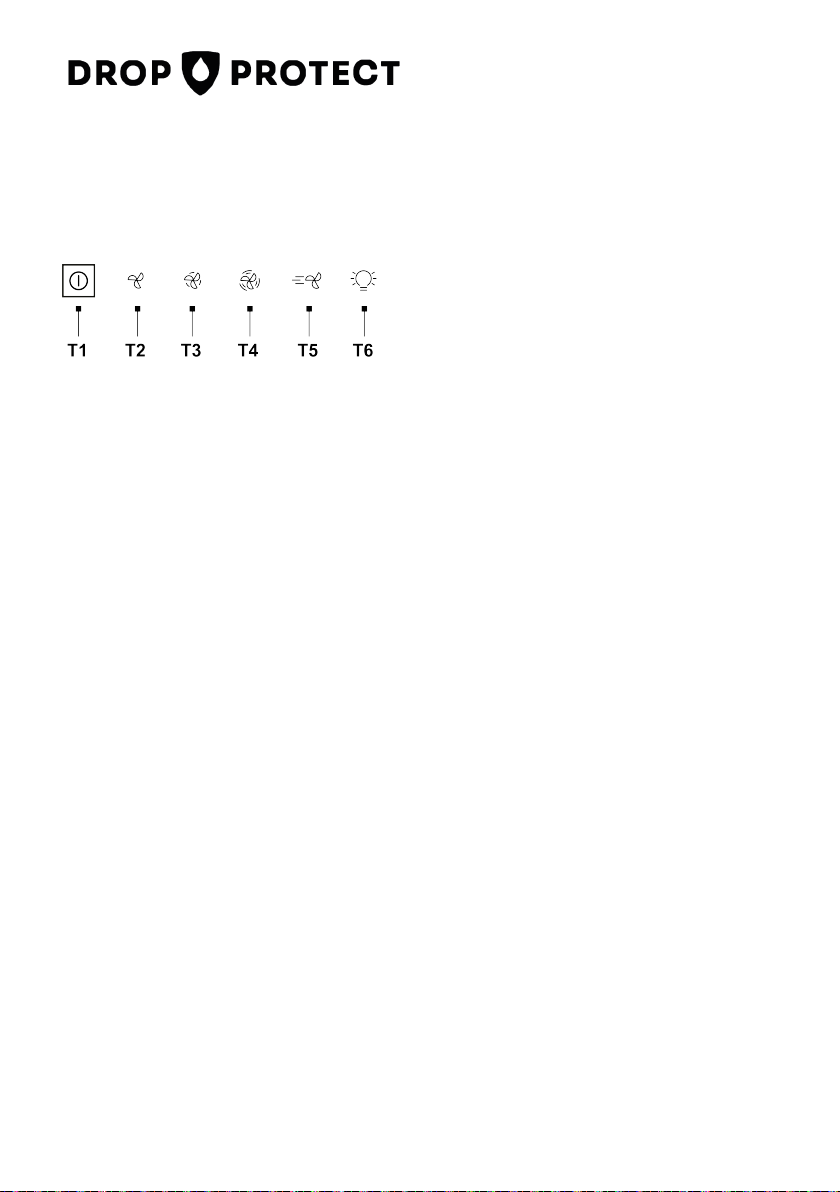

COMANDI

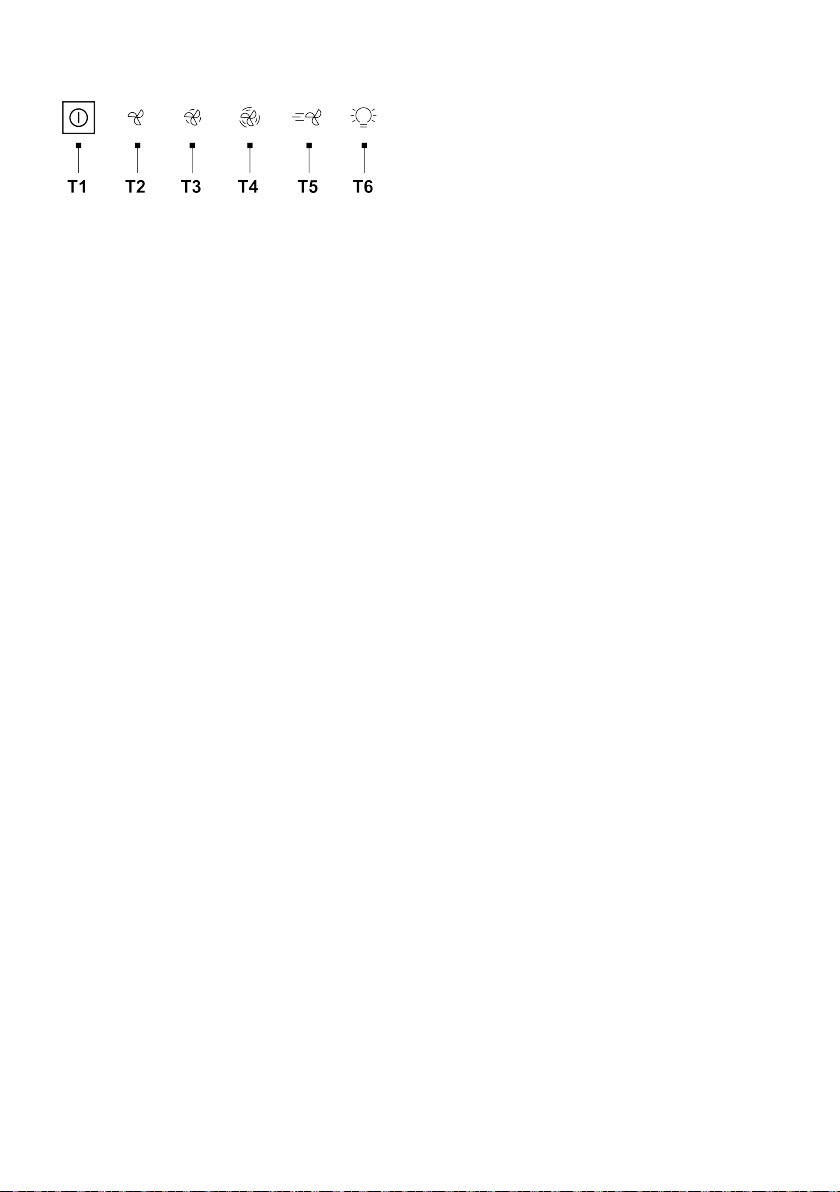

La cappa è fornita di un pannello comandi con un controllo delle velocità di aspirazione ed un controllo di accensione della luce
per l'illuminazione del piano di cottura.

T1= Tasto Motore OFF - stand by - reset del lavaggio/sostituzione della segnalazione dei
filtri – disattiva I tasti di selezione.

OFF MOTORE

Premere brevemente per spegnere il motore.

RESET SEGNALAZIONE FILTRI

Dopo aver eseguito la manutenzione dei filtri, premere per 3 secondi il tasto, il led lampeggiante T2 (filtro grassi) o T3 (filtro a
carbone) smette di lampeggiare.

DISATTIVARE I COMANDI

Tenere premuto il tasto per 3 secondi per disattivare i tasti di selezione delle velocità.
Questa funzione può risultare utile durante le operazioni di pulizia del prodotto per evitare di azionare inavvertitamente la cappa.
Premere nuovamente per 3 secondi per riattivarli.

T2= Tasto di selezione velocità (potenza di aspirazione) bassa - quando lampeggia indica la necessita di lavare il filtro grassi.

T3= Tasto di selezione velocità (potenza di aspirazione) media - quando lampeggia indica la necessità di lavare o sostituire il

filtro al carbone. Questa segnalazione è normalmente disattivata. Per attivare la segnalazione, disattivare i comandi, tasto T1,
premere contemporaneamente i tasti T2 e T3, prima lampeggerà il solo tasto T2 poi lampeggeranno entrambi i tasti T2 e T3 ad
indicare l’attivazione.
Ripetere l’operazione per disattivare la segnalazione, prima lampeggeranno i tasti T2 e T3 poi lampeggerà il solo tasto T2 ad
indicare la disattivazione.

T4= Tasto di selezione velocità (potenza di aspirazione) alta.

T5= Tasto di selezione velocità (potenza di aspirazione) intensiva - durata 5 minuti - premere ancora per ritornare alla

impostazione precedente.

T6= Tasto ON/OFF luce.

In caso di eventuali anomalie di funzionamento, prima di rivolgersi al servizio assistenza scollegare per almeno 5 sec.
l’apparecchio dall’alimentazione elettrica estraendo la spina e collegatelo poi nuovamente. Nel caso in cui l’anomalia di
funzionamento dovesse perdurare, rivolgersi al servizio d’assistenza.

5

MANUTENZIONE

• Pulizia: Per la pulizia usare esclusivamente un panno
inumidito con detersivi liquidi neutri. Non utilizzare utensili
o strumenti per la pulizia.

● Filtro Antigrasso: Deve essere pulito una volta
al mese (o quando il sistema di indicazione di saturazione
dei filtri - se previsto sul modello in possesso- indica
questa necessità), con detergenti non aggressivi,
manualmente oppure in lavastoviglie a basse temperature
ed a ciclo breve.
Con il lavaggio in lavastoviglie il filtro antigrasso metallico
può scolorirsi ma le sue caratteristiche di filtraggio non
cambiano assolutamente.
Per smontare il filtro grassi tirare la maniglia di sgancio a
molla.

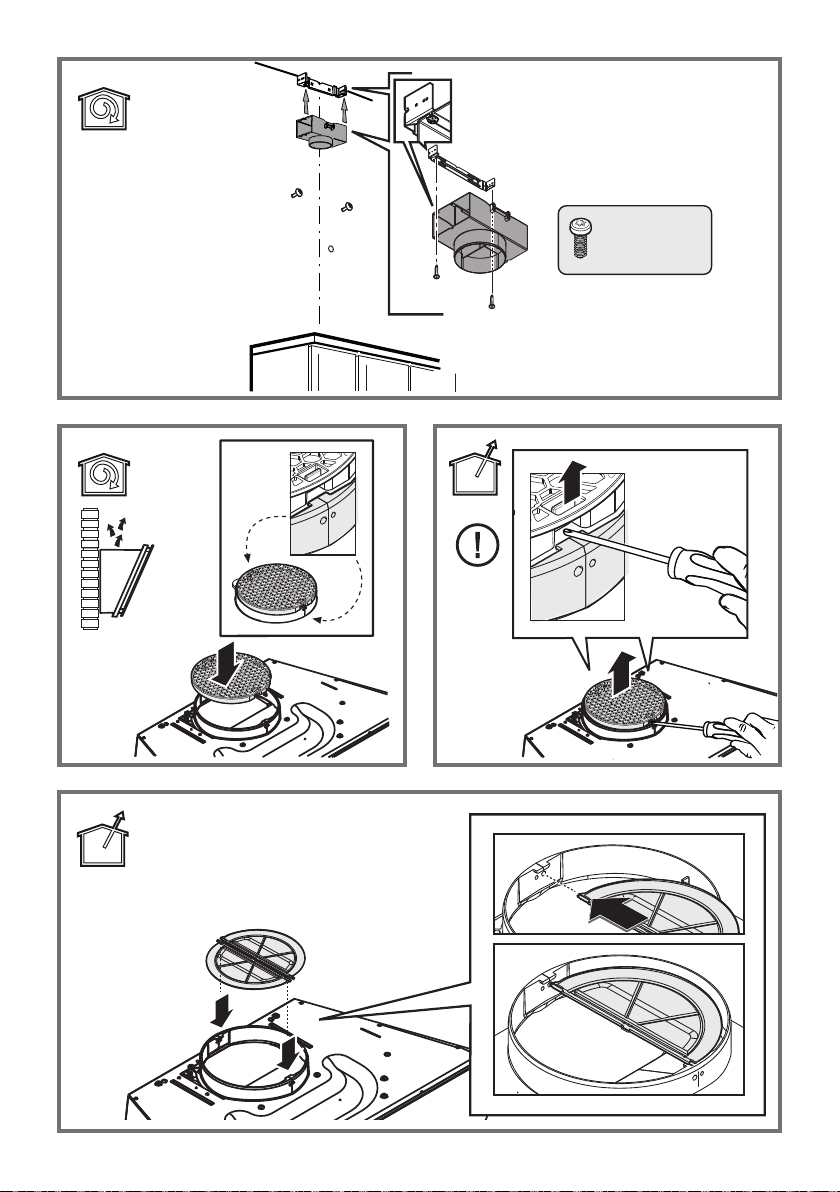

● Filtro carbone (solo per versione filtrante): È
necessario sostituire la cartuccia al massimo ogni quattro
mesi. NON può essere lavato o rigenerato. Come indicato
nella sezione disegni: togliere i filtri antigrasso, applicare
un filtro al carbone per lato ed agganciarlo al prodotto.
Rimettere i filtri antigrasso.

• Il filtro carbone trattiene gli odori sgradevoli derivanti
dalla cottura. • La saturazione del filtro carbone si verifica
dopo un uso più o meno prolungato a seconda del tipo di
cucina e della regolarità della pulizia del filtro grassi.

Illuminazione

• Il sistema di illuminazione è basato sulla tecnologia LED.
I LED garantiscono una illuminazione ottimale, con una
durata fino a 10 volte maggiore delle lampade tradizionali
e consentono di risparmiare il 90% di energia elettrica.

●Sistema di Illuminazione : Il sistema di illuminazione
non è sostituibile dall’utente, in caso di malfunzionamenti
contattare il servizio assistenza.

6

SMALTIMENTO A FINE VITA

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC - UK SI 2013 No.3113,
Waste Electrical and Electronic Equipment (WEEE).

Assicurandosi che questo prodotto sia smaltito in modo corretto. L'utente contribuisce a prevenire le potenziali
conseguenze negative per l'ambiente e la salute. Il simbolo sul prodotto o sulla documentazione di accompagnamento
indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo
punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per
lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare
l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

Il materiale dell’imbalo è riciclabile al 100% ed è contrassegnato con il simbolo del riciclo

NORMATIVE

Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla Sicurezza: EN/IEC 60335-1; EN/IEC
60335-2- 31, EN/IEC 62233. Prestazione: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC
60704-2-13;EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;
EN/IEC 61000-3-2; EN/IEC 61000-3-3.

SUGGERIMENTI DI UTILIZZO

Suggerimenti per un corretto utilizzo al fine di ridurre l’impatto ambientale: Quando si inizia a cucinare, accendere
l'apparecchio alla velocità minima, lasciandola accesa per alcuni minuti anche dopo il termine della cottura. Aumentare la
velocità solo in caso di grandi quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per mantenere
ben efficiente il sistema di riduzione degli odori, sostituire, quando è necessario, il/i filtro/i carbone. Per mantenere ben
efficiente il filtro del grasso, pulirlo in caso di necessità. Per ottimizzare l’efficienza e minimizzare i rumori, utilizzare il
diametro massimo del sistema di canalizzazione indicato in questo manuale.

ANOMALIE DI FUNZIONAMENTO

Se qualcosa non sembra funzionare, prima di chiamare il Servizio Assistenza effettuare i seguenti semplici controlli:

• Se la cappa non funziona:

Verificare che:

-Non c’è interruzione di corrente

-È stata selezionata una velocità

• Se la cappa ha un rendimento scarso:

Verificare che:

-La velocità motore selezionata è sufficiente per la quantità di fumo e di vapori liberata.

-La cucina è sufficientemente areata per permettere una presa d’aria.

-Il filtro carbone non è consumato (cappa in versione filtrante).

• Se la cappa si è spenta nel corso del normale funzionamento:

Verificare che:

-non c’è interruzione di corrente.

-il dispositivo di interruzione omnipolare non è scattato.

In caso di eventuali anomalie di funzionamento, prima di rivolgerVi al servizio assistenza scollegate per almeno 5 sec.
l’apparecchio dall’alimentazione elettrica estraendo la spina e collegatelo poi nuovamente. Nel caso in cui l’anomalia di
funzionamento dovesse perdurare, rivolgersi al servizio d’assistenza.

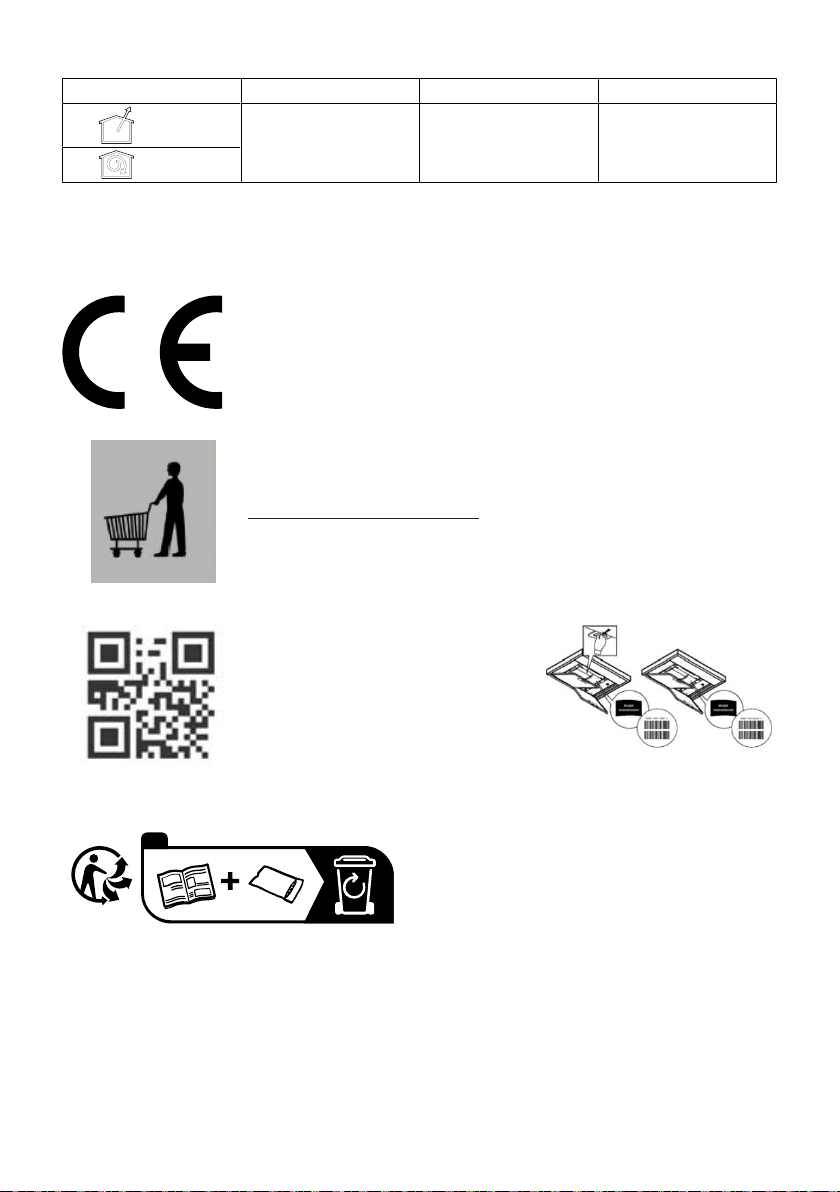

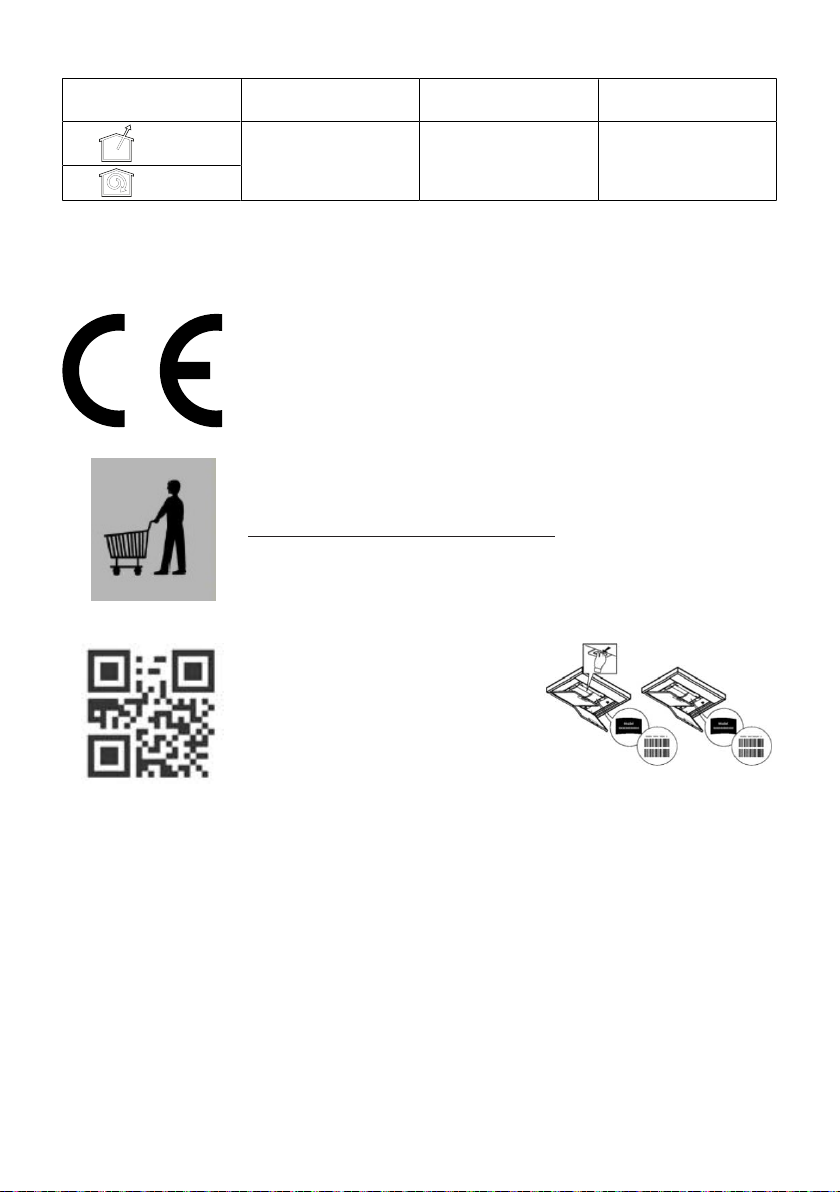

DATI TECNICI

Altezza (cm) Larghezza (cm) Profondità (cm) Ø del tubo di scarico (cm)

104.5-147.5

104.5-147.5

60-90 36.8 15

7

Componenti non in dotazione con il prodotto

Per scaricare le istruzioni di sicurezza, il ma­nuale d’uso, la scheda tecnica e i dati energe­tici:

• Visitare il sito web docs.whirlpool.eu

• Usare il codice QR

• Oppure, contattare il Servizio Assistenza (al

numero di telefono riportato sul libretto di garan­zia). Quando si contatta il Servizio Assistenza,
fornire i codici presenti sulla targhetta matricola
del prodotto.

8

EN

GENERAL SAFETY

•Do not make electrical or mechanical changes on the product or on the exhaust
pipes. •Before doing any cleaning or maintenance work, disconnect the product
from the mains power supply by removing the plug or turning off the mains switch.

•For all installation and maintenance operations, always wear work gloves.• •The
product can be used by children over the age of 8 and by people with reduced
physical, sensory or mental capabilities or without experience or the necessary
knowledge, as long as they are properly supervised or have been instructed on
how to safely use the device and understand the inherent dangers.• •Children
must be supervised to make sure that they do not play with the product.•

•Cleaning and maintenance must never be performed by children unless they are
properly supervised. •The room must have sufficient ventilation when the product
is used at the same time as other appliances burning gas or other fuels. •The
product must be cleaned frequently both inside and out (AT LEAST ONCE A
MONTH); always follow the instructions given in the maintenance manual. •Failure
to comply with the rules indicated for cleaning the product and replacing/cleaning
the filters may result in the risk of fire.• •It is strictly forbidden to cook food on the
flame under the product.• WARNING: •When the hob is on, the accessible parts of
the product may become hot.• •Do not connect the product to the electrical power
supply until the installation is complete.• •The regulations laid down by local
authorities must be strictly followed with regard to the technical and safety
measures to adopt for fume extraction.• •The extracted air must not be conveyed
through the same ducts used to extract the fumes generated by gas combustion
or other types of combustion products.• •Do not use or leave the product without
appropriately installed lamps, as this may result in the risk of electric shock.• •The
product must NEVER be used without the grille correctly fitted. •The product must
NEVER be used as a support surface unless expressly indicated.

● Range hoods and other cooking fume extractors may adversely affect the safe
operation of appliances burning gas or other fuels (including those in other rooms)
due to back flow of combustion gases. These gases can potentially result in
carbon monoxide poisoning. After installation of a range hood or other cooking
fume extractor, the operation of flued gas appliances should be tested by a
competent person to ensure that back flow of combustion gases does not occur.

• Use only the fastening screws supplied with the product for its installation, or if
not supplied, purchase the correct type of screws. Use screws of the right length,
as indicated in the installation guide.

● Please note! Failure to install screws and fasteners in accordance with these
instructions may result in electrical hazards.

• To replace the lamp, only use the lamp indicated in the maintenance/lighting
system section of this manual. • Using a naked flame may damage the filters and
cause a fire hazard, and must therefore be avoided under all circumstances. •

9

Extra care must be taken when frying to prevent the oil from overheating and
catching fire. • In case of doubt, contact the authorised service centre or similar
qualified personnel.
Please note! Do not use with a programmer, timer, separate remote control or
any other device that activates automatically.

• The minimum distance between the container support surface on the cooker and
the lower part of the hood must be at least equal to 45 cm (not less than only for
Australia and New Zealand) in case of electric cookers and to 60 cm in case of
gas or mixed cookers.
If the installation instructions of the gas cooker specify a greater distance, take it
into account.
Keep children under the age of 3 away from the appliance. Without the constant
supervision of an adult, keep the appliance out of the reach of children under the
age of 8.

ATTENTION: the appliance is not designed to be operated using an external

device or a separate remote control system.

This appliance is not intended for professional use. Do not use the appliance

outdoors.

To avoid the risk of personal injury, the appliance must be handled and

installed by two or more people.

Installation operations, including any water supply connections (if any) and the
electrical connections, and repairs must be carried out by qualified personnel.
When installation is complete, keep the packaging material (plastic parts,
polystyrene, etc.) out of the reach of children to avoid the risk of suffocation.
Do not use the appliance when barefoot or wet.
Never use steam cleaning appliances - risk of electric shock.
Strictly observe the instructions in this manual. All liability is declined for any
problems, damage or fires caused by failure to comply with the instructions in this
manual. The device is intended for domestic use only, to cook food and extract
the fumes generated by cooking. No other use is allowed (e.g. heating rooms).
The manufacturer declines any liability for inappropriate use or incorrect control
settings.

● Read the instructions carefully: they contain important information on
installation, operation and safety.

● Do not make electrical changes to the device.

● Before installing the device, make sure that none of the components are
damaged. Otherwise, contact the dealer and do not continue with the installation.

• It is important to keep all the manuals accompanying the product so that they
can be consulted at all times. If sold, transferred or moved, make sure it remains
with the product.

The device may have different aesthetic features with respect to the illustrations in this handbook, however the
operating, maintenance and installation instructions remain the same.

ELECTRICAL CONNECTION

The mains voltage must correspond to the voltage indicated on the rating plate

10

located inside the hood. If equipped with a plug, connect the hood to a wall socket
that complies with current standards located in an area that can be accessed
even after installation. If it does not feature a plug (direct connection to the mains)
or the plug is not located in an accessible area, even after installation, apply a
standard double pole switch that ensures complete disconnection from the mains
in category III overvoltage conditions, in accordance with the installation rules.

● Please note! Before reconnecting the circuit to the mains power supply and
making sure that it is working correctly, always check that the power cable is
correctly installed.
Do not use extension cords, power strips or adapters.
If the cable is not fitted with a plug, connect the wires according to the following
table:

Mains voltage and frequency

Refer to the value indicated on the rating plate inside the hood.

Wire connection

: yellow/green
N: blue
L: brown

Replacing the power cable

The hood features a special power cable; if the cable is damaged, contact the
Service Centre for a replacement.

AIR OUTLET

(for suction versions)
Connect the hood to wall-mounted exhaust pipes and holes with a diameter equivalent to the air outlet (connecting flange).
The use of pipes and outlet holes in the wall with a smaller diameter will reduce the extraction performance and drastically
increase the noise level.
All responsibility in this regard is therefore denied.
! Use a ducting pipe with the shortest length necessary.
! Use a ducting pipe with the least number of bends possible (maximum bend angle: 90°).
! Avoid drastic changes in the ducting pipe diameter.
! The company shall not be held responsible if these regulations are not complied with.

FILTRATION OR SUCTION?

! Your hood is read to be used in the suction version.
To use the hood in the filtration version, the special ACCESSORY KIT must be installed.
Check, on the first pages of this manual, whether the ACCESSORY KIT is already supplied or needs to be purchased
separately.
Note: If supplied, in some cases, the additional activated carbon filtering system may already be installed on the hood.
Information on how to convert the hood from the suction version to the filtration version is already contained in this manual.

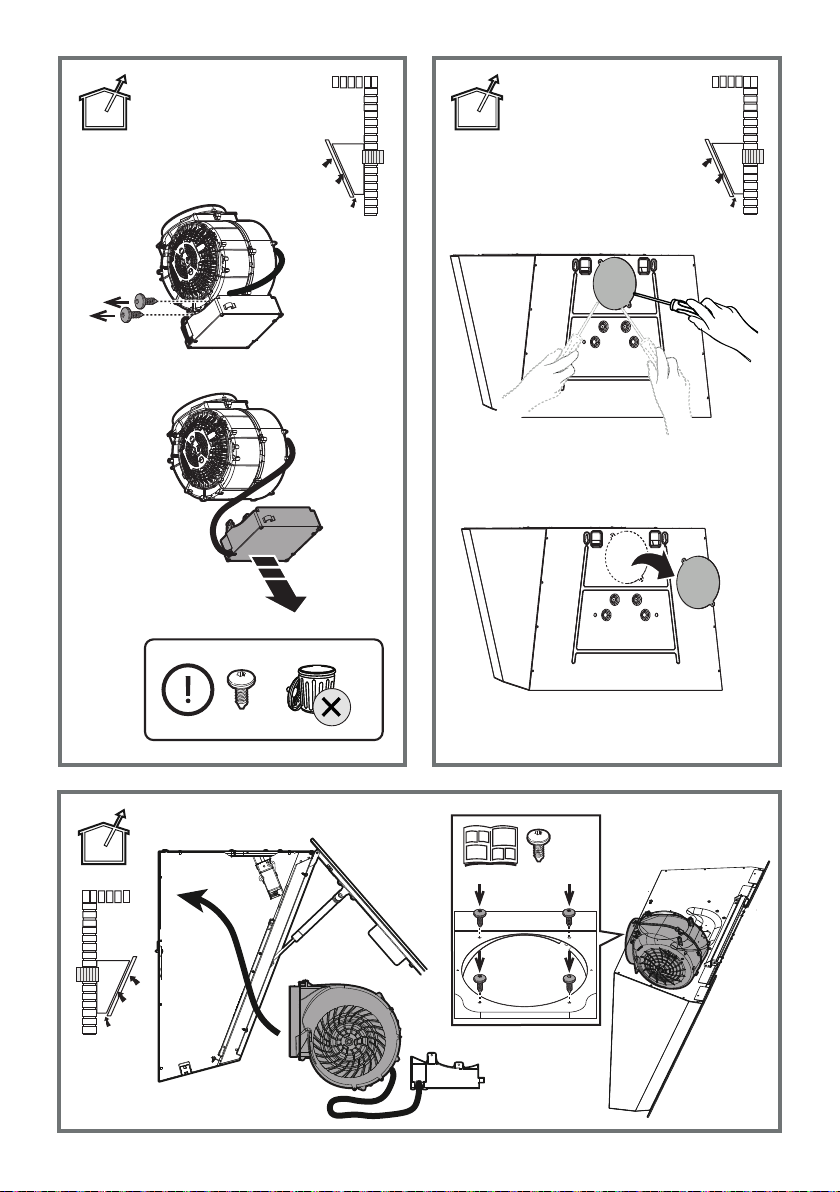

Extraction version

Vapours are evacuated outside through an exhaust pipe attached to the connecting flange.

ATTENTION

The evacuation pipe is not supplied and must be purchased.
The diameter of the exhaust pipe must be equivalent to the diameter of the connecting ring.
If the hood features one or more carbon filters, they must be removed.

Filtration version

The suctioned air will be degreased and deodorised before it is sent back into the room. To use the hood in this version, it is
necessary to install an additional activated carbon filter system.

11

DropProtect:

An innovative nano coating treatment that effectively prevents drops from falling from hood’s glass surface over your
cooktop, thus ensuring a drip-free cooking experience*.

*based on Whirlpool internal testing considering ordinary conditions of cooking.

CONTROLS

The hood is equipped with a control panel with a suction speed control and a light control to light up the hob.

T1= Motor OFF Key - stand by – reset wash/replace filters signal – disables selection keys
MOTOR OFF

Press briefly to switch the motor off.

RESET FILTERS SIGNALS

After having carried out maintenance of the filters, press the key for 3 seconds. Flashing
led T2 (fats filter) or T3 (carbon filter) will stop flashing.

DISABLING CONTROLS

Pressing the key for 3 seconds the speed selection keys will be disabled.
This function can be useful during the product cleaning operations to avoid operating the hood accidentally.
Press again for 3 seconds to enable again.

T2= Low-speed selection key (suction power) – when flashing it indicates the need to wash the grease filter.

T3= Medium-speed selection key (suction power) - when flashing it indicates the need to wash or replace the carbon

filter. This signal is normally deactivated. To activate the alarm, disabling controls, key T1, press keys T2 and T3 at the
same time to activate it.
At first only key T2 will flash and then both keys T2 and T3 to indicate activation. Repeat the operation to deactivate the
signal. At first keys T2 and T3 will flash and then only key T2 to indicate deactivation.

T4= High-speed selection key (suction power).

T5= Intensive speed selection key (suction power) - duration 5 minutes - press again to return to previous setting.

T6= Light key ON/OFF.

If the hood fails to operate correctly, briefly disconnect it from the mains power supply for almost 5 sec. by pulling out the
plug. Then plug it in again and try once more before contacting the Technical Assistance Service.

12

MAINTENANCE

• Cleaning: For cleaning, simply use a cloth moistened
with neutral liquid detergents. Do not use cleaning tools or
instruments.

● Anti-Grease Filter: It must be cleaned once a
month (or when the filter saturation indication system - if
any - indicates the need for it), with non-aggressive
detergents, either by hand or in a dishwasher at a low
temperature and on a short cycle.
When cleaned in the dishwasher, the metal grease filter
may discolour, but its filtering characteristics remain
unchanged.
To remove the anti-grease filter, pull the spring release
handle.

● Carbon filter (for filter version only): The
cartridge must be replaced at least every four months. It
CANNOT be washed or regenerated. As indicated in the
drawings section: remove the anti-grease filters, apply a
carbon filter on each side and attach it to the product. Put
the anti-grease filters back in place.

• The carbon filter retains any unpleasant odours
produced during cooking. • The saturation of the carbon
filter can occur after somewhat prolonged use depending
on the type of cooking and how regularly the grease filter
is cleaned.

Illumination

• The lighting system is based on LED technology. LEDs
provide optimal illumination, last up to 10 times longer
than conventional lamps and save 90% of electricity.

●Lighting system : The lighting system cannot be
replaced by the user, contact Customer Service in case of
malfunction.

13

END-OF-LIFE DISPOSAL

This device is marked in compliance with the European Directive 2012/19/EC - UK SI 2013 No.3113, Waste Elec­trical and Electronic Equipment (WEEE).

Make sure that this product is disposed of correctly. The user helps prevent potential negative consequences for the
environment and for health. The symbol on the product or accompanying documentation indicates that this product should
not be treated as household waste but should be handed over at a suitable collection point for the recycling of electrical and
electronic equipment. Dispose of it in accordance with local regulations for waste disposal. For further information about the
treatment, recovery and recycling of this product, please contact your local authority, the collection service for household
waste or the shop from where the product was purchased.

The packaging material is 100% recyclable and is marked by the recycling symbol

REGULATIONS

Equipment designed, tested and manufactured in compliance with safety regulations: EN/IEC 60335-1; EN/IEC 60335-2­31, EN/IEC 62233. Performance: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC
60704-2-13;EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;
EN/IEC 61000-3-2; EN/IEC 61000-3-3.

RECOMMENDATIONS FOR USE

Recommendations for correct use in order to reduce the impact on the environment: When cooking begins, the device
should be turned on at minimum speed, and left on for a few minutes even after cooking is complete. Increase the speed
only if there is a large quantity of fumes and steam, using the Booster function only in extreme cases. To keep the odour
reduction system running efficiently, replace the carbon filter/s when necessary. To ensure the high performance of the
grease filter, clean it when necessary. To improve efficiency and minimise noise, use the maximum duct diameter indicated
in this manual.

OPERATING ERRORS

If something does not seem to be working, perform the following simple checks before contacting the Service Centre:

• If the hood is not working:

Check that:

-There is no power failure

-A speed has been selected

• If the hood has poor performance:

Check that:

-The selected motor speed is sufficient for the amount of fumes and steam released.

-The kitchen is sufficiently ventilated to allow an air intake.

-The carbon filter is not worn out (hood in filtration version).

• If the hood has switched off during normal operation:

Check that:

-There is no power failure.

-The safety cut-off device has not tripped.

In the event of any malfunctions, disconnect the appliance from the electrical power supply for at least 5 seconds by
unplugging it and then reconnect it, before contacting the Service Centre. If the malfunction persists, contact the Service
Centre.

TECHNICAL SPECIFICATIONS

Height (cm) Width (cm) Depth (cm) Φ of the exhaust pipe (cm)

104.5-147.5

104.5-147.5

60-90 36.8 15

14

Components not supplied with product

To download the safety instructions, user
manual, technical data sheet and energy data:

• Visit the website docs.whirlpool.eu

• Use the QR code

• Alternatively, contact Customer Service (using

the phone number indicated on the warranty
booklet). When contacting Customer Service,
communicate the codes on the product rating
plate.

15

DE

ALLGEMEINE SICHERHEIT

•Nehmen Sie keine elektrischen oder mechanischen Änderungen am Produkt
oder an den Abluftrohren vor. •Trennen Sie das Produkt vor jeder Reinigung oder
Wartung von der Stromversorgung, indem Sie den Stecker ziehen oder den
Hauptschalter der Wohnung betätigen. •Verwenden Sie bei allen Installations- und
Wartungsarbeiten Arbeitshandschuhe.• Das Produkt darf von Kindern ab dem
Alter von 8 Jahren und von Personen mit eingeschränkten körperlichen,
sensorischen oder geistigen Fähigkeiten oder ohne Erfahrung oder notwendige
Kenntnisse benutzt werden, wenn sie beaufsichtigt werden oder vorher
Anweisungen zur sicheren Verwendung des Produkts und zum Verständnis der
damit verbundenen Gefahren erhalten haben.• Kinder müssen beaufsichtigt
werden, um sicherzustellen, dass sie nicht mit dem Produkt spielen.• Die
Reinigung und Wartung darf nicht von Kindern ohne Aufsicht ausgeführt werden.

•Der Raum muss über eine ausreichende Belüftung verfügen, wenn das Produkt
gleichzeitig mit anderen Geräten, die Gas oder andere Brennstoffe verbrennen,
verwendet wird. •Das Produkt muss regelmäßig (MINDESTENS EINMAL PRO
MONAT) innen und außen gereinigt werden; beachten Sie in jedem Fall die
Wartungsanweisungen. •Wenn Sie das Produkt nicht reinigen und die Filter nicht
austauschen / reinigen, kann dies zu Brandgefahr führen.• Es ist strengstens
untersagt, unter dem Produkt zu flambieren.• ACHTUNG: Wenn das Kochfeld in
Betrieb ist, können zugängliche Teile des Produkts heiß werden.• Schließen Sie
das Produkt erst dann an das Stromnetz an, wenn die Installation vollständig
abgeschlossen ist.• Hinsichtlich der technischen und sicherheitstechnischen
Maßnahmen zur Ableitung der Dämpfe sind die Vorschriften der zuständigen
örtlichen Behörden strikt einzuhalten.• Die angesaugte Luft darf nicht in einen
Kanal geleitet werden, der für die Abführung der Rauchgase von Geräten, die mit
Gas oder anderen Brennstoffen betrieben werden, verwendet wird.• Verwenden
Sie das Produkt nicht ohne ordnungsgemäß montierte Lampen, da
Stromschlaggefahr besteht.• Das Produkt darf NIEMALS ohne korrekt montiertes
Gitter verwendet werden. • Das Produkt darf NIEMALS als Auflagefläche
verwendet werden, es sei denn, dies ist ausdrücklich angegeben.

• Verwenden Sie für die Installation nur die mit dem Produkt gelieferten
Befestigungsschrauben oder, falls diese nicht enthalten sind, erwerben Sie den
korrekten Schraubentyp. Verwenden Sie die korrekte Länge für die Schrauben,
die in der Installationsanleitung angegeben sind.

● Achtung! Wenn die Schrauben und die Befestigungsvorrichtungen nicht
gemäß diesen Anleitungen installiert werden, kann es zu elektrischen Risiken
kommen.

• Verwenden Sie für den Austausch der Lampe nur den im Abschnitt Wartung/
Beleuchtungssystem dieses Handbuchs angegebenen Lampentyp. • Der Einsatz
der freien Flamme ist für die Filter schädlich und kann zu Bränden führen, es

16

muss daher in jedem Fall vermieden werden. • Das Frittieren muss unter Kontrolle
durchgeführt werden, um zu verhindern, dass sich überhitztes Öl entzündet. •
Wenden Sie sich im Zweifelsfall an ein autorisiertes Kundendienstzentrum oder
an ähnlich qualifiziertes Personal.
Achtung! Nicht mit getrenntem Programmierer, Timer, Fernbedienung oder
jeglicher anderer Vorrichtung, die sich automatisch aktiviert, verwenden.

• Der Mindestabstand zwischen der Auflageflächen der Behälter am Kochkherd
und dem untersten Teil der Dunstabzugshaube muss mindestens 45 cm im Falle
von Elektroherden und 60 cm bei Gas- oder gemischten Herden betragen.
Wenn in der Installationsanleitung des Gasherdes ein größerer Abstand
angegeben ist, muss dieser berücksichtigt werden.
Halten Sie Kinder unter 3 Jahren fern vom Gerät. Ohne die ständige Aufsicht
eines Erwachsenen Kinder unter 8 Jahren nicht in Reichweite des Geräts lassen.

ACHTUNG: Das Gerät ist nicht dafür vorgesehen, über eine externe

Vorrichtung oder ein separates Fernbedienungssystem betrieben zu werden.

Dieses Gerät ist nicht für den professionellen Gebrauch bestimmt. Das Gerät

nicht im Freien benutzen.

Um die Gefahr von Verletzungen zu vermeiden, muss das Gerät von zwei

oder mehr Personen gehandhabt und installiert werden.

Die Installation, einschließlich der Wasseranschlüsse (falls vorhanden) und
der elektrischen Anschlüsse, sowie die Wartung müssen von qualifiziertem
Personal durchgeführt werden.
Nach abgeschlossener Installation das Verpackungsmaterial (Plastik, Polystyrol
usw.) außerhalb der Reichweite von Kindern aufbewahren, um Erstickungsgefahr
zu vermeiden.
Das Gerät nicht benutzen, wenn man nass oder barfuß ist.
Das Gerät niemals mit Dampf reinigen - Stromschlaggefahr.

Die in diesem Handbuch aufgeführten Anleitungen müssen streng
eingehalten werden. Es wird für allfällige Zwischenfälle, Schäden und Brände im

Gerät nicht gehaftet, die aus der Nichteinhaltung der in diesem Handbuch
aufgeführten Anleitungen stammen. Das Gerät ist ausschließlich für den
häuslichen Gebrauch zum Kochen von Lebensmitteln und zum Absaugen von
Dämpfen aus dem Kochvorgang selbst bestimmt. Andere Verwendungen (wie
z.B. die Raumheizung) sind verboten. Der Hersteller lehnt jegliche Haftung für
Missbräuche oder fehlerhafte Einstellungen der Steuerelemente ab.

● Lesen Sie die Anleitung sorgfältig durch: Es gibt wichtige Informationen zur
Installation, zum Gebrauch und zur Sicherheit.

● Nehmen Sie keine elektrischen Änderungen am Gerät vor.

● Prüfen Sie vor der Installation des Geräts, dass keines der Komponenten
beschädigt ist. Sollten Beschädigungen vorhanden sein, den Händler kontaktieren
und die Installation nicht fortsetzen.

● Es ist wichtig, alle dem Produkt beiliegenden Handbücher aufzubewahren,
damit sie zu jedem Zeitpunkt eingesehen werden können. Im Falle von Verkauf,
Weitergabe oder Umzug ist sicherzustellen, dass sie beim Produkt verbleiben.

Das Gerät kann von den Zeichnungen in dieser Broschüre abweichen, die Gebrauchs-, Wartungs- und
Installationsanweisungen bleiben jedoch unverändert.

17

ELEKTROANSCHLUSS

Die Netzspannung muss mit der auf dem Typenschild im Inneren der Haube
angegebenen Spannung übereinstimmen. Wenn die Abzugshaube mit einem
Stecker ausgestattet ist, schließen Sie sie an eine den geltenden Normen
entsprechende Steckdose an, die sich auch nach der Installation an einem
zugänglichen Bereich befindet. Wenn kein Stecker vorhanden ist (direkter
Anschluss an das Stromnetz) oder der Stecker sich auch nach der Installation
nicht in einem zugänglichen Bereich befindet, verwenden Sie einen zweipoligen
Standard-Schalter, der unter den Bedingungen der Überspannungskategorie III
eine vollständige Trennung vom Stromnetz gewährleistet, entsprechend den
Installationsvorschriften.

● Achtung! Bevor man den Stromkreis wieder an das Stromnetz anschließt und
seinen ordnungsgemäßen Betrieb überprüft, sich immer vergewissern, dass das
Netzkabel ordnungsgemäß montiert wurde.
Verwenden Sie keine Verlängerungskabel, Steckdosenleisten oder Adapter.
Wenn das Kabel nicht mit einem Stecker versehen ist, schließen Sie die Drähte
gemäß der folgenden Tabelle an:

Netzspannung und -frequenz

Lesen Sie den Wert auf dem Aufkleber mit den Geräteeigenschaften auf der Innenseite der Kappe.

Anschluss der Drähte

: gelb/grün
N: blau
L: braun

Austausch des Netzkabels

Die Abzugshaube ist mit einem speziellen Netzkabel ausgestattet; sollte das
Kabel beschädigt sein, fordern Sie es bitte beim technischen Kundendienst an.

LUFTAUSLASS

(für die Versionen mit Absaugung)
Schließen Sie die Abzugshaube an Rohre und Wandauslassöffnungen mit einem Durchmesser an, der dem des
Luftauslasses (Anschlussflansch) entspricht.
Die Verwendung von Rohren und Austrittsöffnungen an der Wand mit einem geringerem Durchmesser führt zu einer
Verringerung der Absaugleistungen und einem deutlichen Anstieg der Geräuschentwicklung.
Aus diesem Grund ist diesbezüglich jede Haftung ausgeschlossen.
! Verwenden Sie eine möglichst kurze Rohrleitung.
! Verwenden Sie eine Rohrleitung mit möglichst wenigen Biegungen (maximaler Biegewinkel: 90°).
! Vermeiden Sie drastische Änderungen des Leitungsquerschnitts.
! Das Unternehmen übernimmt keine Haftung, wenn diese Vorschriften nicht eingehalten werden.

FILTERN ODER ABSAUGEN?

! Ihre Abzugshaube ist bereit für den Einsatz in der Version mit Absaugung.
Um die Abzugshaube in der Version mit Filter zu verwenden, muss das entsprechende ZUBEHÖRKIT installiert werden.
Prüfen Sie auf den ersten Seiten dieses Handbuchs, ob das ZUBEHÖRKIT bereits mitgeliefert wird oder separat erworben
werden muss.
Anmerkung: Falls es sich in der Ausstattung befindet, könnte in einigen Fällen das zusätzliche Aktivkohlefiltersystem
bereits in der Abzugshaube installiert sein.
Die Informationen zur Umrüstung der Abzugshaube von einer Version mit Absaugung in eine Version mit Filter sind bereits
in diesem Handbuch enthalten.

Version mit Absaugung

Die Dämpfe werden über ein am Anschlussflansch befestigtes Abluftrohr nach außen abgeführt.

18

ACHTUNG

Das Abluftrohr wird nicht mitgeliefert und muss gekauft werden.
Der Durchmesser des Abluftrohrs muss dem Durchmesser des Anschlussrings entsprechen.
Wenn die Abzugshaube mit einem oder mehreren Kohlefiltern ausgestattet ist, muss/müssen dieser/diese entfernt werden.

Version mit Filter

Die angesaugte Luft wird entfettet und desodoriert, bevor sie in den Raum zurückgeführt wird. Um die Abzugshaube in
dieser Version zu verwenden, muss ein zusätzliches Aktivkohlefiltersystem installiert werden.

Eine innovative Nanobeschichtung verhindert auf effektive Weise, dass Tropfen von der Glasoberfläche der Haube auf das
Kochfeld fallen und sorgt so für ein tropffreies Kocherlebnis*.

*Basierend auf internen Whirlpool-Tests unter normalen Kochbedingungen.

STEUERUNGEN

Die Abzugshaube verfügt über ein Bedienfeld mit einer Steuerung der Absauggeschwindigkeit und einer Steuerung für das
Einschalten des Lichts zur Beleuchtung des Kochfeldes.

T1= Taste Motor OFF - Standby - Reset der Reinigung/des Austauschs der Filteranzeige
– deaktiviert die Auswahltasten.

MOTOR OFF

Kurz drücken, um den Motor abzuschalten.

RESET FILTERANZEIGE

Halten Sie nach der Wartung der Filter die Taste 3 Sekunden lang gedrückt, die blinkende LED T2 (Fettfilter) bzw. T3
(Kohlefilter) hört auf zu blinken.

DEAKTIVIERUNG DER BEFEHLE

Halten Sie die Taste 3 Sekunden lang gedrückt, um die Auswahltaste der Geschwindigkeit zu deaktivieren.
Diese Funktion kann während der Produktreinigung nützlich sein, um ein versehentliches Aktivieren der Haube zu
vermeiden.
Drücken Sie diese Taste erneut für 3 Sekunden, um die Funktion wieder zu aktivieren.

T2= Auswahltaste niedrige Geschwindigkeit (Saugleistung) - wenn sie blinkt, deutet dies darauf hin, dass die Fettfilter
gereinigt werden müssen.

T3= Auswahltaste mittlere Geschwindigkeit (Saugleistung) - wenn sie blinkt, deutet dies darauf hin, dass der Kohlefilter
gereinigt oder ausgetauscht werden muss. Diese Anzeige ist in der Regel deaktiviert. Um die Anzeige zu aktivieren,
deaktivieren Sie die Befehle, die Taste T1, indem Sie gleichzeitig die Tasten T2 und T3 drücken. Zuerst blinkt nur die Taste
T2, dann blinken sowohl die Tasten T2 als auch T3, um die Aktivierung anzuzeigen.
Wiederholen Sie den Vorgang, um die Anzeige zu deaktivieren. Zuerst blinken die Tasten T2 und T3, dann blinkt nur die
Taste T2, um die Deaktivierung anzuzeigen.

T4= Auswahltaste hohe Geschwindigkeit (Saugleistung).
T5= Auswahltaste intensive Geschwindigkeit (Saugleistung) - Dauer 5 Minuten - erneut drücken, um zur

vorhergehenden Einstellung zurückzukehren.
T6= Taste Licht ON/OFF.

Im Falle einer Funktionsstörung trennen Sie das Gerät für mindestens 5 Sekunden durch Abziehen des Steckers vom
Stromnetz und schließen Sie es dann wieder an, bevor Sie sich an den Kundendienst wenden. Wenn die Funktionsstörung
weiterhin besteht, wenden Sie sich an den Kundendienst.

19

PFLEGE

• Reinigung: Verwenden Sie zur Reinigung nur ein mit
neutralen, flüssigen Reinigungsmitteln angefeuchtetes
Tuch. Verwenden Sie keine Werkzeuge oder Instrumente
zur Reinigung.

● Fettfilter: Er muss einmal im Monat (oder wenn
das Anzeigesystem für die Filtersättigung - falls bei dem
betreffenden Modell vorhanden - dies anzeigt) mit nicht
aggressiven Reinigungsmitteln manuell oder im
Geschirrspüler bei niedriger Temperatur und kurzem
Zyklus gereinigt werden.
Beim Reinigen in der Spülmaschine kann sich der
Metallfettfilter verfärben, wobei seine Filtereigenschaften
in keiner Weise beeinträchtigt werden.
Um den Fettfilter zu entfernen, ziehen Sie am
federbelasteten Entriegelungsgriff.

● Kohlefilter (nur für filternde Version): Die
Kartusche muss mindestens alle vier Monate
ausgetauscht werden. Sie kann NICHT gereinigt oder
wiederaufbereitet werden. Wie im Abschnitt

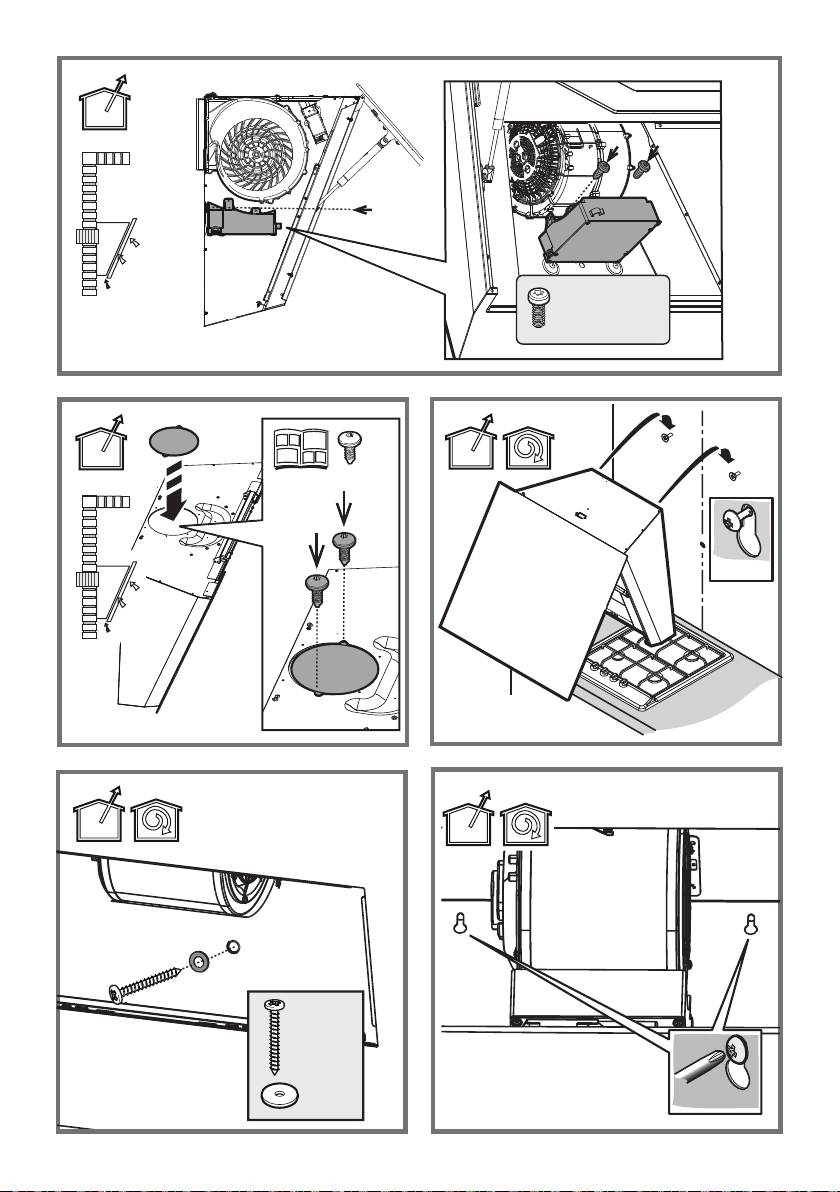

"Zeichnungen" angegeben: Entfernen Sie die Fettfilter,
setzen Sie einen Kohlefilter pro Seite ein und befestigen
Sie ihn am Produkt. Die Fettfilter wieder einsetzen.

• Der Kohlefilter hält unangenehme Gerüche zurück, die
beim Kochen entstehen. • Die Sättigung des Kohlefilters
tritt nach mehr oder weniger langem Gebrauch ein, je
nach Art des Kochens und je nachdem, wie regelmäßig
der Fettfilter gereinigt wird.

Beleuchtung

• Das Beleuchtungssystem basiert auf der LED­Technologie. Die LEDs gewährleisten eine optimale
Beleuchtung, halten bis zu 10 Mal länger als
herkömmliche Lampen und sparen 90 % an elektrischer
Energie.

●Beleuchtungssystem : Das Beleuchtungssystem kann
nicht vom Anwender ausgetauscht werden, wenden Sie
sich bitte bei Betriebsstörungen an den Kundendienst.

20

ENTSORGUNG AM ENDE DER LEBENSDAUER

Dieses Gerät ist in Übereinstimmung mit der europäischen Richtlinie 2012/19/EU - UK SI 2013 No.3113, Waste
Electrical and Electronic Equipment (WEEE) - gekennzeichnet worden.

Stellen Sie sicher, dass dieses Produkt ordnungsgemäß entsorgt wird. Der Benutzer trägt dazu bei, mögliche negative
Umwelt- und Gesundheitsfolgen zu vermeiden. Das Symbol auf dem Produkt oder auf der Begleitdokumentation weist
darauf hin, dass dieses Produkt nicht als Hausmüll behandelt werden darf, sondern bei der entsprechenden Sammelstelle
für das Recycling von Elektro- und Elektronik-Altgeräten abgegeben werden muss. Das Produkt gemäß den lokalen
Vorschriften zur Abfallentsorgung beseitigen. Weitere Informationen zur Behandlung, Wiederverwertung und zum Recycling
dieses Produkts erhalten Sie von der zuständigen örtlichen Behörde, dem Hausmüllentsorgungsdienst oder dem Geschäft,
in dem das Produkt gekauft wurde.

Das Verpackungsmaterial ist zu 100% recycelbar und mit dem Recycling-Symbol gekennzeichnet.

BESTIMMUNGEN

Geräte, die gemäß den folgenden Sicherheitsnormen entwickelt, getestet und hergestellt wurden: EN/IEC 60335-1; EN/
IEC 60335-2- 31, EN/IEC 62233. Leistung: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC
60704-2-13;EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;
EN/IEC 61000-3-2; EN/IEC 61000-3-3.

EMPFEHLUNGEN FÜR DIE VERWENDUNG

Vorschläge für die korrekte Anwendung zur Verringerung der Umweltbelastung: Wenn Sie mit dem Kochen beginnen,
schalten Sie das Gerät mit minimaler Geschwindigkeit ein und lassen Sie sie auch nach dem Ende des Kochvorgangs noch
einige Minuten eingeschaltet. Erhöhen Sie die Geschwindigkeit nur bei großen Mengen an Rauch und Dampf, wobei die
Booster-Funktion nur in Extremfällen verwendet wird. Um die Effizienz des Geruchsminderungssystems aufrechtzuerhalten,
sollten Sie den/die Kohlefilter bei Bedarf austauschen. Um den Fettfilter effizient zu halten, reinigen Sie ihn bei Bedarf. Um
die Effizienz zu optimieren und den Lärm zu minimieren, verwenden Sie den in diesem Handbuch angegebenen maximalen
Durchmesser des Kanalsystems.

FUNKTIONSSTÖRUNGEN

Wenn etwas nicht zu funktionieren scheint, führen Sie die folgenden einfachen Kontrollen durch, bevor Sie den
Kundendienst anrufen:

• Wenn die Haube nicht funktioniert:

Prüfen Sie, dass:

-Keine Stromunterbrechung vorliegt.

-Eine Geschwindigkeit gewählt wurde.

• Wenn die Abzugshaube eine unzureichende Leistung aufweist:

Prüfen Sie, dass:

-Die gewählte Motordrehzahl ausreichend für die freigesetzte Menge an Rauch und Dämpfen ist.

-Die Küche ausreichend belüftet ist, um eine Luftzufuhr zu ermöglichen.

-Der Aktivkohlefilter nicht abgenutzt ist (Abzugshaube in Version mit Filter).

• Wenn sich die Abzugshaube während des normalen Betriebs ausgeschaltet hat:

Prüfen Sie, dass:

-keine Stromunterbrechung vorliegt.

-der allpolige Schutzschalter nicht ausgelöst wurde.

Im Falle einer Funktionsstörung trennen Sie das Gerät für mindestens 5 Sekunden durch Abziehen des Steckers vom
Stromnetz und schließen Sie es dann wieder an, bevor Sie sich an den Kundendienst wenden. Wenn die Funktionsstörung
weiterhin besteht, wenden Sie sich an den Kundendienst.

21

TECHNISCHE DATEN

Höhe (cm) Breite (cm) Tiefe (cm) Φ des Abluftrohrs (cm)

104.5-147.5

104.5-147.5

60-90 36.8 15

Komponenten, die nicht zum Lieferumfang des Produkts gehören

Zum Herunterladen der Sicherheitshinweise,
des Benutzerhandbuchs, des Datenblatts und
der Energiedaten:

• Besuchen Sie die Website docs.whirlpool.eu

• Verwenden Sie den QR-Code

• Oder wenden Sie sich an den Kundendienst

(unter der im Garantieheft angegebenen Tele­fonnummer). Wenn Sie sich an den Kunden­dienst wenden, geben Sie bitte die Codes auf
dem Typenschild des Produkts an.

22

FR

SÉCURITÉ GÉNÉRALE

•Ne pas effectuer de variations électriques ou mécaniques sur le produit ou sur
les conduits d'évacuation. •Avant toute opération de nettoyage ou d'entretien,
débrancher le produit du secteur électrique en enlevant la fiche ou à travers le
disjoncteur général du logement. •Utiliser des gants de travail pour toutes les
opérations d’installation et d’entretien.• Le produit peut être utilisé par des enfants
âgés d’au moins 8 ans et par des personnes ayant des capacités physiques,
sensorielles ou mentales réduites ou sans expérience ou sans les connaissances
nécessaires, à condition qu'ils soient surveillés ou après que ces personnes aient
reçu des instructions relatives à l'usage sûr de l'appareil et à la compréhension
des dangers afférents.• Les enfants doivent être contrôlés afin qu'ils ne jouent pas
avec le produit.• Le nettoyage et l'entretien ne doivent pas être effectués par des
enfants sans surveillance. •Le local doit disposer d'une ventilation suffisante
lorsque le produit est utilisé en même temps que d’autres appareils à combustion
de gaz ou autres combustibles. •Le produit doit être fréquemment nettoyé, à
l’intérieur comme à l’extérieur (AU MOINS UNE FOIS PAR MOIS) ; respecter
dans tous les cas les indications présentes dans les instructions d’entretien. •Le
non-respect des normes de nettoyage du produit et du remplacement/nettoyage
des filtres comporte des risques d'incendie.• Il est strictement interdit de faire
flamber des aliments sous le produit.• ATTENTION : Lorsque la plaque de
cuisson est en marche, les parties accessibles du produit peuvent devenir
chaudes.• Ne pas brancher le produit au secteur électrique tant que l’installation
n’est pas totalement terminée.• Concernant les mesures techniques et de sécurité
à prendre pour l’évacuation des fumées, respecter scrupuleusement les
règlementations établies par les autorités locales compétentes.• L’air aspiré ne
doit pas être conduit vers le tube destiné à l'évacuation des fumées des appareils
à combustion à gaz ou autres combustibles.• Ne pas utiliser ni laisser le produit
sans que les ampoules ne soient correctement montées en raison du risque
possible de décharge électrique.• Le produit ne doit JAMAIS être utilisé sans la
grille correctement montée. • Le produit ne doit JAMAIS être utilisé comme plan à
moins que cela ne soit explicitement indiqué.

• Utiliser uniquement les vis de fixation fournies avec le produit pour l’installation
ou, si elles ne sont pas fournies, acheter le type de vis correct. Utiliser la longueur
correcte pour les vis qui sont identifiées dans le Guide d’installation.

● Attention ! La non-installation de vis et fixations conformément à ces
instructions peut comporter des risques électriques.

• Pour le remplacement de la lampe, utiliser uniquement le type de lampe indiqué
dans la section maintenance/système d'éclairage de ce manuel. • L’utilisation
d'une flamme nue peut endommager les filtres et provoquer des incendies et doit
donc être évitée. • La friture doit être surveillée afin d'éviter que l'huile ne prenne
feu. • En cas de doute, consulter le centre de service agréé ou un personnel

23

qualifié similaire.
Attention ! Ne pas utiliser avec un programmateur, une minuterie, une
télécommande séparée ou tout autre appareil qui s'active automatiquement.

• La distance minimale entre la surface de support des récipients sur le dispositif
de cuisson et la partie la plus basse de la hotte ne doit pas être inférieure à 45 cm
en cas de cuisinières électriques et de 60 cm en cas de cuisinières à gaz ou
mixtes.
Si les instructions d'installation du dispositif de cuisson à gaz spécifient une
distance plus importante, il faut en tenir compte.
Les enfants de moins de 3 ans ne doivent pas s’approcher de l’appareil. Sans la
surveillance constante d’un adulte, garder l’appareil hors de la portée des enfants
de moins de 8 ans.

ATTENTION: l'appareil n’est pas destiné à être mis en marche à l’aide d'un

dispositif externe ou d'un système de commande à distance séparé.

Cet appareil n’est pas destiné à un usage professionnel. Ne pas utiliser

l’appareil à l’extérieur.

Pour éviter le risque de blessures, l’appareil doit être déplacé et installé par

minimum deux personnes.

L'installation, incluant les raccords pour l’alimentation en eau (s’ils sont
prévus) et les branchements électriques, et les interventions de réparation doivent
être effectuées par un personnel qualifié.
Après avoir complété l’installation, conserver le matériel d’emballage (plastique,
polystyrène, etc.) hors de la portée des enfants pour éviter le risque
d’étouffement.
Ne jamais utiliser l’appareil pieds nus ou mouillés.
Ne jamais utiliser d’appareils de nettoyage à vapeur pour éviter le risque de choc
électrique.
Suivre de près les instructions reportées dans ce manuel. Nous déclinons
toute responsabilité pour tout problème, dommage ou incendie causé à l'appareil
suite au non-respect des instructions reportées dans ce manuel. L'appareil est
destiné exclusivement à un usage domestique pour la cuisson des aliments et
l'extraction des fumées produites par la cuisson. Aucune autre utilisation n'est
autorisée (par ex. chauffage de pièces). Le fabricant décline toute responsabilité
en cas d’utilisation inappropriée ou de réglage erroné des commandes.

● Lire attentivement les instructions : elles contiennent des informations
importantes sur l'installation, l'utilisation et la sécurité.

● N’effectuer aucune variation électrique sur l’appareil.

● Avant de procéder à l’installation de l’appareil, vérifier qu’aucun composant
n’est endommagé. Sinon, contacter le revendeur et ne pas continuer l'installation.

● Il est important de conserver tous les manuels qui accompagnent le produit
pour pouvoir les consulter à tout moment. En cas de vente, de cession ou de
transfert, s’assurer qu'ils restent avec le produit.

L'appareil peut avoir un aspect différent par rapport au dessin de cette notice mais les instructions pour
l'utilisation, l'entretien et l'installation restent les mêmes.

24

BRANCHEMENT ÉLECTRIQUE

La tension d'alimentation doit correspondre à la tension indiquée sur l’étiquette
des caractéristiques située à l’intérieur de la hotte. Si elle est dotée d'une fiche,
brancher la hotte à une prise conforme aux normes en vigueur située dans une
zone accessible même après l'installation. Si elle n’est pas dotée de fiche
(raccordement direct au secteur) ou si la fiche n’est pas placée dans un endroit
accessible même après l’installation, appliquer un interrupteur bipolaire conforme
qui assure la déconnexion complète du secteur dans les conditions de la
catégorie de surtension III, conformément aux règles d'installation.

● Attention! Avant de rebrancher le circuit au secteur électrique et d’en vérifier
le fonctionnement correct, toujours contrôler que le câble ait été correctement
monté.
Ne pas utiliser de rallonges, de prises multiples ou d’adaptateurs.
Si le câble n’est pas doté de fiche, brancher les fils en respectant le tableau
suivant:

Tension et fréquence du secteur électrique

Se référer à la valeur indiquée sur l’étiquette des caractéristiques à l’intérieur de la hotte.

Branchement des fils

: jaune/vert
N: bleu
L: marron

Remplacement du câble d’alimentation

La hotte est dotée d'un câble d’alimentation spécial; en cas d’endommagement,
le demander au service d'assistance technique.

ÉVACUATION DE L’AIR

(pour les versions aspirantes)
Brancher la hotte à des tubes et des orifices d'évacuation muraux ayant un diamètre équivalent à la sortie d’air (bride de
raccordement).
L'utilisation des tuyaux et des orifices d'évacuation d'un diamètre inférieur diminuera l'efficacité de l'extraction et
augmentera considérablement le bruit.
Nous déclinons, dans ce cas, toute responsabilité.
! La longueur du conduit doit être celle strictement indispensable.
! Utiliser un conduit avec le moins de coudes possible (angle maximal du coude : 90°).
! Éviter de changer drastiquement la section du conduit.
! L’entreprise décline toute responsabilité en cas de non-respect de ces consignes.

FILTRANTE OU ASPIRANTE?

! Votre hotte est prête à être utilisée en version aspirante.
Pour utiliser la hotte en version filtrante, il faut installer le KIT ACCESSOIRE dédié.
Vérifiez dans les premières pages de ce manuel si le KIT ACCESSOIRE est déjà fourni ou s'il doit être acheté à part.
Remarque: S’il est fourni, dans certains cas le système de filtration supplémentaire à base de charbon actif pourrait déjà
être installé sur la hotte.
Les informations concernant la transformation de la hotte de version aspirante à version filtrante sont déjà contenues dans
ce manuel.

Version aspirante

Les vapeurs sont évacuées vers l'extérieur par un tuyau d'échappement fixé sur la bride de raccord.

ATTENTION

Le tuyau d’évacuation n’est pas fourni et doit être acheté à part.
Le diamètre du tube d'évacuation doit être identique au diamètre de l'anneau de raccordement.

25

Si la hotte est dotée d’un/de filtre(s) à charbon, il(s) doit/doivent être retiré(s).

Version filtrante

L'air aspiré sera dégraissé et désodorisé avant d'être renvoyé dans la pièce. Pour utiliser la hotte dans cette version, il faut
installer un système de filtration supplémentaire à base de charbon actif.

Un traitement de nano-revêtement innovant qui empêche efficacement aux gouttes de tomber de la surface en verre de la
hotte sur le plan de cuisson, garantissant ainsi une expérience de cuisson sans égouttements*.

*Basé sur des tests internes Whirlpool prenant en compte les conditions de cuisson normales.

COMMANDES

La hotte est dotée d'un panneau de commande avec un contrôle des vitesses d’aspiration et un contrôle d’allumage de la
lumière pour l'éclairage de la plaque de cuisson.

T1= Touche Moteur OFF - stand by - réinitialisation du lavage/remplacement de la signalisation des
filtres – désactive les touches de sélection.

OFF MOTEUR

Appuyer brièvement pour arrêter le moteur.

RÉINITIALISATION DE LA SIGNALISATION DES FILTRES

Après avoir effectué l’entretien des filtres, appuyer sur la touche pendant 3 secondes, le voyant clignotant T2 (filtre à
graisse) ou T3 (filtre à charbon) arrête de clignoter.

DÉSACTIVER LES COMMANDES

Maintenir la touche enfoncée pendant 3 secondes pour désactiver les touches de sélection des vitesses.
Cette fonction peut être utile lors des opérations de nettoyage du produit pour éviter d’allumer la hotte par inadvertance.
Appuyer de nouveau pendant 3 secondes pour les réactiver.

T2= Touche de sélection de la vitesse (puissance d’extraction) basse - lorsqu’elle clignote, elle indique qu’il est
nécessaire de laver le filtre à graisse.

T3= Touche de sélection vitesse (puissance d’extraction) moyenne - quand elle clignote, elle indique qu’il est nécessaire
de laver ou de remplacer le filtre à charbon. Cette signalisation est normalement désactivée. Pour activer la signalisation,
désactiver les commandes, touche T1, appuyer simultanément sur les touches T2 et T3; la touche T2 clignotera d’abord,
puis les touches T2 et T3 pour indiquer l’activation.
Répéter l’opération pour désactiver la signalisation; les touches T2 et T3 clignoteront d’abord, puis seule la touche T2 pour
indiquer la désactivation.

T4= Touche de sélection de la vitesse (puissance d’extraction) haute.

T5= Touche de sélection de la vitesse (puissance d’extraction) intensive - durée 5 minutes - appuyer à nouveau pour

revenir au réglage précédent.

T6= Touche ON/OFF lumière.

En cas d’anomalie de fonctionnement, débrancher pendant au moins 5 s. l’appareil de l’alimentation électrique en extrayant
la fiche et le rebrancher, avant de contacter le service d’assistance. Si l’anomalie persiste, contacter le service
d’assistance.

26

ENTRETIEN

• Nettoyage: Pour le nettoyage, utiliser exclusivement
un chiffon imbibé de nettoyant liquide neutre. Ne pas
utiliser d’ustensiles ni d’instruments de nettoyage.

● Filtre à graisse: Il doit être nettoyé une fois par
mois (ou quand le système d’indication de saturation des
filtres - si prévu sur le modèle possédé - indique ce
besoin), avec des nettoyants non agressifs, manuellement
ou au lave-vaisselle à faibles températures et à cycle
court.
Avec le lavage au lave-vaisselle, le filtre anti-graisse
métallique peut décolorer mais ses caractéristiques de
filtrage restent les mêmes.
Pour démonter le filtre à graisse, tirer la poignée de
décrochage à ressort.

● Filtre à charbon (seulement pour la version
filtrante): Il est nécessaire de remplacer la cartouche au
maximum tous les quatre mois. Il NE peut PAS être lavé
ni régénéré. Comme indiqué dans la section des dessins:
enlever les filtres à graisse, appliquer un filtre au charbon
par côté et l’accrocher au produit. Remettre les filtres à
graisse.

• Le filtre à charbon actif retient les odeurs désagréables
de la cuisson. • La saturation du filtre à charbon actif se
constate après un emploi plus ou moins long, selon la
fréquence d'utilisation et la régularité du nettoyage du
filtre à graisse.

Éclairage du plan de cuisson

• Le système d'éclairage est basé sur la technologie LED.
Les LED fournissent un éclairage optimal, durent jusqu'à
10 fois plus longtemps que les ampoules classiques et
permettent d'économiser 90 % d'électricité.

●Système d’Éclairage : Le système d'éclairage ne peut
pas être remplacé par l’utilisateur ; en cas de
dysfonctionnement, contacter le service d’assistance.

27

ÉLIMINATION EN FIN DE VIE

Cet appareil est marqué conformément à la Directive Européenne 2012/19/CE - UK SI 2013 No.3113, Déchets
d'équipements électriques et électroniques (DEEE).

S’assurer que ce produit est correctement éliminé. L'utilisateur contribue à prévenir les possibles conséquences négatives
pour l’environnement et la santé. Le symbole présent sur le produit ou sur la documentation qui l’accompagne indique qu’il
ne doit pas être traité comme déchet ménager mais être apporté à un point de collecte pour le recyclage d’équipements
électriques et électroniques. L'éliminer conformément aux réglementations locales d'élimination des déchets. Pour plus
d'informations sur le traitement, la récupération et le recyclage de ce produit, contacter les autorités locales, le service de
collecte des déchets ménagers ou le magasin où le produit a été acheté.

Le matériel d’emballage est 100% recyclable et est marqué du symbole

NORMES

Équipement conçu, testé et réalisé dans le respect des normes sur la Sécurité: EN/CEI 60335-1; EN/CEI 60335-2- 31,
EN/CEI 62233. Performance : EN/CEI 61591 ; ISO 5167-1 ; ISO 5167-3 ; ISO 5168 ; EN/CEI 60704-1 ; EN/CEI
60704-2-13; EN/CEI 60704-3; ISO 3741; EN 50564; CEI 62301. CEM: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR
14-2; EN/CEI 61000-3-2; EN/CEI 61000-3-3.

SUGGESTIONS D’UTILISATION

Conseils pour une utilisation correcte et destinée à réduire l'impact environnemental: Pour commencer à cuisiner, allumer
l’appareil à la vitesse minimale et la laisser allumer quelques minutes, même après la fin de la cuisson. Augmenter la
vitesse seulement en cas de grosses quantités de fumée et de vapeur en utilisant la fonction booster uniquement pour les
cas extrêmes. Pour préserver l'efficacité du système de réduction des odeurs, remplacer le(s) filtre(s) à charbon. Nettoyer
le filtre à graisse régulièrement pour en préserver l'efficacité. Pour optimiser l'efficacité et minimiser les bruits, utiliser le
diamètre maximal du système de canalisation indiqué dans ce manuel.

ANOMALIES DE FONCTIONNEMENT

En cas d’anomalie, effectuer les contrôles suivants avant de contacter le Service d'Assistance:

• Si la hotte ne fonctionne pas:

Vérifier que:

- Il n’y a pas de coupure de courant.

- Une vitesse a été sélectionnée.

• Si la hotte a un faible rendement:

Vérifier que:

- La vitesse du moteur sélectionnée est suffisante pour la quantité de fumée et de vapeurs libérée.

- La cuisine est suffisamment aérée pour permettre une prise d’air.

- Le filtre à charbon n’est pas usé (hotte en version filtrante).

• Si la hotte s’est éteinte au cours du fonctionnement normal:

Vérifier que:

- il n’y a pas de coupure de courant.

- le dispositif de coupure omnipolaire ne s’est pas déclenché.

En cas d’anomalie de fonctionnement, débrancher pendant au moins 5 s. l’appareil de l’alimentation électrique en extrayant
la fiche et le rebrancher, avant de contacter le service d’assistance. Si l’anomalie persiste, contacter le service
d’assistance.

28

DONNÉES TECHNIQUES

FR

Hauteur (cm) Largeur (cm) Profondeur (cm) Φ du tuyau d'évacuation (cm)

104.5-147.5

104.5-147.5

60-90 36.8 15

Composants non fournis avec le produit

Pour télécharger les consignes de sécurité, la
notice d’utilisation, la fiche technique et les
données énergétiques:

• Visitez le site Internet docs.whirlpool.eu

• Utilisez le code QR

• Ou contacter le Service d’Assistance (au nu-

méro de téléphone indiqué sur le livret de ga­rantie). En cas de contact du Service d'Assis­tance, indiquez les codes présents sur la plaque
signalétique du produit.

29

NL

ALGEMENE VEILIGHEID

•Breng op het product of op de afvoerkanalen geen elektrische of mechanische
wijzigingen aan. •Voordat er werkzaamheden voor reiniging of onderhoud worden
uitgevoerd, moet het product worden losgekoppeld van het elektriciteitsnet door
de stekker te verwijderen of de hoofdschakelaar van de woning uit te schakelen.

•Draag tijdens alle werkzaamheden voor de installatie en het onderhoud altijd
werkhandschoenen.• Het product mag gebruikt worden door kinderen vanaf 8 jaar
en door personen met verminderde lichamelijke, zintuiglijke of geestelijke
vermogens, of personen die niet beschikken over de noodzakelijke ervaring en
kennis, mits ze onder toezicht staan of nadat ze aanwijzingen hebben ontvangen
inzake het veilige gebruik van het apparaat en ze de bij het gebruik betrokken
gevaren begrepen hebben.• Kinderen moeten onder toezicht staan om ervoor te
zorgen dat ze niet met het product spelen.• De reiniging en het onderhoud mogen
niet worden uitgevoerd door kinderen zonder dat ze onder toezicht staan. •Als het
product gelijktijdig wordt gebruikt met andere apparaten die gas of andere
brandstoffen verbranden, moet de ruimte beschikken over een voldoende
ventilatie. •Het apparaat moet zowel aan de binnen- als de buitenkant regelmatig
worden gereinigd (TEN MINSTE EENMAAL PER MAAND), en neem daarbij in
ieder geval de uitdrukkelijk aangegeven onderhoudsvoorschriften in acht. •De
niet-naleving van de normen voor reiniging van het product en voor de
vervanging/reiniging van de filters vormt een gevaar voor brand.• Het is ten
strengste verboden om onder het product voedingsmiddelen boven de vlam te
bereiden.• OPGELET: Tijdens de werking van de kookplaat kunnen de bereikbare
delen van het product heet worden.• Sluit het product niet aan op het
elektriciteitsnet tot de installatie volledig is voltooid.• Voor wat betreft de toe te
passen technische maatregelen en veiligheidsmaatregelen voor de afvoer van de
dampen moet de regelgeving van de plaatselijke bevoegde instanties strikt in acht
worden genomen.• De afgezogen lucht mag niet in een kanaal worden geleid dat
gebruikt wordt voor de afvoer van de dampen geproduceerd door apparaten die
gas of andere brandstoffen verbranden.• Gebruik het product niet en laat het niet
zonder correct gemonteerde lampen, in verband met het mogelijk risico op
elektrische schokken.• Het product mag NOOIT zonder correct gemonteerd
rooster gebruikt worden. • Het product mag NOOIT gebruikt worden als steunvlak,
tenzij uitdrukkelijk aangegeven.

• Gebruik voor de installatie alleen de bij het product geleverde
bevestigingsschroeven; indien deze niet worden bijgeleverd, moet het geschikte
type schroef worden aangeschaft. Gebruik een correcte lengte voor de schroeven
zoals beschreven in de handleiding voor installatie.

● Opgelet! Als schroeven en bevestigingselementen niet in overeenstemming
met deze aanwijzingen worden geïnstalleerd, kan dit leiden tot risico’s van
elektrische aard.

30

• Gebruik voor de vervanging van de lampen uitsluitend het type lamp
aangegeven in het hoofdstuk betreffende het onderhoud/verlichtingssysteem van
deze handleiding. • Het gebruik van open vuur is schadelijk voor de filters, vormt
een gevaar voor brand en moet derhalve altijd vermeden worden. • Frituren moet
altijd onder toezicht gebeuren om te voorkomen dat de olie oververhit raakt en
vlam vat. • Neem in geval van twijfel contact op met het erkende servicecentrum
of vergelijkbaar gekwalificeerd personeel.
Opgelet! Maak geen gebruik van een ander programmeringssysteem, timer,
afstandsbediening of ander apparaat dat automatisch wordt geactiveerd.

• De minimale afstand tussen het oppervlak waarop de pannen op het kooktoestel
worden geplaatst en het laagste gedeelte van de afzuigkap mag niet minder dan
zijn de 45 cm in geval van elektrische fornuizen, of 60 cm in geval van gas- of
combifornuizen.
Als de installatie-aanwijzingen van het gaskooktoestel een grotere afstand
aangegeven, moet deze in acht worden genomen.
Houd kinderen jonger dan 3 jaar uit de buurt van het apparaat. Houd kinderen
jonger dan 8 jaar uit de buurt van het apparaat, tenzij ze onder voortdurend
toezicht staan van een volwassene.

OPGELET: het apparaat is niet bedoeld om in werking te worden gesteld door

middel van een extern apparaat of een apart systeem voor bediening op afstand.

Dit apparaat is niet bedoeld voor een professioneel gebruik. Gebruik het

apparaat niet in de open lucht.

Om het risico op persoonlijk letsel te voorkomen, moet het apparaat door twee

of meer personen verplaatst en geïnstalleerd worden.

De installatie, waaronder ook de eventuele aansluiting op de waterleiding
(indien voorzien) en de elektrische aansluitingen, evenals de reparatie-ingrepen
moeten worden uitgevoerd door gekwalificeerd personeel.
Na het voltooien van de installatie moet het verpakkingsmateriaal (plastic,
polystyreen, enz.) buiten het bereik van kinderen bewaard worden om
verstikkingsgevaar te voorkomen.
Gebruik het apparaat niet wanneer u nat bent of op blote voeten.
Gebruik voor de reiniging nooit stoomreinigers - gevaar voor elektrische
schokken.
Neem de aanwijzingen van deze handleiding strikt in acht. Wij aanvaarden
geen aansprakelijkheid voor eventuele problemen, schade of brand, veroorzaakt
door het apparaat als gevolg van de niet-naleving van de aanwijzingen van deze
handleiding. Het apparaat is uitsluitend bedoeld voor een huishoudelijk gebruik,
voor het koken van voedingsmiddelen en het afzuigen van de dampen van het
kookproces. Ander gebruik is niet toegestaan (bijv. het verwarmen van
omgevingen). De fabrikant aanvaardt geen aansprakelijkheid voor een oneigenlijk
gebruik of voor verkeerde instellingen van de bedieningselementen.

● Lees de instructies aandachtig door: deze bevatten belangrijke informatie over
de installatie, het gebruik en de veiligheid.

● Breng geen elektrische wijzigingen aan het apparaat aan.

● Voorafgaand aan de installatie van het apparaat moet gecontroleerd worden

31

dat alle onderdelen onbeschadigd zijn. Neem anders contact op met uw
leverancier en ga niet verder met de installatie.

● Het is belangrijk om alle handleidingen van het product te bewaren zodat ze op
elk moment geraadpleegd kan worden. In geval van verkoop, overdracht of
verhuizing moeten de handleidingen het product begeleiden.

Het apparaat kan anders uitzien dan op de tekeningen in dit boekje, maar de gebruiks-, onderhouds- en installatie­instructies blijven hetzelfde.

ELEKTRISCHE AANSLUITING

De netspanning moet voldoen aan de spanning aangegeven op het typeplaatje
aangebracht aan de binnenkant van de afzuigkap. Indien voorzien van een
stekker, moet de afzuigkap worden aangesloten op een geschikt stopcontact dat
aan de geldende normen voldoet, geplaatst op een ook na de installatie
bereikbare plek. Indien niet voorzien van een stekker (rechtstreekse aansluiting
op het elektriciteitsnet), of als de stekker zich niet op een bereikbare plek bevindt,
moet een goedgekeurde tweepolige schakelaar worden voorzien die de volledige
loskoppeling van het elektriciteitsnet garandeert onder de omstandigheden van
overspanningscategorie III, in overeenstemming met de installatievoorschriften.

● Opgelet! Voordat het circuit weer op de netvoeding wordt aangesloten en de
correcte werking ervan wordt gecontroleerd, moet altijd gecontroleerd worden of
het netsnoer correct gemonteerd is.
Maak geen gebruik van verlengsnoeren, verdeelstekkers of adapters.
Als de kabel niet is voorzien van een stekker, sluit de draden dan aan volgens de
onderstaande tabel:

Spanning en frequentie van het elektriciteitsnet

Verwijs naar de waarde aangegeven op het typeplaatje dat is aangebracht in de afzuigkap.

Aansluiting draden

: geel/groen
N: blauw
L: bruin

Vervanging van de voedingskabel

De afzuigkap heeft een speciale voedingskabel; in geval de kabel beschadigd is,
vraag dan een vervangend onderdeel aan de technische service.

AFVOER VAN DE LUCHT

(voor afzuigversies)
Verbind de afzuigkap met afvoerpijpen en -openingen in de muur, met een diameter die gelijk moet zijn aan de luchtuitlaat
(koppelingsflens).
Het gebruik van afvoerpijpen en -openingen met een kleinere diameter veroorzaken een verminderde prestatie van de
afzuiging en een aanzienlijke toename van het geluidsniveau.
In deze gevallen aanvaarden wij derhalve geen enkele aansprakelijkheid.
! Gebruik een zo kort mogelijke pijp.
! Gebruik een pijp met zo weinig mogelijk bochten (maximale hoek van de bocht: 90°).
! Vermijd drastische wijzigingen in de doorsnede van de pijp.
! Het bedrijf aanvaardt geen aansprakelijkheid als niet aan deze normen wordt voldaan.

FILTER- OF AFZUIGVERSIE?

! Uw afzuigkap is klaar voor gebruik in de afzuigversie.
Om de afzuigkap in de filterversie te gebruiken, moet een speciale ACCESSOIRESET geïnstalleerd worden.

32

Controleer op de eerste pagina’s van deze handleiding of de ACCESSOIRESET reeds wordt bijgeleverd of apart moet
worden aangeschaft.
Opmerking: Indien bijgeleverd, zou het extra filtratiesysteem op basis van actieve kool in enkele gevallen reeds op de
afzuigkap geïnstalleerd kunnen zijn.
Informatie inzake de ombouw van de afzuigkap van de afzuigversie naar de filterversie is reeds in deze handleiding
opgenomen.

Afzuigversie

De dampen worden naar buiten afgevoerd via een afvoerpijp bevestigd op de koppelingsflens.

OPGELET

De afvoerpijp maakt geen deel uit van de levering en moet apart worden aangeschaft.
De diameter van de afvoerpijp moet gelijk zijn aan die van de koppelingsring.
Als de afzuigkap is voorzien van actiefkoolfilter(s), moeten deze verwijderd worden.

Filterversie

De aangezogen lucht wordt ontvet en ontgeurd alvorens ze weer in de ruimte wordt teruggebracht. Om de afzuigkap in
deze versie te gebruiken, moet een extra filtratiesysteem op basis van actieve kool geïnstalleerd worden.

Een innovatieve nano-coating voorkomt op effectieve wijze dat druppels van het glazen oppervlak van de afzuigkap op de
kookplaat vallen, en zorgt zo voor een kookervaring zonder druppels*.

Gebaseerd op Whirlpool's interne tests onder normale kookomstandigheden.

BEDIENINGSELEMENTEN

De afzuigkap is voorzien van een bedieningspaneel met een bediening van de afzuigsnelheid en een bediening voor de
inschakeling van de verlichting van de kookplaat.

T1= Toets motor OFF - stand-by - reset van het wassen/vervanging van signalering van de
filters – deactiveert de selectietoetsen.

OFF MOTOR

Druk kort om de motor uit te schakelen.

RESET SIGNALERING FILTERS

Druk na het filteronderhoud 3 seconden op de knop, de knipperende led T2 (vetfilter) of T3 (koolstoffilter) stopt met
knipperen.

COMMANDO'S DEACTIVEREN

Houd de knop 3 seconden ingedrukt om de snelheidskeuzetoetsen te deactiveren.
Deze functie kan handig zijn bij het reinigen van het product om te voorkomen dat de kap per ongeluk geactiveerd wordt.
Druk nogmaals 3 seconden op de knop om ze weer te activeren.

T2= Snelheidskeuzetoets (afzuigvermogen) laag - wanneer deze knippert, betekent het dat het vetfilter moet worden
gereinigd.

T3= Snelheidskeuzetoets (afzuigvermogen) gemiddeld - wanneer deze knippert, betekent het dat het koolstoffilter moet
worden gereinigd of vervangen. Deze signalering is normaal gesproken uitgeschakeld. Om de signalering te activeren,
schakelt u de commando's uit, drukt u op T1, drukt u tegelijkertijd op de toetsen T2 en T3, eerst knippert alleen toets T2,
daarna knipperen beide toetsen T2 en T3 om de activering aan te geven.
Herhaal de handeling om de signalering te deactiveren, eerst knipperen de toetsen T2 en T3, daarna knippert alleen de
toets T2 om de deactivering aan te geven.

33

T4= Snelheidskeuzetoets (afzuigvermogen) hoog.

T5= Snelheidskeuzetoets (afzuigvermogen) intensief - duur 5 minuten - druk nogmaals op om terug te gaan naar de

vorige instelling.

T6= Toets ON/OFF verlichting.

In geval van eventuele storingen, alvorens contact op te nemen met de technische servicedienst, wordt aangeraden om het
apparaat ten minste 5 sec. los te koppelen van het elektriciteitsnet door de stekker uit het stopcontact te halen en hem
vervolgens weer aan te sluiten. Als de storing aanhoudt, neem dan contact op met de technische servicedienst.

34

ONDERHOUD

• Reiniging: Gebruik voor de reiniging uitsluitend een met
neutrale reinigingsmiddelen bevochtigde doek. Gebruik
voor de reiniging geen gereedschappen of instrumenten.

● Vetfilter: Het vetfilter moet eenmaal per maand
gereinigd worden (of als het systeem voor de verzadiging
van de filters - indien aanwezig op uw model - dit
aangeeft), met milde reinigingsmiddelen, met de hand of
in de vaatwasser bij lage temperatuur en een kort cyclus.
Het kan gebeuren dat het wassen in de vaatwasser het
metalen vetfilter verkleurt maar de filter-eigenschappen
zullen absoluut niet wijzigen.
Voor de demontage van het vetfilter moet aan de
ontgrendelingshendel met veer getrokken worden.

● Koolfilter (alleen voor filterversie): Het
filterelement moet maximaal om de vier maanden worden
vervangen. Dit element kan NIET gewassen of
geregenereerd worden. Zoals aangegeven in het deel met
de tekeningen: verwijder de vetfilters, breng één
koolstoffilter per zijde aan en haak ze vast aan het
product. Plaats de vetfilters terug.

• Het koolfilter vangt de onaangename geuren van het
kookproces op. • De verzadiging van het koolfilter treedt
op na een meer of minder lang gebruik, afhankelijk van
het soort bereiding en de regelmaat van de reiniging van
het vetfilter.

Verlichting

• Het verlichtingssysteem is gebaseerd op de led­technologie. Leds garanderen een optimale verlichting en
gaan maximaal 10 keer langer mee dan traditionele
lampen, terwijl er 90% elektriciteit wordt bespaard.

●Verlichtingssysteem : Het verlichtingssysteem mag
niet door de gebruiker vervangen worden: neem in geval
van storingen contact op met de servicedienst.

35

VERWIJDERING AAN EINDE LEVENSDUUR

Dit apparaat is gemarkeerd in overeenstemming met de Europese richtlijn 2012/19/EG - UK SI 2013 Nr.3113, Af­gedankte Elektrische en Elektronische Apparatuur (AEEA).

Zorg ervoor dat dit product op correcte wijze wordt afgevoerd. De gebruiker draagt bij aan het voorkomen van potentieel
negatieve gevolgen voor het milieu en de gezondheid. Het op het product of op de begeleidende documenten aangegeven
symbool geeft aan dat dit product niet behandeld mag worden als huishoudelijk afval, maar ingeleverd moet worden bij een
erkend inzamelpunt voor de recycling van elektrische en elektronische apparaten. Verwerk het product in overeenstemming
met de plaatselijke regelgeving voor afvalverwijdering. Voor meer informatie over de verwerking, het hergebruik en de
recycling van dit product moet contact worden opgenomen met de plaatselijke instantie voor de inzameling van
huishoudelijke apparaten of de winkel waar het product is aangekocht.

Het verpakkingsmateriaal is 100% recycleerbaar en is gemarkeerd met het betreffende symbool

REGELGEVING

Apparaat ontworpen, getest en geproduceerd in overeenstemming met de normen inzake de Veiligheid: EN/IEC 60335-1;
EN/IEC 60335-2- 31, EN/IEC 62233. Prestaties: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/
IEC 60704-2-13;EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR
14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

SUGGESTIES VOOR GEBRUIK

Suggesties voor een correct gebruik om de milieu-impact te verminderen: Wanneer u begint te koken, schakel het apparaat
dan in met de minimale snelheid en laat hem ook na het einde van de bereiding nog enkele minuten ingeschakeld. Verhoog
de snelheid alleen in geval van een grote hoeveelheid stoom en rook en gebruik de functie booster alleen in extreme
gevallen. Om het systeem voor de geurbeperking efficiënt te behouden moet(en), wanneer nodig, het/de koolstoffilter(s)
vervangen worden. Om het vetfilter efficiënt te handhaven, moet het, wanneer noodzakelijk, gereinigd worden. Om de
efficiëntie te optimaliseren en de geluidsemissies te beperken, moet de in deze handleiding aangegeven maximale
diameter voor het leidingensysteem worden gebruikt.

STORINGEN VAN DE WERKING

Als het lijkt dat er iets niet naar behoren functioneert, verricht dan eerst de onderstaande eenvoudige controles alvorens u
contact opneemt met de servicedienst:

• Als de afzuigkap niet functioneert:

Controleer:

- Dat er geen sprake is van een stroomuitval.

- Of er een snelheid is geselecteerd.

• Als de afzuigkap matig presteert:

Controleer:

- Of de geselecteerde snelheid voldoende is voor de hoeveelheid vrijgekomen dampen en stoom.

- Of de keuken voldoende geventileerd is om een goede luchttoevoer te garanderen.

- Dat het koolstoffilter niet versleten is (afzuigkap in filterversie).

• Als de afzuigkap tijdens de normale werking uitschakelt:

Controleer:

- dat er geen sprake is van een stroomuitval.

- dat de meerpolige stroomonderbreker niet heeft ingegrepen.

In geval van eventuele storingen, voordat u contact opneemt met de technische servicedienst, wordt aangeraden om het
apparaat ten minste 5 sec. los te koppelen van het elektriciteitsnet door de stekker uit het stopcontact weg te nemen en het
vervolgens weer aan te sluiten. Als de storing aanhoudt, neem dan contact op met de technische servicedienst.

36

TECHNISCHE GEGEVENS

Hoogte (cm) Breedte (cm) Diepte (cm) Φ van de afvoerpijp (cm)

104.5-147.5

104.5-147.5

60-90 36.8 15

Niet bij het product geleverde componenten

Voor de download van de veiligheidsinstruc­ties, de gebruikershandleiding, het technische
gegevensblad en de energiegegevens:

• Ga naar de website docs.whirlpool.eu

• Gebruik de QR-code

• Of neem contact op met de Klantenservice

(via het telefoonnummer aangegeven in het ga­rantieboekje). Verstrek, bij contact met de Klan­tenservice, de codes aangegeven op het type­plaatje van het product.

37

ES

SEGURIDAD GENERAL

•No realice cambios eléctricos o mecánicos en el producto o en los conductos de
descarga. •Antes de realizar cualquier tarea de limpieza o mantenimiento,
desconecte el producto de la red eléctrica, quitando el enchufe o desconectando el
interruptor general de la habitación. •Para todas las operaciones de instalación y
mantenimiento es preciso usar guantes de trabajo.• El aparato puede ser utilizado
por niños a partir de los 8 años de edad y por personas con capacidades físicas,
sensoriales o mentales reducidas, o con falta de experiencia y conocimiento, a
condición de que estén bajo supervisión o hayan recibido instrucciones sobre el
uso del aparato de forma segura y la comprensión de los peligros relacionados con
el mismo.• Los niños deben ser controlados para que no jueguen con el producto.•
Las operaciones de limpieza y mantenimiento no deben ser llevadas a cabo por
niños sin ninguna supervisión. •El local debe disponer de suficiente ventilación
cuando el producto se utiliza al mismo tiempo que otros aparatos con combustión
de gases u otros combustibles. El producto debe limpiarse con frecuencia tanto
interna como externamente (AL MENOS UNA VEZ AL MES), respete de todos
modos cuanto expresamente indicado en las instrucciones de mantenimiento. •La
inobservancia de las normas de limpieza del producto y de la sustitución/limpieza
de los filtros causa riesgos de incendios.• Está terminantemente prohibido cocinar
alimentos con la llama bajo el producto.• ATENCIÓN: Cuando la placa de cocción
está en funcionamiento las partes accesibles del producto pueden estar calientes.•
No conecte el producto a la red eléctrica hasta que la instalación no está totalmente
completada.• En lo que respecta a las medidas técnicas y de seguridad que deben
adoptarse para la evacuación de los humos, aténgase estrictamente a lo previsto
en los reglamentos de las autoridades locales competentes.• El aire aspirado no
debe encauzarse en una tubería que se utiliza para la evacuación de los humos
producidos por el aparato de combustión de gas o de otros combustibles.• No
utilice o deje el producto sin las lámparas correctamente montadas por posible
riesgo de descarga eléctrica.• El producto no debe utilizarse NUNCA sin la rejilla
correctamente montada. • El producto no debe utilizarse NUNCA como superficie
de apoyo a menos que esté expresamente indicado.
Utilice únicamente los tornillos de fijación para la instalación incluidos en el
suministro del producto, de no ser así, asegúrese de comprar el tipo de tornillo
adecuado. Utilice tornillos de longitud correcta tal como especificado en la Guía de
instalación.

● ¡Cuidado! La falta de montaje de tornillos y elementos de fijación según lo
indicado en estas instrucciones puede comportar riesgos de naturaleza eléctrica.

• Para la sustitución de la lámpara, utilizar únicamente el tipo de lámpara indicado
en la sección de mantenimiento/sistema de iluminación de este manual. • El
empleo de llamas libres es perjudicial para los filtros y puede originar incendios, por
lo tanto, se debe evitar en cualquier circunstancia. • Se recomienda mantener

38

constantemente bajo control la cocción de alimentos por fritura, para evitar que el
aceite recalentado arda. • En caso de dudas consultar el centro de servicio
autorizado o a personal cualificado similar.
¡Cuidado! No utilizar con un programador, temporizador, mando a distancia
independiente o cualquier otro dispositivo que se active automáticamente.

• La distancia mínima entre la superficie de soporte de los recipientes en el
dispositivo de cocción y la parte más baja de la campana de la cocina no debe ser
inferior a 45 cm en caso de cocinas eléctricas y de 60 cm en caso de cocinas a gas
o mixtas.
Si las instrucciones de instalación del dispositivo de cocción a gas especifican una
distancia mayor, en necesario tenerlo en cuenta.
Mantener a los niños menores de 3 años alejados del equipo. Sin la supervisión
constante de un adulto, mantener el aparato fuera del alcance de niños menores de
8 años.

ATENCIÓN: el equipo no está destinado para ser puesto en funcionamiento

mediante un dispositivo externo o un sistema de mando a distancia separado.

Este equipo no está destinado al uso profesional. No utilizar el equipo al

abierto.

Para evitar el riesgo de lesiones personales, el equipo debe ser movilizado e

instalado por dos o más personas.

La instalación, incluye además eventuales empalmes para la alimentación
hídrica (si están previstos) y las conexiones eléctricas, y las intervenciones de
reparación deben ser realizadas por personal cualificado.
Al finalizar la instalación, conservar el material de embalaje (partes en plástico,
polistireno, etc.) fuera del alcance de los niños para evitar el riesgo de asfixia.
No utilizar el equipo cuando se está mojado o descalzo.
Nunca utilizar equipos para limpieza a vapor – riesgo de descarga eléctrica.
Siga escrupulosamente las instrucciones proporcionadas en este manual. El
fabricante no acepta responsabilidad alguna por los posibles problemas, daños o
incendios causados al producto procedentes del incumplimiento de las
instrucciones incluidas en el presente manual. El producto está destinado sólo para
el uso doméstico para la cocción de alimentos y la aspiración de los humos
procedentes de la cocción. No se admiten usos distintos a los indicados (por
ejemplo, calentar ambientes). El fabricante no se responsabiliza por el uso
inapropiado o los ajustes incorrectos de los mandos.

● Lea detenidamente las instrucciones: contienen importante información sobre la
instalación, el uso y la seguridad.

● No efectúe variaciones eléctricas en el producto.

● Antes de proceder a la instalación del producto asegúrese de que ninguno de los
componentes esté dañado. De no ser así, póngase en contacto con su distribuidor
e interrumpa la instalación.

● Es importante conservar todos los manuales que acompañan al producto para
consultarlos en todo momento. En caso de venta, cesión o traslado, asegúrese de
que permanezcan junto con el producto.

El producto puede tener un aspecto estético diferente al mostrado en las ilustraciones de este manual, sin

39

embargo, las instrucciones para el uso, mantenimiento e instalación siguen siendo las mismas.

CONEXIÓN ELÉCTRICA

La tensión de red debe corresponder a la tensión indicada en la etiqueta de
características situada en el interior de la campana. Si está dotada con un enchufe,
conectar la campana a una toma de corriente que cumpla con las normas vigentes y
que esté situada en una zona accesible incluso después de la instalación. Si no está
dotada de enchufe (conexión directa a la red) o el enchufe no está situado en una
zona accesible, incluso después de la instalación, coloque un interruptor bipolar
normalizado que garantice la desconexión completa de la red en las condiciones de
categoría de sobretensión III, de acuerdo con las normas de instalación.

● ¡Cuidado! Antes de volver a conectar el circuito a la red eléctrica y verificar su
correcto funcionamiento, siempre compruebe que el cable de la alimentación haya
sido correctamente instalado.
No utilizar alargadores, tomas múltiples o adaptadores.
Si el cable no está dotado de enchufe,conectar los cables respetando la siguiente
tabla:

Tensión y frecuencia de la red

Consultar el valor indicado en la etiqueta de características dentro de la campana.

Conexión cables

: amarillo/verde
N: azul
L: marrón

Sustitución del cable de alimentación

La campana está equipada con un cable de alimentación especial; si el cable está
dañado, solicítelo al servicio de asistencia técnica.

DESCARGA DEL AIRE

(para las versiones aspirantes)
Conectar la campana a los tubos y orificios de salida de la pared con un diámetro equivalente a la salida de aire (brida de
conexión).
El empleo de tuberías y agujeros de descarga en la pared con diámetro inferior conllevará una disminución en términos de
rendimiento de aspiración y un aumento drástico del ruido.
Por lo tanto no se acepta responsabilidad alguna por ello.
! Usar un conducto cuya longitud se la mínima indispensable.
! Usar un conducto con la menor cantidad de codos posibles (ángulo máximo del codo 90°).
! Evitar cambios bruscos de sección del conducto
! La empresa no acepta ninguna responsabilidad si no se cumplen estas normas.

¿FILTRANTE O ASPIRANTE?

! Su campana está lista para ser utilizada en versión aspirante.
Para utilizar la campana en versión filtrante debe instalarse el correspondiente KIT DE ACCESORIO.
Compruebe en las primeras páginas de este manual si el KIT DE ACCESORIOS ya se suministra o debe adquirirse por
separado.
Nota: Si se suministra, en algunos casos, el sistema de filtro de carbón activado adicional podría estar ya instalado en la
campana.
La información para la transformación de la campana de versión aspirante a versión filtrante ya está contenida en este
manual.

Versión aspirante

Los vapores se evacuan al exterior a través de un tubo de escape fijado a la brida de conexión.

40

ATENCIÓN

El tubo de evacuación no es suministrado y debe ser comprado.
El diámetro del tubo de descarga debe ser igual al diámetro del aro de empalme.
Si la campana está equipada con filtro/s, debe/n ser retirado/s.

Versión filtrante

El aire extraído es desengrasado y desodorizado antes de ser devuelto a la habitación. Para utilizar la campana en esta versión
es necesario instalar un sistema de filtrado adicional a base de carbones activos.

Un innovador tratamiento de nanorecubrimiento que impide eficazmente que las gotas caigan de la superficie de cristal de la
campana a la placa de cocción, garantizando así una cocción sin goteos*.

*basado en pruebas internas de Whirlpool considerando condiciones normales de cocción.

COMANDOS

La campana está equipada con un panel de control de las velocidades de aspiración y un control de encendido de la luz para la
iluminación de la placa de cocción.

T1= Motor OFF Tecla - modo de espera – señal de reinicio de lavado/sustitución de filtros - desactiva las teclas de selección.
MOTOR OFF

Pulsar brevemente para apagar el motor.

REINICIO DE LA SEÑAL DE LOS FILTROS

Después de haber realizado el mantenimiento de los filtros, pulsar durante 3 segundos la tecla, el led que parpadea T2
(filtro de grasas) o T3 (filtro de carbón) deja de parpadear.

DESACTIVACIÓN DE LOS CONTROLES

Pulsando la tecla durante 3 segundos se desactivarán las teclas de selección de velocidad.
Esta función puede ser útil durante las operaciones de limpieza del producto para evitar que la campana se accione
accidentalmente.
Pulsar de nuevo durante 3 segundos para volver a activar.

T2= Tecla de selección de velocidad (potencia de aspiración) baja, cuando parpadea indica la necesidad de lavar el filtro de
grasas.

T3= Tecla de selección de velocidad (potencia de aspiración) media, cuando parpadea
indica la necesidad de lavar o sustituir el filtro de carbón. Esta señal normalmente se desactiva, para activar la señal,
desactivación de los controles, tecla T1, pulsan al mismo tiempo las teclas T2 y T3, primero sólo parpadeará la tecla T2, luego
ambas teclas parpadearán T2 y T3 para indicar la activación.
Repetir la operación para desactivar la señal, primero parpadearán las teclas T2 y T3 y, a
continuación, parpadeará solo la tecla T2 para indicar la desactivación.

T4= Tecla de selección de velocidad (potencia de aspiración) alta.
T5= Tecla de selección de velocidad (potencia de aspiración) intensiva, duración. 5 minutos, pulsar de nuevo para volver a la

configuración anterior.
T6= Tecla ON/OFF luz.

En caso de eventuales anomalías en el funcionamiento, antes de dirigirse al servicio de asistencia, desconectar el aparato
de la alimentación eléctrica, extrayendo el enchufe al menos durante 5 segundos, y después conectarlo nuevamente. Si la
anomalía de funcionamiento no desaparece, dirigirse al servicio de asistencia.

41

MANTENIMIENTO

• Limpieza: Para la limpieza use exclusivamente un paño
humedecido con detergentes líquidos neutros. No utilice
herramientas o instrumentos para la limpieza.

● Filtro de grasas: Debe limpiarse una vez al mes
(o cuando el sistema indicador de saturación del filtro - si
está previsto en su modelo- lo indique), con detergentes
no agresivos, manualmente o en el lavavajillas a baja
temperatura y en ciclo corto.
Cuando el filtro metálico de grasa se lava en el
lavavajillas puede decolorarse pero ello no afecta de
ninguna manera sus características de filtrado.
Para desmontar el filtro de grasas, tire de la palanca de
liberación con muelle.

● Filtro de carbón (solo para versión filtrante):
Es necesario sustituir el cartucho al máximo cada cuatro
meses. NO puede lavarse o regenerarse. Como está
indicado en la sección de los dibujos: retire el filtro de
grasas, coloque un filtro de carbón por lado y engánchelo
al producto. Sustituya los filtros de grasas.

• El filtro de carbón retiene los olores desagradables
derivados de la cocción. La saturación de los filtros de
carbón se produce después de un uso más o menos
prolongado dependiendo del tipo de cocina y de la
regularidad de la limpieza del filtro de grasas.

Iluminación

• El sistema de iluminación está basado en la tecnología
LED. Los LED garantizan una iluminación óptima, con
una duración hasta 10 veces mayor que las lámparas
tradicionales y permiten ahorrar el 90% de energía
eléctrica.

●Sistema de Iluminación : El sistema de iluminación no
es sustituible por el usuario, en caso de mal
funcionamiento póngase en contacto con el servicio de
asistencia técnica.

42

ELIMINACIÓN AL FINAL DE VIDA

Este producto está marcado de acuerdo con la Directiva Europea 2012/19/CE - UK SI 2013 No.3113, Residuos
de Aparatos Eléctricos y Electrónicos (RAEE).

Asegúrandose de que este producto sea eliminado de modo correcto. El usuario contribuye a prevenir las potenciales
consecuencias negativas para el ambiente y la salud. El símbolo en el producto o en la documentación adjunta indica que
este producto no debe ser tratado como un desecho doméstico, sino que debe ser llevado a un punto de recolección
adecuado para el reciclaje de aparatos eléctricos y electrónicos. Para la eliminación del producto siga las normativas
locales para la eliminación de residuos. Para obtener más información sobre el tratamiento, la recuperación y el reciclaje
de este producto, póngase en contacto con las autoridades locales, el servicio de recolección de residuos domésticos o
con la tienda donde se ha comprado el producto.

El material del embalaje es reciclable al 100% y está marcado con el símbolo de reciclaje

NORMATIVAS

Equipo diseñado, probado y realizado respetando las normas sobre la Seguridad: EN/IEC 60335-1; EN/IEC 60335-2- 31,
EN/IEC 62233. Rendimiento: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC
60704-2-13;EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;
EN/IEC 61000-3-2; EN/IEC 61000-3-3.

SUGERENCIAS DE USO

Recomendaciones para la correcta utilización con el fin de limitar el impacto sobre el medio ambiente: Cuando empiece a
cocinar, encienda el producto a la velocidad mínima, dejándolo encendido unos minutos incluso después de terminar de
cocinar. Aumente la velocidad solo si se produjera una gran cantidad de humo y vapor, accionado la función booster
solamente en los casos extremos. Para que el sistema de reducción de olores, se mantenga eficiente, es preciso sustituir,
cuando fuera necesario, el/los filtros de carbón. Para que el filtro de grasa se mantenga eficiente, es preciso limpiarlo
cuando fuera necesario. Para optimizar la eficiencia y reducir al mínimo el ruido, utilice el diámetro máximo del sistema de
canalización que figura en este manual.

ANOMALÍAS DE FUNCIONAMIENTO

Si algo no parece funcionar, realice las siguientes comprobaciones sencillas antes de llamar al Servicio de Asistencia:

• Si la campana no funciona:

Compruebe que:

- No haya interrupción de corriente.

- Se haya seleccionado una velocidad.

• Si la campana tiene un rendimiento escaso:

Compruebe que:

- La velocidad del motor seleccionada es suficiente para la cantidad de humo y de vapores liberada.

- La cocina está suficientemente ventilada para permitir una entrada de aire.

- El filtro de carbón no está gastado (campana en versión filtrante).

• Si la campana se apagó durante el funcionamiento normal:

Compruebe que:

- No haya interrupción de corriente.

- El dispositivo de corte omnipolar no se haya disparado.

En caso de posibles anomalías de funcionamiento, antes de ponerse en contacto con el Servicio de Asistencia,
desconecte el aparato de la red eléctrica sacando el enchufe durante al menos 5 segundos y vuelva a conectarlo. Si la
avería persiste, póngase en contacto con el Servicio de Asistencia.

43

DATOS TÉCNICOS

Altura (cm) Ancho (cm) Profundidad (cm) Φ del tubo de descarga (cm)

104.5-147.5

104.5-147.5

60-90 36.8 15

Componentes no suministrados con el producto

Para descargar las instrucciones de seguri­dad, el manual de uso, la ficha técnica y los
datos energéticos:

• Visite el sitio web docs.whirlpool.eu

• Use el código QR

• O, contacte el Servicio de Asistencia (en el

número de teléfono que figura en el folleto de
garantía). Cuando contacte con el servicio técni­co, indique los códigos que figuran en la placa
de características del producto.

44

PT

SEGURANÇA GERAL

•Não faça alterações elétricas ou mecânicas no produto ou nas condutas de
extração. •Antes de qualquer operação de limpeza ou de manutenção, desligue o
produto da rede elétrica, retirando a ficha da tomada ou desligando o interruptor
geral da habitação. •Para todas as operações de instalação e manutenção, use
luvas de trabalho.• O produto pode ser utilizado por crianças de idade não inferior
a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais
reduzidas, ou com falta de experiência ou do necessário conhecimento, desde
que sob vigilância ou após terem recebido instruções acerca do uso do aparelho
em segurança e da compreensão dos perigos a ele inerentes.• As crianças
devem ser vigiadas para que não brinquem com o produto.• A limpeza e a
manutenção não devem ser efetuadas por crianças sem vigilância. O local deve
dispor de ventilação suficiente quando o produto for utilizado em simultâneo com
outros aparelhos de combustão a gás ou outros combustíveis. •O produto deve
ser limpo frequentemente, quer no seu interior quer no seu exterior (PELO
MENOS UMA VEZ POR MÊS), contudo respeite as indicações expressas nas
instruções de manutenção. •O incumprimento das normas de limpeza do produto
e da substituição / limpeza dos filtros implica risco de incêndio.• É estritamente
proibido cozinhar alimentos na chama sob o produto.• ATENÇÃO: Quando a
placa de cozinha estiver em funcionamento, as partes acessíveis do produto
podem ficar quentes.• Não ligue o produto à rede elétrica sem que a instalação
esteja completamente concluída.• No que diz respeito às medidas técnicas e de
segurança a serem adotadas para a extração de fumos, siga rigorosamente as
disposições previstas nos regulamentos das autoridades locais competentes.• O
ar aspirado não deve ser encanado numa conduta usada para a extração dos
fumos produzidos por aparelhos de combustão a gás ou outros combustíveis.•
Não utilize ou deixe o produto sem lâmpadas corretamente montadas para evitar
o possível risco de choque elétrico.• O produto NUNCA deve ser utilizado sem a
grelha corretamente montada. O produto NUNCA deve ser utilizado como
superfície de apoio a menos que seja expressamente indicado.

• Utilize apenas os parafusos de fixação fornecidos em dotação com o produto
para a instalação ou, se não forem fornecidos, compre o tipo adequado de
parafusos. Utilize parafusos com o comprimento correto indicado no Guia de
instalação.

● Atenção! A falta de instalação de parafusos e de outros dispositivos de fixação
de acordo com estas instruções, pode resultar em riscos de natureza elétrica.

• Para a substituição da lâmpada, utilize apenas o tipo de lâmpada indicado na
seção de manutenção/sistema de iluminação deste manual. • O uso de chamas
livres é prejudicial para os filtros e pode provocar incêndios, pelo que deve ser
sempre evitado. • A fritura deve ser feita sob controlo para evitar que o óleo
sobreaquecido pegue fogo. • Em caso de dúvida, consulte o centro de assistência

45

autorizado ou um profissional qualificado similar.
Atenção! Não utilize com programadores, temporizadores, controlos remotos
separados ou qualquer outro dispositivo que se ativa automaticamente.

• A distância mínima entre a superfície de apoio dos recipientes sobre o
dispositivo de cozedura e a parte mais baixa do exaustor de cozinha não deve
ser inferior à 45 cm no caso de fogões elétricos e de 60 cm no caso de fogões a
gás ou mistos.
Se as instruções de instalação do dispositivo de cozedura a gás especificarem
uma distância maior, é preciso ter isso em consideração.
Mantenha as crianças menores de 3 anos afastadas do aparelho. Quando não
vigiadas por um adulto, as crianças menores de 8 anos devem ser mantidas
afastadas do aparelho.

ATENÇÃO: o aparelho não deve ser operado mediante um dispositivo

externo ou através dum sistema de comando à distância separado.

Este aparelho não se destina à utilização profissional. Não utilize o aparelho

ao ar livre.

Para evitar o risco de ferimentos pessoais, o aparelho deve ser movimentado

e instalado por duas ou mais pessoas.

A instalação, inclui também quaisquer conexões para fornecimento de água
(se previsto) e as ligações elétricas, e as intervenções de reparação devem ser
realizadas por pessoal qualificado.
Uma vez concluída a instalação, o material de embalagem (peças de plástico,
poliestireno, etc.) deve ser mantido fora do alcance das crianças para evitar o
risco de asfixia.
Não utilize o aparelho quando estiver molhado ou descalço.
Nunca utilize aparelhos de limpeza a vapor - risco de choque elétrico.
Siga rigorosamente todas as instruções contidas neste manual. Declina-se
toda e qualquer responsabilidade por eventuais inconvenientes, danos ou
incêndios provocados ao aparelho, derivados da inobservância das instruções
contidas neste manual. O aparelho destina-se exclusivamente ao uso doméstico
para a cozedura de alimentos e aspiração dos fumos derivados da própria
cozedura. Não é admitido nenhum outro tipo de utilização (por ex. aquecer
ambientes). O fabricante declina toda e qualquer responsabilidade pelos usos
inadequados ou pelas erradas definições dos comandos.

● Leia com atenção as instruções: existem importantes informações sobre a
instalação, utilização e segurança.

● Não faça alterações elétricas no aparelho.

● Antes de proceder à instalação do dispositivo, verifique se todos os
componentes não estão danificados. Caso contrário, entre em contacto com o
revendedor e não prossiga com a instalação.

● É importante conservar todos os manuais que acompanham o produto para
poder consultá-los a qualquer momento. Em caso de venda, cessão ou mudança,
certifique-se de que permaneçam junto do produto.

O aparelho pode ter estéticas diferentes relativamente ao ilustrado nos desenhos deste manual, contudo as
instruções de utilização, manutenção e instalação são as mesmas.

46

LIGAÇÃO ELÉTRICA

A tensão da rede deve corresponder à tensão indicada no rótulo de caraterísticas
situado dentro do exaustor. Se equipado com ficha, ligue o exaustor a uma
tomada em conformidade com as normas em vigor, localizada numa zona
acessível mesmo após a instalação. Se for desprovido de ficha (ligação direta à
rede) ou se a ficha não estiver colocada em zona acessível, mesmo após a
instalação, aplique um interruptor bipolar conforme com a norma que assegure o
desligamento total da rede nas condições da categoria de sobretensão III, em
conformidade com as regras de instalação.

● Atenção! Antes de ligar novamente o circuito à alimentação da rede e de
verificar o seu correto funcionamento, verificar sempre se o cabo de alimentação
está montado corretamente.
Não utilize extensões elétricas, tomadas múltiplas ou adaptadores.
Se o cabo não estiver dotado de ficha, ligue os fios de respeitando a tabela
seguinte:

Tensão e frequência da rede

Consulte o valor indicado na etiqueta de caraterísticas no interior do exaustor.

Ligação de fios

: amarelo / verde
N: azul
L: castanho

Substituição do cabo de alimentação

O exaustor está equipado com um cabo de alimentação especial; caso o cabo
esteja danificado, solicite-o ao serviço de assistência técnica.

DESCARGA DE AR

(para versões de aspiração)
Ligue o exaustor a tubos e orifícios de descarga na parede com diâmetro equivalente à saída de ar (flange de união).
A utilização de tubos e orifícios de descarga de parede com diâmetro inferior determinará uma diminuição no desempenho
da aspiração e um aumento drástico no ruído.
Isentamo-nos de qualquer responsabilidade neste caso.
! Usar uma conduta com o comprimento mínimo indispensável.
! Usar uma conduta com o menor número de curvas possível (ângulo máximo da curva: 90°).
! Evitar mudanças drásticas de secção da conduta.
! A empresa declina qualquer responsabilidade se estas normas não forem respeitadas.

FILTRAGEM OU ASPIRAÇÃO?

! O seu exaustor está pronto para ser utilizado na versão de aspiração.
Para utilizar o exaustor na versão de filtragem, deve ser instalado o KIT DE ACESSÓRIOS apropriado.
Verifique nas primeiras páginas deste manual se o KIT DE ACESSÓRIOS já é fornecido em acompanhamento ou deve ser
adquirido separadamente.
Nota: Se fornecido em acompanhamento, nalguns casos, o sistema de filtragem adicional baseado nos carvões ativos
pode já estar instalado no exaustor.
As informações para a transformação do exaustor da versão de aspiração para a versão de filtragem já estão contidas
neste manual.

Versão aspirante

Os vapores são evacuados para o exterior por meio de um tubo de descarga fixado no flange de conexão.

ATENÇÃO

O tubo de evacuação não é fornecido e deverá ser adquirido.

47

O diâmetro do tubo de extração deve ser equivalente ao diâmetro do anel de conexão.
Se o exaustor estiver equipado com filtro de carvão, este(s) deve(m) ser removido(s).

Versão filtrante

O ar aspirado será desengordurado e desodorado antes de ser reconduzido para o cómodo. Para utilizar o exaustor nesta
versão é necessário instalar um sistema de filtragem adicional à base de carvões ativos.

Um inovador tratamento de nano-revestimento que impede com eficiência a queda das gotas da superfície em vidro do
exaustor para a placa de cozinha, garantindo assim uma experiência culinária sem gotejamentos*.

*com base em testes internos da Whirlpool, tendo em consideração as condições de cozimento normais.

COMANDOS

O exaustor está equipado com um painel de comandos com controlo das velocidades de aspiração e um controlo para
acender a luz de iluminação da placa.

T1= Tecla Motor OFF - stand by - reset da lavagem/substituição da sinalização dos
filtros – desativa as teclas de seleção.

OFF MOTOR

Prima brevemente para desligar o motor.

RESET DA SINALIZAÇÃO DOS FILTROS

Após realizar a manutenção dos filtros, prima a tecla por 3 segundos; o led intermitente T2 (filtro de gorduras) ou T3 (filtro
de carvão) deixa de piscar.

DESATIVAR OS COMANDOS

Prima e segure a tecla por 3 segundos para desativar as teclas de seleção das velocidades.
Esta função pode ser útil durante as operações de limpeza do produto, para evitar acionar o exaustor inadvertidamente.
Prima novamente por 3 segundos para reativá-las.

T2= Tecla de seleção da velocidade (potência de aspiração) baixa - quando pisca, indica a necessidade de lavar o filtro
de gorduras.

T3= Tecla de seleção da velocidade (potência de aspiração) média - quando pisca, indica a necessidade de lavar ou
substituir o filtro de carvão. Esta sinalização normalmente está desativada. Para ativar a sinalização, desative os
comandos, tecla T1, e prima ao mesmo tempo as teclas T2 e T3; primeiro, somente a tecla T2 piscará; em seguida, tanto a
tecla T2 quanto a T3 piscarão, indicando a ativação.
Repita a operação para desativar a sinalização; primeiro, as teclas T2 e T3 piscarão; em seguida, somente a tecla T2
piscará, indicando a desativação.

T4= Tecla de seleção da velocidade (potência de aspiração) alta.

T5= Tecla de seleção da velocidade (potência de aspiração) intensiva - duração de 5 minutos - prima mais uma vez

para voltar à configuração anterior.

T6= Tecla ON/OFF luz.

Em caso de anomalias de funcionamento, antes de contactar o serviço de assistência, desligue o aparelho da alimentação
elétrica extraindo a ficha por pelo menos 5 segundos e ligue-o novamente. Caso a anomalia de funcionamento persista,
contacte o serviço de assistência.

48

MANUTENÇÃO

• Limpeza: Para a limpeza utilize exclusivamente um
pano humedecido com detergentes líquidos neutros. Não
utilize ferramentas ou instrumentos para a limpeza.

● Filtro de gorduras: Deve ser limpo uma vez por
mês (ou quando o sistema indicador de saturação dos
filtros - se previsto no modelo que possui - indicar esta
necessidade), com detergentes não agressivos,
manualmente ou na máquina de lavar louça a baixas
temperaturas e com ciclo curto.
Com a lavagem na máquina de lavar louça, o filtro de
gorduras metálico pode perder a cor, mas suas
características de filtragem não se alteram
absolutamente.
Para desmontar o filtro de gorduras, puxe a alça de
desengate por mola.

● Filtro de carvão (somente para versão
filtrante): É necessário substituir o cartucho pelo menos
a cada quatro meses. NÃO pode ser lavado ou
regenerado. Conforme indicado na secção de desenhos:
retire os filtros de gordura, aplique um filtro de carvão de
cada lado e engate-o no produto. Recoloque os filtros de
gordura.

• O filtro de carvão retém os odores desagradáveis
derivados do cozimento. • A saturação do filtro de carvão
verifica-se após uma utilização mais ou menos
prolongada, dependendo do tipo de culinária e da
regularidade da limpeza do filtro de gorduras.

Iluminação

• O sistema de iluminação se baseia na tecnologia a LED.
Os LEDs garantem uma iluminação ideal, com uma
duração até 10 vezes superior às lâmpadas tradicionais,
e permitem uma economia de 90% de energia elétrica.

●Sistema de iluminação : O sistema de iluminação não
pode ser substituído pelo utilizador, em caso de mau
funcionamento, entre em contacto com o serviço de
assistência.

49

ELIMINAÇÃO EM FIM DE VIDA

Este aparelho está marcado em conformidade com a Diretiva Europeia 2012/19/CE - Instrumento Estatutário do
Reino Unido n.º 3113 de 2013, Resíduos de equipamentos elétricos e eletrónicos (REEE).

Ao assegurar-se de que este aparelho seja eliminado corretamente. O utilizador contribui para evitar as potenciais
consequências negativas para o ambiente e para a saúde. O símbolo no produto ou na documentação anexa indica que
este produto não deve ser tratado como lixo doméstico, devendo ser entregue no ponto de recolha apropriado para a
reciclagem de equipamentos elétricos e eletrónicos. Desfaça-se deles seguindo os regulamentos locais para a eliminação
dos resíduos. Para mais informações sobre o tratamento, recuperação e reciclagem deste produto, contacte as
autoridades locais, o serviço de recolha de resíduos domésticos ou a loja onde o aparelho foi adquirido.

O material da embalagem é 100% reciclável e vem assinalado com o símbolo de reciclagem

REGULAMENTAÇÃO

Aparelho projetado, testado e fabricado respeitando as normas de Segurança: EN/IEC 60335-1; EN/IEC 60335-2- 31, EN/
IEC 62233. Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13;EN/
IEC 60704-3; ISO 3741; EN 50564; IEC 62301. CEM: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC
61000-3-2; EN/IEC 61000-3-3.

SUGESTÕES DE UTILIZAÇÃO

Sugestões para uma utilização correta para reduzir o impacto ambiental: Quando começar a cozinhar, ligue o aparelho na
velocidade mínima, deixando-o ligado durante alguns minutos, mesmo após ter terminado de cozinhar. Aumente a
velocidade apenas em caso de grandes quantidades de fumo e vapor, utilizando a função booster só em casos extremos.
Para manter o sistema de redução de cheiros eficiente, substitua o(s) filtro(s) de carvão quando for necessário. Para
manter eficiente o filtro de gordura, limpe-o em caso de necessidade. Para otimizar a eficiência e minimizar os ruídos,
utilize o diâmetro máximo do sistema de canalização indicado neste manual.

ANOMALIAS DE FUNCIONAMENTO

Se algo parece não funcionar, antes de chamar o Serviço de Assistência, efetue as seguintes verificações simples:

• Se o exaustor não funcionar:

Verifique se:

- Não há falha de corrente.

- Foi selecionada uma velocidade.

• Se o exaustor tem um desempenho insuficiente:

Verifique se:

-A velocidade selecionada para o motor é suficiente para a quantidade libertada de fumo e vapores.

-A cozinha é suficientemente arejada para permitir uma entrada de ar.

-O filtro de carvão não esta gasto (exaustor na versão de filtragem).

• Se o exaustor se desligou no decorrer do funcionamento normal:

Verifique se:

-não há falha de corrente.

-o dispositivo de interrupção omnipolar não disparou.

Em caso de eventuais anomalias de funcionamento, antes de contactar o serviço de assistência, desligue o aparelho da
alimentação elétrica extraindo a ficha durante pelo menos 5 s. e ligando-o depois novamente. No case de a anomalia de
funcionamento persistir, contacte o serviço de assistência.

50

DADOS TÉCNICOS

Altura (cm) Largura (cm) Profundidade (cm) Φ do tubo de extração (cm)

104.5-147.5

104.5-147.5

60-90 36.8 15

Componentes não incluídos com o produto

Para transferir as instruções de segurança, o
manual de utilização, a ficha técnica e os
dados energéticos:

• Visite o website docs.whirlpool.eu

• Utilize o código QR

• Ou contacte o Serviço de Assistência (para o

número de telefone indicado no livreto da
garantia). Quando contactar o Serviço de
Assistência, forneça os códigos presentes na
placa do número de série do produto.

51

BG

ОБЩА БЕЗОПАСНОСТ

•Не правете електрически или механични вариации на продукта или на
тръбите за отвеждане на отработените газове. Преди всяка операция за
почистване или поддръжка, изключвайте уреда от електрическата мрежа,
като изключите щепсела или главния прекъсвач на жилището. •За всички
операции на инсталиране и поддръжка използвайте работни ръкавици.•
Продуктът може да се използва от деца на възраст на не по-малко от 8
години и от лица с намалени физически способности или възприятия или без
опит или необходими познания, при условие, че те са под наблюдение или
след като същите са получили инструкции за безопасна употреба на уреда и
са осъзнали опасностите, свързани с него.• Децата трябва да бъдат
контролирани, за да се гарантира, че те не играят с продукта.• Почистването
и поддръжката не трябва да се извършват от деца без наблюдение.

•Помещението трябва да разполага с достатъчна вентилация, когато
продуктът се използва едновременно с други уреди с горивна функция, на
газ или друг вид горивен материал. •Продуктът трябва да бъде почистван
често, както вътре, така и отвън (ПОНЕ ЕДИН ПЪТ НА МЕСЕЦ), спазвайте
стриктно указанията в инструкциите за поддръжка. •Неспазването на
стандартите за почистване на продукта и на замяната/почистването на
филтрите, води до риск от пожар.• Строго се забранява приготвянето на
храна върху пламък под продукта.• ВНИМАНИЕ: Когато плота за готвене
работи, достъпните части на продукта могат да се нагреят.• Не свързвайте
продукта към електрическата мрежа, докато инсталирането не е завършило
напълно.• Доколкото се отнася до техническите мерки и мерките за
безопасност, които да се предприемат за извеждане на отработените газове,
придържайте се стриктно към предвиденото в регламента на местните
компетентни органи.• Аспирираният въздух не трябва да бъде насочен в
канал, използван за отвеждане на отработените газове, произведени от
уреди с горене на газ или други горивни материали.• Не използвайте или не
оставяйте продукта без правилно монтирани лампи, поради възможен риск
от токов удар.• Продуктът НИКОГА не трябва да се използва без правилно
монтирана решетка. • Продуктът НИКОГА не трябва да се използва като
опорна повърхност, освен ако не е изрично посочено.

• Използвайте единствено фиксиращите винтове, приложени в комплект с
продукта за инсталирането или, ако не са приложени, закупете правилния
тип винтове. Използвайте правилната дължина на винтовете, които са
обозначени в Ръководство за инсталиране.

● Внимание! Не поставянето на болтовете и крепежни елементи в
съответствие с настоящите инструкции може да доведе до рискове от
електрическо естество.

• За да смените лампата, използвайте само типа лампа, посочен в раздела

52

поддръжка /система за осветление в това ръководство. • Използването на
свободен пламък е вредно за филтрите и може да предизвика пожари,
следователно при всички случаи трябва да се избягва. • Пърженето трябва
да се извършва под контрол за да се избегне запалването на нагрятото
олио. • В случай на съмнения, консултирайте оторизирания център за
техническо обслужване или с подобен квалифициран персонал.
Внимание! Не използвайте с програматор, таймер, отделно дистанционно
управление или каквото и да е друго устройство, което се активира
автоматично.

• Минималното разстояние между опорната повърхност на контейнерите на
устройството за готвене и най-ниската част на кухненския аспиратор трябва
да бъде не по-ниско от 45 cm при електрически кухни и 60 cm при кухни на
газ или смесени.
Ако инструкциите за монтаж на уреда за готвене на газ, определят една по­голяма дистанция, това трябва да се вземе предвид.
Дръжте децата под 3 годишна възраст далеч от уреда. Без непрекъснато
наблюдение на възрастен, съхранявайте уреда на място, недостъпно за
деца на възраст под 8 години.

ВНИМАНИЕ: уредът не е предназначен да се активира чрез външен

таймер или една отделна система за дистанционно управление.

Този уред не е предназначен за професионална употреба. Не

използвайте уреда на открито.

За да се избегне рискът от нараняване на хора, уредът трябва да се

бъде придвижван и инсталиран от двама или повече човека.

Инсталирането, включително евентуални връзки за водоснабдяване (ако
са предвидени) и електрическите връзки, както и ремонтните дейности
трябва да се извършват от квалифициран персонал.
Като приключи инсталирането, съхранявайте опаковъчния материал
(пластмасови части, полистирол и т.н.) далеч от деца, за да се избегне риск
от задушаване.
Не използвайте уреда, когато сте мокри или с боси крака.
Никога не използвайте парочистачки за почистване – риск от токов удар.

Придържайте се стриктно към инструкциите, дадени в настоящото
ръководство. Фирмата не носи никаква отговорност за евентуални

неизправности, щети или пожари, предизвикани от уреда, възникнали в
резултат на неспазване на инструкциите, дадени в настоящото ръководство.
Уредът е предназначен единствено за домашна употреба за готвене на
хранителни продукти и аспирация на дим и изпарения от самото готвене. Не
се допускат други приложения (напр. отопляване на помещения).
Производителят не носи никаква отговорност за неправилна употреба или
неправилни настройки на командите.

● Прочетете внимателно инструкциите: в тях се съдържа важна информация
относно инсталирането, употребата и мерките за безопасност.

● Не извършвайте електрически промени в уреда.

● Преди да пристъпите към инсталирането на уреда, уверете се, че няма

53

увредени части. Ако има повреди, свържете се с дистрибутора и не
пристъпвайте към монтиране.

● Важно е да се съхраняват всички ръководства, които придружават
продукта, за да бъдат консултирани по всяко време. При продажба,
отдаване под наем или преместване, уверете се, че ръководството винаги
придружава продукта.

Уредът може да се различава външно от показаното на фигурите, поместени в настоящото ръководство, но
независимо от това, инструкциите за употреба, поддръжка и инсталиране са напълно еднакви.

ЕЛЕКТРИЧЕСКО СВЪРЗВАНЕ

Напрежението на електрическата мрежа трябва да съответства на
напрежението, показано на етикета за характеристиките, разположен от
вътрешната страна на аспиратора. Ако е оборудван с щепсел, свържете
аспиратора към контакт, който отговаря на действащите разпоредби
разположен в достъпна зона и след инсталирането. Ако не е оборудван с
щепсел (директна връзка към електрическата мрежа) или щепселът не е
разположен в достъпна зона, дори след инсталиране, поставете биполярен
превключвател, за да осигурите пълното изключване на електрическата
мрежа в условията на свръх напрежение категория III, в съответствие с
правилата за инсталиране.

● Внимание! Преди да свържете отново кръга към мрежовото захранване и
да проверите дали функционира правилно, винаги проверявайте дали
захранващият кабел е монтиран правилно.
Не използвайте удължители, разклонители и адаптери.
Ако кабелът не е оборудван с щепсел, свържете проводниците съгласно
следната таблица:

Напрежение и честота на мрежата

Направете справка със стойността, посочена на етикета с характеристики вътре в аспиратора.

Свързване на проводници

: жълт/зелен
N: син
L: кафяв

Смяна на захранващия кабел

Аспираторът е оборудван със специален захранващ кабел; в случай на
повреда на кабел, изискайте го от отдел техническо обслужване.

ИЗПУСКАНЕ НА ВЪЗДУХА

(за версиите с аспирация)
Свържете аспиратора с тръби и отвори за разтоварване на стената с диаметър, равняващ се на комина за
отвеждане на въздуха (фланец за свързване).
Използването на тръби и отвори за разтоварването за стена с по-малък диаметър води до едно намаляване на
производителността на аспирацията и едно драстично увеличаване на шума.
Следователно се отхвърля всякаква отговорност относно това.
! Използвайте тръба с възможно най-малка дължина.
! Използвайте една тръба с възможно най-малък брой завои (максимален ъгъл на завой: 90°).
! Избягвайте драстични промени на сечението на канала.
! Дружеството отхвърля всякаква отговорност, ако тези разпоредби не се спазват.

54

ФИЛТРИРАНЕ ИЛИ АСПИРАЦИЯ?

! Вашият аспиратор е готов за употреба във версията с аспирация.
За да използвате аспиратора във версията с филтриране, трябва да бъде инсталиран специалният КОМПЛЕКТ С
АКСЕСОАРИ.
Проверете на първите страници на това ръководство дали КОМПЛЕКТЪТ С АКСЕСОАРИ вече доставен или
трябва да бъде закупен отделно.
Забележка: Ако е доставен с продукта, в някои случаи допълнителната система за филтриране на базата на актив
въглен може вече да е инсталирана на аспиратора.
Информацията за трансформирането на аспиратора от версия с аспирация във версия с филтриране, вече се
съдържа в това ръководство.

Версия с аспирация

Парите се извеждат навън посредством една тръба за разтоварване, фиксирана към свързващия фланец.

ВНИМАНИЕ

Тръбата за извеждане не е доставена и се закупува.
Диаметърът на тръбата за разтоварване трябва да отговаря на диаметъра на пръстена за свързване.
Ако аспираторът се оборудван с филтър/-и с въглен, той/те трябва да бъдат отстранени.

Версия с филтриране

Аспирираният въздух ще бъде обезмаслен и с отстранен мирис, преди да бъде върнат в стаята. За да се използва
аспираторът се в тази версия, трябва да се инсталира допълнителна филтрираща система на базата на активен
въглерод.

Иновативно нанопокритие, което ефективно предотвратява падането на капки от стъклената повърхност на
аспиратора върху готварския плот, като по този начин осигурява готвене без капене*.

*въз основа на вътрешни тестове Whirlpool, като са взети предвид нормалните условия на готвене.

55

КОМАНДИ

Абсорбаторът разполага с команден панел с контрол на скоростите на засмукване и контрол на включването на
светлината за осветяване на готварския плот.

T1= Бутон мотор OFF (изключен мотор) - stand by (режим на готовност) - нулиране на измиването/смяна на
сигнализацията на
филтрите, деактивира бутоните за избор.

OFF МОТОР

Натиснете за кратко, за да изключите мотора.

НУЛИРАНЕ НА СИГНАЛИЗАЦИЯТА НА ФИЛТРИТЕ

След като сте извършили поддръжка на филтрите, натиснете бутона за 3 секунди, примигващият светодиод T2
(филтър за мазнини) или T3 (филтър с активен въглен) спира да примигва.

ДЕАКТИВИРАНЕ НА КОМАНДИТЕ

Натиснете и задръжте бутона за 3 секунди, за да деактивирате бутоните за избор на скоростите.
Тази функция може да се окаже полезна при операциите по почистване на продукта, за да се избегне случайно
задействане на аспиратора.
Натиснете отново за 3 секунди, за да ги активирате повторно.

T2= Бутон за избор на скорост (сила на аспирация) ниска - когато примигва, указва, че филтърът за мазнини
трябва да се измие.

T3= Бутон за избор на скорост (сила на аспирация) средна - когато примигва, указва, че филтърът с активен
въглен трябва да се измие или подмени. Обикновено тази сигнализация е деактивирана. За да активирате
сигнализацията, деактивирайте командите, натиснете бутон Т1, натиснете едновременно бутони Т2 и Т3, като
първо ще мига само бутон Т2, а след това и двата бутона Т2 и Т3 ще мигат, за да укажат активирането.
Повторете операцията, за да деактивирате сигнализацията, първо ще примигват бутони Т2 и Т3, а след това ще
примигва само бутонът Т2, за да укаже деактивирането.

T4= Бутон за избор на скорост (сила на аспирация) висока.

T5= Бутон за избор на скорост (сила на аспирация) интензивна - продължителност 5 минути, натиснете отново,

за да се върнете към предишната настройка.

T6= Бутон ON/OFF осветление.

При настъпили неизправности на функциониране, преди да се свържете с отдел техническо обслужване, изключете
уреда от захранването за най-малко 5 сек., като измъкнете щепсела и след това го свържете отново. Ако
аномалията при функциониране продължава, свържете се с отдел техническо обслужване.

56

ПОДДРЪЖКА

• Почистване: За почистването, използвайте
единствено една навлажнена с неутрални течни
препарати кърпа. Не използвайте инструменти за
почистването.

● Филтър против мазнини: Трябва да бъде
почистен един път на месец (или когато системата за
сигнализиране на запушване на филтрите - ако е
предвидено за притежавания модел - сигнализира
тази необходимост), с не агресивни почистващи
препарати, ръчно или в миялна машина на ниски
температури и на кратък цикъл.
При измиването в миялна машина металният филтър
против мазнини може да се обезцвети, но неговите
филтриращи свойства в никакъв случай няма да се
променят.
За да демонтирате филтъра за мазнини, издърпайте
дръжката за освобождаване на пружината.

● Филтър с активен въглен (само за
филтрираща версия): Необходимо е да се сменя
пълнителя най-много на всеки четири месеца. НЕ
може да се измие или регенерира. Както е посочено в
раздела с чертежи: отстранете филтрите за мазнини,
поставете по един филтър с активен въглен от всяка
страна и го прикрепете към продукта. Сменете
филтрите за мазнини.

• Филтърът с въглен задържа неприятните миризми,
произхождащи от готвенето. • Запушването на
филтъра с въглен настъпва след една значително
продължителна употреба, според типа кухня и
честотата на почистване на филтъра за мазнини.

Осветление

• Осветителната система е базирана на LED
технология. Индикаторите LED гарантират оптимално
осветление, с продължителност на функциониране до
10 пъти по-дълга от този на традиционните лампи и
позволяват се спести 90% от електрическата енергия.

●Система за осветление : Системата за осветление
не може да бъде заменена от потребителя, в случай
на неизправности, свържете се с отдел техническо
обслужване.

57

ОБЕЗВРЕЖДАНЕ В КРАЯ НА ЖИЗНЕНИЯ ЦИКЪЛ

Този уред е обозначен в съответствие с Европейска Директива 2012/19/EC - UK SI 2013 No.3113,
Изхвърляне на Електрическо и Електронно Оборудване (WEEE).

Уверете се, че този продукт се изхвърля по правилен начин. Потребителят помага за предотвратяване на
потенциални отрицателни последици за околната среда и здравето. Символът върху уреда или в придружаващата
го документация посочва, че този продукт не трябва да се третира като битов отпадък, а трябва да бъде предаден
в специално предназначените за това пунктове за рециклиране на електрическо и електронно оборудване.
Спазвайте местните регламенти за обезвреждане на отпадъци. За по-подробна информация във връзка с
третирането, оползотворяването и рециклирането на този продукт, Ви съветваме да се обърнете към
компетентните местни служби, службите за събиране на битови отпадъци или към магазина, от който сте закупили
продукта.

Опаковката е 100% рециклируема и е маркирана със символа за рециклиране

СТАНДАРТИ

Оборудване, проектирано, тествано и произведено, в съответствие със стандарта за Безопасност: EN/IEC 60335-1;
EN/IEC 60335-2- 31, EN/IEC 62233. Ефективност: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1;
EN/IEC 60704-2-13;EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2;
CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

ПРЕДЛОЖЕНИЯ ЗА УПОТРЕБА

Препоръки за правилна употреба с цел намаляване на влиянието върху околната среда: Когато се започне
готвенето, включете уреда на минимална степен, като го оставите включен за няколко минути и след завършване
на готвенето. Увеличете скоростта само при наличие на големи количества дим или пара, като използвате функция
booster само в крайни случаи. За да се поддържа в добра ефективност системата за намаляване на миризмите,
когато е необходимо подменяйте карбонния филтър/карбонните филтри. Почиствайте при нужда филтъра за
мазнини, за да го поддържате в добро работно състояние. За да се оптимизира ефективността и за да се сведе до
минимум шумът, използвайте въздуховоди с максимален диаметър, посочен в това ръководство.

АНОМАЛИИ ПРИ ФУНКЦИОНИРАНЕ

Ако има съмнения за неизправност, преди да се обадите на Центъра за техническо обслужване, извършете
следните прости проверки:

• Ако аспираторът не функционира:

Да се провери, дали:

- Няма прекъсване на електричеството.

- Избрана е една скорост.

• Ако аспираторът е с лоша производителност:

Да се провери, дали:

- Избраната скорост на мотора е достатъчна за количеството освобождаван дим и изпарения.

- Кухнята е достатъчно проветрива, за да позволи засмукване на въздух.

- Филтърът с активен въглен не е изразходен (аспиратор във версията на филтриране).

• Ако аспираторът се е изключил по време на нормално функциониране:

Да се провери, дали:

- няма прекъсване на захранването.

- устройството за еднополюсно прекъсване не се е включило.

При настъпили неизправности на функциониране, преди да се свържете с отдел техническо обслужване, изключете
уреда от захранването за най-малко 5 сек., като измъкнете щепсела и след това го свържете отново. Ако
аномалията при функциониране продължава, свържете се с отдел техническо обслужване.

58

ТЕХНИЧЕСКИ ДАННИ

Височина (cm) Ширина (cm) Дълбочина (cm)

Φ на изпускателната тръба
(cm)

104.5-147.5

104.5-147.5

60-90 36.8 15

Компоненти, които не са приложени към продукта

За да изтеглите инструкциите за
безопасност, ръководството за употреба,
информационния лист и енергийните
данни:

• Посетете сайта docs.whirlpool.eu

• Използване на QR код

• Или се свържете с Отдел Техническо
Обслужване (на телефонния номер,
представен в гаранционната книжка). Когато
се свързвате с Отдел Техническо
Обслужване, посочете кодовете, налични на
табелката със серийния номер на продукта.

59

CS

OBECNÁ BEZPEČNOST

•Neprovádějte žádné elektrické ani mechanické změny na výrobku ani na potrubí
pro vypouštění výparů. •Před jakýmkoliv úkonem čištění nebo údržby odpojte
spotřebič od elektrické sítě vytažením zástrčky nebo vypnutím hlavního vypínače
bytu/domu. •Při všech úkonech instalace a údržby používejte pracovní rukavice.•
Výrobek mohou používat děti ve věku nejméně 8 let a osoby se sníženými
fyzickými, smyslovými nebo mentálními schopnostmi nebo bez zkušeností či
potřebných znalostí, za předpokladu, že jsou pod dohledem nebo poté, co
obdržely pokyny týkající se bezpečného používání spotřebiče a pochopily s tím
související nebezpečí.• Děti by měly být pod dohledem, aby si s výrobkem
nehrály.• Čištění a údržbu spotřebiče nesmí provádět děti bez dozoru. •Pokud je
výrobek používán současně s jinými spotřebiči na plyn nebo jiná paliva, místnost
musí být dostatečně větraná. •Výrobek musí být často čištěn zevnitř i zvenku
(ALESPOŇ JEDNOU MĚSÍČNĚ), v každém případě dodržujte to, co je výslovně
uvedeno v pokynech pro údržbu. •Nedodržení postupů čištění výrobku a výměny/
čištění filtrů vede k nebezpečí požáru.• Je přísně zakázáno připravovat pokrmy na
plameni pod výrobkem.• POZOR: Když varná deska funguje, mohou být přístupné
části výrobku horké.• Výrobek nepřipojujte k elektrické síti, dokud není instalace
zcela dokončena.• Pokud jde o technická a bezpečnostní opatření, která mají být
přijata pro vypouštění výparů, přísně dodržujte ustanovení předpisů příslušných
místních orgánů.• Odsávaný vzduch nesmí být odváděn do potrubí, které je
používáno pro vypouštění výparů ze zařízení fungujících na principu spalování
plynu nebo jiných paliv.• Výrobek nepoužívejte ani nenechávejte bez řádně
namontovaných žárovek kvůli možnému nebezpečí úrazu elektrickým proudem.•
Výrobek NIKDY nepoužívejte bez správně namontované mřížky. •Výrobek NIKDY
nepoužívejte jako odkládací desku, pokud to není výslovně uvedeno.

• K instalaci používejte pouze upevňovací šrouby dodané s výrobkem, nebo
pokud nejsou součástí dodávky, zakupte správný typ šroubů. Použijte správnou
délku šroubů, která je uvedena v instalačním návodu.

● Pozor! Jestliže šrouby a úchytné prvky nebudou namontovány podle pokynů
uvedených v tomto návodu, mohlo by dojít ke vzniku nebezpečí elektrické povahy.

• Pro výměnu žárovky používejte pouze typ žárovky uvedený v části o údržbě/
osvětlovacím systému tohoto návodu. • Použití otevřeného plamene je
nebezpečné pro filtry a může způsobit požár, proto je třeba se ho v každém
případě vyvarovat. • Smažení musí probíhat pod dohledem, aby se zabránilo
vznícení přehřátého oleje. • V případě pochybností se obraťte na autorizované
servisní středisko nebo podobně kvalifikovaný personál.
Pozor! Nepoužívejte s programovacím zařízením, časovačem, samostatným
dálkovým ovladačem nebo jiným zařízením, které se aktivuje automaticky.

• Minimální vzdálenost mezi opěrnou plochou nádob na varném zařízení a
nejnižší částí digestoře nesmí být menší než 45 cm v případě elektrických

60

sporáků a než 60 cm v případě plynových nebo kombinovaných sporáků.
Pokud je v návodu k instalaci plynového spotřebiče uvedena větší vzdálenost, je
třeba ji zohlednit.
Uchovávejte spotřebič mimo dosah dětí mladších 3 let. Bez stálého dohledu
dospělé osoby uchovávejte spotřebič mimo dosah dětí mladších 8 let.

UPOROZNĚNÍ: spotřebič není určen k ovládání prostřednictvím externího

zařízení nebo odděleného systému dálkového ovládání.

Tento spotřebič není určen pro profesionální použití. Nepoužívejte spotřebič

na otevřeném prostranství.

Aby se předešlo riziku zranění osob, musí s jednotkou manipulovat a

instalovat ji dvě nebo více osob.

Instalaci, včetně případných vodovodních přípojek (pokud součástí dodávky) a
elektrických přípojek, a opravy musí provádět kvalifikovaný personál.
Po dokončení instalace uložte obalový materiál (plastové díly, polystyren, atd)
mimo dosah dětí, aby se zabránilo riziku udušení.
Nepoužívejte přístroj, pokud jste mokří nebo naboso.
Nikdy nepoužívejte parní čistící přístroje - nebezpečí úrazu elektrickým proudem.
Pečlivě dodržujte pokyny uvedené v tomto návodu. Výrobce odmítá jakoukoliv
odpovědnost za případné poruchy, škody či požáry spotřebiče způsobené
nedodržením pokynů uvedených v tomto návodu. Spotřebič je určen výhradně k
použití v domácnostech pro vaření pokrmů a odsávání výparů z tohoto vaření.
Není povoleno spotřebič používat pro jiné účely (např. vyhřívání místností).
Výrobce odmítá jakoukoliv odpovědnost v případě nevhodného použití nebo za
nesprávné nastavení ovladačů.

● Návod si pozorně přečtěte: obsahuje důležité informace o instalaci, použití a
bezpečnosti.

● Na spotřebiči neprovádějte elektrické úpravy.

● Před instalací spotřebiče zkontrolujte, zda jsou všechny součásti nepoškozené.
V opačném případě kontaktujte prodejce a v instalaci nepokračujte.

● Je důležité mít vždy k dispozici všechny návody přiložené k výrobku. V případě
prodeje, postoupení nebo stěhování zajistěte, aby zůstaly u výrobku.

Spotřebič může mít jiný vzhled, než jak je zobrazen v tomto návodu, nicméně pokyny k použití, údržbě a instalaci
zůstávají stejné.

ELEKTRICKÉ PŘIPOJENÍ

Síťové napětí musí odpovídat napětí uvedenému na štítku s charakteristikami na
vnitřní straně digestoře. Pokud je digestoř vybavena zástrčkou, připojte ji do
zásuvky, která odpovídá platným normám a je umístěna na přístupném místě i po
instalaci. Pokud není vybavena zástrčkou (přímé připojení k síti) nebo zástrčka
není umístěna na místě přístupném i po instalaci, použijte standardizovaný
dvoupólový vypínač, který zajistí úplné odpojení od sítě za podmínek přepěťové
kategorie III, v souladu s instalačními předpisy.

● Pozor! Před opětovným připojením obvodu k elektrické síti a kontrolou jeho
správné funkčnosti vždy zkontrolujte, zda je napájecí kabel správně zapojen.
Nepoužívejte prodlužovací kabely, rozdvojky ani adaptéry.

61

Pokud kabel není vybaven zástrčkou, připojte vodiče podle následující tabulky:

Napětí a frekvence sítě

Viz hodnota uvedená na technickém štítku s vlastnostmi uvnitř digestoře.

Připojení vodičů

: žlutý/zelený
N: modrý
L: hnědý

Výměna napájecího kabelu

Digestoř je vybavena speciálním napájecím kabelem; pokud je kabel poškozený,
vyžádejte si jej v servisním oddělení.

VYPOUŠTĚNÍ VZDUCHU

(pro odsávací provedení)
Digestoř připojte k trubkám a výstupním otvorům ve stěně o průměru odpovídajícím výstupu vzduchu (připojovací příruba).
Použití trubek a vypouštěcích otvorů na stěně s menším průměrem vyvolá snížení sacího výkonu a drastický nárůst hluku.
V takovém případě výrobce odmítá odpovědnost.
! Použijte potrubí o minimální nezbytné délce.
! Použijte potrubí s co nejmenším možným počtem ohybů (maximální úhel ohybu: 90°).
! Vyvarujte se drastických změn průřezu potrubí.
! Společnost nenese žádnou odpovědnost v případě nedodržení těchto pravidel.

FILTRAČNÍ NEBO ODSÁVACÍ?

! Vaše digestoř je nyní připravena k použití v odsávacím provedení.
Pro použití digestoře ve filtračním provedení je nutné nainstalovat příslušnou SADU PŘÍSLUŠENSTVÍ.
Na prvních stranách tohoto návodu zkontrolujte, zda je SADA PŘÍSLUŠENSTVÍ již dodána, nebo je nutné ji zakoupit
zvlášť.
Poznámka: Pokud je součástí dodávky, může být v některých případech na digestoři již nainstalován přídavný filtrační
systém s aktivním uhlím.
Informace o přestavbě digestoře z odsávacího provedení na filtrační jsou již obsaženy v tomto návodu.

Odsávací provedení

Páry jsou odváděny ven odtahovým potrubím připojeným ke spojovací přírubě.

POZOR

Odtahové potrubí není součástí vybavení a je třeba ho zakoupit.

• Průměr odtahového potrubí musí být stejný jako průměr připojovacího kroužku.
Pokud je digestoř vybaven uhlíkovým filtrem (uhlíkovými filtry), je nutné jej (je) vyjmout.

Filtrační provedení

Odsávaný vzduch je před návratem do místnosti zbaven tuku a zápachu. Pro použití digestoře v této verzi je nutné
nainstalovat dodatečný filtrační systém s aktivním uhlím.

Inovativní nanopovlak účinně zabraňuje odkapávání kapek ze skleněného povrchu odsavače par na varnou desku, a
zajišťuje tak vaření bez kapání*.

*vychází z interních testů společnosti Whirlpool, které zohledňují běžné podmínky vaření.

62

OVLÁDACÍ PRVKY

Digestoř je vybavena ovládacím panelem s řízením rychlosti sání a světelným spínačem pro osvětlení varné desky.

T1= tlačítko motoru vypnutí - stand by - resetování mytí/výměny hlášení
filtrů - deaktivuje tlačítka volby.

VYPNUTÍ MOTORU

Stiskněte krátce pro vypnutí motoru.

RESETOVÁNÍ HLÁŠENÍ FILTRŮ

Po údržbě filtru stiskněte tlačítko na 3 sekundy, blikající kontrolka T2 (tukový filtr) nebo T3 (uhlíkový filtr) přestane blikat.

DEAKTIVACE OVLADAČŮ

Stisknutím a podržením tlačítka po dobu 3 sekund deaktivujete tlačítka volby rychlosti.
Tato funkce může být užitečná při čištění výrobku, aby nedošlo k nechtěnému spuštění odsavače par.
Znovu stiskněte tlačítko na 3 sekundy pro jejich opětovnou aktivaci.

T2 = tlačítko volby nízké rychlosti (sacího výkonu) - když bliká, znamená to, že je třeba umýt tukový filtr.

T3 = tlačítko volby střední rychlosti (sacího výkonu) - když bliká, znamená to, že je třeba umýt nebo vyměnit uhlíkový

filtr. Toto hlášení je normálně vypnuté. Pro aktivaci hlášení deaktivujte ovladače, stiskněte tlačítko T1, stiskněte současně
tlačítka T2 a T3, nejprve bude blikat pouze tlačítko T2, poté budou blikat obě tlačítka T2 a T3 na znamení aktivace.
Zopakujte operaci pro deaktivaci hlášení, nejprve budou blikat tlačítka T2 a T3, poté bude na znamení deaktivace blikat
pouze tlačítko T2.

T4 = tlačítko volby vysoké rychlosti (sacího výkonu).

T5 = tlačítko volby intenzivní rychlosti (sacího výkonu) - doba trvání 5 minut - opětovným stisknutím se vrátíte k

předchozímu nastavení.

T6 = tlačítko zapnutí/vypnutí světla.

V případě jakýchkoli poruch, než se obrátíte na servisní oddělení, odpojte spotřebič od elektrické sítě alespoň na 5 sekund
vytažením zástrčky a poté jej znovu připojte. Pokud provozní závada přetrvává, obraťte se na servisní oddělení.

63

ÚDRŽBA

• Čištění: Na čištění používejte výlučně hadřík navlhčený
neutrálními tekutými čisticími prostředky. Na čištění
nepoužívejte nářadí nebo nástroje.

● Tukový filtr: Je nutné jej čistit jednou za měsíc
(nebo když systém indikace nasycení filtrů - je-li jím váš
model vybaven - indikuje, že je to nutné), a to
neagresivními čisticími prostředky, ručně nebo v myčce
nádobí při nízkých teplotách a krátkém cyklu.
Při mytí v myčce se kovový tukový filtr může odbarvit, ale
jeho filtrační charakteristiky se absolutně nemění.
Chcete-li tukový filtr vyjmout, zatáhněte za madlo
uvolňovací pružiny.

● Uhlíkový filtr (pouze pro filtrační verzi): Vložku
je nutné vyměňovat alespoň každé čtyři měsíce. NELZE
jej umýt nebo regenerovat. Jak je uvedeno ve výkresové
části: vyjměte tukové filtry, na každou stranu nasaďte
uhlíkový filtr a připevněte jej k výrobku. Znovu namontujte
tukové filtry.

• Uhlíkový filtr zadržuje nepříjemné pachy z vaření. • K
nasycení uhlíkového filtru dochází po více či méně
dlouhém používání v závislosti na typu vaření a
pravidelnosti čištění tukového filtru.

Osvětlení

• Systém osvětlení je založen na technologii LED. LED
diody poskytují optimální osvětlení, mají až desetkrát delší
životnost než běžné žárovky a šetří 90 % elektrické
energie.

●Systém osvětlení : Systém osvětlení nemůže být
vyměňován uživatelem, v případě poruchy kontaktujte
servisní službu.

64

LIKVIDACE PO UKONČENÍ ŽIVOTNOSTI

Tento spotřebič je označen v souladu s evropskou směrnicí 2012/19/ES - UK SI 2013 č. 3113, Odpadní elektrická
a elektronická zařízení (WEEE).

Zajistěte řádnou likvidaci tohoto výrobku. Uživatel pomáhá předcházet možným negativním dopadům na životní prostředí a
zdraví. Symbol na výrobku nebo v průvodní dokumentaci znamená, že s tímto výrobkem nesmí být nakládáno jako s
domovním odpadem, ale musí být předán na příslušné sběrné místo pro recyklaci elektrických a elektronických zařízení.
Zlikvidujte jej v souladu s místními předpisy pro likvidaci odpadu. Pro podrobnější informace o zpracování, sběru a recyklaci
tohoto výrobku kontaktujte příslušné místní orgány, provozovatele sběru odpadu nebo prodejnu, ve které jste výrobek
zakoupili.

Obalový materiál je 100% recyklovatelný a je označen recyklačním symbolem

PŘEDPISY

Spotřebič navržený, testovaný a vyrobený v souladu s bezpečnostními předpisy: EN/IEC 60335-1; EN/IEC 60335-2- 31,
EN/IEC 62233. Výkon: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13;EN/IEC
60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2;
EN/IEC 61000-3-3.

RADY PRO POUŽÍVÁNÍ

Rady pro správné používání spotřebiče za účelem snížení negativního dopadu na životní prostředí: Když začnete vařit,
zapněte spotřebič při minimální rychlosti a nechte ji zapnutou několik minut i po skončení vaření. Rychlost zvyšte pouze v
případě velkého množství kouře a výparů, v naléhavých případech pomocí funkce Booster. Pro udržení dobré účinnosti
systému minimalizace pachů je třeba v případě potřeby vyměnit uhlíkový filtr/uhlíkové filtry. Pro udržení dobré účinnosti
tukového filtru je třeba ho v případě potřeby vyčistit. Pro optimalizaci účinnosti a minimalizaci hluku je třeba použít
maximální průměr odtahového potrubí uvedený v tomto návodu.

PROVOZNÍ PORUCHY

Pokud se zdá, že něco nefunguje, proveďte před zavoláním servisního oddělení následující jednoduché kontroly:

• Pokud digestoř nefunguje:

Zkontrolujte, že:

- Nedošlo k výpadku napájení.

- Byla zvolena některá z rychlostí.

• Pokud je výkon digestoře nedostatečný:

Zkontrolujte, že:

- Zvolené otáčky motoru jsou dostatečné pro množství uvolňovaného kouře a výparů.

- Kuchyně je dostatečně větraná, aby byl umožněn přívod vzduchu.

- Uhlíkový filtr není opotřebovaný (filtrační provedení digestoře).

• Pokud se digestoř vypnula během běžného provozu:

Zkontrolujte, že:

- Nedošlo k výpadku napájení.

- Nebylo spuštěno omnipolární vypínací zařízení.

V případě jakýchkoli poruch odpojte spotřebič od elektrické sítě alespoň na 5 sekund vytažením zástrčky a poté jej znovu
připojte. Pokud provozní závada přetrvává, obraťte se na servisní oddělení.

65

TECHNICKÉ ÚDAJE

Výška (cm) Šířka (cm) Hloubka (cm) Φ odváděcího potrubí (cm)

104.5-147.5

104.5-147.5

60-90 36.8 15

Součásti, které nejsou dodávány s výrobkem

Pro stažení bezpečnostních pokynů, návodu k
použití, technického listu a energetických
údajů:

• Navštivte webové stránky docs.whirlpool.eu

• Použijte kód QR

• Anebo kontaktujte servisní oddělení (na

telefonním čísle uvedeném v záručním listu). Při
kontaktování servisního oddělení uveďte kódy
uvedené na výrobním štítku výrobku.

66

HU

ÁLTALÁNOS BIZTONSÁG

•Ne végezzen elektromos vagy mechanikai módosításokat a terméken vagy a
kivezető csöveken. •Mindenféle tisztító vagy karbantartó folyamat előtt húzza ki a
terméket az elektromos hálózatról a csatlakozódugóval vagy az otthoni főkapcsoló
lekapcsolásával. •Minden telepítési vagy karbantartási folyamathoz viseljen
munkavédelmi kesztyűt.• A terméket 8 évnél nem fiatalabb gyermekek és csökkent
fizikai, érzékszervi vagy mentális képességekkel rendelkező, vagy tapasztalatlan,
vagy a szükséges ismeretekkel nem rendelkező személyek csak akkor
használhatják, ha felügyelet alatt vannak vagy ha megkapták a készülék
biztonságos használatával és a benne rejlő veszélyek megértésével kapcsolatos
utasításokat.• Ügyeljen arra, hogy a gyermekek ne játsszanak a termékkel.• A
tisztítási és karbantartási műveleteket gyermekek csak felügyelet mellett végezhetik.

•A helyiségben megfelelő szellőztetés legyen, amikor a terméket más gáz vagy
tüzelőberendezéssel egyidejűleg használja. •A terméket gyakran tisztítsa mind belül,
mind kívül (LEGALÁBB HAVI EGYSZER), mindenképp tartsa be a karbantartási
utasításokban leírtakat. •A termék tisztítási, valamint a szűrők tisztítási és a
cseréjükre vonatkozó szabványainak nem betartása tűzveszélyt okozhat.• Szigorúan
tilos az ételeket nyílt lángon főzni a termék alatt.• FIGYELEM: Amikor a főzőlap
működésben van, a termék hozzáférhető részei felforrósodhatnak.• Ne
csatlakoztassa a terméket az elektromos hálózathoz, amíg a telepítést nem fejezte
be.• Ami a füstelvezetéssel kapcsolatos műszaki és biztonsági intézkedéseket illeti,
kifejezetten tartsa be a felelős helyi hatóságok szabályait.• A beszívott levegőt ne
engedje gáztüzelésű vagy egyéb üzemanyaggal működő berendezések füstelszívó
csatornájába.• Ne használja és ne hagyja a terméket megfelelően felszerelt lámpák
nélkül, az áramütés veszélye miatt.• A terméket SOHA nem szabad helyesen
felszerelt rács nélkül használni. • A terméket SOHA nem szabad támasztófelületként
használni, hacsak kifejezetten nem jelezzük.

• Kizárólag a termékhez mellékelt rögzítőcsavarokat használja a beszereléshez,
vagy ha nincsenek a csomagban, vásároljon megfelelő típusú csavarokat. Használja
a megfelelő hosszúságú csavarokat, amelyeknek azonosítását a Telepítési
útmutatóban találja.

● Figyelem! A csavarok és rögzítő elemek nem az útmutató szerinti
felhelyezésének hiánya elektromos veszélyt okozhat.

• A lámpacseréhez csak a jelen kézikönyv karbantartás/világítási rendszer című
fejezetében megadott lámpatípust használja. • Nyílt láng használata a szűrők
számára káros és tüzet okozhat, ezért minden esetben kerülje azt. • Felügyelet
mellett süssön olajban, hogy elkerülje, hogy az olaj túlforrósodva tüzet fogjon. •
Kétség esetén forduljon a hivatalos szervizközponthoz vagy hasonlóan képzett
szakemberhez.
Figyelem! Ne használja programozóval, időzítővel, külön távirányítóval vagy
bármilyen más, automatikusan aktiválódó eszközzel.

67

• A főzőkészüléken elhelyezett edények tartófelülete és a konyhai páraelszívó
legalsó része közötti minimális távolság nem lehet kisebb, mint 45 cm elektromos
tűzhely esetén, illetve mint 60 cm gáztűzhely vagy vegyes tűzhely esetén.
Ha a gáztűzhely összeszerelési útmutatója nagyobb távolságot ír elő, ezt figyelembe
kell venni.
A 3 évesnél fiatalabb gyermekeket tartsa távol a készüléktől. Felnőtt állandó
felügyelete nélkül a készüléket 8 évesnél fiatalabb gyermekektől tartsa távol.

FIGYELEM: a készüléket nem arra tervezték, hogy külső eszközzel vagy külön

távirányító rendszerrel működtesse.

Ez a készülék nem professzionális használatra készült. Ne használja a

készüléket a szabadban.

A személyi sérülés elkerülése érdekében a készüléket két vagy több embernek

kell mozgatnia és telepítenie.

A telepítést, beleértve a vízellátó csatlakozásokat (ha vannak) és az elektromos
csatlakozásokat, valamint a javítási műveleteket szakképzett személyzetnek kell
elvégeznie.
A telepítés befejezése után tartsa a csomagolóanyagot (műanyag részeket,
polisztirolt stb.) gyermekektől távol, hogy elkerülje a fulladást.
Ne használja a készüléket vizes testrészekkel vagy mezítláb.
Soha ne használjon gőztisztító berendezéseket - áramütés veszélye.
A kézikönyvben leírtakat szigorúan tartsa be. A kézikönyvben leírtak be nem
tartása miatt bekövetkező esetleges kellemetlenségekért, károkért vagy tűzkárokért
felelősséget nem vállalunk. A készülék kizárólag háztartási felhasználásra készült,
élelmiszerek főzésére és a főzésből keletkezett füstök elszívására. Ettől eltérő célú
felhasználása nem engedélyezett (pl. légtér fűtése). A gyártó nem terheli felelősség
a készülék nem rendeltetésszerű használata, illetve a vezérlőparancsok hibás
beállítása esetén.

● Figyelmesen olvassa el az utasításokat: fontos beszerelési, használati és
biztonsági információkat tartalmaz.

● Ne végezzen elektromos változtatásokat a készüléken.

● Mielőtt megkezdené a készülék telepítését, ellenőrizze, hogy az alkatrészei épek­e. Ellenkező esetben vegye fel a kapcsolatot a viszonteladóval és ne szerelje be a
készüléket.

● Fontos, hogy a termékhez mellékelt összes kézikönyvet mindig megőrizze, hogy
konzultálás céljából bármikor fellapozhassa őket. Eladás, átadás vagy áttelepítés
esetén győződjön meg róla, hogy a kézikönyvet a készülékkel együtt adja át.

A készülék esztétikailag eltérhet a kézikönyvben található rajzoktól, de a használati, karbantartási és telepítési
utasítások nem változnak.

VILLAMOS CSATLAKOZTATÁS

A hálózati feszültségnek meg kell egyeznie a páraelszívó belsejében elhelyezett,
a jellemzőket tartalmazó címkén feltüntetett feszültséggel. Ha dugasszal van
ellátva, csatlakoztassa a páraelszívót a hatályos szabványoknak megfelelő és a
beszerelés után is hozzáférhető helyen található aljzathoz. Ha nincs dugasz
(közvetlen csatlakozás az elektromos hálózathoz), vagy ha a dugasz nem

68

helyezkedik el hozzáférhető helyen, akkor – még a felszerelés után is –
alkalmazzon egy szabványos bipoláris kapcsolót, amely a III. kategóriájú
túlfeszültség esetén teljes hálózati leválasztást biztosít, a telepítés szabályainak
megfelelően.

● Figyelem! Mielőtt visszakötné a készüléket az elektromos hálózatra,
ellenőrizze a készülék helyes működését, minden esetben ellenőrizze, hogy a
tápkábel helyesen lett-e beszerelve.
Ne használjon hosszabbítót, elosztót vagy adaptert.
Ha a kábel nem rendelkezik csatlakozóval, csatlakoztassa a vezetékeket az
alábbi táblázat szerint:

Hálózati feszültség és frekvencia

Lásd a páraelszívó belsejében található, a jellemzőket felsoroló címkén feltüntetett értéket.

Vezetékek csatlakoztatása

: sárga/zöld
N: kék
L: barna

A tápkábel cseréje

A páraelszívót speciális tápkábellel szerelték fel; ha a kábel sérült, igényeljen
másikat a műszaki ügyfélszolgálattól.

LEVEGŐ KIÜRÍTÉSE

(az elszívó változatokhoz)
Csatlakoztassa a páraelszívót a falon található kiürítési csövekhez és nyílásokhoz, amelyek átmérője megegyezik a
levegőkimenettel (csatlakozókarima).
Kisebb átmérőjű tömlők és fali kieresztő lyukak csökkentik az elszívó teljesítményt és drasztikusan növelik a zajszintet.
Erre vonatkozó minden felelősség kizárt.
! Használja a szükséges legrövidebb hosszot.
! A lehető legkevesebb mennyiségű kanyart használja (a kanyarok maximális szöge: 90°).
! Kerülje a csatornaszakaszban a drasztikus cseréket.
! A cég minden felelősséget elhárít a jelen szabályok be nem tartása esetén.

SZŰRŐ VAGY ELSZÍVÓ?

! Páraelszívója készen áll a használatra elszívó változatban.
A páraelszívó szűrő változatban történő használatához fel kell szerelni a megfelelő TARTOZÉKKÉSZLETET.
Ellenőrizze a jelen kézikönyv első oldalain, hogy a TARTOZÉKKÉSZLET már mellékelve van-e, vagy külön kell
megvásárolni.
Megjegyzés: Ha mellékelve van, akkor bizonyos esetekben az aktív szénalapú kiegészítő szűrőrendszer már fel van
szerelve a páraelszívóra.
Ez a kézikönyv már tartalmazza a páraelszívó elszívásról szűrőverzióra való átalakításához szükséges információkat.

Beszívó

A gőzök a csatlakozó karimához csatlakoztatott elvezető csövön keresztül távoznak a szabadba.

FIGYELEM

A kiürítőcső nem a felszereltség része és külön meg kell vásárolni.
A kieresztőcső átmérőjének meg kell egyeznie a csatlakozógyűrű átmérőjével.
Ha a páraelszívó szénalapú szűrővel/szűrőkkel van felszerelve, akkor ezt/ezeket el kell távolítani.

69

Szűrőverzió

Az elszívott levegőt zsírtalanítják és szagtalanítják, mielőtt visszavezetik a helyiségbe. A páraelszívó ebben a verzióban
történő használatához további aktív szénalapú szűrőrendszert kell telepíteni.

Innovatív nano bevonat kezelés, amely hatékonyan megakadályozza, hogy a páraelszívó üvegfelületéről a cseppek a
főzőlapra hulljanak, így biztosítva a cseppmentes főzési élményt*.

*belső Whirlpool teszteken alapul, a normál főzési körülmények figyelembe vételével.

PARANCSOK

A páraelszívó vezérlőpanellel felszerelt, amelyen egy szívósebesség-szabályozó és egy világítás-kapcsoló vezérlő
található a főzőlap megvilágításához.

T1= Motor gomb OFF - készenléti állapot - reset a szűrők mosási/csere jelzéseihez
– kikapcsolja a kiválasztási gombokat.

MOTOR OFF

Nyomja meg röviden a motor kikapcsolásához.

SZŰRŐK JELZÉSEI RESET

A szűrők karbantartása után nyomja meg 3 másodpercig a gombot, a T2 (zsírszűrő) vagy T3 (szén szűrő) villogó led nem
befejezi a villogást.

A VEZÉRLÉSEK KIKAPCSOLÁSA

Tartsa nyomva a gombot 3 másodpercig, hogy kikapcsolja a sebesség kiválasztási gombjait.
Ez a funkció hasznos lehet a termék tisztítási művelete folyamán, hogy elkerülje, hogy véletlenül beindítja az elszívót.
Nyomja meg ismét 3 másodpercig, hogy visszakapcsolja.

T2= Sebességkiválasztó gomb (elszívási teljesítmény) alacsony - amikor villog, a zsírszűrőt meg kell mosni.

T3= Sebességkiválasztó gomb (elszívási teljesítmény) közepes - amikor villog, a szén szűrőt meg kell mosni vagy le kell

cserélni. Ez a jelzés általában ki van kapcsolva. A jelzés aktiválásához kapcsolja ki a vezérléseket - T1 gomb, nyomja meg
egyszerre a T2 és T3 gombokat, először csak a T2 gomb villog, majd mind a T2 és T3 gombok villognak, jelezve az
aktiválást.
Ismételje meg a műveletet a jelzés kikapcsolásához, először a T2 és T3 gombok vilognak, majd csak a T2 gomb villog,
jelezve a kikapcsolást.

T4= Sebességkiválasztó gomb (elszívási teljesítmény) magas.

T5= Sebességkiválasztó gomb (elszívási teljesítmény) intenzív - időtartam 5 perc - nyomja meg ismét, hogy visszatérjen

az előző beállításhoz.

T6= Lámpa ON/OFF gomb.

Bármilyen működési rendellenesség esetén, mielőtt kapcsolatba lépne az ügyfélszolgálattal, legalább 5 másodpercre
válassza le a készülék áramellátását úgy, hogy kihúzza a csatlakozódugót, majd újra csatlakoztatja. Ha a rendellenesség
továbbra is fennáll, lépjen kapcsolatba az ügyfélszolgálattal.

70

KARBANTARTÁS

• Tisztítás: A tisztításhoz kizárólag semleges folyadékkal
megnedvesített ruhát használjon. Ne használjon tisztító
eszközöket vagy szerszámokat.

● Zsírszűrő: Havonta egyszer meg kell tisztítani
(vagy amikor a szűrők telítettségét jelző rendszer – ha az
Ön modelljén van ilyen – ezt jelzi) nem agresszív
tisztítószerekkel, manuálisan vagy mosogatógépben,
alacsony hőmérsékleten és rövid ciklusban.
Mosogatógépben mosáshoz a fém zsírtalanító szűrő
színét vesztheti, de a szűrő tulajdonságai egyáltalán nem
változnak.
A zsírszűrő leszereléséhez húzza meg a rugós kiakasztó
nyitókart.

● Szénszűrő (csak a szűrő verzióhoz): Legfeljebb
négy havonta ki kell cserélni a patront. NEM lehet kimosni
vagy regenerálni. Mint ahogy az a rajzok szakaszban
jelölt: vegye ki a zsírszűrőket, tegyen be oldalanként egy
szénszűrőt és akassza a termékre. Tegye vissza a
zsírszűrőket.

• A szénszűrő megfogja a főzésből származó kellemetlen
szagokat. • A szénszűrő telítettsége a főzés módjától és a
zsírszűrő tisztításának gyakoriságától függően, hosszabb
használat után következik be.

Megvilágítás

• A világítási rendszer LED-technológián alapul. A LEDEK
optimális megvilágítást biztosítanak, a hagyományos
lámpák élettartamánál 10-szer nagyobb élettartammal
rendelkeznek, mindemellett 90%-os elektromos energia
megtakarítást tesznek lehetővé.

●Világítási rendszer : A világítási rendszer cseréjét nem
végezheti a felhasználó, működési rendellenesség esetén
lépjen kapcsolatba a műszaki szervizszolgálattal.

71

ÁRTALMATLANÍTÁS AZ ÉLETTARTAM VÉGÉN

Ez a készülék a 2012/19/EK európai irányelvnek, valamint a UK SI 2013 No.3113, Waste Electrical and Electronic
Equipment (WEEE) angol jogszabálynak megfelelően van jelölve.

Győződjön meg arról, hogy a terméket megfelelően ártalmatlanítja. A felhasználó hozzájárul a környezetre és az
egészségre vonatkozó, lehetséges negatív következmények megelőzéséhez. A terméken, vagy az azt kísérő
dokumentáción szereplő jelölés jelzi, hogy ez a termék nem kezelhető háztartási hulladékként, hanem az elektromos és
elektronikus készülékek újra hasznosítására szakosodott megfelelő begyűjtő helyre kell szállítani. Ártalmatlanítását a helyi
hulladékgazdálkodási szabályoknak megfelelően végezze. Ha részletesebb tájékoztatásra van szüksége a termék újra
hasznosítására vonatkozóan, kérjük, lépjen kapcsolatba a helyi önkormányzattal, a háztartási hulladékok kezelését végző
szolgálattal vagy azzal a bolttal, ahol a terméket vásárolta.

A csomagolóanyag 100% -ban újrahasznosítható és újrahasznosítási szimbólummal van ellátva

SZABVÁNYOK

A biztonsági előírásoknak megfelelően tervezett, tesztelt és gyártott berendezés: EN/IEC 60335-1; EN/IEC 60335-2- 31,
EN/IEC 62233. Teljesítmény: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC
60704-2-13;EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: MSZ EN 55014-1; CISPR 14-1; MSZ EN 55014-2;
CISPR 14-2; MSZ EN/IEC 61000-3-2; MSZ EN/IEC 61000-3-3.

A HASZNÁLATRA VONATKOZÓ JAVASLATOK

A helyes használat a környezetszennyezés csökkentése érdekében: Amikor főzni kezd, akkor kapcsolja be a készüléket
minimális sebességen, hagyja néhány percen keresztül bekapcsolva a főzés után is. A sebességet csak nagy mennyiségű
füst és gőz esetén növelje a booster funkcióval csak különleges esetekben. A szagelszívó rendszer hatékonyságának
megőrzése érdekében szükség esetén cserélje ki a szénszűrő(ke)t. A zsírszűrő hatékonyságának megtartása érdekében
szükség esetén cserélje ki. A hatékonyság optimalizációja és a zajcsökkentés érdekében használja a kézikönyvben
megadott maximális átmérőjű csatornarendszert.

MŰKÖDÉSI RENDELLENESSÉGEK

Ha úgy tűnik, hogy valami nem működik, az ügyfélszolgálat felkeresése előtt végezze el a következő egyszerű
ellenőrzéseket:

• Ha a páraelszívó nem működik:
Ellenőrizze a következőket:
–Nincs áramszünet.
–Ki van választva egy sebesség.

• Ha a páraelszívó gyengén működik:
Ellenőrizze a következőket:
–A kiválasztott motor fordulatszáma elegendő a kibocsátott füst és gőzök mennyiségéhez.
–A konyha kellően szellőzik ahhoz, hogy lehetővé tegyen egy levegőcsatlakozót.
–A szénszűrő nincs elkopva (páraelszívó szűrős változatban).

• Ha a páraelszívó normál működés közben kikapcsolt:
Ellenőrizze a következőket:
–Nincs áramszünet.
–Az omnipoláris megszakító készülék nem kapcsolt ki.

Bármilyen működési rendellenesség esetén, mielőtt kapcsolatba lépne az ügyfélszolgálattal, legalább 5 másodpercre
válassza le a készülék áramellátását úgy, hogy kihúzza a csatlakozódugót, majd újra csatlakoztatja. Ha a rendellenesség
továbbra is fennáll, lépjen kapcsolatba az ügyfélszolgálattal.

72

MŰSZAKI ADATOK

Magasság (cm) Szélesség (cm) Mélység (cm) A kieresztőcső átmérője (cm)

104.5-147.5

104.5-147.5

60-90 36.8 15

A termékkel nem szállított alkatrészek

A biztonsági utasítások, a felhasználói kézi­könyv, az adatlap és az energiaadatok letölté­séhez:

• Látogasson el a docs.whirlpool.eu weboldalra

• Használja a QR kódot

• Vagy forduljon a Szervizszolgálathoz (a ga-

ranciafüzetben megadott telefonszámon). Ha
kapcsolatba lép a Szervizszolgálattal, kérjük,
adja meg a termék adattábláján szereplő kódo­kat.

73

PL

BEZPIECZEŃSTWO OGÓLNE

• Nie dokonywać na produkcie lub kanałach odprowadzających żadnych zmian
elektrycznych lub mechanicznych. • Przed rozpoczęciem czyszczenia lub
konserwacji, należy odłączyć produkt od sieci elektrycznej wyjmując wtyczkę lub
wyłączając główny wyłącznik. • Podczas wszystkich czynności instalacyjnych i
konserwacyjnych używać rękawic roboczych.• • Produkt może być obsługiwany
przez dzieci powyżej 8 roku życia oraz osoby o ograniczonych zdolnościach
fizycznych, sensorycznych i psychicznych, osoby nie posiadające doświadczenia,
lub wystarczającej wiedzy pod warunkiem, że będą one nadzorowane lub zostaną
przeszkolone w zakresie bezpiecznego użytkowania urządzenia i związanego z
nim niebezpieczeństwa.• Dzieci muszą być nadzorowane, aby nie bawiły się
produktem.• Czyszczenia i konserwacji nie mogą dokonywać dzieci bez nadzoru.

•W pomieszczeniu musi być zagwarantowana wystarczająca wentylacja, w
przypadku stosowania produktu wraz z innymi urządzeniami gazowymi lub
działającymi na inne paliwa. •Należy często czyścić produkt, zarówno wewnątrz,
jak i na zewnątrz (CO NAJMNIEJ RAZ W MIESIĄCU) i zawsze stosować się do
zaleceń zawartych w instrukcji konserwacji. •Nieprzestrzeganie zasad
czyszczenia produktu i wymiany/czyszczenia filtrów wiąże się z ryzykiem pożaru.•
Surowo zabrania się przygotowywania potraw na ogniu pod produktem.• UWAGA:
Podczas działania płyty kuchennej, dostępne części produktu mogą być gorące.•
Dopóki nie zostanie zakończona instalacja nie wolno podłączać produktu do sieci
elektrycznej.• W odniesieniu do zasad technicznych i przepisów bezpieczeństwa
dotyczących odprowadzania spalin, należy stosować się ściśle do rozporządzeń
właściwych organów lokalnych.• Wyciągane powietrze nie może być kierowane do
kanału stosowanego do odprowadzania spalin produkowanych przez urządzenia
spalające gaz lub inne paliwa.• Nie używać lub pozostawiać produktu bez
odpowiednio zamontowanych lampek, istnieje ryzyko porażenia prądem.• NIGDY
nie używać produktu bez prawidłowo zamontowanej kratki. • NIGDY nie używać
produktu jako blatu, chyba że jest to wyraźnie wskazane.

• Używać wyłącznie śrub mocujących znajdujących się w wyposażeniu produktu
lub, jeżeli ich brak, zakupić śruby odpowiedniego rodzaju. Użyć śrub o
odpowiedniej długości, wskazanych w Instrukcji montażu.

● Uwaga! Niezainstalowanie śrub i elementów mocujących zgodnie z niniejszymi
instrukcjami może doprowadzić do ryzyka natury elektrycznej.

• Do wymiany żarówki użyć stosować wyłącznie rodzaj żarówek wskazany w
rozdziale konserwacja / system oświetlenia w niniejszej instrukcji. • Stosowanie
wolnego ognia jest szkodliwe dla filtrów i może być przyczyną pożaru, dlatego też
jest surowo zabronione. • Smażenie musi następować pod stałą kontrolą, aby
przegrzany olej nie zapalił się. • W razie wątpliwości należy skontaktować się z
autoryzowanym centrum serwisowym lub wykwalifikowanym personelem.
Uwaga! Nie stosować w połączeniu z oddzielnym programatorem, timerem,

74

zdalnym sterowaniem lub każdym innym urządzeniem, które uaktywnia się
automatycznie.

• Minimalna odległość pomiędzy powierzchnią nośną naczyń na urządzeniu a
najniższą częścią okapu kuchennego nie może być mniejsza niż 45 cm w
przypadku kuchenek elektrycznych i 60 cm w przypadku kuchenek gazowych lub
dwupaliwowych.
Jeżeli instrukcje instalacji urządzenia kuchni gazowej wskazują większą
odległość, należy ją uwzględnić.
Trzymać dzieci poniżej 3 roku życia z dala od urządzenia. Bez ciągłego nadzoru
osoby dorosłej, trzymać urządzenie z dala od dzieci poniżej 8 roku życia.

UWAGA: urządzenie nie jest przeznaczone do uruchamiania za pomocą

urządzenia zewnętrznego lub oddzielnego systemu zdalnego sterowania.

Omawiane urządzenie nie jest przeznaczone do użytku profesjonalnego. Nie

używać urządzenia na zewnątrz.

Aby uniknąć ryzyka obrażeń, urządzenie powinny instalować i przenosić dwie

osoby.

Montaż, który obejmuje również ewentualne połączenia do zasilania wodą
(jeżeli przewidziane) oraz podłączenia elektryczne jak również interwencje
naprawcze może być wykonywany wyłącznie przez wykwalifikowany personel.
Po zainstalowaniu, przechowywać materiał opakowaniowy (plastikowe elementy,
styropian itd.) poza zasięgiem dzieci, aby uniknąć ryzyka uduszenia.
Nie używać urządzenia, gdy ciało i ręce są mokre lub w gołych stopach.
Nigdy nie używać parowych urządzeń czyszczących – ryzyko porażenia prądem.

Dokładnie stosować się do wskazówek zawartych w niniejszej instrukcji.

Producent nie ponosi żadnej odpowiedzialności za jakiekolwiek nieprawidłowości,
uszkodzenia lub pożary spowodowane przez urządzenie i wynikające z
nieprzestrzegania zaleceń zawartych w niniejszej instrukcji. Urządzenie jest
przeznaczone wyłącznie do użytku domowego, do przyrządzania posiłków i
odprowadzania produkowanych przy tym oparów. Zabrania się każdego innego
zastosowania (np. ogrzewanie pomieszczeń). Producent nie ponosi żadnej
odpowiedzialności za nieprawidłowe korzystanie lub nieprawidłowe ustawienie
elementów sterowniczych.

● Uważnie przeczytać instrukcje: znajdują się w nich ważne informacje na temat
montażu, użytkowania oraz bezpieczeństwa.

● Nie wykonywać żadnych zmian elektrycznych na urządzeniu.

● Przed rozpoczęciem montażu urządzenia sprawdzić, czy żadne komponenty
nie są uszkodzone. W przeciwnym wypadku, należy przerwać montaż i
skontaktować się ze sprzedawcą.

● Należy zachować wszystkie instrukcje obsługi dołączone do produktu, aby w
każdej chwili móc z nich skorzystać. W przypadku sprzedaży, przekazania lub
przeniesienia, upewnić się, że instrukcja będzie towarzyszyć produktowi.

Urządzenie może się różnić od modelu wskazanego na rysunkach znajdujących się w niniejszej dokumentacji.
Mimo to, instrukcje obsługi, konserwacji oraz montażu pozostają te same.

75

POŁĄCZENIE ELEKTRYCZNE

Napięcie sieciowe musi odpowiadać napięciu wskazanemu na etykiecie danych,
znajdującej się na wewnętrznej stronie okapu. Jeśli jest wyposażony we wtyczkę,
podłączyć okap do gniazdka zgodnego z obowiązującymi normami i znajdującego
się w dostępnym miejscu nawet po zainstalowaniu. Jeśli nie ma wtyczki
(bezpośrednie podłączenie do sieci) lub nie znajduje się ona w dostępnym
miejscu, również po zainstalowaniu, należy zastosować zgodny z przepisami
dwubiegunowy wyłącznik, który zapewni całkowite odłączenie od sieci w
warunkach przepięcia kategorii III, zgodnie z zasadami instalacji.

● Uwaga! Przed ponownym podłączeniem obwodu do zasilania sieciowego i
sprawdzeniem prawidłowego działania, należy zawsze sprawdzić, czy kabel
zasilania został prawidłowo zamontowany.
Nie używać przedłużaczy, listew zasilających lub adapterów.
Jeśli kabel nie jest wyposażony we wtyczkę, podłączyć przewody zgodnie z
poniższą tabelą:

Napięcie i częstotliwość sieci

Sprawdzić wartość wskazaną na tabliczce danych, znajdującej się wewnątrz okapu.

Podłączenie przewodów

: żółto-zielony
N: niebieski
L: brązowy

Wymiana kabla zasilającego

Okap wyposażony jest w specjalny kabel zasilający, w przypadku jego
uszkodzenia należy się skontaktować z serwisem technicznym.

ODPROWADZANIE POWIETRZA

(dla wersji wyciągowych)
Podłączyć okap do przewodów i ściennych otworów wylotowych o średnicy odpowiadającej wylotowi powietrza (kołnierz
przyłączeniowy).
Zastosowanie rur i otworów spustowych na ścianie o mniejszej średnicy doprowadzi do zmniejszenia osiągów zasysania i
znacznego zwiększenia hałasu.
W takim przypadku producent uchyla się od wszelkiej odpowiedzialności.
! Użyć przewodu o minimalnej niezbędnej długości.
! Użyć przewodu z możliwie jak najmniejszą liczbą łuków (maksymalny kąt kolanka: 90°).
! Unikać dużych różnic w przekroju przewodu.
! Producent nie ponosi odpowiedzialności w przypadku nieprzestrzegania tych zasad.

FILTRUJĄCA CZY WYCIĄGOWA?

! Twój okap jest gotowy do użycia w wersji wyciągowej.
Aby użytkować okap w wersji filtrującej, należy zainstalować odpowiedni ZESTAW AKCESORIÓW.
Sprawdzić na pierwszych stronach niniejszej instrukcji, czy ZESTAW AKCESORIÓW jest już dostarczony, czy też musi być
zakupiony oddzielnie.
Uwaga: Jeśli jest dostarczony, w niektórych przypadkach dodatkowy system filtrów węglowych może być już zainstalowany
na okapie.
Informacje o tym, jak przekształcić okap z wersji wyciągowej na wersję filtrującą wskazano w niniejszej instrukcji.

Wersja wyciągowa

Opary są odprowadzane na zewnątrz przez rurę przymocowaną do kołnierza przyłączeniowego.

UWAGA

Rura spustowa nie znajduje się w wyposażeniu, należy ją zakupić.
Średnica rury spustowej musi być równa średnicy pierścienia łączącego.
Jeśli okap jest wyposażony w filtr (filtry) węglowy, należy go (je) usunąć.

76

Wersja filtrująca

Wyciągane powietrze zostanie oczyszczone z tłuszczu i zapachów, a następnie ponownie wprowadzone do
pomieszczenia. Aby korzystać z okapu w tej wersji, należy zainstalować dodatkowy system filtracyjny wykorzystujący
aktywny węgiel.

Nowoczesna nanopowłoka skutecznie zapobiega kapaniu wody ze szklanej powierzchni okapu na płytę kuchenną,
zapewniając tym samym gotowanie bez kapania*.

*W oparciu o wewnętrzne testy Whirlpool z uwzględnieniem normalnych warunków użytkowania.

ELEMENTY STERUJĄCE

Okap jest wyposażony w panel sterowania z regulacją prędkości zasysania i z włącznikiem oświetlenia płyty kuchennej.

T1= Przycisk silnika OFF - stand by - reset mycia/wymiany sygnalizacji
filtrów - dezaktywuje przyciski wyboru.

OFF SILNIKA

Krótko wcisnąć, aby wyłączyć silnik.

RESET SYGNALIZACJI FILTRÓW

Po zakończeniu konserwacji filtra wcisnąć przycisk przez 3 sekundy, a migająca dioda LED T2 (filtr przeciwtłuszczowy) lub
T3 (filtr węglowy) przestanie migać.

DEZAKTYWOWAĆ STEROWANIE

Wcisnąć i przytrzymać przycisk przez 3 sekundy, aby wyłączyć przyciski wyboru prędkości.
Funkcja ta może być przydatna podczas czyszczenia produktu, aby uniknąć przypadkowego uruchomienia okapu.
Ponownie wcisnąć i przytrzymać przez 3 sekundy, aby ponownie je uaktywnić.

T2= Przycisk wyboru prędkości (moc zasysania) mała - miganie oznacza konieczność umycia filtra
przeciwtłuszczowego.

T3= Przycisk wyboru prędkości (moc zasysania) średnia - miganie oznacza konieczność umycia lub wymiany filtra
węglowego. Ta sygnalizacja jest zwykle nieaktywna. Aby uaktywnić sygnalizację, należy dezaktywować sterowanie,
przycisk T1, jednocześnie wcisnąć przyciski T2 i T3, najpierw będzie migać tylko przycisk T2, a następnie obydwa przyciski
T2 i T3, wskazując aktywację.
Powtórzyć czynność, aby dezaktywować sygnalizację, najpierw będą migać przyciski T2 i T3, a następnie tylko przycisk T2
wskazując dezaktywację.

T4 = Przycisk wyboru prędkości (moc zasysania) dużej.

T5= Przycisk wyboru prędkości (moc zasysania ) intensywnej - czas trwania 5 minut - ponownie wcisnąć, aby powrócić

do poprzedniego ustawienia.

T6= Przycisk ON/OFF oświetlenia.

W przypadku jakichkolwiek usterek należy odłączyć urządzenie od zasilania na co najmniej 5 sekund, wyciągając wtyczkę,
a następnie ponownie ją podłączyć. Jeśli usterka nie zostanie usunięta, skontaktować się z serwisem.

77

KONSERWACJA

• Czyszczenie: Do czyszczenia używać wyłącznie
szmatki nasączonej neutralnym płynnym detergentem.
Nie stosować żadnych narzędzi i elementów do
czyszczenia.

● Filtr przeciwtłuszczowy: Musi być czyszczony
raz w miesiącu (lub gdy system sygnalizacji nasycenia
filtrów - jeśli jest przewidziany w posiadanym modelu ­wskazuje taką konieczność) za pomocą nieagresywnych
detergentów, ręcznie lub w zmywarce w niskiej
temperaturze i za pomocą krótkiego cyklu.
Podczas mycia w zmywarce do naczyń, metalowy filtr
przeciwtłuszczowy może ulec przebarwieniu, mimo to
jego właściwości filtracyjne nie ulegają zmianie.
W celu wymontowania filtru przeciwtłuszczowego
pociągnąć uchwyt sprężynowy.

● Filtr węglowy (tylko w wersji filtrującej):
Należy wymieniać wkład co cztery miesiące. NIE nadaje
się do mycia ani regeneracji. Jak wskazano w sekcji
rysunków: wyjąć filtry przeciwtłuszczowe, założyć filtr
węglowy z każdej strony i przymocować do produktu.
Włożyć filtry przeciwtłuszczowe.

• Filtr węglowy zatrzymuje nieprzyjemne zapachy
powstające podczas gotowania. • Nasycenie filtra
węglowego następuje po dłuższym użytkowaniu, w
zależności od rodzaju kuchni i regularnego czyszczenia
filtra przeciwtłuszczowego.

Oświetlenie

• System oświetlenia opiera się na technologii LED. Diody
LED gwarantują optymalne oświetlenie, działają do 10
razy dłużej niż tradycyjne żarówki i pozwalają
zaoszczędzić 90% energii elektrycznej.

●System oświetlenia : Użytkownik nie może wymieniać
systemu oświetlenia, w razie nieprawidłowości należy
skontaktować się z serwisem obsługi.

78

UTYLIZACJA PO WYCOFANIU Z EKSPLOATACJI

Urządzenie zostało oznaczone zgodnie z Dyrektywą Europejską 2012/19/WE - UK SI 2013 Nr 3113 (WEEE), do­tyczącą zużytego sprzętu elektrycznego i elektronicznego.

Upewniając się o prawidłowej utylizacji produktu. Użytkownik przyczynia się do zapobiegania potencjalnym negatywnym
skutkom dla środowiska i zdrowia. Symbol umieszczony na produkcie lub na załączonej dokumentacji oznacza, że nie
powinien on być traktowany jako odpad domowy, należy go przekazać do odpowiedniego punktu zbiórki sprzętu
elektrycznego i elektronicznego. Należy się go pozbyć zgodnie z lokalnymi przepisami dotyczącymi utylizacji odpadów. Aby
uzyskać więcej informacji na temat utylizacji, złomowania i recyklingu produktu, należy skontaktować się z właściwym
biurem lokalnym, centrum zbiórki odpadów lub ze sklepem, w którym został zakupiony.

Materiał opakowaniowy nadaje się w 100% do recyklingu i jest oznaczony symbolem

NORMY

Sprzęt zaprojektowany, przetestowany i wyprodukowany zgodnie z przepisami bezpieczeństwa: EN/IEC 60335-1; EN/IEC
60335-2- 31, EN/IEC 62233. Wydajność: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC
60704-2-13;EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;
EN/IEC 61000-3-2; EN/IEC 61000-3-3.

WSKAZÓWKI DOTYCZĄCE UŻYTKOWANIA

Wskazówki dotyczące prawidłowego użytkowania ograniczającego wpływ na środowisko: Podczas rozpoczęcia gotowania
włączyć urządzenie z minimalną prędkością, pozostawiając je włączone również na kilka minut po zakończeniu gotowania.
Zwiększyć prędkość tylko w przypadku dużej ilości spalin i oparów, używając funkcji booster wyłącznie w ekstremalnych
wypadkach. Aby utrzymać skuteczność systemu redukcji nieprzyjemnych zapachów, wymieniać, gdy jest to konieczne filtr/y
węglowy/e. Aby zachować skuteczność filtra przeciwtłuszczowego, w razie konieczności należy go wyczyścić. Aby
zwiększyć skuteczność i zredukować hałas, zastosować maksymalną średnicę systemu odprowadzania wskazaną w
niniejszej instrukcji.

NIEPRAWIDŁOWOŚCI

Jeśli wystąpią usterki, przed skontaktowaniem się z Centrum Serwisowym, należy przeprowadzić następujące kontrole:

• Jeżeli okap nie działa:

Sprawdź, czy:

-Nie nastąpiła awarii zasilania.

-Została wybrana prędkość.

• Jeśli okap ma małą wydajność:

Sprawdź, czy:

-Wybrana prędkość silnika jest wystarczająca do ilości wydzielanego dymu i oparów.

-Kuchnia jest wystarczająco wentylowana, aby umożliwić pobór powietrza.

-Filtr węglowy nie jest zużyty (okap w wersji filtrującej).

• Jeśli okap wyłączył się podczas normalnego działania:

Sprawdź, czy:

-nie nastąpiła awarii zasilania.

-nie zadziałał wyłącznik wielobiegunowy.

W przypadku jakichkolwiek usterek należy odłączyć urządzenie od zasilania na co najmniej 5 sekund, wyciągając wtyczkę,
a następnie ponownie ją podłączyć. Jeśli usterka nie zostanie usunięta, skontaktować się z serwisem.

79

DANE TECHNICZNE

Wysokość (cm) Szerokość (cm) Głębokość (cm) Φ rury spustowej (cm)

104.5-147.5

104.5-147.5

60-90 36.8 15

Komponenty nie są dostarczane z produktem

Aby pobrać wskazówki dotyczące bezpieczeń­stwa, instrukcję obsługi, kartę techniczną i da­ne energetyczne:

• Należy odwiedzić stronę internetową

docs.whirlpool.eu

• Użyj kodu QR

• Lub skontaktować się z Serwisem Obsługi

(pod numerem telefonu podanym w gwarancji).
Kontaktując się z Serwisem Obsługi, należy po­dać kody znajdujące się na tabliczce znamiono­wej produktu.

80

RO

SIGURANȚĂ GENERALĂ

• Nu efectuați modificări electrice sau mecanice la nivelul produsului sau al
conductelor de evacuare. • Înainte de orice operațiune de curățare sau întreținere,
deconectați aparatul de la rețeaua electrică, scoțând ștecherul din priză sau
decuplând întrerupătorul general din locuință. • Pentru toate operațiunile de
instalare și întreținere, echipați-vă cu mănuși de protecție.• Aparatul poate fi
utilizat de copii cu vârsta mai mare de 8 ani şi de persoane cu capacităţi fizice,
senzoriale sau mentale reduse, sau lipsite de experienţa sau cunoştinţele
necesare, numai sub supraveghere sau numai după ce acestea au fost instruite
cu privire la utilizarea în siguranţă a aparatului şi după ce au luat la cunoştinţă
pericolele pe care le implică utilizarea acestuia.• Copiii trebuie supravegheați,
pentru a vă asigura că nu se joacă cu aparatul.• Operaţiunile de curăţare şi
întreţinere nu trebuie efectuate de copii nesupravegheaţi. • Încăperea trebuie să
fie suficient de bine ventilată, atunci când aparatul este utilizat concomitent cu alte
aparate cu ardere pe gaz sau alți combustibili. • Aparatul trebuie curățat frecvent,
atât pe interior, cât și pe exterior (CEL PUȚIN O DATĂ PE LUNĂ); în orice caz,
respectați cu strictețe instrucțiunile din manualul de întreținere. • Nerespectarea
normelor privind curățarea aparatului și înlocuirea/curățarea filtrelor duce la
apariția riscului de incendiu.• Este strict interzis gătitul alimentelor pe flacără,
dedesubtul aparatului.• ATENȚIE: Atunci când plita de gătit este în funcțiune,
părțile accesibile ale aparatului se pot încălzi.• Nu conectaţi aparatul la reţeaua
electrică decât după ce operațiunile de instalare au fost complet finalizate.• În
ceea ce priveşte măsurile tehnice şi de siguranţă ce trebuie adoptate pentru
evacuarea gazelor arse, respectaţi cu stricteţe prevederile regulamentelor impuse
de autorităţile locale competente.• Aerul aspirat nu trebuie direcţionat către o
conductă utilizată pentru evacuarea gazelor arse produse de aparate cu ardere
pe gaz sau alţi combustibili.• Nu folosiți și nu lăsați aparatul fără becuri corect
montate, pentru a evita riscul de electrocutare.• Nu folosiți NICIODATĂ aparatul,
dacă grătarul acestuia nu este montat corect. • Nu folosiți NICIODATĂ aparatul pe
post de suprafață de sprijin, decât dacă acest lucru este indicat în mod expres.

• Utilizați numai șuruburile de fixare livrate împreună cu produsul, pentru a-l
instala sau, dacă acestea nu sunt incluse, achiziționați tipul corect de șuruburi.
Utilizați șuruburi având o lungime corectă, conform datelor din Ghidul de instalare.

● Atenție! În cazul în care şuruburile şi elementele de fixare nu se instalează în
conformitate cu aceste instrucţiuni, apar riscuri de natură electrică.

• Pentru înlocuirea lămpii, utilizați numai tipul de lampă indicat în secțiunea de
întreținere/sistem de iluminat din acest manual. • Folosirea flăcării deschise este
periculoasă pentru filtre și poate provoca incendii, prin urmare trebuie neapărat
evitată. • Prăjirea trebuie realizată sub supraveghere, pentru a evita aprinderea
uleiului supraîncălzit. • Dacă aveți îndoieli, apelați la centrul de service autorizat
sau la personalul calificat similar.

81

Atenție! A nu se utiliza cu un programator, temporizator, telecomandă separată
sau orice alt dispozitiv care se activează automat.

• Distanța minimă dintre suprafața de sprijin a vaselor de pe dispozitivul de gătit și
partea cea mai de jos a hotei de bucătărie trebuie să fie de cel puțin 45 cm în
cazul plitelor electrice și de 60 cm în cazul plitelor pe gaz sau mixte.
Dacă instrucțiunile pentru instalarea dispozitivului de gătit pe gaz indică o distanță
mai mare, va trebui să țineți cont de aceasta.
Nu permiteți copiilor cu vârstă sub 3 ani să se apropie de aparat. Nu lăsați
aparatul la îndemâna copiilor cu vârstă sub 8 ani, decât sub supravegherea
continuă a unui adult.

ATENȚIE: aparatul nu este destinat punerii în funcțiune prin intermediul unui

dispozitiv extern sau al unui sistem separat de comandă de la distanță.

Acest aparat nu este destinat uzului profesional. Nu utilizați aparatul în aer

liber.

Pentru a evita pericolul de vătămări corporale, aparatul trebuie să fie manevrat

și instalat de două sau mai multe persoane.

Operațiunile de instalare, inclusiv eventualele racordări la linia de alimentare
cu apă (dacă sunt prevăzute) și legăturile electrice, precum și lucrările de
reparație trebuie să fie efectuate de personal calificat.
După terminarea operațiunilor de instalare, nu lăsați materialele folosite pentru
ambalare (bucăți din plastic, polistiren etc.) la îndemâna copiilor, pentru a evita
pericolul de sufocare.
Nu folosiți aparatul dacă aveți părți ale corpului umede sau dacă sunteți desculți.
Nu folosiți niciodată aparate de curățat cu aburi - pericol de electrocutare.

Respectaţi cu stricteţe instrucţiunile din cuprinsul acestui manual.

Producătorul va fi exonerat de orice răspundere pentru eventuale probleme,
daune sau incendii cauzate aparatului, ca urmare a nerespectării instrucţiunilor
din acest manual. Aparatul este destinat exclusiv uzului casnic, în scopul gătirii
alimentelor și aspirării gazelor arse degajate în timpul gătitului. Nu sunt permise
alte utilizări (de ex. încălzirea încăperilor). Producătorul va fi exonerat de orice
răspundere, în caz de utilizări necorespunzătoare sau de setare eronată a
comenzilor.

● Citiţi cu atenţie instrucţiunile: acestea conţin informaţii importante privind
instalarea, utilizarea şi siguranţa.

● Nu efectuați modificări electrice la nivelul aparatului.

● Înainte de a instala aparatul, verificați ca niciuna dintre componentele acestuia
să nu fie avariată. În caz contrar, contactaţi distribuitorul şi nu efectuaţi instalarea.

• Este important să păstrați toate manualele care însoțesc produsul, pentru a le
putea consulta în orice moment. În caz de vânzare, cesiune sau mutare, asiguraţi­vă că manualul însoţeşte întotdeauna produsul.

Este posibil ca aparatul să difere, ca aspect, de cel reprezentat în desenele din prezentul manual, însă
instrucţiunile de utilizare, întreţinere şi instalare rămân aceleași.

LEGĂTURĂ ELECTRICĂ

Tensiunea de rețea trebuie să corespundă cu tensiunea indicată pe eticheta cu

82

specificații, aplicată în interiorul hotei. Dacă este prevăzută cu ștecher, racordați
hota la o priză realizată în conformitate cu legislația în vigoare, aflată într-o zonă
care să fie accesibilă și după instalare. Dacă nu este prevăzută cu ștecher
(conectare directă la rețea) sau dacă ștecherul nu se află într-o zonă accesibilă
chiar și după instalare, instalați un întrerupător bipolar omologat, care să asigure
decuplarea completă de la rețea în cazurile de categorie de supratensiune III, în
conformitate cu normele de instalare.

● Atenție! Înainte de a reconecta circuitul la sursa de alimentare şi de a-i verifica
funcţionarea corectă, verificaţi întotdeauna montajul corect al cablului de
alimentare.
Nu folosiți prelungitoare, prize multiple sau adaptoare.
În cazul în care cablul nu este prevăzut cu ștecher, conectați firele electrice
respectând tabelul de mai jos:

Tensiune și frecvență rețea

Consultați valoarea indicată pe eticheta cu caracteristici, aplicată în interiorul hotei.

Conectare fire

: galben/verde
N: albastru
L: maro

Înlocuirea cablului de alimentare

Hota este prevăzută cu un cablu de alimentare special; în caz de avariere a
cablului, solicitați-l departamentului de asistență tehnică.

EVACUAREA AERULUI

(pentru versiunile cu aspirare)
Conectați hota la țevi și guri de evacuare prin perete, având un diametru egal cu cel al ieșirii de aer (flanșă de racordare).
Utilizarea unor conducte şi orificii de evacuare prin perete cu diametru mai mic se va solda cu o reducere a performanţelor
de aspirare şi o creştere drastică a zgomotului.
Aşadar, nu ne vom asuma nicio răspundere în acest sens.
! Utilizaţi o conductă cu lungimea minimă necesară.
! Utilizaţi o conductă cu cât mai puţine coturi posibil (unghiul maxim al cotului: 90°).
! Evitaţi modificările drastice ale secţiunii conductei.
! Compania va fi exonerată de orice răspundere, în caz de nerespectare a acestor prevederi.

CU FILTRARE SAU CU ASPIRARE?

! Hota dvs. este gata pentru a fi utilizată în versiunea cu aspirare.
Pentru a folosi hota în versiunea cu filtrare, va trebui să instalați KITUL SUPLIMENTAR special.
Verificați, în primele pagini ale acestui manual, dacă acest KIT SUPLIMENTAR este deja inclus în comanda dvs., sau
trebuie achiziționat separat.
Observație: Dacă este inclus în comandă, în anumite cazuri, este posibil ca sistemul suplimentar de filtrare pe bază de
cărbune activ să fie deja instalat pe hotă.
Informațiile pentru transformarea hotei din versiunea cu aspirare în versiunea cu filtrare se găsesc deja în cuprinsul acestui
manual.

Versiunea aspirare

Vaporii sunt evacuați spre exterior printr-o țeavă de evacuare fixată pe flanșa de legătură.

ATENȚIE

Țeava de evacuare nu este furnizată și trebuie cumpărată.
Diametrul țevii de evacuare trebuie să fie egal cu diametrul inelului de racordare.
Dacă hota este prevăzută cu filtru/filtre cu cărbune, acesta/acestea trebuie scos/scoase.

83

Versiunea cu filtrare

Aerul aspirat va fi degresat și dezodorizat înainte de a fi readus în cameră. Pentru a utiliza hota în această versiune, va
trebui să instalați un sistem de filtrare suplimentar, pe bază de cărbune activ.

Un tratament inovator de nano acoperire care previne eficient căderea picăturilor de pe suprafața de sticlă a hotei pe plită,
asigurând astfel o experiență de gătit fără picurare*.

*Bazat pe testele interne Whirlpool, luând în considerare condițiile normale de gătit.

COMENZI

Hota este echipată cu un panou de comenzi pentru controlul vitezei de aspirație și controlul aprinderii luminii, pentru
iluminarea plitei.

T1= Tastă Motor OFF - stand by - resetare spălare/înlocuire semnal
filtre – dezactivează tastele de selecție.

MOTOR OFF

Apăsați scurt pentru a opri motorul.

RESETARE SEMNALIZARE FILTRE

După efectuarea întreținerii filtrelor, apăsați butonul timp de 3 secunde. LED-ul intermitent T2 (filtru anti-grăsimi) sau T3
(filtru cu carbon) se va opri din clipit.

DEZACTIVARE COMENZI

Apăsați și mențineți apăsat butonul timp de 3 secunde pentru a dezactiva butoanele de selectare a vitezei.
Această funcție poate fi utilă în timpul operațiunilor de curățare a produsului pentru a evita activarea din greșeală a hotei.
Apăsați din nou timp de 3 secunde pentru a le reactiva.

T2= Buton pentru selectarea vitezei (putere de aspirare) redusă - când clipește, indică necesitatea spălării filtrului anti­grăsimi.

T3= Buton pentru selectarea vitezei (putere de aspirare) medie - când clipește, indică necesitatea spălării sau înlocuirii
filtrului cu cărbune. Această semnalizare este în mod normal dezactivată. Pentru a activa semnalul, dezactivați comenzile,
butonul T1, apăsați simultan butoanele T2 și T3; mai întâi va clipi doar butonul T2, apoi ambele butoane T2 și T3 vor clipi
pentru a indica activarea.
Repetați operațiunea pentru a dezactiva semnalul; mai întâi vor clipi butoanele T2 și T3, apoi doar butonul T2 pentru a
indica dezactivarea.

T4= Buton pentru selectarea vitezei (putere de aspirare) ridicată.

T5= Buton pentru selectarea vitezei (putere de aspirare) intensivă - durata 5 minute - apăsați din nou pentru a reveni la

setarea anterioară.

T6= Butonul ON/OFF luminează.

În cazul unor eventuale probleme de funcționare, înainte de a vă adresa departamentului de asistență, deconectați pentru
cel puțin 5 secunde aparatul de la rețeaua de alimentare electrică, scoțând ștecărul din priză și apoi conectați-l din nou.
Dacă problema de funcționare persistă, adresați-vă departamentului de asistență.

84

ÎNTREȚINERE

• Curățare: Pentru curățare, folosiți exclusiv o lavetă
înmuiată într-un detergent lichid neutru. Nu folosiți
ustensile sau instrumente de curățat.

● Filtru anti-grăsime: Trebuie curățat o dată pe
lună (sau atunci când sistemul de indicare a saturației
filtrelor - dacă este prevăzut pe modelul deținut - indică
această necesitate), cu detergenți neagresivi, la mână
sau în mașina de spălat vase, la temperaturi scăzute și pe
un ciclu scurt.
Dacă se spală în maşina de spălat vase, filtrul împotriva
grăsimilor se poate decolora, însă caracteristicile sale de
filtrare nu se vor modifica deloc.
Pentru demontarea filtrului de reținere a grăsimilor, trageți
mânerul de decuplare cu arc.

● Filtru de cărbune (numai pentru versiunea
filtrantă): Cartușul trebuie înlocuit o dată la cel mult patru
luni. Acesta NU poate fi spălat sau regenerat. Urmați
indicațiile din secțiunea desene: scoateți filtrele de
reținere a grăsimilor, introduceți câte un filtru de carbon
pe fiecare latură și prindeți-l pe aparat. Montați la loc
filtrele de reținere a grăsimilor.

• Filtrul de cărbune reține mirosurile neplăcute rezultate
din gătit. • Saturația filtrului de cărbune apare după o
utilizare mai mult sau mai puțin prelungită în funcție de
tipul de gătire și de regularitatea curățării filtrului de
grăsimi.

Iluminat

• Sistemul de iluminat este bazat pe tehnologia LED. LED­urile garantează o iluminare optimă, cu o durată de până
la 10 ori mai mare decât lămpile tradiționale și vă permit
să economisiți 90% din energia electrică.

●Sistem de iluminat: Sistemul de iluminat nu poate fi
schimbat de către utilizator. În caz de probleme de
funcționare, adresați-vă departamentului de asistență.

85

ELIMINARE LA FINALUL PERIOADEI DE VIAȚĂ UTILĂ

Acest aparat este marcat conform prevederilor Directivei Europene 2012/19/CE - UK SI 2013 Nr. 3113, privind
deșeurile de echipamente electrice și electronice (DEEE).

Asigurându-se că acest produs este eliminat în mod corect, utilizatorul ajută la prevenirea posibilelor consecințe negative
asupra mediului și sănătății. Simbolul aplicat pe aparat sau pe documentația de însoțire a acestuia indică faptul că produsul
nu trebuie considerat ca fiind un deșeu menajer normal, ci trebuie predat unui punct de colectare autorizat pentru reciclarea
echipamentelor electrice și electronice. Eliminați aparatul, respectând legislația în vigoare la nivel local, în materie de
eliminare a deșeurilor. Pentru mai multe informaţii privind tratarea, recuperarea şi reciclarea acestui produs, vă rugăm să
contactaţi autorităţile locale, serviciul de colectare a deşeurilor menajere sau magazinul de unde a fost achiziţionat
produsul.

Materialele folosite pentru ambalare sunt 100% reciclabile și sunt marcate cu simbolul de reciclare

LEGISLAȚIE

Echipament proiectat, testat și realizat conform prevederilor standardelor în materie de siguranță: EN/CEI 60335-1; EN/CEI
60335-2- 31, EN/CEI 62233. Performanță: EN/CEI 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/CEI 60704-1; EN/CEI
60704-2-13;EN/CEI 60704-3; ISO 3741; EN 50564; CEI 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;
EN/CEI 61000-3-2; EN/CEI 61000-3-3.

RECOMANDĂRI PRIVIND UTILIZAREA

Sugestii pentru o utilizare corectă pentru a reduce impactul asupra mediului înconjurător: Când începeţi să gătiți, porniţi
aparatul la viteză minimă, lăsându-l pornit timp de câteva minute chiar și după ce aţi terminat de gătit. Creşteţi viteza numai
în cazul unor cantități mari de fum și aburi, folosind funcţia booster numai în situații extreme. Pentru a menține funcțional
sistemul de neutralizare a mirosurilor, înlocuiţi, atunci când este necesar, filtrul/filtrele cu cărbune. Pentru a menține
funcțional filtrul de grăsimi, curăţaţi-l atunci când este necesar. Pentru optimizarea eficienţei şi minimizarea zgomotelor,
utilizaţi diametrul maxim al sistemului de canalizare indicat în acest manual.

ANOMALII DE FUNCȚIONARE

Atunci când vi se pare că ceva nu funcționează, înainte de a apela la departamentul de asistență, efectuați următoarele
verificări simple:

• Dacă hota nu funcționează:

Verificați ca:

- Să nu fie întrerupt curentul.

- Să fi fost selectată o viteză.

• Dacă hota are un randament insuficient:

Verificați ca:

- Viteza selectată a motorului să fie suficientă pentru cantitatea de fum și aburi degajați.

- Bucătăria să fie suficient de bine aerisită, pentru a permite circulația aerului.

- Filtrul cu cărbune să nu fie consumat (hotă în versiunea cu filtrare).

• Dacă hota s-a oprit în timpul funcționării normale:

Verificați ca:

- să nu fie întrerupt curentul.

- dispozitivul omnipolar de decuplare să nu se fi declanșat.

În cazul unor eventuale probleme de funcționare, înainte de a vă adresa departamentului de asistență, deconectați pentru
cel puțin 5 secunde aparatul de la rețeaua de alimentare electrică, scoțând ștecherul din priză și apoi conectați-l din nou.
Dacă problema de funcționare persistă, adresați-vă departamentului de asistență.

86

DATE TEHNICE

Înălțime (cm) Lățime (cm) Adâncime (cm) Φ a țevii de evacuare (cm)

104.5-147.5

104.5-147.5

60-90 36.8 15

Componente care nu sunt incluse cu produsul

Pentru a descărca instrucțiunile privind
siguranța, manualul de utilizare, fișa tehnică și
datele energetice:

• Accesați site-ul web docs.whirlpool.eu

• Folosiți codul QR

• Sau adresați-vă Departamentului de
Asistență (la numărul de telefon indicat pe
broșura de garanție). Atunci când contactați
Departamentul de Asistență, menționați codurile
indicate pe plăcuța cu numărul de serie al
produsului.

87

SK

VŠEOBECNÁ BEZPEČNOSŤ

• Na výrobku alebo na odvádzacích potrubiach nevykonávajte elektrické alebo
mechanické zmeny. • Pred akýmkoľvek úkonom čistenia alebo údržby odpojte
zariadenie od elektrickej siete vytiahnutím zástrčky alebo odpojením hlavného
vypínača v byte. • Pri všetkých úkonoch montáže a údržby používajte pracovné
rukavice.• Zariadenie smú používať deti staršie ako 8 rokov a osoby s
obmedzenými fyzickými, zmyslovými alebo mentálnymi schopnosťami alebo bez
skúseností alebo potrebných znalostí len vtedy, keď sú pod dozorom alebo keď
im boli dané pokyny týkajúce sa bezpečného používania zariadenia a tieto osoby
pochopili nebezpečenstvá spojené so zariadením.• Deti musia byť pod dozorom,
aby sa s výrobkom nehrali.• Čistenie a údržbu nesmú vykonávať deti bez dozoru.

• V miestnosti musí byť zabezpečené dostatočné vetranie, keď sa výrobok
používa súčasne s ďalšími spaľovacími zariadeniami na plyn alebo iné palivá. •
Zariadenie sa musí často čistiť, zvnútra aj zvonku (ASPOŇ RAZ ZA MESIAC), v
každom prípade dodržiavajte pokyny výslovne uvedené v pokynoch na údržbu. •
Nedodržanie noriem na čistenie výrobku a výmeny/čistenia filtrov spôsobuje riziká
požiarov.• Je prísne zakázané pripravovať jedlá na plameni pod týmto výrobkom.•
POZOR: Keď je varná doska v prevádzke, prístupné časti výrobku môžu byť
horúce.• Výrobok nepripájajte k elektrickej sieti, kým inštalácia nebude úplne
dokončená.• Čo sa týka technických a bezpečnostných opatrení, ktoré je potrebné
prijať na odvádzanie dymov, prísne dodržiavajte nariadenia kompetentných
miestnych orgánov.• Nasatý vzduch sa nesmie odvádzať do potrubia
používaného na odvádzanie dymov vyprodukovaných spaľovacími zariadeniami
na plyn alebo iné palivá.• Výrobok nepoužívajte a nenechávajte bez správne
namontovaných žiaroviek pre možné riziko zásahu elektrickým prúdom.• Výrobok
sa NIKDY nesmie použiť bez správne namontovanej mriežky. • Výrobok sa
NIKDY nesmie použiť ako oporná doska, pokiaľ to nie je výslovne uvedené.

• Používajte iba pripevňovacie skrutky dodané s výrobkom na inštaláciu alebo, ak
nie sú dodané, kúpte si správny typ skrutiek. Použite správnu dĺžku pre skrutky,
ktoré sú uvedené v Sprievodcovi inštaláciou.

● Pozor! Inštalácia skrutiek aspojovacích prvkov, ktorá nie je vsúlade stýmito
pokynmi, môže spôsobiť riziká elektrickej povahy.

• Pri výmene žiarovky používajte iba typ žiarovky uvedený v oddiele údržby/
osvetľovacieho systému v tomto návode. • Použitie otvoreného ohňa je škodlivé
pre filtre a môže vyvolať požiar, preto sa mu vždy vyhýbajte. • Fritovanie sa musí
vykonávať pod kontrolou, aby sa zabránilo vzbĺknutiu prehriateho oleja. • V
prípade pochybností sa poraďte s autorizovaným centrom pomoci alebo
podobným kvalifikovaným personálom.
Pozor! Nepoužívajte programovacie zariadenie, časovač, samostatné diaľkové
ovládanie alebo akékoľvek iné zariadenie, ktoré sa aktivuje automaticky.

• Minimálna vzdialenosť medzi podpornou plochou nádob na varnom zariadení a

88

najnižšou časťou kuchynského odsávača musí byť menšia ako 45 cm v prípade
elektrických sporákov a 60 cm v prípade plynových alebo zmiešaných sporákov.
Ak sa v pokynoch na inštaláciu varného plynového zariadenia uvádza väčšia
vzdialenosť, je potrebné ju brať do úvahy.
Uchovávajte zariadenie mimo dosahu detí vo veku do 3 rokov. Uchovávajte
zariadenie mimo dosahu detí vo veku do 8 rokov, pokiaľ nie sú pod nepretržitým
dozorom dospelej osoby.

UPOZORNENIE: zariadenie nie je určené na uvedenie do činnosti

prostredníctvom externého zariadenia alebo samostatného diaľkového
ovládacieho systému.

Toto zariadenie nie je určené na profesionálne použitie. Nepoužívajte

zariadenie v exteriéri.

Aby sa zabránilo osobným zraneniam, zariadenie musia presúvať a inštalovať

dve a viac osôb.

Inštaláciu, vrátane prípadných vodovodných prípojok (ak sú stanovené) a
elektrického vedenia, a opravy smú vykonávať iba kvalifikovaní pracovníci.
Po dokončení inštalácie uchovávajte obalové materiály (plastové časti, polystyrén
atď.) mimo dosahu detí, aby ste predišli riziku udusenia.
Nepoužívajte zariadenie, keď ste mokrí alebo bosí.
Nikdy nepoužívajte prístroje na tlakové čistenie – riziko úrazu elektrickým prúdom.
Postupujte presne podľa pokynov uvedených v tejto príručke. Výrobca
nenesie žiadnu zodpovednosť za akékoľvek problémy, škody alebo požiare
spôsobené zariadením spôsobené nedodržaním pokynov obsiahnutých v tejto
príručke. Zariadenie je určené výlučne na použitie v domácnosti na varenie
potravín a na odsávanie dymov pochádzajúcich z varenia. Nie sú povolené iné
použitia (napr. vykurovanie prostredia). Výrobca nenesie žiadnu zodpovednosť za
škody vzniknuté nevhodným použitím alebo nesprávnym nastavením ovládacích
prvkov.

● Pozorne si prečítajte túto príručku: obsahuje dôležité informácie o inštalácii,
používaní a bezpečnosti.

● Na zariadení nevykonávajte elektrické zmeny.

● Pred vykonaním inštalácie zariadenia overte, či žiadny komponent nie je
poškodený. V opačnom prípade sa obráťte na predajcu a nepokračujte v
inštalácii.

● Je dôležité uschovať všetky návody, ktoré sprevádzajú výrobok, aby ste do nich
mohli kedykoľvek nahliadnuť'. V prípade predaja, postúpenia alebo presťahovania
sa uistite, či návody zostali spolu s výrobkom.

Zariadenie môže mať odlišný vzhľad v porovnaní s obrázkami v tomto návode, no pokyny na použitie, údržbu a
inštaláciu zostávajú rovnaké.

ELEKTRICKÉ ZAPOJENIE

Sieťové napätie musí zodpovedať napätiu uvedenému na štítku s vlastnosťami
zariadenia, umiestnenom vnútri odsávača. Ak je vo výbave zástrčka, pripojte
odsávač k zástrčke zodpovedajúcej platným normám, nachádzajúcej sa v zóne
prístupnej aj po inštalácii. Ak zástrčka nie je vo výbave (priame pripojenie k sieti)

89

alebo zásuvka sa nenachádza v prístupnom priestore, aj po inštalácii, použite
bipolárny vypínač podľa normy, ktorý zabezpečí úplné odpojenie siete v
podmienkach kategórie prepätia III, v súlade s inštalačnými predpismi.

● Pozor! Pred opätovným pripojením k elektrickej sieti a kontrolou správneho
fungovania spotrebiča vždy skontrolujte, či je napájací kábel správne
namontovaný.
Nepoužívajte predlžovačky, rozdvojky, ani adaptéry.
Ak kábel nie je vybavený zástrčkou, pripojte vodiče, pričom sa pridržiavajte
nasledujúcej tabuľky:

Sieťové napätie a kmitočet

Uvedenú hodnotu si overte na štítku s vlastnosťami zariadenia, umiestnenom vo vnútri zariadenia.

Pripojenie vodičov

: žltý/zelený
N: modrý
L: hnedý

Výmena napájacieho kábla

Odsávač je vybavený špeciálnym napájacím káblom; v prípade poškodenia kábla
oň požiadajte Službu technickej pomoci.

ODVÁDZANIE VZDUCHU

(pre odsávacie verzie)
Odsávač pripojte k vypúšťacím trubkám a otvorom na stene s priemerom ekvivalentným výstupu vzduchu (spojovacia
príruba).
Použitie trubiek a vypúšťacích otvorov na stene s menším priemerom spôsobí zníženie odsávacích výkonov a značné
zvýšenie hlučnosti.
Preto odmietame akúkoľvek zodpovednosť.
! Použite potrubie s minimálnou nevyhnutnou dĺžkou.
! Použite potrubie s čo najmenším počtom kolien (maximálny uhol kolena: 90 °).
! Vyhnite sa drastickým zmenám prierezu potrubia.
! Podnik odmieta akúkoľvek zodpovednosť v prípade, ak sa tieto pravidlá nedodržia.

FILTRAČNÁ ALEBO ODSÁVACIA?

! Váš odsávač je pripravený na použitie v odsávacej verzii.
Pre použitie odsávača vo filtračnej verzii sa inštaluje príslušná SÚPRAVA PRÍSLUŠENSTVA.
Na prvých stranách tohto návodu overte, či SÚPRAVA PRÍSLUŠENSTVA je už dodaná vo výbave alebo sa nadobudne
osobitne.
Poznámka: Ak je dodaná vo výbave, v niektorých prípadoch by sa prídavný filtračný systém na báze aktívneho uhlia mohol
už nainštalovať na odsávač.
Informácie pre premenu odsávača z odsávacej verzie na filtračnú verziu sú už uvedené v tomto návode.

Odsávacia verzia

Výpary sa odčerpávajú smerom von pomocou vypúšťacej trubky pripevnenej ku spojovacej prírube.

POZOR

Odtokové potrubie nie je súčasťou dodávky a je nutné ho zakúpiť.
Priemer odvádzacej trubky musí byť ekvivalentný priemeru spojovacieho krúžku.
Ak je odsávač vybavený uhlíkovým filtrom/uhlíkovými filtrami, tento/tieto sa musí/musia odobrať.

Filtračná verzia

Nasatý vzduch sa odmastí a zbaví zápachu pred dopravením do miestnosti. Pre používanie odsávača v tejto verzii je
potrebné nainštalovať prídavný filtračný systém na báze aktívneho uhlia.

90
