Page 1

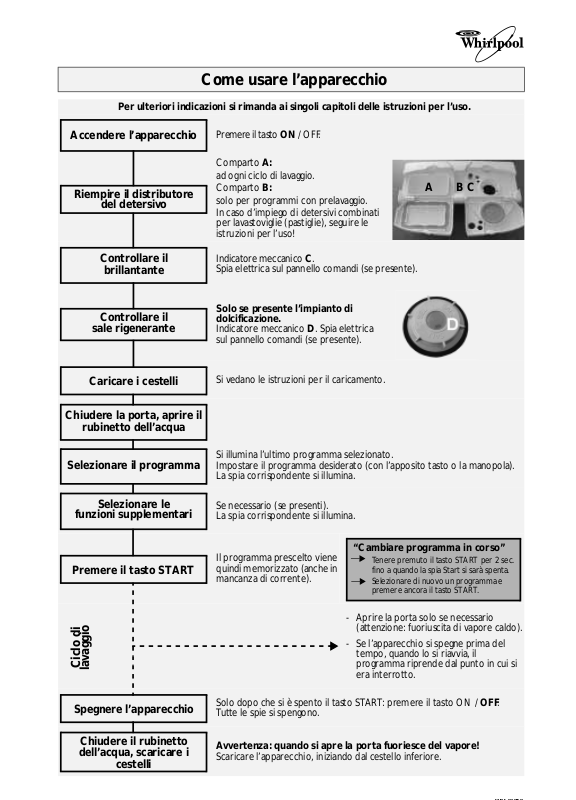

Come usare l’apparecchio
Per ulteriori indicazioni si rimanda ai singoli capitoli delle istruzioni per l’uso.
Accendere l’apparecchio
Riempire il distributore
del detersivo
Controllare il
brillantante
Controllare il
sale rigenerante
Caricare i cestelli
Chiudere la porta, aprire il
rubinetto dell’acqua
Selezionare il programma
Premere il tasto ON / OFF.
Comparto
ad ogni ciclo di lavaggio.
Comparto
solo per programmi con prelavaggio.
In caso d’impiego di detersivi combinati
per lavastoviglie (pastiglie), seguire le
istruzioni per l’uso!
Indicatore meccanico C.
Spia elettrica sul pannello comandi (se presente).
Solo se presente l’impianto di
dolcificazione.
Indicatore meccanico D. Spia elettrica
sul pannello comandi (se presente).
Si vedano le istruzioni per il caricamento.
Si illumina l’ultimo programma selezionato.
Impostare il programma desiderato (con l’apposito tasto o la manopola).
La spia corrispondente si illumina.
A:
B:
ABC
Selezionare le
funzioni supplementari
Premere il tasto START
Ciclo di
lavaggio
Spegnere l’apparecchio
Chiudere il rubinetto
dell’acqua, scaricare i
cestelli
Se necessario (se presenti).
La spia corrispondente si illumina.
Il programma prescelto viene
quindi memorizzato (anche in
mancanza di corrente).
Solo dopo che si è spento il tasto START: premere il tasto ON /
Tutte le spie si spengono.
Avvertenza: quando si apre la porta fuoriesce del vapore!
Scaricare l’apparecchio, iniziando dal cestello inferiore.
“Cambiare programma in corso”
Tenere premuto il tasto START per 2 sec.
fino a quando la spia Start si sarà spenta.
Selezionare di nuovo un programma e
premere ancora il tasto START.
- Aprire la porta solo se necessario
(attenzione: fuoriuscita di vapore caldo).
- Se l’apparecchio si spegne prima del
tempo, quando lo si riavvia, il
programma riprende dal punto in cui si
era interrotto.
OFF
.
Page 2
Indicazioni per il caricamento della
lavastoviglie e dotazione cestelli
Cestello superiore:
Supporto multifunzione (A):
In base alla posizione, ad esempio
utensili lunghi, tazze e bicchieri. Sono
possibili tre posizioni.
Supporti stoviglie (B):
In base alla posizione, ad esempio piatti,
tazze e calici.
Supporto bicchieri girevole (C):
In base alla posizione, ad esempio
bicchieri piccoli o calici.
Gli utensili lunghi (ad es. forchette
da carne, coltelli) devono essere
inseriti con la punta rivolta verso
l'apparecchio.
Mezzo carico:
Caricamento del cestello superiore
(vedere descrizione Funzioni
supplementari).
Sistemare il cestello per le posate (D)
nel cestello superiore.
1)
2)
Regolazione dell’altezza
maniglie (E)
due
(anche con
tirare le
tirare
verticale del cestello
il carico):
•
Regolazione inferiore:
maniglie del cestello (E) verso
due
l’esterno e abbassare il cestello.
•
Regolazione superiore:
verso l’alto le
finché il cestello non si incastra
(Regolazione di fabbrica).
I lati del cestello devono essere pari.
Estrazione del cestello superiore per
il lavaggio di piatti grandi o teglie
nel cestello inferiore:
Aprire i fermi (F) delle guide del cestello a
destra e a sinistra ed estrarre il cestello
superiore.
Con cestello superiore inserito i fermi
devono essere sempre chiusi.
a seconda del modello dell’apparecchio
Fermo
chiuso
F
F
Fermo
aperto
Cestello inferiore:
A seconda del modello dell’apparecchio
con supporti per piatti ribaltabili o fissi (G).
Mezzo carico:
Caricamento del cestello inferiore
(vedere descrizione Funzioni
supplementari).
Maggiore potenza di lavaggio
soprattutto per piatti e pentole.
Cestello per le posate (J) o (H):
Alcuni modelli sono dotati di un elemento
a griglia (I) che può essere inserito sul
cestello per le posate per tenerle separate.
Cestello per le posate (D), se presente,
solo per gli apparecchi con mezzo carico.
Gli oggetti con i quali ci si potrebbe
ferire devono essere sistemati nel
cestello con la punta rivolta verso il
basso.
Utilizzare esclusivamente stoviglie resistenti al lavaggio in lavastoviglie. Non lavare nella macchina stoviglie non adatte al lavaggio
in lavastoviglie, ad esempio oggetti di legno, alluminio, utensili di plastica, stagno, stoviglie con decorazioni (non smaltate), posate
d’argento.
Acquistabile presso il rivenditore:
1)
Supporto multifunzione (A) - N. Serie AMH 369.
2)
Supporto bicchieri girevole (C) - N. Serie WGH 1000.
Page 3
Cosa fare, in caso di...
Qualora l’apparecchio presentasse delle anomalie di funzionamento, si prega di verificare i seguenti punti prima di rivolgersi al
Servizio Assistenza (* si veda anche il capitolo corrispondente nelle istruzioni per l’uso).
Problema Causa Soluzione
L’apparecchio non
funziona
Se le stoviglie non sono
perfettamente asciutte
Se le stoviglie non sono
perfettamente pulite
Residui sabbiosi e
granulosi
Scolorimento delle
parti in plastica
• Alimentazione acqua assente. • Aprire il rubinetto dell’acqua.
• La macchina non carica acqua a
sufficienza.
• Manca la corrente. • Inserire la spina nella presa di corrente.
• Avvio del programma preselezionato. • Eventualmente impostare l’avvio del programma su “0”.
• Brillantante insufficiente. • Aumentare il dosaggio *.
• Acqua residua nelle cavità. • Caricare le stoviglie inclinate.
• Il getto d’acqua non raggiunge la
superficie delle stoviglie.
• Detersivo insufficiente. • Dosare il detersivo in base alle indicazioni della casa
• Impostazione di un programma
inadeguato.
• Bracci aspersori bloccati. • I bracci aspersori devono poter girare liberamente.
• Ugelli dei bracci aspersori bloccati. • Rimuovere le impurità che ostacolano l’afflusso d’acqua *.
• Detersivo non adatto/troppo vecchio. • Utilizzare un detersivo di marca, di buona qualità.
• Filtri intasati. • Controllare regolarmente i filtri/eventualmente
• Filtri non inseriti correttamente. • Inserire correttamente e serrare il filtro *.
• Succo di pomodoro/carote,... • A seconda del materiale, se necessario utilizzare un
• Pulire il filtro di entrata sul rubinetto dell’acqua.
• Verificare che il tubo di alimentazione non sia piegato.
• Premere il tasto START.
• Chiudere la porta.
• Controllare il fusibile di casa.
• Sistemare le stoviglie in modo che non si tocchino.
Disporre le stoviglie con le superfici concave capovolte.
produttrice.
• Selezionare un programma di lavaggio di maggiore
intensità.
pulirli *.
detersivo con un più alto potere sbiancante.
Depositi sulle stoviglie
• asportabile • Striature su stoviglie/bicchieri. • Aumentare il dosaggio di brillantante *.
• Striature/rigature sui bicchieri. • Ridurre il dosaggio di brillantante *.
• Strato di sale sulle stoviglie/bicchieri. • Chiudere correttamente il coperchio del serbatoio del
• non asportabile • Addolcimento dell’acqua insufficiente,
Bicchieri opachi/non
macchie di calcare.
• Non lavabili in lavastoviglie. • Utilizzare bicchieri idonei.
sale *.
• Cambiare l’impostazione della durezza dell’acqua, se
necessario aggiungere sale *.
lucidi
Ruggine sulle posate
Identificazioni degli
errori dell’apparecchio
Se dopo aver effettuato i controlli sopra menzionati l’anomalia permane o si ripresenta, spegnere l’apparecchio e chiudere il
rubinetto dell’acqua, quindi contattare il Servizio Assistenza (vedere garanzia).
Prima di contattare il Servizio Assistenza verificare di avere a disposizi o ne i se guent i dati:
• Il tipo di anomalia.
• Tipo e modello dell’apparecchio.
• Codice di assistenza, ovvero il numero indicato sulla targhe tta adesiva
dell’Assistenza Tecnica applicata all’interno dell a po rta sulla destra.
• Non di acciaio inossidabile. • Utilizzare posate idonee.
• La spia START lampeggia.
• Indicatore F... (se presente).
• Assicurarsi che il gruppo dei filtri non sia intasato e
l’alimentazione dell’acqua non sia interrotta (se
necessario, pulire i filtri *). Avviare nuovamente il
programma. Tenere premuto il tasto START per 2
secondi, fino a quanto la spia START si sarà spenta.
Selezionare nuovamente il programma e premere di
nuovo il tasto START.
Page 4
Prima di usare la lavastoviglie, si raccomanda di leggere le istruzioni per il montaggio e per l'uso!
ADP 4108
Guida di consultazione rapida
Selettore programmi
Tas to On / O ff
Tas to Start
La spia si illumina durante il
funzionamento, lampeggia quando si
verifica un’anomalia, si spegne alla fine del
programma.
I
Tabella programmi
Programmi
Prelavaggio freddo
Delicato 40°C
Rapid Plus 40°C
1)
Eco
Antibatterico
50°C
4) 5)
Intensivo 70°C
Mezzo carico 50°C
1) Programma targhetta dei dati energetici in conformità
alla norma EN 50242;
2) Si veda “Uso dell’apparecchio”;
3) I dati relativi ai programmi sono valori misurati in
laboratorio in conformità alla norma EN 50242.
Nell’impiego pratico possono verificarsi variazioni o salti
di tempo a seconda di un carico diverso, funzioni
supplementari, calibrazione del sensore (solo per
programmi controllati da sensori), temperature o
durezze dell’acqua e tensioni di alimentazione differenti.
Avvertenza per i Laboratori Prove:
Per informazioni più dettagliate sulle condizioni della prova comparativa EN e di altre prove rivolgersi al seguente indirizzo:
“[email protected]”.
Whirlpool is a registered trademark of Whirlpool USA
Raccomandazioni per il caricamento
Stoviglie che dovranno essere lavate più tardi. - - 5,0 0,02 10
Sporco leggero, ad esempio bicchieri e tazze. X - 13,0 0,90 97
Sporco leggero senza residui secchi. X - 13,0 0,70 30
Sporco normale. X X 16,0 1,05 170
Sporco normale o molto sporco, con azione
antibatterica supplementare.
Programma consigliato per stoviglie molto sporche,
particolarmente indicato per padelle e pentole.
Sporco leggero o normale, con metà delle
stoviglie del carico normale.
4) L’efficienza relativa alla rimozione dei batteri è stata
verificata con l’Istituto Pasteur di Lille (Francia), in base
alla norma NF EN 13697 del novembre 2001.
5) L ’in terruzione del programma (ad es. in caso di apertura della
porta) influisce negativamente sul risciacquo antibatterico.
Detersivo
A B Litri kWh Minuti
X X 16,0 1,75 120
X X 17,0 1,65 145
X X 13,0 1,00 130
2)
Consumi
5019 396 01600
(Con riserva di modifiche tecniche)
3)
