Page 1

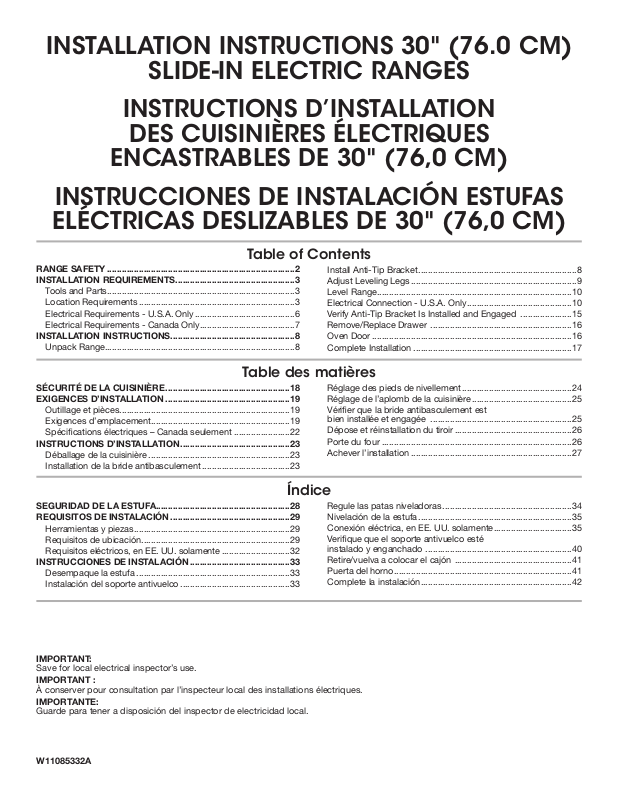

INSTALLATION INSTRUCTIONS 30" (76.0 CM)

SLIDE‑IN ELECTRIC RANGES

INSTRUCTIONS D’INSTALLATION

DESCUISINIÈRES ÉLECTRIQUES

ENCASTRABLES DE 30" (76,0 CM)

INSTRUCCIONES DE INSTALACIÓN ESTUFAS

ELÉCTRICAS DESLIZABLES DE 30" (76,0CM)

Table of Contents

RANGE SAFETY .............................................................................2

INSTALLATION REQUIREMENTS .................................................3

Tools and Parts .............................................................................3

Location Requirements ................................................................3

Electrical Requirements - U.S.A. Only .........................................6

Electrical Requirements - Canada Only .......................................7

INSTALLATION INSTRUCTIONS ...................................................8

Unpack Range..............................................................................8

Install Anti-Tip Bracket .................................................................8

Adjust Leveling Legs ....................................................................9

Level Range ................................................................................10

Electrical Connection - U.S.A. Only ...........................................10

Verify Anti-Tip Bracket Is Installed and Engaged .....................15

Remove/Replace Drawer ..........................................................16

Oven Door ..................................................................................16

Complete Installation .................................................................17

Table des matières

SÉCURITÉ DE LA CUISINIÈRE ...................................................18

EXIGENCES D’INSTALLATION ...................................................19

Outillage et pièces ......................................................................19

Exigences d’emplacement .........................................................19

Spéciﬁcations électriques – Canada seulement .......................22

INSTRUCTIONS D’INSTALLATION .............................................23

Déballage de la cuisinière ..........................................................23

Installation de la bride antibasculement ....................................23

Réglage des pieds de nivellement .............................................24

Réglage de l’aplomb de la cuisinière .........................................25

Vériﬁer que la bride antibasculement est

bien installée et engagée ..........................................................25

Dépose et réinstallation du tiroir ................................................26

Porte du four ..............................................................................26

Achever l’installation ..................................................................27

Índice

SEGURIDAD DE LA ESTUFA.......................................................28

REQUISITOS DE INSTALACIÓN .................................................29

Herramientas y piezas ................................................................29

Requisitos de ubicación .............................................................29

Requisitos eléctricos, en EE. UU. solamente ............................32

INSTRUCCIONES DE INSTALACIÓN .........................................33

Desempaque la estufa ...............................................................33

Instalación del soporte antivuelco .............................................33

IMPORTANT: Save for local electrical inspector’s use.

IMPORTANT : À conserver pour consultation par l’inspecteur local des installations électriques.

IMPORTANTE: Guarde para tener a disposición del inspector de electricidad local.

Regule las patas niveladoras .....................................................34

Nivelación de la estufa ...............................................................35

Conexión eléctrica, en EE. UU. solamente ................................35

Veriﬁque que el soporte antivuelco esté

instalado y enganchado ............................................................40

Retire/vuelva a colocar el cajón ................................................41

Puerta del horno .........................................................................41

Complete la instalación ..............................................................42

W11085332A

Page 2

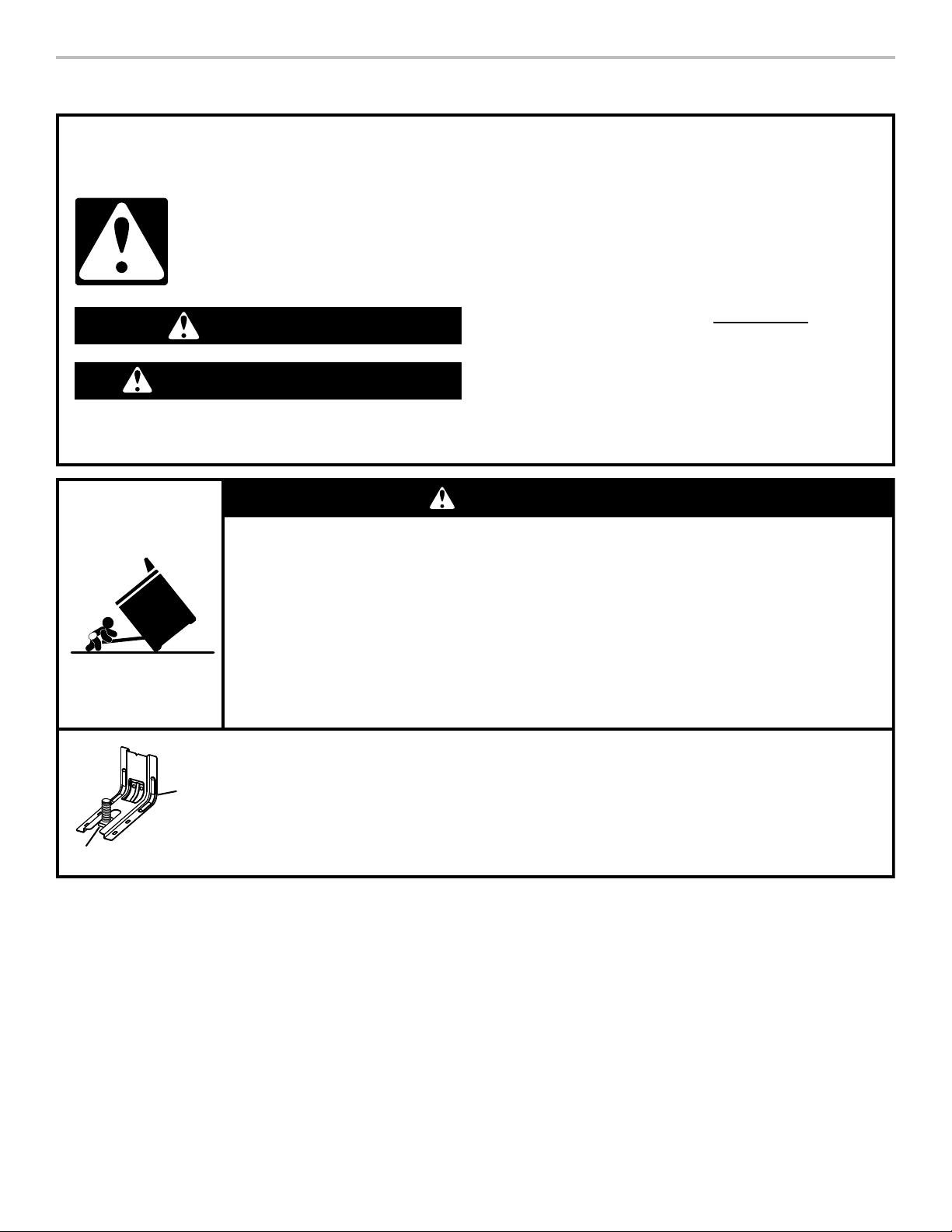

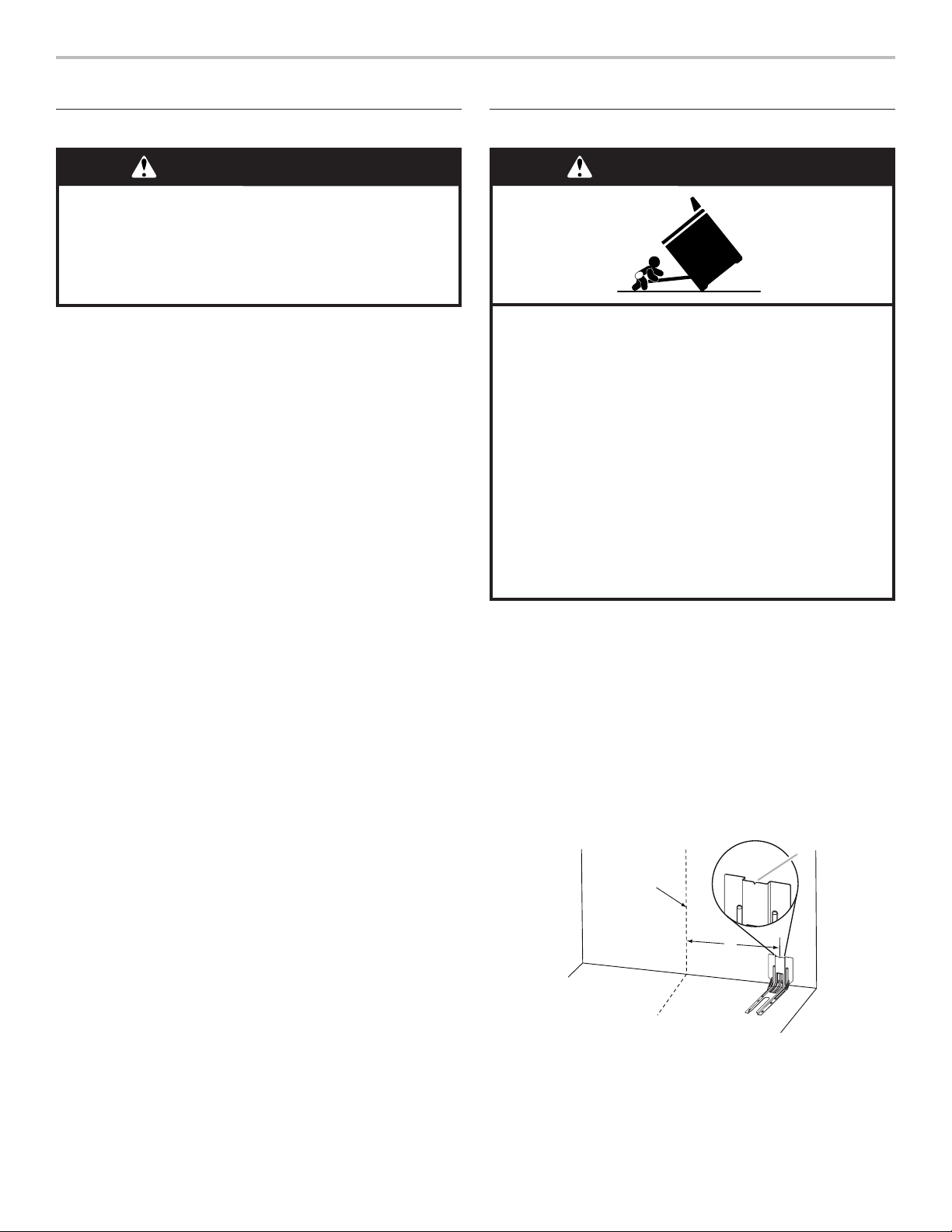

RANGE SAFETY

WARNING

Tip Over Hazard

A child or adult can tip the range and be killed.

Install anti-tip bracket to floor or wall per installation instructions.

Slide range back so rear range foot is engaged in the slot of the anti-tip bracket.

Re-engage anti-tip bracket if range is moved.

Do not operate range without anti-tip bracket installed and engaged.

Failure to follow these instructions can result in death or serious burns to children and adults.

Range Foot

Anti-Tip Bracket

To verify the anti-tip bracket is installed and engaged:

• Slide range forward.

• Look for the anti-tip bracket securely attached to floor or wall.

• Slide range back so rear range foot is under anti-tip bracket.

• See installation instructions for details.

Page 3

INSTALLATION REQUIREMENTS

Tools and Parts

Gather the required tools and parts before starting installation. Read and follow the instructions provided with any tools listed here.

Tools Needed

■ Tape measure

■ Flat-blade screwdriver

■ Phillips screwdriver

■ Level

■ Hand or electric drill

■ Wrench or pliers

■ Marker or pencil

■ Masking tape

Parts Supplied

Check that all parts are included.

■ 10-32 hex nuts (attached to terminal block) (3)

■ Direct wire lugs (3)

■ #10 x 1

■ Anti-tip bracket (inside oven cavity)

/8" (41 mm) screws (for mounting anti-tip bracket) (2)

Anti-tip bracket must be securely mounted to the back wall or ﬂoor. Thickness of ﬂooring may require longer screws to anchor bracket to subﬂoor. Longer screws are available from your local hardware store.

■ For Model:

Oven racks

Parts Needed

If using a power supply cord kit:

■ A UL Listed power supply cord kit marked for use with

ranges. The cord should be rated at 250 volts minimum, 40 amps or 50 amps, that is marked for use with nominal 13/8" (3.5 cm) diameter connection opening, and must end in ring terminals or open-end spade terminals with upturned ends.

■ A UL Listed strain relief.

Check local codes. Check existing electrical supply. See the appropriate “Electrical Requirements” section.

It is recommended that all electrical connections be made by a licensed, qualiﬁed electrical installer.

■ 1/4" (6.4 mm) drive ratchet

■ 1/4" (6.4 mm) nut driver

■ 3/8" (9.5 mm) and 5/16"

(8 mm) nut driver

■ 1/8" (3.2 mm) drill bit

(for wood ﬂoors)

■ Tin snips or large wire

cutters (for cutting ground strap if necessary)

WEE750H0H YWEE750H0H WEEA25H0H YWEEA25H0H

Optional Parts

To purchase these or any other accessories, please reference the “Accessories” section of the User Guide for contact information.

■ Side Trim Kits:

White - Order Part Number W10675027 Black - Order Part Number W10675026 Stainless Steel - Order Part Number W10675028

■ Backsplash Kits:

High 6" (15.2 cm) White - Order Part Number W10655448 High 6" (15.2 cm) Black - Order Part Number W10655449 High 6" (15.2 cm) Stainless Steel - Order Part Number W10655450

Location Requirements

IMPORTANT: Observe all governing codes and ordinances.

■ It is the installer’s responsibility to comply with installation

clearances speciﬁed on the model/serial/rating plate. The model/serial/rating plate is located behind the oven door on the top right-hand side of the oven frame.

■ To eliminate the risk of burns or ﬁre by reaching over the

heated surface units, cabinet storage space located above the surface units should be avoided. If cabinet storage is to be provided, the risk can be reduced by installing a range hood or microwave hood combination that projects horizontally a minimum of 5" (12.7 cm) beyond the bottom of the cabinets.

■ The range should be located for convenient use in the

kitchen.

■ Recessed installations must provide complete enclosure of

the sides and rear of the range.

■ All openings in the wall or ﬂoor where range is to be installed

must be sealed.

■ Cabinet opening dimensions that are shown must be used.

Given dimensions are minimum clearances.

■ The anti-tip bracket must be installed. To install the anti-tip

bracket shipped with the range, see the “Install Anti-Tip Bracket” section.

■ Grounded electrical supply is required. See the appropriate

“Electrical Requirements” section.

■ Contact a qualiﬁed ﬂoor covering installer to check that the

ﬂoor covering can withstand at least 200°F (93°C).

■ Use an insulated pad or 1/4" (6.4 mm) plywood under range

if installing range over carpeting.

IMPORTANT: To avoid damage to your cabinets, check with your builder or cabinet supplier to make sure that the materials used will not discolor, delaminate, or sustain other damage. This oven has been designed in accordance with the requirements of UL and CSA International and complies with the maximum allowable wood cabinet temperatures of 194°F (90°C).

Page 4

Mobile Home - Additional Installation Requirements

The installation of this range must conform to the Manufactured Home Construction and Safety Standard, Title 24 CFR, Part 3280 (formerly the Federal Standard for Mobile Home Construction and Safety, Title 24, HUD Part 280). When such standard is not applicable, use the Standard for Manufactured Home Installations, ANSI A225.1/NFPA 501A or local codes.

In Canada, the installation of this range must conform with the current standards CAN/CSA-A240-latest edition or local codes.

Mobile Home Installations Require:

■ When this range is installed in a mobile home, it must be

secured to the ﬂoor during transit. Any method of securing the range is adequate as long as it conforms to the standards listed above.

■ Four-wire power supply cord or cable must be used in a

mobile home installation.

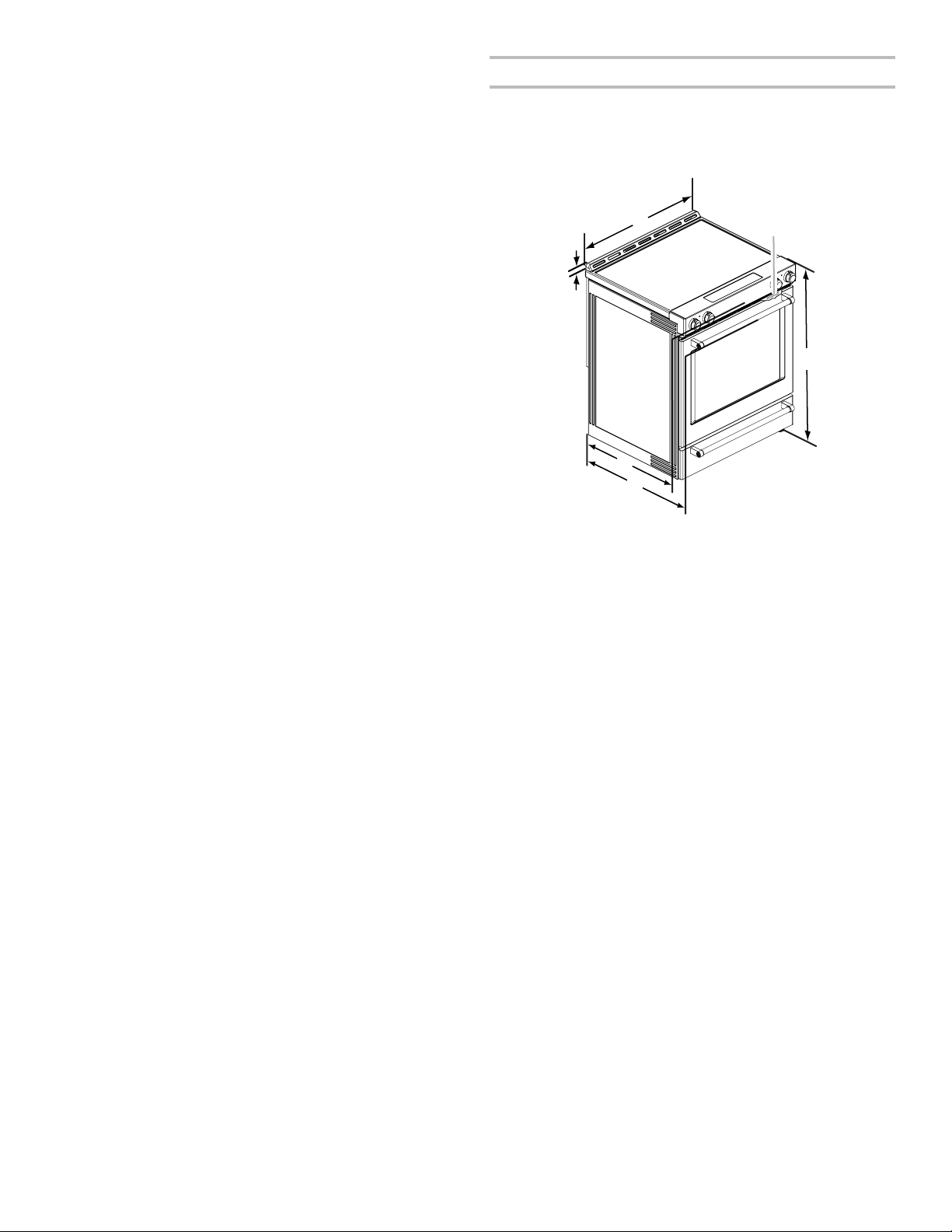

Product Dimensions

These instructions cover several models. Your model may appear different from the models depicted. Dimensions given are maximum dimensions across all models.

Model WEE750H0H

A. 13/16" (3.0 cm) height from

cooktop to top of vent

B. 29

/8" (75.9 cm)

C. Model/serial/rating plate

(located behind the oven door on the top right-hand side of the oven frame)

D. 36" (91.4 cm) height to top of

cooktop edge with leveling legs screwed in all the way*

E. 27" (68.8 cm)

F. 28

/8" (72.7 cm) max. depth

from handle to back of range

IMPORTANT: Range must be level after installation. Follow the instructions in the “Level Range” section. Using the cooktop as a reference for leveling the range is not recommended.

* Range can be raised approximately 1" (2.5 cm) by adjusting

the leveling legs.

Page 5

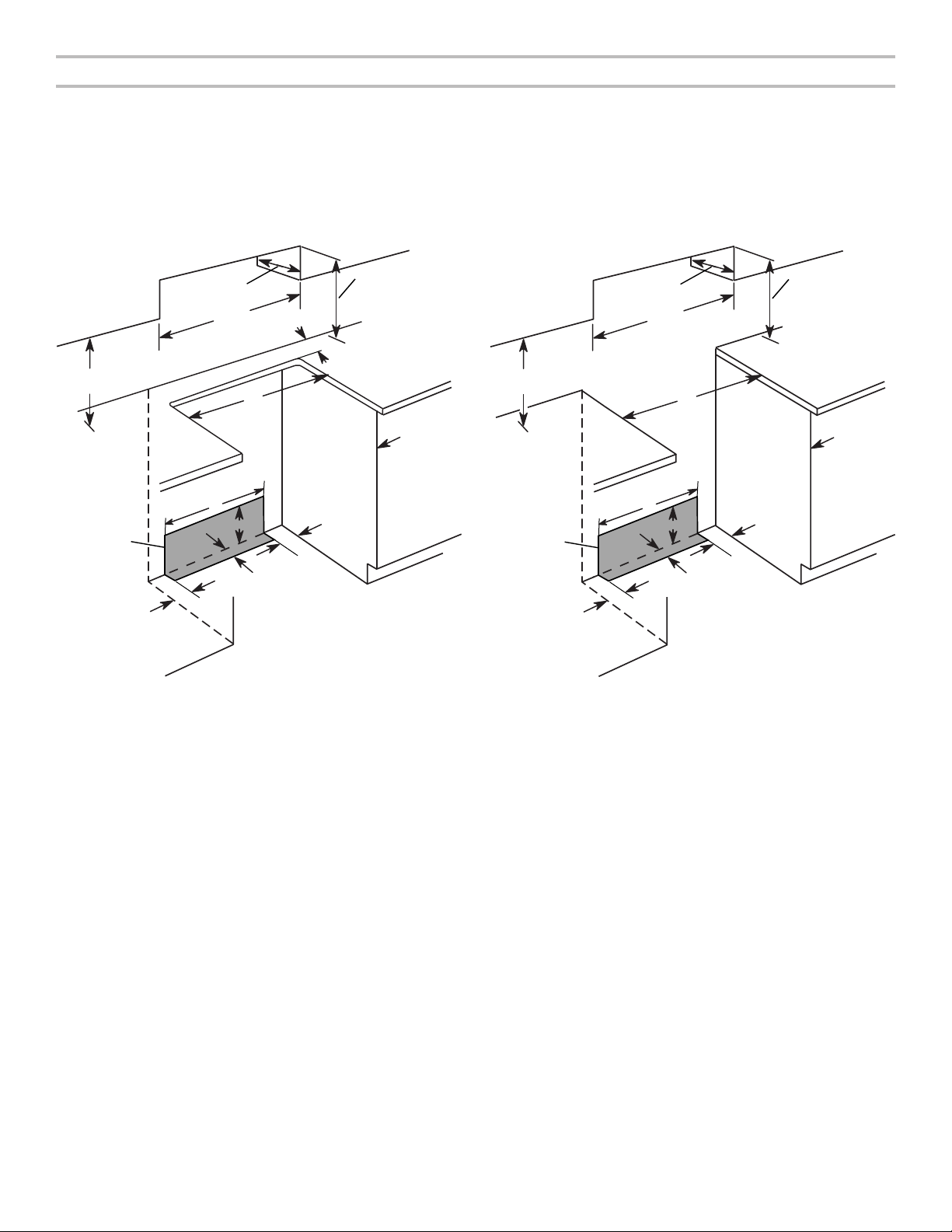

Cabinet Dimensions

Cabinet opening dimensions shown are for 25" (64.0 cm) countertop depth, 24" (61.0 cm) base cabinet depth and 36" (91.4 cm) countertop height.

IMPORTANT: If installing a range hood or microwave hood combination above the range, follow the range hood or microwave hood combination installation instructions for dimensional clearances above the cooktop surface.

Range may be installed next to combustible walls with zero clearance.

NOTE: When installed in a slide-in cutout, the front of oven door may protrude beyond the base cabinet.

Slide-In Cutout

Freestanding Cutout

outlet. G. 131/8" (33.3 cm) H. 711/16" (19.5 cm) I. 413/16" (12.2 cm) J. 311/16" (9.4 cm) plus measurement of L K. Cabinet door or hinges should not extend into the cutout. L. Remaining counter depth should not exceed 21/4" (5.7 cm).

A. 18" (45.7 cm) upper side cabinet to countertop B. 13" (33 cm) max. upper cabinet depth C. 30" (76.2 cm) min. opening width D. For minimum clearance to top of cooktop, see NOTE*. E. 30" (76.2 cm) min. opening width F. The shaded area is recommended for installation of grounded outlet. G. 131/8" (33.3 cm) H. 711/16" (19.5 cm) I. 413/16" (12.2 cm) J. 311/16" (9.4 cm) K. Cabinet door or hinges should not extend into the cutout.

* NOTE: 24" (61.0 cm) minimum when bottom of wood or metal cabinet is shielded by not less than 1/4" (6.4 mm) ﬂame retardant

millboard covered with not less than No. 28 MSG sheet steel, 0.015" (0.4 mm) stainless steel, 0.024" (0.6 mm) aluminum or 0.020" (0.5 mm) copper.

30" (76.2 cm) minimum clearance between the top of the cooking platform and the bottom of an uncovered wood or metal cabinet.

Page 6

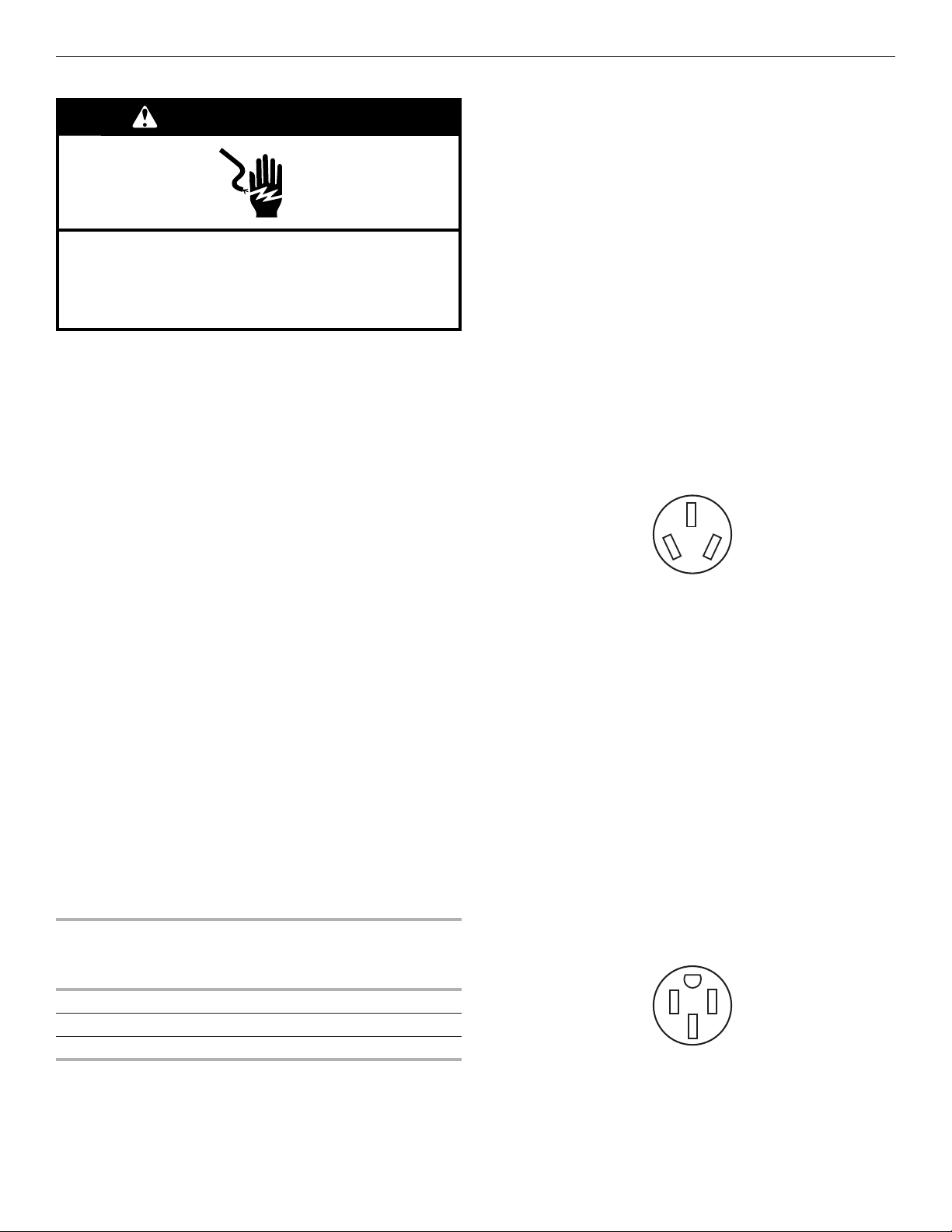

Electrical Requirements ‑ U.S.A. Only

WARNING

Electrical Shock Hazard

Electrically ground range.

Failure to do so can result in death, fire, or electrical shock.

If codes permit and a separate ground wire is used, it is recommended that a qualiﬁed electrical installer determine that the ground path and wire gauge are in accordance with local codes.

Do not use an extension cord. Be sure that the electrical connection and wire size are adequate

and in conformance with the National Electrical Code, ANSI/ NFPA 70-latest edition and all local codes and ordinances.

A copy of the above code standards can be obtained from:

National Fire Protection Association

1 Batterymarch Park

Quincy, MA 02169-7471

WARNING: Improper connection of the equipment-grounding conductor can result in a risk of electric shock. Check with a qualiﬁed electrician or service technician if you are in doubt as to whether the appliance is properly grounded. Do not modify the power supply cord plug. If it will not ﬁt the outlet, have a proper outlet installed by a qualiﬁed electrician.

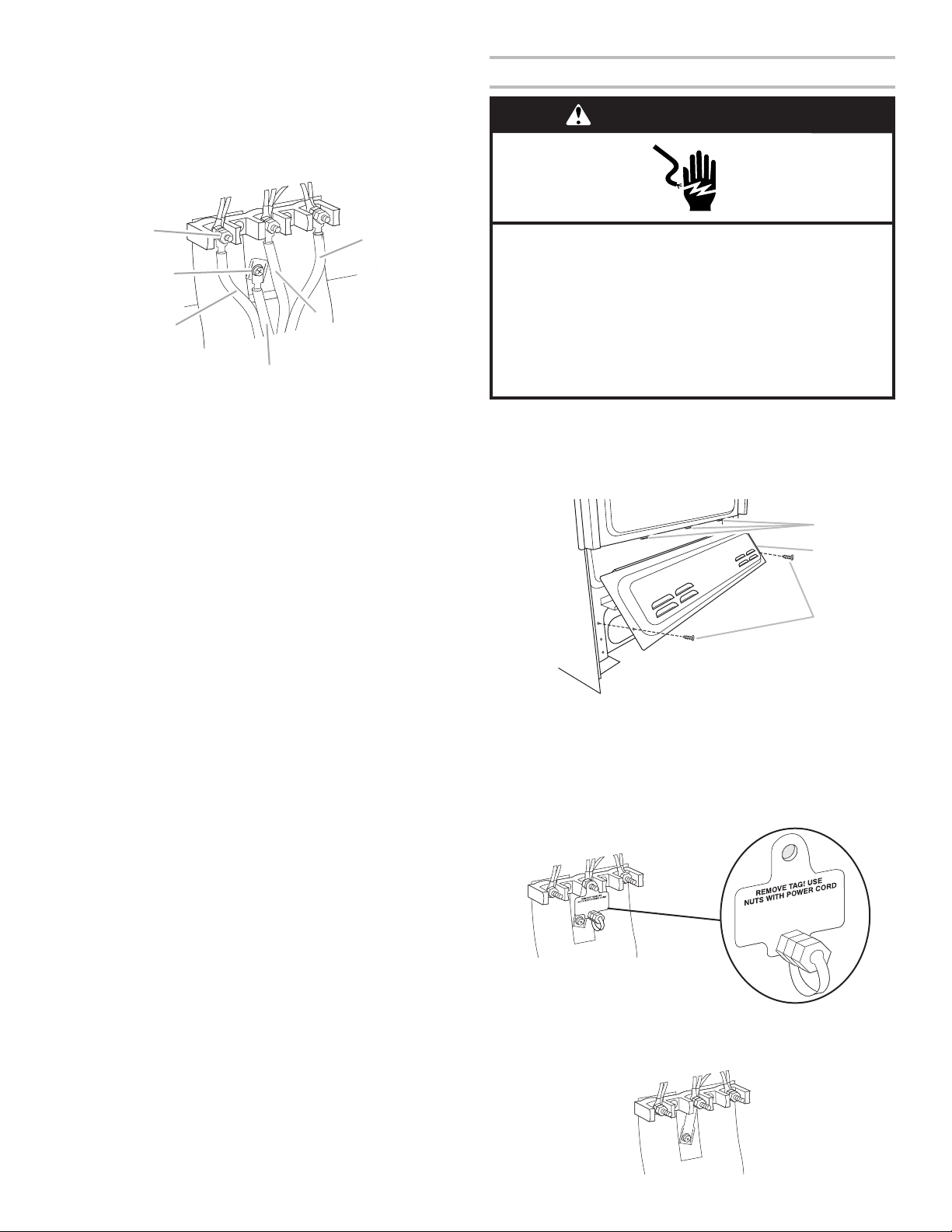

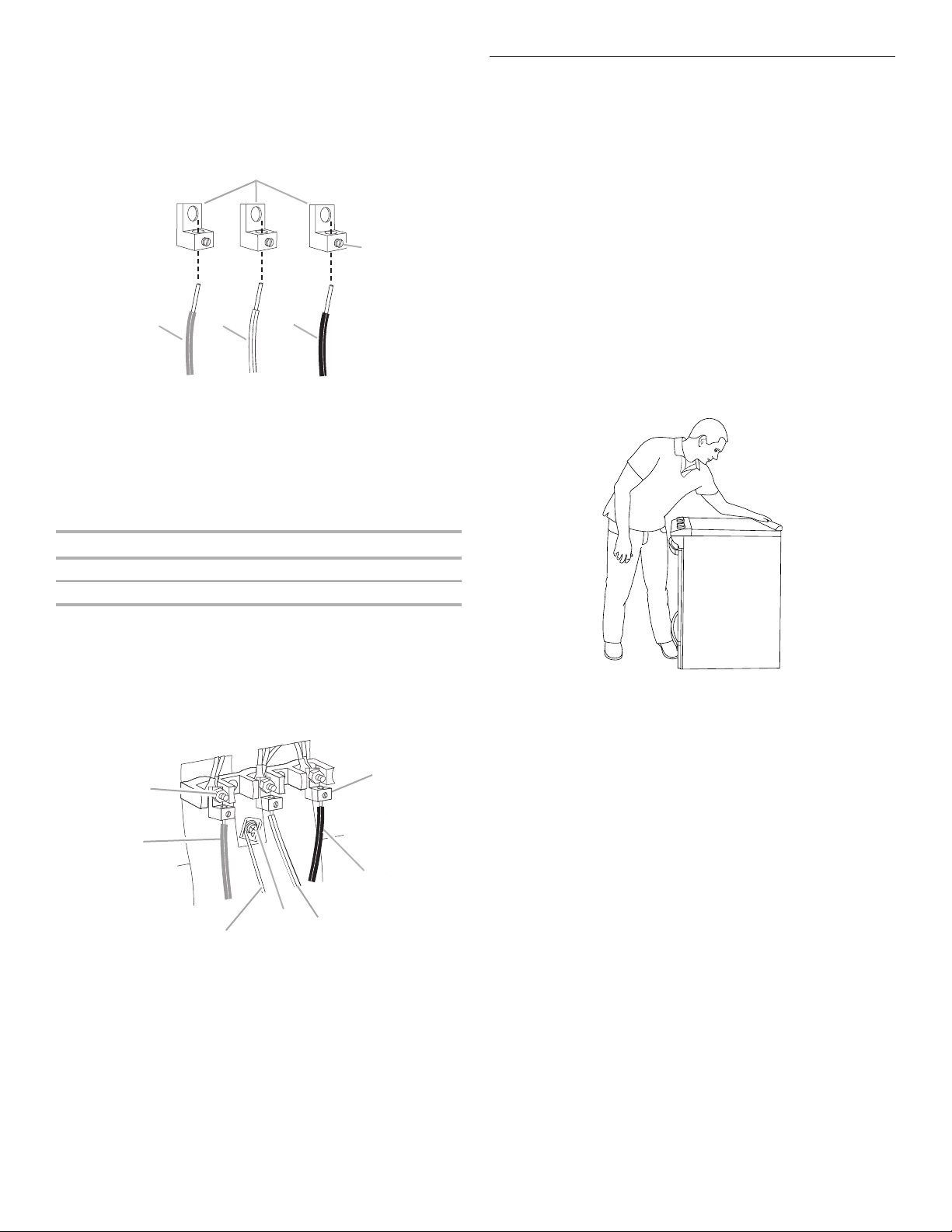

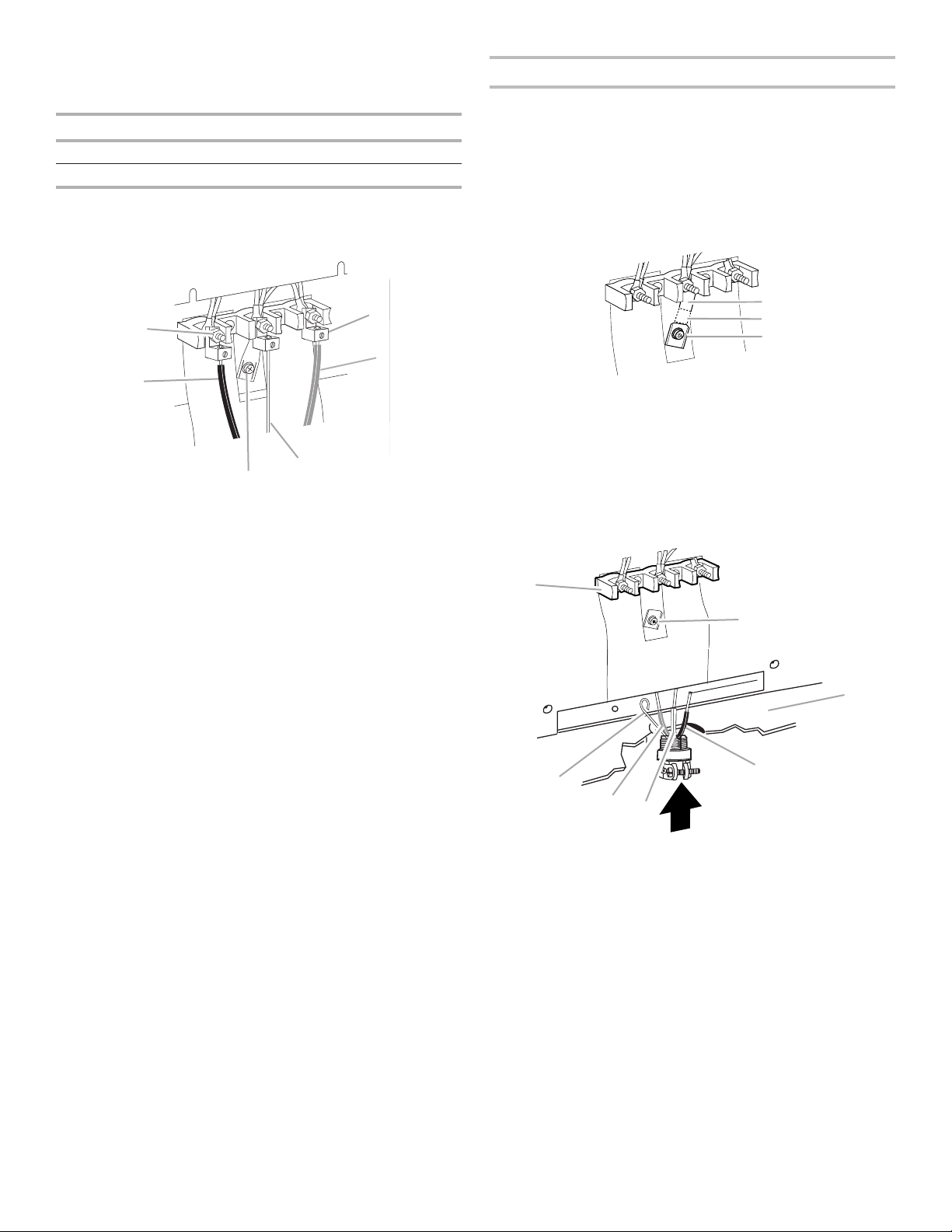

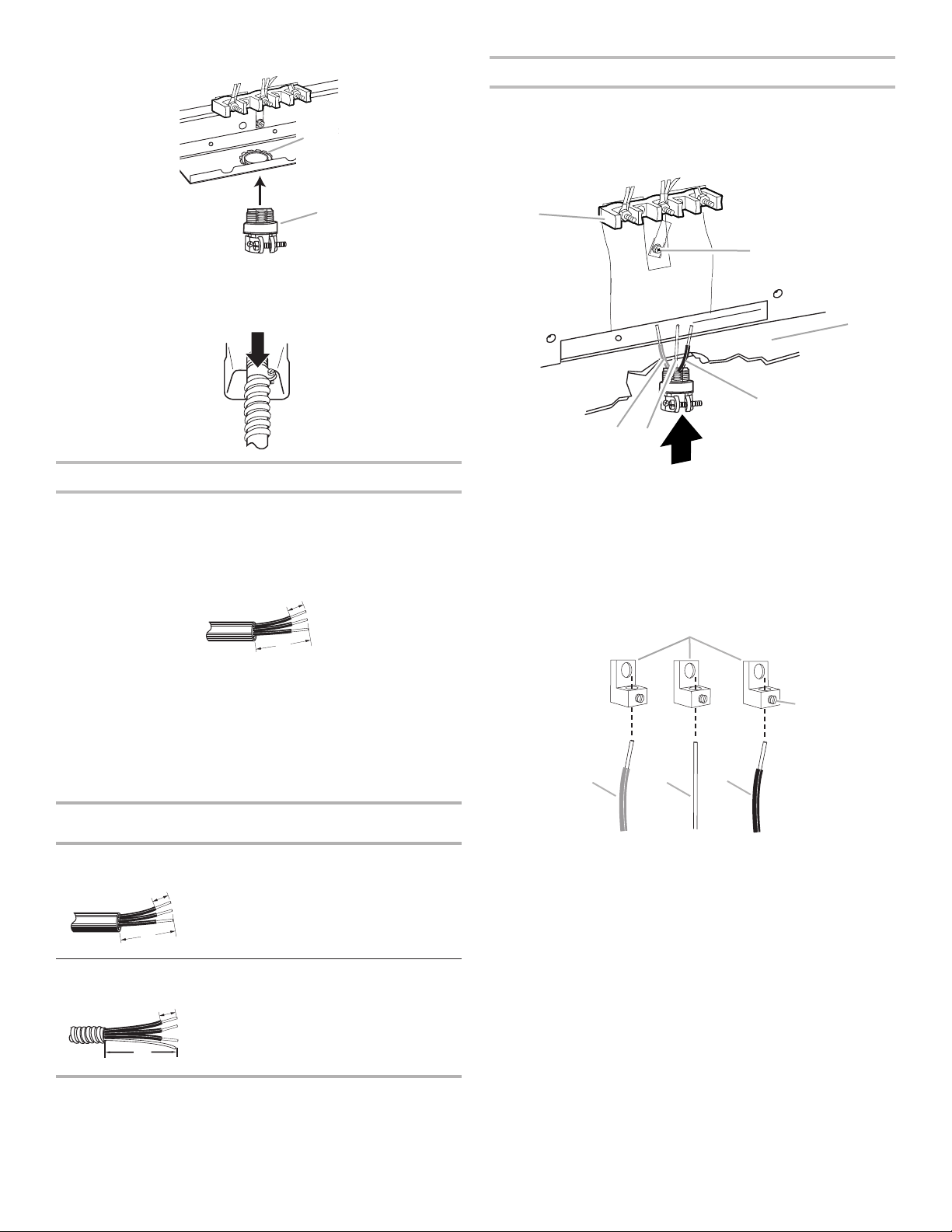

Electrical Connection

To properly install your range, you must determine the type of electrical connection you will be using and follow the instructions provided for it here.

■ Range must be connected to the proper electrical voltage

and frequency as speciﬁed on the model/serial/rating plate. The model/serial/rating plate is located behind the oven door on the top right-hand side of the oven frame.

■ This range is manufactured with the neutral terminal

connected to the cabinet. Use a 3-wire, UL Listed, 40- or 50-amp power supply cord (pigtail). See the following Range Rating chart. If local codes do not permit ground through the neutral, use a 4-wire power supply cord rated at 250 volts, 40- or 50-amps and investigated for use with ranges.

■ Allow at least 6 ft (1.8 m) of slack in the line so that the range

can be moved if servicing is ever necessary.

■ A UL Listed conduit connector must be provided at each end

of the power supply cable (at the range and at the junction box).

■ Wire sizes and connections must conform with the rating of

the range.

■ The tech sheet and wiring diagram are located on the back

of the range in a plastic bag.

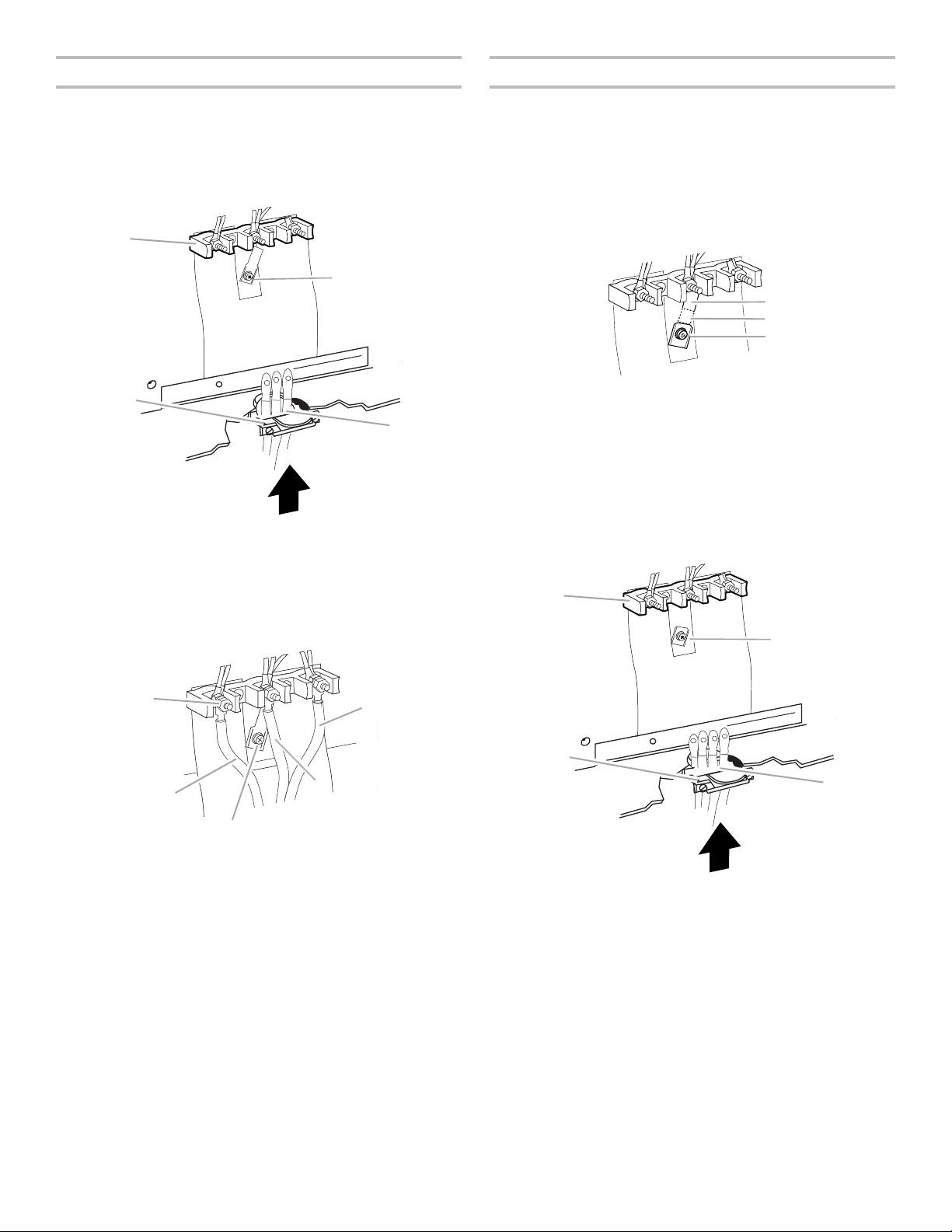

If Connecting to a 3-Wire System:

Local codes may permit the use of a UL Listed, 3-wire, 250-volt, 40- or 50-amp range power supply cord (pigtail). This cord contains 3 copper conductors with ring terminals or open-end spade terminals with upturned ends, terminating in a NEMA Type 10-50P plug on the supply end. Connectors on the appliance end must be provided at the point the power supply cord enters the appliance. This uses a 3-wire receptacle of NEMA Type 10-50R.

3-wire receptacle (10-50R)

If Connecting to a 4-Wire System:

This range is manufactured with the ground connected to the neutral by a link. The ground must be revised so the green ground wire of the 4-wire power supply cord is connected to the cabinet. See the “Electrical Connection - U.S.A. Only” section.

Grounding through the neutral conductor is prohibited for new branch-circuit installations (1996 NEC), mobile homes, and recreational vehicles, or an area where local codes prohibit grounding through the neutral conductor.

When a 4-wire receptacle of NEMA Type 14-50R is used, a matching UL Listed, 4-wire, 250-volt, 40- or 50-amp, range power supply cord (pigtail) must be used. This cord contains 4 copper conductors with ring terminals or open-end spade terminals with upturned ends, terminating in a NEMA Type 14-50P plug on the supply end.

The fourth (grounding) conductor must be identiﬁed by a green or green/yellow cover and the neutral conductor by a white cover. Cord should be Type SRD or SRDT with a UL Listed strain relief and be at least 4 ft (1.22 m) long.

Range Rating*

Power Supply Cord Kit and Circuit Protection

120/240 Volts 120/208 Volts Amps

8.8 - 16.5 KW 7.8 - 12.5 KW 40 or 50**

16.6 - 22.5 KW 12.6 - 18.5 KW 50

* The NEC calculated load is less than the total connected load

Speciﬁed Rating of

listed on the model/serial/rating plate.

** If connecting to a 50-amp circuit, use a 50-amp rated cord

with kit. For 50-amp rated cord kits, use kits that specify use with a nominal 13/8" (3.5 cm) diameter connection opening.

■ A circuit breaker is recommended.

■ The range can be connected directly to the circuit breaker

box (or fused disconnect) through ﬂexible or nonmetallic sheathed, copper, or aluminum cable. See the “Electrical Connection - U.S.A. Only” section.

4-wire receptacle (14-50R)

The minimum conductor sized for the copper 4-wire power cord are:

40-amp circuit 2 No.-8 conductors 1 No.-10 white neutral 1 No.-10 green grounding

Page 7

Electrical Requirements ‑ Canada Only

WARNING

Electrical Shock Hazard

Electrically ground range.

Failure to do so can result in death, fire, or electrical shock.

■ When a 4-wire, single phase 250-volt, 60 Hz., AC-only

electrical supply is available, a 40-amp minimum circuit protection is required on 30" (76.2 cm) ranges, fused on both sides of the line.

■ A circuit breaker is recommended.

■ This range is equipped with a UL or CSA International

Certiﬁed Power Cord intended to be plugged into a standard 14-50R wall receptacle. Be sure the wall receptacle is within reach of range’s ﬁnal location.

If codes permit and a separate ground wire is used, it is recommended that a qualiﬁed electrical installer determine that the ground path is adequate and wire gauge are in accordance with local codes.

Be sure that the electrical connection and wire size are adequate and in conformance with CSA Standard C22.1, Canadian Electrical Code, Part 1 - latest edition, and all local codes and ordinances.

A copy of the above code standards can be obtained from:

Canadian Standards Association

178 Rexdale Blvd.

Toronto, ON M9W 1R3 CANADA

■ Check with a qualiﬁed electrical installer if you are not sure

the range is properly grounded.

Range Rating*

120/240 Volts 120/208 Volts Amps

8.8 - 16.5 KW 7.8 - 12.5 KW 40 or 50**

16.6 - 22.5 KW 12.6 - 18.5 KW 50

* The NEC calculated load is less than the total connected load

listed on the model/serial/rating plate.

** If connecting to a 50-amp circuit, use a 50-amp rated cord

with kit. For 50-amp rated cord kits, use kits that specify use with a nominal 13/8" (34.9 mm) diameter connection opening.

Speciﬁed Rating of Power Supply Cord Kit and Circuit Protection

■ Do not use an extension cord.

■ The wiring diagram is located on the back of the range or in

a clear plastic bag.

Page 8

INSTALLATION INSTRUCTIONS

Unpack Range

WARNING

Excessive Weight Hazard

Use two or more people to move and install range.

Failure to do so can result in back or other injury.

1. Remove shipping materials, tape and ﬁlm from the range.

Keep cardboard bottom under range. Do not dispose of anything until the installation is complete.

2. Remove oven racks and parts package from oven and

shipping materials.

3. To remove cardboard bottom, ﬁrst take 4 cardboard corners

from the carton. Stack 1 cardboard corner on top of another. Repeat with the other 2 corners. Place them lengthwise on the ﬂoor behind the range to support the range when it is laid on its back.

4. Using 2 or more people, ﬁrmly grasp the range and gently lay

it on its back on the cardboard corners.

5. Remove cardboard bottom. The leveling legs can be adjusted while the range is on its back.

See the “Adjust Leveling Legs” section. NOTE: To place range back up into a standing position, put a

sheet of cardboard or hardboard on the ﬂoor in front of range to protect the ﬂooring. Using 2 or more people, stand range back up onto the cardboard or hardboard.

Install Anti‑Tip Bracket

WARNING

Tip Over Hazard

A child or adult can tip the range and be killed.

Install anti-tip bracket to floor or wall per installation instructions.

Slide range back so rear range foot is engaged in the slot of the anti-tip bracket.

Re-engage anti-tip bracket if range is moved.

Do not operate range without anti-tip bracket installed and engaged.

Failure to follow these instructions can result in death or serious burns to children and adults.

1. Remove the anti-tip bracket from the inside of the oven.

2. Determine which mounting method to use: ﬂoor or wall.

If you have a stone or masonry ﬂoor, you can use the wall mounting method. If you are installing the range in a mobile home, you must secure the range to the ﬂoor.

This anti-tip bracket and screws can be used with wood or metal studs.

3. Determine and mark centerline of the cutout space. The

mounting bracket can be installed on either the left-hand or right-hand side of the cutout. Position mounting bracket against the wall in the cutout so that the V-notch of the bracket is 121/2" (31.8 cm) from centerline, as shown.

Centerline

A. 121/2" (31.8 cm) B. Bracket V-notch

Page 9

4. Drill two 1/8" (3 mm) holes that correspond to the bracket

holes of the determined mounting method. See the following illustrations.

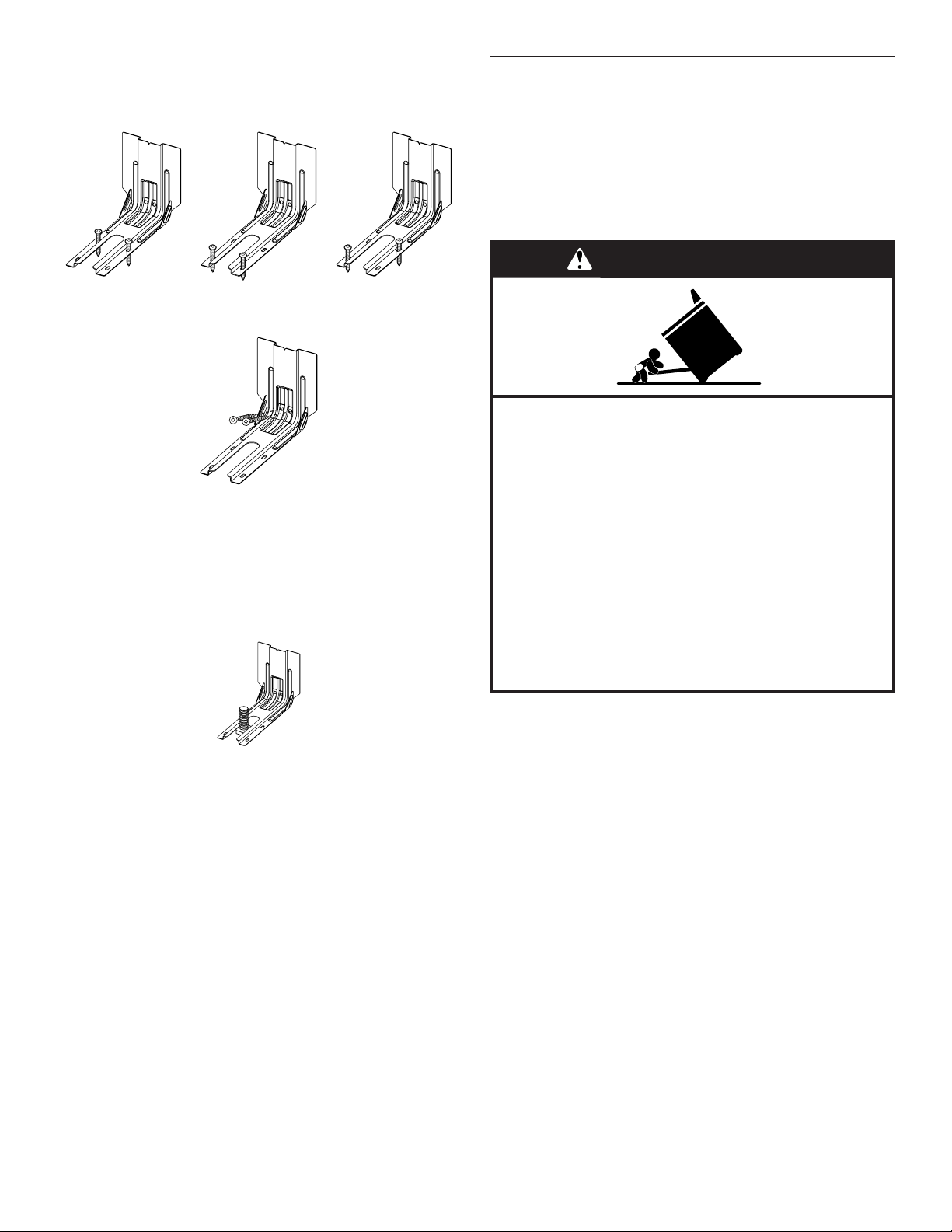

Floor Mounting

Rear position Front position Diagonal (2 options)

Wall Mounting

5. Using the two #10 x 15/8" (41 mm) Phillips-head screws

provided, mount anti-tip bracket to the wall or ﬂoor.

6. Move range close enough to opening to allow for ﬁnal

electrical connections. Remove shipping base, cardboard or hardboard from under range.

7. Move range into its ﬁnal location, making sure rear leveling

leg slides into anti-tip bracket.

Adjust Leveling Legs

1. If range height adjustment is necessary, use a wrench or

pliers to loosen the four leveling legs. This may be done with the range on its back or with the

range supported on two legs after the range has been placed back to a standing position.

NOTE: To place range back up into a standing position, put a sheet of cardboard or hardboard in front of range. Using two or more people, stand range back up onto the cardboard or hardboard.

WARNING

Tip Over Hazard

A child or adult can tip the range and be killed.

Install anti-tip bracket to floor or wall per installation instructions.

Slide range back so rear range foot is engaged in the slot of the anti-tip bracket.

Re-engage anti-tip bracket if range is moved.

Do not operate range without anti-tip bracket installed and engaged.

Failure to follow these instructions can result in death or serious burns to children and adults.

8. Move range forward onto shipping base, cardboard, or

hardboard to continue installing the range, using the following installation instructions.

2. Measure the distance from the top of the counter to the ﬂoor.

3. Measure the distance from the top of the cooktop to the

bottom of the leveling legs. This distance should be the same. If it is not, adjust the leveling legs to the correct height. The leveling legs can be loosened to add up to a maximum of 1" (2.5 cm). A minimum of 3/16" (5 mm) is needed to engage the anti-tip bracket.

NOTE: If height adjustment is made when range is standing, tilt the range back to adjust the front legs, and then tilt forward to adjust the rear legs.

4. When the range is at the correct height, check that there is

adequate clearance under the range for the anti-tip bracket. Before sliding range into its ﬁnal location, check that the anti-tip bracket will slide under the range and onto the rear leveling leg prior to anti-tip bracket installation.

NOTE: If a Trim Kit will be used, the top of the cooktop should be higher than the counter. See the Installation Instructions included with the Trim Kit for the correct height.

Page 10

Level Range

1. Place level on the oven bottom, as indicated in one of the 2

ﬁgures below, depending on the size of the level. Check with the level side to side and front to back.

2. If range is not level, use a wrench or pliers to adjust leveling

legs up or down until the range is level. NOTE: Range must be level for satisfactory baking

performance and best cleaning results using AquaLift® Self-Clean Technology.

Electrical Connection ‑ U.S.A. Only

If your home has a 3- or 4-wire receptacle, continue with “Install Using a Power Supply Cord.” If your home has a 3- or 4-wire direct connection, go to “Install Using Direct Wire.”

Install Using a Power Supply Cord

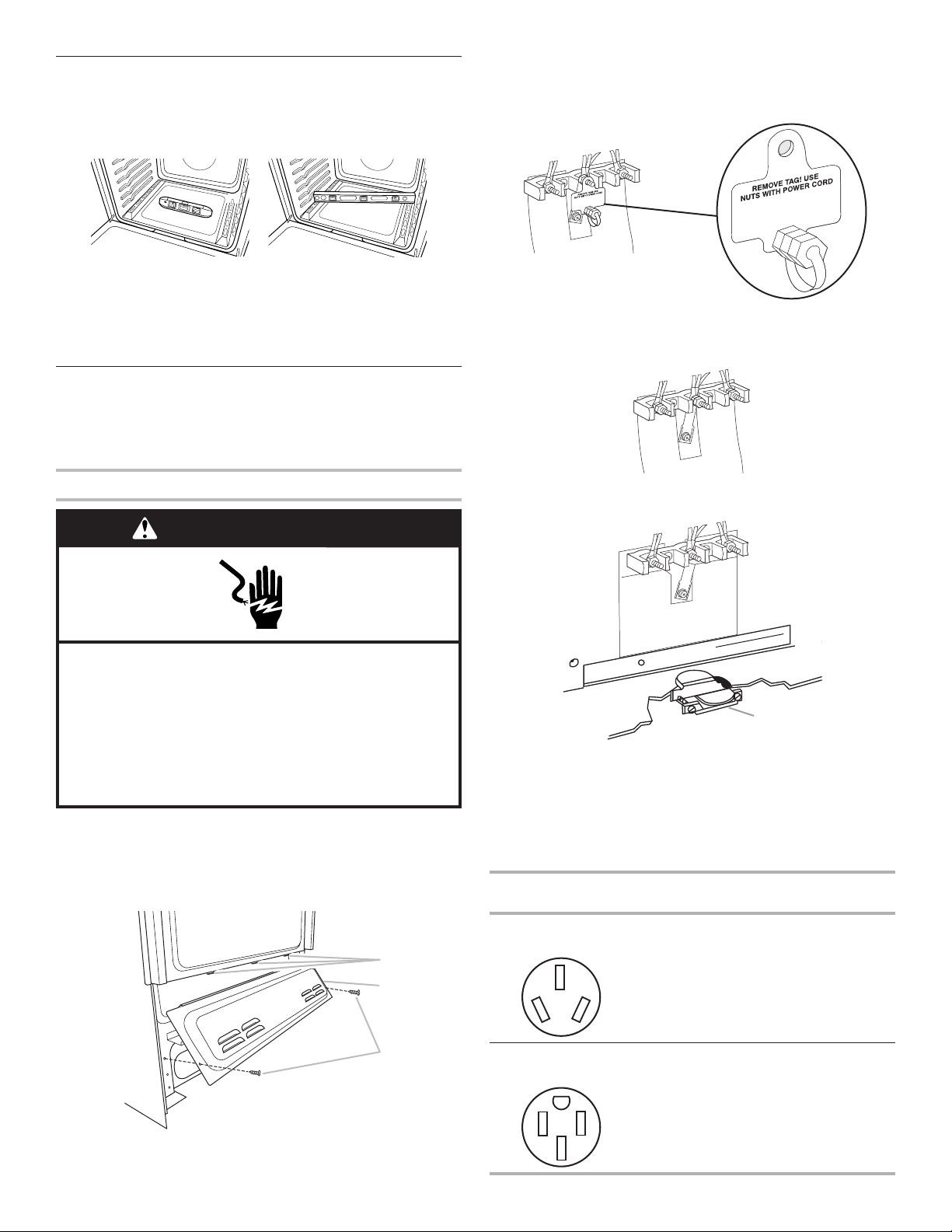

3. Depending on your model, remove plastic tag holding three

10-32 hex nuts from the middle post of the terminal block. Remove the top 10-32 hex nut from each of the 3 terminal blocks and set aside.

Remove the top 10-32 hex nut from each of the 3 terminal blocks and set aside.

4. Assemble a UL Listed strain relief in the opening.

Power Supply Cord Strain Relief

1. Disconnect power.

2. Remove the lower access cover screws located on the back

of the range. Pull the bottom of the cover toward you and out to remove cover from range.

A. Mounting tabs (3) B. Lower access cover C. Screws (2)

A. UL Listed strain relief

5. Complete installation following instructions for your type of

electrical connection:

4-wire (recommended) 3-wire (if 4-wire is not available)

Electrical Connection Options

If your home has:

3-wire receptacle (NEMA type 10-50R)

4-wire receptacle (NEMA type 14-50R)

And you will be connecting to:

A UL Listed, 250-volt minimum, 40- or 50-amp, range power supply cord

Go to section:

3-Wire Connection: Power Supply Cord

4-Wire Connection: Power Supply Cord

Page 11

3-Wire Connection: Power Supply Cord

B C

4-Wire Connection: Power Supply Cord

Use this method only if local codes permit connecting chassis ground conductor to neutral wire of power supply cord.

1. Feed the power supply cord through the strain relief on the

cord/conduit plate on bottom of range. Allow enough slack to easily attach the wiring to the terminal block.

A. Terminal block B. Ground-link screw C. UL Listed strain relief D. Power supply cord wires - large opening

2. Use a 3/8" (9.5 mm) nut driver to connect the neutral (white)

wire to the center terminal block post with one of the 10-32 hex nuts.

Use this method for:

■ New branch-circuit installations (1996 NEC)

■ Mobile homes

■ Recreational vehicles

■ In an area where local codes prohibit grounding through the

neutral

1. Cut out and remove part of metal ground strap, as shown.

A Metal ground strap B. Discard C. Ground-link screw

2. Use a Phillips screwdriver to remove the ground-link screw

from the back of the range. Save the ground-link screw and the end of the ground link under the screw.

3. Feed the power supply cord through the strain relief on the

cord/conduit plate on bottom of range. Allow enough slack to easily attach the wiring to the terminal block.

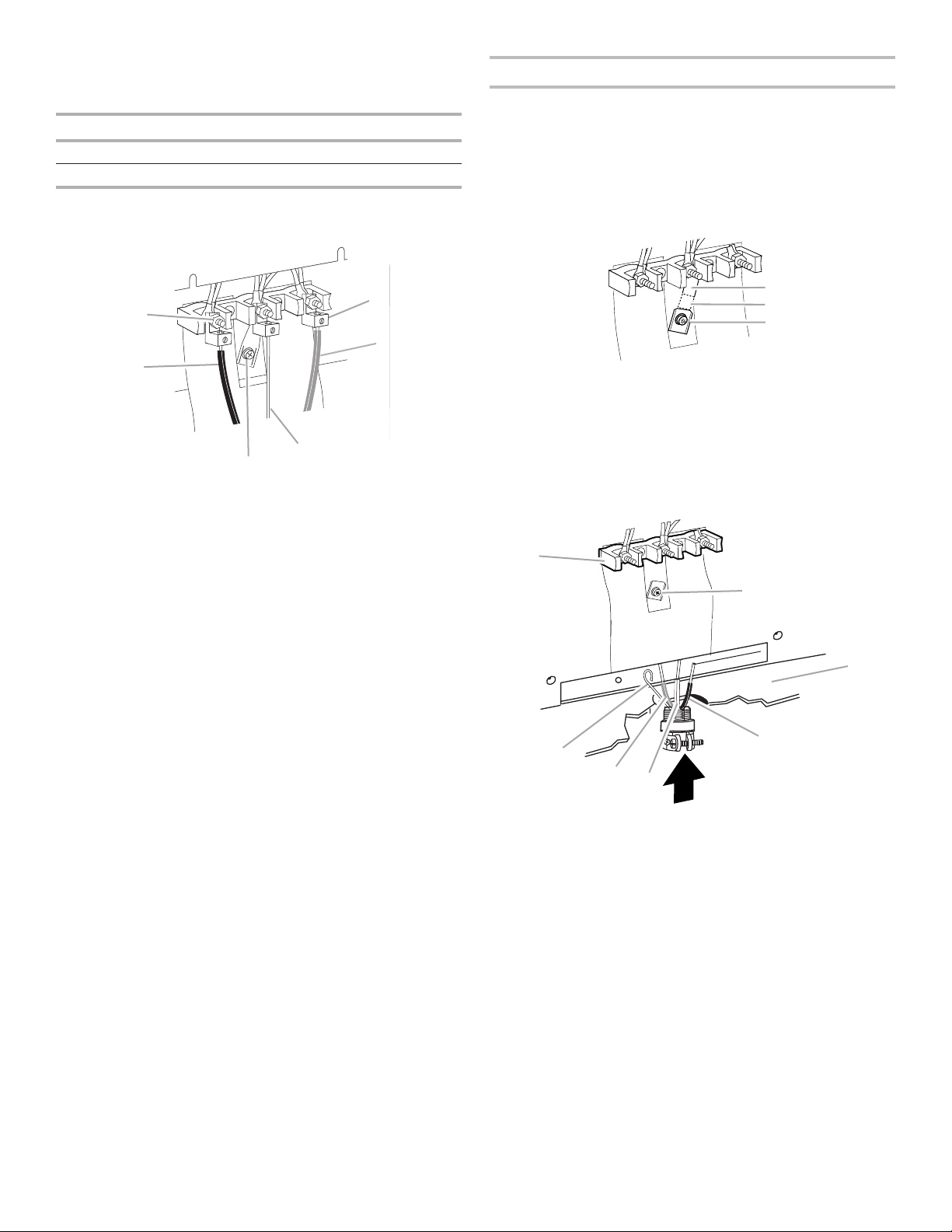

A. 10-32 hex nut B. Line 2 (red) wire C. Ground-link screw D. Neutral (white) wire E. Line 1 (black) wire

A. Terminal block B. Ground-link screw C. UL Listed strain relief D. Power supply cord wires

3. Connect line 2 (red) and line 1 (black) wires to the outer

terminal block posts with 10-32 hex nuts.

4. Firmly tighten hex nuts. NOTE: For power supply cord replacement, use only a

power cord rated at 250 volts minimum, 40- or 50-amps that is marked for use with nominal 13/8" (3.5 cm) diameter connection opening, with ring terminals and marked for use with ranges.

5. Tighten strain relief screws. IMPORTANT: Verify the tightness of the hex nuts.

6. Replace lower access cover.

Page 12

4. Use a Phillips screwdriver to connect the green ground wire

from the power supply cord to the range with the groundlink screw and ground-link section. The ground wire must be attached over the ground-link section.

5. Use 3/8" (9.5 mm) nut driver to connect the neutral (white) wire to the center terminal block post with one of the 10-32 hex nuts.

Install Using Direct Wire

WARNING

A. 10-32 hex nut B. Ground-link screw C. Line 2 (red) wire

6. Connect line 2 (red) and line 1 (black) wires to the outer terminal block posts with 10-32 hex nuts.

7. Firmly tighten hex nuts. NOTE: For power supply cord replacement, use only a

power cord rated at 250 volts minimum, 40- or 50-amps, that is marked for use with nominal 13/8" (3.5 cm) diameter connection opening, with ring terminals and marked for use with ranges.

8. Tighten strain relief screws. IMPORTANT: Verify the tightness of the hex nuts.

9. Replace lower access cover.

D. Green ground wire E. Neutral (white) wire F. Line 1 (black) wire

Electrical Shock Hazard

Disconnect power before servicing.

Use 8 gauge copper or 6 gauge aluminum wire.

Electrically ground range.

Failure to follow these instructions can result in death, fire, or electrical shock.

Direct Wire Strain Relief

1. Disconnect power.

2. Remove the lower access cover screws located on the back

of the range. Pull the bottom of the cover toward you and out to remove cover from range.

A. Mounting tabs (3) B. Lower access cover C. Screws (2)

3. Depending on your model, remove plastic tag holding three

10-32 hex nuts from the middle post of the terminal block. Remove the top 10-32 hex nut from each of the 3 terminal blocks and set aside.

Remove the top 10-32 hex nut from each of the 3 terminal blocks and set aside.

Page 13

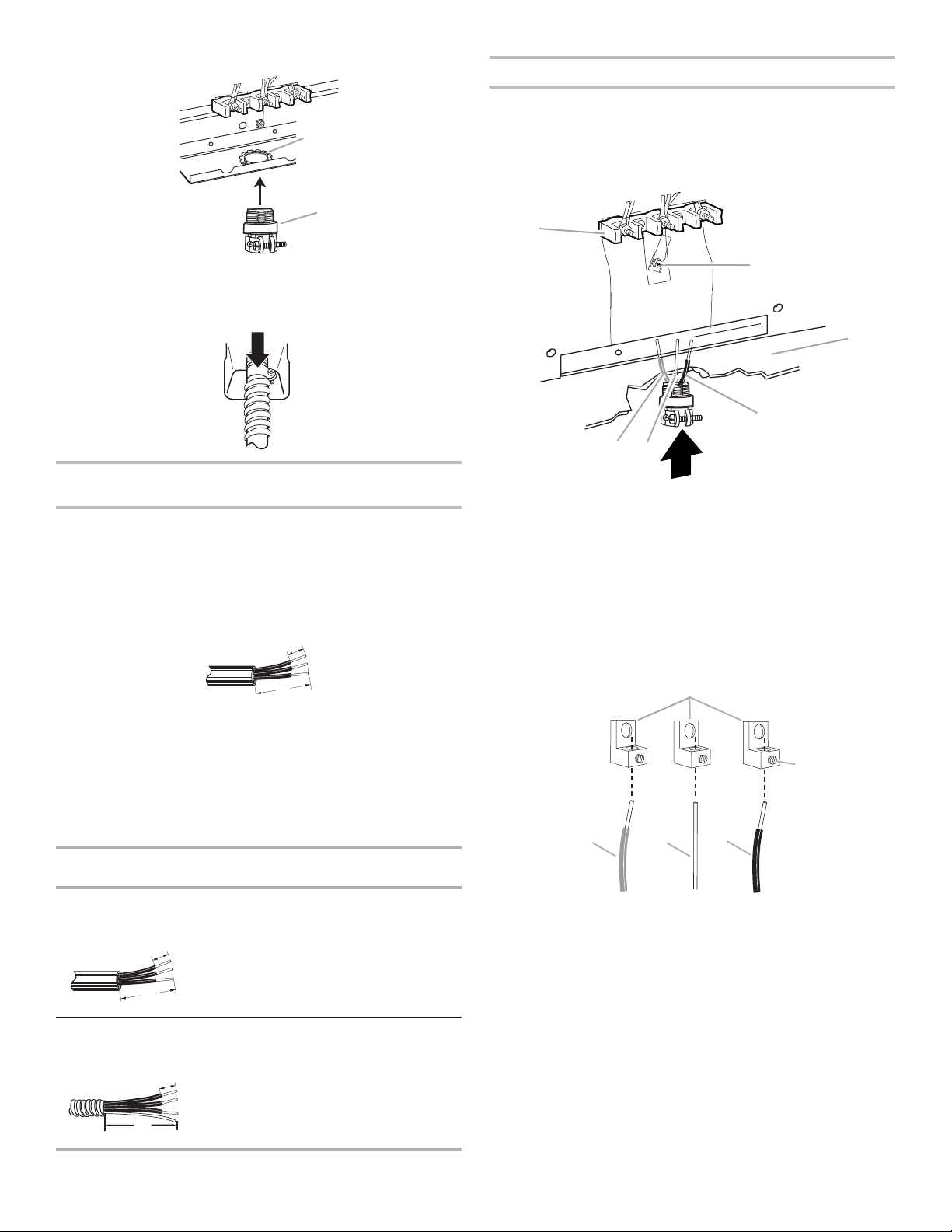

4. Assemble a UL Listed conduit connector in the opening.

(7.6 cm)

(12.7 cm)

(7.6 cm)

A. Removable retaining nut B. Conduit

5. Tighten strain relief screw against the ﬂexible conduit.

3-Wire Connection: Direct Wire

Use this method only if local codes permit connecting ground conductor to neutral supply wire.

1. Pull the wires through the conduit on cord/conduit plate

on bottom of range. Allow enough slack to easily attach the wiring to the terminal block.

Direct Wire Installation: Copper or Aluminum Wire

This range may be connected directly to the fuse disconnect or circuit breaker box. Depending on your electrical supply, make the required 3-wire or 4-wire connection.

1. Strip outer covering back 3" (7.6 cm) to expose wires. Strip the insulation back 3/8" (1.0 cm) from the end of each wire.

³⁄₈

(1.0 cm)

2. Allow enough slack in the wire to easily attach the wiring terminal block.

3. Complete installation following instructions for your type of electrical connection:

4-wire (recommended) 3-wire (if 4-wire is not available)

Electrical Connection Options

If your home has:

3-wire direct A circuit breaker

³⁄₈

(1.0 cm)

And you will be connecting to:

box or fused disconnect

Go to section:

3-Wire Connection: Direct Wire

A. Terminal block B. Ground-link screw C. Cord/conduit plate

D. Line 2 (red) wire E. Bare (green) ground wire F. Line 1 (black) wire

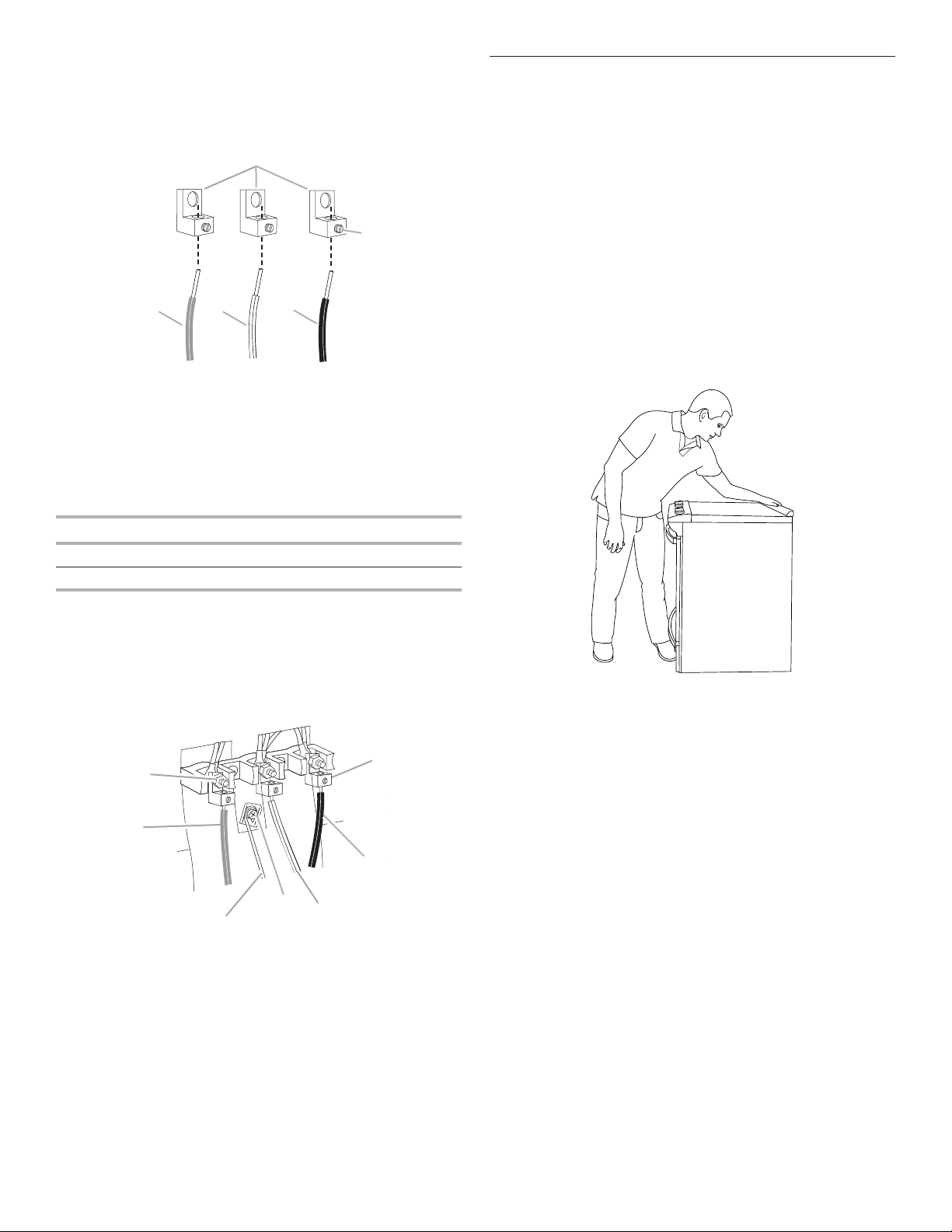

2. Attach terminal lugs to line 2 (red), bare (green) ground, and

line 1 (black) wires. Loosen (do not remove) the setscrew on the front of the terminal lug and insert exposed wire end through bottom of terminal lugs. Securely tighten setscrew to torque as shown in the following Bare Wire Torque Speciﬁcations chart.

A. Terminal lug B. Setscrew C. Line 2 (red) wire D. Bare (green) ground wire E. Line 1 (black) wire

4-wire direct A circuit breaker

³⁄₈

(1.0 cm)

box or fused disconnect

4-Wire Connection: Direct Wire

Page 14

Bare Wire Torque Speciﬁcations

B C

Attaching terminal lugs to the terminal block - 20 lbs-in. (2.3 N-m)

Wire Awg Torque

8 gauge copper 25 lbs-in. (2.8 N-m) 6 gauge aluminum 35 lbs-in. (4.0 N-m)

3. Use 3/8" (9.5 mm) nut driver to connect the bare (green) ground wire to the center terminal block post with one of the 10-32 hex nuts.

4-Wire Connection: Direct Wire

Use this method for:

■ New branch-circuit installations (1996 NEC)

■ Mobile homes

■ Recreational vehicles

■ In an area where local codes prohibit grounding through the

neutral

1. Cut out and remove part of metal ground strap, as shown.

A. 10-32 hex nut B. Line 2 (red) wire C. Ground-link screw

D. Bare (green) ground wire E. Line 1 (black) wire F. Terminal lug

4. Connect line 2 (red) and line 1 (black) wires to the outer terminal block posts with 10-32 hex nuts.

5. Firmly tighten hex nuts. IMPORTANT: Verify the tightness of the hex nuts.

6. Replace lower access cover.

A. Metal ground strap B. Discard C. Ground-link screw

2. Use a Phillips screwdriver to remove the ground-link screw

from the back of the range. Save the ground-link screw and the end of the ground link under the screw.

3. Pull the wires through the strain relief on bottom of range.

Allow enough slack to easily attach wiring to the terminal block.

A. Terminal block B. Ground-link screw C. Cord/conduit plate D. Bare (green) ground wire

E. Line 2 (red) wire F. Neutral (white) wire G. Line 1 (black) wire

Page 15

4. Attach terminal lugs to line 1 (black), neutral (white), and line

2 (red) wires. Loosen (do not remove) the setscrew on the front of the terminal lug and insert exposed wire end through bottom of terminal lugs. Securely tighten setscrew to torque as shown in the following Bare Wire Torque Speciﬁcations chart.

A. Terminal lug B. Setscrew C. Line 2 (red) wire D. Neutral (white) wire E. Line 1 (black) wire

Bare Wire Torque Speciﬁcations

Attaching terminal lugs to the terminal block - 20 lbs-in. (2.3 N-m)

Verify Anti‑Tip Bracket Is Installed

andEngaged

On Ranges Equipped with a Premium Storage Drawer:

1. Slide range into ﬁnal location, making sure rear leveling leg

slides into anti-tip bracket.

2. Remove the premium storage drawer. See the “Remove/

Replace Drawer” section.

3. Use a ﬂashlight to look underneath the bottom of the range.

4. Visually check that the rear range foot is inserted into the slot

of the anti-tip bracket.

On Ranges Equipped with a Warming Drawer or Baking Drawer:

1. Slide range into ﬁnal location, making sure rear leveling leg

slides into anti-tip bracket. Leave a 1" (2.5 cm) gap between the back of the range and the back wall.

2. Place the outside of your foot against the bottom front of the

warming drawer or baking drawer to keep the range from moving, and then grasp the back of the range, as shown.

Wire Awg Torque

8 gauge copper 25 lbs-in. (2.8 N-m) 6 gauge aluminum 35 lbs-in. (4.0 N-m)

5. Use a hex or Phillips screwdriver to connect the bare (green) ground wire to the range with the ground-link screw and ground-link section. The ground wire must be attached over the ground-link section and must not contact any other terminal.

6. Use 3/8" (9.5 mm) nut driver to connect the neutral (white) wire to the center terminal block post with one of the 10-32 hex nuts.

A. 10-32 hex nut B. Line 2 (red) wire C. Bare (green) ground wire D. Ground-link screw

7. Connect line 2 (red) and line 1 (black) wires to the outer

8. Firmly tighten hex nuts.

9. Replace lower access cover.

terminal block posts with 10-32 hex nuts.

IMPORTANT: Verify the tightness of the hex nuts.

E. Neutral (white) wire F. Line 1 (black) wire G. Terminal lug

3. Slowly attempt to tilt the range forward.

If you encounter immediate resistance, the range foot is engaged in the anti-tip bracket. Go to Step 8.

4. If the rear of the range lifts more than 1/2" (1.3 cm) off the

ﬂoor without resistance, stop tilting the range and lower it gently back to the ﬂoor. The range foot is not engaged in the anti-tip bracket.

IMPORTANT: If there is a snapping or popping sound when lifting the range, the range may not be fully engaged in the bracket. Check to see if there are obstructions keeping the range from sliding to the wall or keeping the range foot from sliding into the bracket. Verify that the bracket is held securely in place by the mounting screws.

5. Slide the range forward, and verify that the anti-tip bracket

is securely attached to the ﬂoor or wall.

6. Slide range back so the rear range foot is inserted into the

slot of the anti-tip bracket.

7. Repeat steps 1 and 2 to ensure that the range foot is

engaged in the anti-tip bracket. If the rear of the range lifts more than 1/2" (1.3 cm) off the

ﬂoor without resistance, the anti-tip bracket may not be installed correctly. Do not operate the range without antitip bracket installed and engaged. Please reference the “Warranty” section of the User Guide to contact service.

8. Move the range into its ﬁnal location. Check that the range

is level by placing a level on the oven bottom. See the “Level Range” section.

IMPORTANT: If the range is moved to adjust the leveling legs, verify that the anti-tip bracket is engaged by repeating steps 1 to 8.

Page 16

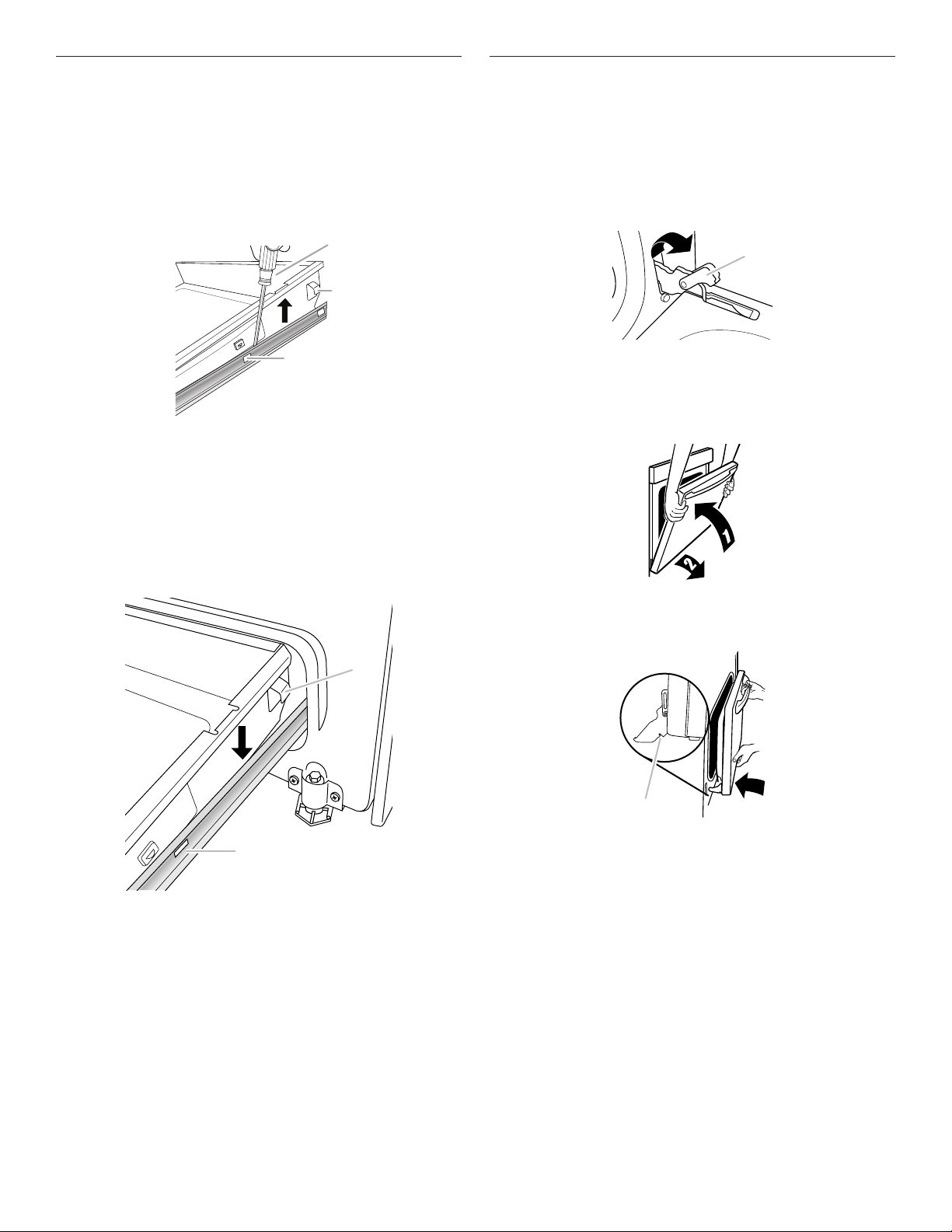

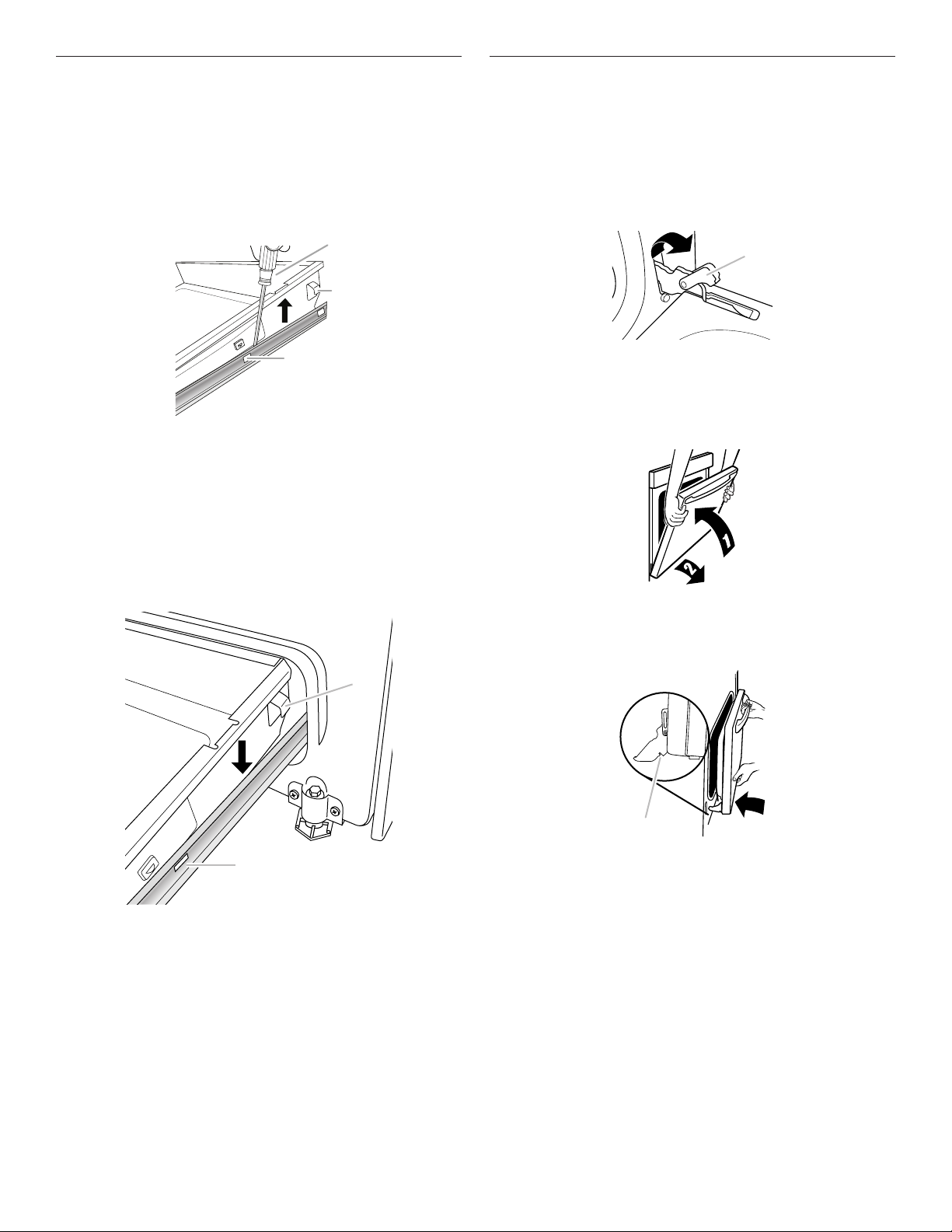

Remove/Replace Drawer

Remove all items from inside the baking drawer, and then allow the range to cool completely before attempting to remove the drawer.

To Remove:

1. Open the drawer to its fully open position.

2. Using a ﬂat-blade screwdriver, gently loosen the drawer

from the glide alignment notch, and then lift up the drawer alignment tab from the glide.

Oven Door

For normal range use, it is not suggested to remove the oven door. However, if removal is necessary, make sure the oven is off and cool. Then, follow these instructions. The oven door is heavy.

To Remove:

1. Open oven door all the way.

2. Pinch the hinge latch between 2 ﬁngers and pull forward.

Repeat on other side of oven door.

A. Flat-blade screwdriver B. Drawer alignment tab C. Drawer glide notch

3. Repeat Step 2 on the other side. The drawer is no longer attached to the drawer glides. Using both hands, pick up the drawer to complete the removal.

To Replace:

1. Align the forward drawer notches with the notches in the

drawer glides on both sides. Place the rear alignment tabs into the drawer glides on both sides.

A. Hinge latch

3. Close the oven door as far as it will shut.

4. Lift the oven door while holding both sides.

Continue to push the oven door closed and pull it away from the oven door frame.

To Replace:

1. Insert both hanger arms into the door. Be sure that the hinge

notches are engaged in the oven door frame.

A. Drawer alignment tab B. Drawer glide notch

2. Push the drawer in all the way.

3. Gently open and close the drawer to ensure it is seated

properly on the glides on both sides.

A. Hinge notch

2. Open the oven door.

The door should be able to open all the way.

3. Move the hinge levers back to the locked position. Check

that the door is free to open and close and is level while closed. If it is not, repeat the removal and installation procedures.

Page 17

Complete Installation

1. Check that all parts are now installed. If there is an extra part, go back through the steps to see which step was skipped.

2. Check that you have all of your tools.

3. Check that you have all of the range accessories, especially

oven racks. These accessories may be in the range packaging.

4. Dispose of/recycle all packaging materials.

5. Check that the range is level. See the “Level Range” section.

6. Use a mild solution of liquid household cleaner and warm

water to remove waxy residue caused by shipping material. Dry thoroughly with a soft cloth. For more information, see the “Range Care” section of the User Guide.

7. Read the User Guide.

8. Plug power cord into a grounded outlet. Turn power on.

9. Turn on surface burners and oven. See the User Guide for

speciﬁc instructions on range operation. NOTE: Odors and smoke are normal when the oven is used

the ﬁrst few times.

If Range Does Not Operate, Check the Following:

■ Household fuse is intact and tight, or circuit breaker has not

tripped.

■ Range is plugged into a grounded outlet.

■ Electrical supply is connected.

IMPORTANT: If the range control displays an “F9” or “F9, E0” error code, the electrical outlet in the home may be miswired. Disconnect power and contact a qualiﬁed electrician to verify the electrical supply.

10. When the range has been on for 5 minutes, check for heat.

If the range is cold, turn off the range and contact a qualiﬁed electrician.

If You Need Assistance or Service:

Please reference the “Warranty” section of the User Guide to contact service.

Page 18

SEGURIDAD DE LA ESTUFA

Su seguridad y la seguridad de los demás es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico.

Lea y obedezca siempre todos los mensajes de seguridad.

Este es el símbolo de advertencia de seguridad. Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión

a usted y a los demás.

Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra “PELIGRO” o “ADVERTENCIA”. Estas palabras significan:

Si no sigue las instrucciones de inmediato,

PELIGRO

ADVERTENCIA

Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que puede suceder si no se siguen las instrucciones.

puede morir

Si no sigue las instrucciones, usted puede morir o sufrir una lesión grave.

o sufrir una lesión grave.

ADVERTENCIA

Peligro de Vuelco

Un niño o un adulto puede volcar accidentalmente la estufa y resultar muerto.

Instale el soporte anti-vuelco al piso o a la pared según las instrucciones de instalación.

Deslice la estufa hacia atrás de modo que la pata trasera quede enganchada en la ranura del soporte anti-vuelco.

Si traslada de lugar la estufa, vuelva a asegurar el soporte anti-vuelco.

No ponga a funcionar la estufa sin tener el soporte anti-vuelco instalado y asegurado.

No seguir estas instrucciones puede ocasionar la muerte o quemaduras graves en niños y adultos.

Para verificar que el soporte anti-vuelco esté instalado y asegurado:

Soporte anti-vuelco

Pata de la estufa

• Deslice la estufa hacia adelante.

• Verifique que el soporte anti-vuelco esté bien sujeto al piso o a la pared.

• Deslice la estufa hacia atrás de modo que la pata trasera quede debajo del soporte

anti-vuelco.

• Consulte las instrucciones de instalación para ver más detalles.

usted

Page 19

REQUISITOS DE INSTALACIÓN

Herramientas y piezas

Reúna las herramientas y las piezas necesarias antes de comenzar la instalación. Lea y siga las instrucciones provistas con cualquiera de las herramientas que se enumeran aquí.

Herramientas necesarias

■ Cinta métrica

■ Destornillador de hoja

plana

■ Destornillador Phillips

■ Nivel

■ Taladro manual o eléctrico

■ Llave o pinza

■ Marcador o lápiz

■ Cinta adhesiva protectora

■ Trinquete de 1/4" (6.4 mm)

Piezas suministradas

Veriﬁque que estén todas las piezas.

■ 3 tuercas hexagonales 10-32 (instaladas en el bloque de

terminales)

■ Lengüetas para cables directos (3)

■ (2) tornillos n.° 10 x 1

/8" (41 mm) (para montar el soporte

antivuelco)

■ Soporte antivuelco (dentro de la cavidad del horno)

El soporte antivuelco debe estar montado ﬁrmemente a la pared posterior o al piso. Según el espesor del piso, es posible que sea necesario utilizar tornillos más largos para sujetar el soporte al contrapiso. Puede conseguir tornillos más largos en su ferretería local.

■ Para el modelo:

Parrillas del horno

Piezas necesarias

Si se usa un kit de cable de suministro eléctrico:

■ Un kit de cable de suministro eléctrico homologado por

UL marcado para el uso con estufas. El cable debe estar clasiﬁcado para 250 voltios como mínimo, 40 A o 50 A, marcado para el uso con una abertura de conexión de 1 3/8" (3,5 cm) de diámetro nominal y debe terminar en terminales de anillo o de horquilla con extremo abierto con los extremos vueltos hacia arriba.

■ Un protector de cables homologado por UL.

Veriﬁque los códigos locales. Compruebe el suministro eléctrico existente. Vea la sección “Requisitos eléctricos” apropiada.

Es recomendable que todas las conexiones eléctricas sean hechas por un instalador eléctrico competente autorizado.

■ llave de tuercas de 1/4"

(6.4 mm)

■ Sacatuercas de 3/8"

(9,5 mm) y de 5/16" (8 mm)

■ Broca de 1/8" (3,2 mm)

(para pisos de madera)

■ Alicate para latón o

cortacable grande (para cortar la banda de conexión a tierra de ser necesario)

WEE750H0H YWEE750H0H WEEA25H0H YWEEA25H0H

Piezas opcionales

Para comprar estos u otros accesorios, consulte la sección “Accesorios” del Manual del usuario para ver la información de contacto.

■ Kits de terminaciones laterales:

Blanco: Pida la pieza número W10675027 Negro: Pida la pieza número W10675026 Acero inoxidable: Pida la pieza número W10675028

■ Kits de zócalos de encimera:

Alto de 6” (15,2 cm), blanco: Pida la pieza número W10655448 Alto de 6" (15,2 cm), negro: Pida la pieza número W10655449 Alto de 6” (15,2 cm), acero inoxidable: Pida la pieza número W10655450

Requisitos de ubicación

IMPORTANTE: Respete todos los códigos y las ordenanzas vigentes.

■ Es responsabilidad del instalador cumplir con los espacios

de instalación especiﬁcados en la placa que indica modelo/ serie/valores nominales. La placa que indica modelo/serie/ valores nominales está detrás de la puerta del horno, en la parte superior del lado derecho del marco del horno.

■ Para eliminar el riesgo de quemaduras o incendio al

tocar unidades con la superﬁcie demasiado caliente, deberá evitarse el uso de armarios de almacenamiento encima de las unidades. Si van a proveerse armarios de almacenamiento, se puede instalar una campana de ventilación o una combinación de microondas y campana que se proyecte horizontalmente un mínimo de 5" (12,7 cm) más allá de la base de los armarios para reducir el riesgo.

■ La estufa debe ubicarse en un lugar de la cocina

conveniente para su uso.

■ Las instalaciones empotradas deberán proveer un recinto

cerrado de los lados y la parte posterior de la estufa.

■ Todas las aberturas en la pared o en el piso en donde se

instalará la estufa deben estar selladas.

■ Deben usarse las dimensiones de la abertura del armario

que se muestran. Las dimensiones proporcionadas son los espacios mínimos.

■ Debe instalarse el soporte antivuelco. Para instalar el

soporte antivuelco que se envía con la estufa, vea la sección “Instalación del soporte antivuelco”.

■ Se requiere un suministro eléctrico conectado a tierra. Vea la

sección “Requisitos eléctricos” apropiada.

■ Póngase en contacto con un instalador de revestimiento de

pisos competente para veriﬁcar que el revestimiento del piso pueda soportar por lo menos 200 °F (93 °C).

■ Use una almohadilla aislante o una madera laminada de 1/4"

(6,4 mm) debajo de la estufa si va a instalar la estufa sobre una alfombra.

IMPORTANTE: Para evitar daños a los armarios, veriﬁque con el constructor o el distribuidor de los armarios para asegurarse de que los materiales empleados no cambien de color, no desprendan el laminado ni sufran ningún otro tipo de daño. Este horno se ha diseñado de acuerdo con los requisitos de UL y CSA International y cumple con las temperaturas máximas permitidas para armarios de madera de 194 °F (90 °C).

Page 20

Requisitos de instalación adicionales para casas

rodantes

La instalación de esta estufa debe ajustarse a la Norma para la construcción y la seguridad de casas fabricadas, título 24 CFR, parte 3280 (antes Norma federal para la construcción y la seguridad de casas rodantes, título 24, HUD parte 280). Cuando esa norma no sea aplicable, use la Norma para instalaciones en casas fabricadas, ANSI A225.1/NFPA 501A o los códigos locales.

En Canadá, la instalación de esta estufa debe cumplir con las normas vigentes CAN/CSA-A240, edición más reciente, o con los códigos locales.

Las instalaciones en casas rodantes requieren lo siguiente:

■ Cuando se instale esta estufa en una casa rodante, deberá

asegurarse al piso durante el transporte. Cualquier método de ﬁjación es adecuado en tanto cumpla con las normas antes indicadas.

■ Para la instalación en una casa rodante, deberá usarse un

cable de suministro eléctrico de cuatro hilos.

Dimensiones del producto

Estas instrucciones describen varios modelos; la apariencia de su modelo puede diferir de los que se ilustran. Las dimensiones que se indican son las dimensiones máximas entre todos los modelos.

Modelo WEE750H0H

A. 13/16" (3,0 cm) de altura desde

la superﬁcie de cocción hasta la parte superior de la ventilación

B. 29

⁄8” (75,9 cm)

C. Placa que indica modelo/

serie/valores nominales (detrás de la puerta del horno, en la parte superior del lado derecho del marco del horno)

D. 36" (91,4 cm) de altura hasta

la parte superior del borde de la superﬁcie de cocción con las patas niveladoras completamente atornilladas*

E. 27" (68,8 cm)

F. 28

/8" (72,7 cm) de profundidad máx. desde la manija hasta la parte posterior de la estufa

IMPORTANTE: La estufa debe ser nivelada después de la instalación. Siga las instrucciones de la sección “Nivelación de la estufa”. No se recomienda usar la superﬁcie de cocción como referencia para nivelar la estufa.

* La estufa se puede elevar aproximadamente 1" (2,5 cm) me-

diante la regulación de las patas niveladoras.

Page 21

Dimensiones del armario

Las dimensiones de la abertura del armario que se muestran son para una profundidad del mostrador de 25” (64,0 cm), una profundidad del armario de la base de 24” (61,0 cm) y una altura del mostrador de 36” (91,4 cm).

IMPORTANTE: Si va a instalar una campana para estufa o una combinación de microondas y campana sobre la estufa, siga las instrucciones de instalación incluidas con la campana para estufa o la combinación de microondas y campana para ver las medidas de los espacios sobre la superﬁcie de cocción.

La estufa puede instalarse próxima a paredes combustibles con una separación cero.

NOTA: Cuando se instala en un recorte deslizable, el frente de la puerta del horno puede sobresalir del armario de la base.

Recorte deslizable

Recorte independiente

A. 18" (45,7 cm) del armario lateral superior al mostrador B. 13" (33 cm) de profundidad máx. del armario superior C. 30" (76,2 cm) de ancho mínimo de la abertura D. Para ver el espacio mínimo hasta la parte superior de la superﬁcie

de cocción, consulte la NOTA*. E. 30" (76,2 cm) de ancho mínimo de la abertura F. Se recomienda el área sombreada para la instalación del

tomacorriente con conexión a tierra. G. 131/8" (33,3 cm) H. 711/16" (19,5 cm) I. 413/16" (12,2 cm) J. 311/16" (9,4 cm) más la medición de L K. La puerta o las bisagras del armario no deben extenderse dentro

del área del recorte. L. La profundidad de mostrador restante no debe exceder 2 1/4"

(5,7 cm).

cocción, consulte la NOTA*. E. 30" (76,2 cm) de ancho mínimo de la abertura F. Se recomienda el área sombreada para la instalación del

tomacorriente con conexión a tierra. G. 131/8" (33,3 cm) H. 711/16" (19,5 cm) I. 413/16" (12,2 cm) J. 311/16" (9,4 cm) K. La puerta o las bisagras del armario no deben extenderse dentro del

área del recorte.

* NOTA: 24" (61,0 cm) como mínimo cuando la base del armario de madera o de metal esté protegida por madera moldeada re-

tardante de llama de al menos 1/4" (6,4 mm), cubierta con una lámina de acero no inferior a N.° 28 MSG, de acero inoxidable de 0,015" (0,4 mm), de aluminio de 0,024" (0,6 mm) o de cobre de 0,020" (0,5 mm).

30" (76,2 cm) de espacio mínimo entre la parte superior de la plataforma de la superﬁcie de cocción y la base de un armario de

madera o metal descubierto.

Page 22

Requisitos eléctricos, en EE. UU. solamente

ADVERTENCIA

■ Se recomienda usar un disyuntor.

■ La estufa se puede conectar directamente a una caja de

■ Deje al menos 6 pies (1,8 m) de holgura en la línea para poder

■ Debe proveerse un conector de conducto homologado por

Peligro de Choque Eléctrico

Conecte la estufa a tierra.

No seguir estas instrucciones puede ocasionar la muerte, incendio o choque eléctrico.

Si los códigos lo permiten y se emplea un cable de conexión a tierra separado, es recomendable que un instalador eléctrico competente determine si la ruta de conexión a tierra y el calibre del cable están de acuerdo con los códigos locales.

No use un cable eléctrico de extensión. Asegúrese de que la conexión eléctrica y el tamaño del hilo sean

adecuados y de conformidad con el Código Nacional Eléctrico, ANSI/ NFPA 70 - última edición y con todos los códigos y ordenanzas locales.

Se puede obtener una copia de las normas de los códigos antes indicados en:

National Fire Protection Association

1 Batterymarch Park

Quincy, MA 02169-7471

ADVERTENCIA: La conexión incorrecta del conductor de conexión a tierra del equipo puede dar como resultado el riesgo de un choque eléctrico. Si no está seguro de que la conexión a tierra del aparato sea la adecuada, verifíquela con un electricista o un técnico de servicio competente. No modiﬁque el enchufe del cable de suministro eléctrico. Si no encaja en el tomacorriente, consulte con un electricista competente para instalar un tomacorriente adecuado.

Conexión eléctrica

Para instalar la estufa correctamente, se debe determinar el tipo de conexión eléctrica que se va a usar y seguir las instrucciones que aquí se proveen para el caso.

■ La estufa se debe conectar a la tensión y la frecuencia

eléctricas correctas según se especiﬁca en la placa que indica modelo/serie/valores nominales. La placa que indica modelo/ serie/valores nominales está detrás de la puerta del horno, en la parte superior del lado derecho del marco del horno.

■ Esta estufa se fabrica con el terminal neutro conectado a

la carcasa. Use un cable de suministro eléctrico de 3 hilos, homologado por UL, de 40 A o 50 A (ﬂexible). Vea la tabla de valores nominales de la estufa a continuación. Si los códigos locales no permiten la conexión a tierra a través del neutro, use un cable de suministro eléctrico de 4 hilos clasiﬁcado para 250 voltios, 40 A o 50 A y comprobado para el uso con estufas.

Valores nominales de la estufa*

Valores nominales del kit de cable de suministro eléctrico y protección del circuito

120/240 voltios 120/208 voltios Amperios

8,8 a 16,5 kW 7,8 a 12,5 kW 40 o 50** 16,6 a 22,5 kW 12,6 a 18,5 kW 50

* La carga calculada por el Código eléctrico nacional (NEC) es

inferior a la carga conectada total que se enumera en la placa que indica modelo/serie/valores nominales.

** Si se conecta a un circuito de 50 A, use un cable clasiﬁcado

para 50 A con el kit. Para kits de cable clasiﬁcados para 50 A, use kits que especiﬁque el uso con una abertura de conexión de 1 3/8" (3,5 cm) de diámetro nominal.

■ El tamaño de los hilos y las conexiones deben cumplir con la

■ La hoja con especiﬁcaciones técnicas y el diagrama de cableado se

Si se conecta a un sistema de 3 hilos:

Es posible que los códigos locales permitan el uso de un cable de suministro eléctrico homologado por UL de 3 hilos, 250 voltios, 40 o 50 A (ﬂexible). Este cable contiene 3 conductores de cobre con terminales de anillo o de horquilla con extremos abiertos y hacia arriba, terminado en un enchufe tipo NEMA 10-50P en el extremo de suministro eléctrico. Los conectores del extremo del aparato deben estar en el punto en que el cable de suministro eléctrico ingresa al aparato, que usa un receptáculo de 3 hilos tipo NEMA 10-50R.

Si se conecta a un sistema de 4 hilos:

Esta estufa ha sido fabricada con la conexión a tierra conectada al neutro por medio de un enlace. Se debe revisar la conexión a tierra para veriﬁcar que el hilo verde de puesta a tierra del cable de suministro eléctrico de 4 hilos esté conectado a la carcasa. Vea la sección “Conexión eléctrica, EE. UU. solamente”.

Está prohibido hacer la conexión a tierra a través del conductor neutro para las nuevas instalaciones de circuito derivado (1996 NEC), las casas rodantes y los vehículos de recreación, o en un área donde los códigos locales prohíban la conexión a tierra a través del conductor neutro.

Cuando se usa un receptáculo de 4 hilos tipo NEMA 14-50R, se debe usar un cable de suministro eléctrico concordante homologado por UL para estufas, de 4 hilos, 250 voltios y 40 o 50 A (ﬂexible). Este cable contiene 4 conductores de cobre con terminales de anillo o de horquilla con extremos abiertos y hacia arriba, terminado en un enchufe tipo NEMA 14-50P en el extremo del suministro eléctrico.

El cuarto conductor (de conexión a tierra) debe estar identiﬁcado con una cubierta verde o verde/amarilla y el conductor neutro debe estar identiﬁcado con una cubierta blanca. El cable debe ser del tipo SRD o SRDT, con protector de cables aprobado por UL y de al menos 4 pies (1,22 m) de longitud.

Los tamaños mínimos para conductores del cable eléctrico de 4 hilos de cobre son:

Circuito de 40 A 2 conductores No.-8 1 neutral blanco No.-10 1 de conexión a tierra verde No.-10

disyuntores (o un desconectador con fusible) a través de un cable ﬂexible o con forro no metálico, de cobre o aluminio. Vea la sección “Conexión eléctrica, EE. UU. solamente”.

mover la estufa si alguna vez se requiere servicio técnico.

UL en cada extremo del cable de suministro eléctrico (en la estufa y en la caja de empalmes).

clasiﬁcación de la estufa.

encuentran en la parte posterior de la estufa, en una bolsa plástica.

Tomacorriente de 3 hilos (10-50R)

Tomacorriente de 4 hilos (14-50R)

Page 23

INSTRUCCIONES DE INSTALACIÓN

Desempaque la estufa

ADVERTENCIA

Peligro de peso excesivo

Use dos o más personas para mover e instalar la estufa.

No seguir esta instrucción puede ocasionar una lesión en la espalda u otro tipo de lesiones.

1. Retire los materiales de envío, la cinta adhesiva y la película

protectora de la estufa. Mantenga la base de cartón debajo de la estufa. No deseche nada hasta que se haya completado la instalación.

2. Retire las parrillas del horno y el paquete de piezas del horno

y los materiales de envío.

3. Para retirar la base de cartón, primero tome 4 esquineros

de cartón de la caja. Apile un esquinero de cartón sobre el otro. Repita con los otros 2 esquineros. Colóquelos a lo largo sobre el piso detrás de la estufa para apoyarla cuando la coloque sobre la parte posterior.

4. Con la ayuda de 2 o más personas, aferre la estufa con

ﬁrmeza y colóquela suavemente sobre su parte posterior encima de los esquineros de cartón.

5. Retire la base de cartón. Las patas niveladoras se pueden regular mientras la estufa está

apoyada sobre la parte posterior; vea la sección “Regule las patas niveladoras”.

NOTA: para colocar la estufa nuevamente en posición vertical, coloque una hoja de cartón o una madera sobre el piso delante de la estufa para proteger el piso. Con la ayuda de 2 o más personas, coloque la estufa de pie nuevamente sobre el cartón o la madera.

Instalación del soporte antivuelco

ADVERTENCIA

Peligro de Vuelco

Un niño o un adulto puede volcar accidentalmente la

estufa y resultar muerto.

Instale el soporte anti-vuelco al piso o a la pared según

las instrucciones de instalación.

Deslice la estufa hacia atrás de modo que la pata

trasera quede enganchada en la ranura del soporte

anti-vuelco.

Si traslada de lugar la estufa, vuelva a asegurar el

soporte anti-vuelco.

No ponga a funcionar la estufa sin tener el soporte

anti-vuelco instalado y asegurado.

No seguir estas instrucciones puede ocasionar la

muerte o quemaduras graves en niños y adultos.

1. Retire el soporte antivuelco del interior del horno.

2. Decida qué método de montaje usará: en el piso o en la

pared. Si tiene piso de piedra o de mampostería, puede usar el

método de montaje en la pared. Si instala la estufa en una casa rodante, deberá ﬁjar la estufa al piso.

Este soporte antivuelco y los tornillos se pueden usar con vástagos de madera o de metal.

3. Determine y marque la línea central del espacio del recorte.

El soporte de montaje puede instalarse en el lado izquierdo o derecho del área recortada. Ubique el soporte de montaje contra la pared en el recorte de modo que la muesca en V del soporte esté a 12 1/2" (31,8 cm) de la línea central, como se muestra.

Línea central

A. 12 1/2" (31,8 cm) B. Muesca en V del soporte

Page 24

4. Taladre dos oriﬁcios de 1/8" (3 mm), que correspondan a los

oriﬁcios del soporte para el método de montaje que haya determinado. Vea las ilustraciones a continuación.

Montaje a través del piso

Posición posterior Posición frontal Diagonal (2 opciones)

Montaje a través de la pared

5. Use los dos tornillos de cabeza Phillips n.° 10 x 1 5/8"

(41 mm) que se suministran para montar el soporte antivuelco en la pared o en el piso.

6. Mueva la estufa lo suﬁcientemente cerca de la abertura

como para permitir que se hagan las conexiones eléctricas ﬁnales. Retire la base de envío, el cartón o la madera de debajo de la estufa.

7. Mueva la estufa a su ubicación ﬁnal, asegurándose de que la

pata niveladora trasera se deslice en el soporte anti-vuelco.

Regule las patas niveladoras

1. Si es necesario ajustar la altura de la estufa, use una llave o

pinzas para aﬂojar las 4 patas niveladoras. Esto puede hacerse con la estufa sobre su parte posterior

o con la estufa apoyada sobre 2 patas después de haberla colocado nuevamente en posición vertical.

NOTA: para colocar la estufa nuevamente en posición vertical, coloque una hoja de cartón o una madera delante de la estufa. Con la ayuda de 2 o más personas, coloque la estufa de pie nuevamente sobre el cartón o la madera.

ADVERTENCIA

Peligro de Vuelco

Un niño o un adulto puede volcar accidentalmente la

estufa y resultar muerto.

Instale el soporte anti-vuelco al piso o a la pared según

las instrucciones de instalación.

Deslice la estufa hacia atrás de modo que la pata

trasera quede enganchada en la ranura del soporte

anti-vuelco.

Si traslada de lugar la estufa, vuelva a asegurar el

soporte anti-vuelco.

No ponga a funcionar la estufa sin tener el soporte

anti-vuelco instalado y asegurado.

No seguir estas instrucciones puede ocasionar la

muerte o quemaduras graves en niños y adultos.

8. Mueva la estufa hacia adelante sobre la base de envío, el

cartón o la madera para continuar la instalación según las instrucciones de instalación siguientes.

2. Mida la distancia desde la parte superior del mostrador

hasta el piso.

3. Mida la distancia desde la parte superior de la superﬁcie

de cocción hasta la parte inferior de las patas niveladoras. La distancia debe ser la misma. De lo contrario, regule las patas niveladoras para corregir la altura. Las patas niveladoras pueden aﬂojarse para agregar hasta un máximo de 1" (2,5 cm). Se necesita un mínimo de 3/16" (5 mm) para enganchar el soporte antivuelco.

NOTA: si regula la altura cuando la estufa está de pie, incline la estufa hacia atrás para regular las patas delanteras y, después, inclínela hacia adelante para regular las patas traseras.

4. Cuando la estufa esté a la altura correcta, cerciórese de

que haya un espacio adecuado debajo de la estufa para el soporte antivuelco. Antes de deslizar la estufa a su ubicación ﬁnal, veriﬁque que el soporte antivuelco se pueda deslizar debajo de la estufa y sobre la pata niveladora posterior antes de instalar el soporte.

NOTA: si se va a usar un kit de adornos, la parte superior de la superﬁcie de cocción debe estar más alta que el mostrador. Consulte las instrucciones de instalación que se incluyen con el kit de adornos para ver la altura correcta.

Page 25

Nivelación de la estufa

1. Coloque un nivel sobre la parte inferior del horno, como se

indica en una de las 2 ﬁguras a continuación, según el tamaño del nivel. Veriﬁque con el nivel de lado a lado y del frente hacia la parte posterior.

2. Si la estufa no está nivelada, use una llave o pinzas para

regular las patas niveladoras hacia arriba o hacia abajo hasta que la estufa esté nivelada.

NOTA: La estufa debe estar nivelada para un rendimiento satisfactorio del horneado y resultados óptimos de la limpieza con la tecnología autolimpiante AquaLift®.

Conexión eléctrica, en EE. UU. solamente

Si la casa tiene un receptáculo de 3 o de 4 hilos, continúe con la sección “Instalación con un cable de suministro eléctrico”. Si la casa tiene una conexión directa de 3 o de 4 hilos, vaya a la sección “Instalación con un cable directo”.

3. Según el modelo, retire la lengüeta plástica que sostiene tres

tuercas hexagonales de 10-32 del poste del medio del bloque de terminales. Retire la tuerca hexagonal de 10-32 de la parte superior de cada uno de los 3 bloques de terminales y resérvela.

O BIEN

Retire la tuerca hexagonal de 10-32 de la parte superior cada uno de los 3 bloques de terminales y resérvela.

Instalación con un cable de suministro eléctrico

ADVERTENCIA

Peligro de Choque Eléctrico

Desconecte el suministro de energía antes de darle mantenimiento.

Use un cable de suministro eléctrico nuevo de 40 amp.

Enchufe en un contacto con conexión a tierra.

No seguir estas instrucciones puede ocasionar la muerte, incendio o choque eléctrico.

Protector de cables del cable de suministro eléctrico

1. Desconecte el suministro eléctrico.

2. Retire los tornillos de la cubierta de acceso inferior en la parte

posterior de la estufa. Tire de la parte inferior de la cubierta hacia usted y hacia afuera para retirar la cubierta de la estufa.

4. Monte un protector de cables aprobado por UL en la

abertura.

A. Protector de cables aprobado por UL

5. Complete la instalación según las instrucciones que

correspondan al tipo de conexión eléctrica que tenga:

4 hilos (recomendada) 3 hilos (si no existe conexión de 4 hilos)

Opciones para la conexión eléctrica

Si la casa tiene:

Contacto de 3 hilos (Tipo NEMA 10-50R)

Y se va a hacer la conexión con:

Un cable de suministro eléctrico homologado por UL para estufas, 250 voltios como mínimo, 40 o 50 A

Vaya a la sección:

Conexión de 3 hilos: Cable de suministro eléctrico

A. 3 lengüetas de montaje B. Cubierta de acceso inferior C. 2 tornillos

Contacto de 4 hilos (Tipo NEMA 14-50R)

Un cable de suministro eléctrico homologado por UL para estufas, 250 voltios como mínimo, 40 o 50 A

Conexión de 4 hilos: Cable de suministro eléctrico

Page 26

Conexión de 3 hilos: Cable de suministro eléctrico

B C

Conexión de 4 hilos: Cable de suministro eléctrico

Use este método solamente si los códigos locales permiten conectar el conductor a tierra del chasis al hilo neutro del cable de suministro eléctrico.

1. Pase el cable de suministro eléctrico a través del protector

de cables en la placa del cable/conducto en la base de la estufa. Deje la holgura suﬁciente como para ﬁjar el cableado al bloque de terminales.

A. Bloque de terminales B. Tornillo de enlace a tierra C. Protector de cables homologado por UL D. Hilos del cable de suministro eléctrico, abertura grande

Use este método para:

■ Nuevas instalaciones de circuito derivado (1996 NEC)

■ Casas rodantes

■ Vehículos de recreación

■ En un área donde los códigos locales prohíban la conexión a

tierra a través del terminal neutro

1. Recorte y retire parte de la banda metálica de conexión a

tierra, como se muestra.

A. Banda metálica de conexión a tierra B. Deseche C. Tornillo de enlace a tierra

2. Use un destornillador Phillips para retirar el tornillo de enlace

a tierra de la parte posterior de la estufa. Reserve el tornillo de enlace a tierra y el extremo del enlace a tierra que hay debajo del tornillo.

3. Pase el cable de suministro eléctrico a través del protector

de cables en la placa del cable/conducto en la base de la estufa. Deje la holgura suﬁciente como para ﬁjar el cableado al bloque de terminales.

2. Use un sacatuercas de 3/8" (9,5 mm) para conectar el cable

neutral (blanco) al poste central del bloque de terminales con una de las tuercas hexagonales de 10-32.

A. Tuerca hexagonal 10-32 B. Hilo de línea 2 (rojo) C. Tornillo de enlace a tierra D. Hilo neutro (blanco) E. Hilo de línea 1 (negro)

3. Conecte los hilos de la línea 2 (rojo) y de la línea 1 (negro)

a los postes externos del bloque de terminales con tuercas

A. Bloque de terminales B. Tornillo de enlace a tierra C. Protector de cables homologado por UL D. Hilos del cable de suministro eléctrico

hexagonales 10-32.

4. Apriete las tuercas hexagonales con ﬁrmeza. NOTA: Para reemplazar el cable de suministro eléctrico, use

únicamente cable eléctrico clasiﬁcado para 250 voltios como mínimo, 40 o 50 A, marcado para el uso con una abertura de conexión de 1 3/8" (3,5 cm) de diámetro nominal, con terminales de anillo y marcado para el uso con estufas.

5. Apriete los tornillos del protector de cables. IMPORTANTE: Veriﬁque el apriete de las tuercas

hexagonales.

6. Vuelva a colocar la cubierta de acceso inferior.

Page 27

4. Use un destornillador Phillips para conectar el hilo verde

ADVERTENCIA

Peligro de Choque Eléctrico

Desconecte el suministro de energía antes de darle servicio.

Use un alambre de cobre de calibre 8 o un alambre de aluminio de calibre 6.

Conecte la estufa a tierra.

No seguir estas instrucciones puede ocasionar la muerte, incendio o choque eléctrico.

a tierra del cable de suministro eléctrico a la estufa con el tornillo de enlace a tierra y la sección del enlace a tierra. El hilo a tierra se debe ﬁjar encima de la sección del enlace a tierra.

5. Use un sacatuercas de 3/8" (9,5 mm) para conectar el cable neutral (blanco) al poste central del bloque de terminales con una de las tuercas hexagonales de 10-32.

Instalación con un cable directo

A. Tuerca hexagonal 10-32 B. Tornillo de enlace a tierra C. Hilo de línea 2 (rojo)

D. Hilo de conexión a tierra (verde) E. Hilo neutro (blanco) F. Hilo de línea 1 (negro)

6. Conecte los hilos de la línea 2 (rojo) y de la línea 1 (negro) a los postes externos del bloque de terminales con tuercas hexagonales 10-32.

7. Apriete las tuercas hexagonales con ﬁrmeza. NOTA: Para reemplazar el cable de suministro eléctrico, use

8. Apriete los tornillos del protector de cables. IMPORTANTE: Veriﬁque el apriete de las tuercas

hexagonales.

9. Vuelva a colocar la cubierta de acceso inferior.

Protector de cables para cable directo

1. Desconecte el suministro eléctrico.

2. Retire los tornillos de la cubierta de acceso inferior en la parte

posterior de la estufa. Tire de la parte inferior de la cubierta hacia usted y hacia afuera para retirar la cubierta de la estufa.

A. 3 lengüetas de montaje B. Cubierta de acceso inferior C. 2 tornillos

3. Según cuál sea su modelo, retire la etiqueta plástica que sostiene

tres tuercas hexagonales de 10-32 del poste medio del bloque de terminales. Retire la tuerca hexagonal de 10-32 de la parte superior cada uno de los 3 bloques de terminales y resérvela.

O BIEN

Retire la tuerca hexagonal de 10-32 de la parte superior cada uno de los 3 bloques de terminales y resérvela.

Page 28

4. Monte un conector de conducto homologado por UL en la abertura.

(7.6 cm)

(12.7 cm)

(7.6 cm)

Conexión de 3 hilos: Cable directo

Use este método solamente si los códigos locales permiten conectar el conductor a tierra al hilo neutro de suministro eléctrico.

1. Pase los cables a través del conducto en la placa del cable/

conducto en la base de la estufa. Deje la holgura suﬁciente como para ﬁjar el cableado al bloque de terminales.

A. Tuerca de retención desmontable B. Conducto

5. Apriete el tornillo del protector de cables contra el conducto ﬂexible.

Instalación de cable directo: Hilo de cobre o aluminio

Esta estufa se puede conectar directamente a la desconexión con fusible o a la caja de disyuntores. Según el suministro eléctrico que tenga, realice la conexión de 3 o de 4 hilos necesaria.

1. Pele el recubrimiento exterior 3" (7,6 cm) para que los hilos queden expuestos. Pele 3/8" (1,0 cm) del aislamiento en el extremo de cada hilo.

³⁄₈

(1.0 cm)

A. Bloque de terminales B. Tornillo de enlace a tierra C. Placa de cable/conducto

D. Hilo de línea 2 (rojo) E. Hilo desnudo de conexión a

tierra (verde)

F. Hilo de línea 1 (negro)

2. Fije las lengüetas de los terminales a los hilos de la línea 2

(rojo), de conexión a tierra desnudo (verde) y de la línea 1 (negro). Aﬂoje (no retire) el tornillo opresor en la parte delantera de la lengüeta de los terminales e inserte el hilo expuesto a través de la parte inferior de las lengüetas de los terminales. Apriete con ﬁrmeza el tornillo opresor con la torsión que se muestra en la tabla Especiﬁcaciones de torsión para hilos desnudos.

2. Deje suﬁciente holgura en el hilo como para ﬁjar el bloque de terminales del cableado con facilidad.

3. Complete la instalación según las instrucciones que correspondan al tipo de conexión eléctrica que tenga:

4 hilos (recomendada) 3 hilos (si no existe conexión de 4 hilos)

Opciones para la conexión eléctrica

Si la casa tiene:

Cable directo de 3 hilos

³⁄₈

(1.0 cm)

Cable directo de 4 hilos

³⁄₈

(1.0 cm)

Y se va a hacer la conexión con:

Una caja de disyuntores o un desconectador con fusible

Vaya a la sección:

Conexión de 3 hilos: Cable directo

Conexión de 4 hilos: Cable directo

A. Lengüeta de terminal B. Tornillo opresor C. Hilo de línea 2 (rojo) D. Hilo desnudo de conexión a tierra (verde) E. Hilo de línea 1 (negro)

Page 29

Especiﬁcaciones de torsión para hilos desnudos

Fijación de lengüetas de terminales al bloque de terminales: 20 lb-in (2,3 N-m)

Calibre del hilo Torsión

Cobre, calibre 8 25 lb-in (2,8 N-m) Aluminio, calibre 6 35 lb-in (4,0 N-m)

3. Use un sacatuercas de 3/8" (9,5 mm) para conectar el hilo desnudo de conexión a tierra (verde) al poste del centro del bloque de terminales con una de las tuercas hexagonales de 10-32.

Conexión de 4 hilos: Cable directo

Use este método para:

■ Nuevas instalaciones de circuito derivado (1996 NEC)

■ Casas rodantes

■ Vehículos de recreación

■ En un área donde los códigos locales prohíban la conexión a

tierra a través del terminal neutro

1. Recorte y retire parte de la banda metálica de conexión a

tierra, como se muestra.

A. Tuerca hexagonal

10-32

B. Hilo de línea 2

(rojo)

C. Tornillo de enlace a

tierra

D. Hilo desnudo de

conexión a tierra (verde) E. Hilo de línea 1 (negro) F. Lengüeta de terminal

4. Conecte los hilos de la línea 2 (rojo) y de la línea 1 (negro)

a los postes externos del bloque de terminales con tuercas hexagonales 10-32.

5. Apriete las tuercas hexagonales con ﬁrmeza. IMPORTANTE: Veriﬁque el apriete de las tuercas

hexagonales.

6. Vuelva a colocar la cubierta de acceso inferior.

A. Banda metálica de conexión a tierra B. Deseche C. Tornillo de enlace a tierra

2. Use un destornillador Phillips para retirar el tornillo de enlace

a tierra de la parte posterior de la estufa. Reserve el tornillo de enlace a tierra y el extremo del enlace a tierra que hay debajo del tornillo.

3. Pase los cables a través del protector de cables en la base

de la estufa. Deje la holgura suﬁciente como para ﬁjar el cableado al bloque de terminales con facilidad.

A. Bloque de terminales B. Tornillo de enlace a tierra C. Placa de cable/conducto D. Hilo desnudo de

conexión a tierra (verde)

E. Hilo de línea 2

F. Hilo neutro (blanco) G. Hilo de línea 1

(negro)

Page 30

4. Sujete las lengüetas de los terminales a los hilos de la línea 1

(negro) , neutra (blanca) y línea 2 (roja). Aﬂoje (no retire) el tornillo opresor en la parte delantera de la lengüeta de los terminales e inserte el hilo expuesto a través de la parte inferior de las lengüetas de los terminales. Apriete con ﬁrmeza el tornillo opresor con la torsión que se muestra en la tabla Especiﬁcaciones de torsión para hilos desnudos.

A. Lengüeta de terminal B. Tornillo opresor C. Hilo de línea 2 (rojo) D. Hilo neutro (blanco) E. Hilo de línea 1 (negro)

Especiﬁcaciones de torsión para hilos desnudos

Fijación de lengüetas de terminales al bloque de terminales: 20 lb-in (2,3 N-m)

Verique que el soporte antivuelco esté

instalado y enganchado

En las estufas con un cajón de almacenamiento premium:

1. Deslice la estufa hasta su ubicación ﬁnal y asegúrese de que la

pata niveladora posterior se deslice dentro del soporte antivuelco.

2. Retire el cajón de almacenamiento premium. Vea la sección

“Retire/vuelva a colocar el cajón”.

3. Use una linterna para mirar debajo de la parte inferior de la estufa.

4. Veriﬁque visualmente que la pata trasera de la estufa esté

insertada en la ranura del soporte antivuelco.

En las estufas con un cajón de calentamiento o cajón de horneado:

1. Deslice la estufa hasta su ubicación ﬁnal y asegúrese de que

la pata niveladora posterior se deslice dentro del soporte antivuelco. Deje un espacio de al menos 1" (2,5 cm) entre la parte posterior de la estufa y la pared posterior.

2. Coloque el lado externo del pie contra la parte delantera

inferior del cajón de calentamiento o cajón de horneado para impedir que la estufa se mueva; después, aferre la parte trasera de la estufa, como se muestra.

Calibre del hilo Torsión

Cobre, calibre 8 25 lb-in (2,8 N-m) Aluminio, calibre 6 35 lb-in (4,0 N-m)

5. Use un destornillador hexagonal o Phillips para conectar el hilo a tierra (verde) desnudo a la estufa con el tornillo de enlace a tierra y la sección del enlace a tierra. El hilo a tierra se debe ﬁjar encima de la sección del enlace a tierra y no debe estar en contacto con ningún otro terminal.

6. Use un sacatuercas de 3/8" (9,5 mm) para conectar el cable neutral (blanco) al poste central del bloque de terminales con una de las tuercas hexagonales de 10-32.

A. Tuerca hexagonal 10-32 B. Hilo de línea 2 (rojo) C. Hilo desnudo de

conexión a tierra (verde)

D. Tornillo de enlace a

tierra

7. Conecte los hilos de la línea 2 (rojo) y de la línea 1 (negro) a los postes externos del bloque de terminales con tuercas hexagonales 10-32.

8. Apriete las tuercas hexagonales con ﬁrmeza. IMPORTANTE: Veriﬁque el apriete de las tuercas

hexagonales.

9. Vuelva a colocar la cubierta de acceso inferior.

E. Hilo neutro (blanco) F. Hilo de línea 1 (negro) G. Lengüeta de terminal

3. Intente inclinar lentamente la estufa hacia delante.

Si enseguida siente resistencia, quiere decir que la pata de la estufa está enganchada en el soporte anti-vuelco. Vaya al paso 8.

4. Si la parte posterior de la estufa se separa más de 1/2"

(1,3 cm) del piso sin resistencia, deje de inclinar la estufa y desciéndala con suavidad nuevamente al piso. La pata de la estufa no está enganchada en el soporte anti-vuelco.

IMPORTANTE: Si hay un sonido de estallido o explosión cuando se levanta la estufa, es posible que la estufa no esté completamente enganchada en el soporte. Revise si hay obstrucciones que impiden que la estufa se deslice hacia la pared o impiden que la pata de la estufa se deslice en el soporte. Veriﬁque que el soporte se mantenga seguro en el lugar con los tornillos de montaje.

5. Deslice la estufa hacia adelante y veriﬁque que el soporte

antivuelco esté ﬁjado con ﬁrmeza al piso o la pared.

6. Deslice la estufa hacia atrás de modo que la pata trasera

quede insertada en la ranura del soporte anti-vuelco.

7. Repita los pasos 1 y 2 para cerciorarse de que la pata de la

estufa esté enganchada en el soporte anti-vuelco. Si la parte posterior de la estufa se separa más de 1/2"

(1,3 cm) del piso sin resistencia, es posible que el soporte antivuelco no se haya instalado correctamente. No ponga a funcionar la estufa sin tener el soporte anti-vuelco instalado y asegurado. Consulte la sección "Garantía" del Manual del usuario para contactar al servicio técnico.

8. Mueva la estufa a su ubicación ﬁnal. Para veriﬁcar que la

estufa esté nivelada, coloque un nivel sobre el piso del horno. Vea la sección “Nivelación de la estufa”.

IMPORTANTE: Si la estufa se mueve para regular las patas niveladoras, repita los pasos 1 a 8 para veriﬁcar que el soporte antivuelco esté enganchado.

Page 31

Retire/vuelva a colocar el cajón

Retire todos los elementos que haya dentro del cajón de horneado y, después, espere hasta que la estufa se enfríe por completo antes de intentar retirar el cajón.

Para retirarlo:

1. Abra el cajón por completo.

2. Con un destornillador de punta plana, aﬂoje suavemente el

cajón de la muesca de alineación deslizante y levante la lengüeta de alineación del cajón de la guía de deslizamiento.

Puerta del horno

Para el uso normal de la estufa, se sugiere no retirar la puerta del horno. Sin embargo, si es necesario quitarla, asegúrese de que el horno esté apagado y frío. Después, siga estas instrucciones. La puerta del horno es pesada.

Para retirarlo:

1. Abra por completo la puerta del horno.

2. Tome la traba de la bisagra con 2 dedos y tire hacia

adelante. Repita en el otro lado de la puerta del horno.

A. Destornillador de punta plana B. Lengüeta de alineación del cajón C. Muesca de deslizamiento del cajón

3. Repita el paso 2 en el otro lado. El cajón ya no está más sujeto a las guías del cajón. Con las dos manos, levante el cajón para retirarlo.

Cómo volver a colocarla:

1. Alinee las muescas de la parte de adelante del cajón con las

muescas en las guías del cajón las cuales están ubicadas a ambos lados. Inserte las lengüetas de alineación de la parte posterior en las guías del cajón a ambos lados.

A. Traba de bisagra

3. Cierre la puerta del horno tanto como sea posible.

4. Levante la puerta del horno sosteniéndola de ambos lados.

Siga empujando la puerta del horno para cerrarla mientras la aleja del marco de la puerta del horno.

Para volver a colocarlo:

1. Inserte los dos brazos de suspensión en la puerta.

Asegúrese de que las muescas de la bisagra se enganchen en el marco de la puerta del horno.

A. Lengüeta de alineación del cajón B. Muesca de deslizamiento del cajón

2. Empuje el cajón para introducirlo por completo.

3. Abra y cierre el cajón con cuidado para asegurarse de que

esté bien encajado sobre las guías a ambos lados.

A. Muesca de bisagra

2. Abra la puerta del horno.

La puerta debe poder abrirse por completo.

3. Mueva las palancas de la bisagra nuevamente a la posición

trabada. Veriﬁque que la puerta pueda abrirse y cerrarse libremente y que esté nivelada cuando está cerrada. De lo contrario, repita los procedimientos para retirar e instalar la puerta.

Page 32

Complete la instalación

1. Veriﬁque que todas las piezas estén ahora instaladas. Si hay alguna pieza extra, vuelva a revisar todos los pasos para ver cuál se omitió.

2. Veriﬁque que tenga todas las herramientas.

3. Veriﬁque que tenga todos los accesorios de la estufa,

especialmente las parrillas del horno. Puede ser que esos accesorios estén en el empaque de la estufa.

4. Deseche o recicle todos los materiales de empaque.

5. Veriﬁque que la estufa esté nivelada. Vea la sección

“Nivelación de la estufa”.

6. Use una solución suave de limpiador doméstico líquido y agua tibia para quitar el residuo ceroso que deje el material de embalaje. Seque meticulosamente con un paño suave. Para más información, vea la sección “Cuidado de la estufa” del Manual del usuario.

7. Lea el Manual del usuario.

8. Enchufe el cable de suministro eléctrico en un tomacorriente

con conexión a tierra. Encienda el aparato.

9. Encienda los quemadores de superﬁcie y el horno. Vea el Manual del usuario para obtener instrucciones especíﬁcas sobre el funcionamiento de la estufa.

NOTA: es normal que haya olores y humo cuando el horno se usa las primeras veces.

Si la estufa no funciona, revise lo siguiente:

■ Que el fusible de la casa esté intacto y ajustado, o que no se

haya disparado el cortacircuitos.

■ Que la estufa esté conectada en un tomacorriente con

conexión a tierra.

■ Que el suministro eléctrico esté conectado.

IMPORTANTE: Si aparece un código de error "F9" o "F9, E0" en el control de la estufa, es posible que el tomacorriente de la casa esté mal cableado. Desconecte la electricidad y póngase en contacto con un electricista competente para veriﬁcar el suministro eléctrico.

10. Cuando la estufa haya estado encendida durante 5 minutos,

veriﬁque que haya calor. Si la estufa está fría, apáguela y póngase en contacto con un electricista competente.

Si necesita ayuda o servicio técnico:

Consulte la sección "Garantía" del Manual del usuario para contactar al servicio técnico.

Page 33

Notas

Page 34

W11085332A

04/17
