A. Compartimiento frigorífico
2. Iluminación
3. Estantes y zona para estantes
4. Sistema de aire frío "Multiflow"
5. Compartimento baja temperatura
6. Placa de datos con nombre comercial
8. Divisor del cajón para fruta y verdura
9. Kit de reversibilidad
10. Bandeja para huevos
11. Separador
12. Bandejas de la puerta
B. Compartimiento congelador
13. Cestas de almacenamiento para alimentos congelados
14. Estantes
15. Cesta intermedia (zona de congelación)
16. Bandeja para hielo y acumulador de frío
18. Bandejas de la puerta del congelador para pizzas u otros productos
congelados que se conservarán durante poco tiempo
Dependiendo del modelo, el número y tipo de accesorios puede variar.
El compartimento del congelador puede usarse sin las cestas y sin el
estante superior para aumentar el espacio de almacenamiento para piezas
grandes. Coloque los alimentos directamente en los estantes.
Una vez introducido el alimento, asegúrese de que la puerta del
congelador cierra correctamente.
C. Panel de mandos
Protección antibacteriana:
1. Filtro en el ventilador (según el modelo)
7. Cajón para fruta y verdura con aditivos antibacterianos
(según el modelo)
17. Juntas de la puerta
Las juntas del cajón para fruta y verdura, y de la puerta se
fabrican con materiales que inhiben el crecimiento bacteriano.
Notas:
- En el caso de que se produzca un fallo en la corriente eléctrica,
el acumulador de frío ayuda a mantener una temperatura
óptima por más tiempo.
- Todas las baldas y repisas son extraíbles.
- La temperatura en el interior del aparato depende de la
temperatura ambiente, la frecuencia de apertura de las puertas y de la
ubicación. Deben tenerse en cuenta estos factores al ajustar la
temperatura.
- No lave los accesorios del aparato en el lavavajillas.
PUESTA EN MARCHA DEL APARATO
Monte los separadores (si se incluyen) en la parte superior del
condensador situado en la parte posterior del aparato.
El aparato se pone en marcha automáticamente una vez enchufado.
Después de poner en marcha el aparato, espere al menos 4-6 horas
antes de colocar alimentos dentro.
Se activan los elementos de control:
• los pilotos del panel de mandos se encienden durante 2 segundos.
• Se activa una señal acústica durante 1 segundo.
Nota:
• Si se introducen alimentos antes de que el frigorífico alcance la
temperatura adecuada, éstos pueden deteriorarse.
DESCRIPCIÓN DEL PANEL DE MANDOS
(1) Botón de selección de la cavidad "Frigorífico/Congelador"
(2) Piloto verde ENCENDIDO/APAGADO:
- Ajuste de la temperatura. del congelador (piloto verde encendido)
- Ajuste de la temperatura. del frigorífico (piloto verde apagado)
(3) Botón de ajuste de la temperatura "Temp.°C".
(4) (5) (6) Pilotos verdes que indican los ajustes de temperatura.
(7) "Reset alarm" (botón).
(8) Interruptor de la luz interior
El ajuste de temperatura entre compartimentos se
realiza con el botón "Fridge/Freezer" (1). Cuando
el piloto está apagado (2), el usuario puede
seleccionar la temperatura del frigorífico.
La temperatura del compartimento frigorífico se puede ajustar con
el botón de ajuste de la temperatura (3) del panel de mandos.
A la izquierda se describen los 5 ajustes del
compartimento frigorífico.
Cada vez que se pulsa el botón "Fridge
/Freezer" (1), el punto de ajuste cambia de
forma cíclica.
Se recomienda una temperatura media.
Para ajustar la temperatura del compartimento
congelador, utilice el botón "Fridge/Freezer" (1).
Se enciende el piloto verde (2)
.
La temperatura del compartimento congelador se puede ajustar con
el botón (3) de ajuste de temperatura, situado en el panel de mandos.
A la izquierda se describen los 5 ajustes del
compartimento congelador y de congelación
rápida.
Cada vez que se pulsa el botón "Fridge
/Freezer" (1), el punto de ajuste cambia de
forma cíclica.
Se recomienda una temperatura media.
Tras la "congelación rápida" (que se desactiva automáticamente
transcurridas 48 horas), la temperatura del congelador vuelve a los
ajustes anteriores. Si se desconecta el aparato de la toma de corriente y
se vuelve a conectar, el sistema recuerda las temperaturas del
congelador y frigorífico establecidas anteriormente.
VENTILADOR CON BOTÓN
El ventilador distribuye la temperatura de manera más uniforme en el
compartimento frigorífico y permite conservar mejor los alimentos.
De forma predeterminada, el ventilador está ACTIVADO.
Se aconseja mantener el ventilador activado para la función "Control de
fressco" y cuando la temperatura ambiente supera los 27 ÷ 28 °C, si se
forman gotas de agua en los estantes de vidrio o hay una gran humedad.
Nota
No obstruya la entrada de aire con alimentos.
Cuando la función "Control de fresco" está desactivada, recuerde
apagar el ventilador cuando descienda la temperatura ambiente.
Para desactivar el ventilador, pulse el botón (1a).
Si el aparato incluye un ventilador, se puede instalar un filtro
antibacteriano.
Extráigalo de la caja, en el cajón para fruta y verdura (7), e introdúzcalo
en la cubierta del ventilador (1b).
El procedimiento para la sustitución del filtro se encuentra en el filtro.

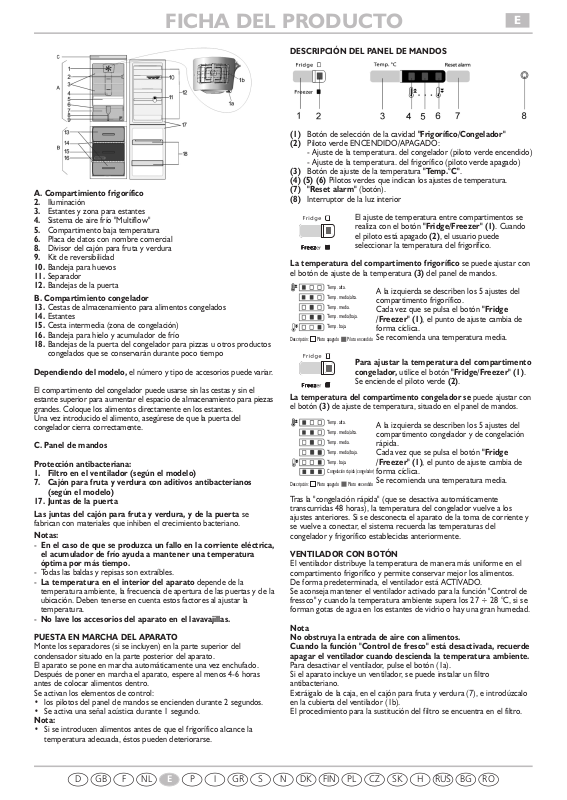

FICHA DEL PRODUCTO
E
Temp. alta.
Temp. media/alta.
Temp. media.
Temp. media/baja.
Temp. baja.
Descripción:
Piloto apagado
Piloto encendido
Temp. alta.
Temp. media/alta.
Temp. media.
Temp. media/baja.
Temp. baja.
Congelación rápida (congelador)
Descripción:
Piloto apagado
Piloto encendido
ROBGRUSHSKCZPLFINDKNSGRIPENLFGBD
CÓMO DESCONGELAR EL COMPARTIMENTO FRIGORÍFICO
La descongelación del compartimento frigorífico es totalmente
automática.
La presencia de gotas de agua en la pared posterior interna del
compartimento frigorífico indica que se está realizando la fase de
descongelación automática. El agua de descongelación se envía
automáticamente a un orificio de desagüe para luego recogerla en un
contenedor donde se evapora.
CÓMO DESCONGELAR EL COMPARTIMENTO CONGELADOR
En los congeladores No Frost el aire refrigerado circula alrededor de las
zonas de almacenamiento para evitar la formación de hielo y, por
consiguiente, la eliminación completa de la operación de descongelación.
Los alimentos congelados no se pegan en las paredes, las etiquetas
permanecen legibles y el espacio de almacenamiento permanece nítido y
despejado.
CAMBIAR LA BOMBILLA
Desenchufe siempre el frigorífico de la
corriente antes de sustituir una bombilla.
Si la luz interior no se enciende, haga lo siguiente:
1. Quite la tapadera: introduzca los dedos en los agujeros de ventilación
laterales (1), agarre la tapadera suavemente y muévala hacia arriba.
2. Controle la bombilla. Si está fundida, desenrósquela y ponga la nueva
(use bombillas de 15W como máximo).
3. Coloque de nuevo la tapadera.
No deje la bombilla sin tapadera.
GUÍA PARA SELECCIONAR LAS FUNCIONES
Funciones y ajustes
Congelación rápida: Para una congelación más eficaz, active esta
función 48 horas antes de congelar productos frescos.
- Seleccione el compartimento congelador con el botón (1), el piloto
luminoso (2) se ENCIENDE.
- Pulse y mantenga pulsado el botón de ajuste de la temperatura
Te m p . ° C hasta que se enciendan 3 pilotos luminosos al mismo
tiempo (4) (5) (6).
Transcurridas 24 horas, introduzca los alimentos que desee congelar en
la cesta superior del compartimento congelador.
Esta función se desactiva automáticamente transcurridas 48
horas. Para desactivarlo antes, siga este procedimiento:
- Pulse y mantenga pulsado durante 3 segundos el botón de ajuste de
la temperatura Te m p . ° C mientras permanezca encendido el piloto
luminoso (2): las luces de selección de temperatura vuelven al ajuste
de temperatura mostrado anteriormente.
Reset Alarm
Si vuelve a activarse alguna alarma, el usuario puede restablecer la
alarma acústica pulsando una vez el botón Reset alarm.
"Alarma de corte de corriente" (corte de suministro): en caso de
corte del suministro eléctrico, el aparato supervisa automáticamente los
cambios de temperatura en el compartimento congelador cuando vuelve
a haber suministro eléctrico. La "alarma de corte de corriente" se
activa si la temperatura supera el nivel admitido cuando se restablece el
suministro de corriente. Se indica de la manera siguiente:
- El piloto verde parpadea (2)
- Se activa una señal acústica.
Se recomienda lo siguiente cuando se active la "alarma corte de
energía eléctrica":
- Si los alimentos en el congelador ya no están congelados, pero
todavía están fríos, introdúzcalos rápidamente en el compartimento
frigorífico y consúmalos en el plazo de 24 horas.
- Si los alimentos están congelados, se volverán a congelar después de
la descongelación causada por el corte del suministro eléctrico. No se
recomienda consumir los alimentos recongelados, ya que han perdido
su valor nutricional y porque podría ser perjudicial para la salud.
Nota
La "alarma de corte de suministro eléctrico" no garantiza la calidad
e los alimentos ni su seguridad en caso de consumo. Se limita a informar
que es necesario comprobar la calidad de los alimentos del frigorífico y
del congelador.
Para desactivar la alarma, pulse una vez el botón Reset alarm, se apaga
el piloto verde que parpadea (2).
- Se restablece así la temperatura del ciclo de funcionamiento normal y
se apaga la señal acústica.
Alarma de puerta abierta
La alarma se activa cuando las puertas del compartimento frigorífico
quedan abiertas más de 2 minutos. Cuando se cierra la puerta, se
restablece el funcionamiento normal y se apaga la señal acústica.
Función "Sexto sentido"
La función "Sexto sentido" ayuda a mantener las condiciones óptimas
para almacenar alimentos y se activa automáticamente cuando:
• Se introduce una gran cantidad de alimentos en el congelador.
• Se ha dejado abierta la puerta del congelador durante mucho tiempo.
• Se produce un corte de corriente prolongado y la temperatura
interior del congelador sube hasta un valor que no garantiza la
conservación correcta de los alimentos.
Control de fresco
El Control de fresco se activa de forma prefijada y solo funciona con el
ventilador en marcha. Para desactivar la función Control de fresco,
pulse durante al menos 3 segundos. Los botones "Fridge/Freezer" y
"Temp.°C" al mismo tiempo. Se escuchará una señal acústica larga que
indica que se ha desactivado la función de Control de fresco. Para poder
activar esta función, siga el mismo procedimiento (mantenga pulsados
ambos botones durante al menos 3 segundos). Se escuchará una señal
acústica corta para indicar que se ha activado la función Control de
fresco. Esta función controla el ventilador del frigorífico para optimizar
la conservación de los alimentos a cualquier temperatura ambiente.
Para reducir al mínimo el consumo de energía, se sugiere desactivar la
función de control del fresco y el ventilador.
FICHA DEL PRODUCTO
E
5019 637 01073
Printed in Poland 03/10
OTROS PROBLEMAS DE FUNCIONAMIENTO QUE PUEDEN INDICAR LOS PILOTOS LUMINOSOS
En caso de problemas en el funcionamiento del aparato, todos los pilotos de selección de temperatura parpadean y se escucha una
señal acústica. Para comprobar el código de la alarma, el usuario debe pulsar y mantener pulsados los botones Temp.°C y Reset
alarm, el código se muestra en la pantalla de la temperatura (los posibles códigos de alarma se explican en la siguiente tabla).
Cuando se activa un código de error, el piloto parpadea hasta que se soluciona el problema. Si aparece la alarma mostrada en la tabla,
las funciones como ajuste de la temperatura o super congelación del frigorífico/congelador no estarán disponibles hasta que se resuelva
el problema.
Cuando se activan varias alarmas a la vez, se muestra la alarma con la máxima prioridad (siendo el número 1 el de máxima prioridad).
Alarmas Prioridad
Códigos que se mostrarán en
la pantalla de temperatura
Acción
LED 4 LED 5 LED 6
Alarma del sensor de temperatura del evaporador: compartimento congelador
1
Póngase en contacto con el Servicio de Asistencia Técnica e indique el código de la alarma.
Alarma del sensor de temperatura del evaporador: compartimento frigorífico
2
Póngase en contacto con el Servicio de Asistencia Técnica e indique el código de la alarma.
Alarma del sensor de temperatura ambiente: compartimento congelador
3
Póngase en contacto con el Servicio de Asistencia Técnica e indique el código de la alarma.
ROBGRUSHSKCZPLFINDKNSGRIPENLFGBD
Descripción: PILOTO APAGADO PILOTO ENCENDIDO
Loading...
