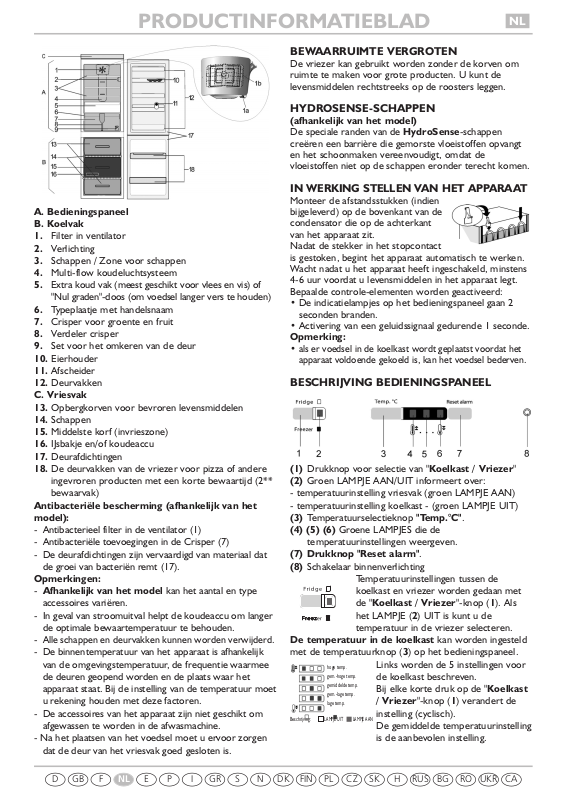

Whirlpool WBE3352 A NFCWF, WBE3352 A NFCX, WBE3352 A NFCXF, KGN PLATINUM 4 A IN, KGN317PROFRESHA IN PROGRAM CHART [nl]

A. Bedieningspaneel
B. Koelvak

1. Filter in ventilator

2. Verlichting

3. Schappen / Zone voor schappen

4. Multi-flow koudeluchtsysteem

5. Extra koud vak (meest geschikt voor vlees en vis) of

"Nul graden"-doos (om voedsel langer vers te houden)

6. Typeplaatje met handelsnaam

7. Crisper voor groente en fruit

8. Verdeler crisper

9. Set voor het omkeren van de deur

10. Eierhouder

11. Afscheider

12. Deurvakken
C. Vriesvak

13. Opbergkorven voor bevroren levensmiddelen

14. Schappen

15. Middelste korf (invrieszone)

16. IJsbakje en/of koudeaccu

17. Deurafdichtingen

18. De deurvakken van de vriezer voor pizza of andere

ingevroren producten met een korte bewaartijd (2**
bewaarvak)

Antibacteriële bescherming (afhankelijk van het
model):

- Antibacterieel filter in de ventilator (1)

- Antibacteriële toevoegingen in de Crisper (7)

- De deurafdichtingen zijn vervaardigd van materiaal dat
de groei van bacteriën remt (17).

Opmerkingen:

- Afhankelijk van het model kan het aantal en type
accessoires variëren.

- In geval van stroomuitval helpt de koudeaccu om langer
de optimale bewaartemperatuur te behouden.

-

Alle schappen en deurvakken kunnen worden verwijderd.

- De binnentemperatuur van het apparaat is afhankelijk
van de omgevingstemperatuur, de frequentie waarmee
de deuren geopend worden en de plaats waar het
apparaat staat. Bij de instelling van de temperatuur moet
u rekening houden met deze factoren.

- De accessoires van het apparaat zijn niet geschikt om
afgewassen te worden in de afwasmachine.

- Na het plaatsen van het voedsel moet u ervoor zorgen
dat de deur van het vriesvak goed gesloten is.

BEWAARRUIMTE VERGROTEN

De vriezer kan gebruikt worden zonder de korven om
ruimte te maken voor grote producten. U kunt de
levensmiddelen rechtstreeks op de roosters leggen.

HYDROSENSE-SCHAPPEN

(afhankelijk van het model)

De speciale randen van de HydroSense-schappen
creëren een barrière die gemorste vloeistoffen opvangt
en het schoonmaken vereenvoudigt, omdat de
vloeistoffen niet op de schappen eronder terecht komen.

IN WERKING STELLEN VAN HET APPARAAT

Monteer de afstandsstukken (indien
bijgeleverd) op de bovenkant van de
condensator die op de achterkant
van het apparaat zit.
Nadat de stekker in het stopcontact
is gestoken, begint het apparaat automatisch te werken.
Wacht nadat u het apparaat heeft ingeschakeld, minstens
4-6 uur voordat u levensmiddelen in het apparaat legt.
Bepaalde controle-elementen worden geactiveerd:

• De indicatielampjes op het bedieningspaneel gaan 2
seconden branden.

• Activering van een geluidssignaal gedurende 1 seconde.

Opmerking:

•

als er voedsel in de koelkast wordt geplaatst voordat het
apparaat voldoende gekoeld is, kan het voedsel bederven.

BESCHRIJVING BEDIENINGSPANEEL

(1) Drukknop voor selectie van "Koelkast / Vriezer"
(2) Groen LAMPJE AAN/UIT informeert over:

- temperatuurinstelling vriesvak (groen LAMPJE AAN)

- temperatuurinstelling koelkast - (groen LAMPJE UIT)

(3) Temperatuurselectieknop "Temp.°C".
(4) (5) (6) Groene LAMPJES die de

temperatuurinstellingen weergeven.

(7) Drukknop "Reset alarm".
(8) Schakelaar binnenverlichting

Temperatuurinstellingen tussen de
koelkast en vriezer worden gedaan met
de "Koelkast / Vriezer"-knop (1). Als
het LAMPJE (2) UIT is kunt u de
temperatuur in de vriezer selecteren.

De temperatuur in de koelkast kan worden ingesteld
met de temperatuurknop (3) op het bedieningspaneel.

Links worden de 5 instellingen voor
de koelkast beschreven.
Bij elke korte druk op de "Koelkast
/ Vriezer"-knop (1) verandert de
instelling (cyclisch).
De gemiddelde temperatuurinstelling
is de aanbevolen instelling.

hoge temp.

gem.-hoge temp.

gemiddelde temp.

gem.-lage temp.

lage temp.

Beschrijving:

LAMPJE UIT LAMPJE AAN

UKRGB NL CAROBGRUSHSKCZPLFINDKNSGRIPEFD

PRODUCTINFORMATIEBLAD

NL

UKR CAROBGRUSHSKCZPLFINDKNSGRIPENLFGBD

Om de temperatuur in de vriezer in
te stellen, gebruikt u de "Koelkast /
Vriezer"-knop (1) om de temperatuur in

de vriezer te regelen. Het groene LAMPJE

(2) gaat AAN.
De temperatuur in de vriezer kan worden ingesteld
met de temperatuurknop (3) op het bedieningspaneel.

Links worden de 5 instellingen voor
de vriezer en snelvriezen
beschreven.
Bij elke korte druk op de "Koelkast
/ Vriezer"-knop (1) verandert de
instelling (cyclisch).
De gemiddelde temperatuurinstelling

is de aanbevolen instelling.
Na de functie "Snelvriezen" (die automatisch na 24 uur
wordt uitgeschakeld) keert de temperatuur terug naar de
eerder gekozen instelling. Als de stekker van het apparaat
uit het stopcontact wordt getrokken en vervolgens weer
aangesloten, onthoudt de regeleenheid de eerder
ingestelde temperaturen voor de vriezer en de koelkast.

VENTILATOR MET DRUKKNOP

De ventilator verbetert de temperatuurverdeling in de
koelkast, waardoor het voedsel beter bewaard wordt.
De ventilator is standaard INGESCHAKELD.
Geadviseerd wordt om de ventilator ingeschakeld te
houden, zodat de "Fresh Control" / "Profresh"-functie kan
werken, en ook als de luchttemperatuur in de omgeving
boven de 27 ÷ 28 °C komt, als er waterdruppels op de
glazen schappen liggen of als er sprake is van een hoge
luchtvochtigheid.

Opmerking
Blokkeer het gebied van de luchtinlaat niet met
levensmiddelen.
Als Fresh Control / Profresh is uitgeschakeld, denk
er dan aan om de ventilator uit te zetten als de
omgevingstemperatuur daalt.

Druk op knop (1a) om de ventilator uit te schakelen.
Als het apparaat is voorzien van de ventilator kan het ook
uitgerust worden met het antibacteriële filter.
Haal het filter uit de doos, die zich in de crisper-lade
bevindt (element 7) en plaats het in de afdekking van de
ventilator (element 1b).
De instructies voor de vervanging zijn bij het filter
gevoegd.

“NULGRADENVAK”
(afhankelijk van het model)

Het 'nulgradenvak' is speciaal
ontwikkeld om een lage
temperatuur en een juiste
vochtigheidsgraad te behouden
teneinde verse levensmiddelen
langer te kunnen bewaren
(bijvoorbeeld vlees, vis,
winterfruit en -groenten).

In- en uitschakelen van het vak

De temperatuur in het vak is ongeveer 0° als het vak
ingeschakeld is.

Voor een correcte werking van het 'nulgradenvak' is het
volgende noodzakelijk:

- het koelvak moet ingeschakeld zijn

- de temperatuur in het koelvak moet tussen de +2°C

en +5°C zijn

- de lade moet geplaatst zijn om de inschakeling mogelijk
te maken

- er mogen geen speciale functies zijn geselecteerd
(Stand-by, Cooling-Off, Vacation - indien aanwezig).

Als één van deze speciale functies is geselecteerd, dan
moet het 'nulgradenvak' handmatig worden uitgeschakeld
en moeten de verse levensmiddelen uit het vak worden
verwijderd. Als het vak niet handmatig wordt
uitgeschakeld, zal het na ongeveer 8 uur automatisch
worden uitgeschakeld.

Opmerking:

- als het symbool bij inschakeling van het vak niet gaat
branden, dient u te controleren of de lade goed
geplaatst is; neem contact op met een erkende
klantenservice, als het probleem aanhoudt

- als het vak is ingeschakeld en de lade is geopend, dan
kan het symbool van het bedieningspaneel automatisch
uitgaan. Als de lade weer wordt geplaatst, wordt het
symbool weer ingeschakeld

- ongeacht de status van het vak is een zacht geluid
hoorbaar. Dit is normaal

- als het vak niet in werking is, is de temperatuur in het
vak afhankelijk van de algemene temperatuur in het
koelvak. In dit geval wordt geadviseerd om fruit en
groenten te bewaren die niet gevoelig zijn voor koude
(bosvruchten, appels, abrikozen, wortels, spinazie, sla,
enz.).

Belangrijk: als de functie geactiveerd is en er
levensmiddelen met een hoog watergehalte aanwezig
zijn, kan zich condens vormen op de schappen. Schakel
de functie in dat geval tijdelijk uit.

Verwijderen van het 'nulgradenvak':

Voor meer ruimte in de koelkast kan het 'nulgradenvak'
worden verwijderd. Ga in dat geval als volgt te werk:

-schakel het vak uit

- neem de lade en het witte plastic schap onder het vak
weg.

Opmerking: het bovenste schap en de zijsteunen
kunnen niet worden verwijderd.
Om het 'nulgradenvak' weer in gebruik te nemen, dient u
ervoor te zorgen dat het witte plastic schap onder het
vak weer geplaatst wordt, voordat u de lade zelf terugzet
en de functie weer in werking stelt. Om het
energieverbruik te optimaliseren wordt geadviseerd om
het 'nulgradenvak' uit te schakelen en om het vak te

PRODUCTINFORMATIEBLAD

NL

Druk op de knop die in de afbeelding is
weergegeven om het vak in- of uit te schakelen.

Het verlichte symbool geeft aan dat
het vak in werking is.

hoge temp.

gem.-hoge temp.

gemiddelde temp.

gem.-lage temp.

lage temp.

snelvriezen (vriezer)

Beschrijving:

LAMPJE UIT LAMPJE AAN

verwijderen. Reinig het vak en zijn onderdelen regelmatig
met een doek en een oplossing van lauw water en
specifieke neutrale schoonmaakmiddelen die speciaal
bestemd zijn voor het reinigen van de binnenkant van een
koelkast (zorg ervoor om het witte plastic schap onder
de lade niet in het water onder te dompelen).

Voordat u het vak schoonmaakt (ook de
buitenkant), moet de lade zodanig worden
verwijderd dat het vak van het elektriciteitsnet is
losgekoppeld.

Gebruik nooit schuurmiddelen.

RICHTLIJNEN VOOR HET SELECTEREN VAN
FUNCTIES

Snelvriezen: Activeer deze functie voor effectiever

invriezen minimaal 24 uur voor het invriezen van verse
producten.

- Selecteer de vriezer met knop (1). LAMPJE (2) gaat

AAN.

- Houd de temperatuurknop Tem p . ° C ingedrukt tot er
3 groene LAMPJES (4) (5) (6) tegelijk gaan branden.
Leg het in te vriezen voedsel na 24 uur in de bovenste
korf van het vriesvak.

Deze functie wordt na 48 uur automatisch
uitgeschakeld. Om de functie eerder uit te schakelen

gaat u als volgt te werk:

- Houd de temperatuurknop weer 3 sec. Te m p . °C
ingedrukt terwijl LAMPJE (2) AAN blijft - de
temperatuurselectielampjes keren terug naar de eerder
weergegeven instelling.

Reset alarm

Als er een alarm verschijnt, kunt u het geluidssignaal
uitzetten door eenmaal op de knop Reset alarm te
drukken.

"Black-out alarm" (stroomuitval) - bij stroomuitval
houdt het apparaat automatisch de
temperatuurveranderingen in de vriezer onder controle
nadat de stroom is teruggekeerd. Het "Black-out alarm"
wordt geactiveerd als de temperatuur hoger is dan het
toegestane niveau. Dit wordt aangegeven door:

- knipperen van het groene LAMPJE (2)

- activering van een geluidssignaal.

Als het "Black-out alarm" geactiveerd is, gaat u als volgt
te werk:

- als het voedsel in de vriezer niet bevroren maar nog
wel koud is, breng het dan over naar de koelkast en eet
het binnen 24 uur op.

- Als het voedsel in de vriezer bevroren is, zal het
opnieuw worden ingevroren nadat het ontdooid is
door de onderbreking van de stroomtoevoer. Wij
adviseren u voedsel dat opnieuw ingevroren is niet te
consumeren omdat het zijn voedingswaarde heeft
verloren, en schadelijk voor uw gezondheid kan zijn.

Opmerking

Het "Black-out alarm" is geen garantie voor de kwaliteit
en de veiligheid van het voedsel, indien dit geconsumeerd
wordt. Het geeft alleen aan dat de kwaliteit van het
voedsel in de koelkast en vriezer gecontroleerd moet
worden. Druk eenmaal op de knop Reset alarm om het
alarm uit te schakelen. Het groene LAMPJE (2) gaat uit.

- De temperatuur van de normale werking wordt
opnieuw ingesteld en het geluidssignaal gaat uit.

Alarm deur open (afhankelijk van het model)

Als de deur van de koelkast langer dan 2 minuten open
blijft staan klinkt er een alarmsignaal.
Als de deur gesloten wordt gaat het apparaat weer
gewoon werken en wordt het geluidssignaal
uitgeschakeld.

"6th Sense" / "Green Intelligence"-functie

De "6th Sense" / "Green Intelligence"-functie helpt om
optimale condities voor het bewaren van voedsel te
behouden, en wordt automatisch ingeschakeld als:

• er een grote hoeveelheid voedsel in de vriezer wordt
gelegd;

• de deur van de vriezer lang open heeft gestaan;

• er een langdurige stroomuitval is geweest waardoor de
binnentemperatuur van het apparaat te hoog is
geworden voor de juiste conservering van de
voedingsmiddelen.

"Fresh Control" / "ProFresh"

De "Fresh Control" / "Profresh"-functie is standaard
ingeschakeld en werkt alleen met de ventilator aan. Om de
"Fresh Control" / "ProFresh" -functie uit te schakelen
houdt u de knoppen voor selectie van "Koelkast /
Vriezer" en "Temp.°C" minimaal 3 seconden ingedrukt. Er
klinkt een lang geluidssignaal, dat aangeeft dat "Fresh
Control" / "ProFresh" -functie is uitgeschakeld. Om deze
functie weer in te schakelen volgt u dezelfde procedure
(houd beide knoppen 3 seconden ingedrukt). Er klinkt een
kort geluidssignaal, dat aangeeft dat "Fresh Control" /
"ProFresh" is ingeschakeld. Deze functie bestuurt de
ventilator in de koelkast om de conservering van het
voedsel te optimaliseren bij verschillende
omgevingsomstandigheden.
Om het energieverbruik zo laag mogelijk te houden,
adviseren wij om de "Fresh Control" / "ProFresh"­functie en de ventilator uit te schakelen.

UKR CAROBGRUSHSKCZPLFINDKNSGRIPENLFGBD

PRODUCTINFORMATIEBLAD

NL

UKR CAROBGRUSHSKCZPLFINDKNSGRIPENLFGBD

PRODUCTINFORMATIEBLAD

NL

5019 637 01106/A

Printed in Poland 05/11

HET KOELGEDEELTE ONTDOOIENT

Het ontdooien van het koelgedeelte vindt geheel
automatisch plaats.

De aanwezigheid van waterdruppels op de achterwand
van het koelgedeelte geeft aan dat de automatische
ontdooifase in werking is. Het dooiwater loopt
automatisch naar de afvoeropening en wordt in een
recipiënt opgevangen, waar het vervolgens verdampt.

HET VRIESVAK ONTDOOIEN

No Frost-vriezers hebben koudeluchtcirculatie rond de

bewaarzones die de vorming van rijp voorkomen,
waardoor de vriezer niet meer ontdooid hoeft te
worden. De ingevroren producten kleven niet vast aan de
wanden, de etiketten blijven leesbaar en het
conserveringsgebied blijft schoon en netjes.

HET LAMPJE VERVANGEN

(afhankelijk van het model)

VERLICHTING MET LAMPJES

Haal altijd de stekker van de koelkast uit het stopcontact
voordat u het lampje vervangt.
Als de binnenverlichting niet werkt, moet u het volgende
doen:

1. Verwijder het lampenkapje:

steek uw vingers in de
ventilatieopeningen aan de
zijkant (1), druk voorzichtig
op het kapje en beweeg het
omhoog.

2. Controleer het lampje. Draai het kapotte lampje indien

nodig los en vervang het door een nieuw exemplaar
(het maximale vermogen van het lampje staat
aangegeven op het lampenkapje).

3. Plaats het lampenkapje terug.

Laat het lampje niet zonder
kapje.
VERLICHTING MET LED's
Als de led-binnenverlichting
niet werkt, moet deze
vervangen worden door de
klantenservice.

OVERIGE ABNORMALE WERKINGEN VAN HET APPARAAT, AANGEGEVEN DOOR LAMPJES

Bij een abnormale werking van het apparaat gaan alle temperatuur lampjes knipperen en klinkt er één geluidssignaal.
Om de alarmcode te zien, moet u de knoppen voor de temperatuurinstelling Temp.°C & Reset alarm ingedrukt
houden. De alarmcode verschijnt op de temperatuurlampjes (de mogelijke alarmcodes worden in onderstaande tabel
toegelicht). Als u deze knoppen loslaat, blijven de lampjes knipperen tot de storing is verholpen. Als er een van
onderstaande alarmen optreedt, zijn de functies van de koelkast/vriezer zoals de temperatuurinstelling niet beschikbaar
tot de storing is opgelost.
Als er meerdere alarmen tegelijk optreden, wordt het alarm met de hoogste prioriteit weergegeven (nummer 1 is de
hoogste prioriteit).

Alarm Prioriteit

Code die wordt weergegeven

door de temperatuurlampjes

Actie

LAMPJE 4 LAMPJE 5 LAMPJE 6

Alarm temperatuur verdamper - Vriezer 1 Neem contact op met de Klantenservice en geef de alarmcode door.

Alarm temperatuursensor verdamper - Koelkast 2 Neem contact op met de Klantenservice en geef de alarmcode door.

Alarm temperatuursensor verdamper - Koelkast 3 Neem contact op met de Klantenservice en geef de alarmcode door.

Beschrijving: LAMPJE UIT LAMPJE AAN
