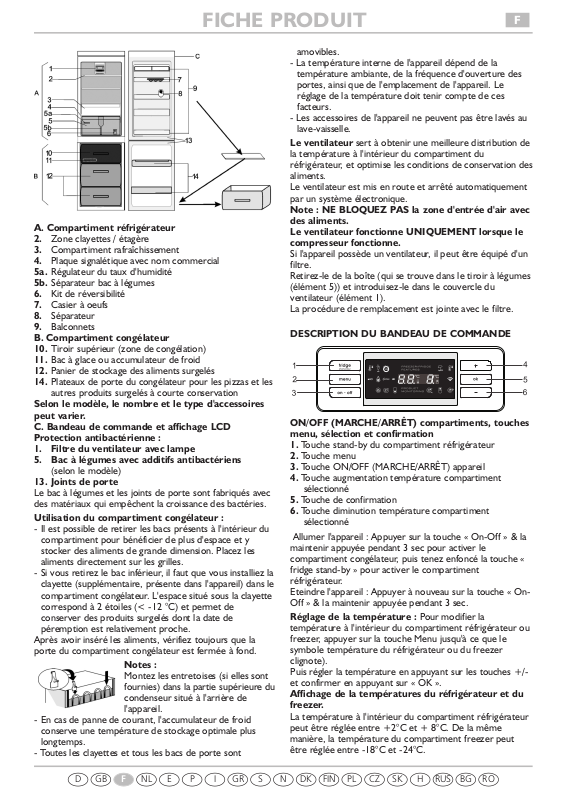

A. Compartiment réfrigérateur

2. Zone clayettes / étagère

3. Compartiment rafraîchissement

4. Plaque signalétique avec nom commercial
5a. Régulateur du taux d'humidité
5b. Séparateur bac à légumes

6. Kit de réversibilité

7. Casier à oeufs

8. Séparateur

9. Balconnets
B. Compartiment congélateur

10. Tiroir supérieur (zone de congélation)

11. Bac à glace ou accumulateur de froid

12. Panier de stockage des aliments surgelés

14. Plateaux de porte du congélateur pour les pizzas et les

autres produits surgelés à courte conservation

Selon le modèle, le nombre et le type d'accessoires
peut varier.
C. Bandeau de commande et affichage LCD
Protection antibactérienne :

1. Filtre du ventilateur avec lampe

5. Bac à légumes avec additifs antibactériens

(selon le modèle)

13. Joints de porte

Le bac à légumes et les joints de porte sont fabriqués avec
des matériaux qui empêchent la croissance des bactéries.

Utilisation du compartiment congélateur :

- Il est possible de retirer les bacs présents à l'intérieur du
compartiment pour bénéficier de plus d'espace et y
stocker des aliments de grande dimension. Placez les
aliments directement sur les grilles.

- Si vous retirez le bac inférieur, il faut que vous installiez la
clayette (supplémentaire, présente dans l'appareil) dans le
compartiment congélateur. L'espace situé sous la clayette
correspond à 2 étoiles (< -12 °C) et permet de
conserver des produits surgelés dont la date de
péremption est relativement proche.

Après avoir inséré les aliments, vérifiez toujours que la
porte du compartiment congélateur est fermée à fond.

Notes :

Montez les entretoises (si elles sont
fournies) dans la partie supérieure du
condenseur situé à l'arrière de
l'appareil.

- En cas de panne de courant, l'accumulateur de froid
conserve une température de stockage optimale plus
longtemps.

- Toutes les clayettes et tous les bacs de porte sont

amovibles.

- La température interne de l'appareil dépend de la
température ambiante, de la fréquence d'ouverture des
portes, ainsi que de l'emplacement de l'appareil. Le
réglage de la température doit tenir compte de ces
facteurs.

- Les accessoires de l'appareil ne peuvent pas être lavés au
lave-vaisselle.

Le ventilateur sert à obtenir une meilleure distribution de
la température à l'intérieur du compartiment du
réfrigérateur, et optimise les conditions de conservation des
aliments.
Le ventilateur est mis en route et arrêté automatiquement
par un système électronique.

Note : NE BLOQUEZ PAS la zone d'entrée d'air avec
des aliments.
Le ventilateur fonctionne UNIQUEMENT lorsque le
compresseur fonctionne.

Si l'appareil possède un ventilateur, il peut être équipé d'un
filtre.
Retirez-le de la boîte (qui se trouve dans le tiroir à légumes
(élément 5)) et introduisez-le dans le couvercle du
ventilateur (élément 1).
La procédure de remplacement est jointe avec le filtre.

DESCRIPTION DU BANDEAU DE COMMANDE

ON/OFF (MARCHE/ARRÊT) compartiments, touches
menu, sélection et confirmation

1. Touche stand-by du compartiment réfrigérateur

2. Touche menu

3. Touche ON/OFF (MARCHE/ARRÊT) appareil

4. Touche augmentation température compartiment

sélectionné

5. Touche de confirmation

6. Touche diminution température compartiment

sélectionné

Allumer l'appareil : Appuyer sur la touche « On-Off » & la
maintenir appuyée pendant 3 sec pour activer le
compartiment congélateur, puis tenez enfoncé la touche «
fridge stand-by » pour activer le compartiment
réfrigérateur.
Eteindre l'appareil : Appuyer à nouveau sur la touche « On­Off » & la maintenir appuyée pendant 3 sec.

Réglage de la température : Pour modifier la
température à l'intérieur du compartiment réfrigérateur ou
freezer, appuyer sur la touche Menu jusqu'à ce que le
symbole température du réfrigérateur ou du freezer
clignote).
Puis régler la température en appuyant sur les touches +/­et confirmer en appuyant sur « OK ».

Affichage de la températures du réfrigérateur et du
freezer.

La température à l'intérieur du compartiment réfrigérateur
peut être réglée entre +2°C et + 8°C. De la même
manière, la température du compartiment freezer peut
être réglée entre -18°C et -24°C.

FICHE PRODUIT

F

ROBGRUSHSKCZPLFINDKNSGRIPENLFGBD

BRANCHEMENT ÉLECTRIQUE

Lorsque l'appareil est raccordé à l'alimentation électrique,
l'affichage s'allume et tous les symboles apparaissent sur
l'affichage pendant quelques secondes.
Le réglage en usine du freezer -18°C apparaît et clignote,
tandis que l'affichage du réfrigérateur signale une
température de +5°C (réglage en usine).
Pendant que l'appareil fonctionne pour atteindre la
température réglée en usine, une alarme sonore se fait
entendre et le symbole de température sur l'affichage du
freezer clignote (- -). Cela indique que l'appareil n'a pas
encore atteint la température optimale pour le stockage
des aliments.
Appuyer et maintenir appuyée la touche « OK » jusqu'à ce
que le signal acoustique cesse.
L'icône disparaît lorsque le compartiment du freezer atteint
une température inférieure à -12°C, l'affichage montrera la
température -18°C.
Après sa mise en route, le réfrigérateur demande de 2 à 3
heures pour atteindre la température correcte pour
entreposer un volume type d'aliments dans le
compartiment du réfrigérateur.

Important :

• Si des aliments sont placés dans le réfrigérateur avant que
l'appareil ne soit refroidi complètement, ils peuvent se
gâter.

• Placer les commandes du réfrigérateur et du freezer à
une température plus froide que celle du réglage
recommandé ne refroidira pas plus vite les compartiments.

• Un contrôle de l'humidité extérieure incorporé protège
continuellement contre l'humidité qui s'accumule sur les
bords antérieurs.
Ne vous alarmez pas si ces bords semblent parfois chauds
au toucher.
L'éclairage interne s'allume lorsque la porte du réfrigérateur
est ouverte. 10 minutes après que la porte ait été ouverte,
la lumière s'éteint.

GUIDE DE SÉLECTION DES FONCTIONS

Les fonctions ne sont pas disponibles tant que le
compartiment freezer n'a pas atteint une température
inférieure à -12°C.

Fonctions et réglages pour le compartiment
réfrigérateur.

Porte du compartiment réfrigérateur ouverte

Réglage de la température du compartiment
réfrigérateur

Refroidissement rapide

Cette fonction doit être sélectionnée avant de
refroidir des aliments frais. Pour sélectionner la
fonction, maintenir appuyée la touche menu jusqu'à
ce que l'affichage montre le symbole de
refroidissement rapide . Le symbole clignote,

appuyer sur « OK » pour confirmer. La fonction est
automatiquement désactivée après 6 heures, ou elle
peut être manuellement désactivée en répétant la
même procédure.

Vacances

Cette fonction porte le compartiment réfrigérateur à
un état plus chaud si vous êtes absent pendant
quelque temps.
Pour sélectionner la fonction, maintenir appuyée la
touche menu jusqu'à ce que l'affichage montre le
symbole vacances.
Appuyer sur la touche OK pour confirmer. Pour
remettre le réfrigérateur au point de réglage, répéter
cette procédure.
Important : après avoir activé cette fonction, retirer
toutes les denrées périssables du compartiment
réfrigérateur et laisser la porte fermée, puisque le
réfrigérateur maintient une température convenable
pour empêcher la formation d'odeurs désagréables.

ON/OFF

ette fonction éteint les deux compartiments
réfrigérateur et freezer.
Pour habiliter la fonction de stand-by, appuyer &
maintenir appuyée la touche « On-Off » pendant 3
secondes, deux traits d'union apparaissent sur les
deux affichages pour indiquer que l'appareil est en
attente. Pour rallumer l'appareil, suivre la même
procédure jusqu'à ce que la température réglée
auparavant s'affiche sur l'affichage. Lorsque l'appareil
est en stand-by, l'éclairage à l'intérieur du
compartiment réfrigérateur ne fonctionne pas.
Se rappeler que cette opération ne déconnecte pas
l'appareil de l'alimentation électrique.

Attente frigo

Cette fonction éteint le compartiment frigo, alors
que le compartiment freezer continue de
fonctionner.
Pour habiliter la fonction d'attente, appuyer &
maintenir appuyée la touche « On-Off » pendant 3
secondes. Pour rallumer le compartiment frigo,
suivre la même procédure jusqu'à ce que la
température réglée auparavant s'affiche sur l'écran.
Lorsque le compartiment frigo est en attente,
l'éclairage à l'intérieur du compartiment réfrigérateur
ne fonctionne pas.

Fonctions et réglages pour le compartiment freezer

Réglage de la température du compartiment freezer

Congélation rapide

Pour une congélation plus efficace, activer cette
fonction 24 heures avant de congeler des denrées
fraîches. Pour sélectionner la fonction, maintenir
