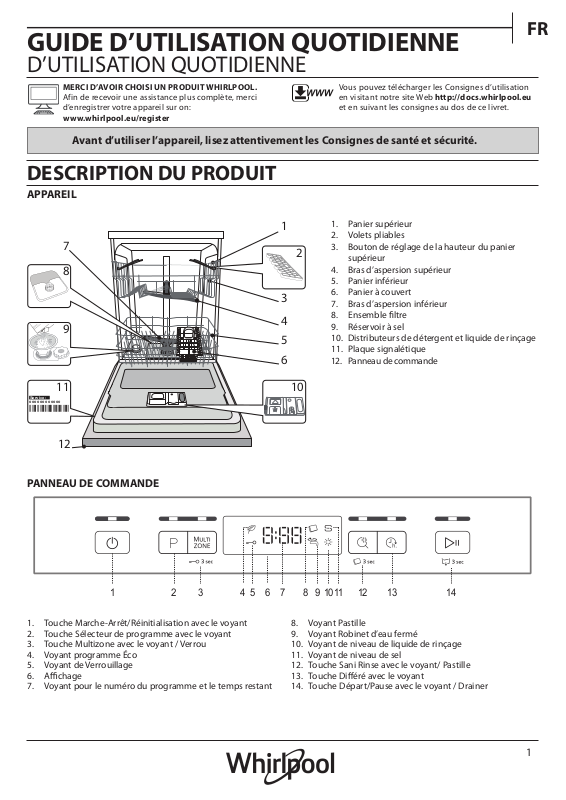

GUIDE D’UTILISATION QUOTIDIENNE
3
1
2
8
13
14
5
4
6
7 10 11 12
9
D’UTILISATION QUOTIDIENNE
FR
MERCI D’AVOIR CHOISI UN PRODUIT WHIRLPOOL.
Afin de recevoir une assistance plus complète, merci
d’enregistrer votre appareil sur on:
www.whirlpool.eu/register
Avant d’utiliser l’appareil, lisez attentivement les Consignes de santé et sécurité.
DESCRIPTION DU PRODUIT
APPAREIL
7
8
9
Vous pouvez télécharger les Consignes d’utilisation
en visitant notre site Web http://docs.whirlpool.eu
et en suivant les consignes au dos de ce livret.
1. Panier supérieur
2. Volets pliables
2
3
4
5
6
3. Bouton de réglage de la hauteur du panier
supérieur
4. Bras d’aspersion supérieur
5. Panier inférieur
6. Panier à couvert
7. Bras d’aspersion inférieur
8. Ensemble ltre
9. Réservoir à sel
10. Distributeurs de détergent et liquide de rinçage
11. Plaque signalétique
12. Panneau de commande
11
Service:
0000 000 00000
12
PANNEAU DE COMMANDE
1. Touche Marche-Arrêt/Réinitialisation avec le voyant
2. Touche Sélecteur de programme avec le voyant
3. Touche Multizone avec le voyant / Verrou
4. Voyant programme Éco
5. Voyant de Verrouillage
6. Achage
7. Voyant pour le numéro du programme et le temps restant
10
8. Voyant Pastille
9. Voyant Robinet d’eau fermé
10. Voyant de niveau de liquide de rinçage
11. Voyant de niveau de sel
12. Touche Sani Rinse avec le voyant/ Pastille
13. Touche Diéré avec le voyant
14. Touche Départ/Pause avec le voyant / Drainer
1
PREMIÈRE UTILISATION
SEL, LIQUIDE DE RINÇAGE, ET DÉTERGENT
CONSEILS AU SUJET DE LA PREMIÈRE UTILISATION
Après l’installation, enlevez les boulons d’arrêt sur les paniers et les
éléments élastiques qui retiennent le panier supérieur.
REMPLIR LE RÉSERVOIR DE SEL
L’utilisation de sel empêche la formation de CALCAIRE sur la vaisselle
et sur les composantes fonctionnelles de l’appareil.
• Il est important de s’assurer que le réservoir de sel ne soit jamais
vide.
• Il est important de régler la dureté de l’eau.
Le réservoir de sel est situé dans la partie inférieure du lave-vaisselle (voir
DESCRIPTION DES PROGRAMMES) et devrait être rempli quand le voyant
NIVEAU DE SEL est allumé sur le panneau de commande.
1. Enlevez le panier inférieur et dévissez le bouchon du réservoir (sens antihoraire).
2. La première fois uniquement, vous devez effectuer l’opération suivante : Remplissez d’eau le réservoir à sel.
3. Placez l’entonnoir (voir gure) et remplissez
le réservoir de sel jusqu’au bord (environ 1
kg); il est normal qu’un peu d’eau déborde.
4. Enlevez l’entonnoir et essuyez les résidus de
sel autour de l’ouverture.
Assurez-vous que le bouchon est bien serré pour éviter que du détergent pénètre dans le réservoir durant le cycle de lavage (le réservoir
pourrait s’endommager au point de ne plus être réparable).
Chaque fois que vous avez besoin d’ajouter du sel, il est obligatoire de terminer la procédure avant le début du cycle de lavage.
RÉGLER LA DURETÉ DE L’EAU
Pour que l’adoucisseur d’eau fonctionne à la perfection, il est important de régler la dureté de l’eau aux conditions existantes dans votre
résidence. Cette information peut être obtenue de votre fournisseur
d’eau local.
Le réglage par défaut est pour une dureté d’eau normale (3).
•Allumerl’appareilenappuyantsurlatoucheMARCHE/ARRÊT.
•Éteindrel’appareilenappuyantsurlatoucheMARCHE/ARRÊT.
•AppuyersurlatoucheDÉPART/PAUSE pendant 5 secondes; un bip
se fait entendre.
•Allumerl’appareilenappuyantsurlatoucheMARCHE/ARRÊT.
•Lenumérodelasélectionactuelleetlevoyantdeniveaudesel
clignotent.
•AppuyersurlatoucheP pour sélectionner le niveau de dureté
désiré (voir TABLEAU DE DURETÉ DE L’EAU).
REMPLIR LE DISTRIBUTEUR DE LIQUIDE DE RINÇAGE
Le liquide de rinçage permet à la vaisselle de SÉCHER plus facilement.
Le distributeur de liquide de rinçage A devrait être rempli lorsque le
voyant de NIVEAU DE LIQUIDE DE RINÇAGE est allumé à l’écran.
MAX
A
X
M
B
1. Ouvrez le distributeur B en appuyant et en tirant sur l’onglet sur le
couvercle.
2. Versez doucement du liquide de rinçage jusqu’à la marque de référence
(110 ml) du réservoir de remplissage - évitez les débordements. Si cela
se produit, nettoyez les dégâts immédiatement avec un linge sec.
3. Appuyez sur le bouchon pour le fermer; un clic se fait entendre.
Ne JAMAIS verser le liquide de rinçage directement dans la cuve.
AJUSTER LE DOSAGE DU LIQUIDE DE RINÇAGE
Si vous n’êtes pas complètement satisfait avec le séchage, vous pouvez
ajuster la quantité de liquide de rinçage utilisée.
•Allumezlelave-vaisselleenutilisantlatoucheMARCHE/ARRÊT.
•Éteignez-leenutilisantlatoucheMARCHE/ARRÊT.
•AppuyezsurlatoucheDÉPART/PAUSE à trois reprises - vous
entendrez un bip.
•Allumez-leenutilisantlatoucheMARCHE/ARRÊT.
•Lenuméroduniveaudesélectionactuelleetlevoyantduniveau
de liquide de rinçage clignotent.
•AppuyezsurlatoucheP pour sélectionner la quantité de liquide
de rinçage qui doit être utilisée.
•Éteignez-leenutilisantlatoucheMARCHE/ARRÊT
Le réglage est terminé!
Si le niveau de liquide de rinçage est à 1 (ÉCO), il n’y aura pas de liquide
de rinçage distribué. Le voyant LIQUIDE DE RINÇAGE BAS ne s’allumera
pas s’il ne reste plus de liquide de rinçage.
Un maximum de 5 niveaux peuvent être réglés selon le modèle du
lavevaisselle. Les réglages d’usine sont spéciques au modèle, merci de
suivre les instructions ci-dessus pour vérier ceux qui s’appliquent à votre
machine.
• Si vous observez des traces bleuâtres sur la vaisselle, placez sur un
niveau plus bas (2-3).
• Si vous observez des gouttelettes d’eau ou des traces de calcaire sur
la vaisselle, placez sur un niveau plus haut (4-5).
Tableau de dureté de l’eau
Level
1 Très douce 0 - 6 0 - 10
2 Moyenne 7 - 11 11 - 20
3 Douce 12 - 17 21 - 30
4 Dure 18 - 34 31 - 60
5 Très dure 35 - 50 61 - 90
•Éteindrel’appareilenappuyantsurlatoucheMARCHE/ARRÊT.
Le réglage est terminé!
Une fois cette opération complétée, lancez un programme sans charger le lave-vaisselle.
Utilisez seulement le sel spécialement conçu pour les lavevaisselles.
Lorsque le sel est versé dans l’appareil, le voyant AJOUTER DU SEL
s’éteint.
Si le réservoir de sel n’est pas rempli, l’adoucisseur d’eau et l’élément
chauant pourraient s’endommager.
2
°dH
Degrés allemand
°fH
Degrés français
REMPLIR LE DISTRIBUTEUR DE DÉTERGENT
Pour ouvrir le distributeur de
détergent, utilisez le dispositif d’ouverture A. Insérez le détergent
dans le distributeur sec B seulement. Placez la quantité de détergent pour le prélavage directement dans la cuve.
1. Lorsque vous mesurez la lessive,
consultez les informations mentionnées précédemment pour ajouter la
quantité correcte. À l’intérieur du distributeur B se trouvent des indica-
tions pour aider au dosage de la lessive.
2. Enlevez les résidus de détergent sur le bord des récipients avant de
fermer le couvercle; un clic se fait entendre.
3. Fermez le couvercle du distributeur de détergent en le tirant vers le
haut jusqu’à ce que le dispositif soit fermement en place. Le distributeur de détergent s’ouvre automatiquement, au moment déterminé
par le programme.
Si vous utilisez un détergent « tout-en-un », nous vous conseillons
d’utiliser la touche PASTILLE, elle ajuste le programme de façon à
toujours obtenir les meilleurs résultats de lavage et séchage.
TABLEAU DES PROGRAMMES
FR
Programme
1. Éco 50°
2. 6th Sense ®
3. Intensif 65°
4. Quotidien
5. Silencieux 50°
6. Rapide 30’ 50°
7. Cristal
8. Prélavage
5060°
50°
45°
- - -
Séchage
- -
Options
disponibles
NaturalDry
-
-
-
Récipient
pour
*)
détergent
Cuve B
- 2:50 14,0 1,50
-
- 3:30 15,0 1,15
-
-
- -
Durée du
program-
me de
lavage
(h:min)
3:10 9,5 0,93
1:25 - 3:00 7,0 - 14,0 0,90 - 1,40
1:35 13,0 1,15
0:30 9,0 0,55
1:40 11,5 1,20
0:12 4,5 0,01
**)
Consom-
mation
d’eau
(l/cycle)
Consomma-
tion
d’énergie
(kWh/cycle)
Les données du programme Éco sont mesurées sous des conditions en laboratoire conformément à la norme européenne EN 50242.
Note pour les laboratoires d’essai : pour toutes informations sur les conditions d’essai comparatif EN, s’adresser à: dw_test_support@whirlpool.com
Aucun prétraitement de la vaisselle n’est nécessaire avant l’un quelconque des programmes.
*) Les options ne peuvent pas toutes être utilisées en même temps.
**) La durée du programme achée à l’écran ou dans le livret est une approximation calculée dans des conditions normales. Le temps réel peut varier
selon des facteurs comme la température et la pression de l’eau, la température de la pièce, la quantité de détergent, la quantité et le type de vaisselle,
l’équilibre de la charge, les options supplémentaires sélectionnées, et la calibration du capteur. La calibration du capteur peut augmenter la durée du
programme jusqu’à 20 minutes. Consommation en Veille : Consommation allumé : 6 W - Consommation éteint : 0,5W
DESCRIPTION DES PROGRAMMES
Consignes pour la sélection du cycle de lavage.
ÉCO
Vaisselle sale. Programme standard, le plus ecace en termes de
consommation d’énergie et d’eau.
6th SENSE ®
Pour la vaisselle normalement sale avec des résidus de nourriture secs.
Détermine le degré de saleté de la vaisselle et règle le programme en
fonction de celui-ci. Lorsque le capteur détecte le degré de saleté, une
animation apparaît sur l’acheur et la durée du cycle est mise à jour.
INTENSIF
Programme conseillé pour une vaisselle très sale, particulièrement
adapté pour les poêles et les casseroles (ne pas utiliser avec la vaisselle
délicate).
QUOTIDIEN
Vaisselle sale. Cycle quotidien, assure un rendement de nettoyage optimal et des performances de séchage en moins de temps.
SILENCIEUX
Adéquat lorsque l’appareil fonctionne la nuit. Assure un nettoyage et
des performances de séchage optimaux avec les plus faibles émissions
de bruit.
RAPIDE 30’
Programme pour vaisselle moins sale sans résidus séchés.
CRISTAL
Programme pour la vaisselle délicate, plus sensible aux températures
élevées, comme les verres et les tasses.
PRÉLAVAGE
Utilisez ce programme pour rafraîchir la vaisselle qui sera lavée plus
tard.N’utilisez pas de détergent avec ce programme.
Remarques :
Veuillez noter que des cycles comme « Lavege & Sèche 1h» ou «Rapide» sont
plus ecaces pour la vaisselle légèrement sale.
Pour réduire encore plus la consommation, attendez que le lavevaisselle soit plein avant de le faire fonctionner.
3
