WHIRLPOOL WBC 3C24 P B Daily Reference Guide [it]

GUIDA RAPIDA

0000 000 00000

Service:

1

2

3

4

5

6

11

13

7

12

10

8
9

3

1

2

8

13

1454 6 7 10 11 129

GUASTI

IT

GRAZIE PER AVER ACQUISTATO UN PRODOTTO
WHIRLPOOL. Per ricevere assistenza in modo più

completo, registrare il proprio apparecchio sul sito:

www.whirlpool.eu/register

Prima di utilizzare l'apparecchio leggere attentamente la Guida alla salute e sicurezza.

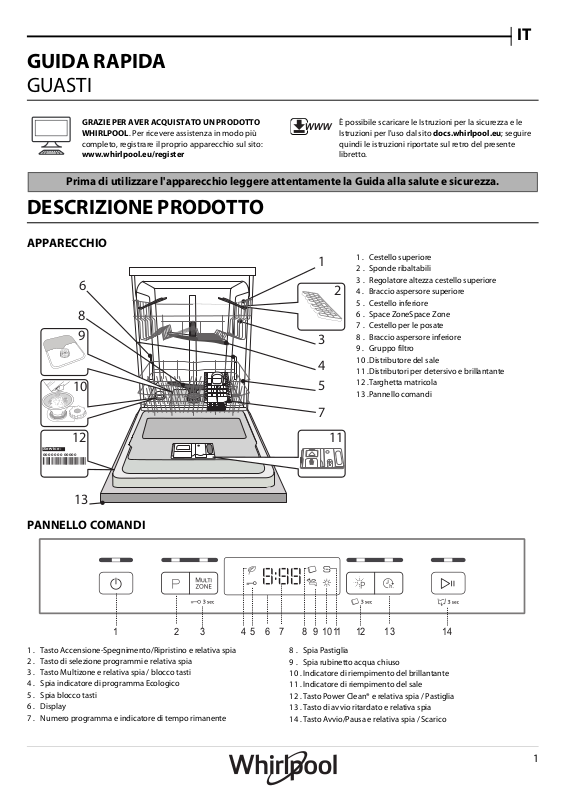

DESCRIZIONE PRODOTTO

APPARECCHIO

È possibile scaricare le Istruzioni per la sicurezza e le
Istruzioni per l'uso dal sito docs.whirlpool.eu; seguire

quindi le istruzioni riportate sul retro del presente
libretto.

1 . Cestello superiore
2 . Sponde ribaltabili
3 . Regolatore altezza cestello superiore
4 . Braccio aspersore superiore
5 . Cestello inferiore
6 . Space ZoneSpace Zone
7 . Cestello per le posate
8 . Braccio aspersore inferiore
9 . Gruppo filtro
10 .Distributore del sale
11 .Distributori per detersivo e brillantante
12 .Targhetta matricola
13 .Pannello comandi

PANNELLO COMANDI

1 . Tasto Accensione-Spegnimento/Ripristino e relativa spia
2 . Tasto di selezione programmi e relativa spia

3 . Tasto Multizone e relativa spia / blocco tasti
4 . Spia indicatore di programma Ecologico
5 . Spia blocco tasti
6 . Display
7 . Numero programma e indicatore di tempo rimanente

8 . Spia Pastiglia
9 . Spia rubinetto acqua chiuso
10 . Indicatore di riempimento del brillantante
11 . Indicatore di riempimento del sale
12 . Tasto Power Clean® e relativa spia / Pastiglia
13 . Tasto di avvio ritardato e relativa spia
14 . Tasto Avvio/Pausa e relativa spia / Scarico

1

PRIMO UTILIZZO

M

A

X

A

B

35
25

SALE, BRILLANTANTE E DETERSIVO

SUGGERIMENTO PER IL PRIMO UTILIZZO

Dopo aver completato l'installazione, togliere i fermi dai cestelli e gli elementi
elastici di ritegno dal cestello superiore.

RIFORNIMENTO DEL SERBATOIO DEL SALE

L'uso di sale previene la formazione di CALCARE sulla superficie dei piatti e sui
componenti della macchina.

• È importante che il serbatoio del sale sia sempre rifornito.

• È essenziale quindi che il livello di durezza dell'acqua sia stato impostato.
Il serbatoio del sale è situato nella parte inferiore della lavastoviglie

SCRIZIONE PRODOTTO)

tore di RIEMPIMENTO SALE

Accertarsi che il tappo sia adeguatamente serrato per evitare l'ingresso di de­tersivo all'interno della vaschetta durante il programma di lavaggio (ciò potreb­be causare il danneggiamento del dispositivo addolcente senza possibilità di
riparazione).

Ogni volta che è necessario aggiungere sale, è obbligatorio eseguire
la procedura prima dell'inizio del ciclo di lavaggio.

e deve essere rifornito ogni volta che la spia dell'

posta sul pannello comandi è illuminata.
1 .Togliere il cestello inferiore e svitare il tappo del ser­batoio (ruotare in senso antiorario).
2 .Solo la prima volta: riempire d'acqua il serbatoio
del sale.
3 .Sistemare opportunamente l'imbuto
e rifornire il serbatoio del sale fino all'orlo (circa 1 kg);
Non è inconsueto che l'acqua trabocchi leggermente.
4 .Togliere l'imbuto ed eliminare qualsiasi residuo di
sale dall'area circostante l'apertura.

(vedere DE-

indica-

(vedere figura)

IMPOSTAZIONE DELLA DUREZZA DELL'ACQUA

Per consentire che il dispositivo addolcente dell'acqua agisca al meglio, è es­senziale che l'impostazione del livello di durezza dell'acqua tenga conto della
sua durezza effettiva nell'utenza domestica. È possibile ottenere il valore di du­rezza dell'acqua nell'utenza domestica rivolgendosi al proprio fornitore.
L'impostazione in fabbrica considera la durezza solitamente consueta dell'ac­qua, corrispondente all'impostazione: 3.

• Azionare l'apparecchio agendo sul tasto

• Disattivare l'apparecchio agendo sullo stesso tasto

SPEGNIMENTO

• Tenere premuto il tasto
segnale corrispondente.

• Azionare l'apparecchio agendo sul tasto

• Il numero corrispondente al livello di selezione corrente e l'indicatore di
livello del sale lampeggiano entrambi.

• Premere il tasto

(vedere TABELLA DEI LIVELLI DI DUREZZA DELL'ACQUA).

1 Dolce 0 - 6 0 - 10
2 Moderatamente dolce 7 - 11 11 - 20
3 Preimpostato 12 - 17 21 - 30
4 Dura 18 - 34 31 - 60
5 Molto dura 35 – 50 61 - 90

• Disattivare l'apparecchio agendo sullo stesso tasto

SPEGNIMENTO

La procedura di impostazione è stata completata!
Non appena completata tale procedura, avviare uno dei programmi senza ca­rico.

Utilizzare soltanto sale di tipo specifico per lavastoviglie.

Dopo aver versato il sale all'interno della macchina, la spia riempimento SALE
si spegne.

Il mancato riempimento della vaschetta del sale può causare il danneg­giamento del dispositivo addolcitore e dell'elemento riscaldatore.

Livello

.

AVVIO/PAUSA

P

per selezionare il livello di durezza dell'acqua richiesto

Tabella di durezza dell'acqua

.

ACCENSIONE/SPEGNIMENTO

ACCEN SIONE/

per 5 secondi, fino a udire il

ACCENSIONE/SPEGNIMENTO

°dH

Gradi tedeschi

ACCEN SIONE/

°fH

Gradi francesi

RIEMPIMENTO DEL DISTRIBUTORE BRILLANTANTE

L'utilizzo di brillantante facilita il processo di ASCIUGATURA delle stoviglie. Il di­stributore di brillantante

catore di RIEMPIMENTO BRILLANTANTE

illuminata.

1 . Aprire il distributore

vando la linguetta posta sul coperchio.

2 . Versare delicatamente il brillantante fino al segno che indica il livello di rife-

rimento massimo (110 ml), ma evitandone la fuoriuscita. Nel caso in cui ciò
si verifichi, asciugare immediatamente il liquido fuoriuscito mediante un
panno asciutto.

3 . Abbassare il coperchio fino ad avvertire lo scatto che ne segnala la chiusura.

Non versare MAI il brillantante direttamente all'interno della vaschetta.

A

deve essere riempito ogni volta che a spia dell'

sul pannello comandi è

B

esercitando opportuna pressione e quindi solle-

REGOLAZIONE DEL DOSAGGIO DI BRILLANTANTE

Se non si è completamente soddisfatti del processo di asciugatura, è possibile
regolare la quantità di brillantante da utilizzare.

• Azionare la lavastoviglie agendo sul tasto

• Disattivare la lavastoviglie utilizzando lo stesso tasto

SPEGNIMENTO.

• Premere tre volte il tasto
corrispondente.

• Azionare la lavastoviglie mediante il tasto

• Il numero corrispondente alla selezione corrente e la spia del brillantante
lampeggiano entrambi.

• Premere sul tasto
alla quantità richiesta.

• Disattivare utilizzando il tasto

La procedura di impostazione è stata completata!

.

Ne l ca so in c ui il l ive ll o di br ill ant an te s ia imp ost at o su 1 (E CO ), i l b ril la nta nte no n
viene erogato. In caso di esaurimento del brillantante la spia BRILLANTANTE IN­SUFFICIENTE non è illuminata.
A seconda del modello di lavastoviglie è possibile impostare al massimo 5 livelli
di dosaggio. Le impostazioni di fabbrica dipendono dal modello; seguire le
istruzioni precedenti in base alle caratteristiche del proprio apparecchio.

.

• In presenza di strisce con sfumature blu sulla superficie dei piatti,
impostare un livello di dosaggio basso (2-3).

• In presenza di gocce d'acqua o di calcare sulla superficie dei piatti
impostare invece dosaggi alti (4-5).

AVV I O/ PAU SA

P

per impostare il livello di brillantante corrispondente

ACCEN SIONE /SPEG NIMEN TO

ACCENSIONE/SPEGNIMENTO

ACCENSIONE/

: si avverte il segnale

ACCENSIONE/SPEGNIMENTO

RIEMPIMENTO DEL DISTRIBUTORE DETERSIVO

Per aprire il distributore detersivo
utilizzare il dispositivo di apertura A
Versare il detersivo esclusivamente nel

B

A

2 . Eliminare eventuali residui di detersivo dai bordi del distributore e

chiudere il coperchio fino ad avvertire lo scatto caratteristico.

3 . Chiudere il coperchio del distributore sollevandolo fino a portare il

dispositivo di chiusura in sede.

Il distributore del detersivo si apre automaticamente quando previsto dal
programma in uso. Se si utilizzano detersivi del tipo “All in one”, si consiglia di
servirsi del tasto
sempre i migliori risultati nel lavaggio e nell'asciugatura.

PASTIGLIA

distributore B asciutta.
Mettere la dose di detersivo per il
prelavaggio direttamente all'interno
del distributore.

1 .Per il dosaggio corretto del detersivo
fare riferimento ai dati sopra riportati.
La vaschetta
livello per facilitare il dosaggio del
detersivo.

per impostare il programma in modo da ottenere

B

contiene indicatori di

indi-

.

.

.

2

TABELLA DEI PROGRAMMI

IT

Programma

Vaschetta

Opzioni disponibili

Asciugatura

Fase

NaturalDry

*)

detersivo

Vaschetta B

Durata

programma

di lavaggio

(h:min)

**)

Consumo

di acqua

(litri/ciclo)

Consumo

energetico

(kWh/ciclo)

1. Eco 50° 3:10 9,5 0,93

th

2.

6

Senso

50-60° 1:25 - 3:00 7,0 - 14,0 0,90 - 1,40

3. Intensivo 65° - - 2:50 14,0 1,50

4. Quotidiano 50° - 1:35 13,0 1,15

5. Silenzioso 50° - - 3:30 15,0 1,15

6. Rapido 30’ 50° - - - 0:30 9,0 0,55

7. Cristalli 45° - - 1:40 11,5 1,20

8. Prelavaggio - - - - - 0:12 4,5 0,01

La misurazione dei dati per la creazione del programma ECO avviene in condizioni di laboratorio secondo quanto prescritto dalle norme europee EN 50242.
Nota per i laboratori di Prove: per informazioni sulle condizioni della prova comparativa EN, farne richiesta all’indirizzo: [e-mail]
Questi programmi non richiedono un pre-trattamento delle stoviglie.
*) Non è possibile selezionare tutte le opzioni contemporaneamente.
**)La durata del programma, riportata sul display oppure sul libretto di manutenzione rappresenta una stima calcolata in condizioni di tipo standard. La
durata effettiva può dipendere da molti fattori, quali la temperatura e la pressione dell’acqua di alimentazione, la temperatura ambiente, la dose di
detersivo utilizzata, la quantità e il tipo di carico e il suo bilanciamento, la selezione di determinate opzioni e la taratura dei sensori. La taratura dei sensori
può prolungare la durata dei programmi anche di 20 minuti.
Consumo durante la fase di Standby: consumo in modalità On (non in funzione): 6 W - consumo in modalità Spegnimento: 0,5 W

DESCRIZIONE DEI PROGRAMMI

Istruzioni per selezionare il ciclo di lavaggio.

ECO

Stoviglie normalmente sporche. Programma standard, è il più efficiente in ter­mini di consumo combinato di acqua ed elettricità.

6th SENSO®

Per piatti con sporco normale e residui secchi di cibo. Rileva il livello di sporco
delle stoviglie e seleziona il programma adeguato. Durante il rilevamento del
livello di sporco, sul display compare un'animazione e la durata del ciclo viene
aggiornata.

INTENSIVO

Programma consigliato per stoviglie molto sporche, particolarmente indicato
per padelle e tegami (non adatto per oggetti delicati).

QUOTIDIANO

Stoviglie normalmente sporche. Ciclo quotidiano, per prestazioni ottimali ma
in un tempo inferiore.

SILENZIOSO

Adatto al funzionamento nelle ore notturne, con garanzia di prestazioni ottimali.

RAPIDO

Programma utilizzabile per piatti soltanto leggermente sporchi e privi di resi­dui secchi.

30’

CRISTALLI

Ciclo adatto a oggetti delicati, più sensibili alle temperature elevate, ad esem­pio bicchieri e tazze.

PRELAVAGGIO

Stoviglie da lavare successivamente. Questo programma non richiede detersivo.

Note:

Per ottenere prestazioni ottimali con l'uso del programma “Rapido” si
raccomanda di non superare il numero massimo di coperti specificato.

Per ridurre ulteriormente i consumi, azionare la lavastoviglie sol­tanto a pieno carico.

3
