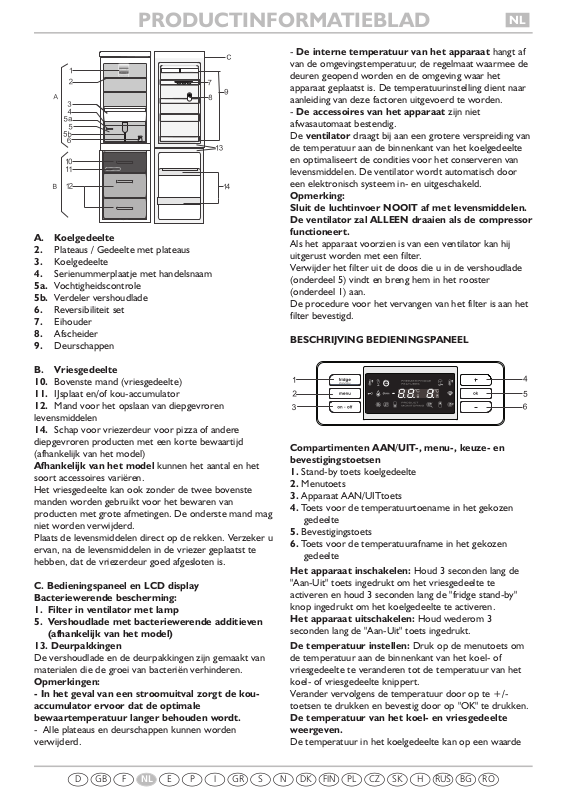

Whirlpool WBC3746 A W, WBC4046 A X, WBC3746 A X, KGE356 SUPER ECO A IN PROGRAM CHART [nl]

A. Koelgedeelte
2. Plateaus / Gedeelte met plateaus
3. Koelgedeelte
4. Serienummerplaatje met handelsnaam 5a. Vochtigheidscontrole 5b. Verdeler vershoudlade
6. Reversibiliteit set
7. Eihouder
9. Deurschappen
B. Vriesgedeelte
10. Bovenste mand (vriesgedeelte)
11. IJsplaat en/of kou-accumulator
12. Mand voor het opslaan van diepgevroren
levensmiddelen
14. Schap voor vriezerdeur voor pizza of andere diepgevroren producten met een korte bewaartijd (afhankelijk van het model) Afhankelijk van het model kunnen het aantal en het soort accessoires variëren. Het vriesgedeelte kan ook zonder de twee bovenste manden worden gebruikt voor het bewaren van producten met grote afmetingen. De onderste mand mag niet worden verwijderd. Plaats de levensmiddelen direct op de rekken. Verzeker u ervan, na de levensmiddelen in de vriezer geplaatst te hebben, dat de vriezerdeur goed afgesloten is.
C. Bedieningspaneel en LCD display Bacteriewerende bescherming:
1. Filter in ventilator met lamp
5. Vershoudlade met bacteriewerende additieven (afhankelijk van het model)
13. Deurpakkingen
De vershoudlade en de deurpakkingen zijn gemaakt van materialen die de groei van bacteriën verhinderen.
Opmerkingen:
- In het geval van een stroomuitval zorgt de kou-
accumulator ervoor dat de optimale bewaartemperatuur langer behouden wordt.
- Alle plateaus en deurschappen kunnen worden
verwijderd.
- De interne temperatuur van het apparaat hangt af van de omgevingstemperatuur, de regelmaat waarmee de deuren geopend worden en de omgeving waar het apparaat geplaatst is. De temperatuurinstelling dient naar aanleiding van deze factoren uitgevoerd te worden.
- De accessoires van het apparaat zijn niet afwasautomaat bestendig. De ventilator draagt bij aan een grotere verspreiding van de temperatuur aan de binnenkant van het koelgedeelte en optimaliseert de condities voor het conserveren van levensmiddelen. De ventilator wordt automatisch door een elektronisch systeem in- en uitgeschakeld.
Opmerking: Sluit de luchtinvoer NOOIT af met levensmiddelen. De ventilator zal ALLEEN draaien als de compressor functioneert.
Als het apparaat voorzien is van een ventilator kan hij uitgerust worden met een filter. Verwijder het filter uit de doos die u in de vershoudlade (onderdeel 5) vindt en breng hem in het rooster (onderdeel 1) aan. De procedure voor het vervangen van het filter is aan het filter bevestigd.
BESCHRIJVING BEDIENINGSPANEEL
Compartimenten AAN/UIT-, menu-, keuze- en bevestigingstoetsen
1. Stand-by toets koelgedeelte
2. Menutoets
3. Apparaat AAN/UITtoets
4. Toets voor de temperatuurtoename in het gekozen
gedeelte
5. Bevestigingstoets
6. Toets voor de temperatuurafname in het gekozen
gedeelte
Het apparaat inschakelen: Houd 3 seconden lang de "Aan-Uit" toets ingedrukt om het vriesgedeelte te activeren en houd 3 seconden lang de "fridge stand-by" knop ingedrukt om het koelgedeelte te activeren. Het apparaat uitschakelen: Houd wederom 3 seconden lang de "Aan-Uit" toets ingedrukt.
De temperatuur instellen: Druk op de menutoets om de temperatuur aan de binnenkant van het koel- of vriesgedeelte te veranderen tot de temperatuur van het koel- of vriesgedeelte knippert. Verander vervolgens de temperatuur door op te +/­toetsen te drukken en bevestig door op "OK" te drukken.
De temperatuur van het koel- en vriesgedeelte weergeven.
De temperatuur in het koelgedeelte kan op een waarde
PRODUCTINFORMATIEBLAD
NL
ROBGRUSHSKCZPLFINDKNSGRIPENLFGBD
tussen +2°C en +8°C worden ingesteld. Op dezelfde wijze kan de temperatuur van het vriesgedeelte worden ingesteld op een waarde tussen -18°C en -24°C worden ingesteld.
ELEKTRISCHE AANSLUITING
Als het apparaat aangesloten is op de stroomvoorziening begint het display te branden en verschijnen een aantal seconden lang alle symbolen op het display. De fabrieksinstelling van het vriesgedeelte op een temperatuur van -18°C verschijnt en knippert terwijl het display van het koelgedeelte een temperatuur van +5°C weergeeft (fabrieksinstelling). Als het apparaat bezig is om de temperatuur van de fabriekinstellingen te bereiken wordt een geluidssignaal afgegeven en knippert op het display van het vriesgedeelte het symbool voor de temperatuur (- -). Dit betekent dat het apparaat de optimale temperatuur voor het conserveren van levensmiddelen nog altijd niet bereikt heeft. Druk op de "OK" toets en houd hem ingedrukt tot het geluidsalarm gedeactiveerd wordt. De icoon verdwijnt als het vriesgedeelte een temperatuur onder de -12°C bereikt. Het display zal nu de temperatuur -18°C aangegeven. Nadat de koelkast ingeschakeld is heeft hij 2 à 3 uur nodig om de correcte temperatuur te bereiken voor het conserveren van een bepaalde hoeveelheid aan levensmiddelen in het koelgedeelte.
Belangrijk:
• Het voedsel dat u in de koelkast conserveert alvorens
het apparaat helemaal afgekoeld is kan bederven.
• Door de knoppen van de koelkast en de vriezer op een
lagere stand te plaatsen dan de aanbevolen standen zal het afkoelen van deze compartimenten niet worden versneld.
• Een ingebouwde externe vochtigheidsoncontrole
beschermt constant tegen het ophopen van vocht op de randen aan de voorkant. Wees niet bezorgd als deze randen af en toe warm aanvoelen. De binnenverlichting wordt ingeschakeld zodra de koelkastdeur geopend wordt. Als de deur meer dan 10 minuten open staat wordt de verlichting uitgeschakeld.
RICHTLIJNEN VOOR HET SELECTEREN VAN DE FUNCTIES
De functies zijn pas beschikbaar als het vriesgedeelte een temperatuur onder de -12°C bereikt heeft.
Functies en instellingen voor het koelgedeelte.
Deur koelgedeelte open
Temperatuurinstelling koelgedeelte
Snelkoelen
Deze functie dient gekozen te worden alvorens u
verse levensmiddelen in de koelkast plaatst. Houd, om deze functie te kiezen, de menutoets ingedrukt tot op het display het symbool . voor snelkoelen verschijnt. Het symbool knippert, druk op "OK" om te bevestigen. De functie wordt automatisch na 6 uur gedeactiveerd, of kan handmatig gedeactiveerd worden door dezelfde procedure te herhalen.
Vak anti e
Deze functie laat de temperatuur in het koelgedeelte toenemen als u een langere tijd weg bent. Houd, om deze functie te kiezen, de menutoets ingedrukt tot het vakantiesymbool op het display weergegeven wordt. Druk op "OK" om te bevestigen. Herhaal deze procedure om uw koelkast weer op de vorige instelling terug te brengen. Belangrijk: Verwijder, nadat u deze functie geactiveerd heeft, alle bedervelijke levensmiddelen uit het koelgedeelte en houd de deur gesloten aangezien de koelkast een geschikte temperatuur behouden zal om de vorming van nare geuren te voorkomen.
ON/OFF
Deze functie schakelt zowel de koelkast als de vriezer in of uit. Druk, om de stand-by functie te activeren, op de "Aan-Uit"toets en houdt hem 3 seconden ingedrukt. Twee koppeltekens verschijnen op de beide displays om aan te geven dat het apparaat in stand-by staat. Volg, om het apparaat weer in te schakelen, dezelfde procedure op tot de vorige temperatuurinstelling op het display aangegeven wordt. Als het apparaat in stand-by staat functioneert de verlichting aan de binnenkant van het koelgedeelte niet. Onthoud dat deze handeling het apparaat niet van de stroomvoorziening loskoppelt.
Koelkast Stand-by
Deze functie schakelt het koelgedeelte uit terwijl het vriesgedeelte blijft functioneren. Druk, om deze functie te activeren, op de toets "Koelkast stand-by"toets en houd hem 3 seconden ingedrukt. Voer, om het koelgedeelte weer in te schakelen, dezelfde procedure uit tot de vorige temperatuurinstelling op het display aangegeven wordt. Als het koelgedeelte in stand-by staat functioneert de verlichting aan de binnenkant van het koelgedeelte niet.
Functies en instellingen voor het vriesgedeelte
Temperatuurinstelling vriesgedeelte
Snelvriezen
Activeer, voor efficiënter invriezen, deze functie 24
PRODUCTINFORMATIEBLAD
NL
ROBGRUSHSKCZPLFINDKNSGRIPENLFGBD
uur alvorens u verse levensmiddelen invriest. Houd, om deze functie te kiezen, de menutoets ingedrukt tot op het display het symbool . voor snelvriezen verschijnt. Druk op "OK" om te bevestigen. Plaats na 24 uur de in te vriezen levensmiddelen in de bovenste mand van het vriesgedeelte. De functie wordt automatisch na 24 uur gedeactiveerd, of kan handmatig gedeactiveerd worden door dezelfde procedure te herhalen.
"Halfvol" functie
Plaats, als het vriesgedeelte maar voor de helft gevuld is, alle levensmiddelen in de middelste lade en kies voor deze functie door op de Menutoets te drukken tot het symbool voor energiebesparing wordt weergegeven. Het symbool knippert, druk op "OK" om te bevestigen.
Feestmodus
Houd, om deze functie te kiezen, de menutoets ingedrukt tot het symbool voor de feestmodus op het display weergegeven wordt.. Het symbool knippert, druk op "OK" om te bevestigen. Maak van deze functie gebruik om dranken in het vriesgedeelte af te laten koelen. Als de functie geactiveerd is brandt het symbool. 30 minuten na de keuze (de tijd die vereist is voor het afkoelen van een 0,75l fles wijn zonder dat het glas barst) knippert het symbool, wordt een geluidsalarm afgegeven en licht het display op: Verwijder de fles uit het vriesgedeelte en druk op de "OK"toets om de functie te deactiveren. Belangrijk: Laat de fles nooit langer dan noodzakelijk is voor het afkoelen in het vriesgedeelte liggen.
Apparaat, alarm- en storingssymbolen
"6th Sense" functie
De 6th Sense functie wordt automatisch geactiveerd als:
• een aanzienlijke hoeveelheid aan levensmiddelen in het koel- en/of vriesgedeelte worden geplaatst
• de deur van het koel- en/of vriesgedeelte langdurig open staat.
• in het geval van een langdurige stroomuitval waardoor de interne temperatuur van het apparaat stijgt tot een waarde waarop de veilige conservering van levensmiddelen niet langer garandeert. The symbol flashes for approximately 3 seconds, after which it remains permanently lit until optimal storage conditions have been automatically restored.
Blokkeerfunctie bedieningspaneel
Deze functie voorkomt dat een persoon ongewenst de instelingen kan veranderen of het apparaat uit kan schakelen. Druk, om het bedieningspaneel te blokkeren, 3
seconden lang tegelijkertijd op de toetsen "+", "OK", "-" tot op het display het symbool verschijnt: een geluidssignaal bevestigt dat de functie geactiveerd is. Volg dezelfde procedure om de functie te deactiveren tot het symbool verdwijnt.
Alarmen
In het geval van een alarm wordt een geluidssignaal geactiveerd. Alarm vriezertemperatuur Het geluidsalarm wordt afgegeven en de temperatuurindicator knippert. Het alarm wordt geactiveerd als:
• Het apparaat voor de eerste keer op de stroomvoorziening wordt aangesloten of na een langdurige stilstand.
• De temperatuur van het vriesgedeelte te hoog is.De hoeveelheid aan levensmiddelen in de vriezer de hoeveelheid die op het gegevensplaatje aangeduid staat overschrijdt.
• De deur van de vriezer langdurig open staat. Opmerking: in deze gevallen verschijnt automatisch op het display .
Alarm stroomuitval
De maximum temperatuur die tijdens de stroomuitval bereikt is knippert op het display van de vriezer. Het alarmsymbool licht op en een geluidsalarm wordt tegelijkertijd geactiveerd. Dit alarm kan worden geactiveerd als:
• Er zich een langdurige stroomstoring voorgedaan heeft en als de interne temperatuur van de vriezer een waarde bereikt heeft waarop de juiste omstandigheden voor de conservering van levensmiddelen niet langer gegarandeerd worden.
Druk op "OK" om het alarm te deactiveren. Vervolgens verschijnt op het display de van te voren ingestelde temperatuur. Opmerking: Stel de staat vast waarin zich de
geconserveerde levensmiddelen bevinden.
Alarm koelkastdeur open
Het symbool voor de koelkastdeur licht op, begint te knipperen en een geluidsalarm wordt geactiveerd. Het alarm wordt geactiveerd als de koelkastdeur meer dan 2 minuten open staat. Druk op "OK" om het geluidsalarm te deactiveren. Als de deur niet gesloten wordt zal het geluidsalarm na twee minuten weer geactiveerd worden. Sluit de deur/en en druk op de "OK" toets. Opmerking: In deze gevallen verschijnt automatisch 6th Sense op het display.
Functioneringsalarmen
In het geval van functioneringsalarmen worden tevens andere alarmen weergegeven op het koel- of
PRODUCTINFORMATIEBLAD
NL
ROBGRUSHSKCZPLFINDKNSGRIPENLFGBD
vriesgedeelte, afhankelijk van de plaats van de storing (bijv. CF, AL01, AL02, AL03 etc...) neem contact op het de Klantenservice en lever de alarmcode
.
Symbool voor storing en service après-vente.
(neem contact op met de Klantenservice).
Listeria indicator - het koudste gedeelte in de koelkast (afhankelijk van het model).
De laagste temperatuur binnenin de koelkast
Het symbool geeft het koudste gedeelte in het koelgedeelte aan. Voor een optimale temperatuurinstelling is de koelkast uitgerust met een temperatuurindicator die u de mogelijkheid biedt om de gemiddelde temperatuur te controleren.
De temperatuur controleren
Als het apparaat meer dan 24 uur ingeschakeld is, is het mogelijk om te controleren of de temperatuur in het koelgedeelte correct is en om, indien noodzakelijk, de temperatuurinstelling te wijzigen zoals in de gebruiksaanwijzingen (zie "De temperatuur instellen") aangegeven staat. Als het symbool op UITgeschakeld is betekent dit dat de temperatuur in de koelkast te hoog is; wijzig in dit geval de temperatuurinstelling en wacht 12 uur alvorens u wederom controleert of de temperatuur correct is. BELANGRIJK: Het is normaal dat het symbool een tijd lang UITgeschakeld is als de deur geopend wordt of als u levensmiddelen in de koelkast plaatst en met name als de kamertemperatuur erg hoog is.
REINIGING
Druk op de stand-by toets waarmee het mogelijk is om alleen het koelgedeelte uit te schakelen en het vriesgedeelte ingeschakeld te houden. Het koelgedeelte kan nu geleegd en gereinigd worden.
HET VRIESGEDEELTE ONTDOOIEN De vriezer dient een- à tweemaal per jaar of in het geval van een overmatige hoeveelheid aan ijs (3 mm dik) te worden ontdooid. De vorming van ijs is normaal. De hoeveelheid aan ijs en de snelheid waarmee het ijs zich vormt hangen af van de omgevingsomstandigheden en de regelmaat waarmee de deur geopend wordt.
Schakel, afhankelijk van het model, het vriesgedeelte of het hele apparaat uit om de unit te ontdooien en verwijder alle levensmiddelen. Laat de vriezerdeur open staan om het ijs te laten ontdooien.
Trek in het geval van de afgebeelde apparaten de afvoer voor het dooiwater uit en plaats hier een recipiënt onder. Breng de afvoer voor het dooiwater weer op zijn plaats aan als de handeling uitgevoerd is. Reinig de binnenkant van de vriezer. Spoel de binnenkant goed na en droog hem af. Schakel het vriesgedeelte of het gehele apparaat weer in en plaats de levensmiddelen weer in het vriesgedeelte.
HET KOELGEDEELTE ONTDOOIENT Het ontdooien van het koelgedeelte vindt geheel automatisch plaats.
De aanwezigheid van waterdruppels op de achterwand van het koelgedeelte geeft aan dat de automatische ontdooifase in werking is. Het dooiwater loopt automatisch naar de afvoeropening en wordt in een recipiënt opgevangen, waar het vervolgens verdampt..
VENTILATOR ONDERDELEN
1. Kap ventilator
2. Lampje
3. Lampenkapje
4. Rooster filter
5. Schroef voor kap
ventilator
Het lampje vervangen
Verzeker u ervan, alvorens u het lampje vervangt, dat u het apparaat van de stroomvoorziening loskoppelt. Onmiddellijk hierna:
• Draai de schroef (5) los en verwijder de kap van de ventilator (1).
• Verwijder het lampje door hem naar buiten te trekken (het lampje heeft een speciaal kliksysteem - draai het lampje niet.
• Controleer het lampje en vervang hem, indien noodzakelijk, met een nieuw exemplaar. Duw het lampje in de fitting tot hij niet verder kan. Push the bulb into the fitting till it stops.
• Bevestig de kap en draai hem met een schroef vast.
Opmerkingen:
• Dek het lampje altijd af
• Het lampje mag het vermogen, dat op het lampenkapje aangegeven staat, niet overschrijden.
• U kunt het lampje bij onze Klantenservice bestellen.
PRODUCTINFORMATIEBLAD
NL
5019 637 01047/B
Printed in Poland 06/09
ROBGRUSHSKCZPLFINDKNSGRIPENLFGBD
