Whirlpool WBC37352 A DFCW, WBE34332 A DFCWF, WBC37352 A DFCX PROGRAM CHART [es]
A. Compartimento frigorífico
2. Iluminación
3. Estantes y zona para estantes
4. Sistema de aire frío "Multiflow"
5. Compartimento de baja temperatura
6. Placa de datos con nombre comercial
8. Divisor del cajón para fruta y verdura
9. Kit de reversibilidad
10. Bandeja para huevos
11. Separador
12. Bandejas de la puerta
B. Compartimento congelador
13. Cesta superior (zona de congelación)
14. Bandeja para hielo y acumulador de frío
15. Cestas de almacenamiento para alimentos congelados
16. Bandejas de la puerta del congelador para pizzas u otros productos
congelados que se conservarán durante poco tiempo (compartimento
de almacenamiento de 2**)
Dependiendo del modelo el número y tipo de accesorios puede
variar.
C. Panel de mandos
Protección antibacteriana:
1. Filtro en el ventilador (según el modelo)
7. Cajón para fruta y verdura con aditivos antibacterianos (según
el modelo)
17. Juntas de la puerta
Las juntas del cajón para fruta y verdura, y de la puerta se fabrican con
materiales que inhiben el crecimiento bacteriano.
Uso del congelador:
- El compartimento congelador puede utilizarse sin cestas para aumentar
el espacio de almacenamiento para piezas grandes. Coloque los
alimentos directamente en los estantes.
Una vez introducido el alimento, asegúrese de que la puerta del
congelador cierra correctamente.
Notas:
- En el caso de que se produzca un fallo en la corriente eléctrica, el
acumulador de frío ayuda a mantener una temperatura óptima por más
tiempo.
- Todas las repisas y estantes son extraíbles.
- La temperatura en el interior del aparato depende de la temperatura
ambiente, la frecuencia de apertura de las puertas y de la ubicación.
Deben tenerse en cuenta estos factores al ajustar la temperatura.
- No lave los accesorios del aparato en el lavavajillas.
PUESTA EN MARCHA DEL APARATO
Monte los separadores (si se incluyen) en la
parte superior del condensador situado en la
parte posterior del aparato.
El aparato se pone en marcha
automáticamente una vez enchufado.
Después de poner en marcha el aparato,
espere al menos 4-6 horas antes de colocar alimentos dentro.
Se activan los elementos de control:
• los pilotos del panel de mandos se encienden durante 2 segundos.
• Se activa una señal acústica durante 1 segundo.
Nota:
• Si se introducen alimentos antes de que el frigorífico alcance la
temperatura adecuada, éstos pueden deteriorarse.
DESCRIPCIÓN DEL PANEL DE MANDOS
(1) Botón de selección de la cavidad "Frigorífico/Congelador"
(2) Piloto verde ENCENDIDO/APAGADO:
- Ajuste de la temperatura del congelador (piloto verde encendido)
- Ajuste de la temperatura del frigorífico (piloto verde apagado)
(3) Botón de ajuste de la temperatura "Temp.°C".
(4) (5) (6) Pilotos verdes que indican los ajustes de temperatura.
(7) "Reset alarm" (botón).
(8) Interruptor de la luz interior
El ajuste de temperatura entre compartimentos se
realiza con el botón "Fridge/Freezer" (1). Cuando el
piloto está apagado (2), el usuario puede seleccionar
la temperatura del frigorífico.
La temperatura del compartimento frigorífico se puede ajustar con el
botón de ajuste de la temperatura (3) del panel de mandos.
A la izquierda se describen los 5 ajustes del
compartimento frigorífico.
Cada vez que se pulsa el botón "Fridge
/Freezer" (1), el punto de ajuste cambia de
forma cíclica.
Se recomienda una temperatura media.
Para ajustar la temperatura del compartimento
congelador, utilice el botón "Fridge/Freezer" (1). Se
enciende el piloto verde (2).
La temperatura del compartimento congelador se puede ajustar con
el botón (3)
de ajuste de temperatura, situado en el panel de mandos.
A la izquierda se describen los 5 ajustes del
compartimento congelador y de congelación
rápida.
Cada vez que se pulsa el botón "Fridge
/Freezer" (1), el punto de ajuste cambia de
forma cíclica.
Se recomienda una temperatura media.
Tras la "congelación rápida" (que se desactiva automáticamente
transcurridas 24 horas), la temperatura del congelador vuelve a los ajustes
anteriores. Si se desconecta el aparato de la toma de corriente y se vuelve
a conectar, el sistema recuerda las temperaturas del congelador y
frigorífico establecidas anteriormente.
VENTILADOR CON BOTÓN
El ventilador distribuye la temperatura de manera más uniforme en el
compartimento frigorífico y permite conservar mejor los alimentos.
De forma predeterminada, el ventilador está ACTIVADO.
Se aconseja mantener el ventilador activado para la función "Control de
fresco" y cuando la temperatura ambiente supera los 27 ÷ 28 °C, si se
forman gotas de agua en los estantes de vidrio o hay una gran humedad. Si
el frigorífico está demasiado frío, se puede apagar el ventilador.
Nota
No obstruya la entrada de aire con alimentos.
Cuando la función "Control de fresco" está desactivada, recuerde
apagar el ventilador cuando descienda la temperatura ambiente.
Para desactivar el ventilador, pulse el botón (1a).
Si el aparato incluye un ventilador, se puede instalar un filtro
antibacteriano.
Extráigalo de la caja, en el cajón para fruta y verdura (7), e introdúzcalo
en la cubierta del ventilador (1b).
El procedimiento para la sustitución del filtro se encuentra en el filtro.
Temp. alta.
Temp. media/alta.
Temp. media.
Temp. media/baja.
Temp. baja.
Descripción:
Piloto apagado
Piloto encendido
Temp. alta.
Temp. media/alta.
Temp. media.
Temp. media/baja.
Temp. baja.
Congelación rápida (congelador)
Descripción:
Piloto apagado
Piloto encendido

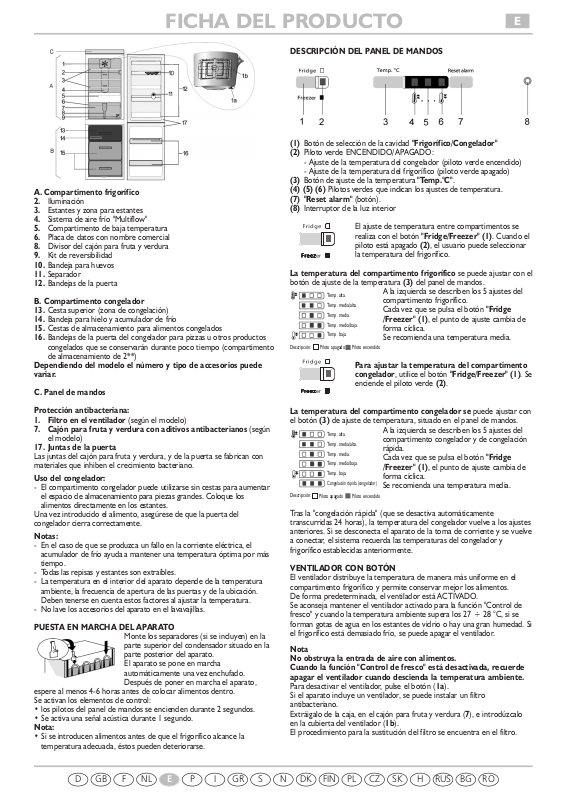

FICHA DEL PRODUCTO
E
NL ED GB ROBGRUSHSKCZPLFINDKNSGRIPF
CÓMO DESCONGELAR EL COMPARTIMENTO FRIGORÍFICO
La descongelación del compartimento frigorífico es totalmente
automática.
La presencia de gotas de agua en la pared posterior interna del compartimento
frigorífico indica que se está realizando la fase de descongelación automática. El
agua de descongelación se envía automáticamente a un orificio de desagüe para
luego recogerla en un contenedor donde se evapora.
CÓMO DESCONGELAR EL COMPARTIMENTO CONGELADOR
El descongelador ha de descongelarse 1 o 2 veces al año
o cuando la formación de escarcha es excesiva (3 mm de
grosor). La formación de escarcha es un fenómeno
normal. La cantidad y la rapidez de acumulación
dependen de las condiciones ambientales y de la
frecuencia con la que se abre la puerta. Para descongelar
el aparato, apague el compartimento congelador o todo
el aparato y saque todos los alimentos. Deje la puerta
abierta para que la escarcha se derrita.
Solamente para los aparatos representados en la fig., saque el conducto de
desagüe para el agua de descarche y coloque un recipiente bajo dicho conducto.
Vuelva a colocar el antedicho conducto cuando acabe la operación. Limpie el
congelador por dentro. Enjuáguelo y séquelo meticulosamente. Encienda de nuevo
el compartimento congelador o todo el aparato y vuelva a colocar los alimentos
dentro del aparato.
CAMBIAR LA BOMBILLA
Desenchufe siempre el frigorífico de la corriente
antes de sustituir una bombilla.
Si la luz interior no se enciende, haga lo siguiente:
1. Quite la tapadera: introduzca los dedos en los agujeros de ventilación laterales
(1), agarre la tapadera suavemente y muévala hacia arriba.
2. Controle la bombilla. Si está fundida, desenrósquela y ponga la nueva (use
bombillas de 15W como máximo).
3. Coloque de nuevo la tapadera.
No deje la bombilla sin tapadera.
GUÍA PARA SELECCIONAR LAS FUNCIONES
Funciones y ajustes
Congelación rápida: Para una congelación más eficaz, active esta función 24
horas antes de congelar productos frescos.
- Seleccione el compartimento congelador con el botón (1), el piloto luminoso
(2) se ENCIENDE.
- Pulse y mantenga pulsado el botón de ajuste de la temperatura Temp.°C hasta
que se enciendan 3 pilotos luminosos al mismo tiempo (4) (5) (6).
Transcurridas 24 horas, introduzca los alimentos que desee congelar en la cesta
superior del compartimento congelador.
Esta función se desactiva automáticamente transcurridas 24 horas. Para
desactivarlo antes, siga este procedimiento:
- Pulse y mantenga pulsado durante 3 segundos el botón de ajuste de la
temperatura Temp.°C mientras permanezca encendido el piloto luminoso (2) :
las luces de selección de temperatura vuelven al ajuste de temperatura
mostrado anteriormente.
Reset Alarm
Si vuelve a activarse alguna alarma, el usuario puede restablecer la alarma acústica
pulsando una vez el botón Reset alarm.
"Alarma de corte de corriente" (corte de suministro) : en caso de corte del
suministro eléctrico, el aparato supervisa automáticamente los cambios de
temperatura en el compartimento congelador cuando vuelve a haber suministro
eléctrico. La "alarma de corte de corriente" se activa si la temperatura supera
el nivel admitido cuando se restablece el suministro de corriente. Se indica de la
manera siguiente:
- El piloto verde parpadea (2)
- Se activa una señal acústica.
Se recomienda lo siguiente cuando se active la "alarma corte de energía
eléctrica":
- Si los alimentos en el congelador ya no están congelados, pero todavía están fríos,
introdúzcalos rápidamente en el compartimento frigorífico y consúmalos en el
plazo de 24 horas.
- Si los alimentos están congelados, se volverán a congelar después de la
descongelación causada por el corte del suministro eléctrico. No se recomienda
consumir los alimentos recongelados, ya que han perdido su valor nutricional y
porque podría ser perjudicial para la salud.
Nota
La "alarma de corte de suministro eléctrico" no garantiza la calidad e los
alimentos ni su seguridad en caso de consumo. Se limita a informar que es
necesario comprobar la calidad de los alimentos del frigorífico y del congelador.
Para desactivar la alarma, pulse una vez el botón Reset alarm, se apaga el piloto
verde que parpadea (2).
- Se restablece así la temperatura del ciclo de funcionamiento normal y se apaga
la señal acústica.
Alarma de puerta abierta
La alarma se activa cuando las puertas del compartimento frigorífico quedan
abiertas más de 2 minutos.
Cuando se cierra la puerta, se restablece el funcionamiento normal y se apaga la
señal acústica.
Alarma de temperatura alta en el compartimento congelador.
La activación de la alarma de temperatura alta se indica del siguiente modo:
- Pilotos verdes que parpadean (4) (5) (6).
- Se activa una señal acústica.
Esta alarma se activa cuando:
• Se conecta el aparato al suministro eléctrico por primera vez o después de que
no se haya utilizado por mucho tiempo.
• La temperatura del compartimento congelador es demasiado alta.
• La cantidad de alimentos introducidos en el compartimento congelador supera
la cantidad indicada en la placa de características
• La puerta del congelador se ha dejado abierta durante mucho tiempo.
Para desactivar la alarma acústica, pulse el botón Reset alarm. Los pilotos que
parpadean (4) (5) (6) se apagan cuando se alcanza la temperatura mínima
necesaria.
Función "Sexto sentido"
La función "Sexto sentido" ayuda a mantener las condiciones óptimas para
almacenar alimentos y se activa automáticamente cuando:
• Se introduce una gran cantidad de alimentos en el congelador.
• Se ha dejado abierta la puerta del congelador durante mucho tiempo.
• Se produce un corte de corriente prolongado y la temperatura interior del
congelador sube hasta un valor que no garantiza la conservación correcta de los
alimentos.
Control de fresco
El Control de fresco se activa de forma prefijada y solo funciona con el ventilador
en marcha. Para desactivar la función Control de fresco, pulse durante al menos
3 segundos los botones "Fridge/Freezer" y "Temp.°C" al mismo tiempo. Se
escuchará una señal acústica larga que indica que se ha desactivado la función de
Control de fresco.
Para poder activar esta función, siga el mismo procedimiento (mantenga pulsados
ambos botones durante al menos 3 segundos). Se escuchará una señal acústica
corta para indicar que se ha activado la función Control de fresco.
Esta función controla el ventilador del frigorífico para optimizar la conservación de
los alimentos a cualquier temperatura ambiente.
Para reducir al mínimo el consumo de energía, se sugiere desactivar la función de
control del fresco y el ventilador.
5019 637 01074
Printed in Poland 03/10
OTROS PROBLEMAS DE FUNCIONAMIENTO QUE PUEDEN INDICAR LOS PILOTOS LUMINOSOS
En caso de problemas en el funcionamiento del aparato, todos los pilotos de selección de temperatura parpadean y se escucha una señal acústica. Para comprobar el
código de la alarma, el usuario debe pulsar y mantener pulsados los botones Temp.°C y Reset alarm , el código se muestra en la pantalla de la temperatura (los posibles
códigos de alarma se explican en la siguiente tabla).
Cuando se activa un código de error, el piloto parpadea hasta que se soluciona el problema. Si aparece la alarma mostrada en la tabla, las funciones como ajuste de la
temperatura o super congelación del frigorífico/congelador no estarán disponibles hasta que se resuelva el problema.
Cuando se activan varias alarmas a la vez, se muestra la alarma con la máxima prioridad (siendo el número 1 el de máxima prioridad).
Alarmas Prioridad
Códigos que se mostrarán en la
pantalla de temperatura
Acción
LED 4 LED 5 LED 6
Alarma del sensor de temperatura del evaporador:
compartimento congelador
1
Póngase en contacto con el Servicio de Asistencia Técnica e indique el
código de la alarma.
Alarma del sensor de temperatura del evaporador:
compartimento frigorífico
2
Póngase en contacto con el Servicio de Asistencia Técnica e indique el
código de la alarma.
Alarma del sensor de temperatura ambiente:
compartimento frigorífico
3
Póngase en contacto con el Servicio de Asistencia Técnica e indique el
código de la alarma.
Descripción: PILOTO APAGADO PILOTO ENCENDIDO
FICHA DEL PRODUCTO
E
ROBGRUSHSKCZPLFINDKNSGRIPENLFGBD
Loading...
