Whirlpool WBC3725 A X PROGRAM CHART [de]

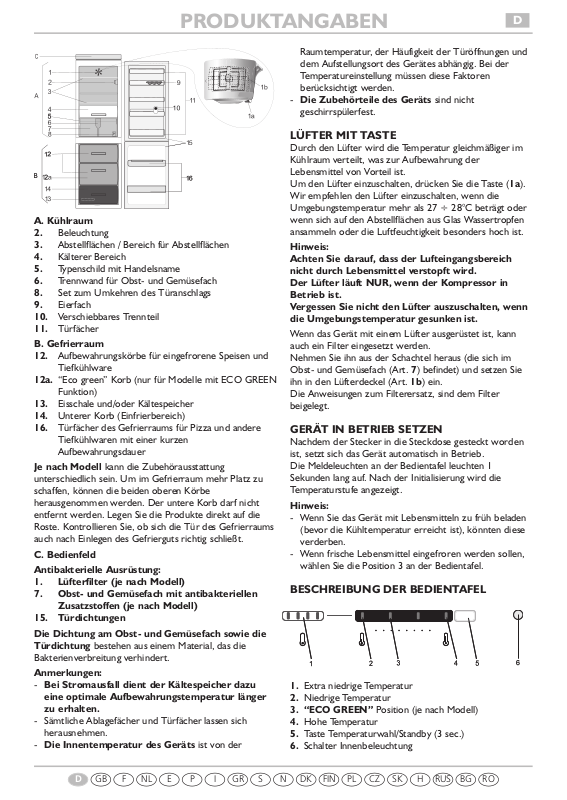

PRODUKTANGABEN

D

A. Kühlraum

2.Beleuchtung

3.Abstellflächen / Bereich für Abstellflächen

4.Kälterer Bereich

5.Typenschild mit Handelsname

6.Trennwand für Obstund Gemüsefach

8.Set zum Umkehren des Türanschlags

9.Eierfach

10.Verschiebbares Trennteil

11.Türfächer

B. Gefrierraum

12.Aufbewahrungskörbe für eingefrorene Speisen und Tiefkühlware

12a. “Eco green” Korb (nur für Modelle mit ECO GREEN Funktion)

13.Eisschale und/oder Kältespeicher

14.Unterer Korb (Einfrierbereich)

16.Türfächer des Gefrierraums für Pizza und andere Tiefkühlwaren mit einer kurzen Aufbewahrungsdauer

Je nach Modell kann die Zubehörausstattung unterschiedlich sein. Um im Gefrierraum mehr Platz zu schaffen, können die beiden oberen Körbe herausgenommen werden. Der untere Korb darf nicht entfernt werden. Legen Sie die Produkte direkt auf die Roste. Kontrollieren Sie, ob sich die Tür des Gefrierraums auch nach Einlegen des Gefrierguts richtig schließt.

C. Bedienfeld

Antibakterielle Ausrüstung:

1.Lüfterfilter (je nach Modell)

7.Obstund Gemüsefach mit antibakteriellen

Zusatzstoffen (je nach Modell) 15. Türdichtungen

Die Dichtung am Obstund Gemüsefach sowie die Türdichtung bestehen aus einem Material, das die Bakterienverbreitung verhindert.

Anmerkungen:

-Bei Stromausfall dient der Kältespeicher dazu eine optimale Aufbewahrungstemperatur länger zu erhalten.

-Sämtliche Ablagefächer und Türfächer lassen sich herausnehmen.

-Die Innentemperatur des Geräts ist von der

Raumtemperatur, der Häufigkeit der Türöffnungen und dem Aufstellungsort des Gerätes abhängig. Bei der Temperatureinstellung müssen diese Faktoren berücksichtigt werden.

-Die Zubehörteile des Geräts sind nicht geschirrspülerfest.

LÜFTER MIT TASTE

Durch den Lüfter wird die Temperatur gleichmäßiger im Kühlraum verteilt, was zur Aufbewahrung der Lebensmittel von Vorteil ist.

Um den Lüfter einzuschalten, drücken Sie die Taste (1a). Wir empfehlen den Lüfter einzuschalten, wenn die Umgebungstemperatur mehr als 27 ÷ 28°C beträgt oder wenn sich auf den Abstellflächen aus Glas Wassertropfen ansammeln oder die Luftfeuchtigkeit besonders hoch ist.

Hinweis:

Achten Sie darauf, dass der Lufteingangsbereich nicht durch Lebensmittel verstopft wird.

Der Lüfter läuft NUR, wenn der Kompressor in Betrieb ist.

Vergessen Sie nicht den Lüfter auszuschalten, wenn die Umgebungstemperatur gesunken ist.

Wenn das Gerät mit einem Lüfter ausgerüstet ist, kann auch ein Filter eingesetzt werden.

Nehmen Sie ihn aus der Schachtel heraus (die sich im Obstund Gemüsefach (Art. 7) befindet) und setzen Sie ihn in den Lüfterdeckel (Art. 1b) ein.

Die Anweisungen zum Filterersatz, sind dem Filter beigelegt.

GERÄT IN BETRIEB SETZEN

Nachdem der Stecker in die Steckdose gesteckt worden ist, setzt sich das Gerät automatisch in Betrieb.

Die Meldeleuchten an der Bedientafel leuchten 1 Sekunden lang auf. Nach der Initialisierung wird die Temperaturstufe angezeigt.

Hinweis:

-Wenn Sie das Gerät mit Lebensmitteln zu früh beladen (bevor die Kühltemperatur erreicht ist), könnten diese verderben.

-Wenn frische Lebensmittel eingefroren werden sollen, wählen Sie die Position 3 an der Bedientafel.

BESCHREIBUNG DER BEDIENTAFEL

1.Extra niedrige Temperatur

2.Niedrige Temperatur

3.“ECO GREEN” Position (je nach Modell)

4.Hohe Temperatur

5.Taste Temperaturwahl/Standby (3 sec.)

6.Schalter Innenbeleuchtung

D GB F NL E P

I GR S N DK FIN PL CZ SK H RUS BG RO

PRODUKTANGABEN

D

BESCHREIBUNG DES VORGANGS

Die Temperaturregelung erfolgt über die Taste (5). Die Temperaturstufe wird für beide Abteile - Kühlraum und Gefrierraum - gleichzeitig eingestellt.

Wenn das Gerät zum ersten Mal eingeschaltet bzw. der Stecker in die Steckdose gesteckt wird, wird die im Werk voreingestellte mittlere Position (ECO Green, je nach Modell) angezeigt.

Nachstehende Tabelle gibt eine Übersicht der Einstellstufen

Hohe Temperatura

Niedrige Temperatur

Extra niedrige Temperatur

Beschreibung

Leuchte OFF

Leuchte ON

ANWEISUNGEN ZUR WAHL DER FUNKTIONEN

Die Taste für Temperaturwahl / Standby wird verwendet, um die gewünschte Temperatur einzustellen (Hohe Temperatur niedrige Temperatur oder Extra niedrige Temperatur . Durch jeden Tastendruck wird die Temperaturstufe geändert.

Standby / ON Funktion

Um das Gerät auf Standby zu schalten, drücken Sie die Taste Temperaturwahl / Standby 3 Sekunden lang.

Hinweis: Wenn das Gerät auf den Standby Modus geschaltet ist, leuchtet die Led wie üblich. Alle anderen Stromlasten sind deaktiviert und die Bedientafel zeigt keine Informationen an. Wenn die Gerätetür längere Zeit offen bleiben soll, um Gerüche zu vermeiden, ziehen Sie den Stecker aus der Steckdose.

Wenn das Gerät auf Standby geschaltet ist, die Taste

Temperaturwahl / Standby 3 Sekunden lang drücken, um es auf ON zu schalten.

Das Gerät schaltet dadurch auf den Normalbetrieb zurück und an der Bedientafel wird die zuvor gewählte Temperaturstufe angezeigt.

Hinweis: Nach einem Stromausfall schaltet das Gerät auf den Normalbetrieb und auf die zuvor gewählte Temperaturstufe zurück.

ECO GREEN Funktion

Diese Funktion ist zur Lebensmittelaufbewahrung optimal, wenn eine geringe Lebensmittelmenge aufbewahrt werden soll, da sie gleichzeitig den Energieverbrauch reduziert (5-10% weniger Energieverbrauch als im Normalbetrieb).

Mit der ECO Funktion sollten die Lebensmittel vorzugsweise in den ECO Abteilen aufbewahrt werden:

-2 “Eco Green” Abstellflächen im Kühlraum (mit grünen Rahmen);

-1 “Eco Green” Abstellfläche im Gefrierraum.

BETRIEBSSTÖRUNGEN

Wenn das Gerät an das Stromnetz geschlossen wird, kann es während den ersten 10 Minuten vorkommen, dass der Temperatursensor einen Fehler meldet, wie in nachstehender Tabelle aufgeführt:

Kühlraumsensor defekt

Gefrierraumsensor defekt

Kühlraum-/Gefrierraumsensor defekt

	Beschreibung	Leuchte OFF	Leuchte blinkt
	Die Lagerungstemperatur bleibt erhalten, doch sollten Sie
	in nachstehenden Fällen den Kundendienst anrufen und
	den Alarmcode mitteilen.
	GEFRIERRAUM ABTAUEN
	Der Gefrierraum sollte einoder
	zweimal jährlich oder bei
	Erreichen einer übermäßig
	(3 mm) dicken Reifschicht
	abgetaut werden.
	Die Reifbildung ist jedoch eine
	normale Erscheinung.
	Ausmaß und Schnelligkeit der
	Reifbildung hängen von den
	Umgebungsbedingungen und
	der Häufigkeit der Türöffnungen ab.
	Um das Gerät abzutauen, den Gefrierraum oder das
	gesamte Gerät (je nach Modell) ausschalten und alle
	Lebensmittel herausnehmen.
	Die Tür offen lassen, damit der Reif abtauen kann.
	Falls es sich bei Ihrem Modell, um das abgebildete Gerät
	handelt, den Ablaufkanal des Tauwassers herausziehen
	und eine Schale unter die Abflussöffnung stellen.
	Wenn der Vorgang beendet ist, schieben Sie den
	Ablaufkanal wieder ins Gerät. Reinigen Sie den
	Gefrierraum. Spülen Sie ihn nach und trocknen Sie ihn
	sorgfältig ab. Schalten Sie den Gefrierraum oder das Gerät
	wieder ein und verstauen Sie wieder die Lebensmittel.
	KÜHLRAUM ABTAUEN
	Das Abtauen des Kühlraums erfolgt vollautomatisch.
	Die von Zeit zu Zeit an der Innenrückwand des
	Kühlraums auftretenden Wassertropfen zeigen die
	automatische Abtauphase an. Das Tauwasser wird
	automatisch in eine Abflussöffnung geleitet und
	anschließend in einem Behälter gesammelt, in dem es			05/09
	verdunstet.
	ERSETZEN SIE DIE GLÜHBIRNE			Poland
	Ziehen Sie immer den Stecker
	aus der Steckdose, bevor Sie
	die Glühbirnen auswechseln.			in
	Die Innenbeleuchtung			Printed
	funktioniert nicht:
	1. Nehmen Sie die Lampenabdeckung ab. Stecken Sie
	die Finger in die seitlichen Belüftungsschlitze (1) und			01052/A
	ziehen Sie die Abdeckung vorsichtig nach oben
	heraus.
	2. Kontrollieren Sie die Glühbirne. Falls erforderlich,
	schrauben Sie die defekte Glühbirne heraus und
	ersetzen Sie sie mit einer neuen (zu maximal 15W).			637
	3. Bringen Sie die Abdeckung wieder an.
	Lassen Sie die Glühbirne nicht ohne Abdeckung.
				5019

D GB F NL E P

I GR S N DK FIN PL CZ SK H RUS BG RO
