Whirlpool WATE 9578/1, WATE 9575/1, WATE 9379/1, WAT STAR 1000/1, WATE AKTIV 1200, WATS 5550, WATE 9375/1, WATE 9579/1, WAT STAR 1200/1, WATE 9375, WATE 9579, WATE 9575, WATE 9379 PROGRAM CHART [de]

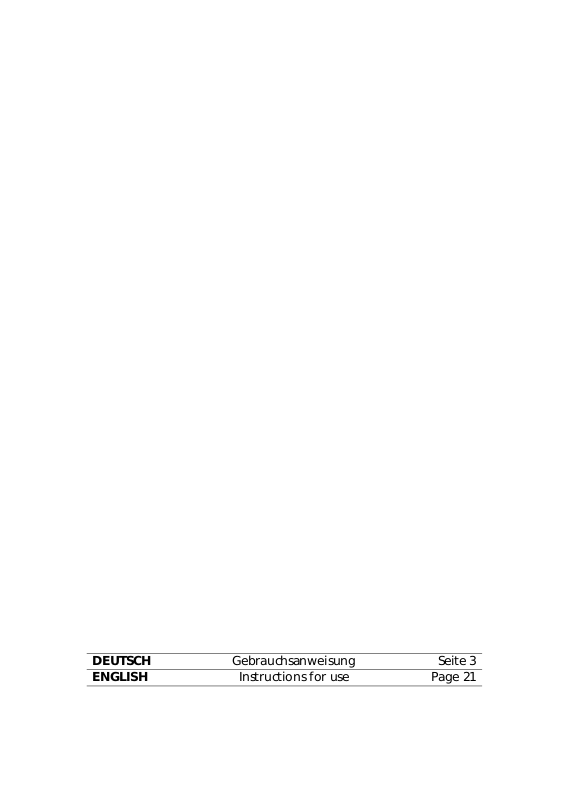

DEUTSCH
GebrauchsanweisungSeite 3
ENGLISH
Instructions for usePage 21
Inhalt
Vor Inbetriebnahme des Gerätes
Erster Waschgang
Allgemeine Hinweise und Ratschläge
Beschreibung der Waschmaschine
Vorbereitung zum Waschen
Waschmittel und Waschhilfsmittel
Programmauswahl
Reinigen der Fremdkörperfalle
Restwasserentleerung
Reinigung und Pflege
Erst einmal selbst prüfen
Kundendienst
Transport/Umzug
Aufstellung
3
Vor Inbetriebnahme des Gerätes
1.Auspacken und Überprüfen
a.
Schneiden Sie die Schrumpffolie
auf und entfernen Sie sie.
b.
Entfernen Sie die
Schutzverpackung auf der
Oberseite und an den Ecken.
c.
Kippen Sie das Gerät auf eine
der unteren hinteren Ecken
und entnehmen Sie die unter e
Schutzeinlage.
d.
Öffnen Sie den Deckel, indem Sie
leicht darauf drücken, während
Sie am Griff ziehen. Entfernen Sie
das Styroporformteil.
e.
Entfernen Sie die blaue Folie von
dem Paneel (je nach Modell).
•
Prüfen Sie nach dem
Auspacken, ob die
Waschmaschine unbeschädigt
ist. Im Zweifelsfall dürfen Sie
die Waschmaschine nicht in
Betrieb nehmen. Wenden Sie
sich an den Kundendienst oder
den örtlichen Fachhändler.
•
Bewahren Sie das
Verpackungsmaterial
(Plastikbeutel; Polystyrol usw.)
außerhalb der Reichweite von
Kindern auf, da es eine mögliche
Gefahrenquelle darstellen kann.
2.Entfernen der
Transportsperre
•
Das Gerät ist mit
Transportschrauben und einer
Transportsperre versehen, um
Schäden während des Trans ports
zu verhindern.
Inbetriebnahme des Geräts
muss die Transportsperre
unbedingt entfernt werden
(siehe “Aufstellung/Entfernen
der Transportsperre”).
Vor der
3.Waschmaschine aufstellen
•
Stellen Sie das Gerät auf einem
ebenen und stabilen
Fußboden auf.
• Stellen Sie die Füße ein, um
sicher zu stellen, dass das
Gerät fest auf dem Boden
und waagrecht steht (siehe
“Aufstellung/Einstellen der
Füße”).
4.Wasserzulauf
•
Schließen Sie den
Wasserzulaufschlauch unter
Beachtung der Vorschriften
des örtlichen Wasserwerks an
(siehe “Aufstellung/
Wasserzulaufschlauch
anschließen”).
Wasserzulauf
•
•
Wasserhahn: 3/4”
•
Druck:100-1000 kPa
: Nur Kaltwasser
5.Wasserablauf
•
Schließen Sie den Ablaufschlauch
an den Siphon an bzw. hängen
Sie ihn mit dem Krümmer über
den Rand eines Waschbeckens
(siehe ”Aufstellung/
Wasserablaufschlauch
anschließen”).
•
Ist die Waschmaschine an ein
eingebautes Abpumpsystem
angeschlossen, prüfen Sie, ob
letzteres mit einem
Lüftungsloch ausgestattet ist,
um ein gleichzeitiges Zulaufen
und Abpumpen von Wasser
(Siphon-Effekt) zu vermeiden.
•
Ablaufschlauch in ein Ablaufrohr
Der Innendurchmesser des
Ablaufrohrs sollte mindestens 3
cm betragen. Zur Vermeidung
eines Syphon-Effektes sollte das
Ende des Ablaufschlauches
mindestens 55 cm über der
Aufstellfläche der
Waschmaschine liegen.
6.Elektrischer Anschluss
•
Alle elektrischen Anschlüsse
müssen von einem Fachmann
und unter Beachtung der
Herstellervorschriften sowie der
örtlichen Sicherheitsvorschriften
ausgeführt werden.
•
Die technischen Daten
(Stromspannung- und stärke,
Sicherungen) finden sich auf
dem Typenschild auf der
Geräterückseite.
Schlauchverschraubung
(1-10 bar).
•
Der Anschluss des Gerätes da rf
nur über eine vorschriftsmäßig
installierte und geerdete
Schutzkontakt-Steckdose
erfolgen. Die Erdung der Gerä te
ist gesetzlich vorgeschrieben. Der
Hersteller lehnt jede Haftung für
eventuelle Schäden an Personen,
Haustieren oder Sachen ab, d ie
infolge Nichtbeachtung der o.g.
Vorschriften entstehen.
•
Verwenden Sie keine
Verlängerungskabel oder
Mehrfachstecker.
•
Ziehen Sie vor jeder
Wartungsarbeit den
Netzstecker oder schalten Sie
die Stromversorgung ab.
•
Der Zugriff zum Netzstecker
oder zur Netztrennung über
einen zweipoligen Schalter
muss nach Installation
jederzeit gewährleistet sein.
•
Nehmen Sie die
Waschmaschine auf keinen Fall
in Betrieb, wenn sie während
des Transportes beschädigt
wurde. Benachrichtigen Sie
denKundendienst.
•
Der Austausch des Netzkabels
darf nur durch den
Kundendienst erfolgen.
•
Die Waschmaschine muss
gemäß den gültigen
Vorschriften an eine
einwandfreie und wirksame
Erdungsanlage angeschlossen
werden. Waschmaschinen, die
in Nassbereichen (Dusche,
Badezimmer) aufgestellt
werden, müssen durch einen
Fehlerstromschutzschalter von
mindestens 30 mA abgesichert
sein. Die Erdung des Gerätes ist
gesetzlich vorgeschrieben. Der
Hersteller lehnt jede Haftung
für eventuelle Schäden an
Personen, Haustieren oder
Sachen ab, die infolge
Nichtbeachtung der o.g.
Vorschriften entstehen.
•
Das Gerät darf nur im Haushalt
für die vorgesehene Anwendung
verwendet werden.
Abmessungen:
Breite:400 mm
Höhe:900 mm
Tiefe:600 mm
4
Erster Waschgang
Wir empfehlen, den ersten
Waschgang ohne Wäsche
durchzuführen. Dadurch
werden eventuelle
Prüfwasserreste vom Testlauf
beim Hersteller ausgespült.
1.
Drehen Sie den Wasserhahn
auf.
2.
Schließen Sie die
Trommelöffnung.
3.
Geben Sie eine kleine
Menge Waschmittel (ca. 30
ml) in das
Waschmittelfach.
Allgemeine Hinweise und Ratschläge
•
1.Verpackung
•
Das Verpackungsmaterial ist
100% wiederverwertbar und
trägt das Recycling Symbol. Halten Sie sich an
die jeweils geltenden örtlichen
Verordnungen hinsichtlich der
Entsorgung des
Verpackungsmaterials.
2.Energiespartipps
•
Optimieren Sie den Verbrauch
von Energie, Wasser,
Waschmittel und Zeit, indem
Sie die empfohlene maximale
Maschinenkapazität nutzen.
•
Dosierempfehlungen auf den
Waschmittelpackungen nicht
überschreiten.
•
Die Öko-Klappe -ein
besonderes System im Ablaufverhindert, dass ungenutzte
Waschmittel aus der Trommel
austreten und
Umweltverschmutzung
verursachen kann.
•
Wählen Sie die Vorwäsche nur
bei stark verschmutzter
Wäsche! Sie sparen Wasser,
Waschmittel, Zeit und Energie,
indem Sie bei normal oder
leicht verschmutzter Wäsche
auf die Vorwäsche verzichten.
•
Behandeln Sie Flecken mit
einem Fleckenentferner oder
weichen Sie die Wäsche vor
dem Waschen ein, um den
Warmwasserverbrauch zu
reduzieren.
Sie sparen Energie, wenn sie
bei 60° C anstatt bei 95°C oder
bei 40°C anstatt bei 60°C
waschen.
•
Soll die Wäsche anschließend
im Haushaltswäschetrockner
getrocknet werden, wählen
Sie die höchste
Schleuderdrehzahl
(programmabhängig). Der
Trockner braucht dann
weniger Zeit und Energie.
3.Entsorgung von
Verpackung und alten
Geräten.
•
Die Waschmaschine besteht
aus wiederverwertbaren
Materialien. Die
Waschmaschine muss gemäß
den örtlichen Vorschriften
entsorgt werden.
•
Schneiden Sie vor dem
Verschrotten das Netzkabel
durch, um die Waschmaschine
unbrauchbar zu machen.
•
Entfernen Sie vor dem
Verschrotten alle Waschmittel
aus dem Waschmittelkasten.
4.Kindersicherung
•
Gestatten Sie Kindern nicht,
mit dem Gerät zu spielen oder
in die Trommel zu steigen.
4.
Wählen Sie ein kurzes
Waschprogramm (siehe
Programmübersicht).
5.
Drücken Sie die Taste
“Start/Pause”
.
5.Allgemeine
Empfehlungen
•
Lassen Sie die Waschmaschine
nicht unnötig eingeschaltet.
Schließen Sie den Wasserhahn.
•
Ziehen Sie vor jeder
Reinigungs- und
Wartungsarbeit den
Netzstecker oder schalten Sie
die Stromversorgung ab.
•
Reinigen Sie die Außenflächen
der Waschmaschine mit einem
Neutralreiniger und einem
feuchten Tuch.
•
Verwenden Sie keine
Scheuermittel.
•
Versuchen Sie nicht, den
Deckel mit Gewalt zu öffnen.
•
Falls erforderlich, kann das
Netzkabel mit einem vom
Kundendienst erhaltenen
gleichartigen Kabel ersetzt
werden. Das Netzkabel darf
nur von Fachpersonal
ausgewechselt werden.
6.EGKonformitätserklärung
•
Diese Waschmaschine wurde
in Entsprechung der EG
Sicherheitsbestimmungen
entworfen, gebaut und
vertrieben.
73/23/EWG
Niederspannungsrichtlinie
89/336/EWG EMV-Richtlinie
93/68/EWG CE-Richtlinie .
5
Beschreibung der Waschmaschine
1.
Deckel
2.
Waschmittelkasten
3.
Trommelöffnung
•
Drücken Sie zum Öffnen der
Trommel auf die kleine
Abdeckungsplatte und
halten Sie die große fest.
4.
Pumpe und
Fremdkörperfalle
5.
Service-Aufkleber (in der
Abdeckung der
Fremdkörperfalle)
6.
Transporthebel (je nach
Modell)
•
Verschieben des Geräts:
Ziehen Sie den Griff
zunächst ein Stück von Hand
und dann mit dem Fuß bis
zum Anschlag heraus.
Farbe
Weiße und farbige Wäsche
trennen. Neue farbige
Textilien separat waschen.
•
Größe
Verschieden große
Wäschestücke verstärken die
Waschwirkung und verteilen
sich besser in der Trommel.
•
Empfindlichkeit
Waschen Sie Feinwäsche separat:
Wählen Sie für
waschmaschinenfeste
Wolle, Vorhänge und andere
Feinwäsche ein spezielles
Programm. Gardinenröllchen
entweder entfernen oder in
einen Stoffbeutel einbinden.
Wählen Sie das spezielle
Programm für Handwäsche.
Waschen Sie kleine Textilien (z.B.
Nylonstrümpfe, Gürtel usw.) und
Wäschestücke mit Haken (z.B.
Büstenhalter) in einem
Wäschesack oder in einem
Kissenbezug mit Reißverschluss.
2.
Taschen leeren
Münzen, Sicherheitsnadeln
usw. können Trommel und
Laugenbehälter beschädigen.
3.
Verschlüsse
Reißverschlüsse, Haken und
Ösen schließen; lose Gürtel
und Bänder zusammenbinden.
Flecken behandeln
•
Blut, Milch, Ei und andere
organische Substanzen
werden in der Regel durch die
Enzym-Phase eines
Waschprogramms entfernt.
•
Geben Sie zum Entfernen von
Rotwein, Kaffee, Tee, Fett,
Obstflecken usw. Fleckensalz
in Kammeroder
Chlorbleiche in
Kammerdes
Waschmittelkastens (je nach
Modell).
•
Besonders hartnäckige Flecken
sollten vor der Wäsche direkt
behandelt werden.
Färben und Bleichen
Handelsübliche Produkte
bestehen aus Farbe, Fixierer und
Kochsalz. Geben Sie den
Farbstoff, das Fixiermittel und
das Salz direkt in die leere
Trommel. Erst anschließend die
Wäsche einfüllen.
•
Nur für Waschautomaten
geeignete Mittel verwenden.
•
Befolgen Sie die
Herstellerangaben.
•
Durch die Verwendung von
Färbe- oder Bleichmitteln
können Flecken auf den
Kunststoff- und Gummiteilen
des Geräts zurückbleiben.
Stärken
•
Lösen/Verdünnen Sie das
Stärkepulver bzw. die
Stärkeflüssigkeit in ca. 1 Liter
Wasser in einem kleinen
Behälter außerhalb der
Waschmaschine. Laden Sie die
Waschmaschine, schließen Sie
die Trommelklappe und
gießen Sie die gelöste Stärke
direkt auf die Trommel.
Schließen Sie dann den Deckel,
wählen Sie das Programm
“Spülen und Schleudern” und
starten Sie das Programm.
7
