Whirlpool W10495945, W10495947 Installation Instructions

LEVELING FEET INSTALLATION INSTRUCTIONS

27" (68.6 CM) AND 30" (76.2 CM) ELECTRIC BUILT-IN

MICROWAVE/OVEN COMBINATION

INSTRUCTIONS D'INSTALLATION DES PIEDS DE

NIVELLEMENT FOUR CONVENTIONNEL ET FOUR À

MICRO-ONDES ÉLECTRIQUES, COMBINÉS ET ENCASTRÉS

DE 27" (68,6 CM) ET 30" (76,2 CM)

Table of Contents/Table des matières

BUILT-IN MICROWAVE/OVEN COMBINATION SAFETY...........2

INSTALLATION REQUIREMENTS................................................2

Tools and Parts ............................................................................2

Built-In Microwave/Oven Combination

Location Requirements................................................................ 3

LEVELING FEET INSTALLATION INSTRUCTIONS.....................4

Prepare Built-In Microwave/Oven Combination..........................4

Remove Oven Door......................................................................4

Positioning Oven Feet for Multiple Cabinet

Cutout Heights ............................................................................. 4

SÉCURITÉ DU FOUR À MICRO-ONDES ET DU FOUR

CONVENTIONNEL COMBINÉS ET ENCASTRÉS........................7

Outils et pièces.............................................................................7

Exigences d'emplacement de l'ensemble four à

micro-ondes et four conventionnel encastrés .............................7

INSTRUCTIONS D'INSTALLATION DES PIEDS DE

NIVELLEMENT................................................................................9

Préparation de l'ensemble des fours encastrés

(micro-ondes/conventionnel) .......................................................9

Dépose de la porte du four ..........................................................9

Positionnement des pieds du four pour des ouvertures

d'encastrement dans le placard de hauteur différente................9

IMPORTANT:

Save for local electrical inspector's use.

IMPORTANT :

À conserver pour consultation par l'inspecteur local des installations électriques.

W10518287A

BUILT-IN MICROWAVE/OVEN COMBINATION SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety
messages.

This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”

These words mean:

You can be killed or seriously injured if you don't immediately

DANGER

WARNING

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can
happen if the instructions are not followed.

follow instructions.

can be killed or seriously injured if you don't

You
instructions.

follow

INSTALLATION REQUIREMENTS

Tools and Parts

Gather the required tools and parts before starting installation.
Read and follow the instructions provided with any tools listed
here.

Tools ne ed ed

■ Phillips screwdriver

■ Measuring tape

■ Level

■ Flat-blade screwdriver

Parts supplied

■ Four #8-18 x ½" screws - oven feet

■ Bottom vent trim

■ Two rear feet (Part Number W10318219)

■ Two front feet (Part Numbers W10471952 and W10471956)

2

Built-In Microwave/Oven Combination Location Requirements

IMPORTANT: Observe all governing codes and ordinances.

■ Cabinet opening dimensions that are shown must be used.

Given dimensions provide minimum clearance with oven.

■ Recessed installation area must provide complete enclosure

around the recessed portion of the oven.

■ Grounded electrical supply is required. See “Electrical

Requirements” section.

■ Electrical supply junction box should be located 3" (7.6 cm)

maximum below the support surface when the oven is
installed in a wall cabinet. A 1" (2.5 cm) minimum diameter
hole should have been drilled in the left rear corner of the
support surface to pass the appliance cable through to the
junction box.

■ Oven support surface must be solid, level and flush with

bottom of cabinet cutout. Floor must be able to support a
total weight (microwave and built-in oven) of 208 lbs (95 kg)
for 27" (68.6 cm) models or 249 lbs (113 kg) for 30" (76.2 cm)
models.

IMPORTANT: To avoid damage to your cabinets, check with
your builder or cabinet supplier to make sure that the
materials used will not discolor, delaminate or sustain other
damage. This oven has been designed in accordance with
the requirements of UL and CSA International and complies
with the maximum allowable wood cabinet temperatures of
194°F (90°C).

Cabinet Dimensions

27" (68.6 cm) and 30" (76.2 cm) Ovens

A

B

D

F

G

E

C

Product Dimensions

27" (68.6 cm) and 30" (76.2 cm) Ovens

A

27" (68.6 cm) models

A. 27" (68.6 cm) min. cabinet

width

B. 1" (2.5 cm) top of cutout to

bottom of upper cabinet door

C. 19

¹⁄₄

" (48.9 cm) bottom of

B

cutout to floor is
recommended.

¹⁄₄

" (10.2-48.9 cm) bottom

4"-19
of cutout to floor is acceptable.

D. 25

¹⁄₂

" (64.8 cm) cutout width

¹⁄₂

" (3.8 cm) min. bottom of

E. 1

cutout to top of cabinet door

⁵⁄₁₆

" (105 cm)* recommended

F. 4 1

cutout height

G. 24" (60.7 cm) cutout depth

30" (76.2 cm) models

30

" (76.2 cm) min. cabinet

A.

width

B. 1" (2.5 cm) top of cutout to

bottom of upper cabinet door

C. 19

¹⁄₄

" (48.9 cm) bottom of
cutout to floor is
recommended.

¹⁄₄

" (10.2-48.9 cm) bottom

4"-19
of cutout to floor is acceptable.

D. 28

¹⁄₂

" (72.4 cm) cutout width

¹⁄₂

" (3.8 cm) min. bottom of

E. 1

cutout to top of cabinet door

⁵⁄₁₆

" (105 cm)* recommended

F. 4 1

cutout height

G. 24" (60.7 cm) cutout depth

*NOTE: The cabinet height can be between 41" to 42¼"

C

(104.1 cm to 107.3 cm) or 42⁷⁄₈" to 43⁵⁄₁₆" (108.9 cm to 110.0 cm)
for microwave/oven combination.

E

27" (68.6 cm) models

42⁹⁄₁₆

" (108.0 cm) overall height

A.
B. 25

⁷⁄₁₆

" (64.6 cm) recessed width

C. 41" (104.1 cm) recessed height

¹⁄₄

" (59.1 cm) max. recessed

D. 23

depth

E. 27" (68.6 cm) overall width

D

30" (76.2 cm) models

42⁹⁄₁₆

" (108.0 cm) overall height

A.
B. 28

¹⁄₂

" (72.3 cm) recessed width

C. 41" (104.1 cm) recessed height

¹⁄₄

" (59.1 cm) max. recessed

D. 23

depth

E. 30" (76.2 cm) overall width

3

LEVELING FEET INSTALLATION INSTRUCTIONS

A

A

Prepare Built-In Microwave/Oven

Combination

1. Decide on the final location for the oven. Locate existing

wiring to avoid drilling into or severing wiring during
installation.

WARNING

Excessive Weight Hazard

Use two or more people to move and install oven.
Failure to do so can result in back or other injury.

2. To avoid floor damage, set the oven onto cardboard prior to

installation. Do not use handle or any portion of the front
frame for lifting.

3. Remove the shipping materials and tape from the oven.

4. Remove the hardware package from inside the bag

containing literature.

5. Remove and set aside racks and other parts from inside the

oven.

6. Move oven and cardboard close to the oven’s final location.

3. Grasp the edges of the oven door with both hands and close

the oven door until it will no longer close. Lift and pull oven
door toward you and remove. Set the oven door aside on a
covered work surface.

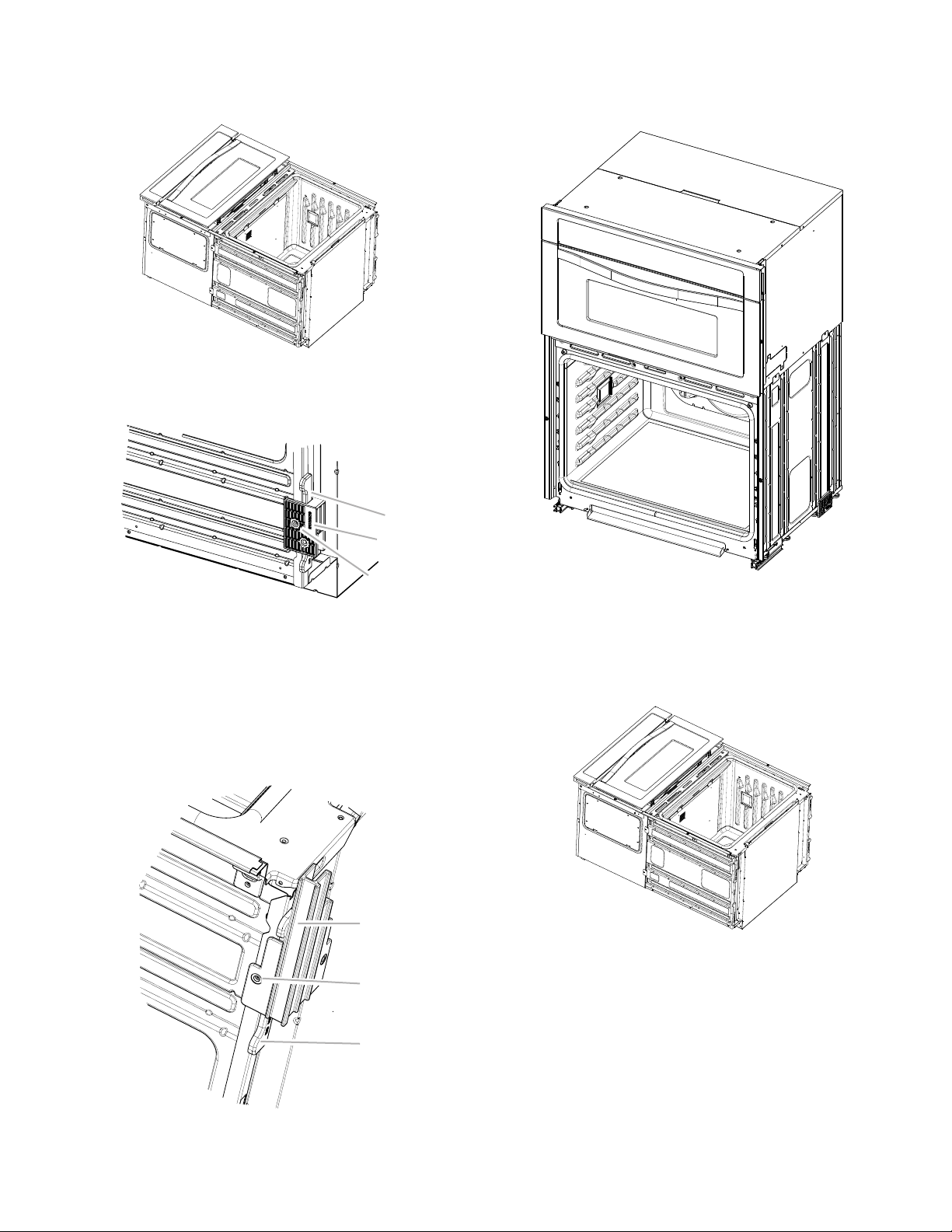

Positioning Oven Feet for Multiple Cabinet

Cutout Heights

Combo Ovens

The positioning of the oven feet allow a combo oven to be
installed in a cutout height between 41¹⁄₈" (104.5 cm) and 43⁵⁄₁₆"
(110.0 cm). Refer to the following instructions to position the feet
for the size of your cabinet cutout.

Remove Oven Door

IMPORTANT: Use both hands to remove oven door(s).

1. Open the oven door.

2. Locate the oven door latches in both corners of the oven

door, and rotate the latches forward to the unlocked position.

A. Oven door latch in locked

position

B. Oven door latch in unlocked

position

Cutout height is between 41¹⁄₈" (104.5 cm) and 41½"
(105.5 cm)

The oven feet do not need to be changed. The combo is
configured correctly as received.

NOTE: Do not remove the spacers.
Go to the “Make Electrical Connection” section of the Installation

Instructions that came with the product.

B

A. Spacers

4

A

Cutout Height is between 41¹³⁄₁₆" (106.2 cm) and 42¼"

A

A

B

B

(107.3 cm)

1. Using 2 or more people, place the combo oven on its back on

a covered surface.

2. Install one of the rear feet (Part Number W10318219) on the

left rear spacer using a #8-18 x ½" screw.
NOTE: Position the rear foot so the long side of the foot is
facing toward the top of the oven.

5. In the same manner, install the front foot (Part Number

W10471956) on the right front of the oven.

6. Using 2 or more people, place the oven in its upright position.

B

C

A. Spacer
B. Rear foot
C. #8-18 x ½" screw

3. In the same manner, install the other rear foot (Part Number

W10318219) on the right rear of the oven.

4. Install the front foot (Part Number W10471952) on the left

front spacer using a #8-18 x ½" screw.
NOTE: Position the front foot so the long side of the foot is
facing toward the inside of the oven.

7. Go to the “Make Electrical Connection” section of the

Installation Instructions that came with the product.

Cutout Height is between 42⁷⁄₈" (108.9 cm) and
43⁵⁄₁₆" (110.0 cm)

1. Using 2 or more people, place the oven on its back on a

covered surface.

2. Install one of the rear feet (Part Number W10318219) on the

left rear spacer using a #8-18 x ½" screw.
NOTE: Position the rear foot so the short side of the foot is

facing toward the top of the oven.

A. Front foot
B. #8-18 x ½" screw
C. Spacer

A

C

C

A. Spacer
B. Rear foot
C. #8-18 x ½" screw

5

3. In the same manner, install the other rear foot (Part Number

A

B

W10318219) on the right rear of the oven.

4. Install the front foot (Part Number W10471956) on the left

front using a #8-18 x ½" screw.
NOTE: Position the front foot so the long side of the foot is
facing away from the oven as shown.

C

5. In the same manner, install the front foot (Part Number

W10471952) on the right front of the oven.

6. Using 2 or more people, place the oven in its upright position.

A. Front foot
B. #8-18 x ½" screw
C. Spacer

7. Go to the “Make Electrical Connection” section of the

Installation Instructions that came with the product.

6

SÉCURITÉ DU FOUR À MICRO-ONDES ET DU FOUR

CONVENTIONNEL COMBINÉS ET ENCASTRÉS

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de
toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d’alerte de sécurité.
Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous

et à d’autres.
Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou

“AVERTISSEMENT”. Ces mots signifient :

Risque possible de décès ou de blessure grave si vous ne

DANGER

AVERTISSEMENT

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et
ce qui peut se produire en cas de non-respect des instructions.

suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous
ne suivez pas les instructions.

Outils et pièces

Rassembler les outils et pièces nécessaires avant d’entreprendre
l’installation. Lire et observer les instructions fournies avec
chacun des outils de la liste ci-dessous.

Outils nécessaires

■ Tournevis Phillips

■ Mètre ruban

■ Niveau

■ Tournevis à lame plate

Pièces fournies

■ Quatre vis n° 8-18 x ½" - Pieds du four

■ Garniture de l'évent inférieur

■ Deux pieds arrière (pièce numéro W10318219)

■ Deux pieds avant (pièces numéros W10471952 et

W10471956)

Exigences d'emplacement de l'ensemble

four à micro-ondes et four conventionnel

encastrés

IMPORTANT : Observer les dispositions de tous les codes et
règlements en vigueur.

■ Respecter les dimensions indiquées pour la cavité

d'installation entre les placards. Ces dimensions prennent en
compte les dégagements de séparation nécessaires.

■ L'espace d'installation doit permettre la formation d'une

enceinte complète autour de la partie encastrée du four.

■ Une source d'électricité avec liaison à la terre est nécessaire.

Voir la section “Spécifications électriques”.

■ Le boîtier de raccordement doit être situé au maximum à

3" (7,6 cm) au-dessous de la surface de support lorsque le
four est installé dans un placard mural. Un trou de diamètre
1" (2,5 cm) ou plus doit avoir été percé dans l'angle arrière
gauche de la surface de support pour le passage du câble
d'alimentation de l'appareil jusqu'au boîtier de connexion.

■ La surface de support du four doit être robuste, horizontale et

en affleurement avec le bas de la cavité d’encastrement du
placard. Le plancher doit être capable de supporter un poids
total (four à micro-ondes et four encastré) de 208 lb (95 kg)
pour les modèles de 27" (68,6 cm) ou de 249 lb (113 kg) pour
les modèles de 30" (76,2 cm).

IMPORTANT : Afin d'éviter tout dommage aux placards,
consulter le constructeur de la maison ou le fabricant des
placards afin de déterminer si les matériaux utilisés pourraient
subir un changement de couleur, une déstratification ou d'autres
dommages. Ce four a été conçu conformément aux exigences
des normes UL et CSA International et respecte les températures
maximales autorisées de 194°F (90°C) pour les placards en bois.

7

Dimensions du produit

Dimensions du placard

Fours de 27" (68,6 cm) et 30" (76,2 cm)

B

A

E

Modèles de 27" (68,6 cm)

A. Hauteur hors-tout

⁹⁄₁₆

" (108 cm)

42

B. Largeur d'encastrement

25

⁷⁄₁₆

" (64,6 cm)

C. Hauteur d'encastrement

41" (104,1 cm)

D. Profondeur d'encastrement

23

¹⁄₄

" (59,1 cm) max.

E. Largeur hors-tout

27" (68,6 cm)

Modèles de 30" (76,2 cm)

A. Hauteur hors-tout

⁹⁄₁₆

42

B. Largeur d'encastrement

28¹

C. Hauteur d'encastrement

41" (104,1 cm)

D. Profondeur d'encastrement

23

¹⁄₄

E. Largeur hors-tout

30" (76,2 cm)

D

" (108 cm)

⁄₂

" (72,3 cm)

" (59,1 cm) max.

Fours de 27" (68,6 cm) et 30" (76,2 cm)

A

B

D

F

C

G

E

C

Modèles de 27" (68,6 cm)

A. Largeur du placard

27" (68,6 cm) min.

B. 1" (2,5 cm) entre le sommet de

l'ouverture et le bas de la porte
du placard supérieur

C. Une hauteur de 19

entre le bas de l'ouverture et le
plancher est recommandée.
Une hauteur de 4" (10,2 cm) à

¹⁄₄

" (48.9 cm) entre le bas de

19
l'ouverture et le plancher est
acceptable.

D. Largeur de l'ouverture

25½" (64,8 cm)

E. 1½" (3,8 cm) min. entre le bas

de l'ouverture et le haut de la
porte du placard

F. Hauteur de l'ouverture

recommandée 41

G. Profondeur de l'ouverture 24"

(60,7 cm)

¹⁄₄

" (48,9 cm)

⁵⁄₁₆

'' (105 cm)*

Modèles de 30" (76,2 cm)

A. Largeur du placard

30" (76,2 cm) min.

B. 1" (2,5 cm) entre le sommet de

l'ouverture et le bas de la porte
du placard supérieur

C. Une hauteur de 19

entre le bas de l'ouverture et le
plancher est recommandée.
Une hauteur de 4" (10,2 cm) à

¹⁄₄

" (48.9 cm) entre le bas de

19
l'ouverture et le plancher est
acceptable.

D. Largeur de l'ouverture

28½" (72,4 cm)

E. 1½" (3,8 cm) min. entre le bas de

l'ouverture et le haut de la porte
du placard

F. Hauteur de l'ouverture

recommandée 41
(105 cm)*

G. Profondeur de l'ouverture 24"

(60,7 cm)

¹⁄₄

" (48,9 cm)

⁵⁄₁₆

''

*REMARQUE : Pour un ensemble four à micro-ondes/four

traditionnel, la hauteur du placard peut être comprise entre 41"
(104,1 cm) et 42¼" (107,3 cm) ou 42⁷⁄₈" (108,9 cm) et 43⁵⁄₁₆"
(110 cm).

8

INSTRUCTIONS D'INSTALLATION DES PIEDS DE NIVELLEMENT

A

A

3. Saisir les bords de la porte du four avec les deux mains et

Préparation de l'ensemble des fours

encastrés (micro-ondes/conventionnel)

1. Choisir l'emplacement final pour l'installation du four. Repérer

le câblage existant pour éviter de le percer ou de
l'endommager lors de l'installation.

AVERTISSEMENT

Risque du poids excessif
Utiliser deux ou plus de personnes pour déplacer et

installer le four.
Le non-respect de cette instruction peut causer

une blessure au dos ou d'autre blessure.

fermer la porte du four jusqu'à la position où la fermeture de
la porte n'est plus possible. Soulever et tirer la porte du four
vers soi et enlever la porte. Conserver la porte du four à part
sur une surface de travail couverte.

2. Pour éviter d'endommager le plancher, placer le four sur une

feuille de carton avant l'installation. Lors des opérations de
levage, ne pas prendre prise sur la poignée ou sur une autre
partie du châssis avant.

3. Enlever les matériaux d'emballage et les rubans adhésifs du

four.

4. Enlever le matériel à l'intérieur du sachet de documentation.

5. Enlever et conserver à part les grilles et autres composants

qu'on trouve à l'intérieur du four.

6. Approcher le four et le carton de l'emplacement final du four.

Dépose de la porte du four

IMPORTANT : Employer les deux mains pour enlever la/les
porte(s) du four.

1. Ouvrir la porte du four.

2. Identifier les loquets de la porte du four dans les deux angles

de la porte; faire pivoter les loquets vers l'avant jusqu'à la
position de déverrouillage.

B

Positionnement des pieds du four pour des

ouvertures d'encastrement dans le placard

de hauteur différente

Fours combinés

En modifiant le positionnement des pieds du four, on peut
installer un four combiné dans une cavité d'encastrement d'une
hauteur comprise entre 41¹⁄₈" (104,5 cm) et 43⁵⁄₁₆" (110 cm).
Consulter les instructions suivantes pour adapter la position des
pieds à la taille de la cavité d'encastrement.

La hauteur de la cavité d’encastrement est comprise entre
41¹⁄₈" (104,5 cm) et 41½" (105,5 cm)

Les pieds du four n'ont pas besoin d'être remplacés. Le four
combiné a été correctement configuré à sa sortie d'usine.

REMARQUE : Ne pas retirer les cales d'espacement.
Passer à la section “Raccordement électrique” des instructions

d’installation fournies avec le produit.

A. Loquet de la porte du four en

position de verrouillage

B. Loquet de la porte du four en

position de déverrouillage

A

A. Cales d'espacement

9

La hauteur de la cavité d’encastrement est comprise entre

A

A

B

41¹³⁄₁₆" (106,2 cm) et 42¼" (107,3 cm)

1. À l'aide d'au moins 2 personnes, placer le four combiné sur

sa partie arrière, sur une surface couverte.

2. Installer un pied arrière (pièce numéro W10318219) sur la cale

d'espacement arrière gauche avec une vis n° 8-18 x ½".
REMARQUE : Positionner le pied arrière de façon à ce que le
côté long du pied soit orienté vers le sommet du four.

5. Installer le pied avant (pièce numéro W10471956) sur la partie

avant droite du four en effectuant les mêmes opérations.

6. À l’aide d'au moins deux personnes, placer le four en position

verticale.

B

C

A. Cale d'espacement
B. Pied arrière
C. Vis n° 8-18 x ½"

3. Installer l'autre pied arrière (pièce numéro W10318219) sur la

partie arrière droite du four en effectuant les mêmes
opérations.

4. Installer le pied avant (pièce numéro W10471952) sur la cale

d'espacement avant gauche avec une vis n° 8-18 x ½".
REMARQUE : Positionner le pied avant de façon à ce que le
côté long du pied soit orienté vers l'intérieur du four.

7. Passer à la section “Raccordement électrique” des

instructions d’installation fournies avec le produit.

La hauteur de la cavité d’encastrement est comprise entre
42⁷⁄₈" (108,9 cm) et 43⁵⁄₁₆" (110,0 cm)

1. À l'aide d'au moins 2 personnes, placer le four sur sa partie

arrière, sur une surface couverte.

10

A. Pied avant
B. Vis n° 8 - 18 x ½"
C. Cale d'espacement

C

2. Installer un pied arrière (pièce numéro W10318219) sur la cale

B

A

B

d'espacement arrière gauche avec une vis n° 8-18 x ½".
REMARQUE : Positionner le pied arrière de façon à ce que le

côté court du pied soit orienté vers le sommet du four.

A

C

A. Cale d'espacement
B. Pied arrière
C. Vis n° 8-18 x ½"

3. Installer l'autre pied arrière (pièce numéro W10318219) sur la

partie arrière droite du four en effectuant les mêmes
opérations.

4. Installer le pied avant (pièce numéro W10471956) sur la cale

d'espacement avant gauche avec une vis n° 8-18 x ½".
REMARQUE : Positionner le pied avant de façon à ce que le
côté long du pied soit orienté dos au four tel qu'illustré.

5. Installer le pied avant (pièce numéro W10471952) sur la partie

avant droite du four en effectuant les mêmes opérations.

6. À l’aide d'au moins 2 personnes, placer le four en position

verticale.

A. Pied avant

B. Vis n° 8 - 18 x ½"

C. Cale d'espacement

7. Passer à la section “Raccordement électrique” des

instructions d’installation fournies avec le produit.

C

11

W10518287A

© 2012.
All rights reserved.
Tous droits réservés.

Printed in U.S.A.

Imprimé aux É.-U.

7/12
