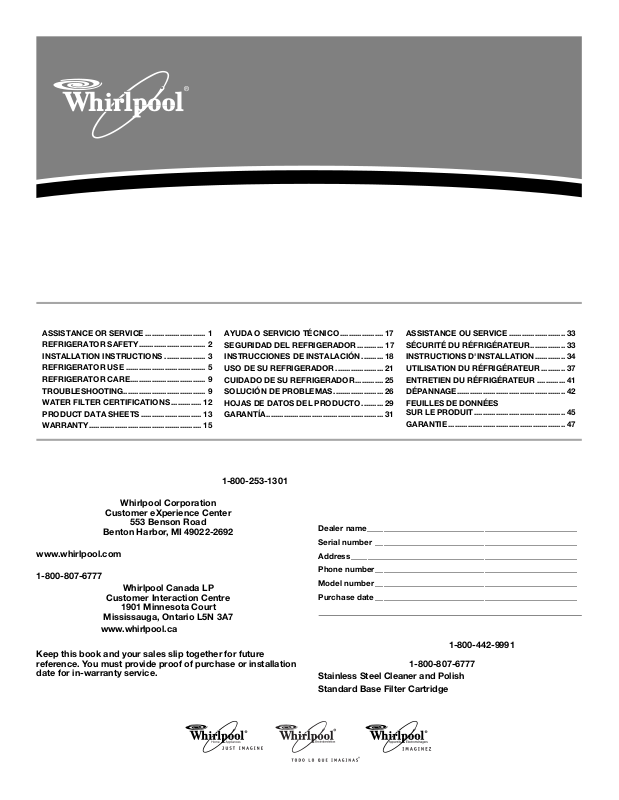

Whirlpool T2RFWG2 User Manual [en, fr, es]

®

REFRIGERATOR USE & CARE GUIDE

MANUAL DE USO Y CUIDADO DEL REFRIGERADOR

GUIDE D’UTILISATION ET D’ENTRETIEN DU RÉFRIGÉRATEUR

Table of Contents / Índice / Table des matières

ASSISTANCE OR SERVICE ............................ 1

REFRIGERATOR SAFETY............................... 2

INSTALLATION INSTRUCTIONS ................... 3

REFRIGERATOR USE ..................................... 5

REFRIGERATOR CARE................................... 9

TROUBLESHOOTING...................................... 9

WATER FILTER CERTIFICATIONS .............. 12

PRODUCT DATA SHEETS ............................ 13

WARRANTY.................................................... 15

AYUDA O SERVICIO TÉCNICO.................... 17

SEGURIDAD DEL REFRIGERADOR ............ 17

INSTRUCCIONES DE INSTALACIÓN .......... 18

USO DE SU REFRIGERADOR ...................... 21

CUIDADO DE SU REFRIGERADOR............. 25

SOLUCIÓN DE PROBLEMAS....................... 26

HOJAS DE DATOS DEL PRODUCTO.......... 29

GARANTÍA...................................................... 31

ASSISTANCE OU SERVICE .......................... 33

SÉCURITÉ DU RÉFRIGÉRATEUR................ 33

INSTRUCTIONS D'INSTALLATION.............. 34

UTILISATION DU RÉFRIGÉRATEUR ........... 37

ENTRETIEN DU RÉFRIGÉRATEUR ............. 41

DÉPANNAGE.................................................. 42

FEUILLES DE DONNÉES

SUR LE PRODUIT.......................................... 45

GARANTIE...................................................... 47

Assistance or Service

If you need assistance or service, first see the “Troubleshooting”
section. Additional help is available. Call us at 1-800-253-1301
from anywhere in the U.S.A., or write:

Whirlpool Corporation

Customer eXperience Center

553 Benson Road

Benton Harbor, MI 49022-2692

Information may also be obtained by visiting our website at
www.whirlpool.com.

In Canada, for assistance, installation or service, call us at

1-800-807-6777, or write:

Whirlpool Canada LP

Customer Interaction Centre

1901 Minnesota Court

Mississauga, Ontario L5N 3A7

In Canada, visit www.whirlpool.ca.
Please include a daytime phone number in your correspondence.

Keep this book and your sales slip together for future
reference. You must provide proof of purchase or installation
date for in-warranty service.

®

2315228

Write down the following information about your appliance to help
you obtain assistance or service if you ever need it. You will need
to know your complete model number and serial number. You can
find this information on the model and serial number label, located
on the inside wall of the refrigerator compartment.

Dealer name____________________________________________________
Serial number __________________________________________________
Address ________________________________________________________
Phone number __________________________________________________
Model number __________________________________________________
Purchase date __________________________________________________

Accessories

To order replacement filters, call 1-800-442-9991 and ask for the
part number listed below or contact your authorized Whirlpool
dealer. In Canada, call 1-800-807-6777.

Stainless Steel Cleaner and Polish: Order Part #4396095
Standard Base Filter Cartridge:

Order Part #4396841 (T2RFWG2)
In Canada, Order Part #4396841B (T2RFWG2)

REFRIGERATOR SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety
messages.

This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”

These words mean:

You can be killed or seriously injured if you don't immediately

DANGER

WARNING

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can
happen if the instructions are not followed.

IMPORTANT SAFETY INSTRUCTIONS

WARNING:

■ Plug into a grounded 3 prong outlet.

■ Do not remove ground prong.

■ Do not use an adapter.

■ Do not use an extension cord.

■ Disconnect power before servicing.

■ Replace all parts and panels before operating.

■ Remove doors from your old refrigerator.

To reduce the risk of fire, electric shock, or injury when using your refrigerator, follow these basic precautions:

SAVE THESE INSTRUCTIONS

follow instructions.

can be killed or seriously injured if you don't

You

instructions.

■ Use nonflammable cleaner.

■ Keep flammable materials and vapors, such as gasoline,

away from refrigerator.

■ Use two or more people to move and install refrigerator.

■ Disconnect power before installing ice maker (on ice maker

kit ready models only).

■ Use a sturdy glass when dispensing ice or water (on some

models).

follow

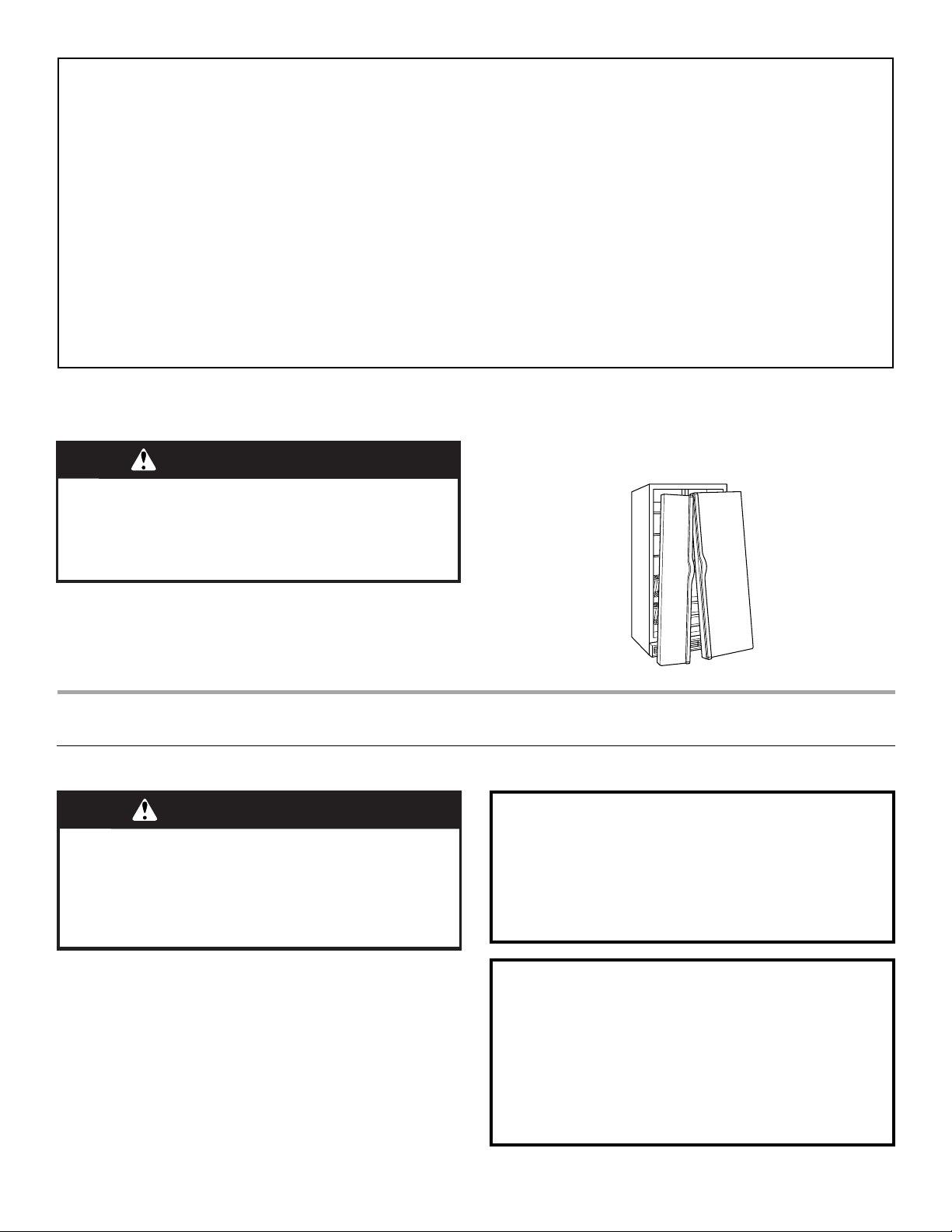

Proper Disposal of Your Old Refrigerator

WARNING

Suffocation Hazard

Remove doors from your old refrigerator.

Failure to do so can result in death or brain damage.

IMPORTANT: Child entrapment and suffocation are not problems
of the past. Junked or abandoned refrigerators are still dangerous
– even if they will sit for “just a few days.” If you are getting rid of
your old refrigerator, please follow these instructions to help
prevent accidents.

Before You Throw Away Your Old Refrigerator or Freezer:

■ Take off the doors.

■ Leave the shelves in place so that children may not easily

climb inside.

2

INSTALLATION INSTRUCTIONS

Unpack the Refrigerator

WARNING

Excessive Weight Hazard

Use two or more people to move and install

refrigerator.

Failure to do so can result in back or other injury.

Remove packaging materials. Do not use sharp instruments,
rubbing alcohol, flammable fluids, or abrasive cleaners to remove
tape or glue. These products can damage the surface of your
refrigerator. For more information, see “Refrigerator Safety.”

When Moving Your Refrigerator:

Your refrigerator is heavy. When moving the refrigerator
for cleaning or service, be sure to protect the floor.
Always pull the refrigerator straight out when moving it.
Do not wiggle or “walk” the refrigerator when trying to move
it, as floor damage could occur.

NOTE: It is recommended that you do not install the refrigerator
near an oven, radiator, or other heat source. Do not install in a
location where the temperature will fall below 55°F (13°C).

1

/

2

" (1.25 cm)

2" (5.08 cm)

Electrical Requirements

WARNING

Important information to know about glass shelves

and covers:

Do not clean glass shelves or covers with warm water when
they are cold. Shelves and covers may break if exposed to
sudden temperature changes or impact, such as bumping.
For your protection, tempered glass is designed to shatter
into many small, pebble-size pieces. This is normal. Glass
shelves and covers are heavy. Use special care when
removing them to avoid impact from dropping.

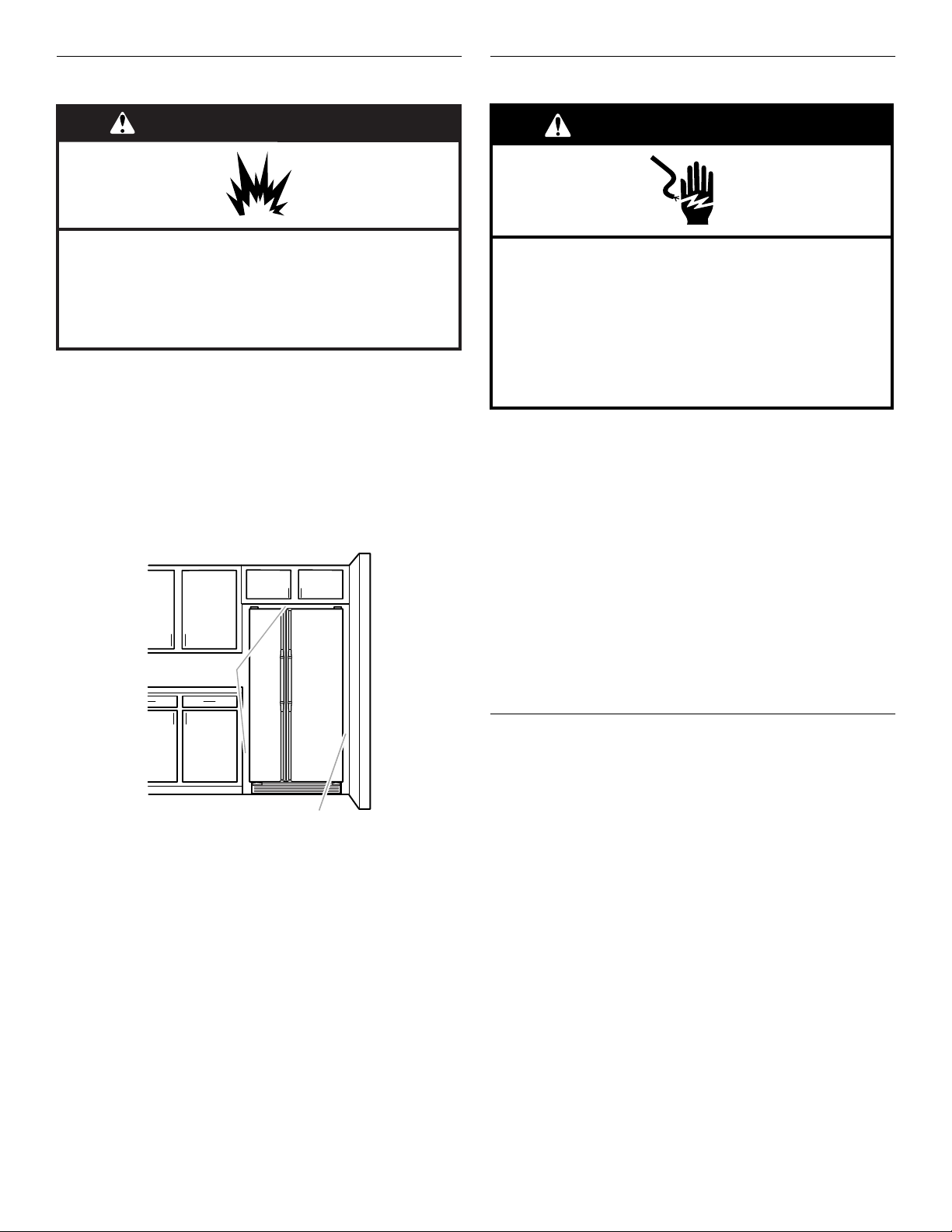

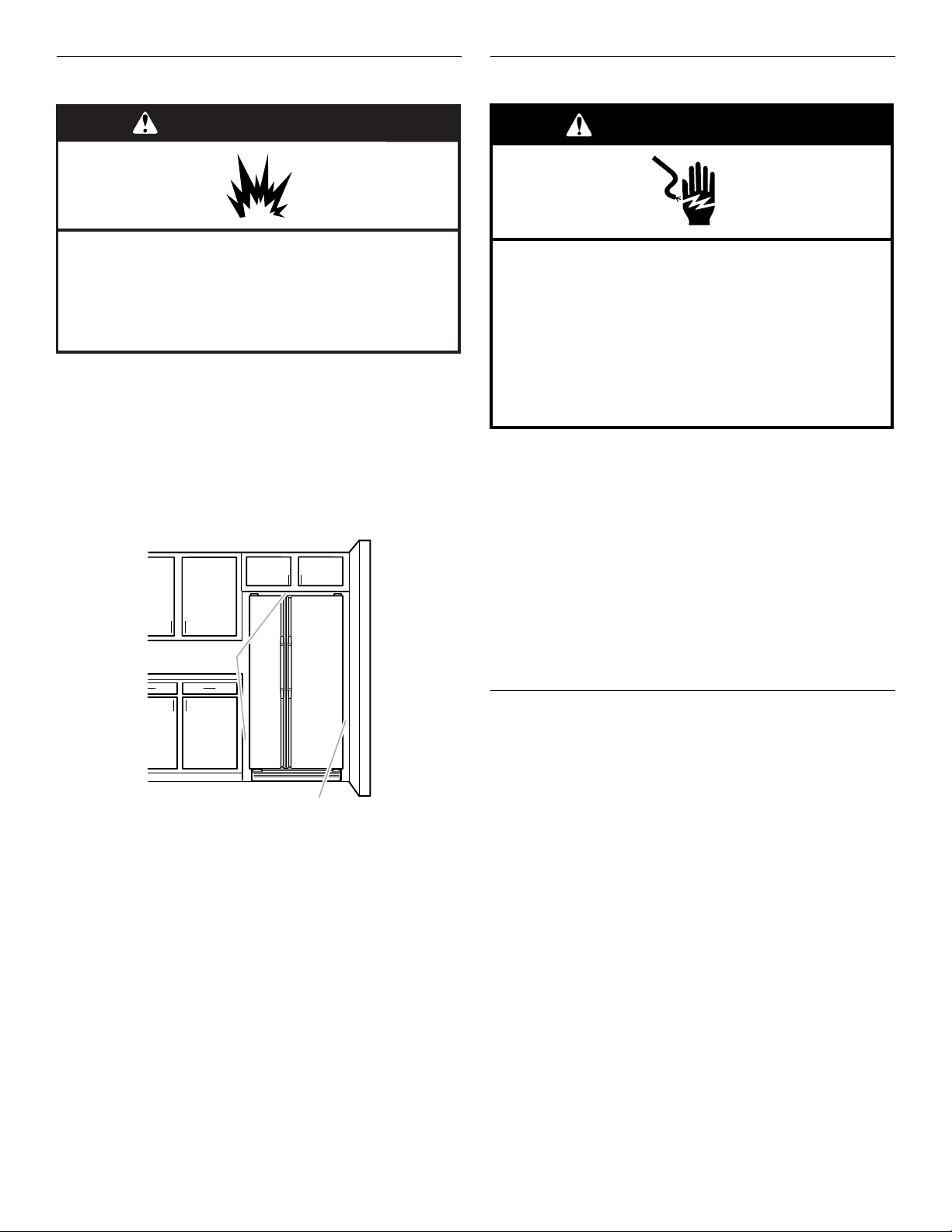

Location Requirements

WARNING

Explosion Hazard

Keep flammable materials and vapors, such as

gasoline, away from refrigerator.

Failure to do so can result in death, explosion, or fire.

To ensure proper ventilation for your refrigerator, allow for ¹⁄₂"
(1.25 cm) space on each side and at the top. When installing your
refrigerator next to a fixed wall, leave 2" (5.08 cm) minimum on
each side (depending on your model) to allow for the door to
swing open. If your refrigerator has an ice maker, allow extra
space at the back for the water line connections.

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

Before you move your refrigerator into its final location, it is
important to make sure you have the proper electrical connection.

Recommended Grounding Method

A 115 Volt, 60 Hz., AC only 15- or 20-amp fused, grounded
electrical supply is required. It is recommended that a separate
circuit serving only your refrigerator be provided. Use an outlet
that cannot be turned off by a switch. Do not use an
extension cord.

NOTE: Before performing any type of installation, cleaning, or
removing a light bulb, turn the control (Thermostat, Refrigerator or
Freezer Control depending on the model) to OFF and then
disconnect the refrigerator from the electrical source. When you
are finished, reconnect the refrigerator to the electrical source and
reset the control (Thermostat, Refrigerator or Freezer Control
depending on the model) to the desired setting.

3

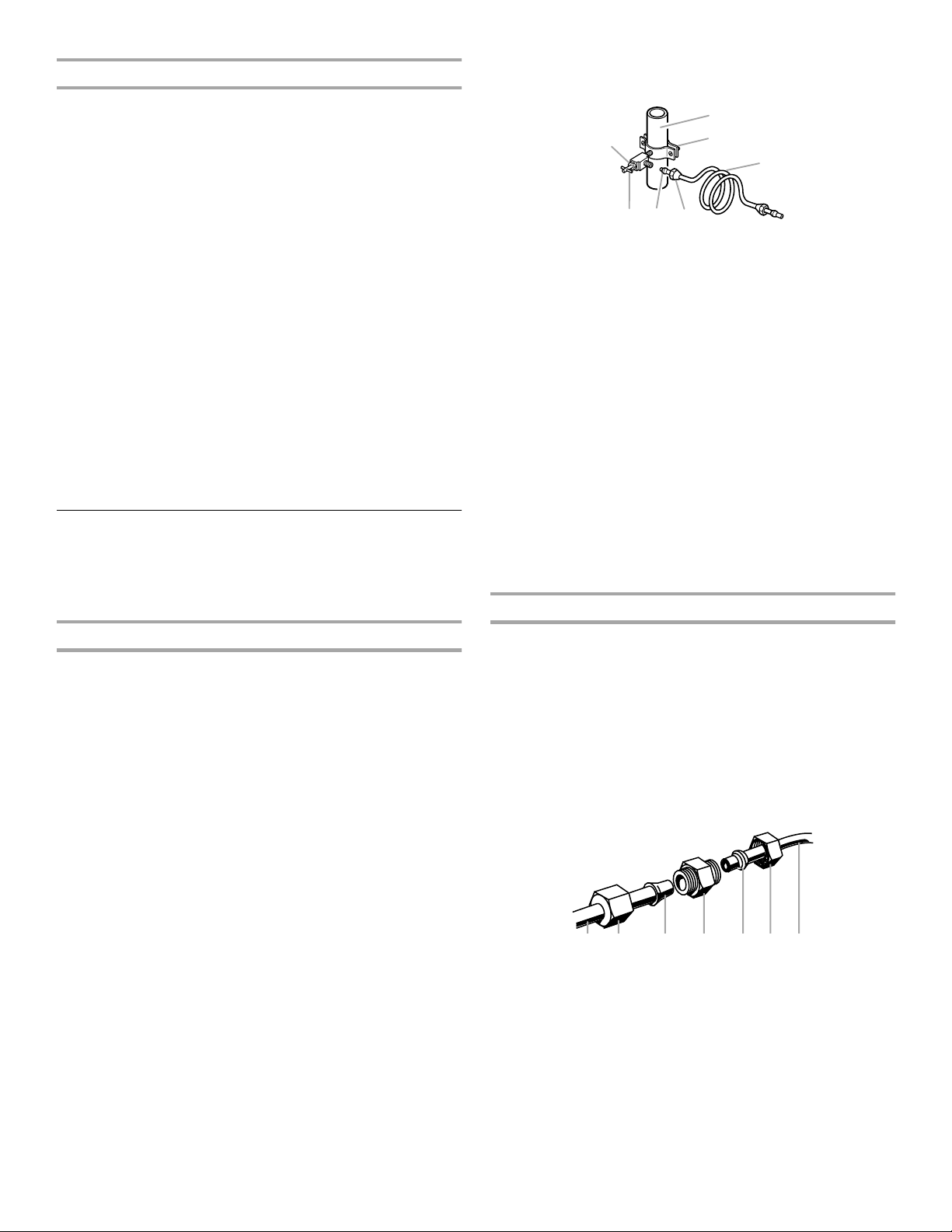

Water Supply Requirements

Gather the required toolo nrd patobefquo tg6.2(lo)g-0.0insoo l(y)ati

4

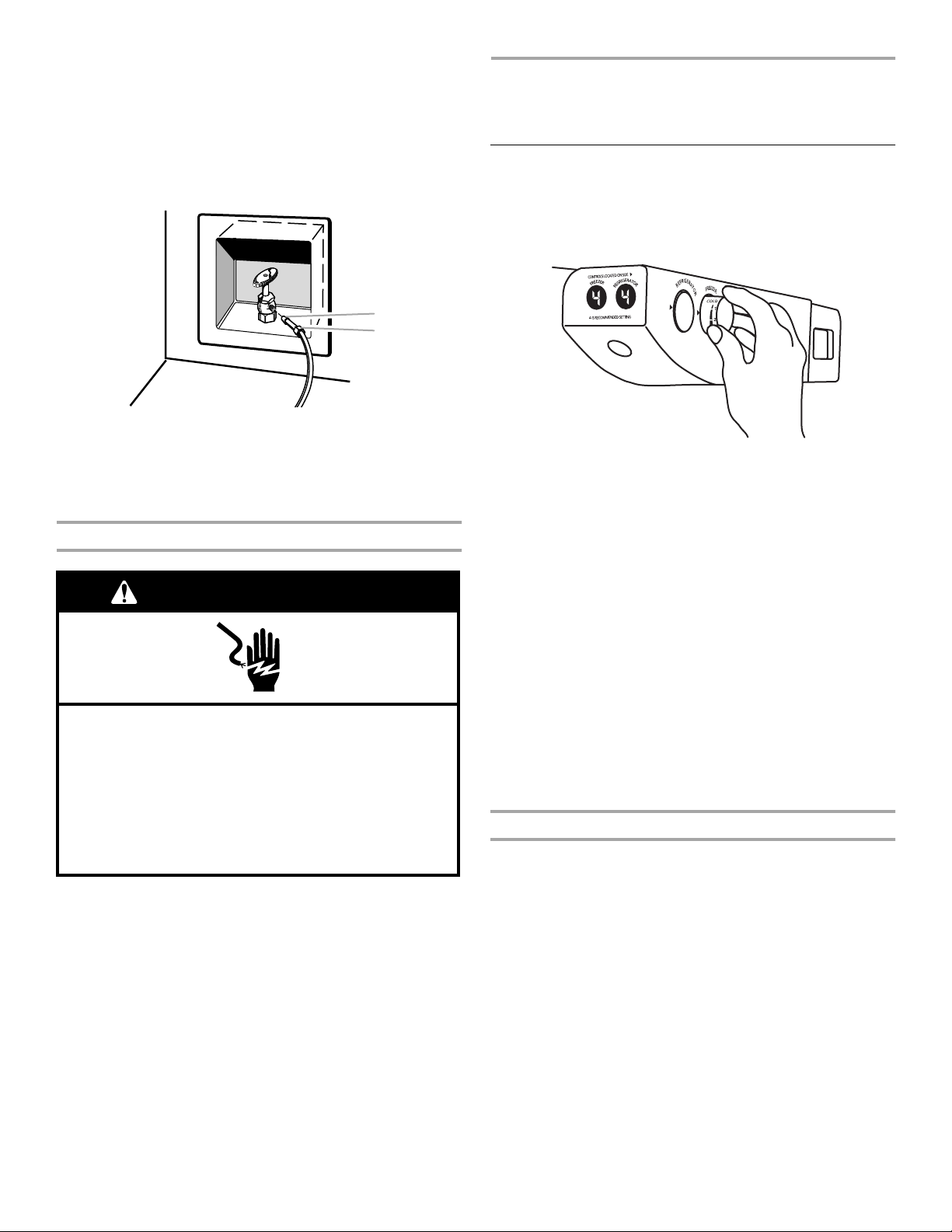

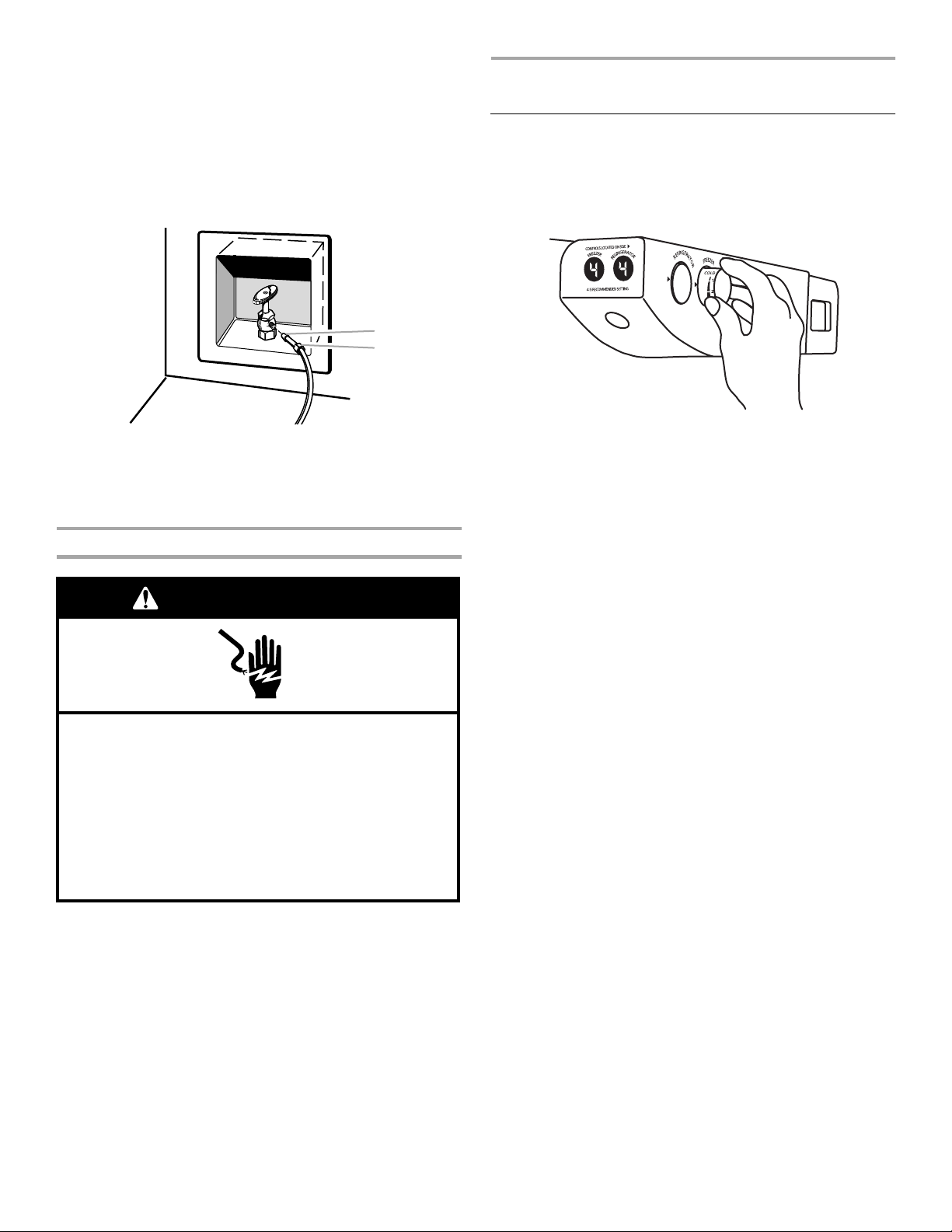

3. Thread the provided nut onto the water valve as shown.
NOTE: Tighten the nut by hand. Then tighten it with a wrench

two more turns. Do not overtighten.

A
B

A. Bulb
B. Nut (provided)

4. Turn shutoff valve ON.

5. Check for leaks. Tighten any nuts or connections (including

connections at the valve) that leak.

IMPORTANT:

■ Your product will not cool when the Refrigerator Control is

set to OFF.

■ The Refrigerator Control adjusts the refrigerator

compartment temperature. The Freezer Control adjusts
the freezer compartment temperature. Higher numbered
settings make the compartment colder. Lower numbered
settings make the temperature less cold.

■ Wait 24 hours before you put food into the refrigerator. If

you add food before the refrigerator has cooled
completely, your food may spoil.

1. Push control button on the side of the control box and

release it.

2. The control will pop out. Turn the control to the desired

setting.

3. Push the control in to lock it into place.
NOTE: Adjusting the Refrigerator and Freezer Controls to a higher

(colder) than recommended setting will not cool the
compartments any faster.

Adjusting Controls

Complete the Installation

WARNING

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

1. Plug into a grounded 3 prong outlet.

2. Flush the water system. See “Water and Ice Dispensers.”

NOTE: It may take up to 24 hours for your ice maker to begin

producing ice.

REFRIGERATOR USE

Using the Controls

For your convenience, your refrigerator controls are preset at the
factory. When you first install your refrigerator, make sure that the
controls are still preset. The Refrigerator Control and the Freezer
Control should both be set to the “mid-settings.”

Give the refrigerator time to cool down completely before adding
food. It is best to wait 24 hours before you put food into the
refrigerator. The settings indicated in the previous section should
be correct for normal household refrigerator usage. The controls
are set correctly when milk or juice is as cold as you like and when
ice cream is firm.

If you need to adjust temperatures in the refrigerator or freezer,
use the settings listed in the chart below as a guide. Wait at least
24 hours between adjustments.

CONDITION/REASON: ADJUSTMENT:

REFRIGERATOR too warm REFRIGERATOR

Control one setting
higher

FREEZER too warm/too little ice FREEZER Control

one setting higher

REFRIGERATOR too cold REFRIGERATOR

Control one setting
lower

FREEZER too cold FREEZER Control

one setting lower

Convertible Drawer Temperature Control

The control can be adjusted to properly chill meats or vegetables.
The air inside the pan is cooled to prevent “spot” freezing and can
be set to keep meats at the National Livestock and Meat Board
recommended storage temperatures of 28° to 32°F (-2° to 0°C).
The convertible vegetable/meat drawer control comes preset at
the lowest meat setting.

To st ore me at:

Set the control to one of the three MEAT settings to store meat at
its optimal storage temperature.

To store vegetables:

Set the control to VEG to store vegetables at their optimal storage
temperatures.

NOTE: If food starts to freeze, move the control to the left (less
cold). Remember to wait 24 hours between adjustments.

5

Crisper Humidity Control

(on some models)

You can control the amount of humidity in the moisture-sealed
crisper. Adjust the control to any setting between LOW and HIGH.

LOW (open) for best storage of fruits and vegetables with skins.
HIGH (closed) for best storage of fresh, leafy vegetables.

Chilled Door Bin

(on some models)

Cool air from the freezer is directed to the refrigerator door bin
directly beneath the vents.

NOTE: The dairy compartment and can rack are not associated
with the Chilled Door Bin feature.

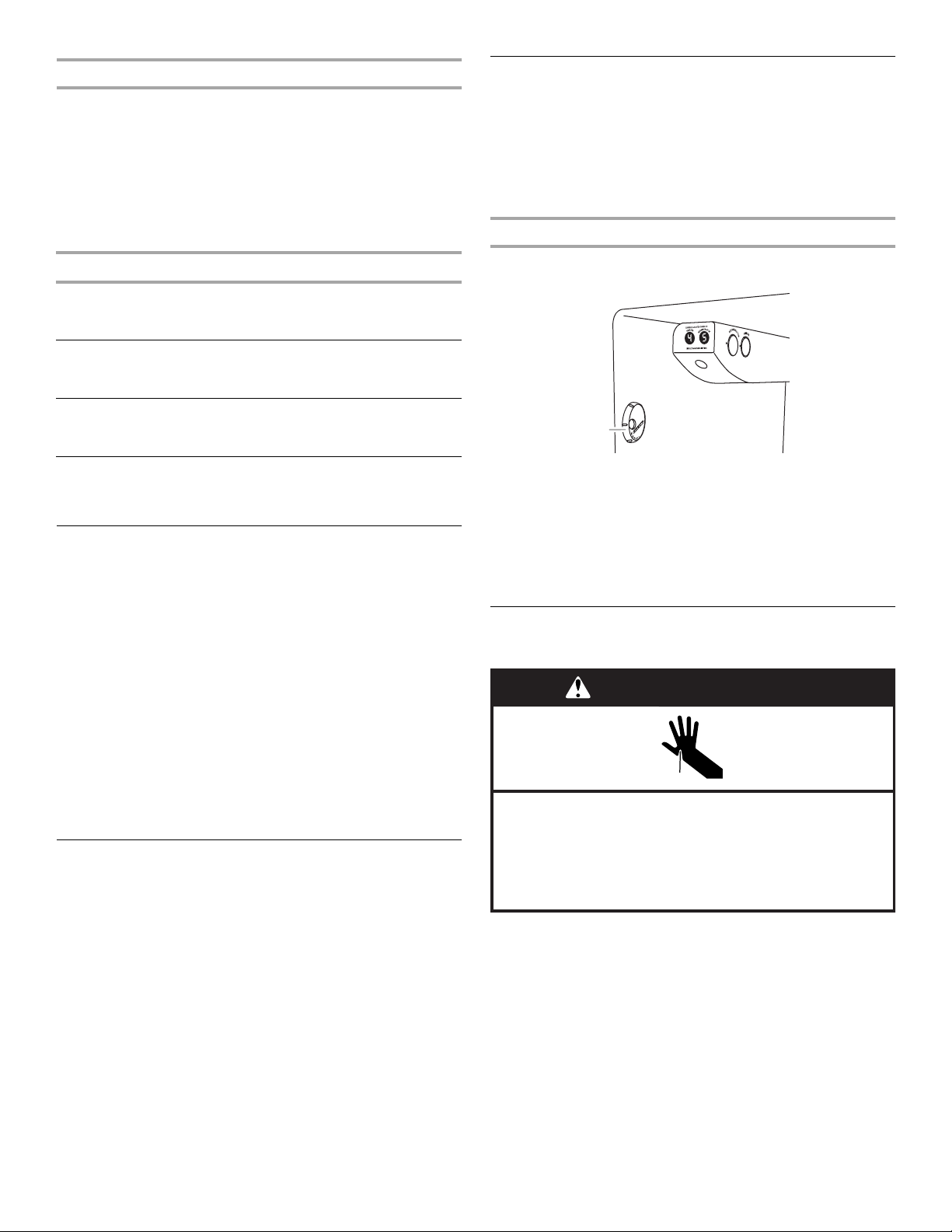

Chilled Door Bin Control

The chilled door bin control is located on the left-hand side of the
refrigerator compartment.

A

A. Chilled door bin control

■ Turn the control clockwise (right) to reduce the flow of cold air

to the bin and make it less cold.

■ Turn the control counterclockwise (left) to increase the flow of

cold air to the bin and make it colder.

Water and Ice Dispensers

(on some models)

WARNING

■ If your model has a base grille filter system, make sure the

base grille filter is properly installed.

■ The dispensing system will not operate when the freezer door

is open.

■ After connecting the refrigerator to a water source, flush the

water system by dispensing water into a sturdy container until
you draw and discard 1.5 gal. (5.4 L) of water, or for
approximately 3 minutes after the water begins dispensing.
The flushing process cleans the water system and clears air
from the lines. As the air is cleared from the lines, water may
spurt out of the dispenser.

■ Allow several hours for the refrigerator to cool down and chill

water.

■ Allow 24 hours to produce the first batch of ice. Discard the

first three batches of ice produced.

The Water Dispenser

IMPORTANT: Dispense enough water every week to maintain a

fresh supply.

To Dispense Water (Standard):

1. Press a sturdy glass against the water dispenser pad OR

place the glass below the water dispenser and press the
WATER button.

NOTE: While dispensing water and for 5 seconds after
dispensing has stopped, the digital display will show how
much water has been dispensed. The default unit is ounces.
To switch to cups or liters, press the UNITS button before
dispensing.

2. Remove the glass OR release the button to stop dispensing.

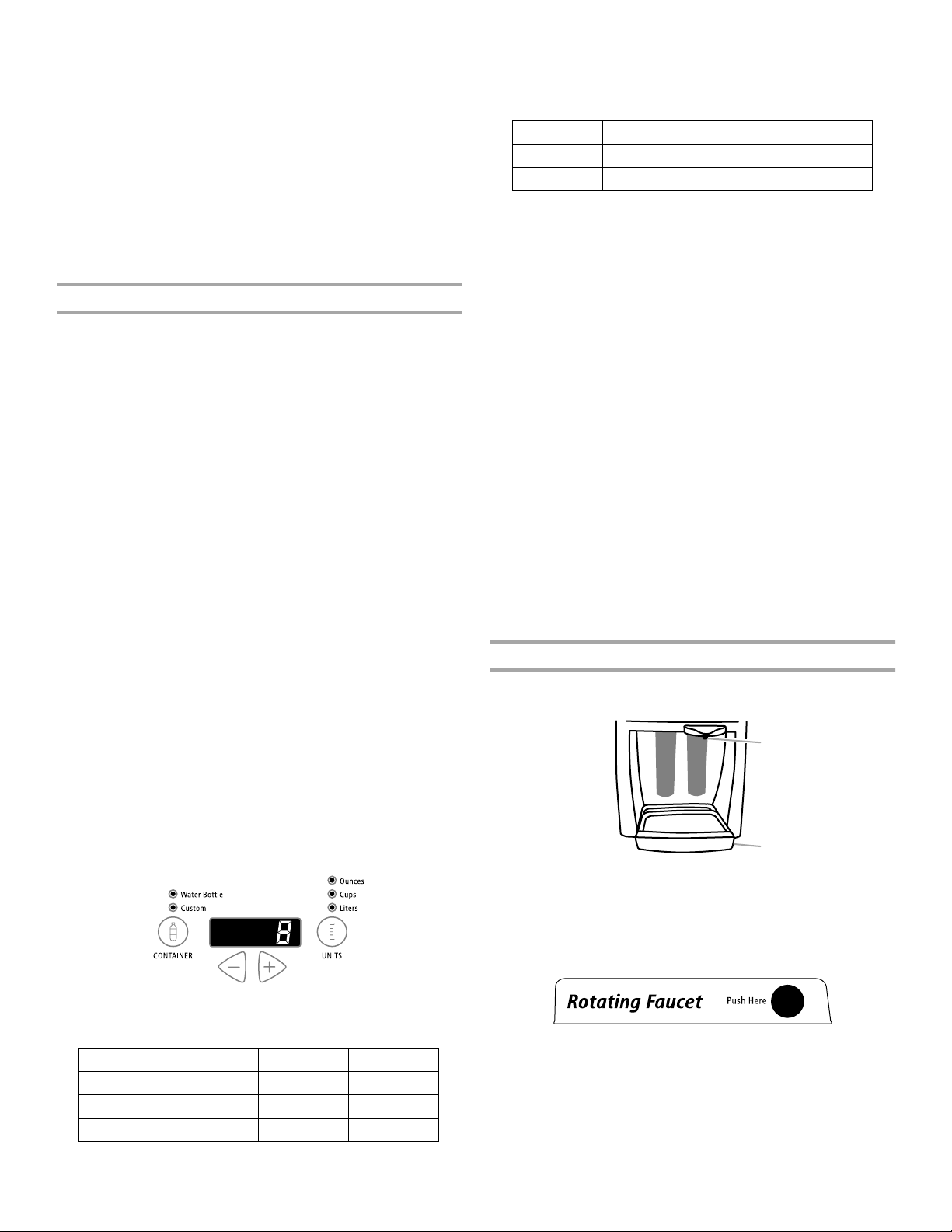

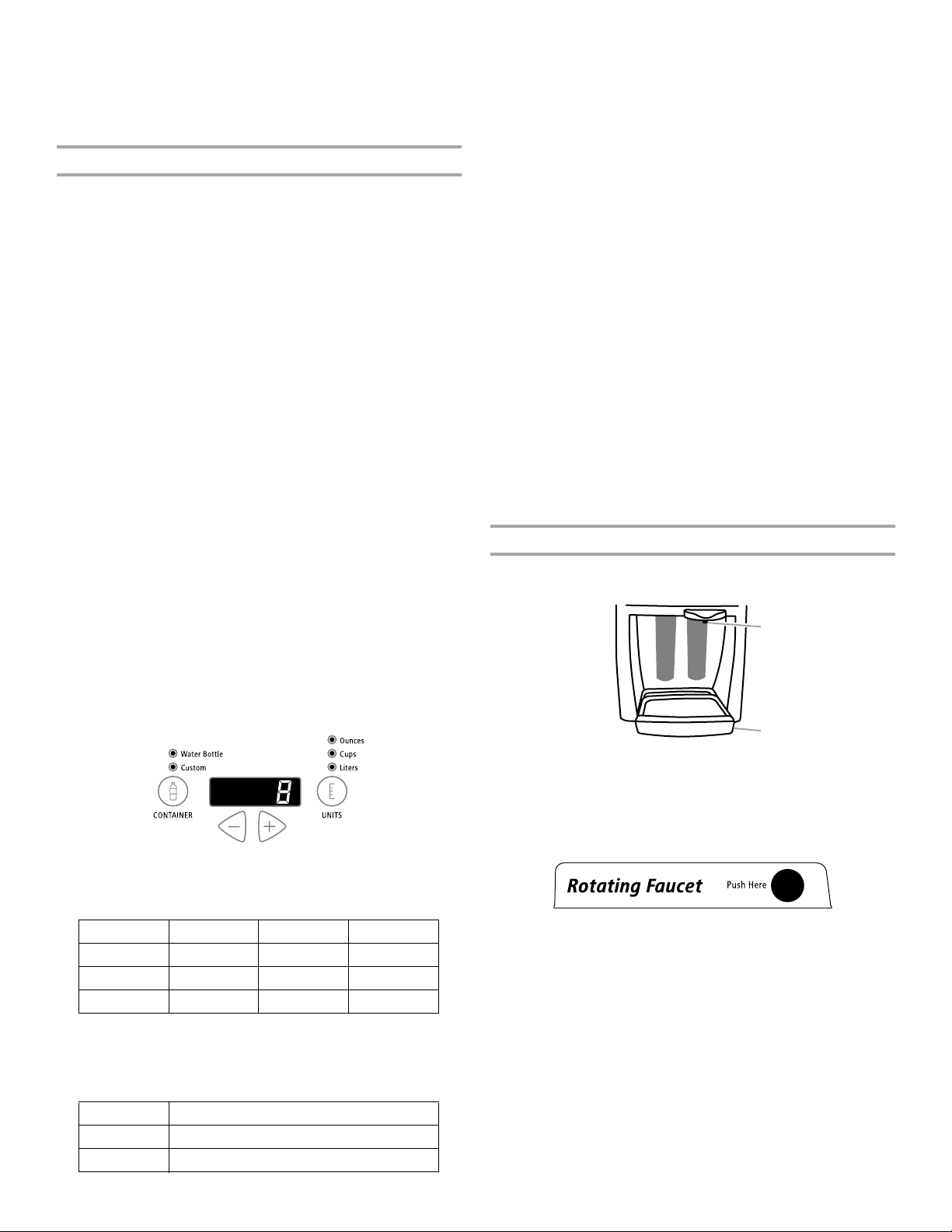

To Dispense Water (Measured Fill):

Measured Fill allows you to dispense a specified amount of water
with the touch of a few buttons. In Custom mode, you can
dispense any amount within a specified range. In Water Bottle
mode, you can dispense pre-set amounts according to the size of
the container.

NOTE: The exact amount of water you select will be dispensed.
Be sure that the container is empty and can hold the entire
volume. If ice is in the container, you may need to adjust your
selection.

1. Press MEASURED FILL until the light turns on. Press

MEASURED FILL again to turn the feature off.
NOTE: The dispenser will automatically turn off Measured Fill

after one minute of inactivity. When Measured Fill is turned off,
any changes you have made will be lost and all defaults will be
restored.

2. Press CONTAINER to change from Custom mode to

Water Bottle mode.

Cut Hazard

Use a sturdy glass when dispensing ice or water.

Failure to do so can result in cuts.

Depending on your model, your water and ice dispensers may
have one or more of the following features: a rotating water
dispenser faucet and pull-out tray, a special light that turns on
when you use the dispenser, or a lock option to avoid
unintentional dispensing.

NOTES:

■ Do not use with water that is microbiologically unsafe or

of unknown quality without adequate disinfection before
or after the system.

6

CUSTOM MODE:

B

You can dispense water by the ounce, cup, or liter. Default,
minimum, and maximum volumes are listed below.

Units Default Minimum Maximum

Ounces 8 2 128

Cups 1 ¹/₄ 16

Liters 0.25 0.05 4

WATER BOTTLE MODE:

You can dispense water by typical water bottle volumes in
ounces or liters. To dispense a volume not listed in the table
below, you must use Custom mode.

NOTE: When using the dispenser with the faucet rotated, do
not use the water dispenser pad. Only use the WATER button
to dispense. Dispensing by pressing the container against the
water dispenser pad may result in unintentional spilling.

■ The tray can be pulled out 2" (5.08 cm) to better support large

containers. It is designed to catch small spills and allow for
easy cleaning. There is no drain in the tray.

NOTE: The tray can be removed from the dispenser and
carried to the sink to be emptied or cleaned. Pull the tray out
until it hits the stop, then gently lift up on the back of the tray
and slide it out the rest of the way.

The Ice Dispenser

Units Pre-set Volumes

Ounces 16, 20, 24, 33

Liters 0.5, 0.6, 0.75, 1.0

3. Press UNITS to select your desired setting.

4. Press the PLUS (+) and MINUS (-) buttons to adjust the

volume as desired.
NOTE: Most coffee cups (commonly 4 to 6 ounces per cup)

are not the same size as a measuring cup (8 ounces). You may
need to adjust the volume to avoid unintentionally overfilling
coffee cups.

5. To dispense water, press a sturdy glass against the water
dispenser pad OR place the glass below the water dispenser
and press the WATER button.

NOTE: While dispensing water, the digital display will count
down how much water remains to be dispensed, according to
the volume you selected. The flow of water will automatically
stop once the desired volume has been dispensed.

6. To stop dispensing before the selected volume has been
dispensed, remove the glass from the dispenser pad OR press
the WATER button a second time.

NOTE: If you stop dispensing before the desired volume has
been dispensed, the digital display will continue to show how
much water remains to be dispensed. The display will turn off
after one minute of inactivity.

To select a new volume or select the same volume again, you
must first finish dispensing the selected volume, or turn the
Measured Fill feature off and then turn it back on.

Rotating Faucet and Pull-out Tray (on some models)

Your dispenser may include a rotating water faucet and a small
pull-out tray at the bottom of the dispenser.

A

Ice dispenses from the ice maker storage bin in the freezer when
the dispenser pad is pressed. The dispensing system will not
operate when the freezer door is open. To turn off the ice maker,
see “Ice Maker & Storage Bin.”

Before dispensing ice, select which type of ice you prefer by
pressing the CUBED or CRUSHED button. For crushed ice, cubes
are crushed before being dispensed. This may cause a slight
delay when dispensing crushed ice. Noise from the ice crusher is
normal, and pieces of ice may vary in size. When changing from
crushed to cubed, a few ounces of crushed ice will be dispensed
along with the first cubes.

To Dispense Ice:

1. Press the button to select the desired type of ice.

2. Press a sturdy glass against the ice dispenser pad. Hold the

glass close to the dispenser opening so ice does not fall
outside of the glass.

IMPORTANT: You do not need to apply a lot of pressure to the
pad in order to activate the ice dispenser. Pressing hard will
not make the ice dispense faster or in greater quantities.

3. Remove the glass to stop dispensing.
NOTE: Ice may continue to dispense for up to 10 seconds

after removing the glass from the pad. The dispenser may
continue to make noise for a few seconds after dispensing.

The Dispenser Light (on some models)

When you use the dispenser, the light will automatically turn on.
If you want the light to be on continuously, you may choose either
ON or NIGHT LIGHT.

ON: Press LIGHT to turn the dispenser light on.
NIGHT LIGHT: Press LIGHT a second time to select the Night

Light. The dispenser light will automatically adjust to become
brighter as the room brightens, dimmer as the room darkens.

OFF: Press LIGHT a third time to turn the dispenser light off.
The dispenser lights are LEDs that can not be changed. If it

appears that your dispenser lights are not working, be sure that
the light sensor is not blocked (in Night Light mode). See
“Troubleshooting” for more information.

A. Faucet rotated 180°
B. Pull-out tray

■ The faucet rotates up to 180° to allow for easy dispensing into

large containers. Rotate it by pressing PUSH HERE, located
on the right-hand side of the faucet as shown.

The Dispenser Lock (on some models)

Your dispenser can be turned off for easy cleaning or to prevent
unintentional dispensing by small children and pets.

NOTE: The lock feature does not shut off power to the product, to
the ice maker, or to the dispenser light. It simply deactivates the
ice and water dispensers. To turn off the ice maker, see “Ice
Maker & Storage Bin.”

Press and hold LOCKOUT for 3 seconds to lock the dispenser.
Press and hold LOCKOUT a second time to unlock the dispenser.

7

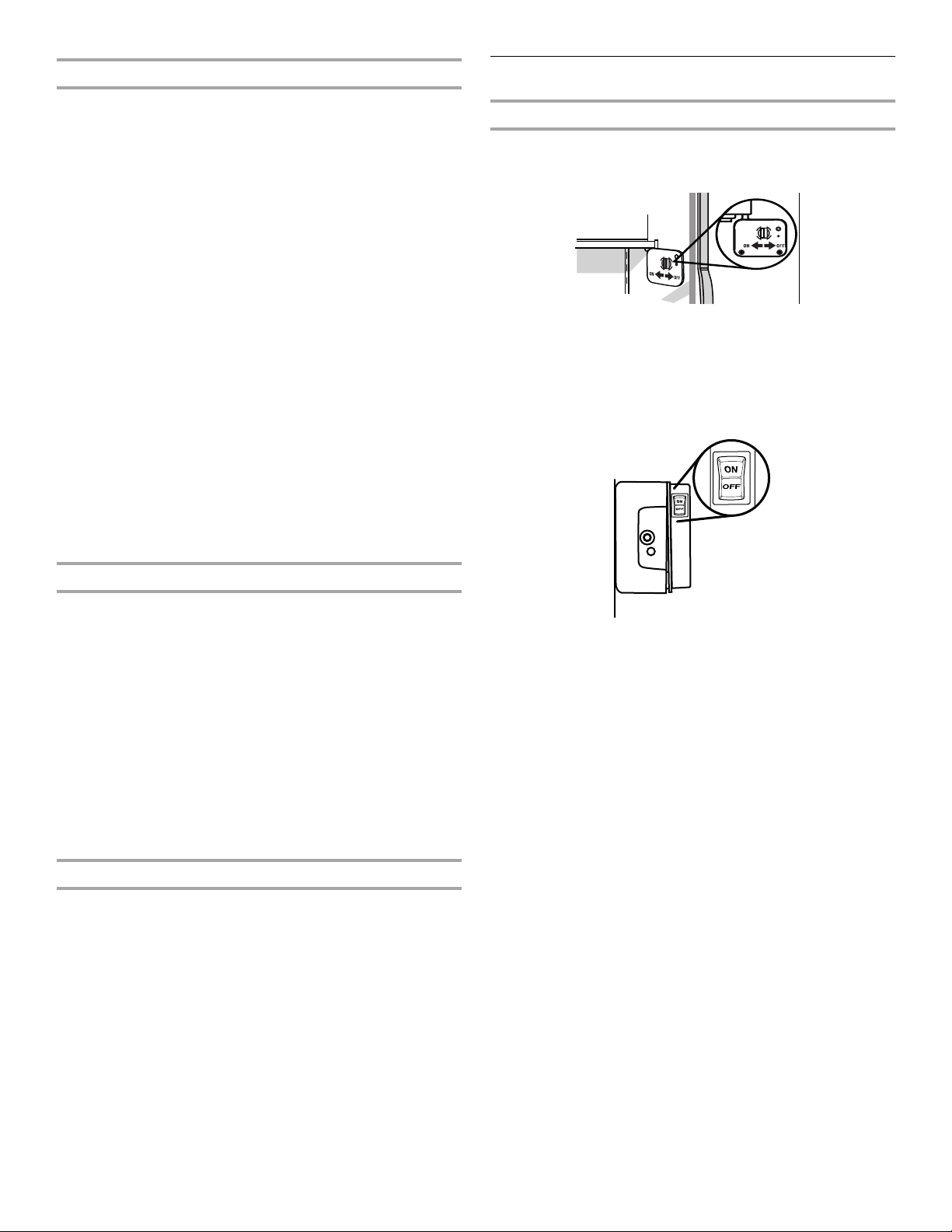

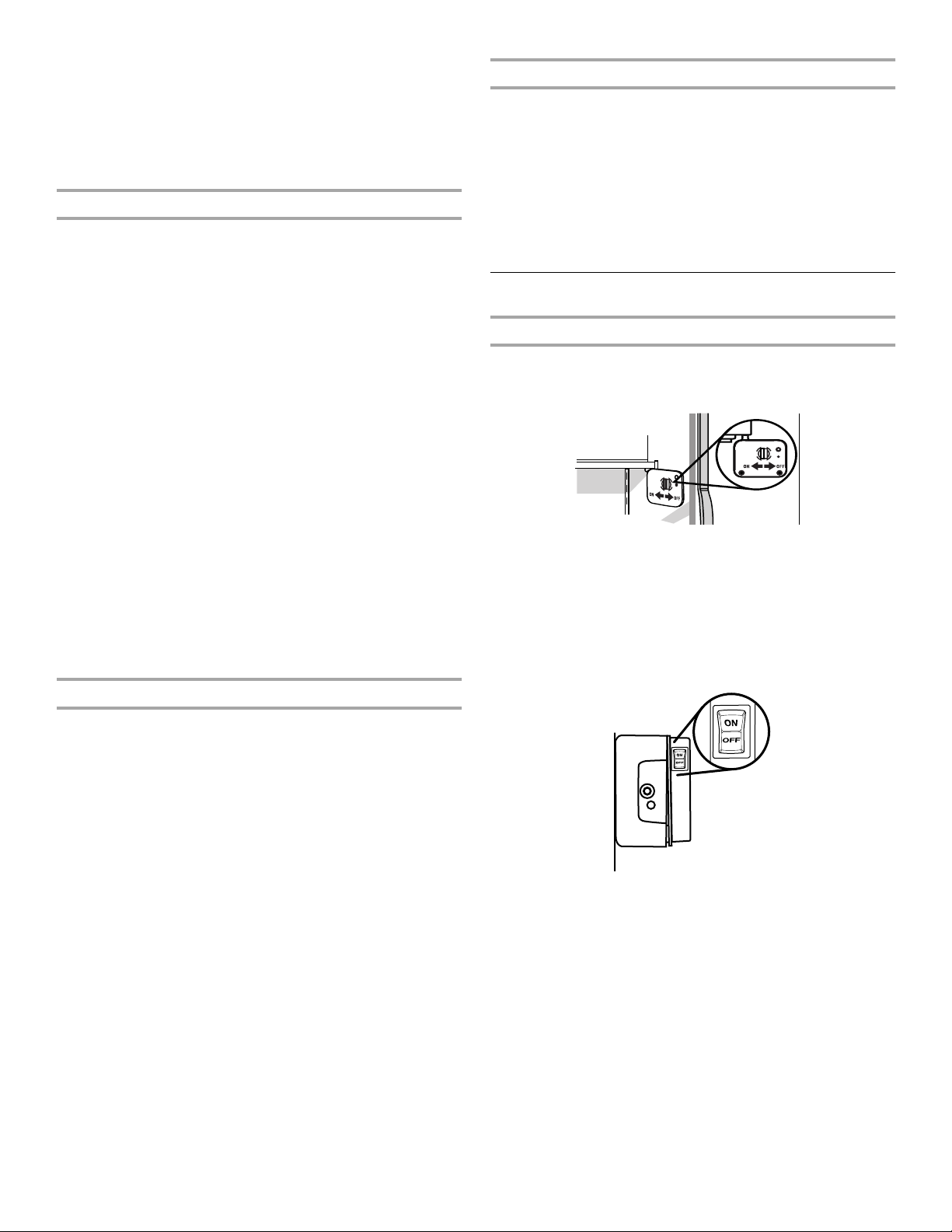

Ice Maker and Storage Bin

Turning the Ice Maker On/Off

Style 1:

The ON/OFF switch is located on the top right side of the freezer
compartment.

■ To turn on the ice maker, slide the control to the ON (left)

position.

■ To manually turn off the ice maker, slide the control to the

OFF (right) position.

Style 2:

The ON/OFF switch is located on the ice maker, behind the ice
maker cover door.

■ To turn on the ice maker, flip the switch to the ON (top)

position.

■ To manually turn off the ice maker, flip the switch to the

OFF (bottom) position.

NOTE: Your ice maker has an automatic shutoff. The ice maker
sensors will automatically stop ice production when the ice
storage bin is full or the freezer door is opened, but the control will
remain in the ON position.

REMEMBER:

■ Allow 24 hours to produce the first batch of ice. Discard the

first three batches of ice produced.

■ The quality of your ice will be only as good as the quality of the

water supplied to your ice maker. Avoid connecting the ice
maker to a softened water supply. Water softener chemicals
(such as salt) can damage parts of the ice maker and lead to
poor quality ice. If a softened water supply cannot be avoided,
make sure the water softener is operating properly and is well
maintained.

■ Do not use anything sharp to break up the ice in the bin or

bucket. This can cause damage to the ice container and the
dispenser mechanism.

■ Do not store anything on top of or in the ice maker or storage

bin.

Removing and Replacing Ice Storage Bin

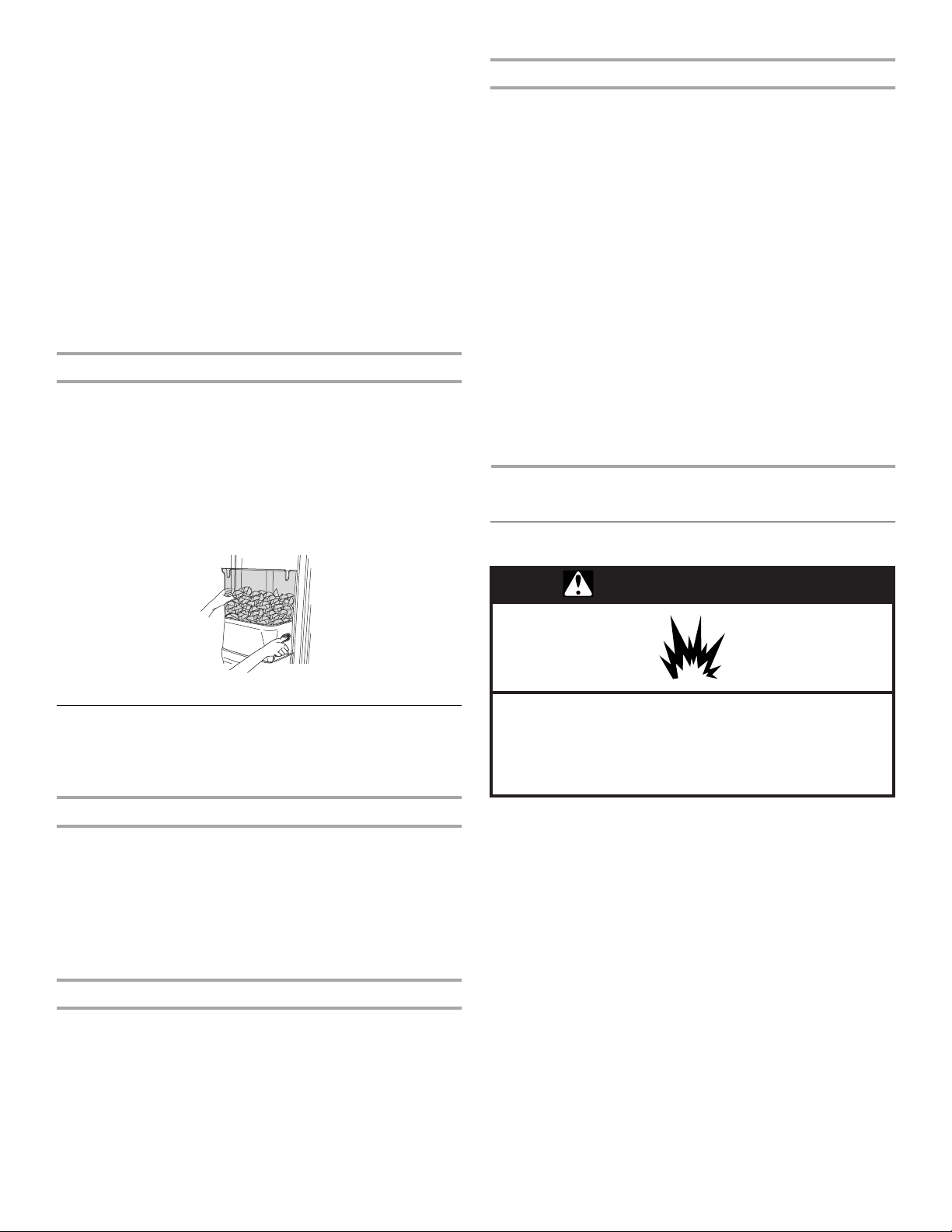

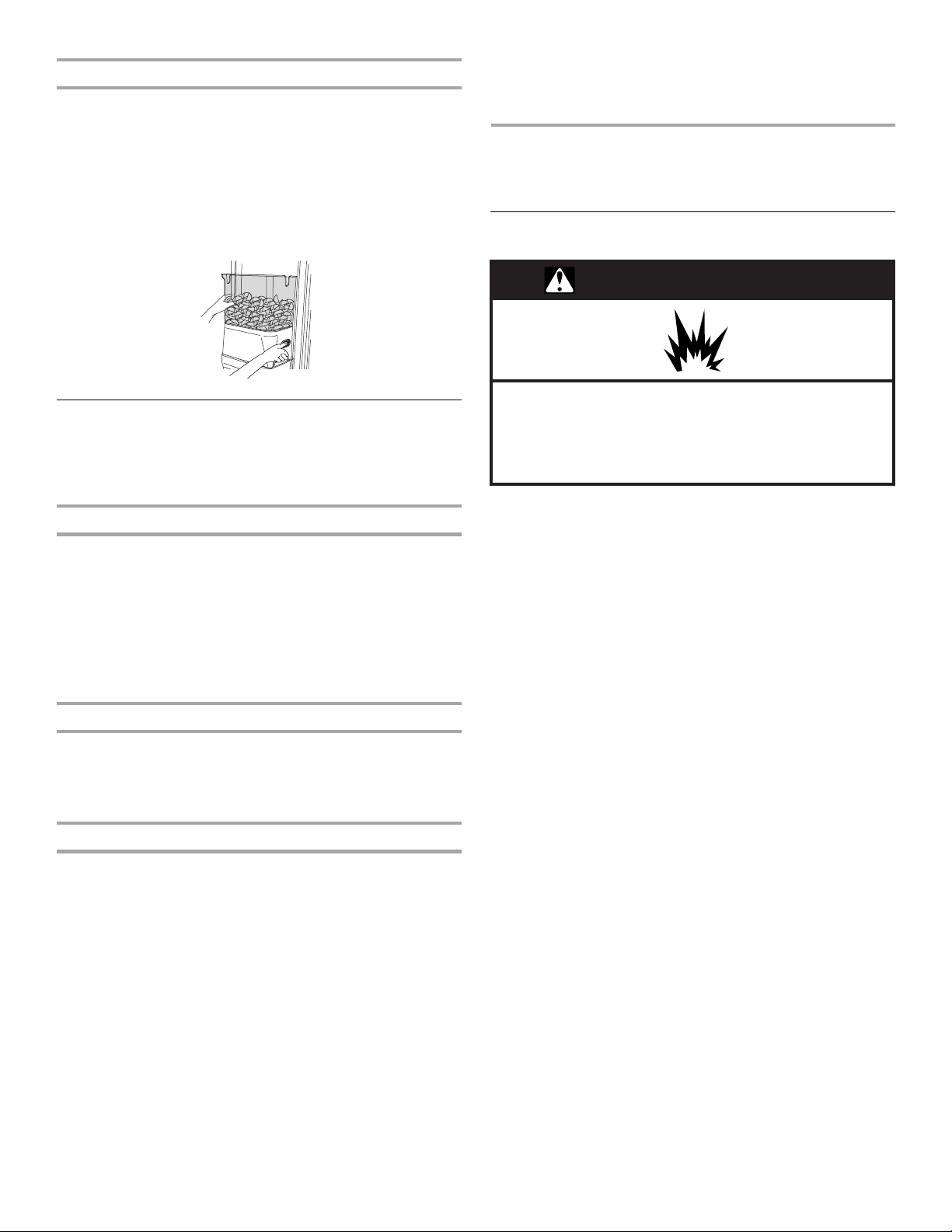

1. Hold the base of the storage bin with both hands and press

the release button to lift the storage bin up and out.
NOTE: It is not necessary to turn the ice maker control to the

OFF position when removing the storage bin. The sensor
cover (“flipper door”) on the left wall of the freezer stops the
ice maker from producing ice if the door is open or the storage
bin is removed.

2. Replace the storage bin on the door and push down to make
sure it is securely in place.

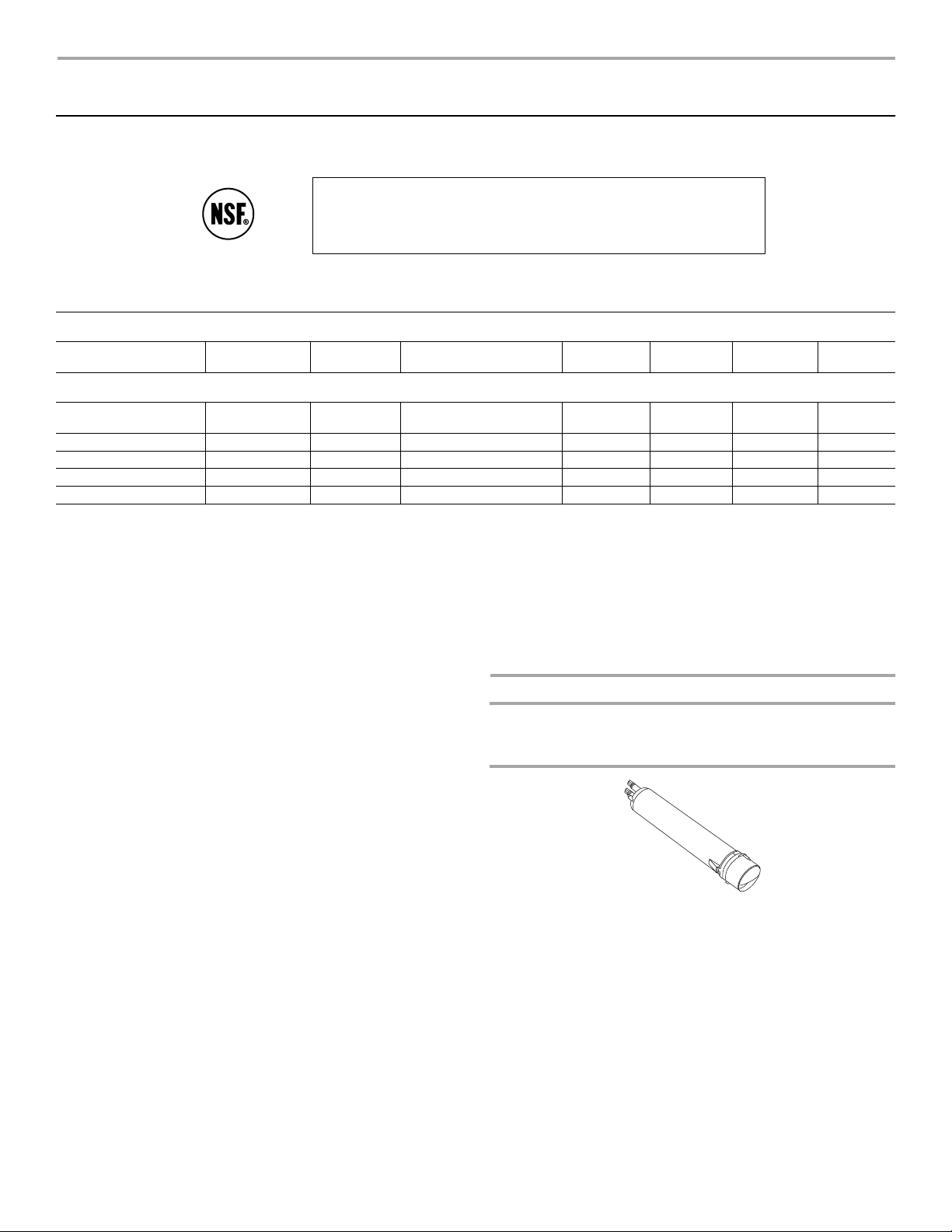

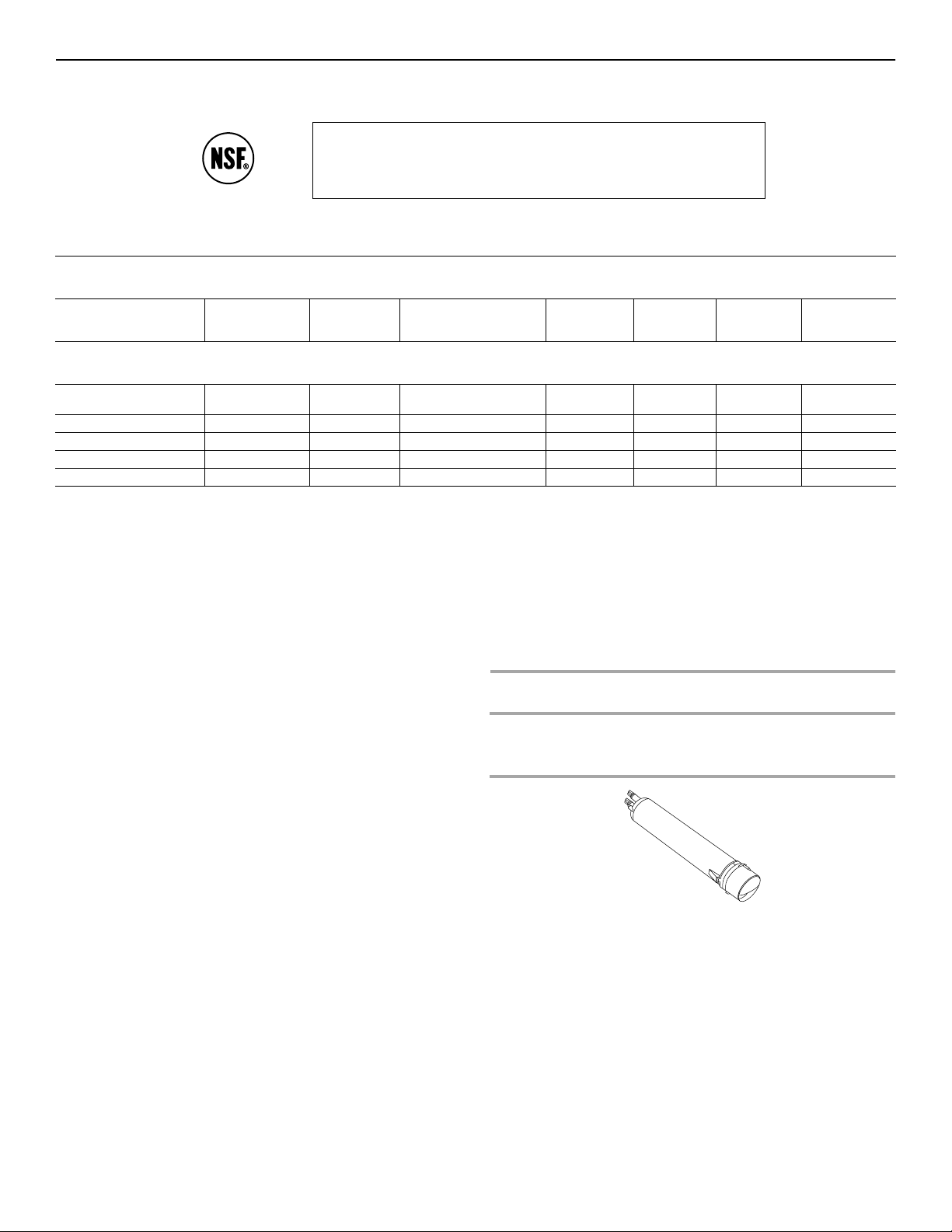

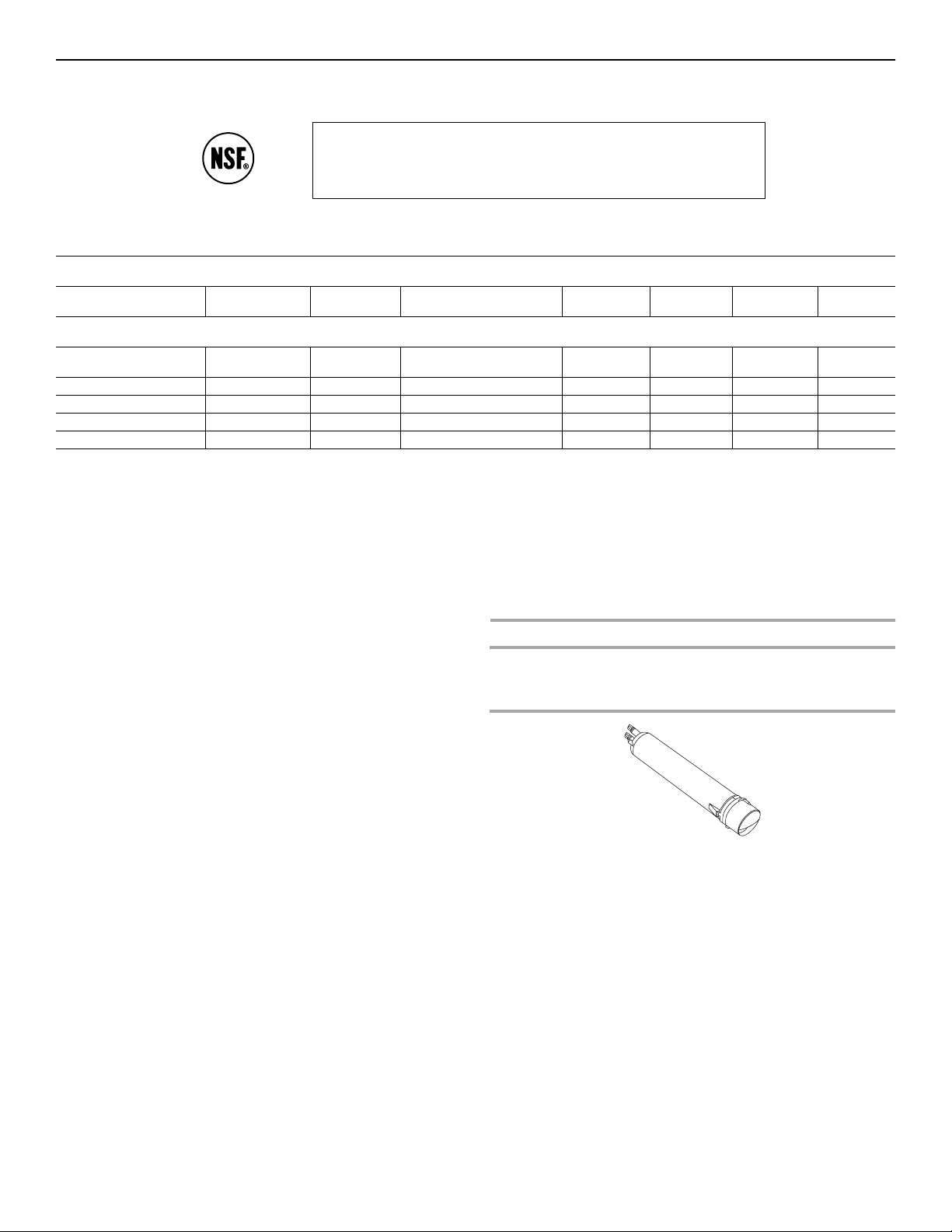

Water Filtration System

NOTE: Do not use with water that is microbiologically unsafe
or of unknown quality without adequate disinfection before or
after the system.

Water Filter Status Light (on some models)

The filter status light will help you know when to change your
water filter. The light will change from green to yellow. This tells
you that it is almost time to change the filter. It is recommended
that you replace the filter when the status light changes to red OR
water flow to your water dispenser or ice maker decreases
noticeably.

After changing the filter, reset the filter status light by pressing the
FILTER RESET button. The status light will change from red to
green when the system is reset.

Non-indicator Water Filter (on some models)

If your refrigerator does not have the status light, you should
change the water filter every 6 months depending upon your
usage. If the water flow to the water dispenser or ice maker
decreases noticeably before 6 months have passed, replace the
water filter more often.

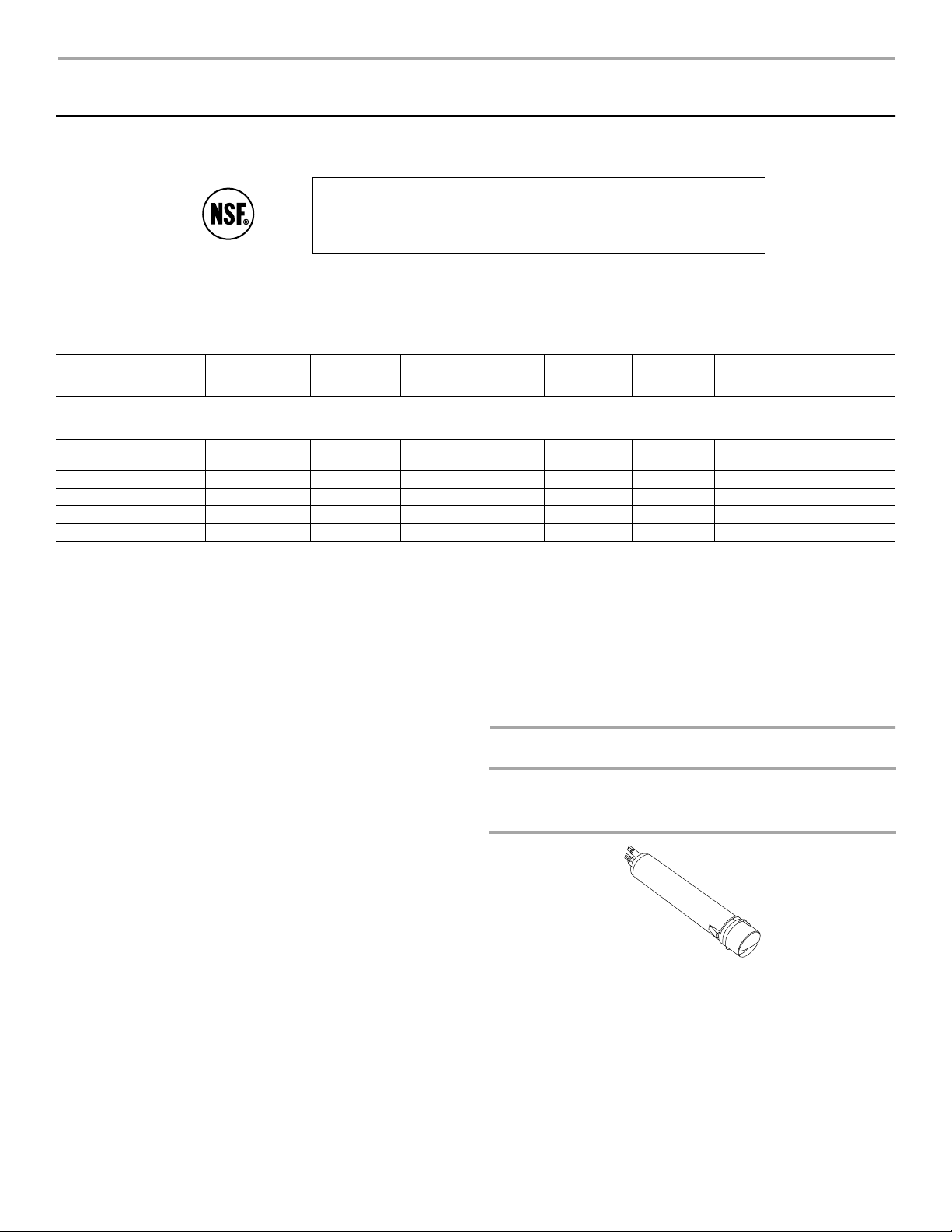

Changing the Water Filter

1. Press the eject button to release the filter from the base grille.

2. Pull the filter straight out.

3. Turn the cap counterclockwise to remove it from the filter.
IMPORTANT: Do not discard the cap. It is part of your

refrigerator. Keep the cap to use with the replacement filter.

4. Align the ridge on the cap with the arrow on the new filter and
turn the cap until it snaps into place.

NOTE: You can run the dispenser without a filter. Your water
will not be filtered. Simply insert the cap all of the way into the
base grille and rotate the cap until it is firmly in place.

5. Remove the protective covers from the O-rings. Be sure the
O-rings are still in place after the covers are removed.

6. Push the filter into the base grille. The eject button will pop
back out when the filter is fully engaged.

7. Flush the water system. See “Water and Ice Dispensers.”

8

REFRIGERATOR CARE

Cleaning

WARNING

Explosion Hazard

Use nonflammable cleaner.

Failure to do so can result in death, explosion, or fire.

3. Wash stainless steel and painted metal exteriors with a clean
sponge or soft cloth and a mild detergent in warm water.

4. There is no need for routine condenser cleaning in normal
home operating environments. If the environment is
particularly greasy or dusty, or there is significant pet traffic in
the home, the condenser should be cleaned every 2 to
3 months to ensure maximum efficiency.

If you need to clean the condenser:

■ Remove the base grille.

■ Use a vacuum cleaner with a soft brush to clean the grille,

the open areas behind the grille and the front surface area
of the condenser.

■ Replace the base grille when finished.

5. Plug in refrigerator or reconnect power.

Both the refrigerator and freezer sections defrost automatically.
However, clean both sections about once a month to prevent
odors from building up. Wipe up spills immediately.

IMPORTANT: Because air circulates between both sections, any
odors formed in one section will transfer to the other. You must
thoroughly clean both sections to eliminate odors. To prevent
odor transfer and drying out of food, wrap or cover foods tightly.

To Clean Your Refrigerator:

NOTE: Do not use abrasive or harsh cleaners such as window

sprays, scouring cleansers, flammable fluids, cleaning waxes,
concentrated detergents, bleaches or cleansers containing
petroleum products on plastic parts, interior and door liners or
gaskets. Do not use paper towels, scouring pads, or other harsh
cleaning tools.

1. Unplug refrigerator or disconnect power.

2. Hand wash, rinse, and dry removable parts and interior

surfaces thoroughly. Use a clean sponge or soft cloth and a
mild detergent in warm water.

TROUBLESHOOTING

Try the solutions suggested here first in order to avoid the cost of an unnecessary service call.

Refrigerator Operation

The refrigerator will not operate

WARNING

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

Changing the Light Bulbs

NOTE: Not all bulbs will fit your refrigerator. Be sure to replace the
bulb with one of the same size, shape and wattage. Replacement
bulbs are available from your dealer.

■ The dispenser lights are LEDs that can not be changed.

■ All other lights require a 40-watt bulb.

1. Unplug refrigerator or disconnect power.

2. Remove light shield when applicable.
NOTE: To clean the light shield, wash it with warm water and

liquid detergent. Rinse and dry the shield well.

3. Remove light bulb and replace with one of the same size,
shape and wattage.

4. Replace light shield when applicable.

5. Plug in refrigerator or reconnect power.

■ Is outlet working? Plug in a lamp to see if the outlet is

working.

■ Household fuse blown or circuit breaker tripped? Replace

the fuse or reset the circuit breaker. If the problem continues,
call an electrician.

■ Are controls on? Make sure the refrigerator controls are on.

See “Using the Controls.”

■ New installation? Allow 24 hours following installation for the

refrigerator to cool completely.
NOTE: Adjusting the temperature controls to coldest setting

will not cool either compartment more quickly.

The motor seems to run too much

Your new refrigerator may run longer than your old one due to its
high-efficiency compressor and fans. The unit may run even
longer if the room is warm, a large food load is added, doors are
opened often, or if the doors have been left open.

■ Power cord unplugged? Plug into a grounded 3 prong outlet.

9

The refrigerator is noisy

Refrigerator noise has been reduced over the years. Due to this
reduction, you may hear intermittent noises from your new
refrigerator that you did not notice from your old model. Below are
listed some normal sounds with an explanation.

■ Buzzing - heard when the water valve opens to fill the ice

maker

■ Pulsating - fans/compressor adjusting to optimize

performance

■ Rattling - flow of refrigerant, water line, or from items placed

on top of the refrigerator

■ Sizzling/Gurgling - water dripping on the heater during

defrost cycle

■ Popping - contraction/expansion of inside walls, especially

during initial cool-down

■ Water running - may be heard when water melts during the

defrost cycle and runs into the drain pan

■ Creaking/Cracking - occurs as ice is being ejected from the

ice maker mold.

The doors will not close completely

Temperature and Moisture

Temperature is too warm

■ New installation? Allow 24 hours following installation for the

refrigerator to cool completely.

■ Door(s) opened often or left open? Allows warm air to enter

refrigerator. Minimize door openings and keep doors fully
closed.

■ Large load of food added? Allow several hours for

refrigerator to return to normal temperature.

■ Controls set correctly for the surrounding conditions?

Adjust the controls a setting colder. Check temperature in
24 hours. See “Using the Controls.”

There is interior moisture buildup

NOTE: Some moisture build-up is normal.

■ Humid room? Contributes to moisture build-up.

■ Door(s) opened often or left open? Allows humid air to enter

refrigerator. Minimize door openings and keep doors fully
closed.

■ Door blocked open? Move food packages away from door.

■ Bin or shelf in the way? Push bin or shelf back in the correct

position.

The doors are difficult to open

WARNING

Explosion Hazard

Use nonflammable cleaner.

Failure to do so can result in death, explosion, or fire.

Are the gaskets dirty or sticky? Clean gaskets with mild soap
and warm water.

The lights do not work

■ Is a light bulb loose in the socket or burned out? See

“Changing the Light Bulbs.”

■ Is the dispenser light set to ON? The dispenser light will

operate only when the levers are pressed. If you want the
dispenser light to stay on continuously, set the dispenser light
to ON, or NIGHT LIGHT or AUTO. See “Water and Ice
Dispensers.”

■ Is the dispenser light set to NIGHT LIGHT or AUTO? If the

dispenser is set to the NIGHT LIGHT or AUTO mode, be sure
the dispenser light sensor is not blocked. See “Water and Ice
Dispensers.”

Ice and Water

The ice maker is not producing ice or not enough ice

■ Refrigerator connected to a water supply and the supply

shutoff valve turned on? Connect refrigerator to water
supply and turn water shutoff valve fully open.

■ Kink in the water source line? A kink in the line can reduce

water flow. Straighten the water source line.

■ Ice maker turned on? Make sure wire shutoff arm or switch

(depending on model) is in the ON position.

■ New installation? Wait 24 hours after ice maker installation

for ice production to begin. Wait 72 hours for full ice
production.

■ Large amount of ice recently removed? Allow 24 hours for

ice maker to produce more ice.

■ Ice cube jammed in the ice maker ejector arm?

Remove ice from the ejector arm with a plastic utensil.

■ Reverse osmosis water filtration system connected to

your cold water supply? This can decrease water pressure.
See “Water Supply Requirements” in either the Installation
Instruction booklet or the Use & Care Guide.

The ice cubes are hollow or small

NOTE: This is an indication of low water pressure.

■ Water shutoff valve not fully open? Turn the water shutoff

valve fully open.

■ Kink in the water source line? A kink in the line can reduce

water flow. Straighten the water source line.

■ Reverse osmosis water filtration system connected to

your cold water supply? This can decrease water pressure.
See “Water Supply Requirements.”

■ Questions remain regarding water pressure? Call a

licensed, qualified plumber.

10

Off-taste, odor or gray color in the ice

The water dispenser will not operate properly

■ New plumbing connections? New plumbing connections

can cause discolored or off-flavored ice.

■ Ice stored too long? Discard ice. Wash ice bin. Allow

24 hours for ice maker to make new ice.

■ Odor transfer from food? Use airtight, moisture proof

packaging to store food.

■ Are there minerals (such as sulfur) in the water? A water

filter may need to be installed to remove the minerals.

■ Is there a water filter installed on the refrigerator? Gray or

dark discoloration in ice indicates that the water filtration
system needs additional flushing.

The ice dispenser will not operate properly

■ Freezer door closed completely? Close the door firmly. If it

does not close completely, see “The doors will not close
completely.”

■ Ice bin installed correctly? Be sure the ice bin is firmly in

position.

■ New installation? Wait 24 hours after ice maker installation

for ice production to begin. Wait 72 hours for full ice
production.

■ Ice stuck in the delivery chute? Use a plastic utensil to clear

the delivery chute.

■ Has the wrong ice been added to the bin? Use only cubes

produced by the current ice maker.

■ Has the ice melted around the auger (metal spiral) in the

ice bin? Dump the ice cubes and clean the ice bin.

■ Freezer door closed completely? Close the door firmly. If it

does not close completely, see “The doors will not close
completely.”

■ Refrigerator connected to a water supply and the supply

shutoff valve turned on? Connect refrigerator to water
supply and turn water shutoff valve fully open.

■ Is the water pressure at least 30 psi? The water pressure to

the home determines the flow from the dispenser. See “Water
Supply Requirements.”

■ Kink in the home water source line? Straighten the water

source line.

■ New installation? Flush and fill the water system.

■ Water filter installed on the refrigerator? The filter may be

clogged or incorrectly installed.

■ Is a reverse osmosis water filtration system connected to

your cold water supply? See “Water Supply Requirements”
in either the Installation Instructions or the Use & Care Guide.

Water is leaking from the dispenser

NOTE: One or two drops of water after dispensing is normal.

WARNING

WARNING

Cut Hazard

Use a sturdy glass when dispensing ice or water.

Failure to do so can result in cuts.

■ Is the ice dispenser stalling while dispensing “crushed”

ice? Change the ice button from “crushed” to “cubed.” If

cubed ice dispenses correctly, depress the button for
“crushed” ice and begin dispensing again.

■ Has the dispenser arm been held in too long? Ice will stop

dispensing when the arm is held in too long. Wait 3 minutes
for dispenser motor to reset before using again.

Cut Hazard

Use a sturdy glass when dispensing ice or water.

Failure to do so can result in cuts.

■ Glass not being held under the dispenser long enough?

Hold the glass under the dispenser 2 to 3 seconds after
releasing the dispenser lever.

■ New installation? Flush the water system. See “Ice and

Water Dispensers.”

■ Recently changed water filter? Flush the water system. See

“Ice & Water Dispensers.”

The dispenser water is not cool enough

NOTE: Water from the dispenser is chilled to only 50°F (10°C).

■ New installation? Allow 24 hours after installation for the

water supply to cool completely.

■ Recently dispensed large amount of water? Allow 24 hours

for water supply to cool completely.

■ Water not been recently dispensed? The first glass of water

may not be cool. Discard the first glass of water.

■ Refrigerator connected to a cold water pipe? Make sure

the refrigerator is connected to a cold water pipe. See “Water
Supply Requirements.”

11

WATER FILTER CERTIFICATIONS

12

PRODUCT DATA SHEETS

Base Grille Water Filtration System

Model T2WG2L/T2RFWG2 Capacity 200 Gallons (758 Liters)

Model T2WG2/T2RFWG2 Capacity 200 Gallons (758 Liters)

Tested and certified by NSF International against NSF/ANSI Standard 42
for the reduction of Chlorine Taste and Odor, Particulate Class II*; and
against NSF/ANSI Standard 53 for the reduction of Mercury, Benzene,
Toxaphene, O-dichlorobenzene, and Carbofuran.

This system has been tested according to NSF/ANSI 42/53 for the reduction of the substances listed below. The concentration of
the indicated substances in water entering the system was reduced to a concentration less than or equal to the permissible limit for
water leaving the system, as specified in NSF/ANSI 42/53.

Substance Reduction
Aesthetic Effects

Chlorine Taste/Odor
Particulate Class II

Contaminant
Reduction

Mercury: @ pH 6.5
Mercury: @ pH 8.5

Benzene 0.005 mg/L 0.0154 mg/L 0.015 mg/L ± 10% 0.0012 mg/L 0.0006 mg/L 92.22 96.34
O-Dichlorobenzene 0.6 mg/L 1.7571 mg/L 1.8 mg/L ± 10% 0.0250 mg/L 0.0066 mg/L 98.58 99.63
Toxaphene 0.003 mg/L 0.015 mg/L 0.015 mg/L ± 10% 0.001 mg/L 0.001 mg/L 93.33 93.33
Carbofuran 0.04 mg/L 0.0819 mg/L 0.08 mg/L ± 10% 0.0400 mg/L 0.0213 mg/L 51.13 74.00

*

Test Parameters: pH = 7.5 ± 0.5 unless otherwise noted. Flow = 0.85 gpm (3.2 Lpm). Pressure = 60 psig (413.7 kPa).
Temp. = 68°F to 71.6°F (20°C to 22°C).

■ It is essential that operational, maintenance, and filter

replacement requirements be carried out for the product to
perform as advertised.

■ Use replacement cartridge T2RFWG2, part #4396841.

In Canada, use replacement cartridge T2RFWG2, part
#4396841B. 2005 suggested retail price of $34.99 U.S.A./
$43.99 Canada. Prices are subject to change without notice.

Model T2WG2L: When the filter indicator light changes from
green to yellow, order a new filter. When the filter indicator
light changes from yellow to red, it is recommended that you
replace the filter.

Model T2WG2: Change the water filter cartridge every
6 months depending upon your usage. If the water flow to the
water dispenser or ice maker decreases noticeably before
6 months have passed, replace the water filter cartridge more
often.

■ These contaminants are not necessarily in your water supply.

While testing was performed under standard laboratory
conditions, actual performance may vary.

■ The product is for cold water use only.

NSF Reduction
Requirements

50% reduction
85% reduction

NSF Reduction
Requirements

0.002 mg/L

0.002 mg/L

Average
Influent

2.0182 mg/L
1333333 #/mL

Average
Influent

0.0058 mg/L

0.0059 mg/L

Influent Challenge
Concentration

2.0 mg/L ± 10%
At least 10,000 particles/mL

Influent Challenge
Concentration

0.006 mg/L ± 10%

0.006 mg/L ± 10%

■ Do not use with water that is microbiologically unsafe or of

unknown quality without adequate disinfection before or after
the system.

■ Refer to the “Assistance or Service” section for the

Manufacturer’s name, address and telephone number.

■ Refer to the “Warranty” section for the Manufacturer’s limited

warranty.

Application Guidelines/Water Supply Parameters

Water Supply
Water Pressure
Water Temperature
Service Flow Rate

Maximum
Effluent

0.06 mg/L
6600 #/mL

Maximum
Effluent

0.0002 mg/L

0.0005 mg/L

Average
Effluent

0.0536 mg/L

**

2325 #/mL

Average
Effluent

0.0002 mg/L

0.0003 mg/L

Minimum %
Reduction

97.03

99.51

Minimum %
Reduction

96.54

91.57

Average %
Reduction

97.34

99.83

Average %
Reduction

96.54

94.92

City or Well
30 - 120 psi (207 - 827 kPa)
33° - 100°F (0.6° - 37.8°C)

0.85 gpm (3.2 Lpm) @ 60 psi

Class II particle size: 1 um to <5 um

*

Test requirement is at least 100,000 particles/mL of AC Fine Test Dust.

**

® NSF is a registered trademark of NSF International.

13

Base Grille Water Filtration System

Model T1WG2L/T2RFWG2 Capacity 200 Gallons (758 Liters)

Model T1WG2/T2RFWG2 Capacity 200 Gallons (758 Liters)

Tested and certified by NSF International against NSF/ANSI Standard 42
for the reduction of Chlorine Taste and Odor, Particulate Class II*; and
against NSF/ANSI Standard 53 for the reduction of Mercury, Benzene,
Toxaphene, O-dichlorobenzene, and Carbofuran.

This system has been tested according to NSF/ANSI 42/53 for the reduction of the substances listed below. The concentration of
the indicated substances in water entering the system was reduced to a concentration less than or equal to the permissible limit for
water leaving the system, as specified in NSF/ANSI 42/53.

Substance Reduction
Aesthetic Effects

Test Parameters: pH = 7.5 ± 0.5 unless otherwise noted. Flow = 0.5 gpm (1.9 Lpm). Pressure = 60 psig (413.7 kPa).
Temp. = 68°F to 71.6°F (20°C to 22°C).

■ It is essential that operational, maintenance, and filter

replacement requirements be carried out for the product to
perform as advertised.

■ Use replacement cartridge T2RFWG2, part #4396841.

In Canada, use replacement cartridge T2RFWG2, part
#4396841B. 2005 suggested retail price of $34.99 U.S.A./
$43.99 Canada. Prices are subject to change without notice.

Model T1WG2L: When the filter indicator light changes from
green to yellow, order a new filter. When the filter indicator
light changes from yellow to red, it is recommended that you
replace the filter.

Model T1WG2: Change the water filter cartridge every
6 months depending upon your usage. If the water flow to the
water dispenser or ice maker decreases noticeably before
6 months have passed, replace the water filter cartridge more
often.

■ These contaminants are not necessarily in your water supply.

While testing was performed under standard laboratory
conditions, actual performance may vary.

■ The product is for cold water use only.

NSF Reduction
Requirements

Average
Influent

Influent Challenge
Concent

■ Do not use with water that is microbiologically unsafe or of

unknown quality without adequate disinfection before or after
the system.

■ Refer to the “Assistance or Service” section for the

Manufacturer’s name, address and telephone number.

■ Refer to the “Warranty” section for the Manufacturer’s limited

warranty.

Application Guidelines/Water Supply Parameters

14

WHIRLPOOL CORPORATION MAJOR APPLIANCE WARRANTY

ONE YEAR LIMITED WARRANTY

For one year from the date of purchase, when this major appliance is operated and maintained according to instructions attached to or
furnished with the product, Whirlpool Corporation or Whirlpool Canada LP (hereafter “Whirlpool”) will pay for FSP® replacement parts
and repair labor to correct defects in materials or workmanship. Service must be provided by a Whirlpool designated service company.

ITEMS WHIRLPOOL WILL NOT PAY FOR

1. Service calls to correct the installation of your major appliance, to instruct you how to use your major appliance, to replace or repair

house fuses or to correct house wiring or plumbing.

2. Service calls to repair or replace appliance light bulbs, air filters or water filters. Those consumable parts are excluded from warranty

coverage.

3. Repairs when your major appliance is used for other than normal, single-family household use.

4. Damage resulting from accident, alteration, misuse, abuse, fire, flood, acts of God, improper installation, installation not in

accordance with electrical or plumbing codes, or use of products not approved by Whirlpool.

5. Any food loss due to refrigerator or freezer product failures.

6. Replacement parts or repair labor costs for units operated outside the United States or Canada.

7. Pickup and delivery. This major appliance is designed to be repaired in the home.

8. Repairs to parts or systems resulting from unauthorized modifications made to the appliance.

9. Expenses for travel and transportation for product service in remote locations.

10. The removal and reinstallation of your appliance if it is installed in an inaccessible location or is not installed in accordance with

published installation instructions.

DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION OF REMEDIES

CUSTOMER'S SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED
HEREIN. IMPLIED WARRANTIES, INCLUDING WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE,
ARE LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW. WHIRLPOOL SHALL NOT BE LIABLE FOR
INCIDENTAL OR CONSEQUENTIAL DAMAGES. SOME STATES AND PROVINCES DO NOT ALLOW THE EXCLUSION OR LIMITATION
OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, OR LIMITATIONS ON THE DURATION OF IMPLIED WARRANTIES OF
MERCHANTABILITY OR FITNESS, SO THESE EXCLUSIONS OR LIMITATIONS MAY NOT APPLY TO YOU. THIS WARRANTY GIVES
YOU SPECIFIC LEGAL RIGHTS AND YOU MAY ALSO HAVE OTHER RIGHTS, WHICH VARY FROM STATE TO STATE OR PROVINCE
TO PROVINCE.

Outside the 50 United States and Canada, this warranty does not apply. Contact your authorized Whirlpool dealer to determine if
another warranty applies.

If you need service, first see the “Troubleshooting” section of the Use & Care Guide. After checking “Troubleshooting,” additional help
can be found by checking the “Assistance or Service” section or by calling Whirlpool. In the U.S.A., call 1-800-253-1301. In Canada,
call 1-800-807-6777. 8/05

15

Notes

16

MANUAL DE USO Y CUIDADO DEL REFRIGERADOR

Ayuda o servicio técnico

Si necesita ayuda o servicio técnico, vea primero la sección
“Solución de problemas”. Puede obtener asistencia adicional.

Llámenos al 1-800-253-1301 desde cualquier lugar de los
EE.UU., o escriba a:

Whirlpool Corporation

Customer eXperience Center

553 Benson Road

Benton Harbor, MI 49022-2692

Ta mb i én puede obtener información visitando nuestro sitio web
en www.whirlpool.com.

En Canadá, para recibir asistencia, instalación o servicio,
llámenos al 1-800-807-6777, o escriba a:

Whirlpool Canada LP

Customer Interaction Centre

1901 Minnesota Court

Mississauga, Ontario L5N 3A7

En Canadá, visite www.whirlpool.ca.
Favor de incluir un número telefónico de día en su

correspondencia.

Guarde este libro y su comprobante de compra juntos para
referencia futura. Usted deberá proporcionar evidencia de la
compra o una fecha de instalación para obtener servicio bajo
la garantía.

Escriba la siguiente información acerca de su electrodoméstico
para ayudarle a obtener asistencia o servicio técnico si alguna vez
llegara a necesitarlo. Deberá tener a mano el número completo
del modelo y de la serie. Puede encontrar esta información en la
etiqueta con el número de modelo y de serie que está ubicada en
la pared interior del compartimiento del refrigerador.

Nombre del distribuidor _________________________________________
Número de serie ________________________________________________
Dirección_______________________________________________________
Número de teléfono _____________________________________________
Número del modelo _____________________________________________
Fecha de compra _______________________________________________

Accesorios

Para pedir filtros de repuesto, llame al 1-800-442-9991 y solicite
el número de pieza que se detalla a continuación o póngase en
contacto con su distribuidor autorizado de Whirlpool. En Canadá,
llame al 1-800-807-6777.

Limpiador de Acero Inoxidable:
Pida la pieza No. 4396095

Cartucho del filtro de la base estándar:
Pida la pieza No. 4396841 (T2RFWG2)
En Canadá, pida la pieza No. 4396841B (T2RFWG2)

SEGURIDAD DEL REFRIGERADOR

Su seguridad y la seguridad de los demás es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre

todos los mensajes de seguridad.

Este es el símbolo de advertencia de seguridad.
Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a

usted y a los demás.
Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra

“PELIGRO” o “ADVERTENCIA”. Estas palabras significan:

PELIGRO

ADVERTENCIA

Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que
puede suceder si no se siguen las instrucciones.

Si no sigue las instrucciones de inmediato, usted puede

morir o sufrir una lesión grave.

Si no sigue las instrucciones, usted puede morir o sufrir

una lesión grave.

17

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA:

estas precauciones básicas:

■ No quite la terminal de conexión a tierra.

■ No use un cable eléctrico de extensión.

■ Desconecte el suministro de energía antes de darle servicio.

■ Vuelva a colocar todos los componentes y paneles antes de

hacerlo funcionar.

■ Remueva las puertas de su refrigerador viejo.

■ Use un limpiador no inflamable.

■ No use un adaptador.

Para reducir el riesgo de incendio, choque eléctrico, o lesiones personales al usar su refrigerador siga

CONSERVAR ESTAS INSTRUCCIONES

■ Mantenga los materiales y vapores inflamables, tales como

gasolina, alejados del refrigerador.

■ Use dos o más personas para mover e instalar el

refrigerador.

■ Desconecte el suministro de energía antes de instalar la

fábrica de hielo (en aquellos modelos que incluyen el juego
de instalación de la fábrica de hielo).

■ Use un vaso resistente para recibir hielo o agua del

despachador (en algunos modelos).

■ Conecte a un contacto de pared de conexión a tierra de

3 terminales.

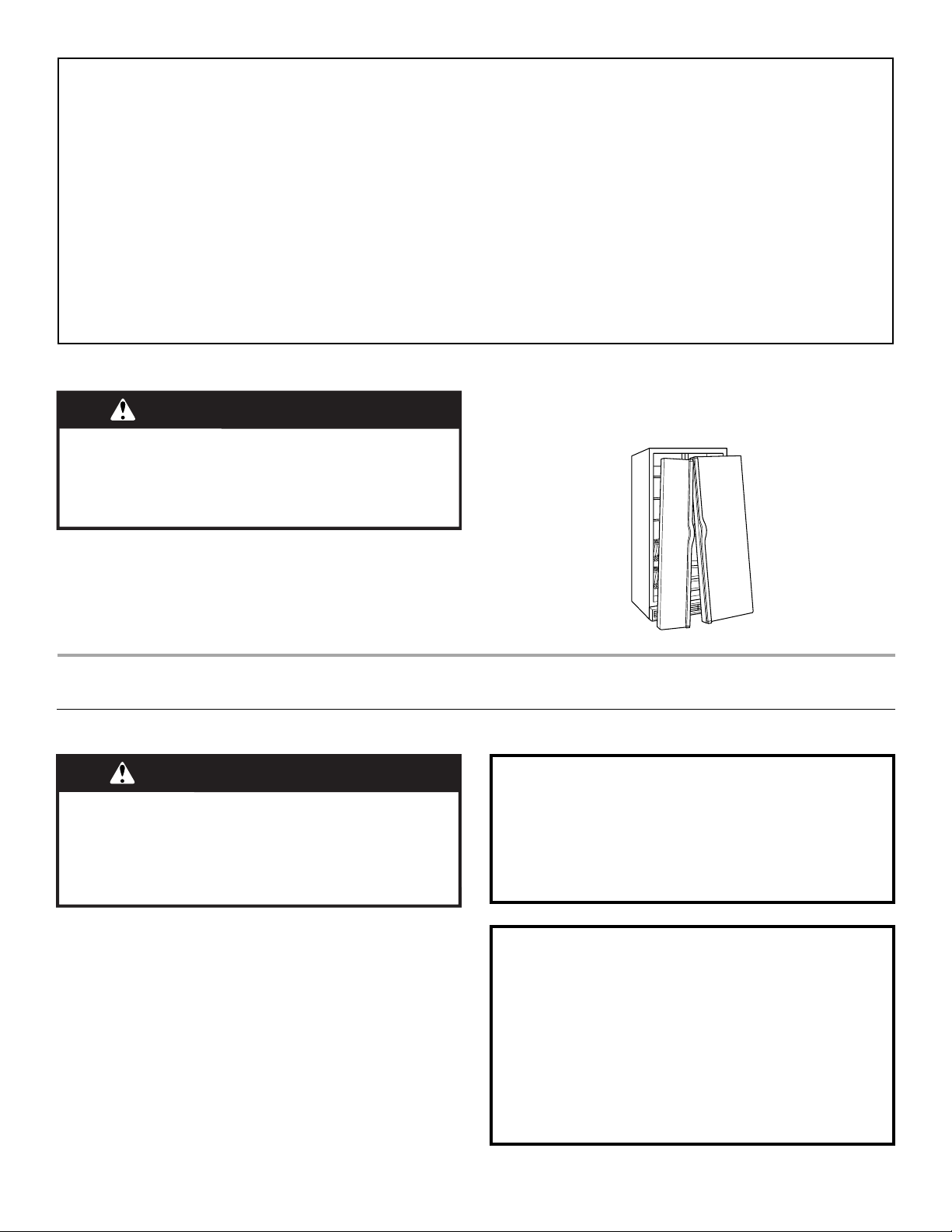

Cómo deshacerse adecuadamente de su

refrigerador viejo

ADVERTENCIA

Peligro de Asfixia

Remueva las puertas de su refrigerador viejo.

No seguir esta instrucción puede ocasionar la muerte

o daño al cerebro.

IMPORTANTE: El atrapamiento y asfixia de niños no es un
problema del pasado. Los refrigeradores tirados y abandonados
son un peligro, aún si van a quedar ahí “por unos pocos días”. Si
Ud. está por deshacerse de su refrigerador viejo, por favor siga
las instrucciones que se dan a continuación para prevenir
accidentes.

INSTRUCCIONES DE INSTALACIÓN

Desempaque el refrigerador

ADVERTENCIA

Peligro de Peso Excesivo

Use dos o más personas para mover e instalar

el refrigerador.

No seguir esta instrucción puede ocasionar una

lesión en la espalda u otro tipo de lesiones.

Antes de tirar su viejo refrigerador o congelador:

■ Saque las puertas.

■ Deje los estantes en su lugar para que los niños no puedan

meterse con facilidad.

Cómo mover su refrigerador:

Su refrigerador es muy pesado. Cuando mueva su
refrigerador para limpiarlo o darle servicio, proteja el piso.
Al mover el refrigerador, siempre tire directamente hacia
afuera. No menee el refrigerador de lado a lado ni lo haga
“caminar” cuando lo trate de mover ya que podría dañar
el piso.

Quite los materiales de empaque. No use instrumentos filosos,
alcohol para fricciones, líquidos inflamables, o productos de
limpieza abrasivos para eliminar los restos de cinta o goma. Estos
productos pueden dañar la superficie de su refrigerador. Para más
información, vea “Seguridad del refrigerador”.

18

Información importante para saber acerca de los estantes

y tapas de vidrio:

No limpie los estantes y tapas de vidrio con agua caliente
mientras están fríos. Los estantes y tapas pueden romperse
si se exponen a cambios bruscos de temperatura o impacto,
como sería un golpe brusco. Para su protección, el vidrio
templado se ha diseñado para hacerse añicos. Esto es normal.
Los estantes y tapas de vidrio son muy pesados. Tenga
mucho cuidado al sacarlos para evitar que se dañen al caer.

Requisitos de ubicación

Requisitos eléctricos

ADVERTENCIA

Peligro de Explosión

Mantenga los materiales y vapores inflamables,

tales como gasolina, alejados del refrigerador.

No seguir esta instrucción puede ocasionar la muerte,

explosión, o incendio.

Para asegurar la adecuada ventilación para su refrigerador, deje
un espacio de ½" (1,25 cm) a cada lado y por encima. Si Ud.
instala el refrigerador próximo a una pared fija, deje como mínimo
2" (5,08 cm) a cada lado (dependiendo del modelo) para permitir
que la puerta abra bien. Si su refrigerador tiene una fábrica de
hielo, asegúrese de que haya espacio adicional atrás para la
conexión de la línea de agua.

NOTA: No se recomienda instalar el refrigerador cerca de un
horno, radiador u otra fuente de calor. No instale el refrigerador
cerca una ubicación en la que la temperatura puede bajar de los
55°F (13°C).

1

/

2" (1,25 cm)

ADVERTENCIA

Peligro de Choque Eléctrico

Conecte a un contacto de pared de conexión a tierra de

3 terminales.

No quite la terminal de conexión a tierra.

No use un adaptador.

No use un cable eléctrico de extensión.

No seguir estas instrucciones puede ocasionar

la muerte, incendio o choque eléctrico.

Antes de mover el refrigerador a su ubicación final, es importante
asegurarse de que tiene la conexión eléctrica adecuada.

Método de conexión a tierra recomendado

Se requiere una fuente de energía eléctrica de 115 Voltios, 60 Hz.,
CA solamente y con fusibles de 15 ó 20 amperios, debidamente
conectada a tierra. Se recomienda que use un circuito separado
sólo para su refrigerador. Use un tomacorriente que no se pueda
apagar con un interruptor. No use un cable eléctrico de extensión.

NOTA: Antes de realizar cualquier tipo de instalación, limpieza o
de quitar un foco de luz, ponga el control (del termostato, del
refrigerador o del congelador dependiendo del modelo) en la
posición OFF (Apagado) y luego desconecte el refrigerador de la
fuente de energía. Cuando haya terminado, reconecte el
refrigerador a la fuente de energía eléctrica y vuelva a poner el
control (del termostato, del refrigerador o del congelador
dependiendo del modelo) en la posición deseada.

2" (5,08 cm)

Requisitos del suministro de agua

Reúna las herramientas y piezas necesarias antes de comenzar la
instalación. Lea y siga las instrucciones provistas con cualquiera
de las herramientas enlistadas aquí.

HERRAMIENTAS NECESARIAS:

■ Destornillador de hoja plana

■ Llaves de boca de ⁷⁄₁₆" y ¹⁄₂" o

dos llaves ajustables

■ Llave para tuercas de ¹⁄₄"

NOTA: El distribuidor de su refrigerador tiene un juego disponible
con una válvula de cierre tipo montura de
unión y tubería de cobre. Antes de comprar, asegúrese que la
válvula tipo montura cumpla con los códigos de plomería de su
localidad. No use una válvula perforadora o una válvula de
montura de
obstruye con más facilidad.

IMPORTANTE:

■ Todas las instalaciones deben hacerse de acuerdo a los

requerimientos locales de plomería.

■ Use tuberías de cobre y revise si hay fugas. Instale tubería de

cobre sólo en áreas donde la temperatura va a permanecer
por encima del punto de congelación.

³⁄₁₆" (4,76 mm) que reduce el flujo de agua y se

■ Broca de ¹⁄₄"

■ Taladro manual o

eléctrico (debidamente
conectado a tierra)

¹⁄₄" (6,35 mm), una

19

Presión del agua

Se necesita un suministro de agua fría con presión de agua entre
30 y 120 lbs/pulg² (207 a 827 kPa) para hacer funcionar el
despachador de agua y la fábrica de hielo. Si usted tiene
preguntas acerca de la presión de agua, llame a un plomero
competente autorizado.

Suministro de agua de ósmosis inversa

IMPORTANTE: La presión del suministro de agua que sale de un

sistema de ósmosis inversa y va a la válvula de entrada de agua
del refrigerador necesitará ser entre 30 y 120 lbs/pulg² (207 a
827 kPa).

Si se conecta un sistema de filtración de agua de ósmosis inversa
al suministro de agua fría, la presión de agua al sistema de
ósmosis inversa necesitará ser de un mínimo de 40 a 60 lbs/pulg²
(276 a 414 kPa).

Si la presión del agua del sistema de ósmosis inversa es menor de
40 a 60 lbs/pulg² (276 a 414 kPa):

■ Fíjese si el filtro de sedimentos en el sistema de ósmosis

inversa está bloqueado y reemplácelo si fuera necesario.

■ Deje que se vuelva a llenar el tanque de almacenaje del

sistema de ósmosis inversa después del uso intenso.

■ Si su refrigerador tiene un filtro de agua, se podrá reducir la

presión aún má

20

Estilo 2

1. Desenchufe el refrigerador o desconecte el suministro de

energía.

2. Quite y deseche la cinta de empaque y el tapón de nailon

negro de la tubería gris de agua enrollada en la parte trasera
del refrigerador.

3. Enrosque la tuerca provista sobre la válvula de agua como se

muestra.
NOTA: Apriete la tuerca a mano. Luego apriétela dos vueltas

con una llave de tuercas. No apriete demasiado.

A
B

USO DE SU REFRIGERADOR

Uso de los controles

Para su comodidad, los controles de su refrigerador han sido
programados en la fábrica. Cuando instale su refrigerador por
primera vez asegúrese que los controles tengan la programación
original. El control del refrigerador y el control del congelador
deberían estar en la “posición intermedia”.

A. Bulbo
B. Tuerca (provista)

4. ABRA la válvula de cierre.

5. Revise si hay fugas. Apriete aquellas tuercas o conexiones

que tengan fugas (incluidas las conexiones en la válvula).

Cómo terminar la instalación

ADVERTENCIA

Peligro de Choque Eléctrico

Conecte a un contacto de pared de conexión a tierra de

3 terminales.

No quite la terminal de conexión a tierra.

No use un adaptador.

No use un cable eléctrico de extensión.

No seguir estas instrucciones puede ocasionar

la muerte, incendio o choque eléctrico.

IMPORTANTE:

■ Su unidad no enfría cuando el control del refrigerador está

en la posición OFF (Apagado).

■ El control del refrigerador ajusta la temperatura del

compartimiento del refrigerador. El control del congelador
ajusta la temperatura del compartimiento del congelador.
Los ajustes con números más altos hacen el
compartimiento más frío. Los ajustes con números más
bajos hacen el compartimiento menos frío.

■ Espere 24 horas antes de guardar alimentos en el

refrigerador. Si usted introduce alimentos antes de que el
refrigerador se haya enfriado completamente, los
alimentos pueden descomponerse.

1. Presione sobre el botón de control que está al lado de la caja
del control y libérelo.

2. El control saltará. Gire el control hacia el ajuste deseado.

3. Presione el control para trabarlo en su lugar.

NOTA: Poner los controles del refrigerador y del congelador en un

ajuste más alto (más frío) que el recomendado no enfriará más
rápido los compartimientos.

1. Conecte a un contacto de pared de conexión a tierra de

3terminales.

2. Enjuague el sistema de agua. Vea “Despachadores de agua y

hielo”.

NOTA: Puede tomar hasta 24 horas para que su fábrica de hielo
empiece a producir hielo.

21

Ajuste de los controles

Permita que el refrigerador se enfríe completamente antes de
introducir los alimentos. Lo mejor es esperar 24 horas antes de
guardar alimentos en el refrigerador. Los ajustes indicados en la
sección anterior deberían ser los correctos para el uso normal del
refrigerador en una casa. Los controles están ajustados
correctamente cuando la leche o los jugos están tan fríos como
Ud. desea y cuando el helado tiene consistencia firme.

Si necesita regular las temperaturas en el refrigerador o en el
congelador, utilice como guía los ajustes que se enumeran en la
tabla siguiente. Espere por lo menos 24 horas entre ajustes.

CONDICIÓN/MOTIVO: AJUSTE:

REFRIGERADOR demasiado caliente Control del

REFRIGERADOR un
ajuste más alto

Depósito enfriador de la puerta

(en algunos modelos)

El aire fresco del congelador es dirigido hacia el depósito de la
puerta del refrigerador directamente por debajo de los orificios de
ventilación.

NOTA: El compartimiento para productos lácteos y el portalatas
no están asociados con la característica del depósito enfriador de
la puerta.

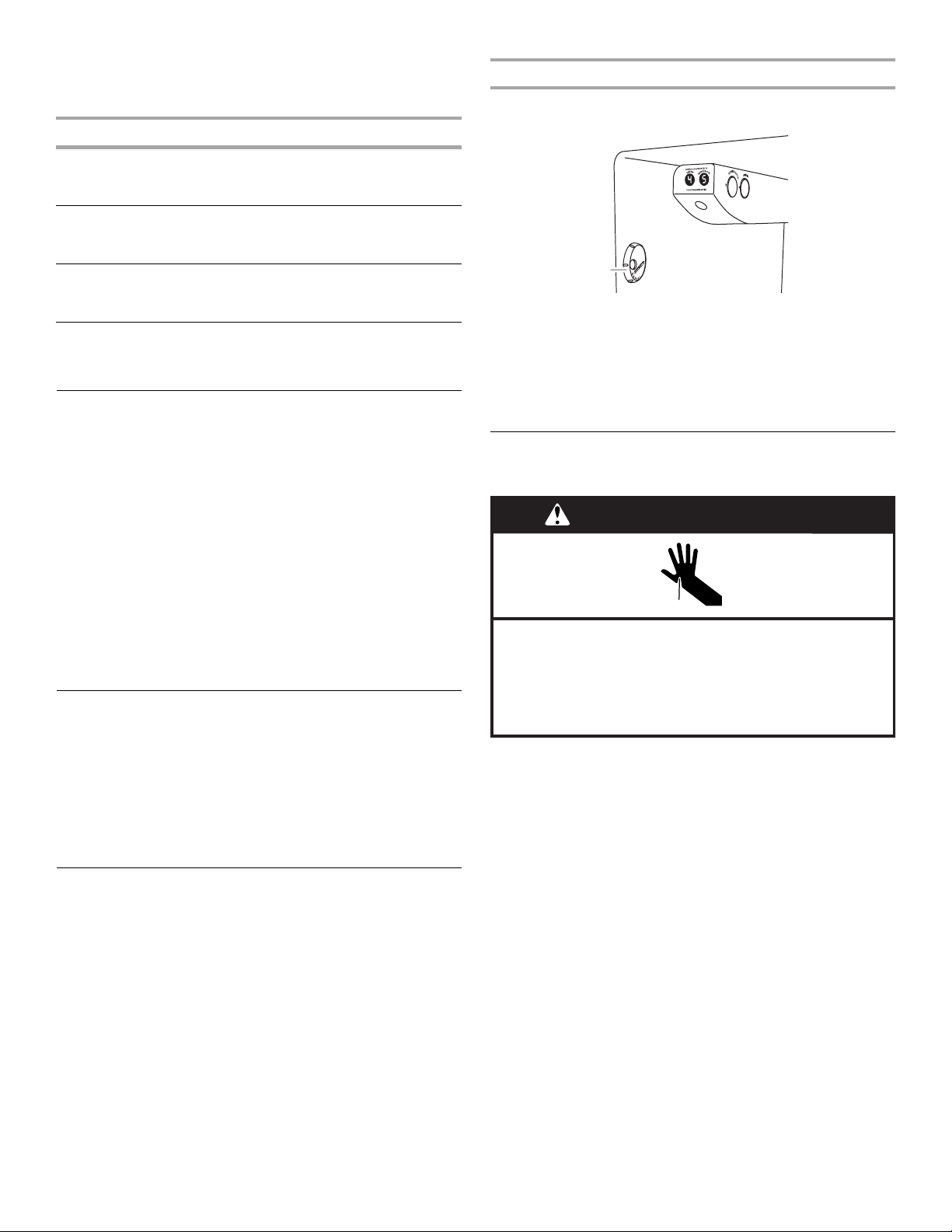

Control del depósito enfriador de la puerta

El control del depósito enfriador de la puerta está situado del lado
izquierdo del compartimiento del refrigerador.

CONGELADOR demasiado caliente/
muy poco hielo

REFRIGERADOR demasiado frío Control del

CONGELADOR demasiado frío Control del

Control del
CONGELADOR un
ajuste más alto

REFRIGERADOR un
ajuste más bajo

CONGELADOR un
ajuste más bajo

Control de temperatura del cajón convertible

Puede ajustarse el control para que enfríe de manera apropiada
las carnes o los vegetales. El aire dentro de la charola se enfría
para prevenir que partes de los alimentos se congelen y puede
ajustarse para mantener la carne a las temperaturas de
almacenaje recomendadas por el National Livestock and Meat
Board (Consejo Nacional de Ganado y Carnes): 28° - 32°F (-2° a
0°C). El control del cajón convertible para verduras/carne viene
ajustado de fábrica en el ajuste más bajo para carnes.

Para guardar la carne:

Fije el control en uno de los tres ajustes para MEAT (Carne), para
guardar la carne en su temperatura ideal de almacenaje.

Para guardar verduras:

Fije el control en VEG (Verduras) para guardar las verduras en sus
temperaturas óptimas de almacenaje.

NOTA: Si los alimentos se empiezan a congelar, mueva el control
hacia la izquierda (menos frío). Recuerde que debe esperar
24 horas entre ajustes.

Control de humedad del cajón para verduras

(en algunos modelos)

Usted puede controlar el nivel de humedad en el cajón hermético
para verduras. Regule el control a cualquier ajuste entre Bajo
(LOW) y Alto (HIGH).

LOW (Bajo - posición abierta) para el mejor almacenamiento de
frutas y verduras con cáscaras.

HIGH (Alto - posición cerrada) para el mejor almacenamiento de
vegetales de hoja frescos.

A

A. Control del depósito

enfriador de la puerta

■ Gire el control en la dirección de las manecillas del reloj

(derecha) para reducir el flujo de aire frío hacia el depósito y
hacerlo menos frío.

■ Gire el control en la dirección opuesta de las manecillas del

reloj (izquierda) para incrementar el flujo de aire frío hacia el
depósito y hacerlo más frío.

Despachadores de agua y hielo

(en algunos modelos)

ADVERTENCIA

Peligro de Cortaduras

Use un vaso resistente para recibir hielo o agua del

despachador.

No seguir esta instrucción puede ocasionar

cortaduras.

Dependiendo de su modelo, su despachador de agua y hielo
puede tener una o más de las características siguientes: un grifo
despachador de agua giratorio y una charola extraíble, una luz
especial que se enciende cuando usted utiliza el despachador o
una opción de bloqueo para evitar que salga hielo o agua
involuntariamente.

NOTAS:

■ No use con agua que no sea microbiológicamente segura

o que sea de calidad desconocida sin desinfectarla
adecuadamente antes o después del sistema.

■ Si su modelo tiene un sistema de filtro de la rejilla de la base,

asegúrese de que el filtro de la rejilla de la base esté instalado
adecuadamente.

■ El sistema de distribución no funcionará cuando la puerta del

congelador esté abierta.

22

■ Después de haber conectado el refrigerador en un suministro

B

de agua, enjuague el sistema de agua dispensando agua en
un recipiente resistente hasta que haya enjuagado y
descartado 1,5 galones (5,4 L) de agua, o aproximadamente
por 3 minutos después de que el agua comience a salir. El
agua que usted saca y descarta limpia el sistema y ayuda a
despejar el aire de las líneas. A medida que sale aire de las
líneas, es posible que salgan chorros de agua repentinos del
despachador.

■ Deje que pasen varias horas para que el refrigerador se enfríe

y pueda enfriar el agua.

■ Deje transcurrir 24 horas para la producción del primer lote de

hielo. Deshágase de los tres primeros lotes de hielo
producidos.

El despachador de agua

IMPORTANTE: Haga salir suficiente agua cada semana para

mantener un suministro fresco.

Para despachar agua (estándar):

1. Oprima un vaso resistente contra la almohadilla del

despachador de agua O coloque el vaso debajo del
despachador de agua y presione el botón de WATER (Agua).

NOTA: Mientras se distribuye agua y durante 5 segundos
después de haber finalizado, la pantalla digital le mostrará
cuánta agua ha salido. La unidad prefijada es onzas. Para
cambiar a tazas o litros, presione el botón de UNITS
(Unidades) antes de que salga el agua.

2. Retire el vaso O suelte el botón para detener la salida del

agua.

Para despachar agua (Llenado medido):

La característica de Measured Fill (Llenado medido) le permite
sacar una cantidad de agua determinada presionando unos
pocos botones. En el modo Custom (A medida), puede sacar
cualquier cantidad dentro de un volumen específico. En el modo
de Water Bottle (Botella de agua), puede sacar cantidades
prefijadas de agua de acuerdo con el tamaño del envase.

NOTA: Se distribuirá la cantidad exacta de agua que usted ha
seleccionado. Asegúrese de que el envase esté vacío y que
pueda contener todo el volumen a distribuir. Si hay hielo en el
envase, quizás deba ajustar su selección.

1. Presione MEASURED FILL hasta que la luz se encienda.

Presione MEASURED FILL nuevamente para apagar esta
característica.

NOTA: El despachador apagará automáticamente la opción
de llenado medido después de un minuto de inactividad.
Cuando se apaga la opción de Llenado medido, todo cambio
que usted haya realizado se perderá y se reestablecerán
todos los ajustes prefijados.

2. Presione CONTAINER para cambiar del modo a medida al

modo de botella de agua.

MODO WATER BOTTLE (Botella de agua):

Puede despachar agua en volúmenes típicos de botella de
agua en onzas o litros. Para despachar un volumen que no
esté indicado a continuación, deberá usar el modo a medida.

Unidades Volúmenes prefijados

Onzas 16, 20, 24, 33

Litros 0,5, 0,6, 0,75, 1,0

3. Presione UNITS para seleccionar el ajuste deseado.

4. Presione los botones de MÁS (+) y MENOS (-) para ajustar el

volumen deseado.
NOTA: La mayoría de las tazas de café (generalmente de 4 a

6 onzas por taza) no tienen la misma medida que la taza
medidora (8 onzas). Es posible que necesite ajustar el
volumen para evitar sobrellenar las tazas de café
accidentalmente.

5. Para sacar agua, presione un vaso resistente contra la
almohadilla del despachador O coloque el vaso debajo del
despachador de agua y presione el botón de WATER (Agua).

NOTA: Mientras saca agua, la pantalla digital contará cuánta
agua queda para distribuir, de acuerdo con el volumen
seleccionado. El agua dejará de correr automáticamente una
vez que el volumen deseado ha salido.

6. Para detener el despacho de agua antes de que se haya
distribuido el volumen seleccionado, quite el vaso de la
almohadilla del despachador O presione el botón de WATER
por segunda vez.

NOTA: Si detiene el despacho antes de que se haya
distribuido el volumen seleccionado, la pantalla digital
continuará mostrando cuanta agua queda por salir. La
pantalla se apagará después de un minuto de inactividad.

Para seleccionar un nuevo volumen o para seleccionar el
mismo volumen nuevamente, primero deje que termine de
salir el volumen seleccionado o apague la característica de
llenado medido y luego enciéndalo nuevamente.

Grifo giratorio y charola extraíble (en algunos modelos)

Su despachador puede incluir un grifo de agua giratorio y una
pequeña charola extraíble en la parte inferior del despachador.

A

A. Grifo rotado 180°
B. Charola extraíble

MODO CUSTOM (A medida):

Puede distribuir agua por onza, taza o litro. A continuación se
enlistan los volúmenes prefijados, mínimos y máximos.

Unidades Prefijado Mínimo Máximo

Onzas 8 2 128

Ta za s 1 ¹/₄ 16

Litros 0,25 0,05 4

■ El grifo gira hasta 180° para facilitar la distribución en envases

grandes. Rótela presionando el botón de PUSH HERE
(Oprima aquí) ubicado en el lado derecho del grifo, como se
muestra.

NOTA: Cuando use el despachador con el grifo rotado, no use
la almohadilla del despachador de agua. Use únicamente el
botón de WATER (Agua) para despachar. Si saca el agua
oprimiendo el envase contra la almohadilla del despachador
de agua, se pueden producir derrames accidentales.

23

■ Se puede sacar la charola 2" (5,08 cm) hacia fuera para poder

sostener mejor los envases grandes. Está diseñada para
contener pequeños derrames y facilitar la limpieza. La charola
no tiene desagüe.

NOTA: La charola puede quitarse del despachador y ser
llevada a un lavabo para vaciarse o limpiarse. Jale la bandeja
hacia afuera hasta que se detenga, levántela con cuidado
sobre su parte posterior y deslícela hacia fuera por completo.

El despachador de hielo

El hielo se distribuye del recipiente de almacenamiento de la
fábrica de hielo en el congelador cuando se presione la
almohadilla del despachador. El sistema de distribución no
funcionará cuando la puerta del congelador esté abierta. Para
apagar la fábrica de hielo, vea “Fábrica de hielo y depósito de
hielo”.

Antes de sacar hielo, seleccione el tipo de hielo que desea,
presionando el botón de CUBED (En cubos) o CRUSHED
(Picado). Para obtener hielo picado, el hielo es triturado antes de
ser despachado. Esto puede retrasar un poco la distribución del
hielo picado. El ruido proveniente del triturador de hielo es normal
y los trozos de hielo pueden variar en tamaño. Cuando cambie de
la posición de hielo picado a cubos, caen unas onzas de hielo
picado junto con los primeros cubos.

Para despachar hielo:

1. Oprima el botón para seleccionar el tipo de hielo que desee.

2. Oprima con un vaso resistente la almohadilla del despachador

de hielo. Sostenga el vaso junto al orificio del despachador
para que el hielo no caiga fuera del vaso.

IMPORTANTE: No necesita aplicar mucha presión a la
almohadilla para activar el despachador de hielo. Oprimir
fuerte no hará que el despachador funcione con más rapidez
o produzca mayor cantidad de hielo.

3. Retire el vaso para detener la salida de hielo.
NOTA: El hielo puede continuar saliendo por hasta

10 segundos después de haber retirado el vaso de la
almohadilla. El despachador puede continuar haciendo ruido
por algunos segundos después de haber despachado.

La luz del despachador (en algunos modelos)

El bloqueo del despachador (en algunos modelos)

Su despachador puede apagarse para facilitar la limpieza o para
evitar que sea activado accidentalmente por niños o animales
domésticos.

NOTA: La función de bloqueo no interrumpe el flujo eléctrico a la
unidad, a la fábrica de hielo o a la luz del despachador.
Simplemente desactiva los despachadores de hielo y agua. Para
apagar la fábrica de hielo, vea “Fábrica de hielo y depósito de
hielo”.

Presione y sostenga LOCKOUT por 3 segundos para bloquear el
despachador. Presione y sostenga LOCKOUT por segunda vez
para desbloquear el despachador.

Fábrica de hielo y depósito

Para encender y apagar la fábrica de hielo

Estilo 1:

El interruptor de encendido/apagado (ON/OFF) se encuentra en el
lado derecho superior del compartimiento del congelador.

■ Para poner a funcionar la fábrica de hielo, deslice el

control a la posición de encendido (ON - hacia la
izquierda).

■ Para apagar la fábrica de hielo manualmente, deslice el

control a la posición de apagado (OFF - hacia la derecha).

Estilo 2:

El interruptor de encendido/apagado (ON/OFF) se encuentra en la
fábrica de hielo, detrás de la puerta de protección de la fábrica de
hielo.

Cuando usted utilice el despachador, la luz se encenderá
automáticamente. Si usted desea que la luz esté encendida
continuamente, puede elegir ON (Encendido) o NIGHT LIGHT (Luz
nocturna).

ON (Encendido): Presione LIGHT para encender la luz del
despachador.

NIGHT LIGHT (Luz Nocturna): Presione LIGHT por segunda vez
para seleccionar la luz nocturna. La luz del despachador se
ajustará automáticamente para ponerse más brillante a medida
que la habitación se ilumine más y más tenue a medida que la
habitación se oscurezca.

OFF (Apagado): Presione LIGHT por tercera vez para apagar la
luz del despachador.

Las luces del despachador son del tipo LED y no se pueden
cambiar. Si le parece que las luces del despachador no funcionan,
fíjese si no está bloqueado el detector de luz (en el modo de Luz
nocturna). Para obtener más información, vea “Solución de
problemas”.

■ Para poner a funcionar la fábrica de hielo, dé vuelta el

interruptor a la posición de encendido (ON - hacia arriba).

■ Para apagar la fábrica de hielo manualmente, dé vuelta el

interruptor a la posición de apagado (OFF - hacia abajo).

NOTA: La fábrica de hielo tiene un interruptor automático. Los
sensores de la fábrica de hielo detendrán automáticamente la
producción de hielo cuando el depósito de hielo esté lleno o
cuando la puerta del congelador esté abierta, pero el control
permanecerá en la posición de encendido (ON).

24

RECUERDE:

■ Deje transcurrir 24 horas para la producción del primer lote de

hielo. Deshágase de los tres primeros lotes de hielo
producidos.

■ La calidad del hielo dependerá de la calidad del agua que

suministre a su fábrica de hielo. Evite la conexión de la fábrica
de hielo a un suministro de agua blanda. Los químicos para
ablandar el agua (como la sal) pueden dañar ciertos
componentes de la fábrica de hielo y producir un hielo de muy
baja calidad. Si no se puede evitar el uso de un suministro de
agua blanda, asegúrese de que el ablandador de agua esté
funcionando correctamente y que goce de un buen
mantenimiento.

■ No use instrumentos afilados para romper el hielo en el

depósito o en el balde. Esto puede dañar el recipiente de hielo
y el mecanismo de despachado.

■ No guarde nada encima ni dentro de la fábrica de hielo o del

depósito.

Para quitar y volver a colocar el depósito de hielo

1. Sostenga la base del depósito con ambas manos y presione

el botón liberador para levantar el depósito hacia arriba y
hacia afuera.

NOTA: No es necesario girar el control de la máquina de hielo
a la posición de apagado (OFF) cuando quite el depósito. La
cubierta del sensor (“puerta abatible”) en la pared izquierda
del congelador hace que la fábrica de hielo deje de producir
hielo si la puerta está abierta o se ha quitado el depósito.

2. Vuelva a colocar el depósito en la puerta y empújelo hacia
abajo para asegurarse de que está seguro en su lugar.

Cómo cambiar el filtro de agua

1. Oprima el botón eyector para liberar el filtro de la rejilla de la

base.

2. Jale el filtro en sentido recto hacia afuera.

3. Gire la tapa en sentido contrario al de las manecillas del reloj

para quitarla del filtro.
IMPORTANTE: No descarte la tapa. Es parte de su

refrigerador. Guarde la tapa para usarla con el filtro de
reemplazo.

4. Alinee el lomo de la tapa con la flecha en el filtro nuevo y gire

la tapa hasta que encaje en su lugar.
NOTA: Puede usar el despachador sin un filtro. El agua no

estará filtrada. Sencillamente introduzca la tapa
completamente en la rejilla de la base y rótela hasta que esté
firmemente en su lugar.

5. Quite las cubiertas protectoras de los anillos O. Asegúrese de

que los anillos O sigan en su lugar después de que se
quitaron las tapas.

6. Empuje el filtro dentro de la rejilla de la base. El botón eyector

saltará nuevamente hacia afuera cuando el filtro esté
enganchado por completo.

7. Enjuague el sistema de agua. Vea “Despachadores de agua y

hielo”.

CUIDADO DE SU REFRIGERADOR

Limpieza

Sistema de filtración de agua

NOTA: No use con agua que no sea microbiológicamente
segura o que sea de calidad desconocida sin desinfectarla
adecuadamente antes o después del sistema.

Luz de estado del filtro de agua (en algunos modelos)

La luz de estado del filtro le ayudará a saber cuándo cambiar el
filtro de agua. La luz cambiará de verde a amarilla. Esto le dirá que
es casi tiempo de cambiar el filtro. Se recomienda reemplazar el
filtro cuando la luz de estado cambie a rojo O cuando el flujo de
agua al despachador de agua o a la fábrica de hielo disminuya
sensiblemente.

Después de cambiar el filtro, reajuste la luz de estado del filtro
presionando el botón FILTER RESET (reajustar del filtro). La luz de
estado cambiará de rojo a verde cuando el sistema es reajustado.

Filtro de agua sin indicador (en algunos modelos)

Si su refrigerador no tiene la luz indicadora de estado, usted debe
cambiar el filtro de agua cada 6 meses según el uso. Si el flujo de
agua hacia el despachador de agua o a la fábrica de hielo
disminuye sensiblemente antes de que pasen 6 meses, cambie el
filtro de agua más seguido.

ADVERTENCIA

Peligro de Explosión

Use un limpiador no inflamable.

No seguir esta instrucción puede ocasionar la muerte,

explosión o incendio.

Tanto la sección del refrigerador como la del congelador se
descongelan automáticamente. No obstante, limpie ambas
secciones más o menos una vez al mes para evitar la
acumulación de olores. Limpie los derrames de inmediato.

IMPORTANTE: Debido a que el aire circula entre ambas
secciones, los olores que se formen en una sección pasarán a la
otra. Para eliminar los olores, limpie completamente ambas
secciones. Para evitar la transferencia de olores y la
deshidratación de los alimentos, envuelva o tape bien los
alimentos.

Para limpiar su refrigerador:

NOTA: No use productos de limpieza abrasivos o ásperos, como

aerosoles para ventanas, productos de limpieza para fregar,
líquidos inflamables, ceras para limpieza, detergentes
concentrados, blanqueadores o productos de limpieza que
contengan productos derivados del petróleo en las partes de
plástico, en el interior y en los revestimientos o juntas de la
puerta. No use toallas de papel, estropajos para fregar u otros
utensilios de limpieza ásperos.

25

1. Desenchufe el refrigerador o desconecte el suministro de
energía.

2. Lave a mano, enjuague y seque todas las partes
desmontables y las superficies interiores meticulosamente.
Use una esponja limpia o un paño liso y un detergente suave
en agua tibia.

3. Lave las superficies externas metálicas pintadas y de acero
inoxidable con una esponja limpia o un paño liso y detergente
suave con agua tibia.

4. No es necesaria una limpieza rutinaria del condensador en
ambientes de funcionamiento normal en el hogar. Si el
ambiente es particularmente grasoso o polvoriento, o si hay
bastante tránsito de mascotas en el hogar, el condensador
deberá limpiarse cada dos o tres meses para asegurar la
máxima eficacia.

Si necesita limpiar el condensador:

■ Quite la rejilla de la base.

■ Use una aspiradora con un cepillo suave para limpiar la

rejilla, las áreas abiertas detrás de la rejilla y el área de la
superficie frontal del condensador.

■ Vuelva a colocar la rejilla de la base cuando termine.

5. Enchufe el refrigerador o reconecte el suministro de energía.

SOLUCIÓN DE PROBLEMAS

Primero pruebe las soluciones sugeridas aquí para evitar el costo innecesario del servicio.

Cómo cambiar los focos

NOTA: No todos los focos son adecuados para su refrigerador.
Asegúrese de cambiar el foco con otro que sea del mismo
tamaño, forma y vatiaje. Puede conseguir los focos con su
distribuidor.

■ Las luces del despachador son del tipo LED y no se

pueden cambiar.

■ Las demás luces requieren un foco de 40 vatios.

1. Desenchufe el refrigerador o desconecte el suministro de

energía.

2. Si se indica, quite la pantalla de la luz.
NOTA: Para limpiar la pantalla de la luz, lávela con agua tibia y

un detergente líquido. Enjuague y seque la pantalla
meticulosamente.

3. Quite el foco y reemplácelo con uno del mismo tamaño, forma
y vatiaje.

4. Si se indica, vuelva a colocar la pantalla.

5. Enchufe el refrigerador o reconecte el suministro de energía.

Funcionamiento del refrigerador

El refrigerador no funciona

ADVERTENCIA

Peligro de Choque Eléctrico

Conecte a un contacto de pared de conexión a tierra de

3 terminales.

No quite la terminal de conexión a tierra.

No use un adaptador.

No use un cable eléctrico de extensión.

No seguir estas instrucciones puede ocasionar

la muerte, incendio o choque eléctrico.

■ ¿Está desenchufado el cable de energía? Conecte a un

contacto de pared de conexión a tierra de 3 terminales.

■ ¿Funciona el contacto? Enchufe una lámpara para ver si

funciona el contacto.

■ ¿Hay un fusible de la casa fundido o se disparó el

cortacircuitos? Reemplace el fusible o reposicione el

cortacircuitos. Si el problema continúa, llame a un electricista.

■ ¿Están encendidos los controles? Asegúrese de que los

controles del refrigerador estén encendidos. Vea “Uso de los
controles”.

■ ¿Es nueva la instalación? Deje transcurrir 24 horas después

de la instalación para que el refrigerador se enfríe por
completo.

NOTA: El ajustar los controles de temperatura en la posición
más fría no enfría ningún compartimiento más rápido.

Parece que el motor funciona excesivamente

Es posible que su nuevo refrigerador funcione por períodos más
largos que su refrigerador anterior debido al compresor y los
ventiladores de alto rendimiento. Es posible que la unidad
funcione por más tiempo si la habitación está caliente, si se ha
agregado una gran cantidad de alimentos, si se abren las puertas
con frecuencia o si se han dejado las mismas abiertas.

El refrigerador es ruidoso

El ruido del refrigerador se ha ido reduciendo a lo largo de los
años. Debido a esta reducción, es posible que escuche ruidos
intermitentes en su nuevo refrigerador que no había notado en el
modelo viejo. A continuación se enumeran algunos sonidos
normales con una explicación.

■ Zumbido - se escucha cuando la válvula de agua se abre

para llenar la fábrica de hielo

■ Sonido pulsante - los ventiladores/el compresor se están

ajustando para obtener el máximo desempeño

■ Vibraciones - flujo de líquido refrigerante, tubería de agua o

artículos guardados arriba del refrigerador

■ Chisporroteos/Gorgoteos - agua goteando en el calentador

durante el ciclo de descongelación

■ Estallido - contracción/expansión de la paredes interiores,

especialmente durante el enfriamiento inicial

26

■ Agua corriendo - puede escucharse cuando el hielo se

derrite durante el ciclo de descongelación y corre hacia la
bandeja recolectora

■ Chirridos/Crujidos - esto ocurre cuando el hielo es

expulsado del molde de la fábrica de hielo.

Las puertas no cierran completamente

■ ¿Están bloqueadas las puertas? Mueva los paquetes de

alimentos lejos de la puerta.

■ ¿Hay un recipiente o un estante bloqueando el paso?

Empuje el recipiente o el estante nuevamente a la posición
correcta.

Es difícil abrir las puertas

■ ¿Se han ajustado los controles correctamente de acuerdo

con las condiciones circundantes? Ajuste los controles un

ajuste más frío. Fíjese en la temperatura en 24 horas. Vea
“Uso de los controles”.

Hay acumulación de humedad en el interior

NOTA: Es normal que se acumule un poco de humedad.

■ ¿Está húmeda la habitación? Esto contribuye a la

acumulación de humedad.

■ ¿Se abre(n) o se deja(n) la(s) puerta(s) abierta(s) a

menudo? Esto hace que entre aire húmedo al refrigerador.

Reduzca al mínimo el número de veces que abre la puerta y
mantenga las puertas completamente cerradas.

Hielo y agua

ADVERTENCIA

Peligro de Explosión

Use un limpiador no inflamable.

No seguir esta instrucción puede ocasionar la muerte,

explosión o incendio.

¿Están las empaquetaduras sucias o pegajosas? Limpie las
empaquetaduras con un jabón suave y agua tibia.

Las luces no funcionan

■ ¿Está floja o quemada una bombilla? Vea “Cómo cambiar

los focos”.

■ ¿Se ha fijado la luz del despachador en ON (Encendido)?

La luz del despachador funcionará solamente cuando se
presionen las palancas. Si usted desea que la luz del
despachador permanezca encendida continuamente, fije la
luz del despachador en ON (Encendido), NIGHT LIGHT (Luz
nocturna) o AUTO (Automático). Vea “Despachadores de agua
y hielo”.

■ ¿Se ha fijado la luz del despachador en NIGHT LIGHT o

AUTO? Si se ha fijado el despachador en el modo NIGHT

LIGHT (Luz nocturna) o AUTO (Automático), asegúrese de que
no esté bloqueado el sensor de la luz. Vea “Despachadores
de agua y hielo”.

Temperatura y humedad

La temperatura está demasiado caliente

■ ¿Es nueva la instalación? Deje transcurrir 24 horas después

de la instalación para que el refrigerador se enfríe por
completo.

■ ¿Se abre(n) o se deja(n) la(s) puerta(s) abierta(s) a

menudo? Esto hace que entre aire tibio al refrigerador.

Reduzca al mínimo el número de veces que abre la puerta y
mantenga las puertas completamente cerradas.

■ ¿Se ha agregado una gran cantidad de alimentos? Deje

que transcurran varias horas para que el refrigerador vuelva a
la temperatura normal.

La fábrica de hielo no produce hielo o no produce
suficiente hielo

■ ¿Se ha conectado el refrigerador a un suministro de agua

y se ha abierto la válvula de cierre? Conecte el refrigerador

al suministro de agua y abra completamente la válvula de
cierre.

■ ¿Hay un estrechamiento en la tubería de suministro de

agua? Un estrechamiento en la tubería puede reducir el flujo

de agua. Enderece la tubería de suministro de agua.

■ ¿Está encendida la fábrica de hielo? Asegúrese de que el

brazo o interruptor de cierre de alambre (dependiendo del
modelo) esté en la posición de ON (Encendido).

■ ¿Es nueva la instalación? Espere 24 horas después de la

instalación de la fábrica de hielo para que empiece a producir
hielo. Deje transcurrir 72 horas para la producción total de
hielo.

■ ¿Se acaba de sacar una gran cantidad de hielo? Deje

transcurrir 24horas para que la fábrica de hielo se
restablezca.

■ ¿Se trabó un cubo de hielo en el brazo eyector de la

fábrica de hielo? Saque el hielo del brazo eyector con un

utensilio de plástico.

■ ¿Se ha conectado un sistema de filtración de agua de

ósmosis inversa al suministro de agua fría? Esto puede
hacer que disminuya la presión de agua. Vea “Requisitos del
suministro de agua” en el libro de las Instrucciones de
instalación o en el Manual de uso y cuidado.

Los cubos de hielo son huecos o pequeños

NOTA: Esto es una indicación de baja presión de agua.

■ ¿No está abierta por completo la válvula de cierre de

agua? Abra completamente la válvula de cierre de agua.

■ ¿Hay un estrechamiento en la tubería de suministro de

agua? Un estrechamiento en la tubería puede reducir el flujo

de agua. Enderece la tubería de suministro de agua.

■ ¿Se ha conectado un sistema de filtración de agua de

ósmosis inversa al suministro de agua fría? Esto puede
hacer que disminuya la presión de agua. Vea “Requisitos del
suministro de agua”.

■ ¿Aún tiene preguntas acerca de la presión de agua? Llame

a un plomero competente autorizado.

El hielo tiene mal sabor, mal olor o un color grisáceo

■ ¿Son nuevas las conexiones de plomería? Las conexiones

nuevas de plomería pueden producir un hielo descolorido o
de mal sabor.

27

■ ¿Se han guardado los cubos de hielo por mucho tiempo?

Deseche ese hielo. Lave el recipiente de hielo. Deje transcurrir
24 horas para que la fábrica de hielo haga hielo nuevo.

■ ¿Ha habido una transferencia de olor de los alimentos?

Use empaques herméticos contra humedad para almacenar
comida.

■ ¿Contiene el agua minerales (como el azufre)? Podría ser

necesario instalar un filtro para eliminar los minerales.

■ ¿Tiene un filtro de agua instalado en el refrigerador? Un

descoloramiento oscuro o un color gris del hielo indican que
el sistema de filtrado de agua necesita enjuagarse más.

El despachador de hielo no funciona debidamente

■ ¿Está completamente cerrada la puerta del congelador?

Cierre la puerta con firmeza. Si no se cierra completamente,
vea “Las puertas no cierran completamente”.

■ ¿Se ha instalado correctamente el depósito de hielo?

Asegúrese de que el depósito de hielo esté firmemente en su
posición.

■ ¿Es nueva la instalación? Espere 24 horas después de la

instalación de la fábrica de hielo para que empiece a producir
hielo. Deje transcurrir 72 horas para la producción total de
hielo.

■ ¿Hay hielo atascado en el conducto de salida? Use un

utensilio de plástico para despejar el conducto de salida.

■ ¿Se ha agregado hielo incorrecto en el depósito? Use

únicamente el hielo producido por su fábrica de hielo actual.

■ ¿Se ha derretido el hielo alrededor del espiral metálico en

el depósito de hielo? Descarte los cubos de hielo y limpie el

depósito.

■ ¿Está la presión de agua a por lo menos 30 lb/pulg²? La

presión de agua de la casa determina el flujo del
despachador. Vea “Requisitos del suministro de agua”.

■ ¿Hay un estrechamiento en la tubería de suministro de

agua de la casa? Enderece la tubería de suministro de agua.

■ ¿Es nueva la instalación? Enjuague y llene el sistema de

agua.

■ ¿Tiene un filtro de agua instalado en el refrigerador? Este

filtro puede estar obstruido o haberse instalado
incorrectamente.

■ ¿Se ha conectado un sistema de filtración de agua de

ósmosis inversa al suministro de agua fría? Vea

“Requisitos del suministro de agua” en las Instrucciones de
instalación o en el Manual de uso y cuidado.

Hay fugas de agua del despachador

NOTA: Es normal que caigan una o dos gotas de agua después

de despachar agua.

ADVERTENCIA

Peligro de Cortaduras

Use un vaso resistente para recibir hielo o agua del

despachador.

No seguir esta instrucción puede ocasionar

cortaduras.

■ ¿El despachador de hielo se atasca mientras vierte el

hielo “picado”? Cambie el botón de hielo de “picado” a “en

cubos”. Si despacha el hielo en cubos correctamente, oprima
el botón para hielo “picado” y comience a despachar de
nuevo.

■ ¿Se ha mantenido el brazo del despachador oprimido por

mucho tiempo? Cuando el brazo se mantiene oprimido

mucho tiempo, se interrumpe la distribución de hielo. Espere
3 minutos para que el motor del despachador se reposicione
antes de usarlo de nuevo.

El despachador de agua no funciona debidamente

■ ¿Está completamente cerrada la puerta del congelador?

Cierre la puerta con firmeza. Si no se cierra completamente,
vea “Las puertas no cierran completamente”.

■ ¿Se ha conectado el refrigerador a un suministro de agua

y se ha abierto la válvula de cierre? Conecte el refrigerador

al suministro de agua y abra completamente la válvula de
cierre.

■ ¿No se ha puesto el vaso debajo del despachador el

tiempo suficiente? Sostenga el vaso debajo del

despachador por 2 a 3 segundos después de soltar la palanca
del despachador.

■ ¿Es nueva la instalación? Enjuague el sistema de agua. Vea

“Despachadores de agua y hielo”.

■ ¿Ha cambiado recientemente el filtro de agua? Enjuague

el sistema de agua. Vea “Despachadores de agua y hielo”.

El agua del despachador no está lo suficientemente fría

NOTA: El agua del despachador se enfría solamente a 50°F

(10°C).

■ ¿Es nueva la instalación? Deje transcurrir 24 horas después

de la instalación para que el suministro de agua se enfríe
completamente.

■ ¿Se ha despachado recientemente una gran cantidad de

agua? Deje transcurrir 24 horas para que el suministro de

agua se enfríe completamente.

■ ¿No se ha usado el despachador de agua recientemente?

Puede ser que el primer vaso de agua no esté frío. Descarte el
agua del primer vaso.

■ ¿Se ha conectado el refrigerador a una tubería de agua

fría? Asegúrese de que el refrigerador esté conectado a una

tubería de agua fría. Vea “Requisitos del suministro de agua”.

28

HOJAS DE DATOS DEL PRODUCTO

Sistema de filtración de agua de la rejilla de la base

Modelo T2WG2L/T2RFWG2 Capacidad de 200 galones (758 litros)

Modelo T2WG2/T2RFWG2 Capacidad de 200 galones (758 litros)

Comprobado y certificado por NSF International, según la norma 42 NSF/
ANSI para la reducción de cloro, sabor y olor, y clase de partículas II*; y
según la norma 53 NSF/ANSI para la reducción de mercurio, benceno,
toxafeno, ortodiclorobenceno y carbofurano.

Este sistema ha sido comprobado según la norma NSF/ANSI 42/53 para la reducción de las sustancias citadas a continuación. La
concentración de las sustancias indicadas en agua entrando al sistema fue reducida a una concentración menor o igual al límite
permitido para agua saliendo del sistema, tal como se especifica en la norma NSF/ANSI 42/53.

Reducción de
sustancias
Efectos estéticos

Cloro, sabor/olor
Clase de partículas II

Reducción de
contaminantes

Mercurio: @ pH 6,5
Mercurio: @ pH 8,5

Benceno 0,005 mg/L 0,0154 mg/L 0,015 mg/L ± 10% 0,0012 mg/L 0,0006 mg/L 92,22 96,34
Ortodiclorobenceno 0,6 mg/L 1,7571 mg/L 1,8 mg/L ± 10% 0,0250 mg/L 0,0066 mg/L 98,58 99,63
Toxafeno 0,003 mg/L 0,015 mg/L 0,015 mg/L ± 10% 0,001 mg/L 0,001 mg/L 93,33 93,33
Carbofurano 0,04 mg/L 0,0819 mg/L 0,08 mg/L ± 10% 0,0400 mg/L 0,0213 mg/L 51,13 74,00

Parámetros de la prueba: pH = 7,5 ± 0,5 si no se indica lo contrario. Flujo = 0,85 gpm (3,2 Lpm). Presión = 60 lb/pulg² (413,7 kPa).
Temp. = 68°F a 71,6°F (20°C a 22°C).

■ Es esencial que los requerimientos de operación,

mantenimiento y reemplazo del filtro se lleven a cabo para que
el producto se desempeñe tal como se ofrece en la
publicidad.

■ Use el cartucho de repuesto T2RFWG2, pieza N° 4396841. En

Canadá use el cartucho de repuesto T2RFWG2, pieza
N° 4396841B. El precio sugerido de venta al por menor
durante el año 2005 es de $34,99 en EE.UU./$ 43,99 en
Canadá. Los precios están sujetos a cambio sin previo aviso.

Modelo T2WG2L: Cuando la luz indicadora del filtro cambie
de verde a amarilla, pida un nuevo filtro. Cuando la luz
indicadora cambie de amarillo a rojo, se recomienda que
reemplace el filtro.

Modelo T2WG2: Cambie el cartucho del filtro de agua cada
6 meses, según el uso. Si el flujo de agua hacia el
despachador de agua o la fábrica de hielo disminuye
notablemente antes de que pasen 6 meses, cambie el
cartucho del filtro de agua más seguido.

■ Estos contaminantes no se encuentran necesariamente en su

suministro de agua. Si bien se realizaron las pruebas bajo
condiciones de laboratorio estándares, el desempeño actual
puede variar.

■ El producto es para uso con agua fría únicamente.

Requisitos de
reducción de
NSF

50% reducción

*

85% reducción

Requisitos de
reducción de
NSF

0,002 mg/L
0,002 mg/L

Promedio
influente

2,0182 mg/L
1333333 #/mL

Promedio
influente

0,0058 mg/L
0,0059 mg/L

Concentración en el
agua a tratar

2,0 mg/L ± 10%
Por lo menos 10.000
partículas/mL

Concentración en el
agua a tratar

0,006 mg/L ± 10%
0,006 mg/L ± 10%

■ No use con agua que no sea microbiológicamente segura o

que sea de calidad desconocida sin desinfectarla
adecuadamente antes o después del sistema.

■ Refiérase a la sección “Ayuda o Servicio técnico“ para

obtener el nombre, dirección y número telefónico del
fabricante.

■ Refiérase a la sección “Garantía“ para verificar la garantía

limitada del fabricante.

Suministro de agua
Presión del agua
Temperatura del agua
Flujo nominal de servicio

Máximo
efluente

0,06 mg/L
6600 #/mL

Máximo
efluente

0,0002 mg/L
0,0005 mg/L

Promedio
efluente

0,0536 mg/L

**

2325 #/mL

Promedio
efluente

0,0002 mg/L
0,0003 mg/L

% Mínimo
reducción

97,03
99,51

% Mínimo
reducción

96,54
91,57

% Promedio
reducción

97,34
99,83

% Promedio
reducción

96,54
94,92

Pautas de aplicación / Parámetros para el

suministro de agua

Municipal o de pozo
30 - 120 lb/pulg² (207 - 827 kPa)
33° - 100°F (0,6° - 37,8°C)
0,85 gpm (3,2 Lpm) @ 60 lb/pulg²

Ta ma ño de las partículas clase II: 1 um a <5 um

*

El requisito de prueba es de cuando menos 100.000 partículas/ml de Polvo Fino de prueba AC.

**

® NSF es una marca registrada de NSF International.

29

Sistema de filtración de agua de la rejilla de la base

Modelo T1WG2L/T2RFWG2 Capacidad de 200 galones (758 litros)

Modelo T1WG2/T2RFWG2 Capacidad de 200 galones (758 litros)

Comprobado y certificado por NSF International, según la norma 42 NSF/
ANSI para la reducción de cloro, sabor y olor, y clase de partículas II*; y
según la norma 53 NSF/ANSI para la reducción de mercurio, benceno,
toxafeno, ortodiclorobenceno y carbofurano.

Este sistema ha sido comprobado según la norma NSF/ANSI 42/53 para la reducción de las sustancias citadas a continuación. La
concentración de las sustancias indicadas en agua entrando al sistema fue reducida a una concentración menor o igual al límite
permitido para agua saliendo del sistema, tal como se especifica en la norma NSF/ANSI 42/53.

Reducción de
sustancias
Efectos estéticos

Cloro, sabor/olor
Clase de partículas II

Reducción de
contaminantes

Mercurio: @ pH 6,5
Mercurio: @ pH 8,5

Benceno 0,005 mg/L 0,0154 mg/L 0,015 mg/L ± 10% 0,0012 mg/L 0,0006 mg/L 92,22 96,34
Ortodiclorobenceno 0,6 mg/L 1,7571 mg/L 1,8 mg/L ± 10% 0,0250 mg/L 0,0066 mg/L 98,58 99,63
Toxafeno 0,003 mg/L 0,015 mg/L 0,015 mg/L ± 10% 0,001 mg/L 0,001 mg/L 93,33 93,33
Carbofurano 0,04 mg/L 0,0819 mg/L 0,08 mg/L ± 10% 0,0400 mg/L 0,0213 mg/L 51,13 74,00

Parámetros de la prueba: pH = 7,5 ± 0,5 si no se indica lo contrario. Flujo = 0,5 gpm (1,9 Lpm). Presión = 60 lb/pulg² (413,7 kPa).
Temp. = 68°F a 71,6°F (20°C a 22°C).

■ Es esencial que los requerimientos de operación,

mantenimiento y reemplazo del filtro se lleven a cabo para que
el producto se desempeñe tal como se ofrece en la
publicidad.

■ Use el cartucho de repuesto T2RFWG2, pieza N° 4396841. En

Canadá use el cartucho de repuesto T2RFWG2, pieza
N° 4396841B. El precio sugerido de venta al por menor
durante el año 2005 es de $34,99 en EE.UU./$ 43,99 en
Canadá. Los precios están sujetos a cambio sin previo aviso.

Modelo T1WG2L: Cuando la luz indicadora del filtro cambie
de verde a amarilla, pida un nuevo filtro. Cuando la luz
indicadora cambie de amarillo a rojo, se recomienda que
reemplace el filtro.

Modelo T1WG2: Cambie el cartucho del filtro de agua cada
6 meses, según el uso. Si el flujo de agua hacia el
despachador de agua o la fábrica de hielo disminuye
notablemente antes de que pasen 6 meses, cambie el
cartucho del filtro de agua más seguido.

■ Estos contaminantes no se encuentran necesariamente en su

suministro de agua. Si bien se realizaron las pruebas bajo
condiciones de laboratorio estándares, el desempeño actual
puede variar.

■ El producto es para uso con agua fría únicamente.

Requisitos de
reducción de
NSF

50% reducción

*

85% reducción

Requisitos de
reducción de
NSF

0,002 mg/L
0,002 mg/L

Promedio
influente

2,0182 mg/L
1333333 #/mL

Promedio
influente

0,0058 mg/L
0,0059 mg/L

Concentración en el
agua a tratar

2,0 mg/L ± 10%
Por lo menos 10.000
partículas/mL

Concentración en el
agua a tratar

0,006 mg/L ± 10%
0,006 mg/L ± 10%

■ No use con agua que no sea microbiológicamente segura o

que sea de calidad desconocida sin desinfectarla
adecuadamente antes o después del sistema.

■ Refiérase a la sección “Ayuda o Servicio técnico” para

obtener el nombre, dirección y número telefónico del
fabricante.

■ Refiérase a la sección “Garantía” para verificar la garantía

limitada del fabricante.

Suministro de agua
Presión del agua
Temperatura del agua
Flujo nominal de servicio

Máximo
efluente

0,06 mg/L
6600 #/mL

Máximo
efluente

0,0002 mg/L
0,0005 mg/L

Promedio
efluente

0,0536 mg/L

**

2325 #/mL

Promedio
efluente

0,0002 mg/L
0,0003 mg/L

% Mínimo
reducción

97,03
99,51

% Mínimo
reducción

96,54
91,57

% Promedio
reducción

97,34
99,83

% Promedio
reducción

96,54
94,92

Pautas de aplicación / Parámetros para el

suministro de agua

Municipal o de pozo
30 - 120 lb/pulg² (207 - 827 kPa)
33° - 100°F (0,6° - 37,8°C)
0,5 gpm (1,9 Lpm) @ 60 lb/pulg²

Ta ma ño de las partículas clase II: 1 um a <5 um

*

El requisito de prueba es de cuando menos 100.000 partículas/ml de Polvo Fino de prueba AC.

**

® NSF es una marca registrada de NSF International.

30

GARANTÍA DE LOS ELECTRODOMÉSTICOS PRINCIPALES DE

WHIRLPOOL CORPORATION

GARANTÍA LIMITADA DE UN AÑO

Durante un año a partir de la fecha de compra, siempre y cuando se dé a este electrodoméstico principal un uso y mantenimiento de
conformidad con las instrucciones adjuntas o provistas con el producto, Whirlpool Corporation o Whirlpool Canada LP (en lo sucesivo
denominado “Whirlpool”) se hará cargo del costo de las piezas de repuesto FSP® y del trabajo de reparación para corregir defectos en
los materiales o en la mano de obra. El servicio deberá ser suministrado por una compañía de servicio designada por Whirlpool.

WHIRLPOOL NO PAGARÁ POR LOS SIGUIENTES ARTÍCULOS

1. Visitas de servicio técnico para corregir la instalación de su electrodoméstico principal, para enseñarle a usar su electrodoméstico

principal, para cambiar o reparar fusibles domésticos o para corregir la instalación eléctrica o de la tubería de la casa.

2. Visitas de servicioco929ísi reo929(parar o r)9.2eempl(si)-8azrarfo cospar (e)(o929lu)4.9(ce)(o929t r)9.2o doméssisisiro d esiroaE,i

sisisieo929 ra del(si)-8ae
asinls cul electroomésticisia e u a desuo die icoa ls de aiia.

a ñ-5.8(o)2487ss csuadsosidenueo925,o esión susiesido,o i3nio,oi3n si(ón-5.8,o)-5.5 ac t sii tsióni3neo925ceo925,oinu sión 3n-545(o)-327(esd)-04.6.4(c)( d)-1092ee rlosd o sisi)c t omerrí o d o o rd o

Notas

32

GUIDE D’UTILISATION ET D’ENTRETIEN DU RÉFRIGÉRATEUR

Assistance ou service

Si vous avez besoin d'assistance ou de service, consulter d'abord
la section “Dépannage”. On peut obtenir de l'aide
supplémentaire. Nous appeler au 1-800-253-1301 de n'importe
où aux É.-U., ou écrire à :

Whirlpool Corporation

Customer eXperience Center

553 Benson Road

Benton Harbor, MI 49022-2692

Des informations peuvent également être obtenues en visitant
notre site sur www.whirlpool.com.

Au Canada, pour assistance, installation ou service, nous appeler
au 1-800-807-6777, ou écrire à :

Whirlpool Canada LP

Centre d’interaction avec la clientèle

1901 Minnesota Court

Mississauga, Ontario L5N 3A7

Au Canada, visitez www.whirlpool.ca.
Dans votre correspondance, veuillez indiquer un numéro de

téléphone où l'on peut vous joindre dans la journée.

Conservez ce manuel et votre reçu de vente ensemble pour
référence ultérieure. Pour le service sous garantie, vous
devez présenter un document prouvant la date d'achat ou
d'installation.

Inscrivez les renseignements suivants au sujet de votre appareil
ménager pour vous aider à obtenir assistance ou service en cas
de besoin. Vous devrez connaître le numéro de modèle et le
numéro de série au complet. Vous trouverez ces renseignements
sur la plaque signalétique située sur la paroi interne du
compartiment de réfrigération.

Nom du marchand ______________________________________________
Numéro de série ________________________________________________
Adresse ________________________________________________________
Numéro de téléphone ___________________________________________
Numéro de modèle______________________________________________
Date d'achat____________________________________________________

Accessoires

Pour commander des filtres de rechange, composer le
1-800-442-9991 et demander le numéro de pièce indiqué ci-
dessous ou contacter votre marchand autorisé Whirlpool. Au
Canada, composer le 1-800-807-6777.

Nettoyant et poli pour acier inoxydable :
Commander la pièce N° 4396095

Cartouche de filtre intérieur standard :
Commander la pièce N° 4396841 (T2RFWG2)
Au Canada, commander la pièce N° 4396841B (T2RFWG2)

SÉCURITÉ DU RÉFRIGÉRATEUR

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de
toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d’alerte de sécurité.
Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous

et à d’autres.
Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou

“AVERTISSEMENT”. Ces mots signifient :

Risque possible de décès ou de blessure grave si vous ne

DANGER

AVERTISSEMENT

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et
ce qui peut se produire en cas de non-respect des instructions.

suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous

ne suivez pas les instructions.

33

IMPORTANTES INSTRUCTIONS DE SÉCURITÉ

AVERTISSEMENT :

réfrigérateur, prendre quelques précautions fondamentales, y compris les suivantes :

■ Brancher l'appareil sur une prise à 3 alvéoles reliée à la terre.

■ Ne pas enlever la broche de liaison à la terre.

■ Ne pas utiliser un adaptateur.

■ Ne pas utiliser un câble de rallonge.

■ Utiliser deux ou plus de personnes pour déplacer et installer

le réfrigérateur.

■ Débrancher la source de courant électrique avant l'entretien.

■ Replacer pièces et panneaux avant de faire la remise en

marche.

Pour réduire les risques d'incendie, de choc électrique ou des blessures lors de l'utilisation du

■ Utiliser un produit de nettoyage ininflammable.

■ Garder les matériaux et les vapeurs inflammables, telle que

l'essence, loin du réfrigérateur.

■ Débrancher le réfrigérateur avant l'installation de la machine

à glaçons (seulement pour modèles prêts à recevoir une
machine à glaçons).

■ Utiliser un verre robuste pour prendre des glaçons ou de

l'eau (sur certains modèles).

■ Enlever les portes de votre vieux réfrigérateur.

CONSERVEZ CES INSTRUCTIONS

Mise au rebut de votre vieux réfrigérateur

AVERTISSEMENT

Risque de suffoquer

Enlever les portes de votre vieux réfrigérateur.

Le non-respect de cette instruction peut causer

un décès ou des lésions cérébrales.

IMPORTANT : L'emprisonnement et l'étouffement des enfants ne
sont pas un problème du passé. Les réfrigérateurs jetés ou
abandonnés sont encore dangereux, même s'ils sont laissés
abandonnés pendant “quelques jours seulement”. Si vous vous
débarrassez de votre vieux réfrigérateur, veuillez suivre les
instructions suivantes pour aider à éviter les accidents.

INSTRUCTIONS D'INSTALLATION

Déballage du réfrigérateur

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et

installer le réfrigérateur.

Le non-respect de cette instruction peut causer

une blessure au dos ou d'autre blessure.

Avant de jeter votre vieux réfrigérateur ou congélateur :

■ Enlever les portes.

■ Laisser les tablettes en place de sorte que les enfants ne

puissent pas y pénétrer facilement.

Déplacement de votre réfrigérateur :

Votre réfrigérateur est lourd. Lors du déplacement du
réfrigérateur pour le nettoyage ou le service, veiller à protéger l
le plancher. Toujours tirer le réfrigérateur tout droit lors du
déplacement. Ne pas incliner le réfrigérateur d’un côté ou de
l’autre ni le “faire marcher” en essayant de le déplacer car le
plancher pourrait être endommagé.

Retirer les matériaux d’emballage. Ne pas utiliser d'instruments
coupants, d'alcool à friction, de liquides inflammables ou de
nettoyants abrasifs pour enlever le ruban adhésif ou la colle. Ces
produits peuvent endommager la surface de votre réfrigérateur.
Pour plus de renseignements, voir “Sécurité du réfrigérateur”.

34

Importants renseignements à savoir au sujet des tablettes

et des couvercles en verre :

Ne pas nettoyer les tablettes ou couvercles en verre avec de
l’eau tiède quand ils sont froids. Les tablettes et les
couvercles peuvent se briser s'ils sont exposés à des
changements soudains de température ou à un impact tel
que coup brusque. Pour votre protection, le verre trempé est
conçu pour éclater en d’innombrables pièces minuscules.
Ceci est normal. Les tablettes et les couvercles en verre sont
lourds. Un soin spécial s’impose lors de leur déplacement
pour éviter l’impact d’une chute.

Exigences d'emplacement

Spécifications électriques

AVERTISSEMENT

Risque d'explosion

Garder les matériaux et les vapeurs inflammables, telle

que l'essence, loin du réfrigérateur.

Le non-respect de cette instruction peut causer

un décès, une explosion ou un incendie.

Pour obtenir une aération appropriée pour votre réfrigérateur,
laisser un espace de ¹⁄₂" (1,25 cm) de chaque côté et au sommet.
Si vous installez votre réfrigérateur près d'un mur fixe, laisser un
minimum de 2" (5,08 cm) de chaque côté (selon le modèle) pour
permettre à la porte de s'ouvrir sans obstruction. Si votre
réfrigérateur comporte une machine à glaçons, s'assurer qu'un
espace additionnel est prévu à l'arrière pour permettre les
connexions des conduits d'eau.

REMARQUE : Il est recommandé de ne pas installer le
réfrigérateur près d'un four, d'un radiateur ou de toute autre
source de chaleur. Ne pas installer le réfrigérateur dans un endroit
où la température baissera au-dessous de 55°F (13°C).

1

/

2" (1,25 cm)

AVERTISSEMENT

Risque de choc électrique

Brancher sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer

un décès, un incendie ou un choc électrique.

Avant de placer le réfrigérateur à son emplacement final, il est
important de vous assurer d'avoir la connexion électrique
appropriée.

Méthode recommandée de mise à la terre

Une source d'alimentation de 115 volts, 60 Hz, type 15 ou
20 ampères CA seulement, protégée par fusible et adéquatement
mise à la terre, est nécessaire. Il est recommandé d'utiliser un
circuit distinct pour alimenter uniquement votre réfrigérateur.
Utiliser une prise murale qui ne peut pas être mise hors circuit à
l'aide d'un commutateur. Ne pas utiliser un câble de rallonge.

REMARQUE : Avant d'exécuter tout type d'installation, nettoyage
ou remplacement d'une ampoule d'éclairage, tourner la
commande (réglage du thermostat, du réfrigérateur ou du
congélateur selon le modèle) à OFF (arrêt) et déconnecter ensuite
le réfrigérateur de la source d'alimentation électrique. Lorsque
vous avez terminé, reconnecter le réfrigérateur à la source
d'alimentation électrique et tourner de nouveau la commande
(réglage du thermostat, du réfrigérateur ou du congélateur selon
le modèle) au réglage désiré.

2" (5,08 cm)

Spécifications de l’alimentation en eau

Rassembler les outils et pièces nécessaires avant de commencer
l'installation. Lire et suivre les instructions fournies avec les outils
indiqués ici.

OUTILLAGE REQUIS :

■ Tournevis à lame plate

■ Clés plates de ⁷⁄₁₆" et ¹⁄₂" ou

deux clés à molette réglables

■ Tourne-écrou de ¹⁄₄"

REMARQUE : Votre marchand de réfrigérateurs présente une
trousse disponible avec un robinet d’arrêt à étrier de ¹⁄₄"
(6,35 mm), un raccord et un tube en cuivre. Avant l’achat,
s’assurer que le robinet d’arrêt à étrier est conforme à vos codes
locaux de plomberie. Ne pas employer de robinet d’arrêt à étrier
de ³⁄₁₆" (4,76 mm) ou de type à percer, ce qui réduit le débit d’eau
et cause une obstruction plus facilement.

IMPORTANT :

■ Toutes les installations doivent être conformes aux exigences

des codes locaux de plomberie.

■ Utiliser un tube en cuivre et vérifier s’il y a des fuites. Installer

les tubes en cuivre seulement à des endroits où la
température se maintient au-dessus du point de congélation.

■ Foret de ¹⁄₄"

■ Perceuse manuelle ou

électrique
(convenablement reliée
à la terre)

35

Pression de l'eau

Une alimentation en eau froide avec une pression entre 30 et
120 lb/po

2

(207 - 827 kPa) est nécessaire pour faire fonctionner le
distributeur d'eau et la machine à glaçons. Si vous avez des
questions au sujet de la pression de votre eau, appeler un
plombier qualifié agréé.

Alimentation en eau par osmose inverse

IMPORTANT : La pression de l'alimentation en eau entre le

système d'osmose inverse et la valve d'arrivée d'eau du
réfrigérateur doit être entre 30 et 120 lb/po² (207 - 827 kPa).

Si un système de purification de l'eau par osmose inverse est
raccordé à votre alimentation en eau froide, la pression de l'eau
au système doit être d'un minimum de 40 à 60 lb/po² (276 ­414 kPa).

Si la pression de l'eau au système d'osmose inverse est inférieure
à 40 - 60 lb/po

■ Vérifier pour voir si le filtre à sédiment du système d'osmose

2

(276 - 414 kPa) :

inverse est bloqué et le remplacer si nécessaire.

■ Laisser le réservoir du système d'osmose inverse se remplir

après une utilisation intense.

■ Si votre réfrigérateur a une cartouche de filtre à eau, celle-ci

peut réduire encore plus la pression de l'eau lorsqu'elle est
utilisée avec un système d'osmose inverse. Retirer la
cartouche du filtre à eau. Voir “Système de filtration d'eau”.

Si vous avez des questions au sujet de la pression de votre eau,
appeler un plombier qualifié agréé.

Raccordement de la canalisation d’eau

Lire toutes les instructions avant de commencer.
IMPORTANT : Si on doit utiliser le réfrigérateur avant qu’il soit

raccordé à la canalisation d’eau, placer la commande de la
machine à glaçons à la position OFF (arrêt).

5. À l’aide d’une perceuse électrique reliée à la terre, percer un

trou de ¹⁄₄" (6,35 mm) dans le tuyau de canalisation d’eau
froide choisie.

A

G

B

C

DEF

A. Canalisation d’eau froide
B. Bride de prise en charge
C. Tube en cuivre
D. Écrou de compression

E. Bague de compression
F. Robinet d’arrêt

G. Écrou de serrage

6. Fixer le robinet d’arrêt sur la canalisation d’eau froide avec la

bride de prise en charge. Vérifier que le raccord du robinet est
bien engagé dans le trou de ¹⁄₄" (6,35 cm) percé dans la
canalisation et que la rondelle d’étanchéité est placée sous la
bride de prise en charge. Serrer l’écrou de serrage. Serrer
lentement et uniformément les vis fixant la bride de prise en
charge sur le tuyau afin d'assurer l'étanchéité de la rondelle.
Ne pas serrer excessivement car ceci pourrait provoquer
l’écrasement du tube en cuivre.

7. Enfiler l’écrou et la bague de compression sur le tube en

cuivre comme on le voit sur l’illustration. Insérer l’extrémité du
tube aussi loin que possible dans l’ouverture de sortie du
robinet. Visser l’écrou de compression sur le raccord de sortie
avec une clé à molette. Ne pas serrer excessivement.

8. Placer le bout libre du tube dans un contenant ou évier et

OUVRIR le robinet principal d’arrivée d’eau et laisser l’eau
s’écouler par le tube jusqu’à ce que l’eau soit limpide.
FERMER le robinet principal d’arrivée d’eau. Enrouler le tube
en cuivre.

Raccordement au réfrigérateur

Raccordement à une canalisation d’eau

1. Débrancher le réfrigérateur ou déconnecter la source de

courant électrique.

2. FERMER le robinet principal d’arrivée d’eau. OUVRIR le

robinet de puisage le plus proche pendant une période
suffisante pour que la canalisation d’eau se vide.

3. Trouver une canalisation d’eau froide verticale de

¹⁄₂" (12,7 mm) à 1¹⁄₄" (3,18 cm) près du réfrigérateur.

IMPORTANT :

■ S'assurer qu'il s'agit d'une canalisation d'eau froide.

■ Un conduit horizontal fonctionnera, mais percer par le

dessus de la canalisation et non pas par le dessous. Ainsi,
l’eau ne risquera pas d’arroser la perceuse. Ceci empêche
également les sédiments qu’on trouve normalement dans
l’eau de s’accumuler dans le robinet d’arrêt.

4. Pour déterminer la longueur du tube en cuivre requise, il faut

mesurer la distance entre le point de connexion inférieur
gauche à l’arrière du réfrigérateur et le tuyau d’arrivée d’eau.
Ajouter une longueur de 7 pi (2,1 m) pour permettre le
déplacement du réfrigérateur pour le nettoyage. Utiliser un
tube en cuivre de ¹⁄₄" (6,35 mm) de diamètre extérieur. Veiller à
ce que le tube soit coupé d’équerre aux deux extrémités.

Style 1

1. Débrancher le réfrigérateur ou déconnecter la source de

courant électrique.

2. Enlever et jeter le ruban d’expédition et le bouchon en nylon

noir du serpentin gris pour l'eau à l’arrière du réfrigérateur.

3. Si le tuyau gris fourni avec le réfrigérateur n'est pas assez

long, un raccord de ¹⁄₄" x ¹⁄₄" est nécessaire pour connecter le
conduit pour l'eau à une canalisation d'eau existante de la
maison. Enfiler l’écrou dans le joint à l’extrémité du tube de
cuivre.

REMARQUE : Serrer l’écrou à la main. Ensuite le serrer avec
une clé deux tours de plus. Ne pas serrer excessivement.

A B C D E F G

A. Conduit vers le réfrigérateur
B. Écrou (fourni)
C. Renflement

D. Raccord (fourni)

4. OUVRIR le robinet d’arrêt.

5. Inspecter pour rechercher les fuites. Serrer tous les raccords

(y compris les raccordements de la valve d’entrée d’eau) ou
les écrous qui coulent.

E. Virole (à acheter)
F. Écrou (à acheter)

G.Canalisation

d'eau du domicile

36

Style 2

1. Débrancher le réfrigérateur ou déconnecter la source de

courant électrique.

2. Enlever et jeter le ruban d’expédition et le bouchon en nylon

noir du serpentin gris pour l'eau à l’arrière du réfrigérateur.

3. Enfiler l’écrou fourni dans le robinet d’eau comme dans

l’illustration.
REMARQUE : Serrer l’écrou à la main. Ensuite, le serrer avec

une clé deux tours de plus. Ne pas serrer excessivement.

A
B

A. Renflement
B. Écrou (fourni)

4. OUVRIR le robinet d’arrêt.

5. Inspecter pour rechercher les fuites. Serrer tous les raccords

(y compris les raccordements de la valve d’entrée d’eau) ou
les écrous qui coulent.

Achever l’installation

AVERTISSEMENT

Risque de choc électrique

Brancher sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer

un décès, un incendie ou un choc électrique.

1. Brancher sur une prise à 3 alvéoles reliée à la terre.

2. Vider le système d’eau. Voir “Distributeurs d'eau et de

glaçons”.

REMARQUE : Une période d’attente allant jusqu’à 24 heures peut
être nécessaire avant que l’appareil commence à produire des
glaçons.

UTILISATION

DU RÉFRIGÉRATEUR

Utilisation des commandes

Pour votre commodité, les commandes du réfrigérateur sont
préréglées à l’usine. Lors de l’installation initiale du réfrigérateur,
s’assurer que les commandes sont encore préréglées. La
commande du réfrigérateur et celle du congélateur devraient
toutes les deux se trouver aux “réglages moyens”.

IMPORTANT :

■ Votre produit ne se refroidira pas si la commande du

réfrigérateur se trouve à OFF.

■ La commande du réfrigérateur règle la température du

compartiment de réfrigération. La commande du
congélateur règle la température du compartiment de
congélation. Les réglages sur les chiffres élevés rendent le
compartiment plus froid. Les réglages sur les chiffres
inférieurs rendent la température moins froide.

■ Attendre 24 heures avant de mettre des aliments au

réfrigérateur. Si l'on ajoute des aliments avant que le
réfrigérateur ait refroidi complètement, les aliments
peuvent se gâter.

1. Appuyer sur le bouton de commande situé sur le côté de la

boîte de commande et relâcher.

2. La commande remontera. Tourner la commande au réglage

désiré.

3. Enfoncer la commande pour la verrouiller en place.
REMARQUE : Tourner les commandes du réfrigérateur et du

congélateur à un réglage plus élevé (plus froid) que le réglage
recommandé ne refroidira pas les compartiments plus
rapidement.

Ajustement des commandes

Donner au réfrigérateur le temps de refroidir complètement avant
d'y ajouter des aliments. Il est préférable d'attendre 24 heures
avant de placer les aliments au réfrigérateur. Les réglages
indiqués dans la section précédente devraient être corrects pour
l’utilisation normale du réfrigérateur domestique. Les réglages
sont faits correctement lorsque le lait ou le jus est aussi froid que
vous l'aimez et lorsque la crème glacée est ferme.

37

S’il est nécessaire d’ajuster les températures dans le réfrigérateur
ou congélateur, utiliser les réglages indiqués dans le tableau ci­dessous comme guide. Attendre au moins 24 heures entre les
ajustements.

CONDITION/RAISON : AJUSTEMENT :

Commande du compartiment fraîcheur

La commande du compartiment fraîcheur se trouve sur le côté
gauche du compartiment du réfrigérateur.

RÉFRIGÉRATEUR trop tiède Régler la commande

CONGÉLATEUR trop tiède/trop peu
de glaçons

RÉFRIGÉRATEUR trop froid Régler la commande

CONGÉLATEUR trop froid Régler la commande

du RÉFRIGÉRATEUR
à un degré plus haut

Régler la commande
du CONGÉLATEUR à
un degré plus haut

du RÉFRIGÉRATEUR
à un degré plus bas

du CONGÉLATEUR à
un degré plus bas

Commande de température du tiroir convertible

La commande peut être ajustée pour bien refroidir les viandes ou
les légumes. L'air à l'intérieur du contenant est refroidi pour
empêcher les “petits espaces” de congélation et peut être réglé
pour garder les viandes aux températures d'entreposage de 28° à
32°F (de -2° à 0°C) recommandées par l'Office national du bétail
et des viandes. La commande du tiroir convertible à légumes/
viande est préréglée au réglage le plus bas pour la viande.

Pour garder la viande :

Régler la commande à un des trois réglages MEAT (viande) pour
garder la viande à la température idéale.

Pour garder les légumes :

Régler la commande à VEG (légumes) pour garder les légumes à
la température idéale.

REMARQUE : Si les aliments commencent à congeler, déplacer
la commande vers la gauche (moins froid). Ne pas oublier
d'attendre 24 heures entre les ajustements.

Réglage de l'humidité dans le bac à légumes

(sur certains modèles)

On peut contrôler le degré d'humidité dans le bac à légumes
étanche. La commande peut être ajustée à n'importe quel réglage

entre LOW et HIGH.
LOW (bas)(ouvert) pour une meilleure conservation des fruits et

des légumes à pelures.
HIGH (élevé)(fermé) pour une meilleure conservation des légumes

frais et à feuilles.

Compartiment fraîcheur

(sur certains modèles)

De l'air froid du congélateur passe directement au compartiment
de la porte sous les évents.

REMARQUE : Le compartiment à produits laitiers et le porte-
canettes ne sont pas associés à la caractéristique compartiment
fraîcheur.

A

A. Commande du compartiment fraîcheur

■ Tourner la commande dans le sens horaire (vers la droite) pour

diminuer la circulation d'air froid dans le compartiment et le
rendre ainsi moins froid.

■ Tourner la commande dans le sens antihoraire (vers la gauche)

pour augmenter la circulation d'air froid dans le compartiment
et le rendre ainsi plus froid.

Distributeurs d'eau et de glaçons

(sur certains modèles)

AVERTISSEMENT

Risque de coupure

Utiliser un verre robuste pour prendre des glaçons ou

de l'eau.

Le non-respect de cette instruction peut causer

des coupures.

Selon votre modèle, les distributeurs d'eau et de glaçons peuvent
comporter une ou plusieurs des caractéristiques suivantes : un
robinet rotatif pour le distributeur d'eau et un plateau coulissant,
une lampe spéciale qui s'allume à l'occasion de l'utilisation du
distributeur, ou une option de verrouillage pour éviter une
distribution non intentionnelle.

REMARQUES :

■ Ne pas utiliser pour le filtrage d'une eau

microbiologiquement polluée ou de qualité inconnue en
l'absence d'un dispositif de désinfection adéquat avant ou
après le système.

■ Si le modèle comporte un système de filtre dans la grille de la

base, s'assurer que le filtre de la grille de la base est
correctement installé.

■ Le système de distribution ne fonctionne pas lorsque la porte

du congélateur est ouverte.

■ Après avoir branché le réfrigérateur à l'alimentation en eau,

vidanger le système d'eau en laissant s'écouler l'eau dans un
récipient robuste pour puiser et jeter 1,5 gallon (5,4 L) ou
pendant environ 3 minutes après le commencement de
l'écoulement. Le processus de purge nettoie le circuit d'eau et
aide à dégager l'air des conduits. Pendant l'évacuation de
l'air, l'eau peut gicler du distributeur.

38

■ Attendre plusieurs heures pour que le réfrigérateur se

B

refroidisse et refroidisse l'eau.

■ Accorder 24 heures pour produire la première quantité de

glaçons. Jeter les trois premières quantités de glaçons
produites.

Le distributeur d'eau

IMPORTANT : Puiser une quantité suffisante d'eau chaque

semaine pour maintenir un approvisionnement frais.

Distribution d'eau (standard) :

1. Appuyer un verre robuste contre la plaque du distributeur

d'eau OU placer le verre sous le distributeur d'eau et appuyer
sur le bouton WATER (eau).

REMARQUE : Pendant le puisage de l'eau et les 5 secondes
suivant l'arrêt de la distribution, l'affichage numérique indique
la quantité d'eau distribuée. L'unité utilisée par défaut est
l'once. Pour passer aux tasses ou aux litres, appuyer sur le
bouton UNITS (unités) avant la distribution.

2. Retirer le verre OU relâcher le bouton pour arrêter la

distribution.

Distribution d'eau (remplissage mesuré) :

La fonction Measured Fill (remplissage mesuré) permet de
distribuer une quantité d'eau précise en appuyant simplement sur
quelques boutons. En mode Custom (personnalisé), il est possible
de puiser n'importe quelle quantité dans une fourchette délimitée.
En mode Water Bottle (bouteille d'eau), il est possible de puiser
une quantité prédéterminée en fonction de la taille du récipient.

REMARQUE : La quantité d'eau distribuée correspondra
exactement à la quantité sélectionnée. Vérifier que le récipient est
vide et peut contenir le volume complet. Si de la glace se trouve
dans le récipient, il peut être nécessaire d'ajuster la sélection.

1. Appuyer sur MEASURED FILL jusqu'à ce que la lampe

s'allume. Appuyer à nouveau sur MEASURED FILL pour
désactiver la fonction.

REMARQUE : Le distributeur désactive automatiquement la
fonction de remplissage mesuré après une minute d'inactivité.
Lorsque la fonction Measured Fill (remplissage mesuré) est
désactivée, toute modification effectuée est perdue et les
réglages par défauts sont réactivés.

2. Appuyer sur CONTAINER (contenant) pour passer du mode

Custom (personnalisé) au mode Water Bottle (bouteille d'eau).

3. Appuyer sur UNITS pour sélectionner l’unité de mesure

désirée.

4. Appuyer sur les boutons PLUS (+) et MOINS (-) pour ajuster le

volume désiré.
REMARQUE : La plupart des tasses à café (généralement 4 à

6 onces par tasse) ne sont pas de la même taille que les
tasses à mesurer (8 onces). Il peut être nécessaire d'ajuster le
volume pour éviter un remplissage excessif non intentionnel
des tasses à café.

5. Pour puiser de l'eau, appuyer un verre robuste contre la

plaque du distributeur d'eau OU placer le verre sous le
distributeur d'eau et appuyer sur le bouton WATER (eau).

REMARQUE : Au cours de la distribution de l'eau, l'affichage
numérique procède à un décompte de la quantité d'eau qu'il
reste à distribuer, en fonction du volume sélectionné. Le débit
d'eau s'arrête automatiquement une fois que le volume désiré
a été distribué.

6. Pour arrêter la distribution avant que la totalité du volume

sélectionné ait été distribuée, écarter le verre de la plaque du
distributeur OU appuyer une seconde fois sur le bouton
WATER.

REMARQUE : Si la distribution est arrêtée avant que la
totalité du volume sélectionné ait été distribuée, l'affichage
numérique continue d'indiquer la quantité d'eau qu'il reste à
distribuer. L'affichage s'éteindra après une minute d'inactivité.

Pour sélectionner un nouveau volume ou sélectionner à
nouveau le même volume, il est nécessaire auparavant
d'achever la distribution du volume sélectionné, ou bien de
désactiver la fonction Measured Fill pour la réactiver ensuite.

Robinet rotatif et plateau coulissant (sur certains modèles)

Le distributeur peut comporter dans sa partie inférieure un robinet
d'eau rotatif et un petit plateau coulissant.

A

MODE CUSTOM (personnalisé) :

Il est possible de puiser l'eau par once, par tasse ou par litre.
Les volumes par défaut, minimum et maximum sont indiqués
ci-dessous.

UnitésPar défaut Minimum Maximum

Onces 8 2 128

Ta ss es 1 ¹/₄ 16

Litres 0,25 0,05 4

MODE WATER BOTTLE (bouteille d'eau) :

Il est possible de puiser l'eau par volume classique de
bouteille d'eau, en onces ou en litres. Pour puiser un volume
qui ne figure pas dans le tableau ci-dessous, il est nécessaire
d'utiliser le mode Custom.

Unités Volumes pré-réglés

Onces 16, 20, 24, 33

Litres 0,5, 0,6, 0,75, 1,0

A. Robinet tourné à 180°
B. Plateau coulissant

■ Le robinet peut effectuer une rotation jusqu'à 180° pour

permettre une distribution facile dans de grands récipients. Le
faire tourner en appuyant sur le bouton PUSH HERE (appuyer
ici), situé sur le côté droit du robinet - voir l'illustration.

REMARQUE : En cas d'utilisation du distributeur avec le
robinet tourné, ne pas utiliser la plaque du distributeur d'eau.
Utiliser exclusivement le bouton WATER pour la distribution.
La distribution effectuée au moyen d'un récipient appuyé
contre la plaque du distributeur d'eau peut occasionner un
renversement accidentel.

■ Le plateau peut être tiré de 2" (5,08 cm) à l'extérieur pour

mieux soutenir un grand récipient. Il est conçu pour récupérer
les légers renversements et permettre un nettoyage facile. Il
n'y a pas de conduit d'écoulement dans le plateau.

REMARQUE : Le plateau peut être enlevé du distributeur et
transporté jusqu’à l'évier pour être vidé ou nettoyé. Tirer le
plateau jusqu'à la butée pour le sortir, puis soulever
doucement l'arrière du plateau et le faire glisser pour le sortir
complètement.

39

Le distributeur de glaçons

La glace tombe du bac d'entreposage de la machine à glaçons
dans le congélateur lorsqu'on appuie sur la plaque du distributeur.
Le système de distribution ne fonctionne pas lorsque la porte du
congélateur est ouverte. Pour éteindre la machine à glaçons, voir
“Machine à glaçons et bac d'entreposage”.

Avant toute distribution de glace, sélectionner le type de glace
préféré avec le bouton CUBED (glaçons) ou CRUSHED (glace
concassée). Pour de la glace concassée, les glaçons sont
concassés avant d'être distribués. Cette action peut causer un
court délai lors de la distribution de glace concassée. Le bruit du
broyeur de glaçons est normal et la dimension des morceaux de
glace peut varier. Lorsqu'on passe du mode glace concassée au
mode glaçons, quelques onces de glace concassée sont
distribuées avec les premiers glaçons.

Distribution de glace :

1. Appuyer sur le bouton approprié pour sélectionner le type de

glace désiré.

2. Appuyer un verre robuste contre la plaque du distributeur de

glaçons. Tenir le verre près de l'ouverture du distributeur pour
que les glaçons ne tombent pas à côté du verre.

IMPORTANT : Il n'est pas nécessaire d'exercer une pression
importante sur la plaque pour activer le distributeur de
glaçons. Une pression forte ne donne pas une distribution
plus rapide de glaçons ou des quantités plus grandes.

3. Retirer le verre pour arrêter la distribution.

REMARQUE : La distribution de glaçons peut se poursuivre

pendant 10 secondes après que le verre a été éloigné de la
plaque. Le distributeur peut continuer à faire du bruit pendant
quelques secondes après la distribution.

Machine à glaçons et bac d'entreposage

Mise en marche/arrêt de la machine à glaçons

Style 1 :

Le commutateur ON/OFF (marche/arrêt) se trouve dans la partie
supérieure droite du compartiment de congélation.

■ Pour mettre en marche la machine à glaçons, glisser la

commande à la position ON (à gauche).

■ Pour un arrêt manuel, glisser la commande à la position

OFF (à droite).

Style 2 :

Le commutateur ON/OFF (marche/arrêt) se trouve sur la machine
à glaçons, derrière la porte du couvercle de la machine à glaçons.

La lampe du ditributeur (sur certains modèles)

Lorsqu'on utilise le distributeur, la lampe s'allume
automatiquement. Pour avoir la lampe allumée en permanence,
sélectionner ON (marche) ou NIGHT LIGHT (veilleuse).

ON (marche) : Appuyer sur LIGHT (lumière) pour allumer la lampe
du distributeur.

NIGHT LIGHT (veilleuse) : Appuyer sur LIGHT une deuxième fois
pour sélectionner le mode Night Light. La lumière du distributeur
s'ajustera automatiquement pour éclairer plus ou moins en
fonction de la clarté de la pièce.

OFF (arrêt) : Appuyer sur LIGHT une troisième fois pour éteindre
la lampe du distributeur.

Les lampes du distributeur sont des DEL qui ne peuvent pas être
remplacées. Si les lampes du distributeur ne fonctionnent pas,
s'assurer que le détecteur de lumière n'est pas bloqué (en mode
Night Light). Voir la section “Dépannage” pour plus
d'informations.

Le verrouillage du distributeur (sur certains modèles)

Le distributeur peut être arrêté pour un nettoyage facile ou pour
empêcher la distribution involontaire par de jeunes enfants ou les
animaux de compagnie.

REMARQUE : La fonction de verrouillage n’interrompt pas
l'alimentation électrique à l'appareil, de la machine à glaçons ou
de la lampe du distributeur. Elle sert simplement à désactiver les
distributeurs de glaçons et d'eau. Pour éteindre la machine à
glaçons, voir “Machine à glaçons et bac d'entreposage”.

Appuyer sur LOCKOUT pendant 3 secondes pour verrouiller le
distributeur. Appuyer à nouveau sur LOCKOUT pour déverrouiller
le distributeur.

■ Pour mettre en marche la machine à glaçons, tourner le

commutateur à la position ON (en haut).

■ Pour un arrêt manuel, tourner le commutateur à la position

OFF (en bas).

REMARQUE : La machine à glaçons s'arrête automatiquement.
Les détecteurs de la machine à glaçons arrêtent
automatiquement la production de glaçons lorsque le bac
d'entreposage est plein ou que la porte du congélateur est
ouverte, mais la commande reste à la position ON (marche).

NE PAS OUBLIER :

■ Accorder 24 heures pour produire la première quantité de

glaçons. Jeter les trois premières quantités de glaçons
produites.

■ La qualité de vos glaçons sera seulement aussi bonne que la

qualité de l'eau fournie à votre machine à glaçons. Éviter de
brancher la machine à glaçons à un approvisionnement d'eau
adoucie. Les produits chimiques adoucisseurs d'eau (tels que
le sel) peuvent endommager des pièces de la machine à
glaçons et causer une piètre qualité des glaçons. Si une
alimentation d'eau adoucie ne peut pas être évitée, s'assurer
que l'adoucisseur d'eau fonctionne bien et qu'il est bien
entretenu.

■ Ne pas utiliser un objet pointu pour briser les glaçons dans le

bac ou le seau. Cette action peut endommager le récipient à
glaçons et le mécanisme du distributeur.

■ Ne pas garder quoi que ce soit sur le dessus ou dans la

machine à glaçons ou dans le bac d'entreposage.

40

Pour retirer et réinstaller le bac d'entreposage de glaçons

1. Tenir la base du bac d'entreposage à deux mains et appuyer

sur le bouton pour dégager et sortir le bac.
REMARQUE : Il n'est pas nécessaire de tourner la commande

de la machine à glaçons à la position OFF lorsqu'on enlève le
bac d'entreposage. Le couvercle du détecteur (“porte à
clapet”) sur la paroi gauche du congélateur interrompt la
production de glaçons lorsque la porte est ouverte ou que le
bac d'entreposage a été enlevé.

2. Réinstaller le bac d'entreposage sur la porte et appuyer vers le

bas pour s'assurer qu'il est bien en place.

Système de filtration de l'eau

REMARQUE : Ne pas utiliser pour le filtrage d'une eau
microbiologiquement polluée ou de qualité inconnue en
l'absence d'un dispositif de désinfection adéquat avant ou
après le système.

Témoin lumineux de l'état du filtre à eau (sur certains modèles)

Le témoin lumineux de l'état du filtre vous aidera à savoir quand
changer le filtre à eau. Le témoin lumineux passera du vert au
jaune. Ceci indique qu'il est presque temps de changer le filtre. Il
est recommandé de remplacer le filtre lorsque le témoin lumineux
de l'état du filtre passe au rouge OU lorsque le débit d'eau à votre
distributeur ou à la machine à glaçons diminue de façon marquée.

Après avoir changé le filtre, régler de nouveau le témoin lumineux
de l'état du filtre en appuyant sur le bouton FILTER RESET
(réinitialisation du filtre). Le témoin lumineux de l'état du filtre
passera du rouge au vert dès que le système sera réinitialisé.

Filtre à eau sans indicateur lumineux (sur certains modèles)

Si votre réfrigérateur n'est pas muni du témoin lumineux de l'état
du filtre à eau, vous devez changer le filtre à eau tous les 6 mois
selon l'utilisation. Si le débit d'eau au distributeur d'eau ou à la
machine à glaçons diminue de façon marquée avant que 6 mois
ne se soient écoulés, remplacer le filtre à eau plus souvent.

Remplacement du filtre à eau

1. Appuyer sur le bouton d'éjection pour libérer le filtre de la grille

de la base.

2. Tirer sur le filtre tout droit vers l'extérieur.

3. Tourner le couvercle dans le sens antihoraire pour l'enlever du

filtre.
IMPORTANT : Ne pas jeter le couvercle. Il fait partie de votre

réfrigérateur. Conserver le couvercle pour l'utiliser avec le filtre
de rechange.

4. Aligner l'arête sur le couvercle avec la flèche sur le nouveau

filtre et tourner le couvercle jusqu'à ce qu'il s'enclenche en
place.

REMARQUE : Il est possible de faire fonctionner le
distributeur sans utiliser de filtre. L'eau ne sera pas filtrée.
Simplement insérer le couvercle tout droit dans la grille de la
base et le tourner jusqu'à ce qu'il soit bien en place.

5. Enlever les couvercles protecteurs des anneaux d'étanchéité.

S'assurer que les anneaux d'étanchéité sont toujours en place
une fois que les couvercles sont retirés.

6. Enfoncer le filtre dans la grille de la base. Le bouton d'éjection

ressortira lorsque le filtre sera complètement engagé.

7. Vidanger le système de distribution d'eau. Voir “Distributeurs

d'eau et de glaçons”.

ENTRETIEN DU

RÉFRIGÉRATEUR

Nettoyage

AVERTISSEMENT

Risque d'explosion

Utiliser un produit de nettoyage ininflammable.

Le non-respect de cette instruction peut causer un décès,

une explosion ou un incendie.

Les sections de réfrigération et de congélation se dégivrent
automatiquement. Toutefois, nettoyer les deux sections au moins
une fois par mois pour empêcher une accumulation d'odeurs.
Essuyer les renversements immédiatement.

IMPORTANT : Comme l’air circule entre les deux sections, toutes
les odeurs formées dans une section seront transférées à l’autre.
Vous devez nettoyer à fond les deux sections pour éliminer les
odeurs. Pour empêcher le transfert d’odeurs et l’assèchement
des aliments, envelopper ou recouvrir hermétiquement les
aliments.

Nettoyage de votre réfrigérateur :

REMARQUE : Ne pas utiliser des nettoyants abrasifs tels que les

nettoyants à vitre en atomiseurs, nettoyants à récurer, liquides
inflammables, cires nettoyantes, détergents concentrés, eau de
Javel ou nettoyants contenant du pétrole sur les pièces en
plastique, les garnitures intérieures et de portes ou les joints de
portes. Ne pas utiliser d'essuie-tout, tampons à récurer ou autres
outils de nettoyage abrasifs.

1. Débrancher le réfrigérateur ou déconnecter la source de

courant électrique.

2. Laver à la main, rincer et sécher les pièces amovibles et les

surfaces internes à fond. Utiliser une éponge propre ou un
linge doux et un détergent doux dans de l'eau tiède.

3. Laver les surfaces extérieures en acier inoxydable ou en métal

peint avec une éponge propre ou un linge doux et un
détergent doux dans de l'eau tiède.

4. Le condenseur n'a pas besoin d'être nettoyé souvent dans

des conditions de fonctionnement normales. Si
l'environnement est particulièrement graisseux, poussiéreux,
ou s'il y a des animaux domestiques dans la maison, le
condenseur devrait être nettoyé tous les deux ou trois mois
pour assurer une efficacité maximum.

Si vous avez besoin de nettoyer le condenseur :

■ Retirer la grille de la base.

■ Utiliser un aspirateur à brosse douce pour nettoyer la

grille, les endroits ouverts derrière la grille et la surface à
l'avant du condenseur.

■ Replacer la grille de la base lorsqu’on a terminé.

5. Brancher le réfrigérateur ou reconnecter la source de courant

électrique.

41

Remplacement des ampoules d’éclairage

REMARQUE : Votre réfrigérateur ne pourra pas accommoder
toutes les ampoules pour les appareils ménagers. S’assurer de
faire le remplacement par une ampoule de grosseur, de forme et
de puissance semblables. Les ampoules de remplacement sont
disponibles chez votre marchand.

■ Les lampes du distributeur sont des DEL qui ne peuvent

pas être remplacées.

■ Toutes les autres lampes demandent une ampoule

d’appareil ménager de 40watts.

1. Débrancher le réfrigérateur ou déconnecter la source de

courant électrique.

DÉPANNAGE

Essayer les solutions suggérées ici d'abord afin d'éviter le coût d'une visite de service non nécessaire.

Fonctionnement du réfrigérateur

2. Enlever le protecteur d’ampoule s’il y a lieu.
REMARQUE : Pour nettoyer le protecteur d’ampoule, le laver

à l’eau tiède et avec un détergent liquide. Bien rincer et sécher
le protecteur d’ampoule.

3. Enlever l’ampoule d’éclairage et la remplacer par une de
même taille, forme et puissance.

4. Replacer le protecteur d’ampoule s'il y a lieu.

5. Brancher le réfrigérateur ou reconnecter la source de courant

électrique.

Le réfrigérateur ne fonctionne pas

AVERTISSEMENT

Risque de choc électrique

Brancher sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer

un décès, un incendie ou un choc électrique.

■ Le cordon d'alimentation électrique est-il débranché?

Brancher sur une prise à 3 alvéoles reliée à la terre.

■ La prise électrique fonctionne-t-elle? Brancher une lampe

pour voir si la prise fonctionne.

■ Un fusible est-il grillé ou un disjoncteur s'est-il ouvert?

Remplacer le fusible ou réenclencher le disjoncteur. Si le
problème persiste, appeler un électricien.

■ Les réglages sont-ils sur ON (marche)? S'assurer que les

commandes du réfrigérateur sont sur ON (allumés). Voir
“Utilisation des commandes”.

■ S'agit-il d'une nouvelle installation? Accorder 24 heures

après l'installation pour que le réfrigérateur se refroidisse
complètement.

REMARQUE : Le fait d'ajuster les commandes de
température sur le réglage le plus froid ne refroidira pas le
compartiment plus rapidement.

Le moteur semble fonctionner excessivement

Il se peut que votre nouveau réfrigérateur fonctionne plus
longtemps que l'ancien grâce à son compresseur à haute
efficacité et ses ventilateurs. L'appareil peut fonctionner plus
longtemps encore si la température de la pièce est chaude, si une
importante quantité de nourriture y est ajoutée, si les portes sont
fréquemment ouvertes ou si elles ont été laissées ouvertes.

Le réfrigérateur est bruyant

Le bruit des réfrigérateurs a été réduit au cours des années. Du
fait de cette réduction, il est possible d'entendre des bruits
intermittents venant de votre nouveau réfrigérateur qui n'avaient
pas été décelés avec votre ancien modèle. Voici une liste des
sons normaux accompagnés d'une explication.

■ Bourdonnement - entendu lorsque le robinet d'arrivée d'eau

s'ouvre pour remplir la machine à glaçons

■ Pulsation - les ventilateurs/le compresseur se règlent afin

d'optimiser la performance

■ Sifflement/cliquetis - écoulement de liquide réfrigérant,

mouvement des conduites d'eau ou d'objets posés sur le
dessus du réfrigérateur

■ Grésillement/gargouillement - de l'eau tombe sur l'élément

de chauffage durant le programme de dégivrage

■ Bruit d'éclatement - contraction/expansion des parois

internes, particulièrement lors du refroidissement initial

■ Bruit d'écoulement d'eau - peut être entendu lorsque la

glace fond lors du programme de dégivrage et que l'eau
s'écoule dans le plateau de dégivrage

■ Grincement/craquement - se produit lorsque la glace est

éjectée du moule à glaçons

Les portes ne ferment pas complètement

■ La porte est-elle bloquée en position ouverte? Déplacer les

emballages d'aliments pour libérer la porte.

■ Un compartiment ou une tablette bloquent-ils le passage?

Replacer le compartiment ou la tablette en position correcte.

42

Les portes sont difficiles à ouvrir

AVERTISSEMENT

Risque d'explosion

Utiliser un produit de nettoyage ininflammable.

Le non-respect de cette instruction peut causer un décès,

une explosion ou un incendie.

Les joints collent-ils ou sont-ils sales? Nettoyer les joints au
savon doux et à l'eau tiède.

Les ampoules ne fonctionnent pas

■ Une ampoule est-elle desserrée dans la douille ou grillée?

Voir “Remplacement des ampoules”.

■ La lumière du distributeur est-elle réglée à ON (allumée)?

La lumière du distributeur fonctionne seulement lorsqu'on a
appuyé sur les leviers. Si on désire que la lumière du
distributeur reste allumée en permanence, régler la lumière du
distributeur à ON (allumée), NIGHT LIGHT (veilleuse) ou
AUTO. Voir “Distributeurs d'eau et de glaçons”.

■ La lumière du distributeur est-elle réglée à NIGHT LIGHT

(veilleuse) ou AUTO? Si le distributeur est réglé au mode

NIGHT LIGHT (veilleuse) ou AUTO, s'assurer que le détecteur
de la lumière du distributeur n'est pas bloqué. Voir
“Distributeurs d'eau et de glaçons”.

Température et humidité

La température est trop élevée

■ S'agit-il d'une nouvelle installation? Accorder 24 heures

après l'installation pour que le réfrigérateur se refroidisse
complètement.

■ Porte ouverte souvent ou laissée ouverte? Ceci permet à

l'air chaud de pénétrer dans le réfrigérateur. Minimiser les
ouvertures de porte et garder les portes complètement
fermées.

■ Une importante quantité d'aliments a-t-elle été ajoutée?

Accorder quelques heures pour que le réfrigérateur revienne à
sa température normale.

■ Les réglages sont-ils corrects pour les conditions

existantes? Ajuster les commandes un cran plus froid.

Vérifier la température au bout de 24 heures. Voir “Utilisation
des commandes”.

Il existe une accumulation d'humidité à l'intérieur

REMARQUE : Une certaine accumulation d'humidité est normale.

■ La pièce est-elle humide? Ceci contribue à l'accumulation

de l'humidité.

■ Porte ouverte souvent ou laissée ouverte? Ceci permet à

l'air humide de pénétrer dans le réfrigérateur. Minimiser les
ouvertures de porte et garder les portes complètement
fermées.

Glaçons et eau

La machine à glaçons ne produit pas ou pas
suffisamment de glaçons

■ Le réfrigérateur est-il connecté à l'alimentation en eau et

le robinet d'arrêt d'eau est-il ouvert? Brancher le

réfrigérateur à l'alimentation en eau et ouvrir le robinet d'arrêt
d'eau complètement.

■ La canalisation de la source d'eau du domicile comporte-

t-elle une déformation? Une déformation dans la
canalisation peut réduire l'écoulement d'eau. Redresser la
canalisation d'eau.

■ La machine à glaçons est-elle allumée? S'assurer que le

bras de commande en broche ou l'interrupteur (selon le
modèle) est en position ON.

■ S'agit-il d'une nouvelle installation? Attendre 24 heures

après l'installation pour le commencement de la production
de glaçons. Attendre 72 heures pour le commencement de la
production complète de glaçons.

■ Une grande quantité de glaçons vient-elle d'être enlevée?

Attendre 24 heures pour que la machine à glaçons produise
plus de glaçons.

■ Un glaçon est-il coincé dans le bras éjecteur? Enlever le

glaçon du bras éjecteur avec un ustensile en plastique.

■ Un système de filtration de l'eau à osmose inverse est-il

connecté à votre canalisation d'eau froide? Ceci peut

diminuer la pression de l'eau. Voir “Spécifications de
l'alimentation en eau” soit dans les instructions d'installation
soit dans le Guide d'utilisation et d'entretien.

Les glaçons sont creux ou petits

REMARQUE : Cela indique une faible pression de l'eau.

■ La valve de la canalisation d'eau n'est-elle pas

complètement ouverte? Ouvrir la valve d'eau complètement.

■ La canalisation de la source d'eau du domicile comporte-

t-elle une déformation? Une déformation dans la
canalisation peut réduire l'écoulement d'eau. Redresser la
canalisation d'eau.

■ Un système de filtration de l'eau à osmose inverse est-il

connecté à votre canalisation d'eau froide? Ceci peut

diminuer la pression de l'eau. Voir “Spécifications de
l'alimentation en eau”.

■ Reste-t-il des questions concernant la pression de l'eau?

Appeler un plombier agréé et qualifié.

Goût, odeur ou couleur grise des glaçons

■ Les raccords de plomberie sont-ils neufs? Des raccords de

plomberie neufs peuvent causer une décoloration et un
mauvais goût des glaçons.

■ Les glaçons ont-ils été gardés trop longtemps? Jeter les

glaçons. Laver le compartiment à glaçons. Accorder
24 heures pour la fabrication de nouveaux glaçons.

■ Y a-t-il un transfert d'odeurs de nourriture? Utiliser des

emballages étanches à l'air et à l'humidité pour conserver les
aliments.

■ L'eau contient-elle des minéraux (tels que le soufre)?

L'installation d'un filtre peut être requise afin d'enlever les
minéraux.

■ Y-a-t-il un filtre à eau installé sur le réfrigérateur? Une

décoloration grise ou foncée de la glace indique que le
système de filtration de l'eau a besoin d'un rinçage
additionnel.

43

Le distributeur de glaçons ne fonctionne pas
correctement

■ Porte du congélateur complètement fermée? Bien fermer

la porte. Si elle ne ferme pas complètement, voir “Les portes
ne fermeront pas complètement”.

■ Le bac à glaçons est-il bien installé? S'assurer que le bac à

glaçons est fermement en place.

■ S'agit-il d'une nouvelle installation? Attendre 24 heures

après l'installation pour le commencement de la production
de glaçons. Attendre 72 heures pour le commencement de la
production complète de glaçons.

■ Glaçons coincés dans la chute de distribution? Utiliser un

ustensile en plastique pour dégager la chute.

■ Les mauvais glaçons ont-ils été ajoutés au bac? Utiliser

seulement des cubes produits par la machine à glaçons
courante.

■ La glace a-t-elle fondu autour de la tige (spirale en métal)

dans le bac à glaçons? Vider les glaçons et nettoyer le bac

complètement.

AVERTISSEMENT

■ La pression de l'eau est-elle inférieure à 30 lb/po²? La

pression de l'eau du domicile détermine l'écoulement d'eau
du distributeur. Voir “Spécifications de l'alimentation en eau”.

■ Déformation du conduit de canalisation d'eau du

domicile? Redresser la canalisation d'eau.

■ S'agit-il d'une nouvelle installation? Rincer et remplir le

système de distribution d'eau.

■ Un filtre à eau est-il installé sur le réfrigérateur? Le filtre

peut être obstrué ou installé incorrectement.

■ Un système de filtration de l'eau à osmose inverse est-il

connecté à votre canalisation d'eau froide? Voir

“Spécifications de l'alimentation en eau” soit dans les
instructions d'installation soit dans le Guide d'utilisation et
d'entretien.

De l'eau suinte du distributeur

REMARQUE : Il est normal de constater une ou deux gouttes

d'eau après la distribution d'eau.

AVERTISSEMENT

Risque de coupure

Utiliser un verre robuste pour prendre des glaçons ou

de l'eau.

Le non-respect de cette instruction peut causer

des coupures.

■ Le distributeur de glaçons se bloque-t-il lorsqu'il distribue

de la glace “concassée”? Changer le réglage “crushed”

(glace pilée) pour le réglage “cubed” (glaçons). Si les glaçons
sont correctement distribués, abaisser le bouton “crushed”
pour obtenir de la glace pilée et reprendre la distribution.

■ Le bras de distribution a-t-il été retenu trop longtemps?

Les glaçons cesseront d'être distribués lorsque le bras est
retenu trop longtemps. Attendre 3 minutes pour que le moteur
du distributeur soit réglé de nouveau avant d'être utilisé.

Le distributeur d'eau ne fonctionne pas correctement

■ Porte du congélateur complètement fermée? Bien fermer

la porte. Si elle ne ferme pas complètement, voir “Les portes
ne fermeront pas complètement”.

■ Le réfrigérateur est-il connecté à l'alimentation en eau et

le robinet d'arrêt d'eau est-il ouvert? Brancher le

réfrigérateur à l'alimentation en eau et ouvrir le robinet d'arrêt
d'eau complètement.

Risque de coupure

Utiliser un verre robuste pour prendre des glaçons ou

de l'eau.

Le non-respect de cette instruction peut causer

des coupures.

■ Le verre n'a pas été maintenu sous le distributeur assez

longtemps? Maintenir le verre sous le distributeur 2 à

3 secondes après avoir relâché le levier du distributeur.

■ S'agit-il d'une nouvelle installation? Vidanger le système de

distribution d'eau. Voir “Distributeurs d'eau et de glaçons”.

■ Le filtre à eau a-t-il été récemment changé? Vidanger le

système de distribution d'eau. Voir “Distributeurs d'eau et de
glaçons”.

L'eau du distributeur n'est pas assez froide

REMARQUE : L'eau du distributeur est refroidie à seulement 50°F

(10°C).

■ S'agit-il d'une nouvelle installation? Attendre 24 heures

après l'installation pour que l'alimentation d'eau refroidisse
complètement.

■ Une grande quantité d'eau a-t-elle récemment été

distribuée? Attendre 24 heures pour que l'alimentation d'eau

refroidisse complètement.

■ N'a-t-on pas récemment distribué de l'eau? Le premier

verre d'eau peut ne pas être froid. Jeter le premier verre d'eau.

■ Le réfrigérateur est-il branché à l'arrivée d'eau froide?

S'assurer que le réfrigérateur est branché à l'arrivée d'eau
froide. Voir “Spécifications de l'alimentation en eau”.

44

FEUILLES DE DONNÉES SUR LE PRODUIT

Système de filtration d'eau de la grille de la base

Modèle T2WG2L/T2RFWG2 Capacité 200 gallons (758 litres)

Modèle T2WG2/T2RFWG2 Capacité 200 gallons (758 litres)

Produit testé et certifié par NSF International en vertu de la norme NSF/
ANSI 42 (réduction du goût et de l'odeur du chlore, et particules de
classe II*) et en vertu de la norme NSF/ANSI 53 (réduction de mercure,
benzène, toxaphène, O-dichlorobenzène et carbofurane.

Ce produit a été testé selon les normes 42 et 53 NSF/ANSI pour la réduction des substances énumérées ci-dessous. La
concentration des substances indiquées dans l'eau entrant dans le système a été réduite à une concentration moindre ou égale à la
limite permissible pour l'eau qui quitte le système, tel que spécifié dans 42 et 53 NSF/ANSI.

Réd. de substances
Effets esthétiques

Chlore goût/odeur
Particules (classe II*)

Réduction des
contaminants

Mercure : à pH 6,5
Mercure : à pH 8,5

Benzène 0,005 mg/L 0,0154 mg/L 0,015 mg/L ± 10 % 0,0012 mg/L 0,0006 mg/L 92,22 96,34
O-Dichlorobenzène 0,6 mg/L 1,7571 mg/L 1,8 mg/L ± 10 % 0,0250 mg/L 0,0066 mg/L 98,58 99,63
To xa p hène 0,003 mg/L 0,015 mg/L 0,015 mg/L ± 10 % 0,001 mg/L 0,001 mg/L 93,33 93,33
Carbofurane 0,04 mg/L 0,0819 mg/L 0,08 mg/L ± 10 % 0,0400 mg/L 0,0213 mg/L 51,13 74,00

Paramètres de test : pH = 7,5 ± 0,5 à moins d'indications contraires. Débit = 0,85 gpm (3,2 Lpm). Pression = 60 lb/po² (4 1 3, 7 k Pa ).
Temp. = 68°F à 71,6°F (20°C à 22°C).

■ Il est essentiel que les exigences de fonctionnement,

d'entretien et de remplacement de filtre soient respectées
pour que ce produit donne le rendement annoncé.

■ Utiliser la cartouche de remplacement T2RFWG2, pièce

n° 4396841. Au Canada, utiliser la cartouche de rechange
T2RFWG2, pièce n° 4396841B. Prix au détail suggéré en 2005
de 34,99 $US/43,99 $CAN. Les prix sont sujets à modification
sans préavis.

Modèle T2WG2L : Lorsque le témoin lumineux de l'état du
filtre passe du vert au jaune, commander un nouveau filtre.
Lorsque le témoin lumineux de l'état du filtre passe du jaune
au rouge, il est recommandé de remplacer le filtre.

Modèle T2WG2 : Changer la cartouche du filtre à eau tous les
6 mois en fonction de l'utilisation. Si le débit d'eau au
distributeur ou à la machine à glaçons diminue de façon
marquée avant que 6 mois ne se soient écoulés, remplacer la
cartouche du filtre à eau plus souvent.

■ Ces contaminants ne sont pas nécessairement présents dans

votre approvisionnement d'eau. Même si le test a été effectué
dans des conditions de laboratoires standard, le rendement
réel peut varier.

■ Le produit doit être utilisé pour l'eau froide seulement.

Critères de
réduction NFS

réduction de 50 %
réduction de 85 %

Critères de
réduction NFS

0,002 mg/L
0,002 mg/L

Affluent
moyen

2,0182 mg/L
1333333 #/mL

Affluent
moyen

0,0058 mg/L
0,0059 mg/L

Concentration dans l'eau
à traiter

2,0 mg/L ± 10%

Au moins 10 000 particules/mL

Concentration dans l'eau
à traiter

0,006 mg/L ± 10 %
0,006 mg/L ± 10 %

■ Ne pas utiliser pour le filtrage d'une eau microbiologiquement

polluée ou de qualité inconnue en l'absence d'un dispositif de
désinfection adéquat avant ou après le système.

■ Consulter la section “Assistance ou service” pour obtenir le

nom, l'adresse et le numéro de téléphone du fabricant.

■ Consulter la section “Garantie” pour voir la garantie limitée du

fabricant.

Directives d'application/Paramètres d'approvisionnement en eau

Source d'eau
Pression de l'eau
Te mp érature de l'eau
Débit nominal

Effluent
maximal

0,06 mg/L
6600 #/mL

Effluent
maximal

0,0002 mg/L
0,0005 mg/L

Effluent
moyen

0,0536 mg/L

**

2325 #/mL

Effluent
moyen

0,0002 mg/L
0,0003 mg/L

% de réd.
minimale

97,03
99,51

% de réd.
minimale

96,54
91,57

% de réd.
moyenne

97,34
99,83

% de réd.
moyenne

96,54
94,92

Collectivité ou puits
30 - 120 lb/po² (207 - 827 kPa)
33° - 100°F (0,6° - 37,8°C)
0,85 gpm (3,2 L/min) à 60 lb/po²

Classe II - taille des particules : 1 um à <5 um

*

Exigence de test : au moins 100 000 particules/mL (poussière de test fine AC).

**

® NSF est une marque déposée de NSF International.

45

Système de filtration d'eau de la grille de la base

Modèle T1WG2L/T2RFWG2 Capacité 200 gallons (758 litres)

Modèle T1WG2/T2RFWG2 Capacité 200 gallons (758 litres)

Produit testé et certifié par NSF International en vertu de la norme NSF/
ANSI 42 (réduction du goût et de l'odeur du chlore, et particules de
classe II*) et en vertu de la norme NSF/ANSI 53 (réduction de mercure,
benzène, toxaphène, O-dichlorobenzène et carbofurane.

Ce produit a été testé selon les normes 42 et 53 NSF/ANSI pour la réduction des substances énumérées ci-dessous. La
concentration des substances indiquées dans l'eau entrant dans le système a été réduite à une concentration moindre ou égale à la
limite permissible pour l'eau qui quitte le système, tel que spécifié dans 42 et 53 NSF/ANSI.

Réd. de substances
Effets esthétiques

Chlore goût/odeur
Particules (classe II*)

Réduction des
contaminants

Mercure : à pH 6,5
Mercure : à pH 8,5

Benzène 0,005 mg/L 0,0154 mg/L 0,015 mg/L ± 10 % 0,0012 mg/L 0,0006 mg/L 92,22 96,34
O-Dichlorobenzène 0,6 mg/L 1,7571 mg/L 1,8 mg/L ± 10 % 0,0250 mg/L 0,0066 mg/L 98,58 99,63
To xa p hène 0,003 mg/L 0,015 mg/L 0,015 mg/L ± 10 % 0,001 mg/L 0,001 mg/L 93,33 93,33
Carbofurane 0,04 mg/L 0,0819 mg/L 0,08 mg/L ± 10 % 0,0400 mg/L 0,0213 mg/L 51,13 74,00

Paramètres de test : pH = 7,5 ± 0,5 à moins d'indications contraires. Débit = 0,5 gpm (1,9 Lpm). Pression = 60 lb/po² (413,7 kPa).
Temp. = 68°F à 71,6°F (20°C à 22°C).

■ Il est essentiel que les exigences de fonctionnement,

d'entretien et de remplacement de filtre soient respectées
pour que ce produit donne le rendement annoncé.

■ Utiliser la cartouche de rechange T2RFWG2, pièce

n° 4396841. Au Canada, utiliser la cartouche de rechange
T2RFWG2, pièce n° 4396841B. Prix suggéré au détail en 2005
de 34,99 $US/43,99 $CAN. Les prix sont sujets à modification
sans préavis.

Modèle T1WG2L : Lorsque le témoin lumineux de l'état du
filtre passe du vert au jaune, commander un nouveau filtre.
Lorsque le témoin lumineux de l'état du filtre passe du jaune
au rouge, il est recommandé de remplacer le filtre.

Modèle T1WG2 : Changer la cartouche du filtre à eau tous les
6 mois en fonction de l'utilisation. Si le débit d'eau au
distributeur ou à la machine à glaçons diminue de façon
marquée avant que 6 mois ne se soient écoulés, remplacer la
cartouche du filtre à eau plus souvent.

■ Ces contaminants ne sont pas nécessairement présents dans

votre approvisionnement d'eau. Même si le test a été effectué
dans des conditions de laboratoires standard, le rendement
réel peut varier.

■ Le produit doit être utilisé pour l'eau froide seulement.

Critères de
réduction NFS

réduction de 50 %
réduction de 85 %

Critères de
réduction NFS

0,002 mg/L
0,002 mg/L

Affluent
moyen

2,0182 mg/L
1333333 #/mL

Affluent
moyen

0,0058 mg/L
0,0059 mg/L

Concentration dans l'eau
à traiter

2,0 mg/L ± 10 %

Au moins 10 000 particules/mL

Concentration dans l'eau
à traiter

0,006 mg/L ± 10 %
0,006 mg/L ± 10 %

■ Ne pas utiliser pour le filtrage d'une eau microbiologiquement

polluée ou de qualité inconnue en l'absence d'un dispositif de
désinfection adéquat avant ou après le système.

■ Consulter la section “Assistance ou service” pour obtenir le

nom, l'adresse et le numéro de téléphone du fabricant.

■ Consulter la section “Garantie” pour la garantie limitée du

fabricant.

Directives d'application/Paramètres d'approvisionnement en eau

Source d'eau
Pression de l'eau
Te mp érature de l'eau
Débit nominal

Effluent
maximal

0,06 mg/L
6600 #/mL

Effluent
maximal

0,0002 mg/L
0,0005 mg/L

Effluent
moyen

0,0536 mg/L

**

2325 #/mL

Effluent
moyen

0,0002 mg/L
0,0003 mg/L

% de réd.
minimale

97,03
99,51

% de réd.
minimale

96,54
91,57

% de réd.
moyenne

97,34
99,83

% de réd.
moyenne

96,54
94,92

Collectivité ou puits
30 - 120 lb/po² (207 - 827 kPa)
33° - 100°F (0,6° - 37,8°C)
0,5 gpm (1,9 L/min) à 60 lb/po²

Classe II - taille des particules : 1 um à <5 um

*

Exigence de test : au moins 100 000 particules/mL (poussière de test fine AC).

**

® NSF est une marque déposée de NSF International.

46

GARANTIE DES GROS APPAREILS MÉNAGERS

WHIRLPOOL CORPORATION

GARANTIE LIMITÉE DE UN AN

Pendant un an à compter de la date d'achat, lorsque ce gros appareil ménager est utilisé et entretenu conformément aux instructions
jointes à ou fournies avec le produit, Whirlpool Corporation ou Whirlpool Canada LP (ci-après désignées “Whirlpool”) paiera pour les
pièces de rechange FSP® et la main-d'oeuvre pour corriger les vices de matériaux ou de fabrication. Le service doit être fourni par une
compagnie de service désignée par Whirlpool.

WHIRLPOOL NE PRENDRA PAS EN CHARGE

1. Les visites de service pour rectifier l'installation du gros appareil ménager, montrer à l'utilisateur comment utiliser l'appareil,

remplacer ou réparer des fusibles ou rectifier le câblage ou la plomberie du domicile.

2. Les visites de service pour réparer ou remplacer les ampoules électriques de l'appareil, les filtres à air ou les filtres à eau. Ces

pièces consomptibles ne sont pas couvertes par la garantie.

3. Les réparations lorsque le gros appareil ménager est utilisé à des fins autres que l'usage unifamilial normal.

4. Les dommages imputables à : accident, modification, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation

fautive ou installation non conforme aux codes d'électricité ou de plomberie, ou l'utilisation de produits non approuvés par
Whirlpool.

5. Toute perte d'aliments due à une défaillance du réfrigérateur ou du congélateur.

6. Le coût des pièces de rechange et de la main-d'œuvre pour les appareils utilisés hors des États-Unis ou du Canada.

7. Le ramassage et la livraison. Ce gros appareil ménager est conçu pour être réparé à domicile.

8. Les réparations aux pièces ou systèmes résultant d'une modification non autorisée faite à l'appareil.

9. Les frais de transport pour le service d'un produit dans les régions éloignées.

10. La dépose et la réinstallation de votre appareil si celui-ci est installé dans un endroit inaccessible ou n'est pas installé

conformément aux instructions d'installation fournies.

CLAUSE D'EXONÉRATION DE RESPONSABILITÉ AU TITRE DES GARANTIES IMPLICITES; LIMITATION DES RECOURS

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA
RÉPARATION PRÉVUE CI-DESSUS. LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITÉ
MARCHANDE ET D'APTITUDE À UN USAGE PARTICULIER, SONT LIMITÉES À UN AN OU À LA PLUS COURTE PÉRIODE AUTORISÉE
PAR LA LOI. WHIRLPOOL N'ASSUME AUCUNE RESPONSABILITÉ POUR LES DOMMAGES FORTUITS OU INDIRECTS. CERTAINES
JURIDICTIONS NE PERMETTENT PAS L'EXCLUSION OU LA LIMITATION DES DOMMAGES FORTUITS OU INDIRECTS, OU LES
LIMITATIONS DE LA DURÉE DES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE OU D'APTITUDE À UN USAGE PARTICULIER,
DE SORTE QUE CES EXCLUSIONS OU LIMITATIONS PEUVENT NE PAS S'APPLIQUER DANS VOTRE CAS. CETTE GARANTIE VOUS
CONFÈRE DES DROITS JURIDIQUES SPÉCIFIQUES ET VOUS POUVEZ ÉGALEMENT JOUIR D'AUTRES DROITS QUI PEUVENT
VARIER D'UNE JURIDICTION À UNE AUTRE.

À l'extérieur du Canada et des 50 États des États-Unis, cette garantie ne s'applique pas. Contacter votre marchand Whirlpool autorisé
pour déterminer si une autre garantie s'applique.

Si vous avez besoin de service, voir d'abord la section “Dépannage” du Guide d'utilisation et d'entretien. Après avoir vérifié la section
“Dépannage”, de l'aide supplémentaire peut être trouvée en vérifiant la section “Assistance ou service” ou en appelant Whirlpool. Aux
É.-U., composer le 1-800-253-1301. Au Canada, composer le 1-800-807-6777.

8/05

47

2315228

© 2005 Whirlpool Corporation.
All rights reserved.
Todos los derechos reservados.
Tous droits réservés.

® Registered Trademark/TM Trademark of Whirlpool, U.S.A., Whirlpool Canada LP Licensee in Canada

® Marca registrada/TM Marca de comercio de Whirlpool, U.S.A., usada bajo licencia de Whirlpool Canada LP en Canadá

® Marque déposée/TM Marque de commerce de Whirlpool, U.S.A., emploi licencié par Whirlpool Canada LP au Canada

Printed in U.S.A.

Impreso en EE.UU.

Imprimé aux É.-U.

9/05
