Whirlpool SUPER ECO 67 B, WAP 6460 BK, WA SENSITIVE 24 SD, WA CARE 14 SD, SUPER ECO 6410 BK PROGRAM CHART [de]
Page 1
40105381D.fm Page 1 Thursday, March 8, 2007 6:21 PM

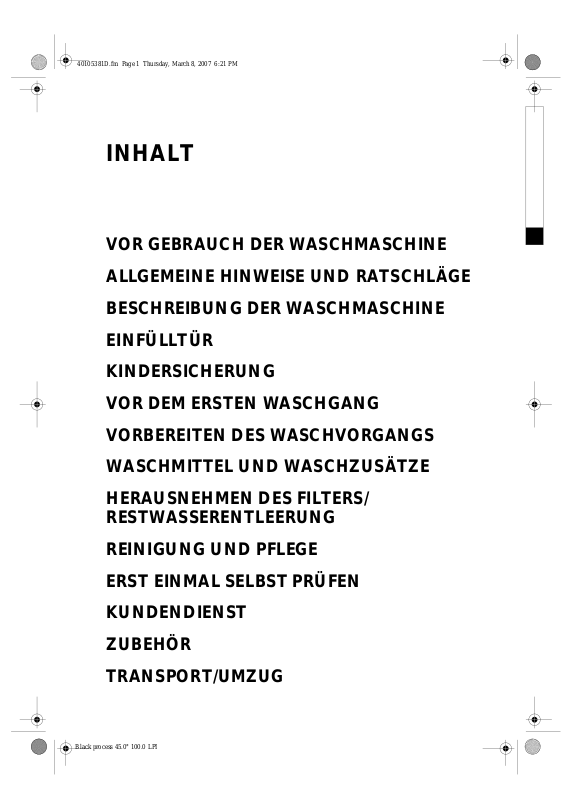

INHALT
VOR GEBRAUCH DER WASCHMASCHINE
ALLGEMEINE HINWEISE UND RATSCHLÄGE
BESCHREIBUNG DER WASCHMASCHINE
EINFÜLLTÜR
KINDERSICHERUNG
VOR DEM ERSTEN WASCHGANG
VORBEREITEN DES WASCHVORGANGS
WASCHMITTEL UND WASCHZUSÄTZE
HERAUSNEHMEN DES FILTERS/
RESTWASSERENTLEERUNG
REINIGUNG UND PFLEGE
ERST EINMAL SELBST PRÜFEN
KUNDENDIENST
ZUBEHÖR
TRANSPORT/UMZUG
Black process 45.0° 100.0 LPI
Page 2
40105381D.fm Page 2 Thursday, March 8, 2007 6:21 PM
VOR GEBRAUCH DER WASCHMASCHINE
Wasserdruck
1.Auspacken und Überprüfen
Nach dem Auspacken prüfen, ob die
•
Waschmaschine unbeschädigt ist. Die
Waschmaschine im Zweifelsfall nicht in Betrieb
nehmen. Wenden Sie sich an den Kundendienst
oder den örtlichen Fachhändler.
Überprüfen Sie, ob das Zubehör und alle Teile
•
komplett vorhanden sind.
Verpackungsmaterial (Plastiktüten, Polystyrol
•
usw.) nicht in der Reichweite von Kindern
aufbewahren, da es eine mögliche
Gefahrenquelle darstellt.
Falls das Gerät vor der Auslieferung in der Kälte
•
gestanden hat, bei Raumtemperatur ein Paar Stunden
warten, bevor es in Betrieb genommen wird.
2.Transportsicherung entfernen
Die Waschmaschine ist mit
•
Transportsicherungsschrauben ausgerüstet, um
Schäden im Inneren der Waschmaschine
während des Transportes zu verhindern. Vor
Inbetriebnahme der Waschmaschine müssen die
Transportsicherungsschrauben unbedingt
entfernt werden.
Nach dem Entfernen der Schrauben die
•
Öffnungen mit den 4 mitgelieferten
Kunststoffkappen verschließen.
3.Die Waschmaschine aufstellen
Die Schutzfolie vom Bedienfeld abziehen (falls
•
vorhanden).
Die Waschmaschine verschieben, ohne sie an der
•
Arbeitsplatte anzuheben.
Das Gerät auf einem ebenen und stabilen Fußboden
•
aufstellen, möglichst in einer Ecke des Raumes.
Vergewissern Sie sich, dass alle Füße fest auf dem
•
Boden aufliegen und dass die Waschmaschine
vollkommen eben und standsicher ist (benutzen
Sie eine Wasserwaage).
Stellen Sie bei Installation auf Holz- oder so
•
genannten “schwimmenden” Fußböden (z. B.
Parkett oder Laminat) das Gerät auf eine mindestens
3 cm starke und 60 x 60 cm große Sperrholzplatte,
die Sie auf dem Boden festschrauben.
4.Wasserzulauf
Den Wasserzulaufschlauch unter Beachtung der
•
Vorschriften des örtlichen Wasserwerks anschließen.
Wasserzulauf: Nur Kaltwasser
•
(falls nicht anders in der
Programmübersicht angegeben)
Wasserhahn: 3/4” Schlauchverschraubung
•
•
(Fließdruck): 100-1000 kPa (1-10 bar).
Die Waschmaschine nur mit einem neuen
•
Schlauch an die Wasserversorgung anschließen.
Gebrauchte Schläuche dürfen nicht wieder
verwendet, sondern müssen aussortiert werden.
5.Abpumpen
Ablaufschlauch entweder am Siphon montieren
•
oder mit dem Krümmer über den Rand eines
Wasch- oder Spülbeckens einhängen.
Ist die Waschmaschine an ein eingebautes
•
Abpumpsystem angeschlossen, prüfen Sie, ob
letzteres mit einem Lüftungsloch ausgestattet ist,
um ein gleichzeitiges Zulassen und Abpumpen
von Wasser (Siphon-Effekt) zu vermeiden.
6.Elektrischer Anschluss
Alle elektrischen Anschlüsse müssen von einem
•
Fachmann und unter Beachtung der
Herstellervorschriften sowie der örtlichen
Sicherheitsvorschriften ausgeführt werden.
Angaben über Spannung, Leistungsaufnahme und
•
Absicherung befinden sich auf der Innenseite der
Einfülltür.
Der Anschluss darf nur über eine
•
vorschriftsmäßig installierte und geerdete
Schuko-Steckdose erfolgen. Die Erdung ist
gesetzlich vorgeschrieben. Der Hersteller lehnt
jede Haftung für eventuelle Schäden an
Personen, Haustieren oder Sachen ab, die infolge
Nichtbeachtung der o.g. Vorschriften entstehen.
Keine Verlängerungskabel oder Mehrfachstecker
•
verwenden.
Vor jeder Wartungsarbeit den Netzstecker
•
ziehen oder die Stromversorgung abschalten.
Nach der Aufstellung muss der Zugriff zum
•
Netzstecker oder zur Netztrennung über einen
zweipoligen Schalter jederzeit gewährleistet sein.
Die Waschmaschine nicht in Betrieb nehmen,
•
wenn sie während des Transportes beschädigt
wurde. Den Kundendienst verständigen.
Austausch des Netzkabels nur durch den
•
Kundendienst.
Das Gerät nur im Haushalt und für den
•
angegebenen Zweck verwenden.
Mindestabmessungen des Gehäuses:
Breite: 600 mm
Höhe: 850 mm
Tiefe: 600 mm
Black process 45.0° 100.0 LPI
D 2
Page 3
40105381D.fm Page 3 Thursday, March 8, 2007 6:21 PM
ALLGEMEINE HINWEISE UND RATSCHLÄGE
Die Waschmaschine nicht unnötig eingeschaltet
1.Verpackung
Die Verpackung ist zu 100% wieder verwertbar
•
und mit dem Recycling-Symbol
gekennzeichnet. Halten Sie sich an die jeweils
geltenden örtlichen Verordnungen hinsichtlich
der Entsorgung des Verpackungsmaterials.
2.Entsorgung von Verpackung und alten
Geräten
Die Waschmaschine besteht aus wieder
•
verwertbaren Materialien. Sie muss gemäß den
örtlichen Vorschriften entsorgt werden.
Vor dem Verschrotten alle Waschmittelrückstände
•
entfernen und das Netzkabel durchschneiden, um
die Waschmaschine unbrauchbar zu machen.
In Übereinstimmung mit den Anforderungen der
•
Europäischen Richtlinie 2002/96/EG über Elektround Elektronik-Altgeräte (WEEE) ist vorliegendes
Gerät mit einer Markierung versehen.
Sie leisten einen positiven Beitrag für den Schutz der
Umwelt und die Gesundheit des Menschen, wenn
Sie dieses Gerät einer gesonderten Abfallsammlung
zuführen. Im unsortierten Siedlungsmüll könnte ein
solches Gerät durch unsachgemäße Entsorgung
negative Konsequenzen nach sich ziehen.
Auf dem Produkt oder der beiliegenden
Produktdokumentation ist folgendes Symbol
einer durchgestrichenen Abfalltonne abgebildet. Es
weist darauf hin, dass eine Entsorgung im normalen
Haushaltsabfall nicht zulässig ist. Entsorgen Sie dieses
Produkt im Recyclinghof mit einer getrennten
Sammlung für Elektro- und Elektronikgeräte.
Die Entsorgung muss gemäß den örtlichen
Bestimmungen zur Abfallbeseitigung erfolgen.
Bitte wenden Sie sich an die zuständigen Behörden
Ihrer Gemeindeverwaltung, an den lokalen
Recyclinghof für Haushaltsmüll oder an den Händler,
bei dem Sie dieses Gerät erworben haben, um
weitere Informationen über Behandlung,
Verwertung und Wiederverwendung dieses
Produkts zu erhalten.
3.Sicherheitshinweise
Die Waschmaschine ist nur für den Gebrauch in
•
Innenräumen geeignet.
Verwenden Sie in der Nähe der Waschmaschine
•
keine entflammbaren Flüssigkeiten.
Bevor Sie einen Trockner oben auf die
•
Waschmaschine stellen, fragen Sie vorher unseren
Kundendienst oder Ihren Händler, ob dies möglich
ist. Das Aufsetzen eines Trockner darf nur mit Hilfe
einer bei unserem Kundendienst oder Ihrem
Händler erhältlichen, passenden Halterung erfolgen.
•
lassen.
Bei Nichtgebrauch der Maschine den
•
Wasserhahn schließen.
Vor jeder Reinigungs- und Wartungsarbeit den
•
Netzstecker ziehen oder die Stromversorgung
abschalten.
Einfülltür niemals mit Gewalt öffnen oder als
•
Trittbrett benutzen.
Gestatten Sie Kindern nicht, mit der Waschmaschine
•
zu spielen oder in die Trommel zu steigen (siehe
auch folgende Seite Kapitel “Kindersicherung”).
Falls erforderlich, kann das Netzkabel durch ein
•
beim Kundendienst bezogenes gleichartiges
Kabel ersetzt werden. Das Netzkabel darf nur
von Fachpersonal ausgewechselt werden.
4.Energiespartipps
Optimieren Sie den Verbrauch von Energie,
•
Wasser, Waschmittel und Zeit, indem Sie die
empfohlene maximale Maschinenkapazität nutzen.
Dosierempfehlungen auf den
•
Waschmittelpackungen nicht überschreiten.
Die Öko-Klappe (ein besonderes System im
•
Ablauf) verhindert, dass ungenutzte Waschmittel
aus der Trommel austreten und
Umweltverschmutzung verursachen.
Wählen Sie die Vorwäsche nur bei stark
•
verschmutzter Wäsche! Sie sparen Wasser,
Waschmittel, Zeit und Energie, indem Sie bei
normal oder leicht verschmutzter Wäsche auf die
Vorwäsche verzichten.
Behandeln Sie Flecken mit einem
•
Fleckenentferner oder weichen Sie die Wäsche
vor dem Waschen ein, um den
Warmwasserverbrauch zu reduzieren.
Sie sparen Energie, wenn sie bei 60° C anstatt bei
•
95° C oder bei 40° C anstatt bei 60° C waschen.
Soll die Wäsche anschließend im
•
Haushaltswäschetrockner getrocknet werden,
wählen Sie die höchste Schleuderdrehzahl
(programmabhängig). Der Trockner braucht
dann weniger Zeit und Energie.
5.EC-Konformitätserklärung
Dieses Gerät entspricht den folgenden
•
Europäischen Verordnungen:
-73/23/EWG Niederspannungsrichtlinie
- 89/336/EWG EMV-Richtlinie
- 93/68/EWG Richtlinie zur CE-Kennzeichnung .
Black process 45.0° 100.0 LPI
D 3
Page 4
40105381D.fm Page 4 Thursday, March 8, 2007 6:21 PM
BESCHREIBUNG DER WASCHMASCHINE
1
3
7
8
Arbeitsplatte
1.
Bedienblende
2.
Waschmittelkasten
3.
Serviceaufkleber (Innenseite Einfülltür)
4.
Einfülltür
5.
Kindersicherung (Türinnenseite, falls vorgesehen)
6.
Pumpenzugang hinter dem Sockel oder Deckel (je nach Modell)
7.
Einstellbare Füße
8.
2
3
4
5
6
8
1
2
4
5
6
7
EINFÜLLTÜR
Zum Öffnen der Einfülltür den Türgriff halten, den Innengriff drücken (falls vorhanden) und die Tür
aufziehen. Die Tür mit leichtem Schwung schließen, sie rastet hörbar ein.
KINDERSICHERUNG
Zur Sicherung gegen unbefugte Benutzung des Gerätes die
Kunststoffschraube an der Türinnenseite mit einer Münze
drehen.
Schlitz senkrecht: Einfülltür kann nicht mehr einrasten.
•
Schlitz waagerecht - normale Position: Einfülltür kann
•
wieder geschlossen werden.
VOR DEM ERSTEN WASCHGANG
Um Prüfwasserreste vom Testlauf beim Hersteller auszuspülen, empfehlen wir, ein kurzes
Waschprogramm ohne Wäsche durchzuführen.
Wasserhahn öffnen.
1.
Einfülltür schließen.
2.
Ein wenig Waschmittel (ca. 30 ml) in die Hauptwaschkammer der Waschmittelschublade geben.
3.
Ein kurzes Waschprogramm wählen und starten (siehe “Kurzanleitung”).
4.
D 4
Black process 45.0° 100.0 LPI
Page 5
40105381D.fm Page 5 Thursday, March 8, 2007 6:21 PM
VORBEREITEN DES WASCHVORGANGS
1.Wäsche sortieren nach...
•
Gewebeart/Pflegekennzeichen
Baumwolle, Mischfasern, Pflegeleicht/Synthetik,
Wolle, Handwäsche.
•
Farbe
Farbige und weiße Wäsche trennen. Neue
farbige Textilien separat waschen.
•
Einfüllen
Verschieden große Wäschestücke verstärken die
Waschwirkung und verteilen sich besser in der
Trommel.
•
Empfindliche Textilien
Kleine Textilien (z. B. Feinstrumpfhosen, Gürtel
usw.) und andere kleine oder mit Häkchen
versehene Stücke (z. B. BHs) in einem Wäschesack
oder in einem Kissenbezug mit Reißverschluss
waschen. Gardinenröllchen entweder entfernen
oder Sie sie in einen Stoffbeutel einbinden.
2.Taschen leeren
Münzen, Sicherheitsnadeln usw. können die Wäsche,
aber auch Trommel und Laugenbehälter beschädigen.
3.
Verschlüsse
Reißverschlüsse, Haken und Ösen schließen; lose
Gürtel und Bänder zusammenbinden.
Fleckenbehandlung
Blut, Milch, Ei usw. werden in der Regel durch
•
die automatische Enzym-Phase des
Waschprogramms entfernt.
Geben Sie zum Entfernen von Rotwein, Kaffee, Tee,
•
Fett, Obstflecken usw. Fleckensalz in die
Hauptwaschkammer des Waschmittelkastens.
Stärker verschmutzte Stellen ggf. mit
•
Fleckenentferner vorbehandeln.
Färben und entfärben
Nur für Waschmaschinen geeignete Färbe- und
•
Bleichmittel verwenden.
Herstellerangaben beachten.
•
Kunststoff- und Gummiteile der Waschmaschine
•
können durch Färbe- oder Bleichmittel fleckig
werden.
Einfüllen der Wäsche
Einfülltür öffnen.
1.
Wäsche auseinanderfalten und locker in die
2.
Trommel legen, ohne sie zu überfüllen. Die in der
Kurzanleitung angegebenen Füllmengen beachten.
Hinweis:
Waschergebnis und fördert die Knitterbildung.
Einfülltür schließen.
3.
Ein Überfüllen der Trommel mindert das
WASCHMITTEL UND WASCHZUSÄTZE
Waschmittel und Waschzusätze an einem
trockenen Ort außerhalb der Reichweite
von Kindern aufbewahren.
Folgendes bei der Wahl des Waschmittels
beachten:
Textilart (Baumwolle, Pflegeleicht, Feinwäsche,
•
Wolle).
Hinweis:
verwenden.
Farbe der Textilien.
•
Waschtemperatur.
•
Art und Ausmaß der Verschmutzung.
•
Anmerkungen:
Weiße Rückstände auf dunklen Geweben
•
stammen von nicht löslichen Wasserenthärtern,
die in modernen phosphatfreien Waschpulvern
verwendet werden. Betroffene Wäschestücke
ausschütteln oder -bürsten oder
Flüssigwaschmittel verwenden.
Verwenden Sie nur Wasch- und Waschhilfsmittel
•
für Haushaltswaschautomaten.
Wenn Entkalkungsmittel, Bleich- oder
•
Färbemittel für die Vorwäsche verwendet
werden, darauf achten, dass diese für
Waschmaschinen geeignet sind. Entkalker
können Komponenten enthalten, die Teile Ihrer
Waschmaschinen angreifen.
Keine Lösungsmittel (z. B. Terpentin, Waschbenzin)
•
verwenden. Keine mit Lösungsmitteln oder
Für Wolle nur Spezialwaschmittel
brennbaren Flüssigkeiten behandelten Textilien in
der Waschmaschine waschen.
Füllen Sie kein Flüssigwaschmittel in den
•
Hauptwäschebehälter, wenn Sie die Option
“Vorwäsche” benutzen wollen (falls verfügbar).
Füllen Sie kein Flüssigwaschmittel in den
•
Hauptwäschebehälter, wenn Sie die Option
“Startverzögerung” benutzen wollen (falls verfügbar).
Dosierung
Dosierempfehlungen auf der Waschmittelpackung
beachten. Sie richten sich nach:
Art und Ausmaß der Verschmutzung
•
Wäschemenge volle Ladung: beachten Sie die
•
Anweisungen des Waschmittelherstellers; halbe
Ladung: 3/4 der für volle Ladung verwendeten
Menge; Mindestladung (ca. 1 kg): 1/2 dieser Angabe
Wasserhärteangaben für Ihr Gebiet können Sie bei
•
Ihrem Wasserwerk erfragen. Für weiches Wasser ist
weniger Waschmittel erforderlich als für hartes
Wasser (siehe Wasserhärtetabelle in der
Gebrauchsanweisung).
Hinweise:
Überdosierung führt zu extremer Schaumbildung.
Die Reinigungswirkung wird verschlechtert.
Die Schaumerkennung des Geräts verhindert bei
extremer Schaumbildung das Schleudern.
Unterdosierung kann dazu führen, dass die Wäsche
grau wird und sich Ablagerungen auf Heizung,
Trommel und Schläuchen bilden.
Black process 45.0° 100.0 LPI
D 5
Page 6
A
40105381D.fm Page 6 Thursday, March 8, 2007 6:21 PM
Einfüllen der Waschmittel und Waschzusätze
Der Waschmittelkasten ist in drei Kammern unterteilt (Abb. “A”).
Vorwaschkammer
Waschmittel für die Vorwäsche
•
Hauptwaschkammer
Waschmittel für die Hauptwäsche
•
Fleckenentferner
•
Wasserenthärter
•
Weichspülerkammer
Weichspüler
•
Flüssige Stärke
•
Waschmittelzusätze nur bis zur Kennzeichnung “MAX” einfüllen.
Verwendung von Chlorbleiche
Waschen Sie die Wäsche im gewünschten Programm (Baumwolle,
•
Pflegeleicht). Fügen Sie die richtige Menge Chlorbleiche in die
WEICHSPÜLER-Kammer ein (schließen Sie den Waschmittelkasten
vorsichtig).
Sofort nach Programmende das Programm “Spülen und
•
Schleudern” starten, um jeden Restgeruch der Chlorbleiche zu
eliminieren; bei Bedarf kann Weichspüler hinzugefügt werden.
Niemals Chlorbleiche und Weichspüler zusammen in die
Weichspülerkammer geben.
Verwendung von flüssiger Stärke
Das Programm “Spülen und Schleudern” einstellen und die
•
Drehzahl auf 800 U/min begrenzen.
Das Programm starten und den Waschmittelkasten soweit
•
herausziehen, dass von der Weichspülerkammer etwa 3 cm zu
sehen sind.
Die vorbereitete Flüssigstärke in die Weichspülerkammer einfüllen,
•
während das Wasser durch die Kammer läuft.
A
Haken
B
3
Einsatz
()
Einsatz
}
Führung
Schienen
2
1
Positionierung des Einsatzes in der Hauptwaschkammer
für Pulverwaschmittel oder Flüssigwaschmittel
Bei Verwendung von Pulverwaschmittel: den Einsatz in die obere
Position schieben.
Den Einsatz nach oben ziehen, bis er zurückgeklappt werden kann.
Den Einsatz mit den Haken auf das obere Ende der hinteren
Führungsschienen setzen und leicht nach unten drücken, bis er
einrastet (Abb. “B” und “C”).
Der Einsatz ist richtig angebracht, wenn zwischen demselben und dem
Boden der Hauptwaschkammer ein Spalt verbleibt (Abb. “B” und “C”).
Bei Verwendung von Flüssigwaschmittel: den Einsatz in die untere
Position schieben. Den Einsatz mit den vorderen Führungsschienen in der
Kammer fixieren.
Den Einsatz so befestigen, dass er den Boden der
Hauptwaschkammer berührt (Abb. “D”).
D 6
Black process 45.0° 100.0 LPI
C
D
Page 7
40105381D.fm Page 7 Thursday, March 8, 2007 6:21 PM
HERAUSNEHMEN DES FILTERS/
RESTWASSERENTLEERUNG
Wir empfehlen, die Fremdkörperfalle regelmäßig,
mindestens zwei- bis dreimal im Jahr, zu kontrollieren.
Insbesondere:
Falls die Waschmaschine nicht einwandfrei abpumpt
•
oder keine Schleudergänge durchführt.
Falls die Anzeige “Filter reinigen” aufleuchtet:
•
WICHTIG: Vor der Entleerung darauf achten, dass
die Waschlauge abgekühlt ist.
Gerät ausschalten und Netzstecker ziehen.
1.
Den Sockel oder Deckel (je nach Modell) mit dem
2.
Einsatz des Waschmittelkastens entfernen (Abb. A/B).
Einen Behälter unterstellen. Ist der Filter Ihrer
3.
Waschmaschine hinter dem Sockel angeordnet (siehe
Abbildungen “A” und “C”), benutzen Sie einen breiten
flachen Behälter mit einer maximalen Höhe von 2 cm.
Die Fremdkörperfalle öffnen, sie aber nicht ganz
4.
herausdrehen. Die Fremdkörperfalle gegen den
Uhrzeigersinn drehen (Abb. C), bis das Wasser abläuft.
Warten, bis das Wasser abgelaufen ist.
5.
Erst jetzt die Fremdkörperfalle ganz herausdrehen und
6.
entnehmen.
Die Waschmaschine vorsichtig nach vorne kippen und
7.
das Wasser ablaufen lassen.
Fremdkörperfalle und Filterkammer reinigen.
8.
Prüfen, ob sich der Pumpenflügel wieder bewegen
9.
lässt.
Die Fremdkörperfalle wieder einsetzen und im
10.
Uhrzeigersinn bis zum Anschlag einschrauben.
Etwa 1 Liter Wasser in den Waschmittelbehälter
11.
gießen, um das “Öko-System” zu reaktivieren”.
Kontrollieren, dass die Fremdkörperfalle korrekt und
sicher eingesetzt ist.
Je nach Modell Sockel oder Deckel wieder montieren.
12.
Den Netzstecker einstecken.
13.
Ein Programm wählen und starten.
14.
A
B
C
Black process 45.0° 100.0 LPI
D 7
Page 8
40105381D.fm Page 8 Thursday, March 8, 2007 6:21 PM
REINIGUNG UND PFLEGE
Gehäuse und Bedienfeld
Kann mit einem weichen, feuchten Tuch
•
abgewischt werden.
Bei Bedarf können Sie etwas Neutralreiniger
•
(kein Scheuermittel) verwenden.
Mit einem weichen Tuch trocknen.
•
Geräteinnenseite
Lassen Sie nach einem Waschgang die Einfülltür
•
leicht geöffnet, damit die Trommel trocknen kann.
Wenn Sie selten oder nie mit der Temperatur
•
95 °C waschen, empfehlen wir die gelegentliche
Wahl eines 95 °C Programms ohne Wäsche und
mit einer geringen Menge Waschmittel, um die
Maschine innen zu reinigen.
Türdichtung
Gelegentlich mit einem feuchten Tuch abreiben.
•
Türdichtung regelmäßig kontrollieren.
•
Fremdkörperfalle
Prüfen und reinigen Sie die Fremdkörperfalle
•
mindestens zwei- oder dreimal jährlich (siehe
“Herausnehmen des Filters/ Restwasserentleerung”).
Wasserzulaufschlauch
Zulaufschlauch regelmäßig auf Sprödigkeit und
•
Risse prüfen.
Das Filtersieb im Wasserzulaufschlauch regelmäßig
•
kontrollieren und reinigen (siehe “Reinigung des
Filtersiebs im Wasserzulaufschlauch”).
Zum Reinigen des Gerätes keine entzündbaren Flüssigkeiten benutzen.
Waschmittelkasten
Reinigen Sie regelmäßig die Waschmittelschublade und die
Kammer, mindestens drei oder vier Mal im Jahr, um das
Festsetzen von Waschmitteln zu verhindern:
Den Entriegelungshebel in der Hauptwaschkammer nach unten
1.
drücken und die Schublade herausziehen.
Die Abdeckung aus der Weichspülkammer nehmen. Den Einsatz
2.
nach oben aus der Hauptwaschkammer herausziehen (siehe
dunkle Pfeile).
Alle Teile unter fließendem Wasser reinigen.
3.
Das Waschmittelfach mit einem feuchten Tuch reinigen.
4.
Abdeckung und Einsatz wieder in den Waschmittelkasten
5.
einsetzen und die Schublade wieder in das Fach einschieben.
Black process 45.0° 100.0 LPI
D 8
Page 9
A
B
Sicherheitsventi
l-Prüffenster
C
40105381D.fm Page 9 Thursday, March 8, 2007 6:21 PM
Wasserzulaufschlauch
Sollte der Wasserzulaufschlauch beschädigt sein, muss dieser durch
einen Originalschlauch ersetzt werden, den Sie bei unserem
Kundendienst oder Ihrem Händler erhalten können.
Falls der Zulaufschlauch eine transparente Hülle hat (Abb. “C”),
regelmäßig deren Färbung kontrollieren. Eine beginnende
Rotfärbung der Hülle weist darauf hin, dass der Schlauch ein Leck hat
und ersetzt werden muss. Wenden Sie sich für einen neuen Schlauch
an unseren Kundendienst oder einen Fachhändler.
Reinigung des Filtersiebs im Wasserzulaufschlauch
Wasserhahn schließen und Zulaufschlauch vom Wasserhahn
1.
abschrauben.
Das innen liegende Sieb reinigen und den Zulaufschlauch wieder
2.
an den Wasserhahn anschrauben.
Nun den Zulaufschlauch an der Rückseite der Waschmaschine
3.
abschrauben.
Das Sieb mit einer Kombizange aus dem
4.
Waschmaschinenanschluss herausziehen und reinigen.
Das Sieb wieder einsetzen und den Zulaufschlauch wieder
5.
anschrauben.
Den Wasserhahn öffnen und hierbei die Anschlüsse auf Dichtheit
6.
prüfen.
D 9
Black process 45.0° 100.0 LPI
Page 10
40105381D.fm Page 10 Thursday, March 8, 2007 6:21 PM
ERST EINMAL SELBST PRÜFEN
Ihre Waschmaschine ist mit verschiedenen automatischen Sicherheitsfunktionen ausgestattet. Somit werden
Störungen frühzeitig erkannt und das Sicherheitssystem kann angemessen reagieren. Häufig sind diese
Störungen so geringfügig, dass sie innerhalb von wenigen Minuten behoben werden können.
Fehler Mögliche Ursachen, Abhilfen und Ratschläge
Stecker nicht richtig eingesteckt.
Die Waschmaschine
lässt sich nicht starten;
kein Lämpchen leuchtet
Das Gerät startet nicht,
obwohl die Taste “Start/
Pause” gedrückt
worden ist
Die Waschmaschine
bleibt mitten im
Programm stehen und
die Lampe “Start/
Pause” blinkt
Der Waschmittelkasten
enthält Reste von
Waschmitteln und
Waschzusätzen
Gerät steht beim
Schleudern nicht still
Die Wäsche ist am
Programmende nicht
ausgeschleudert
Die anfangs auf dem
Display angezeigte
Programmzeit wurde
um einiges verlängert/
verkürzt (nur für
Waschmaschinen mit
Restzeitanzeige)
•
Steckdose funktionsuntüchtig oder Sicherung durchgebrannt (mit einer
•
Tischlampe oder einem ähnlichen Gerät kontrollieren).
Ein/Aus-Taste (je nach Modell) ist nicht gedrückt worden.
•
Tür nicht richtig geschlossen (siehe auch “Kindersicherung”).
•
Die “Tastensperre” ist aktiviert (falls auf Ihrem Modell verfügbar).
•
Drücken Sie zur Entriegelung gleichzeitig die Temperatur- und die
Schleuderdrehzahltaste für mindestens 3 Sekunden nieder. Das
Schlüsselsymbol wird auf dem Display ausgeblendet und das Programm kann
gestartet werden.
Die Option “Spülstopp” ist aktiviert (falls auf Ihrem Modell vorhanden) und
•
•
•
•
•
•
•
•
•
Das Gerät verfügt über ein Unwuchterkennungs- und -korrektursystem. Nach
Beladen mit schweren Einzelstücken (z. B. mit einem Bademantel) reduziert
das System zur Schonung der Waschmaschine automatisch die
Schleuderdrehzahl oder unterbricht den Schleudergang.
•
•
•
Dies ist ein normaler Vorgang. Die Waschmaschine passt sich Faktoren an, die sich
auf die Waschzeit auswirken können, z. B: übermäßige Schaumbildung, ungleiche
Beladung durch schwere Wäschestücke, verlängerte Aufheizzeit durch reduzierte
Zulaufwassertemperatur.
Aufgrund von Einflüssen dieser Art wird die Waschzeit neu berechnet und
gegebenenfalls aktualisiert.
Fall eine Animation eingeblendet.
die Anzeigelampe “Knitterschutz” in der Programmablaufanzeige
leuchtet auf - beenden Sie die Funktion “Spülstopp” durch Drücken der Taste
“Start/Pause”
Das Programm wurde geändert - Wählen Sie das Programm erneut und
drücken Sie die Taste
Das Programm wurde unterbrochen und die Tür geöffnet - die Tür schließen
und das Programm durch Drücken der Taste
Das Sicherheitssystem der Waschmaschine ist aktiviert worden (siehe
“Beschreibung der roten Anzeigen”).
Wasserhahn geschlossen oder Wasserzulaufschlauch geknickt (die Anzeige
“Wasserhahn geschlossen” leuchtet).
Einsatz der Hauptwaschkammer falsch eingesetzt oder nicht für die Verwendung
von Pulver und Flüssigwaschmittel eingestellt (siehe “Waschmittel und
Waschzusätze”).
Unzureichender Wasserzulauf; die Siebe im Wasseranschluss könnten
verstopft sein (siehe “Reinigung und Pflege”).
die Transportsicherungsschrauben sind nicht entfernt worden;
Inbetriebnahme der Waschmaschine müssen die
Transportsicherungsschrauben unbedingt entfernt werden.
Das Gerät ist nicht ausgerichtet / steht nicht gleichmäßig auf allen vier Füßen
(siehe separate “Installationsanweisungen”).
Schwere Wäschestücke verhindern das Schleudern; fügen Sie einige weitere leichte
Wäschestücke hinzu und wiederholen Sie das Schleuderprogramm.
Übermäßige Schaumbildung kann das Schleudern verhindern; stellen Sie das
Programm “Spülen und Schleudern” ein. Vermeiden Sie übermäßige
Waschmitteldosierung (siehe “Waschmittel und Waschzusätze”).
Der Knopf “Schleuderdrehzahlwahl” (falls vorhanden) ist auf eine niedrige Drehzahl
eingestellt oder die Taste “Kein Schleudern” ist gedrückt (falls vorhanden).
oder durch Anwahl des “Abpumpprogramms”.
“Start/Pause”
Auf einigen Displays (je nach Model) wird in diesem
.
“Start/Pause”
vor
neu starten.
Black process 45.0° 100.0 LPI
D 10
Page 11
40105381D.fm Page 11 Thursday, March 8, 2007 6:21 PM
Beschreibung der roten Anzeigen
Rote Anzeigelampe
leuchtet auf
(falls auf Ihrem Gerät
vorhanden)
Rote Anzeige
auf dem Display
(falls auf Ihrem
Gerät vorhanden)
“Wasserhahn zu” ---
Beschreibung
Mögliche Ursachen
Abhilfe
Die Waschmaschine hat keine oder keine
ausreichende Wasserversorgung. Die Lampe
“Start/Pause”
blinkt.
Kontrollieren Sie, ob:
Der Wasserhahn ganz geöffnet ist und der
•
Wasserdruck ausreicht;
Der Zulaufschlauch geknickt ist;
•
Das Sieb im Wasseranschluss verstopft ist (siehe
•
“Reinigung und Pflege”;
Der Wasserzulaufschlauch eingefroren ist;
•
Ob die Anzeige im Kontrollfenster des
•
Sicherheitsventils Ihres Wasserzulaufschlauchs rot
ist (vorausgesetzt Ihr Gerät verfügt über einen
Zulaufschlauch wie den der Abbildung
“B”
- siehe
das vorangehenden Kapitel “Reinigung und
Pflege”); ersetzen Sie in diesem Fall den
Wasserzulaufschlauch durch einen
Originalschlauch, den Sie bei unserem
Kundendienst oder Ihrem Händler erhalten.
Starten Sie nach Behebung der Störung das
Programm wieder durch Drücken der Taste
“Start/Pause”
. Tritt der Fehler erneut auf,
verständigen Sie den Kundendienst (siehe das
folgende Kapitel).
“Pumpe reinigen” ---
Black process 45.0° 100.0 LPI
Das Wasser wird nicht aus der Waschmaschine
gepumpt. Die Waschmaschine bleibt im
entsprechenden Programmschritt stehen; ziehen Sie
den Netzstecker und kontrollieren Sie, ob:
Der Ablaufschlauch geknickt ist;
•
Die Pumpe oder die Fremdkörperfalle blockiert
•
ist (siehe “Herausnehmen des Filters/
Restwasserentleerung”;
vor der Entleerung
darauf achten, dass die Waschlauge
abgekühlt ist);
Der Ablaufschlauch eingefroren ist.
•
Wählen und starten Sie nach Behebung der Störung
das “Abpumpprogramm” oder drücken Sie die
Taste “Reset” für mindestens 3 Sekunden; starten
Sie dann erneut das gewünschte Programm. Tritt
der Fehler erneut auf, verständigen Sie den
Kundendienst (siehe das folgende Kapitel).
D 11
Page 12
40105381D.fm Page 12 Thursday, March 8, 2007 6:21 PM
Rote Anzeigelampe
leuchtet auf
(falls auf Ihrem Gerät
vorhanden)
“Service”
Meldung in der
Zeitanzeige
(falls auf Ihrem
Gerät vorhanden)
von “F02” bis “F35”
(ausgenommen “F09”)
“F09” “Wasserstand zu hoch” (nach Löschen des
“FA” “Störung der Wasserstoppvorrichtung”
Beschreibung
Mögliche Ursachen
Abhilfe
“Störung des elektrischen Moduls”
Wählen und starten Sie das “Abpumpprogramm”
oder drücken Sie die Taste “Reset” für mindestens 3
Sekunden.
Programms oder einer Fehlbedienung). Gerät
ausschalten (indem Sie je nach Modell die Ein-/AusTaste drücken oder den Programmwahlschalter auf
die Position “Ein/Aus” drehen) und dann wieder
einschalten; danach das Programm “Abpumpen”
wählen und innerhalb von 15 s starten.
Gerät ausschalten (indem Sie je nach Modell die Ein/Aus-Taste drücken oder den
Programmwahlschalter auf die Position “Ein/Aus”
drehen), Netzstecker ziehen und Wasserhahn
schließen. Das Gerät vorsichtig nach vorne kippen,
um das angesammelte Wasser aus dem
Geräteboden ablaufen zu lassen. Danach:
Den Netzstecker einstecken;
•
Wasserhahn öffnen (sollte sofort wieder Wasser in
•
die Waschmaschine einlaufen, ohne dass die
Waschmaschine gestartet wurde, liegt eine
Störung vor; den Wasserhahn schließen und den
Kundendienst benachrichtigen);
Wählen Sie danach erneut das gewünschte
•
Programm und starten Sie es.
Black process 45.0° 100.0 LPI
“Fod” “Extreme Schaumbildung”
Übermäßige Schaumbildung hat das
Waschprogramm unterbrochen.
Das Programm “Spülen und Schleudern” wählen
•
und starten;
Dann erneut das gewünschte Programm wählen
•
und starten und weniger Waschmittel verwenden.
Sollte eine der Fehlfunktionen fortbestehen, ziehen
Sie den Netzstecker, schließen Sie den Wasserhahn
und rufen Sie den Kundendienst (siehe das folgende
Kapitel).
D 12
Page 13
40105381D.fm Page 13 Thursday, March 8, 2007 6:21 PM
KUNDENDIENST
Bevor Sie den Kundendienst rufen:
Erst prüfen, ob Sie die Störung selbst beheben
1.
können (siehe “Erst einmal selbst prüfen”).
Programmstart wiederholen, um zu sehen, ob
2.
sich die Störung von selbst gegeben hat.
Falls die Waschmaschine weiterhin nicht richtig
3.
funktioniert, den Kundendienst anrufen.
ZUBEHÖR
Für einige Modelle können Sie beim Kundendienst
oder Ihrem Fachhändler folgendes Zubehör
beziehen:
Ein
•
Schubfach in der Sockelblende
der Waschmaschine installiert werden kann. Es
hebt die Maschine an und erleichtert das Be- und
Entladen, da Sie sich dazu nicht mehr soweit
hinunter bücken müssen. Darüber hinaus bietet
es einen praktischen zusätzlichen Stauraum.
Ein
•
Auftisch-Bausatz
Trockner Platz sparend auf Ihrer Waschmaschine
installieren können.
, mit dem Sie Ihren
, das unter
Bitte folgende Informationen bereithalten:
Art der Störung.
•
Modell der Waschmaschine.
•
Service-Nummer (Zahl hinter dem Wort SERVICE).
•
Der Serviceaufkleber befindet sich auf der
Türinnenseite.
Ihre vollständige Adresse.
•
Telefonnummer mit Vorwahl.
•
Die Rufnummern und Adressen des
Kundendienstes finden Sie im Garantieheft.
Oder wenden Sie sich an Ihren Fachhändler.
Einige Modelle sind unterbaufähig und können
unter der Arbeitsplatte installiert werden; wenden
Sie sich in diesem Fall an den Kundendienst (siehe
oben). Beachten Sie dabei, dass:
Das Gerät unter einer durchgehenden
•
Arbeitsplatte installiert werden MUSS;
Laut gesetzlichen Sicherheitsvorschriften die
•
Geräteinstallation von einem qualifizierten
Techniker oder vom Kundendienst ausgeführt
werden MUSS.
Für den Einbau des Gerätes die Zwischenplatte
•
des
UBS-Unterbau-Bausatzes
werden MUSS, den Sie bei Ihrem Fachhändler
oder beim Kundendienst beziehen können.
verwendet
TRANSPORT/UMZUG
Beim Transport die Waschmaschine niemals an der Arbeitsplatte anheben.
Netzstecker ziehen.
1.
Schließen Sie den Wasserhahn.
2.
Prüfen Sie, ob die Tür und der Waschmittelkasten korrekt geschlossen sind.
3.
Zu- und Ablaufschlauch vom Hausanschluss lösen.
4.
Restwasser aus Gerät und Schläuchen ablaufen lassen (siehe “Herausnehmen des Filters/
5.
Restwasserentleerung”).
Transportsicherungsschrauben unbedingt einsetzen.
6.
Black process 45.0° 100.0 LPI
D 13
Loading...
